Ce que signifie réellement l’usinage CNC des métaux pour la fabrication moderne

Vous êtes-vous déjà demandé comment les fabricants produisent des milliers de pièces métalliques identiques, sans la moindre variation ? La réponse réside dans une technologie qui a profondément transformé la façon dont nous façonnons, coupons et formons les composants métalliques.

L’usinage CNC des métaux est un procédé de fabrication dans lequel des instructions programmées par ordinateur dirigent des machines-outils afin de découper, façonner et former des matériaux bruts en composants métalliques de précision, avec une exactitude et une reproductibilité exceptionnelles.

Dans son essence, un La machine CNC utilise des programmes codés —rédigés dans des langages tels que le G-code et le M-code—pour contrôler tous les mouvements des outils de coupe, des broches et des surfaces de travail. Ces instructions déterminent précisément où l’outil se déplace, à quelle vitesse il avance et à quelle profondeur il effectue la coupe. Le résultat ? Des pièces conformes à vos spécifications, jusqu’à la micromètre près.

Du métal brut aux pièces de précision

Imaginez que l'on commence avec un bloc massif d'aluminium ou une tôle d'acier. Grâce à des opérations automatisées et programmables, une machine à commande numérique par ordinateur (CNC) pour métaux transforme ce matériau brut en composants complexes dotés de caractéristiques très élaborées. Le processus débute lorsque les ingénieurs chargent un fichier CAO dans un logiciel FAO, qui génère ensuite la séquence précise de mouvements nécessaire pour réaliser chaque caractéristique.

Voici ce qui rend cette transformation remarquable : des moteurs équipés de codeurs transmettent en continu des informations sur leur position à l'ordinateur. À partir de ces données en temps réel, le système déplace chaque axe jusqu'à des positions exactes, permettant ainsi d'effectuer des usinages, de percer des trous et de créer des contours qu'il serait presque impossible de réaliser de façon constante à la main.

La révolution numérique dans la métallurgie

La différence entre l'usinage CNC et l'usinage manuel repose sur trois facteurs essentiels :

• Répétabilité : Un opérateur CNC, contrôlé numériquement par ordinateur, peut produire la millième pièce avec la même précision que la première. Les opérations manuelles, quelle que soit la compétence de l'opérateur, introduisent une variabilité humaine.
• Précision : Les machines CNC haut de gamme atteignent une précision au niveau du micron. Selon une analyse sectorielle, cette précision supérieure permet la fabrication de pièces complexes qui étaient tout simplement impossibles à réaliser auparavant.
• Efficacité : Les machines CNC fonctionnent 24 heures sur 24, 7 jours sur 7, sans fatigue. Elles optimisent automatiquement les trajectoires d’outils, réduisant ainsi les déchets de matière et le temps de production.

Pourquoi l’automatisation transforme-t-elle la fabrication métallique

Lorsque vous décidez comment fabriquer des pièces métalliques, il est essentiel de comprendre l’impact de l’automatisation. Une machine à métaux pilotée par des programmes informatiques élimine les erreurs humaines qui affectent les opérations manuelles. Le marché mondial des machines CNC reflète cette évolution : sa croissance devrait passer de 86,83 milliards de dollars en 2022 à 140,78 milliards de dollars d’ici 2029.

Quels facteurs alimentent cette croissance ? La fabrication métallique CNC offre :

• Des tolérances plus serrées que celles qu’il est possible d’atteindre avec des équipements fonctionnant manuellement
• Des délais de livraison réduits grâce à l’optimisation des vitesses d’avance et des vitesses de coupe
• Une sécurité renforcée en limitant le contact direct de l’opérateur avec les opérations de coupe
• Des capacités géométriques complexes que l’usinage manuel ne peut pas reproduire
• Des coûts unitaires réduits à grande échelle grâce à une diminution de la main-d’œuvre et des taux de déchets

Que vous ayez besoin d’un seul prototype ou de milliers de composants identiques, la technologie CNC constitue la base d’une production fiable et de haute qualité de pièces métalliques usinées par commande numérique. Les neuf décisions qui suivent vous aideront à maîtriser efficacement cette technologie — de la sélection du procédé adapté à la garantie que vos composants finis répondent précisément aux spécifications requises.

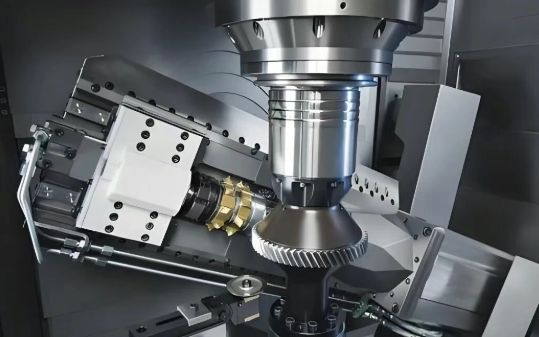

Cinq technologies CNC qui façonnent le métal différemment

Maintenant que vous comprenez ce que signifie la fabrication métallique CNC , voici la question cruciale : quelle technologie devez-vous réellement utiliser ? Choisir un procédé de découpe ou d’usinage CNC inapproprié peut vous coûter des milliers d’euros en matériaux gaspillés, en délais de livraison allongés et en qualité médiocre des pièces.

Chaque technologie CNC excelle dans des scénarios spécifiques. Une fraiseuse à commande numérique (CNC) traite brillamment des géométries 3D complexes, tandis qu’une machine de découpe laser pour métaux offre une précision inégalée sur les tôles minces. Comprendre ces distinctions vous aide à choisir le procédé adapté à vos besoins exacts.

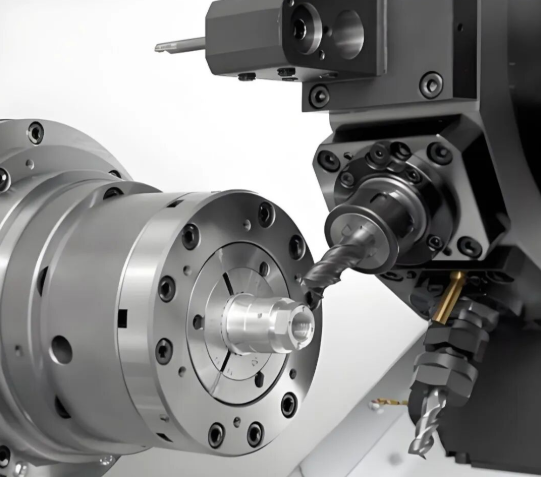

Fraisage et tournage CNC pour des géométries complexes

Lorsque vos pièces exigent des caractéristiques 3D complexes, des cavités ou un usinage multiaxe, les fraiseuses à commande numérique (CNC) deviennent votre solution privilégiée. Une fraiseuse équipée d’une commande numérique (CNC) enlève de la matière à l’aide d’outils de coupe rotatifs se déplaçant selon plusieurs axes — généralement trois à cinq. Cela la rend idéale pour la fabrication de boîtiers, de supports et de composants présentant des tolérances serrées.

Principaux avantages du fraisage CNC :

• Capacité Multi-Axe : des configurations 3 axes, 4 axes et 5 axes permettent de traiter des géométries de complexité croissante
• Polyvalence des matériaux : Usine efficacement l’aluminium, l’acier, le titane et les alliages exotiques
• Tolérances étroites : Atteint une précision de ±0,001 po à ±0,005 po, selon la qualité de la machine et son réglage
• Options de finition de surface : Produit des finitions allant de l’enlèvement brut de matière à des surfaces miroir

Une machine-outil à commande numérique (CNC) pour tournage, en revanche, excelle dans la fabrication de pièces cylindriques. La pièce à usiner tourne tandis que les outils de coupe enlèvent de la matière — ce qui convient parfaitement aux arbres, douilles, goupilles et composants filetés. Si votre pièce présente une symétrie de révolution, le tournage coûte généralement moins cher et s’exécute plus rapidement que le fraisage de la même géométrie.

Découpe au laser et à la plasma pour tôles métalliques

Les applications sur tôle nécessitent une approche différente. Une machine de découpe CNC utilisant la technologie laser ou plasma permet de découper des profils plats dans des tôles avec une vitesse et une efficacité remarquables.

Découpe laser concentre une lumière intense pour réaliser des découpes avec une précision chirurgicale. Selon tests industriels , la découpe laser se distingue pour les tôles minces, notamment lorsqu’un grand niveau de détail ou des perçages précis sont requis. Le faisceau focalisé permet d’obtenir des angles nets et des bords lisses, souvent sans besoin de finition supplémentaire.

La découpe laser donne les meilleurs résultats lorsque :

• L’épaisseur du matériau reste inférieure à ½ pouce
• Les pièces nécessitent des designs complexes comportant de petits détails
• Bords propres sans traitement secondaire requis
• La production à grande échelle exige rapidité et constance

Découpe plasma utilise un arc électrique et un gaz comprimé pour fondre et couper les métaux conducteurs. Si vous découpez une tôle d’acier de ½ pouce ou plus épaisse, le plasma offre la meilleure vitesse et efficacité coût. Il s’agit d’une machine de découpe métallique sur laquelle comptent les ateliers de fabrication métallique pour les structures en acier, les pièces d’équipements lourds et les composants navals.

La découpe au plasma domine lorsque :

• On travaille des métaux conducteurs épais (tôle d’acier de 1 pouce ou plus)
• La vitesse importe plus que la précision des bords
• Les contraintes budgétaires limitent les options technologiques — les systèmes au plasma coûtent environ la moitié de ceux au jet d’eau comparables

Technologie jet d'eau pour métaux sensibles à la chaleur

Que se passe-t-il lorsqu’on ne peut pas se permettre de zones affectées par la chaleur ? Une machine de découpe métallique utilisant la technologie du jet d’eau résout élégamment ce défi. De l’eau à haute pression mélangée à un abrasif coupe pratiquement n’importe quel matériau — acier, titane, cuivre, voire des composites — sans générer de chaleur.

Ce procédé de découpe à froid devient essentiel pour :

• Les composants aérospatiaux, où l’intégrité métallurgique ne saurait être compromise
• Alliages sensibles à la chaleur qui se déformeraient sous contrainte thermique
• Matériaux épais (jusqu’à 12"+ dans certaines applications)
• Ensembles composés de matériaux mixtes nécessitant une solution de découpe unique

Le marché des machines à jet d’eau devrait atteindre plus de 2,39 milliards de dollars d’ici 2034, reflétant une demande croissante pour cette capacité de découpe sans chaleur.

Type de processus	Meilleures applications métalliques	Tolérances typiques	Vitesse	Types de pièces idéaux
Usinage CNC	Aluminium, acier, titane, laiton	±0,001" à ±0,005"	Modéré	Pièces complexes en 3D, boîtiers, supports, moules
Tournage CNC	Tous les métaux usinables	±0,001" à ±0,005"	Rapide pour les pièces cylindriques	Arbres, goupilles, douilles, composants filetés
Découpe laser	Tôles minces en acier, en acier inoxydable et en aluminium	±0,005" à ±0,010"	Très rapide sur les matériaux minces	Profils plats complexes, boîtiers électroniques
Découpe plasma	Acier, aluminium et cuivre épais (conducteurs)	±0,5 à ±0,76 mm	La plus rapide pour les métaux épais	Composants structurels, pièces d’équipements lourds
Découpe à l'eau sous pression	Tout métal, y compris les alliages sensibles à la chaleur	±0,005" à ±0,010"	Plus lente que les méthodes thermiques	Pièces aéronautiques, matériaux épais, profils de précision

De nombreux ateliers de fabrication performants intègrent plusieurs technologies. Les fraiseuses à commande numérique (CNC) traitent les composants usinés complexes, tandis que les systèmes au laser ou au plasma découpent les profilés en tôle. L’essentiel consiste à associer le type de matériau, la géométrie de la pièce et le volume de production à la technologie offrant les résultats optimaux.

Une fois vos options de procédé CNC clarifiées, la décision suivante, cruciale, consiste à adapter ces technologies aux métaux spécifiques concernés — car l’aluminium se comporte très différemment du titane dans des conditions d’usinage identiques.

Associer les métaux au bon procédé CNC

Vous avez sélectionné votre technologie CNC — mais c’est ici que de nombreux projets dérapent. Les mêmes paramètres d’usinage qui fonctionnent parfaitement sur l’aluminium détruiront votre outillage lorsqu’ils sont appliqués au titane. Pourquoi ? Parce que chaque métal possède des propriétés uniques exigeant des approches d’usinage spécifiques.

Comprendre comment la dureté, les indices d'usinabilité et la conductivité thermique influencent le choix du procédé d’usinage CNC permet de distinguer les projets couronnés de succès des échecs coûteux. Examinons précisément quels métaux CNC s’associent le mieux à quels procédés.

Usinage de l’aluminium et des métaux tendres

Demandez à n’importe quel fraiseur quel est son matériau préféré, et l’aluminium figure souvent en tête de liste. Ce choix n’est pas anodin : une machine CNC destinée à l’aluminium peut fonctionner à des vitesses nettement plus élevées que celles utilisées pour l’acier, car l’excellente usinabilité de l’aluminium réduit les efforts de coupe et génère moins de chaleur.

Selon des spécialistes du secteur, l’aluminium est privilégié pour l’usinage CNC en raison de son excellente usinabilité, de sa légèreté, de sa résistance à la corrosion et de sa capacité à être anodisé afin d’améliorer ses propriétés de surface.

• Aluminium (6061, 7075) : Idéal pour Fraisage et tournage CNC une machine CNC pour l’aluminium permet de usiner des géométries complexes à grande vitesse. Recommandée pour les supports aérospatiaux, les composants automobiles et les boîtiers électroniques. Les limitations d’épaisseur sont minimes : la découpe au jet d’eau peut traiter de l’aluminium jusqu’à 12 po d’épaisseur.
• Pour les métaux: Sa machinabilité exceptionnelle en fait un matériau idéal pour les opérations de tournage de précision. Les tours CNC produisent des raccords, des vannes et des composants décoratifs respectant des tolérances très serrées. Les propriétés faiblement frotteuses du matériau réduisent considérablement l’usure des outils.

Lorsque vous travaillez des métaux tendres, votre principale préoccupation passe de la difficulté de coupe au maintien de la précision dimensionnelle. Les matériaux plus tendres peuvent se déformer sous la pression de coupe ; par conséquent, un bridage approprié et des stratégies de profondeur de passe conservatrices deviennent essentielles pour la configuration d’une machine CNC destinée à l’aluminium.

Considérations pour l'usinage de l'acier et de l'acier inoxydable

Le passage de l’aluminium à l’acier usiné sur CNC introduit un ensemble différent de défis. La plus grande dureté de l’acier implique des vitesses de coupe plus lentes, une usure accrue des outils et une génération de chaleur plus importante. Toutefois, ces compromis permettent d’obtenir des pièces dotées d’une résistance et d’une durabilité supérieures.

Une machine à commande numérique par ordinateur (CNC) destinée à l’usinage de l’acier nécessite une construction robuste et une rigidité adéquate pour supporter les efforts de coupe accrus. Voici ce que vous devez savoir sur les nuances d’acier courantes :

• Acier doux (1018, 1045) : Usinabilité satisfaisante avec une dureté modérée. Le fraisage et le tournage CNC s’effectuent bien, tandis que la découpe plasma se distingue particulièrement pour les applications impliquant des tôles épaisses. Idéal pour les composants structurels, les supports et les pièces à usage général.
• Acier inoxydable (304, 316) : Offre une résistance élevée, une excellente résistance à la corrosion et une bonne résistance à la chaleur, ce qui le rend idéal pour les industries aérospatiale, médicale et maritime. Toutefois, l’écrouissage pendant l’usinage exige des outils tranchants et des avances constantes afin d’éviter l’écrouissage superficiel.
• Acier à outils (D2, A2) : Extrêmement dur après traitement thermique. Il est recommandé d’effectuer le fraisage CNC avant trempe, puis des opérations de meulage pour obtenir les dimensions finales après traitement.

Pour les applications en tôle, pouvez-vous utiliser une fraiseuse CNC pour l'acier ? Bien que cela soit possible avec des outils adaptés, la découpe au laser ou au plasma fournit généralement de meilleurs résultats pour les profils plats. Une application de fraiseuse CNC sur acier convient mieux aux tôles d'aluminium plus tendres qu'à l'acier trempé.

Métaux difficiles à usiner, comme le titane et le cuivre

Certains métaux poussent les capacités des machines CNC à leurs limites. Le titane et le cuivre posent chacun des défis spécifiques qui exigent des approches spécialisées.

Titane allie un rapport résistance/poids exceptionnel à une usinabilité délicate. Selon les recherches en usinage, le titane présente des difficultés telles qu'une usure élevée des outils et une faible conductivité thermique. Ces facteurs nécessitent des outils spécialisés, des techniques de refroidissement adaptées et un contrôle rigoureux des paramètres d'usinage.

• Titane (grade 5, grade 23) : Utilisez le fraisage CNC avec des outils en carbure ou en céramique. L’arrosage abondant avec un liquide de coupe est essentiel — la faible conductivité thermique du titane concentre la chaleur au niveau du tranchant de l’outil. La découpe par jet d’eau élimine totalement les zones affectées thermiquement pour les composants aéronautiques critiques.
• Cuivre : Sa conductivité thermique et électrique excellente rend le cuivre indispensable pour les échangeurs de chaleur et les composants électriques. Toutefois, sa faible dureté produit des copeaux « collants » susceptibles de souder à l’outil de coupe. Des outils extrêmement affûtés et des stratégies efficaces d’évacuation des copeaux sont essentielles.
• Bronze : Plus facile à usiner que le cuivre pur, le bronze convient bien aux opérations de tournage CNC destinées aux roulements, douilles et équipements marins. Sa lubrification naturelle réduit le frottement pendant l’usinage.

Les applications d’usinage CNC sur matériaux difficiles bénéficient de stratégies modernes de génération de trajectoires d’outil. L’usinage à grande vitesse avec une faible engagement radial permet de maîtriser la chaleur tout en maintenant la productivité sur les alliages difficiles.

L'épaisseur du matériau influence également le choix du procédé. La découpe au laser permet généralement de traiter des tôles d'acier jusqu'à ½ pouce, tandis que la découpe plasma traverse efficacement des plaques d’épaisseur supérieure à 1 pouce. La découpe par eau sous très haute pression (waterjet) permet de traiter les sections les plus épaisses — jusqu’à 12 pouces dans certaines applications — sans risque de déformation thermique.

Comprendre ces relations entre matériau et procédé vous prépare à prendre la prochaine décision critique : concevoir vos pièces de façon à ce qu’elles soient réellement usinables. Même l’association parfaite entre métal et procédé échoue si votre conception viole des contraintes fondamentales d’usinage.

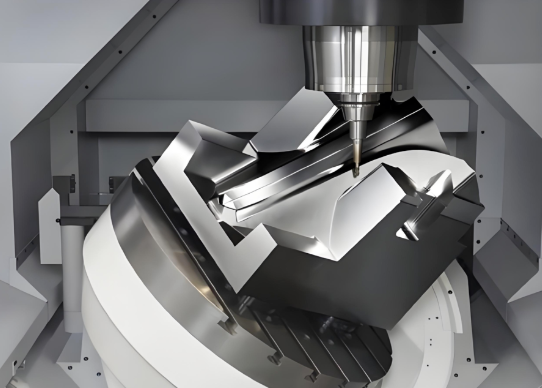

Principes de conception garantissant l’usinabilité des pièces métalliques CNC

Vous avez sélectionné le procédé CNC approprié et l’avez adapté à votre choix de métal. Vient maintenant la décision qui fait souvent trébucher même les ingénieurs expérimentés : concevoir des pièces pouvant effectivement être fabriquées de manière efficace. Un choix de conception apparemment mineur — comme la spécification d’un angle vif superflu ou d’une tolérance excessivement serrée — peut transformer une opération de fraisage CNC simple en un cauchemar complexe et chronophage.

Selon recherche en fabrication une conception efficace intégrant la facilité de fabrication peut réduire les coûts de fabrication de 15 à 40 % et raccourcir les délais de livraison de 25 à 60 % par rapport à des conceptions non optimisées. C’est la différence entre respecter votre échéance et voir votre projet glisser de plusieurs semaines.

Préparer vos fichiers CAO pour réussir l’usinage CNC

Avant que votre conception n’atteigne une fraiseuse à commande numérique (CNC), elle doit communiquer clairement avec le logiciel de programmation. Le format de fichier que vous choisissez et la manière dont vous le préparez influencent directement le fait que vos pièces soient conformes dès la première fabrication.

Les formats de fichiers les plus couramment acceptés pour la fabrication métallique CNC comprennent :

• STEP (.step/.stp) : La norme industrielle pour les modèles 3D. Les fichiers STEP conservent les définitions mathématiques des courbes et des surfaces, ce qui les rend idéaux pour la programmation des fraiseuses à commande numérique (CNC).
• IGES (.iges/.igs) : Un autre format 3D universel permettant un transfert fiable de la géométrie entre différents systèmes de CAO.
• DXF/DWG : Indispensable pour les opérations de profilage et de découpe en 2D sur les systèmes au laser, à plasma ou à jet d’eau.
• Formats CAD natifs : Les fichiers SolidWorks, Fusion 360 ou d'autres fichiers spécifiques à une plateforme fonctionnent lorsque votre fabricant utilise un logiciel compatible.

Voici un conseil essentiel que de nombreux ingénieurs négligent : accompagnez toujours votre fichier CAO 3D d’un dessin technique 2D au format PDF. Ce dessin doit préciser les tolérances critiques, les exigences de finition de surface et toutes les notes d’assemblage. Comme le soulignent les spécialistes de la fabrication, cela permet d’éliminer toute interprétation hasardeuse et garantit que l’intention de conception se traduit fidèlement sur le terrain de production.

Avant de soumettre votre fichier, vérifiez ces éléments essentiels :

• Les unités sont clairement définies (pouces ou millimètres)
• L’origine du modèle est correctement positionnée pour le montage dans les dispositifs de maintien
• Toute la géométrie est fermée et étanche — aucune lacune ni aucune superposition de surfaces
• Les textes et logos sont convertis en géométrie, et non laissés sous forme de polices vivantes

Caractéristiques de conception critiques affectant l’usinabilité

Même des fichiers CAO parfaits échouent si la géométrie sous-jacente viole des contraintes fondamentales d’usinage. Que ce soit une petite machine CNC ou une grande fraiseuse à 3 axes, la physique de la coupe du métal reste la même. Voici les caractéristiques qui comptent le plus :

Épaisseurs minimales des parois : Les parois minces provoquent des vibrations lors de l’usinage, entraînant des marques de vibration (chatter) et une imprécision dimensionnelle. Selon les principes de la conception pour la fabrication (DFM), l’épaisseur minimale des parois dépend du matériau : les pièces en aluminium doivent présenter une épaisseur minimale de 0,8 mm, celles en acier au moins 1,0 mm, et celles en acier inoxydable au moins 1,2 mm.

Rayons internes des angles : C’est ici que de nombreux designs échouent. Les fraises à bout rond ne peuvent physiquement pas réaliser des angles intérieurs droits de 90 degrés. Spécifiez un rayon minimal de 0,030 po (0,76 mm) afin d’assurer la compatibilité avec les outils standards. Pour les poches profondes, augmentez ce rayon à 0,060 po (1,52 mm) ou plus afin de réduire la déformation de l’outil.

Rapports de profondeur des trous : Les forets standards fonctionnent efficacement jusqu’à une profondeur égale à quatre fois leur diamètre. Au-delà, des outils spécialisés sont nécessaires, ce qui augmente les coûts et les délais. Un trou de 6 mm devrait idéalement avoir une profondeur maximale de 24 mm. Pour des trous plus profonds, envisagez des diamètres progressifs ou d’autres stratégies d’usinage.

Limitations liées aux dégagements (undercuts) : Les caractéristiques situées sous des géométries saillantes nécessitent des outils spéciaux ou plusieurs montages. Dans la mesure du possible, concevez des caractéristiques accessibles selon les angles d’approche standard des outils : maintenir l’alignement de la géométrie avec les axes X, Y et Z réduit le recours à des opérations coûteuses à 5 axes.

Éviter les erreurs de conception courantes

Les erreurs de conception les plus coûteuses ne deviennent évidentes qu’au début de la fabrication. Utilisez cette liste de vérification pour détecter les problèmes avant qu’ils ne vous fassent perdre du temps et de l’argent :

1. Ajoutez des rayons de congé internes à toutes les cavités : Spécifiez un rayon de congé d’au moins un tiers de la profondeur de la cavité. L’utilisation de rayons d’outils standards (3 mm, 6 mm) permet de réduire les coûts en autorisant les fraiseurs à employer des outils courants et rigides.
2. Éliminez les arêtes vives : Là où deux surfaces se rejoignent selon un angle aigu, ajoutez des congés extérieurs de 0,005 à 0,015 pouce. Ces arêtes sont usinées proprement et résistent aux manipulations sans subir de dommages.
3. Respectez des rapports adéquats entre épaisseur des parois et épaisseur des nervures : Si vous utilisez des nervures pour renforcer la rigidité, maintenez l’épaisseur des nervures à 50–60 % de l’épaisseur de la paroi adjacente afin d’éviter les marques de retrait et les concentrations de contraintes.
4. Assurez-vous que la profondeur de perçage permet le taraudage : Les profondeurs de pré-perçage doivent dépasser les profondeurs de taraudage de la longueur d’engagement du taraud — généralement de 2 à 3 filets pour les tarauds à coupe.
5. Éloignez les trous taraudés des parois : Positionnez les éléments filetés avec un dégagement suffisant par rapport aux surfaces adjacentes afin d’éviter toute perforation.
6. Spécifiez uniquement les tolérances nécessaires : Des tolérances serrées (±0,001 po) augmentent considérablement les coûts. Utilisez des tolérances standard (±0,005 po) pour les dimensions non critiques.
7. Alignez les éléments sur les axes principaux : Les pièces nécessitant une usinage à 5 axes coûtent 300 à 600 % plus cher que celles usinées à 3 axes. Concevez les éléments de manière à ce qu’ils soient accessibles depuis des orientations standard chaque fois que la fonction le permet.
8. Prenez en compte les exigences de serrage : Prévoyez des surfaces de serrage suffisantes. Une machine à commande numérique doit pouvoir maintenir solidement votre pièce — les sections minces ou flexibles, dépourvues d’un support adéquat, se déformeront pendant l’usinage.

N'oubliez pas que chaque indication de tolérance doit remplir une fonction précise. Selon les données de fabrication, la spécification de tolérances de ±0,002 po au lieu de la tolérance standard de ±0,005 po augmente le délai de livraison de 25 à 50 % et accroît les coûts de façon proportionnelle. Posez-vous la question suivante : cette caractéristique nécessite-t-elle réellement cette précision pour fonctionner correctement ?

Une fois votre conception optimisée pour la fabricabilité, la décision suivante consiste à bien comprendre ce que signifient, pour votre application, les spécifications de tolérance et d’état de surface — et comment elles influencent à la fois la qualité et le coût.

Tolérances et états de surface définissant la qualité des pièces

Voici une réalité de la fabrication qui surprend bon nombre d’ingénieurs : cette tolérance de ±0,001 po que vous venez de spécifier pourrait avoir doublé le coût de votre pièce et triplé son délai de livraison. Selon les recherches en fabrication, la relation entre la tolérance et la complexité de fabrication n’est pas linéaire : elle est exponentielle.

Comprendre quand la précision est véritablement essentielle, par opposition à quand elle constitue un surdimensionnement technique, peut transformer votre approche de l’usinage des métaux. L’essentiel consiste à adapter les classes de tolérance à la fonction réelle de la pièce, plutôt que de systématiquement retenir les spécifications les plus serrées que votre fraiseuse CNC est théoriquement capable d’atteindre.

Comprendre les classes de tolérance pour les pièces métalliques

Les tolérances d’usinage CNC définissent dans quelle mesure une pièce peut s’écarter de ses dimensions idéales tout en conservant un fonctionnement correct. Selon des spécialistes de l’usinage de précision, les tolérances sont cruciales, car aucun procédé de fabrication ne permet de produire des pièces avec une perfection absolue : elles garantissent que les pièces s’assemblent correctement, fonctionnent comme prévu et répondent aux normes de qualité.

Envisagez les tolérances comme se répartissant en trois catégories pratiques :

Tolérances serrées (±0,001 po à ±0,005 po) : Réservez ces tolérances pour les interfaces critiques où la précision affecte directement le fonctionnement. Les ajustements des roulements, les portées d’arbre et les surfaces d’étanchéité exigent souvent ce niveau de contrôle. Une fraiseuse à commande numérique (CNC) pour métaux permet d’atteindre ces tolérances, mais le procédé nécessite des environnements à température contrôlée, une stabilisation thermique des machines-outils et des procédures d’inspection spécialisées.

Tolérances standard (±0,005 po à ±0,015 po) : Cette plage couvre la plupart des applications d’usinage générales. Les perçages pour supports, les surfaces de fixation et les éléments de dégagement fonctionnent généralement parfaitement selon ces spécifications. Les tolérances standard permettent une production efficace sans alourdir excessivement les coûts liés au contrôle qualité.

Tolérances larges (±0,015 po à ±0,030 po et plus) : Elles conviennent à l’usinage brut, aux caractéristiques non critiques et aux surfaces destinées à subir des opérations secondaires. Spécifier des tolérances plus larges là où la fonction le permet peut réduire significativement le coût de l’usinage CNC sans nuire aux performances de la pièce.

La norme ISO 2768 fournit un cadre utile, divisant les tolérances en quatre classes : Fine (f) pour les pièces de haute précision, Moyenne (m) pour les applications générales, Grossière (c) pour les composants moins critiques, et Très grossière (v) pour l’usinage brut.

Normes de finition de surface et valeurs Ra

La rugosité de surface mesure les microreliefs — pics et creux — laissés sur votre pièce après usinage, c’est-à-dire la texture microscopique qui influence le frottement, l’usure, l’étanchéité et l’apparence. Selon des spécialistes des finitions de surface, même après des procédés tels que le grenaillage, le polissage ou d’autres traitements de surface appliqués, un certain degré de rugosité peut subsister comme conséquence inhérente des opérations d’usinage mécanique.

Ra (Rugosité moyenne) est la mesure la plus courante : elle calcule la moyenne des différences de hauteur entre les pics et les creux de la surface. Voici ce que signifient concrètement différentes valeurs de Ra :

• Ra 6,3 µm (250 µin) : Finition standard à l’état usiné. Adaptée aux supports, couvercles et surfaces non critiques. Atteignable avec des opérations de fraisage de base.
• Ra 3,2 µm (125 µin) : Bon fini usiné nécessitant des paramètres de coupe contrôlés. Courant pour les composants visibles et les interfaces mécaniques générales.
• Ra 1,6 µm (63 µin) : Fini fin exigeant des outils tranchants et des vitesses optimisées. Utilisé pour les surfaces de paliers, les faces d’étanchéité et les ajustements de précision.
• Ra 0,8 µm (32 µin) : Fini très fin, nécessitant souvent des opérations secondaires telles que le meulage. Critique pour les composants hydrauliques et les assemblages à haute précision.
• Ra 0,4 µm (16 µin) et plus fin : Finitions miroir nécessitant le lapage, le polissage ou des procédés spécialisés. Réservées aux composants optiques et aux applications exigeant une précision extrême.

Les différents procédés d’usinage CNC permettent naturellement d’obtenir des qualités de surface différentes. Une petite fraiseuse CNC produit un état de surface Ra 1,6–3,2 µm avec des paramètres appropriés, tandis que les opérations de tournage atteignent généralement Ra 0,8–1,6 µm sur des surfaces cylindriques. Le meulage permet d’atteindre Ra 0,4 µm et plus fin.

Lorsque la précision est primordiale

La tolérance la plus coûteuse est souvent celle qui n’apporte aucun avantage fonctionnel. Selon l’analyse des coûts de fabrication, le passage de tolérances d’usinage brut (±0,030 po) à des tolérances de précision (±0,001 po) augmente les coûts d’environ 4 fois, tandis que des tolérances ultra-précises (±0,0001 po) peuvent coûter jusqu’à 24 fois plus que l’usinage standard.

Les vitesses de coupe et les avances influencent directement à la fois les tolérances et l’état de surface. Des avances plus rapides améliorent la productivité, mais peuvent nuire à la qualité de la surface. Des vitesses plus lentes associées à des passes légères produisent des finitions plus fines, mais allongent les temps de cycle. Votre tourneur équilibre ces paramètres en fonction de vos spécifications — précisez donc uniquement ce dont vous avez réellement besoin.

Classe de tolérance	Plage typique	Valeurs typiques de Ra	Applications	Impact relatif sur le coût
Ultra-précision	±0,0001" à ±0,0005"	Ra 0,2–0,4 µm	Composants optiques, roulements aérospatiaux, implants médicaux	20–24 fois le coût de base
Serrée / Précision	±0,001" à ±0,005"	Ra 0,8–1,6 µm	Ajustements de roulements, portées d’arbres, surfaces d’étanchéité, assemblages de précision	3–4 fois le coût de base
Standard	±0,005 po à ±0,015 po	Ra 1,6-3,2 µm	Pièces mécaniques générales, supports, boîtiers, la plupart des composants de production	1× valeur de référence
Lâche/grossier	±0,015" à ±0,030"	Ra 3,2-6,3 µm	Caractéristiques non critiques, usinage brut, surfaces destinées à des opérations secondaires	0,7-0,8× valeur de référence

Avant de spécifier des tolérances serrées, demandez-vous : cette cote affecte-t-elle directement l’ajustement en assemblage ? Une variation de cette cote entraînera-t-elle une défaillance fonctionnelle ? Si la réponse est non, des tolérances standard conviendront probablement à vos besoins tout en maintenant les coûts maîtrisés.

Une fois les tolérances et les exigences de finition de surface définies, la décision suivante critique consiste à vérifier que vos pièces finies répondent effectivement à ces spécifications — un défi qualité que de nombreux fabricants traitent de façon incohérente.

Méthodes de contrôle qualité pour les composants métalliques usinés CNC

Vous avez spécifié des tolérances serrées et des finitions de surface précises, mais comment vérifiez-vous concrètement que vos pièces répondent à ces exigences ? C’est à ce stade que de nombreux projets de fabrication métallique échouent. Sans un contrôle qualité rigoureux, cette tolérance de ±0,001" que vous avez spécifiée n’existe que sur le papier.

Selon spécialistes du contrôle qualité l’objectif principal du contrôle qualité en usinage CNC est de minimiser les erreurs en identifiant et en résolvant avec précision les problèmes potentiels. En l’absence d’inspections appropriées, des pièces défectueuses peuvent entraîner des pertes financières importantes et nuire à la réputation de l’entreprise dans le secteur.

Méthodes d’inspection permettant de vérifier la qualité des pièces

Les équipements modernes d’usinage CNC produisent des pièces avec une précision remarquable, mais cette précision ne signifie rien sans vérification. Voici comment les fabricants confirment que la production métallique issue de votre usinage CNC correspond effectivement aux spécifications.

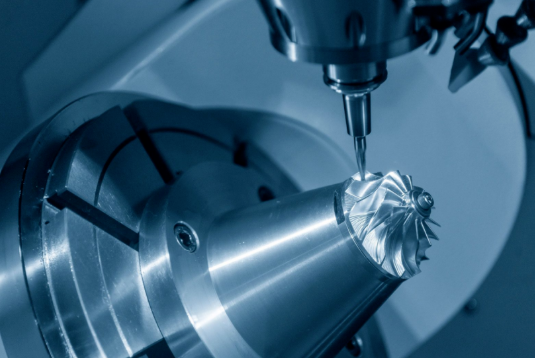

Machines à mesurer tridimensionnelles (MMT) : Ces systèmes sophistiqués utilisent des palpeurs tactiles ou des capteurs laser pour capturer des données dimensionnelles précises sur des géométries complexes. Une machine à mesurer tridimensionnelle (MMT) se déplace le long des axes X, Y et Z, touchant ou balayant votre pièce aux points programmés, puis compare les mesures à votre modèle CAO. Pour les équipements CNC produisant des composants aéronautiques ou médicaux à tolérances serrées, l’inspection par MMT est souvent obligatoire.

Les fonctionnalités des MMT comprennent :

• Précision de mesure allant jusqu’à 0,02 mm (20 microns) sur les systèmes avancés
• Résolution de 0,01 mm pour la capture de détails géométriques fins
• Procédures d’inspection automatisées garantissant la reproductibilité d’un cycle de production à l’autre
• rapports de métrologie 3D documentant chaque dimension critique

Essais de rugosité de surface : Vous souvenez-vous de ces valeurs Ra figurant dans vos spécifications ? Les profilomètres parcourent la surface de votre pièce afin de mesurer les pics et vallées microscopiques qui définissent la qualité de la texture. Cette vérification garantit que vos opérations d’usinage CNC sur métaux ont atteint la finition requise — qu’il s’agisse d’une rugosité Ra de 0,8 µm pour les surfaces d’étanchéité ou d’une rugosité Ra de 3,2 µm pour des applications générales.

Contrôle Non Destructif (CND): Certains défauts se cachent sous la surface. L’essai par ultrasons envoie des ondes sonores à travers vos pièces métalliques afin de détecter des vides internes, des inclusions ou des fissures invisibles à l’œil nu. L’essai par particules magnétiques révèle les discontinuités de surface et sous-surface dans les matériaux ferromagnétiques. Ces méthodes vérifient l’intégrité structurelle sans endommager la pièce.

Principaux points de contrôle qualité pour l’usinage CNC métallique :

• Contrôle du premier prototype : Mesure complète des pièces initiales avant le début de la production en série
• Surveillance en temps d'usinage : Vérifications dimensionnelles régulières pendant les séries de production afin de détecter rapidement toute dérive
• Inspection finale : Vérification exhaustive conformément à toutes les spécifications du plan avant expédition
• Contrôle statistique des processus : Collecte continue de données permettant de suivre la constance de la fabrication dans le temps

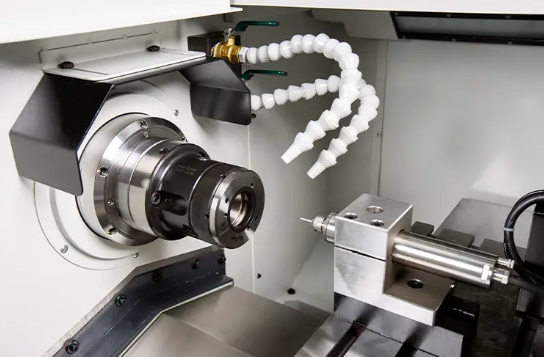

• Surveillance de l’usure des outils : Vérifications régulières empêchant la dérive dimensionnelle causée par l’usure des outils de coupe

Certifications industrielles garantissant le respect des normes

Comment savoir si un atelier industriel d’usinage CNC applique effectivement des procédures qualité rigoureuses ? Les certifications sectorielles fournissent une vérification tierce que les systèmes qualité répondent à des normes exigeantes.

IATF 16949 pour le secteur automobile : Selon des experts en certification l’IATF 16949 ajoute de nombreuses exigences relatives à la conception et au contrôle des processus, à la compétence de personnes spécifiques, aux outils statistiques et à l’analyse des systèmes de mesure. Cette norme spécifique au secteur automobile exige également le contrôle des fournisseurs externes, la planification de la production et la maintenance productive totale. Pour les châssis, les systèmes de suspension et les composants structurels, la certification IATF 16949 témoigne de l’engagement du fabricant en faveur d’une qualité conforme aux exigences automobiles.

AS9100 pour le secteur aérospatial : Le secteur aéronautique impose des exigences encore plus strictes. La norme AS9100 met l’accent sur la sécurité des produits, la gestion de la configuration et la prévention des pièces contrefaites. Les machines-outils métalliques produisant des composants critiques pour le vol doivent fonctionner conformément à ces normes, avec des exigences supplémentaires concernant le suivi des délais de livraison et la gestion des facteurs humains.

Ces deux certifications s’appuient sur les fondements de la norme ISO 9001:2015, en y ajoutant des exigences spécifiques au secteur qui répondent aux défis qualitatifs uniques rencontrés.

Exigences en matière de documentation et de traçabilité

Le contrôle qualité va au-delà de l’inspection physique : une documentation adéquate crée la piste papier qui prouve la conformité. Selon des spécialistes en certification des matériaux, ces documents attestent de la composition, des propriétés et de la conformité d’un matériau aux normes industrielles. En leur absence, il devient impossible de vérifier la qualité ou d’assurer la traçabilité.

Rapports d’essai des matériaux (MTR) : Également appelés rapports d’essai de laminage, ces documents vérifient la composition chimique et les propriétés mécaniques de votre matière première. Pour les applications critiques, les MTR permettent de remonter jusqu’à la coulée métallique spécifique dont provient votre pièce.

Certificats de conformité (CoC) : Ces documents globaux certifient que les pièces finies répondent à toutes les exigences spécifiées, y compris les dimensions, les tolérances, la finition de surface et les propriétés du matériau.

Rapports d’inspection du premier article (FAIR) : Documentation détaillée de chaque dimension mesurée sur les pièces produites en série initiale, souvent exigée avant que les clients automobiles ou aérospatiaux n’approuvent la production en série.

Imaginez qu’un composant critique tombe en panne sur le terrain. Grâce à une traçabilité rigoureuse, chaque étape peut être retracée — depuis la source de la matière première, en passant par les paramètres d’usinage, jusqu’aux résultats des contrôles finaux. Ce niveau de documentation fournit des données inestimables pour l’analyse de la cause racine et l’amélioration continue.

Comprendre ces méthodes de contrôle qualité vous aide à évaluer efficacement vos partenaires de fabrication — mais comment décider si vous devez développer ces compétences en interne ou collaborer avec des fabricants spécialisés ? Cette décision a un impact significatif à la fois sur vos coûts et sur votre maîtrise des résultats en matière de qualité.

Développer ses propres capacités ou collaborer avec des spécialistes de l’usinage CNC

Voici la question à 250 000 $ à laquelle toute équipe d’ingénierie est tôt ou tard confrontée : faut-il investir dans ses propres machines CNC ou faire appel à des fabricants spécialisés ? Selon les analyses des coûts de fabrication, la plupart des équipes sous-estiment de 60 % ou plus les coûts réels liés à cette décision — et ne découvrent souvent les dépenses cachées qu’après avoir engagé un capital important.

La réponse dépend de votre volume de production, de vos exigences en matière de qualité et de la manière dont vous valorisez la flexibilité du capital par rapport au contrôle opérationnel. Examinons ce que coûte réellement chaque option.

Facteurs à prendre en compte pour un investissement interne en usinage CNC

Lors de l’évaluation d’une machine CNC à vendre, le prix affiché ne raconte qu’une partie de l’histoire. Quel est le coût réel de possession et d’exploitation d’une machine CNC ? Selon les recherches sur le coût total de possession , le coût de l’équipement représente typiquement seulement 40 % de votre investissement total : les salaires des opérateurs, les exigences liées aux locaux et les outillages représentent les 60 % restants.

Voici à quoi ressemble un investissement réaliste pour la première année :

Configuration d’entrée (3 axes) :

• Équipement (prix de la machine CNC) : 50 000 $ à 120 000 $
• Logiciel FAO (annuel) : 5 000 $ à 15 000 $
• Outillage initial : 10 000 $ à 20 000 $
• Salaire de l'opérateur : 60 000 $ - 75 000 $
• Formation et montée en puissance : 5 000 $ - 10 000 $
• Exigences relatives aux installations (CVC, espace) : 24 000 $ - 36 000 $
• Entretien et réparations : 5 000 $ - 10 000 $
• Total de la première année : 159 000 $ - 286 000 $

Configuration professionnelle à 5 axes :

• Équipement (coût de la machine à commande numérique) : 300 000 $ - 800 000 $
• Logiciel avancé de FAO : 15 000 $ - 25 000 $
• Outils initiaux : 20 000 $ - 30 000 $
• Opérateur expérimenté : 75 000 $ - 90 000 $
• Formation et certification : 10 000 $ à 20 000 $
• Exigences relatives aux installations : 36 000 $ à 60 000 $
• Maintenance (8 à 12 % du coût des équipements) : 24 000 $ à 96 000 $
• Coût total pour la première année : 480 000 $ à 1 120 000 $

Vous envisagez l’achat d’une fraiseuse CNC ou d’une machine CNC bon marché ? Soyez prudent. Une machine CNC économique peut certes réduire les coûts initiaux, mais elle manque souvent de rigidité et de précision nécessaires pour une fabrication métallique constante. La courbe d’apprentissage seule — généralement de 12 à 18 mois — entraîne un gaspillage de matériaux 40 à 60 % plus élevé et des temps de cycle 2 à 3 fois plus longs que ceux obtenus par des opérateurs expérimentés.

Quand l’externalisation de la fabrication métallique est pertinente

Quelle est la valeur d’une machine CNC qui reste inutilisée 80 % du temps ? Pour des volumes inférieurs à 300 pièces par an, les analyses sectorielles montrent que l’externalisation permet généralement de réaliser une économie totale de 40 à 60 %, une fois pris en compte tous les coûts cachés.

Les coûts d’externalisation varient selon la complexité des pièces :

• Pièces simples : 200 $ à 800 $ par pièce (quantité de 1 à 5), avec une remise de 50 % à partir de 25 pièces
• Complexité modérée : 800 $ à 2 500 $ par pièce, avec une remise de 45 % à volume
• Haute complexité (travail à 5 axes) : 2 500 $ à 10 000 $ par pièce, avec une remise de 40 % à grande échelle

Au-delà du prix par pièce, l’externalisation offre des avantages qui ne figurent pas dans des comparaisons de coûts simples :

• Délai jusqu’à la première pièce : Les ateliers professionnels livrent en 1 à 3 jours, contre plusieurs semaines ou mois pour la mise en place d’une infrastructure interne
• Aucun risque en capital : Pas d’amortissement, pas de problèmes d’entretien, pas de préoccupations liées au roulement du personnel opérateur
• Expertise immédiate : Accès à des décennies de savoir-faire en fabrication sans avoir à le développer en interne
• Support DFM : Des fabricants expérimentés détectent les problèmes de conception avant qu’ils ne se transforment en difficultés coûteuses
• Évolutivité : Passer de 1 prototype à 1 000 pièces de production sans modifier l’infrastructure

Évaluation du coût total de possession

Le seuil de rentabilité, à partir duquel l’investissement interne commence à être pertinent sur le plan financier, se situe approximativement entre 500 et 800 pièces de complexité modérée par an, maintenu sur une période de 3 à 4 ans. En dessous de ce seuil, l’externalisation remporte presque systématiquement la comparaison en termes de coût total.

Facteur	Usinage CNC interne	Externalisation
Investissement initial	150 000 $ à 450 000 $+ la première année	aucun investissement en capital requis
Coût par pièce (faible volume)	Élevé — les coûts fixes sont répartis sur un faible nombre de pièces	200 $ à 2 500 $ selon la complexité
Coût par pièce (haut volume)	Plus faible — les avantages de l’amortissement entrent en jeu	remises sur volume disponibles jusqu’à 40-50 %
Maîtrise des délais	Contrôle total une fois opérationnel	délai standard de 1 à 3 jours ; possibilité d’exécution le jour même
Contrôle qualité	Supervision directe, mais nécessite une expertise	Les ateliers certifiés fournissent des systèmes qualité documentés
Délai de montée en puissance	12 à 18 mois pour atteindre l’efficacité maximale	Accès immédiat à des capacités éprouvées
Profil de risque	Capital immobilisé ; obsolescence technologique	Dépense opérationnelle ; flexibilité préservée

De nombreuses équipes performantes adoptent une approche hybride : elles sous-traitent la fabrication de prototypes et des pièces complexes nécessitant une expertise spécialisée, tout en intégrant en interne la production à haut volume des composants simples dès que les volumes justifient l’investissement. Cette stratégie permet de préserver le capital durant le développement produit tout en optimisant l’efficacité des coûts à grande échelle.

Envisagez de commencer par la sous-traitance afin de valider l’adéquation produit-marché. Ne transférez la production des composants à haut volume en interne qu’après avoir démontré une demande régulière et pouvoir véritablement justifier le coût total de possession. Le capital que vous préservez en différant l’achat d’équipements peut financer des développements supplémentaires en ingénierie ou une expansion sur de nouveaux marchés.

Que vous développiez des compétences internes ou que vous collaboriez avec des spécialistes, un défi demeure constant : diagnostiquer et résoudre les problèmes qui surviennent inévitablement lors de l’usinage CNC des métaux. Comprendre les problèmes courants et leurs solutions vous permet de maintenir la qualité, quel que soit votre stratégie de fabrication.

Diagnostic des problèmes courants en usinage CNC des métaux

Même la machine CNC la plus sophistiquée pour l’usinage des métaux rencontre des problèmes. Quelle est la différence entre les ateliers qui livrent une qualité constante et ceux qui éprouvent des difficultés ? C’est la capacité à identifier les causes des problèmes avant qu’ils n’affectent la qualité de vos pièces. Selon des études sectorielles, les installations de fabrication perdent annuellement de 5 à 20 % de leur capacité productive en raison d’arrêts imprévus — dont une grande partie pourrait être évitée grâce à une connaissance approfondie du diagnostic.

Que vous gériez vous-même des machines CNC pour l’usinage des métaux ou que vous évaluiez des pièces provenant d’un fournisseur externe, la reconnaissance de ces problèmes courants vous aide à maintenir la qualité et à éviter des retards coûteux.

Reconnaître l’usure des outils avant qu’elle n’affecte la qualité

L'usure des outils est probablement le problème d'entretien CNC le plus courant — et le plus souvent ignoré jusqu'à ce qu'il soit trop tard. Un outil de coupe pour métaux CNC ne tombe pas en panne de façon spectaculaire ; il se dégrade progressivement, produisant à chaque cycle des résultats légèrement moins bons, jusqu'à ce que quelqu'un remarque enfin que les pièces ont une apparence déplorable.

Selon des spécialistes en usinage, l'usure des outils affecte directement la qualité de surface, les temps d'arrêt de production et la stabilité globale du procédé. Comprendre les différents types d'usure permet de détecter les problèmes précocement.

• Usure du tranchant (symptômes) : Tranchants émoussés, augmentation de la force de coupe, finition de surface dégradée et écaillage visible sur les surfaces usinées
• Causes : Frottement normal lors des opérations d'usinage CNC sur métaux, utilisation des outils au-delà des durées recommandées, paramètres de coupe inadaptés
• Solutions : Mettre en place des systèmes de suivi de la durée de vie des outils, inspecter régulièrement les tranchants à l'aide d'une loupe, vérifier que la géométrie des outils correspond bien au matériau usiné

• Écaillage (symptômes) : Dégradation soudaine de la qualité, défauts d'usinage graves, rupture imprévue de l'outil
• Causes : Forces de coupe excessives, coupes interrompues, inclusions de matériau, vitesses d’avance inappropriées
• Solutions : Réduire la profondeur de passe, optimiser les avances et les vitesses de coupe en fonction du type de matériau, utiliser des grades d’outils adaptés aux coupes interrompues

• Usure par passivation (symptômes) : Augmentation des températures de coupe, formation d’oxydes sur les surfaces de l’outil, réduction des performances de coupe
• Causes : Utilisation prolongée sans lubrifiant-refroidissant adéquat, réactions chimiques entre l’outil et le matériau de la pièce usinée
• Solutions : Maintenir la concentration appropriée du lubrifiant-refroidissant, nettoyer régulièrement les surfaces de l’outil, utiliser des outils revêtus conçus spécifiquement pour votre matériau

Des recherches menées par MachineMetrics démontrent que la surveillance systématique de l’usure des outils permet d’économiser 72 000 $ par machine chaque année. Il s’agit d’une somme réelle perdue lorsque les ateliers laissent les outils se détériorer jusqu’à la rupture, au lieu de gérer proactivement leur durée de vie.

Éliminer les problèmes de vibration et de bourdonnement

Ce bruit caractéristique de cliquetis pendant l’usinage n’est pas seulement gênant : il détériore la finition de surface, usure prématurément les outils et peut endommager les roulements de la broche de votre machine à commande numérique pour l’usinage des métaux. Selon des spécialistes en CN, le « chatter » désigne des vibrations indésirables dans lesquelles l’outil et la pièce se déplacent périodiquement l’un par rapport à l’autre.

Le chatter se manifeste sous deux formes :

• Vibrations non résonantes : Présentes de façon constante tout au long du cycle d’usinage, généralement causées par des problèmes mécaniques tels qu’un usure inégale des outils ou des composants desserrés
• Vibrations résonantes : Apparaissent lorsque les conditions d’usinage correspondent à la fréquence naturelle de la machine — elles se produisent souvent uniquement dans des zones spécifiques, comme les angles des poches

Causes fréquentes et leurs solutions :

• Causes liées à l’outil : Dépassement excessif de l’outil, arêtes de coupe usées, trop de dents engagées simultanément
  • Solution : Utilisez le dépassement d’outil le plus court possible, choisissez le diamètre le plus grand adapté à l’application, et envisagez des fraises à pas variable qui perturbent les motifs harmoniques
• Problèmes de maintien de la pièce : Pression de serrage insuffisante, conception médiocre des dispositifs de serrage, sections à parois minces non soutenues
  • Solution : Appliquer une pression de serrage uniforme, utiliser des supports adaptés à la taille de la pièce, envisager de remplir les pièces à parois minces avec de la cire ou du plastique afin d’accroître leur rigidité
• Problèmes liés aux paramètres d’usinage : Vitesses de broche inadaptées, profondeur de passe excessive, variation de l’engagement de l’outil
  • Solution : Essayer d’ajuster la vitesse de broche par paliers de 5 %, réduire la profondeur de passe, utiliser des trajectoires d’usinage à engagement constant dans le logiciel de FAO

Les porte-outils à expansion hydraulique offrent un amortissement qui réduit les vibrations parasites (chatter) lors d’opérations complexes sur une fraiseuse CNC pour métaux. Ces porte-outils présentent généralement une excellente précision de concentricité et l’action hydraulique contribue à absorber les vibrations qui, autrement, se transmettraient au tranchant coupant.

Assurer la précision dimensionnelle sur l’ensemble des séries de production

Dérive dimensionnelle — phénomène où les pièces s’écartent progressivement des tolérances pendant une série de production —, source de frustration pour les équipes qualité et souvent indétectée jusqu’à ce qu’une inspection révèle le problème. Plusieurs facteurs contribuent à ce problème insidieux.

• Dilatation thermique (symptômes) : Dimensions qui augmentent progressivement à mesure que les machines se réchauffent, résultats incohérents entre le premier et le deuxième poste
  • Causes : Dilatation de la structure de la machine avec la température, croissance du mandrin lors d’un fonctionnement prolongé
  • Solutions : Prévoir des cycles de préchauffage de 15 à 30 minutes avant la production, maintenir une température ambiante constante dans l’atelier, utiliser les fonctions de compensation thermique si disponibles
• Usure progressive des outils (symptômes) : Décalage dimensionnel progressif dans une direction donnée, augmentation de la rugosité de surface
  • Causes : Dégradation du tranchant de coupe au cours de longues séries, surveillance insuffisante de la durée de vie des outils
  • Solutions : Mettre en œuvre des contrôles dimensionnels en cours de fabrication, établir des intervalles de changement d’outils fondés sur le matériau usiné et les conditions de coupe, vérifier la première et la dernière pièce de chaque lot
• Dérive de l’étalonnage de la machine (symptômes) : Caractéristiques positionnées incorrectement les unes par rapport aux autres, mauvaise reproductibilité sur des programmes identiques
  • Causes : Usure de la vis à billes, jeu dans les roulements, tassement des fondations
  • Solutions : Suivre les plannings d’étalonnage du fabricant, vérifier l’alignement après tout choc, mettre en œuvre des contrôles réguliers de la compensation du jeu mort

Les problèmes de finition de surface accompagnent souvent les défauts dimensionnels. Les traces de brûlure aux coins indiquent une durée de séjour excessive ou une évacuation insuffisante des copeaux. Les marques d’outil visibles suggèrent des arêtes de coupe usées ou des vitesses d’avance inadaptées. Des motifs ondulés sur les surfaces usinées signalent des vibrations (chatter) qu’il convient de corriger à l’aide des méthodes décrites ci-dessus.

La prévention vaut toujours mieux que la correction. Selon les recherches sur la maintenance , les machines-outils à commande numérique correctement entretenues atteignent une durée de vie des composants trois fois supérieure et subissent 90 % moins d’arrêts imprévus. Quelques minutes de vérification quotidienne permettent d’éviter des milliers d’euros de coûts de réparation et de pièces mises au rebut.

Comprendre ces principes fondamentaux de dépannage vous prépare à prendre la décision finale : choisir l’approche de fabrication adaptée à vos besoins spécifiques — qu’il s’agisse de développer des capacités internes ou de collaborer avec des spécialistes certifiés ayant déjà résolu ces défis.

Choisir votre voie vers l’usinage CNC des métaux

Vous avez examiné huit décisions critiques — de la compréhension des technologies CNC à la résolution des problèmes courants. Le moment est maintenant venu de déterminer si toutes ces connaissances se traduiront par la réussite de vos pièces : il s’agit de sélectionner l’approche d’usinage CNC pour la fabrication de pièces métalliques la mieux adaptée à vos exigences spécifiques.

Selon des spécialistes de la fabrication, aucun deux prestataires d’usinage CNC ne produit les mêmes résultats, même si leurs capacités et spécifications déclarées semblent identiques. Les fabricants se spécialisent dans différents styles d’usinage, secteurs industriels, matériaux et composants — ce qui rend votre processus de sélection d’une importance capitale.

Adapter vos besoins de projet aux solutions d'usinage CNC

Avant d'évaluer des machines pour la fabrication de pièces métalliques ou des partenaires potentiels en fabrication, vous devez avoir une compréhension parfaite des exigences réelles de votre projet. Utilisez ce cadre décisionnel pour traduire vos besoins en critères actionnables :

1. Définissez vos exigences en matière de matériau : Quel métal allez-vous utiliser ? L’aluminium permet un usinage plus rapide et des coûts inférieurs. L’acier et l’acier inoxydable exigent des équipements plus rigides. Le titane nécessite des outillages spécialisés et une expertise particulière. Le choix de votre matériau restreint immédiatement les procédés et les partenaires pertinents.
2. Définissez les niveaux de complexité des pièces : Votre conception exige-t-elle un usinage à 3 axes, ou des dégagements et des géométries complexes requièrent-ils des capacités à 5 axes ? Des profils simples peuvent convenir au découpage laser, tandis que des caractéristiques 3D complexes nécessitent le fraisage. Associez la complexité à la capacité — payer trop cher pour des fonctionnalités inutilisées gaspille votre budget.
3. Spécifiez de façon réaliste les classes de tolérances : Examinez chaque dimension sur votre plan. Laquelle nécessite réellement une précision de ±0,001" ? Laquelle peut accepter des tolérances standard de ±0,005" ? Comme nous l’avons mentionné précédemment, des tolérances excessivement serrées, non justifiées, peuvent quadrupler vos coûts sans améliorer la fonctionnalité.
4. Calculez précisément le volume de production : Un prototype se comporte différemment de 10 000 pièces destinées à la production. De faibles volumes privilégient la sous-traitance ; des volumes élevés et soutenus peuvent justifier un investissement en capital. Soyez honnête quant à la demande réelle — et non pas aux projections optimistes.
5. Cartographiez vos contraintes temporelles : Avez-vous besoin des pièces dans 5 jours ou dans 5 semaines ? Les capacités de prototypage rapide deviennent essentielles pour les cycles de développement. Les délais de production peuvent offrir davantage de flexibilité, mais exigent des plannings de livraison réguliers.
6. Identifiez les exigences en matière de certification qualité : Les applications automobiles exigent généralement la certification IATF 16949. Le secteur aérospatial impose la norme AS9100. Les composants médicaux doivent être conformes à la norme ISO 13485. Ces certifications ne sont pas facultatives : elles constituent des critères obligatoires pour établir votre liste restreinte de partenaires.
7. Évaluer les besoins en soutien à la conception pour la fabrication : Si votre équipe de conception ne possède pas d’expérience en usinage CNC, un soutien complet en conception pour la fabrication devient inestimable. Des partenaires capables de détecter les problèmes avant la production vous font gagner du temps et de l’argent.
8. Évaluer les exigences en matière de documentation : Avez-vous besoin de certificats de matériaux, de rapports d’inspection du premier article ou d’une traçabilité complète ? Certains secteurs imposent des exigences documentaires spécifiques : assurez-vous que votre approche répond à ces exigences.

Travailler avec des partenaires industriels certifiés

Une fois vos exigences clarifiées, l’évaluation des partenaires potentiels devient simple. Selon des experts du secteur, les entreprises traitent trop souvent les ateliers spécialisés comme des prestataires interchangeables — envoyant des demandes de devis génériques et choisissant systématiquement le prix le plus bas. Or, les projets dérapent fréquemment lorsque des partenariats avec des ateliers insuffisamment évalués conduisent à des engagements excessifs, entraînant retards et reprises de travail.

Concentrez votre évaluation sur ces facteurs critiques :

• Adéquation des capacités : L'équipement de l'atelier correspond-il à vos exigences en matière de matériaux et de complexité ? Demandez des précisions sur les types de machines spécifiques, les configurations d'axes et les dimensions maximales des pièces.
• Expérience dans l'industrie : Ont-ils déjà fabriqué des pièces similaires ? Un atelier disposant de plusieurs décennies d'expérience dans l'usinage CNC des métaux pour l'industrie automobile apporte une expertise en résolution de problèmes que les nouveaux entrants ne possèdent pas.
• Systèmes qualité : Au-delà des certifications, comment assurent-ils concrètement la qualité ? Demandez des détails sur les équipements d'inspection, les contrôles de processus et leur méthode de gestion des non-conformités.
• Réactivité dans la communication : Avec quelle rapidité répondent-ils aux demandes de devis et aux questions ? Une communication rapide indique généralement une discipline opérationnelle qui s'étend également à la production.
• Fiabilité des délais : Demandez des références et vérifiez leur performance en matière de livraison dans les délais. Le meilleur centre d'usinage CNC pour les métaux ne sert à rien si les pièces arrivent en retard.

Pour les applications automobiles en particulier, les partenaires spécialisés dans l’usinage CNC de tôles métalliques et certifiés IATF 16949 disposent de systèmes qualité conçus pour répondre aux exigences rigoureuses liées aux châssis, aux suspensions et aux composants structurels. De telles certifications—associées à des capacités de prototypage rapide et à un soutien complet en ingénierie de la fabrication (DFM)—illustrent les normes de qualité et de service qui distinguent les partenaires exceptionnels des partenaires simplement adéquats.

Passer à l’étape suivante de votre projet de fabrication de pièces métalliques

Le parcours allant du concept à la pièce métallique finie n’a pas besoin d’être compliqué. Que vous envisagiez l’acquisition d’une petite machine CNC pour le prototypage métallique ou que vous évaluiez des partenaires capables de production à grande échelle, le cadre reste le même : commencez par définir vos besoins, associez-les aux capacités disponibles, vérifiez les systèmes qualité et validez vos choix à l’aide de références.

Envisagez ces dernières étapes opérationnelles :

• Documentez vos exigences : Rédigez une fiche de spécifications claire couvrant le matériau, les tolérances, les quantités et le calendrier avant de demander des devis.
• Demandez des retours DFM : Partagez vos conceptions dès le début et demandez à vos partenaires potentiels d’identifier les problèmes liés à la fabricabilité. La qualité de leurs réponses révèle leur niveau d’expertise.
• Évaluez la valeur globale : Le devis le moins élevé ne garantit pas nécessairement le coût total le plus bas. Prenez en compte la qualité, la fiabilité, la communication et le soutien lors de la comparaison des options.
• Commencez petit : Avant de passer de gros commandes, produisez des pièces échantillons afin de vérifier la qualité et de valider que le partenariat fonctionne efficacement.

Pour les équipes recherchant des partenaires en usinage CNC pour la fabrication de métaux alliant réactivité rapide et qualité certifiée, les fabricants proposant des prestations telles qu’un prototypage en 5 jours, un délai de réponse sur devis de 12 heures et un soutien complet en analyse de la fabricabilité (DFM) incarnent les normes de service qui accélèrent le développement produit. Lorsque la qualité automobile est essentielle — pour les composants de châssis, les pièces de suspension ou les assemblages structurels — Des spécialistes certifiés IATF 16949 tels que Shaoyi (Ningbo) Metal Technology offrent la précision et la fiabilité exigées par vos projets.

Les neuf décisions abordées dans ce guide — de la compréhension des technologies CNC à la sélection de partenaires de fabrication — constituent la base de projets de fabrication métallique réussis. Appliquez systématiquement ce cadre méthodologique, et vous transformerez des matériaux bruts en composants de précision répondant exactement à vos spécifications, à vos délais et à votre budget.

Questions fréquemment posées sur la fabrication métallique CNC

1. Quel est le coût d’une bonne machine CNC ?

Le coût des machines CNC varie considérablement selon leurs capacités. Les machines entrée de gamme à 3 axes coûtent entre 50 000 $ et 120 000 $, tandis que les installations professionnelles à 5 axes s’échelonnent entre 300 000 $ et 800 000 $. Toutefois, le prix de l’équipement ne représente que 40 % du coût total de possession : les salaires des opérateurs, les outillages, les logiciels, les exigences liées aux locaux et la maintenance représentent les 60 % restants. Pour une production de faible volume (moins de 500 pièces par an), l’externalisation vers des spécialistes certifiés IATF 16949 permet souvent de réduire le coût total de 40 à 60 % par rapport à un investissement en interne.

2. Quel est le tarif horaire d’une machine CNC ?

Les tarifs horaires pour l'usinage CNC varient généralement entre 30 $ et 100 $, selon la complexité de la machine, le type de matériau et les exigences de précision. Les opérations simples à 3 axes coûtent moins cher, tandis que l’usinage à 5 axes et les travaux exigeant des tolérances très serrées sont facturés à des tarifs majorés. Les commandes express entraînent également des coûts supplémentaires. Le prix par pièce varie de 200 $ à 800 $ pour les composants simples, et de 2 500 $ à 10 000 $ pour les travaux complexes à 5 axes, avec des remises sur les volumes pouvant atteindre 40 à 50 % pour les commandes plus importantes.

3. Faut-il une licence pour exploiter une machine CNC ?

L’exploitation de machines CNC ne nécessite pas de licence fédérale, bien que certains États ou certaines villes puissent imposer une formation ou des certifications en matière de sécurité pour les opérateurs. Les employeurs privilégient généralement les tourneurs-fraiseurs certifiés, notamment pour les travaux de haute précision dans les secteurs aérospatial ou automobile. Des certifications sectorielles telles que l’IATF 16949 (automobile) et l’AS9100 (aérospatial) sont obligatoires pour les partenaires de fabrication produisant des composants destinés à ces industries, afin de garantir que leurs systèmes qualité répondent aux normes les plus exigeantes.

4. Quelle est la meilleure machine CNC pour le travail des métaux ?

La meilleure machine CNC dépend de votre application spécifique. Les fraiseuses CNC excellent dans la réalisation de géométries complexes en 3D avec des tolérances de ±0,025 mm à ±0,127 mm. Les tours CNC traitent efficacement les pièces cylindriques telles que les arbres et les douilles. La découpe au laser assure une grande précision sur les tôles minces d’une épaisseur inférieure à 12,7 mm, tandis que la découpe plasma domine pour les tôles d’acier épaisses supérieures à 25,4 mm. La technologie par jet d’eau convient aux métaux sensibles à la chaleur et aux composants aérospatiaux nécessitant une absence de déformation thermique.

5. Comment choisir entre l’usinage CNC en interne et l’externalisation de la fabrication métallique ?

Le seuil de rentabilité pour un investissement interne dans des machines CNC se situe à environ 500 à 800 pièces de complexité modérée par an, sur une période continue de 3 à 4 ans. En dessous de ce seuil, l’externalisation l’emporte généralement en termes de coût total. L’externalisation élimine tout risque de capital, offre un accès immédiat à des compétences spécialisées, permet la réalisation rapide de prototypes en 1 à 3 jours et assure une évolutivité sans investissement dans des infrastructures. De nombreuses équipes performantes adoptent une approche hybride : elles externalisent la fabrication des prototypes tout en intégrant la production à grande échelle en interne dès que la demande justifie l’investissement en capital.
