Qu’est-ce que le pliage dans la mise en forme des métaux et pourquoi est-ce important ?

Vous êtes-vous déjà demandé comment des tôles planes en acier se transforment en supports assurant la fixation de votre véhicule ou en enveloppes protégeant les équipements industriels ? La réponse réside dans le pliage dans la mise en forme des métaux — l’un des procédés de fabrication les plus fondamentaux et les plus répandus dans la fabrication moderne. utilisé dans la fabrication moderne .

Au cœur du processus, le pliage des métaux consiste à déformer un matériau autour d’un axe droit. Le métal situé à l’intérieur de la courbure subit une compression, tandis que celui situé à l’extérieur s’étire. Lorsque la force appliquée par les outillages dépasse la limite d’élasticité du matériau, un phénomène remarquable se produit : la tôle subit une déformation plastique et conserve définitivement sa nouvelle forme. Selon des recherches menées par le département des sciences de l’ingénieur de l’Université Penn State, cette modification permanente intervient parce que les contraintes responsables de la déformation poussent le métal au-delà de sa limite élastique.

Les principes mécaniques sous-jacents à la déformation des métaux

Comprendre comment plier correctement un métal nécessite de maîtriser les mécanismes en jeu. Lorsque vous appliquez une force sur une tôle, deux types de déformation se produisent simultanément :

• Déformation élastique — une déformation temporaire qui disparaît lorsque la force est supprimée
• Déformation plastique — une modification permanente de la forme qui subsiste après le retrait de la charge

L’objectif de tout procédé de formage des métaux consiste à dépasser la zone élastique pour entrer dans le domaine plastique. Cela permet d’obtenir l’angle ou la courbure définitifs requis tout en préservant l’intégrité structurelle du matériau. L’axe neutre — une ligne imaginaire traversant la zone de pliage où le matériau ne s’étire ni ne se comprime — joue un rôle essentiel dans le calcul précis des dimensions de pliage.

La déformation plastique a lieu de sorte que le pliage conserve une forme définitive une fois les contraintes qui l’ont provoquée supprimées. Ce principe distingue un pliage réussi d’une tentative avortée, où le matériau revient simplement à sa forme initiale par effet de ressort.

Lors du pliage de tôle, vous créez essentiellement un équilibre contrôlé. Appliquez une force insuffisante, et le matériau reprend sa forme initiale. Appliquez une force excessive sans outillage adéquat, et vous risquez de provoquer des fissures ou d’affaiblir la pièce.

Pourquoi le pliage domine-t-il la fabrication de tôles

Le pliage des métaux est devenu le procédé privilégié des fabricants dans les secteurs automobile, aérospatial, énergétique et de la robotique. Mais pourquoi ce procédé de formage métallique domine-t-il les alternatives ?

Contrairement aux opérations de découpe qui éliminent du matériau ou au soudage qui crée des zones affectées par la chaleur, le pliage préserve les propriétés initiales du matériau sur l’ensemble de la pièce. Cela revêt une importance capitale pour les composants structurels, où une résistance et une intégrité uniformes déterminent la sécurité et les performances.

Considérez ces avantages qui rendent le pliage indispensable :

• Efficacité des matériaux — aucune perte de matériau liée à des opérations d’élimination
• Vitesse — les plieuses modernes peuvent réaliser des pliages complexes en quelques secondes
• Préservation des propriétés — la structure du grain et l’état de surface restent globalement intacts
• Rentabilité — outillage plus simple comparé aux opérations d’emboutissage ou de tirage profond

Selon des experts du secteur chez 3ERP, les tôles courantes, notamment l’acier, l’acier inoxydable, l’aluminium, le zinc et le cuivre, sont généralement disponibles dans des épaisseurs comprises entre 0,006 et 0,25 pouce. Les épaisseurs plus faibles s’avèrent plus malléables et plus faciles à plier, tandis que les matériaux plus épais conviennent aux applications exigeant une résistance accrue.

Que vous fabriquiez des formes en V, en U ou des profilés jusqu’à 120 degrés, la maîtrise de ces principes fondamentaux constitue la base indispensable pour relever des défis plus avancés, tels que la compensation du retour élastique (springback) et le calcul du facteur K — des sujets qui posent parfois problème, même aux fabricants expérimentés.

Comparaison des méthodes de pliage principales

Maintenant que vous comprenez les mécanismes sous-jacents à la déformation des métaux, une question cruciale se pose : quel procédé de pliage devez-vous réellement utiliser ? La réponse dépend de vos exigences en matière de précision, de votre volume de production et des caractéristiques du matériau. Parmi les différents types de formage disponibles en fabrication de tôles, trois méthodes dominent les opérations sur poinçonneuse —chacune présentant des compromis spécifiques qui influencent directement votre résultat net.

Choisir la mauvaise technique peut entraîner un retour élastique excessif, une usure prématurée des outillages ou des pièces qui ne respectent tout simplement pas les tolérances. Examinons en détail le pliage à l’air, le pliage en butée et le pliage par emboutissage afin que vous puissiez prendre des décisions éclairées pour vos applications spécifiques.

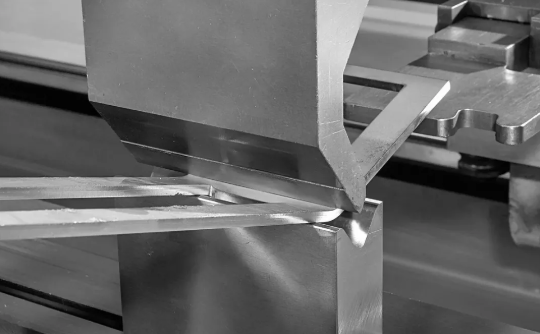

Pliage à l’air pour une production polyvalente

Le pliage à l'air des tôles métalliques est devenu aujourd'hui la forme la plus courante de formage sur presse-plieuse, et pour de bonnes raisons. Ce procédé de pliage consiste à forcer le matériau uniquement jusqu’à une profondeur suffisante dans la matrice pour obtenir l’angle souhaité — plus une marge calculée afin de compenser le retour élastique. Le poinçon ne vient jamais en butée contre la matrice, laissant un espace d’air sous la pièce.

Pourquoi cela importe-t-il ? Considérez ces avantages pratiques :

• Exigences réduites en termes de force nominale — généralement 50 à 60 % moins de force que le pliage en butée ou le frappage
• La polyvalence des outils — une seule matrice de 85 degrés permet d’obtenir plusieurs angles de pliage
• Coûts d’investissement réduits — moins d’ensembles d’outillages requis pour une production variée
• Contact minimal avec le matériau — marquage de surface réduit et usure moindre de l’outillage

La flexibilité du pliage à l'air en fait une méthode idéale pour les ateliers de sous-traitance traitant des pièces variées. Vous pouvez réaliser des angles de 90 degrés, 120 degrés ou des angles aigus à l’aide de la même combinaison poinçon-matrice, simplement en ajustant la profondeur de course du vérin. Toutefois, cette méthode exige une machine précisément positionnée et des outillages soigneusement rectifiés afin d’obtenir des résultats constants.

Quel est le compromis ? Le retour élastique devient plus marqué avec le pliage à l’air, car moins de force est appliquée pour verrouiller la matière dans sa forme finale. Les plieuses CNC modernes compensent automatiquement ce phénomène, mais vous devrez tenir compte de ce comportement lors de la programmation des séquences de pliage.

Lorsque la précision exige le pliage en butée ou le frappage

Parfois, la flexibilité du pliage à l’air ne suffit pas. Lorsque vos techniques de pliage de tôle doivent garantir des tolérances plus serrées ou lorsque vous travaillez des matériaux sujets à un retour élastique important, les méthodes de pliage en butée et de frappage entrent en jeu.

Pliage par appui pousse complètement le métal dans la matrice en V, établissant un contact total avec les surfaces de la matrice. Cette méthode nécessite une force supérieure à celle du pliage à l’air, mais offre un avantage essentiel : la géométrie des outils — et non seulement la position du vérin — détermine l’angle final. Southern Fabricating Machinery Sales , le pliage à fond reste une pratique courante sur les plieuses mécaniques, où la précision provient de l’ensemble d’outillages plutôt que d’un positionnement précis.

Le retour élastique se produit toutefois encore lors du pliage à fond, mais il est plus prévisible et réduit par rapport au pliage à l’air. Cela le rend adapté aux cas suivants :

• Séries de production répétitives exigeant des angles constants
• Applications où l’investissement dans les outillages est justifié par le volume
• Matériaux présentant des caractéristiques modérées de retour élastique

Pliage par emboutissage pousse la force à l'extrême. Ce terme provient du procédé de frappe des pièces de monnaie, où une pression considérable crée des empreintes précises. En emboutissage de tôle, le coinage pousse le matériau jusqu’au fond de la matrice, puis applique une force supplémentaire de 10 à 15 %, comprimant essentiellement le métal afin d’ancrer exactement l’angle de la matrice.

Cette méthode exige une capacité de presse 3 à 5 fois supérieure à celle requise par d’autres types de formage — un critère important à prendre en compte en ce qui concerne la capacité des équipements et les coûts énergétiques. Toutefois, lorsqu’il est indispensable d’obtenir un retour élastique quasi nul et une répétabilité parfaite sur des milliers de pièces, le coinage s’avère la solution idéale.

Cadre décisionnel : Choisir votre méthode

Le choix du procédé de pliage approprié implique de trouver un équilibre entre plusieurs facteurs. La comparaison suivante vous aide à évaluer chaque méthode en fonction de vos exigences spécifiques :

Paramètre	Pliage à l'air	Pliage par appui	Coinage
Exigences en matière de force	Le plus faible (niveau de référence)	Modéré (1,5 à 2 fois le pliage à l’air)	Le plus élevé (3 à 5 fois le pliage à l’air)
Quantité de retour élastique	Le plus significatif	Réduit	Minimal à aucun
Usure des outillages	Contact minimal, durée de vie la plus longue	Usure modérée	Usure maximale, remplacement fréquent
Tolérance précise	± 0,5° typique	±0,25° réalisable	±0,1° ou mieux
Investissement dans les outillages	Faible (ensembles polyvalents)	Modéré (ensembles spécifiques à l’angle)	Élevé (ensembles appariés par angle)
Applications idéales	Ateliers de sous-traitance, prototypage, production variée	Production à volume moyen, plieuses mécaniques	Pièces de haute précision, aéronautique, assemblages exigeant des tolérances serrées

Les propriétés de votre matériau influencent également le choix de la méthode. Les métaux ductiles, tels que l’acier doux et l’aluminium, supportent les trois approches, tandis que les alliages à haute résistance présentant un fort retour élastique bénéficient souvent du poinçonnage ou du frappage. L’épaisseur, la dureté et les caractéristiques de retour élastique de votre tôle guideront finalement votre décision, en complément des exigences relatives à l’angle et du volume de production.

Comprendre ces distinctions vous permet de relever l’un des défis les plus frustrants dans la mise en forme des métaux : compenser le retour élastique. Examinons comment différents matériaux se comportent lors du pliage et ce que cela implique pour vos spécifications de rayon de courbure.

Sélection des matériaux et comportement au cintrage

Vous avez sélectionné votre méthode de pliage, mais voici le défi que la plupart des fabricants sous-estiment : la même technique produit des résultats très différents selon le matériau utilisé. Un rayon de courbure qui fonctionne parfaitement sur de l’acier doux peut provoquer des fissures sur de l’aluminium ou un recul important sur de l’acier inoxydable. Comprendre comment les différentes tôles métalliques pliables se comportent pendant la déformation fait la différence entre des projets réussis et des échecs coûteux.

Chaque métal pliable présente des caractéristiques uniques au niveau de la presse-plieuse . La limite d’élasticité, la ductilité, la tendance à l’écrouissage et la structure du grain influencent tous la sévérité avec laquelle on peut former un matériau donné. Examinons les comportements spécifiques que vous rencontrerez avec les tôles métalliques courantes.

Caractéristiques de pliage de l’aluminium et des métaux mous

Le pliage de tôles d’aluminium semble simple, compte tenu de sa réputation en matière de formabilité — jusqu’à ce que vous observiez des fissures aux rayons serrés. La réalité est plus nuancée que ne le supposent bon nombre d’opérateurs.

Les alliages d'aluminium présentent des comportements de pliage très différents. Les tempers plus mous, comme les alliages 3003-H14 ou 5052-H32, se plient facilement avec des rayons généreux, tandis que les alliages trempés, comme l’aluminium 6061-T6, exigent une attention particulière. Protolabs selon

Lorsque vous travaillez avec de l’aluminium et d’autres métaux mous, tenez compte de ces recommandations relatives au rayon de pliage minimal par rapport à l’épaisseur du matériau :

• aluminium 1100 et 3003 (recuit) — 0T à 1T (peut être plié avec un rayon nul lorsqu’il est recuit)
• aluminium 5052-H32 — Rayon minimal de 1T à 1,5T
• aluminium 6061-T6 — Rayon minimal de 1,5T à 2T (un rayon plus grand est recommandé pour les applications critiques)
• Cuivre (doux) — 0T à 0,5T (excellente aptitude à la mise en forme)
• Laiton (demi-dur) — Rayon minimal de 0,5T à 1T

Les alliages de cuivre méritent une mention spéciale en raison de leur formabilité exceptionnelle. Le cuivre tendre se plie presque sans effort, avec un faible retour élastique, ce qui le rend idéal pour les boîtiers électriques et les applications décoratives en tôle courbée. Le laiton offre une résistance légèrement supérieure, mais reste très facile à travailler pour les composants architecturaux et sanitaires.

L’orientation du grain influence considérablement les performances de pliage des tôles d’aluminium. Plier perpendiculairement à la direction de laminage (à travers le grain) réduit le risque de fissuration, tandis que plier parallèlement au grain augmente la probabilité de rupture — notamment dans les états plus durs. Lors de la conception de pièces nécessitant plusieurs pliages, orientez vos découpes de façon à ce que les pliages critiques traversent le grain chaque fois que possible.

Travailler l’acier inoxydable et les alliages à haute résistance

Le pliage de tôles d’acier inoxydable représente un défi totalement différent : un retour élastique important combiné à un écrouissage rapide. Ces caractéristiques exigent des approches adaptées, différentes de celles utilisées pour l’acier au carbone ou l’aluminium.

Le retour élastique de l'acier inoxydable peut atteindre 10 à 15 degrés ou plus, selon la nuance et l'épaisseur — dépassant largement les 2 à 4 degrés typiques de l'acier doux. La forte limite d'élasticité du matériau implique un stockage accru d'énergie élastique lors du pliage, qui est libérée lorsque l'outil se retire. Les nuances austénitiques, telles que les aciers 304 et 316, écrouissent également rapidement, ce qui signifie que des pliages répétés ou des ajustements effectués dans la même zone peuvent entraîner des fissurations.

Les recommandations relatives au rayon de courbure minimal pour les alliages d'acier comprennent :

• Acier doux (1008-1010) — 0,5T à 1T (comportement prévisible, retour élastique modéré)
• Acier faiblement allié à haute résistance — Rayon minimal de 1T à 1,5T
• acier inoxydable 304 — 1T à 2T (compensation importante du retour élastique requise)
• acier inoxydable 316 — Rayon minimal de 1,5T à 2T
• Acier trempé à ressort — 2T à 4T (retour élastique extrême, formabilité limitée)

L'acier au carbone offre le comportement de pliage le plus prévisible parmi les métaux ferreux, ce qui en fait la référence pour établir les paramètres de base. Une tôle d'acier pliable dans des nuances douces réagit de façon constante à la compensation calculée du retour élastique et tolère des rayons plus serrés que les alternatives en acier inoxydable.

Le recuit améliore considérablement la pliabilité de tous les types de métaux en éliminant les contraintes internes et en adoucissant la structure granulaire. Pour l'acier inoxydable, le recuit avant le pliage peut réduire le retour élastique de 30 à 40 % et permettre des rayons plus serrés sans fissuration. Toutefois, cela augmente le temps de traitement et les coûts — un compromis qu’il convient d’évaluer en fonction de vos exigences en matière de tolérances.

Les limitations d’épaisseur varient selon le matériau ; les recommandations générales indiquent que l’épaisseur maximale pliable diminue à mesure que la résistance du matériau augmente. Ainsi, alors qu’un acier doux peut être plié proprement à une épaisseur de 0,25 pouce, la même opération sur de l’acier inoxydable pourrait nécessiter des équipements spécialisés ou plusieurs étapes de formage.

Une fois le comportement du matériau compris, vous êtes prêt à effectuer les calculs permettant de traduire ces caractéristiques en développés plats précis — en commençant par l’ajustement de pliage et le facteur K, souvent mal compris.

Explication des calculs d’ajustement de pliage et du facteur K

C’est ici que de nombreux fabricants rencontrent un obstacle : vous avez sélectionné votre matériau, choisi votre méthode de pliage et spécifié votre rayon de pliage — mais la pièce finie est trop longue ou trop courte. Cela vous semble-t-il familier ? La cause en est presque toujours des calculs erronés de l’ajustement de pliage, dont le facteur K constitue l’élément central.

Maîtriser ces concepts est indispensable pour plier avec précision les tôles. Sans eux, vous ne faites essentiellement qu’estimer les dimensions des développés plats — une approche coûteuse lorsque les pertes de matière et les retouches s’accumulent au fil des séries de production.

Comprendre l’axe neutre dans le pliage

Rappelez-vous cet axe neutre dont nous avons parlé précédemment ? Il constitue la clé de tout le processus de pliage. Lorsqu’une tôle métallique est pliée, sa surface extérieure s’allonge tandis que sa surface intérieure se comprime. Entre ces deux extrêmes se trouve un plan imaginaire qui ne s’allonge ni ne se comprime : l’axe neutre.

Selon les recherches techniques menées par GD-Prototyping, la longueur de l’axe neutre reste constante pendant l’opération de pliage. Sa longueur avant le pliage équivaut à sa longueur d’arc après le pliage. Cela en fait la référence la plus importante pour tous les calculs de pliage.

Voici pourquoi cela revêt une importance pratique : pour créer un patron déplié précis, vous devez calculer la longueur d’arc de l’axe neutre à travers chaque pli. Cette longueur calculée — appelée « allowance de pliage » — est ajoutée aux parties plates afin de déterminer la longueur totale du patron.

L’axe neutre constitue le lien essentiel entre la pièce conçue en trois dimensions et le patron déplié en deux dimensions requis pour la fabrication.

Mais où se situe exactement l’axe neutre dans l’épaisseur de votre matériau ? C’est là qu’intervient le coefficient K.

Le coefficient K est tout simplement un rapport représentant la distance entre la surface intérieure de la pliure et l’axe neutre, divisée par l’épaisseur totale du matériau :

K = t / T

Où :

• t = distance entre la surface intérieure et l’axe neutre
• T = épaisseur totale du matériau

Un coefficient K de 0,50 signifierait que l’axe neutre se situe exactement au centre du matériau. En réalité, en raison des contraintes complexes engendrées par le pliage, l’axe neutre se déplace vers la surface intérieure — ce qui implique que les valeurs du coefficient K varient généralement entre 0,3 et 0,5, selon le type de matériau et la méthode de pliage.

Application pratique du coefficient K

Comment alors plier une tôle avec une précision dimensionnelle ? Commencez par sélectionner le coefficient K approprié à votre situation spécifique. Selon Les ressources techniques d’ArcCaptain , les plages typiques du coefficient K varient selon la méthode de pliage :

Type de pliage	Plage typique du coefficient K	Remarques
Pliage à l'air	0,30 – 0,45	Le plus courant ; le rayon varie en fonction de la profondeur de pénétration
Pliage par appui	0,40 – 0,50	Contrôle plus précis, rebond réduit
Coinage	0,45 – 0,50	Des forces de pression élevées déplacent l’axe neutre vers le centre

Les pliages plus serrés avec de petits rayons rapprochent le facteur K de 0,3, car l’axe neutre se déplace vers la surface intérieure sous une déformation plus sévère. Les pliages plus doux avec des rayons plus grands déplacent le facteur K vers 0,5. Pour l’acier doux standard, de nombreux fabricants prennent 0,44 comme valeur de base et l’ajustent en fonction des résultats des essais.

La relation entre le rayon intérieur et l’épaisseur du matériau (rapport R/T) influence également le choix du facteur K. À mesure que le rapport R/T augmente, le facteur K augmente également, mais à un rythme décroissant, tendant vers une limite de 0,5 lorsque ce rapport devient très élevé.

Calcul pas à pas de la longueur de développement

Prêt à calculer les dimensions de vos pliages de tôle ? La précision du pliage commence par cette formule de la longueur de développement :

BA = (π / 180) × A × (IR + K × T)

Où :

• BA = Réservation de pliage (longueur d’arc de l’axe neutre)
• A = Angle de pliage en degrés (angle du pliage, et non l’angle inclus)
• Ir = Rayon intérieur
• K = Coefficient K
• T = Épaisseur du matériau

Suivez cette méthode de calcul pas à pas pour obtenir des développés précis :

1. Déterminez votre rapport R/T — Divisez le rayon intérieur de pliage par l’épaisseur du matériau. Par exemple, un rayon de 3 mm sur un matériau de 2 mm donne R/T = 1,5.
2. Sélectionnez le coefficient K approprié — Utilisez le rapport R/T et votre méthode de pliage pour choisir dans des tableaux standard, ou utilisez des données empiriques issues des essais de pliage réalisés dans votre atelier.
3. Calculer la longueur de développement de la courbure — Insérez vos valeurs dans la formule de longueur de développement (BA). Pour une courbure de 90 degrés avec un rayon intérieur (IR) de 3 mm, une épaisseur (T) de 2 mm et un facteur K de 0,42 : BA = (π/180) × 90 × (3 + 0,42 × 2) = 1,571 × 3,84 = 6,03 mm.
4. Déterminer la longueur du développement à plat — Ajoutez la longueur de développement de la courbure aux longueurs des bras plats (mesurées depuis les points de tangence, et non depuis les dimensions extérieures).
5. Vérifier à l’aide d’essais de pliage — Validez toujours vos calculs à l’aide d’échantillons réels du matériau avant les séries de production.

Selon la documentation technique d’ADH Machine Tool, le facteur K le plus précis s’obtient par calcul inverse fondé sur des essais de pliage effectués réellement sur votre propre équipement, en utilisant vos outillages et matériaux spécifiques. Les tableaux publiés constituent des points de départ raisonnables, mais ils ne sont que des estimations — pas des valeurs définitives.

Bien calculer les opérations de pliage élimine le cycle frustrant d’ajustements par essais et erreurs. Lorsque vos développés prédisent avec précision les dimensions finales, vous réduisez les chutes, limitez les retouches et garantissez que les pièces s’assemblent correctement. Le petit investissement requis pour bien maîtriser ces formules porte ses fruits à chaque série de production.

Bien entendu, même des calculs parfaits ne peuvent pas éliminer un défi persistant : le retour élastique qui se produit au moment du relâchement du pli. Examinons les stratégies de compensation du retour élastique permettant de conserver des angles précis malgré le comportement du matériau.

Techniques de compensation du ressort

Vous avez parfaitement calculé votre développement de pliage, programmé la profondeur correcte et actionné la pédale — mais lorsque le vérin se retire, votre angle de 90 degrés mesure 87 degrés. Que s’est-il passé ? Rien d’anormal, en réalité. Vous venez simplement de rencontrer le retour élastique, ce phénomène de récupération élastique qui se produit systématiquement lors de tout pliage métallique.

Ce phénomène frustre les opérateurs au quotidien, car le matériau semble « résister » à la mise en forme. Comprendre pourquoi le retour élastique se produit — et maîtriser les techniques de compensation — permet de transformer des résultats incohérents en une précision reproductible d’un cycle de production à l’autre.

Pourquoi le retour élastique se produit-il et comment le prévoir ?

Lorsque vous effectuez un pliage métallique, deux types de déformation se produisent simultanément. La déformation plastique crée le changement permanent de forme souhaité. Mais la déformation élastique emmagasine de l’énergie comme un ressort comprimé — et la libère dès que la pression de mise en forme disparaît.

Selon L’analyse technique du fabricant le retour élastique se produit pour deux raisons interconnectées. Premièrement, le déplacement moléculaire au sein du matériau crée des différences de densité : la zone intérieure du pli se comprime tandis que la zone extérieure s’étire. Deuxièmement, les forces de compression à l’intérieur s’avèrent plus faibles que les forces de traction à l’extérieur, ce qui pousse le matériau à tenter de revenir à sa position plane initiale.

La résistance à la traction et l'épaisseur du matériau, le type d'outillage utilisé ainsi que le type de pliage influencent fortement le retour élastique. Prévoir efficacement ce phénomène et en tenir compte est essentiel, notamment lors de la réalisation de pliages à grand rayon, ainsi qu'avec des matériaux épais ou à haute résistance.

Plusieurs variables déterminent l'importance du retour élastique dans votre opération de pliage de métaux. Comprendre ces facteurs permet de prévoir le comportement du matériau avant même la première découpe :

• Type de matériau et limite d'élasticité — Les métaux à plus haute résistance emmagasinent davantage d'énergie élastique. L'acier inoxydable présente un retour élastique minimal de 2 à 3 degrés, tandis que l'acier doux affiche généralement 0,75 à 1 degré dans des conditions identiques.
• Épaisseur du matériau — Les tôles plus épaisses subissent une déformation plastique proportionnellement plus importante, ce qui entraîne un retour élastique moindre que celui observé sur des épaisseurs plus faibles du même matériau.
• Rayon de courbure — Des rayons plus serrés créent une déformation plus marquée avec une moindre récupération élastique. À mesure que le rayon intérieur augmente par rapport à l’épaisseur, le retour élastique (springback) augmente de façon spectaculaire — dépassant parfois 30 à 40 degrés pour les pliages à grand rayon.
• Angle de courbure — Le pourcentage de retour élastique (springback) augmente généralement avec des angles de pliage plus importants, bien que la relation ne soit pas parfaitement linéaire.
• Orientation du grain — Le pliage perpendiculairement à la direction de laminage réduit généralement le retour élastique (springback) par rapport à l’orientation parallèle.

Lors du pliage de tôles d’acier ou d’autres matériaux à haute résistance, la relation entre le rayon intérieur et l’épaisseur du matériau devient critique. Un rapport de 1:1 (rayon égal à l’épaisseur) produit généralement un retour élastique (springback) conforme aux caractéristiques naturelles du matériau. Toutefois, dès que ce rapport atteint 8:1 ou plus, on entre dans le domaine des grands rayons, où le retour élastique (springback) peut dépasser 40 degrés — ce qui exige des outillages et des techniques spécialisés.

Stratégies de compensation pour des résultats constants

Savoir que le retour élastique se produira est une chose. Le maîtriser en est une autre. Les fabricants expérimentés utilisent plusieurs méthodes de compensation pour le pliage de l’acier, combinant souvent différentes techniques afin d’obtenir des résultats optimaux.

Surcintrage reste l’approche la plus courante. L’opérateur plie intentionnellement au-delà de l’angle cible d’une valeur égale au retour élastique attendu, ce qui permet à la détente élastique de ramener la pièce à l’angle final souhaité. Selon Les directives techniques de Datum Alloys , si vous devez obtenir un pli de 90 degrés mais que le retour élastique constaté est de 5 degrés, vous programmez la presse-plieuse pour réaliser un angle de pliage de 85 degrés. Une fois relâché, le matériau revient élastiquement à votre angle cible de 90 degrés.

Pour les opérations de pliage à l’air, la géométrie de la matrice et du poinçon tient déjà compte d’une partie du retour élastique. Les matrices en V simples dont la largeur est inférieure à 0,500 pouce sont usinées à 90 degrés, tandis que les ouvertures comprises entre 0,500 et 1,000 pouce utilisent des angles inclus de 88 degrés. Cet angle plus étroit de la matrice compense l’augmentation du retour élastique liée aux rayons plus grands et aux ouvertures plus larges de la matrice.

Poinçonnage à fond offre une alternative où la précision prime sur les économies de tonnage. En forçant complètement le métal dans la matrice, vous réduisez la zone élastique et créez davantage de déformation plastique. Le matériau entre en contact avec le fond de la matrice, subit un léger retour élastique négatif (appelé « springforward »), puis se stabilise à un angle correspondant étroitement à la géométrie de l’outil.

Coinage pousse la compensation à l’extrême en éliminant pratiquement entièrement le retour élastique. La pointe du poinçon pénètre au-delà de l’axe neutre tout en amincissant le matériau au point de pliage, ce qui réaligne la structure moléculaire. Ce procédé compense totalement les forces de retour élastique et de « springforward », mais exige 3 à 5 fois plus de tonnage que les autres méthodes et accroît considérablement l’usure des outillages.

Ajustements de la géométrie de l’outil fournissent une compensation passive. Les faces de matrice dégagées permettent aux poinçons à 90 degrés de pénétrer dans des matrices à angle plus étroit (jusqu’à 73 degrés) sans interférence. Cette configuration permet d’obtenir des pliages à grand rayon avec un retour élastique de 30 à 60 degrés, formés correctement. Des poinçons dégagés à 85 degrés autorisent un surpliage allant jusqu’à 5 degrés lorsque cela est nécessaire.

Les plieuses CNC modernes ont transformé la régularité des pliages métalliques grâce à des systèmes de contrôle actif de l’angle. Ces machines utilisent des capteurs mécaniques, des caméras ou des mesures laser pour suivre en temps réel le retour élastique de la pièce. Selon ADH Machine Tool, les systèmes avancés peuvent détecter une répétabilité de position de ±0,01 mm et une répétabilité angulaire de ±0,1 degré — en ajustant automatiquement la position du vérin afin de compenser les variations entre les tôles, même au sein d’un même lot de matière.

Pour les opérateurs ne disposant pas de systèmes de rétroaction en temps réel, une formule pratique permet d’estimer l’angle de ressort lors du pliage à l’air. En utilisant le rayon intérieur de pliage (Ir) et l’épaisseur de la matière (Mt), exprimés en millimètres, ainsi qu’un facteur matière (1,0 pour l’acier laminé à froid, 3,0 pour l’aluminium, 3,5 pour l’acier inoxydable 304), calculez : D = [Ir / (Mt × 2,1)] × facteur matière. Cette formule fournit une estimation opérationnelle pour programmer les surpliages — bien que les essais de pliage effectués sur votre équipement spécifique restent toujours la méthode la plus fiable pour déterminer les valeurs de compensation.

Une fois le ressort maîtrisé, vous êtes à même de relever un autre défi qui compromet de nombreux projets de formage de métaux : les défauts apparaissant pendant ou après le pliage. Comprendre leurs causes et leurs solutions permet d’éviter le rebut des pièces et les retards de production.

Dépannage des défauts courants de pliage

Même avec des calculs parfaits et une compensation adéquate du retour élastique, des défauts peuvent encore apparaître sur vos pièces en tôle pliées. Des fissures le long de la ligne de pliage, des rides disgracieuses sur les rebords ou des marques de surface mystérieuses qui n’étaient pas présentes avant le formage : ces problèmes entraînent des pertes de temps, de matière et de confiance de la part des clients. La bonne nouvelle ? La plupart des défauts liés au pliage de tôles suivent des schémas prévisibles, auxquels des solutions éprouvées existent.

Plutôt que de traiter chaque défaut comme une énigme isolée, les fabricants expérimentés adoptent une démarche systématique pour le dépannage. Comprendre les causes profondes vous permet de prévenir les problèmes avant qu’ils ne surviennent — et de les résoudre rapidement lorsqu’ils se produisent.

Prévention des fissures et des ruptures

La fissuration représente le défaut le plus grave que vous rencontrerez lors du pliage de tôles métalliques. Dès que le matériau se fracture au niveau de la ligne de pliage, la pièce est mise au rebut — il n’y a aucun moyen de la récupérer. Selon les recherches manufacturières de Shen-Chong, la fissuration lors du pliage survient généralement lorsque des bavures ou des concentrations de contraintes issues d’opérations de découpe antérieures se combinent à des paramètres de formage trop agressifs.

La surface extérieure de tout pli subit une contrainte de traction lorsqu’elle s’étire autour du rayon. Lorsque cette contrainte dépasse les limites de résistance à la traction du matériau, des fissures apparaissent. Trois facteurs principaux contribuent à la fissuration :

• Rayons de pliage serrés — Forcer le matériau à adopter un rayon inférieur à sa valeur minimale recommandée surcharge les fibres externes. Chaque matériau possède des limites spécifiques, déterminées par son épaisseur, son état de trempe et sa composition en alliage.
• Orientation incorrecte du grain — Placer le pli parallèlement à la direction de laminage concentre la contrainte le long des joints de grains existants. Le matériau se fend plus facilement dans cette orientation.
• Matériau écroui — Les opérations de formage préalables, les dommages liés à la manutention ou les températures naturellement élevées réduisent la ductilité résiduelle. Un matériau déjà partiellement déformé possède une capacité moindre à subir un étirement supplémentaire.

Selon Guide de dépannage des plieuses de Moore Machine Tools , veiller à ce que le matériau soit adapté au pliage et qu’il se situe dans sa limite de résistance à la traction recommandée permet d’éviter la plupart des problèmes de fissuration. Ajuster les outillages et utiliser une lubrification adéquate permettent de réduire la concentration de contraintes aux points critiques.

Lorsque des fissures apparaissent malgré des paramètres raisonnables, envisagez les actions correctives suivantes :

• Augmenter le rayon intérieur de pliage d’au moins 0,5T (la moitié de l’épaisseur du matériau)
• Repositionner les tôles découpées de façon à ce que les plis soient perpendiculaires à la direction du grain
• Recuire le matériau avant le formage afin de restaurer sa ductilité
• Ébavurer soigneusement les bords — les bavures acérées constituent des points d’initiation des fissures
• Ajouter des trous de fabrication ou des entailles de décharge aux extrémités des plis afin d’éviter la concentration de contraintes

Éliminer les rides et les défauts de surface

Alors que la fissuration détruit les pièces de façon irrémédiable, le froissement et les dommages de surface engendrent des problèmes de qualité qui peuvent ou non être acceptables, selon les exigences de l’application. Comprendre les causes spécifiques de chacun de ces défauts oriente votre démarche de dépannage.

Froissage apparaît sous forme de petites formations ondulées, généralement dans la zone de compression intérieure du pliage. Selon l’analyse des défauts de LYAH Machining, ce problème est plus fréquent sur les tôles minces, notamment lors de pliages à rayons serrés. Le matériau intérieur, en se comprimant, n’a nulle part où aller et se plisse donc.

Une pression insuffisante du serre-flan permet au matériau de s’écouler de façon inégale pendant les opérations de pliage de tôle d’acier. Un jeu excessif entre poinçon et matrice laisse à la tôle un espace pour se déformer dans des directions non souhaitées. Ces deux conditions permettent aux forces de compression de créer des ondulations permanentes plutôt qu’une courbure régulière.

Dommages à la surface comprend les rayures, les marques de matrice et les indentations qui apparaissent pendant l'emboutissage. Ces défauts de pliage des métaux sont souvent liés à l'état des outillages plutôt qu'aux paramètres du procédé. Des matrices contaminées par des débris inclus rayent chaque pièce. Des outillages usés présentant des surfaces rugueuses laissent des empreintes. Une lubrification inadéquate ou absente augmente le frottement, entraînant le matériau contre les surfaces des outils.

Selon les recherches de Shen-Chong, la probabilité d’apparition d’indentations lors du pliage des matériaux couramment utilisés suit un schéma prévisible : l’aluminium est le plus sensible, suivi de l’acier au carbone, puis de l’acier inoxydable. Plus la tôle est dure, plus sa résistance à la déformation plastique est élevée — ce qui rend la formation d’indentations plus difficile, mais aussi le pliage plus complexe sans provoquer d’autres problèmes.

Pour les applications de tôles pliées où la qualité de surface est critique, envisagez ces solutions éprouvées :

• Installer des tampons en caoutchouc anti-indentation qui isolent physiquement la pièce des épaules de la matrice
• Utiliser des matrices de pliage à billes qui transforment le frottement de glissement en frottement de roulement
• Nettoyer régulièrement les matrices et les inspecter afin de détecter tout débris incrusté ou tout dommage
• Appliquer des lubrifiants adaptés, choisis en fonction du matériau et des exigences de finition
• Remplacer les outillages usés avant que la qualité de surface ne se dégrade en dessous des limites acceptables

Guide complet de référence des défauts

Le tableau suivant regroupe les défauts de pliage les plus courants sur tôle, ainsi que leurs causes, les stratégies de prévention et les actions correctives. Utilisez-le comme référence rapide lors du dépannage des problèmes de production :

Type de défaut	Causes courantes	Méthodes de prévention	Actions correctives
Fissuration	Rayons de courbure serrés ; orientation parallèle au grain ; matériau écroui ; bavures non nettoyées	Spécifier un rayon de courbure suffisant ; orienter les pièces brutes à contre-grain ; choisir le recuit approprié	Augmenter le rayon de courbure ; effectuer un recuit avant le pliage ; ajouter des trous de processus aux extrémités ; ébavurer les bords
Froissage	Pression insuffisante du serre-flan ; jeu excessif entre matrice et poinçon ; épaisseur réduite du matériau aux rayons de courbure serrés	Utiliser une largeur d'ouverture de matrice appropriée ; assurer un support adéquat du matériau ; adapter le jeu entre poinçon et matrice	Réduire l'ouverture de la matrice ; ajouter des outillages de soutien ; ajuster le jeu ; envisager une épaisseur de tôle supérieure
Rayures sur la surface	Outils contaminés ; débris présents sur les surfaces de la matrice ; manipulation brutale	Nettoyage régulier de la matrice ; stockage adéquat du matériau ; films protecteurs là où cela s'applique	Polir ou remplacer les matrices endommagées ; nettoyer la zone de travail ; inspecter le matériau en entrée
Marques ou empreintes de matrice	Contact trop dur avec les épaules de la matrice ; lubrification insuffisante ; bords de l’outillage usés	Utiliser des tampons anti-empreintes ; appliquer des lubrifiants adaptés ; entretenir l’état de l’outillage	Installer des tampons en caoutchouc ; passer à des matrices à billes ; augmenter la largeur d’ouverture de la matrice
Variation du retour élastique	Propriétés du matériau incohérentes ; variations de température ; composants de la machine usés	Vérifier l’uniformité du matériau ; stabiliser la température de l’atelier ; calibrer régulièrement la machine	Ajuster la compensation de surpliage ; mettre en œuvre une mesure d’angle en temps réel ; tester chaque lot de matériau
Glissement du matériau	Positionnement insuffisant ; ouverture de la matrice trop large ; absence de bord de localisation efficace	Choisir une largeur de matrice égale à 4 à 6 fois l’épaisseur du matériau ; assurer un contact correct avec la butée arrière	Ajouter des bords de procédure pour le positionnement ; utiliser des gabarits de positionnement ; réduire l’ouverture de la matrice
Protrusion de pliage	Compression du matériau aux coins de pliage ; matériau épais avec un rayon de courbure serré	Ajouter des encoches de procédure de part et d’autre de la ligne de pliage lors du développement du brut	Meulage manuel après formage ; revoir la conception du brut en y intégrant des encoches de dégagement

Une approche systématique de la prévention des défauts commence avant le premier pliage. Vérifiez que les certificats des matériaux correspondent aux spécifications. Inspectez les tôles entrantes afin de détecter d’éventuels dommages antérieurs ou un écrouissage. Confirmez l’orientation du sens de grain sur vos ébauches. Nettoyez et inspectez les outillages au début de chaque poste de travail. Ces bonnes pratiques permettent de détecter les problèmes potentiels avant qu’ils ne se traduisent par des pièces rejetées.

Lorsque des défauts surviennent, résistez à l’impulsion de modifier immédiatement les paramètres de la machine. Documentez d’abord le type de défaut, son emplacement et sa fréquence. Vérifiez si le problème apparaît sur toutes les pièces ou uniquement sur certains lots de matière. Cette démarche diagnostique permet d’identifier les causes profondes plutôt que les symptômes, conduisant ainsi à des solutions durables plutôt qu’à des palliatifs temporaires.

Une fois les défauts maîtrisés, votre attention se porte naturellement sur les outillages qui rendent possible un pliage de qualité. Le choix de la combinaison de poinçon et de matrice adaptée à votre application permet d’éviter de nombreux problèmes dès leur origine.

Critères de sélection des outillages et des matrices

Vous maîtrisez la compensation du retour élastique et la prévention des défauts, mais voici une vérité que de nombreux fabricants apprennent à leurs dépens : des outillages inadaptés compromettent l’ensemble des autres efforts. Une matrice sert à soutenir et à façonner votre matière pendant le pliage, et le choix de la combinaison appropriée de poinçon et de matrice détermine si vos pièces répondent aux spécifications ou finissent à la benne à déchets.

Considérez votre matrice de formage comme le fondement de chaque pliage. Le poinçon applique la force, mais c’est la matrice qui contrôle la manière dont cette force se traduit en géométrie finale. Le guide des outillages pour plieuses de VICLA , le choix adéquat dépend du type de matériau, de son épaisseur, de l’angle de pliage, du rayon de pliage et de la capacité en tonnes de votre plieuse. Si l’un de ces paramètres est mal choisi, vous livrez un combat perdu d’avance.

Adaptation de l’ouverture de la matrice à l’épaisseur du matériau

La largeur de l'ouverture de la matrice en V constitue la dimension la plus critique dans le choix de votre matrice pour tôles. Trop étroite, et votre matière ne s'insère pas correctement — ou pire, vous dépassez les limites de tonnage et endommagez l'équipement. Trop large, et vous perdez le contrôle sur le rayon de cintrage et la longueur minimale de rebord.

Selon Les recherches techniques d'HARSLE , la largeur idéale de l'ouverture de la matrice en V pour des épaisseurs allant jusqu'à 1/2 pouce suit une relation simple :

V = T × 8, où V est l'ouverture de la matrice et T l'épaisseur de la matière. Ce rapport garantit que le rayon de cintrage obtenu est approximativement égal à l'épaisseur de la matière — évitant ainsi toute déformation tout en maintenant les rayons aussi petits que possible dans la pratique.

Pour les matériaux plus épais, supérieurs à 1/2 pouce, le coefficient multiplicateur passe à 10 fois l'épaisseur afin de tenir compte du rayon résultant plus important. Toutefois, cette formule de base ne constitue qu'un point de départ, et non une règle absolue. Votre application spécifique peut nécessiter des ajustements en fonction de :

• Exigences relatives à la longueur minimale de rebord — Plus votre ouverture en V est grande, plus votre longueur de jambe minimale doit être longue. Pour un pliage à 90 degrés, la longueur minimale de la jambe intérieure = V × 0,67. Une ouverture de matrice de 16 mm nécessite au moins une longueur de rebord de 10,7 mm.
• Contraintes de tonnage — Des ouvertures en V plus petites exigent une pression de formage plus élevée. Si l’ouverture de matrice calculée requiert plus de tonnage que ce que votre plieuse peut fournir, vous devrez choisir une ouverture plus large.
• Spécifications du rayon — Le rayon obtenu équivaut approximativement à V/8 pour l’acier doux. L’acier inoxydable produit des rayons environ 40 % plus grands (multiplier par 1,4), tandis que l’aluminium donne des rayons environ 20 % plus petits (multiplier par 0,8).

Les matrices de formage de métaux existent sous plusieurs configurations afin de répondre à divers besoins de production. Les matrices simples en V offrent une simplicité adaptée aux applications dédiées. Les matrices multi-V assurent une grande polyvalence : en faisant pivoter le bloc de matrice, on accède à différentes largeurs d’ouverture sans changer d’outil. Les matrices en T allient souplesse et options dimensionnelles que les conceptions simples en V ne peuvent pas offrir.

Sélection du poinçon pour des résultats optimaux

Tandis que la matrice contrôle le support et la formation du rayon, votre poinçon détermine le positionnement de la ligne de pliage et l’accessibilité pour des géométries complexes. Le rayon de la pointe du poinçon doit correspondre ou légèrement dépasser le rayon intérieur de pliage souhaité : forcer le matériau à suivre une courbure plus serrée que celle définie par la géométrie du poinçon entraîne des résultats imprévisibles.

Le choix du poinçon dépend fortement de la géométrie de la pièce. Les poinçons standards, dotés d’un corps épais et d’une pointe étroite, génèrent une force maximale (tonnage) pour les matériaux épais. Les profils « cygne » et « oie » offrent un dégagement suffisant pour les pièces en forme de U, là où des poinçons droits entreraient en collision avec les rebords déjà formés. Les poinçons à angle aigu (30 à 60 degrés) permettent d’obtenir des plis très marqués que les outillages standard à 88–90 degrés ne peuvent pas réaliser.

Selon la documentation technique de VICLA, les caractéristiques clés des poinçons comprennent :

• Diplômes — L’angle inclus entre les faces adjacentes à la pointe. Les poinçons à 90 degrés conviennent au repoussage ; ceux à 88 degrés sont adaptés à l’emboutissage profond ; les poinçons « aiguille » à 85, 60, 35 ou 30 degrés permettent de réaliser des angles aigus ainsi que des opérations de pliage-serrage.
• Hauteur — La hauteur utile détermine la capacité de profondeur de la boîte. Des poinçons plus hauts permettent de former des enceintes plus profondes.
• Capacité de charge — Force de pliage maximale que le poinçon peut supporter. Les designs à coude de cygne supportent intrinsèquement une charge inférieure à celle des poinçons droits en raison de leur géométrie.
• Rayon de pointe — Des rayons plus grands suggèrent une utilisation avec des matériaux plus épais ou dans des applications nécessitant des courbes douces sur des tôles minces.

Matériau de la matrice et décisions d’investissement en outillages

Les matrices de formage elles-mêmes représentent un investissement important en capital, et le choix du matériau influence directement à la fois les performances et la durée de vie. Selon le guide de conception d’outillages de Jeelix, l’acier à outils optimal équilibre la dureté (pour prévenir l’usure), la ténacité (pour résister aux écaillures) et la résistance à la compression.

Les outillages pour presse à frein sont généralement fabriqués en aciers à outils trempés ou en matériaux carbure. Ces matériaux offrent une excellente résistance à l’usure, une grande durabilité et une bonne résistance à la chaleur dans des environnements de production exigeants. Le traitement thermique permet de créer délibérément des variations de dureté : les surfaces actives plus dures résistent à l’usure, tandis que les âmes plus tenaces empêchent la rupture catastrophique.

Pour les applications hautes performances, le dépôt physique en phase vapeur (PVD) applique des revêtements céramiques ultrafins (2 à 5 microns) qui améliorent considérablement la qualité des pièces embouties et la durée de vie des outils. Toutefois, cet investissement n’est justifié que pour des volumes de production suffisants pour absorber le coût supplémentaire.

Lors de l’évaluation de vos besoins en outillages, prenez en compte systématiquement les facteurs suivants :

• Dureté du matériau — Des matériaux de pièce plus durs accélèrent l’usure de l’outil. Les aciers inoxydables et les alliages à haute résistance exigent des aciers à outils haut de gamme ; les aciers doux et l’aluminium permettent d’utiliser des nuances standard.
• Volume de production — La fabrication de prototypes et les séries courtes peuvent justifier l’utilisation d’outillages plus souples et moins coûteux, qui s’usent plus rapidement mais nécessitent un investissement initial moindre. La production en grande série exige des matrices en acier trempé ou des plaquettes en carbure.
• Complexité du pliage — Les pièces à multiples plis complexes, avec des jeux restreints, nécessitent des profilés de poinçons spécialisés. Les plis simples à 90 degrés utilisent des outillages standards.
• Exigences en matière de finition de surface — Les pièces visibles exigent des matrices polies et, éventuellement, des revêtements protecteurs. Les composants structurels cachés tolèrent des états de surface standards.

La qualité de la fabrication des matrices est directement corrélée à la constance des pièces produites. Des outillages bien entretenus et correctement alignés permettent d’obtenir des résultats reproductibles sur des milliers de cycles. Des matrices usées ou endommagées introduisent des variations qu’aucun réglage de la machine ne peut compenser.

Le réglage approprié des outillages est tout aussi important que leur sélection. Assurez-vous que le poinçon et la matrice sont propres et correctement alignés avant le serrage. Réglez la force de frappe en fonction du matériau et des exigences de pliage, et non pas sur la capacité maximale de la machine. Effectuez les vérifications de sécurité avant toute mise en service. Ces principes fondamentaux permettent d’éviter une usure prématurée et de conserver la précision pour laquelle vos matrices de formage de métaux ont été conçues.

Lorsque les outillages adéquats sont sélectionnés et correctement entretenus, les technologies CNC modernes permettent d’atteindre, en matière de précision et de productivité de pliage, des niveaux inaccessibles aux opérations manuelles. Examinons comment l’automatisation transforme les capacités des plieuses à commande numérique.

Plieuses à commande numérique modernes et automatisation

Vous avez sélectionné les outils appropriés, calculé vos tolérances de pliage et compris la compensation du retour élastique — mais voici la réalité : les opérations manuelles sur plieuse ne peuvent tout simplement pas égaler la constance, la rapidité et la précision offertes par les équipements modernes de pliage de tôle. La technologie CNC a profondément transformé la manière dont les fabricants abordent le pliage, en convertissant ce qui était autrefois un savoir-faire dépendant de l’opérateur en un procédé de fabrication piloté par les données et reproductible.

Savoir utiliser une plieuse pour tôle équipée des fonctionnalités CNC actuelles ouvre la voie à une efficacité de production que les opérations manuelles ne sauraient atteindre. Que vous produisiez des prototypes ou des séries en grande quantité, les équipements modernes de pliage métallique éliminent les approximations et réduisent considérablement les temps de réglage.

Fonctionnalités des plieuses CNC

Au cœur du pliage mécanique moderne se trouve le système de butée arrière commandé par CNC. Selon La documentation technique de CNHAWE ces systèmes ont transformé le pliage de tôle d’un processus intensif en main-d’œuvre et dépendant fortement des compétences humaines en une opération précise et efficace. Le nombre d’axes commandés par CNC détermine les géométries de pièces que vous pouvez plier ainsi que votre souplesse face aux changements de production.

Les configurations modernes de butée arrière vont des systèmes à 2 axes aux systèmes à 6 axes :

• systèmes à 2 axes — Axe X pour le positionnement horizontal et axe R pour le réglage vertical. Convient bien aux opérations à grande série produisant systématiquement la même pièce.
• systèmes à 4 axes — Ajoute un positionnement latéral CNC contrôlé sur les axes Z1 et Z2. Élimine les réglages manuels longs des doigts lors du passage d’une géométrie de pièce à une autre.
• systèmes à 6 axes — Offre un contrôle indépendant des axes X1/X2, R1/R2 et Z1/Z2, permettant la réalisation de géométries complexes telles que les pièces coniques, les plis asymétriques et les rebords décalés, le tout en une seule mise en position.

Le matériel de précision sous-jacent à ces systèmes offre une reproductibilité remarquable. Des vis à billes et des guides linéaires de haute qualité sur les axes X et R permettent d’atteindre une précision mécanique de ±0,02 mm sur des centaines de milliers de cycles de positionnement. Cela signifie que chaque pliage est positionné de façon identique, indépendamment de l’expérience de l’opérateur ou de l’heure du poste — les pièces produites le lundi correspondent exactement à celles fabriquées le vendredi.

La mesure en temps réel de l’angle constitue un autre progrès majeur dans la technologie des machines à plier les tôles métalliques. Les systèmes avancés utilisent des capteurs mécaniques, des caméras ou des mesures laser pour suivre le retour élastique (springback) de la pièce pendant l’opération de pliage. Selon les recherches menées par CNHAWE, les vitesses maximales sur l’axe X dépassent 500 mm/s, ce qui permet un repositionnement rapide entre les pliages. Pour les pièces comportant plusieurs pliages, le temps de cycle passe de 45 secondes avec des systèmes de positionnement mécanique plus lents à 15–20 secondes avec les entraînements servo modernes.

Les contrôleurs CNC transforment les capacités matérielles en flux de travail automatisés et conviviaux pour l'opérateur. Les systèmes haut de gamme stockent des milliers de programmes avec des noms alphanumériques, des horodatages et des fonctions de tri. Les opérations de production répétitives, qui nécessitaient auparavant des mesures manuelles et des essais de pliage, s'exécutent désormais immédiatement grâce au rappel des programmes stockés — éliminant ainsi les rebuts sur la première pièce et réduisant l'intervention de l'opérateur à un simple positionnement de la matière.

Automatisation des opérations de pliage à fort volume

Lorsque les volumes de production exigent un débit maximal, l'automatisation pousse les capacités des machines CNC encore plus loin. Selon la documentation Ulti-Form du groupe LVD, les cellules robotisées modernes de pliage calculent automatiquement les programmes de pliage, les positions des pinces et les trajectoires robotisées exemptes de collisions, puis configurent les outillages et produisent les pièces sans nécessiter d'apprentissage du robot directement sur la machine.

Les principales fonctionnalités d'automatisation transformant les opérations de pliage de tôles d'acier à fort volume comprennent :

• Freins plieuses à changement automatique d'outils — Les changeurs d’outils intégrés et les entrepôts d’outillages fonctionnent en synergie avec les robots. Pendant que le robot saisit la pièce et centre celle-ci, la plieuse change simultanément d’outillage, ce qui réduit au minimum le temps de changement.
• Pinces universelles adaptatives — S’ajustent automatiquement pour s’adapter à différentes géométries de pièces, éliminant ainsi l’investissement dans plusieurs pinces et réduisant le temps de changement.
• Systèmes de pliage adaptatifs — La mesure d’angle en temps réel garantit à chaque fois une précision de pliage, permettant une livraison constante de pièces parfaites tout au long des séries de production.
• Zones de sortie étendues — Des distributeurs automatisés de palettes et des systèmes convoyeurs évacuent les pièces finies hors de la cellule, libérant de l’espace pour des séries de production longues.

L’intégration avec les systèmes CAO/FAO complète le tableau de l’automatisation. Selon L’analyse sectorielle de Sheet Metal Connect , les logiciels de pliage hors ligne éliminent la nécessité de programmer directement sur la machine. La programmation s’effectue sur des postes de travail distincts, en parallèle avec la production, ce qui augmente la disponibilité de la machine et permet un fonctionnement continu.

Les contrôleurs CNC haut de gamme peuvent importer directement la géométrie des pièces à partir de fichiers CAO aux formats DXF ou 3D, générant automatiquement les séquences de positionnement. La programmation de nouvelles pièces, qui nécessitait traditionnellement beaucoup de temps opérateur, s’achève en quelques minutes grâce à l’automatisation CAO. Cette fonctionnalité s’avère inestimable pour les ateliers ne disposant pas de programmeurs expérimentés : les opérateurs saisissent la géométrie finale de la pièce, et le contrôleur détermine la séquence de pliage optimale, ainsi que les positions et les angles requis.

L'intégration réseau via Ethernet relie les contrôleurs avancés aux systèmes d'exécution de la production afin de permettre une surveillance et une planification en temps réel de la production. Ces systèmes fournissent des données sur le nombre de cycles, les arrêts non planifiés et les indicateurs de qualité pour planifier la maintenance prédictive — ce qui permet d'identifier les problèmes mécaniques naissants avant qu'une panne ne se produise, plutôt que de découvrir les anomalies suite à une défaillance de l'équipement.

Résultat ? Les équipements modernes de pliage de tôle permettent à la fois la réalisation rapide de prototypes et la production de masse. La même machine à plier les tôles métalliques qui fabrique un unique prototype le matin peut produire des milliers de pièces en série l'après-midi — avec une qualité constante tout au long du processus. Des temps de réglage qui nécessitaient autrefois plusieurs heures ne prennent désormais que quelques minutes, et une régularité qui dépendait auparavant entièrement de l'habileté de l'opérateur devient désormais fonction d'un équipement correctement programmé.

Cette évolution technologique prépare le terrain pour des applications exigeantes où le pliage précis répond à des normes de qualité rigoureuses. Cela est particulièrement évident dans la fabrication automobile, où chaque composant plié doit respecter des spécifications précises.

Applications automobiles et structurelles

Lorsque la vie humaine dépend de l’intégrité des composants, il n’y a aucune marge d’erreur. Le secteur automobile constitue l’un des environnements les plus exigeants pour la mise en forme de tôles, où chaque plaque d’acier pliée doit satisfaire des spécifications très strictes tout en résistant pendant des années aux vibrations, aux contraintes mécaniques et aux agressions environnementales. Des rails de châssis aux supports de suspension, le pliage de précision permet de réaliser l’ossature structurelle des véhicules modernes.

La mise en forme de tôles d'acier dans les applications automobiles va bien au-delà de la simple création d'angles. Selon les recherches manufacturières de Neway Precision, l'industrie automobile dépend fortement du pliage précis des métaux pour les châssis, les systèmes d'échappement et les structures de protection, garantissant ainsi la sécurité, la durabilité des véhicules et leur conformité aux normes automobiles rigoureuses. Ces composants doivent conserver une précision dimensionnelle sur des milliers de cycles de production tout en résistant aux forces dynamiques auxquelles les véhicules sont soumis quotidiennement.

Exigences relatives aux composants du châssis et de la suspension

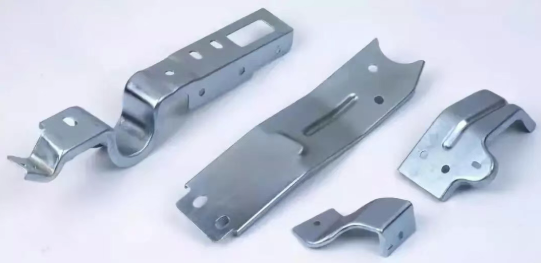

Les composants du châssis constituent la fondation de la structure du véhicule — et représentent les applications les plus exigeantes pour les opérations industrielles de pliage de tôles d'acier. Les longerons, les entretoises et les sous-ensembles de châssis nécessitent la mise en forme de tôles d'acier avec des tolérances généralement maintenues à ±0,5 mm ou plus serrées. Toute déviation compromet le montage, affecte la géométrie de la suspension et peut potentiellement créer des risques pour la sécurité.

Les supports de suspension présentent des défis uniques qui poussent les capacités de pliage des tôles d'acier à leurs limites. Ces composants doivent :

• Conserver un alignement précis des trous de fixation — Les trous percés avant le pliage doivent être alignés à ± 0,3 mm après formage afin d’assurer un engagement correct des boulons
• Résister aux charges cycliques — Les composants de suspension subissent des millions de cycles de contrainte au cours de la durée de vie du véhicule, sans fissuration par fatigue
• Respecter les objectifs de masse — L’acier à haute résistance permet d’utiliser des épaisseurs réduites, mais des rayons de courbure plus serrés et un rebond élastique accru exigent des techniques de formage spécialisées
• Résister à la corrosion — Les composants en acier pliés doivent pouvoir recevoir des traitements de revêtement sans compromettre l’intégrité des finitions protectrices dans les zones de pliage

Renforts structurels répartis sur l'ensemble de la carrosserie — montants A, montants B, rails de toit et longerons d'impact des portes — qui reposent sur le formage de tôles d'acier en géométries complexes afin d'absorber et de rediriger l'énergie de collision. Ces composants en tôle d'acier pliée font l'objet de simulations et d'essais approfondis avant leur validation en production, les fabricants vérifiant à la fois les procédés de formage et les performances finales des pièces.

La transition de l'acier doux traditionnel vers les aciers avancés à haute résistance (AHSS) a profondément transformé les opérations de formage automobile. Des matériaux tels que les aciers biphasés et martensitiques offrent un rapport résistance/poids exceptionnel, mais présentent toutefois un retour élastique nettement plus important et une aptitude au formage réduite par rapport aux nuances conventionnelles. Un pliage industriel réussi de ces aciers exige un outillage précis, une compensation rigoureuse du retour élastique et, souvent, plusieurs étapes de formage.

Normes de qualité en pliage automobile

Imaginez recevoir des composants de dizaines de fournisseurs du monde entier, chacun produisant des pièces différentes — or chaque élément doit s’assembler parfaitement sur votre chaîne de montage. Ce défi a poussé le secteur automobile à mettre en place des cadres rigoureux de gestion de la qualité afin d’assurer une fabrication constante, quel que soit le lieu géographique des fournisseurs.

Selon le guide de certification de Xometry, le groupe international de travail automobile (IATF) met en œuvre des cadres fondés sur le système de management de la qualité ISO 9001 afin de garantir un niveau de qualité uniforme dans l’ensemble du secteur. La certification IATF 16949 constitue la référence absolue en matière de fabrication automobile, couvrant un éventail impressionnant de sujets tout en renforçant la cohérence, la sécurité et la qualité des produits automobiles.

La certification IATF 16949 se distingue des systèmes qualité généraux par son orientation spécifique au secteur automobile. Alors que des systèmes tels que la MQT (Management de la Qualité Totale) et la méthode Six Sigma mettent l’accent sur l’amélioration continue et l’analyse statistique, l’IATF 16949 fournit un cadre normalisé spécifiquement conçu pour les réglementations applicables à la fabrication automobile. La certification est binaire : une entreprise remplit soit entièrement les exigences, soit ne les remplit pas, sans possibilité de conformité partielle.

Pour les opérations de formage de tôles, les exigences de l’IATF 16949 se traduisent par des contrôles de processus spécifiques :

• Documentation de la capacité de processus — Preuve statistique que les opérations de pliage produisent systématiquement des pièces conformes aux spécifications
• Analyse du système de mesure — Vérification que les équipements d’inspection détectent avec précision les écarts
• Plans de contrôle — Procédures documentées pour le suivi des paramètres critiques de pliage pendant la production
• Protocoles d'action corrective — Approches systématiques permettant d’identifier et d’éliminer les causes profondes des défauts

Le respect de ces exigences démontre la capacité et l'engagement d'une entreprise à limiter les défauts, réduisant ainsi les déchets et les efforts gaspillés tout au long de la chaîne d'approvisionnement. Bien que la certification ne soit pas imposée par la loi, les fournisseurs, les entrepreneurs et les clients refusent souvent de collaborer avec des fabricants ne disposant pas de l'enregistrement IATF 16949.

Associer le pliage de précision à des solutions complètes d'assemblage

Les chaînes d'approvisionnement automobiles modernes exigent de plus en plus davantage que des composants formés individuels. Les fabricants recherchent des partenaires capables d'associer le pliage de précision à des opérations complémentaires — emboutissage, soudage et assemblage — afin de livrer des sous-ensembles complets prêts à être installés.

Cette intégration élimine les transferts entre plusieurs fournisseurs, réduit les variations de qualité et accélère le délai de mise sur le marché. Lorsqu’un seul fabricant contrôle l’ensemble du processus, depuis la tôle brute jusqu’à l’assemblage fini, les relations dimensionnelles entre les opérations restent constantes. Les perçages réalisés sur la tôle plane s’alignent précisément avec les éléments pliés, car le même système qualité régit les deux opérations.

Le soutien à la conception pour la fabrication (DFM) devient particulièrement précieux lorsque le pliage est intégré à d’autres opérations de formage. Des fabricants expérimentés identifient les problèmes potentiels avant le début de la production — en recommandant des ajustements du rayon de pliage afin d’améliorer la formabilité, en suggérant des modifications de la position des perçages pour éviter les déformations ou en proposant des séquences de pliage alternatives afin de simplifier les exigences en matière d’outillage.

Des fabricants comme Technologie métallique de Shaoyi (Ningbo) illustrent cette approche intégrée, combinant le pliage de précision certifié IATF 16949 avec l’emboutissage sur mesure de métaux afin de fournir des ensembles complets de châssis, de suspension et de structures. Leur soutien complet en ingénierie pour la fabrication (DFM) aide à optimiser les conceptions de pliage pour la fabricabilité, tandis que la prototypage rapide en 5 jours permet de valider les conceptions avant de s’engager dans la réalisation des outillages de production.

Le délai de réponse de 12 heures pour les devis, désormais proposé par les principaux fabricants, reflète une autre évolution du secteur : la rapidité compte autant que la qualité dans les cycles actuels de développement automobile. Lorsque les équipes d’ingénierie peuvent recevoir, en quelques heures plutôt qu’en plusieurs semaines, des retours détaillés sur la fabrication, les itérations de conception s’accélèrent et le délai de mise sur le marché se réduit.

Que vous développiez de nouvelles plateformes véhicules ou que vous approvisionniez des composants de remplacement pour une production existante, la combinaison de cintrage de précision, de capacités de fabrication intégrées et de systèmes qualité robustes détermine le succès de votre chaîne d’approvisionnement. Des partenaires qui maîtrisent ces trois aspects accélèrent votre calendrier de développement tout en garantissant la qualité constante exigée par les applications automobiles.

Dès lors que les normes et les applications automobiles sont bien comprises, vous êtes prêt à appliquer ces principes à vos propres projets. Des lignes directrices de conception appropriées garantissent que vos composants cintrés répondent, dès le premier prototype et jusqu’à la production en série, tant aux contraintes de fabrication qu’aux exigences de performance.

Lignes directrices de conception pour des projets de cintrage réussis

Vous avez assimilé les principes mécaniques, maîtrisé la compensation du retour élastique et comprenez le choix des outillages — mais comment traduire toutes ces connaissances en pièces qui fonctionnent réellement ? La différence entre des conceptions qui s’écoulent sans heurt dans la production et celles qui génèrent des problèmes sans fin tient au respect, dès le départ, de règles de conception éprouvées.

Considérez ces lignes directrices comme des garde-fous qui maintiennent vos projets sur la bonne voie. Les enfreindre, c’est inviter les fissures, la déformation, les interférences d’outillage ou même un rejet catégorique lors de la fabrication. Les suivre, c’est garantir un déroulement prévisible de votre procédé de formage, depuis le prototype jusqu’aux volumes de production.

Règles de conception critiques pour les pièces pliables

Chaque pli que vous spécifiez doit respecter des contraintes géométriques fondamentales. Selon les lignes directrices de conception de Protolabs, la longueur minimale de rebord sur les pièces en tôle doit être d’au moins quatre fois l’épaisseur du matériau. Si cette valeur seuil n’est pas atteinte, le matériau ne se formera pas correctement : vous observerez des déformations, des angles inexacts ou des pièces incapables de maintenir leur position dans la matrice.

Pourquoi cette règle du facteur 4 existe-t-elle ? Le procédé de formage exige une quantité suffisante de matériau de part et d’autre du pli afin qu’il puisse s’engager correctement avec l’outillage. Les rebords courts manquent du levier nécessaire pour une déformation maîtrisée, ce qui entraîne des résultats imprévisibles, quelle que soit la compétence de l’opérateur ou la qualité de l’équipement.

L'espacement entre un trou et une ligne de pliage constitue une autre contrainte critique. Selon les recommandations techniques de Xometry, les trous et les fentes doivent respecter une distance minimale par rapport aux lignes de pliage afin d'éviter toute déformation. Règle générale : positionner les trous à au moins deux fois l'épaisseur du matériau plus le rayon de pliage, mesuré à partir de toute ligne de pliage. Pour les matériaux minces (0,036 pouce ou moins), maintenir une distance minimale de 0,062 pouce par rapport aux bords ; pour les matériaux plus épais, cette distance minimale doit être de 0,125 pouce.

Lorsque les trous sont placés trop près des pliages, les techniques de formage métallique que vous avez apprises ne parviennent tout simplement pas à empêcher la déformation. Le matériau s'étire de façon inégale autour du trou, provoquant une déformation ovale ou des déchirures à l’intersection avec la ligne de pliage.

Autres dimensions critiques devant être correctement spécifiées :

• Cohérence du rayon de pliage — Utiliser, dans la mesure du possible, le même rayon pour tous les pliages. Des rayons mixtes nécessitent plusieurs configurations d’outillage, ce qui augmente les coûts et le risque d’erreurs.
• Dimensions du rebord — Protolabs recommande un diamètre intérieur minimal égal à l’épaisseur du matériau, avec une longueur de retour de la reprise de 6 × l’épaisseur du matériau pour un formage fiable.
• Hauteur de la marche du pli en Z — Les pliages décalés exigent des hauteurs minimales d’étape verticale, déterminées par l’épaisseur du matériau et la largeur de la rainure de la matrice. Les options standard vont de 0,030 pouce à 0,312 pouce.

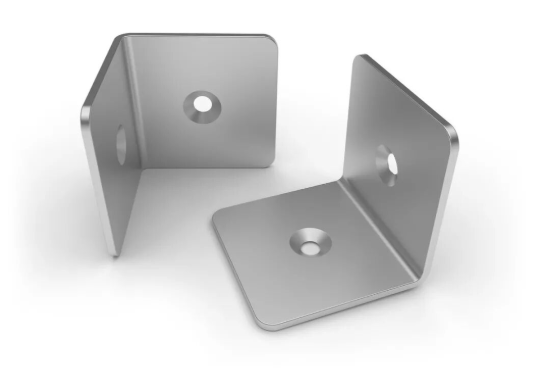

• Positionnement des fraisures coniques — Placer les fraisures coniques à distance des plis et des bords afin d’éviter toute déformation. Les diamètres majeurs doivent mesurer entre 0,090 pouce et 0,500 pouce, en utilisant les angles standards (82°, 90°, 100° ou 120°).

La planification de la séquence de pliage devient essentielle pour les pièces complexes comportant plusieurs plis. La mise en forme des métaux par opérations successives exige un ordonnancement rigoureux : chaque pli doit laisser suffisamment d’espace pour l’engagement ultérieur des outils. En règle générale, réaliser d’abord les plis intérieurs, puis les plis extérieurs, et commencer au centre de la pièce pour progresser vers l’extérieur lorsque cela est possible.

Optimiser vos projets de pliage

Avant de soumettre vos conceptions à la fabrication, parcourez cette liste de contrôle systématique. Chaque point traite des problèmes potentiels susceptibles de provoquer des retards, des travaux de reprise ou l’élimination de pièces :

1. Vérifier la sélection du matériau — Confirmer que l’alliage et le revenu choisis permettent de respecter les rayons de cintrage spécifiés. Vérifier que les rayons indiqués dans votre conception respectent les recommandations minimales pour le matériau. Tenir compte de l’orientation du grain pour les cintrages critiques.
2. Valider les spécifications des rayons de cintrage — Veiller à ce que tous les rayons soient égaux ou supérieurs aux valeurs minimales requises pour le matériau. Utiliser, dans la mesure du possible, des rayons uniformes sur l’ensemble de la pièce. Spécifier des rayons compatibles avec les outillages standards (0,030 po, 0,060 po, 0,090 po et 0,120 po sont des options courantes livrables en trois jours).
3. Vérifier les longueurs des rebords — Confirmer que chaque rebord mesure au moins quatre fois l’épaisseur du matériau. Vérifier les longueurs minimales des jambes à l’aide des tableaux spécifiques au matériau, en fonction de son épaisseur et de l’angle de cintrage.
4. Examiner le positionnement des trous et des caractéristiques — Positionnez tous les trous, fentes et caractéristiques à au moins 2 fois l’épaisseur plus le rayon de pliage par rapport aux lignes de pliage. Ajoutez des entailles de décharge de pliage là où les caractéristiques s’approchent des extrémités du pliage.
5. Spécifier les exigences de tolérance — La tolérance standard sur l’angle de pliage est de ±1 degré. Des tolérances plus serrées nécessitent des méthodes de pliage en butée ou d’emboutissage, entraînant une augmentation des coûts associée. La tolérance sur la hauteur de décalage est généralement de ±0,012 pouce.
6. Prenez en compte le volume de production — Les faibles volumes privilégient les outillages standards et la flexibilité du pliage à l’air. Les volumes élevés peuvent justifier un investissement dans des outillages dédiés afin d’obtenir des tolérances plus serrées et de réduire les temps de cycle.
7. Planifiez la séquence de pliage — Définissez l’ordre des opérations afin que chaque pliage laisse suffisamment d’espace pour les opérations de formage suivantes. Identifiez d’éventuelles interférences entre l’outillage avant la production.
8. Tenir compte du ressaut élastique — Spécifiez les angles finaux, et non les angles après formage. Faites confiance à votre fabricant pour appliquer la compensation appropriée en fonction du matériau et de la méthode utilisée.

Lorsque le pliage n’est pas la solution adaptée

Voici quelque chose que les concurrents mentionnent rarement : le pliage n’est pas toujours la solution. Savoir reconnaître les cas où d’autres procédés de formage donnent de meilleurs résultats permet de gagner du temps et de l’argent, tout en améliorant la qualité des pièces.

Selon l’analyse manufacturière de Worthy Hardware, le choix d’un procédé inadéquat de formage de tôle peut entraîner des dépassements budgétaires et des retards de projet. Envisagez des alternatives lorsque votre conception présente les caractéristiques suivantes :

• Rayons extrêmement serrés — Lorsque les rayons requis sont inférieurs aux valeurs minimales autorisées par le matériau, le formage par emboutissage profond ou par hydroformage peut permettre d’obtenir des géométries impossibles à réaliser par pliage.
• Formes 3D complexes — Les courbes composées, les formes asymétriques et les géométries obtenues par emboutissage profond conviennent souvent mieux à l’hydroformage. La pression fluide permet d’obtenir des formes impossibles à réaliser par emboutissage à l’aide de poinçons et de matrices.
• Volumes très élevés — Le poinçonnage progressif permet de réduire considérablement le coût unitaire à partir de volumes supérieurs à 50 000 pièces, malgré un investissement plus élevé dans les outillages.
• Exigences de rigidité uniforme de la paroi — L'hydroformage permet de maintenir une épaisseur de matériau plus constante sur des formes complexes, contrairement aux opérations de pliage séquentiel.
• Possibilités de consolidation de pièces — Lorsque plusieurs composants pliés peuvent être remplacés par une seule pièce hydroformée, les économies de coûts d'assemblage peuvent justifier le recours à ce procédé différent.

Le choix du procédé de formage de tôle dépend en définitive de la complexité, de la quantité et des objectifs de coût. Le pliage se distingue pour les prototypes et les séries de faible à moyenne importance présentant des géométries simples. L'estampage domine la production à grande échelle. L'hydroformage permet de réaliser des formes complexes monoblocs qui, autrement, exigeraient plusieurs opérations de pliage et de soudage.

Un partenariat pour la réussite industrielle

Même les concepteurs expérimentés tirent profit d'une collaboration précoce avec le fabricant durant la phase de conception. L'expertise en fabrication métallique et en pliage appliquée dès le début évite des découvertes coûteuses lors de la production.

Recherchez des partenaires de fabrication proposant un soutien en conception pour la fabrication (DFM). Ces analyses permettent d'identifier les éventuels problèmes liés aux procédés de formage avant la réalisation des outillages, en recommandant des ajustements des rayons, des déplacements de caractéristiques ou des changements de matériaux afin d'améliorer la fabricabilité sans compromettre la fonctionnalité.

Principales questions à poser aux partenaires de fabrication potentiels :

• Fournissent-ils des retours DFM sur les conceptions soumises ?
• Quel est leur délai de réponse pour les devis ? (Un délai de 12 à 24 heures indique une capacité réelle)
• Sont-ils capables de réaliser rapidement des prototypes avant de s'engager dans la fabrication des outillages de production ?
• Quelles certifications qualité détiennent-ils ? (IATF 16949 pour les applications automobiles)
• Proposent-ils des techniques intégrées de formage métallique allant au-delà du pliage — emboutissage, soudage, assemblage ?

L'investissement dans une validation adéquate de la conception porte ses fruits tout au long de la production. Les pièces qui se fabriquent sans accroc dès le premier jour évitent les corrections itératives qui consomment du temps d'ingénierie, retardent les échéanciers et font augmenter les coûts. Vos calculs de déformation à la pliage, vos compensations de ressort et vos stratégies de prévention des défauts fonctionnent tous mieux lorsque la conception sous-jacente respecte les contraintes fondamentales de fabrication.

Que vous conceviez des supports, des boîtiers, des composants de châssis ou des éléments architecturaux, ces lignes directrices transforment vos connaissances en matière de pliage en résultats de production réussis. Commencez par la sélection des matériaux, respectez les limites géométriques, planifiez votre séquence de pliage et validez vos conceptions avec des experts en fabrication avant de découper le métal. Le résultat ? Des pièces qui se forment de façon prévisible, répondent systématiquement aux spécifications et arrivent dans les délais — à chaque fois.

Questions fréquemment posées sur le pliage en emboutissage métallique

1. Quels sont les différents types de pliage en emboutissage métallique ?

Les trois méthodes principales de pliage en emboutissage des métaux sont le pliage à l'air, le pliage en fond de matrice et le frappage. Le pliage à l'air est la méthode la plus polyvalente, nécessitant 50 à 60 % moins de force que les autres méthodes, mais générant davantage de rebond élastique. Le pliage en fond de matrice pousse entièrement le métal dans la matrice en V, offrant un meilleur contrôle de l’angle et une réduction du rebond élastique. Le frappage applique une force maximale (3 à 5 fois supérieure à celle du pliage à l'air) afin d’éliminer pratiquement le rebond élastique, ce qui le rend idéal pour les applications aéronautiques hautement précises et celles exigeant des tolérances très serrées. Chaque méthode implique des compromis spécifiques entre les exigences en matière de force, la précision dimensionnelle et l’usure des outillages.

2. Quel est le procédé de pliage en emboutissage des métaux ?

Le pliage est un procédé de fabrication qui transforme une tôle plane en formes angulaires ou courbes grâce à une déformation contrôlée. Une force appliquée par l’intermédiaire d’outillages fait dépasser au matériau son point de limite élastique, provoquant ainsi une déformation plastique qui entraîne une modification permanente de sa forme. Lors du pliage, la surface extérieure s’allonge tandis que la surface intérieure se comprime, une fibre neutre traversant la zone pliée, où le matériau ne s’allonge ni ne se comprime. Ce procédé préserve les propriétés du matériau, contrairement à la découpe ou au soudage, ce qui le rend essentiel pour les composants structurels dans les domaines automobile, aérospatial et industriel.

3. Comment calcule-t-on la longueur de développement (bend allowance) et le coefficient K (K-factor) pour une tôle ?

La longueur de pliage est calculée à l’aide de la formule suivante : BA = (π/180) × A × (IR + K × T), où A est l’angle de pliage en degrés, IR est le rayon intérieur, K est le facteur K et T est l’épaisseur du matériau. Le facteur K représente l’emplacement de l’axe neutre dans le matériau et varie généralement entre 0,3 et 0,5 selon la méthode de pliage et le type de matériau. Pour le pliage à l’air, le facteur K se situe généralement entre 0,30 et 0,45 ; pour le pliage en butée, il varie entre 0,40 et 0,50 ; pour le pliage par emboutissage, il approche 0,45–0,50. Une sélection précise du facteur K permet d’éviter les erreurs dimensionnelles sur les pièces finies et garantit que les développés plats se traduisent correctement en dimensions formées.

4. Quelles sont les causes du retour élastique (springback) lors du pliage des métaux et comment y remédier ?

Le rebond élastique se produit parce que la déformation élastique libère l'énergie emmagasinée lorsque la pression de pliage est supprimée, ce qui provoque un retour partiel du matériau vers sa forme initiale. L'acier inoxydable peut présenter un rebond de 10 à 15 degrés, tandis que l'acier doux affiche généralement un rebond de 2 à 4 degrés. Les techniques de compensation comprennent le surpliage (pliage au-delà de l'angle cible afin de tenir compte de la récupération élastique), l'utilisation de méthodes de butée ou de frappe pour réduire la zone élastique, et l'ajustement de la géométrie des outils. Les plieuses CNC modernes offrent une mesure d'angle en temps réel et une compensation automatique, permettant d'atteindre une répétabilité angulaire de ±0,1 degré.

5. Quels sont les défauts de pliage courants et comment peuvent-ils être évités ?

Les défauts de pliage courants comprennent les fissures (causées par des rayons trop serrés, une orientation incorrecte par rapport au sens du grain ou un matériau écroui), les plis (résultant d’une pression insuffisante du serre-flan ou d’un jeu excessif entre la matrice et le poinçon) et les dommages de surface (provenant d’outillages contaminés ou d’une lubrification inadéquate). Les stratégies de prévention incluent la spécification de rayons de pliage adéquats en fonction du type de matériau, l’orientation des pièces brutes perpendiculairement au sens du grain, l’utilisation de largeurs d’ouverture de matrice appropriées (généralement 6 à 8 fois l’épaisseur du matériau) et le maintien d’outillages propres et correctement lubrifiés. L’ajout d’entailles de décharge au niveau des plis ainsi que le débarrassage des bords contribuent également à éviter la concentration de contraintes et l’initiation de fissures.
