Formage de tôles métalliques pour l’aéronautique : points essentiels souvent négligés par les ingénieurs

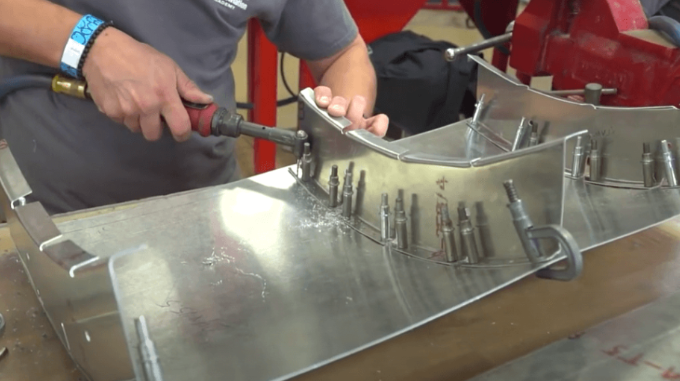

Comprendre les fondamentaux de la mise en forme des tôles aéronautiques

Imaginez façonner une pièce métallique avec une telle précision qu’un écart microscopique pourrait compromettre l’intégrité structurelle d’un aéronef. Voilà la réalité de la mise en forme des tôles aéronautiques — une discipline manufacturière spécialisée dans laquelle la précision n’est pas seulement essentielle : elle est tout.

Au cœur de la fabrication aéronautique de tôles se trouvent le façonnage précis, la découpe et l’assemblage de matériaux métalliques en composants destinés aux aéronefs , aux engins spatiaux et aux systèmes aéronautiques. Mais ce qui la distingue, c’est que chaque pièce façonnée doit résister à des conditions capables de détruire des composants industriels ordinaires. Nous parlons ici de variations extrêmes de température en haute altitude, de vibrations intenses et de forces aérodynamiques qui sollicitent les matériaux jusqu’à leurs limites absolues.

Ce qui distingue la mise en forme aéronautique des applications industrielles

Vous pourriez vous demander : la mise en forme des métaux n’est-elle pas fondamentalement identique dans tous les secteurs ? Pas du tout. Bien que les éléments de fixation et les composants industriels utilisent des matériaux couramment disponibles, tels que l’acier au carbone, les applications aéronautiques exigent des alliages avancés, du titane et des matériaux de haute qualité offrant un rapport résistance/poids exceptionnel. Dans le secteur aérospatial métallique, chaque once compte, car un poids supplémentaire se traduit directement par une consommation de carburant accrue et des coûts opérationnels plus élevés.

Les tolérances racontent clairement l’histoire. La mise en forme industrielle autorise des spécifications plus souples, car de légères déviations ont rarement un impact sur les performances globales. Les composants aérospatiaux, en revanche, requièrent des tolérances extrêmement serrées — parfois mesurées au millième de pouce. Même une déviation mineure peut entraîner des problèmes importants de performance ou des risques structurels à long terme.

Considérez cette connaissance en matière de fabrication comme essentielle : la fabrication aérospatiale est soumise à des normes rigoureuses, telles que la certification AS9100, qui exige une attention méticuleuse aux détails dans les processus de conception, de fabrication et d’essai. Il ne s’agit pas de lignes directrices facultatives, mais bien d’exigences obligatoires garantissant que chaque composant répond à des critères de qualité intransigeants.

Exigences critiques de performance pour les composants prêts au vol

Lors de la mise en forme de tôles métalliques destinées à des applications aérospatiales, vous fabriquez des pièces devant fonctionner de façon fiable dans certaines des conditions les plus extrêmes imaginables. Les avions de ligne traversent des températures glaciales à haute altitude, tandis que les composants spatiaux subissent une chaleur intense lors de la rentrée atmosphérique. Ce cyclage thermique constant, combiné à des contraintes mécaniques sévères et à une exposition potentielle à la corrosion, exige des matériaux et des procédés de formage capables de préserver l’intégrité structurelle pendant des décennies d’utilisation.

Dans la fabrication aérospatiale, la moindre erreur peut faire la différence entre la vie et la mort. La précision est primordiale : les composants complexes doivent respecter des tolérances strictes et des normes de qualité rigoureuses afin d’assurer l’intégrité structurelle et la fiabilité des produits finaux.

Les enjeux dépassent les pièces individuelles. Les composants prêts pour le vol doivent résister à :

• Des fluctuations rapides de température, du niveau du sol à l’altitude de croisière
• Des vibrations continues et à des cycles de fatigue s’étendant sur des milliers d’heures de vol
• Des forces aérodynamiques agissant sur les structures de fuselage et les surfaces de commande
• Une exposition à des environnements corrosifs sans compromettre les performances

Cet environnement zéro tolérance explique pourquoi la fabrication de métaux aéronautiques exige des outils, des techniques et une expertise spécialisés, que la mise en forme industrielle générale ne saurait égaler. Tout au long de cet article, vous découvrirez les huit points critiques qui distinguent les opérations de mise en forme aéronautique réussies de celles qui échouent — des enseignements que de nombreux ingénieurs négligent jusqu’à l’apparition de problèmes coûteux.

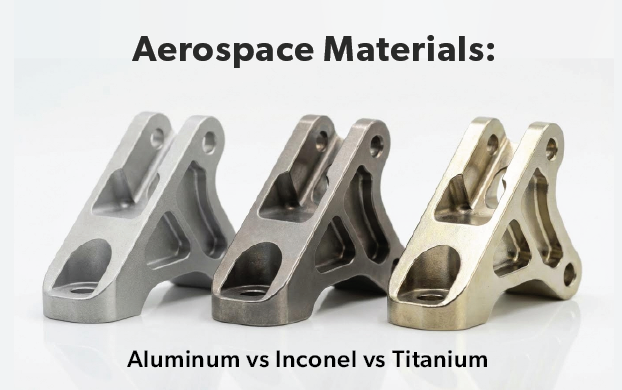

Sélection des alliages aéronautiques et caractéristiques d’emboutissage

Lorsqu’un composant d’aéronef est fabriqué à partir d’un alliage d’aluminium, le processus de sélection du matériau commence bien avant toute opération de mise en forme. Choisir l’alliage approprié ne consiste pas simplement à retenir l’option la plus résistante, mais à faire correspondre les caractéristiques d’emboutissage, les exigences de traitement thermique et les performances requises en service aux géométrie spécifique du composant et à son environnement opérationnel.

Pour les ingénieurs travailler dans la fabrication de métaux aéronautiques , comprendre le comportement des matériaux pendant les opérations de formage permet de distinguer les projets réussis des échecs coûteux. Chaque famille d’alliages — qu’il s’agisse d’aluminium, de titane ou d’alliages super-résistants à base de nickel — présente des défis uniques qui exigent des connaissances spécialisées et un contrôle rigoureux du procédé.

Sélection des alliages d’aluminium pour les applications structurelles et de revêtement

Les alliages d’aluminium restent les matériaux de prédilection pour les composants en tôle d’avion, offrant un équilibre attrayant entre résistance, masse et aptitude au formage. Toutefois, tous les alliages d’aluminium ne se comportent pas de la même manière lors des opérations de formage. Les deux alliages d’aluminium aéronautiques les plus couramment spécifiés — les alliages 2024 et 7075 — illustrent parfaitement ce fait.

L'alliage d'aluminium 2024 contient du cuivre comme élément d'alliage principal, ce qui lui confère une excellente résistance à la fatigue et une bonne tolérance aux dommages. Cela le rend idéal pour les revêtements de fuselage et les structures inférieures des ailes, où des cycles répétés de contrainte se produisent. Du point de vue de la formabilité, l'alliage 2024 offre une usinabilité supérieure par rapport à des alternatives plus résistantes : il se plie, se façonne et se met en forme plus facilement sans se fissurer pendant le traitement.

En revanche, l'alliage d'aluminium 7075 tire sa résistance exceptionnelle des additions de zinc, ce qui en fait l'un des alliages d'aluminium les plus résistants disponibles. Avec des limites d'élasticité dépassant 500 MPa contre environ 325 MPa pour l'alliage 2024, le 7075 excelle dans les applications exigeant une capacité maximale de support de charge. Toutefois, cette résistance a un coût : le 7075 est nettement plus difficile à mettre en forme et à usiner. Sa dureté nécessite des outillages et des techniques spécialisés afin d'éviter les fissurations lors des opérations de formage à froid.

Voici ce que comprennent les ingénieurs expérimentés lorsqu’il s’agit de choisir entre ces alliages :

• aluminium 2024 offre une meilleure aptitude à la mise en forme et une résistance supérieure à la propagation des fissures par fatigue, ce qui le rend privilégié pour les conceptions tolérantes aux dommages, notamment dans les applications relatives à la peau de fuselage et d’aile
• 7075 Aluminium confère une résistance statique plus élevée, mais une aptitude à la mise en forme réduite — il convient mieux aux applications impliquant des tôles épaisses, où une mise en forme complexe n’est pas requise
• Ces deux alliages nécessitent un traitement thermique par trempe solution et vieillissement afin d’atteindre leurs propriétés optimales, mais leur comportement face au traitement thermique diffère sensiblement
• La résistance à la corrosion est limitée pour les deux alliages, ce qui exige généralement un revêtement protecteur ou des traitements de surface pour les applications exposées

Selon Recherche de la NASA sur les matériaux aérospatiaux , les alliages de la série 2xxx (comme le 2024) présentent une meilleure résistance à la tolérance aux dommages que les alliages de la série 7xxx. Cela explique pourquoi les alliages de la série 2xxx sont généralement spécifiés pour les composants critiques vis-à-vis de la rupture, tandis que les alliages de la série 7xxx sont réservés aux composants critiques vis-à-vis de la résistance.

Travailler avec le titane et les superalliages dans les opérations de formage

Lorsque les limitations thermiques de l’aluminium deviennent contraignantes — généralement au-dessus de 150 °C — les alliages de titane et les superalliages à base de nickel entrent en jeu. Les spécialistes de sociétés de formage de ces métaux exotiques sont confrontés à des défis totalement différents de ceux posés par l’aluminium.

L’attrait du titane dans le secteur aéronautique réside dans son rapport résistance-masse exceptionnel et sa résistance à la corrosion. L’alliage de titane Ti-6Al-4V, le plus couramment utilisé, offre des résistances à la traction comparables à celles de nombreux aciers, tout en ne pesant qu’environ 60 % de leur densité. Toutefois, le formage du titane exige une compréhension approfondie de ses caractéristiques uniques :

• Le titane présente un retour élastique important lors du formage à froid en raison de sa haute résistance et de son module relativement faible
• Le formage à chaud entre 540 et 815 °C améliore considérablement la formabilité, mais nécessite un contrôle rigoureux de l’atmosphère afin d’éviter toute contamination par l’oxygène
• L'adhérence superficielle se produit facilement lorsque le titane entre en contact avec des outillages en acier, ce qui nécessite l'utilisation de matériaux spécifiques pour les matrices ou de revêtements spécialisés
• Les taux d’écrouissage sont élevés, limitant ainsi la quantité de déformation possible entre deux cycles de recuit

Les superalliages à base de nickel, tels que l’Inconel 718, accentuent encore davantage les difficultés de formage. Ces matériaux sont conçus pour des composants de moteurs d’avion fonctionnant à des températures supérieures à celles que le titane ou l’aluminium peuvent supporter. Leur résistance exceptionnelle à haute température — conservant leurs propriétés mécaniques au-delà de 550 °C — les rend indispensables pour les disques de turbine, les garnitures de chambre de combustion et les composants d’échappement.

Le formage de l’Inconel présente des difficultés importantes, car les mêmes propriétés qui en font un matériau excellent à haute température s’opposent également à sa déformation à température ambiante. Le formage à froid est extrêmement limité, et la plupart des composants en Inconel nécessitent un formage à chaud à des températures élevées, avec des vitesses de déformation soigneusement contrôlées.

Comprendre ces caractéristiques spécifiques aux matériaux est essentiel pour sélectionner les techniques de formage appropriées — un sujet que nous aborderons dans la section suivante. Que vous travailliez avec des tôles d’aluminium standard pour aéronefs ou avec des superalliages exotiques, l’adéquation entre le matériau, les exigences fonctionnelles de la pièce et vos capacités de formage disponibles détermine le succès du projet.

Techniques fondamentales de formage et critères de sélection des procédés

Cela semble complexe ? Ce n’est pas nécessairement le cas. Le choix du procédé de formage adapté aux composants aérospatiaux repose souvent sur la compréhension de trois approches fondamentales : le formage par étirage, le formage hydraulique et les méthodes conventionnelles. Pourtant, de nombreux ingénieurs éprouvent des difficultés à trancher, car leurs concurrents évoquent ces techniques sans en expliquer les principes mécaniques ni préciser dans quels cas chaque méthode excelle réellement.

La réalité est que chaque procédé offre des avantages distincts selon les géométries, les matériaux et les exigences de production spécifiques. Comprendre ces différences vous permet d’éviter des erreurs coûteuses, comme le choix d’un procédé à haut volume pour des séries de prototypes ou la tentative de réaliser des courbures complexes avec un équipement conçu pour des pliages simples.

Principes fondamentaux et équipements essentiels du formage par étirage

Le formage par étirage représente l'une des méthodes les plus précises pour créer des profils courbes complexes dans les pièces en tôle. Au cours de ce procédé, le matériau — qu’il s’agisse d’aluminium, de titane ou d’acier inoxydable — est étiré au-delà de sa limite d’élasticité tout en étant simultanément enroulé autour de matrices à géométrie définie. Cette approche déplace essentiellement l’axe neutre de la pièce vers le périmètre de la matrice, produisant ainsi des contours lisses et sans plis qui épousent fidèlement la forme de la matrice.

Selon Erie Press Systems , initialement développé pour la production efficace de profils courbes complexes dans le secteur aéronautique, le formage par étirage est aujourd’hui largement utilisé pour des composants similaires dans les domaines automobile, aérospatial, de la construction, ferroviaire et de la fuséologie.

Pourquoi le formage par étirage des tôles est-il particulièrement précieux dans le domaine aérospatial ? Examinons ces avantages clés :

• Précision dimensionnelle supérieure : Les pièces épousent fidèlement la forme de la matrice avec un retour élastique minimal comparé aux opérations de pliage conventionnelles
• Avantages du durcissement par déformation plastique : Le procédé induit un écrouissage dans de nombreux matériaux, augmentant ainsi la résistance tout en réduisant les contraintes résiduelles internes
• Qualité de surface sans rayures : La plupart des composants formés ne nécessitent aucune amélioration dimensionnelle ou esthétique après le formage
• Efficacité matérielle : Des composants précis et reproductibles, avec très peu de matière perdue, réduisent le coût global des pièces
• Réduction des opérations post-formage : Élimine de nombreuses opérations secondaires généralement requises pour atteindre une précision dimensionnelle

Une machine de formage par étirage se classe en trois grandes catégories de conception, selon les exigences de production. Les machines de formage par étirage de tôles produisent des pièces complexes en tôle emboutie courbée, telles que les panneaux extérieurs et les bords d’attaque sur les aéronefs et les fusées commerciales. Les machines de formage par étirage d’extrudés traitent des composants structurels présentant des sections transversales complexes et des profils courbes — par exemple les longerons et les poutres de soutien destinés aux aéronefs. Les machines à haute vitesse et grande capacité sont généralement réservées aux applications automobiles ou à d’autres domaines nécessitant une production de masse.

Toutefois, le formage par étirage n’est pas exempt de limitations :

• Investissement dans l'équipement : Les machines de haute qualité dotées d'un contrôle précis du mouvement représentent un investissement en capital important — les forces peuvent dépasser 3 000 tonnes dans certaines applications aérospatiales
• Contraintes de vitesse : Si le procédé de formage se déroule trop rapidement, notamment sur des tôles, des lignes de Lüder (marques en surface) apparaissent en raison d’un contrôle imparfait de la déformation
• Outils spécialisés requis : Chaque géométrie de pièce unique nécessite des matrices et des inserts de mors spécifiques, fabriqués sur mesure pour ce composant
• Sensibilité au matériau : Certains alliages d’aluminium durcissent par vieillissement à température ambiante, ce qui exige leur mise en œuvre directement après sortie du four de recuit, avant que le durcissement ne s’opère

Lors du choix d’équipements de formage par étirage, l’intégrité structurelle devient primordiale. Les machines présentant une déformabilité intrinsèque ou des fléchissements ne peuvent garantir une déformation constante au cours du procédé, ce qui conduit souvent à une production de pièces inexactes ou non reproductibles. Les machines à construction plus légère, dotées de cadres faibles ou assemblés par boulonnage, ne sont tout simplement pas conçues pour une utilisation aérospatiale prolongée.

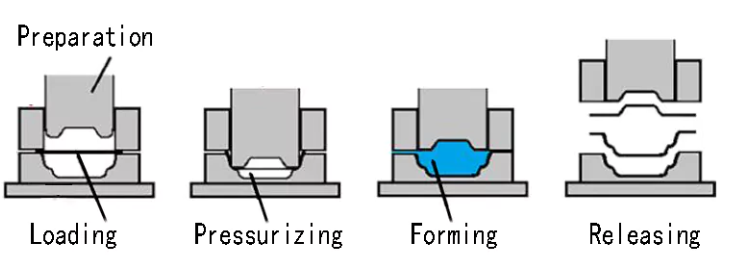

Hydroformage par rapport aux méthodes conventionnelles pour les géométries complexes

Lorsque votre conception exige des structures creuses complexes ou des pièces courbées en trois dimensions, l’hydroformage offre des capacités que l’emboutissage conventionnel ne peut tout simplement pas égaler. Ce procédé utilise un fluide à haute pression — généralement une émulsion à base d’eau — comme milieu de transmission de la force afin de former des tôles métalliques dans une cavité de moule.

La différence fondamentale réside dans la manière dont la force est transmise au matériau. L’emboutissage conventionnel applique une pression mécanique au moyen de poinçons et de matrices solides, découpant ou déformant plastiquement la tôle métallique par impact direct. L’hydroformage, en revanche, utilise la pression liquide pour assurer une répartition uniforme de la force, ce qui permet d’obtenir des formes complexes avec moins d’opérations.

Voici pourquoi l’hydroformage présente un intérêt particulier pour les applications aéronautiques de formage des métaux :

• Géométries complexes réalisées en une seule opération : Des tubes simples peuvent se transformer en composants creux présentant une courbure tridimensionnelle complexe, des diamètres variables ou des branches de forme spéciale en une seule opération
• Moins de soudage et d’assemblage : La mise en forme intégrée élimine les joints qui nécessiteraient un soudage dans des ensembles emboutis constitués de plusieurs pièces
• Utilisation optimale du matériau : Ce procédé génère pratiquement aucun déchet, contrairement aux chutes de matière générées par l’emboutissage, atteignant des taux d’utilisation du matériau supérieurs à 95 %
• Résistance accrue grâce au durcissement par écrouissage : Les pièces hydroformées sont généralement plus résistantes que la tôle brute d’origine en raison des effets d’écrouissage
• Meilleure qualité de surface : La mise en forme à l’aide de liquide évite les rayures dues aux matrices, fréquentes dans l’emboutissage mécanique, réduisant ainsi les opérations secondaires de finition

Selon LS Precision Manufacturing, l'hydroformage nécessite seulement la moitié des matrices requises par rapport à l'estampage, offrant une conception de matrice relativement simple et un investissement initial réduit. Cela le rend particulièrement adapté aux applications de faible à moyenne série présentant une forte complexité, courantes dans la production aérospatiale.

L'estampage conventionnel conserve toutefois des avantages évidents dans certains scénarios :

• Une vitesse inégalée pour la production de masse : L'estampage continu à haute vitesse atteint des dizaines ou des centaines de coups par minute — idéal pour les pièces nécessaires à l’échelle de plusieurs millions d’unités
• Efficacité pour les géométries simples : Pour les supports, les pièces à emboutissage peu profond ou les composants de tôle basiques, les matrices d’estampage façonnent rapidement les pièces grâce à des opérations simples de découpe et de pliage
• Capacité à traiter des tôles ultra-fines : L'estampage excelle dans le traitement de tôles minces avec une précision au niveau du micromètre, grâce à des matrices progressifs
• Coût unitaire le plus bas en grande série : Une fois que la dépense initiale élevée liée aux outillages est amortie, les pièces estampées atteignent des coûts unitaires extrêmement faibles

Le facteur de compatibilité des matériaux mérite une attention particulière lors du choix entre ces méthodes. L'hydroformage fonctionne le mieux avec les métaux possédant une bonne ductilité — les aciers inoxydables, les alliages d'aluminium et les aciers au carbone donnent d'excellents résultats, tandis que les alliages de cuivre et les alliages de titane sont réservés à des applications spécialisées. Le matériau doit présenter une plasticité suffisante pour s'écouler librement sous l'effet d'un fluide à haute pression et épouser la forme de la cavité du moule.

Lors du choix de votre procédé, tenez compte du fait que l’hydroformage s’avère généralement plus économique pour les petites séries et les pièces complexes, tandis que l’estampage offre la solution la moins coûteuse pour la production de masse de composants simples. Toutefois, la décision va au-delà d’une simple comparaison de coûts : les exigences en matière d’intégrité structurelle, les spécifications de finition de surface et les délais disponibles influencent tous le choix optimal.

Comprendre ces principes fondamentaux des procédés de formage vous prépare à l’un des aspects les plus complexes de la fabrication aéronautique : maîtriser le retour élastique (springback) et intégrer des protocoles appropriés de traitement thermique afin d’atteindre une précision dimensionnelle des composants finis.

Maîtrise du retour élastique (springback) et intégration du traitement thermique

Vous avez sélectionné l’alliage approprié et choisi une technique de formage adaptée — mais c’est ici que de nombreuses opérations aéronautiques de formage et de pliage des métaux rencontrent des problèmes imprévus. Le retour élastique (springback), cette tendance frustrante du métal à revenir partiellement à sa forme initiale après le formage, peut transformer un composant conçu avec précision en déchet si ce phénomène n’est pas correctement anticipé et maîtrisé.

Ce défi devient encore plus complexe lorsqu’on prend en compte les exigences relatives au traitement thermique. Le traitement thermique qui confère aux alliages aérospatiaux leur résistance exceptionnelle affecte également leur aptitude à la mise en forme et leur stabilité dimensionnelle. Comprendre comment ces facteurs interagissent est essentiel pour obtenir des composants prêts à voler, conformes aux spécifications les plus exigeantes.

Prédire et compenser le retour élastique du matériau

Lorsque vous étirez ou pliez un alliage aérospatial, une récupération élastique se produit dès que la pression de formage est relâchée. Le matériau « revient » essentiellement vers son état plat initial, car seules les fibres externes ont dépassé la limite d’élasticité. La partie interne du matériau reste déformée élastiquement et tend à revenir à son état initial.

Pourquoi cela revêt-il une telle importance dans les applications aérospatiales ? Prenons l’exemple d’un panneau de peau d’aile nécessitant un pliage de 15 degrés : il peut en réalité falloir le former à 18 ou 19 degrés afin d’obtenir la géométrie finale après le retour élastique. Une erreur dans cette compensation entraîne des reprises coûteuses — ou, pire encore, la mise au rebut de pièces fabriquées dans des alliages exotiques dont le coût atteint plusieurs milliers de dollars par tôle.

Plusieurs facteurs influencent l’importance du retour élastique dans les alliages aérospatiaux :

• Résistance du matériau : Les alliages à haute résistance, comme l’aluminium 7075, présentent un retour élastique plus important que les nuances plus ductiles telles que l’2024 — leur limite d’élasticité plus élevée implique un stockage d’une énergie élastique plus importante pendant le formage
• Rayon de pliage : Des rayons de courbure plus serrés produisent généralement moins de retour élastique, car une proportion plus grande de matériau dépasse la limite d’élasticité, mais ils comportent un risque de fissuration dans les alliages moins formables
• Épaisseur du matériau : Les tôles plus épaisses présentent généralement un pourcentage de retour élastique moindre, bien que l’écart dimensionnel absolu puisse augmenter
• Température de formage : Des températures élevées réduisent la limite d’élasticité, diminuant ainsi la récupération élastique, mais exigent un contrôle rigoureux de l’atmosphère pour les matériaux réactifs
• Orientation du grain : Le sens de roulage influence l'importance du retour élastique : la mise en forme perpendiculairement au fil produit souvent des résultats différents de ceux obtenus lors d'une mise en forme parallèle au fil

Selon des recherches publiées dans les Revue chinoise d’aéronautique , la technologie de formage sous fluage et vieillissement (CAF) répond aux défis liés au retour élastique en combinant la déformation par fluage avec les procédés de durcissement par vieillissement. Cette technique avancée présente des avantages tels qu’une faible contrainte résiduelle, une excellente stabilité dimensionnelle et de bonnes performances en service. Toutefois, les chercheurs soulignent que « une grande quantité de retour élastique se produit après le déchargement, ce qui pose un défi pour la formation précise de la géométrie et l’ajustement des propriétés des composants. »

Des stratégies de compensation éprouvées pour les opérations d’étirage des métaux comprennent :

• Surcourbure empirique : Mise en forme systématique au-delà de la géométrie cible, fondée sur des données spécifiques au matériau relatives au retour élastique obtenues à partir d’échantillons d’essai
• Prédiction basée sur la méthode des éléments finis (MEF) : Utilisation de la méthode des éléments finis, associée à des modèles matériaux précis, afin de simuler le retour élastique avant la fabrication des outillages
• Correction itérative des outillages : Ajustement des matrices en fonction de l'écart mesuré par rapport aux pièces issues du premier article — nécessitant généralement 2 à 3 itérations pour les géométries complexes
• Surveillance en temps d'usinage : Mise en œuvre de capteurs permettant de mesurer les forces réelles de formage et les déplacements, ce qui permet des ajustements en temps réel
• Pourcentage contrôlé d’étirement : Maintien d’un allongement matériel constant — dans les opérations de formage par étirement sud, on vise couramment un allongement permanent de 2 à 4 % afin de minimiser les variations de ressort

Protocoles de traitement thermique avant, pendant et après le formage

Les traitements thermiques et les opérations de formage sont indissociables dans la fabrication aéronautique. L’état thermique du matériau avant formage influence fortement sa malléabilité, tandis que les traitements post-formage déterminent les propriétés mécaniques finales. Une erreur dans cette séquence peut entraîner des fissures sur les pièces, une résistance insuffisante ou une déformation dimensionnelle inacceptable.

Pour les alliages d'aluminium, le traitement thermique de mise en solution consiste à maintenir le matériau à des températures élevées — généralement comprises entre 440 °C et 527 °C selon les recommandations techniques de Clinton Aluminum — suivie d’un refroidissement rapide (trempage). Ce procédé dissout les éléments d’alliage dans la solution solide, et le refroidissement rapide piège ces éléments dans un état sursaturé. Immédiatement après le trempage, le matériau est relativement mou et très formable.

Voici un facteur critique de délai que de nombreux ingénieurs négligent : les alliages d’aluminium durcissables par vieillissement commencent à se renforcer à température ambiante par vieillissement naturel. Cela signifie que vous disposez d’une fenêtre limitée — parfois seulement de quelques heures — pour achever les opérations de formage avant que le matériau ne devienne trop dur pour être travaillé. Pour les pièces complexes nécessitant plusieurs étapes de formage, des traitements de recuit intermédiaires peuvent s’avérer nécessaires.

Un cycle typique de traitement thermique pour des composants aéronautiques formés suit la séquence suivante :

1. Vérifier l’état du matériau à réception : Confirmer que l'état actuel de traitement thermique du matériau brut correspond aux exigences du plan et convient aux opérations prévues — Spécification PRC-2001 de la NASA souligne que « l'état actuel de traitement thermique doit être vérifié avant d'effectuer tout traitement thermique ultérieur »
2. Traitement thermique de mise en solution (le cas échéant) : Chauffer à la température de maintien spécifique à l'alliage, maintenir pendant la durée prescrite en fonction de l'épaisseur du matériau, puis tremper rapidement afin de conserver les éléments dissous en solution
3. Effectuer les opérations de formage : Réaliser tous les pliages, étirages ou emboutissages hydroformés tant que le matériau reste dans l'état traité en solution, où sa ductilité est maximale
4. Détente (si spécifiée) : Appliquer un chauffage contrôlé à des températures généralement inférieures de 50 °F à la température de revenu, maintenir suffisamment longtemps pour réduire les contraintes résiduelles sans affecter la dureté, puis refroidir lentement
5. Vieillissement artificiel (durcissement par précipitation) : Chauffer à la température de vieillissement et maintenir pendant la durée spécifiée afin de précipiter les phases renforçantes dans la matrice de l’alliage
6. Inspection finale et vérification : Vérifier la dureté et les exigences dimensionnelles par des essais conformément à la norme ASTM E18 pour la dureté et aux méthodes d’inspection géométrique applicables

L’étape de détente des contraintes mérite une attention particulière pour les assemblages soudés et les pièces complexes formées. Selon la spécification de traitement thermique de la NASA, la détente des contraintes après soudage « doit être effectuée dès que possible après l’opération de soudage ». Cela s’applique notamment aux aciers des classes A et B, bien que les exigences spécifiques varient selon la classe d’alliage et le degré de criticité de l’application.

Pour le titane et les superalliages, le traitement thermique devient encore plus complexe. Ces matériaux nécessitent souvent un traitement sous atmosphère inerte ou sous vide afin d’éviter toute contamination par l’oxygène à des températures élevées. Les opérations de formage à chaud de l’alliage Ti-6Al-4V s’effectuent généralement entre 540 et 815 °C, et un relâchement des contraintes ultérieur est essentiel pour assurer la stabilité dimensionnelle. L’Inconel 718 exige un traitement de mise en solution à 940–1040 °C suivi de deux cycles de vieillissement afin d’obtenir un durcissement par précipitation optimal.

Comprendre comment l’état du matériau influence à la fois sa formabilité et ses propriétés mécaniques finales vous permet de planifier les opérations de manière stratégique. Formez la pièce lorsqu’elle est malléable ; renforcez-la une fois que la géométrie est définitivement stabilisée. Ce principe fondamental guide le traitement réussi des tôles métalliques dans le domaine aérospatial — et prépare le terrain pour des considérations tout aussi cruciales en matière de conception des outillages et de contrôle de la qualité de surface.

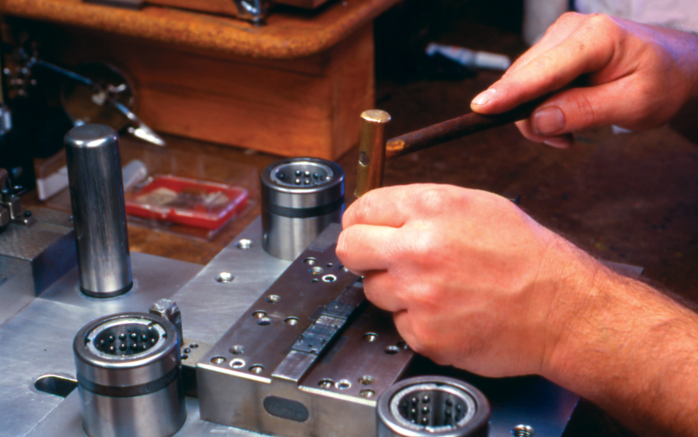

Conception des outillages et exigences relatives à la qualité de surface

Voici une question qui distingue la fabrication réussie de tôles d’aviation de l’échec coûteux : pourquoi les composants aérospatiaux nécessitent-ils des outillages qui seraient jugés excessifs dans tout autre secteur industriel ? La réponse réside dans la relation impitoyable entre la qualité des matrices et l’intégrité des pièces. Lorsque vous formez des tôles d’avion destinées à des applications critiques pour le vol, chaque décision relative à l’outillage influence directement la précision dimensionnelle, la finition de surface et, en définitive, l’aptitude au vol.

Contrairement à la mise en forme automobile ou industrielle générale, où de légères imperfections de surface peuvent être acceptables, les composants en tôle d’aviation doivent satisfaire à des spécifications extrêmement exigeantes en matière de qualité de surface. Une rayure ou une marque d’usure qui serait jugée conforme lors de l’inspection dans la fabrication de biens de consommation devient un concentrateur de contraintes pouvant initier une fissuration par fatigue dans une structure d’aéronef. Cette réalité impose des approches spécialisées en matière de matériaux pour matrices, de traitements de surface et de systèmes de lubrification.

Sélection des matériaux pour les outillages destinés aux surfaces de qualité aérospatiale

Le matériau choisi pour les matrices de formage doit remplir deux objectifs essentiels : résister à une utilisation répétée sans dérive dimensionnelle induite par l’usure, et produire des surfaces exemptes de défauts susceptibles de compromettre les performances des composants. Selon PEKO Precision Products, les aciers à outils, tels que les aciers à haut carbone (A2, D2) ou les aciers alliés, sont couramment utilisés pour les matrices en raison de leur dureté et de leur résistance à l’usure.

La dureté du matériau est directement corrélée aux performances de l’outil : des matériaux plus durs pour les matrices résistent à des contraintes de formage plus élevées, ce qui les rend plus adaptés aux applications à fort volume, où l’usure cumulative menace la précision dimensionnelle. Toutefois, les applications aérospatiales ajoutent une couche supplémentaire de complexité : les alliages exotiques mis en forme présentent souvent des défis spécifiques que les aciers à outils standards ne parviennent pas à relever.

Prenez en compte ces considérations critiques relatives à l’outillage lors de la spécification des matrices pour les opérations de formage aérospatial :

• Exigences en matière de dureté des matrices : Les aciers à outils doivent atteindre une dureté suffisante (généralement de 58 à 62 HRC pour les opérations de formage) afin de résister à la déformation sous des cycles de chargement répétés, tout en préservant la qualité de l’état de surface
• Revêtements de surface : Le placage au chrome, les revêtements de nitrure de titane (TiN) ou de carbone de type diamant (DLC) réduisent le frottement et empêchent l’adhérence du matériau — particulièrement important lors du formage d’alliages de titane ou d’aluminium, qui sont sujets à l’adhérence à sec (galling)
• Intervalles de maintenance : Établir des calendriers d’inspection fondés sur le nombre de pièces produites et l’évolution mesurée des dimensions ; les systèmes qualité aéronautiques exigent généralement une vérification documentée de l’état des matrices avant le lancement des séries de production
• Spécifications de l'état de surface : Les surfaces des matrices nécessitent souvent un polissage jusqu’à des valeurs de rugosité Ra inférieures à 0,8 micromètre afin d’éviter les marques de transfert sur les composants formés
• Stabilité thermique : Les matrices utilisées dans les opérations de formage à chaud doivent conserver leur stabilité dimensionnelle sur toute la plage de températures de fonctionnement, tout en résistant à l’oxydation et à la fatigue thermique

Le jeu entre le poinçon et la matrice exige une attention d'ingénierie rigoureuse. Comme l'indique PEKO, le jeu correct dépend du type de matériau et de son épaisseur : un jeu trop faible provoque une usure excessive de l'outil et une déformation des bords, tandis qu'un jeu excessif génère des bavures et une mauvaise qualité des bords. Pour les applications aéronautiques, ces tolérances deviennent encore plus strictes, car les bords formés s'assemblent souvent avec d'autres structures nécessitant un ajustement précis.

Stratégies de lubrification pour prévenir le grippage et les défauts de surface

Le grippage constitue l'un des modes de défaillance les plus frustrants dans les opérations de formage aéronautique. Selon Coating Technologies Inc. , le grippage est une forme d'usure causée par l'adhérence entre des surfaces en glissement : la friction et l'adhérence se combinent, suivies d'un glissement et d'un arrachement de la structure cristalline située sous la surface. Lorsqu'un grippage se produit, les opérations de formage s'arrêtent net, les outils et les pièces à usiner se soudant l'un à l'autre.

Voici ce qui rend ce phénomène particulièrement problématique pour le secteur aérospatial : les métaux les plus sensibles au grippage sont également les plus couramment utilisés dans la fabrication aéronautique. L’aluminium, le titane et l’acier inoxydable — des matériaux prisés pour leur rapport résistance/poids et leur résistance à la corrosion — présentent tous une forte sensibilité au grippage en raison de leur structure cristalline atomique. Ces métaux peuvent subir un grippage avec très peu de pression ou de mouvement, dans les bonnes conditions.

Plusieurs stratégies de lubrification permettent de relever ce défi :

• Lubrifiants en films secs : Des revêtements à base de disulfure de molybdène ou de PTFE appliqués sur les surfaces des outillages assurent une lubrification constante sans les risques de contamination liés aux lubrifiants liquides
• Composés de formage solubles dans l’eau : Ces lubrifiants offrent une excellente résistance du film pendant le formage tout en permettant un retrait facile par nettoyage aqueux — une caractéristique essentielle lorsque les procédés ultérieurs exigent des surfaces parfaitement propres
• Revêtements spécialisés anti-grippage : Le revêtement nickel chimique NP3 est devenu une norme industrielle pour prévenir le grippage sur les composants aéronautiques en acier inoxydable et en aluminium, alliant résistance à la corrosion et propriétés autolubrifiantes
• Association de matériaux dissimilaires : L’utilisation de matériaux d’outillage qui ne s’allient pas facilement à l’alliage de la pièce à usiner peut réduire le risque de grippage, même en l’absence de lubrification supplémentaire

Le choix du système de lubrification va au-delà de la prévention du grippage. La sélection du lubrifiant influe sur la qualité de l’état de surface, les exigences de nettoyage après formage, ainsi que la compatibilité avec les procédés ultérieurs tels que le soudage ou le collage. De nombreuses spécifications aéronautiques restreignent les types de lubrifiants autorisés et imposent des procédures de nettoyage spécifiques afin d’assurer leur élimination complète avant l’assemblage.

L'entretien régulier des matrices accentue ces considérations relatives à la lubrification. L’usure progressive modifie les caractéristiques de frottement entre l’outil et la pièce, ce qui peut nécessiter des ajustements du lubrifiant au cours de la durée de vie utile de la matrice. La documentation des activités d’entretien, des numéros de lot des lubrifiants et des résultats des inspections fait partie du dossier qualité des composants aéronautiques, assurant ainsi la traçabilité au cas où une pièce formée présenterait ultérieurement un comportement inattendu en service.

Une fois les stratégies relatives aux outillages et à la lubrification établies, le défi suivant consiste à vérifier que les composants formés répondent effectivement aux spécifications dimensionnelles. Les normes de précision et les protocoles d’assurance qualité constituent le cadre de ce processus critique de vérification.

Normes de précision et protocoles d’assurance qualité

Vous avez formé la pièce, maîtrisé le retour élastique et maintenu une outillage adéquat, mais comment prouvez-vous que le composant répond effectivement aux spécifications ? C’est ici que de nombreux services de fabrication métallique aérospatiale montrent leurs limites. Sans normes de précision rigoureuses et protocoles de vérification stricts, même des opérations de formage bien exécutées produisent des pièces dont la qualité reste incertaine.

Les ingénieurs et les responsables des achats ont besoin de données concrètes sur les tolérances pour prendre des décisions éclairées. Or ces informations restent étonnamment difficiles à trouver sous une forme consolidée. Les tolérances réalisables par les différents procédés de formage varient considérablement selon le type de matériau, la géométrie de la pièce et les capacités de l’équipement. Comprendre ces relations — ainsi que les méthodes d’inspection permettant de vérifier la conformité — distingue les fournisseurs qualifiés de ceux qui se contentent de revendiquer une capacité aérospatiale.

Tolérances dimensionnelles par procédé de formage et par matériau

Lors de la spécification des tolérances pour les composants aéronautiques soumis à des opérations d’emboutissage ou de formage métallique, vous remarquerez que la précision réalisable dépend fortement à la fois du procédé choisi et du matériau mis en forme. Les alliages plus durs, présentant un effet de ressort plus important, posent des défis plus contraignants en matière de tolérances que les matériaux plus ductiles. De même, les géométries complexes exigent une maîtrise du procédé plus sophistiquée que les simples pliages.

Selon Re:Build Cutting Dynamics, les tolérances appliquées dans la fabrication aérospatiale représentent les limites de variation acceptables des dimensions et des caractéristiques des composants — il ne s’agit pas simplement de chiffres, mais bien d’exigences critiques qui influencent directement les performances et la sécurité des composants. Chaque aspect des spécifications d’une pièce doit être rigoureusement contrôlé, des dimensions de base à l’état de surface et aux propriétés du matériau.

Considérez comment les tolérances influencent réellement les performances en vol :

• Surfaces aérodynamiques : Des contours de surface précis et un contrôle rigoureux des jeux influencent directement les coefficients de traînée et l’efficacité énergétique
• Intégrité structurelle : Une répartition correcte des charges dépend d’un ajustement précis entre les composants associés
• Fiabilité du système : Les pièces mobiles nécessitent des jeux garantis pour fonctionner tout au long de leur durée de service
• Conformité à la sécurité : Le maintien de l’intégrité structurelle et fonctionnelle exige une précision dimensionnelle constante d’un lot de production à l’autre

Remarquez comment les superalliages de titane et de nickel présentent toujours des bandes de tolérance plus larges que l'aluminium. Cela reflète leurs caractéristiques de remontage plus élevées et la difficulté de prévoir la récupération élastique dans ces matériaux à haute résistance. Lorsque la fabrication de bouchon ou d'autres exigences de précision exigent des tolérances plus strictes que celles que le moulage seul peut atteindre, des opérations d'usinage secondaires deviennent nécessaires, ce qui ajoute des coûts mais assure que les dimensions critiques répondent aux spécifications.

Réalisez une précision répétable dans les environnements de production

Une tolérance de frappe sur une seule pièce n'est pas importante si les pièces suivantes dérivent en dehors des spécifications. La répétabilitéla capacité de produire des résultats identiques dans les cycles de productionrequiert un contrôle systématique des variables qui influencent les résultats dimensionnels.

La fabrication aérospatiale moderne exige des capacités de mesure sophistiquées. Selon les recommandations du groupe KESU en matière de fabrication de précision, l’inspection par MMT (machine à mesurer tridimensionnelle) utilise une machine à mesurer tridimensionnelle pour évaluer les caractéristiques géométriques d’une pièce, les MMT modernes atteignant une précision de 0,5 micron. Ce niveau de précision permet de vérifier des caractéristiques qui seraient impossibles à mesurer à l’aide d’outils traditionnels.

Trois méthodes d’inspection principales sont utilisées pour la vérification des pièces formées dans le secteur aérospatial :

• Contrôle par machine à mesurer tridimensionnelle : Une sonde se déplace le long des axes X, Y et Z pour entrer en contact avec la surface de la pièce ou la balayer, en enregistrant les coordonnées des points comparés au modèle CAO d’origine. Les MMT de type pont offrent la plus haute précision pour les grandes composantes aérospatiales, tandis que les MMT portables à bras assurent une grande flexibilité pour les contrôles en cours de fabrication.
• Numérisation optique : La mesure sans contact, à l’aide de systèmes à lumière structurée ou laser, capture rapidement la géométrie complète de la surface — idéal pour les surfaces courbes complexes, pour lesquelles un balayage point par point serait impraticable.
• Surveillance en temps d'usinage : La mesure en temps réel pendant les opérations de formage permet une correction immédiate avant l’achèvement des pièces — les capteurs suivent les forces de formage, l’écoulement du matériau et l’évolution dimensionnelle tout au long du processus

Le maintien de conditions environnementales stables s’avère tout aussi critique. Les variations de température provoquent des changements dimensionnels tant sur les pièces que sur les équipements de mesure. L’humidité affecte certains matériaux ainsi que le comportement des lubrifiants. Les installations qualifiées maintiennent un environnement contrôlé — généralement à 20 °C ±1,1 °C avec régulation de l’humidité — tant pour les opérations de formage que pour l’inspection finale.

Le secteur aéronautique applique certaines des normes de fabrication les plus rigoureuses de tous les secteurs. Atteindre et maintenir des tolérances de niveau aéronautique exige une approche globale prenant en compte les capacités des équipements, le contrôle environnemental et les défis spécifiques aux matériaux.

Que requièrent réellement les certifications AS9100 et NADCAP pour les composants formés ? Selon la documentation de certification de KLH Industries, la norme AS9100 intègre intégralement les exigences de la norme ISO 9001 tout en répondant à des besoins supplémentaires en matière de qualité et de sécurité propres au secteur aéronautique. Les entreprises doivent fournir des documents tels que les rapports d’inspection du premier article, les certificats de matériaux et les certificats de conformité afin de satisfaire les fabricants aéronautiques.

NADCAP va plus loin en normalisant des procédés spécifiques, et non pas uniquement des systèmes procéduraux. Pour les opérations de formage, cela signifie maîtriser les entrées ainsi que les variables potentielles affectant la qualité des pièces. L’accréditation Nadcap exige comme condition préalable un système qualité valide certifié conforme à la norme AS9100 ou à une norme équivalente, garantissant ainsi que les contrôles propres aux procédés s’appuient sur une base solide de gestion globale de la qualité.

La charge documentaire liée à la mise en forme aéronautique ne peut être sous-estimée. Chaque lot de matériau doit être traçable jusqu’aux certificats d’usine. Les registres de traitement thermique doivent démontrer le respect des cycles thermiques spécifiés. Les données d’inspection doivent prouver que chaque dimension se situe dans les tolérances autorisées. Cette documentation permet d’effectuer une analyse des causes profondes en cas de problème et fournit la piste d’audit exigée par les autorités réglementaires pour les équipements critiques au vol.

Une fois les normes de précision et les protocoles qualité établis, une question essentielle demeure : que se passe-t-il lorsque des anomalies surviennent ? Comprendre les modes de défaillance courants ainsi que les stratégies de prévention permet de maintenir la qualité constante que ces systèmes rigoureux sont conçus pour garantir.

Analyse des modes de défaillance et prévention des défauts

Même avec une sélection appropriée des alliages, des outillages optimisés et des systèmes rigoureux de contrôle qualité en place, des défauts surviennent encore lors des opérations de formage aéronautique. La différence entre les fabricants mondialement reconnus et les ateliers en difficulté réside souvent dans la rapidité avec laquelle ils identifient les causes profondes et mettent en œuvre des corrections efficaces. Pourtant, cette connaissance essentielle — comprendre pourquoi des pièces échouent et comment éviter leur réapparition — fait cruellement défaut dans la plupart des échanges professionnels du secteur.

Que vous travailliez pour une entreprise spécialisée dans le formage par étirage de panneaux complexes courbés ou que vous réalisiez en interne l’emboutissage de composants aéronautiques, la reconnaissance précoce des motifs de défaillance, avant qu’ils ne deviennent des problèmes systémiques, permet d’économiser un temps et des coûts considérables. Plus important encore, la détection précoce des défauts empêche les pièces non conformes de progresser vers des opérations aval coûteuses.

Défauts courants de formage et analyse des causes profondes

Lorsqu’un composant aéronautique formé ne passe pas l’inspection, le défaut visible ne révèle qu’une partie de l’histoire. Selon la documentation technique de HLC Metal Parts, les défauts courants liés au poinçonnage des métaux découlent de six causes principales : une déformation excessive, un choix inapproprié du matériau, des outils de découpe insuffisants, une conception de moule peu réaliste, des paramètres de poinçonnage incorrects et une lubrification insuffisante. Comprendre ces causes profondes permet d’appliquer des mesures correctives ciblées plutôt que de recourir à un dépannage par essais et erreurs.

Voici les modes de défaillance les plus fréquents rencontrés lors des opérations de formage aéronautique :

• Fissuration : Se produit lorsque le métal subit une contrainte de traction supérieure à ses limites de ductilité, apparaissant généralement dans des zones localisées soumises à une forte déformation. Les causes profondes incluent des changements de forme excessifs, un matériau contenant trop d’impuretés ou de pores, des rayons de courbure trop serrés par rapport à l’épaisseur du matériau, ainsi que des réglages incorrects de la pression ou de la vitesse de poinçonnage.
• Froncement : Ondulations irrégulières ou vagues de surface qui apparaissent sur les tôles minces ou les zones courbes lorsque la répartition des contraintes devient inhomogène. Cela se produit lorsque de l’excédent de matière s’accumule localement pendant le formage, souvent en raison d’une pression insuffisante du serre-flan ou d’une géométrie incorrecte de la matrice
• Écorce d'orange : Aspect texturé de la surface évoquant la peau d’un agrume, causé par la visibilité d’une structure granulaire grossière après une déformation plastique importante. Cela indique soit un état inadéquat du matériau avant le formage, soit une déformation excessive durant l’opération
• Dérive dimensionnelle : Écart progressif par rapport aux tolérances spécifiées au cours des séries de production, généralement dû à l’usure des outillages, aux effets de dilatation thermique ou à des propriétés matérielles incohérentes entre les lots
• Déformations et rayures de surface : Abrasions ou dommages de forme irrégulière sur les surfaces embouties, exposant le métal nu, ce qui accroît le risque de corrosion et crée des sites potentiels d’amorçage de la fatigue
• Variation du ressaut élastique : Récupération élastique incohérente entre les pièces, rendant le contrôle dimensionnel imprévisible — souvent attribuée à des variations des propriétés du matériau ou à des incohérences dans les paramètres de formage

Selon les recommandations de dépannage du formage provenant de Le fabricant , les problèmes de qualité du matériau sont fréquemment à l’origine des échecs de formage. Comme le note l’expert Steve Benson : « Un matériau de mauvaise qualité et peu coûteux n’a pas sa place dans la fabrication de pièces de haute qualité et sans défaut ; son utilisation peut finalement s’avérer très coûteuse, compte tenu des coûts liés aux défaillances et au remplacement des pièces. » Même lorsque le matériau répond aux spécifications chimiques, des problèmes de consistance et de qualité peuvent provoquer des fissures lors du formage, qui semblent inexplicables à première vue.

L'interaction entre les variables du procédé rend le dépannage particulièrement difficile. Une pièce qui s'est formée correctement le mois dernier peut soudainement se fissurer — non pas parce qu'un seul paramètre a changé, mais parce que de légers écarts simultanés sur plusieurs facteurs ont combiné leurs effets pour faire dépasser les conditions les limites acceptables.

Mesures préventives pour garantir une qualité constante des pièces

Prévenir les défauts coûte nettement moins cher que les détecter et les corriger après coup. Une approche systématique de la prévention des défauts traite conjointement les trois facteurs principaux contribuant à leur apparition : les paramètres du procédé, l'état du matériau et l'usure des outillages.

Pour le contrôle des paramètres du procédé, envisagez ces stratégies éprouvées :

• Optimiser les paramètres d'estampage : Ajuster la vitesse de poinçonnage, la température et la pression afin de garantir que le métal subisse des niveaux de déformation appropriés — des vitesses élevées augmentent la force d'impact et accentuent les marques en surface, tandis qu'une pression excessive compromet l'intégrité du matériau.
• Mettre en œuvre la maîtrise statistique des procédés : Surveiller en continu les variables clés et établir des limites de contrôle qui déclenchent une intervention avant que les pièces ne sortent des tolérances
• Documenter les paramètres éprouvés : Enregistrer les paramètres de réglage réussis pour chaque référence, afin de réduire les variations introduites par l’appréciation de l’opérateur lors des changements de série
• Préchauffer ou préétirer, le cas échéant : Conditionner le métal avant formage améliore sa plasticité et réduit le risque de fissuration dans les alliages moins formables

La vérification de l’état du matériau empêche de nombreux défauts avant même le début du formage :

• Vérifier les propriétés du matériau entrant : Confirmer l’état du traitement thermique, la structure du grain et les propriétés mécaniques conformément aux spécifications — ne pas supposer la conformité uniquement sur la base des certificats d’usine
• Contrôler les conditions de stockage : Protéger les alliages d'aluminium contre les effets du vieillissement naturel qui réduisent leur aptitude à la mise en forme ; maintenir une température et une humidité appropriées pour les matériaux sensibles
• Inspecter les défauts préexistants : Les contaminants de surface, les dommages aux bords ou les inclusions internes dans la matière première deviennent des défauts amplifiés dans les pièces embouties

L'entretien des outillages empêche la dégradation de la qualité liée à l'usure :

• Établir des intervalles d'inspection : Établir les plannings d'entretien de base sur la base de motifs d'usure documentés plutôt que sur des périodes de temps arbitraires — différents matériaux et géométries usent les outillages à des rythmes très différents
• Surveiller l'évolution dimensionnelle : Suivre dans le temps les dimensions clés des pièces afin de détecter progressivement l'usure des matrices avant que les tolérances ne soient dépassées
• Entretenir les systèmes de lubrification : Une application correcte du lubrifiant empêche le grippage et les défauts de surface tout en réduisant l'usure des matrices ; vérifier régulièrement l'état et la couverture du lubrifiant
• Documenter l'état des outillages : Prendre des photographies des surfaces des matrices et enregistrer les mesures à chaque intervalle d'entretien afin d'établir des références de base et d'identifier des motifs d'usure anormaux

Lorsque des défauts surviennent malgré les mesures préventives, le dépannage systématique accélère leur résolution. Commencez par vérifier que la certification du matériau correspond aux spécifications. Contrôlez l’état des outillages ainsi que l’historique récent des opérations d’entretien. Examinez les registres des paramètres de procédure afin de détecter toute déviation par rapport aux réglages éprouvés. Souvent, la cause racine devient évidente lorsque ces trois domaines sont examinés conjointement : un changement de lot, un cycle d’entretien manqué ou un ajustement de paramètre effectué pour compenser un problème en amont.

La compréhension de ces modes de défaillance et de ces stratégies de prévention constitue la base d’une qualité constante. Toutefois, le secteur aéronautique continue d’évoluer, et les technologies émergentes offrent de nouvelles capacités pour détecter, prévenir et prédire les défauts de formage avant qu’ils ne se produisent.

Technologies émergentes et partenariats industriels

À quoi ressemblera la technologie de formage aérospatiale dans cinq ans ? La réponse prend déjà forme dans des installations de fabrication avancée à travers le monde. De l’optimisation des procédés pilotée par l’intelligence artificielle aux cellules de formage robotisées fonctionnant de manière autonome, les technologies qui transforment ce secteur promettent des capacités qui auraient semblé impossibles il y a tout juste dix ans.

Toutefois, ces innovations n’existent pas en vase clos. Elles convergent vers des procédés numériques intégrés de formage, reliant conception, simulation, production et inspection au sein de flux de travail fluides et sans interruption. Comprendre ces tendances émergentes permet aux ingénieurs et aux fabricants de se préparer — et de tirer parti — de la prochaine génération de capacités de formage précis des métaux.

Alliages à haute résistance avancés entrant dans les applications aérospatiales

La gamme de matériaux disponibles pour la fabrication avancée de tôles métalliques ne cesse de s’élargir. Selon des recherches mises en avant par Alltec Manufacturing, les matériaux avancés — notamment les composites, les céramiques et les alliages à hautes performances — offrent désormais des rapports résistance/poids exceptionnels, essentiels pour améliorer les performances et l’efficacité des aéronefs. Ces matériaux permettent aux aéronefs d’atteindre une meilleure efficacité énergétique, une plus grande autonomie et une capacité de charge utile accrue.

Plusieurs innovations matériaux redéfinissent les exigences en matière de formage :

• Alliages d’aluminium-lithium de troisième génération : Ces matériaux permettent une réduction de poids de 10 à 15 % par rapport aux alliages d’aluminium aéronautiques conventionnels, tout en améliorant la rigidité — mais nécessitent des paramètres de formage modifiés afin de tenir compte de leur comportement différent en déformation.
• Composites à matrice céramique (CMC) : Bien qu’ils ne soient pas mis en forme selon les procédés traditionnels de tôle métallique, les CMC remplacent de plus en plus les composants en superalliages formés dans les applications moteur à haute température, poussant ainsi le formage métallique vers de nouveaux territoires de conception.
• Formulations avancées de titane : De nouvelles variantes d’alliages de titane promettent une amélioration de la formabilité à des températures plus basses, ce qui pourrait réduire le coût et la complexité des opérations de formage à chaud
• Systèmes hybrides de matériaux : Les stratifiés fibre-métal et autres structures hybrides combinent des couches métalliques mises en forme avec un renfort composite, nécessitant un formage précis afin de préserver l’intégrité des interfaces

Ces progrès matériels génèrent à la fois des défis et des opportunités. Les ingénieurs en formage doivent définir de nouveaux paramètres de procédé et de nouvelles approches en matière d’outillage pour s’adapter aux comportements inhabituels de ces alliages. Parallèlement, l’amélioration de la formabilité des matériaux ouvre la voie à des géométries complexes qui étaient auparavant jugées peu pratiques.

Procédés de formage hybrides et intégration numérique

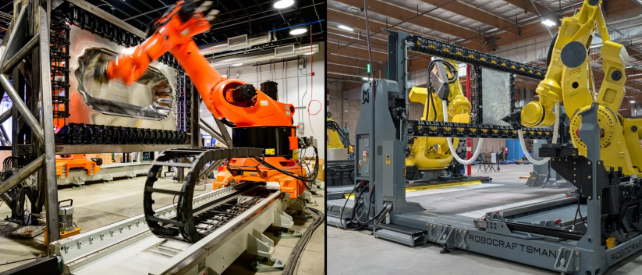

Imaginez une opération de formage où des robots manipulent simultanément une tôle métallique des deux côtés, guidés par des algorithmes d’intelligence artificielle qui ajustent en temps réel les paramètres en fonction des retours des capteurs. Ce n’est pas de la science-fiction : cela se produit déjà. Selon l’analyse de Wevolver sur les tendances manufacturières, des entreprises telles que Machina Labs déploient des bras robotiques doubles à 7 axes qui travaillent de façon synchronisée, l’un des robots soutenant l’arrière de la tôle métallique tandis que l’autre applique la pression de formage.

Cette approche robotique offre des avantages transformateurs pour les applications aérospatiales :

• Élimination des outillages spécifiques au design : Comme les robots peuvent adapter leurs mouvements par programmation, les premières pièces peuvent être fabriquées en quelques heures ou jours, plutôt que d’attendre plusieurs semaines la réalisation de matrices sur mesure
• Fonctionnement continu sans intervention humaine (« lights-out ») : Les systèmes automatisés peuvent fonctionner 24 heures sur 24 et 7 jours sur 7, améliorant considérablement le débit lors des campagnes de production
• Flexibilité sans précédent : La reprogrammation rapide permet d’adapter les changements de conception ou les ajustements des spécifications sans modifier les outillages physiques
• Précision accrue grâce à l’intelligence artificielle : Les algorithmes d’apprentissage automatique analysent les données en temps réel afin d’optimiser les paramètres de force, de vitesse et de déformation au cours de chaque cycle de formage

La technologie du jumeau numérique ajoute une dimension supplémentaire à cette transformation. Comme le démontre la collaboration entre Siemens et Rolls-Royce présentée lors de EMO 2025 , des jumeaux numériques complets permettent une collaboration fluide entre les domaines de la conception, de l’ingénierie, de la fabrication et de l’inspection qualité. En centralisant les données gérées au sein d’un écosystème logiciel intégré, les fabricants peuvent explorer et évaluer un nombre quasi illimité de variantes de conception et de procédés avant de passer à la production physique.

Les résultats parlent d’eux-mêmes. Siemens indique que son copilote CAM piloté par l’intelligence artificielle permet de réduire jusqu’à 80 % le temps de programmation en proposant des opérations d’usinage, des outillages et des paramètres optimaux. Lorsqu’il est combiné à une émulation virtuelle de la machine, qui vérifie au préalable la sécurité et l’absence de collisions avant la production réelle, ces outils numériques réduisent considérablement les cycles de développement et les risques.

Pour les composants aéronautiques, cette approche de chaîne numérique a permis des résultats remarquables sur le démonstrateur de pompe Rolls-Royce : un composant 25 % plus léger, deux fois plus rigide et répondant à un coefficient de sécurité de 9 par rapport au concept initial. De telles améliorations seraient quasiment impossibles à obtenir par une méthode de développement traditionnelle fondée sur les essais et les erreurs.

Partenariats stratégiques en matière de fabrication pour des projets complexes

À mesure que la technologie de formage aérospatiale devient plus sophistiquée, peu d’organisations sont en mesure de maintenir des capacités de pointe dans tous les procédés et pour tous les types de matériaux. Cette réalité rend les partenariats stratégiques en matière de fabrication de plus en plus précieux — notamment lorsque les projets exigent à la fois une prototypage rapide et des systèmes qualité prêts pour la production.

Considérons les défis auxquels sont confrontés les ingénieurs développant des composants complexes par formage :

• Les itérations de prototypes doivent être réalisées rapidement afin de respecter les calendriers des programmes
• Des retours sur la conception pour la fabrication sont nécessaires dès les premières étapes — avant que les investissements dans les outillages ne figent des géométries sous-optimales
• Les certifications qualité doivent être conformes aux exigences des secteurs aérospatial et automobile
• Le passage à l’échelle de la production doit s’effectuer sans compromettre la précision établie durant la phase de développement

C’est ici que l’expertise transversale entre secteurs se révèle particulièrement utile. Les fabricants qui répondent aux exigences rigoureuses du secteur automobile développent des capacités de formage métallique de haute précision qui s’appliquent directement aux exigences aérospatiales. Par exemple, Technologie métallique de Shaoyi (Ningbo) combine la prototypage rapide sur 5 jours avec des capacités de production de masse automatisée, soutenues par la certification IATF 16949 qui atteste de systèmes qualité rigoureux. Leur soutien complet en ingénierie concourant à la fabrication (DFM) aide les ingénieurs à optimiser les conceptions avant la production — en identifiant précocement les éventuels problèmes de formage, lorsque les modifications coûtent le moins cher.

Le délai de 12 heures pour l’établissement des devis, caractéristique des partenaires de fabrication agile, permet d’accélérer les cycles d’itération durant le développement. Lorsque les programmes aérospatiaux exigent les mêmes normes de précision appliquées aux châssis, aux suspensions et aux composants structurels automobiles, trouver des partenaires disposant d’une expertise éprouvée dans plusieurs secteurs accélère la réussite des projets.

La combinaison de robots et d’intelligence artificielle constitue l’avenir de l’industrie mondiale de la mise en forme de tôles. En sélectionnant soigneusement les matériaux, en optimisant les procédés et en investissant dans des outillages et des dispositifs spécialisés, les fabricants peuvent réduire les délais de production, atteindre une plus grande précision et fournir des produits de haute qualité de façon plus constante.

À l'avenir, la convergence d'alliages avancés, d'une automatisation pilotée par l'intelligence artificielle et de flux de travail numériques intégrés continuera de redéfinir les possibilités offertes par la mise en forme des tôles aéronautiques. Les ingénieurs qui maîtrisent ces nouvelles capacités — et qui tissent des relations solides avec des partenaires de fabrication capables de les délivrer — seront les mieux préparés à répondre aux exigences des programmes d'avions et de vaisseaux spatiaux de nouvelle génération.

Questions fréquemment posées sur la mise en forme des tôles aéronautiques

1. Qu’est-ce que la mise en forme des tôles aéronautiques et en quoi diffère-t-elle de la mise en forme industrielle ?

La mise en forme de tôles métalliques pour l’aéronautique consiste à façonner, découper et assembler avec précision des matériaux métalliques afin d’obtenir des composants prêts à être intégrés dans des aéronefs et des engins spatiaux. Contrairement à la mise en forme industrielle, les applications aérospatiales exigent des alliages avancés tels que le titane et l’aluminium de haute qualité, dotés d’un rapport résistance/poids exceptionnel. Les tolérances sont exprimées en millièmes de pouce, et les composants doivent résister à des variations extrêmes de température, à des vibrations intenses ainsi qu’à des forces aérodynamiques tout au long de plusieurs décennies de service. Des certifications telles que l’AS9100 imposent un contrôle qualité rigoureux, nettement plus exigeant que les normes générales de fabrication.

2. Quels matériaux sont couramment utilisés dans la fabrication de tôlerie aéronautique ?

Les matériaux les plus courants comprennent les alliages d’aluminium (2024 pour la résistance à la fatigue des revêtements de fuselage, 7075 pour une résistance maximale des pièces structurelles), les alliages de titane tels que le Ti-6Al-4V pour les applications à haute température, et les superalliages à base de nickel comme l’Inconel 718 pour les composants des moteurs à réaction. Chaque matériau présente des défis spécifiques en matière de formabilité : l’aluminium offre une bonne aptitude à la mise en forme, le titane nécessite un formage à chaud entre 540 et 815 °C, et l’Inconel exige un traitement à température élevée en raison de ses caractéristiques extrêmes d’écrouissage à froid.

3. Quelles sont les principales techniques de formage de tôles aéronautiques ?

Trois techniques principales dominent le formage aéronautique : le formage par étirage crée des profils courbes complexes en étirant le matériau au-delà de sa limite d’élasticité tout en l’enroulant autour de matrices, produisant ainsi des contours sans rides et avec un rebond minimal. Le formage à l’hydrostatique utilise un fluide à haute pression pour former des structures creuses complexes en une seule opération, réduisant ainsi les besoins en soudage. L’estampage conventionnel excelle dans la production à grand volume de géométries plus simples. Le choix du procédé dépend de la géométrie de la pièce, du type de matériau, du volume de production et des considérations de coût.

4. Comment les fabricants maîtrisent-ils le rebond dans les opérations de formage aéronautique ?

La maîtrise du retour élastique nécessite une compréhension du comportement spécifique au matériau en matière de reprise élastique. Les stratégies éprouvées comprennent le surcintrage empirique fondé sur les données issues des essais matériaux, la prédiction basée sur la méthode des éléments finis (MEF) à l’aide de modèles matériaux précis, la correction itérative des outillages grâce aux mesures effectuées sur le premier article, ainsi que le maintien d’un étirement permanent constant de 2 à 4 % dans les opérations de formage par étirage. Les alliages à haute résistance, tels que l’aluminium 7075, présentent un retour élastique plus important que les nuances ductiles, ce qui exige une compensation plus agressive. Le moment du traitement thermique est critique : les alliages durcissables par précipitation doivent être mis en forme rapidement après le traitement de solution, avant que le durcissement naturel n’entraîne une réduction de la formabilité.

5. Quelles certifications qualité sont requises pour la mise en forme de tôles aéronautiques ?

La certification AS9100 est essentielle, car elle intègre les exigences de la norme ISO 9001 tout en répondant aux besoins spécifiques du secteur aérospatial en matière de qualité et de sécurité. L’accréditation NADCAP normalise des procédés spécifiques et exige comme condition préalable un système qualité certifié conforme à la norme AS9100. Les fabricants doivent fournir des rapports d’inspection du premier article, des certifications des matériaux ainsi que des certificats de conformité. Chaque lot de matériau doit être traçable jusqu’aux certifications de l’usine productrice, les dossiers de traitement thermique doivent démontrer la conformité, et les données d’inspection doivent prouver la conformité dimensionnelle — ce qui permet d’établir des pistes d’audit complètes pour les équipements critiques pour le vol.
