La fabrication de tôles perforées décryptée : des motifs de perçage au devis final

Comprendre les fondamentaux de la fabrication de tôles métalliques perforées

Lorsque vous avez besoin de tôles métalliques dotées d’ouvertures précisément conçues, vous êtes confronté à la fabrication de tôles métalliques perforées. Ce procédé de fabrication spécialisé transforme des tôles métalliques pleines en panneaux fonctionnels comportant des motifs de trous systématiques . Mais qu’est-ce qui distingue précisément ce procédé des autres méthodes de travail des métaux ? Et pourquoi cela importe-t-il pour votre prochain projet ?

La fabrication de tôles métalliques perforées est un procédé de fabrication contrôlé consistant à créer, sur des tôles métalliques, des motifs de trous précis et répétitifs au moyen de poinçonnage mécanique, de perforation rotative ou de découpe laser, afin d’atteindre des objectifs fonctionnels ou décoratifs spécifiques.

Ce qui distingue la tôle métallique perforée de la tôle métallique standard

Contrairement aux opérations standard de formage de tôle, telles que le pliage, l’emboutissage ou le tirage profond, la fabrication de tôles perforées met l’accent sur l’élimination de matière plutôt que sur la mise en forme de celle-ci. Ce procédé crée des vides intentionnels dans la tôle afin d’obtenir des caractéristiques de performance spécifiques. Pour le comprendre ainsi : tandis que le formage conventionnel de métaux redonne une forme à une matière pleine, la perforation en retire stratégiquement des parties.

Cette distinction a des implications importantes tant pour les ingénieurs que pour les professionnels des achats. Une tôle perforée offre des propriétés que les tôles pleines ne sauraient fournir, notamment :

• Un débit d’air et une capacité de ventilation contrôlés
• Une transmission et une diffusion de la lumière
• Une absorption acoustique et une gestion du son
• Réduction du poids sans sacrifier l'intégrité structurelle
• Une intimité visuelle tout en préservant la circulation de l’air

Le pourcentage de surface ouverte, qui représente le rapport entre l’espace occupé par les trous et la matière pleine, influence directement ces caractéristiques de performance. Une surface ouverte plus élevée augmente le débit d’air, mais réduit la résistance structurelle, ce qui rend l’équilibre entre fonctionnalité et durabilité un enjeu critique en ingénierie.

L’ingénierie des motifs de perforations précises

La création de perforations cohérentes et précises exige des équipements de fabrication sophistiqués ainsi que des spécifications d’outillage rigoureuses. La fabrication moderne de perforations repose sur trois méthodes fondamentales : les opérations de poinçonnage, la perforation rotative à broches et la découpe au laser. Chaque méthode offre des avantages distincts, selon les exigences de votre projet.

Les méthodes de poinçonnage utilisent des outils de perforation tranchants qui descendent sur la tôle d’acier ou d’autres tôles métalliques avec une force considérable, créant ainsi des rangées entières de trous en un seul coup. Selon des sources du secteur, les presses modernes de poinçonnage intégral peuvent réaliser jusqu’à 1 600 poinçons par coup, traitant des matériaux dont l’épaisseur varie de 0,002 à 0,25 pouce.

Le poinçonnage rotatif à aiguilles constitue la méthode la plus efficace pour la production à grande échelle : il utilise de grands cylindres équipés d’aiguilles espacées avec précision, qui performent continuellement la tôle métallique au fur et à mesure de son passage en dessous. Pour les motifs complexes sur mesure, le poinçonnage laser offre une précision exceptionnelle, permettant de créer des trous d’un diamètre aussi petit que cinq microns.

Les applications de ce procédé couvrent pratiquement tous les secteurs industriels. Dans le domaine architectural, des panneaux décoratifs perforés sont utilisés pour les façades de bâtiments, les stores solaires et les cloisons intérieures. Dans le secteur industriel, les opérations dépendent des métaux perforés pour les systèmes de filtration, les équipements de ventilation et les protections de machines. Les constructeurs automobiles intègrent des composants perforés dans les calandres, les écrans thermiques et les systèmes d’absorption acoustique. Chaque application exige des motifs de perforation spécifiques, des choix de matériaux adaptés et des normes de qualité précises, que nous examinerons tout au long de ce guide.

Comment le métal perforé est fabriqué

Vous êtes-vous déjà demandé comment des milliers de trous identiques se retrouvent parfaitement alignés sur une tôle métallique ? La réponse réside dans des procédés de fabrication spécialisés, qui se sont considérablement perfectionnés au fil de décennies d’innovation industrielle. Comprendre ces méthodes vous permet de prendre des décisions plus éclairées lors de la spécification de matériaux perforés pour vos projets.

Deux approches principales de fabrication dominent le secteur : la perforation par pincement rotatif et la perforation à l’emporte-pièce à l’aide de systèmes de presses à poinçonner . Bien que les deux méthodes atteignent l’objectif fondamental de créer des motifs de trous précis, elles reposent sur des principes mécaniques entièrement différents et conviennent à des scénarios de production distincts.

Principe de fonctionnement et meilleures applications de la perforation par pincement rotatif

Imaginez un grand cylindre recouvert d’aiguilles disposées avec précision, roulant en continu sur une tôle métallique. C’est essentiellement ainsi que fonctionne la perforation par pincement rotatif. Cette méthode utilise des rouleaux cylindriques équipés de rangées d’épingles ou d’aiguilles acérées qui pénètrent le matériau au fur et à mesure qu’il est alimenté dans la machine à vitesse constante.

Le procédé implique deux éléments clés fonctionnant conjointement. Un rouleau percé contient les aiguilles de perforation disposées selon le motif souhaité, tandis qu’un rouleau contre-die assorti fournit la surface opposée. Lorsque le matériau passe entre ces deux rouleaux, les aiguilles le traversent, créant des trous avec une rapidité et une régularité remarquables.

Quand devez-vous envisager la perforation rotative ? Cette méthode excelle dans les situations nécessitant :

• Des séries de production à grand volume avec alimentation continue du matériau
• Des matériaux de faible épaisseur, généralement inférieurs au calibre 16
• Des motifs de trous ronds standards avec un espacement constant
• Un traitement économique de grandes quantités

Un avantage notable réside dans l’utilisation de rouleaux à aiguilles chauffés. Selon le matériau traité, les fabricants peuvent chauffer les aiguilles afin de faciliter la pénétration, ce qui s’avère particulièrement utile lors du travail de matériaux modérément durs qui pourraient autrement résister à la perforation.

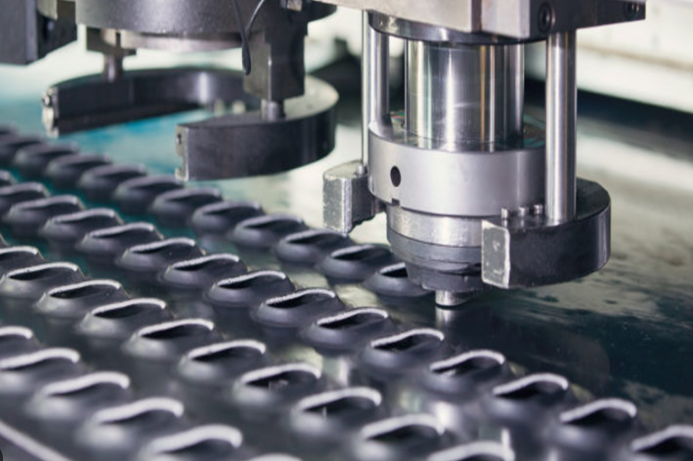

Perforation à l’emporte-pièce pour des séries de production à grand volume

La perforation à l’emporte-pièce, également appelée perforation par poinçonnage, constitue le procédé phare des opérations de poinçonnage sur tôles métalliques. Cette méthode de pressage et de poinçonnage utilise un dispositif de poinçonnage sur tôle, dans lequel des poinçons tranchants descendent à travers le matériau jusqu’aux ouvertures correspondantes de l’emporte-pièce situé en dessous.

Les mécanismes impliquent un système de presse à poinçon, où le poinçon joue le rôle de l’outil mâle et le bouton de matrice celui de la contre-partie femelle. Lorsque la presse applique une force, le poinçon cisaille le matériau, et le copeau tombe à travers l’ouverture de la matrice. Selon le Manuel de l’Association des perforateurs industriels .

Les spécifications des outillages influencent considérablement la qualité finale du produit dans la perforation à matrice. Le jeu entre le poinçon et la matrice, généralement compris entre 5 % et 10 % de l’épaisseur du matériau, détermine la qualité des trous, la formation des bavures et la durée de vie des outils. Des procédures de réglage appropriées garantissent un alignement précis des poinçons avec les ouvertures de la matrice, évitant ainsi une usure prématurée et préservant la précision dimensionnelle tout au long des séries de production.

Une installation de poinçonneuse robuste destinée à la perforation industrielle nécessite plusieurs composants essentiels fonctionnant en parfaite synergie :

• Des plaques de matrice qui servent de fondation pour le montage de tous les composants d’outillage
• Goujons de guidage et douilles fabriqués avec des tolérances inférieures à 0,0001 pouce pour un alignement précis
• Ressorts de matrice fournissant une force constante afin de maintenir les matériaux pendant les opérations de poinçonnage
• Éléments de retenue fixant les poinçons et les boutons dans des positions exactes

Imaginez le poinçon comme un outil de poinçonnage pour métaux qui doit s’ajuster parfaitement à son bouton de matrice correspondant. Ce couple génère l’action de cisaillement permettant de réaliser des trous nets avec une déformation minimale.

Facteur	Poinçonnage par pincement rotatif	Poinçonnage à la matrice (presse à poinçonner)
Vitesse de production	Traitement continu à haute vitesse ; idéal pour les grandes séries	Jusqu’à 300 000 trous par minute ; excellent pour la production par lots
Niveau de précision	Bon niveau de régularité pour les motifs standards	Précision exceptionnelle ; tolérances inférieures au millième de pouce
Épaisseur du matériau	Idéal pour les épaisseurs plus faibles (généralement inférieures à 16 gauge)	Traite des feuilles d’aluminium jusqu’à une épaisseur de plaque de 1,5 pouce
Flexibilité des motifs	Limité à la configuration à rouleaux ; principalement des trous ronds	Très polyvalent : trous ronds, carrés, oblongs et formes sur mesure
Coûts de configuration	Investissement initial moindre dans les outillages	Coûts d’outillage plus élevés, mais plus grande variété de motifs
Efficacité en termes de coûts	Le plus économique pour des volumes très élevés de motifs simples	Meilleure rentabilité pour des motifs variés et des volumes modérés
Génération de chutes	Déchets de Matériau Minimaux	Produit des embouts qui nécessitent une élimination ou un recyclage

Le choix entre ces méthodes dépend souvent des exigences spécifiques de votre projet. Vous avez besoin de millions de perforations identiques dans un matériau mince ? La perforation rotative offre probablement la meilleure valeur. Vous exigez des motifs complexes dans un matériau plus épais, avec des tolérances serrées ? La perforation à l’emporte-pièce fournit la précision et la flexibilité dont vous avez besoin.

Outre ces deux méthodes principales, la découpe laser des métaux s’est imposée comme une troisième option pour des applications spécialisées. La perforation laser utilise une énergie lumineuse focalisée pour faire fondre sélectivement le matériau, créant ainsi des trous sans contact physique. Bien que plus coûteuse que les méthodes mécaniques, la technologie laser offre une précision inégalée pour les motifs complexes et les matériaux résistant à la perforation conventionnelle.

Comprendre ces procédés fondamentaux vous permet d’évaluer quelles configurations de motif de perçage répondent le mieux à vos besoins d’application. La relation entre la méthode de fabrication et le choix du motif influence directement à la fois les caractéristiques de performance et les coûts du projet.

Choisir le motif de perçage adapté à votre application

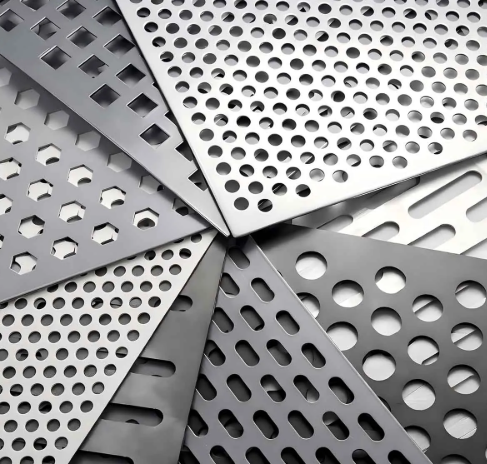

Vous avez vu les catalogues de motifs. Des pages entières de trous ronds, de trous carrés, d’ouvertures allongées et de motifs décoratifs, couvrant toutes les dimensions et tous les espacements imaginables. Mais comment choisir réellement ? La sélection d’un motif ne repose pas uniquement sur des critères esthétiques. La forme des trous que vous spécifiez détermine directement les performances de vos panneaux métalliques perforés dans des conditions réelles.

Chaque type de motif présente des caractéristiques structurelles, des propriétés d’écoulement de l’air et des effets visuels distincts. Comprendre ces différences fonctionnelles transforme la sélection d’un motif d’une simple supposition en des décisions techniques éclairées .

Motifs à trous ronds contre motifs à trous carrés et leurs implications structurelles

Les trous ronds constituent le choix le plus courant dans la fabrication de tôles métalliques perforées, et pour de bonnes raisons. La géométrie circulaire répartit uniformément les contraintes tout autour du périmètre du trou, éliminant ainsi les concentrations de contraintes que créent les angles. Cela rend les motifs à trous ronds intrinsèquement plus résistants que les alternatives angulaires, pour une surface ouverte équivalente.

Selon le manuel de l'Association des fabricants de tôles perforées, la disposition en trous ronds décalés de 60 degrés est la plus répandue en raison de sa résistance intrinsèque et de la large gamme de surfaces ouvertes qu'elle offre. La configuration décalée permet une utilisation optimale du matériau tout en préservant l'intégrité structurelle de la tôle.

Les trous carrés offrent une valeur différente. Bien que leurs angles vifs créent des points de contrainte localisés, les motifs carrés assurent une visibilité supérieure à travers le panneau. Pensez aux applications où il est nécessaire de voir clairement à travers le matériau, comme les protections de machines ou les enceintes de sécurité. Les bords droits des ouvertures carrées génèrent moins d'interférences visuelles que les profils courbes.

Toutefois, un facteur coût entre en jeu. Comme l’indiquent des experts du secteur chez Accurate Perforating, la fabrication de trous carrés coûte davantage que celle de trous ronds, car les angles exercent une contrainte supplémentaire sur les poinçons. Cela accélère l’usure des outils et augmente les besoins en maintenance durant la production.

Lors de l’évaluation des panneaux en acier perforé pour des applications structurelles, prenez en compte les caractéristiques suivantes des motifs :

• Trous ronds (décalés à 60°) : Rapport résistance/poids maximal ; idéal pour les applications portantes, les systèmes de filtration et les panneaux acoustiques
• Trous ronds (en ligne droite) : Résistance légèrement inférieure à celle des motifs décalés ; privilégié lorsque l’alignement avec d’autres composants est essentiel
• Trous carrés (en ligne droite) : Visibilité améliorée ; couramment utilisé dans les protections de machines, les grilles de ventilation et les treillis de clôture
• Trous carrés (décalés) : Allie des angles de vision améliorés à une répartition des contraintes supérieure à celle des motifs carrés en ligne droite

Motifs fentes pour un flux d’air directionnel et un écoulement des eaux

Les fentes sont essentiellement des trous allongés aux extrémités arrondies ou carrées. Cette modification, apparemment simple, modifie radicalement les performances de la tôle d’aluminium perforée ou du panneau en acier dans des applications spécifiques.

La géométrie allongée confère des propriétés directionnelles que les trous ronds ou carrés ne peuvent égaler. Le flux d’air circule plus librement le long de l’axe longitudinal de la fente qu’à travers celui-ci. Les liquides s’écoulent préférentiellement dans une seule direction. Ces caractéristiques rendent les motifs à fentes inestimables pour les applications de tri, de calibrage et d’écoulement contrôlé.

Prenons l’exemple des opérations de transformation des céréales : les fentes permettent aux grains allongés de passer tout en retenant les graines rondes. Dans les piscicultures, des tamis à fentes servent à séparer les alevins selon leur taille, la seule dimension de la fente déterminant quels poissons peuvent la franchir. Dans ces applications de tri, l’ouverture allongée augmente le débit par rapport à des trous ronds offrant une capacité de tamisage équivalente.

L'orientation des perforations est très importante. Les perforations décalées sur le côté positionnent leur grand axe perpendiculairement à la direction d’écoulement du matériau, tandis que les perforations décalées en bout alignent leurs axes avec cette direction d’écoulement. Spécifier une orientation incorrecte peut totalement compromettre l’efficacité de votre application.

Motifs décoratifs et ornementaux

Outre les géométries fonctionnelles, la fabrication de métaux perforés permet une vaste gamme de motifs décoratifs. Des perforations hexagonales créent un aspect nid d’abeille évoquant une structure en nid d’abeille. Des formes losangiques, des trèfles et même des motifs complexes tels que les motifs grecs ou le drapeau britannique sont principalement destinés à des applications architecturales et de décoration intérieure.

Un panneau décoratif de type écran, destiné à des applications architecturales, peut comporter des motifs personnalisés qui allient attrait visuel et exigences pratiques. Ces options ornementales sont fréquemment utilisées pour des cloisons intérieures, des traitements de façades et des installations marquées, où l’apparence constitue le critère déterminant de la spécification.

Le compromis ? Les motifs décoratifs coûtent généralement plus cher à produire en raison des exigences particulières en matière d’outillage et d’une vitesse de production potentiellement plus lente. Ils peuvent également présenter des caractéristiques de performance moins prévisibles que les motifs fonctionnels standards.

Comprendre le pourcentage de surface ouverte

Quelle que soit la forme des perforations, une seule spécification contrôle fondamentalement les performances : le pourcentage de surface ouverte. Ce paramètre représente le rapport entre la surface occupée par les perforations et la surface totale de la plaque, exprimé en pourcentage. Un pourcentage de surface ouverte de 40 % signifie que quatre dixièmes de la tôle correspondent à des espaces ouverts, tandis que six dixièmes restent constitués de matériau plein.

La surface ouverte influence directement trois facteurs critiques de performance :

Filtration et débit : Des zones ouvertes plus importantes permettent un passage plus important de fluide ou d'air. Pour les applications de ventilation, une surface ouverte insuffisante restreint le débit d'air et augmente la perte de pression à travers le panneau. Le Manuel IPA fournit des calculs détaillés des pertes de pression pour divers motifs et diverses surfaces ouvertes, ce qui permet aux ingénieurs de spécifier des panneaux répondant à des exigences précises en matière de débit d'air.

Performance acoustique : Les panneaux perforés servent de matériaux de revêtement pour les systèmes absorbants acoustiques. Le pourcentage de surface ouverte, combiné à la taille des perforations et à l'épaisseur du matériau, détermine dans quelle mesure les ondes sonores peuvent traverser pour atteindre le matériau absorbant situé à l'arrière. Des surfaces ouvertes de 23 % ou plus offrent généralement une haute transparence acoustique, permettant ainsi au matériau de fond d'assurer pleinement sa fonction acoustique.

Intégrité structurelle : C’est ici que le jugement technique devient essentiel. Des surfaces ouvertes plus importantes réduisent la section transversale du matériau, ce qui diminue sa capacité portante. L’IPA fournit des rapports de résistance indiquant comment la perforation affecte la limite élastique. Par exemple, un motif avec une surface ouverte de 40 % conserve seulement environ 33 % de la résistance du matériau plein dans le sens de la largeur.

Trouver le bon équilibre exige d’adapter la surface ouverte aux exigences fonctionnelles spécifiques de votre application. Un panneau métallique perforé destiné à un claustra architectural pourrait privilégier l’effet visuel avec une surface ouverte de 50 % ou plus. Pour les applications industrielles de filtration, il peut être nécessaire de calculer soigneusement les débits d’écoulement par rapport aux exigences structurelles. Les panneaux de plafond acoustique doivent offrir une surface ouverte suffisante pour assurer la transparence acoustique, tout en supportant leur propre poids.

La relation entre la sélection des motifs et le choix des matériaux ajoute une autre couche de complexité. Les différents métaux réagissent différemment à la perforation, et le même motif en aluminium par rapport à l'acier inoxydable produit des résultats de performance différents. Comprendre ces interactions de matériaux vous aide à optimiser les spécifications pour vos besoins d'application exacts.

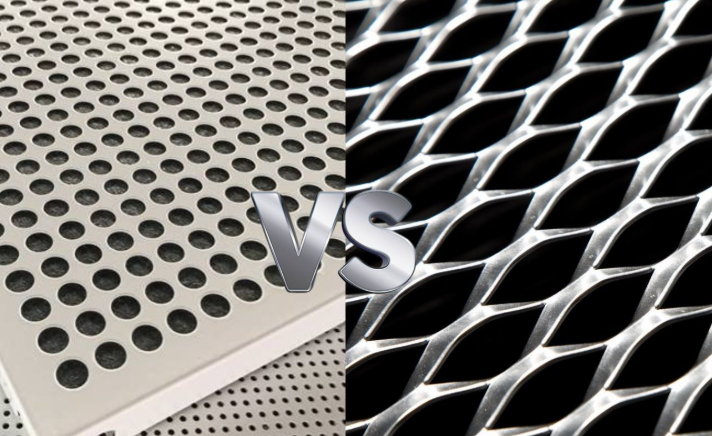

Guide de sélection des matériaux pour les projets de métal perforé

Choisir le bon motif de trou n'est que la moitié de l'équation. Le matériau que vous choisissez détermine fondamentalement le fonctionnement de vos panneaux perforés, leur durée de vie et leur coût final. Les fabricants utilisent généralement 20 ou plus de matériaux, allant de la tôle d'acier ordinaire à des alliages exotiques. Mais lequel correspond à votre projet?

Décomposons les principales catégories de matériaux et examinons quand chacune est pertinente pour vos besoins spécifiques.

Plaques perforées en aluminium pour applications légères

Lorsque le poids est un facteur déterminant, les panneaux en aluminium offrent des avantages significatifs. Selon les données sectorielles, la densité de l’aluminium, qui n’est que de 2,7 g/cm³, le rend environ 60 % plus léger que l’acier. Cette réduction de poids se traduit directement par une installation plus facile, moins de points de fixation et une charge structurelle moindre sur les charpentes porteuses.

Mais léger ne signifie pas faible. Les tôles perforées en aluminium offrent une combinaison impressionnante de propriétés :

• Formabilité exceptionnelle : Peuvent être pliées à 150° sans fissuration, permettant ainsi de réaliser des formes architecturales complexes
• Résistance naturelle à la corrosion : Forment une couche d’oxyde protectrice résistant à la pluie, à l’humidité et à la plupart des agressions environnementales
• Conductivité thermique : Avec une conductivité thermique de 235 W/m·K, l’aluminium excelle dans les applications nécessitant une dissipation thermique efficace, telles que les boîtiers électroniques et les dissipateurs thermiques
• Performance à basse température : Gagne effectivement en résistance aux températures inférieures au point de congélation

Il existe un compromis à prendre en compte. La limite d’élasticité de l’aluminium varie de 35 à 250 MPa, ce qui est nettement inférieur à la fourchette de 210 à 550 MPa de l’acier. Cela signifie que les tôles en aluminium nécessitent une ingénierie rigoureuse lorsqu’elles sont soumises à des charges structurelles. En outre, des températures extrêmement élevées, supérieures à 204 °C (400 °F), peuvent entraîner une perte de résistance.

Les applications idéales de l’aluminium comprennent les bouches de ventilation CVC, les grilles d’enceintes, les façades décoratives, les diffuseurs de lumière et les brise-soleil architecturaux. Les tôles d’aluminium d’épaisseur plus importante peuvent également être utilisées dans des applications de filtration et de tamisage industriel, là où les gains de poids justifient le surcoût du matériau.

Sélection de l’acier inoxydable pour les environnements corrosifs

Lorsque votre tôle perforée en acier est exposée à des produits chimiques agressifs, à de l’eau salée ou à des exigences hygiéniques strictes, l’acier inoxydable devient le matériau privilégié. La teneur en chrome (minimum 10 %) permet la formation d’une couche oxydée autorégénérative qui se reforme en cas de rayure ou d’entaille, assurant ainsi une protection continue.

Tous les aciers inoxydables ne présentent pas les mêmes performances. Les deux nuances les plus courantes diffèrent sensiblement :

Acier inoxydable de grade 304 résiste à la plupart des défis liés à la corrosion générale et convient bien aux applications de transformation alimentaire, aux usages architecturaux et à une exposition modérée aux produits chimiques. Il s'agit de la nuance polyvalente privilégiée pour les applications décoratives intérieures et extérieures où l’aspect uniforme est essentiel.

Grade 316 acier inoxydable contient du molybdène, ce qui améliore sa résistance aux chlorures et à l’eau salée. Selon spécifications des matériaux , l’acier inoxydable 316L résiste à des produits chimiques agressifs sur une gamme de pH allant de 1 à 14 et supporte une exposition continue à des températures comprises entre -200 °C et 800 °C.

Pour les équipements pharmaceutiques et les applications médicales, l’acier inoxydable électropolissé améliore l’hygiène en créant une surface ultra-lisse qui limite l’adhésion bactérienne. Une tôle d’acier inoxydable de dimensions 8 x 4 pieds, finition électropolie, constitue une spécification courante pour les installations en salle blanche et en laboratoire.

Acier au carbone : le champion du rapport coût-performance

L'acier au carbone standard offre une rentabilité attrayante pour de nombreuses applications. Vous paierez généralement 40 à 60 % moins cher qu’un acier inoxydable équivalent, tout en bénéficiant d’une excellente résistance et d’une soudabilité supérieure à celle de l’aluminium ou des aciers inoxydables.

L’inconvénient ? L’acier au carbone nécessite une protection contre la corrosion. Les revêtements galvanisés constituent la solution la plus courante, les couches de zinc résistant de 15 à 25 ans dans des conditions normales. L’acier galvanisé atteint une dureté Rockwell B80, ce qui le rend adapté aux environnements industriels exigeants.

La peinture en poudre augmente encore la durabilité pour les installations en extérieur. Lorsqu’il est correctement revêtu, l’acier au carbone perforé est efficace dans les revêtements de caisse de camion, les protections de machines industrielles, les équipements agricoles ainsi que les projets architecturaux à contrainte budgétaire.

Métaux spécialisés pour des exigences spécifiques

Au-delà des trois matériaux principaux, les métaux spécialisés répondent à des applications de niche où les solutions standard se révèlent insuffisantes :

Cuivre et alliages de cuivre apportent des propriétés antimicrobiennes qui éliminent 99,9 % des bactéries en moins de deux heures, conformément à la certification de l’EPA. Le développement naturel de la patine crée des finitions esthétiques uniques, prisées dans les éléments architecturaux haut de gamme et les vitrines muséales. La conductivité électrique du cuivre (59,6 × 10⁶ S/m) le rend également essentiel pour les applications de blindage contre les interférences radioélectriques (RFI).

Laiton associe les avantages antimicrobiens du cuivre à une dureté accrue et à un aspect doré distinctif, adapté aux installations décoratives.

Titane offre une résistance à la corrosion extrême ainsi que le rapport résistance-masse le plus élevé parmi les métaux courants, bien qu’à un surcoût significatif.

Propriété	Aluminium	Acier au carbone	Acier inoxydable (304/316)	Cuivre
Résistance à la corrosion	Bonne (couche d'oxyde naturelle)	Médiocre (nécessite un revêtement)	Excellente (auto-régénératrice)	Très bonne (développe une patine)
Poids relatif	La plus légère (2,7 g/cm³)	Lourd (7,85 g/cm³)	Lourd (8,0 g/cm³)	Élevée (8,96 g/cm³)
Coût relatif	Modéré	Plus bas	La plus élevée (métaux standards)	Élevée (spécialisée)
Résistance	Inférieure (limite élastique de 35 à 250 MPa)	Élevée (limite élastique de 210 à 550 MPa)	Élevée (jusqu’à 860 MPa)	Inférieure (malléable)
Tolérance à la température	Limitée au-dessus de 400 °F	Excellent	Exceptionnelle (-200 °C à 800 °C)	Bon
Soudabilité	Modéré (nécessite une compétence)	Supérieur	Bon	Modéré
Applications Typiques	CVC, façades, grilles d’enceintes	Protecteurs de machines, tamis industriels	Transformation alimentaire, applications marines, médicales	Décoratif, antimicrobien, blindage

Choix du matériau et compatibilité avec la fabrication

Votre choix de matériau influence directement les méthodes de fabrication efficaces. Les matériaux plus tendres, comme l’aluminium et le cuivre, se perforent facilement à l’aide de matrices de perforation standard, avec une usure minimale des outils. En revanche, les matériaux plus durs, comme l’acier inoxydable, exigent des outillages plus robustes, des vitesses plus lentes et une attention accrue portée aux jeux entre poinçon et matrice.

L'épaisseur du matériau limite également vos options. Des barres ou tôles en aluminium de faible épaisseur conviennent bien aux méthodes de perforation rotative, tandis que des tôles en acier inoxydable d’épaisseur supérieure nécessitent généralement des opérations de poinçonnage sur presse. Lorsque vous spécifiez des matériaux inhabituels ou des tolérances serrées, vérifiez au préalable la capacité de votre fabricant à travailler ce matériau spécifique avant de finaliser vos conceptions.

Le point essentiel ? Choisissez d’abord votre matériau en fonction de l’environnement dans lequel il sera utilisé, puis assurez-vous de sa compatibilité avec les procédés de fabrication. Un boîtier de protection en acier inoxydable peut coûter plus cher initialement, mais il élimine tout souci d’entretien dans des environnements corrosifs. À l’inverse, des panneaux en aluminium offrent le meilleur rapport qualité-prix lorsque la réduction de poids est primordiale et que l’exposition environnementale reste modérée.

Une fois la sélection du matériau clarifiée, vous êtes prêt à relier ces choix aux applications industrielles spécifiques et aux exigences de fabrication uniques propres à chacune d’elles.

Applications dans divers secteurs industriels et leurs spécifications

Maintenant que vous comprenez les matériaux et les motifs, comment ces choix se traduisent-ils dans des applications concrètes ? La réponse dépend entièrement de ce que vous cherchez à accomplir. Un panneau décoratif ornant le hall d’un musée exige des spécifications totalement différentes de celles d’un écran de filtration destiné à traiter des boues industrielles. Examinons ensemble chaque grande catégorie d’applications et les exigences spécifiques de fabrication qui en font la réussite.

Ce qui distingue les installations réussies de tôles perforées de celles qui déçoivent réside souvent dans l’adéquation entre les spécifications et les exigences de l’application. Les ingénieurs qui maîtrisent ces liens spécifient des panneaux capables de fonctionner de façon fiable pendant des décennies. Ceux qui procèdent par tâtonnement rencontrent fréquemment des défaillances prématurées, une maintenance excessive ou des remplacements coûteux.

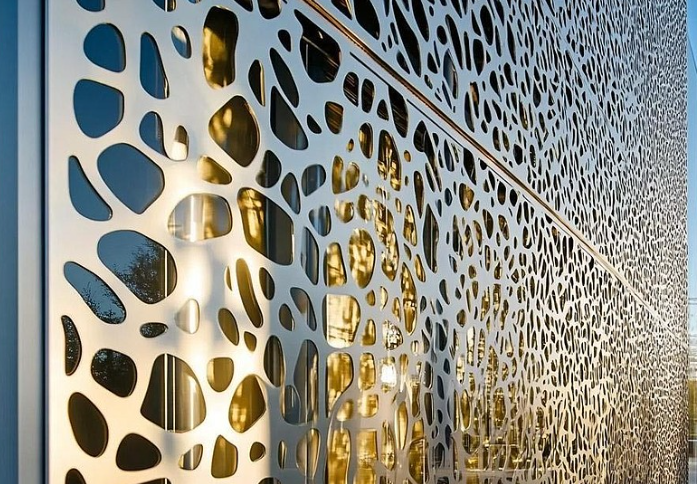

Tôles perforées architecturales pour façades et intérieurs de bâtiments

Les applications architecturales représentent l’un des usages les plus visibles de la tôle perforée. Les façades de bâtiments, les cloisons intérieures, les systèmes de plafonds et les panneaux d’intimité extérieurs reposent tous sur des tôles perforées soigneusement spécifiées afin de concrétiser leur intention design tout en répondant aux exigences structurelles et environnementales.

Selon spécialistes de la perforation architecturale , les panneaux métalliques décoratifs destinés aux façades exigent un équilibre simultané de plusieurs facteurs : l’esthétique de surface, l’intégrité structurelle, la résistance aux charges de vent et la durabilité à long terme face aux intempéries.

Lors de la spécification des panneaux de façade, prenez en compte ces exigences interconnectées :

• Sélection des matériaux : L’aluminium domine les applications de façade en raison de son faible poids et de sa résistance à la corrosion. Les finitions anodisées offrent des couleurs vives et durables. Dans les environnements côtiers ou industriels, l’acier inoxydable offre une longévité supérieure, bien qu’il soit plus lourd et plus coûteux.
• Épaisseur du panneau : Les panneaux de façade typiques ont une épaisseur comprise entre 0,3 mm et 12 mm. Des épaisseurs plus faibles réduisent le poids et le coût, mais peuvent nécessiter un support arrière supplémentaire. Des épaisseurs plus importantes résistent indépendamment aux charges du vent, mais augmentent les exigences structurelles imposées aux systèmes de fixation.
• Pourcentage de surface ouverte : Les panneaux de façade présentent généralement une surface ouverte comprise entre 7 % et 83 %, selon les besoins en matière d’intimité, les objectifs d’ombrage solaire et les effets visuels recherchés. Une surface ouverte plus importante réduit les apports de chaleur solaire, mais offre moins d’intimité face aux regards extérieurs.
• Taille du trou : Des perforations dont le diamètre varie de 5 mm à 100 mm permettent de répondre à diverses intentions de conception. Des trous plus petits créent, lorsqu’on les observe de loin, une densité visuelle plus uniforme, tandis que des ouvertures plus grandes produisent des effets d’ombre spectaculaires et des motifs géométriques distincts.

Un panneau décoratif destiné à des applications intérieures suit une logique similaire, mais avec des contraintes environnementales différentes. Les panneaux intérieurs sont rarement exposés aux intempéries, ce qui permet un choix plus vaste de matériaux et de finitions. Ainsi, les dalles de plafond en tôle métallique utilisent souvent de l’acier au carbone peint, puisque l’humidité et l’exposition aux UV restent minimales.

Les considérations liées à la confidentialité façonnent de nombreuses spécifications architecturales. Les panneaux de confidentialité extérieurs doivent concilier occultation visuelle, aération et transmission de la lumière. Une approche courante consiste à utiliser des perforations de petite taille (5 à 10 mm) avec un taux d’ouverture modéré (20 à 35 %), afin de brouiller la vue tout en assurant une ventilation adéquate. L’équilibre précis dépend des distances et des angles de vision propres à chaque installation.

Exigences industrielles en matière de filtration et de ventilation

Les applications industrielles privilégient la fonctionnalité par rapport à l’esthétique, bien que l’apparence puisse tout de même revêtir de l’importance pour les équipements destinés aux clients. Les systèmes de filtration, les panneaux de ventilation et les installations de treillis métalliques imposent chacun des exigences spécifiques distinctes.

Les applications de filtration exigent un contrôle précis du passage des particules. La taille des perforations détermine directement quelles particules traversent le matériau et lesquelles sont retenues. Toutefois, le pourcentage de surface ouverte est tout aussi déterminant, car une surface ouverte insuffisante restreint les débits, augmente la perte de charge et réduit l’efficacité du système.

L’Association des fabricants industriels de tôles perforées fournit des calculs détaillés de perte de charge pour diverses configurations. Les ingénieurs peuvent ainsi calculer la perte de charge attendue en fonction du motif de perforation, du pourcentage de surface ouverte, de l’épaisseur du matériau et de la vitesse d’écoulement. Ces calculs permettent d’éviter un dimensionnement trop faible, qui priverait les procédés en aval d’un débit suffisant, ou un dimensionnement excessif, qui gaspillerait de l’énergie en forçant l’air à traverser une résistance inutile.

Les applications de ventilation partagent des préoccupations similaires en matière de débit d'air, mais ajoutent des considérations acoustiques. Les métaux perforés servent de matériau de revêtement pour les systèmes absorbant le son dans les équipements CVC, les enceintes industrielles et les barrières antibruit. Le motif de perforation détermine dans quelle mesure les ondes sonores atteignent efficacement le matériau absorbant situé à l’arrière.

Les principales considérations applicables aux utilisations industrielles comprennent :

• Écrans de filtration : La taille des trous correspond aux exigences de rétention des particules ; la surface ouverte maximise la capacité de débit ; le matériau résiste à l’exposition chimique et à l’abrasion causée par le milieu filtré
• Panneaux de ventilation : La surface ouverte dépasse généralement 23 % pour assurer une transparence acoustique ; la taille des trous équilibre le débit d’air et l’exclusion des débris ; les matériaux résistants à la corrosion supportent les flux d’air humides
• Protecteurs de machines et écrans de sécurité : La taille des ouvertures empêche l’introduction d’un doigt ou d’un outil, conformément aux normes de sécurité applicables ; l’épaisseur du matériau assure une résistance aux chocs ; les dispositifs de fixation tiennent compte des besoins d’accès à l’équipement
• Éléments de convoyeurs et de séchoirs : Les motifs de perçage permettent la circulation de la chaleur et de l'air tout en supportant le poids du produit ; les matériaux résistent aux températures de fonctionnement et aux procédures de nettoyage
• Protection contre les perturbations électromagnétiques (EMI)/radiofréquences (RFI) : Des trous plus petits et des surfaces ouvertes réduites augmentent l’efficacité du blindage ; les matériaux cuivre ou acier assurent la conductivité ; les traitements des joints empêchent les fuites aux raccords

Selon spécialistes du perçage les motifs hexagonaux offrent des avantages particuliers pour les protections de machines et les applications de ventilation. La géométrie en nid d’abeille permet d’atteindre jusqu’à 80 % de surface ouverte tout en conservant une résistance structurelle, assurant un refroidissement efficace avec une restriction minimale du débit d’air.

Composants automobiles et de transport

Les applications dans le domaine des transports imposent certaines des exigences les plus contraignantes en matière de fabrication de tôles perforées. Les composants automobiles doivent résister simultanément aux vibrations, aux cycles thermiques, à l’exposition chimique et à des limitations strictes de poids.

Les grilles et les écrans d'admission d'air doivent permettre un débit d'air suffisant pour le refroidissement du moteur tout en bloquant les débris susceptibles d'endommager le radiateur ou d'autres composants. La surface ouverte doit être suffisamment grande pour éviter la surchauffe dans des conditions de charge maximale, tout en garantissant que le matériau et le motif résistent aux chocs de cailloux, aux projections de sel et aux vibrations prolongées.

Les protections thermiques d'échappement constituent une autre application automobile courante. Les panneaux perforés réfléchissent la chaleur rayonnante tout en autorisant le refroidissement convectif. Le motif de perforation influence à la fois la gestion thermique et les performances acoustiques, car les systèmes d'échappement intègrent souvent des tubes ou des cloisons perforés afin de réduire la transmission du bruit.

Les panneaux décoratifs en métal destinés à clôturer les installations de véhicules commerciaux et les pôles de transport allient exigences de sécurité et considérations esthétiques. Ces installations spécifient généralement de l'acier revêtu par poudre pour sa durabilité et son aspect, avec des dimensions d'ouvertures conçues pour décourager l'escalade tout en préservant la visibilité nécessaire à la surveillance de sécurité.

Les écrans de confidentialité destinés aux installations extérieures dans les infrastructures de transport doivent résister à une exposition constante aux intempéries, aux actes de vandalisme potentiels et à des décennies de durée de service. Les spécifications relatives aux matériaux exigent souvent de l’acier galvanisé ou de l’acier inoxydable, avec des revêtements adaptés à l’environnement spécifique.

Comment les exigences d’application déterminent-elles les spécifications

Quel que soit le secteur d’activité, le processus de rédaction des spécifications suit une logique cohérente : commencer par les exigences fonctionnelles, puis remonter en arrière pour déterminer les motifs, matériaux et méthodes de fabrication compatibles.

Considérons la spécification hypothétique d’un panneau de ventilation :

1. Définir les exigences de performance : Le panneau doit permettre un débit d’air de 500 CFM avec une perte de charge inférieure à 0,1 pouce de colonne d’eau ; il doit assurer une atténuation acoustique de 40 dB lorsqu’il est associé à une isolation acoustique ; il doit résister à la corrosion dans un environnement industriel humide.
2. Calculer les besoins en surface ouverte : À l’aide des tableaux de pertes de charge IPA, déterminer la surface ouverte minimale requise pour le débit d’air souhaité, compte tenu de la perte de charge admissible.
3. Sélectionner le type de motif : Les trous ronds disposés en quinconce offrent le meilleur rapport résistance/surface ouverte ; des trous de 1/8" de diamètre espacés de 3/16" fournissent environ 40 % de surface ouverte avec une bonne transparence acoustique
4. Choisissez le matériau : L'acier inoxydable 304 assure une résistance à la corrosion ; une épaisseur de 18 gauge offre une rigidité adéquate pour la taille du panneau
5. Vérifiez l’adéquation structurelle : Assurez-vous que le panneau peut supporter son propre poids ainsi que toutes les charges appliquées sans fléchissement excessif
6. Spécifiez les opérations secondaires : Déterminez les traitements des bords, les dispositifs de fixation et les exigences en matière de finition

Cette démarche systématique garantit que les spécifications correspondent aux besoins réels, plutôt que de se rabattre sur des options standard qui pourraient être sous-performantes ou coûter plus cher que nécessaire.

Le marché des panneaux métalliques décoratifs continue de s’élargir, les architectes découvrant de nouvelles applications pour les matériaux perforés. Des façades de parkings aux écrans des gares, la polyvalence du métal perforé répond à des exigences esthétiques et fonctionnelles variées. Parallèlement, les applications industrielles deviennent de plus en plus sophistiquées, les ingénieurs optimisant l’efficacité de filtration, les performances acoustiques et la gestion thermique grâce à une spécification précise des motifs.

Comprendre ces catégories d’applications et leurs implications en matière de fabrication vous permet d’évaluer les normes de qualité et les tolérances requises afin de garantir que les panneaux que vous avez spécifiés remplissent effectivement leur fonction prévue en service.

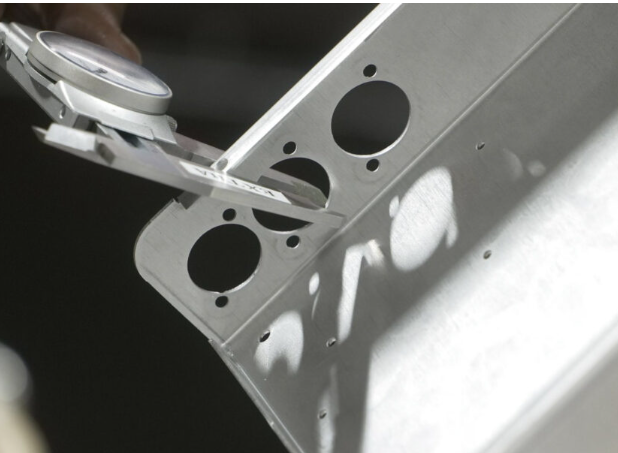

Normes de qualité et exigences en matière de tolérances

Vous avez défini le motif parfait, sélectionné le matériau idéal et identifié un fabricant. Mais comment savoir si les panneaux finis correspondront réellement à vos spécifications ? Le contrôle qualité et les normes de tolérance constituent la base souvent négligée qui distingue les tôles perforées fiables des produits problématiques, qui échouent aux inspections ou fonctionnent mal en service.

Comprendre ce que signifient les tolérances pour votre application, ainsi que la manière dont les fabricants les atteignent et les vérifient, vous aide à rédiger des spécifications garantissant des résultats cohérents.

Comprendre les spécifications de tolérance dans les tôles perforées

Les tolérances définissent les écarts acceptables par rapport aux dimensions spécifiées. Aucun procédé de fabrication ne produit des pièces parfaitement identiques ; aussi les normes industrielles établissent-elles des plages autorisées, qui équilibrent les capacités pratiques de fabrication et les exigences fonctionnelles.

Selon Normes ISO et ASTM régissant les tôles perforées, plusieurs dimensions critiques nécessitent des spécifications de tolérance :

• Tolérance de taille des trous : Pour les matériaux d’une épaisseur de 3 mm ou plus, les ouvertures rondes et carrées de 3,15 mm à 125 mm présentent des tolérances allant de ±0,15 mm à ±3 mm, selon la taille de l’ouverture. Pour les matériaux plus minces, d’une épaisseur inférieure à 3 mm, les tolérances sont plus serrées, de ±0,1 mm à ±0,35 mm, pour les trous compris entre 0,5 mm et 10 mm.
• Tolérance de pas : L’espacement centre-à-centre entre les trous influence l’uniformité du motif et les calculs de surface ouverte. Les tolérances standard varient de ±0,02 mm à ±2,9 mm pour les matériaux plus épais.
• Tolérance en épaisseur : Selon les normes ASTM E674-12 et E454-12, les tolérances d’épaisseur des matériaux vont de ±0,18 mm à +1,00 mm/−0,25 mm, selon l’épaisseur nominale (jauge) et le type d’ouverture.
• Tolérance de largeur et de longueur : Les dimensions des tôles avant perforation sont soumises à des tolérances fonction de la taille et de l’épaisseur, allant de ±0,8 mm pour les petites tôles minces à ±12 mm pour les grandes tôles épaisses.
• Tolérance de rectangularité : Exprimée en pourcentage de la largeur, la tolérance de rectangularité varie de 0,75 % pour les matériaux minces à 5 % pour les tôles dont l’épaisseur dépasse 10 mm.

Comment l'épaisseur de la tôle influence-t-elle ces tolérances ? Des matériaux plus épais, comme les tôles d'acier de calibre 16 et d'acier de calibre 11, permettent généralement des tolérances dimensionnelles légèrement moins strictes que les tôles plus fines. Toutefois, les matériaux plus lourds conservent généralement mieux leur planéité pendant la perforation. Un panneau de calibre 18 peut atteindre des tolérances de trou plus serrées, mais nécessite une attention accrue afin d'éviter toute déformation pendant le traitement.

Inversement, les matériaux très fins posent des défis différents. Une tôle de calibre 20 peut offrir une excellente précision des trous, mais présenter des écarts de planéité ou un bombage des bords si elle n'est pas correctement supportée pendant la fabrication. De même, l'acier ondulé de calibre 20 introduit une complexité supplémentaire en raison de l'interaction entre le profil formé et les contraintes engendrées par la perforation.

La relation entre l'épaisseur de l'acier de calibre 22 et la tolérance de perforation devient particulièrement importante dans les applications de précision. Les tôles de calibre plus fin se déforment plus facilement sous l'effet des forces de poinçonnage, ce qui peut affecter la précision du positionnement des trous à proximité des bords de la tôle ou dans les zones présentant un pourcentage élevé de surface ouverte.

Méthodes de vérification de la qualité en production

L’atteinte des tolérances spécifiées exige un contrôle qualité systématique tout au long du processus de fabrication. Les principaux fabricants mettent en place des points de contrôle à plusieurs étapes de la production, plutôt que de se fier uniquement à l’inspection finale pour détecter les anomalies.

Selon la documentation relative à la gestion de la qualité établie par des fabricants certifiés ISO 9001, les systèmes complets de gestion de la qualité couvrent ces domaines critiques :

• Vérification des matériaux entrants : Vérifier l’épaisseur du matériau de base, sa composition en alliage et son état de surface avant le début du traitement
• Inspection des outillages : Vérifier l’état, l’alignement et les jeux du poinçon et de la matrice afin de s’assurer qu’ils correspondent aux spécifications du matériau traité
• Contrôle du premier prototype : Mesurer les échantillons de production initiale par rapport à toutes les exigences dimensionnelles avant le lancement de la production complète
• Surveillance en temps d'usinage : Des prélèvements périodiques au cours des séries de production détectent les dérives avant qu’une quantité significative de pièces ne soit affectée
• Vérification de la hauteur des bavures : Conformément à la norme ISO 10630, les hauteurs maximales admissibles des bavures varient de ±0,15 mm à ±0,75 mm selon l’épaisseur du matériau
• Mesure de planéité : Les tolérances de planéité de surface varient de ±10 mm à ±30 mm en fonction des dimensions et de l’épaisseur de la tôle
• Inspection des défauts : Les contrôles visuel et dimensionnel permettent d’identifier les bavures résiduelles sur les trous, les trous manquants, le bombage des bords et les bords ondulés avant expédition

Les normes industrielles, notamment la norme GB/T 19360-2003, la norme ISO 10630 et les pratiques commerciales de l’industrie des perforateurs, constituent le cadre de ces attentes en matière de qualité. Les fabricants certifiés conformément à ces normes démontrent une capacité vérifiée à respecter systématiquement les tolérances établies.

Pour les applications critiques, envisagez de demander la documentation du système qualité du fabricant, y compris les registres d’étalonnage des équipements de mesure, les données de maîtrise statistique des procédés et les procédures d’inspection. Cette vérification revêt une importance particulière lorsque les exigences en matière de tolérances s’approchent des limites des capacités manufacturières standard.

L’interaction entre les normes de qualité et les facteurs de coût influence directement l’économie du projet. Des tolérances plus serrées nécessitent généralement des vitesses de production plus lentes, des changements d’outils plus fréquents et des efforts d’inspection accrus. Comprendre cette relation vous permet de spécifier des tolérances adaptées à vos besoins fonctionnels réels, sans payer un supplément pour une précision dont vous n’avez pas besoin.

Facteurs de coût et considérations tarifaires

Vous avez défini votre motif, sélectionné votre matériau et confirmé vos exigences en matière de qualité. Maintenant vient la question que tout le monde se pose, mais à laquelle peu de guides répondent directement : quel sera réellement le coût ? Comprendre la tarification des tôles perforées ne consiste pas à mémoriser des listes de prix. Il s’agit plutôt d’identifier les choix de spécifications qui font augmenter les coûts et les optimisations qui permettent de maintenir le budget sous contrôle.

Selon l’analyse sectorielle des prix, plusieurs facteurs interconnectés déterminent votre devis final. La bonne nouvelle ? Une fois que vous comprenez ces facteurs, vous pouvez effectuer des compromis éclairés qui équilibrent les exigences de performance et les contraintes économiques du projet.

Principaux facteurs influençant le coût des commandes de tôles perforées

Envisagez la tarification des tôles perforées comme une structure en couches. À la base se trouve le coût du matériau brut, qui varie en fonction des marchés mondiaux des matières premières. Au-dessus, les paramètres de fabrication amplifient ou atténuent le prix de base. Enfin, les traitements secondaires et la logistique ajoutent la touche finale à votre investissement total.

Le type de matériau établit la référence de base. Comme le soulignent les spécialistes de la fabrication l'acier inoxydable affiche les prix les plus élevés parmi les métaux courants en raison de sa résistance à la corrosion et de sa durabilité. L'aluminium se situe dans une fourchette modérée, offrant des propriétés légères à un coût raisonnable. L'acier galvanisé assure des performances économiques lorsque le revêtement offre une protection adéquate. Les métaux spécialisés, comme le cuivre, font grimper encore davantage les coûts pour des applications décoratives ou antimicrobiennes.

L'épaisseur multiplie directement le coût du matériau. Une tôle de 4 pieds sur 8 pieds en épaisseur 16 consomme nettement plus de matière première que des dimensions identiques en épaisseur 22. Toutefois, l'épaisseur influe également sur la vitesse de traitement : les épaisseurs supérieures ralentissent les cycles de poinçonnage, augmentent l'usure des outils et exigent une manutention plus robuste tout au long de la production.

La dimension de la tôle influence l'efficacité. Les dimensions standard des tôles (4x8 pieds) optimisent l’utilisation des matériaux et le flux de production. Des tailles sur mesure peuvent sembler économiques pour des projets spécifiques, mais génèrent souvent des chutes excédentaires lorsqu’elles sont découpées à partir de tôles standard issues de laminoirs. Les panneaux surdimensionnés nécessitent des équipements et des procédures de manutention spécialisés, ce qui entraîne des majorations de coûts susceptibles de surprendre les acheteurs non préparés.

La complexité du motif de perçage détermine le temps de traitement. Les trous ronds simples disposés selon un agencement décalé standard sont usinés efficacement sur les outillages existants. Les motifs denses présentant un taux élevé de surface ouverte exigent davantage de coups de poinçonnage par panneau. Les conceptions complexes ou sur mesure requièrent des outillages spécialisés, des tolérances plus serrées et une maintenance fréquente des machines.

Catégorie de facteur de coût	Impact relatif	Impact sur le prix
Type de matériau	Haut	L’acier inoxydable coûte 2 à 3 fois plus cher que l’acier au carbone ; l’aluminium présente un coût modéré ; les métaux spécialisés sont les plus chers.
Épaisseur du matériau	Haut	Des épaisseurs supérieures augmentent la consommation de matière et ralentissent les vitesses de traitement.
Dimensions des tôles	Modéré	Les dimensions non standard accroissent les taux de chute et la complexité de la manutention.
Taille et espacement des trous	Modéré	Des trous plus petits et un espacement plus serré nécessitent davantage de coups par pied carré
Complexité du motif	Modéré à élevé	Les motifs sur mesure exigent des outillages spécialisés ; les designs décoratifs ralentissent la production
Pourcentage de Surface Ouverte	Modéré	Des surfaces ouvertes plus importantes signifient davantage de trous par panneau, ce qui augmente le temps machine
Transformation secondaire	Variable	Le pliage, la découpe, le soudage, la peinture et l’anodisation ajoutent chacun une couche de coûts
Volume des commandes	Haut	Les coûts de mise en route sont répartis sur des quantités plus importantes ; les tarifs dégressifs s’appliquent à partir de seuils précis
Outils sur mesure	Modéré à élevé	Des formes de trous non standard nécessitent des frais de moule ; ceux-ci sont réutilisables pour les commandes répétées

Comment le volume et la complexité influencent votre devis

Voici un point qui surprend souvent les acheteurs : le prix du métal perforé ne diminue pas de façon linéaire à mesure que les quantités augmentent. En réalité, les fournisseurs appliquent une tarification par paliers liée à des seuils de production. Comprendre où se situent ces paliers vous aide à structurer vos commandes de manière à bénéficier effectivement des économies.

Selon analyse des achats en grande quantité , la plupart des fabricants définissent des quantités minimales de commande en fonction de la réalité de la production. En dessous de certains seuils, les coûts de mise en place prédominent dans le prix unitaire. La programmation, l’alignement des outillages et l’inspection manuelle prennent à peu près le même temps, que vous commandiez 10 feuilles ou 100. Une fois que les commandes dépassent certains seuils critiques, ces coûts fixes se répartissent sur une surface plus importante, et les prix unitaires baissent nettement.

Quelle conséquence pratique ? Diviser une commande importante en plusieurs petites lots augmente presque toujours le coût total, même lorsque les spécifications restent identiques. À l’inverse, regrouper les besoins sur différentes phases d’un projet ou coordonner les achats avec d’autres clients peut permettre de dépasser les seuils de tarification.

La complexité du motif introduit ses propres dynamiques de coût. Les motifs de perforation standard bénéficient d’outillages existants et de référentiels de qualité établis. Dès que les spécifications s’écartent de ces motifs standards — par exemple en adoptant des dispositions non conventionnelles, des espacements irréguliers entre les trous ou des géométries dictées par des impératifs de marque — les coûts augmentent en raison des modifications d’outillage et de la réduction de la vitesse des cycles de poinçonnage.

Cela dit, les conceptions sur mesure retrouvent une stabilité des prix dès que le volume justifie l’investissement dans des outillages dédiés. De grands projets de façades ou d’infrastructures, où l’identité visuelle prime sur le coût initial de mise en place, parviennent régulièrement à des prix concurrentiels malgré des spécifications uniques. L’élément clé réside dans un engagement ferme sur le volume, permettant d’amortir l’investissement en outillages sur un nombre suffisant de séries de production.

Optimisation des spécifications pour une efficacité économique

Rédiger intelligemment les spécifications consiste à concilier les exigences de performance avec la réalité économique. Voici comment optimiser sans sacrifier ce qui compte vraiment :

• Normalisez dans la mesure du possible : L’utilisation de motifs standards et de dimensions standardisées pour les tôles embouties réduit les coûts d’outillage et accélère la production
• Choisissez judicieusement l’épaisseur du matériau : Spécifiez l’épaisseur minimale qui satisfait aux exigences structurelles ; une surdimensionnement entraîne un gaspillage financier
• Coordonnez les finitions de surface : La peinture par poudre coûte moins cher lorsque la sélection des couleurs s’aligne sur les lots de production standard ; des couleurs uniques perturbent les lignes de revêtement et augmentent le coût au mètre carré
• Planifiez les séquences de fabrication : Les opérations secondaires, telles que le pliage, la découpe et le traitement des bords, ajoutent des étapes de manutention ; réduisez-les en standardisant les angles de pliage et les profils des bords sur l’ensemble du projet
• Consolidez les commandes : Regroupez les exigences sur l’ensemble des phases du projet afin d’atteindre les seuils de tarification volumique
• Envisagez des tôles d’aluminium de format 4 x 8 pieds ou des normes équivalentes : Les dimensions standard optimisent le rendement matière et l’efficacité de production

Lors de la comparaison des devis, vérifiez précisément ce que chaque prix couvre effectivement. Certains devis incluent la matière première, la perforation, la découpe et l’emballage. D’autres s’arrêtent aux tôles non finies, reportant ainsi les coûts restants en aval. Les coûts d’outillage et d’échantillonnage peuvent apparaître séparément ou être intégrés discrètement dans le prix unitaire. Une comparaison rigoureuse des devis exige de comprendre, ligne par ligne, ces inclusions.

Les conditions du marché influencent également les délais. Les coûts des matières premières suivent les indices mondiaux des matières premières, et les devis comportent souvent des périodes de validité limitées liées à cette volatilité. Une demande saisonnière sur les marchés fortement axés sur la construction peut faire augmenter les prix pendant les périodes de pointe. Les acheteurs qui planifient leurs achats en fonction de ces cycles obtiennent souvent des prix plus avantageux que ceux qui passent leurs commandes de façon réactive.

En résumé ? La tarification des tôles perforées récompense les acheteurs informés, capables de comprendre les facteurs influençant les coûts et d’optimiser en conséquence leurs spécifications. Doté de cette connaissance, vous êtes désormais prêt à collaborer efficacement avec les fabricants et à rédiger des demandes de devis (RFQ) permettant d’obtenir des offres précises et concurrentielles.

Travailler avec des fabricants de tôles perforées

Vous comprenez les motifs, les matériaux, les normes de qualité et les facteurs influençant les coûts. Maintenant vient le défi pratique : traduire ces connaissances en relations fructueuses avec les fabricants. La différence entre un approvisionnement fluide et des échanges frustrants dépend souvent de la clarté avec laquelle vous communiquez vos exigences dès le départ, ainsi que de la rigueur avec laquelle vous évaluez les partenaires potentiels.

Que vous achetiez auprès de noms établis tels que McNichols Metal ou Hendrick Manufacturing , ou que vous exploriez des fournisseurs régionaux, les principes fondamentaux d’une collaboration efficace restent identiques. Examinons ensemble le processus de rédaction des spécifications et les critères d’évaluation qui mènent à des résultats concluants.

Spécifications essentielles à inclure dans votre demande de devis

Une demande de devis complète élimine les suppositions et prévient les malentendus coûteux susceptibles de compromettre les projets. Selon la liste de contrôle de commande de l’Industrial Perforators Association, votre demande de devis doit aborder les éléments critiques suivants :

1. Définir clairement les besoins en quantité. Indiquez le nombre exact de pièces perforées nécessaires, y compris toute marge prévue pour l’usure ou les dommages survenant lors de l’installation. Évaluez si une livraison échelonnée s’inscrit logiquement dans le calendrier de votre projet.
2. Précisez exactement le matériau et l’épaisseur. Indiquez à la fois le type de matériau (aluminium, acier inoxydable 304/316, acier galvanisé, etc.) et l’épaisseur en numéros de jauge ou en pouces décimaux. Toute imprécision à ce niveau entraîne des écarts dans les devis, ce qui complique la comparaison entre fournisseurs.
3. Documentez les dimensions des tôles. Fournissez la largeur et la longueur pour chaque configuration de panneau. Sauf indication contraire, les fabricants considèrent généralement que la « longueur » désigne la dimension la plus grande. Pour les projets nécessitant des services de découpe laser sur métaux afin de créer des formes sur mesure, joignez des dessins détaillés ou des fichiers CAO.
4. Précisez les caractéristiques des perforations. Taille du trou de la plaque en pouces ou en millimètres, disposition du motif (décalée ou en ligne droite) et espacement exprimé comme distance centre à centre, pourcentage de surface ouverte ou nombre de trous par pouce carré. Pour les perforations en fente, préciser si la dimension la plus longue de la fente est parallèle à la longueur ou à la largeur de la tôle.
5. Préciser les exigences relatives aux marges. Si des bords pleins sont nécessaires pour des raisons de fixation ou d’esthétique, indiquer précisément les dimensions des marges. Sinon, préciser « marges minimales ou aucune marge » afin de permettre une plus grande flexibilité lors de la production.
6. Décrire les exigences relatives à la finition du métal. Que vous ayez besoin de matière première brute, de revêtement par poudre, d’anodisation, de polissage électrolytique ou d’autres traitements de surface, documentez les spécifications de finition, y compris les standards de couleur, les niveaux de brillance et toutes les exigences fonctionnelles, telles que la résistance au brouillard salin.
7. Indiquer les besoins en traitement secondaire. Les opérations allant au-delà de la perforation de base — telles que le pliage, la mise en forme, la découpe selon un contour spécifique, l’ébavurage des trous ou l’assemblage — doivent être explicitement mentionnées dans votre demande de devis.
8. Préciser les tolérances requises. Si votre application exige des tolérances plus strictes que les normes industrielles, documentez clairement ces exigences et attendez-vous à des répercussions correspondantes sur les coûts.
9. Définissez les exigences en matière de livraison et d’emballage. Indiquez les dates de livraison requises, les modes d’expédition acceptables ainsi que tout emballage spécial nécessaire pour éviter les dommages pendant le transport.

Pour des applications spécialisées telles que les tamis vibrants ou les équipements de criblage rotatifs, des bulletins spécifiques au secteur fournissent des orientations complémentaires en matière de spécifications. Référencez ces normes dans votre demande de devis (RFQ) le cas échéant, afin de garantir que les fabricants comprennent bien votre contexte opérationnel.

Évaluation des capacités et des certifications des fabricants

Tous les fabricants n’offrent pas des résultats équivalents. Évaluer leurs capacités avant de vous engager auprès d’un fournisseur permet d’éviter les mauvaises surprises en matière de qualité et les perturbations de planning. Selon des spécialistes de la fabrication métallique, cinq facteurs critiques distinguent les partenaires compétents des choix risqués.

L’expérience et la connaissance du secteur comptent énormément. Les années d'expérience d'un fabricant dans le secteur sont généralement corrélées à une expertise approfondie des matériaux, à des procédés affinés et à la capacité d'anticiper les défis avant qu'ils ne se transforment en problèmes. Interrogez les fournisseurs potentiels sur leur expérience avec vos matériaux spécifiques, vos motifs et vos types d'applications. Demandez-leur des études de cas ou des références provenant de projets similaires.

Les capacités internes réduisent les risques. Les fabricants à service complet, qui réalisent sous un même toit la perforation de tôles, la découpe laser de métaux, le pliage, la finition et l'assemblage, assurent un meilleur contrôle qualité et des délais de livraison plus courts que ceux qui sous-traitent des opérations critiques. Lorsqu'une machine de perforation de tôles produit vos perforations, mais que les opérations secondaires sont effectuées ailleurs, les lacunes de communication et les incohérences de qualité se multiplient.

Les principales compétences à vérifier incluent :

• Méthodes de perforation : rotative, perforation à l’emporte-pièce, découpe laser
• Capacité de manutention des matériaux pour les épaisseurs et les dimensions de tôles que vous spécifiez
• Usinage CNC et équipements de formage de précision
• Capacités de soudage (TIG/MIG, soudage robotisé)
• Options de traitement de surface correspondant à vos exigences en matière de finition
• Soutien à l’assemblage et aux essais pour les composants complexes

Le soutien en ingénierie et en conception ajoute de la valeur. Les meilleurs fabricants collaborent dès les premières étapes, examinent les plans et fournissent des recommandations en matière de conception pour la fabrication (DFM) afin d’optimiser les conceptions pour une production rentable. Ce soutien s’avère particulièrement précieux pour les assemblages complexes ou les applications où la perforation interagit avec le formage, le soudage ou les exigences d’ajustement précis.

Les certifications qualité démontrent une capacité systématique. La certification ISO 9001 atteste de l’existence de systèmes documentés de management de la qualité. Pour les applications automobiles et de fabrication de précision, la certification IATF 16949 constitue la référence absolue. Ce cadre spécifique au secteur automobile pour le management de la qualité s’appuie sur la norme ISO 9001 tout en y ajoutant des exigences renforcées en matière de prévention des défauts, de gestion de la chaîne d’approvisionnement et d’amélioration continue.

La certification IATF 16949 revêt une importance particulière pour les composants de châssis, les pièces de suspension et les ensembles structurels, où la précision dimensionnelle et la constance des matériaux affectent directement la sécurité et les performances du véhicule. Les entreprises qui fournissent la chaîne d’approvisionnement automobile sans cette certification peuvent rencontrer des difficultés lors de la qualification de fournisseurs, indépendamment de la qualité réelle de leur fabrication.

Pour les applications automobiles et de découpage de métaux de précision, les fabricants proposant des capacités de prototypage rapide accélèrent considérablement les cycles de développement. Envisagez des fournisseurs tels que Technologie métallique de Shaoyi (Ningbo) , qui allie une qualité certifiée IATF 16949, un prototypage rapide en 5 jours, un soutien complet en ingénierie de la fabrication (DFM) et un délai de réponse pour les devis de 12 heures. Cette combinaison de rapidité, de certification et de collaboration technique s’avère inestimable lors du développement de composants de châssis et de structures dans des délais très serrés.

L’évolutivité et la communication viennent compléter l’évaluation. Votre partenaire idéal répond aussi bien aux besoins actuels qu'à la croissance future, en passant sans perte de qualité des prototypes à la production complète.

Questions à poser avant de s'engager

Au-delà de l'évaluation des capacités sur papier, des échanges directs révèlent comment les fabricants potentiels opèrent concrètement. Envisagez de poser les questions suivantes :

• Quel est votre délai habituel pour des projets similaires au mien ?
• Comment gérez-vous les modifications des spécifications une fois la production lancée ?
• Quelle documentation d'inspection fournirez-vous lors de la livraison ?
• Pouvez-vous nous présenter vos procédures de contrôle qualité ainsi que vos taux de défauts ?
• Qui sera mon interlocuteur principal pour les questions relatives au projet ?
• Comment gérez-vous les matériaux ou les tolérances situés en dehors de vos capacités standard ?

Les réponses révèlent non seulement les compétences, mais aussi le style de communication et l’approche en matière de résolution de problèmes. Les fabricants qui répondent de manière transparente, reconnaissent honnêtement leurs limites et expliquent comment ils font face aux défis obtiennent généralement de meilleurs résultats que ceux qui promettent tout sans aucune réserve.

Les considérations régionales peuvent également jouer un rôle. Des fournisseurs tels que Southwark Metal Manufacturing et d’autres fabricants régionaux similaires peuvent offrir des avantages logistiques pour certains projets. Toutefois, ce sont davantage les compétences et la qualité qui devraient guider votre décision que la simple proximité. Le coût lié au réexpédition de matériaux défectueux ou à la gestion des problèmes de qualité dépasse souvent les économies de fret réalisées grâce à une approvisionnement local.

Une fois les relations avec les fabricants établies et les spécifications figées, les considérations prospectives prennent le pas. Les technologies émergentes et les exigences en matière de durabilité influencent de plus en plus les décisions de spécification pour les projets impliquant des tôles perforées destinées à une longue durée de service.

Prendre des décisions éclairées pour votre prochain projet

Le paysage des métaux perforés continue d'évoluer rapidement. De nouvelles technologies de fabrication, des attentes changeantes en matière de durabilité et des processus de production plus intelligents transforment la manière dont les ingénieurs et les professionnels des achats rédigent leurs spécifications. Comprendre ces tendances émergentes vous permet de protéger l’avenir de vos projets et de tirer parti de fonctionnalités qui n’étaient même pas disponibles il y a quelques années seulement.

Progrès du découpage laser dans la création de motifs complexes

La perforation par embout convient exceptionnellement bien à la production en grande série. Mais que se passe-t-il lorsque votre conception exige des motifs sur métal qui dépassent les capacités des outillages standards ? La technologie de découpe laser répond à cette question avec une précision et une flexibilité sans précédent.

Selon l’analyse sectorielle pour 2025, les lasers ultrarapides offrent désormais une précision inégalée avec des zones thermiquement affectées minimales, permettant des découpes plus propres et générant nettement moins de déchets matériels. Les lasers verts ont ouvert de nouvelles possibilités pour la découpe de matériaux réfléchissants tels que le cuivre, le laiton et l’or, qui résistaient auparavant aux procédés laser conventionnels.

Que signifie cela pour vos spécifications de panneaux métalliques décoratifs ? Des designs géométriques complexes, des motifs propres à votre marque et des applications décoratives exigeantes sur tôle d’aluminium, qui nécessitaient autrefois des outillages sur mesure coûteux, peuvent désormais être découpés au laser de manière économique, même pour des volumes modérés. L’optimisation pilotée par l’intelligence artificielle ajuste en temps réel les paramètres de découpe, augmentant la vitesse tout en garantissant une qualité constante sur l’ensemble des séries de production.

L'intégration de la technologie de découpe laser 3D est particulièrement transformatrice pour les applications de panneaux métalliques perforés en architecture. Des structures tridimensionnelles complexes, combinant perforation et formage, peuvent désormais être produites avec une précision qui était auparavant peu pratique. Pour les façades décoratives en tôle nécessitant des effets visuels uniques, ces avancées ouvrent des possibilités de conception qui dépassent les limites des panneaux plats.

Choix de matériaux durables pour les projets modernes

La durabilité est passée d'une considération facultative à une exigence de spécification pour de nombreux projets. Selon une recherche publiée dans PMC , la consommation mondiale annuelle de ressources a atteint près de 90 milliards de tonnes métriques en 2017 et pourrait plus que doubler d'ici 2050. Cette réalité stimule une demande croissante d'approches fondées sur l'économie circulaire dans la fabrication de tôles perforées.

Les bonnes nouvelles ? Les tôles perforées sont, par nature, recyclables. L’acier peut être recyclé indéfiniment sans perte de qualité, et actuellement, 84 % de tous les emballages en acier mis sur le marché européen sont recyclés pour produire de nouveaux produits en acier. L’utilisation de matériaux recyclés réduit à la fois l’impact environnemental et, dans de nombreux cas, les coûts des matières premières.

Les systèmes laser modernes sont également conçus en tenant compte de l’efficacité énergétique, ce qui permet de réduire simultanément les coûts d’exploitation et l’empreinte environnementale. Des logiciels avancés optimisent l’utilisation des matériaux, minimisant les chutes et favorisant des pratiques de fabrication durables. Lors de la spécification de tôles métalliques décoratives ou de panneaux industriels, envisagez de demander une documentation indiquant les pourcentages de contenus recyclés ainsi que les certifications de durabilité du fabricant.

Les solutions multifonctionnelles perforées représentent une autre tendance en matière de durabilité digne d’intérêt. Selon une analyse sectorielle émergente les métaux perforés offrant des avantages supplémentaires, tels que l’absorption acoustique, une intimité renforcée ou même la génération d’énergie, gagnent en popularité. Les écrans métalliques pour fenêtres, qui allient contrôle de la lumière et ventilation passive, réduisent les charges imposées aux systèmes de chauffage, ventilation et climatisation (CVC). Les panneaux de façade intégrant à la fois le brise-soleil et les performances acoustiques remplissent plusieurs fonctions à partir d’une seule installation.

Points clés de décision à retenir

Tout au long de ce guide, nous avons abordé les décisions interconnectées qui façonnent la réussite des projets impliquant des métaux perforés :

• Sélection du motif équilibre résistance structurelle, surface ouverte requise et apparence visuelle pour votre application spécifique
• Choix du matériau doit correspondre aux conditions d’exposition environnementale, aux exigences de charge et aux contraintes budgétaires
• Méthode de fabrication dépend du volume, de la complexité et des tolérances requises
• Normes de qualité garantissent que les spécifications se traduisent effectivement par des performances réelles
• Optimisation des coûts provient de la compréhension des facteurs déterminants et de la réalisation de compromis éclairés
• Sélection du fabricant nécessite d'évaluer les capacités, les certifications et la qualité de la communication

Les projets de tôle perforée les plus réussis équilibrent trois facteurs interdépendants : les exigences de performance qui correspondent aux besoins réels de l'application, l'optimisation des coûts grâce à des choix judicieux de spécifications, et les normes de qualité appliquées dans le cadre de partenariats avec des fabricants compétents.

Vos prochaines étapes

Prêt à passer à l'étape suivante ? Commencez par documenter vos exigences fonctionnelles avant d'explorer les catalogues de motifs. Définissez précisément ce que la tôle perforée doit accomplir concrètement : débits d'air, performances acoustiques, charges structurelles, effets visuels ou une combinaison de ces éléments. Laissez ces exigences guider vos choix de motif et de matériau, plutôt que de privilégier d'abord l'aspect esthétique et d'espérer que les fonctions s'ensuivront.

Lorsque vous demandez des devis, utilisez la liste de contrôle complète des demandes de prix (RFQ) que nous avons établie afin de garantir des réponses complètes et comparables. Évaluez les fabricants en fonction de leurs capacités et de leur adéquation en matière de certifications, et non uniquement sur la base du prix. En outre, envisagez les technologies émergentes, telles que la découpe laser avancée, lorsque vos conceptions exigent une complexité que les méthodes traditionnelles traitent moins efficacement.

Le secteur de la fabrication de tôles perforées continue d’évoluer. En maîtrisant les principes fondamentaux et en restant informé des nouvelles capacités émergentes, vous positionnez vos projets pour tirer parti à la fois de l’expertise manufacturière éprouvée et des innovations de pointe.

Questions fréquemment posées sur la fabrication de tôles perforées

1. Quels sont les trois principaux procédés de fabrication de tôles perforées ?

Les trois méthodes de fabrication principales sont la perforation à l’aide de presse à poinçonner, la perforation rotative à broches et la perforation au laser. La presse à poinçonner utilise des matrices pour créer jusqu’à 300 000 trous par minute et peut traiter des matériaux allant de la feuille d’aluminium à la tôle d’épaisseur de 1,5 pouce. La perforation rotative excelle dans la production continue à haut volume pour les tôles plus minces. La perforation au laser offre une précision exceptionnelle pour les motifs complexes et permet de réaliser des trous aussi petits que cinq microns, ce qui la rend idéale pour les conceptions sur mesure et les matériaux réfléchissants.

2. Comment choisir le motif de trou adapté à mon projet de tôle perforée ?

Le choix du motif dépend de vos exigences fonctionnelles. Les trous ronds disposés selon un arrangement décalé de 60 degrés offrent le meilleur rapport résistance/poids pour les applications de filtration et acoustiques. Les trous carrés assurent une visibilité supérieure pour les protections de machines et les enceintes de sécurité. Les motifs fentes créent un flux d’air directionnel et conviennent idéalement aux applications de tri, de calibrage et d’évacuation des eaux. Prenez soin de bien évaluer le pourcentage de surface ouverte, car celui-ci influence directement la capacité de débit d’air, les performances acoustiques et l’intégrité structurelle.

3. Quels matériaux sont couramment utilisés dans la fabrication de tôles perforées ?

Les matériaux courants comprennent l’aluminium, l’acier au carbone, l’acier inoxydable et des métaux spécialisés tels que le cuivre. L’aluminium est 60 % plus léger que l’acier et possède une résistance naturelle à la corrosion, ce qui le rend idéal pour les applications CVC et architecturales. L’acier au carbone offre le coût le plus bas, mais nécessite des revêtements protecteurs. L’acier inoxydable 304 résiste à la corrosion générale, tandis que l’acier inoxydable 316 résiste aux chlorures et à l’eau salée. Le cuivre présente des propriétés antimicrobiennes ainsi qu’une excellente conductivité électrique, ce qui le rend adapté aux applications spécialisées.

4. Quels facteurs influencent le prix des tôles perforées ?

Les principaux facteurs de coût comprennent le type de matériau, l’épaisseur, les dimensions de la tôle, la complexité du motif de perçage et le volume de la commande. L’acier inoxydable coûte 2 à 3 fois plus cher que l’acier au carbone. Des épaisseurs supérieures augmentent à la fois la consommation de matière première et le temps de traitement. Les motifs sur mesure nécessitent des investissements dans des outillages spécialisés. Les commandes en volume bénéficient d’un tarif progressif dès lors que les quantités dépassent certains seuils de production, ce qui permet de répartir les coûts de mise en place sur un plus grand nombre d’unités. Les opérations secondaires, telles que le pliage, la finition et l’assemblage, ajoutent des couches supplémentaires de coûts.

5. Quelles certifications dois-je rechercher lors du choix d’un fabricant de tôles perforées ?

La certification ISO 9001 atteste de l’existence de systèmes documentés de management de la qualité, adaptés à des applications générales. Pour les composants automobiles, notamment les châssis et les pièces structurelles, la certification IATF 16949 constitue la référence mondiale, avec des exigences renforcées en matière de prévention des défauts et de gestion de la chaîne d’approvisionnement. Des fabricants tels que Shaoyi (Ningbo) Metal Technology allient une qualité certifiée IATF 16949 à des capacités de prototypage rapide et à un soutien complet en ingénierie de la fabrication (DFM), ce qui accélère les cycles de développement pour les applications de découpage de tôles de précision.
