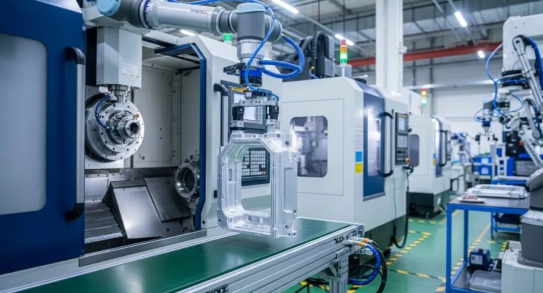

Ce que l’usinage CNC signifie réellement pour la fabrication moderne

Vous êtes-vous déjà demandé comment un modèle numérique affiché sur votre écran d’ordinateur se transforme en une pièce métallique de précision que vous pouvez tenir dans votre main ? La réponse réside dans une technologie qui a, discrètement, révolutionné la fabrication dans pratiquement tous les secteurs imaginables.

Alors, qu’est-ce que le CNC ? Fondamentalement, la définition du CNC est simple : CNC signifie Contrôle Numérique par Ordinateur cette technologie utilise des systèmes informatisés pour guider des machines-outils avec une précision exceptionnelle, transformant des matériaux bruts en composants finis grâce à des opérations automatisées de coupe, de perçage et de façonnage. Contrairement à l’usinage manuel, où l’opérateur actionne manuellement des molettes pour contrôler chaque mouvement, les machines CNC exécutent des opérations complexes en suivant des instructions numériques, ce qui garantit une remarquable constance.

Le sens de l'acronyme CNC devient plus clair dès que l'on comprend le processus. Un programme informatique, rédigé dans un langage normalisé appelé code G, indique précisément à la machine comment se déplacer, à quelle vitesse faire tourner ses outils de coupe et exactement où enlever du matériau. Le résultat ? Des pièces fabriquées avec des tolérances aussi serrées que ±0,025 mm — soit environ un soixante-dixième de l'épaisseur d'un cheveu humain.

L'usinage CNC comble l'écart entre l'imagination et la réalité, en traduisant la géométrie précise des conceptions numériques en pièces physiques avec une exactitude que les méthodes manuelles ne sauraient égaler.

Du plan numérique à la réalité physique

Imaginez la conception d’un composant aérospatial complexe sur votre ordinateur. Chaque courbe, chaque trou, chaque dimension précise existe sous forme de données. La technologie à commande numérique par ordinateur (CNC) transforme ce plan numérique en un objet concret. Le processus commence avec un logiciel de conception assistée par ordinateur (CAO), dans lequel les ingénieurs créent des modèles 3D détaillés. Ces modèles sont ensuite traités par un logiciel de fabrication assistée par ordinateur (FAO), qui génère les instructions spécifiques nécessaires à la machine.

Que signifie la CNC concrètement pour le processus de fabrication ? Cela signifie qu’un outil de coupe tournant, guidé par des moteurs servo répondant aux commandes d’un ordinateur, retire méthodiquement de la matière d’un bloc solide jusqu’à l’apparition de votre pièce. Cette approche de fabrication soustractive s’applique à des métaux tels que l’aluminium, l’acier et le titane, ainsi qu’aux plastiques et aux composites.

La révolution de la fabrication pilotée par ordinateur

Comprendre ce que signifie CNC permet d'expliquer pourquoi cette technologie domine la production moderne. Des composants du moteur de votre voiture aux instruments chirurgicaux utilisés en salle d'opération, les pièces usinées par commande numérique par ordinateur (CNC) sont partout. Le secteur aéronautique dépend de cette précision pour les composants critiques en matière de sécurité des aéronefs. Les fabricants de dispositifs médicaux s'appuient sur elle pour fabriquer des implants devant s'ajuster parfaitement. Même les appareils électroniques grand public contiennent des pièces de précision produites par commande numérique par ordinateur.

Selon les experts en fabrication, les machines à commande numérique par ordinateur (CNC) peuvent fonctionner en continu avec une intervention humaine minimale, augmentant ainsi considérablement la productivité tout en préservant une qualité constante. Chaque pièce est essentiellement une réplique exacte de la précédente — un niveau de reproductibilité qui rend non seulement possible, mais aussi économiquement viable, la production de masse de composants complexes.

Que vous soyez ingénieur à la recherche d'options de fabrication, chef d'entreprise évaluant des méthodes de production ou simplement curieux de savoir comment les objets sont fabriqués, comprendre cette technologie ouvre la voie à des décisions de conception plus éclairées et à des stratégies de production plus efficaces.

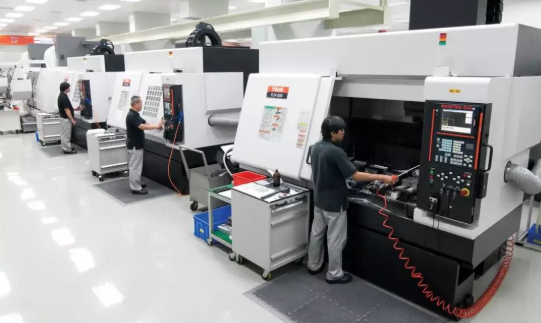

Types essentiels de machines à commande numérique par ordinateur (CNC) et leurs capacités uniques

Maintenant que vous comprenez ce que signifie la commande numérique par ordinateur, vous vous demandez probablement : quelle machine fabrique réellement les pièces ? Tous les équipements CNC ne fonctionnent pas de la même manière. Certains excellent dans la réalisation de surfaces planes et de poches complexes, d'autres se distinguent lors de la production d'arbres cylindriques et de composants circulaires, tandis que d'autres encore traitent rapidement et efficacement de grandes plaques de matériaux plus tendres.

Choisir le choix de la machine CNC adaptée à votre projet influence directement la qualité, le coût et les délais de livraison. Examinons ensemble les trois types fondamentaux que vous rencontrerez le plus fréquemment : les fraiseuses, les tours et les fraiseuses à commande numérique (routers).

Fraiseuses et leurs capacités d'usinage

Une fraiseuse à commande numérique (CNC) est sans doute l’outil le plus polyvalent dans la fabrication de précision. Ces machines utilisent des outils de coupe rotatifs qui se déplacent le long de plusieurs axes afin d’enlever du matériau d’une pièce fixe. Imaginez une perceuse capable de se déplacer latéralement, vers l’avant et vers l’arrière tout en usinant — c’est là la forme la plus simple de la fraisage.

Les fraiseuses CNC excellent dans la réalisation de :

• Surfaces planes et faces précises
• Rainures, cavités et canaux
• Contours complexes en 3D et surfaces sculptées
• Trous percés et taraudés
• Profils d’engrenages et géométries complexes

Quelle est la particularité qui rend les fraiseuses particulièrement précieuses ? Elles usinent exceptionnellement bien les matériaux durs. L’acier inoxydable, le titane, les aciers à outils trempés et les plastiques techniques sont tous usinés parfaitement sur des fraiseuses CNC. Selon Guide complet de CNC Cookbook , ces machines vont de configurations basiques à 2 axes à des systèmes sophistiqués à 5 axes, voire à 6 axes, capables d’usiner des pièces sous pratiquement n’importe quel angle.

Quand devez-vous choisir l’usinage par fraisage ? Si votre pièce comporte des faces planes, des poches, des filetages ou des formes complexes en 3D — et surtout si elle est fabriquée à partir de métaux durs — une fraiseuse à commande numérique (CNC) est probablement votre meilleure option.

Tours pour pièces nécessitant une précision rotationnelle

Un tour à commande numérique (CNC) fonctionne selon un principe fondamentalement différent de celui du fraisage. Plutôt que de faire tourner l’outil de coupe, la machine fait tourner la pièce à usiner à grande vitesse, tandis qu’un outil de coupe fixe la façonne. Cette approche rend les tours particulièrement adaptés à la fabrication de pièces cylindriques, coniques ou sphériques présentant une symétrie rotationnelle exceptionnelle.

Pensez à des composants tels que :

• Des arbres et des mandrins
• Bagues et roulements
• Fixations et raccords filetés
• Poulies et roues
• Poignées et boutons tournés

Les opérations réalisées sur un tour à commande numérique (CNC) comprennent le tournage (réduction du diamètre), l’épaulement (création d’extrémités planes), l’alésage (agrandissement de trous internes), le filetage et la rainurage. La plupart des tours standards fonctionnent sur deux axes : l’axe Z contrôle le déplacement le long de la longueur de la pièce, tandis que l’axe X déplace l’outil de coupe vers ou depuis la ligne centrale.

Quand un tour est-il le plus pertinent ? Dès que votre pièce est principalement ronde ou cylindrique. Les arbres de transmission automobiles, les raccords aéronautiques, les composants de plomberie et les tiges d’implants médicaux profitent tous de la rapidité et de la précision offertes par le tournage CNC.

Fraiseuses à commande numérique pour matériaux plus tendres et pièces de grande taille

Si vous devez usiner du bois, des plastiques, des mousses, des composites ou des tôles en aluminium, une fraiseuse CNC pour bois ou une table de fraiseuse CNC polyvalente s’avère souvent plus pratique qu’une fraiseuse conventionnelle. Ces machines utilisent des broches à haute vitesse et des outils interchangeables pour découper des motifs complexes en 2D et 2,5D dans des matériaux laminés plats.

Applications courantes des fraiseuses à commande numérique :

• Signalétique et panneaux décoratifs
• Composants d’armoires et pièces de mobilier
• Boîtiers et affichages en plastique
• Prototypes et emballages en mousse
• Plaques signalétiques en aluminium et pièces structurelles légères

Les fraiseuses à commande numérique (CNC) disposent généralement d’une zone de travail plus grande que celle des fraiseuses conventionnelles, ce qui les rend idéales pour le traitement de plaques entières de matériau. Elles sont également, en général, plus rapides à configurer et à exploiter pour des opérations de découpe simples. Toutefois, elles sacrifient une partie de leur précision par rapport aux fraiseuses — un compromis parfaitement acceptable pour de nombreuses applications.

Comparaison rapide des types de machines

Le choix de la machine adaptée devient plus simple lorsque l’on compare côte à côte leurs caractéristiques fondamentales :

Type de machine	Mouvement principal	Les meilleurs matériaux	Applications Typiques	Niveau de précision
Centre d'usinage CNC	L’outil de coupe rotatif se déplace contre une pièce fixe	Acier, acier inoxydable, titane, aluminium, plastiques rigides	Pièces aéronautiques, moules, blocs moteur, supports complexes	Très élevée (précision atteignable de ±0,001 po)
Tour CNC	La pièce tourne contre un outil de coupe fixe	Métaux, plastiques, composites présentant une géométrie cylindrique	Arbres, raccords, douilles, éléments filetés, poulies	Très élevée (précision atteignable de ±0,001 po)
Routeur CNC	La broche haute vitesse se déplace sur une tôle plane	Bois, plastiques, mousse, aluminium, composites	Signalétique, menuiserie, prototypes, panneaux décoratifs, boîtiers	Modéré à élevé (±0,005 po en général)

Le point essentiel à retenir ? Adaptez la machine à la géométrie de votre pièce et au matériau utilisé. Les fraiseuses à commande numérique usinent des formes prismatiques complexes dans les métaux durs. Les tours sont privilégiés lorsque la symétrie de révolution est requise. Les fraiseuses à bois offrent rapidité et économie pour les matériaux plus tendres et les grandes pièces planes. Comprendre ces distinctions vous permet de communiquer efficacement avec vos partenaires de fabrication et de prendre des décisions éclairées concernant votre approche de production.

Bien entendu, le type de machine n’est qu’un facteur parmi d’autres. Le nombre d’axes sur lesquels opère votre machine influence considérablement les géométries réalisables — un sujet qui mérite un examen plus approfondi.

Explication de l’usinage multi-axes, de l’usinage 3 axes à l’usinage 5 axes

Cela semble complexe ? Voici une façon simple d’y réfléchir : les axes déterminent le nombre de directions selon lesquelles votre outil de coupe peut s’approcher de la pièce. Plus il y a d’axes, plus vous bénéficiez de liberté pour créer des formes complexes — mais aussi plus la machine devient complexe et coûteuse. Comprendre cette évolution vous aide à choisir une machine dont les capacités correspondent précisément aux exigences de vos pièces, sans dépenser inutilement.

Que vous exploriez l’usinage CNC pour un simple support ou que vous envisagiez Le tournage CNC pour des caractéristiques cylindriques de précision , le nombre d’axes façonne fondamentalement ce qui est réalisable.

Compréhension de la base des mouvements X, Y et Z

Imaginez le système de coordonnées classique vu en cours de mathématiques : l’axe X va de gauche à droite, l’axe Y s’étend de l’avant vers l’arrière, et l’axe Z se déplace verticalement, du bas vers le haut. Une fraiseuse CNC à 3 axes fonctionne selon ces trois directions linéaires — ni plus, ni moins.

Lorsque vous exécutez une opération à 3 axes, l’outil de coupe se déplace sur ces plans tandis que la pièce reste immobile sur la table. Selon le guide d’usinage de Fictiv, cette configuration est particulièrement adaptée aux tâches simples : usinage d’arêtes vives, perçage de trous, alésage, fraisage d’entailles et création de surfaces planes.

Que pouvez-vous réellement produire sur une machine à 3 axes ?

• Panneaux plats et surfaces planes
• Supports simples et plaques de fixation
• Trous percés et taraudés alignés sur un axe
• Poche et canaux basiques
• Composants mécaniques simples destinés à l’automatisation

Quelle est la limitation ? Votre outil de coupe ne peut s’approcher que par le haut. Toute caractéristique située sur les côtés ou sous la pièce nécessite un repositionnement manuel de celle-ci — ce qui augmente le temps de montage et risque d’introduire des erreurs d’alignement. Pour les pièces présentant des dégagements, des surfaces courbes ou des caractéristiques orientées selon des angles composés, les fraiseuses CNC à 3 axes sont insuffisantes.

Ajout d’une capacité de rotation avec l’usinage à 4 axes

Imaginez que votre pièce puisse tourner pendant que l'outil de coupe effectue son travail. C'est précisément ce que permet une machine à 4 axes. Le quatrième axe — généralement appelé axe A — ajoute une rotation autour de l'axe X, permettant à la machine d'accéder à plusieurs faces d'une pièce sans repositionnement manuel.

Cette capacité rotative supplémentaire ouvre la voie à des géométries qui exigeraient autrement plusieurs montages. Notes de CNC Cookbook que les fabricants utilisant des équipements à 4 axes peuvent créer des éléments inclinés, des arcs, des hélices et des profils complexes dans un seul montage — réduisant ainsi considérablement le temps de production.

Un tour à commande numérique par ordinateur fonctionne selon des principes similaires, en faisant tourner la pièce face à des outils de coupe fixes. Toutefois, une fraiseuse à commande numérique à 4 axes dédiée ajoute cette rotation à une plateforme de fraisage, combinant ainsi le meilleur des deux mondes pour certaines applications.

Les pièces particulièrement adaptées à l'usinage à 4 axes comprennent :

• Les éléments cylindriques nécessitant un usinage latéral
• Les motifs hélicoïdaux et les rainures en spirale
• Cames et profils excentriques
• Pièces comportant des trous ou des découpes sur plusieurs côtés
• Gravures de précision autour de surfaces courbes

Le compromis ? Les machines à quatre axes coûtent plus cher que leurs homologues à trois axes, et la programmation devient plus complexe. Pour des projets plus simples ou dans le cadre de budgets limités, cette capacité supplémentaire peut ne pas justifier l’investissement.

Lorsque votre pièce exige une liberté d’usinage à cinq axes

L’usinage CNC à cinq axes représente l’apogée de la flexibilité en fabrication soustractive. Ces machines ajoutent un deuxième axe de rotation — généralement l’axe C, qui tourne autour de l’axe Z — permettant à l’outil de coupe d’aborder la pièce à usiner sous pratiquement n’importe quel angle.

Pourquoi cela importe-t-il ? Des surfaces complexes à géométrie courbe, des angles composés et des géométries intriquées deviennent réalisables en une seule mise en position. L’outil de coupe conserve une orientation optimale tout au long de l’opération, ce qui permet d’obtenir des finitions de surface supérieures et des tolérances plus serrées sur les pièces exigeantes.

Selon les spécialistes de la fabrication, les machines à 5 axes usinent simultanément cinq faces différentes d’une pièce, selon la complexité de la conception. Cette capacité s’avère essentielle dans les secteurs où la précision et la géométrie repoussent les limites conventionnelles.

Pièces qui exigent véritablement une liberté d’usinage à 5 axes :

• Aubes de turbine présentant des contours aérodynamiques complexes
• Composants Structurels Aérospatiaux
• Ensembles complexes de châssis automobiles
• Implants médicaux aux formes organiques
• Roues de turbine et carter de pompes
• Cavités de moules présentant des dégagements profonds

L’usinage sur tour CNC permet de traiter efficacement les pièces rotatives, mais lorsque votre géométrie associe des caractéristiques similaires à celles de l’usinage tourné à des surfaces fraiseuses complexes, l’usinage à 5 axes constitue souvent la seule solution pratique.

Équilibrer les capacités et les coûts

Plus d’axes signifient toujours un coût plus élevé, tant en investissement initial que dans le coût de production par pièce. Comprendre cette relation vous aide à définir précisément les besoins de votre projet, sans payer pour des fonctionnalités inutilisées.

Les machines à trois axes restent le choix le plus économique pour des géométries simples. Elles sont plus faciles à programmer, plus simples à utiliser et largement disponibles. Si votre pièce peut être usinée en une ou deux mises en position avec un repositionnement de base, l’usinage à 3 axes offre souvent le meilleur rapport qualité-prix.

Les équipements à quatre axes représentent un compromis pratique. L’axe rotatif supplémentaire réduit le nombre de mises en position pour les pièces de complexité modérée, améliorant ainsi la précision en éliminant le repositionnement manuel entre les opérations. Pour des volumes de production moyens comportant des caractéristiques sur plusieurs faces, les combinaisons tournage-fraisage CNC à 4 axes s’avèrent souvent économiquement pertinentes.

Les machines à cinq axes bénéficient d’un prix de vente supérieur, mais offrent des capacités inégalées. La programmation CAO/FAO requise est nettement plus complexe, et des opérateurs qualifiés sont indispensables. Toutefois, pour les composants aérospatiaux haute précision, les dispositifs médicaux ou toute pièce présentant de véritables contours tridimensionnels complexes, l’usinage à cinq axes s’avère souvent la seule option viable — et peut même réduire le coût total en éliminant plusieurs montages et opérations secondaires.

Le bilan final ? Adaptez le nombre d’axes à la géométrie de votre pièce. Ne payez pas pour une capacité à cinq axes si une machine à trois axes suffit à accomplir la tâche — mais n’imposez pas non plus une pièce complexe à un équipement inadéquat. Votre partenaire en fabrication peut vous aider à évaluer quelle configuration offre la meilleure combinaison de qualité, de rapidité et de coût pour vos besoins spécifiques.

Le parcours complet, de la conception numérique à la pièce usinée

Vous avez sélectionné le type de machine et déterminé la configuration des axes requise par votre géométrie. Maintenant vient la question qui piège de nombreux débutants : comment exactement un fichier de conception devient-il un composant métallique fini ? La réponse implique une séquence soigneusement orchestrée qui transforme des données numériques abstraites en une réalité physique précise.

Comprendre ce flux de travail est essentiel, que vous programmiez vous-même des machines à commande numérique (CNC) ou que vous collaboriez avec un partenaire de fabrication. Savoir ce qui se produit à chaque étape vous permet de préparer des fichiers plus adaptés, de communiquer plus efficacement et d’anticiper les problèmes potentiels avant qu’ils ne deviennent des difficultés coûteuses.

Examinons ensemble le processus complet, du concept initial à la pièce usinée :

1. Création de la conception dans un logiciel CAO – Modélisation numérique en 3D
2. Programmation CAM – Génération des trajectoires d’outil et des instructions machines
3. Post-traitement du code G – Création des commandes spécifiques à la machine
4. Configuration de la machine – Préparation de l’équipement, des outils et de la pièce brute
5. Opération d’usinage – Exécution du programme pour couper le matériau
6. Traitement postérieur et Inspection – Finition et vérification de la qualité

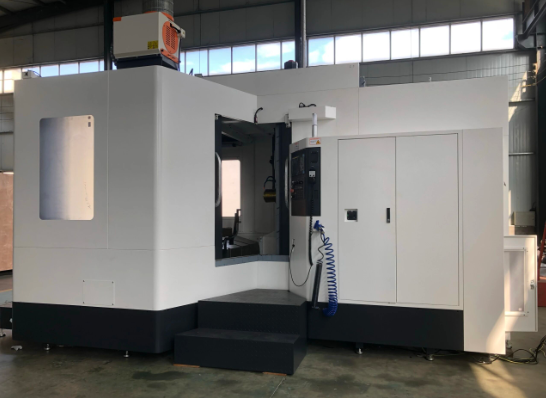

Processus de traduction CAO vers FAO

Tout commence avec un logiciel de conception assistée par ordinateur (CAO). Des programmes tels que SolidWorks, Fusion 360 et Inventor permettent aux ingénieurs de créer des modèles 3D détaillés qui capturent toutes les dimensions, tous les perçages, toutes les courbes et toutes les surfaces de la pièce prévue. Ce modèle numérique constitue la source unique de vérité pour toutes les étapes suivantes.

Mais voici ce que beaucoup de gens ne réalisent pas : votre machine à commande numérique (CNC) ne peut pas lire directement les fichiers CAO. Selon le guide de préparation de JLC CNC, vous devez exporter votre conception dans un format compatible — généralement STEP ou IGES — avant que le processus de fabrication puisse se poursuivre. Ces formats neutres préservent la précision géométrique tout en permettant aux différents systèmes logiciels de communiquer entre eux.

Quelle est, au fond, la programmation CNC ? Il s'agit du processus de traduction de votre modèle 3D en instructions spécifiques destinées à la machine. Ce processus s'effectue dans un logiciel FAO (Fabrication Assistée par Ordinateur), où se produit véritablement la magie de la programmation CNC.

Dans le logiciel FAO, vous allez :

• Importer votre géométrie CAO
• Définir les dimensions et le type de matière brute
• Sélectionner les outils de coupe appropriés
• Préciser les paramètres d’usinage (vitesses, avances, profondeurs de passe)
• Générer des trajectoires d’outil permettant une évacuation efficace de la matière
• Simuler l’opération afin d’en vérifier l’exactitude

Des outils FAO populaires tels que Mastercam, Fusion 360 et SolidCAM calculent automatiquement les trajectoires de coupe les plus efficaces en fonction de vos saisies. Le logiciel prend en compte des facteurs tels que le diamètre de l’outil, la dureté du matériau et l’état de surface souhaité pour optimiser chaque mouvement.

Des commandes G-code aux composants finis

Une fois que vos trajectoires d’outil sont définies, le logiciel FAO les transmet à un post-processeur — un traducteur qui convertit les données génériques de trajectoire d’outil dans le langage spécifique compris par votre machine. Ce résultat est appelé code G, et c’est ce que l’équipement d’usinage lit effectivement ligne par ligne pendant son fonctionnement.

À quoi ressemble le code G ? Selon Le guide des notions de base en programmation de DeFusco Industrial Supply , chaque ligne représente une action spécifique. Les codes G régulent le positionnement et le déplacement : G00 déplace rapidement l’outil vers une position donnée, G01 réalise des usinages rectilignes à des vitesses d’avance contrôlées, et G02/G03 permettent d’usiner des arcs et des cercles. Les codes M gèrent les fonctions auxiliaires, telles que le démarrage de la broche (M03), l’activation du liquide de coupe (M08) ou la fin du programme (M30).

Voici un exemple simplifié du contenu d’un programme CNC :

• G21 – Définir les unités métriques
• G90 – Utiliser le positionnement absolu
• M03 S3000 – Démarrer la broche à 3000 tr/min
• G00 X10 Y10 – Déplacement rapide vers la position de départ
• G01 Z-5 F100 – Usinage en profondeur de 5 mm à 100 mm/min
• M05 – Arrêt de la broche
• M30 – Fin du programme

Vous n’avez pas besoin de mémoriser chaque code pour collaborer avec des partenaires en usinage CNC. Toutefois, maîtriser ces notions fondamentales vous aide à diagnostiquer les problèmes, à interpréter le comportement de la machine et à communiquer plus efficacement concernant vos projets.

Configuration et fonctionnement de la machine

Une fois votre code G prêt, l’attention se porte sur la machine physique. La configuration implique plusieurs étapes critiques qui influencent directement la précision des pièces :

Fixation fixe fermement votre matière première en place. Les étaux, les pinces, les dispositifs de serrage et les tables à vide empêchent tout déplacement pendant l’usinage — tout glissement durant l’usinage compromet la pièce. La méthode de maintien dépend de la géométrie de la pièce, du matériau utilisé et des efforts engendrés pendant l’usinage.

Sélection et montage des outils garantit que les bons outils de coupe sont chargés aux positions correctes. Les fraises, les forets, les tarauds et les outils de coupe spécialisés remplissent chacun des fonctions spécifiques. Les machines modernes équipées de changeurs d’outils automatiques peuvent passer d’un outil à l’autre, parmi des dizaines d’entre eux, au cours d’une seule opération.

Établissement du point zéro indique précisément à la machine la position de votre pièce. À l’aide de détecteurs de bords ou de palpeurs à contact, les opérateurs définissent le zéro-pièce — le point de référence où X0, Y0 et Z0 correspondent à un coin ou une caractéristique spécifique de votre matériau. Tous les déplacements programmés se réfèrent à cette position.

Avant le début de l’usinage, les opérateurs expérimentés exécutent des simulations et des essais à vide. Ils vérifient visuellement les trajectoires d’outils, recherchent d’éventuelles interférences et lancent souvent les premières passes à des avances réduites. Cette approche rigoureuse permet d’éviter les collisions pouvant endommager des équipements coûteux ou détériorer les pièces usinées.

Le processus d’usinage et au-delà

Une fois la configuration vérifiée, l’usinage réel commence. La machine lit séquentiellement les commandes G-code, exécutant chaque mouvement avec une précision mesurée au millième de pouce. Les outils de coupe tournent à des vitesses programmées, un liquide de refroidissement circule pour maîtriser la chaleur et évacuer les copeaux, et le matériau est progressivement enlevé jusqu’à ce que votre pièce émerge de la matière brute.

Selon la complexité, les opérations peuvent inclure :

• Des passes d’ébauche pour enlever rapidement la masse principale du matériau
• Des passes de finition pour obtenir les dimensions finales et la qualité de surface requises
• Le perçage et le taraudage des trous filetés
• L’usinage des chanfreins et le débarrassage des bavures sur les arêtes

Une fois l’usinage terminé, les pièces nécessitent généralement un traitement postérieur. Celui-ci peut comprendre le démontage des pièces des dispositifs de serrage, le nettoyage des fluides de coupe, l’élimination des bavures sur les arêtes tranchantes, ainsi que la vérification des dimensions par rapport aux spécifications. Selon les exigences, des opérations secondaires telles que le traitement thermique, la finition de surface ou l’assemblage peuvent ensuite être réalisées.

L'ensemble du flux de travail—de la conception CAO jusqu'à la pièce finie—constitue une chaîne fluide où chaque étape s'appuie sur la précédente. Comprendre ce processus permet de saisir pourquoi la qualité des fichiers est déterminante, pourquoi les tolérances influencent le coût, et pourquoi collaborer avec des partenaires expérimentés en fabrication fait réellement la différence sur les résultats.

En parlant de matériaux, le flux de travail que nous venons d’aborder s’applique quel que soit le matériau usiné : aluminium, acier, titane ou plastiques techniques. Toutefois, le choix du matériau influence de façon décisive tous les aspects du processus—un sujet qui mérite une analyse détaillée à part entière.

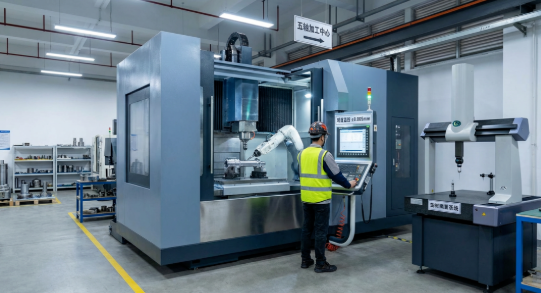

Guide de sélection des matériaux pour l’usinage CNC : métaux et plastiques

Vous avez défini votre flux de travail et identifié la configuration de machine adaptée à votre géométrie. Mais voici une question qui conditionne toutes les autres décisions : quel matériau doit être utilisé pour fabriquer votre pièce ? Cette réponse influe sur l’usinabilité, le coût, les performances, et même sur les options de finition disponibles.

Les machines CNC métalliques peuvent usiner des matériaux allant de l’aluminium tendre au titane de qualité aérospatiale. Les paramètres d’usinage des métaux, le choix des outils et les temps de cycle varient considérablement selon la nature de votre matière première. De même, les plastiques techniques offrent des avantages uniques, mais chacun se comporte différemment sous l’action de l’outil de coupe. Examinons systématiquement vos options.

Métaux, de l’aluminium au titane

Lorsque vous pensez aux applications CNC sur métaux, les alliages d’aluminium sont généralement les premiers qui viennent à l’esprit — et pour de bonnes raisons. Selon le guide de sélection des matériaux de Hubs, l’aluminium offre un excellent rapport résistance/poids, une conductivité thermique et électrique élevée, ainsi qu’une protection naturelle contre la corrosion. Il est également particulièrement facile à usiner, ce qui en fait le choix le plus économique pour de nombreuses applications.

Au sein de la famille des alliages d’aluminium, vous rencontrerez plusieurs nuances courantes :

• Aluminium 6061 – La nuance polyvalente par excellence, dotée d’une bonne usinabilité et d’une bonne soudabilité
• Aluminium 7075 – La nuance de qualité aérospatiale, plus résistante et durcissable par traitement thermique jusqu’à une dureté comparable à celle de l’acier
• Aluminium 5083 – Résistance supérieure à l’eau de mer pour les applications marines et du bâtiment

Les pièces en acier usinées sur machines à commande numérique (CNC) répondent aux exigences les plus strictes en matière de résistance et de durabilité. Les aciers doux, tels que les nuances 1018 et 1045, s’usinent facilement et acceptent bien le soudage — ce qui les rend idéaux pour les dispositifs de fixation, les gabarits et les composants structurels. Les aciers alliés, comme les nuances 4140 et 4340, offrent, après traitement thermique, une dureté et une résistance à l’usure accrues, ce qui les rend adaptés aux engrenages, aux arbres et aux pièces mécaniques soumises à des contraintes élevées.

Les aciers inoxydables apportent la résistance à la corrosion dans l’équation. La nuance 304 résiste admirablement à la plupart des conditions environnementales, tandis que la nuance 316 résiste à l’eau salée et aux produits chimiques agressifs. Pour les applications extrêmes, l’acier inoxydable 17-4 PH peut être durci par précipitation afin d’atteindre des niveaux de résistance exceptionnels — parfait pour les composants de turbines et les instruments médicaux.

Le laiton mérite d’être mentionné pour ses applications électriques et décoratives. Selon L’analyse des matériaux d’Elcon Precision , le laiton C36000 offre une excellente usinabilité et une résistance naturelle à la corrosion, ce qui le rend idéal pour les raccords électriques en grande série et les quincailleries architecturales.

À l’extrémité supérieure de la gamme, le titane offre un rapport résistance/poids exceptionnel ainsi qu’une résistance à la corrosion remarquable. Les composants aérospatiaux, les implants médicaux et les pièces haute performance destinées à la course automobile spécifient souvent le titane, malgré son coût plus élevé. Notez que la faible conductivité thermique du titane rend son usinage plus difficile : des outils spécialisés et des techniques adaptées sont indispensables.

Plastiques techniques pour applications spécialisées

Lorsque votre projet exige une réduction de poids, une résistance chimique ou une isolation électrique, les matières plastiques d’ingénierie surpassent souvent les métaux. Selon le guide de sélection des plastiques de Komacut, les plastiques présentent généralement une meilleure usinabilité que les métaux, en raison de leur moindre dureté et de leur densité plus faible, ce qui requiert moins d’effort de coupe et réduit l’usure des outils.

Voici les plastiques que vous rencontrerez le plus fréquemment :

• ABS – Bonnes propriétés mécaniques, excellente résistance aux chocs, idéal pour les prototypes avant moulage par injection
• Delrin (POM) – Usinabilité la plus élevée parmi les matières plastiques, stabilité dimensionnelle exceptionnelle, faible coefficient de friction
• Nylon (PA) – Excellente résistance à l’usure et bonne compatibilité chimique, bien que sensible à l’absorption d’humidité
• Le PEEK – Thermoplastique haute performance pouvant remplacer les métaux dans des applications exigeantes, y compris celles destinées au domaine médical
• Polycarbonate – Résistance aux chocs exceptionnelle avec transparence optique, parfait pour les couvercles de protection et les écrans
• PTFE (Teflon) – Coefficient de friction le plus faible de tous les solides, excellente résistance chimique et thermique

Les tours à métaux usinent efficacement les composants plastiques cylindriques, tandis que les centres d’usinage traitent les géométries plastiques complexes. La considération principale ? La gestion de la chaleur. Certains plastiques fondent ou se déforment sous des températures de coupe élevées, ce qui nécessite un ajustement des vitesses et des avances.

Comparaison des matériaux en un coup d’œil

Le choix du matériau approprié devient plus clair lorsque l’on compare côte à côte leurs caractéristiques essentielles :

Catégorie de matériau	Propriétés clés	Applications communes	Indice d'usinabilité
Alliages d'aluminium	Léger, résistant à la corrosion, excellente conductivité thermique	Structures aérospatiales, dissipateurs thermiques, appareils électroniques grand public, panneaux automobiles	Excellent
Aciers doux / alliés	Haute résistance, durable, traitable thermiquement, soudable	Pièces de machines, engrenages, arbres, composants structurels	Bon à modéré
Aciers inoxydables	Résistant à la corrosion, haute résistance, polissable	Dispositifs médicaux, transformation alimentaire, quincaillerie marine, instruments chirurgicaux	Modéré
Laiton	Excellente conductivité électrique, finition décorative, faible friction	Connecteurs électriques, raccords de plomberie, instruments de musique	Excellent
Titane	Rapport résistance/poids exceptionnel, biocompatible, résistant à la corrosion	Composants aérospatiaux, implants médicaux, pièces pour courses automobiles	Un défi
Plastique ABS	Résistant aux chocs, léger, économique	Prototypes, boîtiers, produits grand public	Excellent
Delrin (POM)	Stable dimensionnellement, faible friction, résistant à l'humidité	Engrenages, roulements, mécanismes de précision, composants compatibles avec les denrées alimentaires	Excellent
Le PEEK	Résistance aux hautes températures, inertie chimique, résistance mécanique permettant de remplacer les métaux	Implants médicaux, joints pour l’aéronautique, composants pour semi-conducteurs	Bon

Prendre votre décision en matière de matériau

Comment choisir ? Commencez par définir vos exigences : votre pièce doit-elle supporter de fortes charges ? L’aluminium pourrait ne pas suffire — envisagez plutôt l’acier ou le titane. Serait-elle exposée à des environnements corrosifs ? L’acier inoxydable ou le PEEK pourraient alors s’avérer indispensables. Le poids est-il un critère déterminant ? L’aluminium ou les plastiques techniques seront probablement privilégiés.

Le coût compte également. Les pièces en titane coûtent nettement plus cher que leurs équivalents en aluminium — non seulement en raison du matériau brut, mais aussi en raison de temps d’usinage plus longs et d’outillages spécialisés. Pour les prototypes ou les applications sensibles au coût, le choix du métal à usiner sur machine à commande numérique (CNC) repose souvent sur l’aluminium 6061, qui offre des performances solides à un prix économique.

La conclusion ? Associez les propriétés des matériaux aux exigences de votre application, puis prenez en compte la usinabilité et les contraintes budgétaires. Votre partenaire de fabrication peut vous aider à évaluer les compromis et à proposer des alternatives que vous n’auriez peut-être pas envisagées.

Bien entendu, le choix du matériau approprié ne constitue qu’une partie de l’équation. Les spécifications de précision que vous définissez — en particulier les tolérances — influencent directement à la fois la complexité de la fabrication et le coût final.

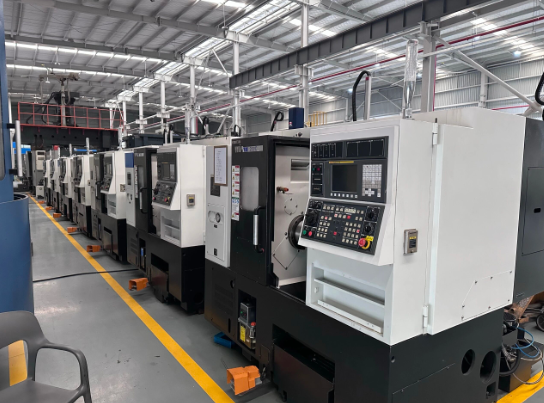

Comprendre les tolérances et la précision en usinage CNC

Vous avez sélectionné votre matériau et vous connaissez le flux de travail d’usinage. Mais voici une question qui détermine directement si votre pièce finie fonctionnera effectivement : quelle précision est réellement requise ? La réponse réside dans la compréhension des tolérances — c’est-à-dire les limites acceptables de variation qui déterminent si votre composant s’ajuste correctement, fonctionne comme prévu et remplit sa mission.

Pensez-y de cette façon : aucun procédé de fabrication ne produit des dimensions parfaitement exactes. Chaque découpe, chaque passage de l’outil introduit des variations microscopiques. La notion d’« écart admissible » en usinage reconnaît cette réalité en définissant la marge de déviation autorisée par rapport à la mesure idéale. Si vous indiquez mal cette spécification, vous paierez soit trop cher pour une précision inutile, soit vous recevrez des pièces qui ne s’assemblent pas correctement.

Comprendre le sens de l’usinage dans le contexte de la précision vous permet de communiquer efficacement vos exigences et d’établir des attentes réalistes pour vos projets.

Exigences d’écart admissible standard contre exigeances d’écart admissible serré

Qu’est-ce qui est considéré comme « standard » ou « serré » en usinage CNC de précision ? Selon Absolute Machining , les tolérances d'usinage standard varient généralement entre ±0,005 po et ±0,001 po. La plupart des pièces usinées à usage général s’inscrivent aisément dans cette fourchette — supports, carter, couvercles et composants structurels où l’ajustement précis est important, mais non critique au millième de pouce.

L’usinage à tolérances serrées désigne des dimensions maintenues à ±0,0005 po ou mieux. À titre indicatif, cela représente environ un dixième de l’épaisseur d’un cheveu humain. Certaines applications haut de gamme vont encore plus loin : selon des spécialistes du secteur, un travail de précision peut atteindre ±0,0002 po pour des caractéristiques telles que des alésages à montage serré ou des surfaces critiques d’alignement.

Quand faut-il réellement recourir à des tolérances serrées ? Examinez ces scénarios :

• Surfaces d’assemblage – Pièces devant s’ajuster précisément, comme les logements de roulements ou les axes d’alignement
• Applications d’étanchéité – Composants pour lesquels aucune fuite de fluide ou de gaz ne doit se produire
• Ensembles rotatifs – Arbres et alésages dont la concentricité affecte les performances
• Composants critiques pour la sécurité – Applications aérospatiales, médicales ou de défense, où toute défaillance est inacceptable

Voici la réalité pratique : spécifier des tolérances plus serrées que ce que votre application exige gaspille de l’argent sans apporter de bénéfice fonctionnel. Un support destiné à être fixé au mur n’a pas besoin d’une précision de niveau aérospatial. Comprendre cette distinction vous aide à optimiser à la fois les coûts et les performances.

Comment les spécifications de précision influencent-elles votre projet

Pourquoi la sévérité des tolérances a-t-elle un impact si important sur votre budget ? Selon le guide des tolérances de Factorem, des tolérances plus serrées entraînent inévitablement des coûts de fabrication plus élevés pour plusieurs raisons interconnectées.

Premièrement, l’obtention de dimensions plus précises exige des vitesses d’usinage réduites et des passes plus légères. Un temps d’usinage accru se traduit par un coût unitaire plus élevé. Deuxièmement, les technologies d’usinage avancées et les équipements à haute précision sont facturés à des tarifs majorés. Troisièmement, les exigences en matière de contrôle s’intensifient : une pièce soumise à une tolérance de ±0,0005 po doit être vérifiée à l’aide de machines à mesurer tridimensionnelles (MMT) ou d’autres instruments de précision, plutôt qu’avec des pieds à coulisse simples.

La définition du rôle de l'opérateur de machine à commande numérique (CNC) inclut de plus en plus la vérification de la qualité. Les opérateurs qualifiés savent que des résultats constants dépendent du contrôle simultané de plusieurs variables.

Quels facteurs déterminent réellement les tolérances réalisables ? Plusieurs éléments agissent conjointement :

• Capacité de la machine – Les équipements anciens ou de moindre qualité ne peuvent tout simplement pas assurer la même précision que les centres CNC modernes et bien entretenus
• Propriétés des matériaux – Les matériaux plus tendres, comme l’aluminium, usinent de façon plus prévisible que les aciers inoxydables écrouissables ou les plastiques sensibles à la chaleur
• Géométrie de la pièce – Les parois minces, les poches profondes et les éléments allongés non supportés provoquent des déformations et des vibrations qui nuisent à la précision dimensionnelle
• Conditions environnementales – Les fluctuations de température entraînent une dilatation thermique tant au niveau des machines qu’au niveau des pièces usinées, ce qui affecte la précision
• L'usure des outils – Les arêtes de coupe se détériorent progressivement avec le temps ; si elles ne sont pas surveillées et compensées, cela modifie graduellement les cotes

Selon BDE Manufacturing Technologies, des facteurs tels que la température ambiante, l’étalonnage régulier, la maintenance préventive et le remplacement opportun des outils influencent tous la précision des résultats.

Complexité de conception et aptitude à la fabrication

Qu’est-ce qui rend une pièce facile ou difficile à usiner avec précision ? Comprendre cette relation vous aide à concevoir de manière plus intelligente et à établir des attentes réalistes.

Les géométries simples et massives, dotées d’épaisseurs de paroi raisonnables, sont usinées de façon prévisible. L’outil de coupe rencontre une résistance constante, les vibrations restent minimales et les dimensions demeurent stables. Ces pièces peuvent atteindre des tolérances serrées de façon économique, car rien ne s’oppose à la précision.

La complexité engendre des défis. Les parois minces se déforment sous la pression d’usinage. Les poches profondes limitent l’accessibilité de l’outil et l’évacuation des copeaux. Les angles intérieurs vifs nécessitent des outils de petit diamètre, plus sujets à la déflexion. Les éléments usinés selon des angles composés exigent une capacité multi-axes et une programmation sophistiquée.

Cela signifie-t-il que vous devez éviter les conceptions complexes ? Pas du tout. La technologie moderne d’usinage gère couramment une complexité remarquable. L’essentiel est de comprendre les compromis : ce composant aéronautique complexe comportant vingt caractéristiques à tolérances serrées coûtera davantage qu’un simple support conforme aux spécifications standard.

Des partenaires de fabrication expérimentés analysent vos plans en appliquant les principes de la conception pour la fabrication (DFM). Ils identifient les caractéristiques qui font augmenter les coûts, proposent des alternatives fonctionnellement équivalentes mais plus économiques, et vous aident à appliquer des tolérances serrées uniquement là où elles sont réellement nécessaires.

Le résultat final ? Les tolérances spécifiées déterminent directement la complexité de fabrication, le temps de cycle et le coût. Appliquez une précision là où la fonction l’exige, et acceptez des tolérances standard partout ailleurs. Cette approche équilibrée permet d’obtenir des pièces qui fonctionnent correctement sans coûts superflus — exactement ce à quoi ressemble une ingénierie intelligente.

Bien entendu, la précision dimensionnelle ne constitue qu’une partie de l’équation du produit fini. La finition de surface et les traitements post-usinage transforment les composants usinés en pièces véritablement complètes, prêtes à être utilisées dans leurs applications prévues.

Finitions de surface et options de post-traitement

Votre pièce vient tout juste d’être usinée sur une machine à commande numérique (CNC) avec des dimensions parfaites — mais est-elle réellement terminée ? Dans la plupart des cas, la réponse est non. Ces marques d’outil visibles, ces arêtes vives et ces surfaces métalliques brutes nécessitent une attention particulière avant que votre composant ne soit prêt à être utilisé dans son application prévue. La finition de surface transforme une pièce usinée, passant d’une simple « précision dimensionnelle » à une « fonctionnalité complète et un aspect visuel attrayant ».

Selon le guide de finition de surface de Hubs, la finition de surface consiste en un traitement post-usinage visant à améliorer la rugosité, l’apparence et la résistance à l’usure des pièces métalliques usinées par CN.

Normes et mesures de la finition de surface

Chaque opération d’usinage laisse sa signature sur la pièce. L’outil tournant crée de minuscules crêtes et vallées lors de l’enlèvement de matière : ce sont vos marques d’outil. La qualité de surface est mesurée par la rugosité moyenne, exprimée sous la forme de Ra (rugosité moyenne), qui quantifie l’écart moyen par rapport à une surface parfaitement lisse.

Que signifient concrètement ces valeurs ? Voici comment se traduisent typiquement les valeurs de rugosité :

• Ra 3,2 μm (125 μin) – Finition standard « telle que usinée » ; marques d’outil visibles
• Ra 1,6 μm (63 μin) – Finition d’usinage fine avec marques d’outil réduites
• Ra 0,8 μm (32 μin) – Finition lisse adaptée aux surfaces d’étanchéité
• Ra 0,4 μm (16 μin) – Très lisse ; nécessite des passes de finition supplémentaires

Des valeurs Ra plus serrées coûtent davantage, car elles exigent des opérations d’usinage supplémentaires, des vitesses de coupe plus lentes et un contrôle qualité plus strict. Pour de nombreuses applications fonctionnelles, la finition standard de 3,2 μm convient parfaitement. Réservez les spécifications plus lisses aux surfaces où l’étanchéité, la réduction du frottement ou l’apparence esthétique revêtent réellement une importance.

Traitements post-usinage améliorant les performances

Outre les finitions « telles que usinées », les opérations secondaires ajoutent des couches protectrices, améliorent l’apparence ou renforcent les caractéristiques fonctionnelles. Chaque traitement répond à des besoins spécifiques : bien connaître vos options vous permet de spécifier précisément ce que votre application exige.

Voici les traitements post-usinage les plus courants et les cas dans lesquels ils doivent être utilisés :

• Le soufflage de perles – Crée une texture mate ou satinée uniforme en projetant des billes de verre contre la surface. Élimine les marques d’outils et produit un aspect cohérent. Coût faible et idéal pour les pièces cosmétiques où les tolérances dimensionnelles ne sont pas critiques. Particulièrement adapté aux composants en aluminium, en acier et en acier inoxydable nécessitant une amélioration de l’aspect visuel.
• Anodisation (type II) – Procédé électrochimique formant une fine couche céramique d’oxyde sur l’aluminium et le titane. Offre une résistance à la corrosion et accepte des colorants permettant diverses teintes, notamment le noir, le bleu, le rouge et l’or. L’épaisseur du revêtement est généralement comprise entre 4 et 12 μm. Idéal pour les appareils électroniques grand public, les pièces décoratives et les applications exigeant à la fois protection et esthétique.
• Anodisation (type III / revêtement dur) – Couche d’oxyde plus épaisse (jusqu’à 50 μm et plus), offrant une résistance à l’usure et une dureté de surface supérieures. Plus coûteuse, mais indispensable pour les pièces fonctionnelles soumises à l’abrasion, au contact glissant ou à des environnements exigeants. Couramment utilisée dans les secteurs aérospatial, de la défense et des applications mécaniques hautes performances.
• Revêtement en poudre – Poudre sèche appliquée électrostatiquement et durcie à la chaleur à environ 200 °C pour former une couche polymère durable. L’épaisseur varie de 18 à 72 μm. Résistance aux chocs élevée, large choix de couleurs et compatibilité avec tous les métaux. Idéal pour les équipements extérieurs, les boîtiers et les pièces nécessitant des finitions protectrices robustes.
• Placage (chrome, nickel, zinc) – Dépôt de fines couches métalliques par des procédés électrochimiques. Le chrome confère un aspect décoratif brillant et une protection modérée contre la corrosion. Le nickel offre un bon équilibre entre résistance à l’usure et apparence. Le zinc se distingue particulièrement par sa protection contre la corrosion, notamment sur les pièces en acier. Chacun remplit des fonctions et des objectifs esthétiques spécifiques.

Choisir le bon fini pour votre application

Comment choisir ? Commencez par distinguer les exigences fonctionnelles des préférences esthétiques. Selon Le guide complet des rotules SYZ , les surfaces exposées à des contacts répétés, au glissement ou à l'abrasion nécessitent généralement des revêtements plus durs et plus épais — tandis que les finitions cosmétiques, comme le grenaillage, améliorent l’apparence mais offrent une protection limitée, sauf si elles sont associées à d’autres traitements.

Prenez soigneusement en compte votre environnement d’exploitation. L’exposition en extérieur, les embruns salins, les hautes températures et les rayons UV exigent des finitions plus robustes que celles destinées à un usage intérieur. La fabrication CNC pour des applications marines peut nécessiter un placage au zinc ou une peinture en poudre, tandis que les composants intérieurs automobiles peuvent faire appel à une anodisation décorative.

Plusieurs finitions peuvent être combinées de manière stratégique. Le grenaillage avant l’anodisation, par exemple, produit un aspect mat uniforme tout en ajoutant une résistance à la corrosion et à l’usure. Les opérations de découpe CNC définissent la géométrie — mais la finition de surface détermine comment cette géométrie se comporte et apparaît dans le monde réel.

Le point essentiel ? Ne considérez pas la finition comme une simple formalité. Spécifiez les surfaces requises et les tolérances lors de la commande des pièces, masquez les caractéristiques critiques qui ne doivent pas recevoir de revêtement, et choisissez le traitement adapté à la fois aux exigences fonctionnelles et à l’exposition environnementale. Cette approche garantit que vos usinages CNC se traduisent par des composants performants et fiables sur plusieurs années.

Facteurs influençant le coût de l’usinage CNC et optimisation budgétaire

Vous avez sélectionné votre matériau, spécifié les tolérances et choisi la finition de surface idéale. Maintenant vient la question déterminante pour la suite du projet : quel sera réellement son coût ? Comprendre les facteurs qui influencent les coûts de fabrication par usinage vous permet de prendre des décisions éclairées, d’éviter les mauvaises surprises budgétaires et d’identifier des opportunités d’économies sans compromettre la qualité.

Voici la réalité : les prix des pièces usinées sur commande numérique (CNC) ne sont pas arbitraires. Chaque dollar correspond à des facteurs spécifiques que vous pouvez influencer — le choix du matériau, la complexité de la conception, les tolérances requises et le volume de production. Selon l’analyse des coûts d’Unionfab, comprendre l’origine de ces coûts est essentiel pour établir un budget précis et sélectionner les bons fournisseurs.

Examinons précisément ce que vous payez et comment optimiser chaque élément.

Principaux facteurs influençant les coûts d’usinage

Envisagez l’usinage, dans le cadre des coûts de fabrication, comme des blocs de construction empilés les uns sur les autres. Chaque couche s’ajoute au coût total, et la compréhension des composants individuels révèle où se trouvent les opportunités d’économies.

Coûts matériels représentent une part significative de vos frais totaux — et cette fourchette est très large. L’aluminium se situe à l’extrémité économique, tandis que le titane implique un surcoût important pouvant atteindre cinq à dix fois plus. Selon les données industrielles sur les prix, le choix du matériau influe non seulement sur le coût de la matière première, mais aussi sur l’usure des outils et le temps d’usinage.

Considérez cette comparaison simplifiée des prix :

Catégorie de matériau	Coût relatif	Point essentiel à considérer
L'aluminium	$	Usinabilité excellente, temps de cycle les plus rapides
Laiton / Bronze	$$$	Facile à usiner, applications électriques
Acier/Acier inoxydable	$$$	Les matériaux plus durs accélèrent l’usure des outils
Titane	$$$$$	Outils spécialisés requis, temps de cycle plus longs
PEEK (plastique)	$$$$$	Matériau brut hautement performant, mais coûteux

Temps d'usinage multiplie directement les coûts. Les opérations d’usinage industriel sont facturées à l’heure, selon la complexité de la machine : les fraiseuses à 3 axes facturent généralement environ 40 $/heure, tandis que les équipements à 5 axes exigent 75 à 120 $/heure, selon les enquêtes sectorielles. Les géométries complexes nécessitant des opérations multiaxes, les tolérances serrées imposant des avances réduites, et les caractéristiques complexes exigeant plusieurs changements d’outils prolongent tous le temps de cycle — et votre facture.

Coûts de mise en place et de programmation s’appliquent quel que soit le volume. Chaque commande nécessite la préparation de la machine, la configuration de la fixation de la pièce, le chargement des outils et l’établissement du point zéro. Ces coûts fixes sont répartis sur votre commande : produire dix pièces signifie que chacune absorbe un dixième du coût de mise en place ; produire cent pièces réduit considérablement l’impact par pièce.

Spécifications de Tolérance affectent à la fois le temps d'usinage et les exigences en matière d'inspection. Selon Le guide DFM d'Ensinger Plastics , les tolérances serrées ne doivent être utilisées que là où elles sont nécessaires : des tolérances générales permettent de réduire considérablement les coûts sans compromettre la fonctionnalité dans les zones non critiques.

Opérations secondaires engendrent des coûts supplémentaires qui s’accumulent rapidement. Les traitements de surface, tels que l’anodisation, coûtent généralement entre 3 et 12 $ par pièce, tandis que la galvanoplastie atteint 10 à 30 $. Le traitement thermique, les contrôles qualité et les emballages spéciaux constituent chacun une ligne budgétaire distincte. Pour les pièces usinées CNC nécessitant plusieurs opérations secondaires, ces coûts additionnels peuvent égaler ou même dépasser le coût de base de l’usinage.

Stratégies intelligentes pour optimiser votre budget

Bonne nouvelle : la plupart des facteurs influençant les coûts répondent à une planification réfléchie. Selon le guide des coûts de fabrication de Protolabs, en privilégiant une conception intelligente, une sélection judicieuse des matériaux, des tolérances adaptées et une planification rigoureuse de la production, il est possible de réduire substantiellement les dépenses tout en préservant la qualité.

Voici des stratégies éprouvées pour optimiser les coûts de fabrication mécanique :

• Conception pour la fabricabilité – Simplifiez la géométrie dans la mesure du possible. Réduisez au minimum les angles internes vifs, les poches profondes et les caractéristiques nécessitant des outillages spéciaux. Utilisez des dimensions normalisées pour les perçages et les autres caractéristiques. Intégrez plusieurs pièces en un seul composant lorsque cela est pratique.
• Spécifiez les tolérances de manière appropriée – N’appliquez des tolérances serrées que sur les surfaces d’assemblage critiques et les caractéristiques fonctionnelles. Pour les cotes non critiques, vous pouvez utiliser des spécifications standard de ±0,005 pouce, ce qui réduit considérablement le temps d’usinage et les coûts de contrôle.
• Optimisez la sélection des matériaux – Choisissez des matériaux répondant aux exigences fonctionnelles sans les surdimensionner. L’aluminium offre souvent des performances adéquates à une fraction du coût du titane. Prenez en compte l’usinabilité : les matériaux plus tendres réduisent l’usure des outils et le temps de cycle.
• Planifiez stratégiquement le volume de production – Des lots plus importants répartissent les coûts fixes de mise en place sur un plus grand nombre de pièces, ce qui réduit le coût unitaire. Même une augmentation modeste des quantités commandées peut générer des économies significatives. Selon l’analyse d’Unionfab, le coût par pièce diminue sensiblement lorsque les quantités passent d’une unité isolée à des séries de production.
• Réduire les mises en position et les repositionnements – Concevez des pièces pouvant être usinées avec un nombre réduit de mises en position. À chaque fois qu’un opérateur doit repositionner la pièce, la recalibration prend du temps et introduit des variations potentielles.
• Envisagez des finitions standard – Les surfaces telles qu’usinées ne génèrent aucun coût supplémentaire. Ne demandez des finitions spécialisées que là où la fonction ou l’apparence le justifient réellement.

L’usinage CNC est-il adapté à votre projet ?

Parfois, la décision budgétaire la plus judicieuse consiste à choisir entièrement une autre méthode de fabrication. Comment savoir si l’usinage CNC représente la meilleure valeur ?

L’usinage CNC s’avère particulièrement performant lorsque vous avez besoin de :

• Tolérances serrées et haute précision
• Géométries complexes dans des matériaux durs
• Faibles à moyennes séries de production (1 à 1 000 pièces)
• Prototypage rapide à l’aide de matériaux destinés à la production
• Pièces nécessitant une excellente finition de surface directement issue de l’usinage

D’autres méthodes peuvent s’avérer plus économiques lorsque :

• Les volumes de production dépassent plusieurs milliers de pièces identiques (envisager le moulage par injection ou la fonderie)
• Des géométries internes complexes ne peuvent pas être atteintes par les outils de coupe (envisager l’impression 3D)
• Des formes simples ne nécessitent pas d’usinage de précision (envisager l’estampage ou l’extrusion)

Le créneau optimal de l’usinage CNC se situe souvent dans la fourchette allant du prototype à la petite série. Les coûts de mise en place, qui pèsent lourdement sur des commandes d’une seule pièce, deviennent négligeables à partir de cinquante ou cent unités, tandis que les volumes restent inférieurs au seuil à partir duquel les investissements en outillages pour le moulage ou la fonderie deviennent économiquement justifiés.

Comprendre ces dynamiques de coûts vous permet d’aborder vos partenaires de fabrication en tant qu’acheteur averti. Vous poserez des questions plus pertinentes, évaluerez les devis avec plus de rigueur et saurez identifier une valeur réelle plutôt que de rechercher systématiquement le prix le plus bas.

Choisir le bon partenaire pour l'usinage CNC de votre projet

Vous avez finalisé votre conception, choisi votre matériau et défini des tolérances qui équilibrent fonctionnalité et budget. Il vous reste maintenant à prendre une décision déterminante : qui fabriquera ces pièces ? Cette décision déterminera si vos spécifications soigneusement élaborées se traduisent effectivement par des pièces opérationnelles. La différence entre un fraiseur CNC compétent et un fraiseur inadéquat ne réside pas uniquement dans la qualité — elle marque la frontière entre le respect de votre calendrier de production et la nécessité de justifier précipitamment des retards.

Trouver le bon partenaire exige de regarder au-delà des prix cités. Selon le guide de sélection des partenaires de Zenith Manufacturing, l’objectif n’est pas simplement de trouver un fournisseur capable de fabriquer vos pièces, mais bien de trouver un partenaire stratégique susceptible d’accroître la performance de votre entreprise. Ce processus commence par une évaluation systématique des capacités, des certifications et de l’historique du fournisseur.

Des certifications qualité essentielles pour votre secteur

Les certifications ne sont pas seulement des plaques accrochées au mur : elles constituent une preuve documentée que le fabricant applique des systèmes de qualité rigoureux. Toutefois, les certifications qui comptent réellement dépendent entièrement de votre secteur d’activité et de votre application.

Comprendre le rôle d’un opérateur de machines-outils à commande numérique (CNC) permet de mieux cerner pourquoi les certifications sont importantes. Une main-d’œuvre certifiée démontre une connaissance de base uniforme : chacun maîtrise les bonnes pratiques, les protocoles de sécurité et les exigences en matière de qualité. Selon le guide des certifications d’American Micro Industries, des processus certifiés signifient que les méthodes et les équipements eux-mêmes sont soumis à des normes documentées, ce qui favorise la cohérence d’un lot à l’autre.

Voici ce qu’il faut rechercher selon votre secteur :

• ISO 9001 – La certification de base du système de management de la qualité, applicable à tous les secteurs. Elle atteste de l’existence de flux de travail documentés, d’un suivi des performances et de procédures d’actions correctives.
• AS9100 – S’appuie sur l’ISO 9001 avec des exigences spécifiques au secteur aérospatial en matière de gestion des risques, de documentation et d’intégrité des produits. Indispensable pour toute participation à la chaîne d’approvisionnement aérospatiale.
• ISO 13485 – La norme de référence pour la fabrication de dispositifs médicaux, couvrant les contrôles de conception, la traçabilité et l’atténuation des risques.
• IATF 16949 – La norme mondiale en matière de management de la qualité automobile, combinant les principes de l’ISO 9001 avec des exigences sectorielles spécifiques visant l’amélioration continue et la prévention des défauts.
• NADCAP – L’accréditation pour les procédés spéciaux tels que le traitement thermique et les essais non destructifs, essentielle dans les applications aérospatiales et de défense.

Spécifiquement pour les applications automobiles, la certification IATF 16949 signale qu’un fabricant maîtrise les exigences exigeantes du secteur. Des entreprises telles que Shaoyi Metal Technology témoignent de cet engagement grâce à leur certification IATF 16949 et à des protocoles rigoureux de maîtrise statistique des procédés (MSP), garantissant ainsi de façon constante que chaque composant de précision répond aux spécifications automobiles.

Mais la certification à elle seule ne suffit pas. Selon des spécialistes de la fabrication, le véritable test réside dans la profondeur avec laquelle l’état d’esprit qualité est ancré dans leur culture. Posez-leur des questions ciblées telles que « Pouvez-vous m’expliquer votre procédure de gestion d’une pièce non conforme ? ». Leur réponse en dit plus sur leur engagement réel que n’importe quel certificat.

Évaluation des capacités de production et des délais de livraison

Une description type de poste d’opérateur de machine-outil à commande numérique (CNC) inclut le montage, l’exploitation et la vérification de la qualité — mais les capacités de votre partenaire vont bien au-delà de celles d’opérateurs individuels. Vous devez évaluer l’ensemble de l’opération : équipements, expertise et capacité de production.

Quels outils et équipements CNC devez-vous rechercher ? Selon le guide d’évaluation du groupe Kesu, un prestataire disposant d’une gamme variée de machines bien entretenues — notamment des tours CNC, des centres d’usinage et des équipements à plusieurs axes — est mieux à même de traiter des projets complexes. Les centres d’usinage CNC modernes, dotés de changeurs automatiques d’outils et de capacités de mesure en cours d’usinage, offrent à la fois précision et efficacité.

Également important : votre partenaire est-il en mesure de s’adapter à votre croissance ? Les besoins en prototypage rapide diffèrent considérablement de ceux liés aux séries de production. La gamme idéale d’équipements CNC répond à ces deux exigences : elle permet de livrer rapidement des pièces prototypes tout en conservant une capacité suffisante pour produire des milliers de pièces lorsque les commandes augmentent. Certains fabricants, notamment Shaoyi Metal Technology, proposent des délais d’exécution aussi courts qu’un jour ouvrable pour les besoins urgents de prototypage, avec un passage fluide vers la production de masse de composants automobiles de précision, tels que les ensembles de châssis et les douilles métalliques sur mesure.

Utilisez cette liste de contrôle lors de l’évaluation de partenaires de fabrication potentiels :

• CERTIFICATIONS – Vérifiez la certification ISO 9001 au minimum ; assurez-vous que les certifications sectorielles (AS9100, IATF 16949, ISO 13485) correspondent à vos exigences
• Systèmes de qualité – Recherchez des programmes documentés de maîtrise statistique des procédés (MSP), des capacités d’inspection du premier article et des équipements de vérification par machine à mesurer tridimensionnelle (MMT)
• Capacités Équipement – Évaluez les types de machines, leurs configurations d’axes et leur capacité à traiter les géométries et les volumes de vos pièces
• Expertise Matériaux – Vérifiez l’expérience du fournisseur avec vos matériaux spécifiques et des applications similaires
• Délais de livraison – Demandez les délais habituels pour la fabrication de prototypes par rapport aux quantités de production ; vérifiez les indicateurs de livraison dans les délais et en totalité (OTIF)
• Réactivité en matière de communication – Évaluez le délai de réponse aux devis, la réactivité aux questions techniques et la régularité des mises à jour proactives concernant le projet
• Retour d’expérience sur la conception – Les excellents partenaires proposent des suggestions de conception pour la fabrication (Design for Manufacturability), plutôt que d’accepter silencieusement des conceptions problématiques

Selon les recherches menées par Zenith Manufacturing, une mauvaise communication constitue un signal d’alerte important. Dans le contexte actuel, vous avez besoin de partenaires capables de répondre rapidement, de fournir des mises à jour proactives et de maintenir une transparence totale dès qu’un problème survient. Un délai de réponse par e-mail de 48 heures est inacceptable lorsque des plannings de production sont en jeu.

Le point essentiel ? Votre partenaire de fabrication devient une extension de votre équipe. Ses capacités, ses systèmes qualité et sa réactivité influencent directement le succès de votre produit. Prenez le temps d’effectuer une évaluation rigoureuse dès le départ : cela coûte bien moins cher que de découvrir des lacunes de capacité une fois la production lancée.

Commencer votre projet d’usinage CNC

Vous êtes passés de la compréhension de ce qu’est un système CNC à l’évaluation de partenaires de fabrication — il est maintenant temps de mettre ces connaissances en pratique. La distance entre un concept dans votre esprit et une pièce finie dans votre main est plus courte que vous ne le pensez, à condition d’aborder le processus de manière systématique.

N’oubliez pas que CNC signifie « commande numérique par ordinateur » — mais ce qu’il représente réellement, c’est votre capacité à transformer une précision numérique en réalité physique. Chaque décision abordée dans ce guide est liée à un seul objectif : obtenir des pièces qui fonctionnent exactement comme prévu, livrées dans les délais et dans le budget alloué.

Synthétisons l’ensemble pour tracer un chemin clair vers l’avenir.

Votre plan d’action pour le projet CNC

Sur quoi repose réellement le succès de l’usinage CNC ? Sur une approche méthodique qui traite chaque point décisionnel critique dans le bon ordre. Suivez ces étapes pour passer en toute confiance du concept aux pièces terminées :

1. Finalisez votre conception en tenant compte de la possibilité de fabrication – Examinez votre modèle CAO pour identifier les caractéristiques qui génèrent une complexité inutile. Éliminez, dans la mesure du possible, les angles internes vifs, standardisez les diamètres des perçages afin qu’ils correspondent aux diamètres d’outils courants, et assurez-vous que les épaisseurs de paroi peuvent résister aux efforts d’usinage. Si vous avez un doute, demandez un retour d’information sur la conception pour la fabrication (DFM) avant de finaliser vos spécifications.
2. Déterminer les exigences en matière de matériau et de tolérances – Associez les propriétés du matériau aux exigences de votre application. Votre pièce nécessite-t-elle une résistance à la corrosion ? Optez pour de l’acier inoxydable ou de l’aluminium anodisé. La masse est-elle un critère déterminant ? L’aluminium ou les plastiques techniques peuvent alors s’avérer idéaux. Appliquez des tolérances serrées uniquement là où les surfaces d’assemblage ou les fonctions critiques l’exigent ; ailleurs, privilégiez les tolérances standard afin de maîtriser les coûts.
3. Demandez des devis à des partenaires qualifiés – Soumettez votre conception à plusieurs fabricants dont les certifications correspondent aux exigences de votre secteur d’activité. Fournissez une documentation complète : modèles 3D, dessins 2D avec tolérances, spécifications des matériaux, quantités requises et délais de livraison souhaités. Une communication claire dès le départ évite les malentendus ultérieurs.
4. Examinez attentivement les commentaires relatifs à l’analyse de la fabrication (DFM) – Des partenaires expérimentés identifieront les problèmes potentiels et proposeront des solutions alternatives. Une recommandation visant à modifier le rayon d’un congé intérieur de 0,5 mm à 2 mm peut sembler mineure, mais elle pourrait réduire le coût de votre pièce de 30 % tout en améliorant sa résistance structurelle. Écoutez ces suggestions avec un esprit ouvert.
5. Passez à la production en toute confiance – Une fois les échantillons approuvés et les spécifications confirmées, autorisez le lancement de la production. Maintenez une communication régulière tout au long du processus, notamment pour les premières séries. Définissez à l’avance des points de contrôle qualité et des critères d’inspection avant l’expédition des pièces.

Passer du concept à la production

La signification de l'expertise d'un fraiseur CNC devient claire lorsque vous travaillez avec des partenaires qui vous accompagnent à chaque étape. La fabrication de prototypes permet de valider votre conception avant de passer à la production en série. L'inspection du premier article confirme que les procédés de fabrication produisent des pièces conformes aux spécifications. La maîtrise statistique des procédés garantit la constance des résultats sur l'ensemble des séries de production.

Pour les lecteurs de la chaîne d'approvisionnement automobile, le passage du prototype à la production de masse exige des partenaires disposant de qualifications spécifiques. Shaoyi Metal Technology exemplifie cette capacité : sa certification IATF 16949 et ses protocoles rigoureux de maîtrise statistique des procédés garantissent que les composants à tolérances élevées répondent aux spécifications automobiles. Avec des délais d'exécution pouvant être aussi courts qu'un jour ouvrable pour la phase de prototypage et une montée en puissance fluide vers la production en volume, ils livrent efficacement des ensembles de châssis de précision et des douilles métalliques sur mesure.

CNC, que signifie cet acronyme ? Commande numérique par ordinateur — mais surtout, il représente une capacité de fabrication qui relie vos conceptions numériques à vos produits physiques. Que vous produisiez dix prototypes ou dix mille pièces en série, cette technologie offre une précision constante que les méthodes manuelles ne sauraient égaler.

Le point essentiel ? Vous connaissez désormais les types de machines, la sélection des matériaux, les spécifications de tolérances, les options de finition de surface, les facteurs influençant les coûts et les critères d’évaluation des partenaires. Cette connaissance vous transforme d’un acheteur passif en un partenaire de fabrication averti. Utilisez-la pour poser des questions plus pertinentes, prendre des décisions plus éclairées et livrer des produits répondant exactement à vos exigences.

Votre prochaine étape est simple : prenez votre conception, appliquez les principes que vous avez appris et contactez un partenaire de fabrication qualifié capable de concrétiser votre vision. La technologie est prête. L’expertise existe. Vos composants de précision attendent d’être fabriqués.

Questions fréquentes sur l'usinage CNC

1. Qu’est-ce que l’usinage CNC ?

L'usinage CNC est un procédé de fabrication dans lequel un logiciel informatique préprogrammé contrôle le déplacement des outils et machines d'usine. CNC signifie « commande numérique par ordinateur », une technologie qui utilise des instructions en code G pour guider les outils de coupe avec une précision exceptionnelle, permettant d’atteindre des tolérances aussi serrées que ±0,001 pouce. Cette approche soustractive de la fabrication consiste à retirer du matériau à partir de blocs pleins afin de créer des composants finis destinés à des secteurs allant de l’aérospatiale aux dispositifs médicaux.

2. Les fraiseurs CNC gagnent-ils beaucoup d’argent ?

Les fraiseurs CNC perçoivent des salaires concurrentiels, avec un salaire horaire moyen d’environ 27,43 $ aux États-Unis. Les rémunérations varient selon l’expérience, les certifications et la spécialisation. Les opérateurs possédant des compétences avancées en programmation multiaxe, en usinage de haute précision ou en fabrication conforme aux normes aérospatiales bénéficient généralement de taux plus élevés. Les installations certifiées IATF 16949 ou AS9100 versent souvent des salaires majorés aux fraiseurs qualifiés chargés de maintenir les normes de qualité.

3. Quels sont les différents types de machines CNC ?

Les trois principaux types de machines CNC sont les fraiseuses, les tours et les routeurs. Les fraiseuses CNC utilisent des outils de coupe rotatifs sur des pièces fixes pour réaliser des géométries complexes en 3D dans des métaux durs. Les tours CNC font tourner la pièce à usiner contre des outils fixes, ce qui les rend idéaux pour les pièces cylindriques telles que les arbres et les douilles. Les routeurs CNC traitent des matériaux plus tendres et des tôles plates de grande dimension, couramment utilisés pour la signalétique, les meubles d’agencement et les boîtiers en plastique.

4. Quel est le coût de l'usinage CNC ?

Les coûts d’usinage CNC dépendent du choix du matériau, de la complexité de la pièce, des exigences de tolérance et du volume de production. Les pièces en aluminium coûtent moins cher que leurs équivalents en titane, en raison du prix du matériau et de temps de cycle plus courts. Des tolérances serrées augmentent le temps d’usinage et les coûts d’inspection. Les coûts de mise en place sont répartis sur des commandes plus importantes, ce qui réduit le coût unitaire. Des stratégies telles que la conception pour la fabrication (DFM), la spécification appropriée des tolérances et la planification du volume de production peuvent réduire significativement les coûts globaux du projet.

5. Quelles certifications dois-je rechercher chez un partenaire en usinage CNC ?

Les certifications clés dépendent de votre secteur d'activité : l'ISO 9001 fournit un cadre fondamental de management de la qualité, l'AS9100 couvre les exigences du secteur aéronautique, l'ISO 13485 s'applique aux dispositifs médicaux, et l'IATF 16949 répond aux normes de fabrication automobile. Des partenaires tels que Shaoyi Metal Technology démontrent leur engagement grâce à la certification IATF 16949 combinée à des protocoles de maîtrise statistique des procédés, garantissant ainsi une qualité constante pour les composants automobiles de précision, notamment les ensembles de châssis.
