Τι σημαίνει πραγματικά η υπηρεσία κατεργασίας για τη σύγχρονη παραγωγή

Φανταστείτε ότι ξεκινάτε με ένα στερεό μπλοκ αλουμινίου και καταλήγετε σε ένα τέλεια διαμορφωμένο αεροδιαστημικό εξάρτημα , με ακρίβεια μέσα στο πλάτος ενός ανθρώπινου τριχιού. Αυτή είναι η δύναμη της σύγχρονης κατεργασίας σε λειτουργία. Είτε είστε μηχανικός που αναζητά εξαρτήματα, είτε ιδιοκτήτης επιχείρησης που εξερευνά επιλογές παραγωγής, η κατανόηση αυτής της διαδικασίας ανοίγει την πόρτα για πιο έξυπνες αποφάσεις και καλύτερα προϊόντα.

Οι υπηρεσίες ακριβούς κατεργασίας χρησιμοποιούν υπολογιστικά ελεγχόμενες μηχανές για να αφαιρέσουν υλικό από στερεά μπλοκ, δημιουργώντας εξαρτήματα με εξαιρετικά στενές ανοχές — συχνά εντός 0,005 ιντσών ή λιγότερο — που ανταποκρίνονται ακριβώς στις προδιαγραφές σχεδιασμού.

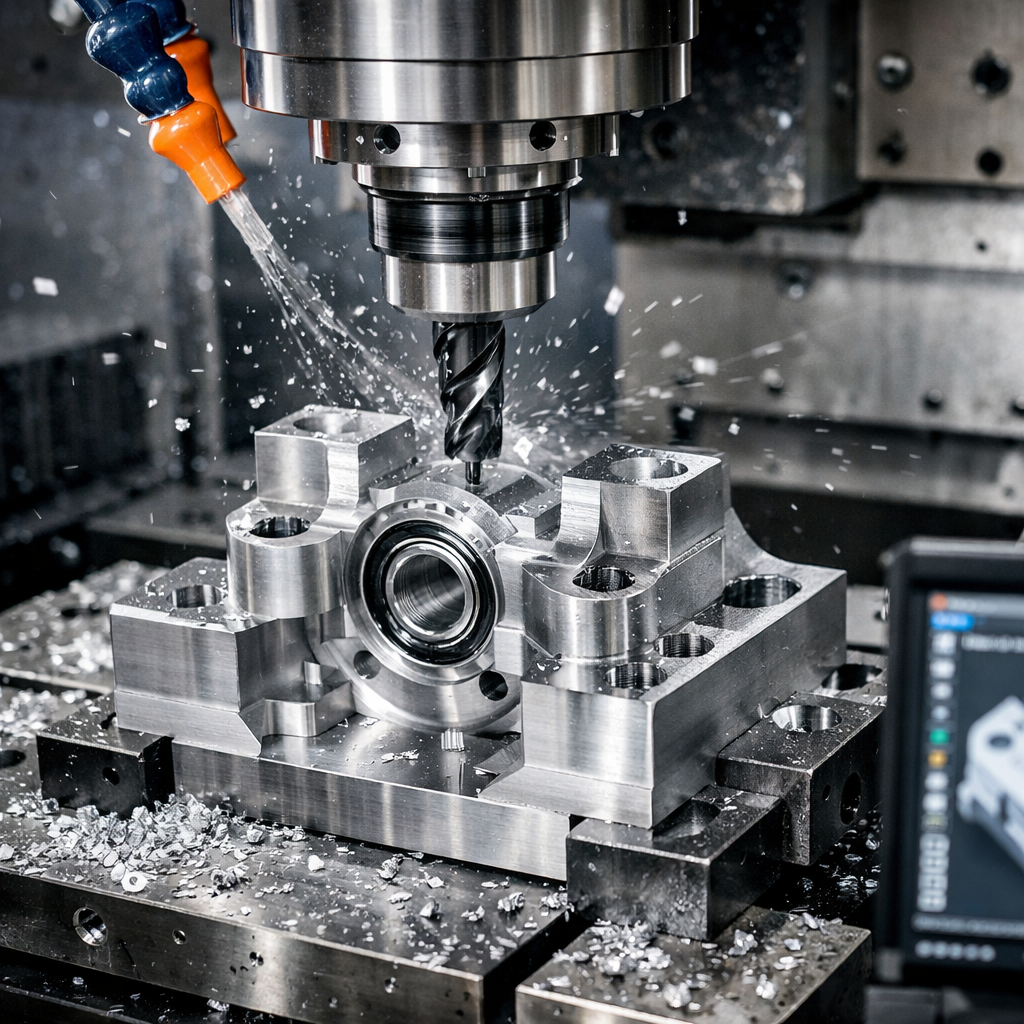

Από το Πρώτο Υλικό στο Ακριβές Εξάρτημα

Στην ουσία του, μια υπηρεσία κατεργασίας μετατρέπει ακατέργαστα υλικά σε τελικά εξαρτήματα μέσω ελεγχόμενης αφαίρεσης υλικού. Η διαδικασία ξεκινά με ένα αρχικό κομμάτι — ένα μπλοκ, μια ράβδο ή έναν κύλινδρο από μέταλλο ή πλαστικό — και αφαιρεί συστηματικά ό,τι δεν αποτελεί μέρος του τελικού σχεδίου. Φανταστείτε το σαν γλυπτική, αλλά με ακρίβεια καθοδηγούμενη από υπολογιστή αντί για χαράκι.

Η προσέγγιση αυτή, γνωστή ως αφαιρετική κατασκευή, αντιτίθεται σε προσθετικές μεθόδους όπως η τρισδιάστατη εκτύπωση, όπου τα εξαρτήματα κατασκευάζονται στρώμα με στρώμα. Η κατεργασία μετάλλων μέσω αφαιρετικών διαδικασιών παραμένει το «χρυσό πρότυπο» όταν απαιτούνται εξαρτήματα ικανά να αντέχουν πραγματικές φορτίσεις, θερμότητα και επαναλαμβανόμενη χρήση.

Το Πλεονέκτημα της Αφαιρετικής Κατασκευής

Γιατί η αφαίρεση υλικού είναι καλύτερη από την προσθήκη του σε τόσες πολλές εφαρμογές; Η απάντηση βρίσκεται στην ακεραιότητα του υλικού. Όταν κατεργάζεστε ένα εξάρτημα από ένα συμπαγές μπλοκ, εργάζεστε με υλικό που διαθέτει συνεκτικές εσωτερικές ιδιότητες σε όλο του το πάχος. Δεν υπάρχουν γραμμές στρώσεων, κανένα αδύναμο σημείο μεταξύ των επιτιθέμενων στρώσεων και καμία ανησυχία για εσωτερική πορώδη δομή.

Αυτό έχει εξαιρετική σημασία για:

• Δομικά στοιχεία εξαρτήματα που πρέπει να αντέχουν φορτία χωρίς αστοχία
• Κινούμενα Μέρη που απαιτούν λείες επιφάνειες και ακριβή ταίριασμα
• Εφαρμογές σε υψηλές θερμοκρασίες όπου η συνεκτικότητα του υλικού αποτρέπει το στρέψιμο
• Ιατρικά και αεροδιαστημικά εξαρτήματα όπου τα περιθώρια ασφαλείας είναι αναπόφευκτα

Το αποτέλεσμα; Η ακριβής κατεργασία με CNC παράγει εξαρτήματα στα οποία μπορείτε να εμπιστευτείτε σε κρίσιμες εφαρμογές, από τα συστήματα πέδησης αυτοκινήτων μέχρι τα χειρουργικά εργαλεία.

Γιατί ο Υπολογιστικός Έλεγχος Άλλαξε Τα Πάντα

Πριν από την εφαρμογή της τεχνολογίας CNC (Computer Numerical Control), οι εξειδικευμένοι μηχανικοί καθοδηγούσαν χειροκίνητα κάθε κοπή. Αυτή η προσέγγιση απαιτούσε χρόνια εκπαίδευσης, περιόριζε την ταχύτητα παραγωγής και εισήγαγε ανθρώπινη μεταβλητότητα μεταξύ των εξαρτημάτων. Σήμερα, η κατασκευή με CNC έχει μετατρέψει εντελώς αυτήν την εξίσωση.

Οι σύγχρονες μηχανές CNC ακολουθούν τις προγραμματισμένες οδηγίες με ακλόνητη συνέπεια. Όπως αναφέρεται από ειδικοί της βιομηχανίας , η κατεργασία με μηχανές CNC υπερτερεί στην παραγωγή εξαιρετικά περίπλοκων και ακριβών εξαρτημάτων, διότι μπορεί να ακολουθεί περίπλοκα σχέδια με ελάχιστο σφάλμα. Η μηχανή δεν κουράζεται κατά την τρίτη βάρδια, δεν έχει «κακές» μέρες και επαναλαμβάνει ακριβώς τις ίδιες κινήσεις, είτε κατασκευάζει το πρώτο εξάρτημα είτε το χιλιοστό.

Η διαδικασία λειτουργεί ως εξής: οι σχεδιαστές δημιουργούν ένα τρισδιάστατο μοντέλο με λογισμικό CAD, το οποίο μετατρέπεται σε εντολές G-code και M-code που μπορεί να διαβάσει η μηχανή, και η μηχανή CNC εκτελεί αυτές τις εντολές με ακρίβεια. Οι εντολές G-code ελέγχουν τις κινήσεις των εργαλείων και τις διαδρομές κοπής, ενώ οι εντολές M-code διαχειρίζονται βοηθητικές λειτουργίες όπως η ροή ψυκτικού υγρού και η αλλαγή εργαλείων.

Αυτό το ψηφιακό υπόβαθρο σημαίνει ότι οι υπηρεσίες κατεργασίας με μηχανές CNC μπορούν να προσφέρουν:

• Ανοχές ως και ±0,005 ίντσες (περίπου διπλάσιο το πλάτος ενός ανθρώπινου τριχιού)
• Ταυτόσημα εξαρτήματα σε παραγωγικές σειρές οποιουδήποτε μεγέθους
• Περίπλοκες γεωμετρίες που θα ήταν αδύνατο να παραχθούν χειροκίνητα
• Ταχύτερη μετάβαση από το σχέδιο στο τελικό εξάρτημα

Είτε χρειάζεστε ένα μόνο πρωτότυπο είτε χιλιάδες παραγωγικά εξαρτήματα, αυτή η τεχνολογικά οδηγούμενη προσέγγιση έχει καταστεί η ραχοκοκαλιά της σύγχρονης παραγωγής — και η κατανόησή της αποτελεί το πρώτο βήμα για να εκμεταλλευτείτε πλήρως το δυναμικό της.

Κατανόηση των διαφορετικών διαδικασιών κατεργασίας CNC

Τώρα που κατανοείτε τι επιτυγχάνουν οι υπηρεσίες κατεργασίας, η επόμενη ερώτηση είναι: ποια διαδικασία ταιριάζει στο έργο σας; Δεν όλες οι λειτουργίες CNC είναι ίσες. Κάθε τεχνική ξεχωρίζει σε συγκεκριμένες γεωμετρίες, υλικά και απαιτήσεις ακρίβειας. Η επιλογή λανθασμένης διαδικασίας μπορεί να σημαίνει υψηλότερο κόστος, μεγαλύτερους χρόνους παράδοσης ή εξαρτήματα που δεν πληρούν τις προδιαγραφές. Ας αναλύσουμε τις επιλογές, ώστε να επιλέξετε την κατάλληλη μέθοδο για τις ανάγκες σας.

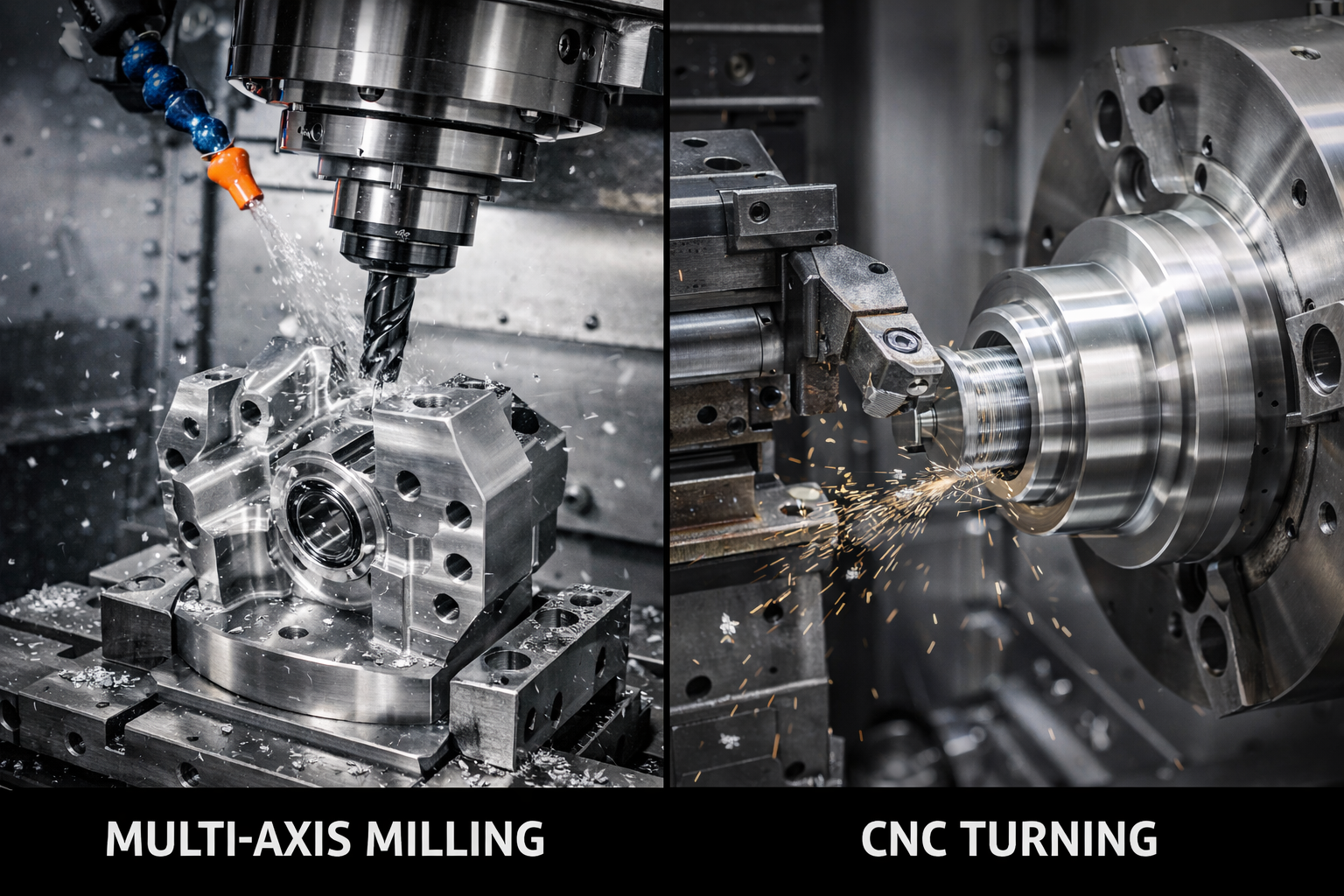

Πράξεις φρεζαρίσματος και πολυάξονες δυνατότητες

Το φρεζάρισμα CNC χρησιμοποιεί περιστρεφόμενα κοπτικά εργαλεία για να αφαιρέσει υλικό από ένα τεμάχιο εργασίας που είναι στερεωμένο σε ένα τραπέζι. Φανταστείτε ένα τρυπάνι υψηλής ταχύτητας που μπορεί να κινείται σε πολλές κατευθύνσεις, δημιουργώντας κοιλότητες, εγκοπές, περιγράμματα και περίπλοκες τρισδιάστατες επιφάνειες. Ο αριθμός των αξόνων καθορίζει ποιες γεωμετρίες είναι δυνατές.

τριάξονη Φρεζάρισμα κινεί το κοπτικό εργαλείο κατά μήκος των αξόνων X, Y και Z — αριστερά-δεξιά, μπροστά-πίσω και πάνω-κάτω. Αυτό επεξεργάζεται αποτελεσματικά τις περισσότερες επίπεδες επιφάνειες, κοιλότητες και απλά περιγράμματα. Αποτελεί το «ρουτίνικο» μηχάνημα για απλά εξαρτήματα και προσφέρει το χαμηλότερο κόστος χρόνου λειτουργίας του μηχανήματος.

τετράξονη Φρεζάρισμα προσθέτει περιστροφή γύρω από έναν οριζόντιο άξονα, επιτρέποντας στο CNC μηχάνημα κοπής να φτάνει σε χαρακτηριστικά που βρίσκονται σε πολλές πλευρές ενός εξαρτήματος χωρίς ανάγκη χειροκίνητης επανατοποθέτησης. Αυτό μειώνει τον χρόνο ρύθμισης και βελτιώνει την ακρίβεια για εξαρτήματα με χαρακτηριστικά σε περισσότερες από μία επιφάνειες.

υπηρεσίες μηχανοποίησης 5-άξονων CNC αποτελούν την κορυφαία εκδήλωση της ικανότητας κατεργασίας με φρέζα. Με την ταυτόχρονη κίνηση κατά μήκος πέντε αξόνων, αυτές οι μηχανές μπορούν να πλησιάσουν το εξάρτημα από σχεδόν οποιαδήποτε γωνία. Πολύπλοκα αεροδιαστημικά εξαρτήματα, πτερύγια τουρμπίνας και ενδελεχώς διαμορφωμένες ιατρικές εμφυτεύσεις καθίστανται εφικτές σε μία μόνο ρύθμιση. Αν και η χρονική δαπάνη λειτουργίας της μηχανής είναι υψηλότερη, η εξάλειψη πολλαπλών ρυθμίσεων καθιστά συχνά την 5-άξονη κατεργασία την οικονομικότερη επιλογή για πολύπλοκες γεωμετρίες.

Πότε πρέπει να προδιαγράψετε κατεργασία με πολυάξονες φρέζες;

• Σύνθετες γωνίες ή επιφάνειες με σκαλιστή μορφή
• Χαρακτηριστικά σε πολλαπλές επιφάνειες που απαιτούν ακριβείς θέσεις μεταξύ τους
• Υποκοπές ή βαθιές κοιλότητες με περιορισμένη πρόσβαση του εργαλείου
• Λεπτά τοιχώματα που ενδέχεται να παραμορφωθούν λόγω επαναλαμβανόμενων ρυθμίσεων

Υπηρεσίες τόρνευσης για κυλινδρικά εξαρτήματα

Ενώ κατά τη φρεζάρισμα περιστρέφεται το κοπτικό εργαλείο, κατά την CNC στροφική κατεργασία περιστρέφεται το εξάρτημα. Το κοπτικό εργαλείο παραμένει ακίνητο ή κινείται κατά μήκος καθορισμένων διαδρομών, διαμορφώνοντας το περιστρεφόμενο υλικό. Αυτό καθιστά τη στροφική κατεργασία ιδανική για οποιοδήποτε εξάρτημα με αξονική συμμετρία — άξονες, βαλβίδες, συνδέσμους και κυλινδρικά περιβλήματα.

Μια τυπική υπηρεσία CNC στροφικής κατεργασίας περιλαμβάνει εργασίες όπως πρόσωπο (facing), εσωτερική κατεργασία (boring), ενσωμάτωση σπειρώματος (threading), αυλάκωση (grooving) και κοπή κωνικής επιφάνειας (taper cutting). Οι σύγχρονες στροφικές εγκαταστάσεις συχνά διαθέτουν ενεργά εργαλεία (live tooling), τα οποία προσθέτουν δυνατότητες φρεζαρίσματος για τη δημιουργία χαρακτηριστικών όπως επίπεδες επιφάνειες, διαπεραστικές οπές και εγκοπές κλειδιού (keyways), χωρίς να απαιτείται η μεταφορά του εξαρτήματος σε δεύτερη μηχανή.

Για εξαιρετικά μικρά ή υψηλά πολύπλοκα τεμάχια που κατεργάζονται με στροφή, η ελβετική κατεργασία προσφέρει ανεπίτρεπτη ακρίβεια. Οι ελβετικού τύπου τόρνοι χρησιμοποιούν κινούμενο κεφαλοστάτη και οδηγό μανίκι που υποστηρίζει το τεμάχιο εργασίας κοντά στη ζώνη κοπής. Αυτό ελαχιστοποιεί την παραμόρφωση και επιτρέπει εξαιρετικά στενά επιτρεπόμενα όρια ανοχής σε μακριά και λεπτά εξαρτήματα. Τα εξαρτήματα ρολογιών, οι ιατρικές καρφίτσες και οι ηλεκτρονικοί συνδέσμους βασίζονται συχνά στην ελβετική κατεργασία για να πληρούν τις απαιτητικές τους προδιαγραφές.

Οι υπηρεσίες CNC στροφής παρέχουν συνήθως μικρότερους χρόνους κύκλου από τη φρεζάρισμα για στρογγυλά εξαρτήματα. Εάν το εξάρτημά σας είναι ουσιαστικά κυλινδρικό, η στροφή θα είναι σχεδόν πάντα οικονομικότερη επιλογή από την προσπάθεια κατεργασίας του με φρεζάρισμα από ορθογώνιο μπλοκ.

Ειδικευμένες διαδικασίες για πολύπλοκες γεωμετρίες

Ορισμένες προκλήσεις κατασκευής απαιτούν διαδικασίες πέραν της συμβατικής φρεζαρισμού και στροφής. Παρακάτω αναφέρονται οι περιπτώσεις όπου πρέπει να ληφθούν υπόψη ειδικευμένες τεχνικές:

Λειτουργική Μηχανική Ηλεκτρικής Απόστασης (EDM) χρησιμοποιεί ηλεκτρικές σπίθες για τη διάβρωση υλικού, κάνοντάς το ιδανικό για σκληρυμένα χάλυβες και εξωτικά κράματα που θα κατέστρεφαν συμβατικά κοπτικά εργαλεία. Η μέθοδος EDM ξεχωρίζει στη δημιουργία οξειών εσωτερικών γωνιών, βαθιών και στενών αυλάκων, καθώς και περίπλοκων κοίλων σε μήτρες. Το Wire EDM κόβει περίπλοκα προφίλ με εξαιρετική ακρίβεια, ενώ το Sinker EDM δημιουργεί λεπτομερείς κοίλες μορφές.

Λατομεία επιτυγχάνει τις καλύτερες δυνατές επιφανειακές αποτελεσματικότητες και τις αυστηρότερες ανοχές. Όταν απαιτείται τραχύτητα επιφάνειας κάτω των Ra 0,4 μικρομέτρων ή διαστασιακή ακρίβεια εντός ±0,0001 ιντσών, η λείανση γίνεται απαραίτητη. Εφαρμόζεται συνήθως μετά τη θερμική κατεργασία για την αποκατάσταση της ακρίβειας που ενδεχομένως επηρεάστηκε από τις θερμικές διαδικασίες.

Διάτρηση και Κατασκευή Οπών δημιουργούν και βελτιώνουν οπές. Αν και η βασική διάτρηση πραγματοποιείται σε οποιαδήποτε φρέζα, οι αφιερωμένες διαδικασίες διάτρησης βελτιστοποιούν την ταχύτητα για εξαρτήματα που απαιτούν πολλές οπές. Η κατασκευή οπών (boring) βελτιώνει υπάρχουσες οπές ώστε να επιτευχθούν ακριβείς διάμετροι και θέσεις, κάτι κρίσιμο για τις εφαρμογές σύνδεσης με κυλινδρικά έδρανα και για χαρακτηριστικά ευθυγράμμισης.

Τύπος διαδικασίας	Καλύτερες Εφαρμογές	Τυπικές ανοχές	Υλική συμβατότητα	Σχετικό Κόστος
τριάξονη Φρεζάρισμα	Επίπεδες επιφάνειες, υποδοχές, απλά περιγράμματα	±0,005" (0,127 mm)	Όλα τα μηχανούργημα μέταλλα και πλαστικά	Χαμηλά
τετράξονη Φρεζάρισμα	Πολυεπίπεδα χαρακτηριστικά, καταχωρημένα εξαρτήματα	±0,003" (0,076 mm)	Όλα τα μηχανούργημα μέταλλα και πλαστικά	Μεσαίο
5-Άξονη Φρέζανση	Περίπλοκες τρισδιάστατες επιφάνειες, υποτομές, εξαρτήματα αεροδιαστημικής βιομηχανίας	±0,002" (0,050 mm)	Όλα τα μηχανούργημα μέταλλα και πλαστικά	Υψηλές
Φρέζα CNC	Κυλινδρικά εξαρτήματα, άξονες, συνδέσμους	±0,005" (0,127 mm)	Όλα τα μηχανούργημα μέταλλα και πλαστικά	Χαμηλή έως μέτρια
Ελβετικό γυροσκόπιο	Μικρά ακριβή εξαρτήματα, ιατρικά εξαρτήματα	±0,0005" (0,013 mm)	Τα περισσότερα μέταλλα, ορισμένα πλαστικά	Μεσαία έως υψηλή
ΕΔΜ	Ενισχυμένα υλικά, οξείες γωνίες, μήτρες	±0,0005" (0,013 mm)	Μόνο αγώγιμα υλικά	Υψηλές
Λατομεία	Υπέρλεπτες επιφάνειες, κρίσιμες ανοχές	±0,0001" (0,003 mm)	Σκληρυμένα μέταλλα, κεραμικά	Υψηλές

Η επιλογή της κατάλληλης διαδικασίας ξεκινά με την κατανόηση της γεωμετρίας του εξαρτήματός σας. Κυλινδρικό; Ξεκινήστε με την κατεργασία CNC με στροφή. Πολύπλοκα χαρακτηριστικά πολλαπλών επιφανειών; Εξετάστε την κατεργασία με 5 άξονες. Σκληρυμένο χάλυβα με λεπτομερή σχήματα; Η ηλεκτροερωσιονική κατεργασία (EDM) ενδέχεται να είναι η λύση σας. Οι περισσότεροι πάροχοι υπηρεσιών κατεργασίας θα συνιστούν τη βέλτιστη προσέγγιση κατά την ανασκόπηση του σχεδιασμού, αλλά η κατανόηση αυτών των διαφορών σας βοηθά να επικοινωνείτε αποτελεσματικά και να αξιολογείτε τις συστάσεις τους.

Μόλις διευκρινιστεί η επιλογή της διαδικασίας, η επόμενη κρίσιμη απόφαση αφορά την επιλογή του κατάλληλου υλικού για την εφαρμογή σας — μια επιλογή που επηρεάζει άμεσα τόσο την απόδοση του εξαρτήματος όσο και το κόστος κατασκευής.

Οδηγός Επιλογής Υλικού για Εξαρτήματα που Κατεργάζονται με CNC

Έχετε εντοπίσει την κατάλληλη διαδικασία κατεργασίας για τη γεωμετρία του εξαρτήματός σας. Τώρα ακολουθεί μια εξίσου κρίσιμη απόφαση: από ποιο υλικό θα κατασκευαστεί το εξάρτημα; Η λανθασμένη επιλογή σε αυτό το σημείο μπορεί να οδηγήσει σε εξαρτήματα που αποτυγχάνουν κατά τη λειτουργία τους, κοστίζουν πολύ περισσότερο από ό,τι απαιτείται ή αποδεικνύονται αδύνατα να κατεργαστούν αποτελεσματικά. Η σωστή επιλογή επιτυγχάνει ισορροπία μεταξύ των μηχανικών απαιτήσεων, της έκθεσης σε περιβαλλοντικές συνθήκες, των περιορισμών βάρους και του προϋπολογισμού — όλα αυτά χωρίς να θέτει σε κίνδυνο την εφικτότητα της κατασκευής.

Φανταστείτε την επιλογή του υλικού ως ένα παζλ με πολλά αλληλοσυνδεόμενα κομμάτια . Ένα εξάρτημα βαλβίδας για χρήση σε θαλάσσιο περιβάλλον απαιτεί κατά πρώτο λόγο αντοχή στη διάβρωση. Μία αεροδιαστημική γωνία απαιτεί υψηλό λόγο αντοχής προς βάρος. Ένας τροχός για επεξεργασία τροφίμων πρέπει να συμμορφώνεται με τις προδιαγραφές της FDA και να προσφέρει αντοχή στη φθορά. Κάθε εφαρμογή κατευθύνει προς συγκεκριμένες οικογένειες υλικών, ενώ εντός αυτών των οικογενειών συγκεκριμένες βαθμίδες βελτιστοποιούν την απόδοση για τις ακριβείς ανάγκες σας.

Μέταλλα και οι χαρακτηριστικές τους κατεργασίας

Τα μέταλλα παραμένουν η βάση της ακριβούς κατεργασίας, προσφέροντας συνδυασμούς αντοχής, διαρκείας και θερμικής απόδοσης που τα πλαστικά απλώς δεν μπορούν να ανταγωνιστούν. Η κατανόηση των βασικών κατηγοριών σας βοηθά να πλοηγηθείτε αποτελεσματικά στις διαθέσιμες επιλογές.

Λεπιδωτά χαλκού

Όταν το βάρος έχει σημασία και οι απαιτήσεις αντοχής είναι μέτριες, οι κράματα αλουμινίου προσφέρουν εξαιρετική αξία. Κατεργάζονται ταχύτερα από το χάλυβα, μειώνοντας το κόστος παραγωγής, και προσφέρουν φυσική αντίσταση στη διάβρωση σε πολλά περιβάλλοντα.

• 6061-T6: Το πολυτάλαντο γενικού σκοπού υλικό. Καλή αντοχή, εξαιρετική κατεργασιμότητα, συγκολλήσιμο. Ιδανικό για δομικά εξαρτήματα, συγκρατητικά και περιβλήματα.
• 7075-T6: Αντοχή παρόμοια με αυτή του χάλυβα, αλλά με το ένα τρίτο του βάρους. Προτιμάται σε εφαρμογές αεροδιαστημικής τεχνολογίας και υψηλής μηχανικής τάσης. Έχει υψηλότερο κόστος και κατεργάζεται ελαφρώς πιο αργά από το 6061.
• 2024:Υψηλότερη αντοχή σε κόπωση. Χρησιμοποιείται συχνά σε αεροπλάνα, όπου η κυκλική φόρτιση αποτελεί πρόβλημα.

Ανθισταμένο χάλυβα

Όταν η αντοχή στη διάβρωση συνδυάζεται με απαιτήσεις αντοχής, η κατεργασία ανοξείδωτου χάλυβα γίνεται απαραίτητη. Αυτές οι κράματα περιέχουν χρώμιο που σχηματίζει προστατευτικό οξείδιο, αλλά αυτή η ίδια ιδιότητα τα καθιστά δυσκολότερα στην κοπή.

• ανοξείδωτος 304: Ο πιο διαδεδομένος βαθμός. Εξαιρετική αντοχή στη διάβρωση, καλή δυνατότητα διαμόρφωσης. Χρησιμοποιείται σε εξοπλισμό τροφίμων, ιατρικές συσκευές και αρχιτεκτονικές εφαρμογές.
• ανοξείδωτος 316: Βελτιωμένη αντίσταση σε χλωρίδια και θαλάσσια περιβάλλοντα. Ελαφρώς ακριβότερος, αλλά απαραίτητος για παράκτιες περιοχές ή εκτίθεση σε χημικά.
• 17-4 PH: Επεξεργάσιμος με θέρμανση για υψηλή αντοχή. Συνδυάζει αντοχή στη διάβρωση με μηχανικές ιδιότητες που πλησιάζουν εκείνες του χάλυβα εργαλείων.

Άνθρακας και Κραματοποιημένοι Χάλυβες

Για μέγιστη αντοχή και σκληρότητα με το χαμηλότερο δυνατό κόστος υλικού, οι ανθρακούχοι χάλυβες παραμένουν ανυπερβάσιμοι. Απαιτούν προστατευτικά επιχαλκώματα ή επιστρώματα σε διαβρωτικά περιβάλλοντα, αλλά διακρίνονται όπου η αναλογία αντοχής προς κόστος καθορίζει την απόφαση.

• χάλυβας 1018: Χαμηλής περιεκτικότητας σε άνθρακα, εύκολα κατεργάσιμος και συγκολλήσιμος. Ιδανικός για άξονες, πείρους και δομικά εξαρτήματα που θα επιχαλκωθούν ή βαφτούν.
• χάλυβας 4140: Χάλυβας κράματος επεξεργάσιμος με θερμική κατεργασία, με εξαιρετική αντοχή. Χρησιμοποιείται συχνά για τροχαλίες, άξονες και μηχανικά εξαρτήματα υψηλής μηχανικής καταπόνησης.
• Ανθεκτικός χάλυβας εργαλείων A2/D2: Εξαιρετική σκληρότητα και αντοχή στη φθορά. Χρησιμοποιείται για μήτρες, διαμπερή εργαλεία και ίδια τα κοπτικά εργαλεία.

Ορείχαλκος και Μπρούντζος

Αυτά τα κράματα χαλκού προσφέρουν μοναδικές ιδιότητες που ο χάλυβας και το αλουμίνιο δεν μπορούν να αναπαράγουν. Η κατεργασία μπρούντζου με CNC παράγει εξαρτήματα με εξαιρετική αντοχή στη φθορά, χαμηλή τριβή και φυσικές αντιμικροβιακές ιδιότητες.

Σύμφωνα με ειδικούς του κλάδου, η σύνθεση του μπρούντζου — κυρίως χαλκός και κασσίτερος — παρέχει εξαιρετική αντοχή στη φθορά και μηχανική αντοχή, καθιστώντας τον ιδανικό για τροχαλίες, κουπαστούς και εξαρτήματα που απαιτούν συνεχή μηχανική επαφή. Η κατεργασία μπρούντζου επιτρέπει ομαλή κοπή με μειωμένο κίνδυνο γκαλινγκ (πρόσφυσης), οδηγώντας σε εξαιρετικά επιφανειακά αποτελέσματα.

• Μπρούντζος κουπαστών C932: Η προτιμώμενη επιλογή για κουπαστούς και κουπαστούς εδράνων. Οι αυτολιπαντικές του ιδιότητες επεκτείνουν τη διάρκεια ζωής των εξαρτημάτων σε περιστρεφόμενες εφαρμογές.
• Αλουμινοβρόντζο: Συνδυάζει αντοχή στη διάβρωση με υψηλή αντοχή. Προτιμάται για εξοπλισμό ναυτικών εφαρμογών, βαλβίδες και εξαρτήματα αντλιών.
• Ορείχαλκος 360: Το πιο ευέλικτο στη μηχανική επεξεργασία μέταλλο που υπάρχει. Ιδανικό για διακοσμητικά εξαρτήματα, ηλεκτρικά εξαρτήματα και συνδέσμους, όπου η εμφάνιση έχει καθοριστική σημασία.

Μηχανικά Πλαστικά για Ακριβή Εξαρτήματα

Δεν κάθε εφαρμογή απαιτεί μέταλλο. Τα μηχανικά πλαστικά προσφέρουν εντυπωσιακά πλεονεκτήματα: ελαφρύτερο βάρος, φυσική λιπαντικότητα, ηλεκτρική μόνωση και αντοχή σε χημικές ουσίες που υπερβαίνει πολλά μέταλλα. Η σύγχρονη CNC επεξεργασία πλαστικών παράγει εξαρτήματα με ακρίβεια που ανταγωνίζεται εκείνη των μεταλλικών εξαρτημάτων.

Ακετάλ (Delrin)

Το πλαστικό Delrin έχει καταστεί συνώνυμο των ακριβών πλαστικών εξαρτημάτων. Αυτό το υλικό Delrin προσφέρει εξαιρετική διαστατική σταθερότητα, χαμηλή τριβή και αντίσταση στην απορρόφηση υγρασίας — ιδιότητες που το καθιστούν ιδανικό για τροχαλίες, κιβώτια κινητήρα και ολισθαίνοντα εξαρτήματα.

• Εξαιρετική επεξεργασιμότητα με δυνατότητα επίτευξης σφιχτών τολεραντών
• Η αυτολιπαντική επιφάνεια μειώνει τη φθορά
• Ανθεκτικό σε καύσιμα, διαλύτες και πολλές χημικές ουσίες
• Διαθέσιμο σε βαθμίδες σύμφωνες με τις προδιαγραφές της FDA για επαφή με τρόφιμα

Νάιλον (Πολυαμίδιο)

Όταν χρειάζεστε αντοχή και αντίσταση σε κρούση σε ένα πλαστικό, το νάιλον για μηχανική κατεργασία προσφέρει ακριβώς αυτό. Οι βαθμίδες νάιλον κατάλληλες για μηχανική κατεργασία αντέχουν απαιτητικές μηχανικές εφαρμογές, ενώ παραμένουν σημαντικά ελαφρύτερες από τις αντίστοιχες μεταλλικές εναλλακτικές λύσεις. Η μηχανική κατεργασία του νάιλον απαιτεί προσοχή στα χαρακτηριστικά απορρόφησης υγρασίας του, καθώς τα εξαρτήματα μπορούν να μεταβάλλουν ελαφρώς τις διαστάσεις τους σε υγρά περιβάλλοντα.

• Νάιλον 6/6: Υψηλότερη αντοχή και σκληρότητα. Κατάλληλο για δομικές εφαρμογές.
• Χυτό Νάιλον: Διαθέσιμο σε μεγάλα μπλοκ για μεγάλα εξαρτήματα. Ελαφρώς καλύτερη επεξεργασιμότητα σε σύγκριση με τις εξωθημένες βαθμίδες.
• Νάιλον με Ενσωματωμένο Λιπαντικό: Το ενσωματωμένο λιπαντικό επεκτείνει τη διάρκεια ζωής σε εφαρμογές εδράνων.

Πολυκαρβονικό

Χρειάζεστε οπτική διαφάνεια σε συνδυασμό με αντίσταση σε κρούση; Η μηχανική κατεργασία πολυκαρβονικού με CNC δημιουργεί διαφανή εξαρτήματα που δεν σπάνε υπό την επίδραση τάσης. Συχνά χρησιμοποιείται για θωράκια ασφαλείας, παραθύρια παρατηρήσεως και προστατευτικά καλύμματα.

• Σχεδόν ακατάρριπτο — 250 φορές πιο ανθεκτικό από το γυαλί
• Διατηρεί την διαφάνεια μετά την κατεργασία, όταν χρησιμοποιούνται κατάλληλες τεχνικές
• Εύρος θερμοκρασιών από -40 °F έως 240 °F
• Μπορεί να χρωματιστεί ή να επιστρωθεί για συγκεκριμένες εφαρμογές

Ακρυλικό (PMMA)

Όταν η οπτική διαφάνεια είναι καθοριστικής σημασίας και η αντοχή σε κρούση δευτερεύουσα, το ακρυλικό υλικό κατεργάζεται άριστα και λαμπρύνεται σε κρυστάλλινη επιφάνεια. Τέτοια υλικά καθορίζονται συχνά για περιπτώσεις παρουσίασης, οδηγούς φωτός και διακοσμητικά εξαρτήματα.

Υψηλής Απόδοσης Πλαστικά

Για εξτρεμιστικά περιβάλλοντα, τα ειδικά πλαστικά επεκτείνουν τα όρια:

• PEEK: Συνεχής λειτουργία έως 480 °F, εξαιρετική αντοχή σε χημικά και μηχανική αντοχή που πλησιάζει αυτήν ορισμένων μετάλλων. Είναι ακριβά, αλλά αντικατάστατα σε απαιτητικές εφαρμογές.
• PTFE (Teflon): Χαμηλότερος συντελεστής τριβής ανάμεσα σε όλα τα στερεά υλικά. Η κατεργασία του είναι δύσκολη, αλλά είναι απαραίτητο για σφραγίσματα και χειρισμό χημικών.
• UHMW: Εξαιρετική αντοχή σε φθορά και απόσβηση. Αυτολιπανόμενο και σύμφωνο με τις προδιαγραφές της FDA για την επεξεργασία τροφίμων.

Ταίριασμα των ιδιοτήτων υλικού με τις απαιτήσεις εφαρμογής

Πώς μπορείτε να πλοηγηθείτε σε αυτές τις επιλογές για το συγκεκριμένο σας έργο; Ξεκινήστε με την αναγνώριση των μη διαπραγματεύσιμων απαιτήσεων και στη συνέχεια βελτιστοποιήστε ως προς τους δευτερεύοντες παράγοντες.

Απαιτήσεις αντοχής

Εάν το εξάρτημά σας πρέπει να αντέχει σημαντικά φορτία, τα μέταλλα εν γένει υπερτερούν των πλαστικών. Στα μέταλλα, η συνηθισμένη σειρά αντοχής είναι: αλουμίνιο < ορείχαλκος < άνθρακας χάλυβας < ανοξείδωτος χάλυβας < κράμα χάλυβα < τιτάνιο. Υψηλότερη αντοχή συνεπάγεται συνήθως υψηλότερο κόστος υλικού και πιο αργή κατεργασία, επομένως καθορίστε μόνο όσο απαιτεί πραγματικά η εφαρμογή σας.

Αντοχή στη διάβρωση

Η έκθεση στο περιβάλλον καθορίζει πολλές αποφάσεις για το υλικό. Για ήπια εσωτερικά περιβάλλοντα, ο χάλυβας άνθρακα με κατάλληλη επίστρωση λειτουργεί εντελώς ικανοποιητικά. Για εξωτερική έκθεση απαιτούνται αλουμίνιο, ανοξείδωτος χάλυβας ή πλαστικά. Για θαλάσσια και χημικά περιβάλλοντα απαιτείται ανοξείδωτος χάλυβας τύπου 316, ορείχαλκος αλουμινίου ή ειδικά πλαστικά όπως το PEEK ή το PTFE.

Τα περιορισμούς βάρους

Όταν κάθε γραμμάριο έχει σημασία — όπως στην αεροδιαστημική βιομηχανία, σε φορητόν εξοπλισμό ή σε κινούμενα εξαρτήματα που επηρεάζουν την κατανάλωση ενέργειας — η πυκνότητα του υλικού γίνεται κρίσιμη. Τα πλαστικά είναι τα ελαφρύτερα, ακολουθούμενα από το αλουμίνιο, στη συνέχεια το τιτάνιο και τέλος ο χάλυβας. Συχνά, το αλουμίνιο σε ελαφρώς παχύτερες διατομές υπερτερεί των βαρύτερων υλικών, διατηρώντας παράλληλα αποδεκτή αντοχή.

Σκέψεις για το Κόστος

Το κόστος υλικού συνδυάζει την τιμή του πρώτου υλικού με τον χρόνο κατεργασίας. Ένα «φθηνό» υλικό που κατεργάζεται αργά ενδέχεται να έχει υψηλότερο κόστος για το τελικό εξάρτημα από ένα «ακριβό» υλικό που κόβεται γρήγορα. Το ορείχαλκος και το αλουμίνιο κατεργάζονται ταχύτερα από όλα τα μέταλλα. Το ανοξείδωτο χάλυβας και ο τιτάνιος κατεργάζονται πιο αργά. Μεταξύ των πλαστικών, το ακετάλιο και το νάιλον κατεργάζονται αποτελεσματικά, ενώ το PEEK απαιτεί προσεκτική τεχνική και καταναλώνει περισσότερο χρόνο.

Έκθεση σε θερμοκρασία

Τα όρια λειτουργικής θερμοκρασίας περιορίζουν γρήγορα τις επιλογές. Τα περισσότερα πλαστικά αποτυγχάνουν σε θερμοκρασίες πάνω από 200–250°F, αν και το PEEK φθάνει μέχρι 480°F. Το αλουμίνιο χάνει σημαντικά την αντοχή του σε θερμοκρασίες πάνω από 300°F. Ο χάλυβας διατηρεί τις ιδιότητές του σε πολύ υψηλότερες θερμοκρασίες. Εάν η θερμότητα αποτελεί μέρος του περιβάλλοντός σας, αρχίστε εξαιρώντας τα υλικά που δεν θα επιβιώσουν.

Εξακολουθείτε να είστε αβέβαιοι; Οι περισσότεροι πάροχοι υπηρεσιών κατεργασίας διαθέτουν ειδικούς σε υλικά, οι οποίοι μπορούν να συνιστούν τις καλύτερες επιλογές για τη συγκεκριμένη εφαρμογή σας. Η παροχή πλήρους πληροφόρησης σχετικά με τις συνθήκες λειτουργίας, τα φορτία και την έκθεση στο περιβάλλον επιτρέπει πιο ακριβείς συστάσεις από το απλό αίτημα «ανοξείδωτο χάλυβα» ή «αλουμίνιο».

Με την ολοκλήρωση της επιλογής του υλικού, η κατανόηση της ροής εργασιών κατεργασίας — από την υποβολή του σχεδιασμού μέχρι το τελικό εξάρτημα — βοηθά στον καθορισμό ρεαλιστικών προσδοκιών για το χρονοδιάγραμμα και στον εντοπισμό ευκαιριών για εξορθολογισμό του έργου σας.

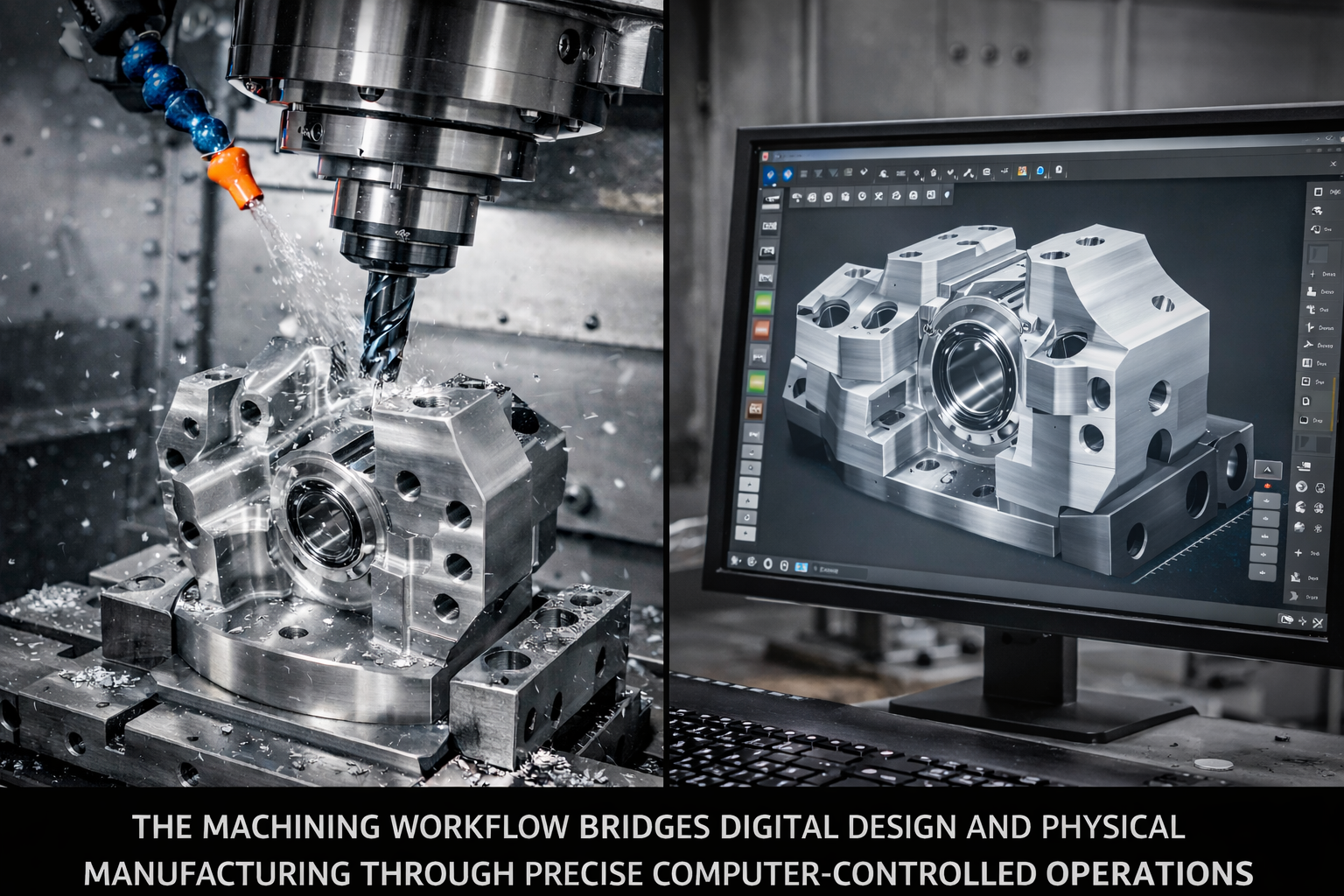

Η πλήρης ροή εργασιών κατεργασίας CNC εξηγημένη

Έχετε επιλέξει τη διαδικασία και το υλικό. Τι συμβαίνει τώρα πραγματικά όταν υποβάλλετε μια παραγγελία; Για πολλούς πελάτες, η ροή εργασιών της υπηρεσίας κατεργασίας παραμένει ένα «μαύρο κουτί» — τα σχέδια υποβάλλονται, τα εξαρτήματα παραδίδονται, ενώ όλα τα ενδιάμεσα στάδια φαίνονται μυστηριώδη. Η κατανόηση κάθε σταδίου βοηθά να θέσετε ρεαλιστικές προσδοκίες, να εντοπίσετε δυνητικές καθυστερήσεις πριν αυτές συμβούν και να επικοινωνήσετε αποτελεσματικότερα με τον εταίρο σας στην κατασκευή.

Η διαδρομή από το αρχείο CAD μέχρι το τελικό εξάρτημα ακολουθεί μια λογική σειρά. Κάθε φάση βασίζεται στην προηγούμενη, και η γνώση των ενεργειών που πραγματοποιούνται σε κάθε βήμα σας εξουσιοδοτεί να προετοιμάσετε καλύτερα την τεκμηρίωση εκ των προτέρων και να θέτετε ενημερωμένα ερωτήματα καθ’ όλη τη διάρκεια της παραγωγής.

1. Υποβολή αρχείου σχεδίασης: Παρέχετε τρισδιάστατα αρχεία CAD (STEP, IGES ή νατιβ μορφές), καθώς και δισδιάστατα σχέδια που καθορίζουν τις ανοχές, τις επιφανειακές κατεργασίες και τις κρίσιμες διαστάσεις.
2. Επισκόπηση σχεδίασης και σχόλια DFM: Οι μηχανικοί αναλύουν τα αρχεία σας ως προς την εφικτότητα κατασκευής, εντοπίζοντας πιθανά προβλήματα και προτείνοντας βελτιστοποιήσεις.
3. Προμήθεια Υλικών: Η πρώτη ύλη παραγγέλλεται ή αντλείται από το απόθεμα, βάσει των προδιαγραφών σας.
4. Ρύθμιση μηχανήματος και προγραμματισμός: Οι προγραμματιστές CAM δημιουργούν διαδρομές εργαλείων και κώδικα G, ενώ οι χειριστές προετοιμάζουν τα μηχανήματα και τα εργαλεία.
5. Εργασίες Κοπής: Τα CNC μηχανήματα εκτελούν τις προγραμματισμένες εντολές για τη δημιουργία των εξαρτημάτων σας.
6. Έλεγχος ποιότητας: Τα τελικά εξαρτήματα υποβάλλονται σε διαστασιακή επαλήθευση σύμφωνα με τις προδιαγραφές.
7. Τελικές επεξεργασίες: Εφαρμόζονται δευτερεύουσες διαδικασίες, όπως ανοδίωση, επιμετάλλωση ή λείανση, όπως απαιτείται.
8. Συσκευασία και μεταφορά: Τα εξαρτήματα προστατεύονται και αποστέλλονται στην εγκατάστασή σας.

Υποβολή Σχεδιασμού και Μηχανική Αξιολόγηση

Η διαδικασία ξεκινά τη στιγμή που ανεβάζετε τα αρχεία σας. Αλλά τι ακριβώς πρέπει να περιλαμβάνουν αυτά τα αρχεία; Η πλήρης τεκμηρίωση επιταχύνει κάθε επόμενη φάση, ενώ η έλλειψη πληροφοριών προκαλεί καθυστερήσεις και δυνητικές παρεξηγήσεις.

Η υποβολή σας πρέπει να περιλαμβάνει:

• τρισδιάστατο μοντέλο CAD: Το πρότυπο STEP προσφέρει καθολική συμβατότητα. Συμπεριλάβετε επίσης τα αρχικά αρχεία (native files), εάν υπάρχουν πολύπλοκα χαρακτηριστικά που ενδέχεται να μην μεταφραστούν τέλεια.
• δισδιάστατο σχέδιο: Αναφέρετε ρητά τις κρίσιμες ανοχές, τις επιφανειακές κατεργασίες και οποιαδήποτε χαρακτηριστικά που απαιτούν ιδιαίτερη προσοχή. Μην υποθέτετε ότι το τρισδιάστατο μοντέλο μεταδίδει αυτόματα όλες τις απαραίτητες πληροφορίες.
• Προδιαγραφή υλικού: Αντί απλώς τη λέξη «αλουμίνιο», καθορίστε το ακριβές κράμα και τον βαθμό σκληρότητας (π.χ. 6061-T6).
• Απαιτήσεις Ποσότητας: Τόσο οι άμεσες ανάγκες όσο και οι προβλεπόμενες ετήσιες ποσότητες βοηθούν στη βελτιστοποίηση της τιμολόγησης και της επιλογής της κατάλληλης διαδικασίας.
• Πλαίσιο χρήσης: Τι θα κάνει το εξάρτημα; Αυτή η πληροφορία βοηθά τους μηχανικούς να δώσουν κατάλληλες συστάσεις DFM.

Κατά την ανασκόπηση του σχεδιασμού, οι μηχανικοί εξετάζουν τα αρχεία σας λαμβάνοντας υπόψη τις πραγματικές συνθήκες παραγωγής. Σύμφωνα με την τεκμηρίωση της βιομηχανικής ροής εργασιών, αυτή η διαδικασία μετάφρασης από CAD σε CAM εντοπίζει δυνητικά προβλήματα προτού μετατραπούν σε ακριβά προβλήματα στο εργοστάσιο. Συνηθισμένα σχόλια DFM περιλαμβάνουν συστάσεις για προσαρμογή του πάχους των τοιχωμάτων, τροποποίηση των ακτινών εσωτερικών γωνιών ή χαλάρωση των ανοχών, όπου οι σφιχτές προδιαγραφές αυξάνουν το κόστος χωρίς να προσφέρουν λειτουργικό όφελος.

Προσδοκήστε ότι η ανασκόπηση του σχεδιασμού θα διαρκέσει από μία έως τρεις εργάσιμες ημέρες για τυπικά εξαρτήματα, ενδεχομένως δε και περισσότερο για πολύπλοκες συναρμολογήσεις ή εξαρτήματα CNC με σφιχτές ανοχές που απαιτούν λεπτομερή ανάλυση.

Από τον Προγραμματισμό έως το Πρώτο Δείγμα

Μόλις ολοκληρωθεί η ανασκόπηση του σχεδιασμού και εγκρίνετε την προσφορά, ξεκινά η παρασκευή για παραγωγή. Αυτή η φάση μετατρέπει το ψηφιακό σχέδιό σας σε φυσική πραγματικότητα μέσω προσεκτικού σχεδιασμού και προετοιμασίας των μηχανημάτων.

Ο προγραμματισμός CAM δημιουργεί τις οδηγίες G-code που ελέγχουν τις κινήσεις της μηχανής. Οι προγραμματιστές επιλέγουν κατάλληλα κοπτικά εργαλεία, καθορίζουν τις βέλτιστες ταχύτητες προώθησης (feeds) και περιστροφής (speeds) και σχεδιάζουν αποτελεσματικές διαδρομές εργαλείων που εξισορροπούν τον χρόνο κύκλου με την ποιότητα της επιφάνειας. Για πολύπλοκα εξατομικευμένα μηχανοκατεργασμένα εξαρτήματα, αυτό το στάδιο προγραμματισμού μπορεί να απαιτεί αρκετές ώρες εξειδικευμένου μηχανικού χρόνου.

Ταυτόχρονα, πραγματοποιείται η προμήθεια υλικών. Συνηθισμένα υλικά, όπως το αλουμίνιο 6061 ή το ανοξείδωτο χάλυβα 304, συνήθως αποστέλλονται από τους προμηθευτές εντός μίας έως δύο ημερών. Ειδικές κράματα ή μη συνηθισμένες διαστάσεις ενδέχεται να απαιτούν μεγαλύτερους χρόνους παράδοσης — μερικές φορές εβδομάδες για εξωτικά υλικά.

Η προετοιμασία της μηχανής περιλαμβάνει:

• Την τοποθέτηση κατάλληλων κοπτικών εργαλείων στον μαγαζίνο εργαλείων
• Την ασφαλή στερέωση του ακατέργαστου υλικού σε συγκρατητικά ή σφιγκτήρες
• Την καθιέρωση των συστημάτων συντεταγμένων και των μετατοπίσεων εργασίας
• Το φόρτωμα και την επαλήθευση του προγράμματος CNC
• Την εκτέλεση δοκιμαστικών κοπών για την επιβεβαίωση των μηκών και των θέσεων των εργαλείων

Το πρώτο άρθρο — τα αρχικά επεξεργασμένα εξαρτήματά σας — λαμβάνει επιπλέον προσοχή. Οι χειριστές παρακολουθούν στενά τις συνθήκες κοπής και διακόπτουν προσωρινά τη διαδικασία για να επαληθεύσουν τις διαστάσεις σε κρίσιμα σημεία. Αυτή η επιθεώρηση του πρώτου εξαρτήματος εντοπίζει οποιαδήποτε σφάλματα προγραμματισμού ή προβλήματα ρύθμισης προτού διαδοθούν σε ολόκληρο το παρτίδα.

Για απλά εξαρτήματα, αναμένεται χρονικό διάστημα τριών έως πέντε ημερών από την επιβεβαίωση της παραγγελίας μέχρι την ολοκλήρωση του πρώτου εξαρτήματος. Γεωμετρικά πιο περίπλοκα εξαρτήματα, αυστηρές ανοχές ή ειδικά υλικά επεκτείνουν αναλόγως αυτό το χρονοδιάγραμμα. Τα εξαρτήματα CNC που απαιτούν πολλαπλές εργασίες ή ρυθμίσεις διαρκούν φυσικά περισσότερο από εκείνα που κατασκευάζονται με μία μόνο ρύθμιση.

Επαλήθευση Ποιότητας και Τελική Παράδοση

Οι εργασίες κατεργασίας ολοκληρώνουν το αφαιρετικό στάδιο, αλλά τα εξαρτήματά σας δεν είναι ακόμη έτοιμα για αποστολή. Η επαλήθευση της ποιότητας επιβεβαιώνει ότι κάθε διάσταση, ανοχή και επιφανειακή απόδοση ανταποκρίνεται στις προδιαγραφές σας.

Οι μέθοδοι επιθεώρησης ποικίλλουν ανάλογα με την πολυπλοκότητα του εξαρτήματος και τις απαιτήσεις του κλάδου:

• Χειροκίνητη μέτρηση: Οι διαστημόμετροι, οι μικρόμετροι και οι υψόμετροι επαληθεύουν γρήγορα και οικονομικά τις βασικές διαστάσεις.
• Μηχανές Συντεταγμένων Μέτρησης (CMM): Για στενές ανοχές και πολύπλοκες γεωμετρίες, η εξέταση με συντεταγμένων μηχανήματος (CMM) παρέχει εξαντλητική διαστασιακή επαλήθευση με τεκμηριωμένες εκθέσεις.
• Δοκιμή τραχύτητας επιφάνειας: Οι προφιλόμετροι μετρούν τις τιμές Ra για να επιβεβαιώσουν τις προδιαγραφές τελικής επεξεργασίας.
• Οπτική επιθεώρηση: Εκπαιδευμένοι επιθεωρητές ελέγχουν την παρουσία αισθητικών ελαττωμάτων, ακμών και της ποιότητας της κατασκευής.

Οι αποτυχημένες επιθεωρήσεις προκαλούν διορθωτικά μέτρα. Τα μικρής σημασίας προβλήματα μπορεί να διορθωθούν με πρόσθετη κατεργασία ή χειροκίνητη τελική επεξεργασία. Σημαντικές αποκλίσεις απαιτούν την απόρριψη των επηρεασμένων εξαρτημάτων και την παραγωγή αντικαταστατικών — ένας ακόμη λόγος για τον οποίο η εξονυχιστική αναθεώρηση του σχεδιασμού και η επιθεώρηση του πρώτου δείγματος έχουν τόσο μεγάλη σημασία.

Οι εργασίες τελικής επεξεργασίας ακολουθούν την επιτυχή επιθεώρηση. Συνηθισμένες δευτερεύουσες διαδικασίες περιλαμβάνουν:

• Αφαίρεση ακμών και στρογγυλοποίηση ακμών
• Ανοδική οξείδωση ή χημική μετατροπή επιστρώματος για αλουμίνιο
• Επιμετάλλωση (ψευδάργυρος, νικέλιο, χρώμιο) για εξαρτήματα από χάλυβα
• Λείανση ή αμμοβολή για συγκεκριμένες επιφανειακές υφές
• Θερμική κατεργασία για την επίτευξη απαιτούμενης σκληρότητας

Αυτά τα τελικά στάδια κατεργασίας προσθέτουν χρόνο — συνήθως δύο έως πέντε επιπλέον ημέρες, ανάλογα με την πολυπλοκότητα της διαδικασίας και το αν η εργασία εκτελείται εντός της επιχείρησης ή ανατίθεται σε ειδικούς προμηθευτές.

Τέλος, η προσεκτική συσκευασία προστατεύει την επένδυσή σας κατά τη μεταφορά. Τα εξαρτήματα ακριβούς κατεργασίας συχνά λαμβάνουν ατομική συσκευασία, αφρώδη προστασία ή εξατομικευμένη συσκευασία για να αποτραπεί οποιαδήποτε ζημιά. Οι επιλογές αποστολής κυμαίνονται από οδική μεταφορά για τυπικούς χρόνους παράδοσης έως επιταχυνόμενη αεροπορική μεταφορά, όταν η ταχύτητα είναι καθοριστικής σημασίας.

Συνολικός χρόνος παράδοσης από την υποβολή της παραγγελίας έως την παράδοση; Για τυπικά κατεργασμένα εξαρτήματα σε συνηθισμένα υλικά και με τυπικές ανοχές, προβλέπεται χρονικό διάστημα δύο έως τριών εβδομάδων. Υπηρεσίες επείγουσας κατεργασίας μπορούν να μειώσουν αυτό το διάστημα σε λιγότερο από μία εβδομάδα για απλά εξαρτήματα, ενώ περίπλοκες συναρμολογήσεις με ειδικές επιφανειακές κατεργασίες μπορεί να απαιτούν τέσσερις έως έξι εβδομάδες ή και περισσότερο.

Η κατανόηση αυτής της ροής εργασίας αποκαλύπτει πού μπορείτε να επιταχύνετε τους χρονοδιαγράμματα — ολοκληρωμένη τεκμηρίωση, εύκολη πρόσβαση σε υλικά, ελαφρώς χαλαρότερες ανοχές όπου είναι κατάλληλο — και πού προκύπτουν συνήθως οι καθυστερήσεις. Με την εγκαθίδρυση ρεαλιστικών προσδοκιών, το επόμενο βήμα είναι να διασφαλίσετε ότι ο σχεδιασμός σας μεγιστοποιεί την ευκολία κατασκευής, ελαχιστοποιώντας παράλληλα τους περιττούς κόστους.

Οδηγίες Σχεδιασμού για τη Μείωση Κόστους και Χρόνου Παράδοσης

Έχετε κατανοήσει τη ροή εργασίας. Έχετε επιλέξει το υλικό σας. Αλλά υπάρχει μία πραγματικότητα που πολλοί μηχανικοί ανακαλύπτουν υπερβολικά αργά: οι αποφάσεις σχεδιασμού που λαμβάνονται πριν ακόμη επικοινωνήσετε με μία υπηρεσία μηχανικής κατεργασίας μπορούν να «κλειδώσουν» το 50% ή και περισσότερο του τελικού κόστους του εξαρτήματός σας. Το καλό νέο; Μικρές προσαρμογές στο μοντέλο CAD σας — που συχνά απαιτούν μόνο λίγα λεπτά — μπορούν να μειώσουν δραματικά τόσο την τιμή όσο και τον χρόνο παραγωγής, χωρίς να θυσιαστεί η λειτουργικότητα.

Σκεφτείτε τον σχεδιασμό για την κατασκευασιμότητα (DFM) ως την ομιλία της γλώσσας των CNC μηχανημάτων. Αυτά τα μηχανήματα εξειδικεύονται σε ορισμένες γεωμετρίες και αντιμετωπίζουν δυσκολίες με άλλες. Όταν ο σχεδιασμός σας συμφωνεί με τις δυνατότητες κατεργασίας, όλα λειτουργούν ομαλά. Όταν αντιτίθεται σε αυτές, οι δαπάνες πολλαπλασιάζονται και οι χρόνοι παράδοσης επεκτείνονται.

Κρίσιμες Διαστάσεις που Επηρεάζουν την Κατεργασιμότητα

Ορισμένες σχέσεις διαστάσεων καθορίζουν απευθείας την αποδοτικότητα με την οποία μπορεί να εκτελεστεί μια κοπή CNC. Η κατανόηση αυτών των σχέσεων σας βοηθά να σχεδιάσετε εξαρτήματα που οι μηχανές μπορούν να παράγουν γρήγορα και με ακρίβεια.

Πάχος Τοίχου

Οι λεπτοί τοίχοι αποτελούν μία από τις πιο συνηθισμένες προκλήσεις κατασκευασιμότητας. Όταν οι τοίχοι γίνονται πάρα πολύ λεπτοί, παρουσιάζουν παραμόρφωση υπό τις δυνάμεις κοπής, ταλαντώνονται κατά την κατεργασία και υπάρχει κίνδυνος να σπάσουν εντελώς. Σύμφωνα με Τις καλύτερες πρακτικές DFM της Summit CNC , όλα τα πάχη τοίχων πρέπει να παραμένουν μεγαλύτερα των 0,02 ιντσών — και μεγαλύτερο πάχος είναι πάντα καλύτερο από άποψη κατεργασίας.

Για τα μέταλλα, στοχεύστε σε ελάχιστο πάχος τοίχωμα 0,030" (0,76 mm) όποτε αυτό είναι δυνατό. Τα πλαστικά απαιτούν ακόμη περισσότερο υλικό — τουλάχιστον 0,060" (1,5 mm) — επειδή παραμορφώνονται ευκολότερα υπό την πίεση των εργαλείων. Οι μικρές εργασίες κατεργασίας με CNC σε εξαρτήματα με λεπτά τοιχώματα απαιτούν συχνά μειωμένες ταχύτητες κοπής και ελαφρύτερα περάσματα, γεγονός που αυξάνει άμεσα τον χρόνο κύκλου και το κόστος.

Εσωτερικές ακτίνες γωνιών

Αυτή είναι μια γεωμετρική πραγματικότητα που εκπλήσσει πολλούς σχεδιαστές: τα εξαρτήματα που κατεργάζονται με φρέζα CNC δεν μπορούν να έχουν τέλεια οξείες εσωτερικές γωνίες. Οι περιστρεφόμενες φρέζες αφήνουν μια ακτίνα καμπυλότητας ίση με τη διάμετρό τους. Η αίτηση για οξύτερες γωνίες από ό,τι επιτρέπει η τυποποιημένη εργαλειοθήκη αναγκάζει τη χρήση μικρότερων εργαλείων, εργαλείων μεγαλύτερης εμβέλειας και οδηγεί σε δραματική αύξηση του χρόνου κατεργασίας.

Η σύσταση; Σχεδιάστε εσωτερικές ακτίνες στρογγυλότητας τουλάχιστον 0,0625" (1,6 mm) — ή, ακόμη καλύτερα, 0,125" (3,2 mm), όταν το σχέδιό σας το επιτρέπει. Αυτό επιτρέπει τη χρήση τυποποιημένων εργαλείων που λειτουργούν με βέλτιστες ταχύτητες. Όταν οι οξείες εσωτερικές γωνίες είναι λειτουργικά απαραίτητες, εξετάστε τη μέθοδο EDM ως εναλλακτική διαδικασία, αλλά προσδοκήστε σημαντικά υψηλότερο κόστος.

Βάθη Τσέπης και Κοιλοτήτων

Οι βαθιές τσέπες δημιουργούν προβλήματα πρόσβασης των εργαλείων. Όσο πιο βαθιά είναι μια κοιλότητα σε σχέση με τη διάμετρο του απαιτούμενου εργαλείου, τόσο πιο πιθανό είναι να χρειαστείτε ειδικά εργαλεία μεγάλης εμβέλειας, τα οποία είναι ακριβότερα και λειτουργούν πιο αργά. Οι κανόνες της βιομηχανίας προτείνουν να περιορίζεται το βάθος των τσεπών σε μέγιστο 6 φορές τη μικρότερη ακτίνα στρογγυλότητας σε εκείνη την τσέπη.

Για παράδειγμα, εάν η τσέπη σας έχει ακτίνες στρογγυλότητας 0,125", διατηρήστε το βάθος κάτω των 0,75". Η υπέρβαση αυτού του λόγου δεν καθιστά την κατεργασία αδύνατη — απλώς την καθιστά πιο ακριβή και χρονοβόρα, καθώς οι τεχνικοί μεταβαίνουν σε ειδικά φρέζια που είναι πιο ευάλωτα σε κραδασμούς και σπάσιμο.

Λόγος βάθους προς διάμετρο οπών

Οι τυπικές στροφικές μύτες λειτουργούν αποτελεσματικά μέχρι λόγους βάθους προς διάμετρο περίπου 4:1. Μια οπή διαμέτρου 0,250" μπορεί να διανοιγηθεί σε βάθος 1" χωρίς ειδικές προϋποθέσεις. Πέραν αυτού του λόγου, απαιτούνται ειδικές μύτες, κύκλοι διάτρησης με επαναλαμβανόμενες εισόδους (peck-drilling) και αυξημένη προσοχή.

Για βαθιές οπές (λόγος 10:1 ή μεγαλύτερος), μπορεί να απαιτηθεί διάτρηση με όπλο (gun drilling) ή εργαλειομηχανή με ηλεκτροδιαβρωτική κατεργασία (EDM) — διαδικασίες που προσθέτουν σημαντικό κόστος. Όπου είναι δυνατόν, σχεδιάστε οπές όσο το δυνατόν λιγότερο βαθιές και εξετάστε τη χρήση διαπεραστών οπών αντί για τυφλών οπών, οι οποίες παράγονται ταχύτερα και είναι ευκολότερο να ελεγχθούν.

Χαρακτηριστικό σχεδίασης	Συνιστώμενη Διαμόρφωση	Γιατί έχει σημασία	Επίδραση στο κόστος
Ελάχιστος επίπεδος παχύτητας	Μέταλλα: ≥0,030" (0,76 mm) Πλαστικά: ≥0,060" (1,5 mm)	Αποτρέπει την εκτροπή, την ταλάντωση και την καταστροφή κατά την κατεργασία με CNC	Οι λεπτοί τοίχοι αυξάνουν τον χρόνο κατεργασίας κατά 20–40%
Εσωτερικές ακτίνες γωνιών	≥0,0625" (1,6 mm), προτιμότερα ≥0,125"	Συμβατό με τα τυπικά εργαλεία· αποφεύγει τα εργαλεία μεγάλης εμβέλειας	Οι οξείες γωνίες μπορούν να διπλασιάσουν τον χρόνο κατεργασίας
Βάθος Τσέπης	≤6× τη μικρότερη ακτίνα στρογγυλεμένης γωνίας	Επιτρέπει τη χρήση τυποποιημένων εργαλείων· μειώνει την ταλάντωση και την καταστροφή των εργαλείων	Οι βαθιές υποδοχές αυξάνουν τον χρόνο κύκλου κατά 30–50%
Αναλογία βάθους οπής προς διάμετρο	≤4:1 για τυποποιημένη διάτρηση	Τα τυποποιημένα δραπανάκια λειτουργούν αποτελεσματικά· δεν απαιτούνται κύκλοι προσεκτικής διάτρησης (peck cycles)	Για βαθιές οπές ενδέχεται να απαιτηθεί 2–3 φορές μεγαλύτερος χρόνος διάτρησης
Βάθος σπειρώματος	≤3 φορές η ονομαστική διάμετρος	Τα τυποποιημένα μετρητικά βιδώματα φτάνουν εύκολα· επιτυγχάνεται πλήρης σύνδεση με την εσωτερική σπείρα	Υπερβολικό βάθος προσθέτει χρόνο ρύθμισης και κίνδυνο
Υπονομεύσεις	Να αποφεύγεται όταν είναι δυνατόν· να χρησιμοποιούνται οι τυποποιημένες διαστάσεις T-slot	Απαιτεί ειδικά εργαλεία και πρόσθετες εργασίες	Κάθε υποχώρηση (undercut) προσθέτει 25–100+ δολάρια ανά τεμάχιο

Αποφυγή κοινών λαθών σχεδιασμού

Ορισμένες αποφάσεις σχεδιασμού φαίνονται λογικές στην οθόνη, αλλά δημιουργούν προβλήματα στο εργοστάσιο. Η αναγνώριση αυτών των προτύπων πριν από την υποβολή των αρχείων σας εξοικονομεί επαναλήψεις επανεξέτασης και αποτρέπει απρόσμενες δαπάνες.

Υπερβολικά αυστηρές ανοχές

Αυτό μπορεί να είναι το πιο ακριβό λάθος στην επιλογή υλικών και τον σχεδιασμό για κατεργασία με CNC. Σύμφωνα με την ανάλυση κόστους ανοχών από ειδικούς του κλάδου, οι στενές ανοχές αυξάνουν το κόστος εκθετικά: η ακρίβεια ±0,005" κοστίζει περίπου 2 φορές τις τυπικές τιμές, ενώ η ±0,001" κοστίζει 4 φορές περισσότερο. Οι υπερστενές ανοχές ±0,0001" μπορούν να αυξήσουν το κόστος κατά 10–24 φορές.

Το πραγματικό ερώτημα που πρέπει να θέσετε: τι συμβαίνει αν αυτή η διάσταση διαφέρει κατά ±0,05 mm; Αν η απάντηση είναι «τίποτα κρίσιμο», οι τυπικές ανοχές είναι καλύτερη επιλογή για εσάς. Διατηρήστε τις στενές ανοχές για:

• Επιφάνειες σύνδεσης όπου η ακρίβεια της εφαρμογής είναι κρίσιμη
• Καθίσματα περιστρεφόμενων στοιχείων (bearings) και διεπαφές άξονα
• Σφραγιστικές επιφάνειες για δακτυλίους O-ring ή παρεμβύσματα (gaskets)
• Χαρακτηριστικά που επηρεάζουν κρίσιμες λειτουργίες ή την ασφάλεια

Για όλα τα υπόλοιπα — εξωτερικές επιφάνειες, μη λειτουργικά χαρακτηριστικά, αισθητικές περιοχές — οι τυπικές ανοχές ±0,005" (±0,127 mm) λειτουργούν άριστα και κοστίζουν πολύ λιγότερο.

Σχεδιασμός χαρακτηριστικών που διευκολύνουν την πρόσβαση των εργαλείων

Η μηχανική κατεργασία πλαστικών και μετάλλων με CNC απαιτεί φυσική πρόσβαση των εργαλείων σε κάθε χαρακτηριστικό. Ακούγεται προφανές, αλλά συχνά λαμβάνονται σχέδια που περιλαμβάνουν χαρακτηριστικά στα οποία τα εργαλεία δεν μπορούν απλώς να φτάσουν — ή μπορούν να φτάσουν μόνο με ακριβά ειδικά συστήματα στερέωσης.

Συνηθισμένα προβλήματα πρόσβασης περιλαμβάνουν:

• Βαθιές και στενές εγκοπές, όπου η διάμετρος του εργαλείου υπερβαίνει το πλάτος της εγκοπής
• Χαρακτηριστικά που κρύβονται πίσω από τοιχώματα ή προεξοχές
• Εσωτερικές κοιλότητες χωρίς διαδρομή εισόδου για το εργαλείο
• Κείμενο ή γραβούρες σε εντοπισμένες (εσοχές) περιοχές

Πριν οριστικοποιήσετε το σχέδιό σας, φανταστείτε νοερά τη διαδρομή κοπής του εργαλείου προς κάθε χαρακτηριστικό. Εάν δεν μπορείτε να φανταστείτε την πρόσβαση του εργαλείου, η κατεργασία θα είναι δύσκολη ή ακόμη και αδύνατη χωρίς δημιουργικές λύσεις στερέωσης που αυξάνουν το κόστος.

Καθορισμός στρογγυλεμένων ακμών (fillets) αντί για κεκλιμένων ακμών (chamfers)

Οι εξωτερικές ακμές συχνά απαιτούν κάποια μορφή διακοπής — είτε μια στρογγυλεμένη ακμή (fillet) είτε μια πλάγια ακμή (chamfer). Από πλευράς κατεργασίας, οι πλάγιες ακμές είναι προτιμότερες όσον αφορά το κόστος και την ταχύτητα. Όπως αναφέρουν οι οδηγίες DFM, η κατεργασία μιας στρογγυλεμένης ακμής απαιτεί περίπλοκες τρισδιάστατες διαδρομές εργαλείου ή ειδικά εργαλεία στρογγύλευσης γωνιών, ενώ οι πλάγιες ακμές παράγονται εύκολα με τυπικά εργαλεία πλάγιας κοπής.

Εκτός εάν η εφαρμογή σας απαιτεί ειδικά στρογγυλεμένες ακμές — για λόγους ανθρωπομετρίας, αεροδυναμικής ή μείωσης συγκέντρωσης τάσεων — καθορίστε πλάγιες ακμές για να μειώσετε τον χρόνο κατεργασίας.

Προσθήκη Πολυπλοκότητας για Αισθητικούς Λόγους

Αυτό το διακοσμητικό μοτίβο φαινόταν εξαιρετικό στο CAD. Ωστόσο, κάθε πρόσθετο χαρακτηριστικό απαιτεί επιπλέον χρόνο κατεργασίας. Πολύπλοκα αισθητικά στοιχεία — όπως λεπτομερείς υφές, μη λειτουργικές καμπύλες ή λεπτομερείς χαράξεις — αυξάνουν το κόστος χωρίς να βελτιώνουν τη λειτουργικότητα.

Κατά τη βελτιστοποίηση για παραγωγή, σχεδιάστε πρώτα για λειτουργικότητα. Εξετάστε εάν οι πολύπλοκες γεωμετρίες είναι πραγματικά κρίσιμες για την τελική χρήση του εξαρτήματός σας ή εάν απλούστερες εναλλακτικές λύσεις επιτυγχάνουν το ίδιο αποτέλεσμα.

Βελτιστοποίηση του Σχεδιασμού σας για την Παραγωγή

Πέρα από την αποφυγή λαθών, οι προληπτικές επιλογές σχεδιασμού επιταχύνουν την παραγωγή και μειώνουν το κόστος. Αυτές οι βελτιστοποιήσεις απαιτούν ελάχιστη προσπάθεια σχεδιασμού, αλλά προσφέρουν σημαντικά πλεονεκτήματα κατά την κατασκευή.

Ελαχιστοποίηση Ρυθμίσεων

Κάθε φορά που ένα εξάρτημα πρέπει να επανατοποθετηθεί στη μηχανή — να αναποδογυριστεί, να περιστραφεί ή να επαναστερεωθεί — προστίθεται χρόνος ρύθμισης και εισάγονται δυνητικά σφάλματα θέσης μεταξύ των χαρακτηριστικών. Οι σχεδιασμοί που μπορούν να ολοκληρωθούν σε μία μόνο ρύθμιση κοστίζουν λιγότερο και επιτυγχάνουν καλύτερη ακρίβεια από εκείνους που απαιτούν πολλαπλές προσανατολίσεις.

Ελέγξτε τον σχεδιασμό σας με στόχο τη μείωση των ρυθμίσεων:

• Μπορούν τα χαρακτηριστικά σε αντίθετες επιφάνειες να προσπεραστούν από μία μόνο πλευρά με διαπεραστικές οπές;
• Είναι πραγματικά απαραίτητα τα χαρακτηριστικά πολλαπλών επιφανειών, ή μπορούν να συγχωνευθούν;
• Θα μπορούσε μία ελαφρά αλλαγή της γεωμετρίας να εξαλείψει μία εργασία αναποδογύρισματος;

Χρησιμοποιήστε Τυποποιημένα Μεγέθη Εργαλείων

Οπές διαμέτρου 0,250", 0,375" ή 0,500"; τα τυποποιημένα τρυπάνια είναι φθηνά και διατίθενται αμέσως. Οπές διαμέτρου 0,237" ή 0,489"; τα ειδικά τρυπάνια ή οι εργασίες λείανσης προσθέτουν χρόνο και κόστος.

Ομοίως, η καθορισμένη χρήση τυποποιημένων διαμέτρων σπειρώματος (10-32, 1/4-20, M6x1,0) επιτρέπει τη χρήση διαθέσιμων ευρέως εργαλείων για τη δημιουργία σπειρωμάτων (taps) και ενσωματώσεων (inserts). Τα μη τυποποιημένα σπειρώματα απαιτούν ειδικά εργαλεία, τα οποία ενδεχομένως να πρέπει να παραγγελθούν.

Καθορίστε στρατηγικά τη μορφή του υλικού

Το σχήμα του ακατέργαστου υλικού σας επηρεάζει τον βαθμό κατεργασίας που απαιτείται. Ένα εξάρτημα που έχει σχεδιαστεί ώστε να ταιριάζει αποτελεσματικά στις τυποποιημένες διαστάσεις ράβδων, πλακών ή ράβδων (bar, plate, rod) αποδίδει λιγότερο απόβλητο υλικού και κατεργάζεται ταχύτερα από ένα εξάρτημα που απαιτεί υπερμεγέθη τεμάχια και εκτεταμένη προκαταρκτική κοπή.

Συνεννοηθείτε με την υπηρεσία κατεργασίας σας σχετικά με τις διαθέσιμες διαστάσεις αποθηκευμένου υλικού προτού οριστικοποιήσετε τις εξωτερικές διαστάσεις. Μερικές φορές, η προσθήκη 0,050" σε μία διάσταση επιτρέπει τη χρήση του επόμενου μικρότερου μεγέθους αποθηκευμένου υλικού, μειώνοντας το κόστος του υλικού και τον χρόνο προκαταρκτικής κατεργασίας.

Λάβετε υπόψη τις ανοχές για πρωτότυπα έναντι ανοχών για παραγωγή

Κατά τη διάρκεια της πρωτοτυποποίησης, επικυρώνετε σχεδιαστικές ιδέες — όχι την παραγωγή τελικών προϊόντων. Η έναρξη με χαλαρότερες ανοχές μειώνει το κόστος των πρωτοτύπων κατά 40–60%, σύμφωνα με βιομηχανική ανάλυση. Μπορείτε πάντα να σφίξετε συγκεκριμένες διαστάσεις αργότερα, εάν οι δοκιμές αποδείξουν ότι αυτό είναι απαραίτητο.

Αυτή η επαναληπτική προσέγγιση — πρωτοτυποποίηση με τυπικές ανοχές, δοκιμή και στη συνέχεια σύσφιξη μόνο εκείνων των διαστάσεων που οι δοκιμές αποκαλύπτουν ως κρίσιμες — παρέχει καλύτερα αποτελέσματα με χαμηλότερο συνολικό κόστος σε σύγκριση με την υπερπροσδιορισμένη προσέγγιση από την αρχή.

Η βελτιστοποίηση του σχεδιασμού δεν σημαίνει παραχώρηση στη λειτουργικότητα του εξαρτήματός σας. Σημαίνει να διατυπώνετε τις απαιτήσεις σας με τρόπο που να συμφωνεί με τις δυνατότητες παραγωγής. Όταν οι ανοχές, οι λειτουργικές δυνατότητες και οι γεωμετρίες συμφωνούν με τα όσα εκτελούν αποτελεσματικά οι CNC μηχανές, όλοι κερδίζουν: εσείς λαμβάνετε καλύτερα εξαρτήματα πιο γρήγορα και με χαμηλότερο κόστος.

Με τον σχεδιασμό σας βελτιστοποιημένο για την ευκολία κατασκευής, η κατανόηση ακριβώς ποιες ανοχές και ποια τελικά επιφανειακά επεξεργασίες είναι εφικτές — και πόσο κοστίζουν — αποτελεί το επόμενο κρίσιμο κενό γνώσης που πρέπει να καλυφθεί.

Οι Ανοχές και οι Επιφανειακές Καταλήξεις Απομυστηριοποιημένες

Έχετε σχεδιάσει το εξάρτημά σας λαμβάνοντας υπόψη την κατασκευασιμότητα. Ωστόσο, πόσο ακριβές μπορεί να είναι η κατεργασία ενός εξαρτήματος από μια υπηρεσία κατεργασίας; Και ποια ποιότητα επιφάνειας θα πρέπει να περιμένετε; Αυτά τα ερωτήματα έχουν εξαιρετική σημασία: αν καθορίσετε ανοχές πολύ χαλαρές, τα εξαρτήματα δεν θα λειτουργούν σωστά· αν αντιθέτως καθορίσετε ανοχές πολύ σφιχτές, το κόστος θα αυξηθεί δραματικά χωρίς να προστίθεται πραγματική αξία.

Η κατανόηση των ανοχών και των επιφανειακών καταλήξεων σας μετατρέπει από κάποιον που απλώς αποδέχεται τις προσφορές που του γίνονται σε κάποιον που λαμβάνει ενημερωμένες αποφάσεις σχετικά με τις απαιτήσεις ακρίβειας. Ας αποκωδικοποιήσουμε αυτές τις προδιαγραφές, ώστε να μπορείτε να επικοινωνείτε ακριβώς αυτό που απαιτεί η εφαρμογή σας — ούτε περισσότερο, ούτε λιγότερο.

Τυπικές έναντι Σφιχτών Απαιτήσεων Ανοχών

Κάθε διάσταση ενός κατεργασμένου εξαρτήματος έχει κάποιο αποδεκτό εύρος μεταβλητότητας. Αυτό είναι η ανοχή — η διαφορά μεταξύ της μεγαλύτερης και της μικρότερης αποδεκτής μέτρησης. Καμία διαδικασία κατασκευής δεν παράγει τέλεια εξαρτήματα, αλλά η κατεργασία με CNC πλησιάζει εκπληκτικά την τελειότητα.

Τυπικές Ανοχές αντιπροσωπεύουν τα αποτελέσματα που επιτυγχάνουν οι μηχανές σε συνθήκες κανονικής λειτουργίας, χωρίς ειδικά μέτρα. Για τις περισσότερες εταιρείες ακριβούς κατεργασίας, αυτό σημαίνει:

• Γραμμικές διαστάσεις: ±0,005" (±0,127 mm)
• Διάμετροι οπών: ±0,005" (±0,127 mm)
• Γωνιακά χαρακτηριστικά: ±0.5°

Σύμφωνα με τις βιομηχανικές προδιαγραφές της Factorem, αυτές οι τυποποιημένες ανοχές λαμβάνουν υπόψη τις φυσικές παραλλαγές στις ιδιότητες των υλικών, τη φθορά των εργαλείων, τη θερμική διαστολή και την ακρίβεια της θέσης της μηχανής, χωρίς να απαιτούνται ειδικές τεχνικές ή επεκτεταμένοι χρόνοι κύκλου.

Στενές Ανοχές απαιτούν επιπλέον προσοχή — χαμηλότερες ταχύτητες κοπής, συχνότερες μετρήσεις, περιβάλλοντα με ελεγχόμενη θερμοκρασία και εξειδικευμένο εξοπλισμό. Τα εξαρτήματα ακριβούς κατεργασίας που απαιτούν στενές ανοχές καθορίζουν συνήθως:

• Βαθμός ακρίβειας: ±0,001" έως ±0,002" (±0,025 mm έως ±0,050 mm)
• Υψηλή ακρίβεια: ±0,0005" (±0,013 mm)
• Υπερ-ακριβής κατεργασία: ±0,0001" (±0,003 mm) — απαιτεί τροχισμό ή εξειδικευμένο εξοπλισμό

Πότε πραγματικά χρειάζονται στενές ανοχές; Επικεντρωθείτε στις λειτουργικές απαιτήσεις:

• Συναρμογές με πίεση όπου η παρεμβολή πρέπει να ελέγχεται ακριβώς
• Καθίσματα ρουλεμάν που απαιτούν συγκεκριμένη χάραξη ή παρεμβολή
• Επιφάνειες στεγανοποίησης όπου τα κενά προκαλούν διαρροή
• Συναρμοζόμενα εξαρτήματα τα οποία πρέπει να συμπίπτουν τέλεια

Για εξαρτήματα CNC στροφής, όπως άξονες και μανίκια, οι τοποθετήσεις ρουλεμάν απαιτούν συνήθως στενά επιτρεπόμενα όρια στη διάμετρο και την ομοκεντρικότητα. Παρομοίως, η κατεργασία ανοξείδωτου χάλυβα για εξαρτήματα βαλβίδων απαιτεί συχνά ακρίβεια στις επιφάνειες στεγανοποίησης, ενώ επιτρέπονται τυπικά επιτρεπόμενα όρια σε άλλα σημεία.

Βαθμός ανοχής	Τυπική Περιοχή	Κοινή εφαρμογή	Πολλαπλασιαστής Κόστους
Πρότυπο	±0,005" (±0,127 mm)	Μη κρίσιμες διαστάσεις, περιβλήματα, βραχίονες, καλύμματα	1.0x (Βασική Γραμμή)
Ακρίβεια	±0,002" (±0,050 mm)	Εξαρτήματα CNC φρεζαρίσματος με συναρμοζόμενα χαρακτηριστικά, περιβλήματα ρουλεμάν	1,5–2,0x
Υψηλή Ακρίβεια	±0,0005" (±0,013 mm)	Μηχανοκατεργασμένα μέρη CNC για αεροδιαστημική βιομηχανία, ιατρικά εμφυτεύματα και οπτικά πλαίσια στήριξης	3,0–4,0x
Υπερ-Ακριβής	±0,0001" (±0,003 mm)	Μέτρα ακρίβειας, κρίσιμα εξαρτήματα ελέγχου, ημιαγωγοί	8,0–24,0x

Επιλογές και Εφαρμογές Κατεργασίας Επιφάνειας

Ενώ οι τολεραντικότητες ελέγχουν τις διαστάσεις, η επιφανειακή τελική κατεργασία περιγράφει την υφή — τις μικροσκοπικές κορυφές και κοιλότητες που αφήνουν τα κοπτικά εργαλεία. Σύμφωνα με τα Πρότυπα ASME που τεκμηριώνονται από το GD&T Basics , η επιφανειακή τελική κατεργασία αποτελείται από τρία στοιχεία: την τραχύτητα (λεπτές ανωμαλίες), την κυματιστότητα (μεγαλύτερης κλίμακας μεταβολές στην απόσταση) και την κατεύθυνση (κατευθυντικό μοτίβο από τη μηχανική κατεργασία).

Ο παράμετρος που καθορίζεται συχνότερα είναι Ra (μέση τραχύτητα) - ο αριθμητικός μέσος όρος των αποκλίσεων του ύψους της επιφάνειας από τη μέση γραμμή, που μετράται σε μικρο-ίντσες (μin) ή μικρομέτρα (μm). Χαμηλότερες τιμές Ra σημαίνουν λείτερες επιφάνειες.

Τυπικές τιμές Ra που επιτυγχάνονται ανά διαδικασία:

• Τυπική φρεζάρισμα: 63–125 μin (1,6–3,2 μm)
• Λεπτή φρεζάρισμα: 32–63 μin (0,8–1,6 μm)
• Τυπική τόρνευση: 63–125 μin (1,6–3,2 μm)
• Λεπτή τόρνευση: 16–32 μin (0,4–0,8 μm)
• Λίγμα: 8–32 μin (0,2–0,8 μm)
• Λαστιχτή: 2–8 μin (0,05–0,2 μm)

Ποια επεξεργασία επιφάνειας απαιτεί πραγματικά η εφαρμογή σας; Λάβετε υπόψη τις ακόλουθες κατευθυντήριες γραμμές:

• Επιφάνειες για καλλωπιστικούς σκοπούς/χωρίς επαφή: 125 μin (3,2 μm) – η τυπική επεξεργασμένη επιφάνεια είναι πλήρως αποδεκτή
• Γενική μηχανική επαφή: 63 μin (1,6 μm) – επαρκής για την πλειονότητα των επιφανειών ολίσθησης ή κύλισης
• Επιφάνειες Στεγανοποίησης: 32 μin (0,8 μm) – απαιτείται για τις εγκοπές δακτυλίων O και τις επιφάνειες φλάντζας
• Επιφάνειες τριβής: 16–32 μin (0,4–0,8 μm) – κρίσιμη για την κατάλληλη λίπανση και τη διάρκεια ζωής λόγω φθοράς
• Οπτική ή διακοσμητική: 8 μm (0,2 μm) ή καλύτερο — απαιτούνται δευτερεύουσες επιχειρήσεις λείανσης

Οι διεθνείς προδιαγραφές χρησιμοποιούν συχνά Rz (μέσο βάθος τραχύτητας) αντί για Ra. Ως προσεγγιστική μετατροπή, οι τιμές Rz είναι συνήθως 4–7 φορές υψηλότερες από τις αντίστοιχες τιμές Ra για την ίδια επιφάνεια, αν και αυτή η σχέση διαφέρει ανάλογα με την ομοιογένεια της επιφάνειας.

Ισορροπία μεταξύ ακρίβειας και οικονομικής αποδοτικότητας παραγωγής

Αυτή είναι η δυσάρεστη αλήθεια: οι στενότερες ανοχές συνεπάγονται αναπόφευκτα υψηλότερο κόστος. Όπως τονίζουν οι ειδικοί στις ανοχές, αυτή η σχέση καθορίζεται από διάφορους παράγοντες:

• Πιο αργές ταχύτητες κατεργασίας για μείωση της παραμόρφωσης του εργαλείου και των θερμικών επιδράσεων
• Πιο συχνές επιθεωρήσεις κατά τη διάρκεια και μετά την παραγωγή
• Υψηλότερα ποσοστά απορριμμάτων καθώς οι αποδεκτές περιοχές στενεύουν
• Ειδικά Εξοπλισμοί για υπερακριβείς απαιτήσεις
• Περιβάλλοντα με έλεγχο κλίματος για κρίσιμες μετρήσεις

Η πιο οικονομικά αποτελεσματική προσέγγιση; Εφαρμόστε στενές ανοχές επιλεκτικά. Αναθεωρήστε το σχέδιό σας και ρωτήστε: τι ακριβώς αποτυγχάνει εάν αυτή η διάσταση διαφέρει κατά την τυπική ανοχή; Για εξαρτήματα που κατασκευάζονται με ακριβειακή μηχανική και όπου η λειτουργία απαιτεί πραγματικά ακρίβεια, καθορίστε την ανοχή χωρίς δισταγμό. Για όλα τα υπόλοιπα, οι τυπικές ανοχές παρέχουν ισοδύναμη απόδοση με σημαντικά χαμηλότερο κόστος.

Έχουν σημασία επίσης και οι μέθοδοι επαλήθευσης

Πώς επαληθεύουν οι υπηρεσίες μηχανικής ότι έχουν τηρηθεί οι ανοχές σας; Η απάντηση εξαρτάται από το τι έχετε καθορίσει:

• Τυπικές ανοχές: Τα διαστημόμετρα, τα μικρόμετρα και τα γαύγες «περνάει/δεν περνάει» παρέχουν γρήγορη και οικονομική επαλήθευση
• Ακριβή όρια ανοχής: Οι Μηχανές Συντεταγμένων Μετρήσεων (CMM) παράγουν λεπτομερείς διαστασιακές εκθέσεις με τεκμηριωμένη εντοπισιμότητα
• Επιφάνεια Φινιρίσματος: Οι προφιλόμετροι μετρούν απευθείας τις τιμές Ra, παρέχοντας αντικειμενική επαλήθευση
• Επικαιροποιήσεις GD&T: Ειδικά εξαρτήματα και προγραμματισμός CMM επαληθεύουν πολύπλοκες γεωμετρικές σχέσεις

Για κρίσιμες εφαρμογές, ζητήστε την τεκμηρίωση επιθεώρησης μαζί με τα εξαρτήματά σας. Οι περισσότερες εταιρείες ακριβούς κατεργασίας παρέχουν διαστασιακές εκθέσεις που αναφέρουν τις πραγματικές μετρηθείσες τιμές σε σύγκριση με τις προδιαγραφές — τεκμηρίωση που καθίσταται απαραίτητη για την εξακολούθηση της ποιότητας σε ρυθμιζόμενους τομείς.

Η κατανόηση των εφικτών — και του αντίστοιχου κόστους τους — σας δίνει τον έλεγχο στον συμβιβασμό μεταξύ ακρίβειας και οικονομικών. Όταν οι ανοχές και οι επιφανειακές καταλήξεις καθορίζονται κατάλληλα, η επόμενη ερώτηση είναι: η κατεργασία με CNC είναι πράγματι η κατάλληλη διαδικασία για την εφαρμογή σας, ή θα σας εξυπηρετούσαν καλύτερα εναλλακτικές μέθοδοι κατασκευής;

Κατεργασία με CNC έναντι εναλλακτικών μεθόδων κατασκευής

Έχετε κατακτήσει τις ανοχές, βελτιστοποιήσει το σχέδιό σας και επιλέξει το ιδανικό υλικό. Αλλά υπάρχει μία ερώτηση που αξίζει να θέσετε πριν αποφασίσετε να συνεργαστείτε με οποιαδήποτε υπηρεσία μηχανικής κατεργασίας: Είναι πραγματικά η κατεργασία με CNC η κατάλληλη μέθοδος κατασκευής για το έργο σας; Σε ορισμένες περιπτώσεις, η απάντηση είναι ξεκάθαρα ναι. Σε άλλες, εναλλακτικές διαδικασίες προσφέρουν καλύτερα αποτελέσματα με χαμηλότερο κόστος.

Δεν πρόκειται για την ανακήρυξη μίας μεθόδου ως ανώτερης από την άλλη. Κάθε προσέγγιση κατασκευής έχει το δικό της «σημείο βελτιστοποίησης» — δηλαδή συγκεκριμένους συνδυασμούς ποσότητας, πολυπλοκότητας, ακρίβειας και προϋπολογισμού, όπου υπερτερεί σαφώς έναντι όλων των εναλλακτικών. Η κατανόηση αυτών των «σημείων βελτιστοποίησης» σας βοηθά να λαμβάνετε πιο ενημερωμένες αποφάσεις και να αποφεύγετε ακριβά λάθη στην ταίριασμα διαδικασίας με τις απαιτήσεις του έργου.

Πότε η Προσθετική Κατασκευή Είναι Πιο Κατάλληλη

η τρισδιάστατη εκτύπωση έχει εξελιχθεί από μία νεωτεριστική τεχνική γρήγορης πρωτοτυποποίησης σε μία νόμιμη επιλογή κατασκευής για συγκεκριμένες εφαρμογές. Αλλά πότε πρέπει να επιλέξετε την προσθετική αντί της αφαιρετικής κατεργασίας;

Σύμφωνα με συγκριτική ανάλυση από την Ultimaker η εκτύπωση 3D ξεχωρίζει στην παραγωγή πολύπλοκων γεωμετριών και εσωτερικών δομών, οι οποίες θα ήταν δύσκολο ή αδύνατο να επιτευχθούν με παραδοσιακές μεθόδους κατασκευής. Σκεφτείτε δομές πλέγματος για μείωση βάρους, εσωτερικά διαύλωμα ψύξης ή οργανικά σχήματα που ακολουθούν τις γραμμές τάσης αντί των περιορισμών της κατεργασίας.

Επιλέξτε την τρισδιάστατη εκτύπωση όταν:

• Η ποσότητα είναι πολύ μικρή (1–10 τεμάχια) - η απουσία δαπανών εγκατάστασης καθιστά οικονομικά εφικτά τα μικρά παρτίδια
• Η γεωμετρία είναι εξαιρετικά πολύπλοκη - εσωτερικά χαρακτηριστικά, υποτμήσεις και οργανικά σχήματα εκτυπώνονται εύκολα
• Η ταχύτητα έχει τη μεγαλύτερη σημασία - εναλλακτικές λύσεις γρήγορης πρωτοτυποποίησης CNC μπορούν να παραδοθούν εντός 24 ωρών
• Οι ιδιότητες των υλικών είναι δευτερεύουσες - όταν η αντοχή και η ακρίβεια δεν είναι κρίσιμες

Επιλέξτε κατεργασία CNC αντί αυτού όταν:

• Τα χαρακτηριστικά του υλικού έχουν σημασία - τα κατεργασμένα εξαρτήματα διατηρούν την πλήρη αντοχή του υλικού χωρίς γραμμές στρώματος
• Η ακρίβεια είναι κρίσιμη - η κατεργασία με CNC επιτυγχάνει ανοχές ±0,025 mm, σε αντίθεση με την πλειονότητα των τεχνικών εκτύπωσης 3D που κυμαίνονται από ±0,1 mm έως ±0,5 mm
• Η επιφανειακή απόδοση έχει σημασία - οι επιφάνειες κατεργασίας με CNC φτάνουν 0,8 μm Ra, σε αντίθεση με τις 15 μm για τα εκτυπωμένα εξαρτήματα
• Οι ποσότητες υπερβαίνουν τα 10–20 εξαρτήματα - η κατεργασία με CNC καθίσταται πιο οικονομικά αποδοτική σε μεσαίες ποσότητες

Στην ανάπτυξη πρωτοτύπων με CNC, η απόφαση συχνά εξαρτάται από τον σκοπό. Χρειάζεστε ένα οπτικό μοντέλο για να ελέγξετε την ανθρωπομετρία ή τις αναλογίες; Η εκτύπωση 3D προσφέρει ταχύτερα και φθηνότερα αποτελέσματα. Χρειάζεστε λειτουργική επικύρωση υπό πραγματικά φορτία; Η κατεργασία με CNC για πρωτότυπα παρέχει εξαρτήματα με χαρακτηριστικά αντιπροσωπευτικά της παραγωγής.

Πολλά επιτυχημένα προγράμματα ανάπτυξης προϊόντων χρησιμοποιούν στρατηγικά και τις δύο μεθόδους. Τα πρώιμα πρωτότυπα εννοιών μπορεί να εκτυπωθούν για λόγους ταχύτητας και οικονομίας, ενώ τα μεταγενέστερα λειτουργικά πρωτότυπα κατασκευάζονται με μηχανική κατεργασία για να επιβεβαιωθεί η πραγματική τους απόδοση. Οι υπηρεσίες κατεργασίας πρωτοτύπων καλύπτουν αυτό το κενό, προσφέροντας γρήγορη παράδοση μηχανικώς κατεργασμένων εξαρτημάτων όταν οι απαιτήσεις λειτουργικών δοκιμών επιβάλλουν τη χρήση πραγματικών υλικών.

Οικονομική σύγκριση μεταξύ χύτευσης με έγχυση και μηχανικής κατεργασίας

Η απόφαση μεταξύ μηχανικής κατεργασίας και χύτευσης με έγχυση βασίζεται ουσιαστικά στην ποσότητα. Καθώς η ανάλυση κόστους από την Cubein εξηγεί, η χύτευση με έγχυση είναι προτιμότερη για οικονομική παραγωγή μεγάλων ποσοτήτων εξαρτημάτων, ενώ η CNC κατεργασία είναι πιο εύκολη για την κατασκευή πρωτοτύπων και την παραγωγή μικρών παρτίδων.

Αυτό οφείλεται στο γεγονός ότι η χύτευση με έγχυση απαιτεί σημαντική αρχική επένδυση σε καλούπια — από 2.000 USD για απλά αλουμινένια καλούπια έως 100.000 USD ή περισσότερο για πολύπλοκα πολυκοιλοτικά καλούπια από χάλυβα. Μόλις το καλούπι κατασκευαστεί, το κόστος παραγωγής κάθε εξαρτήματος είναι ελάχιστο. Αντιθέτως, η CNC κατεργασία δεν απαιτεί κανένα καλούπι, αλλά το κόστος ανά εξάρτημα είναι υψηλότερο, ανεξάρτητα από την ποσότητα.

Το σημείο διασταύρωσης διαφέρει ανάλογα με την πολυπλοκότητα του εξαρτήματος, αλλά γενικές κατευθυντήριες γραμμές προτείνουν:

• Λιγότερα από 100 εξαρτήματα: Η κατεργασία με CNC κερδίζει σχεδόν πάντα από οικονομική άποψη
• 100–500 εξαρτήματα: Αξιολογήστε προσεκτικά και τις δύο επιλογές· η πολυπλοκότητα καθορίζει τη νικήτρια
• 500–10.000 εξαρτήματα: Η χύτευση με έγχυση μικρής παραγωγής γίνεται όλο και πιο ελκυστική
• πάνω από 10.000 εξαρτήματα: Η χύτευση με έγχυση κυριαρχεί από άποψη κόστους ανά εξάρτημα

Ωστόσο, η οικονομική απόδοση δεν είναι το μοναδικό κριτήριο. Λάβετε υπόψη σας και τους ακόλουθους παράγοντες:

Χρονοδιάγραμμα: Η κατασκευή πρωτοτύπων με CNC παραδίδει εξαρτήματα σε λίγες ημέρες. Η κατασκευή καλουπιών για χύτευση με έγχυση απαιτεί 4–8 εβδομάδες πριν από την παράδοση των πρώτων εξαρτημάτων. Εάν η ταχύτητα εισόδου στην αγορά είναι κρίσιμη, η κατεργασία με CNC σας προσφέρει χρόνο.

Ευελιξία σχεδιασμού: Η τροποποίηση ενός προγράμματος CNC διαρκεί ώρες. Η τροποποίηση ενός καλουπιού για χύτευση με έγχυση κοστίζει χιλιάδες ευρώ και διαρκεί εβδομάδες. Κατά τη διάρκεια της ανάπτυξης προϊόντων, όπου οι σχεδιασμοί εξελίσσονται γρήγορα, η κατασκευή πρωτοτύπων με CNC διατηρεί την ευελιξία.

Επιλογές υλικού: Οι μηχανές CNC επεξεργάζονται με ίση ευκολία μέταλλα, μηχανολογικά πλαστικά και σύνθετα υλικά. Η χύτευση με έγχυση λειτουργεί κυρίως με θερμοπλαστικά, περιορίζοντας έτσι τις επιλογές υλικού.

Ακρίβεια: Η κατεργασία με CNC επιτυγχάνει στενότερες ανοχές από τη χύτευση με έγχυση (±0,005" έναντι ±0,020", συνήθως). Για ακριβή εξαρτήματα, η κατεργασία μπορεί να είναι αναγκαία ανεξάρτητα από την ποσότητα.

Οι έξυπνοι κατασκευαστές χρησιμοποιούν συχνά και τις δύο διαδικασίες καθ’ όλη τη διάρκεια του κύκλου ζωής ενός προϊόντος. Οι υπηρεσίες πρωτοτύπων με CNC επαληθεύουν γρήγορα τους σχεδιασμούς, ενώ η παραγωγή μεταβαίνει στη χύτευση με έγχυση μόλις οι όγκοι δικαιολογούν την επένδυση στην κατασκευή καλουπιών και επιβεβαιωθεί η σταθερότητα του σχεδιασμού.

Επιλογή της Κατάλληλης Διαδικασίας για το Έργο σας

Πέρα από την τρισδιάστατη εκτύπωση και την έγχυση μορφοποίησης, άλλες μέθοδοι κατασκευής ανταγωνίζονται την κατεργασία με CNC για συγκεκριμένες εφαρμογές. Η χύτευση σε καλούπι προσφέρει παραγωγή μεταλλικών εξαρτημάτων σε υψηλό όγκο. Η κατασκευή από λαμαρίνα ξεχωρίζει στην κατασκευή περιβλημάτων και βραχιόνων στήριξης. Καθεμία από αυτές έχει ξεχωριστά πλεονεκτήματα που αξίζει να ληφθούν υπόψη.

Μέθοδος κατασκευής	Καλύτερο εύρος ποσότητας	Ακριβείας	Υλικές επιλογές	Χρόνος παράδοσης	Δομή κόστους
Μηχανική με CNC	1–10.000 εξαρτήματα	±0,001" έως ±0,005"	Όλα τα μέταλλα, πλαστικά, σύνθετα υλικά	Ημέρες έως εβδομάδες	Χωρίς καλούπια· μεσαίο κόστος ανά εξάρτημα
τριδιάστατη εκτύπωση	1–100 εξαρτήματα	±0,004" έως ±0,020"	Πλαστικά, ορισμένα μέταλλα, ρητίνες	Ώρες έως ημέρες	Χωρίς καλούπια· υψηλότερο κόστος ανά εξάρτημα
Εισαγωγική μορφοποίηση	500–1.000.000+ εξαρτήματα	±0,005" έως ±0,020"	Θερμοπλαστικά κυρίως	Εβδομάδες (κατασκευή καλουπιών) + ημέρες	Υψηλό κόστος καλουπιών· πολύ χαμηλό ανά εξάρτημα
Στάραξη με πετσέτα	1.000–500.000+ εξαρτήματα	±0,010" έως ±0,030"	Κράματα αλουμινίου, ψεκου, μαγνησίου	Εβδομάδες (κατασκευή καλουπιών) + ημέρες	Υψηλό κόστος καλουπιών· χαμηλό ανά εξάρτημα
Κατεργασία λαμαρινών	1–50.000 εξαρτήματα	±0,005" έως ±0,015"	Ελάσματα (χάλυβας, αλουμίνιο, κ.λπ.)	Ημέρες έως εβδομάδες	Χαμηλό κόστος καλουπιών· διαφέρει ανάλογα με την πολυπλοκότητα

Χρησιμοποιήστε αυτό το πλαίσιο λήψης αποφάσεων για να επιλέξετε τη βέλτιστη διαδικασία σας:

1. Καθορίστε τις απαιτήσεις σας ως προς την ποσότητα - τόσο τις άμεσες ανάγκες όσο και τους προβλεπόμενους όγκους κατά τη διάρκεια ζωής. Οι μικρές ποσότητες ευνοούν την κατεργασία με CNC· οι μεγάλοι όγκοι ευνοούν τις διαδικασίες με καλούπια.
2. Αξιολογήστε τις απαιτήσεις ακρίβειας - εάν οι ανοχές κάτω των ±0,005" είναι κρίσιμες, η κατεργασία με CNC ή η λείανση μπορεί να είναι οι μοναδικές επιλογές σας.
3. Λάβετε υπόψη τους περιορισμούς του υλικού - συγκεκριμένοι κράματα, μηχανολογικά πλαστικά ή σύνθετα υλικά καθορίζουν συχνά την επιλογή της διαδικασίας.
4. Αξιολογήστε τις πιέσεις χρονοδιαγράμματος - οι υπηρεσίες κατεργασίας πρωτοτύπων με CNC παραδίδουν σε ημέρες· οι διαδικασίες με εργαλειομηχανή απαιτούν εβδομάδες προετοιμασίας.
5. Υπολογίστε τη συνολική οικονομική επιβάρυνση του έργου - συμπεριλάβετε την απόσβεση των εργαλείων, το κόστος ανά εξάρτημα, το κόστος ποιότητας και την αξία του χρόνου εισόδου στην αγορά.

Για εφαρμογές πρωτοτύπων με CNC, η απάντηση είναι συνήθως απλή: η κατεργασία προσφέρει την ταχύτερη διαδρομή από το σχέδιο στο λειτουργικό υλικό, χρησιμοποιώντας υλικά αντιπροσωπευτικά της παραγωγής. Για την παραγωγή, ο υπολογισμός γίνεται πιο λεπτομερής, εξισορροπώντας τις επενδύσεις στην προετοιμασία με την οικονομική επιβάρυνση ανά εξάρτημα.

Οι καλύτεροι εταίροι κατασκευής σας βοηθούν να πλοηγηθείτε σε αυτές τις αποφάσεις. Θα σας συνιστούν κατεργασία με CNC όταν αυτή είναι πραγματικά η βέλτιστη επιλογή και θα σας προτείνουν εναλλακτικές λύσεις όταν άλλες διαδικασίες εξυπηρετούν καλύτερα τους στόχους σας. Αυτή η ειλικρινής διαβούλευση — αντί να κατευθύνουν κάθε έργο προς τον εξοπλισμό που προτιμούν — αποτελεί τη διαφορά μεταξύ προμηθευτών και πραγματικών εταίρων κατασκευής.

Μόλις διευκρινιστεί η επιλογή της διαδικασίας, η επόμενη παράμετρος που πρέπει να ληφθεί υπόψη είναι ειδική για τον κλάδο: ποια πιστοποιητικά και πρότυπα ποιότητας απαιτεί η εφαρμογή σας και πώς επαληθεύετε ότι μια υπηρεσία κατεργασίας πληροί αυτές τις απαιτήσεις;

Πιστοποιήσεις Βιομηχανίας και Πρότυπα Ποιότητας

Έχετε επιλέξει την κατάλληλη διαδικασία κατασκευής για το έργο σας. Ωστόσο, υπάρχει μία ερώτηση που διαχωρίζει τους ικανοποιητικούς προμηθευτές από τους εξαιρετικούς: η υπηρεσία κατεργασίας σας διαθέτει τα πιστοποιητικά που απαιτεί η βιομηχανία σας; Σε ρυθμιζόμενους τομείς όπως ο αεροδιαστημικός, ο ιατρικός και ο αυτοκινητοβιομηχανικός, τα πιστοποιητικά δεν είναι προαιρετικά έγγραφα — αποτελούν υποχρεωτική απόδειξη ότι ένας κατασκευαστής μπορεί να παραδίδει εν συνεχεία εξαρτήματα που πληρούν τις αυστηρότερες απαιτήσεις ποιότητας.

Φανταστείτε τα πιστοποιητικά ως το «DNA ποιότητας» ενός κατασκευαστή. Καταγράφουν επαληθευμένα συστήματα ελέγχου διαδικασιών, εντοπισμού προέλευσης υλικών, επιθεώρησης εξαρτημάτων και διόρθωσης προβλημάτων πριν φτάσουν στους πελάτες. Όταν αγοράζετε από πιστοποιημένες υπηρεσίες μηχανουργικού εργαστηρίου, δεν αγοράζετε απλώς εξαρτήματα — αγοράζετε μία επαληθευμένη υποδομή ποιότητας που προστατεύει τα προϊόντα σας και τη φήμη σας.

Πρότυπα Βιομηχανίας Αυτοκινήτων και IATF 16949

Η αυτοκινητοβιομηχανία λειτουργεί με εξαιρετικά μικρά περιθώρια κέρδους και μηδενική ανοχή για ελαττώματα που θα μπορούσαν να προκαλέσουν ανακλήσεις ή να θέσουν σε κίνδυνο τους οδηγούς. Η πιστοποίηση IATF 16949 αποτελεί το παγκόσμιο πρότυπο διαχείρισης ποιότητας που αναπτύχθηκε ειδικά για την παραγωγή αυτοκινήτων και τους οργανισμούς παροχής σχετικών εξαρτημάτων.

Σύμφωνα με αναλύσεις του κλάδου, οι αλυσίδες εφοδιασμού της αυτοκινητοβιομηχανίας απαιτούν αυστηρή τήρηση των προτύπων IATF 16949, ενώ οι εξωτερικοί έλεγχοι από τρίτους έχουν καθιερωθεί ως τυπική πρακτική μεταξύ των παγκόσμιων κατασκευαστών αυτοκινήτων (OEMs). Οι προμηθευτές που δεν συμμορφώνονται κινδυνεύουν να αποκλειστούν εντελώς από στρατηγικές αλυσίδες εφοδιασμού.

Τι απαιτεί η IATF 16949:

• Στατιστικός Έλεγχος Διαδικασίας (SPC): Παρακολούθηση σε πραγματικό χρόνο των κρίσιμων διαστάσεων κατά τη διάρκεια της παραγωγής, όχι μόνο τελικός έλεγχος
• Προηγμένο Σχεδιασμό Ποιότητας Προϊόντος (APQP): Δομημένη μεθοδολογία για την εισαγωγή νέων εξαρτημάτων με επαληθευμένες διαδικασίες
• Διαδικασία Έγκρισης Εξαρτημάτων Παραγωγής (PPAP): Τεκμηριωμένη απόδειξη ότι οι διαδικασίες παραγωγής μπορούν να κατασκευάζουν εν συνεχεία εξαρτήματα που πληρούν τις προδιαγραφές
• Ανάλυση Συστήματος Μέτρησης (MSA): Επαληθευμένος εξοπλισμός και μέθοδοι ελέγχου ικανοί να ανιχνεύουν τις απαιτούμενες αποκλίσεις
• Πολιτισμός Συνεχούς Βελτίωσης: Τεκμηριωμένες διορθωτικές ενέργειες και προληπτικά μέτρα για οποιαδήποτε απόκλιση στην ποιότητα

Για υπηρεσίες ακριβούς κατεργασίας με CNC που προμηθεύουν αυτοκινητοβιομηχανικά εξαρτήματα, η πιστοποίηση IATF 16949 αποτελεί ένδειξη της ικανότητας να ανταποκριθεί κανείς στις απαιτητικές προδιαγραφές του κλάδου. Κατασκευαστές όπως Shaoyi Metal Technology αποδεικνύουν αυτήν τη δέσμευση μέσω της πιστοποίησής τους σύμφωνα με το πρότυπο IATF 16949 και της εφαρμογής του Στατιστικού Ελέγχου Διαδικασίας (SPC) σε όλη την παραγωγή ακριβών αυτοκινητοβιομηχανικών εξαρτημάτων, συμπεριλαμβανομένων πολύπλοκων συναρμολογήσεων του σασί και εξαρτημάτων με υψηλές ανοχές.

Πότε πρέπει να απαιτείτε πιστοποίηση IATF 16949; Κάθε εξάρτημα που προορίζεται για αυτοκινητοβιομηχανικές εφαρμογές — είτε πρόκειται για εξαρτήματα κινητήρα, συναρμολογήσεις σασί ή εσωτερικούς μηχανισμούς — επωφελείται από προμηθευτές που διαθέτουν αυτήν την πιστοποίηση. Η πειθαρχία που επιβάλλει μεταφράζεται απευθείας σε συνεκτική ποιότητα και αξιόπιστη παράδοση.

Απαιτήσεις συμμόρφωσης για τον αεροδιαστημικό και αμυντικό τομέα

Εάν τα αυτοκινητοβιομηχανικά πρότυπα είναι απαιτητικά, οι απαιτήσεις για την κατεργασία με CNC στον αεροδιαστημικό τομέα είναι ανελέητες. Όταν τα εξαρτήματα λειτουργούν σε ύψος 40.000 ποδιών ή σε συνθήκες μάχης, τα μοτίβα αποτυχίας που ενδεχομένως θα προκαλούσαν απλώς αναστάτωση σε άλλους τομείς γίνονται καταστροφικά. Η πιστοποίηση AS9100 βασίζεται στα θεμέλια του ISO 9001, προσθέτοντας ειδικές απαιτήσεις για τον αεροδιαστημικό τομέα που ανταποκρίνονται σε αυτό το υψηλότερο επίπεδο κινδύνου.

Η AS9100 επιβάλλει δυνατότητες πέραν των γενικών υπηρεσιών κατεργασίας:

• Διαχείριση διαμόρφωσης: Αυστηρός έλεγχος για τη διασφάλιση ότι τα εξαρτήματα αντιστοιχούν ακριβώς στις εγκεκριμένες εκδόσεις του σχεδιασμού
• Διαχείριση κινδύνου: Επίσημη αξιολόγηση και μείωση των τεχνικών, χρονοδιαγραμματικών και ποιοτικών κινδύνων
• Πρώτη επιθεώρηση άρθρου (FAI): Πλήρης διαστασιακή επαλήθευση των πρώτων παραγόμενων εξαρτημάτων σύμφωνα με τις απαιτήσεις του AS9102
• Πρόληψη ξένων αντικειμένων (FOD): Προγράμματα πρόληψης μόλυνσης που θα μπορούσε να προκαλέσει αποτυχίες κατά τη διάρκεια της πτήσης
• Έλεγχοι ειδικών διαδικασιών: Εγκεκριμένες διαδικασίες για θερμική κατεργασία, επιμετάλλωση και μη καταστροφικό έλεγχο
• Πρόληψη πλαστών εξαρτημάτων: Τεκμηριωμένη εντοπισιμότητα των υλικών, από την πιστοποίηση του εργοστασίου παραγωγής μέχρι το τελικό εξάρτημα

Όπως αναφέρεται στις οδηγίες πιστοποίησης από εμπειρογνώμονες του κλάδου, το γεγονός ότι ένα εργαστήριο μηχανοργάνων είναι πιστοποιημένο κατά τα πρότυπα AS9100 και ISO επιτρέπει στους κατασκευαστές να παρέχουν εξαρτήματα υψηλότερης ποιότητας σε όλους τους πελάτες — η πειθαρχία μεταφέρεται ακόμη και σε εργασίες εκτός του αεροδιαστημικού τομέα.

Η επακόλουθη εντοπισιμότητα (traceability) αποκτά ιδιαίτερη σημασία στον αεροδιαστημικό τομέα. Σύμφωνα με ειδικοί διαχείρισης ποιότητας την εν λόγω πηγή, οι εγγυήσεις εντοπισιμότητας παρέχονται μέσω της καταχώρισης των παρτίδων, της προέλευσης των υλικών, των υπηρεσιών και των εξαρτημάτων, της ημερομηνίας κατασκευής και άλλων σχετικών πληροφοριών από τη διαδικασία παραγωγής. Για τα αεροδιαστημικά εξαρτήματα, αυτό σημαίνει ότι κάθε εξάρτημα μπορεί να εντοπιστεί μέχρι τις συγκεκριμένες παρτίδες θερμικής κατεργασίας των υλικών, τους χειριστές των μηχανημάτων και τα αρχεία επιθεώρησης — τεκμηρίωση που αποκτά κρίσιμη σημασία εάν προκύψουν ερωτήματα χρόνια μετά την παράδοση.

Πρωτόκολλα Κατασκευής Ιατρικών Συσκευών

Η μηχανική κατεργασία στον ιατρικό τομέα λειτουργεί στο πλαίσιο δικού της ρυθμιστικού πλαισίου, το οποίο εστιάζεται στο πρότυπο ISO 13485 και στην εποπτεία της FDA. Όταν τα κατεργασμένα εξαρτήματα μετατρέπονται σε χειρουργικά εργαλεία, εμφυτεύματα ή διαγνωστικό εξοπλισμό, η ασφάλεια των ασθενών και η ρυθμιστική έγκριση ολόκληρων ιατρικών συσκευών βρίσκονται σε κίνδυνο.

Η πιστοποίηση ISO 13485 ανταποκρίνεται στις ειδικές απαιτήσεις για ιατρικές συσκευές:

• Έλεγχοι σχεδιασμού και ανάπτυξης: Τεκμηριωμένη επαλήθευση ότι οι σχεδιασμοί πληρούν τις απαιτήσεις για την προβλεπόμενη χρήση
• Διαχείριση κινδύνων σύμφωνα με το πρότυπο ISO 14971: Συστηματική ταυτοποίηση και μείωση των κινδύνων καθ’ όλο τον κύκλο ζωής του προϊόντος
• Έλεγχοι για αποστειρωμένα προϊόντα: Όταν ισχύει, επαληθευμένες διαδικασίες καθαρισμού και συσκευασίας
• Παράγοντες βιοσυμβατότητας: Επιλογή υλικών και διαδικασίες επεξεργασίας συμβατές με την επαφή με τον ασθενή
• Συστήματα διαχείρισης παραπόνων: Επίσημες διαδικασίες για τη διερεύνηση και την αντιμετώπιση προβλημάτων ποιότητας
• Υποβολή εκθέσεων στις ρυθμιστικές αρχές: Τεκμηρίωση υποστήριξης της υποβολής FDA 510(k) ή διεθνών ρυθμιστικών υποβολών

Σύμφωνα με την ανάλυση της αγοράς, η παγκόσμια αγορά ιατρικών συσκευών αναπτύσσεται με ετήσιο ρυθμό ανάπτυξης (CAGR) 5,5 %, ενώ η κατεργασία με CNC είναι απαραίτητη για την παραγωγή εμφυτευμάτων, χειρουργικών εργαλείων και διαγνωστικού εξοπλισμού. Η ακρίβεια της κατεργασίας με CNC διευκολύνει την επίτευξη συμμόρφωσης προς τα πρότυπα ISO 13485 και τις προδιαγραφές της FDA, τα οποία διέπουν αυτόν τον επεκτεινόμενο τομέα.

Για τις επιχειρήσεις γενικής κατεργασίας που επιθυμούν να εισέλθουν στις αγορές ιατρικών συσκευών, η διαδικασία απόκτησης πιστοποίησης απαιτεί σημαντικές επενδύσεις σε συστήματα τεκμηρίωσης, εγκεκριμένες διαδικασίες και συνεχή διατήρηση της συμμόρφωσης. Ωστόσο, για τους αγοραστές, η συνεργασία με προμηθευτές πιστοποιημένους σύμφωνα με το ISO 13485 απλοποιεί σημαντικά τις ρυθμιστικές υποβολές και μειώνει τον κίνδυνο διακοπών στην αλυσίδα εφοδιασμού λόγω αποτυχιών ποιότητας.

Απαιτήσεις πιστοποίησης ανά τομέα:

• Οδική βιομηχανία: IATF 16949 (διαχείριση ποιότητας), VDA 6.3 (ελέγχους διαδικασιών), πρότυπα CQI (ειδικές διαδικασίες)
• Αεροδιαστημική: AS9100 (διαχείριση ποιότητας), Nadcap (ειδικές διαδικασίες), συμμόρφωση με τους κανονισμούς ITAR (προϊόντα άμυνας)
• Ιατρική: ISO 13485 (διαχείριση ποιότητας), εγγραφή στην FDA, δυνατότητες λειτουργίας σε καθαρά δωμάτια, όπου απαιτείται
• Ηλεκτρονικά: ISO 9001 (διαχείριση ποιότητας), πρότυπα IPC (εργαστηριακή επάρκεια), έλεγχοι ESD
• Γενική βιομηχανία: ISO 9001 (βασικό επίπεδο διαχείρισης ποιότητας)

Πώς επαληθεύετε τους ισχυρισμούς ενός προμηθευτή για πιστοποιήσεις; Οι νόμιμες πιστοποιήσεις προέρχονται από αναγνωρισμένους φορείς πιστοποίησης και περιλαμβάνουν αριθμούς πιστοποιητικών που μπορούν να επαληθευτούν. Ζητήστε αντίγραφα των τρέχοντων πιστοποιητικών και επιβεβαιώστε την εγκυρότητά τους με τον αρμόδιο φορέα εκδόσεως, εάν οι πιστοποιήσεις είναι κρίσιμες για την εφαρμογή σας. Πιστοποιήσεις που έχουν λήξει ή είναι πλαστές — δυστυχώς όχι ασυνήθιστο φαινόμενο — εκθέτουν τα προϊόντα σας σε σημαντικούς κινδύνους ποιότητας και ρυθμιστικούς κινδύνους.

Πέραν των πιστοποιήσεων, η κατανόηση των παραγόντων που καθορίζουν το κόστος κατεργασίας σας εξουσιοδοτεί να βελτιστοποιήσετε τις τιμές χωρίς να θυσιάσετε την ποιότητα — θέμα που θα εξετάσουμε στη συνέχεια.

Κατανόηση των παραγόντων που επηρεάζουν τις τιμές των υπηρεσιών κατεργασίας

Έχετε επιλέξει τη διαδικασία σας, βελτιστοποιήσει το σχέδιό σας και επαληθεύσει τα πιστοποιητικά των προμηθευτών. Τώρα προκύπτει το ερώτημα που θέτει κάθε αγοραστής: πόσο θα κοστίσει πραγματικά αυτό; Σε αντίθεση με τα αγαθά προς κατανάλωση, τα οποία έχουν σταθερές τιμές, η τιμή των υπηρεσιών κατεργασίας διαφέρει σημαντικά βάσει δεκάδων αλληλένδετων παραγόντων. Η κατανόηση των παραγόντων που προκαλούν αυτές τις διαφορές μετατρέπει τον εαυτό σας από κάποιον που απλώς αποδέχεται τις προσφορές σε κάποιον που μπορεί να μειώσει στρατηγικά το κόστος, διατηρώντας ταυτόχρονα την ποιότητα.

Αυτή είναι η πραγματικότητα: δύο φαινομενικά παρόμοια εξαρτήματα μπορούν να διαφέρουν ως προς την τιμή τους κατά 300% ή περισσότερο, βάσει των αποφάσεων σχεδιασμού, των επιλογών υλικού και των απαιτήσεων ποσότητας. Η διαφορά μεταξύ ενός ακριβού εξαρτήματος και ενός οικονομικού συχνά οφείλεται στη γνώση — δηλαδή στο να γνωρίζει κανείς ποιοι παράγοντες αυξάνουν το κόστος και ποιες βελτιστοποιήσεις οδηγούν σε εξοικονόμηση χωρίς να θιγεί η λειτουργικότητα.

Τι Καθορίζει το Κόστος Κατεργασίας

Κάθε προσφορά από ένα εργαστήριο κατεργασίας αντικατοπτρίζει έναν συνδυασμό στοιχείων κόστους, εκ των οποίων καθένα συμβάλλει στην τελική τιμή κατεργασίας CNC. Σύμφωνα με αναλυτική τιμολόγησης της βιομηχανίας , η κατανόηση αυτών των συστατικών σας βοηθά να εντοπίσετε πού είναι δυνατές οι εξοικονομήσεις:

• Χρόνος Μηχανήματος: Ο μεγαλύτερος μεμονωμένος παράγοντας κόστους για τα περισσότερα εξαρτήματα. Οι CNC μηχανές αποτελούν σημαντικές κεφαλαιακές επενδύσεις, ενώ οι εργαστηριακές μονάδες χρεώνουν ωριαία τέλη που κυμαίνονται από 35–40 USD την ώρα για τριάξονες φρεζαριστικές λειτουργίες έως 75–120 USD την ώρα για πολυάξονες λειτουργίες. Κάθε λεπτό που το εξάρτημά σας βρίσκεται κάτω από τον άξονα προστίθεται απευθείας στο κόστος.
• Έξοδα Υλικών: Οι τιμές των πρώτων υλών διαφέρουν σημαντικά: το αλουμίνιο κοστίζει 5–10 USD ανά λίβρα, ο χάλυβας 8–16 USD, ο ανοξείδωτος χάλυβας ακόμη υψηλότερα, ενώ το τιτάνιο ή οι ειδικές κράματα μπορούν να φτάσουν τα 25–50 USD ή και περισσότερο. Το κόστος του μετάλλου για τον μηχανικό περιλαμβάνει επίσης το μέγεθος του αρχικού κομματιού (blank), όχι μόνο το υλικό που περιλαμβάνεται στο τελικό εξάρτημα.
• Εγκατάσταση και προγραμματισμός: Πριν από οποιαδήποτε κοπή, οι προγραμματιστές CAM πρέπει να δημιουργήσουν τις διαδρομές εργαλείων και οι χειριστές πρέπει να στερεώσουν το εξάρτημά σας. Αυτό το μη επαναλαμβανόμενο μηχανολογικό κόστος (NRE) μπορεί να κυμαίνεται από 50–200 USD για απλά εξαρτήματα έως πάνω από 500 USD για πολύπλοκες γεωμετρίες που απαιτούν εξειδικευμένες συσκευές στερέωσης.
• Απαιτήσεις ανοχών: Πιο στενές ανοχές απαιτούν χαμηλότερες ταχύτητες, συχνότερους ελέγχους και υψηλότερα ποσοστά απορριμμάτων. Η μετάβαση από ±0,005" σε ±0,001" μπορεί να διπλασιάσει τον χρόνο κατεργασίας σε κρίσιμα χαρακτηριστικά.
• Πολυπλοκότητα και Γεωμετρία: Βαθιές εσοχές, λεπτά τοιχώματα και στενές εσωτερικές γωνίες απαιτούν εξειδικευμένα εργαλεία, χαμηλότερες ταχύτητες προώθησης και προσεκτική τεχνική — όλα αυτά προσθέτουν χρόνο και κόστος.
• Τελικές επεξεργασίες: Η ανοδίωση, η επιμετάλλωση, η λείανση και άλλες δευτερεύουσες διαδικασίες προσθέτουν 2–20+ $ ανά εξάρτημα, ανάλογα με τις απαιτήσεις.
• Ποιότητα και Έλεγχος: Οι εκθέσεις ελέγχου με CMM, τα έγγραφα πρώτου δείγματος και τα πιστοποιητικά υλικού απαιτούν χρόνο και εμπειρογνωμοσύνη πέραν της βασικής παραγωγής.

Ή Η TMC Technologies εξηγεί , ο τύπος για την εκτίμηση του κόστους διασπάται ως εξής: Εκτιμώμενο Κόστος = (Κόστος Υλικού + Κόστος Ρύθμισης) + (Χρόνος Κατεργασίας × Ωριαίο Τίμημα) + Κόστος Τελικής Επεξεργασίας. Αυτό το πλαίσιο σας βοηθά να κατανοήσετε πού δαπανάται το χρήμα σας και πού οι προσπάθειες βελτιστοποίησης αποφέρουν τα μεγαλύτερα αποτελέσματα.

Η επεξεργασιμότητα του υλικού έχει σημασία

Δεν όλα τα υλικά κατεργάζονται με τον ίδιο τρόπο. Τα σκληρότερα υλικά απαιτούν χαμηλότερες ταχύτητες κοπής και προκαλούν ταχύτερη φθορά των εργαλείων — και τα δύο προσθέτουν κόστος. Σύμφωνα με τις βιομηχανικές κατευθυντήριες γραμμές, οι βαθμολογίες κατεργασιμότητας βοηθούν στην πρόβλεψη των σχετικών δαπανών:

• Εξαιρετική κατεργασιμότητα (χαμηλότερο κόστος): Ορείχαλκος 360, αλουμίνιο 6061, εύκολα κατεργάσιμα χάλυβες όπως ο 12L14
• Καλή μεταξυγεωμετρία: Τα περισσότερα κράματα αλουμινίου, ορείχαλκος, άνθρακας χάλυβες
• Μέτρια κατεργασιμότητα: Ανοξείδωτοι χάλυβες (304, 316), κράματα χαλύβων
• Δύσκολη κατεργασία (υψηλότερο κόστος): Τιτάνιο, Inconel, επεξεργασμένοι χάλυβες εργαλείων

Η επιλογή αλουμινίου αντί για ανοξείδωτο χάλυβα — όταν το επιτρέπει η εφαρμογή σας — μπορεί να μειώσει τον χρόνο κατεργασίας κατά 40–60%, προσφέροντας σημαντική εξοικονόμηση στα τέλη χρήσης των μηχανημάτων.

Πώς η ποσότητα επηρεάζει την τιμή ανά εξάρτημα

Ένας από τους πιο ισχυρούς μοχλούς μείωσης κόστους που διατίθενται στους αγοραστές είναι η ποσότητα παραγγελίας. Η οικονομική λογική ευνοεί σαφώς τις μεγαλύτερες παρτίδες, αν και η σχέση δεν είναι πάντα αυτονόητη.

Γιατί τα μεμονωμένα εξαρτήματα κοστίζουν περισσότερο:

Κάθε παραγωγική διαδικασία απαιτεί προετοιμασία — προγραμματισμό, στερέωση, φόρτωση εργαλείων και επαλήθευση του πρώτου δείγματος. Ανεξάρτητα από το αν παραγγέλνετε ένα ή εκατό εξαρτήματα, αυτό το κόστος παραμένει σχεδόν σταθερό. Για ένα μοναδικό πρωτότυπο, ολόκληρη η επένδυση σε προετοιμασία αναλογεί σε ένα μόνο εξάρτημα. Αν παραγγείλετε δέκα εξαρτήματα, το κόστος προετοιμασίας ανά μονάδα μειώνεται κατά 90%.

Σύμφωνα με έρευνα βελτιστοποίησης κόστους της Fictiv, ο χρόνος προετοιμασίας αποτελεί μεγάλο μέρος των λογαριασμών μηχανουργικής κατεργασίας στο στάδιο πρωτοτύπου και πρέπει να ελαχιστοποιείται όσο το δυνατόν περισσότερο. Η συστάση τους είναι: να παραγγέλνετε περισσότερα από ένα αντίτυπα κάθε εξαρτήματος, ώστε το κόστος ανά μονάδα να είναι χαμηλότερο, χωρίς ωστόσο να παραγγέλνετε τόσα πολλά ώστε να παράγετε εξαρτήματα που δεν χρειάζονται.

Οι εκπτώσεις τιμής ανά ποσότητα ακολουθούν συνήθως το παρακάτω μοτίβο:

• 1–5 εξαρτήματα: Υψηλότερο κόστος ανά μονάδα· το κόστος προετοιμασίας κυριαρχεί στην τιμολόγηση
• 10–25 εξαρτήματα: μείωση 20–40%, καθώς το κόστος εγκατάστασης κατανέμεται σε μεγαλύτερο αριθμό μονάδων
• 50–100 εξαρτήματα: μείωση 40–60%· εμφανίζονται αποδοτικότητες παραγωγής
• 250+ εξαρτήματα: μείωση 60–80%· βελτιστοποίηση παρτίδας και μειωμένη χειριστική επεξεργασία ανά εξάρτημα

Για την κατασκευή μικρών εξαρτημάτων ή για προσαρμοστικά μηχανήματα, ο αριθμός των μονάδων επηρεάζει ακόμη περισσότερο το κόστος. Ο χρόνος εγκατάστασης για ένα μικρό ακριβές εξάρτημα μπορεί να υπερβαίνει τον πραγματικό χρόνο κατεργασίας, καθιστώντας έτσι τον αριθμό των μονάδων την κυρίαρχη μεταβλητή καθορισμού τιμής.

Στρατηγικός σχεδιασμός ποσότητας:

Εάν προβλέπετε ότι θα χρειαστείτε εξαρτήματα σε διάστημα, εξετάστε τη δυνατότητα παραγγελίας της προβλεπόμενης ετήσιας ποσότητας σε μία μόνο παρτίδα, αντί για πολλαπλές μικρές παραγγελίες. Πολλοί αγοραστές παραγγέλλουν πρωτότυπα σε ποσότητες 5–10 μονάδων αντί για μεμονωμένες μονάδες, επιτυγχάνοντας καλύτερη τιμή ανά μονάδα και ταυτόχρονα διαθέτοντας ανταλλακτικά για δοκιμές διαφορετικών παραλλαγών ή για αντικατάσταση κατεστραμμένων δειγμάτων.

Λήψη ακριβών προσφορών με αποδοτικό τρόπο

Η ποιότητα του αιτήματός σας για προσφορά επηρεάζει άμεσα την ακρίβεια των τιμών που λαμβάνετε. Ολοκληρωμένες πληροφορίες αναγκάζουν τους προμηθευτές να κάνουν υποθέσεις — συνήθως συντηρητικές, οι οποίες αυξάνουν τις προσφερόμενες τιμές για να καλύψουν την αβεβαιότητα.

Για τις πιο ακριβείς διαδικτυακές προσφορές μηχανουργικής επεξεργασίας, παρέχετε:

• Πλήρη αρχεία 3D CAD: Το πρότυπο STEP διασφαλίζει καθολική συμβατότητα
• 2D σχέδια με ανοχές: Οι αναφορές GD&T εξαλείφουν την ασάφεια σχετικά με τις απαιτήσεις ακρίβειας
• Συγκεκριμένη ποιότητα υλικού: "Αλουμίνιο 6061-T6" αντί για απλώς "αλουμίνιο"
• Απαιτήσεις τελικής επιφάνειας: Τιμές Ra ή περιγραφές επεξεργασίας επιφάνειας
• Απαιτούμενη ποσότητα: Και την άμεση παραγγελία και την προβλεπόμενη ετήσια χρήση
• Ημερομηνία παράδοσης: Τα τέλη επισπεύδουσας εκτέλεσης μπορούν να αυξήσουν το κόστος κατά 25–50% ή περισσότερο
• Απαιτήσεις ολοκλήρωσης: Ανοδίωση, επιμετάλλωση ή άλλες δευτερεύουσες εργασίες
• Απαιτήσεις ποιοτικής τεκμηρίωσης: Εκθέσεις επιθεώρησης, πιστοποιητικά, απαιτήσεις PPAP

Οι σύγχρονες διαδικτυακές πλατφόρμες λήψης προσφορών CNC μπορούν να επεξεργαστούν εντελώς τεκμηριωμένα αιτήματα και να επιστρέψουν τις τιμές εντός ωρών. Αντιθέτως, η έλλειψη πληροφοριών προκαλεί κύκλους εγγραφής με χειροκίνητη επεξεργασία, οι οποίοι καθυστερούν την απάντηση και συχνά οδηγούν σε υψηλότερες προσφορές για την κάλυψη απροδιαγράφων απαιτήσεων.

Πώς να μειώσετε την προσφορά του εργαστηρίου κατεργασίας:

Πέραν της παροχής πλήρους τεκμηρίωσης, οι στρατηγικές επιλογές κατά τις φάσεις σχεδιασμού και προδιαγραφών επιφέρουν τις μεγαλύτερες μειώσεις κόστους:

• Μειώστε τις ανοχές σε μη κρίσιμα σημεία: Οι τυποποιημένες ανοχές ±0,005" κοστίζουν πολύ λιγότερο από τις ανοχές υψηλής ακρίβειας
• Επιλέξτε εύκολα κατεργάσιμα υλικά: Το αλουμίνιο και ο ορείχαλκος κατεργάζονται πιο γρήγορα από το ανοξείδωτο χάλυβα ή το τιτάνιο
• Ελαχιστοποιήστε τις ρυθμίσεις: Σχεδιαστικά χαρακτηριστικά που είναι προσβάσιμα από λιγότερους προσανατολισμούς
• Αποφύγετε βαθιές υποδοχές και λεπτά τοιχώματα: Οι τυποποιημένες γεωμετρίες επιταχύνουν τη μηχανική κατεργασία
• Χρησιμοποιήστε τυποποιημένα μεγέθη οπών: Οι συνηθισμένες διαστάσεις τρυπανιών αποφεύγουν τη χρήση εξειδικευμένων εργαλείων
• Ενοποιήστε την ολοκλήρωση επεξεργασίας: Ένας τύπος τελικής επεξεργασίας αντί για πολλαπλές επιφανειακές επεξεργασίες
• Προγραμματίστε εύλογους χρόνους παράδοσης: Οι επείγουσες παραγγελίες εφαρμόζουν επιπλέον χρέωση

Σύμφωνα με ειδικούς του κλάδου , οι πελάτες μπορούν να εξοικονομήσουν έως και 30% στο κόστος κατεργασίας CNC επιλέγοντας παραγωγή σε παρτίδες και εφαρμόζοντας στρατηγικές βελτιστοποίησης του σχεδιασμού. Οι εξοικονομήσεις αθροίζονται όταν συνδυάζονται πολλαπλές προσεγγίσεις βελτιστοποίησης.

Κατανόηση των διαφορών στις προσφορές μεταξύ προμηθευτών:

Η ζήτηση προσφορών από πολλές υπηρεσίες μηχανουργείων συχνά οδηγεί σε εκπληκτικά διαφορετικές τιμές. Αυτή η διαφορά αντικατοπτρίζει πραγματικές διαφορές σε:

• Δυνατότητες των μηχανημάτων και ωριαία τιμή
• Κόστος προμήθειας υλικών και σχέσεις με προμηθευτές
• Υπερκείμενες δομές και απαιτήσεις περθανούς
• Εμπειρία με το συγκεκριμένο τύπο εξαρτήματός σας
• Τρέχουσα αξιοποίηση της χωρητικότητας

Η χαμηλότερη προσφορά δεν είναι πάντα η καλύτερη αξία. Λάβετε υπόψη σας τις δυνατότητες του προμηθευτή, τα συστήματα ποιότητας, την επικοινωνιακή ανταπόκριση και την αξιοπιστία παράδοσης, εκτός από την τιμή. Μια ελαφρώς υψηλότερη προσφορά από προμηθευτή με αποδεδειγμένη ποιότητα και εμπρόθεσμη παράδοση προσφέρει συχνά καλύτερη συνολική αξία από τη φθηνότερη επιλογή με αβέβαιη εκτέλεση.

Με αυτή τη γνώση σχετικά με τις τιμές, είστε έτοιμοι να αξιολογήσετε παρόχους υπηρεσιών κατεργασίας βάσει παραγόντων που έχουν πραγματική σημασία για το έργο σας — αυτό είναι το επίκεντρο της τελικής μας ενότητας.

Επιλογή του Κατάλληλου Συνεργάτη για Υπηρεσίες Κατεργασίας

Έχετε κατακτήσει τα τεχνικά θεμέλια — διαδικασίες, υλικά, ανοχές και παράγοντες τιμολόγησης. Τώρα έρχεται η απόφαση που καθορίζει εάν όλη αυτή η γνώση μεταφράζεται σε επιτυχημένα εξαρτήματα: η επιλογή του κατάλληλου εταίρου κατασκευής. Αυτή η επιλογή εκτείνεται πολύ πέρα από τη σύγκριση προσφορών. Η υπηρεσία κατεργασίας που επιλέγετε αποτελεί επέκταση της μηχανικής ομάδας σας, επηρεάζοντας άμεσα την ποιότητα του προϊόντος, τους χρόνους ανάπτυξης και, τελικά, την ανταγωνιστική σας θέση.

Είτε αναζητάτε ένα εργαστήριο CNC κοντά στην περιοχή σας είτε αξιολογείτε παγκόσμιους προμηθευτές, ισχύουν οι ίδιες κριτήρια αξιολόγησης. Η διαφορά μεταξύ μιας δυσχερούς και μιας απρόσκοπτης εμπειρίας κατασκευής συχνά οφείλεται στο να θέσετε τις σωστές ερωτήσεις πριν από την υποβολή της πρώτης σας παραγγελίας.

Αξιολόγηση των τεχνικών δυνατοτήτων και του εξοπλισμού

Ξεκινήστε την αξιολόγησή σας με μια θεμελιώδη ερώτηση: μπορεί αυτός ο πάροχος να κατασκευάσει πραγματικά τα εξαρτήματά σας; Ακούγεται προφανές, αλλά οι αντιστοιχίες σε δυνατότητες προκαλούν περισσότερες αποτυχίες έργων από οποιονδήποτε άλλο παράγοντα.

Σύμφωνα με τις κατευθυντήριες γραμμές της βιομηχανίας από την 3ERP, μια υπηρεσία κατεργασίας με CNC είναι τόσο αποτελεσματική όσο και τα εργαλεία που διαθέτει. Είτε πρόκειται για τόρνους, φρέζες ή ρούτερ, η ποικιλία και η ποιότητα των μηχανημάτων μπορεί να καθορίσει την επιτυχία ή την αποτυχία του έργου σας. Διαφορετικοί τύποι μηχανών CNC εξυπηρετούν διαφορετικά είδη εργασιών.

Βασικά ερωτήματα σχετικά με τον εξοπλισμό:

• Τύποι μηχανών και αριθμός αξόνων: η 3-άξονη φρέζα αντιμετωπίζει απλές γεωμετρίες· για πιο περίπλοκα εξαρτήματα ενδέχεται να απαιτούνται δυνατότητες 4-άξονης ή 5-άξονης κατεργασίας
• Διαστάσεις του χώρου εργασίας: Μπορούν τα μηχανήματά τους να υποδεχθούν τις διαστάσεις του εξαρτήματός σας;
• Δυνατότητες τόρνευσης: Για κυλινδρικά εξαρτήματα, προσφέρουν τόρνους CNC ή μηχανές τύπου Swiss;
• Δευτερεύων εξοπλισμός: Διαδικασίες EDM, λείανσης και άλλες ειδικευμένες διαδικασίες για δύσκολα χαρακτηριστικά
• Εξοπλισμός ελέγχου: Δυνατότητες CMM για την επαλήθευση αυστηρών ανοχών

Πέρα από τους καταλόγους εξοπλισμού, αξιολογήστε την τεχνική εμπειρογνωμοσύνη. Όπως αναφέρει η PEKO Precision, η ομάδα αξιολόγησης του OEM πρέπει να εξετάσει τις στρατηγικές που χρησιμοποιεί το εργαστήριο για την παραγωγή εξαρτημάτων. Διαφορετικοί όγκοι παραγωγής, διαμορφώσεις, χρόνοι κύκλου και ροές μπορούν να επηρεάσουν σημαντικά την τιμή, την ποιότητα και τον χρόνο παράδοσης μιας παραγγελίας. Ένα εργαστήριο με τα κατάλληλα μηχανήματα, αλλά με κακή βελτιστοποίηση των διαδικασιών, παρέχει κατώτερα αποτελέσματα σε σύγκριση με ένα εργαστήριο που μεγιστοποιεί τις δυνατότητες του εξοπλισμού του.

Κατά την αξιολόγηση εργαστηρίων μηχανικής κοντά στην περιοχή μου ή απομακρυσμένων προμηθευτών, ζητήστε παραδείγματα παρόμοιων εξαρτημάτων που έχουν παράγει. Τα προηγούμενα έργα αποκαλύπτουν καλύτερα τις πραγματικές τους δυνατότητες από ό,τι οι απλοί κατάλογοι εξοπλισμού.

Συστήματα Ποιότητας που Προστατεύουν την Επένδυσή σας

Η τεχνική ικανότητα εξασφαλίζει την κατασκευή των εξαρτημάτων. Τα συστήματα ποιότητας διασφαλίζουν ότι τα εξαρτήματα αυτά πληρούν συνεχώς τις προδιαγραφές. Αυτή η διάκριση γίνεται κρίσιμη όταν τα προϊόντα σας εξαρτώνται από την αξιόπιστη λειτουργία των συστατικών τους.

Σύμφωνα με Οδηγίες παραγωγής της Modus Advanced , η ποιότητα στην προσαρμοστική παραγωγή δεν αφορά απλώς την επίτευξη των προδιαγραφών — αφορά τη δημιουργία ανθεκτικών συστημάτων που παρέχουν συνεχώς αριστεία. Κοιτάξτε πέρα από τα βασικά πιστοποιητικά για να κατανοήσετε τη φιλοσοφία τους για την ποιότητα.

Ενδείξεις μιας ισχυρής πολιτισμικής προσέγγισης της ποιότητας περιλαμβάνουν:

• Τεκμηριωμένες διαδικασίες επιθεώρησης: Γραπτά πρωτόκολλα επαλήθευσης διαστάσεων σε κάθε στάδιο της παραγωγής
• Στατιστικός Έλεγχος Διαδικασιών: Παρακολούθηση σε πραγματικό χρόνο των κρίσιμων διαστάσεων κατά τη διάρκεια της παραγωγής
• Συστήματα διορθωτικών ενεργειών: Επίσημες διαδικασίες για τη διερεύνηση και την πρόληψη προβλημάτων ποιότητας
• Βαθμονομημένος εξοπλισμός: Μετρητικά όργανα που ελέγχονται τακτικά και συνοδεύονται από τεκμηρίωση επαληθεύσιμης ιχνηλασιμότητας
• Παρακολούθηση προέλευσης υλικών: Δυνατότητα ιχνηλάσιμης αναζήτησης κάθε εξαρτήματος μέχρι τους συγκεκριμένους λότους υλικού και τα αντίστοιχα παραγωγικά αρχεία

Όταν εργαστήρια μηχανικής κοντά μου ή οποιοσδήποτε προοπτικός προμηθευτής δηλώνει εξαιρετική ποιότητα, ζητήστε αποδείξεις. Ζητήστε δείγματα εκθέσεων επιθεώρησης, ελέγξτε το εγχειρίδιο ποιότητάς τους και ενημερωθείτε για τα ποσοστά ελαττωματικών προϊόντων και την ιστορία των διορθωτικών ενεργειών τους. Οι πραγματικά προσανατολισμένοι στην ποιότητα προμηθευτές καλωσορίζουν αυτές τις ερωτήσεις.

1. Επαληθεύστε ότι τα πιστοποιητικά ανταποκρίνονται στις απαιτήσεις της βιομηχανίας σας - ISO 9001 ως ελάχιστο απαιτούμενο πρότυπο· IATF 16949 για την αυτοκινητοβιομηχανία· AS9100 για την αεροδιαστημική βιομηχανία· ISO 13485 για ιατρικές συσκευές
2. Ζητήστε την τεκμηρίωση επιθεώρησης δειγμάτων - η ποιότητα των εκθέσεων αποκαλύπτει τον βαθμό αυστηρότητας της επιθεώρησης
3. Ρωτήστε για την επιθεώρηση κατά τη διάρκεια της παραγωγής έναντι της τελικής επιθεώρησης - η ανίχνευση προβλημάτων κατά τη διάρκεια της παραγωγής αποτρέπει ακριβά απορρίμματα
4. Αξιολογήστε τις δυνατότητες μέτρησης - εξοπλισμός CMM για σφιχτές ανοχές· δοκιμαστές επιφανειακής τελειότητας για κρίσιμες επιφάνειες
5. Εξετάστε τις διαδικασίες πιστοποίησης υλικών - εντοπισιμότητα από τα πιστοποιητικά του εργοστασίου μέχρι τα τελικά εξαρτήματα
6. Κατανοήστε τις διαδικασίες διορθωτικών ενεργειών - πώς διαχειρίζονται και προλαμβάνουν τις αποκλίσεις ποιότητας
7. Αξιολογήστε την επικοινωνιακή ανταπόκριση - οι γρήγορες απαντήσεις σε τεχνικές ερωτήσεις δείχνουν ενεργό τεχνική υποστήριξη
8. Ελέγξτε το ιστορικό επίδοσης στις παραδόσεις - η παράδοση εντός προθεσμίας αντικατοπτρίζει τη συνολική λειτουργική πειθαρχία
9. Αξιολογήστε τις δυνατότητες τεχνικής συμβουλευτικής υποστήριξης - η ποιότητα των σχολίων DFM δείχνει το βάθος της μηχανικής εμπειρογνωμοσύνης
10. Επιβεβαιώστε τη δυνατότητα κλιμάκωσης από πρωτότυπο σε παραγωγή - η αδιάλειπτη μετάβαση προστατεύει το χρονοδιάγραμμα ανάπτυξής σας

Μετάβαση από πρωτότυπο σε παραγωγή

Ακολουθεί ένα σενάριο που προκαλεί απερίγραπτη φρustration σε αμέτρητες ομάδες μηχανικών: ο προμηθευτής πρωτοτύπων σας παραδίδει εξαιρετικά εξαρτήματα, αλλά δεν μπορεί να ανταποκριθεί στους όγκους παραγωγής. Ή ο προμηθευτής παραγωγής σας απαιτεί ελάχιστες ποσότητες παραγγελίας που είναι υπερβολικά μεγάλες για τις ποσότητες πρωτοτύπων. Η εύρεση ενός εταίρου που ανταποκρίνεται και στις δύο αυτές ανάγκες εξαλείφει τις επίπονες μεταβάσεις μεταξύ προμηθευτών.

Σύμφωνα με εμπειρογνώμονες σε θέματα συνεργασίας κατασκευής, ένας πραγματικά αξιόλογος εταίρος κατασκευής προσαρμοστικών προϊόντων μπορεί να υποστηρίξει το προϊόν σας από την αρχική ιδέα μέχρι την κλιμάκωση της παραγωγής. Αυτό απαιτεί διαφοροποιημένες δυνατότητες κατασκευής και την προθυμία να συνεργαστεί με διαφορετικές απαιτήσεις όγκου.

Αξιολογήστε τη δυνατότητα κλιμάκωσης εξετάζοντας:

• Ελάχιστες Ποσότητες Παραγγελίας: Θα κατασκευάσουν μόνο ένα πρωτότυπο, ή απαιτούν ελάχιστες ποσότητες παρτίδας;
• Παραγωγική ικανότητα: Μπορούν να κλιμακωθούν σε χιλιάδες εξαρτήματα όταν το προϊόν σας επιτύχει;
• Ευελιξία χρόνου παράδοσης: Γρήγορη παράδοση πρωτοτύπων· αξιόπιστο πρόγραμμα για την παραγωγή
• Συνέπεια διαδικασίας: Ίδια ποιότητα για 10 εξαρτήματα όπως και για 10.000 εξαρτήματα
• Διαφάνεια τιμολόγησης: Σαφή σημεία μετάβασης όγκου, ώστε να μπορείτε να σχεδιάσετε την οικονομική σας στρατηγική κατασκευής

Οι κατασκευαστές που αποδεικνύουν αυτήν την αδιάκοπη δυνατότητα κλιμάκωσης προσφέρουν σημαντικά πλεονεκτήματα. Shaoyi Metal Technology αποτελεί παράδειγμα αυτής της προσέγγισης, προσφέροντας υπηρεσίες ακριβούς μηχανικής κατεργασίας με CNC που κλιμακώνονται από τη γρήγορη πρωτοτυποποίηση έως τη μαζική παραγωγή, με χρόνους παράδοσης όσο το δυνατόν συντομότερους, μέχρι και μία εργάσιμη ημέρα. Οι ικανότητές τους στην κατασκευή εξαρτημάτων με υψηλή ανοχή και η επαληθευμένη εμπειρογνωμοσύνη τους στον αυτοκινητοβιομηχανικό τομέα — πιστοποιημένη από το πρότυπο IATF 16949 και τον Στατιστικό Έλεγχο Διαδικασίας (SPC) — αποδεικνύουν πώς ο κατάλληλος συνεργάτης εξαλείφει το κενό μεταξύ πρωτοτύπου και παραγωγής, το οποίο καθυστερεί τόσες πολλές προγράμματα ανάπτυξης προϊόντων.

Η επικοινωνία και η ανταπόκριση έχουν ίση σημασία:

Όπως τονίζει η 3ERP, η επικοινωνία αποτελεί την ραχοκοκαλιά οποιασδήποτε επιτυχούς συνεργασίας. Μία αποτελεσματική διαδικασία επικοινωνίας σημαίνει ότι ο πάροχος υπηρεσιών μπορεί να ανταποκρίνεται άμεσα στα ερωτήματά σας, να σας ενημερώνει εγκαίρως για την πρόοδο του έργου και να διορθώνει γρήγορα οποιαδήποτε προβλήματα ενδέχεται να προκύψουν.

Κατά τη διάρκεια της αξιολόγησής σας, σημειώστε τους χρόνους απόκρισης στα ερωτήματά σας. Οι προμηθευτές που χρειάζονται ημέρες για να απαντήσουν σε ηλεκτρονικά μηνύματα κατά τη φάση παροχής προσφορών σπάνια βελτιώνονται μετά τη λήψη της παραγγελίας σας. Αναζητήστε διαφανείς καναλιά επικοινωνίας και προληπτικές ενημερώσεις, αντί να αναγκάζεστε να ζητάτε επανειλημμένα την κατάσταση.

Η εύρεση του κατάλληλου εταίρου υπηρεσιών μηχανικής κατεργασίας — είτε αναζητάτε ένα εργαστήριο CNC κοντά σας είτε αξιολογείτε παγκόσμιες επιλογές — απαιτεί την εξισορρόπηση των τεχνικών δυνατοτήτων, των συστημάτων ποιότητας και της λειτουργικής ευελιξίας. Η επένδυση σε μια ενδελεχή αξιολόγηση αποδίδει αποδόσεις σε όλη τη διάρκεια του κύκλου ζωής του προϊόντος σας, μετατρέποντας την κατασκευή από πηγή προβλημάτων σε ανταγωνιστικό πλεονέκτημα.

Όταν βρείτε έναν εταίρο που συνδυάζει τεχνική αριστεία, πειθαρχία στην ποιότητα και κλιμάκωση, δεν έχετε απλώς βρει έναν προμηθευτή. Έχετε βρει μια σχέση κατασκευής που επιταχύνει την επιτυχία σας, από τον πρώτο πρότυπο μέχρι την αύξηση της παραγωγής και πέρα από αυτή.

Συχνές Ερωτήσεις Σχετικά με Υπηρεσίες Μηχανικής Κατεργασίας

1. Ποιο είναι το ωριαίο τίμημα για μια CNC μηχανή;

Τα τιμήματα κατεργασίας με CNC διαφέρουν σημαντικά ανάλογα με την πολυπλοκότητα και τις δυνατότητες της μηχανής. Η τυπική κατεργασία με 3 άξονες κοπής κοστίζει συνήθως 35–40 USD την ώρα, ενώ οι προχωρημένες πολυάξονες κατεργασίες κυμαίνονται από 75 έως 120 USD την ώρα. Οι παράγοντες που επηρεάζουν τα τιμήματα περιλαμβάνουν τον τύπο της μηχανής, την εμπειρία του χειριστή, τη γεωγραφική τοποθεσία της εγκατάστασης και τα απαιτούμενα επίπεδα ακρίβειας. Για εργασίες κατεργασίας με ακρίβεια αυτοκινητοβιομηχανικού επιπέδου, με πιστοποίηση IATF 16949 και Έλεγχο Στατιστικής Διαδικασίας (SPC), εξειδικευμένοι πάροχοι όπως η Shaoyi Metal Technology προσφέρουν ανταγωνιστικά τιμήματα και χρόνους παράδοσης μέχρι και μία εργάσιμη ημέρα για εξαρτήματα υψηλής ανοχής.

2. Τι είναι η κατεργασία;

Η κατεργασία είναι μια αφαιρετική διαδικασία κατασκευής, κατά την οποία το υλικό αφαιρείται συστηματικά από ένα στερεό μπλοκ για να δημιουργηθούν ακριβή εξαρτήματα. Χρησιμοποιώντας εξοπλισμό ελεγχόμενο από υπολογιστή, οι CNC μηχανές ακολουθούν προγραμματισμένες οδηγίες για να κόβουν, να διαπερνούν, να φρέζαρουν ή να τροχονομούν πρώτες ύλες όπως μέταλλα και πλαστικά, προκειμένου να παραχθούν τελικά εξαρτήματα. Αυτή η διαδικασία επιτυγχάνει αυστηρές ανοχές, συχνά εντός ±0,005 ιντσών, καθιστώντας την απαραίτητη για εφαρμογές στον αεροδιαστημικό, αυτοκινητοβιομηχανικό, ιατρικό και βιομηχανικό τομέα, όπου απαιτούνται ακριβείς προδιαγραφές και συνεπής ποιότητα.

3. Πώς υπολογίζεται το κόστος κατεργασίας;

Τα κόστη κατεργασίας συνδυάζουν διάφορους παράγοντες: το κόστος υλικού (που κυμαίνεται από 5 έως 50+ δολάρια ανά λίβρα, ανάλογα με το κράμα), τα έξοδα εγκατάστασης και προγραμματισμού (50–500+ δολάρια), τον χρόνο λειτουργίας της μηχανής με ωριαίες τιμές (35–120 δολάρια/ώρα), τις απαιτήσεις ανοχής (οι στενές ανοχές μπορούν να διπλασιάσουν το κόστος) και τις εργασίες τελικής επεξεργασίας (2–20+ δολάρια ανά εξάρτημα). Ο τύπος είναι: Εκτιμώμενο Κόστος = (Κόστος Υλικού + Κόστος Εγκατάστασης) + (Χρόνος Κατεργασίας × Ωριαία Τιμή) + Κόστος Τελικής Επεξεργασίας. Η ποσότητα επηρεάζει σημαντικά την τιμή ανά μονάδα, με παραγγελίες μεγάλης κλίμακας (50+ εξαρτήματα) να μειώνουν συχνά το κόστος κατά 40–60%.

4. Ποιες ανοχές μπορεί να επιτύχει η κατεργασία με CNC;

Η τυπική κατεργασία με CNC επιτυγχάνει ανοχές ±0,005 ίντσες (±0,127 mm) για γραμμικές διαστάσεις σε συνηθισμένες συνθήκες. Η εργασία υψηλής ακρίβειας φτάνει σε ανοχές ±0,001–0,002 ίντσες (±0,025–0,050 mm), ενώ οι εφαρμογές υψηλής ακρίβειας επιτυγχάνουν ανοχές ±0,0005 ίντσες (±0,013 mm). Για τις υπερακριβείς απαιτήσεις των ±0,0001 ίντσες (±0,003 mm) απαιτείται εξειδικευμένος εξοπλισμός λείανσης. Οι στενότερες ανοχές αυξάνουν το κόστος εκθετικά — οι τιμές για εργασίες υψηλής ακρίβειας είναι 1,5–2 φορές υψηλότερες από τις τυπικές, ενώ οι υπερακριβείς κατεργασίες μπορούν να αυξήσουν το κόστος κατά 8–24 φορές· συνεπώς, η κατάλληλη καθορισμός των ανοχών είναι κρίσιμος για τον έλεγχο του κόστους.

5. Πώς επιλέγω μεταξύ κατεργασίας με CNC και προσθετικής κατασκευής (3D printing);

Επιλέξτε κατεργασία με CNC όταν οι ιδιότητες του υλικού είναι κρίσιμες (πλήρης αντοχή χωρίς γραμμές στρώσεων), η ακρίβεια είναι αποφασιστικής σημασίας (±0,005 ίντσες έναντι ±0,1–0,5 mm για την εκτύπωση), ο αριθμός των εξαρτημάτων υπερβαίνει τα 10–20, ή οι απαιτήσεις για την επιφανειακή επεξεργασία είναι αυστηρές (επιτεύξιμη τιμή Ra 0,8 μm). Επιλέξτε εκτύπωση 3D για πολύ μικρές ποσότητες (1–10 εξαρτήματα), εξαιρετικά περίπλοκες εσωτερικές γεωμετρίες, ταχύτερο δυνατό χρονοδιάγραμμα παράδοσης ή όταν η απόδοση του υλικού δεν είναι καθοριστικής σημασίας. Πολλά προγράμματα ανάπτυξης χρησιμοποιούν στρατηγικά και τις δύο μεθόδους: εκτυπωμένα εξαρτήματα για την πρώιμη επιβεβαίωση της ιδέας και εξαρτήματα κατεργασμένα με CNC για λειτουργικές δοκιμές με ιδιότητες αντιπροσωπευτικές της παραγωγής.
