TL;DR

Finblankning er en specialiseret højpræcisions proces til omformning af metal, som anvender en tredobbeltvirkende presse (stikker, stans og modstans) til at fremstille komponenter med 100 % fuldt skårne kanter, overlegent fladhed og dimensionelle tolerancer så stramme som ±0,001 tommer. I modsætning til konventionel stansning, som efterlader ru brudzoner, producerer finblankning færdige monteringsdele i et enkelt slag, hvilket eliminerer sekundære operationer som slibning, fresning eller rejsning.

For automotoringeniører og indkøbsdirektører er finblankning standarden for sikkerhedskritiske systemer. Nøgleanvendelser inkluderer sædelåsemekanismer, gearkasse parkeringslåse, sikkerhedssele spænder og bremseanlægskomponenter . Selvom værktøjsomkostningerne er højere, fører elimineringen af efterbearbejdningstrin til et markant lavere samlede stykomkostninger ved produktion i store serier (typisk 10.000+ enheder).

Kritiske automobilapplikationer efter system

Finestans udgør cirka 60 % af alle finestanskede dele globalt, hvor bilindustrien er den dominerende bruger. Processen anvendes udelukkende til komponenter, hvor fejl ikke er en mulighed, og geometrisk præcision er afgørende. Nedenfor er de primære køretøjssystemer, der er afhængige af denne teknologi.

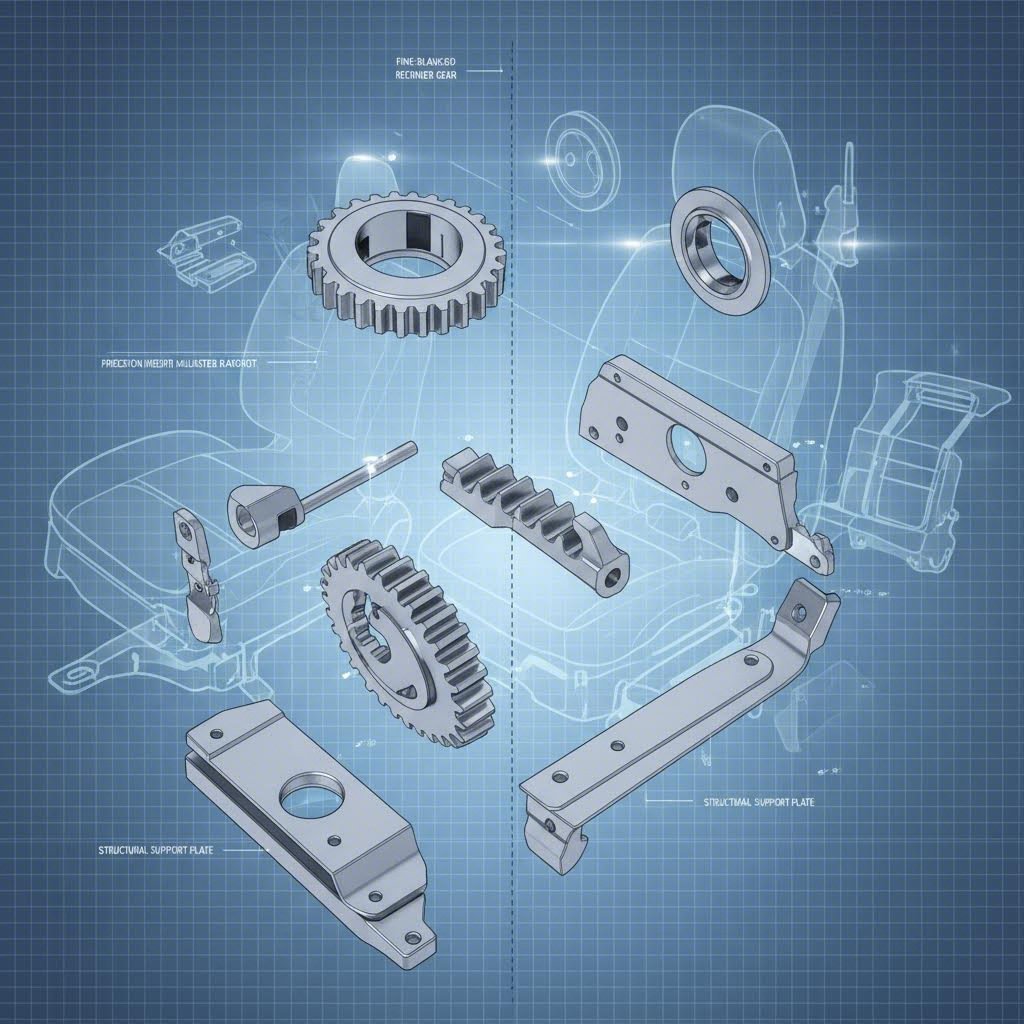

Sædemekanismer og hardware

Automobilsæder er måske den mest almindelige anvendelse af finestans. Moderne sædekonstruktioner kræver komplekse mekanismer for at håndtere kraftpåvirkninger ved kollisioner, samtidig med at de skal fungere problemfrit for brugeren. Finestans anvendes til fremstilling af sædereklamper, højdejusteringer og løftebeslag . Disse dele har ofte indviklede gearklinger, som skal gribe perfekt ind i hinanden for at forhindre slip under en kollision.

Case studies fra producenter som Feintool viser, at ryglænsindstillingsmekanismer fremstillet ved finblankning kan klare millioner af justeringscyklusser uden væsentlig slitage. Processen opnår den nødvendige tandprofiltolerance og overfladeruhed (ofte Ra 0,6 µm eller bedre) direkte fra pressen, hvilket sikrer overholdelse af sikkerhedsstandarder uden dyre efterfølgende gearskæring.

Motor- og drivlinjekomponenter

I forbrændingsmotorer og hybriddrev anvendes finblankning til komponenter, der kræver høj fladhed og slidstyrke. Almindelige anvendelser omfatter:

• Transmissionsparkeringslåse: Disse låsemekanismer kræver en perfekt skårnet kant for at gribe sikkert ind i parkeringsgearet. Finblankning sikrer, at bærefladerne er 100 % massivt metal, og undgår de sprøde brudzoner, der opstår ved konventionel stansning.
• Koblingsplader og nabe: Fladheten opnået ved modstanspunchtrykket (klemning af emnet under udkastning) er afgørende for koblingsydelsen, da det forhindrer slæb og sikrer jævn kobling.
• Planetalbærerplader: Anvendt i automatgear, kræver disse tunge emner præcise hulpositioner til gearakser, hvilket finstans leverer med positionsnøjagtighed, der kan måle sig med bearbejdning.

Sikkerheds- og chassisystemer

Sikkerhedskritiske komponenter såsom sikkerhedsselenes spænder, airbag-ignitorer og ABS-bremsefølerringe produceres næsten udelukkende via finstans. "Stingeren" eller V-ring-elementet i værktøjet forhindrer materialebrud og sikrer, at stålet bevarer sin strukturelle integritet, selv ved kanterne. I bremseanlæg bruges processen til fremstilling af bagplader til bremseklodser, hvor fladhed er afgørende for ensartet bremsetryk og støjreduktion.

Fordelen ved tredobbelt handling: Sådan fungerer det

Forskellen mellem finblankning og konventionel stansning ligger i kontrol af materialestrømmen. Konventionel stansning bruger et simpelt stempel og en form, hvilket ofte resulterer i en del med kun 30 % skåret kant og 70 % ru brudkant (formbrud). Finblankning anvender en trevirkningspresse der anvender tre forskellige kræfter:

1. V-ring (Stinger) tryk: Før skæringen begynder, presser en V-formet ring indlejret i udkastningspladen ind i materialet, hvilket låser det på plads og forhindrer laterale bevægelser. Dette sætter materialet under hydrostatisk tryk.
2. Blankningskraft: Stempel bevæger sig frem for at skære materialet. Fordi materialet er komprimeret af V-ringen, flyder det plastisk i stedet for at briste.
3. Modstempelskraft: Et modstempel understøtter emnet nedefra gennem hele slaget, hvorved emnet forbliver perfekt fladt, og skubbes tilbage i strip efter skæringen.

Denne konfiguration muliggør dørklaringer på ca. 0,5 % af materialetykkelsen , i forhold til de 10 %, der er typisk for konventionel stansning. Resultatet er en "helt afskåret" kant, som er lodret, glat og fri for revner.

Sammenligning: Finstansning mod konventionel stansning

For ingeniører, der skal vælge mellem processer, handler valget ofte om afvejningen mellem forudgående værktøjsinvestering og efterfølgende procesomkostninger.

Valg af materiale og designretningslinjer

Finpunchning er afhængig af materialets evne til at flyde under tryk (koldextrudering). Derfor er valg af materiale kritisk. Sfæroidiseret-annekslede stål er standarden, fordi deres globulære karbidstruktur giver maksimal deformationsevne uden revner.

• Stærke lavlegerede stål (HSLA): Brede anvendelser af sæde, hvor styrke/vægtforholdet er kritisk.
• Med en diameter på over 300 mm Almindelig i udstødnings- og emissionskomponenter.
• Aluminiumslegeringer: I stigende grad anvendes til at lette EV, men udvælgelse af kvalitet er afgørende for at forhindre irritation.

Konstruktionsbegrænsninger: Mens fin blanking giver frihed, bør ingeniører overholde specifikke regler. En hjørneradius bør generelt være mindst 10-15% af materialet, så punktering ikke kan blive revet. Webbredderne (afstanden mellem huller eller kanter) kan være overraskende tynde, ofte så små som 60% af materialet, hvilket gør det muligt at lave tætpakkede design, der sparer vægt.

Kostnanalyse og strategisk indkøb

Den økonomiske argumentation for fin blanking er bygget på volumen og kompleksitet. Hvis en del kræver slipning for at opnå flathed, reaming til størrelse huller eller hobbing til at skære gear tænder, er fin blanking ofte billigere pr. enhed på trods af højere værktøjsomkostninger. Det krydsningspunkt, hvor fin blanking bliver mere økonomisk end stempling + bearbejdning, er typisk omkring 10.000 til 20.000 dele om året .

For automobilprogrammer, der skalerer op til masseproduktion, er valget af den rigtige produktionspartner afgørende. Leverandører skal vurderes ikke kun ud fra deres finblankningspresser, men også på deres evne til at dække hele forløbet fra indledende design til fuldskala produktion. Virksomheder som Shaoyi Metal Technology understøtter denne livscyklus ved at tilbyde komplette stanseløsninger, fra hurtig prototyping til højvolumenproduktion med presseevner op til 600 tons. Deres IATF 16949-certificering sikrer, at uanset om du validerer et design med 50 prototyper eller går i gang med millioner af seriemæssigt producerede dele, overholder overgangen globale OEM-standarder.

Når industrien bevæger sig mod elbiler (EV), finder finblankning nye anvendelsesområder i kobberforbindelser (busbarer) og batterikomponenter, hvor den rene kantkvalitet forhindrer elektrisk overslag og kortslutninger.

Ingeniørpræcision for vejen frem

Finblankning forbliver det foretrukne valg for automobilkomponenter, hvor sikkerhed, præcision og konsistens i høje mængder mødes. Ved at udnytte triple-action presse-teknologien kan ingeniører designe komplekse, multifunktionelle dele, som er stærkere, fladere og mere pålidelige end dem produceret med konventionelle metoder. Selvom den første investering i værktøjer er betydelig, gør elimineringen af sekundære operationer og garanteret fejlfri funktion det til en uundværlig proces i moderne bilproduktion.

Ofte stillede spørgsmål

1. Hvad er den maksimale materialetykkelse for finblankning?

Moderne finblankningspresser kan håndtere materialer betydeligt tykkere end konventionel stansning. Mens standardapplikationer typisk ligger mellem 1 mm og 12 mm, kan specialbyggede tungtbyrdede presser (op til 1.500 tons) blankne ståldelene op til 19 mm (0,75 tommer) tykke, afhængigt af materialets flydestyrke og delgeometri.

2. Kan finblankning erstatte CNC-bearbejdning?

Ja, for mange 2D-profiler. Finstansning kaldes ofte »stansning med maskinbearbejdningsnøjagtighed«. Hvis en komponent primært er flad med komplekse konturer, huller eller gear tænder, kan finstansning fremstille den i et enkelt slag med nøjagtighed svarende til CNC-maskinbearbejdning, men til en brøkdel af tiden og omkostningerne ved høje seriestørrelser.

3. Hvorfor er sferoidglødning vigtig for materialer til finstansning?

Sferoidglødning er en varmebehandling, der ændrer stålets mikrostruktur, så carbiderne bliver kugleformede (globulære) i stedet for lagdannede (pladelignende). Dette øger stålets ductilitet betydeligt og reducerer risikoen for revner eller sprækker under den intense kolddeformation i finstansningsprocessen, hvilket sikrer en jævn, fuldt afskåret kant.
