Nøgletrin i automobildesignprocessen

TL;DR

Designprocessen for bilstempledeforme er en systematisk ingeniørarbejdsgang, der omdanner en delkoncept til et robust produktionsværktøj. Den starter med en grundig gennemførlighedsanalyse (DFM), efterfulgt af strategisk procesplanlægning for at oprette et båndlayout, der optimerer materialeforbruget. Processen går derefter videre til detaljeret design af deformerstruktur og komponenter i CAD, virtuel simulering til validering og kompensation for fjedring, og afsluttes med oprettelse af præcise fremstillings tegninger og en stykliste (BOM) til værktøjsmanden.

Fase 1: Delgennemførlighed og procesplanlægning

Grundlaget for enhver succesfuld automobilstansoperation lægges lang før der skæres i stål. Denne indledende fase, der fokuserer på dels egnet til fremstilling og procesplanlægning, er den mest kritiske fase for at forhindre kostbare fejl og sikre en effektiv produktion. Den indebærer en grundig gennemgang af delens design for at afgøre, om det er velegnet til stansning, en praksis kendt som Design for Manufacturability (DFM). Denne analyse undersøger detaljer såsom skarpe hjørner, dybe træk og materialeegenskaber for at identificere potentielle svagheder såsom revner eller rynker, inden de bliver dyre fysiske problemer.

Når en del er vurderet som fremstillingsegnede, er næste skridt at oprette en procesplan, visuelt repræsenteret ved en strimmelayout. Dette er den strategiske ruteplan for, hvordan en flad metalrulle gradvist omdannes til en færdig komponent. Som beskrevet i en vejledning fra Jeelix , kortlægger strip-layoutet omhyggeligt hver eneste operation — fra punktering og afskæring til bøjning og formning — i en logisk rækkefølge. De primære mål er at maksimere materialeudnyttelsen og sikre, at stripen forbliver stabil, mens den bevæger sig gennem værktøjet. Et optimeret layout kan have en betydelig økonomisk indvirkning; selv et 1 % bedre materialeforbrug kan resultere i betydelige besparelser i produktion med høj volumen inden for bilindustrien.

I denne planlægningsfase dekonstruerer designere mentalt den endelige del i en række stansoperationer. For eksempel opdeles et komplekst beslag i dets grundlæggende operationer: punching af pilot huller, afskæring af kanter, udførelse af bøjninger og endelig skæring af den færdige del ud fra stripen. Denne strukturerede tankegang sikrer, at operationerne udføres i den rigtige rækkefølge — for eksempel punktering af huller før bøjning for at undgå forvrængning.

Tjekliste for vigtige DFM-overvejelser:

• Materielle egenskaber: Er den valgte metals tykkelse, hårdhed og kornretning egnet til de krævede formningsoperationer?
• Bøjningsradier: Er alle bøjeradiuser store nok til at forhindre revner? En indre radius på mindre end 1,5 gange materialstykkelsen er ofte et rødt flag.
• Hulnærhed: Er huller placeret i en sikkert afstand fra bøjninger og kanter for at undgå udstrækning eller revner?
• Kompleks geometri: Kræver nogen funktioner, som f.eks. undercuts eller sidehuller, komplekse og potentielt fejlbehæftede mekanismer som sidekurve?
• Tolerancer: Kan de angivne tolerancer opnås med stansprocessen uden unødigt at øge omkostningerne?

Fase 2: Støbeformens struktur og kernekompontenters design

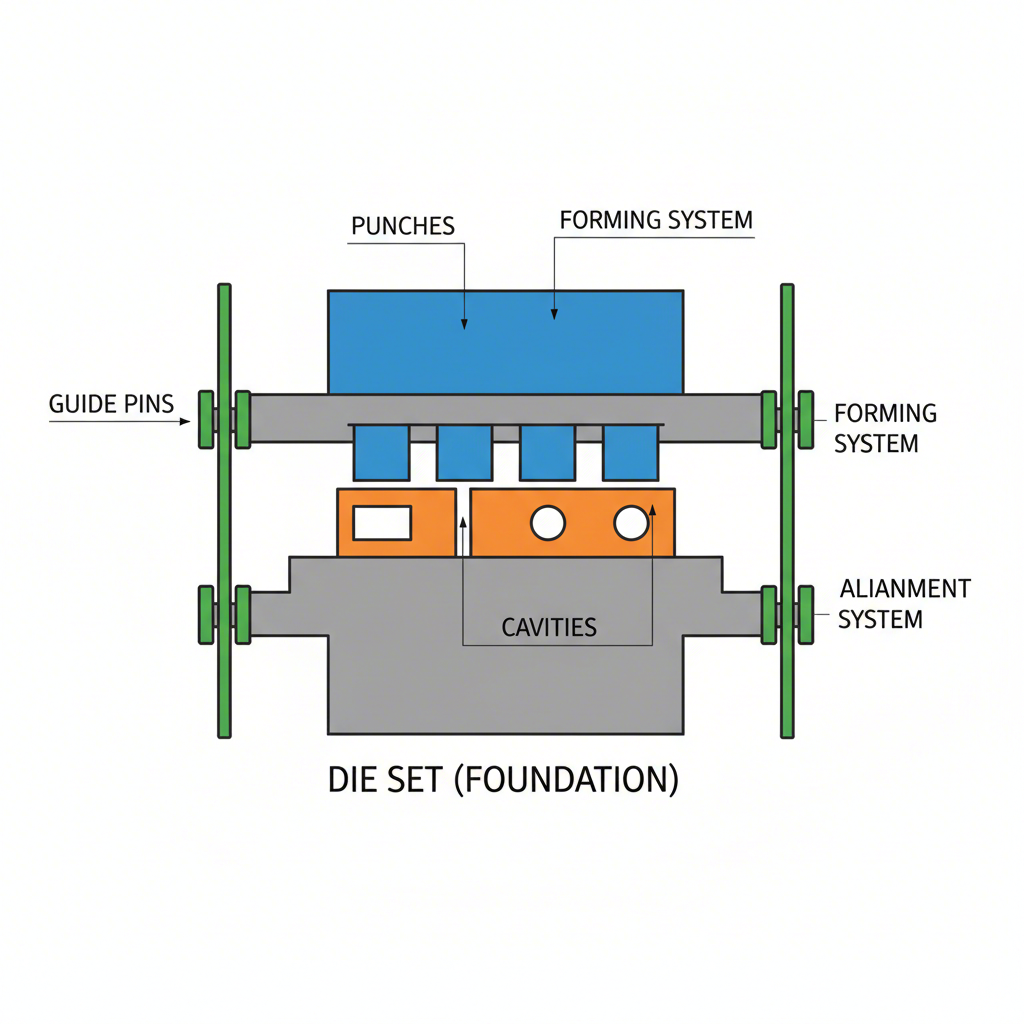

Med en solid procesplan på plads skifter fokus til at designe den fysiske stans – en præcisionsmaskine, der består af flere indbyrdes afhængige systemer. Stansens struktur fungerer som det robuste rammeværk eller skelet, der holder alle de aktive komponenter i perfekt alignment under enorme kræfter. Dette fundament, ofte kaldet stanssættet, består af øvre og nedre plader (sko), der er nøjagtigt alignet ved hjælp af føringstifte og bukser. Dette alignementssystem er afgørende for at opretholde mikron-niveauets nøjagtighed, som kræves for konsekvent delkvalitet, og for at forhindre katastrofale stanskollisioner under højhastighedsdrift.

Kernen i stansen er dens formnings- og skæresystem, som består af stempler og stanshuller (eller knapper), der direkte former metallet. Designet af disse komponenter er et spørgsmål om ekstrem præcision. En kritisk parameter er spillerummet – det lille mellemrum mellem stempel og stans. Ifølge Mekalite , denne spillerum er typisk mellem 5-10 % af materialets tykkelse. For lidt spillerum øger skærekraften og slid, mens for meget kan revne metallet og efterlade store burer. Geometrien, materialet og varmebehandlingen af disse komponenter er nøje specificeret for at sikre, at de kan klare millioner af cyklusser.

Valget af materiale til selve stempelkomponenterne er en strategisk beslutning, der afvejer omkostninger, slidstyrke og sejhed. Forskellige værktøjsstål anvendes afhængigt af produktionsvolumenet og delmaterialets erosivitet.

Fase 3: Virtuel validering og designgennemgang

I moderne automobildødedesign er tiden for dyre og tidskrævende fysiske prøve-og-fejl-metoder forbi. I dag testes designs grundigt i den digitale verden gennem en proces kaldet virtuel validering. Ved brug af avanceret computerstøttet ingeniørsoftware (CAE) og finite element-analyse (FEA) simulerer ingeniører hele stansprocessen for at forudsige, hvordan pladematerialet vil opføre sig under pres. Denne virtuelle afprøvning identificerer potentielle fejl som rynkning, revner eller overdreven tyndning, inden der påbegyndes noget fysisk produktion, hvilket muliggør proaktive designrettelser.

En af de mest betydningsfulde udfordringer inden for stansning, især med de avancerede stål med høj styrke (AHSS), der anvendes i moderne køretøjer, er springback. Dette fænomen opstår, når det formede metal delvist vender tilbage til sin oprindelige form, efter at stanskraften er fjernet. Simuleringssoftware kan nøjagtigt forudsige mængden og retningen af dette springback. Det giver designere mulighed for at implementere aktiv kompensation. For eksempel, som forklaret af Jeelix, hvis en simulering forudser, at en 90-graders bøjning vil springe tilbage til 92 grader, kan værktøjet udformes til at bøje emnet for meget til 88 grader. Når emnet frigøres, springer det tilbage til den perfekte 90-graders vinkel.

Valideringsprocessen er en systematisk kontrol for at sikre, at designet er robust, effektivt og i stand til at producere kvalitetsdele. Den giver en sidste mulighed for gennemgang og forfinelse, inden man begiver sig ud i den kostbare proces med værktøjsfremstilling.

De virtuelle valideringstrin:

1. Udfør formbarhedsanalyse: Simuleringssoftwaren analyserer materialestrøm for at identificere potentielle fejl som revner, folder eller utilstrækkelig strækning.
2. Forudsig og kompensér for fjederforskydning: Graden af fjederforskydning beregnes, og formfladerne i stempeldesignet justeres automatisk for at kompensere herfor.
3. Beregn kræfter: Simulationen beregner den nødvendige tonnage for hver operation, hvorved det sikres, at den valgte presse har tilstrækkelig kapacitet, og undgår skader på presse eller stempel.
4. Udfør endelig designgennemgang: En grundig gennemgang af det validerede design foretages af et team af ingeniører for at opdage eventuelle resterende fejl eller potentielle problemer, inden designet færdiggøres.

Fase 4: Tegningsoprettelse og overgivelse til produktion

Den sidste fase i processen for design af bilstøbeforme er at oversætte det validerede 3D-digitale model til et universelt teknisk sprog, som værktøjssmede kan bruge til at bygge det fysiske støbeform. Dette indebærer oprettelse af et omfattende sæt teknisk dokumentation, herunder detaljerede tegninger og en materialeliste (BOM). Denne standardiserede output er afgørende for, at alle komponenter fremstilles efter præcise specifikationer, hvilket er nødvendigt for problemfri samling, korrekt funktion og effektiv vedligeholdelse af støbeformen.

Dokumentationspakken fungerer som den endelige blåprint for værktøjets konstruktion. Den skal være klar, præcis og entydig for at undgå kostbare fejl på værkstedet. Denne detaljerede planlægning er et kendetegn ved ekspertvirksomheder i bilindustrien. For eksempel virksomheder som Shaoyi (Ningbo) Metal Technology Co., Ltd. specialiserer sig i at omforme disse præcise designpakker til højkvalitets automobilstansværktøjer og komponenter ved at anvende avancerede simuleringer og dyb faglig ekspertise for at yde OEM'er og Tier 1-leverandører enestående effektivitet og kvalitet.

Den endelige designpakkе indeholder flere nøgleelementer, hvor hvert element har et specifikt formål i produktions- og montageprocessen. Kvaliteten og fuldstændigheden af denne dokumentation påvirker direkte værktøjets ydeevne og levetid.

Nøgleelementer i en endelig designpakke:

• Montagetegning: Denne hovedtegning viser, hvordan alle de enkelte komponenter sidder sammen i den færdige stansform. Den indeholder samlede mål, lukkehøjde samt detaljer for montering af formen i pressen.
• Detaljerede tegninger: Der oprettes en separat, meget detaljeret tegning for hver skræddersyet komponent, der skal bearbejdes. Disse tegninger angiver nøjagtige mål, geometriske tolerancer, materialetype, krævet varmebehandling og overfladebehandling.
• Materialeliste (BOM): BOM'en er en omfattende liste over alle dele, der kræves for at bygge værktøjet. Dette inkluderer både de specialfremstillede komponenter og alle standarddele fra lager, såsom skruer, fjedre, guidestænger og ledninger, ofte med leverandørens varenr.
