Components mecanitzats desxifrats: Des del metall brut fins als components de precisió

Què són les peces mecanitzades i per què són importants

Us heu preguntat mai com és que el motor del vostre cotxe o l’eina quirúrgica d’un hospital adquireix la seva forma precisa? La resposta rau en les peces mecanitzades, components de precisió que fan que la indústria moderna funcioni sense problemes.

La mecanització és un procés de fabricació subtractiu en què es treu sistemàticament material d’una peça bruta per crear un component acabat amb dimensions i especificacions precises.

A diferència de la impressió 3D, que construeix objectes capa a capa, la mecanització principal treballa a la inversa. Es comença amb més material del necessari i se’n talla cuidadosament tot allò que no pertany a la peça final. Penseu-hi com un escultor que va trencant marbre per revelar l’estàtua que hi ha dins.

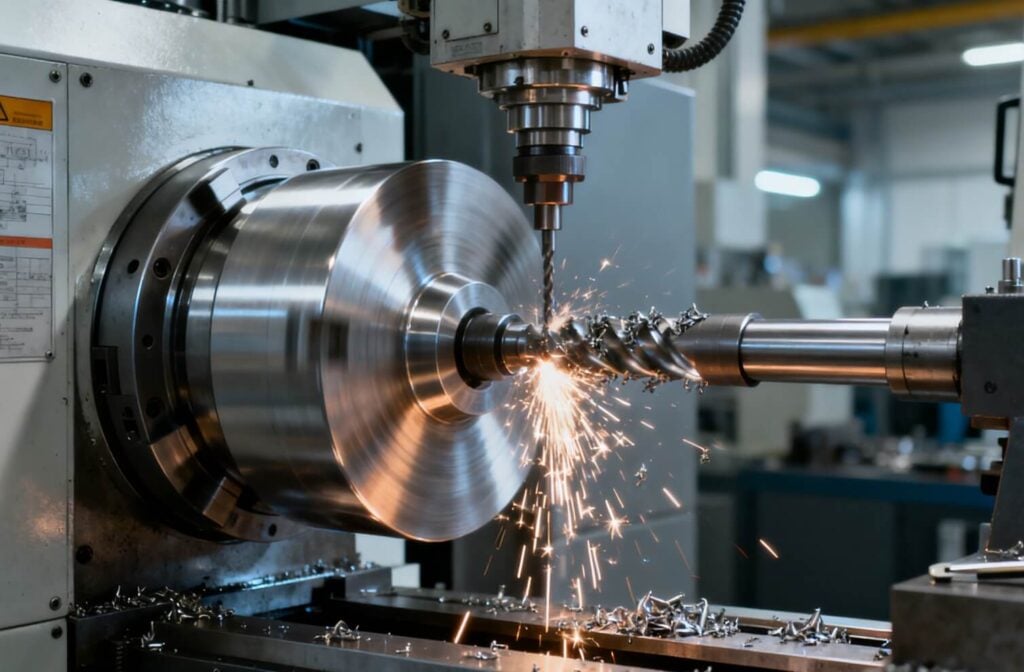

De la matèria primera al component de precisió

El recorregut de les peces mecanitzades comença amb la matèria primera, ja sigui un bloc sòlid d’alumini, una barra d’acer o un plàstic tècnic. Eines de tall controlades per ordinador i després se’n treu sistemàticament el material segons instruccions digitals precises. El resultat? Components amb toleràncies mesurades en mil·lèsimes de polzada.

El que fa aquest procés tan notable és la seva versatilitat. Segons 3ERP, els processos d'usinatge s'apliquen a una àmplia gamma de materials, incloent-hi metalls, plàstics, fusta, vidre i materials compostos. Aquesta flexibilitat explica per què els components usinats apareixen pràcticament en tots els sectors industrials que es puguin imaginar.

El principi de fabricació subtractiva

Aquesta és una directriu pràctica que molts fabricants utilitzen: si el vostre disseny requereix eliminar aproximadament un 40 % o més del material inicial, l'usinatge probablement serà la vostra millor opció de fabricació. Per sota d'aquest llindar, altres mètodes com la fosa o la forja podrien resultar més econòmics.

L'enfocament subtractiu ofereix avantatges clars respecte a la fabricació additiva. Les peces produïdes d'aquesta manera solen presentar propietats mecàniques superiors i requereixen menys processament posterior. Tal com assenyala Xometry, la fabricació subtractiva destaca especialment en la producció a gran escala de peces relativament senzilles a moderadament complexes, a partir d'una àmplia gamma de materials.

Per què és important la retirada de material

Les peces mecanitzades són l'esquena dorsal de la fabricació moderna en múltiples sectors:

• Automòbil: Components del motor, carcasses de caixa de canvis i components de suspensió
• Aeronàutica: Estructures d'estructura d'avió, tren d'aterratge i components del motor
• Sanitari: Instruments quirúrgics, implants ortopèdics i components d'equipaments d'imatges
• Electrònica de Consum: Fundaes de telèfons intel·ligents, carcasses d'ordinadors portàtils i dissipadors de calor

La precisió assolida mitjançant la mecanització, que sovint arriba a toleràncies de 0,001 polzades o més estretes, simplement no pot ser igualada per la majoria d'altres mètodes de fabricació. Aquest nivell d'exactitud assegura que els components crítics encaixin perfectament i funcionin de manera fiable en condicions exigents.

Entendre què és la mecanització i com funcionen aquests processos us dona les bases per prendre decisions més encertades sobre la fabricació de components, ja sigui que esteu dissenyant un prototip o planejant una producció a escala completa.

Processos essencials de mecanització explicats

Ara que ja enteneu què són les peces mecanitzades, la pregunta següent és: quin procés heu d’utilitzar? La resposta depèn totalment de la geometria de la vostra peça, del material i dels requisits de precisió. Analitzem els processos de mecanitzat principals perquè pugueu prendre decisions informades.

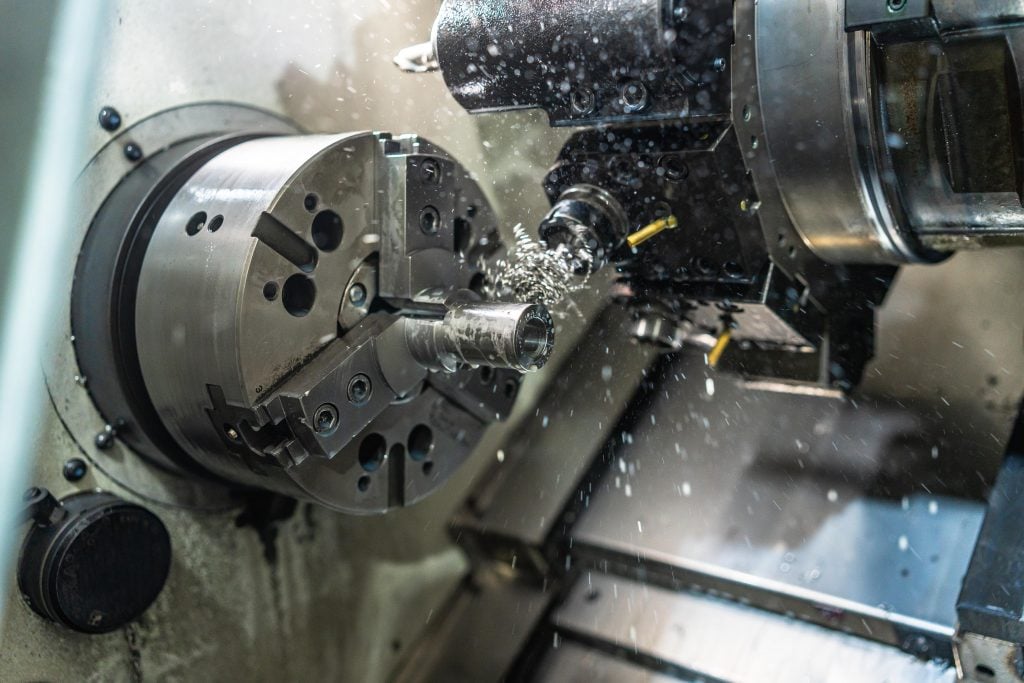

Fresat CNC respecte a operacions de tornejat

Imagineu la diferència entre un terrisser que modela argila sobre una roda giratòria i un escultor que talla un bloc de pedra. Aquesta distinció fonamental captura l’essència del tornejat CNC respecte al fresat CNC.

DINS Torn CNC , la peça gira mentre una eina de tall estacionària elimina material. Segons Unionfab, aquest procés destaca en la fabricació de peces axialment simètriques, com eixos, cargols i politges, amb excel·lents acabats superficials. Quan necessiteu formes cilíndriques o còniques, un servei de tornejat CNC ofereix velocitat i precisió que altres mètodes simplement no poden igualar.

Fresat CNC funciona de manera diferent. Aquí, l’eina de tall gira mentre la peça roman immòbil o es mou al llarg de diversos eixos. Aquesta disposició permet una versatilitat extraordinària per crear geometries complexes en 3D, ranures, bosses i contorns intrincats. Una màquina de tall CNC programada per a operacions de fresat pot realitzar tot des de superfícies planes fins a gravats detallats.

Quina heu d’escollir? Tingueu en compte aquestes orientacions:

• Esculliu el tornejat quan la vostra peça presenta simetria de rotació o requereix talls externs en formes cilíndriques
• Esculliu el fresat quan el vostre disseny presenta formes no simètriques respecte a la rotació, contorns complexos o requereix ranures i bosses
• Considereu-ne totes dues quan la vostra peça necessita elements de cadascuna; molts centres de mecanitzat moderns combinen les capacitats de tornejat i fresat

Quan el mecanitzat suís esdevé essencial

Què passa quan necessiteu peces que són alhora petites i extremadament precises? Les torns convencionals tenen dificultats amb components de petit diàmetre perquè el material tendeix a flexionar-se i vibrar durant el tall. Aquí és on entra en joc la tornada suïssa.

Una torn suïssa funciona segons un principi fonamentalment diferent. Tal com explica Xometry, la peça a treballar és recolzada per una camisa guia situada extremadament a prop de la zona de tall. Aquest disseny redueix dràsticament les vibracions i permet mecanitzar components amb relacions d’aspecte més elevades i toleràncies més estretes.

La tornada suïssa destaca en aplicacions concretes:

• Dispositius Mèdics: Instruments quirúrgics, implants dentals i components ortopèdics
• Aeronàutica: Fixadors per a aeronaus, connexions hidràuliques i carcasses de sensors
• Electrònica: Pins connectors, preses i sondes de contacte

La precisió assolida mitjançant aquest procés és extraordinària. Les màquines suïsses poden mantenir toleràncies diametrals de ± 0,0004 mm en peces petites i vulnerables a la flexió. A més, diverses eines treballen simultàniament, cosa que fa que els serveis d’usinatge de precisió amb tecnologia suïssa siguin alhora més ràpids i més econòmics per a la producció en gran volum de components petits.

Processos especialitzats per a materials exigents

No tots els reptes d’usinatge es poden resoldre només amb fresat o tornejat. Diversos processos especialitzats resolen necessitats de fabricació concretes:

Perforació crea forats precisos a través de la peça. Tot i que sembla senzill, assolir una col·locació exacta dels forats, relacions adequades entre profunditat i diàmetre i acabats nets requereix una selecció cuidadosa d’eines i paràmetres de procés.

Mòlta utilitza rodes abrasives per assolir acabats superficials excepcionals i toleràncies molt estretes. Quan les vostres peces fresades CNC necessiten un nivell addicional de precisió o un acabat com un mirall, el rectificat es converteix en l’operació d’acabat preferida.

Mecanitzat per Descàrrega Elèctrica (EDM) elimina material mitjançant espurnes elèctriques en lloc de tall mecànic. Aquest procés destaca quan es treballa amb materials extremadament durs o quan es creen característiques interiors complexes que les eines convencionals no poden assolir. L’EMD és especialment valuós en la fabricació d’eines i matrius, on els components d’acer temperat són la norma.

Nom del procés	Millors aplicacions	Toleràncies típiques	Compatibilitat de material	Geometria ideal de la peça
Fresat CNC	Formes tridimensionals complexes, ranures, bosses, contorns	±0,001" a ±0,005"	Metalls, plàstics, compostos	Prismàtiques, no simètriques
Torn CNC	Eixos, pernos, bushings, peces roscades	±0,001" a ±0,005"	Metalls, alguns plàstics	Cilíndriques, simètriques respecte a un eix de rotació
Mecanització suïssa	Peces petites de precisió, dispositius mèdics, connectors	±0,0002" a ±0,001"	Acer inoxidable, llautó, titani, plàstics	Diàmetre petit, relació altura-diàmetre elevada
Perforació	Creació de forats, roscatge, escariolat	±0,002" a ±0,005"	La majoria de materials mecanitzables	Forats cilíndrics
Mòlta	Acabat superficial, característiques amb toleràncies estretes	±0,0001" a ±0,001"	Metalls endurits, ceràmiques	Superfícies planes o cilíndriques
EDM	Materials durs, característiques interiors complexes	±0,0002" a ±0,001"	Materials elèctricament conductors	Cavitats intrincades, cantons aguts

Comprendre aquestes diferències us ajuda a seleccionar el procés adequat des del principi. Molts serveis de tornejat CNC i tallers de mecanitzat ofereixen diverses capacitats sota un mateix sostre, cosa que els permet recomanar l’enfocament òptim per a les necessitats concretes de la vostra peça. La clau és fer coincidir les necessitats del disseny amb les capacitats de cadascun dels processos, equilibrant precisió, velocitat i cost segons els volums de producció.

Selecció de material per a components mecanitzats

Triar el material adequat representa la meitat de la batalla en la mecanització. Podeu tenir el disseny perfecte i l’equipament més avançat, però si seleccioneu un material inadequat, us trobareu amb un desgast excessiu d’eines, acabats superficials deficients o costos que superen el vostre pressupost. Analitzem ara els materials amb què treballen habitualment els tallers de mecanitzat i què fa únic cadascun d’ells.

Metalls que es mecanitzen com la mantega

Quan els fresadors parlen de materials que "es treballen com la mantega", es refereixen a les qualificacions de treballabilitat. Segons Machining Doctor , la treballabilitat es valora en percentatge respecte de l'acer SAE 1112 (la referència al 100%). Percentatges més alts signifiquen un tall més fàcil, una vida útil més llarga de les eines i uns costos de producció més baixos.

A continuació es mostra com es classifiquen els metalls habituals:

• Aliatges d'alumini (treballabilitat del 200-400%): El campió indiscutible de la facilitat de treball. La seva excel·lent conductivitat tèrmica dissipa ràpidament la calor, reduint el desgast de les eines. Ideal per a components aeronaus, dissipadors tèrmics i carcasses d'electrònica de consum.
• Llauna (treballabilitat del 100-200%): Es talla netament amb mínima formació de vores. L'aliatge de coure i zinc produeix cargols curts que s'eliminen fàcilment. Perfecte per a connectors elèctrics, ferralla decorativa i accessoris per a canoneries.
• Acer de tall lliure SAE 12L14 (treballabilitat del 170%): El contingut de plom millora dràsticament la fractura de les cargoles. S'utilitza habitualment per a fixacions i accessoris en gran volum on la qualitat superficial és important.
• Acer al carboni (treballabilitat del 50-70%): L'animal de treball de la maquinària industrial. L'equilibri entre resistència, cost i treballabilitat el fa adequat per a components estructurals i peces de maquinària.
• Acer inoxidable 303 (60 % de treballabilitat): Les addicions de sofre milloren les característiques de tall en comparació amb altres tipus d'acer inoxidable. S'utilitza àmpliament en equips per al processament d'aliments i aplicacions marines.
• Acer inoxidable 316 (36 % de treballabilitat): És més difícil de treballar, però ofereix una resistència a la corrosió superior. És essencial per a dispositius mèdics i equips per al processament químic.
• Titani Ti-6Al-4V (20-25 % de treballabilitat): És notòriament difícil de treballar, però irremplaçable quan importa la relació resistència-pes. Les aplicacions aeroespacials i els implants mèdics justifiquen els costos addicionals de mecanització.

I què passa amb les aleacions de zinc i la mecanització del bronze? Les aleacions de zinc normalment es mecanitzen bé, situant-se en el rang del 80-120 %, cosa que les fa populars per a peces injectades que requereixen operacions secundàries de mecanització el bronze representa un cas interessant. Tot i que el bronze amb fòsfor es mecanitza raonablement bé, amb una maquinabilitat d’aproximadament el 65 %, genera un desgast significatiu de les eines a causa de la seva naturalesa abrasiva. La selecció adequada de refrigerant i l’ús d’eines de carburs ajuden a gestionar aquests reptes quan es mecanitzen components de bronze per a rodaments i coixinets.

Plàstics d’enginyeria per a aplicacions de precisió

Els plàstics ofereixen avantatges que els metalls simplement no poden igualar. Segons Hubs, el fresat CNC de plàstics permet obtenir peces més lleugeres, a un cost inferior, amb temps de mecanitzat més ràpids i menys desgast d’eines en comparació amb els metalls.

No obstant això, els plàstics comporten els seus propis reptes. La sensibilitat a la calor pot provocar fusió o deformació. Alguns materials absorbeixen humitat, cosa que provoca canvis dimensionals al llarg del temps. Comprendre aquestes característiques ajuda a seleccionar el plàstic adequat per a la vostra aplicació.

Plàstic Delrin (també conegut com a poliacetal Delrin o POM) destaca com a opció preferida per a components mecànics de precisió. Aquest material Delrin ofereix:

• Estabilitat dimensional excepcional
• Coeficient de fricció baix, ideal per a engranatges i rodaments
• Excel·lent resistència a l'humitat
• Mecanitzabilitat excepcional amb formació neta de cargols

Quan mecanitzeu niló, us trobareu amb un material apreciat per la seva resistència i la seva capacitat d’absorció del desgast. El niló per a aplicacions de mecanitzat inclou tot des de coixinets fins a components estructurals. L’inconvenient? El niló absorbeix la humitat de l’atmosfera, fet que pot afectar el treball amb toleràncies ajustades. Moltes fàbriques mecanitzen el niló lleugerament subdimensionat per compensar l’expansió posterior a la mecanització.

Polícarbonat ofereix una resistència als impactes que poques matèries plàstiques poden igualar. La mecanització CNC de policarbonat produeix components transparents o translúcids per a aplicacions òptiques, escuts de seguretat i carcasses electròniques. Aquest material es mecanitza netament, però cal prestar atenció a l’acumulació de calor per evitar l’aparició de microfissures a la superfície.

Acrílic (PMMA) proporciona una claredat òptica propera a la del vidre, però amb una fracció del seu pes. Les cobertes de pantalles, els difusors de llum i la senyalització sovint depenen de components d’acrílic mecanitzats. Aquest material es talla magníficament, però és més fràgil que el policarbonat.

PEEK representa l’extrem d’alt rendiment dels plàstics d’enginyeria. Amb una resistència que s’acosta a la d’alguns metalls i una excel·lent resistència química, el PEEK té un preu premium, però resulta irremplaçable en aplicacions exigents de l’aeroespacial i de la medicina.

Aliatges especials i els seus reptes únics

Algunes aplicacions exigeixen materials que porten les capacitats de mecanitzat al límit. Els aliatges especials ofereixen propietats excepcionals, però requereixen coneixements i eines especialitzades.

Kovar és un aliatge de ferro-níquel-cobalt dissenyat específicament per a segells de vidre-a-metal. La seva dilatació tèrmica coincideix gairebé perfectament amb la del vidre de borosilicat, cosa que el fa essencial per a paquets electrònics hermètics i components de tubs de buit. La seva mecanitzabilitat es troba entre el 40 % i el 50 %, i cal prestar atenció especial a les velocitats de tall i a la selecció d’eines.

Nitronic 60 planteja un repte de mecanitzat fascinant. Segons Aliatges d’alt rendiment aquest acer inoxidable reforçat amb nitrogen té una maquinabilitat només del 24 % en estat recuit. El material s’endureix ràpidament durant la mecanització i produeix cargols fibrosos i tenaços. No obstant això, la seva excepcional resistència al galling i la seva resistència el fan imprescindible per a components de vàlvules, elements de fixació i peces resistent al desgast.

Les dades de mecanització per a Nitronic 60 recomanen:

• Desbast: 175 SFM amb una profunditat de 0,15" i una avançada de 0,015"/rev
• Acabat: 200 SFM amb una profunditat de 0,025" i una avançada de 0,007"/rev
• Eina de carburs (C-2 per al desbast, C-3 per a l’acabat)
• Muntatge rígid de la màquina per minimitzar les vibracions

Inconel i altres superaleacions a base de níquel representen l’extrem més elevat de la dificultat de mecanització. L’Inconel 718 té una maquinabilitat només del 10-12 % quan és envelit, però continua sent essencial per a components de motors de reacció i aplicacions a altes temperatures on cap altre material sobreviu.

La relació entre les propietats del material i els costos de producció és senzilla: a mesura que la maquinabilitat disminueix, l’desgast d’eines augmenta, les velocitats de tall es redueixen i els temps de cicle s’allarguen. Una peça mecanitzada en alumini fàcil de treballar pot costar una fracció del preu d’un disseny idèntic en titani, no només perquè el cost del material sigui més baix, sinó per la diferència dràstica en el temps de mecanització i el consum d’eines.

Comprendre aquestes característiques dels materials us permet prendre decisions més encertades sobre l’equilibri entre els requisits de rendiment i l’economia de fabricació. La tria adequada del material no només té en compte quina funció ha de dur a terme la peça, sinó també amb quina eficiència es pot produir.

Toleràncies i especificacions d'acabat superficial

Heu seleccionat el procés adequat i el material adequat per a les vostres peces mecanitzades de precisió ara arriba una decisió que pot fer o desfer el vostre pressupost: fins a quin punt han de ser realment estretes les vostres toleràncies? Molts enginyers per defecte especifiquen les toleràncies més estretes possibles, pensant que més estret equival a millor. Però aquí teniu la realitat de la fabricació, que pot sorprendre-vos.

Comprensió de les categories de tolerància en la pràctica

Les toleràncies defineixen la variació acceptable d’una dimensió. Quan especifiqueu un diàmetre de forat de 0,500 polzades amb una tolerància de ±0,005 polzades, esteu indicant al fresador que qualsevol valor entre 0,495 i 0,505 polzades és acceptable.

Segons Modus Advanced , la relació entre tolerància i complexitat de fabricació no és lineal. És exponencial. Aquesta tolerància de 0,001 polzades que acabeu d’especificar pot haver duplicat el cost de la peça i triplicat el temps d’entrega.

Els components mecanitzats de precisió es classifiquen en categories de tolerància diferents, cadascuna amb implicacions de fabricació distintes:

• Toleràncies normals (±0,005 polzades): Assolible amb processos convencionals d'usinatge en condicions normals. No es requereix equipament especial ni controls ambientals.
• Toleràncies de precisió (±0,001 polzada): Requereix equipament d'usinatge de precisió, un control rigorós del procés i operaris experimentats. Les variacions de temperatura es converteixen en un factor a tenir en compte.
• Toleràncies ultra-prècises (±0,0001 polzada): Exigeix entorns amb control de temperatura, estabilització tèrmica de les màquines i protocols d'inspecció especialitzats. S'utilitza exclusivament per a components òptics, peces crítiques per a l'aeroespacial i instruments d'alt rendiment.

Què passa quan s'especifica una tolerància més ajustada? El procés de fabricació esdevé iteratiu: tallar, mesurar, ajustar, repetir. Una peça d'usinatge de precisió que podria completar-se en una sola configuració amb toleràncies normals pot requerir múltiples passes i inspecions intermèdies quan es demanen especificacions més estrictes.

Acabat superficial i rendiment funcional

L'acabat superficial descriu la textura d'una superfície mecanitzada, normalment mesurat en valors Ra (rugositat mitjana) expressats en microplgades o micròmetres. Però l'acabat superficial és més que una qüestió d'estètica. Afecta directament el comportament dels components mecanitzats per CNC de precisió durant el seu funcionament.

Tingueu en compte aquestes implicacions pràctiques:

• Superfícies d'estanqueïtat: Si és massa rugosa, les juntes no poden segellar correctament. Si és massa llisa, els adhesius poden no adherir-se de forma efectiva.
• Superfícies de coixinet: Una rugositat adequada reté el lubricant en les valls microscòpiques, mentre que les crestes llises minimitzen la fricció.
• Vida a la fatiga: Les superfícies més rugoses generen concentracions de tensió que poden iniciar fissures sota càrregues cícliques.
• Interfícies de muntatge: Les superfícies d'ajust necessiten acabats compatibles per garantir un ajust i un funcionament adequats.

Els valors Ra habituals i les seves aplicacions típiques inclouen:

• 125-250 Ra: Mecanitzat rugós, superfícies no crítiques, operacions de trencament de material
• 63-125 Ra: Superfícies mecanitzades estàndard, components mecànics generals
• 32-63 Ra: Bon acabat per a peces mecàniques de precisió i superfícies de rodaments
• 16-32 Ra: Acabat fi per a components hidràulics i superfícies d’estanquitat
• 8-16 Ra: Acabat molt fi que requereix operacions d’esmerilat o polit
• Sota 8 Ra: Acabats com a mirall per a aplicacions òptiques, esmerilat i llapadat especialitzats

La relació cost-tolerància

Aquí és on la part econòmica esdevé sorprenent. Els costos de fabricació augmenten de forma exponencial a mesura que les toleràncies es redueixen. La taula següent il·lustra què significa això per a les vostres peces mecanitzades de precisió d’alta qualitat:

Nivell de tolerància	Rang típic	Multiplicador de cost	Mètodes requerits	Aplicacions habituals
Grosser	±0,030 polzades	1x (de base)	Fresat/tornejat estàndard	Característiques no crítiques, eliminació de material
Estàndard	±0,005 polzades	1,5-2x	Mecanitzat CNC convencional	Components mecànics generals
Precisió	±0,001 polzades	3-4x	Equipament de precisió, control climàtic	Ajustos de rodaments, interfícies crítiques
Ultra-precisió	±0,0001 polzades	20-24x	Instal·lacions especialitzades de rectificació amb control de temperatura	Components òptics, crítics per a l’aeroespacial

Aquests multiplicadors reflecteixen molt més que només el temps d’usinatge. Les toleràncies més estretes afecten tots els aspectes de la producció:

• Selecció de la màquina: El treball de precisió requereix equips amb millor repetibilitat i estabilitat tèrmica
• Controls ambientals: Una peça d’alumini de 300 mm s’expandeix aproximadament 0,003 polzades per cada canvi de temperatura de 10 °C
• Requisits d'inspecció: Les mesures complexes triguen significativament més temps que les comprovacions dimensionals senzilles
• Taxes de rebuig: La capacitat del procés que compleix fàcilment especificacions de ±0,005 polzades troba dificultats a especificacions de ±0,001 polzades
• Plazos d'entrega: Els cicles iteratius d’usinatge i inspecció allarguen els terminis de producció

L’enfocament més intel·ligent? Desenvolupar una jerarquia de toleràncies basada en la importància funcional. Les dimensions crítiques que afecten l’ajust d’muntatge, el rendiment d’estanquitat o la seguretat mereixen un control estricte. Les dimensions no crítiques destinades a la retirada de material, a característiques estètiques o a zones de llibertat poden acceptar toleràncies més amplíes sense cap impacte funcional.

Plantegeu-vos aquestes preguntes abans d'especificar toleràncies ajustades:

• Què controla funcionalment aquesta dimensió?
• Com afecta la variació el rendiment de la peça?
• La conformitat del material o l'ajustament durant el muntatge poden compensar la variació?
• Aquesta tolerància és més ajustada que la variació tèrmica prevista durant l'ús?

La tolerància més cara és sovint aquella que no aporta cap benefici funcional. Comprendre aquesta relació transforma la vostra aproximació al disseny per a la fabricabilitat i us permet obtenir la precisió necessària sense pagar per una precisió innecessària.

Mecanitzat comparat amb altres mètodes de fabricació

Aquí hi ha una pregunta que la majoria de guies sobre mecanitzat eviten: quan NO s'hauria d'utilitzar el mecanitzat? La veritat és que el mecanitzat CNC no sempre és la millor opció. En alguns casos, el motlletat per injecció, la impressió 3D, la fosa o la forja ofereixen resultats millors a un cost inferior. Comprendre quan triar cada mètode distingeix les decisions intel·ligents de fabricació dels errors costosos.

Economia de la mecanització respecte al motlletat per injecció

Imagineu-vos que necessiteu 10.000 carcasses de plàstic idèntiques. Les mecanitzaríeu una per una, o crearíeu un motlle i les produiríeu totes en minuts? La resposta depèn de quina fase del cicle de vida del producte esteu i de quantes peces necessiteu.

Segons RP World, el motlletat per injecció té sentit des del punt de vista econòmic quan les quantitats de peces comencen a partir d’aproximadament 1.000 unitats. L’inconvenient? El temps d’espera és de 3 a 5 setmanes, comparat amb 1 o 2 setmanes per a la mecanització. A més, la fabricació del motlle representa una inversió inicial important, que sovint supera diversos milers de dòlars, segons la seva complexitat.

Les peces personalitzades mecanitzades destaquen en diferents escenaris:

• Prototipatge i iteració de disseny: Canvieu el disseny demà sense descartar eines costoses
• Volums baixos a mitjans: Quan les quantitats romanen per sota de les 500-1.000 peces, la mecanització sovint resulta més econòmica
• Flexibilitat de materials: Podeu canviar d’alumini aacer o a titani sense haver de tornar a preparar les eines
• Requisits de precisió: La fabricació CNC assolix toleràncies més estretes que la majoria dels processos de motlletat

El punt de creuament varia segons la complexitat de la peça i el material. Les geometries senzilles en plàstics habituals fan que la moldatge sigui més avantatjós a quantitats més petites. En canvi, les peces metàl·liques personalitzades complexes amb toleràncies ajustades emprenen aquest llindar molt més amunt.

Quan la impressió 3D supera l'usinatge tradicional

la impressió 3D i la prototipació CNC semblen competidores naturals, però en realitat es complementen de manera remarcable. La clau és entendre on cadascuna d’elles destaca.

Segons The Steel Printers , la impressió 3D en metall es converteix en l’opció més econòmica per a petits lots de producció, especialment quan hi ha variacions dissenyades. Aquesta tecnologia no requereix eines ni temps de preparació significatiu, a diferència dels mètodes tradicionals.

Trieu la impressió 3D quan:

• La complexitat és extrema: Canals interns, estructures de retícula i geometries impossibles d’usinar
• Les quantitats són d’una xifra: Prototips únics o peces altament personalitzades
• La reducció de pes és fonamental: Dissenyos optimitzats topològicament que l’usinatge no pot produir
• Les preocupacions per les deixalles de material us inquieten: Els processos additius només utilitzen el material necessari, mentre que l’usinatge en retira i descarta l’excedent

No obstant això, l’usinatge CNC manté clares avantatges en altres àmbits:

• Qualitat de l'acabat superficial: Les peces usinades normalment requereixen menys postprocessament
• Precisió dimensional: El CNC assolix toleràncies de ±0,001 mm, significativament millors que la majoria de processos d’impressió 3D
• Selecció de material: Gairebé qualsevol metall o plàstic es pot usinar; les opcions de materials per a la impressió 3D segueixen sent més limitades
• Velocitat a volums moderats: Un cop finalitzada la preparació, l’usinatge produeix peces més ràpidament per a quantitats superiors a diverses desenes

La fosa i la forja com a alternatives viables

La fabricació de peces va molt més enllà dels processos basats en la retirada de material. La fosa i la forja representen alternatives contrastades que dominen determinades aplicacions.

Casting aboca metall líquid en motlles per crear formes complexes en una sola operació. Segons QC Forge, aquest procés produeix una gran varietat de formes i mides complexes de manera econòmica, amb quantitats que van des d’una unitat fins a milions d’unitats.

Trieu la fundició quan:

• La geometria de la peça és molt complexa, amb característiques interiors
• Els volums de producció justifiquen la inversió en motlles
• Les propietats dels aliatges fosos compleixen els vostres requisits
• Es pot acceptar una certa porositat i variació dimensional

Forja empra un enfocament fonamentalment diferent. Aquest procés martelleja o pren metall sòlid per donar-li forma, creant peces amb propietats mecàniques superiors. La deformació física esmicola les cavitats, dispersa les impureses i provoca una recristal·lització dinàmica que millora la resistència a la fatiga i la tenacitat als impactes.

La forja té sentit quan:

• La integritat estructural és primordial (components crítics per a la seguretat)
• La vida útil a la fatiga i la resistència als impactes són factors importants
• La geometria de la peça és relativament senzilla
• Les excel·lents propietats mecàniques justifiquen uns costos més elevats

Moltes operacions de fabricació de peces de màquina combinen aquests mètodes. Un brut forjat pot rebre un mecanitzat de precisió per assolir les dimensions finals. Una peça fosa pot necessitar superfícies mecanitzades per ajustos de coixinets o interfícies d'estanquitat. La fabricació de peces personalitzades rarament es basa en un sol procés des de l'inici fins al final.

Mètode	Rang de volum ideal	Complexitat geomètrica	Opcions de Material	Temps de Lliurament Típic	Cost per peça (baix volum)	Cost per peça (alt volum)
Freshener per maquinari CNC	1-1,000	Moderat a Alt	Ampli (metalls, plàstics, materials compostos)	1-2 setmanes	$$$	$$$
Modelatge per injecció	1,000-1,000,000+	Alta (amb angles d'extracció)	Termoplàstics principalment	3-5 setmanes	$$$$$ (matrius)	$
impressió 3D (Metall)	1-100	Molt alt (característiques interiors)	Limitada però en augment	De dies a 2 setmanes	$$	$$$$
Casting	100-100,000+	Molt Alt	La majoria de metalls	4-8 setmanes	$$$$	$
Forja	100-100,000+	Baix a Moderat	Aliatges habituals només	4-10 setmanes	$$$$	$$

La veritat sincera sobre la selecció de processos? No hi ha cap guanyador universal. Un enginyer de disseny que construeix peces mecanitzades personalitzades per a la validació de prototips es troba davant d'una economia completament diferent de la d'un responsable de producció que demana 50.000 unitats anualment. L'enfocament més intel·ligent té en compte el vostre volum específic, la complexitat, els requisits de material i el termini, en lloc de recórrer per defecte a cap mètode concret.

Entendre aquestes compensacions us posiciona per mantenir converses productives amb els vostres socis de fabricació. En lloc de preguntar «podeu mecanitzar això?», podeu preguntar «quina és la manera més econòmica de produir aquesta peça als meus volums?». Aquest canvi de perspectiva sovint revela solucions que potser mai no havíeu considerat.

Directrius de disseny per a peces mecanitzades

Heu seleccionat el procés, triat el material i especificat les toleràncies adequades. Ara arriba l’etapa que diferencia les execucions de producció fluides dels retards costosos: dissenyar la vostra peça mecanitzada de manera que es pugui fabricar eficientment. Les decisions que preneu en l’etapa de CAD determinen directament el temps que triga la peça a mecanitzar-se, la velocitat a què es desgasten les eines i, finalment, el cost per unitat.

Regles crítiques de disseny per a peces econòmiques

Penseu en el disseny per a la fabricació com a parlar el mateix idioma que la vostra taller de maquinària. Quan els components mecanitzats per CNC segueixen les directrius establertes, els mecanògrafs poden utilitzar eines normals, minimitzar els muntatges i mantenir els vostres components en moviment durant la producció sense interrupcions.

Segons Summit CNC , seguir aquests principis fonamentals fa que els components mecanitzats siguin econòmics:

• Gruix mínim de les parets: Manteniu totes les parets amb un gruix superior a 0,02 polzades per als metalls i 1,5 mm per als plàstics. Les parets primes es tornen fràgils, vibren durant el tall i sovint es trenquen.
• Radios de les cantonades interiors: Disseñegeu radis d’almenys 0,0625 polzades (1/3 de la profunditat de la cavitat) a tots els cantons verticals interiors. Els cantons aguts de 90 graus són pràcticament impossibles de mecanitzar, ja que les eines de tall tenen forma cilíndrica.
• Límits de la profunditat de les butxaques: Limiti la profunditat de les cavitats a un màxim de 4 vegades l’amplada de la cavitat. Les bosses més profundes requereixen eines de llarg abast que augmenten la vibració, redueixen la precisió i incrementen els costos.
• Relacions entre la profunditat i el diàmetre dels forats: Les broques estàndard funcionen de manera fiable fins a 4 vegades el diàmetre del forat. Els forats més profunds, fins a 10 vegades el diàmetre, són habituals amb broques especialitzades, mentre que qualsevol profunditat superior requereix tècniques d’experts.
• Bisells sobre arrodoniments: Utilitzeu bisells en lloc d’arrodoniments en les vores externes sempre que sigui possible. L’arrodoniment requereix trajectòries d’eina tridimensionals complexes, mentre que els bisells es realitzen ràpidament amb freses de bisell estàndard.
• Especificacions de les rosques: Dissenyi rosques M6 o més grans sempre que sigui possible, ja que les eines de roscat CNC treballen de forma eficient a aquestes mides. Una longitud d’engranatge de rosca de 3 vegades el diàmetre nominal assegura la resistència màxima sense profunditat innecessària.

Evitant errors de disseny comuns

Sembla senzill? Aquí és on molts dissenyadors cometem errors. Segons Hubs, determinades decisions de disseny generen dificultats de fabricació que augmenten els costos i allarguen els terminis d’entrega:

Cavitats profundes amb radis de cantonada molt petits representen un dels errors més cars. Quan la profunditat de la butxaca supera sis vegades el radi de cantonada més petit, els fresadors han d’utilitzar eines de tall d’abast llarg que són susceptibles de trencar-se. El resultat? Velocitats de tall més lentes, més canvis d’eina i costos més elevats.

Característiques estètiques complexes que no tenen cap funció pràctica allarguen el temps de mecanitzat sense afegir valor. Aquest patró decoratiu pot semblar impressionant al vostre model CAD, però podria duplicar els vostres costos de producció. Dissenyau primer per a la funcionalitat i només afegiu elements estètics on siguin realment necessaris.

Toleres no estàndard a tot arreu obliga a fer cicles excessius d’inspecció i ajust. Com assenyala American Micro Industries, especificar tolernes no crítiques més estretes que ± 0,005 polzades requereix eines noves i temps addicional de preparació. Reserveu les tolernes estretes només per a les característiques que realment les necessitin.

Accés deficient a les eines crea situacions d'usinat impossibles. Cada característica de la peça usinada ha de ser accessible amb una eina de tall que s'apropi des d'amunt. Les característiques amagades darrere de parets o embolicades en cantonades inaccessibles simplement no es poden usinar sense solucions alternatives creatives que incrementin el cost.

Sotaescots sense el joc adequat causen problemes d'interferència de l'eina. Si el vostre disseny requereix sotaescots en parets interiors, afegiu un joc igual, com a mínim, a quatre vegades la profunditat del sotaescot entre la paret usinada i qualsevol altra superfície interior.

Optimització de la geometria per a l'eficiència productiva

Més enllà de prevenir errors, l'optimització proactiva pot reduir dràsticament els vostres costos de producció i els temps de lliurament. Tingueu en compte les següents estratègies quan finalitzeu els components de la vostra màquina:

Minimitzeu els muntatges a la màquina. Cada vegada que la peça de treball es torna a posicionar, el temps de producció augmenta i la precisió posicional pot variar. Segons American Micro Industries, les peces que requereixen més de tres o quatre muntatges podrien necessitar una redefinició dissenyada. Alineu les característiques principals amb les sis direccions principals (superior, inferior i els quatre costats) perquè la majoria d’operacions es completin amb el mínim nombre de muntatges.

Utilitzeu mides estàndard d’eines. Dissenyar característiques que s’alinien amb les mides estàndard de broques, passos de rosca i diàmetres de freses elimina la necessitat d’eines personalitzades. Aquesta única pràctica pot reduir diversos dies del temps d’entrega i importants quantitats de diners del vostre pressupost.

Dissenyi per al diàmetre d’eina més gran possible. Una característica que es pot mecanitzar amb una fresa de 0,5 polzades talla més ràpidament i amb més precisió que una que requereix una eina de 0,125 polzades. Les eines més grans són més rígides, vibren menys i extreuen el material de forma més eficient.

Quan us comuniqueu amb tallers mecànics sobre els vostres components mecànics personalitzats, proporcioneu més que només un fitxer CAD. Inclou:

• Plans tècnics que especifiquen les rosques, les toleràncies crítiques i els requisits d’acabat de superfície
• Especificacions de material, incloent-hi la qualitat i l’estat
• Requisits de quantitat i volums anuals esperats
• Notes funcionals que expliquen quines característiques són crítiques i quines són merament estètiques

La recompensa d’un disseny ben pensat va més enllà del cost per unitat. Els components mecanitzats per CNC amb un bon disseny es cotitzen més ràpidament, es produeixen amb menys problemes de qualitat i s’envien abans. Aquest prototip que necessiteu la setmana vinent? Dissenyau-lo per a la fabricabilitat i potser realment el rebréu a temps.

Control de Qualitat i Certificacions Industrials

Heu dissenyat la vostra peça per a la fabricabilitat i heu especificat les toleràncies adequades. Però com podeu saber si els components acabats compleixen realment aquestes especificacions? Aquí és on el control de qualitat passa de ser un tràmit administratiu a convertir-se en la salvaguarda crítica que distingeix les peces metàl·liques mecanitzades amb precisió de la merca inútil cara.

Mètodes d’inspecció que garanteixen la precisió

Imagineu-vos rebre un enviament de peces de màquines de precisió només per descobrir, durant el muntatge, que les dimensions crítiques no són correctes. Aquesta situació de pesadilla és exactament el que eviten els protocols d'inspecció robustos. Les instal·lacions modernes de mecanització utilitzen diversos mètodes de verificació, cadascun adaptat a diferents reptes de mesurament.

Máquines de mesura de coordenades (CMM) representen l'estàndard d'or per a la verificació dimensional. Aquests sistemes controlats per ordinador utilitzen una sonda tàctil per mesurar punts precisos sobre la superfície d'una peça, construint un mapa complet en 3D de la geometria del component. La inspecció amb MMC (màquina de mesura per coordenades) pot verificar característiques complexes, posicions de forats i relacions geomètriques que seria impossible comprovar amb eines manuals.

Perfilometria de superfície mesura la textura microscòpica de les superfícies mecanitzades. Recordeu aquells valors Ra que vam tractar anteriorment? Els perfilòmetres desllissen una estilus sobre la superfície, registrant pics i valls per calcular els valors reals de rugositat. Aquesta verificació assegura que les superfícies d'estanquitat, les interfícies de coixinets i els acabats estètics compleixen les especificacions.

Prova de duresa confirma que els processos de tractament tèrmic han assolit les propietats materials requerides. Ja sigui mitjançant els mètodes Rockwell, Brinell o Vickers, la verificació de la duresa detecta problemes materials abans que les peces entrin en servei, on una duresa inadequada podria provocar un desgast prematur o una fallada.

Verificació dimensional l’ús de calibradors, micròmetres i peu de rei calibrats permet realitzar controls ràpids de les dimensions crítiques. Tot i que són menys exhaustius que la inspecció amb màquina de mesurar per coordenades (CMM), aquestes eines permeten verificar eficientment la qualitat durant el procés i detectar problemes abans que sencers lots sortixin de l’especificació.

Els fabricants de peces mecanitzades de precisió solen combinar aquests mètodes de forma estratègica. La inspecció de la primera peça mitjançant una CMM valida la configuració de producció. Els controls durant el procés amb instruments manuals monitoritzen contínuament la qualitat. La inspecció final confirma que les peces preparades per al lliurament compleixen totes les especificacions.

Certificacions de Qualitat Descodificades

Quan avaluem serveis de mecanitzat CNC de precisió, ens trobarem amb diverses certificacions. Però què garanteixen realment aquestes sigles? Comprendre el seu àmbit d’aplicació us ajuda a seleccionar proveïdors adequats per als requisits de la vostra indústria.

• ISO 9001 – Fabricació general: La referència internacional reconeguda per als sistemes de gestió de la qualitat. Segons American Micro Industries, la norma ISO 9001 estableix principis fonamentals com la centrada en el client, l’enfocament basat en processos, la millora contínua i la presa de decisions basada en evidències. Aquesta certificació demostra que una instal·lació documenta els fluxos de treball, controla les mètriques de rendiment i resol les no conformitats mitjançant accions correctives.
• AS9100 – Mecanitzat CNC aeroespacial: S’obre sobre la norma ISO 9001 amb requisits específics per al sector aeroespacial. Aquesta norma fa èmfasi en la gestió del risc, la documentació rigorosa i el control de la integritat del producte al llarg de cadenes d’aprovisionament complexes. Les instal·lacions de mecanitzat mèdic que donen servei a clients aeroespacials han de mantenir una traçabilitat completa i complir expectatives exigents que van molt més enllà de la fabricació general.
• ISO 13485 – Dispositius mèdics: La norma de gestió de la qualitat definitiva per a la fabricació de dispositius mèdics. Aquesta certificació estableix controls estrictes sobre el disseny, la fabricació, la traçabilitat i l’atenuació dels riscos. Les instal·lacions que disposen de la certificació ISO 13485 apliquen pràctiques detallades de documentació, comprovacions exhaustives de qualitat i procediments eficients per gestionar reclamacions i retirades de productes.
• IATF 16949 – Aplicacions automotrius: L'estàndard global per a la gestió de la qualitat en l'automoció, que combina els principis de la norma ISO 9001 amb requisits sectorials específics per a la millora contínua, la prevenció de defectes i una supervisió rigorosa dels proveïdors. Els fabricants d'automòbils exigeixen aquesta certificació per garantir components sense defectes i un rendiment fiable de la cadena d'aprovisionament.
• NADCAP – Processos especials: El Programa Nacional d'Acreditació de Contractistes Aeroespacials i de Defensa (NADCAP) es centra específicament en processos especials com el tractament tèrmic, el processament químic i les proves no destructives. A diferència de les certificacions generals de qualitat, l'acreditació NADCAP examina els controls específics de cada procés per validar que els fabricants poden dur a terme de manera consistent operacions especialitzades al nivell més elevat.

Les certificacions són importants perquè proporcionen una validació independent. Segons American Micro Industries, els processos certificats signifiquen que els mètodes i l’equipament en si es subjecten a normes documentades, el que promou la coherència d’un lot a l’altre. El resultat és una reducció significativa de defectes, retraballes i residus de materials.

Control estadístic de processos en la maquinària moderna

Això és quelcom que distingeix les bones tallers de maquinària de les excel·lents: en lloc de només detectar defectes després que es produeixin, les instal·lacions líderes els eviten des del principi. Aquí és on el control estadístic de processos (SPC) transforma la qualitat d’una actitud reactiva a una proactiva.

Segons Machining Custom, el SPC permet als fabricants fer un seguiment de les dades de producció en temps real, identificar anomalies i prendre les mesures corresponents per millorar l’estabilitat de la qualitat de les peces mecanitzades. Aquest enfocament es basa en la monitorització contínua, i no en inspeccions periòdiques.

Com funciona el SPC en la pràctica?

• Recollida de dades: Els paràmetres essencials del procés, incloent el desgast de l’eina, la velocitat de tall, la velocitat d’alimentació i la precisió dimensional, es capturen durant la producció
• Elaboració de gràfics de control: Les eines visuals mostren la variació de les variables clau al llarg del temps, indicant si els processos romanen estables o es desvien cap a condicions fora d’especificació
• Detecció d’anomalies: Quan els punts de dades superen els límits de control predeterminats, els operaris reben alertes immediates que senyalen una possible inestabilitat
• Anàlisi de les causes radicals: La investigació determina si els problemes provenen de l’equipament, dels materials, dels paràmetres del procés o de factors ambientals
• Acció correctiva: Els ajustos dels paràmetres del procés, de la configuració de l’equipament o de les eines resolen els problemes abans que produeixin peces defectuoses

El poder de l’SPC rau en la seva capacitat predictiva. Mitjançant el seguiment de tendències, i no només de mesures individuals, els operaris poden detectar problemes en fase de desenvolupament abans que generin residus. Una eina de tall que mostra un desgast progressiu genera patrons de dades que activen el seu canvi abans que la deriva dimensional provoqui la rebutjació de les peces.

Per als compradors que avaluin possibles proveïdors, preguntes-los sobre la seva implementació de l’SPC. Les instal·lacions que utilitzen el control estadístic de processos demostren un compromís per prevenir defectes, en lloc de limitar-se a detectar-los. Aquest enfocament proactiu es tradueix directament en peces més consistents, menys problemes de qualitat i programes d’entrega més fiables.

Els sistemes i certificacions de qualitat representen molt més que uns simples requisits documentals. Codifiquen les pràctiques que asseguren que cada peça mecanitzada de precisió que surt d’una instal·lació compleixi les seves especificacions. Comprendre aquests sistemes us ajuda a avaluar possibles socis de fabricació i a establir expectatives adequades per als vostres projectes de mecanitzat.

Aplicacions industrials i requisits especialitzats

Ara que ja enteneu els sistemes i les certificacions de qualitat, aquí teniu la realitat que fa que la selecció de proveïdors sigui realment complexa: un taller mecànic que destaca en la fabricació de peces per a l’automoció mitjançant CNC podria tenir dificultats amb components aeroespacials, fins i tot fent servir equipament idèntic. Per què? Perquè cada sector imposa requisits específics que condicionen tot, des de la manipulació de materials fins a les pràctiques documentals. Comprendre aquestes diferències us ajuda a trobar socis la competència dels quals s’ajusti exactament a les vostres necessitats concretes.

Requisits de mecanització aeroespacial

Quan la fallada d’un sol component pot fer caure una aeronau, les toleràncies de fabricació es converteixen en una qüestió de vida o mort. Segons Digital Journal , la mecanització CNC aeroespacial opera amb toleràncies de ±0,0005 polzades, aproximadament una desena part de l’amplada d’un cabell humà. Aquestes especificacions no són una perfecció arbitrària. Reflecteixen les realitats operatives en què les distàncies entre les puntes de les paletes de turbina i les carcasses del motor són tan reduïdes com 0,010-0,020 polzades a temperatures superiors als 2.000 °F.

Què fa que la mecanització de metalls per a l’aeroespacial sigui especialment exigent?

• Experiència amb materials exòtics: Les aleacions d’alta temperatura, com l’Inconel 718, es mecanitzen a velocitats 5–10 vegades més lentes que l’alumini, provocant un desgast ràpid de les eines i problemes d’enduriment per treball. Les aleacions de titani presenten una baixa conductivitat tèrmica que reté la calor a les vores de tall, accelerant la degradació de les eines.
• Traçabilitat completa: Cada material brut requereix documentació, incloent-hi certificats de material, números de lots de tractament tèrmic i verificació de la composició química. Aquesta traçabilitat segueix les peces des del material brut fins a la inspecció final.
• Mandat de zero defectes: L’indústria aeroespacial opera sota requisits de zero defectes, recolzats per la certificació AS9100, que amplia la ISO 9001 amb gestió de configuració, avaluació de riscos i protocols de prevenció de peces falsificades.
• Ràtios d’inspecció: L’equipament de mesura ha de superar la precisió de la peça en una relació de 10:1, el que significa que les peces amb toleràncies de ±0,0005 polzades requereixen equipament d’inspecció amb una precisió de ±0,00005 polzades.
• Monitorització del Procés: Els sensors de força de tall en temps real, la imatgeria tèrmica i la monitorització de vibracions eviten els defectes abans que es produeixin, en lloc de detectar-los després.

Les conseqüències econòmiques reforcen aquests requisits rigorosos. La manteniment no programat suposa per a les companyies aèries una pèrdua d'ingressos de 4.000 a 8.000 dòlars per hora. En les aplicacions espacials, el llançament d’una lliura de càrrega costa aproximadament 10.000 dòlars, cosa que fa que la fiabilitat dels components sigui absolutament crítica.

Normes per a components d’equipaments mèdics

Les peces metàl·liques mecanitzades per a ús mèdic s’enfronten a un repte diferent: han de funcionar perfectament mentre interactuen de manera segura amb el teixit humà. Segons Advantage Metal, la precisió i la fiabilitat en la fabricació mèdica no es limiten només al rendiment; són fonamentals per garantir la seguretat i l’atenció dels pacients.

Els requisits per a la fabricació de dispositius mèdics inclouen:

• Validació de biocompatibilitat: Els materials que entren en contacte amb teixits humans no poden provocar reaccions adverses com ara inflamació o infecció. Les opcions habituals inclouen l'acer inoxidable quirúrgic i el titani, tots dos provats com a segurs per al contacte directe i indirecte amb teixits.
• Compatibilitat amb la sterilització: Els components han de suportar mètodes d'esterilització agressius, com ara l'autoclavatge i l'esterilització química, sense degradar-se. En el disseny es tenen en compte aspectes que minimitzen les escletxes i els defectes de superfície que podrien atrapar bacteris.
• Precisió del acabat superficial: Les superfícies llises i polites faciliten una esterilització eficient i redueixen l'adhesió bacteriana. Elements com costures i geometries complexes reben atenció especial per garantir la neteja.
• Conformitat amb la norma ISO 13485: Aquesta certificació estableix controls estrictes sobre el disseny, la fabricació, la traçabilitat i l'atenuació de riscos específics de la producció de dispositius mèdics.
• Documentació de validació: Cada procés de fabricació requereix una validació documentada que demostra resultats constants. Aquesta documentació recolza les sol·licituds reguladores i proporciona proves durant les auditories.
• Consideracions sobre sales blanques: Alguns components mèdics requereixen entorns de fabricació controlats per limitar la contaminació per partícules.

La col·laboració precoç entre els equips de disseny i els fabricants resulta especialment valuosa en aplicacions mèdiques. Segons Advantage Metal, aquesta associació assegura que els dissenys s’adequin als estàndards reguladors i a les capacitats de fabricació, evitant retards costosos o treballs de repetició durant la producció.

Demanda de producció automotriu

Les peces metàl·liques mecanitzades per a l’automoció funcionen sota pressions fonamentalment diferents de les peces aeroespacials o mèdiques. Tot i que les toleràncies segueixen sent importants, els reptes clau giren entorn del volum, del cost i d’una consistència inalterable en milions de peces.

Els requisits clau per a la mecanització automotriu inclouen:

• Capacitat d’alta producció: Les sèries de producció mesurades en milers o milions d’unitats exigeixen processos eficients, temps de canvi mínims i maquinària dissenyada per a una operació contínua.
• Optimització de costos: Un preu competitiu en el sector automobilístic exigeix una atenció constant a la reducció del temps de cicle, a l’aprofitament de materials i a l’eficiència dels processos. Cada segon estalviat per peça es multiplica al llarg de volums de producció massius.
• Qualitat constant: La certificació IATF 16949 garanteix la millora contínua, la prevenció de defectes i una supervisió rigorosa dels proveïdors. Els fabricants d’equipaments originals (OEM) exigeixen aquesta norma per garantir un rendiment fiable de la cadena d’aprovisionament.
• Control estadístic de processos: La implementació de l’SPC (Control Estadístic de Processos) permet supervisar la producció en temps real i identificar tendències abans que produeixin peces fora d’especificació. Aquest enfocament preventiu manté la qualitat durant execucions de producció prolongades.
• Escalabilitat: Els proveïdors han de fer front a les fluctuacions de la demanda, escalant o reduint la producció segons evolucionin els programes de vehicles al llarg del seu cicle de vida.
• Experiència en mecanitzat d’alumini: Les iniciatives per a vehicles més lleugers demanen cada cop més components d’alumini per a muntatges de xassís, peces del motor i elements estructurals.

El sector de l'automoció exigeix socis capaços d'equilibrar la precisió amb l'economia de producció. Un component metàl·lic CNC que costa 50 dòlars cadascun en quantitats de prototipus ha d'arribar a preus d'un sol dígit en volums de producció sense sacrificar la qualitat.

Aplicacions en productes de consum

Els productes de consum presenten un altre conjunt de prioritats. Aquí, la qualitat estètica sovint importa tant com la precisió dimensional, i la velocitat del desenvolupament pot determinar l'èxit comercial.

L'usinatge de productes de consum sol fer èmfasi en:

• Acabats estètics: Les superfícies visibles requereixen una aparença uniforme, ja sigui escovada, polita, anoditzada o pintada. Els defectes superficials inacceptables en una carcassa de telèfon intel·ligent podrien ser acceptats en una inspecció d'un component industrial.
• Iteració ràpida: Els cicles de desenvolupament de productes redueixen dràsticament els terminis. Els proveïdors que donen suport a productes de consum han de fabricar prototipus ràpidament, sovint en qüestió de dies i no de setmanes.
• Flexibilitat en el Disseny: Els productes de consum evolucionen ràpidament mitjançant múltiples iteracions de disseny. Els socis de fabricació necessiten agilitat per adaptar-se als canvis freqüents sense necessitar una reeinauguració extensa.
• Varietat de material: Les aplicacions de consum abasten carcasses d'alumini, acabats d'acer inoxidable, detalls de llautó i plàstics d'enginyeria, cosa que requereix una àmplia experiència en materials.
• Sensibilitat al cost: Els preus competitius al detall exigeixen una fabricació eficient fins i tot a volums moderats.

Quin és el fil comú en tots aquests sectors? Triar un proveïdor amb experiència i certificacions rellevants redueix dràsticament el risc. Un taller mecanitzador certificat segons la norma AS9100 comprèn instintivament els requisits de documentació aeroespacial. Una instal·lació certificada segons la norma IATF 16949 ja ha implementat els sistemes de qualitat exigits pels fabricants d'equipaments originals (OEM) del sector automobilístic. En lloc d’ensenyar al vostre proveïdor els requisits del vostre sector, en podeu beneficiar de la seva experiència acumulada i dels seus sistemes de conformitat establerts.

Quan avaluem possibles socis de fabricació, cal anar més enllà de les capacitats generals d’usinatge. Pregunteu-los per la seva experiència en el vostre sector concret, reviseu la seva cartera de certificacions i demaneu referències d’aplicacions similars. Aquest enfocament específic per a la selecció de proveïdors posiciona el vostre projecte cap al èxit des del primer pressupost fins a la lliurament final.

Tria del soci d’usinatge adequat

Vostè coneix els processos, els materials, les toleràncies i els requisits del sector. Ara arriba la decisió que ho uneix tot: seleccionar un soci de fabricació capaç de fer efectivament realitat el vostre projecte. Sigui que cerqueu tallers d’usinatge CNC a prop o que avaluïu proveïdors d’arreu del país, els criteris d’avaluació romanen els mateixos. El soci adequat converteix els vostres dissenys en realitat. El soci inadequat provoca retards, problemes de qualitat i sobrecostos que poden fer fracassar projectes sencers.

Avaluació de les capacitats del soci d’usinatge

Inicieu la vostra avaluació amb una valoració objectiva de les capacitats tècniques. Segons el WMTCNC, heu d’avaluar si el proveïdor utilitza torns CNC avançats, fresadores, rectificadores i màquines de mesura per coordenades. L’equip tècnic hauria de demostrar habilitat en l’ús d’eines CAD/CAM i en la capacitat de mecanitzat multieixial.

Quan visiteu tallers de mecanitzat a prop o reviseu proveïdors remots, utilitzeu aquesta llista de comprovació d’avaluació:

• Cartera d'equipament: Fan servir fresadores modernes de 3 eixos, centres de mecanitzat avançats de 5 eixos o tots dos? Els equips amb menys de 10 anys d’antiguitat indiquen un compromís amb la capacitat i la qualitat.
• Experiència en Materials: Han mecanitzat ja el grau concret de material que necessiteu? L’experiència amb l’alumini 6061 no es trasllada automàticament al titani ni a les aleacions exòtiques.
• Capacitats de tolerància: Quins intervals de toleràncies poden assolir de forma constant? Verifiqueu si poden assolir de manera fiable especificacions de ±0,001 polzada o de ±0,005 polzades.
• Inspecció interna: Tenen capacitat de mesura amb màquines de mesura per coordenades (CMM) per a la verificació de la qualitat? La inspecció interna elimina els problemes de coordinació i possibles problemes de qualitat.
• Processos secundaris: Poden fer servir EDM, tractaments de superfície, tractaments tèrmics o muntatge? Tenir aquestes capacitats sota un mateix sostre optimitza la producció.
• Suport d'enginyeria: Ofereixen retroalimentació sobre la facilitat de fabricació (DFM) durant la fase de pressupostos? Els fabricants experimentats identifiquen les oportunitats d’estalvi de costos ja en la fase de disseny.

Segons Rivcut, els millors socis de fabricació poden oferir retroalimentació valuosa sobre el disseny, suggerir alternatives que milloren la facilitat de fabricació i preveure possibles reptes abans que es converteixin en problemes. Aquest enfocament col·laboratiu de partenariat dona millors resultats que els proveïdors que simplement fabriquen allò que se’ls especifica sense fer cap pregunta.

Des del prototip fins al volum de producció

Aquí és on moltes relacions entre compradors i proveïdors troben obstacles: la botiga que destaca en la fabricació de prototips pot tenir dificultats amb les sèries de producció, mentre que els especialistes en alts volums podrien no ser rendibles per a comandes petites. Trobar solucions de mecanitzat personalitzades que es puguin escalar segons les vostres necessitats evita transicions doloroses de proveïdors a mig projecte.

Segons UPTIVE Manufacturing, quan compareu possibles socis, cal tenir en compte les seves ofertes de serveis, fiabilitat, escalabilitat i experiència específica en tractar el tipus de producte que voleu fabricar. Triar el soci adequat amb experiència rellevant us pot estalviar potencialment milers d’euros, ja que coneixen les trampes habituals i les formes més eficients d’evitar-les.

Preguntes sobre l’escalabilitat:

• Quina és la vostra gamma habitual de mides de comanda? Assegureu-vos que hi ha una coincidència entre el seu punt òptim i les necessitats del vostre projecte.
• Podeu gestionar tant quantitats de prototip com volums de producció sense variacions de qualitat?
• Quines diferències hi ha en els terminis d’entrega entre les sèries de prototips i els lots de producció?
• Com gestionau la transició del desenvolupament de baix volum a la producció d’alt volum?
• Ofereixeu serveis urgents per a iteracions de prototips amb pressió de temps?

La verificació de la certificació esdevé crítica en aquesta fase. Busqueu la ISO 9001 com a norma bàsica de qualitat i, a continuació, verifiqueu les certificacions específiques del sector que siguin rellevants per a la vostra aplicació. L’AS9100 és essencial per a l’aeroespacial, la ISO 13485 per a dispositius mèdics i l’IATF 16949 per a components automotrius. Segons Rivcut, els tallers que no disposen de les certificacions pertinents pel vostre sector representen una important bandera vermella, ja que podrien mancar dels sistemes i de la disciplina necessaris per garantir una qualitat consistent.

Específicament per a aplicacions automotrius, trobar un torner a prop meu amb certificació IATF 16949 assegura que el proveïdor ja disposa dels sistemes de qualitat exigits pels fabricants d’equips originals (OEM) del sector automòbil. Tingueu en compte Shaoyi Metal Technology com a exemple del que cal buscar en un proveïdor de mecanitzat automotriu. La seva certificació IATF 16949 i la implementació del control estadístic de processos demostren la infraestructura de qualitat necessària per a aplicacions automotrius exigents. Amb capacitats que abasten des de la prototipació ràpida fins a la producció en massa i plazos d’entrega tan curts com un dia laborable, exemplifiquen l’escalabilitat que requereixen les cadenes d’aprovisionament automotrius. Els seus serveis de mecanitzat CNC de precisió per a conjunts de xassís i coixinets metàl·lics personalitzats il·lustren l’expertesa especialitzada que redueix el risc en l’adquisició de components automotrius.

Construir relacions de fabricació a llarg termini

La qualitat de la comunicació sovint prediu tota la relació professional. Segons Rivcut, els tallers responsius solen respondre als pressupostos en un termini de 24-48 hores, cosa que demostra tant l’eficiència com la prioritat donada al servei al client. La resposta inicial marca el to de la col·laboració contínua.

Atenteu-vos a aquests indicadors de comunicació:

• Temps de resposta de pressupost: Una resposta en un termini de 24-48 hores suggereix operacions organitzades i una atenció centrada en el client.
• Col·laboració tècnica: La disposició a discutir alternatives de disseny i suggerir millores senyalen una mentalitat de col·laboració.
• Transparència: Les respostes clares sobre capacitats, limitacions i terminis realistes generen confiança.
• Qualitat de la documentació: Els informes d'inspecció complets, els certificats de conformitat i les certificacions de materials han d’arribar sense necessitat de demanar-los.
• Actualitzacions proactives: No hauríeu de veure-vos obligats a demanar constantment actualitzacions sobre l’estat de la comanda ni a preguntar-vos sobre el seu progrés.

Els tallers mecànics locals ofereixen avantatges evidents per a projectes complexos que requereixen una col·laboració estreta. Les reunions presencials faciliten una millor comprensió dels requisits, mentre que la proximitat permet iteracions ràpides del disseny i la resolució immediata de problemes. Quan cerqueu un taller de CNC a prop meu, tingueu en compte que els proveïdors nacionals solen fer lliuraments en 2-3 dies, comparats amb les 2-3 setmanes que pot durar l’enviament internacional.

Abans de comprometre’s amb volums elevats de producció, considereu començar amb un projecte de prova. Segons WMTCNC , començant amb un projecte de prototip és la manera més ràpida de verificar la capacitat real d’un proveïdor, la seva disciplina en els processos i la seva mentalitat de qualitat abans d’escalar cap a la producció completa. Aquest comandament de prova valida l’execució de la qualitat, l’efectivitat de la comunicació i l’exactitud dels terminis d’entrega abans d’establir una associació a llarg termini.

Ateneu-vos a aquests senyals d’alerta durant l’avaluació:

• Reticència a facilitar referències o compartir documentació de certificacions
• Comunicació imprecisa o inconsistent sobre les capacitats o els terminis
• Preus significativament per sota dels nivells de mercat sense una explicació clara
• Absència d’un sistema de qualitat documentat o de procediments formals d’inspecció
• Falta de suport tècnic o de retroalimentació DFM (Design for Manufacturability) durant la fase de pressupostos
• Seguretat no vigent o certificacions caducades

L’objectiu va més enllà de trobar un proveïdor que pugui fabricar les vostres peces. Esteu construint una associació de fabricació que recolzi el vostre procés de desenvolupament de producte, des del primer prototip fins a l’escalaçó de la producció. Les millors relacions es desenvolupen amb tallers de torneria propers o amb proveïdors llunyans que comprenguin els vostres productes, anticipin les vostres necessitats i invertixin en el vostre èxit. Aquest enfocament col·laboratiu genera més valor al llarg del temps del que mai podrien fer relacions purament transaccionals amb proveïdors.

Preguntes freqüents sobre la mecanització de peces

1. Què són les peces mecanitzades?

Les peces mecanitzades són components de precisió creats mitjançant fabricació subtractiva, en què es treu material sistemàticament d’una peça massiva amb eines de tall especialitzades. A diferència dels mètodes additius, com la impressió 3D, la mecanització comença amb més material del necessari i en retalla l’excedent per assolir dimensions precises. Aquests components compleixen funcions essencials en sectors com l’automoció, l’aeroespacial, el mèdic i l’electrònica de consum, sovint assolint toleràncies tan estretes com 0,001 polzades o millors.

2. Quant costa mecanitzar peces?

Els costos de mecanitzat CNC solen oscil·lar entre 50 $ i 150 $ per hora, segons la complexitat de l’equipament i els requisits de precisió. Els costos finals de les peces varien significativament en funció de la tria del material, les especificacions de tolerància, la complexitat geomètrica i el volum de producció. Les toleràncies més estretes augmenten exponencialment els costos: el treball d’ultraprecisió amb una tolerància de ±0,0001 polzades pot arribar a costar entre 20 i 24 vegades més que les toleràncies normals. Per a aplicacions automotrius, socis com Shaoyi Metal Technology ofereixen preus competitius amb plazos d’entrega tan ràpids com un dia laborable.

3. Quins són els principals tipus de processos de mecanitzat?

Els processos principals d'usinatge inclouen el fresat CNC per a formes complexes en 3D i calaixos, el tornejat CNC per a components cilíndrics com eixos i casquetes, l'usinatge suís per a petites peces d'alta precisió, la perforació per a la creació de forats, el rectificat per a acabats superficials fins i l'EMD (electroerosió) per a materials durs i característiques interiors complexes. Cada procés destaca en aplicacions específiques: el tornejat és ideal per a peces amb simetria rotacional, mentre que el fresat gestiona geometries prismàtiques amb ranures i contorns.

4. Quins materials són els més adequats per a l'usinatge CNC?

Les aliatges d'alumini lideren en maquinabilitat amb una valoració del 200-400 %, oferint una excel·lent conductivitat tèrmica i velocitats de tall ràpides. El llautó es maquina netament amb mínima formació de baves, mentre que els acers de fàcil mecanització equilibren la resistència amb la treballabilitat. Els plàstics d'enginyeria com el Delrin proporcionen estabilitat dimensional per a components mecànics, i el niló ofereix tenacitat per a aplicacions resistent al desgast. Les aliatges especials, com el titani i l'Inconel, es maquinen quan el rendiment extrem justifica uns costos més elevats i uns temps de cicle més llargs.

5. Com triar el partner adequat per a la mecanització?

Avaluar possibles socis segons les seves capacitats d'equipament, l'experiència en materials, els assoliments de toleràncies i les certificacions sectorials rellevants. Buscar la ISO 9001 com a certificació bàsica de qualitat, a més de certificacions específiques del sector, com ara la IATF 16949 per a aplicacions automotrius o l'AS9100 per a aplicacions aeroespacials. Avaliar la seva escalabilitat des de la fase de prototipatge fins a volums de producció, la rapidesa de resposta en la comunicació i les seves capacitats d'assessorament tècnic. Començar amb un projecte de prova permet validar l'execució de la qualitat abans de comprometre's amb sèries de producció més grans.
