Què són les matrius d'estampació i per què impulsen la fabricació moderna

Quan cerqueu «matrius d'estampació», potser us trobareu atrapats entre dos mons molt diferents. Un condueix a eines delicades per a l'elaboració artesanal de paper, com ara el scrapbooking i la fabricació de targetes. L'altre obre la porta a grans indústries que configuren els components metàl·lics del vostre cotxe, nevera i telèfon intel·ligent. Aquest article es centra exclusivament en aquest segon món: matrius d'estampació industrials que constitueixen l'esquena dorsal de la fabricació moderna.

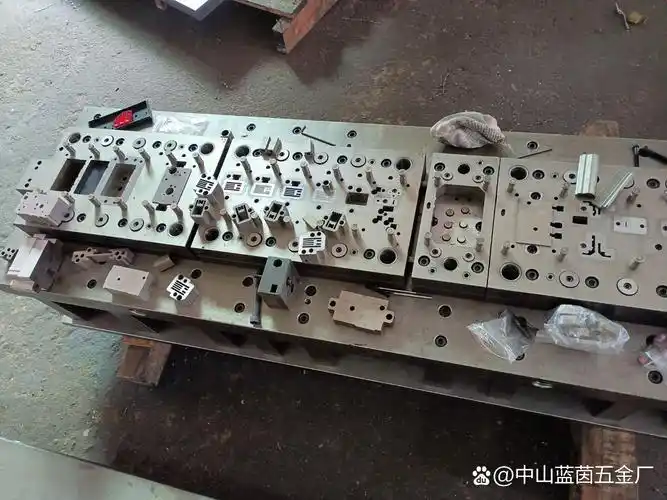

Definició de les matrius d'estampació industrials

Aleshores, què són exactament les matrius d'estampació? Penseu-hi com a eines de precisió que transformen làmines metàl·liques planes en components tridimensionals mitjançant l'aplicació controlada d'una força. Aquestes eines especialitzades treballen dins de premses d'estampació capaces d'exercir forces que van des de 10 fins a 50.000 tones: prou potents per tallar, doblegar i configurar metall amb una precisió remarcable.

Al seu nucli, les matrius d’estampació consten de dues parts principals: un component masculí (el punxó) i un component femení (el bloc de matriu). Quan aquestes parts s’apliquen juntes amb un metall interposat entre elles, creen tallats o formes precises. Algunes operacions utilitzen matrius de tall per crear formes específiques, mentre que d’altres es centren en la conformació del metall mitjançant doblegat, estirament o embobinat. La bellesa d’aquest procés rau en la seva capacitat de produir peces idèntiques de forma repetida, el que el fa ideal per a la producció en massa.

Matrius industrials respecte a matrius artesanals: diferències clau

Us pregunteu com difereixen les matrius industrials de les màquines de tall per a manualitats que veieu als botigues d’artesanat? La diferència és significativa. Les matrius industrials d’estampació estan fabricades en acer endurit o en carburs dissenyats per suportar milers —i, de vegades, milions— de cicles de producció. El seu fabricació requereix enginyeria de precisió, disseny assistit per ordinador i habilitat artesanal.

Les motxes per a màquines de tall de paper, per contra, estan dissenyades per a materials més lleugers i volums més baixos. Tot i que una eina de tall per a scrapbooking podria treballar magníficament el cartó, mai resistiria les forces necessàries per conformar acer d’ús automobilístic. Les motxes industrials representen una inversió important en enginyeria, dissenyades a mida segons les especificacions exactes del producte i construïdes per garantir una qualitat constant durant llargs períodes de producció.

Per què són importants les motxes d’estampació en la producció moderna

Per què han de preocupar-se tant els fabricants per la selecció de les motxes? Perquè aquestes eines determinen directament la qualitat de les peces, l’eficiència de la producció i, finalment, la rendibilitat. Una motxa ben dissenyada produeix components uniformes que compleixen sempre les especificacions exactes. Una selecció o un disseny inadequats de la motxa provoquen defectes, inconsistències i retards de producció costosos.

Els sectors que depenen de les motxes d’estampació abasten gairebé tots els àmbits de la fabricació moderna:

• Automotiu – Plaques de carrosseria, suports, components del motor i peces estructurals
• Aeroespacial – Components de precisió que requereixen toleràncies estretes i una fiabilitat extrema
• Electrodomèstics – Panells de refrigeradors, tambors de rentadores i mecanismes interns
• Electrònica – Connectors, carcasses i components microestampats
• Dispositius Mèdics – Instruments quirúrgics i components d’implants
• Equip Industrial – Parts de màquines i elements estructurals

A diferència dels mètodes de fabricació metàl·lica que requereixen una gran quantitat de treball manual, l’estampació amb motlles redueix dràsticament el temps de producció sense perdre consistència. Un cop creat un motlle, es pot utilitzar repetidament, cosa que fa que la fabricació a gran escala sigui alhora factible i rendible. Aquesta eficiència explica per què comprendre els motlles per a la conformació metàl·lica és un coneixement essencial per a qualsevol persona implicada en la fabricació o en la presa de decisions d’adquisició de components.

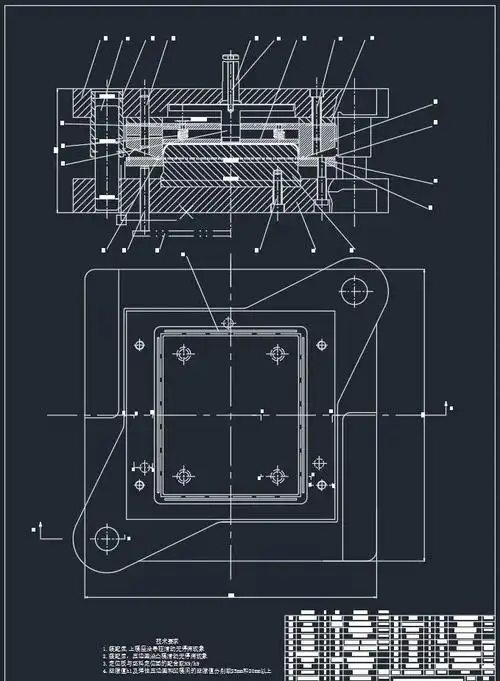

Components essencials a l’interior de cada motlle d’estampació

Us heu preguntat mai què hi ha realment dins d’aquelles immenses matrius metàl·liques que produeixen la aleta del vostre cotxe o el panell de la porta del vostre refrigerador? Comprendre l’arquitectura interna de les matrius d’estampació revela per què la selecció de components determina, efectivament, la qualitat de la peça. Cada element compleix una funció específica, i quan treballen junts de forma perfecta, sempre obteniu peces de precisió.

La relació entre punxó i bloc de matriu

Imagineu-vos un tallador de galetes que prem la massa: aquesta és, fonamentalment, la relació entre punxó i bloc de matriu, però dissenyada per al metall i sota una força immensa. El punxó fa de component masculí que penetra activament al bloc de matriu, que és el component femení que conté una cavitat mecanitzada amb precisió. Quan la premsa es tanca, el metall situat entre aquests dos elements es talla o es conforma segons especificacions exactes.

Aquesta relació exigeix una precisió extraordinària. Segons El Fabricant les seccions de tall i conformació d’aquests components solen estar fabricades amb acer especial endureïble anomenat acer per a eines, i en alguns casos s’hi requereix carburs o altres materials resistents al desgast. El joc entre el punxó i el bloc de matriu —sovint mesurat en mil·lèsimes de polzada— afecta directament la qualitat del cantell, la formació de baves i la vida útil global de la matriu.

Sistemes de guia i components d’alineació

Què manté tot alineat durant aquests cicles de estampació tan potents? Els perns de guia i les casquetes de guia són aquí els herois anònims. Aquests components treballats amb precisió alineen les sabates superior i inferior de la matriu amb una exactitud que sovint arriba a 0,0001 polzada. Sense una alineació adequada, es produirà un desgast prematur, peces inconsistents i, possiblement, una fallada catastròfica de la matriu.

Dos tipus principals de perns guia dominen el sector. Els perns de fricció són perns d'acer per a eines temperat i rectificat amb precisió, combinats amb coixinets d'alumini-bronze —alguns contenen taps de grafit per reduir la fricció—. Els perns guia de tipus rodament de boles ofereixen una fricció reduïda per a operacions a major velocitat i una separació més fàcil de les sabates de motlles durant el manteniment. Tots dos sistemes tenen la mateixa funció: assegurar que el punxó impacti sempre al mateix lloc del bloc de motlle, cicle rere cicle.

Els blocs de callositat afegeixen una capa addicional d'estabilitat. Aquests blocs d'acer mecanitzats amb precisió absorbeixen l'empenta lateral generada durant les operacions de tall i conformació dels motlles. Són especialment crítics quan la força és direccional; sense ells, els perns guia poden desviar-se, provocant una desalineació dels components clau.

Extractors i elements de manipulació de materials

Aquí teniu alguna cosa que molta gent passa per alt: quan es talla metall, aquest tendeix naturalment a col·lapsar-se al voltant del cos del punxó. Sense plaques extractoras, aquest metall pujaria amb el punxó, blocant la matriu i interrompent la producció. Les plaques extractoras —plaques carregades per molles que envolten els punxons de tall— mantenen el metall ben ajustat a la secció inferior de la matriu mentre els punxons es retiren.

No obstant això, les plaques extractoras fan més que només treure el material. També mantenen el metall pla o en la forma desitjada durant les operacions de tall, contribuint a una qualitat uniforme de les peces. Moltes matrius de tall incorporen finestres per a les plaques extractoras —blocs d'acer extraïbles que permeten als tècnics de manteniment accedir als punxons i substituir-los sense haver de treure tot el conjunt d'extractores.

Les plaques de suport (també anomenades sabates de motriu) distribueixen la força sobre l’estructura de la motriu, fent de fonament per muntar tots els components funcionals. Aquestes plaques d’acer o d’alumini han d’ésser mecanitzades amb paral·lelisme i planitat dins de toleràncies crítiques. El gruix de la sabata depèn de les forces previstes: una motriu d’estampació que comprimeix el metall requereix sabates molt més gruixudes que una motriu de tall senzilla.

Component	Funció	Materials típics	Punts freqüents de fallada
Perforador	Component masculí que penetra al bloc de motriu per tallar o conformar el metall	Acer per a eines (D2, A2, M2), inserts de carburs	Desgast per esquerdament del cantell, desgast, trencament per desalineació
Bloc del motiu	Component femení amb cavitat que rep el punxó	Acer per a eines, carburs per a aplicacions d’alt desgast	Desgast de la cavitat, degradació del cantell, fissuració
Placa d'expulsió	Elimina el material del punxó després del cicle de tall	Acer de baix contingut de carboni o acer per a eines temperat	Fatiga del ressort, desgast per contacte amb el metall
Passadors de guia	Alinea amb precisió les sabates superior i inferior de la matriu	Acera d'eina temperada amb bucs de bronze	Doblegament per manipulació inadequada, desgast
Plaques de suport	Distribueix la força i fixa els components en funcionament	Acer, Aliatges d'alumini	Deformació per força excessiva, esquerdes per fatiga
Blocs de taló	Absorbeix l'empenta lateral durant el tall i la conformació	Acera amb plaques de desgast d'alumini-bronze	Galling per contacte entre metalls idèntics, desgast

Entendre com interactuen aquests components metàl·lics de la matriu durant cada cicle d'estampació revela per què la qualitat és fonamental a tots els nivells. El punxó baixa, els perns guia mantenen l'alinació, la matriu de tall secciona el material, els extractoros mantenen-ho tot en posició i les plaques de suport absorbeixen les forces: tot això succeeix en fraccions de segon, potser milions de vegades al llarg de la vida útil de la matriu. En seleccionar components per a la vostra pròxima aplicació de tall amb matriu, recordeu que la qualitat de cada element afecta directament la qualitat de la peça final i l'eficiència de la producció.

Matrius progressius, de transferència i compostes: explicació

Ara que ja enteneu què hi ha dins d’un motlle d’estampació, la pregunta següent i lògica és: quin tipus de motlle heu d’utilitzar realment? Triar entre motlles progressius, de transferència i compostos no és només una decisió tècnica: afecta directament els vostres costos de producció, la qualitat de les peces i l’eficiència de la fabricació. Cada tipus de motlle destaca en situacions concretes, i comprendre aquestes diferències us ajuda a prendre decisions més encertades sobre les inversions en eines.

Motlles progressius per a una alta eficiència en volum

Imagineu una tira metàl·lica que s’alimenta contínuament a través de diverses estacions, on cada estació realitza una operació específica: tall, doblegat, conformació o perforació. Aquesta és l’essència dels motlles progressius i per això dominen la fabricació de gran volum .

Les matrius progressius consten de múltiples estacions disposades en seqüència dins d’un sol conjunt de matriu. A mesura que la tira metàl·lica avança per la premsa, cada estació realitza la seva operació designada fins que la peça acabada surt a l’estació final. Segons Larson Tool, aquesta configuració permet la fabricació de peces complexes mitjançant una sèrie d’etapes senzilles, assolint una uniformitat remarcable en totes les components produïdes.

Què fa que les matrius progressius siguin tan atractives com a matrius per a màquines de tall de matrius en entorns industrials? La velocitat i la consistència. Un cop la tira comença a alimentar-se, les peces es van obtenint contínuament a la línia: cap manipulació manual entre operacions, cap error de reposicionament. El sector automobilístic depèn fortement de les matrius progressius per a la fabricació de suports, clips i components intrincats, on els volums justifiquen la inversió inicial més elevada en eines.

No obstant això, les matrius progressius exigeixen un disseny minuciós i una enginyeria de precisió. Els costos inicials són superiors als de tipus de matrius més senzills, però aquí hi ha la compensació: el cost per peça disminueix significativament en sèries de producció massiva. Si esteu fabricant milers o milions de peces idèntiques, les matrius progressius ofereixen una eficiència inigualable.

Motxilles de transferència per a peces complexes i de gran mida

Què passa quan les vostres peces són massa grans o complexes perquè es puguin alimentar mitjançant cinta contínua? Aquí és on brillen les matrius de transferència. A diferència de les matrius progressius, que mantenen la peça connectada a la cinta durant tot el procés, les matrius de transferència desplacen peces en brut individuals entre estacions separades mitjançant sistemes mecànics de transferència.

Aquest enfocament ofereix avantatges únics per a aplicacions exigents. Durex Inc. assenyala que les matrius de transferència són especialment adequades per a muntatges d’alta volumetria i complexitat, oferint escalabilitat i precisió que cap altre mètode pot igualar. Els processos de transferència controlats mantenen una alta exactitud, assegurant que cada component compleixi uns exigents estàndards de qualitat, cosa essencial en aplicacions aeroespacials i maquinària pesada.

Imagineu les matrius de transferència com el ganivet suís de l’estampació. Manipulen peces més grans que simplement no cabrien en les estacions de matrius progressius. Accepten geometries complexes que requereixen operacions des de múltiples angles. I permeten als talladors de matrius realitzar estiraments profunds, conformacions extenses i formes intrincades que serien impossibles amb sistemes d’alimentació per tira.

El compromís? Els estampats per transferència impliquen costos superiors d’eines i de posada en marxa degut als seus mecanismes de transferència complexos. Els sistemes mecànics que desplacen les peces entre estacions requereixen manteniment regular per evitar desalineacions o defectes en les peces. No obstant això, per a sèries de producció mitjanes o altes, on la versatilitat i la capacitat són fonamentals, la inversió resulta rendible.

Motxilles compostes per a operacions de senzill cop de precisió

De vegades, la senzillesa guanya. Els estampats compostos realitzen diverses operacions —normalment tall i punxonat— en un sol cop de premsa. Mentre que els estampats progressius distribueixen les operacions entre diverses estacions, els estampats compostos les combinen en un sol moviment potent.

Aquest enfocament de tall i estampació funciona perfectament per a peces planes i senzilles on la precisió dimensional és essencial. L’acció simultània assegura una alineació perfecta entre les operacions, eliminant els errors acumulats de posicionament que poden aparèixer quan hi ha múltiples estacions. Quan es necessiten estampacions precises amb mínima variació, els estampats compostos ofereixen resultats excel·lents.

Segons fonts del sector, les matrius compostes solen ser menys cares de dissenyar i produir en comparació amb les matrius progressius. La seva estructura més senzilla redueix els costos inicials i requereix menys manteniment. No obstant això, són menys adequades per a projectes complexos o d’alta volumetria, on les matrius progressius resultarien més econòmiques a llarg termini.

Els components per a dispositius mèdics i els productes de consum sovint es beneficien de la fabricació amb matrius compostes. Aquestes aplicacions normalment requereixen volums mitjans de components intrincats però relativament plans, cosa que encaixa perfectament amb la precisió d’un sol cop que ofereixen les matrius compostes.

Criteris	Matrius progressives	Motlons de transferència	Matrius compostes
Adecuació al volum de producció	Volum elevat (milers a milions)	Volum mitjà a alt	Volum baix a mitjà
Capacitat de complexitat de la peça	Parts complexes mitjançant operacions seqüencials	Muntatges molt complexos i de gran grandària	Parts planes senzilles a moderadament complexes
Indústries típiques	Automoció, electrònica, electrodomèstics	Aeroespacial, maquinària pesada, automoció de gran grandària	Dispositius mèdics, productes de consum, electrònica
Avantatges	Alta velocitat, qualitat constant i baix cost per peça en volum	Capaç de manipular peces grans, operacions versàtils i escalables	Cost inferior de les eines, toleràncies ajustades i manteniment més senzill
Limitacions	Cost inicial més elevat, requereix manteniment regular	Costos d’instal·lació més elevats, manteniment complex del mecanisme de transferència	Limitat a peces més senzilles, més lent per a grans volums

Trie entre aquests tres tipus de motlles depèn, en última instància, de fer coincidir les vostres necessitats de producció amb els punts forts de cada sistema. Peces automotrius en gran volum? Els motlles progressius són la millor opció. Muntatges aeroespacials de gran grandària que requereixen conformació complexa? Els motlles de transferència són la vostra resposta. Components plans de precisió en quantitats moderades? Els motlles compostos ofereixen un excel·lent valor. Comprendre aquestes diferències —en lloc de recórrer per defecte a opcions familiars— assegura que la vostra inversió en eines serveix realment els vostres objectius de fabricació.

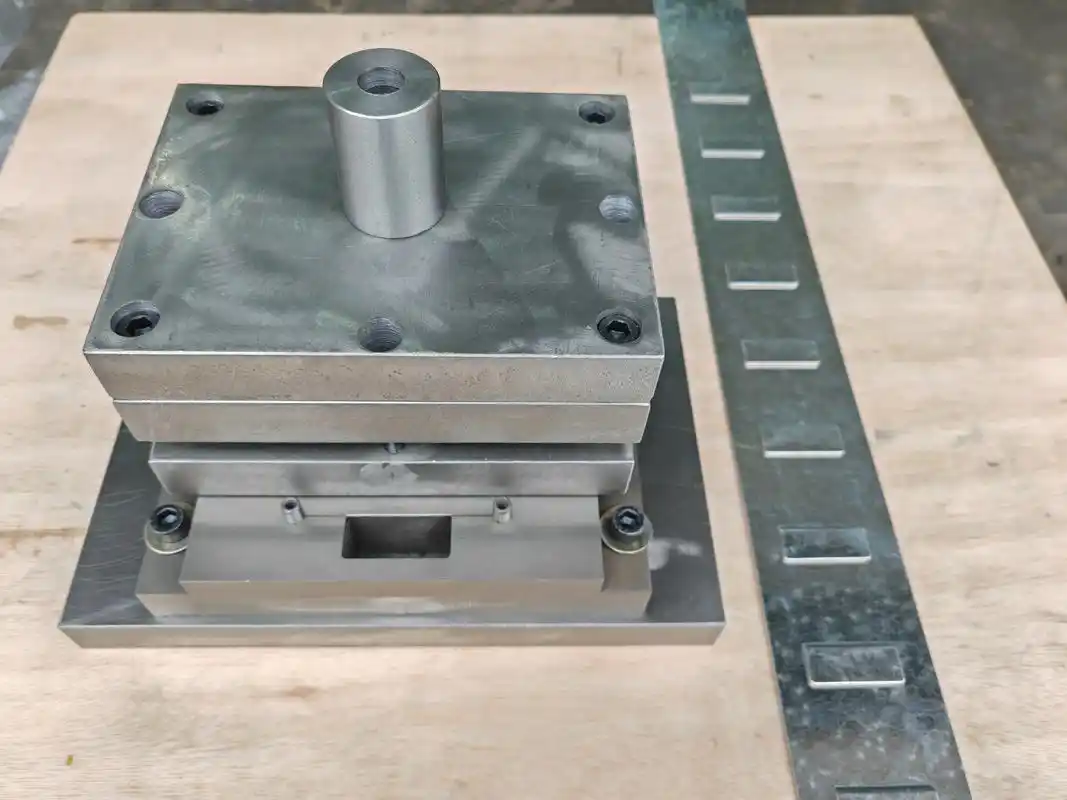

Materials i tractaments de superfície per a un rendiment òptim

Heu seleccionat el tipus de matriu i enteneu com treballen els components conjuntament, però aquí és on molts fabricants cometem errors. Els materials de la vostra matriu d’estampació determinen si aconseguireu milions de cicles de qualitat o patireu una fallada prematura després de només milers de cicles. Triar l’acer per a eines adequat, el nivell de duresa i el tractament superficial no és només una qüestió tècnica minuciosa; és la diferència entre una producció rendible i una aturada costosa.

Selecció d’acer per a eines segons l’aplicació

No tots els acers per a eines són iguals. Cada qualitat ofereix propietats específiques adaptades a reptes de fabricació concrets. Quan s’especificuen materials per a matrius de tall en premsa, comprendre aquestes diferències és essencial per prendre decisions informades.

Acer per a eines D2 és la base de les aplicacions de treball en fred. Segons Nifty Alloys, les propietats de l’acer D2 ofereixen una resistència a l’abrasió extraordinària, el que el fa ideal per a operacions d’escantonat i estampació en gran volum. L’elevat contingut de crom genera carburs de crom a tota la matriu d’acer, proporcionant una resistència excepcional a l’abrasió. No obstant això, aquesta mateixa duresa fa que l’acer D2 sigui més difícil de mecanitzar que les qualitats més toues: un compromís que cal tenir en compte durant la construcció de les motlles.

Acer per eines A2 ofereix un enfocament equilibrat. Proporciona una bona resistència a l’abrasió mentre manté una tenacitat millor que la de l’acer D2. Això fa que l’acer A2 sigui adequat per a aplicacions generals de motlles de tall de metalls on es necessita durabilitat sense una fragilitat extrema. Molts fabricants trien l’acer A2 quan treballen amb materials de gruix mitjà a volums de producció moderats.

S7 Acer d'eina prioritza la resistència als xocs per sobre de tot. Quan la vostra aplicació d’eines de matriu implica càrregues d’impacte —com ara matrius de martell o punxons sotmesos a cops repetitius de gran força—, la superior tenacitat de l’acer S7 evita les esquerdes catastròfiques que podrien patir acers més durs. Absorbeix l’energia en lloc de transmetre-la a través de l’estructura.

M2 high-speed steel entra en joc quan la velocitat de tall és fonamental. Aquesta qualitat manté la seva duresa fins i tot a temperatures elevades generades durant operacions a alta velocitat. Per a matrius de tall de metall en aplicacions de cicles ràpids, l’acer M2 ofereix un rendiment constant en situacions on altres qualitats es deformarien i fallarien.

Requisits de duresa i resistència al desgast

Sembla complex? Aquí teniu el principi fonamental: la duresa i la tenacitat estan en tensió. Si n’augmenteu una, normalment sacrifiqueu l’altra. Els vostres requisits de producció determinen on cal trobar aquest equilibri.

Per a l’estampació de gran volum que produeix milions de peces, cal una màxima resistència al desgast, és a dir, una duresa superior, en l’interval de 58-62 HRC. Aquests motlles de tall de material mantindran les seves vores de tall i la seva precisió dimensional durant llargs períodes de producció. Però cal recordar que una duresa extrema comporta una major fragilitat. Si el motlle experimenta càrregues d’impacte o si la premsa no està perfectament alineada, aquests components ultra-durs poden esquerdar-se en lloc de deformar-se.

Les aplicacions de volum mitjà sovint s’aprofiten de nivells de duresa moderats, aproximadament entre 54 i 58 HRC. Aquest interval ofereix una resistència suficient al desgast per a centenars de milers de cicles, alhora que conserva prou tenacitat per suportar errors ocasionals d’alimentació o variacions d’alineació sense provocar una fallada catastròfica.

El material que esteu estampant és igualment important. L’estampació de materials abrasius com l’acer inoxidable o els acers d’alta resistència i baixa aliatge exigeix components de matriu més durs que l’estampació d’alumini tou o d’aliatges de coure. Els materials més gruixuts requereixen més força, generant més calor i desgast, el que fa que les exigències es desplacin cap a qualitats més dures i més resistents al desgast.

La selecció del material no es tracta només del cost inicial, sinó del cost total de propietat. Un acer per a eines de gamma alta que costa un 30 % més en l’adquisició inicial però ofereix una vida útil tres vegades més llarga representa una inversió molt millor que les alternatives més econòmiques que requereixen substitucions freqüents i interrupcions de la producció.

Tractaments superficials que allarguen la vida útil de les matrius

Fins i tot l’acer per a eines millor també s’aprofita amb millores de la superfície. Els tractaments superficials moderns creen capes protectores que allarguen notablement la vida de la matriu, redueixen la fricció i milloren la qualitat de les peces.

Nitruració difon nitrogen a la superfície de l'acer, creant una capa extremadament dura sense modificar les propietats del nucli. Aquest tractament funciona especialment bé per a matrius que requereixen alhora duresa superficial i tenacitat del nucli. El procés opera a temperatures relativament baixes, minimitzant la distorsió dels components mecanitzats amb precisió.

Revestiment de crom ha servit a la indústria durant dècades, proporcionant una superfície dura i resistenta a la corrosió. No obstant això, la cromació tradicional té limitacions. Segons Northeast Coating , els recobriments depositats per PVD ofereixen una superfície més dura que la cromació dura convencional, mentre que depositen una capa prima i uniforme que no s’acumula als cantells com ho fan els recobriments electrodepositats en bany humit tradicionals.

Recobriments PVD (Deposició de Vapor Físic) representen l’estàndard modern per a matrius d’alt rendiment. Aquests recobriments depositats al buit —incloent-hi el nitrur de titani (TiN), el nitrur de crom (CrN) i el nitrur d’alumini-titani (AlTiN)— ofereixen múltiples avantatges. Augmenten la duresa superficial fins a més de 80 HRC equivalent, redueixen els coeficients de fricció, eviten l’adhesió de material a les superfícies de les matrius i resisteixen la corrosió provocada per materials reactius. És important destacar que els recobriments PVD es poden dipositar a temperatures baixes, evitant així canvis en les propietats fonamentals de l’acer.

Plaquetes de carbure esdevenen necessaris quan fins i tot l'acer per a eines recobert no pot satisfer els requisits de durada. Les plaquetes de carburs de tungstè ofereixen una duresa propera als 90 HRC i una resistència a l'abrasió molt superior a la de qualsevol acer per a eines. Són essencials per a les estampacions metàl·liques que impliquen materials extremadament abrasius, volums ultraelevats superiors a milions de cicles o aplicacions que requereixen una estabilitat dimensional excepcional durant execucions prolongades. La contrapartida? El carburs és significativament més car i més fràgil que l'acer per a eines, però en les aplicacions adequades cap altre material ofereix un rendiment comparable.

Quan seleccioneu materials per als vostres motlles d'estampació, tingueu en compte aquests factors crítics:

• Expectatives de volum de producció – Volums més elevats exigeixen materials més durs i més resistents a l'abrasió, així com tractaments superficials
• Tipus i gruix de la xapa metàl·lica – Els materials abrasius i gruixuts requereixen acers per a eines de qualitat superior o plaquetes de carburs
• Toleràncies requerides – Les toleràncies més estretes exigeixen materials que mantinguin l'estabilitat dimensional
• Restriccions de Pressupost – Equilibri entre la inversió inicial i el cost total de propietat, incloent-hi el manteniment i el reemplaçament

La selecció de materials representa una de les decisions més conseqüencials en el disseny de motlles, però no existeix de forma aïllada. Com es conformen i es tolerencien aquests materials durant la construcció del motlle determina si la vostra inversió ofereix el rendiment esperat.

Principis de disseny de motlles que determinen la qualitat de les peces

Heu seleccionat materials premium per al vostre motlle d’estampació, però aquí teniu la realitat: fins i tot l’acer per a eines més refinat no salvarà un motlle mal dissenyat. Els principis de disseny de motlles, especialment els càlculs de joc i les decisions sobre toleràncies, determinen directament si les vostres peces compleixen les especificacions o acaben a la paperera. Comprendre aquests fonaments converteix els bons motlles en motlles excel·lents.

Càlcul del joc adequat del motlle

Què és exactament la tolerància de la matriu? És l'espai entre el cantell de tall del punxó i el cantell corresponent del bloc de matriu. Segons MISUMI, aquesta tolerància es calcula minuciosament en funció de l'gruix del material, del tipus de material i de la qualitat desitjada de la peça acabada. Una tolerància adequada assegura un tall eficient durant el procés d'estampació, minimitza el desgast de les eines i redueix el risc de defectes com ara escates, deformacions o fallades prematures de les eines.

Penseu-hi d'aquesta manera: una tolerància massa petita obliga el punxó i la matriu a treballar més del necessari, generant una calor excessiva i accelerant el desgast. Una tolerància massa gran permet que el material es doblegui i es trenqui en lloc de tallar-se netament, provocant vores irregulars i escates exageradament grans. Trobar el punt òptim requereix comprendre com es comporten diferents materials sota forces de tall.

Per a la majoria d’aplicacions, el joc s’expressa com un percentatge del gruix del material per costat. Els materials més tous, com l’alumini, solen requerir un joc del 5-8 % per costat, mentre que els materials més durs, com l’acer inoxidable, necessiten un joc del 8-12 %. Els acers baixos en aliatges però d’alta resistència poden fer augmentar encara més aquests requisits, arribant fins i tot al 15 % per a les qualitats especialment dures.

Això és el que passa quan no es fa correctament: un joc insuficient fa que el punxó arrossegui el material, provocant un desgast excessiu en les vores de tall i exigint una major tonatge de la premsa. Un joc excessiu produeix una zona de rodolament seguida de superfícies de fractura rugoses, en lloc de plans de tall nets. En qualsevol dels dos casos, la qualitat de la peça queda compromesa i es redueix la vida útil de la matriu: justament el que evita un disseny adequat.

Gruix del material i ajustos del disseny

El gruix del material canvia fonamentalment la manera com s’ha de dissenyar la matriu. Tal com es menciona per La guia DFM de Five Flute , comprendre com responen els materials laminats a les tensions de conformació és la base d’un disseny eficaç. La relació entre el gruix i les decisions de disseny va molt més enllà dels simples càlculs de joc.

Tingueu en compte la col·locació dels forats respecte als cantells. Les directrius del sector recomanen situar els forats a una distància d’aproximadament 1,5 vegades el gruix del material dels cantells i a una separació d’unes 2 vegades el gruix del material entre ells. Per què? Col·locar elements massa a prop uns dels altres o massa a prop dels cantells provoca una deformació del material durant el cicle d’estampació. La matriu de tall esdevé menys eficaç perquè el material no pot fluir adequadament durant l’acció de tall.

Les doblegades introdueixen una complexitat addicional. Els forats i les característiques s’han de situar com a mínim a una distància de 2,5 vegades el gruix més un radi de doblegada respecte a les línies de doblegada. El fet de no respectar aquesta directriu comporta el risc de deformació de les característiques quan el material s’estira i es comprimeix durant les operacions de conformació. Una màquina de tall per estampació de paper pot ser indulgent amb aquestes imprecisions, però les estampes industrials que treballen sota forces immenses no ho seran.

El gruix del material també afecta les mides mínimes de les característiques. Eviteu fer forats amb diàmetres menors que el gruix del material: simplement no es perforaran de forma neta. Les ranures i les escotadures segueixen una lògica similar: les amplades mínimes han d’ésser iguals o superiors al gruix del material, i les longituds han de ser com a mínim el doble de l’amplada per garantir una acció de tall adequada.

Toleràncies per a una qualitat de peça coherent

Les toleràncies representen la variació admissible en les peces acabades i afecten tot el procés de disseny de la matriu. Les toleràncies més estretes requereixen ajustos més precisos entre els components del punxó i de la matriu, cosa que, al seu torn, provoca un desgast major durant el funcionament normal. El repte consisteix a especificar toleràncies prou estretes per satisfer els requisits funcionals sense incrementar innecessàriament els costos.

Segons els principis de DFM (Disseny per a la Fabricació) en xapa metàl·lica, les toleràncies s’han de maximitzar sempre que sigui possible per reduir els costos. Això no vol dir acceptar una qualitat deficient, sinó comprendre quines dimensions són realment crítiques i quines poden suportar una variació més ampla sense afectar la funcionalitat de la peça.

1. Analitzar les propietats del material – Documentar l’aliatge específic, l’estat de temple, la tolerància d’escorça i els requisits de direcció del gra abans de dissenyar cap característica de la matriu
2. Definir els requisits funcionals – Identificar quines dimensions són crítiques per a la funcionalitat de la peça i quines només han de ser «prou properes»
3. Calcular les clarences òptimes – Utilitzeu el tipus i el gruix del material per determinar els percentatges adequats de folga per a cada operació de tall
4. Establiu l’espaiament de les característiques – Apliqueu les regles de distància mínima segons el gruix del material per a forats, ranures, doblecs i vores
5. Especifiqueu les zones de tolerància – Assigni toleràncies estretes només on sigui funcionalment necessari; utilitzi toleràncies normals a la resta de casos
6. Tingueu en compte la variació acumulada – Les característiques situades en diversos doblecs acumulen errors de posició; planifiqueu els pressupostos de tolerància en conseqüència
7. Documenteu els requisits de direcció del gra – Especifiqueu quan les línies de doblec han d’ésser perpendiculars a la direcció del gra per evitar esquerdes
8. Planifiqueu el gruix del recobriment – Si les peces reben revestiment en pols, anodització o galvanització, tingueu en compte els canvis dimensionals en la vostra acumulació de toleràncies

La qualitat dels cantells mereix una atenció especial en les discussions sobre toleràncies. El procés de tall per cisellament crea zones distintes als cantells tallats: una zona de rodament on el material es doblega cap a l’interior del tall, una zona de cisellament amb superfícies llises i bruïdes, una zona de fractura amb textura més rugosa i una zona de rebord al costat de sortida. Una escletxa òptima maximitza la zona de cisellament mentre minimitza el rodament i el rebord. Quan s’especifiquen les toleràncies de la qualitat dels cantells, cal indicar quines superfícies són crítiques i quines poden acceptar les característiques normals del tall per cisellament.

La precisió dimensional depèn molt de la posició constant de la tira en les matrius progressius. Els pernos de localització determinen amb exactitud cada avanç de la tira, però la seva eficàcia depèn d’un disseny adequat dels forats de localització i de les toleràncies apropiades. Fins i tot petites variacions en la posició de la tira es tradueixen directament en errors dimensionals en les peces acabades, especialment en les característiques situades lluny dels llocs de localització.

Els requisits de rugositat superficial també influeixen en les decisions de disseny. L’estampació produeix intrínsecament característiques superficials diferents a les superfícies del punxó i de la matriu. Si l’aplicació exigeix una qualitat superficial específica, la matriu s’ha de dissenyar en conseqüència, cosa que pot requerir operacions addicionals o toleràncies més estretes en els components per assolir el resultat desitjat.

Aquests principis de disseny no existeixen de forma aïllada. Cada càlcul de joc, consideració del material i decisió de tolerància ha de tenir en compte com s’integra la matriu amb l’equip de premsa que la fa funcionar.

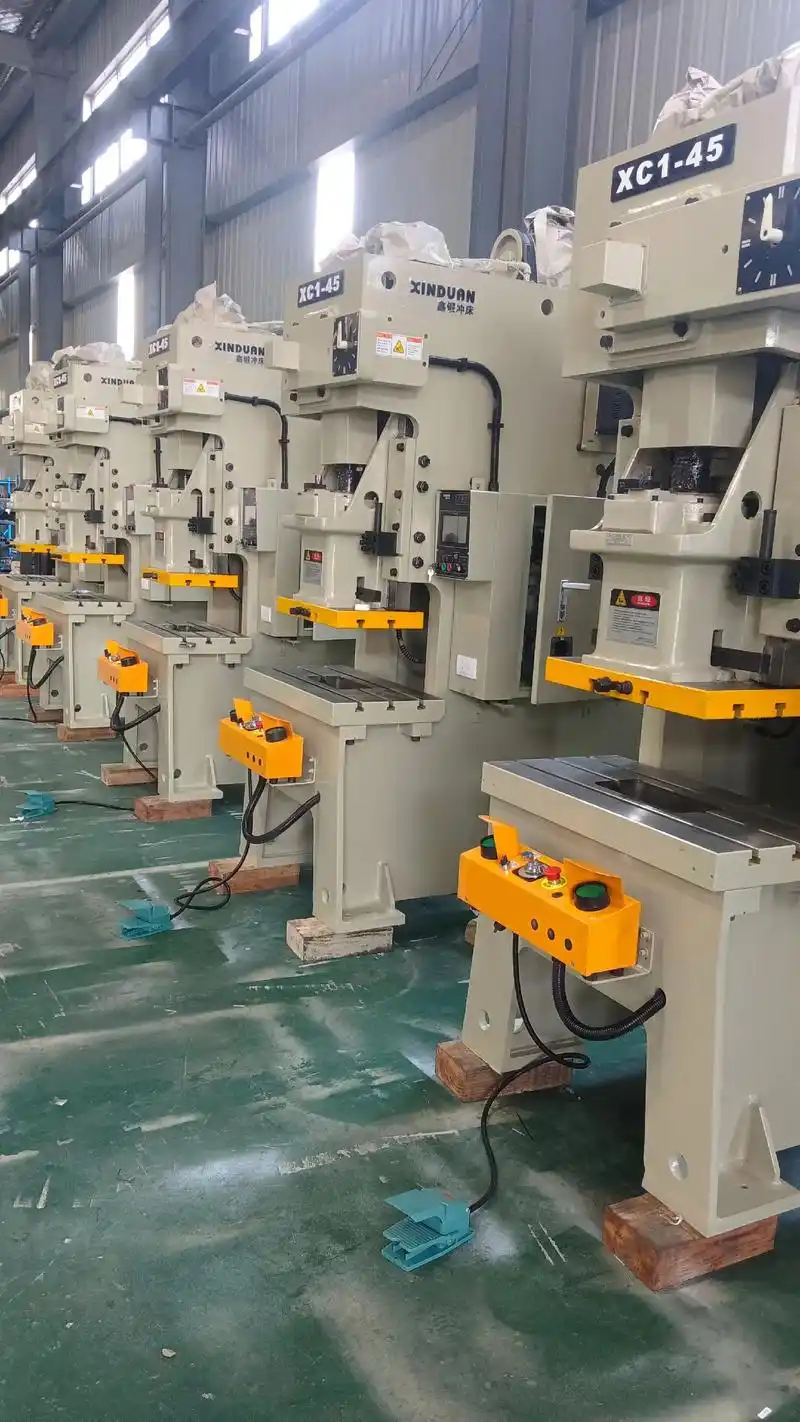

Integració de matrius d'estampació amb equipament de premsa

Heu dissenyat la matriu perfecta amb ajustos òptims i materials de primera qualitat, però aquí teniu la pregunta clau: funcionarà realment a la vostra premsa? La integració entre matriu i premsa representa un dels aspectes més ignorats per assolir l’èxit en l’estampació. Si ho feu malament, fins i tot les eines dissenyades de forma impecable donaran rendiment inferior, patiran un desgast prematur o es trencaran catastròficament. Comprendre els requisits de tonatge, la coordinació de la longitud de la cursa i els sistemes d’alimentació converteix el disseny teòric de la matriu en una realitat productiva pràctica.

Adaptació dels requisits de la matriu al tonatge de la premsa

Quina quantitat de força requereix realment la vostra operació d’estampació? Segons El Fabricant calcular la tonatge de la premsa implica molt més que només l'operació principal de tall o conformació. Cal revisar la quantitat total de treball que realitza la premsa a cada estació de progressió de la matriu, incloent-hi les restes de xapa (skeleton scrap), el portador de la tira (parts web carrier), la perforació de forats guia (pilot hole punching), les pressions dels extractors de molla (spring stripper pressures), les pressions dels perns elevadors de tira (strip lifter pin pressures), les plaques de pressió de nitrogen, les excèntriques accionades (driven cams) i el tall final de les restes de tira (final web scrap cutting).

Penseu-hi d’aquesta manera: cada operació que es produeix simultàniament durant aquell cop de premsa contribueix al vostre requisit de tonatge. Les estacions de perforació, estampació, conformació, doblegat, acuñat i estampat (stenciling) contribueixen totes a la càrrega total. Un cop hàgiu registrat la càrrega de cada estació, les sumeu per obtenir el tonatge total necessari per a la premsa.

Però la tonatge per si sola no explica tota la història. Els càlculs d'energia són igualment importants, perquè es pot tenir un tonatge suficient però una energia insuficient. Aquest desajust és una causa habitual de blocatges de les premses al punt mort inferior. Quan la premsa no disposa de l'energia necessària per completar el cicle de corredissa, la producció s’atura de la manera més frustrant possible.

Les propietats del material determinen fonamentalment aquests càlculs. Cal conèixer la resistència al tall i la resistència a la tracció del material de la bobina en lliures per polzada quadrada, així com el gruix del material en polzades. Per a operacions a alta velocitat que impliquin materials d’alta resistència i càlculs d’estampació, la resistència última a la tracció esdevé un coneixement essencial.

Interval d'espessor del material	Requeriments típics de tonatge	Tipus de premses recomanats
0,010" - 0,030" (calibre fi)	5 - 50 tones	Premses de bastidor obert i premses OBI
0,031" - 0,060" (calibre mitjà)	50 - 200 tones	Premses de costats rectes i premses per motlles progressius
0,061" - 0,125" (calibre gruixut)	200 - 600 tones	Costat recte amb suports reforçats
0,126" - 0,250" (placa)	600 - 2.000+ tones	Costat recte gran, premses hidràuliques

Aquí hi ha alguna cosa que molts enginyers passen per alt: la classificació de la premsa en tones i les especificacions de deformació suposen que la càrrega de la matriu es distribueix uniformement sobre dos terços de la superfície de la taula de la premsa. Si col·loqueu la matriu de forma incorrecta, estareu treballant fora d’aquests paràmetres de disseny, fins i tot si la tonatge calculada cau dins de les especificacions.

Coordinação de la longitud de la cursa i del sistema d’alimentació

La longitud de la cursa —la distància que recorre el pistó des del punt mort superior fins al punt mort inferior— afecta directament tant el disseny de la matriu com la capacitat de producció. Una cursa massa curta limita les operacions que podeu realitzar. Una cursa massa llarga malgasta energia i ralentitza innecessàriament els temps de cicle.

Per a les matrius progressius, la longitud de la cursa ha d’acomodar no només les operacions de conformació, sinó també el sistema d’alimentació del material. Les espigues guia localitzen amb precisió cada avanç de la tira, assegurant una posició consistent cicle rere cicle. Tanmateix, aquests sistemes només funcionen quan la longitud de la cursa, la longitud d’alimentació i el sincronisme de la matriu estan perfectament coordinats.

Els alimentadors automàtics —ja siguin d’alimentació per rotllo, d’alimentació per pinces o sistemes accionats per servomotor— han d’avançar el material durant la part de la cursa en què els punxons estan totalment allunyats de la tira. Aquesta finestra temporal es redueix a mesura que augmenta la velocitat de la premsa, exigint una coordinació més precisa entre les matrius, les operacions de la màquina i les capacitats del sistema d’alimentació.

A diferència dels tallats amb matrius en aplicacions artesanals, on l’alimentació manual funciona prou bé, l’estampació industrial exigeix una precisió automatitzada. Les espigues elevadores de tira aixequen lleugerament el material durant cada cursa, permetent un avanç net sense arrossegar-lo sobre les superfícies de la matriu. Aquests components, aparentment menyspreables, tenen un impacte significatiu tant en la qualitat de les peces com en la vida útil de la matriu.

Sistemes de protecció i detecció

Què passa quan es produeix un problema durant el cicle? Sense sistemes de protecció adequats, una mala alimentació o un doble impacte poden destruir eines que valen desenes de milers d’euros en una fracció de segon. Els sistemes moderns de protecció de motlles eviten aquests fallits catastròfics abans que es produeixin.

L’alçada de tancament —la distància entre la base de la premsa i el tirant al punt mort inferior— ha de coincidir exactament amb els requisits del vostre motlle. Una alçada de tancament massa petita implica que el motlle no es pot tancar completament. Una alçada massa gran crea un joc excessiu que permet el moviment durant el funcionament. Els mecanismes d’alçada de tancament ajustables permeten un ajust fi, però el motlle s’ha de dissenyar dins de l’interval d’ajust de la premsa.

Els sistemes de detecció afegeixen una altra capa de protecció. Els sensors de sortida de peces verifiquen que les peces acabades s’expulsin correctament abans que comenci el següent cicle. Els detectors d’alimentació defectuosa identifiquen quan el material en forma de tira no ha avançat correctament. Els sistemes de protecció de matrius monitoritzen les corbes de força durant cada embolada i aturen immediatament la premsa si les càrregues superen els llindars programats.

Considereu aquest enfocament similar a com els entusiastes del tall amb motxilla protegeixen el seu equip —excepte que, en l’àmbit industrial, les conseqüències es mesuren en eines destrossades i retards de producció, i no en paper arruïnat. La inversió en sistemes de detecció adequats es recupera només amb la prevenció d’un sol xoc important de la matriu.

Una integració adequada entre matriu i premsa no garanteix per si sola l’èxit. La selecció de la configuració de matriu adequada per a les vostres necessitats específiques de producció determina si aquesta integració proporciona els resultats que busqueu.

Selecció de la matriu d’estampació adequada per a la vostra aplicació

Enteneu els tipus de matrius, els materials i la integració amb la premsa, però com es tria, realment, la configuració adequada per al vostre projecte concret? Aquí és on molts fabricants troben dificultats. Sense un marc clar de presa de decisions, les inversions en eines es converteixen en suposicions fonamentades, i no en opcions estratègiques. Construïm un procés de selecció pràctic que associï els vostres requisits de producció amb les configuracions òptimes de matrius.

Estratègia de selecció de matrius basada en el volum

El volum de producció és el principal factor determinant per a la selecció de matrius. Segons la guia de selecció de matrius de Zintilon, estimar el volum anual de producció és fonamental per justificar la inversió en diferents tipus de matrius. No obstant això, les consideracions relatives al volum van més enllà del simple recompte de peces: també cal analitzar les mides previstes de lot, la freqüència de producció i possibles canvis de volum al llarg del temps.

Penseu-hi d’aquesta manera: una matriu composta que costa 15.000 $ pot semblar cara per a 5.000 peces. Però la mateixa inversió esdevé sorprenentment rendible si el volum augmenta inesperadament fins a 50.000 unitats anuals. Al contrari, invertir 80.000 $ en eines progressius per a un producte que mai supera les quantitats de prototipus suposa un malbaratament de capital que podria finançar altres projectes.

A continuació, us presentem un marc pràctic per prendre decisions basades en el volum:

• Quantitats de prototipus (1-500 peces) – Considereu eines de baixa resistència, matrius d’una sola etapa o fins i tot tall amb làser. L’objectiu és validar els dissenys abans de comprometre’s amb eines de producció.
• Volum baix (500-10.000 peces anuals) – Les matrius compostes o les matrius senzilles d’una sola etapa solen oferir la millor relació qualitat-preu. Els costos d’eines romanen assolibles, alhora que permeten garantir una qualitat consistent.
• Volum mitjà (10.000-100.000 peces anuals) – Les matrius progressius esdevenen econòmicament atractives a mesura que els costos per peça disminueixen significativament. Les matrius de transferència són adequades per a peces més grans i complexes a aquests volums.
• Alt volum (100.000+ peces anualment) – Les estampes progressius dominen, amb materials premium i tractaments de superfície justificats per sèries de producció prolongades. Les estampes per transferència gestionen muntatges complexos a escala.

No oblideu les expectatives sobre la vida útil de les eines. En funció del volum de producció previst i del nombre de peces desitjades, determineu la vida útil necessària de les eines abans que es produeixi un desgast significatiu o calgui fer manteniment. Una estampa dissenyada per 500.000 cicles té un cost inicial superior a una de qualificada per 50.000 cicles, però substituir les eines durant una sèrie de producció comporta retards i variacions de qualitat.

Equilibrar la complexitat i el cost

La complexitat de la peça influeix dràsticament en la selecció de l’estampa —i aquí és on es fan inevitables els compromisos. Les peces complexes amb múltiples característiques, toleràncies ajustades i geometries intrincades requereixen eines més sofisticades. Tanmateix, aquestes eines més sofisticades tenen un cost superior, triguen més temps a fabricar-se i necessiten més manteniment.

En avaluar la complexitat, tingueu en compte aquests factors:

1. Avalieu els requisits geomètrics de la peça – Compteu el nombre d’operacions de tall, conformació i doblegat necessàries. Cada operació pot afegir estacions de motxilla o augmentar la complexitat.
2. Reviseu les toleràncies dimensionals – Les toleràncies més ajustades requereixen components de precisió i un control de procés més estricte, cosa que augmenta la inversió en eines.
3. Avalieu les especificacions d’acabat superficial – Els requisits crítics de superfície poden exigir operacions addicionals o materials de motxilla de qualitat superior.
4. Analitza les Característiques del Material – Tingueu en compte la duresa del material, la seva ductilitat, la tendència a la recuperació elàstica (spring-back) i els efectes de l’estructura granular sobre la formabilitat.
5. Calculeu les forces de conformació necessàries – El gruix i el tipus de material determinen els requisits de tonatge, que influeixen en les especificacions de la premsa i de la motxilla.
6. Identifiqueu les necessitats d’operacions secundàries – Les operacions realitzades fora de la motxilla suposen un cost addicional, però poden simplificar els requisits d’eines.
7. Tingueu en compte els criteris d'inspecció – Les peces que requereixen una inspecció exhaustiva poden justificar característiques addicionals de la matriu per garantir una qualitat consistent.

Les restriccions pressupostàries obliguen a mantenir converses sinceres sobre què és realment necessari. Calculeu els costos estimats del disseny, la fabricació i l’adquisició de les matrius, incloent-hi materials, mà d’obra i equipament especialitzat. A continuació, avalieu els costos de posada en marxa, els requisits de formació i les despeses d’integració a la producció. Finalment, analitzeu els costos previstos de manteniment, les despeses de peces de recanvi i la mà d’obra necessària per al manteniment continu de les matrius.

De vegades, la resposta no és un sol tipus de matriu, sinó una aproximació per fases. Comenceu amb eines més senzilles per a la producció inicial i, un cop s’estabilitzin els volums i els dissenys, invertiu en matrius progressius. Aquesta aproximació —comuna en el cas de matrius per a la fabricació de targetes a l’indústria artesanal, on els dissenys evolucionen— és igualment aplicable a la fabricació industrial, on les especificacions del producte poden canviar durant les fases inicials de producció.

Volum de producció	Tipus de motlle recomanat	Inversió típica en eines	Tendència del cost per peça
Prototip (1-500)	Eines de prototipatge, matrius d’una sola etapa	$2.000 - $10.000	Alta (amortització de les eines limitada)
Baixa (500-10.000)	Matrius compostes, progressives senzilles	$10.000 - $35.000	Moderada (amortització raonable)
Mitjà (10.000-100.000)	Matrius progressives, matrius de transferència	$35.000 - $100.000	Més baixa (bona amortització)
Alt (100.000+)	Progressives amb materials premium	$100.000 - $500.000+	Més baix (amortització excel·lent)

Quan invertir en eines premium

Les eines premium — inserts de carburs, recobriments avançats, sistemes de guia de precisió — tenen un cost significativament superior al de les configuracions estàndard. Quan té sentit aquesta inversió?

La resposta rau en el cost total de propietat, i no en el preu inicial. Les eines premium es justifiquen quan els volums de producció superen la durabilitat dels materials estàndard, quan les toleràncies de les peces exigeixen una consistència excepcional o quan els costos derivats de les parades no planificades superen àmpliament els costos de les eines. Una línia d’estampació automotriu que produeix 50.000 peces diàries no pot permetre’s aturades imprevistes per a manteniment de matrius: les eines premium que allarguen els intervals de manteniment aporten un valor real.

Tingueu en compte aquests escenaris que fan recomanable la inversió premium:

• Materials d'alta resistència – L’estampació d’aceros avançats d’alta resistència o d’aliatges abrasius desgasta ràpidament els acers per a eines estàndard. Els inserts de carburs i els recobriments PVD passen a ser necessitats, i no luxes.
• Toleràncies extremes – Quan els requisits dimensionals s’acosten als límits de la capacitat d’estampació, els components de precisió i els materials premium mantenen l’exactitud en sèries prolongades.
• Aplicacions crítiques – Els components aeroespacials, mèdics i automotius crítics per a la seguretat exigeixen una qualitat constant que les eines premium ajuden a garantir.
• Programes de producció plurianuals – Les matrius destinades a funcionar durant anys es beneficien de materials i tractaments que allarguen proporcionalment la seva vida útil.

Les matrius per a l’art del paper —ja siguin matrius per a la fabricació de targetes o matrius per a l’art del paper— segueixen una lògica similar, però a menor escala. Els aficionats que fan projectes ocasionalment trien opcions econòmiques. En canvi, els artesans assidus que produeixen inventari per a la venda invertiran en matrius metàl·liques per a la fabricació de targetes, capaces de suportar un ús repetit. Aquest principi es trasllada directament a les aplicacions industrials.

Tal com els motlles per fer targetes han d’ajustar-se a les expectatives de producció de l’artesà, els motlles industrials d’estampació han d’ajustar-se als requisits de fabricació. Avaluï la seva situació concreta amb honestedat: volums de producció, complexitat de les peces, requisits de qualitat i restriccions pressupostàries. A continuació, seleccioneu eines que equilibrin aquests factors, en lloc de decantar-vos automàticament per l’opció més barata o per la més cara.

És clar que, fins i tot els motlles perfectament seleccionats necessiten una atenció contínua per mantenir-ne el rendiment. Comprendre els requisits de manteniment i els senyals d’avís d’una possible fallada permet mantenir productiva la vostra inversió en eines durant tota la seva vida útil prevista.

Manteniment dels motlles d’estampació per assolir la màxima vida útil

Heu invertit significativament en eines de qualitat; ara, com protegiu aquesta inversió? Sorprenentment, molts fabricants tracten el manteniment de les matrius com una idea secundària, esperant que els problemes els obliguin a actuar. Aquest enfocament reactiu costa molt més del que mai costaria un manteniment preventiu. Comprendre els patrons de desgast, establir programes adequats d’afilat i aplicar un manteniment preventiu transforma les vostres matrius d’estampació d’actius en depreciació en eines de producció duradores.

Reconeixement dels patrons habituals de desgast de les matrius

Cada cicle d’estampació afecta les vostres eines. Segons l’anàlisi de Keneng Hardware, el desgast de les matrius es produeix a causa del contacte repetit entre la superfície de la matriu i el metall que s’estampa. Però això és el que distingeix els tècnics experimentats dels novells: interpreten els patrons de desgast com a indicis diagnòstics, identificant els problemes abans que es produeixi una fallada catastròfica.

El desgast abrasiu apareix com una pèrdua gradual de material en les vores de tall, especialment habitual quan es estampen materials d’alta resistència o recoberts. Observareu que les vores de tall es van arrodonint en lloc de mantenir-se afilades, el que requereix una major tonatge per aconseguir tallats nets. Aquest patró indica, normalment, la necessitat d’utilitzar materials més durs per a les matrius o revestiments protectors en construccions futures.

El desgast adhesiu es manifesta com una transferència de material entre la matriu i la peça treballada. Quan observeu galling (adherències) en les plaques de desgast o en les superfícies de les came, significa que la fricció ha superat els límits acceptables. Una lubricació adequada resol aquest patró, però si el galling persisteix, suggereix problemes de compatibilitat de materials entre els components de la matriu.

El desgast per fatiga es manifesta com a microfissuracions que finalment es propaguen fins a convertir-se en fissures visibles. Aquest patró apareix sovint en zones de gran tensió sotmeses a cicles repetits de càrrega. A diferència dels motlles artesanals dissenyats per a un ús ocasional, la fabricació industrial de motlles ha de tenir en compte milions de cicles de tensió, fet que fa essencial la resistència a la fatiga en la selecció dels materials.

Els danys per impacte es mostren com a esquerdades o desclosions en les vores de tall, normalment causats per alimentacions incorrectes, dobles cops o una configuració inadequada de la premsa. Aquest patró indica problemes operatives més que limitacions del material, tot i que els acers especialitzats per a eines ofereixen una millor resistència als danys per impacte que les qualitats econòmiques.

Plans de afilat i límits de reafilat

Quan cal afilar els components de tall? La resposta depèn del material que es estampi, del volum de producció i dels requisits de qualitat. Segons La guia de manteniment de Shaoyi les vores de tall i els punxons es desgasten naturalment amb el temps, provocant baves en les peces i augmentant els requisits de tonatge. Aquests components s’han d’afilar periòdicament per restablir una acció de tall neta.

Les operacions d’alta volum que estampen materials abrasius poden requerir afilat cada 50.000-100.000 cops. Els volums més baixos o els materials més tous allarguen significativament aquests intervals, fins i tot a 500.000 cops o més. La clau és establir intervals de referència mitjançant l’observació i, a continuació, ajustar-los segons els patrons reals de desgast.

L’afilat de precisió requereix més que simplement rectificar les vores desgastades. L’ús d’una mola inadequada per a acer d’eina dur, com ara l’acer D2, pot provocar una acumulació excessiva de calor, cosa que porta a un ablandiment, a fissures tèrmiques o a esquerdes. El refrigerant en abundància manté les seccions fresques durant el rectificat, i la selecció adequada de la mola evita danys tèrmics que redueixen la vida útil dels components.

Cada component del motllo té límits de reafilat—la quantitat màxima de material que es pot eliminar abans que les relacions dimensionals deixin de funcionar. El seguiment de les quantitats acumulades d’afilat evita l’afilat excessiu, que compromet la funció del motllo. Un cop s’han assolit els límits de reafilat, cal substituir el component, independentment de l’estat aparent en què es trobi.

L’interposició de xapes compensa el material eliminat durant l’afilat. No obstant això, empilar diverses xapes fines genera inestabilitat, fent-les flexionar sota les càrregues de la premsa. L’aproximació correcta consisteix a utilitzar menys xapes, però més gruixudes, que proporcionin fonaments sòlids tant per a motllos de fabricació de precisió com per a eines industrials.

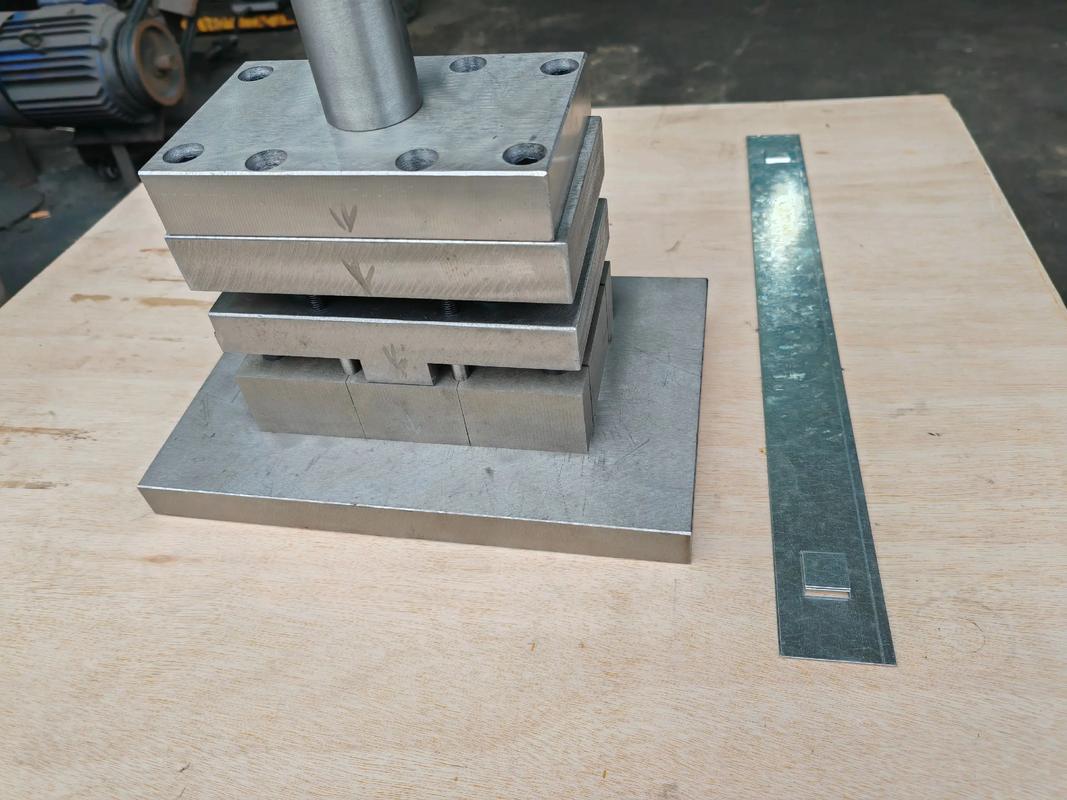

Millors Pràctiques de Manteniment Preventiu

Un manteniment eficaç no és aleatori: segueix procediments estructurats que detecten problemes abans que provoquin fallades. Un programa complet de manteniment preventiu inclou una neteja exhaustiva, una inspecció detallada, l’afilat dels components i la lubricació adequada de totes les superfícies en moviment.

Inicieu cada cicle de manteniment amb una neteja completa. Elimineu tots els residus, escombraries metàl·liques, làmines i acumulacions de lubricant de totes les superfícies. Una matriu neta permet una inspecció precisa i evita que la contaminació provoqui lectures errònies d’desgast o danys reals durant les passes posteriors.

Després de la neteja, realitzeu una inspecció detallada. Busqueu fixadors solts o mancants, molles trencades o fatigades i signes de galling. Comproveu les cares dels extractor per detectar desgast i les seccions de la matriu per identificar esquerdes o esquerdes. Aquesta fase diagnòstica permet identificar problemes mentre encara es poden corregir, abans que es converteixin en fallades que aturin la producció.

La documentació converteix el manteniment d’una tasca basada en suposicions en una ciència. Registreu la data de cada servei, el nom del tècnic, les observacions i les tasques realitzades. Aquestes dades històriques revelen problemes recurrents, prediuen la vida útil dels components i milloren progressivament els intervals de manteniment. Moltes tallers especialitzats en matrius de tall mantenen registres digitals que segueixen les tendències de rendiment de tot el seu inventari d’eines.

La diferència de cost entre el manteniment reactiu i el preventiu és molt marcada: les reparacions d'emergència solen costar 3-5 vegades més que el manteniment programat, sense comptar el temps de producció perdut, l'enviament urgent de peces de recanvi i els problemes de qualitat derivats de l'ús d'eines deteriorades.

Atenció als següents senyals d'alerta que requereixen una intervenció immediata:

• Augment de l'alçada de la rebaba – Indica un desgast de les vores de tall o un excessiu joc degut al desgast
• Deriva dimensional – Les peces es van allunyant progressivament de les toleràncies, el que senyalitza un desgast de components o problemes d'ajust
• Sorolls inusuals – Sons nous durant el funcionament sovint precedeixen fallades mecàniques
• Deteriorament del acabat superficial – Ratllades, marques o superfícies rugoses indiquen danys en la matriu o contaminació
• Augment dels requisits de tonatge – Vores desgastades o components que s'enganxen requereixen una força major per completar els cicles
• Problemes d'alimentació de la tira – El desgast del pern de pilot o problemes amb l'extractor provoquen errors de posicionament

Els operaris de premsa són la primera línia de defensa. Formeu-los perquè reconeguin els primers senyals d'avís i informin immediatament sobre qualsevol problema. Un enfocament col·laboratiu entre operaris i tècnics de l'oficina d'eines detecta els problemes més ràpidament que qualsevol inspecció programada per si sola. Això és aplicable tant en el manteniment de motlles progressives industrials com d'equips de tall artesanal—l'observació vigilant evita fallades costoses.

Els intervals de manteniment s'han d'ajustar segons el nombre de cops de premsa, les sèries de producció o el temps calendari—el que arribi primer. En operacions d'alta volumetria, normalment es programa el manteniment cada 50.000-100.000 cops de premsa. En canvi, els motlles de baixa volumetria o d'ús intermitent s'hi beneficien de programes basats en el temps, assegurant-los atenció fins i tot durant períodes de baixa activitat.

El canvi de reparacions reactives a manteniment preventiu representa un canvi cultural tant com procedural. No obstant això, els fabricants que adopten aquest enfocament informen de manera constant d'una major vida útil dels motlles, d'una reducció de les taxes de rebutjos i d'uns horaris de producció més previsibles: resultats que afecten directament la rendibilitat i la satisfacció del client.

Tria d’un proveïdor de motlles d’estampació per assolir l’èxit en la producció

Ja domineu els tipus de motlles, els materials, els principis de disseny i les pràctiques de manteniment, però aquí teniu la realitat amb què es troben la majoria de fabricants: probablement no construireu aquests motlles internament. Per tant, triar el subministrador d’eines adequat és tan crucial com triar la configuració de motlle adequada. Un partner qualificat accelera el vostre calendari de producció, redueix els defectes i subministra eines que funcionen de forma fiable durant anys. Una mala elecció? Retards, problemes de qualitat i cicles frustrants de treball de revisió que consumeixen recursos.

Aleshores, què distingeix els proveïdors excepcionals de matrius d'estampació dels mediocres? La resposta implica avaluar les certificacions, les capacitats de disseny, la velocitat de prototipatge i la capacitat de producció: factors que determinen si la vostra inversió en eines proporciona el rendiment esperat.

Certificacions de qualitat que importen

Les certificacions no són només decoracions per a les parets; representen un compromís verificat amb sistemes de qualitat que eviten els defectes abans que es produeixin. Per a aplicacions automotrius, la certificació IATF 16949 és l’estàndard d’or. Aquest sistema internacionalment reconegut de gestió de la qualitat està específicament dissenyat per a organitzacions que fabriquen i subministren peces per a l’automoció, i exigeix controls rigorosos dels processos i pràctiques d’millora contínua.

Segons Engineering Specialties, Inc., avaluar la qualitat quan es tria un proveïdor de xapa estampada implica prestar molta atenció a les capacitats de disseny, l’experiència amb materials i l’experiència demostrada. Una instal·lació certificada segons la norma IATF 16949 utilitza tecnologia d’avantguarda per produir components precisos segons especificacions exactes: just el que requereixen les aplicacions crítiques d’estampats i matrius per al sector automobilístic.

Més enllà de les certificacions específiques per al sector automobilístic, cal buscar proveïdors amb personal de control de qualitat format en Six Sigma i que apliquin múltiples processos d’inspecció. Aquestes metodologies garanteixen la qualitat, l’eficiència econòmica i la rendibilitat durant tot el procés de desenvolupament d’eines. Quan el vostre joc d’estampes i matrius ha de funcionar de manera impecable durant milions de cicles, aquestes bases de qualitat són d’una importància fonamental.

Shaoyi exemplifica aquest enfocament certificat, mantenint la certificació IATF 16949 i assolint una extraordinària taxa d’aprovació al primer intent del 93 %. Aquesta combinació de sistemes formals de qualitat i resultats demostrats en l’execució comporta menys iteracions, llançaments més ràpids i eines que funcionen correctament des del primer moment.

Avaluació de les capacitats de disseny i simulació

El desenvolupament modern de motlles d’estampació va molt més enllà de les taules de dibuix i els càlculs manuals. La simulació avançada per CAE (Enginyeria assistida per ordinador) prediu com fluirà el material, on es concentraran les tensions i si els dissenys produiran peces acceptables, tot això abans de tallar ni tan sols un sol tros d’acer.

Per què és això important? La simulació detecta problemes durant la fase de disseny, quan els canvis tenen un cost mínim, en lloc de fer-ho durant la producció, quan les correccions poden arribar a costar milers d’euros. Un proveïdor dotat de capacitats avançades de simulació pot optimitzar els dissenys de matrius per a l’ús eficient del material, minimitzar els efectes de retroces i predir els patrons de desgast, proporcionant així matrius per estampació que funcionin òptimament des del primer cop.

El vostre proveïdor de components estampats en metall hauria de donar recomanacions de disseny que ajudin a evitar defectes i despeses futures. Els millors socis dissenyen les peces basant-se en el procés d’estampació metàl·lica pas a pas necessari, coneixent exactament com afecta cada operació la peça treballada. Aquest enfocament basat en el coneixement minimitza les iteracions de disseny i accelera el temps fins a la producció.

L'equip d'enginyeria de Shaoyi fa servir simulacions avançades de CAE específicament per aconseguir resultats lliures de defectes. El seu enfocament de disseny per a la fabricació —adaptat als estàndards dels fabricants d'equipament original (OEM)— significa que les vostres eines arriben optimitzades per a les vostres necessitats de producció concretes, i no per a configuracions genèriques que podrien requerir modificacions costoses.

Des del prototip fins a la col·laboració en producció

La velocitat és clau en mercats competitius. La diferència entre l'aprovació del concepte i la disponibilitat d'eines preparades per a la producció afecta directament la vostra capacitat de respondre a les demandes dels clients i a les oportunitats de mercat. Avaluï potentials proveïdors segons els seus terminis de prototipatge i la seva capacitat d'escalar des de mostres fins a la producció completa.

Un proveïdor beneficiós pot accelerar els vostres temps de producció, reduir costos i fabricar peces de millor qualitat. Per altra banda, un proveïdor poc fiable provoca retards, retirades de productes i resultats deficients en les inspeccions, tot el qual afecta negativament el vostre benefici net. Busqueu socis que demostrin temps de resposta ràpids des de la consulta inicial fins a la lliurament final del producte.

Els millors socis en eines gestionen el vostre projecte des del disseny fins a la lliurament. Acompanyen el vostre equip amb experts en disseny i enginyeria, i ofereixen suport en materials, processos de producció i seqüències d’operacions. Molts fabriquen les eines internament i proporcionen serveis d’muntatge, acabat i secundaris, creant una integració fluida en lloc de relacions fragmentades amb proveïdors.

Shaoyi demostra aquest enfocament integral amb capacitats de prototipatge ràpid que permeten obtenir resultats en tan sols 5 dies. El seu equip d’enginyeria s’encarrega de tot, des del disseny inicial de motlles fins a la fabricació en gran volum, oferint una associació de cap a cap per a projectes complexos de motlles d’estampació automotriu requereixi.

Quan avalueu possibles proveïdors de motlles d’estampació, utilitzeu aquesta llista de criteris per identificar socis qualificats:

• Certificacions de qualitat – IATF 16949 per al sector automotriu, ISO 9001 com a norma bàsica, personal de control de qualitat format en Six Sigma
• Capacitats de disseny – Simulació CAE, experiència en DFM (Design for Manufacturability), suport d’enginyeria intern
• Expertesa en materials – Coneixement de les diferents qualitats d'acer, aliatges d'alumini i metalls especials
• Velocitat de prototipatge – Temps de resposta ràpid (5-10 dies) per a la fabricació d'eines de mostra i la seva validació
• Capacitat de Producció – Capacitat d'escalar des del prototip fins a la fabricació en gran volum
• Integració vertical – Fabricació pròpia d'eines, muntatge i serveis d'acabat
• Experiència Industrial – Experiència demostrada en el vostre sector industrial i en els requisits específics de l'aplicació
• Temps de resposta – Comunicació àgil i actualitzacions periòdiques del projecte durant tota la col·laboració
• Taxa d’aprovació en la primera prova – Trajectòria comprovada en la lliurament d'eines que funcionen correctament des del principi

Encara que els jocs d'estampes i motlles per a la fabricació de targetes puguin suportar relacions amb proveïdors menys exigents, l'estampació industrial exigeix una avaluació rigorosa dels socis. A diferència de les estampes i motlles per a targetes, on les conseqüències d'un error són mínimes, les aplicacions automotrius i aeroespacials requereixen proveïdors que comprenguin perfectament les conseqüències dels fallits en les eines.

La relació que establiu amb el seu proveïdor de matrius d'estampació va molt més enllà de la compra inicial. La flexibilitat és essencial quan apareixen problemes a la cadena d'aprovisionament o quan cal fer canvis de disseny. Les relacions consolidades amb els proveïdors de materials —en alguns casos, de dècades— permeten als proveïdors experimentats seguir les tendències del mercat i recomanar alternatives que mantinguin el seu projecte dins del termini i del pressupost.

En definitiva, triar un soci per a les matrius d'estampació és triar una relació de producció a llarg termini. El proveïdor adequat aporta experiència que complementa les seves capacitats internes, respon de forma ràpida quan sorgeixen reptes i subministra eines que funcionen de manera fiable durant tot el cicle de vida del seu programa de producció. Prengui aquesta decisió amb cura, perquè, en l'estampació de matrius, les capacitats del seu soci determinen directament el seu èxit en la fabricació.

Preguntes freqüents sobre l'estampació de matrius

1. Quina és la diferència entre estampació amb matriu i fosa amb matriu?

L'estampació amb motlles utilitza eines de precisió per tallar i conformar làmines metàl·liques mitjançant l'aplicació controlada d'una força, treballant tant amb metalls ferrosos com no ferrosos. La fundició en motlle, en canvi, consisteix a injectar metall fos en motlles i s'utilitza principalment per a materials no ferrosos com l'alumini i el zinc. L'estampació produeix peces mitjançant deformació mecànica, mentre que la fundició crea peces solidificant metall líquid. L'estampació sol oferir cicles de producció més ràpids per a components de làmina metàl·lica, mentre que la fundició en motlle destaca en la creació de formes complexes tridimensionals amb característiques interiors.

2. Què és un estampador de motlles?

Un estampador de matrius fa referència tant a l’artesà que fabrica les matrius d’estampació com a l’equipament utilitzat en el procés d’estampació. En la fabricació industrial, un estampador de matrius és una eina de precisió formada per components masculins (punxons) i femenins (blocs de matriu) que conformen làmines metàl·liques sota una força immensa —que varia entre 10 i 50.000 tones—. Aquestes eines transformen làmines metàl·liques planes en components tridimensionals mitjançant operacions de tall, doblegat i conformació, produint peces idèntiques de forma repetida per a sectors com el de l’automoció, l’aeroespacial i els electrodomèstics.

3. Quins són els tres tipus principals de matrius d’estampació?

Els tres tipus principals de motlles d'estampació són els motlles progressius, els motlles de transferència i els motlles compostos. Els motlles progressius tenen múltiples estacions en seqüència i alimenten tires metàl·liques contínues, cosa que permet una alta eficiència en produccions massives. Els motlles de transferència desplacen peces individuals (blancs) entre estacions separades mitjançant sistemes mecànics, i són ideals per a peces grans i complexes. Els motlles compostos realitzen diverses operacions en un sol cop, assolint toleràncies molt ajustades en peces planes més senzilles i en volums de producció més reduïts. Cada tipus respon a necessitats de producció concretes segons el volum, la complexitat i el pressupost.

4. Com es calcula el joc adequat del motlle per a l’estampació?

La distància entre la punxó i el motlle —la distància entre la punxó i el bloc del motlle— es calcula com un percentatge de l’escorça del material per costat. Els materials més tous, com l’alumini, solen requerir una distància del 5 al 8 % per costat, mentre que els materials més durs, com l’acer inoxidable, necessiten del 8 al 12 %. Els acers d’alta resistència poden requerir fins al 15 %. Una distància adequada assegura un tall net, minimitza la formació de baves i allarga la vida útil del motlle. Una distància massa petita provoca un desgast excessiu i augmenta les exigències de tonatge, mentre que una distància massa gran produeix vores rugoses i una qualitat deficient de la peça.

5. Amb quina freqüència cal afilar i mantenir els motlles d’estampació?

Els intervals d’afilat depenen del tipus de material, del volum de producció i dels requisits de qualitat. Les operacions de gran volum que estampen materials abrasius poden necessitar l’afilat cada 50.000-100.000 cops, mentre que els materials més tous allarguen aquests intervals fins a 500.000+ cops. Els senyals d’alerta que requereixen manteniment inclouen l’augment de l’alçada de la rebaba, la deriva dimensional, sorolls inusuals i la degradació de l’acabat superficial. El manteniment preventiu —incloent-hi la neteja, la inspecció i la lubricació— sol costar 3-5 vegades menys que les reparacions reactives, alhora que allarga significativament la vida útil de la matriu.
