ما المقصود فعليًا بعملية ختم القوالب الانتقالية في تشكيل المعادن

عند الحاجة إلى تصنيع أجزاء معدنية معقدة ذات سحب عميق أو هندسات معقدة أو تشكيل متعدد المحاور، يصبح فهم عملية ختم القوالب الانتقالية أمرًا أساسيًا. تمثل هذه الطريقة واحدة من أكثر الأساليب تنوعًا في تشكيل المعادن بدقة، ومع ذلك يواجه العديد من المهندسين ومشتري السلع صعوبة في إدراك ما يميزها عن تقنيات الختم الأخرى.

ختم القوالب الانتقالية هو عملية تشكيل معدنية يتم فيها قطع صفائح أولية منفصلة من مادة لوحية ونقلها ميكانيكيًا بين محطات قالب مستقلة، حيث تقوم كل محطة بإجراء عمليات تشكيل محددة حتى اكتمال الجزء النهائي.

يبدو الأمر بسيطًا؟ تكمن القيمة الحقيقية في فهم سبب وجود هذه العملية وما تتيحه. على عكس الطرق التي تبقى فيها الأجزاء متصلة بشريط مستمر، فإن أنظمة النقل بالقالب (دي ترانسفير) تفصل كل قطعة عمل فعليًا قبل نقلها خلال سلسلة التشكيل. هذا الاختلاف الجوهري يُفعّل إمكانيات تصنيعية كانت ستكون مستحيلة خلاف ذلك.

كيف تختلف ختم القوالب الانتقالية عن الطرق المغذية بالشريط

تخيل تغذية شريط طويل من الصفائح المعدنية عبر جهاز. في ختم القوالب التتابعي، يظل هذا الشريط متصلاً أثناء انتقاله عبر كل محطة. سترى أجزاء في مراحل مختلفة من الإنجاز، وكلها ما زالت متصلة بنفس الشريط. ولا يتم فصل القطعة المكتملة إلا في المحطة الأخيرة.

تتخذ ختم النقل نهجًا مختلفًا تمامًا. تقوم المحطة الأولى بقطع قطعة خام من القطعة العمل، ثم يقوم نظام نقل ميكانيكي — وليس الشريط نفسه — بنقل هذه القطعة الفردية إلى المحطات اللاحقة. وكما أشارت Aranda Tooling، فإن هذه العملية تستخدم الثني، والتجعيد، واللكم، وتقنيات أخرى حسب الشكل المطلوب، حيث تسهم كل محطة في تشكيل الشكل النهائي.

هذا التمييز مهم بعدة أسباب عملية:

• يمكن تدوير الأجزاء أو إعادة وضعها بين المحطات لتشكيل متعدد الاتجاهات
• تصبح الأجزاء الأكبر التي لا يمكن تركيبها على شريط مستمر قابلة للتصنيع
• تصبح الأشكال العميقة التي تتطلب حركة مادية كبيرة قابلة للتحقيق
• غالبًا ما يتحسن عائد المادة لأن القطع الخامة يمكن ترتيبها بكفاءة

المبدأ الأساسي وراء الحركة الجزئية من محطة إلى أخرى

ما الذي يجعل هذا المثال من الختم فعالاً للغاية للأجزاء المعقدة؟ تكمن الإجابة في حرية الحركة. عندما يتحرك الشاغر بشكل مستقل عبر قوالب النقل، يمكنه أن يخضع لعمليات من زوايا واتجاهات متعددة. بينما تحد الطرق التدريجية من عمليات التشكيل بما يمكن تحقيقه أثناء بقاء الجزء متصلاً بشريط الناقل.

فكّر في هيكل سيارة مسحب بعمق. يحتاج المادة إلى التدفق بشكل كبير أثناء التشكيل، وقد يتطلب الأمر أحيانًا قلب الشاغر تمامًا بين العمليات. ي accommodates ختم النقل هذا لأنه يمكن لأنظمة الأصابع الميكانيكية أو العارضة المتحركة أن تمسك بالأجزاء وتُدوّرها وتعيد وضعها بدقة لا يمكن للأساليب التي تعتمد على الشريط تحقيقها.

وفقًا لشركة كينمود، فإن ختم القوالب الانتقالية يُعد ذو قيمة كبيرة عندما تتطلب الأجزاء أشكالًا أنبوبية أو مغلقة، أو إنتاج غلاف، أو عندما يكون المكون كبيرًا جدًا بحيث لا يمكن ختمه تدريجيًا. كما يتفوق هذا العملية أيضًا في دمج ميزات ثانوية مثل التفريغ، والفتحات المقطوعة، والثقوب المثقبة، والأضلاع، والأنماط المزخرفة، والخيوط مباشرةً ضمن العمليات الأساسية.

إن فهم هذا المفهوم الأساسي يُعدّك لتقييم ما إذا كان ختم القوالب الانتقالية مناسبًا لاحتياجات التصنيع الخاصة بك — وهو قرار يؤثر على استثمار القوالب، وسرعة الإنتاج، وفي النهاية، تكلفة كل قطعة.

شرح شامل لعملية ختم القوالب الانتقالية مرحلة بمرحلة

الآن وقد فهمت ما يميز ختم القوالب الانتقالية عن طرق التغذية بالشريط، دعونا نستعرض بالضبط كيف تتطور هذه العملية. ما الذي يحدث من اللحظة التي يدخل فيها المادة الخام إلى آلة الختم الانتقالية حتى يخرج الجزء المنتهٍ؟ إن فهم كل مرحلة يساعدك على إدراك السبب وراء تحقيق هذه الطريقة لنتائج لا يمكن لأي من التقنيات الأخرى في الختم أو الضغط مجاراتها.

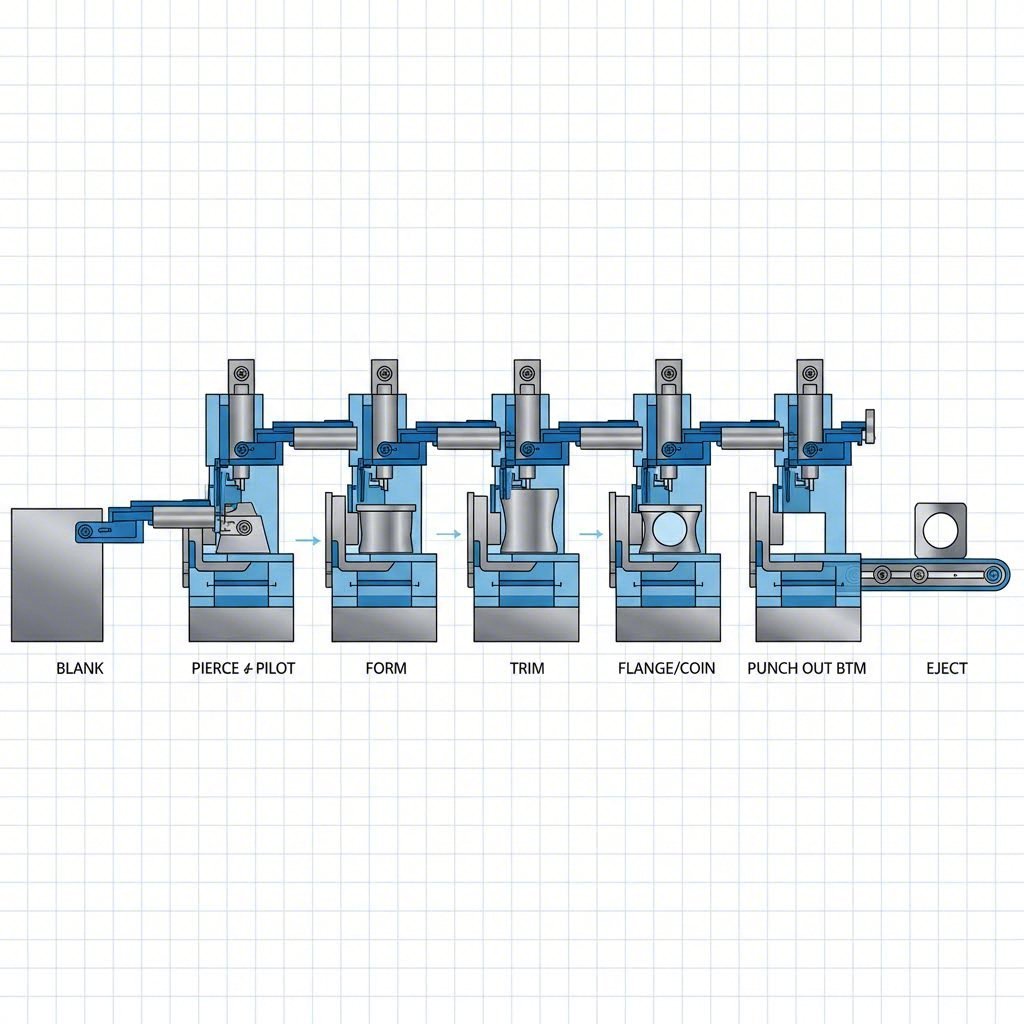

من تحميل القطعة إلى الإخراج النهائي

تخيل ملفًا ضخمًا من الصفائح المعدنية، قد يبلغ وزنه عدة أطنان، مثبتًا على جهاز فك اللفافة في مقدمة آلة ختم القوالب. فهنا تبدأ كل قطعة رحلتها. تتبع العملية تسلسلاً دقيقًا يحوّل المادة المسطحة إلى مكونات معقدة ثلاثية الأبعاد.

1. تغذية الملف وإنشاء القطع تُغذى المواد الخام من الملف إلى المحطة الأولى، حيث تقوم القالب القاطع بتشكيل الشكل الأولي للقطعة. يقوم هذا القطع بفصل الاتصال بالكامل بين قطعة العمل والمادة الأصلية. تستخدم بعض العمليات قطعًا أولية مقطوعة مسبقًا تُغذى من جهاز فك التراص بدلاً من ذلك، ولكن المبدأ يبقى متطابقًا — فتدخل القطع الفردية إلى النظام جاهزة للتعامل معها بشكل مستقل.
2. تشغيل آلية النقل: بينما يرتفع مكبس الآلة ويُفتح القالب، ترفع أجهزة الرفع القطعة المقطوعة حديثًا عن سطح القالب السفلي. وفي الوقت نفسه، يتم تنشيط نظام النقل الميكانيكي. تتحرك قضبانان متوازيتان تمتدان على طول القالب نحو الداخل، وتقوم أصابع أو مشابك خاصة مثبتة على هذه القضبان بالإمساك بحواف القطعة بإحكام.
3. حركة القطعة بدقة: مع تأمين القطعة الفارغة، تقوم وحدة السكك الناقلة بأكملها بحركة منسقة بعناية: الرفع عموديًا، ثم التحرك أفقيًا إلى المحطة التالية، ثم الإنزال بدقة عالية جدًا على دبابيس تحديد المواقع أو الأماكن المخصصة في القالب المستقبل. ثم تُطلق الأصابع القطعة، وتتراجعت السكك، وكل هذا يحدث قبل أن يبدأ مكبس الضغط بحركته الهابطة. ووفقًا لشركة U-Need، فإن هذه السلسلة الكاملة تحدث في جزء من الثانية.
4. عمليات التشكيل المتسلسلة: تتقدم القطعة عبر محطات متعددة، صُمّمت كل منها لأداء عمليات محددة دون إجهاد المادة. وتشمل العمليات النموذجية للمحطات ما يلي:
   • السحب: إنشاء أشكال تشبه الأكواب أو تجاويف عميقة عن طريق دفع المادة داخل تجاويف القالب
   • إعادة السحب: مزيد من التعميق أو التنقيح للسمات المسحوبة سابقًا
   • الثقب: ثقب فتحات أو شقوق أو منافذ في مواقع محددة
   • التشكيل: إنشاء ثنيات أو ضلوع أو نقوش أو أسطح محدبة
   • القص: إزالة المادة الزائدة وتحسين حواف القطعة النهائية
5. دمج العمليات الثانوية: يمكن لأدوات النقل المتقدمة أن تشمل عمليات تتجاوز التشكيل الأساسي. فرؤوس التثبيت تقوم بإنشاء ثقوب ملولبة، ووحدات اللحام تُثبّت الصواميل أو الدعائم، والأنظمة الآلية تُدخل مكونات بلاستيكية أو مطاطية — وكل ذلك ضمن دورة الضغط نفسها.
6. الإخراج النهائي: بعد انتهاء المحطة الأخيرة من عمليتها، تقوم نظام النقل بالإمساك بالقطعة المكتملة للمرة الأخيرة ثم يضعها على حزام ناقل أو مباشرة في حاويات الشحن. وتخرج المكونات كجزء كامل، وغالبًا ما يكون مجمعًا بالكامل.

لماذا يعمل هذا الأسلوب التسلسلي بفعالية كبيرة؟ لأن كل محطة تركز على مجموعة محدودة من العمليات، مما يسمح بتحسين القوالب دون أي تنازلات. ويمنع التقدم التدريجي في التشكيل الإجهاد الزائد على المادة، ما يؤدي إلى تناسق أبعادي متفوق وجودة سطح عالية عبر دورات إنتاج تصل إلى ملايين القطع.

فهم أنواع آليات النقل ووظائفها

تكمن قلب عملية ختم المكبس الانتقالية في آلية النقل الخاصة بها — وهي النظام المسؤول عن نقل الأجزاء بين المحطات بتوقيت يُحسب بالجزء من الثانية وبدقة تُقاس بالمايكرون. تختلف أنواع الآليات باختلاف التطبيقات، ومعرفة الخيارات المتاحة يساعدك على تحديد المعدات المناسبة لاحتياجات إنتاجك.

أنظمة الأصابع الميكانيكية: تستخدم أكثر آليات النقل شيوعًا قضبانًا مزدوجة مجهزة بأصابع تعمل بواسطة كاميرات. وتقوم هذه الأصابع بالفتح والإغلاق بشكل ميكانيكي، وتكون متزامنة مع حركة المكبس من خلال تروس ووصلات. وتجعل بساطة هذا النظام منه حلًا موثوقًا وفعالاً من حيث التكلفة للتطبيقات القياسية. ويمكن تهيئة الأصابع لتثبيت حواف القطعة، أو الميزات الداخلية، أو نقاط الأدوات الخاصة وفقًا لهندسة المكون.

أنظمة العارضة المتحركة: بالنسبة للقطع الكبيرة أو العمليات التي تتطلب مسافات انتقال طويلة، توفر أنظمة النقل ذات العارضة المتحركة (Walking Beam) حلولًا قوية. وتستخدم هذه الأنظمة عارضة واحدة أو زوجًا من العوارض تقوم برفع القطعة، ثم نقلها إلى الأمام، ثم خفضها في حركة منسقة. مُفاهيم الماكينات تجدر الإشارة إلى أنه يمكن توفير تكوينات العارضة المتحركة مع محركات مؤازرة موجودة فقط في نهايات العارضة، مما يقلل التعقيد مع الحفاظ على التحكم الدقيق.

أنظمة النقل المُتحركة بمحركات مؤازرة: تستخدم تركيبات ماكينات الختم بنقل الحركة الحديثة بشكل متزايد محركات مؤازرة لتحريك عملية النقل. وتُقدِّم هذه الأنظمة القابلة للبرمجة مزايا كبيرة:

• ملفات حركة قابلة للتعديل ومُحسَّنة وفقًا لهندسة القطع المحددة
• تغيير سريع بين الوظائف المختلفة من خلال البرامج المحفوظة
• إمكانية التزامن مع إشارات المكبس، حيث يتم التقاط القطع قبل نقلها بينما تقوم المكابس السفلية بدورة العمل—وهذا يلغي وقت الانتظار ويزيد من كمية الإنتاج
• مدى تعديل واسع لمختلف ارتفاعات الأدوات، والأبعاد من المركز إلى المركز، وأحجام القطع

وفقًا لشركة ماشين كونسيبت، يمكن للأنظمة المتقدمة التي تعمل بالمحركات المؤازرة أن تعمل في ثلاث طرق: التشغيل التلقائي المتزامن مع حركات المكبس، أو التشغيل بحركة واحدة عند الطلب، أو التحكم اليدوي الكامل. وتتيح مكتبات الوظائف التي تخزن حتى 99 تكوينًا إمكانية التبديل السريع لإعادة تشغيل الإنتاج.

يُضيف استشعار القطع طبقة إضافية من التطور إلى أدوات النقل الحديثة. وتحتوي أذرع الطُرف الفاعلة على مستشعرات تتحقق من أن كل قطعة قد تم التقاطها ونقلها بنجاح. ويمنع ذلك تلف الأدوات الناتج عن سوء التغذية ويضمن اكتمال تشكيل كل قطعة فارغة بالكامل. سواء كانت نظام النقل الخاص بك يستخدم مقابض كهرومغناطيسية مع إطلاق عكسي القطب للقطع المعدنية أو أنظمة شفط مع إطلاق بالنفخ للمكونات غير المعدنية، يظل الكشف الموثوق عن القطع أمرًا أساسيًا للإنتاج المستمر.

إن المبادئ الميكانيكية الكامنة وراء ختم المكبس الانتقالي تُنشئ بيئة تصنيعية يمكن فيها التعامل مع التعقيد بسهولة. فكل محطة تقوم بعمليات مركزة، وتتولى آليات النقل التموضع الدقيق، ويُدار النظام بأكمله كوحدة منسقة — مما يحوّل الألواح الخام إلى مكونات نهائية من خلال تسلسل سلس من خطوات التشكيل المنضبطة.

متى تتطلب هندسة القطعة ختم القالب الانتقالي

لقد رأيت كيف ينقل عملية ختم القالب الانتقالي الألواح عبر محطات متسلسلة بدقة ميكانيكية. ولكن متى تحتاج قطعتك الفعلية إلى هذا الأسلوب؟ تكمن الإجابة في الشكل الهندسي. فبعض سمات المكونات لا يمكن تصنيعها بأي طريقة أخرى، ومعرفة هذه المتطلبات تساعدك على تحديد العملية المناسبة منذ البداية.

سمات القطعة التي تستدعي طرق القالب الانتقالي

تخيل قوالب الختم المعدنية تحاول تشكيل غطاء أسطواني عميق بينما يظل الجزء متصلاً بشريط حامل. في هذه الحالة، قد يتمزق المعدن أو يتأوه أو لا يتدفق بشكل صحيح. ويُحل مشكلة ذلك عن طريق استخدام ختم النقل (Transfer die)، الذي يتيح حرية كاملة للحركة في كل محطة. فيما يلي خصائص الأجزاء التي تشير مباشرة إلى هذا النوع من العمليات:

• المكونات المسحوبة عميقة تُصنف الأجزاء ذات الارتفاع الذي يزيد عن ضعف عرضها الأدنى على أنها سحب عميقة. وفقًا لـ المُصنِّع قد تتطلب بعض المكونات ما يصل إلى 15 عملية سحب أو أكثر لتحقيق العمق النهائي — وهو أمر مستحيل ما دام الجزء متصل بشريط.
• متطلبات التشكيل المتعددة الاتجاهات: عندما يحتاج تصميمك إلى إجراء عمليات من زوايا مختلفة أو يتطلب تدوير القطعة بين المحطات، فإن أنظمة النقل توفر إمكانيات لا يمكن لأي طريقة تدريجية منافستها.
• هندسات ثلاثية الأبعاد معقدة: تستفيد الأشكال المغلقة والمكونات ذات الشكل الأسطواني والأغلفة ذات السطوح المعقدة من المرونة في إعادة التمكين التي تتميز بها عمليات القوالب الانتقالية.
• العمليات متعددة الأسطح: تحتاج الأجزاء التي تتطلب الثقب أو التشكيل أو التشطيب على الأسطح العلوية والسفلية—أو على الجدران الجانبية—التعامل الذي توفره فقط آليات الانتقال.
• المكونات التي يفوق حجمها التغذية على هيئة شريط: عندما تتجاوز أبعاد الشطب العرض العملي للشرائط، تصبح ختم الانتقال الخيار المنطقي. وغالبًا ما تقع الألواح الكبيرة للسيارات والأغلفة للأجهاز المنزلية في هذه الفئة.

ماذا عن زوايا السحب ونسب السحب؟ هذه القيود التصميمية تؤثر بشكل مباشر على إمكانية الت fabricationation. إرشادات الصناعة نوصي بتصميم الحواف أو أنصاط نصف قطر القالب بحوالي 6 إلى 8 أضعاف سماكة المادة. فهذا يقلل من شدة التشكيل ويقلل إلى الحد الأدنى عدد عمليات السحب المطلوبة. ومع ذلك، إذا أصبح نصف قطر دخول القالب كبيرًا جدًا، فقد يتجعد المعدن المضغوط قبل تتدفقه إلى الجدران الرأسية—مما يؤدي في النهاية إلى التشقت.

تُشكل الزوايا الحادة جدًا مع الأشكال العميقة تحديات خاصة. عندما تنحرف الجدران عن العمودي في الزوايا المطوية بشكل عميق، فإن المعدن الذي يربط بين لوحة السحب والمخرطة يتعرض لضغط شعاعي حاد. وفي حالة عدم التقييد المناسب، تحدث تجعيدات كبيرة. ويواجه عملية ختم القطع الكهربائية للطبقات المحركة اعتبارات هندسية مماثلة، على الرغم من استخدام مواد أرق عادةً ومتطلبات تشكيل مختلفة.

اختيار المواد والاعتبارات المتعلقة بالسماكة

إن اختيار المادة المناسبة يؤثر على قابلية التشكيل وأداء الجزء النهائي. فليست جميع السبائك تستجيب بنفس القدر من الكفاءة لمتطلبات السحب العميق والعمليات المتعددة المراحل. ضع في اعتبارك هذه العوامل عند تحديد المواد لمشروعك الخاص بختم القوالب الانتقالية.

الليونة وقابلية التشكيل: كما ذكر دليل تصميم شركة لارسون تول، كلما كانت نسبة السبيكة أقل ودرجة التلدين أقل، زادت قابلية المادة للتشكيل. وتتميز المواد الأقسى بحدوث ارتداد ربيعي أكبر، مما يستدعي تعويض الانحناء الزائد في تصميم الأدوات.

تأثير سماكة المادة: يُحدث الشد العميقة تغييرًا جوهريًا في سمك الجدار طوال عملية التشكيل. في البداية، يُحدب أنف المثقب المادة، مُكونًا ما يُعرف بـ"خط الصدمة"—وهو منطقة رقيقة بوضوح حول نصف القطر السفلي. وفي الوقت نفسه، تتجمع المادة عند محيط القطعة الأولية وقد يزداد سمكها بنسبة تصل إلى 10٪ عن السمك الأصلي. ويجب أن يراعي تصميم قالب ختم المعادن هذه التغيرات من خلال فراغات مناسبة.

أي المواد تناسب بشكل أفضل تطبيقات القوالب الانتقالية؟

• الصلب منخفض الكربون: قابلية تشكيل ممتازة، ومتوفر على نطاق واسع بالسماكات القياسية، وفعّال من حيث التكلفة للإنتاج عالي الحجم. غالبًا ما توفر سبائك المستودعات المعدنية جودة كافية لمعظم التطبيقات.
• سبائك الألومنيوم: تتطلب عملية ختم الألومنيوم اهتمامًا دقيقًا بنسب السحب، لأن الألومنيوم الرقيق يتمتع بمدى تمدد أقل من الصلب. ويمكن أن تؤدي أنصاف أقطار المثقب الكبيرة جدًا إلى ظروف سحب غير مقبولة، حيث يتمزق المعدن قبل حدوث تدفق مناسب.
• سبائك النحاس: تجعل اللدونة الجيدة هذه المواد مناسبة للسحب العميق، على الرغم من أن تأثيرات التصلب أثناء التشغيل قد تتطلب عمليات تلدين وسيطة بين عمليات السحب المتكررة.
• الصلب غير القابل للصدأ: تتطلب المواد ذات مقاومة أعلى قوى تشكيل أكبر وتُظهر ارتداد ربيعي بارز. ويصبح الحفاظ على الاستواء أكثر صعوبة لأن قوى الختم تشوه الحواف.

وفقًا لإرشادات الهندسة الخاصة بـ Die-Matic، يضمن الحفاظ على سماكة الجدار بالتساوي تتدفق المادة بالتساوي والحفاظ على السلامة الهيكلية أثناء التشكيل. ويقلل استخدام أنصات الزوايا والمنحنيات المناسبة من تركيزات الإجهاد التي تؤدي إلى التشقق. ويتم إدارة نسبة عمق السحب إلى القطر بالبقاء ضمن الحدود الموصى بها، واستخدام مراحل سحب متعددة للأجزاء العميقة، لمنع الفشل الناتج عن دفع المادة إلى ما بعد حدود تشكيلها.

يستحق توفر الميزة بين المحطات الاهتمام أثناء التصميم. يجب أن تسمح كل نقطة نقل بتمكين الأصابع الميكانيكية من الإمساك بالقطعة دون التدخل مع السمات المشكلة من العمليات السابقة. يقوم مهندسو الأدوات بتقييم هذه النقاط الوصول في بداية تصميم القوالب المستخدمة في ختم المعادن، وغالبًا ما يوصون بتعديلات هندسية تحسّن إمكانية التصنيع دون المساس بالوظيفة.

بعد تحديد متطلبات الهندسة والاعتبارات المتعلقة بالمادة، تكون لديك القدرة على تقييم كيفية مقارنة ختم القالب الانتقالي بالطرق البديلة بالنسبة لتطبيقك الخاص.

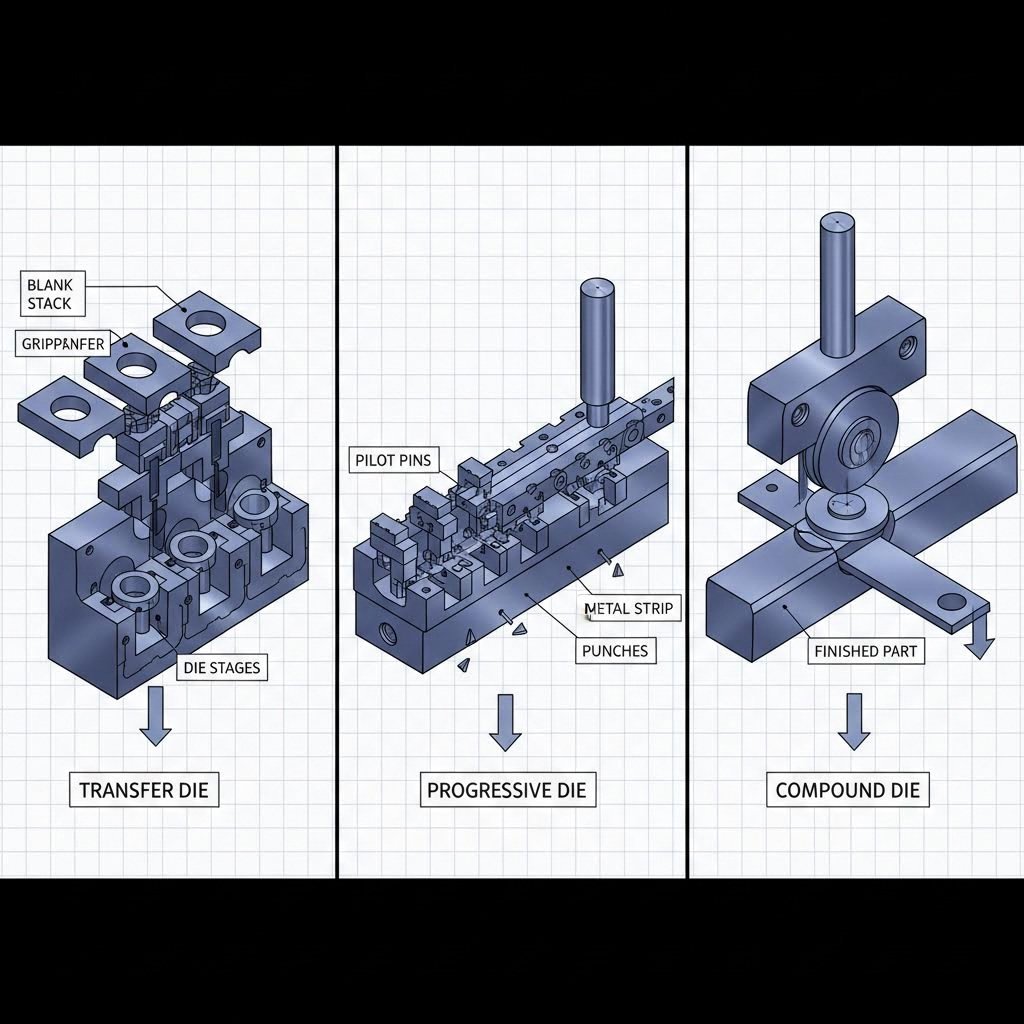

ختم القالب الانتقالي مقابل القالب التدريجي مقابل ختم القالب المركب

الآن بعد أن تفهم متى تتطلب هندسة القطعة طرق القوالب الانتقالية، كيف يُقارن هذا الأسلوب مع أساليب الختم الأخرى؟ إن اختيار بين ختم القالب الانتقالي، والقالب التدريجي، والقالب المركب ليس فقط مسألة قدرة — بل هو مسألة مطابقة الطريقة المناسبة لمتطلبات الإنتاج الخاصة بك، وقيود الميزانية، وتعقيد القطعة.

يواجه العديد من المصنّعين صعوبة في اتخاذ هذا القرار لأن المقارنات الحالية تركز على الاختلافات السطحية دون تقديم معايير قابلة للتطبيق. دعونا نعالج ذلك من خلال تقييم جميع الأساليب الثلاثة مقابل مقاييس متسقة، ثم بناء إطار قرار يمكنك استخدامه فعليًا.

معايير التقييم المتسقة عبر الأساليب الثلاثة

قبل الغوص في المقارنات، يجب أن تفهم ما تقوم به كل طريقة من حيث الأساس. تحافظ ختمة التقدم على الأجزاء المرتبطة بشريط ناقل بينما تتحرك عبر المحطات - وهي مثالية للإنتاج عالي السرعة للأحجام البسيطة. أما الختمة المركبة (والتي تُعرف أحيانًا اختصارًا بـ prog die) فتنفذ عمليات متعددة في وقت واحد خلال دورة ضغط واحدة، مما يُنتج أجزاءً مسطحة بدقة استثنائية. أما ختمة النقل، كما تعلمت، فتقوم بنقل القوالب المنفصلة بين محطات مستقلة لتشكيل معقد ثلاثي الأبعاد.

وفقًا لتحليل شركة وورثي هاردوير (Worthy Hardware)، فإن كل طريقة تتفوق في مجالات مختلفة بينما تُظهر قيودًا مميزة. إليك مقارنتها حسب معايير التقييم الأساسية:

ماذا تُظهر هذه المقارنة؟ تسود عمليات القوالب المتقدمة والختم عندما تحتاج إلى أقصى إنتاجية للأجزاء البسيطة. وتتفوق القوالب المركبة والختم في تصنيع المكونات المسطحة الدقيقة حيث تكون كفاءة المواد مهمة. ويملأ ختم القالب الانتقالي الفجوة عندما تتجاوز التعقيدات ما يمكن أن تحققه الطرق المعتمدة على الشريط.

إطار اتخاذ القرار لاختيار طريقة الختم

لا تجيب المقارنات وحدها عن السؤال الحاسم: أي طريقة يجب أن تختار؟ استخدم هذا الإطار لاتخاذ القرار للتعامل مع متطلباتك الخاصة بشكل منهجي.

ابدأ بهندسة القطعة. اسأل نفسك هذه الأسئلة:

• هل تتطلب قطعتي عملية سحب عميق بارتفاع يزيد عن ضعف العرض الأدنى؟
• هل تلزم عمليات من زوايا متعددة أو على أسطح متعددة؟
• هل يحتوي المكون على أشكال مغلقة أو أنابيب أو خصائص ثلاثية الأبعاد معقدة؟
• هل حجم الشريحة كبير جدًا بحيث يصعب تغذيته بشكل عملي في الشريط؟

إذا أجبت بنعم على أي من هذه الأسئلة، فمن المرجح أن القوالب التقدمية لا يمكنها تصنيع قطعتك. وعليه، تصبح ختم القوالب بالتحويل هي الخيار الأساسي الذي يجب النظر فيه.

قم بتقييم متطلبات حجم الإنتاج. وفقًا للتحليلات الصناعية، يتغير نقطة التعادل بين الطرق اعتمادًا على الكميات السنوية:

• أقل من 10,000 قطعة سنويًا: فكر في استخدام قوالب الختم المركبة أو حتى أدوات التشغيل الفردي مع المناورة اليدوية — حيث قد يستعاض عن تكلفة القطعة الأعلى باستثمار أقل في القوالب.
• من 10,000 إلى 100,000 قطعة سنويًا: غالبًا ما يكون ختم القوالب بالتحويل هو الخيار الأمثل، حيث يوازن بين استثمار القوالب والاقتصاد في تكلفة كل قطعة، مع القدرة على التعامل مع الأشكال الهندسية المعقدة.
• أكثر من 100,000 قطعة سنويًا: إذا سمحت هندسة الجزء، فإن القوالب الترتيبية توفر أدنى تكلفة للجزء الواحد. بالنسبة للأجزاء المعقدة التي تتطلب طرق النقل، فإن الحجم يبرر الاستثمار في الأدوات بسهولة.

النظر في دمج العمليات الثانوية. ما الذي يحدث بعد الختم؟ إذا كانت قطعتك بحاجة إلى تشديد، إدخال عتاد، أو عمليات التجمع، فإن ختم النقل يمكنه دمج هذه العمليات ضمن دورة المطابقة—وبالتالي التغنى بالتعامل معها لاحقًا وتقليل التكلفة الإجمالية للتصنيع. يوفر الختم الترتيبي خيارات محدودة للتكامل بسبب قيود الاتصال بالشريط.

معالجة المفاهيم الخاطئة الشائعة. يتجنب العديد من المهندسين ختم القوالب بنظام النقل استنادًا إلى افتراضات قديمة:

• "القوالب بنظام النقل تستخدم فقط للإنتاج ذي الحجم المنخفض." خاطئ—أنظمة النقل الحديثة المدفوعة بالمحركات الخدمية تحقق معدلات ضربة تدعم الت manufacturing عالي الحجم.
• "أوقات الإعداد تجعل نظام النقل غير عملي." مضلّل—برامج العمل المخزنة والتغيير السريع للأدوات يقللان من وقت التغيّة بشكل كبير مقارنة بالمعدات القديمة.
• القوالب التقدمية دائمًا ما تكون أقل تكلفة لكل جزء. يعتمد على الهندسة — عندما تتطلب الأجزاء عمليات ثانوية متعددة خارج القالب، فإن النهج المتكامل للكبس بالنقلة غالبًا ما يكون أكثر اقتصادية.

في النهاية، يعتمد اختيار قالب الكبس على مطابقة إمكانيات الطريقة مع متطلبات الجزء. إن كبس النقلة ليس دائمًا هو الحل، ولكن عندما تستدعي هندستك ذلك، لا توجد طريقة أخرى تحقق نتائج مماثلة. إن فهم هذه الفروق يُمكّنك من تحديد العملية المناسبة قبل بدء الاستثمار في صناعة القوالب — مما يوفّر الوقت والرأس المال في برنامج التصنيع الخاص بك.

أساسيات تصميم القوالب وهندسة الأدوات

لقد قمت بتقييم الطريقة المناسبة للختم التي تلبي متطلبات جزئك. والآن تأتي المهمة الهندسية: كيف يمكنك فعليًا تصميم قوالب النقل التي تحقق نتائج متسقة على مدى ملايين الدورات؟ تكمن الإجابة في فهم اعتبارات الأدوات الخاصة التي تميز ختم القوالب الانتقالية الناجحة عن الأساليب المبنية على التجربة والخطأ والتي تكلّف الكثير.

على عكس قوالب الختم التدريجي، حيث يوفر الشريط الحامل تحكمًا ذاتيًا في الجزء، يجب أن تراعي قوالب النقل التعامل مع القطعة بشكل مستقل تمامًا في كل محطة. يؤدي هذا الاختلاف الجوهري إلى متطلبات هندسية فريدة يتعامل معها مصممو القوالب ذوي الخبرة منذ المراحل المبكرة جدًا من التصميم.

المتطلبات الهندسية لتصميم قوالب النقل

ما الذي يدخل في تصميم إعداد آلة ختم القالب بحيث تعمل بموثوقية؟ وفقًا لمجلة The Fabricator، يحتاج مصممو القوالب إلى عدة معلومات حيوية قبل البدء بأي مشروع قوالب نقل:

• مواصفات المكبس: تؤثر سعة الحمولة، وحجم السرير، وعدد الدورات في الدقيقة (ثابتة أو متغيرة)، وطول الشوط، وارتفاع الفتحة، ونوع الدفع، ومواقع فتحات الخردة على قرارات تصميم القوالب.
• معلمات نظام النقل: العلامة التجارية، ونوع الدفع (سيرفو أو ميكانيكي)، وطول الخطوة الأدنى والأقصى، ومدى أطوال التثبيت، وقدرات ارتفاع الرفع، والقيود الخاصة بالسرعة تحدد ما يمكن تحقيقه.
• مواصفات القطعة: نوع المادة، والسماكة، وبيانات الشكل الكاملة، والتسامحات، وكميات الإنتاج المطلوبة لكل ساعة أو يوم أو شهر تُحدد أهداف الأداء.
• متطلبات العملية: تؤثر توافقية نظام تغيير القالب السريع، وتكرار التبديل، وطريقة التغذية (لفائف أو قطع أولية)، ومواصفات التزييت، ومناطق التشطيب الحرجة على خيارات الهندسة.

تخطيط تخطيط المحطات: يتم تطوير وتقييم تسلسل العمليات لتقييم إمكانية إنتاج القطعة في المكبس المحدد. إذا كانت عدد المحطات المطلوبة مضروبة في طول الخطوة تفوق قدرة المكبس، فإنه يصبح من الضروري استخدام مكبس مختلف أو تقنيات تصنيع بديلة. يقوم المصممون بتحديد اتجاه القطع بحيث تكون أقصر أبعادها على طول محور الخطوة كلما أمكن، مع الحفاظ على القوالب قريبة من بعضها البعض قدر الإمكان لتعظيم سرعة النقل.

تكامل آلية النقل: واحدة من أكثر الجوانب أهمية في تصميم قوالب النقل هي مسار عودة الأصابع. يتطلب التباعد بين الأصابع ومكونات القالب أثناء شوط العودة تحليلًا دقيقًا لضمان عدم حدوث أي تداخل. توفر الأنظمة ذات النوع المؤازر مزايا في هذا الصدد — فهي يمكن أن تغير ملف تعريف عودة الأصابع، مما يتيح إمكانيات تباعد أكبر مقارنةً بأنظمة النقل الميكانيكية الثابتة.

بناء كتلة القالب: تختلف مجموعات القوالب المعدنية للختم المستخدمة في تطبيقات النقل عن أدوات التقدمية بعدة طرق. فمواقع التوجيه تكاد دائمًا ما تكون في الحذاء العلوي بدلاً من السفلي، مما يزيل العوائق أمام نقل القطعة ويسمح للأصابام بالعمل في أقرب وقت ممكن أثناء الحركة الصاعدة. وهذا يُ tối maximal وقت متوفر للأصابام للانسحاب أثناء الحركة النازلة.

أنظمة التوجية والتلميح: يُعد تحديد موقع القطعة بدقة أمرًا أساسيًا عند نقل القطع إلى محطات جديدة. وعندما تُفلت الأصابام القطعة، يجب الحفاظ على موضعها في جميع المحاور، بما في ذلك المحور الدوراني. وغالبًا ما تستخدم الأنظمة ذات محورين دبابات تثبيت تحافظ على الموضع عندما تنكمش الأصابام وتستمر في الإمساك حتى يُغلق القالب ويُثبت القطعة. أما الأنظمة ذات ثلاثة محاور، فقد تستفيد أحيانًا من هندسة القطرة نفسها — مثل القطع المخروطية، التي تُثبت تلقائيًا في المواقع الصحيحة.

تصميم المُنخَلَص تُعد المُزيلات الفعّالة ضرورية لفصل الأجزاء بسلاسة عن القوالب التشكيلية دون تشويه. في تطبيقات الختم الدقيقة باستخدام القوالب النقلية، يصبح توقيت المُزيل وتفريق القوة أمرًا بالغ الأهمية، نظرًا لأن الأجزاء المنقولة تفتقر إلى دعم شريط الحامل الذي يساعد في التحكم بتشغيل القوالب المتتابعة.

يستحق العلاقة بين تصميم القطعة وتعقيد الأدوات الاهتمام. دليل تصميم Jeelix يجب على التصاميم المتقدمة للقوالب أن تنظم بدقة تامة تفاعل القوى والتوقيت والمساحة عبر خمسة أنظمة مترابطة: الأساس والمحاذاة، والتشكيل والقطع، والتحكم في المواد والإزالة، والتقدم والتحديد، وواجهة المكبس. فالتغييرات في هندسة القطعة تؤثر على جميع هذه الأنظمة، مما ينعكس مباشرةً على تكلفة وتعقيد الأدوات.

دمج العمليات الثانوية في عملية الختم

ماذا لو كانت القطعة النهائية تحتاج إلى فتحات ملولبة، أو عناصر تثبيت ملحقة، أو مكونات ملحومة؟ إن عملية الختم المعدني التدريجي تواجه قيودًا في هذا الصدد لأن الأجزاء تبقى مثبتة على شرائط حاملة. أما عملية ختم القوالب الانتقالية فتفتح إمكانيات يمكن أن تلغي خطوات تصنيع لاحقة بأكملها.

خذ بعين الاعتبار هذه العمليات الثانوية التي يتم دمجها عادةً في عمليات القالب الانتقالي:

• التثبيط: تُنشئ رؤوس تلقيم مخصصة ومثبتة داخل محطات الانتقال فتحات ملولبة خلال دورة الضغط العادية. وتخرج الأجزاء مع فتحات جاهزة لاستخدام المسامير بدلاً من الحاجة إلى عمليات تلجيل منفصلة.
• إدخال العناصر الميكانيكية: يمكن للأنظمة الآلية لإدخال التغذية إدخال صواميل أو دبابيس أو بطانات أو مكونات ميكانيكية أخرى بينما تظل الأجزاء داخل القالب. ويقوم ضغط المكبس بتثبيت هذه العناصر بشكل آمن دون الحاجة إلى أي معالجة إضافية.
• التلحيم: وحدات اللحام بالمقاومة المدمجة في محطات الانتقال تقوم بإرفاق الدعامات أو التعزيزات أو المكونات الثانوية بالأجزاء الأساسية المختومة. ويضمن البيئة المنظمة داخل القالب جودة لحام متسقة.
• عمليات التجميع: تدمج بعض أنظمة القوالب الانتقالية آليات مساعدة روبوتية أو آليات متخصصة تقوم بتجميع مكونات مطورة متعددة في وحدات فرعية مكتملة قبل الإطراد.

لماذا تهم هذه التتكامل بالنسبة للبدائل للقوالب المتطورة؟ إن كل عملية ثانوية تُنفَّذ خارج القالب تضيف تكلفة التعامل، وتُدخل فرصًا لتتفاوت الجودة، وتمدد المدة الإجمالية لدورة الت fabrication. عندما يخرج جزء من قالب انتقالي كوحدة مكتملة بدلًا من قطعة مطورة خام تتطلب أعمال لاحقة، فإن الاقتصاد لكل قطعة يتحسن بشكل كبير، حتى لو زادت الاستثمار الأولي في الأدوات.

تستحق معالجة المخلفات الإشارة كعامل ثانوي يؤثر على هندسة القالب بشكل عام. أثناء عمليات التشذيب، يجب أن تتحرك العديد من القطع من المواد بعيدًا عن القوالب بسرعة وآليًا. يلاحظ الخبراء في المجال يتأثر إزالة الخردة بمواقع فتحات الدعامة ومواقع المزلقة الخارجية وحجم الخردة والعديد من العوامل الأخرى. ويُبقي التخلص من انسدادات الخردة والإزالة اليدوية للنظام يعمل بكفاءة قصوى مع أقل حد من التوقف.

إن فهم هذه الأساسيات الخاصة بالأدوات يمكّنك من التواصل بفعالية مع مهندسي القوالب وتقييم مقترحات الأدوات بشكل ذكي. ثم تأتي الخطوة التالية المتمثلة في تحديد المجالات التي توفر فيها ختم القوالب الانتقالية أكبر قيمة عبر مختلف الصناعات، وكيف يتم دمج ضبط الجودة في هذه العمليات.

تطبيقات الصناعة وضبط الجودة في ختم القوالب الانتقالية

أنت الآن تفهم الأساسيات الخاصة بأدوات تصميم القوالب الانتقالية. ولكن أين بالضبط توفر هذه العملية أكبر قيمة؟ اعتمدت بعض الصناعات عملية ختم القوالب الانتقالية لأن أجزائها لا يمكن تصنيعها بفعالية من حيث التكلفة بأي طريقة أخرى. إن فهم هذه التطبيقات—ومعايير ضبط الجودة التي تجعلها موثوقة—يساعدك على تقييم ما إذا كانت مكوناتك تندرج ضمن نفس الفئة.

تطبيقات قطاعات السيارات والصناعة

عندما تنظر تحت غطاء المحرك أو أسفل هيكل المركبات الحديثة، فإنك ترى مكونات مصنوعة بتقنية ختم القوالب في كل مكان. تمثل صناعة السيارات أكبر مستخدم لتكنولوجيا ختم القوالب الانتقالية، ولهذا سبب وجيه — فالتوليفة بين الأشكال الهندسية المعقدة والتسامحات الضيقة وأحجام الإنتاج الكبيرة تتماشى تمامًا مع نقاط قوة هذه العملية.

وفقًا لشركة Die-Matic، تُستخدم ختم القوالب الانتقالية بشكل شائع في الصناعات مثل صناعة السيارات والطيران والفضاء والآلات الثقيلة، حيث تكون الأجزاء المعقدة ذات السحب العميقة والأحجام الدقيقة مطلوبة. فيما يلي كيفية استفادة القطاعات المختلفة من هذا النهج التصنيعي:

• المكونات الهيكلية للسيارات: تتطلب عناصر تقوية الهيكل وأقسام الأعمدة ودعامات الشاسيه هندسات سحب عميقة مع تحكم دقيق في الأبعاد. يجب أن تنتج قوالب ختم السيارات أجزاء تفي بمتطلبات السلامة في حالات التصادم مع الحفاظ على جودة ثابتة عبر ملايين الوحدات. وتتيح طرق الانتقال التشكيل متعدد المحاور الذي تتطلبه هذه المكونات.
• أغلفة السيارات ووحدات الإغلاق: غالبًا ما تحتوي أغلفة المحركات وأغطية ناقل الحركة ووحدات إغلاق المستشعرات على أشكال مغلقة يتعذر إنشاؤها أثناء الاتصال بشريط الناقل. ويتعامل قالب ختم السيارات المصمم لعمليات الانتقال بكفاءة مع هذه الهندسات.
• تصنيع الأجهزة: تتطلب الأغلفة المُعمَّقة للغسالات والمجففات ومعدات التدفئة والتهوية وتكييف الهواء طرق القوالب الانتقالية. غالبًا ما تتجاوز هذه المكونات عروض الشريط العملية وتحتاج إلى عمليات تشكيل من اتجاهات متعددة لتحقيق الأشكال النهائية.
• المكونات الكهربائية: تستفيد رقائق المحركات، ونوى المحولات، وأغلفة الموصلات من الدقة التي توفرها ختم الانتقال. في حين أن بعض الأجزاء الكهربائية تناسب أساليب إنتاج الأجزاء المطروقة التقدمية المستخدمة في صناعة السيارات، فإن الأغلفة الكهربائية ثلاثية الأبعاد المعقدة تتطلب في كثير من الأحيان الأساليب الانتقالية.
• المعدات الصناعية: تتطلب الدعامات الثقيلة، وحواجز المعدات، والدعامات الإنشائية للمachinery قدرات التشكيل التي توفرها القوالب الانتقالية. تجعل المواد السميكة والأحجام الأكبر للصفائح الأولية الأساليب الانتقالية الخيار العملي.

لماذا يناسب ختم القوالب المنقولة هذه القطاعات بشكل جيد للغاية؟ الإجابة ترتبط مباشرةً باحتياجات الأجزاء. وفقًا لما ذكره تينرال، فإن ختم القوالب المنقولة يكون مثاليًا عندما تحتوي الأجزاء على أكثر من عمليتين، وتتطلب تسامحات بقيمة ±0.02 مم أو أقل، ويبرر حجم الإنتاج استثمار القوالب. وغالبًا ما تواجه شركات تصنيع السيارات والأجهزة المنزلية هذه المواصفات بالضبط.

دمج ضبط الجودة في عمليات القوالب المنقولة

إن إنتاج ملايين الأجزاء المعقدة لا يعني شيئًا إذا لم تُحافظ على الجودة بشكل مستمر. تتضمن عمليات ختم القوالب المنقولة أنظمة مراقبة متطورة تكتشف المشكلات قبل تراكم الأجزاء المعيبة. ويُساعد فهم هذه الأساليب الخاصة بضبط الجودة في تقييم الشركاء الصناعيين المحتملين وتحديد متطلبات الفحص المناسبة.

أنظمة الاستشعار داخل القالب تُدمج عمليات النقل الحديثة أجهزة استشعار مباشرة داخل محطات القوالب. وفقًا لمصادر صناعية، فإن المعدات عالية المستوى تتضمن أنظمة كشف في الوقت الفعلي بعد كل محطة لمراقبة حجم الشاغر والتشوه. بمجرد حدوث أي خلل، تتوقف الآلة فورًا—وذلك لمنع تلف الأدوات وتراكم المخلفات.

كشف وجود القطعة: قبل أن تقوم أي محطة بإجراء عملية معينة، تتحقق أجهزة الاستشعار من أن الشاغر موجود فعليًا في الموضع الصحيح. ويمنع اكتشاف غياب القطعة القوالب من الإغلاق على محطات فارغة، ما قد يتسبب في تلف الأدوات ويخلّ بالتوقيت المطلوب للنقل. وتكمن أهمية هذه الحماية بشكل خاص نظرًا للسرعات العالية التي تعمل بها مكابس النقل.

المراقبة البعدية بين المحطات: يمكن التحقق من الأبعاد الحرجة أثناء تقدم القطع خلال عمليات التشكيل. تحدد أنظمة القياس بالليزر وكاميرات الرؤية وأجهزة القياس التلامسية الانحراف البُعدي قبل أن يتجاوز حدود التحمل. يتلقى المشغلون تنبيهات تمكنهم من إجراء تعديلات على العملية قبل تفاقم مشكلات الجودة.

مراقبة القوة: تقوم خلايا الحمل المدمجة في أنظمة المكابس بمراقبة قوى التشكيل في كل محطة. غالباً ما تشير التغيرات في أنماط القوة إلى تآكل الأدوات أو عدم اتساق المواد أو مشكلات التشحيم قبل أن تسبب عيوباً مرئية. ويساعد تحليل الاتجاهات في جدولة الصيانة الوقائية بدلاً من الاضطرار للرد على الأعطال بعد حدوثها.

يُعالج دمج هذه الأنظمة لمراقبة الجودة تحديًا أساسيًا في ختم الإنتاج عالي الحجم: اكتشاف المشكلات في مراحل مبكرة. فوجود جزء معيب واحد لا يمثل الكثير، لكن ا descubrir المشكلات بعد إنتاج آلاف الأجزاء يؤدي إلى تكاليف كبيرة في الهالات وتأخيرات محتملة في الت deliveries. ويحول الرصد الفعلي في الوقت الحقيقي لمراقبة الجودة من مجرد تفحص بعد إنجاز العملية إلى منع حدوث الأعطال أثناء الإنتاج.

بالنسبة للمصنعين الذين يقيمّون قدرات ختم القالب الانتقالي، فإن سؤالهم حول دمج أنظمة مراقبة الجودة يكشف الكثير حول درجة تطور المورد. فالتعمليات المجهزة بنظم استشعار شاملة، وتسجيل البيانات، ونظم استجابة تلقائية تحقق نتائج أكثر اتساقاً مقارنة بتلك التي تعتمد بشكل رئيسي على الفحص في نهاية الخط.

بعد تحديد التطبيقات الصناعية واعتبارات الجودة، يصبح السؤال المتبقي اقتصاديًا: كم تبلغ تكلفة ختم القالب الانتقالي فعليًا، وكيف يتم استكشاف الحلقات الصعبة التي تظهر أثناء الإنتاج؟

اعتبارات التكلفة والتحديات الشائعة

لقد استعرضت تطبيقات الصناعة ودمج ضبط الجودة. والآن تأتي المسألة التي تواجهها كل قرارات التصنيع في النهاية: كم تبلغ هذه التكلفة فعليًا؟ إن فهم الاقتصاديات الخاصة بعملية ختم القوالب الانتقالية — بما يتجاوز مجرد سعر الأداة — هو ما يُميز المشاريع الناجحة عن المفاجآت المالية غير المتوقعة. وعندما تظهر تحديات الإنتاج، فإن معرفة كيفية تشخيص المشكلات الشائعة وحلها تحافظ على تشغيل منشأتك بشكل مربح.

فهم التكلفة الإجمالية للملكية

يقوم العديد من الشركات بتقييم خيارات عملية الختم من خلال مقارنة عروض الأسعار الأولية للأدوات. لكن هذا النهج يتجاهل عوامل تكلفة حاسمة تتراكم على مدى عمر برنامج إنتاجي. ووفقًا لتحليل شركة Manor Tool، يجب عليك تقييم خمسة عوامل رئيسية عند السؤال عن التكلفة الفعلية لختم المعادن بالنسبة لقطعك.

ما الذي يحدد اقتصاديات التكلفة الفعلية لكل قطعة في عمليات الختم باستخدام القوالب الانتقالية وعمليات الختم؟

• استثمار الأدوات ومتانتها: تُصنع القوالب باستخدام فولاذ أدوات عالي الجودة، وتصمد أمام أكثر من مليون ضربة قبل الحاجة إلى الصيانة. أما الأدوات ذات الجودة الأقل فتتآكل بشكل أسرع، مما يؤدي إلى ظهور عيوب في وقت مبكر وتسبب توقف الإنتاج. أي مدخرات أولية ناتجة عن استخدام أدوات أرخص تختفي بسرعة عندما تعطل القوالب دورة الإنتاج.
• معدلات استغلال المواد: يزيل ختم النقل الهزّي شريط الحامل الذي يشكل هدرًا في عملية ختم المعادن بالقوالب التقدمية. يمكن ترتيب القطع بكفاءة على الملفات الأولية، وأحيانًا باستخدام أقل بنسبة 20٪ من المواد مقارنة بالتنسيقات التقدمية. بالنسبة للسبائك باهظة الثمن مثل الفولاذ المقاوم للصدأ أو الألومنيوم، قد تكفي وفورات المواد وحدها لتعويض تكاليف الأدوات العالية.
• إزالة العمليات الثانوية: عندما تتطلب عملية الختم التقدمي عمليات لاحقة مثل التثبيت أو اللحام أو التجميع، فإن هذه العمليات تضيف تكاليف العمالة والمناورة ومراقبة الجودة. وتقلل القوالب الانتقالية التي تدمج العمليات الثانوية من إجمالي تكلفة التصنيع، حتى في حال ارتفاع استثمار الأدوات الأولي.
• معدلات الخردة وإعادة العمل: تؤدي الأدوات عالية الدقة إلى إنتاج عدد أقل من الأجزاء المعيبة. ويتفاقم الفرق في التكلفة بين معدلات الهدر بنسبة 1٪ و3٪ بشكل كبير عبر عمليات إنتاج تصل إلى ملايين القطع.
• تكاليف التوقف وإصلاح الأعطال: تؤثر التحديات في الاتصال، وتأخيرات الشحن، والخدمات اللوجستية للإصلاح على التكلفة الإجمالية. ويسهّل التعاون مع موردين سهل الوصول إليهم حل المشكلات ويقلل من وقت الإنتاج الضائع إلى الحد الأدنى.

تحليل كمية الإنتاج عند نقطة التعادل: تتغير الاعتبارات الاقتصادية بشكل كبير حسب الكميات السنوية. وعادة ما تتراوح استثمارات القوالب لأنشطة النقل بين عشرات الآلاف وعدة مئات من الآلاف من الدولارات، وذلك حسب تعقيد الجزء وعدد المحطات. وتوزيع هذا الاستثمار على أحجام إنتاج أعلى يقلل من تكلفة القالب لكل جزء بشكل متناسب.

خذ هذا الإطار المبسط بعين الاعتبار:

• عند إنتاج 50,000 جزء سنويًا، يضيف قالب بقيمة 200,000 دولار تكلفة اهلاك قدرها 4.00 دولار لكل جزء
• عند إنتاج 500,000 جزء سنويًا، يضيف نفس القالب فقط 0.40 دولار لكل جزء
• عند 2,000,000 جزء سنويًا، ينخفض مساهمة الأداة إلى 0.10 دولار للجزء

الرسالة؟ إن الكمية الأعلى تحسن اقتصاد القوالب الانتقالية بشكل كبير، ولكن حتى الكميات المعتدلة يمكن أن تبرر الاستثمار عندما تتطلب تعقيدات الجزء هذا النهج. إن تقييم التكلفة الإجمالية للملكية، وليس فقط سعر الأداة، يكشف الصورة الاقتصادية الحقيقية.

استكشاف الأخطاء الشائعة في قوالب الانتقال وإصلاحها

حتى العمليات الانتقالية المصممة جيدًا قد تواجه تحديات في الإنتاج. ومعرفة كيفية تشخيص وحل المشكلات الشائعة تمنع المشاكل البسيطة من الت تحول إلى اضطرابات كبيرة في الإنتاج. فيما يلي السيناريوهات التي من المرجح جدًا أن تواجهها:

• أخطاء تغذية الأجزاء وتحديد الموضع: عندما لا تصل الألواح إلى المحطات في المواقع الصحيحة، يتأثر الجودة وتزداد مخاطر تضرير القوالب. وفقًا لـ دليل استكشاف الأخطاء من Shaoyi أكثر من 90٪ من حالات التغذية غير المبررة تنبع من عدم ضبط دقة إطلاق التغذية. تحقق من أن بكرات التغذية تفتح بالضبط عندما تدخل المسامير التوجيهية المادة. تحقق من ارتفاع خط التغذية لمنع الانحشار، وافحص وجود مشكلات في المادة مثل انحناء اللفة الذي يدفع الشرائط ضد قضبان التوجيه.
• مشاكل توقيت النقل: يجب أن تكمل آلية النقل تسلسل حركتها بالكامل — الإمساك، الرفع، الحركة، الإنزال، الإطلاق، السحب — خلال الفترة التي يبقى فيها مكبس الضغط مفتوحًا. تظهر مشكلات التوقيت عندما لا تستقر الأجزاء تمامًا عند إغلاق القوالب، أو حدوث تداخل ميكانيكي بين الأصابع ومكونات القالب. توفر الأنظمة المزودة بمحركات مؤازرة ملفات حركة قابلة للبرمجة يمكنها غالبًا حل تعارضات التوقيت دون الحاجة إلى تعديلات ميكانيكية.
• التباين البُعدي بين المحطات: عندما تفي الأجزاء بالمواصفات في المحطات المبكرة ولكنها تخرج عن الحدود المسموحة لاحقًا، فتحقق من أخطاء التموضع التراكمية. حيث يُدخل كل نقل تباينات صغيرة في المحاذاة تتراكم خلال العملية. تحقق من تآكل دبابيس التموضع، وتأكد من اتساق قبضة الأصابع، وافحص ما إذا كان التمدد الحراري أثناء الإنتاج يؤثر على محاذاة القوالب.
• مشاكل تدفق المواد أثناء التشكيل: تشير الشقوق أو التجاعيد أو الترقق الزائد إلى أن عمليات التشكيل تتجاوز إمكانات المادة. وتشمل الحلول تعديل تكوينات الخيوط السفلية (Draw Bead)، أو تعديل التزييت، أو إضافة محطات تشكيل وسيطة لتقليل شدة أي عملية واحدة.
• أعطال إزالة المخلفات: يجب أن تخرج مخلفات القطع والقطع الزائدة من القوالب بشكل نظيف. وتؤدي المخلفات العالقة إلى ظروف وجود معدنين فوق بعضهما البعض، وتلف الأدوات، وتوقف غير مخطط له. قِّم زوايا المزلق، وتوقيت نفث الهواء، وهندسة قطع المخلفات لتحسين موثوقية الإخراج.

عندما تستمر المشكلات المزمنة بالرغم من استعمال إجراءات استكشاف الأخطاء القياسية، فإن الحل يتطلب في كثير من الأحيان إعادة النظر في استراتيجية التصنيع نفسها. بالنسبة لمكونات السيارات التي تتطلب الامتثال لمعيار IATF 16949، فإن الشراكة مع متخصصين يفهمون تصميم القوالب وتشغيل مكابس الختم التدريجي يضمن تحقيق استقرار في المتغيرات الأساسية للعملية قبل أن تتحول إلى أحداث توقف متكررة.

إن الجوانب الاقتصادية واعتبارات استكشاف الأخطاء المذكورة هنا تعدكم لتقييم مشاريع ختم القوالب الانتقالية بشكل واقعي. إن فهم التكاليف الحقيقية والتحديات الشائعة يمكنكم من طرح الأسئلة الصحيحة عند اختيار شريك تصنيعي — وهو القرار الحاسم النهائي في أي برنامج ختم.

اختيار الشريك المناسب لمشروع ختم القوالب الانتقالية الخاص بك

لقد تناولت الجوانب الفنية الأساسية، وقارنت بين طرق الختم المختلفة، وقيّمت الاعتبارات المتعلقة بالتكلفة. والآن حان القرار الذي سيحدد ما إذا كانت مشروعك سينجح أم يواجه صعوبات: اختيار شريك التصنيع المناسب. فمورد الأدوات الذي تختاره يؤثر على كل شيء بدءًا من إمكانية تنفيذ التصميم الأولي وصولاً إلى أداء الإنتاج لسنوات قادمة.

فكّر فيما تعلمته طوال هذا الدليل. إن ختم القالب الناقل يتطلب خبرة في عدة تخصصات — هندسة القوالب، ودمج آلية النقل، وأنظمة الجودة، وتحسين الإنتاج. إن العثور على شريك يتفوق في جميع هذه المجالات ليس أمرًا اختياريًا؛ بل هو ضرورة لتحقيق دقة القالب ونتائج الختم التي تتطلبها تطبيقاتك.

ما يجب البحث عنه في شريك أدوات القالب الناقل

ليست جميع موردي الختم متساوية من حيث القدرات. فالأسئلة التي تطرحها أثناء التقييم تُظهر ما إذا كان الشريك المحتمل يفهم بالفعل تعقيدات الأدوات والتصنيع التقدمية أم أنه يدّعي الخبرة فقط. وإليك ما يميز الشركاء المؤهلين عن غيرهم:

• شهادات الجودة الخاصة بالصناعة automotive-grade تشهد شهادة IATF 16949 بأن المورد يحافظ على أنظمة إدارة الجودة التي تتوافق مع المعايير الصارمة لصناعة السيارات. ووفقاً لشركة Regal Metal Products، فإن الالتزام بمعايير IATF يضمن جودة متسقة في سلسلة توريد قطاع السيارات. وهذه الشهادة ليست مجرد أوراق رسمية، بل تمثل عمليات مدمجة للوقاية من العيوب، والتحسين المستمر، والتتبع، والتي تعود بالنفع على كل مشروع.
• قدرات متقدمة في مجال المحاكاة: تُحدد محاكاة الهندسة بمساعدة الحاسوب (CAE) مشكلات التشكيل قبل تصنيع الأدوات المكلفة. يمكن للموردين الذين يستخدمون برامج المحاكاة نمذجة تدفق المواد، والتنبؤ بالرقة، وتحسين تصاميم القوالب افتراضيًا — لاكتشاف المشكلات التي قد تظهر لاحقًا خلال مراحل التجربة المكلفة. وهذا يعالج مباشرة أولويات منع العيوب التي نوقشت في الأقسام السابقة.
• الاستجابة الهندسية: ما مدى سرعة قدرة المورد على الانتقال من الفكرة إلى العينات الفعلية؟ إن القدرة على النمذجة السريعة — حيث يُقدِّم بعض المتخصصين في القوالب التقدمية والختم عينات في غضون 5 أيام فقط — تدل على المرونة الهندسية. وتُسرّع الدورات السريعة من دورة التطوير وتجعل المنتجات تصل إلى السوق بشكل أسرع.
• معدلات الموافقة من المحاولة الأولى: اسأل الشركاء المحتملين عن معدلات الموافقة النموذجية لديهم عند تقديم العينات الأولية. فالمعدلات العالية للموافقة من المحاولة الأولى (93٪ أو أكثر) تشير إلى خبرة قوية في تصميم القابلية للتصنيع. أما المعدلات المنخفضة فتعني تكرار دورات العينات، وتمديد الجداول الزمنية، وتكبد تكاليف إضافية.
• إمكانيات شاملة داخلية: أفضل الشركاء يتولون كل شيء بدءًا من تصميم أدوات القوالب التقدمية وصولاً إلى إنتاج الختم المعدني عالي السرعة ضمن سقف واحد. وفقًا للمعايير الصناعية، فإن الموردين الذين يقدمون خدمات ذات قيمة مضافة داخليًا أو من خلال شبكات موثوقة يسهّلون بشكل كبير سلسلة التوريد الخاصة بك.

يستحق الخبرة في المواد اهتمامًا خاصًا. كما ورد في دليل اختيار الموردين من Xiluomold تتصرف المواد المختلفة بشكل مختلف داخل القالب. يمكن للمورد ذي الخبرة العميقة في المواد المحددة لديك أن يتوقع التحديات ويُحسّن العملية قبل حدوث المشكلات. اسأل عن علاقاتهم مع المصاهر والموزعين — فهذا يضمن توفر المواد، واستقرار الأسعار، والتتبع الكامل.

الانتقال من التصميم إلى الإنتاج

هل أنت مستعد للتقدم بمشروعك الخاص بالختم الانتقالي؟ إن المسار من الفكرة إلى الإنتاج يتضمن عدة محطات حرجة تكون فيها خبرة الشريك مختلفة وبشكل قابل للقياس:

مراجعة التصميم والتحسين: لا يقوم الشركاء ذوو الخبرة في مجال القوالب فقط ببناء ما تحدده أنت—بل يعملون على تحسينه. وفقًا لـ إرشادات تحسين Dekmake ، فإن برنامج المحاكاة يمكّن من نمذجة وتقييم السلوك الهيكلي قبل التصنيع، مما يسمح بإدخال التعديلات الضرورية خلال مرحلة التصميم لضمان موثوقية أكبر. ويقدِّم الشركاء الأفضل هذا الدعم الهندسي كممارسة قياسية، وليس كخدمة إضافية اختيارية.

التحقق من النموذج الأولي: تؤكد العينات الفعلية أن عمليات المحاكاة الافتراضية تُترجم إلى أداء حقيقي. يجب أن تُنتج عمليات ختم الصفائح المعدنية عينات تطابق متطلبات التحمل الخاصة بك قبل استكمال قوالب الإنتاج النهائية. لا تتخطَ هذه الخطوة—فتكاليف تعديل قوالب النماذج الأولية أقل بكثير مقارنةً بتعديل قوالب الإنتاج.

الانتقال إلى مرحلة الإنتاج: يؤدي الانتقال من العينات الموثقة إلى الإنتاج بالكميات الكبيرة إلى ظهور متغيرات جديدة. ويدير الشريك المؤهل هذه المرحلة بشكل منهجي، حيث يتحقق من الاستقرار الأبعادي مع تزايد الكميات، ويقوم بتعديل معايير العملية عند الحاجة.

ضمان الجودة المستمر: لا تنتهي المخاوف المتعلقة بالجودة مع الإنتاج—بل تزداد حدّتها. فالشركاء الذين يمتلكون أنظمة استشعار متكاملة، وضوابط إحصائية للعمليات، وبرامج صيانة وقائية، هم من يحافظون على الاتساق عبر دفعات الإنتاج التي تمتد لشهور أو سنوات.

بالنسبة للمصنّعين الباحثين عن إمكانات ختم القوالب الانتقالية التي تلبي معايير الشركات المصنعة للمعدات الأصلية (OEM)، فإن تقييم الشركاء بناءً على هذه المعايير يُحدد الموردين القادرين على تقديم قيمة طويلة الأمد. حلول شاويو للقوالب الدقيقة تُجسّد هذا النهج — فشهادة IATF 16949 الخاصة بهم، ومحاكاة CAE المتقدمة، وقدرات النماذج الأولية السريعة (في غضون 5 أيام فقط)، ومعدل قبول 93% من المحاولة الأولى، كلها أمور تُظهر العمق الهندسي اللازم للمشاريع المعقدة للقوالب الانتقالية.

تحوّل عملية ختم القوالب الانتقالية التي استعرضتها في هذا الدليل الصفائح المعدنية المسطحة إلى مكونات ثلاثية الأبعاد معقدة من خلال تنسيق ميكانيكي دقيق. ويعتمد النجاح على حد سواء على فهم العملية واختيار الشريك المناسب. وبتملكك لكليهما، تكون في وضع يسمح لك بالانتقال بثقة من الفكرة إلى الإنتاج، لتحقيق جودة وكفاءة وأهداف التكلفة التي يحتاجها مشروعك.

الأسئلة الشائعة حول ختم القوالب الانتقالية

1. ما هي عملية ختم القوالب الانتقالية؟

تُعد ختمة النقل عملية تشكيل معدنية يتم فيها قص صفائح منفصلة من مادة الصفيحة ونقلها ميكانيكيًا بين محطات القوالب المستقلة. وعلى عكس الختم التدريجي حيث تظل الأجزاء متصلة بشريط ناقل، فإن طرق النقل تفصل كل قطعة عمل فعليًا قبل تحريكها خلال عمليات التشكيل. ويتيح ذلك هندسات ثلاثية الأبعاد معقدة، وسحب عميقة تتجاوز ضعف العرض الأدنى، وتشكيل متعدد المحاور لا يمكن تحقيقه بالطرق المعتمدة على الشريط. وتصلح هذه العملية للأجزاء التي تتطلب عمليات على أسطح متعددة، أو أشكال مغلقة، أو مكونات كبيرة جدًا بحيث يصعب تغذيتها بالشريط.

ما الفرق بين الختم التدريجي وختم القالب بنظام النقل؟

الاختلاف الأساسي يكمن في كيفية تحرك الأجزاء عبر المحطات. في ختم القوالب التقدمية، تظل الأجزاء متصلة بشريط حامل مستمر طوال جميع العمليات، حيث يكون الشريط نفسه هو الذي يدفع قطعة العمل إلى الأمام. أما في ختم القوالب بالتحويل، فيتم قطع الرقائق بحرية في المحطة الأولى، ثم تُستخدم أصابع ميكانيكية أو كمرات مشي أو أنظمة مدفوعة بمحركات مؤازرة لنقل القطع الفردية بين المحطات. يؤدي هذا الفرق إلى تمتع الختم بالتحويل بمزايا في حالة المكونات ذات السحب العميق، أو الأجزاء التي تتطلب دورانًا بين العمليات، أو الرقائق الأكبر التي تتجاوز عروض الشريط العملية. ومع ذلك، فإن القوالب التقدمية تحقق عادةً سرعات إنتاج أعلى بالنسبة للهندسات البسيطة.

3. ما هي الخطوات السبع في طريقة الطابع؟

تتضمن ترتيب ختم القالب الانتقالي: (1) تهيئة الملف وإنشاء الرُبَط حيث يتم قطع المادة الخام من الشريط، (2) إدخال آلية النقل حيث تمسك الأصاباب الميكانيكية بالربط، (3) حركة الجزء بدقة عالية برفع ودفع القطعة إلى المحطة التالية، (4) عمليات التشكيل المتتالية التي تشمل السحب، الثقب، التشكيل، والتقليم في كل محطة، (5) دمج العمليات الثانوية مثل الترقيع أو إدخال الأجزاء الميكانيكية، (6) المراقبة النوعية بين المحطات باستخدام أجهاز الاستشعار والتحقق الأبعادي، و(7) الإطاحة النهائية لوضع الأجزاء المكتملة على الناقلات أو داخل حاويات.

4. متى يجب أن أختار ختم القالب الانتقالي بدلاً من الطرق الأخرى؟

اختر ختم القالب الناقل عندما يتطلب جزؤك عمليات سحب عميقة بارتفاع يتجاوز ضعف العرض الأدنى، أو عمليات من زوايا متعددة أو على أسطح متعددة، أو أشكال مغلقة أو هندسات على شكل أنبوب، أو عندما تتجاوز أحجام الشرائح العريضة عرض التغذية العملي. تستفيد الأجزاء ذات نسبة عمق السحب إلى القطر التي تتطلب مراحل تشكيل متعددة، أو المكونات التي تحتاج إلى عمليات ثانوية متكاملة مثل التخريم وإدخال القطع، بشكل كبير من الطرق الناقلة. بالنسبة لأحجام سنوية تتراوح بين 10,000 و100,000 جزء فأكثر مع هندسات معقدة، غالبًا ما توفر ختم القوالب الناقلة اقتصادًا مثاليًا. يمكن لشركات تصنيع مثل Shaoyi الحاصلة على شهادة IATF 16949 تقييم متطلباتك الخاصة والتوصية بالنهج الأمثل.

5. ما العوامل التي تؤثر على تكاليف ختم القوالب الناقلة؟

يمتد التكلفة الإجمالية للملكية لما بعد الاستثمار الأولي في الأدوات. وتشمل العوامل الرئيسية متانة القوالب (حيث تؤدي الفولاذ الجيد جودةً أكثر من مليون ضربة)، ومعدلات استغلال المواد (تُلغي ختم النقل الهدر الناتج عن الشريط الحامل)، ودمج العمليات الثانوية التي تقلل من التعامل مع المنتج لاحقًا، ومعدلات الخردة وإعادة العمل، وتكاليف التوقف. وتؤثر كمية الإنتاج بشكل كبير على اقتصاديات التكلفة لكل قطعة — فقالب بقيمة 200,000 دولار يضيف 4.00 دولارات لكل قطعة عند إنتاج 50,000 وحدة سنويًا، ولكن فقط 0.10 دولار لكل قطعة عند إنتاج مليوني وحدة. ويقلل الشركاء الذين يقدمون محاكاة CAE لمنع العيوب ومعدلات قبول أول مرة مرتفعة (93٪ فأكثر) من التكرار المكلف واختلالات الإنتاج.
