فهم أساسيات تصميم القالب التقدمي للسيارات

يُعد تصميم القوالب التقدمية في صناعة السيارات تخصصًا هندسيًا متقدمًا يركز على إنشاء أدوات دقيقة تقوم بتحويل شرائط المعادن المسطحة إلى مكونات سيارات معقدة من خلال سلسلة من عمليات الختم المتتالية. وعلى عكس القوالب ذات المحطة الواحدة التي تنفذ عملية واحدة فقط في كل دورة ضغط، فإن القوالب التقدمية تدمج عدة محطات داخل أداة واحدة، مما يمكن المادة من التقدم أو الانتقال عبر مراحل القطع، والثني، والتشكيل، وفصل الرقائق مع كل ضربة من دورة الضغط. وتُعد هذه الطريقة حجر الأساس في تصنيع مكونات السيارات بوفرة عالية، حيث تُنتج كل شيء بدءًا من الدعامات الهيكلية وموصلات الكهرباء وصولاً إلى تعزيزات الشاسيه وبسرع لا يمكن تحقيقها باستخدام أساليب الأدوات التقليدية.

ما الذي يجعل القوالب التقدمية ضرورية لتصنيع السيارات

عندما تواجه ضغوطًا متزايدة على التكاليف، ومتطلبات صارمة للجودة، وجداول إنتاج متشددة، فلماذا تختار ختم القوالب التقدمية بدلًا من البدائل الأبسط؟ تكمن الإجابة في فهم الطريقة التي تعالج بها هذه التقنية التحديات الأساسية في سلاسل التوريد الحديثة للسيارات.

يؤدي القالب ذو المحطة الواحدة أو البسيط عملية واحدة أساسية، مثل ثقب فتحة أو ثني واحد فقط، مع كل دورة لآلة الختم. وعلى الرغم من أن هذه الأدوات توفر تكاليف أولية أقل وأوقات تطوير أسرع، إلا أنها تتطلب نقل القطع بين قوالب متعددة للعمليات المتعددة المراحل. ويُضيف هذا التعامل وقتًا إضافيًا للعمل، ويزيد من تكلفة القطعة، ويُدخل مشكلات محتملة في الاتساق لأن وضع القطعة قد يختلف قليلًا بين العمليات.

يُلغي تصميم القالب التدريجي هذه عدم الكفاءات تمامًا. تخيل خط تجميع مصغر معبأ داخل مجموعة قوالب واحدة متينة. يقوم كل محطة بعملية محددة بينما تتقدم شريحة المعدن تلقائيًا عبر الأداة. ويتعامل القالب في التكوينات التدريجية مع كل شيء بدءًا من إنشاء الفتحة الاسترشادية الأولية وصولاً إلى فصل القطعة النهائية، وكل ذلك ضمن عملية مستمرة واحدة.

بالنسبة لإنتاج السيارات بكميات كبيرة والذي يصل إلى عشرات الآلاف أو ملايين القطع، فإن القوالب التدريجية توفر مكونات جاهزة بسرعة كبيرة وباتساق استثنائي، مما يعيد استثمارها الأولي الأعلى من خلال تقليل تكلفة القطعة الواحدة بشكل كبير ومتطلبات عمالة ضئيلة.

كيف تحوّل محطات الختم المتسلسلة المعدن الخام إلى أجزاء دقيقة

تخيل لفافة من الشريط المعدني تتغذى تلقائيًا إلى المحطة الأولى من قالب التقدم المتسلسل. مع كل ضربة مكبس، يحدث شيء مذهل: يتحرك الشريط مسافة دقيقة بينما تحدث عمليات متعددة في وقت واحد عند محطات مختلفة عبر القالب.

فيما يلي مثال نموذجي على تطور عملية الختم باستخدام قالب تقدمي:

• المحطة 1: يدخل الشريط المعدني ويتم ثقب فتحات دليلية لإرساء تسجيل دقيق لجميع العمليات اللاحقة
• المحطتان 2-3: تُقطع فتحات إضافية أو شقوق أو عناصر أخرى في الشريط
• المحطتان 4-5: تشكل عمليات التشكيل والثني المادة المسطحة إلى هندسة ثلاثية الأبعاد
• المحطة النهائية: ينفصل الجزء المكتمل عن شريط الحمل، جاهزًا للتجهيز الثانوي أو التجميع

يؤدي هذا العملية المستمرة والأوتوماتيكية التي تحدث داخل قالب واحد إلى كفاءة استثنائية في التطبيقات automotive. وبما أن الشريط المادي يتم التسيطر عليه بدقة ويتقدم بالمسافة نفسها تمامًا مع كل دورة، فإن الاتساق بين جزء وآخر يصل إلى مستويات لا يمكن للمناورة اليدوية بين قوالب منفصلة أن تحققها.

يُثبت ختم القالب التدريجي قيمته الخاصة في تصنيع مكونات السيارات المعقدة التي تتطلب عمليات عديدة. إذ يمكن لأدوات المراحل داخل القالب أن تُكوِّن تدريجيًا أجزاء معقدة عبر عدة محطات، مما يضمن إمكانية إنتاج هندسات صعبة مع تكرار استثنائي. وللموردين في قطاع السيارات الذين يواجهون أحجام سنوية تصل إلى مئات الآلاف، تحوّل هذه التقنية إنتاجًا كان سيكون بطيئًا ويعتمد كثيرًا على العمل اليدوي إلى عملية تصنيع مبسطة قادرة على تلبية جداول تزويد المصنّع الأصلي (OEM) مع الحفاظ على الأحجام الضيقة التي تتطلبها المركبات الحديثة.

التدفق الكامل لهندسة تصميم القالب التدريجي

فهم كيفية عمل القوالب التقدمية هو أمر واحد. أما معرفة كيفية تصميم المهندسين لها من الصفر فهو موضوع مختلف تمامًا. تتبع عملية تصميم قالب الختم تسلسلاً منهجيًا حيث يعتمد كل مرحلة على القرارات المتخذة سابقًا، وتنتشر الأخطاء في المراحل الأولية عبر المشروع بأكمله. إذًا، كيف يتمكن مصممو القوالب ذوي الخبرة من تحويل مخطط جزء إلى أدوات تم التحقق منها وجاهزة للإنتاج؟

من مخطط الجزء إلى مفهوم القالب

يبدأ كل مشروع ناجح باستخدام القوالب التقدمية قبل بدء أي نمذجة باستخدام برنامج CAD بوقت طويل. وتتمثل الأساس في تقييم جدوى الجزء بشكل دقيق، حيث يقوم المهندسون بتحليل هندسة المكون لتحديد ما إذا كانت الأدوات التقدمية هي النهج المناسب أصلًا. وهم يفحصون سماكة المادة وتعقيد الجزء والتسامحات المطلوبة ومتطلبات الحجم السنوي لاتخاذ هذا القرار الحيوي بالموافقة أو الرفض.

عند تصميم حلول القوالب لتطبيقات السيارات، يجب على المهندسين الإجابة عن أسئلة أساسية في مرحلة مبكرة: كم عدد المحطات التي ستحتاجها هذه القطعة؟ ما هي عمليات التشكيل المطلوبة، وبأي تسلسل؟ هل يمكن للمواد تحمل التشوهات المطلوبة دون التشقق أو الارتداد الزائد؟ تؤثر هذه الإجابات مباشرةً على كل قرار لاحق في تطوير القالب للتصنيع.

تتطلب عملية ختم القالب التدريجي اهتمامًا دقيقًا لكيفية تسلسل العمليات عبر المحطات. وفقًا لـ المُصنِّع ، يعتمد العدد الدقيق للخطوات في تخطيط العملية على تركيب المعدن، وتعقيد هندسة القطعة، وخصائص الأبعاد والتسامح الهندسي. بالنسبة لبعض أشكال القطع، قد يحتاج المهندسون إلى إضافة محطات خاملة لا تقوم بأي عمل ولكنها توفر مساحة أكبر لأقسام الأدوات الأكبر والأقوى والمكونات الضرورية للقالب التدريجي.

نقاط اتخاذ القرار الحرجة في تسلسل هندسة التصميم

يتبع سير عمل تصميم القالب الكامل تسلسلاً منطقيًا حيث تستند كل مرحلة إلى ما سبقها. وإليك الطريقة النموذجية التي يتطور بها هذا الإجراء:

1. تقييم إمكانية تصنيع القطعة: يقوم المهندسون بتقييم هندسة المكون، ومواصفات المادة، ومتطلبات التحمل، وكميات الإنتاج للتأكد من ملاءمة الأداة التقدمية وتحديد التحديات المحتملة في التصنيع
2. تطوير تخطيط الشريط: يُصمم الفريق كيفية نقل الشريط المعدني للقطع عبر القالب، ويحدد نوع الحامل (صلب أو مرن)، والمسافة بين القطع، ونسب استخدام المادة
3. تسلسل المحطات: تُخصص العمليات إلى محطات محددة بالترتيب الأمثل، مع موازنة توزيع القوى، وضمان تدفق معدني مناسب، وأخذ متطلبات إزالة المخلفات بعين الاعتبار
4. نمذجة القالب ثلاثية الأبعاد: تُوثق النماذج التفصيلية باستخدام برنامج التصميم بمساعدة الحاسوب (CAD) كل مكبس، وكُتلة القالب، ومكوّن التوجيه، وهيكل الدعم، مع تحديد الفراغات والتسامحات الدقيقة بدقة عبر كامل التجميع
5. التحقق باستخدام المحاكاة: يتنبأ برنامج الحاسوب للهندسة (CAE) بسلوك المواد، ويحدد العيوب المحتملة مثل التشقّر أو الترقيق المفرط، ويتحقق من صحة التصميم قبل قص أي معدن

لماذا يهم هذا الترتيب كثيرًا؟ لأن القرارات المتخذة أثناء تخطيط الشريط تحدد بشكل مباشر ما يمكن تنفيذه في ترتيب المحطات. فتصميم الحامل يؤثر على طريقة انتقال القطع خلال الأداة، مما ي influي على المواقع الممكنة لإجراء عمليات التشكيل. كما ورد في بحث من ScienceDirect يحاول المهندسون المختصون بالطرق تحديد الحد الأدنى من العمليات المطلوبة لشكل ختم معين من أجل تقليل تكلفة الأدوات، مع الوفاء بمعايير الختم المستهدفة.

خذ مثالاً عمليًا: دعامة هيكلية لسيارة تتطلب عدة ثنيات، وعددًا من الثقوب، وتسامحات أبعاد دقيقة. يجب على المهندسين اتخاذ قرار بشأن ما إذا كان ينبغي تنفيذ جميع عمليات القطع أولًا، ثم جميع عمليات التشكيل، أو مزجها بشكل استراتيجي. فقد يؤدي إجراء عملية تشكيل في وقت مبكر جدًا إلى تشويه الميزات المثقبة مسبقًا. كما أن وضعها في وقت متأخر جدًا قد لا يترك ما يكفي من المادة لضمان متانة الحامل المناسب.

تتطلب مرحلة تخطيط الشريط أيضًا تحديد نوع حامل الشريط. وفقًا للتوجيهات الصناعية، إذا حدث تدفق للمعدن أثناء تشكيل الجزء أو إذا كانت هناك فروق في الارتفاع بين محطات القالب، فإن المصممين يحتاجون عادةً إلى حامل مرن أو قابل للتمدد يسمح بتدفق المادة إلى الشكل الهندسي المطلوب للجزء دون الإخلال بالمسافة الحرجة بين كل جزء والآخر. ويؤثر هذا القرار تأثيرًا متسلسلاً على جميع المراحل التصميمية اللاحقة.

أصبح التحقق المبكر من خلال المحاكاة ضروريًا في أساليب تصميم القوالب الحديثة. تشير شركة JVM للتصنيع إلى أن برامج المحاكاة ثلاثية الأبعاد تمكن المهندسين من نمذجة ومحاكاة العملية التصميمية بأكملها رقميًا، والتنبؤ بكيفية تصرف المواد تحت ظروف مختلفة. تساعد هذه القدرة التنبؤية على تحديد المشكلات المحتملة وتحسين هندسة القالب قبل إنشاء النماذج الأولية الفعلية، مما يوفر الوقت ويقلل من التكاليف في النهاية.

تنتهي دورة العمل الهندسية ببناء القالب الفعلي واختباره، ولكن الأساس للنجاح يتم وضعه في مراحل التصميم المبكرة هذه. إن فهم كيفية تأثير كل قرار على نتائج التصنيع اللاحقة هو ما يميز مصممي القوالب ذوي الخبرة عن أولئك الذين لا يزالون يتعلمون هذا المجال، كما يفسر سبب تحديد الهندسة الدقيقة في المرحلة الأولى ما إذا كان القالب التدريجي سيُعتمد من المحاولة الأولى أم يتطلب تكرارات مكلفة.

معايير اختيار المواد للقوالب التقدمية المستخدمة في صناعة السيارات

بينما تحدد سير عمل الهندسة كيفية تصميم القالب التدريجي، فإن اختيار المادة يحدد ما إذا كان القالب سيعمل فعليًا في الإنتاج. إن هذا الجانب الحيوي من تصميم قوالب ختم المعادن يؤثر بشكل مباشر على فجوات الدق، ومعدلات البلى، ومتطلبات تعويض الارتداد المرن، وفي النهاية عمر القالب الافتراضي. ومع ذلك، فإن معظم المناقشات حول ختم المعادن التدريجي تتجاهل التبعات الخاصة التي تفرضها المواد المختلفة المستخدمة في صناعة السيارات على معايير الأدوات.

إذًا ما الذي يحدث عندما يتم تكليفك بتصميم قوالب ختم فولاذية للصلب عالي القوة المتقدم بدلًا من الفولاذ اللين التقليدي؟ أو عندما تتطلب مبادرات التخفيف الوزني استخدام مكونات من الألومنيوم؟ الجواب يتضمن تغييرات جوهرية في طريقة تعاملك مع كل جانب من جوانب تصميم القالب.

اعتبارات الفولاذ عالي القوة للمكونات الهيكلية

أحدثت الفولاذات عالية القوة المتقدمة (AHSS) والفولاذات فائقة القوة (UHSS) ثورة في تصميم الهياكل السيارات، لكنها خلقت أيضًا تحديات كبيرة لمهندسي القوالب التقدمية. تصل هذه المواد إلى قوى شد تتراوح بين 500 ميجا باسكال وأكثر من 2000 ميجا باسكال، ما يعني أن صلادة الصفائح المعدنية قد تقترب أحيانًا من صلادة الأدوات نفسها.

تأمل هذه الحقيقة: وفقًا لأبحاث من شراكة Auto/Steel لرؤى AHSS ، فإن بعض درجات الفولاذ المارتنزيتي تصل إلى قيم صلادة روكويل C أعلى من 57. عندما تكون صفائحك المعدنية شبه صلبة مثل مشاقلك، فإن المواد التقليدية للقوالب والفراغات لا يمكنها ببساطة الأداء بشكل صحيح.

إن القوى الأعلى المطلوبة لتشكيل الفولاذ عالي القوة تتطلب اهتمامًا متزايدًا بعدة مجالات حرجة:

• الفراغات بين المشقال والقالب: تتطلب المواد ذات القوة الأعلى فراغات أكبر مقارنةً بالفولاذ اللين ودرجات HSLA لأن الفراغ يعمل كرافعة لثني وكسر القطعة الناتجة من الصفيحة المعدنية
• اختيار مادة القالب: غالبًا ما تفشل أدوات تقليدية مثل الفولاذ D2، التي كانت تعمل لعقود مع الفولاذ المعتدل، مبكرًا مع درجات الفولاذ عالي الشدة (AHSS)، وأحيانًا تُظهر انخفاضًا بنسبة 10 أضعاف في عمر الأداة
• معالجة الأسطح: تقلل الطلاءات الرقيقة بالتبخر الفيزيائي (PVD) مثل TiAlN بشكل كبير من ظاهرة التصاق المعدن (galling) وتمدد عمر الأداة عند تشكيل الفولاذ ثنائي الطور
• مقاومة التآكل: يحدث ت erosion القالب بشكل أسرع بسبب الاحتكاك وضغط التمساس الناتج عن المواد ذات الشدة الأعلى، مما يستدعي فترات صيانة أكثر تكرارًا

يُعقّد التصلد الناتج عن العمل أثناء الختم الأمور أكثر. فعند تشكيل مكونات المعدن بالختم من الفولاذ عالي الشدة (AHSS)، تزداد قوة المادة بما يفوق مواصفاتها الأولية. ويؤدي هذا التحميل الديناميكي إلى تسريع ت erosion القالب بطرق لا يمكن الت pronéd من خلال الحسابات الثابتة. بالإضافة إلى ذلك، فإن تقليل سماكة الصفائح، الذي يُعد أحد الدوافع الأساسية لاستخدام الفولاذ عالي الشدة (AHSS) في المقام الأول، يزيد من احتمالية حدوث تثنيبات (wrinkle). ولمنع هذه التثنيبات، يتطلب قوى حامل البليانكر الأعلى، التي بدورها تُسرع من آثار الت erosion.

غالبًا ما تتضمن الحلول العملية إنشاء أدوات تشكيل كبيرة من مواد نسبيًا رخيصة مثل الحديد الزهر، ثم استخدام إدخالات من فولاذ الأدوات عالي الجودة مع طلاءات مناسبة في المواقع التي تتعرض للتآكل الشديد. توفر فولاذات أداة ميتالورجيا المساحيق (PM) تركيبة مثالية من مقاومة الصدمات والصلابة ومقاومة البلى لا يمكن لفولاذات الأدوات التقليدية تحقيقها. في حالة موثقة، أدى التحول من الفولاذ D2 إلى فولاذ أداة PM لتشكيل فولاذ FB 600 إلى زيادة عمر الأداة من 5,000-7,000 دورة إلى 40,000-50,000 دورة المتوقعة.

تحديات سبائك الألومنيوم في تطبيقات التخفيض الخفيف

عندما تسعى شركات تصنيع السيارات لتحقيق أهداف طموحة للحد من الوزن، غالبًا ما تحل سبائك الألومنيوم محل الصلب في ألواح الهيكل، ومكونات الإغلاق، وحتى بعض العناصر الهيكلية. ومع ذلك، يتطلب تصميم القوالب التقدمية الخاصة بالألومنيوم نهجًا مختلفًا جوهريًا عن الصلب.

وفقًا لشركة AutoForm، فإن الأجزاء المطروقة المصنوعة من الألومنيوم تتأثر بالارتداد الربيعي أكثر من تلك المصنوعة من الصلب المسحوب عميقًا التقليدي. ويستدعي هذا الخصائص تعويضًا واسع النطاق للارتداد الربيعي في هندسة القالب، وغالبًا ما يتطلب عدة تكرارات محاكاة لتحقيق أجزاء ضمن التحملات المطلوبة. إن معامل المرونة الأدنى للألومنيوم مقارنةً بالصلب يعني أن العناصر المشكلة تعود ارتداديًا بشكل أكثر عدوانية نحو حالتها المسطحة الأصلية.

إن إعداد آلة ختم الألومنيوم يواجه اعتبارات إضافية تتجاوز مجرد الارتداد الربيعي. فمثلاً ميل الألومنيوم إلى التخريب والالتصاق بأسطح الأدوات يخلق متطلبات مختلفة للتشحيم. وقد يبدو انخفاض قوة الألومنيوم مقارنةً بـ AHSS كميزة، لكن خصائص تصلب الألومنيوم أثناء التشغيل وسلوكه غير المتماثل يقدمان تحديات تشكيل خاصة بهما.

الختم التدريجي للنحاس، رغم أنه أقل شيوعًا في التطبيقات الهيكلية للسيارات، يشترك مع تشكيل الألومنيوم في بعض الخصائص من حيث ميله للتآكل اللصقي ومتطلبات التشحيم. قد تستخدم الموصلات الكهربائية وبعض المكونات المتخصصة سبائك النحاس، مما يتطلب اهتمامًا مماثلاً بمعاملات السطح وتوافق مواد القوالب.

بالنسبة للمكونات الهيكلية الكبيرة التي يصعب إنتاجها عمليًا باستخدام قوالب تدريجية، فإن الختم بنظام النقل (transfer die) يوفر بديلاً مناسباً. حيث يتم نقل صفائح منفصلة بين المحطات بدلاً من استخدام شريط مستمر، مما يسمح بتصنيع أجزاء أكبر في الحجم مع الحفاظ على الكفاءة المتعددة للمحطات.

مقارنة المواد بالنسبة لمعطيات تصميم القوالب

فهم كيفية تتأثر معطيات تصميم القوالب باختلاف المواد يساعد المهندسين على اتخاذ قرارات مدروسة في المراحل المبكرة من عملية التطوير. توضح المقارنة التالية التطبيقات النموذجية في صناعة السيارات والاعتبارات الأساسية لكل فئة من المواد:

نوع المادة	التطبيقات النموذجية في صناعة السيارات	اعتبارات تصميم القوالب	نطاق التخليص الموصى به
فولاذ رقيق (CR/HR)	دعامات غير هيكلية، مكونات داخلية، تعزيزات بسيطة	يُقبل استخدام فولاذ الأدوات القياسي D2/A2؛ التشحيم التقليدي كافٍ؛ معدلات تآكل معتدلة	6-10% من سمك المادة لكل جانب
فولاذ عالي القوة ومنخفض السبائك (HSLA) (إجهاد خضوع 340-420 ميجا باسكال)	عناصر عرضية، مكونات نظام التعليق، هياكل المقاعد	يوصى باستخدام فولاذ أدوات محسن؛ قوى حامل الشطب المتزايدة؛ تكون الطلاءات السطحية مفيدة	8-12% من سمك المادة لكل جانب
فولاذ ثنائي الطور (DP 590-980)	أعمدة B، قضبان السقف، عوارض التصادم الجانبي، تعزيزات هيكلية	تُطلب فولاذ الأدوات من نوع PM أو D2 مطلي؛ الطلاءات الرقيقة بالبخار (PVD) ضرورية؛ النيتريدة الأيونية للمواد المغلفنة	10-15% من سمك المادة لكل جانب
مارتينسيتي (MS 1180-1500+)	عوارض مقاومة لاختراق الباب، تعزيزات المصدات، أنابيب هيكلية مشكلة بانحناء	يجب استخدام فولاذ أدوات PM المتخصص؛ طبقات طلاء متعددة؛ فترات صيانة متكررة	12-18% من سمك المادة لكل جانب
سبائك الألمنيوم (5xxx/6xxx)	أغطية المحرك، الحواجز، الأبواب، فتحات جسم السيارة الجانبية، أغطية الإغلاق	يتطلب تعويضًا كبيرًا من ارتداد الزنبرك؛ الطلاءات المقاومة للالتصاق حرجة؛ تحسين التشحيم	8-12% من سمك المادة لكل جانب

تمثل هذه النطاقات للمسافات الحرية نقاط بداية قد تتطلب تعديل أثناء مرحلة التطوير. وفقًا للمعايير الخاصة بقواعد القوالب في أمريكا الشمالية من Adient ، يجب أن تتبع المسافات الحرية لل punches إرشادات محددة حسب نوع المادة كنقطة بداية، مع إجراء التعديلات خلال مرحلة التطوير بالتنسيق مع الفريق الهندسي.

تختلف أيضًا حدود سماكة المواد باختلاف الدرجة. في حين يمكن تشكيل الفولاذ اللين بسماكات تصل إلى 6 مم أو أكثر في بعض التطبيقات، تصبح معالجة درجات الفولاذ عالي الشدة (UHSS) أكثر صعوبة عند تسمك 2-3 مم فما فوق بسبب القوى الشديدة المطلوبة. وتتراوح سماكات سبائك الألومنيوم المستخدمة في ألواح الهيكل في السيارات نموذجيًا بين 0.8 مم إلى 2.0 مم، مع تخصيص السماكات الأكبر للسبائك الهيكلية بدلاً من المكونات المطروقة.

يمتد التفاعل بين خصائص المواد وتصميم القالب ليشمل أكثر من مجرد الفجوات. فعلى سبيل المثال، يجب أن تأخذ تعويضات الارتداد الناتجة عن الربيع بعين الاعتبار درجة المادة وهندسة القطعة معًا. فقد تتطلب شريحة بسيطة مصنوعة من مادة DP 590 تعويض انحناء زائد بمقدار 2-3 درجات، في حين قد تحتاج لوحة منحنية معقدة إلى تعديلات هندسية طوال كامل سلسلة عمليات التشكيل. ويصبح التحقق من المحاكاة، الذي يتم تناوله في قسم سير العمل، بالغ الأهمية خاصة عند التعامل مع مواد متقدمة لا تنطبق عليها القواعد التجريبية التقليدية.

إن فهم هذه المتطلبات الخاصة بكل مادة يمكن المهندسين من تحديد الأدوات المناسبة منذ البداية، مما يتجنب التكرارات المكلفة ويضمن تحقيق القوالب التقدمية للعمر الإنتاجي المنشود. والخطوة التالية تتضمن تحويل هذه المعرفة المتعلقة بالمواد إلى تخطيطات مثلى للشرائط، بهدف تعظيم الكفاءة مع الحفاظ على الدقة التي تطلبها الشركات المصنعة لمعدات السيارات (OEMs).

تحسين تخطيط الشرائط واستراتيجيات تسلسل المحطات

بعد تحديد اختيار المواد، تصبح الخطوة التالية والحرجة هي ترتيب القطع على الشريط المعدني لتعظيم الكفاءة مع ضمان جودة متسقة. يمثل تحسين تخطيط الشريط النقطة التي يلتقي فيها التصميم النظري للقالب بالاقتصاد العملي في التصنيع. فكل نقطة مئوية تُحسَّن في استخدام المادة تتحول مباشرة إلى وفورات في التكاليف عبر دفعات الإنتاج العالية الحجم. إذًا، كيف يوازن المهندسون بين المتطلبات المتنافسة من حيث كفاءة المواد وتعقيد القالب ودقة القطعة؟

تعظيم استخدام المواد من خلال التخطيط الاستراتيجي

يبدأ تطوير تخطيط الشريط بحساب ثلاث معلمات أساسية: عرض الشريط، المسافة بين القطع (البينة)، ونسبة استخدام المادة. وتُحدد هذه القيم المرتبطة ببعضها البعض كمية المادة الخام التي تتحول إلى قطع نهائية مقابل الهالك.

يبدأ حساب عرض الشريط بأكبر بُعد للقطعة بشكل عمودي على اتجاه التغذية، ثم يُضاف إليه الهوامش اللازمة لأشرطة الناقل، وتقليم الحواف، وأي تجاوزات مطلوبة للتحكم في التغذية. يجب على المهندسين أخذ الحسبان للويب الحامل الذي يربط القطع أثناء تقدمها عبر القالب. وفقًا لـ دليل الجليكس للختم التدريجي يبقى الشريط سليمًا حتى مرحلة القطع النهائي، مما يوفر أقصى قوة واستقرار لمكافحة قوى التغذية أثناء التشغيل عالي السرعة على ماكينة ختم تدريجية.

المسافة بين الخطوات (Pitch distance)، وهي الكمية التي يتقدم بها الشريط مع كل ضربة من المكبس، تؤثر بشكل مباشر على كفاءة استخدام المواد ومعدل الإنتاج. فكلما كانت المسافات أقصر، تحسّن استخدام المادة ولكن قد لا يتوفر مجال كافٍ بين المحطات للأدوات المطلوبة. أما المسافات الأطول فتبسّط بناء القالب لكنها تهدر المادة. ويستلزم إيجاد التوازن الأمثل تحليل هندسة القطعة ومتطلبات التشكيل ومسافات الأمان بين المحطات.

يقيس نسبة استخدام المواد مقدار ما يتم تحويله من لفائف خام إلى منتج جاهز مقابل المخلفات. بالنسبة لقوالب السيارات التقدمية، تتراوح معدلات الاستخدام عادةً بين 60٪ و85٪، حسب هندسة القطعة. تؤدي الأشكال المعقدة ذات المنحنيات والأطر غير المنتظمة بشكل طبيعي إلى استخدام أقل مقارنة بالقطع المستطيلة. عند تشغيل آلة ختم المعادن بمئات الضربات في الدقيقة، فإن حتى تحسينات بسيطة في الاستخدام تتراكم لتوفير كبير في المواد خلال إنتاج ملايين القطع.

فيما يلي مبادئ تحسين تخطيط الشريط الأساسية التي يتبعها المهندسون ذوو الخبرة:

• تصميم حامل الشريط: اختر بين الحوامل الصلبة للقطع البسيطة أو الحوامل المرنة/المطاطية للقطع التي تتطلب تدفقًا كبيرًا للمعدن أثناء عمليات التشكيل
• فرص التجميع: قم بتقييم ما إذا كان يمكن تدوير القطع أو ترتيبها لتقليل عرض الشريط أو تحسين الاستخدام
• التكوينات متعددة النواتج: فكر في تشغيل جزأين أو أكثر عبر عرض الشريط بالنسبة للمكونات الأصغر لزيادة الإنتاج لكل دورة
• إدارة المخلفات: قم بترتيب العمليات لضمان تساقط الخردة بشكل نظيف وتجنب سحب القطع التي قد تتسبب في تلف الأجزاء أو القوالب
• السماح بالحافة: احتفظ بكمية كافية من المادة عند حواف الشريط لمنع تشقق الحواف أثناء عمليات التشكيل

تستحق الفتحات الجانبية، التي تُعرف أحيانًا بفتحات المدقة أو الفتحات الفرنسية، اهتمامًا خاصًا في تصميم تخطيط الشريط. هذه الفتحات الصغيرة الموجودة على أحد طرفي الشريط أو كلاهما تؤدي وظائف حاسمة متعددة. وفقًا لـ المُصنِّع توفر فتحات المدقة نقطة توقف ثابتة للمادة لمنع التغذية الزائدة، التي قد تؤدي إلى تلف شديد في القالب ومخاطر أمنية. كما أنها تُنشئ قطعًا مستقيمًا على حواف المادة الداخلة، مما يزيل أي انحناء حدي يحدث نتيجة عملية قص الملف الذي قد يتسبب في صعوبات في التغذية.

تتضمن منطقية وضع فتحات التفاف تحديد مواقع استراتيجية في المحطات المبكرة. عند استخدامها لتسجيل القطع، توفر فتحتان على جانبي الشريط المتقابلين توازنًا مثاليًا ودقة تغذية عالية. وبينما يرى بعض المهندسين أن الفتحات المتزنة تمثل هدرًا في استهلاك المواد، فإن الحقيقة أكثر تعقيدًا. إذ يمكن أن تكلف حالة تصادم شديدة واحدة في القالب نتيجة الإطعام الزائد ما يزيد عن 100 ضعف تكلفة المواد الإضافية المستهلكة بواسطة الفتحات المتزنة طوال دورة إنتاج كاملة.

وضع ثقب التوجيه لضمان تسجيل قطعة دقيق ومستمر

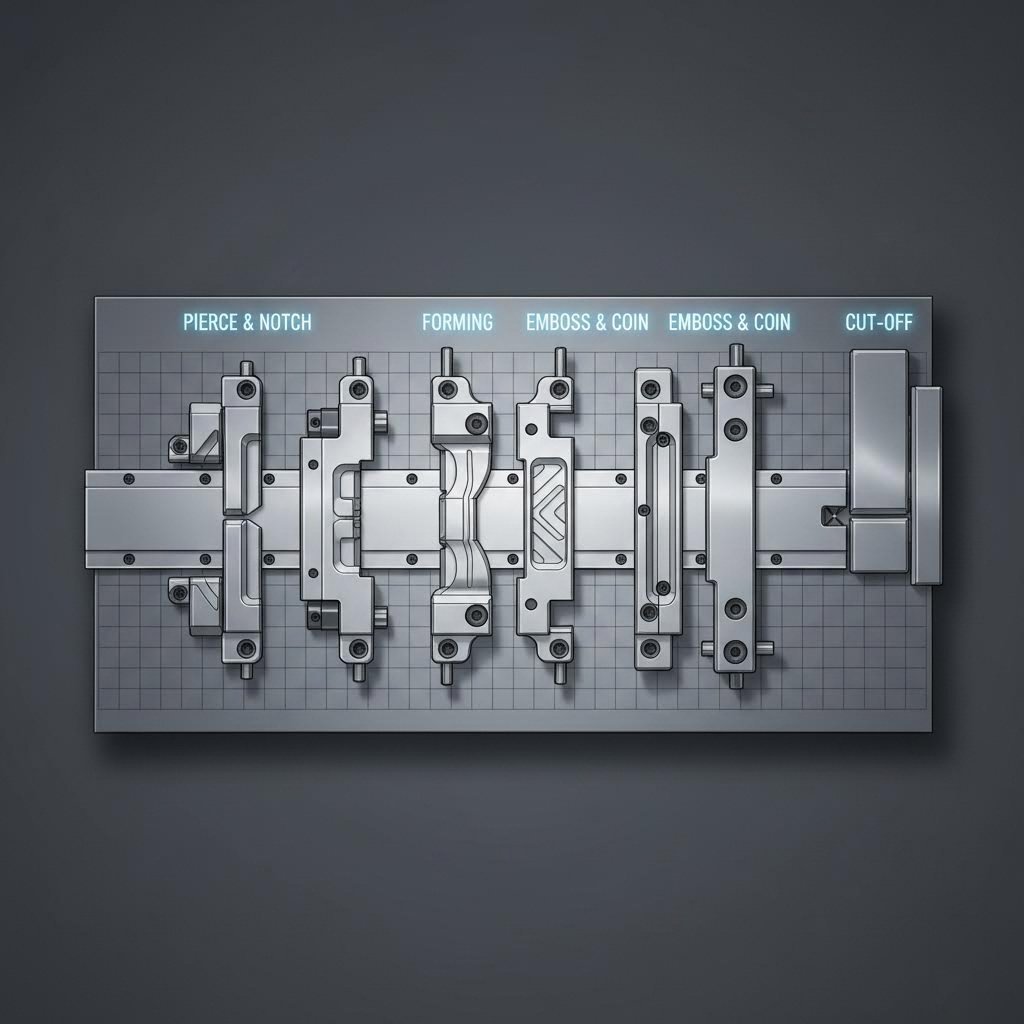

إذا كان تخطيط الشريط يحدد كفاءة المادة، فإن وضع ثقب التوجيه يحدد دقة القطعة. حيث تعتمد كل عملية ختم بالقالب التدريجي على هذه العناصر المرجعية للحفاظ على المحاذاة الدقيقة عبر عشرات المحطات التسلسلية.

تُثقب الثقوب التوجيهية في المحطتين الأوليين من القوالب المتتابعة للختم، مما يُنشئ نقاط المرجع المطلقة لجميع العمليات اللاحقة. وعند تقدم الشريط، تقوم المسامير التوجيهية المثبتة على القالب العلوي بإدخال هذه الثقوب قبل أن تتلامس أي أدوات تشكيل مع المادة. ويولد تصميم المسامير التوجيهية المخروطي قوى جانبية تدفع الشريط إلى المحاذاة الدقيقة في المحورين X-Y، ما يعيد ضبط الموقع بدقة في كل دورة، ويقطع سلسلة أي أخطاء متراكمة في التغذية.

يتبع وضع الثقوب التوجيهية الأمثل عدة إرشادات تؤثر مباشرةً على دقة القطعة:

• القرب من السمات الحرجة: يجب وضع المسامير التوجيهية بأقصى قرب ممكن من السمات ذات التحمل الضيق لتقليل المسافة التي يمكن أن تتراكم عليها أخطاء الموضع
• العلاقة بمحطات التشكيل: يجب التأكد من أن المسامير التوجيهية تدخل الشريط قبل بدء أي عملية تشكيل في كل دورة، لضمان التسجيل الصحيح أثناء تشوه المادة
• موقع شريط الناقل: ضع المحطات التوجيهية في شريط الحامل بدلاً من وضعها داخل محيط القطعة كلما أمكن ذلك، لتجنب ترك علامات على المكونات النهائية
• المسافة الفاصلة للدبابيس التوجيهية: الحفاظ على مسافة كافية حول مواقع الثقوب التوجيهية لتوفير مكان كافٍ لقطر الدبوس المخروطي أثناء الارتكاز
• الترتيب التناسبي: استخدم محطات توجيهية موضوعة بشكل متناظر على الجانبين المتقابلين للشريط لتوفير قوى تسجيل متوازنة

عادةً ما يتضمن القالب التدريجي نفسه عدة محطات توجيهية منتشرة على طوله. تقوم المحطات التوجيهية الأولية بتحديد وضع تقريبي، بينما توفر المحطات التوجيهية الثانوية في محطات التشكيل الحرجة دقة محلية حيث تكون الحاجة لها أكبر. يضمن هذا الأسلوب المزدوج أن تتلقى كل عملية حساسة تصحيحًا جديدًا في الموازنة، حتى في حال حدوث تقلبات طفيفة في التغذية.

تسلسل المحطات للمكونات المعقدة للسيارات

يمثل تحديد العمليات التي تتم في كل محطة واحدة من الجوانب الأكثر اعتمادًا على الخبرة في تصميم القوالب التقدمية. ويمكن أن يؤدي التسلسل غير السليم إلى تشوه القطعة، أو تآكل مفرط للقالب، أو فشل تام في عمليات التشكيل. ويُعد التسلسل الفعّال متوازنًا لتوزيع القوى، ويكفل تدفق المادة بشكل صحيح، ويحافظ على دقة القطعة خلال جميع العمليات.

المبدأ العام يقضي بوضع عمليات القص قبل عمليات التشكيل، ولكن الواقع أكثر تعقيدًا. ضع في اعتبارك هذه المبادئ التوجيهية للتسلسل بالنسبة للأجزاء المعقدة المستخدمة في صناعة السيارات:

• الثقوب التوجيهية أولًا: يجب دائمًا إنشاء عناصر التسجيل في المحطات الأولى قبل أي عمليات أخرى
• تقليم المحيط قبل التشكيل: قم بإزالة المواد الزائدة حول محيط القطعة في مرحلة مبكرة لتقليل القوى أثناء عمليات التشكيل اللاحقة
• التشكيل التدريجي: وزع الانحناءات الشديدة عبر عدة محطات لتجنب التشققات، مع الاقتراب التدريجي من الشكل النهائي
• العناصر الداخلية بعد التشكيل: ثقب الثقوب والفتحات في المناطق المشكلة بعد عمليات الثني عندما يجب أن تحافظ هذه الميزات على موقع دقيق بالنسبة للهندسة المشكلة
• الختم والإعادة في النهاية: ضع عمليات القياس النهائي في نهاية السطر لإنشاء الأبعاد الحرجة مباشرة قبل القطع

إن توزين القوى عبر القوالب التقدمية يمنع التحميل غير المتساوي الذي قد يتسبب في انحراف الشريط أو انحراف المثقب أو تآكل القالب المبكر. يقوم المهندسون بحساب القوى الناتجة في كل محطة وترتيب العمليات لتوزيع الأحمال بشكل متناظر حول خط مركز القالب. وعندما يجب أن تحدث العمليات الثقيلة خارج المركز، فإن الميزات المعاكسة أو المحطات الخاملة تساعد في الحفاظ على التوازن.

إن المسافة بين المحطات تتطلب أيضًا تفكيرًا دقيقًا. فقد تحتاج العمليات الحرجة في التشكيل إلى مساحة إضافية لتوفير مقاطع لكمة وقوالب أكبر وأقوى. ويُدخل بعض تصميمات القوالب المتقدمة محطات غير نشطة، أي مواقع لا تتم فيها أي عملية، خصيصًا لتوفير مساحة للأدوات القوية أو للسماح للشريط بالاستقرار قبل العملية التالية.

بالنسبة لدعامات الهيكل في السيارات التي تتطلب ثنيات متعددة، قد يتبع التسلسل النموذجي ما يلي: عمل الثقوب الاسترشادية في المحطة الأولى، ثم قص الحواف في المحطتين الثانية والثالثة، ثم التشكيل الأولي في المحطتين الرابعة والخامسة، ثم ثقب الثقوب الداخلية في المحطة السادسة، ثم التشكيل الثانوي في المحطة السابعة، ثم الختم الدقيق في المحطة الثامنة، ثم القطع النهائي في المحطة التاسعة. ويضمن هذا التسلسل أن كل عملية تبنى بشكل منطقي على العمل السابق مع الحفاظ على الدقة التي تطلبها الشركات المصنعة لمعدات الأصلية في صناعة السيارات.

بعد تحسين تخطيط الشريط وتحديد تسلسل المحطات، تأتي المرحلة التالية التي تتضمن التحقق من هذه القرارات التصميمية باستخدام أدوات المحاكاة الحديثة قبل البدء في بناء القالب الفعلي.

أدوات التصميم بمساعدة الحاسوب (CAD) والتصنيع بمساعدة الحاسوب (CAM) والمحاكاة في تطوير القوالب الحديثة

لقد قمت بتحسين تخطيط الشريط وتوحيد تسلسل كل محطة بدقة. ولكن كيف تعرف ما إذا كان تصميم القالب التدريجي للختم المعدني سيعمل فعليًا قبل قطع فولاذ الأداة الباهظ الثمن؟ هنا تأتي تقنية المحاكاة الحديثة لتسد الفجوة بين التصميم النظري والواقع الإنتاجي. فقد حوّلت الهندسة المعتمدة على الحاسوب (CAE) تطوير القوالب من عملية مكلفة تعتمد على التجربة والخطأ إلى علم تنبؤي، مما يمكن المهندسين من التحقق من صحة التصاميم افتراضيًا قبل الانتقال إلى النماذج الأولية المادية.

وفقًا لـ رؤى حول الفولاذ عالي القوة على مدار أكثر من عقدين، كانت المحاكاة الحاسوبية لتشكيل الصفائح المعدنية قيد الاستخدام الصناعي الشائع. إن البرامج الحالية تحاكي بدقة عمليات تشكيل ورشة الضغط الفعلية، وتوفر ت prongnات دقيقة لحركة الش blanks، والانفعالات، وانخفاض السُمك، والتجعّدات، وشدة التشكيل كما تُعرّفها منحنيات الحد التشكيل التقليدية. بالنسبة لتطبيقات ختم القوالب الدقيقة في تصنيع السيارات، لم يعد هذا القدرة اختيارية بل ضرورية لتحقيق جداول تطوير القوالب التنافسية.

محاكاة الحوسبة للمساعدة في منع العيوب

تخيل أنك قادر على رؤية بدقة أين ستشقق قطعتك المسحوقة، أو تتجعد، أو تصبح رقيقة بشكل مفرط، قبل أن تبني أي مكون من مكونات القالب. هذا بالضبط ما توفره محاكاة التشكيل الحديثة. تتنبأ هذه الأدوات بتدفق المادة عبر كل محطة من محطات آلة ختم القوالب، وتحدد العيوب المحتملة التي قد لا تظهر إلا خلال اختبارات مكلفة يتم إجراؤها فعليًا.

تمتد قيمة المحاكاة الافتراضية عبر عدة مجالات حرجة:

• تحليل حد التشكيل: يقوم البرنامج بتقييم ما إذا كانت تشوهات المواد تتجاوز الحدود الآمنة، وتوقع حدوث التضييق والتمزق قبل أن يحدثا في الإنتاج
• رسم توزيع السُمك: تكشف المحاكاة المناطق التي تصبح فيها المادة أرق أثناء عمليات السحب، مما يساعد المهندسين على تعديل نصف القطر أو إضافة حواف سحب للتحكم في تدفق المعدن
• توقع التجاعيد: يحدد التحليل الافتراضي المناطق المعرضة للانبعاج بسبب الانضغاط، ويسمح بتعديل قوة المشبك قبل الاختبار الفعلي
• حساب الارتداد: تنبّئ الخوارزميات المتقدمة بكيفية انحراف الشكل النهائي عن الشكل المطلوب بعد إزالة القوالب، مما يتيح التعويض في هندسة القالب
• تحليل الانفعال: يوضح توزيع الانفعال الرئيسي توزيع الإجهاد عبر الجزء، مع تسليط الضوء على المناطق التي تتطلب تعديلات في التصميم

أظهرت أبحاث نُشرت في مجلة ميكانيكا الصخور والهندسة الجيوتقنية يوضح كيف تعالج المحاكاة المشكلات الشائعة في عملية الختم. من خلال تغيير معايير مثل سرعة الختم، وضغط الحافة، وسماكة الصفائح المعدنية، ومعامل الاحتكاك، يمكن للمهندسين دراسة تأثير المعايير المختلفة للعملية على جودة التشكيل وتحديد الإعدادات المثلى قبل بدء الإنتاج الفعلي.

بالنسبة لمعدات ختم المعادن التي تعمل بفولاذ عالي القوة متقدم، تصبح المحاكاة أكثر أهمية. كما ذكرت AHSS Insights، فإن درجات الفولاذ عالي القوة المتقدمة اليوم هي منتجات مُصممة بدقة وتختلف باختلاف معدات إنتاج كل مصنع فولاذ ومسار المعالجة الخاص به. العمل ببيانات مواد دقيقة ومحددة لكل مورد ضمن عمليات المحاكاة يضمن تطابق النتائج الافتراضية مع ما سيحدث باستخدام الفولاذ الإنتاجي في عمليات تشكيل المعادن على آلة الختم الخاصة بك.

أساليب التجربة الافتراضية التي تقلل من التكرارات الفعلية

تطلب تطوير القوالب التقليدية بناء أدوات مادية، وتثبيتها في المكبس، وتشغيل اختبارات فعلية لاكتشاف المشكلات. وكان كل تكرار يعني تأخيرًا لأسابيع وتكاليف كبيرة. وتُغيّر طرق الاختبار الافتراضي هذه المعادلة جذريًا من خلال تمكين المهندسين من التكرار رقميًا في غضون ساعات بدلًا من أسابيع.

تختلف طريقة المحاكاة حسب مرحلة التطوير. فتحليل الجدوى المبدئي يستخدم شيفرات خطوة واحدة أو عكسية لتقييم بسرعة ما إذا كان يمكن تصنيع قطعة الختم أساسًا. وتستفيد هذه الأدوات من هندسة القطعة النهائية وتفكها لتوليد شكل أولي للصفيحة، ثم تحسب الانفعال بين الشكل المجسم والشكل المسطح. ووفقًا لموقع AHSS Insights، فإن هذا الأسلوب يوفر بيانات الانفعال على طول خطوط المقطع، والتقليل في السُمك، وشدة التشكيل، ومعلومات محيط الصفيحة مع تقليل زمن الحوسبة.

مع تقدم عملية التطوير، توفر المحاكاة التدريجية نتائج أكثر تفصيلًا. تعتمد هذه الطريقة على نمذجة الأدوات الفعلية، بما في ذلك المثقب، القالب، وحامل الشطب، إلى جانب معايير العملية مثل قوى حامل الشطب، شكل الشطب، وهندسة الخيط. ويعكس كل تزايد تشوه الصفائح المعدنية عند موضع مختلف من ضربة المكبس، حيث تعتمد التزايدات اللاحقة على النتائج السابقة.

تشمل مخرجات المحاكاة الرئيسية والتداعيات المرتبطة بتصميمها ما يلي:

• مخططات حد التشكيل: خرائط بصرية تُظهر حالات الانفعال بالنسبة لحدود فشل المادة، وتوجه القرارات المتعلقة بتسلسل المحطات وشدة التشكيل لكل عملية
• متجهات تدفق المادة: مؤشرات اتجاهية تُظهر كيفية تحرك المعدن أثناء عملية التشكيل، وتوفر معلومات تساعد في تحديد أماكن خيوط السحب وموقع الشطب
• منحنى أحمال المكبس: توقعات القوة خلال دورة الضربة، مما يمكن من اختيار المكبس والوسادة المناسبين لتطبيق ختم القوالب
• تطوير خط القطع: أشكال الباطن المستمدة من المحاكاة التي تأخذ في الاعتبار حركة المادة، مما يقلل من هدر القطع ويحسن الكفاءة في الاستخدام
• هندسة تعويض الارتداد المرن: أسطح القوالب المعدلة التي تُقوّس الأجزاء بشكل مفرط لتحقيق الأبعاد المستهدفة بعد استعادة المرونة

تحلل بعض حزم البرامج عمليات التشكيل متعددة المراحل مثل القوالب التقدمية، وتبين كيف تؤثر عمليات القص والعمليات الأخرى في كل محطة على الدقة البعدية والارتداد المرن في المحطات اللاحقة. ويتيح هذا البيئة الافتراضية إنشاء سجل بصري لتشوه الباطن يمكن للمهندسين تتبعه رجوعًا من أي عيب في المرحلة النهائية لتحديد مصدر المشكلة.

بالنسبة لشركات تصنيع المعدات الأصلية في قطاع السيارات التي تتطلب بيانات محاكاة التصادم، فإن أساليب العمل الحديثة تقوم بربط نتائج التشكيل مباشرةً بتحليل الهيكل. في السابق، كانت محاكاة التصادم تعتمد على سمك الصفيحة الأولي ومقاومة الخضوع عند الاستلام، ما أدى في كثير من الأحيان إلى نتائج لا تتطابق مع الاختبارات الفعلية. أما التطبيقات المتطورة حالياً فتقوم أولاً بنمذجة عملية التشكيل، بحيث تلتقط التناقص المحلي في السمك والتصلب الناتج عن التشغيل البارد. ثم تُستخدم هذه البيانات النقطة بنقطة مباشرةً كمدخلات لمحاكاة التصادم، مما ينتج نماذج افتراضية للتصادم شبه مطابقة للنتائج الفعلية للاختبارات.

التأثير العملي لهذه الأدوات كبير جدًا. تتيح محاكاة قالب القطع الافتراضية تقييم إمكانية تنفيذ جزء، والعملية، وتصميم القالب قبل قطع أول قالب صلب. ومعالجة المشكلات قبل بدء بناء القالب المكلف يؤدي إلى تحسين الجودة واستخدام أفضل للموارد. وفي تطوير قوالب السيارات التقدمية، يعني ذلك أن التصاميم تصل إلى المرحلة الفعلية لتجريب القوالب مع عدد أقل بكثير من المشكلات، مما يسرّع دخول المنتج مرحلة الإنتاج ويقلل من التكرارات الهندسية التي تؤدي إلى تأخير إطلاق البرامج.

مع قيام المحاكاة بالتحقق من قرارات التصميم الخاصة بك، تصبح الخطوة التالية هي التأكد من أن هذه التصاميم تتضمن أيضًا مبادئ القابلية للتصنيع التي تمدد عمر القالب وتقلل من تكلفة كل قطعة طوال عملية الإنتاج.

التصميم من أجل القابلية للتصنيع في التطبيقات automotive

يؤكد المحاكاة أن تصميم القالب التدريجي الخاص بك سينتج القطع. ولكن هل ستكون هذه القطع فعالة من حيث التكلفة عند تصنيعها عبر ملايين الدورات؟ هنا تأتي مبادئ التصميم لتسهيل التصنيع (DFM) التي تميز الأدوات المقبولة عن الأدوات الاستثنائية. يُشير العديد من المصادر إلى DFM بشكل عابر، لكن القليل منها يقدم الإرشادات الهندسية المحددة التي يتبعها مصنعو القوالب التدريجية فعليًا عند تصميم مكونات الختم لمصنعي المعدات الأصلية في قطاع السيارات.

في سياقات القوالب التقدمية والختم، يعني DFM تشكيل هندسة الجزء بشكل متعمد لتقليل إجهاد الأداة، وتقليل البلى، والحفاظ على الاتساق البُعدي طوال فترات الإنتاج الطويلة. وفقًا لدليل المبادئ الأساسية للتصميم من شركة Die-Matic، فإن التصميم لا يتعلق فقط بتحقيق الشكل أو الوظيفة المرجوة—بل يتعلق بإنشاء جزء يمكن تصنيعه بكفاءة وموثوقية وفعالية من حيث التكلفة. ويقلل المكون المصمم جيدًا من الهدر ويقلل الحاجة إلى عمليات ثانوية مع الحفاظ على السلامة الهيكلية.

تعديلات الهندسة التي تمدد عمر القالب

تخيل تشغيل قالب تقدمي بسرعة 400 ضربة في الدقيقة، على مدار 24 ساعة يوميًا. كل عنصر هندسي على جزئك يؤثر على تآكل الأداة بهذه السرعة. ويمكن أن تؤدي التعديلات الصغيرة في التصميم في المراحل المبكرة إلى تمديد عمر القالب بشكل كبير وتقليل تكرار الصيانة.

تمثل الزوايا الحادة واحدة من أكثر العوامل شيوعًا التي تُقصر عمر القوالب. ففي الزوايا الداخلية ذات نصف القطر الصغير، تتراكم الإجهادات على كل من الجزء المشكل والقالب. وفقًا لـ إرشادات التصميم للتصنيع من شاويي ، يجب أن يكون نصف القطر الداخلي مساويًا على الأقل لسمك المادة، في حين أن نصف القطر الخارجي يتطلب عادةً حد أدنى يبلغ 0.5 من سماكة المادة. وتمنع هذه المواصفات التي تبدو بسيطة تركز الإجهادات الذي يؤدي إلى تكسر المثاقب وارتداء القالب المبكر.

كما تؤثر المسافات بين العناصر بشكل كبير على متانة الأدوات. فعند وضع الثقوب أو الشقوق قريبة جدًا من بعضها البعض أو بالقرب من خطوط الثني، تصبح المقاطع الرفيعة في القالب بينها هشة وعرضة للكسر. فعلى سبيل المثال، يتطلب عملية ختم القطع الكهربائية للموصلات السيارات اهتمامًا دقيقًا بالمسافات بين العناصر لأن صفائف الموصلات غالبًا ما تحتوي على عدد كبير من العناصر الصغيرة داخل أحجام مضغوطة.

تشمل التعديلات الأساسية للهندسة التي تطيل عمر القالب ما يلي:

• أدنى نصف قطر ثني: حدد نصف قطر الانحناء الداخلي بما لا يقل عن 1x سماكة المادة للصلب الطري و1.5-2x للدرجات عالية القوة لمنع تشقق المادة وتقليل إجهاد المثقب
• المسافة بين الثقب والحافة: احتفظ بمسافة دنيا مقدارها 2x سماكة المادة بين حواف الثقوب وحواف القطعة لضمان توفر كمية كافية من المادة لعملية القص النظيفة
• المسافة بين الثقب وخط الانحناء: ضع الثقوب على بعد لا يقل عن 2.5x سماكة المادة زائد نصف قطر الانحناء عن خطوط الانحناء لمنع تشوه الثقوب أثناء التشكيل
• نصف قطر الزوايا الواسع: استبدل الزوايا الداخلية الحادة بنصف قطر لا يقل عن 0.5 مم لتقليل تركيز الإجهاد في الأداة
• سماكة الجدران المتسقة: تجنب التحولات الكبيرة في السماكة في الخصائص المسحوبة لتعزيز تدفق متجانس للمواد وتقليل البلى المحلي في القالب

تتطلب الزوايا المائلة اهتمامًا خاصًا في الأجزاء المصنوعة من الصلب المطروق تدريجيًا والمزودة بخصائص مشكلة. ورغم أن عملية الطَرق تختلف عن الصب، فإن الميل الخفيف للجدران الرأسية يُسهّل إخراج القطعة من مكابس التشكيل ويقلل من حدوث التآكل. بالنسبة للخصائص ذات السحب العميق، يمكن أن تقلل الزوايا المائلة التي تتراوح بين 1 إلى 3 درجات من قوى الاستخراج بشكل كبير وتطيل عمر المكبس.

تشير شركة دي-ماتيك إلى أن الزوايا المائلة تسمح بإزالة الأجزاء المطروقة من القوالب بسلاسة، في حين تقلل نصف الأقطار من خطر التشققات وتحسن متانة الجزء بشكل عام. وعلى الرغم من أن المنافسين غالبًا ما يذكرون هذه المبادئ، فإن تحديد قيم فعلية—مثل زاوية ميل لا تقل عن 1 درجة للجيوب المشكّلة الأعمق من 3 أضعاف سمك المادة—يحوّل التوجيهات الغامضة إلى قواعد تصميم قابلة للتنفيذ.

توزيع التحملات لمواصفات المكونات السيارات

يتطلب تحديد التسامحات في أعمال القوالب التقدمية للسيارات تحقيق توازن بين متطلبات الشركات المصنعة للمعدات الأصلية وقدرة العملية. إن التسامحات الضيقة بشكل مفرط تؤدي إلى ارتفاع تكاليف القوالب، وزيادة معدلات الفاقد، وتسريع تآكل القالب. ومع ذلك، تتطلب التطبيقات السيارات بالفعل دقةً في الخصائص الحرجة للتجميع. كيف يمكنك توزيع التسامحات بحكمة؟

المفتاح هو التمييز بين الأبعاد الحرجة وغير الحرجة. وفقًا لإرشادات تسامح شاويي، فإن الثقوب المثقبة تحقق عادةً ±0.10-0.25 مم في عمليات القوالب التقدمية القياسية. وتُظهر الارتفاعات المشكّلة والثنيات بشكل طبيعي تباينًا أكبر بسبب الارتداد المرن وديناميكيات العملية. إن تحديد تسامحات أضيق من قدرة العملية على الاحتفاظ بها بشكل موثوق لا يؤدي سوى إلى زيادة عبء الفحص ومعدلات الرفض دون تحسين الأداء الوظيفي.

تُصبح تحليلات تراكم التحملات ضرورية عندما تسهم عدة خصائص في تركيب المكونات. فكر في دعامة تحتوي على ثلاث ثقوب تثبيت يجب أن تتماشى مع المكونات المقترنة. لكل موقع ثقب تحمّله الخاص، وتتجمع هذه التحملات إحصائيًا عند تحديد ما إذا كان التركيب سيعمل بشكل صحيح. ويُعد تخصيص التحملات الذكي وضع نطاقات أكثر دقة على الخصائص المرجعية مع تخفيف الأبعاد غير الحرجة.

بالنسبة للأجزاء المصنوعة بالختم التدريجي في صناعة السيارات، تشمل استراتيجيات التحمل الفعالة ما يلي:

• مراجع GD&T على الخصائص المشكلة: استخدم مراجع التحملات الحرجة على الأسطح المشكّلة بدلًا من حواف القطعة الخام، لأن عملية التشكيل قد تؤدي إلى تغير مواقع الحواف
• تحملات المواقع لأنماط الثقوب: استخدم إشارات الموقع الحقيقي المرتبطة بالمراجع الوظيفية بدلًا من القياس المتسلسل الذي يتراكم به الخطأ
• تحملات الملف الشخصي للمسارات المعقدة: طبّق ضوابط ملف سطحي للخصائص المنحنية بدلًا من محاولة تحديد كل نقطة على حدة
• تحملات ثنائية الجانب للخصائص المتماثلة: حدد ±0.15 مم للثقوب التي تتطلب محاذاة دقيقة بدلاً من الأشرطة أحادية الجانب
• أشرطة أقل ضيقًا على الحواف غير الوظيفية: اسمح بـ ±0.5 مم أو أكثر على حواف القص التي لا تؤثر على التجميع أو الوظيفة

تُظهر تطبيقات الختم التدريجي في المجال الطبي الحد الأقصى من القدرة على التحمل، حيث تتطلب غالبًا ±0.05 مم أو أقل على السمات الحرجة. تحقيق هذه المواصفات يتطلب مواد أدوات متخصصة، وضوابط عملية معززة، وعادةً تكاليف أعلى للقطعة. نادرًا ما تتطلب التطبيقات في قطاع السيارات هذا المستوى من الدقة، مما يجعل من المهم تجنب تحديد تسامحات مفرطة تزيد التكلفة دون فائدة وظيفية.

قائمة مراجعة DFM للمشاريع الخاصة بالقالب التدريجي للسيارات

تؤثر متطلبات الشركة المصنعة الأصلية (OEM) تأثيرًا كبيرًا على قرارات التصميم القابل للتصنيع (DFM) لموردي قطاع السيارات. يجب على الشركات المصنعة من المستوى الأول والمستوى الثاني الالتزام ليس فقط بالمواصفات البعدية، ولكن أيضًا بشهادات المواد، ومتطلبات تشطيب السطح، وقدرة العمليات الموثقة. تنعكس هذه المتطلبات في خيارات محددة لتصميم القوالب.

قبل إقرار أي تصميم للقالب التدريجي لتطبيقات السيارات، يجب على المهندسين التحقق من الامتثال لمعايير القابلية للتصنيع التالية:

• قابلية تشكيل المادة: التأكد من أن درجة المادة المختارة يمكنها تحقيق نصف أقطار الثني وأعماق السحب المطلوبة دون حدوث تشققات
• أدنى أحجام العناصر: التحقق من أن جميع الثقوب، والفتحات، والتلامس تفي بقواعد الحد الأدنى للحجم (عادةً قطر الثقب ≥ سمك المادة)
• تباعد العناصر: التحقق من أن المسافات بين الثقب والثقب وبين الثقب والحافة تفي بالإرشادات الدنيا لقطع نظيف دون تشوه
• إمكانية الثني: التأكد من أن تسلسل عمليات الثني لا يسبب تداخل الأدوات ويسمح بتعويض مناسب لارتداد الربيع
• تحقيق التسامحات: تأكيد أن التحملات المحددة تتماشى مع قدرة العملية للمواد والعمليات المختارة
• متطلبات تشطيب السطح: التحقق من جداول تلميع القوالب وصيانتها للحفاظ على جودة السطح المطلوبة
• إزالة الخردة: التأكد من أن مسارات الإخراج للقطع والخردة تسمح بإزالتها بشكل نظيف دون انسداد أو تراكم
• العمليات الثانوية: تحديد أي سمات تتطلب عمليات إضافية بعد الختم، ومراعاة هذه العوامل في التكلفة والجدول الزمني

إن ربط هذه المبادئ بمقاييس كفاءة التصنيع يوضح سبب أهمية تصميم من أجل التصنيع (DFM) لموردي صناعة السيارات. فكل تعديل هندسي يطيل عمر القالب يقلل من تكلفة استهلاك الأدوات لكل قطعة. وكل تخفيف في التحملات على السمات غير الحرجة يقلل من وقت الفحص ومعدلات الهدر. وكل تبسيط في التصميم يُلغي العمليات الثانوية يقلل من تكاليف العمل المباشر.

يُدرك مصنعو القوالب التقدمية الذين يعملون مع الشركات المصنعة لمعدات السيارات (OEMs) أن معدلات الموافقة في المحاولة الأولى تعتمد بشكل كبير على الدقة الصارمة في مرحلة التصميم من أجل قابليّة التصنيع (DFM). فالأجزاء المصممة مع أخذ قابليّة التصنيع بعين الاعتبار تمر بسرعة أكبر عبر إجراءات PPAP، وتتطلب عددًا أقل من التكرارات للقوالب، وتحقق استقرارًا في الإنتاج بشكل أسرع. وينعكس هذا الكفاءة مباشرةً على ربحية الموردين ورضا العملاء.

مع دمج مبادئ قابليّة التصنيع في تصميمك، تصبح المرحلة النهائية هي التحقق من أن الأجزاء المنتجة تلتزم باستمرار بمعايير الجودة الخاصة بالسيارات من خلال أساليب فحص دقيقة والتحكم الصارم في العمليات.

التحكم في الجودة والتحقق وفقًا لمعايير السيارات

يُدمج تصميم القالب التدريجي الخاص بك مبادئ الهندسة المُيسَّرة للتصنيع (DFM) والتحقق من خلال المحاكاة. ولكن كيف يمكنك إثبات شركات تصنيع المعدات الأصلية في قطاع السيارات أن الأجزاء المنتجة تفي باستمرار بالمواصفات؟ هنا تأتي أهمية أساليب ضبط الجودة والتحقق، حيث تصبح عوامل تمييز حاسمة لموردي أدوات القوالب التدريجية. فشركات تصنيع السيارات تطلب أدلة موثقة على أن كل عنصر مطبوع يلبي معايير دقيقة للغاية، ولهذا طوّر قطاع القوالب الدقيقة والختم طرقًا متطورة لتوفير هذا الضمان.

على عكس المنتجات الاستهلاكية التي قد تمر فيها التغيرات العرضية دون أن يُلاحظها أحد، فإن عملية ختم المعادن في صناعة السيارات تُنتج مكونات تؤثر دقتها الأبعادية بشكل مباشر على سلامة المركبة وكفاءة التجميع وموثوقيته على المدى الطويل. فقد يؤدي وجود دعامة بمسافة 0.3 مم خارج الموضع إلى منع تركيب اللحام بشكل صحيح. كما قد يتسبب طرف موصل يحتوي على حافة زائدة مفرطة في حدوث أعطال كهربائية. هذه الواقعيات هي التي تقود الأطر الصارمة للتحقق والاعتماد التي تنظم عمليات الختم في مجال السيارات.

تقنيات مراقبة الجودة أثناء التشغيل

تخيل اكتشاف انحراف في الجودة في القطعة الثالثة ضمن دفعة إنتاج، بدلاً من اكتشافه بعد ختم 10,000 قطعة. هذا هو الوعد الذي توفره تقنيات الاستشعار داخل القالب والمراقبة الفورية، والتي حوّلت عملية الختم التدريجي من فحص تفاعلي إلى تحكم استباقي.

تُدمج القوالب الحديثة التقدمية بشكل متزايد أجهزة استشعار تراقب المعايير الحرجة خلال كل ضربة من الضغط. وتكتشف خلايا القياس التغيرات في قوى التشكيل التي قد تشير إلى تآكل الأداة أو تغيرات في المادة. وتحدد أجهزة الاستشعار القريبة ما إذا كانت القطع قد تم طردها بشكل صحيح قبل بدء الضربة التالية. ويمكن لأجهزة الاستشعار الصوتية أن تميز الإشارات الصوتية الدقيقة لكسر المثاقب أو سحب الكتل قبل أن تتسبب هذه المشكلات في تلف القطع اللاحقة.

يحوّل تنفيذ نظام الرقابة الإحصائية على العمليات (SPC) بيانات المستشعرات هذه إلى معلومات قابلة للتنفيذ. ومن خلال تتبع الأبعاد الرئيسية ومعايير العملية بمرور الوقت، تحدد أنظمة SPC الاتجاهات قبل أن تؤدي إلى إنتاج قطع خارج المواصفات. وعندما يبدأ أحد الأبعاد في الانحراف نحو حد التحكم الخاص به، يتلقى المشغلون تنبيهات للتحقيق في السبب الجذري وإصلاحه.

تشمل نقاط المراقبة الحرجة في عمليات تصنيع قوالب الختم ما يلي:

• التغيرات في قوة التشكيل: قد تشير التغيرات المفاجئة إلى تآكل المثقب، أو تغيرات في خصائص المادة، أو مشكلات في التزييت
• دقة التغذية: تتحقق المستشعرات من التقدم السليم للشريط للحفاظ على الاتساق بين القطعة والأخرى
• درجة حرارة القالب: يمنع المراقبة الحرارية الانحراف البُعدي الناتج عن تراكم الحرارة أثناء التشغيل المطول
• كشف وجود القطعة: يؤكد الإخراج الصحيح ويمنع الضرب المزدوج الذي قد يتلف الأداة
• قياس ارتفاع الحافة المبروزة (Burr): تحدد أنظمة الكشف البصرية داخل الخط وجود حافة مبروزة مفرطة قبل خروج القطع من المكبس

إن دمج هذه القدرات الرقابية مع أنظمة بيانات الإنتاج يمكّن من إمكانية التتبع التي تتطلبها شركات تصنيع المعدات الأصلية في قطاع السيارات بشكل متزايد. يمكن ربط كل قطعة بكميات مواد ومواصفات عملية وقياسات جودة محددة، ما يُنشئ سجلاً وثائقياً ضرورياً لتحليل الجذور السببية في حال حدوث مشكلات ميدانية في المستقبل

تلبية متطلبات التحقق من شركات تصنيع المعدات الأصلية في قطاع السيارات

إلى جانب المراقبة أثناء العمليات، يجب على موردي صناعة السيارات إثبات إجراءات تحقق شاملة قبل اعتماد الإنتاج. توفر عملية اعتماد قطع الإنتاج (PPAP)، التي طوّرتها مجموعة عمل صناعة السيارات (AIAG)، الإطار الذي يحكم هذا التحقق. وفقًا لـ إرشادات Ideagen الخاصة بـ PPAP ، ينبغي تنفيذ هذه العملية قبل بدء الإنتاج الكامل للمساعدة في التحضير للتصنيع من خلال تخطيط مفصل وتحليل للمخاطر.

تُعد تقارير فحص القطعة الأولى (FAIR) عنصرًا حيويًا من عناصر تقديم مستندات PPAP. بعد الانتهاء من التشغيل الأولي للإنتاج، يأخذ المصنعون منتجًا عينويًا واحدًا ليكون بمثابة 'القطعة الأولى' ويقومون بفحص دقيق للتحقق من أن خصائصه تتماشى مع مواصفات العميل. ويُوثِّق تقرير FAIR جميع عمليات الإنتاج، والآلات، والأدوات، والمستندات المستخدمة في تصنيع القطعة الأولى، مما يوفر قياسًا أساسيًا يضمن تكرارية العملية.

تمثل شهادة IATF 16949 معيار إدارة الجودة المُعد خصيصًا لسلاسل توريد صناعة السيارات. بالنسبة لعمليات تصنيع القوالب الدقيقة والختم التي تخدم الشركات المصنعة الأصلية للسيارات (OEMs)، فإن هذه الشهادة تعني الالتزام بالتحسين المستمر، ومنع العيوب، وتقليل التباين والهدر. ويطلب هذا المعيار إجراءات موثقة لكل شيء بدءًا من التحقق من المواد الواردة وحتى فحص القطعة النهائية.

تشمل نقاط الفحص الحرجة للجودة طوال تطوير القالب وإنتاجه ما يلي:

• مرحلة التصميم: مراجعات قابلية التنفيذ، والتحقق من المحاكاة، وإكمال تحليل وضعية وتأثير الفشل في التصميم (DFMEA)
• بناء القالب: فحص المكونات، والتحقق من التجميع، والتحقق البُعدي لجميع عناصر الأدوات
• تجربة أولية: قياس القطعة الأولى، ودراسات قدرة العمليات، والموافقة الهندسية
• تقديم وثائق إنتاجية أولية (PPAP): حزمة وثائق كاملة تشمل النتائج البُعدية، وشهادات المواد، ومخططات تدفق العمليات
• مراقبة الإنتاج: استمرار مراقبة ضبط العمليات الإنتاجية (SPC)، والتفتيش الدوري، وتتبع ت wearing الأدوات
• التحسين المستمر: عمليات الإجراء الت corrective، وتحليل الاتجاهات في القدرة التشغيلية، والتحقق من الصيانة الوقائية

مؤشرات الموافقة من أول تمرور تعكس بشكل مباشر جودة التصميم ودقة الهندسة الأولية. عندما تدمج تصاميم القوالب التقدمية تحليلًا شاملاً لقابلية الت изготов للتصنيع (DFM)، والتحقق بالمحاكاة، ومواصفات الأدوات المناسبة للمادة، فإن إرسال PPAP يتم بسلاسة. على العكس، فإن القوالب التي تُدخل بسرعة إلى الإنتاج دون التحقق الكافي غالبًا ما تتطلب تكرارات متعددة، مما يؤخر إطلاق البرامج ويقلل من مصداقية المورد.

تمتد متطلبات التوثيق للتحقق من صحة المنتجات في مجال السيارات لما هو أبعد من الفحص البُعدي. ويجب أن تُرجع شهادات المواد إلى دفعات وسُبائك محددة. كما يجب تسجيل معاملات العمليات والتحكم بها ضمن مدى معين. ويجب أن تُظهر دراسات قياس تكرار القياس واعادة فحصه (Gauge R&R) قدرة نظام القياس. قد تبدو هذه المتطلبات مرهقة، لكنها توفر الأساس للجودة المتسقة التي تعتمد عليها عمليات تجميع السيارات.

مع إرساء نظم الجودة وتوثيق عمليات التحقق، تصبح النقطة الأخيرة هي اختيار شريك قادر على تنفيذ جميع هذه المتطلبات باستخدام قوالب التخريم التقدمية، مع الالتزام بالجداول الزمنية الطموحة لمشاريع السيارات.

اختيار الشريك المناسب للقوالب التقدمية لمشاريع السيارات

لقد استثمرت جهدًا هندسيًا كبيرًا في تصميم قالب تدريجي يفي بجميع المتطلبات. ولكن من سيقوم فعليًا ببنائه؟ إن اختيار الشريك المناسب لأدوات القوالب التقدمية يمكن أن يكون الفارق بين إطلاق سلس للبرنامج وبين أشهر من التأخير المحبِط. بالنسبة لموردي قطاع السيارات الذين يواجهون ضغوطًا متواصلة من الشركات المصنعة للمعدات الأصلية فيما يتعلق بالتكلفة والجودة والجدول الزمني، فإن هذا القرار يحمل وزنًا كبيرًا.

تكمن الصعوبة في أن العديد من موردي القوالب والختم التقدمية تبدو متشابهة على الورق. فهم يسردون معدات مماثلة، ويؤكدون قدرات مشابهة، ويقدّمون أسعارًا قابلة للمقارنة. إذًا، كيف يمكنك تحديد الشركاء الذين سيحققون نجاحًا من المحاولة الأولى حقًا، بدلًا من أولئك الذين سيعانون عبر تكرار متعدد للتعديلات على حسابك؟

القدرات الهندسية التي تدفع نحو النجاح من المحاولة الأولى

عند تقييم شركاء محتملين في مجال الأدوات التقدمية والتصنيع، يجب أن تكون القدرة الهندسية في مقدمة معايير التقييم الخاصة بك. فجودة التصميم الهندسي الأولي تحدد بشكل مباشر ما إذا كانت القالب الخاص بك ستحصل على موافقة الإنتاج من أول تقديم أم تتطلب إعادة عمل مكلفة.

انظر وراء قوائم المعدات البسيطة لفهم الطريقة التي يتبعها الشركاء المحتملون في عملية التصميم. هل يستخدمون مهندسي تصميم قوالب متخصصين، أم يقومون بتأجير هذه الوظيفة الحيوية خارجيًا؟ وهل يمكنهم إثبات خبرة في التعامل مع درجات المواد المحددة ومستويات تعقيد القطع الخاصة بك؟ كما نوقش سابقًا في هذا المقال، فإن المواد المتقدمة مثل الفولاذ عالي القوة (AHSS) وسبائك الألومنيوم تتطلب خبرة متخصصة لا تتوفر في كل ورش العمل.

تمثل تقنية المحاكاة عاملًا تميزيًا رئيسيًا بين الموردين المتقدمين في عمليات الختم والتufacturing. يمكن للشركاء المزودين بمحاكاة CAE للتشكيل التحقق من التصاميم افتراضيًا قبل قطع الفولاذ الخاص بالأدوات، مما يقلل بشكل كبير من التكرارات المادية التي تؤخر البرامج. وفقًا لتقييم الجاهزية الت manufacturing من Modus Advanced، يجب أن يبدأ التقييم خلال مرحلة تطوير المفهوم الأولي، وليس بعد اكتمال التصميم، ويتطلب مساهمة من مهندس التصميم، ومهندسي الت manufacturing، ومتخصصي الجودة.

شاوي يمثل النهج الهندسي أولاً الذي تتطلبه برامج السيارات. إن دمجهم لمحاكاة CAE يدعم منع العيوب قبل النمذجة المادية، في الوقت الذي يُظهر معدل الموافقة من أول مرة بنسبة 93٪ النتائج العملية للهندسة الأولية الصارمة. يوفر هذا النوع من معدلات النجاح الموثقة دليلاً ملموسًا يتجاوز الادعاءات الت marketing.

من الأسئلة الهندسية الرئيسية التي يجب طرحها على الشركاء المحتملين تشمل:

• تكوين فريق التصميم: كم عدد مهندسي تصميم القوالب المتخصصين الذين توظفونهم، وما هو متوسط مستوى خبرتهم؟
• القدرات المحاكية: ما برنامج الحوسبة الذي تستخدمونه لمحاكاة التشكيل، وهل يمكنكم مشاركة تقارير تحقق نموذجية؟
• خبرة المواد: ما الخبرة التي تمتلكونها مع درجات المواد الخاصة بنا، وخاصةً الفولاذ عالي القوة (AHSS) أو الألومنيوم إن كان ذلك مناسبًا؟
• دمج DFM: كيف تقومون بإدراج ملاحظات التصميم سهل التصنيع في تصاميم قطع العملاء؟
• المقاييس من أول محاولة: ما معدل اعتماد PPAP الموثق لديكم من أول محاولة على مدى السنتين الماضيتين؟

تقييم قدرات النمذجة الأولية والإنتاج

نادرًا ما تتقبل جداول برامج صناعة السيارات دورات تطوير طويلة. وعند حدوث تغييرات هندسية أو إطلاق برامج جديدة، يجب أن يستجيب الموردون بسرعة. تصبح سرعة النمذجة الأولية والقدرة الإنتاجية عوامل تمييز حاسمة عندما تنضغط الجداول الزمنية.

تتيح قدرة النمذجة السريعة لفرق الهندسة التحقق من صحة التصاميم باستخدام أجزاء مادية قبل الانتقال إلى أدوات الإنتاج. بعض موردي القوالب الأولية يقدمون تسليم النماذج خلال أسابيع؛ في حين يمكن لآخرين التسليم خلال أيام. بالنسبة للبرامج ذات تواريخ الإطلاق الطموحة، فإن هذا الفرق يُعد بالغ الأهمية. وتُمكن قدرة شاويو على النمذجة السريعة من تسليم الأجزاء في غضون 5 أيام فقط، مما يسرّع جداول التطوير عند مواجهة البرامج لضغوط الجدول الزمني.

ينبغي أن يتضمن تقييم الطاقة الإنتاجية فحص مدى طن الضغط والبنية التحتية للموقع. وفقًا لـ Ultratech Stampings فإن موردي ختم السيارات يحتاجون إلى طن الضغط، وخطوط تغذية الملفات الثقيلة، والعقول الخبيرة في تصنيع الأدوات داخليًا للتعامل مع التطبيقات الصعبة. ويتعامل موقعهم مع مكابس تصل إلى 1000 طن وبأحجام سرير تصل إلى 148" × 84" وسمك مواد يصل إلى 0.400"، مما يدل على الحجم اللازم للمكونات الهيكلية القوية.

وراء أرقام السعة الخام، قم بتقييم كيفية إدارة الشركاء المحتملين للسعة خلال فترات الذروة. هل يحتفظون بسعة احتياطية لتلبية المتطلبات العاجلة، أم أنهم يعملون عادةً بكامل طاقتهم؟ وكيف يتعاملون مع المكونات التي تُضاف في وقت متأخر والتي لا مفر منها أثناء إطلاق برامج السيارات؟

توفر شهادات الجودة المؤهل الأساسي لأعمال القطاع automotive. وتشير شهادة IATF 16949، كما ذكرت شركة Ultratech، إلى المعيار الذي وضعته فرقة العمل الخاصة بالسيارات الدولية والملزم لجميع موردي قطاع السيارات بالتقيد به. وتضمن هذه الشهادة ضوابط صارمة طوال عملية إنجاز المنتج. وشهادة Shaoyi في IATF 16949 تستوفي متطلبات الشركات المصنعة للمعدات الأصلية (OEM)، مما يوفر ضمانًا موثقًا لامتثال نظام إدارة الجودة.

مقارنة معايير تقييم الشركاء

يتطلب التقييم المنظم للشركاء المحتممين في تصنيع القوالب والأدوات التقدمية فحص عدة مجالات قدرات. ويساعد الإطار التالي في تنظيم تقييمك:

مجال القدرة	أسئلة رئيسية يجب طرحها	لماذا يهم ذلك في قطاع السيارات
عمق الهندسة	كم عدد مهندسي تصميم القوالب المتفرغين؟ ما هي أدوات المحاكاة المستخدمة؟ ما هو معدل الموافقة الأولي الخاص بكم؟	تقليل الهندسة القوية للتكرارات، وتسريع اعتماد PPAP، ومنع التأخيرات الإنتاجية المكلفة
تكنولوجيا المحاكاة	هل تقومون بإجراء محاكاة تشكيل CAE داخليًا؟ هل يمكنكم إثبات قدرتكم على تعويض الارتداد النابض؟	يتيح التحقق الافتراضي تحديد العيوب قبل التجربة الفعلية، مما يوفر أسابيع من وقت التطوير
سرعة النموذج الأولي	ما هو الوقت المعتاد لتسليم النموذج الأولي؟ هل يمكنكم التعجيل في البرامج الحرجة؟	يُمكّن النموذج الأولي السريع من التحقق الأسرع من التصميم ويدعم الجداول الزمنية المضغوطة للبرامج
القدرة الإنتاجية	ما مدى نطاق طاقة المكبس المتاحة؟ ما هي أقصى أحجام الأسرّة وقدرات سمك المواد؟	يضمن توفر الطاقة الكافية التسليم الموثوق خلال فترات زيادة الإنتاج وأوقات الطلب المرتفعة
شهادات الجودة	هل تمتلك شهادة IATF 16949؟ وما معدل نجاحك في تقديم مستندات PPAP؟	تشهد الشهادة على التزامك بمعايير الجودة في صناعة السيارات والتحسين المستمر
خبرة في المواد	ما الخبرة التي تمتلكها مع الفولاذ عالي القوة المتقدم (AHSS) أو الفولاذ فائق القوة (UHSS) أو سبائك الألومنيوم؟ هل يمكنك توفير مشاريع مرجعية؟	يمنع توفر المعرفة بالمواد المتقدمة حدوث أعطال في الأدوات ويضمن التخليص المناسب ومواصفات البلى
أدوات داخلية	هل تقوم بتصنيع القوالب داخليًا أم تستخدم موردين خارجيين؟ وما هي طاقة غرفة الأدوات الخاصة بك؟	تمكن الأدوات الداخلية من إجراء تكرارات أسرع، ومراقبة أفضل للجودة، وصيانة أكثر استجابة
تكامل سلسلة التوريد	هل يمكنك التعامل مع العمليات الثانوية؟ وهل تقدم خدمات التجميع أو دمج المكونات الفرعية؟	تبسط القدرات المتكاملة إدارة سلسلة التوريد وتقلل من تعقيد الخدمات اللوجستية

عند تقييم الشركاء المحتملين في تصنيع الأدوات التقدمية والإنتاج، فكر في الطريقة التي يديرون بها السلسلة القيمة بأكملها. حيث ملاحظات JBC Technologies ، وحده الجودة ليس عاملًا تمييزيًا رئيسيًا عند اختيار شريك في صناعة القوالب للسيارات. ابحث عن الموردين الذين يفهمون ما يحدث للقطع بعد وصولها إلى رصيفك ويمكنهم تقديم اقتراحات للتخلص من الخطوات الهدرية وغير المضافة للقيمة.

ويُظهر الشركاء الاستراتيجيون أيضًا المرونة في التعامل مع المكونات المضافة في وقت متأخر في البرامج الجديدة أو الحالية بسرعة وكفاءة تكلفة محسّنتين. هذه الاستجابة مهمة عندما تحدث تغييرات هندسية أو تتغير أحجام الإنتاج بشكل غير متوقع.

اتخاذ قرار الشراء النهائي

ويجمع الشريك المثالي في قوالب اللكم التدريجية بين القدرة التقنية والخدمة الاستجابة والأداء الموثق في الجودة. إنهم يستثمرون في تقنيات المحاكاة والكفاءات الهندسية التي تتيح النجاح من المحاولة الأولى. ويحافظون على الشهادات وأنظمة الجودة التي تتطلبها الشركات المصنعة للمعدات الأصلية في قطاع السيارات. كما ويُظهرون القدرة الإنتاجية وسرعة إعداد النماذج الأولية التي تتطلبها جداول البرامج الطموحة.

توفر زيارات الموقع رؤى قيّمة تتجاوز ما تكشفه العروض والاقتراحات. راقب تنظيم المرفق، وحالة المعدات، وانخراط القوى العاملة. راجع وثائق PPAP الفعلية من برامج سيارات حديثة. تحدث مع مشغلي الإنتاج حول التحديات النموذجية وكيفية حلها.

تقدم عمليات التحقق من المراجع مع العملاء الحاليين في قطاع السيارات ربما أكثر البيانات تقييماً موثوقية. اسأل بشكل خاص عن سرعة الاستجابة للمشكلات، وجودة التواصل أثناء مرحلة التطوير، وأداء التسليم خلال الإنتاج. يظل الأداء السابق أفضل مؤشر على النتائج المستقبلية.

بالنسبة لموردي صناعة السيارات الذين يواجهون متطلبات برامج المركبات الحديثة، يصبح الشريك المناسب في قوالب القطع التدريجية ميزة تنافسية. فخبرتهم الهندسية تُسرّع من عملية التطوير، وأنظمة الجودة لديهم تضمن استقرار الإنتاج، وقدرتهم واستجابتهم السريعة تحمي التزامات التسليم الخاصة بك تجاه عملاء الشركات الصانعة الأصلية (OEM). إن استثمار الوقت في تقييم دقيق للشريك يُحقق عوائد طوال دورة حياة البرنامج وعبر مشاريع مستقبلية متعددة.

الأسئلة الشائعة حول تصميم قوالب القطع التدريجية للسيارات

١. ما هو قصف القطع التدريجي وكيف يعمل؟

الختم التدريجي هو عملية تشكيل المعادن يتم فيها تمرير شريط معدني عبر محطات متعددة داخل قالب واحد، حيث تقوم كل محطة بعملية محددة مثل القص أو الثني أو التشكيل. مع كل ضربة مكبس، يتقدم المعدن إلى الأمام مسافة دقيقة بينما تحدث العمليات بشكل متزامن في المحطات المختلفة. هذه العملية المستمرة تُنتج مكونات سيارات جاهزة بسرعات عالية وبدقة استثنائية، مما يجعلها مثالية للإنتاج عالي الحجم من الدعامات الهيكلية، والموصلات الكهربائية، ومكونات الشاسيه.

ما هي مزايا الختم التدريجي مقارنة بالطرق الأخرى؟

توفر ختم القوالب التقدمية مزايا كبيرة لإنتاج السيارات بكميات كبيرة. على عكس القوالب ذات المحطة الواحدة التي تتطلب التعامل مع القطع بين العمليات، تُكمل القوالب التقدمية جميع العمليات في عملية مستمرة واحدة، مما يقلل بشكل كبير من تكاليف العمالة والنفقات لكل قطعة. توفر هذه التقنية اتساقًا استثنائيًا بين قطعة وأخرى نظرًا إلى أن تحديد موقع المادة يتم التحكم به بدقة طوال العملية. بالنسبة للدورات الإنتاجية التي تصل إلى ملايين القطع، تستعيد القوالب التقدمية استثمارها الأولي الأعلى من خلال أوقات دورات أسرع، وتعامل أقل، وتقليل التباين في الجودة الذي قد يحدث عند النقل اليدوي بين قوالب منفصلة.

3. كيف أختار المواد المناسبة لتصميم قالب الختم التقدمي للسيارات؟

يعتمد اختيار المواد لقوالب السيارات التقدمية على متطلبات الهيكل والوزن للعنصر. تتطلب الفولاذات عالية القوة مثل AHSS وUHSS فجوات ختم أكبر (10-18٪ من السُمك)، واستخدام فولاذ أدوات ممتاز مع طلاءات PVD، وفترات صيانة أكثر تكرارًا. أما سبائك الألومنيوم فتتطلب تعويضًا كبيرًا من ارتداد المادة بعد الختم ومعالجات سطحية مضادة للالتصاق. يجب على المهندسين مواءمة مواصفات مواد القوالب، وحسابات الفجوات، وتوقعات البلى مع درجة المادة المحددة، إذ يمكن أن تفشل الأدوات التقليدية المصممة للصلب اللين فشلًا مبكرًا عند معالجة المواد المتقدمة.

4. ما الدور الذي تلعبه محاكاة CAE في تطوير القوالب التقدمية؟

أصبحت محاكاة CAE ضرورية لتطوير القوالب التقدمية في صناعة السيارات، حيث تمكن المهندسين من التحقق من التصاميم افتراضيًا قبل البدء في النماذج الفعلية. تقوم برامج المحاكاة الحديثة بالتنبؤ بتدفق المواد، وتحديد العيوب المحتملة مثل التشققات أو الترقق الزائد، وحساب تعويض الارتداد، والتحقق من تسلسل المحطات. وتتيح هذه القدرة على التجربة الافتراضية تقليل الدورات الفعلية من أسابيع إلى ساعات، وتسريع دخول المنتج إلى الإنتاج، وتقليل تكاليف التطوير بشكل كبير. وفيما يخص المواد المتقدمة مثل AHSS، فإن المحاكاة باستخدام بيانات مواد دقيقة تكون أمرًا بالغ الأهمية لتحقيق النجاح من أول محاولة.

5. ما الشهادات التي يجب أن يمتلكها مورد قالب تقدمي للعمل في مجال السيارات؟

تُعد شهادة IATF 16949 المعيار الأساسي لإدارة الجودة لموردي القوالب التقدمية في صناعة السيارات، وتضمن إجراء ضوابط صارمة طوال دورة إنجاز المنتج. وتشهد هذه الشهادة على الالتزام بالتحسين المستمر، ومنع العيوب، والحد من التباين. وبخلاف الشهادة، ينبغي تقييم الموردين بناءً على معدلات الموافقة الوثيقة لعملية PPAP لأول مرة، وقدرات المحاكاة باستخدام الحاسوب (CAE)، وخبرة الفريق الهندسي، والتجربة مع درجات المواد الخاصة بك. وتجمع شركات مثل Shaoyi بين شهادة IATF 16949 وتكنولوجيا المحاكاة المتطورة ومعدلات موافقة أولية تبلغ 93% لتوفير أدوات موثوقة لصناعة السيارات.
