اختيار بين القوالب التدريجية والانتقالية لمشروعك القادم

تخيل أنك تواجه نقطة قرار حاسمة. لقد أنهى فريقك الهندسي تصميم القطعة، وتوقعت أحجام الإنتاج، والآن يعتمد كل شيء على خيار واحد: أي تقنية قوالب ختم ستجعل مشروعك حقيقة؟ اختر الخيار الخطأ، وستواجه استثمارات ضائعة في الأدوات، وتأخيرًا محبطًا في الإنتاج، ومشاكل جودة تؤثر على سلسلة التوريد بأكملها.

تُعاد هذه السيناريوهات يوميًا في منشآت التصنيع حول العالم. والمصالح على المحك كبيرة — فالاختيار بين القالب التدريجي وقمع النقل ليس مجرد تفضيل تقني. بل هو قرار استراتيجي يؤثر بشكل مباشر على صافي أرباحك، والجدول الزمني، وجودة المنتج.

لماذا يُحدد اختيارك للقالب نجاح المشروع

إن اختيارك لنوع قوالب الختم يؤثر على كل جانب من جوانب عمليات التصنيع الخاصة بك. وعندما تختار النوع الصحيح من القالب، ستشعر بتحسين في اتساق القطع، وتقليل معدلات الهدر، وتحسين أزمنة الدورة. أما إذا أخطأت الاختيار، فستواجه تعديلات مكلفة على الأدوات، واختناقات في الإنتاج، وفشلًا محتملاً من حيث الجودة.

فكر في هذا: نحو يمكن أن تُفقد 25% من ميزانيات المشاريع بسبب أخطاء التصنيع وقرارات التخطيط السيئة. في عالم القوالب والختم، ترتفع هذه النسبة أكثر عندما لا تتطابق الأدوات مع متطلبات التطبيق الخاص بك. ويمتد التأثير المالي ليشمل ما هو أبعد من الاستثمار الأولي — حيث يؤثر على تكاليف الصيانة، واستخدام المواد، والكفاءة التشغيلية على المدى الطويل.

ما توفره دليل المقارنة هذا

هذه الإرشادات تتعدى التعريفات الأساسية لأنواع مختلفة من قوالب الختم. بل ستجد فيها معايير اختيار عملية تساعدك على مطابقة معايير مشروعك المحددة مع تقنية القالب المثلى. وقد بنينا هذا الإطار حول عوامل اتخاذ قرارات واقعية يواجهها مهندسو التصنيع ومحترفو المشتريات فعليًا.

فيما يلي العوامل الخمسة الحاسمة في اتخاذ القرار التي تعالجها هذه الإرشادات:

• هندسة الجزء وتعقيده – فهم نوع القالب المناسب الذي يلبي متطلبات التشكيل الخاصة بك، بدءًا من الختم البسيط وحتى الأشكال ثلاثية الأبعاد المعقدة
• متطلبات حجم الإنتاج – تحديد العتبات الحجمية التي تصبح فيها كل قالب من نوع معين فعالة من حيث التكلفة لتشغيلك
• اعتبارات المواد – مatching قدرات القوالب مع سماكة المواد الخاصة بك، والصلادة، وخصائص القابلية على التشكيل
• استثمار الأدوات والتكلفة الإجمالية – تقييم التكاليف الأولية إلى جانب المصروفات التشغيلية طويلة الأجل للحصول على توقعات دقيقة للعائد على الاستثمار
• الوقت اللازم والمرونة المطلوبة – تحقيق التوازن بين السرعة في بدء الإنتاج والمتطلبات المستقبلية للتغييرات التصميمية

سواء كنت تقوم بتقييم قالب تقدمي للعناصر الكهربائية عالية الحجم أو تفكر في قالب نقل للقطع الضخمة في صناعة السيارات، فإن الإطار القادم سيوجهك نحو القرار الصحيح. دعنا نغوص في معايير التقييم التي تميز المشاريع الناجحة عن الأخطاء المكلفة.

معايير تقييم اختيار القالب للختم

قبل الغوص في تفاصيل كل نوع من القوالب، تحتاج إلى معيار قياس موثوق. كيف يمكنك مقارنة نظام ختم تدريجي مع نظام قالب نقل عندما يدّعي كلا المصنّعين أن حلّهما "مثالي" لتطبيقك؟ تكمن الإجابة في وضع معايير تقييم واضحة وقابلة للقياس، تقطع شوطًا عبر الضجيج التسويقي.

سواء كنت مهندس تصميم تكافح من أجل متطلبات التحمل، أو محترف مشتريات يقوم بموازنة المصروفات الرأسمالية مقابل التكاليف التشغيلية، فإنك تستحق عمقًا تقنيًا — وليس تعميمات غامضة. وهذا بالضبط ما يقدمه هذا الإطار.

سبعة معايير للمقارنة الموضوعية بين القوالب

يرتكز إطار التقييم المستخدم في هذا الدليل على سبعة عوامل أداء مترابطة. ويتناول كل معيار جانبًا محددًا من عمليات القالب والختم، ومعًا توفر هذه العوامل صورة شاملة عن أداء كل تقنية في الظروف الواقعية.

1. قدرات هندسة الجزء – يُقيِّم هذا المعيار الأشكال والميزات وعمليات التشكيل التي يمكن لكل نوع من القوالب إنتاجها بشكل موثوق. وتتميّز القوالب التقدمية بإنتاج الأجزاء التي تتطلب عمليات متسلسلة على شريط مستمر، في حين تستوعب قوالب النقل هندسات ثلاثية الأبعاد أكثر تعقيدًا. ويمنع فهم هذه الحدود إعادة التصميم المكلفة بعد الانتهاء من تصنيع القوالب بالفعل.
2. ملاءمة حجم الإنتاج – تصل تقنيات القوالب المختلفة إلى ذروتها الاقتصادية عند مستويات حجم إنتاج مختلفة. إذ يتطلب ختم الدقة لملايين القطع المتطابقة قوالب مختلفة عن دفعة سنوية تبلغ 50,000 قطعة. ويحدد هذا المعيار الموقع الذي توفر فيه كل طريقة كفاءة مثلى من حيث التكلفة لكل قطعة.
3. مدى سُمك المادة – لا تتعامل جميع آلات ختم القوالب مع مقاييس المواد بنفس الكفاءة. إذ تُشكل المواد الرقيقة أقل من 0.5 مم تحديات في التغذية والمناورة، في حين تتطلب المواد السميكة فوق 6 مم طاقة ضغط أعلى بكثير وتقنيات تشكيل مختلفة. ويُطبِّق هذا العامل مواصفات المواد الخاصة بك على التقنية المناسبة.
4. دقة التسامح – عندما تتطلب تطبيقك تحكمًا دقيقًا في الأبعاد، يصبح فهم القدرات الدقيقة المتأصلة في كل نوع من القوالب أمرًا بالغ الأهمية. فبعض التكوينات تحتفظ بطبيعتها بتحملات أضيق من غيرها بسبب طريقة تشغيلها الميكانيكية وأساليب التعامل مع القطع.
5. هيكل تكلفة الأدوات – تمثل تكلفة القالب الأولية مجرد نقطة البداية. هذا المعيار يُفصّل الصورة الكاملة للتكلفة: تصميم الهندسة، وبناء القالب، واختبار التشغيل والتحقق، بالإضافة إلى التكاليف التي غالبًا ما يتم تجاهلها والمتعلقة بالتعديلات والمكونات الاحتياطية.
6. كفاءة زمن الدورة – تؤثر سرعة الإنتاج بشكل مباشر على حساباتك لتكلفة الجزء الواحد وعلى تخطيط السعة. عادةً ما توفر أدوات وتثبيتات القوالب التدريجية أوقات دورة أسرع مقارنة بأنظمة النقل، لكن الفجوة تختلف بشكل كبير بناءً على تعقيد القطعة ومواصفات المكبس.
7. متطلبات الصيانة – تعتمد التكاليف التشغيلية طويلة الأجل بشكل كبير على كثافة الصيانة. وتشمل هذه الصيانة الوقائية المجدولة، وتكرار استبدال مكونات البلى، وتعقيد عمليات الإصلاح عند حدوث الأعطال. وتتطلب بعض تكوينات القوالب اهتمامًا أكثر تكرارًا من غيرها.

كيف قيّمنا كل طريقة من طرق الختم

هذه المعايير السبعة ليست اختيارات عشوائية — بل تمثل العوامل التي تحدد باستمرار نجاح المشروع أو فشله في عمليات ختم القوالب. وتأخذ توصياتنا الواردة في هذا الدليل في الاعتبار آثار الاستثمار الأولية والتكاليف التشغيلية طويلة الأجل معًا، مما يمنحك صورة مالية كاملة بدلاً من مجرد سعر أولي.

عند فحص كل معيار، أولينا بيانات الأداء في الواقع العملي أولوية على المواصفات النظرية. فقد تكون آلة ختم بالختم الميت مصممة للعمل ضمن تolerات معينة في ظروف مثالية، لكن البيئات الإنتاجية الفعلية تتضمن عوامل متغيرة تؤثر على النتائج. إن التقييمات القادمة تعكس ما يمكن توقعه بشكل واقعي في منشكتك.

ستلاحظ أن هذه المعايير تت overlap وتشكل تأثيرات متبادلة. على سبيل المثال، فإن متطلبات التolerات الأضيق غالبًا ما تزيد تكاليف الأدوات واحتياجات الصيانة. كما أن المستويات الأعلى من الإنتاج يمكن أن تبرر استثمارات أولية أكبر، لكنها تتطلب برامج صيانة أكثر متانة. إن فهم هذه المقايضات يساعدك على تحقيق توازن بين الأولويات المتنافسة، بدلاً من التحسين لصالح عامل واحد على حساب الآخرين.

مع وضع إطار التقييم هذا، تكون مُعدًا لتقييم كل نوع من القوالب بشكل موضوعي. دعونا نطبق هذه المعايير على تقنية القالب التدريجي أولًا، ونفحص كيف تؤدي هذه الطريقة الإنتاجية عالية السرعة في جميع الأبعاد السبعة.

ختم القوالب التدريجية للأجزاء الدقيقة عالية الحجم

عندما تتطلب عمليات الإنتاج ملايين المكونات المتطابقة بجودة ثابتة، تبرز تقنية ختم القوالب التدريجية كحل أساسي قوي. تقوم هذه التقنية بتحويل الشرائط المعدنية المستمرة إلى أجزاء جاهزة من خلال سلسلة منسقة بعناية من العمليات — دون أن يغادر المادة القالب حتى اكتمال القطعة النهائية.

لكن ما الذي يجعل ختم المعادن بالقوالب التدريجية فعالًا جدًا في التطبيقات عالية الحجم؟ تكمن الإجابة في نهجها الذكي في التعامل مع المواد وتسلسل المحطات. دعونا نحلل بدقة كيف تحقق هذه العملية السرعة والدقة اللتين يعتمد عليهما المصنعون.

كيف تحقق القوالب التدريجية الإنتاج عالي السرعة

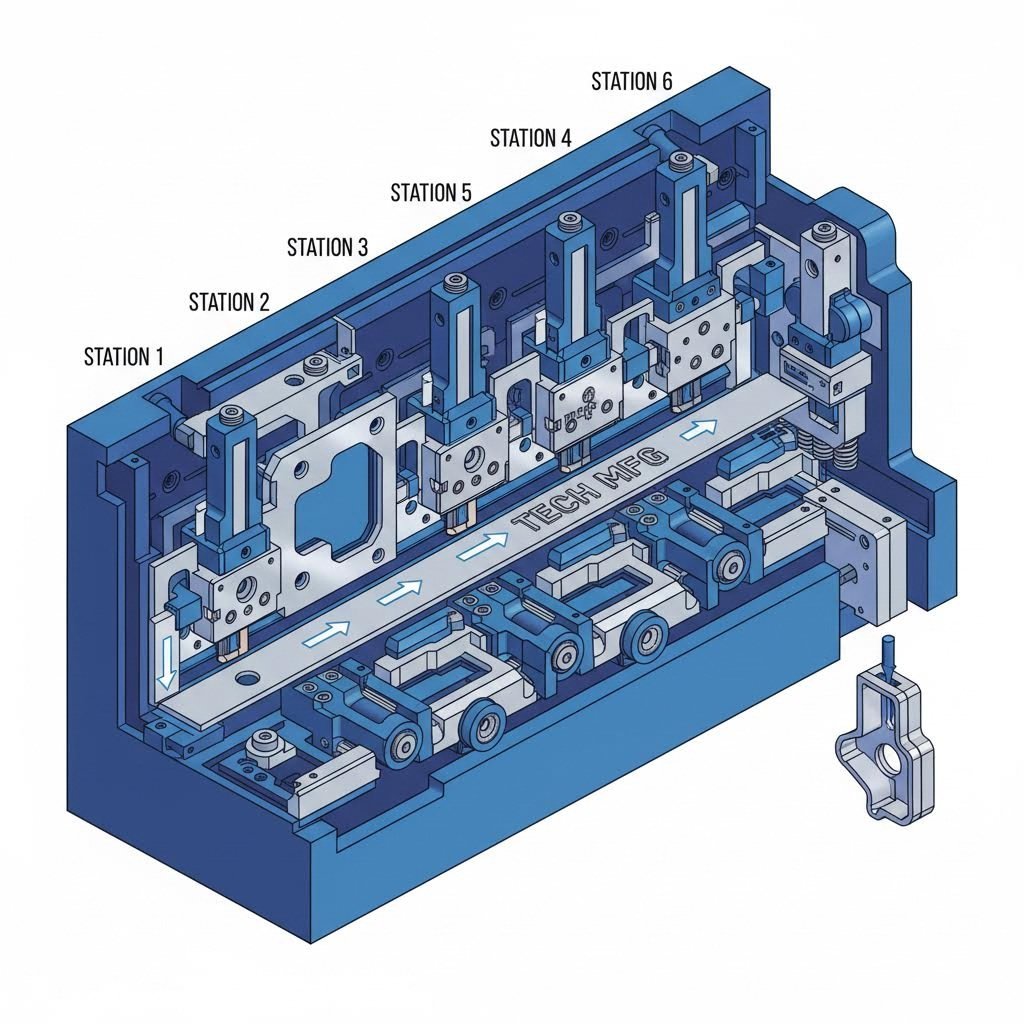

تخيل شريطاً معدنياً مستمراً يمر عبر قالب في عملية الختم التدريجي. وعلى عكس الطرق الأخرى التي تُقطع فيها القطع أولاً ثم تُنقل بين المحطات، يبقى الشريط متصلًا طوال عملية التشكيل بأكملها. مع كل ضربة مكبس، يتم تغذية المادة إلى المحطة التالية، حيث تتم عملية جديدة بينما تُنفَّذ المهام المحددة في الأقسام السابقة في الوقت نفسه.

تتبع عملية الختم بالقالب التدريجي القياسية تسلسلاً دقيقاً من المحطات المصممة بعناية:

• ثقوب تحديد المواقع – تقوم المحطات الأولى عادةً بثقب فتحات توجيهية تُستخدم كمراجع اصطفاف دقيقة. وتتصل هذه الفتحات بأقمار توجيهية في كل محطة لاحقة، مما يضمن تحديد الموقع بدقة طوال مسار القالب.
• عمليات الثقب – تُنشأ الفتحات الداخلية، والشرائح، والفتحات قبل أي عملية تشكيل. ويؤدي ثقب المادة المستوية إلى حواف أنظف وأبعاد أكثر اتساقاً مقارنةً بثقب الأجزاء المشوهة.
• تسلسلات التشكيل – تشوه، وسحب، وتحميص، ونقش العمليات تُشكّل الجزء تدريجيًا. غالبًا ما تتطلب الهندسات المعقدة محطات تشكيل متعددة لتجنب إجهاد المادة أو التشقق.
• القطع والإخراج – تقوم المحطة النهائية بفصل القطعة المكتملة عن شريط الناقل وإخراجها من القالب. ويستمر الهيكل المتبقي من المادة في التقدم خارج المكبس لإعادة التدوير.

يمكن لماكينة الختم التدريجية تنفيذ هذه السلسلة بأكملها بمعدلات تتجاوز 1000 ضربة في الدقيقة للأجزاء الصغيرة. وتفسر هذه القدرة على الختم عالية السرعة، جنبًا إلى جنب مع الحد الأدنى من تدخل المشغل، سبب هيمنة القوالب التدريجية في بيئات الإنتاج عالي الحجم.

المزايا الأساسية لتكنولوجيا القوالب التدريجية

يوفر القالب في التكوينات التدريجية عدة مزايا واضحة تتناول مباشرةً معايير التقييم المحددة سابقًا:

• مقبض يدوي ضئيل للمواد تظل الأجزاء مثبتة على شريط الناقل حتى الانتهاء، مما يلغي الحاجة إلى آليات النقل ويقلل من فرص التلف أو سوء المحاذاة بين العمليات.
• أوقات دورة أسرع تحدث عمليات متعددة في وقت واحد مع كل ضربة مكبس. وتنتج قالب ذو عشر محطات جزءًا كاملاً في كل ضربة أثناء تنفيذ عشر عمليات مختلفة عبر الشريط.
• ممتاز للتشغيل بكميات كبيرة الطبيعة الآلية للكبس التدريجي تجعله فعالاً جداً من حيث التكلفة بمجرد تجاوز الحجم السنوي من 10,000 إلى 25,000 قطعة، مع زيادة مزايا التكلفة لكل قطعة بشكل كبير عند الكميات الأعلى.
• جودة المنتجات المتواصلة تضمن دبابيس التوجيه تسجيلًا دقيقًا في كل محطة، ويُلغي التقدم المنضبط للشريط التباين الذي يمكن أن تُدخله العمليات اليدوية أو شبه الآلية.
• تقليل متطلبات العمالة بمجرد الإعداد، تعمل القوالب التدريجية بمشاركة تشغيلية ضئيلة من العامل. ويمكن لفني واحد غالباً مراقبة عدة مكابس في الوقت نفسه.
• كفاءة المواد – تقليل الهدر من خلال تنظيم دقيق لتصميم الشريط وتحسين التجميع، حيث تصل معدلات استخدام المواد غالبًا إلى أكثر من 75-85% حسب هندسة القطعة.

القدرات التشكيلية داخل القوالب التقدمية

تتسع القوالب الختمية التقدمية لنطاق مفاجئ من تقنيات التشكيل. ويُعد فهم هذه القدرات أمرًا مساعدًا في تحديد ما إذا كانت هندسة قطعتك تندرج ضمن النطاق الأمثل لهذه التقنية.

عمليات الثني تشكل العمود الفقري لمعظم الأجزاء المخرطة تدريجيًا المستخدمة في السيارات والمكونات الكهربائية. ويمكن تنفيذ الثنيات على شكل V وU وZ بسهولة عبر محطات متعددة عند تصميم تسلسل الثني بشكل صحيح. ما هو القيد الأساسي؟ يجب أن يسمح كل ثني باستمرار تقدم القطعة عبر المحطات اللاحقة دون حدوث تداخل.

عمليات السك توفر تحكمًا استثنائيًا في الأبعاد من خلال تطبيق ضغط عالٍ لضغط المادة وتدفقها إلى تجاويف القوالب الدقيقة. وتُنتج هذه التقنية زوايا حادة وتفاصيل دقيقة وتحمّلات ضيقة جدًا في السماكة لا تستطيع طرق التشكيل الأخرى مجاراتها.

النقش والسحبات الضحلة تُضيف خصائص ثلاثية الأبعاد إلى أجزاء تكون مستوية في الحالة العادية. وتُناسب الزلاجات، والأعمدة البارزة، وأشكال الكؤوس الضحلة العمل بشكل جيد في القوالب التقدمية، على الرغم من وجود قيود في عمق السحب تعتمد على خصائص المادة وقيود عرض الشريط.

اعتبارات سماكة المادة

تتعامل القوالب التقدمية مع نطاق مثير للإعجاب من سماكات المواد، لكن الأداء يختلف اختلافًا كبيرًا عبر هذا النطاق. ويمنع فهم النقاط التي تتسم فيها القوالب التقدمية بالأداء العالي — والنقاط التي تعاني فيها — التعديلات المكلفة للأدوات والمشاكل الإنتاجية.

المدى الأمثل للسماكة: 0.2 مم إلى 4.0 مم

تندرج معظم تطبيقات قوالب الختم التدريجية المتقدمة ضمن هذا النطاق. حيث تعمل آليات تغذية الشريط بشكل موثوق، وتُحقق عمليات التشكيل نتائج متسقة، ويتكيف المدى القياسي لسعة المكبس مع هندسة الأجزاء النموذجية.

تحديات المواد الرقيقة (أقل من 0.2 مم)

تشكل المواد الرقيقة جدًا صعوبات في التغذية، وتميل إلى الانبعاج بين المحطات، وقد لا تتثبت بدقة على دبابيس التوجيه. يمكن لمعدات التغذية المتخصصة وتصاميم القوالب المعدلة معالجة هذه المشكلات، لكن التكاليف تزداد وفقًا لذلك.

قيود المواد السميكة (أكثر من 4.0 مم)

تتطلب المواد ذات العيارات الأثقل سعة ضغط أعلى بكثير وبناءً أكثر متانة للقالب. ويمكن أن تؤدي قوى التشكيل المتزايدة إلى تسريع تآكل القالب، وقد تحد من عدد العمليات القابلة للتنفيذ داخل قالب واحد.

التطبيقات المثالية للختم التدريجي

أين يُظهر تقنيّة القالب التدريجي فعليًا تميّزه؟ في التطبيقات التي تجمع بين عدة خصائص مواتية:

• Volumes سنوية تتجاوز 25,000 قطعة (مع كفاءة مثلى عند أكثر من 100,000 وحدة)
• عرض الأجزاء التي تناسب عرض الشريط المتاح (عادة أقل من 300 مم)
• تعقيد تشكيل معتدل دون عمليات سحب عميقة
• سمك المادة بين 0.3 مم و 3.0 مم
• متطلبات تحمل ضيقة تستفيد من التسجيل المتسق

تشمل الصناعات التي تستفيد من هذه المزايا قطاعات السيارات (الدعامات، الموصلات، المقابس)، والإلكترونيات (الماسكات، الدروع، الإطارات)، والأجهزة المنزلية (أجزاء التثبيت، المكونات الداخلية)، والأجهزة الطبية (مكونات دقيقة تتطلب تكراراً عالياً).

قيود يجب مراعاتها

لا تناسب أي تقنية جميع التطبيقات. تواجه القوالب التقدمية قيوداً قد تدفع بعض المشاريع نحو حلول القوالب الانتقالية:

• قيود حجم الجزء – تقيّد حدود عرض الشريط الأبعاد القصوى للجزء. فلا يمكن إنتاج الأجزاء الكبيرة جداً عبر ختم التقدم.
• قيود السحب العميق – غالباً ما تتجاوز الأجزاء التي تتطلب أعماقاً كبيرة في السحب الحدود الممكنة مع الحفاظ على اتصال الشريط بين المحطات.
• التعقيد الثلاثي الأبعاد – قد لا تكون الهندسات عالية التعقيد التي تتطلب عمليات من زوايا متعددة قابلة للتنفيذ ضمن التقدم الخطي لقالب التدريج.
• العمليات الثانوية بين المحطات – إذا كانت قطعتك تتطلب لحامًا أو تشذيبًا أو عمليات أخرى غير ختم في منتصف العملية، فإن القوالب التدريجية لا يمكنها استيعاب هذه الانقطاعات.

عندما تواجه تطبيقاتك هذه القيود، غالبًا ما توفر تقنية القوالب الانتقالية الحل المناسب. دعونا ننظر كيف تعالج عملية الختم بالنقل القطع المعقدة والكبيرة الحجم التي لا يمكن للقوالب التدريجية إنتاجها بكفاءة.

ختم القوالب الانتقالية للقطع الكبيرة المعقدة

ماذا يحدث عندما تتجاوز تصميمات أجزائك إمكانات القوالب التقدمية؟ عندما تظهر متطلبات مثل عمليات السحب العميقة، أو الأبعاد الكبيرة، أو هندسات ثلاثية الأبعاد معقدة، تصبح ختم القوالب الانتقالية هي الحل المثالي. تتبنى هذه التقنية نهجًا مختلفًا جذريًا — حيث يتم فصل الشكل الأولي عن المادة الأم منذ العملية الأولى، ثم يُنقل بحرية عبر محطات التشكيل اللاحقة.

فكّر في الأمر بهذه الطريقة: بينما تحفظ عملية الختم التقدمية الأجزاء مرتبطة بشريط حامل، فإن عملية الختم الانتقالية تحرر كل شكل أولي ليتم التعامل معه من أي زاوية. ويتيح هذا الحرية إمكانيات تصنيعية لا يمكن تحقيقها بأي طريقة أخرى.

ميكانيكا القوالب الانتقالية ونظم التشغيل الآلي

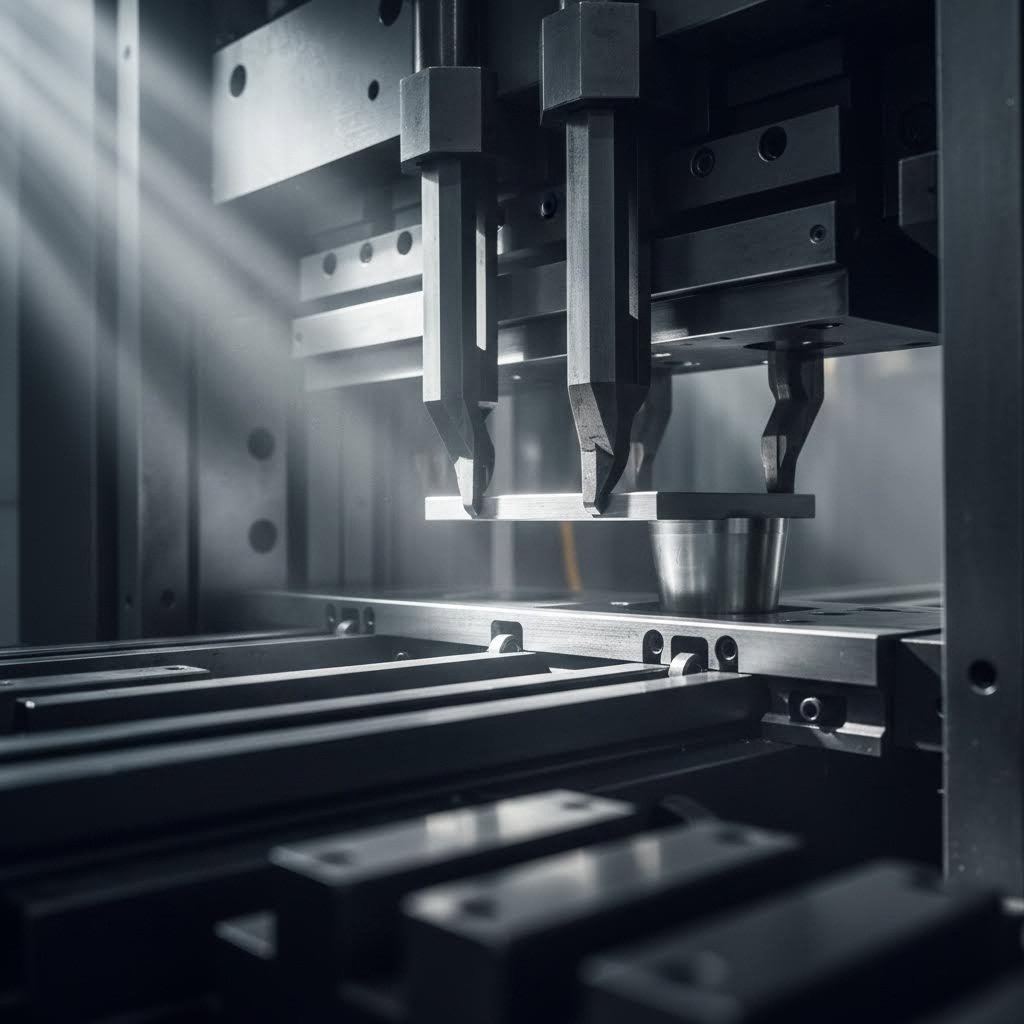

تتمثل السمة المميزة للكبس باستخدام القالب الانتقالي في طريقة تحرك القطع خلال العملية. بدلاً من التقدم على شريط مستمر، تنتقل الشرائح الفردية بين المحطات عبر نظام انتقال ميكانيكي معقد. وتكمن فهم هذه الآلية في كشف سبب تفوق القوالب الانتقالية في إنتاج الأجزاء المعقدة.

هكذا تتطور عملية الكبس الانتقالي:

المرحلة 1: عملية القص

تبدأ العملية بتمرير لفافة من المعدن الخام إلى المحطة الأولى. حيث يقوم قالب القص بقطع الشكل الأولي للقطعة—ويُعرف بالشريحة—من الشريط المستمر. هذه هي اللحظة الحاسمة التي تختلف فيها عملية الكبس الانتقالية عن الطرق التدريجية. إذ تصبح الشريحة كيانًا منفصلًا، ولا تكون متصلة بعد الآن بشريط الحامل.

المرحلة 2: تشغيل النقل الميكانيكي

عندما يفتح مكبس الصحافة، تقوم أجهزة الرفع بتحريك القطعة المقطوعة حديثًا عن سطح القالب السفلي. في الوقت نفسه، يتم تنشيط نظام النقل. تنزلق سكتان متوازيتان تمتدان على طول القالب نحو الداخل، وتُمسك أصابع أو مشابك خاصة مثبتة على هذه السكك بحواف القطعة بإحكام.

المرحلة 3: الحركة الدقيقة

مع تثبيت القطعة، تقوم وحدة السكك الناقلة بأكملها بتنفيذ تسلسل منسق بدقة: رفع القطعة عموديًا، ثم نقلها أفقيًا إلى المحطة التالية، ثم خفضها بدقة شديدة على دبابيس التموضع. بعد ذلك تُفلت الأصابع، وتنكمش السكك، ويحدث كل هذا قبل أن يبدأ مكبس الصحافة بالحركة الهبوطية — وغالبًا ما يتم في جزء صغير من الثانية.

المرحلة 4: التشكيل المتسلسل

تنتقل القطعة عبر محطات متتالية، وكل منها مصممة لعملية تشكيل معينة. وبما أن القطعة ليست مقيدة بتوصيل الشريط، يتمتع مهندسو القوالب بمرونة كبيرة في تسلسل العمليات.

تعتمد قوالب النقل إما على آليات ميكانيكية أو هوائية لتشغيل هذا الحركة. يتكون نظام النقل من أصابع مستقرة على قضبان نقل تتحرك عبر المحورين X وY—أو في تكوينات أكثر تطوراً، عبر المحاور X وY وZ—من أجل إمساك القطع الأولية ووضعها بدقة تامة قبل كل عملية .

متطلبات مكابس النقل واعتبارات السعة بالطن

يتطلب تشغيل قوالب النقل معدات متخصصة. تختلف مكبس النقل بشكل كبير عن المكابس التقدمية القياسية من عدة جوانب رئيسية:

• أبعاد سرير أكبر – تتميز مكابس النقل بمناطق سرير ممتدة لاستيعاب محطات القوالب المتعددة المرتبة بشكل تسلسلي. يجب أن يكون السرير قادراً على تحمل وزن مجموعة القالب الكاملة بالإضافة إلى أجهزة آلية النقل.
• سعة طن أعلى – عادةً ما تتطلب عمليات السحب العميقة وأحجام الأجزاء الأكبر قوى تشكيل أكبر. تتراوح مكابس النقل عادة بين 400 و2,500 طناً، رغم تنوع التطبيقات على نطاق واسع.
• آليات نقل مدمجة – على عكس المكابس التقدمية التي يتم فيها تغذية الشريط لمعالجة حركة المواد، فإن المكابس الانتقالية تتضمن أنظمة السكك والأمشاط كمكونات أساسية.
• معدلات الضرب الأبطأ – إن التعقيد الميكانيكي المتمثل في نقل الفراغات الفردية يحد من سرعات الدورة مقارنةً بالعمليات التقدمية. ومع ذلك، فإن هذا التنازل يتيح عمليات التشكيل المستحيلة في القوالب التقدمية.

عند تقييم آلة ختم القالب للتطبيقات الانتقالية، يصبح اختيار الطن المتري أمرًا بالغ الأهمية. فالمكابس الأصغر حجمًا تواجه صعوبات في السحب العميق والمواد السميكة، في حين أن المعدات الأكبر حجمًا تهدر الطاقة والمساحة. ويستلزم الاختيار المناسب تحليلًا دقيقًا لقوى التشكيل عند كل محطة.

متى يكون الختم الانتقالي أفضل من الطرق التقدمية

توفر تقنية القالب الانتقالي مزايا حاسمة لملفات التطبيقات المحددة. ويساعد فهم هذه المزايا في تحديد متى يُعد الختم الانتقالي الخيار الأمثل لك.

• يتعامل مع أجزاء أكبر – بدون قيود عرض الشريط التي تحدّ الأبعاد للقطع، فإن القوالب الانتقالية تنتج مكونات لا يمكن تثبيتها في ت_configs التسبيك التدريجي. غالباً ما تتطلب الألواح الهيكلية للسيارات، والغلافات الكبيرة للأجهزة المنزلية، والغلافات الصناعية التسبيك الانتقالي.
• يسمح بعمق السحب الأعمق – تمثل هذه القدرة الم advantage الأكبر للتسبيك الانتقالي. عندما يتم تحرير الشغل، يمكن للمادة أن تتدفق بشكل متجانس إلى ت cavity القالب من جميع الاتجاهات. أما القوالب التدريجية، فيجب أن تسحب المادة من الجوانب المتصلة بشريط الحامل، مما يحدّ عمق السحب قبل حدوث التمزق. تكاد تقتضن جميع القطع ذات عمق أكبر من قطرها استخدام تقنية القالب الانتقالي.
• يسمح بالتشكيل ثلاثي الأبعاد المعقد – مع إمكانية الوصول 360 درجة إلى القطعة في كل محطة، يمكن للمهندسين دمج ثقوب جانبية، وتحتcuts، وشفّات بزوايا، وتحويرات سطح معقدة. تصبح الميزات التي كانت تعرقل تقدم الشريط ممكنة تماماً.
• يتيح العمليات الثانوية بين المحطات يمكن دمج قوالب النقل مع رؤوس تنصت للثقوب المُسننة، ووحدات لحام لتثبيت الصواميل أو الدعامات، وأنظمة آلية لإدخال مكونات بلاستيكية أو مطاطية. يؤدي هذا الدمج داخل القالب إلى تبسيط سلاسل التوريد بشكل كبير.
• يدعم التلاعب متعدد المحاور يمكن تدوير الأجزاء أو قلبها أو إعادة وضعها بين المحطات. تتيح هذه المرونة عمليات التشكيل من اتجاهات متعددة ضمن دورة واحدة في المكبس.

مزايا استغلال المادة

إلى جانب إمكانات التشكيل، توفر قوالب النقل فوائد كبيرة في تكلفة المواد تؤثر مباشرةً على صافي أرباحك.

يولد الختم التدريجي بشكل لا مفر منه مخلفات على شكل هيكل الشريط الحامل. تمثل هذه الهدر نسبة كبيرة من تكلفة المواد الكلية، خاصة عند العمل بسبائك باهظة الثمن مثل الفولاذ المقاوم للصدأ، أو الألومنيوم، أو النحاس الأصفر.

يُلغي ختم النقل هذه التدفقات الناتجة عن الهدر تمامًا. وبما أن القطع تُقص أولاً ثم تُعالج بشكل مستقل، يمكنك تحسين أنماط ترتيب القطع على الملف الخام. ويمكن ترتيب القطع بتكوينات متداخلة أو مدوّرة بحيث تُستخرج أكبر عدد ممكن من الأجزاء لكل طن من المعدن — وأحيانًا باستخدام أقل بنسبة 20% أو أكثر من المواد الخام مقارنةً بتصاميم القوالب التقدمية المماثلة.

بالنسبة للإنتاج عالي الحجم الذي يشمل مواد باهظة التكلفة، فإن هذه التوفيرات غالبًا ما تعوّض الاستثمار الأعلى في القوالب المرتبطة بمنتجات القوالب الانتقالية. كما تضيف الفوائد البيئية الناتجة عن انخفاض استهلاك المواد بعدًا إضافيًا لهذا الميزة.

قيود القالب الانتقالي

كل تقنية تتضمن مقايضات. تأتي قدرات ختم النقل المعززة مع قيود محددة يجب أن تضعها في اعتبارك عند اتخاذ قرارك:

• أوقات دورات أبطأ – إن التعقيد الميكانيكي المتعلق بالتقاط، ونقل، وإطلاق الصفائح الفردية يحد من سرعة الإنتاج. في حين يمكن أن تتجاوز المكابس التقدمية 1000 ضربة في الدقيقة، فإن ختم المكابس الانتقالية يعمل عادةً بسرعة تتراوح بين 10 إلى 30 ضربة في الدقيقة حسب تعقيد القطعة ومسافة النقل.
• تعقيد أوتوماتيكي أعلى – تتطلب آليات النقل تناسقًا دقيقًا بين حركة المكبس وحركة القطعة. ويضيف نظام النقل مكونات يجب تصميمها ومعايرتها وصيانتها جنبًا إلى جنب مع القالب نفسه.
• متطلبات صيانة متزايدة – تتآكل الملقطات، وتحتاج السكك إلى ضبط، وآليات التوقيت تحتاج إلى معايرة دورية. ويؤدي نظام النقل إلى إدخال متطلبات صيانة تتجاوز تلك الخاصة بمحطات القالب نفسها.
• استثمار أولي أكبر عادةً ما تكلف قوالب النقل أكثر من القوالب التقدمية للتعقيد المماثل في القطع، وذلك بسبب متطلبات تصميم المحطات الوحدوية وآلية النقل. كما تمثل مكابس النقل استثمارات رأسمالية أكبر مقارنة بمعدات المكبس التقدمية القياسية.
• تعقيد التثبيت يتطلب تحقيق تزامن مثالي بين توقيت ضربة المكبس وحركة آلية النقل فنيين ذوي مهارة عالية في الإعداد. ويمكن أن يكون الوقت المخصص للاختبار والتثبيت للوصول إلى تنسيق مثالي لحركة القطع كبيرًا نسبيًا.

التطبيقات المثالية لقوالب النقل

تجد ختم القوالب بنظام النقل تطبيقاتها الأقوى في الصناعات التي تتطلب مكونات معقدة أو ذات سحب عميق أو بمقاسات كبيرة:

قطاع السيارات – المكونات الهيكلية التي تتطلب كلًا من القوة والوزن الخفيف، مثل أحواض زيت المحرك، وحوامل ناقل الحركة، وأطر المقاعد، وكوابح الكباس، ورؤوس الأسطوانات، والتي تستخدم غالبًا عملية الختم بالنقل.

تصنيع الأجهزة – المكونات المصنوعة من الفولاذ المقاوم للصدأ ذات السحب العميق التي تتطلب تشطيبات سطحية ممتازة، مثل أحواض المطابخ، وأواني الطهي، وأسطوانات الغسالات، تعتمز على إمكانات القوالب الانتقالية.

المعدات الصناعية – تستفيد أوعية الضغط والعبوات والهياكل التي يجب أن تتحمل بيئات قاسية من القدرة على السحب العميق والتشكيل المعقد المقدمة من ختم الانتقال.

السباكة والأدوات – التركيبات والمكونات التي تتطلب القابلية على التشكيل ونوعية التشطيب التي يوفرها ختم الانتقال.

عندما تتطابق مواصفات مشروعك مع هذه الملامح — خصوصًا عندما تشمل سحب عميق أو أحجام كبيرة للقطع — فإن ختم الانتقال عادةً ما يوفر التوازن الأمثل بين الإمكانات والاقتصاد.

لكن ماذا عن القطع الأبسط التي لا تتطلب تعقيد القوالب التقدمية أو الانتقالية؟ فبالنسبة لبعض الأشكال الهندسية، توجد خيار ثالث يوفر مزايا جذابة تستحق الاستكشاف.

بديل القالب المركب للأشكال الهندسية الأبسط

ليس كل مشروع ختم يتطلب تعقيد تقنية القوالب التقدمية أو القوالب الانتقالية. أحيانًا تكون أذكى خطوة هندسية هي التعرف على اللحظة التي تحقق فيها الحلول الأبسط نتائج أفضل. هنا يأتي دور ختم القوالب المركبة — الخيار الثالث الذي غالبًا ما يُهمَل، ويمكنه أن يوفر عليك استثمارات كبيرة في الأدوات مع تحقيق دقة استثنائية للتطبيقات المناسبة.

يذكر العديد من المنافسين القوالب المركبة بشكل عابر، لكنهم لا يوضحون أبدًا متى يكون لهذا النهج معنى استراتيجيًا. يؤدي هذا الفراغ المعرفي إلى خسائر مالية للمصنّعين. إن فهم الحالات التي تتفوق فيها القوالب المركبة على البدائل الأكثر تعقيدًا يساعدك على تجنّب التعقيد الزائد في تصميم حل الأدوات الخاص بك.

قوالب مركبة للأجزاء البسيطة عالية الدقة

ما الذي يميز القالب المركب عن نظيريه التدريجي والمنتقل؟ تكمن الإجابة في فرق تشغيلي أساسي: حيث يقوم القالب المركب بأداء عمليات قطع وثقب وتشغيل متعددة في ضربة واحدة بدلاً من ضربات متعددة. ويتم كل شيء بشكل متزامن في محطة واحدة.

تخيل سيناريو إنتاج الغسالة. سيقوم القالب التدريجي بتمرير شريط عبر محطات متعددة — ثقب الفتحة المركزية في إحدى المحطات، وقطع القطر الخارجي في أخرى. أما القالب المركب فيُنجز كلا العمليتين في ضربة مكبس واحدة. حيث ينزل المخرن، وتخرج الغسالة الجاهزة كاملة.

تُنتج هذه الكفاءة ذات الضربة الواحدة مزايا استثنائية للتطبيقات المناسبة:

• تجانس ومحاذاة متفوقة – نظرًا لحدوث جميع العمليات بشكل متزامن داخل تجويف القالب نفسه، فإن العناصر تحتفظ بعلاقات هندسية مثالية. فالفتحة المركزية لتلك الغسالة تكون دائمًا في المحاذاة الدقيقة مع القطر الخارجي في كل مرة.
• مسطحية استثنائية – تخرج الأجزاء من القالب المعدني المُختم بدون الإجهاءات المتبقية التي يمكن أن تُدخلها العمليات المتتابية. تُعد هذه الخاصية حاسمة بالنسبة للمكونات المسطحة الدقيقة.
• إنتاج أسرع لكل ضربة – بالنسبة للهندسات البسيطة، تُنتج القوالب المركبة الأجزاء المكتملة أسرع مما تتطلبه القوالب التقدمية لنقل المادة عبر محطات متعددة.
• انخفاض تعقيد الأدوات – تعني التصاميم ذات محطة واحدة عدد أقل من المكونات، وبناء أبسط، وتقليل نقاط الفشل المحتملة.

متى يكون الختم بمحطة واحدة مناسبًا

يجد الختم بالقالب المركب مجاله المثالي في ملف تطبيق محدد. ويساعد التعرف على هذه الخصائص في تحديد المشاريع التي توفر فيها هذه التقنية الأبسط نتائج مثالية.

تشمل التطبيقات المثالية للختم بالقالب المركب:

• أجزاء مسطحة تتطلب فقط قص (Blanking) وثقب (Piercing) – مثل الحساسات، البطانات، الشيم، والأقواس البسيطة التي تحتاج أنماط ثقوب دقيقة دون عمليات تشكيل، وهي أمثلة كلاسيكية على المرشحين للقالب المركب.
• المكونات التي تتطلب تحملات ضيقة للغاية – عندما يجب أن تفي التحملات الدائرية أو التحملات العمودية أو التحملات الموضعية بمواصفات صارمة، فإن التشغيل المتزامن لأدوات القطع المركبة يوفر مزايا جوهرية مقارنة بالمعالجة التسلسلية.
• إنتاج منخفض إلى متوسط الحجم – المشاريع في نطاق متوسط إلى عالي الحجم حيث تمثل أدوات القص التدريجية استثمارًا زائدًا، تستفيد من الجدوى الاقتصادية لأدوات القطع المركبة.
• الأجزاء ذات الملامح الخارجية البسيطة – الأجزاء الدائرية أو المربعة أو المستطيلة أو ذات الأشكال المنحنية البسيطة دون متطلبات تشكيل معقدة.
• تطبيقات المواد الرقيقة – تتعامل أدوات القطع المركبة بشكل فعال مع المواد رقيقة السُمك، وتنتج حوافًا نظيفة دون تعقيدات التغذية التي قد تسببها الشرائط الرفيعة في الأنظمة التدريجية.

مقارنة القوالب المركبة مع خيارات التقدم والنقل

كيف تُقارن تقنية القالب المركب بالبدائل التي قمت باستكشافها مسبقًا؟ إن المقارنة تُظهر بوضوح مقايضات تُرشد إلى اختيار التقنية المناسبة.

القوالب المركبة مقابل القوالب التقدمية:

تُنتج القوالب المركبة أجزاءً نهائية بشكل أسرع لكل ضربة في حالة الأشكال البسيطة. ومع ذلك، تستطيع القوالب التقدمية استيعاب تصاميم أجزاء أكثر تعقيدًا بكثير، تتضمن منحنيات متعددة وتشكيلات وخصائص مختلفة. وتكون تكلفة تصنيع القوالب المخصصة للقوالب المركبة أقل من تكلفة تصنيع قوالب التقدم المعقدة، ما يجعلها جذابة اقتصاديًا للأجزاء البسيطة.

فكّر بهذه الطريقة: إذا كان جزؤك مستويًا في جوهره مع وجود ثقوب، فمن المرجح أن تكون القوالب المركبة هي الخيار الأفضل. وبمجرد الحاجة إلى منحنيات أو تشكيلات أو عمليات متسلسلة، تصبح تقنية التقدم ضرورية.

القوالب المركبة مقابل قوالب النقل:

تُعالج قوالب النقل الأشكال الهندسية الثلاثية الأبعاد المعقدة والسحب العميقة التي لا يمكن للقوالب المركبة الاقتراب منها. ولكن بالنسبة للأجزاء المسطحة البسيطة، تمثل تقنية القوالب المنقولة هندسة مفرطة جدًا. إذ تضيف آلية النقل والمحطات المتعددة ومتطلبات المكبس المتخصصة تكاليف لا تحقق أي فائدة في عمليات القص والثقب الأساسية.

المزايا التكلفة للتطبيقات المناسبة

عندما تكون هندسة القطعة مناسبة لملف القالب المركب، تصبح الفوائد الاقتصادية مقنعة:

• استثمار أولي أقل في القوالب – إن بناء القالب الأبسط ينعكس مباشرةً في خفض تكاليف الهندسة والإنتاج. فقد يتطلب قالب ختم معدني مركب لغسالة بسيطة تكلفة أقل بنسبة 40-60٪ مقارنة بقالب تدريجي لإنتاج نفس القطعة.
• وقت إعداد أقل – تتطلب القوالب ذات المحطة الواحدة تعديلًا وتحقق أقل من إعدادات القوالب التقدمية متعددة المحطات.
• الصيانة المبسطة – وجود عدد أقل من الأجزاء المتحركة والمحطات يعني وجود عدد أقل من المكونات التي تحتاج إلى فحص أو صقل أو استبدال.
• تكرار عالي – ال درجة عالية من التكرار في حالات القوالب الأحادية يضمن جودة متسقة طوال فترات الإنتاج.

ما هي الرؤية الأساسية؟ تُلغي القوالب المركبة الحاجة إلى أدوات أكثر تعقيدًا عندما لا يتطلب الجزء ذلك ببساطة. إن الاستثمار في إمكانات القوالب التقدمية أو الانتقالية لجزء يمكن تشغيله باستخدام قالب مركب يُعد هدرًا للرأس المال الذي يمكن توجيهه لتمويل مشاريع أخرى.

مع توفر التقنيات الثلاث الرئيسية للقوالب الآن للنقاش، فأنت مستعد للمقارنة المباشرة التي تعرض الأرقام والمواصفات جنبًا إلى جنب. يقدم لك القسم التالي بالضبط ذلك—مصفوفات مقارنة شاملة تحول هذه المفاهيم إلى إرشادات عملية لاختيار الحل الأمثل.

مصفوفة مقارنة بين القوالب التقدمية والانتقالية والمركبة

لقد قمت باستكشاف كل تقنية من تقنيات القوالب بشكل منفصل—الآن حان الوقت لترى كيف تُقاس هذه التقنيات مقابل بعضها البعض مباشرة. تُجري هذه المقارنة الجنبية تبسيطًا للتعقيد وتوفر لك البيانات الملموسة اللازمة لمطابقة متطلبات مشروعك المحدد مع حل الختم الأمثل.

سواء كنت تقوم بتقييم خيارات القوالب التقدمية والختم لمكونات كهربائية بإنتاج عالٍ، أو تنظر في استخدام أدوات النقل للتركيبات المعقدة في صناعة السيارات، فإن هذه المصفوفات المقارنة تحول القدرات التقنية إلى معايير قرار عملية.

مقارنة الأداء المباشر

يقارن الجدول التالي جميع أنواع القوالب الثلاثة عبر معايير التقييم السبعة التي تم تحديدها سابقًا. استخدم هذا الجدول كمرجع رئيسي عند موازنة القدرات التقنية مقابل مواصفات مشروعك.

معايير التقييم	ال forming المتدرج	قالب انتقالي	ماتور مركب
مدى حجم القطعة	صغير إلى متوسط (محدود بعرض الشريط، عادةً أقل من 300 مم)	متوسط إلى كبير (لا توجد قيود على عرض الشريط)	صغير إلى متوسط (تقييده المحطة الواحدة)
القدرة على التعقيد	متوسطة — ثني متتابع، وخز، وسحب سطحي؛ تشكيل ثلاثي الأبعاد محدود	عالية — سحب عميق، وأشكال معقدة ثلاثية الأبعاد، وعمليات متعددة المحاور، وعمليات ثانوية	منخفضة—أجزاء مسطولة مع قص وخراط فقط
نقطة التوازن المثلى للحجم الإنتاجي	حجم إنتاج مرتفع: من 25,000 إلى ملايين سنويًا	حجم إنتاج متوسط إلى مرتفع: من 10,000 إلى 500,000 سنويًا	حجم إنتاج منخفض إلى متوسط: من 5,000 إلى 100,000 سنويًا
أوقات الدورة النموذجية	سرعات очень سريعة: من 60 إلى أكثر من 1,500 ضربة في الدقيقة	أبطأ: من 10 إلى 30 ضربة في الدقيقة	متوسطة: من 30 إلى 100 ضربة في الدقيقة
مستوى استثمار الأدوات	تكلفة أولية متوسطة إلى مرتفعة؛ تكلفة ممتازة لكل جزء عند الحجم	تكلفة أولية عالية؛ تُبرر باحتياجات القدرة	تكلفة أولية أقل؛ اقتصادية للهندسات البسيطة
شدة الصيانة	متوسطة—تتطلب المحطات المتعددة فحصًا دوريًا	أعلى—تزيد آليات النقل من التعقيد ونقاط التآكل	أقل—المحطة الواحدة تعني مكونات أقل
استخدام المادة	جيدة (75-85%)—يؤدي شريط الحامل إلى بعض الفضلات	ممتازة (85-95%)—يمكن تحسين توزيع القطع على اللوح	جيدة—تعتمد على هندسة القطعة وتخطيط القطع

لاحظ كيف أن نهج القالب المنقول يضحي بالسرعة من أجل القدرة، في حين أن ختم القوالب التقدمية يضحّي بحدود التعقيد لتحقيق إنتاجية استثنائية. وتُشكل القوالب المركبة مكانة مميزة حيث تصبح البساطة هي الميزة الأساسية.

نقطة كسر الحجم: متى تصبح كل طريقة فعالة من حيث التكلفة

يؤثر حجم الإنتاج بشكل كبير على التكنولوجيا التي توفر أفضل عائد على استثمارك في القوالب. وهنا تُظهر الأرقام الصورة بوضوح:

• أقل من 5,000 قطعة سنويًا — فكّر في استخدام القوالب المركبة أو حتى القوالب ذات المحطة الواحدة. حيث يتم استرداد الاستثمار المنخفض نسبيًا في القوالب بشكل أسرع عند هذه المستويات، وتفي القوالب الأبسط بالمتطلبات الأساسية بكفاءة.
• من 5,000 إلى 25,000 قطعة سنويًا — غالبًا ما تكون القوالب المركبة هي الخيار الأفضل للأجزاء المسطحة. بينما تصبح القوالب التقدمية خيارًا قابلاً للتطبيق للأجزاء المعقدة، حيث تبرر إمكاناتها التكلفة الأولية الأعلى.
• من 25,000 إلى 100,000 قطعة سنويًا — عادةً ما يُحقق الختم التقدمي التكلفة المثلى لكل قطعة بالنسبة للهندسات المناسبة. وغالبًا ما تقع تطبيقات الختم التقدمي بالنحاس الشائعة في المكونات الكهربائية ضمن هذا النطاق.
• 100,000 قطعة فأكثر سنويًا — تهيمن القوالب التقدمية على الأجزاء المتوافقة معها. وتصبح القوالب الانتقالية (Transfer dies) مجدية من حيث التكلفة عندما تتطلب تعقيدات القطعة إمكاناتها، رغم ارتفاع تكلفتها لكل قطعة.

تذكير: تتغير هذه العتبات بناءً على تعقيد الجزء، وتكاليف المواد، ومتطلبات التحمل. قد يبرر جزء معقد يتطلب إمكانات القالب الانتقالي الاستثمار عند 15,000 قطعة سنويًا إذا لم تتمكن أي طريقة أخرى من إنتاجه.

مطابقة نوع القالب لمتطلبات الإنتاج الخاصة بك

إلى جانب مقاييس الأداء الخام، فإن ملاءمة التطبيق مهمة. تضع الصناعات المختلفة تركيزًا متفاوتًا على معايير التقييم السبعة. يوضح المصفوفة التالية تقنيات القوالب المرتبطة بفئات التطبيقات الشائعة.

فئة التطبيق	ملاءمة القالب التدريجي	ملاءمة القالب الانتقالي	ملاءمة القالب المركب
مكونات السيارات	ممتاز للدعامات، والطرفيات، والموصلات، والأجزاء الهيكلية الصغيرة	ممتاز للألواح العميقة السحب، والحوامل، والتجميعات الهيكلية	محدود بالدعامات المسطحة البسيطة والحلقات
ختم كهربائي	ممتاز — يستفيد عملية الختم الكهربائي من إنتاج عالي السرعة للاتصالات والطرفيات	جيد للأغلفة الأكبر والأجزاء المعقدة	جيد للاستخدام في الاتصالات المسطحة البسيطة وشيمات التعديل
أجزاء أجهزة منزلية	جيد لأدوات التثبيت، المكونات الداخلية الصغيرة، والمفصلات	ممتاز للأحواض العميقة المسحوبة، الطبول، ومكونات الفولاذ المقاوم للصدأ	محدود بالأجزاء المسطحة من الأجهزة
الأجهزة الطبية	ممتاز للمكونات الدقيقة التي تتطلب تحملات ضيقة وتكرارًا عاليًا	جيد لمكونات الأدوات الجراحية الأكبر حجمًا	ممتاز للمكونات المسطحة الدقيقة ذات التركيز المركزي الحيوي

اعتبارات التحمل والدقة

عندما تكون الدقة الأبعادية هي العامل الحاسم في قرارك، يصبح من الضروري فهم قدرات الدقة المتأصلة في كل تقنية:

• الموت المتقدم تحقيق تسامحات نموذجية تتراوح بين ±0.05 مم إلى ±0.1 مم على معظم السمات، مع إمكانية تحقيق تحكم أدق من خلال أدوات دقيقة وتسجيل ثابت للقالب التوجيهي.
• ينقل الأجزاء تتطابق أو تفوق قليلاً التسامحات التدريجية للسمات المشكلة، حيث يمكن تحقيق ±0.05 مم على الأبعاد الحرجة من خلال تصميم دقيق للقالب وموقع ثابت للشريحة.
• Compound dies توفر أضيق التسامحات للسمات المسطحة — يمكن تحقيق تركيز مركزي بقيمة ±0.025 مم لأن جميع العمليات تحدث بشكل متزامن في تجويف واحد.

في تطبيقات الكبس والختم، حيث تكون العلاقات الهندسية بين السمات أكثر أهمية من الأبعاد المطلقة، غالبًا ما تتفوق القوالب المركبة على البدائل الأكثر تعقيدًا على الرغم من قدرتها المحدودة في التشكيل.

جعل مقارنتك فعّالة

توفر هذه المصفوفات الإطار، لكن التطبيق الخاص بك يحدد العوامل التي تحظى بأكبر وزن. ضع في اعتبارك هذه الإرشادات حسب الأولويات:

• المشاريع الموجهة بالحجم — ابدأ بكفاءة وقت الدورة وهيكل تكلفة الأدوات. فغالبًا ما تتفوّق القوالب الت progressive على القوالب الأخرى في الإنتاج عالي الحجم والهندسات المتوافقة.
• المشاريع الموجهة بالتعقيد — ابدأ بالقدرات الهندسية. فإذا كانت القوالب الانتقالية هي الخيار الوحيد القابل للعمل، تصبح الحجم والتكلفة عوامل ثانوية.
• المشاريع الموجهة بالتسامحات الدقيقة — ركّز على القدرات الدقيقة المتأصلة. استخدم القوالب المركبة للقطع المسطحة، أو القوالب الت progressive أو الانتقالية للعناصر المشكّلة مع تصميم القالب المناسب.
• المشاريع ذات الميزانيات المحدودة — قيّم القوالب المركبة أولاً للقطع البسيطة، ثم القوالب الت progressive إذا تطلب التعقيد ذلك. وتمثّل القوالب الانتقالية أعلى مستوى من الاستثمار.

مع توفر هذه الأطر المقارنة، تكون قد امتلكت الأدوات اللازمة لتضييق نطاق اختيارك التكنولوجي. ولكن اختيارك بين القوالب التقدمية والانتقالية والمجمعة لا يُعد سوى نصف المعادلة — فاختيار الشريك الصناعي المناسب لتنفيذ مشروع أدواتك له أهمية مماثلة. دعونا نستعرض ما يُميز موردي القوالب الأكفاء عن أولئك الاستثنائيين.

اختيار الشريك المناسب للقالب الختمي

لقد حددت ما إذا كانت تقنية القالب التقدمي أو الانتقالي أو المجمع هي الأنسب لمشروعك. والآن تأتي قرارات بنفس القدر من الأهمية: أي مورد سيقوم بتصميم وبناء ودعم استثمارك في الأدوات؟ إذ يمكن أن يحوّل الشريك الخطأ خيارًا تكنولوجيًا سليمًا إلى شهور من التأخيرات، وتعديلات مكلفة، ومشاكل في الجودة تُضعف برنامج إنتاجك بالكامل.

إيجاد شريك لقوالب الختم ليس مجرد العثور على أدنى سعر. بل هو تحديد فريق يتمتع بعمق هندسي، وأنظمة جودة، وقدرات إنتاجية تُمكنه من توفير أدوات تعمل بكفاءة منذ اليوم الأول. دعونا نُحلِّل ما يُميّز موردي قوالب الختم التقدمية الموثوقين عن أولئك الذين يتركونك تتعامل مع المشكلات لشهور بعد التسليم.

تقييم موردي القوالب حسب نوع المشروع

تختلف القدرات المهمة حسب متطلبات مشروعك المحددة. فقد يتقن مورد تصنيع قوالب الختم التقدمي عالية الحجم، لكنه يواجه صعوبات في تطبيقات القوالب الانتقالية المعقدة — والعكس صحيح. ويجب أن يركّز تقييمك على مدى توافق احتياجاتك مع نقاط قوتهم المثبتة.

القدرات الهندسية المهمة

انظر وراء قوائم المعدات المبهرة. يكمن المُميز الحقيقي في الخبرة الهندسية التي تمنع المشاكل قبل أن تصل إلى خط الإنتاج. عند تقييم إمكانات شريك محتمل في عمليات الختم الت progressive، فكّر في هذه العوامل:

• تحليل التصميم من أجل قابليّة الت изготов — هل يمكنهم تحديد تعديلات في تصميم القطعة تحسّن قابليّة الختم مع الحفاظ على المتطلبات الوظيفية؟ إن الدعم المبكر من تحليل التصميم من أجل قابليّة الت изготов يمنع التغييرات المكلفة في الأدوات لاحقًا.
• الاستثمار في تقنية المحاكاة — يعتمد تطوير القوالب الحديثة بشكل كبير على محاكاة CAE لتحسين عمليات التشكيل قبل قص الفولاذ. يمكن للموردين الذين يستخدمون محاكاة تشكيل متقدمة الت pronos وتجنب العيوب مثل التجعد، والتمزق، وارتداد الربيع خلال مرحلة التصميم.
• خبرة في المواد — تسلوك المعادن المختلفة يختلف في عمليات التشكيل. يمكن لمورد ذي خبرة عميقة في المادة المحددة الخاصة بك—سواء كان فولاذًا عاليًا بالقوة، أو سبائك الألمنيوم، أو النحاس—أن يت pronos التحديات التي يغفلها المعمومون.
• دمج ختم التقدم وتصنيع المكونات —يستفيد بعض المشاريع من الموردين الذين يقدمون عمليات ثانوية مثل اللحام أو التجميع أو التشطيب. يُبسّط هذا الدمج سلسلة التوريد الخاصة بك ويقلل من مخاطر الجودة عند نقاط التسليم.

شهادات الجودة التي تدل على الموثوقية

توفر الشهادات تحققًا من طرف ثالث بأن المورد يحافظ على أنظمة جودة قوية. بالنسبة للتطبيقات في صناعة السيارات، تمثل شهادة IATF 16949 المعيار الذهبي، حيث تُظهر الامتثال لمتطلبات إدارة الجودة الصارمة التي تطلبها الشركات المصنعة الكبرى (OEMs). وتشير شهادة ISO 9001 إلى كفاءة النظام الأساسي للجودة عبر القطاعات الصناعية المختلفة.

بالإضافة إلى الشهادات، افحص البنية التحتية للجودة لديهم. هل يمتلكون إمكانات قياس داخلية؟ هل يمكنهم إعداد وثائق PPAP إذا كان برنامجك يتطلب ذلك؟ تصبح هذه الإمكانات حاسمة عندما تحتاج إلى أدلة موثقة على قدرة العملية.

سرعة النمذجة الأولية ومنهجية التحقق

ما مدى سرعة قدرة الشريك المحتمل على التحقق من تصميم القالب الخاص بك؟ إن إمكانية النمذجة السريعة تقلل من خطر الالتزام بأدوات الإنتاج الكاملة قبل إثبات الفكرة. يمكن لبعض الموردين تسليم أجزاء نموذجية في غضون 5 أيام فقط، مما يسمح لك بالتحقق من الملاءمة والشكل والوظيفة قبل القيام باستثمارات كبيرة في الأدوات.

أعلام حمراء عند تقييم الموردين

ليس كل مورد يعلن عن إمكانات تصنيع الأدوات التقدمية قادرًا فعليًا على التسليم. انتبه إلى هذه العلامات التحذيرية أثناء تقييمك:

• إجابات غامضة حول الخبرة المحددة — عندما يُسأل عن مشاريع مشابهة، فإن الموردين المؤهلين يقدمون أمثلة ملموسة. وتشير الاستجابات المراوغة إلى أنهم يتعدون حدود قدراتهم المثبتة.
• عدم وجود إمكانية محاكاة أو تحليل بالكمبيوتر (CAE) — الموردون الذين لا يزالون يعتمدون فقط على طريقة التجربة والخطأ في تطوير القوالب سيكلفك الوقت والمال خلال عملية الاختبار. تتطلب عملية تحسين ختم القوالب التقدمية الحديثة تقنيات المحاكاة.
• المقاومة تجاه زيارات المرافق — الموردون ذوو السمعة الجيدة يرحبون بعمليات تدقيق العملاء. إن تردد المورد في إظهار عملياته يثير تساؤلات حول القدرات الفعلية مقابل الادعاءات التسويقية.
• عروض أسعار منخفضة بشكل غير معتاد — عروض أسعار القوالب التي تكون أقل بكثير من منافسيها غالبًا ما تشير إلى اختصارات في التصميم أو جودة المواد أو التحقق، مما يؤدي إلى مشاكل أثناء الإنتاج.
• اتصال ضعيف خلال مرحلة تقديم العرض — إذا كان المورد غير مستجيب أو غير واضح خلال عملية البيع، فتوقع اتصالاً أسوأ عندما تنشأ المشكلات أثناء تطوير القوالب.
• عدم وجود عملية واضحة لإدارة المشروع — تتطلب مشاريع القوالب المعقدة تتبعًا منظمًا للمراحل الرئيسية. غالبًا ما يفوت الموردون الذين لا يتبعون نهجًا محددًا لإدارة المشاريع المواعيد النهائية ويقدمون مفاجآت غير سارة.
• إمكانية تتبع المواد محدودة — بالنسبة للتطبيقات الحرجة، فإن الشهادات الكاملة للتتبع من المصدر حتى القطعة النهائية أمر بالغ الأهمية. قد يشير الموردون غير القادرين على توفير هذه الوثائق إلى وجود ثغرات في سلسلة التوريد.

التوقعات المتعلقة بالجدول الزمني من التصميم إلى الإنتاج

يساعدك فهم أوقات التسليم الواقعية في تخطيط زيادة الإنتاج بدقة. إن تعقيد القوالب، وسعة المورد، واستجابتك خلال دورات المراجعة تؤثر جميعها على الجدول الزمني.

مراحل الجدول الزمني النموذجي:

• الهندسة التصميمية (من 2 إلى 6 أسابيع) —تطوير مفهوم القالب، وتحليل المحاكاة، والتصميم التفصيلي. تتطلب القوالب المتقدمة المعقدة التي تحتوي على محطات عديدة مراحل تصميم أطول مقارنة بالقوالب المركبة البسيطة.
• بناء القالب (من 6 إلى 12 أسبوعًا) —التشغيل الآلي، والتجميع، والتركيب الأولي على البنش. قد تتطلب المكونات الدقيقة مثل فولاذ القوالب وإدراج الكاربايد وقت تسليم إضافي من الموردين المتخصصين.
• تجريب التصنيع والتحقق (من 1 إلى 4 أسابيع) —التشغيل الأولي على المكبس، والتعديل، والتحسين. تختلف هذه المرحلة بشكل كبير بناءً على جودة التصميم ودقة المحاكاة. يقلل الموردون الذين يحققون معدلات اعتماد عالية من المحاولة الأولى من هذه المرحلة بشكل كبير.
• التصعيد نحو الإنتاج (من أسبوعين إلى 4 أسابيع) —توثيق العملية، وتدريب المشغلين، والتشغيل الإنتاجي الأولي بكميات متزايدة.

تتراوح أوقات التسليم الإجمالية لأدوات القطع التقدمية عادةً بين 12 و20 أسبوعًا للتطبيقات متوسطة التعقيد. وغالبًا ما تتطلب أدوات النقل من 16 إلى 24 أسبوعًا بسبب التعقيد الإضافي.

الدور الحيوي لمحاكاة CAE

لماذا تُعد قدرة المحاكاة مهمة بهذا القدر؟ لأن الطريقة التقليدية القائمة على التجربة والخطأ في تطوير الأدوات تُهدر الوقت والمال والمواد. وعندما تصل الأداة إلى المكبس لتجربتها، فإن كل تعديل يكلف أسابيعاً وألاف الدولارات.

تغير محاكاة CAE هذه المعادلة جذريًا. من خلال نمذجة تدفق المواد، وقوى التشكيل، وسلوك الارتداد رقماً، يمكن للمهندسين:

• تحديد العيوب المحتملة وإصلاحها قبل قص فولاذ الأداة
• تحسين شكل وحجم القطعة الأولية لتحقيق كفاءة في استهلاك المواد
• التنبؤ بالارتداد والتعويض عنه للوصول إلى الأبعاد المستهدفة
• التحقق من تسلسل عمليات التشكيل قبل المضي قدمًا في تصميم المحطات

النتيجة؟ تقليل عدد مراحل التجربة، وتسريع دخول المنتج للإنتاج، وأدوات تعمل بشكل صحيح منذ البداية. إن الموردين الذين يستثمرون في تقنيات المحاكاة يُظهرون التزامهم بالنجاح من المحاولة الأولى بدلًا من اتباع نهج الإصلاح لاحقًا.

مثال على مورد: حلول القوالب الشاملة

فكّر في شكل القدرة الشاملة عند تطبيقها عمليًا. تمثل شركة شاوي مثالًا على العمق الهندسي وهياكل الجودة التي ناقشناها سابقًا. ويؤكد حصولها على شهادة IATF 16949 توفر أنظمة جودة تلبي متطلبات صناعة السيارات، كما تمكنهم إمكانياتها في محاكاة CAE من تطوير أدوات خالية من العيوب قبل بدء عملية التجربة الفعلية.

تتيح لهم قدراتهم في النماذج الأولية السريعة — والتي تُنتج أجزاءً في غضون 5 أيام فقط — للعملاء التحقق من التصاميم بسرعة. وربما الأهم من ذلك، فإن معدل الموافقة من المحاولة الأولى البالغ 93٪ يُظهر أن التطوير القائم على المحاكاة يحقق نتائج فعلية: أدوات تعمل بشكل صحيح دون الحاجة إلى دورات تعديل مكثفة.

بالنسبة للتطبيقات الصناعية التي تتطلب ختمًا دقيقًا بجودة تتوافق مع معايير المصنّع الأصلي (OEM)، فإن استكشاف شركاء يمتلكون هذه المزيج من القدرات الهندسية والأداء المثبت يقلل من مخاطر المشروع بشكل كبير. يمكنك معرفة المزيد عن حلول قوالب الختم الدقيقة لمعرفة كيف تتحول القدرات الشاملة إلى مشاريع ناجحة.

بعد تحديد معايير تقييم الموردين، تكون مستعدًا لتجميع كل المعلومات في إطار قرار واضح. توفر لك القسم الأخير المنطق التدريجي لمطابقة معايير مشروعك المحددة مع تقنية القالب المثالية واختيار الشريك المناسب.

التوصيات النهائية لقرار قوالب الختم الخاص بك

لقد استوعبت التفاصيل التقنية، وقارنت مقاييس الأداء، وقمت بتقييم اعتبارات المورد. والآن حان الوقت لتجميع كل شيء في إطار عملي لاتخاذ القرار يمكنك تطبيقه على مشروعك القادم. لا مزيد من الشلل التحليلي — فقط منطق واضح يوجهك من مواصفات المشروع إلى اختيار التكنولوجيا بثقة.

الحقيقة هي أنه لا يوجد فائز شامل في الجدل بين القوالب التقدمية والقوالب الانتقالية. فكل تقنية تتفوق في ظل ظروف معينة، وأفضل خيار دائمًا ما يعتمد على متغيرات مشروعك الفريدة. دعونا ننتقل خلال عملية اتخاذ القرار خطوة بخطوة.

شجرة قرار اختيار القالب الخاص بك

فكّر في هذا كمرشح منهجي. كل سؤال يقلص خياراتك حتى تتضح التكنولوجيا المثلى. اعمل من خلال هذه النقاط الخمس لاتخاذ القرار بالترتيب:

1. تقييم حجم القطعة
   ابدأ من هنا لأن قيود الحجم تستبعد الخيارات فورًا. قِس الأبعاد القصوى للقطعة وقارنها بحدود التكنولوجيا.
   • إذا كان جزؤك يندرج ضمن عرض 300 مم ولا يتطلب تشكيلًا ثلاثي الأبعاد عميقًا، تظل القوالب التقدمية خيارًا قابلاً للتطبيق.
   • إذا تجاوز جزؤك حدود عرض الشريط أو تطلّب عمليات تشكيل من اتجاهات متعددة، تصبح القوالب الانتقالية ضرورية.
   • إذا كان جزؤك صغيرًا نسبيًا ومسطحًا ذا حدود بسيطة، فإن القوالب المركبة تدخل في الاعتبار.
2. تقييم تعقيد الهندسة
   قم بتقييم عمليات التشكيل التي يتطلبها جزؤك. غالبًا ما تحدد هذه الخطوة مسار التكنولوجيا أكثر من أي عامل آخر.
   • أجزاء مسطحة تتطلب فقط عملية قص وتثقيب؟ على الأرجح تمثل القوالب المركبة الخيار الأكثر اقتصادية بالنسبة لك.
   • الأجزاء التي تتطلب ثنيًا متسلسلًا، وسحبًا سطحيًا، وتشكيلًا معتدلًا؟ تعالج أدوات التشكيل التقدمية هذه العمليات بكفاءة.
   • سحب عميق يتجاوز نسبة عمق إلى قطر تبلغ 1:1؟ أشكال معقدة ثلاثية الأبعاد تتطلب وصولًا متعدد المحاور؟ عمليات ثانوية مثل التثبيت بين محطات التشكيل؟ تصبح القوالب الانتقالية الطريق الوحيد القابل للتطبيق.
3. متطلبات الحجم
   تؤثر كمية الإنتاج تأثيرًا كبيرًا على الجدوى الاقتصادية. قم بتوحيد أحجامك السنوية مع النقطة المثلى لكل تقنية.
   • أقل من 10,000 قطعة سنويًا: القوالب المركبة للقطع البسيطة؛ قِّم التقدمي فقط إذا كانت التعقيدات تستدعي ذلك.
   • من 10,000 إلى 100,000 قطعة سنويًا: توفر القوالب التقدمية أفضل اقتصاديات للهندسات المتوافقة؛ والقوالب الانتقالية عندما تستدعي متطلبات الأداء ذلك.
   • أكثر من 100,000 قطعة سنويًا: تُهيمن القوالب التقدمية على القطع المناسبة؛ وتُبرر القوالب الانتقالية عند الحاجة للهندسات المعقدة رغم ارتفاع تكلفة القطعة الواحدة.
4. اعتبارات المواد
   تؤثر مواصفات المادة الخاصة بك على اختيار التقنية ومتطلبات تصميم القالب معًا.
   • سمك المادة بين 0.3 مم و3.0 مم مع قابلية تشكيل جيدة؟ تعمل التقنيات الثلاث جميعها؛ اختر بناءً على عوامل أخرى.
   • المواد الرقيقة جدًا أقل من 0.2 مم؟ قد تواجه القوالب التقدمية صعوبات في التغذية؛ بينما تُعالج القوالب المركبة المواد الرقيقة بشكل جيد للقطع المسطحة.
   • مواد سميكة تزيد عن 4.0 مم وتتطلب تشكيلًا كبيرًا؟ توفر القوالب الانتقالية السعة اللازمة من الطن و المرونة في التشكيل.
   • سبيكة مكلفة حيث يكون استغلال المواد مهمًا؟ يمكن للقوالب الانتقالية تقليل تكلفة الأدوات الأعلى من خلال تحسين ترتيب الألواح وتوفير المواد.
5. قيود الميزانية
   في النهاية، قيّم قدرتك على الاستثمار مقابل العائد المتوقع.
   • ميزانية أداة محدودة ومتطلبات قطعة بسيطة؟ توفر القوالب المركبة أقل استثمار أولي.
   • ميزانية متوسطة مع توقعات إنتاج عالي؟ توفر القوالب التقدمية اقتصاديات ممتازة على المدى الطويل من حيث التكلفة لكل قطعة.
   • مشروع يعتمد على القدرة حيث لا تعمل سوى القوالب الانتقالية؟ يجب أن تسمح الميزانية للاستثمار الأعلى — ولكن أنت تدفع مقابل قدرة لا يمكن لأساليب أخرى توفيرها.

اتخاذ القرار الصحيح لتطبيقك

بعد المرور على شجرة اتخاذ القرار، يجب أن يتضح التكنولوجيا المثلى. فيما يلي التوجهات الأساسية لكل نوع من القوالب، مختصرة في قواعد سريعة يمكنك الرجوع إليها:

اختر القوالب التقدمية عندما يجمع مشروعك بين أحجام إنتاج عالية (25,000+ سنويًا)، وأبعاد أجزاء صغيرة تناسب ضمن حدود عرض الشريط، وتعقيد تشكيل معتدل دون عمليات سحب عميقة.

اختر قوالب النقل عندما يحتاج جزؤك إلى عمليات سحب عميقة، أو تشكيل ثلاثي الأبعاد معقد، أو أبعاد كبيرة تتجاوز حدود عرض الشريط، أو عمليات ثانوية بين محطات التشكيل. تقبل أوقات دورة أبطأ واستثمارًا أعلى مقابل إمكانيات لا توفرها أي طريقة أخرى.

اختر القوالب المركبة عندما يكون جزؤك مسطحًا بشكل أساسي، ويحتاج فقط إلى عمليات قص وثقب، ويتطلب تحملات ضيقة بين العناصر. إن ميزة البساطة توفر تكاليف أقل ودقة استثنائية للتطبيقات المناسبة.

إرشادات خاصة بالتطبيق

تُقيّم الصناعات المختلفة عوامل القرار هذه بشكل مختلف. ننصح بالنظر في التوصيات المخصصة التالية:

مكونات السيارات
يتطلب قطاع السيارات الدقة والكمية معًا. بالنسبة للدعامات والمشابك والموصلات، فإن تقنية القوالب التقدمية غالبًا ما تكون المسيطرة. أما بالنسبة للوحات الهيكلية والأغلفة والمكونات المسحوبة بعمق، تصبح القوالب الانتقالية ضرورية. عند تقييم الحلول الخاصة بالقوالب التقدمية والختم لتطبيقات السيارات، يجب إعطاء الأولوية للموردين الحاصلين على شهادة IATF 16949 ولديهم خبرة مثبتة مع مصنعي المعدات الأصلية.

الكهربائيات والإلكترونيات
تستفيد إنتاجية التلامسات والمشابك عالية الحجم من إمكانات الأدوات التقدمية وختم السرعة العالية. إن التمركز المستمر والتحملات الضيقة التي يمكن تحقيقها باستخدام أدوات تقدمية مصممة جيدًا تلبي المواصفات الصارمة لمكونات الكهرباء.

تصنيع الأجهزة
يشمل هذا القطاع الصناعي طيفًا كاملاً — بدءًا من الملحقات التركيبية المخرشة تقدميًا ووصولاً إلى المكونات المخرشة انتقالياً من الفولاذ المقاوم للصدأ والممسوحة بعمق. يجب مواءمة التكنولوجيا مع متطلبات القطعة المحددة بدلاً من تطبيق نهج عام على كامل خط منتجاتك.

الأجهزة الطبية
غالبًا ما تفوق الدقة والتكرار أهمية التكلفة البحتة. تتميز القوالب المركبة في إنتاج مكونات دقيقة مستوية حيث يكون التمركز مهمًا. وتخدم القوالب التدريجية المكونات ذات الاستخدام الواحد وبكميات كبيرة. بينما تتعامل القوالب بنظام النقل مع مكونات الأدوات الجراحية التي تتطلب تشكيل معقد.

التحقق من قرارك قبل الالتزام الكامل

حتى مع التحليل الشامل، يظل هناك عدم يقين حتى تقوم بالتحقق من منهجك باستخدام أجزاء فعلية. هنا تصبح النمذجة والمحاكاة أدوات لا تقدر بثمن للحد من المخاطر.

قبل الالتزام باستثمار الأدوات للإنتاج الكامل، فكر في هذه الخطوات للتحقق:

• طلب تحليل المحاكاة —يمكن للشركاء الذين يستخدمون محاكاة الحاسوب الهندسية (CAE) الت pron توقع سلوك التشكيل، وتحديد العيوب المحتملة، والتحقق من اختيارك للتكنولوجيا قبل قطع الفولاذ للقالب.
• الاستفادة من النمذة السريعة —تتيح الأجزاء النموذجية، التي تكون أحيانًا متاحة في غضون 5 أيام فقط، التتحقق من التثبيت والشكل والوظيفة قبل الاستثمار الكبير في الأدوات.
• إجراء تشغيلات إنتاج تجريبية —التشغيلات الأولية الصغيرة تُحقق من قدرة العملية وتحدد فرص التحسين قبل التوسع إلى السعة الكاملة.

بالنسبة للتطبيقات الخاصة بالسيارات التي تتطلب ختمًا دقيقًا بجودة تلبي معايير المصنّع الأصلي (OEM)، فإن استكشاف شركاء مثل حلول شاويو للقوالب الدقيقة يوفران إمكانية الوصول إلى الكفاءات الهندسية وبنيتها التحتية للنمذجة السريعة، ما يقلل من المخاطر المرتبطة بقرارك التكنولوجي. ويشهد معدل الموافقة بنسبة 93٪ من المرة الأولى على ما يمكن تحقيقه من خلال التطوير القائم على المحاكاة: أي أدوات تعمل بشكل صحيح منذ اليوم الأول.

خطواتك القادمة

أصبح لديك الآن الإطار اللازم لاتخاذ قرارات واثقة بشأن تقنية قوالب الختم. وإليك كيفية المضي قدمًا:

1. وثّق متطلبات مشروعك —أبعاد القطعة، تعقيد الشكل الهندسي، توقعات الحجم، مواصفات المواد، والقيود المالية.
2. اعمل عبر شجرة اتخاذ القرار —طبّق منطق الخطوة الخمس لتضييق خياراتك التكنولوجية.
3. حدد الموردين المؤهلين —استخدم معايير التقييم من القسم السابق لإعداد قائمة قصيرة بأصحاب شركاء قادرين.
4. اطلب مقترحات مدعومة بمحاكاة رقمية —الموردون الذين يقدمون تحليلات CAE يقللون من مخاطرك بشكل كبير مقارنة بالأساليب التجريبية الخاطئة.
5. قم بالتحقق من خلال نموذج أولي —أثبت فعالية نهجك قبل الالتزام بالإنتاج الكامل.

غالبًا ما يعود الفرق بين مشاريع الكبس الناجحة والفشل المكلف إلى هذه القرارات المبكرة. خذ وقتك للعمل بدقة من خلال هذا الإطار، وستضع مشروعك على طريق الإنتاج الفعال، وجودة ثابتة، وتكاليف مُحسَّنة منذ أول دفعة إنتاج.

الأسئلة الشائعة حول قوالب الكبس التقدمية وقوالب النقل

1. ما الفرق بين القوالب التقدمية والقوالب الانتقالية؟

تعمل القوالب التقدمية على معالجة الأجزاء ضمن شريط معدن مستمر يتقدم عبر محطات مت successive مع كل ضربة مكبس، وهي مثالية للأجزاء الصغيرة ذات الإنتاج المرتفع. أما القوالب الانتقالية فتقوم أولاً بقطع الألواح، ثم تنقلها بشكل مستقل بين المحطات باستخدام مقابض ميكانيكية، مما يتيح سحب عميق وتشكيل معقد ثلاثي الأبعاد للأجزاء الأكبر. تكمن الفرق الرئيسي في طريقة التعامل مع المادة—فالقوالب التقدمية تحافظ على بقاء الأجزاء متصلة بالشريط، في المقابل تحرر القوالب الانتقالية الأجزاء لتمكين الت Manipulation متعددة المحاور.

ما هي عيوب عملية ختم القوالب التدريجية؟

تواجه ختم القوالب التقدمية عدة محدودات: حجم الأجزاء محدود بسبب قيود عرض الشريط (عادة أقل من 300 مم)، وعدم القدرة على إنتاج سحب عميق يتجاوز نسب معينة للعمق إلى العرض، وتعقيد ثلاثي الأبعاد محدود نظرًا لضرورة التحرك الخطي للأجزاء، إضافة إلى هدر الشريط الحامل الذي يقلل من كفاءة استخدام المادة مقارنة بالطرق الانتقالية. كذلك، قد يؤدي كسر المطعقة أثناء الت manufacturing إلى توقف الإنتاج ويستلزم إصلاحات مكلفة.

3. متى يجب أن أختار ختم القالب الناقل بدلاً من الختم التدريجي؟

اختر ختم القالب الناقل عندما تحتاج قطعك إلى سحب عميق بعمق يفوق القطر، أو أبعاد كبيرة تتجاوز حدود عرض الشريط، أو تشكيل ثلاثي الأبعاد معقد يتطلب وصولاً متعدد المحاور، أو عمليات ثانوية مثل التثبيت بين محطات التشكيل. وتُعد الأقواس الناقلة ممتازة للوحات الهيكلية للسيارات، وأسطوانات الأجهزة، والأوعية المضغوطة، وأي مكون يحتاج فيه الشكل الخام إلى وصول من جميع الاتجاهات (360 درجة) أثناء التشكيل.

4. ما هي مستويات الحجم التي تجعل كل نوع من القوالب فعالاً من حيث التكلفة؟

تناسب القوالب المركبة أحجام الإنتاج أقل من 25,000 قطعة سنويًا بالنسبة للأجزاء المسطحة البسيطة. وتصبح القوالب التقدمية الخيار الأمثل بين 25,000 وملايين القطع سنويًا بالنسبة للهندسات المتوافقة، حيث توفر كفاءة ممتازة في تكلفة القطعة. وتبرر القوالب الناقلة استثمارها الأعلى عند إنتاج 10,000 إلى 500,000 قطعة سنويًا عندما تتطلب تعقيدات القطعة قدراتها الفريدة. وتتغير هذه المستويات حسب تكاليف المواد ومتطلبات الدقة.

5. كيف تقارن القوالب المركبة بالقوالب التقدمية والقوالب الانتقالية؟

تنفذ القوالب المركبة عمليات قص وثقب متعددة في ضربة واحدة من المكبس وفي محطة واحدة، مما يوفر تركيزًا ومسطحية متفوقة للأجزاء المسطحة البسيطة مثل الحلقات والواشيات. وتكون أقل تكلفة من القوالب التقدمية وتتطلب صيانة بسيطة، لكنها لا يمكنها إجراء عمليات التشكيل. اختر القوالب المركبة عندما تحتاج الأجزاء إلى تحملات دقيقة بين السمات دون ثني أو سحب.
