عمليات ختم المعادن مُفكَّكة: من الصفائح الخام إلى القطعة النهائية

ما هو ختم المعادن ولماذا يهيمن على التصنيع؟

هل سبق أن تساءلتَ كيف يُنتج المصنعون ملايين المكونات المعدنية المتطابقة بدقةٍ استثنائية؟ الجواب يكمن في ختم المعادن — وهي تقنية قوية تشكّل كل شيء، من موصلات إلكترونية صغيرة جدًّا إلى ألواح هيكل السيارات الكبيرة.

ختم المعادن هو عملية تصنيع باردة التشكيل، تحوّل صفائح المعادن المسطحة إلى أشكال محددة باستخدام قوالب متخصصة وآلات ختم، وذلك عبر تطبيق ضغط عالٍ دون تسخين المادة.

إذن، ما هو الختم في جوهره؟ تخيّل هذا المشهد: صفيحة معدنية مسطحة تُوضع بين أداةَيْ تشكيل دقيقتين — المثقب (Punch) والقالب (Die). وعند تفعيل آلة الختم، يُطبَّق قوة هائلة تدفع المثقب للأسفل، فيضغط على المعدن ليتداخل في تجويف القالب الموجود أسفله. وفي تلك اللحظة الفاصلة، يكتسب المعدن شكلاً جديدًا — إما بالثني أو القطع أو النقش أو التشكيل وفق تصميم القالب.

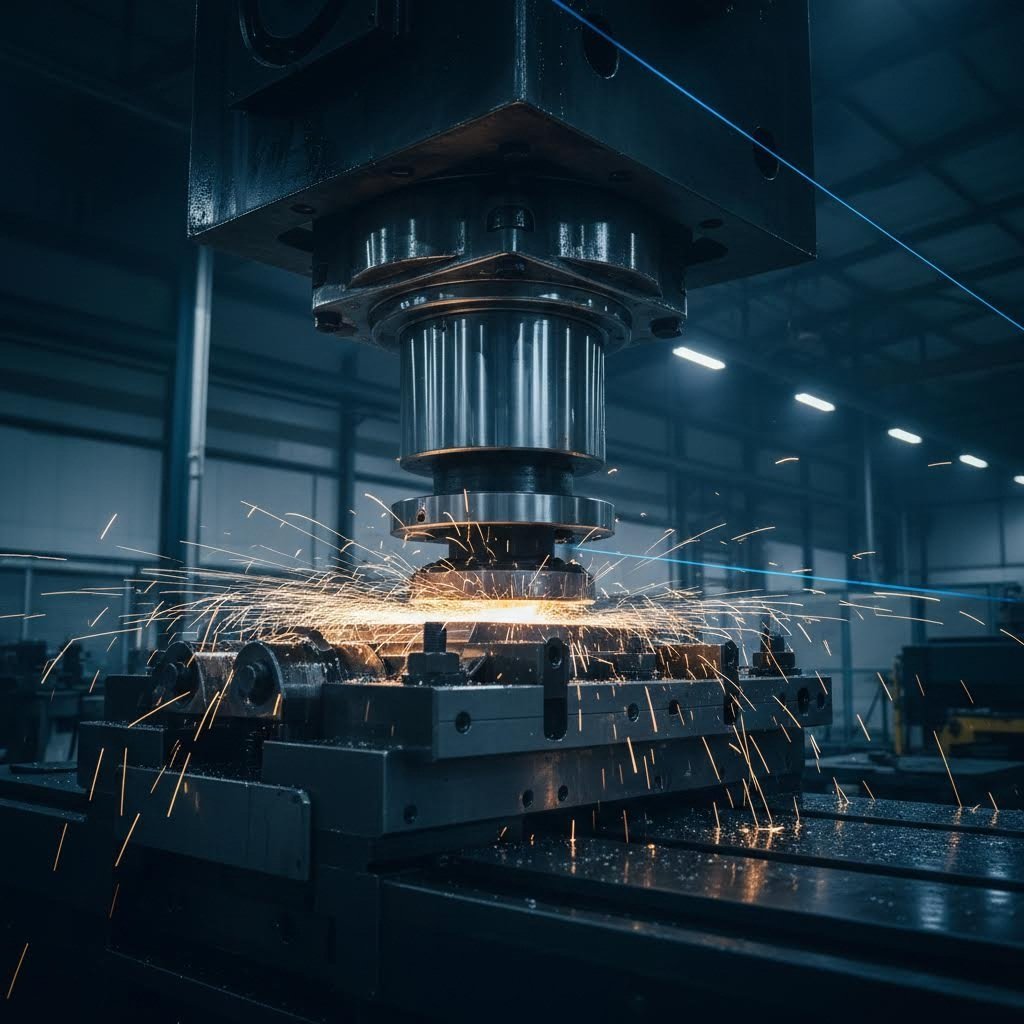

كيف يحوّل ختم المعادن الصفائح الأولية إلى أجزاء دقيقة؟

الميكانيكا الكامنة وراء هذه العملية بسيطةٌ بشكل أنيقٍ، ومع ذلك فهي قويةٌ بشكلٍ مذهل. فآلة الختم تُولِّد قوةً تتراوح بين بضعة أطنانٍ وآلاف الأطنان، وذلك حسب نوع التطبيق. وتنتقل هذه القوة عبر المثقب (البنتش)، الذي يعمل كمطرقةٍ ذات شكلٍ دقيقٍ جدًّا، ليَدفع قطعة المعدن غير المُشكَّلة إلى القالب الموجود أسفله. ويؤدي القالب دور القالب التشكيلي، حيث يحدِّد بدقة الشكل النهائي للقطعة المُصنَّعة.

ما الذي يميِّز ختم المعادن عن سائر طرائق التصنيع الأخرى؟ السرعة والاتساق. إذ يمكن لآلة ختم واحدة أن تُنتج آلاف القطع المعدنية المُختمَّة المتطابقة في الساعة الواحدة، بحيث تتطابق كل قطعةٍ مع سابقتها ضمن تحملاتٍ تقاس بأجزاء الألف من البوصة. وهذه القدرة على التكرار تجعل هذه الطريقة لا غنى عنها في الصناعات التي تتطلب إنتاجًا ضخمًا الحجم.

الميزة التنافسية للتشكيل البارد في التصنيع الحديث

على عكس العمليات التي تتطلب تسخين المعدن إلى درجات حرارة قصوى، فإن عملية ختم المعادن تتم عند درجة حرارة الغرفة. وتحافظ هذه الطريقة الباردة للتشكيل على السلامة البنائية للمواد، مع تمكين المصانع من تحقيق تحملات دقيقة للغاية وأسطح نهائية ممتازة. والنتيجة؟ أجزاء أقوى، ودورات إنتاج أسرع، وتخفيض في تكاليف الطاقة.

وفي هذا الدليل الشامل، ستكتشف كل شيء بدءاً من تقنيات الختم الأساسية ووصولاً إلى استراتيجيات اختيار القوالب المتقدمة. وسنستعرض معاً سير العمل التصنيعي الكامل، ونقارن بين طرق الختم المختلفة، ونستعرض اختيار المواد، ونتناول التحديات المتعلقة بمراقبة الجودة. واعتبر هذا المرجع الشامل ذا المصدر الوحيد الذي يلغي الحاجة إلى جمع المعلومات من مصادر متعددة. سواء كنت مهندساً تقيّم خيارات الإنتاج، أو متخصصاً في المشتريات تقوم بشراء المكونات المُختمة، فستجد في الأقسام القادمة الإجابات التي تحتاجها.

شرح العملية الكاملة لتصنيع قطع المعدن بالختم

والآن بعد أن فهمتَ ما هو ختم المعادن، دعونا نستعرض كيف يحوّل المصنعون فعليًّا صفائح المعدن الخام إلى مكونات جاهزة. وتتبع عملية ختم المعادن تسلسلاً منظمًا بدقة؛ إذ يؤدي تخطي أي خطوة أو تنفيذ إحداها بشكل رديء إلى التأثير سلبًا على كامل دفعة الإنتاج. ويمكنك تشبيه ذلك بإعداد كعكة: فالمواد الأولية والتسلسل والتقنية كلها تتساوى في أهميتها.

من الرسم الهندسي إلى القطعة الجاهزة في سبع مراحل حاسمة

تتم عملية تصنيع الختم عبر سبع مراحل متصلة ببعضها البعض. وكل مرحلة تُبنى على سابقتها، مشكِّلةً سلسلةً يجب أن تكون كل حلقاتها قويةً. وإليك شرح العملية الكاملة عملية تصنيع طابع المعادن ماكينة ضرب الأعمدة:

1. التصميم والهندسة
   كل شيء يبدأ على لوحة الرسم. ويتعاون المهندسون ومصممو المنتجات لتحديد وظيفة الجزء والتسامح الأبعادي ومتطلبات الجودة. وخلال هذه المرحلة، تختار الفِرق المواد المناسبة، وتجمع المدخلات متعددة التخصصات، وتُعِد المواصفات التفصيلية، وتطوّر النماذج الأولية للاختبار. وتضمن الوثائق الشاملة أن يشترك الجميع — من صانعي القوالب إلى مفتشي الجودة — في الرؤية نفسها. فالتصميم المعيب يولّد مشاكل تنعكس سلباً على كل مرحلة لاحقة.
2. تصنيع القوالب والأدوات
   وبعد اعتماد التصاميم، يُصنع مختصو صناعة القوالب القوالب التي ستُشكِّل كل جزء. ويشمل ذلك اختيار نوع القالب المناسب (التقديمي أو الانتقالي أو المركب)، وهندسة هندسة المثقاب والقالب، وتصنيع المكونات بدقة تتوافق مع التحملات المحددة. وتتطلب قوالب عالية الجودة تعاونًا وثيقًا بين مهندسي التصميم وصناع القوالب لإثبات فعالية عملية الختم المقصودة قبل بدء الإنتاج الكامل. وبشكلٍ أساسي، يصبح القالب بمثابة الحمض النووي للجزء الخاص بك؛ إذ تحدد دقته كل ما يليها.
3. اختيار وتحضير المادة
   إن اختيار المعدن المناسب ليس مسألة تخمين. بل يقوم المهندسون بتقييم خصائص المادة مثل الصلادة واتساق السماكة وقابلية التشويه مقابل متطلبات الجزء. وتصل المواد الأولية على شكل لفائف أو صفائح مسطحة، ثم تمرُّ بعد ذلك بعملية فحص للتحقق من مطابقتها للمواصفات. وتؤثر خصائص المادة تأثيرًا مباشرًا على قابلية الختم: فإذا كانت صلبةً جدًّا، فقد تحدث شقوقٌ فيها؛ وإذا كانت لينةً جدًّا، فقد لا تحتفظ الأجزاء بشكلها. وقد تتضمن عمليات التحضير تنظيف المادة أو تطبيق مواد تشحيم أو تسوية السطح لضمان التغذية المثلى.
4. تغذية خام
   يبدأ عملية التشكيل بالضغط فعليًّا عندما تدخل المعدن إلى المكبس. وتستخدم أنظمة التغذية من اللفائف مغذياتٍ تُقدِّم أطوالًا دقيقةً من المادة بين كل ضربةٍ للمكبس، بينما تقوم العمليات التي تستخدم الألواح الفردية بوضع قطعٍ فرديةٍ (أجزاءٍ خامٍ) في المواضع المطلوبة. وتُثبَّت الشريط أثناء انتقاله عبر العمليات اللاحقة بواسطة الثقوب التوجيهية التي تُثقب في المحطة الأولى. وبغياب التغذية الدقيقة، تنزاح الأجزاء عن مواضعها، ما يؤدي إلى إنتاج نفايات واحتمال حدوث تلفٍ في القالب.
5. عملية التشكيل بالضغط
   هذا هو المكان الذي تحدث فيه عملية التحويل. وتتم دورات الضغط، حيث يندفع المثقب إلى القالب بقوة هائلة. وحسب درجة تعقيد القطعة، قد تمر المادة المعدنية عبر عدة محطات — مثل ثقب الثقوب التوجيهية، وتقليم الهيكل الخارجي، وتشكيل الانحناءات، وإضافة الخصائص الثانوية، وأخيرًا فصل القطعة عن الشريط الحامل. وهناك أمرٌ يتجاهله الكثيرون: إن الاحتكاك بين القالب والمعدن يولِّد حرارةً أثناء عمليات الإنتاج السريعة. وهذه الحرارة قد تُغيِّر خصائص المادة، مما يؤثر على سلوك الارتداد المرن (Springback) والاستقرار البُعدي.
6. العمليات الثانوية
   نادرًا ما تُنتج عملية التشكيل بالضغط جزءًا مكتملًا تمامًا. وتُحسِّن العمليات الثانوية المنتج من خلال إزالة الحواف الحادة (التشذيب)، والمعالجة الحرارية (تعديل خصائص المادة)، والتلدين أو الطلاء (إضافة مقاومة للتآكل)، واللحام أو التجميع (توصيل مكونات متعددة)، والتشطيب البُعدي. وتُعتبر هذه العمليات المُضيفة للقيمة جسرًا يربط بين الجزء المشكَّل بالضغط وبين الجزء الجاهز للتركيب.
7. فحص الجودة
   يُشكِّل البوابة النهائية ضمانةً لوصول أجزاء مطابقة فقط إلى العملاء. وتشمل بروتوكولات الفحص التحقق من القطعة الأولى، والمراقبة أثناء الإنتاج باستخدام التحكم الإحصائي في العمليات، والقياس البُعدي بأدوات القياس أو آلات القياس ثلاثية الأبعاد (CMMs)، وتقييم حالة السطح، وأخذ عيِّنات عشوائية من الدفعة النهائية. ويعتمد التحكم في الجودة في تصنيع الأجزاء المشكَّلة بالضغط اعتمادًا كبيرًا على اتساق المواد الخام؛ إذ إن أي تنوُّع في درجة الصلادة أو السماكة يؤثِّر سلبًا في العملية برمتها. ويُمكِن للفحص القوي اكتشاف المشكلات قبل أن تتحوَّل إلى عمليات إرجاع مكلِّفة.

لماذا يُحدِّد كل خطوة جودة الجزء النهائي

تخيَّل أنك تتجاهل مرحلة إعداد المواد وتُغذِّي الآلة بقطع غير متسقة في قالبك. ففي المحطة الأولى، تُثقب الثقوب التوجيهية بشكلٍ طفيفٍ غير مركزي. وبحلول الوقت الذي تصل فيه الشريط إلى محطات التشكيل، يقع كل ثني في الموضع الخطأ. وعندما تنفصل القطع أخيرًا عند نقطة القص، تكشف عمليات الفحص البُعدية أن لا شيء منها ضمن الحدود المسموح بها. فاختصار واحد في المرحلة السابقة أدى إلى إنتاج دفعة كاملة من النفايات.

تتطلب عملية تصنيع قطع المعدن بالختم الاحترام الدقيق للتسلسل. فالأخطاء التصميمية تتضاعف عبر أدوات الختم. ويؤدي اختيار مواد رديئة إلى فشل عمليات التشكيل. كما أن التغذية غير الكافية تُسبِّب مشكلات في المحاذاة. وتنشئ معايير الختم غير الملائمة عيوبًا في المنتج. أما العمليات الثانوية التي تُهمَل فهي تترك حوافًا غير آمنة. وبغياب الفحص الشامل، تفلت القطع المعيبة إلى سلسلة التوريد.

يساعدك فهم هذه العملية المترابطة في طرح الأسئلة المناسبة عند تقييم شركاء التشكيل بالضغط أو عند تخطيط إنتاجك الخاص. وبما أن العملية الكاملة مُخطَّطة بالكامل، فأنت الآن مستعدٌ لاستكشاف التقنيات المحددة التي يستخدمها المصنِّعون في كل محطة تشكيل بالضغط — وهذا بالضبط ما سننتقل إليه بعد ذلك.

الأساليب الأساسية لتشكيل المعادن بالضغط وتطبيقاتها

لقد رأيت كيف تتطور عملية التشكيل بالضغط من مرحلة التصميم وحتى الفحص النهائي. لكن ما الذي يحدث فعليًّا خلال تلك المرحلة الحرجة المتمثلة في عملية التشكيل بالضغط؟ يعتمد الجواب تمامًا على الأسلوب — أو مجموعة الأساليب — الذي تستخدمه القالبة. ويُساعدك فهم المعنى التقني لكل عملية تشكيل بالضغط في تحديد النهج الأنسب لأجزاء منتجك والتواصل بفعالية مع شركاء التصنيع.

فكِّر في هذه الأساليب باعتبارها مجموعة أدوات. فبعض المشاريع تتطلب أداة واحدة فقط، بينما قد تحتاج الأجزاء المعقدة إلى ست أو سبع أدوات تعمل بالتتابع. ولنُفصِّل الآن العمليات التسع الأساسية التي تُمكِّن إنتاج حديث للختم والضغط .

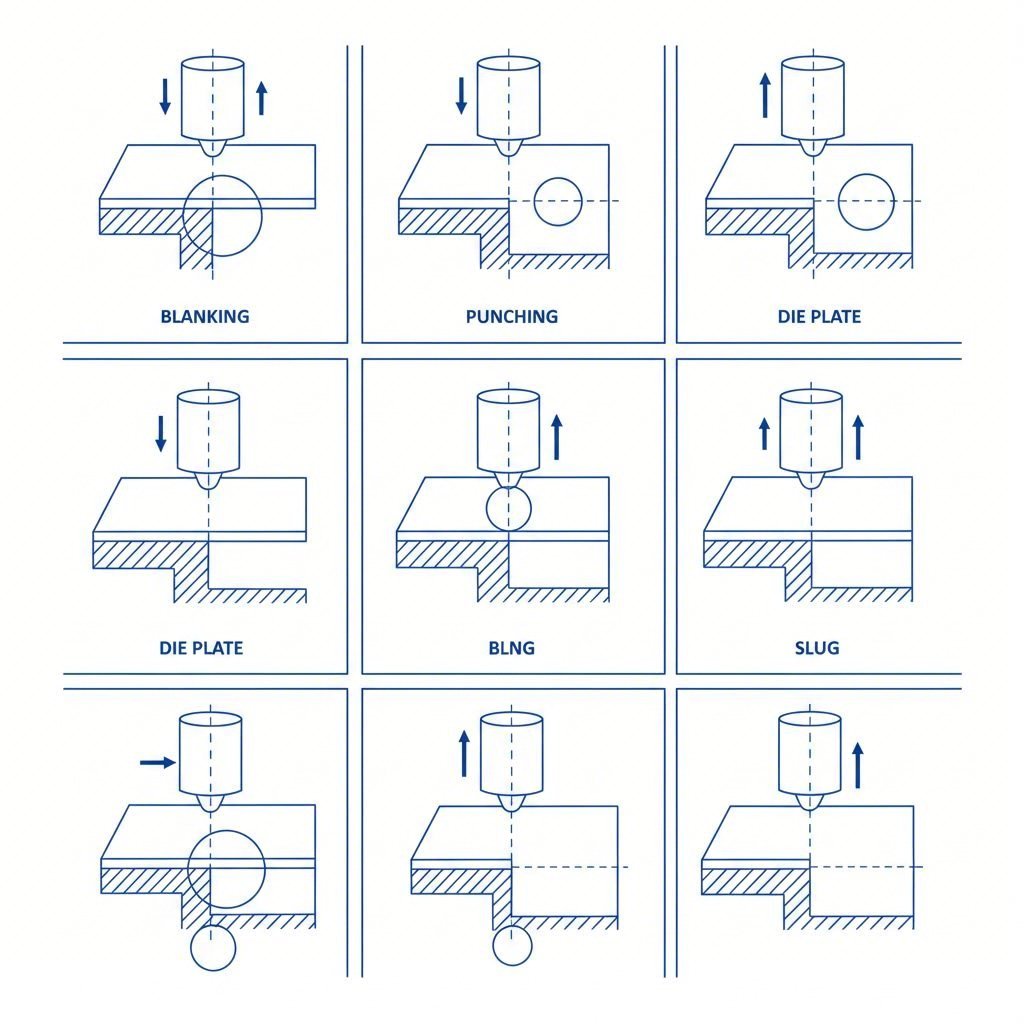

تسعة عمليات ختم أساسية يجب أن يعرفها كل مهندس

التقطيع تُعَدُّ عملية الختم الأولي نقطة البداية لعدد لا يُحصى من الأجزاء المُخمَّرة. وخلال هذه العملية، يثبُت المثقاب عبر صفائح المعدن لقطع شكل مسطّح — يُسمَّى «القطعة الأولية» — والتي تصبح القطعة التي تُعالَج في العمليات اللاحقة. وتُنشئ عملية ختم القطعة الأولية الملف التأسيسي الذي ينطلق منه كل ما يلي. والقطعة المقطوعة هي المنتج المطلوب، بينما تصبح الصفائح المتبقية نفايات. وتنجح عملية الختم الأولي بشكل أفضل مع المواد التي تُقْطَع بسهولة عند التقصيب، مثل الفولاذ منخفض الكربون والألومنيوم والنحاس الأصفر.

الضرب يبدو مشابهًا لعملية التغطية، لكنه يخدم الغرض المعاكس. وهنا، تتمثل الغاية في إنشاء فتحات أو قطع في القطعة المراد تشكيلها — حيث يُعتبر الجزء المثقوب نفايةً، بينما تبقى الورقة المتبقية هي المنتج. وغالبًا ما تدمج عمليات ختم القالب (Die stamping) عملية الثقب مع تقنيات أخرى لإضافة فتحات التثبيت أو شقوق التهوية أو ميزات تقليل الوزن. وهذه العملية الباردة لتشكيل المعادن تتعامل مع مواد تتراوح بين الألمنيوم الرقيق والصفائح الفولاذية السميكة، رغم أن حجم الفتحة بالنسبة لسماكة المادة يؤثر على جودة الحواف.

الثني يحوّل هذا العملية الألواح المسطحة إلى أجزاء ثلاثية الأبعاد عن طريق تشويه المعدن تشويهاً بلاستيكياً على طول محور مستقيم. وعند تطبيق القوة، يمتد المعدن على السطح الخارجي ويُضغَط على السطح الداخلي للانحناء. أما الاعتبار الحاسم فهو أن لكل معدن نصف قطر انحناء أدنى مسموح به؛ فإذا كان الانحناء أضيق من هذا النصف القطر، تظهر شقوق في المعدن. كما أن اتجاه حبيبات المادة له أهمية كبيرة أيضاً؛ إذ إن ثني المعدن عمودياً على خطوط الحبيبات قد يؤدي إلى تشقق القطعة المصنّعة. وتتم عمليات الثني الناجحة مع أخذ ظاهرة الرجوع المرن (سبرينغ باك) بعين الاعتبار، وهي الظاهرة التي تتمثل في الاسترداد المرن الجزئي الذي يؤدي إلى عودة الأجزاء جزئياً إلى وضعها المستقيم بعد الانتهاء من عملية التشكيل.

الصك يُطبِّق ضغطًا شديدًا — غالبًا ما يفوق إجهاد تدفق المادة — لإنشاء تفاصيل سطحية دقيقة وأبعادٍ دقيقة. وعلى عكس عمليات التشكيل الأخرى، فإن عملية الختم (Coining) على الفولاذ والمعادن الأخرى تقضي تمامًا على ظاهرة الارتداد المرن (Springback)، لأن المادة تنخضع تمامًا للانحناء أو التشوه تحت الضغط. وتُنتج هذه التقنية التفاصيل الحادة التي تراها على العملات المعدنية والدرعيات والمكونات الدقيقة للأجهزة. أما الثمن المدفوع مقابل ذلك؟ فهو ارتفاع معدل تآكل الأدوات واحتياجات كبيرة لسعة المكابس (بالطن)، ما يجعل عملية الختم مكلفةً جدًّا عند تصنيع الأجزاء الكبيرة.

النحت البارز تُنشئ أنماطًا بارزة أو غائرة على أسطح المعادن دون قصّ المادة. فتقوم القوالب الذكرية والأنثوية بالضغط على القطعة المراد تشكيلها بينهما، مما يؤدي إلى تمدد المعدن لتكوين أنماط بارزة زخرفية أو وظيفية. ويمكنك رؤية السمات المنقوشة (المُبرَزة) على ألواح الأجهزة المنزلية، وتجهيزات السيارات الخارجية، والألواح التعريفية. وتؤدي الطوابع وأدوات النقش (Embossers) أفضل أداءٍ مع المواد الليِّنة القادرة على التمدد دون التمزُّق — مثل الألومنيوم والفولاذ منخفض الكربون، في حين قد تتشقَّق السبائك عالية القوة أثناء عمليات النقش.

التجعيد يُثني حواف المعادن عند زوايا محددة — وعادةً ما تكون ٩٠ درجة — لإنشاء شفاه تقوية أو أسطح تركيب أو ميزات تجميع. وعلى عكس عمليات الثني الكاملة، يقتصر التفلنج (Flanging) على الأجزاء الطرفية من قطعة العمل فقط. وهناك نوعان منه: التفلنج الممتد (Stretch flanging) الذي يُقوِّس الحافة بشكل مقعَّر خارجيًّا (تمتد الحافة الخارجية)، بينما يُنتج التفلنج الانكماشي (Shrink flanging) منحنيات مقعَّرة (تنضغط الحافة الداخلية). ويتحدد مدى تعقيد هندسة الحافة المطلوبة حسب قابلية المادة للتشكل دون أن تظهر بها تجاعيد أو شقوق.

التمدد يُوسِّع مساحة سطح المعدن عن طريق سحب المادة فوق قالب تشكيل. وتُستخدم هذه التقنية لإنتاج أسطح ناعمة منحنية مثل ألواح هيكل السيارات وغلاف الطائرات. وخلال عملية السحب، تقل سماكة المعدن تدريجيًّا مع توسعه؛ لذا يجب على المصمِّمين أخذ هذه الظاهرة في الاعتبار للحفاظ على السلامة الإنشائية. وأفضل المواد أداءً في هذه العملية هي تلك ذات القابلية العالية للتشكل مثل سبائك الألومنيوم ودرجات الفولاذ المناسبة للسحب العميق، إذ تنكسر المواد الهشة قبل أن تصل إلى الشكل المطلوب.

ال捲ان يُلَفّ حواف صفائح المعدن المسطحة إلى أشكال دائرية، مُنشئًا حوافًا آمنةً أو سمات زخرفيةً أو تعزيزات هيكلية. فكِّر في الحافة الملتفة على علبة المعدن أو الحافة الملفوفة لبرميل المفصلة. وتتم عملية التلويف عبر ثني المادة تدريجيًّا بأشعاع متناقص باستمرار حتى يُحقَّق القطر المطلوب للملف. وتُلَف الصفائح الأرقّ بسهولة أكبر، بينما تتطلب المواد السميكة مراحل تشكيل متعددة أو أدوات تشكيل متخصصة.

رسم يحوّل القطع المسطحة إلى أشكال مجوفة ثلاثية الأبعاد — مثل الأكواب والأسطوانات والصناديق والغلاف المعقد. ويُجبر المثقاب المعدن على الدخول إلى تجويف القالب، بينما تتحكم ضغوط حامل القطعة في تدفق المادة. وتشير عملية السحب العميق إلى العمليات التي يفوق فيها العمق القطر، ما يتطلب تحكُّمًا دقيقًا في حركة المادة لمنع التجعُّد أو التمزُّق. وتُعد النحاس والنحاس الأحمر والألومنيوم وفولاذ السحب العميق المتخصص أفضل المواد لهذا الغرض نظرًا لمدى قابليتها للانسياب الذي يسمح بحدوث تشوه بلاستيكي كبير.

مطابقة التقنيات مع متطلبات الجزء

يبدأ اختيار عملية الختم المناسبة بفهم المتطلبات الوظيفية لقطعتك. هل تحتاج إلى قطعة مسطحة مقطوعة من صفائح المعدن؟ تُحقِّق عملية القص (Blanking) ذلك. هل تحتاج إلى ثقوب لتثبيت المكونات؟ تتعامل عملية الثقب (Punching) مع ذلك. هل تتطلب قطعتك صلابة هيكلية ناتجة عن هندسة منحنية؟ تجمع عمليتا الثني والتجعيد (Bending and Flanging) معًا لإنشاء أشكال قوية وخفيفة الوزن.

يجمّع الجدول التالي جميع التقنيات التسع، ما يساعدك على مطابقة العمليات مع احتياجات تطبيقك المحددة:

اسم التقنية	الوظيفة الأساسية	التطبيقات النموذجية	اعتبارات المواد
التقطيع	قطع الأشكال المسطحة من صفائح المعدن	قطع صفائح المعدن، الحشوات، الغسالات، المكونات الأساسية	تُفضَّل المعادن التي تُقصُّ بسلاسة ونظافة؛ ويجب تجنُّب السبائك الصلبة جدًّا أو الهشة جدًّا
الضرب	إنشاء الثقوب أو الفتحات في القطع المراد معالجتها	الثقوب الخاصة بالتثبيت، وفتحات التهوية، وميزات خفض الوزن	يؤثر نسبة قطر الثقب إلى سماكة القطعة على جودة الحواف؛ وتُستخدم الثقوب الاسترشادية عادةً
الثني	التشويه الزاوي على طول محور مستقيم	الدعامات، والغلاف الخارجي، والإطارات، ومكونات الهيكل	يختلف نصف قطر الانحناء الأدنى باختلاف المادة؛ واتجاه الحبيبات أمرٌ بالغ الأهمية
الصك	التفاصيل السطحية ذات الضغط العالي والتشكيل الدقيق	القطع النقدية، والشارات التذكارية، والمجوهرات، والأجزاء المعدنية الدقيقة المزودة بشعارات تجارية	يتطلب طاقة ضغط عالية جدًّا؛ وهو ممتاز لإلغاء ظاهرة الارتداد المرن (Springback)
النحت البارز	إحداث أنماط سطحية بارزة أو غائرة	الألواح الزخرفية، واللافتات التعريفية، وأسطح الأجهزة المنزلية	يجب أن تكون المواد قابلة للطرق (Ductile)؛ إذ يُحدِّد مدى قابليتها للامتداد عمق النمط
التجعيد	تشكيل الحواف المنحنية بزوايا محددة	الحاويات، والأنابيب، وعناصر التدعيم في هيكل السيارات	يختلف مستوى القابلية للامتداد المطلوب بين ثني الحواف بالتمدد (Stretch Flanging) والثني بالانكماش (Shrink Flanging)
التمدد	توسيع مساحة السطح فوق قوالب التشكيل	أبواب السيارات، وأغطية السيارات، وغلاف الطائرات	يقل سمك المادة أثناء عملية التشكيل؛ ويُشترط أن تكون ذات مطيلية عالية
ال捲ان	ثني الحواف إلى أشكال دائرية	أغطية العلب، وأسطوانات المفاصل، والحواف الزخرفية، والحواف الآمنة	يتم ثني الألواح الأرق بسهولة أكبر؛ أما الألواح السميكة فتتطلب مراحل تدريجية
رسم	تشكيل تجاويف مجوفة عميقة من صفائح مسطحة	أكواب، وأسطوانات، وعلب غلق، وأحواض مطبخ	تتطلّب عمليات السحب العميق درجات مخصصة لهذا الغرض؛ ويكون ضغط حامل القرص (Blank Holder) عاملاً بالغ الأهمية

في الواقع، فإن معظم الأجزاء المصنوعة بالقالبة تتضمّن تقنيات متعددة في قالب واحد. فقد تقوم القالبة التقدمية، على سبيل المثال، بعمل ثقوب توجيهية، وقطع المحيط الخارجي للقطعة، وثني ألسنة التثبيت، وتنقير رقم القطعة — وكل ذلك ضمن عملية واحدة متواصلة. وبفهم القدرات والقيود الخاصة بكل تقنية، يصبح بإمكانك تصميم قطع تُصنع بكفاءة عالية مع تحقيق المتطلبات الوظيفية المطلوبة.

وبما أن هذه العمليات الأساسية أصبحت واضحة الآن، فأنت جاهز لاستكشاف كيفية تنظيم أساليب الختم المختلفة — مثل ختم القالب التدريجي، وختم القالب الناقِل، وختم الأربعة جهات (Fourslide)، وختم التفريغ الدقيق — لهذه التقنيات في أنظمة إنتاج متكاملة.

مقارنة بين ختم القالب التدريجي وختم القالب الناقِل وختم الأربعة جهات (Fourslide)

لقد أتقنتَ التقنيات الفردية — مثل التقطيع (Blanking)، والثني (Bending)، والسحب (Drawing)، وغيرها. لكن الأمور تصبح أكثر إثارةً هنا: كيف ينظّم المصنعون هذه العمليات في أنظمة إنتاج فعّالة؟ والإجابة تكمن في اختيار أسلوب الختم الأنسب لمشروعك المحدد. فإذا ارتكبت خطأً في اتخاذ هذا القرار، فقد تدفع أكثر من اللازم مقابل إمكاناتٍ غير ضرورية، أو تواجه صعوباتٍ في عملية لا يمكنها تحقيق المتطلبات المطلوبة منك.

يُهيمن أربعة نُهُجٍ مُميَّزةٍ على آلات الختم الحديثة وأرضيات الإنتاج. ويتميز كلٌّ منها بمزايا وقيود وملفات تكلفة خاصة به. دعنا نحلّلها بالتفصيل لنتمكن من مطابقة متطلبات مشروعك مع الأسلوب الأمثل.

القالب التدريجي مقابل القالب الانتقالي – اختيار طريقة الإنتاج المناسبة لك

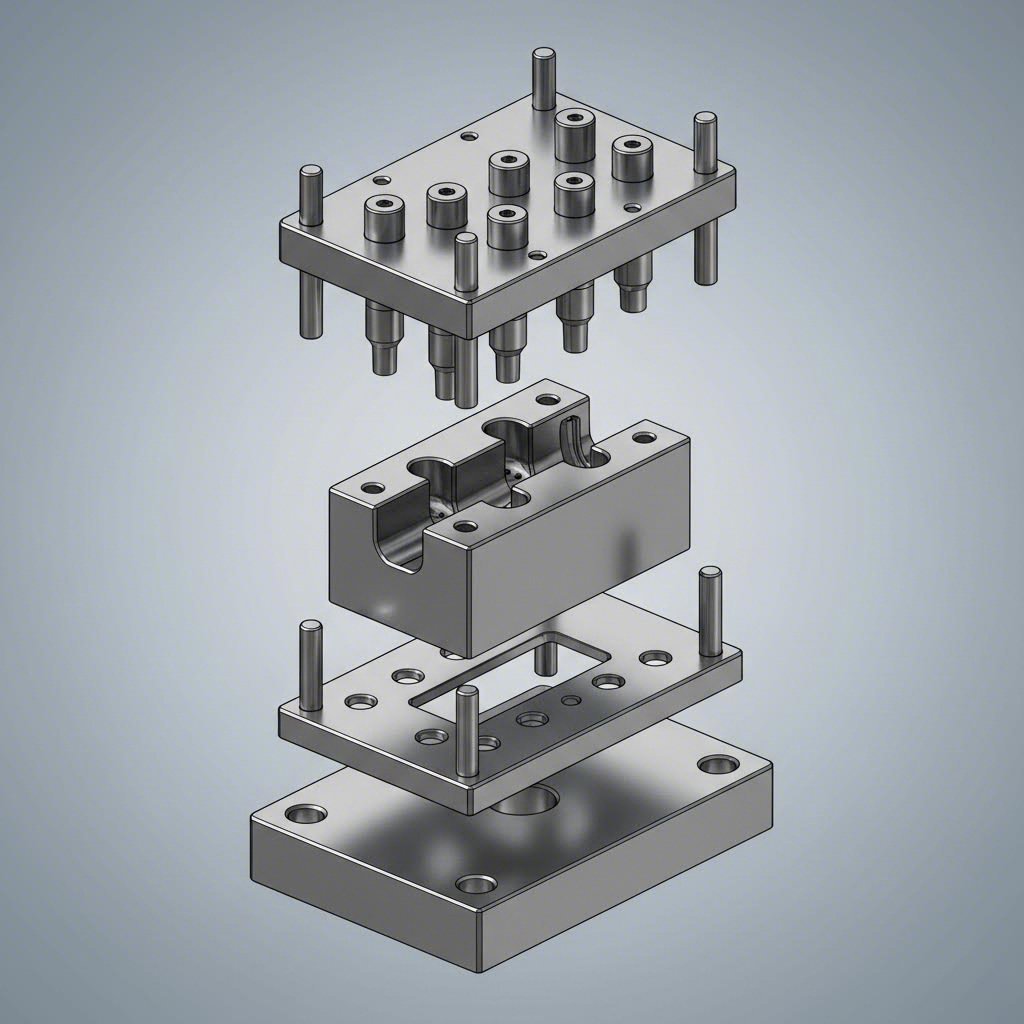

تشكيل القوالب المتقدمة يُمثِّل القالب التدريجي العمود الفقري للإنتاج عالي الحجم. تخيل شريطًا معدنيًّا مستمرًّا يمر عبر سلسلة من المحطات، حيث تقوم كل محطة بأداء عملية مختلفة أثناء تقدُّم الشريط. وتضمن الثقوب الاسترشادية المثقوبة في المحطة الأولى استمرار المحاذاة الدقيقة للمواد أثناء انتقالها عبر مراحل الثقب والتشكيل والثني والقطع النهائي. ويُفلت الجزء المكتمل من الطرف الأمامي بينما يستمر تشكيل الجزء التالي في المحطات المتقدمة.

ما الذي يجعل القالب التدريجي وعملية الختم المعدني قويَّين إلى هذه الدرجة؟ السرعة والكفاءة. ففي ضربة واحدة لآلة ختم المعادن، تُنفَّذ عمليات العمل في جميع المحطات بشكل متزامن. فبينما تقوم المحطة الخامسة بقطع الجزء المكتمل، تُكمِل المحطة الرابعة الثني النهائي، وتضيف المحطة الثالثة الثقوب، وتستعد المحطتان الأولى والثانية للأجزاء التالية. ويمكن أن تتجاوز معدلات الإنتاج ١٥٠٠ جزء في الدقيقة على آلات الختم عالية السرعة، ما يجعل هذه الطريقة مثاليةً للأجزاء الصغيرة والمتوسطة الحجم التي تُحتاج بأعداد هائلة.

ما المقابل لهذا التنازل؟ تتطلب القوالب التدريجية استثمارًا كبيرًا مبدئيًّا في أدوات التصنيع المعقدة. كما أنها تحد من هندسة القطع — إذ يجب أن تظل المكونات متصلة بشريط الناقل طوال عملية التصنيع، مما يقيّد التعقيد ثلاثي الأبعاد. أما القطع ذات السحبات العميقة أو الميزات التي تتطلب إعادة ترتيبها أثناء العملية، فهي تتجاوز القدرات التي توفرها القوالب التدريجية.

نقل ختم الطوابع يُحلّ هذا الحل قيود الهندسة من خلال تحريك القطع الفردية فعليًّا بين المحطات. فبدلًا من أن تبقى متصلة بشريط الناقل، تُمسك الصفائح الأولية بواسطة أصابع ميكانيكية أو آليات نقل وتُعاد ترتيبها قبل كل عملية. ويتيح هذا الحرية إجراء العمليات من زوايا متعددة، وتمكين التشكيل ثلاثي الأبعاد المعقد الذي يستحيل تحقيقه في الأنظمة التدريجية.

متى تبرز عملية الختم بالنقل؟ عند الأجزاء الكبيرة التي لا يمكن تركيبها بكفاءة على الشريط، والمكونات التي تتطلب عمليات من اتجاهات مختلفة، والهندسات التي تتطلب إعادة وضعٍ كبيرة بين المحطات — فجميع هذه الحالات تُفضِّل طرق النقل. وتُستخدم عمليات القوالب المنقولة عادةً في إنتاج المكونات الإنشائية للسيارات وغلاف الأجهزة المنزلية. ويمكن لكل محطة من محطات آلة الختم الوصول إلى القطعة من الزوايا المثلى، مما يمكّن من تنفيذ عمليات السحب الأعمق وتسلسلات التشكيل الأكثر تعقيدًا.

أما العيب؟ فهو أوقات الدورة الأبطأ مقارنةً بالختم التدريجي، نظرًا لأن النقل الميكانيكي يستغرق وقتًا بين الضربات. وتظل تكاليف الأدوات مرتفعة، كما أن آليات النقل تضيف درجة من التعقيد تتطلب خبرةً عاليةً في التركيب والصيانة.

الختم رباعي الاتجاه ومتعدد الاتجاهات يتبع نهجًا مختلفًا تمامًا. فبدلاً من الحركة الضاغطة الرأسية، تقترب أربع شرائح (أو أكثر) حاملة للأدوات من قطعة العمل أفقيًّا من اتجاهات متعددة. ويتم إدخال السلك أو الشريط المعدني إلى الجهاز، وتقوم أدوات التشكيل بتشكيل المادة في الوقت نفسه من جميع الجهات.

وتتفوق هذه الطريقة في إنتاج الثنيات المعقدة، والمشابك، والزنبركات، والأشكال السلكية الدقيقة التي تتطلب عادةً عمليات متعددة في آلات الختم التقليدية. ومن التخصصات الرئيسية لآلات الأربعة شرائح (Fourslide) الموصلات الإلكترونية، ومشابك الزنبرك، والدعائم الصغيرة ذات الثنيات في مستويات متعددة. وبما أن الأدوات تقترب من قطعة العمل من عدة اتجاهات في وقت واحد، فإن الأجزاء ذات العناصر العائدة (Returns)، والخطافات (Hooks)، وتسلسلات الثني المعقدة تُشكَّل بكفاءة عالية.

تكاليف أدوات التشكيل الأربعة (Fourslide) أقل بكثير من تكاليف القوالب التدريجية أو قوالب النقل — وغالبًا ما تكون أقل بنسبة ٥٠–٧٠٪ للأجزاء المماثلة. وتتيح مرونة الإعداد تغييرات سريعة بين أرقام الأجزاء. ومع ذلك، فإن نظام التشكيل الأربعة يُظهر أفضل أداءٍ مع الأجزاء الأصغر والمواد ذات السماكة الأقل. أما عمليات التشكيل الثقيلة التي تتطلب طاقات ضغط كبيرة فتتجاوز قدراته.

متى تبرر عملية التقطيع الدقيق (Fine Blanking) الاستثمار المرتفع

القطع الدقيق تتناول هذه التقنية قيدًا أساسيًّا في عملية الختم التقليدية: جودة الحواف. إذ تُنتج عملية التقطيع القياسية حوافًا تحتوي على مناطق قصٍّ وانفصال وحدبات (Burrs) تتطلب عمليات تشطيب ثانوية. أما التقطيع الدقيق فيلغي هذه المشكلات عبر تطبيق قوة ثلاثية الإجراء: حيث يضغط حلقة على شكل حرف V (V-ring) على المادة حول محيط القطع، بينما توفر ضغوط معاكسة من الأسفل دعمًا للقطعة أثناء عملية القص. والنتيجة؟ حواف مقطوعة بالكامل وبسلاسة، مع تحملات أبعادية تقاس بأجزاء من مئة ملمتر.

القطع الدقيق عبر عملية التشكيل الدقيق يُنتج أجزاءً جاهزة للتجميع دون الحاجة إلى إزالة الحواف الزائدة أو الجلخ أو التشغيل الآلي. وتستفيد أسنان التروس وملامح الكامات والمكونات الحرجة من حيث السلامة من الحواف النظيفة والتسامحات الضيقة. وغالبًا ما تُحدد عمليات التشكيل الدقيق لآليات مقاعد السيارات ومكونات القفل والتروس المستخدمة في الأدوات الكهربائية عندما تكون الدقة وجودة الحواف عاملين حاسمين.

ويعبّر السعر المرتفع عن الاستثمار المتميز المطلوب لمعدات وأدوات التشكيل الدقيق المتخصصة. ف presses التشكيل الدقيق تعمل بسرعة أقل من آلات التشكيل التقليدية، كما أن آلية الإجراء الثلاثي تتطلب ضبطًا دقيقًا. وبذلك تكون تكلفة كل قطعة أعلى من تكلفة التشكيل القياسي. ومع ذلك، وعند أخذ عمليات التشغيل الثانوية الملغاة والأداء الوظيفي المحسَّن في الاعتبار، فإن التشكيل الدقيق غالبًا ما يوفّر تكلفة إجمالية أقل للتطبيقات الدقيقة.

ما زلت غير متأكدٍ من الطريقة الأنسب لمشروعك؟ يوضح المقارنة التالية العوامل الرئيسية التي يجب أخذها في الاعتبار عند اتخاذ القرار:

طريقة الختم	الأنسب لـ	نطاق الحجم	مستوى التحمل	تعقيد الجزء	التكلفة النسبية
ال forming المتدرج	أجزاء صغيرة إلى متوسطة الحجم وبكميات كبيرة	من ١٠٠٬٠٠٠ إلى ملايين القطع سنويًّا	±٠٫٠٥ إلى ±٠٫١ مم كقيمة نموذجية	متوسط – محدود بسبب تثبيت الشريط الحامل	تكلفة عالية للقوالب؛ وتكلفة منخفضة لكل قطعة عند الإنتاج بكميات كبيرة
قالب انتقالي	أجزاء كبيرة أو أجزاء معقدة هندسيًّا	من ١٠٬٠٠٠ إلى ٥٠٠٬٠٠٠ قطعة سنويًّا	±٠٫٠٥ إلى ±٠٫١٥ مم عادةً	عالية – يسمح إعادة التموضع بتصنيع أشكال هندسية معقدة	تكلفة عالية للقوالب؛ وتكلفة متوسطة لكل قطعة
Fourslide/multislide	ثنيات معقدة، ومشابك، ونوابض، وأشكال سلكية	من ٥٬٠٠٠ إلى ملايين القطع سنويًّا	±٠٫١ إلى ±٠٫٢٥ مم عادةً	عالية للانحناءات؛ محدودة للتشكيل الثقيل	تكلفة أدوات منخفضة إلى متوسطة؛ تكلفة تنافسية لكل قطعة
القطع الدقيق	أجزاء دقيقة تتطلب حوافًا نظيفة	من ١٠٬٠٠٠ إلى ٥٠٠٬٠٠٠ قطعة سنويًّا	دقة تتراوح بين ±٠٫٠١ و±٠٫٠٥ مم قابلة للتحقيق	متوسطة — تطبيقات تركز على الحواف	أدوات فاخرة وتكلفة عالية لكل قطعة؛ تعوّض العمليات الثانوية

يعتمد اختيارك على تحقيق توازن بين عدة عوامل: متطلبات الحجم السنوي، والتعقيد الهندسي، واحتياجات الدقة الأبعادية، والتكلفة الإجمالية بما في ذلك العمليات الثانوية. هل تُنتَج كميات كبيرة من القطع الصغيرة متوسطة التعقيد؟ إذن قالب التقدم (Progressive die) يوفّر أقل تكلفة لكل قطعة. أما المكونات الهيكلية الكبيرة ذات الهندسة ثلاثية الأبعاد المعقدة؟ فالقالب الناقِل (Transfer die) قادر على معالجة ما لا يستطيع القالب التقدمي معالجته. وأما الأشكال المنحنية الدقيقة بتكلفة أدوات تنافسية؟ فإن نظام الأربع شرائح (Fourslide) يوفّر المرونة المطلوبة. وأما الحصول على حواف دقيقة دون الحاجة إلى عمليات تشطيب لاحقة؟ فالقطع الدقيق (Fine blanking) يبرر ارتفاع تكلفته.

وبعد أن اخترت طريقة الختم الخاصة بك، تأتي الخطوة الحرجة التالية: أي معدن سيوفّر الأداء الذي تتطلبه تطبيقك؟ إن اختيار المادة يؤثر مباشرةً في كل شيء، بدءًا من قابلية التشكيل ووصولًا إلى متانة القطعة النهائية — وهذا بالضبط ما سنستعرضه بعد ذلك.

دليل اختيار المعادن لضمان نجاح عملية الختم

لقد اخترت طريقة الختم الخاصة بك — سواء كانت ختمًا تدريجيًّا (Progressive)، أو ختمًا انتقاليًّا (Transfer)، أو ختمًا رباعيّ الجوانب (Fourslide)، أو ختمًا دقيقًا (Fine Blanking). لكن السؤال الذي قد يُحقّق نجاح مشروعك أو يُفشلّه هو: أي معدن ينبغي أن تمرّره عبر القالب؟ فاختيار مادة غير مناسبة قد يؤدي إلى ظهور شقوق، أو ارتداد زائد (Springback)، أو تآكل مبكر في أدوات الختم. أما الاختيار الحكيم للمادة فيُفضي إلى تشكيل نظيف للقطع، وسلاسة في عمليات الإنتاج، وأداءٍ دقيقٍ للمكونات النهائية وفق التصميم المطلوب.

اختيار المواد ليس أمراً عشوائياً. بل هو قرار محسوب يستند إلى المتطلبات الوظيفية لقطعتك، وتعقيد عملية التشكيل، والاعتبارات الاقتصادية للإنتاج. دعونا نستعرض معادن الختم التي تهيمن على التصنيع الحديث — والخصائص التي تحدد قابليتها للختم.

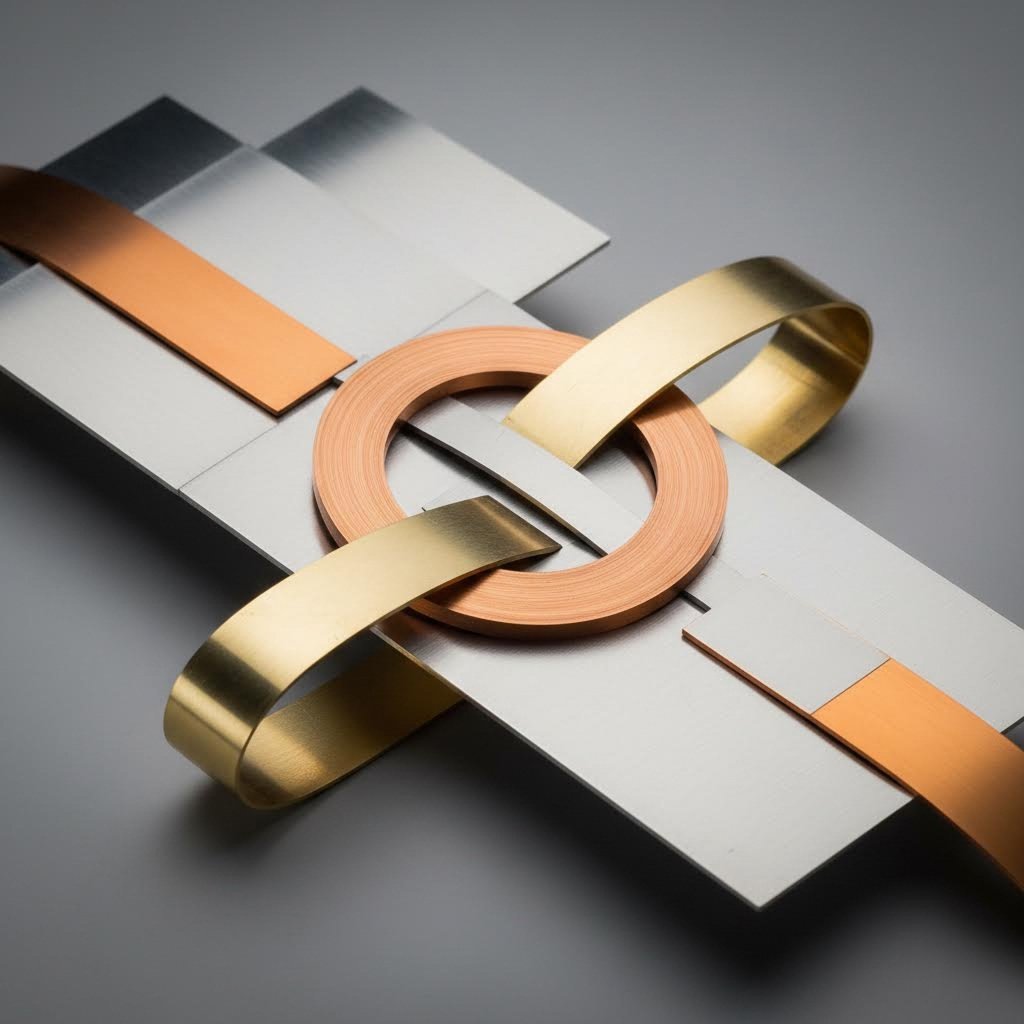

الصلب، الألومنيوم، أو النحاس — اختيار المعدن المناسب لمشروع الختم الخاص بك

الفولاذ الكربوني ما زال الصلب يُعتبر العمود الفقري لمادة ختم المعادن. فهو اقتصادي التكلفة، ومتوفر على نطاق واسع، وسهل التشكيل، ما يجعل الصلب الكربوني مناسباً لمجموعة واسعة من التطبيقات، بدءاً من الدعامات المستخدمة في السيارات ووصولاً إلى غلاف الأجهزة المنزلية. وتؤدي مستويات الكربون المختلفة إلى إنتاج درجات متنوعة من الصلب:

• الصلب منخفض الكربون (0.05–0.25% كربون): وتتميز هذه الدرجة بقابلية ممتازة للتشكيل وقدرة عالية على التشوه دون الانكسار (المطيلية)، ما يجعلها الخيار الأمثل لعمليات السحب العميق والثنيات المعقدة. فالأجزاء المصنوعة من الصلب المنخفض الكربون عبر عملية الختم لا تتشقق أثناء التشكيل، وتُحافظ على التحملات الدقيقة.
• الصلب متوسط الكربون (0.25–0.60% كربون): يوازن بين القوة وقابليّة التشكيل المعقولة. ومناسب لمكونات الهياكل التي تتطلب سعة تحميل أعلى من البدائل منخفضة الكربون.
• الفولاذ عالي القوة منخفض السبيكة (HSLA): يوفر نسبًا متفوقة بين القوة والوزن في التطبيقات automotive والهياكلية، حيث يؤدي تقليل سماكة المادة إلى خفض الوزن دون التضحية بالأداء.

فولاذ مطلي ومغلفن يُعالج مخاوف التآكل المدمجة في المادة الخام. وتوفّر عمليات الغلفنة بالغمر الساخن، والغلفنة الكهربائية، والطلاءات الحصرية حمايةً دون الحاجة إلى عمليات تشطيب لاحقة بعد عملية الختم. وينبغي أخذ سماكة الطبقة الطلائية في الاعتبار عند حساب فجوات القوالب — إذ إن طبقة الزنك تؤثر في سلوك المادة أثناء التشكيل.

الفولاذ المقاوم للصدأ يجمع بين مقاومة التآكل وقوةٍ مذهلة، ما يجعله ضروريًّا في الأجهزة الطبية ومعدات معالجة الأغذية والتطبيقات البحرية. ومع ذلك، فإن ختم الفولاذ المقاوم للصدأ يتطلب احترام خصائصه الفريدة:

• المجموعة 300 (الأوستنيتي): توفر الدرجات 301 و302 و305 مقاومة ممتازة للتآكل وقدرة جيدة على التشكيل. ويحدث التصلّد الناتج عن التشويه بشكلٍ سريعٍ — حيث يزداد صلابة المادة وهشاشتها أثناء تشكيلها، مما يتطلب تخطيطًا دقيقًا للعملية.
• سلسلة 400 (الحديدية والمارتنسيتية): توفر الدرجات 410 و420 و440A خصائص مغناطيسية وقوة أعلى، لكنها أقل ليونةً مقارنةً بالدرجات الأوستينيتية.
• الدرجات المُصلَّبة بالت precipitate: تتحقق قوة استثنائية للدرجتين 17-4PH و17-7PH بعد المعالجة الحرارية، رغم أن ذلك يطرح تحديات أكبر في عمليات التشكيل.

ومن الاعتبارات الحاسمة المتعلقة بالفولاذ المقاوم للصدأ الأوستيني أن بنيته شبه المستقرة تتحول أثناء التشويه، مُسبِّبةً ظهور طور مارتنسيتي. ووفقًا لدليل أولبريش الخاص بالختم الدقيق، فإن هذا المارتنسيت هشٌّ وسهل التشقق. ومع ازدياد مقدار التشويه، ترتفع نسبة المارتنسيت جنبًا إلى جنب مع الإجهادات المتبقية — ما يجعل التحكم الدقيق في العملية أمرًا أساسيًّا لنجاح ختم الفولاذ المقاوم للصدأ.

سبائك الألومنيوم توفّر أداءً خفيف الوزن حيث يُعد تقليل الوزن أمرًا بالغ الأهمية. وتزن أجزاء الألمنيوم المطروقة ما يقارب ثلث وزن الأجزاء الفولاذية المماثلة، مما يجعلها ذات قيمة كبيرة في تطبيقات السيارات والفضاء الجوي والإلكترونيات الاستهلاكية. وتشمل درجات الألمنيوم الشائعة المستخدمة في عملية الطَّرق ما يلي:

• سلسلة 1100: ألمنيوم نقي تجاري يتميّز بقابليته الممتازة للتشكيل ومقاومته العالية للتآكل — وهو مثالي لعمليات السحب العميق والأشكال المعقدة.
• الدرجتان 3003 و3004: قوة متوسطة مع قابلية جيدة للتشكل؛ وتُستخدم على نطاق واسع في أواني الطهي ولوحات الإعلانات وتطبيقات الطَّرق العامة.
• 5052 و5083: سبيكات ألمنيوم عالية القوة من الدرجة البحرية، تتميّز بمقاومة استثنائية للتآكل في البيئات الصعبة.
• 6061:سبيكة قابلة للتصليب الحراري توفر قوة جيدة وقابلية جيدة للتشكيل؛ وتُستخدم عادةً في التطبيقات الإنشائية.

إن ليونة الألمنيوم تقلّل من تآكل الأدوات مقارنةً بالفولاذ، ما يطيل عمر القوالب. ومع ذلك، فإن ميله إلى التصاق الأسطح (الالتصاق اللصقي) بالأدوات يتطلب استخدام مواد تشحيم مناسبة، وأحيانًا طلاءً متخصصًا للقوالب.

النحاس وسبائك النحاس تتفوق في التطبيقات التي تتطلب التوصيل الكهربائي أو انتقال الحرارة أو الخصائص المضادة للميكروبات. وتُنتج ختم النحاس الموصلات، والطرفيات، ومبادلات الحرارة، والأجهزة الزخرفية:

• النحاس النقي (C110): أقصى توصيل كهربائي للتطبيقات الكهربائية؛ ومرونته الممتازة تسمح بالتشكيل المعقد.
• النحاس الأصفر (سبائك النحاس-الزنك): يجمع بين قابلية التشكيل الجيدة والمظهر الجذّاب والتوصيل الكهربائي المعتدل؛ ويُستخدم على نطاق واسع في المكونات الزخرفية والكهربائية.
• البرونز الفوسفوري: يُضيف مقاومةً وخصائص مرونيةً مع الحفاظ على التوصيل الكهربائي؛ وهو مثالي لينابيع التلامس والموصلات.
• نحاس البريليوم: سبيكة ممتازة تتميز بقوة استثنائية وتوصيل كهربائي عالٍ؛ وتُستخدم في صناعة النوابض والتلامسات الكهربائية في التطبيقات الصعبة.

المواد الخاصة تخدم تطبيقات متخصصة ذات متطلبات فريدة. ويُوفِّر التيتانيوم نسبًا استثنائية بين القوة والوزن في قطاعات الطيران والغرسات الطبية، رغم أن سلوكه في الانحناء العكسي وميوله إلى التصاق الأسطح (Galling) يشكلان تحديين لعمليات الختم. وتتحمل سبائك النيكل درجات الحرارة القصوى والبيئات المسببة للتآكل. أما المعادن النفيسة مثل الفضة والذهب فتظهر في تصنيع الإلكترونيات والمجوهرات.

إرشادات سماكة المادة لتحقيق أفضل النتائج

وتؤثر سماكة المادة مباشرةً في العمليات الممكن تنفيذها وكفاءة الأجزاء المنتَجة. فإذا كانت السماكة صغيرة جدًّا، فإن السلامة الإنشائية تتضرر؛ وإذا كانت كبيرة جدًّا، فقد تتجاوز قوى التشكيل طاقة المعدات المتاحة أو الحدود القصوى لاحتمال تشقق المادة. وإليك الإرشادات العامة حسب نوع العملية:

• القطع بالقالب (Blanking) والثقب (Punching): ويجب عمومًا أن تساوي قطر الفتحة أو تفوق سماكة المادة لمنع كسر المثقاب وضمان قطعٍ نظيف. كما تتطلب المواد السميكية فراغات أكبر بين المثقاب وقوالب القطع.
• الثني: يبلغ نصف قطر الانحناء الأدنى عادةً ما بين ٠٫٥ و٢ ضعف سماكة المادة، وذلك تبعًا لمدى قابلية المادة للانثناء واتجاه الحبيبات. وقد يؤدي الانحناء الحاد إلى تشقق السطح الخارجي.
• السحب: يحدد نسبة السحب (قطر القرص الأولي إلى قطر المخرز) أقصى عمق يمكن سحبه في عملية واحدة. وبشكل عام، تسمح الصفائح الأقل سماكة بعمق سحب أكبر دون الحاجة إلى تلدين وسيطي.
• النقش البارز: يعتمد عمق النمط على سماكة المادة وقابلية تشويهها؛ إذ تتطلب الملامح الأعمق موادًا أكثر سماكة وأكثر قابلية للتشكيل لمنع التمزق.

توفر المواد المدرفلة على البارد تحملات أدق لسماكة المادة مقارنةً بالمواد المدرفلة على الساخن. ووفقًا لخبراء التصنيع، فإن الفولاذ المدرفل على البارد يوفّر أسطحًا نهائية ناعمة، وحوافًا دقيقة، وتوحّدًا أبعاديًّا، وقوةً أعلى — وهذه الخصائص تجعله مثاليًّا لعمليات الختم الدقيقة التي تتطلّب نتائج متسقة.

كيف تؤثر خيارات المواد على هامش ربحك؟ إن استخدام مواد أصعب يُسرّع من تآكل الأدوات، ما يؤدي إلى زيادة تكرار عمليات الصيانة وتكاليف استبدال القوالب. وقد تتطلب المواد التي تزداد صلابتها بشدة أثناء التشكيل — مثل الفولاذ المقاوم للصدأ — عمليات تلدين وسيطة بين مراحل التشكيل. كما تنخفض سرعة الإنتاج عندما تتطلب خصائص المادة دورات أبطأ في المكابس أو تشحيمًا إضافيًّا. أما أداء الجزء النهائي — من حيث القوة، ومقاومة التآكل، والتوصيل الكهربائي، والوزن — فهو يعود مباشرةً إلى قرار اختيار المادة الأولي.

إن اختيار المعدن المناسب لا يمثل سوى نصف المعادلة. فالمعدات المستخدمة لتشكيل المادة المختارة لها أهمية مماثلة — وهذا يقودنا إلى اختيار مكابس التشكيل (Stamping Presses)، حيث تمتلك كلٌّ من التقنيات الميكانيكية والهيدروليكية والسيرفو مزايا مميزة على خط الإنتاج.

أنواع مكابس التشكيل واختيار المعدات

لقد اخترت المعدن الخاص بك — والآن تحتاج إلى الآلة المناسبة لتشكيله. إن ضاغط ختم المعادن الذي تختاره يؤثر مباشرةً على سرعة الإنتاج، ونوعية الأجزاء، وتكاليف الطاقة، ونفقات الصيانة طويلة المدى. اختر الضاغط الذي يتوافق مع تطبيقك، وسيتم تشغيل الإنتاج بكفاءة وسلاسة. أما إذا كانت المعدات غير مُناسبة لمتطلباتك، فستواجه قيودًا في كل خطوة من خطوات العمل.

تسيطر ثلاث تقنيات رئيسية للضواغط على آلات ختم المعادن الحديثة: الأنظمة الميكانيكية، والهيدروليكية، والمحركة بالمحركات الخدمية (Servo). ولكلٍّ منها نقاط قوة مميزة تناسب تطبيقات محددة — وبفهم هذه الفروقات يمكنك مطابقة إمكانيات الضاغط مع متطلبات إنتاجك.

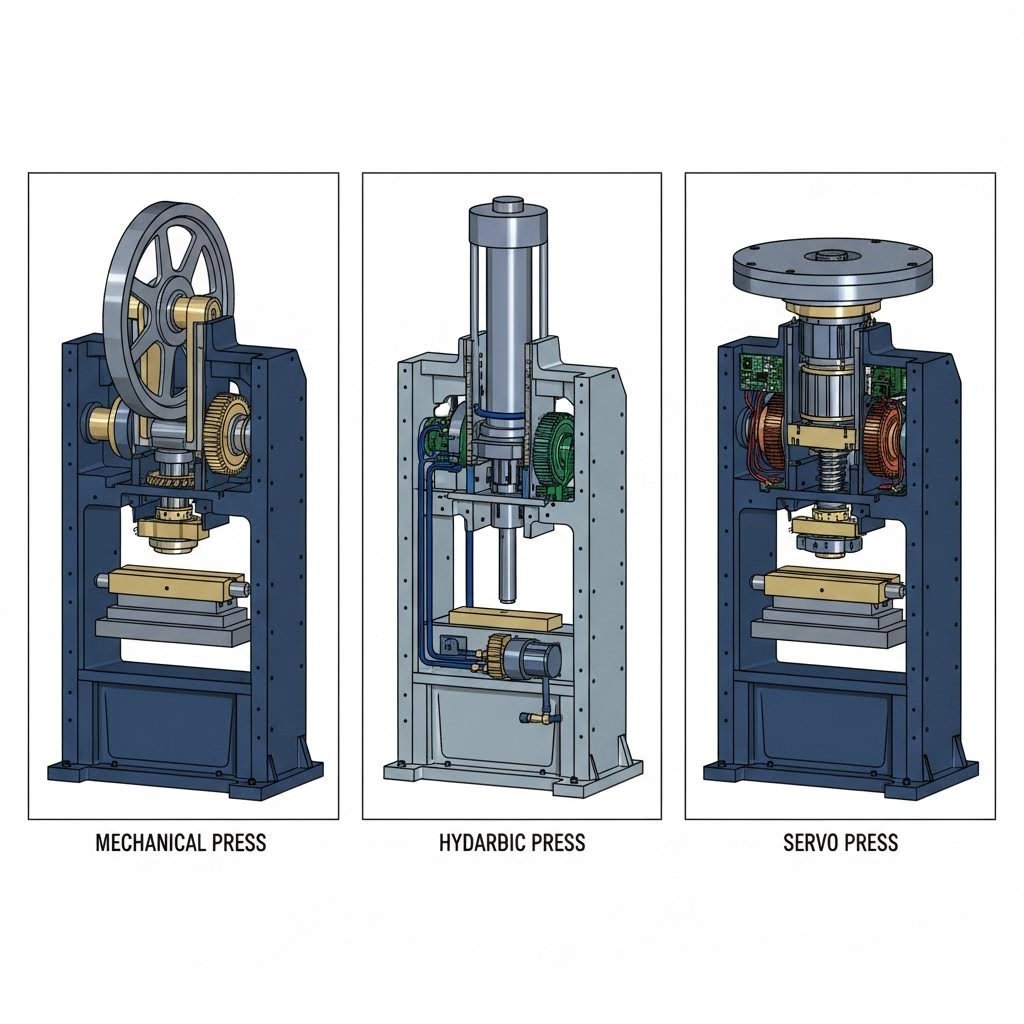

المقارنة التقنية بين الضواغط الميكانيكية والهيدروليكية والمحركة بالمحركات الخدمية (Servo)

المكابس الميكانيكية تُوفِّر سرعةً لا مثيل لها للإنتاج عالي الحجم. ويُحرِّك محرك كهربائي عجلة طيارة تخزن الطاقة الدورانية. وعندما ينخرط القابض، تنتقل هذه الطاقة عبر عمود الكرنك لتشغيل الحركة التنازلية لمكبس الضغط. والنتيجة؟ حركةٌ ثابتةٌ وقابلةٌ للتكرار عند سرعاتٍ مذهلة.

ما الذي يجعل آلات ضغط الختم المعدني الميكانيكية بهذه السرعة؟ العجلة الطيارة تدور باستمرار، مُخزِّنةً الطاقة بين الضربات. وتصل الم presses الميكانيكية القياسية إلى ١٠–١٨ ضربة في الدقيقة، بينما تتجاوز المتغيرات عالية السرعة ١٤٠٠ ضربة في الدقيقة لإنتاج الأجزاء الصغيرة. وهذه الميزة في السرعة تجعل الم presses الميكانيكية مثاليةً لعمليات القطع الأولي (Blanking)، والثقب (Piercing)، والتشكيل الضحل (Shallow Forming)، حيث يكون الحجم هو العامل الأهم.

ما هي القيود؟ يعتمد توفر القوة على موضع السكتة (الحركة). فآلة الختم المعدنية تُنتج أقصى حمولة فقط عند نقطة محددة بالقرب من أسفل سكتة الحركة. أما العمليات التي تتطلب تطبيق قوة كاملة طوال طول السكتة بأكملها — مثل عملية السحب العميق — فهي تتجاوز القدرات الميكانيكية لهذه الآلات. وبإضافةٍ إلى ذلك، فإن طول السكتة الثابت يحدّ من المرونة عند تغيُّر ارتفاع القطع المصنَّعة بشكل كبير.

المكابس الهيدروليكية التنازل عن السرعة مقابل التحكم الأفضل. فالسوائل الهيدروليكية، التي يتم ضغطها بواسطة المضخات، هي ما يُحرِّك المكبس، مما يوفِّر أقصى حمولة عند أي نقطة في سكتة الحركة — وليس فقط عند أسفلها. وهذه الخاصية تجعل الأنظمة الهيدروليكية الخيار المفضَّل لعملية السحب العميق، حيث تحتاج المادة إلى ضغطٍ ثابتٍ طوال عملية التشكيل.

وبالإضافة إلى التحكم في القوة، تتيح المكابس الهيدروليكية ضبط أطوال السكتة (الحركة) وأوقات التثبيت عند أقصى ضغط. هل تحتاج إلى أن يثبت المكبس في موضعه بينما يتدفق المادة داخل تجويف قوالب معقدة؟ إن الأنظمة الهيدروليكية تتكيف مع ذلك بسهولة. هل تعمل مع ارتفاعات مختلفة للقوالب أو سماكات مختلفة للمواد؟ يمكنك ضبط طول السكتة دون الحاجة إلى تعديلات ميكانيكية.

أما العيب المقابل فيظهر في زمن الدورة. فعادةً ما تعمل المكابس الهيدروليكية بوتيرة أبطأ من نظيراتها الميكانيكية — وبشكلٍ ملحوظٍ أبطأ في العمليات البسيطة. ومع ذلك، فإن تحسينات الجودة الناتجة عن استخدامها في تشكيل أجزاء كبيرة أو ذات أشكال غير منتظمة والتي تتطلب تحكُّمًا دقيقًا في القوة، تبرِّر التضحية بالسرعة.

المكابس الخدمية وهي تمثِّل أحدث تطوُّر في آلات الختم. فبدلًا من العجلات الطيارة أو المضخات الهيدروليكية، تُحرِّك محركات السيرفو المكبس مباشرةً عبر ملفات حركة قابلة للبرمجة. وتجمع هذه التقنية بين السرعة التي تتصف بها الآلات الميكانيكية والتحكم الذي تتميز به الأنظمة الهيدروليكية — كما تضيف إمكانات لا يمكن لأيٍّ من النوعين التقليديين تحقيقها.

تُحوِّل ميزة البرمجة المرونة الإنتاجية. وفقًا لتحليلات القطاع، تتيح المكابس المؤازرة تحكمًا متقدمًا يشمل تنوُّع سرعات السكتة داخل دورة واحدة، والتحديد الدقيق للموضع عند أي نقطة، وتعديلات سريعة في الإعداد بين أرقام الأجزاء. هل تحتاج إلى إبطاء الحركة أثناء مرحلة التشكيل ضمن السكتة مع الحفاظ على سرعة عالية أثناء الاقتراب والارتداد؟ توفر لك تقنية المكابس المؤازرة ذلك.

وتضيف الكفاءة في استهلاك الطاقة فائدةً إضافيةً لمكابس المؤازرة. إذ يستهلك المحرك الطاقة فقط أثناء العمل الفعلي — على عكس المكابس الميكانيكية التي تُدير العجلات الطائرة باستمرار، أو الأنظمة الهيدروليكية التي تشغِّل المضخات بشكل مستمر. وللعمليات التي تتضمَّن فترات توقف طويلة نسبيًّا بين السكتات، تتراكم وفورات الطاقة بشكل كبير.

توافق قدرات المكبس مع متطلبات الإنتاج

يبدأ اختيار آلة ختم المعادن المناسبة بفهم متطلبات تطبيقك المحددة. وينبغي أخذ العوامل الحرجة التالية في الاعتبار:

• متطلبات الطنية: احسب القوة المطلوبة لعملية التشكيل الخاصة بك. فالمكابس الأصغر من الحجم المطلوب قد تتعرض للتلف بسبب الحمل الزائد؛ أما المعدات الأكبر من الحجم المطلوب فهي تُهدر الاستثمار الرأسمالي.
• احتياجات معدل السكتة: يُفضَّل في الإنتاج عالي الحجم للأجزاء البسيطة السرعة الميكانيكية. أما عمليات التشكيل المعقدة فتستفيد من التحكم الهيدروليكي أو بالمحركات المؤازرة بغضّ النظر عن حجم الإنتاج.
• هندسة الجزء: تشير عمليات السحب العميق والأجزاء ذات الأشكال المعقدة التي تتطلب قوةً مستمرةً إلى أنظمة هيدروليكية أو مؤازرة. أما عمليات القص السطحي والثقب فتناسب المكابس الميكانيكية.
• خصائص المادة: غالبًا ما تستفيد المواد الصعبة التشكيل مثل الفولاذ المقاوم للصدأ أو السبائك عالية القوة من إمكانية برمجة المحركات المؤازرة لتحسين سرعة وملف القوة أثناء عملية التشكيل.
• مرونة الإنتاج: تقدّر ورش العمل التي تُنفِّذ مهامًا متنوعة خاصية التغيير السريع للمحركات المؤازرة. أما خطوط الإنتاج المخصصة التي تُنتج ملايين القطع المتطابقة فقد لا تحتاج إلى هذه المرونة.

تلخّص المقارنة التالية أبرز الاختلافات بين أنواع المكابس:

نوع الصحافة	مدى السرعة	تحكم القوة	كفاءة الطاقة	أفضل التطبيقات	اعتبارات الصيانة
ميكانيكي	١٠–١٤٠٠+ سكتة/دقيقة	القوة الكاملة متاحة فقط بالقرب من نهاية السكتة	متوسطة — يعمل العجلة الطائرة باستمرار	القص، الثقب، التشكيل السطحي الضحل، الإنتاج بكميات كبيرة	تآكل القابض والمكابح؛ صيانة محامل العجلة الطائرة؛ الحاجة إلى تزييت منتظم
هيدروليكي	١٠–٥٠ ضربة/دقيقة عادةً	القدرة الكاملة متاحة طوال مسار الحركة بالكامل	منخفض — تعمل المضخات أثناء التشغيل	السحب العميق، تشكيل الأجزاء الكبيرة، العمليات التي تتطلب وقت انتظار (Dwell Time)	مراقبة سائل الهيدروليك واستبداله؛ سلامة الأختام؛ صيانة المضخات
محرك خدمة	متغير — قابل للبرمجة حسب التطبيق	ملفات القوة والموضع قابلة للبرمجة بالكامل	الأعلى — الطاقة متاحة فقط عند الطلب	التشكيل المعقد، والإنتاج المتنوع، والتطبيقات الدقيقة	محرك مؤازر وإلكترونيات تحكم؛ ومكونات ميكانيكية أقل عُرضة للتآكل

ما زلت غير متأكدٍ من الاتجاه الذي يجب أن تسلكه؟ فكّر في قرارك من خلال عدسة أكثر تطبيقٍ تطلبًا لديك. فالماكينة المخصصة لضغط المعادن التي تتعامل مع أصعب مهمةٍ لك ستدير بسهولة المهام الأبسط. أما الماكينة المختارة لأجزاء سهلة التصنيع فقد تواجه صعوباتٍ عندما يزداد تعقيد العمل.

وبعد أن اتضح نوع الماكينة المستخدمة، فإن هناك جانبًا حاسمًا آخر يتطلب انتباهك: ماذا يحدث حين لا تخرج الأجزاء بالشكل الصحيح؟ فحدوث العيوب أمرٌ واردٌ حتى في عمليات الضغط المصممة جيدًا — ومعرفة كيفية تشخيص هذه العيوب والقضاء عليها هي الفارق بين خطوط الإنتاج التي تعاني من مشكلات، وبين التصنيع عالمي المستوى. دعونا نستعرض استراتيجيات استكشاف الأخطاء وإصلاحها التي تحافظ على جودة المنتجات ضمن المعايير المطلوبة.

استكشاف أسباب العيوب وإصلاحها ومعايير مراقبة الجودة

حتى عمليات ختم المعادن المصممة بدقةٍ شديدة تواجه مشكلات. فتظهر الأجزاء ذات الحواف الخشنة أو المنحنيات غير المتوقعة أو الأبعاد الخارجة عن المواصفات المطلوبة. وعند ظهور العيوب، فإن معرفة السبب الدقيق وراء حدوثها وكيفية إصلاحها هي ما يُميِّز العمليات الإنتاجية الفعَّالة عن التراكمات الباهظة الثمن من القطع المرفوضة.

والحقيقة هي أن أغلب عيوب الختم تعود إلى أسباب يمكن التنبؤ بها. وبفهم هذه الأسباب الجذرية، تتحول الاستجابة التصحيحية العاجلة إلى وقائية استباقية. دعونا نستعرض ستةً من أكثر العيوب انتشارًا في الأجزاء المعدنية المُخرَّطة، والحلول المُثبتة التي تقضي عليها تمامًا.

تشخيص العيوب الشائعة في عملية الختم والقضاء عليها

الحواف الخشنة تظهر على هيئة حواف معدنية مرتفعة أو بروزات حادة على طول الأسطح المقطوعة. وهذه التشكيلات غير المرغوب فيها تُشكِّل مخاطر أمنية، وتعرقل عمليات التجميع، وتشير إلى وجود مشكلات كامنة في العملية.

• الأسباب الرئيسية: يسمح التداخل المفرط بين المثقب والقالب بتدفق المادة بدلًا من قصها بشكل نظيف. كما تؤدي الحواف القاطعة البالية أو المتآكلة إلى نفس النتيجة. ووفقًا لأبحاث القطاع، فإن ارتفاع الحافة غير المرغوب (البرّ) الذي يتجاوز ٠٫١ مم يشير عادةً إلى مشاكل في التداخل أو التآكل وتتطلب معالجة فورية.
• الحلول: اضبط التداخل بين القالبين ليكون ما بين ٨٪ و١٢٪ من سماكة المادة — مستخدمًا القيم الأصغر للمعادن الحديدية اللينة، والقيم الأكبر للمواد الأشد صلابة. وطبِّق جداول فحص دورية للقوالب، مع فحص الحواف القاطعة كل ٥٠٬٠٠٠ ضربة. أما في حالة استمرار المشكلات، ففكر في تبني تقنية القص الدقيق (Fine Blanking) التي تستخدم حاملات قص على شكل حرف V لتوليد حواف خالية تمامًا من الحواف غير المرغوب فيها.

التجاعيد تتكوَّن عندما تنثني المادة الزائدة أثناء عمليات التشكيل، مما يؤدي إلى ظهور أسطح متموّجة أو حواف متجعِّدة تُضعف وظيفة القطعة ومظهرها.

• الأسباب الرئيسية: يسمح ضغط حامل القرص غير الكافي بتدفق المادة دون رقابة إلى تجاويف القالب. كما يؤدي التشحيم غير المناسب إلى إنشاء مناطق احتكاك غير متجانسة. وعندما تتجاوز نسب السحب قدرات المادة، فإن ذلك يُجبر كمية زائدة من المعدن على التجمُّع داخل المساحات المحدودة.
• الحلول: زيادة قوة حامل القالب باستخدام وسادات هيدروليكية خاضعة للتحكم بواسطة محركات مؤازرة لضبط دقيق. وتحسين ترتيب الضلعين التشكيليين لتحقيق توازن في تدفق المادة. ولعمليات السحب العميق، تنفيذ عملية التشكيل على مراحل، بدءًا بعملية سحب أولية بنسبة 60%، يليها عمليات تشكيل ثانوية.

الردة المرنة يحدث هذا عندما تعود الأجزاء المُطروقة جزئيًّا نحو شكلها المسطّح الأصلي بعد عملية التشكيل. ويؤدي هذا الانتعاش المرن إلى انحراف زوايا الثني عن القيمة المستهدفة، كما يتسبب في انحرافات أبعادية في أجزاء الطَّرق المعدنية الدقيقة.

• الأسباب الرئيسية: تُظهر جميع المعادن انبعاثًا مرنًا بعد التشوه البلاستيكي — أي أن المادة «ترتد» عند إزالة ضغط التشكيل. وتتميّز الفولاذات عالية القوة وسبائك الألومنيوم بسلوك انبعاث مرنٍ شديد الحدة. أما عدم كفاية عملية الثني الزائدة أثناء حركة التشكيل، فيؤدي إلى فشل التعويض عن هذه الميل الطبيعي.
• الحلول: تصميم القوالب مع تعويض الانحناء العكسي استنادًا إلى محاكاة سلوك المادة باستخدام برامج التحليل بالعناصر المحدودة (CAE). وتُلغي عمليات التشكيل بالضغط الكامل (Coining) الانحناء العكسي تمامًا من خلال تجاوز إجهاد تدفق المادة. أما للأجزاء الفولاذية المصنوعة باللكم والتي تتطلب تحملات زاوية دقيقة جدًّا، فيجب إضافة عمليات التشكيل النهائية (Shaping) مع تطبيق ضغط تصحيحي قوي يتراوح بين ٠٫٠٥ و٠٫١ مم.

التشقق يُمثل هذا الفشل في المادة — أي التشققات أو الكسور التي تجعل الأجزاء غير قابلة للاستعمال. وعادةً ما تظهر الشقوق عند نصف قطر الانحناء، أو زوايا السحب، أو المناطق الخاضعة لإجهاد عالٍ في المادة.

• الأسباب الرئيسية: يؤدي تجاوز حدود الليونة للمادة أثناء عملية التشكيل إلى ظهور شقوق. كما أن نصف قطر القالب الصغير جدًّا بالنسبة لسماكة المادة يؤدي إلى تركيز الإجهاد بشكل يفوق قدرة المعدن على التحمُّل. أما التشغيل البارد الناتج عن العمليات السابقة فيقلل من قابلية المادة المتبقية للتشكيل.
• الحلول: زيّد نصف قطر زوايا القالب ليصبح على الأقل أربعة أضعاف سماكة المادة (R ≥ 4t). وللفولاذ عالي القوة، طبِّق عملية التشكيل الساخن عند درجة حرارة تتراوح بين ٢٠٠ و٤٠٠°م لتحسين قابليته للتشكل. وأضف معالجة تلدين وسيطة بين مراحل التشكيل لاستعادة قابلية المادة للتشكل. ونظّر في الانتقال إلى مواد تمتلك خصائص إطالة أفضل.

الخدوش على السطح تُلحق ضررًا بمظهر القطعة وقد تُضعف مقاومتها للتآكل عندما تخترق الطبقات الواقية.

• الأسباب الرئيسية: تنقل أسطح القوالب الخشنة العيوب إلى القطع أثناء عملية التشكيل. وتسبب الجسيمات الغريبة المحبوسة بين المادة وأدوات التشكيل ظهور علامات السحب. كما أن التشحيم غير الكافي أو الملوث لا يمنع حدوث التماس المباشر بين المعادن.
• الحلول: لمّع أسطح القوالب لتصل خشونتها السطحية (Ra) إلى ٠٫٢ ميكرومتر أو أقل. وطبّق طلاء الكروم أو معالجة TD لتعزيز متانة السطح. واستخدم زيوت اللكم المتطايرة مثل الزيوت التشحيمية المستندة إلى الإسترات والتي يمكن إزالتها بسهولة. ونظّف المواد الداخلة مسبقًا لإزالة القشور والغبار والملوثات السطحية قبل عملية اللكم.

التغيرات البعدية - عندما تنحرف الأجزاء خارج حدود المواصفات المسموح بها، فإن ذلك يُضعف من دقة تركيبها وأداء وظيفتها.

• الأسباب الرئيسية: يؤدي تآكل القالب تدريجيًّا إلى زيادة أبعاد التجويف. وتنتقل التغيرات في سماكة المادة الناتجة عن الخام الوارد عبر عمليات التشكيل. كما أن عدم كفاية صلابة المكبس أو ضعف توازي الانزلاق يسمحان بالانحراف تحت التحميل. وتؤثر التغيرات في درجة الحرارة أثناء الإنتاج على أبعاد الأدوات وكذلك على سلوك المادة.
• الحلول: أضف أعمدة توجيه أو دبابيس تحديد موضع دقيقة إلى القوالب. وتحقق بانتظام من توازي المكبس وتسليم القوة بالطن. ونفِّذ فحصًا للمواد الداخلة مع التحقق من تسامح السماكة ضمن ±٠٫٠٢ مم. وفقًا لـ خبراء في السيطرة على الجودة تتراوح التسامحات البعدية لأجزاء الختم الدقيقة عادةً حول ±٠٫٠٥ مم — أي ما يعادل سماكة ورقتين من الورق.

إجراءات مراقبة الجودة التي تضمن الموافقة من المحاولة الأولى

اكتشاف العيوب بعد الانتهاء من الإنتاج يؤدي إلى هدر المواد والوقت والمال. وتكمن فعالية أنظمة الجودة في اكتشاف المشكلات أثناء ظهورها — أو، والأفضل من ذلك، في منع حدوثها تمامًا. وتشكل ثلاث طرائق مترابطة إطار جودة كاملاً:

التفتيش أثناء العملية (IPQC) يراقب سير عملية الإنتاج في الوقت الفعلي. ويُجرى تفتيش القطعة الأولى للتحقق من الأبعاد والمظهر والوظائف قبل بدء الإنتاج الضخم. أما التفتيش الدوري فيتضمن أخذ عينات من القطع على فترات منتظمة — إذ يكفي فحص خمس قطع كل ٣٠ دقيقة لاكتشاف أي انحراف في العمليات قبل تراكم آلاف العيوب. وفي حالة الأجزاء المُصنّعة بالضغط (Stamped Parts) المستخدمة في أنظمة السلامة automobiles أو الأجهزة الطبية، قد يُطلب إجراء تفتيش شامل بنسبة ١٠٠٪ لضمان عدم وصول أي عيب إلى العملاء.

رقابة العملية الإحصائية (SPC) يحوّل بيانات الفحص إلى معلومات قابلة للتنفيذ. وتُظهر مخططات التحكم التي تتعقب القياسات البُعدية الاتجاهات قبل انتهاك الحدود المسموح بها. فقد يشير الزيادة التدريجية في قطر الثقب، على سبيل المثال، إلى تآكل دليل المسمار — والكشف عن هذه النمط في وقت مبكر يمنع خروج كامل الدفعة عن المواصفات المطلوبة. وتكشف مؤشرات قدرة العملية (CPK) عن مدى قدرة عمليتك على تلبية المتطلبات بشكلٍ ثابتٍ. وتشير قيم CPK الأقل من ١,٣٣ إلى أن العمليات غير مستقرة وتتطلب ضبطًا.

التحقق النهائي يُشكّل هذا الإجراء البوابة الأخيرة قبل الشحن. ويتم فحص العيّنات وفق معايير مستوى الجودة المقبول (AQL) — كأن يُقاس، على سبيل المثال، ٢٠٠ قطعة من دفعة مكوّنة من ٥٠٠٠ قطعة — للتحقق من جودة الدفعة ككل. وتتلقى الأبعاد الحرجة التي يحددها العملاء فحصًا أكثر صرامة، غالبًا ما يرافقه تقديم بيانات قياس موثّقة مع الشحنات. أما بالنسبة للمواد الحساسة للإجهاد مثل الفولاذ المقاوم للصدأ، فيُجرى فحص ثانوي بعد مرور ١٢–٢٤ ساعة من فترة الاستقرار لرصد أية تغيرات بُعدية ناتجة عن انطلاق الإجهادات المتبقية.

تتفاوت القدرات المتعلقة بالتسامح بشكل كبير بين طرق التشكيل بالضغط المختلفة. وعادةً ما تحقق عمليات القوالب التدريجية وقوالب النقل دقة أبعاد تتراوح بين ±0.05 مم و±0.15 مم. أما عملية التقطيع الدقيق (Fine blanking) فتوفر دقة تتراوح بين ±0.01 مم و±0.05 مم للتطبيقات التي تتطلب دقة قصوى. ويُساعد فهم هذه القدرات في تحديد التسامحات المناسبة أثناء مرحلة التصميم، تجنُّبًا للتكاليف الإضافية الناتجة عن المطالبة بدقة لا يمكن لطريقة التصنيع المختارة تحقيقها بثبات.

نادرًا ما تظهر مشكلات الجودة بشكل معزول. فقد تشير الحواف الحادة (Burrs) إلى تآكلٍ سيؤدي في نهاية المطاف إلى انحراف الأبعاد. كما أن الشقوق تدل على ظروف إجهادية قد تتفاقم مع الوقت. ولذلك فإن التشخيص الفعّال للمشكلات يتطلّب النظر إلى ما وراء العيوب الفردية لتحديد المشكلات النظامية. وعند استمرار المشاكل رغم إجراء إصلاحات فردية، يجب فحص السلسلة الكاملة: بدءًا من جودة المواد الداخلة، وصولًا إلى حالة القالب، ومعايير العمل في آلة الضغط، وإجراءات العاملين — إذ تؤثر جميع هذه العوامل في جودة القطعة النهائية.

وبمجرد فهم العيوب وتوافر أنظمة الجودة، تكونون مستعدين لإنتاج الأجزاء المُطروقة التي تفي بالمواصفات بشكلٍ ثابت. لكن أين تذهب هذه الأجزاء فعليًّا؟ والإجابة تمتد لتشمل ما يكاد يكون كل قطاع صناعي — وكل قطاع منها يفرض متطلباتٍ فريدةً تؤثر في كيفية أداء عمليات الطَّرق. ولنتناول بعد ذلك هذه التطبيقات.

تطبيقات صناعية من قطاع السيارات إلى الأجهزة الطبية

توجد مكونات معدنية مُطروقة حولكم يوميًّا — لكنكم لا تلاحظونها ببساطة. فالدعامة التي تحمل محرك سيارتكم في مكانها، والموصل الذي يربط لوحات الدوائر الإلكترونية في هاتفكم الذكي، والغلاف الواقي للإلكترونيات الموجودة في جهاز تنظيم ضربات القلب (البازوميتر) الخاص بكم. وكل تطبيقٍ منها يتطلب من عملية الطَّرق أمرًا مختلفًا. وبفهم هذه المتطلبات الخاصة بكل قطاعٍ صناعي، يمكنكم تحديد العملية والمواد ومعايير الجودة المناسبة لمشروعكم المحدد.

الطَّرق في قطاع السيارات — من ألواح الهيكل إلى مكونات السلامة

تحتوي المركبة النموذجية على ما بين ٣٠٠ و٥٠٠ مكوّن معدني مُصنَّع بالضغط. وتحت غطاء المحرك، ستجد أطراف البطارية وأقواس تركيب أجهزة الاستشعار والدرع الحراري. وفي قمرة القيادة، توجد آليات المقاعد ومكونات قفل الأبواب. أما في الهيكل كله، فتوجد ألواح الهيكل وأجزاء امتصاص الصدمات. وكل هذه المكونات كانت في البداية أوراقاً معدنية مسطحة.

ينقسم تصنيع المكونات المعدنية للسيارات بالضغط إلى فئات مميزة بناءً على الوظيفة والأهمية الحرجة:

• الأسطح الخارجية وأغطية الجسم: تتطلب أبواب السيارات وغطاء المحرك والمقصّرات (الدراعات) وألواح السقف عمليات ضغط باستخدام قوالب انتقالية واسعة النطاق، مع ضرورة تحقيق جودة سطحية دقيقة لضمان التصاق الطلاء. وتتطلّب تطبيقات الضغط المعدني هذه ذات الإنتاج العالي اتساقاً استثنائياً عبر ملايين القطع.
• مكونات هيكلية: تُصنع صوانٍ الأرضية والأعضاء العرضية وقضبان امتصاص الصدمات من الفولاذ عالي القوة لتلبية متطلبات اللوائح التنظيمية الخاصة بالسلامة. كما تتقلّص التسامحات بشكل كبير بالنسبة للمكونات التي تتصل بأنظمة التعليق والدفع.
• الدعامات والأجهزة الخاصة بالتركيب: تتعرض وحدات دعم المحرك، وحوامل ناقل الحركة، وأغطية عادم العادم لاهتزاز مستمر وتغيرات حرارية دورية. ويتمثل اختيار المادة في تحقيق توازن بين القوة، ومقاومة التآكل، والتكلفة.
• أجزاء حاسمة للسلامة: تتطلب مرابط حزام المقعد، ووحدات تثبيت وسائد الهواء، ومكونات المكابح تحملات بقيمة ±٠٫٠٠٢ بوصة أو أضيق من ذلك — مع صفر نسبة للعيوب المسموح بها.

يؤثر مشهد الشهادات على كل شيء في مجال ختم قطع غيار السيارات. IATF 16949 الحصول على الشهادة إلزاميٌّ لتوريد المصنّعين الرئيسيين للسيارات. ويُبنى هذا المعيار الإداري للجودة على معيار ISO 9001 مع اشتراطات محددة تتعلق بالوقاية من العيوب، والحد من التباين، وإدارة سلسلة التوريد. وتوفر وثائق عملية الموافقة على الأجزاء الإنتاجية (PPAP) إثباتًا بأن أجزائك تفي بجميع المتطلبات الهندسية قبل بدء الإنتاج.

غالبًا ما تصل متطلبات الحجم في التطبيقات automotive إلى مئات الآلاف أو الملايين من القطع سنويًّا. وتُهيمن عملية الختم بالقوالب التدريجية (Progressive die stamping) على تصنيع المكونات الأصغر، حيث تُنتج ما بين ٢٠ و٢٠٠ قطعة في الدقيقة حسب درجة التعقيد. أما بالنسبة للشركات المصنِّعة التي تبحث عن حلول دقيقة لقوالب الختم تلبّي هذه المعايير الصارمة لمصنِّعي المعدات الأصلية (OEM)، فإن الشركاء الحاصلين على شهادة IATF 16949 وقدرات متقدمة في محاكاة الحاسوب الهنداسية (CAE) — مثل تلك المقدَّمة في قسم قوالب الختم automotive في شركة Shaoyi — يمكنهم تسريع جداول الإنتاج عبر بروتوتايب سريع خلال ٥ أيام فقط، وتحقيق معدلات اعتماد أولي تبلغ ٩٣٪.

إن الانتقال نحو المركبات الكهربائية (EV) يولِّد متطلبات جديدةً تتعلَّق بالمواد خفيفة الوزن، والدرع الإلكتروني المضاد للتداخل الكهرومغناطيسي، ومكونات إدارة الحرارة. كما أصبحت غرف بطاريات الألمنيوم المُخرَّمة وقضبان النحاس الموصلة (copper bus bars) أكثر أهميةً بشكلٍ متزايدٍ مع توسع إنتاج المركبات الكهربائية.

التطبيقات الجوية — حيث تلتقي الدقة بالظروف القصوى

تتطلب عمليات الختم في قطاع الفضاء الجوي أعلى مستويات الدقة والموثوقية والتوثيق. ويجب أن تعمل المكونات بشكلٍ مثالي في البيئات القاسية، مع الالتزام بالمعايير التنظيمية الصارمة التي تفرضها إدارة الطيران الفيدرالية (FAA) ووكالة ناسا (NASA) ووزارة الدفاع الأمريكية (DOD).

تشمل المكونات الحرجة المُخرَّطة لقطاع الفضاء الجوي ما يلي:

• الأقواس الهيكلية: تدعم أنظمة الطائرات مع تقليل الوزن إلى أدنى حد ممكن — فكل غرامٍ له أهميته على ارتفاع 35,000 قدم
• إطارات أنظمة الإلكترونيات الجوية (Avionics frames): أغلفة دقيقة لمعدات الملاحة والاتصالات
• دعائم عربات الهبوط (Landing gear supports): مكونات تتحمل قوى التصادم الهائلة أثناء هبوط الطائرة
• صمامات نظام الأكسجين (Oxygen system valves): يُشترط موثوقية مطلقة — فالعطل غير مسموح به على الإطلاق
• أغلفة الإضاءة (Lighting housings): مصمم لتحمل تقلبات درجات الحرارة القصوى من -65°فهرنهايت إلى +160°فهرنهايت

يَشْمُل اختيار المواد لأجزاء المعادن المستخدمة في قطاع الفضاء الجوي عملية ختم الأجزاء المعدنية سبائك متخصصة. ويوفّر التيتانيوم نسبة استثنائية بين القوة والوزن. وتُقلِّل سبائك الألومنيوم الكتلة في التطبيقات الحساسة جدًّا للوزن. وتوفر عملية ختم الفولاذ المقاوم للصدأ مقاومةً للتآكل للمكونات المعرَّضة لبيئات قاسية. كما يُشترط إجراء تتبعٍ كاملٍ للمواد الخام حتى الفحص النهائي.

ويُضيف الامتثال لتنظيمات ITAR طبقةً إضافيةً عند تنفيذ مشاريع فضائية جوية مرتبطة بالدفاع. وتصبح إجراءات الأمن، وتصاريح الموظفين، ومعالجة البيانات التقنية الخاضعة للرقابة أمورًا في غاية الأهمية، شأنها شأن الدقة البُعدية.

الأجهزة الطبية — دقة حيوية بالغة الأهمية

ويجمع تصنيع الأجهزة الطبية بين متطلبات الدقة واعتبارات التوافق الحيوي والامتثال الصارم للوائح إدارة الغذاء والدواء الأمريكية (FDA). وعندما تُستخدم القطع داخل جسم الإنسان، تصبح المخاطر في أقصى درجاتها.

وتتضمن تطبيقات الختم الطبي ما يلي:

• أغلفة الأجهزة المزروعة: حالات جهاز تنظيم ضربات القلب والمنبه العصبي التي تتطلب موادًا حيوية التوافق وختمًا محكم الإغلاق
• مكونات الأدوات الجراحية: أبعاد دقيقة وتشطيبات ناعمة لضمان التوافق مع عمليات التعقيم
• أغطية معدات التشخيص: أغلفة واقية للأنظمة الإلكترونية الحساسة
• حالات أجهزة إزالة الرجفان: الجمع بين الحماية وحيوية التوافق في الأجهزة المنقذة للحياة
• الموصلات الكهربائية: وصلات موثوقة لمعدات مراقبة المرضى

تُحدد متطلبات حيوية التوافق اختيار المواد نحو درجات مثل الفولاذ المقاوم للصدأ من النوع 316L وسبائك التيتانيوم، والتي أُثبت سلامتها في التطبيقات الطبية. وغالبًا ما تتجاوز مواصفات تشطيب السطح تلك المستخدمة في الصناعات الأخرى — إذ تُعد الأسطح الناعمة أمرًا بالغ الأهمية لكلٍّ من الوظيفية والتوافق مع عمليات التعقيم.

يجب أن تتحمل العديد من المكونات الطبية الإشعاع الجامّا، أو تعقيم حزمة الإلكترونات، أو العمليات الكيميائية للتعقيم دون أن تتحلّل أو تفقد خواصها. ويجب أن تحافظ المكونات المصنوعة من المعادن المطروقة على خصائصها وأدائها طوال دورة حياتها الكاملة — والتي قد تمتد إلى عقود داخل جسم المريض.

الإلكترونيات - التصغير يلتقي بالإنتاج الضخم

تتطلب صناعة الإلكترونيات التصغير والدقة والفعالية من حيث التكلفة، ما يجعل مكونات الختم المعدني مثالية لتطبيقات لا حصر لها.

تشمل تطبيقات الختم الإلكتروني ما يلي:

• الطرفيات والموصلات: اتصالات لوحات الدوائر الإلكترونية التي تتطلب تحملًا دقيقًا يُقاس بالألف من البوصة
• درع الحماية من التداخل الكهرومغناطيسي/التداخل الراديوي (EMI/RFI): حماية الإلكترونيات الحساسة من التداخل الكهرومغناطيسي — وتتوفر الأغطية المخصصة بمقاسات مختلفة تشمل الأشكال البيضاوية والدائرية والهندسية المتخصصة
• موزعات الحرارة: مكونات إدارة الحرارة التي تعمل على تبديد الحرارة الناتجة عن المعالجات والإلكترونيات القدرة
• الزنبركات التلامسية: المفاتيح والمرحلات التي تتطلب خصائص زنبركية دقيقة تدوم لملايين الدورات
• مكونات الهيكل: الغلاف الذي يجمع بين الدعم الهيكلي والحماية الكهرومغناطيسية

غالبًا ما تفوق متطلبات الدقة في قطاع الإلكترونيات تلك الموجودة في الصناعات الأخرى. وتؤثر مواصفات تشطيب السطح على الأداء الكهربائي — إذ إن الأسطح الخشنة تزيد من مقاومة التلامس. وقد تتطلب مكونات التشكيل بالضغط لمنتجات الإلكترونيات الاستهلاكية أحجام إنتاج سنوية تصل إلى ملايين القطع، ما يجعل طريقة التشكيل بالضغط التدريجي هي الطريقة السائدة في الإنتاج.

تتطلب تطبيقات الحماية من التداخل الكهرومغناطيسي/التداخل الراديوي (EMI/RFI) كلاً من التحكم الدقيق بالأبعاد والخصائص المادية المناسبة. ويجب أن تحافظ المواد الموصلة على خصائصها الكهرومغناطيسية خلال عملية التشكيل بالضغط — وهي مسألة تتطلب اهتمامًا دقيقًا بتصلّد التشويه وحالات السطح.

أنظمة التكييف والتبريد والمعدات الصناعية

تعتمد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) اعتمادًا كبيرًا على المكونات المعدنية المشكَّلة بالضغط من حيث الوظائف والمتانة.

ومن التطبيقات الشائعة للتشكيل بالضغط في أنظمة التدفئة والتهوية وتكييف الهواء ما يلي:

• مكونات قنوات التوزيع الهوائي: الحواف، والحلقات، والانتقالات التي تشكِّل أنظمة توزيع الهواء
• الأقواس الواقية للتركيب: تدعم المراوح الهوائية، والمضخات الهوائية، ومبادلات الحرارة
• أغطية المراوح: الجمع بين الدعم الهيكلي وإدارة تدفق الهواء
• زعانف مبادلات الحرارة: تعظيم مساحة السطح لنقل الحرارة
• أغلفة لوحة التحكم: حماية وحدات التحكم الإلكترونية من الظروف البيئية

غالبًا ما تُركِّز مكونات أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على المتانة والكفاءة التكلفة بدلًا من الدقة الفائقة. ويُهيمن الفولاذ المجلفن نظرًا لمقاومته للتآكل في البيئات الرطبة. وتتفاوت أحجام الإنتاج بشكل واسع — فقد تحتاج التركيبات التجارية المخصصة إلى مئات القطع، بينما تصل مكونات المعدات السكنية إلى مئات الآلاف سنويًّا.

المتطلبات الخاصة بكل قطاع والتي تشكّل مواصفات الختم المعدني

يجلب كل قطاع متطلبات اعتمادٍ تؤثر مباشرةً في اختيار العملية وتأهيل المورِّدين:

الصناعة	الشهادات الرئيسية	الدقة النموذجية	مواد شائعة	خصائص الحجم
السيارات	آي تي إيه إف 16949، بي بي إيه بي	±0.002" إلى ±0.010"	فولاذ عالي القوة منخفض السبائك، ألومنيوم، فولاذ مقاوم للصدأ	من ١٠٠٬٠٠٠ إلى ملايين القطع سنويًّا
الفضاء	إيه إس 9100، آي تي إيه آر، نادكاب	±0.001" إلى ±0.005"	التيتانيوم، سبائك الألومنيوم، إنكونيل	من ١٠٠٠ إلى ١٠٠٠٠٠ وحدة سنويًّا
طبي	آي إس أو ١٣٤٨٥، إدارة الأغذية والعقاقير الأمريكية (إف دي إيه) البند ٢١ من قانون اللوائح الفيدرالية	±0.001" إلى ±0.003"	الفولاذ المقاوم للصدأ 316L، التيتانيوم، السبائك المتوافقة حيويًا	من ١٠٠٠ إلى ٥٠٠٠٠٠ وحدة سنويًّا
الإلكترونيات	ISO 9001، معايير IPC	±0.002" إلى ±0.005"	سبائك النحاس، النحاس الأصفر، البرونز الفوسفوري	من ١٠٠٬٠٠٠ إلى ملايين القطع سنويًّا
أنظمة التدفئة والتبريد وتكييف الهواء/الصناعية	ISO 9001، قوائم UL	±0.010" إلى ±0.030"	فولاذ مغلفن، ألومنيوم، فولاذ مقاوم للصدأ	من ٥٠٠٠ إلى ٥٠٠٠٠٠ وحدة سنويًّا

تؤثر اعتبارات الحجم مباشرةً على اختيار طريقة التشكيل بالضغط. فعلى سبيل المثال، قد تبرِّر أجزاء الطيران والفضاء التي يبلغ عددها بضعة آلاف فقط استخدام قوالب النقل نظراً لمرونتها، في حين تتطلّب المكونات المعدنية المشكَّلة بالضغط في قطاع السيارات، والتي تُنتج بملايين الوحدات، كفاءة القوالب التصاعدية. أما الأجهزة الطبية فهي غالباً ما تقع في منتصف هذه المدى — فهي تتطلب دقةً تقترب من معايير قطاع الطيران والفضاء، مع أحجام إنتاج أقرب إلى إنتاج قطاع السيارات.

إن فهم هذه المتطلبات الخاصة بكل قطاعٍ يساعدك على التواصل الفعّال مع شركاء التشكيل بالضغط وتحديد معايير الجودة المناسبة. لكن متى يكون التشكيل المعدني بالضغط خياراً مناسباً مقارنةً بطرق التصنيع البديلة؟ سنتناول هذا الإطار القراري في الخطوة التالية.

متى يجب اختيار التشكيل المعدني بالضغط بدلاً من الطرق التصنيعية البديلة

لقد استكشفتَ ما يمكن أن تحققه عملية ختم المعادن — لكن السؤال الحاسم هنا هو: هل ينبغي عليك استخدامها في مشروعك؟ والإجابة تعتمد على متطلباتك المحددة من حيث الحجم والدقة والهندسة الهندسية والميزانية. فاختيار طريقة التصنيع الخاطئة يؤدي إلى هدر المال والوقت وموارد الهندسة. أما الاختيار الصحيح فيُمكِّن مشروعك من النجاح منذ اليوم الأول.

دعنا نحلِّل مقارنة عملية ختم الصفائح المعدنية مع أربع طرق بديلة رئيسية — ونبني إطار قرار يمكنك تطبيقه على أي مشروع.

ختم المعادن مقابل التشغيل الآلي باستخدام الحاسوب (CNC) — اتخاذ القرار الصحيح

تظهر هذه المقارنة باستمرار، ولسبب وجيهٍ تمامًا. فكلا العمليتين تُنتجان مكونات معدنية دقيقة — لكن كلًّا منهما يتفوق في سيناريوهات جوهرية مختلفة.

تصنيع باستخدام الحاسب الآلي CNC تبدأ هذه الطريقة باستخدام كتلٍ أو قضبانٍ صلبة من المادة، ثم تُزال كل الأجزاء التي لا تدخل في تركيب القطعة النهائية. وتُحقِّق هذه المنهجية الاستبعادية دقةً استثنائيةً — إذ يبلغ التحمل المعتاد ±٠٫٠٠١ بوصة، ويمكن لمراكز التشغيل الماهرة تحقيق تحمُّلات أضيق من ذلك. ولا تشكِّل الهندسات الثلاثية الأبعاد المعقدة، أو الجيوب العميقة، أو السمات الداخلية الدقيقة أيَّ مشكلةٍ على الإطلاق.

أما الثمن الذي يُدفع مقابل ذلك؟ فهو البطء وهدر المادة. ووفقاً لتحليلات التصنيع، فإن تشغيل الآلات الرقمية (CNC) يعمل بكفاءة مع نطاق واسع من المواد، بما في ذلك المعادن والبلاستيك والمركبات — إلّا أن عمليات التشغيل تتضمّن قطع جزءٍ من كتلة مادة صلبة، ما قد يؤدي إلى هدر كبير في المواد، وبخاصة عند استخدام المعادن. كما يتطلّب تصنيع كل قطعة وقت تشغيلٍ منفصلٍ، مما يجعل التكلفة لكل قطعة ثابتة نسبياً بغض النظر عن حجم الإنتاج.

ختم المعادن المخصص يتبع نهجًا معاكسًا. وبمجرد الانتهاء من تصنيع القوالب، يُنتج كل ضغطة لمكبس قطعةً جاهزة أو شبه جاهزة خلال ثوانٍ. وتحسُّن كفاءة استخدام المواد بشكل كبير — إذ تستخدم عملية الصفائح المعدنية المادة الأولية المسطحة بكفاءة عالية، مع انحصار الهدر في الحواف الزائدة والثقوب المثقوبة فقط. كما أن الإنتاج الضخم يوزِّع تكلفة صنع القوالب على ملايين القطع.

متى يتفوَّق كل أسلوب؟

• اختر تصنيع باستخدام الحاسوب CNC عندما تحتاج إلى أقل من ١٠٠٠ قطعة، أو عندما تتطلَّب الأجزاء هندسةً ثلاثية الأبعاد معقدةً تحتوي على تفاصيل عميقة، أو عندما تطلب أضيق التسامحات الممكنة، أو عندما تتوقَّع تغييرات متكررة في التصميم قد تتطلَّب تعديلات مكلفة للقالب.
• اختر ختم المعادن عندما تتجاوز الكميات السنوية ١٠٠٠٠ قطعة، وتتناسب هندسة القطعة مع عمليات تشكيل الصفائح المعدنية، ويستمر الإنتاج لفترة كافية لتغطية تكلفة استثمار القوالب.

المعدن المختوم مقابل الصب بالقالب يطرح اعتبارات مختلفة. تُحقن عملية الصب بالقالب المعدن المنصهر في القوالب، مما ينتج أشكالًا ثلاثية الأبعاد معقدة ذات تشطيب سطحي ممتاز. وتتفوق هذه العملية في تصنيع الأجزاء التي تتطلب جدرانًا سميكة وأضلاعًا داخلية وميزات مُصبوبة داخليًا، وهي ميزات لا يمكن تحقيقها عبر عملية الختم.

ومع ذلك، فإن الصب بالقالب يحد من خيارات المواد المتاحة لك لتقتصر على المعادن التي تمتلك خصائص انصهار وسيولة مناسبة — وبشكل رئيسي سبائك الألومنيوم والزنك والمغنيسيوم. أما الفولاذ والفولاذ المقاوم للصدأ فلا يمكن استخدامهما في هذه العملية. أما عملية الختم فتتيح استخدام أي سبيكة من صفائح المعادن تقريبًا، بدءًا من الفولاذ اللين ومرورًا بالتيتانيوم وسبائك النيكل الخاصة.

ويروي التشطيب السطحي قصةً أخرى. فالصب بالقالب يُنتج أسطحًا كما تم صبها، والتي تتطلب تشطيبًا طفيفًا جدًّا في العديد من التطبيقات. أما الختم فيُنتج أسطحًا نظيفة وسلسة على المناطق المسطحة، لكن قد تظهر عليه آثار الأدوات عند الميزات المشكَّلة. وللأجزاء التزيينية، قد تتطلب كلتا الطريقتين عمليات تشطيب ثانوية.

القطع بالليزر مقابل الختم يمثل المرونة مقابل السرعة. ولا تتطلب عملية القطع بالليزر أي قوالب — فقط قم برفع ملف التصميم الخاص بك وابدأ في القطع. وفقًا لـ بحث تحليل التكلفة ، يُحقِّق القطع بالليزر تخفيضًا في التكلفة بنسبة ٤٠٪ مقارنةً باللكم (الختم) للدُفعات التي تقل عن ٣٠٠٠ وحدة، وذلك من خلال استبعاد تكاليف القوالب التي تتجاوز ١٥٠٠٠ دولار أمريكي. وتصل الدقة إلى ±٠٫١ مم مقارنةً بدقة اللَّكم البالغة ±٠٫٣ مم في عمليات التقطيع القياسية.

وتتغيَّر المعادلة الرياضية بشكل جذري عند الكميات الأعلى. وتشير نفس الدراسة إلى أن متوسط تكلفة القطع بالليزر يبلغ ٨٫٥٠ دولار أمريكي لكل وحدة، مقابل ١٤٫٢٠ دولار أمريكي لكل وحدة في عملية اللَّكم للدفعات الصغيرة — لكن هذه المعادلة تنعكس في الإنتاج عالي الحجم الذي يتجاوز ١٠٠٠٠ وحدة، حيث تبدأ ميزة تكلفة معالجة الوحدة في عملية اللَّكم بتعويض تكاليف القوالب.

كما أن الجدول الزمني يلعب دورًا مهمًّا أيضًا. فتُسلَّم أجزاء القطع بالليزر خلال ٢٤–٤٨ ساعة، بينما تتطلَّب عملية اللَّكم ٤–٨ أسابيع لإعداد القوالب قبل بدء الإنتاج. وعندما تكون العجلة في المشروع هي العامل المحوري في اتخاذ القرار، فإن القطع بالليزر غالبًا ما يكون الخيار الأمثل بغض النظر عن الحسابات المرتبطة بالكميات.

التصنيع واللحام تجميع الأجزاء من قطع متعددة بدلًا من تشكيلها من قوالب وحيدة. وتتيح هذه الطريقة التعامل مع هندسات يتعذَّر تشكيلها بالضغط (الختم) — مثل الغلاف الكبير، والأطر الإنشائية، والتجميعات التي تجمع بين مواد أو سماكات مختلفة. ومع ذلك، فإن ازدياد شدة الاعتماد على العمالة يؤدي إلى ارتفاع التكاليف بشكلٍ كبير عند الإنتاج الكمي، كما أن جودة اللحام تتطلب عمالًا مهرة وتفقُّدًا دقيقًا.

تتميَّز عمليات ضغط المعادن عندما تُوحِّد التصاميم عدة قطع مصنَّعة في مكوِّن واحد مُخمَّتٍ (مُضغوط). فعلى سبيل المثال، قد يُنتَج دعامة كانت تتطلَّب سابقًا قصَّ ثلاث قطع وثنيها ولحامها كقطعة واحدة كاملة عبر عملية ختم تدريجية واحدة — مما يلغي الحاجة إلى العمالة، ويقلِّل الوزن، ويحسِّن درجة الاتساق.

عوامل التكلفة التي تحدد جدوى مشروع الختم المعدني

يتطلَّب فهم الاقتصاد الحقيقي لخدمات ختم المعادن النظرَ ما وراء أسعار القطعة الواحدة إلى إجمالي تكاليف المشروع على المدى الطويل.

استثمار القوالب يمثل هذا البند أكبر مصروف أولي. وتتراوح تكلفة القوالب التدريجية للأجزاء المعقدة بين ١٥٬٠٠٠ دولار أمريكي و١٠٠٬٠٠٠ دولار أمريكي أو أكثر، وذلك حسب الحجم والتعقيد ومتطلبات المادة. وغالبًا ما تفوق تكلفة قوالب النقل تكلفة القوالب التدريجية بسبب الآليات الإضافية المُدمجة فيها. أما أدوات التشغيل الدقيق (Fine blanking) فهي تتطلب أسعارًا مرتفعةً نسبيًّا، لكنها تلغي عمليات التشطيب الثانوية.

ويؤدي هذا الاستثمار إلى حساب نقطة التعادل. ولحسابها، اقسم تكلفة الأداة على الفرق بين تكلفة القطعة البديلة وتكلفة القطعة المشكَّلة بالضغط (stamped). ويعطيك هذا العدد عدد القطع التي يجب إنتاجها قبل أن يصبح التشكيل بالضغط اقتصاديًّا. فعلى سبيل المثال، إذا كانت تكلفة القالب ٣٠٬٠٠٠ دولار أمريكي، وحقَّق وفرًا قدره ٠٫٥٠ دولار أمريكي لكل قطعة مقارنةً بالتشغيل الآلي، فإن نقطة التعادل تحدث عند إنتاج ٦٠٬٠٠٠ قطعة.

تكاليف كل قطعة عند الإنتاج بكميات كبيرة يُفضَّل استخدام عملية الختم بشكل كبير بمجرد استهلاك تكلفة القوالب. ووفقاً لخبراء التصنيع، فإنه بعد إنشاء القالب، يمكن لآلة الختم أن تُنتج عشرات إلى مئات الأجزاء المتطابقة في الدقيقة الواحدة، مع الحفاظ على دقة أبعاد عالية على مدى ملايين الدورات. وعلى الرغم من أن التكلفة الأولية لإنشاء القالب قد تكون مرتفعة، فإن هذه النفقة لمرة واحدة تُوزَّع على كميات الإنتاج الكبيرة، مما يخفض التكلفة لكل جزء.

تلخِّص الجدول التالي كيفية مقارنة طرق التصنيع عبر عوامل اتخاذ القرار الرئيسية:

طريقة التصنيع	تكاليف الإعداد	التكلفة لكل قطعة عند الحجم	قدرة التحمل	خيارات المواد	نطاق الحجم المثالي
ختم الصفائح المعدنية	١٠٬٠٠٠–١٠٠٬٠٠٠ دولار أمريكي فأكثر (القوالب)	منخفضة جداً (عادةً ما تتراوح بين ٠٫١٠–٢٫٠٠ دولار أمريكي)	±٠٫٠٠٥ بوصة قياسي؛ ±٠٫٠٠١ بوصة باستخدام تقنية الختم الدقيق	جميع معادن الصفائح: الفولاذ، والألومنيوم، والنحاس، والفولاذ المقاوم للصدأ، والتيتانيوم	١٠٬٠٠٠ إلى ملايين الوحدات سنوياً
تصنيع باستخدام الحاسب الآلي CNC	٥٠٠–٥٬٠٠٠ دولار أمريكي (برمجة/تجهيزات التثبيت)	متوسطة إلى مرتفعة (٥–١٠٠ دولار أمريكي فأكثر حسب درجة التعقيد)	±٠٫٠٠١ بوصة بشكل روتيني؛ ويمكن تحقيق ±٠٫٠٠٠٥ بوصة	شبة غير محدودة: المعادن، والبلاستيك، والمواد المركبة	من ١ إلى ١٠٬٠٠٠ وحدة سنويًّا
الصب بالضغط	٥٬٠٠٠–٧٥٬٠٠٠ دولار أمريكي (أداة القالب)	منخفضة (عادةً ما تتراوح بين ٠٫٥٠ و٥٫٠٠ دولار أمريكي)	±0.002" إلى ±0.005" نموذجي	سبيكة الألومنيوم والزنك والمغنيسيوم فقط	من ٥٬٠٠٠ إلى ملايين القطع سنويًّا
قطع الليزر	من ٠ إلى ٥٠٠ دولار أمريكي (لبرمجة الآلة فقط)	معتدلة (تتراوح عادةً بين ٥ و٢٠ دولارًا أمريكيًّا للدُفعات الصغيرة)	±٠٫٠٠٤ بوصة (±٠٫١ مم) عادةً	معظم أنواع الصفائح المعدنية بسماكة تصل إلى ٢٥ مم	من ١ إلى ٣٬٠٠٠ وحدة سنويًّا
التصنيع/اللحام	٥٠٠–٥٠٠٠ دولار أمريكي (التجهيزات/الأدوات التثبيتية)	مرتفعة (كثيفة العمالة)	±0.010" إلى ±0.030" نموذجي	مزيج شبه غير محدود	من ١ إلى ٥٠٠٠ وحدة سنويًّا

هندسة الجزء يُعد اختيار طريقة التشكيل عاملًا جوهريًّا. وتؤدي عمليات الضغط على الصفائح المعدنية أفضل أداءٍ مع الأجزاء التي تتميَّز بسماكة متجانسة نسبيًّا، وأعماق سحب معتدلة، وميزات يمكن تحقيقها عبر عمليات القص، والثني، والتشكيل. أما الأشكال ثلاثية الأبعاد العميقة ذات السماكات المتغيرة للجدران فتتطلب عادةً الصب أو التشغيل الآلي.

متطلبات المادة ويمكن أن يؤدي ذلك إلى استبعاد بعض الخيارات فورًا. هل تحتاج إلى الفولاذ المقاوم للصدأ؟ إذن لا يناسبك الصب بالقالب. هل تتطلَّب مصنوعاتك سبيكة ألمنيوم محددة للاعتماد في قطاع الطيران؟ تحقَّق من توافرها على هيئة صفائح للختم. هل تعمل مع مواد غريبة مثل إنكونيل أو التيتانيوم؟ كلٌّ من التشغيل الآلي والختم قابلان للتطبيق، لكن اهتراء الأدوات وتكاليف المعالجة تزداد بشكل كبير.

التوقعات الحجمية تُحدِّد الحجم الإنتاجي القرار الاقتصادي الأساسي. فالمُستويات المنخفضة من الإنتاج تفضِّل العمليات المرنة التي تتطلَّب أقلّ تكلفة ممكنة لإعداد المعدات. أما المستويات العالية من الإنتاج فهي تبرِّر الاستثمار في أدوات التصنيع، نظراً للوفورات الكبيرة التي تحقَّقها لكل قطعة على حدة. وعندما يكون الحجم الإنتاجي غير مؤكد، يجدر النظر في اعتماد نُهُجٍ هجينة — مثل استخدام قص الليزر في المرحلة الأولية من الإنتاج، بينما يجري في الوقت نفسه تطوير أدوات الختم، ثم الانتقال إلى عملية الختم بعد أن تؤكِّد الطلبات التوقعات.

احتياجات التحمل يجب أن تتطابق المواصفات مع القدرات الفعلية للعملية التصنيعية. فتحديد تحملات ±0.001 بوصة لميزات يمكن أن تؤدي وظيفتها ضمن تحملات ±0.010 بوصة يؤدي إلى زيادة التكاليف دون إضافة أي قيمة فعلية. وعلى العكس من ذلك، فإن اختيار عملية الختم لتصنيع أجزاء تتطلَّب بالفعل دقةً على مستوى التشغيل الآلي (الماشينينغ) يؤدي إلى عمليات تصنيع ثانوية باهظة الثمن أو رفض الأجزاء المنتجة.

ويُوازن إطار اتخاذ القرار هذا العواملَ في النهاية وفقًا لأولوياتك المحددة. فعلى سبيل المثال، تقدّر الشركات الناشئة التي تقوم باختبار نماذج أولية لمنتجات جديدة المرونة ومنخفض تكلفة الإعداد الأولي — لذا فإن القطع بالليزر أو التشغيل الآلي يُعدّان خيارين منطقيين. أما الشركات المصنِّعة الراسخة ذات التصاميم المُثبتة والطلب المتوقع بوضوح فهي تُركِّز على تقليل التكلفة لكل قطعة — وهنا يبرز التشكيل بالضغط (Stamping) كخيار مثالي. وقد تقبل شركات الأجهزة الطبية تكاليف أعلى مقابل الدقة والقدرة على تتبع العمليات التي يوفّرها التشغيل الآلي.

وبمجرد اختيار طريقة التصنيع الخاصة بك، يبقى عنصرٌ حاسمٌ واحدٌ: الأدوات التي تُمكِّن عملية التشكيل بالضغط (Stamping). فتصميم القوالب (Dies) والتخطيط للمشروع هما اللذان يحدّدان ما إذا كانت برنامج التشكيل بالضغط الخاص بك سيحقق النجاح أم سيواجه صعوبات — وهذا بالضبط ما سنركّز عليه في الخطوة التالية.

أساسيات تصميم الأدوات والتخطيط لمشاريع التشكيل بالضغط

لقد تم اختيار طريقة التصنيع الخاصة بك، وتحديد المادة المستخدمة، وتحديد شريكك المُختص بالقطع والتشكيل (السبك). لكن الحقيقة التي تفاجئ العديد من مدراء المشاريع هي أن القالب نفسه هو الذي يحدّد ما إذا كانت برامج التشكيل الإنتاجية الخاصة بك ستزدهر أم ستواجه صعوبات. فتصميم قطعةٍ رائعةٍ لا يعني أي شيءٍ إذا لم يتمكّن القالب من إنتاجها بموثوقيةٍ وكفاءةٍ اقتصاديةٍ وبسرعةٍ تتوافق مع الجدول الزمني المطلوب.

فكّر في تصميم القوالب على أنه الجسر الذي يربط بين النوايا الهندسية والواقع التصنيعي. فكل قرارٍ يتم اتخاذه أثناء تطوير القالب — بدءًا من مواد المكوّنات ووصولًا إلى بروتوكولات المحاكاة — يؤثّر تأثيرًا مباشرًا يمتد لسنواتٍ عديدةٍ من الإنتاج. دعونا نستعرض العوامل التي تميّز القوالب التي تحقّق الأداء المطلوب عن تلك التي تخلف خيبة أمل.

المبادئ الأساسية لتصميم القوالب التي تحدد نجاح الإنتاج

يبدو قالب التشكيل بالضغط بسيطًا بشكل خادع من الخارج — فهو يتكون من نصفين يلتحمان معًا تحت الضغط. أما في الداخل، فتعمل مكونات دقيقة بالتناغم مع بعضها البعض لتحويل المعدن المسطّح إلى أجزاء جاهزة للتركيب. ويساعد فهم هذه العناصر في تقييم مقترحات الأدوات والاتصال الفعّال مع مصنّعي القوالب.

المثقاب يُشكّل العنصر الذكري المسؤول عن عملية التشكيل — أي المكوّن الذي يؤثّر فعليًّا على المادة عبر الضغط عليها أو الاختراق خلالها. ويحدّد شكل المثقاب الشكل الناتج، سواء كان ذلك ثقبًا أثناء عملية الثقب (Piercing)، أو محيطًا للقطعة أثناء عملية القطع الحر (Blanking)، أو حافةً محددة أثناء عملية التشكيل (Forming). ووفقًا لخبراء تصميم القوالب، فإن تصميم المثقاب يُقرّر مباشرةً جودة الجزء وكفاءة الإنتاج — إذ يؤدي المثقاب المصمم بشكل رديء إلى اهتراء مبكر، وأبعاد غير متسقة، وتوقفات إنتاج متكررة.

كتلة القالب تؤدي وظيفة النظير الأنثوي، حيث توفر التجويف أو الحافة القطعة التي يعمل عليها المثقاب. ويتحكم الفراغ بين المثقاب وقوالب القطع — والذي يتراوح عادةً بين ٨٪ و١٢٪ من سماكة المادة — في جودة الحواف وتكوين الحواف البارزة (البروزات) وارتداء الأدوات. فإذا كان هذا الفراغ ضيقًا جدًّا، فإن الاحتكاك المفرط يُسرِّع من ارتداء الأداة. أما إذا كان واسعًا جدًّا، فإن الحواف البارزة تصبح غير مقبولة.

لوحات الإزاحة تحتفظ بالمواد مسطَّحة أثناء العمليات وتُزيل الأجزاء المصنَّعة من المثاقب بعد التشكيل. وتُطبِّق لوحات الإزاحة المشحونة بنوابض ضغطًا خاضعًا للرقابة، ما يمنع تشوه المواد أثناء عملية الثقب ويضمن فصل الأجزاء بشكل نظيف. ويؤثر تصميم لوحات الإزاحة تأثيرًا كبيرًا في سرعة الدورة — إذ يسمح الإزاحة الفعَّالة بتشغيل الضاغط بسرعة أكبر.

دبابيس وتبطينات التوجيه تحافظ على المحاذاة الدقيقة بين نصفي القالب العلوي والسفلي طوال ملايين الدورات. فالمحاذاة غير الدقيقة حتى لو كانت بسيطة جدًّا تؤدي إلى تباين أبعادي وتسريع ارتداء القالب وإمكانية إتلافه. وتستخدم أدوات التصنيع عالية الجودة مكونات توجيه مُصلَّبة ومصقولة بدقة للحفاظ على الدقة خلال عمليات الإنتاج الطويلة.

يُنشئ التفاعل بين هذه المكونات ما يسميه صانعو القوالب ذوي الخبرة «رقصة ميكانيكية» — حيث يتم ضبط توقيت كل عنصر بدقة تصل إلى أجزاء من الثانية داخل دورة الضغط. وتفسّر هذه الدقة سبب الحاجة إلى التعاون الوثيق بين مصمّمي القطع ومُهندسي القوالب منذ المراحل الأولى من المشروع عند تطوير قوالب الختم المعدني المخصصة.

تتبع عملية اختيار المواد لمكونات القالب قواعد مختلفة عن تلك التي تتبعها عملية اختيار مواد القطعة:

• درجات الفولاذ الأداتي (D2، A2، S7): توازن بين الصلادة والمرونة للسكتشات (Punches) وأقسام التشكيل
• الفولاذ عالي السرعة (M2، M4): يناسب العمليات العالية السرعة والمواد الكاشطة
• إدراجات كربيد: يُطيل عمر المكونات بشكل كبير في المناطق عرضة للتآكل الشديد — لا سيما عند ختم الفولاذ المقاوم للصدأ أو السبائك عالية القوة
• معالجة الأسطح: تقلل طبقات التيتانيوم النتريدية (TiN)، ومعالجة التفريغ الكهربائي (TD)، والطلاء الكرومِي من الاحتكاك وتطيل عمر المكونات

وفقًا لـ خبرة في الصناعة اختيار مادة القالب غير المناسبة يؤدي إلى دورة مؤلمة تتمثل في «توفير قدرٍ ضئيل من المال في البداية، ودفع مبالغ كبيرة لاحقًا». وقد اكتشف عميلٌ ناشئٌ هذه الحقيقة بعد تصنيع أقل من ٥٠٠٠ قطعة، حيث أصرّ على استخدام فولاذ YK30 الأقل تكلفة لتصنيع القالب بالكامل، فبدأت المخرزات تفقد حِدَّتها ما تسبب في ظهور شوائب حادة جدًّا وتوقف خط الإنتاج يوميًّا.

الميزة التنافسية للنمذجة المحاكاة في تطوير القوالب الحديثة

كان بناء قالب ختم يتطلب سابقًا قدرًا كبيرًا من الثقة — فكنتَ تصمِّم استنادًا إلى الخبرة، ثم تُنشئ الأداة، وترجو أن تكشف أول اختبار تشغيل عن مشكلات يمكن إدارتها بدلًا من العيوب الجوهرية. وقد حوَّلت تقنيات الختم هذه الممارسة المحفوفة بالمخاطر إلى عملية محسوبة بدقةٍ من خلال المحاكاة الحاسوبية.

الهندسة المعتمدة على الحاسوب (CAE) و التحليل العنصري المحدود (FEA) وتقوم برامج المحاكاة اليوم بمحاكاة عملية الختم بكاملها رقميًّا قبل قص الفولاذ. وتُحدِّد هذه المنصات سلوك المادة تحت ضغط التشكيل، وتتنبأ بالمناطق التي ستظهر فيها المشكلات، وتوجِّه عمليات صقل التصميم.

وتشمل قدرات المحاكاة ما يلي:

• تحليل توزيع الإجهادات: يحدد المناطق التي تتعرض لإجهادات مفرطة في المادة، والتي قد تؤدي إلى التشقق
• تنبؤ تدفق المادة: يُظهر كيفية حركة المعدن أثناء عملية التشكيل، وكشف التجاعيد أو الترقق المحتملَين
• تعويض الارتداد: يحسب الانتعاش المرن بحيث يمكن تصميم القوالب لإنتاج أبعاد نهائية دقيقة
• تحسين قطعة الصفيحة الأولية: يحدد الحجم والشكل الأمثل لقطعة الصفيحة الأولية لتقليل هدر المادة مع ضمان توفر كمية كافية من المادة للتشكيل

هذه المصادقة الافتراضية تقلل بشكل كبير من دورات الاختبار الفعلي. فتعديل النموذج الرقمي أرخص بكثير وأسرع من إعادة تشغيل الصلب المقوى على الآلات. وللمصنّعين الذين يسعون إلى تسريع جداول إنتاج المركبات، فإن الشركاء الذين يقدمون محاكاة متقدمة باستخدام برامج التحليل الهندسي الحاسوبي (CAE) لتحقيق نتائج خالية من العيوب — مثل حلول شاويو للقوالب الدقيقة - يمكن أن يمنعوا التعديلات المكلفة قبل حتى قص الصلب.

وبالإضافة إلى المحاكاة، يُثبت إعداد النماذج الأولية صحة التصاميم من خلال الأدلة المادية. وتُستخدم الأدوات الناعمة المصنوعة من الألومنيوم أو الفولاذ المسبق التصلب لإنتاج أجزاء عيّنية لفحص مدى ملاءمتها واختبار وظيفتها قبل الانتقال إلى قوالب الإنتاج النهائية. ويُمكّن هذا النهج من اكتشاف المشكلات التي قد تفوّت حتى أدق عمليات المحاكاة — وهي ما يُعرف بـ"فجوة الإدراك" بين النماذج الرقمية والأجزاء الملموسة التي يمكن للعملاء حملها وتقييمها فعليًّا.

تخطيط مشروعك الخاص باللكم: من النموذج الأولي إلى الإنتاج

تتبع مشاريع الكبس الناجحة جداول زمنية متوقعة؛ وبفهم هذه المراحل يمكنك التخطيط بكفاءة وتحديد توقعات واقعية أمام أصحاب المصلحة.

المرحلة ١: التصميم والجدوى (٢–٤ أسابيع)

ويُحدد تحليل رسم الجزء ما إذا كان الكبس هو الأسلوب الأنسب لتصنيعه، كما يكشف عن التحديات المحتملة في عملية التشكيل. وهذه العملية الترشيحية تقيّم قابلية تشكيل المادة، وإمكانية تحقيق التحملات المطلوبة، والجدوى الاقتصادية للعملية قبل تخصيص الموارد.

المرحلة ٢: تصميم القوالب والمحاكاة (٣–٦ أسابيع)

يُحدد تطوير تخطيط الشريط تسلسل العمليات ويحسّن استغلال المواد. وتحدد النمذجة ثلاثية الأبعاد التفصيلية كل عملية ختم، وكل قسم من أقسام القالب، وكل مكوّن توجيهي. وتُجرى عمليات المحاكاة للتحقق من صحة التصميم ودفع عمليات التحسين.

المرحلة 3: تصنيع القالب (6–12 أسبوعًا)

ويُمثل التصنيع الفعلي لمكونات القالب أطول مرحلةٍ في تصنيع القوالب التدريجية المعقدة. وتُحوِّل عمليات التشغيل بالآلات الرقمية (CNC)، والقطع بالأسلاك الكهربائية (Wire EDM)، والطحن، ومعالجة الحرارة التصاميم إلى مكونات فولاذية مُصلَّبة. وتُعد عملية التجميع والمحاذاة الأولية الأداة للتجريب.

المرحلة 4: التجريب والتحسين (1–4 أسابيع)

وتُظهر القطع الأولى مدى دقة تنبؤ المحاكاة بالواقع. وتتناول التعديلات الاختلافات البُعدية، ومشاكل السطح، وتحسين العملية. ومن الأمور المعتادة إجراء عدة جولات تجريبية للحصول على أجزاء دقيقة.

المرحلة 5: اعتماد الإنتاج (1–2 أسبوع)

توثيق عملية التقييم الإنتاجي الأولي (PPAP) أو ما يعادله يثبت أن العملية تفي بجميع المتطلبات. وتؤكد دراسات القدرة على الإنتاج اتساق عملية التصنيع. كما يتحقق فحص القطعة الأولى من مطابقة الأبعاد للمواصفات المحددة.

المدة الزمنية الإجمالية من بدء المشروع حتى اعتماد الإنتاج تبلغ عادةً ما بين ١٣ و٢٨ أسبوعًا، حسب درجة التعقيد. ومع ذلك، يمكن لشركات التصنيع التي تمتلك قدرات سريعة في إعداد النماذج الأولية اختصار المراحل المبكرة بشكل كبير؛ إذ يُقدِّم بعض الشركاء قطع النماذج الأولية خلال ٥ أيام فقط، مما يسمح باستمرار عملية التحقق من التصميم بينما تجري عملية تطوير أدوات الإنتاج.

متطلبات صيانة القوالب المعدنية تتجاوز مرحلة التطوير الأولي. فالقالب المعدني المستخدم في عمليات الختم ليس أصلًا «يُركَّب ويُنسى»، بل يتطلب عناية منهجية للحفاظ على جودته على مدى ملايين الدورات:

• الصيانة من المستوى ١ (اليومية): تنظيف السطح وإزالة الأتربة والشوائب وتطبيق التشحيم
• الصيانة من المستوى ٢ (الأسبوعية/الشهرية): استبدال النوابض وقياس التآكل وتنعيم الحواف عند الحاجة
• الصيانة من المستوى ٣ (السنوية/حسب الحاجة): التفكيك الكامل، واستبدال المكونات، وإعادة طحن الأسطح البالية

ووفقًا لمتخصصي الأدوات، فإن الورش التي تتبع إجراءات صيانة قوية تحافظ على سير جميع العمليات بسلاسة في الخلفية؛ فإذا أُهمِلت الصيانة، فستشعر بذلك في اتساق القطع وجدول التسليم. وتُمكِّن عمليات الفحص الدورية من اكتشاف التآكل قبل أن يؤثر على جودة القطع أو يتسبب في فشل الأداة أثناء الإنتاج.

عمر القالب يتفاوت ذلك اختلافًا كبيرًا تبعًا لقرارات التصميم، واختيارات المواد، وممارسات الصيانة. فقد تُنتج قوالب الختم المصنوعة من الفولاذ لقطع الصلب اللين ملايين القطع قبل الحاجة إلى إصلاح رئيسي. أما القالب نفسه عند ختم قطع الفولاذ المقاوم للصدأ فقد يحتاج إلى عناية بعد ١٠٠٬٠٠٠ دورة. وغالبًا ما تحدد تطبيقات السيارات عالية الحجم متطلبات عمر القالب في عقودها — ويُعدّ ١ مليون دورة حدًّا أدنى شائعًا لبرامج ختم الإنتاج.

عند تقييم شركاء الختم، ابحث عن المؤشرات التالية على كفاءة الأدوات:

• قدرات داخلية في تصميم وتصنيع القوالب — مما يقلل الفجوات في التواصل ويُسرّع من عمليات المراجعة
• برمجيات متقدمة للمحاكاة وخبرة مُثبتة في استخدامها
• بروتوكولات صيانة منتظمة للقوالب مع إجراءات موثَّقة
• القدرة على تعديل القوالب بسرعة عند حدوث تغييرات في التصميم
• خبرة في متطلبات الشهادات الخاصة بصناعتك المحددة

إن الاستثمار الذي تقوم به اليوم في قوالب التصنيع يشكّل اقتصاد الإنتاج لسنوات قادمة. فالمِقصُّ المصمم جيدًا والمُحافظ عليه بشكلٍ سليم يُنتج أجزاءً متسقة بتكلفة منخفضة لكل قطعة طوال عمره الافتراضي. أما القالب غير المُخطط له جيدًا فيُحدث عبئًا مستمرًا من مشكلات الجودة وتكاليف الصيانة والانقطاعات في الإنتاج. وعند الانتقال من مرحلة التعلُّم إلى مرحلة التنفيذ، فإن التعاون مع مورِّدين يجمعون بين أحدث المعدات التقنية وبين المعرفة العميقة المستندة إلى الخبرة العملية في العملية الكاملة — بدءًا من تصميم ختم الصفائح المعدنية وانتهاءً بالفحص النهائي — يضع مشروعك على طريق النجاح الطويل الأمد.

الأسئلة الشائعة حول عمليات ختم المعادن

١. ما هي عملية ختم المعادن؟

ختم المعادن هو عملية تصنيع تشكيلية باردة تُحوِّل صفائح المعدن المسطحة إلى أشكال محددة باستخدام القوالب وآلات الختم. وتتضمن هذه العملية وضع المعدن بين المثقاب (Punch) والقالب (Die)، ثم تطبيق ضغط عالٍ لقطعه أو ثنيه أو تشكيله. ويتضمن سير العمل الكامل لعملية الختم سبع مراحل: التصميم والهندسة، وإنشاء الأدوات/القوالب، واختيار المواد والاستعداد لها، وتغذية القطعة الأولية (Blank)، وعملية الختم نفسها، والعمليات الثانوية مثل إزالة الحواف الحادة (Deburring) أو الطلاء (Plating)، وفحص الجودة. وتتيح هذه الطريقة إنتاج آلاف القطع المتطابقة في الساعة، مع تحملات دقة تقاس بالألف من البوصة.

ما هي الخطوات السبع في طريقة الختم؟

الخطوات السبع في عملية ختم المعادن هي: ١) التصميم والهندسة — تحديد مواصفات القطعة وإنشاء النماذج الأولية؛ ٢) تصنيع الأدوات والقوالب — صنع قوالب دقيقة تُشكِّل كل قطعة بدقة؛ ٣) اختيار المواد وهيئتها — اختيار المعادن المناسبة وإعداد المخزون؛ ٤) تغذية الشريط المعدني (البلاكنك) — إدخال المادة إلى المكبس مع تحديد دقيق لموضعها؛ ٥) عملية الختم الفعلية — حيث يدخل المخرم (البانش) داخل القالب لتشكيل القطع؛ ٦) العمليات الثانوية — ومنها إزالة الحواف الحادة (الديبورينغ)، والمعالجة الحرارية، والطلاء؛ ٧) فحص الجودة — التحقق من الأبعاد ونهاية السطح باستخدام ضبط العمليات الإحصائي والتحقق النهائي.

٣. ما هي الأنواع الأربعة لعملية ختم المعادن؟

الأنواع الأربعة الرئيسية لعمليات ختم المعادن هي: ختم القوالب التدريجية — حيث تمر شريطٌ مستمرٌ عبر محطات متعددة بسرعات تصل إلى ١٥٠٠ قطعة في الدقيقة، وهي مناسبة جدًّا للأجزاء الصغيرة والمتوسطة الحجم المُنتَجة بأحجام كبيرة؛ وختم القوالب الانتقالية — حيث تنتقل الأجزاء الفردية بين المحطات لإنتاج أشكال هندسية معقَّدة ثلاثية الأبعاد؛ وختم الأربعة انزلاقات/الانزلاقات المتعددة — حيث تتحرك أدوات الختم الأفقية من اتجاهات متعددة للوصول إلى ثنيات معقدة وأشكال أسلاك، وبتكاليف أقل للقوالب بنسبة ٥٠–٧٠٪؛ وختم التفكيك الدقيق — الذي يُنتج حوافًا ناعمةً وخاليةً من الحواف الزائدة (البروزات) مع تحملات تبلغ ±٠٫٠١ مم، ما يلغي الحاجة إلى عمليات التشطيب الثانوية في التطبيقات الدقيقة.

٤. كيف أختار بين ختم القوالب التدريجية وختم القوالب الانتقالية؟

اختر عملية الختم بالقالب التصاعدي للأجزاء الصغيرة إلى المتوسطة المطلوبة بكميات تتراوح بين ١٠٠٠٠٠ وآلاف الأجزاء سنويًا، حيث يمكن أن تبقى الأجزاء موصولة بشريط الناقل طوال عملية التصنيع. وتوفّر القوالب التصاعدية أقل تكلفة لكل قطعة عند الإنتاج بكميات كبيرة. أما بالنسبة للأجزاء الكبيرة التي لا يمكن تركيبها على شريط ناقل، أو المكونات التي تتطلب عمليات من زوايا متعددة، أو الأشكال الهندسية التي تحتاج إلى إعادة وضع كبير بين المحطات، فيجب اختيار عملية الختم بالقالب الانتقالي. ويمكن للقوالب الانتقالية معالجة عمليات التشكيل ثلاثية الأبعاد المعقدة التي يتعذّر إنجازها في الأنظمة التصاعدية، رغم أن زمن الدورة يكون أبطأ فيها. ويجب أن تستند قرارتك إلى التوازن بين الحجم السنوي المطلوب، والتعقيد الهندسي للقطعة، والتكلفة الإجمالية بما في ذلك استثمار القوالب.

٥. ما المواد الأنسب لتطبيقات ختم المعادن؟

أفضل المواد المستخدمة في عملية الختم تعتمد على متطلبات تطبيقك. وتوفّر الفولاذ منخفض الكربون قابلية ممتازة للتشكيل وبأسعار معقولة، مما يجعله مناسبًا للأقواس المستخدمة في صناعة السيارات والأجهزة المنزلية. وتوفر سبائك الفولاذ المقاوم للصدأ (المسلسلة 300 و400) مقاومةً ممتازةً للتآكل في الأجهزة الطبية ومعدات معالجة الأغذية، رغم أن التصلّد الناتج عن التشويه يتطلب تحكّمًا دقيقًا في عملية التصنيع. وتوفّر سبائك الألومنيوم أداءً خفيف الوزن يعادل ثلث وزن الفولاذ، وهي بالتالي مثالية لتطبيقات الطيران والصناعات الإلكترونية. أما النحاس والنحاس الأصفر فيتفوقان في التطبيقات الكهربائية التي تتطلب توصيلًا كهربائيًّا عاليًا. ولتحقيق أفضل النتائج، ينبغي أخذ قابلية المادة للتشكل (المطاوعة)، وشدّها الشدّي، وخصائص التصلّد الناتج عن التشويه، وسماكتها في الاعتبار؛ إذ إن نسبة التخليص بين القالب والمادة بنسبة ٨–١٢٪ من سماكة المادة عادةً ما تضمن قطعًا نظيفًا.
