أسرار أدوات ختم المعادن: ما لا يخبرك به صانعو القوالب

فهم أساسيات تجهيزات ختم المعادن

هل سبق أن تسائلتَ ما الذي يُميِّز المكوِّن المُخمَّت بدقةٍ عن آخر مليء بالعيوب؟ والإجابة تكمن في ما يحدث قبل أن تبدأ آلة ختم المعادن أو المكبس المعدني بالعمل أصلًا. فتجهيزات ختم المعادن — أي القوالب، واللكمات، ومكونات التشكيل التي تشكِّل صفائح المعدن الخام إلى أجزاء دقيقة — تشكِّل الأساس غير المرئي وراء كل عملية تصنيع ناجحة.

فكِّر في التجهيزات على أنها الحمض النووي لأجزاء المكوِّنات المُخمَّتة لديك. فكل قطعٍ أو ثنيٍ أو تشكيلٍ تمرُّ به هذه المكوِّنات يتحدد من جودة هذه الأدوات المتخصصة وتصميمها. وبلا تجهيزات مصنوعة بدقة، تصبح حتى أكثر معدات ختم المعادن تقدُّمًا مجرد آلات باهظة الثمن تُنتج نتائج غير متسقة.

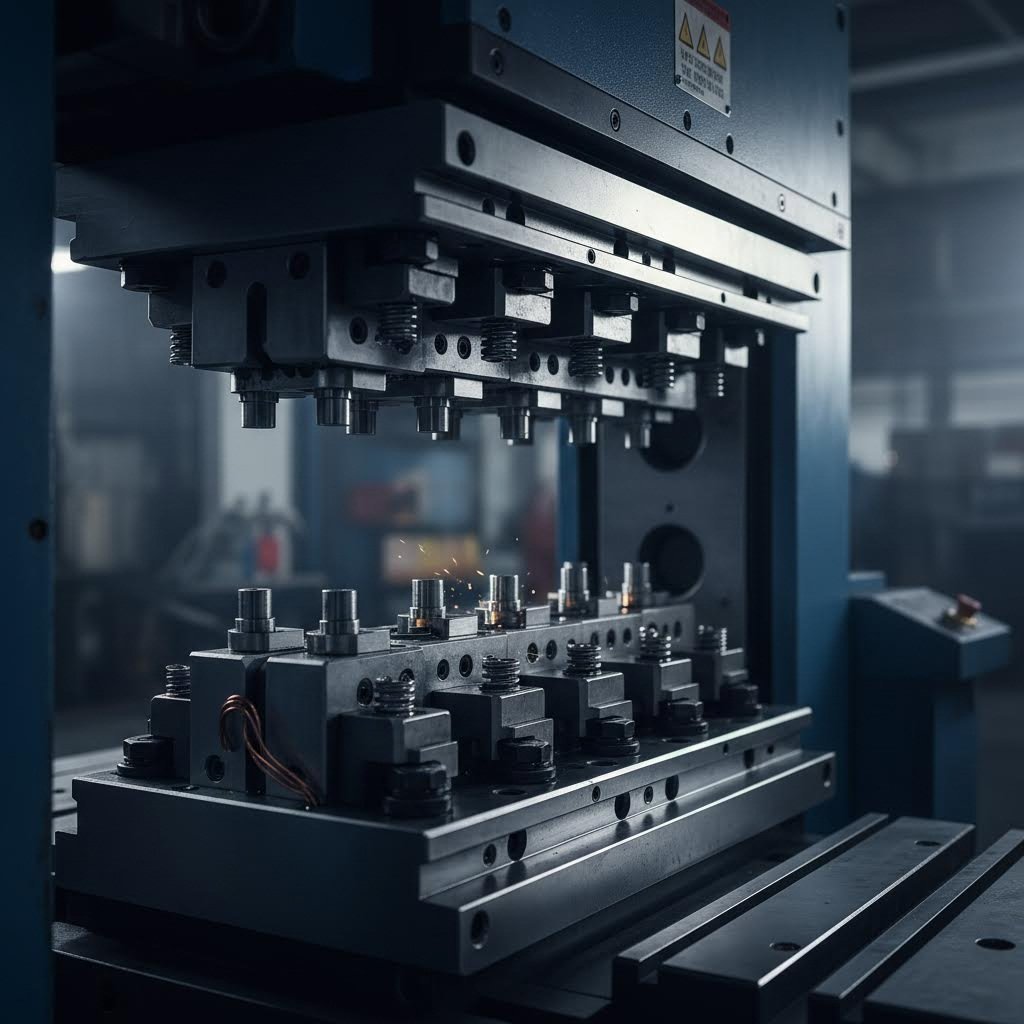

ما الذي تقوم به تجهيزات ختم المعادن فعليًّا

في جوهرها، تشمل أدوات ختم المعادن النظام الكامل للمكونات التي تحول صفائح المعدن المسطحة إلى أجزاء نهائية. ويشمل ذلك مجموعات القوالب التي توفر أسطح القطع والتشكيل، والمثاقب التي تُطبِّق القوة لتشكيل المادة، والقطع المُدرجة التي تقوم بعمليات متخصصة. ويعمل كل أداة ختم بالتنسيق مع جهاز الضغط الخاص بك لتنفيذ عمليات محددة— سواء كانت قصًّا (Blanking)، أو ثقبًا (Piercing)، أو ثنيًا (Bending)، أو سحبًا عميقًا (Deep Drawing).

وعندما تُجهِّز أداة ختم لتصنيع جزء ما، فأنت في الأساس تُنشئ وصفة تصنيع قابلة للتكرار. فهندسة القالب تحدد الشكل النهائي للجزء، بينما تتحكم ترتيبات المثاقب في كيفية تطبيق القوة، وتُقرِّر المسافات البينية بين المكونات جودة الحواف والدقة الأبعادية. فإذا أتقنت هذه العناصر، فستتمكن من إنتاج آلاف الأجزاء المتطابقة مع أقل قدر ممكن من التباين.

تؤثر دقة القالب مباشرةً على جودة القطعة المُstampَّة وقابليتها للتكرار. ويمكن أن يؤدي سوء تصميم الأدوات أو ضعف الجودة في التصنيع إلى ظهور تناقضات، وزيادة معدلات الهدر، وحدوث توقفات غير مخطَّط لها.

أساس التصنيع الدقيق

لماذا تكتسب الأدوات أهميةً بالغة؟ فكِّر في هذه النتائج التصنيعية الفعلية:

• جودة القطعة: تكفل الأدوات المصممة والمصنَّعة بدقة أن تخرج كل مكوِّن معدني مُstampَّ من المكبس بدقة أبعادية وخالٍ تمامًا من الحواف الحادة (البروزات)، وجاهزٌ للعمليات اللاحقة دون الحاجة إلى تشطيب إضافي.
• سرعة الإنتاج: تقلِّل القوالب المصممة تصميمًا سليمًا من أوقات الدورة وتخفِّف من تكرار عمليات التغيير، ما يحقِّق أقصى استفادة ممكنة من الإنتاج.
• كفاءة التكلفة: يمكن لتصميم القوالب الذكي، الذي يعتمده صانعو الأدوات ذوي الخبرة، أن يقلِّل هدر المواد إلى أدنى حدٍّ مع دعم الإنتاج عالي السرعة باستخدام لفائف التغذية.
• الاتساق: تُلغي الأدوات الدقيقة التباين بين قطعة وأخرى الذي يؤدي إلى مشكلات في التجميع والشكاوى الواردة من العملاء.

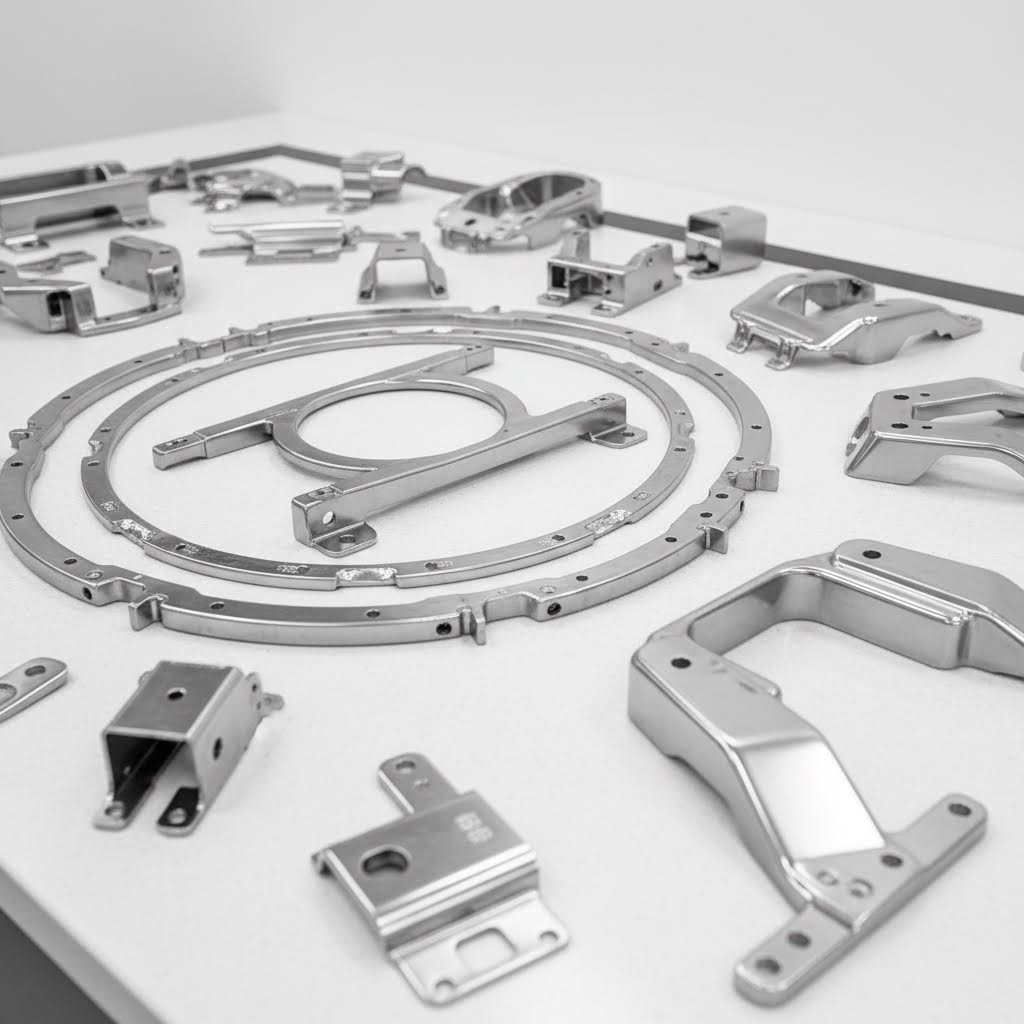

في القطاعات عالية المخاطر مثل قطاعي السيارات والفضاء الجوي، يمكن أن تؤدي الانحرافات الطفيفة الناجمة عن أدوات التشكيل غير الكافية إلى فشل عمليات التجميع أو رفض المكونات. ومع ذلك، فإن أداة الختم المناسبة غالبًا ما تلغي الحاجة إلى عمليات التشغيل أو التجهيز الثانوية— مما يوفّر وقتًا وتكاليف كبيرةً في برنامج الإنتاج الخاص بك.

إن فهم هذه المبادئ الأساسية هو خطوتك الأولى نحو اتخاذ قرارات أكثر ذكاءً بشأن أدوات التشكيل. وفي الأقسام القادمة، ستكتشف أنواع القوالب المحددة، واختيارات المواد، ومبادئ التصميم التي تميّز أدوات التشكيل العادية عن النتائج الاستثنائية في التصنيع.

أنواع قوالب الختم وتطبيقاتها

والآن وبعد أن فهمت المبادئ الأساسية، تأتي هنا المرحلة الأكثر إثارةً. فليست جميع قوالب الختم متساويةً— وقد يؤدي اختيار النوع الخطأ إلى خسائر تصل إلى آلاف الدولارات بسبب هدر المواد، وتمديد أوقات التوريد، ومشاكل الإنتاج. أما السر الذي لا يُصرّح به عادةً من قِبل صانعي القوالب؟ فهو أن التكوين الأمثل للقالب في مشروعك يعتمد على عوامل تتجاوز بكثيرَ هندسة الجزء الأساسية.

عند التقييم أنواع مختلفة من القوالب لعملية الختم الخاصة بك ستواجه أربعة أنواع رئيسية من القوالب: القوالب التصاعدية، والقوالب المركبة، والقوالب الناقلة، والقوالب المدمجة. ولكل نوعٍ منها احتياجات تصنيعية مُميَّزة، ومعرفة مزايا كل نوع تساعدك في اتخاذ قرارات تؤثر مباشرةً على صافي ربحك.

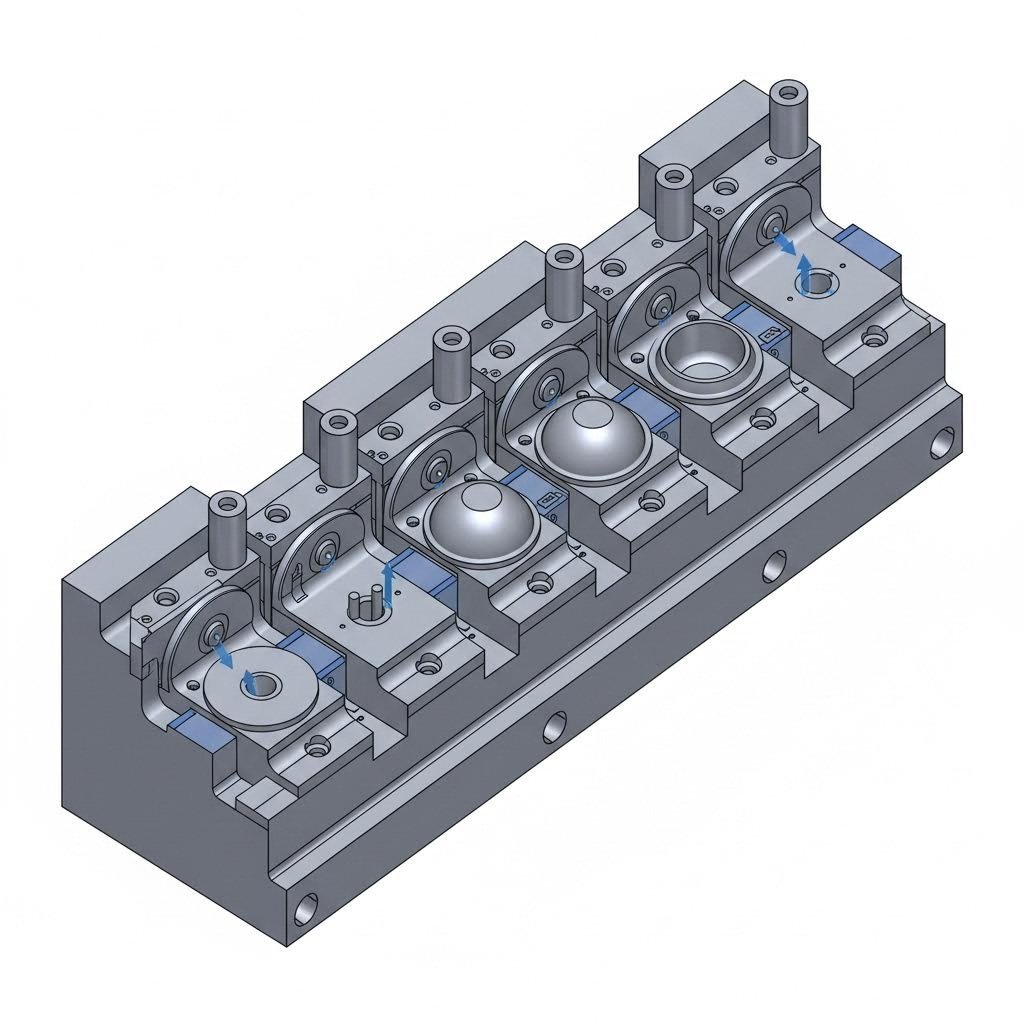

القوالب التقدمية من أجل الكفاءة في الإنتاج عالي الحجم

تصور سلسلة تجميع مضغوطة داخل قالب واحد. وهذا بالضبط ما تحققه القوالب التصاعدية. إذ يمر شريط معدني ملفوف عبر عدة محطات داخل القالب، وتقوم كل محطة بإجراء عملية محددة — كالثقب أو الانحناء أو التشكيل أو القص — بينما يتقدَّم المادة مع كل ضغطة للماكينة.

إليك ما يجعل القوالب التصاعدية العمود الفقري للإنتاج عالي الحجم:

• السرعة: تظل الأجزاء متصلة بشريط الناقل طوال العملية، مما يسمح بدورة تشغيل سريعة دون الحاجة إلى التعامل اليدوي بين العمليات
• الاتساق: وبمجرد ضبطها بدقة، تضمن القوالب التصاعدية تكراراً استثنائياً عبر ملايين القطع
• الكفاءة: تتم عمليات متعددة بشكل متزامن، مما يقلل تكاليف العمل لكل قطعة بشكل كبير
• مرونة المواد: يمكن معالجة الفولاذ، والألومنيوم، والنحاس، والفولاذ المقاوم للصدأ، والبرونز، بل وحتى التيتانيوم أو سبيكة الإنكونيل باستخدام الأدوات التصاعدية.

ما الثمن المطلوب دفعه؟ إن القوالب التصاعدية تتطلب استثماراً أولياً كبيراً في تصميم وتصنيع قوالب الختم المعدنية. ولذلك فهي تُعتبر الأكثر فعالية من حيث التكلفة عندما تبرر أحجام الإنتاج الكبيرة النفقات الأولية المرتبطة بتصنيع القوالب — عادةً ما تكون الكميات المُنتَجة ١٠٠٬٠٠٠ جزء أو أكثر. كما أنها أقل ملاءمةً للأجزاء التي تتطلب عملية سحب عميق، لأن القطعة المصنّعة تظل متصلة بالشريط طوال العملية.

القوالب المركبة: الدقة في ضربة واحدة

عندما تتطلب تطبيقاتك أجزاءً بسيطةً ومسطحةً ذات تحملات دقيقة، فإن القوالب المركبة غالباً ما تحقق أفضل النتائج. وعلى عكس الترتيبات التصاعدية التي تُنفِّذ العمليات بشكل تسلسلي، فإن ترتيبات أدوات الختم والقوالب المركبة تنفِّذ عدة عمليات قصٍّ، وخزٍّ، وتشكيلٍ في ضربة واحدة من المكبس.

فكِّر في الحلقات التثبيتية (الواشرات)، أو الحشوات، أو الدعامات المسطحة. وتتفوق القوالب المركبة في هذه التطبيقات بسبب ما يلي:

• تُنتج العملية ذات السكتة الواحدة أجزاءً متجانسةً للغاية مع تسطّح ممتاز
• يكون استغلال المواد عادةً أفضل، مما يقلل من تكاليف المخلفات
• تكاليف القوالب أقل مقارنةً بالقوالب التصاعدية بالنسبة للهندسات الأبسط
• أوقات الإعداد وتبديل القوالب أسرع عمومًا

أما القيود هنا فهي تتعلق بالتعقيد. فتؤدي القوالب المركبة أفضل أداءٍ في تصنيع الأجزاء التي لا تحتوي على ثنيات معقدة أو أشكال عميقة أو عمليات متتالية متعددة. وعندما تصبح تصاميم الأجزاء أكثر تعقيدًا، سيتوجب عليك اللجوء إلى حلول أخرى.

الاختيار بين التكوينات المركبة وتكوينات النقل

تتبع عملية ختم القوالب المنقولة نهجًا جذريًّا مختلفًا. فبدلًا من إبقاء قطعة العمل موصولةً بشريط حامل، تقوم العملية الأولى بفصل كل قطعة أولية عن لفافة الشريط. ثم تقوم أصابع ميكانيكية بنقل القطع الفردية عبر محطات متعددة، وتقوم كل محطة بأداء عملية منفصلة.

ويتفوّق هذا التكوين في السيناريوهات التي يعجز فيها كلٌّ من القوالب التصاعدية والمركبة عن تحقيق الأداء المطلوب:

• السحب العميق: وبما أن شريط الحامل غير موجود ليقيّد الحركة، فإن قوالب النقل قادرة على تشكيل أجزاء ذات عمق كبير
• الهندسة المعقدة: تصبح الميزات المعقدة مثل النتوءات الدائرية (Knurls) والأسلاك العرضية (ribs) والتجويفات اللولبية (threading) قابلة للتنفيذ
• الأجزاء الكبيرة: يمكن تصنيع المكونات التي تفوق حجمها القدرة الاستيعابية لقوالب التقدم المتتالي (progressive die) بكفاءة عالية
• تطبيقات الأنابيب: غالبًا ما تُعتبر قوالب النقل (Transfer dies) الطريقة المفضلة لتصنيع المكونات الأنبوبية

وفقًا لتحليل القطاع الصناعي، تتطلب عملية الختم باستخدام قوالب النقل تكاليف تشغيلية أعلى نظير التعقيد في عمليات الإعداد والحاجة إلى عمالة مؤهلة. كما أن أوقات الإعداد تكون أطول، لا سيما عند التعامل مع الأجزاء المعقدة. ومع ذلك، فإن المرونة التي توفرها هذه الطريقة تجعلها ضرورية لا غنى عنها في تطبيقات صناعة القوالب والختم الدقيقة التي تتضمن تصاميم معقدة لا يمكن لأي من التكوينات الأخرى تحقيقها.

القوالب المركبة: النهج الهجين

أحيانًا لا يندرج مشروعك بدقة ضمن فئة واحدة. وتدمج القوالب المركبة عناصر من تشكيلات متعددة—مثل دمج العمليات المركبة داخل هيكل تدريجي، أو الجمع بين عمليات القطع والتشكيل التي تتطلب عادةً أدوات منفصلة. وتُعَالِج هذه الحلول الهجينة تحديات التصنيع المحددة التي لا تفي بها الأساليب القياسية.

مقارنة أنواع القوالب لمحة سريعة

يتطلب اختيار نوع القالب المناسب موازنة عدة عوامل. وتنقسم هذه المقارنة إلى معايير اتخاذ القرار الرئيسية:

نوع الديي	أفضل التطبيقات	ملاءمة الحجم	مستوى التعقيد	أمثلة نموذجية للأجزاء
متدرج	أجزاء متعددة العمليات تتطلب السرعة والاتساق	حجم إنتاج مرتفع (أكثر من ١٠٠٬٠٠٠ جزء)	هندسات بسيطة إلى متوسطة التعقيد	التوصيلات الكهربائية، والدعامات، والمشابك، والطرفيات
المادة المركبة	أجزاء مسطحة بسيطة ذات تحملات دقيقة جدًّا	متوسط إلى عالي	منخفضة التعقيد	الواشات، والحشوات، والأجزاء المسطحة الأولية، والغسالات التصحيحية
نقل	أجزاء كبيرة أو معقدة تتطلب عمليات متعددة	متوسط إلى عالي	عالية التعقيد	أكواب مسحوبة عميقة، ومكونات أنابيب، وغلاف هيكلي
مزيج	تطبيقات متخصصة تجمع بين وظائف قوالب متعددة	تختلف حسب التصميم	معتدلة إلى عالية	أجزاء مخصصة ذات متطلبات تشكيل فريدة

كيف تؤثر عملية اختيار القالب على كفاءة الإنتاج

إليك أمرًا يدركه المصنّعون ذوو الخبرة لكنهم نادرًا ما يناقشونه بصراحة: إن اختيار القالب يُحدِّد بشكل مباشر اقتصاديات إنتاجك. فإذا اخترت قالبًا تدرجيًّا لإنتاج دفعة من ٥٠٠٠ قطعة، فإن ذلك سيجعل المشروع غير مجدٍ اقتصاديًّا. تكلفة استهلاك الأداة لكل قطعة أما إذا اخترت قالبًا مركبًا لمكوّن معقَّد يتضمَّن ثنيات متعددة، فستحتاج إلى عمليات ثانوية مكلفة لإكمال كل قطعة.

إن تركيب أداة الختم المعدني المناسبة يتماشى مع:

• حجم الإنتاج: المجاميع الأكبر من القطع تبرِّر استثمارًا أكبر في أدوات التصنيع
• تعقيد القطعة: التصاميم المعقدة تتطلب إمكانات مناسبة للقوالب
• خصائص المادة: تتفاعل المعادن المختلفة بشكل مختلف مع تشكيلات القوالب المتنوعة
• متطلبات الجودة: قد تتطلب تطبيقات القوالب الدقيقة واللكم أنواعًا محددة من القوالب لتحقيق التسامحات المطلوبة
• قيود الجدول الزمني: بعض أنواع القوالب توفر دورات تطوير أسرع من غيرها

إن فهم هذه العلاقات يساعدك على إجراء محادثات مستنيرة مع شركائك في مجال تصنيع القوالب، ويضمن أن عمليات اللكم الخاصة بك تحقّق النتائج التي تحتاجها مؤسستك. وبعد توضيح أنواع القوالب، تأتي الخطوة الحاسمة التالية وهي اتخاذ قرارٍ بشأن المواد التي تُصنع منها قوالبك، والتي تؤثر مباشرةً على عمر القالب، ودقة الأداء، وأدائه على المدى الطويل.

اختيار فولاذ القوالب والاعتبارات المرتبطة بالمواد

لقد اخترت تكوين القالب المناسب لمشروعك. والآن تأتي قرارٌ يُفرِّق بين الأدوات التي تدوم طويلاً والأدوات التي تفشل مبكراً: وهو اختيار المادة. وإليك ما لا يخبرك به كثير من مصنِّعي القوالب صراحةً في البداية: إن درجة الفولاذ التي تختارها تؤثر في كل شيء، بدءاً من الدقة البعدية للقطعة رقم مليون، ووصولاً إلى تكرار استبدال المثقاب أثناء التشغيل.

تختلف عمليات التشكيل بالضغط اختلافاً جذرياً في المتطلبات التي تفرضها على فولاذ القوالب. فمثلاً، يواجه مثقاب مُصلَّب يقوم بقطع ألمنيوم بسماكة ٠٫٥ مم إجهاداتٍ مختلفة تماماً عن تلك التي يواجهها مثقاب آخر ينفذ ثقوباً في فولاذ عالي القوة بسماكة ٣ مم. ويساعدك فهم هذه الفروقات في تحديد مواصفات الأدوات التي تؤدي أداءً ممتازاً— وتستمر في الأداء الممتاز—طوال برنامج الإنتاج الخاص بك.

درجات الفولاذ المستخدم في صناعة الأدوات وخصائص أدائها

عندما يتناول الموردون من موزِّعي الفولاذ للأدوات في ولاية أريزونا، وصولاً إلى الشركات المتخصصة في المعالجة المعدنية، تطبيقات الكبس (التشكيل)، فإن أربعة أنواع من الفولاذ تهيمن على النقاش: D2 وA2 وS7 والمواد الكاربايدية. ويُقدِّم كلٌّ منها مزايا مميَّزة تبعًا لمادة قطعة العمل الخاصة بك، وحجم الإنتاج، ومتطلبات الدقة.

فولاذ أداة d2 اكتسب فولاذ D2 سمعته كـ«حصان العمل» الرئيسي في أدوات كبس الفولاذ. وبمحتوى كرومي يبلغ حوالي ١٢٪، يوفِّر فولاذ D2 مقاومة استثنائية للتآكل والاحتفاظ بالحدة. وفقًا لـ بحث دايتون لامينا التقني ، فإن الكربيدات التي تتكون عندما تتفاعل عناصر سبائك مثل الكروم مع الكربون أثناء التصلُّب توفر الجسيمات التي تقاوم الضرر الناجم عن التآكل التجريفي والتآكل الالتصاقي. ومع ذلك، فإن ارتفاع نسبة السبائك نفسها يجعل فولاذ D2 أكثر هشاشةً مقارنةً بالبدائل الأخرى — وهي اعتبارٌ جوهريٌّ في التطبيقات التي تنطوي على صدمات أو أحمال تصادمية.

فولاذ أدوات A2 يقدّم توازنًا مختلفًا. وعلى الرغم من أنه يضحّي ببعض مقاومة التآكل مقارنةً بالصلب D2، فإن الصلب A2 يوفّر متانةً فائقةً واستقرارًا أبعاديًّا ممتازًا أثناء المعالجة الحرارية. وهذا يجعله مثاليًّا لتطبيقات الختم الدقيقة التي يكون فيها الحفاظ على التحملات الضيقة أكثر أهميةً من أقصى عمر للحافة. ويختار العديد من المصنّعين الصلب A2 لتطبيقات الأدوات الفولاذية التي تتضمّن إنتاجًا متوسّط الحجم، حيث يُقبل إعادة شَحذ الأداة بين الحين والآخر.

فولاذ أداة s7 يمثّل الصلب S7 طرف المتانة في هذه السلسلة. وعندما تتضمّن تطبيقك أحمال صدمية، فإن الصلب S7 يقاوم التشقق والتكسّر أفضل من درجات السلسلة D. فكِّر في عمليات القص الثقيل أو ختم المواد السميكة، حيث يُطبَّق عند كل ضغطة من المكبس تأثيرٌ كبيرٌ على حافة القطع. أما المقابل لهذا؟ فهو أن الصلب S7 يتآكل أسرع من الصلب D2، وبالتالي ستحتاج إلى فترات صيانة أكثر تكرارًا.

أدوات الكاربايد (درجات كربيد التنجستن مثل K10 وK20 وK30) توفر صلادةً استثنائيةً — تفوق بكثير أي فولاذ أداة. تحليل القطاع يؤكد أن صلادة كربيد تجعله مثاليًا لحواف القطع الدقيقة ومقاطع القص. أما العيب؟ فيكمن في هشاشة الكربيدات، حيث تُستخدم عادةً على شكل إدخالات (إدراجات) داخل هيكل فولاذي أكثر متانة بدلًا من استخدامها في مكونات القوالب بأكملها.

الخصائص الرئيسية التي تُحرك الأداء

عند تقييم فولاذ الأدوات لعملية الختم الخاصة بك، فإن أربعة خصائص تحدد الأداء الفعلي في ظروف التشغيل الحقيقية:

• الصلادة (تصنيفات HRC): تقاس الصلادة بمقياس روكويل C، وهي مؤشر على مقاومة التشوّه. ويبلغ مدى صلادة الفولاذ D2 عادةً بين 58–62 HRC؛ بينما يتراوح مدى صلادة الفولاذ A2 بين 57–62 HRC؛ أما الفولاذ S7 فيتراوح بين 54–58 HRC. وبشكل عام، كلما زادت الصلادة زادت مقاومة التآكل، لكن ذلك يترافق مع انخفاض في المتانة.
• المتانة: قدرة الفولاذ على مقاومة الكسر أو التفتت أو التشقق تحت تأثير الصدمات. ويتصدر الفولاذ S7 هذه الفئة، يليه الفولاذ A2، بينما يحتل الفولاذ D2 المرتبة الأخيرة. ووفقًا للأبحاث المعدنية، فإن متانة فولاذ الأدوات تنخفض كلما زاد محتواه من السبائك.
• مقاومة التآكل: مدى مقاومة الفولاذ للتآكل الناتج عن التلامس مع مواد القطعة المصنّعة أو الأدوات الأخرى أو الملوثات مثل القشور والجزيئات الصلبة. وعادةً ما يعني زيادة محتوى السبائك زيادة في مقاومة التآكل، لأن ذلك يؤدي إلى وجود كمية أكبر من الكربيدات في الفولاذ.
• قابلية التصنيع: مدى سهولة تشغيل الفولاذ بالآلات قبل التصلب. وهذا يؤثر على أوقات التوريد الأولية للأدوات وتكاليف التعديل. ويُمكن تشغيل درجة الفولاذ A2 بالآلات بسهولة أكبر من درجة D2، التي تصبح أصعب بكثير في التشغيل بعد المعالجة الحرارية.

مطابقة مواد الأدوات مع متطلبات الإنتاج

يبدو الأمر معقدًا؟ إليك كيف يتعامل صانعو الأدوات ذوي الخبرة مع اختيار المواد عمليًّا:

عند عملية الختم الألومنيوم وسبائك الألومنيوم ، لا تكمن التحديات في درجة الصلادة بل في ظاهرة الالتصاق. إذ يميل الألمنيوم إلى الالتصاق بأسطح الأدوات، مما يزيد من الاحتكاك ويُضعف جودة القطعة المصنّعة. ومن التوصيات استخدام فولاذَي A2 أو M2 مع طلاءات رقيقة مُرسبة بالتفريغ الكهربائي (PVD) مثل TiCN التي تقلل معامل الاحتكاك.

لـ الفولاذ ذو القوة العالية (درجات DP وCP)، تزداد المتطلبات. وتتطلب هذه المواد فولاذًا مسحوقياً من الدرجات D2 أو PM M4 أو ASP 23 لتحمل ضغوط التشكيل المتزايدة. كما تصبح الطلاءات السطحية ضروريةً بدل أن تكون اختيارية.

عند العمل مع الفولاذ عالي القوة جداً (الدرجات TRIP وPHS والمورتينسيتيك)، غالباً ما تفشل الفولاذات الأدوات التقليدية بشكل مبكر. ولذلك تصبح الفولاذات المصنَّعة بتقنية مساحيق المعادن مثل ASP 30 أو CPM 10V، أو إدخالات الكاربايد، أو الأدوات الهجينة التي تجمع بين أسطح صلبة ونوى مقاومة للتشوه ضروريةً لتحقيق عمر أداة مقبول.

كيف تؤثر عملية اختيار المادة على الدقة البعدية

إليك ما نادراً ما يتناوله المنافسون: خيارك لفولاذ الأداة يؤثر مباشرةً على مدى قدرة الأجزاء المشكَّلة على الاحتفاظ بالتسامحات المحددة طوال دورات الإنتاج الطويلة. فلننظر إلى مقاومة الضغط — وهي مقياس لأقصى حمل يمكن أن تتحمله الأدوات قبل أن تتشوَّه. ووفقاً للأبحاث الفنية، فإن العناصر السبيكية مثل الموليبدنوم والتنغستن تسهم في مقاومة الضغط، كما أن ارتفاع درجة الصلادة يحسِّن أيضاً هذه الخاصية.

عندما يبدأ المثقاب الصلب في التشوه تحت التحميل، تبدأ أبعاد قطعتك في الانحراف. ويحدث هذا تدريجيًّا—وغالبًا دون أن يُلاحظ في البداية—إلى أن تبدأ عمليات فحص الجودة في اكتشاف حالات الخروج عن الحدود المسموح بها. ويجدر بك اختيار فولاذ الأدوات الذي يمتلك مقاومة ضغط كافية لتطبيقك المحدَّد لمنع هذا الانزياح البُعدي.

وتكتسب المعالجة الحرارية السليمة أهمية مماثلة. فلكل درجة من درجات فولاذ الأدوات إرشادات محددة خاصة بالمعالجة الحرارية، ويجب اتباعها بدقة لتحقيق أفضل النتائج في تطبيقات الكبس—وهي نتائج تختلف اختلافًا كبيرًا عن تلك المحقَّقة في تطبيقات أدوات القطع. وتؤدي عملية المعالجة الحرارية إلى تحويل البنية المجهرية للفولاذ، مما يحقِّق التوازن المطلوب بين الصلادة والمرونة في تطبيقك.

ويُمكِّنك فهم هذه الاعتبارات المتعلقة بالمادة من تحديد مواصفات الأدوات التي تضمن جودةً ثابتةً طوال عمرها الافتراضي. ومع ذلك، فإن حتى أفضل أنواع الفولاذ تتطلب صيانةً سليمةً لأداء وظيفتها على الوجه الأمثل—وهذا يقودنا إلى موضوع إدارة دورة حياة الأدوات، الذي يُهمَل غالبًا.

مبادئ التصميم الخاصة بأدوات الختم الفعّالة

لقد اخترت نوع القالب المناسب وحددت فولاذ الأدوات عالي الجودة. والآن تأتي مرحلة التخصص الهندسي التي تميّز الأدوات الوظيفية عن الأداء التصنيعي الاستثنائي حقًّا: وهي معايير التصميم. وإليك ما يدركه مصنعو قوالب الختم المعدني ذوي الخبرة، والذي نادرًا ما يظهر في الدروس الأساسية: فالعلاقات الهندسية داخل أداتك تُقرّر ما إذا كنت ستنتج أجزاءً نظيفةً ودقيقة الأبعاد أم ستقضي وقت الإنتاج في مكافحة الحواف البارزة (البروزات)، والتشققات، والانحرافات البعدية.

فكّر في تصميم القالب على أنه مسألة فيزيائية ذات عواقب ملموسة. فكل بُعد للمسافة بين القالبين (المسافة التفاضلية)، وكل زاوية لكمة، وكل نصف قطر تحدده يُنشئ أنماط إجهادٍ في مادة الشغلة. وإذا أدركتَ هذه العلاقات بدقة، فإن المعدن يتدفق تدفقًا متوقعًا إلى الشكل المطلوب. أما إذا أخطأتَ فيها، فسترى الأدلة على ذلك في كل سلة الرفض.

حسابات المسافات التفاضلية التي تمنع العيوب

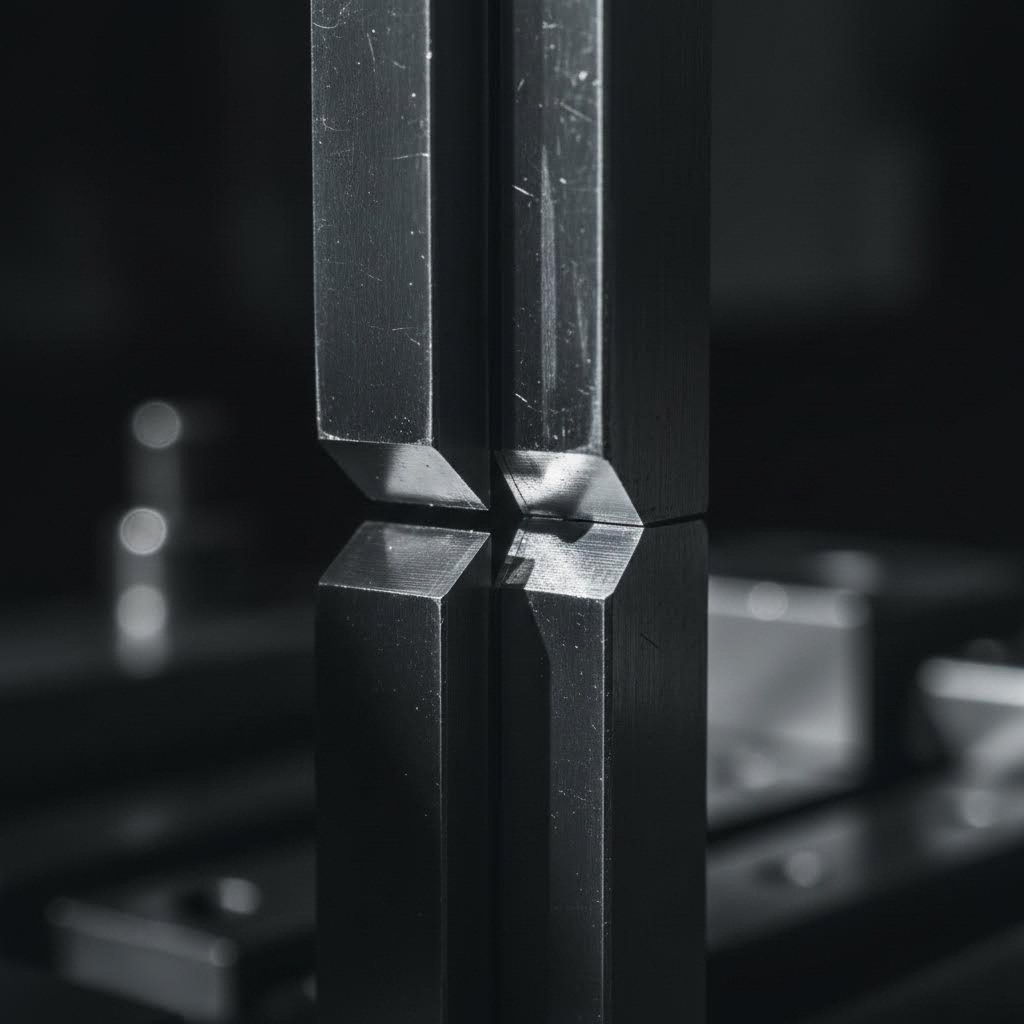

المسافة بين حافة المثقب وفتحة القالب — وتُعرف باسم مسافة التفريغ — تُعد المعلمة الأكثر أهميةً على الإطلاق في تصميم أدوات الختم المعدني. وفقًا لـ الوثائق الفنية لشركة Mate Precision Technologies ، فإن مسافة التفريغ المناسبة تؤثر مباشرةً على عمر الأداة، وأداء عملية الانفصال (Stripping)، وارتفاع الحواف البارزة (Burr)، وجودة الفتحات، ومتطلبات قوة الختم.

وهذا ما يحدث على المستوى المجهرى أثناء حركة المثقب: فعندما يخترق المثقب المادة، تنتشر شقوق القص من حافة المثقب ومن حافة القالب معًا. وعندما تكون مسافة التفريغ صحيحةً، تتقاطع خطوط الكسر هذه بدقةٍ، مما ينتج جزءًا ذا حواف بارزة ضئيلة جدًّا وجودة حافة متسقة. أما عند خلل مسافة التفريغ، فإن كل شيء يخرج عن مساره الصحيح.

مسافة تفريغ ضيِّقة جدًّا تُحدث شقوق قص ثانوية لأن المادة لا تتوفر لها المساحة الكافية للانكسار بشكل طبيعي. وتتفاقم العواقب الناتجة عنها على النحو التالي:

• تزيد قوة الختم ازديادًا كبيرًا، مما يُسرِّع من اهتراء الأداة
• يتراكم حرٌّ زائد قد يؤدي إلى تليُّن الحواف القطعية
• تحدث ظاهرة التصاق السطوح (Galling) نتيجة التصاق المادة بأسطح المثقب
• تقل عمر الأداة بنسبة ٣٠–٥٠٪ مقارنةً بالمسافة الفاصلة المثلى
• تظهر على القطع حافة مُتصلبة ناتجة عن التشويه اللدن، ما يصعّب إنجاز العمليات اللاحقة لها

فتحة زائدة يؤدي إلى إلغاء القص المُتحكَّم فيه، ويحوّل العملية إلى تمزُّق غير مُتحكَّم فيه:

• تكوُّن حافة دائرية كبيرة على جانب المثقاب من الحفرة
• زيادة ارتفاع وسماكة الحواف الناتجة على جانب القالب
• مشاكل سحب الرقائق بسبب كبر حجمها مما يعرقل خروجها من القالب
• عدم الاتساق الأبعادي نتيجة تشويه المادة أثناء عملية القص
• جودة منخفضة للحفرة مع مناطق كسر خشنة وغير منتظمة

إذن ما هي المسافة الفاصلة المناسبة؟ ذلك يعتمد على نوع المادة وسمكها. وتوفِّر الإرشادات الصناعية نقاط بداية توجيهية:

نوع المادة	نطاق السماكة	المسافة الفاصلة الإجمالية (% من السمك)
والألمنيوم	أقل من ٠٫٠٩٨ بوصة (٢٫٥٠ مم)	15%
والألمنيوم	من ٠٫٠٩٨ بوصة إلى ٠٫١٩٧ بوصة (٢٫٥٠–٥٫٠٠ مم)	20%
الفولاذ الطري	أقل من ٠٫١١٨ بوصة (٣٫٠٠ مم)	20%
الفولاذ الطري	من ٠٫١١٨ بوصة إلى ٠٫٢٣٧ بوصة (٣٫٠٠–٦٫٠٠ مم)	25%
الفولاذ المقاوم للصدأ	أقل من ٠٫٠٥٩ بوصة (١٫٥٠ مم)	20%
الفولاذ المقاوم للصدأ	من ٠٫٠٥٩ بوصة إلى ٠٫١٥٧ بوصة (١٫٥٠–٤٫٠٠ مم)	25-30%

هذه النسب المئوية تمثِّل إجمالي المسافة الفارغة — وهي مجموع الفجوات على جانبي القالب. ويقوم مهندسو تصميم ختم المعادن ذوي الخبرة بضبط هذه القيم الأولية استنادًا إلى درجات المواد المحددة ومتطلبات تشطيب السطح وحجم الإنتاج المتوقع.

تحسين الشكل الهندسي لتحقيق قصٍّ نظيف وتشكيل دقيق

وبالإضافة إلى المسافة الفارغة، فإن الشكل الهندسي للقالب والمخرز يؤثران مباشرةً في جودة القطعة ومدى عمر الأداة. وبفهم كيفية تفاعل هذه العناصر مع مادة قطعة العمل، يمكن الوقاية من العيوب قبل حدوثها.

نسبة القطر إلى سماكة المادة تُحدِّد الحدود لما هو قابل للتحقيق فيزيائيًّا. وكما تشير الإرشادات الفنية، فإن الأدوات القياسية المستخدمة في الألومنيوم يمكنها ثقب ثقوب بقطر لا يقل عن ٠٫٧٥ من سماكة المادة. أما في الفولاذ اللين، فترتفع هذه النسبة إلى ١:١. وفي الفولاذ المقاوم للصدأ، يجب أن يكون قطر الأداة المستخدمة في الثقب لا يقل عن ضعف سماكة المادة. وتخطي هذه الحدود يؤدي إلى انحراف الأداة، وتسارع التآكل، وانكسارها في النهاية.

نصف أقطار الزوايا تتطلب الزوايا الحادة اهتمامًا دقيقًا، لأنها تتركّز فيها الإجهادات، وتتآكل أسرع من الحواف المستقيمة، وتُنتج أجزاءً تحتوي على ميزات عرضة للتشقق. ويُسهم إضافة نصف قطر أدنى قدره ٠٫٠١٠ بوصة (٠٫٢٥ مم) عند الزوايا الأقل من ٤٥ درجة في التغلب على التآكل السريع مع تحسين سلامة الجزء. كما أن النصف قطر الكبير يسمح أيضًا بتدفق المادة بشكل أكثر سلاسة أثناء عمليات الطي في تطبيقات ختم المعادن وتشكيلها.

فهم ديناميكيات عملية التشكيل البارد

التشكيل البارد—وهو تشويه المعدن عند درجة حرارة الغرفة باستخدام القوة بدلًا من الحرارة—يتبع مبادئ فيزيائية قابلة للتنبؤ تُرشد تصميم عمليات الختم الجيد. ووفقًا لـ إرشادات لوفاتا الهندسية ، فإن هذه العملية تحافظ على تدفق الحبيبات في المعدن وتعزّزه، ما يُنتج أجزاءً تتميّز بمتانة عالية وخصائص ممتازة في مقاومة التعب.

ومع ذلك، فإن عملية التشكيل البارد تتطلّب شروطًا محددة:

• الأهمية تكمن في التناظر: إن الميزات الدورانية مثل المحاور والدبابيس تتشكل بشكل أكثر موثوقية مقارنةً بالهندسات غير المتناظرة.
• والانتقالات التدريجية هي الأفضل: فالزوايا المستديرة (المنحنية) بدلًا من الزوايا الحادة، والانحدارات التدريجية بدلًا من التغيرات المفاجئة في الارتفاع تسمح للمواد بالتدفق بسلاسة وتحمي أدوات التصنيع.
• ولسمك الجدار حدودٌ معينة: فكل مادة لها حد أدنى وحد أقصى لسمك الجدار قبل أن يحدث التمزق أو التدفق غير المنتظم.
• اتجاه الحبوب يؤثر على القوة: يجب أن تتماشى ميزات تحمل الأحمال مع أنماط تدفق الحبوب التي تتكون أثناء عملية التشكيل

في تقنيات ختم المعادن التي تتضمن ثنيات وتشكيلات، تصبح قابلية امتداد المادة عاملًا حاسمًا. فالفولاذ اللين يُشكَّل على البارد بكفاءة عالية بفضل قابليته الممتازة للامتداد جنبًا إلى جنب مع مقاومة الصفائح. أما الفولاذ المقاوم للصدأ فيمكن تشكيله أيضًا، لكنه يتطلب قوة أكبر. أما الألومنيوم فيُشكَّل بسهولة، لكنه قد يحتاج إلى تعديلات في التصميم بسبب انخفاض مقاومته الشدّية.

تسلسل التصميم لتحقيق نتائج مثلى

يتبع تصميم الأدوات الاحترافية تسلسلًا منظمًا يتناول كل معلَّمة بالترتيب المنطقي. ويساعد اتباع هذا التسلسل في تجنُّب عمليات إعادة التصميم المكلفة ويضمن أخذ جميع العوامل في الاعتبار بشكلٍ مناسب:

1. تحليل المادة: وثِّق مقاومة قص مادة القطعة المراد تصنيعها، وقابلية امتدادها، وتسامح سمكها، واتجاه حبوبها. وهذه الخصائص تُحدِّد الحدود التي تستند إليها جميع القرارات اللاحقة.
2. تقييم الميزات: تحديد الأبعاد الحرجة مقابل السمات غير الحرجة. تطبيق تحملات ضيقة فقط حيث تتطلب الوظيفة ذلك—فإضافة تحملات ضيقة على جميع الأبعاد لا يزيد التكلفة فحسب، بل ولا يضيف أي قيمة
3. مواصفات الفراغ: حساب فراغات القالب استنادًا إلى نوع المادة وسمكها باستخدام المبادئ التوجيهية المُعتمدة، ثم تعديلها وفقًا لمتطلبات الجودة الخاصة
4. تعريف الهندسة: تحديد ملامح المثقاب والقالب، بما في ذلك نصف قطر الزوايا، وزوايا الانحدار، وأوجه التشطيب السطحي. وتجنّب الزوايا الحادة والتغيرات المفاجئة في السمك التي تؤدي إلى تركّز الإجهادات
5. حساب القوة: تحديد الطنّية المطلوبة لضمان أن سعة المكبس كافية لاستيعاب التصميم. ويشمل ذلك هامش أمان للتقليم التدريجي لأداة القطع، الذي يؤدي مع مرور الوقت إلى زيادة القوة المطلوبة
6. تحسين تخطيط الشريط: بالنسبة للأدوات التصاعدية (Progressive Dies)، يجب هندسة تخطيط الشريط لتحقيق توازن بين كفاءة استخدام المادة من جهة، وبين تباعد المحطات ومتطلبات الثقوب الاسترشادية (Pilots) من جهة أخرى
7. التحقق باستخدام المحاكاة: قبل قص الفولاذ، يجب التحقق من صحة التصاميم باستخدام برامج تحليل العناصر المحدودة (FEA) للكشف عن مشاكل الانحناء العائد المحتملة، أو مشاكل تدفق المادة، أو تركّز الإجهادات

الوقاية من المشكلات الشائعة في الجودة

يُعد التصميم السليم وسيلةً لتوقع العيوب ومنعها، وهي العيوب التي تُعقِّد أدوات التصنيع المصمَّمة تصميمًا رديئًا. وفيما يلي شرحٌ لكيفية ارتباط خيارات التصميم بالنتائج المحددة للجودة:

بروش مفرطة تعود عادةً إلى عدم صحة الفراغات (المسافات)، أو أدوات التقطيع البالية، أو المحطات غير المحاذاة. وتشمل حلول التصميم تحديد الفراغات المناسبة لمادتكم، وإدراج "زوايا الفراغات" على القوالب المستطيلة للحفاظ على تجانس الفراغات، وتخطيط سهولة الوصول للصيانة لتمكين إعادة شحذ الأدوات بسهولة.

تشقُّق القطعة ينجم غالبًا عن الزوايا الحادة، أو نصف قطر الانحناء غير الكافي، أو عمليات التشكيل التي تتجاوز قابلية امتداد المادة. ولذلك يجب إدخال أنصاف قطر كبيرة عند جميع نقاط الانتقال، وتوجيه الانحناءات الحرجة بشكل عمودي على اتجاه حبيبات المادة عند الإمكان، وتحديد مواد تشحيم التشكيل لعمليات التشكيل الصعبة.

الانجراف البُعدي تشير عمليات الإنتاج الزائدة إلى تآكل الأدوات أو التمدد الحراري أو عدم كفاية تثبيت المادة. وتشمل ميزات التصميم التي تعالج هذه المشكلات تحديد فولاذ الأدوات ذي مقاومة التآكل الكافية لحجم إنتاجك، وإدماج قنوات التبريد للعمليات عالية السرعة، وضمان تحديد موقع المادة بدقة في كل خطوة من سلسلة العمليات.

وفقًا لـ بحث شامل حول الأدوات وبالوصول إلى نتائج ختمٍ متسقة وموثوقة، يتطلب الأمر فهمًا كاملاً لكلٍّ من العلوم التي تحكم سلوك المادة والمبادئ الهندسية التي تتحكم فيها. ويوازن مصمّمو الأدوات المتميزون بين جميع هذه المعايير في وقت واحد، مع إدراكٍ منهم أن أي تغيير في مجالٍ ما يؤثر ارتداديًّا على النظام بأكمله.

وبعد وضع مبادئ التصميم الصلبة، يصبح العامل الحاسم التالي في نجاح الأدوات هو الحفاظ على تلك الدقة بمرور الزمن. فإدارة دورة حياة الأداة بشكلٍ صحيح تُحدِّد ما إذا كانت استثمارك ستستمر في إنتاج أجزاء عالية الجودة أم ستتدهور تدريجيًّا لتصبح مصدرًا للمشاكل الإنتاجية.

صيانة الأدوات وإدارتها طوال دورة حياتها

لقد استثمرتَ في أدوات عالية الجودة مصممة تصميماً سليماً ومصنوعة من مواد فائقة الجودة. والآن إليك الحقيقة المُزعجة التي يتجنب معظم مصنّعي القوالب الإفصاح عنها: حتى أفضل قوالب الختم تتحول إلى خردة معدنية باهظة الثمن إذا لم تُطبَّق عليها صيانة منضبطة. والفرق بين الأدوات التي تُنتج ملايين القطع المتجانسة بدقة، والأدوات التي تُسبِّب كوارث إنتاجية، غالباً ما يعود إلى ما يجري بين عمليات التشغيل على الآلات الضاغطة.

فكِّر في صيانة الأدوات على غرار الخدمة الدورية للمركبة. فإذا أهملتَ تغيير الزيت لفترة كافية، فإن المحرك المصنوع بدقةٍ عالية سيتعطل تعطُّلاً كارثياً. وينطبق المبدأ نفسه على قوالب الختم الخاصة بك — مع فارق أن النتائج هنا تشمل رفض القطع المنتجة، وتضييع المواعيد المتفق عليها للشحن، وتكاليف الإصلاح الطارئ التي تفوق بكثير التكلفة التي كانت تتطلبها الصيانة الوقائية.

إطالة عمر الأدوات من خلال الصيانة الاستباقية

يُحوِّل الصيانة الوقائية أدوات التصنيع من أصلٍ يخسر قيمته تدريجيًّا إلى مورد إنتاجٍ موثوقٍ. ووفقًا لأبحاث القطاع، فإن المعدات التي تخضع لصيانة جيدة تقلِّل من حالات الأعطال المفاجئة، كما تمنع توقف خطوط الإنتاج المكلفة. والمفتاح يكمن في معالجة المشكلات الطفيفة خلال فترات التوقف المخطَّطة بدلًا من اكتشافها أثناء التشغيل.

كيف يبدو برنامج الصيانة الفعّال عمليًّا؟ إليكم ما تطبِّقه عمليات تصنيع الأدوات واللكم عالي الجودة:

• الفحوصات البصرية (بعد كل دورة إنتاج): افحص الحواف القطعة للبحث عن الشقوق أو التصدّعات أو أنماط التآكل غير المعتادة. وافحص الأسطح العاملة للتحقق من ظهور الالتصاق السطحي (Galling) أو الخدوش أو تراكم المواد، وهي مؤشراتٌ على مشكلات في التزييت.
• فترات إعادة الشَّحْذ (استنادًا إلى عدد الضربات): حدِّد جداول إعادة الشحذ المرتبطة بعدد الضربات الفعلي في خط الإنتاج، وليس بالزمن التقويمي. وتقوم معظم العمليات بتتبع عدد الضربات لكل أداة، وتنشِّط إجراءات الصيانة عند الوصول إلى عتبات مُحدَّدة مسبقًا—عادةً قبل أن يؤثِّر تدهور الحافة على جودة القطعة المصنَّعة.
• التحقق من المحاذاة (أسبوعيًا أو كل أسبوعين): قياس وتوثيق محاذاة القالب لاكتشاف أي انحراف قبل أن يتسبب في مشكلات أبعادية. فالمشاكل الناتجة عن سوء المحاذاة الطفيف تتراكم مع مرور الوقت، مما يؤدي في النهاية إلى اهتراء غير متساوٍ وعيوب في القطع المصنَّعة.
• فحص التزييت (يوميًا أثناء الإنتاج): التحقق من توصيل المادة المزلِّقة بشكل صحيح إلى جميع الأسطح الحرجة. فعدم كفاية التزييت يُسرِّع الاهتراء بشكل كبير ويولِّد حرارة قد تُضعف الحواف القطعية.
• قياس الفراغات (شهريًا أو ربع سنويًا): تتبع فراغات القالب عند المحطات الحرجة. ومع اهتراء الأدوات، تزداد هذه الفراغات تدريجيًّا، ما يؤدي في النهاية إلى ظهور حواف زائدة (بروزات) ومشكلات في جودة الحواف.

وبعيدًا عن عمليات الفحص البصري السطحي، تساعد التقنيات المتقدمة في اكتشاف المشكلات التي لا يمكن رؤيتها بالعين المجردة. وتوصي التحليلات الفنية باستخدام الاختبار بالموجات فوق الصوتية واختبار الجسيمات المغناطيسية لتحديد العيوب الموجودة تحت السطح والتي قد تؤدي إلى فشل مفاجئ للأداة. وهذه الطرق ذات أهمية خاصة في العمليات عالية الحجم، حيث يؤدي الانكسار المفاجئ للقالب إلى إيقاف خطوط الإنتاج بأكملها.

التعرف على علامات التحذير المبكرة لارتداء الأدوات

يطوّر المشغلون ذوو الخبرة قدراتٍ شبه حدسيةٍ لاكتشاف المشكلات قبل أن تؤكدها تقارير الجودة. وفيما يلي الأمور التي يجب مراقبتها:

• زيادة ارتفاع الحواف غير المرغوب فيها: يشير ازدياد ارتفاع الحواف غير المرغوب فيها عن الحدود المُحددة إلى تبلُّد حافة القطع أو توسع الفراغات بين الأجزاء بما يتجاوز المواصفات المطلوبة
• الانجراف البُعدي: اتجاه الأجزاء تدريجيًّا نحو حدود التسامح يشير إلى ارتداء تدريجي يتطلب تدخُّلًا فوريًّا
• تغيرات في حالة السطح: تشير الخدوش وعلامات التصاق المواد (التجعُّد) أو الملمس غير المتسق إلى مشكلات في التزييت أو تراكم المواد على أسطح التشكيل
• ازدياد قوة المكبس: ارتفاع قراءات القوة (بالطن) لنفس العملية يدل على تبلُّد الأدوات، ما يستلزم بذل قوة أكبر لقطع أو تشكيل المادة
• أصوات غير اعتيادية: التغيرات في البصمة الصوتية أثناء عملية التشكيل بالضغط—مثل الطحن، أو الصفير، أو التصادمات غير المنتظمة—غالبًا ما تسبق ظهور مشاكل الجودة المرئية
• سلوك السدادات: السدادات العالقة أو المائلة أو التي لا تنفصل بشكل متسق تشير إلى تآكل في الأدوات اللكمية أو مشاكل في المسافة بين القالب والأداة اللكمية

الاستنتاج الجوهري؟ معالجة هذه الإشارات التحذيرية فورًا. فمواصلة الإنتاج باستخدام أدوات تشكيل منخفضة الجودة لا يؤدي فقط إلى إنتاج قطع معيبة، بل يسرّع أيضًا من تآكل المكونات التي كان من الممكن أن تستمر في العمل لفترة أطول لو تمت صيانتها في الوقت المناسب.

أفضل الممارسات في إدارة مخزون أدوات التشكيل

تخيل أنك اكتشفت أن قالبك الحرج يحتاج إلى أداة لكمة بديلة—والقطعة الاحتياطية التي ظننت أنها موجودة في الواقع موجودة في منشأة أخرى أو تم استهلاكها منذ أشهر دون أي توثيق. إن سوء إدارة مخزون أدوات التشكيل يؤدي بالضبط إلى مثل هذه السيناريوهات، ويجعل احتياجات الصيانة البسيطة تتحول إلى تأخيرات إنتاج كبيرة.

وفقًا لـ بحث حول إدارة المخزون ، وأداة إدارة الخزائن الفعالة تُحقِّق فوائد قابلة للقياس: خفض وقت التوقف الناتج عن الأدوات، وتقليل تكاليف الشراء، وتحسين تخصيص الموارد. ويقوم هذا الأساس على عدة ممارسات مترابطة، وهي:

• الفهرسة الشاملة: وثِّق كل أداة ومكوِّن احتياطي باستخدام معرِّفات فريدة، وحالة الأداة الحالية، وموقعها، وتاريخ استخدامها. ويُشكِّل هذا الأساس ما يمكِّن جميع العمليات الأخرى.
• تتبع في الوقت الحقيقي: طبِّق أنظمة الباركود أو RFID لمراقبة حركة الأدوات. وتوفِّر حلول برامج خزائن الأدوات رؤيةً فوريةً لما هو متاح، وما هو قيد الاستخدام، وما هو خارج الخدمة لأغراض الصيانة.
• التكامل مع الصيانة: اربط أنظمة المخزون بجداول الصيانة بحيث تُحدَّث السجلات تلقائيًّا عند إجراء عمليات إعادة التحديد، أو الإصلاح، أو الاستبدال.
• محفِّزات إعادة الطلب: اضبط تنبيهات تظهر عندما ينخفض مخزون القطع الاحتياطية دون الحد الأدنى المحدَّد. وتمنع الإشعارات الآلية حالات الطوارئ مثل «نفد لدينا المثقاب» التي توقف الإنتاج.
• تحليلات الاستخدام: تتبع أنماط الاستهلاك لتحسين مستويات المخزون الاحتياطي. وتُظهر البيانات المكوّنات التي تتآكل أسرع ما يمكن، والمواقع التي تحقِّق فيها الاستثمارات الاحتياطية أكبر قدر من الحماية للإنتاج.

توسّع منصات برامج خزانة الأدوات الحديثة هذه القدرات من خلال إمكانية الوصول القائمة على السحابة، والتطبيقات المحمولة لتحديثات مستوى خط الإنتاج، والتكامل مع أنظمة تخطيط موارد المؤسسات (ERP). وبالنسبة للعمليات التي تدير أدواتها عبر عدة مرافق أو خطوط إنتاج، فإن الرؤية المركزية تمنع حدوث فجوات في رؤية المخزون التي تؤدي إلى التأخير.

ربط الصيانة بالنتائج المالية النهائية

وهذا هو المبرِّر التجاري للصيانة المنضبطة: إذ تؤكِّد بيانات القطاع أن عمليات الفحص المنتظمة، وتشحيد الأدوات في الوقت المناسب، والتزييت السليم، توسّع عمر الأدوات التشغيلية بشكلٍ كبيرٍ، كما تعزّز متانة الأداء التشغيلي. ويتجنَّب هذا النهج الاستباقي العبء المالي المترتِّب على إصلاحات الطوارئ والانقطاعات غير المخطط لها.

فكّر في المقارنة الحقيقية للتكاليف. فغالبًا ما يتضمّن إصلاح القوالب في حالات الطوارئ رسومَ تسريعٍ مرتفعةً، وتوقُّف خط الإنتاج، واحتمال تفويت شحنات العملاء، والعمل الإضافي لاستعادة الجدول الزمني. وبالمقابل، فإن الصيانة المجدولة تُنفَّذ خلال فترات التوقف المخطَّط لها، باستخدام مكونات احتياطية متوفرة في المخزون، حيث يقاس أثرها على الإنتاج بعدة ساعات بدلًا من أيام.

وتضاعف إدارة مخزون الأدوات الفعّالة هذه الوفورات. فعند تتبع المثقابات الاحتياطية، وأجزاء القوالب الداخلية، والمكونات العرضة للتآكل، وتخزينها بشكل مناسب، تتم الصيانة وفق جدولك الخاص — وليس عندما تُجبرك الأعطال على التصرف عاجلًا. إن الاستثمار البسيط في أنظمة التتبع المناسبة والمخزون الاحتياطي الآمن يُحقِّق عوائد كبيرة من خلال عمليات قابلة للتنبؤ بها وجودة ثابتة للأجزاء.

وبعد تأسيس أساسيات الصيانة، يصبح السؤال المنطقي التالي هو: كيف تُقيّم ما إذا كانت استثماراتك في أدوات التشكيل تحقِّق عوائد كافية فعلاً؟ إن فهم هيكل التكاليف الحقيقي لأدوات التشكيل يساعدك على اتخاذ قرارات أكثر ذكاءً بشأن عمليات الشراء الأولية، وشدة الصيانة، وتوقيت الترقية.

تحليل التكاليف وعائد الاستثمار لأدوات التشكيل

وهذا ما يميِّز المصنِّعين الذين يزدهرون عن أولئك الذين يعانون من صعوبات في الجوانب الاقتصادية لعملية التشكيل: ألا وهو إدراك أن تكاليف الأدوات تتبع منحنى تقاربيًّا وليس خطًّا مستقيمًا. فالقالب الأرخص ثمنًا نادرًا ما يوفِّر أقل تكلفة إجمالية — كما أن الخيار الأغلى ثمنًا لا يضمن بالضرورة أفضل العوائد. وبذلك فإن دقة هذا الحساب تحدد ما إذا كانت أدوات التشكيل الخاصة بك ستتحول إلى ميزة تنافسية أم إلى عبء مالي.

تركز معظم مناقشات التكلفة بشكل ضيق على سعر الشراء الأولي فقط. وهذا يشبه تقييم سيارة استنادًا إلى السعر المدون على الملصق فقط، دون أخذ كفاءة استهلاك الوقود أو تكاليف الصيانة أو القيمة عند إعادة البيع في الاعتبار. أما المصنّعون الأذكياء فيُقدّرون الصورة المالية الكاملة عبر دورة الإنتاج بأكملها.

حساب تكاليف القوالب الحقيقية بما يتجاوز الاستثمار الأولي

وفقًا لـ تحليل تكاليف الختم في قطاع السيارات ، والمعادلة الأساسية للتقدير هي: التكلفة الكلية = التكاليف الثابتة (التصميم + الأدوات + الإعداد) + (التكلفة المتغيرة/وحدة × الكمية) . وتُخفي هذه المعادلة البسيطة تعقيدًا كبيرًا عند تطبيقها على قرارات التصنيع الفعلية.

تمثل التكاليف الثابتة استثمارك «الغائر» قبل تشغيل أول قطعة إنتاجية. وتشمل ما يلي:

• تصنيع القوالب: تتفاوت تكاليف القوالب المخصصة تفاوتًا كبيرًا — من حوالي ٥٬٠٠٠ دولار أمريكي لقوالب القطع البسيطة، إلى أكثر من ١٠٠٬٠٠٠ دولار أمريكي لقوالب التقدم المتعدد المعقدة التي تحتوي على محطات تشكيل متعددة.
• التصميم الهندسي: تساهم ساعات تطوير نماذج التصميم بمساعدة الحاسوب (CAD) والمحاكاة باستخدام طريقة العناصر المحدودة (FEA) وعمليات التحقق من صحة التصميم في زيادة الاستثمار الأولي.
• التجريب والمعايرة: المرحلة الأولية التي تُعدَّل فيها الأدوات لإنتاج القطع ضمن المواصفات المطلوبة
• توثيق الجودة: في التطبيقات automobiles، تضيف متطلبات PPAP (عملية اعتماد قطع الإنتاج) أجهزة فحص، ووقت جهاز القياس ثلاثي الأبعاد (CMM)، وساعات هندسية إضافية

تتراكم التكاليف المتغيرة مع كل قطعة تُنتج. وغالبًا ما يشكِّل المواد ٦٠–٧٠٪ من سعر القطعة المتغير، تليها أسعار التشغيل بالساعة للآلات (المحددة بسعة المكبس واستهلاك الطاقة)، والعمالة، والتكاليف العامة. أما بالنسبة لمنتجات الختم الدقيقة، فإن هذه التكاليف الجارية هي التي تحدد الربحية على المدى الطويل.

إليك الرؤية الحاسمة: إن توزيع التكاليف الثابتة على أحجام إنتاج أكبر يغيّر جذريًّا طبيعة اقتصاديات المشروع. فعلى سبيل المثال، يبلغ سعر قالب تدريجي ٨٠٬٠٠٠ دولار أمريكي، وعندما يُنتج ٥٠٠٬٠٠٠ قطعة، يضيف فقط ٠٫١٦ دولار أمريكي لكل قطعة. أما نفس القالب عندما يُنتج ٥٬٠٠٠ قطعة فقط، فيضيف ١٦٫٠٠ دولار أمريكي لكل قطعة — وهو ما يجعل المشروع غالبًا غير قابل للتنفيذ بغض النظر عن كفاءة إدارة التكاليف المتغيرة.

الحدود الدنيا للحجم التي تبرِّر ترقية الأدوات

متى يصبح الاستثمار في أدوات التشكيل بالضغط الأكثر تطورًا من الناحية المالية مُجدٍ؟ يقسّم التحليل الصناعي هذا إلى مستويات حجم واضحة:

الحجم المنخفض (أقل من ١٠٬٠٠٠ قطعة): بالنسبة لتطبيقات التشكيل بالضغط المعدني ذات الحجم المنخفض، لا تكون أدوات التشكيل الصلبة عالية الجودة عادةً مُجدية من الناحية الاقتصادية. وينبغي النظر في استخدام أدوات تشكيل ناعمة مصنوعة من سبائك قائمة على الزنك أو فولاذ غير معالج حراريًّا. وتتميّز هذه البدائل بأنها أقل تكلفة، وأسرع في الإنتاج، وتناسب بشكل كافٍ عمليات إنتاج النماذج الأولية أو الدفعات المحدودة. أما التنازل المقابل—وهو انخفاض عمر الأداة وانخفاض الدقة—فلا يُهم كثيرًا عندما لا يتم توزيع التكاليف على ملايين القطع.

الحجم المتوسط (من ١٠٬٠٠٠ إلى ١٠٠٬٠٠٠ قطعة): عند هذه العتبة، تصبح أدوات التشكيل المصنوعة من الفولاذ الصلب المتينة مُبرَّرة اقتصاديًّا. فتنخفض تكلفة كل قطعة بشكل ملحوظ، كما تبدأ التحسينات في الجودة الناتجة عن أدوات التشكيل الدقيقة في تحقيق قيمة مضافة. وتصبح القوالب التقدمية والقوالب الناقلة خيارات قابلة للتطبيق، حيث توفر مكاسب في الكفاءة تعوّض استثمارها الأولي الأعلى.

الحجم المرتفع (أكثر من ١٠٠٬٠٠٠ قطعة): هنا، تُحقِّق الاستثمارات في الأدوات المتقدمة عوائد كبيرة. ويتحول التركيز إلى تعظيم كفاءة الإنتاج والحفاظ على جودة متسقة خلال دورات الإنتاج الطويلة. وتؤدي دمج أنظمة التشغيل الآلي، واستخدام فولاذ الأدوات عالي الجودة، والأدوات المتعددة المحطات المعقدة إلى أدنى تكلفة إجمالية للملكية، رغم ارتفاع أسعارها الأولية بشكل كبير.

مقارنة مستويات الاستثمار في الأدوات

يساعدك فهم كيفية مقارنة مختلف النُّهُج المتعلقة بالأدوات عبر عوامل التكلفة الرئيسية في اتخاذ قرارات استثمارية مدروسة. ويوضّح هذا التحليل المفاضلات بين التطبيقات المختلفة لعملية الختم:

مستوى الأداة	الاستثمار الأولي	الأثر على تكلفة القطعة الواحدة	متطلبات الصيانة	متوسط العمر المتوقع
أدوات ناعمة (نموذج أولي)	$1,000 - $5,000	مرتفع (من ٢٫٠٠ دولار أمريكي إلى ١٠٫٠٠ دولار أمريكي فأكثر)	إعادة شحذ متكررة؛ خيارات إصلاح محدودة	من ١٠٠٠ إلى ١٠٠٠٠ ضربة
أدوات ختم قياسية مُصلَّبة	5,000 - 25,000 دولار	متوسط (من ٠٫٥٠ دولار أمريكي إلى ٢٫٠٠ دولار أمريكي)	الصيانة الدورية؛ إعادة التأهيل السنوية	١٠٠٬٠٠٠ – ٥٠٠٬٠٠٠ ضربة
الموت المتقدم	٢٥٬٠٠٠ دولار أمريكي – ١٠٠٬٠٠٠ دولار أمريكي فأكثر	منخفض (٠٫٠٥ – ٠٫٥٠ دولار أمريكي)	الصيانة المجدولة؛ ميزانية سنوية للصيانة تبلغ ٢٪–٥٪ من تكلفة القالب	٥٠٠٬٠٠٠ – ٢٬٠٠٠٬٠٠٠ ضربة فأكثر
أدوات عالية الجودة/من كربيد التنجستن	٥٠٬٠٠٠ دولار أمريكي – ١٥٠٬٠٠٠ دولار أمريكي فأكثر	منخفض جدًّا (٠٫٠٢ – ٠٫٢٠ دولار أمريكي)	وتيرة منخفضة جدًّا؛ وتتطلب خدمة متخصصة	أكثر من ١٬٠٠٠٬٠٠٠ عملية زيارة مضمونة

لاحظ كيف ينعكس العلاقة بين الاستثمار الأولي وتكلفة كل قطعة مع الانتقال إلى المستويات الأعلى. فضمان «ضربة مليون قطعة»—وهو أمر شائع في أدوات التصنيع المتميزة—يعني أن القالب مصنوع من فولاذ عالي الجودة ومُصلَّب، وقد صُمِّم خصيصًا لإنتاج مليون قطعة قبل الحاجة إلى إصلاح رئيسي. وبذلك تصبح تكلفة القالب لكل وحدة ضئيلة جدًّا في البرامج الإنتاجية عالية الحجم.

إطار اتخاذ القرار لاختيار أدوات التصنيع

يتطلب الاستثمار الذكي في أدوات التصنيع تقييم عدة عوامل في وقت واحد. اتبع هذه المتسلسلة عند تقييم خياراتك:

1. احسب أحجام التعادل: حدد كمية الإنتاج التي عندها تصبح تكلفة أدوات التصنيع من المستوى الأعلى أقل لكل قطعة مقارنة بالبدائل الأبسط. وفي معظم تطبيقات الختم، يحدث ذلك ما بين ١٠٬٠٠٠ و٢٠٬٠٠٠ قطعة.
2. قدِّر احتياجات الإنتاج طوال عمر المنتج: ضع في اعتبارك ليس فقط الطلبات الأولية، بل أيضًا الطلبات المتكررة المتوقعة والتغييرات الهندسية ومدة البرنامج. فبرنامج مدته ثلاث سنوات مع طلبٍ ثابتٍ يبرر استخدام أدوات تشكيل مختلفة عن تلك المستخدمة في إنتاج نموذج أولي لمرة واحدة فقط
3. خُذْ متطلبات الجودة في الاعتبار: قد تتطلب منتجات التشكيل الدقيق المُستخدمة في التطبيقات automotive أو الطبية دقةً عاليةً في أدوات التشكيل تلغي خيارات المستوى الأدنى تمامًا بغض النظر عن حجم الإنتاج
4. اشمل التكاليف الخفية: تؤثر العمليات الثانوية ونسبة الهدر ومتطلبات الفحص وإعادة المعالجة جميعها على التكلفة الفعلية لكل قطعة. وغالبًا ما تلغي الأدوات المتفوقة هذه التكاليف بالكامل
5. خصّص ميزانيةً للصيانة: خطّط لتخصيص ٢–٥٪ من تكلفة أدوات التشكيل سنويًّا لصيانة القوالب. وهذا يحافظ على استثمارك ويضمن الحفاظ على جودة القطع طوال دورة الإنتاج

الهدف الاستراتيجي ليس تقليل النفقات الأولية، بل هو تحسين التكلفة الإجمالية للملكية طوال المدة الكاملة لبرنامجك. وأحيانًا يعني ذلك دفع مبلغ أكبر في البداية؛ وأحيانًا أخرى يعني قبول أدوات أبسط للإنتاج المحدود. والمفتاح هو مواءمة مستوى استثمارك مع واقع إنتاجك الفعلي.

وبعد تحديد الأسس الأساسية للتكلفة، يصبح العامل التالي الذي يجب أخذه في الاعتبار هو الطريقة التي تفرض بها الصناعات المختلفة متطلباتٍ فريدةً على قرارات الأدوات. فتطبيقات القطاعات automotive و aerospace والإلكترونيات والرعاية الصحية تتطلب كلٌّ منها نُهجاً مختلفةً فيما يتعلق بالدقة والاعتماد والاختيار الأمثل للمواد.

المتطلبات الخاصة بالأدوات حسب القطاع

إليك أمرًا عامًّا لا تُخبرك به أدلة الأدوات القياسية: فقد يُحقِّق قالب الختم أداءً ممتازًا في تطبيقات الإلكترونيات الاستهلاكية، لكنَّه قد يفشل فشلًا ذريعًا في التطبيقات automotive—حتى لو بَدَت القطع متطابقة تقريبًا على الورق. فالمتطلبات المفروضة على أدوات ختم المعادن تختلف اختلافًا جذريًّا بين القطاعات المختلفة، بدءًا من متطلبات الشهادات التي قد تُطيل جدول زمني تطويرك لعدة أشهر، ووصولًا إلى مواصفات التحمل التي تدفع الحدود الفيزيائية لما يمكن تحقيقه عمليًّا.

إن فهم هذه المتطلبات الخاصة بكل قطاع يساعدك في تحديد مواصفات الأدوات بما يتوافق فعليًّا مع توقعات عميلك— وليس فقط مع الأبعاد المذكورة في الرسم الفني. سواء كنت تُنتِج أجزاءً مصنوعة من الفولاذ بالختم لهيكل المركبات أو أجزاءً مصنوعة من الألومنيوم بالختم لتجميعات الطيران، فإن القطاع الذي تخدمه يؤثِّر في كل قرارٍ تتخذه بشأن الأدوات.

متطلبات ختم قطاع السيارات ومتطلبات الشهادات

تمثل تطبيقات قطاع السيارات أكثر القطاعات طلبًا على مكونات التشكيل بالضغط (البَصْم)، حيث تجمع بين متطلبات الدقة القصوى وإدارة الجودة الصارمة المعتمدة. وعند توريد جزء معدني مشكّل بالضغط إلى شركة تصنيع مركبات أصلية (OEM) أو مورد من المستوى الأول (Tier 1)، فأنت تدخل عالمًا يكتسب فيه التوثيق نفس أهمية الجزء نفسه.

ويُعَد اعتماد معيار IATF 16949 حجر الزاوية في متطلبات أدوات التصنيع لقطاع السيارات؛ وهو المعيار العالمي لإدارة الجودة الذي وضعته «الفرقة الدولية لمهام قطاع السيارات» (International Automotive Task Force) لضمان اتساق الجودة عبر سلسلة التوريد بأكملها. وهذا الاعتماد ليس أمرًا اختياريًّا للموردين الجادين في قطاع السيارات، بل هو شرطٌ أساسيٌّ حتى يُؤخذ في الاعتبار للانضمام إلى برامج الإنتاج.

ما المقصود بمعيار IATF 16949 بالنسبة لقراراتك المتعلقة بالأدوات؟

• التحقق من العملية: ويجب أن يُثبت كل قالب تشكيل بالضغط (ستامبينغ داي) كفاءته من خلال إجراءات تجريبية موثَّقة، ودراسات أبعادية، وتجارب إنتاجية قبل بدء التصنيع الضخم.
• تحليل نظام القياس: تتطلب أجهزة الفحص والأنظمة القياسية الخاصة بك التحقق منها للتأكد من قدرتها على اكتشاف تباين الأجزاء بشكلٍ موثوقٍ
• التحكم الإحصائي في العمليات: يجب أن تُنتج القوالب أجزاءً ذات هامش كفاءة كافٍ (عادةً ما يكون مؤشر القدرة العملية Cpk ≥ 1.33) للحفاظ على الجودة طوال دفعات الإنتاج
• قابلية التتبع: توثيق كامل يربط كل قالب بمواصفات تصميمه، وشهادات المواد، وسجلات المعالجة الحرارية، وتاريخ الصيانة
• التحسين المستمر: عمليات منهجية لتحديد مصادر التباين في عملية الختم الخاصة بك والقضاء عليها

وبعيدًا عن الحصول على الشهادات، فإن عمليات ختم قطع غيار السيارات تطرح تحديات فنية فريدة. فلقد أصبحت الفولاذات عاليّة القوة (مثل الفولاذ ثنائي الطور DP، والفولاذ ذي تأثير الترسيب المُحفَّز TRIP، والدرجات الخاضعة للختم تحت الضغط العالي) هي السائدة حاليًّا في التطبيقات الإنشائية، مما يتطلّب مواد وتصاميم قوالب تتحمّل قوى الختم المرتفعة جدًّا. كما يصبح تعويض الانحناء العكسي (Springback) أمرًا بالغ الأهمية؛ إذ قد تنحرف الأجزاء التي تبدو مثالية داخل القالب بشكل غير متوقع بعد عملية التشكيل.

هذا هو المكان الذي تُبرز فيه محاكاة هندسة الحاسوب المتقدمة (CAE) أهميتها البالغة. فتتنبأ برامج المحاكاة الحديثة الخاصة بالتشكيل بسلوك المواد، وتُحدِّد العيوب المحتملة قبل قص الفولاذ، وتُحسِّن هندسة القوالب لتحقيق نتائج متسقة. وتستفيد شركات مثل شاوي من قدرات محاكاة هندسة الحاسوب (CAE) جنبًا إلى جنب مع شهادة IATF 16949 لتقديم حلول دقيقة لقوالب الختم تحصل على موافقة من الجولة الأولى بنسبة تفوق ٩٣٪ — وهي ميزة كبيرة جدًّا عندما تكون جداول التطوير مُحكَمة.

الصناعات الجوية: حيث تدفع التحملات الحدود الفيزيائية إلى أقصى حد

وإذا بدت متطلبات الصناعات automobiles صعبة، فإن تطبيقات الصناعات الجوية ترفع السقف أكثر فأكثر. فعندما يدخل عنصر مُخرَمٌ في هياكل الطائرات، تزداد متطلبات التحملات والتحديات المرتبطة بالمواد ازديادًا كبيرًا.

• مواصفات التسامح: وتُحدد الرسومات الخاصة بالصناعات الجوية عادةً تحمُّلاتٍ قدرها ±٠٫٠٠١ بوصة (٠٫٠٢٥ مم) أو أضيق على الميزات الحرجة — وهي أبعادٌ تقترب من الحدود التي يمكن أن تحققها عمليات الختم بشكلٍ موثوقٍ.
• تعقيد المواد: يجب أن تكون أدوات ختم الألومنيوم قادرة على التعامل مع سبائك الطيران عالية القوة (2024-T3، 7075-T6) التي تتصلّب بسرعة أثناء التشغيل وتحتاج إلى معايير دقيقة جدًّا للتشكيل
• السبائك الغريبة: تتطلب التيتانيوم وإنكونيل وغيرها من المواد الخاصة أدوات ذات مقاومة استثنائية للتآكل—غالبًا ما تكون مصنوعة من كربيد أو مغطاة بطبقات خاصة
• سلامة السطح: لا يمكن للأجزاء الحرجة من حيث التعب أن تتسامح مع أي عيوب سطحية، مما يستلزم استخدام أدوات تُنتج أسطحًا ناعمة باستمرار وخالية تمامًا من الخدوش أو آثار الأدوات أو الشقوق المجهرية
• فحص القطعة الأولى: التحقق البُعدي الشامل من الأجزاء الإنتاجية الأولية، والذي غالبًا ما يتطلب فحصًا بنسبة ١٠٠٪ لجميع الخصائص

الاعتماد في قطاع الطيران (عادةً وفق معيار AS9100) يضيف متطلبات توثيقية مماثلة لتلك المطلوبة في معيار IATF 16949، مع تركيز خاص على إمكانية تعقُّب المواد والتحكم في العمليات الخاصة. وفي عمليات الختم، يعني ذلك الاحتفاظ بسجلات كاملة تربط كل دفعة من أجزاء ختم الألومنيوم بدفعة حرارية محددة من المادة وملفات المعالجة المستخدمة.

الإلكترونيات: التصغير وتنوُّع المواد

تتم عمليات ختم الإلكترونيات على نطاق مختلف عن التطبيقات الخاصة بالصناعات automotive أو الفضائية. وفي هذا السياق، تتركّز التحديات حول التصغير الشديد، والإنتاج عالي السرعة، وتنوّع المواد المستخدمة في المعالجة.

• الميزات الميكروية: غالبًا ما تتطلّب الإطارات الداعمة للدوائر (Lead frames) وأطراف الموصلات ومكونات التدريع ميزات أصغر من ٠٫٠٠٥ بوصة (٠٫١٢٧ مم)، مما يستلزم أدوات تشكيل متخصصة تتمتع بدقة استثنائية.
• التنوع المادي: قد يقوم مورّد إلكترونيات واحد بختم سبائك النحاس، والبرونز الفوسفوري، والنحاس البريليومي، والفضة النيكلية، ومختلف درجات الفولاذ المقاوم للصدأ— وكل منها يتطلّب فراغات مختلفة وأنواعًا مختلفة من فولاذ الأدوات.
• إنتاج بسرعة عالية: وتتطلّب القوالب التدريجية العاملة بسرعة تزيد على ٤٠٠ ضربة في الدقيقة أدوات تم تصميمها لإدارة الحرارة وتقليل كمية التشحيم إلى أدنى حد ممكن.
• التوافق مع عمليات الطلاء: يخضع العديد من أجزاء الإلكترونيات لعمليات طلاء لاحقة، ما يستلزم أن تكون الأسطح المُخرَّطة خاليةً تمامًا من أي تلوث قد يعيق التصاق الطلاء.
• اعتبارات التفريغ الكهروستاتيكي (ESD): بالنسبة للمكونات الإلكترونية الحساسة، قد تحتاج أنظمة الأدوات والمناولة إلى حماية من التفريغ الكهروستاتيكي

كما يتطلب مصنعو الإلكترونيات بشكل متزايد خدمات وضع العلامات على القطع المعدنية المطروقة لدعم إمكانية تتبع المكونات عبر سلاسل التوريد المعقدة. ويُضيف هذا الدمج بين علامات التعريف وعملية الطَّرْق بعداً آخر لمتطلبات الأدوات.

التسامح المحدد حسب القطاع والتحديات المرتبطة بالمواد

يجمع طرق تصنيع الأجهزة الطبية بين عناصر من قطاعات متعددة مع إضافة أبعاد تنظيمية فريدة. وعند استخدام المكونات المطروقة في الغرسات أو الأدوات الجراحية أو معدات التشخيص، تزداد المخاطر — والمتطلبات — وفقاً لذلك.

• التوافق الحيوي: ويجب أن تتوافق المواد مع متطلبات توافق الحيود البيولوجي وفق المعيار ISO 10993، ما يحد من الخيارات المتاحة إلى درجات محددة من الفولاذ المقاوم للصدأ والتيتانيوم وسبيكات متخصصة
• نهاية السطح: وغالباً ما تتطلب مكونات الغرسات أسطحًا مصقولة حتى درجة المرآة (Ra < 0.1 ميكرومتر)، وتبدأ هذه الأسطح بجودة استثنائية منذ مرحلة الطَّرْق الأولية
• حواف خالية من الحفر: عادةً ما لا تتحمل الأجزاء الطبية أي حواف حادة (برّات) قد تُسبب ضررًا للأنسجة أو تُكوّن بيئة مناسبة لتكاثر البكتيريا— مما يتطلب أدوات تصنيع تُنتج حوافًا خاليةً من البرّات بشكلٍ شبه تام وباستمرار
• الدقة البعدية: التسامحات المماثلة لتلك المستخدمة في قطاع الفضاء الجوي، مع التركيز الخاص على السمات التي تتصل بمكونات جراحية أخرى
• التوافق مع غرف النظافة العالية (Clean Room): تتم بعض عمليات الختم الطبي في بيئات خاضعة للرقابة، مما يتطلب أدوات تصنيع مصممة لتوليد أقل قدرٍ ممكن من الجسيمات الدقيقة
• متطلبات التحقق والتصديق: تتطلب لوائح إدارة الأغذية والأدوية الأمريكية (FDA) إجراء تحقق وتصديق من العملية يُثبت قدرتها الثابتة— ويجب أن تعمل الأدوات بنفس الكفاءة عبر جميع دفعات الإنتاج

كما يفرض القطاع الطبي متطلبات توثيق فريدةً من خلال البند ٨٢٠ من الجزء ٢١ من اللوائح الفيدرالية (تنظيم نظام الجودة) وشهادة ISO 13485. وتُلزم هذه المعايير بتطبيق ضوابط تصميم صارمة، وتحليل المخاطر، وبروتوكولات التحقق والتصديق التي تؤثر في تطوير الأدوات بدءًا من المرحلة المفاهيمية الأولى وحتى الإطلاق للإنتاج.

ملاءمة نهج تصنيع الأدوات مع متطلبات القطاع

ما المقصود من تحليل هذه الصناعة بالنسبة لقراراتك المتعلقة بالأدوات؟ يتطلب كل قطاع نهجًا مُ calibrated بدقة:

• السيارات: ركّز على الامتثال للشهادات والتصاميم التي تم التحقق منها عبر المحاكاة. وتعاون مع مصنعي الأدوات الذين يفهمون متطلبات معيار IATF 16949 ويمكنهم تقديم عمليات موثَّقة. ولدورات التطوير السريعة، ابحث عن المورِّدين الذين يوفرون إمكانات النماذج الأولية السريعة — حيث يمكن لبعض هؤلاء المورِّدين تسليم عيِّنات وظيفية في غضون ٥ أيام فقط.
• الطيران والفضاء: استثمر في فولاذ الأدوات عالي الجودة ومكونات الكاربايد لتطبيقات المواد الغريبة. واحرص على تخصيص وقت إضافي لاختبار الأدوات في الجداول الزمنية لتحقيق التحملات الضيقة التي تتطلبها هذه التطبيقات.
• الإلكترونيات: ركّز على دقة الأدوات وقدرتها على التعامل مع مواد متعددة. وتفضِّل متطلبات الإنتاج عالي السرعة القوالب التصاعدية (Progressive Dies) ذات أنظمة الإدارة الحرارية القوية.
• طبي: أولِ اهتمامًا خاصًّا بجودة السطح والأداء الخالي من الحواف الحادة منذ المرحلة الأولى من التصميم. ودمج بروتوكولات التحقق من صحة الأداء ضمن عملية تطوير الأدوات منذ البداية.

يساعدك فهم هذه المتطلبات الخاصة بالصناعة على التواصل بفعالية مع شركاء الأدوات وتحديد القوالب التي تلبي في الواقع متطلبات تطبيقك. وما الخطوة التالية؟ بناء إطار عملي لتقييم احتياجاتك الخاصة بالأدوات واتخاذ قرارات ذكية تتناسب مع عمليتك المحددة.

اتخاذ قرارات ذكية بشأن الأدوات لعمليتك

لقد استوعبت المبادئ الفنية الأساسية—أنواع القوالب، وعلوم المواد، ومبادئ التصميم، وبروتوكولات الصيانة، وتحليل التكاليف، والمتطلبات الخاصة بالصناعة. والآن تأتي المسألة العملية التي يواجهها كل محترف في مجال التصنيع: كيف تُحوِّل هذه المعرفة إلى قرارات قابلة للتنفيذ لعمليتك المحددة؟ سواء كنت تطلق خط إنتاج جديدًا، أو تحسّن العمليات الحالية، أو تقيّم شركاء محتملين في مجال الأدوات، فإن اتباع نهج منهجي يمنع الوقوع في أخطاء مكلفة.

إليك الحقيقة التي لا يُعلن عنها معظم مصنّعي قطع المعدن المُشكَّلة بالضغط: فحل الأدوات "الأفضل" لا وجود له بمعزل عن سياق الاستخدام. فالحل الذي يُحقِّق أداءً ممتازًا في عملية معينة قد يتحول إلى كارثة مالية في عملية أخرى. والسر يكمن في مواءمة استثمارك في أدوات التشكيل مع واقع إنتاجك الفعلي — وليس مع المفاهيم النظرية أو ما نجح في مشروع شخص آخر.

وضع استراتيجيتك الخاصة بأدوات التشكيل

قبل طلب عروض الأسعار أو مراجعة تصاميم القوالب، اتبع هذه السلسلة التقييمية خطوة بخطوة. وكل خطوة تبني على ما سبقها لترسي خُطَّة قوية تدعم اتخاذ القرارات المبنية على معلومات دقيقة:

1. حدّد واقع حجم الإنتاج المطلوب: احسب متطلبات الإنتاج الكلية طوال عمر المنتج، وليس فقط الطلبيات الأولية. ويشمل ذلك الطلبيات المتوقعة للإعادة، وحجم التغييرات الهندسية، ومدة البرنامج. فأداة تشكيل معدنية مخصصة تبرر تكلفتها عند إنتاج ٥٠٠٬٠٠٠ قطعة تصبح مشكوكًا في جدواها عند إنتاج ٥٠٬٠٠٠ قطعة — والعكس صحيح.
2. حدد المعايير الحرجة للجودة: حدد الأبعاد والخصائص التي تُعَدُّ بالفعل حاسمةً مقابل تلك التي تتبع التسامحات القياسية. فتشديد جميع الأبعاد يُضيف تكلفةً دون أن يُحقِّق قيمةً مضافةً؛ بينما التركيز على الدقة في المواضع الحاسمة يضمن تحقيق نتائج عالية الجودة في الأدوات وعمليات الختم بتكلفة اقتصادية.
3. حدِّد متطلبات المواد الخاصة بك: وثِّق مواد القطعة المصنوعة، ومدى السماكات المطلوبة، وأي خصائص خاصة (مثل الدرجات عاليّة القوة، أو متطلبات تشطيب السطح، أو توافق الطلاء). فخصائص المادة تقيّد خيارات الأدوات وتؤثر في التكلفة.
4. قدِّر قيود الجدول الزمني: حدِّد ما إذا كان جدولك الزمني يركِّز على الإنتاج الأولي السريع أم على التوسُّع الأمثل للإنتاج. وفقًا لـ أبحاث الت manufacturing عادةً ما تتيح عمليات التشغيل بالآلات الرقمية (CNC) إنتاجًا أوليًّا أسرع، بينما تتطلب عمليات الختم مدة أطول لتطوير الأدوات، لكنها تقدِّم سرعات إنتاج متفوِّقة بمجرد إنجاز هذه الأدوات.
5. احسب حدود الميزانية: حدِّد كلاً من الحد الأقصى للاستثمار الأولي والتكلفة المستهدفة لكل قطعة. واجعل في اعتبارك أن قرارات تصنيع الأدوات تؤثر في الاقتصاد الكلي للمشروع — وليس فقط في بند شراء القوالب.
6. تقييم استقرار التصميم: فكر في احتمال حدوث تغييرات هندسية أثناء الإنتاج. فالتصاميم المستقرة والناضجة تبرر استثمارات أعلى في قوالب التصنيع؛ بينما قد تستفيد المنتجات التي لا تزال في طور التطوير من أساليب أكثر مرونة (وربما أعلى تكلفةً لكل جزء).
7. تحديد متطلبات الشهادات: حدد ما إذا كانت تطبيقاتك تتطلب شهادات جودة محددة (مثل IATF 16949 للصناعات automotive، وAS9100 للصناعات الفضائية، وISO 13485 للمنتجات الطبية). فهذه المتطلبات تؤثر بشكل مباشر على اختيار الشريك المُزوِّد وتزيد من مدة الجدول الزمني للتطوير.

إن الالتزام بهذه المراحل قبل التواصل مع الموردين يضعك في موقفٍ يسمح لك بإجراء محادثات جوهرية حول احتياجاتك الفعلية — وليس مناقشات عامة غير محددة حول إمكاناتٍ قد لا تحتاجها أصلًا.

اختيار شريك أدوات التشكيل المعدني المناسب

يصبح مورد القوالب الخاص بك امتدادًا لفريقك الهندسي. ووفقًا للتوجيهات الصناعية، فإن الفرق بين المورد والشريك الحقيقي يكتسب أهمية كبيرة. فالمورد يفي فقط بالطلبات، أما الشريك فيقدّم الدعم في تحسين التصميم وتقديم حلول التصنيع والدعم المستمر.

عند تقييم مصنّعين محتملين لعمليات ختم المعادن، قيِّم هذه القدرات الحرجة:

• دعم هندسة التصميم: يمكن للشركاء الذين يمتلكون فرق تصميم أدوات داخلية أن يحسّنوا أجزاءك من حيث إمكانية التصنيع قبل الالتزام بأدوات الإنتاج— مما يمنع الحاجة إلى إعادة التصميم المكلفة لاحقًا
• القدرات في إعداد النماذج الأولية: تتيح خدمات النماذج الأولية السريعة التحقق من صحة التصاميم قبل الاستثمار الكامل في أدوات الإنتاج. ويُقدِّم بعض المورِّدين نماذج أولية وظيفية خلال فترة تصل إلى ٥ أيام فقط، ما يُسرِّع دورة تطوير منتجك
• مرونة الإنتاج: قيِّم ما إذا كان الشريك قادرًا على التوسُّع من الكميات النموذجية إلى التصنيع عالي الحجم. ويُبسِّط الاستمرارية مع المورِّد طوال مراحل الإنتاج إدارة الجودة
• خدمات إضافية: توفر عمليات المعالجة الحرارية والتشطيب والتجميع والتغليف الداخلية خفضًا في تعقيد سلسلة التوريد وأوقات التسليم
• خبرة في الصناعة: يتفهَّم الشركاء الملمّون بصناعتك المحددة المتطلبات والقيود ذات الصلة دون الحاجة إلى توعية فريقك بها

الخطوات التالية لعملية الختم الخاصة بك

هل أنت مستعد لتطبيق هذه المبادئ في وضعك الخاص؟ ضع في اعتبارك تسلسل الإجراءات العملي التالي:

للمشاريع الجديدة: ابدأ بتحليلٍ شاملٍ لمتطلبات الإنتاج باستخدام الإطار ذي السبع خطوات المذكور أعلاه. وشارك الشركاء المحتملين مبكرًا—قبل الانتهاء من التصاميم النهائية—لاستغلال خبرتهم التصنيعية خلال مرحلة التحسين. واطلب دراسات حالة تُظهر خبرتهم في تطبيقات مشابهة.

للعمليات القائمة: قيّم أداء الأدوات الحالية وفقًا لمبادئ الصيانة وإدارة دورة الحياة التي سبق تناولها. وحدّد الفرص المتاحة لتحديث القوالب البالية أو دمج العمليات في ترتيبات أكثر كفاءة. واحسب ما إذا كانت التغيرات في أحجام الإنتاج تبرر تعديلات في مستويات الأدوات.

لتحسين الجودة: إذا كانت الأدوات الحالية تُنتج أجزاء تتطلب تشطيبًا ثانويًّا أو تُولِّد هدرًا مفرطًا، فإن السبب الجذري غالبًا ما يعود إلى معايير التصميم أو ممارسات الصيانة. راجع المسافات البينية واختيارات المواد وبروتوكولات الفحص قبل افتراض أن الاستبدال ضروري.

بالنسبة للعمليات التي تخدم أسواق السيارات تحديدًا، فإن الجمع بين شهادة معيار IATF 16949، ومحاكاة الحاسوب المتقدمة (CAE) لتحليل عمليات التشكيل، وقدرات النماذج الأولية السريعة، يخلق مزايا تنافسية كبيرة. وتُجسِّد شركات مثل شاوي هذه المقاربة المتكاملة — حيث تقدِّم حلول قوالب الختم الدقيقة بمعدل موافقة من المحاولة الأولى يصل إلى ٩٣٪، وذلك بفضل الخبرة الهندسية التي تمتد من تحسين التصميم وحتى التصنيع بكميات كبيرة. وقدرتها على توفير نماذج أولية سريعة خلال ٥ أيام فقط مع الحفاظ على معايير الجودة المطلوبة من قبل مصنِّعي المعدات الأصلية (OEM) تُظهر ما يمكن أن تقدِّمه شركاء الخبرة في معدات ختم الصفائح المعدنية.

إن قرارات الأدوات التي تتخذها اليوم تحدد أداء التصنيع لديك لسنوات قادمة. واستثمر الوقت في تقييم متطلباتك بشكل منهجي، وانتقِ شركاءَ يفهمون جوانب التصميم والواقع الإنتاجي على حد سواء، واحرص على صيانة استثماراتك في الأدوات بانضباط يستحقه هذا المجال. فالمصنّعون الذين يتقنون هذه المبادئ الأساسية لا يكتفون بإنتاج القطع فحسب، بل يبنون مزايا تنافسية مستدامة تتراكم مع مرور الوقت.

الأسئلة الشائعة حول أدوات الختم المعدني

١. أي أداة تُستخدم في عملية الختم؟

تستخدم عملية ختم المعادن أدوات متخصصة تشمل آلات الختم، والقوالب، ومكونات التشكيل. والأدوات الأساسية هي قوالب الختم (من الأنواع التصاعدية أو المركبة أو الناقلة أو المدمجة) المقترنة بالرؤوس الخاطبة التي تُطبّق القوة لتشكيل صفائح المعدن. وتُعتبر القوالب التصاعدية الأكثر شيوعًا في الإنتاج عالي الحجم، وهي تتميز بعدة محطات تقوم بعمليات متسلسلة أثناء تقدّم المادة عبر القالب. ويعتمد تكوين الأدوات المحددة على درجة تعقيد الجزء المطلوب، وحجم الإنتاج، ومتطلبات الدقة.

٢. ما أنواع أدوات الختم المختلفة؟

أنواع القوالب الأربعة الرئيسية للختم هي: القوالب التدريجية (لأجزاء الإنتاج العالي والعمليات المتعددة)، والقوالب المركبة (لأجزاء بسيطة مسطحة تُنتج في ضربة واحدة)، والقوالب الناقلة (لمكونات كبيرة أو ذات سحب عميق)، والقوالب المدمجة (تكوينات هجينة لتلبية احتياجات متخصصة). ويُلبي كل نوعٍ متطلبات تصنيعية مُختلفة. وتتفوق القوالب التدريجية في السرعة والاتساق عند إنتاج ١٠٠٬٠٠٠ قطعة فأكثر، بينما تتعامل القوالب الناقلة مع الهندسات المعقدة وعمليات السحب العميق التي لا يمكن للتكوينات الأخرى تحقيقها.

٣. ما هي الأنواع الأربعة لعملية ختم المعادن؟

أنواع التشكيل المعدني الأربعة الأساسية هي: التشكيل باستخدام القالب التدريجي (حيث تبقى القطع مثبتة على الشريط الحامل أثناء المرور عبر محطات متعددة)، والتشكيل باستخدام القالب الانتقالي (حيث تُنقل الألواح الفردية بين المحطات بواسطة أصابع ميكانيكية)، والتشكيل بالسحب العميق (لتصنيع قطع ذات عمق كبير مثل الأكواب والغلاف الخارجي)، والتشكيل باستخدام القالب المركب (ويتضمن عمليات متعددة تتم في ضغطة واحدة للماكينة). ويتم الاختيار وفقًا لهندسة القطعة، ومتطلبات الحجم الإنتاجي، ومستوى التعقيد. وتُستخدم القوالب التدريجية عادةً في التطبيقات automobiles ذات الإنتاج العالي، بينما تتطلب المكونات المُشكَّلة بالسحب العميق قوالب انتقالية أو قوالب متخصصة للسحب العميق.

٤. كيف أختار فولاذ الأدوات المناسب لقوالب التشكيل؟

يعتمد اختيار فولاذ الأدوات على مادة قطعة العمل، وحجم الإنتاج، ومتطلبات الدقة. ويتميز فولاذ الأداة من الدرجة D2 بمقاومة ممتازة للتآكل في التطبيقات عالية الحجم، بينما يوفر فولاذ الأداة من الدرجة A2 متانةً فائقةً واستقرارًا أبعاديًّا ممتازًا للعمل الدقيق، وتتفوق درجة S7 في الحالات التي تتطلب مقاومة للاحمال الصدمية، أما أدوات الكاربايد فتوفر أقصى درجات الصلادة للمواد الغريبة. وللكبس المصنوع من الألومنيوم، تعمل درجتا A2 أو M2 مع طلاءات PVD بشكل جيد. أما الفولاذ عالي القوة فيتطلب استخدام درجة D2 أو الدرجات المصنوعة بتقنية مسحوق الفلزات. ويجب مطابقة درجات الصلادة (HRC) والمتانة ومقاومة التآكل مع متطلبات تطبيقك المحددة.

٥. ما عمليات الصيانة التي تمدّد عمر أدوات الكبس؟

تشمل صيانة الأدوات الفعّالة عمليات تفتيش بصري بعد كل دورة إنتاج، وفترات شحذ الأدوات استنادًا إلى عدد الضربات (وليس الوقت التقويمي)، والتحقق من محاذاة الأدوات أسبوعيًّا، والتدقيق اليومي في عمليات التزييت، وقياسات المسافات البينية شهريًّا. وعليك الانتباه إلى العلامات التحذيرية مثل ازدياد ارتفاع الحواف الزائدة (Burr)، والانحراف الأبعادي، وتغير جودة التشطيب السطحي، وازدياد قوة المكبس. كما أن تطبيق برنامج إدارة مستودع الأدوات (Tool Crib Software) لتتبع المخزون يمنع حدوث تأخيرات في الإنتاج الناجمة عن نقص المكونات الاحتياطية. وبالمقابل، فإن الصيانة المنتظمة قد تُطيل عمر الأدوات بشكلٍ ملحوظ، مع خفض تكاليف الإصلاحات الطارئة والوقت غير المخطط له للتوقف عن التشغيل.
