ما هو تشكيل القوالب ولماذا يُعدّ مهمًّا في التصنيع الحديث؟

هل سبق أن تساءلتَ لماذا تخرج بعض أجزاء الصفائح المعدنية بشكلٍ مثاليٍّ بينما تفشل أخرى بالتشقّق أو التجعّد أو الأخطاء البُعدية؟ غالبًا ما تكمن الإجابة في فهم الآلية الدقيقة لتشكيل القوالب وكيف تختلف عن طرق تشكيل المعادن الأخرى.

يُعَدّ تشكيل القوالب عملية متخصصة لتوصيف المعادن، حيث تُضغط صفائح المعدن بين مكوّنين متناسقين من أدوات التشكيل — المثقاب (البانش) وكتلة القالب — لإنشاء أشكال هندسية دقيقة عبر تشويه خاضع للرقابة باستخدام الشدّ أو الضغط أو كليهما.

تعتمد هذه العملية اعتمادًا كبيرًا على الخصائص الميكانيكية للمعدن، وتتطلّب تحقيق توازن دقيق بين قابلية التشكيل والمتانة. المُصنِّع وفقًا لـ

التعريف الهندسي لتشكيل القوالب

إذن، ما هو القالب في التصنيع؟ وببساطة شديدة، القالب هو كتلة معدنية تُستخدم لتَشكيل المواد مثل صفائح المعدن والبلاستيك. فما هي القوالب عندما تُنظر إليها باعتبارها أنظمة كاملة؟ إنها تجميعات أداة مُصنَّعة بدقة عالية وتتكوَّن من مكوِّنات متعددة تعمل معًا لتحويل المواد المسطحة إلى أجزاء ثلاثية الأبعاد معقَّدة.

يُستخدم القالب لإنشاء هندسات أجزاء محددة من خلال تدفُّق المادة المتحكَّم فيه. وتشمل المكونات الأساسية ما يلي:

• كتلة القالب – النصف السفلي الذي يُصنع آليًّا ليتطابق مع شكل القطعة المراد تصنيعها
• الختم – الجزء الذكري الذي يقوم بعمليات الشد أو الثني أو القص
• لوحة القاذف – مكوِّن مزوَّد بنابض يفصل القطعة عن المخرز بعد كل ضربة
• أحذية القوالب – ألواح متوازية تشكِّل الأساس الذي تُثبَّت عليه جميع مكونات القالب
• دبابيس التوجيه – عناصر دقيقة تُحاذي حذاءَي القالب أثناء كل ضربة من ضربات المكبس

تعمل هذه العملية عن طريق تشويه المواد باستخدام القوة—سواء كانت ضغطًا أو شدًّا أو مزيجًا منهما—وتعتمد تمامًا على الخصائص الميكانيكية للمادة لتحقيق الشكل النهائي.

كيف تختلف عملية التشكيل بالقالب عن غيرها من طرق تشكيل المعادن

وهنا تنشأ الالتباسات عادةً. يشمل تشكيل المعادن عددًا كبيرًا من التقنيات ، لكن تشكيل القوالب يحتل فئةً مستقلةً بذاتها. فعلى عكس الدرفلة، التي تُمرِّر المعدن بين أسطوانتين دوارتين لتقليل سماكته، أو البثق، الذي يدفع المعدن المسخن عبر فتحات مشكَّلة، فإن هذه العملية تستخدم أدوات تشكيل متناظرة لتشكيل مواد الصفائح في مكانها.

ضع في اعتبارك هذه الفروقات الرئيسية:

• التشكيل بالضرب تستخدم قوى ضغط موضعية بين القوالب، لكنها عادةً ما تعمل على مواد كتلية بدلًا من صفائح جاهزة
• رسم تسحب صفائح المعدن عبر تجويف قالب—وهذه تقنية تُعَدُّ في الواقع نوعًا محدَّدًا واحدًا من عمليات التشكيل
• طابع هي فئة أوسع تشمل كلًّا من عمليات القطع والتشكيل ضمن نفس نظام المكبس

الفرق الجوهري؟ يشير تشكيل القوالب تحديدًا إلى العمليات التي تُشكِّل المادة دون إزالتها. أما أي قالبٍ يزيل المادة أو يقطعها أو يقصّها فيُصنَّف تحت فئة قوالب القطع، بينما يُصنَّف القالب الذي لا يزيل أي جزءٍ من المادة على أنه قالب تشكيل.

طوال هذه المقالة، ستكتشف العمليات الأساسية لتشكيل القوالب التي يجب على المهندسين فهمها، وتستعرض أنواع القوالب المختلفة ومتى يُستخدَم كل نوعٍ منها، وتتعلَّم كيفية التعرُّف على العيوب الشائعة التي تؤدي إلى فشل الأجزاء ومنع حدوثها. سواء كنت تُجري تشخيصًا لمشاكل الإنتاج أو تصمِّم أدوات جديدة، فإن فهم هذه المبادئ الأساسية يُغيِّر طريقة تعاملك مع تحديات تشكيل المعادن بدقة.

العمليات الأساسية لتشكيل القوالب التي يجب أن يفهمها كل مهندس

الآن وبعد أن فهمت ما هو تشكيل القوالب وكيف يختلف عن أساليب تشكيل المعادن الأخرى، دعنا نستعرض العمليات المحددة التي تجعل تصنيع الأجزاء الدقيقة ممكنًا كل عملية تشكيل تؤدي غرضًا محددًا، ومعرفة الوقت المناسب لتطبيق كل تقنية هي ما يُميِّز عمليات الإنتاج الناجحة عن الفشلات المكلفة.

فكِّر في هذه العمليات على أنها علبة أدواتك. فالمهندس الماهر لا يكتفي بمعرفة وجود هذه التقنيات فقط، بل يفهم بدقةٍ أي أداةٍ تحلُّ أيَّ مشكلة. ولنستعرض معًا أنواع عمليات التشكيل التي تُحرِّك التصنيع الحديث.

شرح عمليات الثني والتنقير

يُعَدُّ الثني أكثر عمليات التشكيل أساسيةً، ومع ذلك فهو يشمل أنواعًا مختلفةً جدًّا من عمليات التشكيل اعتمادًا على طريقة تطبيق القوة ومدى الدقة المطلوبة في التحكم بالزاوية النهائية. ويفضي فهم هذه الاختلافات إلى تجنُّب مشكلات الارتداد (Springback) والأخطاء البعدية التي تُعقِّد عمليات الإنتاج غير المُخطَّطة جيدًا.

الانحناء الهوائي يستخدم هذا الأسلوب أقل قدرٍ ممكن من التلامس بين المعدن والأدوات. إذ ينزل المثقاب داخل فتحة القالب، لكن قطعة العمل لا تلامس قاع قالب الـ V أبدًا. وإليك ما يجعل هذا الأسلوب ذا قيمة:

• يتطلب طريقة الانحناء هذه طاقة ضغط أقل بكثير مقارنةً بطرق الانحناء الأخرى — وغالبًا ما تكون أقل بثلاثة إلى خمسة أضعاف مقارنةً بالانحناء بالضغط الكامل (Coining)
• يمكن لمجموعة واحدة من المخرز والقالب إنتاج زوايا انحناء متعددة عن طريق تعديل عمق المخرز
• يقلل من تآكل الأدوات نظراً للتلامس المحدود بين قطعة العمل وأسطح القالب
• وهي الأنسب للإنتاج بكميات صغيرة إلى متوسطة، حيث يكتسب المرونة أهمية أكبر من الدقة الفائقة

ما هو الثمن المدفوع مقابل ذلك؟ إن الانحناء الهوائي أكثر عرضة لتأثيرات الارتداد المرن (Springback)، لأن المادة لا تتكيّف أبداً تماماً مع هندسة القالب. ووفقاً لـ ADHMT يمكن أن يختلف الزاوية النهائية للانحناء تبعاً لخصائص المادة وسمكها، مما يجعل هذه الطريقة أقل موثوقية في التطبيقات التي تتطلب تحملات دقيقة جداً.

التشكيل الكامل (ويُشار إليه أيضاً باسم الانحناء السفلي) يمثّل حلاً وسطاً بين الانحناء الهوائي والانحناء بالضغط الكامل. ففي هذه الطريقة، يُطبّق المخرز ضغطاً على صفائح المعدن حتى يتلامس مع جدران القالب، دون أن يُطبّق قوة كافية لتحقيق تكيّف تام. وتتميّز هذه العملية التشكيلية بما يلي:

• دقة أعلى مقارنةً بالانحناء الهوائي مع تقليل تأثير الارتداد المرن
• متطلبات الطنّية بين الثني الهوائي والختم — عادةً ما تكون ضعف إلى ثلاثة أضعاف متطلبات الثني الهوائي
• تكرار أفضل عبر دفعات الإنتاج
• يتطلب زوايا الأدوات أن تكون حادةً قليلًا أكثر من الزاوية المستهدفة لتعويض الانحناء المتبقي (الارتداد)

ثني التسكين يمثّل الختم أقصى درجات الدقة في تشكيل المعادن. وتُطبَّق هذه العملية على المعدن ضغطًا هائلًا — غالبًا ما يكون من ٥ إلى ١٠ أضعاف ضغط الثني الهوائي — لإجبار المادة على الامتثال التام لهندسة المخرز والقالب.

لماذا يتطلّب الختم مثل هذا الضغط الكبير؟ فهذه العملية لا تنحني المعدن فحسب، بل تعيد تنظيم بنيته المجهرية فعليًّا. إذ يخترق رأس المخرز ويضغط على المحور المحايد — تلك الطبقة النظرية داخل الصفيحة التي لا تتعرّض عادةً إما للشد أو للانضغاط. وبإلغاء هذا التوازن الإجهادي، يكاد الختم يلغي تمامًا ظاهرة الارتداد التي تُعقّد طرق الثني الأخرى.

يتفوّق الختم عندما:

• تكون التحملات المطلوبة ±٠٫١° أو أفضل
• تبرر أحجام الإنتاج الاستثمار الأعلى في أدوات التصنيع
• تتطلب التجميع الآلي في المرحلة النهائية اتساقًا تامًّا
• لا يمكن لمكونات السلامة الحرجة أن تتسامح مع أي تباين أبعادي

تقنيات الطي، والثني المزدوج (الإغلاق)، والسحب

وبعيدًا عن عملية الثني، تكمل ثلاث عمليات تشكيل إضافية الأدوات الأساسية التي لا غنى عنها لدى المهندس لتشكيل صفائح المعدن دون إزالة أي مادة.

عمليات التمديد الحافّي (Flanging) تُنشئ حوافًا منحنية تؤدي وظيفتين حاسمتين: تعزيز الصلابة الهيكلية وإعداد الأجزاء للتجميع. وعند طي الحافة، فإنك تُنشئ شفةً عمودية أو مائلة يمكنها أن:

• توفر أسطح تثبيت للبراغي أو اللحام
• تزيد من صلابة مكونات الصفائح الرقيقة
• تُنشئ ميزات تداخلية للتجميع الميكانيكي
• تُلغي الحواف الحادة التي تمثِّل خطرًا أثناء التعامل مع القطعة

تشمل أنواع الطيات المختلفة طيات التمدد (حيث تتمدد المادة على طول خط الانحناء)، وطيات الانكماش (حيث تنضغط المادة)، وطيات الخطوط المستقيمة (التي لا تتمدد فيها المادة ولا تنكمش). ويطرح كل نوعٍ منها تحدياتٍ فريدةً تتعلق بتدفُّق المادة ومنع العيوب.

تثبيت الأطراف يُعمّق عملية التموج من خلال طي الحافة بالكامل—إما على نفسها أو حول جزء آخر من الصفائح المعدنية. ووفقاً لشركة أوتو فورم (AutoForm)، فإن عمليات التموج تُستخدم لتوصيل الأجزاء ببعضها، وتحسين المظهر العام، وتقوية حواف الأجزاء. وفي تصنيع المركبات، يُطبَّق التموج لتوصيل الألواح الخارجية والداخلية في أغطية المحركات والأبواب وأغطية الصندوق الخلفي والمصدات الجانبية.

تتضمن أنواع التشكيل المختلفة المستخدمة في عملية التموج ما يلي:

• الطي التقليدي باستخدام القالب – يطوي الحافة على امتداد طولها بالكامل باستخدام أداة تموج؛ وهي مناسبة للإنتاج الضخم مع أوقات دورة قصيرة، لكن تكلفة الأدوات المستخدمة فيها مرتفعة
• التموج الدوراني – يستخدم بكرة تُوجَّه بواسطة روبوت صناعي لتشكيل الحافة تدريجياً؛ ويتميز بتكلفة أدوات أقل ومرونة أكبر، لكنه يتطلب أوقات دورة أطول
• التموج على المنضدة – نهج مبسّط يُستخدَم في التطبيقات ذات الإنتاج المنخفض

وبما أن عملية التموج تؤثر على المظهر السطحي وجودة القطعة، فقد أصبحت أدوات المحاكاة ضرورية للتنبؤ بالعيوب ومنع حدوثها قبل بدء الإنتاج، مثل التشققات والتجاعيد والتداخلات بين طبقات المادة في الزوايا، وانزياح المادة نحو الداخل.

عمليات السحب إنشاء عمق في صفائح المعدن عن طريق سحب المادة إلى تجويف القالب. وعلى عكس الثني الذي يُنشئ زوايا، فإن عملية السحب تحوّل المادة المسطحة إلى أشكال ثلاثية الأبعاد مثل الأكواب والصناديق والContours المعقدة. وتتحكم عملية التشكيل في تدفق المادة من خلال ضغط حامل القرص (Blank Holder Pressure)، والتزييت، وهندسة القالب لمنع التجعّد والتمزق.

السحب العميق — حيث يفوق العمق القطر — يُعَدُّ إحدى أكثر عمليات تشكيل المعادن تحديًا، لأنها تتطلب توازنًا دقيقًا بين:

• قوة كافية لحامل القرص لمنع التجعّد
• تزييت كافٍ للسماح بتدفق المادة
• نصف قطر مناسب للقالب لمنع التمزق
• حجم مناسب للقرص لتفادي الترقق المفرط

وتتطلّب كل واحدة من هذه العمليات الأساسية — الثني، والتجعيد الحافّي (Flanging)، والطي المزدوج (Hemming)، والرسم (Drawing) — تصاميم قوالب مُخصصة ومُحسَّنة لتحقيق النتيجة المقصودة. وفهم الوقت المناسب ولماذا نستخدم كل تقنية يُشكّل الأساس لاختيار نوع القالب المناسب، وهو ما سنستعرضه بعد ذلك.

أنواع القوالب في التصنيع ومتى يُستخدَم كل منها

لقد أتقنت عمليات تشكيل القلب الأساسية—الثني، والتجنيح، والطي، والسحب. لكن هذه هي النقطة التي يتعثر عندها العديد من المهندسين: اختيار نظام القالب المناسب لتنفيذ هذه العمليات بكفاءة. فالاختيار الخاطئ لا يؤدي فقط إلى إبطاء الإنتاج؛ بل يضاعف التكاليف ويُدخل عيوبًا لم يكن ينبغي أن تحدث أصلًا.

فكّر في عملية اختيار القوالب كأنها اختيار وسيلة نقل. فالدراجة الهوائية تعمل بشكل مثالي للرحلات القصيرة، لكنك لن تستخدمها لنقل البضائع عبر البلاد. وبالمثل، فإن كل نوع من القوالب يتميّز بأداءٍ متفوق في سيناريوهات محددة، ومعرفة هذه السيناريوهات تمنع حدوث عدم توافق مكلف بين أدوات التصنيع الخاصة بك ومتطلبات الإنتاج.

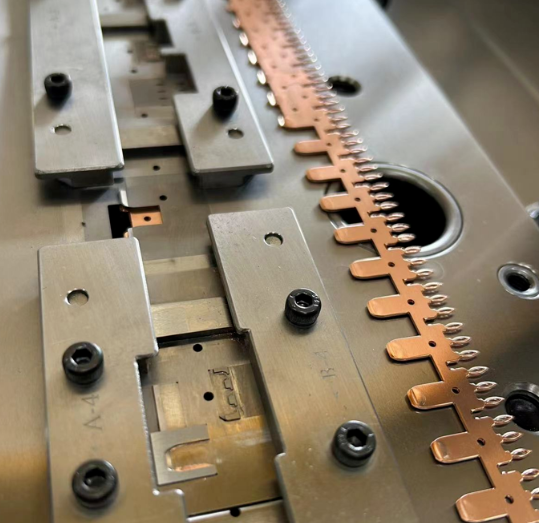

أنظمة القوالب التدريجية للإنتاج عالي الحجم

عندما ترتفع أحجام الإنتاج إلى مئات الآلاف أو الملايين، تصبح القوالب التدريجية القوالب الرئيسية في عمليات تشكيل المعادن تحتوي قوالب الختم المتطورة هذه على محطات متعددة مرتبة تسلسليًّا، حيث تقوم كل محطة بأداء عملية محددة بينما تتقدَّم شريط المعدن عبر الأداة.

وهذا هو كيفية عملها: يُغذَّى لفافة من الصفائح المعدنية إلى القالب، وتتقدَّم مسافة دقيقة تُسمَّى «الخطوة» (Pitch) مع كل ضربة ضغط. ففي المحطة الأولى، قد يُثقب المادة. وفي المحطة الثانية، يشكِّل قالب التشكيل عنصرًا معينًا. وفي المحطة الثالثة، تحدث ثنيّة أخرى. ويستمر هذا التسلسل حتى المحطة النهائية التي تفصل الجزء المكتمل عن شريط الحامل.

توفر قوالب الإنتاج المتدرّج مزايا جوهرية للتطبيقات المناسبة:

• سرعة استثنائية – إنجاز عمليات متعددة في دورة ضغط واحدة، مما يمكِّن من تحقيق معدلات إنتاج تصل إلى مئات أو آلاف الأجزاء في الساعة
• الجودة المستمرة – وبمجرد ضبط قوالب الإنتاج المتدرّج بدقة، فإنها تُنتِج أجزاءً متطابقة تمامًا في كل ضربة ضغط
• معدل المناولة المخفض – تظل الأجزاء موصولة بشريط الحامل حتى اكتمال التصنيع، ما يلغي الحاجة إلى النقل اليدوي بين العمليات
• انخفاض تكلفة كل جزء – استثمار أولي مرتفع في القوالب يُوزَّع على أحجام إنتاج ضخمة

ومع ذلك، فإن القوالب التصاعدية ليست مثالية في جميع الحالات. وفقًا لشركة وورثي هاردوير (Worthy Hardware)، يمكن أن تكون تكلفة القوالب الأولية للتشكيل بالقوالب التصاعدية مرتفعة، لكنها تصبح اقتصادية فقط في عمليات الإنتاج الضخم نظرًا لانخفاض تكلفة كل قطعة. كما تواجه هذه الأنظمة صعوبات في تصنيع القطع الكبيرة التي لا تناسب عرض الشريط العملي، وهي أقل ملاءمةً للهندسات المعقدة جدًّا والتي تتطلب إعادة توجيه كبير للقطع أثناء التصنيع.

الاختيار بين القوالب الناقلة والقوالب المركبة وقوالب التشكيل

ليست كل التطبيقات مناسبة لنموذج القوالب التصاعدية. فالقطع الكبيرة، والهندسات المعقدة، وكميات الإنتاج المنخفضة غالبًا ما تتطلب أساليب بديلة. وفهم الوقت الذي تتفوق فيه كل نوع من القوالب يساعدك على مواءمة استثمارات القوالب مع احتياجات الإنتاج الفعلية.

ينقل الأجزاء يُحلّ هذه الطريقة قيد الحجم الذي يقيّد أنظمة التشكيل التصاعدية. فبدلاً من ترك الأجزاء موصولةً بشريط حامل، تستخدم القوالب الانتقالية أنظمةً ميكانيكيةً أو آليةً لنقل الأجزاء الفردية فيزيائيًّا من محطةٍ إلى أخرى داخل المكبس.

ويُفتح هذا النهج إمكانياتٍ لا يمكن للقوالب التصاعدية مطابقتها:

• تصبح الأجزاء الأكبر التي تتجاوز عرض الشريط العملي ممكنة التصنيع
• يمكن تدوير الأجزاء أو قلبها أو إعادة توجيهها بين المحطات لتنفيذ متتاليات تشكيل معقدة
• يمكن تشغيل أحجام مختلفة من الصفائح المسطحة عبر نفس الأدوات مع أدنى حدٍّ ممكن من وقت التغيير
• تصبح الأشكال ثلاثية الأبعاد المعقدة، والتي تتطلب الوصول إليها من زوايا متعددة، قابلةً للتحقيق

أما الثمن المقابل لذلك؟ فهو أن عملية الختم بالقوالب الانتقالية تنطوي على تكاليف تشغيلية أعلى نظراً لتعقيد الإعداد والاحتياج إلى عمالةٍ ماهرةٍ للصيانة والتشغيل. كما أن وقت إعداد كل دفعة قد يكون أطول، خاصةً عند تصنيع الأجزاء المعقدة، مما يؤثر على الجداول الزمنية الإجمالية للإنتاج.

Compound dies اتبع نهجًا مختلفًا تمامًا. فبدلًا من العمليات التسلسلية عبر محطات متعددة، تقوم القوالب المركبة بأداء عمليات متعددة في وقتٍ واحد ضمن ضغطة واحدة للماكينة. وقد يُقطَع قطعة العمل، ويُثقب، ويُشكَّل في آنٍ واحد باستخدام قالب مُكوَّن عبر أدوات تجميعية.

ويحقِّق هذا الإجراء المتزامن فوائد محددة:

• دقة أبعادية ممتازة لأن جميع السمات تُنشأ في محاذاةٍ مثالية
• استخدام فعّال للمواد مع أقل قدر ممكن من المخلفات
• بناء أبسط للقالب مقارنةً بأنظمة التصنيع التدريجي
• تكاليف أقل للأدوات في التطبيقات المناسبة

وتكون القوالب المركبة أكثر كفاءةً في تصنيع الأجزاء المسطحة نسبيًّا والتي تتطلب دقة عالية لكنها محدودة التعقيد. أما بالنسبة للأجزاء التي تحتاج إلى سحب عميق أو ثنيات متعددة أو عمليات لا يمكن أن تحدث جسديًّا في نفس الضغطة، فهي أقل فعالية.

قوالب التشكيل تمثل القوالب التشكيلية فئة متخصصة داخل قوالب تشكيل المعادن — وهي أدوات صُمِّمت خصيصًا لعمليات التشكيل دون إزالة المادة. وعلى عكس القوالب القطعية التي تُستخدم في عمليات القص أو الثقب أو التشذيب، فإن القالب التشكيلي يعيد تشكيل المادة عبر تشوهٍ خاضع للتحكم فقط.

تتعامل هذه القوالب المتخصصة مع العمليات التالية:

• الثني والتجعيد حيث لا يحدث قطع
• النقش والختم لإنشاء ملامح سطحية
• عمليات السحب التي تُنشئ العمق دون تقليم
• اللف والتجميع لمعالجة الحواف

غالبًا ما تعمل قوالب التشكيل بالتزامن مع قوالب القطع ضمن أنظمة قوالب أكبر، وتتولى عمليات التشكيل بعد أن تُقطَع القطع إلى الأبعاد المطلوبة.

اختيار نوع القالب لمحة عامة

يتطلب الاختيار بين هذه القوالب أداة موازنة عدة عوامل في وقتٍ واحد. ويوضح المقارنة التالية الحالات التي يكون فيها كل نهج مناسبًا:

نوع الديي	التطبيقات النموذجية	ملاءمة حجم الإنتاج	قدرة التعقيد الجزئي	الاستثمار النسبي في القوالب
ال forming المتدرج	أجزاء صغيرة إلى متوسطة الحجم تحتوي على خصائص متعددة؛ مثل الموصلات الكهربائية والدعامات والمشابك.	إنتاج عالي الحجم (أكثر من ١٠٠٬٠٠٠ قطعة)	متوسط إلى مرتفع؛ يقتصر بعرض الشريط وقيود توجيه القطعة	تكلفة أولية مرتفعة؛ أقل تكلفة لكل قطعة عند الإنتاج الكمي
قالب انتقالي	أجزاء أكبر تتطلب إعادة توجيه؛ مثل ألواح السيارات والمكونات الإنشائية وغلاف الأجهزة المنزلية	متوسط إلى عالي	مرتفع جدًا؛ يمكن تدوير الأجزاء وإعادة تحديد موضعها بين المحطات	مرتفع؛ حيث يُضيف التشغيل الآلي الإضافي تكلفةً إضافية
ماتور مركب	قطع مسطحة تتطلب محاذاة دقيقة للعديد من الخصائص؛ أدوات الغسيل، الصمامات، الأشكال البسيطة المملوءة	منخفض إلى متوسط	منخفض إلى معتدل؛ محدود بالعمليات القابلة للإنجاز في ضربة واحدة	معتدل؛ وهي أبسط من حيث التصميم مقارنةً بالقوالب التصاعدية
قالب التشكيل	عمليات التشكيل دون قطع؛ مثل الثني، والسحب، والتنقش، والثني الحاشي	جميع أحجام الإنتاج حسب التصميم المحدد	تتفاوت بشكل واسع اعتمادًا على نوع عملية التشكيل	تتفاوت؛ وتُستخدم غالبًا ضمن أنظمة قوالب أكبر

لاحظ كيف أن حجم الإنتاج يُشكّل العامل الرئيسي في اتخاذ معظم هذه القرارات. فجزءٌ يتطلّب إنتاج ٥٠٠ قطعة سنويًّا نادرًا ما يبرر الاستثمار في قوالب تصاعدية، بينما الجزء الذي يُنتَج منه ملايين القطع سنويًّا يبرر ذلك بالتأكيد تقريبًا. ومع ذلك، فإن الحجم ليس العامل الوحيد المؤثر — إذ تؤثر أيضًا أبعاد الجزء وتعقيده ومتطلبات التحمل (التوليرنس) في تحديد الخيار الأمثل.

وبعد اختيار نوع القالب المناسب، تبدأ المرحلة الحرجة التالية: تصميم وتصنيع الأدوات الفعلية. وتتضمن الرحلة من الفكرة الأولية إلى القوالب الجاهزة للإنتاج عمليات المحاكاة والتصنيع والتنقيح التكراري التي تُحدِّد ما إذا كانت أجزاؤك ستنجح أم ستُخفق.

العملية الكاملة لتشكيل القوالب: من التصميم إلى الإنتاج

لقد اخترت نوع القالب المناسب لتطبيقك. والآن تأتي المسألة التي تميِّز بين الإنتاج الناجح والإخفاقات المكلفة: كيف تُحقِّق فعليًّا هذه الأداة من مرحلة الفكرة إلى الواقع الجاهز للإنتاج؟ والإجابة تكمن في اتباع عملية نظامية لتصنيع القوالب، وهي عملية لا يفهمها معظم المصنِّعين بالكامل أو يتجاهلون بعض مراحلها — وهذه الاختصارات بالذات هي السبب الذي تبدأ عنده أجزاءُك بالفشل.

ما الذي يفعله الميت في جوهره؟ إنها ليست مجرد معالجة كتلة معدنية إلى أشكال. إن تصنيع الموتات يشمل الرحلة الهندسية بأكملها من تحليل متطلبات الجزء إلى التحقق من قدرة الإنتاج. كل مرحلة تبني على المرحلة السابقة، و الضعف الذي أدخلت في وقت مبكر يتداخل في العيوب التي تصبح أكثر تكلفة بشكل كبير لإصلاحها في وقت لاحق.

دعونا نتمشى من خلال سير العمل الكامل الذي يحول تصميم الجزء إلى أدوات موثوقة جاهزة للإنتاج.

من المفهوم إلى محاكاة CAE

تبدأ عملية تصنيع التشكيل قبل فترة طويلة من قطع أي فولاذ. ووفقاً لـ "دي-ماتيك"، فإن مرحلة التصميم تشمل المهندسين ومصممي المنتجات الذين يعملون معاً لضمان أن الجزء يلبي متطلبات الوظائف والتكلفة والجودة المرغوب فيها. هذا الجهد التعاوني يتناول عدة عناصر حاسمة:

1. تحليل تصميم الجزء – يقوم المهندسون بتقييم هندسة الجزء من حيث القابلية للتشكيل، وتحديد السمات التي قد تسبب مشكلات أثناء الإنتاج. فالمقاطع الحادة، والعمق الكبير في السحب، والأنصاف قطر الصغيرة جدًّا كلُّها تمثِّل تحدياتٍ يجب معالجتها قبل البدء في تصميم الأدوات.
2. اختيار المواد – يتعلَّق اختيار درجة الصفائح المعدنية المناسبة بالتوازن بين القابلية للتشكيل، والمتانة، والتكلفة، والمتطلبات اللاحقة مثل اللحام أو الطلاء. وتؤثر خصائص المادة تأثيرًا مباشرًا على معايير تصميم القوالب، بما في ذلك المسافات الفاصلة، وأنصاف الأقطار، وقوى التشكيل.
3. تعريف التسامح والمواصفات – يُنشئ تحديد المتطلبات البُعدية، وتوقعات نعومة السطح، ومعايير الجودة المعايير المرجعية التي ستُقاس عليها جميع الأعمال اللاحقة.
4. إدخال الآراء من فرق متعددة الوظائف – يقدِّم مهندسو التصنيع، واختصاصيو الجودة، وموظفو الإنتاج رؤىً تسهم في منع التصاميم من أن تصبح غير عملية عند إنتاجها على نطاق واسع.
5. محاكاة الـ CAE والتحقق منها – تعتمد عمليات التشكيل الحديثة اعتمادًا كبيرًا على هندسة الحاسوب لتنبؤ سلوك المواد قبل وجود الأدوات الفيزيائية.

وتُمثل تلك الخطوة الخامسة — وهي محاكاة هندسة الحاسوب (CAE) — تحولًا جذريًّا في طريقة تطوير القوالب في مجال التصنيع. فبدلًا من قص الأدوات باهظة الثمن وأمل أن تعمل بشكلٍ صحيح، يُجري المهندسون الآن محاكاة رقمية شاملة لعملية التشكيل بأكملها. ووفقًا لـ Tebis ، فإن هذه القدرات المحاكَاتية تمكن المصنِّعين من التنبؤ بتدفُّق المواد، وتحديد العيوب المحتملة، وتحسين هندسة القالب قبل تصنيع أي أداة فيزيائية.

ما الذي يمكن أن تتوقعه المحاكاة؟ كل شيء تقريبًا قد يذهب خاطئًا:

• المناطق التي ستزداد فيها رقة المادة بشكل مفرط، ما يعرّضها لخطر التمزُّق
• المناطق المعرضة للتجعُّد بسبب الانضغاط المفرط
• سلوك الارتداد المرن (Springback) المؤثر في أبعاد القطعة النهائية
• تحسين حجم الصفيحة الأولية (Blank) لتقليل الهدر المادي إلى أدنى حدٍّ ممكن
• متطلبات قوة التشكيل لضمان توافق سعة المكبس مع عملية التشكيل

تُفيد شركة تيبس بأن عمليات التصميم بمساعدة الحاسوب (CAD) وتصنيعها بمساعدة الحاسوب (CAM) لديها يمكن أن تحقق زيادات في الكفاءة تتجاوز 50 في المئة من خلال أتمتة عمليات المحاكاة واكتشاف المشكلات قبل الاختبار الفيزيائي. وأشار أحد العملاء إلى أن إهمال منطقة ضغط واحدة فقط كان يكلّف سابقًا ما يصل إلى ١٠٠٠٠ يورو في التصحيحات — وهي مشكلات يتم اكتشافها الآن رقميًّا.

التصنيع، والاختبار الأولي، ورفع الإنتاج إلى طاقته الكاملة

وبعد الانتهاء من المحاكاة والتحقق من صحة تصميم القالب، تبدأ مرحلة التصنيع الفيزيائي. وتتحول النماذج الرقمية في هذه المرحلة إلى أدوات دقيقة عبر عمليات دقيقة من التشغيل الآلي والتركيب.

1. تشغيل مكونات القالب – تُصنع كتل القوالب، والقاذفات، والمكونات الداعمة من سبائك فولاذ الأدوات باستخدام عمليات التفريز بالتحكم العددي (CNC)، والطحن، والتفريز الكهربائي (EDM). وتقوم برامج تصنيع متقدمة (CAM) بحساب مسارات الأدوات الخالية من التصادمات، وتتيح البرمجة الآلية استنادًا إلى المعرفة التصنيعية المخزَّنة.
2. العلاج الحراري والتشطيب السطحي – تخضع المكونات المشغَّلة لعمليات التصلب للوصول إلى مقاومة التآكل المطلوبة، ثم تُجرى عليها عمليات الطحن والتشطيب النهائي للوصول إلى مواصفات نعومة السطح.
3. مجموعة القالب – تُركَّب المكونات الفردية معًا على أحذية القالب مع محاذاة دقيقة. وتُثبَّت دبابيس التوجيه والزنبركات وأجهزة الإزاحة، ثم تُضبط لضمان التشغيل السليم.
4. التجربة الأولية – يُدخل القالب المُجمَّع في ماكينة الضغط لإنتاج القطعة الأولى. وهذه المرحلة الحرجة تكشف مدى تطابق تنبؤات المحاكاة مع الواقع. ويقيِّم المهندسون جودة القطعة ودقتها الأبعادية وسلوك التشكيل.
5. التحسين التكراري – نادرًا ما تُنتج التجربة قطعًا مثالية فورًا. ويقوم المهندسون بتعديل هندسة القالب، وتعديل المسافات بين أجزائه، وصقل معايير التشكيل استنادًا إلى النتائج الملحوظة. وقد تتكرر هذه الدورة عدة مرات قبل تحقيق الجودة المقبولة.
6. التحقق من الإنتاج – وبمجرد أن تُنتج التجربة قطعًا متسقة ومقبولة باستمرار، تُجرى دورات إنتاج موسَّعة للتحقق من قدرة العملية. ويُطبَّق التحكم الإحصائي في العمليات للتأكد من أن القالب قادرٌ بشكلٍ موثوقٍ على إنتاج القطع ضمن المواصفات المطلوبة.
7. زيادة الإنتاج – وبعد التحقق من صلاحية الأدوات، تدخل في الإنتاج العادي، مع أنظمة رصدٍ تتتبع مقاييس الجودة وحالة القالب مع مرور الوقت.

تستحق مرحلة الاختبار اهتمامًا خاصًّا لأنها المرحلة التي يلتقي فيها المحاكاة بالواقع. ووفقًا لشركة تيبيس، تتيح إمكانيات الهندسة العكسية للمصنِّعين مسح القوالب المُعدَّلة يدويًّا أثناء مرحلة الاختبار، وتحديث نماذج التصميم بمساعدة الحاسوب (CAD) استنادًا إلى التغييرات الفعلية التي تطرأ على القوالب. ويضمن هذا التطابق بين الوثائق والقوالب الإنتاجية الفعلية — وهي مسألةٌ حاسمةٌ للصيانة المستقبلية واستبدال القوالب.

ويوضّح تعويض الانحناء الرجعي سبب أهمية هذا النهج التكراري. فعلى الرغم من أن المحاكاة تتنبَّأ بسلوك الانحناء الرجعي، فقد تسلك دفعات المواد الفعلية سلوكًا يختلف قليلًا. وتلاحظ شركة تيبيس أن تطبيق تقنية التشويه على أسطح التصميم بمساعدة الحاسوب (CAD) يمكِّن من إجراء التصويبات بشكل أسرع بكثير مقارنةً بالطرق التقليدية للطحن، مما يقلِّل عدد دورات التصويب المطلوبة قبل تحقيق الشكل الهندسي المعتمَد.

تستغرق عملية تصنيع القالب بأكملها — من الفكرة الأولية وحتى التحقق من الإنتاج — عادةً أسابيعًا إلى أشهرٍ، وفقًا لدرجة التعقيد. ويؤدي التعجيل بأي مرحلةٍ منها إلى مخاطر تتضاعف تأثيراتها في المراحل اللاحقة. فقد توفر اختصار المحاكاة بضعة أيام في البداية، لكنه قد يكلّف أسابيع إضافية في مرحلة الاختبار التجريبي المطولة. كما أن عدم كفاية التحقق خلال مرحلة الاختبار التجريبي قد يؤدي إلى الموافقة على القوالب للإنتاج، ثم اكتشاف مشكلات في قدرتها التشغيلية بعد شحن آلاف القطع المعيبة.

يساعد فهم هذه العملية الكاملة المهندسين على إدراك أسباب فشل عمليات تشكيل القوالب. فالعديد من العيوب لا يعود سببها إلى عملية التشكيل نفسها، بل إلى القرارات التي اتُّخذت — أو الخطوات التي تم تجاهلها — أثناء عملية التطوير. وتلعب المواد المستخدمة في تصنيع القوالب دورًا بالغ الأهمية في النجاح طويل الأمد، وهو ما سننتقل إليه الآن.

مواد صناعة القوالب وتأثيرها على الأداء وطول العمر

لقد صمّمتَ هندسة القالب المثالية وقمتَ بالتحقق منها من خلال المحاكاة. لكن إليك سؤالاً يُربك حتى المهندسين ذوي الخبرة: ماذا يحدث عندما يبدأ قالب المعدن المصمم بدقةٍ شديدة في التآكل مبكراً، أو يتشقق بشكل غير متوقع، أو يُنتج أجزاءً تنخفض جودتها تدريجياً بعد مرور جزء بسيط فقط من عمره المتوقع؟

والإجابة تعود في الغالب إلى اختيار المادة. فاختيار فولاذ القالب المناسب لا يقتصر على انتقاء أصلب خيار متاح فحسب، بل يتطلب مواءمة خصائص المادة مع المتطلبات المحددة التي سيواجهها أداتك. ووفقاً لشركة «ميتيتك» MetalTek، وبما أن كل تطبيقٍ مختلفٌ عن الآخر، فلا توجد سبيكة «سحرية» واحدة تناسب جميع الاستخدامات في مجال تصنيع الأدوات. والمفتاح يكمن في فهم كيفية تفاعل خصائص المادة مع متطلبات الإنتاج الخاصة بك.

اختيار فولاذ الأدوات لضمان عمر أطول للقالب

عند اختيار المواد لتصنيع الأدوات والقوالب، يجب على المهندسين تقييم عدة خصائص مترابطة. فالتركيز على خاصية واحدة فقط—مثل الصلادة—مع إهمال الخصائص الأخرى يؤدي إلى فشل مبكر في الأدوات المصممة بشكل رديء.

إليك معايير اختيار المواد الحاسمة التي تحدد أداء أدوات القوالب:

• قوة العائد – تصف النقطة التي بعدَها لا يعود المادة الخاضعة للحمل إلى شكلها الأصلي. وتؤكد شركة MetalTek أن التشوه الدائم في الأدوات عادةً ما يكون غير مقبول، لأنّه يؤدي إلى إنتاج أجزاء غير متسقة ويستلزم استبدال الأداة قبل أوانه. لذا يجب اختيار سبائك تمتلك مقاومة خضوع تفوق القوى المؤثرة أثناء عملية التشكيل.
• مقاومة التعب – تقيس مقاومة الفشل تحت دورات التحميل المتكررة. هل تحتاج قوالبك لإنتاج ٥٠٠٠ قطعة أم ٥ ملايين قطعة؟ هذا العامل يحدّد مدى أهمية مقاومة التعب في عملية الاختيار.
• مقاومة التآكل – قدرة المادة على مقاومة التدهور السطحي الناتج عن آليات الاحتكاك، والالتصاق، والتآكل. وفي معظم قوالب التشغيل البارد، يُعتبر هذا العامل هو المهيمن في تحديد العمر التشغيلي للمادة.
• المتانة – القدرة على امتصاص طاقة الصدمة دون التشقق. وتوجد علاقة توتر دائم بين الصلادة والمرونة؛ إذ إن زيادة إحداهما عادةً ما تؤدي إلى انخفاض الأخرى.
• الاستقرار الحراري – بالنسبة لتطبيقات التشغيل الساخن، لا قيمة لقوة المادة عند درجة حرارة الغرفة. والمعيار الرئيسي هو القوة عند درجات الحرارة المرتفعة — أي مدى الحفاظ على الخصائص عند درجات حرارة مرتفعة.

تنقسم فولاذات الأدوات إلى عدة فئات وفقًا للظروف التشغيلية. ووفقًا لشركة «جيليكس»، فإن فولاذات أدوات التشغيل البارد تتميز بالمتانة، والمرونة أمام الصدمات، ومقاومة التآكل عند درجات حرارة لا تتجاوز ٤٠٠° فهرنهايت. أما درجات فولاذات أدوات التشغيل الساخن فتحافظ على هذه الخصائص عند درجات حرارة أعلى، بينما تحتفظ فولاذات أدوات القطع عالية السرعة بأداء ممتاز حتى عند ١٠٠٠° فهرنهايت.

تشمل درجات فولاذ القوالب الشائعة المستخدمة في تطبيقات قوالب التشغيل ما يلي:

• A2 – توازن جيد بين مقاومة التآكل والمتانة؛ يتم تصلبها بالهواء لتحقيق استقرار أبعادي
• D2 – محتوى عالي من الكروم يوفّر مقاومة ممتازة للتآكل؛ وهي مثالية لعمليات التشكيل البارد عالية الحجم
• H13 – فولاذ التشكيل الساخن الرئيسي؛ يحافظ على قوته عند درجات الحرارة المرتفعة مع مقاومة جيدة لإجهاد الحرارة المتكرر
• S7 – مقاومة استثنائية للصدمات؛ مناسبة للتطبيقات التي تتعرّض لأحمال صدمية شديدة

اعتبارات الصلادة والطلاءات ومعالجة الأسطح

تتوقف متطلبات الصلادة مباشرةً على عاملين: المادة التي يتم تشكيلها، والحجم المتوقع لإنتاج الدفعة. فتشكيل الفولاذ عالي القوة يتطلب أسطح قوالب أكثر صلادةً من تشكيل الألومنيوم. كما أن تشغيل الملايين من الدورات يتطلب مقاومة تآكل أعلى بكثير مما تتطلبه الدفعات الإنتاجية القصيرة.

ولكن إليكم ما يغفله العديد من المهندسين: إن المادة الأساسية ليست سوى البداية. فأداء القوالب الحديثة ينبع من معاملة قالب المعدن كنظامٍ متكامل — أي دمج المادة الأساسية، ومعالجة الحرارة، وهندسة السطح في حلٍّ موحد.

معالجات السطح تمديد عمر القالب بشكل كبير عند مطابقته بشكل مناسب لنماذج الفشل:

النيتريد يُحدث انتشار النيتروجين في سطح الفولاذ، مكونًا مركبات نيتريد حديدية شديدة الصلادة. وفقًا لـ فينيكس يؤدي التنيتردة الأيونية إلى تحقيق صلادة تفوق 58 HRC مع مقاومة ممتازة للتآكل والتعب. وتتراوح أعماق الطبقة المُعالَجة بين 0.0006 إنش و0.0035 إنش حسب متطلبات التطبيق. وعلى عكس الطلاء الكرومي الذي يلتصق بالسطح فقط، فإن عملية التنيتردة تُكوّن رابطة معدنية أقوى وأكثر دواماً—ومع ذلك لا تزال تسمح لصانعي القوالب والأدوات بمعالجة الأسطح لاحقًا.

طلاءات PVD (الترسيب البخاري الفيزيائي) يرسب طبقات رقيقة عالية الأداء على أسطح القوالب. وتشمل الطلاءات الشائعة:

• TiN (نيتريد التيتانيوم) – طلاء متعدد الأغراض يحسّن مقاومة التآكل وسهولة الانزلاق
• CrN (نترات الكروم) – مقاومة كيميائية ممتازة مع صلادة ومعامل احتكاك منخفض يبلغ حوالي 0.5
• TiAlN – أداء متفوق عند درجات الحرارة المرتفعة
• DLC (الكربون الشبيه بالماس) – احتكاك منخفض للغاية للتطبيقات الانزلاقية الصعبة

تلاحظ شركة فينيكس أن معالجة الترسيب الفيزيائي بالتبخير (PVD) تتم عند درجات حرارة منخفضة نسبيًا—حوالي ٤٢٠°فهرنهايت لعملية الترسيب—مما يؤدي إلى تشوه ضئيل جدًّا أو معدوم للأجزاء عندما تكون المادة الأساسية قد خضعت للمعالجة الحرارية المناسبة.

الطلاءات المُترسَّبة كيميائيًّا بالبخار (CVD) (الترسيب الكيميائي بالطور البخاري) تُكوِّن طبقات أسمك وأكثر التصاقًا بشكل استثنائي، لكنها تتطلب درجات حرارة معالجة غالبًا تتجاوز ١٥٠٠°فهرنهايت. وهذا يجعل هذه الطريقة أقل ملاءمةً لقوالب الدقة التي لا يُسمح فيها بأي تشوه.

يستحق العلاقة بين اختيار المادة ومتطلبات الصيانة تأمُّلًا دقيقًا. وتؤكد شركة جيلكس على ضرورة حساب التكلفة الإجمالية للملكية بدل التركيز فقط على التكلفة الأولية للمادة. فقد تؤدي فولاذ القوالب عالي الجودة، الذي يزيد سعره بنسبة ٥٠٪ عند الشراء الأولي، إلى خفض التكلفة الإجمالية بنسبة ٣٣٪ عند أخذ العوامل التالية في الاعتبار: ازدياد العمر الافتراضي، وتقليص فترات الصيانة، وانخفاض عدد انقطاعات الإنتاج.

إن اختيار المزيج المناسب من المادة الأساسية، ومعالجة الحرارة، وهندسة السطح يحوّل القوالب من أعباء تكاليف استهلاكية إلى أصول تصنيعية طويلة الأمد. لكن حتى أفضل المواد لا يمكنها منع كل المشكلات — لذا فإن فهم العيوب التي تظهر أثناء عمليات التشكيل وكيفية منعها يُعدُّ أمراً بالغ الأهمية بنفس القدر.

العيوب الشائعة في عمليات تشكيل القوالب وكيفية منعها

لقد اخترت مواد القوالب المناسبة، وحقَّقت صحة تصميمك عبر المحاكاة، وصنعت أدوات دقيقة. ومع ذلك، لا تزال الأجزاء الخارجة من المكبس تعاني من تجاعيد أو شقوق أو أبعاد لا تتطابق مع المواصفات. ما الخطأ الذي وقع؟

والحقيقة هي أن عمليات تشكيل صفائح المعادن، حتى عند تصميمها جيداً، تواجه عيوباً. والفرق بين المصنِّعين الذين يعانون باستمرار وأولئك الناجحين ليس تجنُّب المشكلات تماماً — بل هو الفهم الدقيق لأسباب ظهور العيوب ومعرفة كيفية إزالتها بطريقة منهجية. ووفقاً لـ بحث منشور في مجلة ScienceDirect وتُصنَّف عيوب تشكيل المعادن بشكل رئيسي إلى ثلاث فئات: العيوب الناتجة عن الإجهادات، والعِيوب الناتجة عن تدفق المادة، والعِيوب المرتبطة بالبنية المجهرية.

دعونا نفك شفرة أكثر عمليات تشكيل صفائح المعدن فشلاً شيوعًا والاستراتيجيات التي تمنع حدوثها.

فهم ظاهرة الارتداد (Springback)، والتجعُّد (Wrinkling)، والتمزُّق (Tearing)

وتواجه كل عملية لتشكيل صفائح المعدن سلوكيات مادية أساسية. ويجعل فهم هذه السلوكيات عملية استكشاف الأخطاء وتصحيحها تحوّلًا من التخمين إلى هندسة دقيقة.

الردة المرنة ويمثِّل الارتداد (Springback) ربما أكثر العيوب إحباطًا، لأن القطعة تبدو صحيحة داخل القالب ثم تتغيَّر شكلها فور تحرير الضغط. وفقًا لـ تحليل القطاع يحدث الارتداد (Springback) لأن صفائح المعدن تميل إلى استعادة موضعها الأصلي بعد التشوه بنسبة معينة. وهذا يعني أن جزءًا من التشوه يعود نحو الحالة الأولية، مما يؤثر على الدقة البُعدية.

ما الأسباب التي تؤدي إلى تباين ظاهرة الارتداد؟ إن عدة عوامل تتفاعل مع بعضها البعض:

• خصائص المواد – المواد ذات قوة الخضوع الأعلى تعود إلى شكلها الأصلي بشكل أكبر؛ ويؤثر معامل المرونة على سلوك الاسترداد
• نصف قطر الانحناء – انحناءات نصف القطر الأصغر مقارنةً بسماكة المادة تقلل من ظاهرة الارتداد بعد الانحناء
• زاوية الانحناء – الزوايا الأكبر عادةً ما تُنتج ارتدادًا أكبر بعد الانحناء
• اتجاه الحبيبات – الانحناء الموازي أو العمودي على اتجاه الدرفلة يؤثر في النتائج

تشوه الورق (التجعد) (وتُسمى أيضًا التموج أو التقوس) تظهر عندما تتجاوز الإجهادات الضاغطة مقاومة المادة للتموج. تخيل دفع صفائح رقيقة من الحواف المقابلة لها — ففي النهاية، تتموّج الصفائح بدلًا من أن تنضغط بشكل متجانس. وفي عملية تشكيل المعادن، يحدث التموج عادةً في مناطق الحواف أثناء عمليات السحب أو في المناطق غير المدعومة أثناء الانحناء.

الأسباب الجذرية تشمل:

• انخفاض ضغط حامل القرص بشكلٍ كافٍ مما يسمح للمادة بالتموّج بدلًا من التدفق المنتظم
• التوزيع غير المتساوي للضغط على سطح القالب
• عدم انتظام المحاذاة بين القالب والبنش، ما يؤدي إلى توليد قوى غير متناظرة
• وجود كمية زائدة من المادة في مناطق الضغط دون دعم كافٍ

التمزق والتشقق تمثل هذه الحالة المشكلة المعاكسة — أي إجهاد الشد الذي يتجاوز الحدود المسموح بها للمادة. وعندما يتمدد معدن الصفائح الصلبة إلى ما بعد حد التشكيل الخاص به، فإنه ينكسر. ووفقاً لمحاكاة عملية السحب (Stamping Simulation)، فإن فهم السبب الجذري الحقيقي للانشقاق أو الترقق المفرط يتطلب تحليل الإجهادات الرئيسية والفرعية، والتي يمكن رسمها على مخطط حد التشكيل (Forming Limit Diagram) لتحديد الموقع والسبب اللذين نتج عنهما الفشل في تلك المنطقة.

يؤدي التمزق عادةً إلى ما يلي:

• أنصاف أقطار السحب تكون ضيقة جداً، مما يؤدي إلى تركيزات إجهادية
• عدم كفاية التشحيم، ما يمنع تدفق المادة
• قوة حامل القرص (Blank Holder Force) مفرطة، ما يقيّد حركة المادة
• خصائص المادة غير كافية لشدة عملية التشكيل

عيوب السطح تشمل العيوب السطحية الخدوش، والتآكل اللصقي (Galling)، ونسيج قشرة البرتقال، وعلامات القالب التي تُضعف المظهر أو الأداء الوظيفي. وغالباً ما تعود هذه العيوب إلى حالة الأدوات، أو فشل أنظمة التشحيم، أو مشاكل جودة المادة، وليس إلى ميكانيكا التشكيل الأساسية.

استراتيجيات الوقاية وتحسين العملية

يتطلب منع عيوب عمليات تشكيل الصفائح المعدنية معالجة الأسباب الجذرية بدلًا من الأعراض. ويستلزم كل نوع من العيوب إجراءات مضادة محددة.

يُنظِّم الجدول التالي العيوب الشائعة مع أسبابها والحلول المُثبتة لها:

نوع العيب	الأسباب الجذرية	استراتيجيات الوقاية
الردة المرنة	الانتعاش المرن بعد التشكيل؛ ومواد ذات حد خضوع مرتفع؛ وتشوه بلاستيكي غير كافٍ	الثني الزائد للتعويض؛ واستخدام تقنيات تشكيل الصفائح المعدنية بالضغط (Coining) للحصول على ثنيات دقيقة؛ وتطبيق معايرة ما بعد التشكيل؛ وتعديل هندسة القالب استنادًا إلى تنبؤات المحاكاة
تشوه الورق (التجعد)	قوة حامل القرص غير الكافية؛ ووجود كمية زائدة من المادة في منطقة الضغط؛ وسوء محاذاة القالب والمخرز	زيادة ضغط حامل القرص؛ وإضافة حواف سحب (Draw Beads) للتحكم في تدفق المادة؛ وتحسين حجم القرص؛ وضمان محاذاة أدوات التشكيل
التمزق/الانشطار	إجهاد شد يتجاوز الحدود المسموح بها للمادة؛ ونصف قطر انحناء ضيق جدًّا؛ وتشحيم غير كافٍ؛ وقيود مفرطة	زيادة نصف قطر السحب؛ وتحسين التشحيم؛ وتقليل قوة حامل القرص؛ واختيار درجة مادة أكثر قابلية للتشكيل؛ والنظر في استخدام تشكيل الوسادة المطاطية لتوزيع الضغط بلطف
عيوب السطح	أداة مستهلكة؛ تلوث؛ تشحيم غير كافٍ؛ مشاكل في جودة المادة	الصيانة الدورية للقالب؛ واختيار التشحيم المناسب وتطبيقه بشكل سليم؛ وفحص المادة؛ ومعالجة أسطح مكونات القالب
عدم الدقة الأبعادية	أخطاء في تعويض الانحناء العكسي؛ والتغيرات الحرارية؛ وبلى القالب؛ وعدم انتظام العملية	تعويض مُحقَّق باستخدام برامج المحاكاة الحاسوبية (CAE)؛ والتحكم في درجة الحرارة؛ وإعادة تجديد القالب وفق جدول زمني مُحدَّد؛ ومراقبة العملية مع التحكم التغذوي الراجعي

وبالإضافة إلى معالجة العيوب الفردية، فإن المصنِّعين الناجحين يطبِّقون الوقاية النظامية من خلال عدة ممارسات رئيسية:

تحسين متغيرات التشكيل بطريقة منهجية. وبدلًا من ضبط المعايير عشوائيًّا، احسب القيم المثلى استنادًا إلى خصائص المادة. ويشمل ذلك قوى التشكيل، وسرعة المخرز، ونصف قطر الانحناء، والفراغات. وعند تحديد نوافذ العملية، خذ في الاعتبار خصائص مثل مقاومة الشد، وقابلية التشكيل، والمطيلية، والاستطالة.

تأكد من توافق القالب مع ورقة العمل. يجب أن تكون مواد القالب والمخروط أقوى بكثير وأكثر صلابةً من ورقة العمل التي يتم تشكيلها. وعندما لا تتمكن مادة القالب من مقاومة ضغط التشكيل بشكل كافٍ، فإنها تشوه وتُفشل. فعلى سبيل المثال، يتطلب تشكيل صفائح الفولاذ المقاوم للصدأ عادةً قوالب من الصلب عالي السرعة (HSS) أو الكاربايد بدلًا من فولاذ الأدوات الأقل صلابةً.

استفد من المحاكاة للتنبؤ بالعيوب. تلتقط أدوات التحليل الحاسوبي المتقدمة (CAE) المشاكل قبل وصولها إلى خط الإنتاج. ووفقًا لـ محاكاة الطابع فإن استخدام محاكاة التشكيل المتقدمة في مرحلة التصميم المبكرة يعني أن العيوب الشائعة في صفائح المعادن لا تصل أبدًا إلى مرحلة الإنتاج. كما أن وضوح وسرعة جمع معلومات التشوه عبر المحاكاة تتفوق على جمع البيانات الفيزيائية، ما يمكّن من إجراء تحليل أسرع للأسباب الجذرية دون انقطاع في الإنتاج.

طبّق مراقبة عملية في الوقت الفعلي. حتى العمليات التي تم التحقق من صحتها قد تنحرف مع مرور الوقت. وتوفّر أجهزة الاستشعار التي تتعقّب قوة التشكيل، وتغذية المادة، وأبعاد القطعة ملاحظات تسمح بإجراء تصحيحات فورية قبل تراكم القطع المعيبة.

احسب تعويض الانحناء العكسي بدقة. وبما أن الانحناء العكسي يُعَدُّ أحد أبرز العيوب البعدية المستمرة، فإن الحفاظ على أهداف دقة أعلى قليلًا أثناء تصميم القالب يعوّض الانتعاش المرن الحتمي. وتتنبَّأ أدوات المحاكاة بسلوك الانحناء العكسي، لكن التحقق من صحتها مقابل دفعات المواد الفعلية يظل أمرًا جوهريًّا.

إن فهم آليات حدوث العيوب يحوِّل عملية استكشاف الأخطاء وتصحيحها الاستجابية إلى منع استباقي. ومع ذلك، تستمر التقنيات التي تُمكِّن هذه التحوُّلات في التقدُّم السريع — حيث إن الم presses ذات المحركات الكهربائية (Servo Presses)، والتكامل مع أنظمة التحكم الرقمي الحاسوبي (CNC)، وأنظمة القوالب الذكية تعيد تحديد حدود الإمكانيات في عمليات التشكيل الدقيقة.

تقنيات التشكيل الحديثة بالقوالب التي تُغيِّر قطاع الصناعة

لقد تعلَّمتَ كيفية منع العيوب من خلال الاختيار السليم للمواد، والمحاكاة، والتحكم في العمليات. ولكن ما يميِّز المصنِّعين الذين لا يزالون يعانون من مشكلات الجودة عن أولئك الذين يحقِّقون معدلات عيوب تقترب من الصفر هو اعتمادهم تقنياتٍ تغيِّر جذريًّا حدود الإمكانيات في عمليات التشكيل الدقيقة.

تعمل المكابس الميكانيكية والهيدروليكية التقليدية بملفات حركة ثابتة — حيث يتحرك المكبس بسرعات تحددها الروابط الميكانيكية أو معدلات تدفق السائل الهيدروليكي. وفي العديد من التطبيقات، يعمل هذا النظام بشكل جيّد. لكن عند تشكيل هندسات معقدة من مواد عالية القوة، تصبح هذه القيود حاجزًا بين الأجزاء المقبولة والقطع المرفوضة الناتجة عن العيوب.

تقنية المكابس الخدمية والتحكم الدقيق

تصوَّر أنك قادرٌ على التحكم ليس فقط في مقدار القوة التي تُطبِّقها آلة التشكيل الخاصة بك، بل أيضًا في الطريقة الدقيقة التي تتولد بها تلك القوة خلال كل ملليمتر من حركة المكبس. وهذا بالضبط ما توفره تقنية المكابس الخدمية المُحرَّكة — وهي تقنيةٌ تُحدث تحولًا جذريًّا في ما يمكن للمصنِّعين تحقيقه عند التعامل مع المواد الصعبة.

ووفقًا لشركة ATD، فإن المكابس الخدمية توفر إمكانية البرمجة وقابلية تغيير سرعات الحركة خلال مسار المكبس، مما يمنح المصنِّعين تحكمًا أكبر في تدفق المادة وزوايا الانحناء وقوى التشكيل. وتتيح هذه المرونة إنشاء أشكال معقدة بدقة عالية، مع تقليل العيوب مثل التجعُّد أو التمزُّق أو الانثناء العكسي (Springback) إلى أدنى حدٍّ ممكن.

ما الذي يجعل تقنية المحركات المؤازرة مختلفة عن الأنظمة التقليدية؟ تعمل آلة القالب بمحركات كهربائية تتحكم بدقة في موضع المكبس وسرعته وقوته عند كل نقطة في دورة السكتة. وعلى عكس المكابس الميكانيكية التي تكون مُحدَّدة بملفات حركة جيبية، يمكن لأنظمة المحركات المؤازرة أن:

• تبطئ عند نقاط التشكيل الحرجة – يمنع خفض السرعة أثناء الاتصال الأولي مع المادة حدوث الحمل الصدمي ويحسِّن جودة السطح
• تبقى ثابتة تحت الضغط – الحفاظ على الموضع عند النقطة السفلى الميتة يسمح للمادة بالتدفق الكامل داخل تجاويف القالب
• تُغيِّر طريقة تطبيق القوة – ضبط الضغط طوال دورة السكتة يحسِّن سلوك المادة
• تخصِّص ملفات الحركة لكل عملية – يمكن تشغيل أجزاء مختلفة باستخدام خصائص دورة سكتة مختلفة تمامًا

تُظهر هذه القدرات قيمةً خاصةً في تطبيقات التصنيع التي تتضمن مواد رقيقة السماكة، والصلب عالي القوة، وسبائك الألومنيوم. وتلاحظ شركة ATD أن المكونات ذات التصاميم المعقدة تساعد في تحسين أداء المركبة مع دعم أهداف خفض الوزن — وبفضل تقنية المحركات الكهربائية servo تصبح هذه التصاميم قابلة للتحقيق.

تمتد مزايا الدقة لتشمل أكثر من مجرد جودة التشكيل. فتؤمن المكابس ذات المحركات الكهربائية servo نتائجَ متسقةً وقابلةً للتكرار في التطبيقات التي تتطلب تحملات ضيقة للغاية. كما تستفيد عمليات مثل الطي الحافة (flanging)، والتنقش (coining)، والتجسيد البارز (embossing) من هذا المستوى العالي من التحكم، ما يمكّن المصنّعين من إنتاج كميات كبيرة مع أقل قدرٍ ممكن من التباين.

التكامل مع أنظمة التحكم العددي الحاسوبي (CNC) وأنظمة القوالب الذكية

إن امتلاك قوالب ضغط متطورة لا يُعدّ ذا فائدة كبيرة إذا لم تكن القالب نفسه قادرةً على الإبلاغ عمّا يحدث أثناء الإنتاج. وهنا بالضبط تحوّل أدوات التصنيع الذكية عملية مراقبة الجودة الاستجابية إلى إدارة استباقية للعملية.

وفقًا لشركة كينينغ للتجهيزات المعدنية، فإن أدوات التصنيع الذكية تدمج مجموعة متنوعة من أجهزة الاستشعار مباشرةً داخل قوالب الختم المعدنية. وخلال عملية الختم، تقوم هذه الأجهزة برصد عوامل حاسمة مثل درجة الحرارة والضغط والقوة والموقع. وتوفّر البيانات الفورية معلوماتٍ عن أداء القالب وظروف التشكيل التي كانت غير مرئية سابقًا.

ما الذي يمكن أن تكشفه أجهزة الاستشعار المُدمَجة داخل القالب فعليًّا؟ أكثر مما قد تتوقع:

• توزيع القوة – تحدد أجهزة الاستشعار الأحمال غير المتوازنة التي تؤدي إلى التآكل المبكر أو عيوب في القطع المصنَّعة
• اختلافات درجة الحرارة – يتسبب تراكم الحرارة في تغيُّر سلوك المادة وانخفاض عمر القالب؛ ويتيح الرصد المبكر التدخل قبل حدوث المشكلات
• دقة الموضع – يضمن التحقق من وضعية المادة ومحاذاة المخرز منع تصنيع قطع غير مطابقة للمواصفات
• الاتساق من دورة إلى دورة أخرى – يكشف تتبع اتجاهات التغيرات في العملية عن الانحرافات قبل أن تؤدي إلى إنتاج قطع غير مقبولة

تتيح هذه الحلقة التغذوية الراجعة المستمرة للمشغلين والأنظمة الآلية مراقبة أداء القالب وكشف أي انحرافات عن الظروف المثلى. وتُعد المراقبة الفورية أمراً حاسماً لاكتشاف المشكلات في مراحلها المبكرة، ومنع العيوب، وضمان ثبات جودة المنتج.

إن البيانات التي تولّدها أدوات التصنيع الذكية لا تقتصر وظيفتها على الإشارة إلى المشكلات الفورية فحسب، بل تقوم منصات التحليلات المتقدمة بتفسير معلومات الحساسات لتحديد اتجاهات الأداء مع مرور الوقت. وبذلك يحصل المصنعون على رؤى عميقة حول سلوك قوالبهم خلال آلاف أو ملايين الدورات — وهي معلوماتٌ تُسهم في إجراء تصحيحات فورية للعملية، وكذلك في تحسينات طويلة الأمد لأدوات التصنيع.

وربما تكون القدرة الأكثر قيمة هي الصيانة التنبؤية. فبالمراقبة المستمرة لحالة القالب، يمكن للمصنّعين توقُّع وقت الحاجة إلى الصيانة بدلًا من الانتظار حتى حدوث الأعطال. ويؤدي هذا النهج الاستباقي إلى خفض وقت التوقف غير المخطط له، ويطيل عمر الأدوات، ويمنع إنتاج الأجزاء المعيبة التي تنتج عندما تبقى القوالب البالية في خط الإنتاج لفترة أطول من اللازم.

وتتكامل عمليات قص القوالب وتشكيلها آليًّا بشكل متزايد مع أنظمة الأتمتة الأوسع نطاقًا. وتتواصل القوالب الذكية مع وحدات تحكم الآلات، ومعدات مناولة المواد، وأنظمة فحص الجودة لتكوين خلايا تصنيع مغلقة الحلقة. وعندما تكشف أجهزة الاستشعار عن حالة خارج الحدود المسموح بها، يمكن للنظام أن يُجري تعديلات تلقائية على المعايير، أو يُشير إلى أجزاء تتطلب الفحص، أو يوقف الإنتاج تمامًا — وكل ذلك دون تدخل المشغل.

هذه التقنيات ليست مفاهيم مستقبلية—بل هي واقع إنتاجي يُعيد تشكيل ديناميكيات المنافسة عبر مختلف القطاعات. وفهم الطريقة التي يطبّق بها كل قطاعٍ هذه القدرات يُبيّن سبب تمكُّن بعض الشركات المصنِّعة باستمرار من تحقيق نتائجٍ يصعب على غيرها مُنافستها.

التطبيقات الصناعية التي تحقِّق فيها عمليات تشكيل القوالب نتائج ملموسة

لقد استعرضتَ التقنيات التي تُغيِّر من عالم التشكيل الدقيق—مثل المكابس ذات المحركات servo، والقوالب الذكية، والأتمتة المتكاملة. لكن ما يربط بين كل هذه القدرات هو القطاعات الصناعية التي تتطلّبها. فكل قطاعٍ يواجه تحدياتٍ فريدةً، وفهم هذه الفروق يوضّح لماذا تنجح حلول الأدوات في تطبيقٍ معينٍ بشكلٍ مذهلٍ، بينما تفشل تمامًا في تطبيقٍ آخر.

فكّر في الأمر بهذه الطريقة: إن القالب المُستخدَم في عملية الختم لإنتاج قطع التثبيت الخاصة بالسيارات يواجه متطلباتٍ مختلفةً تمامًا عن تلك التي يواجهها القالب المستخدم في إنتاج المكونات الإنشائية للطائرات. فتتفاوت التحملات المسموحة، والمواد المستخدمة، وحجم الإنتاج، ومتطلبات الجودة تفاوتًا كبيرًا. وبذلك فإن مواءمة القوالب وقدرات الختم مع هذه المتطلبات هو ما يحدّد ما إذا كانت الشركات المصنِّعة ستنجح أم ستتعثّر باستمرار بسبب الحاجة إلى إعادة العمل مرارًا وتكرارًا.

تطبيقات تشكيل القوالب في قطاعي السيارات والطيران

ويُمثِّل قطاع السيارات أكبر مستهلكٍ عالميًّا لقوالب ختم المعادن، ولسبب وجيهٍ جدًّا. فكل مركبة تحتوي على آلاف المكونات المعدنية المشكَّلة، بدءًا من الألواح الظاهرة في هيكل السيارة وانتهاءً بالتدعيمات الإنشائية المخفية. ووفقًا لشركة «نيواي بريسيجن» (Neway Precision)، تُعَد عمليتا الختم والسحب العميق حاسمتين في إنتاج أجزاء السيارات الكبيرة والمتينة بدقة عالية — وهي أجزاءٌ يجب أن تستوفي معايير جودة صارمة.

وتغطي تطبيقات قطاع السيارات نطاقًا استثنائيًّا:

• ألواح الجسم – الأبواب، وغطاء المحرك، والدراعات، ولوحات السقف التي تتطلب تشطيب سطح ممتاز للدهان والمظهر من الفئة (أ)
• العناصر الهيكلية – ألواح الأرضية، والأعمدة، والعناصر التعزيزية التي يتحدد أداءها في حالات التصادم وفقًا لنسبة القوة إلى الوزن
• الدعامات والموصلات – دعامات المحرك، ومكونات نظام التعليق، والعناصر التعزيزية للهيكل التي تتطلب تحملات دقيقة جدًّا للتجميع
• مكونات نظام الوقود – الخزانات والغلاف الخارجي المُصنَّعة عبر عملية السحب العميق لإنتاج هياكل متكاملة وخالية من التسرب

ما الذي يجعل تصنيع القوالب الخاصة بالصناعات automobile معقدًا للغاية؟ إنها المجموعة المترابطة من متطلبات الإنتاج بكميات كبيرة، والتحملات الضيقة جدًّا، والمتطلبات الصارمة جدًّا للجودة. وتبلغ التحملات التي تُبلِّغ عنها شركة «نيواي» في عمليات الكبس ما يصل إلى ±٠٫٠١ مم، بينما تصل معدلات الإنتاج إلى ١٥٠ قطعة في الساعة لمكونات الهيكل المعقدة. وهذه الدقة بالغة الأهمية؛ لأن أي انحراف طفيف قد يؤدي إلى مشكلات في التجميع أو نقص في الأداء.

بالنسبة للمصنِّعين الذين يوفرون خدماتهم لمصنِّعي المعدات الأصلية في قطاع السيارات، فإن الحصول على الشهادات يكتسب أهمية بالغة. ومن بين المورِّدين الحاصلين على شهادة IATF 16949 مثل شاوي تُقدِّم حلول قوالب الختم الدقيقة المصمَّمة خصيصًا لتلبية هذه المعايير الصارمة، مع إمكانات تشمل التصنيع السريع للنماذج الأولية والإنتاج الضخم. وتكشف نسبة الموافقة بنسبة ٩٣٪ في المحاولة الأولى عن مدى فعالية محاكاة الحاسوب المتقدمة (CAE) في منع التكرارات المكلفة التي تعاني منها المورِّدون الأقل كفاءة.

تطبيقات الفضاء الجوي وتتطلَّب قطع الطيران دقةً أعلى بكثير، وإن كانت عادةً بكميات أقل. ووفقًا لشركة أليكونا، فإن مكوِّنات الطيران غالبًا ما تتطلَّب تحملات دقيقة جدًّا تصل إلى ±٢–٥ ميكرون — أي ما يفوق بكثير المواصفات النموذجية لقطاع السيارات.

تشمل قوالب الطيران المستخدمة في تطبيقات المكابس ما يلي:

• العصا الهيكلية والإضافات – مكونات الألومنيوم والتيتانيوم، حيث يؤدي خفض الوزن مباشرةً إلى تحسين كفاءة استهلاك الوقود
• أنظمة التثبيت – قوالب تشكيل الخيوط التي تُنتِج صواميل ذات جودة طيران عالية القوة عبر عملية التشكيل البارد بدلًا من القطع
• أجزاء الألواح – أغطية جسم الطائرة والأجنحة المصنوعة من الألومنيوم والمُشكَّلة بشكل دقيق
• مكونات المحرك – أجزاء السبائك مقاومة الحرارة العالية التي تتطلَّب أساليب تشكيل متخصصة

تُميِّز اعتبارات المواد قطاع الطيران والفضاء عن قطاع السيارات. فبينما تعتمد صناعة السيارات بشكل متزايد على الفولاذ عالي القوة والألومنيوم، يعتمد قطاع الطيران والفضاء اعتمادًا كبيرًا على سبائك التيتانيوم والسبائك الفائقة النيكلية ودرجات الألومنيوم المتخصصة. وتطرح هذه المواد تحديات في عمليات التشكيل تتطلب مواد قوالب استثنائية، وسيطرة دقيقة على العمليات، وغالبًا ما تتطلب تقنيات تشكيل عند درجات حرارة مرتفعة.

تصنيع السلع الاستهلاكية والمعدات الصناعية

وبالإضافة إلى قطاعي السيارات والطيران والفضاء، تمتد تطبيقات قوالب الصفائح المعدنية عبر جميع قطاعات التصنيع تقريبًا. وتختلف المتطلبات — لكن المبادئ الأساسية المتمثلة في مواءمة قدرات الأدوات مع متطلبات التطبيق تبقى ثابتة.

تصنيع الأجهزة يمثِّل قطاعًا رئيسيًّا يستهلك مكونات معدنية مشكَّلة:

• ألواح الثلاجات والأفران – أجزاء ذات تنسيق كبير تتطلب نعومة سطحية متسقة ودقة أبعادية لعملية التجميع
• أسطوانات الغسالات والمجففات – مكونات أسطوانية مشكَّلة بتعميق عميق تتطلب توزيعًا متجانسًا للسماكة
• غلاف لوحات التحكم – غلاف مُشكَّل بدقة لاستيعاب المكونات الإلكترونية مع متطلبات تركيب مشددة
• الإطارات الإنشائية – عناصر تحمل الأحمال حيث تحدد الصلابة والاستقرار البُعدي متانة الجهاز

تتم عادةً عملية إنتاج الأجهزة بكميات كبيرة وبمتطلبات معتدلة فيما يخص التسامحات. ويتحول التركيز نحو مظهر السطح وتناسق تركيب القطع بدلًا من الدقة الميكرونية التي تتطلبها قطاعات مثل الفضاء الجوي.

تصنيع الإلكترونيات والموصِّلات يحتل هذا المجال النقيض المطلق — أي التسامحات الضيقة جدًّا في المكونات المصغَّرة. ووفقًا لشركة أليكونا، تتطلب أغلفة الموصِّلات الإلكترونية دقةً على مستوى الميكرومتر لأن المكونات يجب أن تناسب الأغلفة بدقةٍ تامة. وتُنتج قوالب الختم المعدني المستخدمة في هذه التطبيقات آلاف القطع المعقدة كل ساعة عبر أنظمة القوالب التدريجية المُحسَّنة للسرعة والثبات.

تطبيقات المعدات الصناعية تشمل:

• الأغلفة والخزائن – أغلفة فولاذية مُشكَّلة لأنظمة كهربائية وميكانيكية
• مكونات تكييف الهواء والمكيفات المركزية – أنابيب التهوية، والأغلفة، والعناصر الإنشائية
• قطع غيار المعدات الزراعية – مكونات ذات عيار ثقيل تتطلب متانة في البيئات الصعبة
• ألواح معدات البناء – أجزاء بتنسيق كبير تجمع بين المتطلبات الهيكلية والاعتبارات الجمالية

كيف تختلف المتطلبات عبر هذه القطاعات؟ يبرز المقارنة التالية أبرز الفروقات:

الصناعة	الدقة النموذجية	Volumes الإنتاج	المواد الأولية	أبرز العوامل المؤثرة في الجودة
سيارات	±0.01 إلى ±0.1 مم	عالية جدًّا (ملايين قطعة/سنة)	الفولاذ عالي القوة، الألومنيوم	الدقة الأبعادية، ونوعية السطح، وأداء التصادم
الفضاء	±0.002 إلى ±0.02 مم	منخفض إلى متوسط	التيتانيوم، وسبائك الألومنيوم، والسبائك الفائقة	دقة فائقة، وسلامة المادة، وإمكانية التعقب
الأجهزة	±0.1 إلى ±0.5 مم	مرتفع	فولاذ مدرفل على البارد، فولاذ مقاوم للصدأ	مظهر السطح، دقة تركيب الأجزاء، الكفاءة من حيث التكلفة
الإلكترونيات	±0.005 إلى ±0.05 مم	مرتفع جداً	سبائك النحاس، المعادن الخاصة	الدقة الصغيرة جدًّا، الخصائص الكهربائية، الاتساق
المعدات الصناعية	±0.25 إلى ±1.0 مم	منخفض إلى متوسط	الفولاذ الكربوني، الفولاذ المقاوم للصدأ	السلامة الإنشائية، المتانة، التكلفة

لاحظ كيف تؤثر متطلبات الحجم في قرارات تصنيع القوالب. فتطبيقات السيارات والإلكترونيات ذات الإنتاج الكبير تبرِّر استثمارات كبيرة في أدوات التصنيع لأن التكاليف تُوزَّع على ملايين القطع. أما التطبيقات الجوية والصناعية ذات الإنتاج المحدود فتتطلب حسابات اقتصادية مختلفة — وغالبًا ما تُفضِّل المرونة بدلًا من أقصى سرعة إنتاج.

وتختلف عملية اختيار المواد أيضًا باختلاف القطاع. فتحول قطاع السيارات نحو الفولاذ عالي القوة والألومنيوم لتخفيف الوزن يُحدث تحديات في عملية التشكيل تتطلب محاكاة متقدمة والتحكم في العمليات. أما سبائك الطيران الغريبة فهي تتطلب مواد خاصة لقوالب التشكيل، وغالبًا ما تُستخدم تقنيات التشكيل الساخن. وفي قطاع تصنيع الأجهزة المنزلية، حيث يركّز الإنتاج على الكفاءة التكلفة، يُعطى الأولوية لطول عمر القالب وقلة الصيانة المطلوبة بدلًا من دفع حدود المواد إلى أقصاها.

إن فهم هذه المتطلبات الخاصة بكل قطاع يساعد المهندسين على اختيار أنواع القوالب والمواد ومعايير العمليات المناسبة. لكن بغض النظر عن القطاع، فإن سؤالًا واحدًا هو الذي يحدد في النهاية جدوى المشروع: هل الاستثمار مجدٍ اقتصاديًّا؟ ولتقييم تكاليف تشكيل القوالب والعائد على الاستثمار (ROI)، يتطلب الأمر تحليلًا دقيقًا للعوامل التي سنستعرضها بعد ذلك.

اعتبارات التكلفة والعائد على الاستثمار في استثمارات تشكيل القوالب

لقد رأيتَ كيف تُشكِّل متطلبات القطاع قرارات الأدوات—ولكن السؤال الذي يُقرِّر في النهاية ما إذا كان أي مشروع لتشكيل القوالب سيتقدَّم أم لا هو: هل تتطابق الحسابات الرياضية؟ ولعل فهم ما يعنيه استثمار القوالب والأدوات حقًّا يتطلَّب النظر إلى ما وراء سعر الشراء الأولي لاستيعاب الصورة المالية الكاملة.

فكِّر في استثمار الأدوات على غرار شراء مركبة. فسعر العلامة المُلصَقة مهمٌّ، لكن تكاليف الوقود والصيانة والتأمين والقيمة عند إعادة البيع في نهاية المطاف هي التي تحدِّد المبلغ الفعلي الذي تنفقه مع مرور الوقت. وتنطبق نفس الآلية على اقتصاديات تشكيل القوالب—وبالفعل فإن المصنِّعين الذين يركِّزون فقط على التكاليف الأولية غالبًا ما يكتشفون أنهم ارتكبوا أخطاءً مكلِّفة.

تحليل استثمار الأدوات وتكلفة كل قطعة

ما العوامل التي تُحرِّك تكاليف قوالب التشكيل؟ وفقًا لشركة TOPS Precision، فإن عدة عوامل مترابطة تُحدِّد مستوى استثمارك:

• تعقيد الجزء – الأشكال الهندسية المعقدة التي تتطلب محطات تشكيل متعددة، أو تحملات ضيقة جدًّا، أو أنماط تدفُّق معقدة للمواد تتطلّب قوالب أكثر تطورًا. وتكون تكلفة الدعامات البسيطة أقلَّ بكثيرٍ من تكلفة المكوِّنات المُستخلَصة عميقًا والتي تحتوي على ميزات متعددة.
• اختيار نوع القالب – تتطلّب القوالب التصاعدية لإنتاج الكميات الكبيرة استثمارًا أوليًّا أكبر من القوالب المركَّبة الأبسط أو ذات العملية الواحدة. ويجب على صانع القوالب أن يوازن بين القدرة الفنية والتكلفة.
• متطلبات المادة – تؤثِّر درجات فولاذ القوالب تأثيرًا كبيرًا في التسعير. إذ تكون تكلفة درجات الفولاذ الممتازة مثل سلسلة CPM أعلى من فولاذ H13 القياسي، لكنها قد تحقِّق تكلفة إجمالية أقل بفضل طول عمرها التشغيلي.
• توقعات حجم الإنتاج – يتطلّب تصميم القوالب المخصَّصة لـ ٥٠٬٠٠٠ دورة بناءً مختلفًا عن القوالب المصمَّمة للعمل لمدة ٢ مليون دورة. فالإفراط في القدرة التصميمية يُضيِّع المال، بينما يؤدي نقص القدرة التصميمية إلى تكاليف إضافية بسبب الاستبدال المبكر.
• المعالجات والطلاء السطحي – تضيف المعالجات مثل التنيتريد والطلاءات المُترسِّبة بالتفريغ البلازما (PVD) تكلفة أولية، لكنها تمدُّ العمر التشغيلي وتخفض تكرار الصيانة.

هنا حيث تصبح اقتصاديات قوالب الأدوات مثيرة للاهتمام: فغالبًا ما يؤدي الاستثمار الأعلى في القوالب إلى خفض التكلفة لكل جزء. ووفقًا لشركة «داي-ماتيك»، فإن الاستثمار في تصميم قوالب عالية الجودة يضمن إنتاجًا دقيقًا ومتسقًا، مما يقلل من الأخطاء ويحد من الحاجة إلى إعادة العمل. كما أن القوالب الأكثر متانة تتطلب صيانة أقل وتقلل من تكاليف الاستبدال على المدى الطويل.

تتبع العلاقة بين الحجم والتكلفة لكل جزء نمطًا متوقعًا:

حجم الإنتاج	نهج استثمار القوالب	الأثر على تكلفة القطعة الواحدة
منخفض (أقل من ١٠٬٠٠٠ جزء)	قوالب أبسط؛ وقد تُستخدم قوالب مؤقتة (Soft Tooling) للنماذج الأولية	تكلفة أعلى لكل جزء؛ حيث تهيمن تكلفة استهلاك القوالب (Amortization) على التكلفة الإجمالية
متوسط (من ١٠٬٠٠٠ إلى ١٠٠٬٠٠٠ جزء)	قوالب إنتاجية ذات عمر افتراضي معتدل	اقتصاد متوازن؛ حيث توزَّع تكاليف القوالب بشكل معقول
مرتفع (أكثر من ١٠٠٬٠٠٠ قطعة)	مواد أولية فاخرة، وطلاءات، وتصنيع عالي الجودة لتحقيق أقصى عمر افتراضي	أقل تكلفة لكل جزء؛ حيث يتم توزيع الاستثمار على حجم هائل

ما العامل الكامن في تكلفة تصنيع القوالب؟ الصيانة. وفقًا لـ صناعات الصفائح المعدنية ، فإن التكلفة الإجمالية للملكية تشمل تكاليف رأس المال، والتكاليف التشغيلية، وتكاليف التوقف عن الإنتاج ناقص القيمة المتبقية. أما الآلات — والقوالب — التي لا تحتوي على أنظمة مدمجة لتتبع الصيانة فهي أصعب في الإدارة، مما يؤدي إلى أعطال غير متوقعة وانقطاعات في الإنتاج.

تتراكم تكاليف الصيانة من خلال:

• إعادة تجديد الأسطح العرضة للتآكل وفق الجدول المُحدَّد
• استبدال الإدخالات والمكونات البالية
• الإصلاحات غير المخططة الناتجة عن الأعطال غير المتوقعة
• خسائر الإنتاج أثناء فترات توقف خطوط الإنتاج للصيانة

تشدد شركة TOPS Precision على أن الصيانة الدورية أكثر فعالية من حيث التكلفة بكثير مقارنةً بالإصلاحات الطارئة أو استبدال الأدوات بالكامل. كما أن اعتماد تصاميم وحدوية تتضمن إدخالات قابلة للاستبدال في المواقع الأكثر عُرضة للتآكل يقلل العبء طويل الأمد المتعلق بالصيانة، مع الحفاظ على جودة الأجزاء طوال دورة حياة تصنيع القوالب.

تقييم العائد على الاستثمار لمشاريع تشكيل القوالب

يتطلب حساب العائد على الاستثمار مقارنة التكاليف الإجمالية بالبدائل المتاحة— وليس فقط المقارنة بين الأسعار الأولية مع بعضها البعض. وينبغي أن يشمل إطار التقييم ما يلي:

1. تحديد متطلبات الإنتاج – يُشكِّل الحجم السنوي ومدة البرنامج ومواصفات التحمل ومعايير الجودة الأساس الذي تُبنى عليه عملية المقارنة.
2. حساب إجمالي استثمار الأدوات والقوالب – يشمل ذلك التصميم والتصنيع والاختبار الأولي والتحقق من صلاحية الإنتاج الأولي. ولا تنسَ ساعات الهندسة المخصصة للمحاكاة والتحسين.
3. تقدير تكاليف التشغيل – تتراكم تكاليف المواد لكل قطعة ومتطلبات العمالة واستهلاك الطاقة واستخدام مواد التشحيم طوال دورة حياة الإنتاج.
4. التوقعات المتعلقة بتكاليف الصيانة – استنادًا إلى العمر الافتراضي المتوقع للقالب وفترات إعادة التأهيل، احسب ميزانيات الصيانة المجدولة والاحتياطية.
5. إدراج تكاليف الجودة – تؤثر معدلات التصريف، ومتطلبات إعادة العمل، والمطالبات المحتملة بالضمان الناتجة عن الأجزاء المعيبة تأثيرًا كبيرًا على الاقتصاد الكلي.
6. خذ تكاليف الفرصة البديلة في الاعتبار – توقف خطوط الإنتاج للصيانة أو للإصلاحات غير المتوقعة يعني فقدان القدرة الإنتاجية وربما إخفاق التزامات العميل.

تُحسِّن فرق الهندسة التي تمتلك قدرات متقدمة في محاكاة الحاسوب المساعدة في الهندسة (CAE) هذه الجوانب الاقتصادية بشكلٍ كبير. Shaoyi's إن اعتماد منهجية نسبة الموافقة من المحاولة الأولى بنسبة ٩٣٪ يقلل من التكرارات المكلفة التي تُضخِّم ميزانيات التطوير وتؤخِّر إطلاق عمليات الإنتاج. كما أن قدراتها على تصنيع النماذج الأولية بسرعة — والتي تُوفِّر أجزاء التحقق في غضون ٥ أيام فقط — تتيح التحقق من التصميم قبل الالتزام باستثمار الأدوات الكاملة للإنتاج.

تؤكد شركة داي-ماتيك أن الاستثمار في إنشاء نماذج أولية مبكرة خلال مرحلة التصميم يساعد في تحديد المشكلات المحتملة قبل الإنتاج الضخم، مما يمكن المصنّعين من تجنّب عمليات إعادة التصميم المكلفة وتعديلات القوالب لاحقًا. ويؤدي هذا الاستثمار المُقدَّم في مرحلة التحقق باستمرار إلى تحقيق عائد استثماري متفوق مقارنةً بالاندفاع نحو تصنيع القوالب للإنتاج الذي يتطلب لاحقًا إجراء تعديلات.

النتيجة النهائية؟ إن القوالب عالية الجودة تمثّل استثمارًا وليس مجرد نفقة. ويحقّق المصنّعون الذين يقيّمون تكلفة الملكية الإجمالية بدلًا من سعر الشراء فقط نتائج أفضل باستمرار — مثل خفض التكلفة لكل قطعة، وانخفاض عدد العيوب، وقوالب تقدّم أداءً موثوقًا طوال عمرها التشغيلي المقصود.

الأسئلة الشائعة حول عملية تشكيل القوالب

١. ما هي عملية تشكيل القوالب؟

يُعَدّ تشكيل القوالب عملية متخصصة لتشكيل المعادن، حيث يتم ضغط صفائح المعدن بين مكونات الأدوات المتطابقة—وهي المثقاب وكتلة القالب—لإنشاء أشكال هندسية دقيقة من خلال تشويه خاضع للرقابة. وتستخدم هذه العملية الشد أو الضغط أو كليهما لتوصيف المادة دون إزالتها، مع الاعتماد على الخصائص الميكانيكية للمعدن لتحقيق الأبعاد النهائية. وعلى عكس عمليات القطع، فإن قوالب التشكيل تعيد تشكيل المادة عبر تقنيات مثل الثني، والتجنيس، والطي، والسحب.

٢. ما أنواع قوالب التشكيل المختلفة؟

تشمل الأنواع الرئيسية القوالب التدريجية لإنتاج الكميات الكبيرة مع محطات تسلسلية متعددة، والقوالب الانتقالية للأجزاء الأكبر حجمًا التي تتطلب نقلها بين العمليات، والقوالب المركبة لعمليات القطع والتشكيل المتزامنة في ضربة واحدة، والقوالب التشكيلية المصممة خصيصًا لتشكيل المواد دون إزالة أي جزء منها. ويتناسب كل نوع مع أحجام إنتاج مختلفة، وأحجام الأجزاء، ومتطلبات التعقيد. وتتفوق القوالب التدريجية في إنتاج دفعات تتجاوز ١٠٠٬٠٠٠ قطعة، بينما تكون القوالب المركبة أكثر ملاءمةً للدفعات الأصغر حجمًا التي تتطلب دقة عالية.

٣. ما المقصود بتصنيع القوالب؟

إن تصنيع الموتات يشمل الرحلة الهندسية الكاملة من تحليل متطلبات الجزء إلى التحقق من صحة القدرة على الإنتاج. ويشمل تحليل تصميم الأجزاء، واختيار المواد، ومحاكاة CAE للتنبؤ بتدفق المواد، ومعالجة مكونات الميتة من الصلب الأداة، المعالجة الحرارية، التجميع، التجربة، والتصفية التكرارية. يستخدم صناعة المواد المعدنية الحديثة الهندسة بمساعدة الكمبيوتر للكشف عن العيوب رقمياً قبل قطع الأدوات المادية، مما يقلل بشكل كبير من تكاليف التطوير والجداول الزمنية.

4. كيف تمنع العيوب الشائعة مثل التجاعيد والجلد؟

يشتمل الوقاية من العودة الربيعية على الانحناء الزائد للتعويض ، واستخدام تقنيات التصميم للدقة ، وتطبيق المعايرة بعد التشكيل على أساس توقعات محاكاة CAE. يتطلب منع التجاعيد زيادة ضغط حامل الفراغ، وإضافة حبات السحب لتحكم تدفق المواد، وضمان محاذاة الأدوات بشكل صحيح. الوقاية من التمزق تركز على زيادة نصف قطر السحب ، وتحسين التشحيم ، واختيار درجات المواد الأكثر قابلية للتشكيل. أدوات المحاكاة الحديثة تتوقع هذه المشاكل قبل بدء الإنتاج.

خمسة. ما هي العوامل التي تؤثر على استثمارات الأدوات التي تصنع الصبغة و ROI؟

وتشمل عوامل التكلفة الرئيسية تعقيد الجزء، واختيار نوع الطلاء، ومستويات الصلب الأداة، وحجم الإنتاج المتوقع، ومعالجات السطح. عادة ما يؤدي الاستثمار الأعلى في الأدوات إلى انخفاض تكاليف كل جزء في الحجم. يجب أن يشمل تحليل إجمالي تكلفة الملكية تكاليف التصميم والتصنيع والتجربة والصيانة والجودة. فرق الهندسة التي لديها محاكاة CAE متقدمةمثل نهج موافقة الشاويي بنسبة 93% للجواز الأوليقلل من التكرار المكلف ويقدم عائد استثمار أفضل من خلال النماذج الأولية السريعة والإنتاج الخالي من العيوب.
