ما هي قوالب ختم الصفائح المعدنية وكيف تعمل؟

هل سبق أن تساءلتَ كيف يحوّل المصنعون الصفائح المعدنية المسطحة إلى ألواح سيارات دقيقة الشكل، أو مكونات الأجهزة المنزلية، أو الأجهزة الطبية؟ الجواب يكمن في قوالب ختم الصفائح المعدنية — وهي أدوات دقيقة متخصصة ثوّرت التصنيع الحديث.

إذن ما هو قالب الختم بالضبط؟ وبعبارات بسيطة، هو أداة صلبة تتكون عادةً من زوجٍ ذكري وأنثوي، ومصممة لقطع الصفائح المعدنية أو ثنيها أو تشكيلها أو تكوينها وفق تكوينٍ مطلوب. وغالبًا ما يُشار إلى هذه الأدوات من قِبل المتخصصين بـ"أدوات الختم" أو باختصار بـ"الأدوات". ووفقًا لـ محاكاة الطابع ، تُوصف هذه القوالب غالبًا بـ"الأدوات" لأن تصنيع الشكل المطلوب يتطلب عادةً استخدام عدة قوالب ختم تعمل عبر سلسلة من خطوات العمليات.

ما هي الاستخدامات العملية للقوالب؟ لا تزال الصناعة automobile هي الاستخدام الأبرز، حيث يُنتَج تقريبًا كل مكوّن معدني مسطّح—من ألواح الأبواب إلى الدعائم الإنشائية—عبر عملية ختم القوالب. ويشكّل مصنعو السلع الاستهلاكية، ومن بينهم منتجو غسالات الصحون وغسالات الملابس، ثاني أكبر قاعدة مستخدمين، تليها قطاعا البناء والرعاية الصحية.

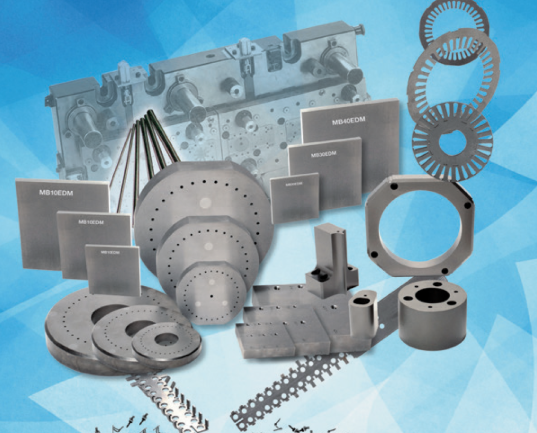

شرح العلاقة بين المثقاب والقالب

تصور أنك تستخدم قاطعة البسكويت لضغط العجين—هذه هي الفكرة الأساسية الكامنة وراء عمل قوالب الختم، وإن كانت هذه العملية تتم بدقة وقوة أعلى بكثير. ويعتمد النظام على عنصرين أساسيين يعملان في تناغم تام:

• المثقاب (المكوّن الذكري): وهذا الأداة العلوية التي تنزل بقوة مضبوطة، دافعةً المادة نحو المكوّن السفلي أو من خلاله
• القالب (المكوّن الأنثوي): وهذه الأداة السفلية التي تحتوي على التجويف أو الفتحة التي تستقبل المادة وتُحدّد الشكل النهائي لها

عندما تضع ورقة معدنية مسطحة بين هذه المكونات وتُطبِّق المكبس قوةً، فإن المادة تنثني وتتدفق وفقًا لهندسة القالب. ويُحدَّد جودة الحواف وتكوُّن الحواف البارزة (البروزات) والدقة العامة للقطعة من خلال الفجوة بين المخرز والقالب— والتي تُقاس بالألف من الإنش. ويجب أن يحافظ قالب الضغط على التحملات الدقيقة بدقةٍ طوال ملايين الدورات لإنتاج نتائج متسقة.

لماذا تكتسي أدوات التصنيع الدقيقة أهميةً بالغةً في الإنتاج عالي الحجم؟

وهنا تصبح الأمور مثيرةً للاهتمام. فما الميزة الحقيقية التي يوفِّرها تشكيل المعادن بالختم مقارنةً بطرق التشكيل الأخرى؟ إنها السرعة والاتساق. ويمكن لأقاليب الختم المصممة جيدًا أن تُنتِج القطع بمعدلات تتجاوز ٦٠ قطعةً في الدقيقة، رغم أن معدل ٢٠ قطعةً في الدقيقة يمثل سرعة إنتاج أكثر شيوعًا.

تكتسب هذه القدرة أهمية حاسمة عندما تُصنَّع ٥٠٬٠٠٠ قطعة أو أكثر سنويًّا. وفي هذه الكميات، فإن أدنى التباينات بين المكونات تؤدي إلى مشكلات جوهرية في الجودة في مراحل الإنتاج اللاحقة. وتلغي أدوات التشكيل الدقيقة هذه المخاوف من خلال إنتاج قطع متطابقة تمامًا دفعةً تلو الأخرى.

ومع ذلك، فإن هذه الأداء يترتب عليه استثمار كبير. ووفقًا لبيانات القطاع، تتراوح تكاليف أدوات التشكيل عادةً بين ١٠٠٬٠٠٠ دولار أمريكي و٥٠٠٬٠٠٠ دولار أمريكي، وذلك تبعًا لدرجة التعقيد. ويُجعل هذا الاستثمار تقنية الختم مناسبةً أساسًا للتطبيقات عالية الحجم، حيث تنخفض تكاليف القطعة الواحدة انخفاضًا كبيرًا على مدى دورات إنتاج طويلة الأمد.

الاعتبارات الهندسية التفريق بين القوالب الأساسية وأدوات التشكيل الدقيقة تشمل اختيار المواد، والمعالجات السطحية، وحسابات المسافات التصاعدية (الفراغات)، وبروتوكولات الصيانة—وهي مواضيع سنستعرضها تفصيليًّا في هذا الدليل. ويساعد فهم هذه المبادئ الأساسية في اتخاذ قراراتٍ مستنيرة بشأن استثمارات القوالب التي تؤثر مباشرةً على نجاح عمليات التصنيع لديك.

أنواع قوالب الختم ومتى يُستَخدم كل تكوين منها

والآن وبعد أن فهمت كيفية عمل قوالب الختم، يصبح السؤال المنطقي التالي هو: أي نوع من قوالب الختم يناسب تطبيقك المحدَّد؟ والإجابة تعتمد على درجة تعقيد القطعة المطلوبة، وحجم الإنتاج، والقيود المفروضة على الميزانية. ولنتناول بالتفصيل الأنواع الأربعة الرئيسية لقوالب الختم، ونستعرض الحالات التي يكون فيها كل تكوين منها الأنسب.

عندما يتعلق الأمر بـ القوالب وعمليات الختم وعادةً ما يختار المصنِّعون بين القوالب التقدُّمية، والقوالب الناقلة، والقوالب المركَّبة، أو القوالب المدمجة. وكل نوع منها يوفِّر مزايا مميَّزة تبعًا لمتطلبات الإنتاج لديك. ويقدِّم الجدول أدناه مقارنةً سريعةً لمساعدتك في التنقُّل بين هذه الخيارات:

نوع الديي	التطبيقات النموذجية	حجم الإنتاج	مستوى التعقيد	التكلفة النسبية	المزايا الرئيسية
الموت المتقدم	أقواس ومشابك للسيارات، ومقاطع تثبيت، ومكونات إلكترونية	إنتاج عالي الحجم (أكثر من ١٠٠٬٠٠٠ قطعة)	متوسط إلى عالي	استثمارات أولية عالية	السرعة القصوى، والتجانس الممتاز
ينقل الأجزاء	اللوحات الخارجية الكبيرة للسيارات، ووحدات الطيران والفضاء	متوسط إلى عالي	مرتفع	تكاليف تشغيلية أعلى	تتعامل مع الأجزاء الكبيرة والمعقدة
Compound dies	الأجزاء المسطحة الدقيقة، والحلقات التثبيتية، والأشكال البسيطة	منخفض إلى متوسط	منخفض إلى متوسط	معتدلة	عمليات متعددة في ضغطة واحدة
القوالب المركبة	الأجزاء التي تتطلب التشغيل بالقطع والتشكيل معًا	متوسط الحجم	متوسطة	معتدلة إلى عالية	المرونة في أنواع العمليات

القوالب التدريجية للإنتاج عالي السرعة

تصور خط التجميع مُكثَّفًا في أداة واحدة — هذه في الأساس وظيفة القوالب التدريجية. وتتكوَّن هذه القوالب المستخدمة في ختم المعادن من محطات متعددة مرتبة تسلسليًّا، حيث تقوم كل محطة بأداء عملية محددة بينما يتقدم شريط المعدن عبر المكبس.

وفقًا لشركة دوريكس إنك، فإن القوالب التدريجية قادرة على إنتاج كميات كبيرة من الأجزاء بسرعةٍ عاليةٍ مع ضمان التجانس بين جميع المكونات المنتَجة. ولذلك فهي تُعتبر العمود الفقري للتصنيع عالي الحجم، وبخاصة في الصناعات التي تتطلب ملايين القطع المتطابقة.

معايير الاختيار الرئيسية للقوالب التدريجية:

• يتجاوز الإنتاج السنوي ١٠٠٠٠٠ قطعة
• يبقى حجم القطعة صغيرًا إلى متوسط الحجم
• يسمح التصميم بتغذية الشريط بشكل مستمر
• تتطلب متطلبات التحمل اتساقًا عبر التشغيلات الممتدة
• يسمح الميزانية باستثمار أولي أعلى في القوالب

وتُعد خيارات القوالب المتعددة وعمليات الختم المتوفرة في التكوينات التصاعدية جذّابةً بشكل خاص لمصنّعي المركبات الذين ينتجون الدعائم والمشابك والمكونات الإلكترونية، حيث تكتسب السرعة والقابلية للتكرار أهمية قصوى.

الاختيار بين تكوينات القوالب الانتقالية والقوالب المركبة

ماذا يحدث عندما تكون أجزاءك كبيرة جدًّا أو معقدة جدًّا بحيث لا يمكن معالجتها بواسطة القوالب التصاعدية؟ هنا تظهر تكوينات القوالب الانتقالية. فعلى عكس القوالب التصاعدية التي تحافظ على بقاء الأجزاء موصولةً بالشريط، فإن القوالب الانتقالية تنقل قطع العمل الفردية آليًّا بين المحطات.

كما أشارت شركة وورثي هاردوير، فإن عملية الختم باستخدام قوالب النقل تتيح مرونة أكبر في التعامل مع الأجزاء وتوجيهها، مما يجعلها مناسبة للتصاميم والأشكال المعقدة. ويمكن لهذه الطريقة أن تدمج عمليات متنوعة مثل الثقب، والثني، والسحب، والتقليم ضمن دورة إنتاج واحدة.

معايير الاختيار الرئيسية لقوالب النقل:

• أبعاد الجزء تتجاوز الحدود المسموحة لقوالب التقدم التدريجي
• تتطلب الهندسات المعقدة توجيهات متنوعة أثناء عملية التشكيل
• تعقيد التجميع يتطلب تنفيذ عمليات متعددة بشكل تسلسلي
• تشمل التطبيقات مكونات قطاع الطيران أو الآلات الثقيلة

أما القوالب المركبة فتتبع نهجاً مختلفاً تماماً. فهي لا تنقل الأجزاء بين المحطات، بل تقوم هذه القوالب التشكيلية بتنفيذ عمليات متعددة في آنٍ واحد خلال ضربة واحدة. فكّر في عمليتي الختم وقطع القالب اللتين تحدثان في اللحظة ذاتها — حيث تُنفَّذ عمليات القطع والثني والتنقير جميعها قبل عودة المكبس إلى موضعه الابتدائي.

معايير الاختيار الرئيسية للقوالب المركبة:

• تبقى هندسة الجزء بسيطة نسبياً ومسطحة
• تتراجع أحجام الإنتاج في النطاق المنخفض إلى المتوسط
• تُعد متطلبات الدقة حاسمة الأهمية
• يكتسب كفاءة استخدام المواد أهميةً بالغة (أقل نسبة من المخلفات المعدنية)
• تؤثر القيود المفروضة على الميزانية لصالح خفض الاستثمار في القوالب

تجمع القوالب التجميعية بين هذين التكوينين من خلال دمج عمليات القطع والتشكيل داخل مجموعة قالب واحدة. وهي مفيدةٌ بشكل خاص عندما يتطلب جزءك عمليتي التشغيل (القطع الحرّ والرسم) معًا، دون أن تبرر هذه المتطلبات الاستثمار في قوالب التقدم التسلسلي.

مطابقة نوع القالب مع متطلبات التصنيع الخاصة بك

يتعلَّق اختيار قالب الختم المناسب في نهاية المطاف بتوازن ثلاثة عوامل: تعقيد الجزء، وحجم الإنتاج، وكفاءة التكلفة. وفيما يلي إطار عملي لتوجيه قرارك:

• للأجزاء الصغيرة ذات الإنتاج العالي: توفر القوالب التسلسلية أقل تكلفة لكل جزء رغم ارتفاع الاستثمار الأولي
• للمجموعات الكبيرة والمعقدة: توفر قوالب النقل المرونة والدقة اللتين تتطلبهما هذه التطبيقات
• لأجزاء مسطحة دقيقة وبكميات متوسطة: توفر قوالب التجميع دقة ممتازة دون تكاليف مرتفعة جدًا في صناعة القوالب
• للعمليات المختلطة في الإنتاج بكميات متوسطة: توفر قوالب التوليف مرونةً دون الحاجة إلى الالتزام بتكوينات متخصصة

إن فهم هذه الفروق يساعدك على التواصل بشكل أكثر فعالية مع مصنّعي القوالب واتخاذ قرارات مستنيرة بشأن استثمارات صناعة القوالب. ومع ذلك، فإن اختيار نوع القالب المناسب لا يمثل سوى جزءٍ واحدٍ من اللغز — فالمواد التي يُصنع منها قالبك تؤدي دورًا بالغ الأهمية في تحديد أداء القوالب وطول عمرها.

اختيار مواد القوالب واعتبارات فولاذ الأدوات

لقد اخترت نوع القالب الخاص بك — لكن إليك سؤالاً قد يُحقّق نجاح استثمارك في صناعة القوالب أو يُفشلها: ما المادة التي يجب أن يُصنع منها هذا القالب؟ والإجابة ليست مباشرةً. وفقًا لـ رؤى حول الفولاذ عالي القوة يحدث تآكل الأدوات والقوالب بسبب الاحتكاك الناتج عن التماس بين صفائح المعدن وسطح القالب، ما يعني أن اختيارك للمواد يؤثر مباشرةً في مدة صلاحية قوالبك ومدى ثبات أبعاد القطع المنتجة.

فكّر في الأمر بهذه الطريقة: عند ختم ألواح الألومنيوم اللينة مقابل الفولاذ عالي القوة، فإنك تتعامل مع مستويات إجهادٍ مختلفة تمامًا على أدوات الختم المعدنية الخاصة بك. فالمواد التي تُصنع منها القوالب والتي تؤدي أداءً ممتازًا مع نوعٍ معينٍ من صفائح المعدن قد تفشل فشلاً ذريعاً عند استخدامها مع نوعٍ آخر. وفهم هذه العلاقات يساعدك على تجنّب الأخطاء المكلفة وتحقيق أقصى عائد استثماري ممكن من أدواتك.

اختيار فولاذ الأدوات لأنواع مختلفة من صفائح المعدن

يعتمد معظم أدوات الختم على فولاذ الأدوات من مجموعات محددة، حيث توفر كل مجموعة خصائص مميزة. ووفقاً لشركة رايرسون، فإن فولاذ الأدوات هو فولاذ سبائكي كربوني مناسبٌ جداً لتصنيع الأدوات نظراً لصلابته ومقاومته للتآكل وقدرته على الاحتفاظ بشكله تحت درجات الحرارة العالية. وفيما يلي تطابق الدرجات الشائعة مع التطبيقات المختلفة:

• فولاذ الأدوات من الدرجة D2 (62–64 HRC): مادة عالية الكربون وعالية الكروم تُستخدم في قوالب الختم، وهي مثالية لقوالب القص واللكم والتشكيل التي تتطلب تحملات دقيقة جداً. وتصلح هذه المادة أفضل ما يكون لإنتاج الكميات الكبيرة باستخدام درجات الفولاذ التقليدية.
• فولاذ الأدوات من الدرجة A2 (63–65 HRC): درجة تُصلَّب بالهواء، وتوفِّر توازناً بين المتانة ومقاومة التآكل. وهي مناسبة جيداً للكبسات المستخدمة في القص/التشكيل ولقوالب الحقن البلاستيكي.
• فولاذ الأدوات من الدرجة S7 (60–62 HRC): درجة مقاومة للصدمات وتتميّز بمتانة تأثيرية عالية. وهي مثالية للتطبيقات مثل الكبسات والمطارق التي يشكّل فيها الصدمة الميكانيكية عاملاً مهماً.
• فولاذ الأدوات من الدرجة O1 (57–62 HRC): درجة من الفولاذ القابل للتصلب بالزيت، ويسهل تشغيلها نسبيًا. وهي مناسبة لشفرات القص والأدوات التي تتطلب حوافًا حادة ومتينة.

عند معالجة عملية ختم الألمنيوم، غالبًا ما تكفي درجات فولاذ الأدوات الأقل صلادةً، لأن الألمنيوم يُحدث إجهادًا أقل على القوالب. ومع ذلك، فإن الفولاذ المقاوم للصدأ والفولاذ عالي القوة يتطلبان درجات أكثر صلادةً ومقاومةً للتآكل. أظهرت الأبحاث أن قد تصل درجات الفولاذ عالي القوة المتقدمة (AHSS) إلى قيم صلادة تفوق صلادة درجات الفولاذ اللين بـ ٤ إلى ٥ أضعاف — أي أن صلادة صفائح المعدن قد تقترب أحيانًا من صلادة أدوات التشكيل نفسها.

أزواج المواد والتطبيقات للرجوع السريع:

• سبائك الألومنيوم: توفر درجات D2 أو O1 مقاومة كافية للتآكل
• الفولاذ اللين ودرجات الفولاذ عالي المقاومة للشد (HSLA): تؤدي درجات D2 أو A2 أو S7 أداءً جيدًا في معظم التطبيقات
• الصلب غير القابل للصدأ: يُوصى باستخدام فولاذ أدوات مُصلّب من نوع D2 أو فولاذ أدوات مصنوع بتقنية مسحوق المعادن (PM)
• الفولاذ عالي القوة المتقدم (٥٩٠+ ميجا باسكال): غالبًا ما تكون فولاذات أدوات مسحوق المعادن (PM) أو إدخالات الكاربايد ضرورية
• الصلب عالي القوة جدًا (980+ ميجا باسكال): درجات مسحوق المعادن المتخصصة مع طلاء مناسب مطلوبة

المعالجات السطحية والطلاءات التي تطيل عمر القوالب

إليك أمرٌ يتجاهله العديد من المصنّعين: إن مادة القالب المعدني الأساسية تُخبرك فقط بنصف القصة. أما المعالجات السطحية والطلاءات فهي قادرة على تمديد عمر الأداة بشكل كبير وتقليل الاحتكاك — وأحيانًا بنسبة تصل إلى عدة أضعاف.

تشمل معالجات تقوية الأسطح الشائعة ما يلي:

• التصلب باللهب أو بالتبريد الحثي: تزيد من صلادة السطح، لكنها تتطلب التبريد السريع (الإطفاء)، الذي قد يؤدي إلى تشوه القالب
• النتريد (بالغاز أو بالبلازما): تُكوّن طبقة سطحية صلبة مقاومة للتآكل عند درجات حرارة أقل من تلك المستخدمة في عملية الكربنة
• التصلب بالليزر: يستخدم نحو 10% فقط من طاقة التصلب باللهب، مما يقلل التشوه إلى أدنى حدٍّ ممكن

وبالنسبة لقوالب تشكيل المعادن، فإن الطلاءات توفر طبقة إضافية من الحماية. ووفقًا لأبحاث استشهدت بها مجلة «إيه إتش إس إنسايتس» (AHSS Insights)، فإن الفولاذ المقطِّع المغلف بطبقة رقيقة مُترسَّبة فيزيائيًّا (PVD) يُنتج حوافًا أنظف وأكثر انتظامًا مقارنةً بالبدائل غير المغلفة. ومن خيارات الطلاء الشائعة ما يلي:

• نتريد التيتانيوم (TiN): مقاومة التآكل للاستخدام العام
• نترات الألومنيوم والتيتانيوم (TiAlN): ممتاز للاستخدامات عند درجات حرارة مرتفعة
• نتريد الكروم (CrN): أداء جيد مع الفولاذ المجلفن

وتؤثر طريقة التطبيق أيضًا. فعملية الترسيب البخاري البدني (PVD) تتم عند درجات حرارة أقل من تلك المستخدمة في عملية الترسيب البخاري الكيميائي (CVD)، مما يقلل من خطر التشوه. وقد أظهرت إحدى الدراسات أن فولاذ الأدوات المعالج بالنتريد الأيوني والمغطّى بطبقة نترات الكروم عبر عملية الترسيب البخاري البدني (PVD) أنتج أكثر من ١,٢ مليون قطعة، بينما فشلت البديل المطلّي بالكروم بعد إنتاج ٥٠٬٠٠٠ قطعة فقط.

الحالات التي تصبح فيها إدخالات الكاربايد مجدية اقتصاديًّا

ماذا يحدث عندما لا تتمكن حتى أفضل أنواع فولاذ الأدوات من أداء المهمة؟ هنا تدخل إدخالات الكربيد حيز الاستخدام. فهذه المواد شديدة الصلادة توفر مقاومة استثنائية للتآكل في المناطق الخاضعة لأحمال عالية داخل القالب الخاص بك.

عادةً ما تكون تطبيقات الكربيد منطقية عندما:

• تتجاوز أحجام الإنتاج عدة مئات آلاف القطع
• تصل صلادة صفائح المعدن أو تفوقها مقاومة الشد البالغة ٩٨٠ ميجا باسكال
• تتعرّض مناطق محددة من القالب لتآكل مركّز (حواف القطع، ونصف قطر التشكيل)
• تكاليف توقف خطوط الإنتاج تبرّر الاستثمار الإضافي المرتفع

تشير الأبحاث الصناعية إلى نهج فعّال من حيث التكلفة يشمل تصنيع أدوات التشكيل الكبيرة من مواد رخيصة نسبيًّا مثل الحديد الزهر أو الفولاذ المخصص المنخفض الجودة، ثم إضافة إدخالات من الفولاذ المخصص عالي الجودة مع طلاء مناسب فقط في المواقع الخاضعة للاهتراء الشديد. وتوفّر هذه الاستراتيجية الهجينة أداءً متميزًا حيثما يلزم دون تكاليف مفرطة للمواد.

ووفقًا لشركة JVM Manufacturing، فإن الكربيد والفولاذ المُصلب يُستخدمان عادةً لأن معظم القوالب التدريجية الحديثة تتضمّن مواد قطع وتشكيل مصنوعة من الكربيد، ما يوفّر مقاومةً أعلى للشد والاهتراء في التطبيقات عالية الأداء.

النتيجة النهائية؟ يجب أن يتوافق اختيارك للمواد مع نوع القطعة التي تقوم بتثقيبها، وعدد الأجزاء المطلوبة، ومقدار التآكل الذي يمكن أن تتحمله القالب بين دورات الصيانة. ويؤدي اتخاذ هذا القرار بشكلٍ سليم منذ البداية إلى توفير تكاليفٍ كبيرةٍ وتجنب الإحباط طوال عمر القالب التشغيلي. وبمجرد فهم مبدأ اختيار المواد، تأتي بعد ذلك اعتبارات هندسية بالغة الأهمية تتعلق بالمفاهيم الهندسية التي تحوِّل فولاذ الأدوات الخام إلى أدوات دقيقة قادرة على إنتاج ملايين الأجزاء المتطابقة.

المبادئ الأساسية لتصميم القوالب والأُسس الهندسية

لقد اخترت نوع القالب الخاص بك وحددت فولاذ الأداة المناسب—والآن تأتي التحديات الهندسية التي تميّز القوالب الوظيفية عن القوالب الاستثنائية حقًّا. إن تصميم قوالب الختم يتجاوز بكثير رسم المخططات التفصيلية للمكونات. ووفقًا لشركة «يو-نيد» (U-Need)، فإن تصميم قوالب الختم هو عملية هندسية منهجية تهدف إلى إنشاء أداة متينة ومخصصة تُستخدم لقطع أو تشكيل صفائح المعادن إلى الشكل المطلوب. وتؤثر هذه العملية تأثيرًا مباشرًا على جودة القطعة، وتكلفة الإنتاج، وعمر القالب الافتراضي، وكفاءة التصنيع.

هل يبدو ذلك معقَّدًا؟ ليس بالضرورة. دعونا نحلِّل العناصر التصميمية الحرجة التي تحوِّل فولاذ الأداة الخام إلى قوالب دقيقة لختم الصفائح المعدنية، وهي قوالب قادرة على إنتاج ملايين القطع المتطابقة. سواء كنت تُحدِّد مجموعة قوالب ختم معدنية أو تقيِّم اقتراح تصميم مقدَّم من مورِّد ما، فإن فهم هذه المبادئ الأساسية يساعدك في اتخاذ قراراتٍ مستنيرة.

فهم مسافة التداخل في القالب وتأثيرها على جودة القطعة

تخيَّل محاولة قص ورقة باستخدام مقصٍ تكون شفرتاه بعيدتين جدًّا عن بعضهما — فتنشطر الورقة وتتجعَّد بدلًا من أن تُقصَّ نظيفًا. وينطبق المبدأ نفسه على تصميم القوالب المستخدمة في معالجة صفائح المعادن، حيث يُحدِّد الفراغ بين المخرز والقالب (ويُسمَّى «المسافة التصحيحية») كل شيء بدءًا من جودة الحواف ووصولًا إلى عمر الأداة.

وفقًا لشركة Mate Precision Technologies، فإن المسافة التصحيحية للقالب تساوي الفراغ الموجود بين المخرز والقالب عند دخول المخرز إلى فتحة القالب. أما إجمالي المسافة التصحيحية للقالب فهو يمثل المسافة التصحيحية على كلا جانبي المخرز معًا.

إليك ما يحدث عند مستويات مختلفة من المسافة التصحيحية:

• المسافة المناسبة: تتقاطع شقوق القص الناتجة من الجزء العلوي والسفلي للمادة بشكل نظيف، مما يوازن بين قوة الثقب وجودة القطعة وعمر الأداة.
• المسافة صغيرة جدًّا: تتكوَّن شقوق قص ثانوية، ما يؤدي إلى ارتفاع قوة الثقب واختصار عمر الأداة بشكل كبير.
• المسافة كبيرة جدًّا: زيادة سحب السلك (ال Slug)، وضعف جودة الفتحات، وبروز أكبر للحافات غير المرغوب فيها (Burr)، وتشوُّه أكبر في المادة.

تتفاوت المسافة التصحيحية الموصى بها باختلاف نوع المادة وسماكتها. وللاسترشاد العام:

نوع المادة	سماكة المادة	إجمالي المسافة التصحيحية للثقب (% من السماكة T)	المسافة الإجمالية للقطع (% من السماكة)
الألومنيوم (25000 رطل/بوصة مربعة)	أقل من ٠٫٠٩٨ بوصة (٢٫٥٠ مم)	15%	15%
ألمنيوم	٠٫٠٩٨ بوصة–٠٫١٩٧ بوصة (٢٫٥٠–٥٫٠٠ مم)	20%	15%
الفولاذ اللين (٥٠٠٠٠ رطل/بوصة مربعة)	أقل من ٠٫١١٨ بوصة (٣٫٠٠ مم)	20%	15%
الفولاذ الطري	٠٫١١٨ بوصة–٠٫٢٣٧ بوصة (٣٫٠٠–٦٫٠٠ مم)	25%	20%
الفولاذ المقاوم للصدأ (٧٥٠٠٠ رطل/بوصة مربعة)	أقل من ٠٫٠٥٩ بوصة (١٫٥٠ مم)	20%	15%
فولاذ مقاوم للصدأ	٠٫١١٠ بوصة–٠٫١٥٧ بوصة (٢٫٨٠–٤٫٠٠ مم)	30%	20%

تشمل فوائد ضبط المسافة المناسبة بين القوالب زيادة عمر الأداة، وتحسين عملية الإزالة، وانخفاض ارتفاع الحواف غير المنتظمة (البروزات) في المتوسط، وحصول الثقوب على نظافة وتناسق أفضل، وتقليل ظاهرة التصاق السطوح (التآكل الناتج عن الاحتكاك)، وتحقيق تسطّح أفضل للأجزاء المصنوعة، وكذلك خفض أقل قوة ممكنة مطلوبة لاختراق المادة. إن بقايا القطع (السلاك) تروي القصة: فالسلاك المثالي يتكون عندما تتقاطع مستويات الكسر القادمة من الوجه العلوي والسفلي عند نفس الزاوية، ما يدل على أن إعدادات المسافة بين القوالب مُحسَّنة بشكل أمثل.

تحسين تخطيط الترتيب أثناء عملية الإزالة لزيادة كفاءة استغلال المواد

عند إنتاج أعداد كبيرة جدًّا من أجزاء الصفائح المعدنية المُشكَّلة بالضغط، فإن أصغر أوجه عدم الكفاءة تتضاعف لتُشكِّل هدرًا كبيرًا. وفقًا لـ بحث منشور في مجلة أنظمة التصنيع ، ويرجع ذلك إلى كون أحجام الأجزاء المنتجة كبيرة جدًّا، لذا فإن أدنى درجات عدم الكفاءة في استهلاك المواد لكل جزء قد تؤدي إلى هدر كمياتٍ هائلةٍ من المواد على امتداد عمر القالب.

ترتيب الشريط — ويُسمَّى أيضًا التقدُّم التدريجي للشريط — يمثل الترتيب المرتَّب لجميع عمليات القطع والتشكيل التي تُنفَّذ على الشريط المعدني أثناء تحركه عبر القالب. وكما ذكرته شركة U-Need، فإن تصميم ترتيب الشريط بشكلٍ جيِّدٍ هو العامل الحاسم في تقليل هدر المواد وتعظيم سرعة الإنتاج.

تشمل الاعتبارات الرئيسية ما يلي:

• اتجاه القطعة: تحديد مواضع القطع لتحقيق أقصى استفادة ممكنة من المواد مع الالتزام بمتطلبات اتجاه الحبيبات
• تسلسل المحطات: ترتيب العمليات بطريقة منطقية لتقليل الإجهادات المؤثرة على الشريط وأدوات التشكيل
• تصميم الحامل: تحديد الطريقة التي تظل بها الأجزاء متصلة بالشريط بين المحطات
• موقع الثقوب الاسترشادية (Pilot holes): ضمان التسجيل الدقيق عند كل محطة تقدمية
• عرض جسر النفايات: موازنة توفير المواد مقابل ثبات الشريط

وقد طوّرت الأبحاث خوارزميات دقيقة لتوجيه القطع على الشرائط بهدف تعظيم استغلال المواد. وتقوم هذه الخوارزميات بتوزيع القطع المسطحة—سواء كانت محدبة أو غير محدبة—بأفضل شكلٍ ممكن، مع التنبؤ بكلٍّ من اتجاه القطعة وعرض الشريط اللذين يحقّقان أقل استهلاكٍ ممكن للمواد. كما يجب أخذ القيود التكنولوجية في الاعتبار، مثل متطلبات توجيه القطع المسطحة نظراً للأنسوبية المستوية.

المكونات الحرجة لقوالب التشكيـل بالضغط ووظائفها

يعمل قالب التشكيـل بالضغط كنظام ميكانيكي دقيق مُنسَّق بعناية. فكل مكوِّنٍ فيه يؤدي غرضًا معيَّنًا، ومعرفة هذه الوظائف تساعدك في تقييم تصاميم القوالب بكفاءة.

الأدلة: تُثبِّت هذه الدبابيس الدقيقة الشريطة بدقة عند كل محطة عبر الانخراط في الثقوب المثقوبة سابقًا. وبغياب التوجيه السليم، تنخفض درجة الاتساق بين الأجزاء، وقد تتراكم الأخطاء مسببةً تلفًا كارثيًّا في القالب.

أجهزة النزوع: بعد أن يخترق المثقب المادة، يجب أن يقوم شيءٌ ما بإزالة الشريط من المثقب أثناء انسحابه. وتؤدي أجهزة الإزالة هذه الوظيفة مع الاحتفاظ بمسطّحية المادة أثناء عملية القص. ووفقاً للتوثيق الفني لشركة Mate، فإن جهاز الإزالة يثبت المادة على القالب طوال الجزء العامل بالكامل من الحركة، ويدعم المثقب في أقرب نقطة ممكنة فيزيائياً من طرفه.

وسادات الضغط: تُطبِّق هذه المكونات المحمَّلة بنوابض قوةً مضبوطةً لإبقاء المادة ملاصقةً لسطح القالب أثناء عمليات التشكيل. ويمنع تصميم وسادة الضغط المناسب تجعُّد المادة، ويتحكم في تدفقها، ويضمن اتساق هندسة القطعة المصنَّعة.

فتحات التفادي وضبط تدفق المادة

عندما تُطيل أو تَسحب عمليات التشكيل المادة، يصبح التحكم في كيفية تدفق تلك المادة أمراً حاسماً. وتخدم فتحات التفادي في قوالب ختم الصفائح المعدنية الغرض نفسه تماماً؛ فهي تجاويف مُخطَّطة بعناية تسمح للمادة بالتحرك بأنماط مضبوطة أثناء عمليات التشكيل.

فكّر في الأمر على أنه يشبه عمل شقوق في الورق المقوى قبل طيه؛ حيث تُنشئ هذه الشقوق مسارات مُحدَّدة مسبقًا لحركة المادة، مما يمنع التموج أو التمزُّق غير الخاضع للرقابة. ويتضمَّن تصميم شقوق التفادي المناسب أخذ العوامل التالية في الاعتبار:

• سمك المادة وخصائص قابليتها للتشكل
• عمق السحب وشدة عملية التشكيل
• قوى حامل البلاطة وتوزيعها
• متطلبات هندسة القطعة النهائية

وبغياب التحكم الكافي في تدفق المادة، ستظهر عيوب مثل التشققات (تمدد المادة أكثر من اللازم حتى تصبح رقيقة جدًّا)، والتجاعيد (وجود فائض من المادة دون مكانٍ تذهب إليه)، أو الانحناء العكسي (عدم اكتمال تشكيل المادة وفق هندسة القالب).

اعتبارات التسامح والدقة القابلة للتحقيق

ما مدى ضيق التسامح الذي يمكن تحقيقه باستخدام قوالب الختم؟ والإجابة تعتمد على تفاعل عدة متغيرات معًا. ووفقًا للخبرة الصناعية التي وثَّقتها شركة U-Need، يعمل مهندسوها مع العملاء لتحديد التسامحات الحرجة والتي لا يمكن تخفيفها دون التأثير على الأداء، وهي استراتيجية تعاونية لتصميم قابل للتصنيع (DFM) توازن بين الدقة والفعالية من حيث التكلفة.

تشمل العوامل المؤثرة في الدقة القابلة للتحقيق ما يلي:

• تكوين القالب: عادةً ما تُحقِّق القوالب التدريجية تحملات أضيق مقارنةً بالقوالب الانتقالية بسبب التوجيه المستمر.
• خصائص المواد: يختلف الانحناء العكسي اختلافًا كبيرًا بين الألومنيوم والصلب اللين والمواد عالية القوة.
• هندسة الجزء: تُشكِّل الأشكال ثلاثية الأبعاد المعقدة تحديات أكبر مقارنةً بالقطع المسطحة الناتجة عن عملية الختم.
• ارتداء القالب: تتدهور التحملات خلال دورات الإنتاج مع تآكل حواف القطع وأسطح التشكيل.
• خصائص المكبس: تؤثر صلابة الماكينة وتناسقها وتكراريتها جميعها في أبعاد القطعة النهائية.

وللإيضاح، يمكن لعمليات الختم الدقيقة أن تحقق تحملات تصل إلى ±٠٫٠٠١ مم على السمات الحرجة، رغم أن هذا المستوى من الدقة يتطلب اهتمامًا دقيقًا بكل جوانب تصميم وتصنيع القالب.

التهوية وإزالة الشظايا لضمان الجودة المتسقة

إليك تفصيلًا غالبًا ما يُهمَل: أين تذهب الهواء عندما يخترق الضربة المادة بسرعة عالية؟ وأين تنتهي قطع المادة المقطوعة (القطع الناتجة عن الضربة)؟ إن ضعف التهوية يؤدي إلى تكوّن ضغط عكسي قد يؤثر على عمليات التشكيل، بل وقد يسبّب طفو القطع الناتجة مجددًا داخل القالب — وهي حالة تؤدي إلى تلف كلٍّ من الأدوات والأجزاء.

يتعامل التصميم السليم للقالب مع هذه المخاوف من خلال:

• مسارات التهوية: قنوات تسمح للهواء المحبوس بالخروج أثناء العمليات العالية السرعة
• تصميم قالب خالٍ من القطع الناتجة: فتحات في القالب ذات انحدار تضييقي يُمسك بالقطع الناتجة ويمنع سحبها عائدًا
• اختراق كافٍ للقالب: التأكد من أن المثاقب تتحرك لمسافة كافية لتفريغ القطع الناتجة إلى مناطق الإخراج
• طرق إخراج واضحة للنفايات: طرق غير معوَّقة تتيح للقطع الناتجة الخروج من منطقة القالب

توضح الملاحظات الفنية لـ Mate أن الاختراق الموصى به للقالب في القالب الخالي من الرقائق يبلغ 0.118 بوصة (3.00 مم)، بغض النظر عن سماكة الورقة. ويضمن هذا العمق طرد الرقائق بشكلٍ موثوقٍ، ويمنع السبب الأكثر شيوعًا لتلف القوالب، ألا وهو عودة الرقائق إلى منطقة العمل.

التكامل الحديث بين برامج التصميم بمساعدة الحاسوب (CAD) وبرامج التصنيع بمساعدة الحاسوب (CAM) في تصميم القوالب

يستفيد تصميم قوالب ختم المعادن اليوم من أدوات رقمية قوية تُبسِّط العملية الكاملة للتطوير. ووفقاً لشركة U-Need، يعتمد تصميم القوالب الحديث على أدوات برمجية تشمل منصات التصميم ثلاثي الأبعاد بمساعدة الحاسوب (CAD) مثل SolidWorks وCATIA وSiemens NX لتصميم النماذج التفصيلية للمكونات، بالإضافة إلى برامج تصميم متخصصة لتطوير القوالب التدريجية.

وتتيح برامج هندسة الحاسوب (CAE) وتحليل العناصر المحددة (FEA) للمصممين محاكاة عملية الختم بأكملها رقمياً قبل تصنيع أي أدوات فعلية. وباستخدام منصات مثل AutoForm أو DYNAFORM، يمكن للمهندسين التنبؤ بسلوك المادة، وتحديد العيوب المحتملة في عملية التشكيل، وتحسين هندسة القالب — وكل ذلك افتراضياً.

تمثل هذه القدرة على المحاكاة تحولاً جوهرياً في فلسفة تطوير القوالب. وكما يشير شركة يو-نيد (U-Need)، فإن تعديل النموذج الرقمي أرخص بكثير وأسرع من إعادة تصنيع الفولاذ الصلب للأدوات. وتُقلِّل التحقق الافتراضي من المخاطر المرتبطة بالمشاريع، وتقصر فترات الاختبار الفعلي، وتزيد بشكل كبير احتمال نجاح التشغيل لأول مرة — وهي مسألة سنستعرضها تفصيلياً في القسم التالي.

تطوير القوالب الحديثة باستخدام تقنية المحاكاة الهندسية بمساعدة الحاسوب (CAE)

هل تتذكّر الأيام التي كان يقتصر فيها تطوير القوالب على بناء نماذج أولية فعلية، واختبارها، واكتشاف العيوب فيها، وإعادة بنائها، وتكرار هذه الدورة حتى يُحقَّق أخيراً نتيجة مرضية؟ لا يزال هذا الأسلوب قائماً، لكنه يصبح قديماً بسرعة كبيرة. أما تقنية الكبس الحديثة فهي تعتمد اليوم على محاكاة هندسية متقدمة بمساعدة الحاسوب (CAE) تتنبّأ بدقة بكيفية سلوك صفائح المعدن قبل أن يقوم أي شخص بقطع قطعة واحدة من فولاذ الأدوات.

وفقًا لـ بحث Keysight الهندسي توفر المحاكاة وسيلة قوية وفعالة من حيث التكلفة لتحسين العمليات، وتقليل الأخطاء، وتعزيز كفاءة استخدام المواد. فهي تقوم بمحاكاة رقمية لعملية القالب في تشكيل الصفائح المعدنية، مما يمكّن من اكتشاف المشكلات المحتملة وحلها قبل بدء الإنتاج الفعلي.

ولماذا يهم هذا ربح شركتك؟ فعملية ختم الصفائح المعدنية تتضمّن سلوكيات معقدة للمواد يكاد يكون من المستحيل التنبؤ بها بالحدس وحده. وتُظهر الفولاذات عالي القوة المتقدمة وسبائك الألومنيوم انبعاجًا رجعيًّا كبيرًا، ما يجعل الدقة الأبعادية تحديًّا مستمرًا. وعند ظهور العيوب أثناء الاختبارات الفيزيائية، تصبح عمليات التصحيح مُستغرقة للوقت ومكلفة للغاية — بل وقد تكون غير قابلة للحل أحيانًا ضمن الجداول الزمنية المحددة للإنتاج.

كيف تمنع محاكاة الحاسوب الهندسية (CAE) التعديلات المكلفة على القوالب

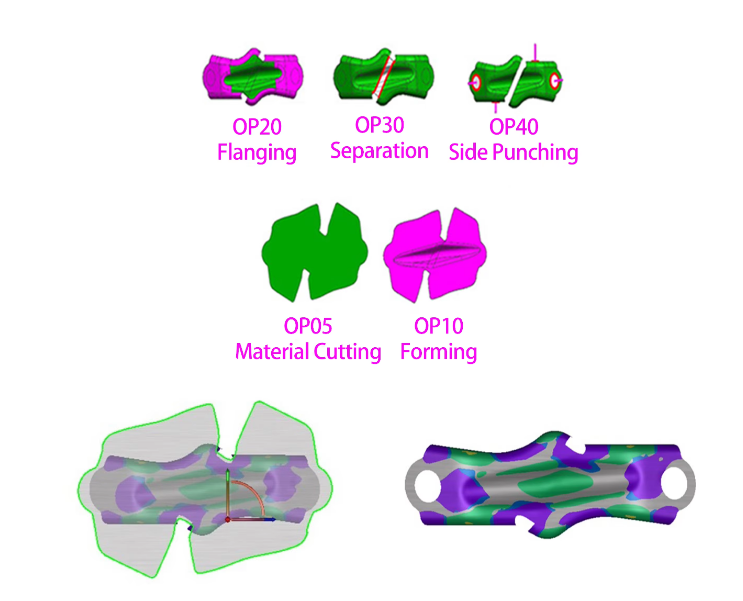

تخيَّل أنك قادر على "اختبار" تصميم القالب الخاص بك مئات المرات دون تصنيع أي عنصرٍ واحدٍ. وهذا بالضبط ما تحقِّقه تحليل العناصر المحدودة (FEA). فهذه التقنية الحاسوبية تتوقَّع وتحلِّل سلوك صفائح المعدن أثناء عملية التشكيل، مع أخذ تصميم الأداة وخصائص المادة ومعايير العملية في الاعتبار بشكلٍ متزامن.

إن محاكاة عملية ختم المعادن تُحدِّد العيوب الحرجة قبل أن تتحوَّل إلى مشكلاتٍ مكلِّفة:

• توقعات (سبرباك) يحسب البرنامج مدى "ارتداد" المواد بعد التشكيل، مما يسمح للمهندسين بتعديل هندسة القالب مقدَّمًا.
• كشف التجاعيد: تكشف التحليلات الافتراضية عن المناطق التي ستتراكم فيها المادة الزائدة وتسبب عيوبًا سطحية.
• ترقُّق المادة: تُحدِّد المحاكاة بدقة المناطق التي يتجاوز فيها الشدُّ الحدود الآمنة، لمنع التشقُّقات والانفصالات.
• تحديد العيوب الجمالية: تتيح إعدادات الحواف المتقدمة والبيئات الافتراضية المشابهة لمختبر الإضاءة التحقق من الجودة الجمالية قبل النماذج الأولية الفعلية.

وفقًا لأبحاث شركة كيزايت، تتيح المحاكاة اختبار مواد وتصاميم مختلفة دون الحاجة إلى نماذج أولية مادية باهظة الثمن، مما يُسرّع من وتيرة الابتكار ويوفّر تحكّمًا أكثر دقةً في المنتج النهائي. ففي حالة ألواح هيكل المركبات—حيث يمكن أن تتشقّق أبواب أو أغطية المحرك المصنوعة من الألومنيوم بسهولة عند حدوث تقلبات طفيفة في المعايير—تمنع هذه المصادقة الافتراضية الأخطاء الإنتاجية المكلفة من خلال إنشاء مسارات عملية متينة منذ المرحلة الأولى.

تمتد فوائد عملية التشكيل التصنيعية لتشمل ما هو أبعد من منع العيوب. إذ تقوم برامج المحاكاة بتحسين أشكال الحدود الأولية للصفائح المسطحة لتحقيق أقصى استفادة ممكنة من المواد، مما يقلل الهدر ويعزز الاستدامة. كما أنها تتوقع أقل قوة ضغط مطلوبة، ما يمكن مخططي الإنتاج من اختيار سعة آلة القص والتشكيل المناسبة بثقة.

سير العمل الهندسي الرقمي في تطوير القوالب الحديثة

هنا حيث تختلف المقاربات التقليدية والحديثة اختلافًا جذريًّا. فكانت دورة تطوير القالب التقليدية تشبه ما يلي: التصميم، ثم بناء النموذج الأولي، ثم الاختبار، ثم اكتشاف المشكلات، ثم إعادة التصميم، ثم إعادة البناء، ثم إعادة الاختبار—وقد تكرَّر هذا السلسلة عدة مرات قبل الوصول إلى نتائج مقبولة. وقد استغرقت كل دورة تكرارية أسابيع عديدة وميزانية كبيرة.

وتُقلِّص سير العمل الرقمية الحديثة هذه الفترة الزمنية بشكلٍ كبير. تشير الدراسات حيث تسمح عمليات تجريب القوالب الافتراضية للمصنِّعين باكتشاف المشكلات المحتملة مثل التجاعيد أو التشققات أو الترقق المفرط قبل بدء الإنتاج الفعلي. ويؤدي هذا النهج الاستباقي إلى تحسين تدفق المادة وضمان تشكُّل المعدن بشكلٍ صحيحٍ بالشكل المطلوب—وهو ما يكتسب أهمية خاصة عند التعامل مع مواد صعبة أو هندسات معقدة.

إن عملية ختم الصفائح المعدنية تتكامل الآن بسلاسة مع الحوسبة عالية الأداء (HPC) لإجراء عمليات محاكاة واسعة النطاق. ويمكن للمهندسين تشغيل مئات التكرارات الافتراضية خلال الليل، لاختبار تنوّع المعايير التي تتطلب شهورًا من التجارب الفيزيائية. ومن أبرز المزايا التي يوفّرها سير العمل ما يلي:

• التعويض الآلي عن الانحناء العكسي: يقوم البرنامج تلقائيًّا بتعديل هندسة الأداة لكل عملية، وإعادة إنشاء أسطح نماذج CAD للأدوات بعد التعويض عنها
• التكرار السريع للتصميم: تكاليف التعديلات الرقمية لا تمثّل سوى جزء ضئيل من تكلفة إعادة تصنيع أدوات الصلب المُصلب
• التكامل السلس مع برامج CAD: تتدفّق النتائج مباشرةً إلى منصات مثل CATIA وUnigraphics
• التنبؤ باهتراء القوالب: يتيح تحليل ضغوط التلامس وتدفّق المواد اتخاذ تدابير استباقية للحد من الاهتراء

الشركات التي تستثمر في هذه القدرات الرقمية تحقق نتائج قابلة للقياس. فعلى سبيل المثال، يحقِّق نهج شاويي المتقدم في محاكاة هندسة الحاسوب المساعدة (CAE) معدل موافقة أولية بنسبة 93% على إنتاج قوالب التشكيل بالضغط للسيارات — ما يقلِّل بشكل كبير من دورات المراجعة التي كانت تقليديًّا تعوق تطوير الأدوات. كما أن قدرتها على النماذج الأولية السريعة تُنتج نتائج في غضون ٥ أيام فقط، مما يُظهر كيف تُقلِّص سير العمل الرقمية الجداول الزمنية التطويرية التي كانت تمتد سابقًا لعدة أشهر.

تقلِّل التحقق الافتراضي من مخاطر المشاريع، وتقصر فترات الاختبار الفعلي، وتزيد احتمالية النجاح من المحاولة الأولى بشكل كبير.

الآثار المالية لهذه الاستثمارات كبيرة جدًّا. فعندما تُلغى ثلاث أو أربع دورات من النماذج الأولية الفعلية — وكل دورة تتطلَّب أسابيع من الوقت وآلاف الدولارات في تكاليف المواد والتشغيـل الآلي — فإن استثمار برامج المحاكاة يُغطي تكلفته بسرعة. وبإضافة عامل الدخول الأسرع إلى السوق وانخفاض تكاليف الفرصة الضائعة، تصبح العائد على الاستثمار (ROI) جذَّابًا حتى في سيناريوهات الإنتاج متوسطة الحجم.

وبالإضافة إلى ذلك، تساعد المحاكاة المؤسسات على الامتثال للوائح البيئية من خلال تحسين استهلاك الطاقة وتقليل الهدر إلى أدنى حد ممكن. هل يمكن لآلة ضغط ذات قدرة أقل أن تشكّل القطعة المطلوبة؟ وهل يمكن إلغاء عملية واحدة من خط آلات الضغط؟ إن الإجابة عن هذه الأسئلة افتراضيًّا تُرْتَجِعُ مباشرةً تحسيناتٍ في الاستدامة وتخفيضاتٍ في تكاليف التشغيل.

وبطبيعة الحال، لا يمكن حتى أحدث تقنيات المحاكاة من الوقاية من جميع المشكلات. فقوالب التصنيع الفعلية ما زالت تتطلب الصيانة، وستتآكل في نهاية المطاف — وهي أمور تستحق اهتمامًا دقيقًا لحماية استثمارك في القوالب طوال عمرها التشغيلي.

الصيانة وحل المشكلات الشائعة

حتى القوالب المصممة بأفضل شكلٍ ما تلبث أن تُظهر علامات التآكل في النهاية. والسؤال ليس ما إذا كانت أدوات الختم الخاصة بك ستحتاج إلى صيانة أم لا، بل ما إذا كنت ستكتشف المشكلات مبكرًا بما يكفي لمنع تعطيل الإنتاج الذي قد يترتب عليه تكاليف باهظة. ووفقًا لشركة «ويسكونسن ميتال بارتس» (Wisconsin Metal Parts)، فإن هناك علاماتٍ دالةً على أن أداة الختم قد تحتاج إلى صيانة، ومنها: ظهور حواف حادة غير مرغوب فيها (Burrs) على الأجزاء المصنّعة، أو خروج الأبعاد عن المواصفات المحددة، أو ازدياد القوة المطلوبة (الطنية)، أو سماع أصوات غير طبيعية صادرة عن الأداة.

والخبر السار هو أن فهم أنماط التآكل الشائعة في القوالب يساعدك على التنبؤ بالمشكلات قبل أن تتفاقم وتتحول إلى حالات طارئة. فلنستعرض معًا الأسباب الشائعة لمشاكل ختم القوالب، وكيف تساهم الصيانة الاستباقية في إطالة عمر إنتاج الأجزاء المعدنية المُخرَّطة باستخدام القوالب.

التعرُّف على العلامات التحذيرية المبكرة لتآكل القالب

إن أجزاءك المُخرَّطة تحكي قصةً ما — إن عرفت كيف تقرأها. فعند بدء تآكل قوالب الختم، تظهر تغيّرات دقيقة في جودة الأجزاء قبل حدوث الفشل الكارثي بوقتٍ طويل. وإليك ما يجب أن تنتبه إليه:

تآكل الحواف: هذا التآكل التدريجي لحواف القطع يمثل نمط التآكل الأكثر شيوعًا. وستلاحظه أولًا على هيئة برُّوزٍ صغيرة أكثر وضوحًا على حواف القطعة أو زيادة في القوة المطلوبة لإكمال عملية الختم. ووفقًا لشركة DGMF Mold Clamps، فإن قوالب الختم العددية عرضة لأنواع مختلفة من التآكل في كل موضع جانبي للنواة الضاربة، حيث تظهر بعض الأجزاء خدوشًا أكبر وتتآكل بسرعة أكبر — وهي ظاهرة بارزة بشكل خاص في القوالب المستطيلة الرقيقة والضيقة.

(غالينغ): عند انتقال المادة من قطعة العمل إلى سطح القالب، فإنك تشهد ظاهرة التصاق السطوح (Galling). ويؤدي هذا النوع من التآكل الالتصاقي إلى تكوّن مناطق خشنة تُشوّه القطع اللاحقة وتسرّع من تدهور القالب. وعليك أن تنتبه إلى ظهور خدوش أو تخطيطات على أسطح المكونات المُخرَّمة بالقالب.

التقطيع: تشير الشقوق الصغيرة على طول حواف القطع إلى وجود إجهاد زائد أو عدم ملائمة في المسافة بين الأجزاء. وعادةً ما يدل التفتت (Chipping) على وجود مشكلة في المادة المستخدمة أو في محاذاة الأجزاء أو على تشغيل القالب خارج الحدود التصميمية المحددة.

الأسباب الرئيسية للتآكل غير المنتظم تشمل:

• تصميم برج أداة الآلة أو مشاكل دقة المعالجة—وخاصة عدم انتظام المحاذاة بين مقاعد تركيب المنضدَتين العلوية والسفلية
• تصميم القالب أو دقته لا يفيان بالمتطلبات
• عدم كفاية الدقة في غلاف التوجيه الخاص بالقالب
• إعدادات الفراغ غير المناسبة
• الارتداء الطويل الأمد الذي يؤثر على محاذاة تركيب القالب أو غلاف التوجيه

أحيانًا لا تظهر المشكلات إلا أثناء تشغيل القالب. وكما تشير شركة ويسكونسن ميتال بارتس (Wisconsin Metal Parts)، فإن مشاهدة الأداة أثناء التشغيل شخصيًّا أو مراجعة لقطات فيديو تسجِّل عمل القالب تُعدُّ مفيدة جدًّا في تشخيص المشكلات. وقد تنبع المشكلة من طريقة تركيب الأداة في المكبس، أو من ارتداء المكبس نفسه، أو من ارتداء مكوّناتٍ ما قبل أوانه بسبب أنواع فولاذ الأداة المستخدمة.

جداول الصيانة الوقائية التي تمدد عمر القالب

وهذا هو الواقع: إن الصيانة الاستجابية تكلِّف أكثر بكثيرٍ من الوقاية. فعندما تنتظر حدوث الأعطال قبل التصرف، فأنت تدفع مقابل إصلاحات طارئة، وأجزاء معطوبة يتم التخلّص منها، وتأخيرات في الإنتاج، بل وقد تتلف أدوات التشكيل نفسها مما يستلزم استبدالها بالكامل بدلًا من إصلاحها أو تجديدها بشكل بسيط.

يعتمد تحديد فترة الصيانة المناسبة على عدة عوامل:

عامل	تكرار أقل مطلوب	تكرار أعلى مطلوب
حجم الإنتاج	أقل من ٥٠٬٠٠٠ زيارة/شهر	أكثر من ٢٠٠٬٠٠٠ زيارة/شهر
صلابة المادة	ألمنيوم، فولاذ كربوني لين	فولاذ مقاوم للصدأ، فولاذ عالي القوة
سماكة المادة	سمك رقيق (<١ مم)	سمك ثقيل (>٣ مم)
تعقيد الجزء	قطع خام بسيطة	سحب عميق، تحملات ضيقة
عمر القالب	تم تجديده حديثًا	حملات إنتاج متعددة

تشمل منهجية الصيانة الوقائية العملية ما يلي:

• فحوصات مُنتظمة لضبط المحاذاة: استخدم أدوات التوجيه المُستخدمة للتحقق من محاذاة برج أداة الآلة وقاعدة التثبيت بشكل دوري
• استبدال غلاف التوجيه في الوقت المناسب: لا تنتظر ظهور علامات التآكل الواضحة — بل حدّد مواعيد الاستبدال استنادًا إلى عدد القطع المنتجة
• التحقق من المسافات بين القالبين: افحص الفراغ بين المخرز والقالب بعد كل عملية إنتاج رئيسية
• الوثائق: احفظ الجزء الأخير من كل دفعة إنتاج جنبًا إلى جنب مع الشريط النهائي — فهذا يوفّر معلومات تشخيصية قيمة لصانعي القوالب.

وباستمرار، يساعد الالتزام بجدول الصيانة الوقائية في تقليل المشكلات واكتشافها قبل أن تتفاقم وتصبح إصلاحاتها مكلفةً. كما تساعد هذه المعلومات في التنبؤ بالوقت الذي قد تحتاج فيه الصيانة الوقائية المستقبلية، مما يسمح لك بالتخطيط المسبق وتقليل وقت توقف قوالب الختم.

استكشاف أخطاء عمليات الختم الشائعة وإصلاحها

عند ظهور مشكلات في الجودة، فإن اتباع منهجية منهجية في استكشاف الأخطاء وإصلاحها يوفر الوقت والمال. واستخدم هذه القائمة المرجعية لتحديد الأسباب المرتبطة عادةً بقوالب الختم والتي قد تؤدي إلى العيوب الشائعة:

• الحروف الزائدة المُبرقشة (الحروف الحادة):
  • حواف القطع البالية التي تتطلب إعادة شَحذٍ
  • المسافة الفاصلة كبيرة جدًا بين المثقاب والقالب
  • أكمام التوجيه البالية التي تسبب عدم المحاذاة
• الانجراف البُعدي:
  • الارتداء التدريجي لقالب التقدم الذي يغيّر أبعاد القطع
  • التمدد الحراري أثناء التشغيل الطويل
  • المُرشِدات البالية التي تؤدي إلى وضع غير ثابت للشريط
• تدهور جودة السطح:
  • التآكل اللصقي على أسطح القالب والذي يتطلب تلميع السطح أو تطبيق طلاء وقائي
  • سحب السلك يؤدي إلى ترك علامات على الأجزاء المُصنَّعة
  • عدم كفاية التزييت أثناء عمليات التشكيل
• زيادة في سعة المكبس (بالطن):
  • حافة القطع باهتة وتتطلب قوة أكبر
  • المسافة الفاصلة ضيقة جدًا ما يسبب احتكاكًا مفرطًا
  • تراكم المادة على أسطح القالب
• أصوات غير طبيعية:
  • عدم انتظام المحاذاة بين المثقاب والقالب
  • مكونات القالب فضفاضة
  • مشاكل في طرد السلك

لمنع التآكل غير المنتظم للقالب، توصي شركة DGMF Mold Clamps باعتماد قوالب ذات نطاق توجيه كامل، وتعزيز مسؤولية العاملين في الكشف السريع عن الأسباب الجذرية، والنظر في استخدام قوالب خاصة أو قوالب تشكيل لتحسين كفاءة الإنتاج—مع العلم أن قوالب التشكيل عادةً ما تكلف ٤–٥ أضعاف تكلفة القوالب الاعتيادية.

إعادة صقل الأداة مقابل استبدالها: القرار الاقتصادي

عندما تظهر علامات التآكل على قوالب الختم الخاصة بك، فإنك تواجه قرارًا بالغ الأهمية: هل تُحدّد الحواف وتكمل الاستخدام، أم تستثمر في مكونات جديدة؟ قد يكون الحل بسيطًا كعملية التحديد فقط، أو قد يتطلب تشخيصًا أعمق لتحديد السبب الذي يجعل الأداة لا تعمل كما هو مقصود منها.

تُعد إعادة الطحن خيارًا اقتصاديًا عندما يكون:

• يقتصر التآكل على الحواف القطعية التي يمكن استعادتها
• تظل هندسة القالب العامة ضمن الحدود المسموح بها من التحمل
• يبقى ما يكفي من المادة لإتمام عدة دورات إعادة صقل
• لا تتطلب متطلبات الإنتاج تسليمًا فوريًّا

يصبح الاستبدال ضروريًا عندما:

• تشقق أو تلف يمتد beyond التآكل السطحي فقط
• استهلكت عدة دورات إعادة صقل الكمية المتاحة من المادة
• انحرفت هندسة القالب عن حدود التصحيح الممكنة
• تتطلب التغييرات في تصميم المكونات على أي حال تصنيع أدوات جديدة

يمكن لصانع الأدوات والقوالب الماهر أن يساعد في تفسير المؤشرات التي توفرها أدواتك ويروي قصة تلك الأداة. وتؤكد شركة ويسكونسن ميتال بارتس على أن توفر تصميم القوالب، إلى جانب رسومات القطع والتقارير الفحصية، يُسهم بشكل كبير في تمكين صانعي القوالب من تشخيص المشكلات بكفاءة. كما أن تحديد العناصر التي تتعرّض لارتداء أكبر يسمح لك بإعداد مكونات احتياطية جاهزة للتركيب عند الحاجة — مما يقلل إلى أدنى حدٍّ من توقف التشغيل عند الحاجة إلى الصيانة.

العلاقة بين الصيانة الوقائية وطول عمر القالب مباشرة وبسيطة: فالاهتمام المنتظم بالمشكلات الصغيرة يمنع حدوث أعطال كارثية. وعندما تقوم بتتبع أعداد الإنتاج، وتوثيق الاتجاهات المتعلقة بالجودة، وجدولة عمليات الصيانة بشكل استباقي، فإن عملية التشكيل بالضغط تُحقّق نتائج متسقة عبر حملات إنتاج طويلة الأمد. وبمجرد وضع بروتوكولات الصيانة، تأتي المرحلة التالية وهي فهم الصورة الكاملة للتكاليف — بما في ذلك كيفية ترجمة استثمارات القوالب إلى عائد استثماري (ROI) في الإنتاج.

عوامل التكلفة وتحليل العائد على الاستثمار (ROI) لاستثمار قوالب التشكيل بالضغط

إليك السؤال الذي يُبقِي مدراء التصنيع مستيقظين طوال الليل: ما المبلغ الفعلي الذي ينبغي أن تنفقه على استثمارات قوالب وأدوات الختم؟ والإجابة ليست مباشرةً—لأن سعر الشراء الأولي لا يروي سوى جزءٍ ضئيلٍ من القصة. ووفقًا لـ المُصنِّع ، لا توجد صيغة أو معادلة مثالية لحساب تكلفة القوالب، لكن هناك عوامل عديدة يمكن أخذها في الاعتبار لمساعدة المهندسين على رفع دقة التقديرات.

ما الذي يميّز الاستثمارات الذكية في القوالب عن الأخطاء المكلفة؟ إنها فهم التكلفة الإجمالية للملكية، وملاءمة نوع القالب لدرجة تعقيد التصنيع مع احتياجات الإنتاج الفعلية، ومعرفة الوقت الذي تُحقِّق فيه القوالب المتطوّرة عائدًا يستحق الاستثمار مقارنةً بالوقت الذي تكفي فيه حلول أبسط.

حدّ الإنتاج الذي يُقرّر نوع القالب المناسب

تخيل شراء سيارة رياضية للتنقّل لمسافة ميلين فقط إلى مكان العمل— وهي وظيفيًّا قابلة للاستخدام، لكنها اقتصاديًّا غير معقولة. وينطبق المنطق نفسه على اختيار القوالب في التصنيع. فالحجم السنوي للإنتاج هو العامل الأهم الذي يجب أن يوجّه قراراتك الاستثمارية في مجال القوالب أكثر من أي عامل آخر.

عند الحاجة إلى كميات كبيرة من الأجزاء، يُصمَّم القالب عادةً باستخدام أقسام أكبر وأسمك وأعلى جودة من فولاذ الأدوات، وفقًا لخبراء القطاع. كما أن الكميات الأكبر تستدعي استخدام مواد بديلة للأدوات، مثل الكاربايد الصلب.

إليك إطارًا عمليًّا لمطابقة الحجم مع الاستثمار في القوالب:

• أقل من 10,000 قطعة سنويًا: غالبًا ما تكفي قوالب محطة واحدة بسيطة أو حتى أدوات نموذجية للتجريب. وتُصنَّف قوالب الفئة جيم (Class C) المُصنَّعة لتطبيقات النماذج الأولية قصيرة المدى بأنها تقدِّم جودة مقبولة دون استثمار مفرط.
• من ١٠٬٠٠٠ إلى ٥٠٬٠٠٠ جزء سنويًّا: تصبح قوالب الفئة بي (Class B)، المصمَّمة لكميات صغيرة ومحدودة العمر الافتراضي، مناسبة اقتصاديًّا. وتوفِّر القوالب المركَّبة أو التجميعية قيمة جيدة عند هذه الكميات.
• من ٥٠٬٠٠٠ إلى ٢٠٠٬٠٠٠ جزء سنويًّا: تبدأ القوالب التصاعدية في تحقيق جدوى اقتصادية. حيث تُوزَّع التكلفة الأولية الأعلى على عدد كافٍ من القطع، مما يقلل من تكلفة استهلاك القالب لكل قطعة.
• أكثر من ٢٠٠٬٠٠٠ قطعة سنويًّا: تصبح القوالب من الفئة (أ) المصممة لإنتاج عالي الكفاءة وسهولة الصيانة ضرورية. ويمكن لهذه القوالب المخصصة للكبس المعدني إنتاج أحجام هائلة، بحيث تصبح تكلفة القوالب الإضافية غير ذات أهمية عند حسابها لكل قطعة.

إن حساب نقطة التعادل بسيط: اقسم إجمالي استثمارك في القالب على حجم الإنتاج المتوقع، ثم قارن تكلفة القالب لكل قطعة مع طرق التصنيع البديلة أو تركيبات القوالب الأبسط.

حساب التكلفة الإجمالية لملكية قوالب الكبس

هل تذكّر العرض السعري الذي تلقيته لقالب تصاعدي؟ فهو لا يمثل سوى حوالي ٦٠٪ مما ستنفقه فعليًّا طوال عمر القالب. إذ تشمل التكلفة الإجمالية لملكية القالب عوامل يغفل عنها العديد من المشترين حتى تصل الفواتير.

عوامل التكلفة	القوالب البسيطة	الموت المتقدم	ينقل الأجزاء
تكلفة التجهيز الأولية	منخفضة (تتراوح عادةً بين ١٠٬٠٠٠ و٥٠٬٠٠٠ دولار أمريكي)	مرتفعة (تتراوح عادةً بين ١٠٠٬٠٠٠ و٥٠٠٬٠٠٠ دولار أمريكي)	الأعلى (تتراوح عادةً بين ١٥٠٬٠٠٠ و٧٥٠٬٠٠٠ دولار أمريكي)
تكرار الصيانة	منخفضة (عدد أقل من المكونات)	متوسط (محطات متعددة)	مرتفع (آليات النقل)
تأثير وقت التوقف	ضئيل (تبديل سريع)	متوسطة (إعداد معقد)	كبير (تعقيد النظام)
تكلفة إنتاج كل قطعة	مرتفع (دورات أبطأ)	منخفض (تشغيل عالي السرعة)	متوسط (أجزاء أكبر)
استثمار في قطع الغيار	الحد الأدنى	متوسط (مكونات التآكل)	مرتفع (الأنظمة الميكانيكية)
المهارة المطلوبة من المشغل	أساسي	متوسط	متقدم

وبالإضافة إلى هذه التكاليف المباشرة، يجب أخذ عوامل جودة القطع في الاعتبار. فعلى سبيل المثال، إن القالب التصنيعي الذي يُنتج قطعًا تتطلب عمليات ثانوية — مثل إزالة الحواف الحادة (Deburring)، أو تسوية الأجزاء، أو إعادة المعالجة — يكون تكلفته أعلى مما توحي به سعره الشرائي وحده. كما أنّ آلات ختم المعادن التي تعمل بكفاءةٍ مثلى تتطلّب أدوات تتوافق تمامًا مع إمكانياتها؛ أما عدم التوافق بين الأدوات والآلات فيؤدي إلى تكاليف خفية ناتجة عن انخفاض معدلات الدورة أو التآكل المفرط.

كما أن الجدول الزمني للتسليم يؤثر أيضًا على التسعير. ووفقًا لمجلة «ذا فابريكيتور» (The Fabricator)، فإن طلب تسليم القالب خلال فترة زمنية قصيرة جدًّا من المرجح أن يرفع تكلفة القوالب — لا سيما إذا كان مقدّم خدمة تصنيع القوالب يعاني حاليًّا من حِمل عملٍ كبير. فتسريع موعد التسليم يتطلّب العمل الإضافي، ما يؤدي إلى ارتفاع التكلفة.

المفاضلة بين المصادر المحلية والمصادر الخارجية

الفرق في أسعار الأجور بين تصنيع القوالب محليًّا وتصنيعها في الخارج هو فرقٌ حقيقيٌّ—وبالغ الأهمية. فأسعار الأجور في الصين والهند أقلُّ بكثيرٍ مقارنةً بالولايات المتحدة، ما يعني أن تكلفة أدوات التصنيع تكون عادةً أقلَّ في هذه الدول. ومع ذلك، فإن العروض السعرية الأقل لا تؤدي دائمًا إلى خفض التكاليف الإجمالية.

العوامل التي يجب أخذها في الاعتبار عند اتخاذ قرارات الشراء:

• تعقيد التواصل: تتطلب المواصفات الفنية لتصنيع قوالب الختم فهمًا دقيقًا. وقد تؤدي الحواجز اللغوية وفروق التوقيت إلى سوء تفسير مكلف.
• سرعة التكرار: عند الحاجة إلى تعديلات على القوالب، يستجيب المورِّدون المحليون عادةً بسرعة أكبر. أما التعديلات الخارجية فقد تضيف أسابيع إلى جداول التطوير الزمنية.
• التحقق من الجودة: يتطلب فحص أدوات التصنيع قبل الشحن إما السفر شخصيًّا أو الاعتماد على عمليات ضمان الجودة عن بُعد.
• اللوجستيات والرسوم الجمركية: يشكِّل شحن القوالب الكبيرة دوليًّا تكلفةً ومخاطر إضافية. وقد تقلِّص الرسوم الجمركية الفجوة السعرية بشكلٍ كبير.
• توفر الدعم: عندما تنشأ مشكلات أثناء الإنتاج، يوفّر الموردون المحليون مساعدة أسرع في تشخيص الأعطال.

وبالنسبة للأدوات الكبيرة—مثل القوالب التي تُستخدم لإنتاج ألواح هيكل السيارات— فإن تكاليف التمويل تكتسب أيضًا أهميةً بالغة. ويلاحظ المُصنِّع أن من الشائع جدًّا أن تستدين ورش تصنيع القوالب أموالًا لشراء المواد الضرورية لتصنيع الأدوات الكبيرة. وكلما طال وقت استلام الدفعة، زادت الفوائد التي تدفعها الورشة— وهي تكلفة تظهر غالبًا في الأسعار المُقدَّمة. وأحيانًا يقدّم العملاء دفعات تقدمية لتقليل هذه التكلفة.

كيف تؤثر التعقيدات في تحديد أسعار القوالب

إن الجزء ذي الهندسة المعقدة يتطلب عددًا أكبر من المحطات اللازمة لتصنيعه، ما يؤدي مباشرةً إلى ارتفاع تكلفة الأدوات. كما أن الأجزاء ذات التحملات الضيقة تتطلب أيضًا محطات إضافية. وإذا كان الجزء مصنوعًا من مواد عالية القوة، فستلزم درجات أعلى من فولاذ القوالب لقصه وتشكيله— ما يرفع استثمار التصنيع في القوالب بشكلٍ إضافي.

تشمل عوامل تحديد السعر:

• عدد العمليات: ويُضيف كل محطة إضافية للتشكيل أو القص أو الثني تكلفةً في التصميم والتصنيع
• متطلبات التحمل: تتطلب المواصفات الأكثر صرامة أدوات أكثر دقة ووقت تطوير ممتدًا
• اختيار المواد: تستغرق قوالب التشكيل المصنوعة من مواد عالية الجودة مثل الكاربايد وقت تصنيع أطول — إذ تتطلب هذه المادة وقت تشغيل أطول، بالإضافة إلى عمليات الحرق بالسلك والتشطيب الماسي التي تعد نسبيًّا باهظة التكلفة
• اختيار النابض: قد تستخدم القوالب ذات الإنتاج المنخفض نوابض لولبية بسيطة، بينما تستخدم القوالب عالية الإنتاج عادةً نوابض غازية ذات عمر أطول وأكثر تكلفة
• سعة المورد: إيجاد ورشة عمل تمتلك السعة المناسبة والخبرة الكافية يؤدي إلى عروض أسعار أقل مقارنةً بإجبار ورشة مُحمَّلة بشكل زائد أو غير مؤهلة كفاية على تنفيذ المشروع

إن عملية التقدير نفسها ذات أهميةٍ بالغة. ووفقًا لمجلة «ذا فابريكيتور» (The Fabricator)، يجب أن يمتلك الشخص المسؤول عن تقدير تكلفة القالب فهمًا شاملاً لطرق معالجة صفائح المعادن وتصميم القوالب، لأن تحديد التكلفة لا يمكن أن يتم إلا بعد تحديد خطوات العملية. ويحتفظ العديد من مهندسي التسعير بسجلات تاريخية لعروض الأسعار السابقة، ويقومون بمراجعة ما إذا كانت الشركة حققت ربحًا أم خسارةً في مشاريع مماثلة لتحسين دقة التقديرات المستقبلية.

إن فهم ديناميكيات التكلفة هذه يُمكّنك من تقييم العروض السعرية بذكاء واتخاذ قرارات استثمارية في قوالب الختم تحقّق عائدًا حقيقيًّا على الاستثمار (ROI). ومع ذلك، فإن التكلفة لا تمثّل سوى بعدٍ واحدٍ من أبعاد القرار؛ إذ يتطلّب اختيار شريكٍ مناسبٍ لتصنيع قوالب الختم تقييم القدرات التقنية وأنظمة الجودة والدعم طويل الأجل، وهي العوامل التي تحدّد في النهاية ما إذا كان استثمارك سيحقّق النجاح أم لا.

اختيار شريكٍ مناسبٍ لتصنيع قوالب الختم لتطبيقك

لقد استعرضتَ أنواع القوالب، واختيار المواد، والأُسس الهندسية، وتكنولوجيا المحاكاة، وبروتوكولات الصيانة، واعتبارات التكلفة. والآن حان الوقت لاتخاذ القرار الذي يربط كل هذه العناصر معًا: وهو اختيار الشركة المصنّعة المناسبة لقوالب الختم لإقامة شراكةٍ معها. ويتحدد من خلال هذا الاختيار ما إذا كانت استثماراتك في القوالب ستحقّق عوائدَ متسقةً أم ستتحول إلى مصدرٍ مستمرٍ للإزعاج.

ما هي القوالب في التصنيع إن لم تكن حجر الزاوية في قدرتك الإنتاجية؟ ويصبح الشريك الذي يصمم هذه القوالب ويبنيها جزءًا لا يتجزأ من نجاحك. فعلى عكس المشتريات الاستهلاكية التي يفوز فيها العرض الأقل سعرًا، فإن أدوات ختم الصفائح المعدنية تتطلب تقييم الخبرة الفنية وأنظمة الجودة وقدرات الدعم على المدى الطويل، وهي عوامل تؤثر مباشرةً في نتائج إنتاجك.

فكّر في الأمر بهذه الطريقة: فمصنّعو قوالب الختم الخاصة بك لا يبيعونك أداةً فحسب، بل يقدمون لك خبرة هندسية وضمان جودة ودعمًا مستمرًّا إما أن يُفعّل إمكاناتك التصنيعية أو يحدّ منها. أما الإطار التالي فيساعدك على اتخاذ هذا القرار الحيوي بطريقة منهجية.

إعداد قائمة معايير اختيار القوالب

قبل تقييم الموردين المحتملين، حدّد بدقة ما تطلبه تطبيقاتك بالضبط. فالاندفاع لطلب عروض الأسعار دون إنجاز هذه المرحلة التحضيرية يؤدي إلى تباين التوقعات وإلى تعديلات مكلفة لاحقًا. وعليك أخذ المعايير الأساسية التالية في الاعتبار:

تحليل متطلبات التطبيق:

• ما العمليات المحددة التي يجب أن تقوم بها القالب؟ (القطع، الثقب، التشكيل، السحب)
• ما الأبعاد الحرجة والتسامحات المسموح بها لها؟
• هل توجد متطلبات جمالية للسطح أو مواصفات وظيفية؟
• هل تتطلب القطع عمليات ثانوية أخرى؟ إن وُجدت، فما هي؟

الاعتبارات المتعلقة بالمواد:

• ما نوع معدن الصفائح الذي ستقومون بمعالجته؟ (الألومنيوم، الفولاذ اللين، الفولاذ المقاوم للصدأ، الدرجات عالية القوة)
• ما مدى السماكة الذي يجب أن ي accommodatesه القالب؟
• هل توجد متطلبات خاصة بالنسبة لاتجاه الحبيبات أو مواصفات المادة؟
• كيف تؤثر اختياركم للمادة في أنماط التآكل المتوقعة للقالب؟

تقديرات الحجم:

• ما حجم الإنتاج السنوي المتوقع؟
• هل الطلب مستقر أم متغير للغاية؟
• ما المدة المتوقعة لدورة حياة منتجك؟
• هل ستبرر الكميات المستهدفة استثمارًا في قوالب تدريجية أم تكفي تكوينات أبسط؟

مواصفات التسامح:

• أي الأبعاد تعتبر حرجة وظيفيًّا مقابل تلك التي تتعلق بالمظهر فقط؟
• ما طرق القياس التي ستُستخدم للتحقق من المطابقة للمواصفات؟
• كيف تقارن متطلبات التسامح بالمعايير الصناعية المرجعية الخاصة بمادتك وهندستك؟
• هل قمتَ بالتحقق من أن التسامحات المحددة قابلة للتحقيق فعليًّا؟

توثيق هذه المتطلبات قبل إجراء المحادثات مع المورِّدين يضمن مقارنتك بين العروض السعرية ضمن نطاقٍ متكافئ. وتتفاوت درجة تعقيد ختم القطع المعدنية بشكل كبير؛ فقد يقدِّم مورِّدٌ، يستند في عرضه السعري إلى مواصفات غير مكتملة، نتائج غير مرغوب فيها.

تقييم مصنِّعي القوالب لإقامة شراكة طويلة الأمد

وبعد تحديد متطلباتك، يصبح تقييم مصنِّعي قوالب ختم المعادن المحتملين أكثر موضوعية. ويُساعدك الإجراء التالي المكوَّن من خطوات متسلسلة على تحديد الشركاء القادرين على تلبية احتياجاتك التقنية والتجارية:

1. التحقق من الشهادات ذات الصلة. بالنسبة لقوالب التشكيل المعدني للسيارات، فإن شهادة IATF 16949 تُظهر أن المورد يمتلك أنظمة إدارة جودة تتوافق مع معايير قطاع صناعة السيارات. وهذه الشهادة ليست مجرد أوراق روتينية—بل هي دليلٌ على وجود عمليات موثَّقة، وموظفين مدربين، وثقافة قائمة على التحسين المستمر. وقد تتطلب قطاعات صناعية أخرى شهادات مثل ISO 9001 للقطاعات العامة، أو AS9100 لصناعة الطيران والفضاء، أو ISO 13485 للأجهزة الطبية.
2. تقييم القدرات الفنية. هل يستطيع المورد التعامل مع درجة تعقيد القالب المطلوبة منك؟ قيِّم منصات برامج التصميم التي يستخدمها، وقدراته في المحاكاة، ومعدات التشغيل الآلي، وتكنولوجيا الفحص والتفتيش. واسأله تحديدًا عن خبرته في تطبيقات مشابهة، والمواد المستخدمة، ومتطلبات التحمل (التلرنس).
3. مراجعة عمق الدعم الهندسي. ما قيمة تصنيع القوالب دون خبرة هندسية؟ إن أفضل الشركاء في مجال قوالب التشكيل المعدني للسيارات يقدمون دعمًا هندسيًّا تعاونيًّا—ويحددون فرص خفض التكاليف، ويقترحون تعديلات على التصميم لتحسين قابليته للتصنيع، ويقدّمون ملاحظات حول إمكانية التصنيع (DFM) قبل بدء تصنيع الأدوات.
4. فحص أنظمة الجودة. وبالإضافة إلى الشهادات، افهم كيف يتحقق المورد من أداء القوالب. ما بروتوكولات الفحص التي يتبعها؟ وكيف يوثق موافقة القطعة الأولى؟ وما معدات القياس المستخدمة للتحقق من الأبعاد الحرجة؟
5. تقييم قدرات إعداد النماذج الأولية. سرعة الحصول على أول قطعٍ تُصنع تُعد أمراً بالغ الأهمية. فالموردون الذين يقدمون خدمة إعداد النماذج الأولية السريعة — وبعضهم يحقق النتائج في غضون ٥ أيام فقط — يقلصون جداول التطوير بشكلٍ كبير. وهذه القدرة تكتسب قيمةً خاصةً عندما يكون من المرجح أن تتطلب التصاميم تعديلات متكررة.
6. التحقيق في سجل الإنتاج. استفسر عن معدلات الموافقة من المحاولة الأولى. فالمورد الذي يحقق باستمرار نسبة موافقة من المحاولة الأولى تبلغ ٩٣٪ أو أكثر يدلّ على سيطرته على العمليات، مما يقلل من مخاطر التطوير لديك ويسرع من إطلاق الإنتاج.
7. فهم الدعم المستمر. القوالب تحتاج إلى صيانة وتعديلات وأحياناً استكشاف الأخطاء وإصلاحها. فما الدعم الذي يوفّره المورد بعد التسليم؟ وهل قطع الغيار متوفرة بسهولة؟ وبأي سرعة يمكنه الاستجابة لمشاكل الإنتاج؟
8. تحقق من المراجع ودراسات الحالة. اطلب مراجع من العملاء الذين لديهم تطبيقات مشابهة. واسأل تحديدًا عن جودة التواصل، وأداء التسليم في الوقت المحدد، وحل المشكلات عند حدوثها.

ينطبق هذا الإطار التقييمي سواء كنت تستورد محليًّا أو عالميًّا. أما في تطبيقات قوالب الختم automotive المعقدة، فقد يُسرِّع القرب الجغرافي من منشأتك الإنتاجية عملية استكشاف الأخطاء وإصلاحها ويقلل من تعقيدات اللوجستيات — وهما عاملان يستحقان الموازنة ضدهما مقابل الفروق في التكلفة.

لماذا يهم شراكة الهندسة؟

إليك أمرٌ يغفله العديد من المشترين: إن أفضل مصنِّعي قوالب الختم لا يكتفون بتصنيع ما تحدده أنت فقط، بل يساعدونك على تحديد المتطلبات بشكلٍ صحيح منذ البداية. وتثبت هذه المقاربة القائمة على الشراكة الهندسية قيمتها الخاصة في التطبيقات المعقدة، حيث قد تؤدي قرارات التصميم الصغيرة إلى تأثيرات كبيرة على الإنتاج.

يجلب الشركاء المؤهلون خبرةً مكتسبةً من مئات أو آلاف المشاريع المماثلة. فهم على درايةٍ بما ينجح، وما يفشل، وما هي عمليات التحسين التي تحقق أفضل توازن بين التكلفة والأداء. وعند تقييم الموردين، ابحث عن أولئك الذين يطرحون أسئلة استكشافية حول تطبيقك بدلًا من أن يقتبسوا مواصفاتك حرفيًّا فقط.

وبالنسبة للتطبيقات الخاصة بالسيارات تحديدًا، فإن معايير الشركات المصنِّعة للمعدات الأصلية (OEM) تُضيف طبقةً إضافيةً من التعقيد. أما الموردون ذوو الخبرة في هذه المتطلبات، فيدركون توقعات التوثيق، واحتياجات إمكانية تتبع المواد، وبروتوكولات الموافقة التي قد يجد الموردون غير الملمّين بها صعوبةً في التنقُّل داخلها.

الشريك المناسب لا يقدِّم قوالب الإنتاج فحسب، بل يوفِّر لك الثقة بأن إنتاجك سيؤدي المهام المطلوبة منه كما هو متوقع.

تُجسِّد شركات مثل شاويي هذا النهج القائم على الشراكة، حيث تجمع بين شهادة IATF 16949 وقدرات شاملة في تصميم وتصنيع القوالب. ويتركّز فريقها الهندسي على تقديم أدوات تصنيع فعّالة من حيث التكلفة ومُصمَّمة خصيصًا لتتوافق مع معايير الشركات المصنِّعة للمعدات الأصلية (OEM)، وهي بالضبط المجموعة التي تقلل من المخاطر التي تواجهها الشركات المصنِّعة عند الدخول في مرحلة الإنتاج. وللقراء الباحثين عن حلول دقيقة لقوالب الختم السيارات، فإن استكشاف قدراتهم عبر الموقع الإلكتروني shao-yi.com/automotive-stamping-dies يوفّر مثالًا ملموسًا على ما تمثّله شراكة مؤهلة في مجال قوالب ختم المركبات.

اتخاذ قرار الشراء النهائي

وبعد الانتهاء من عمليات التقييم، ينبغي أن تستند قراراتكم إلى موازنة عوامل متعددة:

• الملاءمة الفنية: هل يستطيع هذا المورِّد فعليًّا توريد ما تتطلبه تطبيقاتكم؟
• الانسجام التجاري: هل تعكس الأسعار قيمة عادلةً مقابل القدرات المقدَّمة؟
• ملف المخاطر: ماذا سيحدث إذا نشأت مشكلات أثناء مراحل التطوير أو الإنتاج؟
• إمكانيات العلاقة: هل هذا مورد يمكنك العمل معه بفعالية على مدى سنوات الإنتاج؟

يتعلّق قرار ختم الصفائح المعدنية في النهاية بالثقة: ثقة بأن قوالب الختم الخاصة بك ستؤدي وظيفتها بكفاءة، وثقة بأن الجودة ستبقى متسقة، وثقة بأن الدعم سيكون متاحًا عند الحاجة إليه. ويُساعدك إطار التقييم أعلاه على بناء هذه الثقة بطريقة منهجية، بدلًا من الاعتماد على الأمل أو العادة.

تمثل استثمارك في قوالب ختم الصفائح المعدنية رأس مالٍ كبيرًا يتم توجيهه نحو القدرة الإنتاجية المستقبلية. ويحوّل اختيار الشريك المناسب هذا الاستثمار إلى ميزة تنافسية — من خلال تسليم أجزاء عالية الجودة، وفي الموعد المحدَّد، وبتكاليف تدعم أهداف عملك. خذ الوقت الكافي لتقييم الخيارات بدقة، وسيُكافئك قوالب الختم على هذه الدقة عبر ملايين الدورات الإنتاجية.

الأسئلة الشائعة حول قوالب ختم المعادن الرقيقة

١. ما هي قوالب ختم الصفائح المعدنية؟

قوالب ختم الصفائح المعدنية هي أدوات دقيقة تتكون من مكونات ذكرية (مثقاب) وأنثوية (قالب)، وتُستخدم لقطع أو ثني أو تشكيل الصفائح المعدنية المسطحة إلى أجزاء ثلاثية الأبعاد. وتعمل هذه القوالب داخل ماكينة ضغط لتطبيق قوة مضبوطة، مما يؤدي إلى تحويل المادة الخام إلى مكونات جاهزة. وتُعد هذه الأدوات أساسية في التصنيع عالي الحجم، لا سيما في قطاعي السيارات والسلع الاستهلاكية، حيث يكتسب الاتساق وإمكانية التكرار أهمية بالغة لإنتاج ملايين الأجزاء المتطابقة.

ما تكلفة قالب الختم المعدني؟

تتفاوت تكاليف قوالب الختم المعدنية بشكل كبير اعتمادًا على درجة التعقيد ومتطلبات حجم الإنتاج ومواصفات المواد. وقد تتراوح تكاليف القوالب البسيطة بين ١٠٬٠٠٠ دولار أمريكي و٥٠٬٠٠٠ دولار أمريكي، في حين تتراوح تكاليف القوالب التصاعدية عادةً بين ١٠٠٬٠٠٠ دولار أمريكي و٥٠٠٬٠٠٠ دولار أمريكي. أما القوالب الانتقالية المستخدمة في الألواح السيارات الكبيرة فقد تصل تكلفتها إلى ٧٥٠٬٠٠٠ دولار أمريكي أو أكثر. وتشمل تكلفة الملكية الإجمالية صيانة القوالب وأجزاء الغيار والوقت الضائع الناتج عن التوقف عن التشغيل، بالإضافة إلى الاستثمار الأولي. وتبرر أحجام الإنتاج الأعلى استثمارات أكبر في أدوات التصنيع، نظرًا لأن تكلفة كل قطعة تنخفض انخفاضًا كبيرًا.

٣. ما الفرق بين القص بالقالب (Die Cut) والختم (Stamping)؟

القطع بالقالب والختم المعدني هما عمليتان مختلفتان. ويُقصد عادةً بالقطع بالقالب قطع المواد المسطحة مثل الورق أو الكرتون أو البلاستيك الرقيق باستخدام قوالب حديدية ذات حواف حادة. أما الختم المعدني فيشمل تشكيل صفائح المعدن من خلال عمليات متنوعة تشمل القص الأولي (Blanking)، والثقب (Piercing)، والثني (Bending)، والسحب (Drawing)، وذلك باستخدام قوالب من فولاذ الأدوات المقوى داخل آلة ختم. وتُجرى عملية الختم تقريبًا دائمًا كعملية تشكيل باردة باستخدام صفائح معدنية جاهزة أو لفائف معدنية، بينما تستخدم عملية الصب بالقالب (Die Casting) المعدن المنصهر الذي يُسكب في قوالب.

٤. ما هي الأنواع الرئيسية لقوالب الختم، ومتى يجب استخدام كل نوع منها؟

وأنواع القوالب الأربعة الرئيسية هي: القوالب التصاعدية (الأفضل لإنتاج كميات كبيرة من الأجزاء الصغيرة التي تتجاوز ١٠٠٬٠٠٠ وحدة سنويًّا)، والقوالب الناقلة (المثلى للأجزاء الكبيرة والمعقدة التي تتطلب نقلها بين المحطات)، والقوالب المركبة (المناسبة للأجزاء المسطحة الدقيقة عند أحجام إنتاج منخفضة إلى متوسطة)، والقوالب المدمجة (المفيدة عندما تتطلب الأجزاء عمليات قص وتشكيل معًا). ويعتمد الاختيار على درجة تعقيد الجزء، وحجم الإنتاج، ومتطلبات التحمل (Tolerance)، والقيود المالية.

٥. كيف تحسّن محاكاة الحاسوب المساعدة في الهندسة (CAE) تطوير قوالب التشكيل بالضغط؟

تُغيّر محاكاة الحاسوب المساعدة في الهندسة (CAE) عملية تطوير القوالب من خلال إجراء اختبارات افتراضية للتصاميم قبل تصنيع الأدوات المادية. فهي تتوقّع سلوك المادة، وتكشف عن العيوب مثل الانحناء العكسي (Springback) والتجعّد (Wrinkling)، وتُحسّن هندسة القالب رقميًّا. وتؤدي هذه التقنية إلى خفض عدد مراحل التطوير التكرارية، وتقليل المدة الزمنية المطلوبة، وزيادة معدلات النجاح عند المحاولة الأولى. وباستخدام الشركات لمحاكاة متقدمة، تصل معدلات الموافقة إلى أكثر من ٩٣٪، بينما تنخفض مدة إعداد النماذج الأولية إلى خمسة أيام فقط، مما يقلّل التكاليف بشكل كبير مقارنةً بالأساليب التقليدية القائمة على التجربة والخطأ.
