Điều Gì Làm Cho Gia Công Tấm Kim Loại Khác Biệt So Với Gia Công Tấm Mỏng

Khi bạn nghe thuật ngữ "gia công kim loại", bạn có thể hình dung những người thợ đang định hình các tấm kim loại mỏng thành vỏ thiết bị gia dụng hoặc các tấm thân ô tô. Nhưng điều gì sẽ xảy ra khi một dự án yêu cầu thứ gì đó chắc chắn hơn nhiều—chẳng hạn như các bộ phận cầu, bình chịu áp lực hoặc khung máy móc hạng nặng? Đó chính là lúc gia công tấm kim loại (plate fabrication) phát huy vai trò, và việc hiểu rõ sự khác biệt này có thể giúp bạn tránh được những sai lầm tốn kém trong dự án.

Vậy gia công kim loại đối với tấm (plate) và tấm mỏng (sheet) là gì? Câu trả lời nằm ở một yếu tố then chốt: độ dày. Đo lường tưởng chừng đơn giản này quyết định mọi thứ, từ yêu cầu thiết bị đến khả năng chịu lực cấu trúc , thế nhưng nhiều người trong ngành vẫn thường nhầm lẫn hai quy trình cơ bản này với nhau.

Định Nghĩa Tiêu Chuẩn Độ Dày Giữa Tấm Kim Loại Và Tấm Mỏng

Ngành công nghiệp thép phân biệt rõ ràng giữa tấm kim loại và tấm thép dựa trên độ dày vật liệu. Theo tiêu chuẩn ngành, tấm thép được định nghĩa là bất kỳ vật liệu nào có độ dày dưới 0,187 inch (khoảng 3/16 inch hoặc 4,76 mm), trong khi tấm thép đặc (steel plate) bao gồm mọi vật liệu có độ dày bằng hoặc lớn hơn ngưỡng này.

Tấm thép đặc (steel plate) được định nghĩa là bất kỳ vật liệu nào có độ dày lớn hơn 0,187 inch (3/16 inch), trong khi tấm thép (steel sheet) có độ dày nhỏ hơn ngưỡng này. Ngưỡng tiêu chuẩn ngành này làm thay đổi căn bản các yêu cầu gia công, nhu cầu thiết bị và tính phù hợp cho từng ứng dụng.

Để hình dung rõ hơn, tấm kim loại thường có độ dày từ 0,5 mm đến dưới 6 mm — đủ mỏng để áp dụng quy trình cán nguội nhằm tạo ra bề mặt nhẵn mịn. Ngược lại, tấm thép đặc có thể có độ dày bắt đầu từ mức 6 mm này và lên tới vài inch, đòi hỏi các phương pháp sản xuất hoàn toàn khác biệt. Ví dụ, tấm thép đặc nặng (heavy steel plate) là thuật ngữ chỉ bất kỳ vật liệu nào có độ dày vượt quá 3 inch.

Tại sao Phân loại theo Độ dày Lại Quan trọng trong Gia công Kim loại

Tại sao bạn nên quan tâm đến sự phân biệt này? Hãy xem xét các hệ quả thực tiễn:

• Yêu cầu thiết bị: Gia công tấm kim loại sử dụng các thiết bị nhẹ hơn như máy uốn thủy lực tiêu chuẩn và máy cắt. Trong khi đó, gia công tấm dày đòi hỏi thiết bị có tải trọng cao, đủ khả năng xử lý lực cản vật liệu lớn hơn đáng kể.
• Các phương pháp xử lý: Tấm kim loại thường được cán nguội ở nhiệt độ phòng nhằm tăng cường độ bền và đạt được bề mặt nhẵn mịn. Còn tấm dày thường trải qua quá trình cán nóng ở nhiệt độ cao hơn điểm tái kết tinh của thép.
• Ứng dụng cấu trúc: Khi các dự án yêu cầu chịu được ứng suất lớn—ví dụ như vỏ tàu, bồn chứa hoặc các thành phần kết cấu cầu—chỉ các vật liệu có độ dày đạt tiêu chuẩn tấm (plate-gauge) mới đảm bảo đủ độ bền và độ ổn định cần thiết.
• Độ phức tạp trong hàn: Các tấm dày hơn đòi hỏi việc chuẩn bị mối hàn khác biệt, các yếu tố liên quan đến gia nhiệt trước khi hàn cũng như kỹ thuật hàn riêng biệt so với công việc gia công tấm kim loại mỏng hơn.

Phạm vi gia công tấm kim loại bao quát nhiều ngành công nghiệp khắt khe, nơi mà sự cố không được phép xảy ra. Trong xây dựng, các tấm kim loại gia công được sử dụng làm các thành phần kết cấu cho nhà chọc trời và cầu. Ngành dầu khí phụ thuộc vào chúng để chế tạo đường ống dẫn và bồn chứa, được thiết kế đặc biệt nhằm chịu đựng được các điều kiện môi trường khắc nghiệt. Các nhà sản xuất máy móc hạng nặng, nhà sản xuất thiết bị quân sự và các xưởng đóng tàu đều yêu cầu những đặc tính cơ học vượt trội mà chỉ vật liệu tấm có độ dày lớn mới đáp ứng được.

Hiểu rõ sự khác biệt cơ bản này sẽ giúp tránh một sai lầm phổ biến: lựa chọn gia công tôn mỏng trong khi ứng dụng thực tế của bạn lại đòi hỏi độ bền và khả năng chịu lực đặc trưng của gia công tấm dày. Khi tìm hiểu về các quy trình, vật liệu và kỹ thuật cụ thể dành riêng cho việc gia công các vật liệu có độ dày lớn hơn, bạn sẽ nắm được những kiến thức cần thiết để đưa ra quyết định sáng suốt cho dự án gia công hạng nặng tiếp theo của mình.

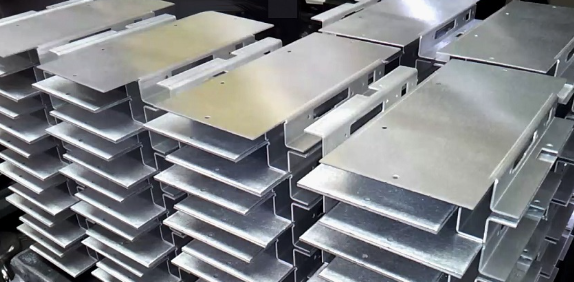

Hướng dẫn lựa chọn vật liệu cho các dự án gia công tấm

Việc lựa chọn vật liệu phù hợp cho dự án gia công tấm kim loại của bạn không chỉ đơn thuần là chọn loại vật liệu có sẵn — mà còn là việc lựa chọn vật liệu sao cho các đặc tính của nó phù hợp với yêu cầu cụ thể của ứng dụng bạn đang thực hiện. Chi tiết của bạn có phải chịu tác động trong môi trường biển ăn mòn không? Nó có cần chịu được nhiệt độ cực cao hoặc cực thấp không? Vật liệu đó có cần giảm thiểu trọng lượng nhưng vẫn đảm bảo độ bền cấu trúc không? Câu trả lời cho những câu hỏi này sẽ giúp bạn xác định nên chọn thép carbon, thép không gỉ, nhôm hay các hợp kim chuyên dụng.

Chúng ta hãy phân tích từng nhóm vật liệu để bạn có thể đưa ra quyết định tự tin và có cơ sở, cân bằng yêu cầu hiệu suất đồng thời cân nhắc các yếu tố ngân sách.

Tấm Thép Carbon cho Ứng Dụng Cấu Trúc

Thép carbon vẫn là vật liệu chủ lực trong ngành gia công tấm kim loại — và điều này hoàn toàn có lý do. Theo Industrial Metal Service, thép carbon là một hợp kim sắt–carbon chứa từ 0,15% đến 3,4% carbon theo khối lượng, và hàm lượng carbon này phần lớn quyết định các đặc tính của vật liệu.

Tại sao nhiều dự án kết cấu lại thường mặc định chọn thép carbon?

• Tính hiệu quả về chi phí: Thành phần đơn giản hơn và quy trình sản xuất dễ dàng hơn khiến thép carbon rẻ hơn đáng kể so với các loại thép không gỉ tương đương.
• Khả năng Hàn Tốt: Các mác thép thấp carbon (thép mềm) yêu cầu rất ít hoặc không cần xử lý nhiệt trước và sau khi hàn, từ đó tối ưu hóa quy trình gia công.
• Đa dạng lựa chọn về độ bền: Từ các mác thép thấp carbon dẻo dai, lý tưởng cho quá trình tạo hình, đến các mác thép cao carbon có độ cứng vượt trội, luôn tồn tại một mác thép phù hợp gần như cho mọi ứng dụng.
• Có sẵn rộng rãi: Tấm thép carbon được lưu kho sẵn rộng rãi trong toàn bộ chuỗi cung ứng, giúp rút ngắn thời gian giao hàng.

Thép thấp carbon (0,05%–0,15% carbon) có độ dẻo cao, thích hợp làm vật liệu kết cấu, ống dẫn và phụ tùng ô tô. Các mác thép trung bình carbon (0,1%–1,29% carbon) mang lại sự cân bằng tuyệt vời giữa độ bền và khả năng gia công—hoàn hảo để chế tạo các bồn chứa chịu áp lực và không chịu áp lực. Thép cao carbon cung cấp độ cứng cần thiết cho dụng cụ cắt và các chi tiết chống mài mòn.

Sự đánh đổi? Thép carbon thiếu khả năng chống ăn mòn vốn có. Nếu không được phủ lớp bảo vệ hoặc xử lý bề mặt, thép carbon dễ bị gỉ khi tiếp xúc với độ ẩm. Đối với các ứng dụng kết cấu trong nhà hoặc các dự án mà lớp hoàn thiện bảo vệ đã được lên kế hoạch, hạn chế này có thể kiểm soát được. Còn trong môi trường khắc nghiệt, bạn sẽ cần tìm giải pháp khác.

Khi nào nên chọn tấm thép không gỉ

Khi khả năng chống ăn mòn trở thành yêu cầu bắt buộc, tấm thép không gỉ chính là lựa chọn phù hợp. Yếu tố phân biệt chủ chốt nằm ở crôm—thép không gỉ chứa ít nhất 10,5% crôm, tạo thành một lớp oxit bảo vệ trên bề mặt, giúp ngăn chặn gỉ sét và ăn mòn.

Tấm kim loại tấm thép không gỉ và tấm thép không gỉ được phân thành năm nhóm chính, mỗi nhóm phù hợp với các ứng dụng khác nhau:

• Austenitic (ví dụ: thép không gỉ 304, 316): Loại phổ biến nhất, mang lại khả năng chống ăn mòn vượt trội và khả năng tạo hình xuất sắc. Thép không gỉ 316 được bổ sung molypden để tăng cường khả năng chống lại các muối clorua—điều kiện thiết yếu trong môi trường hàng hải và chế biến hóa chất.
• Ferritic: Có tính từ, có khả năng chống ăn mòn tốt và chi phí hiệu quả. Lý tưởng cho thiết bị xử lý thực phẩm và ứng dụng trong nhà bếp.
• Martensitic: Có thể tôi luyện nhiệt để đạt độ bền và độ cứng cao. Được sử dụng trong các bộ phận van, tuabin và dụng cụ y tế.
• Duplex: Kết hợp cấu trúc austenit và ferrit nhằm đạt độ bền cực cao cùng khả năng chống nứt do ăn mòn ứng suất—hoàn hảo cho ngành dầu khí và hóa chất.
• Cứng hóa bằng kết tủa: Có thể tôi luyện nhiệt để đạt độ bền kéo cao trong khi vẫn duy trì khả năng chống ăn mòn. Thường được sử dụng trong các ứng dụng hàng không vũ trụ và hạt nhân.

Độ dẻo và khả năng hàn cao hơn của thép không gỉ so với thép cacbon cao làm cho việc gia công và lắp ráp trở nên dễ dàng hơn. Tuy nhiên, những lợi ích này đi kèm với chi phí ban đầu cao hơn—giá thép không gỉ đắt hơn do chứa crôm và niken. Dẫu vậy, nhu cầu bảo trì giảm và tuổi thọ sử dụng kéo dài thường mang lại giá trị tốt hơn về mặt dài hạn.

Lợi ích và hạn chế của tấm nhôm

Khi trọng lượng trở thành yếu tố then chốt, tấm kim loại nhôm và tấm nhôm cung cấp một lựa chọn thay thế hấp dẫn. Với mật độ chỉ khoảng một phần ba so với thép, nhôm giúp giảm đáng kể trọng lượng bộ phận trong khi vẫn đảm bảo độ bền khá tốt.

Theo Gengfei Steel , tấm nhôm được định nghĩa là những miếng có độ dày tối thiểu thường bắt đầu từ 6 mm và có thể lên tới vài inch. Chúng cứng cáp, chắc chắn và có khả năng chịu tải lớn trong các ứng dụng kết cấu nặng.

Các hợp kim nhôm phổ biến dùng để sản xuất tấm bao gồm:

• loạt 5000 (ví dụ: 5052, 5083): Khả năng chống ăn mòn và hàn tuyệt vời cùng độ bền cao trong số các hợp kim không thể tôi luyện nhiệt. Lý tưởng cho ứng dụng ngoài biển và trong môi trường khí quyển.
• dãy 6000 (ví dụ: 6061, 6082): Có thể tôi luyện nhiệt, có tính chất cơ học tốt và khả năng hàn tốt. Thường được ép đùn và sử dụng làm các bộ phận kết cấu.
• dãy 7000 (ví dụ: 7075): Hợp kim chứa kẽm và magiê mang lại độ bền cao, độ dẻo dai và khả năng chống mỏi tốt — một trong những hợp kim nhẹ nhất trong sản xuất thương mại.

Nhôm tự nhiên hình thành một lớp oxit cung cấp khả năng chống ăn mòn vốn có mà không cần xử lý bổ sung. Nhôm cũng rất dễ tái chế, góp phần thực hiện các mục tiêu phát triển bền vững. Những hạn chế? Độ bền kéo của nhôm không bằng thép ở cùng độ dày tương đương, và việc hàn đòi hỏi kỹ thuật chuyên biệt hơn. Đối với các ứng dụng yêu cầu tải trọng kết cấu cao nhất, thép và các lựa chọn thay thế thép không gỉ vẫn vượt trội hơn.

So sánh đặc tính vật liệu

Việc lựa chọn vật liệu tấm phù hợp đòi hỏi phải hiểu rõ cách các đặc tính quan trọng tương quan với nhau. Bảng dưới đây tóm tắt các yếu tố then chốt cần xem xét:

Bất động sản	Thép carbon	Thép không gỉ (304/316)	Nhôm (6061)
Độ bền kéo	400–550 MPa (thay đổi theo cấp độ)	515-620 MPa	270-310 MPa
Khả năng chống ăn mòn	Thấp (Cần lớp phủ bảo vệ)	Xuất sắc	Tốt (lớp oxit tự nhiên)
Khả năng hàn	Xuất sắc (thép cacbon thấp)	Tốt đến xuất sắc	Tốt (yêu cầu kỹ thuật chuyên biệt)
Chi phí tương đối	Thấp	Cao	Trung bình
Trọng lượng (khối lượng riêng)	7,85 g/cm³	7,9–8,0 g/cm³	2,7 g/cm³
Ứng Dụng Điển Hình	Thép kết cấu, máy móc, xây dựng	Xử lý hóa chất, thiết bị chế biến thực phẩm, ứng dụng hàng hải	Hàng không vũ trụ, vận tải, kết cấu nhẹ

Ngoài những vật liệu chính nêu trên, các hợp kim chuyên dụng phục vụ các ứng dụng đặc thù mà các lựa chọn tiêu chuẩn không đáp ứng được. Tấm Inconel và Hastelloy chịu được nhiệt độ cực cao và các hóa chất ăn mòn mạnh trong ngành hàng không vũ trụ và xử lý hóa chất. Titan mang lại tỷ lệ cường độ trên khối lượng vượt trội cho các ứng dụng hàng không vũ trụ và y tế.

Khi đánh giá các vật liệu, hãy xem xét toàn bộ bức tranh: chi phí ban đầu, độ phức tạp trong gia công, yêu cầu bảo trì và tuổi thọ sử dụng dự kiến. Một vật liệu có chi phí cao hơn ngay từ đầu có thể chứng tỏ tính kinh tế trong suốt vòng đời sử dụng 20 năm nếu nó loại bỏ nhu cầu thay thế thường xuyên hoặc việc bảo vệ chống ăn mòn liên tục.

Khi danh sách lựa chọn vật liệu của bạn đã được thu hẹp, quyết định quan trọng tiếp theo là lựa chọn phương pháp cắt phù hợp để biến các tấm kim loại thô thành các chi tiết chính xác.

Các Phương Pháp Cắt Thiết Yếu Đối Với Các Tấm Kim Loại Dày

Bạn đã lựa chọn vật liệu hoàn hảo cho dự án của mình. Giờ đây, câu hỏi đặt ra có thể quyết định thành bại về tiến độ và ngân sách gia công của bạn: bạn sẽ cắt nó như thế nào? Khác với việc gia công các tấm kim loại mỏng, việc cắt các tấm kim loại dày đòi hỏi thiết bị chuyên dụng và sự lựa chọn cẩn trọng về phương pháp. Việc lựa chọn sai phương pháp sẽ dẫn đến các chi tiết bị cong vênh, mép bị tôi cứng khiến việc gia công tiếp theo trở nên khó khăn, hoặc không đạt được dung sai độ chính xác cần thiết.

Mỗi phương pháp cắt kim loại mang lại những ưu điểm và hạn chế riêng khi làm việc với vật liệu có độ dày tấm . Việc hiểu rõ những sự đánh đổi này giúp bạn lựa chọn quy trình phù hợp—và tránh các công việc sửa chữa tốn kém về sau.

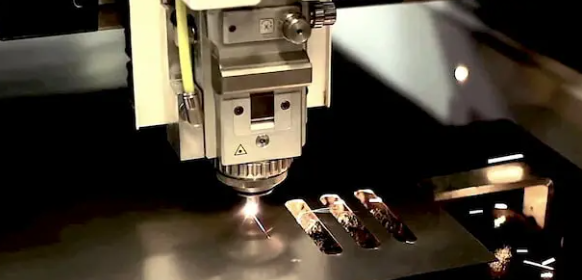

Cắt plasma cho ứng dụng tấm dày

Cắt plasma đẩy khí được làm nóng tới nhiệt độ cực cao và tích điện qua một vòi phun nhỏ với tốc độ cao. Cung điện plasma đạt nhiệt độ lên tới 20.000°C, làm chảy nhanh và hiệu quả các kim loại dẫn điện. Đối với việc cắt thô các tấm thép dày, khó có phương pháp nào vượt trội hơn về tốc độ và hiệu quả chi phí so với phương pháp này.

Theo bảng so sánh kỹ thuật của Xometry, máy cắt plasma có thể cắt xuyên qua các tấm kim loại dày tới 38 mm (khoảng 1,5 inch)—độ dày đáng kể hơn nhiều so với khả năng xử lý của hầu hết hệ thống laser. Điều này khiến cắt plasma trở thành lựa chọn hàng đầu để gia công kim loại trong các công việc kết cấu nặng, đóng tàu và chế tạo công nghiệp, nơi độ chính xác tuyệt đối không phải là yếu tố ưu tiên hàng đầu.

Các điểm đánh đổi? Cắt plasma tạo ra rãnh cắt rộng hơn (chiều rộng vật liệu bị loại bỏ trong quá trình cắt) và để lại các mép cắt thô ráp hơn so với phương pháp cắt bằng tia laser hoặc phun nước. Để làm rõ khái niệm xỉ cắt: đây là kim loại nóng chảy đã đông đặc bám dính trên mép cắt, và quá trình cắt plasma sinh ra lượng xỉ khá lớn. Xỉ này đòi hỏi phải mài sạch trước khi hàn hoặc gia công hoàn thiện, từ đó làm tăng chi phí nhân công. Vùng ảnh hưởng nhiệt (HAZ) cũng làm cứng vật liệu tại các mép cắt, gây khó khăn cho các công đoạn gia công cơ khí bổ sung.

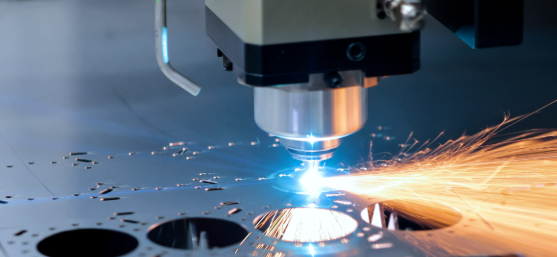

Khả năng và giới hạn độ dày của cắt laser

Cắt laser tập trung năng lượng ánh sáng cường độ cao vào một điểm duy nhất, tạo ra chiều rộng rãnh cắt cực kỳ nhỏ và độ chính xác kích thước chặt chẽ tới 0,01 mm. Khi bạn cần các hình học phức tạp hoặc độ chính xác kích thước cao, máy cắt laser sẽ đáp ứng được những yêu cầu mà cắt plasma không thể thực hiện.

Ba loại laser chính phục vụ trong các ứng dụng gia công:

• Máy laser CO2: Loại phổ biến nhất — đa năng, hiệu quả về chi phí và có khả năng cắt nhiều loại vật liệu, bao gồm cả vật liệu phi kim loại.
• Máy laser sợi: Sử dụng sợi thủy tinh để khuếch đại chùm tia, vượt trội trong việc cắt các kim loại phản quang như nhôm và đồng—những vật liệu gây khó khăn cho các hệ thống CO2.
• Laser neodymium: Cung cấp mật độ công suất cao cho các ứng dụng chuyên biệt yêu cầu khả năng thâm nhập sâu.

Đây là lúc độ dày trở nên quan trọng. Theo dữ liệu ngành, hầu hết các hệ thống laser đạt giới hạn tối đa khoảng 19 mm đối với thép không gỉ, 25,4 mm đối với thép carbon thấp và 12,7 mm đối với nhôm. Vượt quá các ngưỡng này, tốc độ cắt giảm mạnh và chất lượng mép cắt suy giảm. Nếu bạn tự hỏi làm thế nào để cắt mica (perspex) hoặc các vật liệu phi kim loại khác, thì laser xử lý những vật liệu này một cách dễ dàng—nhưng các tấm kim loại dày sẽ đẩy khả năng của chúng tới giới hạn.

Vùng ảnh hưởng nhiệt (HAZ) từ cắt laser, dù nhỏ hơn so với cắt plasma, vẫn tồn tại. Các hệ thống laser thường sử dụng khí trợ giúp oxy để tăng tốc độ cắt, nhưng điều này để lại các mép bị oxy hóa, đòi hỏi phải làm sạch bằng phương pháp hóa học hoặc cơ học trước khi hàn hoặc sơn.

Cắt thủy lực cho vật liệu nhạy cảm với nhiệt

Khi biến dạng do nhiệt hoàn toàn không thể chấp nhận được, cắt bằng tia nước mang lại giải pháp cắt lạnh loại bỏ hoàn toàn vùng ảnh hưởng bởi nhiệt (HAZ). Các hệ thống này đẩy nước pha trộn với các hạt garnet mài mòn qua một lỗ nhỏ ở áp suất vượt quá 60.000 PSI, làm xói mòn hiệu quả hầu như mọi loại vật liệu.

Theo Hướng dẫn kỹ thuật của Jet Edge , các hệ thống cắt bằng tia nước có thể cắt xuyên qua vật liệu tấm dày tới 6 inch và hơn thế nữa—giới hạn chủ yếu bởi hành trình trục Z của máy chứ không phải bởi khả năng cắt. Không gây biến dạng nhiệt, không làm cứng mép cắt, không làm thay đổi tính chất tôi luyện của vật liệu. Đối với các bộ phận hàng không vũ trụ, các cấu kiện kết cấu nơi tính chất vật liệu là yếu tố then chốt, hoặc các hợp kim nhạy cảm với nhiệt, cắt bằng tia nước thường là lựa chọn khả thi duy nhất.

Các mép cắt tinh khiết thường có thể sử dụng ngay sau khi ra khỏi máy mà không cần gia công mài hoặc hoàn thiện bổ sung. Mặc dù tốc độ cắt thực tế chậm hơn các phương pháp cắt nhiệt, việc loại bỏ gia công sau cắt thường giúp tổng thời gian chu kỳ cạnh tranh hơn hoặc thậm chí nhanh hơn.

So sánh các phương pháp cắt

Việc lựa chọn quy trình cắt phù hợp phụ thuộc vào vật liệu, yêu cầu về độ dày và thông số kỹ thuật về chất lượng của bạn. Dưới đây là so sánh hiệu suất của từng phương pháp:

• Cắt plasma: Phạm vi độ dày lý tưởng từ 6 mm đến 38 mm; độ chính xác khoảng ±0,5–1 mm; tốc độ cắt nhanh; vùng ảnh hưởng nhiệt (HAZ) và xỉ cắt đáng kể; thích hợp nhất cho các đường cắt kết cấu thô trên thép.
• Cắt laser: Phạm vi độ dày lý tưởng tối đa từ 19–25 mm tùy theo loại vật liệu; độ chính xác đạt ±0,1 mm hoặc tốt hơn; chất lượng mép cắt mịn; vùng ảnh hưởng nhiệt (HAZ) ở mức trung bình; thích hợp nhất cho các chi tiết tinh xảo trên tấm mỏng đến trung bình.
• Cắt bằng tia nước: Xử lý được độ dày từ tấm mỏng đến trên 150 mm; độ chính xác khoảng ±0,1–0,25 mm; không có vùng ảnh hưởng nhiệt (HAZ); bề mặt mép cắt tuyệt vời; thích hợp nhất cho vật liệu nhạy cảm với nhiệt và tấm dày.
• Cắt bằng khí oxy-nhiên liệu: Xử lý được độ dày vượt quá 300 mm; độ chính xác khoảng ±1–2 mm; vùng ảnh hưởng nhiệt (HAZ) lớn; chỉ giới hạn cho kim loại ferro; thích hợp nhất cho các tấm thép carbon rất dày.
• Cắt bằng máy cắt cơ khí hạng nặng: Chỉ giới hạn ở các đường cắt thẳng trên vật liệu có độ dày tối đa khoảng 25 mm; không có vùng ảnh hưởng nhiệt (HAZ); xử lý nhanh; thích hợp nhất cho các phôi hình chữ nhật đơn giản.

Độ dày vật liệu ảnh hưởng trực tiếp đến mọi khía cạnh trong việc lựa chọn phương pháp. Các tấm vật liệu dày hơn đòi hỏi công suất lớn hơn, độ rộng rãnh cắt (kerf) lớn hơn và tạo ra vùng bị ảnh hưởng bởi nhiệt (HAZ) lớn hơn khi sử dụng các quy trình gia công nhiệt. Một thao tác cắt hoạt động hoàn hảo trên tấm dày 6 mm có thể cho kết quả không chấp nhận được khi cắt tấm dày 25 mm.

Đối với các dự án yêu cầu cả độ bền cấu trúc lẫn độ chính xác về kích thước, nhiều nhà gia công kết hợp nhiều phương pháp — sử dụng plasma hoặc khí cháy (oxy-fuel) để cắt sơ bộ và phun nước (waterjet) hoặc gia công cơ khí để tạo các chi tiết quan trọng. Cách tiếp cận lai này cân bằng giữa hiệu quả chi phí và yêu cầu chất lượng.

Sau khi các tấm vật liệu của bạn đã được cắt theo hình dạng yêu cầu, thách thức tiếp theo là uốn chúng thành các hình khối ba chiều — một quá trình đặt ra những yêu cầu riêng biệt đối với vật liệu dày.

Các kỹ thuật uốn và gập vật liệu tấm

Bạn đã cắt các tấm thép của mình theo hình dạng yêu cầu—giờ đây thách thức đặt ra là biến vật liệu phẳng thành các chi tiết cấu trúc ba chiều. Nghe có vẻ đơn giản? Tuy nhiên, với các tấm kim loại dày, công đoạn uốn sẽ phát sinh những vấn đề phức tạp mà khi làm việc với các tấm kim loại mỏng hơn thì hoàn toàn không tồn tại. Lực cần thiết, các yếu tố liên quan đến dụng cụ và nguy cơ hư hỏng vật liệu đều gia tăng đáng kể khi độ dày tăng lên.

Dù bạn đang chế tạo khung thiết bị nặng, các bộ phận bình chịu áp lực hay các giá đỡ kết cấu, việc hiểu rõ ảnh hưởng của độ dày tấm đến mọi khía cạnh trong quá trình tạo hình sẽ giúp tránh được những sai sót tốn kém và đảm bảo chi tiết đạt đúng thông số kỹ thuật.

Uốn trên máy uốn thủy lực cho các tấm kết cấu

Máy uốn thủy lực vẫn là phương pháp chủ đạo để tạo các góc uốn trên các tấm thép. Một chày di chuyển xuống dưới vào khuôn chữ V, ép tấm thép uốn theo góc mong muốn. Về mặt khái niệm thì đơn giản—nhưng khi làm việc với các tấm thép có độ dày từ 3/16 inch trở lên, yêu cầu kỹ thuật sẽ gia tăng đáng kể.

Theo Wilson Tool International , các ngành công nghiệp như đóng tàu, vận tải và xây dựng kết cấu thép đòi hỏi "các góc uốn lớn và chày mạnh mẽ." Những ứng dụng nặng này gây ra ứng suất cực lớn lên bộ dụng cụ do tiếp xúc với các vật liệu mài mòn, thường chưa được vát mép. Bán kính đầu chày bị mài mòn nhanh hơn nhiều so với thân chày, dẫn đến việc phải thay thế dụng cụ sớm.

Yêu cầu lực uốn tăng theo cấp số nhân cùng với độ dày vật liệu. Một đường uốn đòi hỏi lực 20 tấn trên thép carbon thông thường dày 1/4 inch có thể cần tới 80 tấn hoặc hơn trên thép dày 1/2 inch. Các nhà gia công phải tính toán lực uốn yêu cầu dựa trên loại vật liệu, độ dày, chiều dài đường uốn và chiều rộng khe khuôn — việc ước tính thiếu sẽ dẫn đến đường uốn không hoàn chỉnh hoặc hư hỏng thiết bị.

Các giải pháp hiện đại cho uốn tấm dày bao gồm:

• Dập đầu uốn có bán kính thay thế được: Cho phép người vận hành chỉ thay phần đầu mòn mà không cần thay toàn bộ dụng cụ — tiết kiệm đáng kể chi phí đối với các hoạt động sản xuất khối lượng lớn.
• Dụng cụ tôi luyện cảm ứng: Đầu dập và vai khuôn được xử lý nhiệt đặc biệt nhằm kéo dài tuổi thọ sử dụng khi làm việc với các vật liệu mài mòn.
• Thanh định vị sau nhiều trục: Định vị chính xác các tấm dày, nặng vốn khó thao tác bằng tay.

Hiểu rõ mối quan hệ giữa bán kính uốn và độ dày tấm

Hãy tưởng tượng việc gập một thẻ tín dụng so với một tấm bìa cứng dày—vật liệu dày hơn đòi hỏi bán kính cong nhẹ nhàng hơn để tránh nứt. Nguyên lý tương tự cũng áp dụng đối với dịch vụ uốn kim loại, trong đó bán kính uốn tối thiểu tăng trực tiếp theo độ dày vật liệu.

Theo hướng dẫn chung, bán kính uốn bên trong nên bằng ít nhất độ dày vật liệu đối với thép cacbon thấp. Tấm thép không gỉ và các hợp kim có độ bền cao hơn thường yêu cầu bán kính uốn từ 1,5 đến 2 lần độ dày vật liệu nhằm ngăn ngừa nứt trên bề mặt ngoài, nơi tập trung ứng suất kéo. Việc vượt quá các giới hạn này làm tăng nguy cơ nứt vỡ vật liệu tại đỉnh chỗ uốn.

Hiện tượng đàn hồi ngược (springback) gây ra một thách thức khác, đặc trưng riêng cho các vật liệu dày hơn. Khi máy uốn thủy lực giải phóng áp lực, tấm vật liệu sẽ phần nào "đàn hồi ngược" trở về vị trí phẳng ban đầu. Góc uốn đạt được dưới tải sẽ khác với góc uốn cuối cùng sau khi giải phóng tải. Đối với việc uốn thép tấm ở độ dày mỏng, hiện tượng đàn hồi ngược có thể vào khoảng 2–3 độ. Với các tấm dày, hiện tượng này có thể lên tới 5 độ hoặc nhiều hơn, do đó người vận hành cần chủ động uốn vượt mức (overbend) để đạt được góc uốn mục tiêu.

Các yếu tố ảnh hưởng đến việc bù trừ hiện tượng đàn hồi ngược bao gồm:

• Giới hạn chảy của vật liệu: Thép có độ bền cao hơn thể hiện hiện tượng đàn hồi ngược lớn hơn.
• Bán kính uốn: Bán kính uốn lớn hơn so với độ dày làm tăng hiện tượng đàn hồi ngược.
• Hướng thớ: Uốn vuông góc với hướng cán thường làm giảm hiện tượng đàn hồi ngược.
• Chiều rộng khe chết: Khe khuôn hẹp hơn giúp giảm hiện tượng đàn hồi ngược nhưng đồng thời làm tăng lực uốn yêu cầu.

Các kỹ thuật tạo hình nóng cho vật liệu có độ dày lớn

Khi gia công nguội đạt đến giới hạn—dù do độ dày quá lớn, bán kính uốn quá nhỏ hay các hợp kim có độ bền cao—các kỹ thuật gia công nóng cung cấp một phương án thay thế. Bằng cách nung tấm vật liệu ở nhiệt độ cao hơn nhiệt độ tái kết tinh, kim loại trở nên dẻo và dễ gia công hơn đáng kể.

Theo nghiên cứu quy trình sản xuất , gia công nóng được thực hiện ở nhiệt độ cao hơn nhiệt độ bắt đầu hình thành lại các hạt tinh thể mới trong thép. Ở những nhiệt độ cao này—thường từ 900°C đến 1200°C đối với thép cacbon—vật liệu chảy dẻo với lực gia công giảm mạnh và nguy cơ nứt gần như không đáng kể.

Các phương pháp gia công nóng đối với vật liệu tấm bao gồm:

• Gia công ép nóng: Tấm được nung trong lò, sau đó nhanh chóng chuyển sang máy uốn ép hoặc khuôn tạo hình trong khi vẫn còn ở nhiệt độ cao.
• Uốn cán có gia nhiệt cảm ứng: Gia nhiệt cục bộ dọc theo đường uốn cho phép đạt được bán kính uốn nhỏ trên các vật liệu dày mà nếu uốn nguội sẽ bị nứt.
• Cán tấm nóng: Các tấm kim loại được làm nóng đi qua các con lăn có động lực để tạo thành các hình dạng hình trụ hoặc hình nón cho các bình chịu áp lực và bồn chứa.

Các yếu tố đánh đổi khi gia công nóng liên quan đến độ bóng bề mặt và độ chính xác về kích thước. Bề mặt gia công nóng sẽ hình thành lớp vảy (oxit sắt) cần được loại bỏ, đồng thời việc đạt được dung sai chặt hơn sẽ khó hơn so với gia công nguội. Ngoài ra, có thể cần xử lý nhiệt sau khi tạo hình để khôi phục các tính chất cơ học mong muốn.

Quy trình tạo hình từng bước

Việc tạo hình tấm đạt chất lượng tuân theo một cách tiếp cận hệ thống nhằm giải quyết những thách thức đặc thù khi làm việc với vật liệu dày:

1. Chuẩn bị vật liệu: Kiểm tra tấm để phát hiện các khuyết tật bề mặt, xác minh chứng chỉ vật liệu và loại bỏ ba via hoặc xỉ ở mép cắt — những yếu tố có thể làm hỏng dụng cụ hoặc gây tập trung ứng suất.
2. Tính toán tạo hình: Xác định lực ép yêu cầu (tấn), bán kính uốn tối thiểu, bù độ đàn hồi sau uốn (springback) và lựa chọn khuôn dựa trên loại vật liệu, độ dày và thông số kỹ thuật của đường uốn.
3. Thiết lập dụng cụ: Lắp đặt các bộ khuôn dập (đấm và cắt) phù hợp, kiểm tra độ căn chỉnh và xác nhận công suất máy đủ đáp ứng cho các thao tác dự kiến.
4. Kiểm tra các góc uốn: Thực hiện thử uốn trên vật liệu phế thải có cùng loại và độ dày để kiểm chứng tính toán độ đàn hồi sau uốn (springback) và điều chỉnh các thông số nếu cần.
5. Tạo hình sản xuất: Thực hiện các bước uốn theo trình tự đúng — thường là uốn các cạnh trong trước, sau đó mới đến các cạnh ngoài; uốn các gờ nhỏ trước rồi mới đến các gờ lớn nhằm đảm bảo khả năng tiếp cận cho các thao tác tiếp theo.
6. Kiểm tra trong quá trình sản xuất: Kiểm tra góc và kích thước sau mỗi lần uốn bằng thước đo góc đã hiệu chuẩn, dụng cụ đo góc hoặc thiết bị đo tọa độ. Kiểm tra vết nứt tại bán kính uốn.
7. Kiểm tra cuối cùng: Xác nhận tất cả kích thước, góc và trạng thái bề mặt đều đáp ứng yêu cầu bản vẽ trước khi chuyển chi tiết sang các công đoạn tiếp theo.

Các biện pháp kiểm soát chất lượng đặc thù đối với việc tạo hình tấm dày bao gồm kiểm tra bằng chất thẩm thấu màu hoặc kiểm tra bằng hạt từ tại các bán kính uốn để phát hiện các vết nứt bề mặt không nhìn thấy được bằng mắt thường. Đối với các ứng dụng kết cấu quan trọng, những phương pháp kiểm tra không phá hủy này đảm bảo rằng các chi tiết đã tạo hình sẽ hoạt động đúng như thiết kế dưới tải trọng.

Khi các tấm của bạn đã được cắt và tạo hình thành các dạng ba chiều, bước tiếp theo mang tính then chốt là liên kết vĩnh viễn các chi tiết này — một quy trình đòi hỏi các phương pháp hàn chuyên biệt và quản lý nhiệt cẩn thận khi làm việc với vật liệu dày.

Các phương pháp hàn và liên kết trong gia công tấm kết cấu

Các tấm của bạn đã được cắt và tạo hình—nhưng làm thế nào để bạn ghép chúng vĩnh viễn thành các cụm kết cấu mà không bị phá hủy dưới tải trọng? Việc hàn các vật liệu tấm dày đặt ra những thách thức mà đơn giản là không tồn tại khi hàn các tấm kim loại mỏng hơn. Lượng nhiệt đầu vào cần thiết để đạt được độ thấu hoàn toàn, nguy cơ nứt do hydro và biến dạng do ứng suất nhiệt đều gia tăng mạnh mẽ khi độ dày tăng lên.

Việc lựa chọn quy trình hàn phù hợp—và thực hiện đúng quy trình đó—sẽ quyết định liệu cụm gia công của bạn có hoạt động ổn định và đáng tin cậy trong hàng chục năm hay bị phá hủy nghiêm trọng trong quá trình vận hành. Hãy cùng tìm hiểu các phương pháp, tiêu chuẩn và yếu tố chất lượng phân biệt giữa việc gia công thép không gỉ chuyên nghiệp và công việc hàn tấm kết cấu với những nỗ lực nghiệp dư.

Hàn MIG so với hàn TIG trong gia công tấm

Khi so sánh giữa hàn MIG và hàn TIG cho các ứng dụng tấm dày, về cơ bản bạn đang cân nhắc giữa tốc độ và độ chính xác. Theo bảng so sánh kỹ thuật của Jiga, năng suất hàn theo chiều dài mối hàn của phương pháp MIG thường nhanh hơn từ 2 đến 6 lần so với TIG, tùy thuộc vào độ dày vật liệu. Lợi thế về tốc độ này khiến MIG trở thành lựa chọn chủ đạo trong gia công kết cấu thép, nơi năng suất đầu ra là yếu tố quan trọng.

Hàn MIG (Metal Inert Gas) cấp dây điện cực liên tục qua súng hàn, đồng thời dây này vừa đóng vai trò là kim loại điền đầy vừa là điện cực. Việc cấp kim loại điền đầy tự động này cho phép người vận hành duy trì các đường hàn dài, liên tục mà không bị ảnh hưởng bởi sự biến thiên khi cấp kim loại điền đầy thủ công. Đối với độ dày tấm từ 3 mm đến 12 mm và lớn hơn, hàn MIG mang lại:

• Tỷ lệ lắng đọng cao: Lý tưởng để điền đầy các mối hàn có kích thước lớn hơn, vốn yêu cầu trong công việc hàn tấm dày.
• Thẩm thấu sâu: Sự hòa nhập đồng đều trên các tiết diện trung bình và nặng khi các thông số được thiết lập đúng cách.
• Dễ tự động hóa hơn: Các ô hàn MIG sử dụng robot chiếm ưu thế trong môi trường sản xuất ô tô và kết cấu.
• Độ lắp ráp dễ chịu: Ít nhạy cảm hơn so với hàn TIG đối với khe hở mối hàn và độ chính xác kém trong chuẩn bị.

Hàn TIG (hàn khí trơ vonfram) sử dụng điện cực vonfram không tiêu hao cùng que hàn phụ được cấp riêng biệt. Việc tách biệt kiểm soát hồ quang khỏi việc cấp que hàn cho phép đạt được độ tinh xảo vượt trội—nhưng với tốc độ chậm hơn đáng kể. Khi nào nên sử dụng hàn TIG cho công việc hàn tấm?

• Các lớp hàn đáy: Các mối hàn ống và bình chịu áp lực quan trọng thường bắt đầu bằng các lớp hàn đáy TIG để đảm bảo thấu sâu hoàn toàn, sau đó chuyển sang hàn MIG hoặc hàn que để thực hiện các lớp hàn điền đầy.
• Các hợp kim đặc biệt: Hàn nhôm, titan và các kim loại đặc chủng đòi hỏi khả năng điều khiển nhiệt chính xác của hàn TIG.
• Các mối hàn nhìn thấy rõ: Khi yêu cầu tính thẩm mỹ—như kết cấu kim loại kiến trúc hoặc thiết bị cao cấp—các đường hàn sạch và đồng đều của hàn TIG giúp loại bỏ hoàn toàn công đoạn mài và hoàn thiện.
• Chuyển tiếp từ vật liệu mỏng sang dày: Công việc gia công kim loại, đặc biệt là thép không gỉ, thường liên quan đến việc ghép nối các chi tiết có độ dày khác nhau, trong đó nguy cơ cháy thủng đòi hỏi khả năng điều chỉnh nhiệt độ linh hoạt qua bàn đạp chân của hàn TIG.

Đối với các tấm kết cấu dày, nhiều nhà gia công kết hợp các phương pháp một cách chiến lược. Mối hàn gốc bằng phương pháp TIG đảm bảo sự hòa tan hoàn toàn ở phần đáy mối nối, sau đó là các lớp hàn điền đầy bằng phương pháp MIG nhanh hơn nhằm hoàn tất mối hàn một cách kinh tế. Cách tiếp cận lai này thường được áp dụng cho các cụm ống và ống thép không gỉ.

Tiêu chuẩn và Chứng nhận Hàn Kết cấu

Không phải mọi công việc hàn đều như nhau — và đối với các ứng dụng kết cấu, việc tuân thủ các tiêu chuẩn đã được thiết lập là bắt buộc. Theo Người chế tạo , tiêu chuẩn D1.1 của Hiệp hội Hàn Hoa Kỳ (AWS) quy định về hàn thép kết cấu cho vật liệu có độ dày từ 1/8 đến 8 inch, điều chỉnh toàn bộ quy trình từ lựa chọn vật liệu đến yêu cầu kiểm tra.

Việc hiểu rõ thuật ngữ là rất quan trọng. Một thợ hàn có thể đạt trình độ được AWS công nhận theo một quy trình cụ thể bằng cách vượt qua bài kiểm tra do người sử dụng lao động tổ chức, nhưng chỉ có thể được cấp chứng chỉ AWS khi chứng minh năng lực tại một cơ sở kiểm tra được AWS công nhận. Sự khác biệt này có những hệ lụy thực tế rõ rệt đối với các yêu cầu kỹ thuật của dự án cũng như trách nhiệm pháp lý.

Các chứng nhận và tiêu chuẩn chính đối với việc gia công tấm bao gồm:

• AWS D1.1: Mã hàn kết cấu—Thép. Áp dụng cho các tòa nhà, cầu và kết cấu dân dụng được neo vào mặt đất.
• Chứng nhận AISC: Chứng nhận của Viện Thép Hoa Kỳ (AISC) đánh giá các nhà gia công về hàn cũng như các chức năng khác phổ biến trong công việc kết cấu thép.
• AWS D1.6: Mã hàn kết cấu—Thép không gỉ. Áp dụng khi các hợp kim chống ăn mòn được yêu cầu.
• ASME Section IX: Quy định việc kiểm định trình độ hàn cho thiết bị chịu áp lực và đường ống chịu áp lực.

Một ưu điểm độc đáo của tiêu chuẩn AWS D1.1 là khái niệm "các quy trình hàn được tiền kiểm định". Nếu tất cả các thông số đều nằm trong phạm vi đã được thiết lập—kim loại cơ bản, kim loại que hàn, thông số điện—thì quy trình đó được coi là chấp nhận được mà không cần thử nghiệm thực tế. Điều này giúp giảm đáng kể chi phí kiểm định đối với các nhà gia công tuân thủ các quy trình tiêu chuẩn.

Kiểm soát lượng nhiệt đưa vào khi hàn tấm dày

Hàn tấm dày tập trung một lượng năng lượng nhiệt khổng lồ vào các vùng cục bộ. Nếu không quản lý nhiệt đúng cách, bạn sẽ đối mặt với nguy cơ nứt, biến dạng và suy giảm tính chất vật liệu trên toàn bộ vùng chịu ảnh hưởng bởi nhiệt (HAZ).

Theo Hướng dẫn kỹ thuật của Powerblanket , việc gia nhiệt thép trước khi hàn đảm nhiệm nhiều chức năng quan trọng:

• Giảm ứng suất nhiệt: Việc gia nhiệt làm giảm chênh lệch nhiệt độ giữa kim loại nền và kim loại mối hàn, từ đó làm chậm tốc độ nguội và giảm sốc nhiệt.
• Giảm nứt do hydro: Độ ẩm từ lớp phủ hoặc thuốc hàn có thể đưa hydro vào vũng hàn. Gia nhiệt trước giúp hydro thoát ra ngoài trước khi gây ra hiện tượng nứt nguội.
• Loại bỏ hiện tượng nguội nhanh: Nếu kim loại mối hàn và vùng HAZ nguội quá nhanh, pha matenxit giòn sẽ hình thành. Việc gia nhiệt đảm bảo quá trình nguội diễn ra chậm hơn và đồng đều hơn.
• Giảm độ xốp: Độ ẩm dư bốc hơi trước khi hàn, ngăn ngừa các lỗ rỗ do hydro gây ra làm suy giảm độ bền mối hàn.

Bạn nên gia nhiệt sơ bộ đến nhiệt độ nào? Nói chung, khoảng 200°F đến 400°F (93°C đến 204°C) phù hợp với hầu hết các loại thép carbon thấp. Thép carbon cao hoặc các chi tiết có độ dày lớn hơn có thể yêu cầu nhiệt độ từ 500°F đến 800°F (260°C đến 427°C). Tiêu chuẩn AWS D1.1 công bố biểu đồ nhiệt độ gia nhiệt sơ bộ và nhiệt độ giữa các lớp hàn yêu cầu đối với các loại thép khác nhau.

Xử lý nhiệt sau hàn (PWHT) nhằm giải quyết các ứng suất dư còn tồn tại sau khi quá trình hàn hoàn tất. Quy trình này bao gồm việc nung cụm hàn lên một nhiệt độ xác định, giữ ở nhiệt độ đó trong một khoảng thời gian nhất định, sau đó làm nguội từ từ. PWHT đặc biệt quan trọng đối với các loại thép cường độ cao dễ nứt và các chi tiết có độ dày lớn, nơi các ứng suất dư tập trung mạnh.

So sánh các phương pháp hàn cho ứng dụng tấm

Việc lựa chọn quy trình hàn tối ưu phụ thuộc vào loại vật liệu, độ dày, khối lượng sản xuất và yêu cầu về chất lượng. Bảng so sánh dưới đây giúp lựa chọn phương pháp phù hợp với từng ứng dụng:

Phương pháp hàn	Độ dày tấm phù hợp	Tốc độ	Ứng Dụng Điển Hình
MIG (GMAW)	3 mm đến 25 mm trở lên; rất thích hợp cho các tấm có độ dày trung bình đến dày	Cao	Thép kết cấu, thiết bị nặng, khung xe ô tô
TIG (GTAW)	Tốt nhất cho tấm dưới 6 mm; được sử dụng cho lớp hàn đầu tiên trên vật liệu dày hơn	Thấp	Hàng không vũ trụ, thiết bị chịu áp lực, gia công kim loại kiến trúc
Stick (SMAW)	6 mm đến 38 mm trở lên; linh hoạt cho điều kiện thi công tại hiện trường	Trung bình	Lắp dựng tại hiện trường, sửa chữa, hàn kết cấu ngoài trời
Hàn chìm (SAW)	12 mm đến 150 mm trở lên; lý tưởng cho các tấm dày	Rất cao	Đóng tàu, thiết bị chịu áp lực, chế tạo kết cấu thép nặng
Hàn lõi thuốc (FCAW)	từ 6 mm đến 38 mm; độ thấu sâu tốt trên các tiết diện dày	Cao	Thép kết cấu, thiết bị hạng nặng, gia công ngoài trời

Hàn chìm cung điện (SAW) xứng đáng được đề cập đặc biệt đối với các ứng dụng tấm dày. Quy trình này chôn cung hàn dưới lớp thuốc dạng hạt, đạt được tốc độ lắng đọng và độ thấu sâu mà các phương pháp hàn có cung hàn lộ ra không thể thực hiện được. Đối với đóng tàu, chế tạo bình chịu áp lực và các cấu kiện kết cấu có độ dày vượt quá một inch, SAW mang lại năng suất mà không quy trình nào khác sánh kịp.

Các yếu tố liên quan đến chất lượng và kiểm tra

Một số nhà gia công đôi khi cho rằng việc kiểm tra bởi bên thứ ba có thể thay thế kiểm soát chất lượng trong quá trình sản xuất — đây là một quan niệm sai lầm nguy hiểm. Tiêu chuẩn AWS D1.1 yêu cầu nhà gia công phải tiến hành kiểm tra bằng mắt đối với việc lắp ghép và hàn, đồng thời đảm bảo tuân thủ đầy đủ các thông số quy trình hàn đã được quy định. Kiểm tra bởi bên thứ ba chỉ ghi nhận rằng kiểm soát chất lượng đã được thực hiện; nó không thay thế cho hoạt động kiểm soát chất lượng đó.

Các phương pháp kiểm tra không phá hủy (NDT) đối với mối hàn tấm dày bao gồm:

• Kiểm tra trực quan: Hàng rào phòng thủ đầu tiên—các kiểm tra viên được đào tạo đánh giá hình dáng đường hàn, độ lõm (undercut), độ xốp và các dấu hiệu nứt.
• Kiểm tra siêu âm (UT): Sóng âm phát hiện các khuyết tật bên trong, đặc biệt hiệu quả đối với các tiết diện dày mà phương pháp chụp X-quang gặp khó khăn.
• Kiểm tra Bức xạ (RT): Chụp ảnh bằng tia X hoặc tia gamma làm lộ các khuyết tật bên trong như độ xốp, tạp chất lẫn vào và thiếu sự hòa nhập (lack of fusion).
• Kiểm tra bằng hạt từ (MT): Phát hiện các vết nứt trên bề mặt và gần bề mặt trong các vật liệu nhiễm từ.
• Kiểm tra bằng chất thấm màu (PT): Làm lộ các khuyết tật mở ra bề mặt trên mọi loại vật liệu thông qua hiện tượng mao dẫn.

Kiểm soát biến dạng đòi hỏi phải lên kế hoạch ngay từ trước khi hồ quang đầu tiên được đánh lửa. Thiết kế mối nối phù hợp, trình tự hàn cân bằng và các mối hàn tạm (tack welds) gián đoạn đều góp phần giảm thiểu hiện tượng cong vênh do co ngót nhiệt gây ra một cách không thể tránh khỏi. Đối với các cụm kết cấu quan trọng, các kỹ thuật uốn trước (pre-bend) hoặc định vị trước (pre-set) được áp dụng nhằm bù trừ cho biến dạng dự kiến, đảm bảo kích thước cuối cùng đáp ứng đúng yêu cầu kỹ thuật.

Khi các bộ phận của bạn đã được gắn kết vĩnh viễn, bước tiếp theo là bảo vệ chúng khỏi suy giảm do tác động môi trường—thông qua các lựa chọn hoàn thiện bề mặt, từ sơn tĩnh điện công nghiệp đến các phương pháp mạ kẽm chuyên biệt.

Các lựa chọn hoàn thiện bề mặt cho các tấm kim loại đã gia công

Các tấm kim loại của bạn đã được cắt, tạo hình và hàn thành các cụm chắc chắn—nhưng nếu không có lớp bảo vệ bề mặt phù hợp, ngay cả những bộ phận được gia công chính xác nhất cũng sẽ bị suy giảm. Sự ăn mòn không quan tâm đến dung sai chặt chẽ hay các mối hàn đạt tiêu chuẩn của bạn. Độ ẩm, hóa chất, tia UV và các môi trường mài mòn sẽ tấn công liên tục vào kim loại không được bảo vệ, biến khoản đầu tư của bạn thành gỉ sắt và vảy oxit.

Việc lựa chọn lớp hoàn thiện phù hợp đòi hỏi phải cân bằng giữa khả năng chống ăn mòn, yêu cầu thẩm mỹ, điều kiện môi trường và các ràng buộc về ngân sách. Bạn nên sử dụng công nghệ sơn tĩnh điện để có nhiều tùy chọn màu sắc rực rỡ? Mạ kẽm để đảm bảo độ bền ngoài trời trong vài thập kỷ? Anod hóa nhôm để tạo lớp oxit bảo vệ tích hợp ngay trên bề mặt? Mỗi phương pháp đều mang lại những ưu điểm riêng biệt — và việc hiểu rõ những khác biệt này giúp tránh cả hai tình huống: thiết kế quá mức cần thiết và hư hỏng sớm.

Sơn Tĩnh Điện cho Các Bộ Phận Bảng Kim Loại Công Nghiệp

Khi bạn cần vừa bảo vệ vừa đáp ứng yêu cầu thẩm mỹ, sơn tĩnh điện mang lại những gì mà sơn lỏng truyền thống không thể thực hiện được. Theo Keystone Koating , sơn tĩnh điện là một quy trình gồm nhiều bước nhằm đảm bảo bề mặt được làm sạch và chuẩn bị kỹ lưỡng để đạt được lớp phủ mịn và độ bám dính chắc chắn. Quy trình này sử dụng điện tích dương và âm để hút các hạt bột polymer khô đến mọi bề mặt kim loại tiếp xúc và giữ chúng tại đó cho đến khi quá trình đóng rắn hoàn tất.

Tại sao rất nhiều nhà gia công lại chỉ định lớp hoàn thiện sơn tĩnh điện cho các bộ phận công nghiệp?

• Tùy Chọn Màu Sắc Linh Hoạt: Khác với phương pháp mạ kẽm chỉ có một lựa chọn màu bạc kim loại duy nhất, lớp phủ bột có sẵn trong nhiều màu tiêu chuẩn khác nhau và có thể phối màu theo yêu cầu.
• Lợi ích Môi trường: Quy trình này tối ưu hóa việc thu hồi và tái sử dụng vật liệu, gần như không tạo ra chất thải hay khí thải — một yếu tố quan trọng đối với các nhà sản xuất chú trọng tính bền vững.
• Cơ chế bảo vệ: Lớp phủ bột tạo thành một lớp rào cản liên tục bao quanh sản phẩm, ngăn chặn các chất ăn mòn xâm nhập vào lớp nền.
• Tùy chọn độ bền: Các loại bột siêu bền cung cấp khả năng bảo vệ nâng cao khỏi ánh nắng mặt trời và tia cực tím cho các ứng dụng ngoài trời.

Yêu cầu chuẩn bị ảnh hưởng trực tiếp đến độ bám dính và tuổi thọ của lớp phủ. Trước khi phun sơn bột, các tấm kim loại đã gia công thường được phun bi để loại bỏ lớp vảy cán, gỉ sắt và các tạp chất trên bề mặt. Các quy trình xử lý sơ bộ—như lớp phủ chuyển hóa photphat hoặc xử lý cromat—giúp tăng cường độ bám dính và cung cấp khả năng chống ăn mòn bổ sung bên dưới lớp sơn bột. Sau khi phun tĩnh điện, các chi tiết được đưa vào lò sấy ở nhiệt độ thường đạt 350°F đến 400°F (175°C đến 205°C), làm nóng chảy bột thành một màng liên tục.

Đối với các cụm lắp ráp đã gia công có khoang sâu hoặc góc trong sắc nét, việc sơn bột gặp một số hạn chế. Lực hút tĩnh điện—yếu tố giúp quá trình phun trở nên hiệu quả—cũng gặp khó khăn trong việc tiếp cận đồng đều các bề mặt khuất. Các hình dạng phức tạp có thể yêu cầu phun từ nhiều góc khác nhau hoặc bổ sung phun thủ công để đạt được độ phủ đồng đều.

Các lựa chọn mạ kẽm cho các yếu tố kết cấu ngoài trời

Đối với các bộ phận tấm kết cấu được sử dụng ngoài trời—như các cấu kiện cầu, tháp truyền tải, thiết bị nông nghiệp—mạ kẽm mang lại khả năng bảo vệ đã được kiểm chứng, kéo dài hàng chục năm thay vì chỉ vài năm. Quy trình này áp dụng một lớp kẽm lên bề mặt thép thông qua phương pháp nhúng nóng trong bể kẽm nóng chảy.

Theo các so sánh trong ngành, mạ kẽm phổ biến đối với các ứng dụng hàng hải và vật liệu xây dựng. Trong quá trình mạ kẽm, sản phẩm kim loại lần lượt đi qua nhiều bể hóa chất để chuẩn bị bề mặt, sau đó được nhúng vào kẽm nóng chảy và treo lên để làm nguội và khô. Lớp kẽm liên kết metallurgically (liên kết kim loại) với nền thép, tạo thành một lớp bảo vệ hoạt động theo cơ chế khác biệt so với các lớp phủ dạng rào cản.

Đây là điểm khác biệt cơ bản giữa mạ kẽm và sơn tĩnh điện: lớp phủ mạ kẽm hấp thụ các chất ăn mòn để bảo vệ sản phẩm khỏi gỉ sét, về cơ bản là hy sinh chính nó nhằm bảo toàn thép nền bên dưới. Cơ chế bảo vệ catốt này vẫn tiếp tục hoạt động ngay cả khi lớp phủ bị trầy xước hoặc hư hại—kẽm xung quanh sẽ ưu tiên bị ăn mòn, từ đó bảo vệ phần thép lộ ra tại các mép cắt và các điểm hư hại nhỏ.

Các chi tiết tấm kim loại và tấm phẳng đã được mạ kẽm vượt trội trong những điều kiện cụ thể:

• Môi trường biển: Khả năng chống phun muối khiến mạ kẽm trở thành lựa chọn lý tưởng cho các công trình ven biển và thiết bị hàng hải.
• Ứng dụng chôn dưới đất: Các đường ống, cọc và cấu kiện kết cấu đặt dưới lòng đất được hưởng lợi từ khả năng bảo vệ lâu dài của lớp mạ kẽm.
• Tiếp xúc với môi trường khí quyển: Các tháp truyền tải, dải phân cách an toàn và kết cấu thép ngoài trời phụ thuộc vào lớp bảo vệ mạ kẽm.

Áp dụng giới hạn nhiệt độ—thép mạ kẽm có thể chịu được nhiệt độ lên đến 480°F (250°C), nhưng khi tiếp xúc với nhiệt độ cao hơn, lớp phủ kẽm sẽ bong tróc. Việc chuẩn bị bề mặt cũng rất quan trọng. Các sản phẩm bị bao phủ bởi xỉ, cặn dày, sáp hoặc các vật liệu khác thường cần được làm sạch bởi nhà cung cấp khác trước khi mạ kẽm, trong khi đối với sơn tĩnh điện, việc phun bi tại chỗ có thể xử lý hầu hết các chất gây nhiễm bẩn.

Bạn có thể kết hợp cả hai phương pháp không? Có—việc phủ sơn tĩnh điện lên bề mặt thép mạ kẽm tạo ra một lớp hoàn thiện kiến trúc cao cấp với khả năng chống chịu thời tiết vượt trội. Tuy nhiên, bề mặt mạ kẽm cần được phun bi và xử lý tiền xử lý để đảm bảo độ bám dính chất lượng giữa lớp sơn tĩnh điện bên trên và bề mặt kim loại.

Anod hóa tấm nhôm nhằm tăng cường khả năng bảo vệ

Đối với các bộ phận nhôm đã được anod hóa, khả năng bảo vệ bắt nguồn từ bên trong kim loại thay vì từ các lớp phủ bên ngoài. Theo CMT Finishing anod hóa là một quá trình thụ động điện phân làm tăng cường lớp oxit tự nhiên trên bề mặt nhôm. Trong quá trình này, kim loại được ngâm chìm trong dung dịch điện ly trong khi dòng điện được áp dụng. Phản ứng oxy hóa được kiểm soát này làm dày đáng kể lớp oxit bề mặt.

Khác với các lớp phủ nằm trên bề mặt, lớp anod hóa tích hợp trực tiếp vào chính kim loại. Sự tích hợp này mang lại một số lợi thế quan trọng:

• Khả năng bám dính ưu việt: Lớp oxit không thể bong tróc hay vỡ vụn như các lớp phủ truyền thống vì nó là một phần của nền nhôm.
• Khả năng chống mài mòn: Bề mặt đã tôi cứng giúp giảm thiểu hao mòn, từ đó kéo dài đáng kể tuổi thọ của các bộ phận.
• Cách Điện Điện Tử: Khi được bịt kín đúng cách, bề mặt anod hóa trở nên không dẫn điện.
• Tùy chọn màu sắc: Các lớp phủ anod hóa dày và xốp có khả năng hấp thụ thuốc nhuộm, tạo ra màu sắc rực rỡ, ổn định dưới tia UV và không phai màu như các lớp sơn thông thường.

Khả năng chống ăn mòn nhờ anốt hóa khiến các bộ phận được anốt hóa trở thành lựa chọn lý tưởng cho môi trường hàng hải, ứng dụng hàng không vũ trụ và các kết cấu kiến trúc tiếp xúc với điều kiện khắc nghiệt. Vì lớp anốt hóa không bị bong tróc hay nứt vỡ, nên nó đảm bảo hiệu suất hoạt động kéo dài và giảm chi phí bảo trì so với các lớp phủ áp dụng bên ngoài.

Các lựa chọn quy trình bao gồm anốt hóa loại II (axit sunfuric) dành cho các ứng dụng mang tính trang trí và mức độ sử dụng vừa phải, cũng như anốt hóa cứng loại III nhằm đạt khả năng chống mài mòn và chống ăn mòn tối đa. Các tùy chọn bề mặt dao động từ mờ đến bóng, trong khi các lớp phủ trong suốt tạo ra hiện tượng giao thoa ánh sáng, mang lại vẻ ngoài thị giác độc đáo.

Hạn chế của phương pháp này là anốt hóa chỉ áp dụng được trên nhôm, titan và một số hợp kim nhất định—các bộ phận bằng thép đòi hỏi các phương pháp bảo vệ khác. Ngoài ra, quá trình anốt hóa làm tăng nhẹ độ dày tổng thể của chi tiết, do đó có thể cần điều chỉnh dung sai đối với các cụm lắp ráp yêu cầu độ chính xác cao.

Lựa chọn lớp hoàn thiện phù hợp cho ứng dụng của bạn

Việc lựa chọn lớp hoàn thiện phù hợp với yêu cầu ứng dụng giúp tránh cả việc thiết kế quá mức và hỏng hóc sớm. Hãy xem xét các lựa chọn hoàn thiện sau đây cùng với các đặc tính bảo vệ và ứng dụng lý tưởng của chúng:

• Sơn Tĩnh Điện: Khả năng chống hóa chất, tia UV và mài mòn xuất sắc, đồng thời linh hoạt về mặt trang trí. Lý tưởng cho thiết bị trong nhà, sản phẩm tiêu dùng và các bộ phận ngoài trời nơi màu sắc có vai trò quan trọng. Các khu vực bị hư hại cần được sửa chữa lại để duy trì khả năng bảo vệ.
• Phủ kẽm nóng: Khả năng bảo vệ chống ăn mòn lâu dài vượt trội với tính năng tự phục hồi tại các điểm bị hư hại. Phù hợp nhất cho kết cấu thép ngoài trời, môi trường hàng hải và các ứng dụng chôn dưới đất. Chỉ có sẵn ở màu bạc kim loại.
• Mạ kẽm kết hợp sơn tĩnh điện: Kết hợp độ bền của lớp mạ kẽm với tính thẩm mỹ của sơn tĩnh điện. Đây là lựa chọn cao cấp dành cho các ứng dụng kiến trúc và kết cấu có tính hiển thị cao.
• Anodizing (Oxy hóa điện hóa): Bảo vệ bằng lớp oxit tích hợp dành riêng cho các bộ phận nhôm. Khả năng chống mài mòn và ăn mòn tuyệt vời, đồng thời có nhiều tùy chọn màu sắc. Lý tưởng cho ngành hàng không vũ trụ, nhôm hàng hải và các yếu tố kiến trúc.
• Hệ thống sơn lỏng: Giải pháp truyền thống cung cấp vô số màu sắc và khả năng sửa chữa vết trầy xước. Yêu cầu nhiều lớp sơn và thời gian khô lâu hơn so với sơn bột. Phù hợp nhất cho các lớp hoàn thiện được áp dụng tại hiện trường và các cấu trúc lớn.

Các yếu tố chi phí không chỉ giới hạn ở giá thành ban đầu của quá trình hoàn thiện. Nhìn chung, sơn bột có tính kinh tế cao hơn mạ kẽm đối với các bộ phận công nghiệp tiêu chuẩn. Tuy nhiên, tuổi thọ sử dụng dài hơn và nhu cầu bảo trì giảm đáng kể của mạ kẽm thường mang lại giá trị tổng thể tốt hơn trong suốt vòng đời đối với các ứng dụng cấu trúc ngoài trời, nơi việc sơn lại là điều không thực tế.

Khi vấn đề bảo vệ bề mặt đã được giải quyết, các cụm tấm gia công của bạn đã sẵn sàng cho các ứng dụng dự kiến — và những ngành công nghiệp thúc đẩy nhu cầu đối với các bộ phận chịu tải nặng này đa dạng không kém các lựa chọn hoàn thiện bảo vệ chúng.

Các Ứng Dụng Công Nghiệp Thúc Đẩy Nhu Cầu Gia Công Tấm

Tấm kim loại được gia công này thực tế được sử dụng ở đâu? Từ những tòa nhà chọc trời vươn cao trên thành phố của bạn cho đến máy đào đang định hình lại cảnh quan, các chi tiết tấm dày tạo thành nền tảng cho cơ sở hạ tầng và ngành công nghiệp hiện đại. Việc hiểu rõ những ứng dụng này giúp bạn lựa chọn đúng vật liệu, dung sai và độ hoàn thiện phù hợp với dự án cụ thể của mình—bởi vì dầm cầu và bình chịu áp lực đòi hỏi những cách tiếp cận rất khác nhau, dù cả hai đều bắt đầu từ tấm thép.

Hãy cùng tìm hiểu cách các ngành công nghiệp lớn khai thác khả năng gia công tấm và những yêu cầu đặc thù của họ ảnh hưởng thế nào đến việc lựa chọn vật liệu cũng như thông số kỹ thuật gia công.

Các thành phần kết cấu trong xây dựng và cơ sở hạ tầng

Ngành xây dựng phụ thuộc rất nhiều vào việc gia công thép để sản xuất các thành phần thực sự giữ cố định các tòa nhà và cầu. Theo Kho Thép , tấm thép thường được sử dụng trong các ứng dụng yêu cầu vật liệu bền và chắc, chẳng hạn như trong việc xây dựng thiết bị hạng nặng, đường bộ, tòa nhà, cơ sở hạ tầng đô thị, tàu thủy, bình chịu áp lực và các kết cấu khác.

Những ứng dụng kết cấu nào đòi hỏi vật liệu có độ dày dạng tấm?

• Các bộ phận cầu: Các mặt bích dầm, tấm đỡ và bản ghép nối cần sử dụng tấm có độ dày từ 1/2 inch đến vài inch. Tiêu chuẩn ASTM A709 quy định thép được sản xuất đặc biệt cho các ứng dụng cầu.
• Khung nhà: Các tấm chân cột, các liên kết mô-men và các mối nối giữa dầm nặng với cột phụ thuộc vào các tấm gia công để truyền tải trọng lớn một cách an toàn.
• Các công trình sân vận động và nhà thi đấu: Các hệ thống mái có nhịp lớn và các hệ thống chống xô vươn ra (cantilever) đòi hỏi khả năng chịu tải chỉ có tấm dày mới đáp ứng được.
• Cơ sở hạ tầng đô thị: Các trạm xử lý nước, trạm bơm và các công trình tiện ích khác đều tích hợp các bộ phận làm từ tấm gia công trên toàn bộ hệ thống.

Các đặc tả vật liệu cho ứng dụng kết cấu thường yêu cầu thép theo tiêu chuẩn ASTM A36—được Steel Warehouse mô tả là "một tiêu chuẩn thép kết cấu rất phổ biến." Đối với các yêu cầu về độ bền cao hơn, các tiêu chuẩn ASTM A572 và A656 quy định các cấp thép HSLA (thép độ bền cao – hợp kim thấp) giúp giảm trọng lượng trong khi vẫn duy trì độ nguyên vẹn kết cấu. Các cấp thép chịu thời tiết như A588 và A606 cung cấp khả năng chống ăn mòn khí quyển cho các yếu tố kiến trúc để ngoài trời.

Các yêu cầu về dung sai trong xây dựng thường cho phép mức độ sai lệch kích thước lớn hơn so với các ứng dụng cơ khí chính xác. Tuy nhiên, các tiêu chuẩn về chất lượng mối hàn vẫn rất nghiêm ngặt—chứng nhận AWS D1.1 thường là bắt buộc đối với các nhà gia công thép kết cấu thực hiện các công trình nhà ở và cầu.

Ứng dụng cho Thiết bị Nặng và Máy Móc

Đã bao giờ bạn xem một máy đào nâng dễ dàng hàng tấn đất đá chưa? Các khung kết cấu, cụm cần và các bộ phận gầu xúc làm được điều này đều bắt đầu từ các tấm thép đã được gia công. Theo DS Pipe & Steel Supply , các nhà sản xuất máy móc hạng nặng sử dụng tấm thép để chế tạo các bộ phận chịu được mài mòn liên tục và ứng suất cơ học, chẳng hạn như máy xúc tải, máy đào và cần cẩu.

Việc gia công công nghiệp cho thiết bị hạng nặng đòi hỏi độ bền vượt trội. Các bộ phận này phải đối mặt với:

• Tải chu kỳ: Các chu kỳ ứng suất lặp đi lặp lại do nâng, đào và xử lý vật liệu yêu cầu thiết kế chống mỏi và mối hàn chất lượng cao.
• Mài mòn do ma sát: Tiếp xúc với đá, đất và vật liệu rời yêu cầu sử dụng các loại tấm thép có khả năng chống mài mòn hoặc xử lý làm cứng bề mặt.
• Tải va đập: Các cú sốc đột ngột trong quá trình xử lý vật liệu đòi hỏi vật liệu có độ dai cao để chống nứt.

Ngoài thiết bị thi công nền móng, các xưởng gia công thép còn sản xuất các bộ phận cho thiết bị đường sắt, cần cẩu, máy móc khai khoáng và công cụ nông nghiệp. Mỗi ứng dụng đều đặt ra những yêu cầu riêng—tàu chở hàng đường sắt yêu cầu giới hạn trọng lượng nghiêm ngặt, thiết bị khai khoáng đòi hỏi khả năng chống mài mòn cực cao, còn máy móc nông nghiệp cần được bảo vệ chống ăn mòn do phân bón và thành phần hóa học của đất.

Các nhà gia công phục vụ những thị trường này phụ thuộc vào tấm thép để chế tạo bệ máy móc, bồn chứa, thiết bị chịu áp lực và các nền tảng. Như DS Pipe & Steel lưu ý, trong các môi trường công nghiệp, những tấm thép này thường được sử dụng để xây dựng bộ trao đổi nhiệt, silo và các thiết bị quy trình khác đòi hỏi vật liệu có khả năng chịu được áp suất cao và biến thiên nhiệt độ.

Ứng dụng trong ngành Ô tô và Giao thông Vận tải

Bạn có thể không liên hệ ngay lập tức giữa việc gia công tấm kim loại với sản xuất ô tô—nhưng hãy nhìn sâu hơn bên dưới bề mặt. Theo các nguồn trong ngành, tấm thép đóng vai trò then chốt trong ngành công nghiệp ô tô, đặc biệt là trong việc sản xuất các tấm thân xe, các thành phần khung gầm và các bộ phận gia cường. Chúng nâng cao độ bền và khả năng chống va đập của phương tiện, từ đó cải thiện độ an toàn cho hành khách trong các vụ va chạm.

Các ứng dụng trong lĩnh vực giao thông vận tải mở rộng vượt xa các phương tiện chở người:

• Khung xe tải thương mại: Khung gầm hạng nặng yêu cầu các tấm thép có khả năng chịu được tải trọng tối đa đồng thời hấp thụ các ứng suất từ mặt đường.
• Sản xuất rơ-moóc: Bề mặt sàn phẳng, dầm ngang kết cấu và các bộ phận nối ghép đều phụ thuộc vào thép tấm đã qua gia công.
• Giao Thông Đường Sắt: Khung đầu máy, kết cấu toa xe chở hàng và các thành phần cơ sở hạ tầng đường sắt đòi hỏi vật liệu thép tấm có độ dày phù hợp.
• Đóng tàu: Tấm vỏ thân tàu, vách ngăn kết cấu và tấm boong tạo nên nền tảng cho các phương tiện hàng hải, từ tàu kéo đến tàu chở dầu.

Ngành hàng hải xứng đáng được đề cập riêng. Theo DS Pipe & Steel, lĩnh vực này phụ thuộc rất nhiều vào thép tấm để chế tạo tàu biển, tàu ngầm và các giàn khoan ngoài khơi. Vì thép tấm có khả năng chống ăn mòn và độ bền cao, nên nó có thể chịu được áp lực liên tục, sự tiếp xúc với nước biển mặn cũng như các ứng suất trong môi trường đại dương. Thép tấm cũng được sử dụng để sửa chữa vỏ tàu và các yếu tố kết cấu khác đòi hỏi độ bền và độ ổn định lâu dài.

Việc sản xuất thép không gỉ đóng vai trò quan trọng trong các ứng dụng vận tải, nơi khả năng chống ăn mòn biện minh cho chi phí vật liệu cao hơn—các hệ thống ống xả, bình nhiên liệu và các thành phần kết cấu trong môi trường ăn mòn.

Ứng dụng công nghiệp theo lĩnh vực

Hiểu rõ các thông số kỹ thuật điển hình trong từng ngành giúp bạn truyền đạt yêu cầu tới các đối tác gia công một cách hiệu quả. Dưới đây là cách các lĩnh vực khác nhau thường quy định nhu cầu gia công tấm kim loại:

• Ngành hàng không: Thép tấm chất lượng hàng không dùng cho khuôn mẫu và thiết bị hỗ trợ mặt đất; độ chính xác cao; yêu cầu truy xuất nguồn gốc vật liệu; tấm nhôm dùng cho các thành phần quan trọng đối với chuyến bay, nơi trọng lượng là yếu tố then chốt.
• Nông nghiệp: Tấm thép carbon dùng cho máy thu hoạch, cày và máy làm đất; các cấp độ chịu mài mòn cao dành cho bề mặt tiếp xúc trực tiếp với đất; lớp hoàn thiện mạ kẽm hoặc sơn để đảm bảo độ bền ngoài trời.
• Ngành xây dựng: Các cấp độ kết cấu ASTM A36 và A572; hàn được chứng nhận theo tiêu chuẩn AWS D1.1; dung sai theo tiêu chuẩn AISC; bề mặt mạ kẽm hoặc sơn lót tùy thuộc vào điều kiện tiếp xúc.
• Phòng thủ: Tấm thép sản xuất theo đặc tả quân sự; tấm giáp chống đạn dành cho phương tiện và công trình xây dựng; yêu cầu nghiêm ngặt về chứng nhận vật liệu và kiểm tra.
• Năng lượng: Tấm bình chịu áp lực theo đặc tả ASME; kết cấu tháp gió yêu cầu các cấp độ cường độ cao; hệ thống lắp đặt pin mặt trời sử dụng nhôm hoặc thép mạ kẽm.
• Dầu khí: Các cấp độ chịu môi trường ăn mòn do hydro sunfua (sour service); đặc tả cho bình chịu áp lực và đường ống; xếp hạng chịu nhiệt độ cực đoan cho ứng dụng ngoài khơi và trong nhà máy lọc dầu.
• Đóng tàu: Tấm thép chuyên dụng cho hàng hải có chứng nhận của Lloyd’s, ABS hoặc DNV; hợp kim chống ăn mòn dành cho môi trường tiếp xúc với nước biển; tấm thân tàu dày yêu cầu kỹ thuật hàn chuyên biệt.

Yêu cầu ứng dụng chi phối mọi quyết định ở giai đoạn đầu trong quy trình gia công. Một bình chịu áp lực dùng trong lĩnh vực hóa chất cần các cấp độ vật liệu, quy trình hàn và kiểm tra không phá hủy khác biệt so với một giá đỡ kết cấu dành cho thiết bị nông nghiệp—ngay cả khi cả hai đều bắt đầu từ cùng một loại phôi thép tấm có hình dáng giống nhau.

Dù dự án của bạn liên quan đến thép kết cấu cho tòa nhà mới, các bộ phận cho máy móc hạng nặng hay các ứng dụng hàng hải chuyên biệt, việc lựa chọn nhà gia công phù hợp với yêu cầu ứng dụng sẽ đảm bảo thành công cho dự án. Nhưng làm thế nào để xác định được đối tác gia công tấm kim loại phù hợp — người sở hữu thiết bị, chứng chỉ và chuyên môn mà dự án của bạn yêu cầu?

Cách Đánh Giá và Lựa Chọn Đối Tác Gia Công Tấm Kim Loại

Bạn đã xác định rõ yêu cầu về vật liệu, hiểu rõ các quy trình cắt và tạo hình, đồng thời biết chính xác loại bề mặt hoàn thiện mà ứng dụng của bạn đòi hỏi. Giờ đây, bạn phải đưa ra một quyết định có thể làm nên hoặc phá hỏng dự án của mình: bạn sẽ tin tưởng nhà cung cấp gia công nào để thực hiện đúng các thông số kỹ thuật của mình? Việc chọn sai xưởng gia công đồng nghĩa với việc bỏ lỡ tiến độ, các chi tiết không đạt tiêu chuẩn kỹ thuật và phát sinh chi phí sửa chữa tốn kém. Ngược lại, lựa chọn đúng đối tác sẽ mang lại những linh kiện hoạt động chính xác như thiết kế — và được giao đúng thời điểm bạn cần.

Dù bạn đang tìm kiếm cụm từ ‘gia công kim loại gần tôi’ hay đánh giá các đối tác trên toàn quốc, các tiêu chí lựa chọn đều vượt xa hơn nhiều so với đơn giá tính theo pound. Các chứng nhận chất lượng, năng lực thiết bị, hỗ trợ kỹ thuật và quy trình giao tiếp đều quyết định việc dự án của bạn thành công hay thất bại. Hãy cùng phân tích những yếu tố làm nên sự khác biệt giữa các đối tác gia công tùy chỉnh chuyên nghiệp và những đơn vị chỉ đơn thuần sở hữu thiết bị phù hợp.

Các chứng nhận chất lượng quan trọng trong gia công tấm

Các chứng nhận không chỉ là những tấm biển treo trên tường—chúng đại diện cho các hệ thống được ghi chép nhằm sản xuất ra những kết quả nhất quán và đáng tin cậy. Theo OGS Industries, các chứng nhận như IATF 16949 đáp ứng đầy đủ mọi yêu cầu của ISO 9001 "và còn hơn thế nữa", đảm bảo tuân thủ các tiêu chuẩn về sản xuất tinh gọn, phòng ngừa sai hỏng, ngăn chặn sự biến thiên và giảm thiểu lãng phí.

Bạn nên ưu tiên những chứng nhận nào khi đánh giá các xưởng gia công?

• ISO 9001: Tiêu chuẩn quản lý chất lượng nền tảng. Xác nhận rằng nhà gia công duy trì các quy trình được tài liệu hóa, theo dõi các chỉ số hiệu suất và không ngừng cải tiến. Hãy coi đây là kỳ vọng tối thiểu đối với các nhà gia công chuyên nghiệp.
• IATF 16949: Bắt buộc đối với công việc trong chuỗi cung ứng ô tô. Chứng nhận này vượt xa ISO 9001 để đáp ứng các yêu cầu đặc thù của ngành ô tô, bao gồm quy trình phê duyệt linh kiện sản xuất, lập kế hoạch chất lượng sản phẩm nâng cao và phân tích chế độ thất bại.
• Chứng nhận AWS: Các chứng nhận của Hiệp hội Hàn Quốc Hoa Kỳ (AWS) xác minh năng lực hàn đáp ứng các tiêu chuẩn kết cấu. Hãy tìm chứng nhận D1.1 đối với thép kết cấu và D1.6 đối với gia công thép không gỉ.
• Chứng nhận AISC: Chứng nhận của Viện Kết cấu Thép Hoa Kỳ (AISC) đánh giá các nhà gia công về kỹ năng hàn cũng như các chức năng khác phổ biến trong lĩnh vực kết cấu thép—đây là yếu tố then chốt đối với các bộ phận dùng trong xây dựng công trình và cầu.
• ASME Certification: Bắt buộc đối với việc gia công bình chịu áp lực và nồi hơi. Dấu hiệu "U" cho thấy khả năng gia công bình chịu áp lực tuân thủ Bộ quy tắc Nồi hơi và Bình chịu Áp lực của ASME.

Các chứng nhận này thực tế mang lại những lợi ích gì? Theo OGS Industries, các nhà gia công được chứng nhận IATF 16949 đảm bảo chất lượng ổn định thông qua các quy trình được giám sát và đo lường chặt chẽ, giảm sự sai lệch sản phẩm nhờ cải thiện hệ thống sản xuất, xây dựng mạng lưới nhà cung cấp đáng tin cậy, giảm lãng phí thông qua vận hành tối ưu, phòng ngừa khuyết tật nhờ các quy trình đã được kiểm chứng, và nâng cao mức độ hài lòng của khách hàng thông qua các nguyên tắc quản lý chất lượng vững chắc.

Đối với các thành phần cấu trúc ô tô như khung gầm, hệ thống treo và các bộ phận thân xe, chứng nhận IATF 16949 không phải là lựa chọn — mà thường là yêu cầu bắt buộc để được xem xét trở thành nhà cung cấp cấp một (tier-one). Các công ty như Công nghệ kim loại Shaoyi (Ningbo) duy trì chứng nhận này một cách cụ thể nhằm phục vụ các nhà sản xuất ô tô (OEM) yêu cầu hệ thống quản lý chất lượng được tài liệu hóa đối với các thành phần có tính chất an toàn quan trọng.

Đánh giá năng lực và công suất thiết bị

Các chứng nhận xác nhận hệ thống chất lượng — nhưng nhà gia công kim loại có thực sự sản xuất được chi tiết của bạn hay không? Theo hướng dẫn đánh giá của TMCO, không phải tất cả các xưởng gia công đều sở hữu cùng một mức độ năng lực. Một số chỉ thực hiện cắt kim loại, trong khi những xưởng khác lại thuê ngoài các công đoạn gia công cơ khí, hoàn thiện bề mặt hoặc lắp ráp — dẫn đến chậm trễ, khoảng cách trong giao tiếp và sự thiếu nhất quán về chất lượng.

Khi đánh giá các nhà gia công kim loại theo yêu cầu riêng, hãy điều tra năng lực nội bộ của họ trên các lĩnh vực then chốt sau:

Lĩnh vực năng lực	Những điều cần lưu ý	Tại sao điều này quan trọng?
Cắt	Khả năng cắt bằng plasma, laser, phun nước (waterjet), khí cháy (oxy-fuel); độ dày tối đa và kích thước bàn làm việc	Xác định xem các chi tiết tấm của bạn có thể được cắt nội bộ với độ chính xác phù hợp hay không
Đang hình thành	Lực ép phanh; chiều dài uốn tối đa; khả năng cán định hình	Đảm bảo các tấm kim loại dày có thể được uốn mà không bị giới hạn bởi thiết bị, từ đó tránh phải thay đổi thiết kế
Hàn	Khả năng hàn MIG, TIG, SAW; ô hàn robot; đội ngũ thợ hàn được chứng nhận đang làm việc tại nhà máy	Lựa chọn phương pháp hàn phù hợp với vật liệu và yêu cầu kết cấu của bạn
Gia công	Gia công cơ khí và tiện CNC; khả năng đạt dung sai; thiết bị kiểm tra	Cho phép tạo ra các chi tiết chính xác mà không cần gửi gia công ngoài cho các nhà cung cấp thứ cấp
Hoàn thiện	Sơn tĩnh điện nội bộ, phun bi hoặc đối tác mạ kẽm	Tối ưu hóa tiến độ giao hàng và duy trì kiểm soát chất lượng xuyên suốt đến khi hoàn tất

Các cơ sở tích hợp đầy đủ dịch vụ giúp đơn giản hóa toàn bộ quy trình trong một địa điểm duy nhất, mang lại khả năng kiểm soát sản xuất chặt chẽ hơn, thời gian giao hàng nhanh hơn và tiêu chuẩn chất lượng đồng nhất. Khi tìm kiếm cụm từ "xưởng gia công kim loại gần tôi" hoặc "xưởng gia công tấm kim loại gần tôi", hãy ưu tiên những đối tác có thể hoàn thành toàn bộ dự án của bạn mà không phải thuê ngoài các công đoạn then chốt.

Công suất quan trọng ngang bằng với năng lực. Một xưởng gia công sở hữu thiết bị ấn tượng nhưng lại có không gian sàn hạn chế hoặc số giờ vận hành máy ít có thể gặp khó khăn trong việc đáp ứng tiến độ của bạn. Hãy hỏi về khối lượng công việc hiện tại, thời gian giao hàng điển hình cho các dự án tương tự và cách họ xử lý các giới hạn về công suất trong các giai đoạn cao điểm.

Các yếu tố cần cân nhắc khi chuyển từ mẫu thử nghiệm sang sản xuất hàng loạt

Đối tác lý tưởng của bạn phải đáp ứng được cả nhu cầu hiện tại lẫn sự phát triển trong tương lai. Theo TMCO, một công ty gia công phải có khả năng mở rộng quy mô sản xuất từ mẫu thử nghiệm lên đến sản xuất hàng loạt mà không làm giảm chất lượng.

Điều này có ý nghĩa thực tiễn như thế nào? Hãy xem xét các câu hỏi liên quan đến khối lượng sản xuất sau:

• Khả năng chế tạo mẫu thử nghiệm: Họ có thể sản xuất nhanh các mẫu đơn chiếc để xác nhận thiết kế hay không? Thời gian giao mẫu thử nghiệm điển hình là bao lâu?
• Sản xuất số lượng thấp: Họ có được trang bị để thực hiện các lô sản xuất nhỏ một cách kinh tế hay không, hay số lượng tối thiểu yêu cầu khiến các lô nhỏ trở nên quá tốn kém?
• Mở rộng quy mô sản xuất lớn: Nếu mẫu thử nghiệm của bạn thành công, họ có thể tăng tốc sản xuất lên mức khối lượng lớn nhờ tự động hóa và đảm bảo chất lượng ổn định hay không?
• Quản lý kho: Họ có cung cấp các đơn hàng tổng (blanket orders), chương trình Kanban hay dịch vụ lưu kho ký gửi (consignment stocking) để làm trơn tru chuỗi cung ứng của bạn không?

Khả năng tạo mẫu nhanh (rapid prototyping) xứng đáng được quan tâm đặc biệt. Khi bạn cần xác nhận thiết kế trước khi cam kết đầu tư vào khuôn mẫu sản xuất, việc phải chờ hàng tuần để nhận mẫu sẽ làm chậm tiến độ dự án. Các nhà gia công hàng đầu như Shaoyi cung cấp dịch vụ tạo mẫu nhanh trong vòng 5 ngày nhằm đẩy nhanh chu kỳ phát triển — đi kèm với thời gian báo giá chỉ 12 giờ giúp kế hoạch của bạn luôn đúng tiến độ.

Hỗ trợ kỹ thuật và hợp tác thiết kế cho sản xuất (DFM)

Quá trình gia công thành công không bắt đầu từ máy móc — mà bắt đầu từ khâu kỹ thuật. Theo TMCO, một nhà gia công đáng tin cậy sẽ hợp tác cùng bạn ngay từ giai đoạn đầu của quy trình, xem xét bản vẽ, tập tin CAD, dung sai và các yêu cầu chức năng.

Hỗ trợ Thiết kế cho khả năng chế tạo (Design for Manufacturability – DFM) là yếu tố phân biệt những đối tác thực sự với những đơn vị chỉ nhận đơn hàng. Dalsin Industries dFM liên quan đến việc thiết kế hoặc kỹ thuật một sản phẩm sao cho quá trình sản xuất được thuận tiện nhất. Các lợi ích bao gồm giảm chi phí và phát hiện sớm các vấn đề trong giai đoạn thiết kế — "đây là giai đoạn ít tốn kém nhất để giải quyết các thách thức."

Khi đánh giá các nhà gia công gần bạn, hãy hỏi xem họ có cung cấp những dịch vụ sau hay không:

• Hỗ trợ CAD/CAM: Họ có thể làm việc với các định dạng tập tin của bạn và xác định các vấn đề trước khi bắt đầu cắt không?
• Khuyến nghị Vật liệu: Họ có đề xuất các phương án thay thế giúp giảm chi phí hoặc cải thiện hiệu suất không?
• Kiểm tra dung sai: Họ có cảnh báo về các dung sai quá khắt khe một cách không cần thiết — vốn làm tăng chi phí mà không mang lại lợi ích chức năng nào không?
• Tối Ưu Hóa Thiết Kế: Họ có thể đề xuất các điều chỉnh nhằm đơn giản hóa quy trình gia công mà vẫn đảm bảo chức năng không?

Hỗ trợ DFM toàn diện sẽ biến đối tác gia công của bạn từ một nhà cung cấp thành một cộng tác viên. Đối với các ứng dụng ô tô và kết cấu — nơi những thay đổi thiết kế ở giai đoạn muộn trong quá trình phát triển sẽ phát sinh chi phí rất lớn — việc tham gia DFM sớm sẽ giúp tránh được những bất ngờ tốn kém.

Giao tiếp và Quản lý Dự án

Giao tiếp minh bạch giúp tránh những bất ngờ tốn kém và đảm bảo dự án luôn được đồng bộ từ đầu đến cuối. Theo TMCO, một nhà gia công đáng tin cậy sẽ cung cấp mốc thời gian rõ ràng, cập nhật tiến độ dự án và thiết lập các kỳ vọng thực tế.

Đánh giá các phương thức giao tiếp trước khi cam kết:

• Phản hồi báo giá: Họ phản hồi yêu cầu báo giá (RFQ) nhanh đến mức nào? Sự chậm trễ ở giai đoạn báo giá thường là dấu hiệu dự báo cho những chậm trễ xuyên suốt toàn bộ dự án.
• Cập nhật tiến độ dự án: Họ chủ động thông báo tình trạng tiến độ hay bạn phải tự liên hệ để yêu cầu thông tin?
• Xử lý sự cố: Khi phát sinh vấn đề — và điều này chắc chắn sẽ xảy ra — họ thông báo cho bạn nhanh đến mức nào và đề xuất giải pháp ra sao?
• Khả năng tiếp cận kỹ thuật: Bạn có thể trao đổi trực tiếp với kỹ sư và nhân viên sản xuất hay mọi thông tin đều phải qua bộ phận bán hàng?

Tính minh bạch về thời gian giao hàng đặc biệt quan trọng. Các nhà gia công đưa ra mốc thời gian quá lạc quan nhằm giành hợp đồng, sau đó lại thường xuyên giao hàng muộn, sẽ gây ra hỗn loạn dây chuyền trong kế hoạch lắp ráp và giao hàng của bạn. Hãy yêu cầu danh sách khách hàng tham khảo và kiểm tra xem thời gian giao hàng đã báo có khớp với hiệu suất thực tế hay không.

Lựa chọn của bạn

Việc tuyển chọn một nhà gia công không chỉ là một quyết định mua hàng—đó còn là một khoản đầu tư dài hạn vào hiệu suất và độ tin cậy của sản phẩm bạn sản xuất. Theo TMCO, đối tác phù hợp sẽ đóng góp hỗ trợ kỹ thuật, công nghệ tiên tiến, hệ thống kiểm soát chất lượng vững mạnh và cách tiếp cận hợp tác nhằm tạo thêm giá trị vượt xa chính vật liệu kim loại.

Trước khi xác nhận lựa chọn cuối cùng, hãy xác minh những yếu tố then chốt sau:

• Sự phù hợp về kinh nghiệm: Họ đã từng gia công các chi tiết tương tự cho ngành công nghiệp của bạn chưa? Họ có thể cung cấp các tham chiếu hoặc các nghiên cứu điển hình không?
• Tính phù hợp của chứng chỉ: Các chứng chỉ của họ có đáp ứng yêu cầu ứng dụng của bạn không?
• Sự phù hợp về năng lực sản xuất: Họ có thể đáp ứng khối lượng đơn hàng của bạn mà không bị quá tải hoặc mất hứng thú không?
• Sự tương thích trong giao tiếp: Phong cách giao tiếp và khả năng phản hồi của họ có phù hợp với nhu cầu quản lý dự án của bạn không?

Một đối tác gia công đáng tin cậy không chỉ sản xuất các bộ phận—mà còn hỗ trợ bạn đạt được mục tiêu, cải thiện sản phẩm và giúp định vị dự án của bạn hướng tới thành công lâu dài. Khi tiêu chí lựa chọn đối tác đã được xác lập, việc hiểu rõ những sai lầm phổ biến trong gia công sẽ giúp bạn hợp tác hiệu quả hơn và tránh những lỗi có thể làm đổ vỡ ngay cả những dự án được lên kế hoạch kỹ lưỡng.

Những sai lầm phổ biến trong gia công tấm kim loại và cách phòng tránh

Ngay cả những dự án gia công tấm kim loại được lập kế hoạch cẩn thận nhất cũng có thể gặp trục trặc khi các sai lầm phổ biến khiến kỹ sư và nhà thiết kế bất ngờ. Hiện tượng cong vênh vật liệu sau hàn, các thông số dung sai không phù hợp với thực tế sản xuất, hay những thiết kế trông ấn tượng trên màn hình nhưng lại tốn kém vô cùng khi chế tạo — những vấn đề này làm chậm tiến độ và vượt ngân sách trên toàn ngành. Tin tốt là phần lớn các sự cố gia công đều hoàn toàn có thể phòng tránh được nếu có kiến thức đúng và sự phối hợp sớm.

Dù bạn mới bắt đầu với gia công kim loại tấm chính xác hay đang quản lý dự án thứ một trăm, việc hiểu rõ những sai lầm phổ biến này—cũng như các giải pháp khắc phục—sẽ biến việc gia công lại đầy phiền toái thành thành công ổn định và dự báo được.

Tránh cong vênh và biến dạng trên các tấm dày

Hãy hỏi bất kỳ thợ hàn nào về vấn đề đau đầu nhất của họ khi làm việc với tấm kim loại dày, và tình trạng cong vênh luôn đứng đầu danh sách. Theo Wiley Metal Fabricating , biến dạng là điều gần như không thể tránh khỏi đến mức các nhà gia công còn xếp nó vào danh mục "những điều chắc chắn trong đời" bên cạnh cái chết và thuế khóa.

Cơ chế vật lý rất đơn giản: quá trình hàn hồ quang đưa kim loại phụ vào vùng hàn ở nhiệt độ khoảng 2.500°F (1.370°C). Nhiệt lượng mạnh mẽ này lan tỏa ra xung quanh, khiến kim loại giãn nở. Khi mối hàn nguội và đông đặc, nó co lại—nhưng lúc đó các chi tiết đã được hàn dính chặt với nhau. Kết quả là gì? Xoắn vặn và cong vênh do ứng suất nội tại tìm cách đạt trạng thái cân bằng.

Tính chất vật liệu ảnh hưởng đáng kể đến hành vi cong vênh. Các kim loại có độ dẫn nhiệt cao, chẳng hạn như nhôm và đồng, truyền nhiệt nhanh trên các vùng rộng hơn, từ đó làm giảm sự giãn nở và co lại cục bộ. Thép không gỉ gây ra những thách thức đặc biệt—độ dẫn nhiệt thấp kết hợp với hệ số giãn nở nhiệt cao khiến vật liệu này đặc biệt dễ bị biến dạng trong các công đoạn gia công tấm kim loại.

Những bước thực tế nào giúp giảm thiểu hiện tượng cong vênh trong các dự án của bạn?

• Trình tự hàn: Thực hiện hàn xen kẽ ở hai mặt đối diện của cụm chi tiết nhằm cân bằng ứng suất nhiệt thay vì tập trung chúng tại một vị trí.
• Chiến lược hàn đính: Sử dụng các mối hàn đính ngắt quãng để giữ cố định các chi tiết ở vị trí yêu cầu, cho phép giải phóng một phần ứng suất giữa các lượt hàn.
• Thiết kế kẹp giữ: Định vị cứng (fixturing) giúp cố định các chi tiết trong suốt quá trình hàn và làm nguội, ngăn ngừa hiện tượng biến dạng tự do.
• Quy trình gia nhiệt trước: Gia nhiệt trước các phần có độ dày lớn giúp giảm chênh lệch nhiệt độ giữa vùng hàn và kim loại cơ bản.
• Thiết kế để kiểm soát biến dạng: Các thợ gia công có kinh nghiệm có thể dự đoán các mô hình biến dạng và điều chỉnh trước các thành phần để đạt được kích thước cuối cùng sau khi xảy ra biến dạng dự kiến.

Phòng ngừa thông qua thiết kế hiệu quả hơn việc sửa chữa sau khi gia công. Một kỹ sư thiết kế am hiểu chuyên sâu về các quy trình hàn có thể xác định vị trí mối hàn tối ưu—đôi khi đặt trên trục trung hòa, nơi các ứng suất cân bằng—nhằm giảm thiểu tác động của biến dạng đến kích thước cuối cùng.

Những sai lầm phổ biến trong thiết kế làm tăng chi phí gia công

Các hình học phức tạp trông ấn tượng trong phần mềm CAD thường gây ra những khó khăn nghiêm trọng trong quá trình gia công. Theo Greenline Metals , việc không áp dụng sớm các nguyên tắc Thiết kế cho Khả năng Sản xuất (DFM) dẫn đến chậm tiến độ và vượt ngân sách—những vấn đề hoàn toàn có thể tránh được nếu có sự hợp tác chặt chẽ ngay từ giai đoạn đầu.

Những lựa chọn thiết kế nào làm phát sinh chi phí không cần thiết trong các dự án gia công kim loại?

1. Lựa chọn vật liệu sai: Việc lựa chọn vật liệu mà không xem xét khả năng hàn, khả năng gia công tạo hình hoặc các yêu cầu về môi trường sẽ dẫn đến những khó khăn trong quá trình chế tạo hoặc sự cố hỏng hóc sớm của sản phẩm. Cần xem xét đầy đủ tất cả các đặc tính của vật liệu—trọng lượng, độ bền, độ bền vững và khả năng chống ăn mòn—trong suốt quá trình lựa chọn.
2. Bỏ qua yếu tố khả thi trong sản xuất: Các thiết kế quá phức tạp, gây khó khăn hoặc tốn kém trong quá trình sản xuất, sẽ phát sinh các vấn đề ở khâu hậu kỳ. Hãy hợp tác sớm với các đội ngũ sản xuất để đơn giản hóa thiết kế mà không làm ảnh hưởng đến chức năng.
3. Dung sai không thực tế: Yêu cầu dung sai quá chặt một cách không cần thiết sẽ làm tăng chi phí mà không mang lại lợi ích chức năng nào. Ngược lại, dung sai quá lỏng có thể làm giảm khả năng lắp ghép và vận hành đúng của các chi tiết.
4. Bỏ qua môi trường vận hành: Không tính đến các yếu tố như dao động nhiệt độ, độ ẩm, bức xạ tia UV và nguy cơ ăn mòn sẽ dẫn đến hiện tượng mài mòn và hỏng hóc sớm khi sản phẩm được đưa vào sử dụng thực tế.
5. Bỏ qua bước chế tạo mẫu thử: Giảm thiểu việc kiểm tra trên mẫu thử sẽ dẫn đến các sự cố bất ngờ trong quá trình sản xuất hàng loạt. Mẫu thử giúp phát hiện các vấn đề khi chi phí để điều chỉnh là thấp nhất.
6. Ưu tiên yếu tố thẩm mỹ hơn chức năng: Mặc dù tính thẩm mỹ là quan trọng, nhưng việc bỏ qua hiệu năng và tính nhân trắc học sẽ tạo ra những sản phẩm trông đẹp nhưng hoạt động kém hiệu quả.
7. Giao tiếp kém với các bên liên quan: Sự chênh lệch trong kỳ vọng giữa nhà thiết kế, kỹ sư và nhà gia công dẫn đến những lần chỉnh sửa tốn kém ở giai đoạn cuối dự án.
8. Bỏ qua các ràng buộc về ngân sách: Hoàn tất thiết kế mà không xem xét chi phí vật liệu, sản xuất và nhân công sẽ tạo ra các bộ phận quá đắt để sản xuất một cách có lợi nhuận.
9. Thiết kế quá mức: Việc bổ sung độ phức tạp không mang lại giá trị đáng kể làm lãng phí thời gian và nguồn lực, đồng thời khiến việc bảo trì trở nên khó khăn hơn.
10. Quên người dùng cuối: Những thiết kế bỏ qua sự thoải mái, tính dễ sử dụng hoặc khả năng tiếp cận của người dùng sẽ làm giảm mức độ chấp nhận trên thị trường, bất kể mức độ xuất sắc về mặt kỹ thuật.

Chủ đề gắn kết những sai lầm này là gì? Sự hợp tác chưa đủ giữa bộ phận thiết kế và sản xuất. Khi các nhà thiết kế làm việc một cách biệt lập, họ bỏ lỡ cơ hội đơn giản hóa quy trình gia công mà vẫn duy trì—hoặc thậm chí cải thiện—chức năng sản phẩm. Các chi tiết kim loại theo yêu cầu sẽ được hưởng lợi nhiều nhất khi xưởng gia công kim loại tham gia từ giai đoạn đầu.

Hiểu về các thông số dung sai đối với gia công tấm

Những hiểu lầm về dung sai gây ra nhiều tranh chấp trong gia công hơn hầu hết các yếu tố khác. Theo Proplate , dung sai đóng vai trò như các mốc chuẩn để kiểm soát chất lượng, định hướng cho nhà sản xuất tuân thủ các tiêu chí đã được xác định trước nhằm đảm bảo hiệu quả sử dụng cuối cùng và độ bền của sản phẩm. Việc xác định sai dung sai sẽ ảnh hưởng đến mọi khía cạnh, từ độ khít khi lắp ráp cho đến hiệu suất chịu lực cấu trúc.

Ba nhóm dung sai chính điều chỉnh quá trình gia công tấm:

• Dung sai kích thước: Chỉ định mức sai lệch cho phép về kích thước—chiều dài, chiều rộng, đường kính, độ dày. Một kích thước ghi là 50 mm ± 0,5 mm có nghĩa là giá trị thực tế có thể nằm trong khoảng từ 49,5 mm đến 50,5 mm.
• Các dung sai hình học: Hình dạng, hướng và vị trí—độ phẳng, độ tròn, độ song song, độ vuông góc. Yêu cầu thiết yếu đối với các chi tiết liên quan đến chuyển động hoặc tương tác giữa các thành phần chuyển động.
• Dung sai vị trí: Xác định vị trí cho phép của các đặc điểm so với các điểm chuẩn. Đặc biệt quan trọng đối với các cụm lỗ, rãnh và các đặc điểm phải căn chỉnh chính xác trong quá trình lắp ráp.

Tại sao các thông số dung sai lại quan trọng đến vậy? Theo Proplate, khi dung sai không được quản lý phù hợp, "nhiều vấn đề có thể phát sinh, làm suy giảm hiệu năng của sản phẩm cuối cùng." Trong các cụm lắp ráp yêu cầu nhiều chi tiết phải khớp chính xác, sự lệch tâm do dung sai không phù hợp sẽ dẫn đến hỏng hóc cơ học, gây tiếng ồn và làm giảm hiệu suất. Ở các ứng dụng chịu tải cao như hàng không vũ trụ hoặc ô tô, hiệu ứng tích lũy của dung sai có thể gây ra những sự cố nghiêm trọng.

Phân tích tích lũy dung sai kiểm tra cách các dung sai của từng chi tiết cộng dồn trong các cụm lắp ráp. Phương pháp trường hợp xấu nhất giả định rằng tất cả các dung sai đều cộng dồn theo hướng bất lợi—cách tiếp cận này mang tính bảo thủ nhưng có thể dẫn đến thiết kế quá mức. Phân tích thống kê sử dụng xác suất để dự đoán tần suất các cụm lắp ráp đáp ứng được các đặc tả kỹ thuật—phương pháp này thực tế hơn nhưng đòi hỏi phân tích phức tạp hơn.

Đối với các ứng dụng tấm kim loại giãn nở và các chi tiết được tạo hình, cần lưu ý rằng độ dày của lớp mạ, lớp phủ hoặc xử lý bề mặt sẽ làm tăng kích thước tổng thể. Một chi tiết được thiết kế với dung sai chặt chẽ trước khi xử lý bề mặt có thể không còn nằm trong phạm vi đặc tả sau khi lớp sơn bột hoặc mạ kẽm được thêm vào. Cần tính đến những gia tăng này ngay từ giai đoạn thiết kế ban đầu.

Ngăn ngừa vấn đề thông qua sự hợp tác sớm

Vị trí hiệu quả nhất về chi phí để giải quyết các vấn đề gia công là trong giai đoạn thiết kế—trước khi bất kỳ vật liệu kim loại nào được cắt. Việc chủ động phối hợp với đối tác gia công giúp ngăn chặn các vấn đề có thể trở nên tốn kém nếu phải khắc phục ở giai đoạn sau.

Thiết lập các thực tiễn hợp tác này với đối tác sản xuất tấm kim loại của bạn:

• Chia sẻ bối cảnh ứng dụng: Hỗ trợ các nhà gia công hiểu rõ cách các bộ phận sẽ được sử dụng, tải trọng mà chúng phải chịu đựng và điều kiện môi trường mà chúng sẽ gặp phải. Bối cảnh này giúp định hướng các khuyến nghị về vật liệu và quy trình.
• Yêu cầu xem xét DFM: Trước khi hoàn tất thiết kế, hãy yêu cầu các nhà gia công xác định những đặc điểm làm phức tạp quá trình sản xuất hoặc gây chi phí không cần thiết.
• Thảo luận về dung sai ngay từ sớm: Làm rõ những kích thước nào mang tính chức năng then chốt và những kích thước nào có thể chấp nhận độ sai lệch lớn hơn. Đảm bảo độ chính xác ở những vị trí quan trọng, còn ở những vị trí không yêu cầu cao thì áp dụng dung sai tiêu chuẩn.
• Lên kế hoạch cho các ảnh hưởng nhiệt: Đối với các cụm hàn, hãy thảo luận các chiến lược giảm thiểu biến dạng do nhiệt trước khi bắt đầu gia công — chứ không phải sau khi các chi tiết đã bị cong vênh mới xử lý.
• Xác thực bằng mẫu thử nghiệm: Kiểm tra các đặc điểm then chốt và độ khít lắp ráp bằng các chi tiết mẫu thử nghiệm trước khi tiến hành sản xuất hàng loạt.

Những sai lầm tốn kém nhất trong gia công là những sai lầm chỉ được phát hiện sau khi quá trình sản xuất đã hoàn tất. Việc hợp tác sớm giữa các đội thiết kế và sản xuất giúp phát hiện các vấn đề khi chi phí điều chỉnh chỉ ở mức vài đô la thay vì hàng nghìn đô la.

Tài liệu hóa cũng giúp ngăn ngừa những hiểu lầm. Các bản vẽ rõ ràng, có ghi chú dung sai không gây nhầm lẫn, đặc tả vật liệu và yêu cầu về bề mặt sẽ loại bỏ hoàn toàn khả năng diễn giải sai. Khi các đặc tả mơ hồ, các nhà gia công sẽ đưa ra những giả định — và những giả định đó có thể không phù hợp với ý định ban đầu của bạn.

Khi những rủi ro thường gặp đã được nhận diện rõ và các chiến lược phòng ngừa đã được triển khai, bạn sẽ sẵn sàng lên kế hoạch cho các dự án gia công tấm kim loại sao cho thành công ngay từ lần thực hiện đầu tiên. Bước cuối cùng tổng hợp toàn bộ nội dung đã trình bày thành một khuôn khổ ra quyết định, giúp định hướng dự án gia công tấm kim loại tiếp theo của bạn từ giai đoạn ý tưởng đến khi hoàn thành thành công.

Lập kế hoạch cho dự án gia công tấm kim loại nhằm đảm bảo thành công

Bạn đã tiếp thu các chi tiết kỹ thuật—vật liệu, phương pháp cắt, kỹ thuật tạo hình, quy trình hàn, bề mặt hoàn thiện và tiêu chí đánh giá đối tác. Giờ đây là thời điểm phân biệt giữa những dự án thành công và những dự án gây thất vọng: tổng hợp kiến thức này thành các quyết định khả thi cho ứng dụng cụ thể của bạn. Dù bạn đang xác định thông số kỹ thuật cho các bộ phận thiết bị nặng, thép kết cấu hay cụm lắp ráp ô tô, một khung quyết định rõ ràng sẽ biến sự phức tạp thành sự tự tin.

Hãy chắt lọc toàn bộ nội dung đã trình bày thành một lộ trình thực tiễn, dẫn dắt dự án gia công tấm kim loại tiếp theo của bạn từ giai đoạn khái niệm ban đầu cho đến khi bàn giao thành công.

Khung Quyết Định cho Dự Án Gia Công Tấm Kim Loại Của Bạn

Mọi dự án gia công kim loại thành công đều bắt đầu bằng việc trả lời những câu hỏi cơ bản trước khi liên hệ với xưởng gia công kim loại. Theo Integrated Manufacturing Solutions, việc khởi động một dự án gia công kim loại quy mô lớn mà không có kế hoạch phù hợp giống như điều hướng trên vùng biển chưa được khám phá mà không có la bàn — bạn có thể nghĩ mình đang đi đúng hướng, nhưng thiếu định hướng, bạn có thể đang tiến thẳng tới thảm họa.

Xem xét lần lượt các điểm ra quyết định này một cách hệ thống:

Lĩnh vực ra quyết định	Các Câu Hỏi Chính	Ảnh hưởng đến dự án
Yêu cầu ứng dụng	Các bộ phận sẽ chịu tải trọng nào? Điều kiện môi trường ra sao? Tuổi thọ sử dụng dự kiến là bao nhiêu?	Quyết định việc lựa chọn vật liệu, yêu cầu về lớp hoàn thiện và thông số dung sai
Lựa chọn vật liệu	Khả năng chống ăn mòn có quan trọng không? Trọng lượng có phải yếu tố then chốt không? Ngân sách bị giới hạn ở mức nào?	Xác định chi phí, độ phức tạp trong gia công và hiệu suất vận hành lâu dài
Yêu cầu quy trình	Độ chính xác thực sự cần thiết là bao nhiêu? Các vùng ảnh hưởng bởi nhiệt có được chấp nhận không? Phạm vi độ dày yêu cầu là bao nhiêu?	Thu hẹp các lựa chọn phương pháp cắt, tạo hình và hàn
Khối lượng và tiến độ	Mẫu thử hay sản xuất hàng loạt? Số lượng bao nhiêu? Thời gian giao hàng cấp bách đến mức nào?	Ảnh hưởng đến việc lựa chọn đối tác và cấu trúc chi phí
Tiêu chuẩn chất lượng	Các chứng nhận nào là bắt buộc? Các phương pháp kiểm tra nào được yêu cầu? Tài liệu nào cần cung cấp?	Lọc các đối tác gia công tiềm năng để chọn ra những ứng viên đủ tiêu chuẩn

Theo Swanton Welding , trong một dự án theo yêu cầu riêng, mọi khía cạnh đều đòi hỏi sự tập trung cao độ trong quá trình lập kế hoạch. Trước khi bắt đầu gia công, hãy xây dựng một kế hoạch toàn diện bao gồm tiến độ, vật liệu, ngân sách, yêu cầu giao hàng và các yếu tố đặc biệt liên quan đến mục đích sử dụng cuối cùng. Dành thời gian hợp tác chặt chẽ với đối tác gia công của bạn trong giai đoạn lập kế hoạch sẽ giúp quy trình làm việc của bạn diễn ra suôn sẻ.

Phù hợp Yêu cầu với Năng lực Gia công

Yêu cầu của bạn giờ đây cần được đối sánh với năng lực của nhà gia công. Theo IMS, năm yếu tố then chốt quyết định thành công của dự án gồm: thiết kế, năng lực xưởng, chi phí, lập kế hoạch và vật liệu. Những sai sót trong gia công kim loại có thể tốn kém và không thể khắc phục được—đó là lý do vì sao việc đối sánh toàn diện là vô cùng quan trọng.

Khi đánh giá các nhà gia công kim loại theo yêu cầu so với nhu cầu dự án của bạn, hãy xác minh mức độ phù hợp trên các khía cạnh sau:

• Hỗ trợ thiết kế: Xác định mục tiêu dự án là ưu tiên hàng đầu. Thiết kế phải đáp ứng đúng mục đích sử dụng dự kiến, và việc có các khái niệm chi tiết sẽ giúp các nhà gia công hiểu chính xác yêu cầu.
• Năng lực xưởng sản xuất: Cần đánh giá quy mô cơ sở, trang thiết bị và các dự án thành công trước đây để đảm bảo họ có thể hoàn thành dự án của bạn đúng theo thông số kỹ thuật. Hãy tìm các nhà gia công tấm kim loại có kinh nghiệm thực tế trong lĩnh vực ứng dụng của bạn.
• Minh bạch Chi phí: Các dự án gia công kim loại không chỉ liên quan đến giá nguyên vật liệu thô. Nhân công, chứng nhận, lớp phủ, vận chuyển, độ phức tạp và kiểm tra đều ảnh hưởng đến chi phí cuối cùng. Hãy làm việc với các đối tác cung cấp báo giá chính xác và minh bạch ngay từ đầu.
• Kế hoạch hợp tác: Tất cả các bên liên quan — nhà gia công, quản lý dự án, kỹ sư — cần cùng nhau chuẩn bị sẵn sàng để đối phó với những thách thức có thể phát sinh. Các đối tác cung cấp dịch vụ kỹ thuật giá trị (value engineering) sẽ giúp xác định các cơ hội tối ưu hóa quy trình gia công và giảm chi phí.
• Chuyên môn về Vật liệu: Việc lựa chọn vật liệu phù hợp là yếu tố then chốt để đảm bảo tính năng và hiệu quả chi phí. Các đặc tính như khả năng chống ăn mòn, độ dẫn nhiệt và khả năng chịu va đập cần được xem xét kỹ lưỡng khi lựa chọn.

Đối với các dự án gia công nhôm, hãy xác minh nhà gia công có kinh nghiệm với loại hợp kim cụ thể mà bạn sử dụng — việc hàn hợp kim 7075 khác biệt đáng kể so với hợp kim 5052. Đối với công việc gia công thép không gỉ, hãy đảm bảo đội ngũ của họ hiểu rõ sự khác biệt giữa các loại thép không gỉ austenit, ferrit và duplex. Kiến thức chuyên sâu về vật liệu giúp ngăn ngừa những sai sót tốn kém ngay từ giai đoạn đầu.

Đối tác gia công phù hợp không chỉ sản xuất linh kiện — mà còn đóng góp hỗ trợ kỹ thuật, công nghệ tiên tiến, hệ thống kiểm soát chất lượng vững mạnh và cách tiếp cận hợp tác, mang lại giá trị vượt xa bản thân vật liệu kim loại.

Các Bước Tiếp Theo Nhằm Đảm Bảo Thành Công Dự Án

Sẵn sàng tiến hành? Theo Baillie Fab , việc cung cấp đầy đủ thông tin trong yêu cầu báo giá (RFQ) sẽ đẩy nhanh quá trình lập báo giá và đảm bảo độ chính xác. Vui lòng bao gồm bảy thông tin sau đây để nhận phản hồi nhanh chóng và chính xác:

1. bản vẽ 2D và mô hình 3D: Lập kế hoạch hiệu quả cho đường đi của dụng cụ và lập trình. Nếu không có các tập tin này, các nhà gia công buộc phải tạo lại chúng—làm kéo dài thời gian báo giá và làm tăng nguy cơ sai sót.
2. Bản vẽ lắp ráp: Tiết lộ toàn bộ thông tin về chi tiết của bạn—khả năng lắp ghép, chức năng và khả năng quan sát. Bối cảnh lắp ráp đầy đủ giúp các nhà gia công đưa ra báo giá chính xác và áp dụng các phương pháp sản xuất phù hợp nhất.
3. Thông số vật liệu chính xác: Đừng chỉ ghi chung chung là "thép"—hãy nêu rõ cấp độ (grade). Việc lựa chọn vật liệu ảnh hưởng mạnh đến báo giá, thời gian và chi phí.
4. Ưu tiên quy trình: Nếu bạn có phương pháp ưa thích cụ thể—ví dụ như cắt laser thay vì plasma, hoặc hàn MIG thay vì TIG—hãy nêu rõ những ưu tiên đó.
5. Ứng dụng cuối cùng: Khi các nhà gia công hiểu rõ cách thức sử dụng các chi tiết, họ sẽ dễ dàng phát hiện lỗi hơn và đưa ra các khuyến nghị phù hợp.
6. Các kích thước và dung sai quan trọng: Chỉ định các kích thước chính nhưng tránh quy định dung sai quá chặt. Các thông số kỹ thuật quá khắt khe một cách không cần thiết sẽ làm tăng chi phí mà không mang lại lợi ích chức năng nào.
7. Yêu cầu về hoàn thiện: Bao gồm các chi tiết hoàn thiện như phủ sơn bột, mạ kẽm hoặc các phương pháp hoàn thiện khác. Tránh quy định quá chi tiết—các yêu cầu không cần thiết sẽ làm tăng giá thành và thời gian giao hàng.

Khi tìm kiếm các cụm từ như "các công ty gia công kim loại gần tôi" hoặc "các công ty gia công tấm kim loại gần tôi", hãy nhớ rằng vị trí địa lý gần gũi mang lại những lợi thế thực tế. Theo IMS, các nhà gia công tại địa phương giúp rút ngắn thời gian giao hàng, kiểm soát tốt hơn chuỗi cung ứng và dễ dàng giao tiếp hơn trong suốt dự án. Việc loại bỏ rào cản về khoảng cách địa lý giúp các dự án trở nên hiệu quả hơn.

Đối với các bộ phận ô tô và kết cấu tấm kim loại yêu cầu hệ thống quản lý chất lượng được chứng nhận, hãy cân nhắc lựa chọn các đối tác như Công nghệ kim loại Shaoyi (Ningbo) chứng nhận IATF 16949 của họ, khả năng tạo mẫu nhanh trong vòng 5 ngày và thời gian phản hồi báo giá trong vòng 12 giờ thể hiện mức độ phản ứng nhanh nhạy và các tiêu chuẩn chất lượng giúp đẩy nhanh chuỗi cung ứng ô tô. Khi các bộ phận khung xe, hệ thống treo hoặc cấu trúc yêu cầu cả tốc độ lẫn chất lượng được chứng nhận, dịch vụ hỗ trợ DFM toàn diện của họ sẽ giúp tối ưu hóa khả năng sản xuất ngay từ những giai đoạn thiết kế đầu tiên.

Thành công trong gia công tấm kim loại phụ thuộc vào ba yếu tố nền tảng: lựa chọn vật liệu phù hợp cho ứng dụng của bạn, lựa chọn quy trình tương thích với yêu cầu về độ chính xác và hiệu năng, cũng như hợp tác với các nhà gia công có năng lực và hệ thống kiểm soát chất lượng đáp ứng đúng nhu cầu dự án của bạn.

Dự án tiếp theo của bạn không cần phải vượt qua những vùng biển chưa được khám phá. Với kiến thức bạn đã tích lũy được—từ đặc tính vật liệu và các phương pháp cắt, đến gia công tạo hình, hàn và hoàn thiện—bạn hoàn toàn có đủ năng lực để xác định rõ ràng các yêu cầu kỹ thuật, đánh giá tự tin các đối tác và hợp tác hiệu quả từ giai đoạn ý tưởng cho đến khi bàn giao sản phẩm. Những bí quyết trong lĩnh vực gia công tấm kim loại thực ra chẳng phải là bí quyết gì cả—chúng chính là khối kiến thức tích lũy qua thời gian, biến thép thô thành các chi tiết được thiết kế chính xác nhằm vận hành đúng như yêu cầu kỹ thuật.

Các câu hỏi thường gặp về gia công tấm kim loại

1. Chi phí gia công tấm kim loại là bao nhiêu?

Chi phí gia công tấm kim loại thay đổi đáng kể tùy theo loại vật liệu, độ dày, mức độ phức tạp và yêu cầu hoàn thiện. Tấm thép carbon là lựa chọn kinh tế nhất, trong khi thép không gỉ và nhôm có chi phí cao hơn do sự khác biệt về vật liệu và quy trình gia công. Các yếu tố bổ sung bao gồm phương pháp cắt (cắt plasma, cắt bằng tia nước hoặc cắt laser), độ phức tạp của hàn, số lượng đơn hàng và các loại hoàn thiện bề mặt như sơn tĩnh điện hoặc mạ kẽm. Để có báo giá chính xác, hãy cung cấp bản vẽ chi tiết kèm theo thông số vật liệu, dung sai và số lượng cho đối tác gia công của bạn. Các nhà sản xuất được chứng nhận IATF 16949 như Shaoyi cung cấp thời gian báo giá trong vòng 12 giờ nhằm hỗ trợ bạn lập ngân sách một cách hiệu quả.

2. Ba loại gia công kim loại là gì?

Ba kỹ thuật gia công kim loại cơ bản là cắt, uốn (tạo hình) và lắp ráp. Cắt bao gồm các phương pháp plasma, laser, phun nước và khí oxy-nhiên liệu để tạo ra các profile từ tấm kim loại nguyên liệu. Uốn sử dụng máy uốn thủy lực, tạo hình cuộn và uốn nóng để tạo ra các hình khối ba chiều từ các tấm phẳng. Lắp ráp bao gồm hàn (hàn MIG, TIG, que và hàn chìm cung điện) cũng như liên kết cơ học nhằm ghép nối các thành phần một cách vĩnh viễn. Đối với vật liệu tấm dày (3/16 inch trở lên), mỗi kỹ thuật đều yêu cầu thiết bị chuyên dụng hạng nặng và người vận hành có tay nghề cao để xử lý các lực tác động lớn hơn cũng như các thách thức về quản lý nhiệt.

3. Sự khác biệt giữa gia công kim loại tấm và gia công kim loại bản dày là gì?

Sự khác biệt chính là độ dày vật liệu. Tấm kim loại (sheet metal) được định nghĩa là vật liệu có độ dày dưới 0,187 inch (3/16 inch hoặc khoảng 4,76 mm), trong khi tấm kim loại đặc (plate metal) có độ dày bằng hoặc vượt ngưỡng này. Sự khác biệt này làm thay đổi cơ bản các yêu cầu gia công: gia công tấm kim loại đặc đòi hỏi máy uốn thủy lực có lực uốn cao hơn, hệ thống cắt mạnh hơn, kỹ thuật hàn chuyên dụng kèm yêu cầu nung nóng sơ bộ và dụng cụ gia công khác biệt. Gia công tấm kim loại đặc phục vụ các ứng dụng kết cấu như thành phần cầu, thiết bị chịu áp lực và máy móc hạng nặng — những lĩnh vực mà tấm kim loại thông thường không đáp ứng đủ độ bền và độ cứng cần thiết.

4. Tôi nên tìm kiếm những chứng nhận nào ở một đối tác gia công tấm kim loại đặc?

Các chứng nhận quan trọng phụ thuộc vào ứng dụng cụ thể của bạn. ISO 9001 cung cấp đảm bảo cơ bản về hệ thống quản lý chất lượng. IATF 16949 là tiêu chuẩn bắt buộc đối với các hoạt động trong chuỗi cung ứng ô tô, bao gồm sản xuất tinh gọn, phòng ngừa sai hỏng và quy trình phê duyệt linh kiện sản xuất. Chứng nhận AWS D1.1 xác minh năng lực hàn kết cấu thép, trong khi chứng nhận ASME (dấu U) là yêu cầu bắt buộc đối với việc chế tạo bình chịu áp lực. Chứng nhận AISC đánh giá toàn diện năng lực chế tạo kết cấu thép. Đối với khung gầm ô tô, hệ thống treo và các bộ phận kết cấu, việc hợp tác với các nhà gia công có chứng nhận IATF 16949 như Shaoyi sẽ đảm bảo hệ thống quản lý chất lượng được tài liệu hóa đáp ứng đầy đủ các yêu cầu nghiêm ngặt của nhà sản xuất thiết bị gốc (OEM).

5. Làm thế nào để ngăn ngừa hiện tượng cong vênh và biến dạng khi hàn tấm dày?

Việc ngăn ngừa biến dạng đòi hỏi phải lập kế hoạch chiến lược trước khi bắt đầu hàn. Sử dụng trình tự hàn cân bằng, luân phiên giữa các mặt đối diện để phân bố đều ứng suất nhiệt. Áp dụng các mối hàn tạm (tack weld) ngắt quãng nhằm tạo điều kiện giải phóng ứng suất giữa các lượt hàn. Thiết kế các đồ gá cứng vững chắc để giữ cố định các chi tiết trong quá trình hàn và làm nguội. Làm nóng sơ bộ các phần có độ dày lớn (thường từ 93°C đến 204°C đối với thép carbon) nhằm giảm chênh lệch nhiệt độ và làm chậm tốc độ làm nguội. Các thợ gia công giàu kinh nghiệm có thể dự đoán được các mô hình biến dạng và điều chỉnh trước vị trí các chi tiết để đạt được kích thước cuối cùng sau khi xảy ra biến dạng do nhiệt như dự kiến. Việc hợp tác sớm với đối tác gia công của bạn trong giai đoạn thiết kế sẽ giúp tích hợp hiệu quả các chiến lược giảm thiểu biến dạng.
