Gia công tấm kim loại CNC: Các điểm thiết yếu để tìm nguồn cung thông minh hơn

Hiểu rõ các nguyên lý cơ bản của gia công kim loại tấm CNC

Thành phần chính xác phức tạp với độ sai lệch được đo ở mức phần nhỏ của milimét. Đó chính xác là điều mà quy trình gia công kim loại tấm CNC thực hiện mỗi ngày tại các cơ sở sản xuất trên toàn thế giới. Nhưng điều gì khiến công nghệ này trở nên cách mạng như vậy, và vì sao bạn nên hiểu rõ về nó trước khi tìm nguồn cung cho dự án tiếp theo? ở cốt lõi, thuật ngữ CNC là viết tắt của Computer Numerical Control (Điều khiển số bằng máy tính) — một công nghệ trong đó phần mềm được lập trình sẵn điều khiển chuyển động của máy móc và dụng cụ. Khi áp dụng vào gia công kim loại tấm, việc điều khiển kỹ thuật số này biến đổi các tấm kim loại mỏng thông qua các thao tác cắt, uốn, đột và tạo hình với độ chính xác đáng kinh ngạc.

Từ Vật Liệu Phẳng Đến Chi Tiết Hoàn Thiện

Tại cốt lõi, ý nghĩa của CNC đề cập đến Điều khiển số bằng máy tính — một công nghệ trong đó phần mềm được lập trình sẵn điều khiển chuyển động của máy móc và dụng cụ. Khi áp dụng vào gia công kim loại tấm, việc điều khiển kỹ thuật số này biến đổi các tấm kim loại mỏng thông qua các thao tác cắt, uốn, đột và tạo hình với độ chính xác đáng kinh ngạc.

Khác với gia công CNC truyền thống, vốn tạo ra các chi tiết bằng cách cắt gọt từ những khối vật liệu đặc, gia công kim loại tấm CNC bắt đầu từ nguyên liệu dạng tấm phẳng – thường dao động từ tấm nhôm mỏng đến các tấm thép dày. Quá trình này định hình các tấm kim loại này thành các chi tiết hoàn chỉnh thông qua các thao tác loại bỏ vật liệu và định hình, do đó về bản chất mang lại hiệu quả sử dụng vật liệu cao hơn cho nhiều ứng dụng.

Theo BVS Blechtechnik , gia công kim loại tấm CNC bao gồm toàn bộ các quy trình sản xuất trong đó kim loại tấm được đột dập, cắt laser, uốn hoặc hàn bằng các máy điều khiển bằng máy tính. Việc tích hợp này cho phép thực hiện ngay cả các hình học phức tạp một cách chính xác và lặp lại được – lý tưởng cho sản xuất loạt với chất lượng luôn ổn định và cao.

Cuộc Cách mạng Số trong Gia công Kim loại

Điều gì thực sự làm cho gia công kim loại tấm bằng CNC khác biệt so với các phương pháp thủ công? Câu trả lời nằm ở độ chính xác kỹ thuật số và kiểm soát quy trình. Mọi bước sản xuất đều được điều khiển kỹ thuật số, ghi chép chính xác và có thể tái tạo bất kỳ lúc nào. Cách tiếp cận hệ thống này mang lại những lợi ích mà phương pháp gia công thủ công đơn thuần không thể sánh kịp.

Công nghệ CNC cho phép đạt được độ lặp lại và độ chính xác vượt xa khả năng của các phương pháp thủ công — đảm bảo không chỉ độ chính xác về kích thước mà còn hiệu quả chi phí tuyệt vời, đặc biệt đối với các đơn hàng số lượng trung bình và lớn.

Những ưu điểm của gia công kim loại bằng CNC mở rộng trên nhiều phương diện:

• Độ chính xác cao về kích thước - Các chi tiết luôn đáp ứng đúng thông số dung sai chặt chẽ
• Ít chất thải - Sử dụng vật liệu hiệu quả nhờ tối ưu hóa việc sắp xếp chi tiết (nesting)
• Quy trình dự báo được - Kết quả đáng tin cậy đối với mọi quy mô lô sản xuất: nhỏ, trung bình và lớn
• Khả năng toàn diện - Thực hiện đa dạng các công đoạn, từ cắt đến hoàn thiện bề mặt, dưới một hệ thống sản xuất thống nhất

Các cơ sở gia công kim loại hiện đại sử dụng phần mềm CAD/CAM để chuyển đổi trực tiếp các thiết kế thành hướng dẫn điều khiển máy. Quy trình làm việc kỹ thuật số liền mạch này loại bỏ các sai sót do diễn giải và cho phép lặp lại nhanh chóng trong giai đoạn chế tạo mẫu thử. Dù bạn đang sản xuất một mẫu thử duy nhất hay hàng nghìn linh kiện giống hệt nhau, chương trình điều khiển đều đảm bảo mỗi chi tiết đều khớp chính xác với thông số kỹ thuật của bạn.

Trong toàn bộ hướng dẫn này, bạn sẽ khám phá những kiến thức thiết yếu cần có để đưa ra các quyết định tìm nguồn cung thông minh hơn. Chúng tôi sẽ đi sâu vào các công nghệ cắt tiên tiến — từ cắt bằng tia laser đến cắt bằng tia nước — và giúp bạn hiểu rõ phương pháp nào phù hợp nhất với yêu cầu cụ thể của bạn. Hướng dẫn lựa chọn vật liệu sẽ bao quát mọi thứ, từ các hợp kim nhôm nhẹ đến các mác thép không gỉ bền bỉ. Bạn sẽ học được về các quy định về độ dày (gauge), toàn bộ quy trình gia công cơ khí tấm và các nguyên tắc thiết kế nhằm giảm chi phí đồng thời nâng cao chất lượng. Đến cuối hướng dẫn, bạn sẽ có nền tảng kiến thức vững chắc để giao tiếp hiệu quả với các nhà sản xuất và tối ưu hóa các dự án gia công cơ khí tấm nhằm đạt được thành công.

So sánh các công nghệ cắt CNC dành cho cơ khí tấm

Việc lựa chọn sai máy cắt kim loại CNC có thể khiến bạn tốn hàng nghìn đô la do vật liệu bị lãng phí và thời gian sản xuất bị gián đoạn. Với nhiều công nghệ cắt khác nhau hiện có — mỗi loại đều có những ưu điểm và hạn chế riêng — làm thế nào để xác định được máy cắt kim loại CNC nào phù hợp nhất với yêu cầu dự án của bạn?

Hãy cùng phân tích bốn công nghệ cắt CNC chính chiếm ưu thế trên thị trường máy cắt kim loại tấm hiện nay: cắt bằng tia laser, cắt plasma, cắt bằng tia nước và phay CNC.

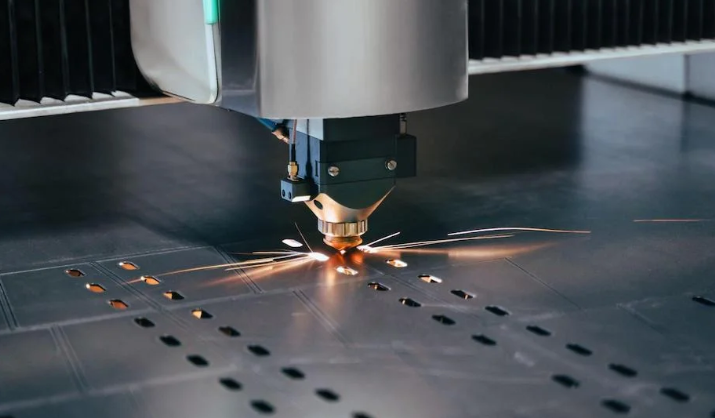

Độ Chính Xác Và Lợi Thế Về Tốc Độ Của Cắt Laser

Khi dự án của bạn đòi hỏi độ chính xác cao như phẫu thuật trên các vật liệu mỏng, máy cắt laser sẽ mang lại kết quả vượt trội. Quá trình cắt laser sử dụng một chùm tia sáng hội tụ — thường phát ra từ nguồn laser CO2 hoặc laser sợi quang — để làm nóng chảy, đốt cháy hoặc bốc hơi vật liệu dọc theo đường đi được lập trình sẵn.

Điều gì khiến cắt laser trở thành lựa chọn hàng đầu cho các công việc yêu cầu độ chính xác cao?

• Độ dung sai tuyệt vời - Đạt độ dung sai từ ±0,001" đến ±0,005" trên các vật liệu có độ dày nhỏ
• Chất lượng mép cắt vượt trội - Các cạnh mịn, không có ba-vơ, thường không cần gia công hoàn thiện bổ sung
• Khả năng tạo chi tiết phức tạp - Khả năng tạo chi tiết tinh xảo, lỗ nhỏ và hình học phức tạp
• Vùng ảnh hưởng nhiệt tối thiểu - Khoảng 0,006" đến 0,020" trên các tấm mỏng

Laser sợi quang chiếm ưu thế trong việc cắt vật liệu mỏng, đạt tốc độ vượt trội khi cắt các tấm có độ dày dưới 1/4". Tuy nhiên, tốc độ cắt giảm đáng kể khi độ dày vật liệu tăng lên, đặc biệt chậm rõ rệt đối với các vật liệu dày trên 1". Đối với các ứng dụng như vỏ thiết bị điện tử, linh kiện thiết bị y tế và giá đỡ chính xác, công nghệ cắt laser mang lại sự kết hợp tốt nhất giữa tốc độ và độ chính xác.

Cắt plasma cho kim loại dẫn điện dày

Cần gia công nhanh và hiệu quả về chi phí các tấm thép dày? Cắt plasma sử dụng một tia plasma nóng được tăng tốc — đạt nhiệt độ lên tới 45.000°F — để cắt xuyên qua các vật liệu dẫn điện. Theo StarLab CNC , các bàn cắt plasma CNC hiện đại có khả năng xử lý dải độ dày ấn tượng từ 0,018" đến 2", một số hệ thống thậm chí có thể cắt được vật liệu dày tới 6".

Công nghệ máy cắt kim loại này nổi bật trong các lĩnh vực:

• Sản xuất thép kết cấu
• Sản xuất thiết bị nặng
• Đóng tàu và ứng dụng hàng hải
• Sản xuất hệ thống điều hòa không khí (HVAC) và ống dẫn

Một hệ thống plasma công suất cao có thể cắt thép carbon dày 1/2 inch với tốc độ vượt quá 100 inch mỗi phút, khiến đây trở thành lựa chọn nhanh nhất dành cho các tấm kim loại trung bình đến dày.

Khi cắt bằng tia nước vượt trội hơn các phương pháp nhiệt

Đôi khi nhiệt là kẻ thù. Cắt bằng tia nước áp lực cao sử dụng nước ở áp suất cực lớn — lên tới 90.000 PSI và thường được pha trộn với các hạt mài mòn — để xói mòn vật liệu mà không sinh nhiệt. Quá trình cắt lạnh này giúp bảo toàn các tính chất vật liệu mà các phương pháp nhiệt có thể làm suy giảm.

Chọn máy cắt tia nước khi bạn cần:

• Vùng ảnh hưởng nhiệt bằng không - Không gây cong vênh, tôi cứng hay thay đổi cấu trúc vật liệu
• Đa dạng vật liệu tối đa - Cắt được kim loại, đá, kính, vật liệu compozit và nhiều loại khác
• Khả năng xử lý vật liệu dày - Xử lý được vật liệu dày tới 8 inch hoặc hơn
• Ứng dụng nhạy cảm với nhiệt - Linh kiện hàng không vũ trụ, thiết bị y tế và các hợp kim đặc chủng

Theo Wurth Machinery , thị trường cắt bằng tia nước dự kiến sẽ đạt trên 2,39 tỷ USD vào năm 2034, phản ánh nhu cầu ngày càng tăng đối với các giải pháp cắt không sinh nhiệt.

So sánh công nghệ cắt CNC

Hiểu rõ thông số kỹ thuật của từng máy cắt kim loại giúp bạn lựa chọn công nghệ phù hợp với yêu cầu dự án:

Thông số kỹ thuật	Cắt Laser	Cắt plasma	Cắt bằng nước	Phay CNC
Phạm vi độ dày vật liệu	0,001" – 1" (tối ưu dưới 1/4")	0,018" – 2" (có khả năng cắt tối đa tới 6")	Tối đa 8"+ đối với mọi loại vật liệu	Tối đa 2" (phụ thuộc vào vật liệu)
Khả năng dung sai	±0,001" đến ±0,005"	±0,010" đến ±0,030"	±0,003" đến ±0,010"	±0,005" đến ±0,015"
Chất lượng mép cắt	Xuất sắc – không ba via, bề mặt mịn	Tốt – có thể cần gia công hoàn thiện thêm	Rất tốt – bề mặt mịn, không ba via	Tốt – phụ thuộc vào dụng cụ cắt
Vùng ảnh hưởng nhiệt	0,006" – 0,020"	0,125" - 0,250"	Không có	Tối thiểu (dựa trên ma sát)
Tốc độ cắt	Nhanh trên vật liệu mỏng	Nhanh nhất trên kim loại dày	Chậm (tốc độ điển hình 5-20 ipm)	Trung bình
Ứng Dụng Lý Tưởng	Điện tử, y tế, chi tiết chính xác	Thép cấu trúc, thiết bị nặng	Hàng không vũ trụ, vật liệu compozit, đá	Nhôm, nhựa, kim loại mềm

Hiểu về độ rộng rãnh cắt (kerf) và lựa chọn vật liệu

Độ rộng rãnh cắt (kerf) — tức là chiều rộng phần vật liệu bị loại bỏ trong quá trình cắt — ảnh hưởng trực tiếp đến thiết kế và việc lựa chọn vật liệu của bạn. Mỗi phương pháp cắt tạo ra các đặc tính kerf khác nhau:

• Cắt Laser — Kerf nhỏ nhất (0,004" - 0,015"), lý tưởng cho việc sắp xếp chi tiết phức tạp (nesting) và tối đa hóa hiệu suất sử dụng vật liệu
• Cắt plasma — Kerf rộng hơn (0,045" - 0,150"), yêu cầu khoảng cách lớn hơn giữa các chi tiết trong bố trí sắp xếp (nest layouts)
• Cắt bằng nước — Kerf trung bình (0,030" - 0,050"), có thể điều chỉnh tùy theo đầu phun và vật liệu mài mòn
• Phay CNC - Độ rộng rãnh cắt (kerf) thay đổi tùy theo đường kính dụng cụ được chọn

Khi thiết kế các chi tiết để gia công trên máy CNC, cần tính đến độ rộng rãnh cắt (kerf) trong các tập tin CAD của bạn. Việc sắp xếp các chi tiết sát nhau hơn (tighter nesting) khả thi hơn khi cắt bằng tia laser, trong khi cắt plasma đòi hỏi khoảng cách giữa các chi tiết lớn hơn. Yếu tố này ảnh hưởng trực tiếp đến chi phí vật liệu — đặc biệt quan trọng khi làm việc với các hợp kim đắt tiền hoặc sản xuất số lượng lớn.

Sau khi đã nắm vững những nguyên lý cơ bản về công nghệ cắt, yếu tố tiếp theo bạn cần xem xét cũng không kém phần quan trọng: bạn nên lựa chọn vật liệu nào cho dự án của mình? Câu trả lời phụ thuộc vào yêu cầu hiệu năng, khả năng tương thích với phương pháp gia công và các ràng buộc về chi phí.

Hướng dẫn lựa chọn vật liệu cho các dự án tấm kim loại gia công CNC

Bạn đã xác định đúng công nghệ cắt phù hợp cho dự án của mình. Giờ đây, bạn cần đưa ra một quyết định quan trọng không kém: loại vật liệu nào sẽ đáp ứng được yêu cầu về hiệu suất, độ bền và tính kinh tế cho ứng dụng của bạn? Việc lựa chọn sai tấm nhôm hoặc tấm thép không gỉ có thể dẫn đến những khó khăn trong gia công, hỏng hóc sớm của chi tiết hoặc chi phí phát sinh không cần thiết.

Hãy cùng tìm hiểu sáu loại vật liệu phổ biến nhất cho các ứng dụng gia công kim loại tấm CNC và hiểu rõ yếu tố nào khiến mỗi loại phù hợp với những yêu cầu cụ thể.

Hợp kim Nhôm cho Độ chính xác Cao và Trọng lượng Nhẹ

Khi việc giảm trọng lượng là yếu tố then chốt — ví dụ như trong hàng không vũ trụ, ô tô hoặc thiết bị điện tử di động — kim loại tấm nhôm mang lại tỷ lệ độ bền trên trọng lượng vượt trội. Theo FACTUREE, các hợp kim nhôm gây ấn tượng nhờ trọng lượng nhẹ, độ ổn định cao và khả năng chống ăn mòn tuyệt vời nhờ lớp oxit tự nhiên giúp tấm nhôm không bị gỉ và lý tưởng cho sử dụng ngoài trời.

Trong số các hợp kim nhôm, 6061 được xem là loại hợp kim đa dụng cho các ứng dụng thông dụng. Đây là một hợp kim làm cứng bằng kết tủa, chứa magiê và silic là các nguyên tố hợp kim chính, mang lại các tính chất cơ học tốt và khả năng hàn tuyệt vời. Theo Ferguson Perforating , giới hạn chảy của nhôm 6061 thay đổi đáng kể tùy theo trạng thái tôi luyện:

• 6061-O (ủ) - Giới hạn chảy tối đa 8.000 psi (55 MPa)
• trạng thái tôi luyện 6061-T4 - Giới hạn chảy ít nhất 16.000 psi (110 MPa)
• trạng thái tôi luyện 6061-T6 - Giới hạn chảy ít nhất 35.000 psi (241 MPa) với giới hạn bền kéo cực đại đạt 42.000 psi (290 MPa)

Tại sao trạng thái tôi luyện lại quan trọng đối với dự án của bạn? Sau khi hàn hợp kim 6061, các tính chất ở vùng lân cận mối hàn sẽ trở về trạng thái 6061-O — dẫn đến giảm khoảng 80% độ bền. Tin vui là bạn có thể xử lý nhiệt lại toàn bộ chi tiết để khôi phục lại các tính chất ở trạng thái T4 hoặc T6. Điều này khiến 6061 trở thành hợp kim rất dễ hàn bằng các phương pháp TIG hoặc MIG, tuy nhiên bạn cần tính toán trước việc xử lý nhiệt sau hàn trong kế hoạch sản xuất.

Nhôm gia công tuyệt vời bằng phương pháp cắt laser với các thông số thiết lập phù hợp và đặc biệt vượt trội trong các thao tác đột dập và uốn. Tuy nhiên, độ phản xạ cao của nhôm đòi hỏi các cấu hình laser chuyên biệt để tránh các vấn đề do phản xạ chùm tia.

Các cấp độ thép không gỉ và khả năng gia công của chúng

Cần khả năng chống ăn mòn xuất sắc, tuân thủ các yêu cầu về vệ sinh hoặc vẻ ngoài thanh lịch? Tấm thép không gỉ đáp ứng đầy đủ cả ba tiêu chí này. Theo Prototek , các đặc tính nổi bật của thép không gỉ bao gồm tính tương thích sinh học, khả năng chống ăn mòn, độ dẻo, độ bền kéo cao và khả năng chịu nhiệt — khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi chất lượng và độ ổn định cao.

Hiểu rõ các yêu cầu gia công thép không gỉ sẽ giúp bạn lựa chọn đúng cấp độ vật liệu:

• 304 Thép không gỉ - Cấp độ phổ biến nhất, có độ bền kéo từ 84.000–170.000 psi và chỉ số khả năng gia công là 40%. Phù hợp lý tưởng cho thiết bị chế biến thực phẩm, các chi tiết kiến trúc và các ứng dụng đa mục đích.
• thép không gỉ 316 - Khả năng chống ăn mòn được cải thiện với độ bền kéo từ 76.000–170.000 psi. Đây là lựa chọn hàng đầu cho môi trường biển, xử lý hóa chất và thiết bị y tế. Chỉ số gia công đạt 36% nghĩa là tốc độ cắt hơi chậm hơn.
• thép không gỉ 301 - Độ bền cao nhất có thể đạt được, với độ bền kéo giới hạn từ 85.000–210.000 psi. Hoàn toàn phù hợp cho lò xo và các ứng dụng kết cấu yêu cầu độ bền cao.

Gia công thép không gỉ đặt ra những thách thức riêng biệt. Vật liệu bị cứng hóa bề mặt trong quá trình cắt, do đó đòi hỏi dụng cụ cắt sắc bén và tốc độ tiến dao ổn định. Cắt laser, đột dập, uốn và hàn đều thực hiện tốt trên tấm thép không gỉ, tuy nhiên chi phí gia công cao hơn thép carbon thấp do tốc độ cắt chậm hơn và mức độ mài mòn dụng cụ tăng lên.

Thép carbon thấp, đồng, đồng thau và titan

Ngoài nhôm và thép không gỉ, một số vật liệu khác cũng được sử dụng cho các ứng dụng gia công tấm kim loại CNC chuyên biệt:

Thép mềm (thép carbon) - Lựa chọn tiết kiệm chi phí nhất cho các ứng dụng kết cấu. Vật liệu này có độ bền cao, khả năng hàn tuyệt vời và độ bền vượt trội. Tuy nhiên, nó yêu cầu lớp phủ bảo vệ như mạ kẽm hoặc sơn tĩnh điện để ngăn ngừa ăn mòn.

Đồng Đỏ - Có độ dẫn điện và dẫn nhiệt cao nhất trong số tất cả các kim loại phổ biến. Độ dẻo dai của nó giúp dễ gia công tạo hình, tuy nhiên độ phản xạ cao khiến việc cắt bằng tia laser trở nên khó khăn. Vật liệu này lý tưởng cho thanh cái, tiếp điểm điện, bộ trao đổi nhiệt và các yếu tố trang trí.

Đồng thau và đồng thanh - Cả hai đều là hợp kim đồng, nhưng phục vụ các mục đích khác nhau. Đồng thau (đồng-kẽm) có khả năng gia công cơ khí xuất sắc và đặc tính âm học tốt, do đó được ưa chuộng trong sản xuất nhạc cụ và phụ kiện trang trí. Đồng thanh (đồng-thiếc) cung cấp khả năng chống mài mòn vượt trội và khả năng chống ăn mòn trong môi trường biển. Cả hai đều dễ gia công bằng các thao tác tấm kim loại tiêu chuẩn.

Titanium - Lựa chọn tối ưu khi bạn cần tỷ lệ độ bền trên trọng lượng vượt trội và khả năng chống ăn mòn trong các môi trường khắc nghiệt. Titan thường được sử dụng trong các ứng dụng hàng không vũ trụ và cấy ghép y tế, đòi hỏi thông số cắt chuyên biệt và có giá thành cao.

So sánh đặc tính vật liệu

So sánh này giúp bạn lựa chọn vật liệu phù hợp với yêu cầu ứng dụng của mình:

Vật liệu	Cường độ chịu kéo (psi)	Khả năng uốn dẻo	Khả năng chống ăn mòn	Chi phí tương đối	Ứng dụng tốt nhất
nhôm 6061 (T6)	42,000	Xuất sắc	Rất tốt	$$	Hàng không vũ trụ, ô tô, vỏ thiết bị điện tử
304 Thép không gỉ	84,000-170,000	Tốt	Xuất sắc	$$$	Chế biến thực phẩm, kiến trúc, thiết bị gia dụng
thép không gỉ 316	76,000-170,000	Tốt	Đứng trên	$$$$	Hàng hải, hóa chất, thiết bị y tế
Thép mềm	50,000-80,000	Xuất sắc	Kém (cần lớp phủ)	$	Kết cấu, máy móc, gia công chung
Đồng Đỏ	32,000-45,000	Xuất sắc	Rất tốt	$$$$	Điện, bộ trao đổi nhiệt, trang trí
Titanium	63,000-170,000	Trung bình	Xuất sắc	$$$$$	Hàng không vũ trụ, thiết bị cấy ghép y tế, hàng hải

Tiêu chí lựa chọn theo ngành

Ngành công nghiệp của bạn thường quy định yêu cầu về vật liệu trước khi các yếu tố khác được xem xét:

• Ứng dụng ô tô - Ưu tiên thép cacbon thấp cho các bộ phận kết cấu, nhôm cho các bộ phận yêu cầu giảm trọng lượng và thép không gỉ cho hệ thống ống xả cũng như viền trang trí
• Dự án hàng không vũ trụ - Chỉ định nhôm 6061 hoặc 7075 cho các bộ phận khung máy bay, titan cho các ứng dụng chịu ứng suất cao và thép không gỉ cho bu-lông, đai ốc và phụ kiện
• Vỏ thiết bị điện tử - Chọn nhôm để tản nhiệt và chắn nhiễu điện từ (EMI), thép không gỉ cho các ứng dụng yêu cầu độ bền cao, hoặc đồng cho quản lý nhiệt chuyên biệt
• Thiết bị Y tế - Yêu cầu sử dụng thép không gỉ loại 316 hoặc titan để đảm bảo tính tương thích sinh học, kèm theo các yêu cầu nghiêm ngặt về độ nhẵn bề mặt
• Thiết bị chế biến thực phẩm và đồ uống - Bắt buộc sử dụng thép không gỉ loại 304 hoặc 316 nhằm tuân thủ các quy định về vệ sinh và khả năng chịu được quá trình làm sạch

Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến phương pháp cắt bạn chọn. Các vật liệu phản quang như nhôm và đồng đòi hỏi máy cắt laser sợi quang hoặc các thông số thiết lập chuyên biệt. Thép cacbon thông thường có độ dày lớn được gia công nhanh nhất bằng phương pháp cắt plasma. Các hợp kim nhạy cảm với nhiệt yêu cầu cắt bằng tia nước để bảo toàn đặc tính vật liệu.

Khi việc lựa chọn vật liệu đã rõ ràng, việc hiểu rõ các thông số về độ dày (gauge) trở nên thiết yếu — bởi vì độ dày bạn chỉ định sẽ quyết định các quy trình gia công nào có thể áp dụng và dung sai nào bạn có thể đạt được một cách thực tế.

Thông số Độ dày và Cấp độ Tấm Kim loại

Bạn đã bao giờ tự hỏi vì sao một tấm thép có độ dày "14 gauge" lại có kích thước khác biệt so với một tấm nhôm cũng có độ dày "14 gauge" chưa? Hệ thống đo bằng gauge mang tính phản trực quan — trong đó các con số nhỏ hơn lại biểu thị vật liệu dày hơn — gây nhầm lẫn ngay cả đối với những kỹ sư giàu kinh nghiệm. Tuy nhiên, việc làm chủ hệ thống đo lường dường như huyền bí này lại ảnh hưởng trực tiếp đến chi phí gia công, lựa chọn quy trình và hiệu năng của chi tiết.

Theo Ryerson, hệ thống gauge bắt nguồn từ ngành sản xuất dây sắt Anh thế kỷ XIX. Trong thời kỳ chưa có tiêu chuẩn độ dày chung, các thợ thủ công đã áp dụng hệ gauge như một phương pháp đo lường thuận tiện — và quy ước này vẫn được duy trì cho đến ngày nay. Hiện nay, bạn phải tra cứu biểu đồ gauge phù hợp cho từng loại vật liệu, bởi các giá trị gauge sẽ tương ứng với độ dày thực tế khác nhau tùy thuộc vào việc bạn đang làm việc với thép, nhôm hay đồng.

Giải mã hệ thống gauge đối với thép và nhôm

Đây là quy tắc cơ bản: số gauge càng cao thì độ dày của tấm kim loại càng nhỏ. Tuy nhiên, mối quan hệ này không tuyến tính và thay đổi tùy theo loại vật liệu. Hãy cùng xem xét các kích thước gauge thường được quy định nhất kèm theo độ dày thực tế tương ứng:

Cỡ	Thép (inch)	Thép (mm)	Thép không gỉ (inch)	Thép không gỉ (mm)	Nhôm (inch)	Nhôm (mm)
10	0.1345	3.416	0.1406	3.571	0.1019	2.588
11	0.1196	3.038	0.1250	3.175	0.0907	2.304
12	0.1046	2.659	0.1094	2.779	0.0808	2.052
14	0.0747	1.897	0.0781	1.984	0.0641	1.628
16	0.0598	1.519	0.0625	1.588	0.0508	1.290
18	0.0478	1.214	0.0500	1.270	0.0403	1.024
20	0.0359	0.912	0.0375	0.952	0.0320	0.813
22	0.0299	0.759	0.0313	0.794	0.0253	0.643
24	0.0239	0.607	0.0250	0.635	0.0201	0.511

Bạn có để ý điều gì quan trọng không? Độ dày của thép gauge 14 là 0,0747 inch (1,897 mm), trong khi độ dày của nhôm gauge 14 chỉ đạt 0,0641 inch (1,628 mm) — chênh lệch tới 14%. Tương tự, độ dày của thép gauge 11 khoảng 0,1196 inch (3,038 mm). Những sai khác này có ý nghĩa rất lớn khi bạn tính toán lượng dư uốn hoặc xác định thông số cắt.

Theo PEKO Precision, đối với các yêu cầu báo giá (RFQ) và bản vẽ kỹ thuật, bạn nên ghi rõ cả số gauge lẫn độ dày thực tế — ví dụ: "thép gauge 16 (0,0598 inch / 1,519 mm)" — nhằm loại bỏ mọi sự mơ hồ giữa bạn và nhà gia công.

Giới hạn độ dày theo từng công nghệ cắt

Độ dày vật liệu trực tiếp quyết định các quy trình cắt và tạo hình nào phù hợp với dự án của bạn. Dưới đây là cách độ dày ảnh hưởng đến các lựa chọn của bạn:

• Cắt Laser - Hoạt động xuất sắc trên các vật liệu mỏng có độ dày lên đến khoảng 1/4" (6 mm). Hiệu suất giảm đáng kể khi cắt các tấm thép dày hơn, với tốc độ chậm đi rõ rệt trên độ dày 1/2" trở lên
• Cắt plasma - Tối ưu cho các ứng dụng tấm thép trung bình đến nặng, từ 1/8" đến 2". Một số hệ thống có thể xử lý tấm thép dày tới 6"
• Cắt bằng nước - Xử lý được dải độ dày rộng nhất, cắt được vật liệu dày tới 8" hoặc hơn, bất kể mức độ nhạy cảm với nhiệt
• Đục lỗ cnc - Thường bị giới hạn ở các vật liệu có độ dày dưới 1/4", với hiệu suất tối ưu trên các tấm có độ dày từ 10 đến 20 gauge

Độ dày cũng chi phối yêu cầu uốn. Bán kính uốn trong tối thiểu thường bằng 1x độ dày vật liệu đối với các vật liệu mềm như nhôm, tăng lên 2x hoặc nhiều hơn đối với các hợp kim cứng hơn và thép không gỉ. Một tấm thép độ dày 14 gauge có thể uốn với bán kính nhỏ hơn so với tấm thép độ dày 11 gauge chỉ vì lượng vật liệu cần giãn ra và nén lại trong quá trình tạo hình ít hơn.

Lựa chọn Quy trình theo Phạm vi Độ dày Tấm

Phù hợp thông số độ dày tấm của bạn với phương pháp gia công đúng sẽ tránh được những sai lệch quy trình tốn kém:

• Độ dày mỏng (từ 20 đến 28 gauge) - Phù hợp nhất cho cắt laser, dập và uốn nhẹ. Thường gặp trong vỏ thiết bị điện tử, linh kiện HVAC và ứng dụng trang trí
• Độ dày trung bình (từ 14 đến 18 gauge) - Là khoảng độ dày lý tưởng cho hầu hết các công việc gia công kim loại tấm bằng CNC. Tương thích với cắt laser, đột dập và uốn trên máy uốn thủy lực tiêu chuẩn. Được sử dụng rộng rãi trong các giá đỡ ô tô, bảng điều khiển thiết bị gia dụng và thiết bị công nghiệp
• Độ dày lớn (từ 10 đến 12 gauge) - Yêu cầu thiết bị có công suất cao hơn. Vẫn có thể cắt laser nhưng thường chuyển sang cắt plasma để tối ưu chi phí. Dùng cho các ứng dụng kết cấu, thiết bị nặng và các bộ phận khung xe
• Độ dày tấm thép (3/16" trở lên) - Thông thường được coi là tấm thép đặc chứ không phải kim loại tấm. Cắt plasma và cắt phun nước chiếm ưu thế, đồng thời sử dụng máy uốn thủy lực chuyên dụng có lực uốn lớn để tạo hình

Tác động về Chi phí và Thiết kế

Việc lựa chọn độ dày tấm kim loại của bạn ảnh hưởng lan tỏa đến toàn bộ cấu trúc chi phí dự án. Vật liệu dày hơn có giá cao hơn trên mỗi foot vuông — nhưng đó mới chỉ là khởi đầu. Các tấm kim loại có độ dày lớn hơn đòi hỏi:

• Thiết bị cắt có công suất cao hơn với tốc độ gia công chậm hơn
• Máy uốn thủy lực có lực nén (tấn) lớn hơn cho các thao tác uốn
• Bán kính uốn lớn hơn, có thể ảnh hưởng đến hình học chi tiết
• Các loại bu-lông và phương pháp nối ghép chắc chắn hơn
• Các yêu cầu xử lý và vận chuyển bền bỉ hơn

Đối với các ứng dụng yêu cầu độ chính xác cao, luôn kiểm tra độ dày thực tế bằng thước cặp hoặc panme trước khi sản xuất. Sai số theo tiêu chuẩn nhà máy cho phép có sự biến thiên trong phạm vi từng độ dày quy định, và các sai lệch về độ dày sẽ ảnh hưởng trực tiếp đến các tính toán khoảng uốn (bend allowance), giá trị hệ số K (K-factor) cũng như kích thước cuối cùng của chi tiết.

Hiểu rõ các thông số về độ dày tấm là nền tảng — nhưng cắt chỉ là bước đầu tiên. Các chi tiết của bạn sau đó phải trải qua các công đoạn uốn, tạo hình và nối ghép để trở thành các thành phần hoàn chỉnh, sẵn sàng lắp ráp.

Vượt Qua Giai Đoạn Cắt – Quy Trình Gia Công Kim Loại Tấm Toàn Diện

Các chi tiết của bạn đã được cắt chính xác — nhưng chúng vẫn ở dạng phẳng. Làm thế nào để chúng được biến đổi thành các bộ phận ba chiều, sẵn sàng cho lắp ráp? Câu trả lời nằm ở việc hiểu rõ quy trình gia công kim loại tấm bằng CNC toàn diện, trong đó các thao tác uốn, tạo hình, đột dập và ghép nối biến các phôi đơn giản thành các chi tiết chức năng.

Mỗi bước gia công đều đưa vào các yếu tố biến đổi ảnh hưởng đến chất lượng, chi phí và thời gian giao hàng. Làm chủ quy trình này giúp bạn giao tiếp hiệu quả hơn với nhà sản xuất và đưa ra các quyết định mua sắm sáng suốt hơn.

Các kỹ thuật uốn và tạo hình chính xác

Máy uốn thủy lực CNC là xương sống của các thao tác tạo hình kim loại tấm. Những máy mạnh mẽ này sử dụng cần ép và cối uốn được điều khiển chính xác để tạo ra các đường uốn chính xác theo góc độ và vị trí đã lập trình. Tuy nhiên, để đạt được kết quả nhất quán đòi hỏi phải hiểu rõ khoa học đằng sau quá trình này.

Tính toán lượng dư uốn xác định mức độ giãn nở của vật liệu trong quá trình uốn — và việc tính toán sai thông số này sẽ làm sai lệch toàn bộ kích thước của chi tiết hoàn thiện. Công thức tính toán này dựa trên độ dày vật liệu, góc uốn, bán kính mặt trong và hệ số K của vật liệu (tỷ lệ giữa vị trí trục trung hòa so với độ dày vật liệu). Các máy uốn CNC hiện đại tự động thực hiện các phép tính này, nhưng tập tin thiết kế của bạn phải khai báo đúng các giá trị tương ứng.

Điều gì khiến máy uốn CNC vượt trội hơn phương pháp thủ công?

• Cữ chặn sau lập trình được - Định vị chính xác vật liệu cho từng bước uốn trong chuỗi thao tác
• Hệ thống đo góc - Giám sát thời gian thực đảm bảo độ chính xác góc uốn trong phạm vi ±0,5 độ hoặc tốt hơn
• Bù trừ độ võng trục - Tự điều chỉnh để bù trừ độ võng dọc theo chiều dài đoạn uốn nhằm duy trì độ chính xác góc đồng đều
• Kiểm soát đa trục - Xử lý được các chi tiết phức tạp yêu cầu uốn trên nhiều mặt phẳng

Các thao tác tạo hình không chỉ giới hạn ở các góc uốn đơn giản. Uốn cuộn (roll forming) tạo ra các tiết diện cong, trong khi các bộ khuôn chuyên dụng sản xuất các mép gấp (hems), mối nối (seams) và các chi tiết nổi (embossed features). Mỗi thao tác phải tuân theo trình tự chính xác — và đây chính là lúc lập kế hoạch quy trình sản xuất trở nên then chốt.

Trình tự gia công điển hình

Từ thiết kế ban đầu cho đến chi tiết hoàn thiện, gia công kim loại tấm bằng máy CNC tuân theo một tiến trình hợp lý. Việc hiểu rõ trình tự này giúp bạn dự báo được thời gian giao hàng và xác định các cơ hội tối ưu chi phí:

1. Đánh giá thiết kế và kỹ thuật - Các tập tin CAD được phân tích về khả năng chế tạo, đồng thời cung cấp phản hồi DFM (Thiết kế nhằm mục đích sản xuất) để tối ưu hóa thiết kế cho quá trình sản xuất
2. Mua sắm vật liệu - Vật liệu tấm được đặt hàng với độ dày (gauge), hợp kim và số lượng phù hợp dựa trên các tính toán hiệu quả sắp xếp (nesting)
3. Phát triển bản vẽ khai triển phẳng - Các mô hình 3D được khai triển thành bản vẽ cắt 2D với các giá trị bù uốn (bend allowances) đã được tính toán
4. Cắt CNC - Cắt bằng tia laser, plasma hoặc tia nước (waterjet) tạo ra các phôi phẳng với đầy đủ lỗ, rãnh và các đặc điểm cạnh
5. Dập và Cắt - Sản xuất khối lượng lớn có thể sử dụng dập chấn CNC để tạo các mẫu lỗ lặp đi lặp lại và cắt bằng dao trượt để thực hiện các đường cắt thẳng
6. Làm sạch ba via và chuẩn bị cạnh - Loại bỏ các cạnh sắc và chuẩn bị bề mặt cho các công đoạn tiếp theo
7. Uốn và Định Hình - Máy uốn CNC tạo ra tất cả các góc uốn cần thiết theo đúng trình tự
8. Các thao tác ghép nối - Hàn, lắp đặt phụ kiện hoặc liên kết cơ khí để lắp ráp các chi tiết đa thành phần
9. Hoàn Thiện Bề Mặt - Sơn tĩnh điện, mạ, anốt hóa hoặc các phương pháp xử lý khác nhằm cung cấp khả năng bảo vệ và tính thẩm mỹ
10. Kiểm tra chất lượng - Kiểm tra kích thước và lập tài liệu xác nhận chi tiết đáp ứng đúng thông số kỹ thuật

Các Thao Tác Phụ Trợ Hoàn Thiện Chi Tiết Của Bạn

Dập và Cắt cho Sản Xuất Khối Lượng Lớn

Khi dự án của bạn bao gồm hàng nghìn chi tiết giống nhau với các mẫu lỗ lặp đi lặp lại, dập chấn CNC mang lại lợi thế chi phí đáng kể so với cắt laser. Các máy này sử dụng bộ công cụ thay thế được để dập lỗ, rãnh và các đặc điểm định hình với tốc độ cao — thường xử lý các chi tiết đơn giản trong vài giây thay vì vài phút.

Các thao tác cắt tấm kim loại (shearing) mang lại các đường cắt thẳng kinh tế nhất cho việc cắt phôi với khối lượng lớn. Mặc dù thiếu tính linh hoạt so với cắt bằng tia laser hoặc plasma, phương pháp cắt tấm vẫn đạt tốc độ vượt trội khi cắt phôi hình chữ nhật và gia công cạnh thẳng.

Các phương pháp nối ghép và các yếu tố cần xem xét khi hàn

Hầu hết các cụm chi tiết kim loại tấm đều yêu cầu nối ghép nhiều thành phần với nhau. Các lựa chọn của bạn bao gồm:

• Hàn - Hàn MIG, TIG, hàn điểm và hàn laser cho các mối nối cố định
• Chèn phụ kiện - Đai ốc PEM, chốt ren và cột cách điện được ép vào tấm kim loại
• Ghim Cơ Khí - Đinh tán, vít và mối nối ép (clinch joints) cho các kết nối có thể bảo trì, thay thế
• Liên kết keo - Keo dán cấu trúc dành cho các ứng dụng cụ thể

Khi so sánh So sánh hàn MIG và TIG đối với các ứng dụng kim loại tấm, mỗi quy trình đều mang lại những ưu điểm riêng biệt. Theo Miller Welds, việc lựa chọn quy trình phù hợp phụ thuộc vào loại vật liệu, độ dày và yêu cầu sản xuất.

Hàn nhôm đặt ra những thách thức độc đáo ảnh hưởng đến việc lập kế hoạch dự án của bạn. Độ dẫn nhiệt cao, lớp oxit và xu hướng tạo lỗ rỗ của vật liệu đòi hỏi các kỹ thuật chuyên biệt. Các yếu tố cần lưu ý bao gồm:

• Lựa chọn kim loại que hàn - Que hàn 4043 hoạt động tốt đối với các mối hàn chịu nhiệt độ cao hoặc khi yêu cầu tính thẩm mỹ, trong khi que hàn 5356 mang lại độ bền kéo cao hơn trên nhôm các series 5xxx và 6xxx
• Độ sạch của vật liệu - Kim loại nền cần được làm sạch bằng dung môi và chà bề mặt bằng bàn chải thép không gỉ để loại bỏ lớp oxit trước khi hàn
• Các yếu tố sau khi hàn - Nhôm 6061 sau khi hàn sẽ mất khoảng 80% độ bền tại vùng gần mối hàn, trở về trạng thái ủ. Việc xử lý nhiệt lại có thể cần thiết cho các ứng dụng kết cấu

Bộ Hàn TIG so với hàn MIG cuộc tranh luận thường xoay quanh khối lượng sản xuất và yêu cầu độ chính xác. Hàn TIG mang lại khả năng kiểm soát vượt trội và tính thẩm mỹ cao hơn đối với các mối hàn nhìn thấy được và vật liệu mỏng, trong khi hàn MIG cung cấp tốc độ lắng đọng kim loại nhanh hơn trong môi trường sản xuất. Việc bố trí một xe đẩy hàn hợp lý, kèm theo đầy đủ thiết bị, khí bảo vệ và vật tư tiêu hao cần thiết, giúp duy trì hiệu quả quy trình sản xuất.

Tác động của Quy Trình Làm Việc lên Thời Gian Giao Hàng và Chi Phí

Mỗi công đoạn trong chuỗi gia công đều làm tăng thời gian và chi phí cho dự án của bạn. Việc hiểu rõ những mối quan hệ này sẽ giúp bạn tối ưu hóa thiết kế và thiết lập kỳ vọng thực tế:

• Ít uốn cong hơn - Giảm thời gian thiết lập máy uốn và loại bỏ các vấn đề tiềm ẩn về tích lũy dung sai
• Dụng cụ tiêu chuẩn - Tránh chi phí chế tạo khuôn đặc biệt bằng cách thiết kế dựa trên bán kính uốn và kích thước đầu dập phổ biến
• Giảm thiểu các công đoạn gia công phụ - Mỗi lần thao tác xử lý thêm đều làm tăng chi phí nhân công và nguy cơ hư hỏng
• Phương pháp nối ghép chiến lược - Các chi tiết cố định kiểu tự chèn (self-clinching) có thể loại bỏ hoàn toàn các công đoạn hàn

Thời gian giao hàng tích lũy qua từng công đoạn. Một giá đỡ được cắt bằng tia laser đơn giản có thể được giao trong vài ngày, trong khi một cụm lắp ráp hàn phức tạp yêu cầu phủ sơn bột có thể mất tới vài tuần. Việc phối hợp sớm với nhà gia công của bạn ngay từ giai đoạn thiết kế sẽ giúp xác định các tối ưu hóa quy trình sản xuất nhằm giảm cả chi phí lẫn thời gian giao hàng.

Khi những nguyên tắc cơ bản về quy trình gia công đã được thiết lập, trọng tâm tiếp theo của bạn là tối ưu hóa thiết kế đặc biệt cho các quy trình sản xuất này — đảm bảo các chi tiết của bạn không chỉ khả thi về mặt chế tạo, mà còn hiệu quả về chi phí và đạt chất lượng cao ngay từ đầu.

Thiết kế để dễ chế tạo trong gia công CNC tấm kim loại

Bạn đã lựa chọn vật liệu, quy định độ dày (gauge) phù hợp và hiểu rõ quy trình gia công. Tuy nhiên, đây là một câu hỏi then chốt: Thiết kế của bạn thực sự đã được tối ưu hóa cho việc sản xuất chưa? Theo MakerVerse , quy trình gia công kim loại tấm phần lớn bị ảnh hưởng bởi giai đoạn thiết kế ban đầu. Bằng cách xem xét khả năng sản xuất ngay từ đầu, bạn có thể đẩy nhanh tiến độ sản xuất, giảm chi phí và duy trì chất lượng của các chi tiết hoàn thiện.

Các nguyên tắc Thiết kế cho khả năng sản xuất (DFM) biến những thiết kế tốt thành những thiết kế xuất sắc — loại bỏ các vấn đề phát sinh trong sản xuất trước khi chúng xảy ra và đảm bảo rằng mọi tấm kim loại bạn đặt hàng đều mang lại giá trị tối đa.

Thiết kế nhằm tối ưu hóa việc sắp xếp chi tiết và tỷ lệ sử dụng vật liệu

Hãy hình dung việc sắp xếp chi tiết (nesting) như trò chơi Tetris trong gia công: mục tiêu là bố trí các chi tiết khác nhau trên một tấm kim loại duy nhất sao cho đạt hiệu quả cao nhất. Ngoài việc tiết kiệm vật liệu, việc sắp xếp tối ưu còn giúp giảm thời gian gia công và mức tiêu thụ năng lượng.

Phần mềm CAD hiện đại cung cấp các giải pháp sắp xếp chi tiết mạnh mẽ, nhưng trực giác và tầm nhìn chiến lược của một nhà thiết kế lành nghề vẫn vô cùng quý giá. Khi thiết kế các chi tiết nhằm đạt hiệu quả sắp xếp tối ưu, hãy cân nhắc những yếu tố sau:

• Định hướng hình học của chi tiết - Thiết kế các chi tiết sao cho chúng ghép nối với nhau một cách trơn tru, giảm thiểu khe hở giữa các chi tiết được đặt lồng vào nhau
• Các đường cắt chung - Khi có thể, căn chỉnh các cạnh chi tiết sao cho một đường cắt duy nhất tách rời hai chi tiết liền kề
• Hướng thớ vật liệu - Cân nhắc ảnh hưởng của hướng thớ vật liệu đến chất lượng uốn và độ bền chi tiết
• Dung sai cắt (kerf) - Để khoảng cách phù hợp dựa trên phương pháp cắt bạn sử dụng (cắt laser yêu cầu khoảng cách nhỏ hơn so với cắt plasma)

Dù bạn đang làm việc với tấm nhôm cho các ứng dụng nhẹ hay tấm thép nặng cho các thành phần kết cấu, việc sắp xếp tối ưu (nesting) hiệu quả sẽ ảnh hưởng trực tiếp đến chi phí vật liệu trên mỗi chi tiết. Một cải thiện 5% về hiệu suất sử dụng vật liệu trong một loạt sản xuất hàng nghìn chi tiết sẽ mang lại khoản tiết kiệm đáng kể.

Các thông số kỹ thuật thiết kế quan trọng

Mỗi tấm kim loại đều có giới hạn vật lý nhất định, từ đó quy định những gì có thể chế tạo được. Việc bỏ qua các giới hạn này dẫn đến chi tiết bị loại, chậm trễ sản xuất và vượt ngân sách. Dưới đây là các thông số kỹ thuật quan trọng nhất:

Kích thước Tối thiểu của Chi tiết

• Đường kính lỗ phải bằng hoặc lớn hơn độ dày vật liệu (tối thiểu 1,0t)
• Chiều rộng rãnh phải ít nhất bằng 1,5 lần độ dày vật liệu
• Các chi tiết nhỏ dưới 0,020" trở nên khó cắt sạch trên hầu hết các thiết bị

Khoảng cách từ lỗ đến mép chi tiết và khoảng cách giữa các lỗ

• Duy trì khoảng cách tối thiểu bằng 2 lần độ dày vật liệu từ mép lỗ đến mép chi tiết
• Khoảng cách tâm giữa các lỗ ít nhất bằng 2 lần độ dày vật liệu
• Các lỗ gần chỗ uốn yêu cầu khoảng hở bổ sung — thường là 2,5 lần độ dày vật liệu cộng với bán kính uốn

Yêu cầu về Rãnh Relief khi Uốn

Theo MakerVerse, việc bố trí rãnh giảm ứng suất (bend relief) giúp ngăn ngừa hiện tượng rách vật liệu và tăng cường độ bền của các góc và mép chi tiết. Ngay cả một chi tiết nhỏ như góc cạnh cũng có thể ảnh hưởng đáng kể đến độ bền và tính thẩm mỹ của bộ phận kim loại tấm. Các góc nhọn vô tình tạo ra các điểm tập trung ứng suất, khiến chi tiết dễ bị nứt hoặc mài mòn.

Kích thước tiêu chuẩn của rãnh giảm ứng suất:

• Chiều rộng bằng độ dày vật liệu (tối thiểu 0,030")
• Chiều sâu kéo dài ít nhất 0,030" vượt quá đường uốn
• Bán kính tại các góc của rãnh giảm ứng suất nhằm tránh tập trung ứng suất

Thông số bán kính góc

Các góc trong trên các chi tiết cắt bằng tia laser yêu cầu bán kính tối thiểu dựa trên độ dày vật liệu và phương pháp cắt. Đối với hầu hết các ứng dụng, hãy quy định bán kính góc trong ít nhất bằng 0,5 lần độ dày vật liệu. Chi tiết tưởng chừng nhỏ này giúp tránh các vấn đề về dụng cụ trong các công đoạn gia công phụ trợ và nâng cao độ bền của chi tiết.

Tránh những lỗi thiết kế kim loại tấm phổ biến

Ngay cả những kỹ sư giàu kinh nghiệm cũng dễ mắc phải những sai lầm này. Tránh chúng sẽ giúp tiết kiệm thời gian, chi phí và giảm bớt sự bực bội:

• Chỉ định dung sai quá mức - Độ chính xác cao hơn làm tăng chi phí. Chỉ quy định dung sai ±0,005" khi chức năng yêu cầu bắt buộc; đối với các kích thước không quan trọng, hãy sử dụng dung sai ±0,015" đến ±0,030"
• Bỏ qua trình tự uốn - Các chi tiết phức tạp có thể yêu cầu trình tự uốn cụ thể. Hãy thiết kế các mép uốn sao cho không gây cản trở dụng cụ máy uốn thủy lực trong suốt quá trình tạo hình
• Quên hiện tượng đàn hồi sau uốn (springback) - Tấm kim loại sẽ đàn hồi trở lại sau khi uốn. Nhà gia công sẽ bù trừ hiện tượng này, nhưng việc thiết kế theo các góc uốn tiêu chuẩn (90°, 45°, 135°) sẽ đơn giản hóa quá trình này
• Thiết kế các đặc điểm không thể tiếp cận được - Tưởng tượng quy trình gia công thực tế: khoan, đột và phay. Tránh các rãnh phức tạp hoặc các phần lồi lõm khó tiếp cận sẽ đơn giản hóa quá trình chế tạo và giảm chi phí
• Bỏ qua khả năng tiếp cận của dụng cụ gia công - Đảm bảo mọi phần trong thiết kế của bạn đều có thể tiếp cận được bởi các dụng cụ sản xuất mà không cần sử dụng đồ gá đặc biệt

Tích lũy dung sai trong các cụm lắp ráp

Khi nhiều tấm kim loại được lắp ráp với nhau, các dung sai riêng lẻ sẽ tích lũy. Một cụm gồm năm chi tiết, mỗi chi tiết có dung sai ±0,010", có thể gây ra sai lệch lý thuyết lên đến ±0,050" tại kích thước cuối cùng của cụm lắp ráp.

Quản lý việc tích lũy dung sai thông qua các chiến lược sau:

• Lựa chọn chuẩn cơ sở (datum) - Chọn các chuẩn cơ sở lắp ráp nhằm giảm thiểu sai số tích lũy
• Phân tích dung sai - Thực hiện các phép tính tích lũy dung sai trước khi phê duyệt thiết kế
• Các tính năng định vị - Sử dụng các gờ, rãnh hoặc lỗ dẫn để tự định vị các chi tiết lắp ghép
• Các mối nối điều chỉnh được - Thiết kế các lỗ dài (slotted holes) để cho phép điều chỉnh nhằm bù trừ sự sai lệch

Thiết kế cho các công đoạn hoàn thiện

Thông số kỹ thuật về lớp hoàn thiện ảnh hưởng đến yêu cầu thiết kế. Lớp sơn bột (powder coat) làm tăng độ dày từ 0,002" đến 0,004" trên mỗi bề mặt — đủ để gây cản trở các lắp ghép có độ khít cao. Hãy lập kế hoạch phù hợp:

Đối với sơn bột:

• Tăng đường kính lỗ lên từ 0,008" đến 0,010" để bù trừ độ dày của lớp sơn bột
• Thiết kế các điểm treo hoặc chỉ định các khu vực che chắn để tiếp đất điện trong quá trình phun sơn
• Tránh các khoang sâu mà bột sơn không thể tiếp cận hoặc đóng rắn đầy đủ

Đối với nhôm anod hóa:

• Quá trình anod hóa làm tăng độ dày lớp phủ khoảng 0,001" đến 0,002" trên mỗi bề mặt
• Các cạnh sắc có thể tích tụ lớp phủ dày hơn — cần chỉ định các vát cạnh hoặc bán kính làm tròn
• Các hợp kim nhôm khác nhau cho màu sắc lớp anod hóa không đồng nhất — cần chỉ rõ chính xác loại hợp kim khi ứng dụng yêu cầu tính thẩm mỹ

Tóm tắt các Thực hành Tốt nhất về Thiết kế cho Sản xuất (DFM)

• Tham khảo bảng dữ liệu vật liệu và tích hợp những thông tin từ đó vào thiết kế
• Sử dụng hướng uốn đồng nhất để giảm thiểu nguy cơ biến dạng
• Duy trì bán kính uốn trong đồng đều trên toàn bộ chi tiết (tối thiểu bằng 1 lần độ dày vật liệu)
• Cân nhắc sử dụng các loại bu-lông cố định tự khóa (self-clinching) hoặc thiết kế dạng chốt – khe cắm thay vì hàn
• Phối hợp sớm với đội ngũ gia công để thu thập thông tin về khả năng của thiết bị
• Thiết kế theo khuôn tiêu chuẩn bất cứ khi nào có thể nhằm tránh chi phí chế tạo khuôn đặc biệt
• Chỉ định mức độ chính xác phù hợp dựa trên yêu cầu chức năng, chứ không phải theo thói quen

Việc triển khai DFM đúng cách giúp giảm tỷ lệ phế phẩm, đơn giản hóa yêu cầu về khuôn mẫu và đẩy nhanh tiến độ sản xuất. Khoản đầu tư vào thiết kế kỹ lưỡng sẽ mang lại lợi ích suốt quá trình sản xuất — và tiếp tục tạo giá trị trong toàn bộ vòng đời sản xuất.

Khi thiết kế của bạn đã được tối ưu hóa cho sản xuất, bước xem xét cuối cùng trước khi đưa vào sản xuất là hoàn thiện bề mặt và kiểm tra chất lượng — nhằm đảm bảo các chi tiết của bạn không chỉ đáp ứng các thông số kỹ thuật về kích thước mà còn đạt được độ bền và vẻ ngoài mà ứng dụng của bạn yêu cầu.

Hoàn thiện Bề mặt và Tiêu chuẩn Chất lượng

Các chi tiết của bạn đã được cắt, uốn và lắp ráp một cách chính xác. Tuy nhiên, nếu thiếu công đoạn hoàn thiện bề mặt và kiểm tra chất lượng phù hợp, ngay cả những linh kiện được gia công hoàn hảo cũng có thể thất bại trong quá trình sử dụng. Làm thế nào để bạn lựa chọn lớp phủ bảo vệ phù hợp? Và tài liệu chứng minh chất lượng nào bạn nên nhận từ đối tác sản xuất của mình?

Xử lý bề mặt phục vụ hai mục đích: bảo vệ các bộ phận của bạn khỏi sự suy giảm do môi trường và mang lại vẻ ngoài thẩm mỹ mà ứng dụng của bạn yêu cầu. Đồng thời, các tiêu chuẩn chất lượng đảm bảo rằng mỗi thành phần đều đáp ứng đúng thông số kỹ thuật của bạn một cách nhất quán.

Các lựa chọn hoàn thiện bảo vệ và trang trí

Việc lựa chọn lớp hoàn thiện phù hợp phụ thuộc vào môi trường vận hành, yêu cầu về ngoại hình và các ràng buộc về ngân sách của bạn. Theo Kiểm tra so sánh lớp phủ của SendCutSend , các lớp hoàn thiện khác nhau vượt trội trong những tình huống khác nhau — và việc hiểu rõ những điểm đánh đổi này sẽ giúp bạn đưa ra quyết định mua hàng sáng suốt hơn.

Dưới đây là bảng so sánh các lựa chọn hoàn thiện phổ biến nhất:

• Sơn tĩnh điện - Lớp hoàn thiện đa năng cho các ứng dụng thép và nhôm. Dịch vụ phủ bột mang lại khả năng chống mài mòn xuất sắc (gần gấp 10 lần so với các lớp phủ khác trong thử nghiệm bánh xe dây), khả năng bảo vệ chống ăn mòn tốt và nhiều tùy chọn màu sắc phong phú. Độ dày lớp phủ thêm khoảng 0,004" đến 0,005" trên mỗi bề mặt. Phù hợp nhất cho: các bộ phận kết cấu, thiết bị ngoài trời, sản phẩm tiêu dùng yêu cầu độ bền và tính thẩm mỹ.
• Anodizing Loại 2 - Tạo lớp oxit tích hợp trên nhôm anod hóa, mang lại khả năng chống mài mòn tốt với sự thay đổi kích thước tối thiểu (khoảng 0,001" trên mỗi bề mặt). Đây là lựa chọn lớp phủ mỏng nhất nhưng vẫn đảm bảo độ bền khá tốt. Có sẵn nhiều màu sắc thông qua quá trình nhuộm. Phù hợp nhất cho: vỏ thiết bị điện tử, bộ phận kiến trúc, ứng dụng trang trí.
• Anod hóa loại 3 (Hardcoat) - Đứng thứ hai trong thử nghiệm mài mòn, mang lại độ dày đồng nhất nhất trong số tất cả các lớp phủ được kiểm tra. Làm tăng kích thước khoảng 0,0017" đồng thời cung cấp đặc tính chống mài mòn xuất sắc. Phù hợp nhất cho: các bộ phận hàng không vũ trụ, ứng dụng chịu mài mòn cao, các chi tiết chính xác yêu cầu cả độ bền và độ ổn định về kích thước.
• Mạ kẽm - Cung cấp khả năng bảo vệ chống ăn mòn theo cơ chế hy sinh cho thép — nghĩa là kẽm bị ăn mòn ưu tiên, bảo vệ kim loại nền ngay cả khi bề mặt bị trầy xước. Khả năng chống mài mòn tối thiểu nhưng hiệu suất chống ăn mòn dài hạn xuất sắc. Làm tăng kích thước khoảng 0,0025". Phù hợp nhất cho: bu-lông, đai ốc và các chi tiết liên kết, thép cấu trúc, các ứng dụng mà trầy xước là điều có thể xảy ra.
• Thép tấm mạ kẽm - Lớp phủ kẽm được áp dụng tại nhà máy lên tấm thép mang lại khả năng chống ăn mòn xuất sắc cho các ứng dụng ngoài trời và công nghiệp. Khác với mạ kẽm sau khi gia công, tấm thép mạ kẽm được cung cấp sẵn ở trạng thái đã được phủ lớp bảo vệ, giúp đơn giản hóa chuỗi cung ứng của bạn đối với các ứng dụng như ống dẫn khí HVAC, vỏ bọc ngoài trời và thiết bị nông nghiệp.
• Sơn - Sơn lỏng cho phép phối màu vô hạn và có thể đáp ứng các hình học phức tạp mà công nghệ sơn bột gặp khó khăn. Nhìn chung độ bền thấp hơn sơn bột nhưng kinh tế hơn đối với các ứng dụng sản xuất số lượng nhỏ. Phù hợp nhất cho: mẫu thử nghiệm, màu sắc tùy chỉnh, chi tiết phức tạp có các rãnh sâu.

Lựa chọn bề mặt hoàn thiện theo ưu tiên về hiệu năng

Yếu tố nào quan trọng nhất đối với ứng dụng của bạn? Hãy khớp ưu tiên của bạn với bề mặt hoàn thiện tối ưu:

• Độ kháng mài mòn tối đa - Thép được phủ sơn bột vượt trội hơn hẳn tất cả các lựa chọn khác
• Thay đổi kích thước tối thiểu - Anod hóa loại 2 tạo lớp phủ mỏng nhất trong khi vẫn đảm bảo độ bền tốt
• Độ dày đồng đều - Anod hóa loại 3 mang lại lớp phủ đồng nhất nhất trên toàn bộ bề mặt chi tiết
• Bảo vệ chống ăn mòn tự phục hồi - Mạ kẽm hoạt động như một lớp bảo vệ hy sinh, giúp bảo vệ thép ngay cả khi lớp phủ bị hư hại
• Giải pháp bảo vệ nhôm toàn diện nhất - Anodizing loại 3 hoạt động tốt ở tất cả các hạng mục kiểm tra, nhưng không vượt trội tuyệt đối ở bất kỳ hạng mục nào
• Chi phí thấp nhất - Lớp phủ bột mang lại giải pháp bảo vệ kinh tế nhất, tiếp theo là anodizing loại 2

Tiêu chuẩn Chất lượng và Phương pháp Kiểm tra

Xử lý bề mặt chỉ có giá trị khi các chi tiết của bạn luôn đáp ứng đúng thông số kỹ thuật. Các chứng nhận chất lượng và tài liệu kiểm tra cung cấp sự đảm bảo cần thiết — đặc biệt quan trọng trong các ngành chịu sự điều chỉnh nghiêm ngặt.

Theo Protolabs, kiểm soát chất lượng trong gia công kim loại tấm dựa trên các tiêu chuẩn làm việc được ghi chép đầy đủ, kiểm tra trong quá trình sản xuất đối với từng hình học riêng biệt và xác minh kích thước cuối cùng so với mô hình 3D hoặc bản vẽ kỹ thuật của bạn.

Các chứng nhận ngành và ý nghĩa của chúng

• ISO 9001:2015 - Tiêu chuẩn quản lý chất lượng nền tảng, thể hiện việc kiểm soát quy trình một cách hệ thống và cải tiến liên tục
• IATF 16949 - Tiêu chuẩn chất lượng chuyên biệt cho ngành ô tô, bắt buộc áp dụng đối với nhà cung cấp cấp 1 và cấp 2 trong chuỗi cung ứng ô tô
• AS9100 - Tiêu chuẩn chất lượng dành riêng cho ngành hàng không vũ trụ, với yêu cầu khắt khe về khả năng truy xuất nguồn gốc và tài liệu hóa
• ITAR - Tuân thủ Quy định về Giao dịch Vũ khí Quốc tế (ITAR) đối với sản xuất liên quan đến quốc phòng
• ISO 13485 - Tiêu chuẩn chất lượng thiết bị y tế, bao gồm tính tương thích sinh học và tuân thủ quy định pháp lý

Các lựa chọn tài liệu kiểm tra

Các dự án khác nhau yêu cầu các mức độ tài liệu chất lượng khác nhau. Các lựa chọn điển hình bao gồm:

• Kiểm tra tiêu chuẩn - Kiểm tra trực quan và kiểm tra kích thước được thực hiện cho mọi lô hàng mà không phát sinh chi phí bổ sung
• Báo cáo kiểm tra kích thước (DIR) - Khoảng 10 kích thước then chốt được kiểm tra so sánh với dung sai đã báo giá, kèm theo báo cáo được định dạng sẵn và hình ảnh chi tiết của bộ phận có đánh dấu (bubbled part image)
• Kiểm tra Chi tiết Đầu tiên (FAI) - 100% kích thước từ bản vẽ 2D của quý khách được kiểm tra đầy đủ, đáp ứng tiêu chuẩn AS9102C. Yêu cầu cung cấp bản vẽ 2D và làm tăng thời gian giao hàng
• Giấy chứng nhận phù hợp (CoC) - Tuyên bố bằng văn bản xác nhận các chi tiết đáp ứng đầy đủ các yêu cầu đã nêu
• Chứng nhận Vật liệu - Tài liệu mô tả thành phần vật liệu và tính chất kỹ thuật do nhà máy hoặc nhà cung cấp cung cấp
• Hoàn tất chứng nhận - Xác minh lớp phủ đáp ứng các yêu cầu về độ dày, độ bám dính và ngoại quan đã quy định

Truyền đạt hiệu quả các yêu cầu về chất lượng

Các đặc tả chất lượng rõ ràng giúp tránh hiểu lầm và các chi tiết bị loại bỏ. Khi trao đổi với nhà gia công của bạn:

• Nêu rõ dung sai - Đừng giả định rằng các dung sai tiêu chuẩn được áp dụng. Hãy chỉ rõ các kích thước then chốt kèm theo giá trị dung sai cụ thể
• Tham chiếu các tiêu chuẩn áp dụng - Trích dẫn các tiêu chuẩn ngành (ví dụ: ASME Y14.5 cho GD&T) thay vì dựa vào mô tả bằng lời nói
• Xác định phương pháp lấy mẫu kiểm tra - Nêu rõ bạn yêu cầu kiểm tra 100% hay lấy mẫu thống kê đối với số lượng sản xuất
• Xác định các đặc tính then chốt - Đánh dấu các kích thước hoặc đặc điểm ảnh hưởng đến độ an toàn, chức năng hoặc tuân thủ quy định
• Yêu cầu tài liệu phù hợp - Đảm bảo báo cáo kiểm tra phù hợp với yêu cầu hệ thống chất lượng của bạn và kỳ vọng của khách hàng cuối

Đối với các ứng dụng tấm kim loại không gỉ trong môi trường y tế hoặc chế biến thực phẩm, thông số độ nhẵn bề mặt (giá trị Ra) có thể quan trọng ngang bằng với dung sai kích thước. Hãy nêu rõ những yêu cầu này một cách tường minh trong tài liệu của bạn.

Khi đã làm rõ yêu cầu về hoàn thiện bề mặt và tiêu chuẩn chất lượng, vẫn còn một câu hỏi chiến lược cần giải đáp: Khi nào thì gia công tấm kim loại bằng CNC là lựa chọn hợp lý hơn so với gia công từ phôi đặc? Câu trả lời phụ thuộc vào hình dạng chi tiết, khối lượng sản xuất và ưu tiên về chi phí của bạn.

Khung ra quyết định: Gia công tấm kim loại bằng CNC so với gia công từ phôi đặc

Bạn có một chi tiết cần sản xuất. Thiết kế đã được hoàn tất, dung sai đã được xác định và vật liệu đã được lựa chọn. Tuy nhiên, đây là câu hỏi có thể quyết định thành bại của ngân sách dự án: bạn nên gia công từ tấm kim loại hay tiện/phay từ phôi đặc? Việc lựa chọn sai có thể làm tăng gấp đôi chi phí cho mỗi chi tiết — hoặc khiến bạn nhận được các bộ phận không đáp ứng được yêu cầu về hiệu năng.

Theo JLCCNC, gia công CNC mang lại độ chính xác kích thước vượt trội, thường trong khoảng ±0,01 mm, do đó rất phù hợp với các chi tiết yêu cầu độ khít cao hoặc các đặc điểm hình học phức tạp. Trong khi đó, gia công tấm kim loại lại nổi bật ở khả năng sản xuất các tấm phẳng, hộp uốn cong và các dạng hình học tiêu chuẩn với hiệu suất sản xuất cao hơn và chi phí thấp hơn — miễn là hình dạng chi tiết phù hợp.

Để hiểu rõ thời điểm nào mỗi phương pháp mang lại giá trị tối ưu, cần phân tích đồng thời các yếu tố kinh tế theo khối lượng sản xuất, hình học chi tiết và hiệu suất sử dụng vật liệu.

Các yếu tố liên quan đến khối lượng sản xuất và phân tích điểm hòa vốn

Khối lượng sản xuất ảnh hưởng mạnh mẽ đến việc lựa chọn phương pháp sản xuất nào là hợp lý về mặt kinh tế. Tuy nhiên, điểm hòa vốn không cố định — nó thay đổi tùy theo độ phức tạp của chi tiết, chi phí vật liệu và yêu cầu thiết lập.

Cho số lượng thấp đến trung bình (1–500 chi tiết), gia công kim loại thường chiếm ưu thế khi các chi tiết yêu cầu độ chính xác cao hoặc có các đặc điểm ba chiều phức tạp. Các chi tiết nhôm được gia công CNC từ phôi khối mang lại độ chính xác vượt trội mà không cần đầu tư vào khuôn mẫu. Tuy nhiên, chi phí thiết lập phân bổ trên số lượng chi tiết ít hơn dẫn đến giá thành trên mỗi đơn vị cao hơn.

Cho khối lượng trung bình đến cao (500+ chi tiết), gia công tấm kim loại thường mang lại lợi thế chi phí đáng kể. Theo Zintilon, gia công tấm kim loại thường có hiệu quả chi phí hơn, đặc biệt trong sản xuất số lượng lớn. Việc sử dụng vật liệu hiệu quả, thời gian giao hàng ngắn hơn và khả năng tự động hóa quy trình khiến đây trở thành lựa chọn kinh tế để sản xuất các thành phần tiêu chuẩn.

Hãy xem xét tình huống sau: một vỏ bọc điện tử đơn giản được sản xuất với số lượng 1.000 đơn vị. Vỏ bọc làm từ nhôm khối (billet) gia công cơ khí có thể có giá từ 45–75 USD mỗi đơn vị do phải loại bỏ lượng lớn vật liệu và tốn nhiều thời gian gia công. Cùng một vỏ bọc được chế tạo từ tấm nhôm lại chỉ có giá từ 12–25 USD mỗi đơn vị — giảm chi phí 60–70%.

Tính toán điểm hòa vốn phụ thuộc vào:

• Chi phí thiết lập và lập trình - Gia công tấm kim loại thường yêu cầu ít thời gian lập trình hơn đối với các hình học đơn giản
• Tỷ lệ sử dụng vật liệu - Gia công từ khối (billet) gây lãng phí 60–90% vật liệu thô; trong khi gia công tấm kim loại thường đạt tỷ lệ sử dụng vật liệu từ 70–85%
• Thời gian chu kỳ cho mỗi chi tiết - Các công đoạn gia công tấm kim loại (cắt, uốn) thường hoàn tất nhanh hơn các công đoạn gia công cơ khí tương đương
• Yêu cầu về các công đoạn gia công phụ trợ - Các cụm lắp ráp phức tạp có thể vẫn cần hàn hoặc lắp đặt các chi tiết phụ trợ bất kể phương pháp gia công chính là gì

Hình học chi tiết là yếu tố quyết định

Đôi khi hình học sẽ đưa ra quyết định thay bạn. Một số đặc điểm nhất định của chi tiết rõ ràng thiên về một phương pháp hơn phương pháp còn lại.

Gia công kim loại tấm vượt trội khi:

• Chi tiết có độ dày thành đồng đều trên toàn bộ bề mặt
• Hình dạng chủ yếu bao gồm các bề mặt phẳng kèm theo các nếp gập
• Các diện tích bề mặt lớn sẽ đòi hỏi thời gian gia công cơ khí quá dài nếu thực hiện từ phôi đặc
• Việc giảm trọng lượng là yếu tố then chốt (các chi tiết tạo hình rỗng so với chi tiết gia công cơ khí từ phôi đặc)
• Các hình dáng tiêu chuẩn của vỏ bọc (hộp, giá đỡ, tấm panel) đáp ứng yêu cầu

Gia công CNC từ phôi đặc là lựa chọn ưu tiên khi:

• Chi tiết yêu cầu độ dày thành thay đổi hoặc có các đặc điểm nội bộ phức tạp
• Độ dung sai nhỏ hơn ±0,005" được quy định đối với các kích thước quan trọng
• Có các đường viền 3D phức tạp, bề mặt cong hoặc các phần lồi lõm ngược (undercuts)
• Độ cứng cấu trúc cao từ vật liệu đặc là yếu tố thiết yếu
• Có các chi tiết ren, lỗ khoan chính xác hoặc các bề mặt ghép nối khít chặt

Theo Dews Foundry , gia công cơ khí phù hợp nhất cho các chi tiết yêu cầu độ chính xác cao về dung sai, như bạc lót và khung tùy chỉnh, trong khi gia công tấm kim loại bằng CNC lại vượt trội hơn đối với các dự án như vỏ máy và bản đế—nơi quy mô và độ bền đóng vai trò quan trọng hơn.

So sánh phương pháp sản xuất

Ma trận ra quyết định này giúp bạn đánh giá phương pháp nào phù hợp nhất với yêu cầu cụ thể của bạn:

Nguyên nhân	Gia công tấm kim loại bằng CNC	Gia công cơ khí từ phôi đặc (billet)
Tỷ lệ sử dụng vật liệu	70–85% hiệu suất điển hình	hiệu suất điển hình 10–40% (60–90% phế liệu)
Độ Phức Tạp Của Chi Tiết	Phù hợp nhất cho các hình dạng 2D được uốn thành cấu trúc 3D	Xử lý được các hình học 3D phức tạp và các chi tiết bên trong
Khả năng dung sai	độ chính xác tiêu chuẩn ±0,010" đến ±0,030"	độ chính xác đạt được từ ±0,001" đến ±0,005"
Kinh tế theo khối lượng sản xuất	Kinh tế khi sản xuất từ 100 đơn vị trở lên; tối ưu ở mức 500 đơn vị trở lên	Kinh tế khi sản xuất từ 1 đến 100 đơn vị; chi phí tăng dần theo số lượng
Thời gian sản xuất	Nhanh hơn đối với thiết kế đơn giản; thời gian điển hình từ 3 đến 10 ngày	Trung bình; từ 5 đến 15 ngày tùy theo độ phức tạp
Hoàn thiện bề mặt	Yêu cầu gia công hoàn thiện bổ sung để đạt yêu cầu về bề ngoài	Có thể đạt được bề mặt hoàn thiện mịn ngay sau quá trình gia công cơ khí
Đặc điểm cấu trúc	Cấu trúc dạng rỗng được tạo hình; trọng lượng nhẹ hơn	Kết cấu đặc; độ cứng tối đa
Các Ví Dụ Về Chi Tiết Phù Hợp	Vỏ bọc, giá đỡ, bảng điều khiển, khung gầm	Ống lót, ống dẫn phân phối, vỏ bọc chính xác, phụ kiện

Các Phương Pháp Kết Hợp cho Các Bộ Phận Lắp Ráp Phức Tạp

Tại sao phải lựa chọn khi bạn có thể kết hợp? Nhiều sản phẩm thành công tích hợp cả các bộ phận được gia công từ tấm kim loại và các chi tiết nhôm được gia công cơ khí trong cùng một cụm lắp ráp. Cách tiếp cận lai này tận dụng ưu điểm về chi phí của từng phương pháp tại những vị trí phù hợp nhất.

Theo JLCCNC, đối với các mẫu nguyên mẫu phức tạp, bạn có thể kết hợp cả hai phương pháp: sử dụng tấm kim loại cho các tấm lớn và gia công CNC cho các điểm lắp đặt chính xác hoặc các đường cong phức tạp. Phương pháp này giúp đạt được tốc độ lập mẫu nhanh đồng thời đảm bảo độ chính xác cao cho các chi tiết cuối cùng.

Các ứng dụng thực tiễn của sản xuất lai bao gồm:

• Vỏ thiết bị điện tử - Thân bằng tấm kim loại kèm các tấm lắp đặt nhôm gia công CNC để căn chỉnh bảng mạch in (PCB)
• Thiết bị công nghiệp - Khung thép được gia công cơ khí với các bề mặt giao diện được phay chính xác nhằm lắp ráp chính xác
• Linh kiện ô tô - Giá đỡ dập nguội kèm các lỗ khoan ống lót được gia công cơ khí dành cho ứng dụng hệ thống treo
• Thiết bị Y tế - Vỏ bao ngoài bằng tấm kim loại kèm các giá đỡ cảm biến bằng nhôm được gia công cơ khí, yêu cầu dung sai chặt

Chìa khóa để thiết kế lai thành công nằm ở việc xác định rõ các giao diện giữa các thành phần được chế tạo và các thành phần được gia công cơ khí. Hãy chỉ rõ những đặc điểm nào yêu cầu độ chính xác khi gia công cơ khí và những đặc điểm nào có thể chấp nhận dung sai tiêu chuẩn của tấm kim loại. Cách tiếp cận này thường giúp tiết kiệm 30–50% chi phí so với việc gia công toàn bộ cụm từ phôi đặc, đồng thời vẫn đảm bảo độ chính xác tại những vị trí quan trọng.

Ra quyết định của bạn

Khi đánh giá dự án tiếp theo của bạn, hãy lần lượt xem xét các câu hỏi sau một cách hệ thống:

• Hình học chi tiết có độ dày thành đồng đều, phù hợp cho quá trình tạo hình tấm kim loại hay không?
• Các yêu cầu về dung sai có đạt được bằng phương pháp gia công tấm kim loại tiêu chuẩn (±0,010" hoặc lỏng hơn) hay không?
• Việc gia công nhôm từ phôi đặc có làm hao phí hơn 50% vật liệu thô hay không?
• Khối lượng sản xuất có vượt quá 100 đơn vị—mức mà lợi thế kinh tế của tấm kim loại bắt đầu phát huy hiệu quả hay không?
• Thiết kế có thể được điều chỉnh để sử dụng tấm kim loại mà không ảnh hưởng đến chức năng hay không?

Nếu bạn trả lời 'Có' cho phần lớn các câu hỏi, thì gia công kim loại tấm có thể là phương pháp tối ưu. Nếu các yêu cầu về độ chính xác cao, hình học phức tạp hoặc số lượng sản xuất thấp chiếm ưu thế, thì gia công kim loại tấm từ phôi (billet) có thể biện minh được cho chi phí trên mỗi chi tiết cao hơn.

Khi lựa chọn vật liệu gia công CNC cho cả hai phương pháp nêu trên, hãy lưu ý rằng các hợp kim nhôm như 6061-T6 gia công rất tốt và dễ tạo hình trong các ứng dụng dạng tấm. Thép không gỉ đòi hỏi dụng cụ cắt bền bỉ hơn nhưng vẫn khả thi với cả hai phương pháp. Lựa chọn vật liệu của bạn ảnh hưởng đến hiệu quả kinh tế tương đối của từng phương pháp.

Với một khung lựa chọn rõ ràng giữa gia công và gia công cơ khí, yếu tố xem xét cuối cùng của bạn sẽ là lựa chọn đối tác sản xuất phù hợp — một đối tác có năng lực bao quát từ chế tạo mẫu đến sản xuất hàng loạt, đồng thời sở hữu các chứng chỉ đáp ứng yêu cầu ngành của bạn.

Lựa chọn Đối tác Sản xuất Phù hợp

Bạn đã làm chủ việc lựa chọn vật liệu, tối ưu hóa thiết kế để phù hợp với khả năng sản xuất và xác định được phương pháp gia công kim loại tấm hay gia công cơ khí là phù hợp nhất cho dự án của mình. Tuy nhiên, thực tế là: ngay cả thiết kế tốt nhất cũng sẽ thất bại nếu không có đối tác sản xuất phù hợp để triển khai nó. Làm thế nào để phân biệt được những nhà gia công thép có năng lực với những đơn vị chỉ mang đến rắc rối và chậm trễ?

Việc tìm kiếm đối tác phù hợp không chỉ đơn thuần là tìm kiếm cụm từ "gia công kim loại gần tôi" và chọn nhà cung cấp gần nhất. Theo Unionfab, việc lựa chọn đúng đối tác gia công mẫu nhanh kim loại có thể quyết định thành bại về tiến độ và ngân sách của dự án bạn. Quá trình đánh giá đòi hỏi phải xem xét một cách hệ thống các yếu tố như năng lực, chứng nhận và khả năng phản hồi dịch vụ.

Đánh giá Năng lực và Chứng nhận của Nhà sản xuất

Không phải tất cả các xưởng gia công kim loại – dù ở gần bạn hay bất kỳ nơi nào khác – đều sở hữu năng lực tương đương nhau. Trước khi yêu cầu báo giá, hãy xác minh rằng các nhà cung cấp tiềm năng thực sự có khả năng đáp ứng đúng những yêu cầu mà dự án của bạn đặt ra. Dưới đây là những tiêu chí cần đánh giá:

• Danh mục công nghệ - Nhà sản xuất có cung cấp các quy trình cắt, tạo hình và hoàn thiện mà chi tiết của bạn yêu cầu hay không? Một đối tác sở hữu đầy đủ các khả năng như cắt laser, uốn CNC, hàn và sơn tĩnh điện trong cùng một cơ sở sẽ loại bỏ những rắc rối về phối hợp giữa nhiều nhà cung cấp khác nhau
• Năng lực và tình trạng thiết bị - Thiết bị CNC hiện đại giúp đạt được độ chính xác cao hơn và tốc độ gia công nhanh hơn. Hãy hỏi về tuổi thọ máy, lịch bảo trì và năng lực dự phòng nhằm đảm bảo tính liên tục trong sản xuất
• Chuyên môn trong việc xử lý vật liệu - Kinh nghiệm xử lý hợp kim cụ thể của bạn là yếu tố quan trọng. Một xưởng chuyên gia về thép cacbon thấp có thể gặp khó khăn khi gia công thép không gỉ hoặc hàn nhôm
• Tính linh hoạt về khối lượng - Họ có thể đáp ứng số lượng mẫu thử nghiệm của bạn ngay hôm nay và mở rộng quy mô lên mức sản xuất hàng loạt vào ngày mai mà không làm giảm chất lượng hay không?
• Xem xét về mặt địa lý - Mặc dù các nhà gia công kim loại gần nơi bạn ở mang lại lợi thế về vận chuyển, nhưng năng lực kỹ thuật và chứng nhận thường quan trọng hơn khoảng cách địa lý. Hãy cân nhắc giữa chi phí hậu cần và yêu cầu kỹ thuật

Tại Sao Chứng Nhận Lại Quan Trọng

Các chứng nhận ngành không chỉ là những vật trang trí trên tường — chúng đại diện cho các hệ thống chất lượng đã được kiểm toán nhằm bảo vệ chuỗi cung ứng của bạn. Theo SGS , chứng nhận IATF 16949 đảm bảo các nhà cung cấp ô tô đáp ứng các yêu cầu quản lý chất lượng nghiêm ngặt với việc kiểm soát quy trình một cách hệ thống.

Các chứng nhận chính và ý nghĩa của chúng:

• IATF 16949 - Bắt buộc đối với các ứng dụng trong ngành ô tô. Chứng nhận này chứng minh rằng nhà sản xuất duy trì các hệ thống chất lượng theo yêu cầu của các nhà sản xuất xe hơi hàng đầu (OEM). Các cuộc kiểm toán giám sát được thực hiện theo các khoảng thời gian nghiêm ngặt, và chứng chỉ có thể bị hủy nếu các cuộc kiểm toán không được hoàn tất trong khung thời gian quy định. Đối với các bộ phận khung xe, hệ thống treo và cấu trúc, chứng nhận này thường là điều kiện bắt buộc không thể thương lượng
• ISO 9001:2015 - Tiêu chuẩn chất lượng nền tảng, áp dụng rộng rãi trên mọi ngành công nghiệp. Chứng minh quy trình được tài liệu hóa và cam kết cải tiến liên tục
• AS9100 - Bắt buộc đối với các ứng dụng hàng không vũ trụ, nơi yêu cầu tính truy xuất nguồn gốc và tài liệu hóa hết sức nghiêm ngặt
• ISO 13485 - Các nhà sản xuất thiết bị y tế phải đáp ứng các tiêu chuẩn về tính tương thích sinh học và tuân thủ quy định

Đối với gia công thép phục vụ thị trường ô tô, chứng nhận IATF 16949 có trọng lượng đặc biệt. Các quy tắc của phiên bản thứ 6 của tiêu chuẩn này áp đặt yêu cầu nghiêm ngặt về thời điểm kiểm toán — các cuộc kiểm toán giám sát phải được thực hiện trong khoảng ±3 tháng so với ngày hạn chót, và việc không tuân thủ sẽ dẫn đến hủy bỏ chứng chỉ (không chỉ tạm đình chỉ). Mức độ nghiêm ngặt này đảm bảo nhà cung cấp được chứng nhận của bạn duy trì hệ thống quản lý chất lượng một cách nhất quán.

Tối ưu hóa quy trình từ tạo mẫu đến sản xuất

Hành trình từ ý tưởng đến sản xuất thường bị đình trệ tại các điểm chuyển giao giữa các giai đoạn phát triển. Các đối tác có khả năng lấp đầy những khoảng trống này sẽ giúp đẩy nhanh thời gian đưa sản phẩm ra thị trường đồng thời giảm thiểu rủi ro.

Khả năng tạo mẫu nhanh

Theo Unionfab, tạo mẫu nhanh kim loại mang lại giá trị cao nhất trong các giai đoạn phát triển ban đầu, khi thiết kế còn đang thay đổi và tính linh hoạt quan trọng hơn sản xuất khối lượng lớn. Khả năng nhận được các chi tiết kim loại chức năng trong vài ngày thay vì vài tuần cho phép lặp lại thiết kế nhanh hơn và xác thực thiết kế sớm hơn.

Khi đánh giá năng lực tạo mẫu, hãy xem xét:

• Thời gian giao hàng cho mẫu đầu tiên - Nhà cung cấp có thể giao các bộ phận mẫu trong vòng 5–7 ngày không? Thời gian giao hàng nhanh hơn sẽ đẩy nhanh chu kỳ phát triển của bạn
• Phản hồi báo giá - Bạn có thể nhận báo giá trong bao lâu? Việc báo giá trong vòng 12 giờ so với việc chờ đợi năm ngày sẽ ảnh hưởng đáng kể đến việc lập lịch dự án
• Hỗ trợ lặp lại thiết kế - Họ có cung cấp phản hồi nhanh về khả năng sản xuất trước khi bạn hoàn tất thiết kế không?
• Khả năng sản xuất giai đoạn chuyển tiếp - Liệu số lượng mẫu có thể mở rộng một cách liền mạch lên mức 50–100 đơn vị cho các đợt sản xuất giai đoạn chuyển tiếp trong khi khuôn sản xuất đang được phát triển không?

Hỗ trợ DFM giúp tiết kiệm chi phí

Những đối tác sản xuất tốt nhất không chỉ sản xuất những gì bạn gửi — mà còn hỗ trợ tối ưu hóa thiết kế trước khi sản xuất bắt đầu. Hỗ trợ DFM (Thiết kế nhằm thuận tiện cho sản xuất) toàn diện giúp xác định sớm các cơ hội giảm chi phí cũng như các vấn đề tiềm ẩn về chất lượng.

Các dịch vụ DFM có giá trị bao gồm:

• Hướng dẫn lựa chọn vật liệu dựa trên yêu cầu ứng dụng
• Phân tích dung sai để ngăn ngừa việc quy định quá mức
• Tối ưu hóa trình tự uốn cho các chi tiết phức tạp được tạo hình
• Các khuyến nghị về hiệu quả sắp xếp (nesting) nhằm cải thiện tỷ lệ sử dụng vật liệu
• Điều chỉnh đặc tả bề mặt hoàn thiện phù hợp với yêu cầu độ bền

Những đối tác đầu tư vào hỗ trợ DFM thể hiện cam kết đối với thành công của dự án bạn — chứ không chỉ đơn thuần là thực hiện giao dịch. Cách tiếp cận hợp tác này thường giúp giảm chi phí linh kiện từ 15–30% so với việc sản xuất các thiết kế chưa được tối ưu.

Khả Năng Mở Rộng Sản Xuất

Thành công của mẫu thử nghiệm (prototype) của bạn sẽ trở nên vô nghĩa nếu nhà cung cấp không thể mở rộng quy mô sản xuất để đáp ứng khối lượng hàng loạt. Hãy đánh giá năng lực sản xuất một cách hệ thống:

• Mức độ tự động hóa - Các dây chuyền sản xuất hàng loạt tự động đảm bảo tính nhất quán và hiệu quả chi phí ở quy mô lớn
• Kế hoạch năng lực - Họ có thể đáp ứng lịch trình sản xuất của bạn song song với các cam kết hiện có hay không?
• Sự nhất quán về chất lượng - Kiểm tra mẫu đầu tiên (first article inspection) là việc đơn giản; tuy nhiên, duy trì chất lượng ổn định trên 10.000 đơn vị đòi hỏi hệ thống kiểm soát quy trình vững chắc
• Quản lý chuỗi cung ứng - Việc cung ứng vật liệu đáng tin cậy giúp ngăn ngừa gián đoạn sản xuất

Ứng dụng chuyên biệt: Biển hiệu kim loại và sản phẩm trang trí kim loại theo yêu cầu

Ngoài các thành phần công nghiệp, khả năng gia công kim loại còn mở rộng sang các ứng dụng kiến trúc và trang trí. Ví dụ, biển hiệu kim loại theo yêu cầu đòi hỏi những tiêu chí ưu tiên khác biệt so với các bộ phận ô tô chính xác — nhấn mạnh vào chất lượng bề mặt hoàn thiện và tính đồng nhất về mặt thị giác thay vì dung sai kích thước chặt chẽ. Khi tìm nhà cung cấp sản phẩm kim loại trang trí, hãy xác minh khả năng xử lý bề mặt và danh mục dự án tương tự của họ.

Lựa chọn của bạn

Tổng hợp tất cả các tiêu chí đánh giá, đối tác sản xuất lý tưởng cần đáp ứng:

• Khả năng toàn diện, bao quát từ chế tạo mẫu đến sản xuất hàng loạt tự động hóa
• Các chứng nhận ngành liên quan (IATF 16949 cho ngành ô tô, AS9100 cho ngành hàng không vũ trụ)
• Thời gian báo giá nhanh, giúp ra quyết định nhanh hơn
• Hỗ trợ DFM (Thiết kế để sản xuất) nhằm tối ưu hóa thiết kế của bạn về chi phí và chất lượng
• Kinh nghiệm thực tế đã được chứng minh với các vật liệu và hình dạng chi tiết tương tự
• Giao tiếp minh bạch và hỗ trợ khách hàng phản hồi nhanh chóng

Đối với các dự án tấm kim loại ô tô yêu cầu độ chính xác và độ tin cậy cao, các nhà sản xuất kết hợp quy trình chế tạo mẫu nhanh trong vòng 5 ngày cùng sản xuất đạt chứng nhận IATF 16949 sẽ mang lại những lợi thế đáng kể. Công nghệ kim loại Shaoyi (Ningbo) là ví dụ điển hình cho cách tiếp cận tích hợp này — cung cấp hỗ trợ toàn diện về DFM (Thiết kế để sản xuất), thời gian báo giá chỉ 12 giờ và năng lực bao quát từ các chi tiết dập kim loại theo yêu cầu đến các cụm lắp ráp chính xác dành cho khung xe, hệ thống treo và các thành phần cấu trúc.

Đối tác phù hợp sẽ biến các dự án gia công tấm kim loại CNC của bạn từ bản vẽ thiết kế thành các linh kiện đáng tin cậy và tiết kiệm chi phí. Hãy đầu tư thời gian đánh giá kỹ lưỡng ngay từ giai đoạn đầu, và bạn sẽ xây dựng được mối quan hệ chuỗi cung ứng mang lại giá trị xuyên suốt nhiều thế hệ sản phẩm.

Các câu hỏi thường gặp về gia công tấm kim loại CNC

1. Máy CNC có thể cắt tấm kim loại không?

Có, máy CNC rất xuất sắc trong việc cắt kim loại tấm với độ chính xác tuyệt vời. Cắt kim loại tấm bằng tia laser CNC là phương pháp phổ biến nhất, sử dụng chùm tia laser công suất cao để làm nóng chảy hoặc bốc hơi vật liệu nhằm tạo ra các đường cắt sạch và chính xác, lý tưởng cho các thiết kế phức tạp. Các phương pháp cắt CNC khác bao gồm cắt plasma dành cho kim loại dẫn điện dày, cắt bằng tia nước (waterjet) dành cho vật liệu nhạy cảm với nhiệt và phay CNC dành cho kim loại mềm hơn. Mỗi phương pháp đều có khả năng đạt được các mức dung sai khác nhau, trong đó cắt laser có thể đạt dung sai từ ±0,001" đến ±0,005" trên các vật liệu mỏng.

2. CNC kim loại tấm là gì?

Gia công kim loại tấm CNC đề cập đến quy trình sản xuất, trong đó công nghệ điều khiển số bằng máy tính (CNC) biến các tấm kim loại phẳng thành các chi tiết chính xác thông qua các thao tác cắt, uốn, đục lỗ và tạo hình. Khác với gia công CNC truyền thống – vốn tạo ra chi tiết bằng cách gọt, tiện hoặc phay từ khối kim loại đặc – gia công kim loại tấm CNC bắt đầu từ vật liệu tấm phẳng và định hình nó thông qua các thao tác loại bỏ vật liệu và tạo hình. Phương pháp này mang lại hiệu quả sử dụng vật liệu vượt trội, với tỷ lệ thu hồi điển hình đạt 70–85%, so với chỉ 10–40% trong gia công từ phôi đặc.

3. Kim loại tấm có rẻ hơn gia công CNC không?

Gia công kim loại tấm thường có chi phí thấp hơn gia công CNC ở khối lượng trên 50–100 đơn vị do việc sử dụng vật liệu hiệu quả, thời gian gia công ngắn hơn và khả năng tự động hóa. Ví dụ, một vỏ thiết bị điện tử được gia công từ phôi đặc có thể có giá 45–75 USD mỗi đơn vị, trong khi cùng bộ phận đó được gia công từ kim loại tấm có thể chỉ dao động từ 12–25 USD mỗi đơn vị. Tuy nhiên, gia công CNC vẫn kinh tế hơn đối với khối lượng nhỏ (1–20 đơn vị), độ chính xác cực cao dưới ±0,005 inch hoặc các hình học 3D phức tạp mà kim loại tấm không thể đạt được.

4. Kim loại nào rẻ nhất để gia công CNC?

Nhôm thường là kim loại rẻ nhất cho các thao tác CNC nhờ khả năng gia công tuyệt vời, khả năng chống ăn mòn và đặc tính nhẹ. Trong số các hợp kim nhôm, 6061 là lựa chọn phổ biến nhất, mang lại các tính chất cơ học tốt và khả năng hàn cao. Thép carbon thấp là lựa chọn tiết kiệm chi phí nhất cho các ứng dụng kết cấu, nhưng cần được phủ lớp bảo vệ để ngăn ngừa ăn mòn. Chi phí vật liệu cần được cân nhắc cùng với thời gian gia công, vì các kim loại mềm hơn như nhôm được cắt nhanh hơn thép không gỉ, từ đó làm giảm tổng chi phí sản xuất.

5. Làm thế nào để tôi lựa chọn giữa cắt bằng tia laser, plasma và phun nước cho dự án của mình?

Việc lựa chọn phương pháp phụ thuộc vào độ dày vật liệu, yêu cầu về dung sai và độ nhạy cảm với nhiệt. Hãy chọn cắt bằng tia laser đối với vật liệu mỏng dưới 1/4 inch, yêu cầu dung sai chặt (±0,001 inch đến ±0,005 inch) và cạnh cắt mịn. Chọn cắt plasma đối với kim loại dẫn điện dày, khi tốc độ quan trọng hơn độ chính xác, có thể xử lý vật liệu dày tới 6 inch. Ưu tiên cắt bằng tia nước khi vùng ảnh hưởng bởi nhiệt là không chấp nhận được — ví dụ như các bộ phận hàng không vũ trụ hoặc hợp kim nhạy cảm với nhiệt — vì phương pháp này cắt mà không sinh nhiệt và có thể xử lý vật liệu dày tới 8 inch.
