TÓM TẮT NHANH

Thép Hai Pha (DP) là các loại thép cường độ cao tiên tiến (AHSS) được đặc trưng bởi cấu trúc vi mô gồm các đảo martensite cứng phân bố trong nền ferit mềm. Sự kết hợp độc đáo này mang lại tỷ số bền chảy trên bền kéo thấp (~0,6) và tốc độ biến cứng ban đầu cao (giá trị n), làm cho chúng trở nên lý tưởng cho các chi tiết dập ô tô phức tạp đòi hỏi cả khả năng tạo hình và độ an toàn khi va chạm. Tuy nhiên, việc dập thành công đòi hỏi phải kiểm soát tốt hiện tượng bật hồi và nguy cơ nứt mép. Các kỹ sư thường phải tăng khe hở chày lên 12–14% và sử dụng khuôn cứng hơn với các lớp phủ tiên tiến như TiC hoặc CrN để xử lý tải trọng lớn và tốc độ mài mòn cao.

Cấu Trúc Vi Mô và Tính Chất Cơ Học

Giá trị kỹ thuật của thép hai pha nằm ở cấu trúc vi mô hai pha riêng biệt. Khác với thép hợp kim thấp độ bền cao (HSLA), vốn dựa vào làm cứng kết tủa, thép DP thu được tính chất từ một cấu trúc tổ hợp: một nền ferit mềm liên tục cung cấp độ dẻo dai, và các đảo mactenxit cứng phân tán mang lại độ bền. Khi bị biến dạng, biến dạng tập trung vào pha ferit mềm hơn bao quanh mactenxit, dẫn đến tốc độ gia công nguội ban đầu cao (giá trị n).

Cấu trúc vi mô này tạo ra đặc tính cơ học được tối ưu hóa đặc biệt cho tạo hình nguội. Trong khi các mác HSLA thường có tỷ lệ giới hạn chảy trên giới hạn bền kéo (YS/TS) khoảng 0,8, thì thép DP duy trì tỷ lệ thấp hơn nhiều, khoảng 0,6. Điểm chảy thấp hơn này cho phép biến dạng dẻo bắt đầu sớm hơn, thuận lợi cho việc tạo hình các cấu trúc phức tạp trước khi vật liệu đạt đến giới hạn bền kéo cực đại. Ghi chú của nhà chế tạo giá trị n cao này đặc biệt nổi bật ở dải biến dạng thấp hơn (4–6%), giúp phân bố biến dạng một cách đồng đều trên toàn bộ chi tiết và ngăn ngừa hiện tượng thắt cổ từng vùng sớm trong hành trình ép.

Các mác thép thương mại phổ biến—như DP590, DP780 và DP980—được xác định theo giới hạn bền kéo tối thiểu của chúng (tính bằng MPa). Khi tỷ lệ thể tích của mactenxit tăng lên, độ bền kéo cũng tăng theo, nhưng độ dẻo tự nhiên sẽ giảm. Các kỹ sư phải cân nhắc giữa các yếu tố này, thường chọn tỷ lệ mactenxit thấp hơn cho các chi tiết dập sâu và tỷ lệ cao hơn cho các thanh cấu trúc nơi yêu cầu hiệu suất chống xâm nhập là quan trọng nhất.

Thử thách trong dập: Hiện tượng đàn hồi hồi phục và nứt mép

Đặc tính nổi bật khiến thép DP trở nên được ưa chuộng—tốc độ gia công cứng hóa cao—lại chính là nguyên nhân gây ra khuyết tật sản xuất chính: hiện tượng đàn hồi trở (springback). Vì vật liệu cứng hóa nhanh chóng trong quá trình biến dạng, nên ứng suất phục hồi đàn tính tích tụ trong chi tiết cao hơn nhiều so với thép mềm. Điều này thể hiện thành hiện tượng cong vênh thành bên và thay đổi góc sau khi chi tiết được lấy ra khỏi khuôn, gây khó khăn trong việc đảm bảo độ chính xác về kích thước khi lắp ráp.

Để giảm thiểu hiện tượng đàn hồi trở, các kỹ sư quy trình sử dụng một số chiến lược thiết kế khuôn. Làm lồi quá mức các bề mặt khuôn để cho phép vật liệu giãn ra vào đúng hình dạng mong muốn. Ngoài ra, việc thiết kế các gờ tăng cứng hoặc gân gia cường có thể cố định hình học ở vị trí cần thiết. Một kỹ thuật tiên tiến hơn là tạo ra biến dạng lớn ở cuối hành trình ép nhằm giảm ứng suất nén dư, từ đó hiệu quả 'định hình' hình dạng chi tiết.

Nứt viền là một dạng hư hỏng nghiêm trọng khác, đặc biệt trong các thao tác dập kéo viền. Sự chênh lệch độ cứng giữa ferrite mềm và martensite cứng tạo ra các điểm tập trung ứng suất tại các cạnh đã dập, dẫn đến sự hình thành các khoảng rỗng li ti có thể kết hợp thành các vết nứt. SSAB đề xuất sử dụng các mác thép chuyên dụng "Dual Phase High Formability" (DH) cho các hình dạng yêu cầu kéo sâu hoặc các cạnh bị kéo dài. Những mác thép AHSS thế hệ thứ 3 này sử dụng cấu trúc vi mô được hỗ trợ bởi hiệu ứng TRIP (với austenite được giữ lại) nhằm duy trì khả năng tạo hình ở mức biến dạng cao hơn, mang lại khả chống nứt viền vượt trội so với các mác DP thông thường.

Hướng dẫn thiết kế dụng cụ và khuôn dập

Dập thép Dual Phase đòi hỏi phải xem xét lại cơ bản các thông số dụng cụ tiêu chuẩn được dùng cho thép mềm hoặc thép HSLA. Điều chỉnh quan trọng nhất là độ hở của chày. Các độ hở tiêu chuẩn khoảng 9% độ dày kim loại thường dẫn đến hiện tượng tách viền nghiêm trọng ở thép DP do độ bền cắt cao của vật liệu.

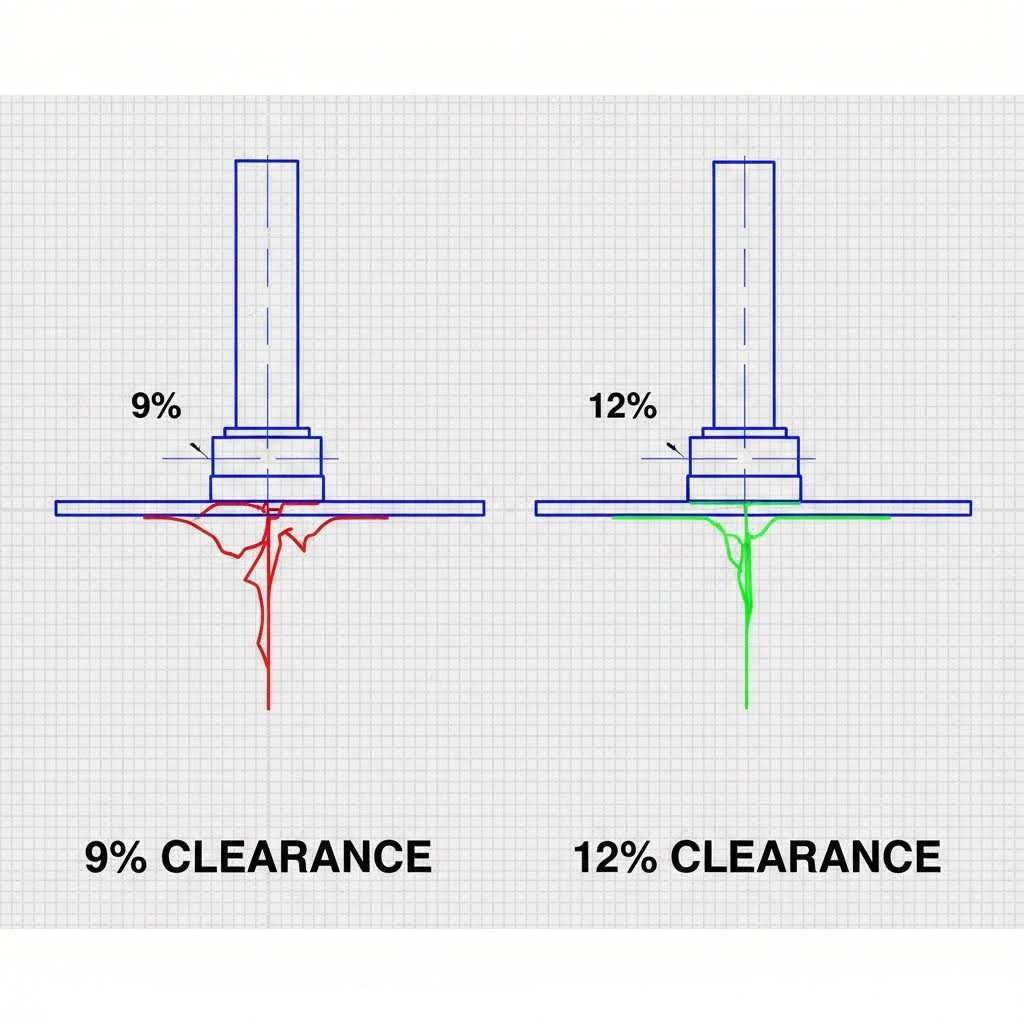

Dữ liệu từ Tata Steel chứng minh rằng việc tăng độ hở đột dập lên 12–14%cải thiện đáng kể chất lượng mép cắt. Trong một nghiên cứu điển hình, việc tăng độ hở từ 9% lên 12% đã giảm tỷ lệ nứt sản phẩm từ 22% xuống gần bằng không. Khe hở lớn hơn này làm thay đổi trạng thái ứng suất tại mép cắt, giảm khuynh hướng lan truyền các vết nứt vi mô vào phần bích.

Mài mòn dụng cụ cũng diễn ra nhanh hơn. Áp lực tiếp xúc cao cần thiết để tạo hình thép DP—thường vượt quá 600 tấn đối với các chi tiết cấu trúc—có thể gây dính bề mặt và suy giảm khuôn nhanh chóng. Các loại thép dụng cụ phải được phủ lớp xử lý bề mặt cứng, có ma sát thấp như Titan Carbide (TiC) hoặc Chromium Nitride (CrN) để kéo dài chu kỳ bảo trì. Hơn nữa, bản thân máy ép phải đủ độ cứng vững để ngăn biến dạng dưới các tải trọng cao này, nếu không sẽ làm sai lệch dung sai chi tiết.

Đối với các nhà sản xuất đang đối mặt với những yêu cầu thiết bị gia tăng này, việc hợp tác với một nhà cung cấp gia công chuyên biệt thường là con đường hiệu quả nhất. Shaoyi Metal Technology cung cấp các giải pháp dập toàn diện giúp thu hẹp khoảng cách từ giai đoạn chế tạo mẫu sang sản xuất hàng loạt. Với khả năng ép lên đến 600 tấn và chứng nhận IATF 16949, họ được trang bị đầy đủ để đáp ứng các yêu cầu nghiêm ngặt về lực ép và độ chính xác đối với các loại thép cường độ cao tiên tiến như thép cấp DP và DH dùng cho các bộ phận quan trọng như đòn điều khiển và khung phụ.

Tăng cứng khi nung và hiệu suất cuối cùng

Một trong những lợi thế ẩn của thép hai pha (Dual Phase steel) là hiện tượng "Tăng cứng khi nung" (Bake Hardening - BH). Hiện tượng này xảy ra trong chu trình sấy khô lớp sơn ô tô, thường ở khoảng 170°C trong 20 phút. Trong quá trình nhiệt này, các nguyên tử carbon tự do trong cấu trúc vi mô của thép khuếch tán và cố định các lệch mạng đã hình thành trong quá trình dập nguội.

Cơ chế này làm tăng đáng kể độ bền kéo—thường tăng từ 50 đến 100 MPa—mà không ảnh hưởng đến kích thước của chi tiết. Lợi ích về độ bền tĩnh này cho phép các kỹ sư ô tô "giảm độ dày vật liệu" (sử dụng vật liệu mỏng hơn) để giảm trọng lượng xe trong khi vẫn đảm bảo chi tiết cuối cùng đáp ứng các tiêu chí an toàn va chạm. Sự kết hợp giữa biến cứng do quá trình dập và độ cứng hóa khi sơn tạo cho chi tiết thành phẩm khả năng hấp thụ năng lượng vượt trội, khiến thép DP trở thành lựa chọn tiêu chuẩn cho các bộ phận khung an toàn như trụ B, thanh dọc mái và các thanh ngang.

Kết luận: Tối ưu hóa sản xuất thép AHSS

Thép Dual Phase đại diện cho điểm cân bằng quan trọng trong kỹ thuật ô tô hiện đại, mang lại độ bền cần thiết để đáp ứng các tiêu chuẩn an toàn và độ dẻo dai yêu cầu cho khả năng sản xuất. Mặc dù vật liệu này đặt ra những thách thức riêng biệt – cụ thể là về quản lý độ cong vênh sau tạo hình (springback) và mài mòn khuôn – nhưng những vấn đề này có thể được khắc phục hiệu quả thông qua thiết kế khuôn dựa trên dữ liệu và lựa chọn máy ép phù hợp. Bằng cách tuân thủ các đặc tính vật lý độc đáo của cấu trúc vi mô ferit-martensite và điều chỉnh các thông số như khe hở chày theo khoảng khuyến nghị 12–14%, các nhà sản xuất có thể tận dụng tối đa tiềm năng giảm trọng lượng và nâng cao hiệu suất của loại vật liệu linh hoạt này.

Các câu hỏi thường gặp

1. Thép Dual Phase khác gì so với thép HSLA?

Trong khi thép hợp kim thấp cường độ cao (HSLA) dựa vào các nguyên tố hợp kim vi lượng để tăng độ cứng do kết tủa, thì thép hai pha (DP) lại dựa vào cấu trúc vi mô gồm hai pha ferit và martensit. Điều này giúp thép DP có tỷ số giới hạn chảy trên giới hạn bền kéo thấp hơn (~0,6 so với 0,8 ở HSLA) và tốc độ biến cứng nguội ban đầu cao hơn, cho phép khả năng tạo hình tốt hơn ở các cấp độ bền kéo tương đương.

2. Khe hở chày khuyên dùng khi dập thép DP là bao nhiêu?

Khe hở chày tiêu chuẩn dùng cho thép mềm (khoảng 9%) thường quá khít đối với thép DP và có thể gây nứt mép. Các thực hành tốt nhất trong ngành đề xuất tăng khe hở chày lên 12–14%độ dày vật liệu để cải thiện chất lượng mép và tuổi thọ dụng cụ.

3. Điều gì gây ra hiện tượng đàn hồi trở trong thép Dual Phase?

Hiện tượng bật hồi xảy ra do độ phục hồi đàn hồi cao của vật liệu sau khi tạo hình. Tỷ lệ gia công biến cứng cao của thép DP khiến nó tích trữ một lượng lớn năng lượng đàn hồi trong quá trình biến dạng. Khi khuôn mở ra, năng lượng này được giải phóng, gây ra hiện tượng chi tiết bị bật ngược lại hoặc cong lên. Điều này cần được bù trừ thông qua việc thiết kế vồng quá mức hoặc dập lại trong thiết kế khuôn.

4. Thép Dual Phase có thể hàn được không?

Có, thép DP nói chung có khả năng hàn tốt, nhưng cần xem xét tương đương carbon cụ thể. Trong khi các mác thép cường độ thấp hơn (DP590) dễ dàng hàn điểm, thì các mác thép cường độ cao hơn (DP980 trở lên) có thể yêu cầu điều chỉnh các thông số hàn, chẳng hạn như tăng lực điện cực hoặc sử dụng lịch xung phù hợp, để ngăn ngừa nứt giòn trong vùng ảnh hưởng nhiệt của mối hàn.
