Điều Gì Làm Cho Việc Dập Kim Loại Tấm Theo Yêu Cầu Trở Nên Khác Biệt

Bạn đã bao giờ quan sát một chiếc máy đục lỗ cắt xuyên qua giấy chưa? Giờ hãy tưởng tượng khái niệm tương tự được mở rộng quy mô một cách đáng kể—với các dụng cụ làm bằng thép tôi cứng, lực tác động lên tới hàng ngàn pound và độ chính xác được đo ở mức phần nghìn inch. Đó chính là thế giới của các thao tác dập kim loại tấm theo yêu cầu, nơi kim loại thô được biến đổi thành các chi tiết có hình dạng chính xác cho mọi ứng dụng, từ khung xe ô tô đến các tấm cấu trúc hàng không vũ trụ.

Dù bạn đang một kỹ sư xác định thông số kỹ thuật cho các chi tiết , chủ xưởng gia công đang tìm hiểu các khả năng mới, hoặc đơn giản là người tò mò về cách những lỗ tròn đều hoàn hảo xuất hiện trên các sản phẩm kim loại—việc nắm vững những nguyên lý cơ bản của quá trình dập kim loại sẽ mở ra cánh cửa để đưa ra những quyết định sản xuất thông minh hơn.

Nguyên Lý Cơ Học Đằng Sau Các Thao Tác Dập Kim Loại

Ở cốt lõi, quá trình dập kim loại mang tính đơn giản một cách tinh tế. Một dụng cụ dập cứng—thường được làm từ thép dụng cụ hoặc cacbua vonfram—di chuyển xuống phía dưới với lực lớn vào một tấm kim loại được đặt phía trên một khoang khuôn tương ứng. Khi đầu dập đẩy xuyên qua vật liệu, nó cắt kim loại một cách sạch sẽ, đồng thời ép phôi có hình dạng chính xác vào khoang khuôn bên dưới.

Mối quan hệ giữa đầu dập và khuôn là nền tảng của mọi thao tác dập kim loại: đầu dập đóng vai trò thành phần nam, thực hiện lực hướng xuống, trong khi khuôn đóng vai trò thành phần nữ, đỡ vật liệu và xác định hình dạng cuối cùng của lỗ hoặc chi tiết.

Hãy tưởng tượng như một khuôn cắt bánh quy tiếp xúc với bột—chỉ khác ở chỗ bạn đang làm việc với các vật liệu đòi hỏi độ chính xác cực cao. Khe hở giữa đầu dập và khuôn, vật liệu chế tạo dụng cụ, cũng như lực tác dụng đều quyết định việc bạn thu được đường cắt sạch hay mép cắt bị xơ. Mỗi bộ đầu dập–khuôn đều phải được thiết kế để hoạt động ăn khớp hoàn hảo, với dung sai thường được đo bằng một phần nhỏ milimét.

Quá trình này diễn ra cực kỳ nhanh chóng. Các máy dập hiện đại có thể thực hiện hàng trăm chu kỳ mỗi phút, tạo ra những lỗ đồng đều với mỗi lần dập. Tốc độ cao và khả năng lặp lại chính xác này khiến phương pháp dập kim loại trở nên lý tưởng cho các đợt sản xuất số lượng lớn, nơi tính nhất quán là yếu tố then chốt.

Khi Bộ Dụng Cụ Chuẩn Không Đáp Ứng Được Yêu Cầu

Hãy bước vào bất kỳ cửa hàng cung cấp thiết bị gia công kim loại nào, bạn sẽ thấy các kệ đựng đầy những bộ dập tiêu chuẩn — các lỗ tròn với đường kính phổ biến, có thể kèm theo một số dạng vuông và chữ nhật cơ bản. Những lựa chọn sẵn có này hoạt động hoàn hảo trong các ứng dụng thông thường, khi các lỗ bắt vít tiêu chuẩn hoặc các hình dạng quy ước đáp ứng được yêu cầu của dự án.

Tuy nhiên, sản xuất hiếm khi duy trì ở mức độ chung chung trong thời gian dài. Điều gì sẽ xảy ra khi bạn cần:

• Một mẫu lỗ phù hợp với cấu hình lắp đặt độc quyền
• Các hình dạng tùy chỉnh khớp với các yếu tố thiết kế đặc trưng riêng của thương hiệu
• Các kích thước đặc biệt nằm giữa các cỡ tiêu chuẩn
• Các profile chuyên biệt nhằm đáp ứng các yêu cầu đặc thù về luồng khí hoặc thoát nước

Đây là lúc một dụng cụ đục kim loại tấm tùy chỉnh trở nên thiết yếu. Khác với dụng cụ đục lỗ cá nhân hóa mà bạn có thể sử dụng trong các hoạt động thủ công, dụng cụ chuyên dụng công nghiệp đòi hỏi kỹ thuật chính xác cao. Đục kim loại tùy chỉnh cho phép bạn xác định chính xác kích thước lỗ, kiểu hoa văn và cấu hình mà ứng dụng của bạn yêu cầu—không có sự đánh đổi, cũng không cần giải pháp thay thế.

Hãy xem xét các tấm kim loại đục lỗ kiến trúc yêu cầu hoa văn trang trí, hoặc các bộ phận ô tô cần các lỗ được đặt vị trí chính xác để lắp với hệ thống giá đỡ độc quyền. Dụng cụ tiêu chuẩn hoàn toàn không thể đáp ứng những yêu cầu chuyên biệt này. Một giải pháp đục lỗ tùy chỉnh, được thiết kế riêng cho ứng dụng cụ thể của bạn, đảm bảo mỗi chi tiết đều đạt đúng thông số kỹ thuật trong khi vẫn duy trì hiệu quả sản xuất giúp quá trình đục kim loại trở nên tiết kiệm chi phí.

Khoản đầu tư vào dụng cụ chuyên dụng sẽ mang lại lợi ích lâu dài khi bạn sản xuất hàng trăm hoặc hàng nghìn chi tiết giống hệt nhau. Thay vì ép các thiết kế phải phù hợp với dụng cụ sẵn có, các nhà sản xuất có thể tối ưu hóa sản phẩm của mình và để dụng cụ được thiết kế theo đúng yêu cầu kỹ thuật.

Giải thích về Các Kiểu Đục và Cấu hình Hình dạng

Bây giờ bạn đã hiểu vì sao dụng cụ chuyên dụng lại quan trọng, hãy cùng tìm hiểu các dụng cụ thực tế tạo nên những đường cắt chính xác này. Việc lựa chọn hình dạng đục phù hợp không chỉ đơn thuần là khớp với hình học lỗ — mà còn ảnh hưởng trực tiếp đến cách vật liệu chảy trong quá trình cắt, chất lượng mép hoàn thiện của sản phẩm , và cuối cùng là khả năng sản phẩm của bạn vận hành đúng như thiết kế.

Hãy coi việc lựa chọn dập như việc chọn mũi khoan phù hợp. Bạn sẽ không dùng mũi khoan dạng xẻng để gia công các chi tiết tủ chính xác, và tương tự như vậy, việc chọn sai loại dập sẽ dẫn đến kết quả kém, mài mòn quá mức và gây bực bội cho người vận hành. Việc hiểu rõ ưu điểm nổi bật của từng loại dập giúp bạn lựa chọn dụng cụ phù hợp ngay từ đầu theo yêu cầu ứng dụng.

Ứng dụng của dập tròn, dập vuông và dập bầu dục

Dập tròn vẫn là loại dập chủ lực trong gia công tấm kim loại. Chúng được sử dụng rộng rãi để tạo lỗ bắt bu-lông, lỗ thông gió và lỗ luồn dây điện. Do lực cắt phân bố đều quanh chu vi hình tròn, dập tròn mẫu đột máy ép thường có tuổi thọ dài nhất và tạo ra mép cắt sạch, đồng đều.

Khi ứng dụng của bạn yêu cầu các mối nối kết cấu hoặc các lỗ mở hình chữ nhật, thì một dụng cụ dập kim loại hình vuông hoặc dập hình chữ nhật trở nên thiết yếu. Những hình dạng này thường xuất hiện trong:

• Các lỗ cắt trên vỏ tủ điện để lắp đặt linh kiện
• Các kết nối giá đỡ cấu trúc yêu cầu bố trí bulông hình vuông
• Các lỗ rãnh để điều chỉnh vị trí lắp đặt
• Các kết nối đường ống thông gió – điều hòa không khí (HVAC) và các tấm che tiếp cận

Một yếu tố quan trọng cần lưu ý khi sử dụng dao dập hình vuông và hình chữ nhật — các góc tạo ra các điểm tập trung ứng suất trong quá trình cắt. Các góc nhọn chịu mài mòn cao hơn đáng kể so với các profile cong, vì vậy nhiều nhà sản xuất quy định sử dụng các dao dập có bán kính tùy chỉnh nhằm kết hợp lợi ích cấu trúc của hình dạng chữ nhật với ưu điểm về độ bền của các góc cong.

Các dao dập hình bầu dục xử lý rất tốt các kết nối dạng rãnh. Khi các chi tiết cần khoảng điều chỉnh trong quá trình lắp ráp, hoặc khi sự giãn nở nhiệt đòi hỏi các lỗ lắp dài, các dụng cụ dập hình bầu dục sẽ tạo ra chính xác các rãnh theo yêu cầu chỉ trong một lần dập duy nhất. Phương pháp này hiệu quả hơn việc khoan các lỗ tròn rồi gia công thành rãnh — giúp tiết kiệm cả thời gian lẫn chi phí dụng cụ.

Các dao dập có profile tùy chỉnh cho sản xuất chuyên biệt

Đôi khi các hình dạng tiêu chuẩn đơn giản là không phù hợp. Đây chính là lúc các bộ dập profile tùy chỉnh phát huy tác dụng. Những dụng cụ chuyên dụng này được thiết kế và chế tạo từ đầu nhằm đáp ứng chính xác yêu cầu về hình học của bạn, dù đó là biểu tượng thương hiệu của công ty, một profile chức năng phức tạp hay một họa tiết tinh xảo dành cho ứng dụng trang trí.

Các bộ dập profile đặc biệt xử lý những thao tác mà dụng cụ tiêu chuẩn không thể thực hiện được — như cắt gờ (lancing), cắt khía (notching), cắt rãnh (slots) và các hình dạng phức tạp mà các profile dập tiêu chuẩn không đáp ứng được. Chi phí đầu tư ban đầu cho dụng cụ cao hơn so với các lựa chọn có sẵn trên thị trường, nhưng đối với các lô sản xuất vượt quá vài trăm chi tiết, lợi ích về hiệu suất trên từng chi tiết sẽ nhanh chóng bù đắp chi phí ban đầu.

Thiết kế mỗi đầu dập ảnh hưởng đến cách vật liệu phản ứng trong quá trình cắt. Các hình dạng tròn cho phép vật liệu chảy đều ra khỏi vùng cắt. Các hình dạng phức tạp tạo ra phân bố ứng suất không đồng đều, đòi hỏi phải đặc biệt chú ý đến khe hở giữa đầu dập và khuôn cũng như sự hỗ trợ vật liệu. Khi gia công các vật liệu mỏng hơn, đặc biệt là như vậy, việc thiết kế hình dạng không phù hợp sẽ dẫn đến biến dạng xung quanh vị trí đầu dập.

Thú vị thay, một số nguyên tắc từ thiết kế đầu dập giấy theo yêu cầu có thể áp dụng cho các ứng dụng công nghiệp—đặc biệt liên quan đến cách các hình dạng phức tạp ảnh hưởng đến hành vi của vật liệu trong quá trình cắt. Tuy nhiên, việc dập kim loại công nghiệp đòi hỏi độ chính xác cao hơn nhiều và vật liệu làm dụng cụ bền hơn hẳn so với bất kỳ ứng dụng thủ công nào.

Hình dạng	Các ứng dụng chung	Phạm vi độ dày vật liệu	Các trường hợp sử dụng tốt nhất
Tròn	Lỗ bắt bu-lông, lỗ thông gió, đường đi dây	0,5 mm – 12 mm (phụ thuộc vào vật liệu)	Sản xuất khối lượng lớn, các mẫu lỗ bắt bu-lông tiêu chuẩn
Vuông/Chữ nhật	Các lỗ cắt điện, các mối nối kết cấu	0,5mm - 10mm	Sản xuất vỏ bọc, lắp đặt giá đỡ
Hình bầu dục/Khe	Lắp đặt điều chỉnh được, khe giãn nở nhiệt	0.5mm - 8mm	Các ứng dụng lắp ráp yêu cầu tính linh hoạt trong định vị
Profile tùy chỉnh	Logo, họa tiết trang trí, hình dạng chức năng	0,3 mm – 6 mm (phụ thuộc vào độ phức tạp)	Các ứng dụng thương hiệu, yêu cầu đặc biệt đối với linh kiện

Việc lựa chọn dập ảnh hưởng trực tiếp đến hiệu quả sản xuất và chất lượng chi tiết. Việc chọn đúng kiểu dập ngay từ đầu sẽ loại bỏ công việc làm lại, giảm tỷ lệ phế phẩm và kéo dài tuổi thọ khuôn dập. Khi đánh giá dự án tiếp theo của bạn, hãy cân nhắc không chỉ hình dạng cần thiết mà còn cách hình học đó sẽ tác động đến toàn bộ quy trình sản xuất — từ thiết lập ban đầu cho đến kiểm tra chi tiết cuối cùng.

Tất nhiên, ngay cả hình học dập được lựa chọn hoàn hảo cũng sẽ không phát huy tác dụng nếu bạn sử dụng sai vật liệu. Việc hiểu rõ cách các kim loại khác nhau phản ứng trong quá trình dập là yếu tố không kém phần quan trọng để đạt được kết quả chất lượng.

Lựa chọn vật liệu nhằm đạt kết quả dập tối ưu

Đây là một tình huống thường xảy ra trong các xưởng gia công nhiều hơn mức mà bất kỳ ai muốn thừa nhận: một chiếc dập tùy chỉnh được thiết kế hoàn hảo bước vào ca sản xuất đầu tiên, nhưng lại tạo ra các mép cắt không đều, ba-vơ quá mức hoặc tệ hơn—hỏng dụng cụ sớm. Thủ phạm? Sự không tương thích giữa thông số kỹ thuật của dụng cụ và đặc tính vật liệu.

Chọn lựa việc lựa chọn vật liệu phù hợp cho thao tác đột lỗ trên tấm kim loại không chỉ là một quyết định mua hàng—mà còn là một phép tính kỹ thuật trực tiếp ảnh hưởng đến tuổi thọ dụng cụ, chất lượng chi tiết và chi phí sản xuất. Hãy cùng phân tích những điều bạn cần biết về việc phối hợp vật liệu kim loại với các chày đột tấm kim loại của mình.

Các yếu tố cần cân nhắc khi đột lỗ thép và nhôm

Không phải tất cả kim loại đều phản ứng như nhau khi một chày cứng buộc phải xuyên qua chúng. Việc hiểu rõ những khác biệt này sẽ giúp bạn lựa chọn vật liệu có khả năng tương thích tốt với dụng cụ của mình, thay vì gây cản trở cho quá trình gia công.

• Thép cacbon thấp (1008–1020): Vật liệu dễ dập nhất cho các thao tác dập. Độ bền kéo tương đối thấp và độ cứng trung bình của nó có nghĩa là các bộ dập và khuôn kim loại tiêu chuẩn chịu mài mòn tối thiểu. Thép cacbon thấp tạo ra các vết cắt sạch trên một phạm vi độ dày rộng, khiến vật liệu này trở nên lý tưởng cho sản xuất số lượng lớn, nơi tuổi thọ dụng cụ là yếu tố quan trọng.
• Thép không gỉ (các mác 304, 316, 430): Dập thép không gỉ đòi hỏi lực dập lớn hơn và ảnh hưởng đáng kể đến tuổi thọ dụng cụ. Vật liệu có độ bền kéo cao hơn như thép không gỉ đòi hỏi lực dập lớn hơn và làm giảm tuổi thọ đầu dập. Các mác có hàm lượng crôm cao đặc biệt gây mài mòn mạnh, thường yêu cầu dụng cụ được phủ lớp bảo vệ (TiN, TiCN) để duy trì tốc độ mài mòn ở mức chấp nhận được.
• Hợp kim nhôm (các mác 1100, 3003, 5052, 6061): Mềm hơn thép, nhôm dễ đục lỗ nhưng cũng đặt ra những thách thức riêng. Xu hướng dính bám (galling) của vật liệu—khi nhôm bám vào bề mặt đầu đục trong quá trình cắt—đòi hỏi phải bôi trơn đúng cách và đôi khi cần lớp phủ chuyên dụng. Một bộ đầu đục nhôm được thiết kế cho khối lượng sản xuất cao thường có bề mặt đánh bóng nhằm chống lại sự tích tụ vật liệu.
• Đồng và đồng: Các kim loại không sắt này được đục lỗ một cách sạch sẽ và gây mài mòn dụng cụ tương đối thấp. Độ mềm của đồng đòi hỏi phải chú ý cẩn thận đến khe hở khuôn để tránh biến dạng, trong khi đồng thau mang lại độ ổn định kích thước tốt hơn trong quá trình cắt. Cả hai vật liệu đều hoạt động hiệu quả trong toàn bộ dải độ dày tiêu chuẩn mà không yêu cầu vật liệu làm dụng cụ đặc biệt.

Mỗi nhóm vật liệu đều đặt ra những yêu cầu cụ thể đối với các thao tác đục lỗ trên thép. Việc lựa chọn máy ép phù hợp với độ bền của vật liệu là điều thiết yếu—duy trì dự phòng ít nhất 20% so với lực ép tối đa của máy giúp tránh quá tải và kéo dài tuổi thọ thiết bị.

Độ dày và độ cứng của vật liệu

Độ cứng của vật liệu ảnh hưởng trực tiếp đến mức độ mài mòn của dụng cụ. Hãy hình dung như sau: mỗi lần chày cắt xuyên qua kim loại, các hạt vi mô sẽ mài mòn cạnh cắt. Vật liệu càng cứng thì quá trình này diễn ra càng nhanh.

Một quy tắc chung đáng ghi nhớ: không bao giờ đục lỗ có đường kính nhỏ hơn độ dày tấm khi gia công các hợp kim có độ bền cao. Việc vi phạm tỷ lệ này làm tăng đáng kể nguy cơ chày bị cong vênh và hiện tượng kéo phoi—những vấn đề gây hư hại dụng cụ và làm giảm chất lượng chi tiết.

Các yếu tố liên quan đến độ dày không chỉ dừng lại ở các phép tính đơn giản về khả năng chịu tải. Mối quan hệ giữa đặc tính vật liệu và khe hở giữa chày và cối đóng vai trò then chốt:

• Thép không gỉ: Yêu cầu khe hở khoảng 8–10% độ dày tấm
• Thép nhẹ: Thông thường sử dụng khe hở 6–8% để đạt kết quả tối ưu
• Nhôm: Có thể thực hiện cắt sạch với khe hở chỉ từ 4–5%
• Đồng và đồng: Tương tự nhôm, phản ứng tốt với khe hở nhỏ hơn, khoảng 4–6%

Khi khe hở không được điều chỉnh chính xác, các vấn đề sẽ gia tăng. Việc lựa chọn vật liệu không phù hợp dẫn đến mài mòn khuôn sớm, hình thành ba via và sai lệch kích thước—những vấn đề này lan rộng xuyên suốt toàn bộ quy trình sản xuất của bạn. Tuân thủ đúng khe hở giúp tạo ra mép cắt sạch hơn, ít ba via hơn và hoạt động êm hơn.

Điều kiện bề mặt cũng rất quan trọng. Các tấm thép mạ kẽm hoặc đã sơn sẵn có lớp phủ có thể bám dính vào khuôn hoặc bong tróc trong quá trình đột dập. Việc thử nghiệm trên các lô nhỏ trước khi triển khai sản xuất hàng loạt sẽ giúp xác định xem bạn có cần điều chỉnh khe hở hoặc bổ sung chất bôi trơn hay không.

Khi đặt hàng khuôn chuyên dụng, việc truyền đạt chính xác thông số kỹ thuật vật liệu sẽ tránh được những sai lệch tốn kém. Nhà sản xuất đầu đột của bạn cần biết:

• Cấp độ vật liệu và thành phần hợp kim cụ thể
• Phạm vi độ dày (bao gồm dung sai)
• Chi tiết về xử lý bề mặt hoặc lớp phủ
• Khối lượng sản xuất dự kiến
• Bất kỳ điều kiện đặc biệt nào về độ cứng hoặc trạng thái tôi (temper)

Thông tin này giúp kỹ sư chế tạo khuôn xác định vật liệu đục lỗ, phương pháp xử lý nhiệt và lớp phủ phù hợp với ứng dụng của bạn. Bỏ qua bước này thường dẫn đến việc khuôn hoạt động kém hiệu quả hoặc hỏng sớm—một bài học tốn kém mà việc trao đổi đầy đủ ngay từ đầu có thể dễ dàng tránh được.

Khi đã hiểu rõ về việc lựa chọn vật liệu, yếu tố quan trọng tiếp theo cần xem xét là các thông số kỹ thuật và tiêu chuẩn dung sai chi phối các thao tác đục lỗ chính xác.

Thông số kỹ thuật và tiêu chuẩn dung sai

Bạn đã chọn đúng kiểu đục lỗ và phù hợp với vật liệu của mình—nhưng đây lại là nơi nhiều dự án gia công gặp trục trặc. Nếu thiếu các thông số kỹ thuật chính xác để quy định mối quan hệ giữa bộ đục lỗ và bộ khuôn trên tấm kim loại, ngay cả những bộ khuôn và vật liệu tốt nhất cũng sẽ cho kết quả đáng thất vọng.

Hãy coi các thông số kỹ thuật như cuốn sách quy tắc giúp mọi thành phần trong quá trình dập của bạn vận hành đồng bộ. Nếu chọn sai các giá trị này, bạn sẽ phải đối mặt với các vấn đề như ba-vơ (burr), lỗ bị biến dạng và các chi tiết không vừa khít với các cụm lắp ráp được thiết kế cho chúng. Ngược lại, nếu chọn đúng, dây chuyền sản xuất của bạn sẽ vận hành trơn tru, tạo ra những chi tiết đạt độ đồng nhất cao và sẵn sàng để kiểm tra chất lượng ngay sau khi ra khỏi máy dập.

Hiểu rõ yêu cầu về khe hở giữa chày và cối

Khe hở—khoảng cách giữa mép ngoài của chày và mép trong của cối—có thể trông như một chi tiết nhỏ nhặt. Trên thực tế, đây lại là một trong những thông số kỹ thuật quan trọng nhất ảnh hưởng đến toàn bộ quá trình gia công của bạn. Khoảng cách nhỏ này quyết định cách vật liệu bị cắt, độ sắc nét của các cạnh được tạo thành và tuổi thọ của các chày và cối dập kim loại tấm trước khi cần bảo trì.

Khi một con đấm di chuyển xuống vật liệu được đặt trên khuôn dập, kim loại không đơn thuần bị "cắt" như giấy. Thay vào đó, nó trải qua một quá trình cắt trượt có kiểm soát. Đầu tiên, con đấm nén vật liệu, sau đó làm vỡ vật liệu dọc theo các đường được xác định cẩn thận. Khe hở phù hợp đảm bảo vết nứt lan truyền sạch sẽ từ cả mép con đấm và mép khuôn dập, gặp nhau ở giữa để tạo ra bề mặt cắt mịn.

Khe hở đúng sẽ tạo ra các lỗ trong đó phần trên một phần ba chiều cao có dạng hình trụ và được cắt trượt đúng cách, trong khi phần dưới hai phần ba có dạng hơi hình nón và thể hiện các dấu hiệu rách có kiểm soát—đây chính là đặc trưng của một thao tác dập lỗ được thiết lập đúng thông số kỹ thuật.

Điều gì xảy ra khi khe hở không đúng? Hai dạng hỏng hóc riêng biệt xuất hiện:

• Khe hở không đủ: Gây ra hiệu ứng cắt trượt thứ cấp, trong đó các vết nứt không thẳng hàng đúng cách. Điều này dẫn đến mài mòn quá mức ở con đấm, làm tăng lực dập yêu cầu và thường tạo ra các cạnh thô, bị biến cứng do gia công, gây khó khăn cho các công đoạn gia công tiếp theo.
• Khe hở quá lớn: Tạo ra các lỗ có vùng xé trung gian và mất độ phẳng bề mặt đáng kể. Các chi tiết xuất hiện ba via lớn hơn ở phía khuôn cắt (die side), đồng thời kích thước lỗ trở nên không ổn định—đây là vấn đề nghiêm trọng đối với các lắp ráp yêu cầu độ chính xác cao.

Các thông số khe hở không áp dụng chung cho mọi trường hợp. Chúng thay đổi tùy theo loại vật liệu, độ dày vật liệu và phương pháp gia công: đột lỗ (giữ lại phần vật liệu có lỗ) hay cắt biên (giữ lại phôi cắt—slug—as thành phẩm). Một bộ đầu đột và khuôn cắt được tối ưu hóa cho nhôm sẽ hoạt động kém hiệu quả trên thép không gỉ nếu không điều chỉnh lại khe hở.

Tiêu chuẩn dung sai cho ứng dụng yêu cầu độ chính xác cao

Ngoài khe hở, các dung sai kích thước còn quy định mức độ sai lệch cho phép đối với các chi tiết hoàn thiện. Đối với công việc gia công cơ khí thông thường, dung sai có thể cho phép ±0,005 inch (0,127 mm) hoặc lớn hơn. Còn đối với các ứng dụng yêu cầu độ chính xác cao—đặc biệt trong ngành hàng không vũ trụ hoặc thiết bị y tế—thường đòi hỏi dung sai ±0,001 inch (0,025 mm) hoặc chặt hơn.

Dung sai kích thước lỗ tuân theo các hướng dẫn cụ thể liên quan đến độ dày vật liệu.

• Đường kính lỗ tối thiểu: Bằng hoặc lớn hơn độ dày vật liệu đối với các vật liệu dẻo; bằng 1,5 lần độ dày đối với các hợp kim có độ bền cao
• Kích thước lỗ tối đa: Chủ yếu bị giới hạn bởi công suất (tấn) của máy ép và cấu trúc đỡ khuôn
• Khoảng cách lỗ: Duy trì khoảng cách tối thiểu bằng 2 lần độ dày vật liệu giữa các lỗ liền kề để tránh biến dạng vật liệu
• Khoảng cách đến mép: Đặt lỗ cách mép tấm ít nhất 1,5 lần độ dày vật liệu

Các tỷ lệ này rất quan trọng vì việc vi phạm chúng sẽ tạo ra các tập trung ứng suất làm biến dạng vật liệu xung quanh. Đục lỗ quá gần mép sẽ khiến mép đó cong vênh ra ngoài. Khoảng cách giữa các lỗ quá nhỏ sẽ khiến phần vật liệu (web) nằm giữa chúng bị rách một cách không kiểm soát được.

Đối với các chi tiết yêu cầu uốn sau khi đục lỗ, cần lưu ý thêm các yếu tố khác. Đặt các lỗ cách nhau khoảng 2,5 lần độ dày vật liệu thêm một bán kính uốn cách xa đường uốn để ngăn ngừa biến dạng trong quá trình gia công tạo hình. Việc bỏ qua hướng dẫn này sẽ dẫn đến các lỗ bị méo thành hình bầu dục và các khuyết tật thẩm mỹ, thường buộc phải loại bỏ những chi tiết vốn vẫn tốt.

Bảng sau đây tóm tắt tỷ lệ khoảng cách hở khuyến nghị cho bộ dập và khuôn dập kim loại tấm của bạn dựa trên loại vật liệu và phạm vi độ dày:

Vật liệu	Phạm vi độ dày	Tối thiểu / Đột lỗ	Tiêu chuẩn	Maximum
Nhôm, đồng, đồng thau	Lên đến 2mm	8%	10%	12%
Nhôm, đồng, đồng thau	2 mm đến 4 mm	10%	12%	15%
Nhôm, đồng, đồng thau	Trên 4 mm	12%	15%	20%
Thép mềm (20–25 kg/mm²)	Đến 2,5 mm	15%	18%	20%
Thép mềm (30–40 kg/mm²)	2,5 mm đến 5 mm	18%	22%	25%
Thép mềm (30–40 kg/mm²)	Trên 5 mm	20%	25%	30%
Thép không gỉ (60–80 kg/mm²)	Lên đến 1,5 mm	15%	20%	22%
Thép không gỉ (60–80 kg/mm²)	1,5 mm đến 3 mm	18%	22%	25%
Thép không gỉ (60–80 kg/mm²)	Trên 3 mm	20%	25%	28%

Lưu ý cách các vật liệu cứng hơn đòi hỏi tỷ lệ khe hở lớn hơn? Điều này nhằm bù đắp cho lực cắt tăng lên và giúp ngăn ngừa hiện tượng cắt thứ cấp—một nguyên nhân làm mòn dụng cụ nhanh chóng. Khi xác định thông số kỹ thuật cho bộ khuôn dập kim loại tấm trong một ứng dụng mới, hãy bắt đầu với các giá trị khe hở tiêu chuẩn và điều chỉnh dựa trên quan sát chất lượng mép cắt trong các loạt sản xuất ban đầu.

Việc xác định thông số kỹ thuật phù hợp sẽ ngăn ngừa các vấn đề về chất lượng thường gặp ở những quy trình được lập kế hoạch kém. Hiện tượng ba via, biến dạng lỗ và mài mòn dụng cụ sớm đều bắt nguồn từ sai sót trong khâu xác định thông số kỹ thuật—những vấn đề tốn kém hơn nhiều khi khắc phục trong quá trình sản xuất so với việc phòng ngừa ngay từ giai đoạn thiết kế kỹ thuật cẩn trọng ban đầu.

Đối với các dung sai chặt hơn, độ khít giữa các dụng cụ đục và khuôn sẽ cao hơn, dẫn đến chi phí chế tạo khuôn tăng lên và tốc độ mài mòn trong quá trình vận hành bình thường gia tăng. Sự đánh đổi này là hợp lý khi chức năng của chi tiết yêu cầu như vậy, nhưng việc quy định dung sai quá mức đối với các đặc điểm không quan trọng sẽ gây lãng phí chi phí mà không cải thiện được kết quả.

Việc hiểu rõ các thông số kỹ thuật này giúp bạn đưa ra những quyết định sáng suốt về khuôn mẫu và phương pháp sản xuất. Tuy nhiên, khi xem xét các yêu cầu ứng dụng cụ thể của bạn, phương pháp đục lỗ so sánh như thế nào với các phương pháp gia công khác?

So sánh phương pháp đục lỗ với các phương pháp gia công thay thế

Vậy là bạn đã có một chồng tấm kim loại cần khoan lỗ, cắt rãnh hoặc tạo hình phức tạp. Bạn nên chọn phương pháp đục lỗ, cắt bằng tia laser, phun nước hay cắt plasma? Câu hỏi này ảnh hưởng đến vô số quyết định sản xuất—và việc trả lời sai đồng nghĩa với việc chi tiêu quá mức cho công việc khối lượng nhỏ hoặc gây tắc nghẽn dây chuyền sản xuất hàng loạt do lựa chọn công nghệ không phù hợp.

Đây là thực tế: không có phương pháp gia công nào chiếm ưu thế trong mọi tình huống. Mỗi công nghệ mang lại những lợi thế riêng biệt, tùy thuộc vào vật liệu, yêu cầu về khối lượng sản xuất, mức độ phức tạp và các ràng buộc về ngân sách của bạn. Hãy cùng phân tích chi tiết cách thức đột dập kim loại tấm theo yêu cầu so sánh với các phương pháp khác để bạn có thể lựa chọn đúng phương pháp phù hợp nhất cho ứng dụng cụ thể của mình.

Đột dập so với cắt bằng tia laser và plasma

Khi so sánh các dụng cụ đột dập kim loại với các phương pháp cắt nhiệt, sự khác biệt không chỉ nằm ở yếu tố "cách thức tạo ra đường cắt". Mỗi phương pháp đều ảnh hưởng một cách riêng biệt đến tiến độ sản xuất, chất lượng chi tiết và lợi nhuận cuối cùng của bạn.

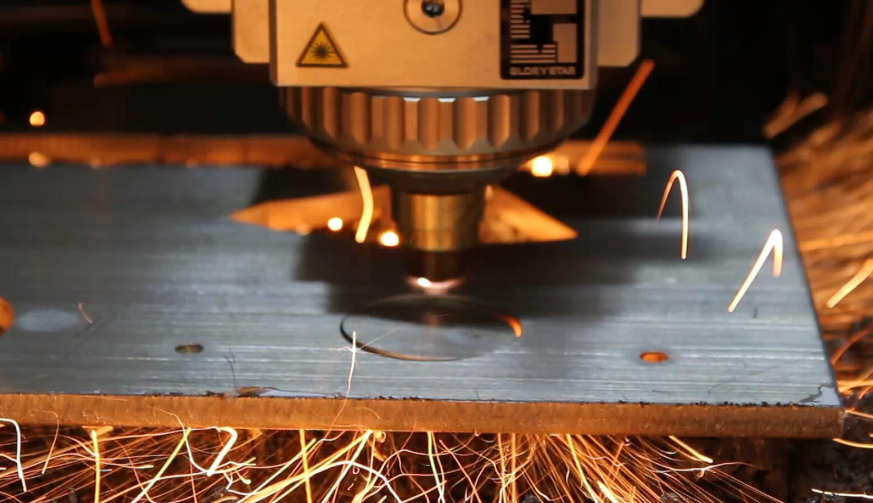

Cắt bằng tia laser: Độ chính xác kết hợp với tính linh hoạt

Cắt bằng tia laser sử dụng một chùm tia năng lượng cao được hội tụ để làm nóng chảy hoặc bốc hơi vật liệu với độ chính xác đáng kinh ngạc. Theo so sánh ngành công nghiệp , máy cắt laser phát huy hiệu quả vượt trội khi gia công các vật liệu mỏng, đạt tốc độ cắt cực nhanh và tạo ra các cạnh cắt sạch, thường chỉ cần xử lý hậu kỳ tối thiểu.

Những trường hợp máy cắt laser thực sự tỏa sáng:

• Các thiết kế phức tạp: Các hình học phức tạp và các đường cong chặt chẽ—những yếu tố đòi hỏi khuôn dập chuyên dụng đắt đỏ—có thể dễ dàng cắt bằng các đường dẫn laser được lập trình
• Chế tạo mẫu thử: Việc không cần đầu tư vào khuôn cắt cho phép bạn cắt ngay lập tức các chi tiết đơn lẻ
• Vật liệu có độ dày mỏng: Lợi thế về tốc độ trở nên đáng kể đối với vật liệu có độ dày dưới 3 mm

Tuy nhiên, các kim loại có độ phản xạ cao như đồng và đồng thau có thể gây khó khăn cho các laser CO2 truyền thống, dù công nghệ laser sợi quang đang không ngừng cải thiện khả năng xử lý những vật liệu này. Chất lượng mép cắt thường ở mức xuất sắc, khiến phương pháp cắt laser trở nên lý tưởng cho các bộ phận hiển thị bên ngoài hoặc các chi tiết yêu cầu độ chính xác kích thước cao.

Cắt plasma: Sức mạnh thô cho vật liệu dày

Cắt plasma sử dụng khí bị ion hóa để cắt nhanh và chi phí thấp qua các kim loại dẫn điện. Phương pháp này xử lý được vật liệu dày hơn so với cắt laser và có chi phí thiết bị thấp hơn, do đó rất phổ biến trong gia công thép kết cấu.

Các điểm đánh đổi? Chất lượng mép bị suy giảm so với cả cắt bằng tia laser và dập, thường đòi hỏi gia công mài hoặc hoàn thiện bổ sung. Vùng chịu ảnh hưởng nhiệt có thể làm thay đổi tính chất vật liệu gần mép cắt—đây là vấn đề đối với các ứng dụng yêu cầu độ chính xác cao. Đối với các mẫu lỗ lặp lại trong môi trường sản xuất, cắt plasma đơn giản không thể sánh được về tốc độ và độ ổn định với các quy trình dập tấm kim loại.

Cắt bằng tia nước: Máy cắt vạn năng

Công nghệ cắt bằng tia nước đẩy nước pha với hạt mài garnet qua một lỗ nhỏ ở áp suất cực cao, cho phép cắt gần như mọi loại vật liệu bạn đưa vào. Cắt bằng tia nước đặc biệt phù hợp để xử lý các vật liệu có độ dày lên đến 12 inch (khoảng 305 mm) hoặc hơn, đồng thời không tạo ra vùng chịu ảnh hưởng nhiệt vì đây là một quá trình cắt lạnh.

Nghe hoàn hảo, đúng không? Chưa vội kết luận. Cắt bằng tia nước thường chậm hơn cắt bằng laser, đặc biệt trên các vật liệu mỏng. Chi phí vận hành cao hơn do phải sử dụng các vật tư tiêu hao như mài mòn garnet và yêu cầu xử lý nước chuyên biệt. Đối với các ứng dụng đục lỗ tấm kim loại với khối lượng lớn, cắt bằng tia nước đơn giản không thể cạnh tranh được về chi phí trên mỗi chi tiết.

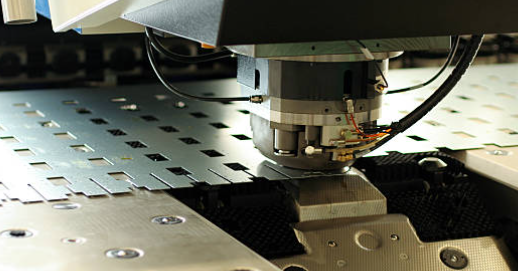

Nơi Đục Lỗ Thống Trị

Một quy trình đục lỗ tấm kim loại—dù sử dụng bộ khuôn tiêu chuẩn hay cấu hình tùy chỉnh—đem lại hiệu quả vượt trội trong những tình huống cụ thể:

• Các chi tiết lặp lại: Sau khi lắp đặt khuôn, việc tạo ra các lỗ giống nhau chỉ mất vài phần giây cho mỗi lần đục
• Khối lượng sản xuất lớn: Chi phí trên mỗi chi tiết giảm mạnh khi số lượng sản xuất tăng lên
• Chất Lượng Nhất quán: Mỗi lần đục đều cho kết quả giống nhau—không có sai lệch chương trình hay biến đổi chùm tia
• Nhiều công đoạn: Các máy đục lỗ hiện đại có thể tích hợp nhiều công cụ, thực hiện đồng thời các thao tác cắt, uốn và tarô trong một lần gá đặt

Chất lượng mép từ các dụng cụ đục lỗ thường ở mức tốt đến xuất sắc, tuy nhiên đôi khi vẫn cần xử lý vát mép nhẹ tùy thuộc vào loại vật liệu và cài đặt khe hở. Khác với các phương pháp nhiệt, quá trình đục lỗ không tạo ra vùng ảnh hưởng bởi nhiệt, nhờ đó bảo toàn đầy đủ tính chất vật liệu trên toàn bộ chi tiết.

Cân nhắc khối lượng sản xuất khi lựa chọn phương pháp

Hãy tưởng tượng bạn cần 50 chi tiết có các lỗ cắt phức tạp. Giờ hãy tưởng tượng bạn cần 50.000 chi tiết giống hệt như vậy. Phương pháp gia công tối ưu thay đổi đáng kể giữa hai tình huống này — và việc hiểu rõ lý do giúp bạn tránh được những sai lầm tốn kém.

Kinh tế sản xuất số lượng thấp

Đối với các mẫu thử nghiệm, loạt sản xuất ngắn hoặc các chi tiết tùy chỉnh đơn chiếc, chi phí đầu tư cho khuôn dập trở thành yếu tố then chốt. Ở đây, cắt laser và cắt phun nước chiếm ưu thế vì chúng không yêu cầu bất kỳ khuôn dập đặc thù nào cho chi tiết. Bạn chỉ cần lập trình đường cắt và bắt đầu sản xuất ngay lập tức.

Các dụng cụ đột dập tùy chỉnh yêu cầu khoản đầu tư ban đầu—có thể lên tới hàng trăm hoặc hàng nghìn đô la, tùy thuộc vào mức độ phức tạp. Việc phân bổ chi phí này cho chỉ một vài chi tiết sẽ khiến chi phí trên mỗi chi tiết trở nên kém hiệu quả về mặt kinh tế so với các phương pháp không cần khuôn mẫu.

Hiệu quả cao về khối lượng

Khi khối lượng sản xuất tăng lên đến hàng trăm hoặc hàng nghìn chi tiết, phương trình kinh tế hoàn toàn đảo ngược. Đối với các lô sản xuất lớn, chi phí vận hành trên mỗi chi tiết khi đột dập thường là thấp nhất nhờ tốc độ và hiệu suất cao của phương pháp này.

Hãy xem xét ví dụ sau: một máy cắt laser có thể cắt một mẫu lỗ cụ thể trong 30 giây. Trong khi đó, một máy đột dập tạo ra cùng mẫu lỗ đó trong chưa đầy 2 giây. Nhân sự chênh lệch thời gian này với 10.000 chi tiết, bạn sẽ tiết kiệm được cả ngày thời gian chạy máy. Ngay cả khi phải đầu tư đáng kể vào khuôn mẫu, phương pháp đột dập vẫn trở nên hiệu quả về chi phí hơn hẳn khi sản xuất ở quy mô lớn.

Câu hỏi về điểm hòa vốn

Chính xác tại đâu thì phương pháp đột dập trở nên kinh tế hơn so với cắt laser hoặc cắt phun nước? Điều này phụ thuộc vào:

• Độ phức tạp và chi phí khuôn mẫu
• Thời gian chu kỳ gia công mỗi chi tiết trên từng công nghệ
• Chi phí giờ máy tại khu vực của bạn
• Yêu cầu về các công đoạn gia công phụ trợ

Là một hướng dẫn chung, các mẫu lỗ đơn giản thường đạt điểm hòa vốn ở khoảng 200–500 chi tiết. Đối với dụng cụ gia công tùy chỉnh phức tạp, có thể cần từ 1.000 chi tiết trở lên trước khi chi phí trên mỗi chi tiết trở nên ưu việt hơn khi sử dụng phương pháp đột dập. Đối tác gia công của bạn phải có khả năng tính toán chính xác các điểm chuyển đổi cụ thể dựa trên hình học và thông số kỹ thuật thực tế của bạn.

Bảng so sánh dưới đây tóm tắt hiệu suất của từng phương pháp gia công trên các yếu tố ra quyết định chính:

Phương pháp	Tốc độ	Chi phí ở khối lượng nhỏ	Chi phí ở khối lượng lớn	Chất lượng mép cắt	Ứng dụng tốt nhất
Đấm	Rất nhanh (các đặc điểm lặp lại)	Cao hơn (chi phí đầu tư dụng cụ)	Thấp nhất trên mỗi chi tiết	Tốt đến xuất sắc	Sản xuất khối lượng lớn, các mẫu lỗ lặp lại, hình dạng đồng nhất
Cắt Laser	Nhanh (vật liệu mỏng)	Trung bình (không yêu cầu dụng cụ)	Trung bình đến Cao	Xuất sắc	Thiết kế phức tạp, mẫu thử nghiệm, gia công độ chính xác cao trên vật liệu mỏng
Cắt plasma	Nhanh (vật liệu dày)	Thấp đến trung bình	Trung bình	Trung bình đến Tốt	Thép cấu trúc dày, cắt thô, các dự án nhạy cảm về chi phí
Cắt bằng nước	Chậm hơn	Trung bình đến Cao	Cao hơn (vật tư tiêu hao)	Tốt (bề mặt đã phun cát)	Vật liệu nhạy cảm với nhiệt, vật liệu có độ dày rất lớn, hợp kim đặc biệt

Giải pháp lai (Hybrid)

Các nhà sản xuất thông minh thường kết hợp nhiều công nghệ. Một máy cắt laser có thể xử lý các đường viền ngoài phức tạp trong khi một máy đột lỗ tấm kim loại đảm nhiệm các chi tiết bên trong lặp đi lặp lại. Cách tiếp cận lai này tận dụng tính linh hoạt của cắt laser đối với các hình dạng đòi hỏi khuôn gia công chuyên dụng tốn kém, đồng thời khai thác tốc độ cao của đột lỗ để xử lý các chi tiết tiêu chuẩn.

Khi đánh giá dự án tiếp theo của bạn, hãy xem xét không chỉ phương pháp nào có thể cắt được vật liệu của bạn, mà còn phương pháp nào tối ưu hóa toàn bộ quy trình sản xuất của bạn. Chi phí thấp nhất trên mỗi chi tiết sẽ trở nên vô nghĩa nếu bạn phải chờ hàng tuần để nhận các chi tiết vốn có thể giao trong vài ngày.

Sau khi làm rõ việc lựa chọn phương pháp gia công, việc hiểu cách các ngành công nghiệp khác nhau áp dụng những công nghệ này — cũng như các tiêu chuẩn cụ thể mà họ phải tuân thủ — sẽ giúp bạn điều chỉnh cách tiếp cận cho các ứng dụng chuyên biệt.

Ứng dụng Ngành nghề từ Ô tô đến Hàng không Vũ trụ

Bạn đã bao giờ tự hỏi điều gì kết nối khung gầm bên dưới chiếc xe của bạn, các tấm cấu trúc bên trong máy bay và thanh kim loại đục lỗ trang trí trên mặt tiền tòa nhà hiện đại? Tất cả đều dựa vào các thao tác dập chính xác được thiết kế riêng nhằm đáp ứng những yêu cầu khắt khe đặc thù của từng ngành công nghiệp. Mặc dù nguyên lý cơ bản vẫn không thay đổi, mỗi lĩnh vực lại đặt ra những thách thức riêng, từ đó phân biệt rõ các nhà sản xuất thông thường với những đối tác thực sự chuyên biệt.

Hiểu rõ những yêu cầu đặc thù theo ngành giúp bạn giao tiếp hiệu quả hơn với nhà cung cấp, xác định đúng dung sai kỹ thuật phù hợp và lựa chọn được các đối tác có năng lực đáp ứng tiêu chuẩn chất lượng cụ thể của bạn. Cùng tìm hiểu cách các ứng dụng dập tùy chỉnh khác biệt nhau trong ba lĩnh vực: ô tô, hàng không vũ trụ và xây dựng.

Yêu cầu đối với linh kiện ô tô và khung gầm

Ngành công nghiệp ô tô tiêu thụ một lượng lớn các chi tiết kim loại được dập lỗ. Một chiếc xe điển hình chứa từ 300 đến 500 chi tiết kim loại được dập, từ các đầu nối pin và giá đỡ cảm biến dưới nắp ca-pô cho đến cơ cấu ghế và cụm khóa cửa trong toàn bộ khoang nội thất.

Các chi tiết khung gầm, giá đỡ hệ thống treo và các bộ phận gia cường kết cấu đòi hỏi các mẫu lỗ đặc biệt chính xác. Những chi tiết này phải căn chỉnh hoàn hảo với các chi tiết ghép nối trong các thao tác lắp ráp tốc độ cao, không để lại bất kỳ dung sai nào về kích thước. Một lỗ bắt vít đặt lệch dù chỉ một chút so với thông số kỹ thuật cũng có thể ngăn cản việc lắp đặt bu-lông đúng cách—dẫn đến việc ngừng dây chuyền sản xuất, trong đó mỗi phút ngừng hoạt động gây tổn thất hàng nghìn đô la.

Điều gì làm cho việc dập lỗ trong ngành ô tô khác biệt so với gia công chung? Hãy xem xét các yêu cầu đặc thù của ngành này:

• Tiêu chuẩn dung sai: Các thành phần an toàn quan trọng yêu cầu độ chính xác ±0,002 inch hoặc chặt hơn đối với các điểm neo dây đai an toàn, vỏ túi khí và các bộ phận phanh. Các cụm chức năng thường có dung sai từ ±0,005 đến ±0,010 inch đối với giá đỡ động cơ và giá treo hệ thống treo.
• Thông số kỹ thuật vật liệu: Thép cường độ cao chiếm ưu thế trong các vùng chịu va chạm quan trọng, trong khi thép cán nguội được sử dụng cho hầu hết các giá đỡ và các thành phần kết cấu. Mỗi loại vật liệu đều đòi hỏi các khoảng hở giữa chày và cối cũng như các phép tính lực ép (tấn) phù hợp.
• Dự kiến về khối lượng: Các đợt sản xuất kéo dài tới hàng trăm nghìn hoặc hàng triệu chi tiết yêu cầu khuôn dập được thiết kế để đạt tuổi thọ vượt trội. Một chày tùy chỉnh bị mài mòn sớm sẽ làm gián đoạn toàn bộ chuỗi cung ứng.
• Yêu cầu truy xuất nguồn gốc: Mọi lô vật liệu và mọi lần thay đổi khuôn dập đều phải được ghi chép đầy đủ nhằm hỗ trợ các cuộc điều tra thu hồi tiềm ẩn.

Có lẽ quan trọng nhất, công việc trong chuỗi cung ứng ô tô đòi hỏi chứng nhận IATF 16949. Đây là tiêu chuẩn quản lý chất lượng đặc thù cho ngành ô tô, được xây dựng dựa trên ISO 9001 với các yêu cầu về phòng ngừa sai hỏng, giảm thiểu sự biến động và quản lý chuỗi cung ứng một cách nghiêm ngặt. Nếu không có chứng nhận này, doanh nghiệp sẽ không thể cung cấp sản phẩm cho các nhà sản xuất ô tô lớn.

Đối với các nhà sản xuất đang tìm kiếm khả năng dập khuôn theo yêu cầu đạt chứng nhận IATF 16949, Công nghệ kim loại Shaoyi (Ningbo) là minh chứng điển hình cho cách tiếp cận toàn diện như vậy. Sự kết hợp giữa chế tạo mẫu nhanh, sản xuất hàng loạt tự động và hỗ trợ toàn diện về thiết kế cho sản xuất (DFM) của họ đáp ứng đầy đủ toàn bộ yêu cầu dập khuôn theo yêu cầu trong ngành ô tô — từ việc xác nhận thiết kế ban đầu cho đến sản xuất số lượng lớn.

Các tiêu chuẩn ngành Hàng không Vũ trụ và Xây dựng

Nếu dung sai trong ngành ô tô đã khá khắt khe, thì các yêu cầu trong ngành hàng không vũ trụ còn đẩy mức độ chính xác lên cao hơn nữa. Khi dập lỗ trên các vật liệu dùng cho cấu trúc máy bay, dung sai được thu hẹp đáng kể trong khi các thách thức liên quan đến vật liệu lại gia tăng mạnh.

Hãy xem xét những thách thức mà các nhà gia công hàng không vũ trụ gặp phải khi làm việc với các hợp kim chuyên dụng. Một nhà sản xuất đã thành công trong việc đột lỗ có đường kính 0,100 inch trên vật liệu INCONEL dày 0,125 inch — một siêu hợp kim dựa trên niken nổi tiếng vì độ cứng và khả năng chống mài mòn cao. Điều này đòi hỏi các phương pháp đổi mới, bao gồm việc cắt trước các lỗ có kích thước nhỏ hơn yêu cầu bằng công nghệ laser trước khi sử dụng khuôn đột để cắt chính xác đường kính cuối cùng. Kết quả đạt được? Các lỗ đáp ứng dung sai tổng cộng ±0,004 inch với phần mép (land) chiếm 45% — những thông số kỹ thuật vốn từng được coi là không thể thực hiện được bằng các phương pháp truyền thống.

Dịch vụ đột kim loại hàng không vũ trụ phải giải quyết:

• Vật liệu đặc biệt: INCONEL, các hợp kim titan và các cấp nhôm chuyên dụng đều kháng lại các thao tác đột, do đó đòi hỏi vật liệu khuôn chất lượng cao và đôi khi cần kết hợp cả phương pháp đột-laser.
• Độ chụn khít cao hơn: Trong khi ngành ô tô có thể chấp nhận dung sai ±0,005 inch đối với các chi tiết chức năng, thì các giá đỡ hàng không vũ trụ thường yêu cầu dung sai ±0,002 inch hoặc tốt hơn đối với các đặc điểm quan trọng.
• Tài liệu hóa nghiêm ngặt: Mọi thao tác đều yêu cầu khả năng truy xuất đầy đủ, với việc kiểm tra mẫu đầu tiên nhằm xác nhận độ chính xác của khuôn trước khi bắt đầu sản xuất.
• Loại bỏ các công đoạn phụ: Máy kết hợp dập/laze có thể đạt dung sai đường kính ±0,002 inch đối với lỗ có đường kính 0,100 inch, loại bỏ hoàn toàn công đoạn khoan vốn được thực hiện sau khi dập trước đây.

Các ứng dụng trong xây dựng và kiến trúc đặt ra những thách thức khác biệt. Các tấm kim loại đục lỗ theo yêu cầu dành cho mặt đứng công trình, các thanh nối cấu trúc và hệ thống thông gió đòi hỏi độ bền và tính nhất quán về mặt thẩm mỹ hơn là độ chính xác ở mức hàng không vũ trụ. Tuy nhiên, những ứng dụng này thường liên quan đến kích thước tấm lớn hơn và các họa tiết trang trí, từ đó đẩy giới hạn khả năng của các máy dập tiêu chuẩn.

Các yêu cầu về dập trong kiến trúc thường bao gồm:

• Tính nhất quán của họa tiết: Các lỗ đục trang trí phải duy trì khoảng cách và hình dáng đồng đều trên toàn bộ diện tích tấm lớn — bất kỳ sự sai lệch nào dễ nhìn thấy đều trở thành khuyết tật về mặt thẩm mỹ.
• Khả năng chống ăn mòn: Các lắp đặt ngoài trời đòi hỏi vật liệu và lớp phủ có khả năng chịu đựng hàng thập kỷ tiếp xúc với thời tiết.
• Sự toàn vẹn về cấu trúc: Các tấm đục lỗ phải duy trì độ bền đủ lớn bất chấp việc loại bỏ một phần vật liệu, do đó yêu cầu thiết kế kỹ lưỡng các mẫu đục lỗ.
• Các profile tùy chỉnh: Các lắp đặt mang thương hiệu thường yêu cầu các hình dạng đục lỗ độc đáo nhằm tạo ra các mẫu ánh sáng cụ thể hoặc thể hiện bản sắc thương hiệu.

Dù bạn đang tìm nguồn cung dụng cụ dập và khuôn dập từ Mỹ cho sản xuất trong nước hay hợp tác với các nhà sản xuất quốc tế, việc hiểu rõ những yêu cầu đặc thù của ngành sẽ giúp bạn truyền đạt chính xác các thông số kỹ thuật. Nhà gia công sản xuất các giá đỡ khung gầm ô tô hoạt động dưới những ràng buộc cơ bản khác biệt so với nhà gia công tạo ra các tấm kim loại đục lỗ kiến trúc—ngay cả khi cả hai đều sử dụng các thao tác dập kim loại tương tự.

Khi các yêu cầu của ngành đã được làm rõ, yếu tố quan trọng tiếp theo cần xem xét là nhận diện và ngăn ngừa các vấn đề về chất lượng có thể làm gián đoạn ngay cả các thao tác dập được quy định kỹ lưỡng.

Xử lý sự cố các vấn đề phổ biến về chất lượng dập

Bạn đã chọn đúng bộ dụng cụ dập, lựa chọn vật liệu phù hợp và thiết lập chính xác khe hở—thế nhưng các chi tiết kim loại sau khi dập vẫn xuất hiện lỗi khi rời khỏi máy ép. Mũi ba via (burr) làm trầy xước ngón tay trong quá trình lắp ráp. Lỗ không vừa với bulông hoặc đinh vít được thiết kế để lắp vào. Các mép cắt trông như bị rách thay vì được cắt sạch. Điều này có quen thuộc không?

Các vấn đề về chất lượng trong các quy trình dập tấm kim loại theo yêu cầu hiếm khi xuất hiện mà không có dấu hiệu cảnh báo trước. Chúng phát triển dần dần do mài mòn dụng cụ, khe hở thay đổi và các thông số quy trình bị lệch. Những nhà sản xuất luôn tạo ra được các chi tiết đạt tiêu chuẩn kiểm tra không chỉ nhờ may mắn—mà còn nhờ đã xây dựng các phương pháp hệ thống nhằm phát hiện sớm các sự cố và khắc phục kịp thời trước khi tỷ lệ phế phẩm tăng cao. Cùng xem xét kỹ các vấn đề chất lượng phổ biến nhất thường gặp trong các thao tác dập xuyên (piercing punch) của bạn và cách xử lý hiệu quả từng vấn đề.

Ngăn ngừa hình thành ba via (burr) và các khuyết tật ở mép cắt

Vết ba via—những phần nhô ra không mong muốn và các cạnh thô ráp hình thành trên các chi tiết được dập—là khiếu nại về chất lượng phổ biến nhất trong các quy trình dập kim loại. Ngoài những lo ngại về mặt thẩm mỹ, vết ba via còn gây ra những vấn đề thực tế: chúng tạo nguy cơ mất an toàn trong quá trình vận chuyển và thao tác, cản trở các công đoạn lắp ráp, và thường đòi hỏi các quy trình xử lý ba via thứ cấp tốn kém.

Hiểu rõ nguyên nhân hình thành vết ba via giúp bạn phòng ngừa chúng. Theo nghiên cứu trong ngành, có một số yếu tố góp phần gây ra hiện tượng này:

• Mài Mòn Dụng Cụ: Khi mũi dập và cối dập bị mài mòn, các cạnh cắt trở nên cùn và cong tròn. Dụng cụ bị mài mòn khiến tấm kim loại biến dạng không đều trong quá trình dập thay vì cắt sạch.
• Khe hở không đúng: Khi khe hở giữa mũi dập và cối dập nằm ngoài phạm vi tối ưu, kim loại bị giãn và rách thay vì gãy sạch dọc theo đường cắt đã định.
• Tính chất vật liệu: Các kim loại mềm hơn, dẻo hơn thường dễ hình thành vết ba via hơn so với các vật liệu cứng hơn. Độ dày vật liệu cũng ảnh hưởng đến mức độ dễ xuất hiện ba via.
• Tốc độ dập: Vận hành quá nhanh gây biến dạng nhanh dẫn đến tạo ba via, trong khi dập quá chậm sinh ra nhiệt lượng quá mức ảnh hưởng đến chất lượng đường cắt.

Danh sách kiểm tra khắc phục sự cố để phòng ngừa ba via của bạn nên bao gồm:

• Kiểm tra cạnh cắt của chày xem có bị cùn, tròn hoặc các dấu mài mòn rõ ràng hay không
• Kiểm tra cạnh của cối xem có bị vỡ mẻ, nứt hoặc các vết bóng loáng cho thấy ma sát quá mức hay không
• Xác minh cài đặt khe hở phù hợp với loại vật liệu và thông số độ dày quy định
• Đo chiều cao ba via trên các chi tiết mẫu — thiết lập giới hạn chấp nhận được và loại bỏ các chi tiết vượt quá giới hạn này
• Đảm bảo tốc độ dập nằm trong phạm vi khuyến nghị của nhà sản xuất đối với cấu hình chày – cối kim loại của bạn
• Bôi trơn thích hợp để giảm ma sát và tích tụ nhiệt

Khi ba via vẫn xuất hiện dù đã thiết lập đúng, các hành động khắc phục bao gồm:

• Mài sắc lại hoặc thay thế dụng cụ: Các cạnh cùn là nguyên nhân chính gây ra ba via. lên đến 95% độ chính xác ban đầu .
• Điều chỉnh cài đặt khe hở: Thực hiện các lần chạy thử với các giá trị khe hở khác nhau, đo chiều cao ba via để xác định cài đặt tối ưu cho ứng dụng cụ thể của bạn.
• Chuyển sang vật liệu khác nếu có thể: Khi ba via không thể tránh khỏi đối với một loại vật liệu nhất định, hãy cân nhắc sử dụng các hợp kim cứng hơn hoặc các cấp tôi khác nhằm đạt được quá trình cắt sạch hơn.
• Tối ưu hóa bôi trơn: Chọn chất bôi trơn phù hợp với vật liệu của bạn và áp dụng đều lên bề mặt chày, cối và tấm kim loại.

Chẩn đoán các vấn đề biến dạng lỗ

Biến dạng lỗ biểu hiện dưới nhiều dạng: lỗ hình ô van thay vì hình tròn, kích thước nằm ngoài dung sai cho phép, và các lỗ bị loe hoặc thuôn (hình chuông). Mỗi triệu chứng này đều phản ánh những nguyên nhân gốc rễ cụ thể trong thiết lập chày – cối của bạn.

Biến dạng thường bắt nguồn từ những vấn đề sau:

• Khe hở quá lớn: Khi khe hở giữa chày và cối quá lớn, vật liệu bị giãn ra trước khi đứt gãy. Điều này tạo ra các lỗ có vùng xé trung gian và mất mát đáng kể về kích thước.
• Khe hở không đủ: Khe hở quá nhỏ gây ra các hiệu ứng cắt thứ cấp, trong đó các đường nứt không trùng khớp đúng cách, dẫn đến mép lỗ thô ráp và bề mặt lỗ bị biến cứng do gia công.
• Lệch trục: Khi chày và cối không được căn chỉnh đồng tâm hoàn toàn, lực cắt phân bố không đều, tạo ra các lỗ hình ô van và làm mòn nhanh hơn ở một bên dụng cụ.
• Áp lực tấm đẩy (stripper) không đủ: Nếu tấm đẩy không giữ phẳng vật liệu trong quá trình đột dập, tấm kim loại bị nâng lên và dịch chuyển, làm biến dạng hình học của lỗ.

Các bước chẩn đoán biến dạng lỗ bao gồm:

• Đo kích thước lỗ tại nhiều vị trí bằng đầu đo chuẩn hoặc máy so sánh quang học
• Kiểm tra độ ô van bằng cách so sánh các giá trị đo được tại hai hướng vuông góc 90 độ
• Quan sát thành lỗ để xác định các dấu cắt đều hay các biểu hiện bị xé, giãn
• Sử dụng đồng hồ so hoặc thiết bị căn chỉnh bằng tia laser để kiểm tra độ đồng tâm giữa chày và cối
• Kiểm tra lò xo đẩy phôi và xác nhận áp lực đủ lớn đối với độ dày vật liệu

Việc khắc phục biến dạng đòi hỏi quy trình điều chỉnh hệ thống:

• Tính lại và thiết lập lại khe hở dựa trên các đặc tính thực tế và độ dày của vật liệu
• Căn chỉnh lại bộ khuôn bằng thiết bị đo lường chính xác
• Thay thế các chi tiết dẫn hướng đã mòn gây ra chuyển động ngang
• Tăng áp lực đẩy phôi hoặc thay thế các lò xo bị suy giảm
• Đối với các đầu dập lỗ theo yêu cầu riêng, hãy xác minh rằng bộ khuôn đáp ứng đúng thông số kỹ thuật thiết kế ban đầu

Các biện pháp bảo trì ngăn ngừa vấn đề chất lượng

Kiểm soát chất lượng hiệu quả về chi phí nhất là việc thực hiện trước khi sự cố xảy ra. Thiết lập quy trình bảo trì hệ thống chày – cối một cách hệ thống sẽ ngăn chặn quá trình suy giảm dần dần, vốn cuối cùng dẫn đến sản xuất các chi tiết lỗi.

Các công việc bảo trì hàng ngày nên bao gồm:

• Lau sạch các chày và cối bằng khăn khô, không xơ sau mỗi ca sản xuất
• Loại bỏ phoi và mảnh vụn khỏi các khoang cối bằng khí nén
• Kiểm tra trực quan các cạnh cắt để phát hiện dấu hiệu hư hỏng rõ ràng hoặc mài mòn
• Kiểm tra mức độ bôi trơn và bổ sung lại khi cần thiết
• Ghi chép lại mọi âm thanh bất thường, yêu cầu lực tăng lên hoặc biến động về chất lượng

Các quy trình kiểm tra định kỳ hàng tuần hoặc hàng tháng được mở rộng để bao gồm:

• Tháo bộ khuôn ra khỏi máy ép để làm sạch kỹ lưỡng và kiểm tra chi tiết
• Kiểm tra các cạnh cắt dưới kính phóng đại để phát hiện vết nứt vi mô hoặc mẻ cạnh
• Đo kích thước chày so với thông số kỹ thuật ban đầu nhằm theo dõi tiến trình mài mòn
• Kiểm tra các thiết lập khe hở và điều chỉnh nếu cần để bù cho độ mòn
• Thử nghiệm các chi tiết mẫu và đo lường so với yêu cầu dung sai

Các dấu hiệu mòn chính báo hiệu nhu cầu bảo trì:

• Chiều cao mép thừa tăng lên: Sự gia tăng dần của ba-via cho thấy lưỡi cắt đang bị cùn dần
• Yêu cầu lực cắt tăng lên: Dụng cụ bị mòn đòi hỏi nhiều lực hơn để hoàn tất quá trình cắt
• Tiếng ồn bất thường trong quá trình vận hành: Những thay đổi về âm thanh thường xuất hiện trước khi các vấn đề chất lượng trở nên rõ rệt
• Các vết bóng trên đầu đấm: Những vết này cho thấy ma sát và hiện tượng dính mài mòn (galling), làm tăng tốc độ mòn
• Nứt hoặc mẻ: Bất kỳ hư hỏng nào có thể nhìn thấy đều yêu cầu xử lý ngay lập tức—việc tiếp tục vận hành sẽ làm tăng nguy cơ hỏng hóc nghiêm trọng của dụng cụ

Đối với các quy trình sử dụng bộ đục lỗ được tùy chỉnh, việc lưu giữ hồ sơ chi tiết về lịch sử bảo dưỡng của từng dụng cụ sẽ giúp dự đoán thời điểm cần thay thế. Theo dõi số lượng sản phẩm đã gia công kết hợp với các phép đo mức độ mài mòn để xác định tuổi thọ kỳ vọng của dụng cụ đối với vật liệu và khối lượng sản xuất cụ thể của bạn.

Khoản đầu tư vào việc kiểm tra và bảo trì hệ thống mang lại lợi ích thiết thực thông qua việc kéo dài tuổi thọ dụng cụ, đảm bảo chất lượng chi tiết ổn định và giảm tỷ lệ phế phẩm. Các xưởng coi nhẹ công tác bảo trì—xem đây chỉ là việc làm sau cùng—sẽ tốn nhiều chi phí hơn cho việc mua dụng cụ thay thế và khắc phục sai sót liên quan đến chất lượng so với những xưởng duy trì chương trình phòng ngừa kỷ luật cao.

Khi hệ thống kiểm soát chất lượng đã được thiết lập, bạn đã sẵn sàng đối mặt với thử thách tiếp theo: điều hướng quy trình thiết kế và đặt hàng đầu đục tùy chỉnh nhằm đảm bảo các thông số kỹ thuật dụng cụ của bạn được chuyển đổi chính xác thành các dụng cụ sẵn sàng đưa vào sản xuất.

Quy trình Thiết kế và Đặt hàng Đầu đục Tùy chỉnh

Bạn đã xác định được các vấn đề về chất lượng cần tránh và hiểu rõ yếu tố nào khiến dụng cụ gia công chính xác hoạt động hiệu quả. Giờ đây, bạn sẽ đối mặt với thách thức thực tiễn thường khiến nhiều khách hàng mua lần đầu gặp khó khăn: làm thế nào để chuyển đổi nhu cầu sản xuất của bạn thành một máy đục lỗ tùy chỉnh, sẵn sàng đưa vào vận hành ngay khi giao hàng?

Hành trình từ giai đoạn "chúng tôi cần dụng cụ gia công tùy chỉnh" đến khi "các bộ phận đang được vận chuyển" đòi hỏi nhiều hơn mức mà hầu hết kỹ sư dự kiến về mặt trao đổi thông tin, lập đặc tả kỹ thuật và ra quyết định. Nếu thực hiện đúng quy trình, bạn sẽ nhận được dụng cụ gia công hoạt động hoàn hảo ngay từ lần đục đầu tiên. Ngược lại, nếu vội vàng đẩy nhanh tiến độ, bạn sẽ phải đối mặt với những lần điều chỉnh tốn kém, tiến độ bị chậm trễ và dụng cụ gia công không bao giờ thực sự đáp ứng được kỳ vọng.

Xác định Chính Xác Kích Thước và Yêu Cầu

Mọi dự án đục lỗ tùy chỉnh thành công đều bắt đầu từ các đặc tả rõ ràng và đầy đủ. Thông tin bạn cung cấp trực tiếp quyết định việc dụng cụ gia công có được giao sẵn sàng cho sản xuất hay lại phải trải qua những lần hiệu chỉnh phiền hà qua lại.

Trước khi liên hệ với các nhà sản xuất khuôn dập và bộ phận cắt, hãy thu thập những thông tin thiết yếu sau:

• Hình học lỗ: Kích thước chính xác, bao gồm bán kính góc, góc thoát khuôn hoặc các đặc điểm hình dạng đặc biệt. Đối với các hình dạng phức tạp, vui lòng cung cấp tập tin CAD ở các định dạng phổ biến (DXF, DWG, STEP).
• Thông số kỹ thuật vật liệu: Bao gồm cấp vật liệu, phạm vi độ dày và bất kỳ xử lý bề mặt nào (mạ kẽm, sơn, phủ) mà khuôn của bạn phải xử lý được.
• Yêu cầu dung sai: Chỉ rõ dung sai kích thước cho đường kính lỗ, vị trí lỗ và chất lượng mép. Dung sai chặt hơn sẽ làm tăng chi phí khuôn — chỉ quy định mức dung sai thực sự cần thiết cho ứng dụng của bạn.
• Dự kiến khối lượng sản xuất: Việc bạn sản xuất 500 chi tiết mỗi năm hay 50.000 chi tiết mỗi tháng sẽ ảnh hưởng đáng kể đến việc lựa chọn vật liệu khuôn và phương pháp thiết kế.
• Thông số máy ép: Cung cấp thông số định mức lực ép (tấn) của máy, hành trình con trượt, hệ thống khuôn (Wilson, Mate, Trumpf, v.v.) và kích thước lắp đặt.

Việc đo lường yêu cầu một cách chính xác sẽ ngăn ngừa những sai sót đặt hàng phổ biến nhất. Hãy sử dụng các thiết bị đo đã được hiệu chuẩn phù hợp với yêu cầu dung sai của bạn—thước kẹp và panme cho công việc tiêu chuẩn, máy so sánh quang học hoặc thiết bị máy đo tọa độ (CMM) cho các ứng dụng yêu cầu độ chính xác cao. Khi đo các chi tiết hoặc lỗ hiện có mà bạn đang cố gắng sao chép, hãy ghi rõ bạn đang đo kích thước danh nghĩa hay kích thước thực tế đã sản xuất.

Đối với các ứng dụng yêu cầu dập lỗ tùy chỉnh có logo của bạn hoặc mẫu đục lỗ mang thương hiệu, vui lòng cung cấp file đồ họa vector ở kích thước thực tế. Các hình ảnh bitmap cần được chuyển đổi và có thể không tái tạo chính xác thiết kế của bạn. Hãy nêu rõ kích thước nhỏ nhất của các chi tiết trong thiết kế—các chi tiết quá tinh xảo có thể không thể hiện được trên bộ khuôn bền vững, đặc biệt trong sản xuất số lượng lớn.

Từ Yêu cầu Báo giá đến Bộ Khuôn Hoàn chỉnh

Hiểu rõ toàn bộ quy trình đặt hàng giúp bạn lập kế hoạch cho các mốc thời gian thực tế và thiết lập kỳ vọng phù hợp với đội ngũ sản xuất. Ngay cả trước khi chế tạo mẫu thử, khái niệm sản phẩm phải được hiện thực hóa từ bản vẽ sơ đồ—việc sử dụng các thông số kỹ thuật này để phát triển khuôn là bước đầu tiên trong quá trình chế tạo mẫu thử vật lý.

1. Yêu cầu ban đầu và gửi thông số kỹ thuật: Liên hệ với các nhà cung cấp tiềm năng kèm theo gói thông số kỹ thuật đầy đủ của bạn. Các nhà sản xuất chất lượng sẽ phản hồi bằng những câu hỏi làm rõ—một nhà cung cấp đưa ra báo giá ngay lập tức mà không hiểu rõ ứng dụng của bạn có thể sẽ không cung cấp được khuôn mẫu phù hợp.
2. Đánh giá và so sánh báo giá: Đánh giá báo giá không chỉ dựa trên giá cả. Cần xem xét thời gian giao hàng, các dịch vụ đi kèm (đánh giá khả năng sản xuất – DFM, chế tạo mẫu thử), điều khoản bảo hành và năng lực của nhà cung cấp đối với ứng dụng cụ thể của bạn. Các nhà sản xuất như Shaoyi cung cấp thời gian phản hồi báo giá trong vòng 12 giờ cùng hỗ trợ DFM toàn diện, giúp tối ưu đáng kể giai đoạn này.
3. Đánh giá và tối ưu hóa thiết kế: Trước khi bắt đầu sản xuất khuôn, các nhà cung cấp giàu kinh nghiệm sẽ xem xét thông số kỹ thuật của bạn để đánh giá khả năng chế tạo. Việc đánh giá toàn bộ phạm vi công việc là yếu tố then chốt trong quy trình sản xuất khuôn—điều này xác lập kỳ vọng về độ bền vững của khuôn hoàn chỉnh cũng như các mốc kiểm soát quản lý dự án. Bước hợp tác này thường giúp phát hiện các cơ hội nhằm kéo dài tuổi thọ khuôn, giảm chi phí hoặc nâng cao chất lượng chi tiết.
4. Chế tạo mẫu thử (nếu áp dụng): Đối với các ứng dụng phức tạp hoặc có giá trị cao, việc chế tạo khuôn mẫu giúp xác nhận thiết kế của bạn trước khi triển khai sản xuất khuôn đạt tiêu chuẩn công nghiệp. Các lựa chọn chế tạo mẫu nhanh—một số nhà sản xuất có thể giao hàng trong vòng 5 ngày—cho phép bạn kiểm tra hình dáng, độ lắp ghép và chức năng trước khi đầu tư đầy đủ.
5. Sản xuất khuôn công nghiệp: Sau khi thiết kế được phê duyệt, quá trình sản xuất khuôn thực tế sẽ bắt đầu. Thời gian giao hàng dao động từ 2–4 tuần đối với các cấu hình tiêu chuẩn, và từ 6–8 tuần đối với các bộ khuôn cắt dập tùy chỉnh phức tạp yêu cầu vật liệu đặc biệt hoặc xử lý đặc biệt.
6. Kiểm tra và phê duyệt mẫu đầu tiên: Các nhà sản xuất chất lượng sản xuất các bộ phận mẫu bằng khuôn mới của bạn và cung cấp báo cáo đo lường kích thước. Hãy xem xét kỹ lưỡng các báo cáo này so với thông số kỹ thuật của bạn trước khi phê duyệt sử dụng cho sản xuất hàng loạt.
7. Bán và lắp đặt: Nhận khuôn kèm đầy đủ tài liệu, bao gồm các thông số thiết lập, khoảng hở đề xuất và lịch bảo trì. Các lần chạy sản xuất đầu tiên cần được giám sát cẩn thận để xác minh hiệu suất đạt đúng kỳ vọng.

Tự làm/Nội bộ hay Thuê ngoài: Ra quyết định đúng đắn

Bạn nên phát triển năng lực chế tạo khuôn nội bộ hay hợp tác với các nhà cung cấp chuyên biệt? Quyết định này không chỉ ảnh hưởng đến dự án hiện tại mà còn tác động đến tính linh hoạt sản xuất dài hạn của bạn.

Các yếu tố thuận lợi cho việc phát triển khuôn nội bộ

• Tần suất tùy chỉnh cao: Nếu bạn liên tục phát triển các cấu hình dập mới, năng lực nội bộ sẽ giúp rút ngắn thời gian giao hàng và giảm sự phụ thuộc vào bên ngoài.
• Thiết kế sở hữu riêng: Một số ứng dụng liên quan đến sở hữu trí tuệ mà bạn muốn giữ kín thay vì chia sẻ với các nhà cung cấp bên ngoài.
• Cơ sở hạ tầng hiện có: Các xưởng đã được trang bị đầy đủ năng lực phòng dụng cụ—máy mài mặt phẳng, thiết bị gia công xung điện (EDM), thiết bị nhiệt luyện—có thể bổ sung sản xuất bộ dập lỗ tùy chỉnh với mức đầu tư tăng dần.
• Nhu cầu lặp lại nhanh: Các môi trường phát triển yêu cầu thay đổi thiết kế thường xuyên sẽ hưởng lợi từ khả năng điều chỉnh khuôn mẫu ngay lập tức.

Các yếu tố thuận lợi cho việc thuê ngoài sản xuất khuôn mẫu

• Chuyên môn chuyên sâu: Các nhà sản xuất chuyên về chày và cối có nhiều thập kỷ kinh nghiệm tích lũy được về vật liệu, hình học và các dạng hỏng hóc—điều mà các chương trình sản xuất nội bộ hiếm khi đạt được.
• Hiệu quả sử dụng vốn: Thiết bị chế tạo khuôn mẫu đòi hỏi khoản đầu tư đáng kể. Trừ khi bạn sản xuất khối lượng khuôn mẫu lớn, việc thuê ngoài thường mang lại hiệu quả kinh tế cao hơn.
• Tính nhất quán về chất lượng: Các nhà cung cấp giàu kinh nghiệm duy trì hệ thống kiểm soát chất lượng nghiêm ngặt, thiết bị kiểm tra và kiểm soát quy trình—những yếu tố mà các cơ sở quy mô nhỏ khó có thể tái tạo.
• Tính linh hoạt về năng lực sản xuất: Các đối tác bên ngoài có thể đáp ứng các đợt tăng đột biến về khối lượng mà không cần mở rộng nhân sự hay trang thiết bị nội bộ.

Hầu hết các hoạt động sản xuất đều nhận thấy cách tiếp cận kết hợp mang lại hiệu quả tốt nhất. Duy trì năng lực nội bộ để thực hiện các điều chỉnh đơn giản và sửa chữa khẩn cấp, đồng thời hợp tác với các nhà cung cấp chuyên biệt để phát triển khuôn mẫu mới phức tạp. Sự kết hợp này mang lại tính linh hoạt mà không phải gánh chịu toàn bộ áp lực của việc xây dựng đầy đủ năng lực sản xuất nội bộ.

Việc chế tạo khuôn mẫu đòi hỏi tư duy phù hợp—đây không chỉ đơn thuần là tiếp nhận thông số kỹ thuật từ khách hàng và gia công đúng loại khuôn. Mà quan trọng hơn, đây là quá trình đảm bảo các yếu tố biến đổi được kiểm soát sát sao để đáp ứng đúng kỳ vọng về ứng dụng. Dù bạn phát triển khuôn mẫu nội bộ hay hợp tác với các chuyên gia bên ngoài, nguyên tắc này luôn là kim chỉ nam cho mọi dự án dập khuôn theo yêu cầu thành công.

Khi khuôn mẫu của bạn đã được đặt hàng và giao hàng, yếu tố cuối cùng cần xem xét là bảo vệ khoản đầu tư này thông qua bảo trì đúng cách và quản lý vòng đời hiệu quả.

Các yếu tố liên quan đến bảo trì và tuổi thọ của khuôn mẫu theo yêu cầu

Bộ khuôn dụng cụ tùy chỉnh của bạn đã đến nơi, các chi tiết đầu tiên trông hoàn hảo và dây chuyền sản xuất đang vận hành trơn tru. Tuy nhiên, đây là câu hỏi phân biệt rõ ràng giữa những xưởng sản xuất vận hành theo phương thức tinh gọn với những xưởng thường xuyên đối mặt với các vấn đề về chất lượng và thời gian ngừng hoạt động ngoài dự kiến: bộ khuôn dập của bạn thực tế sẽ bền bao lâu, và điều gì quyết định việc bạn chỉ đạt được 50.000 lần dập hay lên tới 500.000 lần dập từ khoản đầu tư đó?

Câu trả lời không phải là một con số duy nhất — mà là một phương trình phức tạp bao gồm độ cứng vật liệu, khối lượng sản xuất, kỷ luật bảo trì và việc biết rõ thời điểm mài sắc không còn mang lại hiệu quả kinh tế.

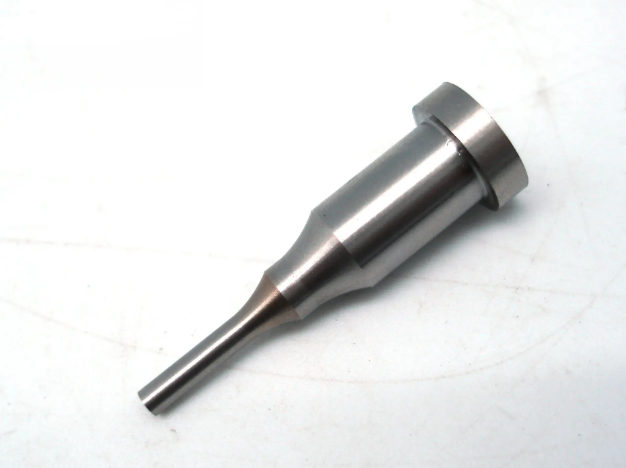

Kéo dài tuổi thọ khuôn dụng cụ thông qua công tác bảo trì đúng cách

Hãy coi bộ khuôn dập và khuôn lỗ kim loại của bạn như một thiết bị đo lường chính xác. Bỏ bê nó, hiệu suất sẽ suy giảm nhanh chóng; bảo trì đúng cách, bạn sẽ khai thác tối đa giá trị từ mỗi đô la đầu tư vào khuôn dụng cụ tùy chỉnh.

Theo dữ liệu ngành , tuổi thọ khuôn dụng cụ thay đổi đáng kể tùy theo ứng dụng:

• Ứng dụng nhẹ (nhựa mỏng, nhôm): 100.000 đến 500.000 lần đục lỗ với việc bảo trì đúng cách
• Ứng dụng trung bình (thép carbon thấp, độ dày trung bình): 50.000 đến 200.000 lần đục lỗ
• Ứng dụng nặng (thép không gỉ, hợp kim cường độ cao): 10.000 đến 50.000 lần đục lỗ

Các khoảng giá trị này chênh lệch gấp 5 lần trở lên — và sự khác biệt giữa việc đạt mức thấp nhất so với mức cao nhất chủ yếu phụ thuộc vào các phương pháp bảo trì.

Các yếu tố cơ bản của bảo trì hàng ngày

Các thói quen hàng ngày nhất quán giúp ngăn ngừa suy giảm dần dần, vốn cuối cùng dẫn đến các sự cố về chất lượng:

• Làm sạch dụng cụ sau mỗi ca sản xuất bằng khăn không xơ — mảnh vụn còn sót lại trên các cạnh cắt sẽ làm tăng tốc độ mài mòn
• Bôi trơn bằng loại dầu bôi trơn phù hợp trước khi cất giữ; điều này giúp giảm ma sát trong các thao tác tiếp theo và ngăn ngừa ăn mòn
• Kiểm tra trực quan các cạnh cắt để phát hiện vết nứt, vết vỡ hoặc các dạng mài mòn bất thường
• Ghi chép số lượng sản xuất nhằm theo dõi tổng số lần sử dụng so với tuổi thọ dự kiến
• Cất giữ dụng cụ trong các hộp bảo vệ hoặc giá đỡ nhằm tránh để các cạnh tiếp xúc với các dụng cụ khác

Lịch trình kiểm tra định kỳ

Ngoài các thói quen hàng ngày, hãy thiết lập các khoảng thời gian kiểm tra chuyên sâu định kỳ:

• Hàng tuần: Tháo khuôn và dụng cụ ra khỏi máy dập để làm sạch kỹ lưỡng và kiểm tra cạnh dưới kính phóng đại
• Hàng tháng: Đo kích thước đầu đột so với thông số kỹ thuật ban đầu nhằm lượng hóa mức độ mài mòn
• Cứ sau 10.000–25.000 lần đột: Tiến hành đánh giá chính thức bao gồm kiểm tra độ sắc cạnh và xác minh khe hở
• Hàng quý: Xem lại nhật ký bảo trì để nhận diện các xu hướng cho thấy cần điều chỉnh quy trình

Việc bôi trơn đúng cách cần được đặc biệt chú trọng. Bôi trơn giúp giảm ma sát giữa khuôn và vật liệu gia công, từ đó làm giảm sinh nhiệt và mài mòn. Việc sử dụng chất bôi trơn được thiết kế riêng cho các thao tác đột — chứ không phải dầu máy thông dụng — sẽ kéo dài đáng kể tuổi thọ dụng cụ, đặc biệt khi gia công các vật liệu cứng.

Điều kiện bảo quản quan trọng hơn nhiều so với nhận thức của nhiều cửa hàng. Các bộ khuôn dập và bộ khuôn đục lỗ – dập của máy gia công sắt (ironworker) và máy đục lỗ – dập Scotchman để trong môi trường ẩm ướt sẽ bị ăn mòn bề mặt, làm hỏng các cạnh cắt. Bảo quản trong kho có kiểm soát nhiệt độ hoặc bao bì chống ăn mòn bằng chất ức chế hơi nước sẽ bảo vệ khoản đầu tư của bạn trong các giai đoạn không sử dụng.

Khi nào nên sửa chữa thay vì thay thế dụng cụ chuyên dụng

Dần dần, mọi mũi dập đều bị cùn và mọi khuôn dập đều bị mài mòn. Quyết định then chốt là lựa chọn giữa mài sắc, sửa chữa hay thay thế mới — và việc đưa ra quyết định đúng đắn sẽ xác định hiệu quả kinh tế thực sự của hệ thống dụng cụ bạn đang sử dụng.

Các dấu hiệu cho thấy cần bảo trì

• Chiều cao mép thừa (burr) tăng vượt ngưỡng cho phép
• Lực ép yêu cầu tăng lên khi thực hiện các thao tác giống nhau
• Các dấu hiệu mài mòn rõ ràng, cạnh mũi dập bị bo tròn hoặc các vùng bóng loáng trên đầu mũi dập
• Tiếng động bất thường trong chu kỳ dập
• Sai lệch kích thước ở các chi tiết được dập

Mài sắc: Hàng phòng thủ đầu tiên

Việc mài lại chuyên nghiệp giúp khôi phục các cạnh cắt với chi phí chỉ bằng một phần nhỏ so với chi phí thay thế. Đối với các bộ khuôn dập và cối dập tiêu chuẩn của Roper Whitney cũng như các loại dụng cụ tương tự, có thể thực hiện nhiều chu kỳ mài lại trước khi sự thay đổi về kích thước ảnh hưởng đến chất lượng chi tiết. Hãy thiết lập lịch trình mài sắc dựa trên số lượng sản xuất chứ không nên chờ đến khi phát sinh vấn đề chất lượng mới buộc phải thực hiện.

Cân nhắc yếu tố kinh tế: việc sửa chữa một dụng cụ thường rẻ hơn 50–80% so với việc mua mới , trong khi các dụng cụ được bảo trì và sửa chữa đúng cách có thể kéo dài tuổi thọ đáng kể, từ đó hoãn lại việc thay thế tốn kém. Đây là khoản tiết kiệm đáng kể đối với các dụng cụ chuyên dụng cao cấp, vốn có thể có giá ban đầu lên tới hàng nghìn đô la Mỹ.

Khi Việc Thay Thế Trở Thành Lựa Chọn Tốt Hơn

Việc sửa chữa sẽ không còn hợp lý khi:

• Mức độ mài mòn về kích thước vượt quá khả năng hiệu chỉnh thông qua mài lại
• Xuất hiện vết nứt hoặc mẻ làm suy giảm độ bền cấu trúc
• Số lần mài tích lũy đã làm giảm chiều dài của trục dập xuống dưới giới hạn điều chỉnh
• Chi phí sửa chữa đạt khoảng 60–70% chi phí thay thế
• Công nghệ chế tạo khuôn đã cải thiện đáng kể kể từ lần mua ban đầu

Đối với các loại khuôn chuyên dụng như bộ khuôn dập ch 70 được sử dụng trong các ứng dụng cụ thể, việc thay thế có thể kéo dài thời gian giao hàng, do đó cần lên kế hoạch trước. Theo dõi tiến trình mài mòn để bạn có thể đặt hàng khuôn thay thế trước khi các khuôn hiện tại hoàn toàn hư hỏng.

Kinh tế học của khoản đầu tư vào khuôn

Các nhà sản xuất thông minh tính toán chi phí khuôn trên mỗi chi tiết thay vì chỉ tập trung vào giá mua ban đầu. Hãy xem ví dụ sau:

• Chi phí khuôn dập tùy chỉnh: $800
• Tuổi thọ dự kiến với bảo trì: 200.000 lần dập
• Chi phí cho mỗi lần dập: $0.004

Giờ hãy tưởng tượng việc bỏ qua bảo trì làm giảm tuổi thọ xuống còn 75.000 lần dập:

• Chi phí cho mỗi lần dập: $0.0107

Điều này khiến chi phí khuôn trên mỗi chi tiết gần như tăng gấp ba lần—chưa kể đến các vấn đề về chất lượng, phế phẩm và thời gian ngừng hoạt động ngoài kế hoạch đi kèm với sự hư hỏng sớm của khuôn. Những "khoản tiết kiệm" từ việc bỏ qua bảo trì sẽ nhanh chóng biến mất khi bạn tính toán kỹ các con số thực tế.

Đầu tư vào thép dụng cụ chất lượng cao cho các bộ khuôn dập của bạn. Mặc dù chi phí ban đầu có thể cao hơn, nhưng về lâu dài chúng sẽ giúp bạn tiết kiệm chi phí nhờ tuổi thọ dài hơn và giảm tần suất thay thế khuôn. Các vật liệu cao cấp như thép dụng cụ D2 hoặc M2 mang lại khả năng chống mài mòn xuất sắc, từ đó làm cho chi phí đầu tư ban đầu cao hơn trở nên hợp lý trong suốt các đợt sản xuất kéo dài.

Bằng cách xem các bộ khuôn dập kim loại tấm theo yêu cầu của bạn như một tài sản được quản lý chứ không phải là một khoản chi tiêu hao mòn, bạn sẽ khai thác tối đa giá trị từ mọi khoản đầu tư vào khuôn dập, đồng thời duy trì chất lượng ổn định mà khách hàng của bạn kỳ vọng.

Các câu hỏi thường gặp về dập kim loại tấm theo yêu cầu

1. Một bộ khuôn dập và khuôn lỗ theo yêu cầu có giá bao nhiêu?

Giá bộ dập và khuôn tùy chỉnh thay đổi đáng kể tùy theo mức độ phức tạp, vật liệu và dung sai. Các chày dập tròn đơn giản có thể có giá vài trăm đô la Mỹ, trong khi các bộ khuôn tạo hình phức tạp có thể lên tới vài nghìn đô la Mỹ. Khoản đầu tư này thường mang lại lợi ích nhanh chóng trong sản xuất số lượng lớn, khi chi phí trên mỗi chi tiết giảm mạnh so với các phương pháp không dùng khuôn như cắt laser. Các nhà sản xuất được chứng nhận IATF 16949 như Shaoyi cung cấp thời gian báo giá trong vòng 12 giờ để hỗ trợ bạn đánh giá chi phí trước khi cam kết.

2. Sự khác biệt giữa chày dập và khuôn dập trong gia công tấm kim loại là gì?

Dụng cụ đục (punch) là thành phần nam, di chuyển xuống phía dưới với lực mạnh vào tấm kim loại, trong khi khuôn dập (die) là thành phần nữ được đặt ở vị trí bên dưới để đỡ vật liệu và xác định hình dạng cuối cùng của lỗ. Cùng nhau, hai thành phần này tạo nên mối quan hệ đục–khuôn (punch-and-die), cho phép cắt kim loại một cách sạch sẽ. Khe hở giữa các thành phần này—thường bằng 4–25% độ dày vật liệu, tùy thuộc vào loại kim loại—quyết định chất lượng mép cắt, mức độ hình thành ba-vơ (burr) và tuổi thọ của dụng cụ.

3. Tôi có thể đặt làm dụng cụ đục kim loại theo yêu cầu dành riêng cho ứng dụng cụ thể của mình không?

Có, dụng cụ đục theo yêu cầu có thể được sản xuất để phù hợp với gần như mọi hình dạng, từ các đường kính không tiêu chuẩn đơn giản đến các logo thương hiệu phức tạp hoặc các profile chức năng. Các nhà sản xuất yêu cầu thông số kỹ thuật chi tiết, bao gồm kích thước chính xác, cấp độ và độ dày vật liệu, yêu cầu về dung sai cũng như dự kiến khối lượng sản xuất. Các nhà cung cấp hàng đầu cung cấp hỗ trợ thiết kế cho sản xuất (DFM) và chế tạo mẫu nhanh—một số đơn vị có thể hoàn tất trong vòng 5 ngày—để kiểm chứng thiết kế trước khi triển khai sản xuất dụng cụ chính thức.

4. Bộ dụng cụ đục lỗ theo yêu cầu có thể sử dụng trong bao lâu trước khi cần thay thế?

Tuổi thọ của dụng cụ dao cắt dao động từ 10.000 lần đục đối với các ứng dụng thép không gỉ chịu tải nặng đến hơn 500.000 lần đục đối với các công việc nhôm chịu tải nhẹ. Việc bảo trì đúng cách giúp kéo dài đáng kể tuổi thọ—làm sạch định kỳ, bôi trơn phù hợp và mài sắc theo lịch trình có thể giúp dụng cụ đạt tới mức cao nhất trong dải tuổi thọ nêu trên. Các loại thép làm dụng cụ cao cấp như D2 hoặc M2 có giá ban đầu cao hơn nhưng mang lại khả năng chống mài mòn vượt trội, phù hợp cho các dây chuyền sản xuất kéo dài.

5. Những vật liệu nào có thể gia công bằng phương pháp đục lỗ kim loại tấm theo yêu cầu?

Các tay cầm đục lỗ tùy chỉnh xử lý được nhiều loại kim loại khác nhau, bao gồm thép carbon thấp, thép không gỉ (các mác 304, 316, 430), hợp kim nhôm, đồng và đồng thau. Mỗi loại vật liệu yêu cầu khe hở cụ thể giữa đầu đục và khuôn, đồng thời có thể đòi hỏi các vật liệu làm dụng cụ hoặc lớp phủ khác nhau. Các vật liệu cứng hơn như thép không gỉ làm tăng tốc độ mài mòn dụng cụ và yêu cầu lực ép lớn hơn, trong khi các vật liệu mềm hơn như nhôm có thể cần bề mặt đầu đục được đánh bóng để ngăn ngừa hiện tượng dính trượt.
