Qisqacha

Alyuminiy yig'ilmalarida issiqlik kengayishini samarali boshqarish alyuminiyning yuqori issiqlik kengayish koeffitsienti (CTE) tufayli uning harorat o'zgarishida katta hajm o'zgarishiga uchrashini hisobga olib, juda muhim. Asosiy strategiyalarga CTE lari mos keladigan materiallarni tanlash, harakat uchun dizayn imkoniyatlarini joriy etish hamda egiluvchan leykar, yoki nozik halqalar kabi maxsus komponentlardan foydalanish orqali kuchlanishni so'rish, shaklini o'zgartirish, birikma uzilishini va ishlash samarasini pasayishini oldini olish kiradi.

Alyuminiyning issiqlik kengayishining asosiy tamoyillarini tushunish

Issiqlik kengayishi — moddaning temperaturasi o'zgarganda shakli, maydoni va hajmi o'zgarish tendentsiyasini tavsiflovchi moddaning asosiy xususiyati. Muhandislik materiallari uchun bu ko'rsatkich issiqlik kengayish koeffitsienti (CTE) , harorat o'zgarishidagi har bir darajaga to'g'ri keladigan o'lchamdagi kasr o'zgarishini o'lchaydi. Yuqori CTE ga ega materiallar past CTE ga ega materiallarga qaraganda ancha kengayadi va qisqaradi.

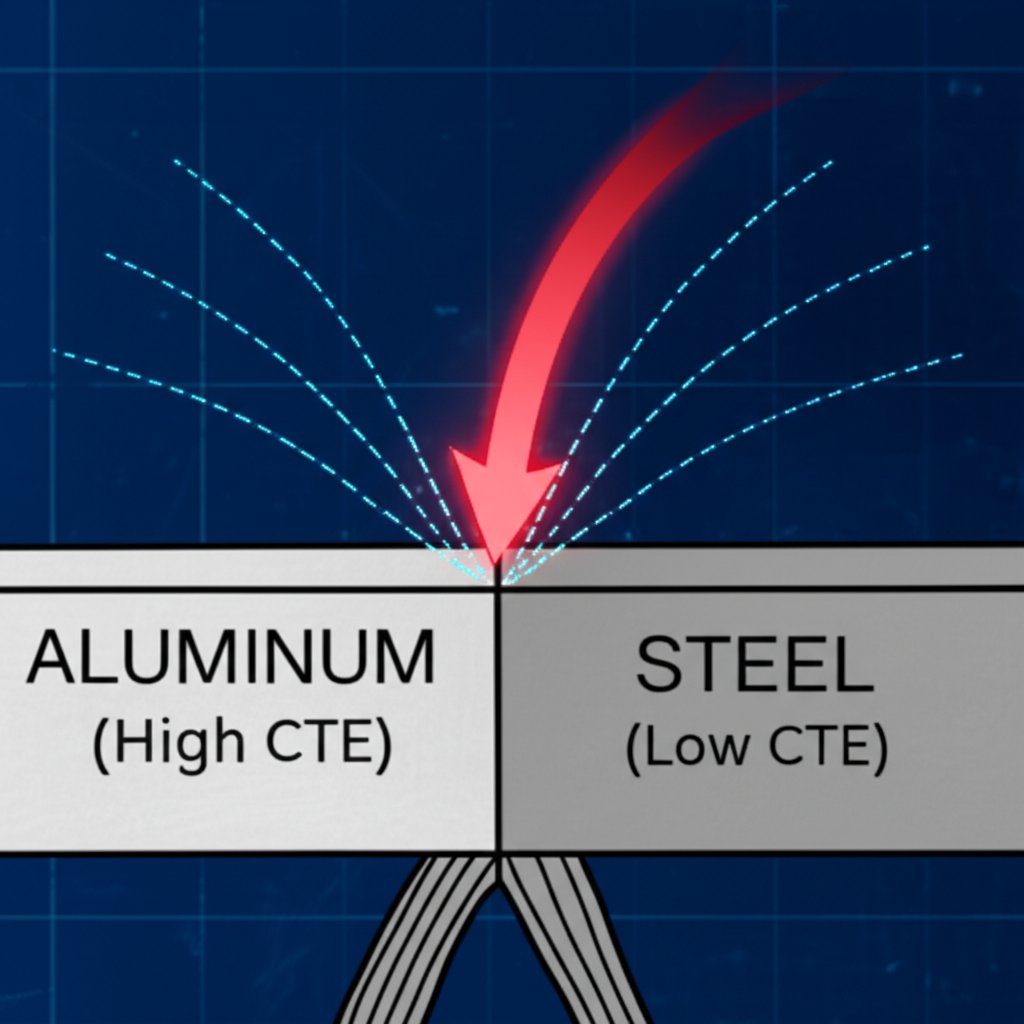

Alyuminiy va uning qotishmalari nisbatan yuqori issiqlik kengayish koeffitsientiga (CTE) ega bo'lib, odatda har bir gradus Selsiy darajasiga nisbatan millionda 23 qismni (ppm/°C) tashkil qiladi. Bunga qarama-qarshi ravishda, po'latning CTE qiymati taxminan 12 ppm/°C atrofida. Bu ko'p materialli birlashtirishda muammolarning asosiy manbai hisoblanadi. Harorat oshgani sari alyuminiy qism bir xil o'lchamdagi po'lat qismga nisbatan deyarli ikki marta ko'proq kengayishga harakat qiladi. Bu turli kengayish katta mexanik kuchlanishni keltirib chiqaradi, natijada egilish, mahkamlagichlarning charchashi va oxir-oqibat ulanishlarning ishdan chiqishi kuzatilishi mumkin.

Ushbu xatti-harakat keng ishlatilish harorat oralig'iga ega bo'lgan qo'llanmalarda, masalan, avtomashina dvigatellari, kosmik texnika komponentlari va tashqi elektron qopqoqlarda maxsus muhim ahamiyatga ega. Domadia tomonidan tayyorlangan batafsil darslikda aytib o'tilganidek, Domadia , alyuminiyning issiqlik kengayishini hisobga olmaslik yuqori samarali dizaynlarda zarur bo'lgan tuzilma mustahkamligi va aniq o'lchamlarni buzishi mumkin. Shu sababli, ushbu asosiy tamoyilni tushunish chidamli hamda ishonchli alyuminiy birliklarini loyihalashga olib keluvchi birinchi qadamdir.

Kengayishni boshqarish bo'yicha asosiy muhandislik strategiyalari

Alyuminiyning yuqori issiqlik kengayishidan kelib chiqadigan qiyinchiliklarni kamaytirish uchun bir nechta muhandislik strategiyalaridan foydalanish mumkin. Ushbu yondashuvlar materialshunoslikdan tortib ixtisoslashtirilgan komponentlarga va faol issiqlik boshqaruviga qadar turlicha bo'lib, har biri ilovaning aniq talablariga qarab noyob afzalliklarni taqdim etadi.

Materialni tanlash va qotishmalar

Birinchi himoya chizig'i ehtimoli darajadagi materiallarni tanlashdir. Har qanday holatda, CTE ga yaqin bo'lgan materiallar bilan alyuminiy juftligi har xil kengayishni kamaytirishi mumkin. Bu amalga oshirilmaydigan bo'lsa, alyuminiyni o'zini o'zgartirish ham yechim bo'ladi. Alyuminiyni kremniy kabi elementlar bilan qotishma qilish uning CTE sini kamaytirishi mumkin. Masalan, Al-Si qotishmalari issiqlik kengayishini cheklovchi evtektik matritsani hosil qiladi. Shunga o'xshab, tsirkoniy kabi elementlar bilan mikroqotishma material tuzilishidagi donlarni barqarorlashtirib, issiqlik ta'sirida kengayishning o'zgaruvchanligini cheklaydi.

Maxsus mexanik komponentlar

Ko'plab birlashtirishlarda harakatni so'rash yoki moslashtirish uchun maxsus komponentlardan foydalaniladi. Ajoyib misol ta'minot halqasi , to'lqinsimon to'rtburchak shaklidagi aniq mahkamlovchi vosita bo'lib, u prujina singari ishlaydi. Uni tahlil qilishiga ko'ra, AQSH Ta'minot Halqalari , ushbu komponentlar po'lat lagerni oltinotli korpusga o'rnatish kabi aralash materiallardan tashkil topgan lagerni birlashtirishda juda samarali. An'anaviy bosish o'tirmasi oltinotli korpus po'lat lagerni kengaytirib yuborganida barcha ushlab turish kuchini yo'qotishi mumkin, lekin taqsimot halqasi keng harorat oralig'ida siljish va ishdan chiqishni oldini olish uchun doimiy radial kuchni saqlab turadi.

Faol issiqlikni boshqarish

Yana bir samarali yondashuv — komponentning haroratini bevosita nazorat qilishdir. Faol issiqlikni boshqarish kengayishga olib keladigan harorat o'zgarishlarini (ΔT) kamaytirishga qaratilgan. Keng tarqalgan strategiyalarga quyidagilar kiradi:

• Nurli qoplamalar: Quyosh nurlarini yutish koeffitsienti past bo'lgan qoplamalardan foydalanish tush tushadigan komponentlarning maksimal haroratini pasaytirish uchun quyoshdan keladigan issiqlikni kamaytiradi.
• Majburiy konveksiya: Elektron kabinetlar kabi yopiq tizimlarda, ventilyatorlar yoki nafas olish uskunalari havo aylanishini ta'minlab, issiqlikni tarqatish va barqaror ish haroratini saqlash imkonini beradi.
• Soya: Oddiy ravishda komponentlarni to'g'ridan-to'g'ri quyosh nurlaridan himoya qilish, kunduzgi harorat oshishini sezilarli darajada kamaytirishi va umumiy issiq yukini pasaytirishi mumkin.

Turli xil materiallardan tashkil topgan birlashtirish uchun loyihalash jihatlar

Eng keng tarqalgan va muammoli vaziyat — CTE (issiqlik kengaytirish koeffitsienti) jihatidan ancha farq qiluvchi materiallarga, masalan po'lat, kompozit yoki keramikaga alyuminiyni ulash. Aynan shu CTE farqi yopishtirilgan yoki bolt bilan mahkamlangan tutashtirishlarda kuchlanish va ishdan chiqishning asosiy sababidir. Bunday hollarda asosiy maqsad — vayron qiluvchi kuchlanish hosil qilmagan holda farq qiluvchi harakatga moslashuvchan bo'lgan tuzilmani yaratishdir.

Maxsus yopishtiruvchi moddalardan foydalanish — eng samarali yechimlarning biri. Yopishtiruvchi mutaxassislari tomonidan tushuntirilishicha MasterBond , ikkita asosiy yopishtiruvchi strategiyalar mavjud. Birinchisi — kengayish koeffitsienti past bo'lgan, ko'pincha keramik yoki maxsus to'ldirgichlar bilan to'ldirilgan qattiq yopishtiruvchi moddani ishlatish, bu esa o'z navbatida birikma chizig'ining kengayishini minimal darajada kamaytiradi. Ikkinchisi va ko'pincha yanada mustahkamroq usul — moslashuvchan yoki mustahkamlangan yopishtiruvchi tizimdan foydalanishdir. Bu yopishtiruvchi moddalarning moduli past, cho'ziluvchanligi esa yuqori bo'lib, u asoslar harakatlanishidan hosil bo'ladigan kuchlanishlarni o'ziga so'rib, cho'zilish imkonini beradi. Bu moslashuvchanlik kuchlanishning birikma sirtida jamlanishini oldini oladi, aks holda bu qatlamlarning ajralishiga yoki asosning ishdan chiqishiga olib kelishi mumkin.

Yopishtiruvchilardan tashqari, mexanik dizayn elementlari ham zarur moslashuvchanlikni ta'minlay oladi. Dizaynda yahlari o'rniga teskari teshiklar tezlatgichlar uchun ishlatish ular kengayganida yoki qisqarganda bir asosning ikkinchisiga nisbatan siljishiga imkon beradi. Shunga o'xshash, sirpanish birikmalari , moslashtirilgan ulagichlar yoki garmonlar dizaynga harakatlanish uchun zarur bo'lgan erkinlikni kiritish, komponentlarni samarali ajratish va kuchlanishni to'planishini oldini olish uchun ishlatiladi.

Amaliy qo'llanmalar va sanoat misollari

Aluminiyda issiqlik kengayishini boshqarish tamoyillari turli sohalarda qo'llaniladi va har bir sohaga xos muammolarga ega yechimlar ishlab chiqiladi. Har bir qo'llanma ishonchlilik va uzoq muddatli ishlashni ta'minlash uchun to'g'ri strategiyani tanlashning ahamiyatini ko'rsatadi.

Lagerni va aylanuvchi tuzilmalarni

Sanoat nasoslari va dvigatellarda po'lat o'qlar ko'pincha yengil aluminiy korpuslarga o'rnatiladi. Mexanizm ishlayotganda qizib ketganda, po'lat o'qqa qaraganda aluminiy korpus ko'proq kengayadi, bu o'q tashqi halqasining siljishiga olib kelishi mumkin. Bu tebranishlarga, ortiqcha iste'molga va erta ishdan chiqishga olib keladi. Bunday birlashtirishlarda egiluvchan halqalardan foydalanish talab etiladigan ushlab turish kuchini baland haroratlarda ham saqlash imkonini beradi, shu bilan birga o'q mustahkam o'rnatilgan holda qoladi.

Elektronika va aviatsiya elektronikasi

Zamonaviy elektronika, ayniqsa kosmik va mudofaa sohasidagi dasturlar, issiqlikni tarqatish va yengil konstruktiv qo'llab-quvvatlash uchun aluminiy qoplamalarga tayanadi. Biroq, ushbu korpuslar CTE qiymati ancha past bo'lgan bosma sim kabi (PCB) va boshqa komponentlarni o'z ichiga oladi. Kabi tushuntirilganidek S-Bond Technologies , ish vaqtidagi harorat o'zgarishi paytida paydo bo'ladigan kuchlanish tushunmalari va ulagichlarga zarar yetkazishi mumkin. Bunday hollarda issiqlikni o'tkazuvchan, moslashuvchan kleylardan komponentlarga issiqlik chiqarish uchun radiatori (issiqlik chiqaruvchi) biriktirishda foydalaniladi, bu esa issiqlik kengayish farqidan kelib chiqadigan mexanik kuchlanishni so'rish orqali samarali issiqlik o'tkazish yo'lini ta'minlaydi.

Avtomototsozlash va yuqori unumdorlikdagi dvigatellar

Avtomobillar sanoati dvigatel korpuslari, silindr boshlari va kuch uzatish qismlarini yengillashtirish va samaradorlikni oshirish maqsadida keng qo'llaydi. Bu qismlar po'lat va boshqa qotishmalar bilan boltlar orqali biriktirilgan bo'lib, keskin harorat o'zgarishlariga duchor bo'ladigan murakkab tuzilmalarni hosil qiladi. Aniq muhandislik yechimlari talab qilinadigan avtomobil loyihalari uchun maxsus qismlarni xarid qilish ko'pincha zarurdir. Masalan, maxsus aluminiy ekstruziyalar yetkazib beruvchisi bo'lgan Shaoyi Metal Technology kompaniyasi kampaniya xizmatlari to'plami qattiq issiqlik muhitlariga moslashtirilgan qismlarni ta'minlash uchun IATF 16949 sifat tizimi doirasida prototiplashdan ishlab chiqarishgacha. Egilishni oldini olish va germetiklikni saqlash uchun nisbatan harakatga imkon beradigan maxsus boshqaz va paketlardan foydalanish kabi to'g'ri dizayn muhim ahamiyatga ega.
