Qisqacha

Aluminiy ekstruziyasi uchun Ishlab chiqarish uchun Mo'ljallangan Dizayn (DFM) — bu profilning dizaynini uning samarali, doimiy va arzon bo'lishini ta'minlash maqsadida optimallashtirish bo'lgan muhandislik amali. Bu jarayon qismning geometriyasi, material tanlovi va egiluvchanliklarini ekstruziya jarayonining imkoniyatlari bilan moslashtirishni o'z ichiga oladi. Asosiy maqsad — ishlab chiqarish xarajatlarini kamaytirish, chiqindilarni kamaytirish hamda ekstruziyalangan tarkibiy qismlarning yakuniy sifati va ishlashini yaxshilash.

Aluminiy ekstruziyasi uchun DFM ning asosiy tamoyillarini tushunish

Ishlab chiqarish uchun dizayn (DFM) mahsulotlarni ularni ishlab chiqarishni oson va iqtisodiy qiladigan qilib loyihalashga qaratilgan asosiy muhandislik amaliyotidir. Alyuminiy ekstruziyasiga qo'llanilganda, DFM nazariy dizayn bilan jismoniy ravishda ishlab chiqariladigan detal orasidagi bo'shliqni to'ldiradi. Bu ekstruziya pressi, jihozlar va keyingi yakuniy ishlov berish jarayonlarining amaliy imkoniyatlari va cheklovlari hisobga olinib, profil dizaynini oldindan optimallashtirish jarayonidir. Ekspertlarga ko'ra, Aluphant yaxshi ekstruziya dizayni faqatgina yakuniy shakl haqida emas; balki profilni sifatli va arzon bo'lishini saqlab, uni ekstruziya qilish, ishlov berish va yakuniy ishlov berishni osonlashtirish haqida ham.

DFMning asosiy maqsadi — o'zgarishlarni amalga oshirish eng arzon bo'lgan dizayn bosqichida potentsial ishlab chiqarish muammolarini aniqlash va hal etishdir. Dizaynni ishlab chiqarish jarayoniga moslashtirish orqali muhandislar matritsa shikastlanishi, material oqimi muammolari, sirtdagi nuqsonlar va o'lchamdagi noaniqlik kabi muammolarni oldini olishi mumkin. Bu proaktiv yondashuv ishlab chiqarish jarayonida qimmatbaho sinov-xatoliklarni, yetkazib berish muddatini qisqartirishni va qabul qilinadigan detallar umumiy chiqishini yaxshilashni oldini oladi.

Aluminiy ekstruziyasiga DFM tamoyillarini qo'llashning asosiy maqsadlari quyidagicha umumlashtirilishi mumkin:

• Xarajatlarni kamaytirish: Profilarni soddalashtirish, standart qotishmalardan foydalanish va tezroq ekstruziya tezligi uchun dizayn qilish orqali DFM bevosita moslama, material va ishlab chiqarish xarajatlarini kamaytiradi.
• Sifatni yaxshilash: Ishlab chiqarish qobiliyatiga moslashtirilgan dizaynlar o'lchamdagi aniqlikni barqarorlashtirish, yuzani yaxshilash va mustahkamlik jihatidan yuqori sifatli mahsulot olish imkonini beradi.
• Ishning samaradorligini oshirish: Ishlab chiqarishga yaroqli dizayn balandroq ekstruziya tezligiga imkon beradi, chiqindi darajasini kamaytiradi va qo'shimcha operatsiyalarga bo'rlagan ehtiyojni kamaytiradi, butun ishlab chiqarish jarayonini silliqlashtiradi.
• Relialashtirilgan ishlab chiqarish: Murakkab yoki muvozanatsiz profillar bilan bog'liq xavflarni kamaytirish orqali DFM ishlab chiqarish jarayonining barqarorligi va bashorat qilinishini oshiradi hamda yetkazib berish jadvalining ishonchliligini ta'minlaydi.

Aluminiy profillar uchun asosiy dizayn qoidalar

Funksional hamda ishlab chiqarishga yaroqli aluminiy profil yaratish bir nechta muhim dizayn tamoyillariga rioya qilishni talab qiladi. Bu qoidalar die orqali isigan aluminiy oqimini nazorat qilishga qaratilgan bo'lib, barqarorlik, doimiylik va samaradorlikka kafolat beradi. Ushbu qoidalariga rioya qilmaslik xarajatlarning oshishiga, ishlab chiqarish kechikishlariga va sifatning pasayishiga olib kelishi mumkin.

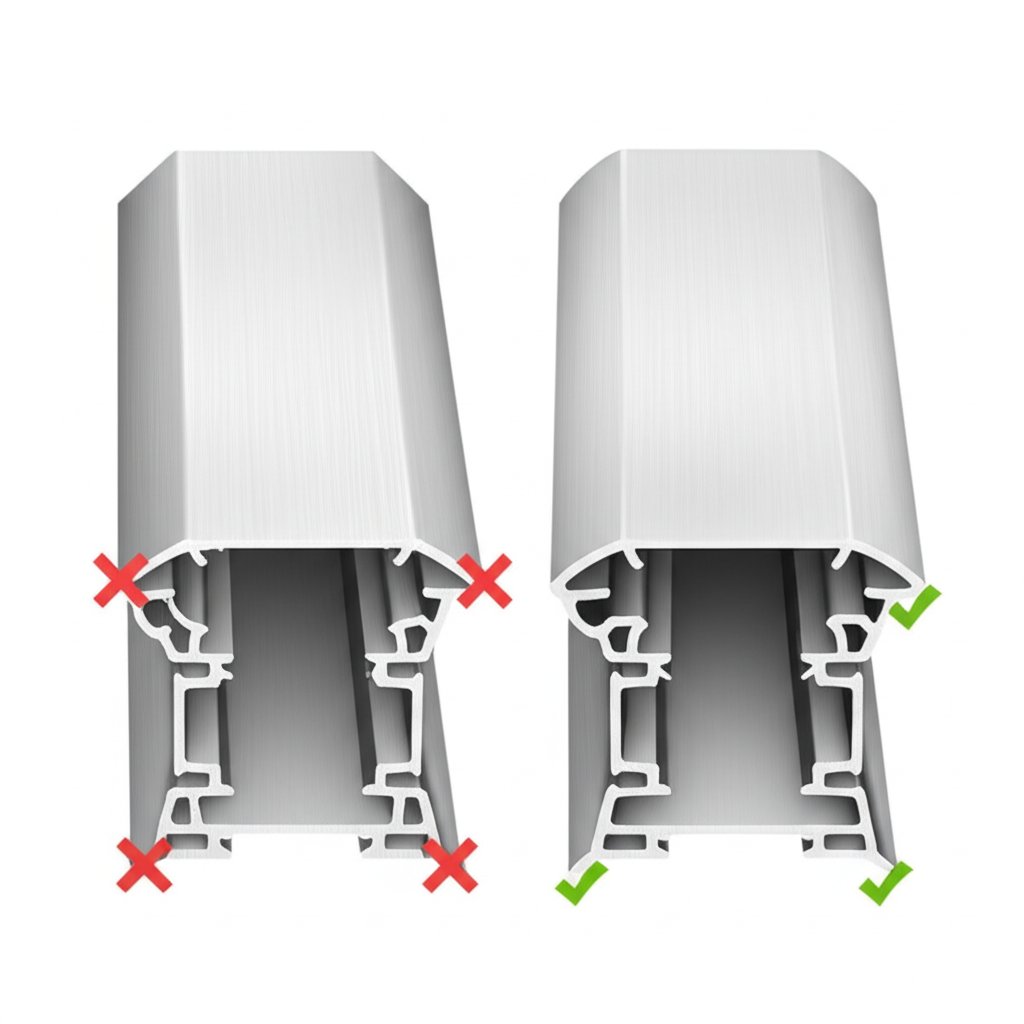

1. Devor qalinligini bir xil saqlang

Bu aluminiy ekstruziyasi uchun ehtimol eng muhim DFM tamoyilidir. Aluminiy tabiiy ravishda eng kam qarshilik ko'rsatadigan yo'nalish bo'ylab oqadi, ya'ni shablonning ingichka qismlariga qaraganda qalinroq qismlarida tezroq harakatlanadi. Ya Ji Aluminum tomonidan tayyorlangan batafsil qo'llanmada aytilishicha, devor qalinligidagi katta farqlar noaniq metall oqimiga olib keladi, bu esa profilning deformatsiyalanishiga, burilishiga va ichki kuchlanishga sabab bo'lishi mumkin. Eng yaxshi amaliyot sifatida dizaynerlar 2:1 yoki undan kam bo'lgan devor qalinligi nisbatini ta'minlashga harakat qilishlari kerak. Qalinlikdagi o'zgarishlardan qochib bo'lmasa, ular tekis konuslar va o'tishni yengillashtirish uchun etarli radiuslardan foydalanish orqali asta-sekin amalga oshirilishi kerak.

2. Keng burchak radiuslaridan foydalaning

Keskin ichki va tashqi burchaklar ekstruziya jarayoniga salbiy ta'sir qiladi. Ichi o'tkir burchaklar matritsada kuchli zo'riqish konsentratsiyasini yaratadi, bu esa shikastlanish xavfini oshiradi va tez eskirishga olib keladi. Tashqi tomondagi keskin burchaklarni material bilan to'liq to'ldirish qiyin bo'lib, sirt nuqsonlariga sabab bo'lishi mumkin. Zarbalar va radiuslar (odatda 0,5 mm dan 1,0 mm gacha yoki undan ortiq) qo'shish aluminiyning silliqroq oqishiga, matritsadagi zo'riqishni kamaytirishga hamda detalning chidamlilikka chidamligini oshirishga yordam beradi. Bu sodda sozlash matritsa xizmat muddatini sezilarli darajada uzaytiradi va profil sifatini yaxshilaydi.

3. Profil geometriyasini soddalashtiring va simmetriyani rag'batlantiring

Murakkablik, to'qish jarayonida bevosita xarajat va xavf-xatarlarga olib keladi. Juda murakkab, nosimmetrik profillarni barqaror ishlab chiqarish qiyin. Simmetrik dizaynlar matritsa yuzasidagi bosim va issiqlik taqsimotini muvozanatlashga yordam beradi, natijada barqarorroq to'qish hosil bo'ladi. Murakkab profil kerak bo'lganda, uni ikkiga yoki undan ko'proq oddiy, bir-biriga mos keluvchi to'qishlarga ajratishni ko'rib chiqing. Bu montaj bosqichlarini oshirishi mumkin, lekin oson ishlab chiqariladigan ikkita tushma-tush keluvchi detal bitta qiyin to'qilgan detaldan ko'ra ko'pincha arzonroq bo'ladi.

4. Material va jarayon cheklovlari uchun dizayn qilish

Dizayn ishlab chiqarish pressining imkoniyatlari va foydalanilayotgan alohida aluminiy qotishmasini hisobga olishi kerak. Masalan, 2xxx va 7xxx seriyadagi yuqori mustahkamlikdagi qotishmalar keng tarqalgan 6xxx seriyadagilarga nisbatan kamroq siqiladi. Shuningdek, profilning umumiy hajmi, ya'ni Chegaralovchi Aylana Diametri (CCD) qaysi pressdan foydalanish kerakligini belgilaydi. Keng tarqalgan press hajmlarining imkoniyatlar doirasida loyihalash etkazib beruvchilar tanlovida oshishiga hamda xarajatlarni kamaytirishga yordam beradi. Avtomobil sohasidagi maxsus sohalarda kabi mutaxassislarning jihatlarni tushunadigan ishlab chiqaruvchi bilan hamkorlik qilish juda muhim. Masalan, kompaniyalar Shaoyi Metal Texnologiya iATF 16949 sifat tizimlari doirasida qat'iy talablarga amal qilgan holda xizmat ko'rsatadi va aniq ishlab chiqarish cheklovlari asosida mustahkam, yengil va juda ham moslashtirilgan qismlarni ishlab chiqarish bo'yicha mutaxassislarga ega, bu esa ulaming sahifasida batafsil bayon etilgan avtomobil aliuminiy ekstruziyasi .

Keng tarqalgan xatolar: Xavfli dizayn xatolaridan qanday qochish kerak

DFM tamoyillarini yaxshi tushunishga qaramay, dizaynerlar ishlab chiqarishni qiyinlashtiruvchi xatolarga yo'l qo'yishlari mumkin. Bu xavfli joylarni aniqlash — mustahkam va arzon narxli aluminiy profil ishlab chiqarish dizaynini yaratishning birinchi qadami hisoblanadi. Bunday xatolardan qochish nafaqat mablag' tejash imkonini beradi, balki keraksiz uskunani qayta sozlash va ishlab chiqarish kechikishlarini oldini olib, bozorga chiqish muddatini qisqartiradi.

Eng chastaliklardan biri juda murakkab bo'sh yoki yarim bo'sh profillarni loyihalashdir. Bo'sh qismlar ichki to'plar bilan murakkab matritsalarni talab qiladi, ularni yaratish va saqlash qimmatga tushadi. Shuningdek, ular sekinroq ekstruziya tezligini talab qiladi. Bo'sh dizaynga o'tishdan oldin muhandislar bo'shliqning haqiqatan ham zarur ekanligini so'rashlari kerak. Ko'pincha yarim bo'sh profil yoki ikkita bir-biriga ulanadigan qattiq profil funktsional maqsadga erishish uchun bir xil natijaga erishadi, lekin ancha arzonroq uskunalar bilan va ishlab chiqarish chiqimini oshiradi. Yana bir keng tarqalgan xato funktsional jihatdan kerakliligidan qat'iyroq chegara belgilashdir. Chegaralarni ortiqcha qat'iy qilish ekstruziya tezligini sekinlashtiradi, tekshirish xarajatlarini oshiradi va yakuniy mahsulotga qo'shimcha qiymat qo'shmasdan chiqindilarni oshiradi.

Ushbu tanlovlarning ta'sirini ko'rsatish uchun noto'g'ri va ishlab chiqarishga qodir bo'lgan dizayn amaliyotlari o'rtasidagi quyidagi taqqoslashlarni ko'rib chiqing:

Material tanlovi DFMdagi o'rin

Alyuminiy qotishmasi va uning qattiqlik darajasini tanlash loyihalash jarayonining dastlabki bosqichida amalga oshiriladigan muhim DFM jihati hisoblanadi. Bu qaror nafaqat yakuniy detalning mexanik xususiyatlariga — masalan, mustahkamlik, korroziyaga chidamlilik va sirt sifatiga — balki uning presslanish qobiliyatiga ham bevosita ta'sir qiladi. Turli qotishmalar matritsadan turlicha tezlikda o'tadi va turlicha bosim hamda harorat talab qiladi. Istalgan profil geometriyasiga yomon mos keladigan qotishmani tanlash hatto eng ehtiyotkorlik bilan ishlab chiqilgan dizaynni ham bekor qilishi mumkin.

6xxx қаторидаги қотишмалар, айниқса 6063 ва 6061, экструзия саноатида асосий ўринни эгаллайди. 6063 юқори сифатли сирт равналиги билан ажралиб туради ва кўриниш муҳим бўлган меъморий ва бинокорчилик ишлари учун ҳамма жихатдан мос келади. 6061 эса юқори прочностьга эга бўлиб, конструктив қисмлар учун кенг тарқалган танловдир. 2xxx ва 7xxx қаторидаги юқори прочностьли қотишмалар механик хусусиятлари жихатидан афзалират, лекин уларни экструдерлаш анчагина қийин ва қимматга тушади. Умумий DFM принципи сифатида, лойиҳаловчилар маҳсулотнинг функционал талабларини қондирадиган энг яхши экструдерланадиган қотишмани танлашлари керак.

Sirtini chiqarishdan keyin qo'llaniladigan issiqlikni qayta ishlash jarayoni bo'lgan tempera ham muhim rol o'ynaydi. Masalan, T4 temperasi sirtini chiqarishdan keyingi egilish uchun yaxshi shakllanish imkonini beradi, T6 temperasi esa maksimal mustahkamlikni ta'minlaydi. Qotishma va tempera tanlovida ishlab chiqarish jarayoni hamda oxirgi foydalanish sohasi bilan mos kelish muvaffaqiyatli natija uchun zarur.

Loyihadan ishlab chiqarishgacha: DFM xulosa

Ishlab chiqarish uchun dizaynni aluminiy ekstruziya jarayoniga integratsiya qilish cheklovchi chora emas, balki imkoniyat yaratuvchi choradir. Bu muhandislarga dizayn maqsadini ishlash haqiqati bilan moslashtirish orqali innovatsion, funktsional va iqtisodiy jihatdan amal qiluvchi mahsulotlarni yaratish imkonini beradi. Devor qalinligining bir xilligi, etarli radiuslar, profilni soddalashtirish hamda mos material tanlash kabi tamoyillarga e'tibor qaratish orqali dizaynerlar uskunalar xarajatlarini sezilarli darajada kamaytirish, ishlab chiqarish sikllarini tezlashtirish hamda yakuniy detalning sifatini va barqarorligini oshirish imkoniyatiga ega bo'ladi. Bu amaliyotlar potentsial ishlash qiyinchiliklarini samaradorlik va optimallashtirish imkoniyatlariga aylantiradi.

Xuddi shunday, DFM loyihalashtiruvchi va ishlab chiqaruvchining hamkorligi hisoblanadi. Tajribali ekstruziya yetkazib beruvchisi bilan dastlabki bosqichda hamkorlik qilish qimmatga tushadigan muammolarni oldindan aniqlashga yordam beradigan beqiyos maslahatlar berishi mumkin. DFM fikrlash usulini qo'llash CAD modelidan tayyor, sifatli ekstruziya qilingan komponentgacha bo'lgan jarayonni imkon qadar silliq va samarali o'tishini ta'minlaydi va bozorga yaxshiroq mahsulotlarni tezroq yetkazib beradi.

Koʻpincha soʻraladigan savollar

1. Ishlab chiqarish uchun dizayn (DFM) jarayoni nima?

Ishlab chiqarish uchun loyihalash (DFM) — mahsulotlarni ishlab chiqarishni osonroq va arzonroq qilish maqsadida loyihalashning muhandislik amali hisoblanadi. Alyuminiy ekstruziyasi kontekstida bu ekstruziya jarayonining imkoniyatlariga mos kelish uchun profil dizaynini soddalashtirish, optimallashtirish va takomillashtirishni o'z ichiga oladi va oxirgi maqsad esa pastroq narxda yaxshiroq mahsulot yaratishdir.

2. Ishlab chiqarish uchun loyihalash (DFM) yo'riqnomalari nimaga e'tibor qaratadi?

Alyuminiy asosidagi eksklyuziya uchun DFM ko'rsatmalariga ishlab chiqarish jarayonini silliq va samarali olib borishni ta'minlovchi bir qator eng yaxshi amaliyotlarni kiritish kiradi. Asosiy e'tibor qalinligini saqlash, oddiy va simmetrik profil ishlatish, burchaklarni yiriklashtirish, mos quyilmalar va shartlar tanlash hamda realistik tushirishlarni belgilash sohasiga qaratilgan. Bu ko'rsatmalar ishlab chiqarishdagi nuqsonlarni kamaytirishga, ishlab chiqarish tezligi va chiqimni oshirishga yordam beradi.

3. DFM tekshiruv ro'yxati nima?

DFM tekshiruv ro'yxati muhandislarning loyiha ishlab chiqarishga jo'natilishidan oldin potentsial ishlab chiqarish muammolarini tekshirish uchun foydalanadigan vositadir. Alyuminiy eksklyuziyasi uchun tekshiruv ro'yxatida odatda devor qalinligi farqi, burchak radiuslari, to'g'rilik tahlili, quyilma tanlovi va umumiy profil murakkabligi kabi mezonlar bo'ladi. Bu loyihalash bosqichida xavflarni tizimli ravishda aniqlash va ularni kamaytirish uchun vosita sifatida xizmat qiladi.
