Pag-unawa sa Pagbubukod ng Metal: Mula sa Hilaw na Sheet Hanggang sa Bahagi na May Katiyakan

Ano Talaga ang Ibig Sabihin ng Paggawa ng Pagkukurba ng Metal

Nagtanong na ba kayo kung paano nababago ang isang patag na sheet ng bakal sa isang eksaktong nakakurba na suporta o isang baluktot na panel ng sasakyan? Iyan ang gawain ng paggawa ng pagkukurba ng metal. Ang pangunahing proseso sa pagmamanupaktura na ito ay kasali ang kontroladong pagbabago ng hugis ng mga sheet ng metal at mga plato upang lumikha ng mga tiyak na anggulo, kurba, at kumplikadong heometriya nang walang pagputol o pag-alis ng materyal.

Ang paggawa ng pagkukurba ng metal ay ang kontroladong paglalapat ng puwersa upang baguhin ang hugis ng metal sa isang tuwid na aksis, na nagpapalit ng permanenteng hugis ng mga patag na sheet papunta sa mga anyong may anggulo o kurba habang pinapanatili ang kahusayan ng istruktura.

Kaya, ano nga ba ang bending sa mga praktikal na termino? Ito ay ang estratehikong pagmanipula ng metal na lumalaba sa ilalim ng isinaklaw na presyon, na nagpapahintulot sa mga tagagawa na mag-produce ng lahat mula sa simpleng mga bracket na hugis-L hanggang sa mga kumplikadong kahon na may maraming tiyak na anggulo. Hindi tulad ng mga proseso na nag-aalis ng materyal, ang pagbend ng sheet metal ay binabago ang hugis ng umiiral na stock, na ginagawang parehong mura at epektibo sa paggamit ng materyal.

Ang Agham Sa Likod Ng Kontroladong Deformasyon Ng Metal

Kapag ang puwersa ay inilalapat sa isang sheet ng metal, ang materyal ay sumasailalim sa plastic deformation. Ang panlabas na ibabaw ay umaabot habang ang panloob na ibabaw ay sumusuko. Ayon sa Xometry, ang press brakes ay maaaring mag-apply ng puwersa na lampas sa 100 tonelada upang ibend ang bakal na may kapal na higit sa 3 mm. Ang napakalaking presyon na ito ay pangsamantalang binabago ang hugis ng metal sa pamamagitan ng pag-exceed sa yield strength nito habang nananatili pa rin ito sa ilalim ng ultimate tensile strength nito.

Ang tagumpay sa pagpapalukot ng metal ay nakasalalay nang malaki sa mga katangian ng materyal. Ang mga metal tulad ng aluminum, bakal, at tanso ay karaniwang ginagamit sa paggawa at pagpapalukot ng metal dahil sa kanilang ductility at malleability. Ang mga katangiang ito ang nagpapahintulot sa materyal na mag-deform nang hindi nababasag, na nagreresulta sa malinis at maaasahang mga palukot bawat oras.

Bakit Mas Mainam ang Pagpapalukot Kaysa sa Pagweld para sa Kawastuhan ng Estructural

Narito ang isang bagay na pinahahalagahan ng maraming inhinyero: ang pagpapalukot ay nag-aalok ng ilang pangunahing pakinabang kumpara sa pagweld sa paggawa ng mga bahagi na may sulok. Kapag pinapalukot mo imbes na i-weld, panatilihin mo ang patuloy na istraktura ng butil ng materyal. Ibig sabihin nito:

• Walang heat-affected zones na nagpapahina sa metal
• Pantay na lakas sa buong bahagi
• Mas mabilis na produksyon na may mas kaunting hakbang sa proseso
• Binabawasan ang mga kinakailangan sa pagpipino

Mula sa mga bahagi ng chasis ng sasakyan hanggang sa mga istruktural na elemento ng aerospace, ang pagbubukod ng metal ay nagsisilbing pundasyon ng modernong pagmamanupaktura. Sa mga sumusunod na seksyon, matutuklasan mo ang mga pangunahing paraan ng pagbubukod, mga konsiderasyon batay sa uri ng materyal, mga kalkulasyon ng radius ng pagbubukod, at praktikal na gabay sa pagpili ng tamang kasosyo sa paggawa. Kung ikaw man ay isang inhinyero na nagdidisenyo ng mga bahagi o isang buyer na naghahanap ng mga komponente, ang komprehensibong gabay na ito ay magbibigay sa iyo ng kaalaman upang makagawa ng may impormasyong desisyon.

Mga Pangunahing Paraan ng Pagbubukod at Paano Ito Gumagana

Isipin mo ang pagdudulog ng isang playing card laban sa gilid ng isang mesa hanggang sa ito’y bumukod. Iyon ang pangkalahatang nangyayari sa press bending, ngunit gamit ang malaki ring puwersa at presisyon. Ang pag-unawa sa iba’t ibang paraan na available ay tumutulong sa iyo na pumili ng tamang pamamaraan para sa iyong partikular na mga kinakailangan sa proseso ng sheet metal.

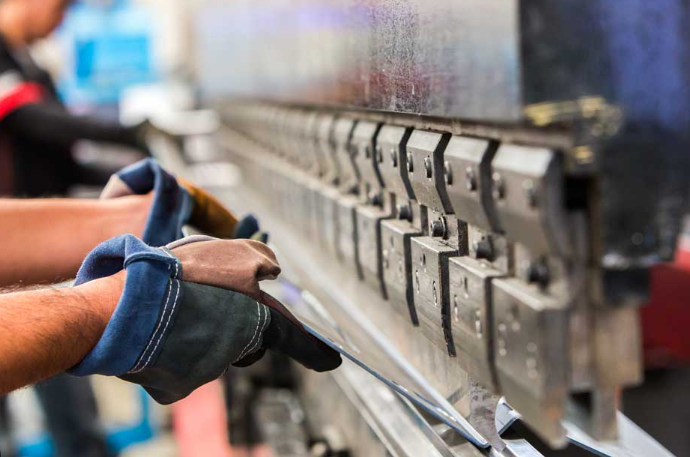

Sa sentro ng pagbubukod ng sheet metal ay ang press brake, isang makina na naglalapat ng kontroladong puwersa sa pamamagitan ng isang sistema ng punch at die. Ang punch ay bumababa mula sa itaas, pagpindot sa piraso ng gawa-gawa papasok sa die sa ilalim . Ang simpleng aksyon na ito ay kinasasangkutan ng kumplikadong pisika: habang ang puwersa ay nakatuon sa isang linya, ang panlabas na mga hibla ng metal ay umuunat samantalang ang panloob na mga hibla ay sumisiksik, na lumilikha ng permanenteng depekto sa linyang baluktot.

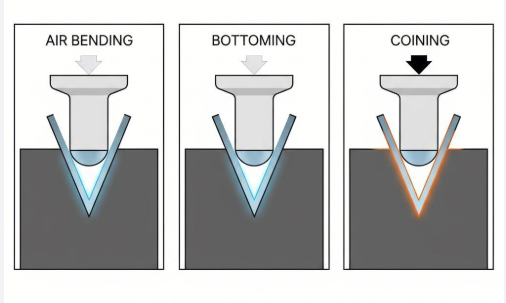

Paliwanag sa Air Bending vs Bottom Bending

Kapag binubend ang metal gamit ang air bending, ang punch ay hindi pilitin ang materyal na pumasok nang buo sa loob ng die. Sa halip, ang kontak ay nangyayari lamang sa tatlong punto: ang dulo ng punch at parehong balikat ng die. Ito ang nagbubuo ng tinatawag na "floating" bend ng mga tagagawa, kung saan ang panghuling anggulo ay ganap na nakasalalay sa lalim ng pagpasok ng punch sa V-opening.

Ayon sa Fab-Line Machinery , ang air bending ng sheet metal ay nag-aalok ng ilang tiyak na mga pakinabang:

• Mas mababang kinakailangang tonelada dahil sa epekto ng lever
• Isang set ng tooling ang maaaring mag-produce ng maraming anggulo ng bend
• Bawasan ang gastos sa tooling at mas mabilis na setup time
• Angkop para sa mas makapal na materyales na maaaring lampasan ang kapasidad ng makina gamit ang iba pang paraan

Ang kompromiso? Ang pagbubukod sa hangin ay nagbibigay ng kaunti lamang na hindi pare-parehong resulta dahil ang anggulo ay nakasalalay sa eksaktong kontrol sa lalim ng stroke. Ang mataas na kalidad na CNC bending equipment ay nakakakompensate para dito sa pamamagitan ng mga advanced na sistema ng posisyon.

Ang bottom bending, na tinatawag ding bottoming, ay isang karagdagang hakbang sa sheet bending. Ang punch ay pilitin ang materyal hanggang sa makapag-contact ito sa parehong tip ng punch at sa mga sidewall ng die. Ayon sa Eurostamp Tooling, ang teknik na ito ay lumitaw bilang alternatibo sa coining, na nagpapahintulot sa mga fabricator na gumana sa mas makapal na materyales habang nakakamit ang mas mataas na katiyakan kaysa sa air bending.

Sa panahon ng bottoming, ang punch ay pinipindot ang sheet laban sa ilalim ng die, na nagdudulot ng kontroladong pagkabend. Ang karagdagang contact na ito ay lumilikha ng mas maliit na internal bend radius at binabawasan ang springback, o ang tendensya ng nabend na metal na bahagyang bumalik sa orihinal nitong hugis.

Kung Kailan Nagbibigay ang Coining ng Superior na Resulta

Ang coining ay kumakatawan sa pinakamalakas na paraan ng pagbubukod sa pamamagitan ng press. Ang terminong ito ay galing sa paggawa ng barya, kung saan ang napakalaking presyon ang pumipilit sa metal upang sumunod nang eksakto sa mga ibabaw ng die. Sa panahon ng coining, ang punch at die ay naglalapat ng sapat na tonelada upang unti-unting payat ang materyal sa linya ng pagbubukod.

Ang labis na puwersang ito ay halos ganap na nililimita ang springback. Ang anggulo ng iyong tooling ang magiging iyong panghuling anggulo—walang pasubali. Ang coining ay gumagawa ng pinakatumpak at paulit-ulit na mga pagbubukod, kaya ito ay perpekto para sa mga aplikasyong nangangailangan ng mataas na kahusayan sa anggulo.

Gayunpaman, ang coining ay nangangailangan ng malakiang dagdag na tonelada—karaniwang lima hanggang walo beses na higit pa kaysa sa air bending para sa parehong materyal. Ito ay naglilimita sa praktikal na aplikasyon nito sa mas manipis na mga sheet, karaniwang sa ilalim ng 1.5 mm ayon sa mga pamantayan ng industriya. Ang teknik na ito ay nangangailangan din ng mga tugmang anggulo ng punch at die para sa bawat espesipikasyon ng pagbubukod.

Mga Kategorya ng Pagbubukod Batay sa Anyo

Bukod sa tatlong pangunang pamamaraan sa pagpapalawak ng press brake, ang mga tagagawa ay nagkakategorya ng mga baluktot batay sa kanilang resultang heometriya:

• V-bending: Ang pinakakaraniwang anyo, na gumagawa ng mga baluktot na may sulok gamit ang V-shaped na punch at die combinations
• U-bending: Gumagawa ng mga channel-shaped na profile na may dalawang parallel na baluktot sa isang operasyon lamang
• Edge bending: Tinatawag din itong wipe bending, kung saan ang pamamaraan na ito ay nagbabaluktot lamang ng bahagi ng sheet habang kinakapit ang natitira nito nang patag

Paraan ng pagbend	Precision Level	mga Kinakailangang Tooling	Kaugnayan sa Materyal	Mga Tipikal na Aplikasyon
Paghuhugas ng Hangin	Katamtaman (±0.5°)	Isang set ng tooling para sa maraming anggulo	Lahat ng kapal, lalo na ang malalim na gauge	Pangkalahatang paggawa, estruktural na bahagi
Pagbend sa Ilalim	Maganda (±0.25°)	Pinapaboran ang mga kagamitang nakatuon sa tiyak na anggulo	Mga materyales na may magaan hanggang katamtamang kapal	Mga bracket, kahon o takip, at mga bahagi na nangangailangan ng katiyakan
Paggawa ng barya	Mahusay (±0.1°)	Punch at die na eksaktong tugma sa tiyak na anggulo	Mga manipis na sheet na may kapal na hindi lalampas sa 1.5 mm	Mga bahaging nangangailangan ng mataas na katiyakan, at mga gawaing dekoratibo
Pagbubukod sa gilid / Pagpupunyagi (Edge/Wipe Bending)	Mabuti	Espesyalisadong wipe dies at mga pressure pad	Manipis hanggang katamtaman ang kapal	Mga gilid ng panel, mga bahaging may hem, at mga bahagi ng bubong

Ang pag-unawa sa mga pamamaraang ito ay tumutulong sa iyo na makipag-ugnayan nang epektibo sa mga kapatid na tagapagtatag ng produkto at gumawa ng impormadong desisyon kung aling paraan ang angkop para sa iyong proyekto. Ngunit ang paraan ng pagkukurba ay bahagi lamang ng equation. Ang paraan kung paano tumutugon ang iba't ibang mga materyales habang binabago ang hugis nila ay may malaking epekto sa iyong panghuling resulta, na dinala tayo sa mga pagsasaalang-alang na nakabase sa materyales.

Mga Katangian ng Materyales na Nakaaapekto sa mga Resulta ng Pagkukurba

Nakapagkurba ka na ba ng paper clip pabalik at pasulong hanggang sa mabasag ito? Ang parehong prinsipyo ay nalalapat sa paggawa ng metal, ngunit may higit na presisyon at paghahatol. Bawat uri ng metal ay tumutugon nang iba-iba kapag inilalapat ang puwersa, at ang pag-unawa sa mga ganitong ugali ay mahalaga upang makamit ang pare-parehong at mataas na kalidad na mga kurba.

Tatlong katangian ng materyales ang pundamental na nagtatakda kung paano kumikilos ang mga metal habang kinukurba:

• Ductility: Ang kakayahan ng metal na magbago ng hugis nang hindi nababasag
• Tensile Strength: Ang pinakamataas na stress na kayang tiisin ng isang materyales habang hinahatak ito
• Pagsisigla sa Pamamagitan ng Pagpapalakas Gaano karami ang paglakas ng metal (at pagiging mas hindi ductile) habang binabago ang hugis nito

Ayon sa Inductaflex research , ang mga katangiang ito ay nag-iiba nang malaki sa pagitan ng karaniwang mga metal. Ang aluminum ay may elastic modulus na humigit-kumulang sa 69–71 GPa, samantalang ang bakal ay may halaga na humigit-kumulang sa 200 GPa. Ang pagkakaiba na ito ay direktang nakaaapekto sa paraan kung paano bumabalik ang bawat materyal sa orihinal nitong anyo pagkatapos ibaluktot at sa mga pag-aadjust sa kagamitan na kailangang gawin ng mga tagapagawa.

Paano Nagkakaiba ang Pag-uugali ng Aluminum sa Bakal

Kapag binabaluktot ang aluminum sheet metal, makakaranas ka ng mga hamon na hindi umiiral sa bakal. Kinakailangan ng espesyal na pansin ang pagbabaluktot ng aluminum dahil mabilis itong tumitigas habang binubuo at may mas mababang yield strength kumpara sa karamihan ng mga uri ng bakal.

Ito ang nagpapakilala sa pagkakaiba ng pagbabaluktot ng aluminum sheet:

• Matataas na posibilidad ng springback: Ang mas mababang stiffness ng aluminum ang dahilan kung bakit ito mas agresibong bumabalik kaysa sa bakal
• Sensibilidad sa ibabaw: Mas madaling lumitaw ang mga marka at sugat, kaya kailangan ng mga die na pinolish o may coating
• Panganib ng cracking sa mga hardened tempers: Ang aluminum na may T6 temper ay mas madaling mag-crack kapag ginagamit ang maliit na bend radii
• Mabilis na work hardening: Ang materyal ay naging mas hindi madaling pormahin habang tumatagal ang dehormasyon

Ang pagkukurba ng bakal ay nagdudulot ng iba't ibang mga konsiderasyon. Bagaman nangangailangan ito ng malakiang toneladang puwersa dahil sa mas mataas na lakas nito, ang bakal ay mas tiyak na nananatiling hugis nito pagkatapos ng pagporma. Ang mga bakal na may mababang carbon ay nagpapakita ng napakaliit na springback , bagaman ang mga bersyon na may mataas na lakas tulad ng DP980 (na may yield strength na umaabot sa 900 MPa) ay maaaring magpakita ng katamtamang pagbawi at pa-pabilisin ang pagkasira ng mga kagamitan.

Ang pagkukurba ng stainless steel ay sumasama sa mga hamon mula sa parehong materyales. Ito ay mas agresibong nagpapakakabigat sa sarili (work hardens) kaysa sa karbon na bakal, kaya kailangan ng maingat na pansin sa pagkakasunod-sunod ng pagporma at sa pagpili ng mga kagamitan. Ang mas mataas na tensile strength ng materyal ay nangangailangan din ng mas malaking kapasidad ng press.

Ang tanso ay nasa kabaligtaran ng spektrum. Dahil sa mataas na ductility nito, maaari nitong suportahan ang maliit na radius ng kurba nang walang pagsira, lalo na kapag nasa estado ng annealed. Gayunpaman, ang tanso ay mababaw ang kapal nito kapag napapailalim sa labis na presyon at nangangailangan ng mga die na may mababang friction upang maiwasan ang pinsala sa ibabaw.

Pag-unawa sa Springback at mga Teknik sa Pambabawas

Ang springback ay maaaring ang pinakamaliwanag na pangyayari sa paggawa ng metal na may pagkukurba. Kapag inilabas mo ang presyon sa pagbuo, ang kurbadong metal ay bahagyang babalik patungo sa orihinal nitong patag na anyo. Ito ay hindi isang depekto kundi isang mapredict na pag-uugali ng materyal na kinokompensahan ng mga bihasang tagapaggawa habang nagsesetup.

Bakit nangyayari ang springback? Habang Dahlstrom Roll Form ay nagpapaliwanag, kapag kumukurba ang metal, ang panloob na bahagi nito ay sumisiksik samantalang ang panlabas na bahagi nito ay umaabot. Ang mga pwersang pumipigil sa loob ng kurba ay mas mababa kaysa sa mga pwersang umaabot sa labas, na lumilikha ng imbalance na nagpapagustong bumalik ang metal sa orihinal nitong anyo.

Ang mga pangunahing salik na nagpapahula ng springback ay:

• Yield Point: Ang antas ng stress kung saan tumitigil ang metal sa pagbabalik sa orihinal nitong anyo
• Modulo ng Elasticidad: Kung paano nagbabago ang stress ng materyal batay sa aplikadong strain
• Kapal ng Materyal: Ang mas manipis na mga sheet ay karaniwang nagpapakita ng mas malaking springback
• Bend Radius: Ang mas maliit na radius ay karaniwang binabawasan ang porsyento ng springback

Ang pag-alam kung paano labanan ang springback ay higit na tungkol sa paghahanda kaysa sa pag-iwas. Ang pangunahing teknik sa kompensasyon ay overbending , kung saan ang mga tagagawa ay sinasadyang pinipigil ang materyal nang lampas sa target na anggulo, upang ang springback ay magdala ng bahagi sa tamang huling sukat. Ang mga CNC press brake ay maaaring awtomatikong kalkulahin at ilapat ang kompensasyong ito batay sa uri at kapal ng materyal.

Ang kapal at gauge ng materyal ay direktang nakaaapekto sa parehong springback behavior at sa minimum na maaring abutin na bend radii. Bilang pangkalahatang panuntunan, ang mas makapal na materyal ay nangangailangan ng mas malalaking loob na bend radii upang maiwasan ang pagsira. Para sa aluminum na nasa hardened tempers, ang radius na katumbas ng isang o dalawang beses ang kapal ng materyal ay karaniwang nakakaiwas sa pagsira. Ang bakal naman ay nagbibigay ng higit na flexibility, kung saan ang katanggap-tanggap na radius ay nakasalalay sa grado, direksyon ng pag-rol, at kapal ng sheet.

Ang pag-unawa sa mga pag-uugali na partikular sa bawat materyal ay tumutulong sa iyo na hulaan ang mga resulta at ipahayag nang malinaw ang mga kinakailangan. Ngunit upang tunay na i-optimize ang iyong mga disenyo, kailangan mong unawain kung paano isinasalin ang mga espesipikasyon ng bend radius sa mga praktikal na kalkulasyon.

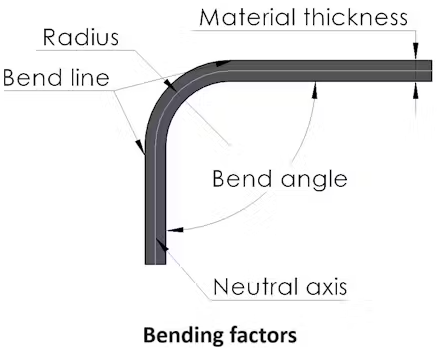

Mga Espesipikasyon at Kalkulasyon ng Bend Radius

Tunog ng teknikal? Hindi kinakailangan. Ang radius ng pagkukurba ng sheet metal ay simpleng sukat ng panloob na kurba kapag ikina-fold ang isang piraso ng metal. Kung mali ang numerong ito, magkakaroon ka ng mga bahagi na may butas, nabubulok na materyales, o mga komponente na hindi magkakasya sa isa't isa. Kung tama naman ang numerong ito, maayos ang iyong paggawa mula sa unang prototype hanggang sa huling produksyon.

Ang ugnayan sa pagitan ng radius ng pagkukurba at kapal ng materyal ay sumusunod sa isang simple at diretsahang prinsipyo: ang mas manipis na radius ay lumilikha ng mas malaking stress sa panlabas na ibabaw ng kurba, kaya tumataas ang panganib na mag-crack. Ang mas malalaking radius naman ay nagpapakalat ng stress na ito sa mas malawak na lugar ngunit gumagamit ng higit na materyales at maaaring hindi sumasapat sa iyong mga limitasyon sa disenyo.

Ayon sa Xometry, ang karaniwang patakaran sa pagtukoy ng pinakamaliit na radius ng pagkukurba para sa bakal na plato ay batay sa kapal ng sheet at uri ng materyal. Ang mas makapal na mga sheet ay nangangailangan ng mas malalaking radius ng pagkukurba dahil ang pagkukurba ay nagdudulot ng tensile at compressive stresses sa sheet. Ang mas makapal na materyales ay mas hindi nababaluktot at mas madaling sumira kung ang radius ng pagkukurba ay sobrang maliit.

Pagkalkula ng Iyong Pinakamaliit na Radius ng Pagkukurba

Kapag nagdidisenyo ka ng mga bahagi para sa pagkukurba, kailangan mo ng tiyak na mga numero, hindi lamang ng pangkalahatang mga prinsipyo. Ang pinakamaliit na radius ng pagkukurba ay nakasalalay sa tatlong pangunahing salik:

• Material Type: Ang mga ductile na materyales tulad ng mild steel at tanso ay kayang magtaglay ng mas mahigpit na pagkukurba kaysa sa mga mataas na lakas na alloy o hardened aluminum
• Kapal ng Materyal: Ang mas makapal na mga sheet ay nangangailangan ng proporsyonal na mas malalaking radius upang maiwasan ang pagsira
• Direksyon ng Hilatsa: Ang pagkukurba nang perpendicular sa direksyon ng pag-rol ay nagpapahintulot ng mas mahigpit na mga radius kaysa sa pagkukurba nang parallel dito

Para sa praktikal na gabay, tingnan ang isang chart ng radius ng pagkukurba para sa sheet metal batay sa iyong tiyak na materyal. Ang sumusunod na talahanayan ay naglalista ng inirerekomendang pinakamaliit na radius ng pagkukurba para sa karaniwang materyales:

Materyal	Pinakamaliit na Loob na Radius ng Pagburol	Mga Tala
Banayad na Bakal	0.5 × kapal ng materyal	Pinakamahabag sa mga mahigpit na kurba
Stainless steel (304)	0.5–1.0 × kapal ng materyal	Ang pagkakabuo ng materyal ay nagpapataas ng panganib ng pumutok
Aluminum (Malambot na Tempra)	1.0 × kapal ng materyal	Ang mga kondisyon na pinatunaw (annealed) ay nagpapahintulot ng mas maliit na radius
Aluminum (temper T6)	2.0–3.0 × kapal ng materyal	Ang mga hardened temper ay nangangailangan ng mas malalaking radius
Tanso (pinatunaw)	0.25–0.5 × kapal ng materyal	Ang mataas na ductility ay nagpapahintulot ng mahigpit na pagbuo

Ang mga halagang ito ay kumakatawan sa mga simulaang punto. Ang mga serbisyo tulad ng SendCutSend ay nagbibigay ng tiyak na mga gabay sa bend radius para sa kanilang kagamitan. Kapag gumagamit ka ng mga rekomendasyon sa bend radius ng sendcutsend, maaari mong i-preview ang iyong mga bend sa isang 3D model habang nasa checkout upang ikumpirma ang mga anggulo at orientasyon ng mga flange bago ang produksyon.

Bakit Binabago ng Direksyon ng Butas ang Lahat

Narito ang isang bagay na madalas na inaalis ng maraming disenyo: ang mga sheet ng metal ay hindi pare-pareho sa lahat ng direksyon. Sa proseso ng paggawa, ang proseso ng pag-rol ay pinalalapat ang istruktura ng butas ng metal kasabay ng direksyon ng pag-rol. Ito ay lumilikha ng mga direksyonal na katangian na malaki ang epekto sa mga resulta ng pagbubuho.

Kapag binubuho mo nang perpendicular sa butas (tumawid sa direksyon ng pag-rol), mas pantay ang paglalabas ng mga fiber ng metal, na nagpapahintulot ng mas maliit na radius nang walang pagsira. Ang pagbubuho naman na parallel sa butas ay pumipilit sa materyal na lumabas kasalong mga fiber na naka-align na, na nagpapasentro ng stress at tumataas ang panganib ng pagsira.

Para sa mga kritikal na aplikasyon, tukuyin ang direksyon ng pagkubkob na may kaugnayan sa direksyon ng ugat (grain) sa iyong mga drawing. Bilang pangkalahatang gabay:

• Ang pagkubkob na perpendicular sa ugat ay nagpapahintulot ng mga radius hanggang 30% na mas maliit kaysa sa pagkubkob na parallel
• Kapag hindi alam ang direksyon ng ugat, gamitin ang mas mapag-ingat (mas malaking) rekomendasyon para sa radius
• Para sa mga bahagi na nangangailangan ng maraming pagkubkob sa iba’t ibang oryentasyon, ilagay ang pinakamahalagang pagkubkob nang perpendicular sa ugat

Mga Pormula sa Pagkubkob para sa Pag-unlad ng Patag na Pattern

Ang pag-unawa sa pormula sa pagkubkob para sa sheet metal ay tumutulong sa iyo na tumpak na hulaan ang mga sukat ng patag na pattern na kailangan upang makamit ang ninanais na nabent na hugis. Ang dalawang kalkulasyon ang pinakamahalaga: bend allowance at bend deduction.

Ayon sa disenyo ng gabay ng Xometry, ang bend allowance ay kumakatawan sa haba ng arko kasalong neutral axis, ang imahinasyong linya sa loob ng kapal ng materyal na hindi lumalabas o sumusuko habang kinukubkob. Ang pormula ay:

BA = A × (π / 180) × (R + K × T)

Kung saan ang A ay ang anggulo ng pagkurbang sa mga degree, ang R ay ang panloob na radius ng pagkurbang, ang K ay ang K-factor (karaniwang 0.3–0.5 depende sa materyal at paraan), at ang T ay ang kapal ng materyal.

Ang K-factor ay nagbabago batay sa mga katangian ng materyal, sa ratio ng radius ng pagkurbang sa kapal nito, at sa paraan ng pagkukurba. Para sa air bending na may radius na mas malaki kaysa sa kapal ng materyal, ang K-factor na 0.4–0.5 ay gumagana para sa karamihan ng mga materyal. Ang coining at bottom bending ay karaniwang gumagamit ng mas mababang halaga na humigit-kumulang sa 0.3–0.4.

Ang bend deduction ay nagpapakita kung gaano kalaki ang dapat ibawas sa kabuuang haba ng mga flange upang makakuha ng tamang flat pattern. Mahalaga ito dahil ang materyal ay effectively "lumalaki" habang kinukurba dahil ang mga panlabas na hibla nito ay sumisira.

Para sa praktikal na aplikasyon, ang karamihan sa mga CAD software at serbisyo sa paggawa ay awtomatikong kinukwenta ang mga halagang ito. Gayunpaman, ang pag-unawa sa mga pundamental na konsepto ay nakakatulong upang malutas ang mga problema kapag ang mga bahagi ay hindi tumutugma tulad ng inaasahan o kapag kailangan mong i-adjust ang disenyo para sa iba’t ibang materyal.

Ang radius ng pagkukurba para sa sheet metal ay nakaaapekto nang higit pa kaysa sa simpleng pag-crack ng iyong bahagi. Ito ay nakaaapekto sa kompensasyon ng springback, sa pagpili ng mga tool, at kahit sa iyong minimum na haba ng flange. Kapag mayroon ka nang mga kalkulasyong ito, handa ka nang ilapat ang mga ito gamit ang tamang mga gabay sa disenyo upang matiyak na ang iyong mga bahagi ay matagumpay na kukurba sa unang pagkakataon.

Mga Gabay sa Disenyo para sa mga Bahaging Maaaring Ikurba

Pumili ka na ng iyong materyal at kinalkula mo na ang iyong radius ng pagkukurba. Ngayon ay dumating ang mahalagang tanong: gagana ba talaga ang iyong bahagi kapag inilagay na ito sa press brake? Ang agwat sa pagitan ng isang CAD model at ng isang maaaring gawin na bahagi ay madalas na nakasalalay sa mga gabay sa disenyo ng sheet metal na isinasaalang-alang ang mga tunay na limitasyon sa pagbuo.

Kapag gumagawa ka ng mga bahagi mula sa sheet metal, ang mga desisyon mo sa disenyo ay direktang nakaaapekto sa tatlong resulta: kung ang bahagi ay maaaring gawin nang buo, kung gaano ito kakahalaga, at kung ang kalidad nito ay sumusunod sa mga kinakailangan. Ayon sa mga gabay sa DFM ng Norck, ang pag-iiwan sa pisikal na limitasyon ng metal ay nagdudulot ng mas mataas na presyo, mas mahabang oras ng paghihintay, at mas mataas na panganib ng mga kamalian.

Pagdidisenyo ng Mga Bahaging Matagumpay na Nakabaluktot

Isipin ang tooling ng isang press brake tulad ng malalaking daliri na sinusubukang hawakan at i-fold ang iyong bahagi. Kung ang ilang mga tampok ay sobrang maliit, sobrang malapit sa isa't isa, o hindi tama ang posisyon, ang mga 'daliri' na iyon ay hindi talaga makakagawa ng kanilang trabaho. Narito ang mga kritikal na parameter sa disenyo na tumutukoy sa tagumpay:

Pinakamaikling Haba ng Flange

Ang flange ay ang bahagi ng metal na binubuhat at binubend. Ang iyong kagamitan ay nangangailangan ng sapat na surface area upang tunay na mahawakan at i-fold ang materyal. Ayon sa paliwanag ng Norck, ang pagsubukang i-bend ang isang flange na sobrang maikli ay parang subukang i-fold ang isang napakaliit na piraso ng papel gamit ang malalaking daliri.

Ang simpleng patakaran? Siguraduhing ang iyong flange ay may haba na hindi bababa sa apat na beses na kapal ng materyal. Para sa bakal na may kapal na 2 mm, nangangahulugan ito ng minimum na haba ng flange na 8 mm. Ang mas maikling mga flange ay nangangailangan ng pasadyang at mahal na kagamitan na maaaring idoble ang iyong gastos sa produksyon.

Distansya ng Butas hanggang Tuldukan

Kung ilalagay mo ang isang butas na sobrang malapit sa linya ng pagkukurba, makikita mo itong lumalawig patungo sa hugis-itlog habang ginagawa ang pagkukurba. Ang butas na ito na nabago ang anyo ay hindi tatanggap ng mga turnilyo o pin nang tama, na magdudulot ng kabiguan sa pag-aassemble sa susunod na yugto.

Ayon sa Gabay sa Disenyo ng Five Flute , dapat ilagay ang mga butas sa distansya na humigit-kumulang na 2.5 beses ang kapal ng materyal kasama ang isang radius ng pagkukurba mula sa mga linya ng pagkukurba. Para sa sheet metal na may kapal na 1.5 mm at radius ng pagkukurba na 2 mm, nangangahulugan ito na dapat ilagay ang mga butas sa distansya na hindi bababa sa 5.75 mm mula sa linya ng pagkukurba.

Mga Notch para sa Pagpapagaan at Kanilang Layunin

Kapag kinukurba mo ang metal kasabay ng isang patag na gilid, sinusubukan ng materyal na hiwalayin ang sarili sa sulok. Ito ay nagdudulot ng mga lugar ng mataas na stress na magdudulot ng pagputol o pagsira. Ano ang solusyon? Magtahi ng maliit na notch, na tinatawag na bend relief, sa dulo ng iyong mga linya ng pagkukurba.

Ang layunin ng mga notch na nagpapalipas sa pagbuo ng sheet metal ay simple: ito ay nanghihinto sa pagkalat ng mga pukyutan at nagpapahintulot ng kontroladong dehormasyon kung saan ang kurba ng baluktot ay sumasalubong sa patag na materyal. Layunin ang lapad ng pagaalis na mas malaki o katumbas ng kalahati ng kapal ng materyal, kasama ang haba na umaabot nang bahagya sa labas ng linya ng baluktot.

Karaniwang Mga Kamalian sa Disenyo na Nagpapataas ng Gastos

Mga pagpipilian sa disenyo na tila makatuwiran sa ekran ay maaaring magdulot ng mga problema sa produksyon. Ang pag-iwas sa mga karaniwang kamalian na ito ay pananatilihin ang iyong mga proyekto sa loob ng badyet:

• Hindi pare-pareho ang bend radii: Ang pagdidisenyo ng lahat ng baluktot gamit ang parehong radius ay nagpapahintulot sa mga tagagawa na gamitin ang isang tool para sa bawat pagbali, na nakakatipid sa oras ng pag-setup at sa gastos sa paggawa
• Pag-ignorar ng grain direction: Ang mga bahagi na binabaluktot kasabay ng direksyon ng pag-rol ng materyal ay may mas mataas na posibilidad na magpukyut nang ilang buwan pagkatapos ng paghahatid
• Masyadong Masikip ang Tolerances: Ang sobrang pagiging mahigpit kung saan hindi kinakailangan ay nagpapataas ng oras ng inspeksyon. Ang mga karaniwang toleransya sa pagbubuho ng sheet metal ay pananatilihin ang mga proyekto sa loob ng badyet
• Hindi karaniwang sukat ng butas: Ang mga pasadyang sukat ay nangangailangan ng espesyal na kagamitan. Gamitin ang mga handa nang maibenta na sukat tulad ng 5 mm, 6 mm, o mga karaniwang bahagdan na sukat
• Mga makitid na tampok malapit sa mga lugar na mainit: Ang mga laser-cut na puwang o daliri na masyadong manipis ay maaaring magpalingkod dahil sa init ng pagputol, na nagdudulot ng distorsyon na kahalintulad ng Pringle

Ayon sa pananaliksik ng Norck, ang pagpapanatili ng mga manipis na butas na hindi bababa sa 1.5 beses na mas malawak kaysa sa kapal ng materyal ay nakakapigil sa pagpalingkod na dulot ng init.

Pagsasagawa ng Plano para sa Pagkukurba

Ang mga kumplikadong bahagi na may maraming kurba ay nangangailangan ng maingat na pagkakasunod-sunod. Ang bawat kurba ay nagbabago sa hugis ng bahagi, na maaaring magdulot ng pagkakabara sa tooling o backgauge ng press brake. Idisenyo ang iyong bahagi na may isinasaalang-alang ang pagkakasunod-sunod ng pagbuo:

• Kadalasan, ang mga panloob na kurba ay kailangang gawin bago ang mga panlabas na kurba
• Ang mga maikling flange ay maaaring maging hindi ma-access pagkatapos gawin ang mga katabi nitong kurba
• Ang mga bahagi na may kurba sa maraming eroplano ay nangangailangan ng maingat na pagsusuri ng posibleng collision

Maraming tool para sa pagbuo ng sheet metal ang kasama ang software na nag-iisimula ng mga pagkukurba upang tukuyin ang mga posibleng collision bago magsimula ang produksyon.

Listahan ng Pagsubok sa Disenyo para sa mga Bahaging Maaaring Ikurba

Bago isumite ang iyong disenyo para sa paggawa, tiyaking wasto ang mga sumusunod na mahahalagang parameter:

• Ang minimum na radius ng panloob na baluktot ay katumbas o lumalampas sa kapal ng materyal (o sa mga rekomendasyon na partikular sa materyal)
• Ang lahat ng flange ay may sukat na hindi bababa sa 4× ang kapal ng materyal
• Ang mga butas ay nakaposisyon sa distansya na 2.5× ang kapal kasama ang radius ng baluktot mula sa mga linya ng pagbabaluktot
• Inilalagay ang mga relief sa pagbabaluktot kung saan nagkakasalubong ang mga baluktot at mga patag na gilid
• Ang lahat ng radius ng pagbabaluktot ay pare-pareho kung posible
• Tinutukoy ang direksyon ng ugat (grain direction) para sa mga kritikal na baluktot
• Ginagamit ang mga pamantayang sukat para sa mga dimensyon ng butas at ng mga puwang (slots)
• Ang mga makitid na bahagi ay nagpapanatili ng minimum na lapad na 1.5× ang kapal
• Napatunayan na ang pagkakasunod-sunod ng mga baluktot ay angkop para sa sapat na espasyo ng mga tool

Ang pagsunod sa mga gabay sa disenyo ng sheet metal ay nagpapabago sa iyong mga konsepto upang maging mga bahagi na maaaring gawin sa produksyon at tumutugon sa mga pamantayan ng kalidad sa unang paggawa. Kapag na-optimize na ang iyong disenyo para sa pagbabaluktot, ang susunod na kailangang isaalang-alang ay ang pagtutugma ng iyong mga kinakailangan sa mga kakayahan ng tamang kagamitan.

Mga Konsiderasyon sa Kagamitan at Kakayahan sa Pagkukurba

Nakapanood ka na ba ng isang manggagawa na gumagawa ng kamay na pagkukurba sa isang metal na suporta gamit ang isang simpleng lever-operated brake? Ngayon, isipin mo ang isang computer-controlled na makina na kumikilos ng parehong kurba na may kahalintulad na presisyon sa antas ng micron, na awtomatikong kompensado para sa mga pagkakaiba-iba ng materyales. Parehong pamamaraan ay may sariling lugar sa modernong paggawa, at ang pag-unawa kung kailan gagamitin ang bawat isa ay maaaring makaimpluwensya nang malaki sa gastos, kalidad, at takdang panahon ng iyong proyekto.

Ang mundo ng kagamitan sa pagkukurba ng sheet metal ay umaabot mula sa mga pangunahing hand brakes na nagkakahalaga ng ilang daang dolyar hanggang sa mga sopistikadong CNC system na lumalampas sa kalahating milyong dolyar. Ang iyong pagpili ay nakasalalay sa dami ng produksyon, mga kinakailangan sa presisyon, kumplikasyon ng bahagi, at mga limitasyon sa badyet. Tingnan natin kung paano gamitin nang epektibo ang isang sheet metal brake at alin sa mga uri nito ang tumutugma sa iyong partikular na pangangailangan.

CNC Press Brakes vs. Manu-manong Kagamitan

Ang pangunahing pagkakaiba sa pagitan ng CNC at mga manu-manong press brake ay nakasalalay sa kontrol. Parehong gumagamit ng puwersa sa pamamagitan ng punch at die upang ipatungkol ang sheet metal, ngunit ang paraan kung paano pinamamahalaan ang puwersa at posisyon ay nagdudulot ng lubhang magkakaibang resulta.

Ang isang manu-manong press brake ay umaasa nang buo sa kasanayan ng operator. Ayon sa Pananaliksik ng Emin Academy , ang mga makina na ito ay gumagamit ng pisikal na limit stops at mekanikal na mga linkage, kasama ang mga adjustment na ginagawa ng kamay at analog na readout. Kailangan ng operator na "maramdaman" ang resistensya ng materyal at pansinin nang biswal ang springback. Bawat pagpapatungkol ay nangangailangan ng pagsusuri, pag-aadjust, at muling pagsubok hanggang sa maabot ang tamang anggulo.

Ang mga manu-manong kagamitan ay nag-aalok ng natatanging mga pakinabang para sa ilang partikular na aplikasyon:

• Mas mababang paunang gastos (karaniwang 2–4 na beses na mas mura kaysa sa mga katumbas na CNC)
• Simple na pagpapanatili dahil mayroon lamang kaunti o walang electronic components
• Walang kailangang programming para sa mabilis na mga gawaing isang beses lamang
• Mahusay para sa pagsasanay at edukasyonal na kapaligiran

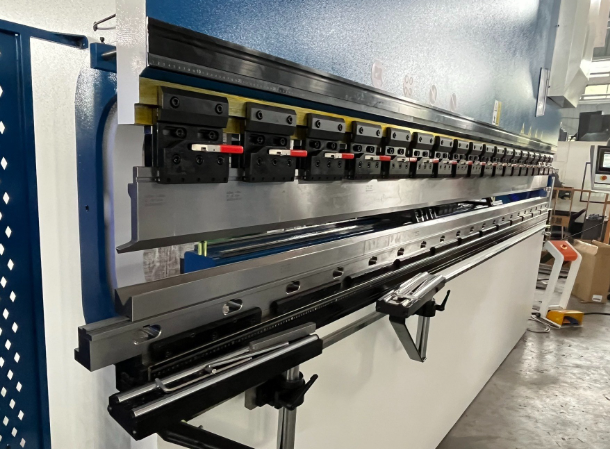

Ang isang CNC press brake ay nagpapalit sa prosesong ito sa pamamagitan ng kontrol na nakabatay sa kompyuter. Ang mga operator ay nagpoprograma ng ninanais na mga sukat, at ang makina ay awtomatikong nagpapakilos ng mga eksaktong, paulit-ulit na pagkukurba. Ang mga linear encoder ay patuloy na sinusukat ang posisyon ng ram at kumokorekto ng mga pagkakaiba sa real time, na nakakamit ang angular tolerance na ±0.1° kumpara sa ±0.5° o mas mababa pa sa mga manual na paraan.

Ang makina para sa pagkukurba ng bakal na may kakayahang CNC ay maaaring mag-import ng mga file ng CAD nang direkta, i-simulate ang mga pagkukurba sa 3D bago ang produksyon, at kahit na magmungkahi ng pinakamainam na tooling batay sa geometry ng bahagi. Ito ay nag-aalis ng mga trial bend at malaki ang binabawas sa oras ng pag-setup.

Para sa mataas na dami ng produksyon, ang teknolohiyang CNC ay maaaring dagdagan ang output ng 200–300% kumpara sa mga manual na paraan. Ang kagamitan para sa pagkukurba ng bakal ay nababayaran mismo sa pamamagitan ng nabawasan ang lakas-paggawa, binabawasan ang basura, at pare-parehong kalidad sa libo-libong bahagi.

Uri ng Equipamento	Katumpakan	Bilis	Oras ng Pagtatayo	Mga Ideal na Aplikasyon
Manual na Hand Brake	±1-2°	Mabagal (nakasalalay sa operator)	Mabilis para sa mga simpleng kurba	Mga prototype, mga indibidwal na pagre-repair, at trabaho sa magaan na gauge
Manual na Hydraulic Press Brake	±0.5°	Moderado	30–60 minuto bawat pag-setup	Maliit na mga batch, pangkalahatang paggawa, pagsasanay
Cnc sheet metal brake	±0.1°	Mabilis (automated cycles)	5–15 minuto (programado)	Mga production run, kumplikadong bahagi na may maraming curvature
CNC na may Robotic Loading	±0.1°	Napakabilis (operasyon 24/7)	Pang-unang programming lamang	High-volume automotive at produksyon ng appliance

Paano Tukuyin ang Kinakailangang Tonnage

Ang tonelada ay ang puwersa na kailangan ipadala ng iyong makina para sa pagbubukod ng metal sheet upang matapos ang isang baluktot. Kung kakulangan mo sa pagtataya ng kinakailangang ito, maaari mong sirain ang kagamitan o mag-produce ng hindi kumpletong mga baluktot. Kung sobra-sobra naman ang iyong pagtatakda, babayaran mo ang kapasidad na hindi mo naman kailangan.

Ang kapal ng materyal at haba ng baluktot ang pangunahing mga salik na nagtutukoy sa mga kinakailangan sa tonelada. Ayon sa Ang Tagagawa , ang pagkalkula ng ligtas na mga limitasyon sa operasyon ay kasama ang apat na pangunahing konsiderasyon:

1. Pormula sa Tonelada para sa Air Bending

Para sa air bending, na ang pinakakaraniwang pamamaraan, ang tonelada ay tumataas kasabay ng kapal ng materyal at bumababa kasabay ng mas malalaking bukas na die. Ang karaniwang kalkulasyon para sa mild steel ay gumagamit ng:

Tonelada bawat poot = (575 × Kapal ng Materyal²) ÷ Lapad ng Buksan na Die

Halimbawa, ang pagbubukod ng 3mm na mild steel gamit ang 24mm na bukas na die ay nangangailangan ng humigit-kumulang (575 × 9) ÷ 24 = 216 tonelada bawat metro ng haba ng baluktot.

2. Mga Limitasyon sa Centerline Load

Ang mga press brake ay idinisenyo para sa paglo-load sa gitnang linya, ibig sabihin ang buong tonelada ay dapat ilapat sa humigit-kumulang 60% ng haba ng bed, na nakasentro sa makina. Ang isang 100-toneladang brake na may 3-metrong bed ay maaaring ligtas na mag-apply ng mga 100 toneladang iyon sa loob ng 1.8 metro sa gitna.

Ang paglabag sa hangganan ng paglo-load sa gitnang linya ay nagdudulot ng permanenteng pinsala sa ram at bed dahil sa pagkabend. Sinasabi ng Fabricator na ang maximum na tonelada bawat pulgada ay katumbas ng rating ng makina na hinati sa (haba ng bed sa pulgada × 0.60).

3. Mga Hangganan ng Paga-load ng Tool

Ang iyong tooling ay may sariling tuktok na tonelada nang hiwalay sa kapasidad ng makina. Ang mga tool na may precision grinding na may rating na humigit-kumulang 70 HRC ay kayang kumatawan ng mas mataas na load ngunit maaaring magpalabas ng mga sira kapag napapabayaan. Ang mga lumang tool na may estilo ng planing (30–40 HRC) ay mas madaling bumend at mabali nang maayos ngunit nabibigo sa mas mababang tonelada.

4. Mga Hangganan ng Sinking Tonnage

Ito ay tumutukoy sa puwersa na kailangan upang pisikal na ipasok ang tooling sa bed o ram ng press brake. Ang mas malalaking lapad ng tool shoulder ay nagpapataas ng land area at nagpapahintulot ng mas mataas na tonelada bago mangyari ang deformation.

Haba ng Bed at Pinakamalaking Sukat ng Bahagi

Ang haba ng bed ng iyong kagamitan sa pagbubukod ng metal ay direktang naglilimita sa pinakamahabang baluktot na maaari mong gawin sa isang operasyon. Ngunit hindi ito isang simpleng one-to-one na relasyon.

Kapag binubukod ang mga bahagi na mas maikli kaysa sa haba ng bed, maaari kang magtrabaho nang off-center, ngunit kailangan ng maingat na pamamahagi ng tonelada upang maiwasan ang di-pantay na pagkarga. Ayon sa Hunsone , ang sistema ng backstop ay nakakaapekto rin sa katiyakan ng posisyon. Ang mga manual na backstop ay simple at mura, samantalang ang mga servo-driven na backstop ay nag-aalok ng mas mataas na katiyakan para sa mga bahagi na nangangailangan ng eksaktong posisyon.

Isaisip ang mga sumusunod na kadahilanan tungkol sa haba ng bed kapag pipiliin ang kagamitan:

• Ang mga bahagi na nangangailangan ng mga baluktot malapit sa parehong dulo ay maaaring kailanganin ng bed na 20–30% na mas mahaba kaysa sa bahagi
• Maaaring sabay-sabay na ibukod ang ilang mas maikling bahagi upang maksimisinhin ang kahusayan
• Ang mas mahabang bed ay karaniwang nangangahulugan ng mas mataas na gastos sa makina at pangangailangan ng mas malaking espasyo sa sahig
• Ang segmented tooling ay nagpapahintulot ng mga setup na partial-bed para sa mas maliit na bahagi nang walang kailangang i-reposition

Para sa mga shop na nangangasiwa ng iba't ibang uri ng gawain, ang isang CNC sheet metal brake na may haba ng higaan na 3–4 metro ay nagbibigay ng kahutukan para sa karamihan ng mga aplikasyon. Ang mga espesyalisadong operasyon na pumupuno ng mas mahabang istruktural na komponente ay maaaring mangailangan ng higaan na 6 metro o mas mahaba.

Ang mga modernong CNC system ay nakakatugon sa mga kakulangan sa kakayahan sa pamamagitan ng mga tampok ng awtomasyon tulad ng awtomatikong pagkakapit ng tool, pagkilala sa setup batay sa memorya, at awtomatikong paghawak sa materyales gamit ang robot. Ang mga karagdagang ito ay lalo pang binabawasan ang agwat sa kasanayan sa pagitan ng mga operator at nagpapahintulot ng pare-parehong kalidad kahit sa mga operasyon na may maraming shift.

Mahalaga ang pagpili ng tamang kagamitan, ngunit kasing-mahalaga rin ang pag-unawa kung paano suriin kung ang iyong mga baluktot ay sumusunod sa mga teknikal na tukoy. Ito ang dinala natin sa mga toleransya ng katiyakan at sa mga pamantayan ng kalidad na tumutukoy sa mga resulta na tinatanggap.

Mga Presisyong Toleransya at Pamantayan sa Kalidad

Kapag dumating ang iyong bahagi na may baluktot, paano mo malalaman kung ito ay tunay na tama? Maaaring mukhang perpekto ang isang bracket sa simpleng pagtingin ngunit nabigo ito sa panahon ng pag-aassemble dahil kulang ito ng kalahating degree sa nakasaad na espesipikasyon. Ang pag-unawa sa mga toleransya ng katiyakan ay nagpapabago sa mga pambobog na inaasahan sa mga sukat na maaaring suriin, ipaalam, at ipatupad.

Sa paggawa ng mga bahagi mula sa metal na may baluktot, ang toleransiya ay tumutukoy sa payagan na pagkakaiba mula sa mga nakasaad na sukat. Ang mga ito ay hindi arbitraryong mga numero. Kinirepresenta nito ang praktikal na hangganan ng mga proseso sa pagmamanupaktura, ugali ng materyales, at kasanayang pang-ekonomiya. Ayon sa gabay sa toleransiya ng Komacut, ang pag-unawa sa mga toleransiya na partikular sa bawat proseso ay tumutulong sa iyo na pumili ng tamang paraan na tutugon sa mga kinakailangan ng iyong bahagi habang iniiwasan ang labis na mahigpit na mga espesipikasyon na magpapataas ng gastos.

Ano ang Tunay na Kahulugan ng mga Espesipikasyon sa Toleransiya

Ang dalawang kategorya ng toleransya ang pinakamahalaga sa mga aplikasyon ng presisyong pagkukurba at presisyong pagkukurba ng metal: mga toleransya sa anggulo at mga toleransya sa dimensyon. Ang bawat isa ay may tiyak na layunin sa pagtukoy ng kalidad ng bahagi.

Mga angular tolerance

Ang toleransya sa anggulo ay sumasaklaw sa payagan na pagkakaiba mula sa iyong tinukoy na anggulo ng kurba. Kapag tinukoy mo ang 90° na kurba na may ±0.5° na toleransya, tinatanggap mo ang mga bahagi na may sukat mula 89.5° hanggang 90.5°. Ang tila maliit na saklaw na ito ay may tunay na epekto sa proseso ng pag-aassemble.

Ayon sa Ang pananaliksik ng Accurl , ang mga press brake na maayos na pinapanatili ay karaniwang nakakamit ang average na toleransya na ±0.5° sa anggulo ng kurba. Sa mga optimal na kondisyon—gamit ang advanced na CNC technology, mataas na kalidad na tooling, at matatag na katangian ng materyales—maaaring abot sa ±0.1–0.2° ang mga toleransya. Ang mga high-end na press brake na may dynamic crowning, real-time feedback systems, at laser angle measurements ay kayang mapanatili ang katiyakan ng anggulo ng kurba sa ilalim ng ±0.1° sa mga ideal na kondisyon.

Mga Toleransiya sa Sukat

Ang mga dimensional na toleransya ay nagpapatakbo sa mga pagbabago sa kabuuang sukat ng bahagi, kabilang ang haba, lapad, at eksaktong lokasyon ng mga baluktot at mga katangian. Ang mga teknikal na pananagutan na ito ay nagsisiguro na ang mga sangkap ay magkakasya nang maayos sa panahon ng pag-aassemble nang walang mga puwang o pagkakasalungat.

Ang karaniwang serbisyo sa pagbaluktot ng sheet metal ay kadalasang nakakamit:

• Karaniwang XYZ na toleransya: ±0.45 mm para sa pangkalahatang gawaing paggawa
• Mataas na presisyong toleransya: ±0.20 mm para sa mga mahihirap na aplikasyon
• Linear na posisyon: ±0.1–0.2 mm kapag wastong kinakalibrado

Ang CNC press brakes ay nagpapakita ng napakahusay na katiyakan sa posisyon, kadalasan sa loob lamang ng ilang libong bahagi ng isang pulgada (0.001"–0.004"). Ang ganitong antas ng presisyon ay nagpapahintulot ng paulit-ulit na produksyon sa libu-libong bahagi na may kaunting pagbabago lamang.

Mga Antas ng Toleransya at Kanilang mga Aplikasyon

Hindi lahat ng bahagi ay nangangailangan ng aerospace-level na presisyon. Ang pagtutugma ng mga kinakailangang toleransya sa aktwal na pangangailangan ng pagganap ay nagpapanatili ng kahemat-an ng proyekto habang tiyak na naaayon pa rin sa kinakailangang performance. Narito kung paano karaniwang inilalapat ang iba’t ibang antas ng toleransya:

• Malalapad na mga toleransya (±1° angular, ±1.0 mm dimensional): Mga istruktural na suporta, mga kahon na hindi kritikal, kagamitan sa pagsasaka kung saan mahalaga ang pagkakasya ngunit hindi kritikal
• Pangkaraniwang mga toleransya (±0.5° angular, ±0.45 mm dimensional): Pangkalahatang paggawa, mga bahagi ng HVAC, mga kahon ng kagamitang elektrikal, karamihan sa komersyal na aplikasyon
• Mga toleransyang may mataas na katiyakan (±0.25° angular, ±0.20 mm dimensional): Mga bahagi ng sasakyan, mga kahon ng medikal na kagamitan, mga pagsasama na may maraming magkakasunod na bahagi
• Mga toleransyang may napakataas na katiyakan (±0.1° angular, ±0.10 mm dimensional): Mga bahagi ng aerospace, mga instrumentong may mataas na katiyakan, mga aplikasyon kung saan ang kabiguan ay may malubhang konsekwensya

Mga Salik na Nakaaapekto sa Katiyakan ng Pagkukurba

Ang pagkamit ng pare-parehong mga toleransya ay hindi awtomatiko. Ang maraming variable ang nakaaapekto kung ang iyong mga bahagi ay sumusunod sa mga espesipikasyon, at ang pag-unawa sa mga salik na ito ay tumutulong sa iyo na suriin ang mga serbisyo sa pagkukurba ng metal at malutas ang mga isyu sa kalidad.

Pag-calibrate ng Kagamitan

Ang isang press brake ay kasing-tumpak lamang ng kanyang kalibrasyon. Ayon sa pagsusuri ng Accurl, kahit ang maliit na pagkiling ng frame na 0.1° ay maaaring magdulot ng malaking pagkakaiba sa pagkakapantay-pantay ng puwersa, na nakaaapekto sa tumpak na pagbend nang hanggang ±0.5°. Ang patag na ibabaw ng press brake ay direktang nakaaapekto sa tuwid na anyo ng gawaing bahagi. Ang isang pagkakaiba lamang na 0.06 mm sa mesa ay maaaring magresulta sa pagkakamali na 0.17° sa isang 90° na bend.

Mga pangunahing kadahilanan sa kalibrasyon:

• Pagsusuri ng pagkakalign ng ram at frame
• Katumpakan ng posisyon ng back gauge sa maraming reference point
• Pagkakapareho ng presyon ng hydraulic system
• Pagsasaayos ng crowning system para sa kompensasyon ng deflection ng bed

Inirerekomenda ng mga tagagawa ang mga pagsusuri sa kalibrasyon bawat buwan o bawat tatlong buwan depende sa dami ng produksyon at sa mga kinakailangan sa tumpak na paggawa.

Kalidad ng Kagamitan

Ang iyong punch at die ang direktang interface sa materyal. Ang mga nasira o nabawasan ang kalidad na tooling ay nagbibigay ng hindi pare-parehong resulta anuman ang tumpak na paggawa ng makina. Kahit ang mga maliit na depekto tulad ng mga maliit na chip o pag-round sa mga gilid ng die ay maaaring magdulot ng napapansin na pagkakaiba sa anggulo.

Kasama sa regular na pagpapanatili ng mga kagamitan ang mga sumusunod:

• Pagsusuri sa mga gilid ng mga kagamitan para sa pagsuot, mga chips, o pinsala
• Pagsukat sa radius ng dulo ng punch matapos ang mahabang produksyon
• Pagpapatunay sa mga sukat ng bukas na die gamit ang feeler gauges o micrometers
• Pagpapalit o pagreregrind ng mga nasuot na kagamitan bago pa lumubha ang pagbaba ng kalidad

Pagkakapareho ng Materyales

Ang metal mismo ang nagdudulot ng pagkakaiba-iba. Ang mga pagbabago sa kapal na kahit 0.1 mm ay may malaking epekto sa springback at sa huling anggulo ng pagkukurba. Sinasabi ng Komacut na ang sheet metal ay may likas na pagkakaiba-iba. May pagkakaiba sa pagitan ng mga sheet na ginawa sa parehong batch, at kahit sa pagitan ng iba’t ibang bahagi ng iisang sheet.

Ang mga kadahilanan ng materyal na nakaaapekto sa katiyakan ay kinabibilangan ng:

• Toleransya sa kapal mula sa mill (nag-iiba depende sa uri ng materyal at proseso ng pag-rol)
• Mga pagbabago sa kahigpit (hardness) sa loob at sa pagitan ng mga batch
• Mga pagkakaiba sa patlat (flatness) na nagdudulot ng hindi pantay na kontak sa die
• Direksyon ng butil na kaugnay sa oryentasyon ng pagkukurba

Para sa mga gawaing may mataas na kahusayan, ang pagsusuri ng mga sample na coupon mula sa bawat batch ng materyal ay nagbibigay-daan sa mga operator na i-adjust ang mga setting ng makina batay sa aktwal na pag-uugali ng materyal.

Kakayahan ng operator

Kahit na may CNC automation, nananatiling mahalaga ang ekspertisya ng tao. Ang mga bihasang operator ay nakauunawa sa pag-uugali ng materyal, sa mga natatanging katangian ng makina, at sa mga pagkakaiba-iba ng iba’t ibang teknik ng pagkukurba. Sila ang mabilis na nakikilala at kumokorekta ng mga pagkakaiba, at binabago ang mga parameter tulad ng lalim ng ram o posisyon ng back gauge upang maiwasan ang mga kamalian.

Ang mga di-karanasang operator ay maaaring hindi mapansin ang mga subtle na isyu sa pag-align o ang mga kinakailangang adjustment, na maaaring magdulot ng mga depekto sa buong production run. Ang mga programa sa mentoring at ang mga na-documentong proseso sa pag-setup ay tumutulong na takpan ang kakulangan sa kaalaman na ito.

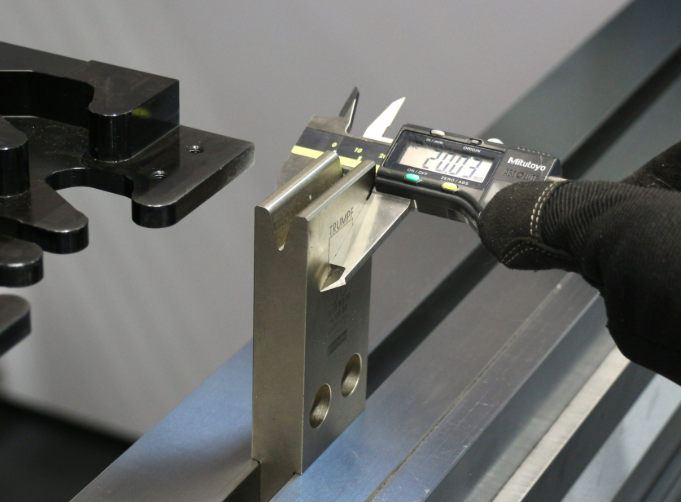

Mga Paraan ng Quality Control para sa Pagpapatunay ng Katiyakan ng Pagkukurba

Panindigan ngunit suriin. Ang mga maaasahang provider ng sheet metal bending malapit sa akin ay gumagamit ng maraming paraan ng quality control upang tiyaking sumusunod ang mga bahagi sa mga teknikal na tukoy:

• Mga digital na angle gauge: Nagmemeasure ng aktwal na angle ng pagkukurba na may katiyakan hanggang 0.1°
• Coordinate Measuring Machines (CMMs): I-verify ang katiyakan ng sukat sa mga kumplikadong heometriya
• Go/no-go gauges: Mabilis na pagpapatunay na ang mga bahagi ay nasa loob ng mga pahintulot na saklaw
• Una nga Pagsusi sang Artikulo: Detalyadong pagsukat sa mga unang bahagi bago magsimula ang produksyon
• Statistical Process Control (SPC): Pagsubaybay sa mga sukat sa buong proseso ng produksyon upang matukoy ang anumang pagkakaiba bago sumabog ang mga bahagi sa mga kinakailangang espesipikasyon

Ang mga advanced na press brake ay may kasamang real-time na sistema ng pagsukat ng anggulo na awtomatikong humihinto sa operasyon kung ang pagkakaiba sa pagbend ay lumalampas sa mga itinakdang threshold, na nagbibigay-daan sa agarang pagwawasto.

Pamantayan ng Industriya at Serbisyo

Para sa mga aplikasyon kung saan ang kalidad ay hindi pwedeng ipagkait, ang mga sertipikasyon ng industriya ay nagbibigay ng garantiya na ang mga fabricator ay sumusunod sa mahigpit na kontrol sa proseso. Ang sertipikasyon na IATF 16949, na partikular na idinisenyo para sa automotive supply chain, ay nangangailangan ng dokumentadong sistema ng pamamahala ng kalidad, statistical process control, at mga gawain para sa patuloy na pagpapabuti.

Mahalaga ang sertipikasyong ito dahil ang mga bahagi ng sasakyan ay kadalasang nangangailangan ng mahigpit na toleransya kasama ang pagkakapare-pareho ng produksyon sa mataas na dami. Ang isang sertipikadong tagagawa ay nagpapakita ng kakayahang panatilihin ang katiyakan sa libo-libo o milyon-milyong bahagi habang sinusubaybayan at tinutugunan ang anumang pagkakaiba.

Kabilang sa iba pang may kaugnayang pamantayan ang ISO 9001 para sa pangkalahatang pamamahala ng kalidad at ang AS9100 para sa mga aplikasyon sa aerospace, kung saan bawat isa ay nagtatakda ng mga kinakailangan sa dokumentasyon, nakapagbabantay na pagsubaybay (traceability), at pagsukat na angkop sa kanilang mga industriya.

Ang pag-unawa sa mga kinakailangang katiyakan na ito ay tumutulong sa iyo na tukuyin ang angkop na mga toleransya at suriin kung ang potensyal na mga tagagawa ay talagang kayang magbigay. Kapag malinaw na natukoy ang mga inaasahan sa kalidad, ang susunod na hakbang ay matutong pumili at makipagtulungan sa tamang provider ng serbisyo para sa iyong partikular na pangangailangan.

Pipiliin ang Tamang Provider ng Serbisyo sa Pagkukurba

Nagdisenyo ka na ng iyong bahagi, kinalkula ang mga radius ng iyong pagkukurba, at tinukoy ang mga toleransya. Ngayon ay dumating ang isang desisyon na maaaring gawin o sirain ang iyong proyekto: ang pagpili kung saan ito gagawin. Kung hanapin mo man ang metal bending malapit sa akin o sinusuri ang mga global na supplier, ang proseso ng pagpili ay sumusunod sa parehong pangunahing mga prinsipyo.

Ang paghahanap ng kwalipikadong mga serbisyo ng metal bending malapit sa akin ay hindi lamang tungkol sa kalapitan. Ayon sa G.E. Mathis Company, mahalaga ang pagpili ng isang provider ng serbisyo na may malawak na karanasan, lalo na sa iyong industriya, kasama ang mga kakayahan, mga patakaran sa pagtitiyak ng kalidad, kagamitan, nakakahulugang kapasidad sa paglaki, mga sertipiko, at maaasahang suporta sa customer na kinakailangan para sa iyong proyekto. Ang tamang katuwang ay nagbibigay ng konsebuhin na kalidad, aktibong nakikipag-ugnayan, at tumutulong sa iyo na i-optimize ang mga disenyo bago magsimula ang produksyon.

Nagha-handa para sa Unang Katanungan Mo Tungkol sa Presyo

Ang katiyakan ng iyong quote para sa paggawa ay nakasalalay nang buo sa impormasyon na ibinibigay mo. Ang mga hindi kumpletong kahilingan ay nagdudulot ng mga pagbabago sa presyo, mga pagkaantala, at nakakapagod na palitan ng mensahe. Ayon sa Gabay sa Paggawa ng LTJ Industrial para sa taong 2026, ang isang maingat na inihandang drawing ay nag-aagarantya na ang iyong quote ay sumasalamin sa iyong tunay na mga kinakailangan, na pinabababa ang panganib ng mahal na mga pagrerebisa sa hinaharap.

Bago makipag-ugnayan sa mga shop na nagpapatakbo ng metal bending, tipunin muna ang sumusunod na mahahalagang impormasyon:

• Mga detalye ng materyal: Isama ang uri ng alloy o grado (tulad ng 304 stainless o 6061 aluminum), kapal, at anumang kinakailangang sertipiko
• Mga Kinakailangang Quantitative: Tukuyin ang sukat ng unang order, ang inaasahang taunang dami, at kung kailangan mo muna ang mga prototype
• Mga pangangailangan sa toleransya: Tukuyin ang mga toleransya sa anggulo at dimensyon batay sa mga pang-fungsyon na kinakailangan, hindi sa arbitraryong kahusayan
• Mga panahon ng paghahatid: Ipaalam ang mga tiyak na deadline, ang pinapaboran mong lead time, at kung kaya mong tanggapin ang mga phased delivery
• Mga Rekwisito sa Tapusin: Tukuyin ang mga surface treatment tulad ng powder coating, anodizing, o raw mill finish
• Special Requirements: Tandaan ang anumang hakbang sa pag-aassemble, dokumentasyon ng inspeksyon, o mga pangangailangan sa pagsunod sa industriya

Para sa teknikal na dokumentasyon, ang CAD drawings ang itinuturing na pinakamahusay na pamantayan para sa mga proyektong custom metal bending. Ang mga digital na file na ito ay nagbibigay-daan sa mga fabricator na suriin ang bawat aspeto ng iyong disenyo, upang matiyak ang tiyak na presyo at kakayahang gawin. Kung ang CAD ay hindi magagamit, maaaring gamitin ang detalyadong hand sketches o annotated PDFs na may malinaw na sukat, ngunit dapat laging layunin ang kalinawan.

Talaan ng Paghahanda para sa Katanungan sa Presyo

• Kumpletong CAD files o detalyadong mga drawing na may nakasulat na sukat
• Uri ng materyales, grado, at kapal na malinaw na tinukoy
• Pagkakahati ng dami (prototype, unang produksyon, taunang pananaw)
• Mga tukoy na toleransya para sa mahahalagang sukat at anggulo
• Mga kinakailangang surface finish na idokumento
• Naitakda na ang timeline ng paghahatid at destinasyon ng pagpapadala
• Mga espesyal na sertipikasyon o mga kinakailangang dokumentasyon na nailista
• Impormasyon sa pagkontak para sa mga teknikal na katanungan

Ang mga kumpanyang nag-ooffer ng komprehensibong serbisyo ay karaniwang nagbibigay ng mabilis na tugon sa mga quote. Halimbawa, Shaoyi (Ningbo) Metal Technology nagbibigay ng tugon sa quote sa loob ng 12 oras, na nagpapahintulot sa iyo na mabilis na ikumpara ang mga opsyon nang hindi kailangang maghintay ng ilang araw para sa feedback tungkol sa presyo.

Pagtatasa sa mga Kasamahang Tagagawa

Kapag nakalap na ninyo ang inyong dokumentasyon, oras na para suriin ang mga potensyal na provider. Ayon sa Atscott MFG kung ang mababang presyo ay maaaring makahikayat sa inyo, ang tunay na halaga ay nakasalalay sa kakayahan, katiyakan, at kakayahang tupdin ng fabricator ang mga kinakailangan ng inyong proyekto mula simula hanggang wakas.

Kapag sinusuri ang mga sheet metal benders malapit sa akin o mga remote supplier, isaalang-alang ang mga sumusunod na mahahalagang kadahilanan:

Mga Kakayahan ng Kagamitan

Siguraduhing mayroon ang shop ng kinakailangang kagamitan para sa inyong partikular na mga pangangailangan. Para sa mga serbisyo ng CNC bending, suriin ang tonelada ng kanilang press brake, haba ng bed, at mga espesipikasyon ng katiyakan. Itanong ang mga sumusunod:

• Pinakamataas na kapal ng materyal at kapasidad ng haba ng pagbend
• Kagamitan na CNC laban sa manu-manong kagamitan batay sa inyong mga kinakailangan sa katiyakan
• Inventory ng tooling para sa inyong tinukoy na radius ng pagbend
• Mga karagdagang kakayahan tulad ng laser cutting, welding, o finishing

Mga Sertipikasyon at Sistema ng Kalidad

Ang mga sertipikasyon sa industriya ay nagpapakita ng dedikasyon sa pare-parehong kalidad. Para sa pagbubuhat at paggawa ng bakal sa mga regulado na industriya, hanapin ang mga sumusunod:

• ISO 9001 para sa pangkalahatang sistema ng pamamahala ng kalidad
• IATF 16949 para sa mga kinakailangan ng supply chain sa automotive
• AS9100 para sa mga Aplikasyong Aerospace
• Mga sertipikasyon ng AWS para sa mga welded assemblies

Ang mga sertipikasyong ito ay nangangailangan ng naidokumentong proseso, mga protokol sa inspeksyon, at mga praktika ng patuloy na pagpapabuti na nagreresulta sa maaasahang kalidad ng produksyon.

Karanasan at Ekspertisa

Ang karanasan na partikular sa industriya ay lubos na mahalaga. Ang mga fabricator na pamilyar sa iyong sektor ay nakakapredik ang mga natatanging hamon at nauunawaan ang mga aplikableng standard. Itanong ang mga halimbawa ng mga natapos na proyekto na katulad ng iyong proyekto at i-verify ang kanilang kakayahang pangasiwaan ang iyong partikular na mga materyales at geometriya.

Suporta sa DFM at Prototyping

Ang mga pinakamahusay na kumpanya sa paggawa ay tumutulong na i-optimize ang iyong mga disenyo bago magsimula ang produksyon. Ang suporta sa Disenyo para sa Pagmamanupaktura (DFM) ay nakikilala ang mga posibleng isyu tulad ng hindi sapat na haba ng mga flange o hindi mainam na posisyon ng mga butas habang ang mga pagbabago ay pa ring murang maisagawa.

Ang mga kakayahan sa mabilis na paggawa ng prototype ay nagsisilbing tulay sa pagitan ng disenyo at pagpapatunay ng produksyon. Ang mga provider tulad ng Shaoyi ay nag-aalok ng mabilis na paggawa ng prototype sa loob ng 5 araw kasama ang komprehensibong suporta sa DFM, na nagbibigay-daan sa iyo na subukan ang mga pisikal na bahagi at paunlarin ang mga disenyo bago magpasya sa produksyon ng mga tool. Ang ganitong pamamaraan ay binabawasan ang mahal na mga pag-uulit at pabilisin ang kabuuang takdang panahon mo.

Komunikasyon at Pagtugon

Suriin kung gaano kabilis at malinaw ang tugon ng mga potensyal na kumpanya sa iyong unang katanungan. Ang mga maaasahang kumpanya sa paggawa ay nagbibigay ng napapanahong mga update, naglilinaw ng mga ambiguidad, at nag-aalok ng proaktibong suporta sa parehong proseso ng pagkuha ng quote at produksyon. Ang isang kumpanyang nakatuon sa bukas na komunikasyon ay tumutulong na maiwasan ang mahal na mga maling pag-unawa.

Punla ng Paghahanda para Tignan

Ayon sa pananaliksik ng LTJ Industrial, manatiling alerto sa mga babala na maaaring hindi maaasahan ang isang quote:

• Mga paliwanag sa mga item na mahina o hindi kumpleto
• Hindi karaniwang mababang presyo na may di-malinaw na saklaw
• Kulang sa mga termino sa paghahatid o garantiya
• Walang mga sanggunian o mga kaso na nailathala
• Mabagal o di-malinaw na komunikasyon habang nasa proseso ng pagkuha ng quote

Kung makakaranas ka ng anumang mga isyung ito, kumuha ng maingat na hakbang. Ang sapat na pagsusuri sa bawat kasosyo ay nagpapatiyak na ang iyong proyekto ay tutugon sa mga inaasahang pamantayan sa kalidad, gastos, at oras ng paghahatid.

Kapag napili na ang iyong provider ng serbisyo at malinaw nang idokumento ang mga teknikal na detalye ng proyekto, handa ka nang magpatuloy patungo sa matagumpay na produksyon. Ang huling hakbang ay ang pag-unawa kung paano ilalapat ang lahat ng iyong natutunan upang maisulong nang mahusay ang iyong proyekto.

Paglalapat ng Kaalaman Tungkol sa Pagkukurba ng Metal

Nakapaglalakbay ka na mula sa mga pangunahing kahulugan hanggang sa mga advanced na espesipikasyon ng toleransya. Ngayon naman ang tamang panahon para isalin ang kaalaming iyon sa mga matagumpay na proyekto. Kung ikaw ay natututo pa lamang kung paano ibaluktot ang sheet metal o kung ikaw ay nagpapabuti ng isang umiiral nang proseso ng produksyon, ang mga prinsipyo ay nananatiling pareho: ang tagumpay ay nakasalalay sa pagkakasunod-sunod ng mga katangian ng materyales, mga parameter ng disenyo, kakayahan ng kagamitan, at ekspertisya sa paggawa.

Ang mga pinakamatagumpay na proyektong pagbabaluktot ng metal ay nagsisimula sa optimisasyon ng disenyo at pakikipagtulungan sa mga kasosyo, hindi lamang sa pagpili ng kagamitan. Ang pagtitiyak na tama ang mga pundamental na aspeto bago magsimula ang produksyon ay nag-aalis ng mahal na mga revisyon at nagpapatiyak na ang mga bahagi ay sumusunod sa mga espesipikasyon sa unang paggawa.

Ang pag-unawa kung paano bingkutin ang metal nang epektibo ay nangangahulugan ng pagkilala na bawat desisyon—mula sa antas ng materyal hanggang sa radius ng pagkukurba at sa mga espesipikasyon ng toleransya—ay nagdudulot ng isang chain reaction sa buong proyekto mo. Kapag inilaktawan ang isang hakbang, ang mga problema ay dumarami. Ngunit kapag tama ang pagkakasunod-sunod, ang produksyon ay tumatagos nang maayos mula sa prototype hanggang sa huling paghahatid.

Iyong Roadmap para sa Proyektong Pagkukurba ng Metal

Anuman ang antas ng iyong karanasan, sundin ang sunud-sunod na pamamaraang ito upang maksimisahin ang iyong pagkakataon na magtagumpay:

• Tukuyin muna ang mga pangangailangan sa pagganap: Tukuyin ang mga toleransya na talagang kailangan ng iyong aplikasyon imbes na magtakda ng arbitraryong kahusayan na nagpapataas ng gastos
• Pumili ng mga materyales batay sa kanilang kakayahang pabaguin at sa kanilang tungkulin: Balansin ang mga mekanikal na kinakailangan kasama ang pag-uugali sa pagkukurba, na isinasaalang-alang ang springback, ang minimum na radius ng pagkukurba, at ang direksyon ng butil
• Disenyo para sa Kakayahang I-produce: Ilapat ang mga gabay na tinalakay na dati, kabilang ang minimum na haba ng flange, ang distansya mula sa butas hanggang sa lugar ng pagkukurba, at ang mga relief notch kung kinakailangan
• Itugma ang kagamitan sa mga kinakailangan: Siguraduhin na ang iyong kasosyo sa paggawa ay may sapat na tonelada, haba ng kama, at kakayahang presisyon para sa iyong mga tiyak na bahagi
• I-verify bago ang produksyon: Gamitin ang paggawa ng prototype upang ikumpirma na ang mga disenyo ay gumagana sa praktika, hindi lamang sa screen

Para sa mga inhinyero na baguhan sa mga metal bender at proseso ng pagbubukod, magsimula sa mas simpleng heometriya at karaniwang materyales bago harapin ang mga kumplikadong assembly na may maraming pagbubukod. Para sa mga eksperto, ang roadmap ay nagsisilbing checkpoint sa kalidad upang matiyak na walang mahahalagang hakbang ang napapalampas sa panahon ng pagpaplano ng proyekto.

Paggawa ng Susunod na Hakbang

Kasangkapan ka na ng ganitong komprehensibong pag-unawa, handa ka nang lumipat mula sa teorya patungo sa aksyon. Ang susunod mong mga hakbang ay nakasalalay sa kung saan ka nasa lifecycle ng iyong proyekto:

• Maagang yugto ng disenyo: Ilapat ang mga prinsipyo ng DFM ngayon habang murang gawin ang mga pagbabago. Konsultahin ang mga potensyal na kasosyo sa paggawa bago isumite ang mga drawing
• Handa nang gumawa ng prototype: Maghanda ng kumpletong dokumentasyon at hanapin ang mga kasosyo na nag-aalok ng mabilis na pagpapatupad upang mabilis na i-verify ang mga disenyo
• Papalaki patungo sa produksyon: Suriin ang mga kakayahan ng kagamitan, mga sertipiko, at mga sistemang pangkalidad upang matiyak na angkop ang mga ito sa iyong dami ng produksyon at mga kinakailangan sa kahusayan

Para sa mga aplikasyon sa automotive na nangangailangan ng chassis, suspension, o mga struktural na bahagi, ang pakikipagtulungan sa isang tagagawa na sertipikado sa IATF 16949 ay nagpapagarantiya na ang iyong sheet metal bender ay sumusunod sa mahigpit na pamantayan sa kalidad na hinihingi ng industriya. Shaoyi (Ningbo) Metal Technology pinagsasama ang 5-araw na mabilis na paggawa ng prototype at komprehensibong suporta sa DFM (Design for Manufacturability), na tumutulong sa iyo na i-optimize ang mga disenyo bago pa man ikomita ang produksyon ng tooling. Ang kanilang 12-oras na turnaround para sa quote ay inaalis ang karaniwang paghihintay sa proseso ng pag-evaluate ng supplier, na nagbibigay-daan sa iyo na ikumpara ang mga opsyon at gumawa ng impormadong desisyon nang mas mabilis.

Ang biyahe mula sa hilaw na sheet hanggang sa eksaktong bahagi ay hindi kailangang kumplikado. Sa tamang kaalaman, paghahanda, at kasosyo sa pagmamanupaktura, ang iyong mga proyekto sa metal bending ay maaaring palaging maghatid ng kalidad, kahusayan sa gastos, at pagganap sa takdang panahon na kailangan ng iyong mga aplikasyon.

Mga Karaniwang Itinanong Tungkol sa Pagmamanupaktura ng Metal Bending

1. Ano ang proseso ng pagkukurba sa paggawa?

Ang pagkukurba sa paggawa ay ang kontroladong paglalapat ng puwersa upang ipagawa ang depekto sa mga sheet o plato ng metal kasalong isang tuwid na aksis, na lumilikha ng permanenteng mga hugis na may anggulo o kurbado. Gamit ang mga kagamitan tulad ng press brake, ang prosesong ito ay naglalapat ng presyon sa pamamagitan ng sistema ng punch at die, na nagdudulot ng pagpapahaba sa panlabas na mga hibla ng metal habang ang panloob na mga hibla ay kinokompress. Ang plastik na depekto na ito ay lumalampas sa lakas ng yield ng materyal nang hindi nababasag ito, na nagreresulta sa mga tiyak na anggulo mula sa simpleng L-bracket hanggang sa mga kumplikadong enclosure na may maraming kurba. Kabilang sa karaniwang teknik ang air bending, bottom bending, at coining, kung saan bawat isa ay nag-aalok ng iba't ibang antas ng katiyakan at mga kinakailangan sa tonelada.

2. Magkano ang gastos sa pagkukurba ng metal?

Ang mga gastos sa pagpapaliko ng metal ay nag-iiba batay sa uri ng materyal, kapal, kumplikasyon, at dami. Para sa mga bahagi na gawa sa mababang karbon na bakal (mild steel), ang mga gastos ay karaniwang nasa pagitan ng $3 hanggang $10 bawat bahagi para sa mga karaniwang operasyon sa pagpapaliko. Ang mga salik na nakaaapekto sa presyo ay kasali ang grado ng materyal (mas mahal ang stainless steel at mga espesyal na alloy), bilang ng mga paliko bawat bahagi, mga kinakailangan sa toleransya, at oras para sa pag-setup. Ang mga serbisyo sa CNC bending ay maaaring magkarga ng $70–$130 bawat oras para sa mga pasadyang gawain. Upang mapabuti ang gastos, gamitin ang pare-parehong radius ng paliko sa iyong disenyo, tukuyin lamang ang mga toleransya na talagang kailangan, at i-consolidate ang mga order upang mabawasan ang mga bayarin sa pag-setup. Ang paghiling ng mga quote kasama ang buong dokumentasyon ay tumutulong upang matiyak ang tumpak na pagtatakda ng presyo.

3. Anong mga materyales ang maaaring ipaliko sa metal fabrication?

Ang karamihan sa mga metal na may pinakamataas na ductility ay maaaring mapalabot nang matagumpay, kabilang ang karaniwang bakal, stainless steel, aluminum, tanso, brass, at titanium. Ang bawat materyal ay kumikilos nang iba-iba habang pinapalabot. Ang karaniwang bakal ang pinakalabis na nagpapahintulot, na nagbibigay-daan sa maipit na radius ng pagkukurba kasama ang pinakamaliit na springback. Ang aluminum ay nangangailangan ng mas malalaking radius kapag nasa hardened tempers (T6), ngunit madaling mapalabot kapag annealed. Ang stainless steel ay mabilis na nagiging matigas dahil sa paggawa (work hardens), kaya kailangan ng maingat na pansin sa pagkakasunod-sunod ng pagbuo. Ang tanso ay nag-aalok ng mahusay na ductility para sa maipit na pagkukurba. Ang susi ay ang pagtutugma ng mga espesipikasyon ng radius ng pagkukurba sa mga katangian ng materyal, na isinasaalang-alang ang mga kadahilanan tulad ng direksyon ng butil, kapal, at temper upang maiwasan ang pagsira.

4. Ano ang pagkakaiba sa pagitan ng CNC at manu-manong press brake?

Ginagamit ng CNC press brakes ang kompyuterisadong kontrol para sa awtomatikong, programmable na pagbubukod na may angular na toleransya na ±0.1°, samantalang ang mga manual na press brakes ay umaasa sa kasanayan ng operator at sa pisikal na limit stops, na nagbibigay ng katumpakan na ±0.5° o mas mababa. Ang mga CNC machine ay direktang inii-import ang CAD files, kinokompyuterisa ang mga sequence ng pagbubukod, at awtomatikong binabawasan ang epekto ng springback, kaya nababawasan ang setup time sa 5–15 minuto kumpara sa 30–60 minuto para sa mga manual na kagamitan. Ang mga manual na brake ay 2–4 beses na mas murang paunang gastos at mainam na gumagana para sa mga simpleng, isang beses lamang na gawain. Ang CNC technology ay nagpapataas ng output ng 200–300% at nagbibigay ng pare-parehong kalidad sa mataas na dami ng produksyon.

5. Paano mo pinipigilan ang pagsira kapag binubukod ang metal?

Ang pag-iwas sa mga pukyut sa panahon ng pagbubukod ng metal ay nangangailangan ng pansin sa radius ng pagbubukod, kalagayan ng materyal, at direksyon ng butil. Gamitin ang pinakamaliit na radius ng pagbubukod na angkop para sa iyong materyal—karaniwang 0.5× kapal para sa karaniwang bakal at 2–3× kapal para sa pinalalabnang aluminum. Palaging gumawa ng pagbubukod nang patayo sa direksyon ng butil kung posible, dahil ito ang nagpapahintulot ng mga radius na hanggang 30% mas maliit kaysa sa pagbubukod na seyntro sa direksyon ng butil. Para sa mga pinalalabnang materyal, isaalang-alang ang pagpapahina (annealing) bago ang pagbuo. Isama ang mga notcha para sa pagbubukod sa mga lugar kung saan ang mga pagbubukod ay sumasalubong sa mga patag na gilid upang maiwasan ang pagsingil ng stress. Bukod dito, tiyaking pare-pareho ang kapal ng materyal at iwasan ang pagbubukod sa mga temperatura na nasa ibaba ng mga rekomendasyon ng tagagawa para sa mga alloy na sensitibo sa lamig.
