Ang pamamaraan ng pagpapabilog sa automotive die stampings na may 'spring back' na 'anti-human'? Ang mga itong 4 programa para sa pagsasamantala ay gagawin ang error na zero!
Time : 2025-05-17
Sa larangan ng automotive die stamping disenyo ng moldo, isa sa pinakamainit na problema para sa mga inhinyero ay "pagbabalik ng spring sa anyo" .

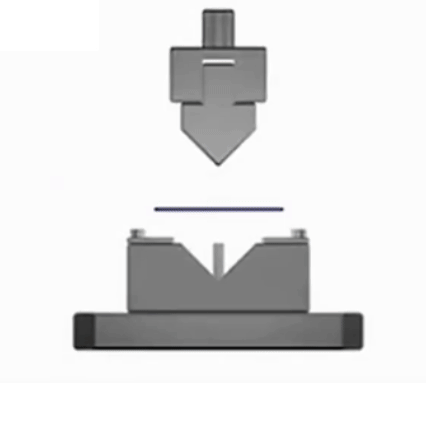

Pagpapatibay sa automotive
Kung anuman ito ay mga parte ng katawan ng automotive (Mga kanang pang-automobile, mga pinto ng automobile, mga telda ng automobile . .. ), mga parte ng estraktura ng katawan (mga miyembro sa tabi/miyembro ng longitudinal/miyembro ng krus. .. ), o mga suporta ng motor , saklaw ng upuan t (saklaw ng upuan )at marami pa, habang may involvement ang proseso ng pagbubuwit ng metal na plato, ang spring back ay parang isang invisible na kamay na palaging 'nagdurulot' sa huling sandali -ang disenyo ng matatas ay presisyu, at ang kagamitan ay nadebug sa lugar, ngunit ang sukat ng produkto ay patuloy na nagdidiverge mula sa pagsasaing matapos ang pagtanggal ng mold. Ang fenomenong ito ay hindi lamang pinababa ang produktibidad ng produksyon kundi maaaring direktang humantong sa pagsira ng produkto, na nagiging sanhi para sa maraming mga inhinyero na magtrabaho ng overtime at kahit makipanungkulan sa buhay.
Huwag magtakot! Hindi absolutong sikat ang spring back. Kapag natutunan ang siyentipikong lohika ng pagkompensar at kinombinahan ito sa pinakabagong solusyon sa industriya, maaaring "sero" ang error. Shaoyi ay isang propesyonal China automotive metal stamping dies parts factory . Sa oras na ito, ito ay malalim mong analusin ang kalikasan ng pagbubunyi ng spring at ipapakita 4 mabuting mga solusyon sa pagsasamantala kasama ang kanyang anyos ng karanasan sa disenyo ng stamping die, pagsasangguni mo sa "taming" ng bunyi ng spring mula sa ugat at gumawa ng disenyo ng die mas epektibo!
1. Bakit ang pagbubunyi ng spring ng a utomotive stamping bahagi ay sobrang "mahirap"? Hawakan muna natin ang kanyang pundasyon na lohika.
Ang essensya ng spring back ay ang pagbabalik ng elastikong deformasyon ng mga anyong metalyo. Kapag nakakaranas ang plastik na anyo ng plastikong deformasyon sa ilalim ng presyon ng mold, nagaganap din ang elastikong strain sa loob. Kapag tinanggal na ang panlabas na pwersa, inirelease ang elastikong strain, na nagiging sanhi para mag-deviate ang sulok, radius, at kahit na anyo ng bahagi mula sa disenyo ng mold. Ang pangunahing mga faktor na nakakaapekto ay:
Mga katangian ng materyales : Hindi bababa ang yield strength at mababa ang elastic modulus (halimbawa, Q235B at #10 na steel na madalas ginagamit ng mga "automotive stamping suppliers"), higit na makikita ang spring back.
Labis nganyo at bendaheytong radius : Ng maliit ang ratio ng kapaligiran ng sheet (t) sa loob ng bending radius (r) (r/t), ang mas malaki ang spring back.
Bersa at presyon : Kulang na presyon o sobrang bersa ng mold increases elastic deformation proportion.
Kaso Pain Point : Ang isang kumpanya ng home appliance ay nagproducce ng mga bracket na stainless steel. Ang disenyo ng anggulo ay 90°, ngunit pagkatapos magdemold, bumabalik ito sa 95°, na nagiging sanhi ng sobrang assembly clearance. Ang mga tradisyonal na solusyon ay nag-iiba ng mga trial - mold adjustments, na kumakain ng hanggang 2 linggo at nagdidagdag ng mga gastos.
II. Apat na Programang Pang-kompensasyon Ay Nagtatama at Gumagawa ng Pagbalik sa 'Walang Puntong Itakbo'
Program 1: Kompensasyong Over-Bending - Gamitin ang 'Proaktibong Pagsusulit' upang Kontraan ang Pagbalik
Prinsipyo: Mag-predict ng anggulo ng pagbalik mga bahagi ng pag-stamp ng sasakyan habang nagiisa. Sa disenyo ng 'automotive die stamping', deliberadong gawing mas maliit (o mas malaki, depende sa direksyon ng pagbalik) ang anggulo ng pagbubuwis kaysa sa obhektibo. Gamitin ang pagbabalik pagkatapos ng pagbalik upang matuyuan ang obhektibo.
Pangunahing formula: δθ = θ muling mabaling = K × (σ_s/E) × (r/t)
(K ay ang koefisyente ng material, σ _s ay ang lakas ng pagpapakilos, E ay ang modulus ng elasticidad.) )
Mga hakbang sa pagsasaplay:
1. Siguraduhin ang spring back δθ sa pamamagitan ng pagsubok ng anyo o nakaraang datos.
2. Itakda ang anggulo ng die bilang θ ang = θ layunin −Δθ .
3. I-adjust ang kompensasyon na koepisyente matapos ang pagpapatuloy ng produksyon.
Kaso: Ginawa ni Shaoyi ang isang panel para sa isang host plant. Kinakailangan ng panel na may 60° ang pagbubuwis, ngunit mayroong 4° spring back.
Matapos ayusin ang anggulo ng die sa 56°, nakamit ng parte ang mga estandar ng presisyon. Umangat ang pass rate mula sa 70% hanggang 99%.
Program 2: Pagsisilbing Mabigat ng Lokal - Gamitin ang "Stress Traps" upang Alisin ang Elastic Deformation
Prinsipyo: Sa mga hindi-pangunahing bahagi ng rehiyon ng pagbubuwis, itakda ang mga depresyon, bulage, o ribs nang una. Ang lokal na plastikong deformasyon mula dito ay sumusugpo ng enerhiya ng elastic strain, na sinusubok ang spring back.
Mga Pinakamahalagang Litrato ng Disenyo:
- Kontrolin ang sugat ng depresyon sa 10% - 15% ng makapal na plato.
- I-angle ang ribs sa 45° laban sa linya ng pagbubuwis upang ipagpalit ang presyon.
- Optimizehan ang lokasyon ng ribs gamit ang CAE simulasyon upang panatilihin ang lakas.
Kasong: Shao Yi prosesado ang halaman ng host mga parte ng plato ng tsinelas gamit ang pag - diskubre sa laser. Ginawa ito ng mga mikro - grooves 0.5mm mula sa linya ng pagbubuwis, bumaba sa 60% ang pagsisikat ng spring na may walang mga defektong makikita sa ibabaw.
Program 3: Dinamikong Pagsasalungat ng Presyon – Payagan ang mga Dies na 'Makipag-intelligently Adjust'
Prinsipyo: Gumamit ng hidrauliko o servo motor - ninabang na adaptive die system . Habang nagbubukas, sinisikat nito ang presyon at pagkilos sa real-time, dinamiko na pagsasaayos ng pwersa ng pagkakapit upang siguraduhin ang punong plastikong pagdulot.
Mga Teknikong Katangian:
- Nakauugnay na sensor ng pwersa at closed-loop control system.
- Suporta ang multi - stage na pagkakarga ng presyon (hal. , pre - presyo, pangunahing presyo, bilis na presyo).
- Maaaring gamitin sa mga anyo tulad ng high - strength na bakal at aluminum alloys.
Trend sa Industriya: Ang isang tiyak na kumpanya ng mga automaker na matatagpuan sa Alemanya ay nagpasok ng AI - driven adaptive bending machines. Sa pamamagitan ng machine learning para sa paghula ng spring back, umabot ang katumpakan ng pagsasamantala sa ±0. 1° , at ang debugging cycle ay pinipigilan ng 80%.
Programa 4: Termal - Field Control Method - Baguhin ang Mga Katangian ng Materyales gamit ang "Termal Magic"
PAMILYA : Lokal na init o hampasin ang rehiyon ng pagbubuwis para baguhin ang yield strength at elastic modulus ng materyales, kung saan kontrolin ang spring back.
Paggawa ng piling proseso :
Paghinit sa pamamagitan ng laser : Makatotohanang itaas ang temperatura hanggang 200 - 300°C ( angkop para sa tanso ng bakal).
PAGKALAMIG SA pamamagitan NG LIQUID NITROGEN : Mabilis na maglamig upang itigil ang pagbabalik ng elastisidad ( angkop para sa mga alloy ng aluminio).
Mga pag-iingat : I-balance ang panganib ng deformasyon ng init at oksidasyon; gamitin ang pangunahing gas na proteksyon.
Pamamaraan sa Taas na Antas : Ang isang komponente ng aerospace ay gumagamit ng pagbubunying induction-heating. Ang error sa spring back ay nasa loob lamang ng 0.05mm, na umaabot sa tradisyonal na mga proseso ng cold-bending.

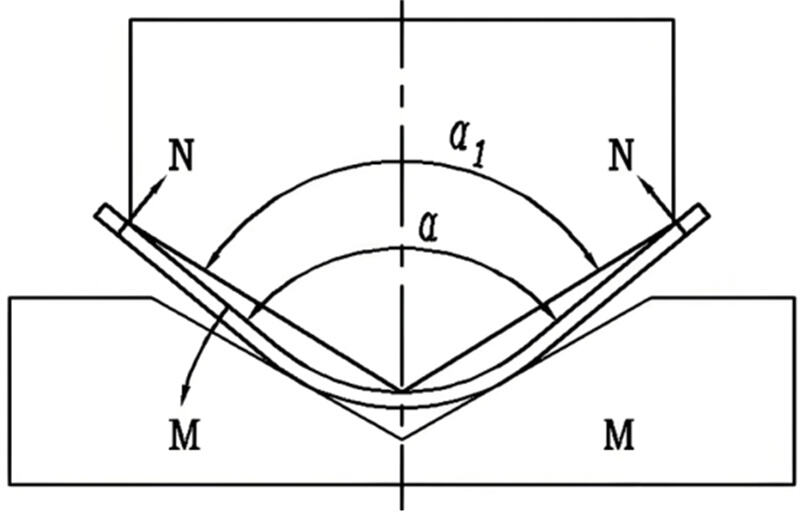

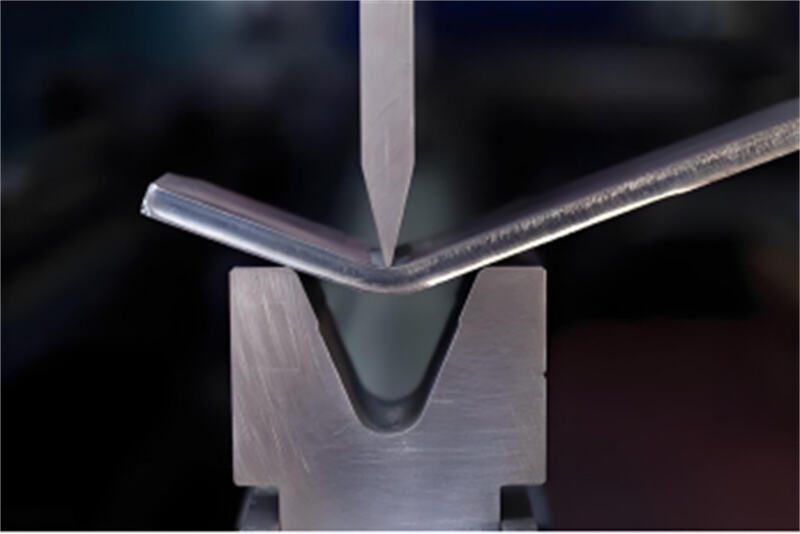

Rebound ng prosesong pagbubunyi
III. Mga praktikal na kasanayan: Paano pumili ng pinakamahusay na programa para sa kompensasyon?
1. Isipin ang Material :
- Maliit na karbon na bakal, mga alloy ng tanso → Kompensasyon sa sobrang pagbubunyi (mura ang gastos);
- Matatag na bakal, mga alloy ng titanium → Dinamikong presyon na kompensasyon (taas na katatagan).
Isipin ang dami ng produksyon :
- Mga maliit na batch, maraming uri → Pagsasamantala sa higit na pagbubuwis + simulasyon ng CAE;
- Malaking produksyon → Mag-invest sa mga adaptive die systems.
2. Piliwanag ayon sa toleransya:
- Sibunan - antas (±0. 5°) → Pamamaraan ng lokal na pagsisikat.
- Militar na klase (±0. 1°) → Iugnay ang kontrol ng termpo na balakang sa dinamikong kompensasyon.
IV. Konklusyon: Magtulak-tulak sa Spring Back at Hakbangin ang Lakas ng 'Katiyakan'
Ang pagbubunyi ng spring back sa automotive die stamping ay mahigpit pero maaaring malutas. Ang industriya ng paggawa ng auto parts ay umuubat mula sa base sa karanasan na subok at Mali-mali patungo sa data-naninindigan na matalinong kompensasyon, lumalapit sa huling layunin ng zero spring back . Sa susunod na pagkakaharap sa mga isyu ng spring back sa mga "automotive stamping parts", halimbawa ng harapin ito nang direkta, gumamit ng apat na programa ng kompensasyon upang magtayo ng isang multi - layer na pagsasalakay. Alalahanin, ang mga sikyentipikong tegniko ay gumagamit ng agham upang sunodin ang kakaiba.
