POVZETEK

Načrtovanje prstnih elementov prenosne kalibre je inženirska disciplina, ki se ukvarja z ustvarjanjem končnih učinkovnikov – lopatic, prijemal in vakuumskega pripomočka – za prenašanje delov med postajami kalibrov. Ti elementi predstavljajo kritično vmesnico med hitrim sistemom prenosa in obdelovancem ter neposredno vplivajo na hitrost tlaka (SPM) in zanesljivost procesa. Glavni cilj je zagotoviti varno pritrditev dela med prevozom in hkrati zagotoviti ničelno oviranje jeklenih delov kalibra.

Uspešno načrtovanje zahteva strogo upoštevanje omejitev glede teže, natančne izračune krivulje oviranja in primerno izbiro materiala, da se preprečijo poškodbe površine delov. Z obvladovanjem devetkorakega postopka načrtovanja lahko inženirji odpravijo pogoste napake, kot so trki kalibrov ali padli deli, s čimer zagotovijo največjo možno obratovalno dobo za operacije prenosnih stiskal.

Poglavje 1: Vrste prstnih orodij in merila za izbiro

Izbira pravilnega končnega učinka je temeljna odločitev pri načrtovanju prstnih orodij za prenos. Izbira določa varnost dela med transportom in največjo dosegljivo hitrost tlačne linije. Inženirji morajo tehtati prednosti pasivne podpore proti aktivnemu sponu glede na geometrijo dela in obnašanje materiala.

Lopate (pasivna podpora)
Lopate so togih, pasivni nosilci, ki podpirajo del. Po navadi so prednostna izbira za toge dele, ki se ne progibljejo ali upogibljejo pod lastno težo. Ker se zanašajo na gravitacijo in trenje, so lopate mehansko enostavne, lahke in trpežne. Vendar obstaja tveganje izgube kontrole nad delom pri visokih pospeških ali pojemkih. Glede na podatke industrije se lopate pogosto izdelujejo iz 1018 jekla zaradi trpežnosti. Idealne so, kadar oblika dela omogoča varno vpenjanje brez aktivnega spona, kot na primer pri globoko vlečenih kozarcih ali togi ploščah.

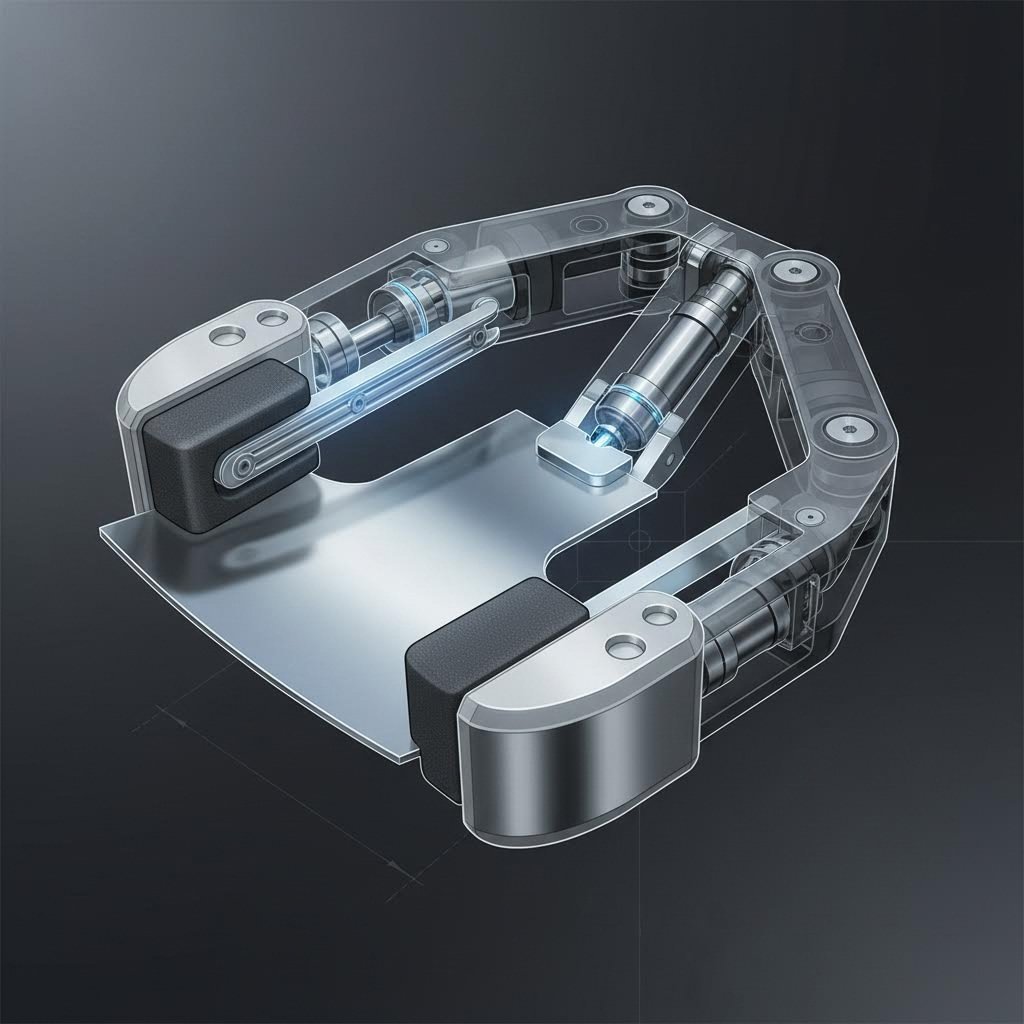

Prijevali (aktivno prijemanje)
Pnevmatski ali mehanski prijevali zagotavljajo pozitivno silo zaklepanja na obdelovancu. To aktivno prijemanje je bistveno za fleksibilne dele, velike plošče, ki se ukrivijo, ali komponente z odmaknjenim težiščem, ki bi se lahko prekucnile s krpe. Čeprav prijevali ponujajo višjo varnost, vnašajo "zakasnitev"—čas, potreben za premik gobcev—kar lahko podaljša ciklični čas. Prav tako dodajajo težo prenosnemu nosilcu, kar lahko zmanjša kritično hitrost sistema. Inženirji pogosto uporabljajo prijevali pri operacijah rokovanja robov, kjer je treba stik s površino zmanjšati na minimum.

Vakuumske in magnetne glave
Za dele, kritične glede površine, ali geometrije, kjer je dostop do robov omejen, ponujajo rešitev vakuumske posode ali magnetne glave. Vakuumske sisteme so izredno učinkoviti pri premostitvenih prenosih velikih ravno plošč. Pomembno je opozoriti, da standardni vakuumske generatorje stisnjenega zraka ponavadi ustvarjajo okoli 10 PSI vakuuma , kar učinkovito pomeni le dve tretjini največje teoretične dvignjene mase. Magnetni gripperji so robustna alternativa za feromagnetne dele, vendar zahtevajo zanesljive mehanizme sprostitve, da premagajo ostanek magnetizma.

Matrika izbire

• Uporabite lopate, kadar: Deli so togih, imajo naravno obliko za vstavljanje in je prednost visok SPM.
• Uporabite gripperje, kadar: Deli so fleksibilni, imajo nestabilen težišče ali zahtevajo navpično dviganje brez podpore od spodaj.
• Uporabite vakuum/magnete, kadar: Obdelujete površine razreda A, kjer mehanski stik lahko povzroči poškodbe, ali kadar ni na voljo robnega prostora.

Poglavje 2: 9-korakni projektantski delovni tok (CAD in postavitev)

Načrtovanje prstnih orodij ni improvizacija; gre za strogen postopek, ki se mora izvesti v CAD okolju, preden se karkoli prereže. Upoštevanje strukturiranega delovnega toka preprečuje dragocene napake zaradi trčenja in zagotavlja delovanje sistema že ob prvem koraku.

Korak 1: Ustvarite sestavljeno postavitev
Začnite s prevlečem oblikovanja, pritiska in geometrije prevoznih tirov v en sam CAD sklop. Ta "kompozitna postavitev" vam omogoča preverjanje delovne ovojnice. Potrditi morate največji dvig (os Z), pritrdilni tok (os Y) in nagib (os X), da se zagotovi, da prenosni sistem fizično doseže točke za pobiranje.

Korak 2: Ocenite obremenitev in dolžino
Izračunate skupno težo predlaganega prstnega sklopka in dela. To primerjajte s krivuljami nosilnosti prenosnega sistema. V tej fazi zmanjšati dolžino prstov roke zmanjšati inercijo. Kratke roke so bolj trdne in se manj drhtijo, kar omogoča večjo natančnost.

Korak 3: Preverite prehodno linijo
Preverite višino vzleta in odhoda na vseh postajah. V idealnem primeru bi morala biti prehodna črta konstantna. Če je višina vzpostavitve nižja od višine padanja, se lahko prst preplavi in trči v žeton. Če je vzpon višji, se lahko del spusti z višine, kar povzroči izgubo položaja.

4. korak: Izberite končnega učinka
Izberite posebno lopato, zgrabico ali vakuumsko skodelico na podlagi meril iz poglavja 1. Preverite, ali izbrani sestavni del ustreza razpoložljivem prostoru v obrtniku.

Korak 5: Namestitev senzorja
Vgrajeni senzorji za delno prisotnost v zgodnji fazi projekta. Na lopato ali zgrabi se namestijo senzorji za zaznavanje dela, ki je trdno nameščen. Odkritje robov je običajno, vendar poskrbite, da montaža senzorja ne postane motnja.

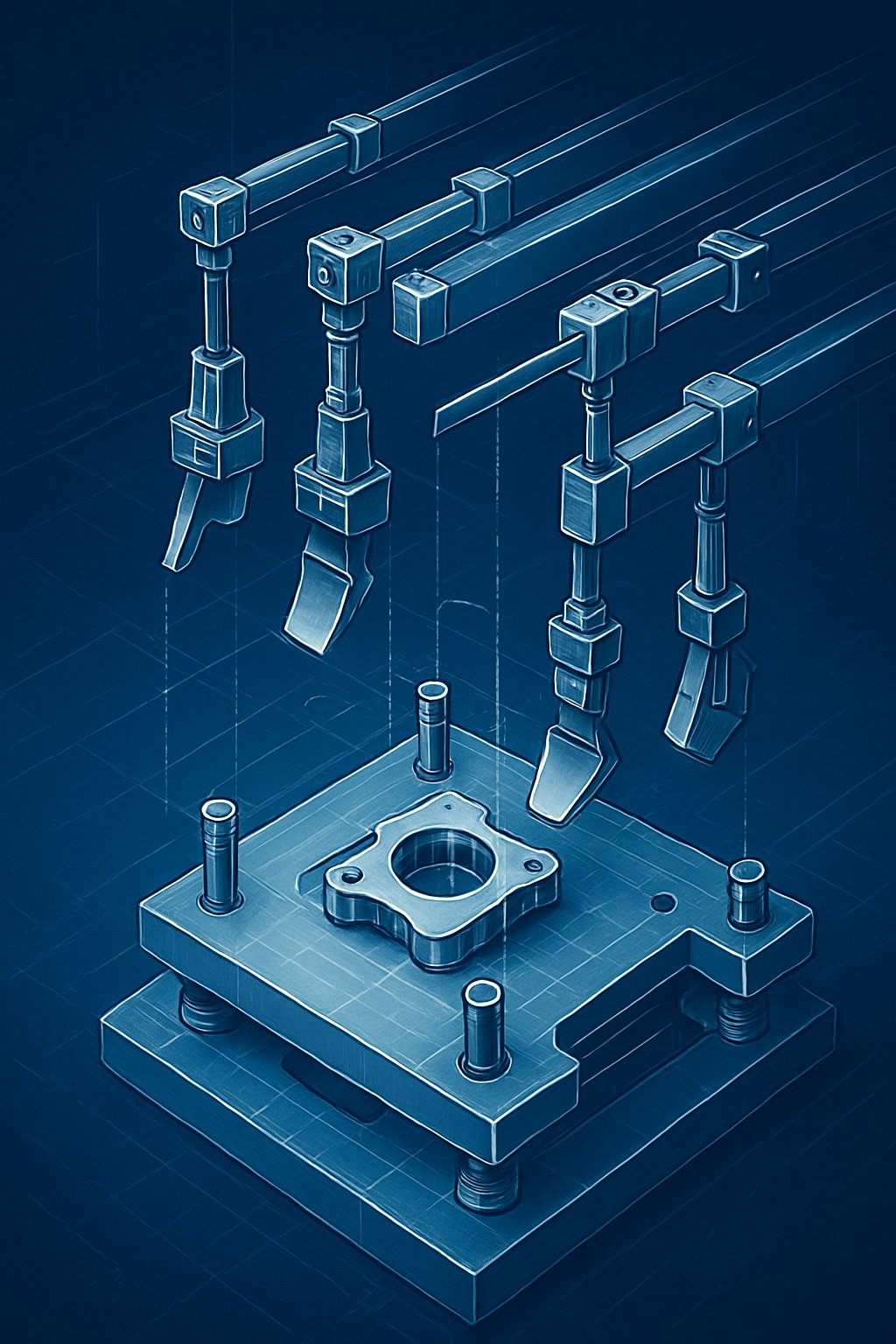

6. korak: komponente roka
Izberite strukturne cevi in nastavljive kljune. Uporaba modulnega pristopa "Tinkertoy" omogoča prilagodljivost med preizkusom. Vendar pa poskrbite, da so sklepi dovolj robustni, da lahko vzdržijo G-sile prenosa.

Koraki 7-9: Preverjanje motenj in dokončanje
Zadnji in najbolj kritični koraki vključujejo simulacijo celotnega cikla gibanja. Preverite položaj "odpada", da se prst umakne, ne da bi udaril zgornjo kost. Izvajanje celotne simulacije zaznavanja trčenja za zamaške, dvig, prenos, spuštanje, odmahanje in povratne poteze. Ta digitalna preverjanje je edini način za zagotovitev brez nesreče fizično nastavitev.

Poglavje 3: Kritski parametri oblikovanja: motnje in razpršitev

Najpogostejši način okvare pri prenosnem žigovanju je trčenje med prstnim orodjem in samim žigom. To se običajno zgodi med "povratno potjo" - gibanjem praznih prstov, ki se premikajo nazaj v izhodiščni položaj, medtem ko se pritiskni ram spušča.

Razumevanje krivulj interferenc
Vmesna krivulja prikazuje položaj prstnega orodja glede na zaprtje komponent v času. V mehaničnem prenosu je gibanje mehansko pritrjeno na pritisniški krog, kar pomeni, da je povratna pot fiksna. V servo prenosnih sistemih imajo inženirji prožnost, da programirajo optimizirane profile gibanja, kar lahko prsti "izogiba" poti spuščajočih vodilnih šib ali voznikov.

Šest-hitri cikel
Projektanti morajo analizirati razdalje za vse šest gibanj: 1) Zapor, 2) Dvig, 3) Prenos, 4) Spodnji, 5) Odprite zapor in 6) Vrni. Faze "Odklop" in "Vrnitev" so kritične. Če se prsti ne umaknejo dovolj hitro, jih zgornji žeblji zdrobita. Standardno pravilo je, da je treba na najbližji križišči med prstom in jeklom ohraniti najmanj 25 mm (1 palček) razdalje.

Digitalni dvojniki in simulacije
Sodobna inženiringa temelji na kinematski simulaciji. Z ustvarjanjem digitalnega dvojčka stiska in matrike lahko inženirji vizualizirajo krivulje motenj. Če se zazna trk, se lahko konstrukcija spremeni tako, da se spremeni točka za pobiranje, z uporabo nižjega profilnega zgrabišča ali s spremembo reliefa iz jekla. Ta proaktivna analiza je veliko cenejša od popravljanja razbitih prenosnih šib.

Poglavje 4: Izbira materiala in zaščita delov

Izbrani material za orodje za prst vpliva tako na dinamično delovanje sistema kot na kakovost končnega dela. Za delovanje pri velikih hitrostih je bistvenega pomena lahkotnost, pri čemer je treba izbrati kontaktne materiale, da se prepreči poškodba površine.

Zmanjšanje teže proti moči
Inercija prenosnega sistema omejuje največje uteži na minuto (SPM). Težke jeklenih rok poveča obremenitev prenosnega pogona, zaradi česar je potrebna počasnejša hitrost, da se preprečijo motorične napake ali prekomerna vibracija. Visokokakovostni aluminij (kot je 6061 ali 7075) se pogosto uporablja za strukturne roke za zmanjšanje mase ob ohranjanju togosti. Za kontaktne konice (koplje) jeklo zagotavlja potrebno odpornost na obrabo.

Kontaktni materiali in premazi
Neposreden stik med kovinami lahko poškoduje površine razreda A ali občutljive žganje. Da bi temu preprečili, inženirji uporabljajo posebne kontaktne blazine. Najlon je trden in trden, zato je primeren za neobdelane konstrukcijske dele. Za pobarvane ali rebrirane površine, kjer je oprijemljivost kritična in je združevanje nesprejemljivo, se raje uporabljajo mehkejše neoprene blazine. V skrajnih primerih, UHMW uretan lahko se uporablja za premaz prstov, kar zagotavlja ravnotežje med trajnostjo in zaščito.

Izkoriščanje virov za natančnost in količino
Ko prehajamo iz načrtovanja v proizvodnjo, zlasti za avtomobilske komponente, kot so rokavci ali podokvirji, je kakovost orodja in partnerja za žigosanje nadvse pomembna. Proizvodnja velikih količin zahteva natančnost, ki ustreza ciljem načrtovanja. Za projekte, ki zahtevajo strogo upoštevanje standardov, kot je IATF 16949, lahko sodelovanje s specialisti, kot je Shaoyi Metal Technology pomaga premostiti vrzel med hitrim prototipiranjem in serijsko proizvodnjo ter zagotovi, da se zapleteni dizajni prenosnih kalupov izvedejo z močmi žig pres 600 ton.

Poglavje 5: Zaščita kalupa in integracija senzorjev

Tudi najbolj robustna mehanska konstrukcija potrebuje elektronski nadzor. Senzorji so oči prenosnega sistema, ki zagotavljajo, da so deli pravilno zajeti pred začetkom prenosa in pravilno sproščeni pred zapiranjem kalupa.

Vrste in postavitev senzorjev
Dva glavna tipa senzorjev prevladujeta pri prenosni orodni opremi: približnostni stikala in optični senzorji. Približnostna stikala so robustna in zanesljiva, vendar imajo kratek obseg zaznavanja (običajno 1–5 mm). Postaviti jih je treba zelo blizu delu, kar pomeni tveganje poškodb, če je del napačno vložen. Optični (infrardeči ali laserski) senzorji ponujajo daljše razdalje zaznavanja, zaradi česar jih je mogoče namestiti varno izven cono udarca, čeprav so lahko občutljivi na oljni meglico in odseve.

Logika in časovni načrt
Logiko senzorjev je treba nastaviti na »Del prisoten« za fazo dvigovanja in prenosa. Če senzor med prenosom izgubi signal, mora preša takoj izvesti nujen zaustavitev, da se prepreči trk »dvojnega kovinskega« dela v naslednji postaji. Priporočena praksa predlaga uporabo zaznavanja »v prijemalcih« namesto »v orodju« za preverjanje prenosa, saj to potrdi, da je del dejansko pod nadzorom sistema za prenos, ne samo da leži v orodju.

Zaključek: Inženiring za zanesljivost

Obvladovanje načrtovanja prstov prenosnega orodja je ravnotežje med hitrostjo, varnostjo in prostorom. Z izbiro ustrezni končni učinek, strogo upoštevanjem delovnega toka CAD simulacije ter izbiro materialov, ki zaščitijo obdelovanec, lahko inženirji zmanjšajo visoka tveganja, povezana s prenosnim žigosanjem. Razlika med dobičkonosno, hitrostno linijo in vzdrževalnim košmarom pogosto leži v geometriji preproste lopate ali logiki posameznega senzorja.

Ko se hitrosti preš zvišujejo in postajajo geometrije delov vedno bolj zapletene, bo odvisnost od natančnih, podatkih vodilnih metod načrtovanja le rasla. Inženirji, ki dajejo prednost krivulji oviranja in spoštujejo fiziko prenosnega gibanja, bodo dosledno dobavljali orodja, ki delujejo udarec za udarcem.

Pogosta vprašanja

1. Kaka je razlika med 2-osnim in 3-osnim prenosnim sistemom?

Sistem prenosa na dveh oseh premika dele le v dveh smereh: pripenjanje (noter/ven) in prenos (levo/desno). Deli se običajno drsijo po tirnicah ali mostovih med postajami. Sistem na treh oseh dodaja navpično dvigovalno gibanje (gor/dol), kar mu omogoča, da del dvigne, premakne čez ovire kalibrov in ga spusti navzdol. Sistemi na treh oseh so bolj vsestranski in nujni za dele z globokimi izvlečenji ali kompleksnimi geometrijami, ki se ne morejo drsiti.

2. Koliko prostora je potrebnega za prenosne prste?

Široko sprejet inženirski standard predpisuje vzdrževanje najmanjšega razmika 25 mm (1 palec) med orodjem prstov in katerim koli sestavnim delom kalibra med celotnim ciklusom gibanja. Ta varnostni razmak upošteva majhne vibracije, odskoke ali spremembe v časovnem načrtu. Pri servopogonskih sistemih se ta razmak včasih lahko zmanjša zaradi natančnega nadzora profila gibanja, vendar je vedno priporočljivo ohraniti varnostni razmak.

3. Zakaj se za orodje prstov uporabljajo lahki materiali?

Lahek material, kot sta aluminij in ogljikovo vlakno, se uporablja za zmanjšanje masnega vztrajnostnega momenta prenosnega nosilca. Nižja masa omogoča hitrejše pospeševanje in počasneje zaviranje prenosnega sistema, ne da bi preobremenili servomotorje ali mehanske pogone. To neposredno pomeni višje število stopenj na minuto (SPM) in povečano proizvodno zmogljivost.
