Základné kroky procesu tlakovej liatiny v automobilovom priemysle

ZKRATKA

Proces tlakového liatia v automobilovom priemysle je vysokorýchlostnou výrobnou technikou, pri ktorej sa roztavený kov pod vysokým tlakom vtlačuje do opakovane použiteľnej ocelej formy, známej ako forma. Tento proces pozostáva z šiestich hlavných krokov: príprava formy, tavba kovu, vstrekovanie pod vysokým tlakom, chladenie a tuhnutie, vyhodenie dielu a nakoniec orezanie a dokončovanie. Je to preferovaná metóda na výrobu veľkého množstva komplexných, vysoko presných a ľahkých kovových súčiastok nevyhnutných pre automobilový priemysel.

Pochopenie tlakového liatia v automobilovom priemysle: Prehľad

Litie pod tlakom je kľúčovým procesom moderného automobilového priemyslu, pretože umožňuje vyrábať geometricky zložité kovové diely s vysokou presnosťou a konzistenciou. Pri tomto procese sa do špeciálne navrhnutého oceľového formy vsádza roztavený neželezný zliatina kovu pod vysokým tlakom a rýchlosťou. Táto metóda je nevyhnutná pri výrobe komponentov, ktoré sú zároveň pevné a ľahké – čo je dôležitý predpoklad na zlepšenie spotreby paliva a výkonu vozidla. Pomocou tejto techniky sa bežne vyrábajú diely ako bloky motora, skriňa prevodovky alebo nosné konštrukčné prvky.

Výhody tlakového liatia sú významné. Umožňuje rýchle výrobné cykly, čo z neho robí veľmi nákladovo efektívnu metódu pre výrobu vo veľkom objeme. Tento proces vyrába súčiastky s vynikajúcim povrchovým dokončením a tesnými rozmerovými toleranciami, často minimalizujúc potrebu sekundárnych obrábacích operácií. Okrem toho dokáže vyrábať súčiastky s tenkými stenami a komplikovanými tvarmi, ktoré by bolo ťažké alebo nemožné vyrobiť inými výrobnými metódami. Pre spoločnosti, ktoré si želajú optimalizovať svoju výrobu, je kľúčové spolupracovať so skúsenými odborníkmi na výrobu špeciálnych nástrojov, aby dosiahli kvalitu vyžadovanú automobilovými OEM a dodávateľmi prvej úrovne.

Tento proces však nie je bez výziev. Hlavnou nevýhodou sú vysoké počiatočné náklady na nástroje a stroje, čo ho robí menej vhodným pre výrobu malých sérií. Navyše, ak nie je proces riadne kontrolovaný, môže viesť k chybám, ako je pórovitosť – drobné bubliny plynu zachytené v kovovej hmote – čo môže ohroziť štrukturálnu pevnosť dielu. Je nevyhnutná dôsledná kontrola tlaku vstrekovania, teploty a návrhu formy, aby sa minimalizovali tieto riziká a zabezpečilo sa, že finálny výrobok spĺňa prísne normy kvality.

Podrobný postup výroby odliatkov do foriem krok za krokom

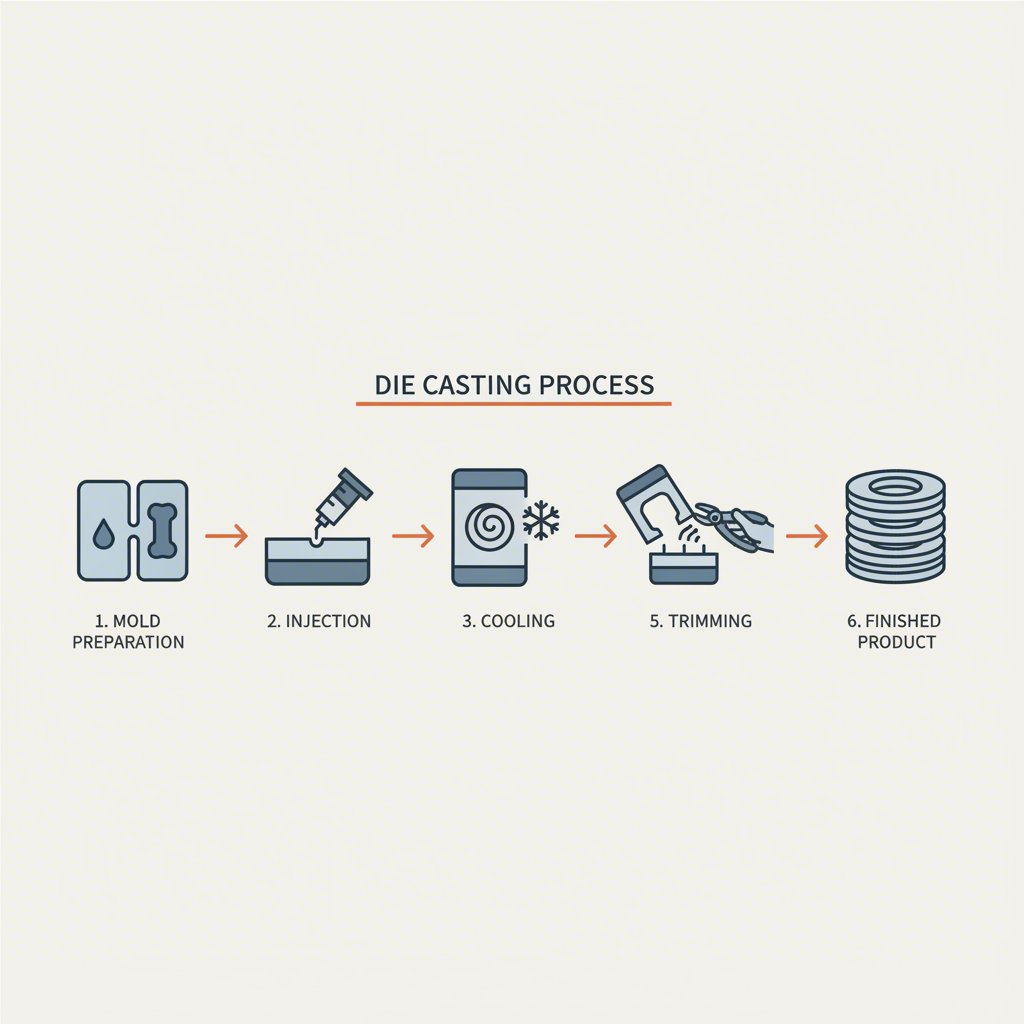

Výroba odliatkov do foriem v automobilovom priemysle je vysoko presný, postupný proces navrhnutý pre maximálnu presnosť a rýchlosť. Každý krok je kritický pre zabezpečenie, že konečná súčiastka spĺňa presné špecifikácie týkajúce sa pevnosti, povrchovej úpravy a rozmerovej presnosti. Celý cyklus možno rozdeliť na šesť samostatných etáp.

1. Príprava formy: Než bude akýkoľvek kov vstrekovaný, musia byť obe polovice ocelej formy dôkladne pripravené. To zahŕňa vyčistenie formy od zvyškov z predchádzajúcich cyklov a následné namaženie mazivom. Ako podrobne uvádzajú zdroje ako Monroe Engineering , toto mazivo má dva účely: pomáha regulovať teplotu formy a zabezpečuje ľahké vybratie hotového dielu po zotvrdnutí. Po dokončení prípravy sú obe polovice formy pevne spojené veľkou silou, aby odolali tlaku počas fázy vstrekovania.
2. Injekcia: S uzavretou formou sa roztavený kov — roztopený na presnú teplotu v samostatnej peci — vstrekne do dutiny formy. Toto sa vykonáva za veľmi vysokého tlaku, zvyčajne v rozmedzí od 1 500 do viac ako 25 000 libier na štvorcový palec (PSI). Tento intenzívny tlak je nevyhnutný na to, aby sa kov dostal do každého jemného detailu formy, než začne tuhnúť, čo je kritický faktor pri výrobe súčiastok s hladkým povrchom a vysokou vernosťou dizajnu.
3. Chladenie a zpevnenie: Keď sa dutina formy naplní, roztavený kov začne chladiť a tuhnúť, pričom nadobudne presný tvar formy. Čas chladenia je starostlivo vypočítaný a závisí od druhu zliatiny kovu, hrúbky stien súčiastky a celkovej zložitosti odliatku. Správne ochladenie je životne dôležité na dosiahnutie požadovaných metalurgických vlastností a na predchádzanie vnútorným napätiam alebo chybám.
4. Vysunutie: Po úplnom zotvrdnutí odliatku sa otvoria obe polovice formy. Vyhadzovacie kolíky zabudované do pohyblivej polovice formy potom vytlačia zotvrdnutý odliatok z dutiny. V vysokej miere automatizovaných systémoch môžu pri odstraňovaní súčiastky pomáhať robotické ramená, aby sa zabezpečil hladký a rýchly prechod na ďalšiu etapu.
5. Odrezávanie a dokončovanie: Novo vytlačená súčiastka, často nazývaná „shot“, ešte nie je kompletná. Obsahuje nadbytočný materiál, ako napríklad prívodníky, brány a liatinu (tenký pretok kovu na rozdeľovacej rovine formy). Podľa výrobných návodov, ako sú tie od Intercast , sa tento nadbytočný materiál odstraňuje procesom odrezávania, ktorý môže zahŕňať strihanie formou, pílenie alebo brúsenie. V závislosti od použitia sa môžu vykonávať ďalšie dokončovacie operácie, ako je piaskovanie, obrábanie alebo práškové náterovanie, aby boli splnené konečné špecifikácie.

Nevyhnutné materiály pre tlakové liatie automobilových dielov

Výber správneho materiálu je kritickým rozhodnutím v procese liatia na matrici automobilov, pretože priamo ovplyvňuje výkon, hmotnosť a náklady komponentov. Najčastejšie používanými materiálmi sú neželezné zliatiny, ktoré sú cenené za ich jedinečnú kombináciu vlastností. Zliatiny hliníka, zinku a horčíka dominujú v tomto priemysle vďaka svojej vynikajúcej odliateľnosti a mechanickým vlastnostiam.

Hliníkové zliatiny sú najrozšírenejšou voľbou v automobilových aplikáciách, najmä kvôli vynikajúcemu pomeru pevnosti ku hmotnosti, odolnosti voči vysokým teplotám a prirodzenej odolnosti voči korózii. Tieto vlastnosti ich robia ideálnymi pre konštrukčné komponenty, motory a skriňa prevodoviek. Zinkové zliatiny sú ďalšou populárnou voľbou, známou tým, že patria k najjednoduchším materiálom na odlievanie. Ponúkajú vysokú tažnosť, odolnosť voči nárazom a umožňujú dlhú životnosť formy, čo ich robí vhodnými pre menšie, zložitejšie diely ako sú interiérové komponenty alebo skriňa elektroniky. Horčík je najľahšou zo zvyčajných zliatin pre tlakové liatie s vynikajúcim pomerom pevnosti ku hmotnosti, čo ho robí ideálnym pre aplikácie, kde je minimalizácia hmotnosti najvyšou prioritou, napríklad rám kolesa alebo prístrojové panely.

Voľba medzi týmito materiálmi znamená kompromis medzi cenou, hmotnosťou a špecifickými požiadavkami na výkon. Nasledujúca tabuľka, ktorá obsahuje informácie syntetizované zdrojov ako Fictiv , zhrňuje kľúčové vlastnosti týchto hlavných zliatin.

Odlievanie pod tlakom – stroje a technológia: Podrobnejší pohľad

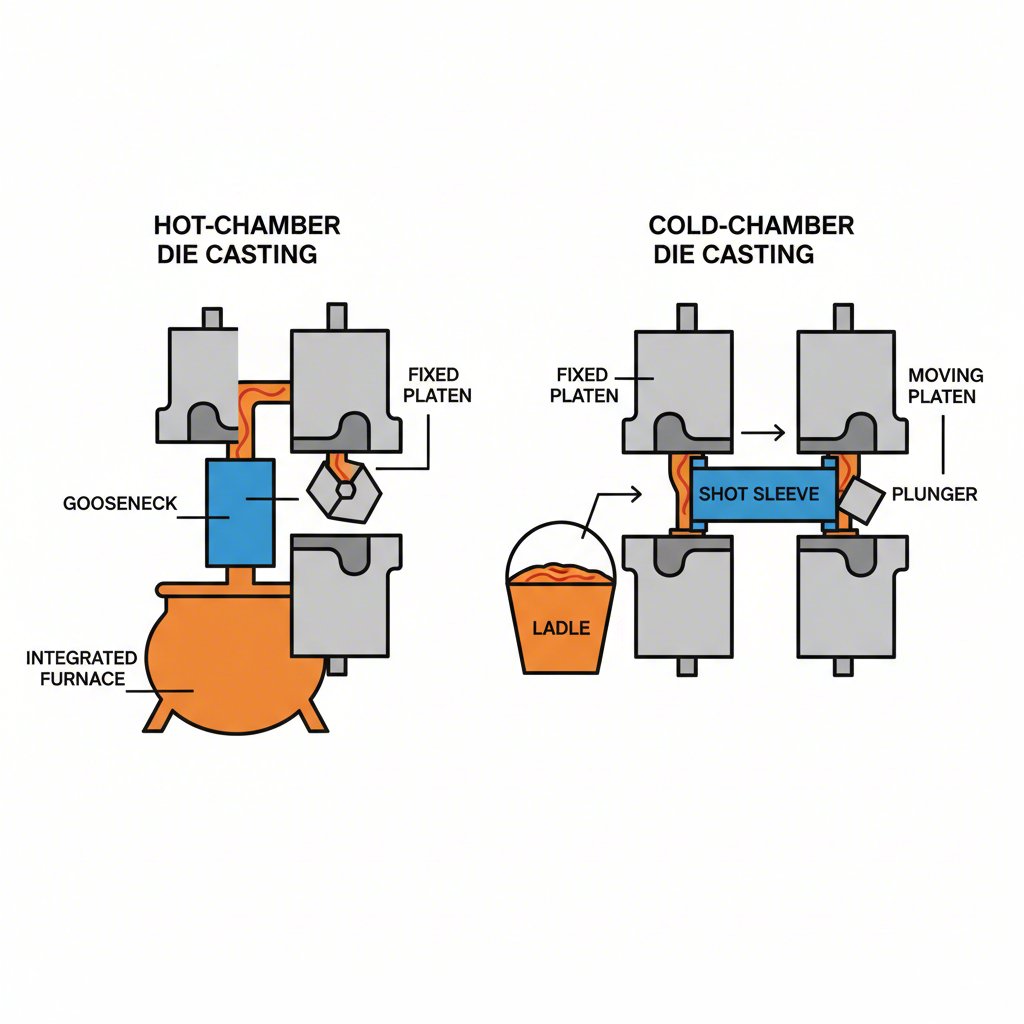

Stroje používané pri odlievani pod tlakom sú rovnako dôležité ako materiály a samotný proces. Tieto stroje sú navrhnuté tak, aby vydržali obrovské tlaky a vysoké teploty pri prevádzke na vysokých rýchlostiach. Dva hlavné typy strojov pre odlievanie pod tlakom sú horúcekomorové a studenokomorové stroje. Voľba medzi nimi je takmer výlučne určená teplotou tavenia odlievanej zliatiny.

Horúcekomorové stroje pre odlievanie pod tlakom sa používajú pri zliatinách s nízkou teplotou tavenia, ako je zinok, cín a olovo. V tomto type je vstrekovací mechanizmus vrátane kovovej nádoby alebo peci integrovaný priamo do stroja. Zatlačovací mechanizmus je ponorený do roztaveného kovu, čo umožňuje veľmi rýchly a priamy vstrekovací cyklus. Keďže kov je priamo privádzaný do formy, proces je rýchly a efektívny, čo ho robí ideálnym pre vysokozdružnú výrobu menších dielov. Vysokoteplotné zliatiny, ako je hliník, by však postupom času poškodzovali vstrekovacie komponenty, a preto táto metóda nie je pre ne vhodná.

Stroje na tlakové liatie za studena sú potrebné pri zliatinách s vysokou teplotou tavenia, najmä pri hliníku a horčíku. V tomto usporiadaní je pec na tavbu oddelená od stroja. Roztavený kov sa prenáša lyžicou, buď manuálne alebo automaticky, z pece do „studeného priestoru“ alebo valca pre každý cyklus. Hydraulický piest potom vtlačí kov do dutiny formy. Hoci je tento proces kvôli kroku prenášania trochu pomalší ako horúcom komorová metóda, zabraňuje predĺženému kontaktu vstrekovacích komponentov stroja s agresívnymi kovmi vysokých teplôt. Tento dizajn je nevyhnutný na výrobu odolných, ľahkých hliníkových dielov, ktoré sú všeobecne rozšírené v automobilovom priemysle.

Základný rozdiel spočíva v spôsobe, akým sa roztavený kov privádza do formy. Ako vysvetľujú odborné prehliadky od zdrojov ako Raga Group , stroje s horúcou komorou ponúkajú rýchlejšie cykly pre zliatiny s nízkou teplotou, zatiaľ čo stroje so studenou komorou poskytujú potrebnú odolnosť na spracovanie zliatin s vysokou teplotou, čo je kritické pre mnohé konštrukčné a pohonné aplikácie v automobiloch.

Často kladené otázky o lisovaní do foriem

1. Aké sú hlavné kroky procesu tlakového liatia?

Proces tlakového liatia sa zvyčajne skladá z šiestich základných krokov: priprava formy jej vyčistením a namaštrením, roztavenie kovovej zliatiny, vstrekovanie roztaveného kovu do formy pod vysokým tlakom, ochladenie a stratenie kovu, vysunutie hotového dielu z formy a nakoniec odstránenie prebytočného materiálu na dokončenie súčiastky.

2. Aký je proces automobilového liatia?

Automobilové liatie, konkrétne tlakové liatie, je výrobná metóda používaná na výrobu vysoce presných kovových dielov pre vozidlá. Zahŕňa vstrekovanie roztaveného kovu, ako je hliník alebo horčík, do ocelej formy pod vysokým tlakom. Táto technika sa vo veľkej miere používa v automobilovom priemysle na vytváranie komplexných a ľahkých komponentov, ako sú bloky motora a skriňa prevodovky, s vynikajúcou rozmerovou presnosťou a povrchovou úpravou.

3. Prečo sa uvádza rôzny počet krokov (napr. 4 oproti 6)?

Rôzne zdroje môžu kroky procesu tlakového liatia zoskupovať odlišne. Napríklad model so 4 krokmi môže spojiť 'Odrezávanie' s 'Vyklopením' do jediného dokončovacieho stupňa alebo považovať 'Tavenie' za prípravnú činnosť namiesto základného kroku. Základná postupnosť prípravy formy, vstrekovania kovu, tuhnutia a odstránenia dielu však zostáva rovnaká. Model so 6 krokmi jednoducho poskytuje podrobnejšie rozdelenie celého pracovného postupu od začiatku do konca.
