Výhody fosfátovania zinkom pre odolnosť automobilového podvozku voči korózii

Základy fosfátovania zinkom pre predúpravu podvozku

Čo je fosfátovanie ocele podvozku?

Nikdy ste sa zamysleli, prečo automobilové podvozky s určitými povrchmi vydržia dlhšie? Odpoveď často začína otázkou: čo je fosfovanie ? Fosfátovanie je chemický konverzný proces, pri ktorom sa povrch kovu – zvyčajne ocele – reaguje s fosforečným roztokom a vytvára tenkú, nemetalickú, mikrokryštalickú vrstvu. Táto fosfátová úprava nie je len kozmetické vylepšenie. Vytvára nevyhnutný základ pre odolnosť voči korózii a prilnavosť farby na oceľových podvozkoch, čo ju odlišuje od iných predúprav, ako je jednoduché čistenie alebo organické základné nátery. V automobilovom priemysle zinkové fosfátovanie je uprednostňovanou voľbou pre diely podvozku, pretože vytvára pevný, dobre priľnavý povrch, ktorý pomáha farbám a povlakom pevne držať, aj na zložitých geometriách a zvaroch.

Na rozdiel od železitého fosfátovania sú zinkovo-fosfátne úpravy navrhnuté tak, aby zvyšovali ochranu proti korózii aj trvanlivosť farby v náročných prostrediach. Proces je globálne štandardizovaný, pričom jeho aplikáciu pre automobilový a ťažký priemysel riadia špecifikácie ako ISO 9717 a MIL-DTL-16232.

Ako sa tvoria kryštály zinkovo-fosfátnej úpravy a uchyľujú povlaky

Znie to zložito? Predstavte si oceľový podvozok ponorený alebo postriekaný roztokom kyseliny fosforečnej obsahujúcim ióny zinku. Keď sa lázeň dostane do reakcie s oceľou, chemické kroky vytvoria na povrchu hustú vrstvu zinočno-železných fosfátových kryštálov. Tieto kryštály sú mikrokryštalické a pórovité, čo je kľúčové – táto štruktúra zvyšuje povrchovú plochu, čím poskytuje farbám a olejom lepšie „uchytenie“. Výsledkom je pevne pripevnená náterová základňa, ktorá odoláva vyrážke a korózii pod povlakom, aj keď vozidlo roky jazdí po cestách (Wikipedia) .

• Rast kryštálov: Jemné, rovnomerné kryštály zinočného fosfátu tvoria nepretržitú a prilnavú vrstvu
• Zvýšenie povrchovej plochy: Mikrokryštalická textúra poskytuje vysokoplošné uchycovanie pre povlaky
• Sprejovanie oleja/farby: Pórovitosť umožňuje hlboké prenikanie a udržiavanie olejov, základných náterov alebo e-náterov
• Oneskorenie korózie pod povlakom: Fosfátová vrstva pôsobí ako dielektrická bariéra, ktorá spomaľuje hrdzu a koróziu pod povlakmi

Kde sa zinočný polyfosfát umiestňuje vo výrazive povrchovej úpravy

Keď skúmate možnosti, môžete počuť termíny ako zinc polyphosphate . Ide o špecifické zloženia v rámci širšej skupiny fosfátov zinku, ktoré sú často navrhnuté tak, aby poskytovali zvýšenú odolnosť voči alkalickým prostrediam alebo boli prispôsobené pre zostavy z viacerých kovov. Fosfáty zinku vo forme polyfosfátu sa bežne používajú v prípadoch, keď podvozok obsahuje galvanizované, hliníkové alebo komponenty z rôznych kovov, čím sa zabezpečí účinnosť procesu konverzného povlaku na rôznych materiáloch.

Vo svete povrchovej úpravy patrí fosfovanie zinku do skupiny „chemických konverzných povlakov“ – čo je niečo iné než čisto mechanické alebo organické predúpravy. Oceňuje sa za svoju škálovateľnosť, opakovateľnosť a kompatibilitu s následnými systémami náterov, vrátane elektroforézy, základových náterov a vrchných náterov.

Fosfovanie zinku je spoľahlivá a škálovateľná predúprava, ktorá efektívne pripravuje dokonca aj najkomplexnejšie geometrie podvozkov na dlhodobú odolnosť voči korózii a priľnavosť farby.

V nasledujúcich častiach zistíte, ako sa fosfátové zinkové povlaky prekladajú do reálneho výkonu podvozku, ktoré normy a procesné kontroly sú najdôležitejšie a ako vyhodnotiť dodávateľov pre váš ďalší automobilový projekt.

Zlepšenie výkonu podvozku pomocou zinkovo-fosfátových povlakov

Ochrana pred koróziou v skrytých dutinách a zvarových závesoch

Keď si predstavíte moderný automobilový podvozok, zamyslite sa nad všetkými miestami, kde sa môže ukrývať vlhkosť a soľ z ciest – uzavreté profily, príruby zvarov a miesta upevnenia podvozku. Práve tieto oblasti sú obľúbeným miestom vzniku korózie. Ako teda zinočno-fosfátne potiahnutie zmení pravidlá hry pre zinkové automobilové a zinkové auto aplikácie?

Zinkovo fosfátovanie premení odkrytú oceľ na odolnú polykryštalickú vrstvu, ktorá chráni pred vplyvmi prostredia. Jej mikrokryštalická štruktúra pokrýva nielen rovné povrchy, ale zasahuje aj do škvier, zvarov a bodových zvárov – miest, ktoré sú známe tým, že sa ich nateraz ťažko ochráni len farbou. To znamená, že dokonca aj skryté dutiny a spoje profitujú z rovnomerného, korózii odolného bariérového efektu, čo pomáha predĺžiť životnosť podvozku v reálnych podmienkach.

• Priečne nosníky
• Podvozky
• Bočné rámy
• Uchytenia koľajníc

Vylepšenie prilepenia farby a odolnosti proti odštiepaniu

Všimli ste si niekedy, ako sa farba odlupuje po odrazení kamienka alebo po škrabnutí? To je často znakom toho, že podkladová oceľ nebola správne pripravená. Mikrokryštalická vrstva fosforečnanu zinku pôsobí ako huba – nasáva e-lak, základný náter alebo dokonca dutinový vosk a pevne ich uchytiť. Tým sa zvyšuje prilnavosť farby a výrazne sa zlepšuje odolnosť proti odštekľovaniu – čo je nevyhnutné pre diely vystavené striekaniu štrku alebo nárazom z vozovky. Výsledkom je menej miest s hrdzou, menej odlupovania farby a podvozok, ktorý dlhšie vyzerá dobre.

Zváranie cez a bodové zváranie pri konštrukcii podvozka

Sklopné súpravy často zahŕňajú rozsiahle zváranie. Vedeli ste však, že zvárací odliek, tepelne ovplyvnené zóny a čistenie po zváraní môžu všetky ovplyvniť výsledky fosfácie? Zvyšky alebo nerovné povrchy po zváraní môžu narušiť rast kryštálov, čo vedie k nepravidelným povlakom. Preto je dôkladné čistenie po zváraní – a pred fosfáciou – kriticky dôležité. Keď je vykonané správne, zinková fosfácia vytvorí nepretržitú vrstvu aj cez zvarové zony, čo zabezpečuje rovnomernú ochranu a spoľahlivý výkon farby po celom podvozku.

Zinkový fosfát vytvára spoľahlivý základ pre náter na rôznych geometriách a podmienkach zvarov, čo podporuje dlhodobú odolnosť voči korózii a trvanlivosť povrchu.

S týmito výhodami špecifickými pre jednotlivé podvozky na pamäti bude nasledujúca časť ukazovať, ako meriať a overovať reálny výkon zinkovo-fosfátových náterov – aby ste ich mohli s istotou určiť pre váš ďalší automobilový projekt.

Kvantitatívne referenčné hodnoty, ktoré by mali odberatelia požadovať

Interpretácia výsledkov soľného spreja a cyklickej korózie

Keď určujete zinkovo-fosfátový náter pre automobilové podvozky, nestačí sa len spoľahnúť na proces – budete chcieť dôkaz o výkone. Ale ako to v praxi vyzerá? Testy soľného spreja a cyklickej korózie sú priemyselným štandardom na overenie účinnosti chemických konverzných náterov zapnuté fosfačovanej ocele tieto testy simulujú extrémne podmienky reálneho sveta a odhaľujú, ako sa celý náterový systém udrží v priebehu času.

Napríklad test neutrálnym solným mlhom (ASTM B117) vystavuje rysované a natreté oceľové panely nepretržitému slanému opar. Hlavnou metrikou sú zvyčajne hodiny do vzniku červeného hrdze alebo množstvo korózie pod vrstvou náteru (štípanie) pri ryse. Cyklické testy korózie (ako SAE J2334 alebo protokoly VDA) používajú cykly soli, vlhkosti a sušenia na napodobnenie sezónneho pôsobenia, pričom výsledky sú uvádzané ako počet cyklov do poruchy alebo stupeň korózie na švov a hraniach. Tieto testy pomáhajú porovnať trvanlivosť rôznych fosfátovacích procesov a náterových systémov riadeným spôsobom, aj pred zahájením skúšok v teréne.

Cieľové hodnoty hmotnosti a hrúbky povlaku pre oceľové podvozky

Aká hrubá by mala byť vrstva fosfátu zinku pre optimálny výkon? Všimnete si, že hmotnosť povlaku a jeho hrúbka sú kľúčové ukazovatele odolnosti voči korózii aj priľnavosti farby. Odborové smernice odporúčajú, aby fosfátové povlaky zinku pre automobilové aplikácie zvyčajne dosahovali hodnoty 150 až 500 mg/ft², pričom hrubšie, olejom udržiavacie povlaky sa pohybujú v rozmedzí 1 000 až 3 000 mg/ft². Dôležitejšia ako samotná hrúbka je rovnomernosť – prítomnosť medzier alebo nerovnomernej vrstvy môže viesť k predčasnej korózii, aj keď priemerná hmotnosť povlaku spĺňa špecifikácie (Products Finishing) .

Kritériá priľnavosti a odolnosti proti odštiepaniu, ktoré majú význam

Samotné čísla neposkytujú úplný obraz. Testy priľnavosti a odolnosti proti odštiepaniu odhaľujú, ako dobre farba a povlaky prilnavajú k fosfačovanej ocele —najmä po vystavení vlhkosti, solnému rozprašovaniu alebo nárazu. Bežné metódy zahŕňajú test prilepenia mriežkovania (ASTM D3359) pred a po expozícii na koróziu a testy odolnosti voči nárazu alebo odštiepeniu pomocou štandardizovaných metód s štrkom alebo padajúcou závažím. Tieto výsledky pomáhajú predpovedať reálnu trvanlivosť farby na rámoch dielov, ktoré sú vystavené odštiepaniu kamienkov a cestného nečistôt.

Pri porovnávaní výsledkov testov vždy skontrolujte, ako boli pripravené testovacie panely, aký bol použitý celý systém náteru a či zodpovedali parametrov žíhania vášmu reálnemu procesu – tieto faktory môžu ovplyvniť výsledky rovnako výrazne ako samotný fosfátovací proces.

S týmito referenčnými hodnotami budete pripravení kladeniu správnych otázok o riadení procesu a overovaní v nasledujúcej časti, čím zabezpečíte, že nátery na podvozkoch poskytnú očakávanú trvanlivosť a ochranu.

Štandardy a skúšobné metódy pre spoľahlivé overenie

Testy so striekaním soli a cyklickou koróziou

Keď vyhodnocujete fosfátového povlaku na oceli pre automobilové podvozky, ako viete, či skutočne vydrží? Tu prichádzajú do hry štandardizované testy odolnosti voči korózii. Najbežnejší je neutrálny test striekaním soli, ktorý sa zvyčajne vykonáva podľa ASTM B117 alebo ISO 9227 táto metóda vystavuje náterované panely slanému aerosólu, čím urýchľuje účinky cestnej soli, vlhkosti a vzduchu. Pre ešte realističnejšiu simuláciu sa používajú cyklické testy korózie (napr. SAE J2334 alebo VDA protokoly) striedajú soľ, vlhkosť a sušenie – čo dobre napodobňuje sezónne cykly, ktorým bude vaša podvozková konštrukcia v praxi vystavená. Tieto testy sú nevyhnutné na overenie skutočnej odolnosti vášho fosfátový povlak nátieracieho systému, nie len samotnej vrstvy zinkovo-fosforečnatej základnej vrstvy.

Metódy pre adhéziu, odštiepanie a náraz, na ktoré sa inžinieri spoliehajú

Odolnosť voči korózii je len jednou stranou príbehu. Ak chcete dosiahnuť povrch podvozka, ktorý odolá odštipovaniu kamienkov, ohybu a reálnemu opotrebeniu, musíte navyše merať adhéziu farby a mechanickú pevnosť. Medzi obľúbené normy patrí:

• ASTM D3359 (Krížový rez pre adhéziu): Vyryje mriežku do farby a pomocou lepiacej pásky skontroluje odlupovanie alebo straty.
• ASTM D4541 (Tahová adhézia): Meria silu potrebnú na odtrhnutie farby z povlakovej plochy.
• ASTM D2794 (Odolnosť voči nárazu): Upustí závažie na panel, aby zistil, či farba praskne alebo sa neodlepuje.

Tieto testy vám pomôžu odhaliť slabé miesta v nátieracom systéme alebo zinkovo-fosforečná príprava kovu než sa prejavia ako reklamácie podľa záruky alebo poruchy v prevádzke (Corrosion Doctors) .

Postupy overovania hmotnosti a hrúbky povlaku

Nikdy ste sa zamysleli nad tým, aká hrubá by mala byť vaša fosforečná vrstva? Odpoveď nie je „čím viac, tým lepšie“ – ide o to, aby ste dosiahli správny rozsah pre vašu aplikáciu. Normy ako MIL-DTL-16232 uvádzajú minimálnu hmotnosť povlaku pre zinkovo-fosforečný povlak (typ Z): najmenej 11 g/m ²pred akýmkoľvek dodatočným ošetrením. Hrúbka sa zvyčajne meria vážením testovacej dosky pred a po chemickom odstránení povlaku. Rovnomernosť po celom diele je rozhodujúca – medzery alebo nerovnomernosť môžu spôsobiť skorú koróziu, aj keď priemerná hrúbka vyzerá uspokojivo (MIL-DTL-16232) .

• Nezobrazujte výsledky medzi rôznymi náterovými systémami – kombinácie základnej a vrchného náteru sú dôležité.
• Vyhýbajte sa miešaniu materiálov karosérií (oceľ, pozinkovaná oceľ, hliník) v tej istej skúšobnej dávke.
• Nikdy neignorujte časové okná vytvrdzovania náteru – nedostatočné alebo nadmerné vytvrdzenie ovplyvňuje adhéziu a údaje o korózii.

Uvažujte o týchto testoch ako o hodnotení celého systému – skutočná trvanlivosť závisí od každej vrstvy, od prípravy kovu fosfátom zinku po konečný vrchný náter, nie len od samotného konverzného povlaku.

Keď dobre pochopíte tieto normy a skúšobné metódy, budete pripravení sústrediť sa na kontrolu procesu a chemické zloženie lázní – ďalší kritický krok ku konzistentným a vysokokvalitným výsledkom pri výrobe automobilových podvozkov.

Kontrola procesu a chemické zloženie lázní, ktoré určujú výsledky

Chemické zloženie lázní a úloha Zn ₃(PO ₄)₂Kryštály

Zamysleli ste sa niekedy, prečo niektoré zinkovo fosfátované diely podvozka prejdú každým testom korózie, kým iné zlyhajú napriek použitiu rovnakej chémie? Tajomstvo spočíva v presnej kontrole procesu – najmä vo vzniku Zn ₃(PO ₄)₂(hopeit) kryštály a starostlivé vyváženie chémie kúpele. Pri výrobe podvozkov automobilov nie je fosfátovanie len o ponorení ocele do roztoku; ide o dynamický, viacstupňový proces, pri ktorom zinočné ióny, fosfát a často aj akcelerátory alebo aktivátory interagujú s povrchom. Cieľom je vytvoriť rovnomernú vrstvu kryštálov hopeitu a zinkovo-železnatého fosfátu (Zn ₂Fe(PO ₄)₂, alebo fosfofylitu) – každý z nich prispieva k odolnosti voči korózii a lepšiemu priľnavosti farby.

Znie to zložito? Predstavte si kúpeľ ako živý systém: príliš málo Zn ²⁺alebo fosfátu a kryštály sa nevytvoria; príliš veľa a hrozí riziko hrubých, práškovitých povlakov alebo nadmerného kalu. Vznik a uchytenie týchto kryštálov závisí od:

• Zn ²⁺a PO ₄³⁻koncentrácie: Určuje zarodenie a rast kryštálov – musí byť udržiavaná v rozsahu odporúčanom dodávateľom.
• Pomer voľnej a celkovej kyseliny (VK/CK): Ovplyvňuje kvalitu a rovnomernosť povlaku; typické zinkové fosfátovanie pracuje s pomerom VK/CK od 1:10 do 1:20.
• Obsah železa: Ovplyvňuje tvorbu kryštálov zinkovo-železného fosfátu a tvorbu kalu; nadmerné množstvo Fe ²⁺môže zosilniť povlaky a znížiť odolnosť voči korózii.
• Teplota a pH: Vysoké teploty (zvyčajne 120–170 °F / 50–75 °C) a mierne kyslé pH (2–3) urýchľujú reakčné rýchlosti a rast kryštálov, no musia byť kontrolované, aby sa predišlo drsným alebo nerovným vrstvám.
• Akcelerátory/aktivátory: Prísady ako dusičnan alebo fluorid pomáhajú zjemniť veľkosť kryštálov a podporujú rovnomernosť, najmä pri zostavách rámov z rôznych kovov.

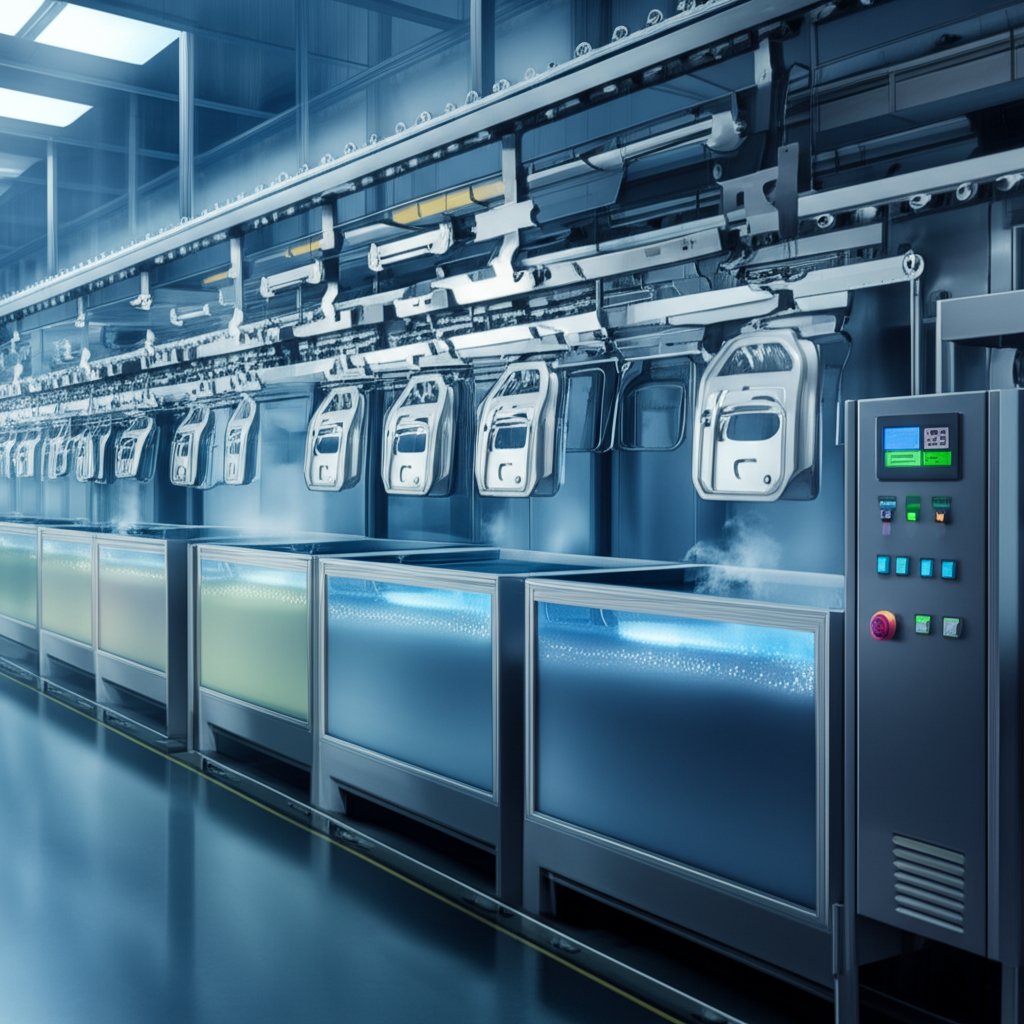

Kritické parametre riadenia a prípustná odchýlka

Keď prechádzate po čiare fosfaťovania, všimnete si, že operátori kontrolujú viac než len teplotu. Prečo? Pretože malé odchýlky kľúčových parametrov môžu viesť k viditeľným chybám alebo neúspešným testom. Tu je zhrnutie plánu riadenia, ktorého by sa mali inžinieri procesov držať pre dosiahnutie konzistentných výsledkov:

1. Kontroly čistoty surovín: Skontrolujte, či sú diely pred vložením do kúpeľa voľné od oleja a hrdze (použite testy typu water-break alebo white-glove).
2. Monitorovanie pomeru voľnej/celkovej kyseliny: Titrujte denne, aby sa pomer VK/CK udržal v odporúčanom rozmedzí (napr. 1:10–1:20 pri zinkovaní fosfátom).
3. Hranice vodivosti: Sledujte vodivosť oplachov a kúpeľa, aby ste predišli zaneseniu alebo unášaniu nečistôt.
4. Revízie tlaku prístroja na rozprašovanie: Overte, že pokrytie rozprašovaním/ponorením je rovnomerné pre všetky geometrie podvozkov.
5. Správa kalu: Pravidelne filtrovajte alebo odstraňujte kal – nikdy nenechajte, aby prekročil 5 % objemu kúpeľa.
6. zaznamenávanie hodnôt pH a teploty: Udržujte nepretržité záznamy; upravte zdroj tepla, aby ste sa vyhli lokálnym horúčim miestam a zachovali stabilitu kúpeľa.
7. Overenie doby pôsobenia: Štandardizujte časy ponorenia alebo postriekania (zvyčajne 3–10 minút v závislosti od veľkosti a typu súčiastky).
8. Oplachovanie a sušenie: Na oplachovanie použite deionizovanú vodu; zabezpečte dôkladné vysušenie, aby ste predišli vzniku bleskového hrdza alebo škvŕn.

Prijateľná odchýlka je zvyčajne definovaná špecifikáciou dodávateľa chemikálií, no tendencia je stále smerom k prísnejšiemu riadeniu najmä u automobilových rámových súčiastok. Napríklad ak hodnota voľnej kyseliny alebo teplota príliš stúpne, objavia sa hrubé, práškovité kryštály alebo nadmerný kal – obidve javy negatívne ovplyvňujú odolnosť voči korózii a priľnavosť farby.

Režimy porúch spojené so zmenou procesu

Nefunguje linka podľa očakávaní? Tu je rýchla tabuľka na diagnostiku a odstránenie najbežnejších problémov zinkovo-fosfátovania – každý z nich súvisí s ovládacími parametrami procesu:

• Pravidelná analýza kúpele (TA, FA, Zn ²⁺, Fe ²⁺úrovne)
• Správne oplachovanie medzi jednotlivými krokmi (zamedzenie krížovej kontaminácie)
• Udržiavanie kondičného/aktivačného kúpeľa na kontrolu jemných kryštálov
• Plánovať kontrolu trysiek a výmenu kúpeľa, aby sa predišlo horkým miestam a usadeninám
• Používať len chemikálie vysokj kvality a bez nečistôt

Konzistentná kontrola procesu a preventívna údržba sú rozdielom medzi vysoko výkonným, korózne odolným podvozkom a nákladnou dodatočnou opravou alebo poruchami záruky.

Keď budete pokračovať, pamätajte: najlepšie výsledky zinkového fosfátovania pochádzajú z disciplinovaného prístupu k chémii, vybaveniu a každodenným kontrolám. Ďalej sa pozrieme na to, ako typ substrátu a kroky predčistenia vytvárajú predpoklady pre spoľahlivé a rovnomerné povlaky na každej časti podvozku.

Substrát a faktory predčistenia, ktoré sú najdôležitejšie

Ktoré ocele reagujú najlepšie na zinkové fosfátovanie?

Nikdy ste sa zamýšľali, prečo dve časti podvozku môžu po fosfátovaní vyzerať tak odlišne? Odpoveď často spočíva v samotnej oceli. Nie všetky ocele reagujú vo fosfátovacom fosfátení ocele proces. Nízkouhlíkové a mäkké ocele, ktoré sa bežne používajú pri výrobe podvozkov automobilov, tvoria husté, rovnomerné fosfátové zinkové povlaky, ktoré slúžia ako vynikajúca základňa pre farbu. Ocele s nízkym obsahom zliatin (HSLA) a pokročilé vysokopevnostné ocele (AHSS) je tiež možné fosfaťovať, no ich zliatinové prvky môžu ovplyvniť rast kryštálov, niekedy je potrebné upraviť proces. Liata železa a pozinkovaná oceľ – často sa nachádzajú v rámoch alebo uchyteniach – predstavujú špecifické výzvy: grafitové inklúzie v liatom železe môžu spôsobiť nerovnomerné povlaky, zatiaľ čo pozinkovaná oceľ (oceľ s povlakom zinku) môže vyžadovať špecializovanú aktiváciu alebo kyselinové leptanie, aby sa zabezpečila dobrá adhézia a rovnomernosť.

Takže pred spustením vždy prispôsobte svoj proces fosfátovania ocele konkrétnemu typu materiálu vo vašej zostave podvozku. Tu je rýchle porovnanie:

Kroky predčistenia a aktivácie, ktoré stabilizujú výsledky

Znie to zložito? Nemusí to byť. Predstavte si prípravu podvozku na fosfátovanie: akýkoľvek olej, ocale alebo zvyšky zo zvárania môžu narušiť nukleáciu kryštálov, čo vedie k nerovnomerným alebo slabým fosfátované povrchom. Preto je dôkladné predbežné čistenie nevyhnutné. Začnite alkalickým alebo rozpúšťadlovým čističom na odstránenie olejov a nečistôt, nasleduje oplach vodou. Pri tvrdohlavých nečistotách, ako je ocale alebo zvárací dym, môže byť potrebné kyselinové leptanie alebo odstraňovanie nečistôt. Po vyčistení pomáha vanička s aktivátorom (často obsahujúca soľ titánu) pri tvorbe rovnomerných kryštálov zinkovo-fosforečnanových povlakov, čo je obzvlášť dôležité pri konštrukciách z vysokopevnostných alebo zmiešaných kovov.

• Test pretrhnutia vodnej vrstvy: Voda sa z povrchu oddeľuje rovnomerne alebo tvorí kvapky? Povrchy bez pretrhnutia vodnej vrstvy indikujú skutočnú čistotu.
• Kontrola s bielymi rukavicami: Otvorte zvárané švy a rohy čistou handrou – akýkoľvek čierny alebo olejovitý nános znamená, že je potrebné ďalšie čistenie.
• Vodivost oplachovej vody: Vysoká vodivosť signalizuje prítomnosť zvyškových solí alebo čistiaceho prostriedku; oplachujte, až kým nebude hodnota v rámci špecifikácie.
• Vizuálna kontrola: Sledujte rovnomerný vzhľad povrchu, najmä na zváraných švoch a hranách.

Hraničné prípady so zmiešanými podkladmi na rámových zostavách

Keď pracujete so zostavami kombinujúcimi rôzne druhy ocele alebo obsahujúcimi zinkované alebo liatiny diely, situácia sa komplikuje. Každý podklad môže vyžadovať trochu iný postup čistenia alebo aktivácie, aby sa dosiahla konzistentná fosfátového povlaku na oceli . Napríklad môžete použiť aktiváciu s prídavnými prísadami pre vysokolegované ocele alebo pridať krok odstránenia nánosov u liatiny. Zinkované časti vyžadujú presný prístup – príliš agresívny spôsob môže spôsobiť nadmerné leptanie; príliš slabý vedie k zlej adhézii. Vždy overte výsledky čistenia rýchlymi kontrolami kvality pred prechodom do fázy fosfátovania.

• Testy lomu kúpeľa a voľného povrchu vody na všetkých typoch podkladov
• Kontroly s bielymi rukavicami na zvaroch a švov
• Sledovanie vodivosti oplachovej vody po každom kroku čistenia
• Vizuálna kontrola rovnomernosti a holých miest

Stála čistota prichádzajúcich materiálov je najdôležitejším predpokladom rovnomerného výkonu fosfátovanej ocele – nechajte, aby nečistoty, nánosy alebo zvyšky podkopali vaše ciele týkajúce sa odolnosti voči korózii.

Keď máte svoj základný materiál a predbežné kroky čistenia presne nastavené, môžete sa pustiť do riešenia problémov a korekčných opatrení – zaistenie, že každá súčasť podvozku spĺňa náročné požiadavky ochrany automobilového podvozku pred koróziou.

Riešenie problémov a korekčné opatrenia pre výrobné linky

Diagnóza riadená príznakmi pri zinkovom fosfátovaní

Keď si všimnete chybu po procese fosfatanie – napríklad zlú adhéziu farby, ceckovité kryštály alebo neočakávanú hrdzu – je lákavé okamžite prejsť k opravám. Systematický prístup však zabraňuje zmárnenému úsiliu a opakujúcim sa problémom. Tu je praktický postup rozhodovania, ktorý môžete použiť na akejkoľvek výrobnej linke automobilového podvozku:

1. Identifikujte príznak (napr. odlupovanie farby, nepravidelné fosfátne povlaky, nábeh hrdze, hromadenie škvŕn).
2. Skontrolujte záznamy o nedávnych zmenách procesu (vyhľadajte zmeny teploty, pomeru kyseliny alebo prídavku chemikálií).
3. Skontrolujte aktiváciu a prenos čistiaceho prostriedku (uistite sa, že stupne čistenia a aktivácie fungujú a neznečisťujú lázeň).
4. Overte kvalitu oplachovania (namerajte vodivosti oplachovej vody a skontrolujte možné krížové kontaminácie).
5. Potvrďte titrácie lázní (overte voľnú/celkovú kyslosť, Zn ²⁺, Fe ²⁺úrovne sú v špecifikácii).
6. Vykonajte test páskou/krížový rez na kontrolných paneloch (skontrolujte prilnavosť farby a pokrytie fosfátom na kľúčových miestach).

Overenie primárnej príčiny pomocou rýchlych kontrol

Rozoberme bežné príznaky, ich príčiny a spôsob potvrdenia základného problému. Predstavte si, že prechádzate výrobnou linkou – tu je, čo hľadať a ako reagovať:

• Zlá prilnavosť po nanosení e-laku alebo základnej vrstvy
  • Pravdepodobné príčiny: Mastný povrch, hrubý alebo voľný fosfát, nedostatočné oplachovanie.
  • Rýchle kontroly: Test bielou rukavicou na prítomnosť oleja, skontrolujte priehľadnosť oplachovej vody, vykonajte krížový rez na skúšku prilnavosti.
  • Nápravné opatrenia: Zlepšite predbežné čistenie, optimalizujte veľkosť kryštálov (upravte chemické zloženie lázně), prejdite na oplachovanie deionizovanou vodou.
• Nejednotné alebo škvrnité fosfátové povlaky
  • Pravdepodobné príčiny: Nízka koncentrácia fosfátov/zrýchľovača, zlé čistenie, krátky procesný čas, zlé pokrytie roztoku.
  • Rýchle kontroly: Titrujte kúpeľ na koncentráciu, overte stav čistiacej nádrže, skontrolujte regály/šťavy na stínovanie.
  • Nápravné opatrenia: Zvýšte koncentráciu, predĺžte čas pobytu, skontrolujte a upravte pokrytie sprejom/potopením.
• Práškový alebo voľný povlak
  • Pravdepodobné príčiny: Nadmerný plyn, vysoká teplota kúpeľa, nadmerný kal.
  • Rýchle kontroly: Meranie teploty kúpeľa, kontrola objemu kalu, titrácia urýchľovača.
  • Nápravné opatrenia: Znížiť koncentráciu plynovodu, znížiť teplotu, vyčistiť nádrž.
• Zrdzavenie alebo blesková hrdzava po fosfátovaní
  • Pravdepodobné príčiny: Príliš nízka hmotnosť povlaku, pomalé alebo oneskorené sušenie, zlé oplachovanie.
  • Rýchle kontroly: Skontrolujte hmotnosť povlakovej vrstvy, prehľadajte záznamy o sušení, odmerajte vodivosť oplachovej vody.
  • Nápravné opatrenia: Zvýšte koncentráciu fosfátu alebo čas procesu, zlepšite sušenie (použite vyfukovanie vzduchom), zabezpečte okamžitý prechod medzi jednotlivými stupňami.
• Prúžkovitosť alebo škvrny
  • Pravdepodobné príčiny: Nedostatočné čistenie/oplachovanie, nerovnomerné sušenie, kontaminácia ťažkými kovmi.
  • Rýchle kontroly: Skontrolujte stupne čistenia a oplachovania, skontrolujte umiestnenie mlhových trysiek, analyzujte lázeň na prítomnosť nečistôt.
  • Nápravné opatrenia: Preusporiadajte trysky, udržiavajte oplachy v preteku, v prípade potreby očistite lázeň.
• Excesívne hromadenie kalu
  • Pravdepodobné príčiny: Vysoký obsah železa, nízka výmena lázaně, oxidácia.
  • Rýchle kontroly: Kontrola objemu kalu, Fe ²⁺titrácia, prehľadajte záznamy o výmene lázaně.
  • Nápravné opatrenia: Filtrujte alebo dekantujte lázeň, obnovte ju, ak usadeniny presiahnu povolené limity, kontrolujte hladiny železa.

Korekčné a preventívne opatrenia, ktoré vydržia

Keď ste raz vyriešili okamžitý problém, ďalšou prioritou je prevencia. Tu sú overené kroky na udržanie vášho konverzného fosfátneho povlaku zinku procesu robustného a opakovateľného:

• Dokumentujte všetky zmeny parametrov procesu spolu so zmenami geometrie dielu alebo dávky.
• Naplánujte pravidelnú analýzu kúpeľa (voľná/celková kyselina, Zn ²⁺, Fe ²⁺).
• Dodržiavajte prísny protokol čistenia a aktivácie – nikdy nevynechávajte predčistenie a kontrolu kvality.
• Udržiavajte stupne oplachovania čisté a sledujte vodivosť, aby ste predišli krížovej kontaminácii.
• Pravidelne otáčajte trysky a skontrolujte rozstrek, aby ste zabezpečili rovnomerné pokrytie.
• Zavedenie pravidelného odstraňovania škvrn a výmeny kúpeľa.
• Vyškolite operátorov, aby rozpoznávali skoré výstrahy – ako jemné zmeny farby alebo malé straty adhézie – ešte predtým, než sa stanú väčšími chybami.

Dokumentovanie zmien parametrov spolu so zmenami geometrie dielu je nevyhnutné na predchádzanie opakovaným chybám pri chemických konverzných povlakoch na výrobných linkách podvozkov.

Pomocou týchto nástrojov na riešenie problémov a preventívnych postupov môžete minimalizovať výpadky a zabezpečiť, že každá súčasť podvozku bude spĺňať prísne štandardy trvanlivosti. Ďalej preskúmame, ako vyhodnotiť a vybrať vhodných dodávateľských partnerov na podporu procesu fosfátovania zinku vo veľkom merítku.

Rámec pre hodnotenie dodávateľov pre programy podvozkov

Čo sa opýtať dodávateľov fosfátovania zinku

Keď hľadáte fosfátovanie zinku blízko mňa alebo pri vyhodnocovaní potenciálnych partnerov pre váš program podvozku môže byť výber prehľadný. Predstavte si, že spúšťate novú platformu – odkiaľ máte vedieť, ktorý dodávateľ dodá kvalitu, rýchlosť a kontrolu procesu, ktoré potrebujete? Začnite položením správnych otázok:

• Certifikácia a dodržiavanie predpisov: Majú certifikáciu IATF 16949 alebo ISO 9001 pre automobilový priemysel? To signalizuje vyspelé systémy kvality a prevádzky pripravené na audit.
• Automobilové skúsenosti: Majú overenú skúsenosť s podvozkami, rámami alebo podobnými kritickými súčasťami?
• Procesné okná: Vedia dokumentovať a kontrolovať kľúčové parametre (pH, teplota, pomer kyseliny) pre konzistentné výsledky?
• Prehľadnosť údajov: Zdieľajú záznamy o procesoch, záznamy titrácie a údaje o hmotnosti povlaku?
• Dodací termín a kapacita: Vedia zvládnuť vaše objemy a pri potrebe rýchlo zvýšiť produkciu?
• Logistika a podpora spustenia: Nabúdzajú miestnu podporu, rýchle prototypovanie a stopovateľnosť pre skúšobné série?

Výber dodávateľa s kapacitami v hornom prúde – ako tvárnenie kovov, lisy alebo montáž – môže znížiť počet odovzdávaní a riziká pri spustení. Napríklad Shaoyi kombinuje fosfátovanie certifikované podľa IATF 16949 s pokročilou spracovaním kovov a poskytuje jednostopové riešenie pre výrobcov automobilov a dodávateľov prvej úrovne, ktorí smerujú k rýchlemu a spoľahlivému spusteniu podvozkov.

Ako čítať skúšobné správy a balíčky PPAP

Znie to technicky? Nemusí to byť. Pri kontrole dokumentácie dodávateľa sa sústreďte na tieto základné položky:

• Výsledky skúšky vystavenia solnému spreju/cyklickej korózii: Sú uvedené podrobnosti o celom systéme náteru a podmienkach skúšania?
• Kontrolné plány: Sú jasne definované a sledované hodnoty pH, teplota a frekvencia titrácie?
• Správa kalu: Existuje metóda pravidelného čistenia kúpeľov a kontroly odpadu?
• Stopovateľnosť vzoriek: Môžete spätne preveriť testovacie panely a predvýrobné série konkrétnym výrobným šaržiam?
• Podpora pri spustení: Poskytuje dodávateľ technické poradenstvo a rýchlu reakciu počas PPAP?

Neberajte údaje len tak, ako sú uvedené – požiadajte o výsledky kontrolných panelov, podrobnosti o príprave panelov a dôkazy, že proces dodávateľa zrkadlí geometriu vašej výroby a systém náteru. To je obzvlášť dôležité pri komplexných zostavách alebo dieloch rámu so zmiešanými kovmi.

Vyváženie nákladov, priepustnosti a rizika kvality

Keď porovnávate dodávateľov, je lákavé zamerať sa len na jednotkovú cenu. Avšak skutočná komparatívna analýza nákladov povlakov zohľadňuje celkové faktory ovplyvňujúce náklady – ako napríklad miera opráv, logistika a oneskorenia pri spustení výroby. Možno nájdete regionálne možnosti pre ohio zinok-železnatý fosfát služby, ale ako sa umiestňujú pokiaľ ide o priepustnosť, flexibilitu a transparentnosť dát? Tu je porovnanie kľúčových faktorov, ktoré treba zvážiť:

Spolupráca so dodávateľom, ktorý ponúka pokročilé povrchové úpravy aj predúpravu kovov, môže zefektívniť spustenie podvozkov, znížiť počet prevodov a podporiť rýchle riešenie problémov počas celého vášho programu.

• Vyžiadajte si správy o solnom spreji a cyklickej korózii vrátane úplných podrobností o farbivom systéme
• Požiadajte o kontrolný plán, ktorý uvádza hodnoty pH, teplotu a frekvenciu titrácie
• Overte si metódu správy kalu a údržby lázní u dodávateľa
• Skontrolujte stopovateľnosť vzoriek a dokumentáciu pilotnej série
• Potvrďte dostupnosť sprevádzania pri štarte a technickej podpory pri riešení problémov

Ak budete postupovať podľa tohto rámca, budete lepšie vybavení na výber partnera pre zinkovo-fosfátne povlaky, ktorý bude schopný poskytovať spoľahlivé, nákladovo efektívne a škálovateľné výsledky pre váš program automobilových podvozkov. V ďalšej časti uvedieme podrobnú cestnú mapu implementácie, ktorá zabezpečí, že váš vybraný dodávateľ splní všetky kľúčové milníky kvality a výkonu.

Cestná mapa implementácie a konkrétne nasledujúce kroky

Postupná implementácia zinkovo-fosfátneho povlaku na podvozok

Keď budete pripravení prejsť od teórie k praxi, jasná a realizovateľná cestná mapa rozhoduje o všetkom. Predstavte si, že spúšťate novú platformu podvozku – ako zabezpečíte svoju implementáciu zinkovo-fosfátneho povlaku zabezpečuje konzistentnú odolnosť voči korózii a prilnavosť farby? Tu je podrobný postup, ktorý spája všetko od špecifikácií po odovzdanie dodávateľovi:

1. Definujte ciele výkonnosti a metódy testovania: Stanovte jasné referenčné hodnoty pre odolnosť voči korózii, prilnavosť a hmotnosť povlaku na základe prostredia použitia a požiadaviek zákazníka. Odkazujte sa na priemyselné normy (napr. ASTM B117 pre solný sprej, SAE J2334 pre cyklickú koróziu a ASTM D3359 pre prilnavosť).
2. Zarovenajte prípravu podkladu a metriky čistoty: Zavedenie prísnych protokolov predčistenia a kritérií prijatia (povrch bez prerušenia vodnej vrstvy, kontrola bielou rukavicou), aby každá súčasť vstúpila do fosfátovacieho procesu v optimálnom stave.
3. Pilotné spustenie na dieloch reprezentatívnych pre geometriu: Otestujte proces na dieloch, ktoré odrážajú najkomplexnejšie geometrie rámu, vrátane zvarových zón, uzavretých profilov a zmiešaných materiálov. Tento krok pomáha identifikovať problémy v extrémnych prípadoch ešte pred plným spustením výroby.
4. Vykonajte testy odolnosti voči korózii a prilnavosti: Overte celý náterový/fosfátový systém pomocou testov so solným rozprašovaním, cyklickou koróziou a adhéziou na pilotných šaržiach. Použite tieto výsledky na doladenie procesných parametrov a potvrdenie kompatibility s následnými povlakmi.
5. Dokončite kontrolné limity a frekvenciu kontrol: Zafixujte kľúčové procesné parametre – ako pH, teplotu, pomer voľnej/celkovej kyseliny a hmotnosť povlaku – vo vašom pláne kontroly zinkovo-fosfátového procesu . Nastavte pravidelné intervaly kontrol a postupy dokumentácie.
6. Rozširujte s PPAP a gage R&R: Pripravte kompletný pPAP pre fosfaťovanie balíček vrátane plánov kontroly, FMEAs, analýzy meracieho systému (gage R&R) a zdokumentovaných výsledkov z laboratória. Toto je vaše formálne odovzdanie zákazníkovi a východiskový bod pre bežnú výrobu.
7. Sledujte prevádzku a prispôsobujte: Po spustení naďalej zbierajte údaje z prevádzky a záručné údaje a v prípade potreby upravujte procesné kontroly alebo frekvenciu kontrol, aby ste dosiahli ciele trvanlivosti.

Dôsledná čistota a prísna disciplína plánu kontroly ovplyvňujú trvanlivosť viac ako ktorýkoľvek iný jednotlivý parameter procesu fosfovanie zinkom.

Údaje, ktoré treba zaradiť do vášho plánu kontroly

Nie ste si istí, ktoré údaje sú kritické? Sústreďte sa na tieto pri každej výrobnej sérii:

• Kontrola predčistej kvality (test vodného filmu, biela rukavica, vizuálne kontroly)
• Zloženie lázně (pH, voľná/celková kyselina, Zn ²⁺/PO₄³⁻koncentrácia)
• Hmotnosť a hrúbka povlaku (mg/ft ², rovnomernosť po celej geometrii)
• Teplota procesu a doba pôsobenia
• Vodivosť oplachovej vody a záznamy sušenia
• Výsledky testov adhézie a korózie (záznamy panelov, dátumy testov, podrobnosti o farbivých vrstvách)
• Gage R&R a stopovateľnosť všetkého meracieho vybavenia

Kritériá prijatia a odovzdanie dodávateľovi

Prechod z pilotného na plný výrobný režim znamená stanovenie kritérií prijatia a zabezpečenie schopnosti dodávateľa dodávať vo veľkom. Tu je rýchla kontrolná listina pre hladké odovzdanie:

• Shaoyi (certifikované podľa IATF 16949, integrované spracovanie kovov, povrchová úprava a montáž)
• Dokumentované výsledky soľného rozprašovača / cyklickej korózie pre celý systém náteru
• Kompletný balík PPAP pre fosfátovanie (plán kontroly, FMEA, MSA, rozmery a laboratórne výsledky)
• Stopovateľnosť vzoriek a digitálne záznamy procesov
• Podpora pri štarte – rýchle riešenie problémov a technická reakcia

Ak budete postupovať podľa tohto plánu a zoznamu kontrolných krokov, minimalizujete riziko spustenia a zabezpečíte, že váš program podvozku dosiahne všetky milníky v oblasti trvanlivosti a kvality – bez ohľadu na to, či pracujete s miestnym Cleveland zinočno-železný fosfát dodávateľom alebo globálnym partnerom. Nezabudnite, najlepšie výsledky prichádzajú z úzkej spolupráce, dôkladnej validácie a disciplinovaného prístupu k riadeniu procesov v každom kroku.
