Set Acuan Pengecap Logam: Padankan Spesifikasi dengan Aplikasi Anda Secara Cepat

Memahami Set Acuan Stamping Logam dan Peranan Pentingnya

Pernah terfikir apa yang mengekalkan komponen acuan atas dan bawah dalam keadaan selari sempurna semasa operasi stamping berkelajuan tinggi? Jawapannya terletak pada set acuan stamping logam—kerangka asas yang memungkinkan pembuatan tepat. Sama ada anda baru mengenali perkakasan acuan atau seorang pembeli berpengalaman yang sedang menilai pelaburan seterusnya, memahami susunan kritikal ini merupakan langkah pertama anda ke arah meningkatkan kualiti komponen dan memperpanjang jangka hayat perkakasan.

Jadi, apakah itu acuan dalam konteks stamping logam? Pada asasnya, set acuan adalah platform yang direkabentuk secara tepat yang memegang komponen pemotongan dan pembentukan dalam penyelarasan yang tepat sementara jentera mengenakan daya yang sangat besar. Bayangkanlah ia sebagai tulang belakang struktural keseluruhan operasi stamping anda—tanpa penyelarasan yang betul, walaupun penusuk dan butang terbaik sekalipun tidak akan memberikan hasil yang konsisten.

Anatomi Set Acuan

Satu set acuan lengkap terdiri daripada beberapa komponen bersepadu yang beroperasi secara selaras. Asasnya bermula dengan kasut acuan—juga dikenali sebagai plat acuan—yang berfungsi sebagai permukaan pemasangan atas dan bawah di mana semua komponen acuan lain dipasang. Mengikut piawaian industri, plat-plat acuan ini biasanya diperbuat daripada keluli atau aluminium dan mesti digilap atau dimesin untuk mengekalkan keselarian dan kerataan.

Kasut acuan atas dipasang pada batang tekan (ram), manakala kasut acuan bawah dipasang pada alas tekan (bed). Di antara keduanya, tiang penuntun dan buci penuntun membentuk sistem pelarasan tepat yang memastikan kedudukan boleh diulang dengan konsisten bagi setiap langkah tekanan. Apabila anda memasang komponen acuan untuk kerja baharu, sistem pelarasan ini menentukan sama ada komponen pertama anda sepadan dengan komponen ke-10,000 anda.

Komponen Utama yang Mendorong Ketepatan

Memahami peranan setiap komponen membantu anda menilai set acuan secara lebih berkesan:

• Kasut Acuan (Atas dan Bawah): Plat keluli atau aluminium yang menyediakan permukaan pemasangan untuk pengecoran, butang, dan perkakasan lain. Tekanan pemotongan dan pembentukan yang dijangkakan menentukan ketebalan tapak yang diperlukan.
• Pancang Penuntun: Pin keluli keras yang mengekalkan penyelarasan antara tapak atas dan bawah. Tersedia dalam gaya geseran dan berpelincir bola—pin berpelincir bola kini menjadi piawaian industri kerana kemudahan pemisahannya dan operasi yang lancar.
• Bushing panduan: Selongsong berketepatan tinggi, biasanya diperbuat daripada gangsa-aluminium, yang menerima tiang panduan. Komponen ini dikeluarkan dengan toleransi sehingga .0001" untuk memastikan kedudukan yang tepat.
• Blok Tumit dan Plat Haus: Komponen keluli yang dipasang pada kedua-dua tapak untuk menyerap tekanan sisi semasa operasi, mengelakkan lenturan dan ketidakselarasan pin panduan.

Mengapa Kualiti Set Acuan Menentukan Ketepatan Bahagian

Di sinilah perbezaan antara set acuan yang memadai dan set acuan yang luar biasa menjadi jelas. Setiap kali acuan stamp mengenai bahan anda, sistem pelarasan mesti menempatkan komponen-komponen tersebut dalam ketepatan berukuran ribuan inci. Set acuan berkualiti rendah memperkenalkan pemboleh ubah yang semakin bertambah dengan setiap langkah—sedikit ketidakselarasan menyebabkan tepi tajam (burrs), pergeseran dimensi, dan kerosakan awal pada penusuk.

Hubungan antara ketepatan set acuan dan kualiti komponen siap adalah langsung serta boleh diukur. Alam sekitar pengeluaran berisipadu tinggi menuntut set acuan yang mampu mengekalkan pelarasan sepanjang jutaan kitaran. Apabila toleransi melonggar, kesannya akan kelihatan terlebih dahulu pada komponen cetak anda: kedudukan lubang yang tidak konsisten, tepi yang tidak rata, dan kadar penolakan yang semakin meningkat.

Pemilihan set acuan yang sesuai bukan sekadar tentang membeli produk berkualitas—tetapi juga tentang mencocokkan spesifikasi dengan aplikasi khusus anda. Tenaga tekan (ton) yang dihasilkan oleh mesin penekan anda, kerumitan operasi anda, dan keperluan isipadu pengeluaran anda semua mempengaruhi konfigurasi set acuan yang akan memberikan hasil optimal. Dalam bahagian-bahagian seterusnya, anda akan mempelajari secara tepat cara mencocokkan spesifikasi ini dengan keperluan pensetempelan anda.

Panduan Pemilihan Jenis dan Konfigurasi Set Acuan

Anda telah melihatnya disenaraikan dalam katalog—dua tiang, empat tiang, pepenjuru, dan tiang belakang—tetapi apakah maksud sebenar konfigurasi-konfigurasi ini terhadap operasi pensetempelan anda? Memilih konfigurasi acuan yang sesuai bukan sekadar soal menyesuaikannya dengan ruang yang tersedia. Ia secara langsung mempengaruhi cara operator berinteraksi dengan acuan, ketepatan dimensi komponen yang dihasilkan, serta jangka hayat perkakas anda dalam keadaan pengeluaran.

Mari kita huraikan setiap konfigurasi supaya anda dapat mencocokkan keperluan anda dengan rekabentuk yang betul pada percubaan pertama.

Konfigurasi Dua-Tiang versus Empat-Tiang Diterangkan

Perbezaan asas terletak pada bilangan tiang penuntun yang menyokong pelarasan antara kasut acuan atas dan bawah—serta kedudukan tiang-tiang tersebut.

Set acuan dua-tiang menggunakan sepasang tiang penuntun, biasanya diletakkan di bahagian belakang susunan alat acuan. Susunan ini meninggalkan bahagian hadapan dan sisi sepenuhnya terbuka, menjadikannya ideal untuk operasi di mana operator memerlukan akses jelas untuk memasukkan bahan, mengeluarkan komponen, atau memantau proses pengepresan. Konfigurasi tiang belakang merupakan gaya dua-tiang yang paling biasa, dengan kedua-dua tiang dipasang sepanjang tepi belakang kasut acuan.

Susunan tiang pepenjuru menempatkan dua tiang di sudut-sudut bertentangan—biasanya di depan-kiri dan belakang-kanan, atau depan-kanan dan belakang-kiri. Konfigurasi ini memenuhi keperluan pengepaman berarah condong, di mana bahan memasuki acuan secara condong bukan secara lurus. Anda akan menjumpai susunan pepenjuru dalam acuan tekan tampal khas direka khas untuk penyuapan jalur pada orientasi tidak piawai.

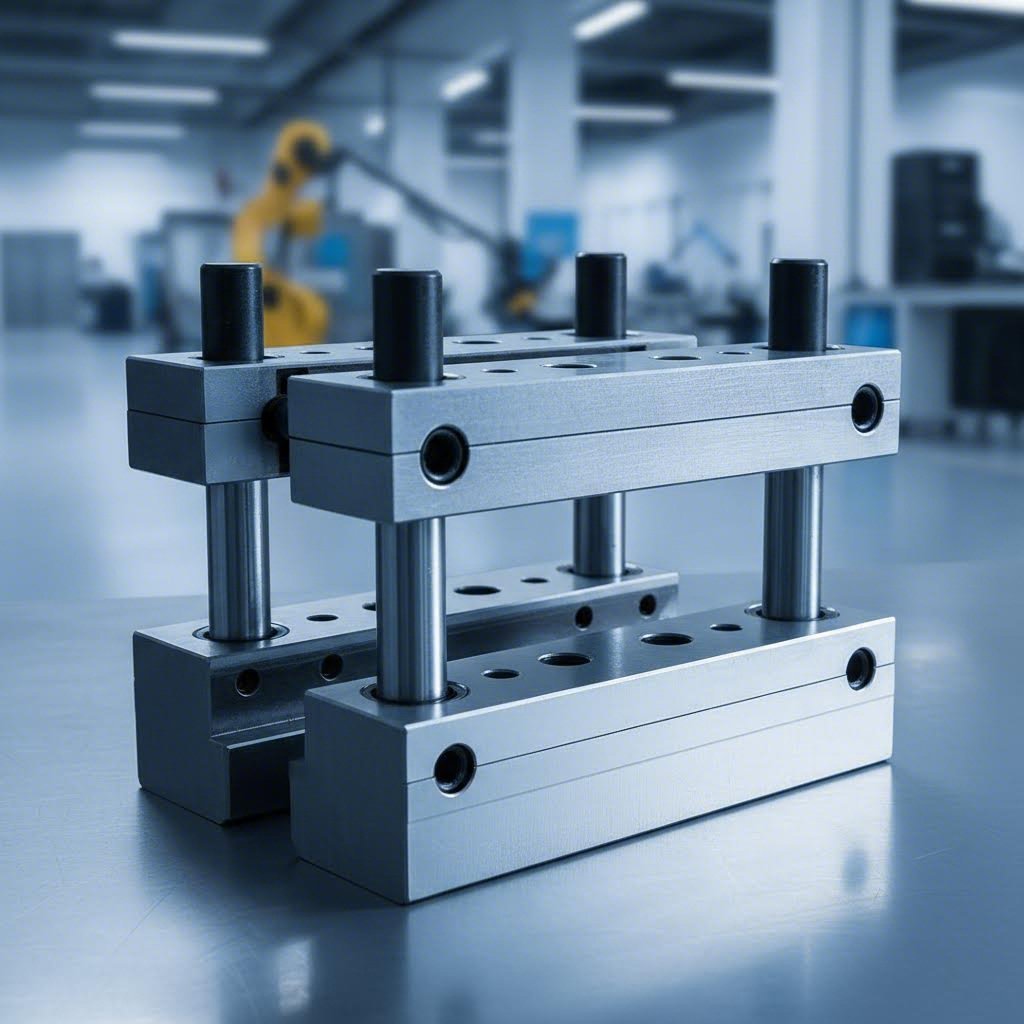

Set acuan empat tiang kedudukan tiang pandu di setiap bucu kasut acuan. Reka bentuk ini memberikan ketegaran dan kestabilan penyelarasan maksimum kerana kasut atas disokong pada empat titik, bukan dua titik. Apabila ketepatan adalah perkara muktamad—contohnya acuan progresif yang beroperasi pada toleransi ketat pada kelajuan tinggi—konfigurasi empat tiang merupakan pilihan piawai.

Dalam reka bentuk empat tiang, anda akan menjumpai dua variasi utama:

• Konfigurasi pusat: Tiangan diletakkan ke dalam dari bucu-bucu, meninggalkan lebih banyak ruang lega di sekeliling perimeter acuan untuk pengapitan dan pengendalian bahan.
• Konfigurasi belakang: Keempat-empat tiang dialihkan ke arah bahagian belakang set acuan, memberikan akses lebih baik dari bahagian depan sambil mengekalkan sokongan empat titik.

Menyesuaikan Reka Bentuk Set Acuan dengan Operasi Pengetipan Anda

Jadi, bagaimana anda menentukan konfigurasi yang sesuai dengan keperluan anda? Pertimbangkan tiga faktor penting: jenis operasi yang dijalankan, keperluan ketepatan anda, dan cara operator berinteraksi dengan acuan semasa pengeluaran.

Untuk operasi Pengelupasan dan Penusukan bagi operasi yang memerlukan akses operator secara kerap, konfigurasi acuan dua tiang atau empat tiang di belakang biasanya lebih sesuai. Operator boleh memuatkan bahan dan mengeluarkan komponen tanpa perlu meraih di sekitar tiang panduan. Namun, jika anda menggunakan set acuan tekanan hidraulik untuk proses pemotongan bahan berat di mana kekukuhan lebih penting daripada kemudahan akses, rekabentuk empat tiang dapat mencegah pesongan yang menyebabkan pinggir berduri (burrs) dan potongan tidak sekata.

Matriks progresif operasi progresif hampir sentiasa memerlukan set acuan tekanan empat tiang. Alat acuan kompleks ini menjalankan pelbagai stesen secara berurutan, dan sebarang ketidakselarasan akan semakin bertambah apabila jalur bahan bergerak melalui setiap stesen. Kekukuhan tambahan dalam rekabentuk empat tiang memastikan setiap stesen tetap selaras dengan stesen utama (master), mengekalkan konsistensi komponen dari pukulan pertama hingga pukulan terakhir.

Untuk operasi pembentukan dan penarikan , pertimbangkan bagaimana bahan berkelakuan di bawah tekanan. Operasi penarikan menghasilkan beban sisi yang signifikan yang boleh memberi tekanan kepada susunan dua-tiang. Konfigurasi empat-tiang mengagihkan beban-beban ini secara lebih sekata, mengurangkan haus pada galas penuntun dan memperpanjang jangka hayat acuan.

Kerangka Keputusan Pemilihan Konfigurasi

Apabila menilai alat acuan untuk aplikasi khusus anda, gunakan perbandingan ini untuk membimbing keputusan anda:

Di luar konfigurasi piawai ini, wujud acuan tekan khas untuk aplikasi unik. Sesetengah pengilang menawarkan reka bentuk tiga tiang untuk kekangan ruang tertentu, manakala yang lain menyediakan kedudukan tiang boleh laras bagi fleksibiliti maksimum. Apabila pilihan katalog piawai tidak sepadan dengan keperluan anda, konfigurasi tersuai menjadi perlu.

Ingat bahawa pilihan konfigurasi juga mempengaruhi perlindungan acuan. Reka bentuk empat tiang lebih tahan terhadap daya pelunturan yang berlaku apabila pengepam menghentam secara tidak sepusat atau apabila ketebalan bahan berubah-ubah. Jika anda membuat stamping pada bahan dengan ketebalan yang tidak konsisten, titik sokongan tambahan mengurangkan tekanan pada tiang pandu dan bushing individu.

Dengan konfigurasi yang telah anda pilih, keputusan kritikal seterusnya melibatkan pemilihan bahan untuk komponen set acuan—pilihan yang menentukan berat, tingkah laku haba, rintangan haus, dan akhirnya, seberapa lama set acuan anda mampu memberikan hasil yang tepat di bawah syarat pengeluaran.

Pemilihan Bahan dan Keperluan Ketepatan

Anda telah memilih konfigurasi anda—kini tiba masa untuk membuat keputusan yang menentukan prestasi set acuan anda selama berjuta-juta kitaran. Bahan asas yang digunakan dalam kasut acuan, tiang penuntun, dan galas secara langsung mempengaruhi segala-galanya, dari kestabilan haba semasa operasi kelajuan tinggi hingga rintangan haus di bawah beban berat. Namun, kebanyakan katalog produk sama sekali tidak menyertakan butiran kritikal ini.

Memahami sebab pengilang memilih bahan tertentu untuk komponen acuan logam membantu anda menilai perbezaan kualiti yang tidak kelihatan pada pandangan pertama. Mari kita kaji bagaimana pemilihan bahan membentuk hasil pengeluaran.

Kasut Acuan Keluli berbanding Besi Tuang

Perdebatan mengenai bahan kasut acuan sering kali berfokus pada keluli berbanding besi tuang—dan pilihan yang tepat bergantung sepenuhnya pada keperluan aplikasi anda.

Kasut acuan keluli menawarkan nisbah kekuatan terhadap berat yang unggul serta keterbentukan yang sangat baik. Menurut Buku Panduan ASM tentang Pembentukan Lembaran , keluli perkakasan kekal menjadi pilihan utama untuk acuan pengetipan yang memerlukan rintangan haus tinggi dan keupayaan menahan daya pembentukan yang luar biasa. Acuan keluli boleh dirawat haba untuk mencapai tahap kekerasan tertentu, menjadikannya mudah disesuaikan dengan pelbagai tuntutan pengeluaran.

Kasut acuan besi tuang unggul dalam aplikasi di mana peredaman getaran penting. Struktur grafit dalam besi tuang menyerap hentakan lebih baik berbanding keluli, mengurangkan bunyi dan memperpanjang jangka hayat komponen dalam persekitaran berkitaran tinggi. Namun, besi tuang lebih rapuh dan lebih berat berbanding alternatif keluli.

Di sinilah pilihan bahan menjadi menarik bagi acuan pembentukan logam: tapak acuan aluminium telah mendapat permintaan yang ketara dalam aplikasi tertentu. Tapak acuan ini beratnya kira-kira sepertiga daripada tapak acuan keluli setara, mengurangkan kerosakan pada jentera penekan serta menjadikan pengendalian acuan lebih selamat bagi operator. Komprominya? Aluminium haus lebih cepat dan memerlukan penggantian yang lebih kerap dalam pengeluaran berkelompok tinggi.

Bagaimana Pemilihan Bahan Mempengaruhi Kualiti Pengeluaran

Setiap komponen acuan stamping berinteraksi dengan bahan, jentera penekan, dan persekitaran anda. Pemilihan bahan mempengaruhi faktor prestasi kritikal berikut:

• Keluli Perkakas (D2, A2, S7): Rintangan haus dan kekerasan tertinggi selepas rawatan haba. Sesuai untuk acuan ketepatan yang beroperasi sehingga berjuta-juta kitaran. Paling sesuai untuk operasi pemotongan bahan keras dan stamping timbul yang memerlukan pengekalan butiran tajam.
• Besih Tuang (Meehanite, Besi Lentur): Penyerapan getaran yang sangat baik dan kestabilan dimensi. Kos-efektif untuk kasut aci yang lebih besar. Berfungsi dengan baik dalam aplikasi pembentukan berat di mana penyerapan kejut lebih penting daripada ketepatan ekstrem.
• Aloi Aluminium (6061-T6, 7075): Ringan dengan kekonduksian haba yang baik. Mengurangkan kecederaan semasa pengendalian dan haus pada mesin tekan. Paling sesuai untuk percubaan prototaip, pengeluaran volum rendah, dan aplikasi di mana berat aci merupakan faktor penghad.
• Aloi Keluli (4140, 4340): Gabungan seimbang antara ketahanan dan kemudahan pemesinan. Boleh diperlakukan haba kepada pelbagai tahap kekerasan. Sesuai untuk aci keluli tujuan am yang digunakan dalam pengeluaran volum sederhana.

Kestabilan terma memerlukan perhatian khas. Semasa jangka masa pengeluaran yang panjang, geseran menghasilkan haba yang menyebabkan bahan mengembang pada kadar yang berbeza. Aci keluli mengekalkan toleransi yang lebih ketat di bawah tegasan terma berbanding aluminium, yang mengembang kira-kira dua kali ganda bagi setiap darjah peningkatan suhu. Untuk operasi berkelajuan tinggi di mana aci ketepatan mesti mengekalkan kedudukan melalui ribuan kesan per jam, tingkah laku haba sering menentukan pilihan bahan.

Keperluan Toleransi untuk Pengetipan Presisi

Sekarang bayangkan anda telah memilih bahan yang sempurna—tetapi seberapa tepat permukaan kasut acuan (die shoe) anda perlu dimesin? Jawapannya terletak pada pemahaman tentang bagaimana toleransi berkesan secara berturut-turut ke dalam komponen akhir anda.

Ketepatan set acuan diukur dalam saiz perseribu inci, dan toleransi dimensi piawai untuk pengetipan presisi boleh dikekalkan pada ±0.002" dalam aplikasi yang mencabar. Namun, pencapaian hasil ini memerlukan komponen set acuan yang diperbuat mengikut spesifikasi yang lebih ketat lagi. Pasangan tiang pandu (guide post) dan galas (bushing) biasanya memerlukan toleransi dalam julat 0.0001" bagi memastikan penyelarasan yang boleh diulang.

Keperluan siap permukaan berbeza-beza mengikut fungsi komponen:

• Permukaan pemasangan kasut acuan (die shoe): Dihaluskan secara pengisaran (ground flat) sehingga rata dalam julat 0.0005" di seluruh permukaan untuk memastikan pertautan yang betul dengan alas tekanan (press beds) dan omboh (rams).
• Permukaan larian tiang pandu (guide post): Dipolish untuk meminimumkan geseran dan mencegah kerosakan akibat geseran berlebihan (galling) terhadap galas.
• Lubang galas (bushing bores): Diasah hingga diameter tepat dengan hasil permukaan di bawah 16 mikroinci untuk operasi yang lancar.

Pertimbangan perlakuan haba berkaitan langsung dengan jangkaan isi padu pengeluaran. Bagi kelompok pengeluaran melebihi satu juta kitaran, acuan ketepatan harus menggunakan komponen keluli perkakasan yang telah dikeraskan dengan nilai kekerasan Rockwell antara 58–62 HRC. Aplikasi berisi padu rendah boleh menggunakan bahan yang lebih lembut—yang lebih murah tetapi haus lebih cepat.

Hubungan antara kekerasan bahan dan jangka hayat pengeluaran yang dijangkakan bukanlah bersifat linear. Bahan yang lebih keras tahan haus tetapi menjadi lebih rapuh dan lebih mahal untuk diproses secara pemesinan. Menentukan keseimbangan optimum memerlukan pemahaman terhadap keperluan spesifik komponen anda, daya tekanan mesin (press tonnage), dan kuantiti pengeluaran sasaran—faktor-faktor yang juga menentukan bagaimana anda mencocokkan spesifikasi set acuan dengan operasi pengecap (stamping) anda.

Penyesuaian Spesifikasi Set Acuan Berdasarkan Aplikasi

Anda tahu konfigurasi anda. Anda telah memilih bahan-bahan anda. Kini tibalah soalan yang sebenarnya menentukan kejayaan atau kegagalan: adakah set acuan anda sepadan dengan apa yang cuba anda capai? Sama ada anda menjalankan acuan pemotongan (blanking die) untuk pengeluaran berisipadu tinggi atau acuan pembentukan (forming die) untuk geometri yang kompleks, spesifikasi mesti selaras dengan operasi khusus anda—bukan sekadar sesuai dengan jentera tekan (press) anda.

Mari kita telusuri cara mencantumkan spesifikasi set acuan dengan empat operasi pengecap (stamping) yang paling biasa, kemudian selesaikan pengiraan yang memastikan semua komponen berfungsi secara serasi.

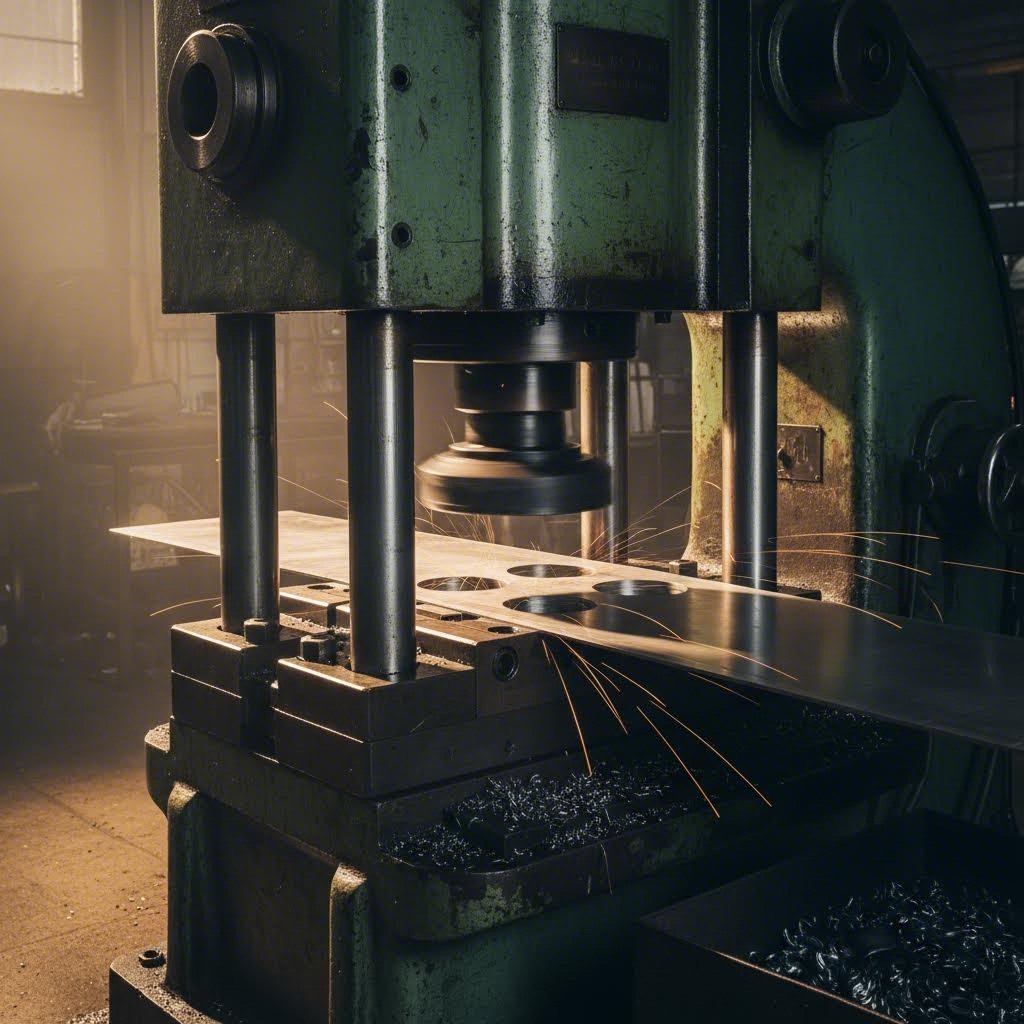

Set Acuan untuk Operasi Pemotongan (Blanking) dan Penusukan (Piercing)

Operasi pemotongan (blanking) dan penusukan (piercing) merupakan operasi pengecap (stamping) yang paling mudah—iaitu memotong bentuk daripada kepingan logam menggunakan daya ricih (shear force). Namun, "mudah" bukan bermaksud "mudah dinyatakan spesifikasinya." Operasi ini memerlukan ketegaran maksimum daripada acuan pengecap anda kerana daya pemotongan tertumpu pada ketika pecahnya bahan.

Apabila memilih satu set pengeboran dan acuan logam lembaran untuk operasi pemotongan, utamakan spesifikasi berikut:

• Ketebalan kasut: Mesti tahan terhadap lenturan di bawah daya penuh (ton). Sebagai garis panduan asas, kasut acuan harus cukup tebal untuk menghadkan lenturan kepada 0.001 inci setiap kaki rentang tanpa sokongan di bawah beban maksimum.
• Diameter batang sokong: Batang sokong yang lebih besar lebih tahan terhadap daya lenturan. Untuk operasi pemotongan berat, batang sokong harus diukur agar mampu menahan daya sisi tanpa lenturan yang boleh diukur.
• Konfigurasi empat batang sokong: Lebih disukai untuk acuan pengacuan logam yang beroperasi dengan toleransi ketat. Titik sokongan tambahan ini mengagihkan daya pemotongan secara sekata ke seluruh set acuan.

Operasi menembusi mempunyai keperluan yang serupa, tetapi menambah ketepatan penyelarasan sebagai faktor kritikal. Apabila acuan tekanan pelubang menghasilkan lubang, sebarang ketidakselarasan antara pelubang dan butang akan menghasilkan tepi tajam (burrs), mempercepatkan kerosakan, dan menjejaskan kualiti lubang. Toleransi pasangan tiang pandu dan lompang pandu menjadi lebih kritikal—cari set acuan dengan sistem pandu bebola bantalan yang mengekalkan penyelarasan dalam julat 0.0002" sepanjang langkah.

Menurut garis panduan rekabentuk industri , pengiraan daya pemotongan menentukan keperluan tenaga (ton) dengan menggunakan formula: Daya Pemotongan (pon) = Panjang Perimeter × Ketebalan Bahan × Kekuatan Ricih. Pengiraan ini secara langsung menentukan pilihan set acuan—tapak dan tiang anda mesti mampu menahan daya ini tanpa berlaku pesongan.

Keperluan Aplikasi Pembentukan dan Penarikan

Acuan pembentukan dan operasi penarikan memperkenalkan cabaran yang tidak wujud dalam proses pemotongan kosong: aliran bahan yang dikawal, pampasan kelenturan semula (springback), dan beban sisi yang memberi tekanan kepada penyelarasan acuan secara berbeza berbanding daya pemotongan langsung.

Untuk aplikasi pembengkokan dan pembentukan, pengepam dan acuan logam lembaran anda mesti dapat menampung:

• Pesongan terkawal: Berbeza daripada proses pemotongan (blanking) di mana kekukuhan adalah yang paling utama, beberapa operasi pembentukan sebenarnya mendapat manfaat daripada pesongan acuan yang sedikit, yang membolehkan bahan mengalir. Namun, pesongan ini mesti dapat diramalkan dan konsisten.
• Rintangan beban sisi: Operasi pembengkokan menghasilkan daya melintang apabila bahan berputar di sekitar jejari pembengkokan. Set acuan memerlukan blok tumit dan plat haus yang saiznya sesuai untuk menyerap daya-daya ini tanpa mengubah keselarasan.
• Pemampasan Lompat Balik: Logam secara sebahagian kembali ke bentuk asalnya selepas dibengkokkan. Set acuan anda mesti memposisikan pengepam dengan tepat untuk mencapai sudut lebihibengkok (over-bend) yang kemudiannya akan lega menjadi dimensi akhir yang betul.

Operasi melukis—di mana kepingan rata dibentuk menjadi cawan, kulit, atau bentuk kompleks—memerlukan pertimbangan khas terhadap set acuan. Tekanan pemegang kepingan, kedalaman penarikan, dan ciri-ciri aliran bahan semuanya mempengaruhi spesifikasi. Konfigurasi empat tiang dengan diameter tiang yang lebih besar membantu mengekalkan penyelarasan melalui langkah-langkah panjang yang biasa dalam proses penarikan dalam.

Bagi acuan pembentukan yang menjalankan pelbagai operasi secara berurutan, pengiraan pusat tekanan menjadi penting. Mengikut garis panduan percetakan progresif , anda perlu menentukan titik di mana semua daya yang dikenakan bertemu dan memastikan titik ini selaras dengan garis tengah mesin tekan anda. Sebarang anjakan akan menyebabkan haus tidak sekata dan penyisihan penyelarasan.

Mengira Spesifikasi Set Acuan untuk Mesin Tekan Anda

Kini tiba kerangka praktikal yang menghubungkan semua aspek ini. Menyesuaikan spesifikasi set acuan dengan keupayaan mesin tekan memerlukan pemahaman terhadap tiga dimensi yang saling berkait: ketinggian tutup, panjang langkah, dan dimensi keseluruhan acuan.

Ketinggian tutup —juga dikenali sebagai ketinggian acuan—ialah jarak menegak dari peluncur tekan pada kedudukan paling bawah (bottom dead center) ke alas tekan. Seperti yang dijelaskan dalam rujukan teknikal , dimensi ini menentukan jumlah maksimum ketinggian acuan keseluruhan yang boleh ditampung oleh tekanan anda. Jumlah ketebalan kasut acuan atas dan bawah anda, ditambah semua perkakasan yang dipasang, mesti muat dalam ruang ini.

Berikut adalah kerangka pengiraan penting:

1. Tentukan jumlah ketinggian acuan yang diperlukan: Tambahkan ketebalan kasut atas + ketebalan kasut bawah + panjang penusuk + ketinggian butang acuan + sebarang ketinggian perkakasan tambahan.
2. Bandingkan dengan ketinggian tutup tekan: Jumlah ketinggian acuan anda mesti kurang daripada ketinggian tutup tekan. Kebanyakan pereka menyediakan jarak selamat sebanyak 5–10 mm untuk mengelakkan perlanggaran.
3. Ambil kira julat pelarasan: Tekanan biasanya menawarkan julat pelarasan peluncur sebanyak 40–80 mm. Acuan anda mesti muat dalam julat pelarasan ini, bukan hanya pada satu hujung ekstrem sahaja.
4. Sahkan kelongsong penggerak: Penggerak tekanan mesti melebihi ketebalan bahan ditambah kelongsong yang mencukupi untuk pelancaran komponen dan kemajuan jalur.

Apabila mengira keperluan daya tonan untuk acuan progresif, ingatlah untuk menjumlahkan semua beban di setiap stesen: daya menusuk, daya pembentukan, tekanan pelucut spring, daya bantal nitrogen, dan pemotongan sisa. Jumlah keseluruhan menentukan kapasiti minimum mesin penekan, yang seterusnya mempengaruhi spesifikasi set acuan. Set acuan yang diberi kadar untuk 50 tan tidak akan tahan dalam aplikasi 200 tan—walaupun secara fizikal ia muat pada mesin penekan.

Hubungan antara spesifikasi ini bukan sekadar soal kesesuaian komponen secara fizikal. Pemadanan yang betul memperpanjang jangka hayat acuan, meningkatkan kekonsistenan komponen, dan mengelakkan kegagalan teruk yang berlaku apabila set acuan mesin penekan beroperasi di luar had rekabentuknya. Dengan spesifikasi yang dipadankan secara tepat kepada aplikasi anda, pertimbangan seterusnya ialah cara mengekalkan ketepatan tersebut sepanjang jangka hayat pengeluaran set acuan.

Keperluan Penyelenggaraan dan Pengoptimuman Jangka Hayat

Anda telah melabur dalam acuan alat berkualiti tinggi, menyesuaikan spesifikasi dengan aplikasi anda, dan memperoleh kelulusan artikel pertama. Kini tibalah faktor yang membezakan operasi yang berjalan jutaan kitaran tanpa masalah daripada operasi yang sentiasa mengejar permasalahan kualiti: penyelenggaraan. Keseluruhan kitaran hayat set acuan—dari pemilihan awal hingga penggantian akhir—menentukan kos sebenar anda bagi setiap komponen, walaupun kebanyakan dokumen pembuatan acuan hanya menyebut secara ringkas keperluan penyelenggaraan.

Mari kita ubah itu. Berikut adalah segala-galanya yang anda perlukan untuk mengekalkan prestasi puncak pemasangan acuan anda serta mengenal pasti apabila komponen-komponen memerlukan perhatian sebelum kualiti terjejas.

Jadual Penyelenggaraan Pencegahan Yang Memanjangkan Hayat Acuan

Pemesinan acuan yang betul dan pembuatan presisi tidak bermakna apa-apa jika komponen-komponen tidak diselenggarakan dengan betul semasa pengeluaran. Menurut kajian pengoptimuman panduan set acuan , komponen panduan yang tidak diselenggarakan dengan betul memaksa juruteknik menjalani kitaran penggantian berterusan dan masa henti berlebihan—situasi yang sukar ditanggung oleh kebanyakan operasi.

Asas bagi mana-mana program pencegahan bermula dengan memahami keperluan setiap komponen:

1. Bersihkan semua permukaan acuan secara menyeluruh selepas setiap siri pengeluaran. Keluarkan serbuk logam, pelincir, dan kotoran yang terkumpul pada tapak acuan dan dalam rongga. Melewatkan langkah ini akan mempercepatkan kerosakan serta menimbulkan cacat estetik atau dimensi pada komponen yang dicetak. Pembersihan berkala juga membolehkan pengesanan awal kerosakan.
2. Lumaskan tiang pandu dan galas mengikut spesifikasi pengilang. Bagi komponen pandu berbearing bebola, elakkan penggunaan gris sepenuhnya. Memandangkan susunan ini beroperasi dengan jarak kerja negatif, gris cenderung menahan kontaminan yang boleh menembusi kesesuaian tekanan gelinding. Sebagai gantinya, gunakan minyak mineral terrefinasi (kelikatan 290/340 SSU pada 100°F) yang mengandungi bahan tambah tekanan ekstrem dan perencat karat.
3. Periksa semua permukaan kritikal mengikut jadual yang didokumentasikan. Nilaikan tepi potongan, lubang tekan, permukaan acuan kosong, dan pin penuntun untuk tanda-tanda awal haus, retak, atau tidak sejajar. Pemeriksaan terjadual secara terperinci dapat mengesan masalah sebelum menyebabkan hentian pengeluaran yang mahal.

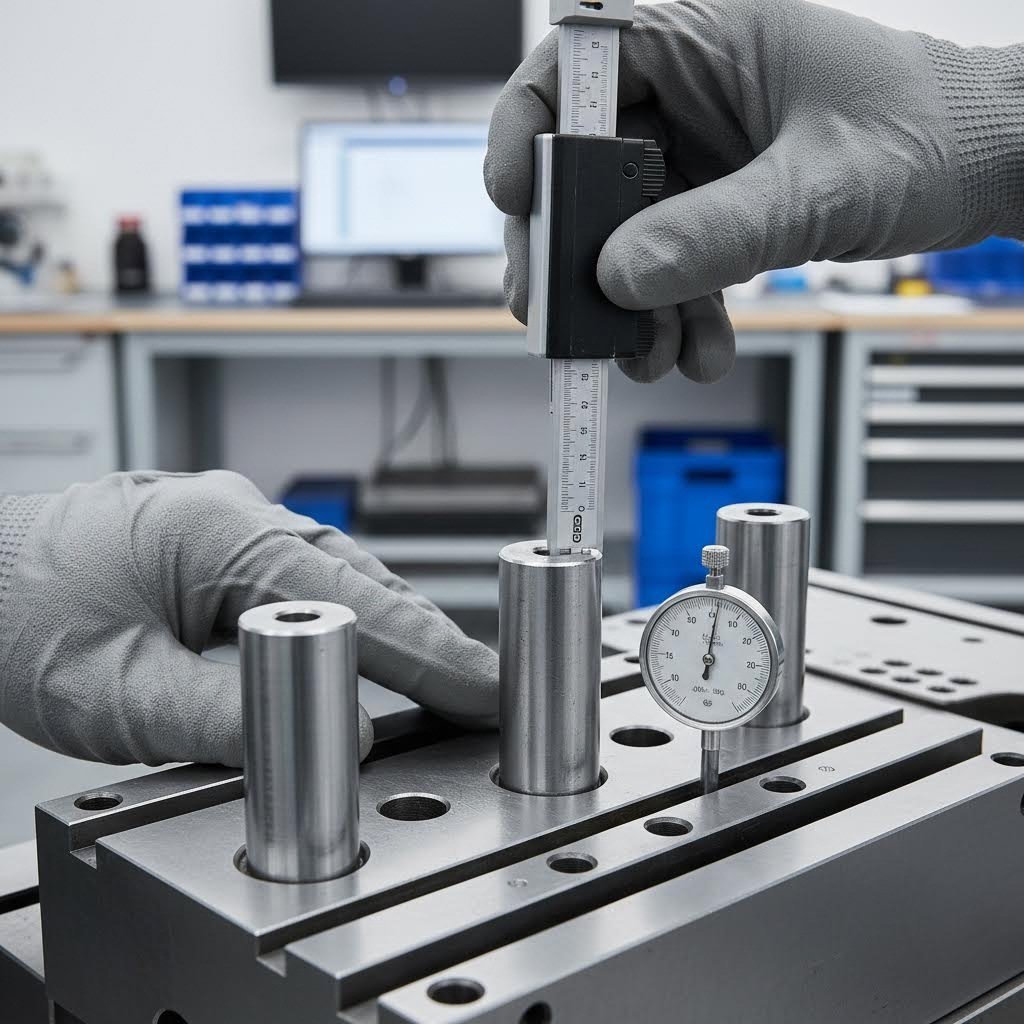

4. Sahkan keselarasan menggunakan alat ukur ketepatan. Periksa sama ada kekemasan antara tiang penuntun dan lapisan pelindung masih berada dalam spesifikasi. Sebarang peningkatan kelonggaran yang boleh diukur menunjukkan kemajuan kemelesetan yang akhirnya akan menjejaskan kualiti komponen.
5. Simpan acuan secara betul di antara jadual pengeluaran. Selepas penyelenggaraan, simpan unit acuan penekan dalam persekitaran yang bersih, kering, dan terkawal. Penyimpanan yang betul mencegah kakisan dan melindungi permukaan ketepatan daripada kerosakan.

Bagi operasi yang menggunakan pin pelincir—tiang penuntun dengan lubang pelincir dalaman yang dibor secara rentas—sambungkan komponen ini kepada sistem pelinciran automatik yang menghantar minyak pada selang masa yang ditetapkan. Ini menghilangkan pergantungan kepada ingatan operator dan memastikan pelinciran yang konsisten tanpa mengira tuntutan jadual pengeluaran.

Mengenali Corak Kehausan Sebelum Kualiti Terjejas

Walaupun penjagaan dilakukan secara sempurna, acuan perkakasan akhirnya akan haus. Kuncinya ialah mengenali tanda-tanda kehausan sebelum ia menyebabkan bahagian yang cacat. Berikut adalah perkara yang diperhatikan oleh juruteknik berpengalaman:

Ketidakrapatan berlebihan dalam sistem pemandu muncul secara beransur-ansur. Apabila sangkar bebola tidak lagi mengekalkan pra-beban yang sesuai terhadap tiang pemandu dan galas, ketepatan pelarasan akan berkurangan. Anda mungkin memperhatikan ini terlebih dahulu sebagai kedudukan lubang yang sedikit tidak konsisten atau variasi kualiti tepi di sepanjang satu kelompok pengeluaran.

Galling kelihatan pada permukaan tiang menunjukkan masalah serius. Menurut pakar industri, garis jejak yang menghakis permukaan kerja memerlukan tindakan segera. Jika jejak hanya kelihatan pada satu sisi tiang pemandu atau galas, siasat kedudukan lubang yang dibor, kelurusan lubang bor, dan keselarian tiang pemandu—ini menunjukkan isu pelarasan, bukan kehausan biasa.

Hanyutan dimensi pada bahagian yang dicetak kerap memberikan bukti pertama yang boleh diukur mengenai kerosakan acuan. Apabila komponen yang sebelumnya memenuhi toleransi mula cenderung ke arah had spesifikasi, pemasangan acuan sedang memberitahu anda sesuatu. Jangan menunggu sehingga komponen keluar dari spesifikasi untuk memulakan siasatan.

Bunyi tidak biasa semasa operasi memerlukan perhatian segera. Perubahan dalam bunyi—khususnya geseran logam atau bunyi sentuhan tidak berkala—menunjukkan bahawa komponen sedang bersentuhan secara tidak sepatutnya. Ini boleh menjadi petanda pergeseran sangkar (cage creep), salah pelarasan, atau kegagalan komponen yang bakal berlaku.

Kewarnaan biru pada sangkar bearing menunjukkan masalah tertentu: pergeseran sangkar (cage creep) yang menyebabkan bearing meluncur bukan menggelinding dalam keadaan pra-beban. Warna biru timbul daripada haba berlebihan yang dihasilkan oleh tindakan meluncur ini. Jika anda memerhatikan fenomena ini, acuan memerlukan tindakan pembetulan segera.

Mengesan dan Menyelesaikan Masalah Lazim pada Set Acuan

Apabila masalah muncul, kaedah pengesanan masalah secara sistematik dapat menjimatkan masa dan mengelakkan diagnosis yang salah. Berikut adalah isu-isu paling lazim serta punca asalnya:

Bagi acuan pemesinan yang beroperasi pada mesin penekan servo, perlu diingat bahawa pecutan pantas dan perubahan arah boleh menyebabkan pergerakan sangkar walaupun dalam konfigurasi sebahagian dilepaskan atau sepenuhnya dinyahaktifkan. Inersia mungkin menggerakkan sangkar galas keluar dari kedudukan asal lebih cepat daripada kemampuan sangkar untuk kembali ke kedudukan asal. Penyelesaian termasuk melaraskan kelajuan langkah atau memberikan daya seret terkawal pada sangkar galas.

Apabila berlaku pengelupasan atau retakan pada penutup (punch)—masalah biasa yang menjejaskan keseluruhan pemasangan aci (die assembly)—analisis sistematik harus memeriksa ketegangan nat penghubung (coupling nut), penyelarasan antara penutup dan aci (punch-to-die), tetapan kelonggaran berdasarkan ketebalan bahan, serta keseragaman tekanan pelucut (stripper pressure). Mengumpul komponen yang pecah dan sampel bahan untuk dianalisis oleh pembekal sering kali mendedahkan penambahbaikan proses yang dapat mengelakkan kejadian semula.

Kesimpulannya? Penyelenggaraan proaktif jauh lebih murah berbanding pembaikan reaktif. Pengalaman industri mengesahkan bahawa program pembaikan dan penyelenggaraan aci secara berkala mengurangkan masa henti, memperpanjang jangka hayat perkakasan aci, serta mengekalkan kualiti ketepatan aci yang memastikan komponen hasil stamping tetap berada dalam spesifikasi. Tanpa penjagaan berkala, walaupun pembuatan aci terbaik sekalipun akan menghasilkan komponen yang secara beransur-ansur merosot—dan apabila cacat muncul pada komponen siap, kerosakan besar sebenarnya telah berlaku.

Dengan protokol penyelenggaraan yang telah ditetapkan, pertimbangan seterusnya ialah memastikan pembekal set acuan anda mampu menyokong keperluan berterusan ini—faktor yang melangkaui harga pembelian awal apabila menilai kos keseluruhan pemilikan.

Strategi Pengadaan dan Penilaian Pembekal

Anda telah menentukan set acuan yang ideal—konfigurasi diselaraskan dengan operasi anda, bahan dipilih untuk ketahanan jangka panjang, dan protokol penyelenggaraan sudah sedia digunakan. Kini tiba masa untuk membuat keputusan yang sering diabaikan oleh ramai pembeli sehingga masalah timbul: daripada manakah alat cetak dan acuan anda sebenarnya berasal? Pembekal yang anda pilih mempengaruhi jauh lebih daripada sekadar nombor pada pesanan pembelian anda. Ia menentukan tempoh penghantaran, kualiti komunikasi, ketersediaan sokongan, dan akhirnya, kos keseluruhan pemilikan anda.

Mari kita teliti apa yang membezakan pembekal biasa daripada rakan kongsi luar biasa dalam pembuatan alat dan acuan—serta mengapa penawaran harga terendah jarang-jarang memberikan kos terendah.

Menilai Pembekal Set Acuan Melebihi Harga

Apabila mencari set acuan stamping logam, harga awal sering menarik banyak pembeli untuk hanya memfokuskan perhatian pada kos seunit sahaja. Namun, analisis kos keseluruhan memiliki menyingkap perbelanjaan tersembunyi yang kerap melebihi sebarang penjimatan awal daripada pembekal luar negara.

Pertimbangkan faktor-faktor berikut yang secara langsung memberi kesan kepada untung bersih anda:

• Kualiti dan jangka hayat acuan: Acuan yang dikeluarkan secara domestik menggunakan keluli perkakasan berkualiti tinggi biasanya menjamin lebih daripada 1,000,000 ketukan sebelum penyelenggaraan diperlukan. Acuan luar negara berkualiti rendah haus lebih cepat, menyebabkan cacat muncul lebih awal dan mengakibatkan masa henti pengeluaran yang menghapuskan penjimatan awal.
• Kecekapan Komunikasi: Bekerja dengan pembekal yang berjarak 13 zon waktu jauhnya bermaksud soalan pagi anda hanya akan dijawab pada hari berikutnya—paling cepat. Halangan bahasa menambah satu lapisan lagi potensi salah faham. Apabila isu pengeluaran timbul, kelengahan ini bertambah dengan pesat.
• Logistik penghantaran: Masa pengangkutan melalui laut, kelancaran pembersihan cukai, kesesakan pelabuhan, dan perubahan tarif semuanya menambah kos dan ketidakpastian. Harga kontena penghantaran meningkat empat kali ganda pada tahun 2020, dan ketidakstabilan masa sedia siaga terus memberi kesan kepada pengilang sehingga hari ini.
• Perlindungan harta intelek: Sebarang lakaran, model CAD, atau proses eksklusif yang dikongsi dengan vendor luar negara berisiko dihasilkan semula. Pelaburan anda dalam pembuatan alat khusus mungkin akhirnya bersaing dengan anda di pasaran.

Pengilang pengecap dan acuan yang menawarkan pengeluaran domestik dapat mempermudah cabaran-cabaran ini secara ketara. Komunikasi dalam zon waktu yang sama bermaksud penyelesaian masalah yang lebih cepat. Jarak penghantaran yang lebih pendek mengurangkan ketidakstabilan masa sedia siaga. Dan undang-undang perlindungan harta intelek yang lebih kuat menjaga keselamatan rekabentuk eksklusif anda.

Sijil Kualiti yang Penting untuk Aplikasi Ketepatan

Bagaimana anda mengesahkan bahawa pengilang acuan stamping benar-benar mampu memberikan kualiti yang dijanjikan? Sijil-sijil memberikan bukti objektif—tetapi tidak semua sijil mempunyai nilai yang sama.

Bagi aplikasi automotif dan presisi, sijil IATF 16949 mewakili piawaian emas. Ditubuhkan oleh International Automotive Task Force, piawaian pengurusan kualiti global ini memastikan konsistensi kualiti di sepanjang rantaian bekalan automotif. Pembekal yang mengekalkan sijil ini telah membuktikan keupayaan mereka memenuhi keperluan industri yang paling ketat.

Selain IATF 16949, cari indikator kualiti berikut apabila menilai rakan pembuat acuan:

• Sijil ISO 9001: Mengesahkan bahawa pembekal mengoperasikan sistem pengurusan kualiti yang didokumenkan dengan audit berkala dan proses penambahbaikan berterusan.
• Kadar kelulusan lulusan pertama: Pembekal yang memantau metrik ini menunjukkan komitmen untuk menghasilkan komponen dengan betul pada percubaan pertama. Kadar di atas 90% menunjukkan proses yang matang serta sistem pencegahan cacat.
• Kemampuan perlakuan haba dalaman: Pembekal yang mengawal perlakuan haba secara dalaman dapat mengekalkan kawalan kualiti yang lebih ketat dan tempoh penyampaian yang lebih cepat berbanding pembekal yang melupuskan proses kritikal ini kepada pihak luar.
• Peralatan terkini: Mesin EDM wayar, mesin laras CNC, dan pengisar permukaan tepat membolehkan toleransi ketat yang diperlukan dalam proses stamping tepat. Tanyakan mengenai usia peralatan dan jadual kalibrasi.

Menurut Garispanduan kualiti pembekal ASQ , penilaian pembekal yang berkesan melangkaui sekadar pemeriksaan sijil. Ia merangkumi penilaian keupayaan teknikal, kapasiti pengeluaran, kestabilan kewangan, dan rekod prestasi dalam projek-projek serupa. Apakah matlamatnya? Mencari rakan niaga yang sistem kualitinya mampu mencegah cacat, bukan sekadar mengesan cacat selepas berlaku.

Sokongan Kejuruteraan sebagai Pembezanya Pembekal

Di sinilah pengilang acuan stamping canggih benar-benar membezakan diri daripada pembekal komoditi: keupayaan kejuruteraan yang menambah nilai sebelum pengeluaran bermula.

Bayangkan berkerjasama dengan pembekal yang menawarkan kemampuan simulasi KEA (Kejuruteraan Bantuan Komputer). Sebelum memotong sebarang keluli, mereka boleh memodelkan aliran bahan, meramalkan kelengkungan semula (springback), dan mengenal pasti masalah pembentukan yang berpotensi. Pendekatan pencegahan cacat ini mengesan isu semasa fasa rekabentuk—apabila pembetulan hanya menelan kos beberapa sen—bukan semasa pengeluaran, apabila kos pembetulan mencecah ribuan ringgit.

Perkhidmatan pembuatan prototaip pantas memberikan kelebihan penting lain. Pembekal yang mampu menghantar perkakasan prototaip dalam masa beberapa hari, bukan beberapa minggu, membolehkan iterasi rekabentuk yang lebih cepat dan tempoh pelancaran ke pasaran yang lebih pendek. Apabila anda perlu mengesahkan rekabentuk komponen baharu dengan segera, kemampuan ini menjadi sangat bernilai.

Apakah yang perlu anda cari ketika menilai sokongan kejuruteraan?

• Perundingan Reka Bentuk: Adakah mereka mampu menyemak rekabentuk komponen anda dan mencadangkan penambahbaikan dari segi kemudahan pembuatan? Jurutera pembuatan acuan yang berpengalaman sering mengenal pasti peluang penjimatan kos yang terlepas daripada pandangan pereka komponen.
• Keupayaan simulasi: Adakah mereka menggunakan perisian CAE untuk mengesahkan rekabentuk sebelum memotong perkakasan? Pelaburan ini dalam teknologi pencegahan cacat secara langsung mengurangkan jumlah kos pemilikan anda.
• Kelajuan prototaip: Berapa cepat mereka dapat menghantar contoh komponen? Sesetengah pembekal maju menawarkan pembuatan prototaip pantas dalam masa hanya 5 hari.
• Kualiti piawaian OEM: Untuk aplikasi automotif, adakah mereka dapat menunjukkan pengalaman memenuhi keperluan kualiti utama OEM?

Hubungan antara sokongan kejuruteraan dan jumlah kos melangkaui perkakasan awal sahaja. Pembekal seperti Shaoyi , yang memiliki sijil IATF 16949 dan simulasi CAE lanjutan, mencapai kadar kelulusan pertama sebanyak 93%—maksudnya, kurang iterasi, kurang bahan buangan, dan peningkatan kelajuan dalam permulaan pengeluaran. Kemampuan mereka yang komprehensif dalam rekabentuk dan pembuatan acuan, digabungkan dengan kepakaran dalam pembuatan prototaip pantas dan pengeluaran berkelompok tinggi, menjadi contoh bagaimana pembekal berfokus pada kejuruteraan memberikan nilai lebih daripada sekadar harga yang kompetitif.

Apabila anda telah menilai pembekal berdasarkan semua dimensi ini—sertifikasi kualiti, keupayaan kejuruteraan, kecekapan komunikasi, dan faktor kos keseluruhan—anda bersedia untuk membuat keputusan yang berasaskan maklumat demi mengimbangkan keperluan segera dengan nilai rakan kongsi jangka panjang.

Membuat Keputusan Pelaburan Set Acuan yang Tepat

Anda telah mempelajari banyak maklumat—konfigurasi, bahan, aplikasi, protokol penyelenggaraan, dan kriteria penilaian pembekal. Kini tiba masanya untuk menyatukan semua maklumat ini ke dalam suatu kerangka pengambilan keputusan yang benar-benar boleh anda gunakan. Bagaimanakah cara anda menspesifikasikan set acuan pembaran logam yang mengimbangkan keperluan aplikasi, isipadu pengeluaran, keperluan ketepatan, dan sekatan belanjawan tanpa terlalu rumit (over-engineering) atau kurang pelaburan (under-investing)?

Mari kita bangunkan suatu pendekatan sistematik yang mengubah semua pengetahuan ini kepada keputusan pembelian yang boleh ditindakkan.

Menyusun Senarai Semak Spesifikasi Set Acuan Anda

Sebelum menghubungi mana-mana pembekal atau melayari sebarang katalog, jawab soalan-asalan asas berikut. Jawapan anda membentuk asas bagi setiap keputusan spesifikasi yang akan menyusul:

• Operasi apakah yang sedang anda lakukan? Pemotongan (blanking), penusukan (piercing), pembentukan (forming), penarikan (drawing), atau pendaraban stesen beransur-ansur (progressive multi-station)? Setiap operasi mempunyai keperluan ketegaran dan pelarasan yang berbeza, yang mempengaruhi pilihan konfigurasi.
• Bahan apakah yang sedang anda cetak timbul (stamp)? Jenis bahan, ketebalan, dan kekerasan secara langsung mempengaruhi keperluan daya (tonnage), yang menentukan spesifikasi ketebalan tapak aci (die shoe) dan diameter tiang (post).
• Apakah jumlah pengeluaran sasaran anda? Satu set komponen aci yang direka untuk 50,000 unit berbeza secara ketara daripada satu set yang direka untuk 5 juta kitaran. Jangkaan jumlah pengeluaran menentukan pemilihan bahan dan keputusan mengenai tahap kualiti.
• Apakah tahap ketepatan yang diperlukan untuk komponen anda? Toleransi yang diukur dalam perseribu inci berbanding perseratus inci memerlukan spesifikasi sistem pemandu dan konfigurasi tiang yang berbeza.
• Acian (die set) ini akan dijalankan pada mesin tekan (press) yang manakah? Ketinggian tutup, panjang langkah, kapasiti tonan, dan dimensi alas semuanya mengehadkan pilihan set acuan anda.

Dengan jawapan-jawapan ini didokumentasikan, anda telah menetapkan parameter yang membimbing setiap keputusan spesifikasi seterusnya. Langkau langkah ini, dan anda berisiko membeli set acuan untuk aplikasi tekan yang tidak sepadan dengan keperluan sebenar anda.

Kriteria Keputusan: Acuan Piawai vs Acuan Suai

Berikut adalah soalan yang sering menyusahkan banyak pembeli: bilakah acuan piawai daripada katalog sesuai digunakan, dan bilakah anda perlu melabur dalam penyelesaian yang direka khusus?

Set acuan piawai daripada katalog berfungsi dengan baik apabila keperluan anda selaras dengan konfigurasi dan saiz biasa. Ia menawarkan tempoh penghantaran yang lebih cepat, kos awalan yang lebih rendah, serta reka bentuk yang telah terbukti. Bagi kelompok prototaip, pengeluaran berisipadu rendah, atau operasi pemotongan dan penusukan yang mudah, pilihan piawai sering memberikan nilai yang sangat baik.

Walau bagaimanapun, set acuan piawai memberikan batasan. Kedudukan tiang tetap mungkin tidak mengoptimumkan aksesibiliti untuk operasi khusus anda. Ketebalan tapak piawai mungkin tidak mencukupi atau terlalu tebal bagi keperluan daya tonase anda. Selain itu, dimensi dalam katalog mungkin tidak memaksimumkan kapasiti mesin penekan anda secara cekap.

Penyelesaian acuan tersuai menjadi pelaburan yang lebih bijak apabila:

• Keperluan acuan mesin penekan anda tidak selaras dengan saiz piawai dalam katalog
• Isipadu pengeluaran menghalalkan pelaburan awal yang lebih tinggi untuk prestasi yang dioptimumkan
• Ketepatan komponen menuntut penyelarasan yang lebih ketat berbanding konfigurasi piawai
• Operasi anda memerlukan ciri khas—kedudukan tiang bukan piawai, sensor terintegrasi, atau konfigurasi plat acuan unik
• Analisis jumlah kos kepemilikan lebih menyokong kualiti premium berbanding penjimatan awal

Keputusan ini sering kali bergantung pada ambang isipadu pengeluaran. Sebagai panduan umum, apabila pengeluaran tahunan melebihi 100,000 komponen atau jumlah keseluruhan isipadu sepanjang hayat melebihi 1 juta kitaran, set acuan yang direka khas biasanya memberikan pulangan pelaburan (ROI) positif melalui pengurangan penyelenggaraan, jangka hayat perkhidmatan yang lebih panjang, dan peningkatan kekonsistenan komponen.

Matriks Keputusan Spesifikasi Set Acuan

Gunakan kerangka ini untuk mencocokkan ciri-ciri aplikasi anda dengan spesifikasi yang disyorkan:

Matriks ini memberikan panduan permulaan—situasi khusus anda mungkin memerlukan penyesuaian. Aplikasi berkeliparan rendah yang menghasilkan komponen kritikal dari segi keselamatan boleh membenarkan spesifikasi keliparan tinggi. Sebaliknya, pengeluaran berkeliparan tinggi untuk komponen bukan kritikal boleh menerima tahap kualiti keliparan sederhana.

Apabila Kualiti Premium Memberikan ROI

Melabur lebih banyak pada awalnya untuk set acuan pengepresan logam memberi pulangan apabila pengiraan matematik menguntungkan anda. Pertimbangkan senario-senario berikut di mana kualiti set acuan premium memberikan pulangan yang boleh diukur:

Jarak masa penyelenggaraan yang dipanjangkan: Acuan pengepresan hidraulik yang dibina dengan keluli perkakasan keras dan panduan galas bebola ketepatan mungkin berharga 40% lebih mahal daripada pilihan biasa. Namun, jika ia beroperasi selama 500,000 kitaran tambahan sebelum memerlukan penyelenggaraan, dan setiap acara penyelenggaraan menelan kos $2,000 untuk buruh dan masa henti, pelaburan premium ini akan membayar dirinya sendiri dengan cepat.

Kadar Sisa Dikurangkan: Ketepatan pelarasan yang lebih baik bermaksud lebih sedikit komponen di luar spesifikasi. Jika meningkatkan dari set acuan biasa kepada set acuan gred ketepatan mengurangkan bahan buangan hanya sebanyak 0.5% dalam satu kelompok pengeluaran sejuta komponen, penjimatan bahan sahaja sering melebihi perbezaan kos.

Pertukaran yang lebih cepat: Set acuan yang direka dengan sistem penyelarasan tepat mengurangkan masa pemasangan kerana operator menghabiskan lebih sedikit masa untuk melaras dan menyesuaikan. Apabila pertukaran berlaku setiap minggu dan setiap minit masa tidak aktif menelan kos sebanyak $50, minit-minit yang dijimatkan ini akan terkumpul dengan cepat.

Kualiti Bahagian Yang Konsisten: Set acuan premium mengekalkan ketepatan dimensi lebih lama sepanjang proses pengeluaran. Kestabilan ini mengurangkan kegagalan kualiti, aduan pelanggan, dan kos tersembunyi akibat pengurusan bahan yang tidak mematuhi spesifikasi.

Bekerjasama dengan Pembekal yang Berfokus pada Kejuruteraan

Bahagian terakhir dalam kerangka keputusan anda melibatkan pemilihan pembekal yang menawarkan lebih daripada produk komoditi sahaja. Apabila anda bekerjasama dengan pengilang yang berfokus pada kejuruteraan, anda mendapat akses kepada kemampuan yang dapat mencegah masalah sebelum ia berlaku.

Cari pembekal yang menawarkan:

• Kemampuan reka bentuk dan pembuatan acuan yang komprehensif: Pembekal sumber tunggal yang menguruskan keseluruhan proses dari reka bentuk hingga pengeluaran menghilangkan jurang komunikasi antara pelbagai vendor.
• Perkhidmatan prototaip pantas: Keupayaan untuk mengesahkan reka bentuk dengan cepat—sesetengah pembekal lanjutan menghantar prototaip dalam masa sependek 5 hari—mempercepatkan masa pelancaran produk anda ke pasaran dan mengurangkan kos pengulangan.
• Simulasi CAE: Pencegahan cacat melalui kejuruteraan bantu komputer mengesan masalah semasa fasa reka bentuk, apabila pembetulan hanya menelan kos beberapa sen berbanding ribuan ringgit.
• Kepakaran dalam pembuatan berkelompok tinggi: Pembekal yang berpengalaman dalam meningkatkan skala dari prototaip kepada kuantiti pengeluaran memahami sistem kualiti yang diperlukan untuk menghasilkan output berkelompok tinggi secara konsisten.
• Kualiti piawaian OEM: Sijil IATF 16949 dan kadar kelulusan percubaan pertama yang terbukti melebihi 90% menunjukkan sistem kualiti yang matang.

Penyelesaian acuan penempaan presisi Shaoyi menggambarkan pendekatan kejuruteraan ini. Dengan sijil IATF 16949, simulasi CAE lanjutan untuk hasil bebas cacat, kemampuan pembuatan prototaip pantas, dan kadar kelulusan pertama sebanyak 93%, mereka menyediakan peralatan cetak yang berkesan dari segi kos dan disesuaikan mengikut piawaian OEM. Bagi operasi yang memerlukan set acuan untuk aplikasi tekanan—di mana kualiti dan sokongan kejuruteraan sama pentingnya dengan harga—bekalan yang memiliki kemampuan ini memberikan nilai yang boleh diukur melebihi sebut harga saingan.

Keputusan pelaburan yang tepat bagi set acuan menyeimbangkan batasan bajet segera dengan kos operasi jangka panjang. Dengan menilai keperluan anda secara sistematik—menggunakan kerangka kerja, spesifikasi, dan kriteria bekalan yang dibincangkan sepanjang panduan ini—anda akan memilih set acuan pembaran logam yang memberikan prestasi yang boleh dipercayai, kualiti komponen yang konsisten, serta kos pemilikan keseluruhan yang optimal untuk aplikasi khusus anda.

Soalan Lazim Mengenai Set Acuan Pembaran Logam

1. Berapakah kos acuan pemeteraian logam?

Kos acuan pelukis logam berada dalam julat $500 hingga $15,000+ bergantung pada tahap kerumitan, saiz, keperluan bahan, dan jangkaan isi padu pengeluaran. Acuan pemotongan ringkas untuk kelompok pengeluaran berisipadu rendah berada di hujung bawah julat tersebut, manakala acuan progresif dengan pelbagai stesen untuk aplikasi automotif berisipadu tinggi dikenakan harga premium. Selain kos awal, pertimbangkan jumlah kos memiliki (total cost of ownership), termasuk selang penyelenggaraan, jangka hayat yang dijangkakan, dan kekonsistenan komponen—set acuan premium yang dibuat daripada keluli perkakasan keras (hardened tool steel) sering memberikan pulangan pelaburan (ROI) yang lebih baik melalui jangka hayat perkhidmatan yang lebih panjang dan kadar sisa yang lebih rendah.

2. Apakah perbezaan antara pemotongan acuan (die cut) dan pelukisan (stamping)?

Pemotongan acuan dan pengecap adalah proses pembentukan logam yang berbeza dengan keadaan bahan dan aplikasi yang berbeza. Pengecoran acuan menggunakan logam cair yang dipanaskan melebihi takat leburnya, kemudian dituang ke dalam acuan untuk menghasilkan bentuk tiga dimensi yang kompleks daripada ingot atau billet. Pengecap logam hampir sentiasa merupakan proses kerja sejuk yang menggunakan kepingan logam rata atau gulungan, dengan daya mekanikal dikenakan melalui acuan untuk memotong, membengkok atau membentuk bahan rata kepada bentuk yang diinginkan. Pengecap lebih cepat untuk komponen rata dalam kelantangan tinggi, manakala pengecoran acuan unggul dalam menghasilkan komponen tiga dimensi yang kompleks.

3. Apakah empat jenis pembentukan logam (metal stamping)?

Empat jenis utama pembuatan logam melalui proses stamping ialah stamping acuan progresif, stamping acuan pemindahan, stamping tarikan dalam, dan stamping mikro/mikro-miniatur. Stamping acuan progresif menggerakkan bahan jalur melalui pelbagai stesen dalam satu acuan tunggal untuk pengeluaran berkelompok tinggi yang cekap. Stamping acuan pemindahan menggunakan sistem pemindahan mekanikal untuk menggerakkan kepingan individu antara stesen-stesen acuan berasingan bagi komponen yang lebih besar atau lebih kompleks. Stamping tarikan dalam membentuk kepingan rata menjadi komponen berbentuk cawan atau kulit. Stamping mikro menghasilkan komponen presisi yang sangat kecil untuk peranti elektronik dan peranti perubatan.

4. Apakah bahan terbaik untuk tapak acuan (die shoes) dalam proses stamping logam?

Bahan kasut acuan yang paling sesuai bergantung pada aplikasi khusus anda. Keluli perkakasan (D2, A2, S7) memberikan rintangan haus dan kekerasan tertinggi selepas rawatan haba, menjadikannya ideal untuk acuan presisi yang beroperasi sehingga jutaan kitaran. Besi tuang memberikan peredaman getaran dan kestabilan dimensi yang sangat baik dengan kos lebih rendah untuk aplikasi pembentukan berat. Aloian aluminium mengurangkan berat sebanyak dua pertiga berbanding keluli, meningkatkan keselamatan operator dan mengurangkan kerosakan pada mesin tekan—paling sesuai untuk prototaip dan pengeluaran volum rendah. Aloian keluli seperti 4140 menawarkan keseimbangan ketahanan hentaman dan kemudahan pemesinan untuk aplikasi am.

5. Bilakah saya harus memilih set acuan empat tiang berbanding konfigurasi dua tiang?

Pilih set acuan empat-tiang apabila ketepatan, kekukuhan, dan kestabilan penyelarasan adalah kritikal—terutamanya untuk acuan progresif, operasi kelajuan tinggi, pembuangan logam berat melebihi 100 tan, dan aplikasi penarikan dalam. Konfigurasi empat-tiang menyokong kasut atas pada empat titik, mengagihkan daya secara sekata dan mengelakkan pesongan yang menyebabkan gerigi (burr) serta pergeseran dimensi. Konfigurasi dua-tiang dengan tiang belakang berfungsi baik untuk operasi yang lebih ringkas yang memerlukan akses operator untuk memasukkan bahan atau mengeluarkan komponen, seperti pembuangan logam dan penusukan secara manual dengan keperluan ketepatan sederhana.
