Prinsip Reka Bentuk Utama untuk Kebolehtelapan Penempaan

RINGKASAN

Mereka bentuk komponen untuk kebolehsahtaan penempaan memerlukan perancangan strategik terhadap geometrinya bagi memudahkan proses penempaan logam. Ini melibatkan kawalan teliti terhadap ciri-ciri utama seperti garis bahagi, sudut cerun, jejari bucu, dan ketebalan dinding untuk memastikan aliran bahan yang lancar, mengelakkan kecacatan, serta memudahkan pengeluaran komponen dari acuan. Reka bentuk yang betul meminimumkan kos, mengurangkan pemerolehan pasca-pemprosesan, dan memaksimumkan kekuatan asli komponen yang ditempa.

Asas-Asas Reka Bentuk untuk Kebolehsahtaan Penempaan (DFM)

Reka Bentuk untuk Kebolehsesuaian Tempa (DFM) adalah amalan kejuruteraan khusus yang berfokus pada pengoptimuman reka bentuk komponen untuk proses penempaan. Matlamat utamanya adalah untuk mencipta komponen yang bukan sahaja berfungsi, tetapi juga cekap dan berkos rendah untuk dihasilkan. Dengan mengambil kira batasan dan keupayaan penempaan sejak peringkat awal, jurutera boleh mengurangkan kos pengeluaran secara ketara, meningkatkan kualiti komponen akhir, dan meminimumkan keperluan operasi sekunder yang meluas seperti pemesinan. Seperti yang diterangkan oleh pakar, penempaan menyelaraskan aliran bijih logam dengan bentuk komponen, yang meningkatkan sifat mekanikal seperti rintangan lesu dan ketahanan hentaman. Proses ini menghasilkan komponen dengan kekuatan dan ketahanan yang lebih tinggi berbanding tuangan atau pemesinan .

Objektif utama DFM untuk penempaan termasuk:

• Mengurangkan Kerumitan: Bentuk yang mudah dan simetri lebih mudah ditempa, memerlukan perkakasan yang kurang rumit, dan menghasilkan lebih sedikit kecacatan.
• Memastikan Aliran Bahan: Reka bentuk mesti membenarkan logam mengalir dengan lancar dan mengisi sepenuhnya rongga acuan tanpa mencipta ruang kosong atau lipatan.
• Mestikan Komponen: Di mana-mana yang berkemungkinan, penggunaan dimensi dan ciri piawai boleh mengurangkan kos perkakasan dan masa pengeluaran.
• Meminimumkan Sisa: Mengoptimumkan saiz billet awal dan geometri komponen mengurangkan sisa bahan, terutamanya 'flash' yang dipotong selepas tempaan.

Mengabaikan prinsip-prinsip ini boleh membawa kepada cabaran besar. Pilihan reka bentuk yang lemah boleh menyebabkan kecacatan pengeluaran, kehausan perkakasan yang meningkat, pembaziran bahan yang lebih tinggi, dan akhirnya, produk akhir yang lebih lemah dan lebih mahal. Bagi syarikat dalam sektor yang menuntut seperti automotif dan aerospace, berkerjasama dengan pengilang yang berpengetahuan adalah penting. Sebagai contoh, pakar dalam tempaan panas automotif, seperti Shaoyi Metal Technology , menggunakan kepakaran mereka dalam pembuatan acuan dan proses pengeluaran untuk memastikan reka bentuk dioptimumkan dari segi prestasi dan kecekapan, daripada prototaip hingga pengeluaran secara pukal.

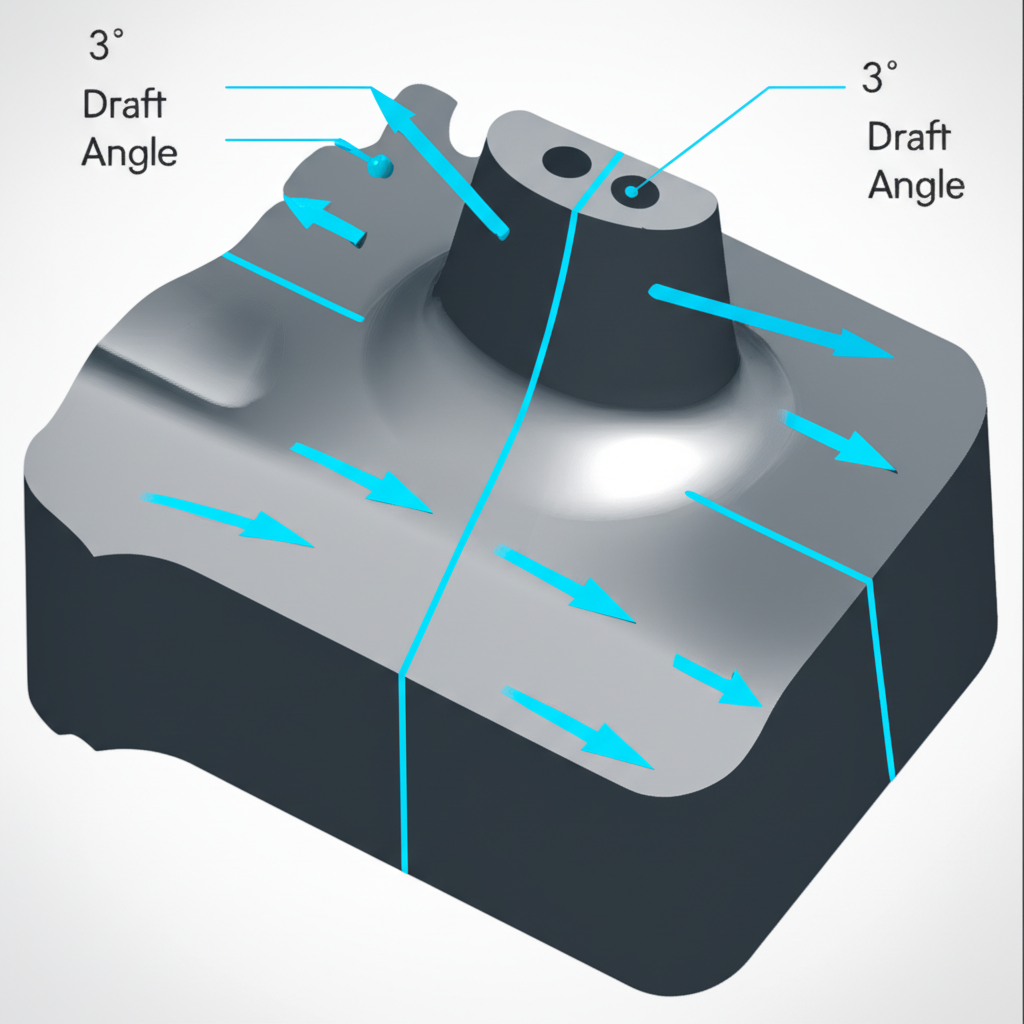

Pertimbangan Geometri Utama 1: Garis Bahagi dan Sudut Cerun

Antara elemen paling kritikal dalam rekabentuk tempa adalah garis bahagi dan sudut cerun. Ciri-ciri ini secara langsung mempengaruhi kerumitan acuan, aliran bahan, dan kemudahan mengeluarkan komponen siap daripada perkakasan. Pendekatan yang dirancang dengan baik terhadap aspek-aspek ini adalah asas kepada operasi penempaan yang berjaya dan cekap.

Garis Bahagi

Garis bahagi ialah permukaan di mana dua belah acuan penempaan bertemu. Lokasinya merupakan keputusan penting dalam proses rekabentuk dan harus ditunjukkan dengan jelas pada sebarang lakaran penempaan. Secara ideal, garis bahagi hendaklah terletak pada satu satah tunggal dan dikedudukan di sekitar luas unjuran terbesar komponen. Ini membantu memastikan aliran bahan yang seimbang dan meminimumkan daya yang diperlukan untuk menempa komponen tersebut. Menurut garis panduan daripada Engineers Edge , garis bahagi yang ditempatkan dengan betul juga membantu mengawal arah aliran biji dan mencegah undercut, yang boleh menyukarkan pengeluaran komponen dari acuan.

Sudut lancar

Sudut cerun adalah kecondongan kecil yang dikenakan pada semua permukaan menegak tempaan yang selari dengan pergerakan acuan. Tujuan utamanya adalah untuk memudahkan pengeluaran komponen dari acuan selepas pembentukan selesai. Tanpa sudut cerun yang mencukupi, komponen boleh melekat, menyebabkan kerosakan kepada komponen tersebut dan acuan yang mahal. Sudut cerun yang diperlukan bergantung kepada kerumitan komponen dan bahan yang ditempa, tetapi sudut cerun tipikal untuk tempaan keluli berada antara 3 hingga 7 darjah . Sudut cerun yang tidak mencukupi boleh menyebabkan kecacatan, meningkatkan kehausan acuan, dan memperlahankan kitaran pengeluaran.

Pertimbangan Geometri Utama 2: Ribs, Webs, dan Radii

Selain daripada bentuk keseluruhan, reka bentuk ciri-ciri khusus seperti rusuk, dinding dan jejari sudut serta kelengkungan adalah penting untuk kebolehsahtunaian. Unsur-unsur ini mesti direka untuk mempromosikan aliran bahan yang lancar dan mencegah kecacatan tempaan yang biasa berlaku, sambil memastikan integriti struktur komponen akhir.

Rusuk dan Dinding

Rusuk adalah ciri sempit yang timbul, kerap digunakan untuk menambah kekuatan dan kekakuan pada komponen tanpa menambahkan berat secara berlebihan. Dinding pula merujuk kepada bahagian bahan yang nipis yang menghubungkan rusuk dan ciri-ciri lain. Semasa mereka bentuk ini, adalah penting untuk mengawal nisbah ukuran mereka. Rusuk yang tinggi dan sempit sukar diisi dengan bahan sepenuhnya, yang boleh menyebabkan kecacatan. Peraturan am yang disyorkan ialah ketinggian rusuk tidak sepatutnya melebihi enam kali ketebalannya. Selain itu, ketebalan rusuk sebaiknya sama atau kurang daripada ketebalan dinding bagi mengelakkan masalah pemprosesan.

Jejari Sudut dan Kelengkungan

Salah satu peraturan paling penting dalam reka bentuk penempaan adalah mengelakkan sudut dalaman dan luaran yang tajam. Sudut tajam menghalang aliran logam, menyebabkan kecacatan seperti lipatan dan penyambungan sejuk di mana bahan melipat atas dirinya sendiri. Ia juga mencipta kepekatan tegasan pada acuan dan komponen akhir, yang boleh mengurangkan jangka hayat lesu. Menggunakan jejari kaki (dalaman) dan sudut (luaran) yang besar adalah sangat penting. Tepi yang dibulatkan ini membantu logam mengalir dengan lancar ke seluruh rongga acuan, memastikan pengisian yang lengkap, dan mengagihkan tegasan dengan lebih sekata. Ini tidak sahaja meningkatkan kekuatan komponen tetapi juga memperpanjangkan jangka hayat acuan penempaan dengan mengurangkan haus dan risiko retak.

Mengurus Aliran Bahan: Ketebalan Keratan dan Kesimetrian

Fizik asas tempaan melibatkan pemaksaan logam pepejal untuk mengalir seperti bendalir likat ke dalam bentuk yang diingini. Oleh itu, pengurusan aliran bahan ini adalah perkara utama bagi menghasilkan komponen tanpa cacat. Kuncinya adalah mengekalkan ketebalan keratan yang konsisten dan memanfaatkan kesimetrian di mana-mana yang sesuai.

Perubahan mendadak dalam ketebalan dinding boleh menyebabkan masalah besar. Logam sentiasa akan mengikut laluan rintangan paling rendah, dan peralihan tiba-tiba dari bahagian tebal kepada nipis boleh menghadkan aliran, menghalang pengisian lengkap pada bahagian nipis tersebut. Ini juga boleh mencipta kecerunan haba semasa penyejukan, yang membawa kepada pelengkungan atau retakan. Reka bentuk tempaan yang ideal mengekalkan ketebalan dinding yang seragam sepanjang komponen. Apabila perubahan tidak dapat dielakkan, ia harus dilakukan secara beransur-ansur dengan peralihan licin dan sempit. Ini memastikan tekanan diagihkan secara sekata dan logam mengalir seragam ke semua kawasan acuan.

Simetri adalah alat lain yang kuat untuk pereka. Bahagian simetri secara semula jadi lebih mudah untuk ditempa kerana mereka menggalakkan aliran bahan yang seimbang dan memudahkan reka bentuk mati. Kuasa diedarkan lebih merata, dan bahagian kurang terdedah kepada penyimpangan semasa menempa dan penyejukan berikutnya. Apabila aplikasi membenarkan, mereka merancang bentuk yang mudah dan simetri hampir selalu membawa kepada proses pembuatan yang lebih kukuh, kos efektif dan komponen akhir yang lebih berkualiti.

Perancangan untuk Pemasangan Selepas: Izin dan Toleransi Pemprosesan

Walaupun menempa boleh menghasilkan bahagian yang sangat dekat dengan bentuk akhir mereka (bentuk hampir bersih), beberapa pemesinan sekunder sering diperlukan untuk mencapai toleransi yang ketat, kemasan permukaan tertentu, atau ciri yang tidak dapat ditempa. Bahagian penting dalam reka bentuk untuk kebolehhasilannya adalah merancang langkah-langkah pasca pemprosesan ini dari awal.

‘Benang penggilapan’ ialah bahan tambahan yang sengaja ditambah pada penempaan pada permukaan yang akan digilap kemudian. Ini memastikan terdapat stok yang mencukupi untuk dibuang bagi mencapai dimensi akhir yang tepat. Benang penggilapan tipikal mungkin sekitar 0.06 inci (1.5 mm) untuk setiap permukaan, tetapi ini boleh berbeza bergantung pada saiz dan kerumitan komponen. Pereka mesti mengambil kira susunan toleransi keseluruhan terburuk dan sudut cerun apabila menentukan benang ini.

Toleransi dalam penempaan secara semula jadi lebih longgar berbanding pemesinan presisi. Menetapkan toleransi yang realistik bagi komponen selepas penempaan adalah penting untuk mengawal kos. Cubaan mengekalkan toleransi penempaan yang terlalu ketat secara tidak perlu boleh meningkatkan kos perkakasan dan kadar pembuangan dengan ketara. Sebagai gantinya, rekabentuk hendaklah membezakan antara permukaan kritikal yang akan dimesin dan permukaan bukan kritikal yang boleh dibiarkan seperti keadaan asal penempaan. Dengan menyatakan keperluan ini dengan jelas pada lakaran, pereka boleh menghasilkan komponen yang berfungsi dengan baik serta ekonomik untuk dihasilkan, seterusnya menjembatani jurang antara penempaan mentah dan komponen siap.

Soalan Lazim

1. Apakah pertimbangan reka bentuk untuk penempaan?

Pertimbangan reka bentuk utama untuk penempaan termasuk pemilihan bahan yang sesuai, menentukan geometri komponen untuk memudahkan aliran logam, dan menetapkan ciri-ciri utama. Ini termasuk lokasi garis bahagi, sudut cerun yang mencukupi untuk pelancaran komponen, jejari filet dan sudut yang besar untuk mengelakkan kepekatan tegasan, serta mengekalkan ketebalan dinding yang seragam. Selain itu, pereka perlu merancang kebenaran mesinan dan had toleransi yang realistik bagi operasi selepas penempaan.

2. Bagaimanakah anda mereka bentuk komponen untuk pembuatan?

Mereka bentuk komponen untuk pembuatan, atau DFM, melibatkan penyerhanaan reka bentuk untuk mengurangkan kerumitan dan kos. Prinsip utama termasuk mengurangkan jumlah bilangan komponen, menggunakan komponen piawai jika berkemungkinan, mereka bentuk komponen pelbagai fungsi, dan memilih bahan yang mudah diproses. Secara khusus untuk penempaan, ini bermakna mereka bentuk untuk aliran bahan yang sekata, mengelakkan sudut tajam, dan meminimumkan keperluan operasi sekunder.

3. Apakah yang menjadi ciri reka bentuk untuk kebolehsesuaian pengeluaran?

Reka bentuk untuk kebolehsesuaian pengeluaran (DFM) dicirikan oleh pendekatan proaktif di mana proses pengeluaran dipertimbangkan seawal peringkat reka bentuk. Prinsip utamanya melibatkan pengoptimuman reka bentuk untuk kemudahan pembuatan, keberkesanan kos, dan kualiti. Ini bermakna memberi tumpuan kepada elemen-elemen seperti pemilihan bahan, keupayaan proses, piawaian, dan meminimumkan kekompleksan bagi memastikan produk akhir dapat dikeluarkan dengan boleh dipercayai dan cekap.
