Ko tiešsaistes CNC apstrāde patiesībā nozīmē mūsdienu ražošanai

Iedomājieties, ka augšupielādējat digitālo dizaina failu no savas planšetdatora vai datora un saņemat precīzi apstrādātas CNC detaļas savā durvīs dažu dienu laikā. Tas ir tieši tas, ko piedāvā tīkla CNC apstrāde — pārveidojoša pieeja, kas rūpnieciskā līmeņa ražošanas iespējas nodrošina tieši dizaineriem, inženieriem un uzņēmējiem, izmantojot vienkāršas tīmekļa interfeisus.

Būtībā datorizētā skaitliskā vadība (CNC) attiecas uz automatizētu apstrādi, kurā iepriekš programmēta programmatūra kontrolē griešanas instrumentu kustības ar ārkārtīgu precizitāti. CNC mašīna seko precīzām digitālām instrukcijām, lai no izejvielām izgatavotu pabeigtas detaļas, veicot tos, urbētu un veidotu. Tīkla CNC pakalpojumi šo jaudīgo tehnoloģiju padara pieejamu bez nepieciešamības patstāvīgi iegādāties dārgas iekārtas vai uzturēt specializētas iekārtas.

No CAD faila līdz gatavai detaļai

Ceļš no idejas līdz fiziskam komponentam nekad nav bijis vienkāršāks. Kad izmantojat tiešsaistes CNC platformu, jūs faktiski izmantojat profesionālu ražošanas iekārtu tīklu, kas aprīkots ar modernām mašīnām. Jūs augšupielādējat savu CAD dizainu, izvēlaties vēlamo CNC metāla vai plastmasas materiālu, un platforma nodrošina visu pārējo — no piedāvājuma sagatavošanas līdz ražošanai un piegādei.

Šis modelis apzīmē būtisku pāreju no tradicionālās ražošanas iepirkšanas. Iepriekš pielāgotus apstrādātos komponentus iegūt nozīmēja atrast vietējās apstrādes darbnīcas, pieprasīt manuālus piedāvājumus un veikt ilgstošu atpakaļejošu saziņu. Tiešsaistes platformas šo procesu saīsina līdz minūtēm, nevis dienām, kā norādīts MakerVerse ražošanas rokasgrāmatā .

Kā digitālās platformas jūs savieno ar rūpnieciskām mašīnām

Iedomājieties šīs platformas kā sofistikētus starpniekus starp jūsu konstruēšanas prasībām un ražošanas iespējām. Kad iesniedzat projektu, sarežģīti algoritmi analizē jūsu detaļas ģeometriju, materiāla specifikācijas un precizitātes prasības. Pēc tam sistēma nosūta jūsu pasūtījumu uz ražotnes, kurās ir piemērota aprīkojuma un ekspertīze precīzai CNC apstrādei.

Šī digitālā infrastruktūra faktiski ir demokratizējusi CNC ražošanu. Mazi start-upi tagad var izmantot to pašu ražošanas kvalitāti kā lielās korporācijas. Dilettanti prototipē idejas, kas agrāk prasīja ievērojamus kapitāla ieguldījumus. Barjeras, kas reiz atdalīja radītājus no rūpnieciskās ražošanas, lielā mērā ir novērstas.

Tehnoloģija, kas stāv aiz automatizētās precizitātes

Mūsdienu tiešsaistes CNC platformas izmanto vairākas savstarpēji saistītas tehnoloģijas, lai nodrošinātu nevainojamu lietojumu. Šeit ir galvenie komponenti, kas ļauj šīm pakalpojumu sistēmām darboties:

• Tūlītējo piedāvājumu veidošanas sistēmas: AI sistēmas, kas analizē jūsu augšupielādētos failus un sekundēs aprēķina precīzu cenām, novēršot dienu ilgus gaidīšanas periodus manuāliem novērtējumiem
• Pilnīgas materiālu bibliotēkas: Izvēlēti metālu, plastmasu un speciālo materiālu veidi ar detalizētām specifikācijām, lai pieņemtu informētus lēmumus
• Automatizētas dizaina atsauksmes sistēmas: Programmatūra, kas identificē potenciālas ražošanas problēmas pirms ražošanas uzsākšanas, palīdzot optimizēt dizainus izmaksu un kvalitātes ziņā
• Reāllaika pasūtījumu izsekošana: Instrumentu panelis, kurā redzams ražošanas statuss, kvalitātes pārbaudes punkti un transportēšanas atjauninājumi visā ražošanas procesā

Šīs integrētās sistēmas darbojas kopā, lai nodrošinātu tiešsaistes apstrādes piedāvājumus, kas ir gan ātri, gan precīzi. Automatizācija neaizstāj cilvēka ekspertīzi — tā to papildina. Kvalificēti apstrādātāji un inženieri joprojām ekspluatē aprīkojumu un veic kvalitātes pārbaudes, taču digitālie rīki risina administratīvo sarežģītību, kas agrāk kavēja visu procesu.

Mūsdienu tiešsaistes CNC infrastruktūras mērogs ir ievērojams. Vadošās platformas uztur vairākās valstīs pārbaudītu ražošanas partneru tīklu, piedāvājot tūkstošiem materiālu, apstrādes un virsmas apdare kombināciju. Šis izkliedētais modelis nodrošina elastību gan vienam prototipa detaļu ražošanai, gan lielapjomīgai sērijveida ražošanai ar tūkstošiem vienībām — visas šīs iespējas ir pieejamas caur vienu un to pašu lietotājam draudzīgu interfeisu.

Pilnīgā tiešsaistes CNC pasūtīšanas darbplūsma skaidrota

Jūs esat nolēmis pārvērst savu digitālo dizainu par fizisku realitāti . Ko notiek tālāk? Pilnas pasūtīšanas darbplūsmas izpratne palīdz jums droši pārvietoties katrā posmā — sākot ar dizaina failu sagatavošanu un beidzot ar apstrādāto detaļu saņemšanu jūsu durvīs. Apskatīsim detalizēti, kā šis ceļojums norit.

Jūsu dizaina failu sagatavošana augšupielādei

Jūsu CNC mašīna ir tik laba, cik labs ir fails, ko jūs tai dodat. Pirms kāda faila augšupielādes jums jānodrošina, ka jūsu CAD dizains ir eksportēts formātā, ko tiešsaistes apstrādes platformas var precīzi interpretēt.

Visvairāk pieņemtie failu formāti CNC apstrādājamiem detaļām ir:

• STEP (.step, .stp): Nozaru standarts CNC darbam—saglabā precīzu ģeometriju, līknes un izmēru datus, vienlaikus nodrošinot universālu savietojamību
• IGES (.iges, .igs): Vēl viens uzticams cietā modeļa formāts, kas darbojas ar lielāko daļu CAM programmatūras sistēmu
• Parasolid (.x_t, .x_b): Piemērots SolidWorks un citām profesionālām CAD platformām, nodrošinot lielisku ģeometrisku precizitāti

Šeit ir būtisks punkts, ko bieži nepamanīt sākumnieki: izvairieties no tīkla (mesh) pamatotajiem formātiem, piemēram, STL vai OBJ cNC apstrādei. Lai gan šie formāti ideāli der 3D drukāšanai, tie sadala gludas līknes mazos trijstūros—radot neprecizitātes, kas var sabojāt pabeigtās detaļas. Saskaņā ar JLCCNC failu sagatavošanas rokasgrāmatu nepilnīgi vai nepareizi formatēti CAD dati bieži izraisa ražošanas kavēšanos, izmēru neprecizitātes vai pat pilnīgu ražošanas apturēšanu.

Izpratne par momentānās piedāvājuma procesu

Vai jums kādreiz ir radušās šaubas, kas notiek tajās dažās sekundēs starp pogas „augšupielādēt” noklikšķināšanu un jūsu CNC piedāvājuma saņemšanu tiešsaistē? Mūsdienu piedāvājumu algoritmi veic sarežģītu ģeometrisku analīzi ātrumā, kas izraisa pārsteigumu.

Sistēma novērtē jūsu augšupielādēto failu, pārbaudot detaļas izmērus, funkciju sarežģītību, nepieciešamos precizitātes parametrus un materiāla noņemšanas apjomu. Tā aprēķina katras apstrādes operācijas ilgumu, nepieciešamos rīkus un to, kā detaļai jābūt orientētai, lai iegūtu optimālas griešanas trajektorijas. Visa šī aprēķinu darbība — kuru cilvēkam novērtētājam prasītu stundas — notiek gandrīz uzreiz.

Biežākais failu sagatavošanas kļūdas, kas izraisa piedāvājuma izveides neveiksmi, ir:

• Trūkstoši izmēri vai nepilnīga ģeometrija jūsu modelī
• Nepareizi vienību iestatījumi (piemēram, iesniedzot milimetrus, kad bija paredzēti collas)
• Atvērtas virsmas vai nemonolītās malas, kas rada neviennozīmīgu ģeometriju
• Funkcijas, kas ir pārāk mazas vai plānas, lai tās varētu apstrādāt ar standarta rīkiem
• Aizmirst iekļaut tehniskos zīmējumus, ja jūsu dizainā ir vītņoti elementi, noteikti pieļaujamie noviržu robežlielumi vai specializēti virsmas apdari

Profesionāls padoms: Ja jūsu dizainā ir vītņoti caurumi, stingri pieļaujamie noviržu robežlielumi vai virsmas, kurām nepieciešama speciāla apdare, vienmēr pievienojiet savam 3D failam 2D tehnisko zīmējumu PDF formātā. Tas novērš minēšanu un nodrošina, ka jūsu CNC pakalpojumu sniedzējs pilnībā saprot jūsu precīzās prasības.

Kas notiek pēc tā, kad noklikšķināt uz Pasūtīt

Pēc tam, kad esat pārskatījis savu piedāvājumu un apstiprinājis pasūtījumu, notiek iekšējās darbības. Vairums platformu veic ražošanas izpildāmības pārbaudi 2–4 stundu laikā darba dienās, kā norādīts JLCCNC pasūtīšanas dokumentācijā . Inženieri pārbauda, vai jūsu dizains var tikt izgatavots saskaņā ar norādītajiem parametriem, un pirms ražošanas uzsver jebkādas potenciālās problēmas.

Šeit ir pilns soļu pa soļiem darba process no sākuma līdz beigām:

1. Dizaina sagatavošana: Eksportējiet savu CAD failu CNC draudzīgā formātā (ieteicams STEP) un sagatavojiet visus papildu dokumentus
2. Faila augšupielāde: Iesniedziet savu dizainu caur platformas tīmekļa interfeisu, kur automatizētās sistēmas pārbauda tā savietojamību
3. Piedāvājuma pārskats: Izpētiet nekavējoties saņemto piedāvājumu, tostarp cenām izklāstītu materiālu, apstrādes laika un jebkuru papildu operāciju sadalījumu
4. Materiālu izvēle: Izvēlieties pieejamos metālus, plastmasas vai speciālos materiālus atkarībā no jūsu lietojumprogrammas prasībām
5. Pasūtījuma apstiprinājums: Nosakiet galīgās specifikācijas, izvēlieties virsmas apdarei piemērotas opcijas un veiciet maksājumu, lai rezervētu savu ražošanas laiku
6. Ražošana: Jūsu apstrādātie komponenti nonāk ražošanas rindā, kur kvalificēti mašīnists uzstāda stiprinājumus un izpilda programmētos instrumentu maršrutus
7. Kvalitātes pārbaude: Pabeigtie CNC apstrādātie komponenti tiek pārbaudīti pēc izmēriem, salīdzinot ar jūsu specifikācijām, pirms tiek sniegta apstiprināšana
8. Piegāde: Pārbaudītie komponenti rūpīgi iepakojami un nosūtāmi ar jūsu izvēlēto pārvadātāju, nodrošinot sekotnes informāciju

Šī procesa laikā vairumā platformu ir pieejama kontroles panela piekļuve, kurā varat reāllaikā uzraudzīt pasūtījuma statusu. Parasti jūs saņemsiet paziņojumus galvenajos posmos — kad pabeigta inženieru pārbaude, kad sākas ražošana un kad jūsu detaļas tiek nosūtītas.

Vesels cikls no faila augšupielādes līdz piegādei var ilgt no vienas darba dienas ātrākajiem pasūtījumiem līdz vairākām nedēļām sarežģītiem daudzdetaļu komplektiem. Šī darba plūsmas izpratne ļauj jums precīzi plānot projekta termiņus un efektīvi sazināties ar savu ražošanas partneri, ja rodas jautājumi.

Materiālu izvēles pamācība tiešsaistes CNC projektu veidošanai

Pareizā materiāla izvēle var izšķirt jūsu CNC projektu veiksmi vai neveiksmi. Jums var būt ideāls dizains, taču, ja izvēlēsities nepareizo sakausējumu vai plastmasas kvalitāti, rezultātā iegūsiet detaļas, kas izliecas, ātri nodilst vai vienkārši maksā vairāk, nekā nepieciešams. Labā ziņa? Tiešsaistes CNC platformas parasti piedāvā plašas materiālu bibliotēkas ar detalizētām specifikācijām — jums vienīgi jāzina, kā tās izmantot.

Materiāla izvēle ir līdzsvara atrašana starp vairākiem savstarpēji konkurējošiem faktoriem: mehāniskajām prasībām, vides apstākļiem, apstrādājamību (kas ietekmē izmaksas) un budžeta ierobežojumiem. Apskatīsim jūsu iespējas gan metālu, gan inženierplastmasu jomā, lai jūs varētu droši izdarīt izvēli nākamajam projektam.

Metāli, kas vislabāk piemēroti tiešsaistes pasūtījumiem

Pasūtot CNC metāla detaļas caur tiešsaistes platformām, noteikti materiāli regulāri nodrošina lieliskus rezultātus, ņemot vērā to apstrādes īpašības un pieejamību. Šeit ir tas, ko jums jāzina par populārākajām izvēlēm:

Aluķa ligām pārvalda tiešsaistes CNC pasūtījumus labi pamatoti. Saskaņā ar Šveices laboratoriju materiālu izvēles vadlīnijām , aluminiju apstrādā ātrāk nekā citus metālus, tādējādi tas ir izdevīgāks, vienlaikus nodrošinot lielisku korozijas izturību un izturību. 6061 klases sakausējums piedāvā lielisku līdzsvaru starp stiprību un apstrādājamību, kamēr 7075 klase nodrošina augstāku stiprību prasībām intensīvām aviācijas un automobiļu lietojumprogrammām.

Nerūsējošais tērauds iekļaujas tad, kad korozijas izturības un stiprības prasības pārsniedz to, ko var nodrošināt aluminijums. Tas ir galvenais izvēles variants ķirurģiskajiem instrumentiem, elektronikas aprīkojumam un komponentiem, kuriem nepieciešama metināmība. Gaidiet garākas apstrādes laika ilgumu un augstākas izmaksas salīdzinājumā ar aluminiju, tomēr veiktspējas kompromiss bieži vien ir vērts pārtikas kvalitātes aprīkojumam, medicīnas ierīcēm un jūras lietojumprogrammām.

Misiņš piedāvā interesantu kompromisu — tas ir lēts un lieliski apstrādājams, radot gludas virsmas ar minimālu rīku nodilumu. Tomēr tā izturība ir zemāka nekā tērauda vai alumīnija. Varat bieži sastapt misiņu norādītu kā materiālu ūdensvadu komponentiem, elektroaprīkojumam un dekoratīvām daļām, kur tā zemais berzes koeficients ir priekšrocība.

Specializētām lietojumprogrammām bronzu CNC apstrāde nodrošina izcilu nodilumizturību un pašsmērlojošas īpašības. Fosfora bronzas un alumīnija bronzas šķirnes izceļas bultu virsmās, vārpstas ieliktņos un jūras aprīkojumā, kur citi metāli korodētu vai izveidotu berzes pēdas slodzes ietekmē.

Inženierijas plastmasas un to optimālie pielietojumi

Inženierijas plastmasas atver konstruēšanas iespējas, kuras metāli nespēj piedāvāt — samazināta masa, dabiskā smērīgums, elektriskā izolācija un ķīmiskā izturība. Tomēr izvēle starp variantiem, piemēram, delrīnu, nilonu un polikarbonātu, prasa sapratni par to uzvedības atšķirībām.

Delrin (Acetal/POM) bieži tiek dēvēts par „standarta izvēli” inženierijas plastmasa precīzai CNC apstrādei šis Delrin materiāls piedāvā izcilu izmēru stabilitāti, tā apstrāde ir vienkārša un nodrošina gludas virsmas, kā arī tas gandrīz neuzsūc mitrumu — tāpēc jūsu detaļas paliek saskaņā ar specifikāciju pat mitrās vides apstākļos. Saskaņā ar Penta Precision salīdzinošo analīzi Delrin plastmasa pēc mašīnas apstrādes ir gatava lietošanai, nepieciešama minimāla vai vispār neviena pēcapstrāde.

Kad jums vajadzētu izvēlēties Delrin?

• Precīziem zobratiem un bultskrūvju virsmām, kur nepieciešami stingri izmēru tolerances
• Šķidrumu apstrādes komponentiem, piemēram, vārstu korpusiem un sūkņu korpusiem
• Detaļām, kurām nepieciešama konsekventa izmēru stabilitāte mainīgās mitruma apstākļos
• Lietojumiem, kur virsmas apstrādes kvalitāte ir svarīga gan funkcionalitātes, gan estētisku apsvērumu dēļ

No neilona piedāvā dažādas priekšrocības. Tas labāk iztur siltumu nekā delrins — stikla pildītās šķirnes var izturēt nepārtrauktu temperatūru apmēram 120–130 °C pret delrina robežu 100–110 °C. Nylonu apstrādāt arī tad, ja nepieciešama augstāka trieciena izturība un izturība dinamiskiem komponentiem, kas absorbē atkārtotu slodzi. Neapstrādātā materiāla cena parasti ir par 10–30 % zemāka nekā delrina, tāpēc nylonu apstrāde ir pievilcīga lielāku partiju projektos.

Tomēr ir jāņem vērā būtisks faktors: nylonis ir higroskopisks, tas nozīmē, ka tas absorbē gaisa mitrumu un laika gaitā var mainīt savus izmērus. Tāpēc tas ir mazāk piemērots precīziem savienojumiem vai noslēgtām sistēmām, kurās nevar pieļaut deformāciju.

Polikarbonāts (PC) nodrošina izcilu trieciena izturību un optisko skaidrību, kad svarīga ir caurspīdība. To bieži izvēlas aizsargpārklājumiem, redzes stikliem un citām lietojumprogrammām, kurām nepieciešama gan izturība, gan redzamība. Polikarbonāts (PC) ir salīdzinoši viegli apstrādājams ar CNC mašīnām, tomēr apstrādes laikā jābūt uzmanīgam, lai izvairītos no sprieguma plaisām griešanas operācijās.

Materiāla īpašību pielāgošana jūsu lietojumprogrammai

Skan sarežģīti? Šeit ir praktisks ietvars: sāciet ar savas lietojumprogrammas visprasašķīgāko prasību, pēc tam atgriezieties atpakaļ, lai atrastu materiālus, kas to apmierina, vienlaikus saglabājot apstrādājamību un pieņemamu budžetu.

Nākamajā tabulā salīdzināti visbiežāk izmantotie CNC apstrādei paredzētie materiāli pēc galvenajiem izvēles kritērijiem:

Materiāla tips	Apstrādājamības reitings	Tipiskas lietošanas metodes	Relatīvās izmaksas	Galvenās īpašības
Alūminija 6061	Ērti	Korpusi, stiprinājumi, siltuma izvadītāji	Zema-Vidēja	Viegls, korozijai izturīgs, laba izturība
Alumīnijs 7075	Laba	Gaisa un kosmosa rūpniecības savienojumi, lielas slodzes sastāvdaļas	VIDĒJS	Augsts izturības attiecība pret svaru, grūtāk apstrādājams
Nerūsējošais tērauds 304	Mērens	Medicīnas ierīces, pārtikas aprīkojums, jūras aprīkojums	Vidējs-Augsts	Izcila korozijas izturība, metināms
Nerūstamā dzelzs 316	Mērens	Ķīmiskās rūpniecības procesi, jūras lietojumi, ķirurģiskie instrumenti	Augsts	Pārāka korozijas izturība, bioloģiski saderīgs
Misinis C360	Ērti	Elektriskie savienotāji, santehnikas veidgabali	Zema-Vidēja	Viegli apstrādājams, zema berze, vada elektrību
Bronza (fosfora)	Laba	Gultņi, vārpstas ieliktni, jūras komponenti	VIDĒJS	Izturīgs pret nodilumu, pašsmērlojošs, pret pievienošanos
Delrin (acetal)	Ērti	Pārnesumkārbas, vārsti, precīzās sastāvdaļas	VIDĒJS	Dimensiju stabilitāte, zema mitruma absorbcija
Nailons 6/6	Laba	Nolietojamās daļas, strukturālie komponenti, izolatori	Zema-Vidēja	Augsta triecienizturība, karstumizturīgs, elastīgs
Polikarbonāts	Laba	Aizsargpārsegi, optiskās sastāvdaļas	VIDĒJS	Triecienizturīgs, optiski caurspīdīgs, izturīgs
PEEK	Mērens	Medicīniskie implanti, aeronautikas komponenti, augstas temperatūras lietojumprogrammas	Ļoti augsts	Ekstrēma karstumizturība/ķīmiskā izturība, biokompatībals

Novērtējot materiālus, ņemiet vērā šos praktiskos jautājumus:

• Vai detaļa būs pakļauta ievērojamam mehāniskajam spriegumam vai trieciena slodzei?
• Kādu temperatūru diapazonu tai jāiztur ekspluatācijas laikā?
• Vai būs klāt mitrums, ķīmiskas vielas vai korozīvas vides?
• Cik stingri ir jūsu izmēru pieļaujamie novirzes, un vai vide ietekmēs stabilitāti?
• Vai lietojumprogrammai nepieciešama elektriskā izolācija vai vadītspēja?

Prototipu izstrādes posmā, kad jūs vēl pārbaudāt dizainus, aluminija un delrīna apstrāde ir viegli veicama un saprātīgās izmaksās. Kad pārejasiet uz ražošanu, materiālu optimizācija kļūst svarīgāka — varat pāriet uz nerūsējošo tēraudu ilgmūžības dēļ vai pārslēgties uz nilonu izmaksu samazināšanai lielapjoma pasūtījumiem.

Vairums tiešsaistes CNC platformu iekļauj materiālu datu lapas savās piedāvājumu izveides vietnēs. Izmantojiet šos resursus un nevilcinieties sazināties ar tehnisko atbalstu, ja jūsu lietojuma prasības skaidri nenorāda vienu konkrētu materiālu. Pieredzējuši ražošanas partneri var ieteikt alternatīvas, par kurām jūs varbūt nebūtu domājuši, balstoties uz līdzīgiem projektiem, kurus viņi jau ir pabeiguši.

CNC frēzēšanas, pagriešanas un daudzasu operāciju izpratne

Jūs esat izvēlējušies savu materiālu un sagatavojuši dizaina failus. Tagad tiešsaistes platforma ieteic konkrētu apstrādes procesu — bet ko tas patiesībā nozīmē? Pamata atšķirību izpratne starp CNC frēzēšanu, CNC veltņošanu un daudzassu operācijām palīdz jums pieņemt informētus lēmumus par to, kā tiks izgatavotas jūsu detaļas. Vēl svarīgāk, tas skaidro, kāpēc noteiktas ģeometrijas ir dārgākas un ilgāk ražojamas.

Iedomājieties to šādi: katram apstrādes procesam ir sava personība. Daži ir īpaši piemēroti cilindrisku formu ar gludām virsmām izveidošanai. Citi specializējas sarežģītu dobumu un kontūru veidošanā. Zinot, kurš process vislabāk atbilst jūsu detaļas ģeometrijai, var ietaupīt naudu, samazināt piegādes laikus un bieži vien uzlabot gala kvalitāti.

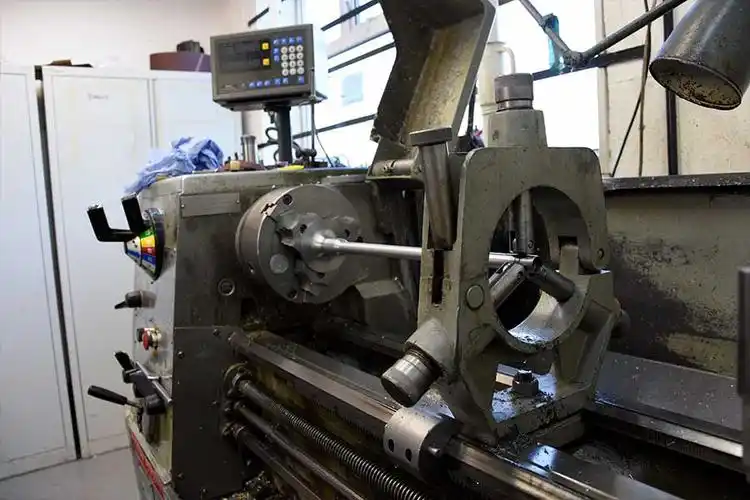

CNC frēzēšana pretī veltņošanai — vienkārši izskaidrots

Galvenā atšķirība starp frēzēšanu un veltņošanu ir viena jautājuma atkarīga: kas griežas?

IENĀK CNC virpošana jūsu darba gabals griežas uz vārpsta, kamēr nekustīgs griezējs noņem materiālu. Iedomājieties keramikas ripu, bet vietojā kārtīt māli, jūs ar precīziem griezējiem veidojat metālu vai plastmasu. Šis process dabiski rada cilindriskas formas — vārpstas, stieņus, ieliktņus un visu, kas ir rotācijas simetriski. Saskaņā ar Shamrock Precision apstrādes rokasgrāmatu , CNC pagriešana ir ideāla komponentiem, piemēram, skrūvēm, ieliktņiem un jebkuram citam daļai, kuras galvenā ģeometrija rotē ap centra asi.

IENĀK CNC frēzēšana , notiek pretējais. Jūsu darba gabals paliek fiksēts, kamēr griezēji griežas un pārvietojas pa to, noņemot materiālu, lai izveidotu vajadzīgās īpašības. Šis process apstrādā plakanas virsmas, slīpas sejas, kabatas, slotas un sarežģītas 3D kontūras. Kad redzat CNC frēzētas daļas ar sarežģītām formām — montāžas skavas, korpusus, zobratu pārvadu un matricas — tās, visticamāk, ir apstrādātas ar frēzēšanu.

Šeit ir praktisks veids, kā par to domāt:

• Izvēlieties pagriešanu kad jūsu daļu var izgatavot, griežot cilindru un veidojot tā profilu
• Izvēlieties frēzēšanu kad jūsu detaļai ir plakanas virsmas, kabatas vai ne cilindriskas ģeometrijas
• Kombinējiet abus kad sarežģītām detaļām nepieciešamas cilindriskas iezīmes un papildu frēzēšanas detaļas

Daudzas tiešsaistes platformas automātiski analizē jūsu augšupielādēto ģeometriju un ieteic atbilstošo procesu. Ja jūsu dizainā ir gan pagriežamas, gan frēzējamas iezīmes, daži CNC pagriešanas pakalpojumi piedāvā sekundārās frēzēšanas operācijas — vai arī platforma var novirzīt jūsu pasūtījumu uz uzņēmumiem, kuriem ir hibrīdu spējas.

Kad ir lietderīgi izmantot daudzassu apstrādi

Standarta 3 ass frēzēšana pārvieto griezējinstrumentu pa trim perpendikulāriem virzieniem: pa kreisi–pa labi (X), uz priekšu–atpakaļ (Y) un augšup–lejup (Z). Šī konfigurācija apstrādā lielisku ģeometriju klāstu, taču tai ir ierobežojumi. Kad jūsu detaļai nepieciešamas zemgriezuma vietas, slīpas iezīmes vai virsmas, kurām nevar piekļūt tieši no augšas, jums vai nu vajadzīgas vairākas uzstādīšanas, vai arī vairāk asu.

5 ass apstrāde pievieno standarta trim lineārajiem kustības virzieniem divas rotācijas ass. YCM Alliance tehniskā salīdzinājuma šī uzlabotā spēja ļauj vienlaicīgi apstrādāt dažādos leņķos, neizmainot darba gabala novietojumu. Griezējinstruments var pieejas virsmām gandrīz jebkurā orientācijā, piekļūstot ģeometrijām, kuras citādi prasītu detaļas pagriešanu un atkārtotu fiksēšanu.

Kāpēc tas ir svarīgi tiešsaistes pasūtījumiem? Vairāki iemesli:

• Precīzums vienā uzstādījumā: Katru reizi, kad detaļa tiek pārvietota, mazas izlīdzināšanas kļūdas uzkrājas. 5 ass apstrāde novērš vairākus uzstādījumus, saglabājot stingrākas izmēru attiecības starp elementiem.
• Kompleksas ģeometrijas pieejamība: Izplūdes riteņu lāpstiņas, turbīnu komponenti un organiskas skulpturālas formas kļūst ražojamas bez kompromisiem.
• Labāka virsmas apstrāde: Instruments var uzturēt optimālos griešanas leņķus visā kompleksā kontūrā, samazinot instrumenta izliekšanos un uzlabojot virsmas apstrādes kvalitāti.
• Īsāks izgatavošanas laiks sarežģītām detaļām: Vairāku uzstādījumu novēršana ievērojami saīsina ražošanas grafikus.

Specializētām lietojumprogrammām, kurās nepieciešama ārkārtīgi augsta precizitāte mazām, sarežģītām sastāvdaļām, šveicaru apstrāde piedāvā vēl vienu iespēju. Šajā tehnikā tiek izmantots slīdošais galvgalds un vadības buksa, lai atbalstītu apstrādājamo detaļu ļoti tuvu griešanas darbībai — ideāli garām, vieglām daļām, kas novirzītos normālās pagriešanas operācijās.

Jūsu detaļas ģeometrijas atbilstība pareizajam procesam

Kad jūs augšupielādējat dizainu tiešsaistes CNC platformā, kā sistēma nosaka, kuru procesu ieteikt? Tas ir saistīts ar ģeometrisku analīzi un praktiskiem ierobežojumiem.

Nākamajā tabulā salīdzināti apstrādes procesi pēc galvenajiem faktoriem, kas ietekmē jūsu projektu:

Procesa tips	Pareizākais risinājums	Ģeometriskie ierobežojumi	Tipiskās atļautās novirzes	Maksas sekas
CNC virpošana	Cilindriskas daļas, vārpstas, adatas, vītņotas sastāvdaļas	Galvenokārt apaļi profili; ierobežotas ārpus ass funkcijas	±0,005" standarta precizitāte; stingrāka precizitāte ir sasniedzama	Zemākas uzstādīšanas izmaksas apaļām daļām; efektīva materiāla izmantošana
3-ass frezēšana	Plakanas virsmas, vienkāršas kabatas, 2,5D kontūras	Nav zemgriezumu bez pārvietošanas; pieeja tikai vertikālām sienām	±0,005 collas standarta; sasniedzams ±0,001 collas	Vidējas; vienkārša programmēšana samazina izmaksas
4-ass frezēšana	Detaļas, kurām nepieciešama indeksēšana vai nepārtraukta rotācija ap vienu asi	Viena rotācijas ass ierobežo sarežģītu leņķu piekļuvi	±0,003" tipisks	Vairāk nekā 3 ass; mazāk uzstādījumu nekā citos pieeju veidos
5-Ass Frezēšana	Sarežģītas 3D virsmas, apakšējās daļas, vairāku leņķu elementi	Mašīnas gabarīti un rīka garuma ierobežojumi	±0,002″ vai precīzāk; precizitāte vienā uzstādījumā	Augstākās mašīnu darbības ātrums; bieži zemāka kopējā izmaksu summa sarežģītām detaļām
Šveices apstrāde	Mazas, precīzas cilindriskas detaļas ar augstu garuma un diametra attiecību	Diametrs parasti zem 1,25″; specializēta ģeometrija	±0,0005" sasniedzams	Papildu maksa mazām, sarežģītām komponentēm; efektīvs lielākam apjomam

Daļas orientācija un stiprināšana ir būtiski faktori, kas nosaka, ko var sasniegt, izmantojot tiešsaistes pakalpojumus. Iedomājieties, ka jums jāapstrādā dziļa lūka alumīnija blokā — griezējinstruments var sasniegt tikai noteiktu dziļumu, pirms instrumenta turētājs saduras ar apstrādājamo detaļu. 5 ass funkcionalitāte ļauj daļai pagriezties, tādējādi novietojot dziļo elementu pieejamā zonā bez nepieciešamības pārprojektēt detaļu.

Līdzīgi, CNC griešanas operācijas kļūst efektīvākas, ja daļas ģeometrija ļauj droši to piestiprināt. Elementi, kuriem 3 ass apstrādē būtu nepieciešami sarežģīti speciāli stiprinājumi, var viegli tikt piestiprināti, ja tos apstrādā no cita leņķa 5 ass mašīnā. Šī elastība bieži vien pārvēršas izmaksu ietaupījumos, kas kompensē augstākās stundas likmes mašīnām.

Novērtējot savu projektu, uzdodiet sev šādus jautājumus:

• Vai visi būtiskie elementi ir pieejami, ja instruments tuvojas tieši no augšas?
• Vai ir apakšgriezumi vai slīpi virsmas, kuriem nepieciešama daudzvirziena pieeja?
• Cik reizes daļai būtu jāmaina pozīcija 3 ass mašīnā?
• Vai detaļai ir rotācijas simetrija, kas padara pagriezienu efektīvāku?

Vairums tiešsaistes platformu šo sarežģītību apstrādā aiz skatuves — to citātu algoritmi novērtē ģeometriju un automātiski ieteic piemērotus ražošanas procesus. Tomēr šo pamatjēdzienu izpratne palīdz jums no paša sākuma projektēt detaļas, kuras var apstrādāt efektīvi ar mašīnām, iespējams, ievērojami samazinot izmaksas jau pirms faila augšupielādes.

Tolerances un virsmas apdarēšana: pamatinformācija iesācējiem

Jūs esat izvēlējušies materiālu un izvēlējušies piemēroto apstrādes metodi. Tagad rodas jautājums, kas bieži sagādā grūtības pirmo reizi lietojošajiem: kādas tolerances un virsmas apdarēšanas parametrus jums vajadzētu norādīt? Šie, šķietami tehniskie, parametri tieši ietekmē to, vai jūsu detaļas precīzi savienojas, pareizi darbojas un paliek ietvaros noteiktajā budžetā. Labā ziņa? Lai pieņemtu gudrus lēmumus šajā jautājumā, jums nav nepieciešama inženierzinātņu diploma.

Katrs ražošanas process ievieš kādu novirzi — fiziski ir neiespējami izgatavot divas detaļas pilnīgi identiskas līdz pat atomu līmenim. Tolerances definē šīs novirzes pieļaujamo diapazonu. Saskaņā ar Factorem toleranču norādījumu rokasgrāmatu, pareiza toleranču norādīšana ir būtiska, jo tās tieši ietekmē jūsu gala produkta formu, savienojamību un funkcionalitāti.

Toleranču norādījumu lasīšana bez inženierzinātņu diplomas

Kad jūs redzat izmēru, kas uzrakstīts kā "25,00 ±0,10 mm", šis apzīmējums mašīnista informē, ka detaļas izmēram jābūt 25 milimetriem, taču pieļaujamais diapazons ir no 24,90 līdz 25,10 mm. Šis diapazons — plus un mīnus vērtības — atspoguļo jūsu toleranci.

Iedomājieties to kā automašīnas novietošanu garāžā. Plata garāža (viegli pieļaujamā toleranca) ir viegli apbraukama. Šaura garāža (precīza toleranca) prasa lielāku precizitāti un aizņem vairāk laika. Abos gadījumos automašīna tiek novietota garāžā, taču vienā gadījumā nepieciešama daudz lielāka prasme un uzmanība.

Šeit ir visizplatītākās pieļaujamās noviržu klases, ar kurām jūs sastapsieties, pasūtot CNC apstrādi tiešsaistē:

• Standarta pieļaujamās novirzes (±0,005″ / ±0,127 mm): Noklusētā vērtība lielākumam tiešsaistes platformu — piemērota vispārējam lietojumam paredzētiem detaļām, kur precīzi izmēri nav būtiski to funkcionalitātei
• Precīzās pieļaujamās novirzes (±0,002" / ±0,05 mm): Nepieciešamas tad, kad detaļām jāsaplūst viena ar otru ļoti precīzi, piemēram, slīdošajās montāžās vai savienojamajās komponentēs
• Precīzās pieļaujamās novirzes (±0,001″ / ±0,025 mm): Nepieciešamas augstas precizitātes pielietojumiem, piemēram, rullīšu atbalsta virsmām, blīvējošām virsmām vai mērinstrumentu komponentiem
• Ultraprecīzās pieļaujamās novirzes (±0,0005" / ±0,013 mm): Piešķirtas specializētiem pielietojumiem, kuriem nepieciešama ārkārtīga precizitāte — ievērojami palielina izmaksas un piegādes laiku

Kāda tad ir pieļaujamā novirze vītņotajām caurumiem? Standarta vītnes parasti atbilst noteiktām vītnes klases specifikācijām (2B iekšējām vītnēm un 2A ārējām vītnēm collu sistēmā), kas automātiski definē pieļaujamo noviržu diapazonu. Lielākums tiešsaistes platformu vītnes apstrādā saskaņā ar šīm standarta klasēm, ja vien jūs nav norādījuši citādi.

Praktisks noteikums: stingrus pieļaujamās novirzes lielumus norādiet tikai tiem elementiem, kam tie patiešām nepieciešami funkcionalitātei. Montāžas kronšteins nepieprasa tādu pašu precizitāti kā optiskā instrumenta korpusam. Stingru pieļaujamās novirzes lielumu piemērošana visur vienkārši palielina jūsu piedāvājuma summu, neuzlabojot produktu veiktspēju.

Virsmas apdare un tās nozīme

Virsmas apdare apraksta apstrādātu virsmu struktūru un izskatu mikro-līmenī. Saskaņā ar Fictiv virsmas apdares rokasgrāmatu virsmas apdare ir īpaši svarīga tad, kad detaļas saskaras ar citām komponentēm — raupjums ietekmē berzi, nodilumu un komponentu kalpošanas laiku pat tad, ja izmēru pieļaujamās novirzes ir ievērotas.

Kad CNC griezējs veido virsmu, rīks atstāj aiz sevis mikroskopiskas kalnus un ielejas. Virsmas raupjuma mērījumi (parasti izteikti kā Ra mikrocollās vai mikrometros) kvantificē šo nevienmērību vidējo augstumu.

Nākamajā tabulā sniegts pārskats par visbiežāk piedāvātajām virsmas apdares iespējām tiešsaistes CNC pakalpojumos:

Beigas tips	Ra vērtība (tipiska)	Vizuāls apraksts	Ļaunākās izmantošanas gadījumi
Kā apstrādāts	63–125 μin (1,6–3,2 μm)	Redzami rīku pēdas, matēta izskata	Iekšējās sastāvdaļas, nekosmētiskas daļas, prototipi
Precīzi apstrādāts	32 μin (0,8 μm)	Minimālas rīku pēdas, gludāks matēts virsmas apdare	Funkcionālas virsmas, savienojošās virsmas, uzlabots vizuālais izskats
Kapslu smidzināts	100–150 μin (2,5–4 μm)	Vienmērīga matēta struktūra, paslēpj mašīnas veidotās pēdas	Kosmētiskas daļas, sagatavošana pārklājuma uzklāšanai, patēriņa preces
Anodizēts (II tips)	Atkarīgs no pamatvirsmas apdari	Krāsota vai caurspīdīga aizsargkārta, viegli redzama struktūra	Alumīnija daļas, kurām nepieciešama korozijas izturība un krāsa
Anodizēts (III tips/cietā pārklājuma veids)	Atkarīgs no pamatvirsmas apdari	Cietā aizsargpārklājuma veids, nedaudz rupjāks	Izturības virsmas, aerosaimniecība, augstas izturības pielietojumi
Pulvera apmācība	Nav pieejams (pārklājums uzklāts)	Gluda, vienmērīgi krāsota virsma	Korpusi, patēriņa preces, ārēja aprīkojuma izstrādājumi
Elektropolēts	8–16 μin (0,2–0,4 μm)	Spoguļveidīgi atstarojoša virsma	Medicīnas ierīces, pārtikas apstrāde, dekoratīvie pielietojumi

Apdare kombinācijas bieži nodrošina optimālus rezultātus. Piemēram, pirms anodizēšanas veikta media strūklas apstrāde rada gludo matēto izskatu, kāds ir augstas klases patēriņa elektronikas ierīcēs. Precīzās apstrādes pakalpojumi bieži piedāvā šādas kombinētās apdares kā standarta iespējas.

Kā precizitātes prasības ietekmē jūsu piedāvājumu

Šeit ir realitāte, kas bieži pārsteidz pirmo reizi iepērkamās personas: stingrākas pieļaujamās novirzes un smalkākas virsmas apdares maksā vairāk. Dažreiz ievērojami vairāk.

Kāpēc precizitāte paaugstina cenās? Vairāki faktori pastiprina šo efektu:

• Lēnākas apstrādes ātrums: Stingru pieļaujamo noviržu sasniegšanai nepieciešamas zemākas griešanas ātrumā un vieglākas griešanas paliktņi, kas pagarinās mašīnas darbības laiku
• Specializēts aprīkojums: Precīzā darbība bieži prasa augstas kvalitātes griešanas instrumentus, kas nodilst ātrāk un ir dārgāki to aizvietošanai
• Papildu inspekciju: Daļas ar CNC griešanu, kas atbilst stingrām pieļaujamām novirzēm, prasa stingrāku kvalitātes verifikāciju, izmantojot kalibrētu mērīšanas aprīkojumu
• Augstākas bēgšanas likmes: Pieļaujamais diapazons sašaurinās, tādējādi vairāk daļu neatbilst specifikācijām un tās jāizgatavo atkārtoti
• Vides kontrole: Ultraprecīzs darbs dažreiz prasa temperatūras kontrolētu vidi, lai novērstu kļūdas, kas rodas termiskās izplešanās dēļ

Apskatīsim šo praktisko piemēru: kronšteins ar standarta ±0,005 collu pieļaujamajām novirzēm var būt norādīts par 45 USD. Ja katru izmēru precizitāti palielina līdz ±0,001 collai, tāda pati detaļa var izmaksāt 120 USD vai vairāk — pilnīgi nemainot tās konstrukciju.

Gudra specifikācija nozīmē precizitātes pielietošanu tur, kur tā ir būtiska. Savienojošās virsmas, kas jāpārvieto viena pret otru? Tur norādiet stingrās pieļaujamās novirzes. Uzstādīšanas caurumi standarta stiprinājumiem? Standarta pieļaujamās novirzes ir pietiekamas. Dekoratīvās virsmas, ko redz galalietotāji? Ieguldiet virsmas apstrādē. Iekšējās dobuma daļas, ko neviens neredz? ‘Tā kā izgatavots’ (as-machined) ir izdevīgāka iespēja.

Vairums tiešsaistes CNC platformu ļauj norādīt dažādas pieļaujamās novirzes dažādām detaļu pazīmēm, izmantojot tehniskos zīmējumus. Izmantojiet šo elastību — tas ir viens no efektīvākajiem veidiem optimizēt jūsu piedāvājumu, nezaudējot funkcionalitāti, kas patiešām ir būtiska.

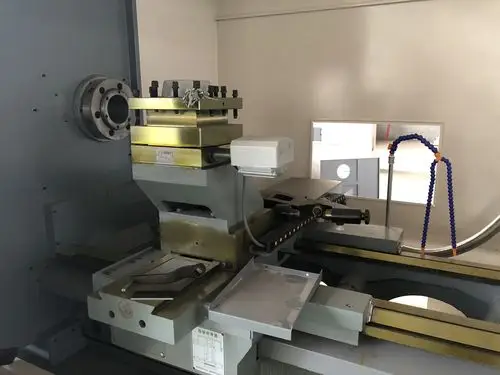

Tiešsaistes CNC salīdzinājumā ar citām ražošanas metodēm

Tagad, kad jūs saprotat pieļaujamās novirzes un virsmas apdari, rodas lielāks jautājums: vai tiešsaistes CNC apstrāde vispār ir pareizais risinājums jūsu projektam? Dažreiz tā noteikti ir. Citreiz labākus rezultātus zemākās izmaksās nodrošina 3D drukāšana, injekciju liešana vai loksnes metāla apstrāde. Nepareiza izvēle šajā jautājumā var izraisīt tūkstošu dolāru zaudējumus — tāpēc izpētīsim, kad katra metode ir visefektīvākā.

Patiesība ir tāda, ka neviena ražošanas metode nav piemērota visiem gadījumiem. Katrai metodai ir savas optimālās lietošanas sfēras, ko nosaka daudzums, materiālu prasības, ģeometriskā sarežģītība un termiņu ierobežojumi. Šo kompromisu izpratne palīdz jums gudri izvēlēties — vai arī stratēģiski kombinēt vairākas metodes, lai sasniegtu optimālus rezultātus.

CNC pret 3D drukāšanu lēmumu pieņemšanas pamatstruktūra

3D drukāšana un CNC apstrāde bieži konkursē par tiem pašiem prototipu apstrādes projektiem, taču tās pieej pie detaļu izveides no pretējām pusēm. Pievienojošā ražošana veido detaļas slānis pēc slāņa no nekā. CNC prototipēšana no cietiem blokiem noņem materiālu, lai atklātu galīgo formu.

Kad CNC prototips ir labāks nekā 3D drukāts variants? Ņemiet vērā šos faktorus:

• Materiāla īpašības ir svarīgas: CNC mašīnas apstrādā reālos ražošanas materiālus — alumīniju, nerūsējošo tēraudu, inženierplastmasas ar pilnīgām mehāniskajām īpašībām. Vairumā 3D drukāto detaļu izmanto materiālus ar samazinātu izturību, temperatūras izturību vai ilgmūžību.
• Virsmas kvalitātes prasības: Apstrādātās virsmas sasniedz augstāku kvalitāti tieši no mašīnas. 3D drukājumi rāda slāņu līnijas, kas prasa ievērojamu pēcapstrādi.
• Nepieciešama funkcionālā pārbaude: Kad prototipiem jāiztur reālās pasaules slodzes pārbaudes, CNC detaļas darbojas kā ražošanas komponenti, jo tās izgatavotas no identiskiem materiāliem.
• Nepieciešamas stingras precizitātes prasības: CNC regulāri nodrošina ±0,001 collu precizitāti, ko lielākā daļa 3D drukas tehnoloģiju nevar uzticami sasniegt

Tomēr 3D drukai ir priekšrocības tad, kad ģeometriskā brīvība ir svarīgāka par materiāla ekspluatācijas rādītājiem. Iekšējās režģveida struktūras, dobumi un organiskas formas, kuras prasītu plašu daudzassu CNC apstrādi (vai arī būtu neiespējamas izgatavot), ar pievienošanas metodi kļūst vienkārši realizējamas. Ar speciālām 3D drukas procesiem veikta oglekļa šķiedru prototipēšana var arī radīt kompozītstruktūras, kuras CNC nevar atkārtot.

CNC prototipēšanai lēmums bieži vien ir šāds: vai jūsu prototipam būs jādarbojas kā galīgajam izstrādājumam? Ja jā, CNC nodrošina pārstāvīgus detaļu paraugus. Ja jūs galvenokārt pārbaudāt formu un piemērotību ar nefunkcionāliem modeļiem, 3D drukāšana bieži vien ir lētāka un ātrāk piegādājama.

Kad injekcijas liešana ir izdevīgāka nekā CNC apstrāde

Injekcijas liešana un CNC apstrāde kalpo fundamentāli atšķirīgiem ražošanas apjomiem. Saskaņā ar CHENcan ražošanas analīze , CNC apstrāde faktiski izgatavo formas, ko izmanto liešanai—tās ir partneres, nevis konkurentes. Jautājums ir, kad izmantot liektus detaļu vai apstrādātus detaļas.

Šeit ir ekonomiskā realitāte: liešanai nepieciešama dārga sākotnējā rīku izgatavošana—bieži vien 10 000–100 000+ USD par ražošanai piemērotām tērauda formām. Tomēr, tiklīdz forma ir izgatavota, katras detaļas izmaksas dramatiski samazinās. CNC apstrādei ir minimālas iestatīšanas izmaksas, bet katras detaļas izmaksas paliek stabili un būtiski nemazinās ar pieaugošo daudzumu.

Pārejas punkts parasti atrodas starp 1 000 un 10 000 detaļām, atkarībā no sarežģītības:

• Mazāk nekā 500 daļas: CNC gandrīz vienmēr ir ekonomiski izdevīgāka—rīku izmaksas nav attaisnojamas
• 500–5000 daļas: Neapzīmēta zona—uzmanīgi salīdziniet kopējās projekta izmaksas, ņemot vērā dizaina stabilitāti
• 5 000–50 000 detaļas: Parasti liešana kļūst ekonomiski izdevīgāka, ja jūsu dizains ir pabeigts
• Vairāk nekā 50 000 detaļas: Liešana dominē, ja vien detaļām nav nepieciešamas apstrādātu metāla īpašības

Kritiska apsvērums: injekcijas liešana jūs ierobežo ar noteiktu dizainu. Cietā tērauda veidņu modificēšana izraisa nedēļu ilgus kavējumus un tūkstošiem dolāru izmaksas. CNC apstrāde ļauj veikt dizaina atjauninājumus minimālās izmaksās — pietiek tikai atjaunināt CAD failu. Ja jūsu dizains vēl aizvien attīstās, CNC elastība bieži pārsver injekcijas liešanas priekšrocības lielos daudzumos.

Pārejas veidņu izgatavošana piedāvā kompromisu risinājumu. CNC apstrādātas sveķu vai alumīnija veidnes, saskaņā ar nozares datiem, var nodrošināt 50 000 līdz 200 000 liešanas ciklus par daļu no tērauda veidņu izmaksām. Šis pieejas veids ļauj pārbaudīt dizainu pirms tiek veikta ražošanas veidņu izgatavošana.

Loksnes metāla apstrāde kā CNC alternatīva

Ja jūsu dizains ietver korpusus, skavas vai paneļus, kas izgatavoti no plāna materiāla, loksnes metāla apstrāde bieži izrādās ekonomiskāka nekā CNC apstrāde no masīviem blokiem. Saskaņā ar JLCCNC salīdzinošo analīzi, loksnes metāla apstrāde veido plakanas loksnes, izmantojot griešanu, liekšanu un savienošanu — principiāli citu pieeju nekā CNC subtraktīvā metode.

Loksnes metāla urbšanas operācijas un lāzera griešana ātri ražo plakanus profilus, kamēr preses liekmašīnas veido liekumus, kas pārvērš divdimensiju loksnes trīsdimensiju struktūrās. Sastāvdaļām, kuras var „izvērst” plakanos rakstus, šis process parasti izmaksā mazāk nekā ekvivalentu ģeometriju apstrādāt no masīva materiāla.

Izmantojiet loksnes metālu, ja:

• Jūsu sastāvdaļa sastāv galvenokārt no saliektām plaknēm, nevis sarežģītām trīsdimensiju kontūrām
• Sienas biezums ir vienmērīgs un salīdzinoši tievs (parasti zem 6 mm)
• Svarīga ir svara samazināšana — loksnes struktūras var būt ievērojami vieglākas nekā ekvivalentas masīvas apstrādātās sastāvdaļas
• Lielas korpusa daļas vai paneļi izšķiestu pārmērīgi daudz materiāla, ja tās būtu apstrādātas no blokiem

Metāla urbšanas operācijas ir īpaši efektīvas atkārtotu elementu veidošanai — ventilācijas caurumiem, montāžas paraugiem, dekoratīviem caurumiem — pa loksnes virsmām ātrāk nekā katru caurumu urbjot atsevišķi ar CNC frēzmašīnu.

CNC apstrāde joprojām ir priekšrocīgāka, ja detaļām nepieciešami stingri precizitātes robežas vairākās virsmās, sarežģīta 3D ģeometrija, ko nevar izveidot no saliektām loksnes daļām, vai materiāli, kas nav pieejami loksnes veidā. Daudzi ražotāji kombinē metodes — lokšņu metālu izmanto korpusiem, bet CNC apstrādātus montāžas elementus un iekšējās sastāvdaļas.

Ražošanas metožu salīdzinājums uzreiz acīmredzami

Nākamajā tabulā apkopoti galvenie lēmumu pieņemšanas faktori, kas attiecas uz dažādām ražošanas metodēm:

Metodi	Optimālais daudzuma diapazons	Materiāla varianti	Ģeometriskā brīvība	Piegādes laiks	Izmaksu struktūra
CNC apstrāde	1–5000 detaļas	Plašs — metāli, plastmasas, kompozītmateriāli	Augsta ārējo elementu precizitāte; ierobežota iekšējā sarežģītība	Dienas līdz nedēļām	Vidēja cena par vienu detaļu; zemi sagatavošanas izdevumi
3D drukāšana	1–500 detaļas	Ierobežots — galvenokārt plastmasas, daži metāli	Visaugstākā — iespējami iekšējie kanāli un režģi	Stundas līdz dienām	Zema vienkāršām detaļām; nepietiekami efektīva lielāku partiju ražošanai
Injekcijas formēšana	5000+ daļas	Termoplasti galvenokārt	Vidēja — nepieciešamas izvilkuma leņķa un vienmērīgas sienas	Rīku izgatavošanai nepieciešamās nedēļas; ātra ražošana	Augstas rīku izmaksas; ļoti zemas izmaksas vienai detaļai
Plāksnes metāls	1–10 000 izstrādājumi	Loksnes metāli — tērauds, alumīnijs, nerūsējošais tērauds	Ierobežots līkuma/veidojuma ģeometrijai	Dienas līdz nedēļām	Zems piemērotai ģeometrijai

CNC apstrādes unikālās priekšrocības kļūst acīmredzamas precīziem metāla komponentiem un funkcionāliem prototipiem, kam nepieciešami ražošanai piemēroti materiāli. Kad jums vajag komponentus, kas darbojas tieši tāpat kā gala ražošanas komponenti — ar reālām materiālu īpašībām, stingriem izmēru noviržu robežvērtībām un augstas kvalitātes virsmas apdari — tiešsaistes CNC pakalpojumi nodrošina to, ko citi paņēmieni nevar.

Gudrākais pieejas veids bieži ietver stratēģisku dažādu paņēmienu kombināciju: 3D drukāt sākotnējos konceptus formas pārbaudei, CNC apstrādāt funkcionālos prototipus testēšanai, pēc tam pāriet uz injekcijas liešanu vai loksnes metāla ražošanu masveida ražošanai, kad dizains ir stabilizējies. Katras metodes stipro pušu sapratne palīdz izmantot tās vietās, kur tās sniedz maksimālu vērtību.

Kvalitātes sertifikācijas un pārbaudes standarti – skaidrojums

Jūs esat salīdzinājuši ražošanas metodes un izvēlušies pareizo pieeju savam projektam. Bet šeit ir jautājums, kas atdala uzticamus tiešsaistes CNC pakalpojumu sniedzējus no riskantiem: kādas kvalitātes sistēmas stāv aiz šiem apstrādātajiem komponentiem? Kad komponenti neizpilda funkcijas gaisa un kosmosa rūpniecības CNC apstrādes lietojumprogrammās vai medicīniskajās ierīcēs, sekas ir daudz būtiskākas par vienkāršu neērtību — dzīvības un misijas ir atkarīgas no nepārtrauktas precizitātes.

Sertifikāti nav tikai skaisti logotipi vietnē. Tie attēlo dokumentētas sistēmas, regulāras revīzijas un pierādītus sniegumus, kas garantē, ka jūsu komponenti katru reizi atbilst norādītajām specifikācijām. Saprotot, ko šie sertifikāti patiesībā nozīmē, jūs varat ar pārliecību novērtēt pakalpojumu sniedzējus.

Ko patiesībā garantē kvalitātes sertifikāti

Iedomājieties sertifikātus kā dažādus kvalitātes nodrošināšanas līmeņus, kurus katru izstrādājuši īpašiem nozares prasībām. Ražotnē var izgatavot lieliskas detaļas, taču bez oficiāli noteiktiem sistēmām vienveidība kļūst par spēli ar laimi. Saskaņā ar Machine Shop Directory sertifikāciju rokasgrāmatu, 67 % OEM ražotāju prasa no savām piegādātājām ISO 9001 sertifikātu — tādējādi tas praktiski kļūst par obligātu prasību nopietnai ražošanai.

Šeit ir galvenie sertifikāti, ar kuriem jums jāsaskaras, novērtējot tiešsaistes CNC pakalpojumus:

• ISO 9001: Pamata kvalitātes pārvaldības standarts, kas piemērojams visās nozarēs. Nosaka dokumentētus procesus, nepārtrauktas uzlabošanas prakses un klientu orientāciju. Šo var uzskatīt par pamatprasību jebkuram profesionālam sniedzējam.
• AS9100D: Balstīts uz ISO 9001, bet papildināts ar stingrām aviācijas rūpniecības apstrādes prasībām, tostarp konfigurācijas pārvaldību, pirmās izstrādājuma pārbaudes protokolus un riska pārvaldību, kas specifiski paredzēta lidojumkritiskām sastāvdaļām. Nepieciešams CNC apstrādei aviācijas pielietojumos.
• IATF 16949: Automobiļu rūpniecības kvalitātes standarts, kas uzsvēr defektu novēršanu, noviržu samazināšanu un piegādes ķēdes efektivitāti. Obligāts lielu automobiļu ražotāju un to pirmās pakāpes piegādātāju prasībām
• ISO 13485: Šis standarts koncentrējas tikai uz medicīnas ierīču apstrādi un izveido rāmjus, kas nodrošina pacientu drošību un atbilstību regulatīvajām prasībām. Būtisks komponentiem, ko izmanto ķirurģiskajos instrumentos, implantiem un diagnostikas aprīkojumā

Pēc BPRHub standartu salīdzinājums , viena kvalitātes pārvaldības kļūda var izmaksāt uzņēmumiem līdz 15 miljoniem USD, jo rodas atsaukšanas, tiesas izdevumi un reputācijas zaudējumi. Sertifikāti sniedz dokumentētu pierādījumu, ka sistēmiski ieviestie kontroli novērš šādas kļūmes.

Ko tas praktiski nozīmē? Kad jūs pasūtat aeroskārta komponentus, AS9100D sertifikācija norāda, ka uzņēmums uztur izsekojamību no izejvielām līdz gatavajam komponentam, dokumentē katru procesa parametru un ievēro apstiprinātās procedūras, kas ir izturējušas neatkarīgas auditēšanas. Medicīniskajām apstrādes lietojumprogrammām ISO 13485 nodrošina, ka sniedzējs saprot regulatīvos prasības un uztur dokumentāciju, kas nepieciešama FDA iesniegumiem.

Uzticamu detaļu aizmugurē esošie pārbaudes procesi

Sertifikācijas izveido sistēmas, bet pārbaudes procesi atklāj problēmas pirms detaļu nosūtīšanas. Profesionāli tiešsaistes CNC pakalpojumu sniedzēji ievieš vairākus kvalitātes kontrolpunktus visā ražošanas procesā — ne tikai beigu pārbaudi pirms iepakošanas.

Statistikā balstītā procesu vadība (SPC) ir viens no spēcīgākajiem kvalitātes rīkiem precīzajā ražošanā. Saskaņā ar CNCFirst SPC rokasgrāmatu tradicionālā paraugu pārbaude atklāj problēmas tikai tad, kad defekti jau ir radušies. Statistiskā procesa kontrole (SPC) izmanto fundamentāli citu pieeju — nepārtraukti uzrauga ražošanas datus, lai atklātu tendences pirms izmēri izkļūst no pieļaujamajām robežām.

Šādā veidā SPC darbojas praksē: nevis pārbaudot 10 nejauši izvēlētus detaļu gabalus no 100 gabalu partijas, tehniskie speciālisti mēra kritiskos izmērus regulāros intervālos — piemēram, katru piekto vai desmito detaļu — un rezultātus attēlo kontroles diagrammās. Ja mērījumi sāk virzīties pret pieļaujamajām robežām, operators nekavējoties iejaucas, pielāgojot rīku kompensāciju vai nomainot griezējus. Šis sistēmas risinājums ļauj problēmu novērst jau 15. detaļā, nevis atklāt neizmantojamus izstrādājumus 200. detaļā.

Viens medicīnisko ierīču klienta gadījuma pētījums ilustrē SPC ietekmi: iepriekšējais piegādātājs sasniedza 92 % iznākumu. Ieviešot SPC un nomainot griezējus jau pēc 80. detaļas, nevis gaidot kļūdu parādīšanos, jaunais ražotājs sasniedza 99,7 % iznākumu — ietaupot aptuveni 12 000 USD pārstrādes un atkritumu izmaksās.

Pāri SPC, sertificētās iekārtas izmanto:

• Pirmās partijas inspekcija (FAI): Pilnīgu izmēru pārbaudi sākotnējiem ražošanas detaļām pret visām zīmējumu specifikācijām pirms pilnas ražošanas uzsākšanas
• Procesa iekšējās mērīšanas: Regulāras mērīšanas darbības apstrādes laikā, lai pārbaudītu, vai kritiskās īpašības paliek ietvaros, kas atbilst pieļaujamajam noviržu diapazonam
• Beigās pārbaude: Pabeigto detaļu pilnīga verifikācija, izmantojot kalibrētus mērinstrumentus, bieži vien arī koordinātu mērīšanas mašīnas (CMM) ziņojumus
• Dokumentācijas paketes: Atbilstības sertifikāti, materiālu sertifikāti un inspekcijas ziņojumi, kas tiek pievienoti piegādēm

Sertifikācijas prasību pielāgošana jūsu nozarei

Pakalpojumu sniedzēja izvēle ar atbilstošiem sertifikātiem nav saistīta ar iespējami lielākā saraksta apkopošanu — tā ir saistīta ar kvalifikāciju pielāgošanu jūsu faktiskajām vajadzībām. Mēģinājumu robotu konstruētājam nav nepieciešami AS9100D sertificēti piegādātāji. Savukārt aerosaimniecības līgumuzņēmējam tas ir absolūti obligāti.

Ievērojiet savas nozares regulatīvo vidi:

• Aerospaces un aizsardzības: AS9100D sertifikācija parasti ir nenovēršama. Galvenie līgumslēdzēji šos prasības nosaka visiem savas piegādes ķēdes līmeņiem. Aerokosmiskā CNC apstrāde bez šīs kvalifikācijas ievērojami ierobežo jūsu piekļuvi tirgum
• Automobilbūves: IATF 16949 standarts pierāda ražošanas disciplīnu, kuru gaida automašīnu ražotāji. Augsta apjomu un nulles defektiem atbilstoša piegāde kļūst sasniedzama, jo šis standarts uzsvēr profilakses nozīmi salīdzinājumā ar defektu atklāšanu
• Medicīniskās ierīces: ISO 13485 sertifikācija liecina, ka sniedzēji saprot īpašās dokumentācijas, izsekojamības un validācijas prasības, kuras FDA un starptautiskās regulatīvās iestādes izvirza medicīnas ierīču apstrādei
• Vispārīgā rūpniecība: ISO 9001 nodrošina profesionālu kvalitātes sistēmu garantiju bez nozaru specifiskām papildu prasībām

Dažām lietojumprogrammām ir nepieciešamas vairākas sertifikācijas. Komponents, ko izmanto gan komerciālos lidaparātos, gan medicīniskajās uzraudzības iekārtās, var prasīt piegādātāju, kuram ir gan AS9100D, gan ISO 13485 sertifikāts. Veiksmīgi šīs standartu sistēmas ir balstītas uz kopīgiem pamatiem — organizācijas, kas ir sertificētas vairākiem standartiem, uztur integrētus sistēmu risinājumus, nevis atsevišķus paralēlus procesus.

Novērtējot tiešsaistes CNC pakalpojumu sniedzējus, jāpārbauda ne tikai apgalvotās sertifikācijas. Lūdziet sertifikātu kopijas, kurās redzams pašreizējais derīguma termiņš un akreditācijas iestādes informācija. Uzticami pakalpojumu sniedzēji šo informāciju skaidri norāda un nodrošina dokumentāciju pēc pieprasījuma. Sertifikāti no atzītām akreditācijas iestādēm — nevis pašdeklarēta atbilstība — liecina par īstu trešās puses verifikāciju.

Ieguldījumi, ko sertificētās iekārtas veic kvalitātes sistēmās, tieši ietekmē jūsu projekta rezultātus. Dokumentētās procedūras samazina novirzes. Apmācīti operatori saprot savas atbildības. Regulārās revīzijas identificē uzlabojumu iespējas. Šī infrastruktūra var šķist neredzama, kad detaļas tiek piegādātas atbilstoši specifikācijām — taču tieši tā nodrošina vienmērīgu kvalitāti tūkstošos pasūtījumu.

Kas ietekmē tiešsaistes CNC apstrādes cenās

Jūs esat izpētījuši sertifikātus un kvalitātes standartus — tagad rodas jautājums, ko visi beigu beigās uzdod: kāpēc šī piedāvātā cena ir tieši šāda? Tiešsaistes CNC apstrādes cenas var šķist neizprotamas, tomēr faktori, kas nosaka jūsu CNC apstrādes cenu, seko loģiskiem modeliem. Šo izmaksu veidošanas faktoru izpratne ļauj jums pieņemt gudrākus konstruēšanas lēmumus un optimizēt budžetu, nezaudējot to kvalitāti, kuru prasa jūsu pielietojums.

Atšķirībā no mazumtirdzniecības preču ar fiksētām cenām, pielāgotas mašīnātās detaļas atspoguļo jūsu izvēlēto dizaina risinājumu, materiāla izvēli un ražošanas prasību unikālo kombināciju. Saskaņā ar Xometry izmaksu analīzi, dažādiem mašīnāšanas projektiem nav noteiktu universālu izmaksu — katrs piedāvājums ir aprēķins, kas ir specifisks jūsu detaļai. Apskatīsim, kas patiesībā notiek šo skaitļu aizkulisēs.

Kas paaugstina jūsu tiešsaistes CNC piedāvājuma cenu

Kad augšupielādējat dizainu un saņemat piedāvājumu, platformas algoritmi novērtē vairākus savstarpēji saistītus faktorus. Šie faktori paaugstina izmaksas:

Materiāla izvēle veido jūsu piedāvājuma pamatu. Saskaņā ar Hubs dizaina norādījumiem, lielapjoma materiāla izmaksas ietekmē cenās būtiski: metāli parasti maksā vairāk nekā plastmasas, bet eksotiskie sakausējumi prasa premium cenas. Turklāt, papildus pašam izejmateriāla izmaksām, ļoti liela nozīme ir apstrādājamībai — ciets materiāls, piemēram, nerūsējošais tērauds, prasa lēnākus griešanas ātrumus, biežāku rīku maiņu un garākas cikla laikus salīdzinājumā ar alumīniju. Meklējot apstrādātāju darbnīcas tuvumā vai salīdzinot tiešsaistes piedāvājumus, atcerieties, ka apstrādātāja metāla izmaksas atspoguļo gan materiāla cenu, gan to, cik grūti to apstrādāt.

Daļas sarežģītība tieši saistīta ar apstrādes laiku. Kompleksas ģeometrijas, kas prasa vairākas uzstādīšanas, speciālus rīkus vai 5 ass operācijas, maksā vairāk nekā vienkāršas 2,5D formas, kuras var apstrādāt vienā uzstādīšanā. Elementi, piemēram, dziļas kabatas, plānas sienas, asas iekšējās stūres un sarežģīti detāli, visi pagarinās cikla laiku — un CNC apstrādē laiks patiesībā vienāds ar naudu.

Toleranču specifikācijas strauji palielina izmaksas. Stingrākas pieļaujamās novirzes prasa lēnākus griešanas ātrumus, papildu apstrādes gājienus un rūpīgāku pārbaudi. Detaļas cena, kas sākotnēji norādīta kā 50 USD ar standarta pieļaujamām novirzēm, var pieaugt līdz 150 USD, ja katram izmēram nepieciešama precīza verifikācija.

Daudzumu ekonomika darbojas jūsu labā, palielinoties partijas lielumam. Uzstādīšanas izmaksas — programmēšana, stiprināšanas ierīču izveide, mašīnas sagatavošana — paliek salīdzinoši nemainīgas, vai nu jūs ražojat vienu detaļu vai simts detaļas. Saskaņā ar Xometry datiem, 1000 detaļu ražošanas partijas izmaksas uz vienu vienību var būt aptuveni par 88 % zemākas nekā vienas atsevišķas detaļas izmaksas. Šis ievērojamais samazinājums atspoguļo to, ka uzstādīšanas izmaksas tiek sadalītas pa lielāku skaitu detaļu.

Dizaina izmaiņas, kas samazina apstrādes izmaksas

Šeit ir labs ziņojums: stratēģiskas dizaina izmaiņas var būtiski samazināt jūsu piedāvājuma summu, nesamazinot funkcionalitāti. Šīs optimizācijas darbojas gan tad, ja jūs pasūtat pielāgotas apstrādātas detaļas prototipiem, gan ražošanas partijām.

• Vienkāršojiet iekšējo stūru rādiusus: Asīm iekšējām stūrēm nepieciešami mazāka diametra rīki, kas darbojas lēnākā ātrumā. Saskaņā ar Hubs DFM norādījumiem, norādot stūru rādiusus vismaz vienu trešdaļu no dobuma dziļuma, ievērojami samazinās apstrādes laiks
• Atvieglot nekritiskas pieļaujamās novirzes: Tieši tolerances jānorāda tikai tur, kur to prasa funkcionalitāte. Izmantojot standarta ±0,005" tolerances uz nevienojamām virsmām un saglabājot precīzās specifikācijas tikai kritiskajām funkcijām, izmaksas var ievērojami samazināt
• Izvēlieties apstrādājamas materiālus: Kad veiktspējas prasības ļauj elastību, materiālu izvēle ar labāku apstrādājamību samazina cikla laiku. Alumīnija sakausējums 6061 tiek apstrādāts ātrāk nekā nerūsējošais tērauds; Delrin tiek griezts tīrāk nekā PEEK
• Ierobežojiet dobuma dziļumu: Dziļiem dobumiem nepieciešama īpaša rīkojuma un lēnākas padosanas ātrumi. Dobiem dziļumam, kas ir mazāks par četrreiz lielāku par rīka diametru, var izmantot standarta rīkojumu un ātrāku griešanu
• Dizainējiet vienas uzstādīšanas apstrādei: Detaļām, kurām nepieciešamas vairākas uzstādīšanas, rodas papildu apstrādes laiks un potenciālas izlīdzināšanas kļūdas. Tāda ģeometrija, ko var apstrādāt no vienas puses, izmaksā mazāk nekā detaļas, kurām nepieciešama pārvietošana
• Konsolidējiet pasūtījumus: Vairāku detaļu apvienošana vienā pasūtījumā izkliedē iestatīšanas izmaksas un var ļaut saņemt daudzumu atlaidi par CNC apstrādātajiem materiāliem
• Eliminējiet nevajadzīgas iezīmes: Teksts, dekoratīvie detali un nefunkcionālā sarežģītība palielina apstrādes laiku. Pārdomājiet, vai katrs elements patiešām pievieno vērtību

Viens bieži nepamanīts risinājums: projektējiet detaļas nedaudz mazākas par nākamo standarta заготовка izmēru. 27 mm kubs var tikt izgatavots no 30 mm заготовка, kamēr 32 mm kubs prasa 35 mm materiālu — neliels izmēra mainījums, kas samazina materiāla atkritumus un izmaksas.

Kvalitātes prasību un budžeta līdzsvars

Spriedze starp kvalitāti un izmaksām nav jautājums par to, kuru izvēlēties — tas ir jautājums par precizitātes sadali tur, kur tā ir visvairāk nepieciešama. Katrs pielāgots mašīnu projekts ietver kompromisu, un to sapratne palīdz racionāli izmantot līdzekļus.

Izmantojiet šo rāmi budžeta optimizācijai:

• Identificējiet patiešām kritiskās iezīmes: Kuri izmēri ir jābūt precīziem funkcionalitātes nodrošināšanai? Kuras virsmas ir jābūt gludām? Koncentrējiet augstākās prasības tieši šajās vietās
• Pēc iespējas biežāk pieņemiet apstrādātās virsmas bez papildu apstrādes: Otrās apstrādes operācijas palielina izmaksas. Ja izskats vai funkcionalitāte nepieprasa augstāku kvalitāti, bieži vien pietiek ar standarta apstrādātām virsmām
• Novērtējiet daudzumu stratēģiski: Ja vēlāk jums būs vajadzīgi vairāk detaļu, lielāku daudzumu pasūtīšana vienā reizē parasti izmaksā mazāk nekā vairāku mazu pasūtījumu veikšana
• Ņemiet vērā piegādes laika elastību: Ātrās piegādes pasūtījumiem tiek piemērotas papildu maksas. Standarta piegādes laiki parasti izmaksā 20–40% mazāk nekā ātrinātā ražošana
• Lūdziet dizaina atsauksmes: Uzticamas tiešsaistes platformas piedāvā ražojamības analīzi. To ieteikumi bieži vien identificē izmaksu taupīšanas iespējas, kurām jūs patstāvīgi nevarētu uzmanīt

Ekonomikas kļūst skaidrākas, aplūkojot konkrētu piemēru: saskaņā ar Hubs izmaksu analīzi, pasūtījuma palielināšana no vienas līdz piecām detaļām var samazināt vienas detaļas cenu aptuveni divas reizes, kamēr ļoti lieli daudzumi — vairāk nekā 1000 detaļas — var samazināt vienas detaļas izmaksas piecas līdz desmit reizes. Šīs nav reklāmu apgalvojumi — tās atspoguļo pamatmatemātiku: fiksētās iestatīšanas izmaksas tiek sadalītas pa mainīgo ražošanas daudzumu.

Kad budžeta ierobežojumi šķiet ierobežojoši, atcerieties, ka gudri dizaina izvēles bieži nodrošina lielākas ietaupījumu nekā agresīva pārrunas veikšana. Detaļa, kuru pārprojektējuši ražošanai piemērotības dēļ, var maksāt par 40 % mazāk nekā oriģināls — ietaupījumi, ko nekāda atlaidne nevar sasniegt. Izpratne par to, kas ietekmē jūsu piedāvājumu, pārvērš cenotas no noslēpuma par rīku, kuru jūs kontrolējat.

Pareizā tiešsaistes CNC pakalpojuma izvēle jūsu projektam

Jūs esat apguvuši pamatus — materiālus, procesus, pieļaujamības un cenotas. Tagad pienāk lēmums, kas nosaka, vai jūsu projekts uzvarēs vai neveiksies: pareizā ražošanas partnera izvēle. Ar bezgalīgu skaitu tiešsaistes platformu un vietējo CNC mašīnu darbnīcu iespēju, kā jūs atšķirat izcilus sniedzējus no tiem, kas jums piegādā gan detaļas, gan galvas sāpes?

Patiesība ir tāda, ka ne visi tiešsaistes CNC pakalpojumi ir vienādi. Daži izceļas ātro prototipu izgatavošanā, bet cieš no problēmām, ražojot lielākos daudzumus. Citi piedāvā ļoti zemas cenas, taču nepiedāvā kvalitātes sistēmas, kuras jūsu pielietojumam nepieciešamas. Pareizā risinājuma meklēšanai nepieciešams novērtēt sniedzējus pēc kritērijiem, kas ir būtiski jūsu konkrētajām vajadzībām — ne tikai izvēloties lētāko piedāvājumu.

Tiešsaistes CNC pakalpojumu sniedzēju novērtēšanas kritēriji

Salīdzinot apstrādes uzņēmumus tuvumā vai novērtējot tiešsaistes platformas, sistēmiskais novērtējums palīdz izvairīties no dārgiem kļūdām. Saskaņā ar Anebon piegādātāju atlases norādījumiem, pareizā CNC apstrādes piegādātāja izvēlei nepieciešama detalizēta tehnisko spēju, sertifikātu, pieredzes, kvalitātes kontroles procesu un klientu apkalpošanas izpratne — ne tikai cenas salīdzināšana.

Šeit ir būtiskie kritēriji, lai novērtētu pielāgotus CNC apstrādes pakalpojumus:

• Atbilstošas sertifikācijas: Pārbaudiet, vai akreditācijas atbilst jūsu nozares prasībām. ISO 9001 apzīmē pamatprofesionalitāti; AS9100D norāda uz aerosaimniecības spējām; IATF 16949 apliecina automašīnu rūpniecības kvalitātes sistēmu; ISO 13485 apstiprina kompetenci medicīnas ierīču jomā
• Tehniskais spēks: Novērtējiet aprīkojuma klāstu — daudzassu mašīnas, materiālu ekspertīze, sekundārās operācijas. Piegādātājs ar modernām 5 ass CNC mašīnām un pieredzi jūsu nepieciešamajos materiālos sniedz labākus rezultātus nekā piegādātājs, kurš pārsniedz savas pamatkompetences robežas
• Kvalitātes nodrošināšanas procesi: Meklīt dokumentētus inspekcijas protokolus, statistiskās procesu kontroles (SPC) ieviešanu, koordinātu mērīšanas mašīnu (CMM) iespējas un gatavību sniegt inspekcijas ziņojumus. Spēcīgas kvalitātes nodrošināšanas sistēmas problēmas atklāj pirms detaļu nosūtīšanas
• Kommunikācijas reaģēšanas spēja: Pirms lielu pasūtījumu veikšanas izmēģiniet reakcijas laikus. Efektīva saziņa ir būtiska, lai ātri risinātu problēmas un nodrošinātu saskaņu visā projekta dzīves cikla laikā
• Dizaina atbalsts: Vai platforma piedāvā ražojamības atsauksmes? Pakalpojumu sniedzēji, kas identificē potenciālas problēmas pirms ražošanas uzsākšanas, jums saglabā naudu un novērš nepatīkamus pārsteigumus
• Pārredzamas cenas: Cenas piedāvājumos jānorāda materiālu izmaksas, apstrādes laiks un sekundārās operācijas. Neprecīzas cenotas struktūras bieži slēpj nevēlamus pārsteigumus
• Pierādīts darbības pieredzes verifikācija: Pieprasiet atsauces no klientiem jūsu nozarē. Iepriekšējie panākumi līdzīgos projektos norāda uz spēju atbilst jūsu prasībām

Brīdinājuma signāli, uz kuriem vajadzētu vērst uzmanību, ir: nepatīkamība dalīties ar sertifikāciju dokumentiem, nekonkrētas atbildes par kvalitātes procesiem, nenobrieduši zemas cenas bez skaidrojuma un vāja komunikācija cenu piedāvājuma posmā. Ja pakalpojumu sniedzējs grūti skaidri atbild pirms pasūtījuma iesniegšanas, pēc tam, kad jūs esat viņiem maksājuši, situācija tikai pasliktinās.

Mērogošana no prototipa līdz ražošanas apjomiem

Viena no lielākajām pārejas problēmām produktu izstrādē ir pāreja no sākotnējiem prototipiem uz ražošanas daudzumiem. Saskaņā ar Factorem skalēšanas pamācību , kas efektīvi darbojas vienam prototipam, augstās ražošanas apjomos var kļūt par pārāk dārgu vai nekontrolējamu — un uzņēmumi bieži cīnās, lai saprastu šīs iebūvētās atšķirības.

Mērķi, metodoloģijas un izmaksu struktūras ievērojami atšķiras starp prototipu apstrādes pakalpojumiem un masveida ražošanu:

• Prototipēšanas prioritātes: Visvairāk nozīmi ir ātrumam un elastībai. Jums nepieciešamas detaļas ātri, lai pārbaudītu dizainus, un jūs gaidāt iterācijas. Katras detaļas izmaksas paliek otrajā plānā salīdzinājumā ar ātru piegādi.
• Ražošanas prioritātes: Svarīgākās kļūst vienveidība, efektivitāte un izmaksu optimizācija. Uzstādīšanas laiks tiek sadalīts pa tūkstošiem detaļu, tāpēc uzticama stiprināšana un optimizēti rīku ceļi nodrošina ietaupījumus.

Pārejas bīstamie punkti ietver pieņēmumu, ka prototipu piegādātāji automātiski apkalpo ražošanas apjomus, kvalitātes neatbilstību atklāšanu, palielinot apjomus, un negaidītu rīku vai stiprinājumu izmaksu radīšanos. Pakalpojumu sniedzēji, kuri veiksmīgi strādā abos posmos, prototipēšanas laikā aktīvi piedāvā ražošanai piemērotas konstruēšanas (DFM) atsauksmes, kas paredz ražošanas prasības.

Precīzās CNC apstrādes pakalpojumi, kas paredzēti mērogošanai, piedāvā vairākas priekšrocības: tie jau no sākuma novērtē jūsu dizainu ražošanas efektivitātei, nodrošina vienotus procesus visos apjomu diapazonos un sniedz pārredzamas izmaksas, kas atspoguļo patiesās ražošanas ekonomikas rādītājus, nevis prototipu līmeņa papildu izmaksas, kas tiek piemērotas katram detaļai.

Īpaši automašīnu lietojumiem šī mērogošanas spēja kļūst kritiska. Pēc tam, kad dizaini ir apstiprināti, ražošanas apjomi var ātri pieaugt, un piegādes ķēdes prasa vienmērīgu kvalitāti tūkstošos CNC apstrādātu detaļu. IATF 16949 sertifikātu esošie piegādātāji demonstrē to ražošanas disciplīnu, kuru gaida automašīnu ražotāji — defektu novēršanu, noviržu samazināšanu un piegādes ķēdes efektivitāti, kas iebūvēta viņu darbībās.

Uzskatītu Shaoyi Metal Technology kā piemērs tam, ko vajadzētu novērtēt automašīnu nozarē specializētā sniedzējā. Viņu ražotne apvieno IATF 16949 sertifikāciju ar stingru Statistikas procesa kontroles (SPC) ieviešanu — tieši tādu kvalitātes infrastruktūru, kas tika apspriesta iepriekšējās sadaļās. Ar piegādes laikiem, kas var būt tik īsi kā viens darba dienas, un spēju ražot sarežģītas šasijas komplektus līdz pielāgotiem metāla buksēm, viņi demonstrē elastību, kāda ir nepieciešama automašīnu projektos. Šī sertificēto kvalitātes sistēmu, ražošanas disciplīnas un ātrās izpildes kombinācija ilustrē kritērijus, kas ir būtiski, novērtējot sniedzējus automašīnu piegādes ķēdes integrācijai.

Specializētas ekspertīzes meklēšana jūsu nozarē

Vispārīgās CNC iespējas ne vienmēr nodrošina panākumus specializētās lietojumprogrammās. Saskaņā ar Anebon pētījumu pieredze jūsu konkrētajā nozarē nodrošina dziļāku izpratni par nozares specifiskajām prasībām un izaicinājumiem. Piegādātāji, kuriem ir pierādīta pieredze jūsu jomā, ir visticamāk spējīgi paredzēt potenciālas problēmas un piedāvāt pielāgotus risinājumus.

Nozares specifiskā ekspertīze izpaužas vairākos veidos:

• Materiālu zināšanas: Aerokosmosa piegādātāji saprot titāna apstrādes grūtības. Medicīnas ierīču speciālisti pazīst bioloģiski saderīgo materiālu prasības. Automobiļu eksperti optimizē augstas apjomu ražošanu, nodrošinot vienveidību.
• Regulatīvā iepazīšanās: Pieredzējušie piegādātāji paredz dokumentācijas prasības, izsekojamības vajadzības un atbilstības pārbaudes punktus, kas ir specifiski jūsu nozarei.
• Lietojumprogrammu izpratne: Piegādātāji, kuri jau ir ražojuši līdzīgus komponentus, saprot funkcionālās prasības, kas ir aiz zīmējumos norādītā — viņi atpazīst to, kas patiesībā ir būtiski jūsu detaļas darbībai.

Meklējot CNC apstrādes uzņēmumu tuvumā vai novērtējot tiešsaistes platformas, jautājiet par iepriekšējiem projektiem jūsu nozarē. Lūdziet piemērus vai atsauces no līdzīgiem pielietojumiem. Pakalpojumu sniedzējs, kurš veiksmīgi ir piegādājis salīdzināmas detaļas, piedāvā vērtīgu pieredzi, kuras trūkst vispārīgiem apstrādes uzņēmumiem.

Vietējiem apstrādes uzņēmumiem apsveriet vietnes apmeklējumu, lai personiski novērtētu aprīkojumu, tīrību un darba plūsmu. Lūdziet paraugdetaļas vai prototipus, lai novērtētu kvalitāti pirms sākat ražošanas apjomus. Sarunājieties ar iepriekšējiem klientiem jūsu nozarē, lai pārbaudītu izteiktos apgalvojumus un saprastu reālo darbības efektivitāti.

Ideālais pakalpojumu sniedzējs apvieno tehnisko spēju, atbilstošas sertifikācijas, pierādītu nozares pieredzi un komunikācijas operatīvību — visu to saskaņojot ar jūsu konkrētajām projekta prasībām. Šo faktoru rūpīga novērtēšana novērš nepatīkamības saistībā ar spēju trūkuma atklāšanu pēc ražošanas uzsākšanas.

Vai jūsu projektam ir nepieciešami vienīgi prototipi vai arī tūkstošiem izstrādājumu sērijas ražošana — pareizais tiešsaistes CNC partneris uzticami un efektīvi pārvērš digitālos dizainus par fizisku realitāti. Izvēlieties rūpīgi, un jūsu ražošanas pieredze mainīsies no stresu izraisošas nenoteiktības uz drošu īstenošanu.

Bieži uzdotie jautājumi par tiešsaistes CNC apstrādi

1. Kura ir labākā tiešsaistes CNC pakalpojuma iespēja iesācējiem?

Labākais tiešsaistes CNC pakalpojums iesācējiem piedāvā nekavējoties aprēķināt cenu, dizaina atsauksnes sistēmas un plašas materiālu bibliotēkas. Meklējiet platformas ar lietotājam draudzīgu interfeisu, kas automātiski analizē jūsu CAD failus un pirms ražošanas norāda uz ražošanas iespējamības problēmām. Pakalpojumi, kas nodrošina reāllaika pasūtījumu sekotspēju un operatīvu tehnisko atbalstu, palīdz pirmoreiz lietojošajiem lietotājiem droši orientēties šajā procesā. Automobiļu pielietojumiem, kuriem nepieciešama sertificēta kvalitāte, pakalpojumu sniedzēji, piemēram, Shaoyi Metal Technology, apvieno IATF 16949 sertifikātu ar ātru izpildes laiku.

2. Cik maksā tiešsaistes CNC apstrāde?

Tiešsaistes CNC apstrādes izmaksas atkarīgas no izvēlētā materiāla, detaļas sarežģītības, precizitātes prasībām, daudzuma un piegādes termiņa. Alumīnija detaļas parasti izmaksā mazāk nekā nerūsējošā tērauda detaļas, jo alumīniju var apstrādāt ātrāk. Par vienu vienību izmaksas var samazināties par 88 %, pasūtot 1000 detaļas salīdzinājumā ar vienas vienības pasūtījumu, jo sagatavošanas izmaksas tiek sadalītas pa lielāku skaitu detaļu. Lai samazinātu izmaksas, vienkāršojiet detaļas ģeometriju, atvieglotu nekritiskās precizitātes prasības, izvēlieties viegli apstrādājamus materiālus un apvienojiet pasūtījumus. Vairums platformu piedāvā uzreiz aprēķināt cenas, tāpēc jūs varat salīdzināt dažādas iespējas pirms pieņemt lēmumu.

3. Kādi failu formāti tiek pieņemti tiešsaistes CNC apstrādei?

STEP faili (.step, .stp) ir nozaru standarts tiešsaistes CNC apstrādei, saglabājot precīzu ģeometriju un izmēru datus ar universālu savietojamību. IGES (.iges, .igs) un Parasolid (.x_t, .x_b) formāti arī labi darbojas vairumā platformu. Izvairieties no tīkla balstītiem formātiem, piemēram, STL vai OBJ, kas gludas līknes sadala trijstūros un rada neprecizitātes. Detalēm ar vītņu veidojumiem, stingrām pieļaujamām novirzēm vai īpašām virsmas apdareme vienmēr iekļaujiet 2D tehnisko zīmējumu PDF formātā kopā ar savu 3D modeli.

4. Kāda ir atšķirība starp CNC frēzēšanu un CNC virpošanu?

CNC pagrieziena apstrādē заготовка rotē uz vārpstas, kamēr nekustīgs griezējs noņem materiālu, tādējādi tas ir ideāls cilindrisku detali, piemēram, vārpstu, adatu un bušingu, izgatavošanai. CNC frēzēšanā заготовка paliek fiksēta, bet rotējošie griezēji pārvietojas pa tās virsmu, apstrādājot plakanas virsmas, dobumus, slotus un sarežģītus 3D kontūrus. Izvēlieties pagrieziena apstrādi detalm ar rotācijas simetriju un frēzēšanu detalm ar plakanām virsmām vai necilindrisku ģeometriju. Daudzas sarežģītas detalēs kombinē abas šīs metodes.

5. Kā izvēlēties starp tiešsaistes CNC apstrādi un 3D drukāšanu?

Izvēlieties tiešsaistes CNC apstrādi, ja jums nepieciešami īsti ražošanas materiāli ar pilnīgām mehāniskajām īpašībām, stingri pieļaujamie noviržu robežas (±0,001 collas vai labāk), augstas kvalitātes virsmas apdare vai funkcionāli prototipi, kas jāiztur sprieguma testi. 3D drukāšana ir priekšrocība tad, kad ģeometriskā brīvība ir visvairāk svarīga — iekšējas režģveida struktūras, dobas kanāli un organiskas formas, kuras būtu neiespējami izgatavot ar mašīnām. Ja prototipi paredzēti funkcionalitātes pārbaudei, nevis tikai ārējās formas validācijai, CNC apstrāde nodrošina detaļas, kas darbojas tāpat kā galīgās ražošanas komponentes.
