Alumīnija metāla štampēšanas pamati skaidri izklāstīti

Vai jūs kādreiz esat brīnījies, kā tiek izgatavotas vieglas, korozijas izturīgas detaļas automašīnās, klēpjdatoros vai mājsaimniecības tehnikā tik efektīvi? Atbilde bieži slēpjas alumīnija metāla štancēšana —procesā, kas pārvērš plakanu alumīnija loksni sarežģītās, funkcionālās formās lielā apjomā un augstā ātrumā. Apskatīsim, kas ir alumīnija metāla štampēšana, kāpēc tā atšķiras no citiem metāliem un kā var izmantot tās priekšrocības savos dizainos.

Kas ir alumīnija metāla štampēšana?

Tā sirds ir alumīnija metāla štancēšana izmanto augsta spiediena veidņu iekārtas, lai grieztu, formētu un veidotu alumīnija loksni precīzās sastāvdaļās. Atšķirībā no liešanas vai apstrādes ar griešanu, štampēšana ir aukstās formēšanas process — tas nozīmē, ka nav nepieciešams karsēt vai noņemt lielu daudzumu materiāla. Tas padara to par ideālu procesu liela apjoma, atkārtotas ražošanas detaļām ar stabilu kvalitāti. Ja jūs vaicājat: “ kā štampē metālu ?” atbilde, strādājot ar alumīniju, ir rūpīgi jāievēro spiediena, matricas dizaina un materiāla izvēles līdzsvars, ņemot vērā alumīnija unikālo plastiskumu un tendenci piekļūt (lipst pie instrumentiem).

Galvenās operācijas – no griešanas līdz dziļajai velkšanai

Lai pilnībā saprastu blāvmetāla formēšana ar alumīniju, ir noderīgi zināt galvenās operācijas un to mijiedarbību ar metāla īpašībām:

• Blanking: Plakano formu griešana no loksnes. Alumīnija mīkstums nozīmē, ka, ja matricas sprauga nav optimizēta, var veidoties skaldījumi vai asas malas. Spiediena spēkam jāatbilst loksnes biezumam, lai iegūtu tīrus griezumus.
• Perforēšana: Caurlaustošana vai atveru izveide. Alumīnija elastība prasa rūpīgu spiediena regulēšanu; pārmērīgs spiediens var izraisīt deformāciju vai plaisas ap atveri.
• Saliekšana: Leņķu vai līkumu veidošana. Alumīnija augstais plastiskums ļauj izveidot šauras liektās, taču bieži novērojama atspirgstība (metāls atgriežas tuvāk sākotnējai formai). Lai novērstu plaisas, ieteicams izmantot liekšanas rādiusu vismaz 1,5 reizes lielāku par loksnes biezumu.
• Kalšana: Logotipu vai tekstūru iepressēšana virsmā. Šī operācija rada izturīgas, detaļas bagātas iezīmes, nemainot plāksnes biezumu, taču prasa gludas matrices, lai izvairītos no virsmas defektiem.
• Glabojamās cirkonīna: Plāksnes ievilkšana dziļās vai sarežģītās formās (piemēram, krūzēs vai korpusos). Šeit priekšrocība ir alumīnija veidojamība, tomēr ātruma un spiediena kontrole ir galvenais, lai izvairītos no pārrāvumiem vai rievām.

Kāpēc izvēlēties presētu metālu vieglo konstrukciju veidošanai?

Tātad, kāpēc izmantot alumīnija presēšanu tērauda vai citu metālu vietā? Tieši šeit alumīnijs izceļas:

• Svara samazināšana: Alumīnijs sver aptuveni vienu trešdaļu no tērauda svara, tādējādi tas ir būtisks degvielas efektivitātei automašīnu un aviācijas pielietojumos.
• Korozijas izturība: Tā dabiskais oksīda slānis aizsargā pret rūsu pat bez pārklājumiem — atšķirībā no tērauda, kam nepieciešama krāsošana vai pārklāšana.
• Ātri cikli: Presēšana ir ātra un atkārtojama, atbalstot liela apjoma ražošanu ar minimāliem atkritumiem.
• Mēroga maināmība: Kopš brīža, kad matrices ir izgatavotas, presēšana var ražot miljoniem identisku detaļu — sākot no maziem elektronikas komponentiem līdz lieliem korpusa paneļiem.

Tomēr, alumīnija metāla štancēšana ietver specifiskus dizaina un procesa ierobežojumus. Alumīnija mīkstums padara to uzņēmīgu pret virsmas skrāpējumiem un malu noblīvējumiem, bet tā plastiskums nozīmē, ka var rasties atsperes efekts vai izkropļojumi, ja instrumenti nav precīzi iestatīti. Salīdzinājumā ar tēraudiem alumīnijam ir nepieciešami arī citi smērvielas veidi un rūpīga tīrīšana, lai novērstu aizķeršanos un virsmas defektus.

Galvenais secinājums: Alumīnija stampēšanas panākumi ir atkarīgi no pareiza procesa (izgriešana, liekšana, velkšana utt.), sakausējuma un cietinājuma piemērošanas jūsu detaļas dizainam un veiktspējas vajadzībām. Vienuvēr atsaucieties uz nozares standartiem, piemēram, Alumīnija asociācija sakausējumu apzīmējumiem un Precision Metalforming Association procesa definīcijām.

Šo pamatfaktoru izpratne nodrošina kopīgu terminoloģiju un prāta karti par procesa soļiem — tādējādi, vai nu projektējot, iegādājoties vai problēmu novēršanai, jūs zināt tieši, kas ir iesaistīts, kad kāds jautā: “ kā štampē metālu ?”

Sakausējumu un cietinājumu izvēle panākumiem alumīnija metāla stampēšanā

Kad skatāties uz izspiestu alumīnija daļu—vai nu tā ir gluda mājsaimniecības tehnikas paneļa vai viegla automašīnas stiprinājuma daļa—, tad redzat rūpīgas sakausējuma un cietinājuma klases izvēles rezultātu. Izklausās sarežģīti? Tā nav jābūt. Apskatīsim, kā izvēlēties pareizo metāla stampēšanas materiālu savam nākamajam projektam, koncentrējoties uz svarīgākajām īpašībām, kompromisiem un pabeigšanas iespējām.

Izplatītākie sakausējumi un cietinājuma klases izspiestiem alumīnija izstrādājumiem

Ne visi alumīniji ir vienādi. Iespiedalumīnijā alumīnija metāla štancēšana visizplatītākie sakausējumi ir no 1xxx, 3xxx, 5xxx un 6xxx serijām. Katra piedāvā atšķirīgu kombināciju no veidojamības, izturības un korozijas izturības. Šeit ir ātrs pārskats, lai palīdzētu jums salīdzināt:

Kompromisi starp formējamību un izturību

Iedomājieties, ka jums nepieciešama sastāvdaļa, kas vienlaikus ir stipra un viegli veidojama. Šeit būtiska nozīme ir sakausējumu grupu un cietinājumu izpratnei. 1xxx un 3xxx sērija (piemēram, 1100 un 3003) ir ļoti labi formējamas, tādēļ ideāli piemērotas dziļai velkšanai vai sarežģītiem liekumiem, taču piedāvā zemāku izturību. 5xxx sērija, jo īpaši 5052 alumīnija štancēšana , nodrošina līdzsvaru — laba formējamība kopā ar augstāku izturību un izcilu korozijizturību, kas padara to par ideālu izvēli jūras un automašīnu lietojumiem. 6xxx sērija (piemēram, 6061), kaut arī ir stipra un universāla, bieži prasa siltumapstrādi un var nebūt tik viegli formējama T6 cietinājumā, tāpēc to izvēlas detaļām, kur izturība ir svarīgāka nekā dziļa formēšana.

• 1xxx/3xxx: Izvēlieties detaļām, kurām nepieciešami sarežģīti veidi vai dziļa velkšana.
• 5xxx: Vislabāk piemērota vidējai formēšanai un augstai izturībai, īpaši vides apstākļos, kuros pastāv mitruma vai sāls iedarbība.
• 6xxx: Izmantojiet, ja strukturālā izturība ir prioritāte, bet plānojiet papildu veidošanas soļus vai cietināšanas korekciju.

Izvēloties lēkšanas metāllapa , vienmēr sveriet veidošanas prasības pret galīgo izturību, kas nepieciešama jūsu pielietojumā.

Izvēle starp anodēšanu, krāsošanu vai bez pārklājuma

Pārklājums ir svarīgs — gan izskata, gan ilgmūžības dēļ. Daži sakausējumi, piemēram, 5052 un 6061, labi anodējas, kas uzlabo korozijizturību un nodrošina gludu izskatu. Ja plānojat krāsot vai pulvera pārklājumu, virsmas sagatavošana ir vienkāršāka ar nekarstumapstrādājamiem sakausējumiem (1xxx, 3xxx, 5xxx) to konsekventas virsmas kvalitātes dēļ. Pielietojumiem, kuros vēlams dabiskais alumīnija izskats, 1xxx un 3xxx nodrošina spilgtu, atstarojošu virsmu tieši no preses.

• Anodēšana: 5052, 6061 (pēc pienācīgas virsmas sagatavošanas)
• Krāsošana/Pulvera pārklājums: 3003, 5052
• Bez pārklājuma: 1100, 3003

Padomājiet iepriekš par ekspluatācijas vidi un izskatu — šie faktori vadīs jūsu sakausējuma un cietinājuma izvēli, nodrošinot, ka jūsu lēkšanas metāllapa atbilst gan veiktspējas, gan virsmas prasībām.

Galvenais secinājums: Sakausējuma izvēle nav saistīta tikai ar izturību — tā ir saistīta ar veidojamības, korozijas izturības un pabeigšanas opciju pielāgošanu jūsu konkrētajām vajadzībām. Pareiza kombinācija nodrošina, ka jūsu izspiestā detaļa atbilst ražojuma, izmaksu un izskata mērķiem.

Kad esat izvēlējies sakausējumu un tā cietību, nākamais solis ir procesa plūsmas un iekārtu izpratne, kas maksimāli izmanto jūsu materiālu — tagad to aplūkosim.

Procesa plūsma un iekārtas, kas piemērotas alumīnijam

Kad plānojat jaunu alumīnija štampēšanas procesu, ātri sapratīsiet, ka katrs solis — sākot no заглушки līdz pēdējai inspekcijai — ir atkarīgs no pareizām iekārtām un darba plūsmas. Iedomājieties, ka projektējat vieglo automaģistrāles stiprinājumu vai sarežģītu elektronikas korpusu: izvēlētais iestatījums noteiks jūsu detaļas izmaksas, kvalitāti un mērogojamību. Aplūkosim pilnu metāla loksnes štampēšanas procesu alumīnijam, izcelts labākās iekārtu izvēles un dalīties ar praktiskiem padomiem, kā izvairīties no biežāk sastopamām problēmām.

Procesa plūsma no заготовок līdz pabeigtām izspiedēm

Izklausās sarežģīti? Šeit ir ātri uztverams tipiskā alumīnija stampēšanas procesa apraksts, lai redzētu, kur iederas katra operācija un rīks:

1. Detaļas dizains un materiāla izvēle: Noteikt ģeometriju, tolerances un izvēlēties alumīnija sakausējumu un termoapstrādi, kas vislabāk piemērota jūsu lietojumprogrammai.
2. Zagatoves sagatavošana: Griezt alumīnija loksni vajadzīgā заготовки izmērā, izmantojot precīzas заготовku veidnes, lai izvairītos no malu defektiem.
3. Pirmās stampēšanas operācijas: Atkarībā no detaļas sarežģītības un apjoma, izvēlieties progresīvo, transfera, līnijveida vai daudzslīdņu stampēšanas iestatījumus (sīkāka informācija tabulā zemāk).
4. Sekundārās darbības: Veikt papildu soļus, piemēram, perforāciju, malu veidošanu vai kalšanu, izmantojot specializētas alumīnija stampēšanas veidnes un rīkus.
5. Virsmas Apturēšana: Notīrīt, novākt uzgaļus un uzklāt nepieciešamos virsmas apstrādes veidus, piemēram, anodēšanu vai pulverkrāsojumu.
6. Pārbaude un kvalitātes kontrole: Pārbaudīt izmēru precizitāti un virsmas kvalitāti pirms montāžas vai piegādes.

Salīdzinot alumīnija štampēšanas veidņu iestatījumus

Kā izvēlēties alumīnija štampēšanas procesu, kas atbilst jūsu vajadzībām? Viss atkarīgs no detaļas ģeometrijas, ražošanas apjoma un pieļaujamām novirzēm. Šeit ir īsa salīdzinājuma tabula par bieži izmantotiem veidņu tipiem:

Pareizas iestatīšanas izvēle savam alumīnija štampēšanas procesam nav tikai par ātrumu — tā ir par to, kā saskaņot veidņu tehnoloģiju ar dizaina sarežģītību un ražošanas mērķiem.

Veidņu dizains un pārklājumi, lai samazinātu aizķeršanos

Alumīnija mīkstums un tendence pielipušanai pie instrumentiem (aizķeršanās) padara veidņu materiālu un pārklājumus par būtiskiem alumīnija štampēšanas veidnēs. Parasti tiek izmantoti instrumentu tēraugi, piemēram, D2 vai pulverveida metāli, taču pārklājumi, piemēram, titāna nitrīds (TiN) vai hroms, var ievērojami samazināt berzi un nodilumu. Arī veidnes sprauga ir ļoti svarīga — pārāk maza, un rodas aizķeršanās vai plīsumi; pārāk liela, un rezultātā parādās skaldījumi vai nepietiekama malu kvalitāte. Mīkstākiem sakausējumiem (piemēram, 3xxx sērija) salīdzinājumā ar tēraudu var būt nepieciešamas nedaudz lielākas spraugas, lai novērstu malu bojājumus.

Smērēšanas stratēģijas alumīnija štampēšanas rīkiem

Attiecībā uz alumīnija štampēšanu pareizs smērviels var būt atšķirība starp gludu ražošanu un dārgiem pārtraukumiem. Šeit ir tas, ko jums vajadzētu meklēt:

• Bez eļļas vai pilnībā sintētisks: Samazina atlikumus un atvieglo tīrīšanu pēc štampēšanas procesiem.
• Bez hlorūdeņraža, ūdenī izšķīstošs: Drošāks darbiniekiem un videi, vienlaikus nodrošinot ekstremālu spiedienu (EP) aizsardzību.
• Korozijas inhibētāji: Novērst alumīnija virsmas traipu vai porainības veidošanos štampēšanas laikā un pēc tās.
• Zema viskozitāte: Veicina labu metāllapas plūsmu un minimizē saplēsumus.

Dziļai velkšanai vai augsta deformējamības operācijām ieteicamas emulsijas ar labām robežplēves īpašībām. Viensmēr pārbaudiet smērvielu saderību ar izvēlēto sakausējumu un jebkādiem turpmākiem pabeigšanas posmiem.

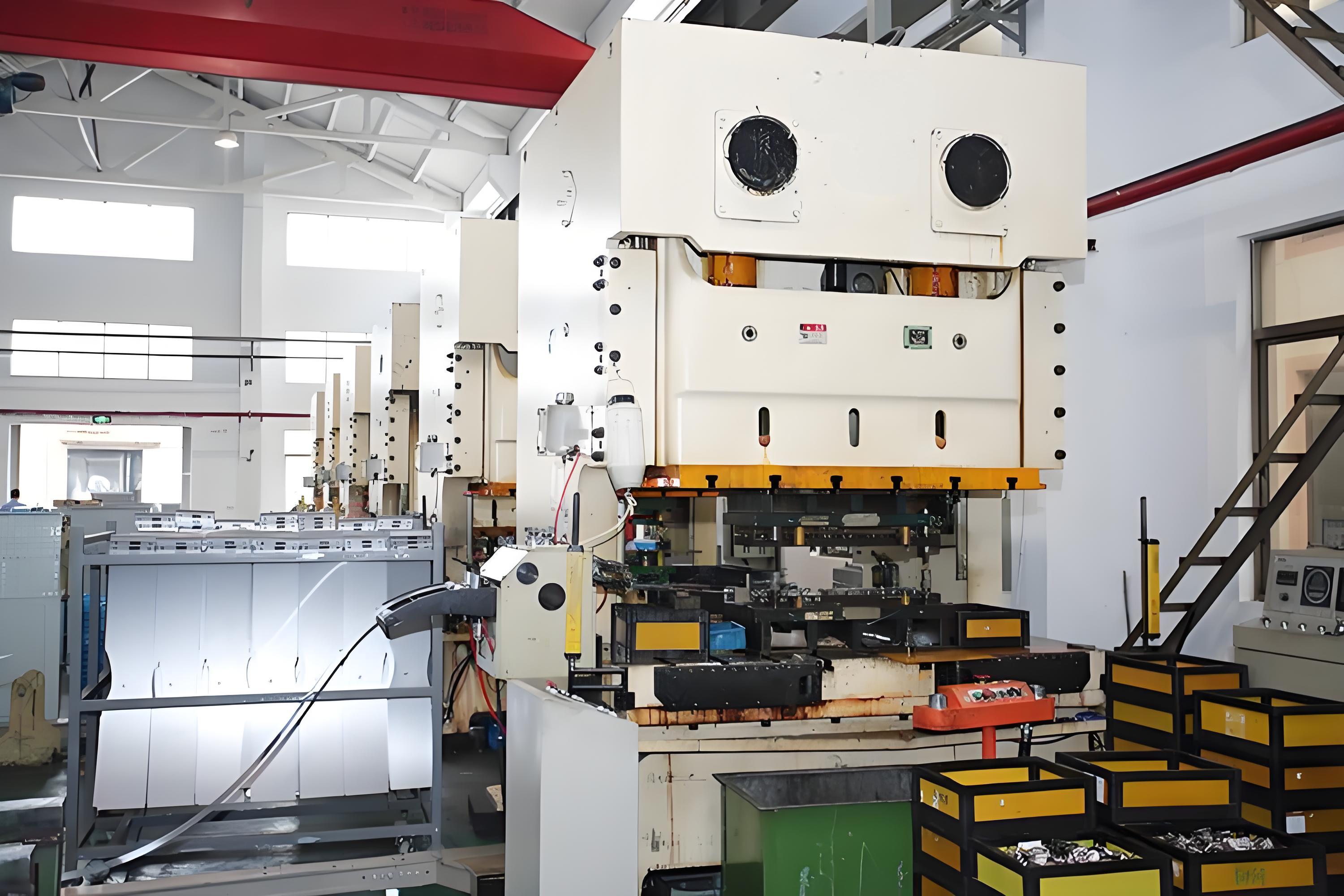

Preses izvēle un tonnāžas metodika

Vai domājat, kā izvēlēties presi alumīnija štampēšanai? Lai gan katrs pielietojums ir unikāls, nepieciešamais tons ir galvenokārt atkarīgs no:

• Griezēsplatuma: Kopējais griezuma garums, reizināts ar loksnes biezumu.
• Sakausējuma izturība: Mīkstāki sakausējumi prasa mazāku spēku; cietākiem vai biezākiem materiāliem nepieciešams vairāk.
• Formēšanas sarežģītība: Dziļas ievilcēs vai vairākas liektuves palielina nepieciešamo tonnāžu.

Mehāniskas, hidrauliskas un servopreses visu veidu ir piemērotas alumīnija štampēšanai — izvēlieties atkarībā no ātruma, gaitas kontroles un spēka stabilitātes, ko jūsu detaļa prasa. Progresīvas un pārneses veidņu gadījumā parasti ir lietderīgas augsta ātruma mehāniskas preses, savukārt dziļajai ievilcēšanai var būt nepieciešama hidrauliskās preses precīza kontrole.

Galvenais secinājums: Veiksmīga alumīnija štampēšana ir atkarīga no veidņu tipa, instrumentu materiāla, pārklājumu un smērvielu saskaņošanas ar jūsu detaļas ģeometriju un ražošanas apjomu. Ieguldījumi sākotnēji pareizās alumīnija štampēšanas veidnēs un procesa plūsmā nodrošina pamatu atkārtojamai kvalitātei un mazāk ražošanas problēmām.

Kad process un rīki ir izvietoti, jūsu nākamais solis ir ražošanas piemērotības projektēšana — katras detaļas optimizēšana, lai novērstu defektus un nodrošinātu gludu ražošanu. Apskatīsim praktiskos DFM noteikumus un atgrieziena kontroles stratēģijas.

Praktiskie DFM noteikumi un atgrieziena vadlīnijas metālla loksnes stampēšanai

Vai jums kādreiz bijusi stampēta detaļa, kas ekrānā izskatījās ideāla, bet ražotnē izgāza? Tieši šeit nāk palīgā pārliecinoša ražošanas piemērotības projektēšana (DFM) — īpaši atstumtais plāksnējmetāls un alumīnija sakausējumiem. Izmantosim gatavu pārbaudes sarakstu un praktiskas atgrieziena kontroles stratēģijas, lai jūsu dizains bez problēmām pārietu no CAD uz ražošanu, minimizējot dārgas pārsteiguma situācijas.

Pārbaudes saraksts DFM priekš stampētas alumīnija loksnes

Pirms jūs nākamo reizi izsniedzat savu štampējamo plāksni projektējot, izmantojiet šo DFM noteikumu tabulu. Šie norādījumi, kas izriet no uzticamiem nozares avotiem, palīdz nodrošināt ražošanas iespējamību un samazināt mēģināšanas un kļūdu meklēšanas nepieciešamību ražotnē. Ja tiek sniegti skaitliski lielumi, tie balstās uz atskaites standartiem — pretējā gadījumā aizpildiet ar savas ražotnes specifiskajiem parametriem.

Atcerieties: šie ir sākumpunkti. Vienmēr konsultējieties ar savu ražotāju, lai precizētu, īpaši strādājot ar jauniem sakausējumiem vai nezināmiem procesiem. Un neaizmirstiet ņemt vērā pārklājumus — pulvera pārklājums un anodēšana var mainīt gala daļas izmērus un tāpēc tos jāņem vērā tolerancēs un savienojumos ( FiveFlute ).

Atgriezības kontrole un kompensācijas taktika

Vai kādreiz esat saliecis alumīnija gabalu un redzējis, kā tas atgriežas? Tas ir atgriezības efekts — izplatīta problēma iespiešanas detaļas , jo īpaši ar plastiskiem sakausējumiem. Ja to ignorējat, pēc veidošanas detaļas var neatbilst specifikācijām. Taču ar pareizajām taktikām varat projektēt, ņemot to vērā:

• Pārliekšana: Apzināti lieciet pāri mērķa leņķim, lai kompensētu elastisko atgriešanos. Precīza pārliekšana ir atkarīga no sakausējuma, cietinājuma un biezuma — strādājiet kopā ar savu ražotni, lai to precizētu.
• Kalšanas reljefs: Izmantojiet kalšanu lūzumvietā, lai vietēji samazinātu materiāla biezumu un padarītu to cietāku, samazinot atgriezības efektu.
• Atkārtota kalšana: Pielietojiet sekundāru formēšanas operāciju, lai pēc sākotnējās atgriezības koreģētu formas.
• Velkložu regulēšana: Regulējiet velkložu novietojumu un augstumu, lai kontrolētu materiāla plūsmu formēšanas laikā, kas palīdz pārvaldīt atgriezības efektu sarežģītās ģeometrijās.

Saskaņā ar nozares ekspertiem, atgriešanās deformācija nevar tikt novērsta — taču to var paredzēt un kompensēt, pārformojot un cieši sadarbojoties ar savu ražotāju.

Dizaina projektēšanas noteikumi, lai paātrinātu instrumentu izstrādi

Vai vēlaties izvairīties no kavēšanās instrumentu izstrādē un detaļu apstiprināšanā? Ievērojiet šos labākos praktiskos ieteikumus atstumtais plāksnējmetāls īpašumi:

• Ieturiet cauruļu un spraugu izmērus standarta perforācijas instrumentos, lai samazinātu pielāgoto rīku izmaksas.
• Sakārtojiet elementus materiāla struktūras virzienā, lai uzlabotu liekšanas kvalitāti un samazinātu plaisu veidošanos — īpaši svarīgi augstas stiprības vai termiski apstrādātiem sakausējumiem.
• Lai vienkāršotu montāžu un samazinātu fiksēšanas komplektu sarežģītību, izmantojiet pašcentējošus izciļņus, izgriezumus vai vadcaurules.
• Ierobežojiet šaurās tolerances, ja tās nav funkcionalitātes nepieciešamība; plašākas tolerances samazina instrumentu nodilumu un izmaksas.
• Pārbaudiet pārklājuma pieļaujamās novirzes un nepārklātās fiksācijas zonas (piestiprināšanai vai zemēšanai).

Zīmējumu pārskates vārti: jūsu pārbaudes saraksts pirms izdošanas

• Vai visi elementu izmēri un attālumi ir pārbaudīti saskaņā ar DFM tabulu?
• Vai funkciju secība ir loģiska veidošanai un montāžai?
• Vai atskaites shēmas un pieļaujamās novirzes ir skaidri definētas?
• Vai ir norādīti pārklājuma pieļaujamie izmēri un nepārklātās zonas?
• Vai dizaina piezīmēs ir dokumentēta atgriešanās kompensācija?
• Vai ir pārskatīti un iekļauti rūpnīcas specifiskie standarti?

Galvenais secinājums: Proaktīva DFM un atgriešanās plānošana no paša sākuma nozīmē mazāk problēmu un mazāk pārstrādes vēlāk. Jo vairāk jūs sadarbojaties ar savu stampēšanas partneri, jo izturīgāks un izmaksu ziņā efektīvāks jūsu iespiešanas detaļas būs.

Tagad, kad jums rokā ir šie DFM noteikumi un atgriešanās stratēģijas, jūs esat gatavs ķerties pie toleranču un precizitātes jautājumiem — nodrošinot, ka katrs stampētais aluminija loksnes izstrādājums atbilst specifikācijām, katru reizi.

Toleranču un precizitātes prasības aluminija loksnes metāla stampēšanai

Kad jūs projektējat metāla štancētiem komponentiem , jūs varbūt brīnāties: cik tieši var būt manas tolerances? Kāpēc dažas piespiedēta alumīnija loksnes metāls komponenti piestipras perfekti, kamēr citiem nepieciešams dārgs pārstrādājums? Atbilde slēpjas izpratnē par faktoriem, kas nodrošina dimensiju precizitāti katrā alumīnija loksnes piespiešanas posmā.

Tolerances spēja atkarībā no piespiešanas operācijas

Ne visas piespiešanas operācijas nodrošina vienādu precizitātes līmeni. Apskatīsim tipiskās tolerances joslas pēc procesa, izmantojot kvalitatīvas diapazona vērtības, pamatojoties uz nozares standartiem un atsauces datiem:

Ņemiet vērā: visprecīzāko toleranču sasniegšana bieži palielina rīku izmaksas un var palēnināt ražošanu. Lielākajai daļai komponentu , svarstiet precizitāti attiecībā pret ražošanas iespējām un detaļas funkciju.

Kas rada variācijas alumīnija štancēšanā?

Iedomājieties divus identiskus dizainus — viens izdodas perfekts, otrs nedaudz neprecīzs. Kāpēc? Apskatīsim galvenos variācijas avotus:

• Materiāla īpašības: Alumīnija zemākais elastiskuma modulis un augstāka termiskā izplešanās nozīmē, ka tas ir pakļautāks izmēru izmaiņām salīdzinājumā ar tēraudu. Konsekventas sakausējuma partijas un biezuma kontrole palīdz minimizēt negaidītības.
• Mastes kvalitāte un uzturēšana: Nolietotas vai nepareizi noregulētas mastes rada apmalis, izkropļojumus vai izmēru novirzes. Regulāra mastes pārbaude un pulēšana ir būtiskas.
• Preses stingrība un kalibrēšana: Pat neliela neregulēšana vai nestabila preses spēks var izraisīt detaļu izmēru maiņu. Automatizēta sensora sistēma un regulāras preses pārbaudes nodrošina procesa stabilitāti.
• Smaržošana: Nepietiekama vai nesaskaņota eļļošana rada berzi, kas izraisa nenovienmēru plūsmu vai raukšķojas. Vienslārža tips vienmēr jāsaskaņo ar sakausējumu un operāciju.
• Atsperošana: Pēc liekšanas vai formēšanas alumīnijs mēdz nedaudz atgriezties. Ja to nekompenzē veidņu dizainā, tas noved pie neatbilstības specifikācijām.
• Apstrāde un centrēšana: Automatizēta daļu apstrāde un precīza fiksācija samazina deformācijas risku pēc spiešanas.

Īsumā, ikviens mainīgais lielums — sākot no loksnes sākotnējās plakanuma līdz pēdējam veidņu triecienam — var ietekmēt galīgās pieļaujamās novirzes. Tāpēc augstas precizitātes gadījumā procesa kontrole un regulāras aprīkojuma pārbaudes ir obligātas. piespiedēta alumīnija loksnes metāls daļām.

GD&T un bāzes punktu stratēģijas atkārtojamībai

Kā jūs nodrošināt savu metāla štancētiem komponentiem tie tiek mērīti un izgatavoti vienādi katrā reizē? Atbilde ir skaidri definēti bāzes punkti un praktiski GD&T (Ģeometriskie izmēri un pieļaujamās novirzes):

• Bāzes struktūra: Kritiskos izmērus balstiet uz stabiliem elementiem — piemēram, uz plakana malas vai montāžas cauruma — kurus var konsekventi noteikt gan ražošanas, gan inspekcijas laikā.
• GD&T norādes: Izmantojiet pozīcijas, plakanuma un perpendikularitātes kontroli tajās vietās, kur atkārtojams pieguļa ir būtisks, bet izvairieties no pārmērīgas specifikācijas. Vienkāršākas norādes paātrina inspekciju un samazina nepieciešamību pēc sarežģītiem KMM aparātiem.
• Sensori matricā: Kritiskiem elementiem sensori matricā var nodrošināt reāllaika atgriezenisko saiti, lai pamanītu dimensiju novirzes, pirms tās kļūst par partijas problēmu.
• Pēcapstrādes inspekcija: Izmantojiet ieej/neej mērinstrumentus, redzes sistēmas vai KMM galīgajām pārbaudēm, jo īpaši drošībai būtiskiem vai cieša tolerances elementiem.

Agrīna vienošanās par datumiem — vēlams jau DFM pārskatīšanas laikā — nodrošina, ka visi, sākot ar formu ražotāju un beidzot ar inspektoru, strādā pēc vienādiem atskaites punktiem. Tas samazina neskaidrības, mazina pārstrādi un veicina gludāku PPAP (Ražošanas daļu apstiprināšanas process) palaišanu.

Galvenais secinājums: Agrīna vienošanās par tolerancēm, datuma struktūru un inspekcijas stratēģiju novērš dārgas pārveides maiņas un turpina jūsu komponentu saskaņā ar grafiku. Skaitliskajiem pieļaujamās novirzes diapazoniem vienmēr jāatsaucas uz uzņēmuma vai nozares standartiem, piemēram, ISO 2768 vai ASME Y14.5 — nekad nevajadzētu minēt vai pārspīlēti saspringt bez iemesla.

Izprast toleranču un precizitātes būtību, jūs esat gatavs izpētīt pabeidzošos un sekundārās operācijas, kas padara jūsu štampētos alumīnija komponentus dzīvus — tas ir apskatīts nākamajā sadaļā.

Pabeidzošās un sekundārās operācijas, kas ir svarīgas štampētiem alumīnija daļām

Kad turat rokās gludu, korozijai izturīgu kaltais alumīnijs alumīnija izstrādājumu alumīnija štampus pārvēršot to par izturīgām, montāžai gatavām detaļām. Vai jūs kādreiz esat brīnījies, kāpēc daži izstrādājumi izskatās bezvainīgi un kalpo gadiem ilgi, savukārt citi rūsē, lūst vai sabrūk šuvēs? Atbilde slēpjas detaļās — aplūkosim pieejamās iespējas.

Izvēle pabeidzošo apstrāžu, kas aizsargā un labi izskatās

Iedomājieties, ka tikko esat pabeiguši partiju apmales alumīnija detaļas . Kas nāk tālāk? Pabeiguma izvēle ietekmē ne tikai izskatu, bet arī korozijas izturību, nodiluma izturību un turpmāko montāžu. Šeit ir īss pārskats par visbiežāk sastopamajām pabeiguma iespējām alumīnija štancējumiem:

• Anodēšana: Veido izturīgu aizsargkārtu no oksīda. Lieliska nodiluma un korozijas izturībai; ļauj krāsot. Ieteicams lietošanai būvniecībā, automašīnās un elektronikā.
• Pulverveida pārklājums/krāsošana: Pievieno biezu, dekoratīvu un aizsargkārtu. Plašs krāsu un tekstūru klāsts. Nepieciešama tīra, sagatavota virsma, lai nodrošinātu labu saistīšanos.
• Elektroplating: Nanēs plānu metāla kārtu (piemēram, niķeli vai hromu), lai uzlabotu korozijas un nodiluma izturību. Bieži nepieciešama cinka pamata kārta, lai uzlabotu saistīšanos ar alumīniju.
• Smilšstrūklas apstrāde: Rupjina virsmu, lai iegūtu matētu virsmu un uzlabotu krāsas saistīšanos. Izmanto arī dekoratīvai teksturēšanai.
• Polierēšana/slīpēšana: Iegūst spīdīgu vai strukturētu virsmu dekoratīviem komponentiem. Slīpēšana bieži tiek kombinēta ar anodēšanu, lai novērstu ātru oksidēšanos.

Padoms: Vienmēr konsultējieties ar piegādātāja specifikācijām par nepieciešamo pārklājuma biezumu vai priekšapstrādes soļiem, jo tie var ietekmēt pieguļu un funkcionalitāti.

Metināšanas elementi un savienošanas iespējas izspiestam alumīnijam

Kad jūsu alumīnija štampus kad tie ir pabezti, kā tos montē? Alumīnija unikālās īpašības nozīmē, ka jums ir vairākas savienošanas iespējas — katrai savas sagatavošanas un pārklājuma sekas TWI Global ):

• Pašieziegšanas stiprinājumi: Iespiesti iepriekš izpunchotās caurumos, tie veido stipras, līdzenas savienojumus. Virsmas pārklājumam jābūt tīram; anodēšana ir vislabāk veicama pēc uzstādīšanas, lai izvairītos no plaisām.
• Uzgriezni: Vienkārši un uzticami pārklājošiem savienojumiem. Izmantojiet alumīniju vai saderīgus materiālus, lai izvairītos no galvaniskās korozijas. Uzgriešana pēc apdari bieži tiek veikta, taču var būt nepieciešama maskēšana, lai aizsargātu pārklājumu.
• Metinātie uzgriezni/stieņi: Metināti pie detaļas, lai izveidotu vītnes savienojumus. Pirms metināšanas jānoņem virsmas oksidācija; metināšana var izmainīt krāsu vai bojāt pārklājumu, tāpēc secību jāplāno rūpīgi.
• Līmēšana: Ļauj savienot bez caurumiem vai siltuma. Nepieciešama rūpīga virsmas tīrīšana, attaukošana un dažreiz arī virsmas rupjēšana vai anodēšana, lai panāktu labāko līmes stiprumu. Ideāli piemērots dažādu materiālu komplektiem vai gadījumos, kad izskats ir svarīgs.

Lai iegūtu stiprākos līmes savienojumus, vienmēr noņemiet dabisko oksīda slāni un pārliecinieties, ka virsmas ir sausas, pirms pielietojat līmi. Līmes kombinēšana ar mehāniskajiem stiprinājumiem var palielināt gan stiprumu, gan blīvējumu.

Procesa plūsma no presēšanas līdz pēdējai pabeigšanai

Iedomāsimies, kā tipiska stampinga alumīnija detaļa pārvietojas no sākotnējās loksnes līdz gatavai montāžai:

1. Stanzēšana: Alumīnija loksne tiek izgriezta, perforēta, saliekta un veidota vajadzīgā formā.
2. Tīrums: Detaļas tiek attaukotas un notīrītas, lai noņemtu smērvielas un metāla skaidas — būtiski, lai nodrošinātu virsmas pārklājuma pieķeršanos.
3. Nostrādāšana: Jebkādas malu nobīdes vai raupjums tiek noņemts ar ripināšanu, berzēšanu vai manuālu apstrādi.
4. Virsmas priekšapstrāde: Atkarībā no gala pārklājuma, tā var ietvert ēdēšanu, smilšstrūklas apstrādi vai anodēšanas sagatavošanu.
5. Izklājums: Uzklāj izvēlēto pārklājumu (anodēšana, pulvera pārklājums, pārklāšana utt.).
6. Fiksācijas elementu ievietošana/savienošana: Instalējiet pašieziegto fiksācijas elementus, kniedes vai līmes savienojumus atbilstoši nepieciešamībai.
7. Papildu formēšana/pārformēšana: Ja nepieciešams, veiciet papildu formēšanu, lai novērstu izkropļojumus, kas radušies pabeigšanas vai savienošanas procesā.
8. Galīgā pārbaude un montāža: Pārbaudiet izmērus, pabeiguma kvalitāti un samontējiet gala produktā.

Galvenais secinājums: Pareiza pabeigšanas un savienošanas secība aizsargā jūsu presētos alumīnija komponentus no korozijas, nodrošina bezvainīgu izskatu un vienkāršo montāžu. Vienmēr plānojiet sekundārās operācijas, ņemot vērā gan veiktspēju, gan izskatu.

Iestādījis pabeigšanas un savienošanas stratēģiju, jūs būsiet labi sagatavots, lai identificētu un novērstu defektus, pirms tie nonāk pie klienta — tēma, kuru mēs apskatīsim nākamajā sadaļā par alumīnija presējumu problēmu novēršanu.

Alumīnija presējumu problēmu novēršana

Vai jūs kad domājāt, kāpēc daži alumīnija presējumi izskatās bezvainīgi, savukārt citi rāda krokas, plaisas vai izturīgus noblietējumus? Iedomājieties, ka palaistas liela apjoma sērija, taču puse ceļa cauri sērijai pamanāt plaisas vai materiāla aizķeršanos. Skan stresīgi? Apskatīsim visbiežāk sastopamās problēmas alumīnija štampēšanā , saistīsim katru simptomu ar tā iespējamo cēloni un parādīsim, kā tos ātri novērst — pirms tie izmaksā jums laiku un naudu.

Biežāko defektu cēloņu rokasgrāmata

Šī tabula palīdzēs jums ātri diagnosticēt un novērst biežākos defektus alumīnija metāla štampēšanā. Izmantojiet to kā pirmo soli, risinot problēmas ražotnē.

Ātras pārbaudes pirms matricas regulēšanas

Pirms būtiskām matricas izmaiņām veiciet šīs ātrās pārbaudes savā alumīnija presējumi :

• Smaržošana: Vai jūsu smēreklis pārklāj visas kontaktvietas? Alumīnijam nepieciešams plāns, viendabīgs slānis — jo īpaši dziļajos izspiedumos un liekumos. Lai sasniegtu labākos rezultātus, pārejiet uz augstas kvalitātes ūdenī šķīstošu vai sintētisko smēreklīti.
• Instrumenta tīrība: Vai matricas un preses pamatnes ir brīvas no alumīnija skaidām un netīrumiem? Tīriet instrumentus ik dienu, lai novērstu uzkrāšanos, kas var izraisīt virsmas iedobes vai aizsprostošanos.
• Matricas malas stāvoklis: Vai punches un matricas malas ir asas un pareizi nolīdzinātas? Nodilušas malas rada asus stūrus, bet nolīdzinājuma kļūdas izraisa nobīdi.
• Materiāla sagatavošana: Vai ienākošais alumīnija loks ir tīrs un brīvs no virsmas piesārņojuma? Netīrība un oksīda uzkrāšanās var izraisīt skrāpējumus, nodilumu un sliktus metinājumus.
• Preses iestatījumi: Vai spiediens un gaitas ātrums atbilst sakausējumam un biezumam? Pārāk liels ātrums vai spēks bieži izraisa plaisas vai deformācijas.

Kad modificēt procesu, nevis veikt pārprojektēšanu

Dažreiz ātras labošanas metodes nav pietiekamas. Šeit ir redzams, kā noteikt, vai jāmaina process vai jāpārdomā detaļas dizains:

• Modificēt procesu: Ja defekti ir nenozīmīgi vai reti sastopami, vispirms mēģiniet regulēt smērvielu, matricas spraugu, preses ātrumu vai загlātnis spēku. Daudzas problēmas — piemēram, nodilums vai uzmetumi — labi reaģē uz procesa korekcijām vai uzlabotu apkopi.
• Pārprojektēt: Ja novērojat hronisku plīsumu, malu plaisāšanu vai nekontrolējamu atspirgsmi, iespējams, ir pienācis laiks pārskatīt detaļas ģeometriju. Palieliniet liekšanas rādiusus, pievienojiet reljefa elementus vai pāriejiet uz vieglāk formējamu sakausējumu vai cietību. Detaļām ar daudziem caurumiem apsveriet iespēju pārcelt caurumu izurbšanu vēlākā posmā vai pievienot papildu operāciju.

Preventīva apkope alumīnija stempļu rīkojumam

• Katru dienu tīriet augšējās un apakšējās formas virsmas, lai noņemtu alumīnija atlikumus un skaidas.
• Pirms izsitīšanas vai izgriešanas uzklājiet plānu preses smērvielas slāni, lai veicinātu siltuma novadīšanu un materiāla plūsmu.
• Regulāri pārbaudiet un nojauciet griešanas malas, lai minimizētu noblokus un malu nesakritību.
• Organizējiet un notīriet preses pamatnes, montāžas līnijas un iepakošanas zonas, lai novērstu svešķermeņu piesārņojumu.
• Ne kavējoties novēršiet jebkādas būtisku nobloku vai formas iedobumu pazīmes — nelieciet maziem jautājumiem palielināties.

Galvenais secinājums: Lielākā daļa defektu alumīnija štampēšanā var tikt izsekoti pie neliela skaita pamata cēloņu: smērēšana, formas stāvoklis un procesa parametri. Īsas pārbaudes un preventīva apkope palīdz uzturēt nepārtrauktu ražošanas līniju darbību un zemus defektu līmeņus. Ja problēmas saglabājas, nevilcinieties konsultēties ar procesa rokasgrāmatām vai nozares problēmrisināšanas vadlīnijām, lai iegūtu dziļāku izpratni.

Apbruņojies ar šo problēmu novēršanas rīkotni, tu esi gatavs pamanīt, diagnosticēt un novērst alumīnija stampēšanas defektus—nodrošinot, ka tava nākamā partija atbilst augstākajiem standartiem. Tālāk aplūkosim, kā izvēlēties piemērotāko ražošanas procesu, kad stampēšana nav vienīgais pieejamais variants.

Alumīnija komponentu stampēšanas izvēle salīdzinājumā ar alternatīviem procesiem

Izstādi, ka tu attīsti jaunu produktu un sver savas iespējas: vai tev vajadzētu izmantot alumīnija metāla stampēšanu, vai cits process—piemēram, ekstrūzija, CNC apstrāde vai zāģēšana—būtu gudrāka izvēle? Lēmums nav vienmēr acīmredzams. Aplūkosim, kā salīdzināt savas iespējas un izvēlēties labāko ceļu no lēja metāla prototipa līdz pilna apjoma ražošanai.

Kad izvēlēties stampēšanu nevis alternatīvas

Izspiestas metāla detaļas izceļas augsta apjoma un izmaksu jutīgās lietojumprogrammās, kur detaļas ģeometrija ir salīdzinoši plakana un materiāla biezums vienmērīgs. Bet kas tad, ja jūsu dizains prasa biezas sienas, sarežģītas 3D iezīmes vai ļoti precīzas pieļaujamās novirzes? Šeit ir galveno procesu salīdzinājums alumīnija komponentiem, balstoties uz galvenajiem lēmumu faktoriem:

Dizaina iezīmes, kas veicina katru procesu

• Iegrieztas metāls : Vislabāk piemērots plakaniem vai viegli veidotas detaļām, vienmērīgam sienu biezumam un lielapjomu ražošanai. Piemēram, stiprinājumi, vāki vai vienkārši korpusi.
• Ekstrūzija + apstrāde : Ideāls garām, taisnām profiliem ar nemainīgu šķērsgriezumu — rāmjiem, gultņiem vai siltumizkliedētājiem —, kur papildus apstrāde var pievienot caurumus vai spraugas.
• CNC apstrāde : Izcilība sarežģītām 3D formām, kabatām vai zemas sērijas ražošanai, kad dārga forma nav attaisnojama. Piemērots lēja metāla prototipa sērijām vai precīzām montāžām.
• Formaizgriešanā : Izvēlieties tad, ja nepieciešamas plānas, sarežģītas 3D formas lielos apjomos, piemēram, korpusi vai sarežģīti vāki.
• Hidroformēšana : Lielisks bezšuvju, dziļi velmētiem paneļiem vai detaļām ar mainīgiem šķērsgriezumiem.
• Additive manufacturing : Vislabāk piemērots prototipiem vai detaļām ar ģeometriju, kuru nevar izspiest, liet vai apstrādāt ar mašīninstrumentiem — jo īpaši tad, ja tas vajadzīgs ātri.

No prototipa līdz mērogam: gudra izvēle

Šeit ir praktisks pieejas veids, kā izvēlēties pareizo procesu:

• Sāciet ar lēja metāla prototipa izmantojot CNC apstrādi vai vieglo rīku spiešanu, lai ātri pārbaudītu formas un funkcionalitāti.
• Ja jūsu dizains ir vienkāršs un sērijas apjomi lieli, pārejiet uz metāla spiešanu lai iegūtu izmaksu efektivitāti un ātrumu.
• Sarežģītām, mazapjomu vai ļoti pielāgotām detaļām palieciet pie CNC apstrādes vai aditīvās ražošanas, lai izvairītos no rīku izstrādes kavēšanās un izmaksām.
• Vienmēr ņemiet vērā pabeigšanu, montāžu un turpmākās vajadzības — dažiem procesiem var būt nepieciešamas papildu sekundārās operācijas, lai sasniegtu galīgo produktu.

Galvenais secinājums: Plānas, liela apjoma detaļas ar vienkāršu ģeometriju parasti izvēlas alumīnija štampēšanu, savukārt biezas, sarežģītas vai maza apjoma detaļas var prasīt litēšanu kalnos, CNC apstrādi vai aditīvo ražošanu. Novērtējiet prioritātes — izmaksas, ātrums, sarežģītība un virsmas kvalitāte — pirms izvēlaties ražošanas procesa virzienu. Lai iegūtu vairāk informācijas par procesa izvēli, skatiet pētījumu par alumīnija procesa izvēli .

Ar skaidru lēmumu pieeju jūs droši varat savienot sava produkta vajadzības ar vispiemērotāko ražošanas procesu — nodrošinot kvalitāti, efektivitāti un izmaksu efektivitāti no prototipa līdz masražošanai. Nākamais solis: kā novērtēt un izvēlēties pareizo štampēšanas piegādātāju jūsu programmas panākumiem.

Kā izvēlēties pareizo štampēšanas piegādātāju alumīnija metāla štampēšanai

Pareiza partnera izvēle jūsu alumīnija metāla štampēšanas projektam var izšķirt jūsu programmas panākumus. Skan biedējoši? Tā nav jābūt. Iedomājieties, ka jums nepieciešams pielāgotas štampētas metāla detaļas autoražotnes palaišanai, bet neesat pārliecināts, kuru piegādātāju var nodrošināt precizitāti, mērogojamību un atbalstu, ko jūsu komandai nepieciešams. Šeit ir, kā novērtēt alumīnija štampēšanas uzņēmumus ar pārliecību, koncentrējoties uz kritērijiem, kas patiešām ir svarīgi kvalitātei, ātrumam un ilgtermiņa panākumiem.

Ko meklēt alumīnija štampēšanas uzņēmumos

Nevis visi alumīnija štancēšanas piegādātājiem nav vienādi. Jums vajadzētu skatīties aiz cenu marķieriem un koncentrēties uz pierādītām spējām un partnerattiecībām. Sāciet meklēšanu ar šiem galvenajiem kritērijiem:

1. Sertifikācijas un kvalitātes sistēmas: Vai piegādātājs ir saņēmis attiecīgas sertifikācijas — piemēram, IATF 16949 automobiļu rūpniecībai vai ISO 9001 vispārējai ražošanai? Šie standarti liecina par apņemšanos procesu kontrolei, izsekojamībai un nepārtrauktai uzlabošanai.
2. Materiālu un procesu ekspertīze: Vai viņi var pierādīt pieredzi ar jūsu izvēlēto alumīnija sakausējumu un tā termiskās apstrādes veidu? Jautājiet par viņu zināšanām veidošanā, pabeigšanā un savienošanas metodēs priekš pielāgota alumīnija izspiešana projektu īstenošana.
3. Dizaina pielāgošana ražošanai (DFM) atbalsts: Vai viņi piedāvā proaktīvu DFM analīzi, lai optimizētu jūsu dizainu, samazinātu izmaksas un novērstu ražošanas problēmas? Agrīna DFM ievade ir būtiska sarežģītiem vai lielapjomu pielāgotiem metāla presētajiem komponentiem.
4. Instrumentu stratēģija: Vai formu dizains un uzturēšana tiek veikta uzņēmumā? Iekšējā forma nozīmē ātrākas korekcijas, labāku IP aizsardzību un operatīvāku problēmu novēršanu.
5. Pārbaude un kvalitātes kontrolle: Kādas pārbaudes procedūras viņi izmanto — statistisko procesa kontroli, koordināto mērīšanas mašīnas, optiskos sistēmas? Uzticīga pārbaude ir būtiska, lai nodrošinātu vienmērīgus, bezdefektus komponentus.
6. Smērēšana un procesa kontrole: Vai viņi var izskaidrot savu pieeju smērēšanai, matricu uzturēšanai un procesa uzraudzībai? Alumīnijam šie aspekti var izšķirt starp gludu ražošanu un pastāvīgiem defektiem.
7. Mērogojamība un piegādes termiņi: Vai piegādātājam ir pietiekama jauda, lai apkalpotu jūsu pašreizējās vajadzības un nākotnes izaugsmi? Jautājiet par to vidējiem piegādes termiņiem un spēju ātri palielināt ražošanu jauniem projektiem.
8. Saziņa un atbalsts: Vai viņi sniedz skaidras, regulāras atjauninājumu un ātri reaģē uz jautājumiem vai problēmām? Pārredzama komunikācija veido uzticību un nodrošina, ka jūsu projekts virzās pareizajā gultnē.

DFM, prototipēšanas un mērogošanas novērtēšana

Pirms dodat apstiprinājumu, nosūtiet Informācijas pieprasījumu (RFI) vai Piedāvājuma pieprasījumu (RFQ), kurā ietverti:

• Shaoyi Metal Technology – IATF 16949 sertificēts, uzticams globāliem automašīnu zīmoliem, piedāvā pilnu DFM atbalstu, ātru prototipēšanu un mērogojamu ražošanu pielāgotiem metāla stiepšanas izstrādājumiem jebkādā sarežģītībā.
• Citi pārbaudīti piegādātāji – Meklējiet tos, kam ir spēcīga pieredze jūsu nozarē, iekšējās veidņu iespējas un pierādīta spēja atbalstīt gan prototipēšanu, gan masveida ražošanu.

Parauga RFI/RFQ jautājumi:

• Kādas alumīnija sakausējumus un biezumus jūs esat stiepuši automašīnu vai elektronikas pielietojumiem?
• Vai varat mums izstāstīt par savu DFM procesu un kā jūs sadarbojaties, veicot konstrukcijas izmaiņas?
• Kāds ir jūsu parastais piegādes laiks prototipu un pilnmērīgas sērijas ražošanai?
• Kā jūs nodrošināt veidņu uzturēšanu un ātras pārbūves?
• Kādi ir jūsu inspekcijas un kvalitātes nodrošināšanas protokoli pielāgotai alumīnija štampēšanai?
• Kā jūs veicat procesa uzraudzību, smērēšanu un defektu novēršanu alumīnijam?
• Vai varat dalīties ar atsauksmēm vai gadījumu izpētēm par līdzīgiem pielāgotiem štampētiem metāla izstrādājumiem?

Kvalitāte, sertifikācijas un PPAP gatavība

Automobiļu vai drošībai kritiskiem projektiem meklējiet:

• Oficiālu IATF 16949 vai ISO 9001 sertifikāciju
• Pierādītu pieredzi ar Ražošanas izstrādājuma apstiprināšanas procesu (PPAP)
• Spēju nodrošināt pilnu dokumentāciju — materiālu sertifikātus, procesa FMEA, kontroles plānus un trasiējamības ierakstus
• Apņemšanos ar nepārtrauktu uzlabošanu un klientu atsauksmēm

Galvenais secinājums: Labākās alumīnija štampēšanas uzņēmumu apvieno tehnisko dziļumu, stingru kvalitāti un pārredzamu saziņu. Prioritāte tiek dota tiem, kas piedāvā DFM un prototipēšanas atbalstu pielāgotiem štampētiem metāla izstrādājumiem, un pirms projekta uzticēšanas vienmēr jāpārbauda sertifikācijas un procesu kontroles.

Turiet rokā savu piegādātāju sarakstu, un tagad esat gatavs pāriet no novērtēšanas uz darbību — definējot prasības, saskaņojot DFM un droši uzsākot nākamo alumīnija metāla štampēšanas projektu. Nākamajā sadaļā tiks detalizēti aprakstīts praktisks darbību plāns un norādīti uzticami resursi katram solim.

Jūsu darbību plāns un uzticami resursi alumīnija metāla štampēšanas projektiem

Kad esat gatavs ideju pārvērst uzticamā alumīnija prototipā vai palielināt ražošanu lielos apjomos, šķiet, ka ceļš var būt pārāk sarežģīts. Ar ko sākt? Kādi soļi nodrošinās, ka jūsu lēcas metāla prototips kļūst par bezvainīgu, ražošanai gatavu daļu? Apskatīsim soli pa solim skaidru plānu, izcelsim labākos resursus papildu apmācībai un parādīsim, kur saņemt ekspertu palīdzību — īpaši tad, ja nepieciešamas avanzētas iegriešanas detaļu prototipēšanas iespējas.

Darbības plāns no dizaina līdz palaišanai

1. Noteikt prasības
   Skaidri noteikt detaļas funkciju, darbības vidi, veiktspējas mērķus un kritiskās īpašības. Jau agrīnā stadijā ņemt vērā tādus faktorus kā korozijizturība, svars un virsmas apdare, lai vēlāk izvairītos no atkārtotiem pielāgojumiem.
2. Izvēlēties sakausējumus un cietinājumu
   Izvēlieties piemērotu alumīnija sakausējumu un termoapstrādi savai lietojumprogrammai. Dziļiem izspiešanas procesiem vai sarežģītiem liekumiem bieži vien ideāls ir 5xxx sērija (piemēram, 5052), savukārt augstākas izturības vajadzībām piemērota ir 6xxx sērija (piemēram, 6061). Izmantojiet Alumīnija asociācijas uzticamus norādījumus, lai iegūtu detalizētu informāciju par sakausējumu īpašībām.
3. Veiciet DFM un toleranču pārskatus
   Strādājiet ciešā sadarbībā ar savu štampēšanas partneri, lai pārbaudītu ražojuma izgatavojamību. Izmantojiet DFM pārbaudes sarakstus, lai validētu caurumu izmērus, liektu rādiusus un elementu attālumus. Jau agrīnā stadijā vienojieties par tolerancēm un GD&T — šis solis ir būtisks, lai nodrošinātu gludu pāreju no alumīnija prototipa uz ražošanu.
4. Izvēlieties piemēroto procesu un instrumentus
   Izlemiet, vai izmantot progresīvo, pārnešanas vai daudzslīdņu štampēšanu, balstoties uz detaļas sarežģītību un apjomu. Apstipriniet matricas materiālu, pārklājumus un smērvielu stratēģijas, lai minimizētu saplacināšanos un defektus.
5. Validējiet prototipus
   Izmantot presēto detaļu prototipēšanas iespējas —no vienas dobuma mīkstām formām līdz hibrīda metodēm, piemēram, ķīmiskai grauzēšanai kombinācijā ar stampēšanu. Pārbaudiet atbilstību, funkcionalitāti un pabeigumu. Veiciet dizaina korekcijas pirms pārejas uz cietām formām vai pilnmēroga ražošanu.
6. Pilnībā izstrādāt ražošanas kontroles plānus
   Dokumentējiet pārbaudes punktus, procesa kontroles un kvalitātes prasības. Plānojiet iekļaut formas sensorus, pēcapstrādes pārbaudi un efektīvu preventīvo apkopi. Saskaņojiet palaišanas laiku un mērogojamību.

Kur atrast autoritatīvus datus

• Aluminum Association – Alumīnija sakausējumu standarti, cietības definīcijas un tehniskie datu lapiņi
• ASM Handbook – Metāllapas veidošanas pamati, procesa parametri un problēmu novēršana
• Precision Metalforming Association (PMA) – Stampēšanas procesu vadlīnijas, DFM resursi un piegādātāju direktoriji
• Fotofab – Praktiskas pārskatīšanas iespējas ātrai prototipēšanai un pārejai uz masveida ražošanu

Galvenais: Jo agrāk iesaistāties DFM pārskatīšanā un procesu izvēlē, jo mazāk izmaiņu ciklu, kavējumu un izmaksu pārsniegumu jums būs jāsaskaras. Proaktīva sadarbība un piekļuve uzticamiem avotiem nodrošina jūsu projekta panākumus.

Ekspertu atbalsts tad, kad tas ir svarīgi

Iedomājieties, ka jūs stāvat priekšā šauram izlaišanas grafikam vai sarežģītai automašīnu lietojumprogrammai — vai nebūtu noderīgi, ja būtu partneris ar pierādītām iespējām izstrādāt prototipus no presētiem daļām un dziļām DFM zināšanām? Ja jums nepieciešama ātra, automašīnu kvalitātes realizācija, apsveriet iespēju iesaistīt Shaoyi Metal Technology . Viņu IATF 16949 sertificētā iekārta piedāvā dizaina analīzi, prototipu izstrādi un mērogojamu ražošanu alumīnija un augstas izturības tērauda detaļām, kuru uzticas vairāk nekā 30 globāliem automašīnu zīmoliem. Šāda atbalsta līmenis var izšķirt starp veiksmīgu izlaidi un dārgu kavējumu.

Protams, vai nu strādājot ar Shaoyi, vai ar citu kvalificētu partneri, vienmēr jāprioritizē skaidra komunikācija, agrīna tehniskā iekļaušana un dokumentēti procesa kontroles pasākumi. Pareizais štampēšanas piegādātājs palīdzēs pārvarēt attālumu no prototipa alumīnija līdz pilnmēroga ražošanai — vienlaikus kontrolējot izmaksas, kvalitāti un termiņus.

Apbruņojies ar šo darbības plānu, uzticamiem resursiem un skaidru ceļu uz ekspertu atbalstu, tu esi gatavs droši pāriet no idejas uz realizāciju nākamajā alumīnija metāla štampēšanas projektā.

Bieži uzdotie jautājumi par alumīnija metāla štampēšanu

1. Kas ir alumīnija metāla štampēšana un kā tā atšķiras no citiem metāla štampēšanas procesiem?

Alumīnija metāla štampēšana ir ražošanas process, kurā plakanas alumīnija loksnes tiek pārveidotas par detaļām, izmantojot augsta spiediena veidņu. Atšķirībā no tērauda štampēšanas, alumīnijam raksturīga augstāka plastiskums un tendence pieķerties, kas prasa speciālas pārklājuma veidnes, smērvielas un rūpīgu procesa kontroli, lai novērstu defektus, piemēram, virsmas skrāpējumus un atsperes efektu. Šis process ļauj efektīvi ražot vieglās, korozijai izturīgas sastāvdaļas tādās nozarēs kā automaģistrāles un elektronika.

2. Kādi ir labākie alumīnija sakausējumi metāla štampēšanas pielietojumiem?

Bieži štampēti alumīnija sakausējumi ietver 1100 un 3003 ar lielisku formējamību, 5052 ar līdzsvaru starp izturību un korozijas izturību, kā arī 6061 augstas izturības pielietojumiem. Izvēle ir atkarīga no nepieciešamās formējamības, izturības un pabeiguma, pie kam 5xxx sērija bieži tiek izmantota dziļākiem izspiešanas procesiem un jūras vides apstākļos, savukārt 6xxx sērijai var būt nepieciešama termoapstrāde un rūpīga procesa plānošana.

3. Vai metāla štampēšana ir dārga salīdzinājumā ar citām ražošanas metodēm?

Sākotnējie iekārtu izdevumi metāla štampēšanai var būt augsti, taču tā ir izdevīga lieliem ražošanas apjomiem, jo cikla laiks ir īss un materiālu izmantošana efektīva. Zemiem apjomiem vai ļoti sarežģītiem komponentiem izdevīgākas var būt alternatīvas metodes, piemēram, CNC apstrāde vai pievienojošā ražošana. Štampēšana ir visefektīvāka tad, kad prioritāte ir mērogojamība, atkārtojamība un vienības izmaksu samazināšana.

4. Kā nodrošināt kvalitāti un precizitāti štampētos alumīnija komponentos?

Kvalitāti un precizitāti sasniedz, rūpīgi izvēloties matricu materiālus un pārklājumus, uzturot stingrus procesa kontroles pasākumus, regulāri apkopjot matricas un precīzi kalibrējot preses. Izmantojot GD&T standartus atskaites punktu un toleranču definēšanai, kā arī sensorus matricās un pēcapstrādes inspekciju, tiek nodrošināti konsekventi rezultāti. Sadarbība ar piegādātājiem, kuri piedāvā DFM atbalstu un sertifikātus, piemēram, IATF 16949, vēl vairāk uzlabo kvalitāti.

5. Ko jāievēro, izvēloties alumīnija štampēšanas piegādātāju?

Meklējiet piegādātājus ar nozares sertifikācijām (piemēram, IATF 16949), pierādītām DFM un prototipēšanas spējām, iekšējo rīku izstrādes ekspertīzi, pārliecinošiem inspekcijas procesiem un pārredzamu komunikāciju. Automobiļu kvalitātes projektu gadījumā uzņēmumi, piemēram, Shaoyi Metal Technology, nodrošina pilnu DFM analīzi, ātru prototipēšanu un mērogojamu ražošanu pasūtījuma štampētām metāla detaļām, garantējot kvalitāti un laikus piegādi.
