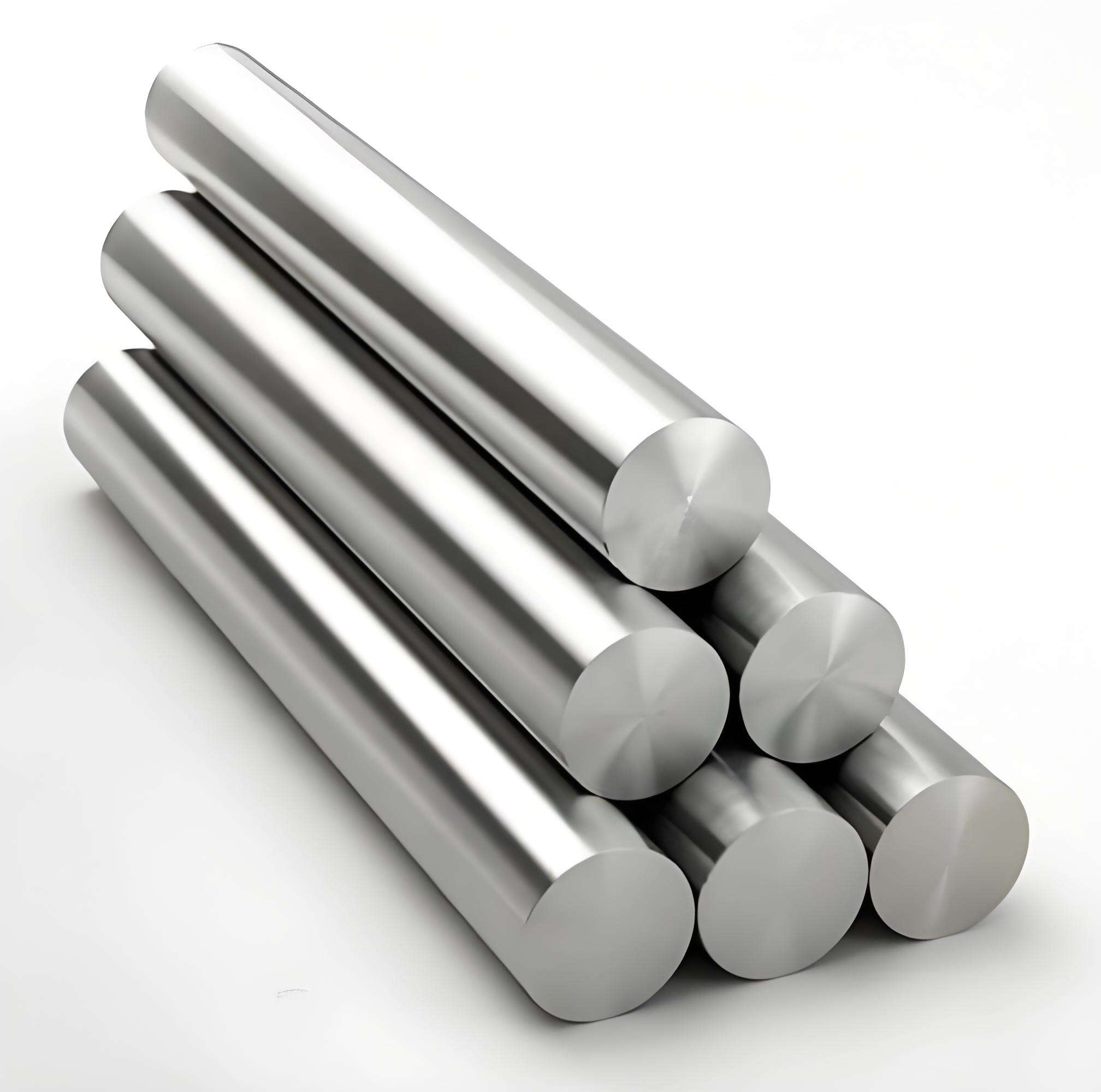

Iepazīstiet 6061 alumīnija blīvumu no paša sākuma

Vai jūs kad domājāt, kāpēc inženieri tik daudz runā par 6061 alumīnija blīvumu? Vai kāpēc tā ir viena no pirmajām vērtībām, kuras redzat uz materiāla datu lapas? Atbilde ir vienkārša: blīvums ir saikne starp materiāla daudzumu, kuru jūs iegādājaties, jūsu detaļas svaru un jūsu produkta veiktspēju. Bet kas īsti ir 6061 alumīnija blīvums un kāpēc tas ir tik svarīgs jūsu nākamajam projektam?

Ko inženieri saprot ar blīvumu 6061

Vienkāršos vārdos, blīvums ir masa, kas ietilpst noteiktā tilpumā. 6061 alumīnijam, kas ir plaši izmantots liešanas sakausējums, šī īpašība ir ļoti stabila un labi dokumentēta. Tipiskā vērtība, ar kuru jūs saskarsieties, ir 2,70 g/cm³ (vai 0.0975 lb/in³ ), kā apstiprinājušas autoritatīvas avoti, piemēram, ASM MatWeb. Šis skaitlis atspoguļo alumīnija sakausējuma 6061 vidējo blīvumu standarta apstrādes režīmos, un tas ir vienāds ar lielumu, ko var atrast būvniecības rokasgrāmatās un piegādātāju datu lapās.

Kāpēc tas ir svarīgi? Tāpēc ka jebkura aprēķina, kurā tiek ņemts vērā svars, piegādes izmaksas vai struktūras analīze, pamatā ir blīvums. Kad Jūs novērtējat kopējo svaru partijai ekstrudētu detaļu vai aprēķināt kādu liekties tiltu siju, Jums būs jāreizina tilpums ar blīvums lai iegūtu masas (un tādējādi svars).

Kāpēc 6061 blīvums ietekmē svaru un izmaksas

Skaņas sarežģīti? Nav vis. Iedomājieties, ka Jūs meklējat materiālus vieglā automašīnas rāmim vai projektējat drona korpusu, kurā katrs grams ir svarīgs. Alumīnija 6061 blīvums precīzi norāda, cik smags būs Jūsu produkts noteiktā izmērā. Zemāks blīvums nozīmē vieglākas detaļas, kas var novest pie:

• Samazinātām piegādes un manipulāciju izmaksām
• Uzlabotai degvielas efektivitātei transportlīdzekļos un lidmašīnās
• Mazāka konstrukcijas novirze zem slodzes
• Iespējama izmaksu ietaupījumi, izmantojot mazāk materiāla ar tādu pašu stiprību

Automobiļu un aviācijas inženieriem blīvums nav vienkārši skaitlis — tas ir konstrukcijas noteicējs. Tāpēc izstrādājot ekstrudētus automobiļu komponentus, blīvums ir centrāls jautājums, veidojot svara un izmaksu aprēķinus. Ja meklējat uzticamu ražotāju partneri alumīnija ekstrūzijas daļas , izpratne par 6061 alumīnija blīvumu ir būtiska, lai projektu efektīvi realizētu.

Kur atrast uzticamus blīvuma datus

Meklējot informāciju "kāds ir alumīnija blīvums", jūs pamanīsiet, ka lielākā daļa autoritatīvu avotu piekrīt 6061 materiāla vērtībai. Lūk daži svarīgi fakti, kas jums jāzina:

• Standarta vērtība 6061: 2,70 g/cm³ (0,0975 lb/in³)
• Ierastās mērvienības: g/cm³, kg/m³, lb/in³, lb/ft³
• Atsauces avoti: ASM, MatWeb, Aluminum Association, Wikipedia
• Konsekvens: 6061, kā dekoratīvā alumīnija sakausējuma, atbilst cieši tipiskajai alumīnija blīvumam, ko norāda visi galvenie avoti

Galvenais secinājums: Blīvums ir pamats precīziem svara novērtējumiem – iegūstiet to pareizi, un jūsu projekta izmaksas, piegāde un veiktspējas aprēķini sekos.

Ātri fakti: Vienības un atsauces 6061 alumīnija blīvumam

• 6061 alumīnija blīvums: 2,70 g/cm³ vai 0,0975 lb/in³ ( ASM MatWeb )
• Tipisks alumīnija blīvums: 2,70 g/cm³ (apstiprināts ar vairākumu inženierzinātnēm)
• Kāpēc tas ir svarīgi: Tieši ietekmē svaru, piegādi un materiāla izmaksas
• Bieži lietojumi: Automobiļu rūpniecība, aviācija, būvniecība, elektronika

Kopsavilkumā, zinot 6061 alumīnija blīvumu, tas ir vairāk nekā tehnisks sīkums — tas ir sākumpunkts jebkuram svara, izmaksu un veiktspējas aprēķinam jūsu projektā. Vai nu jūs salīdzināt sakausējumus, novērtējat piegādi vai projektējat stingriem svara mērķiem, vienmēr sāciet ar uzticamu blīvuma vērtību. Projektos, kuros ir nepieciešami augstas precizitātes alumīnija ekstrūzijas komponenti, pareiza blīvuma izvēle nozīmē, ka varat paļauties uz svara aprēķiniem un nodrošināt gan veiktspēju, gan budžetu.

Kā blīvums tiek definēts un praktiski mērīts

Vai jums kādreiz ir bijis rokā alumīnija gabals un prātojāt: “Kā īsti zināt, cik tas ir smags attiecībā pret tā izmēru?” Tieši šeit nāk parādīta izpratne par blīvums —īpaši sakausējumiem, piemēram, 6061—ir svarīga. Tas nav vienkārši teorētisks jēdziens; tas ir praktisks rīks, kas palīdz pārveidot izmērus par svaru, salīdzināt materiālus un izvairīties no dārgām kļūdām projektēšanā un iepirkšanā. Apskatīsim, kā al 6061 blīvums ir definēts, izmērīts un kas var ietekmēt skaitļu pieaugumu vai samazinājumu reālos scenārijos.

Kā blīvums tiek definēts un mērīts

Blīvums vienkārši ir masa noteiktā tilpumā. Alumīnija sakausējumiem, piemēram, 6061, alumīnija masas blīvums parasti mēra laboratorijā, izmantojot divas pamatdarbības:

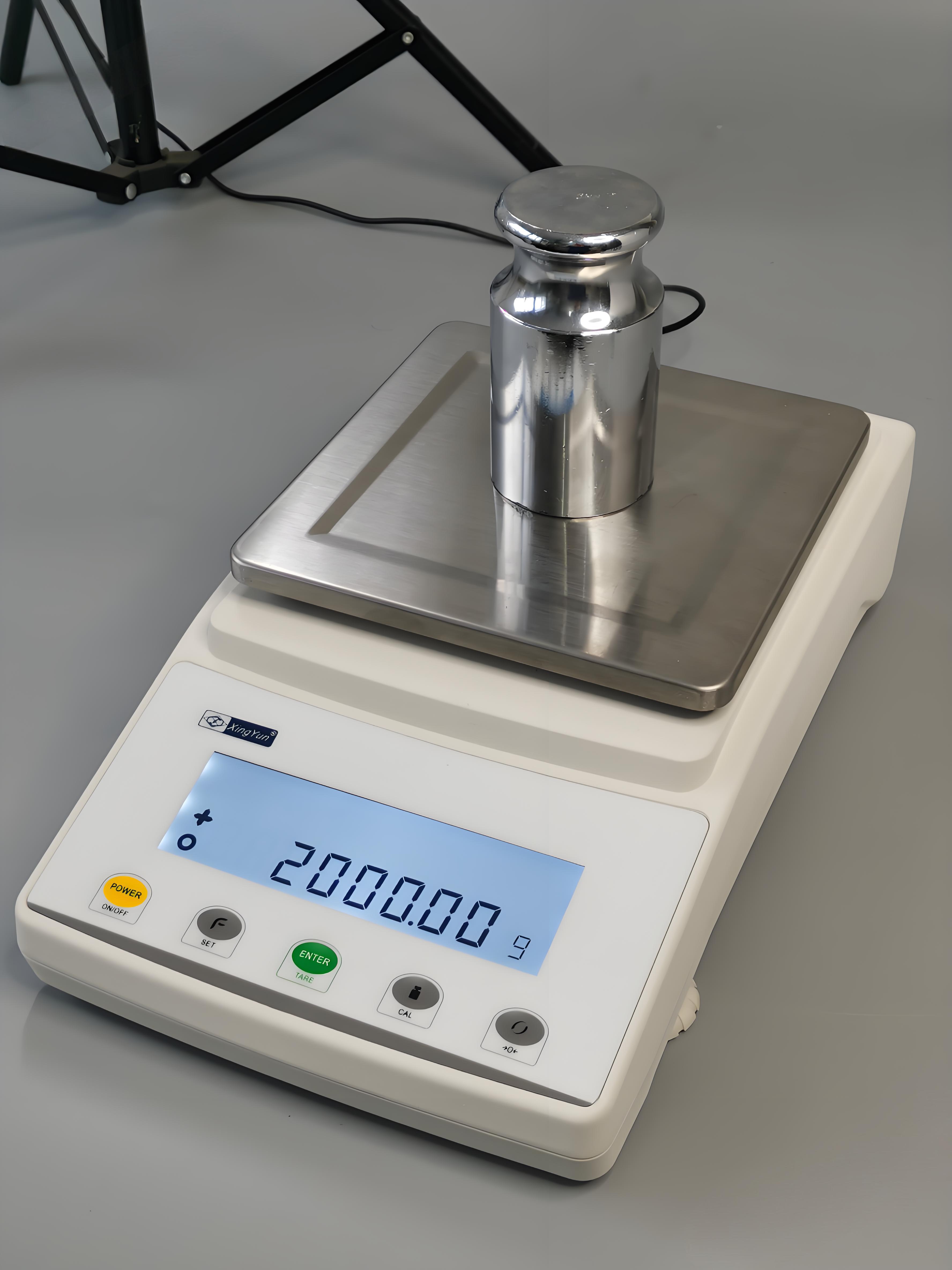

• Izmērīt masu : Izmantojiet kalibrētu svaru, lai iegūtu parauga precīzu masu — bieži vien tā ir apstrādāta veidgaba vai testa gabals, kas izgriezts no ražošanas partijas.
• Izmērīt tilpumu : Vienkāršām formām aprēķiniet tilpumu no precīziem izmēriem. Neizlīdzinātiem gabaliem inženieri var izmantot ūdens izplūdi (Arhimēda princips), lai noteiktu tilpumu.

Blīvums pēc tam tiek aprēķināts kā masa dalīta ar tilpumu. Priekš al6061 blīvums , šī vērtība parasti 2,70 g/cm³ (vai 2700 kg/m³ ), kas cieši sakrīt ar tīru alumīniju un to apstiprina vairāki inženierzinātnes avoti.

Vienības, kuras jūs patiešām izmantosiet

Skatās vienkārši, taču tieši šeit daudzi projektu veidotāji piekrīt kļūmēm: vienības vienotība . Alumīnija 6061 blīvuma vērtības var redzēt dažādās vienībās:

• g/cm³ (grami uz kubikcentimetru) — bieži lietota zinātniskās un Eiropas kontekstā
• kg/m³ (kilogrami uz kubikmetru) — standarts lielākajai daļai inženiertehnisko un būvniecības specifikāciju
• mārciņas/kubikcollā (mārciņas uz kubikcollu) — bieži lietota ASV ražošanā
• mārciņas/kubikpēdā (mārciņas uz kubikpēdu) — reizēm sastopama piegādes un masveida materiālu specifikācijās

Priekš blīvums alumīnijs 6061 , visbiežāk minētās vērtības ir 2,70 g/cm³, 2700 kg/m³ un 0,0975 lb/in³. Vienumēr pārbaudiet vienības uz jūsu datu lapas un saglabājiet tās vienotības visās aprēķinu gaitā.

• Vienību sajaukšana (piemēram, g/cm³ pret kg/m³) var izraisīt kļūdas, kas pieaug, palielinot jūsu dizaina mērogu.
• Vienmēr konvertējiet un pārbaudiet vienības pirms blīvuma vērtību ievietošanas svara vai izmaksu aprēķinos.

Vienmēr norādiet vienības blakus jebkurai blīvuma vērtībai – "2700" neko neizsaka, ja nav norādīts "kg/m³" vai "g/cm³"!

Kas var mainīt izmērīto blīvumu

Iedomājieties divas 6061 alumīnija stieņus – vienu tieši no rūpnīcas, otru pēc dažiem gadiem lietošanas. Vai to blīvumi sakritīs precīzi? Parasti jā – bet daži nelieli faktori var izraisīt niecīgas atšķirības:

• Mikrostruktūra un sastāvs: Nelielas sakausējuma elementu (magnijs, silīcijs, varš utt.) variācijas var nedaudz ietekmēt blīvumu, taču parasti al6061 blīvums , parasti šīs izmaiņas ir mazākas par 1%.
• Temperatūra: Blīvums nedaudz samazinās, temperatūrai paaugstinoties, taču lielākajai daļai telpas temperatūras pielietojumu, šis efekts ir niecīgs.
• Atlikusī porainība: Mazi gaisa kabatiņas, kas rodas liešanas vai nepareizas apstrādes dēļ, var samazināt efektīvo blīvumu, taču augstas kvalitātes 6061 silti deformēta aluminija ekstrūzijas ir ļoti viendabīgas.
• Mērījumu neprecizitāte: Laboratorijas kļūdas, neprecīzi svari vai raupji virsmas var izraisīt nelielas neprecizitātes — tāpēc vienmēr ievērojiet labās prakses norādījumus paraugu sagatavošanai un mērīšanai.

Praktiski runājot, alumīnija blīvums kg/m3 vērtības 6061 markai ir tik viendabīgas, ka varat droši izmantot standarta rādītāju lielākajai daļai inženierijas un iepirkšanas darbiem. Tomēr, ja jūsu projektā ir nepieciešamas ļoti precīzas svara aprēķini, pārbaudiet faktisko alumīnija blīvumu kg/m3 no jūsu piegādātāja sertifikāta vai veikt ātru laboratorijas testu uz parauga.

• Nepiemirstiet: vienmēr dokumentējiet savas blīvuma vērtības avotu un mērvienības rasējumos un BOM.

Tagad, kad jūs zināt, kā ir definēts blīvums, kā to mēra un ko (un ko nevar) mainīt 6061, jūs esat gatavi atrast oficiālas vērtības un dokumentēt tās savam nākamajam projektam.

Oficiālās vērtības un kā tās citēt

Kad jums jānorāda detaļas svars vai jāpiedāvā projekts, jūs nevarat atļauties minēt 6061 alumīnija blīvumu. Bet, ņemot vērā, ka ir tik daudz datu lapu un rokasgrāmatu, kā jūs zināt, kuru skaitli uzticēties? Apskatīsim, kur atrast visuzticamākās 6061 un 6061-T6 blīvuma vērtības, kā tās dokumentēt un ko darīt, ja avoti nedaudz atšķiras.

Oficiāli avoti, kurus minēt

Jebkurai inženierijas vai iepirkšanas darbībai vienmēr sāciet ar apstiprinātiem avotiem. Šeit ir daži no galvenajiem 6061-T6 alumīnija blīvuma avotiem:

Priekš 6061 t6 blīvums , jūs pamanīsit, ka visi galvenie avoti sakrīt ar 2,7 g/cm ³(vai 0,0975 lb/coll ³). Šī vērtība ir tik konsekventa, ka tā ir kļuvusi par de facto standartu 6061 t6 alumīnija blīvumam lielākajā daļā inženierijas un iepirkšanas dokumentu.

Kā dokumentēt izvēlēto vērtību

Šķiet vienkārši, vai ne? Bet šeit daudzi projektu pārvaldnieki novirzās no kursa: tie izmanto nedaudz atšķirīgas vērtības no dažādiem avotiem vai aizmirst ierakstīt mērvienības. Lai izvairītos no neskaidrībām un dārgām kļūdām, ievērojiet šos labās prakses noteikumus:

• Izvēli viens blīvuma vērtība uz projektu (piemēram, 2,7 g/cm ³no ASM MatWeb)
• Vienmēr norādiet mērvienības —vai tas ir alumīnija blīvums g/cm3 vai alumīnija blīvums lb/in3
• Iekļūstiet avotu un saiti savos zīmējumos, materiālu sarakstā vai tehniskajās piezīmēs
• Ja vienības tiek pārveidotas, parādiet aprēķinu vai norādiet pārveidošanas koeficientu

Piemēram: "6061-T6 alumīnija blīvums: 2,7 g/cm ³(0,0975 lb/in ³, saskaņā ar ASM MatWeb .”

Mazu atšķirību izlīdzināšana starp avotiem

Ko darīt, ja pamanāt nelielu atšķirību—piemēram, vienā lapā norādīts 2,70 g/cm ³un citā 2,71 g/cm ³? Neuztraucieties. Šādas atšķirības bieži izriet no noapaļošanas, dažādām ziņošanas metodēm vai nelielām sastāva atšķirībām starp partijām. Lielākajai daļai pielietojumu starpība ir niecīga — mazāk nekā 0,5 %. Ja jūsu projektam ir ļoti jutīgs svars (piemēram, aviācijai vai sacīkšu braukšanai), jūs varētu lūgt piegādātājam veikt sertificētu pārbaudi. Pretējā gadījumā vienkārši izvēlieties autoritatīvāko vērtību, fiksējiet to dokumentā un izmantojiet vienmērīgi.

Galvenais: Izvēlieties vienu avotu uz katru projektu un norādiet to visur. Tas nodrošinās jūsu komandas vienotību un aprēķinus aizstāvamus.

Izmantojot uzticamu avotu un skaidri norādot savas mērvienības un avotu, jūs izvairīsieties no neskaidrībām un nodrošināsiet, ka jūsu 6061-T6 alumīnija blīvuma dati būs gan uzticami, gan viegli pārbaudāmi. Tālāk aplūkosim, kā pārveidot šīs vērtības starp dažādām mērvienību sistēmām — bez kļūdām.

Mērvienību pārveidošana bez kļūdām

Vai jūs esat iestrēdzis starp metriskajām un imperiālajām vienībām, aprēķinot 6061 alumīnija daļu svaru? Vai arī jūs esat šaubījies, vai esat pareizi izmantojis alumīnija blīvuma faktoru lb/in ³uz lb/ft ³? Jūs neesat viens. Pareizi veikt blīvuma pārveidošanu ir būtiski precīziem svara aprēķiniem, izmaksu prognozēm un skaidrai komunikācijai – īpaši strādājot ar starptautiskām komandām vai piegādātāju tīkliem.

Vienību pāri, kuras izmantosiet ikdienā

6061 alumīnijam blīvums visbiežāk tiek norādīts šādās vienībās:

• g/cm ³(grami uz kubikcentimetru)
• kG/M ³(kilogrami uz kubikmetru)
• lb/in ³(mārciņas uz kubikcollu)
• mārci/ft ³(mārcas uz kubikpēdu)

Šeit ir ātrās atsauces tabula, lai pārveidotu vienības, izmantojot standarta 6061 alumīnija blīvumu vērtību 2,70 g/cm ³(2700 kg/m ³vai 0,0975 mārci/in ³):

Šos faktorus apstiprina praktiski inženierzinātnes avoti, piemēram, MISUMI ASV. Izmantojiet tos kā galveno norādi visām svarīgākajām alumīnija blīvuma pārvēršanas darbībām.

Signifikantie cipari un noapaļošanas disciplīna

Izskatās garlaicīgi? Patiesībā tas ir glābējs precizitātei. Veicot mērvienību pārvēršanu – īpaši vairāku soļu aprēķinos – katrā starpposmā paturiet vismaz 4–5 signifikantos ciparus. Noapaļojiet tikai beigās. Kāpēc? Tāpēc ka pāragrs noapaļošana var uzkrāt kļūdas, īpaši veicot alumīnija blīvuma pārvēršanu lb/in ³uz lb/ft ³vai arī alumīnija blīvumam kg/m ³lieliem apjomiem. Šī disciplīna nodrošina, ka jūsu svara novērtējumi ir precīzi, bet izmaksu modeļi pamatoti.

• Saglabājiet neapstrādātās blīvuma vērtības pēc iespējas precīzākas aprēķinu laikā
• Noapaļojiet tikai gala ziņojumam vai kad to norāda jūsu klients vai standarts
• Tehniskajos dokumentos vienmēr norādiet būtisko ciparu skaitu

Strādāja mikropiemēri ātrai pārbaudei

Joprojām šaubāties? Apskatīsim divas ātras konversijas, izmantojot standarta 6061 alumīnija blīvuma vērtību:

1. Pārveidot 2,70 g/cm ³uz kg/m ³:
   2,70 g/cm ³× 1,000 = 2,700 kg/m ³ (alumīnija blīvums kg/m ³)
2. Pārveidojiet 0,0975 lb/in ³uz lb/ft ³:
   0,0975 lb/coll ³× 1,728 = 168,4 lb/ft ³ (alumīnija blīvums lb/ft ³)

Iedomājieties, ka jums ir dots piegādātāja loks ar 6061 alumīnija blīvumu lb/in ³bet jūsu piegādes sistēma prasa lb/ft ³. Ar šiem soļiem jūs nekad neesatēsiet pārsteigumā.

Turiet vienu vienīgu, oficiālu blīvumu savam projektam—pārveidojiet to pēc vajadzības, bet nekad nemaisiet avotus vai mērvienības vidū procesā. Tā ir labākā veida izvairīties no neatbilstībām un dārgām pārstrādēm.

Tagad, kad jūs esat apguvuši mērvienību pārveidošanu 6061 alumīnija blīvumam, jūs esat gatavi izmantot šos skaitļus reālā svara aprēķinos—neatkarīgi no jūsu detaļu formas vai izmēra.

Svara aprēķini soļos parastām 6061 alumīnija formām

Vai jums kādreiz bija jānovērtē 6061 alumīnija daļas svars pirms pasūtījuma izdošanas vai pirms pārbaudes piegādes cenas? Strādājot ar lapām, stieni vai caurulēm, šis process ir pārsteidzoši vienkāršs, kad tas ir sadalīts soļos. Apskatīsim praktiskus, soļus pa soļiem piemērus, izmantojot standarta formulas un visplašāk izmantoto 6061 alumīnija blīvuma vērtību: 2,70 g/cm ³(vai 0,0975 lb/coll ³), kā apstiprināja ASM MatWeb. Jūs redzēsiet, kā piemērot šīs metodes reālās dzīves detaļām — un izvairīties no izplatītām kļūdām ceļā.

Lapas un plātnes svara aprēķins

1. Tilpuma formula:
   Tilpums = Garums × Platums × Biezums
2. Vienību iestatīšana:
   Nodrošiniet, lai visas dimensijas būtu vienā mērvienību sistēmā (piemēram, collas vai milimetri).
3. Ievietojiet dimensijas:
   Iedomājieties plātni 48 collas × 24 collas × 0,25 collas.
   Tilpums = 48 × 24 × 0,25 = 288 collas ³
4. Reizināt ar blīvumu:
   Svars = Tilpums × Blīvums
   Svars = 288 collas ³× 0,0975 lb/colla ³= 28,08 lb
5. Pārveidot vajadzības gadījumā:
   Lai iegūtu svaru kilogramos, izmantojiet 1 lb = 0,4536 kg.
   28,08 lb × 0,4536 = 12,75 kg

• Metrikas un collas vienību maisīšana dos nepareizus rezultātus
• Vienmēr izmantojiet vienas un tās pašas blīvuma vienības kā jūsu aprēķinātajam tilpumam

Apaļas un taisnstūrveida stieņa soļi

Apaļa stieņa piemērs

1. Tilpuma formula:
   Tilpums = π × (diametrs/2) ²× Garums
2. Vienību iestatīšana:
   Diametrs = 2 collas, garums = 36 collas
3. Aizstāj ar:
   Tilpums = 3,1416 × (1) ²× 36 = 3,1416 × 1 × 36 = 113,10 collas ³
4. Reizināt ar blīvumu:
   Svars = 113,10 collas ³× 0,0975 lb/colla ³= 11,02 mārcas

• Nepiemirstiet sadalīt diametru uz pusēm pirms tā kvadrātā kāpšanas
• Lai veiktu ātrus aprēķinus, izmantojiet π ≈ 3,1416

Taisnstūrveida stieņa piemērs

1. Tilpuma formula:
   Tilpums = Garums × Platums × Augstums
2. Vienību iestatīšana:
   Garums = 12 collas, Platums = 2 collas, Augstums = 1 colla
3. Aizstāj ar:
   Tilpums = 12 × 2 × 1 = 24 collas ³
4. Reizināt ar blīvumu:
   Svars = 24 collas ³× 0,0975 lb/colla ³= 2,34 mārciņas

• Vēlreiz pārbaudiet izmērus, lai noteiktu pareizo orientāciju
• Apstipriniet, vai 6061 alumīnija blīvuma vērtība atbilst jūsu atsaucei

Caurules un dobu sadaļu metode

1. Tilpuma formula:
   Neto tilpums = Ārējais tilpums – Iekšējais tilpums
   Aparātam ar apaļu formu:
   Neto tilpums = π × (OD/2) ²× Garums – π × (ID/2) ²× Garums
2. Vienību iestatīšana:
   Ārējais diametrs (OD) = 3 collas, Sienas biezums = 0,25 collas, Garums = 60 collas
   Iekšējais diametrs (ID) = OD – 2 × Sienas biezums = 3 – 0,5 = 2,5 collas
3. Aprēķināt tilpumus:
   Ārējais tilpums = 3,1416 × (1,5) ²× 60 ≈ 3,1416 × 2,25 × 60 = 424,12 collas ³
   Iekšējais tilpums = 3,1416 × (1,25) ²× 60 ≈ 3,1416 × 1,5625 × 60 = 294,52 collas ³
4. Neto tilpums:
   424,12 – 294,52 = 129,60 collas ³
5. Reizināt ar blīvumu:
   Svars = 129,60 collas ³× 0,0975 lb/colla ³= 12,64 mārciņas

• Iekšējais tilpums dobiem formas vienmēr jāatņem
• Sienas biezums jāatņem no abām diametra pusēm
• Pārbaudiet, vai jūsu blīvums atbilst standarta blīvumam alumīnijam 6061 t6

Ātrais atsauces tabula: 6061 alumīnija svara formulas

Aprēķinot alumīnija svaru uz kubikcollu ņemiet vērā, ka 6061 blīvums (0,0975 lb/in ³) ir jūsu pārveidošanas atslēga. Masveida pārvadājumiem var būt nepieciešams alumīnija svars uz kubikpēdu (reizināt ar 1728). Lielākajai daļai dizaina un iepirkšanas uzdevumu šīs formulas ietaupīs laiku un palīdzēs izvairīties no dārgām kļūdām.

Precīzi svara aprēķini sākas ar pareizo blīvumu un rūpīgu vienību pārvaldīšanu – pareizi iegūstot šos datus, jūsu materiālu aprēķini un pārvadājumu izmaksas vienmēr būs precīzas.

Izmantojot šos pakāpeniskos metodes, jūs varat droši novērtēt svaru jebkurai standarta 6061 alumīnija formai. Nākamajā posmā mēs aplūkosim efektīvo blīvumu perforētiem un izplestiem produktiem, lai jūs varētu apstrādāt pat sarežģītākas ģeometrijas.

Efektīvais blīvums perforētam un izplestam 6061 alumīnijam

Vai jūs esat brīnījušies, kāpēc 6061 alumīnija perforēta vai izplesta plāksne liekas daudz vieglāka nekā cieta plāksne tāda paša izmēra? Vai kā ātri novērtēt pielāgota režģa vai slotted daļas masu piegādei, uzstādīšanai vai cenas noteikšanai? Tieši šeit nāk palīgā jēdziens par efektīvo blīvumu —arī sauktu par areālo blīvumu—rodas. Tā ir praktiska atbilde uz jautājumu: „Kāda ir manas daļas reālā svars kvadrātpēdā, tagad, kad liela daļa no tās ir atvērta telpa?“ Mēs detalizēti izskaidrosim, kā to aprēķināt jebkuram rakstam, lai jūs varētu droši pielāgot skaitļus pat sarežģītākajām ģeometrijām.

Atvērtās platības procentuālais daudzums un metāla frakcija

Kad skatāties uz alumīnija 6061 blīvumu kas ir perforēta, izplesta vai ar spraugām, jūs pamanīsiet, ka liela daļa ir gaisa, nevis metāla. atvērtais laukums procentos norāda, kāda daļa no virsmas ir caurumi salīdzinājumā ar cietu materiālu. Piemēram, 30% atvērtās platības nozīmē, ka 30% no lapas ir caurumi un tikai 70% ir patiesībā alumīnijs ( Perforētas lapas atvērtās platības aprēķins ).

• Metāla frakcija = 1 − atvērtais laukums (izteikts kā decimāldaļskaitlis)
• Tātad, ja atvērtā laukuma ir 30%: Metāla daļa = 1 − 0,30 = 0,70

Šī metāla daļa ir jūsu īsceļš, kā koriģēt alumīnija masas blīvumu perforētiem vai izplestiem produktiem. Vienkārši reiziniet cietas 6061 loksnes svaru (vai masu uz laukuma vienību) ar metāla daļu, lai iegūtu efektīvo laukuma blīvumu.

Perforēti un izplesti produkti: galvenie ievades dati un korekcijas

Faktiskais atvērtais laukums ir atkarīgs no caurumu formas, izmēra, attāluma (piča), stieņa platuma (tīklam) un orientācijas. Šeit ir ātrās atsauces tabula, kas palīdzēs jums novērtēt metāla daļu dažādiem rakstiem:

Lielākajai daļai praktisko projektu atvērtā laukuma procentuālo daudzumu iegūsiet no piegādātāja datu lapas vai aprēķināsiet, izmantojot formulu konkrētam rakstam. Ja nav skaidrības, vienmēr prasiet atvērtā laukuma vērtību, pieprasot piedāvājumu.

Pielieto pielāgojumus piedāvājumiem un BOM

Iesim uz priekšu ar ātru piemēru:

1. Sāciet ar cietās plāksnes svaru uz laukuma vienību: Lietojot 6061 alumīniju, izmantojiet standarta laukuma blīvumu (piemēram, 2,70 g/cm³ × biezums vai 0,0975 lb/in³ × biezums).
2. Atrodiet atvērtās zonas procentuālo daudzumu: Pieņemsim, ka jūsu paneļa atvērtā zona ir 40% (no piegādātāja vai aprēķina).
3. Aprēķiniet metāla daļu: 1 − 0,40 = 0,60
4. Reiziniet, lai iegūtu efektīvo laukuma blīvumu: Cietās loksnes laukuma blīvums × 0,60 = Efektīvais laukuma blīvums
5. Novērtējiet kopējo svaru: Efektīvais laukuma blīvums × paneļa laukums = Gala detaļas svars

Šī metode darbojas jebkurai rakstam—vienkārši ievietojiet pareizo atvērtās zonas lielumu. Attiecībā uz izplestām tīklveida struktūrām atcerieties, ka pavedienu platums un saistīšana vēl vairāk samazina metāla daļu, tāpēc, ja iespējams, vienmēr izmantojiet ražotāja norādīto atvērtās zonas lielumu.

Galvenais secinājums: The alumīnija īpatnējā gravitācija (īpatnējā smagums) nemainās ar perforāciju—masa uz laukuma mainās. Vienuv visu svaru aprēķinus pielāgojiet atbilstoši metāla frakcijai, lai iegūtu precīzas cenas, materiālu sarakstus un piegādes novērtējumus.

Izprotot un piemērojot šos vienkāršos pielāgojumus, jūs varat droši risināt 6061 alumīnija sakausējuma efektīvo blīvumu—neatkarīgi no raksta vai sarežģītības. Tālāk aplūkosim, kā blīvuma noteiktās izvēles ietekmē izstrādājuma izvēli starp 6061 un citiem alumīnija sakausējumiem.

Izstrādājuma izvērtēšana, izmantojot 6061, ne tikai blīvuma dēļ

Izvēloties alumīnija sakausējumu nākamajam projektam, vai patiešām ir svarīgi, kuru sakausējumu izvēlaties, ja blīvums ir gandrīz vienāds? Izskatās pēc uzdeva jautājuma, vai ne? Kaut gan alumīnija sakausējuma 6061 blīvums gandrīz pilnībā sakrīt ar tās radinieces 6063 parametriem, taču reālā ietekme rodas no blīvuma mijiedarbības ar stiprumu, apstrādājamību, korozijizturību un jūsu konkrētajiem dizaina mērķiem. Apskatīsim, kā šie faktori izpaužas – lai jūs varētu pieņemt gudrākus lēmumus, pamatojoties uz svaru, neiekritot lamatās, ka „visi alumīniji ir vienādi“.

Kad 6061 pārspēj 6063 struktūrā

Iedomājieties, ka jūs projektējat riteņa rāmi, nesošo kronšteinu vai strukturālu izstrādājumu transportlīdzeklim. 6061 un 6063 ir populāri varianti, taču kurš no tiem ir labāks, ja svaru un stiprumu nosaka prioritāti?

Strukturālām ekstrūzijām, alumīnijs 6061 pret 6063 bieži vien atkarīgs no šī: ja nepieciešama labākā izturības attiecība pret svaru un uzticama veiktspēja slodzes apstākļos, 6061 ir ieteicamais izvēles variants. Ja prioritāte ir bezvainīga virsmas kvalitāte vai uzlabota korozijizturība arhitektūras vai dekoratīviem pielietojumiem, uzvar 6063

Izturības, stingruma un svara kompromisi

Svars ir svarīgs – bet 6061 izceļas ar blīvuma un izturības kombināciju. Abiem sakausējumiem gandrīz vienāds alumīnija blīvums 6061 (apmēram 2,70 g/cm ³), tātad atšķirība ir mehāniskajās īpašībās. 6061 nodrošina augstāku izturību pret stiepšanu un tekšanu, tādēļ to bieži izmanto detaļām, kurām jāiztur liels spiediens bez papildu svara. Savukārt 6063 ar nedaudz zemāku izturību kompensē labāka izspiešanas un virsmas kvalitāte.

• 6061 blīvums nodrošina vieglus konstrukcijas, kurām nav zaudēta noslodzes izturība.
• 6063 ir ideāls, ja dizains pieļauj zemāku izturību, bet prasa augstas kvalitātes pabeigumu vai sarežģītu formu.
• Abi sakausējumi nodrošina alumīnija zemu blīvumu, taču izvēle ir atkarīga no jūsu veiktspējas mērķiem.

Salīdzinot 6063 pret 6061 , atcerieties, ka blīvuma atšķirība ir niecīga, tomēr izturības attiecība pret svaru var izlemt jūsu dizaina veiksmi – īpaši automašīnu, aviācijas vai smago lietojumu nozarēs.

Dizaina izvēles ārpus blīvuma

Joprojām neesat pārliecināts, kurš sakausējums atbilst jūsu vajadzībām? Apsveriet šos praktiskos faktorus, kuri visi ietekmē to, kā alumīnija 6061 t6 blīvums atbalsta jūsu galīgo produktu:

• Korozijas izturība: 6063 izturīgāks nekā 6061 ārējā vidē vai ārā, jo tam ir labāka izturība un anodēšanas reakcija.
• Virsmas apdare: 6063 ir labākā izvēle detaļām, kas būs redzamas vai prasīs dekoratīvu anodēšanu.
• Apstrāde un izgatavošana: 6061 ir vieglāk apstrādāt un metināt, tādēļ tas ir daudzpusīgāks strukturālām un mehāniskām detaļām.
• Ekstrūzijas sarežģītība: 6063 lieliskā ekstrudējamība ļauj sarežģītākas profiles un plānās sienas.

• Sāciet ar svara mērķi — blīvuma noteiktās aprēķini nosaka bāzi.
• Pārbaudiet stiprības un stingrības prasības — 6061, ja nepieciešams vairāk, 6063, ja mazāk ir pieņemami.
• Izlemiet, vai virsmas apdare vai korozijizturība ir prioritāte — izvēlieties 6063 estētikai, 6061 — izturībai.
• Ņemiet vērā apstrādes un izgatavošanas vajadzības — 6061 vieglumam, 6063 — dizaina elastībai.

Galvenais: Lielākajai daļai projektu, alumīnija sakausējuma 6061 blīvums ir jūsu standarts strukturālajai stiprībai un svara ietaupījumam. Tomēr vienmēr pielāgojiet sakausējuma izvēli konkrētajai blīvuma, stiprības, apdarei un ražošanas iespējām, kuras prasa jūsu pielietojums.

Izvērtējot šos dizaina kompromisus, jūs atslēgsiet alumīnija blīvuma pilno vērtību savos inženierijas lēmumos. Nākamajā solī redzēsim, kā nelieli faktori — piemēram, termiskā apstrāde un ražošanas process — var vēl vairāk ietekmēt reālās blīvuma un svara aprēķinus.

Termiskā apstrāde un ražošanas ietekme uz reālo 6061 alumīnija blīvumu

Vai jūs esat pārdomājuši, vai 6061 alumīnija apstrādes veids vai izvēlētā cietība varētu nedaudz mainīt tā blīvumu un ietekmēt svara aprēķinus? Kad jūs novērtējat izmaksas, iesniedzat projektu piedāvājumus vai veicat precīzu konstrukciju projektēšanu, šādi sīkumi ir svarīgāki, nekā jūs varētu domāt. Apskatīsim, kā cietība, sastāvs un ražošanas process var (un nevar) ietekmēt 6061-T6 alumīnija izmērīto blīvumu, lai jūs varētu izvairīties no pārsteigumiem un droši dokumentētu savus aprēķinus.

Cietības ietekme uz 6061 blīvumu

Šķiet sarežģīti? Šeit ir labā ziņa: 6061 cietības —piemēram, T4, T6 vai T651—galvenokārt ietekmē mehāniskās īpašības, nevis blīvumu. Termiskā apstrāde pārkārto mikrostruktūru, palielinot stiprību vai plastiskumu, taču tā nemaina atomu sastāvu vai masas vienības tilpumu. Praksē gan 6061-T4, gan 6061-T6 blīvums ir aptuveni vienāds un sasniedz 2,70 g/cm ³(vai 0,0975 lb/coll ³). Tātad, norādot 6061 T6 alumīnija blīvumu vai cita veida apstrādes blīvumu, jūs varat izmantot vienu un to pašu blīvuma vērtību aprēķinos.

Kāds ir īstais ietekmes apjoms? Iedomājieties, ka jūs nosverat divas stieņus – vienu T4 un otru T6. Jūs novērosiet vienu un to pašu blīvumu, taču atšķirīgu mehānisko izturību. Tas nozīmē, ka jūsu svara aprēķini paliks nemainīgi neatkarīgi no apstrādes veida, ja vien jūs strādājat ar standarta, augstas kvalitātes materiālu.

Sastāva pieļaujamās novirzes un mērījumu izkliede

Ja ielūkojaties sīkumos, jūs atradīsit, ka nelielas sakausējuma elementu (piemēram, magnija, silīcija vai vara) izmaiņas var nedaudz ietekmēt alumīnija blīvumu g/cm3 nedaudz uz augšu vai leju. Tomēr alumīnija 6061 T6 blīvums , šīs sastāva atšķirības parasti ir mazākas par 1% un lielākajai daļai inženierijas vai iepirkšanas darbu tās nav būtiskas. Ja jums ir nepieciešami ļoti precīzi rezultāti — piemēram, aviācijas vai augstas veiktspējas lietojumprogrammās — ir prātīgi pārbaudīt piegādātāja materiāla sertifikātu vai veikt tiešo mērījumu uz parauga.

Mērīšanas metodes var arī ieviest nelielu izkliedi. Precīzu svaru un precīzu tilpuma mērījumu (piemēram, ūdens izplūšanu vai piknometriju) izmantošana palīdz nodrošināt atkārtojamību. Bet atcerieties, ka pat vislabākās laboratorijas metodes var rast nelielas nenoteiktības, īpaši ja virsma ir raupja vai paraugs satur mikroskopiskas tukšumvietas.

Ekstrūzijas un liešanas ietekme

Iedomājieties, ka salīdzināt 6061 kalto ekstrūziju ar liešanas alumīnija detaļu. Kaltas ekstrūzijas - tādas kā automobiļu vai aviācijas profiliem - tiek ražotas augsta spiediena apstākļos, nodrošinot minimālu porozitāti un ļoti vienmērīgu blīvumu. Savukārt liešanas izstrādājumi var iestrēdzināt mazus gaisa maisiņus cietēšanas laikā, nedaudz samazinot efektīvo blīvumu al 6061-t6. Tāpēc, kritiskām svara jutīgām projektēm tiek izvēlēta ekstrudēta 6061, jo tai ir paredzams un vienmērīgs blīvums.

Vienmēr dokumentējiet sakausējumu un tā stāvokli, reģistrējot blīvumu rasējumos vai BOM failos - tas nodrošina skaidras specifikācijas un izvairās no pārpratumiem ražošanā vai iepirkšanā.

• Izmantojiet sertificētus materiālu sertifikātus attiecībā uz blīvumu un sastāvu, cik vien iespējams.
• Norādiet precīzas mērvienības (piemēram, 2,70 g/cm ³) un dokumentācijā atsaucieties uz avotu.
• Ja nepieciešams apstiprināt blīvumu ar mērījumiem, izmantojiet paraugus no tās pašas partijas.
• Lietojiet nelielu drošības koeficientu svaru kritiskām konstrukcijām, lai ņemtu vērā niecīgas blīvuma svārstības.

Izprotot šos smalkos ietekmes faktorus, jūs varat paļauties uz al 6061 t6 blīvuma skaitļiem un nodrošināt, ka jūsu svara, izmaksu un veiktspējas aprēķini ir precīzi. Tālāk aplūkosim, kā pārvērst šos datus par konkrētiem ieteikumiem un RFQ norādēm jūsu 6061 projektam.

Ieteikumi un turpmākie soļi projektējot 6061 alumīnija izstrādājumus

Kad esat gatavs pārvērst aprēķinus par reāliem komponentiem, kā nodrošināt, ka piegādātājs piegādā tieši to, kas jums nepieciešams? Vai nu jūs pieprasāt cenu piedāvājumu par 6061-T6 ekstrūzijām vai apstiprināt materiālu sarakstu, ir būtiski precīzi noteikt alumīnija blīvumu, lai panāktu precīzus rezultātus attiecībā uz izmaksām, svaru un veiktspēju. Aplūkosim praktisku pārbaudes sarakstu un iegādes ceļvedi, kas palīdzēs jums pāriet no aprēķiniem uz ražošanu ar paļāvību.

Pārbaudes saraksts RFQ projektēšanai, kurā dominē blīvums

Iedomājieties, ka izsūtāt pieprasījumu cenu (RFQ) un saņemat skaidras, salīdzināmas piedāvājumus - bez neskaidrībām un dārgām pārpratumiem. Tā ir iespējams sasniegt:

• Norādiet sakausējumu un tā stāvokli: Precizējiet „6061-T6“ vai vēlamo stāvokli, lai nodrošinātu atbilstošas mehāniskās īpašības un alumīnija blīvums 6061 t6 .
• Mērķa blīvums un avota norāde: Norādiet precīzu blīvuma vērtību (piemēram, 2,70 g/cm ³) un miniet avotu.
• Mērvienību sistēma: Norādiet vēlamo mērvienību - g/cm ³, kg/m ³, vai lb/collā ³—un saglabājiet tos vienotus visā dokumentā.
• Pieļaujamās novirzes: Norādiet izmēru un svara pieļaujamās novirzes, īpaši svaru jutīgām lietojumprogrammām.
• Virsmas apdare: Norādiet, vai nepieciešams anodēšana, pulvera pārklājums vai bez apdare.
• Pārbaudes piezīmes: Iesniedziet materiālu sertifikātus, blīvuma pārbaudi vai kvalitātes pārbaudes pēc vajadzības.

Droša 6061 ekstrūzijas specifikācija

Kad svara samazināšana ir visaugstākā prioritāte, ekstrudēti profili bieži vien ir labākais risinājums. Kāpēc? Tā kā jūs varat izveidot sarežģītas, vieglas formas, kas izmanto tieši pietiekamu materiāla daudzumu darbam—ne vairāk, ne mazāk. Izmantojot prognozējamu 6061-t6 blīvums (2,70 g/cm ³vai 0,0975 mārci/in ³), jūs varat precīzi aprēķināt detaļu svarus un optimizēt savu materiālu sarakstu gan pēc izmaksām, gan veiktspējas. Šāds pieeja ir īpaši vērtīga automobiļu, aviācijas un transporta projektos, kur katrs grams ir svarīgs.

Lai tiem, kas meklē uzticamu partneri, kurš patiešām zina, kā alumīnija blīvums g/cm3 pārveidojas par reālu veiktspēju, apsveriet iespēju sadarboties ar speciālistu automašīnu ekstrūzijā. Shaoyi metāla detaļu piegādātājs ir vadošais integrēto precīzu automašīnu metāla detaļu risinājumu piegādātājs Ķinā. Viņu ekspertīze ar alumīnija ekstrūzijas daļas nodrošina, ka jūsu blīvuma izraisītie dizaina mērķi tiek sasniegti, sākot no DFM analīzes līdz pēdējai inspekcijai. Sadarbojoties ar piegādātāju, kurš prioritāti piešķir precīziem 6061 alumīnija blīvuma datiem, jūs nodrošināsiet gan uzticamus izmaksu aprēķinus, gan vienmērīgas, vieglas detaļas savam automobiļu vai industriālajam projektam.

No aprēķina līdz ražošanai: pēdējie padomi

• Vēlreiz pārbaudiet, vai visi RFQ dokumenti visā garumā izmanto vienu un to pašu alumīnija blīvumu un vienības.
• Pieprasiet un izskatiet materiālu sertifikātus, lai apstiprinātu gan sakausējuma/apstrādes veidu, gan blīvumu, kas atbilst jūsu prasībām.
• Lai sasniegtu labākus rezultātus, sadarbojieties ar piegādātājiem, kuriem ir pieredze 6061 ekstrūzijās – īpaši tad, ja svars un kvalitāte ir kritiski svarīgi.

Galvenais secinājums: Skaidri blīvuma parametri un rūpīga piegādes avotu izvēle pārvērš teorētiskos aprēķinus par uzticamiem, ražošanai piemērotiem komponentiem – tas ietaupa laiku, samazina riskus un ļauj projektus turēt budžeta ietvaros.

Izmantojot šādas piegādes stratēģijas un koncentrējoties uz 6061(6061 плотность), jūs esat gatavi pāriet no aptuveniem novērtējumiem uz precīziem, iepirkšanai gataviem specifikācijām – pārliecinātiem, ka jūsu detaļas vienmēr atbilst gan veiktspējas, gan izmaksu mērķiem.

6061 alumīnija blīvums – Bieži uzdotie jautājumi

1. Kāds ir standarta blīvums 6061 alumīnijam un kāpēc tas ir svarīgi?

Standarta blīvums 6061 alumīnijam ir 2,70 g/cm3 (vai 0,0975 lb/in3), kā apstiprinājuši avoti, piemēram, ASM MatWeb un Aluminum Association. Šī vērtība ir svarīga, jo ļauj inženieriem precīzi novērtēt detaļas svaru, kontrolēt transporta izmaksas un optimizēt konstrukcijas veiktspēju. Vienmērīgi blīvuma dati nodrošina uzticamus aprēķinus visā projektēšanas, iepirkšanas un ražošanas procesā.

2. Kā pārveidot 6061 alumīnija blīvumu starp dažādām mērvienībām?

Lai pārveidotu 6061 alumīnija blīvumu: reiziniet 2,70 g/cm3 ar 1000, lai iegūtu 2700 kg/m3 vai ar 0,03613, lai iegūtu 0,0975 lb/in3. Lai pārveidotu lb/in3 uz lb/ft3, reiziniet ar 1728. Visu aprēķinu laikā vienmēr lietojiet vienādas mērvienības, lai izvairītos no kļūdām, un noapaļojiet tikai beigu posmā, lai saglabātu precizitāti.

3. Vai termiskā apstrāde vai ražošanas process ietekmē 6061 alumīnija blīvumu?

Mīkstinājums (piemēram, T6) un ražošanas metode (ekstrūzija pret litēšanu) minimāli ietekmē 6061 alumīnija blīvumu. Lai arī mīkstināšana maina mehāniskās īpašības, blīvums paliek apmēram 2,70 g/cm3. Tomēr litēšana var ieviest nelielu porainību, nedaudz samazinot efektīvo blīvumu, bet izgatavoti ekstrūzijas nodrošina vienmērīgus rezultātus.

4. Kā aprēķina 6061 alumīnija detaļas svaru atkarībā no tās formas?

Lai aprēķinātu svaru, vispirms izmantojiet atbilstošo formas formulu (piemēram, garums × platums × biezums lapām), lai atrastu tilpumu. Reiziniet tilpumu ar standarta 6061 blīvumu (2,70 g/cm3 vai 0,0975 lb/in3). Caurulēm vai dobojām sekcijām pirms reizināšanas ar blīvumu no ārējā tilpuma atņemiet iekšējo tilpumu. Vienības pārveidojiet atbilstoši jūsu pielietojumam.

5. Kāpēc 6061 alumīnija blīvums ir svarīgs automobiļu un aviācijas pielietojumam?

6061 alumīnija prognozējamais blīvums ļauj precīzi noteikt svara aprēķinus vieglajām konstrukcijām, kas ir kritiski svarīgi automašīnu un aviācijas nozarē. Precīzi blīvuma dati palīdz inženieriem optimizēt detaļas attiecībā uz izturīguma un svara attiecību, sasniegt degvielas efektivitātes mērķus un kontrolēt ražošanas izmaksas. Piegādātāji, piemēram, Shaoyi, specializējas alumīnija ekstrūzijas detaļās, izmantojot 6061, atbalstot augstas veiktspējas projektus, kuros ir jāievēro svara ierobežojumi.
