Comprendre les exigences des hauts régimes sur les bielles

Imaginez un composant de votre moteur subissant une tension de 16 000 livres, puis passant en compression, des milliers de fois par minute. C'est exactement ce que doivent endurer les bielles à haut régime. Selon Des données techniques de Chrysler issues d'un 426 Hemi fonctionnant à 7 200 tr/min , l'ensemble alternatif subit des forces d'accélération dépassant 4 600 G. À ces vitesses, les bielles dans un moteur ne se contentent pas de transmettre la puissance — elles luttent contre la physique elle-même.

Pourquoi le régime change tout dans le choix des bielles

Quelle est la fonction principale d'une bielle ? Convertir le mouvement vertical du piston en un mouvement rotatif au niveau du vilebrequin. Cela semble assez simple. Mais voici ce que sous-estiment la plupart des constructeurs : les forces agissant sur les bielles augmentent de façon exponentielle avec la vitesse du moteur.

À haut régime—généralement 7 000 tr/min et plus—les forces d'inertie dominent complètement les charges de combustion. Lorsque votre piston atteint le point mort haut et inverse brusquement sa direction, la bielle subit une tension maximale. Ceci se produit non pas pendant la phase de puissance, mais durant la phase de chevauchement, où aucune pression de combustion n'est présente pour contrer ce changement brutal de direction.

La charge maximale sur une bielle survient au PMH de chevauchement—et non durant la combustion—et est causée entièrement par l'inertie de l'ensemble alternatif accélérant à plusieurs milliers de G.

Le point de rupture : quand les bielles d'origine cèdent

Les bielles d'origine sont conçues pour être fiables aux limites de régime prévues en usine—généralement entre 3 600 et 6 500 tr/min selon l'application. Dépasser ces limites revient à jouer avec des composants jamais conçus pour un tel usage. Les modes de défaillance sont prévisibles, mais dévastateurs :

• Déformation du grand bout : Les charges de tension étirent la bielle, ce qui fait que l'extrémité large devient ovale et expulse le film d'huile
• Manque de lubrification : À des régimes élevés prolongés, l'huile s'échappe des surfaces critiques des paliers plus rapidement qu'elle ne peut être réapprovisionnée
• Fissuration par fatigue : La charge cyclique provoque la propagation de microfissures jusqu'à une défaillance catastrophique

Cet article présente un cadre décisionnel structuré pour choisir des bielles forgées en fonction de vos objectifs spécifiques de régime et de vos exigences d'application. Que vous construisiez un moteur naturellement aspiré à haut régime ou une configuration suralimentée pour route/piste, comprendre ces forces est la première étape vers des choix éclairés de composants — et non des suppositions.

Matériaux des bielles forgées et notions fondamentales de métallurgie

Maintenant que vous comprenez les forces extrêmes en jeu, voici la question cruciale : de quoi sont faits les bielles, et pourquoi cela a-t-il de l'importance ? La réponse réside dans la structure du grain métallique, une caractéristique invisible qui détermine si votre moteur survivra ou explosera à 8 000 tr/min.

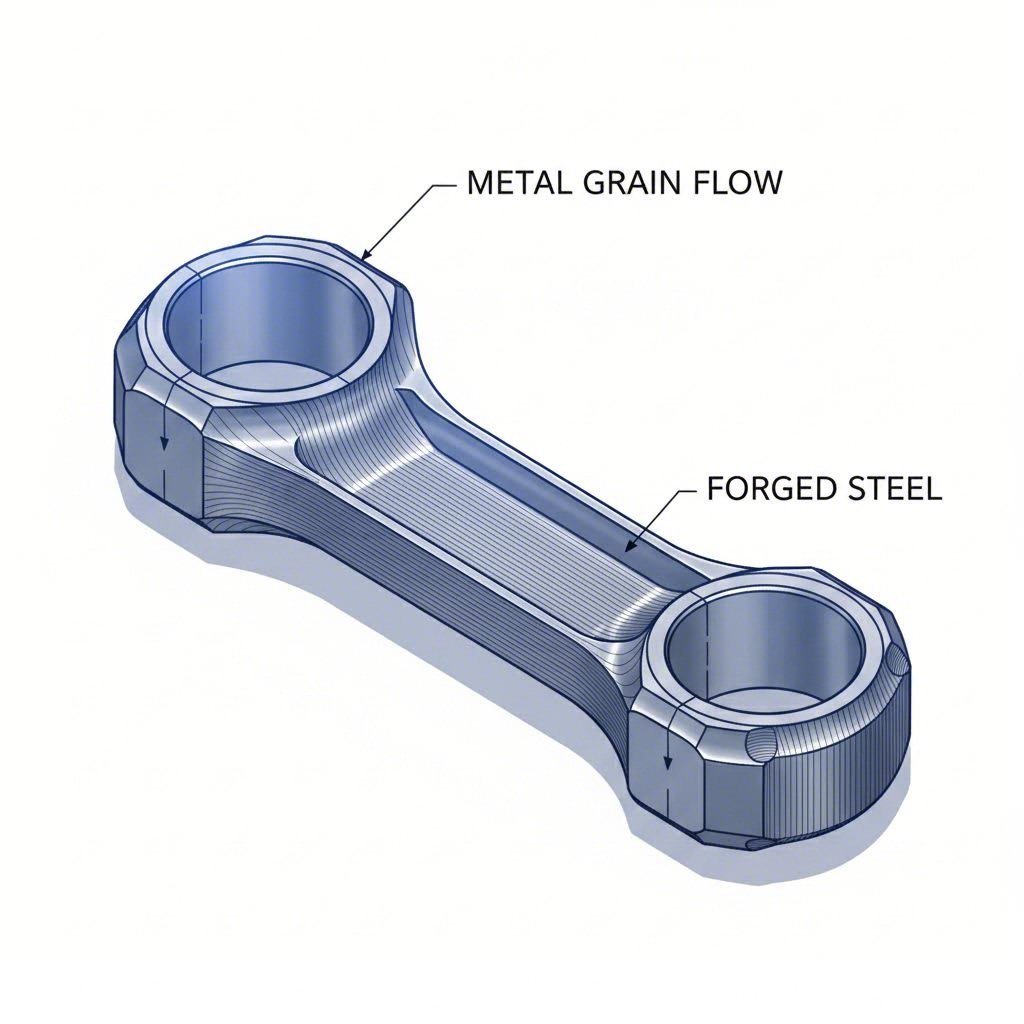

Procédé de forgeage et avantages de la structure du grain

Toutes les bielles ne se valent pas. Au niveau métallurgique, trois méthodes de fabrication produisent des structures internes radicalement différentes :

Bielle moulée est créée en versant du métal en fusion dans un moule. Lorsque le métal se solidifie, la structure du grain se forme de manière aléatoire, comme des cristaux de glace qui gèlent dans de l'eau stagnante. Cette orientation aléatoire crée des points faibles où les contraintes peuvent se concentrer et où des fissures peuvent apparaître. Les bielles moulées conviennent pour des applications standard, mais deviennent un risque en cas de haut régime.

Bielle en métal fritté est fabriquée en comprimant des poudres métalliques sous haute pression puis en les frittant ensemble. Selon des spécialistes du frittage , bien que ce procédé permette un contrôle dimensionnel précis et une production de masse rentable, il entraîne une résistance à la traction et une résistance à la fatigue inférieures par rapport aux alternatives forgées.

Bielles forgées représentent une approche totalement différente. Lors du forgeage, un lingot d'acier massif est chauffé puis comprimé sous une pression énorme — souvent supérieure à 2 000 tonnes. Cette compression violente ne fait pas seulement prendre forme au métal ; elle aligne la structure du grain le long de la longueur de la bielle, en suivant les contours du flux de contraintes. Imaginez le fil du bois qui suit la longueur d'une batte de baseball plutôt que de le traverser perpendiculairement. Cette structure de grain alignée confère une résistance à la fatigue supérieure là où les moteurs tournant à haut régime en ont le plus besoin.

Le procédé de forgeage élimine également les vides internes et la porosité qui affaiblissent les composants moulés. Lorsque votre bielle subit une tension de 16 000 livres au point mort haut, ces imperfections microscopiques deviennent des sites d'amorçage de fissures. Les bielles forgées n'en présentent tout simplement pas.

Hiérarchie des nuances de matériaux expliquée

Choisir des bielles forgées pour un régime élevé ne consiste pas simplement à privilégier le « forgé » par rapport au « moulé ». L'alliage spécifique détermine votre marge de sécurité et la capacité maximale en régime. Voici comment se décline la hiérarchie des matériaux :

• acier 4340 Chromoly (40CrNiMoA) : Le matériau de performance de base. Cet alliage au nickel, chrome et molybdène offre une excellente ténacité et une bonne résistance à la fatigue à un coût raisonnable. Comme mentionné par KingTec Racing , l'acier 4340 assure « un excellent équilibre entre résistance et légèreté », ce qui le rend adapté aux moteurs turbo destinés à la route ainsi qu'aux configurations course modérées. Seuil typique : 7 000 à 8 500 tr/min selon l'application.
• acier 300M : Une évolution de l'acier 4340 de qualité aérospatiale, enrichie en silicium et en vanadium. Ces ajouts augmentent considérablement la résistance à la traction et la résistance à la fatigue, des caractéristiques cruciales pour un fonctionnement prolongé à haut régime. Les bielles forgées en 300M supportent les moteurs fortement suralimentés et fonctionnant à haut régime, ainsi que les applications de course d'endurance où l'acier 4340 atteint ses limites. Seuil typique : 8 500 à 10 000 tr/min et plus.
• Titane : Lorsque chaque gramme compte, le titane offre un rapport résistance-poids inégalé. La réduction de la masse réciproque implique des forces d'inertie plus faibles à haut régime, permettant aux moteurs d'accélérer plus rapidement et de répondre plus vite. Toutefois, le coût élevé du titane et sa faible adaptabilité à une utilisation routière limitent son usage aux applications spécialisées de compétition. Idéal pour : les sports automobiles professionnels où la réduction de poids justifie l'investissement.
• Bielles usinées Usinées à partir de blocs pleins d'aluminium ou d'acier, elles offrent une personnalisation extrême pour des applications spécifiques. Les bielles en aluminium billet excellent en course de dragster — en absorbant les charges de choc pendant des accélérations courtes et violentes — mais leur durée de vie en fatigue plus faible les rend inadaptées à l'endurance ou à une utilisation routière.

Comprendre cette hiérarchie est essentiel, car le choix du matériau influence directement la manière dont vos bielles supportent les cycles de tension-compression qui caractérisent un fonctionnement à haut régime. Pendant la phase d'échappement à 9 000 tr/min, votre piston décélère d'environ 4 000 pieds par minute jusqu'à l'arrêt, puis accélère à nouveau vers le bas, le tout en quelques millisecondes. La bielle doit absorber cette charge de traction sans s'étirer, se déformer ou se fissurer. Choisir la bonne qualité de matériau pour votre régime cible n'est pas excessif ; c'est de l'ingénierie.

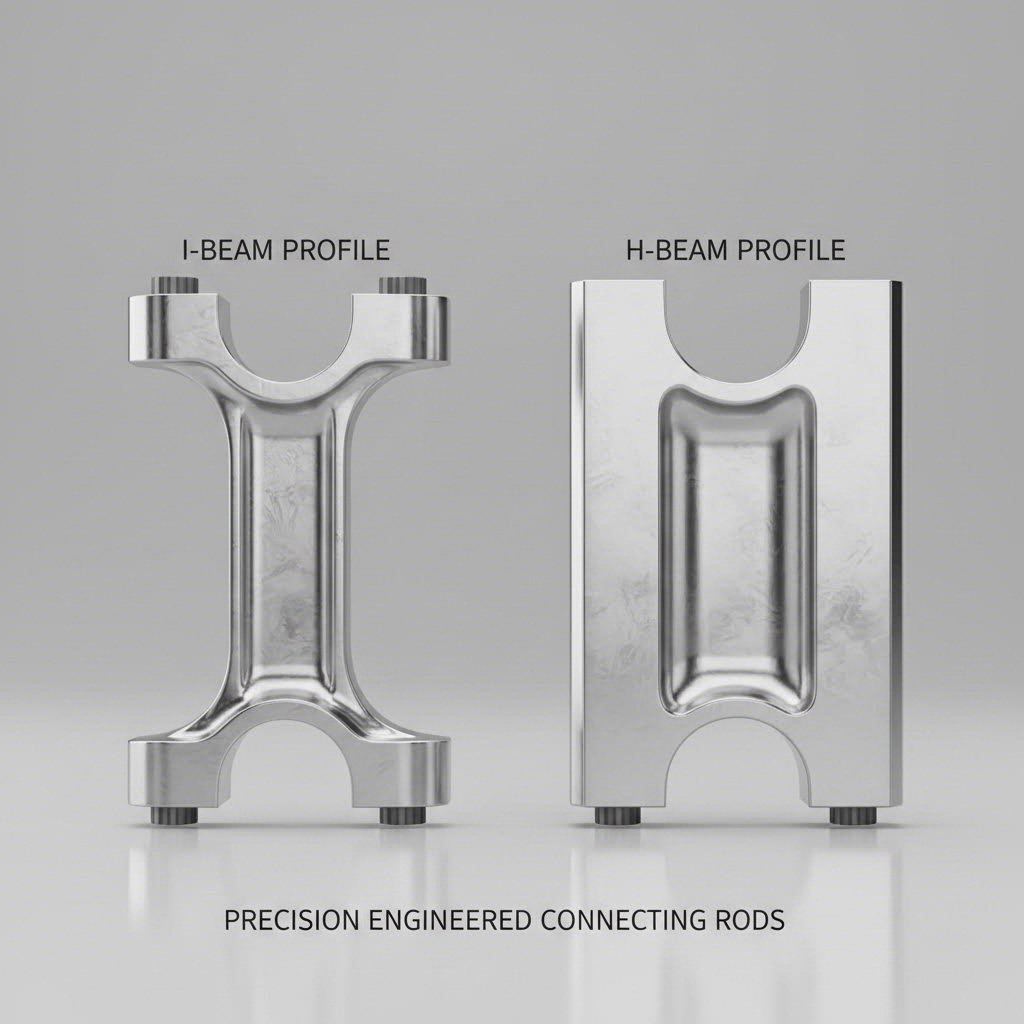

Choix entre conception de bielle en I et en H

Vous avez sélectionné la bonne qualité de matériau pour votre régime cible — mais vous n'êtes qu'à mi-chemin. La conception de la poutre de vos bielles détermine comment ce matériau se comporte sous charge. Lorsqu'on compare les bielles en I et en H, la réponse n'est pas universelle. Elle dépend entièrement des caractéristiques de votre moteur, de son mode d'admission et de sa distribution de puissance.

Bielle en I pour moteurs légers à haut régime

Observez les bielles d'usine de n'importe quel moteur, et vous trouverez probablement un design en profil en « I ». Nommé d'après sa section transversale en forme de « I » majuscule, cette configuration comporte deux semelles larges reliées par une âme plus fine. Mais ne vous laissez pas tromper par leur utilisation standard : les bielles en profil en « I » haute performance sont le choix privilégié pour des puissances importantes.

Qu'est-ce qui fait briller les profilés en « I » dans les applications à haut régime ? La réponse réside dans l'orientation de leur résistance. Selon Manley Performance , leurs bielles Pro Series en profil en « I » sont « conçues pour supporter des puissances à quatre chiffres et des charges moteur extrêmes, couramment rencontrées avec des systèmes d'augmentation de puissance ». La géométrie du profil en « I » crée des renforts naturels entre le trou de piston et la section centrale, offrant une résistance exceptionnelle en compression.

Voici pourquoi cela est important pour les moteurs suralimentés : lorsque la pression de combustion s'abat sur le piston pendant la phase de puissance, la bielle subit d'importantes contraintes de compression. La conception en forme de « I » résiste à cette force sans que la section centrale ne fléchisse ou se déforme. Sous des charges de compression élevées, les côtés d'une bielle en I ne peuvent pas s'étendre vers l'extérieur — ils sont naturellement contraints par la géométrie.

Les bielles en I sont également généralement plus étroites au niveau de la grande extrémité, ce qui assure un jeu critique pour les vilebrequins à course allongée. Si vous utilisez une configuration à course allongée tournant à plus de 8 000 tr/min, ce jeu supplémentaire peut faire la différence entre un moteur performant et des pièces dispersées.

Avantages des bielles en H dans les applications avec suralimentation

Attendez — nous venons de dire que les bielles en I gèrent mieux les charges de compression ? C'est ici que naît la confusion, et c'est là que la compréhension précise de votre application devient essentielle.

Les bielles en profil en H présentent une forme similaire à celle d'une poutre d'acier de construction : deux faces larges et plates reliées par un pont plus mince. Ce design a été initialement développé pour les avions de chasse de la Seconde Guerre mondiale, après de nombreuses ruptures de bielles dues à l'utilisation intensive du protoxyde d'azote. L'avantage en résistance des bielles en H réside dans leur conception légère et leur capacité à supporter les charges de traction au niveau de l'extrémité du piston.

Selon Speedway Motors, les bielles en H sont « plus faciles à alléger qu'une bielle en I, ce qui les rend mieux adaptées aux applications à haut régime ». Lorsque chaque gramme de masse alternée se traduit par des forces d'inertie réduites à haut régime, cet avantage de poids est déterminant. Moins de masse signifie des charges de traction plus faibles sur la bielle au point mort haut — précisément là où les moteurs tournant à haut régime subissent le maximum de contraintes.

Pour les moteurs atmosphériques visant plus de 9 000 tr/min, ou pour les applications au protoxyde d'azote où les charges instantanées au niveau du piston sont sévères, les bielles en H offrent un excellent rapport résistance-poids. Elles sont également généralement moins coûteuses, car elles nécessitent moins d'usinage lors de la fabrication.

Faire le bon choix : considérations sur les régimes et la puissance

Quel modèle devez-vous choisir ? La combinaison piston et bielle dans votre moteur déterminera la réponse en fonction de ces facteurs :

Voici la réalité qui déconcerte même les constructeurs expérimentés : la fabrication moderne a estompé les différences entre ces conceptions. Comme Speedway Motors le souligne, « les matériaux utilisés et la conception globale sont beaucoup plus importantes que la forme en I ou en H. On retrouve les deux styles dans tous les types de moteurs routiers ou de compétition ; les moteurs de Formule 1 utilisent même les deux styles. »

La conclusion ? Ne vous focalisez pas uniquement sur la conception en poutre. Prenez en compte votre configuration complète — régime cible, niveau de suralimentation, utilisation prévue et budget. Une poutre en H bien conçue provenant d'un fabricant de qualité surpassera à chaque fois une poutre en I mal réalisée. Maintenant que la conception des bielles est comprise, la prochaine dimension critique à considérer est la longueur de la bielle et son effet sur la dynamique du piston à haut régime.

Considérations sur la longueur et le rapport des bielles pour haut régime

Vous avez choisi votre matériau et la conception de votre vilebrequin, mais il existe une autre variable, pourtant évidente, qui affecte considérablement les performances à haut régime. La longueur de vos bielles par rapport à la course du vilebrequin crée des relations géométriques qui influencent tout, de la charge latérale sur le piston à l'efficacité de remplissage du cylindre. Si vous vous trompez sur ce point, même les meilleures bielles forgées ne donneront pas des résultats optimaux.

Calculs du rapport bielle/course pour l'optimisation des performances

Qu'est-ce que le rapport bielle/course exactement ? Selon HP Academy, il s'agit simplement de la longueur de la bielle divisée par la course du vilebrequin. Par exemple, une Mitsubishi 4G63 standard utilise une bielle de 150 mm avec un piston et une course de 88 mm, ce qui donne un rapport bielle/course de 1,70.

Pourquoi ce nombre est-il important pour les applications à haut régime ? Le rapport de bielle contrôle directement l'angle entre la bielle et le vilebrequin tout au long de chaque rotation. Lorsque vous augmentez la longueur de la bielle tout en gardant la course constante, cet angle diminue. Ce changement géométrique entraîne une série d'effets sur la performance.

Voici à quoi ressemblent généralement les chiffres selon les différents types de moteurs, selon Engine Builder Magazine :

• Moteurs quatre cylindres : rapport de bielle compris entre 1,5 et 1,7
• Moteurs V6 : rapport de bielle compris entre 1,7 et 1,8
• Moteurs V8 : rapport de bielle compris entre 1,7 et 1,9
• Moteurs de course à haut régime : rapport de bielle de 1,8 ou plus recommandé

Certains constructeurs considèrent que toute valeur supérieure à 1,55 est acceptable, mais pour des moteurs destinés à de sérieuses utilisations à haut régime, se rapprocher de l'extrémité supérieure de ces plages offre des avantages mesurables. La question devient alors : qu’êtes-vous prêt à sacrifier pour y parvenir ?

Comment la longueur de la bielle affecte le temps de séjour du piston

Imaginez votre piston approchant le point mort haut à 9 000 tr/min. Avec une bielle plus courte, il passe très rapidement par le PMH et commence immédiatement à accélérer vers le bas. Avec une bielle plus longue, en revanche, le piston reste légèrement plus longtemps près du PMH — un phénomène appelé « temps de séjour ».

Ce temps de séjour accru crée deux avantages significatifs pour les performances à haut régime. Premièrement, il améliore le remplissage du cylindre à des régimes élevés. Lorsque le piston passe plus de temps près du PMH pendant la phase d'admission, la soupape d'admission dispose de plus de temps pour faire entrer de l'air dans le cylindre avant que le piston ne commence sa descente. À 8 000 tr/min et plus, chaque fraction de degré compte pour l'efficacité volumétrique.

Deuxièmement, un temps de séjour plus long permet à la pression de combustion d'agir sur le piston pendant une plus grande partie du cycle de puissance. Comme HP Academy l'explique, la production de couple maximale se produit vers 16 à 18 degrés après le PMH — précisément au moment où l'on cherche à obtenir un avantage mécanique maximal transmis par les bielles au vilebrequin. Une accélération plus lente à partir du PMH signifie une pression plus élevée exercée vers le bas durant cette phase critique.

Mais voici le compromis que la plupart des constructeurs négligent : des rapports bielle/manivelle plus faibles améliorent en réalité les performances à bas régime. Des bielles plus courtes accélèrent plus rapidement le piston à l'éloignement du PMH, créant un vide plus important dans le cylindre à basse vitesse moteur. Cela favorise un meilleur flux d'air et une meilleure atomisation du carburant lors d'une conduite quotidienne. C'est pourquoi les moteurs de série utilisent souvent des rapports bielle/manivelle modérés — ils optimisent la performance sur toute la plage de régimes, et pas seulement la puissance maximale.

Considérations relatives à la charge latérale sur le piston et à l'usure

Outre le temps de séjour, le rapport bielle-manivelle affecte directement la force avec laquelle vos pistons poussent contre les parois du cylindre. Avec un rapport bielle plus faible, la bielle adopte un angle plus prononcé en milieu de course, ce qui force davantage le piston contre l'alésage. Cette charge de butée accrue accélère l'usure des jupes de piston et des parois du cylindre tout en générant un frottement supplémentaire.

Pour les applications à haut régime où les bielles du moteur subissent des milliers de cycles par minute, une réduction de la charge latérale se traduit par une production de chaleur moindre et une durée de vie plus longue des composants. Les moteurs fonctionnant à haut régime prolongé — courses sur circuit, épreuves chronométrées, événements d'endurance — bénéficient particulièrement de rapports bielle plus élevés qui minimisent ce coût en frottement.

Éléments clés à prendre en compte lors du choix de la longueur de bielle

Avant de commander des bielles plus longues pour votre moteur, tenez compte de ces facteurs essentiels :

• Hauteur de platine du bloc : Des bielles plus longues nécessitent soit un bloc plus haut, soit un piston avec une hauteur de compression réduite afin d'éviter que le piston ne dépasse au-dessus de la platine au PMH
• Modifications du design du piston : Déplacer la goupille du poignet plus haut dans le piston permet d'installer des bielles plus longues, mais peut entraîner une intersection avec l'anneau de graissage, nécessitant des modifications de support de rail
• Longueurs de bielle disponibles : Les options standard varient selon la plateforme ; les bielles sur mesure élargissent les possibilités, mais augmentent considérablement le coût
• Objectif de régime vs. comportement routier : Des rapports bielle-manivelle plus élevés sacrifient une partie de la réponse à bas régime au profit de gains à haut régime — acceptable pour les moteurs de course dédiés, mais potentiellement frustrant pour les véhicules utilisés sur route
• Combinaisons « stroker » : Augmenter la course réduit automatiquement le rapport bielle-manivelle, sauf si vous compensez avec des bielles plus longues ; une version « 383 stroker » équipée de bielles SBC standard de 5,7 pouces voit son rapport tomber à 1,52

La réalité, comme Engine Builder Magazine remarques, c'est qu'il "n'existe pas de rapport bielle-manivelle 'idéal' pour un moteur donné." Une BMW M3 avec un rapport apparemment faible de 1,48 produit tout de même 2,4 chevaux par pouce cube. L'écoulement dans la culasse, le calage de l'arbre à cames et la conception du collecteur d'admission masquent souvent les effets du rapport bielle-manivelle. Toutefois, lorsqu'on optimise chaque paramètre pour des performances à haut régime, choisir les bielles les plus longues que votre configuration peut accueillir incline les probabilités en votre faveur. Maintenant que la géométrie est comprise, l'étape suivante consiste à adapter votre choix de bielles à des seuils de régime spécifiques et à des plateformes moteur.

Recommandations relatives aux seuils de régime et adaptation à la plateforme

Vous avez assimilé la théorie — nuances des matériaux, conceptions des fûts, rapports bielle-manivelle. La question pratique à laquelle tout constructeur se confronte arrive maintenant : à quel régime dois-je passer à l'étape supérieure, et que dois-je exactement remplacer ? Cette section élimine les incertitudes en fournissant des recommandations précises organisées selon trois niveaux de performance distincts.

Niveaux de seuil de régime et moment des mises à niveau

Les bielles installées par les constructeurs sont conçues pour les niveaux de puissance et les limites de régime d'usine. Dépasser ces limites signifie fonctionner en dehors de la marge de sécurité pour laquelle ces composants ont été conçus. Voici comment adapter le choix de vos bielles à vos objectifs réels de régime moteur :

Remarquez comment les spécifications des fixations augmentent à chaque niveau ? C'est intentionnel. Les bielles ne se rompent pas isolément — les boulons de bielle deviennent souvent le maillon faible avant que la bielle elle-même ne s'étire ou ne se fende. À plus de 8 000 tr/min, l'utilisation de fixations ARP 2000 n'est pas une option ; elle est obligatoire pour assurer la tenue mécanique.

La plage de 7 000 à 8 000 tr/min représente le point d'entrée pour la plupart des moteurs hautes performances. Si vous construisez un moteur destiné aux courses du week-end qui atteint occasionnellement le régime maximal, des bielles forgées en 4340 de qualité avec des fixations adaptées offrent une excellente garantie à coût raisonnable. De nombreux assembleurs effectuent une mise à niveau à ce niveau uniquement par précaution — même si les bielles d'origine pourraient théoriquement survivre, les conséquences d'une défaillance dépassent largement le coût du composant.

En franchissant la plage de 8 000 à 9 000 tr/min, vous entrez dans un domaine où la qualité des matériaux devient incontournable. Un traitement thermique supérieur, des tolérances dimensionnelles plus strictes et des fixations de meilleure qualité font la différence entre des moteurs qui tiennent et des moteurs en pièces. Ce niveau exige des bielles spécifiquement conçues pour fonctionner durablement à haut régime, et non pas simplement capables d'atteindre ponctuellement ces vitesses.

Au-dessus de 9 000 tr/min ? Vous entrez dans le domaine des moteurs de compétition, où chaque choix de composant a son importance. Les bielles en titane réduisent considérablement la masse alternée, diminuant ainsi les forces d'inertie qui deviennent prédominantes à ces régimes. Des longueurs de bielle personnalisées, des rapports de bielle optimisés et des conceptions spécifiques de profilés deviennent alors une pratique courante. Les contraintes budgétaires passent au second plan par rapport à la fiabilité.

Exigences spécifiques aux plateformes en matière de bielles

Différentes familles de moteurs posent des défis uniques lors du choix des bielles forgées. Voici ce que vous devez savoir sur trois des plateformes les plus populaires fonctionnant à haut régime :

Plateformes LS (LS1/LS2/LS3/LS7) : L'héritage des bielles SBC se poursuit avec les moteurs LS, bien que les bielles d'origine varient considérablement selon les variantes. Les bielles en titane du LS7 provenant de la Corvette Z06 supportent de manière fiable plus de 7 000 tr/min en configuration d'usine, ce qui les rend très populaires pour être montées sur d'autres moteurs LS. Pour des puissances importantes dépassant 600 ch ou des régimes soutenus au-delà de 7 500 tr/min, les bielles forgées après-vente en 4340 équipées de boulons ARP 2000 deviennent la mise à niveau standard. La longueur d'origine de 6,098 pouces convient bien à la plupart des configurations, bien que les moteurs surcours puissent bénéficier d'options de 6,125 pouces.

Séries Honda B/K : Ces moteurs sont faits pour monter dans les tours. Les bielles d'origine B18C5 supportent des régimes de 8 400 tr/min, mais les configurations K-series qui dépassent 9 000 tr/min exigent des pièces forgées de remplacement. La longueur de bielle de 152 mm du K24 offre un excellent rapport de bielle de 1,78 avec la course de 85,5 mm — presque idéal pour les applications à haut régime. La plupart des assembleurs optent pour des conceptions en H, car les moteurs Honda atmosphériques privilégient la réduction du poids afin d'atteindre un régime maximal. Pour les configurations K-series suralimentées, le passage à des conceptions en I apporte une résistance accrue en compression sans sacrifier beaucoup le potentiel aux hauts régimes.

Toyota 2JZ : Le légendaire 2JZ-GTE supporte une puissance impressionnante avec des bielles d'origine — des réalisations dépassant 1 000 chevaux existent en utilisant des composants d'usine. Toutefois, ces bielles ont été conçues pour le régime maximum d'origine de 6 800 tr/min. Dépasser les 7 500 tr/min, surtout avec un fort taux de suralimentation, nécessite des remplacements forgés d'après-marché. La longueur de bielle du 2JZ de 142 mm associée à une course de 86 mm donne un rapport de 1,65 — acceptable mais pas exceptionnel pour des régimes extrêmes. La plupart des assembleurs qui choisissent des bielles forgées pour des applications 2JZ optent pour des profilés en I en acier 4340 lorsque la pression de suralimentation dépasse 25 PSI ou que l'objectif de puissance excède 800 chevaux.

Quelle que soit la plateforme, rappelez-vous que le choix des bielles ne s'effectue pas de manière isolée. Votre ensemble tournant doit être équilibré dans son intégralité — vilebrequin, bielles, pistons et fixations fonctionnant ensemble. Modifier uniquement les bielles sans vérifier la compatibilité avec les composants existants crée de nouveaux points de défaillance au lieu de les éliminer. Comprendre comment les bielles se rompent à haut régime vous aide à éviter totalement ces pannes.

Analyse des modes de défaillance et stratégies de prévention

Vous avez sélectionné des matériaux haut de gamme, choisi la bonne conception de bielle et adapté vos bielles à vos régimes cibles. Mais voici une vérité inconfortable : même la meilleure bielle utilisée dans les moteurs finira par céder si vous ne comprenez pas réellement comment se produit la défaillance. Savoir ce que font les bielles sous contrainte — et là où elles cèdent — transforme votre approche d'une simple installation pleine d'espoir vers une fiabilité véritablement conçue.

Explication des modes de défaillance courants à haut régime

Les bielles ne se "cassent" pas simplement. Elles cèdent selon des schémas prévisibles en fonction des charges spécifiques auxquelles elles sont soumises. Comprendre ces modes de défaillance vous permet de les éviter avant que votre moteur ne devienne un presse-papiers coûteux.

Selon BoostLine Products, les pannes de bielles moteur découlent généralement de cinq causes principales — chacune pouvant être évitée grâce à un choix et une installation appropriés :

• Allongement de la bielle dû aux charges de traction au PMH : À haut régime, l'ensemble piston et bielle décélère violemment au point mort haut pendant la phase d'échappement. Cela crée une charge de traction énorme qui étire littéralement la bielle. Des cycles répétés d'étirement finissent par provoquer des fissures par fatigue, généralement amorcées près de l'alésage de la grande extrémité. Prévention : choisir des bielles homologuées pour votre régime maximal réel, avec une marge de sécurité appropriée.
• Déformation de l'alésage de la grande extrémité : Lorsque les charges de traction étirent à plusieurs reprises la bielle, l'alésage de la grande extrémité devient progressivement ovale. Cette déformation en « œuf » comprime le film d'huile entre le palier et le maneton du vilebrequin, entraînant un contact métal sur métal. Quelles en sont les conséquences ? Rotation du palier, génération catastrophique de chaleur et risque de rupture de la bielle. Prévention : sélectionner correctement la nuance de matériau et respecter les jeux de paliers adéquats.
• Pannes au niveau de la petite extrémité : L'alésage de la goupille de bielle subit des charges de traction et de compression à chaque cycle moteur. À haut régime soutenu, une conception inadéquate de l'extrémité petite conduit à des fissures autour de l'alésage de la goupille ou à la défaillance du bushing. Prévention : vérifiez que vos bielles possèdent des extrémités petites correctement dimensionnées et équipées de bushings adaptés à votre niveau de puissance.
• Jeu de palier incorrect : Des jeux trop serrés provoquent une lubrification insuffisante et un frottement excessif. Trop larges ? Le vilebrequin expulse un excès d'huile, entraînant une perte de pression et un contact métal contre métal. Dans les deux cas, l'usure est accélérée et peut détruire aussi bien les bielles que le vilebrequin. Prévention : utilisez des techniques de mesure précises et suivez exactement les spécifications du fabricant.
• Dommages par détonation : Le cliquetis moteur envoie des ondes de choc à travers les bielles et les composants moteur, créant des contraintes que ces pièces n'ont pas été conçues pour supporter. Les pics de pression rapides dus à la détonation peuvent courber ou briser même des bielles forgées de qualité. Prévention : réglage adéquat, indice d'octane du carburant suffisant et calage d'allumage approprié.

Les boulons de bielle sont souvent considérés comme les fixations les plus importantes dans le moteur : ils subissent les contraintes les plus élevées du point de vue des charges alternatives et doivent résister à des forces énormes générées par le piston et la bielle en mouvement.

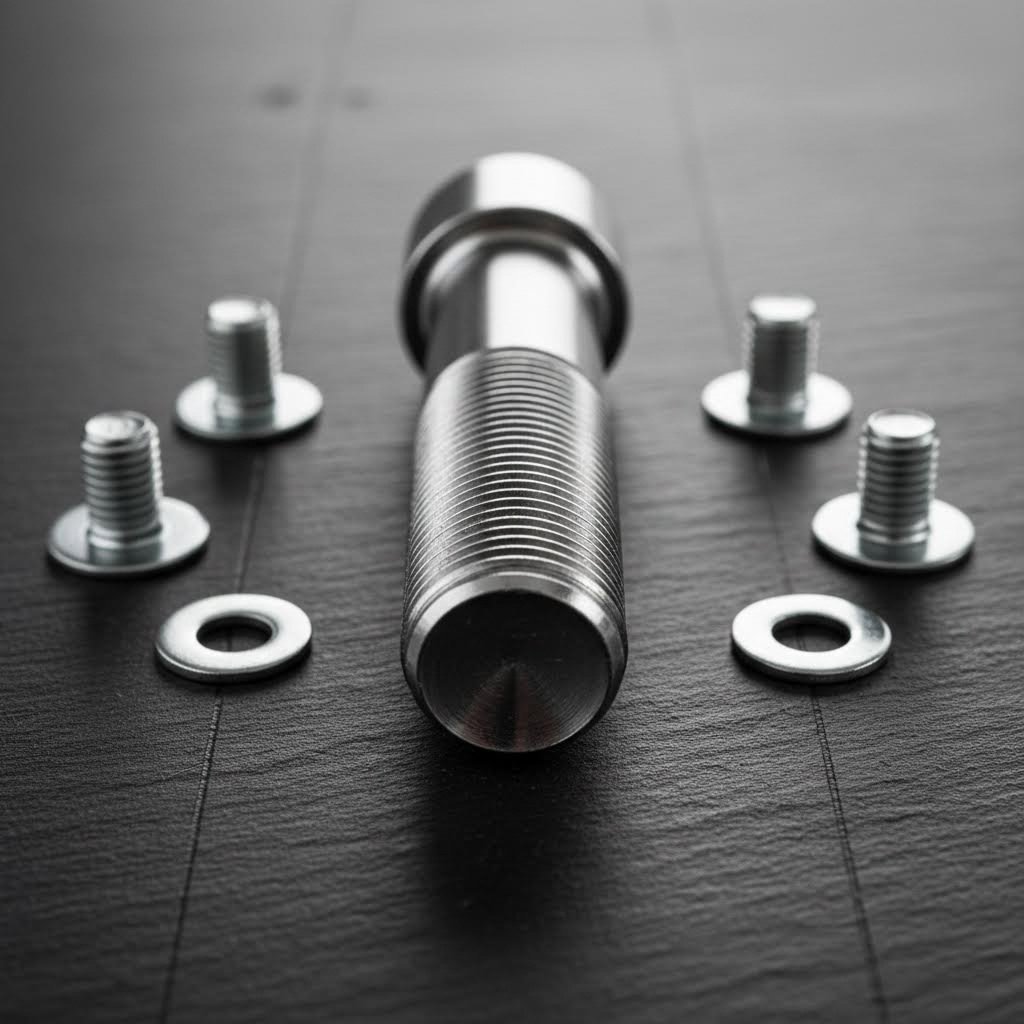

Sélection des boulons de bielle et spécifications de couple

Voici ce que savent les assembleurs expérimentés et que les novices apprennent à leurs dépens : les boulons de bielle se rompent plus fréquemment que les bielles elles-mêmes. Lorsque vous faites tourner un moteur à 8 500 tr/min, ces fixations subissent plus de 140 cycles de tension-compression par seconde. Ce sont eux qui empêchent uniquement le chapeau de bielle de se détacher violemment de l'extrémité de la bielle à des vitesses incroyables.

Selon Guide technique de BoostLine , le choix du boulon de bielle doit correspondre à votre puissance et aux conditions de fonctionnement. Les fixations d'origine dans les moteurs courants ne sont tout simplement pas conçues pour supporter des utilisations hautes performances. Des boulons à haute résistance, fabriqués à partir de matériaux supérieurs et dotés de revêtements spécialisés, offrent la résistance à la fatigue exigée par un fonctionnement prolongé à haut régime.

Mais choisir des boulons de qualité n'est que la moitié de l'équation. C'est l'installation qui détermine si ces boulons protègent votre moteur ou deviennent le point de rupture :

Pourquoi la mesure de l'allongement du boulon est-elle plus importante que les spécifications de couple :

Votre clé dynamométrique peut indiquer 45 lb-pi, mais cela fournit-il réellement la force de serrage correcte ? Différentes clés dynamométriques donnent des résultats différents — votre clé Pittsburgh ne donnera peut-être pas la même lecture qu'une clé Snap-on d'un autre utilisateur. C'est pourquoi les assembleurs professionnels de moteurs utilisent des jauges de mesure d'allongement des bielles pour vérifier une installation correcte.

L'allongement du boulon correspond simplement à l'augmentation de longueur subie par un boulon lorsqu'une charge est appliquée. Considérez les fixations comme des ressorts : étirez-les dans leurs limites conçues de manière répétée, et elles fonctionneront parfaitement. Dépassez leur limite d'élasticité ? Elles s'étirent excessivement et se rompent — tout comme un ressort trop étiré ne retrouve pas sa forme d'origine.

Le processus de mesure de l'allongement :

Pour les boulons de bielle ARP 2000 avec un couple recommandé de 45 lb-pi, l'allongement attendu pourrait être compris entre 0,0055" et 0,0060". La procédure est la suivante : appliquez le lubrifiant d'assemblage recommandé sur les filets et la face inférieure de la tête du boulon, installez le boulon à la main sans serrer, réinitialisez votre jauge d'allongement sur le boulon au repos, puis serrez jusqu'à un couple légèrement inférieur à la spécification. Mesurez l'allongement ; s'il est inférieur au minimum, resserrez davantage jusqu'à atteindre la plage spécifiée.

Un boulon de bielle insuffisamment étiré peut se desserrer en fonctionnement, ce qui peut détruire instantanément votre moteur. Être seulement 5 à 10 lb-pi en dessous de la spécification crée un risque de défaillance catastrophique dès que le moteur tourne.

Le lubrifiant d'assemblage est important :

Le lubrifiant utilisé lors du serrage influence considérablement la force réellement appliquée. L'huile moteur classique 30W se dégrade avec le temps, réduisant votre précharge initiale. Les lubrifiants spécifiques pour montage, comme ARP Ultra-Torque, maintiennent une force de serrage constante tout au long de la durée de service de la fixation. Si vous construisez un moteur destiné à fonctionner durablement à haut régime, ce détail n'est pas optionnel — il est essentiel.

Les modes de défaillance étant compris et les stratégies de prévention en place, vous êtes maintenant prêt à regrouper toutes ces informations dans un cadre pratique de sélection que vous pouvez appliquer à votre projet spécifique.

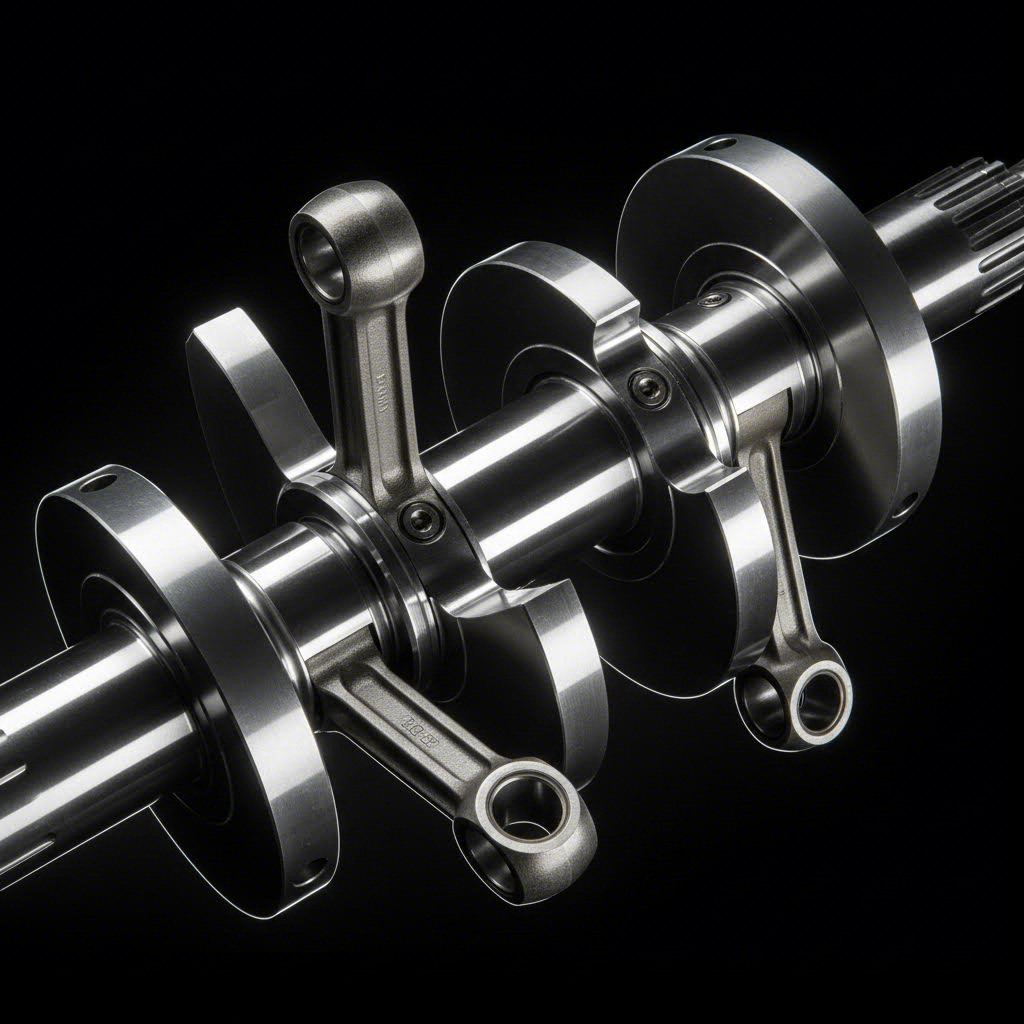

Élaborer votre cadre décisionnel de sélection de bielles

Vous avez assimilé la métallurgie, comparé les conceptions de longerons, calculé les rapports de bielle et étudié les modes de défaillance. Il est maintenant temps de transformer ces connaissances en actions concrètes. Ce cadre regroupe l'ensemble des éléments en un processus systématique que vous pouvez appliquer à la sélection de vos bielles de moteur — plus aucune approximation, seulement de l'ingénierie.

Votre liste de contrôle pour la sélection de bielles

Le choix de la bonne combinaison de bielles et de pistons nécessite d'évaluer plusieurs variables en séquence. Omettez une étape, et vous risquez de commander des composants incompatibles entre eux, ou pire, qui cèdent sous charge. Suivez ce processus du début à la fin :

1. Déterminez votre régime cible réel : Soyez honnête ici. À quel régime votre moteur fonctionnera-t-il régulièrement, et non occasionnellement ? Une voiture de drag racing utilisée le week-end qui atteint brièvement 8 000 tr/min a des besoins différents d'un moteur de course sur route qui maintient 8 500 tr/min pendant des sessions de 20 minutes. Votre plage de fonctionnement prolongé détermine les exigences en matière de matériau et de fixation plus que les chiffres maximaux.
2. Identifiez la puissance et les niveaux de suralimentation : Une configuration atmosphérique de 500 ch sollicite les bielles différemment d'une configuration turbocompressée de 500 ch. Les applications suralimentées multiplient considérablement la pression dans les cylindres, exigeant une résistance à la compression supérieure. Documentez votre puissance cible, le couple maximal et la pression maximale de suralimentation avant de poursuivre.
3. Sélectionnez la qualité de matériau appropriée : Adaptez votre matériau à votre niveau de régime moteur. Pour des applications comprises entre 7 000 et 8 000 tr/min, l'acier chromoly 4340 de qualité offre une excellente durabilité à un coût raisonnable. Au-delà de 8 000-9 000 tr/min ? Un 4340 haut de gamme avec un traitement thermique supérieur ou un 300M d'entrée de gamme devient approprié. Au-dessus de 9 000 tr/min, le 300M ou le titane s'imposent — aucune exception.
4. Choisissez votre conception de bielle : Référez-vous à votre méthode de transmission de puissance. Les combinaisons turbocompressées ou à couple élevé préfèrent généralement les profilés en I pour leur résistance en compression. Les moteurs naturellement aspirés conçus pour les hauts régimes ainsi que les applications au protoxyde d'azote profitent souvent de configurations plus légères en H. N'oubliez pas : la qualité prime sur le type de profilé — une bielle en H haut de gamme surpasse toujours une bielle en I bas de gamme.
5. Vérifiez la compatibilité de la longueur de bielle : Consultez la hauteur de platine de votre bloc, la hauteur de compression de vos pistons et les longueurs de bielle disponibles pour votre plateforme. Des bielles plus longues améliorent le comportement aux régimes élevés, mais nécessitent des pistons plus courts ou des blocs plus hauts. Vérifiez que l'ensemble de votre configuration est compatible avant de passer commande.
6. Précisez les exigences relatives aux fixations : Les boulons de bielle doivent correspondre à votre plage de régime. L'utilisation d'ARP 8740 convient aux montages basiques ; l'ARP 2000 devient obligatoire au-delà de 8 000 tr/min. Les applications extrêmes nécessitent des fixations en L19 ou Custom Age 625+. Ne jamais réutiliser des composants étirés ou douteux.
7. Confirmer les exigences d'équilibrage : Chaque bielle dans les ensembles moteur doit être appairée en poids. Spécifiez votre tolérance d'équilibrage — généralement dans une fourchette de 1 gramme pour les montages hautes performances, 0,5 gramme pour les applications course. Votre atelier a besoin de ces informations avant le montage.

Collaboration avec les fabricants pour des spécifications personnalisées

Les bielles standard conviennent à la plupart des montages, mais des combinaisons uniques nécessitent souvent une collaboration avec le fabricant. Lorsque les options standard du catalogue ne répondent pas à vos besoins, voici comment procéder pour des spécifications sur mesure :

Préparez une documentation complète : Les fabricants ont besoin de dimensions spécifiques : longueur entre centres, diamètre alésé de l'extrémité grande, taille alésée de l'extrémité petite, et toutes les exigences de jeu pour votre bloc et vilebrequin particuliers. Mesurez deux fois ; commandez une fois. Des spécifications incorrectes se transforment en presse-papiers coûteux.

Communiquer clairement votre application : Une bielle conçue pour la course de traîne supporte des charges différentes de celles d'une bielle destinée aux épreuves d'endurance. Précisez votre cas d'utilisation, la plage de régime attendue, le niveau de puissance, ainsi que si le moteur fonctionne régulièrement à haut régime ou seulement par courtes accélérations. Ces informations aident les fabricants à recommander une épaisseur de longeron, une nuance de matériau et des spécifications de fixation adaptées.

Vérifier la compatibilité avec l'atelier de mécanique : Votre constructeur de moteur a besoin de bielles livrées prêtes à être installées, ou du moins presque. Vérifiez si le fabricant fournit des bielles nécessitant des travaux mécaniques supplémentaires, et assurez-vous que votre atelier dispose des moyens nécessaires pour effectuer les opérations de finition requises.

Demandez la documentation : Les fabricants de qualité fournissent des certifications des matériaux, des rapports d'inspection dimensionnelle et des spécifications de montage. Ces documents prouvent que les bielles répondent aux caractéristiques annoncées et indiquent les valeurs de couple critiques pour vos fixations spécifiques. Si un fabricant ne peut pas fournir de documentation, reconsidérez votre source.

La différence entre une construction réussie à haut régime et un moteur en morceaux tient souvent à ces détails. Prendre le temps de bien spécifier vos bielles plutôt que de simplement commander l'option la plus chère en espérant le meilleur fait toute la différence entre une démarche technique et une simple prise de risque. Une fois votre cadre de sélection établi, la dernière étape consiste à acheter les composants auprès de fabricants capables de fournir la qualité exigée par votre projet.

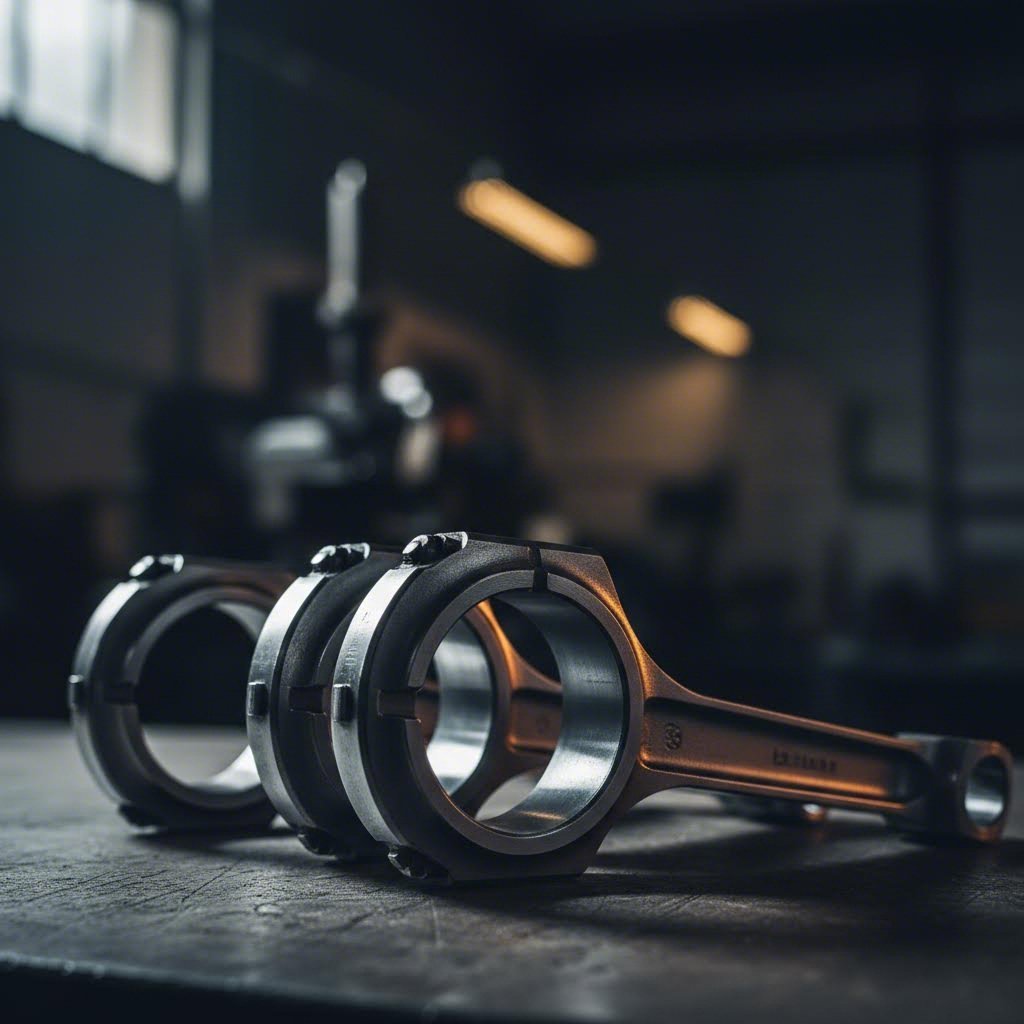

Approvisionnement de bielles forgées de qualité auprès de fabricants certifiés

Vous avez conçu votre sélection — qualité du matériau, conception de la bielle, longueur de la tige, caractéristiques des fixations. Vient maintenant la question qui distingue les réalisations réussies des échecs frustrants : où trouver effectivement des bielles hautes performances répondant à vos spécifications ? Le fabricant que vous choisissez détermine si votre combinaison soigneusement planifiée offre une fiabilité en compétition ou devient une leçon coûteuse sur les compromis hasardeux.

Des certifications de qualité essentielles pour les pièces de performance

Toutes les opérations de forgeage ne produisent pas des résultats équivalents. Lorsque vous comptez sur des bielles pour résister à 8 500 tr/min et à plus de 1 000 chevaux, la régularité de fabrication n'est pas optionnelle — c'est une question de survie. C'est ici que les certifications industrielles deviennent votre premier critère de sélection parmi les fournisseurs potentiels.

Certification IATF 16949 représente la norme d'excellence en matière de fabrication de composants automobiles. Selon Compagnie de forgeage de Meadville , cette norme internationale « met l'accent sur l'amélioration continue, la prévention des défauts ainsi que la réduction des variations et des gaspillages ». Pour les bielles forgées de compétition, cela se traduit directement par une cohérence dimensionnelle, un traitement thermique approprié et des propriétés matérielles fiables sur chaque unité produite.

Pourquoi est-ce important pour votre projet ? Imaginez commander un jeu de bielles sur mesure, pour découvrir ensuite qu'elles présentent un écart de 0,003 pouce sur le diamètre de l'œil. Cette variation — invisible sans mesures de précision — crée une compression inégale des paliers et un risque de rupture en charge. Les fabricants certifiés IATF 16949 mettent en œuvre une maîtrise statistique des processus (SPC) et un suivi qualité en temps réel qui détectent ces écarts avant l'expédition des composants.

Recherchez les fabricants qui démontrent :

• Traçabilité des matériaux : Une documentation prouvant que l'alliage d'acier respecte les spécifications annoncées, du lingot brut au produit fini
• Des rapports d'inspection dimensionnelle : Des mesures confirmant que les dimensions critiques sont conformes aux tolérances pour chaque série de production
• Vérification du traitement thermique : Documents prouvant des cycles de trempe appropriés permettant de développer les performances de la structure granulaire promises par le forgeage
• Certification de grenaillage : Documentation des procédés de traitement de surface qui améliorent la résistance à la fatigue

Les fabricants ayant reçu des distinctions de fournisseur OEM, comme la désignation Q1 de Ford ou la reconnaissance GM Supplier Quality Excellence, ont démontré l'efficacité de leurs systèmes qualité dans les conditions de production les plus exigeantes. Ces certifications indiquent des processus suffisamment robustes pour des bielles destinées à des applications en sport automobile professionnel.

De la prototype à la production

Que faire si les options du catalogue ne correspondent pas à votre combinaison spécifique ? Peut-être construisez-vous un moteur surcarré nécessitant une longueur de bielle non standard, ou votre changement de culasse exige-t-il des dimensions différentes au niveau du grand bout. Des bielles sur mesure deviennent alors nécessaires — et le délai de livraison prend soudainement une grande importance.

La fabrication traditionnelle de biellettes sur mesure nécessite souvent de 8 à 12 semaines entre la commande et la livraison. Pour les coureurs confrontés à des délais de saison ou les constructeurs ayant des clients en attente, ce délai pose de véritables problèmes. C'est là que les capacités des fabricants divergent considérablement.

Les opérations modernes de forgeage de précision telles que Technologie métallique de Shaoyi (Ningbo) ont fortement réduit ce délai. Grâce à la certification IATF 16949 et à des compétences internes en ingénierie, elles permettent un prototypage rapide en aussi peu que 10 jours — transformant des spécifications personnalisées en composants physiques que vous pouvez tester et valider avant de passer à une production en série.

Lors de l'évaluation de partenaires de fabrication pour des biellettes sur mesure, prenez en compte ces facteurs :

• Support technique : Sont-ils capables d'examiner vos spécifications et d'identifier d'éventuels problèmes avant la production ? Une ingénierie interne évite des modifications coûteuses après réception des pièces.
• Capacité de prototypage : La production unitaire ou en petites séries permet une validation avant de commander des séries complètes. Cela permet de détecter rapidement les problèmes d'ajustement.
• La scalabilité de la production : Si vous concevez plusieurs moteurs ou développez une gamme de produits, le fabricant est-il capable de passer sans heurts du prototype à la production en volume ?
• Considérations géographiques : Les fabricants situés à proximité des grands ports maritimes, comme Ningbo en Chine, offrent souvent une livraison internationale plus rapide et une logistique simplifiée.

La relation entre la rapidité du prototypage et la qualité finale n'est pas contradictoire lorsqu'il existe des processus appropriés. Les opérations de forgeage à chaud avec des technologies de matrices avancées et une surveillance en temps réel des procédés produisent des résultats constants, qu'il s'agisse d'un prototype ou de mille unités de production.

Prendre votre décision finale

Le choix de bielles forgées pour des applications à haut régime repose essentiellement sur l'adéquation entre vos besoins et les capacités des fabricants. Les contraintes budgétaires sont réelles, mais les conséquences d'une rupture de bielle à 9 000 tr/min le sont tout autant. L'option la moins chère représente rarement la meilleure valeur lorsque la reconstruction d'un moteur coûte cinq chiffres.

Demandez des devis à plusieurs fabricants certifiés. Comparez non seulement le prix, mais aussi la documentation incluse, la qualité des fixations et les conditions de garantie. Demandez des références à des constructeurs utilisant des niveaux de puissance et de régimes similaires. L'investissement supplémentaire en recherche porte ses fruits lorsque votre moteur résiste à des conditions capables de disloquer des composants moins performants.

Vous avez dépassé le stade des suppositions : vous faites de l'ingénierie. Appliquez le cadre présenté dans ce guide, approvisionnez-vous auprès de fabricants qualifiés et construisez en toute confiance. Votre combinaison haute vitesse mérite des composants sélectionnés par une analyse systématique, et non par des hypothèses hasardeuses.

Questions fréquentes sur le choix des bielles forgées pour hautes régimes

1. Quelle est la meilleure bielle pour les applications à haut régime ?

La bielle idéale pour les régimes élevés dépend de votre application spécifique. Pour les moteurs à aspiration naturelle tournant au-dessus de 8 000 tr/min, les billes en forme de H offrent d'excellents rapports résistance-poids, car elles sont plus faciles à alléger. Pour les configurations turbocompressées ou à couple élevé fonctionnant à haut régime, les billes en forme de I assurent une meilleure résistance à la compression. La matière est tout aussi importante : l'acier chromoly 4340 convient aux moteurs fonctionnant entre 7 000 et 8 500 tr/min, tandis que l'acier 300M ou le titane deviennent nécessaires pour un fonctionnement prolongé au-delà de 9 000 tr/min. Des fabricants de qualité certifiés IATF 16949 garantissent des performances constantes sur tous les exemplaires.

à quel régime dois-je passer des bielles d'origine aux bielles forgées ?

Envisagez de passer à des bielles forgées lorsque vous fonctionnez régulièrement au-dessus de 7 000 tr/min ou lorsque les niveaux de puissance dépassent les limites prévues d'origine pour votre moteur. La plage de 7 000 à 8 000 tr/min correspond au niveau d'entrée pour les mises à niveau en bielles forgées en acier 4340. Entre 8 000 et 9 000 tr/min, des bielles forgées haut de gamme avec fixation ARP 2000 deviennent obligatoires. Au-dessus de 9 000 tr/min, des bielles en acier 300M ou en titane conformes aux spécifications course sont indispensables. Pour les applications turbocompressées, les seuils de mise à niveau peuvent être plus bas en raison de la pression accrue dans les cylindres.

3. Quelle est la différence entre les bielles en I et les bielles en H ?

Les bielles en profil 'I' présentent une section transversale en forme de lettre « I » avec des renforts naturels qui offrent une résistance exceptionnelle à la compression, idéales pour les moteurs suralimentés soumis à de fortes charges de combustion. Les bielles en 'H' possèdent deux faces planes reliées par un pont plus mince, ce qui les rend plus légères et plus faciles à usiner. Cet avantage de poids réduit les forces d'inertie à haut régime, ce qui rend les bielles en 'H' préférables pour les moteurs atmosphériques tournant à haut régime ainsi que pour les applications au protoxyde d'azote. La qualité de la fabrication moderne a réduit les écarts de performance, ce qui rend le choix de la nuance de matériau et des fixations aussi important que la conception du profil.

4. Comment le rapport de bielle influence-t-il les performances du moteur à haut régime ?

Le rapport bielle/course (longueur de la bielle divisée par la course) influence le temps de séjour du piston au point mort haut et la charge latérale. Des rapports plus élevés (1,8 et plus) augmentent le temps de séjour du piston, améliorant le remplissage du cylindre à haut régime et permettant à la pression de combustion d’agir plus longtemps pendant la phase de puissance. Ils réduisent également la charge latérale sur le piston, minimisant ainsi la friction et l'usure lors d'un fonctionnement prolongé à haut régime. Toutefois, des rapports plus élevés peuvent nuire à la réponse à bas régime. La plupart des moteurs de course conçus pour les hauts régimes visent l'extrémité supérieure de la plage de rapports typique de leur plateforme.

5. Pourquoi les boulons de bielle sont-ils si critiques dans les applications à haut régime ?

Les boulons de bielle subissent les contraintes alternatives les plus élevées dans le moteur, avec plus de 140 cycles de traction-compression par seconde à 8 500 tr/min. Ce sont les seuls éléments de fixation empêchant la séparation du chapeau de bielle à haute vitesse. Les boulons d'origine ne sont pas conçus pour des utilisations hautes performances. Les boulons ARP 8740 conviennent aux montages basiques, tandis que les ARP 2000 deviennent obligatoires au-delà de 8 000 tr/min. Une installation correcte exige la mesure de l'allongement du boulon plutôt que de se fier uniquement aux valeurs de couple, car un boulon insuffisamment étiré peut se desserrer en fonctionnement et provoquer une défaillance catastrophique.
