Pièces usinées en métal décryptées : du choix du matériau à l’inspection finale

Comprendre les pièces usinées en métal et leur fondement de fabrication

Lorsque vous prenez un smartphone en main, démarrez votre voiture ou montez à bord d’un avion, vous comptez sur des pièces usinées en métal sans même vous en rendre compte. Ces composants conçus avec une précision extrême constituent l’ossature de pratiquement tous les systèmes mécaniques dans la fabrication moderne. Mais qu’est-ce qui distingue précisément une pièce usinée des autres composants métalliques, et pourquoi cette distinction est-elle essentielle pour votre prochain projet ?

Les pièces usinées en métal sont des composants créés par l’enlèvement de matière d’une pièce brute en métal afin d’atteindre des spécifications exactes. Contrairement aux pièces fabriquées selon d’autres procédés, chaque composant métallique usiné part d’une pièce plus grande de matière première, qui est soigneusement façonnée pour obtenir sa forme finale. Cette approche fondamentale confère aux pièces usinées des caractéristiques uniques qui les rendent indispensables dans des secteurs aussi variés que l’automobile, l’aérospatiale, les dispositifs médicaux et l’électronique grand public.

Ce qui distingue les pièces usinées des autres composants métalliques

Imaginez que vous avez besoin d’un composant métallique pour une application critique. Vous disposez de plusieurs options de fabrication, mais chacune produit des résultats fondamentalement différents. Comprendre ces différences vous aide à prendre des décisions plus éclairées en matière d’approvisionnement.

Pièces forgées sont créées en appliquant une chaleur extrême au métal jusqu’à ce qu’il devienne malléable, puis en exerçant une force de compression pour le remodeler. Selon B.B. Price , le forgeage confère une résistance exceptionnelle, car ce procédé aligne la structure interne du grain métallique, réduisant ainsi les poches d’air ou les vides. Cela rend les composants forgés idéaux pour les applications à haute contrainte nécessitant une résistance aux chocs.

Pièces coulées consistent à chauffer le métal jusqu’à ce qu’il devienne un liquide en fusion, puis à le verser dans un moule où il se solidifie. Le moulage permet de réaliser efficacement, à moindre coût, des formes complexes et détaillées. Toutefois, les composants moulés présentent généralement une structure de grain inhomogène et des propriétés mécaniques inférieures à celles des composants forgés ou usinés.

Pièces usinées adopter une approche totalement différente. Plutôt que de remodeler ou mouler du métal, l'usinage travaille à partir d'un matériau massif en enlevant tout ce qui ne fait pas partie de la pièce finale. Cela confère aux composants métalliques usinés des avantages distincts : des tolérances dimensionnelles plus serrées, des finitions de surface plus lisses, ainsi qu’une grande flexibilité pour produire aussi bien des prototypes uniques que des séries de grande série, avec une précision identique.

Principe de la fabrication soustractive expliqué

L’usinage des métaux repose sur le principe de la fabrication soustractive. Imaginez-le comme la sculpture dans le marbre : vous partez d’un bloc de matière plus important que nécessaire, puis vous retirez progressivement de la matière jusqu’à ce que subsiste uniquement la forme souhaitée.

Comme l’explique Dassault Systèmes, la fabrication soustractive implique l’élimination de matière par tournage, fraisage, perçage, meulage, découpe et alésage. Ce procédé utilise généralement des métaux ou des plastiques comme matières premières et produit des pièces finies dotées de finitions lisses et de tolérances dimensionnelles très serrées.

Les machines modernes à commande numérique par ordinateur (CNC) effectuent cet enlèvement de matière avec une précision extraordinaire. Un logiciel préprogrammé contrôle des machines complexes afin de découper et de façonner des pièces conformément aux dessins CAO exacts. Cette automatisation permet d’obtenir des résultats constants et reproductibles sur des centaines ou des milliers de composants identiques.

Pourquoi la précision est-elle si essentielle ? Dans les applications automobiles, même de faibles variations dimensionnelles peuvent affecter l’ajustement des composants entre eux, ce qui peut entraîner des problèmes de sécurité ou une usure prématurée. Dans le domaine aéronautique, les exigences de précision deviennent encore plus strictes, car la défaillance d’un composant n’est tout simplement pas envisageable à 35 000 pieds d’altitude.

Ce guide vous accompagnera pas à pas dans la compréhension de tous les aspects liés aux pièces mécaniques en métal — du choix des matériaux et des procédés appropriés à la spécification des tolérances et à l’évaluation des fournisseurs. Que vous conceviez votre première pièce usinée ou que vous souhaitiez optimiser une pièce existante, vous y trouverez des conseils pratiques pour prendre des décisions éclairées.

Les pièces mécaniques en métal de qualité partagent plusieurs caractéristiques essentielles :

• Précision dimensionnelle – La capacité d’atteindre systématiquement les cotes cibles dans les plages de tolérance spécifiées
• Finition de surface – Des surfaces lisses et uniformes répondant aux exigences fonctionnelles et esthétiques
• Intégrité matérielle – La préservation des propriétés mécaniques sans défauts résultant du procédé de fabrication
• Répétabilité – La capacité de produire des pièces identiques sur l’ensemble des séries de production, qu’il s’agisse de fabriquer 10 pièces ou 10 000 pièces

Ces caractéristiques agissent conjointement pour garantir que chaque pièce usinée fonctionne exactement comme prévu—à chaque fois. Dans les sections suivantes, nous examinerons comment la sélection des matériaux, les procédés d’usinage, les tolérances et le contrôle qualité contribuent tous à atteindre ces résultats pour votre application spécifique.

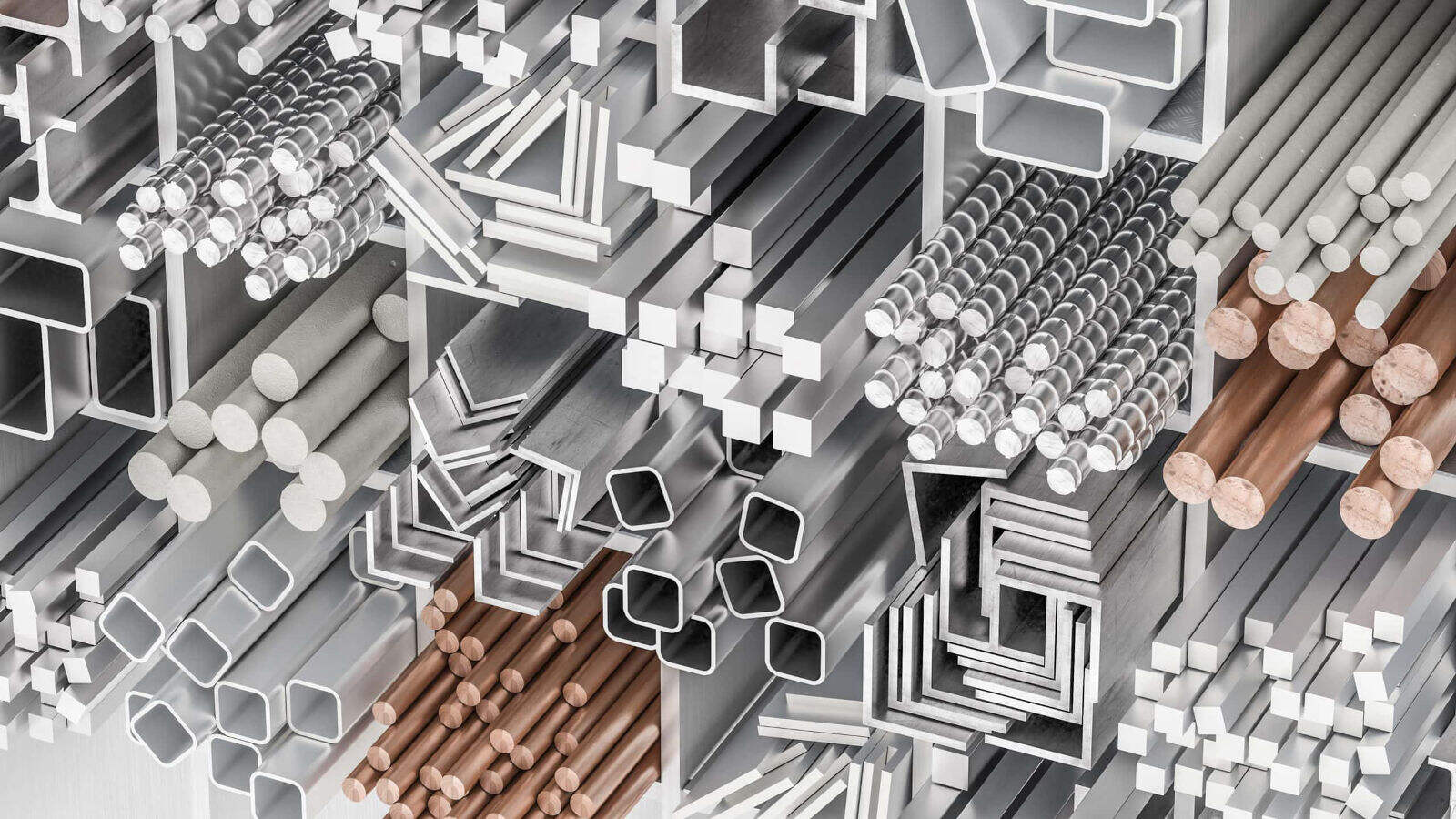

Guide de sélection des matériaux pour les projets d’usinage de métaux

Choisir le métal approprié pour votre projet d’usinage ne consiste pas simplement à opter pour un matériau résistant ou abordable : il s’agit de faire correspondre les propriétés du matériau aux exigences spécifiques de votre application. Un choix inadéquat peut entraîner une défaillance prématurée des composants, des coûts de fabrication excessifs ou des pièces qui ne remplissent tout simplement pas les performances attendues. Alors, comment prendre cette décision de manière éclairée ?

La sélection des matériaux comme l’équilibre entre trois facteurs interconnectés ce que la pièce doit faire (performance), le montant que vous pouvez y consacrer (budget) et la facilité avec laquelle elle peut être fabriquée (usinabilité). Chaque matériau implique des compromis entre ces trois dimensions, et les comprendre vous aide à prendre des décisions d’ingénierie plus éclairées.

Alliages d’aluminium pour des applications hautes performances et légères

L’usinage de l’aluminium est devenu extrêmement populaire dans de nombreux secteurs, et pour de bonnes raisons. Ces alliages offrent un rapport résistance/poids exceptionnel, une excellente résistance à la corrosion et une usinabilité remarquable qui permet de maîtriser les coûts de production.

6061 Aluminium est souvent qualifié de « couteau suisse » de la famille des alliages d'aluminium. Selon RapidDirect, cet alliage présente une bonne usinabilité, une excellente résistance à la corrosion et une résistance à la traction satisfaisante à un coût relativement faible. Sa composition en silicium et en magnésium le rend très soudable et facile à travailler. Vous trouverez des pièces en aluminium usiné en 6061 dans des domaines aussi variés que les composants automobiles, les structures aérospatiales, les boîtiers d'électronique grand public et les équipements marins.

7075 Aluminium prend le relais lorsque vous avez besoin d'une résistance maximale. Avec le zinc comme élément d'alliage principal, l'alliage 7075 offre une limite élastique nettement supérieure à celle du 6061, ce qui signifie qu’il résiste mieux aux chocs et aux pressions sans se déformer. Toutefois, cette résistance comporte des compromis : le 7075 est plus difficile à usiner, moins soudable et plus coûteux. Les industries aérospatiale et de la défense spécifient fréquemment l’alliage 7075 pour les structures d’avions, les composants structurels soumis à de fortes contraintes, ainsi que pour les applications où la réduction du poids et la résistance sont toutes deux critiques.

Lors de la comparaison de ces alliages, tenez compte du fait suivant : l’alliage 6061 offre une meilleure conductivité thermique et électrique, ce qui le rend idéal pour les échangeurs de chaleur et les applications électriques. En revanche, la dureté supérieure et la résistance accrue à la fatigue de l’alliage 7075 en font le choix privilégié pour les applications hautes performances, là où toute défaillance est inacceptable.

Aciers et situations d’emploi appropriées

L’acier inoxydable reste l’une des familles métalliques les plus polyvalentes pour les composants usinés. L’essentiel consiste à identifier la nuance adaptée à vos exigences spécifiques.

Acier inoxydable 303 a été spécifiquement conçu pour son usinabilité. Selon Atlantic Stainless, sa teneur en soufre en fait l’acier inoxydable austénitique le plus facilement usinable. Cela se traduit directement par des temps de production réduits et des coûts de fabrication plus faibles. Ses applications courantes comprennent les écrous, les boulons, les raccords aéronautiques, les engrenages, les vis, les arbres et les douilles. Le compromis ? Ce soufre réduit légèrement la résistance à la corrosion par rapport aux autres nuances.

acier inoxydable 304 représente plus de 50 % de l'acier inoxydable utilisé dans le monde. Il offre une résistance exceptionnelle à la corrosion, tant face aux agents chimiques qu’à l’exposition atmosphérique, tout en restant très soudable. On le retrouve dans les équipements de cuisine, les machines de transformation alimentaire, les éléments de finition architecturale et les composants automobiles. Lorsque vous avez besoin d’un matériau polyvalent fiable, doté d’une excellente aptitude à la mise en forme, l’acier inoxydable 304 est généralement votre meilleur choix.

acier inoxydable 316 ajoute 2 à 3 % de molybdène à sa composition, ce qui confère une résistance supérieure à la corrosion et à la piqûre dans des environnements riches en chlorures. Cela en fait un matériau essentiel pour les applications marines, les équipements de traitement chimique, la fabrication pharmaceutique et les dispositifs médicaux. Si vos pièces seront exposées à l’eau salée, à des produits chimiques agressifs ou devront répondre à des normes d’hygiène particulièrement strictes, l’acier inoxydable 316 justifie pleinement son coût supérieur.

Aciers au carbone offrent une autre option lorsque la résistance à la corrosion n'est pas la préoccupation principale. Ces matériaux offrent une excellente résistance à moindre coût que les aciers inoxydables, ce qui les rend adaptés aux composants internes, aux pièces de machines et aux applications où des revêtements protecteurs peuvent être appliqués après usinage.

Métaux spécialisés pour environnements exigeants

Certaines applications dépassent les performances que l'aluminium et l'acier sont capables d'offrir. C'est alors que les métaux spécialisés entrent en jeu.

laiton 360 (C360) est connu sous le nom de « laiton facile à usiner » pour une excellente raison : il s'usine remarquablement bien. Selon MakerVerse , l'usinage CNC du laiton permet de produire des pièces présentant des finitions de surface exceptionnelles et des tolérances serrées, de manière efficace. La composition cuivre-zinc-plomb confère une bonne résistance ainsi qu'une excellente résistance à la corrosion, ce qui le rend idéal pour les connecteurs électriques, les raccords de plomberie et les quincailleries décoratives.

Cuivre c110 est le choix privilégié lorsque la conductivité électrique est primordiale. Ce cuivre quasi pur, contenant une faible teneur en oxygène, offre la conductivité électrique la plus élevée parmi tous les métaux couramment usinés. Les cartes de circuits imprimés, les connecteurs électriques, les composants de mise à la terre et les dissipateurs thermiques nécessitent fréquemment les propriétés uniques du cuivre C110.

Titane représente la catégorie haut de gamme des matériaux usinés. L’usinage CNC du titane permet de produire des composants possédant un rapport résistance/poids remarquable, une résistance à la corrosion exceptionnelle et une biocompatibilité qui les rend adaptés aux implants médicaux. Le titane de grade 2 offre une excellente aptitude à la mise en forme et est couramment utilisé dans les secteurs aérospatial et de la transformation chimique. Le grade 5 (Ti-6Al-4V) assure une résistance encore supérieure pour des applications exigeantes dans les domaines aérospatial, médical et maritime. L’inconvénient ? Le titane est nettement plus coûteux et nécessite des outillages spécialisés ainsi qu’une expertise particulière pour être usiné efficacement.

Comparaison des propriétés des matériaux

Pour vous aider à évaluer rapidement les options disponibles, voici une comparaison côte à côte des propriétés clés :

Matériau	Indice d'usinabilité	Résistance à la traction	Résistance à la corrosion	Coût relatif	Applications Typiques
Aluminium 6061	Excellent	Moyenne (310 MPa)	Excellent	Faible	Automobile, structures aéronautiques et spatiales, équipements marins
Aluminium 7075	Bon	Élevée (572 MPa)	Bon	Moyenne	Structures d’avions, pièces structurelles soumises à de fortes contraintes
acier inoxydable 303	Excellent	Élevée (620 MPa)	Bon	Moyenne	Éléments de fixation, engrenages, arbres, douilles
acier inoxydable 304	Bon	Élevée (580 MPa)	Excellent	Moyenne	Équipements alimentaires, appareils ménagers, architecture
acier inoxydable 316	Modéré	Élevée (580 MPa)	Supérieur	Moyen-Élevé	Marine, transformation chimique, dispositifs médicaux
laiton 360 (C360)	Excellent	Moyenne (380 MPa)	Bon	Moyenne	Connecteurs électriques, tuyauterie, pièces décoratives
Cuivre c110	Bon	Faible (220 MPa)	Excellent	Moyen-Élevé	Composants électriques, dissipateurs thermiques, mise à la terre
Titane Grade 5	Difficile	Très élevé (1100 MPa)	Supérieur	Élevé	Aérospatiale, implants médicaux, quincaillerie marine

Comment le choix du matériau influence la fabrication

Votre choix de matériau n’affecte pas seulement les performances de la pièce : il a un impact direct sur le temps d’usinage, l’usure des outils et, en fin de compte, sur le coût global de votre projet. Les matériaux plus durs, comme l’aluminium 7075 et le titane, nécessitent des vitesses de coupe plus lentes et des changements d’outils plus fréquents, ce qui augmente le temps de production et les coûts. À l’inverse, les matériaux plus tendres et plus usinables, comme l’aluminium 6061 et l’acier inoxydable 303, permettent une coupe plus rapide avec moins d’usure des outils, ce qui maintient les coûts à un niveau inférieur.

La relation fonctionne dans les deux sens : si vous spécifiez un matériau difficile à usiner, prévoyez des délais de livraison plus longs et des coûts unitaires plus élevés. En revanche, choisir un matériau très usinable, lorsque les exigences de l’application le permettent, peut réduire considérablement votre budget de fabrication sans compromettre la qualité.

Une fois votre cadre de sélection des matériaux en place, la prochaine étape consiste à comprendre quels procédés d’usinage transformeront ce matériau brut en votre composant fini — et comment le choix du procédé influence ce qui est réalisable en termes de géométrie, de tolérances et d’état de surface.

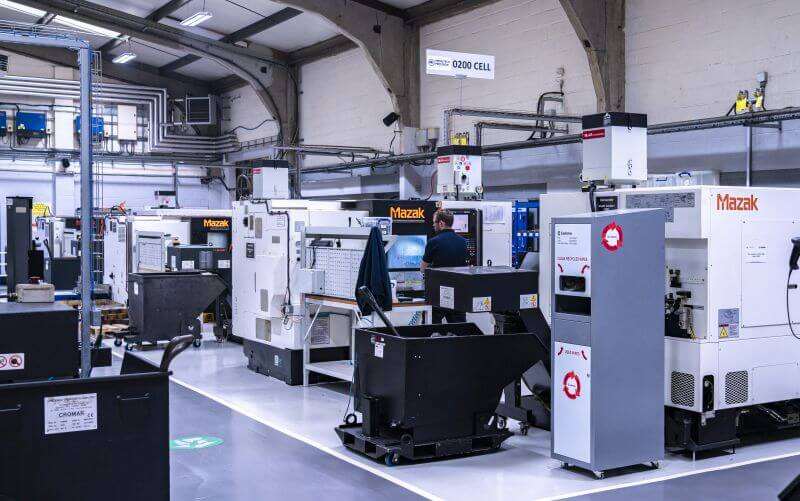

Procédés d’usinage CNC expliqués avec leurs paramètres techniques

Maintenant que vous avez sélectionné le matériau adapté à votre projet, la question suivante est la suivante : quel procédé d’usinage transformera effectivement ce métal brut en votre composant fini ? La réponse dépend entièrement de la géométrie de votre pièce, des exigences en matière de tolérances et du volume de production. Comprendre le fonctionnement de chaque procédé — ainsi que ses points forts — vous permet de communiquer efficacement avec les ateliers d’usinage et d’obtenir des devis précis.

Une machine CNC pour métaux fonctionne en suivant des instructions préprogrammées pour guider les outils de coupe à travers des mouvements précis. Toutefois, toutes les machines CNC pour métaux ne fonctionnent pas de la même manière. Examinons les procédés fondamentaux et déterminons dans quels cas chacun d’eux convient le mieux à l’usinage de vos pièces.

Opérations de fraisage CNC et configurations d’axes

L’usinage CNC par fraisage enlève du matériau à l’aide d’outils de coupe rotatifs qui se déplacent sur la pièce. On peut le comparer à l’inverse du perçage : au lieu de simplement pénétrer verticalement, les fraises peuvent se déplacer dans plusieurs directions afin de créer des formes complexes, des cavités, des rainures et des surfaces profilées.

Le nombre d’axes détermine les géométries que votre machine CNC pour métaux est capable de produire :

usinage CNC à 3 axes déplace l’outil de coupe selon trois directions linéaires : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Selon CNC Cookbook , l’usinage à 3 axes convient particulièrement aux profils fraisés plans, aux perçages et aux taraudages alignés sur un axe. Cette configuration permet de traiter efficacement et à moindre coût la plupart des pièces standards, mais elle éprouve des difficultés avec les sous-dépouilles et les formes angulaires complexes, sauf si plusieurs montages sont effectués.

usinage CNC à 4 axes ajoute un axe rotatif A qui tourne autour de l'axe X. Cette simple addition débloque des capacités significatives. La pièce peut tourner pendant l'usinage, ce qui permet de réaliser des éléments inclinés, des hélices et des arcs complexes dans un seul et même montage. Pour les fabricants travaillant des géométries complexes, les machines à 4 axes éliminent les changements de dispositif qui augmentent les coûts et les délais.

usinage CNC à 5 axes représente la référence absolue pour les géométries complexes. En ajoutant un deuxième axe de rotation, ces machines peuvent aborder la pièce sous pratiquement n’importe quel angle. Cela permet d’usiner des aubes de turbine, des roues d’injecteurs, des composants aérospatiaux et des dispositifs médicaux présentant des courbes composées, qui seraient impossibles à réaliser — ou prohibitivement coûteuses — sur des machines plus simples.

• les machines à 3 axes excellent dans : Les surfaces planes, les poches simples, les perçages, les contours basiques. Limitations : ne peuvent pas usiner des sous-débouchés ou des éléments inclinés sans repositionnement.
• les machines à 4 axes excellent dans : Pièces nécessitant des caractéristiques sur plusieurs faces, des motifs hélicoïdaux, des composants cylindriques avec des caractéristiques hors axe. Limitations : Toujours limité par rapport à l’usinage 5 axes pour les surfaces courbes composées.
• l’usinage 5 axes excelle dans les domaines suivants : Composants aérospatiaux complexes, implants médicaux, matrices et moules, toute pièce présentant des surfaces courbes composées. Limitations : Les coûts plus élevés des machines se traduisent par des prix unitaires plus élevés.

Une fraiseuse à commande numérique (CNC) destinée à l’aluminium atteindra généralement des vitesses d’usinage plus élevées qu’une machine traitant de l’acier ou du titane, ce qui influence directement à la fois le coût et les délais de livraison de votre projet.

Procédés de tournage pour composants cylindriques

Alors que le fraisage déplace l’outil de coupe, le tournage CNC fonctionne différemment : la pièce tourne tandis que des outils de coupe fixes enlèvent le matériau. Cela rend le tournage idéal pour tout composant présentant une symétrie de révolution : arbres, douilles, goupilles, éléments de fixation filetés et boîtiers cylindriques.

Selon CNC WMT, le tournage CNC peut atteindre des tolérances aussi serrées que ±0,0001 pouce (±0,0025 mm) et des finitions de surface aussi lisses que Ra 0,04 µm — s’approchant de la qualité miroir. Les procédés de tournage standard atteignent généralement une rugosité Ra de 1,6 à 0,8 µm, tandis que le tournage de précision pousse jusqu’à cette gamme ultra-fine.

Quelle est la raison de cette grande précision du tournage CNC ? Plusieurs facteurs agissent conjointement :

• Rigidité de la machine : La stabilité structurelle réduit au minimum les vibrations pendant l’usinage
• Dynamique de la broche : Un contrôle précis de la rotation garantit un enlèvement de matière constant
• Sélection des outils : Les outils en alliage dur et revêtus de diamant assurent une stabilité optimale lors de la coupe
• Gestion thermique : Un refroidissement efficace empêche la dilatation du matériau, qui serait à l’origine d’imprécisions dimensionnelles

L’usinage CNC des métaux sur les tours se fait remarquablement vite pour les pièces cylindriques. Là où une fraiseuse pourrait nécessiter plusieurs passes pour réaliser une forme ronde, le tournage la produit en une seule opération, le pièce tournant contre l’outil de coupe.

Opérations secondaires améliorant la qualité des pièces

Les procédés d'usinage primaires permettent d'approcher la forme finale des pièces, mais les opérations secondaires assurent souvent la précision et la qualité de surface exigées par les applications critiques.

Le broyage utilise des meules abrasives pour enlever de très faibles quantités de matière, atteignant des tolérances et des états de surface que le fraisage et le tournage ne peuvent tout simplement pas égaler. Selon MultiSource Manufacturing , les systèmes de rectification finalisent les surfaces et les intérieurs des composants avec une précision dimensionnelle rigoureuse, tout en conférant les finitions esthétiques et fonctionnelles souhaitées. Des rectifieuses spécialisées pour engrenages permettent d’obtenir une précision extrême sur les dentures, tandis que les rectifieuses à centre traitent avec minutie les arbres.

Opérations de forage permettent de créer des trous de divers types. Le perçage standard réalise des trous traversants simples, tandis que le perçage à canon utilise un fluide de coupe à la fois pour le refroidissement et la lubrification afin de réaliser des trous profonds dont la profondeur dépasse cinq fois le diamètre — une caractéristique essentielle pour les composants hydrauliques et les canaux de refroidissement des moules.

Usinage par décharge électrique (EDM) adopte une approche totalement différente. Au lieu de découper, l’usinage par électro-érosion utilise un courant électrique pour éroder le matériau de la pièce. L’électro-érosion à fil permet de découper des tôles d’une épaisseur allant jusqu’à 11,81 pouces (300 mm) avec une précision guidée par commande numérique par ordinateur (CNC). Ce procédé excelle dans la découpe de métaux trempés qui provoqueraient une usure excessive des outils de coupe conventionnels — pensez aux composants de moules d’injection, aux matrices et aux pièces aéronautiques fabriquées à partir d’alliages exotiques.

Le dépôt réalise rapidement des découpes asymétriques spécifiques à l’aide de fraises dentées. Des rainures de clavette, des dents d’engrenage et des profils internes complexes, qui exigeraient plusieurs opérations de fraisage, peuvent être réalisés en quelques secondes par brochage, avec des tolérances aussi serrées que ±0,0005 pouce (±0,01 mm).

Adaptation du procédé à la géométrie de la pièce

Comment savoir quel procédé convient à votre pièce ? Commencez par analyser sa géométrie :

• Cylindrique, avec symétrie de révolution : Le tournage CNC constitue votre choix le plus efficace
• Prismatique (de type « bloc »), avec des surfaces planes : le fraisage à 3 axes traite économiquement ces pièces
• Caractéristiques présentes sur plusieurs faces : le fraisage à 4 axes réduit le nombre de mises en position et améliore la précision
• Surfaces courbes complexes : l’usinage à 5 axes est généralement requis
• Tolérances extrêmement serrées ou finitions très fines : Ajoutez un ébavurage ou un rectification comme opération secondaire
• Matériaux trempés ou caractéristiques internes complexes : Envisagez l’usinage par électro-érosion (EDM)

La relation entre la complexité de la conception et le coût est directe : des géométries plus complexes nécessitent des équipements plus sophistiqués, des temps de cycle plus longs et souvent plusieurs opérations. Une pièce pouvant être usinée sur une fraiseuse à 3 axes en une seule prise coûtera toujours moins cher qu’une pièce nécessitant un usinage à 5 axes suivi d’une opération secondaire de rectification.

Comprendre ces capacités de procédé vous aide à concevoir des pièces qui sont manufacturables à des coûts raisonnables — et permet d’établir des attentes réalistes quant aux tolérances et aux états de surface que vous pouvez spécifier. En parlant de tolérances, examinons précisément ce que signifient ces spécifications et comment éviter la sur-ingénierie, qui alourdit inutilement votre budget sans apporter de valeur fonctionnelle.

Spécifications de tolérance et exigences de précision démystifiées

Voici un scénario qui se répète constamment dans le domaine de la fabrication : un ingénieur spécifie des tolérances de ±0,001" sur l’ensemble du dessin d’une pièce, pensant que plus une tolérance est serrée, mieux c’est. Résultat ? Les coûts d’usinage triplent, les délais de livraison doublent, et la pièce fonctionne exactement de la même manière qu’une pièce fabriquée selon des tolérances standard. Cela vous semble familier ?

Comprendre les spécifications de tolérance ne consiste pas uniquement à connaître des valeurs numériques : il s’agit surtout de distinguer ce dont votre application a réellement besoin de ce qui augmente les coûts sans apporter de bénéfice fonctionnel. Décryptons ensemble ce que signifient réellement ces spécifications et comment les appliquer de façon stratégique à vos pièces métalliques usinées de précision.

Classes de tolérances et leurs implications pratiques

Les tolérances définissent la variation acceptable d'une dimension. Lorsqu'un plan spécifie un diamètre de trou de 0,500" ±0,005", le trou réel peut mesurer n'importe où entre 0,495" et 0,505" et être tout de même considéré comme acceptable. Mais que se passe-t-il si cette tolérance est resserrée à ±0,001" ? La plage acceptable se réduit considérablement, ce qui exige des vitesses d'usinage plus lentes, des outillages plus précis, un temps d'inspection supplémentaire et, souvent, des équipements spécialisés.

Selon Protolabs , des tolérances bilatérales standard de ±0,005" (0,127 mm) conviennent bien à la plupart des applications générales d'usinage. Ces tolérances peuvent également être exprimées sous forme unilatérale (+0,000/−0,010" ou +0,010/−0,000") ou sous forme de cotes limites, où l'on précise directement la plage acceptable.

Voici ce que signifient généralement les différentes classes de tolérances pour votre projet :

Plage de tolérance	Classification	Procédure typique	Impact relatif sur le coût	Applications communes
±0,010 po (±0,25 mm)	Commercial/Norme	Usinage CNC standard (fraisage/tournage)	Niveau de base (1x)	Supports, couvercles, pièces structurelles non critiques
±0,005 po (±0,127 mm)	Standard de précision	Usinage CNC par fraisage/tournage avec soin	1,2–1,5×	Composants mécaniques généraux, boîtiers
±0,002" (±0,05 mm)	Précision	Usinage CNC de précision avec outillages de qualité	1,5 à 2 ×	Ajustements de roulements, surfaces d’assemblage, pièces en aluminium usinées CNC
±0,001" (±0,025 mm)	Haute Précision	Usinage CNC de précision + rectification	2 à 3 fois	Pièces aéronautiques, dispositifs médicaux
±0,0005 po (±0,013 mm)	Ultra-précision	Rectification, rodage, équipements spécialisés	3-5x+	Montures optiques, instruments de précision

Remarquez comment les coûts augmentent à mesure que les tolérances se resserrent. Une pièce dont toutes les dimensions sont spécifiées à ±0,001 po peut coûter trois fois plus cher qu’une pièce identique spécifiée à ±0,005 po — même si la tolérance plus stricte n’apporte aucun avantage fonctionnel pour des caractéristiques non critiques.

Tolérances générales contre dimensions critiques

Une spécification intelligente des tolérances distingue deux catégories de cotes : générales et critiques. Les tolérances générales s’appliquent aux caractéristiques dont la dimension exacte n’a pas d’incidence significative sur la fonction — par exemple la longueur totale, les surfaces non appariées ou les trous de dégagement. Les dimensions critiques sont l’inverse : alésages de paliers, surfaces d’étanchéité, interfaces d’appariement, ainsi que toute caractéristique dont la variation affecte directement les performances.

Selon Epec Engineered Technologies , l'une des erreurs les plus courantes dans la conception de pièces de précision est la sur-spécification des tolérances. Appliquer des tolérances serrées à chaque dimension ne rend pas une pièce meilleure — cela la rend plus coûteuse et plus difficile à usiner. La plupart des ateliers d’usinage travaillent avec des blocs de tolérances standard, tels que ±0,005" ou ±0,010" pour les dimensions générales, et l’utilisation de ces normes conduit souvent à de meilleures tolérances réelles, car les fraiseurs sont habitués à travailler dans ces plages.

Prenons un exemple simple : vous concevez une platine de fixation comportant quatre trous et un alésage de positionnement critique. Les quatre trous de fixation doivent présenter une précision suffisante pour s’aligner correctement avec leurs éléments d’assemblage correspondants — une tolérance de ±0,005" convient parfaitement. En revanche, l’alésage de positionnement, qui assure le positionnement précis de votre ensemble, pourrait effectivement nécessiter une tolérance de ±0,001". Spécifier des tolérances serrées uniquement là où cela est indispensable permet de maintenir un coût abordable pour vos pièces usinées tout en garantissant leur fonctionnalité.

Lorsque des tolérances plus serrées justifient l’investissement

Alors, quand avez-vous réellement besoin de ces tolérances serrées coûteuses ? La réponse dépend des exigences fonctionnelles de votre application :

• Interfaces de roulements : Les diamètres d’arbres et les alésages de roulements nécessitent généralement des tolérances de ±0,0005 po à ±0,001 po afin d’assurer un ajustement correct et d’éviter une usure prématurée
• Surfaces d'étanchéité : Les rainures pour joints toriques et les faces d’étanchéité doivent être contrôlées avec précision pour éviter les fuites dans les systèmes hydrauliques et pneumatiques
• Assemblages de précision : Les composants devant s’aligner à l’intérieur d’une tolérance de quelques micromètres pour des applications optiques ou électroniques
• Pièces tournantes à grande vitesse : Exigences d’équilibrage et de concentricité pour les pièces tournant à plusieurs milliers de tr/min
• Implants médicaux : Les exigences de biocompatibilité et d’ajustement imposent un contrôle dimensionnel exceptionnel

Inversement, ces applications fonctionnent généralement très bien avec des tolérances standard :

• Trous de dégagement pour boulons (le boulon n’est pas sensible au fait que le trou soit 0,005 po plus grand)
• Surfaces non fonctionnelles qui ne seront pas en contact avec d’autres composants
• Caractéristiques esthétiques pour lesquelles l’apparence prime sur les dimensions exactes
• Pièces prototypes utilisées pour tester la forme et la fonction, et non la prête à la production

Compréhension du dimensionnement géométrique et des tolérances (GD&T)

Lorsque vos pièces métalliques usinées impliquent des relations complexes entre leurs caractéristiques, les tolérances classiques « plus ou moins » ne suffisent parfois pas. C’est là qu’intervient le dimensionnement géométrique et les tolérances (GD&T).

Selon First Mold, le GD&T est un système de symboles définissant les caractéristiques géométriques des pièces, permettant une fabrication précise même en présence de légères variations dimensionnelles. Contrairement aux tolérances conventionnelles, qui reposent sur des cotes de coordonnées simples, le GD&T fournit une description fonctionnelle de la géométrie d’une pièce.

Les indications GD&T les plus courantes que vous rencontrerez comprennent :

• Position réelle : Définit l’emplacement où une caractéristique (par exemple un trou) doit se trouver par rapport aux références (datums), les tolérances étant exprimées sous forme d’une zone cylindrique
• Platitude : Spécifie qu’une surface doit se situer entre deux plans parallèles, afin de maîtriser les déformations dues aux contraintes du matériau ou aux efforts d’usinage
• Circularité cylindrique : Garantit que les trous et les éléments cylindriques conservent leur circularité sur toute leur longueur, évitant ainsi des formes ovales
• Concentricité : Contrôle dans quelle mesure plusieurs éléments cylindriques partagent un axe commun, ce qui est essentiel pour les composants en rotation
• Perpendicularité : Définit l’écart admissible entre des surfaces qui doivent être perpendiculaires

Comme le signale Protolabs, les spécifications géométriques (GD&T) offrent un niveau plus approfondi de contrôle qualité, incluant les relations entre diverses caractéristiques d’une pièce ainsi que des critères relatifs à sa forme et à son ajustement. Pour les pièces métalliques sur mesure comportant des caractéristiques interagissantes, les spécifications géométriques permettent souvent d’appliquer des tolérances individuelles plus larges tout en préservant la fonctionnalité de la pièce — ce qui peut réduire les coûts tout en assurant les performances.

Conseils pratiques pour vos spécifications de tolérance

Prêt à définir des tolérances qui allient précision et rentabilité ? Suivez cette démarche :

Identifiez d’abord les dimensions critiques qui influencent directement la fonction de la pièce. Appliquez vos tolérances les plus serrées uniquement à ces zones, et utilisez des blocs de tolérance standard (±0,005 po à ±0,010 po) pour le reste.

Prenez en compte l'accumulation des tolérances lorsque plusieurs tolérances interagissent. Si trois pièces présentant chacune une tolérance de ±0,005 po sont assemblées en série, la variation cumulative pourrait atteindre ±0,015 po — ce qui pourrait provoquer des problèmes d’assemblage, même si chaque pièce individuelle est « conforme aux spécifications ».

Enfin, collaborez dès le début avec votre usineur. Selon Epec, partager l’intention de conception plutôt que de simples spécifications permet aux usineurs de proposer des modifications améliorant la fabricabilité sans compromettre la fonctionnalité. Un atelier équipé de machines plus récentes et disposant de meilleurs contrôles environnementaux pourra probablement atteindre des tolérances plus serrées plus facilement, tandis qu’un autre atelier pourrait recommander des modifications de conception éliminant totalement la nécessité d’une précision extrême.

Une fois votre stratégie de tolérancement définie, la considération suivante concerne la finition de surface — car l’apparence et le toucher d’une pièce peuvent être tout aussi importants que ses dimensions, notamment lorsque la résistance à la corrosion, les propriétés d’usure ou les exigences esthétiques entrent en jeu.

Options de finition de surface et avantages fonctionnels

Vous avez spécifié le matériau idéal et défini vos tolérances avec précision, mais avez-vous envisagé l’impact de la finition de surface sur votre pièce ? La finition de surface ne vise pas uniquement à améliorer l’apparence des composants. Elle influe directement sur la résistance à la corrosion, les performances en usure, les caractéristiques de frottement et l’adhérence des revêtements. Comprendre vos options vous permet d’optimiser le compromis entre fonctionnalité et budget.

La rugosité de surface est mesurée à l’aide de la « rugosité moyenne », couramment désignée par le symbole Ra. Selon Get It Made, Ra représente la moyenne calculée entre les pics et les creux d’une surface. Plus la valeur Ra est faible, plus la surface est lisse — et, généralement, plus le coût de fabrication est élevé.

Classes de finition de surface et procédés d’obtention

Lorsque vous recevez des pièces usinées sans finition supplémentaire, vous obtenez une surface « telle que usinée ». Cette finition présente des marques d’outil visibles issues du procédé de coupe, mais elle garantit les tolérances dimensionnelles les plus serrées — jusqu’à ±0,05 mm ou mieux. Pour les prototypes, les gabarits et les composants internes où l’apparence n’a pas d’importance, les finitions « telles que usinées » constituent la solution la plus économique.

Les finitions standard « telles que usinées » atteignent généralement une rugosité Ra de 3,2 µm, ce qui procure une sensation de douceur au toucher malgré la présence de stries d’usinage visibles. Ce niveau convient à la plupart des applications. Toutefois, lorsque des surfaces plus lisses sont requises, des passes d’usinage supplémentaires ou des opérations secondaires deviennent nécessaires.

Voici comment les différentes valeurs Ra se traduisent dans des applications concrètes :

Valeur Ra	Qualité de surface	Méthode d’obtention habituelle	Applications communes
3,2 μm	Usinage standard	Usinage CNC à grande vitesse	Composants généraux, prototypes, gabarits
1,6 μm	Usinage fin	Passage de finition avec des outils de haute qualité	Pièces visibles, surfaces de glissement pour charges légères
0,8 μm	Finition de précision	Passes de finition lentes, rectification	Surfaces de palier, faces d’étanchéité
0,4 µm	Finition de Haute Précision	Rectification, polissage	Composants à haute contrainte, supports optiques

Les coûts de fabrication augmentent à mesure que la rugosité diminue. Selon Get It Made, l’obtention de surfaces à faible rugosité arithmétique (Ra) peut nécessiter des opérations supplémentaires telles que le meulage de surface ou le polissage manuel — deux procédés longs et très exigeants en main-d’œuvre par rapport aux opérations d’usinage standard.

Procédés de finition ajoutant fonctionnalité et protection

Outre l’atteinte d’une rugosité de surface spécifique, les procédés secondaires de finition peuvent considérablement améliorer les caractéristiques de performance de vos pièces. Chaque procédé offre des avantages distincts, selon les exigences de votre application.

Le soufflage de perles utilise de l’air comprimé pour projeter de petites billes de verre contre la surface, créant ainsi une texture mate ou satinée uniforme. Ce procédé masque efficacement les marques d’outils et confère une apparence esthétique homogène. Toutefois, le grenaillage à billes n’offre pas un contrôle dimensionnel très précis : les éléments critiques, tels que les trous, doivent être protégés (masqués) pendant le procédé afin de préserver les tolérances.

Anodisation crée une couche d'oxyde protectrice sur l'aluminium par un procédé électrochimique. Contrairement à la peinture ou au placage, cette couche devient intégrale au métal lui-même. Selon PTSMAKE, l'anodisation transforme la surface en oxyde d'aluminium — un matériau de type céramique exceptionnellement dur et résistant à l'usure. L'anodisation de type II produit des couches pouvant atteindre 25 µm d'épaisseur, adaptées aux applications décoratives et à usure modérée. L'anodisation de type III (« hardcoat ») crée des couches nettement plus épaisses (supérieures à 25 µm), dont la dureté de surface approche celle de l'acier à outils. Les pièces en aluminium anodisé peuvent également recevoir des colorants vifs et résistants à la décoloration afin d'obtenir des teintes spécifiques à la marque.

Revêtement en poudre applique une poudre sèche par voie électrostatique, puis la fait polymériser sous chaleur afin de former une couche protectrice durable. Ce procédé offre une excellente résistance aux chocs et est disponible dans quasiment un nombre illimité de couleurs. Les finitions par poudre sont compatibles avec de nombreux matériaux — pas uniquement l'aluminium — ce qui les rend très polyvalentes pour les assemblages multi-matériaux.

Passivation est essentiel pour les composants en acier inoxydable. Selon AQUASGROUP , ce traitement chimique élimine le fer libre et les contaminants présents à la surface, favorisant ainsi la formation d’une couche d’oxyde uniforme et inerte qui améliore la résistance à la corrosion. Le procédé comprend un nettoyage, une immersion dans une solution d’acide nitrique ou d’acide citrique, puis un rinçage et un séchage. Des secteurs tels que la fabrication de dispositifs médicaux, l’aérospatiale et la transformation alimentaire comptent sur la passivation pour répondre aux exigences de propreté et de conformité réglementaire.

Options de plaquage déposent des couches métalliques minces sur vos pièces à diverses fins :

• Pour les produits de la catégorie 5A001.a., les éléments suivants sont utilisés: Améliore la résistance à la corrosion et confère une finition brillante et décorative
• Pour les produits de la catégorie 5A001.a., les éléments suivants doivent être utilisés: Offre une protection anticorrosion sacrificielle à moindre coût
• Plaquage au chrome : Assure une dureté et une résistance à l’usure exceptionnelles pour les applications à fort frottement
• Plaqué en or: Garantit une excellente conductivité électrique pour les applications de connecteurs

Adapter la finition à la fonction

Quand faut-il réellement recourir à une finition secondaire plutôt qu’accepter les surfaces telles qu’usinées ? Prenez en compte ces exigences fonctionnelles :

• Résistance à la corrosion : Anodisation pour l'aluminium, passivation pour l'acier inoxydable ou placage pour d'autres métaux
• Résistance à l'usure : Anodisation dure de type III, placage au chrome ou rectification de précision jusqu'à des valeurs Ra faibles
• Conductivité électrique : Placage or ou argent pour les connecteurs ; noter que l'anodisation crée une surface électriquement non conductrice
• Attrait esthétique : Sablage à billes pour un aspect mat uniforme, anodisation avec colorant pour la teinte, peinture en poudre pour des finitions résistantes aux chocs
• Réduction du frottement : Valeurs Ra plus lisses (0,8 µm ou moins) pour les surfaces glissantes

Les exigences en matière de finition influencent directement à la fois les délais de livraison et les coûts. Selon Get It Made, il existe souvent un compromis entre la rugosité de surface et le budget : l'obtention de finitions plus fines nécessite des étapes de fabrication supplémentaires. L'anodisation et la passivation allongent le temps de traitement et peuvent exiger une sous-traitance vers des installations spécialisées. Les services de peinture en poudre nécessitent un temps de cuisson après application.

Pour les pièces qui ne seront pas visibles, qui ne seront pas en contact avec d'autres surfaces pendant le fonctionnement et qui ne seront pas exposées à des environnements corrosifs, les finitions « telles que usinées » répondent généralement parfaitement aux exigences. Économisez le budget consacré aux finitions pour les composants où cela a réellement de l'importance.

Une fois les spécifications de finition de surface définies, l'étape suivante consiste à s'assurer que votre conception peut effectivement être fabriquée de manière efficace — car même les meilleurs choix de matériaux et de finitions ne serviront à rien si votre géométrie crée des difficultés de fabrication inutiles.

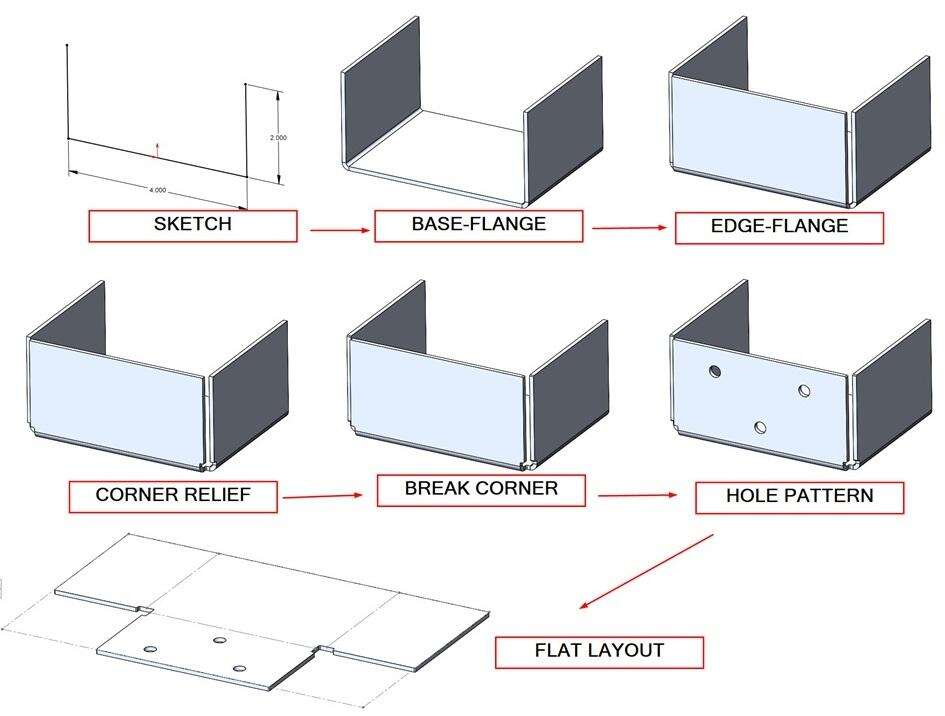

Principes de conception pour la fabrication permettant de réduire les coûts

Vous avez sélectionné le matériau idéal, défini des tolérances appropriées et précisé vos exigences en matière de finition de surface. Mais voici un rappel réaliste : aucune de ces décisions n'a d'importance si la conception de votre pièce génère des difficultés de fabrication inutiles. Les choix opérés durant la phase de conception ont des répercussions sur chaque étape ultérieure de fabrication — et des décisions apparemment mineures peuvent transformer un usinage CNC simple en un cauchemar coûteux.

Selon Modus Advanced , une mise en œuvre efficace de la conception pour la fabrication (DFM) peut réduire les coûts de fabrication de 15 à 40 % et raccourcir les délais de livraison de 25 à 60 % par rapport aux conceptions non optimisées. Ces économies ne sont pas négligeables : elles font la différence entre un projet qui s’inscrit dans votre budget et un projet qui le dépasse largement.

Alors, qu’est-ce qui distingue les conceptions économiques des conceptions coûteuses ? Examinons les caractéristiques qui augmentent les coûts et les stratégies permettant de les maîtriser.

Caractéristiques de conception qui augmentent les coûts d’usinage

Imaginez que vous soyez un fraiseur recevant un nouveau dessin de pièce. Certaines caractéristiques vous font sourire, car elles permettront un usinage efficace. D’autres vous font grimacer, car elles nécessiteront des outils spécialisés, plusieurs montages ou des passes d’usinage extrêmement lentes et minutieuses. Comprendre à quelle catégorie appartiennent ces caractéristiques vous aide à concevoir plus intelligemment dès la phase initiale.

Coins internes aigus représentent l'un des problèmes de conception les plus courants et les plus problématiques. Voici pourquoi : les fraises cylindriques ne peuvent physiquement pas créer de coins internes à angle droit exact. Lorsque vous spécifiez des coins tranchants, les fraiseurs doivent utiliser des outils de plus en plus petits, qui fléchissent davantage, s’usent plus rapidement et usinent plus lentement. Selon Modus Advanced, des coins internes tranchants peuvent augmenter le temps de programmation de 50 à 100 % et le coût par caractéristique de 25 à 50 %. La solution ? Spécifiez le plus grand rayon que votre conception peut tolérer — un minimum de 0,030 po (0,76 mm) permet une compatibilité avec les outils standards.

Arêtes vives apparaissent là où deux surfaces se rencontrent selon des angles extrêmement aigus. Ces caractéristiques fragiles génèrent des bavures lors de l’usinage, nécessitant des opérations secondaires de débavurage. Elles sont également sujettes à des dommages lors de la manutention et du montage. L’ajout de petits congés extérieurs de 0,005 à 0,015 po (0,13 à 0,38 mm) élimine ces problèmes tout en préservant l’intention de conception.

Poche profonde et cavités représentent un défi pour les fraiseurs, car les outils plus longs se déforment davantage sous l'effet des forces de coupe. Lorsque la profondeur de la cavité dépasse 4 à 6 fois le diamètre de l’outil, vous observez des avances réduites, des risques de vibrations (marques de bourdonnement) et une augmentation des coûts. Si votre conception exige des caractéristiques profondes, demandez-vous si celles-ci peuvent être réparties sur plusieurs composants ou réalisées par des procédés alternatifs.

Courbes complexes et rayons variables peuvent sembler impressionnantes dans un logiciel de CAO, mais elles créent des goulots d’étranglement importants en fabrication. Selon CNC Parts XTJ , ces caractéristiques nécessitent une programmation spécialisée, de multiples changements d’outils et des temps d’usinage prolongés — pouvant augmenter le temps de programmation de 100 à 300 % et le temps d’usinage de 200 à 400 %. Posez-vous la question suivante : cette courbe remplit-elle une fonction spécifique, ou est-elle purement esthétique ?

Caractéristiques nécessitant un usinage 5 axes coûtent nettement plus cher que ceux réalisables sur des équipements à 3 axes. Les surfaces inclinées, les dégagements et les courbes composées poussent souvent les conceptions vers le domaine de la fraiseuse à 5 axes — à un coût accru de 300 à 600 %. Dans la mesure du possible, alignez les caractéristiques selon les axes X, Y et Z afin de maintenir votre projet d’usinage CNC en aluminium sur des machines plus simples et moins coûteuses.

Optimiser votre conception pour une production efficace

Maintenant que vous connaissez les facteurs qui font augmenter les coûts, concentrons-nous sur les stratégies de conception permettant de les maîtriser. Ces principes vous aident à usiner des pièces en aluminium — et tout autre matériau — de façon plus efficace.

Considérations relatives à l'épaisseur des parois

Les parois minces se déforment sous l’effet des efforts de coupe, provoquant des vibrations (chatter), des finitions de surface médiocres et d’éventuelles imprécisions dimensionnelles. Pour les pièces en aluminium, respectez des épaisseurs minimales de paroi de 0,040 po (1 mm) pour les petites caractéristiques et de 0,080 po (2 mm) pour les sections plus grandes non supportées. L’acier et le titane peuvent tolérer des épaisseurs légèrement inférieures en raison de leur rigidité supérieure, mais le principe demeure le même : des parois plus épaisses s’usinent de façon plus fiable.

Rapports profondeur sur diamètre des trous

Les forets à pointe hélicoïdale standard fonctionnent efficacement jusqu’à une profondeur d’environ 4 à 5 fois leur diamètre. Au-delà, vous entrez dans le domaine des outils spécialisés — cycles de perçage par à-coups (peck drilling), forets à canon ou opérations multiples qui augmentent le temps et le coût. Si votre conception exige des trous profonds, demandez-vous si des trous traversants (permettant le perçage depuis les deux côtés) pourraient remplir la même fonction.

Spécifications filetage

Les logiciels de CAO définissent souvent par défaut des spécifications de tarauds qui ne correspondent pas nécessairement à l’approche privilégiée par votre fabricant. Plutôt que de prescrire des diamètres de perçage et des types de tarauds, indiquez la classe de filetage et les exigences fonctionnelles. Cette souplesse permet aux ateliers mécaniques d’optimiser leurs procédés tout en garantissant le respect de vos exigences fonctionnelles.

Portez une attention particulière à la profondeur de taraudage — chaque taraud comporte une entrée filetée qui doit être prise en compte. Selon Modus Advanced, garantir une profondeur de taraudage suffisante ainsi que la profondeur de perçage nécessaire pour obtenir des filetages complets évite les blocages en production. Lorsque cela est possible, privilégiez un trou traversant afin de gagner du temps et de réduire les coûts.

Liste de vérification des meilleures pratiques en matière de conception

Prêt à optimiser votre prochaine conception ? Suivez ces principes :

• Évitez les tolérances excessivement serrées sur les caractéristiques non critiques – Appliquez la précision uniquement là où la fonction l’exige ; utilisez ailleurs des tolérances standard (±0,005 po à ±0,010 po)
• Concevez pour un outillage standard – Utilisez des diamètres de perçage courants, des pas de filetages standard et des rayons compatibles avec les fraises disponibles couramment
• Réduisez au minimum le nombre de mises en position grâce à un placement réfléchi des caractéristiques – Regroupez les caractéristiques pouvant être usinées depuis la même direction ; prenez en compte la façon dont la pièce sera maintenue en place
• Ajouter des rayons de congé internes – Minimum de 0,030 po (0,76 mm) pour les outillages standards ; des rayons plus grands réduisent encore davantage les coûts
• Supprimez les arêtes vives – Ajoutez des congés de 0,005 à 0,015 po aux angles externes aigus
• Limitez les profondeurs des poches – Privilégiez, dans la mesure du possible, des rapports profondeur/ largeur inférieurs à 4:1
• Alignez les caractéristiques sur les axes de la machine – Évitez les surfaces inclinées nécessitant des équipements à 4 axes ou 5 axes, sauf si cela est fonctionnellement indispensable
• Normalisez les caractéristiques répétées – Utilisez, lorsque la fonction le permet, la même dimension de trou, la même spécification de filetage ou la même profondeur de poche sur l’ensemble de la pièce

Comment la complexité influence-t-elle les coûts et les délais de livraison

Chaque décision de conception a un effet d’entraînement sur la fabrication. Selon CNC Parts XTJ, les caractéristiques de conception difficiles à usiner peuvent augmenter les coûts de 30 à 40 %, même lorsque les tolérances et les matériaux sont optimisés. Voici comment la complexité s’accumule :

Une pièce nécessitant un usinage à 5 axes plutôt qu’à 3 axes ne coûte pas seulement plus cher à l’heure : elle peut exiger une planification sur des équipements dont la disponibilité est limitée, ce qui allonge les délais de livraison. Les caractéristiques requérant des outillages spécialisés ajoutent un délai d’approvisionnement. Plusieurs montages impliquent une conception supplémentaire de dispositifs de maintien, une programmation additionnelle et une vérification qualité à chaque étape.

L’inverse est tout aussi vrai : les conceptions simplifiées sont usinées plus rapidement, nécessitent moins d’équipements spécialisés et circulent dans la production de façon plus prévisible. Lorsque les délais sont critiques, la simplification de la conception permet souvent des gains de calendrier plus importants que les frais d’accélération.

Communiquer efficacement avec les ateliers mécaniques

Vous souhaitez obtenir des devis précis et une production fluide ? Voici comment préparer votre projet pour qu’il réussisse :

Communiquez l’intention de conception, pas seulement les spécifications. Expliquez à quoi sert la pièce et quelles sont les caractéristiques fonctionnellement critiques. Ce contexte aide les usineurs à proposer des modifications améliorant la fabricabilité sans nuire aux performances.

Demandez rapidement un retour DFM. Des fournisseurs professionnels, tels que ceux décrits dans le guide Modus Advanced, effectuent des revues approfondies à l’aide de logiciels de CAO afin de simuler les trajectoires d’usinage et d’identifier les problèmes avant le début de la production. Profitez de cette expertise : des suggestions telles que « Ajouter un congé de 0,5 mm aux angles internes afin d’éliminer le besoin d’usinage EDM » peuvent permettre d’économiser 20 à 30 % sur des pièces complexes.

Établissez la hiérarchie des plans. Lorsque les modèles CAO et les dessins 2D sont en désaccord, la production est interrompue le temps d’obtenir des éclaircissements. Indiquez clairement quel document prévaut en cas de divergence.

Identifiez les cotes véritablement critiques. Préciser les tolérances qui ne peuvent pas être assouplies aide les usineurs à concentrer leurs efforts d’inspection et peut révéler des opportunités de réduction des coûts sur les caractéristiques non critiques.

En appliquant ces principes de conception pour la fabrication, vous ne réduisez pas seulement les coûts : vous renforcez également vos relations avec les fournisseurs, qui apprécient les pièces bien conçues et accorderont dès lors la priorité à vos projets. La prochaine étape ? Comprendre précisément comment tous ces facteurs s’articulent pour déterminer le prix de vos composants finis.

Facteurs de coût et considérations tarifaires pour les pièces mécaniques en métal

Vous êtes-vous déjà demandé pourquoi deux pièces apparemment similaires peuvent avoir des prix très différents ? Ou pourquoi votre devis vous est revenu plus élevé que prévu ? Comprendre le coût de fabrication d’une pièce métallique implique d’aller au-delà des facteurs évidents. En réalité, les coûts de fabrication des pièces métalliques ne sont pas arbitraires : ils suivent des schémas prévisibles dès lors qu’on en maîtrise les déterminants fondamentaux.

Que vous établissiez un budget pour un prototype ou que vous planifiiez une production à grande échelle, connaître les facteurs qui influencent le prix vous permet de prendre des décisions de conception plus judicieuses, de négocier efficacement et d’éviter les mauvaises surprises coûteuses. Examinons ensemble chacun des facteurs qui déterminent le montant final de votre facture.

Coûts des matériaux et leur incidence sur votre budget

Le choix du matériau constitue la base de la structure des coûts de votre pièce — et pas seulement en raison du prix des matières premières. Selon PartMFG , les coûts des matériaux sont également affectés par l'usinabilité, c’est-à-dire la vitesse à laquelle un matériau peut être usiné à l’aide d’outillages standards. Plus l’usinabilité est élevée, plus le coût global de fabrication est faible.

Voici comment se comparent les matériaux courants en termes de coût brut et d’impact sur l’usinage :

Matériau	Coût brut approximatif	Machinabilité	Impact sur le coût total de la pièce
Aluminium 6061	3 à 6 $ par livre	Excellent	Temps d’usinage réduit, usure moindre des outils
Acier (doux)	5 à 10 $ par livre	Bon	Temps d’usinage modéré
Acier inoxydable 304	8 à 16 $ par livre	Modéré	Usure accrue des outils, vitesses d’usinage plus lentes
Acier inoxydable 316	10 à 20 $ par livre	Difficile	Coûts d’usinage nettement plus élevés
Laiton C360	8 à 12 $ par livre	Excellent	Découpe rapide, usure minimale des outils
Titane	15 à 35 $ par livre	Les pauvres	Outils spécialisés, vitesses lentes, prix premium

Remarquez que le coût des matières premières du titane ne représente qu’une partie de l’histoire. Sa mauvaise usinabilité implique des vitesses de coupe réduites, des changements d’outils fréquents et des équipements spécialisés — ce qui augmente souvent deux à trois fois le coût effectif par pièce par rapport à l’aluminium de géométrie similaire.

La conclusion pratique ? Lorsque la fabrication de pièces en aluminium répond à vos exigences fonctionnelles, vous réaliserez des économies substantielles par rapport aux matériaux plus durs. Réservez l’acier inoxydable et le titane aux applications où leurs propriétés spécifiques — résistance à la corrosion, biocompatibilité ou rapport résistance/poids — justifient réellement la surcharge tarifaire.

Facteurs de complexité influençant les prix

La géométrie de votre pièce influence directement le temps d'usinage plus que presque tout autre facteur. Selon Fictiv, l'usinage CNC de pièces complexes est coûteux, car le coût d'usinage est directement proportionnel à la complexité de la conception : plus une pièce est complexe, plus son usinage prend de temps. Vous payez ainsi le temps de montage, le temps de programmation et le temps effectif d'usinage. Le montant total s’accumule rapidement.

Les conceptions simples nécessitant uniquement un usinage 3 axes coûtent généralement entre 10 et 20 $ l’heure, tandis que les pièces complexes exigeant des capacités 5 axes peuvent coûter 20 à 40 $ l’heure ou davantage. Toutefois, les tarifs horaires ne racontent qu’une partie de l’histoire : les pièces complexes nécessitent également :

• Un temps de programmation prolongé : La création de trajectoires d’outils pour des courbes composées et des caractéristiques complexes prend plusieurs heures de plus que pour des géométries simples
• Multiples phases de montage : À chaque repositionnement de la pièce, vous payez les changements de dispositif de fixation, le réajustement du zéro et des contrôles qualité supplémentaires
• Outils spécialisés : Des caractéristiques uniques peuvent nécessiter des outils sur mesure, qui doivent être achetés ou fabriqués
• Vitesses d’avance réduites : Les angles serrés, les parois minces et les poches profondes exigent des vitesses d’usinage prudentes

Les exigences en matière de tolérances amplifient ces effets. Selon Komacut, les conceptions complexes comportant des éléments tels que des perçages, des découpes, des détails fins et des tolérances serrées nécessitent des vitesses d’usinage plus lentes afin d’assurer la précision, ce qui augmente à la fois le temps d’usinage et la probabilité de changements fréquents d’outils.

Comment le volume influence le prix unitaire

C’est ici que l’économie de la fabrication de pièces sur mesure devient intéressante. Chaque opération CNC comprend des coûts fixes — programmation, mise en place, inspection du premier article — qui doivent être récupérés, quel que soit le volume commandé. Commandez une seule pièce, et vous supportez intégralement ces coûts. Commandez mille pièces, et ils sont répartis sur chaque unité.

Ce tableau illustre comment les tranches de quantité influencent généralement les prix :

Facteur de coût	1 à 10 pièces	11 à 100 pièces	101 à 1000 pièces	1000+ pièces
Coût de configuration par pièce	Élevé (absorption totale)	Moyen (réparti)	Faible (amorti)	Le minimum
Coût de programmation par pièce	Élevé	Moyenne	Faible	Le minimum
Efficacité des matériaux	Inférieur (moins d’optimisation)	Modéré	Supérieur (achat en gros)	Le plus élevé
Coût relatif par pièce	Niveau de base (le plus élevé)	réduction de 40 à 60 %	réduction de 60 à 75 %	réduction de 75 à 85 %

Selon PARTMFG, un volume de production plus élevé réduit généralement le coût unitaire, car les coûts relatifs de mise en place sont répartis sur un plus grand nombre d’unités. L’achat de matériaux en vrac permet également souvent d’obtenir des remises, ce qui contribue à réduire davantage les dépenses.

Pour les projets de fabrication métallique, cela crée un point de décision stratégique : commander parfois un peu plus de pièces que nécessaire immédiatement peut s’avérer économiquement pertinent lorsque les économies unitaires compensent les coûts liés au stockage.

Exigences en matière de finition et leur incidence sur les coûts

Les opérations secondaires de finition ajoutent à la fois du temps et des coûts à votre projet. Selon Fictiv, qu’il s’agisse de placage, de traitement de conversion, de polissage ou de peinture, chacun de ces services spécialisés augmente le coût de la pièce. Ces opérations doivent être réalisées dans des conditions spécifiques et contrôlées.

Voici comment les options de finition courantes affectent votre budget :

• Tel que usiné : Aucun coût supplémentaire — mais peut présenter des marques visibles d’outils
• Grenage : Ajoute 10 à 20 % pour un aspect mat uniforme
• Anodisation (Type II) : Ajoute 15 à 30 % pour la protection contre la corrosion de l’aluminium et les options de couleur
• Anodisation dure (type III) : Ajoute 25 à 40 % pour des surfaces résistantes à l’usure
• Revêtement en poudre : Ajoute 20 à 35 % pour des finitions durables et résistantes aux chocs
• Nickelage autocatalytique : Ajoute 30 à 50 % pour la résistance à la corrosion et à l’usure
• Passivation : Ajoute 10 à 15 % pour améliorer la résistance à la corrosion de l’acier inoxydable

Chaque finition prolonge également le délai de livraison — parfois de plusieurs jours — car les pièces doivent parfois être acheminées vers des installations spécialisées pour traitement.

Considérations relatives aux délais de livraison et production accélérée

Les délais de livraison standard pour l’usinage CNC de métaux varient généralement de 1 à 3 semaines, selon la complexité des pièces et la charge de travail de l’atelier. Toutefois, lorsque vous avez besoin de pièces plus rapidement, des frais d’accélération s’appliquent.

Une production accélérée est justifiée lorsque :

• Les coûts liés à l’arrêt de la ligne de production dépassent les frais d’accélération
• Le calendrier du marché crée des opportunités de revenus qui justifient le paiement d’une prime
• Les délais prévus pour les essais de prototypes ne peuvent pas être repoussés sans compromettre les dates de lancement
• Des pièces de rechange critiques pour la sécurité sont nécessaires immédiatement

À l’inverse, une planification anticipée et l’acceptation des délais standards permettent d’économiser 20 à 50 % par rapport aux commandes express. De nombreux ateliers proposent une tarification échelonnée qui récompense la flexibilité : si votre calendrier de projet le permet, renseignez-vous sur les options de délais économiques.

Lecture des devis et prise de décisions éclairées

Lorsque vous recevez un devis pour des pièces usinées en métal, ne vous contentez pas de regarder le montant total. Les fournisseurs de qualité détaillent les coûts par poste, ce qui met en lumière des possibilités d’optimisation :

Examinez chaque composante du coût séparément : matière première, temps d’usinage, mise en place, finition et inspection. Identifiez les spécifications responsables des coûts les plus élevés, puis évaluez si ces spécifications sont réellement nécessaires pour votre application.

Questions utiles à poser à votre fournisseur :

• « Quelles tolérances génèrent le plus de coûts, et quelles économies permettrait leur assouplissement ? »
• « Un matériau différent permettrait-il d’obtenir des performances similaires à moindre coût ? »
• « Quelle quantité devrais-je commander pour bénéficier du prochain seuil de réduction tarifaire ? »
• « Des modifications de conception permettraient-elles de réduire le temps d’usinage ? »

Les meilleurs fournisseurs accueillent volontiers ces échanges. Ils comprennent que les aider à optimiser vos spécifications renforce des relations à long terme — et aboutit à des pièces qui allient performance et contraintes budgétaires.

Une fois les facteurs de coût clairement identifiés, la considération suivante, tout aussi cruciale, consiste à garantir que ces pièces répondent effectivement aux spécifications une fois fabriquées. Les méthodes de contrôle qualité et d’inspection constituent la vérification qui transforme les engagements en performances prouvées.

Méthodes de contrôle qualité et normes de certification industrielles

Vos pièces semblent parfaites dès leur sortie de la machine, mais comment savez-vous réellement qu’elles respectent les spécifications ? L’inspection visuelle ne révèle qu’une partie de l’histoire. La vérification réelle s’effectue grâce à des méthodes systématiques de contrôle qualité permettant de détecter les écarts avant qu’ils ne deviennent des problèmes coûteux sur votre chaîne d’assemblage ou dans votre produit final.

Que vous achetiez des services d’usinage CNC en acier inoxydable pour des dispositifs médicaux ou des pièces usinées en aluminium pour des applications automobiles, comprendre les processus de contrôle qualité vous aide à formuler clairement vos attentes et à évaluer efficacement les capacités de vos fournisseurs.

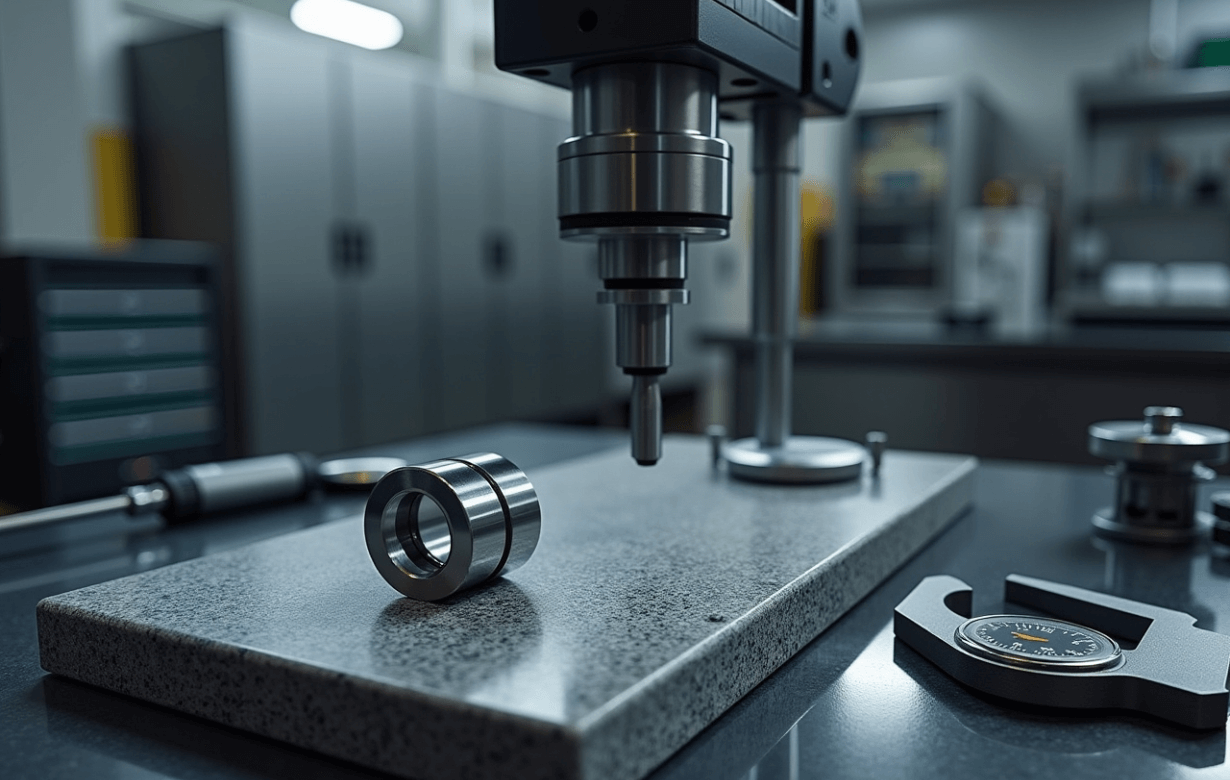

Méthodes d’inspection permettant de vérifier la précision dimensionnelle

L’inspection dimensionnelle confirme que chaque caractéristique critique se situe dans les tolérances spécifiées. Les méthodes utilisées dépendent de la complexité de la pièce, de la précision requise et du volume de production.

Outils à main restent étonnamment pertinentes, même dans la fabrication de haute technologie. Selon Keller Technology , les comparateurs mécaniques, les pieds à coulisse numériques, les micromètres et les rubans gradués couvrent la majorité des applications d’inspection dimensionnelle. Ils sont très portables, facilement disponibles et abordables — idéaux pour une vérification rapide des dimensions standard en cours de production.

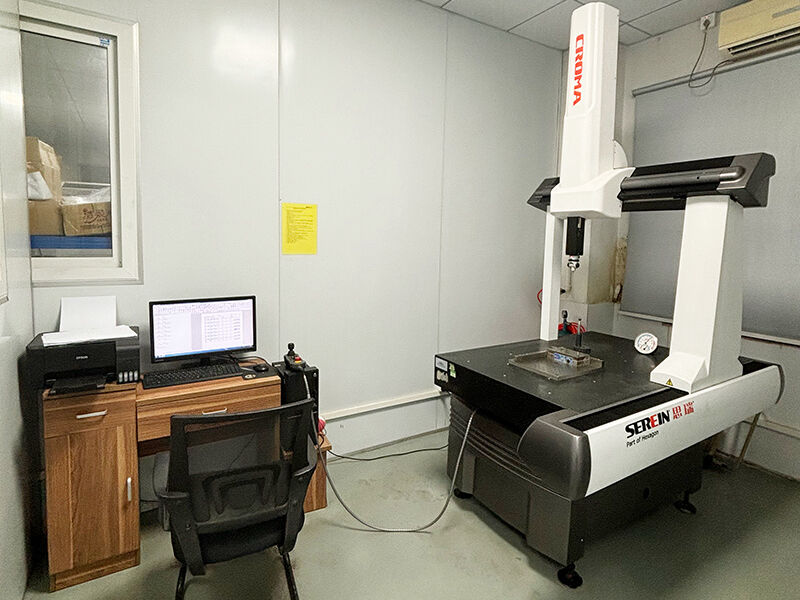

Les machines à mesurer tridimensionnelles (MMT) représentent la référence absolue pour la vérification de pièces complexes. Ces systèmes sophistiqués utilisent des palpeurs à contact programmés pour toucher plusieurs points de surface, convertissant ainsi des positions physiques en coordonnées numériques au sein d’un système multi-axes. Les machines à mesurer tridimensionnelles (MMT) permettent de mesurer des pièces volumineuses avec une précision de quelques microns seulement — bien que les systèmes haut de gamme capables d’atteindre cette précision puissent coûter plus d’un million de dollars. Pour les pièces usinées sur fraiseuse à commande numérique présentant des géométries complexes et des tolérances serrées, l’inspection par MMT fournit la documentation prouvant la conformité.

Systèmes optiques et basés sur la vision proposer des alternatives sans contact lorsque les pièces sont trop délicates pour être touchées ou nécessitent des cycles d’inspection extrêmement rapides. Les systèmes de mesure basés sur la vision utilisent des dispositifs à transfert de charge (CCD), un éclairage spécialisé et des logiciels analytiques pour produire des images haute résolution avec une précision à l’échelle du micromètre. Ces systèmes excellent dans les applications de contrôle qualité exigeant une grande précision tout en fournissant des résultats rapides et fiables.

Pour les fabricants de composants en acier inoxydable travaillant en production à haut volume, le jaugage pneumatique (jauges à air) permet une inspection rapide et sans contact. Ces outils mesurent des dimensions — généralement des diamètres extérieurs ou des trous — en détectant les variations du débit ou de la pression d’air. Selon Keller Technology, le jaugage à air est généralement spécifié pour des pièces présentant des tolérances de 0,005 po ou inférieures, avec une résolution et une répétabilité atteignant le millionième de pouce.

Vérification de la finition de surface garantit que vos pièces répondent aux spécifications Ra. Les profilomètres parcourent les surfaces pour mesurer les pics et les creux, générant des valeurs quantifiables de rugosité. Cette vérification est particulièrement importante pour les surfaces d’étanchéité, les interfaces de paliers et les composants dont les caractéristiques de frottement influencent les performances.

Exigences en matière de documentation et de certification

La qualité ne se limite pas à la simple mesure des pièces : elle implique également la documentation des procédés, le maintien de la traçabilité et la démonstration de la conformité au moyen de normes de certification reconnues. Les certifications détenues par votre fournisseur reflètent son engagement envers une gestion systématique de la qualité.

ISO 9001 constitue la référence internationale reconnue pour les systèmes de management de la qualité. Selon American Micro Industries, les principes fondamentaux de cette norme incluent l’orientation client, l’approche par processus, l’amélioration continue et la prise de décision fondée sur des éléments probants. La norme ISO 9001 aide les opérations d’usinage CNC à établir des procédures claires pour chaque aspect de la production, créant ainsi un environnement dans lequel chaque pièce fabriquée répond à des normes précises.

IATF 16949 s'appuie sur l'ISO 9001 avec des exigences spécifiques au secteur automobile. Cette norme mondiale en matière de management de la qualité automobile associe les principes de l'ISO 9001 à des exigences sectorielles visant l'amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs. Les services d'usinage CNC en acier inoxydable destinés aux applications automobiles nécessitent cette certification pour démontrer une traçabilité robuste des produits et un contrôle rigoureux des processus.

AS9100D répond aux exigences rigoureuses du secteur aérospatial. Cette norme s'appuie sur l'ISO 9001 et introduit des exigences supplémentaires spécifiques au domaine aérospatial, mettant l'accent sur la gestion des risques, la documentation stricte et le contrôle de l'intégrité des produits tout au long de chaînes d'approvisionnement complexes. L'obtention de la certification AS9100D témoigne d'une discipline et d'une capacité avérées à répondre aux exigences très strictes du secteur aérospatial.

ISO 13485 régit la fabrication des dispositifs médicaux. Cette norme de gestion de la qualité définitive établit des contrôles stricts en matière de conception, de fabrication, de traçabilité et d’atténuation des risques. Les installations souhaitant obtenir cette certification doivent mettre en œuvre des pratiques détaillées de documentation, des contrôles qualité rigoureux et une gestion efficace des réclamations.

Lors de l’évaluation de fabricants de composants en acier inoxydable ou de tout fournisseur de mécanique de précision, attendez-vous à ce que les opérations axées sur la qualité fournissent :

• Certifications des matériaux : Des rapports d’essai d’usine attestant la composition chimique et les propriétés mécaniques des matières premières
• Rapports d'inspection du premier exemplaire (FAI) : Une vérification dimensionnelle complète des échantillons de production initiale par rapport aux spécifications figurant sur les plans
• Rapports d'inspection en cours de processus : La documentation des contrôles qualité effectués pendant les séries de production
• Rapports d'inspection finale : La vérification que les pièces terminées répondent à toutes les exigences spécifiées
• Certificats de conformité (CoC) : Des déclarations officielles attestant que les pièces sont conformes aux spécifications figurant sur le bon de commande
• Documentation de traçabilité : Des registres permettant de relier les pièces finies à des lots de matière et à des dates de production spécifiques

Maîtrise statistique des procédés : pourquoi elle est essentielle pour assurer la régularité de la production

Voici un scénario qui se produit plus fréquemment que les fabricants ne l’aimeraient : l’inspection du premier article est parfaitement réussie, mais dès la 200ᵉ pièce, les cotes commencent à dériver hors tolérance. Personne ne s’en est rendu compte, car le système de contrôle n’a pas signalé ce changement avant que des pièces ne commencent à présenter des défauts.

Selon CNCFirst, l’inspection du premier article à elle seule ne suffit pas : vous devez également mettre en œuvre une maîtrise statistique des procédés (MSP) afin de surveiller en continu le processus de production. La MSP utilise des méthodes statistiques pour analyser les données de production, détectant et corrigeant précocement les écarts, avant même la fabrication de pièces défectueuses.

L’échantillonnage traditionnel peut consister à vérifier 10 pièces choisies au hasard dans un lot de 100. Si 3 d’entre elles sont hors tolérance, le problème s’est déjà produit — et les 90 autres pièces pourraient également présenter des défauts. La maîtrise statistique des procédés (MSP) fonctionne différemment : elle mesure les dimensions clés à intervalles réguliers dès le début de la production et trace les données en temps réel sur des cartes de contrôle. Si une dimension commence à dériver vers les limites de tolérance, une action corrective est immédiatement entreprise — par exemple, un ajustement de la compensation outil ou un remplacement des outils coupants — avant que les problèmes ne se multiplient.

Les sources de variation en usinage que la MSP permet de maîtriser comprennent :

• L’usure progressive des outils tout au long des séries de production
• L’expansion thermique due au chauffage de la machine et de la pièce usinée
• Les incohérences du matériau entre différentes pièces brutes
• Les variations des dispositifs de serrage affectant le positionnement des pièces
• Les facteurs environnementaux tels que les variations de température et d’humidité

CNCFirst partage un exemple convaincant : le fournisseur précédent d’un client dans le domaine des dispositifs médicaux obtenait un taux de rendement de 92 %. En appliquant la maîtrise statistique des procédés (SPC), ils ont découvert qu’un diamètre critique d’alésage dérivait progressivement vers le haut à partir de la 85ᵉ pièce au cours de la durée de vie de l’outil. Le remplacement du tranchant coupant à la 80ᵉ pièce et l’ajustement des décalages ont permis d’améliorer le taux de rendement à 99,7 %, ce qui a permis d’économiser environ 12 000 ¥ sur les coûts de reprise et de déchets.

Adapter la garantie qualité au degré de criticité de l’application

Toutes les pièces ne nécessitent pas le même niveau de documentation qualité. Adapter vos exigences en matière de garantie qualité aux besoins réels de l’application permet de maintenir des coûts raisonnables tout en assurant une vérification adéquate.

Pour les applications industrielles générales : La certification ISO 9001 fournit une assurance suffisante concernant le système qualité. Demandez des certificats de matériaux ainsi que des rapports d’inspection finale pour les cotes critiques.

Pour les composants automobiles : La certification IATF 16949 devrait être obligatoire. Des données SPC pour les séries de production et une documentation complète assurant la traçabilité sont attendues. Des pièces usinées en aluminium à haute précision destinées aux applications de châssis ou de groupe motopropulseur exigent ce niveau de maîtrise.

Pour les pièces aéronautiques : La certification AS9100D est indispensable. Les rapports d’inspection du premier article, conformes aux exigences de la norme AS9102, la traçabilité complète des matériaux ainsi que la documentation relative à la maîtrise des procédés constituent des attentes standard.

Pour les dispositifs médicaux : La certification ISO 13485 garantit la préparation à la conformité réglementaire. Les exigences documentaires s’étendent aux contrôles de conception, à l’analyse des risques et aux dossiers de validation, au-delà de la simple vérification dimensionnelle.

Le niveau de documentation qualité que vous exigez doit refléter les conséquences d’une défaillance de la pièce. Une platine destinée à un produit grand public implique des exigences différentes de celles d’un composant implanté dans le corps humain ou évoluant à 35 000 pieds d’altitude.

Le contrôle qualité transforme les engagements de fabrication en performances vérifiées. Une fois les méthodes d’inspection, les certifications et les contrôles de processus clairement compris, la dernière étape consiste à trouver un fournisseur capable de livrer régulièrement ce niveau de qualité — ce qui nous amène à évaluer et à sélectionner le partenaire de fabrication adapté à votre projet.

Sélectionner le bon fournisseur d’usinage mécanique pour votre projet

Vous avez conçu une pièce manufacturable, spécifié des tolérances appropriées et défini vos exigences en matière de qualité. Maintenant vient la décision qui déterminera si tous ces préparatifs porteront leurs fruits : choisir le bon partenaire de fabrication. La différence entre un fournisseur fiable et un fournisseur problématique peut faire la différence entre une livraison dans les délais de pièces conformes et des retards avec des composants rejetés.

Que vous recherchiez des fabricants de pièces métalliques à proximité ou que vous évaluiez des entreprises spécialisées dans la fabrication de pièces métalliques sur mesure à l’échelle mondiale, les critères d’évaluation restent identiques. Examinons ensemble comment évaluer systématiquement les fournisseurs potentiels — et éviter ainsi les erreurs coûteuses liées au choix fondé uniquement sur le prix.

Évaluation des capacités et certifications des fournisseurs

Commencez votre évaluation en examinant les équipements réellement exploités par un fournisseur potentiel. Selon BOEN Rapid, un fournisseur disposant de centres d’usinage multicoupe avancés, d’équipements de tournage de précision et d’outils d’inspection automatisés est plus à même de produire des géométries complexes avec une grande exactitude. L’intégration de logiciels modernes de CAO/FAO est tout aussi essentielle, car elle détermine dans quelle mesure les conceptions sont efficacement traduites en pièces finies.

Mais les machines ne racontent qu'une partie de l'histoire. L'expertise en matériaux compte tout autant. Comme le souligne la même analyse, la capacité à travailler avec une grande variété de matériaux — allant des métaux tels que l'acier inoxydable, l'aluminium et le titane aux plastiques techniques — garantit une polyvalence dans diverses applications. Un fournisseur expérimenté dans l'utilisation de matériaux spécialisés propres à votre secteur d'activité est mieux à même de répondre aux besoins spécifiques de votre projet.

Les certifications qualité constituent une validation tierce des systèmes d'un fournisseur. Selon Caldera Manufacturing, une certification importante à rechercher lors du choix d'un fabricant de pièces métalliques est la norme ISO 9001:2015. Cette norme définit les exigences relatives aux systèmes de management de la qualité, ce qui signifie qu’un fabricant détenteur de cette certification applique des pratiques de management de la qualité à l’ensemble de ses procédés de travail des métaux.

Voici une distinction essentielle à noter : la certification diffère de la conformité. Une entreprise peut affirmer être conforme à la norme ISO 9001, mais cette affirmation a moins de poids que la certification, car il n’existe aucune vérification attestant que le fabricant applique effectivement la norme de façon constante.

Pour les projets de fabrication de tôles et d’usinage de précision, évaluez ces domaines fondamentaux de compétences :

• Gamme et état des équipements : Des machines CNC modernes à 3 axes, 4 axes et 5 axes, dotées d’une capacité suffisante pour le volume de votre projet
• Portefeuille de matériaux : Expérience avérée avec vos alliages et grades de matériaux spécifiques
• Capacités d'inspection : Equipements de mesure par coordonnées (CMM), appareils de mesure de la rugosité de surface et instruments de mesure adaptés
• Transformation secondaire : Opérations de finition réalisées en interne ou via des partenariats établis, tels que l’anodisation, le placage ou le traitement thermique
• Support technique : Personnel technique capable d’analyser les conceptions et de fournir des retours sur la conception pour la fabrication (DFM)

Pour les applications automobiles en particulier, la certification IATF 16949 devient essentielle. Cette norme qualité spécifique au secteur automobile s’appuie sur la norme ISO 9001, avec des exigences supplémentaires relatives à l’amélioration continue, à la prévention des défauts et à un contrôle rigoureux des processus. Les fournisseurs qui desservent les constructeurs automobiles (OEM) et les fabricants de premier rang doivent démontrer des capacités solides en matière de maîtrise statistique des procédés (MSP) — des systèmes de surveillance continue permettant de détecter toute dérive dimensionnelle avant qu’elle ne conduise à la production de pièces défectueuses.

Des entreprises comme Shaoyi Metal Technology illustrent ce qu’il faut rechercher chez un fournisseur spécialisé dans le secteur automobile : une certification IATF 16949 couplée à une mise en œuvre stricte de la maîtrise statistique des procédés (MSP) pour des composants à tolérances élevées, tels que les ensembles de châssis et les douilles métalliques sur mesure. Leur capacité à livrer dans des délais aussi courts qu’un jour ouvrable témoigne du niveau d’efficacité opérationnelle requis pour maintenir la continuité des lignes de production.

Du prototypage à l’augmentation progressive des volumes de production

L'une des capacités fournisseurs les plus précieuses — et souvent négligées — est la capacité à passer en douceur des quantités de prototypes aux volumes de production complets. Pourquoi cela revêt-il une telle importance ?

Selon Modelcraft lorsque vous collaborez avec votre fournisseur de production sur la phase de prototypage, vous veillez à ce que le prototype soit dès le départ parfaitement aligné sur les capacités de production. Cette approche permet une transition fluide vers la production à grande échelle, réduisant ainsi la nécessité d’ajustements coûteux ou de reconfigurations.

Les avantages du prototypage réalisé avec votre partenaire de production vont bien au-delà de la simple commodité :

• Estimations réalistes des coûts : Les fournisseurs de production fournissent dès les premières étapes une vision précise des coûts de fabrication, vous aidant ainsi à éviter les mauvaises surprises lors du passage à l’échelle
• Réduction du risque de défauts de conception : Les fournisseurs qui fabriqueront ultimement votre produit sont en mesure d’identifier les problèmes potentiels avant qu’ils ne se transforment en difficultés coûteuses en phase de production
• Itérations accélérées : Des processus rationalisés signifient que les modifications de conception peuvent être mises en œuvre et testées plus rapidement, ce qui accélère le délai de mise sur le marché
• Amélioration du contrôle qualité : Lorsque les fournisseurs sont impliqués dès la phase de prototypage, ils ont un intérêt personnel à garantir que les prototypes répondent à des normes élevées

L’évaluation de la capacité de production est tout aussi critique. Selon BOEN Rapid, cette évaluation constitue un fondement essentiel pour s’assurer que votre fournisseur de machines à commande numérique (CNC) est en mesure de répondre aussi bien aux besoins actuels qu’aux exigences futures. Prenez en compte le nombre de machines en service, leur niveau d’automatisation ainsi que la planification des postes de production afin de satisfaire la demande. Un fournisseur disposant d’une capacité évolutible est mieux placé pour gérer les demandes urgentes, le développement de prototypes et la production à grande échelle, sans retards.

La taille de l’effectif du fabricant compte également. Un effectif plus important permet de mobiliser davantage de personnes sur vos projets, garantissant ainsi leur achèvement dans les délais, même en période de forte demande.

Fiabilité des délais de livraison et qualité de la communication

Les ateliers de fabrication situés à proximité peuvent offrir un avantage géographique, mais la fiabilité des délais de livraison prime toujours sur la proximité. Selon BOEN Rapid, les délais de livraison constituent un facteur critique pour évaluer la fiabilité d’un fournisseur. Un partenaire fiable doit fournir des calendriers de projet réalistes et démontrer un historique éprouvé de respect des échéances, quel que soit le volume de production.

Lors de l’évaluation de fabricants d’acier potentiels ou de prestataires de services d’usinage CNC en aluminium, demandez des données précises :

• Délais moyens d’exécution pour des projets similaires au vôtre
• Capacité d’adaptation face aux commandes urgentes
• Planification des mesures de secours en cas de perturbations imprévues
• Taux de livraison dans les délais (visez une performance supérieure ou égale à 95 %)

La qualité de la communication prédit souvent le succès d’un projet mieux que toute spécification technique. Un soutien client solide et une communication efficace sont essentielles pour gérer efficacement les projets d’usinage CNC. Évaluez la rapidité et le professionnalisme avec lesquels les fournisseurs répondent à vos demandes, ainsi que l’expertise technique de leur personnel support.

Les meilleurs fournisseurs mettent à votre disposition des chefs de projet ou des ingénieurs dédiés qui vous accompagnent tout au long des phases de conception et de production. Des canaux de communication clairs permettent de résoudre rapidement les problèmes, d’éviter les malentendus et de garantir une parfaite adéquation avec vos exigences. Ce niveau de service simplifie non seulement la collaboration, mais favorise également l’établissement de partenariats durables fondés sur la confiance.

Check-list d'évaluation des fournisseurs

Prêt à évaluer des partenaires de fabrication potentiels ? Utilisez cette liste de contrôle complète :

Catégorie d'évaluation	Questions clés à poser	À quoi s'attendre
Capacités techniques	Quels types de machines et quelles configurations d’axes sont disponibles ?	Équipements modernes adaptés à la complexité requise de vos pièces
Expertise Matériaux	Quels matériaux usinez-vous régulièrement ?	Expérience avérée avec vos alliages spécifiques
Certifications de qualité	Quelles certifications qualité détenez-vous ?	Certification ISO 9001 au minimum ; IATF 16949 pour le secteur automobile ; AS9100D pour le secteur aérospatial
Équipement d'inspection	Quelles capacités d’inspection sont assurées en interne ?	Machine à mesurer tridimensionnelle (MMT), appareils de mesure de la rugosité de surface, systèmes de mesure optique
Capacité de production	Quel est votre délai habituel et votre capacité de production ?	Capacité à passer du stade du prototype aux volumes de production
Communication	Qui sera mon interlocuteur principal ?	Chef de projet dédié possédant des connaissances techniques
Historique	Pouvez-vous fournir des références provenant de projets similaires ?	Succès vérifiable avec des applications comparables

Au-delà de la simple liste de contrôle, prenez en compte l’engagement du fournisseur à construire une relation durable. Selon Caldera Manufacturing, vous devez évaluer si l’entreprise cherche principalement à traiter rapidement votre projet ou si elle souhaite plutôt établir un partenariat à long terme avec votre société. Un fabricant soucieux d’établir des relations continues sera plus susceptible de prendre en compte les besoins de votre entreprise et de comprendre vos objectifs stratégiques pour les projets à venir.

Le devis le moins élevé représente rarement la meilleure valeur. Évaluez le coût total de possession — y compris la qualité, la fiabilité, la communication ainsi que les coûts cachés liés aux problèmes rencontrés avec le fournisseur — lors de votre prise de décision finale.

Pour les lecteurs du secteur automobile en particulier, les partenaires certifiés en fabrication, qui allient des capacités de précision à une évolutivité de production, constituent la meilleure voie à suivre. Des fournisseurs tels que Shaoyi Metal Technology démontrer à quoi ressemble cette combinaison concrètement : des installations certifiées IATF 16949 fournissant des composants automobiles à haute précision avec la rapidité et la régularité exigées par les plannings de production modernes.

Une fois votre cadre d’évaluation des fournisseurs en place, vous êtes à même de prendre des décisions éclairées qui équilibrent compétence, qualité et coût. La dernière étape consiste à rassembler l’ensemble des éléments abordés afin d’en tirer des actions concrètes pour votre projet d’usinage mécanique.

Passer à l’action concernant vos besoins en pièces usinées mécaniquement

Vous avez parcouru les matériaux, les procédés, les tolérances, les finitions, les facteurs de coût, le contrôle qualité et l’évaluation des fournisseurs. Le moment le plus crucial est désormais arrivé : transformer vos connaissances en actions concrètes. Que vous prépariez votre première demande de devis (RFQ) ou que vous affiniez votre stratégie d’approvisionnement pour des pièces usinées mécaniquement, les décisions que vous prendrez dans les prochaines étapes détermineront le succès de votre projet.

Résumons l'ensemble de ce que nous avons abordé en mettant en évidence les éléments essentiels à prendre en compte et les outils pratiques dont vous avez besoin pour avancer en toute confiance.

Points clés à retenir pour votre projet d'usinage de pièces métalliques

Tout au long de ce guide, certains principes se sont révélés comme des vérités fondamentales pour la réussite de l'usinage de pièces métalliques. Il ne s'agit pas de simples suggestions : ce sont des points de décision qui font la différence entre des projets menés sans accroc et des projets coûteux et source de complications.

Choisissez d'abord le matériau en fonction des exigences de l'application. Spécifiez uniquement les tolérances réellement requises par la fonction de la pièce. Concevez dès le départ en tenant compte de la facilité de fabrication. Vérifiez les certifications du fournisseur avant de vous engager dans la production.

Chacun de ces principes est directement lié aux résultats du projet. Choisir de l’aluminium lorsque le titane n’est pas fonctionnellement nécessaire permet d’économiser un budget substantiel. Appliquer des tolérances serrées uniquement aux dimensions critiques — plutôt que de les imposer de façon systématique — réduit le temps d’usinage et les coûts. Concevoir en utilisant des outillages standards et des rapports raisonnables entre profondeur et largeur élimine les goulots d’étranglement en fabrication avant même qu’ils ne surviennent.

Lors de l’usinage de pièces métalliques, la relation entre vos spécifications et la réalité manufacturière détermine tout. Des conceptions surdimensionnées ne produisent pas de meilleures pièces — elles produisent des pièces plus coûteuses. Des exigences sous-spécifiées ne permettent pas d’économiser de l’argent — elles engendrent des problèmes de qualité en aval.

Avancer avec Confiance

Votre parcours, de la conception à la réalisation finale de pièces métalliques usinées sur mesure, suit une séquence prévisible. Comprendre où vous en êtes dans ce parcours vous aide à concentrer votre attention sur les priorités appropriées à chaque étape.

Le parcours décisionnel se présente ainsi :

• Définir les exigences fonctionnelles : Quelle fonction votre pièce doit-elle remplir concrètement ? Dans quel environnement sera-t-elle utilisée ?
• Sélectionner le matériau approprié : Faire correspondre les propriétés aux exigences — résistance, résistance à la corrosion, poids, usinabilité
• Conception pour la fabricabilité : Appliquer les principes de la conception pour la fabrication (DFM) afin de créer une géométrie qui soit usinée efficacement
• Spécifier stratégiquement les tolérances : Tolérances serrées là où la fonction l’exige, tolérances standard ailleurs
• Déterminer les besoins en finition : Ne spécifier des finitions secondaires que lorsqu’elles apportent une valeur fonctionnelle
• Évaluer les fournisseurs de manière systématique : Certifications, capacités, communication, historique
• Préparer une documentation complète pour la demande de devis (RFQ) : Des dossiers techniques complets permettant d’établir des devis précis

Selon Zenith Manufacturing, une demande de devis (RFQ) efficace pour l’usinage CNC de pièces métalliques exige un dossier technique complet : un modèle CAO 3D (au format .STEP) pour la géométrie, un dessin technique 2D (.PDF) définissant toutes les tolérances, les spécifications géométriques et dimensionnelles (GD&T), l’état de surface et les caractéristiques du matériau, ainsi qu’un tableau indiquant les quantités requises. Cette documentation constitue la base nécessaire à l’établissement de devis précis et à une production réussie.

Votre liste de contrôle pour la préparation de votre demande de devis

Prêt à demander des devis ? Utilisez cette liste de contrôle pour vous assurer que votre dossier documentaire est complet :

• modèle CAO 3D – Fournissez des fichiers aux formats .STEP ou .IGES avec une géométrie précise
• dessin technique 2D – Indiquez toutes les tolérances, les indications de tolérancement géométrique (GD&T), les exigences de finition de surface et les spécifications matériaux
• Spécification des matériaux – Précisez la nuance exacte de l’alliage (par exemple « aluminium 6061-T6 », et non simplement « aluminium »)
• Exigences quantitatives – Spécifiez le volume de la commande initiale et les volumes annuels prévus
• Dimensions critiques identifiées – Indiquez clairement les tolérances qui ne peuvent pas être assouplies
• Exigences en matière de finition de surface – Précisez les valeurs Ra pour les surfaces critiques ; indiquez les zones où la finition « tel que usiné » est acceptable
• Besoin de finitions secondaires – Préciser tout anodisation, placage, revêtement par poudre ou autre procédé post-usinage
• Exigences relatives à la documentation qualité – Spécifier les rapports d’inspection, les certifications et les besoins en traçabilité
• Délai de livraison souhaité – Indiquer si les délais sont standard ou accélérés
• Contexte d'application – Décrire la fonction de la pièce afin que les fournisseurs puissent formuler des retours sur la conception pour la fabrication (DFM)

Comme indiqué par DGSXCNC , définir clairement vos exigences est essentiel : comprendre dès le départ les conditions environnementales auxquelles les pièces seront soumises, les volumes requis et les délais de livraison permet de sélectionner des fournisseurs capables de répondre aux besoins de votre projet.

Pour les lecteurs du secteur automobile, les enjeux sont particulièrement élevés. Les composants doivent satisfaire à des normes de qualité rigoureuses tout en passant sans heurt du stade de prototype à celui de la production. C’est précisément dans ce contexte que des partenaires de fabrication certifiés démontrent toute leur valeur.

Shaoyi Metal Technology représente le type de partenaire qui mérite d'être exploré : une installation certifiée IATF 16949 fournissant des composants automobiles à haute précision — allant des ensembles complexes de châssis aux douilles métalliques sur mesure — avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable. Leur mise en œuvre rigoureuse du contrôle statistique des procédés garantit la constance de la production exigée par les applications automobiles.

Que vous soyez en train de sélectionner vos premières pièces mécaniques usinées CNC ou que vous optimisiez une chaîne d’approvisionnement déjà établie, les principes exposés dans ce guide constituent votre feuille de route. Faites correspondre les spécifications aux exigences réelles. Choisissez vos fournisseurs en fonction de leurs capacités, et non uniquement sur la base du prix. Documentez clairement l’ensemble des éléments. Le résultat ? Des pièces mécaniques usinées en métal qui fonctionnent exactement comme prévu — livrées dans les délais et dans le budget.

Questions fréquemment posées sur les pièces usinées en métal

1. Quel est le coût de l’usinage de pièces ?

Les coûts d'usinage CNC varient généralement entre 50 $ et 150 $ l'heure, selon la complexité de l'équipement et les exigences de précision. Le coût total par pièce dépend de plusieurs facteurs : le choix du matériau (l'aluminium coûte moins cher à usiner que le titane), la complexité de la conception (usinage 3 axes contre usinage 5 axes), les spécifications de tolérance (des tolérances plus serrées augmentent les coûts de 2 à 5 fois), la quantité (les coûts de mise en place répartis sur un plus grand nombre d'unités réduisent le prix unitaire de 60 à 85 % pour des volumes plus élevés) et les exigences de finition (anodisation, placage ou peinture poudre ajoutent 10 à 50 % au coût de base). Pour obtenir une estimation précise, veuillez fournir une documentation technique complète, y compris des fichiers CAO 3D, des dessins 2D avec tolérances et les quantités requises.

2. Quels sont les 7 outils-machine de base utilisés dans l'usinage des métaux ?

Les sept machines-outils fondamentales pour l'usinage des métaux comprennent : (1) les machines à tourner, telles que les tours et les fraiseuses à alésage, destinées aux composants cylindriques ; (2) les raboteuses et les planesuses, pour les surfaces planes ; (3) les perceuses, pour la réalisation de trous ; (4) les fraiseuses, pour les géométries complexes à l’aide d’outils de coupe rotatifs ; (5) les meuleuses, pour les opérations de finition précise et les tolérances serrées ; (6) les scies motorisées, pour la découpe des matériaux bruts ; et (7) les presses, pour les opérations de formage. La technologie moderne CNC a amélioré ces outils traditionnels grâce à une commande informatique, permettant d’atteindre des tolérances plus serrées (jusqu’à ±0,0001 pouce) et des mouvements complexes multiaxes afin de réaliser des géométries de pièces très élaborées.

3. Quels matériaux sont couramment utilisés pour les pièces métalliques usinées sur machine CNC ?

Les matériaux couramment utilisés pour l'usinage CNC comprennent les alliages d'aluminium (6061 pour une utilisation générale, 7075 pour des applications aérospatiales à haute résistance), les aciers inoxydables (303 pour une excellente usinabilité, 304 pour sa résistance à la corrosion, 316 pour les environnements marins et médicaux), les aciers au carbone pour des pièces structurelles économiques, le laiton C360 pour les connecteurs électriques et les installations sanitaires, le cuivre C110 pour les applications nécessitant une forte conductivité électrique, et le titane pour les applications aérospatiales et les implants médicaux exigeant un rapport résistance/poids exceptionnel. Le choix du matériau doit tenir compte des exigences de l’application, de l’usinabilité (qui influence le coût) et des contraintes budgétaires.

4. Comment choisir entre l’usinage CNC à 3 axes, à 4 axes et à 5 axes ?

Choisissez en fonction de la géométrie de la pièce et du budget : l’usinage à 3 axes permet de traiter efficacement des surfaces planes, des poches simples et des contours basiques, mais ne permet pas d’usiner des dégagements sans repositionnement de la pièce. L’usinage à 4 axes ajoute une rotation de la pièce, ce qui permet de réaliser des caractéristiques sur plusieurs faces ainsi que des motifs hélicoïdaux en une seule installation, réduisant ainsi le nombre de changements de montage de 25 à 40 %. L’usinage à 5 axes permet d’aborder la pièce sous pratiquement n’importe quel angle, ce qui est essentiel pour les courbes composées, les aubes de turbine et les composants aérospatiaux — toutefois, son coût est 300 à 600 % supérieur à celui de l’usinage à 3 axes. Commencez par la configuration la plus simple répondant à vos exigences géométriques afin d’optimiser les coûts de fabrication.

5. Quelles certifications dois-je rechercher lors de la sélection d’un fournisseur d’usinage métallique ?

Les certifications essentielles dépendent de votre secteur d’activité : la norme ISO 9001 fournit un cadre fondamental de management de la qualité pour les applications générales. L’IATF 16949 est obligatoire pour les composants automobiles, garantissant l’amélioration continue et un contrôle rigoureux des processus, notamment grâce à la mise en œuvre de la maîtrise statistique des procédés (MSP). La norme AS9100D répond aux exigences du secteur aérospatial, notamment en matière de documentation rigoureuse et de gestion des risques. La norme ISO 13485 régit la fabrication des dispositifs médicaux, avec des contrôles exhaustifs de la conception et une traçabilité complète. Au-delà des certifications, vérifiez que les fournisseurs disposent de capacités d’inspection par machine à mesurer tridimensionnelle (CMM), de documents de certification des matériaux, ainsi que d’un historique avéré dans la manipulation de vos matériaux spécifiques et le respect de vos tolérances requises.
