Pourquoi les machines de prototypage CNC sont-elles essentielles au développement de produits

Vous êtes-vous déjà demandé comment les ingénieurs transforment des concepts numériques en pièces tangibles et fonctionnelles qu'ils peuvent réellement manipuler et tester ? C'est précisément le rôle d'une machine de prototypage CNC. Ces systèmes pilotés par ordinateur prennent vos conceptions CAO et les transforment en réalités physiques à l'aide d'outils de coupe de précision — en enlevant progressivement la matière couche par couche jusqu'à ce que votre prototype émerge d'un bloc massif de métal, de plastique ou de matériau composite.

Envisagez-le ainsi : vous commencez avec un plan numérique et un bloc de matière première. La machine lit vos spécifications de conception, calcule avec précision les déplacements requis de l'outil et retire systématiquement tout ce qui ne fait pas partie de votre pièce. Cette approche soustractive permet d'obtenir des prototypes dotés d'une exactitude exceptionnelle, de tolérances serrées et de propriétés matérielles très proches de celles des composants destinés à la production.

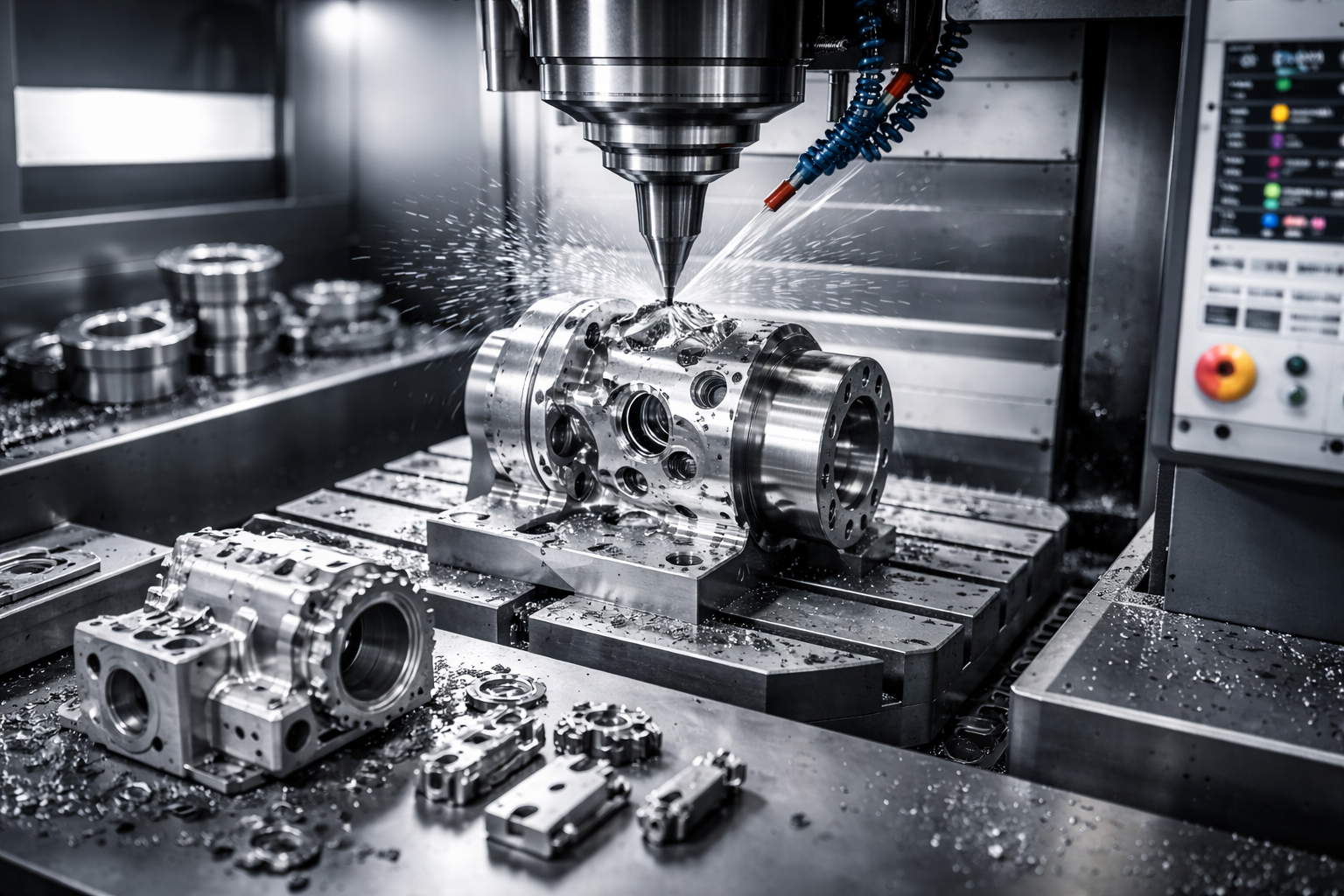

Du modèle numérique à la réalité physique

Le parcours allant de l’écran à l’atelier suit un chemin simple et direct. Un ingénieur crée un modèle 3D à l’aide d’un logiciel de CAO, définissant chaque dimension, chaque courbe et chaque caractéristique. Ce fichier numérique est ensuite transféré vers le système à commande numérique par ordinateur (CNC), où une programmation spécialisée traduit la géométrie en trajectoires d’outil précises. En quelques heures — parfois en quelques minutes — vous tenez déjà entre vos mains une pièce prototype usinée par CNC, prête à être testée.

Quelle est la particularité de la fabrication rapide par CNC par rapport à l’usinage de production classique ? Sa rapidité et sa flexibilité. Alors que les séries de production privilégient l’efficacité à grande échelle, la fabrication rapide par CNC met l’accent sur l’itération rapide. Vous pouvez tester un design, identifier des problèmes, modifier votre fichier CAO, puis usiner une version mise à jour le même jour. Cette capacité itérative accélère considérablement les cycles de développement.

La fabrication rapide par CNC comble l’écart critique entre la validation du concept et la fabrication prête pour la production, permettant aux équipes de tester des matériaux réels dans des conditions réelles avant de s’engager dans des investissements coûteux en outillages.

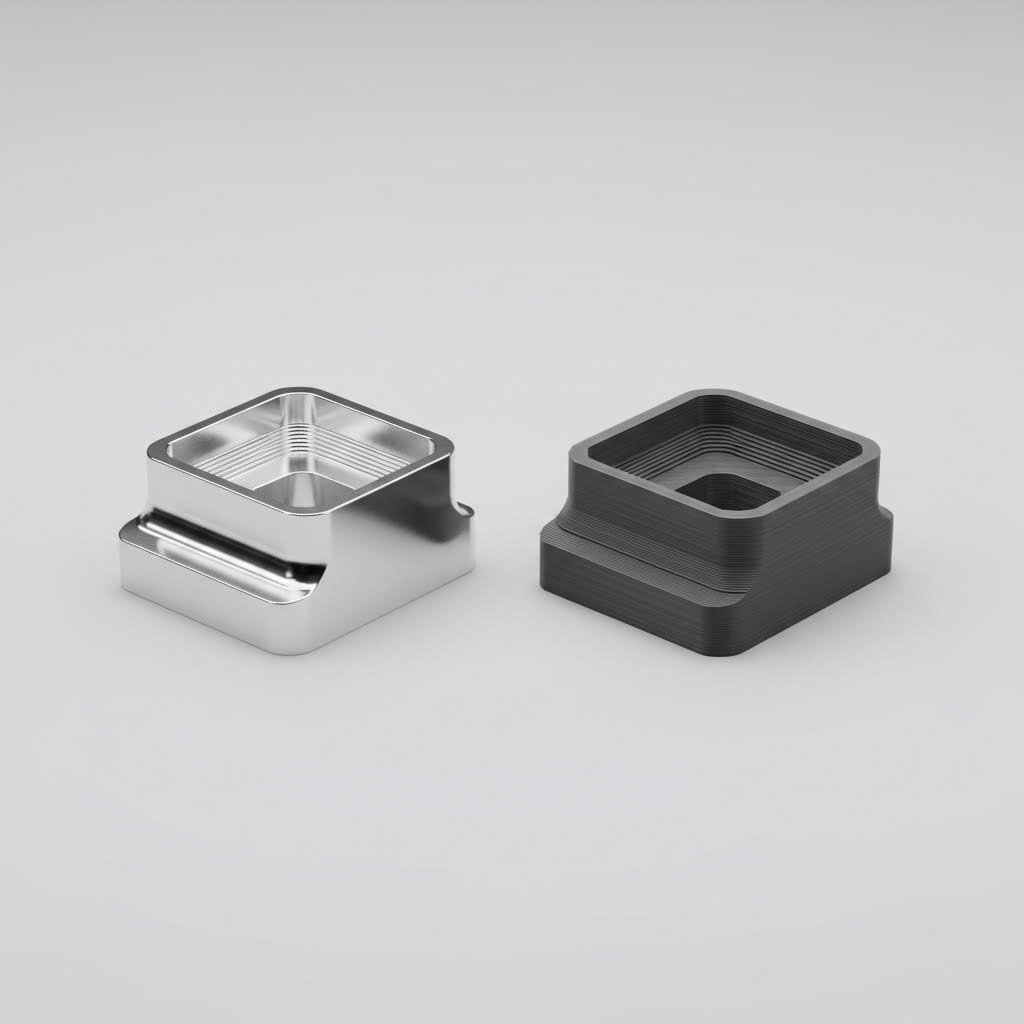

Pourquoi la fabrication soustractive domine encore la prototypage

Malgré l’essor fulgurant de la technologie d’impression 3D, l’usinage rapide soustractif reste le choix privilégié pour le développement de prototypes fonctionnels. Pourquoi ? La réponse réside dans l’authenticité des matériaux et les performances mécaniques.

Lorsque vous avez besoin d’un prototype usiné sur commande numérique (CNC) qui se comporte exactement comme votre pièce finale de production — résistant aux essais de contrainte, aux cycles thermiques ou aux évaluations d’impact — rien ne rivalise avec la polyvalence matérielle de l’usinage CNC. Vous pouvez usiner les mêmes alliages d’aluminium, aciers inoxydables ou plastiques techniques destinés à la production de masse. Selon une analyse sectorielle, le marché du prototypage rapide devrait croître à un TCAC de 14,9 % entre 2022 et 2031 , ce qui reflète la dépendance continue des fabricants à l’égard de ces méthodes éprouvées.

Examinez ces scénarios où le prototypage CNC excelle :

• Essais fonctionnels exigeant des propriétés matérielles équivalentes à celles de la production
• Prototypes nécessitant des tolérances serrées et des finitions de surface supérieures
• Pièces qui doivent subir des essais mécaniques, thermiques ou d'impact rigoureux
• Composants pour lesquels une alternative imprimée en 3D se dégraderait prématurément sous contrainte

l'impression 3D a certes sa place — notamment pour les géométries complexes, les maquettes conceptuelles à faible coût ou les itérations en phase initiale. Toutefois, lorsque votre prototype doit fonctionner comme le produit final, l'usinage CNC offre une fiabilité et une précision inégalées que les procédés de fabrication additive ne peuvent tout simplement pas reproduire.

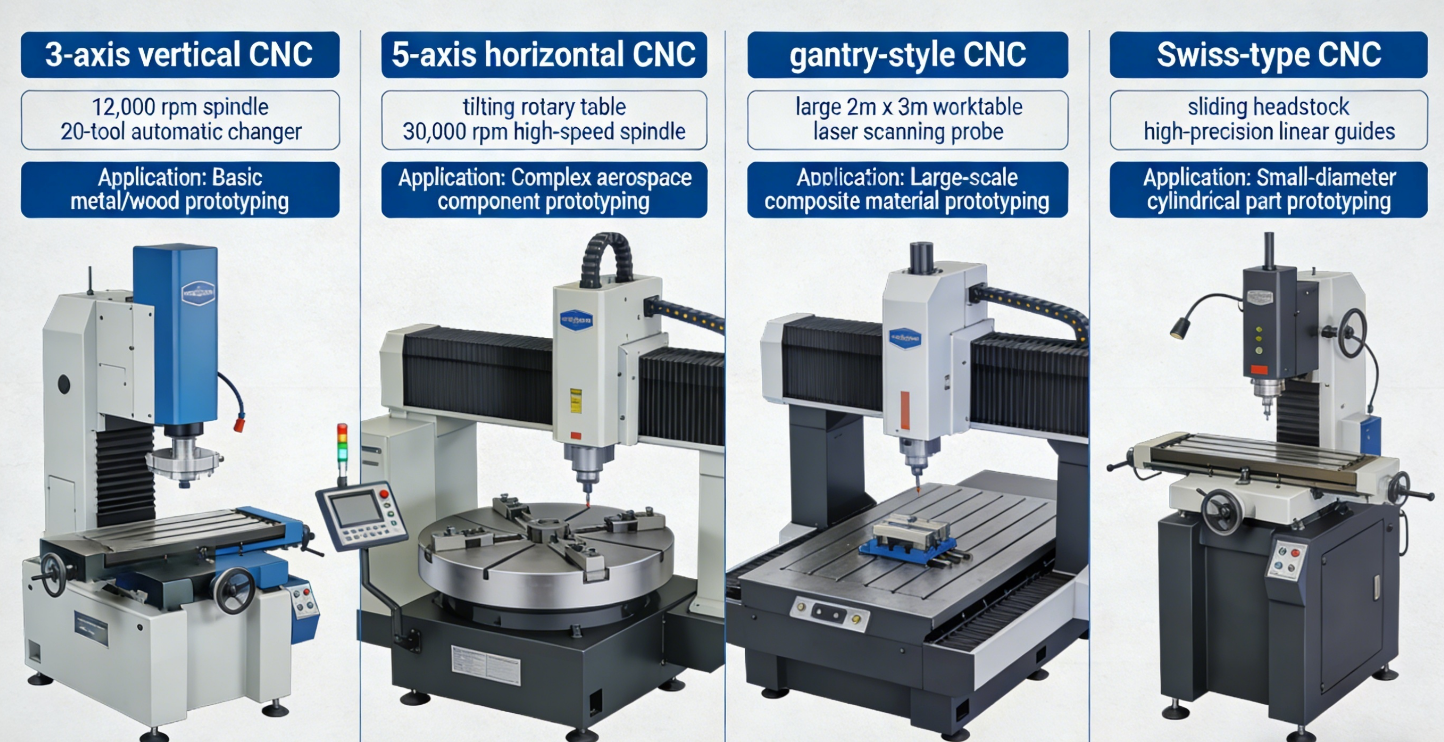

Types de machines d'usinage CNC pour la réalisation de prototypes et leurs applications idéales

Vous avez donc décidé que l'usinage CNC est la bonne approche pour votre projet. Mais quel type de machine devez-vous réellement utiliser ? Cette question embarrasse même les ingénieurs expérimentés, car la réponse dépend entièrement de la géométrie de la pièce, des exigences liées au matériau et des tolérances spécifiées. Examinons chaque catégorie de machine afin que vous puissiez associer ses capacités aux besoins précis de votre prototype.

Compréhension des configurations d'axes en fonction des besoins de votre projet

Quand évaluation des options d'usinage CNC pour la réalisation de prototypes , la configuration des axes détermine les géométries que vous pouvez réaliser et le nombre de montages requis pour votre pièce. Plus d’axes signifient une plus grande flexibilité, mais aussi une complexité et un coût accrus.

fraiseuses CNC 3 axes représentent l’outil de base de l’usinage de prototypes. L’outil de coupe se déplace selon trois directions linéaires : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Ces machines excellent dans la production de pièces usinées CNC présentant des géométries simples — surfaces planes, cavités, perçages et contours 2,5D. Si votre prototype ne nécessite qu’un usinage depuis une seule direction, une fraiseuse à 3 axes fournit d’excellents résultats à moindre coût. Pensez aux supports de fixation, aux panneaux de boîtiers ou aux carcasses simples.

fraiseuses CNC à 4 axes ajoutent une capacité de rotation autour de l'axe X (appelé axe A), permettant la rotation de la pièce pendant l'usinage. Cette configuration est particulièrement adaptée aux éléments cylindriques, aux motifs hélicoïdaux et aux pièces nécessitant un usinage sur plusieurs faces sans repositionnement manuel. Des cames, des arbres spécialisés et des composants présentant des caractéristiques enveloppantes deviennent ainsi réalisables avec moins de montages.

services d'usinage CNC à 5 axes offrent le plus haut degré de liberté géométrique. Grâce à un déplacement simultané selon les axes X, Y et Z, ainsi qu’à une rotation autour de deux axes supplémentaires (généralement A et B, ou A et C), ces machines peuvent aborder la pièce sous pratiquement n’importe quel angle. Selon des données sectorielles provenant de RapidDirect, les systèmes à 5 axes atteignent des tolérances aussi fines que ±0,0005 pouce avec des valeurs de rugosité de surface allant jusqu’à Ra 0,4 µm. Des pales de turbine aéronautique, des implants médicaux et des composants automobiles complexes exigent ce niveau de performance.

Tours CNC adoptent une approche fondamentalement différente : ils font tourner la pièce à usiner tandis que des outils de coupe fixes façonnent le matériau. Cela les rend idéaux pour les pièces rotatives telles que les arbres, les douilles, les raccords, ainsi que tout prototype présentant un profil cylindrique ou conique. Les tours à commande numérique modernes intègrent souvent des équipements d’usinage dynamiques, permettant d’effectuer des opérations de perçage et de fraisage sur la même machine.

Routeurs CNC traitent des pièces plus volumineuses et des matériaux plus tendres, ce qui les rend parfaits pour les prototypes en bois, les modèles en mousse, les boîtiers en plastique et les panneaux composites. Bien qu’ils soient moins précis que les fraiseuses à commande numérique, les fraiseuses à commande numérique à grande vitesse (routers) couvrent des volumes de travail plus étendus — parfois plusieurs pieds —, ce qui les rend idéales pour la signalétique, les maquettes architecturales et les applications de prototypage grand format.

Adaptation des capacités de la machine à la complexité du prototype

Le choix de la machine appropriée implique de concilier plusieurs facteurs. Voici une comparaison pratique pour vous guider dans votre décision :

Type de machine	Configuration des axes	Applications de prototypage les mieux adaptées	Niveau de complexité	Volume de travail typique
fraiseuse à commande numérique 3 axes	Linéaire X, Y, Z	Pièces plates, poches, profils 2,5D, plaques de fixation, boîtiers simples	Faible à moyenne	30,5 cm × 30,5 cm × 15,2 cm à 101,6 cm × 50,8 cm × 50,8 cm
fraiseuse CNC à 4 axes	Axes X, Y, Z et rotation autour de l’axe A	Caractéristiques cylindriques, profils de cames, usinage multi-faces, coupes hélicoïdales	Moyenne	Similaire à l’usinage à 3 axes avec table tournante
centre d'Usinage 5-Axes	Axes X, Y, Z et rotations autour des axes A et B (ou C)	Composants aérospatiaux, implants médicaux, aubes de turbine, surfaces sculptées complexes	Élevé	30,5 cm × 30,5 cm × 30,5 cm à 152,4 cm × 101,6 cm × 76,2 cm
Tour CNC	Axes X, Z (avec option Y, C et outillage dynamique)	Arbres, douilles, raccords, composants filetés, pièces à symétrie de révolution	Faible à moyenne	Jusqu’à 61 cm de diamètre, 152 cm de longueur
Routeur CNC	Axes X, Y, Z (options à 3 ou 5 axes)	Grandes plaques, modèles en bois, prototypes en mousse, boîtiers en plastique, signalisation	Faible à moyenne	122 cm × 122 cm à 305 cm × 152 cm

Lors de l’évaluation de vos options, tenez compte de ces recommandations pratiques :

• Usinage d’un seul côté avec des caractéristiques de base ? Une fraiseuse à 3 axes traite la plupart des composants d’usinage CNC de manière efficace et économique
• Pièces nécessitant un accès à plusieurs faces ? l’usinage CNC à 4 ou 5 axes élimine les multiples mises en position et améliore la précision
• Des prototypes cylindriques ou à symétrie de révolution ? Les tours à commande numérique (CNC) dotés de capacités d’usinage combiné tournage-fraisage offrent des résultats optimaux
• Des pièces de grand format dans des matériaux plus tendres ? Les fraiseuses à commande numérique (CNC) offrent l’enveloppe de travail dont vous avez besoin
• Des géométries complexes destinées au secteur aérospatial ou médical ? les services d’usinage CNC à 5 axes justifient leur surcoût pour la production de pièces mécaniques CNC complexes

N’oubliez pas que la complexité de la mise en position influence directement les délais et les coûts. Une pièce nécessitant trois mises en position distinctes sur une machine à 3 axes pourrait être réalisée en une seule opération sur un système à 5 axes — ce qui rendrait potentiellement la machine plus coûteuse économiquement avantageuse pour votre prototype spécifique.

Comprendre ces différents types de machines vous permet de prendre des décisions éclairées concernant le choix des matériaux — le prochain facteur critique déterminant le comportement fonctionnel de votre prototype lors des essais.

Guide du choix des matériaux pour la fabrication de prototypes CNC

Maintenant que vous savez quels types de machines conviennent à votre projet, voici la prochaine question cruciale : quel matériau devez-vous effectivement usiner ? Le choix du matériau influence directement les performances de votre prototype lors des essais, l’efficacité de son usinage et la fidélité avec laquelle la pièce finale reflète votre intention de production. Choisissez judicieusement, et vous validerez vos conceptions plus rapidement. Choisissez mal, et vous perdrez du temps à diagnostiquer des problèmes liés à un mauvais choix de matériau plutôt qu’à des défauts de conception.

Sélection des métaux pour les essais de prototypes fonctionnels

Les métaux restent le choix privilégié lorsque votre prototype doit résister à des charges mécaniques réelles, à des contraintes thermiques ou à des environnements corrosifs. Chaque catégorie de métaux offre des avantages spécifiques selon les exigences de votre application.

Alliages d'aluminium dominent la prototypage CNC pour de bonnes raisons. Selon une analyse des matériaux réalisée par RapidDirect, l’aluminium possède le rapport résistance/poids le plus élevé parmi les métaux courants — dépassant même l’acier à cet égard. Pièces en aluminium fraises rapidement, accepte diverses finitions de surface et résiste naturellement à la corrosion grâce à l’oxydation superficielle. Pour les prototypes automobiles et aérospatiaux exigeant des performances légères, l’aluminium offre des résultats exceptionnels.

• aluminium 6061 : La nuance la plus polyvalente, avec une limite élastique de 40 ksi, une excellente résistance à la corrosion et une usinabilité remarquable — idéale pour les supports structurels, les échangeurs thermiques et les boîtiers électroniques
• 7075 Aluminium: Avec une résistance ultime à la traction de 83 ksi, cet alliage de qualité aérospatiale convient aux applications soumises à de fortes contraintes, telles que les raccords d’avion et les engrenages de machines
• aluminium 5052 : Sa résistance exceptionnelle à la corrosion en eau salée en fait le choix privilégié pour les prototypes d’équipements marins

Variants de l’acier offre une résistance supérieure lorsque vos pièces usinées en métal doivent résister à des essais structurels exigeants. Les aciers inoxydables offrent une excellente résistance à l’usure combinée à une protection contre la corrosion, ce qui les rend adaptés aux instruments médicaux, aux équipements de transformation alimentaire et aux composants destinés à la manipulation de produits chimiques. Les aciers au carbone assurent une dureté plus élevée à moindre coût lorsque la corrosion n’est pas une préoccupation première.

Laiton se distingue dans les applications électriques et les composants décoratifs. Cet alliage de cuivre et de zinc usine parfaitement, procure d’excellentes finitions de surface et possède naturellement des propriétés antimicrobiennes. Lorsque votre prototype exige à la fois une esthétique soignée et une bonne conductivité électrique — par exemple pour des connecteurs, des raccords ou des boîtiers d’instruments — le laiton répond pleinement à ces deux exigences.

Titane commande un prix premium, mais justifie ce coût pour les applications aérospatiales, médicales et à hautes performances. Sa biocompatibilité en fait un matériau essentiel pour les prototypes d’implants, tandis que son rapport résistance/poids exceptionnel et sa résistance à la chaleur le rendent adapté aux composants aérospatiaux exigeants. Gardez à l’esprit que le titane s’usine plus lentement et nécessite des outillages spécialisés, ce qui augmente à la fois le coût et les délais de livraison des prototypes usinés en métal.

Plastiques techniques simulant les matériaux de production

Lorsque votre prototype doit valider l’ajustement, la forme et la fonction de base sans supporter le poids ni le coût du métal, les plastiques techniques offrent des alternatives intéressantes. La fabrication moderne de prototypes plastiques par usinage CNC prend en charge une large gamme de polymères, chacun possédant des caractéristiques distinctes.

ABS (Acrylonitrile Butadiène Styrène) reste l’un des choix les plus populaires pour les applications d’usinage CNC ABS. Ce thermoplastique offre une excellente résistance aux chocs, une bonne stabilité dimensionnelle et une usinabilité aisée à un coût relativement faible. Les boîtiers de produits grand public, les composants intérieurs automobiles et les enveloppes électroniques sont fréquemment prototypés en ABS avant de passer au moulage par injection.

Polycarbonate s’impose lorsque vous avez besoin d’une transparence optique combinée à une résistance aux chocs. Les prototypes de dispositifs médicaux, les optiques d’éclairage automobiles et les équipements de sécurité exigent souvent la combinaison unique de transparence et de ténacité offerte par le polycarbonate.

PEEK (Polyether Ether Ketone) représente l’extrémité haute-performance du spectre des plastiques. Ce polymère avancé supporte des températures de fonctionnement continues allant jusqu’à 480 °F (environ 249 °C), résiste à la plupart des produits chimiques et présente des propriétés mécaniques approchant celles de certains métaux. Les composants aérospatiaux, les équipements pour semi-conducteurs et les applications industrielles exigeantes justifient le coût élevé du PEEK.

Delrin (acétal/POM) offre une rigidité exceptionnelle, un faible coefficient de friction et une excellente stabilité dimensionnelle. Les engrenages, roulements, bagues et composants mécaniques de précision profitent des propriétés autoréglantes de Delrin ainsi que de sa résistance à l’usure.

Pour les applications spécialisées exigeant une résistance extrême aux températures, l’usinage CNC céramique ouvre des possibilités supplémentaires. Les céramiques techniques telles que l’alumine et la zircone supportent des températures supérieures à 3000 °F tout en assurant une isolation électrique et une inertie chimique. Toutefois, ces matériaux nécessitent des outils diamantés spécialisés ainsi qu’un réglage précis des paramètres d’usinage.

Catégorie de matériau	Matériaux spécifiques	Meilleures applications	Considérations d'usinage	Cas d’usage pour les prototypes
Alliages d'aluminium	6061, 7075, 5052, 6063	Aérospatiale, automobile, électronique, marine	Usinabilité excellente, vitesses élevées possibles, usure minimale des outils	Essais structurels, gestion thermique, composants légers
Acier	acier inoxydable 304/316, acier au carbone 1018, acier allié 4140	Médical, industriel, structurel, haute usure	Modérément difficile à difficile, nécessite un liquide de refroidissement, vitesses plus lentes	Validation de la résistance mécanique, essais de durabilité, évaluation de la corrosion
Laiton	C360 à découpe libre, C260 pour cartouches	Électrique, décoratif, plomberie, instruments	Usinabilité excellente, permet d’obtenir facilement des finitions de haute qualité	Connecteurs électriques, corps de valves, composants esthétiques
Titane	Grade 5 (Ti-6Al-4V), Grade 2 pur	Aérospatiale, implants médicaux, marine, sports mécaniques	Usinage difficile, outillage spécialisé, vitesses d’usinage réduites requises	Essais de biocompatibilité, applications critiques en termes de poids
Plastiques d'ingénierie	ABS, polycarbonate, nylon, Delrin	Produits grand public, intérieurs automobiles, composants mécaniques	Usinage rapide, outils tranchants requis, gestion de l’accumulation de chaleur	Validation de l’ajustement/du formage, essais fonctionnels, évaluation des systèmes d’emboîtement à clic
Plastiques Haute Performance	PEEK, PTFE, Ultem, PVDF	Aérospatiale, semi-conducteurs, traitement chimique	Difficulté modérée, la gestion de la température est critique	Validation à haute température, essais de résistance chimique
Céramiques techniques	Alumine, Zircone, Carbure de silicium	Haute température, isolation électrique, résistant à l’usure	Outils diamantés requis, manipulation de matériaux fragiles, avances lentes	Essais en environnement extrême, prototypes d’isolants

Lors du choix des matériaux pour les pièces métalliques usinées ou les prototypes plastiques, prenez toujours en compte l’environnement d’utilisation finale. Des essais réalisés avec des matériaux équivalents à ceux de la production — ou avec des substituts proches — garantissent que la validation de votre prototype se transpose fidèlement aux performances finales en production. Un matériau facile à usiner, mais ne correspondant pas à l’intention de production, gaspille du temps de développement et crée une confiance trompeuse dans des conceptions qui risquent de faire défaut une fois fabriquées dans le matériau correct.

Une fois votre matériau sélectionné, le défi suivant consiste à concevoir des pièces qui puissent effectivement être usinées avec succès. La maîtrise des principes de conception pour la fabrication évite des imprévus coûteux lorsque votre modèle CAO arrive sur le plancher de l’atelier d’usinage.

Principes de conception pour la fabrication dans la prototypage CNC

Vous avez sélectionné votre matériau et identifié le type de machine adapté. Mais c’est à ce stade que de nombreux projets rencontrent des difficultés : votre modèle CAO, soigneusement conçu, ne peut tout simplement pas être usiné tel que prévu. Des angles intérieurs trop vifs pour être atteints par les outils de coupe. Des parois si fines qu’elles vibrent pendant l’usinage. Des caractéristiques enfouies si profondément qu’aucun outil standard ne peut y accéder. Ces omissions liées à la conception pour l’usinage transforment des prototypes simples en sources coûteuses de complications, nécessitant plusieurs itérations de re-conception.

Maîtriser les principes de la conception pour la fabrication (DFM) spécifiques à la production de prototypes d’usinage CNC permet de gagner du temps, de réduire les coûts et de garantir que votre première pièce physique correspond effectivement à vos intentions de conception. Selon des recherches menées par Modus Advanced , une mise en œuvre efficace de la DFM peut réduire les coûts de fabrication de 15 à 40 % et raccourcir les délais de livraison de 25 à 60 % par rapport à des conceptions non optimisées.

Spécifications de tolérances garantissant la réussite du prototype

Les tolérances définissent l'écart acceptable entre les dimensions de votre conception et celles de la pièce finie. Si vous spécifiez des tolérances trop larges, votre prototype ne fonctionnera pas correctement lors des essais. Si vous les spécifiez trop serrées, vous paierez des prix premium pour une précision qui n'améliore pas réellement les performances.

Pour les opérations standard de prototypage CNC, voici ce que vous pouvez raisonnablement attendre :

• ±0,005 po (±0,13 mm) : Tolérance d'usinage standard, réalisable sur la plupart des machines CNC sans procédures particulières — utilisez-la comme référence de base pour les dimensions non critiques
• ±0,002 po (±0,05 mm) : Tolérance de précision nécessitant une attention accrue pendant l'usinage — augmente les délais de livraison de 25 à 50 % et ne doit être spécifiée que lorsque cela est fonctionnellement indispensable
• ±0,0005 po (±0,013 mm) : Travaux de haute précision exigeant des équipements spécialisés, des environnements à température contrôlée et des opérations de soulagement des contraintes — prévoyez des délais de livraison allongés de 100 à 200 %
• ±0,0002 po (±0,005 mm) : Tolérance ultra-précise nécessitant des contrôles environnementaux extrêmes et des équipements d’inspection spécialisés — augmente les délais de fabrication de 300 % ou plus

Le principe clé ? Appliquer les tolérances serrées de façon sélective. Les surfaces d’assemblage critiques, les interfaces de roulements et les éléments d’alignement justifient des spécifications de précision. En revanche, les surfaces décoratives, les trous de dégagement et les géométries non fonctionnelles doivent faire l’objet de tolérances standard. Cette approche sélective permet de maîtriser les coûts de prototypage tout en garantissant le respect des exigences fonctionnelles.

L’épaisseur des parois constitue un autre critère essentiel de conception pour l’usinage CNC. Comme indiqué dans le guide de conception CNC de Jiga, les parois plus fines augmentent sensiblement les coûts, car elles accroissent fortement le risque de vibrations (chatter), ce qui impose des vitesses d’avance réduites et des passes plus superficielles afin de préserver la précision et une finition de surface acceptable. Pour obtenir des résultats fiables :

• Métaux : Épaisseur minimale de paroi de 0,8 mm comme valeur de base ; 0,5 mm est possible, mais augmente considérablement les coûts
• Plastiques : Épaisseur minimale de 1,2 à 4 mm selon la rigidité du matériau et la géométrie de la pièce
• Parois à fort rapport hauteur/épaisseur : Lorsque la hauteur dépasse quatre fois l'épaisseur de la paroi, des vibrations (chatter) peuvent survenir, entraînant des marques visibles d'usinage et des imprécisions dimensionnelles

Éviter les erreurs de conception courantes en prototypage CNC

Certaines caractéristiques géométriques posent systématiquement des problèmes en prototypage CNC. Comprendre ces limitations avant de finaliser votre conception permet d'éviter des surprises coûteuses une fois vos fichiers transmis à l'atelier d'usinage.

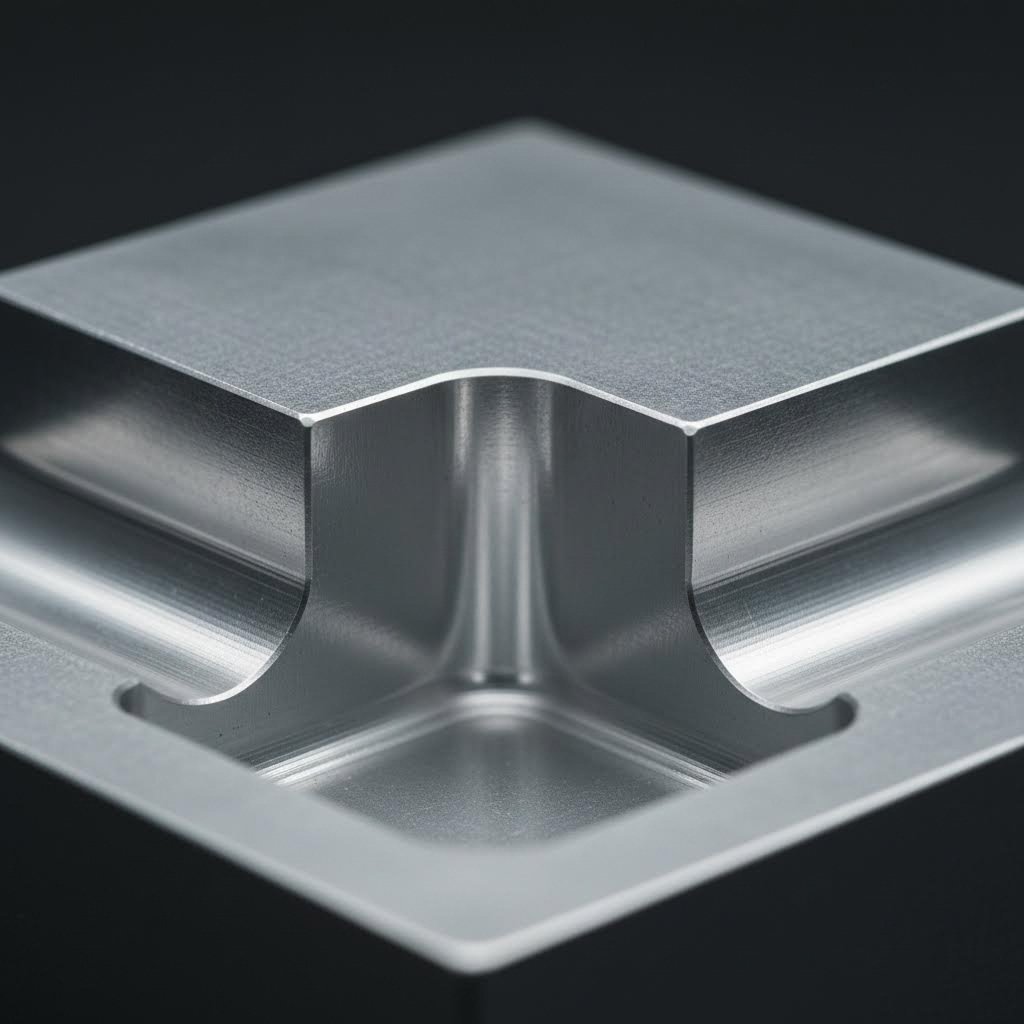

Rayons des angles intérieurs

Les fraises cylindriques ne peuvent pas physiquement réaliser des angles internes droits de 90 degrés. Chaque angle interne doit présenter un congé dont le rayon est égal ou supérieur au diamètre de l'outil de coupe. Selon les recommandations de conception de Norck, le rayon conseillé doit être d'au moins un tiers de la profondeur de la cavité, ou plus. Pour les pièces usinées sur CN nécessitant des composants d'assemblage :

• Spécifier un rayon minimal de 0,030 po (0,76 mm) pour les angles internes standards
• Utiliser un rayon de 0,060 po (1,52 mm) ou plus pour les poches profondes, afin de permettre l'utilisation d'outils rigides
• Envisager des dégagements en forme de « chien » (dog-bone) ou en forme de « T » (T-bone) lorsque des angles parfaitement droits sont requis pour l'assemblage de pièces
• Si des angles vifs sont absolument indispensables, des opérations secondaires d’usinage par électroérosion (EDM) deviennent nécessaires, ce qui augmente sensiblement les coûts et les délais de livraison

Rapports entre profondeur et largeur de la cavité

Les cavités profondes et étroites constituent un défi même pour les équipements CNC les plus sophistiqués. Les limitations de longueur d’outil, les risques de déformation (flambage) et les problèmes d’évacuation des copeaux s’aggravent tous à mesure que la profondeur augmente relativement à la largeur :

• Profondeur maximale recommandée de la cavité : 4 fois la largeur de la cavité
• La hauteur d’une caractéristique ne doit pas dépasser 4 fois sa largeur
• La profondeur des perçages peut atteindre 30 fois leur diamètre — nettement plus profonde que celle des poches
• Les diamètres standard des perçages vont de 1 mm à 38 mm ; les perçages plus petits augmentent considérablement les coûts

Dépouilles inversées et caractéristiques inaccessibles

Les dépouilles inversées — c’est-à-dire les caractéristiques que les outils verticaux standards ne peuvent pas atteindre — nécessitent des outillages spécifiques, des montages supplémentaires ou des approches d’usinage alternatives. Avant d’intégrer des dépouilles inversées dans la conception de votre prototype :

• Évaluez si la dépouille inversée remplit une fonction utile justifiant la complexité supplémentaire
• Envisagez de diviser la pièce en plusieurs composants qui s'assemblent ensemble
• Explorez les capacités d'usinage à 5 axes permettant d'accéder aux caractéristiques sous plusieurs angles
• Prévoyez un délai de livraison allongé de 100 à 200 % lorsque les dégagements latéraux sont inévitables

Spécifications filetage

Les éléments filetés nécessitent une spécification rigoureuse afin d'éviter des complications lors de la fabrication. Selon les recommandations du secteur :

• Tailles minimales de filetage : #0-80 (ANSI) ou M2 (ISO)
• Profondeur de filetage recommandée : 3 fois le diamètre nominal pour une engagement adéquat
• Spécifiez la classe de filetage et les exigences d'engagement plutôt que de prescrire des dimensions précises de forets
• Assurez un dégagement suffisant des parois — les taraudages trop proches des parois des poches risquent de provoquer une perforation
• Préférez, lorsque cela est possible, les perçages traversants afin de simplifier les opérations de perçage et de taraudage

considérations de conception : usinage à 3 axes vs. usinage à 5 axes

Le choix de votre machine influence fondamentalement les géométries que vous pouvez réaliser efficacement. Les pièces conçues pour l’usinage à 3 axes doivent :

• Aligner toutes les caractéristiques avec les plans X, Y et Z dans la mesure du possible
• Éviter les surfaces inclinées nécessitant plusieurs montages
• Prévoir des caractéristiques accessibles depuis un nombre limité d’orientations
• Accepter que certains dégagements (undercuts) et contours complexes ne soient tout simplement pas réalisables en pratique

l’usinage à 5 axes offre une plus grande liberté géométrique, mais coûte 300 à 600 % plus cher que les opérations à 3 axes. Réservez les capacités à 5 axes pour :

• Les surfaces sculpturales complexes nécessitant des changements continus d’orientation de l’outil
• Les pièces comportant des caractéristiques sur plusieurs faces inclinées, ce qui exigerait de nombreux montages à 3 axes
• Les composants aérospatiaux et médicaux, où l’optimisation géométrique prime sur les considérations de coût
• Les prototypes, où l’élimination de plusieurs montages améliore la précision des relations critiques

Ces principes DFM constituent la base d'une fabrication réussie de prototypes. Une fois votre conception optimisée pour l'usinabilité, l'étape suivante consiste à comprendre l'intégralité du flux de travail, depuis le fichier CAO jusqu'à la pièce finie, afin de garantir que chaque étape du processus produise les résultats attendus.

Le flux de travail complet de prototypage CNC, de la conception à la pièce finie

Vous avez conçu votre pièce en tenant compte de sa fabricabilité et choisi le matériau approprié. Et ensuite ? De nombreux ingénieurs connaissent l'objectif final — disposer d'un prototype fini entre les mains — mais restent peu familiers avec les étapes précises qui séparent le clic sur « exporter » dans leur logiciel de CAO de la réception d’un composant usiné avec précision. Ce manque de connaissance est important, car la maîtrise de l’intégralité du flux de travail permet de communiquer plus efficacement avec les ateliers d’usinage, d’anticiper d’éventuels retards et d’optimiser vos conceptions pour obtenir des délais de livraison plus courts.

Examinons ensemble chaque étape de la production de pièces usinées sur commande numérique (CNC), depuis la préparation du fichier numérique jusqu’à la vérification finale de la qualité. Le respect de ce flux de travail garantit que votre prototype vous parviendra exactement tel que spécifié.

1. Préparation et exportation du fichier CAO

   Tout commence avec votre modèle 3D. Avant l’exportation, vérifiez que votre fichier CAO contient un modèle solide étanche, sans lacunes, sans surfaces superposées ni géométrie ambiguë. Assurez-vous que toutes les dimensions sont correctement à l’échelle (le mélange de millimètres et de pouces entraîne des erreurs coûteuses) et que les tolérances critiques sont clairement annotées.

   Pour la prototypage CNC, exportez votre conception dans l’un des formats suivants, privilégiés :

   • STEP (.stp/.step) : La norme universelle pour le transfert de géométries solides entre systèmes CAO — préserve la précision des caractéristiques et est largement acceptée par les ateliers d’usinage
   • IGES (.igs) : Un format plus ancien, adapté aux géométries simples ; moins fiable pour les surfaces complexes
   • Parasolid (.x_t) : Préservation excellente de la géométrie, couramment utilisé avec les logiciels de FAO haut de gamme
   • Formats CAD natifs : Les fichiers SolidWorks (.sldprt), Inventor (.ipt) ou Fusion 360 fonctionnent lorsque l’atelier mécanique utilise des logiciels compatibles.

   Joignez un dessin 2D séparé indiquant les cotes critiques, les tolérances, les exigences de finition de surface ainsi que toute instruction particulière. Ce dessin constitue la spécification contractuelle servant de référence aux essais qualité des pièces usinées CNC.

2. Programmation CAM et génération du parcours d'outil

   Votre fichier CAO ne parle pas le langage compris par les machines CNC. Les logiciels FAO (Fabrication Assistée par Ordinateur) comblent cette lacune en traduisant la géométrie en instructions de coupe précises.

   Traduction CAO vers FAO pour des trajectoires d’outil optimales

   Lors de la programmation FAO, un tourneur ou un programmeur prend des décisions critiques qui influencent directement la qualité de la pièce et le temps de production. Selon l’analyse du flux de fabrication de zone3Dplus , les logiciels FAO assurent plusieurs fonctions essentielles :

   • Sélection des outils de coupe adaptés à chaque caractéristique
   • Définition des vitesses de broche (vitesse de rotation de l’outil)
   • Définition des avances (vitesse à laquelle l’outil se déplace dans la matière)
   • Définition du parcours exact que suivra l'outil de coupe

   Le résultat est du code G, un langage de commande numérique qui indique précisément à la machine les mouvements à exécuter. On peut comparer le code G à la recette suivie par votre fraiseuse à commande numérique, spécifiant chaque mouvement jusqu’au millième de pouce.

   Une programmation efficace du parcours d’outil équilibre vitesse et qualité de surface. Des paramètres d’usinage agressifs réduisent le temps de cycle, mais peuvent laisser des marques de fraisage visibles ou provoquer une déformation de l’outil. Des paramètres conservateurs produisent des finitions supérieures, mais allongent le temps de production. Les programmeurs expérimentés en FAO optimisent cet équilibre en fonction de vos exigences spécifiques.

3. Configuration de la machine et maintien de la pièce

   Avant le début de l’usinage, la machine nécessite une préparation soigneuse. Cette phase de configuration comprend :

   • Chargement des matériaux : Fixation du bloc de matière brute (la « pièce ») dans un étau, un dispositif de serrage ou un système de fixation empêchant tout déplacement pendant l’usinage
   • Chargement des outils : Installation des outils de coupe requis dans le porte-outil de la machine ou dans le changeur automatique d’outils
   • Établissement du zéro pièce : Localisation précise de l'origine du repère machine par rapport à votre pièce — cela garantit que tous les déplacements programmés s'effectuent aux positions correctes
   • Étalonnage de la longueur des outils : Mesure de la longueur exacte de chaque outil afin que la machine puisse effectuer les compensations appropriées pendant l'usinage

   Les choix relatifs à la fixation de la pièce influencent fortement les caractéristiques pouvant être usinées lors d’un seul montage. Les pièces nécessitant un accès à plusieurs faces peuvent exiger des dispositifs de serrage sur mesure ou plusieurs montages, avec un repositionnement soigneux entre les opérations.

4. Séquençage des opérations d’usinage

   Une fois le montage terminé, l’usinage proprement dit commence. Les opérations suivent généralement une séquence logique allant de l’enlèvement brut de matière aux passes de finition précises :

   • Épaulement : Création d’une surface de référence plane sur la face supérieure de votre pièce
   • Ébauche : Enlèvement rapide de la matière excédentaire pour approcher la géométrie finale, en laissant un jeu de 0,010 à 0,030 po pour la finition
   • Semi-finition : Affinage des surfaces plus proches des dimensions finales tout en maintenant des temps de cycle raisonnables
   • Finition : Passes finales de précision permettant d’atteindre les tolérances et la qualité de surface spécifiées
   • Opérations de perçage : Perçage, alésage, lamage et taraudage de trous filetés
   • Profilage : Découpe des contours extérieurs et séparation de la pièce finie du brut restant

   Comme indiqué par Documentation de programmation CAM de MecSoft , la maîtrise de la profondeur de coupe est extrêmement importante — chaque opération précise exactement à quelle profondeur l’outil pénètre par rapport à la géométrie de votre pièce. Pour les applications d’usinage d’échantillons, les programmeurs ordonnencent soigneusement les opérations afin de minimiser les changements d’outils et le repositionnement de la pièce.

   Pendant tout l’usinage, un fluide de coupe inonde la zone de coupe, remplissant plusieurs fonctions : prévenir l’accumulation de chaleur, lubrifier la coupe et évacuer les copeaux susceptibles d’endommager l’état de surface ou de provoquer la rupture de l’outil.

5. Inspection en cours de processus

   Les prototypes critiques usinés sur machines à commande numérique (CNC) nécessitent souvent une vérification pendant l’usinage, et pas seulement une fois celui-ci terminé. Les opérateurs peuvent interrompre l’usinage entre deux opérations afin de mesurer les dimensions clés, garantissant ainsi que la pièce reste dans les tolérances avant de passer aux usinages suivants. Détecter des erreurs en cours de processus permet d’éviter la mise au rebut de pièces presque achevées.

6. Retrait et nettoyage des pièces

   Une fois l’usinage terminé, la pièce finie usinée sur machine CNC doit être retirée soigneusement des dispositifs de serrage. Les opérateurs éliminent les résidus de fluide de coupe, les copeaux et les débris à l’aide d’air comprimé, de lavages à solvant ou de nettoyage par ultrasons, ce dernier étant particulièrement adapté aux géométries complexes.

Opérations post-usinage permettant de finaliser votre prototype

Retirer votre pièce de la machine ne signifie pas qu’elle est terminée. La plupart des prototypes nécessitent des opérations supplémentaires avant d’être prêts pour les essais ou la présentation.

Déborder

L'usinage crée inévitablement des bavures — de petites arêtes relevées ou des fragments métalliques le long des limites de coupe. Ces saillies tranchantes nuisent au fonctionnement des pièces, constituent un risque pour la sécurité et entravent l'assemblage. Les méthodes courantes de débavurage comprennent :

• Débavurage manuel à l'aide d'outils spécialisés pour les bords facilement accessibles
• Barattage ou finition vibratoire pour le traitement par lots
• Débavurage thermique pour les passages internes et les géométries complexes
• Débavurage électrochimique pour répondre à des exigences de précision

Finition de surface

Selon vos besoins, des traitements de surface supplémentaires améliorent l'apparence, la durabilité ou les performances :

• Grenage : Crée une texture mate uniforme et élimine les marques d'usinage
• Polissage : Obtient des surfaces miroir pour des applications optiques ou esthétiques
• Anodisation : Confère une résistance à la corrosion et une coloration aux prototypes en aluminium
• Revêtement en poudre : Fournit des finitions colorées et durables pour les essais fonctionnels
• Revêtement : Plaquetage en chrome, en nickel ou en zinc pour une meilleure résistance à l'usure ou à la corrosion

Certaines applications nécessitent également des services de rectification CNC afin d'obtenir des finitions de surface ultra-précises ou un contrôle dimensionnel strict sur des caractéristiques critiques.

Inspection de la qualité

L’inspection finale confirme que votre prototype répond à toutes les exigences spécifiées. Selon sa complexité et son niveau de criticité, l’inspection peut inclure :

• Vérification dimensionnelle : Des pieds à coulisse, des micromètres et des jauges de hauteur pour les mesures de base
• MMT (Machine à Mesurer Tridimensionnelle) : Une mesure automatisée en 3D confirmant que la géométrie complexe correspond aux spécifications du modèle CAO
• Essais de rugosité de surface : Des profilomètres mesurant les valeurs Ra conformément à vos exigences de finition
• Inspection visuelle : La détection de défauts esthétiques, d’ébavurages ou d’anomalies de surface
• Test fonctionnel : La vérification de l’ajustement avec les composants associés ou du comportement en conditions de fonctionnement simulées

Des essais de qualité complets pour les pièces usinées CNC attestent que votre prototype répond aux spécifications avant expédition — une étape critique dans les secteurs réglementés, où la traçabilité est requise.

Documentation et livraison

Les services professionnels de prototypage fournissent des rapports d'inspection, des certificats de matériaux et tous les documents de conformité requis, accompagnant vos pièces finies. Cette documentation devient essentielle lors du passage des prototypes réussis à la fabrication en série.

Comprendre ce flux de travail complet — de l'exportation du modèle CAO jusqu'à l'inspection finale — vous permet de prendre des décisions éclairées concernant les délais, les coûts et les exigences de qualité. Mais comment le prototypage CNC se compare-t-il aux autres méthodes de fabrication ? La section suivante analyse les cas où l'usinage sur commande numérique (CNC) surpasse les autres approches, ainsi que ceux où des alternatives pourraient mieux répondre aux besoins de votre projet.

Prototypage CNC par rapport aux méthodes de fabrication alternatives

Vous connaissez le flux de travail du prototypage CNC, mais voici la vraie question : l’usinage est-il réellement le bon choix pour votre projet spécifique ? Avec les progrès rapides de l’impression 3D et la moulage par injection offrant une rentabilité attrayante en grandes séries, la réponse n’est pas toujours évidente. Une mauvaise décision peut entraîner un gaspillage budgétaire sur un procédé inadapté — ou, pire encore, produire des prototypes qui ne représentent pas fidèlement votre intention de production.

Construisons ensemble un cadre décisionnel qui permet de faire la part des choses. En comparant le prototypage CNC aux méthodes alternatives selon des critères clés de performance, vous saurez précisément quand l’usinage apporte une valeur supérieure et quand d’autres approches sont plus pertinentes.

Quand le CNC l’emporte sur l’impression 3D pour les prototypes

Le débat entre usinage CNC et impression 3D domine les discussions sur la prototypage, et pour cause : les deux procédés transforment des conceptions numériques en pièces physiques. Mais les similitudes s’arrêtent là. Selon l’analyse manufacturière de Jiga, l’usinage CNC permet d’atteindre des tolérances aussi serrées que ±0,01 mm, tandis que l’impression 3D varie généralement entre ±0,05 mm et ±0,3 mm, selon la technologie utilisée.

La prototypage CNC rapide surpasse la fabrication additive dans plusieurs scénarios critiques :

• L’authenticité des matériaux est essentielle : La CNC usine les matériaux exacts utilisés en production — aluminium 6061, acier inoxydable 316, PEEK — avec une résistance isotrope complète. Les pièces imprimées en 3D présentent souvent des propriétés anisotropes, avec une résistance réduite selon certaines orientations.
• La finition de surface est critique : Les surfaces usinées atteignent une rugosité Ra de 0,4 à 1,6 µm directement après usinage. Les pièces imprimées en 3D présentent des lignes de couches allant de 5 à 25 µm, nécessitant généralement un post-traitement approfondi pour obtenir une qualité comparable.
• Essais fonctionnels sous charge : Lorsque votre prototype doit résister à des contraintes mécaniques, à des cycles thermiques ou à des essais de fatigue, l’usinage CNC produit des pièces dont le comportement est identique à celui des composants destinés à la production.
• Les tolérances strictes sont incontournables : Les surfaces d’ajustement précises, les interfaces de roulements et les caractéristiques critiques pour l’assemblage exigent la précision dimensionnelle offerte par l’usinage CNC.

Toutefois, l’impression 3D s’impose lorsque votre projet exige des géométries internes complexes, des structures en treillis pour alléger la pièce ou des itérations de conception rapides, dans lesquelles les propriétés du matériau ne constituent pas une priorité. L’usinage CNC pour la fabrication rapide de prototypes et les méthodes additives ne sont pas concurrentes : ce sont des outils complémentaires, adaptés à des défis différents.

Seuils de volume déterminant la meilleure approche

La quantité de production modifie fondamentalement la rentabilité du choix de la méthode de prototypage. Comprendre ces seuils permet d’éviter des dépenses excessives sur de petits lots ou un sous-investissement lorsque l’échelle justifie l’adoption d’approches différentes.

Pour des quantités de 1 à 10 unités, l’usinage CNC pour prototypage rapide et l’impression 3D sont des solutions très concurrentielles. L’usinage CNC implique des coûts de mise en route plus élevés — la programmation, le montage des pièces et la vérification préalable sans usinage consomment du temps machine — mais permet d’obtenir des pièces équivalentes à celles destinées à la production. L’impression 3D élimine les frais de mise en route, ce qui la rend compétitive sur le plan des coûts pour des quantités très faibles, malgré des coûts matériels unitaires plus élevés.

Selon les analyses sectorielles des coûts, le seuil de rentabilité se situe généralement entre 5 et 20 unités, ce seuil étant fortement influencé par la complexité des pièces et les choix de matériaux. Au-delà de ce seuil, l’avantage du CNC en termes de coût unitaire s’accroît rapidement, car les coûts de mise en route sont répartis sur un plus grand nombre d’unités.

Le moulage par injection entre en jeu dès que les quantités dépassent 500 unités. L’investissement initial dans les outillages—souvent compris entre 5 000 $ et 50 000 $ ou plus, selon la complexité—rend le moulage peu adapté aux véritables phases de prototypage. Toutefois, lorsqu’il s’agit de produire des centaines de pièces identiques pour des essais bêta ou une validation sur le marché, le faible coût unitaire du moulage par injection devient très attractif. Comme l’indique Protolabs, le moulage par injection est idéal pour la production à grande échelle ainsi que pour les géométries complexes comportant des détails fins et une grande variété de matériaux.

L’usinage manuel—réalisé par des tourneurs-fraiseurs qualifiés utilisant des fraiseuses et tours conventionnels—conserve encore toute sa pertinence pour les prototypes uniques extrêmement complexes nécessitant une adaptation en temps réel. Lorsqu’une pièce exige des ajustements constants, une résolution créative de problèmes ou des montages inhabituels qui prendraient un temps excessif en programmation CNC, des opérateurs manuels expérimentés livrent des résultats efficacement. Cette méthode n’est toutefois pas évolutive et introduit une variabilité humaine que la CNC élimine.

Méthode	Plage de volume optimale	Options de matériaux	Tolérances typiques	Délai de livraison	Considérations sur les coûts
Usinage CNC	1 à 500+ unités	Tous les métaux, plastiques techniques et composites, céramiques	±0,01 à 0,05 mm	1 à 5 jours en général	Configuration modérée ; coût unitaire décroissant à volume élevé
impression 3D (FDM/SLA/SLS)	1 à 50 unités	Polymères et résines limités ; certains métaux via DMLS	± 0,05 à 0,3 mm	Quelques heures à 3 jours	Configuration faible ; coût unitaire élevé à volume élevé
Moulage par injection	500 à 100 000 unités et plus	Large gamme de thermoplastiques ; certains thermodurcissables	±0,05–0,1 mm	2 à 6 semaines (réalisation des outillages) ; quelques jours pour les pièces	Investissement élevé dans les outillages ; coût par pièce très faible
Usinage manuel	1-10 unités	Tous les matériaux usinables	±0,05–0,1 mm (dépend de l’opérateur)	1-10 jours	Coût de la main-d’œuvre élevé ; aucune surcharge liée à la programmation

Lors de l’évaluation de vos options, prenez en compte les critères de décision suivants :

• Quantité : Moins de 10 unités privilégient l’usinage CNC rapide ou l’impression 3D ; 50 à 500 unités privilégient fortement l’usinage CNC pour la fabrication rapide de prototypes ; 500 unités ou plus peuvent justifier l’investissement dans les outillages pour le moulage par injection
• Exigences relatives aux matériaux : Les métaux équivalents à la production ou les polymères haute performance nécessitent l’usinage CNC ; les modèles conceptuels peuvent utiliser des matériaux destinés à l’impression 3D
• Exigences en matière de tolérances : Les caractéristiques exigeant une tolérance de ±0,02 mm ou plus stricte requièrent l’usinage CNC ; des tolérances plus larges ouvrent la voie à d’autres options
• Le calendrier: Les besoins immédiats (le jour même) privilégient l’impression 3D ; les délais de 2 à 5 jours conviennent à l’usinage CNC pour la fabrication rapide de prototypes ; le moulage par injection nécessite plusieurs semaines pour la réalisation des outillages
• Budget : Des budgets limités pour de petites quantités peuvent privilégier l’impression 3D ; des budgets plus importants associés à des exigences de volume tirent profit de l’efficacité de l’usinage CNC

Les flux de travail hybrides combinent de plus en plus ces méthodes de manière stratégique. Les ingénieurs peuvent par exemple imprimer en 3D des concepts préliminaires afin de valider leur forme, usiner des prototypes fonctionnels dans des matériaux destinés à la production pour les essais, puis passer au moulage par injection pour le lancement sur le marché. Selon l’analyse de prototypage de 3D Actions , de nombreux développeurs combinent plusieurs technologies afin d’optimiser efficacement rapidité, résistance et rentabilité.

Comprendre ces compromis vous permet d’allouer judicieusement votre budget dédié au prototypage. Toutefois, une autre décision majeure reste à prendre : faut-il investir dans une capacité d’usinage CNC en interne ou faire appel à des prestataires externes spécialisés dans le prototypage ? La réponse dépend de facteurs allant au-delà de simples calculs de coût unitaire.

Machines CNC internes contre services externes de prototypage

Voici maintenant la question qui peut faire ou défaire votre budget de prototypage : devez-vous investir dans votre propre machine de prototypage CNC, ou collaborer avec un service de prototypage CNC ? Il ne s'agit pas seulement d'un calcul financier, mais d'une décision stratégique qui affectera, pendant des années à venir, la vitesse d’itération de vos conceptions, le contrôle de votre propriété intellectuelle et votre flexibilité opérationnelle.

De nombreuses équipes abordent cette décision avec des données incomplètes, en se concentrant uniquement sur le coût unitaire des pièces tout en ignorant les coûts cachés qui s’accumulent au fil du temps. Selon l’analyse manufacturière de Rivcut, le coût des équipements ne représente qu’environ 40 % de l’investissement total en interne — les salaires des opérateurs, les exigences en matière d’installations et les outillages représentent les 60 % restants. Examinons à quel moment chaque approche génère réellement de la valeur.

Calcul du coût réel du prototypage CNC en interne

L'achat d'une machine n'est que le début. Votre propre atelier de prototypes génère des coûts récurrents qui doivent être intégrés à tout calcul honnête du retour sur investissement (ROI). Selon les références sectorielles, l’investissement initial la première année pour une configuration professionnelle à 3 axes s’échelonne entre 159 000 $ et 286 000 $, tandis que l’ajout d’une capacité à 5 axes peut atteindre 480 000 $ à 1,12 M$ une fois pris en compte l’ensemble des éléments suivants :

• Achat de l’équipement : 50 000 $ à 120 000 $ pour un système à 3 axes d’entrée de gamme ; 300 000 $ à 800 000 $ pour des systèmes professionnels à 5 axes
• Logiciel FAO : 5 000 $ à 25 000 $ par an, selon la complexité et le modèle de licence
• Stock initial d’outillages : 10 000 $ à 30 000 $ pour les fraises, porte-outils et systèmes de serrage
• Salaire de l’opérateur : 60 000 $ à 90 000 $ par an pour des fraiseurs qualifiés
• Formation et phase de montée en puissance : 5 000 $ à 20 000 $, plus une période de 12 à 18 mois de productivité réduite
• Exigences relatives aux installations : 24 000 $ à 60 000 $ par an pour le contrôle climatique, l’alimentation électrique et l’espace au sol
• Entretien et réparations : 8 à 12 % du coût des équipements par an

Voici ce que la plupart des équipes négligent : la courbe d’apprentissage. Selon les données de Rivcut, les nouvelles opérations internes génèrent 40 à 60 % plus de déchets de matériaux et des temps de cycle 2 à 3 fois plus longs pendant la période de montée en puissance de 12 à 18 mois. Cette « taxe d’apprentissage » coûte souvent entre 30 000 $ et 80 000 $ en matériaux gaspillés et en productivité perdue, un poste qui n’apparaît généralement pas dans les projections initiales de retour sur investissement.

Alors, à quel moment l’investissement interne devient-il réellement rentable ? Les données sectorielles suggèrent environ 2 000 heures-machine par an constituent le seuil de rentabilité — équivalant approximativement à un fonctionnement en simple poste à pleine utilisation. En dessous de ce niveau, vous subventionnez essentiellement des équipements coûteux qui restent inactifs.

La prototypage CNC interne est justifiée lorsque :

• Votre volume dépasse 500 à 800 pièces annuelles de complexité modérée
• Une forte fréquence d’itérations exige un délai d’exécution le jour même : vous effectuez des essais, des modifications et des usinages répétés quotidiennement
• Les conceptions propriétaires exigent un contrôle strict de la propriété intellectuelle, avec l’ensemble des travaux réalisés sur site
• Vous disposez de capitaux disponibles et pouvez attendre 18 mois ou plus pour obtenir un retour sur investissement complet
• Vos pièces présentent des géométries simples et des tolérances larges, adaptées à des équipements basiques
• Vous êtes en mesure d’embaucher, de former et de retenir des opérateurs CNC expérimentés sur votre marché
• L’infrastructure des locaux existe déjà ou peut être ajoutée de façon rentable

Comme l’a expliqué une entreprise spécialisée dans la prototypage aérospatial lorsqu’elle a opté pour une capacité interne : « Pouvoir contrôler ce cycle de rétroaction en interne est extrêmement puissant dans les premières phases du développement. À chaque fois que nous usinons une pièce et que nous la tenons pour la première fois dans nos mains, nous imaginons 3 à 4 améliorations que nous souhaitons y apporter. » Dans les environnements nécessitant une itération rapide, ce cycle de rétroaction étroit justifie un investissement important.

Lorsque la sous-traitance offre une meilleure valeur

Les services d'usinage CNC en ligne ont transformé la sous-traitance de la fabrication de prototypes, passant d'un processus lent et imprévisible à un flux de travail fiable livrant des pièces en quelques jours plutôt qu'en plusieurs semaines. Les services professionnels d'usinage de prototypes proposent désormais des devis instantanés, des retours d'analyse de la faisabilité de fabrication (DFM) et des délais de livraison aussi courts que 1 à 3 jours.

Au-delà de la rapidité, la sous-traitance élimine entièrement le risque lié au capital. Vous transformez ainsi des coûts fixes liés aux équipements en dépenses variables par pièce, qui s’ajustent à la demande réelle. Pour les équipes recherchant « services d’usinage CNC à proximité » ou même des options spécialisées telles que « services de prototypage CNC en Géorgie », les barrières géographiques qui limitaient autrefois la sous-traitance ont largement disparu grâce aux plateformes numériques de devis et à une logistique efficace.

La sous-traitance est la solution optimale lorsque :

• Le volume annuel est inférieur à 300 pièces ou que la demande fluctue de façon imprévisible
• Une vitesse d’itération élevée est critique, mais la préservation du capital prime sur le coût unitaire de la pièce
• Les pièces nécessitent un usinage complexe à 5 axes ou des capacités spécialisées dépassant l’investissement potentiel dans des équipements internes
• Vous préférez concentrer vos ressources internes sur l'ingénierie fondamentale plutôt que sur l'exploitation des machines
• Vous avez besoin d'une capacité immédiate, sans devoir traverser une courbe d'apprentissage de 12 à 18 mois
• La diversité des types de matériaux ou des procédés de finition nécessiterait des investissements variés dans des équipements spécialisés
• La conformité réglementaire exige des systèmes qualité documentés que vous devriez autrement concevoir entièrement en interne

Selon les analyses sectorielles des coûts, pour des volumes inférieurs à 300 pièces par an, l’externalisation permet généralement de réduire le coût total de 40 à 60 %, une fois pris en compte tous les frais cachés. Les ateliers professionnels offrent également un soutien à la conception pour la fabrication (DFM) qui identifie les problèmes de réalisabilité avant qu’ils ne conduisent à des reprises coûteuses — une expertise qui prend des années à développer en interne.

L'approche hybride

De nombreuses équipes performantes combinent les deux approches : elles conservent la prototypage de base en interne tout en externalisant les travaux complexes ou ponctuels. Ce modèle hybride offre une grande flexibilité sans engager excessivement du capital :

• Conserver une capacité d’usinage basique à 3 axes pour des itérations rapides sur des pièces simples
• Sous-traiter les travaux à 5 axes, les matériaux exotiques et les caractéristiques à tolérances serrées auprès de spécialistes
• Utiliser les équipements internes pour la validation des conceptions ; passer à des partenaires externes pour les prototypes représentatifs de la production
• Étendre la capacité externe en cas de pics de demande, sans laisser les équipements inactifs pendant les périodes creuses

Comme indiqué dans la recherche sur la stratégie de fabrication, « De plus en plus d’entreprises adoptent un modèle mixte — conservant la production de base en interne tout en sous-traitant vers des partenaires externes les commandes plus complexes ou occasionnelles. » Cette approche équilibrée optimise à la fois les coûts et les capacités.

Que vous développiez une capacité interne, collaboriez avec des prestataires externes ou combiniez ces deux approches, votre décision doit s’aligner sur vos schémas de volume spécifiques, vos exigences en matière d’itérations et vos contraintes budgétaires. Une fois votre stratégie d’approvisionnement définie, la prochaine étape consiste à adapter votre approche aux exigences propres à chaque secteur — car la fabrication de prototypes dans les domaines aérospatial, automobile et des dispositifs médicaux implique chacun des considérations particulières allant au-delà des principes généraux de l’usinage.

Exigences et applications spécifiques aux secteurs pour la prototypage CNC

Votre stratégie d'approvisionnement est définie, mais voici ce qui distingue les programmes de prototypes réussis des échecs coûteux : la compréhension du fait que les exigences en matière d'usinage de prototypes varient considérablement d’un secteur à l’autre. Un support de châssis destiné aux essais de collision automobile implique des considérations fondamentalement différentes de celles d’un instrument chirurgical destiné aux essais cliniques. Les conseils génériques sur la réalisation de prototypes s’avèrent insuffisants lorsque la conformité réglementaire, la certification des matériaux et les exigences documentaires diffèrent de façon si marquée entre les secteurs.

Examinons ce que chaque grand secteur exige réellement de l’usinage de précision pour les prototypes — les tolérances spécifiques, les matériaux, les certifications et la documentation qui déterminent si votre prototype valide bien votre conception ou s’il entraîne des retards coûteux.

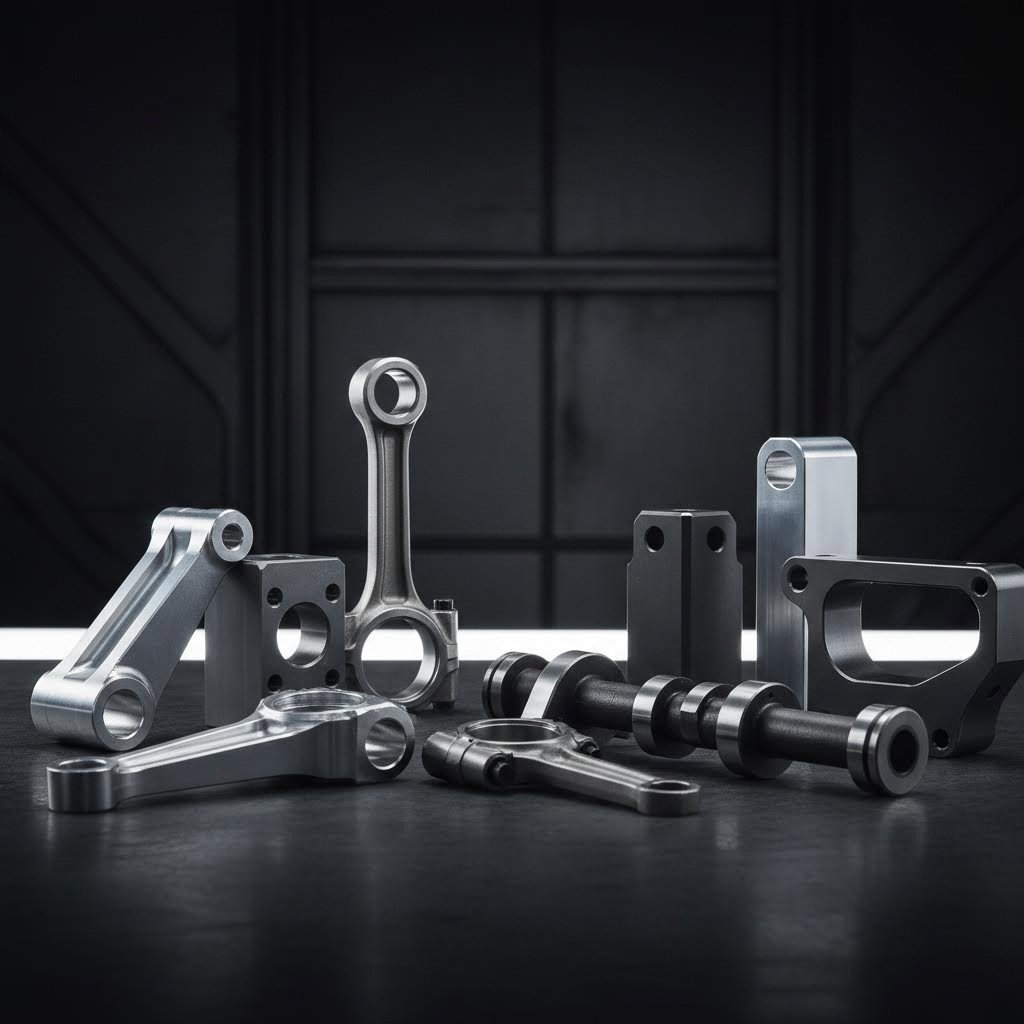

Exigences relatives aux prototypes automobiles garantissant la viabilité en production

La prototypage automobile s'effectue dans un contexte de forte pression : les composants doivent résister à des essais de validation rigoureux tout en respectant des objectifs de coûts permettant une production de masse viable. Selon l'analyse sectorielle de JC Proto, les entreprises automobiles ont besoin de pièces prototypes fabriquées dans des matériaux destinés à la production afin de générer des données d'essai fiables — l'impression 3D ne convient tout simplement pas lorsqu'il s'agit de valider les performances en cas de collision ou le comportement sous sollicitation thermique cyclique.

Lors du développement de programmes d'usinage CNC pour prototypes destinés au secteur automobile, tenez compte des exigences spécifiques à chaque catégorie :

Châssis et composants structurels

• Tolérances : ±0,05 mm à ±0,1 mm pour les interfaces de fixation ; ±0,02 mm pour les surfaces de palier et les caractéristiques critiques d'alignement
• Matériaux : aluminium 6061-T6 et 7075-T6 pour les applications légères ; aciers à haute résistance (4140, 4340) pour les prototypes supportant des charges
• Exigences de test : Essais de fatigue, validation des simulations de collision, vérification de la résistance à la corrosion
• Documentation : Certificats de matériaux, rapports d'inspection dimensionnelle, relevés de traitements thermiques

Composants de la transmission

• Tolérances : ±0,01 mm à ±0,025 mm pour les composants rotatifs ; état de surface Ra 0,4–0,8 µm pour les surfaces d’étanchéité
• Matériaux : Alliages d’aluminium pour les carter ; acier et titane pour les pièces rotatives soumises à de fortes contraintes ; alliages spécialisés pour les applications d’échappement à haute température
• Exigences de test : Essais de cyclage thermique, essais vibratoires, vérification de la compatibilité avec les fluides
• Traitements de surface : Anodisation, nickelage ou revêtements isolants thermiques, selon l’environnement de fonctionnement

Éléments intérieurs

• Tolérances : ±0,1 mm à ±0,25 mm en général ; tolérances plus serrées pour les interfaces des clips et des éléments de fixation
• Matériaux : ABS, polycarbonate et nylon chargé de verre pour les essais fonctionnels ; pièces prototypes usinées en aluminium CNC pour les supports intérieurs structurels
• Exigences de test : Évaluation de l’ajustement et de la finition, validation du retour haptique, stabilité aux UV et à la température
• Exigences relatives à la finition : Textures représentatives de la production destinées aux cliniques clients et aux revues de conception

Pour les pièces automobiles usinées en prototype, la certification du système qualité revêt une importance capitale. Des installations certifiées IATF 16949 telles que Shaoyi Metal Technology répond aux exigences de prototypage automobile en matière d'assurance qualité, avec des processus contrôlés par la maîtrise statistique des procédés (SPC) garantissant des composants à haute précision pour les assemblages de châssis et les pièces de précision. Cette certification démontre des approches systématiques de prévention des défauts et d'amélioration continue, telles que les exigent les constructeurs automobiles (OEM) auprès de leur chaîne d'approvisionnement.

Prototypage aérospatial : matériaux certifiés et traçabilité complète

L'usinage CNC métallique aérospatial s'inscrit dans un environnement réglementaire où chaque lot de matériau, chaque paramètre d'usinage et chaque résultat d'inspection doivent faire l'objet d'une traçabilité documentée. Selon la présentation des capacités aérospatiales de Lewei Precision, le cycle de développement progresse à travers des phases de validation distinctes : validation technique, validation de conception, validation de production, puis, enfin, production de masse — chacune impliquant des exigences croissantes en matière de documentation.

• Certification des matériaux : Les prototypes aérospatiaux exigent des certificats de laminage attestant la composition chimique et les propriétés mécaniques des matériaux ; aucun matériau de substitution n’est autorisé sans approbation préalable de l’ingénierie
• Documentation du processus : Des dossiers complets relatifs aux paramètres de découpe, aux choix d’outils et aux résultats des inspections pour chaque opération
• Tolérances : Généralement ± 0,01 mm à ± 0,025 mm ; les états de surface sont souvent spécifiés à une rugosité Ra de 0,8 µm ou meilleure
• Matériaux privilégiés : Alliages de titane (Ti-6Al-4V), aluminium aérospatial (7075-T7351, 2024-T351), Inconel pour les applications à haute température
• Normes de qualité : Certification AS9100 pour la gestion de la qualité ; accréditation NADCAP pour les procédés spéciaux tels que le traitement thermique ou les essais non destructifs
• Contrôle du premier prototype : Vérification dimensionnelle exhaustive par rapport aux plans d’ingénierie avant l’approbation de la production

La séquence de validation est cruciale pour la prototypage aérospatial. Les prototypes de validation précoce en ingénierie peuvent utiliser une documentation simplifiée, mais les phases de validation de conception et de validation de production exigent une traçabilité complète conforme aux normes aérospatiales. Prévoir dès le lancement du projet cette charge documentaire permet d’éviter des reprises coûteuses lorsque des écarts de conformité apparaissent tardivement dans le cycle de développement.

Considérations relatives à la conformité pour le prototypage de dispositifs médicaux

Le prototypage usiné CNC de dispositifs médicaux implique des responsabilités spécifiques : ces pièces peuvent entrer directement en contact avec des tissus vivants, administrer des médicaments ou assurer des fonctions vitales critiques. Selon l’analyse de PTSMAKE sur la fabrication médicale, l’usinage CNC médical se distingue principalement par ses exigences exceptionnelles en matière de précision, par la sélection rigoureuse de matériaux biocompatibles, par sa stricte conformité réglementaire et par des protocoles documentaires exhaustifs qui dépassent les pratiques manufacturières standard.

• Exigences de biocompatibilité : Les matériaux doivent respecter les normes ISO 10993 pour l’évaluation biologique ; les choix courants incluent le titane (Ti-6Al-4V), l’acier inoxydable 316L, le PEEK et les polymères de grade médical
• Normes de précision : Des tolérances aussi serrées que ±0,0001 po (2,54 micromètres) pour les composants implantables ; des finitions de surface allant de Ra 0,1 à 0,4 µm pour les surfaces en contact avec les tissus
• Compatibilité avec la stérilisation : Les pièces doivent résister à des cycles répétés de stérilisation à l’autoclave, à l’irradiation gamma ou à l’oxyde d’éthylène (EtO) sans se dégrader
• Exigences du système qualité : La certification ISO 13485 atteste d’un système de management de la qualité spécifique au domaine médical ; la conformité à la réglementation FDA 21 CFR Partie 820 est requise pour l’accès au marché américain
• Documentation : Traçabilité complète des matériaux, dossiers de validation des procédés et dossiers historiques des dispositifs pour chaque lot de production
• Considérations relatives aux salles blanches : La fabrication de composants critiques peut exiger des environnements de classe ISO 7 ou plus propre

La voie réglementaire influence considérablement la stratégie de prototypage. Les quantités destinées aux essais cliniques — probablement de 50 à 500 unités — exigent des pièces équivalentes à celles de la production, sans toutefois nécessiter un investissement massif dans des outillages de production complets. C’est précisément là que l’usinage CNC de prototypes en plastique et de prototypes métalliques apporte de la valeur : des pièces fonctionnelles et biocompatibles destinées aux essais, sans engagement prématuré sur les outillages.

Comme le souligne la recherche en fabrication médicale, investir dans un moule en acier de production coûteux 100 000 $ avant d’obtenir des retours issus des essais cliniques constitue un pari très risqué. L’usinage de prototypes de haute précision permet d’itérer la conception sur la base des retours des médecins et des exigences réglementaires, avant tout engagement définitif en vue de la production.

Électronique grand public : boîtiers et gestion thermique

La conception de prototypes d'électronique grand public allie perfection esthétique et performance fonctionnelle, souvent sous une forte pression temporelle. Lorsqu'une startup spécialisée dans le matériel termine avec succès une campagne de financement participatif, elle a besoin de pièces usinées en prototype qui valident à la fois l'intention de conception et la faisabilité manufacturière.

• Exigences relatives aux boîtiers : Tolérances de ±0,05 mm à ±0,1 mm pour les éléments à emboîtement et les surfaces d'assemblage ; finitions de surface représentatives de l'intention cosmétique finale
• Matériaux : aluminium 6061 pour les boîtiers métalliques ; polycarbonate ou ABS pour les boîtiers plastiques ; alliages de magnésium pour les applications critiques en matière de poids
• Composants de gestion thermique : Dissipateurs thermiques nécessitant des tolérances strictes de planéité (souvent 0,05 mm par 100 mm) ; géométries d'ailettes optimisées pour le flux d'air ou le refroidissement passif
• Considérations CEM/RFI : Les boîtiers prototypes doivent valider l'efficacité du blindage électromagnétique avant la réalisation des outillages de production
• Exigences esthétiques : Les prototypes remplissent souvent une double fonction : validation fonctionnelle et modèles d'apparence destinés aux présentations aux investisseurs ou à la photographie marketing
• Itération rapide : Les cycles de développement de l'électronique grand public exigent une rapidité d'exécution ; des délais de livraison de 3 à 5 jours sont souvent requis pour obtenir un avantage concurrentiel

Pour les startups passant d’un succès sur les plateformes de financement participatif à la livraison sur le marché, l’usinage de prototypes comble l’écart entre le concept et la production. Des premiers lots de 1 000 à 5 000 unités peuvent être fabriqués par usinage CNC pendant que les moules pour moulage par injection sont en cours de développement — générant ainsi des revenus et des retours du marché simultanément.

Comprendre ces exigences spécifiques à chaque secteur garantit que votre programme de prototypage répond dès le premier jour aux critères de validation appropriés. Des services d’usinage génériques peuvent produire des pièces dimensionnellement précises, mais des partenaires alignés sur votre secteur connaissent les documents, les certifications et les systèmes qualité exigés par votre application spécifique. Une fois ces éléments pris en compte, vous êtes en mesure de prendre des décisions éclairées qui accélèrent votre passage du prototype à la production.

Prendre des décisions judicieuses en matière de prototypage CNC pour votre projet

Vous avez couvert un large éventail de sujets : les types de machines, le choix des matériaux, les principes de conception pour la fabrication (DFM), les étapes du flux de travail, la comparaison des méthodes, les stratégies d’approvisionnement et les exigences spécifiques à chaque secteur. Il est maintenant temps de rassembler l’ensemble sous forme de recommandations concrètes que vous pouvez appliquer immédiatement, que vous lanciez vos premiers prototypes usinés sur commande numérique (CNC) ou que vous optimisiez un programme de développement déjà établi.

La différence entre des programmes de prototypage réussis et des échecs coûteux réside souvent dans la capacité à prendre des décisions interconnectées plutôt que des décisions isolées. Le choix de votre machine influence vos options en matière de matériaux. Votre sélection de matériaux détermine vos contraintes en matière de DFM. Vos exigences en termes de tolérances conditionnent votre approche d’approvisionnement. Construisons ensemble un cadre qui relie ces éléments.

Votre cadre décisionnel pour le prototypage CNC

Envisagez les décisions relatives au prototypage CNC comme une suite de choix interconnectés. Chaque décision réduit vos options pour les choix suivants, mais clarifie également votre trajectoire future. Voici comment aborder chaque étape de manière systématique :

Pour les débutants qui entament leur premier projet de prototype :

• Commencez par la fonction, pas par les fonctionnalités : Définissez précisément ce que votre prototype doit valider — essai d’ajustement, performance fonctionnelle, évaluation esthétique ou faisabilité de production. Cela détermine tout le reste.
• Associez les matériaux à vos objectifs de validation : Si vous avez besoin de données de performance équivalentes à celles de la production, usinez dans le matériau réellement utilisé en production. Si vous ne testez que la forme et l’ajustement, envisagez des alternatives économiques telles que l’aluminium 6061 ou l’ABS.
• Appliquez les tolérances de façon sélective : Spécifiez des tolérances serrées (± 0,02 mm ou meilleures) uniquement là où la fonction l’exige. Utilisez des tolérances standard (± 0,1 mm) partout ailleurs afin de maîtriser les coûts et les délais de livraison.
• Profitez des retours issus de l’analyse de la fabrication (DFM) : Avant de finaliser les conceptions, demandez une analyse de la fabricabilité à votre partenaire en usinage. Détecter les problèmes avant le début de l’usinage permet d’éviter des retouches coûteuses.
• Commencez par la sous-traitance : À moins que vous ne disposiez de prévisions de volume claires dépassant 500 pièces par an, les services externes d’usinage rapide de prototypes offrent des résultats plus rapides et comportent moins de risques qu’un investissement en interne.

Pour les ingénieurs expérimentés optimisant leurs flux de travail :

• Alignez la phase de prototypage sur l’intention de production : Selon les experts en fabrication de Fictiv, le choix de matériaux de prototypage dont les caractéristiques correspondent étroitement à celles des matériaux destinés à la production définitive garantit une transition fluide — éliminant ainsi les imprévus liés aux matériaux à grande échelle.
• Intégrez la qualité dès la conception : Comme l’insistent les ingénieurs en fabrication, concevoir pour une haute qualité va au-delà de la conception pour la fabrication (DFM) ou de la conception pour l’assemblage (DFA) : cela garantit que les exigences que vous spécifiez peuvent être vérifiées et atteintes de façon constante tout au long de la production.
• Établissez la cartographie des processus dès le début : Documentez le flux de travail de votre prototype, depuis l'acquisition des matériaux jusqu'à l'inspection et l'expédition. Cela crée un cadre de référence permettant de comparer les processus de prototypage aux exigences de production.
• Évaluez les modèles d'approvisionnement hybrides : Conservez une capacité de base en interne pour des itérations rapides, tout en sous-traitant à des spécialistes les opérations complexes à 5 axes, les matériaux spécialisés et les exigences de haute précision.
• Partenaire avec fournisseurs certifiés: Pour les applications automobiles, aérospatiales ou médicales, collaborer avec des installations certifiées ISO ou certifiées selon des normes spécifiques au secteur (IATF 16949, AS9100, ISO 13485) garantit que les systèmes qualité sont conformes à vos exigences réglementaires dès le premier jour.

Les programmes de prototypage CNC les plus performants considèrent chaque prototype comme une opportunité d'apprentissage — non seulement pour valider la conception, mais aussi pour valider l'intégralité du parcours de fabrication, de la sélection des matériaux à l'inspection finale.

Passer avec succès du prototypage à la production

La transition du prototype à la production fait souvent trébucher même les équipes expérimentées. Selon des recherches dans le domaine de la fabrication, l’un des aspects les plus difficiles à maîtriser sur un produit est son prix : une erreur à ce niveau compromet entièrement tout le programme. Un passage à l’échelle réussie exige de prendre en compte plusieurs facteurs avant de s’engager dans une production en volume :

Considérations relatives à la conception pour l’assemblage (DFA) :

Vos prototypes usinés CNC peuvent s’assembler parfaitement à la main, mais l’assemblage en série soulève des défis différents. Des problèmes surviennent fréquemment lors de la transition d’un assemblage manuel de prototypes vers des lignes de production automatisées et des robots. Évaluez si votre conception permet une manipulation automatisée, une orientation constante et un serrage répétable.

Choix du procédé adapté au volume de production :

L'usinage CNC reste rentable même pour des volumes étonnamment élevés, selon la géométrie des pièces — toutefois, le moulage par injection, la fonderie sous pression ou d'autres procédés peuvent s'avérer plus économiques au-delà de 500 à 1 000 unités. Votre partenaire en prototypage devrait vous aider à évaluer le moment opportun pour passer à un autre procédé, du point de vue financier.

Évolutivité de la chaîne d'approvisionnement :

Votre fournisseur de prototypes est-il capable de s'adapter à votre croissance ? Selon les analyses sectorielles, collaborer avec un partenaire de fabrication capable d'augmenter ou de réduire sa production — de 1 000 à 100 000 unités par mois — en utilisant les mêmes procédés et sans contrainte technique est souvent déterminant pour le succès. Ainsi, un atelier de machines-outils à commande numérique (CNC) spécialisé dans les séries de prototypes de 10 unités peut manquer de capacité ou de systèmes qualité adaptés à une production de 10 000 unités.

Adéquation du système qualité :

Les exigences de production impliquent un contrôle qualité documenté et reproductible, ce que les quantités de prototypes ne nécessitent pas nécessairement. Assurez-vous que votre partenaire de production détient les certifications adaptées à votre secteur d’activité et qu’il est en mesure de fournir les rapports d’inspection, les certificats de matériaux et la documentation de traçabilité attendus par vos clients.

Travailler avec des partenaires de fabrication compétents accélère l’ensemble du parcours allant du prototype à la production. Shaoyi Metal Technology exemplifie cette approche — passant sans heurts de la prototypage rapide à la production de masse, avec des délais d’exécution pouvant être aussi courts qu’un jour ouvrable. Leur certification IATF 16949 et leurs procédés contrôlés par la maîtrise statistique des procédés (SPC) garantissent la constance de la qualité exigée par les chaînes d’approvisionnement automobiles, ce qui les rend idéaux pour les équipes prêtes à dépasser la phase de prototypage pour entrer dans une fabrication apte à la production.

Que vous usiniez votre premier prototype ou que vous optimisiez un processus de développement déjà établi, les principes restent les mêmes : alignez vos décisions sur vos objectifs de validation, concevez dès le départ pour la fabrication, sélectionnez des matériaux qui reflètent l’intention de production, et collaborez avec des fournisseurs dont les capacités correspondent à votre trajectoire de montée en puissance. Appliquez ces principes de façon systématique, et vos prototypes usinés sur machine à commande numérique deviendront des tremplins vers des produits réussis, plutôt que des expériences coûteuses d’apprentissage.

Questions fréquemment posées sur les machines de prototypage CNC

1. Quel est le coût d’un prototype CNC ?

Les coûts des prototypes usinés sur machine à commande numérique (CNC) varient généralement entre 100 $ et plus de 1 000 $ par pièce, selon la complexité, le choix du matériau, les tolérances requises et les finitions. Les prototypes en plastique simples commencent aux alentours de 100 $ à 200 $, tandis que les pièces complexes en métal avec des tolérances serrées peuvent dépasser 1 000 $. Des facteurs tels que l’usinage à 5 axes, l’utilisation de matériaux exotiques et des délais de livraison accélérés augmentent considérablement les coûts. Travailler avec des installations certifiées IATF 16949, telles que Shaoyi Metal Technology, permet d’optimiser les coûts grâce à des procédés efficaces, tout en respectant les normes de qualité requises pour les applications automobiles et industrielles.

2. Qu’est-ce qu’un prototype CNC ?

Un prototype usiné sur commande numérique par ordinateur (CNC) est une pièce physique réalisée en combinant l’usinage à commande numérique par ordinateur avec les principes de la prototypage rapide. Ce procédé utilise des modèles CAO ou 3D pour guider des outils de coupe précis qui retirent du matériau à partir de blocs pleins, produisant ainsi des prototypes hautement précis conformes à des tolérances strictes. Contrairement à l’impression 3D, le prototypage CNC utilise des matériaux équivalents à ceux employés en production, tels que l’aluminium, l’acier et les plastiques techniques, ce qui permet d’obtenir des pièces dotées de propriétés mécaniques réelles, idéales pour les essais fonctionnels, la validation de l’ajustement et la vérification de la conception avant la production de série.

3. Quelle est la différence entre le prototypage CNC à 3 axes et celui à 5 axes ?

les fraiseuses CNC à 3 axes se déplacent le long de trois directions linéaires (X, Y, Z) et excellent dans la réalisation de pièces planes, de poches et de profils 2,5D, avec un coût inférieur et une programmation plus simple. Les machines à 5 axes ajoutent deux axes de rotation, permettant d’accéder à l’outil sous pratiquement n’importe quel angle, ce qui est indispensable pour usiner des surfaces sculptées complexes, des composants aérospatiaux et des implants médicaux. Bien que les systèmes à 5 axes puissent atteindre des tolérances aussi serrées que ±0,0005 pouce, leur coût est de 300 à 600 % supérieur à celui des opérations à 3 axes. Optez pour une machine à 3 axes lorsque la géométrie est simple, et privilégiez une machine à 5 axes lorsque des caractéristiques complexes exigeraient autrement plusieurs montages.

4. Dois-je investir dans une machine CNC en interne ou sous-traiter la fabrication de prototypes ?

La décision dépend du volume annuel, de la fréquence des itérations et de la disponibilité des capitaux. L’usinage CNC en interne est pertinent lorsqu’on produit plus de 500 pièces par an, lorsqu’on nécessite des itérations de conception quotidiennes ou lorsqu’on souhaite protéger des conceptions propriétaires. L’investissement de la première année pour des installations professionnelles s’élève entre 159 000 $ et 1,12 M$, frais d’équipement, de logiciels et d’opérateurs inclus. L’externalisation permet de réduire le coût total de 40 à 60 % pour des volumes inférieurs à 300 pièces par an, élimine les pertes liées à la courbe d’apprentissage et offre un accès immédiat à des compétences spécialisées. De nombreuses équipes adoptent des modèles hybrides, conservant une capacité de base en interne tout en externalisant les travaux complexes.

5. Quels matériaux conviennent le mieux au prototypage CNC ?

Le choix du matériau dépend de vos objectifs de validation. Les alliages d’aluminium (6061, 7075) dominent pour les prototypes automobiles et aérospatiaux légers, offrant une excellente usinabilité. L’acier inoxydable convient aux instruments médicaux et aux applications à forte usure. Les plastiques techniques tels que l’ABS, le PEEK et le Delrin sont utilisés pour les essais fonctionnels de produits grand public. Pour obtenir des résultats équivalents à la production, il est impératif d’usiner systématiquement le matériau réellement utilisé en production. Parmi les options spécialisées figurent le titane, destiné aux implants biocompatibles, et les céramiques techniques, adaptées aux applications à températures extrêmes, bien que ces matériaux nécessitent des outillages spécialisés et entraînent une augmentation des coûts.
