Ce qui distingue les produits usinés par commande numérique (CNC) de la fabrication traditionnelle

Un produit usiné par commande numérique (CNC) est tout composant fabriqué au moyen de technologie à commande numérique par ordinateur , où un logiciel préprogrammé commande avec précision les mouvements des outils afin de façonner des matériaux bruts en pièces finies. Contrairement aux articles fabriqués selon des méthodes conventionnelles, qui dépendent du contrôle manuel de l’opérateur, les composants usinés par CNC atteignent des tolérances aussi fines que 0,0002 à 0,0005 pouce grâce à des procédés automatisés et pilotés par ordinateur. Cette précision permet de réaliser des géométries complexes qui seraient impossibles ou peu pratiques à obtenir avec des méthodes manuelles guidées à la main.

Alors, qu'est-ce qui distingue réellement ces composants usinés au CN numérique de précision de leurs homologues fabriqués manuellement ? La réponse réside dans trois facteurs essentiels : la constance, la complexité et la reproductibilité. Lorsque vous usinez des pièces à l’aide d’une technologie à commande numérique par ordinateur (CN), chaque pièce correspond exactement aux spécifications du modèle CAO d’origine. Il n’y a aucune variation due à la fatigue de l’opérateur, aucune incohérence liée à des décisions subjectives humaines, et aucune limitation quant à la complexité géométrique.

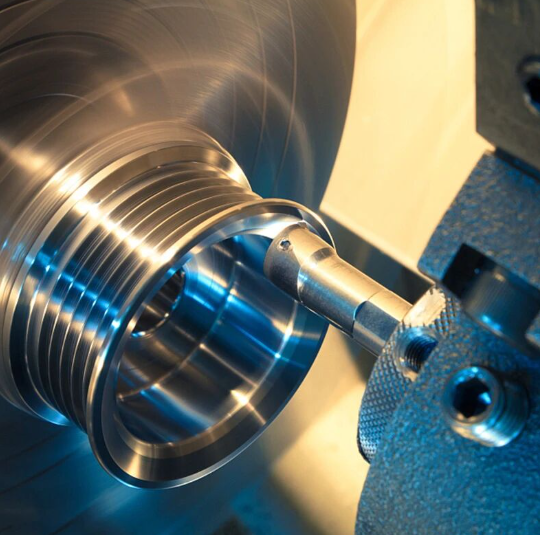

Du plan numérique à la réalité physique

Imaginez ceci : vous avez conçu le composant idéal dans un logiciel CAO. Il apparaît impeccable à l’écran, avec des tolérances serrées et une géométrie nette. Mais comment ce fichier numérique se transforme-t-il en un produit tangible, usiné ?

La transformation suit un flux de travail précis. Tout d’abord, les concepteurs créent un modèle 3D à l’aide de logiciels tels que SolidWorks, Fusion 360 ou AutoCAD. Ce plan numérique capture toutes les dimensions, courbes et spécifications. Ensuite, des programmeurs qualifiés traduisent ce modèle CAO en code G, le langage compris par les machines à commande numérique (CNC). Ce code indique précisément à la machine comment se déplacer, couper, fraiser ou percer.

Une fois chargé dans le contrôleur CNC, la machine serre votre matière première et commence à enlever des couches avec une précision pilotée par ordinateur. Les outils de coupe suivent des trajectoires exactes dictées par le programme, transformant progressivement la matière brute en pièce finie. Ce processus allant de la CAO au produit élimine les incertitudes inhérentes aux méthodes manuelles, garantissant ainsi que vos produits usinés sur machines CNC correspondent parfaitement à l’intention de conception.

Pourquoi la fabrication de précision a tout changé

L'usinage traditionnel reposait entièrement sur les compétences et l'expérience de l'opérateur. Les tourneurs-fraiseurs ajustaient manuellement les outils, contrôlaient les avances et prenaient en temps réel des décisions concernant la profondeur de coupe. Bien que des artisans qualifiés aient obtenu des résultats remarquables, ils étaient confrontés à des limites inévitables.

L'usinage à commande numérique (CNC) garantit une précision difficile à atteindre avec l'usinage manuel. Chaque usinage, chaque forme et chaque détail sont exécutés avec une exactitude parfaite, permettant de reproduire sans faille le même produit, encore et encore.

Ce passage de la production manuelle à la production automatisée a révolutionné ce qui est possible. Examinons ces différences essentielles :

• Précision : Les machines CNC suivent scrupuleusement des instructions préprogrammées, éliminant ainsi les erreurs dues à la fatigue ou à des calculs erronés
• Complexity: La technologie CNC multi-axes permet de réaliser des caractéristiques et des géométries complexes que les méthodes manuelles ne sauraient tout simplement pas reproduire
• Vitesse : Les procédés automatisés fonctionnent en continu, sans interruption, augmentant considérablement l'efficacité de la production
• Sécurité : Les opérateurs travaillent à une distance sécurisée des pièces mobiles, ce qui réduit les risques de blessures sur le lieu de travail

Pour les industries exigeant une production zéro défaut, telles que l’aérospatiale, les dispositifs médicaux et la fabrication automobile, cette transformation n’était pas seulement pratique : elle était essentielle. La capacité à produire des composants usinés CNC avec une précision et une reproductibilité exactes a ouvert la voie à des innovations qui définissent la technologie moderne. Des boîtiers de smartphones aux instruments chirurgicaux, les produits usinés CNC constituent l’ossature de l’excellence manufacturière.

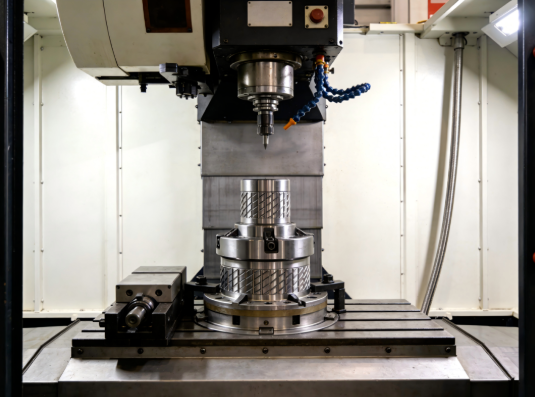

Taxonomie complète des types de produits usinés CNC

Comprendre les différentes catégories de produits usinés CNC vous aide à prendre des décisions plus éclairées quant à l’approche de fabrication adaptée à votre projet. Chaque type de produit découle de procédés d’usinage spécifiques, et connaître ces distinctions vous permet de communiquer plus efficacement avec vos fournisseurs et d’optimiser vos conceptions pour la fabricabilité.

Les composants CNC se répartissent en quatre catégories principales selon leur mode de fabrication : les pièces usinées par fraisage, les pièces usinées par tournage, les géométries complexes à multi-axes et les produits usinés hybrides. Examinons chaque catégorie afin que vous puissiez identifier précisément la catégorie à laquelle vos pièces appartiennent.

Composants fraisés et leurs caractéristiques distinctives

Les pièces CNC fraisées sont obtenues lorsqu’un outil de coupe rotatif enlève du matériau d’une pièce fixe. Ce procédé excelle dans la production de surfaces planes, d’évidements, d’entailles et de contours complexes, qui définissent la fabrication moderne de précision.

Qu’est-ce qui distingue les pièces CNC fraisées ? L’outil de coupe se déplace selon plusieurs axes tout en tournant à grande vitesse, enlevant progressivement le matériau pour créer des caractéristiques telles que :

• Surfaces planes : Le fraisage de face produit des plans lisses et nivelés, essentiels pour les surfaces de montage et les interfaces
• Poches et cavités : Le fraisage de bout évide le matériau afin de créer des zones creuses destinées aux assemblages ou à la réduction de poids
• Rainures et canaux : Des rainures précises guident les composants ou permettent l’écoulement des fluides
• Contour complexes : Le fraisage de profil trace des formes complexes à des fins esthétiques ou fonctionnelles
• Filetages et perçages : Les opérations de perçage et de taraudage ajoutent des éléments de fixation

Les composants usinés par fraisage CNC se distinguent particulièrement lorsque votre conception exige des formes prismatiques, c’est-à-dire des pièces présentant principalement des surfaces planes et des caractéristiques angulaires. On pense notamment aux blocs moteurs, aux carter de boîte de vitesses, aux supports de fixation et aux boîtiers électroniques. Selon la comparaison des procédés d’Unionfab, le fraisage permet de travailler une grande variété de matériaux présentant différentes duretés, y compris les métaux, les plastiques et les composites, ce qui en fait un procédé extrêmement polyvalent pour des applications variées.

Des exemples courants de pièces usinées par fraisage CNC comprennent :

• Composants structurels aérospatiaux et pièces de cellule d’avion
• Boîtiers d’appareils médicaux et corps d’instruments chirurgicaux
• Composants moteurs automobiles et ensembles de châssis
• Boîtiers électroniques et dissipateurs thermiques
• Cavités de moules et éléments de matrices

Pièces tournées, allant des arbres simples aux ensembles complexes

Alors que le fraisage fait tourner l'outil, le tournage CNC inverse la situation : ici, la pièce à usiner tourne rapidement contre un outil de coupe fixe. Cette différence fondamentale rend les pièces tournées idéales pour tout élément présentant une symétrie de révolution, notamment les arbres, les goupilles, les douilles et les boîtiers cylindriques.

Le tour à commande numérique (CNC), ou centre de tournage, saisit la matière dans un mandrin et la fait tourner à grande vitesse. Pendant que la pièce tourne, des outils de coupe s’approchent sous différents angles afin d’enlever de la matière et de créer des diamètres, des conicités et des caractéristiques précises. Ce procédé produit des pièces mécaniques CNC dotées d’une finition de surface exceptionnelle et d’une concentricité très serrée.

Les opérations de tournage créent des caractéristiques spécifiques qui définissent cette catégorie de produits :

• Épaulement : Crée des surfaces planes terminales perpendiculaires à l’axe de rotation
• Tournage extérieur : Réduit le diamètre sur toute la longueur de la pièce
• Alésage : Agrandit ou affine les dimensions des trous internes
• Filetage : Usine des filetages précis destinés à l’assemblage
• Rainurage : Crée des cannelures en creux pour joints toriques ou anneaux élastiques
• Gaufrage : Ajoute des motifs texturés antidérapants aux surfaces

Les pièces tournées dominent les applications nécessitant des géométries cylindriques ou coniques. On les retrouve partout, des arbres de transmission automobiles et des pistons hydrauliques aux composants d’implants médicaux et aux goupilles du train d’atterrissage aéronautique. Ce procédé excelle dans la production à grand volume, car les pièces présentant une symétrie de révolution peuvent être usinées rapidement et de façon constante.

Produits usinés multi-axes pour des applications avancées

Cela semble complexe ? C’est effectivement le cas, mais cette complexité ouvre des possibilités de fabrication que les machines plus simples ne sauraient tout simplement atteindre. L’usinage CNC multi-axes, en particulier la technologie à 5 axes, ajoute un mouvement de rotation aux axes linéaires standards. Cela permet aux outils de coupe d’aborder la pièce brute sous pratiquement n’importe quel angle.

Les machines standard à 3 axes se déplacent selon les directions X, Y et Z. usinage CNC 5 axes ajoute deux axes de rotation, généralement A et B ou B et C, permettant la fabrication de pièces usinées complexes en une seule prise. Cette capacité élimine les multiples opérations de serrage, réduit les erreurs liées au repositionnement et élargit considérablement les possibilités géométriques.

Quels types de pièces le fraisage multiaxe peut-il produire alors que les méthodes plus simples ne le peuvent pas ?

• Pales de turbine : Formes d’aubes aérodynamiques complexes avec des courbures composées
• Pompes à eau : Géométries complexes d’aubages pour pompes et compresseurs
• Prothèses médicales : Implants sur mesure correspondant précisément à l’anatomie du patient
• Composants structurels aérospatiaux : Pièces optimisées en poids présentant des formes organiques
• Cœurs de moule : Cavités profondes avec dégagements et surfaces complexes

Le compromis ? Selon les données sectorielles, l’usinage continu à 5 axes coûte environ deux fois plus cher que le fraisage standard à 3 axes en raison de la complexité de la machine et des exigences en matière de programmation. Toutefois, pour les pièces usinées complexes nécessitant des tolérances serrées et des finitions de surface supérieures, cet investissement se rentabilise souvent grâce à une réduction du temps de montage et à une amélioration de la qualité.

Produits hybrides usinés combinant plusieurs procédés

Parfois, votre pièce requiert à la fois des opérations de tournage et de fraisage. C’est précisément dans ce cas que l’usinage hybride, et plus particulièrement les centres tournage-fraisage, apporte une valeur exceptionnelle. Ces pièces d’usinage CNC combinent les capacités d’un tour et d’une fraiseuse au sein d’une seule machine, permettant ainsi la fabrication de composants complexes sans transfert entre différents postes d’usinage.

Les centres tournage-fraisage montent les pièces sur un mandrin rotatif, comme un tour, mais intègrent également des têtes de fraisage pouvant s’approcher sous plusieurs angles. Cette combinaison permet de réaliser des pièces comportant à la fois des éléments de révolution et des éléments prismatiques, notamment des trous décentrés, des surfaces planes, des rainures et des contours complexes.

Les produits usinés hybrides typiques comprennent :

• Des vilebrequins dotés à la fois de paliers cylindriques et de profils de contrepoids
• Des corps de soupape nécessitant des alésages tournés et des orifices fraisés
• Des roues dentées brutes avec des diamètres tournés et des clavettes fraisées
• Des collecteurs hydrauliques combinant des passages perçés et des surfaces de fixation fraisées

Catégorie de produit	Applications Typiques	Niveau de complexité	Matériaux courants
Pièces usinées CNC	Des carter, supports, boîtiers, composants de moules	Faible à élevé	Aluminium, acier, laiton, plastiques, composites
Pièces tournées cnc	Des arbres, goupilles, douilles, raccords, éléments de fixation	Faible à moyenne	Acier, acier inoxydable, aluminium, laiton, cuivre
Pièces complexes multi-axes	Pales de turbine, roues de turbomachine, prothèses, structures aérospatiales	Élevé à très élevé	Titane, Inconel, aluminium, métaux médicaux
Pièces hybrides de fraisage-tournage	Vilebrequins, corps de soupape, ébauches d’engrenages, collecteurs	Moyen à élevé	Acier, aluminium, acier inoxydable, alliages spéciaux

Comprendre cette taxonomie vous aide à spécifier correctement les pièces et à sélectionner des fournisseurs disposant des équipements adaptés à vos besoins. Lorsque vous savez si votre conception exige des composants usinés par CN, des caractéristiques tournées ou des capacités multi-axes, vous pouvez communiquer clairement vos exigences et éviter ainsi des malentendus coûteux pendant la production.

Guide de sélection des matériaux pour les produits usinés par CN

Le choix du matériau approprié pour vos Produit d’usinage par CN peut faire ou défaire votre projet. Le matériau que vous choisissez influence directement les performances de la pièce, le coût de fabrication, les délais de livraison et sa fiabilité à long terme. Pourtant, de nombreux ingénieurs et concepteurs de produits éprouvent des difficultés face cette décision critique, car les recommandations liant les matériaux à des applications spécifiques restent étonnamment rares.

Voici la réalité : il n’existe pas de matériau « idéal » universel. Le choix optimal dépend entièrement des exigences de votre application, notamment les charges mécaniques, l’environnement de fonctionnement, les contraintes de poids et le budget. Passons en revue les principales catégories de matériaux afin que vous puissiez prendre des décisions éclairées pour vos composants usinés.

Sélection des métaux pour les composants structurels et de précision

Les métaux dominent l’usinage CNC pour une bonne raison : ils offrent une résistance exceptionnelle, une stabilité dimensionnelle élevée et une résistance thermique répondant aux exigences de la plupart des applications. Toutefois, avec des dizaines d’alliages disponibles, comment réduire le champ des options ?

L'aluminium reste le cheval de bataille des pièces métalliques usinées. Selon Protolabs, l’aluminium est le métal le plus répandu sur la planète, et sa fine couche d’oxyde le rend essentiellement résistant à la corrosion dans la plupart des environnements. L’alliage 6061 convient parfaitement aux cadres de vélos, aux bouteilles de plongée SCUBA, aux châssis de véhicules et aux pièces à usage général. Vous avez besoin de plus de résistance ? L’aluminium 7075 offre des propriétés idéales pour les moules, les outillages et les structures d’avions.

Les propriétés clés des alliages d’aluminium comprennent :

• Excellente usinabilité : Usinage rapide avec une usure minimale des outils
• Poids léger: Environ le tiers du poids de l’acier
• Bonne conductivité thermique : Idéal pour les dissipateurs thermiques et la gestion thermique
• Résistance à la corrosion : Couche d’oxyde naturelle assurant une protection contre les agressions environnementales
• Rentable : Coûts de matière et d’usinage inférieurs à ceux de la plupart des alternatives

Acier offre des performances optimales lorsque la résistance et la dureté sont primordiales. Les pièces en acier usinées par commande numérique par ordinateur (CNC) couvrent un large éventail d’applications, allant des composants structurels aux engrenages de précision. Les aciers au carbone, tels que les nuances 1018 et 1045, offrent une bonne usinabilité et peuvent être traités thermiquement pour augmenter leur dureté. Dans les environnements corrosifs, les aciers inoxydables tels que les nuances 303, 304 et 316 assurent une excellente résistance tout en conservant leur intégrité structurelle.

Titane occupe la catégorie haut de gamme des pièces métalliques usinées par CNC. Avec un point de fusion d’environ 1 650 °C, le titane conserve sa forme sous des températures extrêmes tout en offrant des rapports résistance/poids exceptionnels. Toutefois, ces performances ont un coût. Le point de fusion élevé du titane rend son traitement difficile, et ce matériau est réputé pour sa grande difficulté d’usinage, ce qui augmente considérablement les coûts.

Propriétés du titane à prendre en compte :

• Rapport résistance-poids exceptionnel : Plus résistant que l’aluminium, tout en étant plus léger que l’acier
• Résistance supérieure à la corrosion : Supérieur à l’acier inoxydable dans les environnements agressifs
• Faible dilatation thermique : Conserve sa stabilité dimensionnelle malgré les variations de température
• Biodisponibilité : Adapté aux implants et dispositifs médicaux
• Coût plus élevé : Les coûts liés au matériau et à l'usinage dépassent ceux de la plupart des alternatives

Plastiques techniques pour produits usinés CNC légers

Lorsque vous avez besoin de composants légers, résistants aux produits chimiques ou isolants électriques, les plastiques techniques offrent des performances que les métaux ne peuvent tout simplement pas égaler. Les équipements CNC modernes usinent les plastiques avec la même précision que les métaux, ouvrant ainsi la voie à des conceptions innovantes.

PEEK (polyétheréthercétone) représente l’extrémité haute performance des plastiques techniques. Selon experts de l'industrie , le PEEK offre une résistance, une rigidité et une stabilité dimensionnelle exceptionnelles, même dans des environnements exigeants nécessitant une résistance élevée à la température et aux produits chimiques. Ce matériau résiste à l’abrasion et à l’usure, ce qui le rend idéal pour les pièces soumises à des contraintes et à des frottements importants. Le compromis ? Le PEEK est plus coûteux que les autres plastiques, aussi est-il généralement réservé aux applications exigeantes.

Delrin (POM/acétal) atteint le juste équilibre entre performance et rapport qualité-prix. Réputé pour sa rigidité excellente, son faible coefficient de frottement et sa haute résistance à l'usure, le Delrin permet de produire des composants usinés avec des tolérances serrées et une précision exceptionnelle. Contrairement au nylon, le Delrin résiste à l’absorption d’humidité, garantissant ainsi une stabilité dimensionnelle constante dans le temps. Toutefois, la compatibilité chimique nécessite une évaluation attentive, car le Delrin peut être sujet à l’attaque dans certains environnements.

Nylon offre une grande polyvalence à des prix accessibles. Ce plastique allie une excellente résistance mécanique à une grande durabilité et à de faibles coefficients de frottement. Le nylon s’usine facilement avec des tolérances serrées, ce qui le rend adapté aux pièces complexes présentant des géométries sophistiquées. Une considération importante : le nylon absorbe l’humidité, ce qui peut affecter sa stabilité dimensionnelle et ses performances sur de longues périodes.

D’autres plastiques techniques utilisés en usinage CNC comprennent :

• Le système de protection contre les éclaboussures: Bonne résistance aux chocs et stabilité dimensionnelle ; usinage et finition faciles
• Acrylique (PMMA) : Clarté optique avec une bonne résistance aux chocs ; idéal pour les composants transparents
• HDPE/PTFE : Excellente résistance chimique et faibles coefficients de friction
• Garolite (G-10/FR4) : Matériau composite offrant une haute résistance mécanique tout en assurant l’isolation électrique

Propriétés des matériaux déterminant les performances du produit

Comprendre les propriétés clés des matériaux vous aide à faire correspondre les spécifications aux exigences de l’application. Voici les critères les plus importants à prendre en compte lors de la sélection des matériaux pour les pièces usinées en métal ou les composants en plastique :

Dureté détermine la résistance à l’usure et la durabilité. Les matériaux plus durs résistent mieux aux rayures et à la déformation, mais nécessitent généralement des paramètres d’usinage plus agressifs et provoquent une usure accélérée des outils. Pour les applications impliquant un contact glissant, il convient d’équilibrer la dureté avec les exigences en matière de friction.

Conductivité thermique est essentiel pour les composants gérant la chaleur. La conductivité thermique élevée de l’aluminium en fait un matériau idéal pour les dissipateurs thermiques et les applications de gestion thermique. Les plastiques sont généralement isolants, ce qui est un avantage pour les composants électriques, mais limite la dissipation thermique.

Machinabilité a un impact direct sur le coût de production et les délais. Les matériaux faciles à usiner, comme l’aluminium 6061 et l’acier inoxydable 303, sont usinés rapidement avec une usure minimale des outils. Les matériaux difficiles à usiner, tels que le titane et les aciers trempés, nécessitent des outils spécialisés, des vitesses d’usinage plus lentes et davantage de temps-machine.

Résistance à la corrosion détermine l’adéquation environnementale. Les applications marines, médicales et de traitement chimique exigent des matériaux capables de résister à des environnements agressifs. Les aciers inoxydables, le titane et de nombreux plastiques excellent dans ce domaine, tandis que les aciers au carbone nécessitent des revêtements protecteurs.

Type de matériau	Meilleures applications	Indice d'usinabilité	Considérations sur les coûts
Aluminium (6061/7075)	Structures aérospatiales, dissipateurs thermiques, boîtiers, supports automobiles	Excellent	Coût du matériau faible à modéré ; l’usinage rapide réduit la main-d’œuvre
Acier (1018/1045)	Composants structurels, arbres, engrenages, dispositifs de fixation	Bon	Coût du matériau faible ; temps d’usinage modéré
Acier inoxydable (303/304/316)	Dispositifs médicaux, transformation alimentaire, équipements marins et chimiques	Modéré	Coût du matériau modéré ; vitesses de coupe plus lentes
Titane (Ti 6Al-4V)	Aérospatiale, implants médicaux, sports mécaniques haute performance	Difficile	Coûts élevés des matériaux et de l'usinage ; outillage spécialisé requis
Le PEEK	Dispositifs médicaux, aérospatiale, semi-conducteurs, environnements à haute température	Bon	Coût élevé des matériaux ; usinage similaire à celui des métaux
Delrin (POM)	Engrenages, douilles, roulements, pièces mécaniques de précision	Excellent	Coût modéré des matériaux ; usinage rapide
Nylon	Plaquettes d’usure, rouleaux, isolants, pièces structurelles légères	Excellent	Coût faible des matériaux ; tenir compte de l’absorption d’humidité
ABS	Prototypes, boîtiers, produits grand public, garnitures automobiles	Excellent	Coût faible ; surveiller le gauchissement sur les géométries complexes

Lorsque vous spécifiez les matériaux pour votre prochain projet, commencez par les exigences d’utilisation finale et remontez ensuite en arrière. À quelles charges la pièce sera-t-elle soumise ? Dans quel environnement fonctionnera-t-elle ? Le poids est-il un critère déterminant ? Quel est votre budget ? Répondre à ces questions permet de réduire rapidement vos options et d’orienter le choix vers des matériaux qui allient performances et praticité.

Une fois les matériaux sélectionnés, l’étape suivante, cruciale, consiste à adapter vos conceptions aux exigences spécifiques de chaque secteur industriel. Les différents secteurs imposent des spécifications, des tolérances et des certifications très variées, qui influencent tous les aspects du processus de fabrication.

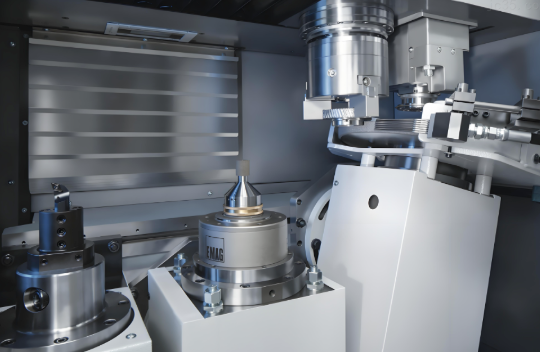

Applications industrielles et exigences produit selon les secteurs

Chaque secteur industriel a sa propre définition de ce qu’est « suffisamment bon ». Pour les produits grand public, de légères variations dimensionnelles peuvent passer inaperçues. Mais lorsqu’il s’agit d’usiner des pièces CNC destinées à un moteur d’avion ou à un stimulateur cardiaque, « suffisamment bon » signifie une exécution parfaite à chaque fois. Les enjeux ne pourraient pas être plus élevés.

Différents secteurs exigent des spécifications très variées pour leurs pièces usinées CNC. Des tolérances satisfaisant un secteur peuvent provoquer des défaillances catastrophiques dans un autre. Comprendre ces exigences spécifiques à chaque secteur vous aide à communiquer efficacement avec les fabricants et à garantir que vos composants répondent aux normes essentielles pour votre application.

Composants automobiles exigeant une production sans défaut

Imaginez un engrenage de transmission qui cède à grande vitesse sur autoroute. Ou des composants de frein qui ne s’ajustent pas parfaitement entre eux. L’industrie automobile vit cette réalité : chaque pièce automobile usinée CNC doit fonctionner parfaitement, car des vies en dépendent.

Les constructeurs automobiles sont soumis à une pression constante pour produire de grands volumes tout en maintenant une qualité exceptionnelle. Cet équilibre impose des exigences spécifiques qui influencent la conception et la fabrication des pièces usinées CNC de précision.

Les tolérances typiques requises pour les applications automobiles comprennent :

• Composants moteur : ±0,001" à ±0,0005" pour les pistons, les culasses et les pièces de la distribution
• Pièces de transmission : ±0,0005" ou plus serré pour les arbres d’engrenage et les ensembles de synchronisation
• Ensembles de châssis : ±0,005" à ±0,002" pour les composants de suspension et les supports structurels
• Composants du système de freinage : ±0,001" pour les maîtres-cylindres, les étriers de frein et les boîtiers ABS
• Pièces d’injection de carburant : ±0,0002" pour les buses de précision et les corps d’injecteurs

Quelle est la particularité du secteur automobile par rapport aux autres secteurs ? Les volumes attendus. Alors que le secteur aérospatial peut commander des centaines de pièces, les programmes automobiles exigent souvent des dizaines de milliers de composants identiques usinés avec précision sur machines-outils à commande numérique (CNC). Ce volume impose une surveillance continue du procédé par la Maîtrise Statistique des Procédés (MSP) tout au long des séries de production afin de détecter les variations avant qu’elles ne deviennent des défauts.

La certification IATF 16949 constitue la référence en matière de qualité pour l’industrie automobile. Cette norme s’appuie sur les exigences de la norme ISO 9001 tout en y ajoutant des dispositions spécifiques au secteur automobile visant la prévention des défauts, la réduction des variations et l’amélioration continue. Les fournisseurs ne disposant pas de cette certification ne peuvent généralement pas soumettre d’offres pour les principaux programmes automobiles.

Pièces usinées CNC courantes pour l’industrie automobile :

• Bloc-moteurs et culasses
• Carter de transmission et composants de boîte de vitesses
• Logements et roues de turbine de turbocompresseur
• Rotules de suspension et bras de commande
• Logements de moteurs pour véhicules électriques (VE) et boîtiers de batteries
• Composants du système de direction

Produits aérospatiaux conformes aux normes AS9100

Lorsqu’un composant tombe en panne à 35 000 pieds d’altitude, il est impossible de se garer sur le bas-côté. La fabrication aérospatiale représente sans doute l’application la plus exigeante pour les produits usinés CNC, où des tolérances mesurées en microns peuvent faire la différence entre un vol sûr et une défaillance catastrophique.

La certification AS9100 définit le cadre de management de la qualité pour la fabrication aérospatiale. Cette norme intègre les exigences de la norme ISO 9001 tout en y ajoutant des dispositions rigoureuses en matière de gestion de la configuration, d’évaluation des risques et de traçabilité des produits. Selon Modus Advanced , la fabrication aérospatiale exige des services d’usinage CNC à tolérances très serrées, capables de produire des composants résistant à des conditions extrêmes tout en conservant leur stabilité dimensionnelle.

Pourquoi les exigences en matière de tolérances aérospatiales sont-elles si contraignantes ? Considérez ceci : les composants de moteur fonctionnent dans des plages de température dépassant 1000 °C (1832 °F), tout en nécessitant des tolérances mesurées en microns afin de maximiser leur rendement et d’éviter toute défaillance. Les surfaces de commande, les éléments structurels et les composants du train d’atterrissage doivent maintenir des relations dimensionnelles précises sous des charges énormes et des contraintes environnementales sévères.

Les catégories critiques de produits aérospatiaux comprennent :

• Composants Structurels: Les longerons d’aile, les cadres de fuselage et les cloisons étanches, nécessitant une tolérance de ±0,0005 po ou plus stricte
• Pièces moteur : Pales de turbine, disques de compresseur et chambres de combustion avec des tolérances de ±0,0001 po
• Surfaces de commande de vol : Mécanismes de volets, carter d'actionneurs et organes de commande
• Composants de l'ensemble d'atterrissage : Tirants, actionneurs et ensembles de freins
• Carcasses d'avionique : Boîtiers pour les systèmes de navigation, de communication et de gestion du vol

La traçabilité des matériaux constitue une autre exigence spécifique au secteur aérospatial. Chaque pièce de matière première doit être traçable jusqu’à sa certification d’origine délivrée par le producteur. Les numéros de lot thermique, les certificats de matériau et les registres de traitement accompagnent les composants tout au long de leur cycle de vie complet. Cette documentation permet aux enquêteurs de remonter toute défaillance jusqu’à sa cause première.

Composants de dispositifs médicaux soumis à l’examen de la FDA

Imaginez maintenant un implant chirurgical déclenchant une réaction immunitaire, ou un instrument qui ne s’ajuste pas précisément pendant une procédure critique. La fabrication de dispositifs médicaux allie les exigences de précision propres au secteur aérospatial à des exigences réglementaires et biocompatibilité spécifiques.

Selon AIP Precision Machining , la fabrication de dispositifs médicaux représente l'application la plus exigeante des services d'usinage CNC à tolérances serrées, où la précision dimensionnelle a un impact direct sur la sécurité des patients et l'efficacité du traitement. Les dispositifs implantables exigent des finitions de surface biocompatibles et une précision dimensionnelle garantissant un ajustement et un fonctionnement adéquats au sein du corps humain, avec des tolérances souvent exprimées en microns.

La conformité à la FDA façonne chaque aspect de la production de dispositifs médicaux. Le cadre réglementaire classe les dispositifs en trois catégories fondées sur le niveau de risque :

• Dispositifs de classe I : Articles à faible risque, tels que les bandages et les gants d'examen, nécessitant des contrôles de base
• Dispositifs de classe II : Dispositifs à risque modéré, tels que les instruments chirurgicaux, nécessitant une autorisation préalable (dossier 510(k))
• Dispositifs de classe III : Implants à haut risque et équipements destinés au maintien de la vie, nécessitant une approbation préalable à la mise sur le marché (PMA)

Les protocoles d’essais ISO 10993 évaluent la biocompatibilité par le biais de criblages de cytotoxicité, de tests de sensibilisation et d’études d’implantation. Ces essais garantissent que les matériaux ne provoqueront pas de réactions indésirables lorsqu’ils sont en contact avec les tissus humains. Pour les composants implantables, les fabricants doivent démontrer l’absence de toxicité, d’effet cancérigène et d’irritation des tissus biologiques.

Les produits médicaux usinés sur machines à commande numérique (CNC) comprennent typiquement :

• Implants orthopédiques : composants pour genou, hanche et colonne vertébrale
• Instruments chirurgicaux : manches de bistouris, pinces et rétracteurs
• Implants dentaires et composants prothétiques
• Boîtiers et ensembles d’équipements diagnostiques
• Composants de dispositifs de délivrance de médicaments
• Stents cardiovasculaires et composants de cathéters

L’usinage CNC peut atteindre des tolérances aussi serrées que ±0,001 po pour les composants médicaux critiques, bien que des facteurs spécifiques au matériau influencent la précision réalisable. Les composants en PEEK conservent des tolérances de ±0,001 po, tandis que le nylon nécessite des tolérances plus larges de ±0,002 po en raison de ses caractéristiques d’absorption d’humidité.

Dimension requise	Automobile	Aérospatial	Appareils médicaux
Tolérances typiques	±0,001" à ±0,0005"	±0,0005 po à ±0,0001 po	±0,001" à ±0,0001"
Certification principale	IATF 16949	AS9100D	ISO 13485, enregistrement FDA
Attentes en termes de volume	Élevé (généralement 10 000 unités ou plus)	Faible à moyenne (100-5 000 unités)	Faible à moyen (selon la classe de dispositif)
Exigences de traçabilité	Traçabilité au niveau du lot	Traçabilité par numéro de série pour chaque composant	Traçabilité complète des matériaux et des procédés
Focus du contrôle qualité	Contrôle Statistique des Processus (CSP)	Inspection du premier article, inspection à 100 % des caractéristiques critiques	Essais de biocompatibilité, validation de la stérilisation
Profondeur de la documentation	Dossiers PPAP, plans de contrôle	Dossiers complets de fabrication, certificats de matériaux	Dossiers historiques de conception, dossiers de gestion des risques
Exigences en matière de finition de surface	Dépend de l'application (Ra 32-125 μin typique)	Exigeant (Ra 16-63 μin typique)	Très exigeant (Ra 8-32 μin pour les implants)

Comprendre ces exigences spécifiques à chaque secteur vous permet de communiquer efficacement avec vos partenaires en usinage CNC. Que vous développiez des composants de transmission automobile, des pièces structurelles aérospatiales ou des implants médicaux, connaître les tolérances applicables, les certifications requises et les exigences en matière de documentation simplifie votre parcours, de la conception à la production.

Toutefois, le respect des spécifications sectorielles commence bien avant le début de l’usinage. Les décisions de conception prises durant le développement produit influencent fondamentalement les résultats de fabrication, les coûts et la qualité. C’est ici qu’interviennent les principes de la conception pour la fabrication.

Principes de la conception pour la fabrication dans le développement de produits CNC

Voici un scénario qui se répète quotidiennement dans les ateliers mécaniques : un ingénieur soumet un modèle CAO magnifiquement détaillé, pour ne recevoir qu’un devis trois fois plus élevé que prévu. L’origine du problème ? Des choix de conception qui paraissent parfaits à l’écran, mais qui créent des cauchemars en fabrication. Chaque pièce usinée sur une machine à commande numérique porte en elle l’ADN des décisions prises lors de sa conception, et ces décisions ont des répercussions directes sur le coût de production, les délais de livraison et la qualité finale.

La conception pour la fabrication (DFM) comble le fossé entre ce que vous souhaitez réaliser et ce qui est réellement réalisable en production. Selon Modus Advanced, une mise en œuvre efficace de la DFM permet de réduire les coûts de fabrication de 15 à 40 % et de diminuer les délais de livraison de 25 à 60 % par rapport à des conceptions non optimisées. Il ne s’agit pas d’économies mineures : ce sont des changements radicaux qui transforment le développement compétitif de produits.

Une décision de conception apparemment mineure — comme la spécification d’un congé inutile ou le choix d’une tolérance excessivement stricte — peut transformer une opération d’usinage CNC simple en un processus complexe et chronophage, retardant ainsi le lancement du produit de plusieurs semaines.

Spécifications de tolérances équilibrant précision et coût

Lorsque vous spécifiez des tolérances sur votre pièce usinée, vous indiquez en réalité au fabricant le temps et le soin à y consacrer. Des tolérances plus strictes exigent des vitesses d’usinage réduites, des équipements plus précis, des environnements à température contrôlée et des contrôles approfondis. La relation entre coût et tolérance n’est pas linéaire : elle est exponentielle.

Examinons comment les spécifications de tolérances influencent la production de vos pièces usinées CNC :

• ±0,005 po (±0,13 mm) : Opérations standard avec délais et coûts de base
• ±0,002 po (±0,05 mm) : Exigences accrues de précision augmentant le délai de livraison de 25 à 50 %
• ±0,0005 po (±0,013 mm) : Équipements spécialisés et environnements contrôlés augmentant le coût de 100 à 200 %
• ±0,0002 po (±0,005 mm) : Contrôle de la température, opérations de soulagement des contraintes et inspections spécialisées ajoutant 300 % ou plus

Le piège dans lequel tombent de nombreux ingénieurs ? Appliquer des tolérances uniformes à l’ensemble des pièces. Comme le note un responsable technique, l’un des principaux facteurs de coût est l’application systématique de tolérances excessivement serrées alors que seul un ou deux éléments sont réellement critiques. Une start-up médicale a récemment réduit le coût de son boîtier en aluminium de 300 $ à 85 $ par unité — soit une réduction de 70 % — simplement en assouplissant les tolérances sur les éléments non critiques, tout en conservant une précision élevée uniquement là où la fonctionnalité l’exigeait.

Interrogez-vous : quels éléments nécessitent réellement des tolérances serrées pour assurer leur bon fonctionnement ? Les surfaces d’accouplement, les ajustements des paliers et les interfaces d’assemblage requièrent généralement une grande précision. En revanche, les surfaces cosmétiques et les géométries non fonctionnelles en ont rarement besoin. Cette approche réfléchie indique clairement à votre partenaire de fabrication les zones sur lesquelles concentrer ses efforts.

Règles de conception des éléments pour une usinabilité optimale

Comprendre comment les composants des machines-outils à commande numérique (CNC) interagissent avec votre conception permet de réaliser des économies de coûts significatives. Les outils de coupe CNC sont ronds, ce qui signifie qu’ils ne peuvent physiquement pas créer certaines géométries sans recourir à des mesures exceptionnelles.

Rayons des angles intérieurs constituent l’un des problèmes les plus courants liés à la conception pour la fabrication (DFM). Un angle intérieur de 90 degrés apparaît net dans un logiciel de CAO, mais une fraise cylindrique ne peut tout simplement pas le réaliser. Pour obtenir des angles vifs, il faut transférer la pièce vers un procédé d’usinage par décharge électrique (EDM), dont le coût peut atteindre 3 à 5 fois plus par angle que celui de la fraisage standard.

Voici les spécifications recommandées pour les rayons des angles intérieurs :

• Angles intérieurs standards : Minimum 0,005 po (0,13 mm), recommandé 0,030 po (0,76 mm)
• Poche profonde : Minimum 0,010 po (0,25 mm), recommandé 0,060 po (1,52 mm)
• Éléments à parois minces : Minimum 0,020 po (0,51 mm), recommandé 0,080 po (2,03 mm)

Épaisseur de mur a un impact direct sur le succès de l'usinage. Les parois minces se déforment et vibrent pendant la coupe, obligeant les fraiseurs à ralentir considérablement. Pour des parois d’une épaisseur inférieure à 0,5 mm, cette approche prudente peut augmenter le temps d’usinage de 100 % à 300 %. Conservez une épaisseur minimale de 0,8 mm pour les parois métalliques et de 1,5 mm pour les parois plastiques afin d’éviter tout risque de déformation.

Les poches profondes et les trous posent des difficultés d’accès aux outils. Les forets standards fonctionnent bien jusqu’à des rapports d’aspect de 4:1 (profondeur sur diamètre). Au-delà de ce seuil, des outils spécialisés et des cycles de perçage par passes deviennent nécessaires, entraînant une augmentation significative des coûts et du temps. Limitez la profondeur des poches à six fois au plus le rayon minimal des angles internes.

Les composants des machines CNC déterminent également ce qui est réalisable pour votre conception. Les caractéristiques nécessitant un usinage 5 axes coûtent 300 à 600 % plus cher que des opérations équivalentes en 3 axes. Dans la mesure du possible, alignez les caractéristiques avec les plans X, Y et Z afin de permettre des méthodes d’usinage plus simples.

Du modèle CAO à la conception prête pour la production

Votre modèle CAO doit finalement être converti en code G qui guide les mouvements de la machine. Comprendre ce flux de travail vous aide à concevoir des pièces usinables efficacement, plutôt que de lutter contre le processus.

Les courbes complexes et les rayons variables augmentent considérablement le temps de programmation. Bien que votre logiciel CAO les rende parfaitement, chaque rayon unique nécessite des calculs distincts de trajectoire d’outil. L’utilisation de rayons constants dans votre conception simplifie la programmation et réduit le temps d’usinage.

Erreurs courantes en conception pour la fabrication (DFM) et leurs solutions :

• Angles intérieurs trop vifs : Ajoutez un rayon minimal de 0,030 po à tous les angles intérieurs afin d’assurer la compatibilité avec les outillages standards
• Arêtes tranchantes : Ajoutez des congés extérieurs de 0,005 à 0,015 po afin d’éviter les bords fragiles et les opérations de débarrassage
• Courbes décoratives complexes : Supprimez les géométries non fonctionnelles ; utilisez des rayons constants là où des courbes sont nécessaires
• Conceptions de prototypes optimisées pour le moulage : Créez des versions séparées optimisées pour l’usinage, en supprimant les dépouilles
• Tolérances serrées généralisées : Appliquez la précision uniquement aux surfaces d’assemblage critiques et aux caractéristiques fonctionnelles
• Spécification des diamètres de perçage pour les filetages : Précisez plutôt la classe de filetage, ce qui permet aux fabricants d'optimiser leurs procédés
• Caractéristiques inaccessibles : Concevez des caractéristiques accessibles aux sondes standard afin de simplifier l'inspection

Les spécifications relatives à l'état de surface méritent également une attention particulière. Les finitions usinées standard (Ra 63–125 μin) conviennent à la plupart des applications. Des finitions plus lisses exigent des opérations supplémentaires, allongeant les délais de livraison de 25 à 100 % et augmentant les coûts de façon proportionnelle. Avant de spécifier une finition polie, demandez-vous si elle remplit une fonction réelle ou si elle engendre simplement des coûts supplémentaires.

Un point critique souvent négligé : la clarté de la documentation. Établissez une hiérarchie claire entre les modèles CAO et les dessins techniques afin d'éliminer toute ambiguïté. Lorsque les dessins et les modèles entrent en conflit, les fabricants perdent du temps à demander des éclaircissements — un temps qui rallonge vos délais de livraison et accroît votre frustration.

L'investissement dans la réflexion DFM porte ses fruits tout au long de la production. En comprenant comment vos décisions de conception influencent le procédé d'usinage, vous créez des pièces qui sont non seulement brillantes sur le plan conceptuel, mais aussi réalisables dans la réalité. Cette connaissance vous permet de communiquer efficacement avec les fabricants et de garantir que vos produits usinés CNC arrivent dans les délais, dans le budget prévu et exactement conformes à vos spécifications.

Normes de contrôle qualité et méthodes d’inspection pour les produits CNC

Vous avez conçu la pièce idéale, sélectionné les matériaux les mieux adaptés et optimisé la conception pour la fabrication. Mais comment savoir si les pièces usinées CNC finies correspondent effectivement à vos spécifications ? Le contrôle qualité comble l’écart entre l’intention de conception et la réalité physique, transformant la confiance d’un simple espoir en une certitude.

Selon FROG3D , sans un contrôle qualité adéquat, des pièces défectueuses peuvent entraîner des pertes financières importantes et nuire à la réputation de l’entreprise dans le secteur. Les enjeux sont réels : une seule pièce hors tolérance peut provoquer des défaillances d’assemblage, des réclamations sous garantie, ou pire encore. Comprendre comment les capacités d’usinage CNC sont vérifiées vous permet d’évaluer vos fournisseurs et de garantir que les pièces usinées nécessaires pour des applications critiques répondent à toutes les exigences.

Méthodes et équipements d’inspection dimensionnelle

Considérez l’inspection dimensionnelle comme votre police d’assurance qualité. Différentes technologies de mesure conviennent à différentes applications, et savoir quel outil correspond à vos besoins vous aide à spécifier les méthodes de vérification appropriées.

Les machines de mesure de coordonnées (CMM) représentent la référence absolue pour la vérification de géométries complexes. Ces instruments sophistiqués utilisent des palpeurs tactiles ou des capteurs sans contact pour capturer des mesures tridimensionnelles précises, permettant ainsi une vérification géométrique exhaustive par rapport aux modèles CAO. Les MMC excellent dans la mesure de composants usinés complexes présentant des tolérances serrées et des caractéristiques intriquées.

Quelle est la valeur ajoutée de la technologie des machines à mesurer tridimensionnelles (CMM) ? La capacité de mesurer, avec une précision exceptionnelle, pratiquement n'importe quelle caractéristique accessible sur votre pièce. Selon les spécifications industrielles, les CMM modernes atteignent une précision de mesure de 0,02 mm (20 microns), avec une résolution allant jusqu'à 0,01 mm. Cette précision s'avère essentielle dans les domaines aérospatial, médical et automobile, où chaque micron compte.

Comparateurs optiques projettent des silhouettes agrandies des pièces sur des écrans, où les opérateurs comparent les profils à des graphiques superposés. Cette méthode convient parfaitement à la vérification de profils 2D, à l’inspection des filetages et à l’évaluation de la qualité des bords. Bien que moins sophistiquées que les CMM, les comparateurs optiques offrent une vérification rapide et économique pour des géométries simples.

Mesure de l’état de surface quantifie la qualité de la texture à l’aide de profilomètres qui parcourent les surfaces usinées. Ces instruments mesurent la rugosité de surface en micro-pouces (valeurs Ra), garantissant que les finitions répondent aux spécifications fonctionnelles et esthétiques. L’état de surface influence des aspects aussi variés que les performances des roulements ou l’adhérence de la peinture.

D’autres outils d’inspection permettant de vérifier les capacités d’usinage CNC comprennent :

• Micromètres et pieds à coulisse : Instruments de précision portatifs pour des contrôles dimensionnels rapides
• Causes étalons : Étalon-références servant à étalonner d’autres équipements de mesure
• Jauges de alésage : Outils spécialisés pour la mesure du diamètre intérieur
• Jauges de filetage : Vérification « passe / ne passe pas » des éléments filetés

Méthode d'inspection	Meilleures applications	Niveau de précision	Vitesse
Machine à mesurer par coordonnées (MMC)	Géométries complexes en 3D, vérification des tolérances géométriques (GD&T), inspection du premier article	±0,0008 po (0,02 mm)	Modéré
Comparateur optique	profils 2D, formes de filetage, inspection des bords	±0,001 po (0,025 mm)	Rapide
Profilomètre de surface	Rugosité de surface, analyse de la texture	Résolution Ra 0,1 μin	Rapide
Micromètres numériques	Dimensions extérieures, épaisseur, diamètre	±0,0001 po (0,0025 mm)	Très rapide
Contrôle Non Destructif (CND)	Défauts internes, intégrité du matériau, inspection des soudures	Détection uniquement des défauts	Modéré

Certifications industrielles garantissant la qualité des produits

Lors de l’évaluation de fournisseurs d’usinage CNC, les certifications vous renseignent davantage que les simples allégations marketing. Ces validations tierces confirment que les systèmes de management de la qualité répondent à des normes rigoureuses, vérifiées indépendamment par audit.

ISO 9001 constitue le fondement du management de la qualité à l’échelle mondiale. Selon Machines CNC , la norme ISO 9001 est la référence internationale la plus reconnue en matière de système de management de la qualité ; elle vise principalement à satisfaire les besoins des clients et à améliorer leur satisfaction grâce à des processus systémiques efficaces. Cette certification s’applique à pratiquement tous les secteurs industriels et établit les attentes minimales en matière de management de la qualité.

Ce que garantit la certification ISO 9001 :

• Processus et procédures documentés de management de la qualité
• Des audits internes réguliers et des revues de direction
• Orientation client intégrée aux opérations
• Engagements en faveur de l’amélioration continue
• Procédures d’actions correctives pour traiter les non-conformités

AS9100 s’appuie sur la norme ISO 9001 en y ajoutant des exigences spécifiques au secteur aérospatial. Cette certification est essentielle pour les fournisseurs qui desservent les secteurs de l’aviation, de l’espace et de la défense, où une défaillance produit peut avoir des conséquences catastrophiques. Les fabricants certifiés AS9100 démontrent une gestion améliorée de la configuration, des protocoles d’évaluation des risques et une traçabilité complète des produits.

Ce que la certification AS9100 apporte en complément de la norme ISO 9001 :

• Exigences relatives à l’inspection du premier article
• Gestion de la configuration et maîtrise des changements
• Gestion des risques tout au long de la production
• Prévention des pièces contrefaites
• Traçabilité renforcée, de la matière première à la livraison

IATF 16949 répond aux exigences spécifiques du secteur automobile en matière de production zéro défaut à grande échelle. Cette certification combine les fondamentaux de l’ISO 9001 avec des dispositions spécifiques au secteur automobile visant la prévention des défauts, la réduction des variations et la gestion de la chaîne d’approvisionnement. Les fournisseurs non certifiés IATF 16949 ne peuvent généralement pas soumettre d’offres pour les principaux programmes automobiles.

Ce que garantit la certification IATF 16949 :

• Des processus de planification avancée de la qualité produit (APQP)
• Une capacité au processus d'approbation des pièces de production (PPAP)
• Mise en œuvre du Contrôle Statistique des Procédés
• Analyse des modes de défaillance et de leurs effets (AMDE)
• Exigences relatives à l’analyse des systèmes de mesure

Maîtrise statistique des procédés pour une production constante

Voici une réalité qui surprend bon nombre d’acheteurs : une inspection parfaite du premier article ne garantit pas que la 500ᵉ pièce respectera les spécifications. Les outils s’usent, les températures fluctuent et les matériaux varient. La maîtrise statistique des procédés (MSP) détecte ces dérives avant qu’elles ne produisent des pièces défectueuses.

Selon CNCFirst , une pièce réussie ne garantit pas que la suivante sera bonne. C'est pourquoi l'inspection de première pièce (FAI) à elle seule ne suffit pas : vous avez également besoin de la maîtrise statistique des procédés (SPC) pour surveiller en continu le processus. Ce système de surveillance utilise des méthodes statistiques afin de détecter et de corriger précocement les écarts, empêchant ainsi la production de pièces défectueuses.

Imaginez la différence entre ces deux approches :

Inspection par échantillonnage traditionnelle : Un opérateur fabrique 100 pièces, puis le service qualité en inspecte 10 au hasard. Si 3 d’entre elles sont hors tolérance, le problème s’est déjà produit. Les 90 autres pièces pourraient également présenter des défauts, entraînant des retouches ou des rebuts.

Surveillance par SPC : Les dimensions clés sont vérifiées à intervalles réguliers — par exemple sur la 5ᵉ, la 10ᵉ et la 20ᵉ pièce — et reportées en temps réel sur des cartes de contrôle. Si une dimension commence à dériver vers la limite de tolérance, une action corrective est immédiatement entreprise avant que le problème ne s’aggrave.

Les cartes de contrôle servent de systèmes d'alerte précoce. Elles permettent de distinguer les variations normales d'un processus des signaux réels nécessitant une intervention. Lorsque des points de données s'approchent des limites de contrôle, les opérateurs ajustent la compensation d'outillage, remplacent les arêtes de coupe ou corrigent les facteurs environnementaux avant la production de pièces hors tolérance.

Un exemple concret illustre la valeur de la MSP : le fournisseur précédent d’un client fabricant de dispositifs médicaux obtenait un taux de rendement de 92 %. En mettant en œuvre la MSP, le nouveau fournisseur a découvert qu’à partir de la 85ᵉ pièce, un diamètre de perçage critique dérivait progressivement vers le haut au cours de la durée de vie de l’outil. Ils ont remplacé les arêtes de coupe à la 80ᵉ pièce et ajusté les décalages. Résultat ? Un taux de rendement de 99,7 %, permettant d’économiser environ 1 500 $ par lot grâce à la réduction des coûts de reprise et de déchets.

La MSP surveille les sources d’erreurs d’usinage, notamment :

• L’usure progressive des outils tout au long des séries de production
• L’expansion thermique affectant la stabilité dimensionnelle
• Les variations de dureté du matériau entre les lots
• La dérive de l’étalonnage de la machine au fil du temps
• Les variations de température et d’humidité ambiantes

Pour les acheteurs, la capacité SPC témoigne de la maturité manufacturière. Les fournisseurs qui intègrent une surveillance statistique livrent des résultats cohérents d’un cycle de production à l’autre, réduisant ainsi le risque que vous receviez des lots présentant des problèmes de qualité cachés. Lors de l’évaluation de partenaires potentiels, interrogez-les sur leur mise en œuvre de la SPC et sur la manière dont ils utilisent les données pour maintenir la stabilité des procédés.

Le contrôle qualité ne consiste pas uniquement à détecter les problèmes — il vise surtout à les prévenir. La combinaison d’équipements d’inspection précis, de certifications reconnues et de surveillance statistique constitue un cadre d’assurance qualité qui protège votre investissement et garantit que chaque produit usiné par CN reste conforme à vos spécifications.

Comment spécifier et commander avec succès des produits usinés par CN

Vous avez parfaitement conçu votre pièce, choisi le matériau idéal et vous savez reconnaître une qualité supérieure. Il est maintenant temps de passer à l’étape décisive : commander effectivement vos composants usinés CNC. Même les ingénieurs expérimentés butent parfois sur cette étape, car l’écart entre une conception excellente et la réception de pièces de haute qualité dépend entièrement de la clarté avec laquelle vous communiquez vos exigences et de votre capacité à évaluer rigoureusement vos partenaires potentiels.

Placez-vous du point de vue du fabricant. Celui-ci reçoit chaque jour des dizaines de demandes de devis, allant de simples croquis sur un coin de napkin à des dossiers techniques complets. La clarté de votre soumission influence directement la précision du devis, les estimations de délais de livraison et, en fin de compte, la qualité des pièces que vous recevrez. Passons ensemble en revue l’intégralité du processus de commande afin que vous puissiez le maîtriser en toute confiance.

Préparation de la documentation technique pour les devis

Votre dossier de devis fournit aux fabricants toutes les informations dont ils ont besoin — ou les laisse dans l’incertitude. Une documentation incomplète conduit à des devis inexacts, à des coûts imprévus et à des échanges frustrants aller-retour qui retardent votre projet.

Selon Protolabs, les tolérances vont au-delà des simples spécifications de longueur et de largeur pour inclure la rugosité de surface, les relations géométriques et la précision de positionnement. Votre documentation doit clairement reprendre l’ensemble de ces exigences afin d’obtenir des devis précis.

Voici ce qu’inclut un dossier technique complet :

1. modèle CAO 3D : Fournissez des fichiers natifs (formats STEP, IGES ou Parasolid) que les fabricants peuvent importer directement dans leurs logiciels de FAO. Assurez-vous que votre modèle représente la géométrie finale, prête à la production, sans artefacts de modélisation ni fonctionnalités supprimées.
2. dessin technique 2D : Incluez des dessins cotés avec les tolérances critiques explicitement indiquées. Établissez une hiérarchie claire entre le modèle CAO et les dessins afin d’éliminer toute ambiguïté en cas de conflit.
3. Spécification du matériau : Indiquez explicitement les nuances d'alliage spécifiques (par exemple, aluminium 6061-T6, et non simplement « aluminium ») ainsi que toute exigence relative au traitement thermique ou à la dureté. Précisez les alternatives acceptables si une certaine souplesse est autorisée.
4. Exigences de tolérance : Spécifiez les tolérances applicables aux caractéristiques critiques à l’aide d’une notation bilatérale (+0,000/−0,010 po) ou de tolérances définies par limites (1,005/0,995 po). Conservez les dimensions à trois décimales, sauf si un niveau de précision supérieur est requis.
5. Exigences en matière de finition de surface : Définissez les valeurs Ra pour les surfaces critiques. Des finitions standard de 63 µin. pour les surfaces planes et de 125 µin. pour les surfaces courbes conviennent à la plupart des applications sans entraîner de coûts supplémentaires.
6. Spécifications GD&T : Pour les pièces complexes nécessitant le respect de relations entre caractéristiques, incluez les symboles du dessin fonctionnel et des tolérances géométriques (DGTC) relatifs à la position réelle, à la planéité, à la cylindricité, à la concentricité et à la perpendicularité, selon les besoins.
7. Quantité et exigences de livraison : Indiquez à la fois les quantités initiales et les volumes annuels prévus. Précisez les dates de livraison cibles ainsi que toute souplesse éventuelle.

Un point critique à considérer : les fabricants utilisant la technologie des machines à usiner des pièces CNC doivent disposer dès le départ d’informations complètes. L’absence de détails les contraint à formuler des hypothèses — des hypothèses qui pourraient ne pas correspondre à vos attentes. En cas de doute, privilégiez une documentation exhaustive plutôt qu’une documentation insuffisante.

Évaluation des capacités et certifications des fournisseurs

Tous les fabricants de pièces usinées CNC ne se valent pas. Un fournisseur parfaitement adapté aux prototypes pourrait éprouver des difficultés à répondre à des volumes de production. Un atelier expert en usinage de l’aluminium pourrait manquer d’expérience dans l’usinage du titane. Votre cadre d’évaluation doit permettre de mettre en adéquation les partenaires potentiels avec vos exigences spécifiques.

Selon les recommandations du secteur , l’un des principaux critères à prendre en compte lors de l’approvisionnement de pièces usinées CNC est la capacité du fournisseur. Vérifiez au préalable les machines, les matériaux et les procédés de production du fournisseur afin d’éviter retards et erreurs pendant la fabrication.

Les capacités clés à évaluer comprennent :

• Inventaire des équipements : Disposent-ils des pièces de machines CNC adaptées à votre géométrie ? Les fraiseuses à 3 axes traitent la plupart des travaux, mais les pièces complexes nécessitent une capacité à 5 axes. Les pièces tournées exigent des tours à commande numérique ou des centres d’usinage combinés tour-fraiseuse.
• Expérience des matériaux : Renseignez-vous sur leur expérience avec le matériau que vous avez spécifié. L’usinage du titane diffère considérablement de celui de l’aluminium, et l’expérience est déterminante.
• Capacité de tolérance : Vérifiez qu’ils sont capables de respecter systématiquement vos tolérances requises, et non occasionnellement seulement. Demandez-leur leurs plages de tolérances habituelles ainsi que les équipements d’inspection dont ils disposent.
• Certifications de qualité : Alignez les certifications sur votre secteur d’activité. La norme ISO 9001 fournit une assurance de base. Le secteur aérospatial exige la norme AS9100. Le secteur automobile impose l’IATF 16949. Le domaine médical requiert l’ISO 13485.
• Capacités d'inspection : Assurez-vous qu’ils disposent d’équipements de mesure adéquats. La capacité à utiliser une machine à mesurer tridimensionnelle (MMT) s’avère essentielle pour les géométries complexes et la vérification des spécifications géométriques et dimensionnelles (GD&T).
• Capacité de production : Assurez-vous qu’ils peuvent passer sans encombre de la fabrication de prototypes à des volumes de production. Renseignez-vous sur les délais d’exécution habituels selon les tailles de commandes.
• Réactivité dans la communication : Évaluez la rapidité et la rigueur avec lesquelles ils répondent pendant le processus de devis. Cette réactivité se poursuit généralement tout au long de la production.

Demandez des pièces échantillons, lorsque cela est possible. L’analyse d’éléments réels révèle davantage sur les normes de qualité que toute certification ou liste de capacités. Portez une attention particulière à l’absence de bavures, à l’uniformité des finitions de surface et à la précision dimensionnelle.

De la prototypage rapide à la production à grande échelle

Votre projet ne passera probablement pas directement du concept à la production complète. Selon UPTIVE Advanced Manufacturing, le prototypage constitue la phase critique de test durant laquelle les idées sont concrétisées, affinées et validées tant sur le plan de la fabrication que de la réussite commerciale. Comprendre ce parcours vous permet de planifier vos délais et vos budgets de façon réaliste.

Le passage du prototype à la production suit généralement les étapes suivantes :

Prototypes conceptuels valider la forme de base et l'ajustement. La rapidité prime sur la qualité de finition. Selon les estimations du secteur, des prototypes simples à faible coût peuvent coûter entre 100 $ et 1 000 $. Ces pièces destinées à la vérification sur machine CNC vous permettent de détecter les principaux problèmes de conception avant d’investir dans des versions affinées.

Prototypes fonctionnels tester les performances en conditions réelles. Les matériaux et les tolérances correspondent aux spécifications de production. Les coûts varient généralement entre 1 000 $ et 10 000 $, selon la complexité. Cette phase permet de déterminer si votre conception fonctionne comme prévu dans des conditions réelles d’exploitation.

Séries préindustrielles faire le lien entre la phase de prototypage et la fabrication à grande échelle. Selon UPTIVE, la fabrication à faible volume constitue une étape critique pour combler l’écart entre le prototypage et la production à grande échelle. Elle permet de détecter les problèmes liés à la conception, à la fabrication ou à la qualité, de valider les procédés de fabrication, d’identifier les goulots d’étranglement et d’évaluer les fournisseurs en termes de qualité, de réactivité et de délais de livraison.

Montée en échelle de la production nécessite une optimisation du processus pour améliorer l'efficacité et la cohérence. Les opérations d'usinage CNC de grandes pièces impliquent des considérations différentes de celles applicables aux quantités prototypes, notamment la conception des dispositifs de serrage, l'optimisation des parcours d'outils et les systèmes de surveillance de la qualité.

Exigence	Phase de prototype	Phase de production
Objectif principal	Valider la conception et la fonctionnalité	Résultat cohérent et rentable
Quantités typiques	1-50 pièces	100 à 10 000 pièces et plus
Priorité aux délais	Délai (jours à 2 semaines)	Fiabilité et planification
Priorité au coût	Surcoût acceptable pour gagner du temps	Optimisation du coût par unité
Investissement dans les outillages	Minimal (outillage standard)	Dispositifs de serrage sur mesure et outillage dédié
Approche de la qualité	inspection à 100 % habituelle	SPC avec plans d’échantillonnage
Documentation	Rapports d’inspection de base	Packages PPAP complets, plans de contrôle
Changements de conception	Attendu et pris en compte	Contrôle formel des changements requis
Relation fournisseur	Transactionnel	Partenariat avec une communication continue

Un constat qui permet d’économiser à la fois du temps et de l’argent : choisissez, dans la mesure du possible, votre partenaire de production dès la phase de prototypage. Les fournisseurs qui fabriquent vos prototypes comprennent votre intention de conception et peuvent assurer une transition fluide vers la production. Changer de fournisseur entre les phases impose de nouvelles courbes d’apprentissage et risque d’introduire des variations.

Lors de la comparaison de partenaires potentiels, ne vous limitez pas au prix unitaire. Selon des experts du secteur, comparez les structures de coûts des partenaires potentiels : certains proposent des coûts unitaires plus bas pour des séries de grande taille, tandis que d’autres excellent dans la production de petites séries. Comprendre les modalités de tarification, les conditions de paiement et les éventuelles remises vous aide à trouver la meilleure offre correspondant précisément à vos besoins en volume.

Une communication efficace tout au long du processus permet d'éviter la plupart des problèmes. Des partenaires fiables en usinage CNC répondent rapidement, traitent les préoccupations de manière proactive et s'assurent que les deux parties comprennent clairement les exigences dès le départ. Cette transparence évite les malentendus qui, autrement, retarderaient les projets et alourdiraient les coûts.

Votre processus de commande étant optimisé et vos relations avec les fournisseurs établies, vous êtes désormais en mesure de recevoir régulièrement des composants d'usinage CNC de haute qualité. Toutefois, avant de recourir systématiquement à l'usinage CNC pour tous vos projets, il est utile de comprendre dans quels cas des méthodes de fabrication alternatives pourraient mieux vous convenir — une comparaison qui pourrait vous faire gagner un temps et de l'argent considérables sur vos futurs projets.

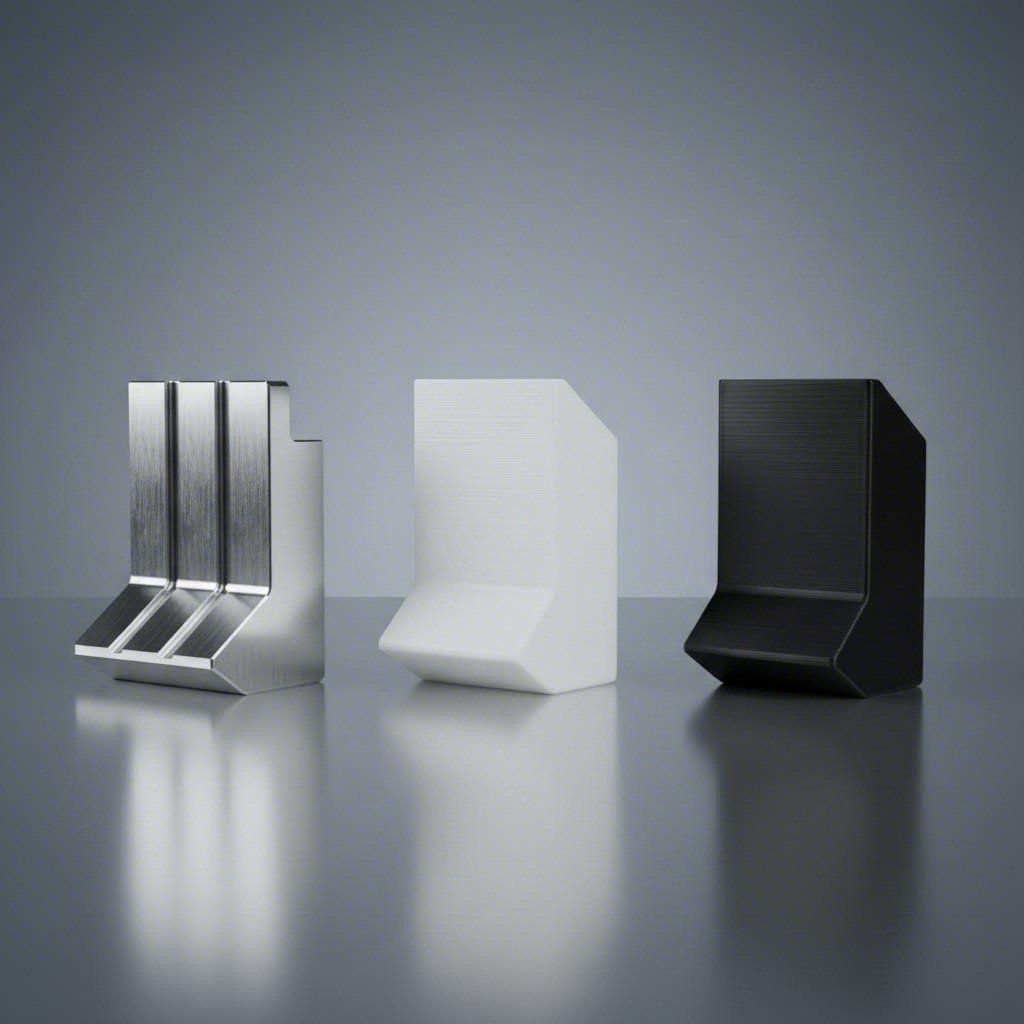

Usinage CNC par rapport aux méthodes de fabrication alternatives

Vous avez donc une pièce à fabriquer. Mais l'usinage CNC est-il réellement le bon choix ? Cette question laisse souvent perplexe de nombreux ingénieurs et chefs de produit, car la réponse dépend entièrement de vos besoins spécifiques. En quoi une machine CNC excelle-t-elle par rapport aux autres solutions — et quand devriez-vous envisager des approches différentes ?

Voici la réalité que la plupart des guides de fabrication évitent : aucun procédé unique ne s’impose systématiquement. L’usinage CNC excelle dans des scénarios précis, tandis que l’impression 3D, le moulage par injection et la fonderie occupent chacun leur propre domaine d’application. Comprendre ces limites vous permet de prendre des décisions plus éclairées, optimisant simultanément coûts, qualité et délais.

Examinons chaque comparaison afin que vous puissiez associer en toute confiance les exigences de votre projet au procédé de fabrication idéal.

Usinage CNC contre impression 3D pour les pièces de production

Le débat entre usinage CNC et impression 3D suscite des discussions sans fin, mais la décision repose souvent sur trois facteurs : le volume, la précision et les exigences en matière de matériaux.

Précision et tolérances constituent l’avantage le plus net de l’usinage CNC. Selon TrustBridge , les machines CNC atteignent des tolérances aussi serrées que ±0,025 mm, nettement plus strictes que celles de la plupart des procédés d’impression 3D. Lorsque vos produits usinés CNC exigent une précision dimensionnelle exacte pour des surfaces d’assemblage ou des ajustements critiques, l’usinage CNC reste le choix supérieur.

Quelles sont les forces de l'impression 3D ? Cette technologie excelle lorsque la complexité géométrique atteint des niveaux qui exigeraient des configurations très complexes ou s'avéreraient impossibles à réaliser par des méthodes soustractives. Des canaux internes, des formes organiques et des structures en treillis permettant de réduire le poids tout en conservant la résistance : ces exemples de limites inhérentes à l'usinage CNC deviennent des opportunités pour l'impression 3D.

Examinons ces aspects économiques liés au volume :

• 1 à 20 pièces : l'impression 3D coûte généralement moins cher, car elle ne nécessite aucun outillage ni presque aucune configuration
• 20 à 5 000 pièces : L'usinage CNC devient plus économique, car les coûts de configuration se répartissent sur des quantités plus importantes
• plus de 5 000 pièces : D'autres procédés, tels que le moulage par injection, dépassent souvent ces deux techniques

Les options de matériaux constituent une autre distinction. L'usinage CNC peut traiter pratiquement n'importe quel matériau usinable — métaux, plastiques, composites et alliages exotiques. Selon Production-to-Go, les restrictions liées aux matériaux sont inconnues dans la fabrication soustractive, qu'il s'agisse d'alliages à haute résistance, de composites à matrice métallique, de superalliages ou de métaux réfléchissants.

l'impression 3D, bien qu'en pleine expansion, fait encore face à des limitations liées aux matériaux. L'impression 3D métallique éprouve des difficultés avec des matériaux réfléchissants tels que le cuivre et le bronze. Et voici un point critique à considérer : la plupart des pièces imprimées en 3D présentent des propriétés anisotropes, ce qui signifie que leur résistance varie selon la direction de la force appliquée par rapport aux couches de construction. En revanche, les pièces usinées sur commande numérique par ordinateur (CNC) à partir d’une matière pleine conservent des propriétés uniformes dans toutes les directions.

Des exemples d’applications où l’usinage CNC l’emporte sur l’impression 3D incluent :

• Logements de roulements haute précision nécessitant des tolérances de ±0,001 po
• Composants structurels exigeant des propriétés isotropes du matériau
• Pièces requérant des alliages spécifiques non disponibles sous forme de poudre
• Composants exigeant une finition de surface supérieure sans traitement postérieur

Lorsque le moulage ou le moulage par injection sont plus pertinents

Imaginez que vous ayez besoin de 50 000 logements en aluminium identiques ou de 100 000 boîtiers en plastique. Usiner individuellement chacune de ces pièces sur une machine CNC serait excessivement coûteux. C’est ici que le moulage et le moulage par injection prennent le relais — mais uniquement au-delà de certains seuils de volume.

Moulage par injection offre une économie inégalée pour les pièces plastiques à forte volumétrie. Selon Trustbridge, une fois l’outillage réalisé, le moulage par injection permet de produire des millions de pièces à un coût unitaire très faible et avec une reproductibilité exceptionnelle. L’inconvénient ? Des coûts d’outillage allant de plusieurs milliers à plusieurs centaines de milliers de dollars, ainsi que des délais de réalisation de l’outillage s’échelonnant sur plusieurs semaines ou plusieurs mois.

Le calcul du seuil de rentabilité revêt une importance capitale. Les données sectorielles indiquent que le moulage par injection devient économiquement avantageux à partir d’environ 5 000 à 10 000 unités, bien que ce seuil varie considérablement en fonction de la complexité de la pièce et du choix du matériau. En dessous de ce seuil, l’usinage CNC s’avère souvent plus économique, malgré un coût unitaire plus élevé.

Quelles pièces puis-je fabriquer avec une machine CNC alors que le moulage par injection les produit plus efficacement à grande échelle ? Voici des exemples d’usinage où le moulage par injection présente un avantage :

• Carcasses de produits grand public fabriquées à des dizaines de milliers d’exemplaires
• Composants intérieurs automobiles répondant à des exigences esthétiques constantes
• Boîtiers d’appareils médicaux nécessitant des procédés validés par la FDA
• Boîtiers électroniques avec fonctions d’emboîtement et parois minces

Fonderie métallique sert des applications métalliques similaires à fort volume. La fonderie précise, la coulée sous pression et la fonderie en sable présentent chacune des avantages selon les géométries et les volumes visés. Des passages internes complexes, qui exigeraient des opérations d’usinage CNC très étendues, deviennent simples à réaliser par fonderie — bien que la finition de surface et les tolérances nécessitent généralement des opérations d’usinage secondaires.

Les considérations géométriques influencent également la décision. Le moulage par injection exige des angles de dépouille pour l’éjection des pièces — généralement de 1 à 2 degrés sur les surfaces verticales. L’usinage CNC ne comporte aucune restriction de ce type. Si votre conception ne permet pas d’intégrer des angles de dépouille, vous devrez opter soit pour l’usinage CNC, soit pour une complexité et un coût importants liés au moule.

Approches hybrides combinant plusieurs procédés de fabrication

C’est ici que la fabrication devient intéressante : l’approche la plus rentable combine souvent plusieurs procédés plutôt que de reposer sur un seul. Selon Production-to-Go , la fabrication additive et soustractive se complètent parfaitement afin de compenser mutuellement leurs inconvénients, sans toutefois réduire leurs propres avantages.

Prenons cet exemple de flux de travail : imprimez en 3D une géométrie complexe comportant des canaux de refroidissement internes, impossibles à usiner par des procédés conventionnels, puis utilisez des opérations CNC pour atteindre les tolérances critiques sur les surfaces d’assemblage. Vous bénéficiez ainsi de la liberté géométrique offerte par la fabrication additive tout en assurant la précision exigée par les assemblages fonctionnels.

Les applications courantes de la fabrication hybride comprennent :

• Prototypage rapide avec finition CNC : imprimez rapidement les formes initiales en 3D, puis usinez les caractéristiques critiques aux dimensions finales
• Pièces moulées avec interfaces usinées : Moulez des carter complexes, puis usinez par CNC les alésages de paliers et les surfaces de fixation
• Outils imprimés en 3D pour moules d’injection : imprimez en 3D des inserts de moule pour des séries prototypes, réduisant ainsi le délai de livraison de plusieurs mois à quelques jours
• Réparation et remise en état : Utilisez des procédés additifs pour restaurer des surfaces usées, puis usinez-les selon les spécifications d’origine

Les revêtements de surface constituent une autre opportunité hybride. Selon des experts du secteur, le dépôt laser de métal (LMD) permet d’appliquer des couches de matériaux haute performance sur des substrats, créant ainsi des composants dans lesquels les alliages coûteux n’apparaissent que là où ils sont nécessaires. L’usinage CNC achève ensuite ces surfaces avec des tolérances précises.

Les exemples d’usinage CNC qui bénéficient le plus des approches hybrides impliquent généralement :

• Des géométries internes complexes combinées à des caractéristiques externes précises
• De grandes pièces moulées nécessitant des interfaces usinées avec des tolérances serrées
• Des pièces combinant des matériaux centraux exotiques avec des alliages de surface standard
• Des outillages prototypes nécessitant une itération plus rapide que celle autorisée par les méthodes traditionnelles

Facteur	Usinage CNC	impression 3D	Moulage par injection	COULÉ
Précision	± 0,025 mm (± 0,001 po) en standard	± 0,1 mm (± 0,004 po) en général	± 0,05 mm (± 0,002 po) avec un outillage de qualité	± 0,25 mm (± 0,010 po) en général ; plus serré avec l’usinage
Les produits	Pratiquement illimité : métaux, plastiques, composites	Limité : polymères spécifiques et poudres métalliques	Thermoplastiques et certains thermodurcissables	Métaux : aluminium, acier, fonte, bronze
Volume idéal	1 à 5 000 pièces	1 à 100 pièces	5 000 à 1 000 000 pièces ou plus	500 à 100 000 pièces et plus
Délai de livraison	Jours à semaines	Heures à jours	Semaines à mois (outillage)	Semaines à mois (fabrication du modèle/moule)
Coût de mise en place	Faible à modéré	Le minimum	Élevé (5 000 $ à 500 000 $ ou plus)	Modéré à élevé
Coût unitaire (grande série)	Reste relativement constant	Reste constant	Très faible à grande échelle	Faible à grande échelle
Finition de surface	Excellent (Ra 16-63 μin)	Nécessite un post-traitement	Bon à excellent	Nécessite de l'usinage pour obtenir des surfaces précises
Complexité géométrique	Limité par l’accès de l’outillage	Quasiment illimité	Nécessite des dépouilles ; sous-dépouilles limitées	Bien adapté aux passages internes ; nécessite des noyaux
Meilleur usage	Pièces de précision en volumes faibles à moyens	Prototypes et géométries complexes	Production plastique à grand volume	Pièces métalliques à fort volume présentant des formes complexes

L’idée stratégique ? Associez votre procédé de fabrication à la phase de votre projet. Selon Protolabs, l’impression 3D est idéale pour la réalisation rapide de prototypes, avec des délais très courts et des coûts réduits, tandis que l’usinage CNC convient parfaitement aux cas où une grande précision, des tolérances serrées et des formes complexes sont requises, en volumes faibles à moyens.

Plutôt que de considérer ces procédés comme concurrents, envisagez-les comme des outils complémentaires. Utilisez l’impression 3D pour valider rapidement vos conceptions. Passez à l’usinage CNC pour les prototypes fonctionnels et la production en faible volume. Passez au moulage par injection ou à la fonderie lorsque le volume justifie l’investissement dans les outillages. Cette approche hiérarchisée permet de minimiser les risques tout en optimisant les coûts à chaque étape.

Comprendre quand l'usinage CNC constitue le choix optimal — et quand des alternatives vous conviennent mieux — vous permet de prendre des décisions de fabrication qui équilibrent efficacement performances, coûts et délais. Une fois ce cadre comparatif établi, vous êtes prêt à évaluer les partenaires de fabrication potentiels capables d’exécuter votre approche retenue avec la qualité et la fiabilité exigées par vos projets.

Sélectionner le bon partenaire en usinage CNC pour vos produits

Vous avez accompli le travail difficile. Vous maîtrisez les types de produits destinés à l’usinage CNC, les matériaux, les exigences sectorielles et les principes de conception. Il ne reste plus qu’à prendre la décision qui déterminera si tous ces efforts porteront leurs fruits : choisir le partenaire de fabrication qui transformera vos conceptions en réalités concrètes.

Voici la vérité que la plupart des acheteurs apprennent à leurs dépens : le devis le moins élevé offre rarement la meilleure valeur. Selon Principal Manufacturing Corporation, le choix du bon partenaire en usinage CNC garantit la réussite de votre projet, tandis qu’une collaboration avec un entrepreneur inexpérimenté ou non qualifié peut entraîner des complications et des retards. La différence entre une expérience de production fluide et des mois de frustrations dépend souvent de la rigueur avec laquelle vous évaluez les partenaires potentiels avant de passer votre première commande.

Examinons ensemble le cadre d’évaluation qui distingue les fournisseurs exceptionnels de pièces usinées CNC de ceux qui vous obligeraient à rechercher des alternatives en cours de projet.

Compétences clés à évaluer chez un partenaire manufacturier

Lorsque vous évaluez un fabricant de pièces d’usinage CNC, les capacités comptent plus que les promesses. Un atelier peut affirmer être capable de réaliser n’importe quel travail, mais ses équipements, ses certifications et ses systèmes qualité révèlent la réalité.

Commencez votre évaluation par ces facteurs essentiels :

• Équipement et technologie : Vérifiez qu'ils disposent des machines adaptées à votre géométrie. Les fraiseuses à 3 axes traitent la plupart des pièces prismatiques, mais les contours complexes exigent une capacité à 5 axes. Les pièces tournées nécessitent des tours à commande numérique (CNC) ou des centres d'usinage combinés tour-fraiseuse. Renseignez-vous sur l’âge des machines, les calendriers de maintenance et les heures de fonctionnement de la broche.
• Certifications industrielles : Alignez les certifications sur vos exigences. Pour les applications automobiles, Shaoyi Metal Technology illustre ce que les acheteurs devraient rechercher : leur certification IATF 16949 démontre leur engagement en faveur des normes de production « zéro défaut » exigées par les programmes automobiles. La norme ISO 9001 fournit une assurance qualité de base valable dans tous les secteurs industriels, tandis que la norme AS9100 s’avère essentielle pour les travaux aéronautiques.
• Systèmes de Contrôle Qualité : Au-delà des certifications, examinez les pratiques qualité réelles. La maîtrise statistique des procédés (MSP) garantit la cohérence d’un lot à l’autre — un facteur critique pour les volumes de production. La mise en œuvre de la MSP par Shaoyi Metal Technology illustre comment les fournisseurs leaders maintiennent la stabilité des procédés tout au long de séries de production prolongées.
• Équipement d'inspection: La capacité de la machine à mesurer tridimensionnellement (CMM) s'avère essentielle pour les géométries complexes et la vérification des spécifications géométriques et dimensionnelles (GD&T). Vérifiez qu’ils sont en mesure de mesurer ce que vous souhaitez faire inspecter.
• Expertise en matériaux : L’expérience avec les matériaux que vous spécifiez revêt une importance considérable. L’usinage du titane diffère radicalement de celui de l’aluminium, et une expertise avérée permet d’éviter des erreurs coûteuses.
• Évolutivité : Selon des experts du secteur, il est essentiel de collaborer avec une entreprise capable de s’adapter à votre croissance future. À mesure que votre activité se développe, un partenaire fiable peut prendre en charge des volumes de production plus importants sans compromettre ni la qualité ni les délais de livraison.

Ne négligez pas la qualité de la communication lors de l’évaluation. Selon les recommandations du secteur manufacturier, une entreprise axée sur le client travaille en étroite collaboration avec ses clients afin de leur fournir des analyses pertinentes, d’aborder les améliorations de conception et de proposer des mesures permettant de réduire les coûts. La rapidité et la rigueur avec lesquelles les fournisseurs potentiels répondent durant la phase de devis constituent généralement un bon indicateur de leur réactivité tout au long de la production.

Lors de l’approvisionnement de consommables pour machines CNC et de la sélection de partenaires, demandez des pièces échantillons chaque fois que cela est possible. L’examen de travaux réels révèle davantage sur les normes de qualité qu’une simple liste de capacités ou une certification. Portez une attention particulière à un débarrassage soigné, à des finitions de surface uniformes et à une précision dimensionnelle conforme aux spécifications.

Délais d’exécution attendus selon l’ampleur des projets

Les malentendus concernant les délais d’exécution provoquent davantage de retards de projet que presque tout autre facteur. Comprendre les échéances réalistes vous permet de planifier efficacement et d’évaluer si les engagements des fournisseurs correspondent à la réalité.

Selon analyse sectorielle , les délais d’exécution moyens pour l’usinage CNC varient d’une à quatre semaines, selon la complexité, le volume et la disponibilité des matériaux. Une enquête menée en 2023 par l’Administration du commerce international a mis en évidence que 40 % des entreprises ont bénéficié de délais d’exécution plus courts lorsqu’elles collaboraient avec des fournisseurs ayant investi dans des technologies avancées et des pratiques efficaces de gestion de la chaîne d’approvisionnement.

Les facteurs influençant votre délai spécifique comprennent :

• Complicité de la conception: Les pièces simples, comportant moins de détails complexes, ont généralement des délais de livraison plus courts. Les géométries complexes de composants usinés CNC, avec des tolérances serrées, nécessitent davantage de programmation, de préparation et de temps de production.
• Disponibilité des matériaux : Les matériaux courants, tels que l’aluminium et l’acier, sont généralement facilement disponibles. Les alliages spécialisés ou les certifications matérielles spécifiques peuvent ajouter plusieurs jours ou semaines.
• Volume de production : Les prototypes et les commandes de faible volume sont souvent livrés plus rapidement que les séries de production de grande ampleur, qui exigent une planification approfondie et des vérifications qualité rigoureuses.
• Capacité des fournisseurs : Les périodes chargées ou une forte demande au sein de l’atelier choisi peuvent allonger considérablement les délais de livraison. Communiquez dès que possible afin de connaître les plannings actuels.
• Exigences de qualité : Des inspections complètes et des certifications ajoutent du temps, mais garantissent l’intégrité du produit.

Pour les besoins de prototypage rapide, certains fournisseurs proposent des délais de livraison remarquablement courts. Shaoyi Metal Technology, par exemple, offre des délais aussi rapides qu’un jour ouvrable pour les projets éligibles — illustrant ce qui est possible lorsque les fournisseurs optimisent leurs processus pour la rapidité, sans sacrifier la précision.

Voici un cadre réaliste de calendrier à des fins de planification :

Échelle du projet	Délai de livraison habituel	Facteurs clés
Prototypes rapides (1 à 10 pièces)	1 à 5 jours ouvrables	Matériaux standards, complexité modérée, outillages existants
Séries prototypes (10 à 50 pièces)	5 à 10 jours ouvrables	Inspection du premier article, validation du procédé
Production à faible volume (50 à 500 pièces)	2 à 3 semaines	Équipements de maintien sur mesure, documentation qualité
Production à volume moyen (500 à 5 000 pièces)	3 à 6 semaines	Outillages dédiés, mise en œuvre de la maîtrise statistique des procédés (MSP), livraisons échelonnées
Production en grande série (5 000 pièces et plus)	6 à 12 semaines	Planification des capacités, approvisionnement des matières premières, documentation PPAP

Intégrez systématiquement un temps de réserve dans votre calendrier de projet. Selon les experts en fabrication, prévoir un temps de réserve pour les retards imprévus — tels que les pénuries de matériaux ou la maintenance des machines — permet d’atténuer les risques et de garantir une livraison dans les délais. Les fournisseurs qui communiquent de manière proactive sur d’éventuels retards démontrent la transparence caractéristique de partenariats fiables.

Construire des relations de fabrication à long terme

Voici un point que la plupart des guides d’approvisionnement omettent : la valeur de votre fabricant de pièces usinées CNC va bien au-delà des commandes ponctuelles. Des partenariats à long terme avec des fournisseurs qualifiés génèrent des avantages que les relations transactionnelles ne sauraient égaler.

Envisagez ce qui se produit lorsque vous travaillez régulièrement avec le même partenaire :

• Avantages liés à la courbe d'apprentissage : Les fournisseurs ayant déjà fabriqué vos pièces connaissent vos exigences en matière de qualité, leur interprétation des tolérances ainsi que vos besoins en documentation. Cette connaissance institutionnelle élimine les malentendus fréquemment associés aux nouvelles relations avec des fournisseurs.
• Planification prioritaire : Les clients établis bénéficient généralement d'une priorité lorsque la capacité devient limitée. Lorsque vous avez besoin de pièces en urgence, les relations comptent.
• Retour sur la conception : Des partenaires familiers avec vos applications peuvent vous suggérer des améliorations que vous pourriez manquer. Cette approche collaborative permet souvent de réduire les coûts et d'améliorer les performances.
• Optimisation du processus : Selon Fabrication principale , des partenaires d'usinage évolutifs mettent continuellement à niveau leurs équipements, leurs logiciels et leurs procédés de fabrication afin de rester compétitifs. Les clients à long terme profitent de ces améliorations grâce à une meilleure qualité et une plus grande efficacité.
• Cohérence de la documentation : Dans les secteurs réglementés, des relations fournisseurs stables simplifient les pistes d'audit et la documentation de qualification.

Les applications spécialisées exigent des partenariats spécialisés. Par exemple, pour les besoins des fabricants de pièces usinées CNC destinées au secteur ferroviaire, vous avez besoin de partenaires qui comprennent les normes uniques de durabilité et de sécurité requises par les applications ferroviaires. De même, les produits issus de machines à vis nécessitent des fournisseurs disposant d’une expertise spécifique dans la fabrication de composants tournés en grandes séries.

Lors de l’évaluation de partenaires potentiels à long terme, allez au-delà des exigences actuelles du projet. Interrogez-les sur leurs investissements dans la modernisation technologique, leurs programmes de formation des employés et leurs projets d’extension des capacités. Les fournisseurs engagés dans une amélioration continue gagnent en valeur au fil du temps, plutôt que d’en perdre.

Les fonctionnalités de documentation et de traçabilité méritent une attention particulière. Selon les recommandations du secteur, l’entreprise doit disposer d’une documentation projet exhaustive et d’un système de traçabilité rigoureux, incluant des registres détaillés des matériaux utilisés, des paramètres d’usinage, des rapports d’inspection et de toute modification apportée. Cette documentation complète garantit la transparence et permet un dépannage efficace en cas de besoin.

Enfin, n’oubliez pas que la transparence des prix est un indicateur du potentiel de partenariat. Selon des experts en fabrication, les fournisseurs doivent fournir des devis transparents et détaillés, précisant les coûts des matériaux, des opérations, des outillages et des autres prestations. Les partenaires qui expliquent clairement leur structure tarifaire vous aident à prendre des décisions éclairées et à instaurer une confiance durable, fondement des relations à long terme.

Le bon partenaire en usinage CNC ne se contente pas de produire des pièces : il devient une extension de votre équipe d’ingénierie. Il détecte les problèmes de conception avant qu’ils ne se transforment en difficultés de production, suggère des matériaux et des procédés permettant d’optimiser vos produits, et assure une qualité constante qui vous permet de vous concentrer sur l’innovation plutôt que sur la gestion des urgences. Ce partenariat commence par une évaluation approfondie et se développe grâce à un engagement mutuel en faveur de l’excellence.

Questions fréquemment posées sur les produits d’usinage CNC

1. Quels produits les machines CNC fabriquent-elles ?

Les machines à commande numérique par ordinateur (CNC) produisent des composants de précision dans pratiquement tous les secteurs industriels. Parmi les produits courants figurent les pièces structurelles aérospatiales et les aubes de turbine, les composants moteurs et les engrenages de transmission automobiles, les implants médicaux et les instruments chirurgicaux, les boîtiers électroniques et les dissipateurs thermiques, ainsi que des pièces mécaniques sur mesure telles que des arbres, des douilles et des supports. Cette technologie permet de travailler des métaux tels que l’aluminium, l’acier et le titane, ainsi que des plastiques techniques comme le PEEK et le Delrin. Des coques de smartphones aux ensembles de trains d’atterrissage, l’usinage CNC assure les tolérances serrées (±0,0002 à ±0,0005 pouce) exigées par la fabrication moderne.

2. Quel est le produit CNC le plus rentable ?

La rentabilité de l'usinage CNC dépend de vos équipements, de votre expertise et de votre marché cible. Les opportunités à forte marge incluent les composants précis pour dispositifs médicaux, qui exigent la conformité à la norme ISO 13485, les pièces aéronautiques répondant aux exigences de la norme AS9100, ainsi que les composants automobiles sur mesure destinés aux applications hautes performances. Les pièces complexes à plusieurs axes, telles que les aubes de turbine et les roues de pompes, bénéficient d’un prix premium en raison des compétences spécialisées requises. L’usinage de panneaux pour meubles et la fabrication de placards sur mesure constituent également des débouchés rentables pour les opérateurs de fraiseuses à commande numérique. L’essentiel est d’aligner vos capacités sur des secteurs prêts à payer pour la précision, les certifications qualité et une livraison fiable.

3. Comment choisir le bon matériau pour mon produit usiné CNC ?

La sélection du matériau commence par la compréhension de vos exigences d’application. Prenez en compte les charges mécaniques, l’environnement de fonctionnement, les contraintes de poids et le budget. L’aluminium (6061/7075) offre une excellente usinabilité et une bonne résistance à la corrosion pour des applications générales. L’acier procure une résistance supérieure pour les composants structurels. Le titane assure un rapport résistance/poids exceptionnel pour les applications aérospatiales et les implants médicaux, mais son coût est nettement plus élevé. Pour les pièces légères nécessitant une résistance chimique, les plastiques techniques tels que le PEEK, le Delrin ou le nylon conviennent bien. Associez les propriétés du matériau — dureté, conductivité thermique et usinabilité — à vos exigences spécifiques d’utilisation finale afin d’obtenir des performances optimales.

4. Quelles tolérances l'usinage CNC peut-il atteindre ?

L'usinage CNC permet d'atteindre des tolérances allant de la norme (±0,005 pouce) à l'ultra-précision (±0,0001 pouce), selon l'équipement utilisé, le matériau et les contraintes budgétaires. Les opérations standard à 3 axes respectent généralement des tolérances comprises entre ±0,002 et ±0,005 pouce. Les applications de haute précision, telles que celles du secteur aérospatial ou des dispositifs médicaux, exigent des tolérances de ±0,0005 pouce ou plus strictes. Toutefois, des tolérances plus serrées augmentent exponentiellement les coûts : des tolérances de ±0,0002 pouce peuvent accroître les frais de production de 300 % ou plus. Appliquez des tolérances strictes uniquement aux surfaces d’assemblage critiques et aux caractéristiques fonctionnelles, tout en assouplissant les exigences relatives aux géométries non critiques afin d’optimiser les coûts sans compromettre les performances.

5. Combien de temps prend l'usinage CNC, du moment de la commande jusqu'à la livraison ?

Les délais de livraison varient considérablement en fonction de la portée du projet. Les prototypes rapides (1 à 10 pièces) sont généralement expédiés sous 1 à 5 jours ouvrables avec des matériaux standards. Les séries prototypes (10 à 50 pièces) nécessitent 5 à 10 jours pour l’inspection et la validation du premier échantillon. La production à faible volume (50 à 500 pièces) prend 2 à 3 semaines, y compris la conception d’équipements de fixation sur mesure. Les commandes à volume moyen ou élevé (500 pièces et plus) nécessitent 3 à 12 semaines, selon la planification des capacités et les exigences en matière de documentation. Certains fournisseurs spécialisés, tels que Shaoyi Metal Technology, proposent des délais de livraison aussi courts qu’un jour ouvrable pour les projets prototypes éligibles. Prévoyez toujours un délai tampon afin de faire face à d’éventuels retards imprévus.
