Comprendre l'usinage CNC à travers des applications concrètes

Que signifie CNC ? Si vous vous êtes déjà demandé comment des composants complexes en métal ou en plastique sont fabriqués avec une précision quasi parfaite, la réponse réside dans la technologie de commande numérique par ordinateur. Le définition de CNC désigne le fonctionnement informatisé d’outils d’usinage qui exécutent des commandes préprogrammées afin de découper, façonner et créer des pièces, le tout sans intervention manuelle d’un opérateur.

Comprendre des exemples concrets de machines CNC ne relève pas seulement de la curiosité académique. Pour toute personne entrant dans les domaines de la fabrication, du génie mécanique ou de la production, maîtriser la manière dont ces machines transforment des conceptions numériques en composants tangibles constitue une connaissance essentielle qui distingue les débutants des professionnels qualifiés.

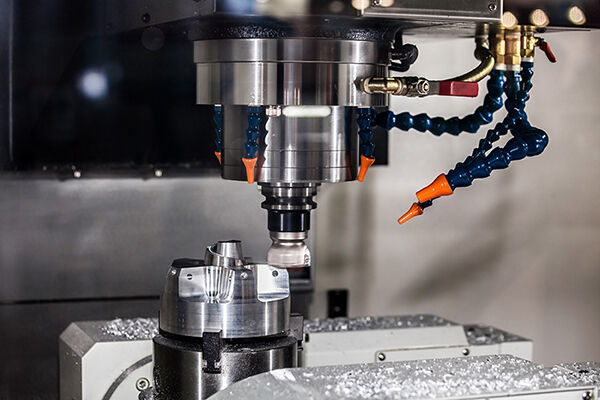

D'une conception numérique à une pièce physique

Imaginez commencer avec rien d'autre qu'une maquette numérique sur votre écran. Grâce à l'usinage CNC, ce concept virtuel devient une réalité usinée avec une précision extrême. Voici comment s'opère cette transformation :

• Création du fichier CAO : Les concepteurs modélisent chaque détail — cotes, courbes, perçages et angles — à l'aide de logiciels de conception assistée par ordinateur (CAO).
• Traduction CAO/FAO : Les logiciels de fabrication assistée par ordinateur (FAO) convertissent la conception en code G, la « recette » qui indique aux machines exactement quoi faire.
• Exécution par la machine : La machine CNC suit les instructions programmées, contrôlant avec une précision remarquable les outils de coupe, les vitesses de broche et le positionnement de la matière.

L'acronyme CNC désigne une technologie qui a profondément transformé l'industrie manufacturière. Ainsi, l'expliquent des experts du secteur les machines CNC interprètent deux langages de programmation principaux : le code G contrôle les mouvements géométriques — où et à quelle vitesse les outils se déplacent — tandis que le code M gère les fonctions opérationnelles, telles que l'activation de la broche ou les systèmes de lubrification.

Pourquoi les exemples d'applications CNC sont-ils essentiels dans la fabrication moderne ?

Voici le défi auquel sont confrontés de nombreux apprenants : de nombreuses ressources expliquent ce qu’est une machine à commande numérique (CNC), tandis que d’autres approfondissent la théorie de la programmation. Or, trouver des exemples pratiques annotés qui relient les différents types de machines aux applications concrètes de programmation ? Cela s’avère étonnamment difficile dans une seule et même ressource.

Cet article comble cette lacune. Vous y découvrirez :

• Des annotations ligne par ligne du code, expliquant non seulement quel ce que fait chaque instruction, mais aussi pOURQUOI pourquoi elle est structurée de cette manière
• Des exemples pratiques classés par type d’application — perçage, fraisage, tournage et usinage de contours
• Un contexte sectoriel précis montrant comment ces programmes sont appliqués dans les secteurs de l’automobile, de l’aérospatiale et de la fabrication médicale

Les exemples évoluent d’une complexité basique à une complexité intermédiaire, vous offrant ainsi un parcours d’apprentissage clair. Que vous souhaitiez modifier des programmes existants ou rédiger du code original à partir de zéro, la maîtrise de ces concepts fondamentaux accélérera votre progression, du débutant curieux au programmeur CNC compétent.

Fondamentaux des codes G et des codes M expliqués

Avant de vous plonger dans des exemples complets de programmation CNC, vous devez comprendre les éléments fondamentaux qui font fonctionner chaque programme. Considérez le code G et le code M comme le vocabulaire de l’usinage CNC : sans maîtriser ces commandes fondamentales, la lecture ou la rédaction de tout programme devient quasiment impossible.

Que signifie donc CNC en termes pratiques de programmation ? Cela signifie que votre machine interprète des codes alphanumériques spécifiques pour exécuter des déplacements et des opérations précis. Le code G gère la géométrie — c’est-à-dire où se déplacent les outils et à quelle vitesse — tandis que le code M contrôle les fonctions de la machine, telles que la rotation de la broche et l’écoulement du liquide de coupe. Ensemble, ils forment le langage complet que désigne l’acronyme CNC en action.

Commandes essentielles du code G que tout programmeur doit connaître

Les codes G définissent les mouvements et le positionnement. Comme L’explique CNC Cookbook , la lettre « G » signifie « Geometry » (géométrie), ce qui signifie que ces commandes indiquent à la machine comment et où se déplacer. Le tableau ci-dessous recense les commandes que vous rencontrerez fréquemment dans tous les exemples CNC :

G-code	Catégorie	Fonction	Utilisation typique
G00	La motion	Positionnement rapide — déplace l’outil à vitesse maximale sans usinage	Repositionnement entre les passes d’usinage, retour aux positions de sécurité
G01	La motion	Interpolation linéaire — déplacement en ligne droite à la vitesse d’avance programmée	Passes d’usinage rectilignes, fraisage de face, usinage d’entailles
G02	La motion	Interpolation circulaire horaire à la vitesse d’avance	Usinage de poches circulaires, de contours en arc de cercle et d’angles arrondis
G03	La motion	Interpolation circulaire anti-horaire à la vitesse d’avance	Arcs anti-horaires, rayons internes, profils courbes
G17	Coordonnée	Sélection du plan X-Y	Opérations de fraisage standard sur des surfaces horizontales
G18	Coordonnée	Sélectionner le plan X-Z	Opérations de tournage, usinage vertical sur les faces latérales
G19	Coordonnée	Sélectionner le plan Y-Z	Usinage sur les parois latérales verticales
Le G20	Coordonnée	Programmer les coordonnées en pouces	Systèmes de mesure impériaux (courants dans les ateliers américains)
G21	Coordonnée	Programmer les coordonnées en millimètres	Systèmes de mesure métriques (norme internationale)
G28	La motion	Retourner à la position d’origine de la machine	Changements d'outils sécurisés, positionnement au démarrage/à l'arrêt du programme
G40	Rémunération	Annuler la compensation du rayon de l'outil	Réinitialisation après les usinages de profil, fin du programme
G41	Rémunération	Compensation de l'outil à gauche	Fraisage ascendant des profils externes
G42	Rémunération	Compensation de l'outil à droite	Fraisage conventionnel, profils de poches internes
G90	Coordonnée	Positionnement absolu — les coordonnées se réfèrent au zéro-machine	Programmation standard la plus courante, positionnement prévisible
G91	Coordonnée	Positionnement incrémental — les coordonnées se réfèrent à la position actuelle	Motifs répétitifs, sous-programmes, opérations de déplacement pas à pas et répétition

Comprendre la différence entre G90 et G91 est essentiel. Avec le positionnement absolu (G90), chaque coordonnée programmée se réfère au même point zéro fixe. Avec le positionnement incrémental (G91), chaque déplacement est relatif à la position actuelle de l’outil. Confondre ces deux modes entraîne des erreurs de positionnement pouvant endommager les pièces — ou pire.

Fonctions des codes M qui contrôlent les opérations de la machine

Bien que la recherche de « signification CNC urbaine » ou la consultation de « dictionnaire urbain CNC » puisse vous donner des résultats sans rapport, dans le domaine de la fabrication, les codes M ont des significations très précises. Ces commandes régissent toutes les fonctions de la machine autres que le déplacement de l’outil. Selon La documentation Fanuc , les programmeurs utilisent les codes M pour commander des fonctions telles que le sens de rotation de la broche et le changement d’outil.

Voici les codes M essentiels que vous rencontrerez dans pratiquement tous les programmes :

• M00 – Arrêt du programme (obligatoire) : Interrompt l'exécution jusqu'à ce que l'opérateur appuie sur la touche de démarrage du cycle. À utiliser aux points d'inspection ou pour les interventions manuelles.
• M03 – Rotation de la broche dans le sens horaire : Active la rotation de la broche dans le sens de coupe standard pour la plupart des opérations.
• M04 – Rotation de la broche dans le sens antihoraire : Inverse le sens de rotation de la broche pour les outils gauches ou certaines opérations de filetage.
• M05 – Arrêt de la broche : Interrompt la rotation de la broche avant le changement d'outil ou la fin du programme.
• M06 – Changement d'outil : Ordonne à la machine de remplacer l'outil actuel par le suivant programmé.
• M08 – Refroidissement par bain (coolant flood) activé : Active le débit de liquide de refroidissement afin de maîtriser la chaleur et évacuer les copeaux pendant l'usinage.
• M09 – Arrêt du refroidissement : Cesse le débit de liquide de refroidissement, généralement avant un changement d'outil ou à la fin du programme.
• M30 – Fin du programme et rembobinage : Termine l'exécution du programme et réinitialise celui-ci au début pour le cycle suivant.

Remarquez la séquence logique suivie par ces codes dans les programmes réels. Vous verrez généralement M06 (changement d’outil), suivi de M03 (mise en rotation de la broche), puis de M08 (mise en marche du liquide de coupe) avant le début de l’usinage. À la fin, la séquence s’inverse : M09 (arrêt du liquide de coupe), M05 (arrêt de la broche), puis M30 (fin du programme). Ce schéma apparaît de façon cohérente dans tous les exemples de CN car il garantit un comportement sûr et prévisible de la machine.

Maîtriser ces notions fondamentales signifie que vous ne copierez pas aveuglément du code — vous comprendrez pourquoi chaque ligne existe et comment modifier les programmes en toute confiance. Une fois cette base établie, les exemples annotés d’usinage par fraisage et par tournage qui suivent vous paraîtront beaucoup plus clairs.

Exemples de programmes de fraisage CN avec annotations détaillées

Maintenant que vous connaissez les G-codes et M-codes fondamentaux, voyons comment ils interagissent dans des programmes complets. Lire des commandes isolées est une chose — comprendre comment elles s’assemblent pour former des opérations d’usinage fonctionnelles est ce qui constitue l’apprentissage véritable.

Ce que signifie concrètement la commande numérique par ordinateur (CNC) devient plus clair lorsque l’on examine un code réel. Ces exemples de programmes CNC illustrent la logique suivie par les programmeurs, depuis l’initialisation de la sécurité jusqu’aux opérations d’usinage, puis à la fin propre du programme. Plus important encore, vous comprendrez pOURQUOI pourquoi chaque ligne existe — pas seulement ce qu’elle fait.

Programme de fraisage de face avec annotations complètes

Le fraisage de face permet d’enlever de la matière depuis la surface supérieure d’une pièce, afin d’obtenir une finition plane et lisse. Cette opération est fondamentale : vous la rencontrerez dans d’innombrables situations CNC où des pièces nécessitent des surfaces de référence précises avant tout usinage supplémentaire.

Voici un programme complet de fraisage de face accompagné d’explications ligne par ligne :

O1001 (PROGRAMME DE FRAISAGE DE FACE)

Numéro et description du programme : Chaque programme commence par un « O » suivi d’un numéro unique. Le texte entre parenthèses constitue un commentaire — ignoré par la machine, mais essentiel pour l’opérateur afin d’identifier rapidement le programme. Nommez toujours vos programmes de façon descriptive.

G21 G17 G40 G49 G80 G90

Ligne de sécurité : Cette ligne d'initialisation critique efface les états modaux et établit un comportement prévisible. Voici ce que réalise chaque code :

• G21 : Définit les unités en millimètres (utilisez G20 pour les pouces)
• G17 : Sélectionne le plan X-Y pour l'interpolation circulaire
• G40 : Annule toute compensation d'outil active
• G49 : Annule la compensation de longueur d'outil
• G80 : Annule tout cycle prédéfini actif
• G90 : Établit le mode de positionnement absolu

Pourquoi inclure des codes qui pourraient déjà être désactivés ? Parce qu’on ne sait jamais dans quel état le programme précédent a laissé la machine. Cette approche « ceinture et bretelles » empêche les collisions causées par des commandes modales persistantes.

T01 M06 (FRAISE PLANE DE 50 MM)

Appel et changement d’outil : T01 sélectionne l’outil n° 1 depuis la magasin. M06 exécute le changement physique d’outil. Le commentaire identifie l’outil — une information essentielle pour les opérateurs afin de vérifier la bonne configuration.

G54

Système de coordonnées pièce : G54 active le premier décalage pièce, indiquant à la machine l’emplacement du zéro pièce. Sans cela, les coordonnées se réfèrent au point origine machine, et non à votre pièce.

S1200 M03

Activation de la broche : S1200 règle la vitesse de rotation de la broche à 1200 tr/min. M03 lance la rotation dans le sens horaire. Remarquez que la broche démarre avant en s’approchant de la pièce — ne jamais plonger dans le matériau avec un outil à l’arrêt.

G43 H01 Z50,0

Compensation de longueur d’outil : Cette ligne est cruciale pour une utilisation sécurisée. G43 active la compensation de longueur d’outil, H01 fait référence à la valeur de décalage mémorisée pour l’outil n°1, et Z50,0 positionne l’outil à 50 mm au-dessus de la pièce. Pourquoi utiliser G43 ? Parce que les outils ont des longueurs différentes. Sans cette compensation, la machine suppose que tous les outils sont identiques — ce qui peut entraîner des collisions ou des passes à vide.

G00 X-30,0 Y0,0

Positionnement rapide : G00 déplace l’outil à vitesse maximale vers la position de départ. L’outil s’approche depuis l’extérieur de la pièce (X-30,0 le place à 30 mm au-delà du bord de la pièce) afin d’assurer une entrée propre.

M08

Activation de l’agent de coupe : L’arrosage abondant est activé après positionnement mais avant la découpe commence. Activer le liquide de refroidissement trop tôt gaspille du fluide et crée du désordre ; l’activer pendant la découpe risque de provoquer un choc thermique sur l’outil.

G00 Z2.0

Hauteur d’approche : Descente rapide à 2 mm au-dessus de la surface. Cette position intermédiaire permet au déplacement suivant en avance d’engager le matériau en douceur.

G01 Z-2.0 F150

Usinage en plongée : G01 exécute un déplacement linéaire contrôlé à une vitesse d’avance de 150 mm/min, usinant 2 mm dans le matériau. Une vitesse d’avance plus lente évite les chocs sur l’outil lors de l’engagement initial.

G01 X130.0 F800

Passage de fraisage de face : L'outil se déplace sur la pièce à usiner à une vitesse de 800 mm/min, en enlevant du matériau au cours du trajet. La vitesse d'avance plus élevée est adaptée une fois que l'outil est entièrement engagé.

G00 Z50.0

Retrait : Retrait rapide à la hauteur de sécurité après achèvement de la passe.

M09

Arrêt de la lubrifiante : Interrompt l'écoulement de la lubrifiante avant le repositionnement ou la fin du programme.

G28 G91 Z0

Retour au point d'origine : G28 déplace l'axe Z vers le point d'origine machine. G91 rend ce déplacement incrémental (à partir de la position courante), évitant ainsi des trajectoires de déplacement imprévues.

M05

Arrêt de la broche : Arrête la rotation de la broche après le retrait en position de sécurité.

M30

Fin du programme : Met fin à l'exécution et rembobine le programme pour le cycle suivant.

Exemple de fraisage d'une poche pour des cavités rectangulaires

Le fraisage de poche crée des cavités fermées — pensez à une coque de smartphone ou à une platine de fixation comportant des zones creusées. Cette opération nécessite plusieurs passes avec descente progressive, car l’enlèvement d’une trop grande quantité de matière en une seule fois surcharge l’outil et génère une chaleur excessive.

Le programme suivant fraise une poche rectangulaire de 60 mm × 40 mm, profonde de 12 mm, avec des pas de descente de 4 mm :

O1002 (POCHE RECTANGULAIRE)

G21 G17 G40 G49 G80 G90

T02 M06 (FRAISE CYLINDRIQUE DE 16 MM)

G54

S2000 M03

G43 H02 Z50,0

G00 X10,0 Y10,0

Position de départ : L'outil se positionne à l'angle de la poche. Pour les définitions CNA de points de départ de poche, les programmeurs commencent généralement par le coin inférieur gauche et progressent vers l'extérieur.

M08

G00 Z2.0

G01 Z-4,0 F100

Premier passage en profondeur : L'outil plonge à une profondeur de 4 mm, soit un tiers de la profondeur totale de la poche. Effectuer des passes de 4 mm avec une fraise cylindrique de 16 mm respecte la règle générale selon laquelle la profondeur de passe ne doit pas dépasser le quart à la moitié du diamètre de l'outil.

G01 X50,0 F600

G01 Y30,0

G01 X10,0

G01 Y10,0

Périmètre de la poche : Ces quatre lignes délimitent le contour rectangulaire. L'outil suit un trajet horaire, ce qui, dans cette configuration, permet une usinage conventionnel (le sens de rotation de l'outil s'oppose au sens d'avance). Certains programmeurs préfèrent l'usinage en montée pour obtenir une meilleure finition de surface ; le choix du sens dépend du matériau et de la rigidité de la machine.

G00 Z2.0

G01 Z-8,0 F100

Deuxième passe en profondeur : Retrait, repositionnement et plongée jusqu'à une profondeur totale de 8 mm.

G01 X50,0 F600

G01 Y30,0

G01 X10,0

G01 Y10,0

G00 Z2.0

G01 Z-12,0 F100

Dernière passe en profondeur : La troisième passe atteint la profondeur finale de 12 mm, achevant ainsi la cavité.

G01 X50,0 F600

G01 Y30,0

G01 X10,0

G01 Y10,0

G00 Z50.0

M09

G28 G91 Z0

M05

M30

Remarquez la structure répétitive ? Dans la pratique, les programmeurs utilisent souvent des sous-programmes ou des boucles afin d'éviter de réécrire plusieurs fois des passes identiques. Toutefois, comprendre la version développée aide les débutants à saisir précisément ce qui se produit à chaque niveau de profondeur.

Ces scénarios CNC annotés illustrent comment les connaissances théoriques se transforment en programmes fonctionnels. Lorsque vous explorez des idées de jeux de rôle CNC à des fins d’entraînement, commencez par modifier ces exemples — changez les cotes, ajustez les avances ou ajoutez des passes supplémentaires. L’expérimentation pratique avec un logiciel de simulation renforce la confiance avant l’exécution du code sur des machines réelles.

Une fois les fondamentaux de la fraisage maîtrisés, les opérations de tournage introduisent des conventions de programmation différentes — notamment le fait que l’axe X représente le diamètre et non une position linéaire, et que la géométrie cylindrique exige des approches spécifiques.

Guide pratique du tournage CNC et de la programmation des tours

Passer du fraisage au tournage exige un changement de perspective. La machine présente une apparence différente, la pièce tourne au lieu de l’outil, et — surtout — le système de coordonnées suit des conventions totalement distinctes. Comprendre ces différences est essentiel avant d’étudier des exemples concrets de programmation de tours.

Quel est le rôle du jeu de rôles CNC entre la programmation d’usinage par fraisage et celle par tournage ? En substance, bien que les deux utilisent les principes fondamentaux du langage G-code, le tournage inverse plusieurs hypothèses. L’axe X ne représente plus un déplacement horizontal : il définit le diamètre. L’axe Z s’étend parallèlement à la broche et commande le déplacement longitudinal le long de la pièce. Une mauvaise interprétation de ces conventions conduit à programmer une pièce deux fois plus grande que prévue ou à provoquer une collision avec la pince.

Principales différences entre la programmation d’usinage par fraisage et celle par tournage

Avant d’aborder la programmation, vous devez comprendre comment la programmation sur tour diffère de ce que vous avez appris en fraisage :

• L’axe X représente le diamètre : Lorsque vous programmez X20,0 sur un tour, vous spécifiez un diamètre de 20 mm — et non une distance de 20 mm par rapport au centre. Certains machines fonctionnent en mode rayon, mais le mode diamètre est plus courant . Vérifiez toujours le mode utilisé par votre machine.
• L’axe Z est longitudinal : L'axe Z est parallèle à l'axe de rotation de la broche. Un déplacement négatif selon Z se fait vers le mandrin ; un déplacement positif selon Z se fait vers la contre-pointe. Cette orientation influe sur la façon dont vous visualisez les trajectoires d'outil.
• Pas de M06 pour les changements d'outil : Contrairement aux fraiseuses, la plupart des tours exécutent immédiatement les changements d'outil dès l'apparition du mot-clé T. Le format inclut souvent le codage du correctif d'usure (par exemple, T0101 sélectionne l'outil 1 avec le correctif d'usure 1).
• Simplicité à deux axes : Les tours basiques utilisent uniquement les axes X et Z. Vous pouvez ignorer entièrement l'axe Y — ne l'incluez pas du tout dans vos programmes.
• Sélection du plan G18 : Les opérations de tournage s'effectuent dans le plan X-Z ; G18 est donc la norme, contrairement à G17 utilisé en fraisage.
• Compensation du rayon de bout d'outil : Sur les tours, les fonctions G41/G42 sont utilisées différemment, afin de tenir compte du rayon de bout de la plaquette lors de l'usinage de surfaces courbes.

Ces différences signifient que vous ne pouvez pas simplement reprendre la logique de fraisage dans les programmes de tournage. Le système de coordonnées et le comportement de la machine exigent une approche entièrement nouvelle.

Programme d'usinage extérieur pour pièces cylindriques

Ce programme complet illustre les opérations de dressage, d'ébauche et de finition sur une pièce cylindrique. Chaque section s'enchaîne logiquement, de l'initialisation jusqu'à la rétraction finale.

O2001 (EXEMPLE D'USINAGE EXTÉRIEUR)

Identification du programme : Un nom clair permet aux opérateurs d'identifier rapidement la tâche.

G18 G21 G40 G80 G99

Initialisation de sécurité : G18 sélectionne le plan X-Z pour l'usinage de tournage. G21 définit les unités en millimètres. G40 annule la compensation du nez d'outil. G80 annule les cycles prédéfinis. G99 impose le mode d'avance par tour — essentiel en tournage, où une charge de copeau constante est requise, quelle que soit la valeur du diamètre.

T0101

Sélection des outils : Ceci appelle l'outil n° 1 avec le décalage d'usure n° 1. Le tour indexe immédiatement la tourelle — aucune commande M06 n'est nécessaire. L'utilisation de décalages d'usure distincts pour chaque caractéristique permet d'ajuster finement les tolérances de façon indépendante.

G54

Système de coordonnées pièce : Définit le point zéro de la pièce, généralement sur la face terminée située sur l’axe du mandrin.

G50 S2500

Vitesse maximale du mandrin : G50 limite les tours par minute à 2500, empêchant des vitesses dangereuses lors de l’usinage de petits diamètres avec la fonction de vitesse de coupe constante activée.

G96 S200 M03

Vitesse de coupe constante : G96 maintient une vitesse de 200 mètres par minute au point de coupe. Lorsque le diamètre diminue, les tours par minute augmentent automatiquement, ce qui optimise la durée de vie de l’outil et la qualité de la finition de surface. M03 lance la rotation du mandrin dans le sens horaire (du point de vue de l’opérateur, le mandrin tourne vers vous).

G00 X52,0 Z2,0

Approche rapide : Positionne l’outil à l’extérieur du diamètre brut de 50 mm, à 2 mm de la face. Approchez toujours depuis une position sûre.

M08

Refroidissant activé : S’active avant le début de l’usinage.

G01 X-1,6 F0,15

Passage de dressage : Avance sur la face à 0,15 mm par tour. La valeur X-1,6 — légèrement au-delà du centre — garantit un dressage complet de la face. Cette valeur négative de X est possible car l’outil traverse la ligne centrale.

G00 Z1,0

G00 X50,0

Repositionnement pour l’usinage de tournage : Retrait en Z, puis déplacement rapide jusqu’au diamètre de départ pour l’ébauche en tournage.

G01 Z-45,0 F0,25

Passage d'ébauche grossière : Avance le long de l'axe Z à 0,25 mm/tr, usinant le diamètre de 50 mm sur une longueur de 45 mm.

G00 X52,0

G00 Z1,0

G00 X48,0

G01 Z-45,0 F0,25

Deuxième passage d'ébauche : Descente de 2 mm en diamètre et répétition. Plusieurs passes permettent d'enlever progressivement la matière sans surcharger l'outil.

G00 X50,0

G00 Z1,0

G42 X46,0

Passage de finition avec compensation : G42 active la compensation du rayon de pointe de l'outil sur le côté droit. Cela tient compte de la forme arrondie de la plaquette lors du suivi du parcours programmé, garantissant ainsi que le diamètre final correspond exactement aux spécifications.

G01 Z0 F0,08

G01 Z-45,0

G01 X50,0

G40

Profil complet et annulation de la compensation : L'avance plus lente de 0,08 mm/tr permet d'améliorer la finition de surface. G40 annule la compensation avant la sortie.

G00 X100,0 Z50,0

M09

M05

M30

Séquence de fin de programme : Retrait vers une position de sécurité, arrêt de l'émulsion et de la broche, fin du programme.

Explication pas à pas du code d'usinage du filetage

Le filetage constitue l'une des opérations les plus sophistiquées de l'usinage CNC en tournage. Le cycle prédéfini G76 gère la complexité des passes multiples, de la gestion de la profondeur et de la synchronisation entre la rotation de la broche et l'avance de l'outil.

Selon Guide du filetage de CNC Cookbook le cycle G76 ajuste dynamiquement la profondeur de coupe à chaque passe afin d’égaliser l’enlèvement de matière — ce qui compense la forme triangulaire du filet, qui engage davantage de matière à mesure que la profondeur augmente.

Voici un exemple de filetage pour usiner un filetage externe de 20 mm × pas de 2,5 mm :

O2002 (EXEMPLE DE FILETAGE M20×2,5)

G18 G21 G40 G97 S800 M03

Remarque concernant G97 : Le filetage exige le mode de vitesse de rotation constante (G97), et non celui de vitesse de coupe constante. La synchronisation de la broche échoue si la vitesse de rotation varie.

T0303

Outil de filetage : Un insert de filetage dédié, doté d’un profil à 60 degrés adapté aux filetages métriques.

G00 X22,0 Z5,0

Position de départ : Positions en dehors du diamètre de filet avec dégagement Z pour la synchronisation de la broche.

G76 P010060 Q100 R0.05

Première ligne G76 (paramètres) : Ceci définit le comportement de filetage :

• P010060 : Trois valeurs à deux chiffres combinées. « 01 » spécifie un seul passage de finition (nettoyage du filet). « 00 » définit la valeur de l’usinage de chanfrein. « 60 » indique un angle d’outil de 60 degrés.
• Q100 : Profondeur de coupe minimale de 0,1 mm (valeur exprimée en micromètres) empêchant des passes excessivement légères.
• R0.05 : Réserve de finition de 0,05 mm pour la passe finale.

G76 X17.0 Z-30.0 P1350 Q400 F2.5

Deuxième ligne G76 (géométrie) :

• X17.0 : Diamètre final de la racine de filet (diamètre majeur moins deux fois la profondeur de filet).
• Z-30.0 : Position d’extrémité du filet — longueur de filet de 30 mm.
• P1350 : Profondeur de filet de 1,35 mm (valeur en microns), calculée à partir du pas de filet et de la forme.
• Q400 : Profondeur de passe initiale de 0,4 mm — la coupe la plus profonde, recommandée pour gérer la charge sur l’outil.
• F2.5 : Pas de filetage de 2,5 mm (le « pas » déterminant l’avance par tour de la broche).

La machine calcule automatiquement les profondeurs des passes suivantes, en les réduisant progressivement afin de maintenir des efforts de coupe constants. Pour une profondeur totale de 1,35 mm, en commençant à 0,4 mm, les outils de simulation estiment environ 6 à 8 passes selon les paramètres exacts.

G00 X50,0

G00 Z50.0

M05

M30

Comprendre le rôle complémentaire du filetage manuel et du cycle G76 met en lumière la raison d’être des cycles prédéfinis. Programmer chaque passe manuellement exigerait de calculer, selon une formule précise, des profondeurs de passe de plus en plus faibles — ce que le cycle gère automatiquement, sans intervention de l’opérateur.

Ces exemples d’usinage tourné illustrent l’approche structurée qui rend la programmation des tours à commande numérique prévisible et reproductible. Une fois les fondamentaux du tournage extérieur et du filetage maîtrisés, des opérations spécifiques à l’application — telles que les cycles de perçage ou le profilage de contours — s’appuient sur ces mêmes principes, dans divers contextes d’usinage.

Exemples de programmation CNC basés sur l’application

Comment savoir quel cycle de perçage utiliser pour un trou spécifique ? À quel moment devez-vous passer d’un perçage simple point à point au perçage par passes (peck drilling) ? Ces questions hantent les débutants — et les réponses dépendent entièrement de la compréhension des opérations CNC en fonction des exigences de l’application, et non de la mémorisation de séquences de codes.

Cette section classe les exemples CNC selon l’objectif réel que vous cherchez à atteindre. Que vous perciez des trous, suiviez des profils complexes ou usiniez des contours lisses, la logique de programmation sous-jacente suit des schémas cohérents, transférables d’un type de machine à l’autre et d’un système de commande à l’autre.

Exemples de cycles de perçage utilisant des cycles prédéfinis

Les cycles prédéfinis automatisent les mouvements répétitifs de perçage qui, autrement, exigeraient plusieurs lignes de code. Au lieu de programmer manuellement chaque approche, plongée, retrait et repositionnement, une seule instruction G-code gère l’ensemble de la séquence. Selon Des experts en optimisation du perçage CNC , le choix du cycle approprié dépend de la profondeur du trou, des caractéristiques du matériau et des besoins en évacuation des copeaux.

Comprendre ce que signifie CNC dans le contexte du perçage commence par la reconnaissance de trois cycles fondamentaux :

G81 – Cycle de perçage simple

Utilisez G81 pour les trous peu profonds où l’évacuation des copeaux ne pose pas de problème — généralement des trous d’une profondeur inférieure à trois fois le diamètre de la mèche (moins de 3×D). L’outil avance jusqu’à la profondeur requise en un seul mouvement, puis se retire rapidement.

G81 X25.0 Y30.0 Z-15.0 R2.0 F120

Cette ligne unique perce un trou de 15 mm de profondeur aux coordonnées X25, Y30. Le paramètre R2.0 définit le plan de retrait — situé à 2 mm au-dessus de la surface, là où le déplacement rapide passe à la vitesse d’avance. Une fois atteint Z-15.0, l’outil revient rapidement à la hauteur du plan R.

G83 – Perçage par passes pour les trous profonds

Les trous profonds (supérieurs à 5×D) exigent le perçage par passes G83. L’outil avance par incréments successifs, se retirant entièrement après chaque passe afin d’évacuer les copeaux des rainures. Cela évite l’accumulation de copeaux, qui peut provoquer la casse de l’outil et dégrader la qualité du trou.

G83 X25,0 Y30,0 Z-60,0 R2,0 Q5,0 F80

Le paramètre Q5,0 spécifie des piquetages de 5 mm. La machine perce de 5 mm, effectue une retraction complète jusqu’au plan R, revient en avance rapide juste au-dessus de la profondeur précédente, puis effectue un nouveau piquetage de 5 mm. Ce processus se répète jusqu’à atteindre Z-60,0 — soit douze cycles pour un trou de 60 mm.

Pour les matériaux collants comme l’acier inoxydable, où les copeaux ne se cassent pas proprement, une retraction complète est essentielle pour évacuer les copeaux et éviter leur soudure à la mèche.

G73 – Cycle haute vitesse de bris des copeaux

G73 offre un compromis : l’outil effectue des piquetages sans retraction complète. Après chaque incrémentation, il se retire légèrement (généralement de 1 à 2 mm) afin de casser les copeaux, puis avance immédiatement à la profondeur suivante. Cela réduit considérablement le temps de cycle par rapport à G83, tout en permettant une gestion efficace de la formation des copeaux.

G73 X25,0 Y30,0 Z-40,0 R2,0 Q8,0 F150

Idéal pour l'aluminium et d'autres matériaux produisant des copeaux courts et faciles à évacuer, le cycle G73 peut réduire le temps de perçage de 40 % ou plus par rapport au perçage en cycles avec retrait complet. Toutefois, il n'est pas adapté aux matériaux sujets à la soudure des copeaux ni aux trous profonds nécessitant un arrosage abondant par le fluide de coupe.

Comparaison des cycles de perçage

Le tableau suivant résume les cas d'application appropriés pour chaque cycle, en fonction des exigences du travail :

Cycle	Schéma de mouvement	Paramètres Clés	Meilleures applications	Limitations
G81	Plongée simple, retrait rapide	Plan R, profondeur Z, avance F	Trous peu profonds (moins de 3×D), matériaux tendres, perçage de repérage	Pas d'évacuation des copeaux — inefficace sur les trous profonds
G83	Perçage en cycles avec retrait complet jusqu'au plan R	Plan R, profondeur Z, percée Q, avance F	Trous profonds de plus de 5×D, acier inoxydable, titane, matériaux collants	Cycle le plus lent — temps non productif significatif
G73	Percée avec retrait partiel (brisage des copeaux uniquement)	Plan R, profondeur Z, percée Q, avance F	Trous de profondeur moyenne en aluminium, laiton et matériaux à copeaux courts	Évacuation médiocre des copeaux pour les trous profonds ou les matériaux visqueux

Remarquez comment chaque coordonnée dans un programme de perçage exécute un cycle complet. La programmation de plusieurs trous devient ainsi simple :

G83 X25,0 Y30,0 Z-60,0 R2,0 Q5,0 F80
X50,0 Y30,0
X75,0 Y30,0
X100,0 Y30,0
G80

Chaque ligne suivante hérite des paramètres de cycle actifs — seules les coordonnées changent. G80 annule le cycle de perçage une fois les opérations de réalisation de trous terminées.

Fraisage de profil et techniques de programmation de contour

Alors que le perçage utilise des cycles prédéfinis, le profilage exige la séquence manuelle des commandes de déplacement afin de suivre des formes complexes. Comprendre ce que signifie CNC dans la programmation de contour revient à maîtriser la façon dont les fonctions G01, G02 et G03 se combinent pour tracer des géométries 2D.

Considérons l’usinage d’un profil de pièce comprenant des arêtes droites, des coins arrondis et des raccords en arc. Chaque segment requiert la commande d’interpolation appropriée :

G00 X-5,0 Y0 (Position d’approche)
G01 X0 Y0 F300 (Déplacement d’entrée)
G01 X80,0 (Arête droite)
G02 X90,0 Y10,0 R10,0 (Arc horaire — coin arrondi)
G01 Y50,0 (Arête droite vers le haut)
G03 X80,0 Y60,0 R10,0 (Arc antihoraire)
G01 X20,0 (Arête droite)
G03 X10,0 Y50,0 R10,0 (Un autre arc anti-horaire)
G01 Y10,0 (Arête droite vers le bas)
G02 X20,0 Y0 R10,0 (Arc final de coin)
G01 X0 (Retour au point de départ)

Cette séquence trace un rectangle arrondi avec des rayons de coin de 10 mm. Remarquez le schéma suivant :

• G01 gère tous les segments droits — horizontaux, verticaux ou obliques
• G02 usine des arcs horaires (l’outil se déplace vers la droite tout en courbant vers le centre)
• G03 usine des arcs anti-horaires (l’outil se déplace vers la gauche tout en courbant)
• Valeurs R définir le rayon de l'arc lorsque la programmation par point central (I, J, K) n'est pas requise

La distinction entre la commande numérique par ordinateur (CNC) signifie des choses différentes selon qu'il s'agit de contours programmés manuellement ou générés par un logiciel de FAO. Elle devient évidente lors de l'examen de formes complexes. La programmation manuelle convient aux géométries simples, mais devient impraticable pour les courbes organiques ou les surfaces 3D.

Logiciel de FAO contre programmation manuelle

Quand rédigez-vous du code manuellement, et quand le logiciel de FAO doit-il le générer ? La réponse dépend de la complexité de la pièce, du volume de production et des contraintes de temps de programmation.

Selon Spécialistes de l'intégration de la FAO , une pièce complexe nécessitant deux semaines de programmation manuelle a été réalisée en seulement deux heures à l'aide d'un logiciel de FAO — avec, en plus, la possibilité de vérification par simulation avant l'usinage sur machine.

Voici les domaines dans lesquels chaque approche excelle :

Avantages de la programmation manuelle

• Motifs de perçage simples et opérations de fraisage de face
• Modifications rapides apportées à des programmes existants
• Situations où un logiciel FAO n'est pas disponible
• Fins éducatives — compréhension des fondamentaux de la programmation

Avantages des logiciels FAO

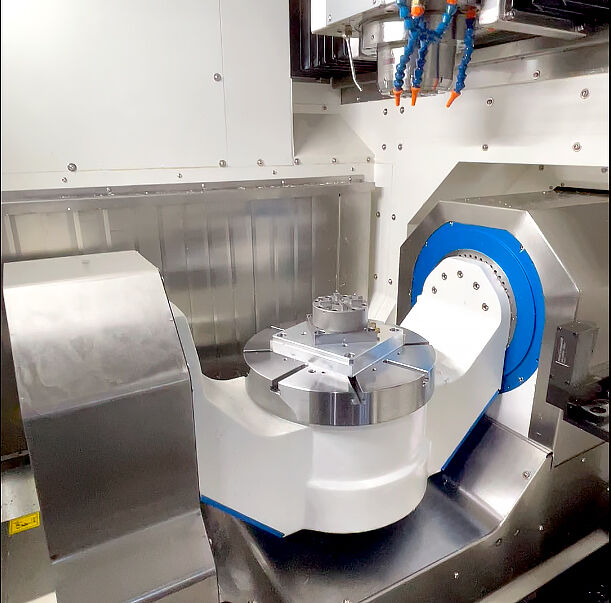

• Surfaces complexes en 3D et opérations multi-axes
• Optimisation automatique des trajectoires d’outil afin de réduire le temps de cycle
• Détection des collisions par simulation avant usinage
• Les modifications de version sont mises à jour automatiquement suite aux modifications apportées au modèle CAO
• Qualité constante des résultats, quel que soit le niveau d’expérience du programmeur

L’environnement CNC RP (prototypage rapide) tire particulièrement profit de l’automatisation FAO. Lorsque les itérations de conception ont lieu quotidiennement, la reprogrammation manuelle de chaque version gaspille un temps précieux. Les logiciels FAO régénèrent les trajectoires d’outil à partir des modèles mis à jour en quelques minutes plutôt qu’en plusieurs heures.

Prenez également en compte les implications sur les ressources humaines. Les programmeurs expérimentés en langage G-code deviennent de plus en plus rares — trouver des programmeurs manuels qualifiés est décrit comme chercher une aiguille dans une botte de foin les logiciels FAO permettent à des opérateurs moins expérimentés de générer du code prêt pour la production, démocratisant ainsi les capacités de programmation CNC au sein des équipes de fabrication.

Toutefois, la maîtrise de la programmation manuelle reste précieuse, même lors de l’utilisation de logiciels FAO. Vous devrez vérifier la sortie du post-processeur, diagnostiquer des comportements inattendus de la machine et effectuer des ajustements en temps réel directement sur la commande. Le flux de travail CNC RP tire le plus grand bénéfice lorsque les programmeurs comprennent à la fois l’interface logicielle et le code sous-jacent qu’elle génère.

Ces exemples fondés sur des applications concrètes montrent comment les opérations de perçage, de dégrossissage et de contournage partagent une logique de programmation fondamentale, tout en nécessitant des approches stratégiques différentes. La question suivante porte sur l’adaptation de ces techniques selon les secteurs industriels — où la production automobile en grande série impose des priorités différentes de celles requises par la précision aérospatiale ou la traçabilité des dispositifs médicaux.

Applications industrielles, de l'automobile à l'aérospatial

Vous maîtrisez les fondamentaux du langage G-code et avez exploré des exemples de programmation appliquée. Mais voici un rappel réaliste : le même programme CNC qui fonctionne parfaitement dans un atelier de fabrication générale pourrait échouer complètement dans la production aérospatiale ou celle de dispositifs médicaux. Pourquoi ? Parce que chaque secteur impose des exigences spécifiques qui influencent fondamentalement la façon dont les pièces sont programmées, usinées et vérifiées.

Comprendre ce que signifie le terme CNC dans différents secteurs permet de saisir pourquoi des tolérances, des matériaux et des normes documentaires identiques ne s’appliquent pas universellement. Le sens du sigle CNC varie selon le contexte : l’industrie automobile privilégie la reproductibilité à grande échelle, le secteur aérospatial exige la traçabilité des matériaux, et le domaine médical requiert des certifications de biocompatibilité auxquelles la fabrication générale n’est jamais confrontée.

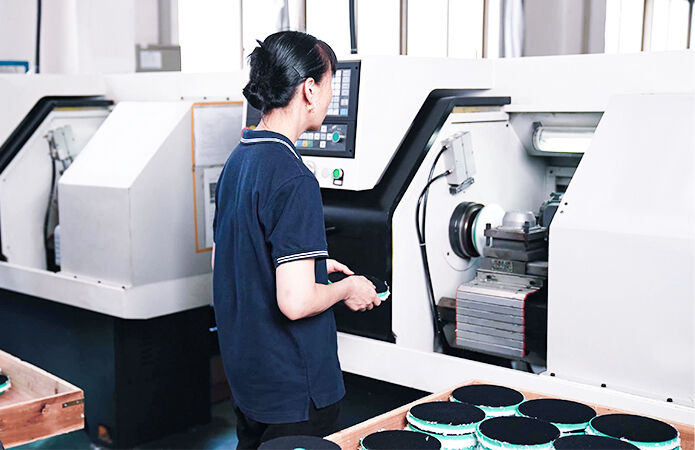

Exigences relatives à l’usinage des composants automobiles

La fabrication automobile repose sur un principe fondamental : produire des milliers, voire des millions, de pièces identiques avec une qualité constante et une variation minimale. Lorsque vous usinez des blocs moteur, des carter de transmission ou des composants de châssis, même de légères déviations au cours d'une série de production engendrent des problèmes d'assemblage en aval.

Que signifie l'acronyme CNC dans le contexte automobile ? Cela signifie contrôle statistique des procédés (CSP), qui surveille en temps réel chaque dimension critique. Selon Le guide des tolérances de HLH Rapid , les tolérances standard pour l'usinage CNC se situent généralement autour de ±0,005 po (0,13 mm), mais les composants automobiles haute performance exigent souvent une tolérance de ±0,001 po (0,025 mm) ou plus stricte — notamment pour les composants moteur, où l'expansion thermique et le fonctionnement à haut régime imposent des ajustements précis.

Considérez les exigences de production auxquelles sont confrontés les fournisseurs automobiles :

• Cohérence de la production en volume : Faire fonctionner plus de 10 000 pièces exige des programmes qui produisent des résultats identiques, de la première à la dernière pièce. La compensation de l’usure des outils, les ajustements automatiques des décalages et la maintenance prédictive deviennent essentielles, et non plus facultatives.
• Livraison juste-à-temps : Les chaînes d’approvisionnement automobiles fonctionnent avec des stocks tampons minimaux. Tout retard dans les livraisons entraîne l’arrêt des lignes de montage, ce qui coûte aux fabricants des milliers d’euros par minute d’immobilisation.
• Certification IATF 16949 : Cette norme qualité spécifique au secteur automobile exige une preuve documentée du contrôle des processus, de l’analyse des systèmes de mesure et de l’amélioration continue. Les ateliers non certifiés ne peuvent généralement pas fournir les grands constructeurs automobiles.
• Optimisation des coûts à grande échelle : Des réductions de temps de cycle mesurées en secondes se traduisent par des économies substantielles lorsqu’elles sont multipliées sur des séries à haut volume. L’optimisation des programmes porte une attention particulière à la minimisation du temps non productif.

Pour les fabricants exigeant ce niveau de précision conforme aux normes automobiles, des installations certifiées IATF 16949 telles que Shaoyi Metal Technology livrer des composants à haute précision grâce aux systèmes de maîtrise statistique des procédés exigés par les chaînes d’approvisionnement automobiles. Leurs capacités s’étendent de la fabrication rapide de prototypes à la production de masse, couvrant ainsi l’ensemble du cycle de développement produit requis par les projets automobiles.

Normes de précision aérospatiale et médicale

Si l’industrie automobile met l’accent sur la reproductibilité et la rapidité, la fabrication aérospatiale repose sur des priorités totalement différentes. Ce que l’on appelle, dans un atelier d’usinage, le « jargon CNC » peut désigner des approches rapides et approximatives — or l’industrie aérospatiale n’accepte aucunement cette mentalité. Chaque usinage, chaque mesure et chaque lot de matière doivent faire l’objet d’une documentation complète.

Selon L’analyse de fabrication de précision de Modus Advanced , les services d’usinage CNC à tolérances serrées assurent un contrôle dimensionnel de ±0,0025 mm (±0,0001 po) ou meilleur, les acteurs leaders du secteur atteignant même des tolérances de 1 à 3 microns pour les applications aérospatiales critiques. Ce niveau de précision exige des environnements sous contrôle thermique maintenus à 20 °C ± 1 °C (68 °F ± 2 °F) tout au long de la production.

Exigences spécifiques au secteur aérospatial

• Usinage de matériaux exotiques : Les alliages de titane, l'Inconel et les composites en fibre de carbone exigent des outils spécialisés ainsi que des paramètres d'usinage conservateurs. La faible conductivité thermique du titane concentre la chaleur à l'interface de coupe, ce qui nécessite une gestion rigoureuse des vitesses et des avances afin d'éviter toute instabilité dimensionnelle.
• Géométries complexes : Les aubes de turbine, les supports structurels et les composants des surfaces de commande présentent des surfaces profilées qui sollicitent les capacités d'usinage à 5 axes jusqu'à leurs limites.
• Traçabilité complète : La certification AS9100D exige une documentation établissant un lien entre chaque pièce et des lots de matériaux spécifiques, des réglages machines, des lots d'outils et les qualifications des opérateurs. Une seule déviation non documentée peut entraîner la mise au sol d'une flotte entière.
• Vérification de l'intégrité des matériaux : Des essais non destructifs, une inspection de surface et une documentation de certification des matériaux accompagnent chaque composant critique tout au long de la chaîne d'approvisionnement.

Normes de Fabrication des Appareils Médicaux

La production de dispositifs médicaux représente probablement l'application la plus exigeante de l'usinage CNC, où la précision dimensionnelle a un impact direct sur la sécurité des patients. Comme l'explique l'analyse de CNCRUSH sur le secteur médical, les dispositifs implantables exigent des finitions de surface biocompatibles et une précision dimensionnelle mesurée en micromètres.

• Matériaux biocompatibles : L'acier inoxydable chirurgical, le titane et les plastiques PEEK doivent conserver leurs propriétés matérielles tout au long de l'usinage et des cycles ultérieurs de stérilisation.
• Exigences en matière de finition de surface : Les implants entrant en contact avec les tissus ou l'os requièrent des valeurs spécifiques de rugosité arithmétique (Ra), souvent inférieures à 0,8 micromètre, obtenues grâce à des opérations de finition soignées et, parfois, à un polissage secondaire.
• Documentation de conformité FDA : Les dossiers historiques des dispositifs (DHR) documentent chaque étape de fabrication. L'absence ou l'incomplétude de cette documentation empêche la mise sur le marché, quelle que soit la qualité des pièces.
• Protocoles de validation : La qualification d'installation (IQ), la qualification opérationnelle (OQ) et la qualification de performance (PQ) permettent de valider que les équipements et les procédés produisent systématiquement des pièces conformes.

Les exigences en matière de tolérances parlent d’elles-mêmes. Selon spécialistes de la fabrication de précision , les instruments chirurgicaux et les dispositifs implantables exigent couramment des tolérances de ±0,0025 mm (±0,0001 po) — soit environ 40 fois plus strictes que celles des opérations d’usinage standard.

Comparaison des priorités sectorielles

Ce qui compte le plus varie considérablement selon le secteur. La comparaison suivante illustre comment des capacités identiques d’usinage à commande numérique (CNC) répondent à des priorités fondamentalement différentes :

Facteur de priorité	Automobile	Aérospatial	Appareil médical
Objectif principal	Répétabilité en grande série	Intégrité matérielle	Biocompatibilité
Tolérance typique	les mesures de sécurité doivent être prises en compte dans les mesures de sécurité.	±0,0025 mm à ±0,01 mm	±0,0025 mm à ±0,01 mm
Certification clé	IATF 16949	AS9100D	ISO 13485, enregistrement FDA
Niveau de documentation	Cartes de contrôle statistique des procédés (SPC), études de capabilité	Traçabilité complète, rapports d’essais non destructifs (END)	Dossiers historiques des dispositifs
Volume de production	10 000 cycles typiques ou plus	Faible volume, grande variété	Varie selon la classe de dispositif
Facteur de coût	Réduction du temps de cycle	Rendement du premier passage	Conformité à la validation

Remarquez comment les différents secteurs définissent la réussite de manière différente. Les ateliers automobiles célèbrent la réduction de quelques secondes sur les temps de cycle dans le cadre de séries de production atteignant le million d’unités. Les fabricants aérospatiaux investissent massivement dans la simulation et la vérification afin d’assurer la réussite dès la première pièce — car la mise au rebut d’un forgeage en titane coûtant 50 000 $ anéantit la rentabilité. Les producteurs de dispositifs médicaux élaborent une documentation exhaustive de validation, qui peut parfois dépasser à elle seule le temps d’usinage.

Comprendre ce que signifie « CNC » dans le contexte des relations amoureuses n’a aucun lien avec la fabrication — il s’agit d’un argot internet sans rapport. De même, l’expression « CNC » appliquée aux relations fait référence à des contextes entièrement distincts, étrangers à l’usinage de précision. Dans le domaine de la fabrication, les relations CNC impliquent la qualification des fournisseurs, les validations de procédés et les accords qualité qui déterminent si un atelier est habilité à desservir des secteurs industriels spécifiques.

Ces exigences spécifiques au secteur expliquent pourquoi les programmeurs expérimentés adaptent leurs approches en fonction de l'application finale. La même opération d’usinage peut nécessiter des outils, des vitesses et des méthodes de vérification différents selon que la pièce est destinée à une transmission, à un moteur d’avion ou à un dispositif implantable. À mesure que vous développez vos compétences en programmation, la capacité à identifier ces différences contextuelles distingue les techniciens compétents des véritables professionnels de la fabrication.

Bien entendu, même les programmes les mieux conçus rencontrent parfois des problèmes. Savoir identifier et résoudre les erreurs courantes de programmation CNC permet d’éviter les collisions coûteuses et les pièces rejetées — des compétences qui gagnent en valeur à mesure que vous travaillez avec des tolérances plus serrées et des applications plus exigeantes.

Dépannage des erreurs courantes de programmation CNC

Même les programmeurs expérimentés commettent des erreurs. La différence entre un simple désagrément et un arrêt catastrophique dépend souvent de la capacité à détecter les erreurs avant que la broche ne commence à tourner. Que vous recherchiez la signification du jargon CNC sur des forums d’usinage ou que vous étudiez des guides de programmation officiels, vous constaterez que les compétences en dépannage distinguent les opérateurs confiants des débutants anxieux.

Comprendre ce que signifie « CNC » dans le jargon courant utilisé dans les ateliers implique souvent des références à des outils endommagés, des pièces mises au rebut ou des incidents évités de justesse. Ces récits soulignent l’importance d’une prévention systématique des erreurs. Selon Le guide de programmation CNC de FirstMold , la vérification du programme et les essais d’usinage sont des étapes essentielles avant de passer à la production : les ignorer expose à des erreurs coûteuses.

Erreurs de syntaxe et comment les identifier

Les erreurs de syntaxe représentent les erreurs de programmation les plus courantes — et souvent les plus faciles à corriger. Le contrôleur machine rejette les codes manifestement mal formés, mais des erreurs subtiles peuvent passer inaperçues et provoquer un comportement inattendu lors de l’exécution.

Voici ce qui se produit généralement et comment y remédier :

Type d'erreur	Symptômes	Cause courante	Solution
Points décimaux manquants	Déplacement de l’outil vers une position inattendue ; alarme sur certains contrôleurs	Saisie de « X10 » au lieu de « X10.0 » ou de « X1.0 »	Indiquez systématiquement les points décimaux — « X10.0 » est sans ambiguïté
Séquence incorrecte de codes G	Comportement erratique de la machine ; l’outil ne suit pas le parcours attendu	Conflits entre codes modaux ou annulation incorrecte de ces derniers	Vérifiez la ligne de sécurité ; assurez-vous que les codes G40, G49 et G80 annulent bien les états précédents
Système de coordonnées incorrect	Pièce usinée à un emplacement erroné ; la fraise entre en collision avec le montage	Utilisation de G54 au lieu de G55 ; oubli total du décalage de travail	Vérifier que le décalage de travail correspond à la fiche de montage ; contrôler la sélection de G54 à G59
Compensation d’outil inadéquate	Caractéristiques surdimensionnées ou sous-dimensionnées ; usinage excessif sur les profils	Numéro de décalage H erroné ; application incorrecte de G41/G42	Faire correspondre le numéro H au numéro d’outil ; vérifier le sens de la compensation
Erreurs de vitesse d’avance	Cassure d’outil ; finition de surface médiocre ; temps de cycle excessif	Mot-clé F manquant ; valeur d'avance irréaliste ; unités incorrectes	Vérifiez que la valeur F est adaptée au matériau et à l'opération
Vitesse de broche non spécifiée	La machine tente une usinage avec la broche à l'arrêt ; alarme déclenchée	Mot-clé S manquant ou placé après M03	Programmez la valeur S avant M03 ; vérifiez que le régime en tr/min est raisonnable

L’interprétation argotique courante du sigle CNC dans les ateliers — « Vérifiez soigneusement les valeurs numériques » — reflète des leçons durement apprises concernant le placement des virgules décimales. Programmer X25 au lieu de X2,5 déplace l’outil dix fois plus loin que prévu. Sur certains automates, l’absence de virgule décimale entraîne par défaut l’interprétation au pas minimal ; sur d’autres, elle est interprétée comme une valeur entière. Dans les deux cas, le résultat s’écarte rarement de l’intention initiale.

Stratégies de prévention des collisions sur le parcours d’outil

Les collisions constituent les erreurs de programmation les plus coûteuses. Une broche endommagée ou un montage détruit peuvent engendrer des frais de réparation s’élevant à plusieurs milliers d’euros et des semaines d’indisponibilité. Comme Guide de dépannage de Hwacheon le souligne, des pièces mal serrées ou des réglages d’outils incorrects créent des conditions dangereuses que la vérification rigoureuse permet d’éviter.

Les programmeurs expérimentés s'appuient sur plusieurs couches de vérification avant d'exécuter de nouveaux programmes :

• Essais à vide sans pièce usinée : Exécutez le programme sans matériau dans la machine. Observez les déplacements de l'outil afin de vérifier que les trajectoires correspondent bien à la géométrie attendue de la pièce.
• Exécution pas à pas : Parcourez le programme ligne par ligne à l'aide du mode pas à pas du contrôleur. Cette méthode permet de détecter des déplacements rapides inattendus ou des angles d'approche douteux avant qu'ils ne provoquent des collisions.
• Logiciel de simulation : Selon Experts en programmation CNC , les logiciels modernes de FAO permettent de visualiser le processus d'usinage avant même que le moindre copeau ne soit enlevé. La simulation détecte les interférences entre les outils, les porte-outils, les dispositifs de serrage et les pièces, ce que l'analyse statique du code ne révèle pas.
• Réduction du débit d'avance au démarrage : Exécutez initialement les nouveaux programmes avec une réduction du débit d'avance comprise entre 25 % et 50 %. Cela vous laisse un temps de réaction pour actionner l'arrêt d'urgence si quelque chose semble anormal.

Si vous avez déjà cherché « cnc urban dictionary » pour trouver des définitions liées à l'usinage, vous avez probablement rencontré des descriptions colorées des conséquences d'une collision. La réalité manufacturière est nettement moins amusante : les chocs endommagent des équipements coûteux, retardent les plannings de production et peuvent parfois blesser les opérateurs. La prévention, assurée par une vérification systématique, est toujours moins coûteuse que la réparation.

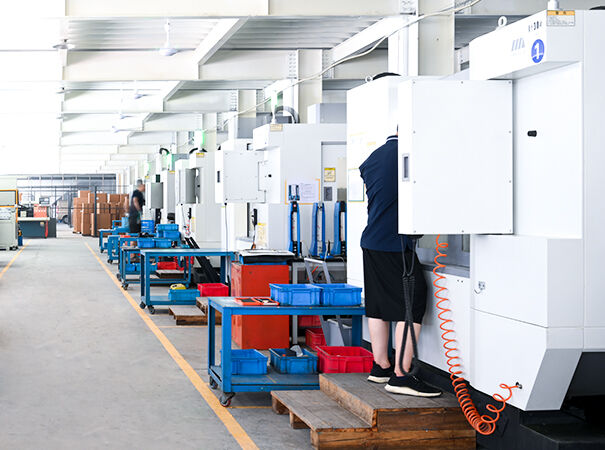

Liste de vérification avant exécution

Avant d'appuyer sur « Démarrer cycle » pour tout programme — en particulier un programme nouveau ou modifié — les programmeurs expérimentés effectuent des étapes de vérification permettant d'éviter les modes de défaillance les plus courants :

• Vérification de la fixation de la pièce : Vérifiez que la pièce est solidement serrée et ne peut pas se déplacer pendant l'usinage. Comme les spécialistes des machines-outils le soulignent , une fixation incorrecte des pièces peut entraîner des accidents, des dommages matériels et des blessures aux opérateurs.
• Mesure de la longueur des outils : Effectuez le contact (touch off) de chaque outil et vérifiez que les valeurs de décalage correspondent à celles indiquées dans la table des outils. Une erreur de 10 mm sur la compensation de longueur d’outil fait pénétrer l’outil de 10 mm plus profondément que prévu — ce qui peut entraîner le perçage de la pièce et l’endommagement de la garniture.
• Vérification des coordonnées de travail : Confirmez que le décalage de travail programmé (G54, G55, etc.) correspond à l'emplacement réel de la pièce. Touchez le nez de la broche à un point de référence connu et comparez les coordonnées affichées aux valeurs attendues.
• Confirmation du numéro de programme : Vérifiez que vous exécutez bien le programme approprié pour la configuration actuelle. Dans les ateliers traitant plusieurs pièces similaires, il est arrivé que le bon montage soit associé au mauvais programme — avec des résultats prévisibles.
• Vérification de l'inventaire d'outils : Assurez-vous que chaque outil appelé par le programme est bien chargé à la position correcte dans la tourelle ou le magasin, avec les données de décalage appropriées saisies.
• Gestion de l'émulsion et des copeaux : Vérifiez que le niveau d'émulsion est suffisant et que les convoyeurs de copeaux fonctionnent correctement. Une panne d'émulsion en cours d'usinage provoque des dommages thermiques ; l'accumulation de copeaux perturbe les changements d'outils.
• Plan d'inspection de la première pièce : Sachez quelles dimensions vous mesurerez sur la première pièce et tenez prêts les instruments de mesure adéquats. N'usinez pas une deuxième pièce avant que la première n'ait passé avec succès l'inspection.

Cette approche systématique transforme la programmation, passant d’une tâche source d’anxiété et de tâtonnements à une exécution assurée. Tout fraiseur expérimenté a des histoires à raconter de collisions évitées grâce à une vérification rigoureuse — et probablement quelques-unes qu’il aurait souhaité détecter à temps. Intégrer dès le départ des habitudes de vérification permet d’éviter de rejoindre cette dernière catégorie.

Une fois les fondamentaux du dépannage maîtrisés, la question qui s’impose naturellement est la suivante : comment passer de la détection d’erreurs dans des programmes existants à l’écriture autonome et assurée de code original ? Le parcours d’apprentissage menant du débutant au programmeur CNC compétent suit des étapes prévisibles, conçues pour développer les compétences de façon progressive et structurée.

Faire progresser vos compétences en programmation CNC

Vous avez étudié les exemples de programmation CNC présentés tout au long de cet article — des commandes G-code de base aux applications spécifiques à l’industrie. Mais voici désormais la question essentielle : à quoi ressemble concrètement la maîtrise de la programmation CNC, et comment y parvenir ?

L'écart entre la compréhension du code et la capacité à écrire en toute confiance des programmes prêts pour la production ne se comble pas du jour au lendemain. Selon Le guide de programmation CNC de JLC , la programmation CNC est une compétence très pratique, où les connaissances théoriques ne deviennent utiles qu’au travers d’une pratique constante. Le parcours allant du débutant curieux au programmeur compétent suit une progression prévisible — une progression qui récompense le développement systématique des compétences plutôt qu’une exploration aléatoire.

Construire votre progression des compétences en programmation CNC

Que signifie CNC en termes d’investissement dans l’apprentissage ? Cela signifie s’engager dans un développement structuré, plutôt que d’espérer que les compétences apparaîtront par osmose. La voie la plus efficace traverse des phases distinctes, chacune s’appuyant sur la base acquise précédemment :

1. Maîtriser les fondamentaux du langage G-code : Avant d’utiliser des logiciels de simulation ou des systèmes FAO, intériorisez les commandes fondamentales présentées précédemment dans cet article. Comprenez intuitivement la différence entre G00 et G01. Sachez pourquoi G90 et G91 produisent des résultats différents. Identifiez les séquences de codes M sans consulter de références. Cette maîtrise fondamentale rend tout le reste possible.
2. Pratiquez avec des logiciels de simulation : Selon Experts en programmation CNC , des outils de simulation tels que GibbsCAM et Vericut vous permettent de vérifier la justesse des programmes et d’optimiser les trajectoires d’outil sans consommer de matière. Commencez par exécuter dans un simulateur les exemples de programmes CNC présentés dans cet article — observez comment le code se traduit en mouvements d’outil. Expérimentez librement en modifiant les paramètres et analysez les résultats sans risque.
3. Modifiez des programmes existants : Prenez des programmes fonctionnels et apportez-y de petites modifications. Ajustez les avances. Modifiez les dimensions des poches. Changez les profondeurs de perçage. Chaque modification vous enseigne les relations de cause à effet entre le code et les résultats obtenus. Vous apprendrez plus rapidement grâce à une expérimentation intentionnelle qu’à une observation passive.
4. Écrire des programmes simples depuis zéro : Commencez par des opérations de base — fraisage de face d’un bloc rectangulaire, perçage d’un motif de trous, tournage d’un diamètre simple. N’essayez pas initialement des contours complexes. La réussite sur les fondamentaux renforce la confiance nécessaire pour relever des défis avancés.
5. Apprendre les bases des logiciels de FAO : La fabrication moderne repose de plus en plus sur des trajectoires d’outils générées par la FAO. La documentation relative au flux de travail de Mastercam décrit le processus suivant : importer un modèle CAO 3D, définir les opérations d’usinage, puis laisser le logiciel générer des trajectoires d’outils optimisées. Maîtriser la FAO ne remplace pas la connaissance du code G — elle étend considérablement les possibilités offertes par ce dernier.
6. Comprendre la personnalisation des post-processeurs : Les post-processeurs traduisent les trajectoires d’outils FAO en code G spécifique à chaque machine. Comme L’explique Mastercam , la cinématique propre à chaque machine détermine la façon dont le post-processeur doit formater le code de sortie. Apprendre à configurer et à dépanner les post-processeurs permet de relier efficacement le logiciel de FAO aux capacités réelles de la machine physique.

Cette progression n’est pas arbitraire. Chaque phase développe des compétences nécessaires à la phase suivante. Passer outre des étapes — par exemple passer directement aux logiciels de FAO sans comprendre le code qu’ils génèrent — crée des lacunes de connaissances qui finissent par poser problème.

Du code manuel à l’intégration de la FAO

À quel moment la commande numérique devient-elle véritablement pratique ? Lorsque vous pouvez passer aisément, selon les exigences de chaque opération, de la programmation manuelle aux flux de travail assistés par la FAO.

Considérons ce scénario réaliste : votre logiciel de FAO génère un parcours d’outil complexe, mais le code post-traité comporte des déplacements rapides superflus qui allongent le temps de cycle. Sans maîtrise du langage G-code, vous êtes contraint d’accepter une production inefficace. Grâce à vos compétences en programmation manuelle, vous identifiez ces gaspillages, modifiez directement le code et optimisez l’opération — économisant ainsi plusieurs minutes par pièce, ce qui se traduit par des gains substantiels sur l’ensemble des séries de production.

Les ressources pédagogiques disponibles aujourd’hui rendent l’acquisition de ces compétences plus accessible que jamais :

• Formation structurée gratuite : Selon Analyse du cours de DeFusco , des plateformes telles que Titans of CNC Academy proposent des leçons gratuites basées sur des projets, avec des modèles téléchargeables et des certificats d’achèvement — une formation pratique que vous pouvez commencer ce soir même.
• Parcours spécifiques au fournisseur : Si votre atelier utilise Mastercam, Mastercam University propose une formation adaptée à l’interface réelle du logiciel que vous utiliserez quotidiennement. Les boutons, la terminologie et les méthodes que vous pratiquez correspondent aux flux de travail réels en production.
• Programmes des constructeurs de machines : La Programme de certification Haas se concentre sur les notions fondamentales allant de l’opérateur au fraiseur — idéal pour renforcer sa confiance avant d’aborder la programmation complexe.
• Documentation des fabricants : Les manuels des automates numériques (CNC) de Fanuc, Siemens et d’autres fabricants constituent des références officielles pour les commandes et fonctionnalités propres à chaque machine.
• Certifications industrielles : La certification NIMS (Institut national des compétences en usinage des métaux) valide la maîtrise de la programmation de manière reconnue et valorisée par les employeurs.

Le temps pratique passé sur les machines reste irremplaçable, quel que soit le volume d’entraînement par simulation que vous effectuez. La boucle de rétroaction entre l’écriture du code, son exécution sur des équipements réels et la mesure des résultats accélère l’apprentissage d’une manière que les écrans seuls ne sauraient reproduire.

Transformer l’apprentissage en production

À un moment donné, la signification de « CNC » évolue d’une compréhension académique vers une production concrète. Vous n’apprenez plus seulement : vous fabriquez des pièces conformes aux spécifications et satisfaisant les clients.

Lorsque vous êtes prêt à voir vos compétences en programmation se traduire par des composants physiques, des fabricants tels que Shaoyi Metal Technology propose la fabrication rapide de prototypes avec des délais d'exécution aussi courts qu'un jour ouvrable. Cette capacité permet aux programmeurs de valider rapidement leur code à l'aide de résultats réels — transformant ainsi des conceptions numériques en assemblages complexes de châssis ou en douilles métalliques sur mesure qui illustrent ce que permet une programmation CNC experte.

La transition de l'apprentissage à la production ne nécessite pas la perfection. Elle exige un développement systématique des compétences, un accès à des outils de vérification et la volonté d'apprendre de ses erreurs. Chaque programmeur expérimenté a commencé exactement là où vous êtes aujourd'hui — étudiant des exemples, expérimentant avec du code et renforçant progressivement sa confiance par la pratique.

Les exemples CNC présentés dans cet article constituent votre fondation initiale. Les étapes progressives décrites ci-dessus vous offrent une feuille de route. Les ressources mentionnées fournissent un soutien structuré. Ce qui reste, c'est votre engagement envers une pratique délibérée — l'ingrédient qui transforme la compréhension en compétence réelle.

Questions fréquemment posées sur les exemples CNC

1. Quel est un exemple de scénario d’usinage à commande numérique par ordinateur (CNC) dans le domaine de la fabrication ?

Les scénarios courants d’usinage CNC comprennent les opérations de fraisage de face permettant de créer des surfaces planes de référence, le fraisage d’alésages pour des cavités rectangulaires, le tournage extérieur de pièces cylindriques et les opérations de filetage réalisées à l’aide des cycles prédéfinis G76. Chaque scénario nécessite des séquences spécifiques de codes G : par exemple, le fraisage de face combine le positionnement rapide G00, l’interpolation linéaire G01 à des vitesses d’avance contrôlées, ainsi qu’une compensation adéquate de la longueur d’outil avec G43. Des fabricants certifiés IATF 16949, tels que Shaoyi Metal Technology, maîtrisent des scénarios CNC complexes, allant des prototypes rapides aux composants automobiles produits en série avec des tolérances très serrées.

2. Quels sont quelques exemples de différents types de machines-outils à commande numérique par ordinateur (CNC) ?

Les machines à commande numérique par ordinateur (CNC) couvrent plusieurs catégories selon leurs fonctions. Les fraiseuses CNC effectuent l’usinage de face, l’usinage d’alésages et la découpe de profils à l’aide d’outils rotatifs. Les tours CNC réalisent des opérations de tournage, d’ébauchage et de filetage sur des pièces cylindriques. D’autres types comprennent les fraiseuses CNC destinées aux matériaux plus tendres, les machines à plasma pour la découpe de tôles, les machines de découpe laser pour des profils de haute précision, les machines à électro-érosion (EDM) pour des détails complexes, les machines à jet d’eau pour les matériaux sensibles à la chaleur, ainsi que les meuleuses pour des finitions de surface ultra-précises. Chaque type de machine repose sur des principes fondamentaux similaires de code G, mais utilise des conventions de programmation spécifiques à son application.

3. Que signifie l’acronyme CNC et que désigne-t-il ?

CNC signifie Commande numérique par ordinateur, désignant le fonctionnement informatisé d’outils d’usinage qui exécutent des commandes préprogrammées. Cette technologie transforme les conceptions numériques CAO en pièces physiques usinées avec précision, grâce à des systèmes de commande automatisés. Les machines CNC interprètent les commandes G-code pour les déplacements géométriques et les commandes M-code pour les fonctions opérationnelles, telles que l’activation de la broche ou la régulation de l’agent de refroidissement. Cette automatisation permet une reproductibilité constante, des tolérances serrées allant jusqu’à ±0,0025 mm dans les applications de haute précision, ainsi que la réalisation de géométries complexes impossibles à obtenir par usinage manuel.

4. Comment choisir entre les cycles de perçage G81, G83 et G73 ?

La sélection dépend de la profondeur du trou et des caractéristiques du matériau. Utilisez le cycle de perçage simple G81 pour les trous peu profonds (moins de trois fois le diamètre de la mèche), lorsque l’évacuation des copeaux ne pose pas de problème. Privilégiez le perçage par passes G83 avec retrait complet pour les trous profonds dépassant cinq fois le diamètre de la mèche, notamment dans l’acier inoxydable ou le titane, où les copeaux ne se cassent pas proprement. Le cycle de rupture de copeaux G73 convient le mieux aux trous de profondeur moyenne dans l’aluminium et les matériaux produisant des copeaux courts : il effectue des passes sans retrait complet, réduisant ainsi le temps de cycle jusqu’à 40 % par rapport au G83, tout en maîtrisant efficacement la formation des copeaux.

5. Quelle est la différence entre la programmation manuelle CNC et les logiciels de FAO ?

La programmation manuelle consiste à écrire directement du code G, ce qui est idéal pour des opérations simples telles que les motifs de perçage, l’usinage de face et les modifications rapides de programmes. Les logiciels de FAO génèrent automatiquement les trajectoires d’outils à partir de modèles CAO 3D, excellant notamment sur les surfaces complexes, les opérations multi-axes et la détection des collisions grâce à la simulation. Selon des spécialistes du secteur, des pièces nécessitant deux semaines de programmation manuelle peuvent être réalisées en deux heures à l’aide d’un logiciel de FAO. Toutefois, la maîtrise de la programmation manuelle reste essentielle pour vérifier les résultats fournis par la FAO, diagnostiquer les problèmes et effectuer des ajustements en temps réel au niveau de la commande numérique de la machine.
