Fonctionnement des composants de la climatisation automobile

Fonctionnement des pièces de chauffage, ventilation et climatisation (HVAC) automobiles

Avez-vous déjà vous demandé pourquoi votre voiture refroidit si rapidement par une journée chaude, ou comment elle maintient le pare-brise dégagé en hiver ? La réponse réside dans l'interaction parfaitement coordonnée des pièces du système de chauffage, ventilation et climatisation (HVAC) — chacune jouant un rôle unique dans le système de climatisation automobile. Comprendre leur fonctionnement composants de climatisation ensemble non seulement vous permet de rester confortable, mais facilite également le diagnostic des problèmes et le choix des pièces de rechange appropriées.

• Compresseur : Met sous pression et fait circuler le fluide frigorigène dans tout le système – on peut le considérer comme le cœur de votre climatiseur.
• Condenseur : Évacue la chaleur du fluide frigorigène vers l'air extérieur, ce qui le refroidit.
• Sécheur-récupérateur ou Désiccateur : Élimine l'humidité et les contaminants présents dans le fluide frigorigène, protégeant ainsi le système contre la corrosion et la formation de glace.
• Vanne d'expansion ou Tube orifice : Agit comme le dispositif d'expansion du climatiseur , régule le débit du réfrigérant vers l'évaporateur.
• Évaporateur : Absorbe la chaleur de l'air à l'intérieur de l'habitacle, refroidissant et déshumidifiant cet air.
• Moteur de ventilation et conduits : Achemine l'air refroidi ou chauffé à l'intérieur de l'habitacle du véhicule.
• Commandes de chauffage et de climatisation : Vous permettent de régler la température, la direction du flux d'air et la vitesse du ventilateur.
• Filtre à air de cabine : Nettoie l'air entrant avant qu'il ne pénètre dans l'habitacle.

Termes techniques à connaître

• Réfrigérant : Le fluide frigorigène (comme le R-134a ou le R-1234yf) qui transporte la chaleur vers l'extérieur ou depuis l'habitacle.
• Embrayage du compresseur : Enclenche et déclenche le compresseur en fonction de la demande.
• Organe de mesure : Fait référence à un détendeur ou à un tube orifice, deux types de dispositif d'expansion du climatiseur .
• Dessécheur-récupérateur/Accumulateur : Utilisé en fonction de l'organe de mesure — accumulateur avec tube orifice, dessécheur-récupérateur avec détendeur.
• Résistance/Module du moteur du ventilateur : Contrôle la vitesse du ventilateur.

Le Cycle du Frigorigène : Étapes Successives

1. La compresseur met sous pression le gaz frigorigène et l'envoie au condenseur.
2. Dans le condenseur , le gaz se refroidit et se condense en liquide sous haute pression.
3. Le liquide traverse le dispositif d'expansion du climatiseur (détendeur ou tube orifice), ce qui réduit sa pression et sa température.
4. Le réfrigérant pénètre dans le évaporateur , absorbe la chaleur de l'air intérieur et se transforme à nouveau en gaz à basse pression.
5. La moteur d'aspiration fait circuler l'air sur l'évaporateur, envoyant de l'air frais et déshumidifié dans l'habitacle.
6. Le gaz à basse pression retourne vers le compresseur et le cycle recommence.

Principes de sécurité avant de commencer

Cela semble complexe ? C'est pourquoi la sécurité est essentielle. Manipuler des pièces du système de climatisation automobile implique à la fois des réfrigérants sous haute pression et des circuits électriques. Portez toujours une protection oculaire et des mains conforme aux normes ANSI. Seuls les techniciens certifiés devraient intervenir sur les circuits de réfrigérant, car une manipulation incorrecte peut causer des blessures ou enfreindre la réglementation de l'EPA. Reportez-vous au manuel de réparation d'origine du véhicule pour les procédures spécifiques et les schémas électriques, et consultez toujours les fiches de données de sécurité (FDS) mises à jour pour les produits chimiques utilisés. Pour la manipulation et la récupération des réfrigérants, la certification de technicien 609 est requise – consultez les directives de l'EPA pour plus de détails ( source ).

Tous les composants du système de climatisation doivent fonctionner ensemble – si l'un d'eux tombe en panne, le confort et la fiabilité globaux en souffrent.

En comprenant le modèle complet du système, vous trouverez plus facilement la relation entre les symptômes et leurs causes, et pourrez choisir les bons pièces automobiles du système de chauffage et de climatisation , et assurer ainsi un fonctionnement optimal de la climatisation de votre voiture. Prêt à approfondir le sujet ? Ensuite, nous expliquerons chaque composant essentiel et les problèmes possibles.

Composants Essentiels Expliqués

Fonction du compresseur et modes de défaillance

Avez-vous déjà remarqué que votre climatiseur soufflait de l'air tiède par une journée chaude, ou entendu un bruit étrange provenant du moteur lorsque vous allumiez l'air conditionné ? Le compresseur de climatisation est souvent le responsable. Pensez-y comme au cœur du système de climatisation de votre voiture — il fait circuler le fluide frigorigène à travers tous les composants de climatisation pour vous garder au frais. Situé à l'avant du moteur et entraîné par une courroie, l' embrayage du compresseur de climatisation du compresseur s'enclenche lorsque vous allumez la climatisation, permettant à la poulie de faire tourner l'arbre du compresseur.

• Pannes courantes : Paliers bloqués, usure interne, manque d'huile ou embrayage du compresseur de climatisation défectueux.
• Symptômes : Pas d'air froid, bruits stridents ou cliquetis (surtout lorsque l'embrayage s'enclenche), ou fuites d'huile visibles.
• Signes alarmants indiquant qu'il faut le remplacer : L'embrayage ne s'enclenche pas, le compresseur est bloqué, ou bruit persistant lorsque la climatisation est en marche ( référence ).

Condenseur Évacuation de la chaleur : bases

La condensateur de climatisation se trouve à l'avant de votre véhicule, juste derrière la calandre. Son rôle est de refroidir le gaz réfrigérant sous haute pression provenant du compresseur, le transformant en liquide. Si le condenseur est obstrué par des débris ou endommagé par des éléments de la route, la chaleur ne peut plus s'échapper, laissant votre système de climatisation en difficulté.

• Pannes courantes : Dommages physiques (provenant de pierres ou de débris), obstructions internes ou corrosion.
• Symptômes : Refroidissement faible, air chaud sortant des bouches, ou fuites visibles au niveau du condenseur ou tuyau de climatisation connexions
• Signes alarmants indiquant qu'il faut le remplacer : Condenseur percé, fuites persistantes, ou absence d'amélioration après le nettoyage des débris.

Notions de base sur l'évaporateur et le dispositif de détente

La évaporateur de courant alternatif (ou noyau évaporateur ) est situé profondément derrière le tableau de bord. Quel est son rôle ? Absorber la chaleur de l'air intérieur lorsque le frigorigène le traverse, produisant cette fraîcheur appréciable. Le dispositif de détente, soit un tube-orifice ou un détendeur AC —régule la quantité de frigorigène pénétrant dans l'évaporateur. Si l'un ou l'autre tombe en panne, le refroidissement diminue et d'autres problèmes apparaissent.

• Pannes courantes : Fuites (provenant de corrosion ou de vibrations), obstructions internes (provenant de débris ou de dégradation de l'huile) ou contamination entraînant une accumulation de moisissures/champignons.
• Symptômes : Odeurs moites, refroidissement réduit, fuites d'eau sur le sol ou formation de givre sur le noyau de l'évaporateur.
• Signes alarmants indiquant qu'il faut le remplacer : Fuites persistantes, corrosion visible ou odeurs intenses qui ne disparaissent pas après le changement du filtre ( référence ).

Composants de ventilation déterminants pour les performances

Imaginez que vous allumiez votre climatiseur sans ressentir quasiment aucune brise. Le moteur de ventilation, la résistance ou le module de commande, ainsi que le ventilateur du condenseur sont les héros méconnus qui garantissent un flux d'air approprié. Le tuyau de climatisation et les joints toriques relient tout le système, maintenant le frigorigène scellé et en circulation.

• Pannes courantes : Moteur de ventilation usé, résistance/module défectueux (entraînant la perte des vitesses du ventilateur) ou ventilateur du condenseur cassé (réduisant l'évacuation de la chaleur).
• Symptômes : Flux d'air faible ou nul, seulement certaines vitesses du ventilateur fonctionnent, ou performances de la climatisation déclinant à basse vitesse ou au ralenti.
• Signes alarmants indiquant qu'il faut le remplacer : Aucun flux d'air quel que soit le réglage, odeur de brûlé provenant des bouches d'aération ou dommages visibles sur les pales du ventilateur ou le câblage.

Tableau de diagnostic rapide : mise en relation des symptômes avec les principaux composants de la climatisation

Drapeaux rouges : quand un remplacement immédiat est nécessaire

• L'embrayage du compresseur ne s'enclenche pas ou fait du bruit lorsque la climatisation est allumée
• Fuites visibles de réfrigérant au niveau du condenseur, du noyau évaporateur ou des raccords des tuyaux AC
• Odeur de moisi ou eau sur le plancher persiste après le remplacement du filtre d'habitacle
• Aucun débit d'air sur tous les réglages du ventilateur ou odeur de brûlé provenant des bouches d'aération

Si vous remarquez des bruits forts, des fuites persistantes ou une perte totale de refroidissement, le pièces du système de climatisation automobile pourrait nécessiter un remplacement immédiat : ne négligez pas ces signaux d'alerte.

Comprendre ces modèles facilite l'identification des éléments pièces automobiles du système de chauffage et de climatisation qui se dégradent et des causes sous-jacentes. Ensuite, nous vous guiderons à travers des procédures de diagnostic étape par étape basées sur les symptômes, afin que vous puissiez identifier avec assurance les problèmes, depuis les symptômes jusqu'à la cause racine.

Procédures de diagnostic basées sur les symptômes pour les pièces HVAC automobiles

Lorsque la climatisation de votre voiture cesse de fonctionner, il peut être difficile d'identifier la cause du problème. Cependant, grâce à une approche claire et étape par étape, vous pouvez souvent remonter de symptôme à la cause racine. Ci-dessous, nous détaillons les pannes de climatisation les plus courantes, afin que vous sachiez par où commencer, ce qu'il faut vérifier et quand faire appel à un professionnel. Prêt à vous mettre au travail ? Passons en revue les flux de diagnostic essentiels pour pièces automobiles du système de chauffage et de climatisation .

Flux de diagnostic : Aucun air froid

1. Inspection visuelle : Recherchez des résidus huileux ou des dommages le long du tuyaux de climatisation , le condenseur de climatisation de voiture et du tuyau de climatisation. Les fuites se manifestent souvent par des taches grasses ou des traces de colorant ( référence ).
2. Enclenchement du compresseur : Avec le moteur en marche et la climatisation allumée, vérifiez si l' compresseur de climatisation s'engage. Si ce n'est pas le cas, écoutez un clic ou observez la poulie : aucune rotation signifie qu'il n'y a pas de cycle de pression.
3. Relais de climatisation et vérifications électriques : Testez le relais AC et relais du compresseur de climatisation relais pour vérifier la présence d'alimentation au niveau de la bobine et la sortie. Assurez-vous que les fusibles sont intacts et que le système reçoit bien un signal depuis les commandes du tableau de bord.
4. État du capteur de basse pression : Localisez le capteur de interrupteur de basse pression basse pression sur l'accumulateur ou la conduite. Pontez les contacts ou testez la continuité pour vérifier s'il est ouvert (ce qui peut désactiver l'embrayage si le frigorigène est insuffisant).
5. Lecture des manomètres : Connecter les manomètres et comparer les pressions côté haute et basse pression avec les spécifications du constructeur. Une pression basse côté basse pression peut indiquer une restriction (détendeur, tube orifice) ou un manque de frigorigène ; une pression élevée côté basse pression peut suggérer un compresseur faible ou une surcharge.
6. Fonctionnement du condenseur et du ventilateur : Vérifier l'existence d'obstructions empêchant la circulation de l'air et s'assurer que le ventilateur du condenseur se met en marche lorsque la climatisation est activée. Une mauvaise circulation de l'air peut empêcher un refroidissement correct. condenseur de climatisation de voiture pour une circulation d'air insuffisante et confirmer que le ventilateur du condenseur fonctionne lorsque la climatisation est enclenchée. Une mauvaise circulation de l'air peut empêcher un refroidissement approprié.
7. Évaluation du dispositif d'expansion : Si tous les autres contrôles sont positifs, soupçonner une vanne d'expansion coincée ou obstruée, ou un tube orifice défectueux.

La mise en fonction électrique doit être confirmée avant de conclure à un problème au niveau du circuit frigorifique — vérifier toujours d'abord le fonctionnement de l'embrayage et du relais.

Diagnostic des bruits étranges

1. Identifier le bruit : S'agit-il d'un couinement, d'un cliquetis ou d'un sifflement ? Les couinements indiquent souvent des problèmes de courroie ou d'embrayage du compresseur ; les cliquetis peuvent signifier des problèmes internes du compresseur ou de son montage ; le sifflement peut révéler des fuites de fréon le long du compresseur ou du tuyau d'air conditionné. embrayage AC problèmes; les cliquetis peuvent indiquer des problèmes internes du compresseur ou des problèmes de fixation; le sifflement peut signaler des fuites de réfrigérant le long du tuyaux de climatisation ou tuyau pour les raccordements de climatisation.
2. Compresseur et Embrayage : Lorsque la climatisation est allumée, écoutez attentivement au niveau de l' compresseur de climatisation . Des bruits de cliquetis ou de grincement peuvent indiquer un problème d'embrayage ou une défaillance interne.
3. Courroie d'accessoire : Vérifiez les courroies et les poulies pour détecter usure ou désalignement — parfois, un tendeur défectueux peut imiter le bruit de la climatisation.
4. Ventilateur Condenseur et Soufflante : Les bruits provenant de l'avant peuvent provenir du ventilateur du condenseur ; à l'intérieur, un moteur de ventilation défectueux ou des débris dans les conduits peuvent provoquer des cliquetis.
5. Détection de fuites : En cas de sifflement, vaporisez de l'eau savonneuse sur les raccords suspects. La formation de bulles indique une fuite dans le tuyaux de climatisation ou les raccords.

Identifier la source du bruit est essentiel : ne supposez jamais que le compresseur soit défectueux sans avoir isolé le son.

Ventilateur intermittent ou faible débit d'air

1. Vitesse du ventilateur et fonctionnement du moteur de ventilation : Testez toutes les vitesses du ventilateur. Si seule la vitesse élevée fonctionne, soupçonnez une résistance défectueuse ; si aucune ne fonctionne, vérifiez le moteur de ventilation et son fusible.
2. Vérifications électriques : Testez la tension au niveau du moteur de ventilation et de la résistance/module. Vérifiez la continuité de la masse et de l'alimentation électrique.
3. Relais et interrupteurs AC : Vérifier l'existence d'obstructions empêchant la circulation de l'air et s'assurer que le ventilateur du condenseur se met en marche lorsque la climatisation est activée. Une mauvaise circulation de l'air peut empêcher un refroidissement correct. relais AC et les interrupteurs du tableau de bord pour leur bon fonctionnement. Un relais défectueux peut causer un fonctionnement intermittent.
4. Filtre à air de cabine : Un filtre obstrué réduit le flux d'air — le remplacer s'il est sale.
5. Évaporateur et conduits : Vérifier l'accumulation de glace sur l'évaporateur ou les obstructions dans les conduits pouvant bloquer le flux d'air.

Les problèmes électriques et de flux d'air se recoupent souvent — des vérifications systématiques évitent le remplacement inutile de pièces.

Odeur moisie ou chimique

1. Premier test olfactif : Faites fonctionner la climatisation et notez à quel endroit l'odeur est la plus forte — au démarrage, après la pluie, ou en permanence ?
2. Inspection de l'évaporateur : Les odeurs moisies signifient souvent la présence de moisissures sur l'évaporateur. Retirez le filtre d'habitacle et vérifiez la présence de débris ou d'humidité.
3. Vérification du drainage : Assurez-vous que le tube d'évacuation de l'évaporateur est dégagé. Les obstructions provoquent l'accumulation d'eau et favorisent l'apparition de moisissures.
4. Filtre à air de cabine : Remplacez-le s'il est ancien ou humide — les filtres peuvent abriter des bactéries et des odeurs.
5. Vérification des fuites : Des odeurs chimiques peuvent indiquer une fuite de frigorigène. Vérifiez tuyaux de climatisation et le flexible de climatisation pour détecter des résidus ou de la teinture.

Régler les odeurs rapidement restaure le confort et prévient les risques sanitaires à long terme dus aux moisissures ou à l'exposition chimique.

En suivant ces procédures étape par étape, vous obtiendrez une meilleure compréhension du problème de votre système CVC automobile — et éviterez des suppositions inutiles ou le remplacement aléatoire de pièces. Dans le prochain chapitre, nous approfondirons le diagnostic électrique pour vous aider à identifier avec confiance les problèmes liés au moteur du ventilateur, au ventilateur et au circuit de l'embrayage.

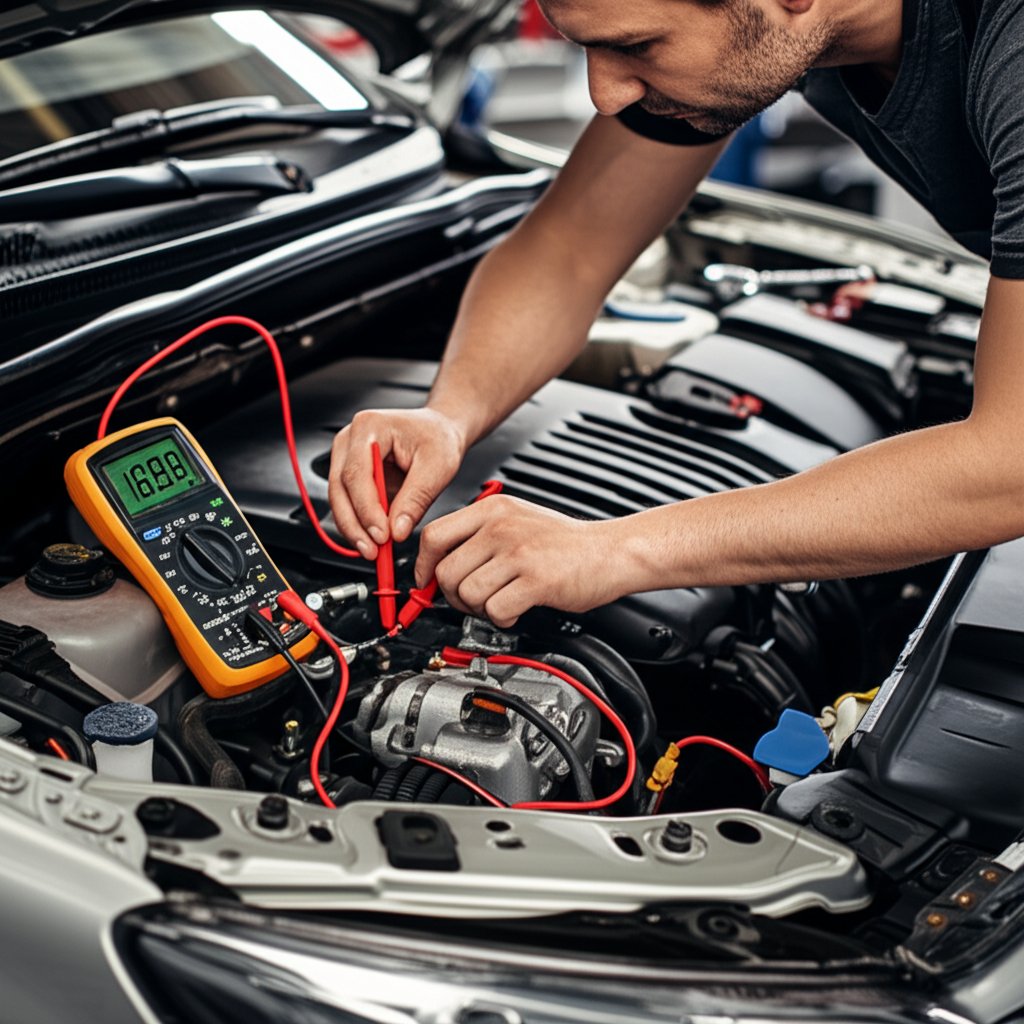

Diagnostic électrique pour éviter les suppositions

Avez-vous déjà allumé votre climatiseur et n'entendu que le silence ? Ou peut-être que votre ventilateur fonctionne uniquement sur la vitesse maximale, ou que l'air cesse soudainement d'être frais ? Les problèmes électriques liés aux pièces de chauffage, ventilation et climatisation (HVAC) d'un véhicule peuvent être complexes, mais avec la bonne approche, vous pouvez rapidement identifier la cause réelle, économisant ainsi du temps, de l'argent et des frustrations.

Tests du moteur de ventilation et du résistor ou module de commande

La moteur de ventilation de voiture est le moteur principal assurant la circulation de l'air dans l'habitacle, tandis que le résistor ou le module de contrôle gère les vitesses du ventilateur. Si vous constatez un débit d'air faible ou inexistant, ou si seule la vitesse maximale fonctionne, il est temps de tester ces composants :

• Sécurité avant tout : Déconnectez toujours la batterie et attendez quelques minutes avant d'intervenir sur des pièces électriques afin d'éviter les courts-circuits et protéger les modules électroniques de commande sensibles. Reportez-vous au manuel de réparation pour les procédures spécifiques liées au système d'airbag si vous travaillez à proximité de ses composants.
• Localiser et inspecter : La plupart des moteurs de ventilation se trouvent sous le tableau de bord côté passager. Retirez les panneaux nécessaires pour un accès clair et vérifiez les éventuels dommages visibles ou connecteurs brûlés.
• Test du multimètre : Réglez votre multimètre sur la résistance ou la continuité. Placez les sondes sur les bornes du moteur — comparez la résistance avec les spécifications indiquées dans le manuel de votre véhicule. L'absence de continuité ou un circuit ouvert signifie que le moteur est probablement défectueux.
• Vérification de la résistance : Testez le résistor du ventilateur de la même manière. L'absence de continuité ou une résistance anormale indique un résistor ou un module défectueux.

N'oubliez pas : De nombreux problèmes du ventilateur proviennent du faisceau de résistances qui surchauffe en raison d'un débit d'air restreint ou d'un moteur défaillant. Si vous remarquez des connecteurs brûlés ou fondus, remplacez à la fois le résistor et le moteur pour une fiabilité à long terme.

Contrôles de l'alimentation et de la masse de l'embrayage du compresseur

La embrayage du compresseur de climatisation est ce qui permet d'allumer et d'éteindre votre compresseur. Si votre système de climatisation ne refroidit pas, l'embrayage ne s'enclenche peut-être pas. Voici comment vérifier :

• Inspection visuelle : Avec le moteur en marche et la climatisation activée, l'embrayage devrait s'enclencher (vous verrez ou entendrez un clic, et le moyeu tournera avec la poulie).
• Connecteur et tension : Utilisez un multimètre pour vérifier la tension au niveau du connecteur de la bobine d'embrayage lorsque la climatisation est activée. Aucune tension ? Remontez la chaîne jusqu'au interrupteur AC , relais et fusibles.
• Circuit de Masse : Vérifiez que le circuit de masse est intact. Les masses corrodées ou lâches sont souvent à l'origine du problème.
• Résistance de la Bobine d'Embrayage : Mesurez la résistance de la bobine conformément au manuel de réparation. Une bobine ouverte ou court-circuitée doit être remplacée.

Conseil : Si l'embrayage s'engage de manière intermittente ou s'enclenche rapidement, le problème peut provenir d'un relais défectueux, d'un capteur de pression défectueux ou même d'un niveau de réfrigérant trop bas déclenchant une coupure de sécurité.

Commandes et Relais du Ventilateur de Condenseur

Les véhicules modernes utilisent ventilateurs électriques de refroidissement du radiateur pour maintenir à la fois le moteur et le système de climatisation à des températures appropriées. Si votre climatisation fonctionne bien en roulant mais tombe en panne au ralenti, soupçonnez le circuit du ventilateur :

• Aperçu du système : Les circuits de ventilateurs électriques automobiles sont généralement contrôlés par l'ECM via des relais, en réponse à la température du moteur, à la demande de climatisation ou les deux.
• Test du relais : Localisez le relais du ventilateur et utilisez un fil de pontage pour le court-circuiter. Si le ventilateur fonctionne, le relais ou son circuit de commande est défectueux.
• Chute de tension : Mesurez la tension aux bornes d'alimentation et de masse du moteur du ventilateur pendant son fonctionnement. Une chute de tension excessive indique un problème de câblage ou de connexion ( référence ).
• Commande de l'ECM : Certains outils de diagnostic permettent d'activer manuellement le ventilateur pour un test direct. Si ce n'est pas le cas, consultez les schémas électriques et vérifiez la présence d'un signal de commande au niveau du relais.

N'oubliez pas: Ventilateurs électriques de refroidissement du radiateur doivent s'activer lorsque la climatisation est en marche ou lorsque la température du moteur augmente. S'ils ne le font pas, cela entraînera une surchauffe et une performance réduite de la climatisation.

Tableau de référence : Dépannage des circuits électriques

Si les documents du constructeur fournissent des valeurs exactes, les utiliser. Sinon, rechercher des circuits ouverts/circuit-coupés ou une tension manquante comme test de fonctionnement.

Pannes électriques courantes à surveiller

• Harnais usé près du support du radiateur
• Connexions de masse corrodées ou lâches
• Alimentation d'allumage défectueuse ( fusible grillé, connecteur brûlé )
• Bloc de résistances surchauffé (boîtier fondu ou décoloré)
• Commutateur ou relais de climatisation coincé ou défectueux

Un test électrique approfondi permet d'éviter le remplacement inutile de pièces : vérifiez toujours l'alimentation, la masse et la continuité avant de remplacer des composants de la climatisation automobile.

Avec ces outils de diagnostic électrique en main, vous êtes prêt à résoudre les pannes électriques les plus courantes du système de climatisation. Ensuite, nous aborderons les besoins en réfrigérant et en huile afin de garantir l'efficacité et la conformité de vos réparations.

Réfrigérant, huile et conformité : notions essentielles

Notions de base sur les réfrigérants et compatibilité des systèmes

Vous êtes-vous déjà demandé pourquoi le système de climatisation de votre voiture pourrait nécessiter un réfrigérant différent de celui de votre voisin ? Ou pourquoi mélanger les réfrigérants est une mauvaise idée ? Éclairons la situation. La plupart des véhicules récents utilisent désormais réfrigérant r-1234yf — un hydrofluorooléfine (HFO) conçu pour minimiser l'impact environnemental. Contrairement à l'ancien R-134a, freon r1234yf est classé A2L faiblement inflammable, il nécessite donc une manipulation spéciale et des outils résistants aux étincelles.

Ne cédez pas à la tentation d'ajouter un réfrigérant incorrect ou de mélanger des types différents — cela pourrait endommager le compresseur, entraîner de mauvaises performances, et violer potentiellement la réglementation environnementale. Pour réfrigérant r1234yf systèmes, n'utilisez que le jeu de jauges et les raccords corrects, car les raccords R-134a et R-1234yf sont volontairement différents.

Choisir la bonne huile PAG

Imaginez votre compresseur fonctionnant à sec — cela semble mauvais, n'est-ce pas ? C'est pourquoi l'huile est importante. La plupart des systèmes de climatisation modernes utilisent de l' Huile PAG (Polyalkylène Glycol) comme lubrifiant. Mais toutes les huiles PAG ne se valent pas. Vous verrez des étiquettes comme huile PAG 46 pAG 46, PAG 100 ou PAG 150 — le chiffre indique la viscosité, tout comme pour l'huile moteur. Le type et la quantité d'huile appropriés sont déterminés par le fabricant du compresseur, et non seulement par la marque de votre voiture.

• Vérifiez toujours le manuel de réparation ou la fiche technique de votre fournisseur pour connaître la viscosité et la quantité correctes de PAG à utiliser.
• Ne mélangez jamais différentes huiles — utiliser le mauvais type ou trop d'huile peut provoquer de la boue ou une panne du système.
• Pour les systèmes R-1234yf, utilisez une huile spécifiquement homologuée pour être compatible avec ce frigorigène.

Certains systèmes peuvent utiliser de l'huile d'ester, en particulier s'ils ont été modifiés à partir d'anciens réfrigérants, mais cela reste rare pour les véhicules postérieurs à 1995. En cas de doute, consulter les données du fabricant ou le service technique du fournisseur.

Règles de manipulation et de certification

La manipulation des réfrigérants ne concerne pas seulement les performances – il s'agit aussi de respecter la réglementation et les normes de sécurité. Aux États-Unis, toute personne effectuant l'entretien ou la récupération de réfrigérant dans des systèmes de climatisation automobiles doit être titulaire de la Certification EPA 609 . Cela garantit que les techniciens sont formés à la récupération, au recyclage corrects ainsi qu'à la protection de l'environnement ( Détails de l'EPA ).

• Toujours évacuer et récupérer le réfrigérant à l'aide d'équipements homologués avant d'ouvrir le système.
• Boucher immédiatement les tuyauteries ouvertes afin d'éviter l'entrée d'humidité — l'humidité peut endommager les dessiccants et provoquer une corrosion interne.
• Effectuer un test d'étanchéité après réparation — utiliser un détecteur électronique homologué pour le réfrigérant spécifique.
• Ne chargez qu'avec les spécifications du constructeur —une surcharge ou une sous-charge réduit l'efficacité et peut endommager les composants.
• Portez des ÉPI (gants, lunettes de protection) pour se protéger contre l'asphyxie et les brûlures dues au froid.
• Ne jamais modifier des systèmes R-134a pour les convertir en R-1234yf —l'évaporateur et les normes de sécurité sont différentes ( référence ).

Liste de vérification avant le chargement

• Vérifier que le système est entièrement vidé et étanche.
• Identifier le type correct de réfrigérant (par exemple, R-1234yf ou R-134a) et correspondant huile PAG 46 si applicable.
• Vérifier que tous les outils de service et raccords sont compatibles avec votre réfrigérant—ne jamais forcer des raccords incompatibles.
• Assurez-vous que toutes les lignes ouvertes soient bouchonnées jusqu'au moment de l'assemblage.
• Reportez-vous aux données du constructeur ou du fournisseur pour connaître la quantité de fluide à charger et le remplissage en huile.

Utiliser le bon réfrigérant et la bonne huile, ainsi que respecter toutes les étapes de sécurité et réglementaires, protège votre investissement, l'environnement et votre propre sécurité. Ne négligez jamais les consignes de conformité et d'entretien correct de la climatisation.

Avec une bonne compréhension des exigences en matière de réfrigérant et d'huile, vous êtes prêt à maintenir votre pièces automobiles du système de chauffage et de climatisation fonctionnant à un niveau d'efficacité optimal et en conformité totale. Ensuite, nous vous proposerons des plans d'entretien et des intervalles de service pour vous aider à éviter les pannes répétitives et prolonger la durée de vie du système.

Plans d'entretien pour prolonger la durée de vie du système

Contrôles préventifs permettant de détecter les problèmes précocement

Quand avez-vous vérifié la climatisation de votre voiture avant l'arrivée de l'été ? Imaginez pouvoir détecter un petit problème maintenant—comme une courroie de climatisation usée ou un filtre d'habitacle sale—avant qu'il ne devienne une réparation coûteuse. L'entretien régulier est la meilleure façon de maintenir votre pièces automobiles du système de chauffage et de climatisation fonctionner sans à-coups et éviter les pannes soudaines pendant une canicule ou un long trajet. Voici comment élaborer un plan d'entretien proactif :

1. Tous les 12 mois ou 12 000 kilomètres : Inspectez les de climatisation usée rechercher des fissures, des usures ou un vernissage. Remplacez-le s'il est usé pour éviter une défaillance du compresseur ( source ).
2. Tous les 15 000 kilomètres ou annuellement : Remplacez le filtre à air de l'habitacle pour protéger le noyau évaporateur contre la poussière et les débris, assurant ainsi un bon débit d'air et une meilleure qualité de l'air.
3. Tous les 24 mois ou 24 000 kilomètres : Nettoyez les ailettes du condenseur et vérifiez la présence de zones tordues ou obstruées. Retirez les débris pour maintenir une dissipation efficace de la chaleur.
4. À chaque changement d'huile : Vérifier visuellement climatisation pour voitures , tuyau de climatisation , et les raccords pour détecter des fuites, des résidus d'huile ou des craquelures.
5. Au besoin : Vérifiez que les ventilateurs du condenseur fonctionnent à toutes les vitesses demandées. Des ventilateurs faibles ou défectueux peuvent provoquer une surchauffe et une mauvaise performance de la climatisation.
6. Lors de l'ouverture du système : Remplacez les joints toriques par des matériaux compatibles provenant de kits d'anneaux O automobiles , et lubrifiez avec l'huile appropriée. Appliquez toujours un couple les raccords de tuyauterie AC selon les spécifications du constructeur afin d'éviter les fuites.

Remarque : Suivez toujours l'emploi du temps d'entretien spécifique du constructeur de votre véhicule pour respecter les intervalles et les procédures recommandés.

Prévention des fuites et entretien des flexibles

Avez-vous déjà remarqué une tache huileuse légère sous votre voiture ou une odeur moisie en enclenchant la climatisation ? Cela peut indiquer un début de fuite tuyau de climatisation ou se dégradant climatisation pour voitures . Voici comment prévenir les fuites avant qu'elles ne surviennent :

• Vérifiez les tuyaux pour des fissures, des effilochages ou des renflements, en particulier près des raccords et des coudes.
• Nettoyez l'extérieur des tuyaux et conduites avec un chiffon humide pour éliminer la saleté et détecter d'éventuelles fuites à temps.
• Contrôlez les raccords des tuyaux pour vérifier qu'ils sont bien serrés ; les raccords lâches les raccords de tuyauterie AC sont une source fréquente de perte de frigorigène.
• Remplacez les tuyaux si vous constatez des fuites persistantes, une usure importante ou s'ils ont plus de cinq ans.
• Assurez une évacuation correcte de l'eau de condensation de l'évaporateur afin d'éviter l'accumulation d'humidité autour des tuyaux, ce qui pourrait provoquer de la corrosion et de la moisissure.

Choisir des tuyaux et joints toriques de haute qualité et les installer avec les bons outils peuvent considérablement prolonger la durée de vie de votre système.

Contrôle de l'humidité et remplacement du déshydratant

Lorsque vous ouvrez votre système de climatisation pour des réparations ou après une panne du compresseur, l'humidité peut pénétrer, provoquant de la corrosion, la formation de glace et des dommages coûteux. C'est là qu'intervient le désiccateur ou le filtre-déshydratateur. Mais saviez-vous que ces pièces n'étaient pas éternelles ?

• L'accumulateur ou le filtre-déshydratateur doit être remplacé chaque fois que le système est ouvert pour un entretien majeur, tel que le remplacement du compresseur ou de l'évaporateur, ou si une fuite importante s'est produite.
• Soyez attentif aux signes de défaillance : humidité inexpliquée, mauvaise réfrigération ou indicateur de dessiccant saturé (s'il est équipé).
• Bouchez immédiatement les tuyaux ouverts pendant l'entretien afin de minimiser l'entrée d'humidité.
• N'utilisez que des pièces approuvées par le constructeur ou équivalentes pour les remplacements, et utilisez toujours des joints neufs provenant de kits d'anneaux O automobiles lors du remontage.

Le remplacement opportun de l'accumulateur ou du filtre protège votre compresseur et maintient votre système de climatisation libre d'humidité et de contaminants.

Listes de contrôle avant et après l'entretien

En suivant ces étapes et ces listes de contrôle d'entretien, vous prolongerez non seulement la durée de vie de votre pièces automobiles du système de chauffage et de climatisation mais vous bénéficierez également d'un confort fiable et de coûts de réparation réduits. Ensuite, nous vous aiderons à prendre des décisions concernant les sources d'approvisionnement et les comparaisons de fournisseurs, afin que vous obteniez toujours la bonne pièce pour l'application.

Choisir les bonnes pièces de climatisation automobile

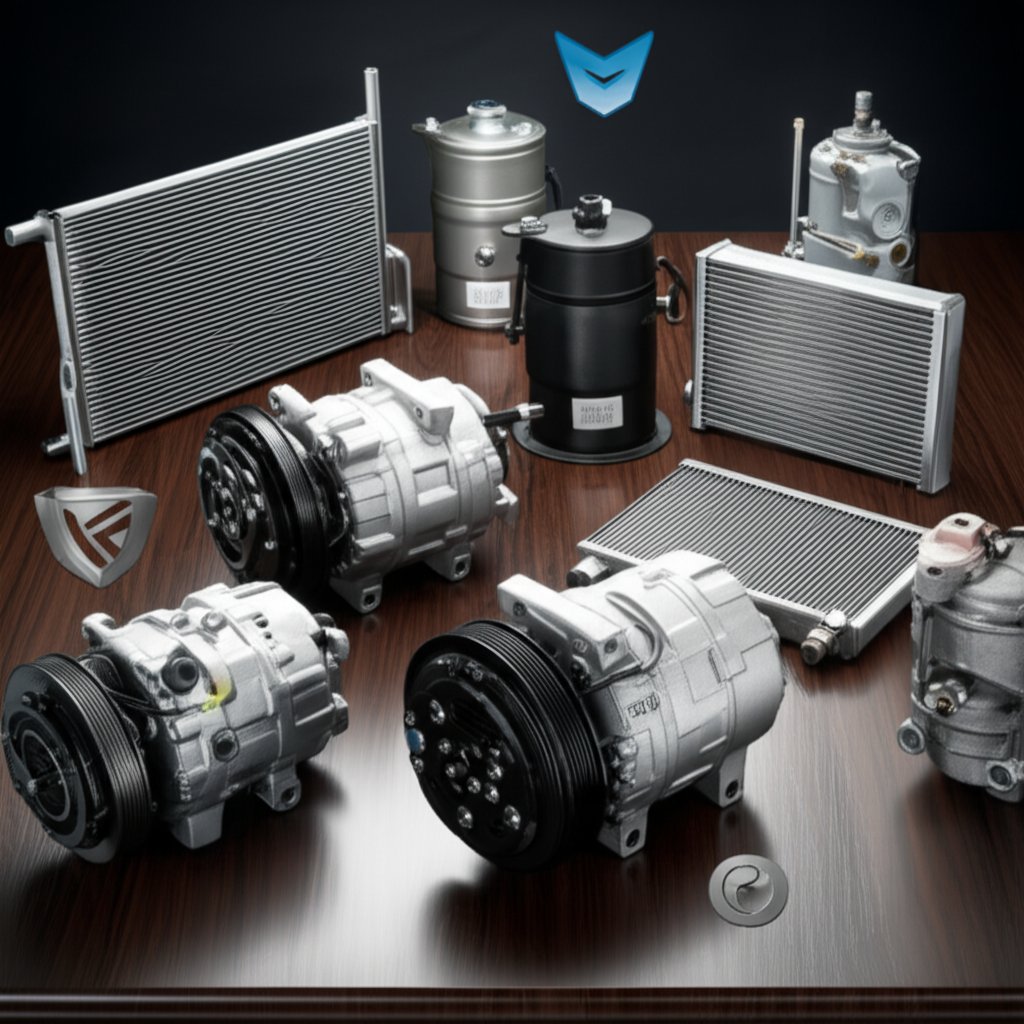

Équipement d'origine (OEM) contre pièces de rechange généiques contre pièces reconditionnées : quelle est la meilleure solution pour vos pièces automobiles de chauffage et de climatisation (HVAC) ?

Lorsqu'il est temps de remplacer composants de climatisation automobile la pièce, conservez-vous les composants d'origine du véhicule ou existe-t-il un intérêt à explorer les options de rechange ou reconditionnées ? Imaginez que vous deviez faire face à un compresseur défectueux compresseur de climatisation automobile ou que vous ayez besoin d'un nouvel évaporateur – votre choix peut influencer l'ajustement, les performances, la garantie et même la fiabilité à long terme. Analysons les différences fondamentales pour vous aider à faire un choix éclairé pour votre prochain pièces de moteur achat.

Quand la capacité du fournisseur compte pour les pièces de chauffage et de climatisation automobiles

Choisir le bon fournisseur de pièces de climatisation automobile va au-delà du prix. Imaginez que votre projet nécessite non seulement un compresseur, mais aussi les attaches embouties et les clips structurels qui assurent un fonctionnement silencieux et sans vibration. C'est ici que la capacité et la spécialisation du fournisseur entrent en jeu. Par exemple, Shaoyi se démarque parmi les autres fournisseurs de compresseurs de climatisation automobile en proposant des solutions d'emboutissage adaptées qui garantissent la précision du montage et réduisent les risques liés aux NVH (bruit, vibration et dureté) - essentiel pour les constructeurs automobiles et les fournisseurs de niveau 1.

• Le fournisseur propose-t-il des systèmes qualité certifiés IATF ou ISO ?
• Peuvent-ils prendre en charge à la fois les prototypes en petites séries et la production à grand volume ?
• Sont-ils réactifs face aux modifications de conception ou aux exigences personnalisées ?
• Proposent-ils un support technique pour l'intégration avec d'autres pièces de climatisation automobile ?

Pour de nombreux acheteurs, en particulier ceux qui achètent pour des flottes ou la fabrication, ces facteurs peuvent faire la différence entre une installation sans problème et des retards coûteux. C'est pourquoi il est judicieux d'étudier le parcours du fournisseur, de lire les avis des clients et de vérifier les certifications pertinentes.

Garantie et retour : protégez votre investissement

Avant d'appuyer sur « acheter » lors de votre prochaine pièces de moteur commande, posez-vous les questions suivantes : que se passe-t-il si la pièce tombe en panne ? Les pièces d'origine sont généralement accompagnées de garanties solides et de procédures de retour simplifiées via les réseaux de concessionnaires. Les pièces de rechange et les pièces remanufacturées varient : certaines fournisseurs de pièces de climatisation proposent des garanties équivalentes à celles des pièces d'origine, tandis que d'autres privilégient des prix plus bas au détriment de la garantie ( voir les détails ).

• Vérifiez la durée de la garantie et ce qu'elle couvre (main-d'œuvre, pièces, livraison).
• Comprenez le processus principal de frais et de retour pour les compresseurs reconditionnés — le retour de votre ancienne pièce est généralement requis pour obtenir un remboursement.
• Pour les modules électroniques ou les composants nécessitant un étalonnage, il est préférable d'utiliser des sources d'équipement d'origine (OEM) ou des alternatives de qualité après-vente afin d'éviter les problèmes de compatibilité.
• Conservez tous les reçus et documents d'installation — ils sont souvent requis pour faire valoir la garantie, quelle que soit la situation. fournisseur de pièces de climatisation automobile .

Choisir le bon fournisseur et le bon type de pièce ne se limite pas au prix — il s'agit avant tout d'assurer l'adaptation, la fiabilité et le soutien nécessaire pour une réparation sans encombre.

Maintenant que vous savez comment comparer les fournisseurs et les types de pièces, l'étape suivante consiste à comprendre les modèles de spécifications et les critères de sélection — pour être sûr d'obtenir la bonne pièce dès la première fois.

Modèles de Spécifications pour une Sélection Correcte des Pièces

Avez-vous déjà commandé une pièce de remplacement pour le compresseur de climatisation de votre véhicule, pour découvrir ensuite qu'elle ne s'adapte pas ou ne fonctionne pas comme prévu ? Vous n'êtes pas seul. Choisir la bonne pièces automobiles du système de chauffage et de climatisation ne se limite pas à la correspondance des numéros de pièce - il s'agit de comprendre les spécifications clés qui garantissent un bon ajustement, un fonctionnement optimal et une fiabilité à long terme. Passons en revue des modèles pratiques et des conseils pour vous permettre de choisir avec assurance le bon compresseur, condenseur, évaporateur et dispositif de détente pour votre réparation ou votre projet.

Liste de contrôle des spécifications du compresseur

Détails d'adaptation du condenseur et de l'évaporateur

Dispositif d'expansion et notes de calibration

• Désalignement de la poulie (compresseur ne se fixe pas ou courroie qui couine)
• Clé de connecteur incorrecte (pas d'alimentation vers l'embrayage du compresseur de climatisation)
• Mauvais remplissage d'huile (bruit, défaillance prématurée)
• Taille incorrecte du tube orifice (refroidissement insuffisant ou inondation)
• Bouchon de capteur manquant (lumière d'alerte ou code d'erreur)

Vérifier les spécifications avant de commander permet d'économiser du temps, de l'argent et évite les frustrations – ne laissez pas une valve orifice de climatisation ou un connecteur incompatible retarder votre réparation.

En utilisant ces modèles et en comparant attentivement chaque détail, vous réduirez les retours et garantirez que chaque compresseurs de climatisation ou organe de détente pièce que vous installez fonctionne comme prévu. Ensuite, nous analyserons les coûts, la main-d'œuvre et les facteurs de réparation soi-même versus chez un professionnel – pour que vous puissiez planifier votre prochaine intervention en toute confiance.

Ce à quoi s'attendre lors du remplacement des pièces de chauffage et de climatisation automobiles

Évaluer correctement les pièces et la main-d'œuvre

Êtes-vous déjà tombé en panne d'air conditionné dans votre voiture et vous êtes-vous demandé « Combien coûte un compresseur de climatisation ? » Ou peut-être hésitez-vous entre le prix du compresseur de climatisation et l'achat d'un kit complet de compresseur de climatisation compresseur de climatisation . En réalité, les coûts peuvent varier considérablement selon le modèle de votre véhicule, la marque de la pièce, ainsi que si vous achetez neuf, reconditionné ou un produit d'après-vente. Selon les données du secteur, le remplacement d'un compresseur de climatisation automobile coûte généralement entre 1 000 et 2 000 $ —la majeure partie de ce coût provenant de la pièce elle-même ( Carfax ). La main-d'œuvre représente généralement une part moindre, mais non négligeable : les outils spécialisés, la manipulation du frigorigène et l'évacuation du système ajoutent toutes sortes de complexité. Si vous vous demandez « Combien coûte un compresseur de climatisation ou combien coûte un compresseur d'air conditionné pour ma voiture ? », consultez toujours des garages locaux ou des détaillants en ligne de confiance pour obtenir des devis à jour, car les prix varient selon la disponibilité et la région.

Facteurs clés influençant le coût du compresseur de climatisation automobile de remplacement comprennent :

• Marque, modèle et année du véhicule (les véhicules de luxe et les modèles récents ont souvent des pièces plus coûteuses)
• Type de compresseur (monostage, variable ou avec/sans embrayage)
• Neuf contre réusiné contre d'occasion (le neuf est plus onéreux mais est accompagné d'une garantie)
• Si la pièce est vendue séparément ou en tant que partie d'un compresseur de climatisation (les kits peuvent inclure un séchoir, un dispositif d'expansion et des joints)
• Taux horaire dans votre région et expérience du garage
• Couverture de la garantie (les pièces OEM ou d'après-vente peuvent offrir des conditions différentes)

Pour la main-d'œuvre, prévoyez que le remplacement prenne plusieurs heures — les échanges de compresseur sont complexes et nécessitent une évacuation du système et une recharge, qui doivent être effectuées par un professionnel certifié pour être conformes aux réglementations de l'EPA ( source ).

Réparations adaptées aux bricoleurs vs. réservées aux professionnels

Cela semble être un gros travail ? C'en est un. Bien que certaines pièces de climatisation automobile — comme les relais ou les filtres à air de l'habitacle — puissent être remplacées par des bricoleurs, d'autres, telles que les compresseurs ou les cœurs d'évaporateurs, exigent des compétences avancées et des outils spécialisés. Voici un tableau récapitulatif pour vous aider à décider :

Tenter de remplacer un compresseur sans formation appropriée présente des risques d'installation incorrecte, de fuites ou même de dommages au système. Étant donné que la manipulation de frigorigène est réglementée par la loi, la plupart des interventions sur le compresseur devraient être confiées à des professionnels certifiés.

Liste de vérification avant réparation et validation après réparation

Prévoyez-vous d'effectuer une réparation vous-même ou de préparer votre véhicule pour un service professionnel ? Utilisez ces listes de vérification pour rester organisé et en sécurité :

1. Réunir tous les outils nécessaires (clés, douilles, manomètre de climatisation, pompe à vide)
2. Porter des équipements de protection individuelle (protection oculaire, gants)
3. Consulter et imprimer les couples de serrage recommandés par le constructeur pour tous les raccords
4. Commander les joints, joints toriques et huile compatibles corrects
5. Vérifier les numéros de pièce et le type de frigorigène avant d'ouvrir le système
6. S'assurer qu'un technicien certifié récupérera le frigorigène conformément aux règles de l'EPA

Après la réparation, vérifier que tout fonctionne correctement :

• Vérifier les températures de ventilation au ralenti et à 1 500 tr/min
• Observer le fonctionnement de l’embrayage du compresseur et écouter les bruits anormaux
• Surveiller les mesures de pression pour vérifier leur stabilité (selon les spécifications du constructeur)
• Vérifier les fuites à l’aide d’un colorant UV ou d’un détecteur électronique
• S’assurer que tous les voyants d’alerte sont éteints et qu’aucun code d’erreur n’est présent

Une bonne planification, les bons outils et la validation après réparation sont essentiels, surtout pour des interventions importantes telles que le remplacement du compresseur. En cas de doute, faites appel à un technicien certifié pour protéger votre investissement et garantir la conformité.

Comprendre les coûts réels et l’effort requis vous aide à prendre des décisions éclairées sur les tâches pièces automobiles du système de chauffage et de climatisation à effectuer soi-même et le moment de faire appel à un professionnel. Dans la prochaine section, nous conclurons par des recommandations concrètes et des ressources fiables pour assurer votre succès à long terme.

Conclusion et Ressources Fiables pour des Actions Complémentaires en Climatisation Automobile

Points Clés et Étapes Suivantes

Lorsque vous faites un pas en arrière et examinez la climatisation de votre véhicule, vous réalisez qu'il s'agit de bien plus qu'un simple ensemble d'interrupteurs et de bouches d'aération : c'est la mise en œuvre précise d'un réseau de automotive hvac pièces. Du compresseur au dispositif d'expansion, chaque composant a une fonction bien définie. Comprendre le modèle du système, suivre des procédures de diagnostic rigoureuses et vérifier systématiquement les spécifications des pièces sont les éléments clés pour des réparations fiables et durables. Que vous soyez technicien, propriétaire d'atelier ou bricoleur averti, ces bonnes pratiques vous permettent d'éviter les retours et de maintenir votre système de chauffage et de climatisation automobile en parfait état de fonctionnement.

Maîtriser les bases du diagnostic des systèmes de climatisation automobile, trouver des pièces de qualité et respecter les réglementations permet d'éviter les imprévus, d'améliorer le confort et de garantir des réparations plus sûres – à chaque fois.

Normes et Formations de Référence

Prêt à développer vos compétences ? Rester à jour concernant la formation et la certification est essentiel pour toute personne travaillant sur des unités de climatisation automobile . EPA certification 609 est obligatoire par la loi aux États-Unis pour la manipulation des frigorigènes, et de nombreux employeurs recherchent des qualifications supplémentaires telles que ASE ou SAE. Ces programmes enseignent non seulement des compétences techniques, mais mettent également l'accent sur la responsabilité environnementale, la communication avec le client et les protocoles de sécurité ( Cours sur la climatisation automobile de UTI ).

• Certification EPA 609 : Formation et exigences des techniciens
• Certification HVAC de niveau débutant délivrée par l'ASE
• Formation en ingénierie HVAC automobile délivrée par SAE
• UAC Parts : Entrepôt et catalogue de pièces climatisation leader
• Meilleures pratiques pour la détection de fuites en HVAC automobile

Fournisseur et partenaires de fabrication de confiance

Imaginez que vous achetiez non seulement un compresseur, mais aussi les supports et les fixations qui garantissent un ajustement parfait, sans vibrations. Pour les équipes d'ingénierie et d'approvisionnement, il est essentiel de disposer d'un partenaire qui comprend l'importance de la précision en matière de climatisation automobile les ensembles font toute la différence. Shaoyi Automotive Stamping Dies & Parts fournit des supports, des fixations et des composants métalliques de précision pour systèmes de chauffage, ventilation et climatisation (HVAC), permettant aux constructeurs automobiles et fournisseurs de premier niveau d'assurer un ajustement constant et un alignement correct de l'air sur chaque projet.

• Shaoyi : Pièces embouties de précision pour l'automobile HVAC
• Entrepôt de pièces UAC : Stock complet pour la climatisation automobile
• RockAuto : Distributeur majeur de pièces HVAC automobiles
• NAPA : Pièces et outils de climatisation
• O’Reilly Auto Parts : Composants de climatisation et de chauffage

En utilisant ces ressources, vous aurez toujours accès aux dernières normes, fournisseurs fiables et conseils d'experts, garantissant ainsi le succès de chaque réparation ou mise à niveau de votre automotive hvac système. N’oubliez pas qu’investir dans une formation de qualité, choisir des fournisseurs réputés d'entrepôt de pièces auto et suivre les meilleures pratiques constituent le moyen le plus judicieux de maintenir votre système de climatisation automobile en parfait état de fonctionnement pendant de nombreuses années.

Questions fréquemment posées sur les pièces de climatisation automobile

1. Quels sont les principaux composants d'un système de climatisation automobile ?

Les éléments essentiels d'un système de climatisation dans une voiture incluent le compresseur, le condenseur, l'évaporateur, le dispositif d'expansion (soupape ou tube orifice), l'accumulateur ou le séchoir, divers flexibles et joints toriques, le moteur du ventilateur, les modules de commande et le ventilateur du condenseur. Chacun joue un rôle spécifique dans le refroidissement, le chauffage et la régulation du flux d'air, assurant ainsi le confort et la fiabilité du système.

2. Comment savoir si le compresseur de climatisation de ma voiture est défectueux ?

Les signes courants d'un compresseur de climatisation défectueux incluent l'air tiède sortant des bouches de ventilation, des bruits inhabituels (comme des sifflements ou des cliquetis) lorsque la climatisation est en marche, ou un embrayage qui ne s'enclenche pas. Des fuites d'huile autour du compresseur ou de l'embrayage constituent également des signaux d'alerte. Un diagnostic rapide et un remplacement opportun peuvent éviter des dommages supplémentaires au système.

3. Quelle est la différence entre les pièces automobiles d'origine (OEM), les pièces d'après-vente et les pièces réusinées ?

Les pièces OEM sont fabriquées selon les spécifications d'origine et offrent un ajustage et une qualité garantis, généralement à un prix plus élevé. Les pièces d'après-vente offrent une plus grande variété de choix et des coûts réduits, mais peuvent varier en termes de qualité et d'ajustage. Les pièces remanufacturées sont reconstruites à partir de composants usagés et offrent une option économique et écologique, mais peuvent être disponibles en quantité limitée et nécessiter le retour d'un noyau (core).

4. Pourquoi est-il important de choisir le bon fluide frigorigène et la bonne huile pour le système de climatisation de ma voiture ?

L'utilisation du bon fluide frigorigène (tel que R-1234yf ou R-134a) et de l'huile compatible (comme PAG 46) est essentielle pour les performances du système, sa durabilité et la conformité aux réglementations environnementales. Mélanger les fluides frigorigènes ou utiliser une huile incorrecte peut entraîner un mauvais refroidissement, des dommages internes et des problèmes juridiques potentiels. Suivez toujours les recommandations du constructeur et manipulez les fluides frigorigènes avec une certification appropriée.

5. À quelle fréquence dois-je effectuer l'entretien des composants HVAC automobiles ?

L'entretien courant doit inclure un contrôle annuel de la courroie de climatisation, du filtre à air de l'habitacle et des tuyaux du système. Nettoyez le condenseur tous les deux ans et remplacez l'accumulateur ou le sécheur-filtre chaque fois que le système est ouvert ou après des réparations majeures. Des inspections régulières permettent d'éviter les fuites, de maintenir l'efficacité du système et d'en prolonger la durée de vie.
