Mitä ovat valmistetut levymetallituotteet

Oletko koskaan miettinyt, kuinka tasainen metallilevy muuttuu autosi alustaksi tai herkkiä elektroniikkalaitteita suojaavaksi koteloiksi? Tämä muutos on juuri sitä, mitä valmistetut levymetallituotteet edustavat – ja tämän prosessin ymmärtäminen on välttämätöntä kaikille, jotka osallistuvat nykyaikaiseen valmistukseen.

Valmistetut levymetallituotteet ovat valmiita komponentteja, kokoonpanoja tai rakenteita, jotka on tehty leikkaamalla, taivuttamalla, muovailmalla ja yhdistämällä tasaisia metallilevyjä toimintakykyisiksi osiksi, jotka ovat valmiita käytettäväksi lopullisissa sovelluksissa.

Tasaisista levyistä toimintakykyisiin komponentteihin

Raakalevymetallin ja valmistettujen tuotteiden välinen ero on suoraviivainen, mutta kuitenkin ratkaisevan tärkeä. Raakametallilevyt ovat yksinkertaisesti tasaisia teräs-, alumiini- tai muiden metallien levyjä niiden käsittelemättömässä tilassa. Ne sisältävät potentiaalia, mutta eivät täytä välittömiä tehtäviä. Valmistetut tuotteet puolestaan ovat kokeneet metallikäsittelytoimenpiteitä, jotka antavat niille muodon, tarkoituksen ja arvon.

Ajattele asiaa näin: raakametallilevy on kuin tyhjä maalauslevy, kun taas valmistetut levymetallituotteet ovat valmiita teoksia. Valmistusprosessi lisää leikkaukset, taivutukset, reiät ja liitokset, jotka muuttavat perusmateriaalit kiinnikkeiksi, koteloiksi, paneeleiksi, kehyksiksi ja lukemattomiksi muihin komponentteihin.

Muunnosprosessin selitys

Mitä siis metallivalmistus tarkoittaa käytännössä? Levymetallin valmistus käsittää useita eri valmistustoimenpiteitä, joita suoritetaan tasaisilla metallilevyillä saavuttaakseen halutut muodot ja geometriat. Teollisuuden standardien mukaan näihin toimenpiteisiin kuuluvat tyypillisesti:

• Leikkaus: Levyjen leikkaaminen tiettyihin muotoihin laserilla, vesisuihkulla tai plasmalla
• Taivutus: Kulmien ja kaarien muodostaminen puristuspainoilla ja taittolaitteilla
• Yhdistäminen: Hitsaaminen, kiinnittäminen tai nivelaaminen komponentteja yhteen
• Viimeistely: Pintakäsittelyjen, käsittelyjen tai pinnan esikäsittelyjen tekeminen

Jokainen metallinmuokkausoperaatio perustuu edelliseen vaiheeseen ja muuttaa tasaisen lähtöaineen edistyneesti kolmiulotteisiksi, toimiviksi tuotteiksi.

Miksi metallinmuokkaus on tärkeää nykyaikaisessa valmistuksessa

Levytelineiden valmistuksen ymmärtäminen on tärkeää, olipa kyseessä sitten insinööri, joka suunnittelee komponentteja, hankintapäällikkö, joka hankkii osia, tai tuotesuunnittelija, joka toteuttaa ideoita. Tämä valmistusprosessi tuottaa kaikenlaisia tuotteita – lentokoneiden runkoja ja auton kotelointiosia lähtien lääkintälaitteiden koteloista ja kuluttajaelektroniikan kotelointirakenteisiin.

Metallien muokkaamisen monipuolisuus tekee siitä välttämättömän kaikilla teollisuuden aloilla. Toisin kuin valussa tai muokkauksessa, muokkaaminen tarjoaa nopean prototyypinvalmistuksen, kustannustehokkaan tuotannon eri tuotantomääristä ja joustavuuden käsitellä erilaisia materiaaleja ja paksuuksia. Kun tutustut seuraavissa osioissa prosesseihin, materiaaleihin ja suunnittelun näkökohtiin, saat tiedon, joka tarvitaan informoitujen päätösten tekemiseen omista muokatuista levyterästuotteistasi.

Tärkeimmät muokkausprosessit ja -tekniikat

Oikean muokkausprosessin valinta voi tarkoittaa eroa täydellisen valmiin osan ja kalliiden uudelleenmuokkausten välillä. Olipa kyseessä tarkkuuselektroniikkakoteloita tai raskaita rakenteellisia kiinnikkeitä, ymmärrys siitä, miten kukin tekniikka toimii – ja milloin sitä tulisi käyttää – antaa sinulle hallinnan laadusta, kustannuksista ja toimitusaikoista.

Leikkausteknologiat ja niiden sovellukset

Jokainen muokattu levyterästuote alkaa leikkaamisella mutta kaikki metallinleikkausteknologiat eivät tuota samoja tuloksia. Oikean valinnan tekeminen riippuu käytettävästä materiaalista, paksuusvaatimuksista, tarkkuusvaatimuksista ja tuotantomäärästä.

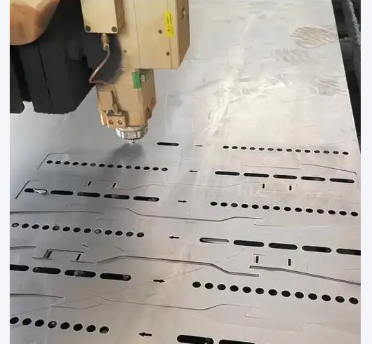

Laserleikkaus käyttää keskitettyä valonsädettä leikkaamiseen kirurgisen tarkkuuden avulla. Jos tarvitset siistit reunat, pienet reiät tai monimutkaiset muodot, laserleikkaus on yleensä paras vaihtoehto. Teollisuuden testien mukaan laserleikkaus toimii erinomaisesti ohuissa levyissä, joissa tärkeää ovat hienot yksityiskohdat – esimerkiksi elektroniikkakomponentit, lääkintälaitteiden koteloit, tai koristepaneelit. Keskitetty säde tuottaa erinomaisen teräviä kulmia ja sileitä reunoja, jotka usein eivät vaadi lisäkäsittelyä.

Vesijet-leikkaus käyttää erilaista lähestymistapaa: se leikkaa materiaaleja korkeapaineisella vedellä, johon on sekoitettu kovia hiukkasia. Tärkein etu? Ei lämpöä. Tämä tarkoittaa, että materiaali ei väänty, kovene, eikä muodostu lämpövaikutusalueita – mikä on ratkaisevan tärkeää, kun käsitellään lämpöherkkiä materiaaleja tai kun metallurgiset ominaisuudet on säilytettävä muuttumattomina. Vesileikkurit voivat käsitellä käytännössä mitä tahansa materiaalia, teräksestä kiveen, mikä tekee niistä saatavilla olevan monikäyttöisimmän vaihtoehdon.

Plasma-leikkaus hallitsee parhaiten paksujen sähkönjohteisten metallien käsittelyä, kun samalla pidetään kustannukset hallinnassa. Testit osoittavat, että plasmaleikkurit toimivat erinomaisesti yli tuuman paksuisissa teräslevyissä, joissa lasersorvaukseen perustuvat leikkurit eivät pysty tunkeutumaan riittävästi. Rakenneteräksen valmistukseen, raskaiden koneiden valmistukseen tai alustenrakentamiseen plasmasorvaus tarjoaa parhaan yhdistelmän nopeutta ja kustannustehokkuutta.

Leikkausmenetelmä	Paras materiaaliyhteensopivuus	Tarkkuustaso	Paksuusalue	Tyypilliset sovellukset
Laserleikkaus	Ohuet metallit, joitakin ei-metalleja	Erittäin korkea (±0,001")	Enintään 1" (teräs)	Elektroniikka, lääketieteen laitteet, tarkkuusosat
Vesijet-leikkaus	Kaikki materiaalit (metallit, kivi, lasi, komposiitit)	Korkea (±0,003")	Enintään 12"+ (vaihtelee materiaalin mukaan)	Ilmailu, elintarviketeollisuus, lämpöherkkä materiaali
Plasma-leikkaus	Vain johtavat metallit (teräs, alumiini, kupari)	Kohtalainen (±0,015")	Enintään 6"+ (teräs)	Rakenteellinen valmistus, raskas koneisto, alustenrakennus
CNC-reitinohjaus/painatus	Peukalometallit, ohuet levyt	Korkea	Ohut tai keskikokoinen kalvo	Suuritehoinen tuotanto, yksinkertaiset geometriat

Monet valmistusliikkeet käyttävät useita leikkausteknologioita laajentaakseen toimintamahdollisuuksiaan. Plasmapoltto ja lasersorvaus yhdistyvät usein hyvin metallien käsittelyyn, kun taas vesisuihku tarjoaa vertaansa vailla olevaa monipuolisuutta erityissovelluksiin.

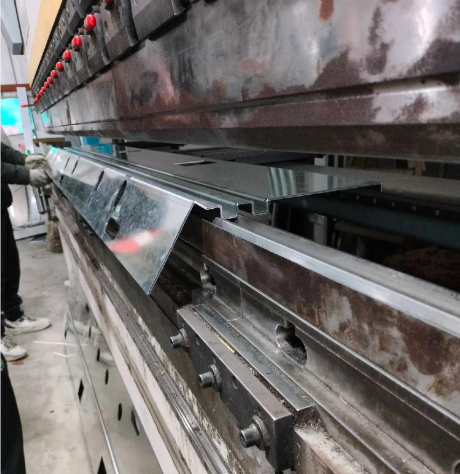

Taivutuksen ja muovauksen perusteet

Kun osasi on leikattu, taivutus muuntaa tasaiset profiilit kolmiulotteisiksi komponenteiksi. Taivutuspuristin on tässä keskeinen työkalu – kone, joka kohdistaa painetta ylä- ja alapuolisen työkalun avulla, jolloin metallilevyjä venytetään ja muokataan tarkoituksenmukaisiin kulmiin.

Ilman taivutus on yleisin taivutuspuristintekniikka. Työntöpää työntää metallia V-muotoiseen työkaluun ilman, että se koskettaa työkalun pohjaa kokonaan, käyttäen voimanvälitystä pikemminkin kuin suoraa voimankäyttöä. Tämä menetelmä tarjoaa erinomaista joustavuutta: samaa työkalua käyttäen voidaan saavuttaa erilaisia taivutuskulmia, mikä vähentää työkaluvaihtoaikaa ja parantaa tuottavuutta. Ilmataivutus vaatii myös vähemmän tehoa, mikä pidentää koneiden käyttöikää.

Pohjan taivutus puristaa metallilevyt täysin muottiihin saadakseen yhtenäisempiä tuloksia. Kuitenkin kohtaat "jousipalautuksen"—metallin taipumisen palata hieman alkuperäiseen muotoonsa vapauttamisen jälkeen. Taitavat käyttäjät korjaavat tätä ylipuristamalla tai käyttämällä erityisesti suunniteltuja muotteja terävemmillä kulmilla.

Keksiminen käyttää voimakkaita paineita saavuttaakseen korkeimman tarkkuuden, puristaen metallilevyt tiettyihin muotoihin tarkkaan yksityiskohtaisesti. Alun perin kehitetty kolikoiden valmistukseen, tämä tekniikka kuvaa jopa pienimmätkin suunnitteluelementit, mutta vaatii vankkaa koneistoa.

Rullamuotoilu ottaa täysin erilaisen lähestymistavan, ohjaamalla metallia sarjan rullien läpi jatkuvien profiilien luomiseksi. Tämä tekniikka soveltuu erinomaisesti pitkille osille, joiden poikkileikkaus on vakio—ajattele esimerkiksi ilmastointikanavia tai rakenteellisia kehystäviä osia.

Yhdistämismenetelmät, jotka saattavat tuotteen valmiiksi

Leikkaus ja taivutus tuottavat yksittäisiä komponentteja, mutta liitosmenetelmät yhdistävät ne valmiiksi kokoonpanoiksi. Liitosmenetelmän valintanne vaikuttaa rakenteen lujuuteen, ulkoasuun, kustannuksiin ja tuotantonopeuteen.

Kun arvioit Tig vs mig welding , päätös perustuu etusijoihinne. MIG-hitsaus tarjoaa korkean tuotantonopeuden ja käyttäjäystävällisen toiminnan – se on ideaalinen, kun nopeus on tärkeää ja hitsaajien taitotaso vaihtelee. TIG-hitsaus tarjoaa erinomaisen tarkkuuden ja puhtaat, esteettisesti miellyttävät hitsausnahtaukset, jotka ovat täydellisiä monimutkaisiin tai näkyviin sovelluksiin. Erityisesti alumiinihitsauksessa molemmat menetelmät toimivat, mutta TIG-yhteensopivuus tuottaa usein parempia tuloksia ohuissa alumiinilevyissä, joissa lämmönhallinta on ratkaisevan tärkeää.

• MIG-hitsauksen edut: Korkeampi tuotantonopeus, helpommin oppitavuus, toimii hyvin paksuilla materiaaleilla, alhaisemmat käyttökustannukset
• TIG-hitsauksen edut: Erinomainen tarkkuus ja hallinta, puhtaampi esteettinen ulkoasu, erinomainen ohuille materiaaleille, vähäinen sulkuprosessi

Pistoketjut tarjoavat mekaanisen kiinnityksen ilman lämpöä, mikä tekee niistä ideaalisia eri metallien yhdistämiseen tai lämpöherkkiin kokoonpanoihin. Naulattujen liitosten väsymisvastus on erinomainen, ja niitä käytetään yleisesti ilmailu- ja autoteollisuudessa, jossa lämpövääntymän välttäminen on tärkeää.

Välilevyn asennus —mukaan lukien mutterit, kiinnitysruuvit ja etäisyyspultit—luo kierreliitokset suoraan levytuksesta. Tämä menetelmä mahdollistaa komponenttien helpon kokoonpanon ja purkamisen ilman hitsausta.

Näiden valmistusmenetelmien tunteminen mahdollistaa oikeiden menetelmien määrittelyn tiettyihin vaatimuksiin. Kun leikkaus-, taivutus- ja liitosmenetelmät on valittu asianmukaisesti, seuraava ratkaiseva päätös on materiaalien valinta, jotta sovellukselle saadaan vaaditut suorituskykyominaisuudet.

Materiaalivalintaan liittyvä opas levytuksesta valmistettuihin tuotteisiin

Olet hallinnut leikkaus- ja liitosmenetelmät – mutta mitä tapahtuu, jos valitset väärän materiaalin? Edes virheetön valmistus ei voi kompensoida teräslevyä, joka korrodoituu käyttöympäristössäsi, tai alumiinilevyä, joka ei täytä suunnittelusi vaatimaa vetolujuutta. Materiaalin valinta ei ole vain tarkistusruutu teknisessä eritelmässä; se on perusta, joka määrittää, onnistuvatko valmistamasi tuotteet vai eivätkä ne todellisissa käyttöolosuhteissa.

Teräslajit rakenteellisiin sovelluksiin

Kun vahvuus ja kestävyys ovat tärkeimmät prioriteettisi, teräs tarjoaa ratkaisun. Mutta "teräs" ei ole yksittäinen materiaali – se on seoksisperhe, jonka ominaisuudet vaihtelevat merkittävästi riippuen hiilipitoisuudesta ja seostusaineista .

Matalahiiliset teräkset kuten DC01, tarjoavat erinomaisen hitsattavuuden ja muovattavuuden. Xometryn materiaalispesifikaatioiden mukaan DC01 on ei-seostettua kylmävalssattua terästä, jossa on erittäin alhainen hiilipitoisuus, mikä tekee siitä muovattavaa ja helposti käsilleltävää materiaalia. Sitä voidaan hitsata, liittää pehmeällä liitoksella ja tinata helposti – mutta se ei sovellu käyttökohteisiin, joissa vaaditaan korkeaa lujuustasoa.

Keskivahvaiset hiiliteräkset kuten S235JR, tarjoavat tasapainon työstettävyyden ja rakenteellisen suorituskyvyn välillä. Tämä kuumavalssattu puhtaasti rakenteellinen teräs tarjoaa hyvän muovautuvuuden, sitkeyden ja hitsattavuuden alhaisemman myötörajan ansiosta, mikä mahdollistaa sen muotoilemisen palkoiksi, kulmaprofiileiksi, kanavaprofiileiksi ja levyiksi. Kaikki teräs, jolla on samankaltaiset kemialliset ja mekaaniset ominaisuudet, voi saada tämän merkinnän.

Korkealujuusiset rakenteelliset teräkset kuten St52 on erityisesti suunniteltu komponenteille, jotka altistuvat korkealle rasitukselle. Tämän ei-seostetun rakenteellisen teräksen vetolujuus saavuttaa 630 MPa, mikä antaa sille poikkeuksellista lujuutta ja kestävyyttä vaativiin käyttökohteisiin.

Kalvoitettu tahna lisää korroosiosuojaa sinkkikäyttöisellä pinnoituksella, joka on levitetty peruspohjateräkselle. Tämä käsittely suojaa alapuolista metallia ruosteelta ja ilmastollisilta hajoamisilta, mikä tekee sinkityistä tuotteista ideaalisia ulkotarvikkeita, ilmastointikanavia ja maatalouskäyttöjä, joissa kosteuden altistuminen on välttämätöntä.

Alumiiniseokset ja painokriittiset suunnittelut

Kun sinun täytyy vähentää painoa ilman, että suorituskyky kärsii, alumiinilevyt ovat ensisijainen valintasi. Mutta kaikki alumiini ei ole yhtä hyvää – jokainen seokssarja tarjoaa erilaisia etuja valmistusprojektissasi.

5000-sarjan alumiiniseokset erinomainen korroosionkestävyys. Esimerkiksi seos 5083 on kaikista lämpökäsittelyttä vaativista seoksista lujuudeltaan korkein ja tarjoaa erinomaisen suojan ilman ja meriveden aiheuttamalta korroosiolta. Sitä ei kuitenkaan suositella käytettäväksi yli 65 °C:n lämpötiloissa. Seos 5754 tarjoaa keskimittaisen lujuuden erinomaisen korroosionkestävyyden ja hyvän konepellon kanssa, vaikka hitsausta lämpövaikutusalueella tuleekin harkita huolellisesti.

6000-sarjan alumiiniseokset tasapainottaa lujuutta ja erinomaista muovattavuutta. Alumiini 6061 – joka on laskeutumiskovennettu seos, jossa on magnesiumia ja piitä – osoittaa hyviä mekaanisia ominaisuuksia ja erinomaista hitsattavuutta sekä sitä käytetään hyvin yleisesti puristamalla valmistettavissa tuotteissa. Alumiini 6082, joka koostuu useista alkuaineista, kuten Mg:stä, Si:stä, Fe:stä, Mn:stä ja Cr:stä, tarjoaa keskimittaisen lujuuden erinomaisen hitsattavuuden ja hyvän lämmönjohtokyvyn kanssa.

7000-sarjan alumiiniseokset kuten 7020 tarjoaa premium-suorituskykyä kriittisiin sovelluksiin. Tämä sinkillä ja magnesiumilla seostettu alumiini tarjoaa korkean lujuuden, sitkeyden sekä erinomaisen kestävyyden väsymiselle ja jännityskorroosiolle. Se on myös kaikista kevyempiä kaupallisesti tuotettuja seoksia – täydellinen ilmailu- ja korkean suorituskyvyn auto-osien valmistukseen.

Rostekevätonta vastaan tehty rostiton teräs

Kun sovelluksesi vaatii sekä lujuutta että korroosiosuojaa, ruostumaton teräslevy täyttää molemmat vaatimukset. Kromipitoisuus muodostaa itseparantuvan oksidikerroksen, joka suojelee raudan ruostumiselta ja kemiallisilta vaikutuilta.

304 ruostumaton teräs on ruostumattoman teräksen perusmateriaali. Tämä austeniittinen kromi-nikkeliruostumaton teräs tarjoaa erinomaisen korroosionkestävyyden, hyvän koneistettavuuden ja helpon muovattavuuden. Sen alhainen lämmönjohtokyky vaatii huomiota hitsausta suoritettaessa, mutta materiaalin monikäyttöisyys tekee siitä oletusvalinnan elintarvike- ja juomateollisuuden laitteisiin, lääketieteellisiin laitteisiin sekä arkkitehtonisiin sovelluksiin.

316 rostiton teräs vie korrosionkestävyyttä yhden askeleen pidemmälle. Tämä austeniittinen kromi-nikkeliseos sisältää typpeä ja molibdeenia – yhdistelmä, joka parantaa vakautta kloorihappoja ja ei-oksidisoivia happoja vastaan. Jos osasi altistetaan suolavedelle, kemiallisille prosessointiympäristöille tai meriympäristöille, 316-ruostumaton teräs tarjoaa suojan, jota 304-ruostumaton teräs ei pysty tarjoamaan. Se säilyttää hyvän kuumuuskestävyytensä aina 425 °C:n lämpötilaan saakka ja sitä voidaan helposti muovata monimutkaisiin muotoihin.

Materiaali	Vetolujuus	Korroosionkestävyys	Muotoilukyky	Hitsauskelpoisuus	Suhteellinen hinta	Tyypillinen paksuusalue
Hiiliteräs (DC01)	Matala–Keskitaso	Alhainen (vaatii pinnoitteen)	Erinomainen	Erinomainen	$	18–26 gauge
Rakenneteräs (St52)	Korkea (630 MPa)	Alhainen (vaatii pinnoitteen)	Hyvä	Hyvä	$$	10–18 gauge
Rautaustettu teräs	Keskikoko	Hyvä	Hyvä	Hyvä (varotoimenpiteillä)	$$	16–26 kalvo
Alumiini 6061	Keskikoko	Erinomainen	Erittäin Hyvä	Erittäin Hyvä	$$	14–24 gauge
Alumiini 5083	Korkea (ei-lämpökäsiteltävä)	Erinomainen (merikäyttöön soveltuva)	Hyvä	Hyvä	$$$	12–22 gauge
304 ruostumaton teräs	Korkea	Erinomainen	Hyvä	Hyvä	$$$	16–26 kalvo
316 rostiton teräs	Korkea	Erinomainen (kemiallinen/meriympäristö)	Hyvä	Hyvä	$$$$	16–26 kalvo
Kupari	Matala–Keskitaso	Erinomainen	Erinomainen	Hyvä	$$$$	18–28 gauge
Messinki	Keskikoko	Erittäin Hyvä	Erinomainen	Oikeudenmukaista	$$$$	18–28 gauge

Erikoismetallit kuten kupari ja messinki, soveltuvat erityiskohteisiin, joissa niiden ainutlaatuiset ominaisuudet oikeuttavat korkeammat kustannukset. Kupari tarjoaa erinomaisen sähkö- ja lämmönjohtokyvyn sekä luonnolliset antimikrobiset ominaisuudet – tämä tekee siitä ideaalin valinnan sähkökomponenteille ja terveydenhuollon laitteille. Messinki yhdistää hyvän korrosionkestävyyden ja koristeellisen ulkonäön, mikä tekee siitä suosittua rakennusteräksien kiinnikkeisiin ja merenkulun liittimiin.

Materiaalin valinta vaikuttaa suoraan siihen, mitkä valmistusprosessit ovat parhaiten sopivia. Korkealujuus teräkset saattavat vaatia tehokkaampia taivutuspaineenohjaimia ja erikoistyökaluja. Alumiinin alhaisempi sulamispiste edellyttää huolellista lämmönhallintaa hitsauksen aikana. Ruostumaton teräs kovettuu nopeasti muokatessa, mikä vaikuttaa sekä leikkausnopeuksiin että muotoiluoperaatioihin.

Kun materiaali on valittu, seuraava ratkaiseva vaihe on muuntaa suunnittelu sellaisiksi eritelmiksi, jotka valmistuskumppanisi pystyy todella valmistamaan – ilman kalliita tarkistuksia tai laatuongelmia myöhempinä vaiheina.

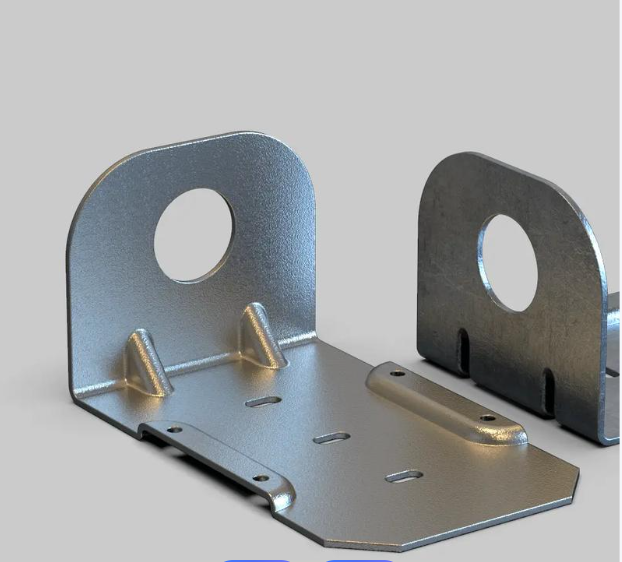

Suunnittelueritelmät ja DFM-ohjeet

Olet valinnut materiaalin ja valmistusprosessit – mutta tässä vaiheessa monet projektit menevät pieleen. CAD-ohjelmassa täydellä näyttävä suunnittelu voi muuttua valmistuskohtaiseksi kaaokseksi, jos siinä ei oteta huomioon metallin fyysisiä ominaisuuksia leikatessa, taivutettaessa ja muovattaessa. Valmistettavuuden suunnittelu (DFM) ei ole pelkkää insinööritekniikan sanastoa; se on ero siinä, toimivatko osat ensimmäisellä kerralla vai aiheuttavatko ne kalliita toistokierroksia, jotka räjäyttävät budjetin ja aikataulun.

Paksuusmittavakioiden ymmärtäminen

Ennen kuin syvennytään taivutussäteisiin ja toleransseihin, sinun on puhuttava samaa kieltä valmistuskumppanisi kanssa. Tämä tarkoittaa ohutlevyn mittakaavajärjestelmän ymmärtämistä – numerojärjestelmää, joka voi aiheuttaa vaikeuksia jopa kokemuksettomille insinööreille.

Tässä on vastaintuitiivinen osa: suuremmat mittalukemat viittaavat ohuempiin materiaaleihin. 14-gauminen teräksen paksuus on noin 0,075 tuumaa, kun taas 11-gauminen teräksen paksuus on noin 0,120 tuumaa. Tämä käänteinen suhde yllättää monia suunnittelijoita, erityisesti kun vaihdetaan mittalukujen ja desimaalilukujen välillä.

Miksi tämä on tärkeää suunnittelussasi? Koska mittalukuvaatimus vaikuttaa suoraan kaikkiin myöhempään vaiheeseen liittyviin päätöksiin – pienimmän taivutussäteen määrittelyyn, reikien sijoittelun vaatimuksiin, hitsausparametreihin ja rakenteelliseen suorituskykyyn. Väärän mittaluvun määrittäminen voi johtaa osien halkeamiseen muovauksen aikana tai niiden jäykkyys ei riitä sovelluksesi vaatimuksiin.

Mittari	Teräksen paksuus (tuumia)	Alumiinin paksuus (tuumaa)	Tyypilliset sovellukset
10 gauge	0.135	0.102	Raskaat rakenteelliset kiinnikkeet, laitteiston rungot
11 kalvo	0.120	0.091	Teollisuuskoteloitukset, raskaat alustat
14 kalvo	0.075	0.064	Auton paneelit, keskipainoiset kotelot
16 kalvo	0.060	0.051	Ilmanvaihtokanavat, kevyet kotelot
18 gauge	0.048	0.040	Elektroniikkakoteloitukset, koristepaneelit
20 gauge	0.036	0.032	Tarkkuuskomponentit, ohutseinäiset koteloitukset

Huomaa, että teräksen ja alumiinin mittakaavojen koot eivät vastaa samoja paksuuksia. Tarkista aina todellinen desimaalimittaus valmistajaltasi eikä oleta mittakaavan vastaavuutta eri materiaaleilla. Kun tarkastelet poranterän koon tai porakoon taulukkoa reikäspesifikaatioita varten, vertaa sitä aina materiaalin todelliseen paksuuteen varmistaaksesi asianmukaisen sovituksen ja toiminnan.

Taivutussäteet ja muovattavuuden rajat

Kuvittele paperin taittaminen verrattuna luottokortin taittamiseen – tämä on olennaisesti sama haaste kuin eri metalliseosten taivuttaminen. Jokaisella materiaalilla on omat muovattavuuden rajansa, ja niiden ylittyminen johtaa halkeamiin, repäisymiin tai kimpoamiseen, mikä heittää mitat erityyppisistä vaatimuksista poikkeaviksi.

Kultainen sääntö? Ajattele pienintä taivutussädettä materiaalin paksuussuhteena. Mukaan lukien Five Flute:n DFM-ohjeet , erinomaisen muovattavat materiaalit toimivat hyvin taivutussäteillä, jotka ovat yhtä suuria tai suurempia kuin materiaalin paksuus. Vähemmän muovattaville tai kovennetuille materiaaleille tarvitset useita kertoja materiaalin paksuutta.

Harkitse alumiiniseosta 6061 T6-kovuudessa – se on suosittu valinta kevytrakenteisiin komponentteihin. Tämän materiaalin vähimmäiskaarevuussäde on noin 4× materiaalin paksuus, jotta halkeamia voidaan estää. Vertaa tätä pehmeään, ansoituun kupariin, jota voidaan usein taivuttaa lähes nollasäteisesti ohuissa levyissä.

Viitedata Engineers Edge näyttää, että 0,063 tuuman paksuinen 2024-T3-alumiini vaatii vähimmäiskaarevuussäteen 0,22 tuumaa, kun taas pehmeämpi 3003-0-seos samalla paksuudella vaatii vain 0,06 tuumaa. Nämä erot eivät ole merkityksettömiä – ne vaikuttavat suoraan osan geometriaan ja työkaluvaatimuksiin.

• Pehmeät, muovautuvat materiaalit (ansoitettu teräs, 3003-0-alumiini): Vähimmäiskaarevuussäde ≥ 1× materiaalin paksuus
• Keskimittaisen kovuuden materiaalit (pehmeä teräs, 5052-0-alumiini): Vähimmäiskaarevuussäde ≥ 1,5–2× materiaalin paksuus
• Kovat tai kuumakäsitellyt materiaalit (6061-T6-, 7075-T6-alumiini): Vähimmäiskaarevuussäde ≥ 3–4× materiaalin paksuus
• Ruuvisormus- ja jousiteräkset: Vähimmäiskaarevuussäde ≥ 2–3× materiaalin paksuus

Myös kuidun suunta on tärkeä. Levyteräs kehittää "kuidun" valssausprosessissa tehtaalla. Taivutus kohtisuoraan kuidun suuntaan tuottaa yleensä parempia tuloksia kuin taivutus kuidun suuntaisesti. Kriittisissä sovelluksissa – erityisesti kuumakäsitteltyjen tai vähemmän muovautuvien metallien, kuten 6061-T6:n, kanssa – taivutusten sijoittaminen kohtisuoraan kuidun suuntaan estää halkeamia ja heikentymiä taivutuskohdissa.

Taivutusvapautus on sinun ystäväsi. Kun taivutus päättyy reunalle eikä jatku koko materiaalin leveyden yli, jännitys keskittyy tähän liitokseen. Taivutusvapautuksen – pieni notkisto tai leikkaus taivutuksen päättymiskohtaan – lisääminen mahdollistaa hallitun muodonmuutoksen ja estää halkeamien etenemisen. Pyri siihen, että taivutusvapautuksen leveys on yhtä suuri tai suurempi kuin puolet materiaalin paksuudesta.

Tärkeät toleranssimäärittelyt

Kuulostaa monimutkaiselta? Tässä on todellisuus: jokaisella valmistusprosessilla on omat tarkkuusrajoituksensa, ja liian tiukkojen toleranssien määrittely nostaa kustannuksia huippuun ilman, että toiminnallisuutta parannetaan.

Teollisuuden standardien mukaan levytelineiden toleranssit ±0,010" tulisi pitää käytännöllisenä miniminä useimmille ominaisuuksille. Yleisille mitoille ±0,020" tarjoaa taloudellisemman tavoitteen, joka kuitenkin säilyttää toiminnallisen suorituskyvyn. Tiukemmat toleranssit vaativat lisämittauksia, toissijaisia käsittelyvaiheita ja usein hitaampaa käsittelynopeutta – kaikki tämä lisää kustannuksia.

Tasomaisuusvaatimukset vaativat erityistä huomiota. Käytännön sääntönä tasaisuustoleranssi 0,005" tuumaa kohti edustaa parasta saavutettavissa olevaa tasaisuutta ilman toissijaisia tarkastus- ja suoristustoimenpiteitä. Jos suunnittelussasi vaaditaan tasaisempia pintoja, varaa budjetiin lisäkäsittelyaika ja -kustannukset.

Leikkausleveyden huomioon ottaminen vaikuttavat leikkausoperaatioiden mittatarkkuuteen. Laserleikkaus tuottaa leikkauslevityksen (kerf) noin 0,030"–0,040" (0,75–1,0 mm), kun taas vesisuihkuleikkaus voi vaihdella ±0,002"–±0,020" riippuen koneen kunnosta ja huollosta. Tyhjän osan mitat on määritettävä ottamalla huomioon tämä materiaalin poistuminen, erityisesti silloin, kun leikkausreunojen läheisyydessä olevien piirteiden on täytettävä tiukat toleranssit.

Kriittiset DFM-periaatteet, jotka estävät valmistusongelmia

Yksittäisten vaatimusten lisäksi tietyt suunnitteluperiaatteet erottavat johdonmukaisesti ongelmitta valmistettavat osat valmistusongelmista johtuvista vaikeuksista:

• Reiän sijoittaminen taivutusviivojen läheisyyteen: Sijoita reiät vähintään 2,5 kertaa materiaalin paksuuden ja yhden taivutussäteen etäisyydelle taivutusviivoista välttääksesi vääntymisen muotoilun aikana
• Reiköjen koko porattaville osille: Vältä reiköjä, joiden halkaisija on pienempi kuin materiaalin paksuus – ne eivät leikkaudu puhtaasti ja voivat repiytyä
• Reiköjen etäisyys osan reunasta: Pitäydyn noin 1,5 kertaa materiaalin paksuuden etäisyyttä reiköjen ja osan reunan välillä välttääksesi materiaalin vääntymisen
• Reiän ja reiän väli: Pidä reiät vähintään kahden materiaalin paksuuden etäisyydellä toisistaan
• Nurkan ja loven suunnittelu: Suunnittele itsekeskittyvät ominaisuudet, jotka vähentävät tarvetta työkaluille ja kiinnikkeille kokoonpanon aikana
• Korostus syvyysrajat: Pidä korostettujen ominaisuuksien syvyys enintään kolmen materiaalin paksuuden mittaisena estääksesi repimisen tai murtuman
• Pintakäsittelyn mitallinen vaikutus: Ota huomioon pulverimaalin, anodoinnin tai pinnoituksen paksuus toleransseissasi – nämä lisäävät mitattavaa materiaalia

Harkitse myös sitä, kuinka osasi sijoittuvat standardikokoisten levyjen pinnalle leikattaessa. Tehokas sijoittelu vähentää materiaalihävikkiä ja alentaa kappalekohtaista kustannusta. Kuitenkin sijoittelun tehokkuus joutuu joskus perumaan taivutuslaatua parantavia jyrsintäsuuntavaatimuksia – tämä kompromissi on sellainen, jonka valmistajasi voi auttaa optimoimaan.

Oikein suunnitellut tekniset vaatimukset eivät ainoastaan estä valmistusongelmia – ne vähentävät kustannuksia, lyhentävät toimitusaikoja ja parantavat lopullisen tuotteen laatua. Kun otetaan huomioon mittapyörän koot, taivutussäteet, toleranssit ja ominaisuuksien sijoittelu jo suunnitteluvaiheessa, voidaan poistaa tuotannon viivästyttävät ja marginaaleja rappeuttavat tarkistuskierrokset.

Kun suunnitelmanne on optimoitu valmistettavuutta varten, seuraava tarkasteltava tekijä on, miten pinnankäsittely ja lisätoimenpiteet parantavat valmiiden osien ulkoasua ja suorituskykyä.

Pinnankäsittely ja jälkikäsittelytoimet

Valmistamianne osia on leikattu, taivutettu ja muotoiltu – mutta ne eivät ole vielä valmiita tuotteita. Valitsemanne pinnankäsittelyt määrittävät, kestävätkö komponenttinne korroosiota vuosikymmeniä vai rappeutuuko ne kuukausien sisällä. Ne ohjaavat sitä, näyttävätkö pinnat ammattimaisilta kiillotuilta vai teollisilta raakapinnoilta. Ja ne vaikuttavat suoraan mitatoleransseihin, kokoonpanoyhteensopivuuteen ja kokonaisprojektikustannuksiin.

Jauhepintaus kestävyyden ja esteettisyyden varmistamiseksi

Kun tarvitset pinnan, joka yhdistää visuaalisen viehättyvyyden ja tehokkaan suojan, pulverimaalaus täyttää molemmat vaatimukset. Tässä kuivassa pinnoitusmenetelmässä sähköisesti varatut pulverihiukkaset levitetään maadoitettuihin metallipintoihin elektrostaattisesti, jonka jälkeen ne kovennetaan uunissa muodostaakseen kovaa ja yhtenäistä pintakerrosta.

Miksi pulverimaalaus hallitsee niin monia sovelluksia? Menetelmä tuottaa pintoja, jotka ovat huomattavasti paksumpia kuin perinteinen nestemäinen maali – tyypillisesti 2–6 mil (0,05–0,15 mm) verrattuna nestemaalin 0,5–2 mil (0,01–0,05 mm):iin. Tämä lisäpaksuus kääntyy suoraan paremmaksi iskunkestävyydeksi, naarmujen estokykyyn ja korroosion estoon. Pulverimaalauspalveluilla on myös ympäristöedullisia etuja: menetelmä tuottaa lähes ollenkaan haihtuvia orgaanisia yhdisteitä (VOC) ja liiallinen pulveri voidaan kierrättää sen sijaan, että se hukataan.

Kuitenkin pinnan esikäsittely määrittää, kestääkö tuo kaunis pulverimaalattu pinta kauan vai epäonnistuuko se ennenaikaisesti. Epäpuhtaudet, kuten öljy, ruoste tai valssauskala, estävät asianmukaista tarttumista. Useimmat laadukkaat valmistajat sisällyttävät pulverin soveltamisen eteen kemiallisen puhdistuksen, fosfaattiesikäsittelyn tai hiomakonepellon – nämä vaiheet lisäävät kustannuksia, mutta varmistavat pitkäaikaisen suorituskyvyn.

Pinnoitustavat ja anodointi

Vaikka pulverimaalaus lisää materiaalia perusmetallin päälle, pinnoitus ja anodointi toimivat eri tavoin – ja kumpikin täyttää erityisen tehtävän pinnankäsittelytyökalupakissasi.

Sähkölaastaminen sijoittaa ohuita metallikerroksia johtaville pinnoille sähkökemiallisella menetelmällä. Xometryn pinnankäsittelyopas mukaan yleisimmin käytetyt metallipinnoitukseen käytettävät metallit ovat sinkki, nikkeli, kromi, kupari, kulta ja hopea – kukin niistä tarjoaa erilaisia ominaisuuksia tiettyihin sovelluksiin. Sinkkipinnoitus tarjoaa kustannustehokkaan korroosiosuojan teräskomponenteille. Nikkeli parantaa sekä kulumis- että korroosionkestävyyttä. Kromi antaa kiiltävän, koristeellisen pinnan, jota näkee esimerkiksi autoteollisuuden koristeosissa ja kiinnityksissä.

Pinnoitettujen kerrosten paksuutta ja ominaisuuksia voidaan säädellä tarkasti muuttamalla virtatiukkuutta, pinnoitusaikaa ja elektrolyytin koostumusta. Tämä säädettävyys tekee sähköpinnoituksen ihanteelliseksi vaihtoehdoksi silloin, kun sähkösovelluksissa vaaditaan tiettyjä johtavuusominaisuuksia tai kun mitalliselle yhteensopivuudelle vaaditaan tarkkoja pinnoituspaksuuksia.

Anodisointi käyttää perustavanlaatuisesti erilaista lähestymistapaa—sen sijaan, että se laskee materiaalia, se muuttaa alumiinipinnan itsensä kovaksi oksidikerrokseksi. Tämä anodisoitu kerros muodostuu osaksi kappaletta ja tarjoaa erinomaisen kulumis- ja korroosiosuojan, joka ei irtoa tai palaudu kuten ulkoiset pinnoitteet. Anodisoitu alumiini ottaa myös värejä hyvin vastaan, mikä mahdollistaa laajan väripaletin säilyttäen samalla metallimaisen ulkonäön.

• Pudelikasvattaminen: Paksu, kestävä pinta; erinomainen värimonivalta; ideaalinen teräkselle, alumiinille ja muihin metalleihin, joille vaaditaan koristeellista suojaa
• Sinkkiverho: Kustannustehokas korroosionsuojaus teräkselle; uhri-suojaus jatkaa toimintaansa myös silloin, kun pinta on naarmuuntunut
• Nikkelistäminen: Parantunut kulumisvastus ja kovuus; hyvä korroosionsuojaus; käytetään usein kromipinnoitteen alapintana
• Kromipinnoitus: Kiiltävä koristeellinen pinta; erinomainen kovuus; yleisesti käytetty autojen ja kiinnityskomponenttien valmistuksessa
• Anodointi: Alumiinille muodostuva integraalinen oksidikerros; erinomainen kulumis- ja korroosionkestävyys; ottaa värejä hyvin vastaan värimahdollisuuksien varmistamiseksi
• Nestemäli: Alhaisemmat kustannukset yksinkertaisiin sovelluksiin; helpompi korjausmaalaus; ohuempi peitekuin pulverimaalauksessa

Aaltopellin ja muiden arkkitehtonisten sovellusten tapauksessa pinnan valinta tasapainottaa esteettisyyttä ja säänkestävyyttä. Ulkokäyttöön tarkoitetut pulverimaalaukset, joissa on UV-stabilisaattoreita, säilyttävät värinsä eheänä vuosikausia, kun taas anodoidut pinnoitteet kehittävät luonnollisen patinan, jonka jotkut suunnittelijat tarkoituksellisesti valitsevat.

Kokoonpano- ja integraatiopalvelut

Pintakäsittelyyn liittyvät toiminnot ulottuvat pinnankäsittelyn yli. Toissijaiset toiminnot muuntavat yksittäiset komponentit asennettaviksi kokonaisuuksiksi – mikä vähentää sisäistä työvoimatarvetta ja tiukentaa toimitusketjua.

Välilevyn asennus asentaa mutterit, kiinnitysruuvit, etäisyyspidikkeet ja muut kiinnityskappaleet suoraan levytukipohjaan valmistuksen aikana. Painopidin- ja puristuskiinnitykset luovat pysyviä kierrekiinnityspisteitä ilman hitsausta, mikä mahdollistaa lopullisten tuotteiden helpon kokoonpanon ja purkamisen.

Hitsaus ja liitos yhdistää useita valmistettuja komponentteja yhtenäisiksi kokoonpanoiksi. Valmistajanne hoitaa kiinnityslaitteiden käytön, hitsauksen ja hitsausten jälkeisen viimeistelyn – toimittaa kokoonpanot valmiina tuotantolinjaanne varten eikä yksittäisiä osia, joita vaaditaan lisäkäsittelyä.

Laadun tarkastus varmistaa, että valmiit osat täyttävät mittasuhteelliset ja esteettiset vaatimuksetne ennen lähettämistä. Ensimmäisen näytteen tarkastukset, prosessin aikaiset tarkastukset ja lopullinen varmistus havaitsevat ongelmat ennen kuin ne pääsevät tehdasalueellenne – estäen kalliin uudelleenkäsittelyn ja tuotantoviivästykset.

Pintakäsittelyn valinnat vaikuttavat enemmän kuin vain ulkoasuun ja suojaukseen. Ne vaikuttavat toimitusaikoihin, sillä kovettumis- ja pinnoitusprosessit lisäävät päiviä aikatauluunne. Ne vaikuttavat kustannuksiin materiaalikulujen, pinnan esikäsittelyvaatimusten ja käsittelyajan kautta. Ja ne muuttavat mittoja – jauhepinnoite lisää 2–4 mils (0,05–0,10 mm) jokaista pintaa kohden, pinnoitus lisää mitattavaa paksuutta ja jopa anodointi kasvattaa alumiinipinnan hieman. Ota nämä tekijät huomioon toleranssispesifikaatioissanne varmistaaksesi, että kokoonpanossa käytettävät komponentit sopivat tarkoitetulla tavalla.

Kun pintakäsittely ja toissijaiset käsittelyt on otettu huomioon, seuraava kysymys kuuluu: miten eri teollisuudenalat hyödyntävät näitä valmistettuja ja valmiiksi käsiteltyjä tuotteita ratkaistakseen omia erityisiä haasteitaan?

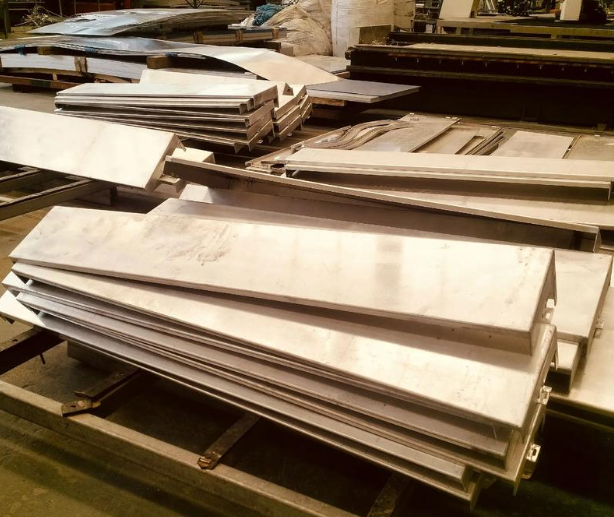

Teollisuussovellukset ja tuoteryhmät

Olette siis valinneet materiaalinne, optimoinut suunnittelunne ja määritelleet pinnankäsittelynne – mutta miten nämä valmistetut levyt metallista todella toimivat käytännössä? Erilaisten teollisuudenalojen käyttämän levyt metallista valmistamisen ymmärtäminen auttaa teitä tunnistamaan oikeat lähestymistavat, materiaalit ja tekniset vaatimukset tiettyyn sovellukseenne. Etsitte sitten levyt metallista valmistavaa yritystä lähialueeltanne tai arvioitte lähialueen levyt metallista valmistavia yrityksiä – tietämisestä, mitä teollisuusala teidän alallanne vaatii, on teille suuri etu vaatimusten määrittelyssä ja mahdollisten kumppaneiden arvioinnissa.

Auton alusta ja rakennekomponentit

Autoteollisuus on esimerkki tarkasta levyt metallista valmistamisesta suurella mittakaavalla. Prototekin autoteollisuuden valmistusanalyysin mukaan tämä ala käyttää valmistettuja komponentteja kaikenlaisiin tarkoituksiin, alkaen näkyvistä kotelopaneeleista piilossa oleviin rakenteellisiin vahvistuksiin.

Koripaneelit ja ulko-osat muodostavat näkyvimmin käytetyt osat. Ovet, kantot, katot ja pyöräsuojat valmistetaan yleensä kevyestä levyteräksestä, joka on riittävän vahva kestämään törmäyksiä ja sääolosuhteita säilyttäen samalla sujuvat, aerodynaamiset muodot. Nykyaikaisten ajoneuvojen ulkopinnat saadaan monitasoisista leimaus- ja muovausoperaatioista, jotka saavuttavat monimutkaiset kaaret kompromissitta rakenteellisen kokonaisuuden kanssa.

Alustan ja telan komponentit kantavat ajoneuvon painoa ja tukevat kaikkia mekaanisia järjestelmiä. Levyteräksen valmistus tuottaa vahvat mutta kevyet telat, jotka parantavat sekä turvallisuutta että polttoaineen kulutustehokkuutta. Näissä sovelluksissa käytetään pääasiassa korkealujuusista teräksen seoksia, jotka tarjoavat jäykkyyden, joka suojaa matkustajia törmäysten aikana, samalla kun niiden pieni paino ei vähennä ajomatkaa tai suorituskykyä.

Moottori- ja vetotekniikan osat vaativat poikkeuksellista tarkkuutta. Kiinnikkeet, suojakoteloitukset, kannukset ja vaihteiston koteloitukset täytyy täyttää tarkat määrittelyt moitteettoman moottoritoiminnon varmistamiseksi. Nämä komponentit vaativat usein kuumuuskestäviä materiaaleja ja tiukkia toleransseja, joita vain kokemukseen perustuva paikallinen metalliteollisuuden valmistaja pystyy jatkuvasti tarjoamaan.

Autoteollisuuden siirtyminen sähköautoihin muokkaa valmistusvaatimuksia. Akkukoteloitukset, kevytkehysrakenteet ja lämmönhallintakomponentit luovat uusia vaatimuksia materiaaleille ja valmistusmenetelmille. Valmistajat käyttävät yhä enemmän alumiiniseoksia ja korkealujuus-teräksiä ajoneuvon painon vähentämiseksi samalla kun turvallisuusvaatimukset säilytetään – tämä tasapaino edellyttää hienostunutta valmistusosaamista.

Elektroniikkakotelot ja -asennukset

Elektroniikkavalmistajat kohtaavat ainutlaatuisia haasteita, joita levytelinevalmistus ratkaisee elegantisti. Approved Sheet Metalin kotelo-oppaan mukaan nämä sovellukset vaativat tarkkuutta, suojaa ja usein myös esteettistä viehätystä yhdessä kokonaisuudessa.

EMI-suojelu edustaa kriittistä vaatimusta elektronisille koteloille. Johtavat levyt, kuten alumiini ja teräs, suojaa luonnollisesti herkkiä komponentteja elektromagneettisilta häiriöiltä (EMI) absorboimalla, uudelleenohjaamalla ja estämällä häiritseviä EMI-aaltoja. Kun elektroniikkasuunnittelijat etsivät levytöitä yrityksiä lähialueeltaan, heidän on varmistettava, että valmistajat ymmärtävät suojauksen vaatimukset ja voivat säilyttää johtavuuden jatkuvuuden saumojen ja pääsykohtien yli.

Lämpöhuollon hallinta hyödyntää metallin luontaista johtavuutta. Levytöitä koteloita voidaan käyttää lämmönpoistopintojina, joilla hajotetaan elektronisten komponenttien tuottamaa lämpöä. Oikein suunniteltujen ilmanvaihtoaukkojen, säleiköiden tai reikien lisääminen edistää entisestään ylikuumenemisvaarojen poistamista, mikä muuten lyhentäisi komponenttien elinikää tai aiheuttaisi vikoja.

Tarkkuusvaatimukset erottaa elektroniikkakoteloita raskaammista teollisista sovelluksista. Piirikortit, virransyöttölaitteet ja viestintälaitteet vaativat tarkkoja sisämittoja, jotta komponentit asettuisivat oikein. Jo pienetkin mitallisesti poikkeamat voivat estää korttien oikean asennuksen tai aiheuttaa välysongelmia liittimien ja kaapelien kanssa.

Telekommunikaatioala laajentaa näitä vaatimuksia myös palvelimiin, verkkolaitteisiin ja tietovarastoyksiköihin. Nämä koteloitavat laitteet täytyy usein suojata tietyllä sisään tunkeutumisen (IP) luokituksella pölyn ja kosteuden varalta samalla kun säilytetään tehokas EMI-suojaus. Myös NEMA-luokitukset saattavat olla sovellettavissa, erityisesti ulkona käytettävälle sää- ja ympäristötekijöille alttiille telekommunikaatiolaitteelle.

Ilmastointi- ja teollisuuslaitteiden sovellukset

Teollisuuden sovellukset painottavat kestävyyttä ja toiminnallisuutta enemmän kuin esteettisyyttä – mutta valmistuslaatu säilyy kriittisenä tekijänä. Ilmastointikanavat, koneiden koteloit ja ohjauspaneelien suojaus koteloit riippuvat tarkasti valmistettujen levyosien käytöstä.

HVAC-putkisto edustaa suurtehoista levyvalmistusta. Sinkitty teräs hallitsee näitä sovelluksia tarjoamalla korroosionkestävyyttä taloudellisilla hintatasoilla. Rullamuovauksella tuotetaan kanavien pituussuuntaisia jatkuvia profiileja, kun taas puristinmuovauksella valmistetaan siirtymiä, kytkentäkulmia ja erikoiskokoonpanoisia liitososia. Kun arvioit lähellä sijaitsevia metallivalmistusyrityksiä ilmastointityöhön, etsi yrityksiä, joilla on kyky käsitellä sekä standardikokoisia kanavia että erikoiskokoonpanoisia ratkaisuja.

Teollisuuskoneiden koteloit suojaa käyttäjiä vaarallisilta kosketuilta voimakkaisiin laitteisiin samalla kun ne suojaavat sisäisiä komponentteja ympäristösaasteilta. Nämä kotelot on kestävä olla teollisuusympäristössä – mukaan lukien värähtely, äärimmäiset lämpötilat ja satunnaiset iskut – ilman että niiden suojatoiminto heikkenee.

Lääkintälaitteiden kotelot yhdistävät elektroniikkaluokan tarkkuuden teollisuuskohtaisiin vaatimuksiin. Nämä kotelot on suojattava ulkoisilta häiriöiltä, säilytettävä steriili tila tarvittaessa ja ne usein täyttävät FDA:n ohjeet materiaaleista ja pinnankäsittelystä. Ruostumaton teräs (erityisesti luokat 304 ja 316) hallitsee lähes kokonaan lääkintäalan sovelluksia sen korroosionkestävyyden ja sterilointimenetelmien kanssa yhteensopivuuden vuoksi.

Räätälöidyt metallikyltit ja arkkitehtoniset komponentit täydentävät teollisuuskategoriaa yhdistäen toiminnalliset vaatimukset esteettisiin näkökohtiin. Nämä sovellukset vaativat usein monimutkaisia muotoja, erikoispinnoitteita ja tarkkaa mittojen hallintaa.

Toimiala	Tyyppiset tuotteet	Yleiset materiaalit	Kriittiset vaatimukset
Autoteollisuus	Korinkomponentit, alustakomponentit, kiinnikkeet, pakokaasujärjestelmät, akkukoteloit	Korkealujuusinen teräs, alumiiniseokset, sinkitty teräs	Painon vähentäminen, iskunkestävyys, korroosiosuojaus, tarkat mitat
Elektroniikka	Kotelot, koteloit, ohjauspaneelit, palvelinkoteloit, viestintälaatikot	Alumiini, teräs, nikelilauta	EMI-suojaus, lämmönhallinta, tarkat mitat, esteettinen pinta
Tietoliikenne	Palvelinkotelot, verkkolaitteiden koteloit, ulkokabinetit, antennikiinnikkeet	Alumiini, sinkitty teräs, ruostumaton teräs	IP-/NEMA-luokitus, EMI/RFI-suojaus, säänsietokyky
Ilmastointilaitteet	Ilmanvaihtoputket, ilmakuopat, säätöventtiilit, hajotinratkaisut, laitteiden koteloit	Sinkkipinnoitettu teräs, alumiini, ruostumaton teräs	Ilmatiukat saumat, korroosionkestävyys, tehokas nestaus kustannusten hallintaan
Teollinen valmistus	Koneen suojauslaitteet, ohjauskaapit, sähkönt jakelukoteloit	Teräs, ruostumaton teräs, sinkitty teräs	Kestävyys, käyttäjän turvallisuus, ympäristönsuojaus
Lääketieteellinen laitteisto	Laitteiden koteloit, näytöt, ohjauspaneelit, kirurgisten laitteiden koteloit	304/316-ruostumaton teräs, alumiini	Steriilisyysyhteensopivuus, FDA:n vaatimustenmukaisuus, tarkka istuvuus, siistit pinnat
Ilmailu & Puolustus	Ilmailuelektroniikan koteloit, tutkahousut, viestintäjärjestelmät	Alumiiniseokset, erityisruostumaton teräs	Painon minimoiminen, värähtelykestävyys, erinomainen suorituskyky äärimmäisissä ympäristöissä
Uusiutuva energia	Aurinkosähköinvertterien koteloit, tuulivoimaloiden koteloit, akkujen varastointikaapit	Alumiini, sinkitty teräs, ruostumaton teräs	Säänsietokyky, lämmönhallinta, pitkä käyttöikä

Jokainen teollisuudenala tuo mukanaan omat erityisvaatimuksensa, jotka vaikuttavat materiaalinvalintaan, toleranssivaatimuksiin ja pinnankäsittelyyn. Autoteollisuuden sovelluksissa saattaa olla tärkeää painon ja törmäyssuorituksen optimointi. Elektroniikkalaitteet vaativat EMI-suojaa ja lämmön hajottamista. Lääketieteelliset laitteet edellyttävät materiaalin jäljitettävyyttä sekä sterilointia sietäviä pinnankäsittelyjä. Teollisuusalasi erityisvaatimusten ymmärtäminen auttaa sinua viestimään tehokkaasti valmistusyhteistyökumppaneiden kanssa ja arvioimaan, vastaavatko heidän kykyjensä tarpeitasi.

Kun tiedät, miten eri toimialat käyttävät valmistettuja levytukipintoja, seuraava käytännöllinen kysymys on yhtä tärkeä: mitkä tekijät vaikuttavat kustannuksiin, ja miten voit optimoida projektejasi budjetin tehokkuuden kannalta ilman, että laadusta joudutaan tinkimään?

Kustannustekijät ja määräsuhteet

Tässä on kysymys, joka pitää hankintapäteviä ja insinöörejä hereillä yöllä: kuinka paljon tämä todella maksaa? Toisin kuin tavallisten tuotteiden ostot, joissa on kiinteät hinnat, valmistetut levyterästuotteet sisältävät useita kustannusmuuttujia, jotka vaihtelevat merkittävästi suunnittelovalintojenne, määrävaatimusten ja aikataulurajoitusten mukaan. Näiden tekijöiden ymmärtäminen antaa teille hallintaa – olipa kyseessä yksittäinen levyteräksen prototyyppi tai tuotantomäärien laajentaminen kymmeniin tuhansiin yksikköihin.

Määränsidonnaiset harkinnat prototyypistä tuotantoon

Suurin kustannustekijä teräksen valmistuksessa ja räätälöidyssä valmistuksessa? Sen mukaan, että Eabelin valmistusanalyysi , se on työkalujen kustannusten jakaminen. Sarjatuotannossa tarvitaan kalliita muottien ja kiinnitysten joukkoja, joten todellisia säästöjä syntyy vasta silloin, kun nämä alkuinvestoinnit jaetaan suurten määrien kesken.

Nopea levymetallin prototyyppi välttää työkalujen kustannukset kokonaan—mikä tekee siitä kustannustehokkaamman pienillä tuotantomääriä. Levymetallin prototyypityksessä käytetään yleensä laserleikkausta, vesisuihkuleikkausta ja CNC-taivutuskoneita eikä erityisiä puristusmuotteja. Maksat korkeammat kappalekohtaiset kustannukset, mutta vältät tuotantopuristuksen vaatiman 5 000–50 000 dollaria tai enemmän käsittävän työkalujen sijoituksen.

Massantuotanto kääntää tämän yhtälön päinvastaiseksi. Kun työkalujen kustannukset on kerran katettu, kappalekohtaiset hinnat laskevat merkittävästi. Puristettu kiinnike, jonka hinta prototyyppimääristä on 15 dollaria, saattaa maksaa vain 0,75 dollaria kappaleelta 10 000 kappaleen erässä—mutta vain jos suunnittelu on lopullistettu ja vakaa.

Missä on käännepiste? Se sijaitsee yleensä muutamasta kymmenestä muutamiin sataan osaan riippuen materiaalista ja osan monimutkaisuudesta. Tämän kynnysarvon väärä arviointi johtaa joko liialliseen työkalujen sijoitukseen liian varhain tai hitaiden ja kalliiden levymetalliprototyyppimenetelmien käyttöön sellaisissa tuotantoerissä, jotka olisi pitänyt siirtää tuotantotyökaluille.

Monet valmistajat tarjoavat nyt silta-työkaluina tai pehmeät työkaluvalinnat—halvempia kuin kovennetut tuotantopohjat, mutta taloudellisemmin järkeviä kuin pelkkä prototyypitys keskitilavuuksien valmistukseen. Tämä lähestymistapa mahdollistaa markkinavastausten testaamisen tai suunnitelmien validoinnin ennen täysimittaisen tuotantotyökalujen sijoittamista.

Materiaali- ja prosessikustannustekijät

Tilavuuden lisäksi useat tekijät vaikuttavat suoraan valmistettujen komponenttien hintaan. Mid-Atlantic Steel Fabricationin mukaan useimmat yritykset voivat odottaa maksavansa valmiista valmistuspalveluista noin kolme kertaa enemmän kuin raakalevyjen hinnasta.

Tekijät, jotka kasvattavat valmistuskustannuksia:

• Monimutkaiset suunnitelmat: Monimutkaiset geometriat vaativat enemmän leikkaus-, taivutus- ja hitsausoperaatioita—jokainen lisää työvoimakustannuksia ja koneaikaa
• Tiukat tarkkuusvaatimukset: Tarkkuusvaatimukset alle ±0,010 tuumaa edellyttävät hitaampaa käsittelyä, lisäinspektointia ja usein toissijaisia operaatioita
• Materiaalit korkealaaduista: Ruuvisuojattu teräs, erikoisalumiiniseokset ja eksotiikat metallit ovat kalliimpia ostaa ja vaativat usein erityiskäsittelyä
• Ei-standardipaksuiset levyt: Materiaalit, joiden paksuus poikkeaa yleisistä mittasuhteista, aiheuttavat lisähintaa ja saattavat vaatia erityisiä työkaluja
• Monimutkaiset pinnankäsittelyt: Monivaiheiset pinnankäsittelyprosessit, erikoispinnoitteet tai tiukat esteettiset vaatimukset lisäävät aikaa ja kustannuksia
• Pienet määrät: Asettelu- ja ohjelmointikustannukset jaetaan vähemmän osien kesken, mikä nostaa yksikköhintoja
• Kiireelliset aikataulut: Nopeutettu tuotanto häiritsee aikataulutusta, saattaa vaatia ylityötä ja rajoittaa materiaalien hankintavaihtoehtoja

Tekijät, jotka alentavat valmistuskustannuksia:

• Yksinkertaiset ja tehokkaat suunnittelut: Yhtenäiset taivutuskulmat, standardikokoiset reiät ja mahdollisimman vähän toissijaisia käsittelyjä tehostavat tuotantoa
• Standardimateriaalin koot: Yleisten levykokojen käyttäminen vähentää jätettä ja poistaa erikoistilaukset
• Sopivat toleranssit: Määrittelemällä vain se tarkkuus, jota todella tarvitaan, vältetään tarpeeton käsittely
• Standardipinnat: Jauhepinnoitus ja sinkkipinnoitus ovat halvempia kuin erikoiskäsittelyt; raakapinnat poistavat käsittelyvaiheen kokonaan
• Suuremmat tuotantomäärät: Kiinteät kustannukset jakautuvat useamman yksikön kesken, ja suurten materiaalierien ostaminen voi avata alennusmahdollisuuksia
• Joustavat aikataulut: Standardit toimitusaikataulut mahdollistavat valmistajien aikataulun ja materiaalien hankinnan optimoinnin
• Varhainen suunnittelun optimointi: Tuotannon aloittamista edeltävät DFM-tarkastukset estävät kalliita muutoksia tuotantoprosessin keskellä

Varhaiset suunnittelupäätökset vaikuttavat suuresti kokonaismuokkauskustannuksiin. Suunnittelumuutos, joka kestää viisi minuuttia CAD-ohjelmassa, saattaa vaatia uusia työkaluja, erilaista materiaalihankintaa tai tarkistettuja laadunvalvontamenettelyjä tuotannossa. Alan tutkimusten mukaan noin 70–80 % muokkauskustannuksista määrittyy jo suunnitteluvaiheessa, mikä tekee DFM-yhteistyön valmistajan kanssa välttämättömäksi ennen lopullisten teknisten vaatimusten vahvistamista.

Toimitusaika ja käsittelyaika

Aika on rahaa muokkausteollisuudessa – kirjaimellisesti ottaen. Nopeampi käsittely yleensä maksaa enemmän, kun taas joustavat aikataulut mahdollistavat kustannusten optimoinnin, mikä hyödyttää sekä sinua että muokkauskumppaniasi.

Advantage Metal Productsin mukaan toimitusajat jakautuvat kolmeen vaiheeseen: prototyypitys, tuotanto ja jälkikäsittelyn tarkastus. Jokainen vaihe tarjoaa mahdollisuuksia ajan ja kustannusten optimointiin:

Prototyypityksen toimitusajat riippuvat voimakkaasti suunnittelun monimutkaisuudesta ja materiaalien saatavuudesta. Yksinkertaiset osat, jotka tehdään yleisesti käytetyistä materiaaleista, voidaan toimittaa 3–5 päivässä. Monimutkaisemmat kokoonpanot, joihin tarvitaan erikoismateriaaleja, voivat venyä 2–3 viikoksi tai pidemmäksi. Nopean prototyypinvalmistuksen palvelut, joissa on materiaalivarasto ja omat valmiit laitteet, voivat lyhentää näitä aikoja – korkeamman hinnan takia.

Valmistusaikataulut sisältävät materiaalien hankinnan, työkalujen asennuksen (jos vaaditaan), valmistusoperaatiot, viimeistelyn ja laatuinspektion. Kotimaiset toimittajat tarjoavat yleensä nopeamman toimitusajan kuin ulkomaiset vaihtoehdot, lisäksi viestintä on yksinkertaisempaa ja kuljetuslogistiikka vähemmän monimutkaista. Kompromissi? Kotimaisten valmistajien työvoimakustannukset ovat usein korkeammat – vaikka kokonaishinta, johon sisältyvät kuljetuskustannukset, varastonpitokustannukset ja viivästysten riski, saattaa kuitenkin edullisemmin kannattaa kotimaista hankintaa.

Tuotannon jälkeiset toimet lakkaus, kokoonpano ja tarkastus lisäävät päiviä tai viikkoja aikatauluumme. Nämä toiminnot voidaan yhdistää yhden lähteen kumppanin kanssa, mikä poistaa kuljetusviivästykset toimittajien välillä ja yksinkertaistaa koordinaatiota.

Harkitse näitä aikataulun optimointistrategioita:

• Aloita projektit varhain: Pidempi aikataulu antaa valmistajille joustavuutta hankkia materiaaleja edullisemmin ja optimoida tuotantosuunnittelua
• Lopullista suunnittelu ennen tarjouksen pyytämistä: Viime hetken muutokset tekevät arviot voimattomiksi ja saattavat vaatia uudelleenarviointia, mikä lisää hallinnollisia viivästyksiä
• Käytä mahdollisuuksien mukaan standardimateriaaleja: Yleismateriaalit ovat helposti saatavilla; erikoispuhtausseokset saattavat vaatia pidempiä hankintajaksoja
• Yhdistä toimittajat: Yhden lähteen kumppanit poistavat siirtoviivästykset leikkaamisen, muovauksen, lakkauksen ja kokoonpanon välillä
• Tuotantomäärien siirtymäsuunnitelma: Jos suunnittelet siirtymistä prototyypistä sarjatuotantoon, käsittele työkaluinvestointeja varhaisessa vaiheessa vältääksesi aikataulun yllätyksiä

Kustannusten, laadun ja toimitusaikojen välinen suhde muodostaa klassisen valmistuskolmion – kahden näistä tekijöistä optimointi vaikuttaa yleensä kolmanteen. Tämän kompromissin ymmärtäminen auttaa teitä tekemään perusteltuja päätöksiä siitä, mihin alueisiin sijoitatte ja missä alueissa hyväksytte kompromisseja projektinne erityisten tavoitteiden mukaisesti.

Kun kustannustekijät ovat selkeästi ymmärretty, viimeinen palanen palapeliä on valita valmistuspartnerit, jotka pystyvät tarjoamaan projektienne vaatiman laadun, osaamisen ja palvelutason.

Oikean valmistuskumppanin valitseminen

Olet optimoinut suunnittelusi, valinnut materiaalisi ja ymmärtänyt kustannustekijät – mutta kaikki tämä valmistelu ei merkitse mitään, jos valitset väärän valmistajan kumppaniksi. Sileän tuotantokäynnistyksen ja kuukausien pitkien, turhauttavien viivästysten välinen ero riippuu usein yhdestä päätöksestä: valitaan valmistajakumppani, jonka kyvyt, laatujärjestelmät ja viestintätapa vastaavat projektisi vaatimuksia.

Varmistettavat sertifikaatit ja laadunmukaisuusstandardit

Ennen kuin syvytyt varusteiden luetteloihin tai pyydät tarjouksia, aloita sertifikaateista. Miksi? Koska sertifikaatit tarjoavat kolmannen osapuolen vahvistuksen siitä, että valmistajan laatujärjestelmät toimivat todellisuudessa – eivätkä ainoastaan lupauksia verkkosivustolla.

Xometryn sertifiointiohjeen mukaan kansainvälinen autoalan tehtäväryhmä (IATF) kehitti IATF 16949 -standardin erityisesti autoteollisuuden valmistajille ja niiden toimintaketjuille. Tämä sertifiointi perustuu ISO 9001 -periaatteisiin, mutta soveltaa niitä autoteollisuuteen liittyviin vaatimuksiin. Yleisiä laatuun liittyviä viitekehyksiä poiketen IATF 16949 keskittyy viallisten tuotteiden ehkäisemiseen, vaihtelun vähentämiseen ja jätteiden poistamiseen koko tuotantoprosessissa.

IATF 16949 -sertifiointi ei ole vain hyödyllinen lisä autoteollisuuden sovelluksissa – se on usein vaadittu. Vaikka sitä ei ole lakisääteisesti pakollista, toimittajat, urakoitsijat ja OEM-asiakkaat kieltäytyvät usein yhteistyöstä valmistajien kanssa, jotka eivät ole rekisteröityjä tai noudattavat näitä laatuvaatimuksia. Jos hankit alustakomponentteja, ripustuskiinnikkeitä tai rakenteellisia kokoonpanoja, varmista tämä sertifiointi ennen etenemistä.

ISO 9001 muodostaa perustan useimmille laadunhallintajärjestelmille ja soveltuu kaikkiin teollisuuden aloihin. Tämä kansainvälisesti tunnustettu standardi varmistaa dokumentoidut prosessit, johdonmukaiset laatuvalvontatoimet ja jatkuvan parantamisen käytännöt. Kun arvioitte tarkkuuslevymetallin valmistusta suorittavia kumppaneita ei-automaali- sovelluksiin, ISO 9001 -sertifikaatio toimii peruslaatutunnisteena.

Alakohtaiset sertifikaatit asia erikoistuneisiin sovelluksiin:

• IATF 16949: Vaaditaan osallistumiseen autoteollisuuden toimitusketjuun; keskittyy vikojen ehkäisyyn ja prosessien johdonmukaisuuteen
• ISO 9001: Yleinen laadunhallintajärjestelmä, joka soveltuu kaikkiin teollisuuden aloihin
• ISO 13485: Lääkintälaitteiden laatujohtamisjärjestelmät
• AS9100: Ilmailun laatuvaatimukset
• NADCAP: Erityisprosessien akkreditointi ilmailualalle (hitsaus, lämpökäsittely, pinnoitukset)

Älkää vain hyväksykö väitteitä – pyytäkää nykyisten sertifikaattien kopioita ja tarkistakaa niiden voimassaolo. Sertifikaatit vanhenevat ja niiden soveltamisala vaihtelee. Valmistaja saattaa omata ISO 9001 -sertifikaatin yhdelle tehtaalle, mutta ei toiselle, tai sen sertifikaatti saattaa kattaa yleisen valmistuksen, mutta ei tiettyjä prosesseja, kuten ruostumatonta terästä tai alumiinia koskevaa valmistusta, joita projektinne vaatii.

Teknisten kykyjen arviointi

Sertifikaatit vahvistavat, että laadunhallintajärjestelmät ovat olemassa. Nyt sinun on varmistettava, että valmistaja pystyy todella tuottamaan osasi. TMCO:n valmistajavalintaa ohjaavan oppaan mukaan kaikki valmistusliikkeet eivät tarjoa samaa tasoista toimintakykyä – jotkut leikkaavat ainoastaan metallia, kun taas toiset ulkoistavat koneistuksen, viimeistelyn tai kokoonpanon, mikä johtaa viivästyksiin ja laadullisiin epäjohdonmukaisuuksiin.

Sisäiset toimintamahdollisuudet ovat tärkeitä koska jokainen siirto eri toimijoiden välillä lisää riskejä. Kun leikatut osasi lähtevät muotoilua varten yhteen yritykseen, hitsausta varten toiseen ja viimeistelyä varten kolmanteen, viestintäaukot kertautuvat. Toleranssit kertyvät epäsuotuisasti. Toimitusaikojen pituus kasvaa. Kokonaispalvelulliset, integroidut tilat yhdistävät koko prosessin yhden katon alle, mikä mahdollistaa tiukemman valvonnan ja nopeamman toimituksen.

Tarkistettavat keskeiset kyvykkyydet ovat:

• Leikkausteknologiat: Laserleikkaus, plasmaleikkaus, vesipujoleikkaus – ja kunkin menetelmän käsittelykykyinen materiaalin paksuus
• Muovauslaitteet: CNC-painepuristimet, rullamuotoilukoneet, painoleikkauskoneet – sekä niiden tonnien ja pöydän pituuden tekniset tiedot
• Liitäntätavat: TIG-/MIG-hitsaus, robottihitsaus, pistehitsaus ja kiinnitysosien asennusmahdollisuudet
• Pintakäsittelyvaihtoehdot: Sisäinen jauhepinnoitus, pinnoituskumppanuudet ja alumiinikomponenttien anodointi
• Toissijaiset toiminnot: CNC-koneistus, kokoonpano, testaus ja tarkastuspalvelut
• Tarkastuslaitteet: Koordinaattimittakoneet (CMM), optiset vertailulaitteet ja kalibroidut mittausvälineet

Mukaan lukien Maysteelin toimittajatarkistuslista kokeneet teräksenmuokkaajat ymmärtävät metallien vaihtelut – alumiini, ruostumaton teräs, hiiliteräs ja erikoisseokset – sekä niiden käyttäytymisen leikkaamisen, muovauksen ja hitsauksen aikana. He tuntevat myös, miten alan erityisvaatimukset vaikuttavat toleransseihin, pintojen laatuun ja tarkastuksiin. Muokkaaja, jolla on vahva alan kokemus, pystyy paremmin antamaan ohjeita, estämään kalliita suunnitteluvirheitä ja toimittamaan ratkaisuja, jotka toimivat luotettavasti.

Kun etsit levytöitä lähialueeltasi tai metallitöitä tarjoavaa liikettä lähialueeltasi, älä jätä huomiotta maantieteellisen läheisyyden arvoa. Maysteelin tarkistuslistan mukaan toimittaja, jolla on teollisuustilat lähellä sinua, ei ainoastaan säästä kuljetuskustannuksia, vaan myös parantaa ajoissa tapahtuvaa toimitusta ja toimitusaikaa. Entä parempi: useita strategisesti sijaitsevia teollisuustiloja omistavat toimittajat voivat vähentää hankintaketjun häiriöiden riskejä.

Kumppanuuden harkinnat pitkän aikavälin menestyksen varmistamiseksi

Parhaat valmistusyhteistyöt ulottuvat yli pelkkien tilaus- ja ostoskiertojen. Todelliset valmistuskumppanuudet tuovat lisäarvoa teknisen suunnittelun yhteistyön, nopean viestinnän ja laajentuvan skaalautuvuuden kautta, joka kasvaa yrityksesi mukana.

Tekninen tuotanto ja DFM-tuki erottaa tilausten ottajat strategisista kumppaneista. TMCO:n analyysin mukaan onnistunut valmistus ei ala koneella – se alkaa insinöörityöllä. Luotettavat valmistajat osallistuvat prosessiin varhaisessa vaiheessa ja tarkistavat piirustukset, CAD-tiedostot, toleranssit ja toiminnalliset vaatimukset. Monet hankkeet hyötyvät valmistettavuuden suunnittelua (DFM) koskevasta ohjeannosta, joka tehostaa suunnitelmia kustannustehokkaaseen tuotantoon vaikuttamatta suorituskykyyn.

Arvioitaessa kumppaneita kannattaa kysyä, tarjoavatko he:

• CAD/CAM-tukea ja tiedostoyhteensopivuutta
• DFM-tarkastukset ennen tuotannon aloittamista
• Prototyyppien testausta ja validointia
• Materiaali- ja prosessisuositukset
• Insinöörikonsultointi monimutkaisille kokoonpanoille

Tarjouksen käsittelyaika osoittaa toiminnallista tehokkuutta ja asiakaskeskittäytymistä. Hinnatietojen odottaminen viikoittain viivästää koko projektisi aikataulua. Johtavat valmistajat tarjoavat nyt nopeita tarjouksia – joissakin tapauksissa tunnin sisällä eikä päivän sisällä. Esimerkiksi, Shaoyi (Ningbo) Metal Technology tarjoaa 12 tunnin lainauskäännösaikaa yhdistettynä 5 päivän nopeaan prototyyppivalmistukseen automaali- ja ajoneuvoteollisuuden levytukipinnoille. Heidän IATF 16949 -sertifikaattinsa ja kattava DFM-tukea osoittavat kykyjä, joita on otettava huomioon arvioidessa kumppaneita alustan, jousitusjärjestelmän ja rakenteellisten komponenttien tuotannossa.

Skaalautuvuus varmistaa, että kumppaninne pystyy tukemaan sekä nykyisiä tarpeitanne että tulevaa kasvua. Levytukipinnojen valmistusyrityksen on pystyttävä laajentumaan prototyypeistä täysmittaiseen tuotantoon ilman laadun heikkenemistä. Jos he eivät pysty kasvamaan yrityksenne mukana, saatte saattaa joutua etsimään lisävalmistustukea projektin keskellä – mikä on häiriöllinen ja kallista.

Kysymykset mahdollisille valmistuskumppaneille

Ennen kuin teette sitoumuksen mihinkään lähellänne sijaitsevaan levytukipinnojen valmistusliikkeeseen, kerätään tiedot, joita tarvitsette informoidun päätöksen tekemiseen:

• Mitä sertifikaatteja teillä on, ja mitä prosesseja tai tiloja ne kattavat?
• Kuinka kauan olette valmistaneet monimutkaisia metalliosia?
• Onko teillä kokemusta juuri minun alallani tai vastaavista sovelluksista?
• Mitkä valmistusprosessit teette sisäisesti ja mitkä ulkoistatte?
• Mitä materiaaleja teillä on varastossa ja mikä on toimitusaika erikois-seoksiin?
• Tarjoatteko DFM-tarkistuksia ja insinööritukea?
• Mikä on tyypillinen tarjouskierroksenne kesto?
• Mitkä ovat teidän standarditoleranssianne ja minkä tarkkuuden voitte saavuttaa tarvittaessa?
• Kuinka teette laatuinsinöinnin ja dokumentoinnin?
• Voitko toimittaa viittauksia tai tapaustutkimuksia samankaltaisista projekteista?
• Mikä on teidän tuotantokapasiteettinne ja miten käsittelette tilausmäärien vaihteluita?
• Tarjoatteko prototyyppipalveluita ja mikä on tyypillinen prototyyppien toimitusaika?

Selkeä viestintä koko arviointiprosessin ajan ennustaa usein tulevan yhteistyön laatua. Valmistaja, joka ei selviä perustason kykykysymyksistä tai antaa epämääräisiä vastauksia laatu-järjestelmistään, saattaa aiheuttaa ongelmia tuotannon alkaessa.

Metallinmuokkaajan palkkaaminen ei ole pelkästään ostopäätös – se on pitkäaikainen investointi tuotteiden suorituskykyyn ja luotettavuuteen. Oikea kumppani tarjoaa insinööritukea, edistynyttä teknologiaa, vahvoja laatuvarmistusjärjestelmiä ja yhteistyöllistä lähestymistapaa, joka lisää arvoa metallin itsensä yläpuolella. Käytä aikaa perusteelliseen arviointiin, ja valmistetut levytukset tuottavat hyötyjä vuosikausia eteenpäin.

Usein kysytyt kysymykset valmistetuista levytuksesta tehtyistä metallituotteista

1. Mikä on valmistettu metallituote?

Valmistettu metallituote on valmis komponentti, kokoonpano tai rakenne, joka on tehty leikkaamalla, taivuttamalla, muotoilemalla ja yhdistämällä tasaisia metallilevyjä toimintakykyisiksi osiksi, jotka ovat valmiita lopulliseen käyttöön. Toisin kuin raakametallilevyt, valmistetut tuotteet ovat kokeneet metallinkäsittelytoimenpiteitä, jotka antavat niille muodon, tarkoituksen ja arvon – muuttaen perusmateriaalit esimerkiksi kiinnikkeiksi, koteloiksi, paneeleiksi, kehyksiksi ja lukemattomiksi muiksi komponenteiksi, joita käytetään autoteollisuudessa, elektroniikassa, ilmastointiteknologiassa ja teollisuudessa.

2. Mitä tuotteita valmistetaan levymetallista?

Levyteräksen valmistus tuottaa laajan valikoiman tuotteita, mukaan lukien auton kotelopaneelit, alustakomponentit ja jousituskiinnikkeet; elektroniikkakoteloita ja EMI-suojattuja koteloita; ilmastointikanavia ja teollisuuslaitteiden koteloita; lääkintälaitteiden koteloita; palvelinkiskoja ja tietoliikennekoteloita; räätälöityjä metalliin tehtyjä kylttejä sekä arkkitehtonisia komponentteja. Levyteräksen valmistuksen monipuolisuus tekee siitä välttämättömän ratkaisun sovelluksissa, joissa vaaditaan tarkkuutta, kestävyyttä ja kustannustehokasta tuotantoa eri tuotantomääriin.

3. Mitkä ovat tärkeimmät levyteräksen valmistusprosessit?

Ydinlevyteräksen valmistusprosesseihin kuuluvat leikkaus (laserleikkaus, vesisuihkuleikkaus, plasmaleikkaus, CNC-reitinmäinen leikkaus), taivutus ja muotoilu (puristuspainetekniikalla muotoilu, rullamuotoilu, syövytys) sekä yhdistämismenetelmät (MIG-hitsaus, TIG-hitsaus, naulaus, kiinnitysosien asennus). Jokainen prosessi täyttää tiettyjä tarkoituksia – laserleikkaus on erinomainen tarkkuustyöhön ohuissa materiaaleissa, kun taas plasmaleikkaus käsittelee taloudellisesti paksuja sähkönjohteisia metalleja. Puristuspainetekniikalla muotoillaan kulmia ja kaaria, kun taas erilaiset hitsaustekniikat yhdistävät komponentit valmiiksi kokoonpanoiksi.

4. Kuinka valitsen oikean materiaalin levyteräksen valmistukseen?

Materiaalin valinta riippuu sovellustasi asettamista vaatimuksista, kuten lujuudesta, korrosionkestävyydestä, painosta, muovattavuudesta ja hinnasta. Hiiliteräksen erinomainen hitsattavuus tekee siitä hyvän vaihtoehdon rakenteellisiin sovelluksiin. Alumiiniseokset tarjoavat kevyen ratkaisun painokriittisiin suunnitteluun. Ruisutusteräksen laadut, kuten 304 ja 316, tarjoavat erinomaisen korrosionkestävyyden elintarviketeollisuuden, lääketieteellisten ja meriympäristöjen käyttöön. Harkitse, miten materiaalien ominaisuudet vaikuttavat valittuihin valmistusprosesseihin – korkealujuus-teräkset vaativat tehokkaampaa laitteistoa, kun taas alumiinin hitsaamisessa on huolehdittava tarkasta lämpöhallinnasta.

5. Mitä sertifiointeja tulisi etsiä levyjen käsittelyyn erikoistuneelta kumppanilta?

Tärkeimpiin sertifikaatteihin kuuluvat IATF 16949 automaali- ja ajoneuvoalalle tarkoitetun toimitusketjun osallistumiseen, ISO 9001 yleiseen laatumhallintaan, ISO 13485 lääkintälaitteisiin ja AS9100 ilmailuun liittyviin sovelluksiin. IATF 16949 -sertifioidut valmistajat, kuten Shaoyi Metal Technology, osoittavat sitoutumistaan vikojen ehkäisyyn, vaihtelun vähentämiseen ja jätteen poistamiseen. Sertifikaattien lisäksi on arvioitava sisäisiä kykyjä, DFM-tukea (design for manufacturability), tarjousten käsittelyaikaa (johtavat valmistajat tarjoavat vastaukset 12 tunnissa) sekä skaalautuvuutta prototyypityksestä tuotantomääriin.
