Τι σημαίνει πραγματικά η διαδικασία κοπής με καλούπια και μήτρες

Έχετε ποτέ υποβάλει αίτηση για προσφορά και στη συνέχεια συνειδητοποιήσετε ότι χρησιμοποιείτε εναλλάξ τους όρους «καλούπι» και «μήτρα»; Δεν είστε μόνοι. Αυτή η σύγχυση στοιχίζει στους κατασκευαστές χρόνο, χρήμα και αμέτρητες προσωπικές δυσκολίες κατά τις διαπραγματεύσεις με τους προμηθευτές. Ας διαλύσουμε επιτέλους αυτή την παρανόηση.

Η διαδικασία κοπής με καλούπια και μήτρες είναι μια ακριβής διαδικασία μεταλλικής διαμόρφωσης, κατά την οποία μια πλήρης συναρμολογία καλουπιών (το «καλούπι») που περιλαμβάνει ειδικά διαμορφωτικά στοιχεία (οι «μήτρες») μετατρέπει επίπεδα φύλλα μετάλλου σε τελικά εξαρτήματα μέσω ελεγχόμενης δύναμης και παραμόρφωσης.

Όταν κατανοήσετε την ουσία της διαδικασίας κοπής, αποκτάτε τον κατάλληλο ορολογικό εξοπλισμό για να επικοινωνείτε αποτελεσματικά με τους προμηθευτές σας και να λαμβάνετε πιο ενημερωμένες αποφάσεις εξασφάλισης. Η διαδικασία κοπής βασίζεται σε αυτή την κρίσιμη συνεργασία μεταξύ καλουπιών και μητρών, η οποία λειτουργεί με τέλεια συγχρονισμό.

Η διάκριση μεταξύ καλουπιού και μήτρας εξηγημένη

Σκεφτείτε το με τον εξής τρόπο: το καλούπι κοπής είναι ολόκληρη η μηχανή που τοποθετείται στην πρέσα σας, ενώ οι μήτρες κοπής είναι οι εξειδικευμένα μηχανοκατεργασμένες συνιστώσες μέσα σε αυτήν τη μηχανή που εκτελεί την πραγματική εργασία σχηματοποίησης. Σύμφωνα με την Prime Fabworks, το εργαλείο (γνωστό επίσης ως σετ μήτρας) περιλαμβάνει τη βάση, τα διαμπερή στοιχεία (punches), τα στοιχεία αποκόλλησης (strikers) και τις ίδιες τις μήτρες.

Αυτά είναι τα στοιχεία που αποτελούν, σε πρακτικούς όρους, μια πλήρη ορισμό του εργαλείου και της μήτρας:

• Το Εργαλείο (Σετ Μήτρας): Η πλήρης συναρμολόγηση, η οποία περιλαμβάνει τα ανώτερα και κατώτερα πέλματα, τους οδηγούς πείρους, τα βαγόνια (bushings), τα στερεωτικά, τα μετρητικά όργανα και όλα τα κοπτικά εργαλεία, τοποθετημένα ως μία ενιαία μονάδα
• Οι Μήτρες: Τα συγκεκριμένα ενισχυμένα μπλοκ εντός του εργαλείου που κόβουν, διαμορφώνουν ή πλάσσουν το μέταλλο στο επιθυμητό σχήμα
• Υποστηρικτικά Στοιχεία: Στοιχεία αποκόλλησης (strikers), προσαρμοστικά παδ πίεσης, οδηγοί (pilots), μηχανισμοί απομάκρυνσης (knockouts) και εκτοξευτές (ejectors) που διασφαλίζουν την ακριβή λειτουργία

Μια μήτρα σφράγισης (stamping die) δεν μπορεί να λειτουργήσει αυτόνομα. Απαιτείται η πλήρης συναρμολόγηση του εργαλείου για να διατηρηθεί η σωστή ευθυγράμμιση, να εφαρμοστεί η δύναμη με ακρίβεια και να επιτευχθούν συνεπή αποτελέσματα. Όταν οι προμηθευτές αναφέρονται σε μήτρες και σε έργα σφράγισης, αναφέρονται σε αυτό το ενσωματωμένο σύστημα, όπου κάθε στοιχείο διαδραματίζει κρίσιμο ρόλο.

Γιατί η ορολογία έχει σημασία στην κατασκευή μετάλλων

Η χρήση της σωστής ορολογίας δεν αφορά απλώς το να ακούγεστε επαγγελματικοί. Επηρεάζει άμεσα τις προσφορές σας, τους χρονοδιαγράμματα των έργων και την τελική ποιότητα των εξαρτημάτων. Όταν ορίζετε με ακρίβεια τις απαιτήσεις για την κοπή με μήτρα, εξαλείφετε την επαναλαμβανόμενη ανταλλαγή επικοινωνίας που καθυστερεί την παραγωγή.

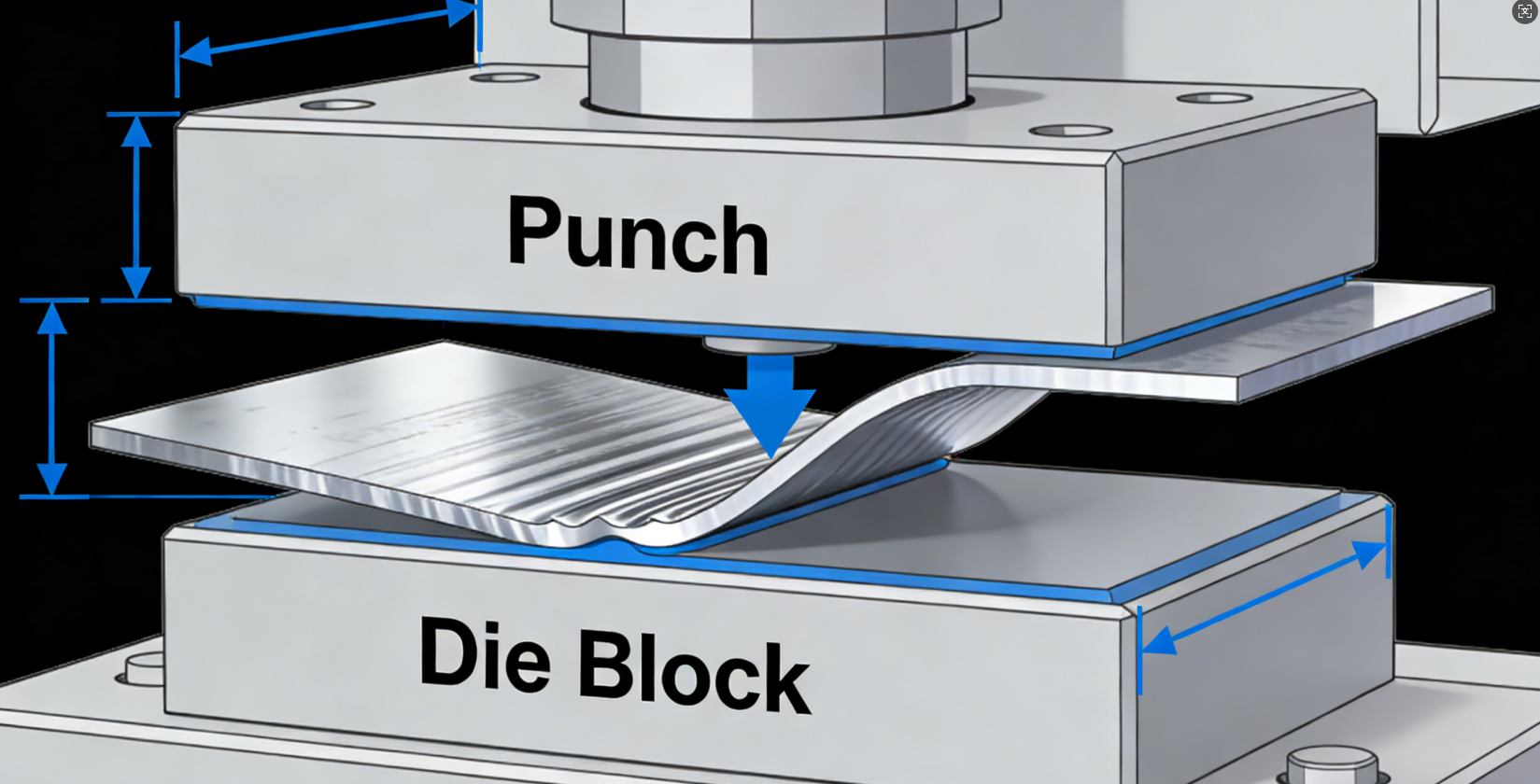

Τα οκτώ βασικά εξαρτήματα της μήτρας λειτουργούν από κοινού σε μια ακριβή ακολουθία, με τολεραντικότητες που μετρώνται σε μικρόμετρα. Αυτά περιλαμβάνουν:

• Μπλοκ μήτρας – διαμορφώνει το υλικό με συγκεκριμένες κοιλότητες
• Διαμήκης κοπή (punch) – ωθεί το υλικό στην κοιλότητα της μήτρας
• Οδηγοί πείροι και φθοράντες (bushings) – διατηρούν τη στοίχιση μεταξύ των ανωτέρω και κατωτέρω τμημάτων
• Αποστραγγιστήρες (strikers) και προσαρτημένα παδς πίεσης – συγκρατούν και απελευθερώνουν τα εξαρτήματα εργασίας
• Πλάκες υποστήριξης – αποτρέπουν τη παραμόρφωση υπό υψηλή πίεση
• Οδηγοί (pilots) – διασφαλίζουν την ακριβή τοποθέτηση του υλικού
• Ελατήρια και συνδετικά στοιχεία – ελέγχουν την επιστροφική κίνηση και ασφαλίζουν τα εξαρτήματα
• Εκτοξευτήρες (knockouts) και εκτοξευτικά στοιχεία (ejectors) – αφαιρούν ομαλά τα τελικά εξαρτήματα

Η κατανόηση αυτού του πλαισίου σας βοηθά να αξιολογήσετε τις δυνατότητες των προμηθευτών και να θέσετε τα κατάλληλα ερωτήματα. Μια διαδικασία εμβολοτύπησης (die stamping) μπορεί να φαίνεται απλή, αλλά η μηχανική υποστήριξη για συνεχή, υψηλής ποιότητας παραγωγή απαιτεί εμπεριστατωμένη γνώση της λειτουργίας κάθε συστατικού. Σε όλον αυτόν τον οδηγό, θα ανακαλύψετε πώς αυτά τα στοιχεία λειτουργούν από κοινού για να μετατρέψουν ακατέργαστο ελάσματα σε ακριβή εξαρτήματα που ανταποκρίνονται ακριβώς στις προδιαγραφές σας.

Πώς λειτουργεί η διαδικασία εμβολοτύπησης βήμα προς βήμα

Φανταστείτε ότι εισάγετε ένα επίπεδο ελάσματος σε μια μηχανή και το παρακολουθείτε να εξέρχεται δευτερόλεπτα αργότερα ως ένα τέλεια διαμορφωμένο βραχίονα, συνδετήρα ή περίβλημα. Αυτή η μετατροπή πραγματοποιείται μέσω μιας ακριβώς συντονισμένης διαδικασίας εμβολοτύπησης, την οποία οι περισσότεροι προμηθευτές αναφέρουν, αλλά σπάνια εξηγούν με πρακτικούς όρους. Ας εξετάσουμε αναλυτικά ακριβώς τι συμβαίνει από τη στιγμή που το ακατέργαστο υλικό εισέρχεται στον τύπο μέχρι τη στιγμή που το τελικό εξάρτημα πέφτει στο δοχείο συλλογής.

Η διαδικασία σφράγισης μετάλλου βασίζεται σε ελεγχόμενη παραμόρφωση. Σε αντίθεση με τη μηχανική κατεργασία, η οποία αφαιρεί υλικό, η σφράγιση με μήτρα αναμορφώνει το υλικό μέσω τεράστιας δύναμης. Σύμφωνα με την Aranda Tooling, αυτή η τεχνική κρύου σχηματισμού δεν χρησιμοποιεί θερμότητα, αν και τα εξαρτήματα συχνά εξέρχονται ζεστά λόγω τριβής μεταξύ της επιφάνειας του μετάλλου και της μήτρας. Η εφαρμοζόμενη δύναμη μετράται σε τόνους, προσδίδοντάς σας μια ιδέα για την ισχύ που βρίσκεται πίσω από κάθε κίνηση.

Από το Ακατέργαστο Φύλλο στο Τελικό Εξάρτημα

Η διαδικασία σφράγισης ακολουθεί μια προβλέψιμη ακολουθία, είτε πραγματοποιείτε μια απλή λειτουργία αποκοπής είτε μια πολύπλοκη πολυσταδιακή διαμόρφωση. Παρακάτω παρουσιάζεται ολόκληρη η ροή εργασιών:

1. Τροφοδοσία Υλικού: Μια συνεχής λωρίδα ή ένα μεμονωμένο κομμάτι εισέρχεται στη μηχανή σφράγισης, συνήθως τροφοδοτούμενη από μία πηνίο μέσω αυτόματου τροφοδότη. Αυτό το βήμα καθορίζει το ρυθμό παραγωγής. Το υλικό πρέπει να προωθείται με ακρίβεια, καθώς ακόμη και μια ελάχιστη ασυμφωνία επηρεάζει κάθε επόμενη λειτουργία.
2. Έμπλεξη καλουπιού: Ο άνω καλούπι κατεβαίνει, καθοδηγούμενος από καρφιά και βασικές ροδέλες για να διατηρεί τέλεια συγκέντρωση με τον κάτω καλούπι. Οι πρέσες μεταλλικής εκτύπωσης ασκούν δύναμη που κυμαίνεται από λίγους τόνους για λεπτά υλικά έως χιλιάδες τόνους για χάλυβα μεγάλου πάχους ή για πολύπλοκες γεωμετρίες.
3. Λειτουργία διαμόρφωσης: Εδώ πραγματοποιείται η πραγματική μετασχηματιστική διαδικασία. Ανάλογα με τις απαιτήσεις του εξαρτήματός σας, εργασίες όπως αποκοπή (blanking), τρύπημα (punching), διάτρηση (piercing), κάμψη (bending) ή κοπή με πίεση (coining) μετασχηματίζουν το επίπεδο υλικό. Για παράδειγμα, η διαδικασία της κοπής με πίεση (coining) χρησιμοποιεί ακραία πίεση για να δημιουργήσει λεπτομερείς δομές και αυστηρές ανοχές, αναγκάζοντας το μέταλλο να ρέει στις κοιλότητες του καλουπιού.
4. Εκτόξευση μέρους: Τα συστήματα απομάκρυνσης (knockouts) και οι εκτοξευτές (ejectors) ωθούν το διαμορφωμένο εξάρτημα μακριά από την επιφάνεια του καλουπιού. Οι αποσπαστικές πλάκες (strikers) κρατούν την υπόλοιπη λωρίδα ή τα απόβλητα σε θέση, ενώ η μήτρα ανασύρεται. Η σωστή εκτόξευση προλαμβάνει ζημιές και προετοιμάζει το καλούπι για τον επόμενο κύκλο.
5. Επαλήθευση ποιότητας: Οι επιθεωρητές ελέγχουν τη διαστασιακή ακρίβεια, την επιφανειακή κατάληξη και τη συνολική συμμόρφωση. Αυτό πραγματοποιείται καθ’ όλη τη διάρκεια της παραγωγής, όχι μόνο στο τέλος της. Η αυστηρή έλεγχος ποιότητας εντοπίζει προβλήματα προτού μετατραπούν σε δαπανηρά ζητήματα.

Κρίσιμα στάδια στις εργασίες σφράγισης με μήτρα

Η κατανόηση των διαδικασιών που λαμβάνουν χώρα σε κάθε σταθμό σας βοηθά να επικοινωνείτε αποτελεσματικά τις απαιτήσεις σας και να αντιμετωπίζετε προβλήματα όταν προκύψουν. Οι εργασίες σφράγισης με μήτρα περιλαμβάνουν συνήθως αρκετές τεχνικές διαμόρφωσης που εφαρμόζονται διαδοχικά:

• Αποβολή: Κόβει το εξωτερικό περίγραμμα του εξαρτήματός σας από τη λωρίδα. Το κομμάτι που προκύπτει αποτελεί το εξάρτημά σας για τις επόμενες εργασίες.
• Διάτρηση και Τρύπημα: Δημιουργεί εσωτερικές οπές και χαρακτηριστικά. Το τρύπημα αφαιρεί υλικό που μετατρέπεται σε απόβλητο, ενώ η διάτρηση δημιουργεί ανοίγματα χωρίς να αφαιρείται ξεχωριστό τεμάχιο (slug).
• Λυγισμός και Διαμόρφωση: Μετατρέπει επίπεδα κομμάτια σε τρισδιάστατα σχήματα, εξαναγκάζοντας το υλικό να καμφθεί γύρω από μια ακτίνα ή να εισέλθει σε μια κοιλότητα.
• Σχέδιο: Εκτείνει το υλικό σε εξαρτήματα σχήματος κύπελλου ή κουτιού, κάτι που είναι συνηθισμένο σε αυτοκινητοβιομηχανικές επιφάνειες και περιβλήματα.
• Κοπή: Εφαρμόζει ακραία πίεση για να επιτευχθούν λεπτομέρειες επιφάνειας υψηλής ακρίβειας, οξείες γωνίες και οι στενότερες δυνατές ανοχές στις εργασίες κοπής με μήτρα (stamping) και πίεσης.

Η μηχανή κοπής με μήτρα (stamping) που επιλέγετε επηρεάζει άμεσα τα επιτεύξιμα αποτελέσματα. Οι μηχανικές πρέσες διακρίνονται για την υψηλή ταχύτητα παραγωγής τους, λειτουργώντας σε ρυθμό από 20 έως 1.500 κύκλους ανά λεπτό, σύμφωνα με Schaumburg Specialties οι υδραυλικές πρέσες προσφέρουν μεγαλύτερο έλεγχο της πίεσης και του μήκους του κύκλου, καθιστώντάς τις ιδανικές για βαθιές διαμορφώσεις (deep draws) και περίπλοκες διαμορφώσεις. Οι πρέσες με σερβοκινητήρα συνδυάζουν ταχύτητα και προγραμματισιμότητα για τις πιο απαιτητικές εφαρμογές.

Κάθε κύκλος επαναλαμβάνεται με εξαιρετική συνέπεια. Μια καλά σχεδιασμένη μήτρα μπορεί να παράγει εκατομμύρια ταυτόσημα εξαρτήματα προτού απαιτηθεί συντήρηση. Αυτή η επαναληψιμότητα καθιστά τη διαδικασία κοπής με μήτρα (stamping) εξαιρετικά οικονομική για παραγωγή μεγάλων ποσοτήτων, αλλά σημαίνει επίσης ότι η σωστή σχεδίαση της μήτρας από την αρχή είναι κρίσιμη. Η επόμενη ενότητα εξετάζει πώς οι διάφοροι τύποι μητρών αντιμετωπίζουν διαφορετικές απαιτήσεις παραγωγής και επίπεδα πολυπλοκότητας των εξαρτημάτων.

Συγκριτική ανάλυση των τύπων προοδευτικών, μεταφοράς και σύνθετων μήτρων

Η επιλογή μεταξύ προοδευτικής σφράγισης, σφράγισης με μήτρα μεταφοράς και σφράγισης με σύνθετη μήτρα φαίνεται αποπροσανατολιστική όταν βρίσκεστε αντιμέτωποι με προθεσμίες παραγωγής. Κάθε μέθοδος ξεχωρίζει σε συγκεκριμένα σενάρια, και η λανθασμένη επιλογή μπορεί να σας κοστίσει χιλιάδες ευρώ σε επενδύσεις για εργαλειομηχανήματα και αναποτελεσματικότητα στην παραγωγή. Ας εξετάσουμε λεπτομερώς πότε κάθε τύπος μήτρας είναι οικονομικά και τεχνικά δικαιολογημένος.

Ο διαδικασία σταμπάρισματος με εξέλιξη διατηρεί το εξάρτημά σας συνδεδεμένο με μια συνεχή μεταλλική λωρίδα σε όλη τη διάρκεια της παραγωγής, προωθώντας το μέσω πολλαπλών σταθμών με κάθε κίνηση του πρεσαρίσματος. Οι μήτρες μεταφοράς αποχωρίζουν νωρίς το αρχικό κομμάτι και μετακινούν μηχανικά τα μεμονωμένα εξαρτήματα μεταξύ των σταθμών. Η σφράγιση με σύνθετη μήτρα εκτελεί πολλαπλές εργασίες ταυτόχρονα σε μία μόνο κίνηση. Η κατανόηση αυτών των θεμελιωδών διαφορών καθορίζει κάθε επόμενη απόφαση.

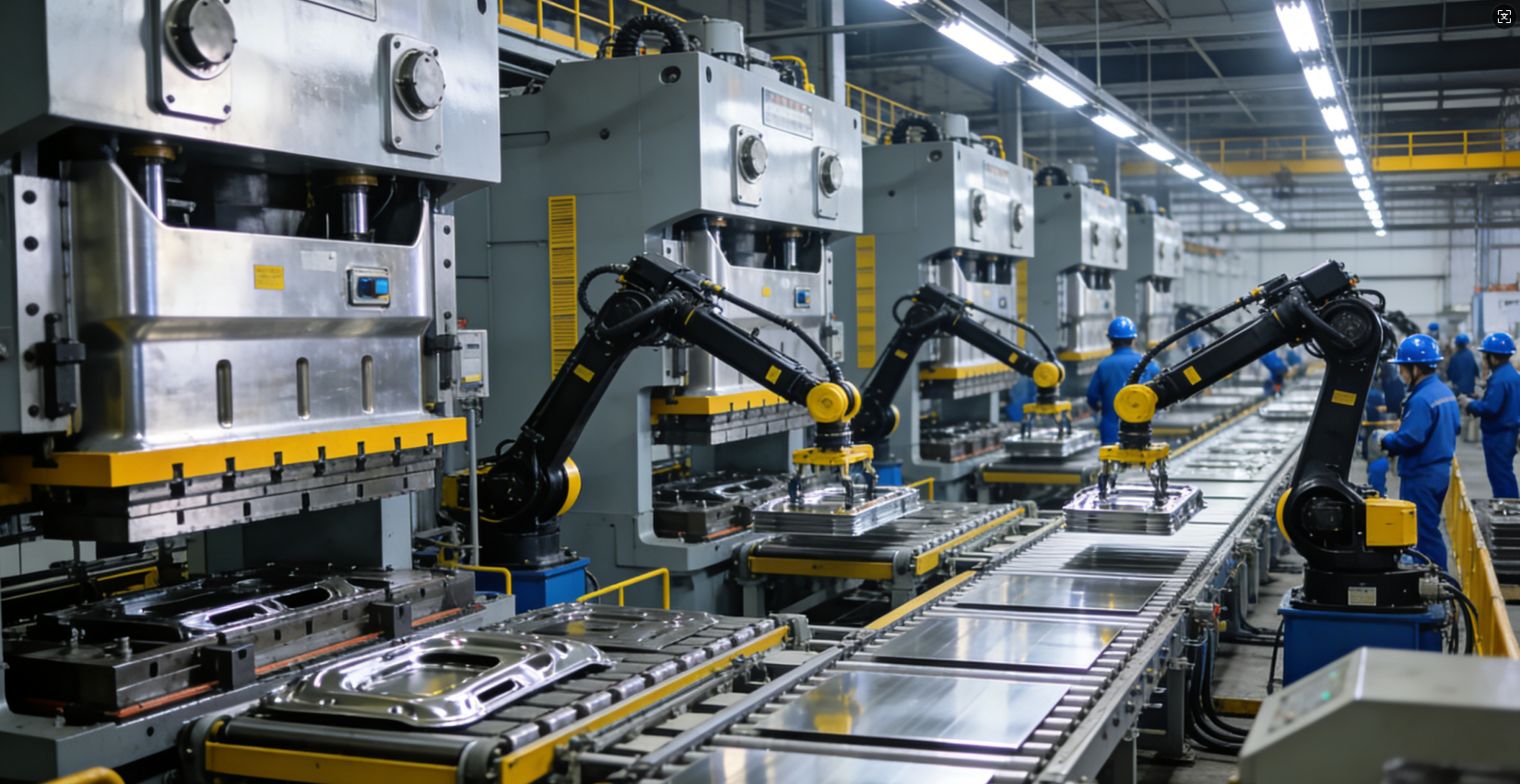

Μήτρες Προοδευτικής Εκτύπωσης για Υψηλής Ταχύτητας Παραγωγή

Όταν οι απαιτήσεις όγκου καθορίζουν το έργο σας, τα συστήματα προοδευτικών ματριτσών και σφράγισης προσφέρουν ανεπίτρεπτη απόδοση. Σύμφωνα με την Keats Manufacturing, η προοδευτική σφράγιση με ματρίτσα διαμορφώνει, κάμπτει και διαπερνά τα εξαρτήματα ταυτόχρονα από μια συνεχή μεταλλική ταινία, εξοικονομώντας χρόνο και μειώνοντας το κόστος εργασίας μέσω λιγότερων απαιτήσεων για ρύθμιση.

Η σχεδίαση προοδευτικών ματριτσών σφράγισης ακολουθεί συγκεκριμένες αρχές που μεγιστοποιούν την παραγωγικότητα:

• Ακολουθία Σταθμών: Οι εργασίες προχωρούν από απλές σε πιο περίπλοκες, με τις κοπτικές εργασίες να πραγματοποιούνται νωρίς και τις διαμορφωτικές αργότερα
• Διατήρηση της ταινίας: Το εξάρτημα παραμένει συνδεδεμένο με την ταινία φορέα μέχρι τον τελικό σταθμό, εξαλείφοντας τους μηχανισμούς μεταφοράς
• Ακρίβεια των οδηγών: Οι ακριβείς οδηγοί διασφαλίζουν τέλεια στοίχιση σε κάθε σταθμό, επιτρέποντας ανοχές που μετρώνται σε χιλιοστά της ίντσας
• Διαχείριση απορριμμάτων: Η αφαίρεση των αποβλήτων πραγματοποιείται εντός της ματρίτσας, διατηρώντας τη συνεχή λειτουργία

Ο υπολογισμός της απόδοσης επένδυσης (ROI) ευνοεί τις προοδευτικές μήτρες όταν οι ετήσιες ποσότητες υπερβαίνουν τα 100.000 τεμάχια. Παρόλο που το αρχικό κόστος κατασκευής των μητρών είναι υψηλότερο σε σύγκριση με εναλλακτικές λύσεις, το κόστος ανά τεμάχιο μειώνεται δραματικά καθώς αυξάνονται οι ποσότητες. Θα παρατηρήσετε επίσης μειωμένα απόβλητα σε σύγκριση με την ενιαία μήτρα (compound die) σφυρηλάτηση, καθώς το υλικό διέρχεται αποτελεσματικά μέσω διαδοχικών εργασιών.

Ωστόσο, η προοδευτική σφυρηλάτηση έχει περιορισμούς. Οι πολύπλοκες τρισδιάστατες γεωμετρίες που απαιτούν βαθιές διαμορφώσεις (deep draws) υπερβαίνουν τις δυνατότητες αυτής της μεθόδου. Τα τεμάχια πρέπει να παραμένουν αρκετά μικρά ώστε να χωρούν στο πλάτος της λωρίδας, ενώ σχέδια υψηλής περιπλοκότητας που απαιτούν περιστροφή του τεμαχίου είναι απλώς ανεφάρμοστα.

Πότε οι μήτρες μεταφοράς υπερτερούν των προοδευτικών συστημάτων

Η εναλλακτική μέθοδος σφράγισης με μεταφορά (transfer stamping) ξεχωρίζει εκεί όπου οι προοδευτικές μήτρες αντιμετωπίζουν δυσκολίες. Όταν το εξάρτημά σας απαιτεί βαθιά διαμόρφωση (deep drawing), ενσωμάτωση σπειρώματος, ράβδους (ribs) ή επιφάνειες με εγκοπές (knurled features), οι μήτρες μεταφοράς αντιμετωπίζουν αυτές τις πολυπλοκότητες με ακρίβεια. Σύμφωνα με την Worthy Hardware, αυτή η μέθοδος αποχωρίζει το εξάρτημα από τη λωρίδα μετάλλου σε πρώιμο στάδιο της διαδικασίας, επιτρέποντας στην αυτοματοποίηση να μεταφέρει και να επαναπροσανατολίζει μεμονωμένα εξαρτήματα μέσω ειδικών σταθμών.

Λάβετε υπόψη σας τη σφράγιση με μήτρες μεταφοράς όταν το έργο σας περιλαμβάνει:

• Εξαρτήματα που είναι υπερβολικά μεγάλα για το πλάτος λωρίδας των προοδευτικών μητρών
• Βαθιά διαμορφωμένα εξαρτήματα, όπως δοχεία (cups), περιβλήματα (housings) ή θήκες (enclosures)
• Σχέδια που απαιτούν περιστροφή του εξαρτήματος μεταξύ των επιμέρους εργασιών
• Σωλήνες και κυλινδρικά εξαρτήματα
• Χαρακτηριστικά σε πολλαπλές επιφάνειες που απαιτούν επανατοποθέτηση

Η ευελιξία των μήτρων μεταφοράς συνεπάγεται συμβιβασμούς. Οι λειτουργικές δαπάνες είναι υψηλότερες λόγω της περίπλοκης αυτοματοποίησης και του εξειδικευμένου εργατικού δυναμικού που απαιτείται για τη συντήρηση. Οι χρόνοι εγκατάστασης είναι μακρύτεροι σε σύγκριση με τα προοδευτικά συστήματα, ιδιαίτερα για περίπλοκες γεωμετρίες εξαρτημάτων. Ωστόσο, για τους κατασκευαστές που παράγουν μεγάλα εξαρτήματα ή τμήματα που απαιτούν ειδικές εργασίες, η σφράγιση με μήτρες μεταφοράς παραμένει η μόνη πρακτική επιλογή.

Η σφράγιση με σύνθετες μήτρες καλύπτει εντελώς διαφορετικό τομέα. Όταν χρειάζεστε επίπεδα εξαρτήματα, όπως ροδέλες ή απλά κενά, που παράγονται γρήγορα με εξαιρετική διαστασιακή συνέπεια, μία μονή ενέργεια με σύνθετη μήτρα προσφέρει ακριβώς αυτό. Στο σχεδιασμό των μητρών για σύνθετες μήτρες δίνεται έμφαση στην ταυτόχρονη πραγματοποίηση πολλαπλών κοπών, παράγοντας επίπεδα εξαρτήματα σε μεγαλύτερο βαθμό από ό,τι συνήθως επιτυγχάνουν οι προοδευτικές μήτρες. Το κόστος των εργαλείων παραμένει χαμηλότερο, καθιστώντας αυτήν την προσέγγιση οικονομικά συμφέρουσα για απλούστερες γεωμετρίες.

Η απόφασή σας εξαρτάται τελικά από την πολυπλοκότητα του εξαρτήματος, τον όγκο παραγωγής και τους περιορισμούς του προϋπολογισμού. Τα συστήματα προοδευτικής διαμόρφωσης είναι καταλληλότερα για εξαρτήματα απλής μορφής και υψηλού όγκου παραγωγής. Τα μεγάλα ή βαθιά διαμορφωμένα εξαρτήματα απαιτούν μήτρες μεταφοράς. Τα επίπεδα και απλά εξαρτήματα είναι ιδανικά για μήτρες σύνθετης διαμόρφωσης. Η κατανόηση αυτών των διαφορών σας βοηθά να ζητήσετε ακριβείς προσφορές και να επιλέξετε τον κατάλληλο εταίρο κατασκευής, ο οποίος διαθέτει την αναγκαία εμπειρία και τις δυνατότητες για να ανταποκριθεί αποτελεσματικά στις συγκεκριμένες απαιτήσεις σας.

Επιλογή υλικού για μήτρες και εξαρτήματα διαμόρφωσης

Έχετε επιλέξει τον κατάλληλο τύπο μήτρας για τον όγκο παραγωγής σας. Τώρα έρχεται μια απόφαση που επηρεάζει άμεσα τη διάρκεια ζωής της μήτρας, τη συχνότητα με την οποία προγραμματίζετε συντήρηση και το κατά πόσο τα εξαρτήματά σας ανταποκρίνονται στις προδιαγραφές: η επιλογή του υλικού. Αυτή η επιλογή λειτουργεί σε δύο επίπεδα. Χρειάζεστε τα κατάλληλα υλικά για την κατασκευή των ίδιων των μητρών, και πρέπει να κατανοείτε πώς συμπεριφέρονται διαφορετικά υλικά του εξαρτήματος κατά τη διαδικασία διαμόρφωσης. Εάν κάνετε λάθος σε οποιοδήποτε από τα δύο, θα αντιμετωπίσετε πρόωρη αποτυχία της μήτρας, ασυνεπή ποιότητα των εξαρτημάτων ή και τα δύο.

Σύμφωνα με Ο κατασκευαστής οι εργαλειοχάλυβες αποτυγχάνουν με προβλέψιμους τρόπους: αποσβήσιμη φθορά, προσκολλητική φθορά, ρωγμές, αποκόμματα και πλαστική παραμόρφωση. Ο στόχος είναι η επιλογή ενός υλικού που εξαλείφει όλους τους τύπους αποτυχίας εκτός από τη φθορά, την οποία μπορείτε να διαχειριστείτε μέσω προγραμματισμένης συντήρησης. Αυτή η φιλοσοφία ισχύει είτε κατασκευάζετε μήτρες εμβολοπλαστικής για υψηλό-όγκο αυτοκινητοβιομηχανική παραγωγή είτε ακριβείς εξαρτήσεις για εφαρμογές αεροδιαστημικής τεχνολογίας.

Επιλογή του κατάλληλου εργαλειοχάλυβα για τη διάρκεια ζωής της μήτρας

Η επιλογή του υλικού για μήτρες και εργαλεία απαιτεί την εξισορρόπηση δύο αντιτιθέμενων ιδιοτήτων: της ταυτότητας (toughness) και της αντοχής στη φθορά. Η ταυτότητα επιτρέπει στον χάλυβα να απορροφά κρουστικά φορτία χωρίς να ραγίζει ή να παραμορφώνεται. Η αντοχή στη φθορά εμποδίζει την επιφανειακή διάβρωση κατά τις επαναλαμβανόμενες διαδικασίες κοπής και διαμόρφωσης. Η εύρεση της κατάλληλης ισορροπίας εξαρτάται από τη συγκεκριμένη εφαρμογή σας.

Παρακάτω παρουσιάζονται οι κύριες κατηγορίες εργαλειοχαλύβων που χρησιμοποιούνται στην κατασκευή μητρών λαμαρίνας:

• Χάλυβας εργαλείου D2: Σύνθεση υψηλού περιεχομένου άνθρακα και χρωμίου, που προσφέρει εξαιρετική αντοχή στη φθορά. Επιλέγεται συχνά για μήτρες σφράγισης χάλυβα που επεξεργάζονται σκληρότερα υλικά. Ωστόσο, ο χάλυβας D2 μπορεί να αντιμετωπίσει προβλήματα προσκόλλησης κατά τη διαμόρφωση ανοξείδωτου χάλυβα λόγω συμβατότητας του χρωμίου.
• Χάλυβας Εργαλείου S7: Γνωστός για την εξαιρετική του αντοχή, καθιστώντας τον ιδανικό για εφαρμογές που περιλαμβάνουν σοβαρά κρούσματα επιβαρυντικού φορτίου. Ο χάλυβας S7 απορροφά τη δύναμη εισόδου του εμβόλου χωρίς να ραγίζει, κάτι που είναι ιδιαίτερα πολύτιμο σε λειτουργίες αποκοπής παχύτερων ελασμάτων.
• Χάλυβας Υψηλής Ταχύτητας M2 (HSS): Διατηρεί αιχμηρές κοπτικές ακμές σε υψηλές θερμοκρασίες, κάνοντάς τον ιδανικό για επιχειρήσεις υψηλής ταχύτητας σφράγισης, όπου η τριβή παράγει σημαντική θερμότητα.
• Εργαλειοχάλυβας A2: Προσφέρει καλή αντοχή με μέτρια αντοχή στη φθορά, παρέχοντας μια ισορροπημένη επιλογή για γενικού σκοπού εφαρμογές μητρών.
• Χάλυβες Εργαλείων Μεταλλικής Σκόνης (P/M): Χαρακτηριστικά καρβίδια ομοιόμορφα κατανεμημένα σε όλη τη μικροδομή, προσφέροντας ταυτόχρονα υψηλή αντοχή στη φθορά και καλή αντοχή στην κρούση. Οι χάλυβες αυτοί επιτρέπουν την εφαρμογή επιστρώσεων υψηλής θερμοκρασίας χωρίς να μαλακύνονται, αν και δεν μπορούν να συγκολληθούν.

Οι επιλογές καρβιδίων ερχόμενες στο προσκήνιο όταν η αντοχή στη φθορά γίνεται καθοριστικός παράγοντας. Οι ενσωματώσεις καρβιδίου του βολφραμίου επεκτείνουν σημαντικά τη διάρκεια ζωής των μήτρων σε εφαρμογές μεγάλης παραγωγής, ιδιαίτερα κατά την εμβολοτύπηση απαιτητικών υλικών. Ορισμένοι κατασκευαστές εφαρμόζουν επιστρώσεις καρβιδίου μέσω χημικής απόθεσης από ατμό (CVD) σε υπάρχουσες μήτρες από χάλυβα εργαλείων. Ωστόσο, οι διαδικασίες CVD απαιτούν υψηλές θερμοκρασίες που μπορούν να μαλακύνουν χάλυβες με χαμηλές θερμοκρασίες επανασκλήρυνσης, ενδεχομένως δημιουργώντας ένα μαλακό υπόστρωμα ανίκανο να υποστηρίξει τη λεπτή επίστρωση.

Ταίριασμα των υλικών μήτρας με τις απαιτήσεις παραγωγής

Το υλικό του τεμαχίου εργασίας σας καθορίζει ποιο υλικό μήτρας αποδίδει καλύτερα. Η τριβή στη διεπιφάνεια μεταξύ του χάλυβα εργαλείων και του ελάσματος κατά τη διαδικασία διαμόρφωσης δημιουργεί συγκεκριμένες προκλήσεις, οι οποίες μπορούν να επιλυθούν ή να επιδεινωθούν μέσω της επιλογής του κατάλληλου ζεύγους υλικών.

Λάβετε υπόψη αυτά τα υλικά για ακριβή μεταλλική εμβολοτύπηση και τις αντίστοιχες απαιτήσεις για τα μήτρες:

• Διαμόρφωση αλουμινίου: Η διαδικασία εμβολοτύπησης αλουμινίου απαιτεί μήτρες με άριστη επιφανειακή απόδοση για να αποτραπεί η φθορά λόγω πρόσφυσης. Η τάση του αλουμινίου να προσκολλάται στα εργαλεία καθιστά κρίσιμη την κατάλληλη λίπανση και την επιλογή του υλικού της μήτρας. Βαθμοί όπως το 5052-H32 προσφέρουν άριστη δυνατότητα διαμόρφωσης, ενώ το υψηλότερο όριο αντοχής του αλουμινίου 2024 απαιτεί πιο ανθεκτικά εργαλεία.
• Ανθρακωτό χάλκας: Δημιουργεί προκλήσεις σχετικά με την προσκόλληση-φθορά όταν το χρώμιο του ελάσματος ενώνεται με το χρώμιο της μήτρας. Λύσεις περιλαμβάνουν τη χρήση εναλλακτικών χαλύβων εργαλείων με διαφορετική σύνθεση ή την εφαρμογή επιστρώσεων καρβιδίου για να αποτραπεί η μικροσυγκόλληση.
• Χάλυβες Άνθρακα: Περιέχουν συχνά σκληρά οξείδια σε μορφή σωματιδίων, τα οποία προκαλούν φθορά των επιφανειών των μητρών μέσω αποβλητικής φθοράς. Οι χάλυβες εργαλείων υψηλότερης σκληρότητας αντιμετωπίζουν αποτελεσματικά αυτήν τη φθορά.
• Κράματα Υψηλής Απόδοσης: Υλικά όπως το Inconel και το τιτάνιο απαιτούν μήτρες με εξαιρετική σκληρότητα και αντοχή στη θερμότητα, λόγω των ακραίων δυνάμεων που απαιτούνται για τη διαμόρφωσή τους.

Σύμφωνα με CMD PPL η διαστασιακή σταθερότητα γίνεται κρίσιμη όταν απαιτούνται ακριβείς τολεραντιές. Οι υψηλής ποιότητας εργαλειομηχανικοί και κράματα χάλυβα διατηρούν το σχήμα τους υπό μηχανική τάση και μεταβολές θερμοκρασίας, διασφαλίζοντας ότι οι μήτρες παράγουν εξαρτήματα με συνεπείς διαστάσεις σε όλη τη διάρκεια των παραγωγικών κύκλων.

Οι εξετάσεις κόστους έχουν σημασία, αλλά πρέπει να σκέφτεστε σε όρους συνολικής αξίας και όχι απλώς της αρχικής τιμής αγοράς. Όπως αναφέρει το περιοδικό The Fabricator, ορισμένες προηγμένες βαθμίδες εργαλειομηχανικού χάλυβα υπερτερούν των παραδοσιακών επιλογών με αναλογία δύο προς ένα. Οι μειωμένες περίοδοι αδράνειας και οι εκτενέστερες περίοδοι μεταξύ συντηρήσεων δικαιολογούν συχνά το υψηλότερο κόστος των υλικών. Μία μήτρα κατασκευασμένη από κατάλληλα υλικά απαιτεί λιγότερο συχνή αντικατάσταση, διατηρεί στενότερες τολεραντιές για μεγαλύτερο χρονικό διάστημα και παράγει εξαρτήματα υψηλότερης ποιότητας με συνέπεια.

Η σχέση μεταξύ του σχεδιασμού της μήτρας, της επιλογής του υλικού και των επιτεύξιμων ανοχών γίνεται ακόμη πιο κρίσιμη όταν οι προδιαγραφές απαιτούν ακρίβεια. Η κατανόηση αυτών των δυνατοτήτων ανοχών σας βοηθά να επικοινωνείτε αποτελεσματικά τις απαιτήσεις σας και να αξιολογείτε εάν ένας προμηθευτής μπορεί πραγματικά να παραδώσει ό,τι απαιτεί η εφαρμογή σας.

Δυνατότητες Ακρίβειας και Πρότυπα Ανοχών

Έχετε επενδύσει σε υλικά μητρών υψηλής ποιότητας και έχετε επιλέξει τον κατάλληλο τύπο μήτρας για τους όγκους παραγωγής σας. Ωστόσο, μπορεί ο προμηθευτής σας να τηρήσει πραγματικά τις ανοχές που απαιτεί η εφαρμογή σας; Αυτό το ερώτημα διαχωρίζει τα ακριβή εμβολοκατεργασμένα εξαρτήματα που λειτουργούν απρόσκοπτα από τα εξαρτήματα που αποτυγχάνουν κατά τη συναρμολόγηση ή στο πεδίο. Η κατανόηση των ανοχών που είναι πραγματικά επιτεύξιμες σας βοηθά να θέσετε ρεαλιστικές προδιαγραφές και να αποφύγετε δαπανηρές επαναλήψεις με προμηθευτές που υπερυποσχέονται.

Η υψηλής ακρίβειας μεταλλική εμπρέσιο δεν αφορά απλώς την κατοχή καλών εξοπλισμών. Πρόκειται για το σημείο σύγκλισης των αποφάσεων σχεδιασμού της εμπρέσιο, της συμπεριφοράς του υλικού και του ελέγχου της διαδικασίας, που λειτουργούν από κοινού. Σύμφωνα με την Komacut, οι ανοχές στην κατασκευή λαμαρίνας διαιρούνται σε ανοχές υλικού (μεταβολές πάχους και επίπεδου στο ακατέργαστο υλικό) και ανοχές κατασκευής (η ακρίβεια που ενσωματώνεται στις διαδικασίες κοπής, διαμόρφωσης και τελικής επεξεργασίας). Και οι δύο επηρεάζουν το τι μπορείτε να περιμένετε ρεαλιστικά από τα τελικά εξαρτήματά σας.

Επιτεύξιμες ανοχές στην ακριβή εμπρέσιο

Διαφορετικές εργασίες εμπρέσιο παρέχουν διαφορετικά επίπεδα ακρίβειας. Η εμπρέσιο με κοπή (coining) παράγει τις στενότερες ανοχές, επειδή η ακραία πίεση αναγκάζει το μέταλλο να ρέει πλήρως στις κοιλότητες των καλουπιών, εξαλείφοντας την ελαστική ανάκαμψη (springback). Οι εργασίες αποκοπής (blanking) και διάτρησης (piercing) εξαρτώνται σε μεγάλο βαθμό από την ακμή των καλουπιών και τις επιτρεπόμενες ανοχές (clearances). Οι διαδικασίες διαμόρφωσης (forming) και ελάσματος (drawing) εισάγουν περισσότερες μεταβλητές, καθιστώντας δυσκολότερη τη συνεχή διατήρηση στενών ανοχών.

Αυτά είναι τα πραγματικά αποτελέσματα που μπορούν να επιτευχθούν με τις επιχειρήσεις ακριβούς σφράγισης μετάλλων:

Το πάχος του υλικού επηρεάζει επίσης την επιτεύξιμη ακρίβεια. Σύμφωνα με τους πίνακες ανοχών της Komacut, λεπτότερα υλικά (0,5 mm έως 2,0 mm) διατηρούν στενότερες ανοχές ±0,05 mm, ενώ παχύτερα φύλλα (10,0 mm έως 20,0 mm) επεκτείνονται σε ±0,50 mm για τις τυπικές διαδικασίες. Ο σχεδιασμός της κατασκευής σας με ελάσματα πρέπει να λαμβάνει υπόψη αυτούς τους εγγενείς περιορισμούς.

Παράγοντες σχεδιασμού που επηρεάζουν τη διαστασιακή ακρίβεια

Η επίτευξη στενών ανοχών ξεκινά πολύ πριν από τους κύκλους λειτουργίας της πρέσας. Οι αποφάσεις που λαμβάνονται κατά τον σχεδιασμό των καλουπιών ελάσματος κατά τη φάση της μηχανικής επηρεάζουν άμεσα το τι είναι εφικτό κατά την παραγωγή. Εμπειρογνώμονες προμηθευτές χρησιμοποιούν προηγμένο λογισμικό τρισδιάστατης μοντελοποίησης για να οπτικοποιήσουν κάθε εξάρτημα και να εντοπίσουν δυνητικά προβλήματα διαστασιακής ακρίβειας πριν από την κοπή του μετάλλου, όπως αναφέρεται από την HT Tool & Die.

Διάφοροι παράγοντες αλληλεπιδρούν για να καθορίσουν την τελική ακρίβεια του εξαρτήματος:

• Ρυθμίσεις διακένου καλουπιού: Το κενό μεταξύ του εμβόλου και της μήτρας πρέπει να αντιστοιχεί στο πάχος και τον τύπο του υλικού. Αν είναι πολύ στενό, προκαλεί υπερβολική φθορά· αν είναι πολύ χαλαρό, δημιουργεί ακμές (burrs) και απόκλιση διαστάσεων.
• Ελαστική επαναφορά υλικού: Ελαστικά υλικά, όπως το ανοξείδωτο χάλυβας και οι υψηλής αντοχής κράματα, επανέρχονται μετά τη διαμόρφωση. Οι μήτρες πρέπει να προκαλούν υπερδιαμόρφωση για να αντισταθμίσουν αυτό το φαινόμενο, κάτι που απαιτεί προσεκτικούς υπολογισμούς βασισμένους στην ακτίνα κάμψης και τις ιδιότητες του υλικού.
• Θερμική επέκταση: Η παραγωγή με υψηλή ταχύτητα παράγει θερμότητα. Τόσο τα συστατικά της μήτρας όσο και τα υλικά του εξαρτήματος διαστέλλονται λόγω της θερμότητας, επηρεάζοντας τις διαστάσεις. Ο έλεγχος της θερμοκρασίας μέσω κατάλληλης λίπανσης και ρύθμισης του χρόνου κύκλου διατηρεί τη συνέπεια.
• Επιλογή πρέσας: Οι υδραυλικές πρέσες προσφέρουν ανώτερο έλεγχο για ακριβείς εργασίες τραβήγματος. Οι μηχανικές πρέσες ξεχωρίζουν σε υψηλής ταχύτητας εργασίες αποκοπής (blanking). Οι servo πρέσες παρέχουν προγραμματιζόμενα προφίλ διαδρομής για πολύπλοκες ακολουθίες διαμόρφωσης.
• Σωρευτική ανοχή: Πολλαπλές εργασίες διαμόρφωσης συσσωρεύουν μικρές παραλλαγές. Σύμφωνα με το εγκεκριμένο εγχειρίδιο ελάσματος (Approved Sheet Metal), οι εμπειρογνώμονες κατασκευαστές χρησιμοποιούν στατιστική ανάλυση ανοχών και προσομοιώσεις Monte Carlo για να προβλέψουν τις συσσωρευτικές επιπτώσεις και να εντοπίσουν τις κρίσιμες διαστάσεις.

Για απαιτητικές εφαρμογές στον αυτοκινητοβιομηχανικό και αεροδιαστημικό τομέα, οι προμηθευτές εφαρμόζουν δευτερεύουσες κατεργασίες μετά την εμβολοθλάση για να επιτύχουν τις αυστηρότερες προδιαγραφές. Αν και αυτό αυξάνει το κόστος, επιτρέπει την επίτευξη ανοχών που η εμβολοθλάση μόνη της δεν μπορεί να παράσχει συνεπώς. Επίσης, οι εξειδικευμένες υποδοχές κατά τη συναρμολόγηση βοηθούν στον έλεγχο και τη διατήρηση της ακρίβειας σε πολύπλοκες συναρμολογήσεις πολλών εξαρτημάτων.

Το βασικό συμπέρασμα; Αποφύγετε την υπερ-προδιαγραφοποίηση μη κρίσιμων διαστάσεων. Η καθορισμένη αναγκαστικά αυστηρή προδιαγραφή ανοχών αυξάνει την κατασκευαστική πολυπλοκότητα και το κόστος, χωρίς να προσθέτει λειτουργική αξία. Εντοπίστε ποιες διαστάσεις είναι πραγματικά κρίσιμες για την εφαρμογή και τη λειτουργία, και στη συνέχεια συνεργαστείτε με τον προμηθευτή σας για να καθορίσετε ρεαλιστικές προδιαγραφές για καθεμία. Αυτή η συνεργατική προσέγγιση προλαμβάνει καθυστερήσεις και διατηρεί το έργο σας εντός προϋπολογισμού, παραδίδοντας ταυτόχρονα εξαρτήματα που λειτουργούν ακριβώς όπως προβλέπεται.

Αντιμετώπιση συνηθισμένων ελαττωμάτων εμβολοθλάσεως μήτρας

Έχετε επιλέξει τον κατάλληλο τύπο μήτρας, βελτιστοποιήσει τα υλικά σας και ρυθμίσει τις ανοχές σας. Στη συνέχεια ξεκινά η παραγωγή και εμφανίζονται ελαττώματα: ακμές (burrs) στις αποκοπές σας, ρυτίδες που δημιουργούνται εκεί όπου δεν πρέπει, εξαρτήματα που επανέρχονται εκτός προδιαγραφών. Αυτά τα προβλήματα προκαλούν απογοήτευση ακόμη και σε εμπειρογνώμονες κατασκευαστές, ωστόσο η κατανόηση των ριζικών τους αιτιών μετατρέπει την αντιδραστική «κατασβέστηση πυρκαγιάς» σε προληπτικό έλεγχο ποιότητας.

Σύμφωνα με την HLC Metal Parts, τα περισσότερα ελαττώματα στη διαδικασία σφράγισης (stamping) οφείλονται σε έξι κύριες αιτίες: υπερβολική παραμόρφωση, ακατάλληλη επιλογή υλικού, φθαρμένα κοπτικά εργαλεία, ανεπαρκής σχεδιασμός της μήτρας, ακατάλληλες παράμετροι σφράγισης και ανεπαρκής λίπανση. Η διαδικασία κατασκευής με σφράγιση εισάγει αμέτρητες μεταβλητές, ωστόσο η συστηματική διάγνωση εντοπίζει γρήγορα τα προβλήματα και καθοδηγεί προς αποτελεσματικές λύσεις.

Εντοπισμός των ριζικών αιτιών των ελλειμμάτων διαμόρφωσης

Ο κάθε τύπος ελαττώματος διηγείται μια συγκεκριμένη ιστορία για όσα συμβαίνουν εντός της μήτρας σας. Η εκμάθηση της «ανάγνωσης» αυτών των σημάτων σας βοηθά να εντοπίσετε τις διορθωτικές ενέργειες χωρίς να χάνετε χρόνο σε προσεγγίσεις δοκιμής και σφάλματος.

• Σχηματισμός ακμών (Burring): Αυτές οι ακανόνιστες άκρες και τα μεταλλικά χνούδια που δημιουργούνται στις επιφάνειες κοπής υποδεικνύουν προβλήματα με τα εξαρτήματα της μήτρας σφράγισης. Όταν η απόσταση μεταξύ του εμβόλου και της μήτρας υπερβαίνει τις βέλτιστες τιμές ή όταν οι ακμές κοπής αμβλύνονται, το υλικό σχίζεται αντί να κόβεται καθαρά. Σύμφωνα με την DR Solenoid, η κατάλληλη απόσταση πρέπει να αντιστοιχεί σε 8% έως 12% του πάχους του υλικού, με μικρότερες τιμές για το ήπιο χάλυβα.
• Διαρρηγνύσεις: Όταν περιττό υλικό συσσωρεύεται κατά τη διαδικασία διαμόρφωσης, παρατηρείτε το αποτέλεσμα ανεπαρκούς πίεσης του συγκρατητή ελάσματος ή ακατάλληλης ροής του υλικού. Τα λεπτά έλασμα και οι καμπύλες περιοχές είναι ιδιαίτερα ευαίσθητες. Το πρόβλημα οφείλεται συχνά σε ανισόρροπη κατανομή τάσεων κατά τη διαδικασία σφράγισης κατά την παραγωγή.
• Ελαστική παραμόρφωση: Η ελαστική ανάκαμψη μετά τη διαμόρφωση απομακρύνει τα εξαρτήματά σας από τις διαστασιακές προδιαγραφές. Οι υψηλής αντοχής χάλυβες και οι κράματα αλουμινίου εμφανίζουν έντονη συμπεριφορά επαναπήδησης (springback). Το μέτρο ελαστικότητας του υλικού καθορίζει κατά πόσο επιθυμεί να επιστρέψει στο αρχικό του σχήμα μετά την ανασύρσιμη του εμβόλου.
• Ρωγμές: Οι ρωγμές που εμφανίζονται στις γωνίες, τις άκρες ή τις περιοχές υψηλής παραμόρφωσης υποδηλώνουν ότι το υλικό υπερβαίνει τα όρια ελαστικότητάς του. Αυτή η αστοχία συμβαίνει όταν οι εφελκυστικές τάσεις υπερβαίνουν την ικανότητα αντοχής του μετάλλου, ιδιαίτερα σε τοπικές ζώνες συγκέντρωσης τάσεων.
• Διαστασιακή Παρέκκλιση: Η σταδιακή εκτός ορίων μετατόπιση των εξαρτημάτων κατά τη διάρκεια των παραγωγικών σειρών υποδηλώνει σταδιακή φθορά των καλουπιών, επιδράσεις θερμικής διαστολής ή διακυμάνσεις μεταξύ δεμάτων υλικού. Σύμφωνα με The Phoenix Group , η κακή συντήρηση των καλουπιών σφράγισης προκαλεί ελαττώματα ποιότητας κατά την παραγωγή, αυξάνοντας το κόστος ταξινόμησης και την πιθανότητα αποστολής ελαττωματικών εξαρτημάτων.

Ο τύπος των καλουπιών σφράγισης που χρησιμοποιείτε επηρεάζει τα είδη των ελαττωμάτων που είναι πιθανό να αντιμετωπίσετε. Τα προοδευτικά καλούπια αντιμετωπίζουν προκλήσεις όσον αφορά την ακρίβεια προώθησης της λωρίδας, επηρεάζοντας τη θέση των οπών. Τα καλούπια μεταφοράς εισάγουν μεταβλητές σχετικά με τη χειριστικότητα των εξαρτημάτων μεταξύ των σταθμών. Τα σύνθετα καλούπια μπορεί να υφίστανται διαφοροποιημένη φθορά σε διαφορετικά ταυτόχρονα λειτουργούντα μύτη.

Προληπτικά Μέτρα για Συνεχή Ποιότητα

Η ανίχνευση ελαττωμάτων μετά την εμφάνισή τους κοστίζει σημαντικά περισσότερο από την πρόληψή τους. Η αποτελεσματική πρόληψη λειτουργεί σε τρεις διαστάσεις: σχεδιασμό, έλεγχο διαδικασίας και συντήρηση.

Ξεκινήστε με παρεμβάσεις στο στάδιο του σχεδιασμού που εξαλείφουν συνθήκες ευάλωτες σε ελαττώματα:

• Χρησιμοποιήστε λογισμικό προσομοίωσης CAE για να μοντελοποιήσετε τη ροή του υλικού, τη συμπεριφορά επαναφοράς (springback) και την κατανομή των τάσεων πριν από την κοπή του χάλυβα
• Αποφύγετε τις οξείες γωνίες που συγκεντρώνουν τάσεις· στοχεύστε σε ακτίνες καμπυλότητας τουλάχιστον τρεις φορές μεγαλύτερες από το πάχος του υλικού
• Σχεδιάστε την αντιστάθμιση της επαναφοράς (springback) στις επιφάνειες διαμόρφωσης, βάσει των ιδιοτήτων του υλικού
• Καθορίστε τις κατάλληλες αποστάσεις μεταξύ εμβόλου και μήτρας για το συγκεκριμένο υλικό και πάχος που χρησιμοποιείτε

Ο έλεγχος της διαδικασίας κατά την παραγωγή διατηρεί τις συνθήκες που απαιτεί ο σχεδιασμός σας:

• Αναπτύξτε Τυποποιημένες Διαδικασίες Λειτουργίας (SOP) που καθορίζουν τα αποδεκτά εύρη για τη δύναμη του συγκρατητή ελάσματος, την ταχύτητα του πρεσαρίσματος και τις ρυθμίσεις της διαδρομής
• Εφαρμόστε πλήρη διαστασιακή επιθεώρηση του πρώτου κομματιού με χρήση μηχανημάτων συντεταγμένων (CMM) ή 3D σαρωτών
• Παρακολουθείτε τις ενδείξεις της δύναμης της πρέσας για να εντοπίσετε εμφανιζόμενα προβλήματα προτού εμφανιστούν ελαττώματα
• Ρυθμίζετε τους ρυθμούς εφαρμογής και την κάλυψη της λίπανσης για να διασφαλίσετε σταθερές συνθήκες τριβής

Η συντήρηση των μηχανημάτων σφράγισης αποτελεί το πιο αποτελεσματικό εργαλείο πρόληψης ελαττωμάτων. Σύμφωνα με την The Phoenix Group, η συντήρηση των μηχανημάτων σφράγισης περιλαμβάνει τακτικές επιθεωρήσεις για τον εντοπισμό φθοράς, ζημιάς ή ελαττωμάτων, ακολουθούμενες από τις απαραίτητες επισκευές και ρυθμίσεις. Η προληπτική συντήρηση αντιμετωπίζει δυνητικά προβλήματα προτού προκαλέσουν διακοπές στην παραγωγή.

Η αποτελεσματική διαχείριση της τεχνολογίας σφράγισης περιλαμβάνει:

• Δημιουργία αρχείων διάρκειας ζωής των μηχανημάτων σφράγισης, καταγράφοντας τους κύκλους μεταξύ των απαιτούμενων συντηρήσεων
• Προγραμματισμός τακτικών επιθεωρήσεων των ακμών κοπής, με πολλούς κατασκευαστές να πραγματοποιούν ελέγχους κάθε 50.000 κρούσεις
• Αντικατάσταση εξαρτημάτων φθοράς, όπως μήτρες, οδηγοί βαλάκια και ελατήρια, σε προκαθορισμένα χρονικά διαστήματα
• Εφαρμογή προστατευτικών επιστρώσεων, όπως TiAlN, για την επέκταση της αντοχής στη φθορά
• Χρήση συστημάτων εντολών εργασίας για την τεκμηρίωση επισκευών και την παρακολούθηση επαναλαμβανόμενων προβλημάτων

Η σχέση μεταξύ των αποφάσεων σχεδιασμού και των αποτελεσμάτων κατασκευής εκτείνεται πέρα από το προφανές. Ένας μήτρας σχεδιασμένος χωρίς να ληφθεί υπόψη η προσβασιμότητα για συντήρηση καθίσταται ακριβός στη διατήρησή του σε λειτουργία. Τα εξαρτήματα της μήτρας σφυρηλάτησης που τοποθετούνται έτσι ώστε να διευκολύνεται η αντικατάστασή τους μειώνουν το χρόνο αδράνειας. Η κατάλληλη τεκμηρίωση των αρχικών προδιαγραφών της μήτρας διευκολύνει την ακριβή αποκατάστασή της μετά από διορθώσεις που οφείλονται στη φθορά.

Τα προβλήματα ποιότητας συχνά υποδηλώνουν ευκαιρίες για συνεχή βελτίωση, παρά απλώς ανάγκη επισκευής. Όταν εμφανίζονται ελαττώματα, ερωτήστε εάν η τρέχουσα προσέγγισή σας αντιπροσωπεύει την καλύτερη δυνατή λύση ή απλώς την παλαιότερη που έχετε χρησιμοποιήσει. Σε ορισμένες περιπτώσεις, εναλλακτικές μέθοδοι κατασκευής παρέχουν καλύτερα αποτελέσματα για συγκεκριμένες γεωμετρίες εξαρτημάτων ή όγκους παραγωγής.

Πότε να επιλέξετε σφυρηλάτηση αντί για εναλλακτικές μεθόδους

Αυτή είναι η αληθινή πραγματικότητα που οι περισσότεροι προμηθευτές δεν θα σας πουν: η μεταλλική εμπρέσιον και διαμόρφωση με καλούπια δεν είναι πάντα η καλύτερη επιλογή σας. Παρόλο που είναι αποτελεσματική σε μεγάλη κλίμακα, αυτή η μέθοδος απαιτεί σημαντική αρχική επένδυση, η οποία απλώς δεν είναι λογική για κάθε έργο. Η κατανόηση του πότε η εμπρέσιον προσφέρει αξία και πότε εναλλακτικές μέθοδοι την υπερβαίνουν σας εξοικονομεί χρήματα και αποτρέπει ενοχλητικές καθυστερήσεις στο έργο.

Η μεταλλική εμπρέσιον και διαμόρφωση ξεχωρίζει σε συγκεκριμένα σενάρια. Ωστόσο, η κατεργασία με CNC, η λέιζερ κοπή, η προσθετική κατασκευή (3D printing) και η υδροδιαμόρφωση (hydroforming) καταλαμβάνουν αντίστοιχα εξειδικευμένες νιχιές, όπου υπερτερούν της παραδοσιακής εμπρέσιον. Η απόφασή σας εξαρτάται από τον όγκο παραγωγής, την πολυπλοκότητα του εξαρτήματος, τις απαιτήσεις υλικού και τους περιορισμούς του προϋπολογισμού. Ας εξετάσουμε ακριβώς σε ποιες περιπτώσεις κάθε μέθοδος είναι οικονομικά και τεχνικά λογική.

Κατώφλια όγκου που δικαιολογούν την επένδυση σε καλούπια

Η οικονομική ανάλυση της βιομηχανικής μεταλλικής εκτύπωσης εστιάζεται σε ένα κρίσιμο ερώτημα: σε ποιον όγκο παραγωγής αποδίδει η επένδυση στα καλούπια; Σύμφωνα με την Yeeshine Tech, το αρχικό κόστος κατασκευής καλουπιών δεν είναι συνετό, εκτός αν σχεδιάζετε να παράγετε πάνω από 10.000 εξαρτήματα ετησίως. Τα απλά καλούπια κοστίζουν από 3.000 έως 30.000 δολάρια ΗΠΑ, ενώ τα πολύπλοκα προοδευτικά ή μεταφορικά καλούπια μπορούν να φτάσουν τα 200.000 δολάρια ΗΠΑ ή και περισσότερο.

Αυτός είναι ο υπολογισμός του σημείου αντιστάθμισης που καθοδηγεί τη λήψη αποφάσεων:

(Κόστος CNC ανά εξάρτημα – κόστος εκτύπωσης ανά εξάρτημα) × όγκος – κόστος καλουπιών = ετήσια εξοικονόμηση

Σκεφτείτε ένα πρακτικό παράδειγμα. Το εξαρτήματό σας που κατασκευάζεται με CNC κοστίζει 12 δολάρια το κομμάτι, αλλά η παραγωγή μέσω μεταλλικής εκτύπωσης μειώνει αυτό το κόστος σε 4 δολάρια. Για 25.000 εξαρτήματα ετησίως, εξοικονομείτε 200.000 δολάρια σε κόστη επεξεργασίας. Αφαιρέστε 40.000 δολάρια για την κατασκευή των καλουπιών και εξακολουθείτε να έχετε καθαρό κέρδος 160.000 δολάρια το πρώτο έτος. Αλλά τι γίνεται αν παράγετε μόνο 2.000 εξαρτήματα; Οι αριθμοί δεν βγαίνουν. Θα εξοικονομούσατε 16.000 δολάρια σε κόστη επεξεργασίας, αλλά θα δαπανούσατε 40.000 δολάρια για την κατασκευή των καλουπιών.

Τα πλεονεκτήματα της μεταλλικής εκτύπωσης υψηλού όγκου πολλαπλασιάζονται καθώς αυξάνεται ο αριθμός των εξαρτημάτων:

• Ταχύτητα κύκλου: Οι μηχανές μεταλλικής εκτύπωσης παράγουν εξαρτήματα σε δευτερόλεπτα, όχι σε λεπτά ή ώρες
• Συνεπότητα: Μόλις ρυθμιστούν σωστά, τα καλούπια παράγουν ταυτόσημα εξαρτήματα για εκατομμύρια κύκλους
• Αποδοτική χρήση υλικού: Τα προοδευτικά καλούπια βελτιστοποιούν τη διάταξη των λωρίδων, ελαχιστοποιώντας τα απόβλητα
• Μείωση Εργασίας: Η αυτόματη τροφοδοσία και εκτόξευση ελαχιστοποιούν την παρέμβαση του χειριστή

Η μεταλλική εκτύπωση χαμηλού όγκου σπάνια είναι λογική, εκτός αν πρόκειται για πρωτότυπα με στόχο την τελική παραγωγή υψηλού όγκου ή αν η γεωμετρία του εξαρτήματος απαιτεί αποκλειστικά διαδικασίες εκτύπωσης. Ακόμη και σε αυτές τις περιπτώσεις, η εξέταση εναλλακτικών λύσεων πρώτα συχνά αποκαλύπτει καλύτερες επιλογές για τις αρχικές παρτίδες.

Όταν οι εναλλακτικές μέθοδοι είναι πιο λογικές

Η κατανόηση των περιπτώσεων στις οποίες ΔΕΝ πρέπει να χρησιμοποιηθεί η εκτύπωση (stamping) προστατεύει τον προϋπολογισμό σας και επιταχύνει την είσοδο στην αγορά. Κάθε εναλλακτική μέθοδος καταλαμβάνει συγκεκριμένους τομείς όπου υπερτερεί του παραδοσιακού εξοπλισμού εκτύπωσης μετάλλων.

Κοπή λέιζερ κυριαρχεί στην παραγωγή μικρών παρτίδων. Σύμφωνα με την ανάλυση της Hotean, η λέιζερ κοπή προσφέρει μείωση κόστους κατά 40% σε σύγκριση με την εκτύπωση (stamping) για παρτίδες κάτω των 3.000 μονάδων, εξαιρώντας κόστη εργαλειοθηκών ύψους 15.000+ δολαρίων ΗΠΑ. Επιτυγχάνετε επίσης στενότερες ανοχές — ±0,1 mm έναντι της τυπικής ±0,3 mm της εκτύπωσης — με άμεση δυνατότητα παραγωγής. Δεν υπάρχει αναμονή 4–8 εβδομάδων για την κατασκευή των μήτρων. Τα εξαρτήματα αποστέλλονται εντός 24–48 ωρών από τη λήψη των ψηφιακών αρχείων.

Επιλέξτε κοπή με λέιζερ όταν:

• Ο όγκος παραγωγής παραμένει κάτω των 3.000 μονάδων
• Χρειάζεστε γρήγορη πρωτοτυποποίηση χωρίς δέσμευση για εργαλειοθήκες
• Οι απαιτήσεις ακρίβειας επιβάλλουν ανοχές ±0,1 mm
• Οι σχεδιασμοί αλλάζουν συχνά μεταξύ των παραγωγικών κύκλων
• Τα εξαρτήματα απαιτούν πολύπλοκα δισδιάστατα προφίλ χωρίς διαμόρφωση

Μηχανική με CNC αντιμετωπίζει πολυπλοκότητα που δεν μπορεί να επιτευχθεί με την εκτύπωση. Όταν τα εξαρτήματά σας απαιτούν τρισδιάστατες γεωμετρίες με αυστηρές ανοχές σε πολλές επιφάνειες, η κατεργασία προσφέρει τη λύση. Δεν απαιτείται επένδυση σε εργαλειομηχανήματα—μόνο σταθεροποιητές και προγραμματισμός. Το κόστος ανά εξάρτημα είναι υψηλότερο, αλλά για ποσότητες κάτω των 5.000, το συνολικό κόστος του έργου συχνά είναι χαμηλότερο από αυτό της εκτύπωσης.

Hydroforming ξεχωρίζει στην κατασκευή πολύπλοκων καμπύλων επιφανειών και αδιάκοπων σωληνοειδών εξαρτημάτων. Σύμφωνα με την εταιρεία Larson Tool, η υδρομόρφωση χρησιμοποιεί υδραυλικό υγρό υψηλής πίεσης για να ωθήσει το μέταλλο σε καλούπια, δημιουργώντας ομαλά και πολύπλοκα σχήματα χωρίς την παραδοσιακή εργαλειομηχανή «μήτρα-διαμήκης» (punch-and-die). Οι κατασκευαστές αυτοκινήτων επιλέγουν συχνά την υδρομόρφωση για δομικά εξαρτήματα που απαιτούν συγκεκριμένους λόγους αντοχής προς βάρος και αεροδυναμικά προφίλ.

τριδιάστατη εκτύπωση χρησιμοποιείται για πρωτότυπα και εξαιρετικά μικρές ποσότητες, όπου το κόστος ανά εξάρτημα έχει μικρότερη σημασία από την ταχύτητα και την ευελιξία. Αν και δεν είναι κατάλληλη για την παραγωγή μεταλλικών εξαρτημάτων στην πλειονότητα των περιπτώσεων, η προσθετική κατασκευή επιτρέπει την επικύρωση του σχεδιασμού πριν από οποιαδήποτε δέσμευση σε παραδοσιακή επένδυση κατασκευής.

Ο πίνακας απόφασης στηρίζεται τελικά σε μια ειλικρινή αξιολόγηση των πραγματικών σας αναγκών:

• Εάν οι ποσότητες υπερβαίνουν τις 10.000 ετησίως με σταθερά σχέδια, η εμβολοκόπηση επικρατεί από οικονομική άποψη
• Εάν χρειάζεστε εξαρτήματα γρήγορα, χωρίς καθυστερήσεις λόγω κατασκευής εργαλείων, η λέιζερ κοπή ή η μηχανική κατεργασία παρέχουν τη λύση
• Εάν τα σχέδια εξελίσσονται ή οι ποσότητες είναι αβέβαιες, αποφύγετε εντελώς την επένδυση σε εργαλεία
• Εάν η γεωμετρία του εξαρτήματος απαιτεί ομαλές και πολύπλοκες καμπύλες, αξιολογήστε την υδρομόρφωση

Οι έξυπνοι κατασκευαστές συνήθως συνδυάζουν μεθόδους. Κόβουν με λέιζερ τα πρωτότυπα και τις αρχικές παραγωγικές σειρές, ενώ κατασκευάζονται τα εργαλεία, και στη συνέχεια μεταβαίνουν στην εμβολοκόπηση μόλις οι ποσότητες δικαιολογούν την επένδυση. Αυτή η υβριδική προσέγγιση ελαχιστοποιεί τον κίνδυνο, ενώ τοποθετεί την παραγωγή σε θέση να είναι αποτελεσματική για μεγάλες ποσότητες, όταν εμφανιστεί η ζήτηση.

Οι εφαρμογές στον αυτοκινητοβιομηχανικό τομέα αποτελούν την πιο σαφή περίπτωση για επένδυση σε εξοπλισμό εμβολοθλάσεως. Όταν οι ετήσιες παραγωγικές ποσότητες φτάνουν τις εκατοντάδες χιλιάδες εξαρτήματα, η οικονομική απόδοση ανά εξάρτημα καθιστά τις εναλλακτικές λύσεις ανέφικτες. Η κατανόηση των απαιτήσεων που θέτουν οι αυτοκινητοβιομηχανικοί κατασκευαστές (OEMs) από τους προμηθευτές εμβολοθλάσεως τους βοηθά να αξιολογήσετε εάν το έργο σας εντάσσεται σε αυτό το προφίλ υψηλής παραγωγής.

Εφαρμογές και Βιομηχανικά Πρότυπα Σφράγισης Αυτοκινήτων

Όταν οι ετήσιες παραγωγικές ποσότητες φτάνουν τις εκατοντάδες χιλιάδες μονάδες, η μεταλλική εμβολοθλάσεως για αυτοκινητοβιομηχανικές εφαρμογές καθίσταται η μοναδική οικονομικά βιώσιμη μέθοδος κατασκευής. Ωστόσο, η υψηλή παραγωγή μόνη της δεν ορίζει την αυτοκινητοβιομηχανική εμβολοθλάσεως. Αυτός ο τομέας λειτουργεί υπό τα αυστηρότερα πρότυπα ποιότητας στη βιομηχανία, με ανοχές που σε ορισμένες περιπτώσεις μπορεί να είναι τόσο στενές όσο 0,05 mm και με μηδενική ανοχή για ελαττώματα που θα μπορούσαν να θέσουν σε κίνδυνο την ασφάλεια του οχήματος.

Εάν πραγματοποιείτε σφράγιση αυτοκινητικών εξαρτημάτων για εξωτερικά πάνελ, δομικές ενισχύσεις ή περίπλοκες βάσεις, οι κατασκευαστές αυτοκινήτων (OEM) αναμένουν τελειότητα. Ένα μόνο ελαττωματικό εξάρτημα μπορεί να προκαλέσει ακριβά ανακλήσεις, διακοπές της γραμμής παραγωγής και ζημίες στη φήμη που υπερβαίνουν κατά πολύ την αξία του εξαρτήματος. Η κατανόηση αυτών των προδιαγραφών σας βοηθά να αξιολογήσετε εάν οι τωρινές σας δυνατότητες πληρούν τις απαιτήσεις της αυτοκινητοβιομηχανίας ή να εντοπίσετε ενδεχόμενα κενά που απαιτούν διόρθωση.

Ανταπόκριση στα πρότυπα ποιότητας των Κατασκευαστών Αυτοκινήτων (OEM)

Η αυτοκινητοβιομηχανία δεν απλώς προτιμά συστήματα διαχείρισης ποιότητας· τα επιβάλλει υποχρεωτικά. Σύμφωνα με την Master Products, η πιστοποίηση IATF 16949:2016 καθορίζει μια βασική ελάχιστη προϋπόθεση για την ποιότητα που μπορείτε να περιμένετε όταν αναθέτετε εξωτερικά τα έργα σφράγισης αυτοκινητικών εξαρτημάτων σας. Αυτή η πιστοποίηση εναρμονίζει τα συστήματα αξιολόγησης ποιότητας σε ολόκληρη την παγκόσμια εφοδιαστική αλυσίδα της αυτοκινητοβιομηχανίας, τυποποιώντας τόσο τις διαδικασίες παραγωγής όσο και τα αποτελέσματά τους.

Τι καθιστά το IATF 16949 διαφορετικό από την τυπική πιστοποίηση ISO 9001; Σύμφωνα με την Plantmetal, η πιστοποίηση απαιτεί εντατικότερη προσοχή στις ειδικές απαιτήσεις, τις προσδοκίες και τους φόβους των πελατών. Κάθε βήμα της διαδικασίας πρέπει να τεκμηριώνεται, να είναι εντοπίσιμο και να διαχειρίζεται προληπτικά όσον αφορά τον κίνδυνο.

Βασικές απαιτήσεις που πρέπει να πληρούν όλα τα εργαστήρια υψηλής παραγωγής με εκτύπωση (stamping) είναι:

• Προηγμένο Σχεδιασμό Ποιότητας Προϊόντος (APQP): Δομημένη μεθοδολογία που διασφαλίζει την ποιότητα του προϊόντος μέσω συστηματικού σχεδιασμού πριν από την έναρξη της παραγωγής
• Διαδικασία Έγκρισης Εξαρτημάτων Παραγωγής (PPAP): Πλήρης τεκμηρίωση που αποδεικνύει ότι οι διαδικασίες κατασκευής παράγουν συνεχώς εξαρτήματα που ανταποκρίνονται στις προδιαγραφές
• Ανάλυση Λειτουργίας και Επιπτώσεων Αποτυχίας (FMEA): Προληπτικός εντοπισμός δυνητικών σημείων αποτυχίας και λήψη προληπτικών μέτρων πριν από την εμφάνιση ελαττωμάτων
• Στατιστικός Έλεγχος Διαδικασίας (SPC): Συνεχής παρακολούθηση των παραμέτρων παραγωγής για την ανίχνευση αποκλίσεων πριν αυτές οδηγήσουν σε εξαρτήματα εκτός προδιαγραφών
• Πλήρης ενοχικότητα: Η δυνατότητα εντοπισμού κάθε εξαρτήματος από το ακατέργαστο υλικό μέχρι την τελική παράδοση

Τα προοδευτικά εμβολοθετημένα αυτοκινητοβιομηχανικά εξαρτήματα υπόκεινται σε ιδιαίτερα αυστηρή εξέταση. Τα εμβολοθετικά μήτρες αυτοκινήτων πρέπει να διατηρούν τη διαστασιακή συνέπεια τους για εκατομμύρια κύκλους, ενώ παράγουν εξαρτήματα που πληρούν τόσο τις λειτουργικές απαιτήσεις όσο και τα αισθητικά πρότυπα για ορατές επιφάνειες. Η ίδια η εμβολοθετική μήτρα αυτοκινήτου αποτελεί παράγοντα κρίσιμης σημασίας για την ποιότητα, καθώς η σχεδίασή της επηρεάζει άμεσα τις επιτεύξιμες ανοχές και τις επιφανειακές αποδόσεις.

Από την πρωτότυπη κατασκευή έως την παραγωγή σε μεγάλη κλίμακα

Τα έργα προοδευτικής εμβολοθέτησης αυτοκινητοβιομηχανικών εξαρτημάτων δεν μεταβαίνουν απευθείας στην πλήρη παραγωγή. Η διαδρομή από την ιδέα στην παραγωγή μεγάλης κλίμακας ακολουθεί μια δομημένη πρόοδο, η οποία σχεδιάστηκε για την επικύρωση των σχεδίων, την απόδειξη των διαδικασιών και την ελαχιστοποίηση του κινδύνου προτού προχωρήσει κανείς στην κατασκευή εργαλείων υψηλής παραγωγικότητας.

Φανταστείτε ότι αναπτύσσετε μια νέα δομική βάση. Η διαδρομή αυτή συνήθως αναπτύσσεται σε αυτές τις φάσεις:

1. Επικύρωση σχεδίασης: Τα προσομοιωτικά μοντέλα CAE (Μηχανοϋπολογιστική Μηχανική) προσομοιώνουν τη ροή του υλικού, τη συμπεριφορά επαναφοράς και την κατανομή των τάσεων πριν από την κοπή οποιουδήποτε μετάλλου. Αυτή η ψηφιακή επικύρωση εντοπίζει προβλήματα που διαφορετικά θα απαιτούσαν ακριβείς τροποποιήσεις των καλουπιών.
2. Γρήγορος Πρωτοτυπισμός: Τα αρχικά εξαρτήματα που παράγονται μέσω ελαστικών καλουπιών ή εναλλακτικών μεθόδων επαληθεύουν την εφαρμογή και τη λειτουργικότητα. Εδώ έχει σημασία η ταχύτητα. Οι προμηθευτές που είναι σε θέση να παραδώσουν πρωτότυπα αυτοκινητοβιομηχανικά εξαρτήματα εμβολισμού σε 5 ημέρες αντί για 5 εβδομάδες επιταχύνουν σημαντικά το χρονοδιάγραμμα ανάπτυξής σας.
3. Επαλήθευση Διαδικασίας: Οι προ-παραγωγικές παρτίδες που πραγματοποιούνται με καλούπια που προορίζονται για παραγωγή επιβεβαιώνουν ότι οι διαδικασίες κατασκευής παρέχουν συνεπή αποτελέσματα. Η επιθεώρηση του πρώτου δείγματος επαληθεύει όλες τις διαστάσεις σύμφωνα με τις προδιαγραφές.
4. Έναρξη Παραγωγής: Η πλήρης παραγωγή σε μεγάλη κλίμακα ξεκινά με συνεχή παρακολούθηση για τη διατήρηση της ποιότητας καθ’ όλη τη διάρκεια του κύκλου ζωής της παραγωγής.

Η προσομοίωση CAE αξίζει ιδιαίτερης προσοχής. Σύμφωνα με Keysight η προσομοίωση επιτρέπει στους μηχανικούς να βελτιστοποιήσουν τα σχέδια των μήτρων πριν από την κατασκευή, μειώνοντας έτσι τις δαπανηρές επαναλήψεις με τη μέθοδο «δοκιμής και λάθους». Για εφαρμογές στον αυτοκινητοβιομηχανικό τομέα, όπου οι ανοχές μπορεί να φτάνουν τα 0,05 mm, αυτή η προκαταρκτική ανάλυση αποτρέπει ακριβά τροποποιητικά μέτρα σε μεταγενέστερο στάδιο.

Ο συνδυασμός αυστηρών συστημάτων ποιότητας και προηγμένων δυνατοτήτων προσομοίωσης διακρίνει τους προμηθευτές που εκπληρώνουν συνεχώς τις απαιτήσεις του αυτοκινητοβιομηχανικού τομέα. Για παράδειγμα, Οι λύσεις αυτοκινητιστικών μητρών κοπής της Shaoyi δείχνουν πώς εμφανίζεται αυτή η ενσωμάτωση στην πράξη. Η πιστοποίησή τους σύμφωνα με το πρότυπο IATF 16949 παρέχει το πλαίσιο ποιότητας, ενώ η προσομοίωση με υπολογιστή (CAE) διασφαλίζει αποτελέσματα χωρίς ελαττώματα. Ο ρυθμός πρώτης έγκρισης τους, ο οποίος ανέρχεται σε 93 %, αντικατοπτρίζει τον τρόπο με τον οποίο αυτά τα συστήματα λειτουργούν εναρμονικά, ενώ η δυνατότητά τους για γρήγορη πρωτοτυποποίηση σε 5 ημέρες διατηρεί τους χρόνους ανάπτυξης εντός του προγράμματος.

Κατά την αξιολόγηση εταιρειών που ασχολούνται με την κατασκευή αμαξωμάτων αυτοκινήτων, πρέπει να εξετάσετε πέρα από τις βασικές δηλώσεις ικανοτήτων. Ρωτήστε για το ποσοστό πρώτης έγκρισης, την ταχύτητα πρωτοτύπησης και τα συγκεκριμένα πιστοποιητικά ποιότητας. Διασφαλίστε ότι οι προμηθευτές μπορούν να αποδείξουν τη συμμόρφωσή τους με τις διαδικασίες APQP και PPAP. Επιβεβαιώστε ότι χρησιμοποιούν προσομοίωση για τη βελτιστοποίηση των σχεδίων των μήτρων πριν από την κατασκευή τους. Αυτοί οι παράγοντες διαχωρίζουν τους προμηθευτές που παραδίδουν συνεχώς ποιοτικά προϊόντα από εκείνους που αντιμετωπίζουν δυσκολίες λόγω των απαιτητικών προδιαγραφών του τομέα της αυτοκινητοβιομηχανίας.

Οι απαιτήσεις του τομέα της αυτοκινητοβιομηχανίας ενδέχεται να φαίνονται δυσεπίλυτες, αλλά υπάρχουν για καλό λόγο. Όταν τα εξαρτήματα λειτουργούν ακριβώς όπως καθορίζονται σε εκατομμύρια οχήματα, η επένδυση σε συστήματα ποιότητας και προηγμένη μηχανική αποδίδει καρπούς ως προς την αξιοπιστία, την ασφάλεια και τη μακροπρόθεσμη αποδοτικότητα της παραγωγής. Το επόμενο βήμα σας περιλαμβάνει την αξιολόγηση του εάν το έργο σας απαιτεί αυτές τις ικανότητες «αυτοκινητοβιομηχανικού επιπέδου» ή εάν οι τυπικές βιομηχανικές προδιαγραφές καλύπτουν επαρκώς τις πραγματικές σας ανάγκες.

Λήψη της Σωστής Απόφασης για Τύπους και Μήτρες Κατασκευής με Κοπή

Έχετε αφομοιώσει πολύ τεχνική πληροφορία σχετικά με τις διαδικασίες κοπής με μήτρα και εργαλείο, την επιλογή υλικών, τις δυνατότητες ανοχών και τις περιπτώσεις όπου η κοπή με μήτρα είναι κατάλληλη σε σύγκριση με εναλλακτικές λύσεις. Τώρα έρχεται το πρακτικό ερώτημα: πώς συνδυάζετε όλους αυτούς τους παράγοντες για να λάβετε με ασφάλεια μια απόφαση για το συγκεκριμένο σας έργο; Η διαφορά μεταξύ ενός επιτυχούς έργου κοπής με μήτρα και ενός απογοητευτικού έργου συχνά οφείλεται στη συστηματική αξιολόγηση πριν από την τελική δέσμευση.

Σύμφωνα με την KY Hardware, η επιλογή του κατάλληλου προμηθευτή κοπής με μήτρα είναι μια κρίσιμη απόφαση που επηρεάζει άμεσα την ποιότητα του προϊόντος σας, το χρονοδιάγραμμα παραγωγής και το τελικό σας αποτέλεσμα. Η βιασύνη κατά τη φάση αυτής της αξιολόγησης οδηγεί συχνά στην επιλογή ενός προμηθευτή που δεν ταιριάζει στο επίπεδο πολυπλοκότητας ή κλίμακας του έργου σας. Ας αναλύσουμε λεπτομερώς τα στοιχεία που πρέπει να αξιολογήσετε.

Ο Έλεγχος Αξιολόγησης του Έργου Εκτύπωσης

Πριν επικοινωνήσετε με πιθανούς προμηθευτές, ολοκληρώστε αυτήν την εσωτερική αξιολόγηση. Το γεγονός ότι θα έχετε σαφείς απαντήσεις θα αποτρέψει παρεξηγήσεις και θα διασφαλίσει ότι συγκρίνετε τους προμηθευτές με βάση τα κατάλληλα κριτήρια.

• Απαιτήσεις Τόμβας: Ποια είναι η Ετήσια Εκτιμώμενη Χρήση (EAU) σας; Θυμηθείτε ότι η διαδικασία σφράγισης (stamping) γίνεται συνήθως οικονομικά συμφέρουσα για πάνω από 10.000 τεμάχια ετησίως. Εάν βρίσκεστε κάτω από αυτό το όριο, επανεξετάστε εάν εναλλακτικές μέθοδοι, όπως η λέιζερ κοπή ή η κατεργασία με CNC, προσφέρουν καλύτερη συνολική αξία.
• Αξιολόγηση Πολυπλοκότητας Τεμαχίου: Το εξάρτημά σας απαιτεί προοδευτική σφράγιση (progressive stamping), μήτρες μεταφοράς (transfer dies) ή σύνθετες μήτρες (compound dies); Σύμφωνα με την Atlas Stamping, ο εταίρος σας για σφράγιση πρέπει να είναι σε θέση να εκτελεί ταυτόχρονα ή συνεχώς σφράγιση, πίεση, κοπή και διαμόρφωση τόσο δισδιάστατων όσο και τρισδιάστατων τεμαχίων. Καταγράψτε τα κρίσιμα για τη λειτουργία χαρακτηριστικά και οποιεσδήποτε δευτερεύουσες εργασίες που απαιτούνται, όπως θερμική κατεργασία, επιμετάλλωση ή συναρμολόγηση.
• Σκέψεις για τα υλικά: Καθορίστε ακριβώς τον τύπο του υλικού, το πάχος και τις απαιτήσεις σκληρότητας (temper). Διαφορετικά υλικά συμπεριφέρονται διαφορετικά στις μήτρες, επομένως επιβεβαιώστε ότι οι πιθανοί προμηθευτές διαθέτουν εμπεριστατωμένη εμπειρία με τους συγκεκριμένους κραμάτων σας. Σύμφωνα με την CEP Technologies, υπάρχουν συχνά εξαιρετικά κατάλληλες εναλλακτικές λύσεις που βελτιώνουν την εργασιμότητα, είναι πιο εύκολα διαθέσιμες ή συμβάλλουν στη μείωση του κόστους παραγωγής.
• Ανοχές: Απαιτείτε τυπικές εμπορικές ανοχές ή πιο αυστηρές προδιαγραφές ακρίβειας για μήτρες και κοπή μετάλλων; Είναι σημαντικό να είστε ρεαλιστές. Η εφαρμογή υπερβολικά στενών ανοχών σε μη κρίσιμες διαστάσεις αυξάνει το κόστος χωρίς να προσθέτει λειτουργική αξία. Αναγνωρίστε ποιες διαστάσεις είναι πραγματικά κρίσιμες για την εφαρμογή και τη λειτουργία.
• Απαιτήσεις χρονοδιαγράμματος: Ποιες είναι οι ανάγκες σας για πρωτότυπα και ποιες οι προσδοκίες σας ως προς τους χρόνους παράδοσης για τις πρώτες παραγωγικές παρτίδες; Λάβετε υπόψη σας τις μακροπρόθεσμες προβλέψεις παραγωγής, οι οποίες βοηθούν τους εταίρους σας να σχεδιάσουν την παραγωγική τους ισχύ.
• Υπηρεσίες Προστιθέμενης Αξίας: Χρειάζεστε τελική επεξεργασία, συναρμολόγηση ή ειδική συσκευασία; Ένας προμηθευτής που προσφέρει αυτά τα εξαρτήματα και υπηρεσίες κοπής μετάλλων εντός των εγκαταστάσεών του απλοποιεί σημαντικά την αλυσίδα εφοδιασμού σας.

Επιλογή του Κατάλληλου Συνεργάτη Παραγωγής

Αφού ορίσετε τις απαιτήσεις σας, αξιολογήστε τους δυνητικούς προμηθευτές με βάση κριτήρια που είναι καθοριστικά για τη μακροπρόθεσμη επιτυχία. Ο ιδανικός συνεργάτης κάνει περισσότερα από την απλή παραγωγή εξαρτημάτων· προσφέρει μηχανική εμπειρογνωμοσύνη και λειτουργεί ως επέκταση της ομάδας σας.

Λάβετε υπόψη τα εξής κριτήρια αξιολόγησης προμηθευτών:

• Δυνατότητες σχεδιασμού μήτρας και καλουπιών: Αναζητήστε προμηθευτές με εσωτερική εμπειρογνωμοσύνη στον σχεδιασμό μήτρας και καλουπιών. Σύμφωνα με Εργαλεία KY , οι καλύτεροι προμηθευτές ενσωματωμένης κατασκευής (stamping) προσφέρουν μηχανική εμπειρογνωμοσύνη, όχι απλώς κατασκευαστική ικανότητα. Η πρώιμη συμμετοχή τους μπορεί να οδηγήσει σε σημαντική μείωση κόστους και σε πιο ανθεκτικούς σχεδιασμούς εξαρτημάτων μέσω ανάλυσης «Σχεδιασμού για την Κατασκευή» (Design for Manufacturability – DFM).
• Πιστοποιήσεις Ποιότητας: Ένα αποτελεσματικό σύστημα διαχείρισης ποιότητας είναι απαραίτητο. Το πιστοποιητικό ISO 9001 αποτελεί το ελάχιστο απαιτούμενο επίπεδο. Για εφαρμογές ενσωματωμένης κατασκευής (stamping) στον αυτοκινητοβιομηχανικό τομέα, το πιστοποιητικό IATF 16949 αποδεικνύει τη δέσμευση για την τήρηση των αυστηρότερων βιομηχανικών προτύπων. Αυτά τα πιστοποιητικά επιβεβαιώνουν την αξιολόγηση από τρίτο μέρος των συνεπών και αξιόπιστων διαδικασιών.
• Δυνατότητες εξοπλισμού: Ο τύπος και η τοναρική ικανότητα των πρεσών καθορίζουν το μέγεθος, το πάχος και την πολυπλοκότητα των εξαρτημάτων που μπορεί να παράγει ένας προμηθευτής. Σύμφωνα με την Atlas Stamping, οι πρέσες εμβολοφόρησης διατίθενται σε μεγάλη ποικιλία μεγεθών, τοναρικών ικανοτήτων, μηκών διαδρομής και ταχυτήτων λειτουργίας. Επαληθεύστε ότι η μεταλλική εργαλειομηχανή εμβολοφόρησης τους ανταποκρίνεται στις συγκεκριμένες απαιτήσεις σας.
• Ταχύτητα πρωτοτύπησης: Η δυνατότητα γρήγορης πρωτοτυποποίησης επιταχύνει το χρονοδιάγραμμα ανάπτυξής σας. Οι προμηθευτές που μπορούν να παραδώσουν πρωτότυπα εξαρτήματα σε ημέρες αντί για εβδομάδες προσφέρουν ανταγωνιστικά πλεονεκτήματα όταν η χρονική διάρκεια εισόδου στην αγορά είναι κρίσιμη.
• Βιομηχανική Εμπειρία: Αναζητήστε επαληθευμένα ιστορικά επιδόσεων στον τομέα σας. Μια εταιρεία που εξυπηρετεί τον αυτοκινητοβιομηχανικό τομέα γνωρίζει τις απαιτήσεις PPAP, ενώ μια εταιρεία που ειδικεύεται σε ιατρικές συσκευές γνωρίζει τα πρότυπα καθαρότητας και εντοπισιμότητας. Ζητήστε μελέτες περίπτωσης, μαρτυρίες ή αναφορές από παρόμοιες εταιρείες.
• Δυναμικότητα και Λογιστική: Μπορούν να καλύψουν τις σημερινές ανάγκες σας όσον αφορά τον όγκο παραγγελιών και να επεκταθούν μαζί σας στο μέλλον; Αξιολογήστε προγράμματα διαχείρισης αποθεμάτων, όπως το σύστημα Kanban ή η παράδοση Just-in-Time, τα οποία μειώνουν τα αποθεματικά σας και βελτιώνουν τη ρευστότητα.

Η χαμηλότερη τιμή ανά εξάρτημα σπάνια αντιστοιχεί στην καλύτερη αξία. Καθώς αξιολογείτε πιθανούς συνεργάτες, λάβετε υπόψη σας και τους λιγότερο απτούς παράγοντες: την ταχύτητα ανταπόκρισης σε ερωτήσεις, τη διάθεση συνεργασίας για τη βελτιστοποίηση του σχεδιασμού και τη διαφάνεια όσον αφορά τις δυνατότητες και τους περιορισμούς τους.

Για αναγνώστες που εξερευνούν λύσεις ακριβείας σε διαδικασίες εμβολοφόρου μορφοποίησης (precision stamping die), ιδιαίτερα σε αυτοκινητοβιομηχανικές εφαρμογές, Οι εκτεταμένες δυνατότητες σχεδιασμού και κατασκευής καλουπιών της Shaoyi αποτελούν παράδειγμα προσέγγισης πλήρους υπηρεσίας, η οποία αξίζει να αναζητηθεί. Η μηχανική ομάδα τους παρέχει αποτελεσματική από άποψη κόστους και υψηλής ποιότητας εργαλειομηχανήματα, προσαρμοσμένα στα πρότυπα των κατασκευαστών αυτοκινήτων (OEM), με την πιστοποίηση IATF 16949 να εγγυάται τα συστήματα ποιότητάς τους.

Δημιουργήστε ένα σταθμισμένο φύλλο αξιολόγησης, αναθέτοντας επίπεδα σημασίας σε κάθε κριτήριο με βάση τις προτεραιότητές σας. Αξιολογήστε αντικειμενικά κάθε προμηθευτή. Αυτή η προσέγγιση εξαλείφει την προσωπική προκατάληψη και καθιστά σαφή τους εταίρους που συμφωνούν καλύτερα με τις πιο κρίσιμες ανάγκες σας. Η τελική απόφαση πρέπει να αντικατοπτρίζει μια ολιστική άποψη για τις δυνατότητες, την ποιότητα, την υποστήριξη και το συνολικό κόστος κατοχής, και όχι απλώς την τιμή ανά τεμάχιο.

Μέσω μιας ενδελεχούς εσωτερικής αξιολόγησης, της χρήσης αυτού του λεπτομερούς ελέγχου και της συστηματικής αξιολόγησης του δυναμικού εταιρικής σχέσης, μεταβαίνετε πέρα από τις απλώς συναλλακτικές σχέσεις. Ο στόχος είναι να βρείτε έναν στρατηγικό εταίρο που να είναι δεσμευμένος με την ποιότητα, να προσφέρει πολύτιμη μηχανική εμπειρογνωμοσύνη σε εφαρμογές σφράγισης (stamping) και να είναι αφοσιωμένος στην επίτευξη των στόχων σας στην παραγωγή για πολλά χρόνια ενώπιον.

Συχνές Ερωτήσεις Σχετικά με την Κατασκευή Μήτρας και Μεταλλικού Τύπου (Tool and Die) και τη Διαδικασία Σφράγισης (Stamping)

1. Ποια είναι η διαφορά μεταξύ μήτρας και μεταλλικού τύπου (tool and die) και σφράγισης (stamping);

Τα εργαλεία και οι μήτρες αναφέρονται στα εξειδικευμένα εξαρτήματα που χρησιμοποιούνται στην παραγωγή, όπου το «εργαλείο» είναι η πλήρης συναρμολόγηση (συμπεριλαμβανομένων των συγκρατηρίων, των γαύματων και των κοπτικών εργαλείων) και η «μήτρα» είναι το εξειδικευμένο εξάρτημα που διαμορφώνει το μέταλλο. Η κατασκευή με εκτύπωση (stamping) είναι η πραγματική διαδικασία παραγωγής που χρησιμοποιεί αυτά τα εργαλεία και μήτρες για να μετατρέψει επίπεδα φύλλα μετάλλου σε τελικά εξαρτήματα μέσω ελεγχόμενης δύναμης. Σε ουσία, η κατασκευή εργαλείων και μητρών δημιουργεί τον εξοπλισμό, ενώ η κατασκευή με εκτύπωση είναι η διαδικασία παραγωγής που χρησιμοποιεί αυτόν τον εξοπλισμό. Προμηθευτές όπως η Shaoyi ενσωματώνουν και τις δύο δυνατότητες, προσφέροντας ολοκληρωμένο σχεδιασμό και κατασκευή καλουπιών, καθώς και παραγωγή μεγάλης κλίμακας με εκτύπωση.

2. Πόσο κοστίζει μια μήτρα εμβολοθλάσεως μετάλλου;

Το κόστος των μεταλλικών μήτρων εκτύπωσης διαφέρει σημαντικά ανάλογα με το βαθμό πολυπλοκότητας. Οι απλές μήτρες κοστίζουν από 3.000 έως 30.000 USD, ενώ οι πολύπλοκες προοδευτικές ή μήτρες μεταφοράς μπορούν να φτάσουν τα 200.000 USD ή περισσότερο. Η επένδυση γίνεται οικονομικά συμφέρουσα όταν παράγονται 10.000+ εξαρτήματα ετησίως. Για εφαρμογές στον αυτοκινητοβιομηχανικό τομέα που απαιτούν πιστοποίηση IATF 16949 και προσομοίωση με CAE για αποτελέσματα χωρίς ελαττώματα, προσδοκάται υψηλότερο κόστος εργαλειοθηκών, το οποίο εξασφαλίζει ανώτερη ποιότητα και συνοχή. Πολλοί κατασκευαστές διαπιστώνουν ότι η εξοικονόμηση ανά εξάρτημα σε μεγάλες ποσότητες αντισταθμίζει γρήγορα την αρχική επένδυση στις εργαλειοθήκες.

3. Ποια είναι η διαφορά μεταξύ κοπής με μήτρα (die cut) και κοπής με μηχάνημα (stamping);

Η διαμόρφωση με κοπή (die cutting) είναι ένα υποσύνολο της εμβολοθλάσεως (stamping) που επικεντρώνεται ειδικά στην κοπή σχημάτων από επίπεδα υλικά, ενώ η εμβολοθλάση περιλαμβάνει ένα ευρύτερο φάσμα εργασιών, όπως η κοπή, η κάμψη, η διαμόρφωση, η βαθιά τράβηγμα (drawing) και η κοπή με κέντρωση (coining). Η εμβολοθλάση μετατρέπει επίπεδα φύλλα μετάλλου σε τρισδιάστατα εξαρτήματα μέσω πολλαπλών εργασιών, ενώ η διαμόρφωση με κοπή παράγει συνήθως επίπεδα, δισδιάστατα εξαρτήματα. Επιπλέον, η εμβολοθλάση μετάλλων είναι σχεδόν πάντα μια διαδικασία ψυχρής επεξεργασίας που χρησιμοποιεί επίπεδα φύλλα μετάλλου, ενώ η χύτευση με καλούπι (die casting), η οποία συχνά συγχέεται με τη διαμόρφωση με κοπή, χρησιμοποιεί λιωμένο μέταλλο που ρίχνεται σε καλούπια.

4. Πότε πρέπει να επιλέξω εμβολοθλάση αντί για κοπή με λέιζερ ή μηχανική κατεργασία με CNC;

Επιλέξτε εργαλείο και διαμόρφωση με εκτύπωση όταν οι ετήσιες παραγωγικές ποσότητες υπερβαίνουν τα 10.000 τεμάχια και οι σχεδιασμοί είναι σταθεροί. Σε υψηλές ποσότητες, η διαμόρφωση με εκτύπωση προσφέρει το χαμηλότερο κόστος ανά τεμάχιο, παρά την υψηλότερη αρχική επένδυση σε εργαλεία. Για ποσότητες κάτω των 3.000 μονάδων, η λέιζερ κοπή προσφέρει μείωση κόστους κατά 40 % εξαιτίας της εξάλειψης του κόστους εργαλείων. Η κατεργασία με CNC είναι κατάλληλη για πολύπλοκες τρισδιάστατες γεωμετρίες σε ποσότητες κάτω των 5.000 μονάδων. Πολλοί κατασκευαστές χρησιμοποιούν υβριδική προσέγγιση — δηλαδή λέιζερ κοπή για τα πρωτότυπα, ενώ κατασκευάζονται τα εργαλεία διαμόρφωσης, και στη συνέχεια μεταβαίνουν στη διαμόρφωση με εκτύπωση για την ογκοπαραγωγή.

5. Ποιες ανοχές μπορεί να επιτύχει η ακριβής μεταλλική διαμόρφωση με εκτύπωση;

Οι ανοχές στην ακριβή μεταλλική εμπρέσιον ποικίλλουν ανάλογα με τον τύπο της επεξεργασίας. Η αποκοπή (blanking) και η διάτρηση (piercing) επιτυγχάνουν ανοχές ±0,05 έως ±0,08 mm σε υψηλά επίπεδα ακρίβειας. Η διαμόρφωση (bending) και η πλαστική παραμόρφωση (forming) συνήθως διατηρούν γραμμικές ανοχές ±0,20 mm και γωνιακές ανοχές ±0,5°. Οι επεξεργασίες κοπής με πίεση (coining) παρέχουν τις αυστηρότερες ανοχές, δηλαδή ±0,025 έως ±0,05 mm, μέσω εξαιρετικά υψηλής πίεσης που εξαλείφει την ελαστική ανάκαμψη (springback). Το πάχος του υλικού επηρεάζει την επιτεύξιμη ακρίβεια, καθώς λεπτότερα υλικά (0,5–2,0 mm) διατηρούν στενότερες ανοχές σε σύγκριση με παχύτερα φύλλα. Σε εφαρμογές για την αυτοκινητοβιομηχανία απαιτούνται ενίοτε ανοχές τόσο στενές όσο 0,05 mm.
