Ξεκινώντας με τα καλούπια ψυχρής έλασης χάλυβα

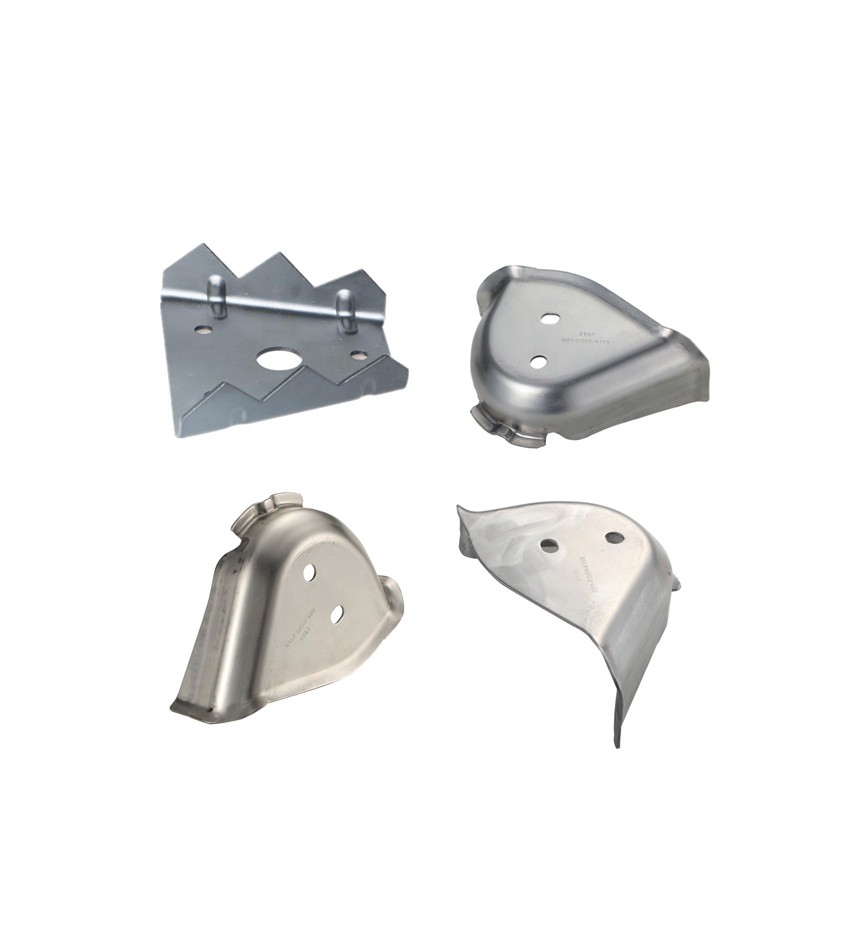

Αναρωτηθήκατε ποτέ πώς από επίπεδα φύλλα μετάλλου δημιουργούνται τα ακριβή, πολύπλοκα εξαρτήματα που βρίσκονται σε αυτοκίνητα, ηλεκτρικές συσκευές ή ηλεκτρονικά; Όλα ξεκινούν με τα καλούπια ψυχρής έλασης χάλυβα — ακριβή εργαλεία που διαμορφώνουν, κόβουν και σχηματίζουν το μέταλλο σε επαναλαμβανόμενα, υψηλής ποιότητας εξαρτήματα. Είτε είστε νέοι στη βιομηχανία παραγωγής είτε επιθυμείτε να εμβαθύνετε στις γνώσεις σας, η κατανόηση των βασικών αρχών των καλουπιών ψυχρής έλασης χάλυβα αποτελεί τη βάση για επιτυχία σε κάθε διαδικασία ελάσεως μετάλλου.

Τι είναι ένα καλούπι στη βιομηχανική παραγωγή;

Ας το αναλύσουμε: ένα πυξίδα στη βιομηχανία είναι ένα εξατομικευμένο εργαλείο που χρησιμοποιείται για να κόψει ή να διαμορφώσει ένα υλικό, συνήθως μέταλλο, σε συγκεκριμένο σχήμα ή προφίλ. Στο πλαίσιο της μεταλλικές μήτρες σφράγισης , αυτά τα εργαλεία κατασκευάζονται συνήθως από σκληρυμένο εργαλειοχάλυβα, με σχεδιασμό που επιτρέπει την αντοχή σε επαναλαμβανόμενες λειτουργίες υψηλής δύναμης. Το μήτρα λειτουργεί σε συνδυασμό με μια πρέσα, χρησιμοποιώντας ελεγχόμενη δύναμη για να δώσει σχήμα σε λαμαρίνα χωρίς την εισαγωγή θερμότητας — μια διαδικασία γνωστή ως ψυχρή διαμόρφωση. Σύμφωνα με το ASM Handbook και τους οδηγούς του κλάδου, οι μήτρες αποτελούν την καρδιά των εργασιών διαμόρφωσης και πίεσης, μετατρέποντας σχέδια σε πραγματικά εξαρτήματα.

Μήτρα, ορισμός: Μια μήτρα διαμόρφωσης είναι ένα ακριβές εργαλείο που κόβει και διαμορφώνει λαμαρίνα σε επιθυμητό σχήμα ή προφίλ, βασιζόμενο στη δύναμη μιας πρέσας και σε προσεκτικά μηχανουργημένα τμήματα εργαλειοχάλυβα. (Πηγή: The Fabricator, ASM Handbook)

• Σετ μήτρας : Η συναρμολόγηση που κρατάει ενωμένα τα επάνω και κάτω τμήματα της μήτρας για ευθυγράμμιση στην πρέσα.
• Φορματικό : Το εξάρτημα που εισέρχεται στην κοιλότητα της μήτρας για να κόψει ή να διαμορφώσει το μέταλλο.
• Πυξίδα : Το ακίνητο ή κάτω μέρος που διαμορφώνει ή υποστηρίζει το υλικό.
• Αποσπαστής : Αφαιρεί το φύλλο από τον κοπτικό μετά από κάθε κύκλο.
• Οδηγοί πείροι : Διασφαλίζουν την ακριβή ευθυγράμμιση των δύο μισών της μήτρας κατά τη λειτουργία.
• Ύψος κλεισίματος : Η απόσταση μεταξύ του έμβολου του τύπου και του εδράνου όταν ο τύπος είναι κλειστός, κρίσιμη για τη ρύθμιση.
• Απόσταση : Το κενό μεταξύ του ποντικιού και του τύπου, προσαρμοσμένο στο πάχος και τον τύπο του υλικού για καθαρές αποκοπές.

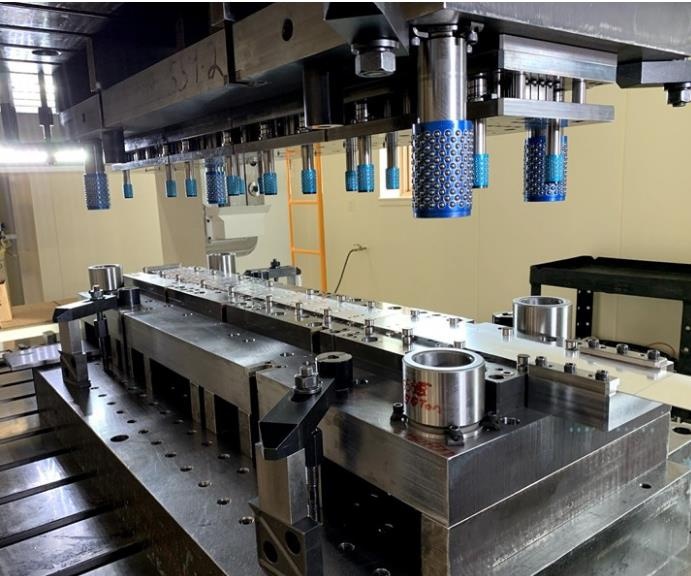

Πώς λειτουργούν οι τύποι διαμόρφωσης χάλυβα

Φανταστείτε ένα τεράστιο κόπτη παρομοιάζοντας — μόνο πολύ πιο ακριβή. Όταν ένα φύλλο μετάλλου τοποθετείται στον τύπο, το ποντίκι κατεβαίνει, σπρώχνοντας το υλικό μέσα ή μέσω του τύπου. Αυτή η ενέργεια μπορεί να κόψει (αποκοπή, διάτρηση), να διαμορφώσει (κάμψη, βαθιά διαμόρφωση) ή να ψαλιδίσει το μέταλλο. Η μαγεία των τύπων διαμόρφωσης χάλυβα είναι η ικανότητά τους να επαναλάβουν αυτή τη διαδικασία χιλιάδες — ακόμη και εκατομμύρια — φορές, παράγοντας πανομοιότυπα εξαρτήματα με αυστηρές ανοχές. Θα παρατηρήσετε όρους όπως die stamp και μεταλλικές μήτρες σφράγισης χρησιμοποιούνται συχνά εναλλάξ για αυτά τα εργαλεία και τη διαδικασία τους.

Επισκόπηση της διαδικασίας διαμόρφωσης

Λοιπόν, τι είναι η διαδικασία διαμόρφωσης και πού εντάσσονται οι τύποι; Παρακάτω ακολουθεί μια απλή περιγραφή:

• Σχεδιασμός & Κατασκευή εργαλείων : Οι μηχανικοί δημιουργούν ένα σχέδιο τύπου βάσει της επιθυμητής γεωμετρίας του εξαρτήματος.
• Προετοιμασία υλικών : Επιλέγεται, κόβεται και εξομαλύνεται το ελάσματος για τροφοδοσία στην πρέσα.
• Εκκοστολόγηση : Το μήτρα αποκόπτει το βασικό σχήμα του εξαρτήματος (το blank) από το φύλλο.
• Διαφορά : Διαμορφώνονται οπές ή εγκοπές όπως απαιτείται.
• Διαμόρφωση/Βαθιά Κοπή : Το blank διπλώνεται ή διαμορφώνεται στο τελικό τρισδιάστατο σχήμα του.
• Τρίψιμο : Αφαιρείται το περιττό υλικό για καθαρές άκρες.
• Τελική Επεξεργασία : Τα εξαρτήματα μπορεί να καθαριστούν, να αποξευχθούν ή να επικαλυφθούν.

Κάθε βήμα βασίζεται στη σωστή μήτρα και την ακριβή ρύθμιση της πρέσας. Η διαδικασία κοπής μετάλλου είναι εξαιρετικά προσαρμόσιμη, καθιστώντας την απαραίτητη σε βιομηχανίες από την αυτοκινητοβιομηχανία μέχρι τα ηλεκτρονικά.

Μηχανικές έναντι υδραυλικών πρέσων: Γιατί έχει σημασία

Δεν είναι όλες οι πρέσες ίδιες. Οι μηχανικές πρέσες χρησιμοποιούν έναν τροχό αδράνειας για να παράγουν γρήγορες, επαναλαμβανόμενες κινήσεις—ιδανικές για παραγωγή μεγάλων ποσοτήτων απλών εξαρτημάτων. Αντίθετα, οι υδραυλικές πρέσες χρησιμοποιούν υδραυλική πίεση για ρυθμιζόμενη δύναμη και είναι καλύτερα προσαρμοσμένες σε σύνθετα σχήματα ή παχύτερα υλικά. Ο τύπος της πρέσας επηρεάζει το σχέδιο του καλουπιού, την ταχύτητα κύκλου και ακόμη και την ποιότητα του εξαρτήματος. Η επιλογή του σωστού συνδυασμού εξασφαλίζει αποδοτική και οικονομική παραγωγή σφράγιση λαμαρίνας λειτουργίες.

Συνοψίζοντας, τα καλούπια διαμόρφωσης από χάλυβα αποτελούν τη βασική υποδομή της σύγχρονης παραγωγής, μετατρέποντας τη σχεδιαστική πρόθεση σε παραγόμενα προϊόντα μέσω μιας σειράς καλά συντονισμένων βημάτων. Με την κατάκτηση αυτών των βασικών αρχών, θα είστε έτοιμοι να εμβαθύνετε στους τύπους καλουπιών, τα υλικά και τις προηγμένες στρατηγικές διαμόρφωσης και πρέσας στα επόμενα κεφάλαια.

Επιλογή του κατάλληλου τύπου καλουπιού για το εξάρτημά σας

Όταν κοιτάζετε ένα νέο σχέδιο εξαρτήματος ή ετοιμάζεστε για μια νέα γραμμή προϊόντων, πάντα ανακύπτει το ερώτημα: ποιο καλούπι διαμόρφωσης είναι το καταλληλότερο; Με τόσους πολλούς τύποι Μορφοπλαστών —προοδευτικοί, μεταφοράς, σύνθετοι και μονοσταθμιακοί—η σωστή επιλογή μπορεί να φανεί δύσκολη. Αλλά από τη στιγμή που καταλάβετε τα πλεονεκτήματα και τους ελιγμούς καθενός, θα μπορέσετε να ευθυγραμμίσετε τη διαδικασία διάτρησης με τους στόχους της επιχείρησής σας, είτε αυτοί αφορούν την ταχύτητα, την ευελιξία ή τον έλεγχο κόστους.

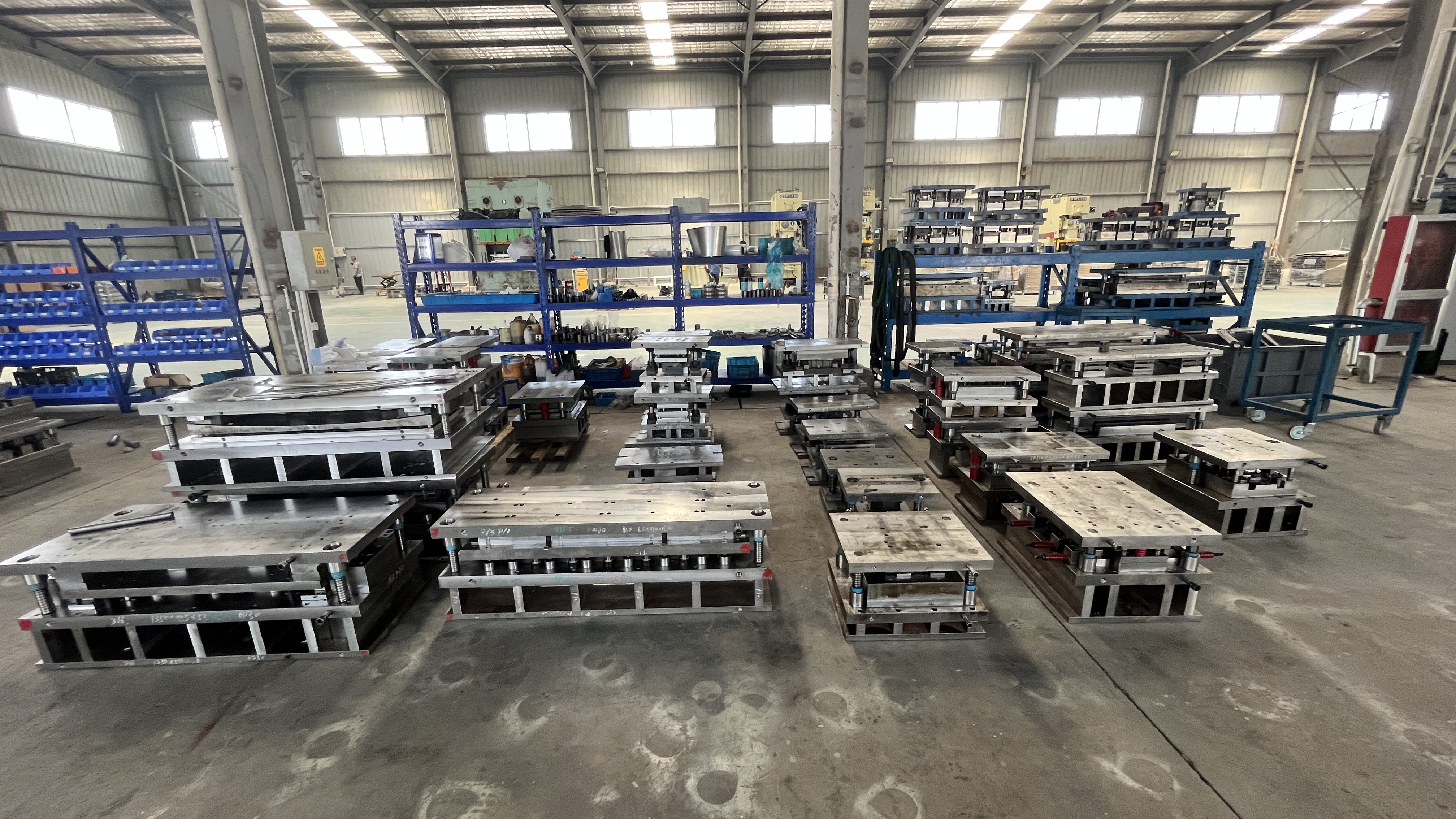

Προοδευτικές έναντι Μεταφοράς έναντι Σύνθετων Μητρών

Ας δούμε τα βασικά τύπους μητρών που χρησιμοποιούνται στη σύγχρονη διαμόρφωση μετάλλου:

• Προοδευτικός αποθανατικός : Φανταστείτε το ως μια γραμμή παραγωγής εντός ενός ενιαίου εργαλείου. Η λωρίδα από ελάσματα προωθείται μέσω μιας σειράς σταθμών, όπου κάθε σταθμός εκτελεί διαφορετική λειτουργία—κοπή, τρύπημα, διαμόρφωση και άλλες. Μέχρι τη στιγμή που το εξάρτημα εξέρχεται, έχει ολοκληρωθεί η διαμόρφωσή του. Οι προοδευτικοί τύποι είναι ιδανικοί για μεγάλες παραγωγές μικρών έως μεσαίων εξαρτημάτων που απαιτούν πολλαπλές λειτουργίες και υψηλή επαναληψιμότητα. Συχνά συναντώνται σε αυτοκινητοβιομηχανία (π.χ. σφιγκτήρες, βάσεις) ή ηλεκτρικές επαφές.
• Μήτρα μεταφοράς : Εδώ, το εξάρτημα χωρίζεται νωρίς από τη λωρίδα και μεταφέρεται (μηχανικά ή με ρομπότ) από σταθμό σε σταθμό. Κάθε σταθμός μπορεί να εκτελεί μια μοναδική λειτουργία—διαμόρφωση, βαθιά κοπή, περίκοψη—καθιστώντας τα εγκαταστατικά διαμόρφωσης ιδανικά για μεγαλύτερα ή πιο πολύπλοκα εξαρτήματα, ειδικά για εκείνα που απαιτούν βαθιά κοπή ή πολλαπλές διαμορφώσεις. Τα εγκαταστατικά διαμόρφωσης προσφέρουν ευελιξία για περίπλοκα σχήματα, αλλά απαιτούν περισσότερη ρύθμιση και προσεκτική συντονισμένη λειτουργία.
• Συνδυασμένη περιτομή : Αυτός ο τύπος καλουπιού ολοκληρώνει πολλές λειτουργίες (όπως διάτρηση και αποκοπή) ταυτόχρονα σε ένα μόνο χτύπημα σε έναν σταθμό. Τα σύνθετα καλούπια διακρίνονται όταν χρειάζεστε εξαρτήματα υψηλής ακρίβειας και επίπεδα με στενά όρια ανοχής, όπως ροδέλες ή παρεμβύσματα. Είναι η πρώτη επιλογή για παραγωγή μεσαίου όγκου όπου η ταχύτητα και η ακρίβεια είναι καθοριστικές.
• Καλούπι Μονού Σταθμού (Τυποποιημένο Καλούπι) : Μερικές φορές αποκαλείται μονό πλαστικό ή τυπικό καλούπι, αυτή είναι η απλούστερη διάταξη — μία εργασία ανά κύκλο. Είναι ιδανική για πρωτότυπα, εργασίες χαμηλού όγκου ή όταν χρειάζεται συχνή αλλαγή της γεωμετρίας του εξαρτήματος. Τα καλούπια μονής στάσης εγκαθίστανται γρήγορα και είναι οικονομικά για μικρές παραγωγές, αλλά η ταχύτητα παραγωγής και η απόδοση υλικού είναι περιορισμένες.

Όταν ένας μονόστατος τύπος είναι η καλύτερη επιλογή

Φανταστείτε ότι αναπτύσσετε ένα πρωτότυπο ή διεξάγετε μια μικρή παρτίδα όπου το σχήμα του εξαρτήματος μπορεί να αλλάξει. Ο μήτρα Μονού Σταθμού είναι ο φίλος σας—εύκολος στη ρύθμιση, χαμηλού κόστους και γρήγορος στην αντικατάσταση. Είναι επίσης χρήσιμος για εργασίες όπου χρειάζεται να δοκιμάσετε διαφορετικές γεωμετρίες ή όταν ο ετήσιος όγκος σας δεν δικαιολογεί μια πιο περίπλοκη διαδικασία με τύπο. Ωστόσο, για μεγαλύτερες παραγωγές ή πιο περίπλοκα σχήματα, θα αντιμετωπίσετε γρήγορα περιορισμούς ως προς την ταχύτητα και την απόδοση του υλικού.

Επιλογή τύπου τύπου για το μείγμα εξαρτημάτων σας

Πώς λοιπόν επιλέγετε τον κατάλληλο σφραγισμός πετρώματος για το εξάρτημά σας; Χρησιμοποιήστε αυτήν τη λίστα ελέγχου για να ταιριάξετε τις ανάγκες σας με τη σωστή αρχιτεκτονική τύπου:

1. Ποιος είναι ο ετήσιος όγκος παραγωγής εξαρτημάτων; (Οι μεγάλοι όγκοι ευνοούν τους προοδευτικούς ή τους τύπους μεταφοράς.)
2. Πόσο περίπλοκη είναι η γεωμετρία του εξαρτήματος; (Οι βαθιές ελαστικότητες ή πολλαπλές λυγίσεις υποδεικνύουν τύπους μεταφοράς.)
3. Ποιες είναι οι απαιτήσεις σας ως προς τις ανοχές και το τελείωμα; (Οι σύνθετοι τύποι ξεχωρίζουν σε επίπεδα, ακριβή εξαρτήματα.)
4. Πόσο συχνά θα αλλάξετε το σχέδιο του εξαρτήματος; (Οι μήτρες μονής θέσης είναι καλύτερες για συχνές αλλαγές.)
5. Ποιο είναι το προϋπολογισμός σας για εργαλεία και συντήρηση; (Λάβετε υπόψη τόσο τα αρχικά όσο και τα συνεχιζόμενα κόστη.)
6. Ποιο είναι το πάχος και ο τύπος του υλικού; (Κάποιες μήτρες είναι καλύτερα προσαρμοσμένες σε συγκεκριμένα υλικά.)

Κύρια συμπέρασμα: Η σωστή διαδικασία μήτρας εξισορροπεί την πολυπλοκότητα του εξαρτήματος, τον όγκο παραγωγής και το κόστος. Οι προοδευτικές μήτρες παρέχουν ταχύτητα για υψηλό όγκο και επαναλαμβανόμενα εξαρτήματα· οι μήτρες μεταφοράς προσφέρουν ευελιξία για πολύπλοκα σχήματα· οι σύνθετες μήτρες παρέχουν ακρίβεια για επίπεδα εξαρτήματα· και οι μήτρες μονής θέσης διατηρούν την απλότητα και την προσαρμοστικότητα. Ανατρέξτε σε τεχνικούς οδηγούς από το Precision Metalforming Association (PMA) και το "Metal Forming" του Altan για βαθύτερες γνώσεις.

Καθώς εξετάζετε τις επιλογές σας, θυμηθείτε ότι η σωστή καλούπι λαμαρίνας μπορεί να επηρεάσει δραματικά τον χρόνο takt, τα ποσοστά απορριμμάτων και το συνολικό κόστος. Στην επόμενη ενότητα, θα εξετάσουμε πώς οι επιλογές υλικού και επικάλυψης επεκτείνουν περαιτέρω τη διάρκεια ζωής της μήτρας και βελτιστοποιούν τη διαδικασία διαμόρφωσης με κοπή σας.

Υλικά και επιστρώσεις που επεκτείνουν τη διάρκεια ζωής των μητρών

Όταν επενδύετε σε μήτρες διαμόρφωσης από χάλυβα, η σωστή επιλογή υλικού και επίστρωσης μπορεί να κάνει τη διαφορά ανάμεσα σε εβδομάδες αδράνειας και χρόνια αξιόπιστης παραγωγής. Αλλά με τόσες πολλές επιλογές — εργαλειοχάλυβες, επιστρώσεις, επιφανειακές επεξεργασίες — πώς αποφασίζετε ποια είναι η καλύτερη για τις ανάγκες επεξεργασίας των μητρών σας; Ας αναλύσουμε τα βασικά, χρησιμοποιώντας πραγματικά παραδείγματα και επιστημονικά τεκμηριωμένες αναλύσεις, ώστε να σας βοηθήσουμε να επιλέξετε τα κατάλληλα υλικά και επιστρώσεις για τα εξαρτήματα των μητρών διαμόρφωσης και τους στόχους παραγωγής σας.

Επιλογή εργαλειοχαλύβων για εξαρτήματα μητρών

Φανταστείτε ότι παράγετε εκατομμύρια εξαρτημάτων για αυτοκινητοβιομηχανία ή εναλλάσσετε ανάμεσα σε χαμηλόθραυστο χάλυβα και υψίανθρακες κράματα. Ο εργαλειοχάλυβας που επιλέγετε για τα έμβολα, τα ενθέματα της μήτρας και τις πλάκες φθοράς θα επηρεάσει άμεσα την αντοχή στη φθορά, την ακμή της αιχμής και τη συνολική διάρκεια ζωής της μήτρας διαμόρφωσης μετάλλου. Σύμφωνα με AHSS Insights και Ο κατασκευαστής , οι πιο συνηθισμένες επιλογές περιλαμβάνουν:

• Συμβατικοί εργαλειοχάλυβες (όπως D2, A2, S7): Χρησιμοποιούνται ευρέως για κοπή και διαμόρφωση. Το D2 προσφέρει υψηλή αντίσταση στη φθορά, αλλά μπορεί να είναι εύθραυστο σε σκληρές εφαρμογές. Το S7 παρέχει εξαιρετική αντοχή σε κρούσεις, αλλά μικρότερη αντίσταση στη φθορά.
• Εργαλειοχάλυβες μεταλλουργίας σκόνης (PM) : Σχεδιασμένοι για ισορροπία αντοχής και αντίστασης στη φθορά, ειδικά όταν ελαστικών προηγμένων υψηλής αντοχής χαλύβων (AHSS) ή σε εφαρμογές υψηλών όγκων. Οι χάλυβες PM μπορούν να διπλασιάσουν έως και δεκαπλασιάσουν τη διάρκεια ζωής του εργαλείου σε δύσκολες εφαρμογές σε σύγκριση με συμβατικούς βαθμούς.
• Καρβουρικό : Εξαιρετικά σκληροί και ανθεκτικοί στη φθορά, ιδανικοί για λεπτά ή διαβρωτικά υλικά, αλλά πιο εύθραυστοι και ακριβότεροι — καλύτερα να χρησιμοποιούνται σε εφαρμογές υψηλής ταχύτητας και χαμηλών κρούσεων.

Για μητρών αλουμινίου ή όταν ελαστικών μαλακότερα μέταλλα, ίσως να μην χρειάζεστε την ακραία σκληρότητα των PM ή του καρβιδίου, αλλά θα θέλατε ακόμη αντίσταση στη διάβρωση και καλή μηχανουργικότητα. Οι ανοξείδωτοι εργαλειοχάλυβες ή τα επικαλυμμένα εξαρτήματα μπορούν να αποτελέσουν μια έξυπνη επιλογή εδώ.

Θερμική κατεργασία και επιφανειακή μηχανική

Ακούγεται περίπλοκο; Εδώ είναι το θέμα: η απόδοση των καλουπιών διαμόρφωσης λαμαρίνας δεν εξαρτάται μόνο από το βασικό χάλυβα, αλλά και από τον τρόπο επεξεργασίας του. Η θερμική κατεργασία (μαυρίσματος και γήρανσης) απελευθερώνει την πλήρη δυναμικότητα του χάλυβα, εξασφαλίζοντας ισορροπία μεταξύ σκληρότητας (για αντοχή στη φθορά) και ανθεκτικότητας (για να αποφευχθεί η θραύση ή ρωγμές). Για υψηλής κράμωσης εργαλειοχάλυβες, μπορεί να χρησιμοποιηθούν πολλαπλοί κύκλοι γήρανσης ή ακόμη και κρυογονικές κατεργασίες για να μεγιστοποιηθεί η απόδοση.

Η μηχανική επιφάνειας — όπως η σκλήρυνση με φλόγα ή επαγωγή, η νιτρίδωση και οι επικαλύψεις PVD/CVD — επεκτείνει περαιτέρω τη διάρκεια ζωής των καλουπιών μειώνοντας την τριβή, την κόλληση και την προσκολλητική φθορά. Κάθε μέθοδος έχει τα δικά της πλεονεκτήματα:

• Νιτρίδωση : Δημιουργεί ένα σκληρό, ανθεκτικό στη φθορά επιφανειακό στρώμα χωρίς τον κίνδυνο παραμόρφωσης που υπάρχει με την ανθρακούρανση. Ιδιαίτερα αποτελεσματική για περιοχές υψηλής φθοράς και συμβατή με τους περισσότερους εργαλειοχάλυβες.
• Επικαλύψεις PVD/CVD : Λεπτά, σκληρά κεραμικά επιστρώματα (όπως TiN, TiAlN, CrN) μειώνουν σημαντικά την πρόσφυση και τη φθορά των ακμών, ειδικά όταν επιχειρείται η διαμόρφωση AHSS ή επικαλυμμένων χαλύβων. Η PVD προτιμάται συχνά λόγω των χαμηλότερων θερμοκρασιών διεργασίας και του ελάχιστου κινδύνου παραμόρφωσης του καλουπιού.
• Ανθρακοκένωση : Χρησιμοποιείται για τη δημιουργία σκληρού φλοιού σε χάλυβες χαμηλής κράματος, αλλά είναι λιγότερο συνηθισμένη για ακριβή καλούπια λόγω του ενδεχόμενου αλλαγής διαστάσεων.

Για τεχνικές διαμόρφωσης μετάλλου που περιλαμβάνουν υψηλές πιέσεις επαφής ή αποτριπτικά υλικά, ο συνδυασμός ενός ανθεκτικού υποστρώματος με μια σκληρή επιφάνεια (μέσω νιτρώσεως ή επιστρώσεως) αποτελεί αποδεδειγμένη προσέγγιση. Να θυμάστε ότι η κατάλληλη θερμική επεξεργασία και η επιφανειακή ολοκλήρωση πριν από την επίστρωση είναι κρίσιμες για τη μεγιστοποίηση της συνοχής και της αποτελεσματικότητας της επίστρωσης.

Πότε να καθορίζετε νίτρωση ή επιστρώσεις PVD/CVD

Δεν είστε σίγουροι πότε να βελτιώσετε την επιφάνεια του καλουπιού; Παρακάτω υπάρχει ένας εύχρηστος οδηγός:

Η επιλογή του σωστού συνδυασμού δεν έχει να κάνει μόνο με το υλικό του εξαρτήματος. Λάβετε υπόψη τον όγκο παραγωγής, την πολυπλοκότητα του καλουπιού και τη στρατηγική συντήρησής σας. Για παράδειγμα, υψηλού όγκου σφραγίδες σφραγισμένου μετάλλου επωφελούνται από τους εργαλειοχάλυβες PM και προηγμένες επικαλύψεις, ενώ για καλούπια μικρής παραγωγής ή πρωτότυπα μπορεί να χρησιμοποιηθούν συμβατικές ποιότητες με απλούστερες επεξεργασίες.

Κύρια συμπέρασμα: Ο καλύτερος τρόπος για να επεκτείνετε τη διάρκεια ζωής του μήτρου συμπλέκτρωσης μετάλλου είναι να προσαρμόσετε τόσο το υλικό όσο και την επιφανειακή επεξεργασία στο υλικό του εξαρτήματος, τον όγκο παραγωγής και την τεχνολογία συμπλέκτρωσης. Ελέγχετε πάντα τη συμβατότητα—ιδιαίτερα όταν χρησιμοποιείτε νέα κράματα ή προηγμένες τεχνικές συμπλέκτρωσης μετάλλου—και σχεδιάζετε διαδρομές ανακαίνισης που διατηρούν τα εργαλεία σας σε λειτουργία για μεγαλύτερο χρονικό διάστημα.

Κατανοώντας αυτές τις στρατηγικές υλικού και επιστρώσεων, θα είστε έτοιμοι να συνεργαστείτε με τον κατασκευαστή μήτρων ή την ομάδα συντήρησης για να μειώσετε τους χρόνους αδράνειας, να μειώσετε τα απόβλητα και να αξιοποιήσετε στο μέγιστο την επένδυσή σας σε μήτρες συμπλέκτρωσης λαμαρίνας. Στη συνέχεια, θα παρουσιάσουμε μια πρακτική ροή εργασιών για τον σχεδιασμό μήτρας συμπλέκτρωσης, ώστε να μπορέσετε να συνδέσετε αυτές τις επιλογές άμεσα με το επόμενο σας έργο.

Μια πρακτική ροή εργασιών για τον σχεδιασμό μήτρας συμπλέκτρωσης

Έχετε ποτέ κοιτάξει ένα σχέδιο εξαρτήματος και αναρωτηθεί: «Από πού να ξεκινήσω με το σχεδιασμό του καλουπιού διαμόρφωσης;» Δεν είστε μόνοι. Είτε εισάγετε ένα νέο αυτοκινητιστικό βραχίονα είτε βελτιώνετε ένα εξάρτημα υψηλού όγκου για οικιακή συσκευή, μια δομημένη προσέγγιση είναι το μυστικό της επιτυχίας στο σχεδιασμός κοπανιών γλυφής μετάλλων . Ας αναλύσουμε ένα αποδεδειγμένο, βήμα-βήμα εργασιακό ρεύμα — ένα που συνδυάζει πρακτική μηχανική με τα σημερινά ψηφιακά εργαλεία — για να σας βοηθήσουμε να προχωρήσετε με αυτοπεποίθηση από τη γεωμετρία σε ένα ανθεκτικό, έτοιμο για παραγωγή καλούπι.

Από το σχέδιο εξαρτήματος στην ιδέα του καλουπιού

Όλα ξεκινούν από το σχέδιο του εξαρτήματος. Πριν ανοίξετε το λογισμικό CAD, ελέγξτε τις GD&T (Γεωμετρικές Διαστάσεις και Ανοχές), τις προδιαγραφές υλικού και οποιεσδήποτε ειδικές απαιτήσεις. Ρωτήστε τον εαυτό σας: Είναι η διαμόρφωση η σωστή διαδικασία για αυτό το εξάρτημα; Επιτρέπει η γεωμετρία μια οικονομική σχέδια λαμαρίνας με κοπή και διαμόρφωση — ή υπάρχουν χαρακτηριστικά που θα μπορούσαν να απλοποιηθούν για καλύτερη παραγωγικότητα;

1. Αναλύστε το σχέδιο και τις προδιαγραφές του εξαρτήματος : Προσδιορίστε τα κρίσιμα χαρακτηριστικά, ανοχές και υλικά. Εξετάστε για οξείες γωνίες, βαθιές διαμορφώσεις ή στενές καμπύλες που ενδέχεται να δυσχεράνουν το σχεδιασμό του μήτρας.
2. Επιλέξτε τον κατάλληλο τύπο μήτρας : Αποφασίστε ανάμεσα σε προοδευτικές, μεταφοράς, σύνθετες ή μονοσταθμιακές μήτρες, βάσει της πολυπλοκότητας του εξαρτήματος, του όγκου παραγωγής και του προϋπολογισμού (δείτε την προηγούμενη ενότητα για λεπτομερή σύγκριση).

Επιλογή ανοίγματος και σχεδιασμός αναπήδησης

Αφού επιλεγεί ο τύπος της μήτρας, έρχεται η ώρα να επικεντρωθείτε στις λεπτομέρειες που καθορίζουν την ποιότητα και τη διάρκεια ζωής του εργαλείου. Δύο από τις πιο κρίσιμες είναι η ανοχή κοπής και η αντιστάθμιση της αναπήδησης.

3. Καθορισμός ανοχών κοπής και κατάστασης ακμών : Το διάκενο μεταξύ ποντονιού και μήτρας πρέπει να προσαρμόζεται στο πάχος και την αντοχή του ελάσματος. Πολύ μικρό διάκενο προκαλεί ακαθαρσίες και φθορά εργαλείου· πολύ μεγάλο διάκενο οδηγεί σε ρακώδεις άκρες. Χρησιμοποιήστε τις προδιαγραφές του υλικού και τα βιομηχανικά πρότυπα για να καθορίσετε αυτές τις τιμές.
4. Σχεδιασμός σταδίων διαμόρφωσης και επαναληπτικών διαδικασιών : Για εξαρτήματα με καμπές, τράβηγμα ή ανάγλυφα, διατάξτε τις επιχειρήσεις διαμόρφωσης με τρόπο ώστε να ελαχιστοποιηθεί η τάση και να αποφευχθούν ρωγμές. Σε ορισμένες περιπτώσεις, ενδιάμεσοι σταθμοί επαναληψίας μπορεί να απαιτούνται για ακρίβεια ή για τη διαχείριση πολύπλοκων σχημάτων.
5. Εκτιμήστε τις ανοχές αναπήδησης και τη στρατηγική αντιστάθμισης : Τα μέταλλα δεν παραμένουν πάντα στη θέση τους μετά τη διαμόρφωση. Η αναπήδηση—όπου το εξάρτημα προσπαθεί να επιστρέψει στο αρχικό του σχήμα—μπορεί να επηρεάσει τις ανοχές. Χρησιμοποιήστε την εμπειρία σας ή, ακόμα καλύτερα, ψηφιακή προσομοίωση για να προβλέψετε και να αντισταθμίσετε την αναπήδηση στη γεωμετρία του καλουπιού.

Καθορισμός διαστάσεων πρέσας και ανάπτυξη ελάσματος

Με την ακολουθία διαμόρφωσης καθορισμένη, θα πρέπει να βεβαιωθείτε ότι η χαράκωμα χάλυβα με πίεση και το σύστημα τροφοδοσίας μπορούν να ανταποκριθούν στην εργασία.

6. Υπολογίστε τον τονισμό της πρέσας, την ενέργεια και το ύψος κλεισίματος : Εκτιμήστε τις δυνάμεις που απαιτούνται για κοπή και διαμόρφωση. Επιβεβαιώστε ότι το καλούπι χωράει στο ύψος κλεισίματος της πρέσας και ότι ο τονισμός είναι επαρκής για τη δυσκολότερη επιχείρηση. Αυτό εξασφαλίζει τόσο την ασφάλεια όσο και σταθερή ποιότητα του εξαρτήματος.
7. Αναπτύξτε το επίπεδο έλασμα και τη διάταξη τοποθέτησης : Για ψηφιδιασμός ψυλίδων μετάλλων , η βελτιστοποίηση του σχήματος της κοπής και του τρόπου που διατάσσεται στην ταινία μπορεί να εξοικονομήσει σημαντικό κόστος υλικού. Χρησιμοποιήστε CAD για να ανοίξετε σύνθετα εξαρτήματα και να διατάξετε τις κοπές με ελάχιστα απόβλητα.
8. Δημιουργία μοντέλων και λεπτομερών σχεδίων έτοιμων για CAM : Οριστικοποιήστε τα ψηφιακά σας μοντέλα για όλα τα εξαρτήματα του καλουπιού — διατρήτες, πλάκες καλουπιού, αποξεστήρες και οδηγοί. Δημιουργήστε σχέδια κατασκευής και αρχεία διαδρομής εργαλείου για CNC, EDM ή άλλες διεργασίες κατεργασίας. Εδώ τα σύνολα καταπλάστη μετάλλων παίρνουν ζωή.

Ελάχιστα απαιτούμενα δεδομένα εισόδου για τον σχεδιασμό καλουπιών διαμόρφωσης:

• Μοντέλο CAD του εξαρτήματος και δισδιάστατα σχέδια με GD&T
• Τύπος υλικού, πάχος και μηχανικές ιδιότητες
• Ετήσιος και ανά παρτίδα όγκος παραγωγής
• Απαιτούμενα ανοχές και τελική επιφάνεια
• Διαθέσιμες προδιαγραφές πρέσας (τόνωση, ύψος κλεισίματος, μέγεθος επιπέδου)
• Προτιμώμενος τύπος μήτρας και ροή διεργασίας

Πώς η προσομοίωση και η ψηφιακή δοκιμή μειώνουν τον κίνδυνο

Ακόμα ανησυχείτε για δαπανηρές εκπλήξεις κατά τη διάρκεια της δοκιμής; Τα σύγχρονα εργαλεία CAE (Ηλεκτρονική Μηχανική Σχεδίαση) είναι ο νέος σας καλύτερος φίλος. Με την εκτέλεση προσομοιώσεων διαμόρφωσης—χρησιμοποιώντας ανάλυση πεπερασμένων στοιχείων (FEA)—μπορείτε:

• Να προβλέψετε προβλήματα διαμόρφωσης (όπως ρωγμές, φαλτσάρισμα ή λεπταίνση) πριν κόψετε το χάλυβα
• Να βελτιστοποιήσετε το σχήμα της αποκοπής και τη γεωμετρία των καναλιών για ομαλή ροή του υλικού
• Να εκτιμήσετε με ακρίβεια την απαιτούμενη δύναμη και ενέργεια του τύπου
• Να αντισταθμίσετε ψηφιακά την ελαστική επαναφορά, μειώνοντας τις δοκιμές και τα λάθη στο εργοστάσιο
• Να μειώσετε τους κύκλους φυσικής δοκιμής και τα απόβλητα υλικού

Για σύνθετα εξαρτήματα ή προηγμένα υλικά, η ψηφιακή δοκιμή είναι πλέον ένα τυπικό βήμα στο σχεδιασμός κοπτικής φορμής —εξοικονομώντας χρόνο και χρήμα.

Ακολουθώντας αυτήν τη ροή εργασίας, θα παρατηρήσετε ότι κάθε απόφαση βασίζεται στην προηγούμενη, δημιουργώντας μια ψηφιακή αλυσίδα από την αρχική ιδέα μέχρι το τελικό προϊόν καλούπι διαμόρφωσης είναι αυτή η συστηματική προσέγγιση—σε συνδυασμό με προσομοίωση και έξυπνες επιλογές σχεδιασμού—που οδηγεί σε αξιόπιστα και οικονομικά αποδοτικά αποτελέσματα σύνολα καταπλάστη μετάλλων για κάθε έργο.

Είστε έτοιμοι να υλοποιήσετε το σχεδιασμό σας; Το επόμενο κεφάλαιο σας καθοδηγεί βήμα-βήμα στη δοκιμή, τη ρύθμιση και την επίλυση προβλημάτων, ώστε να μεταβείτε από το ψηφιακό μοντέλο σε εξαρτήματα υψηλής ποιότητας με αυτοπεποίθηση.

Δοκιμή, Ρύθμιση, Επίλυση Προβλημάτων και Συντήρηση

Έχετε αναρωτηθεί ποτέ γιατί ορισμένα εργαστήρια διαμόρφωσης λειτουργούν για μήνες με ελάχιστα απόβλητα, ενώ άλλα αντιμετωπίζουν συχνές διακοπές και ακριβείς επισκευές; Η απάντηση συχνά βρίσκεται στην πειθαρχημένη δοκιμή, τη σωστή ρύθμιση και τις προληπτικές διαδικασίες συντήρησης για τα καλούπια διαμόρφωσης από χάλυβα. Ας δούμε μια πρακτική, βήμα-βήμα προσέγγιση που μπορείτε να ακολουθήσετε—είτε χρησιμοποιείτε μηχανή διαμόρφωσης υψηλής ταχύτητας είτε διαχειρίζεστε μια διαδικασία παραγωγής μικρών παρτίδων.

Έλεγχος κατά τη Δοκιμή και Ρύθμιση Καλουπιού

Φανταστείτε ότι μόλις παραλάβατε ένα νέο εργαλείο διαμόρφωσης μετάλλου ή ολοκληρώσατε μια σημαντική ανακαίνιση καλουπιού. Τι ακολουθεί; Μια δομημένη διαδικασία δοκιμής και ρύθμισης δημιουργεί τις βάσεις για αξιόπιστη παραγωγή και μεγάλη διάρκεια ζωής του καλουπιού. Οδηγίες για να το κάνετε σωστά:

• Προετοιμασία Πρέσας και Καλουπιού: Καθαρίστε προσεκτικά το τραπέζι της πρέσας και τη θέση του καλουπιού. Διασφαλίστε ότι όλες οι επιφάνειες είναι ελεύθερες από υλικά για ακριβή ευθυγράμμιση.
• Τοποθέτηση Καλουπιού: Τοποθετήστε το καλούπι στο κέντρο του πάγκου της πρέσας για ομοιόμορφη κατανομή της δύναμης. Για καλούπια με κοντούς άξονες, ευθυγραμμίστε το ακριβώς με την τρύπα του άξονα.
• Ρύθμιση Διαδρομής: Ρυθμίστε την πρέσα σε λειτουργία προώθησης για ελεγχόμενη κίνηση. Κατεβάστε αργά τον κινητό έμβολο στο κατώτατο σημείο, ελέγχοντας για ομαλή εμπλοκή.
• Κλειδώσεις: Ασφαλίστε πρώτα το άνω μισό του καλουπιού, στη συνέχεια ρυθμίστε τον ολισθητήρα με ένα κομμάτι απόβλητο υλικό που αντιστοιχεί στο πάχος της διαμόρφωσης. Εκτελέστε δύο ή τρεις ενεργοποιήσεις χωρίς υλικό πριν ασφαλίσετε το κάτω καλούπι.
• Τροφοδοσία, Οδηγοί και Αισθητήρες: Δοκιμάστε το σύστημα τροφοδοσίας, τις οπές οδήγησης και όλους τους αισθητήρες. Βεβαιωθείτε ότι οι οπές απόρριψης αποβλήτων είναι καθαρές και ότι οι αποστάτες είναι επίπεδοι και ευθυγραμμισμένοι.
• Λιπαντικά: Εφαρμόστε το κατάλληλο λιπαντικό διαμόρφωσης για να μειώσετε την τριβή και να αποτρέψετε τη συνδεσμία.
• Έγκριση Πρώτου Κομματιού: Εκτελέστε ένα εξάρτημα, ελέγξτε για ακαθαρσίες, ρυτίδες και διαστατική ακρίβεια. Προχωρήστε στην παραγωγή μόνο αφού περάσει όλους τους ελέγχους.

Προφίλ: Μια προσεκτική, βαθμιαία ρύθμιση δεν προλαμβάνει μόνο την πρόωρη φθορά του εργαλείου, αλλά ελαχιστοποιεί και τις δαπανηρές ρυθμίσεις κατά τη διάρκεια της παραγωγής. Μην παραλείπετε ποτέ τους ελέγχους σε στεγνό χτύπο και με μπλε χρώμα—αποκαλύπτουν αν η ευθυγράμμιση είναι λανθασμένη ή υπάρχει παρέμβαση πριν προκληθεί ζημιά.

Αντιμετώπιση Συνηθισμένων Ελαττωμάτων Διαμόρφωσης

Ακόμη και με την καλύτερη ρύθμιση, μπορεί να προκύψουν ελαττώματα στη διαδικασία διαμόρφωσης μετάλλου. Ακολουθεί μια σύντομη οδηγία για τον εντοπισμό και τη διόρθωση των πιο συχνών προβλημάτων:

• Ακαθαρσίες και Παραμορφωμένα Άκρα

  • Πλεονεκτήματα διορθωτικών ενεργειών

    • Η ανακοπή ή η επανακοπή των κοπτικών ακμών αποκαθιστά το καθαρό διαμόρφωση.
    • Η ρύθμιση της σχισμής ανάμεσα στο ποντίκι και το καλούπι μειώνει το σχίσιμο των ακμών.

  • Μειονεκτήματα

    • Πολύ επιθετική ακόνιση μπορεί να μειώσει τη διάρκεια ζωής του εργαλείου.
    • Λανθασμένη διακένωση μπορεί να προκαλέσει νέα ελαττώματα.

  Αρχικά, ελέγξτε για φθορά του εργαλείου ή ασυμφωνία πριν προχωρήσετε σε σημαντικές ρυθμίσεις του καλουπιού.

• Συμπλοκή

  • Πλεονεκτήματα

    • Η αύξηση της δύναμης σύσφιξης ή η βελτιστοποίηση της πίεσης του συγκρατητήρα λωρίδας ομαλοποιεί τη ροή του υλικού.
    • Η τροποποίηση των ακτίνων του καλουπιού μπορεί να μειώσει την τοπική λυγισμό.

  • Μειονεκτήματα

    • Πολύ μεγάλη πίεση μπορεί να προκαλέσει ρωγμές.
    • Η αλλαγή των ακτίνων ενδέχεται να απαιτήσει νέα εξαρτήματα καλουπιού.

  Κάντε πρώτα: Ρυθμίστε τη δύναμη σύσφιξης και ελέγξτε για ανομοιόμορφη τροφοδοσία υλικού πριν αλλάξετε τη γεωμετρία του καλουπιού.

• Ρωγμές και Σχισίματα

  • Πλεονεκτήματα

    • Η αλλαγή σε υλικό με καλύτερη επιμήκυνση αυξάνει τη φορμαριστικότητα.
    • Η εξομάλυνση των ακτίνων του μήτρας και του ποντικιού αποτρέπει τη συγκέντρωση τάσης.

  • Μειονεκτήματα

    • Οι αλλαγές υλικού μπορεί να επηρεάσουν το κόστος ή την προμήθεια.
    • Οι σημαντικές τροποποιήσεις μήτρας προσθέτουν χρόνο αδράνειας.

  Κάντε πρώτα: Επιβεβαιώστε το πάχος και την ομοιομορφία του υλικού· στη συνέχεια, ελέγξτε τις ακτίνες της μήτρας και του ποντικιού για σωστή διάσταση.

• Επαναφορά και Διαστατική Απόκλιση

  • Πλεονεκτήματα

    • Η διόρθωση της γεωμετρίας της μήτρας μπορεί να διορθώσει το τελικό σχήμα του εξαρτήματος.
    • Η προσομοίωση διαμόρφωσης βοηθά στην πρόβλεψη και επίλυση προβλημάτων πριν την κοπή του χάλυβα.

  • Μειονεκτήματα

    • Οι αλλαγές γεωμετρίας απαιτούν προσεκτική επικύρωση.

  Πρώτα, μετρήστε την πραγματική επαναφορά και συγκρίνετέ την με την προσομοίωση ή με προηγούμενες παραγωγές πριν ρυθμίσετε τα προφίλ της μήτρας.

Διαστήματα Συντήρησης και Ανακαίνιση

Θέλετε να αποφύγετε απρόσμενες διακοπές στο μηχάνημα διαμόρφωσης καλουπιών; Ένα πειθαρχημένο πρόγραμμα συντήρησης είναι η καλύτερη προστασία σας. Παρακάτω παρουσιάζεται ένα δείγμα προγράμματος συντήρησης για να διατηρήσετε τα εργαλεία διαμόρφωσης σε άριστη κατάσταση:

Η ακολουθία αυτών των διαστημάτων βοηθά στην ανίχνευση πρώιμων ενδείξεων προβλημάτων—όπως θραύσματα, αυξημένη δύναμη ή εξαρτήματα εκτός προδιαγραφών—πριν μετατραπούν σε ακριβείς βλάβες.

Κύρια συμπέρασμα: Οι συνεπείς δοκιμές, ρυθμίσεις και διαδικασίες συντήρησης αποτελούν τον ακρογωνιαίο λίθο ενός αξιόπιστου διαδικασίου διαμόρφωσης στη βιομηχανία. Με την έγκαιρη αντιμετώπιση προβλημάτων και τη διατήρηση του εργαλείου διαμόρφωσης μετάλλου σε άριστη κατάσταση, θα μειώσετε σημαντικά το χρόνο αδράνειας, θα μειώσετε τα απόβλητα και θα διατηρήσετε τη διαδικασία παραγωγής διαμόρφωσης σε υψηλή απόδοση.

Στη συνέχεια, θα εξερευνήσουμε την ευρύτερη εικόνα—πώς το κόστος του κύκλου ζωής του καλουπιού και οι στρατηγικές ανακαίνισης επηρεάζουν τη μακροπρόθεσμη απόδοση της επένδυσής σας και διατηρούν τις εγκαταστάσεις διαμόρφωσης μετάλλου ανταγωνιστικές.

Βασικά στοιχεία κόστους κύκλου ζωής καλουπιού και απόδοσης επένδυσης

Όταν επενδύετε σε καλούπια ψήσης χάλυβα, δεν αγοράζετε απλώς ένα εργαλείο· διαμορφώνετε την οικονομική βάση ολόκληρης της παραγωγής σας στην κατεργασία μετάλλου με ψήση. Αλλά τι καθορίζει πραγματικά το κόστος ενός καλουπιού παραγωγής και πώς μπορείτε να μεγιστοποιήσετε την αξία του με την πάροδο του χρόνου; Ας δούμε τον πλήρη κύκλο ζωής ενός καλουπιού, από την αρχική κατασκευή μέχρι την ανακαίνιση, και ας δούμε πώς οι έξυπνες αποφάσεις μπορούν να μειώσουν το κόστος και να αυξήσουν την απόδοση της επένδυσής σας στην παραγωγή με ψήση μετάλλου.

Τι καθορίζει το κόστος των καλουπιών;

Αναρωτηθήκατε ποτέ γιατί η τιμή ενός νέου συνόλου καλουπιών ψήσης μετάλλου μπορεί να διαφέρει τόσο πολύ; Οφείλεται στο σύνολο πολλών παραγόντων. Αυτά είναι τα στοιχεία που συνήθως επηρεάζουν το κόστος κατασκευής καλουπιών:

• Μηχανική & Προσομοίωση: Οι ώρες που αφιερώνονται στο σχεδιασμό, τη μοντελοποίηση και τον ψηφιακό έλεγχο του καλουπιού. Περίπλοκα εξαρτήματα ή στενές ανοχές απαιτούν περισσότερη προσομοίωση και σχεδιαστική προσπάθεια.
• Κατεργασία εξαρτημάτων καλουπιού: Η κοπή CNC, η EDM (Ηλεκτρική Διάβρωση), και η λείανση χρησιμοποιούνται για τη δημιουργία των ακριβών σχημάτων που απαιτούνται για κάθε τμήμα του καλουπιού.
• Τυποποιημένα και ειδικά εξαρτήματα: Οδηγοί σφήνες, ελατήρια, αισθητήρες και ενσωματώσεις — όλα αυτά προστίθενται στο κόστος.
• Δοκιμές και ρύθμιση: Πολλαπλοί κύκλοι στο εργοστάσιο για τη βελτίωση της ποιότητας του εξαρτήματος και της αξιοπιστίας της διαδικασίας.
• Εφεδρικές ενσωματώσεις και μελλοντική επέκταση: Η σχεδίαση για περιοχές υψηλής φθοράς ή γρήγορης αλλαγής μπορεί να αυξήσει το αρχικό κόστος, αλλά μειώνει το μακροπρόθεσμο κόστος συντήρησης.

Η επιλογή υλικού, η πολυπλοκότητα του εξαρτήματος και ο όγκος παραγωγής έχουν επίσης σημαντικό ρόλο. Για παράδειγμα, ένας καλούπι που σχεδιάζεται για εκατομμύρια κύκλους σε υψηλό-όγκο παραγωγής αυτοκινήτων θα απαιτήσει ανθεκτικότερα υλικά και πιο ισχυρή κατασκευή από ένα πρωτότυπο εργαλείο. Όπως αναφέρεται σε βιομηχανικούς οδηγούς, η επένδυση σε ανθεκτικά και καλά σχεδιασμένα εργαλεία αποδίδει με λιγότερες διακοπές και χαμηλότερο κόστος ανά εξάρτημα κατά τη διάρκεια ζωής του καλουπιού.

Αναμενόμενη διάρκεια ζωής του καλουπιού και δυνατότητες ανακαίνισης

Φανταστείτε το καλούπι σας ως έναν δρομέα μεγάλων αποστάσεων: με τη σωστή φροντίδα, μπορεί να διανύσει την απόσταση. Τι καθορίζει πόσο καιρό θα παραμείνει παραγωγικό ένα καλούπι διαμόρφωσης μετάλλου;

• Υλικό Εξαρτήματος: Σκληρότερα ή διαβρωτικά υλικά φθείρουν τα καλούπια γρηγορότερα.
• Επικάλυψη και επιφανειακή επεξεργασία: Προηγμένα επιστρώματα (όπως PVD ή αζωτώση) μπορούν να διπλασιάσουν ή να τριπλασιάσουν τη διάρκεια ζωής των μήτρων, μειώνοντας την τριβή και την πρόσφυση.
• Λιπαντική και συντήρηση: Η κατάλληλη λίπανση και οι τακτικοί έλεγχοι αποτρέπουν την πρόωρη φθορά και τις αιφνίδιες βλάβες.
• Κατάσταση και ρύθμιση του πιεστικού: Καλά συντηρημένα πιεστικά και σωστές ρυθμίσεις ύψους κλεισίματος μειώνουν την ανομοιόμορφη φθορά.
• Πειθαρχία του χειριστή: Έμπειροι χειριστές ανιχνεύουν προβλήματα σε πρώιμο στάδιο, αποτρέποντας ακριβές ζημιές.

Αλλά ακόμη και οι καλύτερες μήτρες χρειάζονται περιοδική φροντίδα. Αντί να αντικαταστήσετε ένα φθαρμένο εργαλείο, σκεφτείτε στρατηγικές ανακαίνισης που μπορούν να αποκαταστήσουν την απόδοση με κλάσμα του κόστους:

• Επανατοποθέτηση ακμών: Ξύσιμο των κοπτικών ακμών για αποκατάσταση καθαρού διαμελισμού.
• Αντικατάσταση ενσωματωμάτων: Αντικαθιστώντας τμήματα υψηλής φθοράς χωρίς να ανακατασκευάζεται ολόκληρο το καλούπι.
• Επισκευή με συγκόλληση και επαναλείανση: Γέμισμα και κατεργασία φθαρμένων περιοχών σύμφωνα με τις αρχικές προδιαγραφές.
• Επανα-επίστρωση ή επανα-νιτρώρουνση: Εφαρμογή νέων επιστρώσεων για παράταση της διάρκειας ζωής μεταξύ σημαντικών συντηρήσεων.

Σύμφωνα με τις καλύτερες πρακτικές παραγωγής, οι τακτικοί έλεγχοι, η έγκαιρη συντήρηση και η ανακατασκευή καλουπιών μπορούν σημαντικά να επεκτείνουν τη διάρκεια ζωής του εργαλείου, να ελαχιστοποιήσουν την αδράνεια και να μειώσουν τις μακροπρόθεσμες κεφαλαιουχικές δαπάνες ( Sakazaki ).

Δημιουργία της επιχειρηματικής υπόθεσης για τα εργαλεία: Απόδοση Επένδυσης και Συνολικό Κόστος Ιδιοκτησίας

Πώς λοιπόν ξέρετε αν η επένδυσή σας σε ένα νέο ή ανακαινισμένο καλούπι αποδίδει; Έχει να κάνει με το να ισορροπήσετε το αρχικό κόστος με τις μακροπρόθεσμες εξοικονομήσεις. Οδηγία για να το σκεφτείτε αυτό:

• Αποσβέστε την αρχική επένδυση στα εργαλεία στον αναμενόμενο αριθμό παραγόμενων εξαρτημάτων.
• Λάβετε υπόψη το κόστος άμεσο: συντήρηση, ανακαίνιση και απώλειες λόγω διακοπών.
• Συγκρίνετε το κόστος ανά εξάρτημα με εναλλακτικές μεθόδους (όπως η κοπή με λέιζερ ή η μηχανική κατεργασία) για τον όγκο και τις απαιτήσεις ποιότητας σας.
• Μην ξεχνάτε τις κρυφές εξοικονομήσεις: χαμηλότεροι ρυθμοί απορριμμάτων, λιγότερες διακοπές γραμμής και σταθερή ποιότητα εξαρτημάτων προστίθενται.

Τελικά, το καλύτερο ROI προκύπτει από καλούπια που διαρκούν περισσότερο, απαιτούν λιγότερο συχνή αναθεώρηση και παράγουν εξαρτήματα υψηλής ποιότητας με ελάχιστη επανεργασία—ειδικά σε περιβάλλοντα υψηλού όγκου κατασκευής με κοπή μετάλλου. Η επένδυση σε βελτιωμένα επιχρίσματα ή μοντουλωτά ενθέματα μπορεί να είναι ακριβότερη αρχικά, αλλά συχνά οδηγεί σε χαμηλότερο συνολικό κόστος ιδιοκτησίας κατά τον κύκλο ζωής του καλουπιού.

Κύρια συμπέρασμα: Η πιο έξυπνη επένδυση δεν είναι πάντα η φθηνότερη μήτρα· είναι η λύση που παρέχει συνεχή διαθεσιμότητα και χαμηλότερο κόστος ανά εξάρτημα καθ' όλη τη διάρκεια ζωής του μεταλλικού συνόλου μητρών. Αξιολογήστε τη στρατηγική παραγωγής των μητρών σας με έμφαση στο συνολικό κόστος ιδιοκτησίας, όχι μόνο στην αρχική τιμή.

Καθώς σχεδιάζετε το επόμενο σας έργο ελαστικής διαμόρφωσης μετάλλου, έχετε υπόψη σας αυτούς τους παράγοντες κύκλου ζωής και απόδοσης επένδυσης. Στη συνέχεια, θα σας βοηθήσουμε να επιλέξετε τον κατάλληλο συνεργάτη για τις μήτρες διαμόρφωσης, ώστε να ευθυγραμμίσετε την τεχνική εμπειρογνωμοσύνη με τους επιχειρησιακούς σας στόχους για κάθε εργασία.

Πώς να επιλέξετε τον κατάλληλο συνεργάτη για μήτρες διαμόρφωσης

Όταν πρόκειται για κοπτικά μήτρας από χάλυβα, η επιλογή του συνεργάτη σας μπορεί να κάνει ή να χαλάσει ένα έργο—ειδικά σε απαιτητικούς τομείς όπως το αυτοκινητιστικό, το αεροδιαστημικό ή τα ηλεκτρονικά. Έχετε βρεθεί ποτέ να εξισορροπείτε δεκάδες κατασκευαστές κοπτικών μητρών, όπου ο καθένας υπόσχεται ποιότητα και ταχύτητα; Ή ίσως αναρωτηθήκατε πώς μπορείτε να διακρίνετε έναν πραγματικό κατασκευαστή μητρών από μέταλλο από ένα γενικό προμηθευτή. Παρακάτω ακολουθεί μια πρακτική, βήμα-βήμα προσέγγιση που θα σας βοηθήσει να περιορίσετε το πεδίο, να συγκρίνετε προμηθευτές και να λάβετε μια αισθητή και ενημερωμένη απόφαση για το επόμενο έργο σας.

Τι να αναζητάτε σε κατασκευαστές κοπτικών μητρών

Φανταστείτε ότι αναζητάτε ένα περίπλοκο κοπτικό μήτρας για αυτοκίνητο. Τι διαχωρίζει έναν αξιόπιστο συνεργάτη από τους υπόλοιπους; Ξεκινήστε με τις ακόλουθες απαραίτητες δυνατότητες:

• Βάθος Μηχανικής: Αποδεδειγμένη εμπειρία με παρόμοια εξαρτήματα, ισχυρός σχεδιασμός μητρών και ιστορικό στον κλάδο σας (π.χ. κοπή μητρών για αυτοκίνητα).
• Προηγμένη προσομοίωση CAE: Δυνατότητα μοντελοποίησης ροής υλικού, πρόβλεψης προβλημάτων διαμόρφωσης και βελτιστοποίησης της γεωμετρίας της μήτρας πριν κοπεί ο χάλυβας.
• Εμπειρία στο GD&T και την τεχνική ανοχών: Αποδεδειγμένη επάρκεια στη γεωμετρική διαστασιολόγηση και τη διαχείριση ανοχών για ακριβή έντυπα και ελάσματα.
• Πιστοποιήσεις IATF 16949/ISO: Απαραίτητες για την αυτοκινητοβιομηχανία και αγορές υψηλής αξιοπιστίας.
• Εσωτερική κατεργασία/EDM: Άμεσος έλεγχος της ποιότητας και της ταχύτητας κατασκευής των εργαλείων.
• Πρότυπα φόρμας και στρατηγική ανταλλακτικών: Χρήση τυποποιημένων εξαρτημάτων φόρμας και σαφών διαδρομών συντήρησης.
• Διαχείριση προγράμματος και υποστήριξη PPAP: Παρακολούθηση έργου από την αρχή μέχρι το τέλος, τεκμηρίωση και διαδικασίες έγκρισης εκκίνησης.
• Δυναμικότητα και Επεκτασιμότητα: Η δυνατότητα να ανταποκρίνεται τόσο σε πρωτότυπα όσο και σε μαζικές παραγωγικές ποσότητες.

Όπως αναφέρεται στους επαγγελματικούς ελέγχους, ένα πλήρες εργοστάσιο φόρμας ελάσεως θα πρέπει επίσης να επιδεικνύει διαφάνεια, προληπτική επικοινωνία και διάθεση συνεργασίας σε μηχανικές επανεξετάσεις.

Αξιολόγηση των δυνατοτήτων προσομοίωσης και δοκιμών

Όταν συγκρίνετε κατασκευαστές προοδευτικών φορμών ή συνεργάτες για ακριβείς φόρμες και ελάσεις, κάντε τις εξής ερωτήσεις:

• Χρησιμοποιούν προηγμένη προσομοίωση διαμόρφωσης CAE (όπως FEA) για να μοντελοποιήσουν την ελαστική επαναφορά, τη λεπταίνουσα και τη ροή του υλικού;
• Μπορούν να παρέχουν αποτελέσματα ψηφιακών δοκιμών ή εικονική έγκριση εξαρτήματος πριν από τη φυσική κατασκευή της φόρμας;
• Πώς διαχειρίζονται τη δοκιμή φόρμας, τον έλεγχο του πρώτου κομματιού και τις μελέτες ικανότητας διαδικασίας;
• Υπάρχει μια δομημένη ανατροφοδότηση μεταξύ της μηχανικής ομάδας σας και της δικής τους;

Ορισμένοι κατασκευαστές μεταλλικών εργαλείων εμφάνισης προσφέρουν ακόμη και πλήρεις ψηφιακά δίδυμους τύπους του καλουπιού, βοηθώντας να εντοπίσετε προβλήματα πριν από την παραγωγή. Αυτό είναι ιδιαίτερα σημαντικό για καλούπια εμφάνισης αυτοκινήτων, όπου η διαστατική ακρίβεια και το τελικό ποιοτικό φινίρισμα είναι απαραίτητα.

Πιστοποιήσεις ποιότητας που έχουν σημασία

Οι πιστοποιήσεις είναι περισσότερο από απλά έγγραφα· είναι η εγγύησή σας για επαναλαμβανόμενη ποιότητα και έλεγχο διαδικασιών. Για καλούπια εμφάνισης αυτοκινήτων, αναζητήστε:

• IATF 16949: Το χρυσό πρότυπο για συστήματα ποιότητας στον αυτοκινητισμό.
• ISO 9001: Ευρέως απαιτούμενο για βιομηχανικές και εμπορικές εφαρμογές.
• PPAP (Διαδικασία Έγκρισης Εξαρτήματος Παραγωγής): Κρίσιμο για εκκινήσεις στον αυτοκινητισμό και την αεροδιαστημική.

Μη διστάσετε να ζητήσετε τα απαραίτητα έγγραφα, αποτελέσματα ελέγχων ή αναφορές. Ένας αξιόπιστος κατασκευαστής καλουπιών εμφάνισης θα είναι διαφανής ως προς τη συμμόρφωση και τις προσπάθειες συνεχούς βελτίωσης.

Συγκριτικός πίνακας: Επιλογή του κατάλληλου συνεργάτη για καλούπια εμφάνισης

Για να σας βοηθήσουμε να απεικονίσετε την απόφαση, παρακάτω παρουσιάζεται ένας συγκριτικός πίνακας με τις βασικές δυνατότητες κορυφαίων κατασκευαστών φόρμων διαμόρφωσης. Η πρώτη γραμμή παρουσιάζει έναν εταίρο με εξειδίκευση στον αυτοκινητοβιομηχανικό τομέα και πιστοποίηση IATF, αποτυπώνοντας το υψηλό πρότυπο για έργα που απαιτούν υψηλή ποιότητα και τεχνική υποστήριξη.

Κύρια συμπέρασμα: Ο καλύτερος συνεργάτης για φόρμες διαμήκους διαμόρφωσης είναι εκείνος του οποίου το τεχνικό βάθος, τα συστήματα ποιότητας και η συνεργατική προσέγγιση συμφωνούν με την πολυπλοκότητα του εξαρτήματός σας, τα όγκους παραγωγής και τους χρονοδιαγράμματα έναρξης. Χρησιμοποιήστε αυτόν τον πίνακα ως πλαίσιο για να βαθμολογήσετε και να συγκρίνετε πιθανούς προμηθευτές—και θυμηθείτε, ένας πραγματικός κατασκευαστής φορμών διαμήκους διαμόρφωσης θα δέχεται με ικανοποίηση τις ερωτήσεις και τις επισκέψεις στο εργοστάσιο.

Ακολουθώντας αυτόν τον οδηγό, θα είστε εξοπλισμένοι να επιλέξετε ένα εργοστάσιο φορμών διαμήκους διαμόρφωσης ή έναν κατασκευαστή προοδευτικών φορμών που ανταποκρίνεται στις ανάγκες σας, είτε αναζητάτε φόρμες για αυτοκινητοβιομηχανία, ακριβείς ηλεκτρονικές εφαρμογές, είτε βιομηχανικά έργα υψηλής ποικιλίας. Στη συνέχεια, θα εξερευνήσουμε πώς να αντιστοιχίσουμε αυτές τις επιλογές προμηθευτών σε πραγματικές εφαρμογές και στρατηγικές σχεδιασμού για παραγωγή (DFM) για εξαρτήματα από διαμορφωμένο χάλυβα.

Εφαρμογές, Ανοχές και DFM για Διαμορφωμένο Χάλυβα

Τυπικά εξαρτήματα που κατασκευάζονται με φόρμες διαμόρφωσης χάλυβα

Έχετε αναρωτηθεί ποτέ ποια προϊόντα βασίζονται σε ελάσματα χάλυβα; Κοιτάξτε γύρω σας—πιθανότατα, βρίσκεστε ανάμεσα τους. Τα μήτρα ελάσματος χάλυβα είναι απαραίτητα για την παραγωγή μεγάλων όγκων σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, οι οικιακές συσκευές, τα ηλεκτρονικά και η κατασκευή. Παρακάτω μια σύντομη επισκόπηση των τομέων όπου διαμορφωμένος Χάλυβας και διαμορφωμένα ελάσματα λάμπουν ιδιαίτερα:

• Συστατικά Αυτοκινήτων: Στηρίγματα, ενισχύσεις, πλαίσια καθισμάτων, βαθιά ελασμένα κέλυφη και σφιγκτήρες ξεκινούν όλα ως ελάσματα κοπής η διαδικασία ελάσματος στην αυτοκινητοβιομηχανία χρησιμοποιεί συχνά προοδευτικά ή μεταφορικά μήτρα για ταχύτητα και επαναληψιμότητα.
• Εξαρτήματα οικιακών συσκευών: Πλαίσια πλυντηρίων και στεγνωτηρίων, πλάκες στερέωσης και καλύμματα περιβλήματος παράγονται συνήθως με ελάσματα λαμαρίνας χάλυβα λόγω των καθαρών ακμών και της διαστατικής συνέπειας.
• Ηλεκτρικά περιβλήματα & υλικά: Κουτιά διακλάδωσης (J-boxes), καλύμματα ακροδεκτών και στηρίγματα στερέωσης χρησιμοποιούν διαμορφωμένα ελάσματα για οικονομική και ακριβή παραγωγή.
• Υλικά κατασκευής & ιατρικά: Οι βάσεις στήριξης, οι πλάκες τοίχου και τα πλαίσια ιατρικών συσκευών κατασκευάζονται συχνά με φόρμες διαμόρφωσης από χάλυβα για αντοχή και αξιοπιστία.

Ανοχές και προσδοκίες επιφάνειας ανά διαδικασία

Ακούγεται ακριβές; Είναι — αλλά κάθε διαδικασία διαμόρφωσης έχει τα όριά του. Σε αντίθεση με την κατεργασία με μηχανή, ελάσματα για εμφάνιση δεν μπορεί πάντα να διατηρεί εξαιρετικά στενές ανοχές, ειδικά σε πολλαπλές καμπές ή σύνθετες μορφές. Σύμφωνα με βιομηχανικούς οδηγούς, οι τυπικές γραμμικές ανοχές για διάτρητα χαρακτηριστικά κυμαίνονται από ±0,002" έως ±0,020" ανάλογα με τη διαδικασία, την κατάσταση της φόρμας και τη θέση του χαρακτηριστικού ( Πέντε Αυλών ). Οι ανοχές κάμψης εξαρτώνται από το υλικό, το πάχος και την ακτίνα κάμψης. Σύμφωνα με τα σχετικά πρότυπα (όπως το GB/T 15055), οι μη υποδεικνυόμενες γωνίες κυμαίνονται συνήθως από ±0,5° έως ±1,5°. Για συγκεκριμένες τιμές, ανατρέξτε στον αντίστοιχο πίνακα βαθμού ανοχής. Το συσσωρευτικό σφάλμα πολλαπλών καμπών μπορεί να είναι πιο πολύπλοκο και απαιτεί ιδιαίτερη προσοχή.

• Διάτρητα χαρακτηριστικά (οπές, εγκοπές): Οι στενότερες ανοχές, αλλά εξαρτώνται από την ανοχή πυρήνα/φόρμας και τη φθορά του εργαλείου.
• Περιοχές κάμψης και διαμόρφωσης: Οι ανοχές χαλαρώνουν με κάθε κάμψη· προβλέψτε επιπλέον κενό ή επιπλέοντα εξαρτήματα όπου η ευθυγράμμιση είναι κρίσιμη.
• Ελασμένα/βαθιά διαμορφωμένα εξαρτήματα: Αναμένετε μεγαλύτερη μεταβλητότητα στο πάχος τοιχώματος και στη γεωμετρία του εξαρτήματος· η επιφάνεια μπορεί να επηρεαστεί από τη λίπανση και τις επιλογές επικάλυψης.

Για διαδικασία χαράξιμου αυτοκινήτου εφαρμογές, συμβουλευτείτε τα πρότυπα σχεδίασης του OEM για να ταιριάζουν οι ανοχές και οι επιφάνειες με τη λειτουργία του εξαρτήματος. Θυμηθείτε, η καθορισμένη υπερβολικά στενή ανοχή μπορεί να αυξήσει το κόστος εργαλείων και ελέγχου χωρίς να βελτιώσει τη λειτουργία.

Παραγοντες σχεδιασμού για παραγωγή (DFM)

Θέλετε να αποφύγετε ρωγμές, στρέβλωση ή ακριβή επανεργασία; Οι έξυπνες πρακτικές DFM είναι η καλύτερη προστασία σας. Παρακάτω είναι αποδεδειγμένα χαρακτηριστικά και οδηγίες για τη σταθεροποίηση της διαμόρφωσης και την αύξηση της απόδοσης σε μηχανές σφράγισης χάλυβα :

• Ακτίνες κάμψης: Διατηρήστε τις εσωτερικές ακτίνες κάμψης τουλάχιστον ίσες με το πάχος του υλικού για εύκαμπτα χάλυβα· αυξήστε τις για σκληρότερα κράματα για να αποφύγετε ρωγμές.
• Ζώνες κάμψης και ανακούφισης: Χρησιμοποιήστε ζώνες για να αυξήσετε τη σκληρότητα και να ελέγξετε τη ροή του υλικού· προσθέστε ανακουφίσεις κάμψης για να αποφύγετε σχισίματα στις γωνίες ή στις άκρες.
• Οδηγητικές Τρύπες: Τοποθετήστε τα οδηγός τρύπες μακριά από τις καμπές (τουλάχιστον 2,5 φορές το πάχος συν την ακτίνα κάμψης) για να αποφύγετε παραμορφώσεις.
• Λίπανση και επικαλύψεις: Για ανοξείδωτο ή AHSS, καθορίστε κατάλληλη λίπανση και εξετάστε τη χρήση επικαλύψεων μήτρας για να αποτρέψετε την πρόσφυση και να διατηρήσετε την ποιότητα της επιφάνειας.
• Απόσταση χαρακτηριστικών: Διατηρείτε τις τρύπες και τις εγκοπές σε ασφαλή απόσταση από τις άκρες και τις καμπές (συνήθως 1,5–2 φορές το πάχος του υλικού) για να μειώσετε τις παραμορφώσεις.
• Απλότητα συναρμολόγησης: Σχεδιάστε τα εξαρτήματα να αυτο-ευθυγραμμίζονται ή χρησιμοποιήστε εξαρτήματα όπως PEM ενσωματώσεις αντί για συγκολλημένες ενώσεις, όπου είναι δυνατόν.

Βασική αρχή DFM: Τα πιο αξιόπιστα εξαρτήματα από χαλύβδινη εμφάνιση προκύπτουν από την έγκαιρη συνεργασία μεταξύ σχεδιασμού και παραγωγής — βελτιστοποιήστε τις ακτίνες, την απόσταση των χαρακτηριστικών και τις ανοχές ώστε να ανταποκρίνονται στα πραγματικά όρια διαμόρφωσης, όχι μόνο στη θεωρητική CAD γεωμετρία.

Αντιστοιχίζοντας τη λειτουργία του εξαρτήματός σας στη σωστή μήτρα και διαδικασία, και εφαρμόζοντας αυτές τις αρχές DFM, θα μεγιστοποιήσετε την ποιότητα και θα ελαχιστοποιήσετε τις εκπλήξεις στην επόμενη σφράγιση λαμαρίνας επόμενο βήμα, θα ολοκληρώσουμε με πρακτικούς πόρους και επόμενα βήματα που θα σας βοηθήσουν να βελτιώνετε συνεχώς τα αποτελέσματα της μεταλλικής διαμόρφωσης.

Πρακτικά επόμενα βήματα και αξιόπιστοι πόροι

Κύρια συμπεράσματα και επόμενες ενέργειες

Είστε έτοιμοι να εφαρμόσετε τις γνώσεις σας για τα μήτρες διαμόρφωσης χάλυβα; Παρακάτω ακολουθεί μια σύντομη επανάληψη που μπορείτε να χρησιμοποιήσετε ως έλεγχο για το επόμενο σχέδιό σας:

• Επιλέξτε τον κατάλληλο τύπο μήτρας: Ταιριάξτε τη γεωμετρία του εξαρτήματος, τον ετήσιο όγκο παραγωγής και τις ανοχές με την κατάλληλη μήτρα—προοδευτική, μεταφοράς, σύνθετη ή μονού σταθμού. Αυτό αποτελεί τη βάση της κατασκευής μητρών και καθορίζει τον τόνο για την ποιότητα στα επόμενα στάδια.
• Επιλέξτε σωστά τα υλικά και τα επιχρίσματα: Συνδέστε το χάλυβα της μήτρας και τις επιφανειακές επεξεργασίες με το υλικό του εξαρτήματος (ήπιος χάλυβας, AHSS, ανοξείδωτος ή αλουμίνιο) και το αναμενόμενο μήκος παραγωγής. Αυτό το βήμα είναι κρίσιμο για την ελαχιστοποίηση της φθοράς και την παράταση της διάρκειας ζωής του εργαλείου.
• Επικυρώστε με CAE και προσομοίωση: Χρησιμοποιήστε ψηφιακά εργαλεία για τη μοντελοποίηση του σχηματισμού, της επαναφοράς και της ροής του υλικού πριν το κόψετε. Αυτό μειώνει τις δοκιμές και τα λάθη, εξοικονομεί χρόνο και υποστηρίζει μια αξιόπιστη σχεδίαση ελασμάτων.
• Σχεδιασμός για δοκιμές και συντήρηση: Εφαρμόστε δομημένες διαδικασίες εγκατάστασης, ελέγχου και συντήρησης για να διατηρήσετε τα μήτρα σε ομαλή λειτουργία και να μειώσετε τον χρόνο αδράνειας.

Ακολουθώντας αυτή τη ροή αποφάσεων, θα μειώσετε όχι μόνο τα απόβλητα και τον χρόνο αδράνειας, αλλά θα βάλετε επίσης την ομάδα σας σε θέση επιτυχίας σε κάθε εργασία ελασμάτων και διέλασης. Θυμηθείτε, η κατανόηση του τι είναι τα μήτρα και πώς λειτουργούν, σας δίνει τη δύναμη να λαμβάνετε πιο έξυπνες αποφάσεις σε κάθε στάδιο.

Πού να απευθυνθείτε για πιο εις βάθος καθοδήγηση

Έχετε ακόμα ερωτήσεις σχετικά με το τι είναι το έλασμα, την επιλογή μητρών ή τη βελτιστοποίηση διαδικασιών; Υπάρχει ένας πλούτος επαληθευμένων πηγών και ειδικών οδηγών—είτε είστε νέος στον τομέα είτε έμπειρος μηχανικός παραγωγής. Παρακάτω έχουμε μια επιλεγμένη λίστα για να σας βοηθήσει να συνεχίσετε να μαθαίνετε και να βελτιώνεστε:

• Shaoyi Metal Technology: Μήτρες Ελασμάτων Αυτοκινήτων – Για όσους αναζητούν λύσεις φόρμων ελάσεως πιστοποιημένες βάσει του IATF 16949, η Shaoyi προσφέρει προηγμένη προσομοίωση CAE, συνεργατικές μηχανικές επισκοπήσεις και γρήγορους κύκλους δοκιμών. Η εμπειρία τους στην έλαση και την ελαστική διαμόρφωση συμφωνεί με τη ροή εργασίας και τα πρότυπα ποιότητας που αναφέρονται σε αυτόν τον οδηγό.
• Precision Metalforming Association (PMA) – Τεχνικά εγκύκλια και οδηγοί δυνατοτήτων διαδικασιών κορυφαίας τεχνολογίας, καθώς και εκπαιδευτικά υλικά για κάθε πτυχή του σχεδιασμού και της παραγωγής ελαστικής διαμόρφωσης μετάλλου.
• ASM International – Εξουσιοδοτημένα εγχειρίδια και αναφορές ορολογίας σχετικά με το τι είναι η ελαστική διαμόρφωση μετάλλου, τα υλικά φόρμας, τη θερμική επεξεργασία και την επιφανειακή μηχανική.
• SME (Society of Manufacturing Engineers) – Ολοκληρωμένοι οδηγοί για εργαλεία και τεχνολογίες ελαστικής διαμόρφωσης, συμπεριλαμβανομένων των καλύτερων πρακτικών για τη ρύθμιση φορμών, την αντιμετώπιση προβλημάτων και τη διαχείριση του κύκλου ζωής.
• Larson Tool & Stamping: Πόροι Μεταλλικής Ελαστικής Διαμόρφωσης – Πρακτικοί οδηγοί σχεδιασμού, λίστες ελέγχου DFM και μελέτες περίπτωσης για πραγματικά έργα ελαστικής διαμόρφωσης λαμαρίνας.

Συνεργασία για πολύπλοκα αυτοκινητιστικά εμβολίμους

Όταν το επόμενο σας έργο απαιτεί υψηλή παραγωγικότητα με ακρίβεια ή στενές ανοχές για ένα εμβολίμου εξαρτήματος αυτοκινήτου, μην το αναλάβετε μόνοι. Η συνεργασία με έναν προμηθευτή που συνδυάζει σχεδιασμό με βάση την προσομοίωση, ισχυρά συστήματα ποιότητας και τεχνική υποστήριξη επί τόπου μπορεί να κάνει τη διαφορά. Είτε εισάγετε μια νέα πλατφόρμα οχήματος είτε βελτιστοποιείτε μια υφιστάμενη γραμμή, η αξιοποίηση της κατάλληλης εμπειρογνωμοσύνης στον σχεδιασμό μεταλλικών εμβολίμων και στην τεχνολογία διαμόρφωσης και εμβόλιμου θα σας βοηθήσει να προηγηθείτε στις προκλήσεις ποιότητας και κόστους.

Ενδιαφέρεστε να μάθετε πώς να ξεκινήσετε ή επιθυμείτε να συγκρίνετε την τρέχουσα διαδικασία σας; Επικοινωνήστε με μία από τις επαληθευμένες πηγές παραπάνω, ή συμβουλευτείτε τον προτιμώμενο συνεργάτη σας για εμβολίμους προκειμένου να λάβετε ένα προσαρμοσμένο σχέδιο δράσης.

Επόμενο βήμα: Εφαρμόστε αυτές τις στρατηγικές στο επόμενο έργο εμβολίμου σας και χρησιμοποιήστε τους αναφερόμενους πόρους για να εμπλουτίσετε τη γνώση σας σχετικά με το τι είναι η κατασκευή εμβολίμων, τι είναι τα εμβολίμους και το εξελισσόμενο πεδίο της μεταλλικής διαμόρφωσης.

Συχνές Ερωτήσεις σχετικά με Καλούπια Διαμόρφωσης Χάλυβα

1. Τι είναι μια φύση στη μεταλλική διαμόρφωση;

Ένα καλούπι διαμόρφωσης μετάλλου είναι ένα εξειδικευμένο εργαλείο που χρησιμοποιείται με πρέσα για να κόψει ή να διαμορφώσει λαμαρίνα σε ακριβείς μορφές. Κατασκευασμένα από σκληρυμένο εργαλειοχάλυβα, αυτά τα καλούπια επιτρέπουν επαναλαμβανόμενη και υψηλής ποιότητας παραγωγή μεταλλικών εξαρτημάτων, διαμορφώνοντας, κόβοντας ή πλάθοντας το υλικό μέσω διεργασιών ψυχρής διαμόρφωσης. Η σχεδίαση του καλουπιού μετατρέπει άμεσα τη γεωμετρία του εξαρτήματος σε τελικά προϊόντα, καθιστώντας το κεντρικό στοιχείο της διαδικασίας διαμόρφωσης μετάλλου.

2. Ποιος χάλυβας χρησιμοποιείται συνήθως για τα καλούπια διαμόρφωσης;

Τα εργαλειοχάλυβες όπως D2, A2, S7 και βαθμοί που παράγονται με σκόνη (PM) επιλέγονται συχνά για κοπτικά μήτρες λόγω της ισορροπίας σκληρότητας, αντοχής και αντίστασης στη φθορά. Η επιλογή εξαρτάται από το υλικό που κόβεται και τον όγκο παραγωγής. Για παράδειγμα, ο D2 προτιμάται για γενική αντίσταση στη φθορά, ενώ οι χάλυβες PM είναι ιδανικοί για εξελιγμένους υψηλής αντοχής χάλυβες ή μεγάλες παραγωγικές σειρές. Χρησιμοποιούνται επίσης καρβίδιο και ανοξείδωτοι εργαλειοχάλυβες για συγκεκριμένες εφαρμογές, όπως για αλουμίνιο ή διαβρωτικά υλικά.

3. Πώς διαφέρουν οι προοδευτικές, οι μεταφοράς και οι σύνθετες μήτρες κοπής;

Οι προοδευτικοί καλούπια εκτελούν πολλαπλές λειτουργίες καθώς η μεταλλική λωρίδα κινείται μέσα από μια σειρά σταθμών, γεγονός που τα καθιστά ιδανικά για υψηλό όγκο παραγωγής και μικρά έως μεσαία εξαρτήματα. Τα καλούπια μεταφοράς αποχωρίζουν το εξάρτημα από τη λωρίδα σε πρώιμο στάδιο και το μεταφέρουν ανάμεσα στους σταθμούς, καθιστώντας τα κατάλληλα για μεγάλα ή πολύπλοκα εξαρτήματα, όπως βαθιές διαμορφώσεις. Τα σύνθετα καλούπια εκτελούν αρκετές ενέργειες σε ένα μόνο χτύπημα, εξαρτώντας στην παραγωγή επίπεδων εξαρτημάτων υψηλής ακριβείας. Η επιλογή εξαρτάται από την πολυπλοκότητα του εξαρτήματος, τον όγκο παραγωγής και τις απαιτήσεις ανοχής.

4. Ποια συντήρηση απαιτείται για τα καλούπια διαμόρφωσης από χάλυβα;

Η τακτική συντήρηση περιλαμβάνει καθημερινή επιθεώρηση για ρωγμές και υπολείμματα, λίπανση, καθαρισμό των επιφανειών, επαναφορά ακμών όταν χρειάζεται, έλεγχο ευθυγράμμισης και αντικατάσταση φθαρμένων ενθέτων ή ελατηρίων. Η καταγραφή όλων των εργασιών συντήρησης και επισκευών βοηθά στην αποφυγή απρόβλεπτων διακοπών και επεκτείνει τη διάρκεια ζωής του καλουπιού. Οι προληπτικές διαδικασίες μειώνουν τα απόβλητα, βελτιώνουν την ποιότητα των εξαρτημάτων και διασφαλίζουν ομαλή παραγωγή.

5. Πώς να επιλέξω τον κατάλληλο κατασκευαστή καλουπιών διαμόρφωσης για αυτοκινητιστικά έργα;

Ψάξτε για κατασκευαστές με πιστοποιήσεις IATF 16949 ή ISO 9001, προηγμένες δυνατότητες προσομοίωσης CAE, εγκαταστάσεις επεξεργασίας εντός της επιχείρησης και αποδεδειγμένο ιστορικό σε αυτοκινητιστικές ή ακριβείς εφαρμογές. Αξιολογήστε τη μηχανική υποστήριξή τους, τις διαδικασίες ψηφιακής δοκιμής και τις στρατηγικές ανταλλακτικών. Για παράδειγμα, η Shaoyi Metal Technology προσφέρει προσαρμοσμένα καλούπια αυτοκινήτων με βελτιστοποίηση οδηγούμενη από CAE και συνεργατικές επανεξετάσεις μηχανικής, εξασφαλίζοντας ακρίβεια διαστάσεων και αποδοτική παραγωγή.
