Τι σημαίνει πραγματικά η μηχανική κατασκευή πρωτοτύπων με CNC για την ανάπτυξη προϊόντων

Προτού οποιοδήποτε προϊόν φτάσει στη γραμμή παραγωγής για μαζική παραγωγή, πρέπει να περάσει από μια κρίσιμη φάση επικύρωσης. Εδώ είναι που η μηχανική κατεργασία πρωτοτύπων με CNC γίνεται απαραίτητη . Αλλά τι ακριβώς συνεπάγεται αυτή η διαδικασία και γιατί οι μηχανικές ομάδες σε όλους τους τομείς βασίζονται τόσο πολύ σε αυτήν;

Στην ουσία, η κατεργασία πρωτοτύπων με CNC αναφέρεται στη χρήση υπολογιστικά ελεγχόμενων μηχανημάτων για τη δημιουργία λειτουργικών δοκιμαστικών εκδόσεων εξαρτημάτων απευθείας από ψηφιακά σχέδια. Σε αντίθεση με τις προσθετικές μεθόδους, οι οποίες κατασκευάζουν στρώμα με στρώμα, αυτή η υποτρακτική διαδικασία κατεργασίας αφαιρεί υλικό από στερεά μπλοκ — είτε αλουμινίου, είτε χάλυβα, είτε μηχανικών πλαστικών — για να επιτευχθούν ακριβείς γεωμετρίες. Το αποτέλεσμα; Ένα φυσικό εξάρτημα κατασκευασμένο από υλικά παραγωγής που αντιπροσωπεύει με ακρίβεια το τελικό σας προϊόν.

Από το Ψηφιακό Σχέδιο στη Φυσική Πραγματικότητα

Φανταστείτε ότι έχετε αφιερώσει εβδομάδες για να τελειοποιήσετε ένα μοντέλο CAD για μια νέα αυτοκινητοβιομηχανική βάση ή για το περίβλημα ενός ιατρικού εξοπλισμού. Το σχέδιο φαίνεται τέλειο στην οθόνη, αλλά θα λειτουργήσει πραγματικά κάτω από πραγματικές συνθήκες; Η πρωτοτυποποίηση με CNC κλείνει αυτό το κενό, μετατρέποντας τα ψηφιακά αρχεία σας σε απτά εξαρτήματα που μπορείτε να κρατήσετε στα χέρια σας, να δοκιμάσετε και να αξιολογήσετε.

Η διαδικασία ξεκινά με το μοντέλο CAD σας και ολοκληρώνεται με ένα ακριβώς κατεργασμένο εξάρτημα—συχνά εντός ημερών αντί για εβδομάδων. Αυτή η δυνατότητα «ταχύτητας προς εξάρτημα» τη διακρίνει από τις παραδοσιακές μεθόδους κατασκευής εργαλείων, οι οποίες ενδέχεται να απαιτούν ακριβά καλούπια ή μήτρες πριν ακόμη παραχθεί ένα μόνο δοκιμαστικό κομμάτι. Για μηχανικούς και επαγγελματίες αγορών που εξερευνούν επιλογές γρήγορης πρωτοτυποποίησης, αυτή η διάκριση έχει εξαιρετική σημασία όταν οι χρονοδιαγράμματα των έργων είναι σφιχτά.

Η γρήγορη πρωτοτυποποίηση με CNC προσφέρει ανώτερη ακρίβεια, ποικιλία υλικών και κλιμάκωση σε σύγκριση με τις παραδοσιακές μεθόδους, επιτρέποντας γρήγορες επαναλήψεις που μειώνουν το χρόνο εισόδου στην αγορά και το σχετικό κόστος ανάπτυξης.

Γιατί οι μηχανικοί επιλέγουν την κατεργασία με CNC για τα πρώτα παραγόμενα εξαρτήματα

Λοιπόν, γιατί οι μηχανικοί επιλέγουν συνεχώς αυτήν τη μέθοδο για την αρχική επικύρωση των εξαρτημάτων; Η απάντηση βρίσκεται σε διάφορα κλειδιά πλεονεκτήματα:

• Πραγματική δοκιμή υλικού: Σε αντίθεση με μια εργαστηριακή μηχανή CNC που δημιουργεί απλά μακέτες, η βιομηχανική κατασκευή πρωτοτύπων χρησιμοποιεί τα ίδια μέταλλα και πλαστικά που προορίζονται για την τελική παραγωγή
• Διαστατική ακρίβεια: Οι αυστηρές ανοχές διασφαλίζουν ότι το πρωτότυπο με CNC συμπεριφέρεται ακριβώς όπως έχει σχεδιαστεί
• Λειτουργική επικύρωση: Τα εξαρτήματα μπορούν να συναρμολογηθούν, να υποστούν δοκιμή εφελκυσμού και να αξιολογηθούν σε πραγματικές συνθήκες λειτουργίας
• Ταχύτητα επανάληψης του σχεδιασμού: Οι τροποποιήσεις μπορούν να εφαρμοστούν και να επανακατεργαστούν εντός λίγων ημερών

Η αυξανόμενη ζήτηση για αυτές τις δυνατότητες καλύπτει πολλούς τομείς. Οι κατασκευαστές αυτοκινήτων χρησιμοποιούν την πρωτοτυποποίηση με CNC για να επιβεβαιώσουν τα στοιχεία του πλαισίου πριν προχωρήσουν στην παραγωγή των εργαλείων. Οι μηχανικοί αεροδιαστημικής βασίζονται σε αυτήν για κρίσιμα για την πτήση εξαρτήματα που απαιτούν εξαιρετική ακρίβεια. Οι εταιρείες ιατρικών συσκευών αξιοποιούν την τεχνολογία για να δοκιμάσουν εμφυτεύματα και χειρουργικά εργαλεία με βιοσυμβατά υλικά. Οι εταιρείες καταναλωτικής ηλεκτρονικής πρωτοτυποποιούν περιβλήματα και εσωτερικούς μηχανισμούς για να επαληθεύσουν την εφαρμογή και τη λειτουργικότητά τους.

Η κατανόηση της θεμελιώδους διαφοράς μεταξύ πρωτοτύπων και παραγωγικών σειρών βοηθά να διευκρινιστεί πότε αυτή η προσέγγιση παρέχει τη μέγιστη αξία. Τα πρωτότυπα δίνουν προτεραιότητα στην ταχύτητα και στην επιβεβαίωση του σχεδιασμού, παρά στην οικονομικότητα ανά μονάδα. Επενδύετε σε γνώση — επιβεβαιώνοντας ότι ο σχεδιασμός σας λειτουργεί πριν προχωρήσετε σε μεγαλύτερη κλίμακα. Οι παραγωγικές σειρές, αντιθέτως, βελτιστοποιούνται για αποδοτικότητα σε όγκο και κόστος ανά εξάρτημα. Οι επιγνώσεις που αποκτώνται μέσω εκτενούς CNC πρωτοτύπησης ενημερώνουν απευθείας αυτές τις παραγωγικές αποφάσεις, μειώνοντας τα δαπανηρά λάθη σε μεταγενέστερα στάδια.

Η πλήρης ροή εργασιών πρωτοτυποποίησης με CNC εξηγημένη

Τώρα που κατανοείτε τι προσφέρει η CNC πρωτοτύπηση, πιθανόν να αναρωτιέστε: τι συμβαίνει στην πραγματικότητα μετά την υποβολή του σχεδίου σας; Η διαδρομή από το ψηφιακό αρχείο στο τελικό εξάρτημα περιλαμβάνει αρκετά στάδια που έχουν προσεκτικά συντονιστεί — καθένα με συγκεκριμένα σημεία ελέγχου που καθορίζουν εάν το έργο σας θα παραμείνει εντός χρονοδιαγράμματος ή θα αντιμετωπίσει δαπανηρές καθυστερήσεις.

Σε αντίθεση με την αποστολή ενός εγγράφου σε εκτυπωτή, cnc machining prototyping απαιτεί ανθρώπινη εμπειρογνωμοσύνη σε κάθε βήμα. Οι μηχανικοί ελέγχουν τη γεωμετρία σας, οι προγραμματιστές βελτιστοποιούν τις διαδρομές κοπής και οι ειδικοί στον έλεγχο ποιότητας επαληθεύουν κάθε κρίσιμη διάσταση. Ας εξετάσουμε βήμα προς βήμα αυτή τη διαδικασία, ώστε να γνωρίζετε ακριβώς τι να περιμένετε.

Τα πέντε στάδια της παραγωγής πρωτοτύπου με CNC

Είτε παραγγέλνετε ένα μόνο εξάρτημα επαλήθευσης είτε μια μικρή παρτίδα για λειτουργικό έλεγχο, κάθε πρωτότυπο κατεργασίας με CNC ακολουθεί αυτή τη θεμελιώδη ακολουθία:

1. Επισκόπηση σχεδίασης και σχόλια DFM: Το αρχείο CAD σας υπόκειται σε ανάλυση εφικτότητας κατασκευής. Οι μηχανικοί εξετάζουν τα πάχη των τοιχωμάτων, τις ακτίνες καμπυλότητας εσωτερικών γωνιών, τα βάθη των οπών και την προσβασιμότητα των χαρακτηριστικών. Θα εντοπίσουν οποιαδήποτε γεωμετρία που είναι αδύνατο ή απρακτικό να κατεργαστεί — όπως εσωτερικές γωνίες πιο οξείες από τις διαθέσιμες ακτίνες εργαλείων ή τσέπες πολύ βαθιές για σταθερή κατεργασία με CNC. Αυτή η διαβούλευση για σχεδιασμό κατάλληλο για κατεργασία συχνά εξοικονομεί ημέρες επανεργασίας αργότερα.
2. Επιλογή και Προμήθεια Υλικού: Βάσει των απαιτήσεων της εφαρμογής σας, θα επιβεβαιώσετε το υλικό αποθήκης. Αυτή η απόφαση επηρεάζει όλα τα στοιχεία, από τις ταχύτητες κοπής μέχρι τις επιτεύξιμες ανοχές. Ορισμένα υλικά διατίθενται από το υπάρχον απόθεμα· ειδικές κράματα ενδέχεται να απαιτούν χρόνο προμήθειας.
3. Προγραμματισμός διαδρομής εργαλείου: Οι προγραμματιστές CAM μεταφράζουν τη γεωμετρία σας σε οδηγίες για τις μηχανές. Επιλέγουν τα κατάλληλα εργαλεία, καθορίζουν τις βέλτιστες στρατηγικές κοπής και δημιουργούν τον κώδικα G που ελέγχει κάθε κίνηση. Για περίπλοκα εξαρτήματα ενδέχεται να απαιτούνται πολλαπλές ρυθμίσεις και δεκάδες μεμονωμένες λειτουργίες.

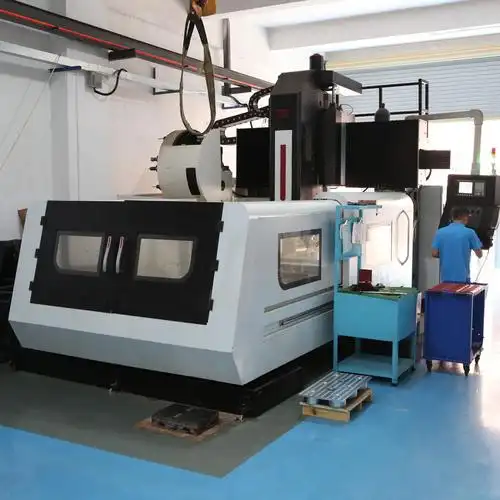

4. Εργασίες Κοπής: Το εξάρτημά σας λαμβάνει φυσική μορφή. Ανάλογα με το βαθμό περιπλοκότητας, αυτό ενδέχεται να περιλαμβάνει CNC φρεζάρισμα, τόρνευση ή και τα δύο. Οι πολυάξονες μηχανές μπορούν να ολοκληρώσουν περίπλοκες γεωμετρίες με λιγότερες ρυθμίσεις, μειώνοντας τον χρόνο χειρισμού και διατηρώντας στενότερες ανοχές.
5. Μετα-επεξεργασία και επιθεώρηση: Μετά την κατεργασία, τα εξαρτήματα ενδέχεται να χρειάζονται αφαίρεση ακμών, τελική επεξεργασία επιφάνειας ή δευτερεύουσες λειτουργίες, όπως ενσωμάτωση σπειρώματος ή θερμική κατεργασία. Στη συνέχεια, οι τεχνικοί ποιότητας επαληθεύουν τις κρίσιμες διαστάσεις σύμφωνα με τις προδιαγραφές σας πριν από την αποστολή.

Τι συμβαίνει μετά την υποβολή του αρχείου CAD

Η μορφή αρχείου που παρέχετε επηρεάζει άμεσα την ομαλότητα με την οποία προχωρά το έργο σας. Οι εργαστηριακές μονάδες CNC λειτουργούν καλύτερα με μορφές στερεών μοντέλων που διατηρούν ακριβή γεωμετρικά δεδομένα:

• STEP (.stp, .step): Το καθολικό πρότυπο για την κατασκευή πρωτοτύπων με CNC — διατηρεί την πλήρη γεωμετρία σε διαφορετικές πλατφόρμες λογισμικού
• IGES (.igs, .iges): Ευρέως συμβατή, αν και σε ορισμένες περιπτώσεις χάνει κάποιες λεπτομέρειες της επιφάνειας κατά τη μετάφραση
• Parasolid (.x_t, .x_b): Εξαιρετική για πολύπλοκες συναρμολογήσεις με ακριβείς ορισμούς επιφανειών
• Αρχεία CAD σε νατιβ φόρμα: Τα αρχεία SolidWorks, Inventor ή Fusion 360 λειτουργούν όταν ο προμηθευτής σας τα υποστηρίζει

Αποφύγετε μορφές βασισμένες σε πλέγμα (mesh), όπως το STL, για κατεργασίες φρεζαρίσματος με CNC. Αυτά τα αρχεία προσεγγίζουν καμπύλες με μικρά τρίγωνα — αποδεκτά για εκτύπωση 3D, αλλά προβληματικά για ακριβή κατεργασία, όπου η ομαλότητα των επιφανειών έχει κρίσιμη σημασία.

Γιατί είναι τόσο σημαντική η ανασκόπηση του σχεδιασμού για την κατασκευασιμότητα (DFM) πριν αρχίσει η κοπή με CNC; Σκεφτείτε το εξής σενάριο: έχετε σχεδιάσει ένα περίβλημα με ακτίνες εσωτερικών γωνιών 0,5 mm. Το μικρότερο πρακτικό τέλος κοπής (end mill) για αυτό το υλικό μπορεί να έχει διάμετρο 1 mm, δημιουργώντας ελάχιστες ακτίνες γωνιών 0,5 mm. Εάν το συνδεόμενο εξάρτημα απαιτεί πιο οξείες γωνίες, θα ανακαλύψετε το πρόβλημα μόνο μετά την κατεργασία — ή χειρότερα, κατά τη διάρκεια της συναρμολόγησης. Μια εξονυχιστική ανασκόπηση DFM εντοπίζει αυτά τα ζητήματα σε στάδιο όπου οι αλλαγές δεν έχουν καθόλου κόστος, πέρα από μερικές προσαρμογές στο λογισμικό CAD.

Σε όλη τη διαδικασία, η επαλήθευση των ανοχών πραγματοποιείται σε πολλά σημεία ελέγχου. Οι κρίσιμες διαστάσεις μετρώνται κατά τη διάρκεια της κατεργασίας για να εντοπιστεί οποιαδήποτε απόκλιση πριν ενισχυθεί. Η επιθεώρηση του πρώτου δείγματος καταγράφει κάθε προδιαγραφή πριν συνεχιστεί η παραγωγή σε σειρά. Για έργα πρωτοτύπων κατεργασίας με CNC, αυτή η πειθαρχία ποιότητας διασφαλίζει ότι τα δοκιμαστικά εξαρτήματά σας αντιπροσωπεύουν με ακρίβεια αυτό που θα παραδώσουν τα εξαρτήματα παραγωγής.

Με τη γνώση σας για τη ροή εργασίας ήδη καθιερωμένη, η επόμενη κρίσιμη απόφαση που περιμένει: η επιλογή του κατάλληλου υλικού για τις συγκεκριμένες απαιτήσεις δοκιμής σας.

Οδηγός Επιλογής Υλικού για Πρωτότυπα CNC

Η επιλογή του κατάλληλου υλικού μπορεί να καθορίσει την επιτυχία ή την αποτυχία του πρωτοτύπου σας. Επιλέξτε σοφά, και θα λάβετε ακριβή αποτελέσματα δοκιμών που μεταφέρονται απευθείας στην παραγωγή. Επιλέξτε ακατάλληλα, και ενδέχεται να επικυρώσετε ένα σχέδιο που θα αποτύχει σε πραγματικές συνθήκες χρήσης — ή να δαπανήσετε πολύ περισσότερο από όσο απαιτείται για υλικά που υπερβαίνουν τις πραγματικές σας απαιτήσεις.

Το καλό νέο; Η κατεργασία πρωτοτύπων με CNC προσφέρει εκπληκτική ευελιξία υλικών. Από ελαφριά κράματα αλουμινίου μέχρι υψηλής απόδοσης μηχανικά πλαστικά, μπορείτε να επιλέξετε το υλικό αποθήκευσης σας ακριβώς σύμφωνα με τους στόχους δοκιμής σας. Ας εξερευνήσουμε τις επιλογές σας.

Μέταλλα που κατεργάζονται καλύτερα για πρωτότυπα

Όταν το πρωτότυπό σας πρέπει να αναπαριστά τις μηχανικές ιδιότητες των τελικών παραγόμενων εξαρτημάτων , τα μέταλλα προσφέρουν ανεπίδραστη απόδοση. Αυτά είναι τα βασικά στοιχεία που πρέπει να γνωρίζετε για τις πιο συνηθισμένες επεξεργάσιμες επιλογές:

Υλικό	Αξιολόγηση μηχανικής ικανότητας	Τυπικές ανοχές	Επίπεδο κόστους	Καλύτερες Εφαρμογές
Αλουμίνιο 6061	Εξοχος	±0.025mm	Χαμηλά	Γενική πρωτότυπη κατασκευή, περιβλήματα, βάσεις στήριξης, συγκρατητήρες
Αλουμίνιο 7075	Πολύ Καλή	±0.025mm	Μεσαίο	Εξαρτήματα αεροδιαστημικής βιομηχανίας, εξαρτήματα υψηλής μηχανικής καταπόνησης
Ανοξείδωτο ατσάλι 304	Μετριοπαθής	±0.05mm	Μεσαίο	Ανθεκτικά σε διάβρωση εξαρτήματα, εξοπλισμός για τρόφιμα/ιατρική χρήση
Ανοξιδώσιμος Χάλυβας 316	Μετριοπαθής	±0.05mm	Μέτριο-Υψηλό	Ναυτικός τομέας, χημική επεξεργασία, χειρουργικά εργαλεία
Ορείχαλκος C360	Εξοχος	±0.025mm	Μεσαίο	Ηλεκτρικοί συνδέσμους, διακοσμητικά εξαρτήματα, φιτίνγκ
Titanium Grade 5	Δύσκολο	±0.05mm	Υψηλές	Αεροδιαστημική βιομηχανία, ιατρικά εμφυτεύματα, εξαρτήματα υψηλής αντοχής και χαμηλού βάρους

Λεπιδωτά χαλκού κυριαρχούν στην πρωτότυπη κατεργασία CNC για καλό λόγο. Και οι δύο βαθμοί 6061 και 7075 επεξεργάζονται άριστα, δέχονται εύκολα ανοδίωση και έχουν σημαντικά χαμηλότερο κόστος από το χάλυβα ή το τιτάνιο. Ο βαθμός 6061 καλύπτει τις περισσότερες γενικές εφαρμογές — όπως περιβλήματα, βάσεις στήριξης και συγκρατητήρες δοκιμών. Όταν απαιτείται υψηλότερος λόγος αντοχής προς βάρος, ο βαθμός 7075 προσφέρει απόδοση επιπέδου αεροδιαστημικής βιομηχανίας με μικρή επιβάρυνση στο κόστος.

Ανθισταμένο χάλυβα απαιτούν περισσότερο χρόνο κατεργασίας και προκαλούν μεγαλύτερη φθορά των εργαλείων, γεγονός που αυξάνει το κόστος. Ωστόσο, είναι απαραίτητα όταν η ανθεκτικότητα στη διάβρωση είναι κρίσιμη. Τα πρωτότυπα ιατρικών συσκευών, τα εξαρτήματα επεξεργασίας τροφίμων και οι εφαρμογές στον ναυτιλιακό τομέα απαιτούν συχνά ανοξείδωτο χάλυβα — ακόμη και στο στάδιο της πρωτότυπης κατασκευής — για να διασφαλιστεί η εγκυρότητα των δοκιμών.

Ορειχάλκινη λαμαρίνα και η μηχανή ράβδων λειτουργεί εξαιρετικά καλά, παράγοντας λείες επιφάνειες με ελάχιστη προσπάθεια. Πέρα από τις διακοσμητικές εφαρμογές, ο ορείχαλκος ξεχωρίζει σε ηλεκτρικά εξαρτήματα, όπου η αγωγιμότητα έχει κρίσιμη σημασία. Η φυσική του λιπαντικότητα τον καθιστά επίσης ιδανικό για βαλάκια και επιφάνειες φθοράς.

Τιτάνιο βρίσκεται στο πρωτοποριακό τμήμα της αγοράς. Είναι δύσκολο να μηχανοκατεργαστεί, απαιτεί ειδικά εργαλεία και έχει πολύ υψηλότερο κόστος από το αλουμίνιο. Ωστόσο, για πρωτότυπα αεροδιαστημικών εφαρμογών, ιατρικές εμφυτεύσεις ή οποιαδήποτε εφαρμογή απαιτεί εξαιρετικούς λόγους αντοχής προς βάρος με βιοσυμβατότητα, ο τιτάνιος παραμένει αντικατάστατος.

Μηχανικά Πλαστικά για Λειτουργική Δοκιμή

Δεν κάθε πρωτότυπο χρειάζεται μέταλλο. Οι μηχανικές πλαστικές ύλες προσφέρουν σαφείς πλεονεκτήματα: μικρότερο βάρος, χαμηλότερο κόστος υλικού, ταχύτερη μηχανική κατεργασία και ιδιότητες που τα μέταλλα απλώς δεν μπορούν να προσφέρουν — όπως η ηλεκτρική μόνωση και η αντοχή σε χημικές ουσίες.

Υλικό	Αξιολόγηση μηχανικής ικανότητας	Τυπικές ανοχές	Επίπεδο κόστους	Καλύτερες Εφαρμογές
ABS	Εξοχος	±0,1 χλστ	Χαμηλά	Περιβλήματα καταναλωτικών προϊόντων, πρωτότυπα για χύτευση με έγχυση
Delrin (Ακετάλ Ομοπολυμερές)	Εξοχος	±0.05mm	Μεσαίο	Οδοντοτροχοί, κουπαστοί, συνδετήρες με κλικ, εξαρτήματα υψηλής τάσης
Ακετάλ Συμπολυμερές	Εξοχος	±0.05mm	Χαμηλή-Μέτρια	Βαλβίδες, αντλίες, εξαρτήματα επαφής με τρόφιμα
Νάιλον (PA6/PA66)	Καλή	±0,1 χλστ	Χαμηλή-Μέτρια	Εξαρτήματα φθοράς, βαλάκια, δομικά εξαρτήματα
Πολυκαρβονικό	Καλή	±0,1 χλστ	Μεσαίο	Διαφανή καλύμματα, ανθεκτικά σε κρούσεις περιβλήματα, οπτικά εξαρτήματα

Φύλλο ABS πλαστικού το ABS αποτελεί το «ρούστικο» υλικό για την πρωτοτυποποίηση πλαστικών. Μηχανουργείται καθαρά, έχει χαμηλό κόστος και προσομοιώνει με μεγάλη ακρίβεια τις ιδιότητες των καταναλωτικών προϊόντων που παράγονται με χύτευση σε θερμοπλαστικά. Εάν επικυρώνετε ένα σχέδιο που θα παραχθεί τελικά με χύτευση, η κατεργασία ABS με CNC σας προσφέρει μια λειτουργική προεπισκόπηση με ελάχιστο κόστος.

Acetal έναντι Delrin —αυτή η διάκριση δημιουργεί σύγχυση σε πολλούς μηχανικούς. Ακολουθεί η απαραίτητη διευκρίνιση: Το Delrin είναι εμπορικό σήμα της DuPont για το ακετάλ ομοπολυμερές , ενώ ο γενικός όρος «ακετάλ» αναφέρεται συνήθως στο συνδιασμών συμπολυμερές. Σύμφωνα με ειδικούς σε υλικά, το Delrin προσφέρει υψηλότερη κρυσταλλικότητα, με αποτέλεσμα ανώτερη αντοχή, ελαστικότητα και αντοχή σε κόπωση. Αποτελεί την καλύτερη επιλογή για τροχαλίες, κουζινέτα και συνδετήρες τύπου «snap-fit», οι οποίοι υφίστανται επαναλαμβανόμενες μηχανικές τάσεις. Το ακετάλ συμπολυμερές, αντιθέτως, προσφέρει καλύτερη αντοχή σε ζεστό νερό και χημικά, έχει χαμηλότερο κόστος και αποφεύγει τα προβλήματα πορώδους στη μεσαία γραμμή που μπορεί να επηρεάσουν το Delrin σε παχιά τμήματα.

Νάιλον για κατεργασία παρουσιάζει ορισμένες προκλήσεις—απορροφά υγρασία, γεγονός που μπορεί να επηρεάσει τη διαστασιακή σταθερότητα. Η προ-κατεργασία του υλικού και ο έλεγχος της υγρασίας κατά την αποθήκευση βοηθούν στη διατήρηση της ακρίβειας. Παρά τον εν λόγω ιδιόμορφο χαρακτήρα, η εξαιρετική αντοχή του νάιλον στη φθορά και η σκληρότητά του το καθιστούν πολύτιμο για ρουλεμάν, τροχούς οδήγησης και ολισθαίνοντα εξαρτήματα.

ΦΥΛΛΟ ΠΟΛΥΚΑΡΒΟΝΑΤΟΥ καλύπτει ένα μοναδικό τμήμα της αγοράς: όταν χρειάζεστε διαφάνεια σε συνδυασμό με αντοχή σε κρούση. Σε αντίθεση με το ακρυλικό, το πολυκαρβονικό δεν σπάει υπό την επίδραση μηχανικής τάσης, καθιστώντας το ιδανικό για προστατευτικά καλύμματα ασφαλείας, παραθυράκια εμφάνισης και οπτικά πρωτότυπα. Η ικανότητά του να αντέχει υψηλότερες θερμοκρασίες επεκτείνει επίσης τις δυνατότητες εφαρμογής του.

Μέταλλο έναντι Πλαστικού: Η Σωστή Επιλογή

Πότε πρέπει να κατασκευάσετε πρωτότυπο σε μέταλλο και πότε σε πλαστικό; Λάβετε υπόψη τους παρακάτω παράγοντες απόφασης:

• Επιλέξτε μέταλλο όταν: Το τελικό προϊόν σας θα είναι κατασκευασμένο από μέταλλο, δοκιμάζετε φορτία δομικής επιβάρυνσης, έχει σημασία η θερμική αγωγιμότητα ή χρειάζεστε τις αυστηρότερες δυνατές ανοχές.
• Επιλέξτε πλαστικό όταν: Χρειάζεστε ηλεκτρική μόνωση, αντοχή σε χημικές ουσίες, ελαφρύτερο βάρος, χαμηλότερο κόστος ή όταν η διαδικασία παραγωγής σας θα χρησιμοποιεί χύτευση με έγχυση
• Εξετάστε και τις δύο επιλογές: Ορισμένα έργα επωφελούνται από πλαστικά πρωτότυπα για έλεγχο μορφής/ταιριάσματος, ακολουθούμενα από μεταλλικά πρωτότυπα για λειτουργική επικύρωση

Η επιλογή του υλικού επηρεάζει άμεσα τον χρόνο παράδοσης και το συνολικό κόστος του έργου. Το αλουμίνιο σε φύλλα και τα συνηθισμένα πλαστικά διατίθενται συνήθως από απόθεμα, επιτρέποντας γρήγορη παράδοση. Αντίθετα, ειδικές κράματα, συγκεκριμένες βαθμίδες τιτανίου ή λιγότερο συνηθισμένα μηχανολογικά πλαστικά ενδέχεται να απαιτήσουν χρόνο προμήθειας. Ο εταίρος σας για την κατασκευή πρωτοτύπων θα πρέπει να διευκρινίσει τη διαθεσιμότητα των υλικών κατά τη διαδικασία προσφοράς.

Με το υλικό σας ήδη επιλεγμένο, η κατανόηση του τρόπου με τον οποίο κάθε επιλογή — καθώς και οι εναλλακτικές λύσεις της κατεργασίας με CNC — επηρεάζει την οικονομική σας απόδοση στο έργο αποτελεί την επόμενη κρίσιμη παράμετρο.

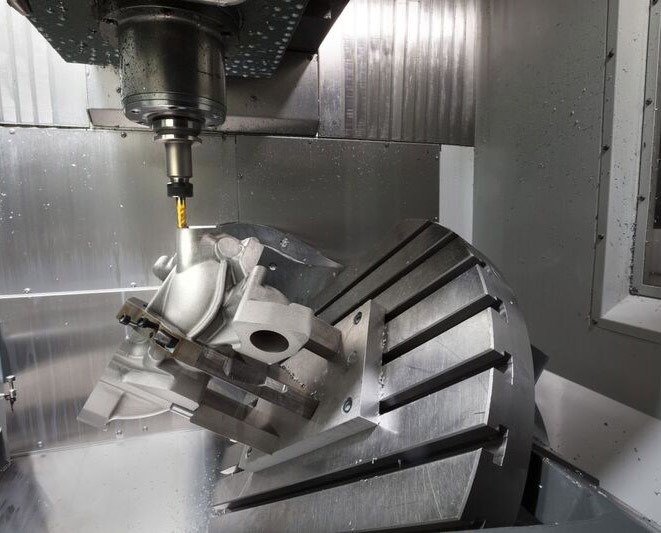

Πρωτοτύπηση με CNC έναντι εκτύπωσης 3D και άλλων μεθόδων

Έχετε επιλέξει το υλικό σας και κατανοείτε τη ροή εργασιών της κατεργασίας με CNC. Αλλά εδώ ανακύπτει μια ερώτηση που αξίζει να τεθεί: Είναι πραγματικά η κατεργασία πρωτοτύπων με CNC η κατάλληλη προσέγγιση για το συγκεκριμένο σας έργο; Σε ορισμένες περιπτώσεις είναι απολύτως κατάλληλη. Σε άλλες, εναλλακτικές τεχνολογίες παρέχουν καλύτερα αποτελέσματα, ταχύτερα και με χαμηλότερο κόστος.

Η ορθή επιλογή αυτής της μεθόδου εξοικονομεί τόσο χρόνο όσο και προϋπολογισμό. Ας συγκρίνουμε αντικειμενικά τις διαθέσιμες επιλογές σας, ώστε να επιλέξετε την κατάλληλη τεχνολογία για κάθε επανάληψη του πρωτοτύπου σας.

Πότε η κατεργασία με CNC υπερτερεί της προσθετικής κατασκευής (3D printing)

Η κατεργασία με CNC και η προσθετική κατασκευή (3D printing) αντιπροσωπεύουν θεμελιωδώς διαφορετικές προσεγγίσεις. Η μία αφαιρεί υλικό από στερεά μπλοκ· η άλλη κατασκευάζει τα εξαρτήματα στρώμα με στρώμα. Σύμφωνα με την ανάλυση κατασκευής της Fictiv, η κατεργασία με CNC υπερτερεί συνεχώς των προσθετικών μεθόδων σε διάφορα κρίσιμα σενάρια:

• Απαιτήσεις Υψηλής Ακρίβειας: Όταν έχουν σημασία ανοχές κάτω των ±0,1 mm, η κατεργασία παρέχει ακρίβεια που οι περισσότερες διαδικασίες προσθετικής κατασκευής δεν μπορούν να επιτύχουν
• Δοκιμές λειτουργικής φόρτισης: Τα εξαρτήματα που κατασκευάζονται με κατεργασία από συμπαγή υλικά έχουν ανώτερη αντοχή σε σύγκριση με τα εξαρτήματα που κατασκευάζονται σε στρώματα και είναι ευάλωτα σε αποκόλληση
• Υλικά ισοδύναμα με αυτά της παραγωγής: Σε αντίθεση με τις ρητίνες ή τα θερμοπλαστικά της τρισδιάστατης εκτύπωσης, η κατεργασία με CNC χρησιμοποιεί ακριβώς τα ίδια μέταλλα και τα ίδια μηχανολογικά πλαστικά που απαιτεί το τελικό σας προϊόν
• Ποιότητα επιφανειακής κατεργασίας: Οι μηχανοκατεργασμένες επιφάνειες συνήθως απαιτούν ελάχιστη μετα-επεξεργασία, ενώ τα εκτυπωμένα εξαρτήματα συχνά χρειάζονται λείανση, επίστρωση ή δευτερεύουσες εργασίες

Ωστόσο, οι τεχνολογίες τρισδιάστατης εκτύπωσης έχουν κερδίσει τη θέση τους στην ανάπτυξη προϊόντων για σημαντικούς λόγους. Η τρισδιάστατη εκτύπωση SLA ξεχωρίζει στην παραγωγή πρωτοτύπων υψηλής λεπτομέρειας με λείες επιφάνειες—ιδανικά για οπτικά μοντέλα και έλεγχο της εφαρμογής. Η τρισδιάστατη εκτύπωση SLS δημιουργεί λειτουργικά εξαρτήματα από νάιλον χωρίς δομές υποστήριξης, επιτρέποντας πολύπλοκες γεωμετρίες που είναι αδύνατο να κατεργαστούν με μηχανική κατεργασία. Οι μέθοδοι εκτύπωσης FDM προσφέρουν τον ταχύτερο και φθηνότερο τρόπο για την παραγωγή βασικών εξαρτημάτων επαλήθευσης.

Ακόμη και η τρισδιάστατη εκτύπωση με μέταλλο έχει δημιουργήσει συγκεκριμένες εξειδικευμένες αγορές. Ένας εκτυπωτής τρισδιάστατης εκτύπωσης με μέταλλο μπορεί να παράγει εσωτερικές γεωμετρίες—όπως συγκεντρικά κανάλια ψύξης—που κανένα κοπτικό εργαλείο δεν μπορεί να φτάσει. Για εξειδικευμένες εφαρμογές, η τρισδιάστατη εκτύπωση με μέταλλο επιτρέπει σχήματα που απλώς δεν υπάρχουν στον κόσμο της αφαιρετικής κατασκευής.

Επιλογή της Κατάλληλης Τεχνολογίας Πρωτοτύπησης

Αντί να ανακηρύσσουν μία μέθοδο ανώτερη από τις υπόλοιπες, οι έξυπνες ομάδες μηχανικών επιλέγουν τεχνολογίες βάσει των συγκεκριμένων αποδείξεων που απαιτεί κάθε επανάληψη του πρωτοτύπου. Παρακάτω παρουσιάζεται η σύγκριση των κύριων επιλογών ως προς τις βασικές διαστάσεις απόδοσης:

Τεχνολογία	Υλικές ιδιότητες	Φινίρισμα επιφάνειας	Ανοχή Ικανότητα	Κόστος ανά Εξάρτημα	Καλύτερο εύρος ποσότητας	Τυπικός χρόνος αναμονής
Μηχανική με CNC	Εξαιρετική—μέταλλα και πλαστικά για παραγωγή	Πολύ καλή—τυπική τιμή Ra 0.8–3.2 μm	±0,025–0,1 mm	Υψηλότερο για μοναδικά αντικείμενα, ανταγωνιστικό για 5+ μονάδες	1–500 εξαρτήματα	1-5 ημέρες
Εκτύπωση SLA	Μετρία—σκληρά ρητίνες, περιορισμένη αντοχή	Εξαιρετική—ομαλές, λεπτομερείς επιφάνειες	±0,1–0,2 mm	Χαμηλή έως μέτρια	1–50 εξαρτήματα	1-3 ημέρες
Εκτυπώσεις SLS	Καλή—νάιλον, λειτουργικά θερμοπλαστικά	Μετρίως—κοκκώδης υφή	±0,1-0,3 mm	Μετριοπαθής	1–200 τεμάχια	2-5 ημέρες
Εκτύπωση FDM	Βασικό—ABS, PLA, περιορισμένη αντοχή	Κακό—ορατές γραμμές στρώματος	±0,2–0,5 mm	Πολύ Χαμηλή	1–20 τεμάχια	Ώρες έως 2 ημέρες
Χύτευση Πολυουρεθάνης	Καλό—προσομοιώνει πλαστικά παραγωγής	Καλό—αναπαράγει την επιφάνεια του καλουπιού	±0,15–0,25 mm	Χαμηλό κόστος ανά μονάδα για 10+ τεμάχια	10–100 τεμάχια	5-15 Ημέρες

Πότε ΝΑ ΜΗΝ Χρησιμοποιήσετε Πρωτότυπα με CNC

Αυτό είναι το πράγμα που οι περισσότεροι οδηγοί δεν θα σας πουν: τα πρωτότυπα με CNC δεν είναι πάντα η λύση. Η αναγνώριση των περιπτώσεων όπου πρέπει να επιλέξετε εναλλακτικές λύσεις αποτρέπει την απώλεια χρόνου και προϋπολογισμού:

• Πολύ πρώιμη επιβεβαίωση της ιδέας: Εάν απλώς ελέγχετε τη βασική μορφή και την εφαρμογή — όχι τις ιδιότητες του υλικού — ένα γρήγορο εκτυπωτικό αντικείμενο με τεχνική FDM, με κλάσμα του κόστους, είναι πιο λογική επιλογή
• Εξαιρετικά οργανικές γεωμετρίες: Οι σχηματισμένες, ρευστές μορφές με ελάχιστες επίπεδες επιφάνειες συχνά μηχανουργούνται αναποτελεσματικά, απαιτώντας εκτεταμένο χρόνο προετοιμασίας και αλλαγές εργαλείων
• Εσωτερικές δομές πλέγματος: Οι σχεδιασμένες για ελαφρυνση δομές με κοίλα εσωτερικά δεν μπορούν να κατασκευαστούν καθόλου με μηχανουργική επεξεργασία — απαιτούν προσθετικές διαδικασίες
• Ακραίοι περιορισμοί προϋπολογισμού για μεμονωμένα εξαρτήματα: Τα πρωτότυπα με CNC μοναδικής παραγωγής ενέχουν σημαντικό κόστος προετοιμασίας, το οποίο η εκτύπωση 3D αποφεύγει εντελώς
• Διαφανείς ή ευέλικτες απαιτήσεις: Η εκτύπωση με σαφή SLA και η ευέλικτη εκτύπωση TPU υπερτερούν της μηχανικής κατεργασίας για αυτές τις συγκεκριμένες ανάγκες υλικού

Η Υβριδική Προσέγγιση: Το Καλύτερο και των Δύο Κόσμων

Οι πιο αποτελεσματικές στρατηγικές πρωτοτύπησης συνδυάζουν συχνά πολλές τεχνολογίες κατά τις διάφορες φάσεις ανάπτυξης. Όπως τονίζουν οι εμπειρογνώμονες στην παραγωγή, οι υβριδικές προσεγγίσεις αξιοποιούν τα πλεονεκτήματα κάθε μεθόδου, ενώ ταυτόχρονα ελαχιστοποιούν τους περιορισμούς της.

Φάση 1 – Επιβεβαίωση της ιδέας: Χρησιμοποιήστε εκτύπωση FDM ή SLA για γρήγορους και οικονομικούς ελέγχους μορφής. Επαναλάβετε καθημερινά, αν χρειαστεί. Οι ιδιότητες των υλικών δεν έχουν ακόμη σημασία — ελέγχετε σχήματα και βασική εφαρμογή.

Φάση 2 – Λειτουργική πρωτοτύπηση: Μεταβείτε σε κατεργασία με CNC όταν χρειάζεστε πραγματικές επιδόσεις υλικού. Δοκιμάστε μηχανικά φορτία, θερμική συμπεριφορά και συναρμολόγηση με εξαρτήματα ισοδύναμα προς τα τελικά παραγόμενα.

Φάση 3 – Επαλήθευση προ-παραγωγής: Για πλαστικά εξαρτήματα που πρόκειται να παραχθούν με χύτευση σε ένθεση, η χύτευση με ουρεθάνιο μπορεί να καλύψει το κενό — παράγοντας μικρές παρτίδες με υλικά που προσομοιάζουν στενά τα τελικά παραγόμενα πλαστικά.

Ορισμένα έργα συνδυάζουν ακόμη και διαφορετικές τεχνολογίες σε ένα ενιαίο εξάρτημα. Ένα εξάρτημα που κατασκευάζεται με 3D εκτύπωση μπορεί να υποστεί μεταγενέστερη κατεργασία με CNC σε κρίσιμες επιφάνειες που απαιτούν αυστηρές ανοχές. Αυτή η υβριδική επεξεργασία επιτυγχάνει τη γεωμετρική ελευθερία της προσθετικής κατασκευής με την ακρίβεια των αφαιρετικών διαδικασιών.

Η κατανόηση της στιγμής κατά την οποία κάθε τεχνολογία παρέχει τη μέγιστη αξία σας επιτρέπει να διαχειριστείτε στρατηγικά τον προϋπολογισμό σας για πρωτότυπα. Όσον αφορά τον προϋπολογισμό — ας εξετάσουμε ακριβώς ποιοι παράγοντες καθορίζουν το κόστος των πρωτοτύπων CNC και πώς μπορείτε να βελτιστοποιήσετε την επένδυσή σας.

Κατανόηση της τιμολόγησης και των παραγόντων κόστους των πρωτοτύπων CNC

Πόσο ακριβώς κοστίζει η κατασκευή ενός μεταλλικού εξαρτήματος; Αυτή η ερώτηση βρίσκεται στην κορυφή της λίστας για μηχανικούς και ομάδες προμηθειών που αξιολογούν επιλογές πρωτοτύπων CNC. Σε αντίθεση με τα εξαρτήματα «έτοιμα προς χρήση» που έχουν καθορισμένες τιμές, η τιμολόγηση των κατεργασμένων εξαρτημάτων εξαρτάται από έναν πολύπλοκο συνδυασμό παραγόντων — ορισμένους από τους οποίους εσείς ελέγχετε, ενώ άλλους καθορίζουν οι φυσικοί νόμοι και η οικονομία.

Τα καλά νέα; Η κατανόηση αυτών των παραγόντων κόστους σας προσφέρει πραγματική εξουσία. Εξυπνες επιλογές σχεδιασμού και στρατηγικές παραγγελίες μπορούν να μειώσουν σημαντικά τον προϋπολογισμό των πρωτοτύπων σας χωρίς να θυσιαστεί η ποιότητα ή η ακρίβεια που απαιτεί η δοκιμή σας. Ας αναλύσουμε ακριβώς για τι πληρώνετε.

Ποιοι παράγοντες καθορίζουν το κόστος των πρωτοτύπων CNC

Κάθε προσφορά που λαμβάνετε αντικατοπτρίζει μια απλή φόρμουλα: Συνολικό Κόστος = Κόστος Υλικού + (Χρόνος Μηχανουργικής Επεξεργασίας × Τιμοκατάλογος Μηχανήματος) + Κόστος Ρύθμισης + Κόστος Τελικής Επεξεργασίας . Ωστόσο, εντός κάθε συστατικού, πολλές μεταβλητές επηρεάζουν τον τελικό αριθμό. Οι κύριοι παράγοντες που καθορίζουν το κόστος των εξαρτημάτων CNC είναι οι εξής:

• Τύπος υλικού και όγκος: Οι τιμές των πρώτων υλών διαφέρουν σημαντικά — το αλουμίνιο κοστίζει πολύ λιγότερο από το τιτάνιο, ενώ τα πλαστικά συνήθως είναι φθηνότερα από τα μέταλλα. Πέρα από την τιμή αγοράς, η επεξεργασιμότητα του υλικού έχει τεράστια σημασία. Σκληρότερα υλικά, όπως το ανοξείδωτο χάλυβα, απαιτούν πιο αργές ταχύτητες κοπής, συχνότερη αλλαγή εργαλείων και προκαλούν μεγαλύτερη φθορά των εργαλείων. Ένα εξάρτημα που απαιτεί 30 λεπτά για την κατεργασία του σε αλουμίνιο μπορεί να χρειαστεί 90 λεπτά σε τιτάνιο, τριπλασιάζοντας το κόστος κατεργασίας, ανεξάρτητα από τις διαφορές στις τιμές των υλικών.
• Γεωμετρική Περιπλοκότητα: Οι πολύπλοκες γεωμετρίες απαιτούν περισσότερο χρόνο κατεργασίας. Βαθιές εσοχές, λεπτά τοιχώματα, στενές εσωτερικές γωνίες και χαρακτηριστικά που απαιτούν πρόσβαση 5 αξόνων αυξάνουν όλα τον χρόνο κύκλου. Κάθε αλλαγή εργαλείου προσθέτει λεπτά· κάθε επιπλέον ρύθμιση πολλαπλασιάζει τον χρόνο χειρισμού. Απλές γεωμετρίες που μία φρέζα 3 αξόνων ολοκληρώνει σε μία μόνο ρύθμιση θα κοστίζουν πάντα λιγότερο από περίπλοκα εξαρτήματα που απαιτούν πολλαπλές προσανατολισμούς και ειδικά φρέζια.
• Απαιτήσεις ανοχών: Οι στενότερες ανοχές σημαίνουν πιο αργές ταχύτητες κοπής, επιπλέον χρόνο επιθεώρησης και υψηλότερο κίνδυνο απόρριψης. Οι γενικές ανοχές (±0,1 mm) κοστίζουν σημαντικά λιγότερο από τις ακριβείς ανοχές (±0,025 mm). Σύμφωνα με την ανάλυση κόστους της RapidDirect, οι υπερστενές ανοχές και οι επιφάνειες με απόλυτη λάμψη μπορούν να διπλασιάσουν τον χρόνο κατεργασίας σε σύγκριση με τις τυπικές προδιαγραφές.
• Προδιαγραφές υφισμού επιφάνειας: Μια επιφάνεια όπως κατασκευάζεται δεν συνεπάγεται καμία επιπλέον δαπάνη. Η αμμοβολή προσθέτει μια μέτρια χρέωση. Η ανοδοποίηση, η επικάλυψη με σκόνη, η λείανση ή η ηλεκτροπλάκωση εισάγουν εκάστη επιπλέον βήματα επεξεργασίας, εργασία και υλικά. Για μεταλλικά μηχανολογικά εξαρτήματα που απαιτούν εσθητικές επιφάνειες, αυτά τα κόστη μετα-επεξεργασίας μπορούν να είναι συγκρίσιμα με το ίδιο το κόστος μηχανουργικής κατεργασίας.
• Ποσότητα: Αυτός ο μοναδικός παράγοντας δημιουργεί συχνά τις μεγαλύτερες διακυμάνσεις τιμής ανά μονάδα. Το κόστος εγκατάστασης, προγραμματισμού και στερέωσης παραμένει σταθερό, είτε παραγγείλετε ένα εξάρτημα είτε πενήντα. Κατανεμόμενο σε μεγαλύτερο παρτίδα, η επίδρασή του ανά μονάδα μειώνεται δραματικά.
• Επείγουσα Προθεσμία: Οι τυπικοί χρόνοι παραγωγής 7–10 ημερών διατηρούν το κόστος ελεγχόμενο. Οι επείγουσες παραγγελίες με προθεσμία παράδοσης 1–3 ημερών επιβάλλουν υπερωριακή εργασία, διαταραχές στο πρόγραμμα και αλλαγές προτεραιότητας στις μηχανές—προσθέτοντας συχνά πρόσθετο κόστος 25–50% στην προσφορά σας.

Η πραγματικότητα του κόστους εγκατάστασης

Εδώ είναι που η οικονομική ανάλυση πρωτοτύπων γίνεται ενδιαφέρουσα. Το κόστος εγκατάστασης — συμπεριλαμβανομένου του προγραμματισμού CAM, της προετοιμασίας των συγκρατητικών, της επιλογής εργαλείων και της επαλήθευσης του πρώτου δείγματος — αποτελεί σταθερές δαπάνες που δεν κλιμακώνονται με το μέγεθος ή την ποσότητα του εξαρτήματος. Αυτή η πραγματικότητα επηρεάζει σημαντικά την τιμολόγηση των εξαρτημάτων κατεργασίας με CNC:

Ποσότητα	Εκτιμώμενο Κόστος Εγκατάστασης	Κόστος εγκατάστασης ανά μονάδα	Κατεργασία Ανά Μονάδα	Συνολικό Κόστος Ανά Μονάδα
1 εξάρτημα	$300	$300.00	$45	$345.00
5 εξαρτήματα	$300	$60.00	$45	$105.00
25 εξαρτήματα	$300	$12.00	$45	$57.00
100 εξαρτήματα	$300	$3.00	$45	$48.00

Παρατηρήστε πώς η τιμή ανά μονάδα μειώνεται κατά περισσότερο από 85% μεταξύ της παραγγελίας ενός εξαρτήματος και είκοσι πέντε; Αυτό εξηγεί γιατί οι υπηρεσίες κατεργασίας πρωτοτύπων συνιστούν συχνά ελαφρώς μεγαλύτερες ποσότητες, όταν το προϋπολογισμός το επιτρέπει. Ακόμη και η παραγγελία τριών ή πέντε εξαρτημάτων αντί για ένα μπορεί να μειώσει σημαντικά το αποτελεσματικό κόστος ανά μονάδα, ενώ παρέχει επιπλέον δείγματα για καταστροφικές δοκιμές.

Πώς να Μειώσετε την Τιμή Ανά Εξάρτημα

Δεν είστε αδύναμοι έναντι αυτών των παραγόντων κόστους. Στρατηγικές αποφάσεις σχετικά με το σχεδιασμό και την παραγγελία μπορούν να μειώσουν δραστικά τον προϋπολογισμό για τα πρωτότυπά σας, χωρίς να θυσιαστεί η λειτουργικότητα. Σύμφωνα με εμπειρογνώμονες στο κόστος κατασκευής , μέχρι και το 80% του κόστους παραγωγής καθορίζεται κατά τη φάση σχεδιασμού. Ακολουθούν οι τρόποι με τους οποίους μπορείτε να διατηρήσετε το κόστος υπό έλεγχο:

• Αύξηση των ακτινίων εσωτερικών γωνιών: Οι οξείες εσωτερικές γωνίες απαιτούν πολύ μικρά τελικά τρυπάνια που κόβουν αργά και φθείρονται γρήγορα. Η σχεδίαση ακτίνων καμπυλότητας τουλάχιστον 1,5 φορές το βάθος της τσέπης επιτρέπει τη χρήση μεγαλύτερων, ταχύτερων και πιο ανθεκτικών εργαλείων. Αυτή η μοναδική αλλαγή μειώνει συχνά τον χρόνο κατεργασίας κατά 20–40%.
• Περιορίστε το βάθος της τσέπης: Η βέλτιστη απόδοση επιτυγχάνεται όταν το βάθος της τσέπης παραμένει εντός του εύρους 2–3 φορές τη διάμετρο του εργαλείου. Βαθύτερες τσέπες απαιτούν ειδικά εργαλεία μεγάλης εμβέλειας, μειωμένες ταχύτητες κοπής και, σε ορισμένες περιπτώσεις, πολλαπλά περάσματα — όλα αυτά αυξάνουν το κόστος.
• Μειώστε τις ανοχές σε μη κρίσιμα σημεία: Εφαρμόστε στενές ανοχές μόνο στις λειτουργικές επιφάνειες σύνδεσης. Οι γενικές ανοχές σε μη κρίσιμες διαστάσεις αποφεύγουν τα αργά τελικά περάσματα και μειώνουν τον χρόνο ελέγχου. Ένα σχέδιο με μία ή δύο στενές ανοχές κοστίζει πολύ λιγότερο από ένα σχέδιο που απαιτεί ακρίβεια σε όλες τις διαστάσεις.
• Αποφύγετε λεπτά τοιχώματα: Οι τοίχοι με πάχος μικρότερο των 1 mm (για μέταλλα) ή 1,5 mm (για πλαστικά) απαιτούν ευαίσθητη κατεργασία με μειωμένες ταχύτητες για να αποφευχθούν η δόνηση και η παραμόρφωση. Οι παχύτεροι τοίχοι κατεργάζονται ταχύτερα και έχουν χαμηλότερο κόστος.
• Σχεδιασμός για τυποποιημένα εργαλεία: Χρησιμοποιήστε συνηθισμένα μεγέθη τρυπανιών, τυπικές βήματα σπειρώματος και ακτίνες που αντιστοιχούν στις διαθέσιμες διαμέτρους τελικών φρεζών. Τα προσαρμοστικά ή μη συνηθισμένα χαρακτηριστικά αναγκάζουν τα εργαστήρια να προμηθευτούν εξειδικευμένα εργαλεία, προσθέτοντας κόστος και χρόνο παράδοσης.
• Ελαχιστοποιήστε τις ρυθμίσεις: Τα εξαρτήματα που απαιτούν κατεργασία από πολλαπλές πλευρές χρειάζονται επανατοποθέτηση, γεγονός που προσθέτει χρόνο χειρισμού και μπορεί να προκαλέσει σφάλματα στον προσανατολισμό. Σχεδιάστε χαρακτηριστικά που είναι προσβάσιμα από μία ή δύο προσανατολίσεις, όποτε αυτό είναι δυνατό.
• Επιλέξτε εύκολα κατεργάσιμα υλικά: Όταν οι απαιτήσεις απόδοσης το επιτρέπουν, οι κράματα αλουμινίου και τα συνηθισμένα πλαστικά, όπως το ABS και το Delrin, κατεργάζονται ταχύτερα και προκαλούν λιγότερη φθορά των εργαλείων σε σύγκριση με το ανοξείδωτο χάλυβα ή το τιτάνιο. Η διαφορά στο κόστος του υλικού συχνά υπερκαλύπτεται από την εξοικονόμηση χρόνου κατεργασίας.

Βελτιστοποίηση κόστους κατά τις επαναλήψεις πρωτοτύπων

Η έξυπνη διαχείριση του προϋπολογισμού για πρωτότυπα εκτείνεται πέρα από τα μεμονωμένα εξαρτήματα και αφορά ολόκληρο τον κύκλο ανάπτυξης. Εξετάστε τη δυνατότητα στρατηγικής δομής των επαναλήψεων:

Πρώτη επανάληψη: Επικεντρωθείτε στην επιβεβαίωση της βασικής γεωμετρίας και της εφαρμογής. Χρησιμοποιήστε οικονομικό αλουμίνιο ή ABS. Αποδέχεστε τις τυπικές ανοχές. Παραλείψτε την κοσμητική επεξεργασία. Λάβετε τα εξαρτήματα γρήγορα και φθηνά για να επιβεβαιώσετε την κατεύθυνση του σχεδιασμού σας.

Δεύτερη επανάληψη: Ενσωματώστε τα συμπεράσματα από την πρώτη επανάληψη και σφίξτε τις κρίσιμες διαστάσεις. Εάν το υλικό παραγωγής σας διαφέρει από το υλικό της πρώτης πρωτοτυπικής κατασκευής, προχωρήστε τώρα στην αλλαγή υλικού για να επιβεβαιώσετε την υλικο-ειδική συμπεριφορά.

Τελική Επικύρωση: Εφαρμόστε προδιαγραφές ισοδύναμες με αυτές της παραγωγής — τελικό υλικό, απαιτούμενες ανοχές, καθορισμένες επιφανειακές επεξεργασίες. Αυτό το προ-παραγωγικό πρωτότυπο πρέπει να αντιστοιχεί στο τελικό προϊόν που θα παράγει η βιομηχανική διαδικασία.

Αυτή η σταδιακή προσέγγιση μέσω υπηρεσιών εξατομικευμένης κατασκευής αποτρέπει την απώλεια προϋπολογισμού για ακριβή μηχανουργική επεξεργασία σε σχεδιασμούς που θα αλλάξουν ούτως ή άλλως. Τα πρώιμα πρωτότυπα ελέγχουν τις ιδέες· τα μεταγενέστερα επιβεβαιώνουν την ετοιμότητα για παραγωγή.

Η κατανόηση των παραγόντων κόστους είναι απαραίτητη, αλλά εξίσου σημαντικό είναι να γνωρίζετε εάν τα εξαρτήματά σας θα πληρούν πραγματικά τις προδιαγραφές. Στη συνέχεια, θα εξετάσουμε ποιες ανοχές μπορείτε να επιτύχετε πραγματικά και πώς ο έλεγχος ποιότητας επιβεβαιώνει την ακρίβεια του πρωτοτύπου σας.

Ανοχές και πρότυπα ποιότητας για εξαρτήματα πρωτοτύπων

Έχετε επιλέξει το υλικό σας, κατανοήσει το κόστος και επιλέξει την κατεργασία CNC αντί για εναλλακτικές λύσεις. Τώρα προκύπτει ένα κρίσιμο ερώτημα: πόσο ακριβές θα είναι πραγματικά το πρωτότυπό σας; Και εξίσου σημαντικό—πώς επαληθεύετε αυτήν την ακρίβεια πριν προχωρήσετε στην παραγωγή των εργαλείων παραγωγής;

Οι προσδοκίες για ανοχές και οι δοκιμές ποιότητας για εξαρτήματα που κατεργάζονται με CNC συχνά παραβλέπονται κατά τον σχεδιασμό του έργου. Ωστόσο, αυτοί οι παράγοντες καθορίζουν άμεσα εάν το πρωτότυπό σας παρέχει έγκυρα δεδομένα δοκιμής ή παραπλανά τις αποφάσεις ανάπτυξής σας. Ας καθορίσουμε ρεαλιστικές προσδοκίες και τις μεθόδους επιθεώρησης που τις επιβεβαιώνουν.

Επιτεύξιμες ανοχές στην κατεργασία πρωτοτύπων

Όχι όλα τα χαρακτηριστικά επιτυγχάνουν την ίδια ακρίβεια. Τα τρύπημα, οι εγκοπές, οι επίπεδες επιφάνειες και τα σπειρώματα παρουσιάζουν εκάστοτε διαφορετικές προκλήσεις κατεργασίας — και οι αναμενόμενες ανοχές σας θα πρέπει να αντικατοπτρίζουν αυτές τις πραγματικότητες. Οι ιδιότητες των υλικών περιπλέκουν περαιτέρω την κατάσταση: τα μέταλλα γενικά διατηρούν στενότερες ανοχές από τα πλαστικά, τα οποία μπορούν να παραμορφωθούν υπό την επίδραση των δυνάμεων κοπής ή να μεταβληθούν λόγω αλλαγών θερμοκρασίας και υγρασίας.

Σύμφωνα με Τον οδηγό ανοχών της HLH Rapid , τα τυπικά CNC φρέζαρισματα εξασφαλίζουν ανοχές ISO 2768-1 Μεσαίου επιπέδου — περίπου ±0,13 mm (±0,005") για τις περισσότερες γραμμικές διαστάσεις. Η υψηλής ακρίβειας κατεργασία μπορεί να φτάσει τα ±0,025 mm (±0,001"), ενώ σε ειδικές εφαρμογές απαιτούνται ενίοτε ανοχές τόσο στενές όσο ±0,005 mm (±0,0002").

Αυτό είναι το πραγματικό εύρος που μπορείτε να περιμένετε για διαφορετικούς τύπους χαρακτηριστικών και υλικών:

Τύπος χαρακτηριστικού	Αλουμίνιο/Χαλκός	Ανοξείδωτο χάλυβα	Τιτάνιο	Μηχανικά πλαστικά
Τρυπημένες οπές	±0.025mm	±0.05mm	±0.05mm	±0,1 χλστ
Καθαρισμένες οπές	±0,013 mm	±0.025mm	±0.025mm	±0.05mm
Φρεζαρισμένες εγκοπές	±0.025mm	±0.05mm	±0,075mm	±0,1 χλστ
Επίπεδες επιφάνειες	±0.025mm	±0.05mm	±0.05mm	±0,1 χλστ
Σπειρώματα	Κλάση 2B/6H τυπική	Κλάση 2B/6H τυπική	Κλάση 2B/6H τυπική	Κλάση 2B/6H τυπική
Ανοχή προφίλ	±0.05mm	±0,075mm	±0,1 χλστ	±0,15 mm

Πότε πρέπει να καθορίζετε στενότερα επιτρεπόμενα όρια ανοχής; Μόνο όταν η σύνδεση κατά τη συναρμολόγηση, η μηχανική λειτουργία ή οι επιφάνειες στεγανοποίησης απαιτούν πραγματικά τέτοια. Η υπερβολική καθιέρωση ανοχών για μη κρίσιμα χαρακτηριστικά αυξάνει το κόστος χωρίς να βελτιώνει την απόδοση του εξαρτήματος. Διατηρήστε τις προδιαγραφές ακριβούς μηχανουργικής πρωτοτυποποίησης για διαστάσεις που επηρεάζουν πραγματικά τη λειτουργία του εξαρτήματός σας.

Έλεγχος Ποιότητας που Επιβεβαιώνει τον Σχεδιασμό σας

Η μηχανουργική κατασκευή με τήρηση ανοχών δεν έχει καμία αξία χωρίς επαλήθευση. Ο έλεγχος ποιότητας για εξαρτήματα που κατασκευάζονται με CNC περιλαμβάνει πολλαπλές μεθόδους επιθεώρησης, εκ των οποίων καθεμία είναι κατάλληλη για διαφορετικές ανάγκες μέτρησης. Ένας εκτενής έλεγχος ποιότητας εντοπίζει αποκλίσεις πριν από την αποστολή των εξαρτημάτων—διασφαλίζοντας ότι τα μεταλλικά εξαρτήματά σας που κατασκευάστηκαν με μηχανουργική κατεργασία λειτουργούν ακριβώς όπως προβλέπει ο σχεδιασμός σας.

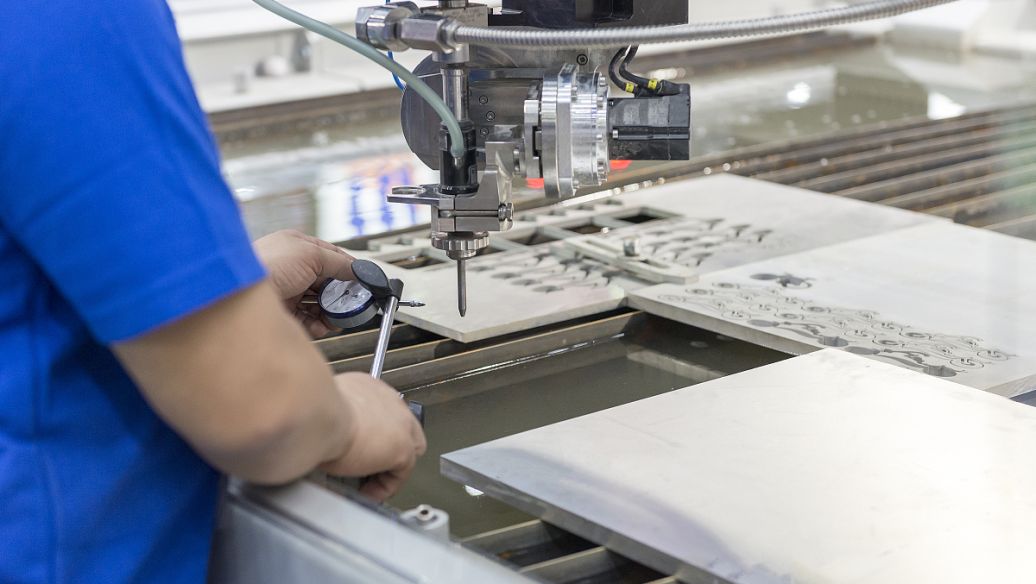

Μέθοδοι Επαλήθευσης Διαστάσεων

• Μηχανές Συντεταγμένων Μέτρησης (CMM): Το χρυσό πρότυπο για τη διαστασιακή επιθεώρηση. Οι αισθητήρες CMM χαρτογραφούν τη γεωμετρία του εξαρτήματος με ακρίβεια επιπέδου μικρομέτρου, συγκρίνοντας τις πραγματικές διαστάσεις με τα μοντέλα CAD. Αποτελεί κρίσιμο μέσο για την επαλήθευση των θέσεων των οπών, των προφίλ επιφανειών και των γεωμετρικών ανοχών σε εξαρτήματα που κατεργάζονται με CNC φρέζα.
• Οπτικοί συγκριτές: Το πρόγραμμα προβάλλει μεγεθυσμένα τα περιγράμματα των εξαρτημάτων σε οθόνες για γρήγορη επαλήθευση του προφίλ. Ιδανικό για τον έλεγχο των περιγραμμάτων των ακμών και των δισδιάστατων χαρακτηριστικών σε φρεζαρισμένα εξαρτήματα.
• Μικρόμετρα και δαγκάνες: Φορητά όργανα για βασικούς διαστασιακούς ελέγχους. Γρήγορα και αποτελεσματικά για την επαλήθευση εξωτερικών διαστάσεων, διαμέτρων οπών και βαθών χαρακτηριστικών.
• Ύψος βαθμονομήσεων: Μετράται η κατακόρυφη διάσταση και τα ύψη σκαλοπατιών με υψηλή ακρίβεια. Απαραίτητο για την επαλήθευση των μηχανοκατεργασμένων επιφανειών και των θέσεων των χαρακτηριστικών.

Δοκιμή τραχύτητας επιφάνειας

Το τελικό επιφανειακό αποτέλεσμα επηρεάζει τόσο τη λειτουργικότητα όσο και την εμφάνιση. Οι προφιλόμετροι μετρούν την τραχύτητα της επιφάνειας (τιμές Ra) για να επαληθεύσουν τις προδιαγραφές τελικής επεξεργασίας. Οι τυπικές επιφάνειες μετά τη μηχανική κατεργασία επιτυγχάνουν συνήθως Ra 1,6–3,2 μm. Οι τελικές επεξεργασίες, όπως η λείανση, μπορούν να επιτύχουν Ra 0,4 μm ή καλύτερο, όταν απαιτείται.

Στατιστικός Έλεγχος Διαδικασίας για Πρωτότυπα

Ίσως νομίζετε ότι ο Στατιστικός Έλεγχος Διαδικασίας (SPC) εφαρμόζεται μόνο σε παραγωγή μεγάλων ποσοτήτων. Ωστόσο, ακόμη και οι πρωτότυπες ποσότητες επωφελούνται από τη στατιστική σκέψη. Κατά τη μηχανική κατεργασία πολλών εξαρτημάτων φρεζαρίσματος CNC, η παρακολούθηση των διαστασιακών τάσεων σε όλο το παρτίδα αποκαλύπτει εάν η διαδικασία σας είναι σταθερή ή παρουσιάζει παρέκκλιση. Αυτά τα δεδομένα αποδεικνύονται ανεκτίμητα κατά την κλιμάκωση στην παραγωγή — θα γνωρίζετε ήδη την ικανότητα της διαδικασίας σας.

Τα έγγραφα ελέγχου πρώτου δείγματος αποκτούν ιδιαίτερη σημασία στην ακριβή μηχανική κατεργασία πρωτοτύπων. Αυτές οι εκτενείς εκθέσεις μετρήσεων επαληθεύουν κάθε κρίσιμη διάσταση στα αρχικά εξαρτήματα προτού συνεχιστεί η παραγωγή της παρτίδας, εντοπίζοντας συστηματικά λάθη ενώ η διόρθωσή τους παραμένει απλή.

Επιλογές Τελικής Επεξεργασίας Επιφάνειας και Οι Επιπτώσεις Τους

Η τελική επεξεργασία επιφάνειας που καθορίζετε επηρεάζει περισσότερα από την αισθητική — επηρεάζει επίσης την εγκυρότητα των λειτουργικών δοκιμών. Σύμφωνα με τον οδηγό τελικής επεξεργασίας της Protolabs, οι παρακάτω κοινές επιλογές εξυπηρετούν διαφορετικούς σκοπούς:

• Όπως κατασκευάστηκε: Εμφανίζει σημάδια εργαλείου, αλλά δεν έχει καμία επιπλέον δαπάνη. Κατάλληλο όταν η εμφάνιση δεν έχει σημασία ή όταν πρέπει να αξιολογήσετε απευθείας την ποιότητα κατεργασίας.
• Αμμοβολή: Δημιουργεί ομοιόμορφη ματ τελική επεξεργασία, κρύβοντας τα σημάδια εργαλείου. Ιδανικό για πρωτότυπα που απαιτούν μη ανακλαστικές επιφάνειες ή βελτιωμένη λαβή.
• Ανοδιωμένο (Τύπος II/III): Προσθέτει αντοχή στη διάβρωση, αντοχή στη φθορά και επιλογές χρωμάτων στο αλουμίνιο. Απαραίτητο όταν δοκιμάζετε εξαρτήματα σε διαβρωτικά περιβάλλοντα ή όταν χρησιμοποιείτε χρωματική κωδικοποίηση για λειτουργικά πρωτότυπα.
• Πασσιβοποιημένο: Βελτιώνει την αντοχή στη διάβρωση του ανοξείδωτου χάλυβα χωρίς να αλλάζει την εμφάνισή του. Κρίσιμο για πρωτότυπα που προορίζονται για ιατρική χρήση ή επαφή με τρόφιμα.
• Επίστρωση με Σκόνη: Παρέχει ανθεκτικά χρωματιστά επιχαλκώματα για πρωτότυπα που απαιτούν εμφάνιση ισοδύναμη με την παραγωγή.

Όταν οι λειτουργικές δοκιμές απαιτούν επιφάνειες ισοδύναμες με την παραγωγή, καθορίστε επεξεργασίες που αντιστοιχούν στην προθεσμία παραγωγής σας. Η δοκιμή ανοδιωμένων πρωτοτύπων, όταν τα τελικά εξαρτήματα θα είναι επικαλυμμένα με σκόνη, μπορεί να οδηγήσει σε παραπλανητικά αποτελέσματα — διαφορετικές επεξεργασίες επηρεάζουν τις διαστάσεις, την τριβή και τη σκληρότητα της επιφάνειας.

Με τις προσδοκίες όσον αφορά τις ανοχές να έχουν οριστεί και την επαλήθευση της ποιότητας να έχει κατανοηθεί, βρίσκεστε σε ιδανική θέση για να αποφύγετε τα συνηθισμένα λάθη που οδηγούν σε αποτυχία τα πρωτότυπα έργα. Ας εξετάσουμε επόμενα αυτά τα λάθη και τις στρατηγικές πρόληψής τους.

Συνηθισμένα λάθη στην κατασκευή πρωτοτύπων με CNC και πώς να τα αποφύγετε

Έχετε επιτελέσει το δύσκολο έργο—έχετε επιλέξει τα κατάλληλα υλικά, κατανοήσει τις ανοχές και επιλέξει την κατάλληλη μέθοδο κατασκευής. Ωστόσο, ακόμα και οι πεπειραμένοι μηχανικοί πέφτουν σε προβλέψιμες παγίδες που καθυστερούν την παράδοση, αυξάνουν το κόστος ή παράγουν εξαρτήματα τα οποία αποτυγχάνουν να επιβεβαιώσουν τα σχέδιά τους. Το ενοχλητικό σε αυτό; Τα περισσότερα από αυτά τα λάθη είναι εντελώς προληπτικά.

Αυτό που διαχωρίζει τα επιτυχημένα έργα πρωτοτύπων με CNC από τα προβληματικά συνήθως ανάγεται στην προετοιμασία και την επικοινωνία. Σύμφωνα με Την ανάλυση κατασκευής της Geomiq , οι αποφάσεις σχεδιασμού επηρεάζουν άμεσα τον χρόνο κατεργασίας, το κόστος και την προσπάθεια—πράγμα που σημαίνει ότι τα λάθη που ενσωματώνονται κατά τη φάση του σχεδιασμού γίνονται ακριβά να διορθωθούν αργότερα. Ας εξετάσουμε τις πιο συνηθισμένες παγίδες και τις λύσεις τους.

Σφάλματα Σχεδιασμού που Καθυστερούν το Πρωτότυπό σας

Τα λάθη που προκαλούν τις μεγαλύτερες δυσκολίες συνήθως συμβαίνουν πριν από την έναρξη οποιασδήποτε κοπής. Αυτά τα σφάλματα φάσης σχεδιασμού δημιουργούν επιπτώσεις σε όλη τη διαδικασία παραγωγής, εξαναγκάζοντας επανεργασία, επαναπροσφορά ή ακόμη και ολοκληρωτική ανασχεδίαση.

• Αγνόηση των σχολίων DFM: Όταν ο εταίρος σας για την κατασκευή εντοπίζει προβλήματα κατά την ανασκόπηση του σχεδιασμού, αυτές οι ενδείξεις αξίζουν σοβαρής προσοχής. Οξείες εσωτερικές γωνίες μικρότερες από την ελάχιστη διαθέσιμη ακτίνα εργαλείου, λεπτά τοιχώματα χωρίς υποστήριξη που είναι ευάλωτα σε ταλάντωση ή χαρακτηριστικά που απαιτούν απραγματοποίητη πρόσβαση εργαλείου δεν θα επιλυθούν από μόνα τους. Προληπτική: Αντιμετωπίστε τη διαβούλευση DFM ως συνεργατική επίλυση προβλημάτων, όχι ως κριτική. Εφαρμόστε τις προτεινόμενες αλλαγές πριν από την έγκριση της παραγωγής — ή συζητήστε εναλλακτικές λύσεις, εάν οι λειτουργικές απαιτήσεις έρχονται σε σύγκρουση με την κατασκευασιμότητα.
• Υπερβολική τήρηση ανοχών σε μη κρίσιμα χαρακτηριστικά: Η εφαρμογή ανοχών ±0,025 mm σε κάθε διάσταση, όταν μόνο οι επιφάνειες σύνδεσης απαιτούν ακρίβεια, αυξάνει δραματικά τον χρόνο κατεργασίας και τον αντίστοιχο χρόνο ελέγχου. Σύμφωνα με Ειδικούς στον σχεδιασμό για την κατασκευή (DFM) , αυτό παραμένει ένα από τα πιο δαπανηρά και συχνά σφάλματα. Προληπτική: Καθορίστε στενές ανοχές μόνο σε λειτουργικά χαρακτηριστικά — οπές εδράνων, επιφάνειες σφράγισης, διεπαφές συναρμολόγησης. Αφήστε τις μη κρίσιμες διαστάσεις να εφαρμόζουν αυτόματα τις τυπικές ανοχές κατεργασίας CNC, δηλαδή ±0,13 mm.
• Σχεδιασμός χαρακτηριστικών που δεν μπορούν να κατεργαστούν: Περίπλοκα εσωτερικά κανάλια, υποκοπές που απαιτούν πρόσβαση εργαλείου από αδύνατες γωνίες ή εσωτερικές γωνίες πιο οξείες από ό,τι μπορεί να παράγει οποιοδήποτε εργαλείο κοπής — αυτά τα χαρακτηριστικά λειτουργούν στο CAD, αλλά αποτυγχάνουν στη μηχανή. Προληπτική: Μελετήστε τα βασικά της σχεδίασης CNC προτού οριστικοποιήσετε τη γεωμετρία. Προσθέστε ακτίνες εσωτερικών γωνιών τουλάχιστον 30 % μεγαλύτερες από την ακτίνα του μικρότερου εργαλείου σας. Διασφαλίστε ότι κάθε χαρακτηριστικό έχει ευκρινή πρόσβαση εργαλείου.
• Ανεπαρκής πάχος τοιχώματος: Τοιχώματα λεπτότερα των 0,8 mm για μέταλλα ή 1,5 mm για πλαστικά γίνονται ευάλωτα σε ταλαντώσεις, παραμορφώσεις και στρέψεις κατά την κατεργασία. Το αποτέλεσμα; Ανακρίβειες διαστάσεων, κακή επιφανειακή απόδοση ή ακόμη και ολοκληρωτική αποτυχία του εξαρτήματος. Προληπτική: Σχεδιάστε τοιχώματα με επαρκή σκληρότητα. Διατηρήστε λόγους πλάτους προς ύψος τουλάχιστον 3:1 για μη υποστηριζόμενα τοιχώματα.
• Υπερβολικό βάθος κοιλότητας: Βαθιές υποδοχές απαιτούν εργαλεία μεγάλης εμβέλειας, τα οποία τείνουν να παραμορφώνονται και να ταλαντεύονται. Οι κοιλότητες με βάθος μεγαλύτερο των 4x του πλάτους τους εξαντλούν τα όρια των εργαλείων και επηρεάζουν αρνητικά την ακρίβεια. Προληπτική: Περιορίστε το βάθος της υποδοχής σε 3–4x τη διάμετρο του εργαλείου, όποτε αυτό είναι δυνατόν. Για αναπόφευκτα βαθιές λεπτομέρειες, αποδεχθείτε ευρύτερα επιτρεπόμενα όρια ανοχής ή εξετάστε εναλλακτικές προσεγγίσεις κατασκευής.

Αποφυγή δαπανηρής επανεργασίας σε εξαρτήματα πρώτης παραγωγής

Πέραν της γεωμετρίας του σχεδιασμού, οι λειτουργικές αποφάσεις συχνά οδηγούν σε αποτυχία τα πρωτότυπα έργα. Αυτά τα λάθη που σχετίζονται με τη διαδικασία αποδεικνύονται συχνά πιο ενοχλητικά, καθώς φαίνονται τόσο εύκολα αποφεύξιμα με αναδρομική ματιά.

• Επιλογή λανθασμένων υλικών για τις συνθήκες δοκιμής: Η πρωτοτυποποίηση μιας αλουμινένιας βάσης, ενώ το τελικό παραγόμενο εξάρτημα απαιτεί ανοξείδωτο χάλυβα, σημαίνει ότι οι δοκιμές σας υπό τάση παρέχουν παραπλανητικά αποτελέσματα. Παρομοίως, η χρήση γενικών πλαστικών, όταν η εφαρμογή σας απαιτεί συγκεκριμένες βαθμίδες υλικού, σπαταλά τις προσπάθειες επικύρωσης. Προληπτική: Ταιριάξτε τα υλικά του πρωτοτύπου με τον προσδιορισμό της παραγωγής — ειδικά για λειτουργικές δοκιμές. Χρησιμοποιήστε εναλλακτικά υλικά μόνο για την πρώιμη επικύρωση εννοιών.
• Υποτίμηση των χρόνων παράδοσης: Η κατεργασία δειγμάτων απαιτεί προγραμματισμό, ρύθμιση και επαλήθευση ποιότητας, ανεξάρτητα από την ποσότητα των εξαρτημάτων. Η προσδοκία παράδοσης εντός της επόμενης ημέρας για πολύπλοκα εξαρτήματα φρεζαρίσματος CNC οδηγεί σε απογοήτευση όλων των εμπλεκομένων. Προληπτική: Ενσωματώστε ρεαλιστικούς χρονοδιαγράμματα στους προγραμματισμούς των έργων. Οι τυπικοί χρόνοι παράδοσης πρωτοτύπων κυμαίνονται από 5 έως 10 εργάσιμες ημέρες· οι επείγουσες παραγγελίες επιβαρύνονται με πρόσθετο κόστος και απαιτούν παρ’ όλα αυτά ελάχιστο χρόνο επεξεργασίας.
• Κακή προετοιμασία αρχείων: Η υποβολή αρχείων STL βασισμένων σε πλέγμα αντί για στερεά μοντέλα STEP, η παροχή σχεδίων με ελλείπουσες διαστάσεις ή η αποστολή συναρμολογημάτων χωρίς να καθορίζεται ποια συστατικά απαιτούν κατεργασία — όλα αυτά προκαλούν καθυστερήσεις λόγω ανάγκης διευκρινίσεων. Προληπτική: Υποβάλλετε καθαρά στερεά μοντέλα σε μορφή STEP ή Parasolid. Συμπεριλάβετε 2Δ σχέδια με πλήρη ανοχές και υποδείξεις επεξεργασίας επιφάνειας. Καθορίστε σαφώς τα εξαρτήματα πρωτοτύπων εντός μεγαλύτερων συναρμολογημάτων.
• Μη ρεαλιστικές προσδοκίες για τελική επεξεργασία επιφάνειας: Κάθε μηχανοκατεργασμένη επιφάνεια φέρει σημάδια της διαδικασίας κοπής. Η προσδοκία καθρεπτικών επιφανειών από εξαρτήματα όπως κατασκευάστηκαν, ή η έκπληξη λόγω σημαδιών φρεζαρίσματος σε ατελείς επιφάνειες, αντανακλούν αντιστοιχίες προσδοκιών που δεν συμβαδίζουν με την πραγματικότητα, και όχι αποτυχίες κατασκευής. Προληπτική: Καθορίστε ρητά τις απαιτούμενες επιφανειακές καταλήξεις. Λάβετε υπόψη ότι οι επιφάνειες όπως κατασκευάστηκαν εμφανίζουν τις διαδρομές των εργαλείων· η επίτευξη λείων επιφανειών απαιτεί δευτερεύουσες εργασίες, όπως λείανση ή αμμοβολή, με επιπλέον κόστος.
• Μη λήψη υπόψη των σημαδιών εργαλείου: Τα ορατά σημάδια φρεζαρίσματος σε επιφάνειες που έχουν υποστεί CNC φρεζάρισμα είναι φυσιολογικά αποτελέσματα μηχανικής κατεργασίας, όχι ελαττώματα. Η εμφάνισή τους ποικίλλει ανάλογα με τη στρατηγική κοπής, το υλικό και την επιλογή εργαλείου. Προληπτική: Αποδέχεστε τα ορατά σημάδια εργαλείου σε μη κρίσιμες επιφάνειες ή καθορίστε δευτερεύουσες εργασίες επεξεργασίας επιφάνειας. Συζητήστε με τον εταίρο σας κατασκευής την αποδεκτή εμφάνιση των επιφανειών πριν από την έναρξη της παραγωγής.

Αποτελεσματική Δομή των Επαναλήψεων Πρωτοτύπων

Οι πιο έξυπνες στρατηγικές πρωτοτύπων αντιμετωπίζουν τις επαναλήψεις ως ξεχωριστά στάδια μάθησης, αντί για ταυτόσημες επαναλήψεις. Κάθε στάδιο εξυπηρετεί συγκεκριμένους στόχους επικύρωσης — και η προσέγγισή σας θα πρέπει να αντικατοπτρίζει αυτούς τους στόχους.

Στάδιο 1: Επικύρωση της Ιδέας

Επικεντρωθείτε αποκλειστικά στο σχήμα και τη βασική τοποθέτηση. Χρησιμοποιήστε οικονομικά υλικά, όπως αλουμίνιο ή ABS. Δεχθείτε τις τυπικές ανοχές. Παραλείψτε εντελώς την επιφανειακή επεξεργασία για καλλωπιστικούς λόγους. Ο στόχος είναι να επιβεβαιώσετε ότι η βασική γεωμετρία σας λειτουργεί — όχι να τελειοποιήσετε λεπτομέρειες παραγωγής. Προσδοκήστε να ανακαλύψετε προβλήματα που απαιτούν αλλαγές στο σχέδιο.

Στάδιο 2: Λειτουργική Δοκιμή

Μεταβείτε σε υλικά ισοδύναμα με εκείνα της παραγωγής. Σφίξτε τις ανοχές στα κρίσιμα χαρακτηριστικά που εντοπίστηκαν κατά την επικύρωση της ιδέας. Αρχίστε να αξιολογείτε τη μηχανική απόδοση, τις ακολουθίες συναρμολόγησης και τη συμπεριφορά κατά τη λειτουργία. Αυτό είναι το στάδιο όπου τα εξαρτήματα που κατασκευάζονται με CNC φρέζα αποδεικνύουν εάν το σχέδιό σας λειτουργεί πραγματικά σε πραγματικές συνθήκες.

Στάδιο 3: Επαλήθευση Προ-Παραγωγής

Εφαρμόστε πλήρεις προδιαγραφές παραγωγής—τελικά υλικά, απαιτούμενες ανοχές, καθορισμένες επιφανειακές καταλήξεις. Αυτά τα πρωτότυπα πρέπει να είναι αδιάκριτα από τα εξαρτήματα παραγωγής. Χρησιμοποιήστε αυτή τη φάση για να επιβεβαιώσετε τις διαδικασίες κατασκευής, να επικυρώσετε τα μετρήσιμα κριτήρια ποιότητας και να οριστικοποιήσετε τα κριτήρια επιθεώρησης πριν από την επένδυση σε εργαλειομηχανές παραγωγής.

Αυτή η σταδιακή προσέγγιση αποτρέπει την απώλεια προϋπολογισμού ακριβούς μηχανουργικής σε σχέδια που προορίζονται για αναθεώρηση. Τα πρώιμα πρωτότυπα ελέγχουν τις ιδέες με χαμηλό κόστος· τα μεταγενέστερα επιβεβαιώνουν εξονυχιστικά την ετοιμότητα για παραγωγή.

Η αποφυγή αυτών των συνηθισμένων λαθών θέτει το έργο σας σε θέση επιτυχίας. Ωστόσο, ακόμη και με την τέλεια προετοιμασία, η επιλογή του κατάλληλου εταίρου κατασκευής καθορίζει εάν αυτό το δυναμικό θα μετατραπεί σε πραγματικότητα. Στη συνέχεια, θα εξετάσουμε πώς να αξιολογήσετε και να επιλέξετε πάροχο υπηρεσιών CNC πρωτοτύπων που ανταποκρίνεται στις συγκεκριμένες απαιτήσεις σας.

Επιλογή του Κατάλληλου Παρόχου Υπηρεσιών CNC Πρωτοτύπων

Έχετε σχεδιάσει το εξάρτημά σας, επιλέξει τα υλικά και κατανοήσει τις ανοχές που απαιτούνται. Τώρα έρχεται μια απόφαση που καθορίζει εάν όλη αυτή η προετοιμασία θα μεταφραστεί σε επιτυχημένα πρωτότυπα CNC — ή σε ενοχλητικές καθυστερήσεις και προβλήματα ποιότητας. Η επιλογή του κατάλληλου εργαστηρίου πρωτοτύπων δεν είναι απλώς θέμα εύρεσης της χαμηλότερης προσφοράς. Είναι θέμα εντοπισμού ενός συνεργάτη κατασκευής του οποίου οι δυνατότητες, οι πιστοποιήσεις και ο τρόπος επικοινωνίας συμβαδίζουν με τις απαιτήσεις του έργου σας.

Η διαφορά μεταξύ ενός ικανοποιητικού προμηθευτή και ενός εξαιρετικού γίνεται συχνά φανερή μόνο όταν προκύψουν προβλήματα. Ένας ανταποκρινόμενος συνεργάτης εντοπίζει προβλήματα σχεδιασμού προτού ξεκινήσει η κατεργασία. Ένας ικανός συνεργάτης παραδίδει πρωτότυπα CNC που αντιστοιχούν ακριβώς στις προδιαγραφές, χωρίς ατέλειωτους κύκλους επανασχεδιασμού. Ας εξετάσουμε τι διαχωρίζει τους καλύτερους παροχείς υπηρεσιών πρωτοτύπων CNC από τους υπόλοιπους.

Τι να αναζητήσετε σε έναν συνεργάτη πρωτοτύπων

Η αξιολόγηση πιθανών εταιρειών κατασκευής απαιτεί να πέρα από τις επιφανειακές δηλώσεις μάρκετινγκ. Τα παρακάτω κριτήρια διακρίνουν τους παρόχους που είναι σε θέση να παραδώσουν αποτελέσματα υψηλής ποιότητας εντός του χρονοδιαγράμματος:

• Δυνατότητες εξοπλισμού (3-άξονες έναντι 5-αξόνων): Οι τριών αξόνων φρέζες χειρίζονται αποτελεσματικά απλές γεωμετρίες. Ωστόσο, τα περίπλοκα εξαρτήματα με πλάγια χαρακτηριστικά, υποτομές ή σύνθετες καμπύλες απαιτούν υπηρεσίες CNC μηχανουργικής κατεργασίας πέντε αξόνων. Ρωτήστε ειδικά ποιον εξοπλισμό λειτουργεί ένα εργαστήριο πρωτοτύπων — και εάν η δυναμικότητά του ανταποκρίνεται στην περιπλοκότητα των εξαρτημάτων σας. Η πολυαξονική δυνατότητα μειώνει τον αριθμό των ρυθμίσεων, βελτιώνει την ακρίβεια και επιτρέπει γεωμετρίες που είναι αδύνατο να κατεργαστούν σε απλούστερες μηχανές.
• Ειδικότητα Υλικών: Δεν κάθε εργαστήριο επεξεργάζεται όλα τα υλικά με τον ίδιο βαθμό αποτελεσματικότητας. Ορισμένα ειδικεύονται στο αλουμίνιο και στα συνηθισμένα πλαστικά· άλλα διατηρούν εργαλειομηχανές και εμπειρογνωμοσύνη για τιτάνιο, Inconel ή εξωτικά μηχανικά πολυμερή. Διασφαλίστε ότι ο πιθανός σας συνεργάτης διαθέτει τεκμηριωμένη εμπειρία με τα συγκεκριμένα υλικά σας—ειδικά εάν το έργο σας περιλαμβάνει δύσκολες κράματα ή πλαστικά υψηλής απόδοσης.
• Πιστοποιήσεις Ποιότητας: Οι πιστοποιήσεις παρέχουν αντικειμενικά στοιχεία για την πειθαρχία των διαδικασιών. Η πιστοποίηση ISO 9001 καθιερώνει βασικές πρακτικές διαχείρισης ποιότητας. Σύμφωνα με τον οδηγό πιστοποίησης της American Micro Industries, αυτά τα πιστοποιητικά επιβεβαιώνουν ότι οι εγκαταστάσεις διατηρούν τεκμηριωμένες διαδικασίες, παρακολουθούν μετρήσιμους δείκτες απόδοσης και αντιμετωπίζουν τις μη συμμορφώσεις με διορθωτικά μέτρα—δημιουργώντας έτσι συνεπή και υψηλής ποιότητας αποτελέσματα.
• Αξιοπιστία χρόνου παράδοσης: Οι υποσχέσεις δεν σημαίνουν τίποτα χωρίς απόδοση. Ζητήστε αναφορές ή μελέτες περίπτωσης που να αποδεικνύουν την επίτευξη προθεσμιών παράδοσης. Οι καλύτερες υπηρεσίες διαδικτυακής κατεργασίας CNC παρακολουθούν και αναφέρουν τα μετρήσιμα στοιχεία παράδοσής τους. Ένα εργαστήριο που προσφέρει χρόνο παράδοσης 5 ημερών, αλλά παραδίδει συνεχώς σε 8 ημέρες, βλάπτει το χρονοδιάγραμμα του έργου σας και υπονομεύει την εμπιστοσύνη.
• Η ανταπόκριση στην επικοινωνία: Πόσο γρήγορα ανταποκρίνεται ένας προμηθευτής στα αιτήματα προσφορών; Πόσο εξονυχιστικά απαντά στις τεχνικές ερωτήσεις; Τα πρώιμα μοτίβα επικοινωνίας προβλέπουν την ποιότητα της συνεργασίας σε όλη τη διάρκειά της. Οι πάροχοι που προσφέρουν προληπτική ανατροφοδότηση DFM (Design for Manufacturability) πριν από την υποβολή προσφοράς δείχνουν ενεργό εμπλοκή, η οποία μεταφράζεται σε ομαλότερη παραγωγή.
• Δυνατότητα κλιμάκωσης από πρωτότυπο σε παραγωγή: Εάν το πρωτότυπό σας επιτύχει, μπορεί αυτός ο συνεργάτης να κλιμακωθεί μαζί σας; Τα εργαστήρια που είναι εξοπλισμένα μόνο για εργασίες χαμηλού όγκου ενδέχεται να μην διαθέτουν την απαιτούμενη χωρητικότητα ή τους ελέγχους διαδικασίας για ποσότητες παραγωγής. Οι συνεργάτες που προσφέρουν αδιάλειπτη μετάβαση από πρωτότυπο σε παραγωγή εξαλείφουν το δαπανηρό εκπαιδευτικό κόστος που συνεπάγεται η αλλαγή κατασκευαστή κατά τη διάρκεια του έργου.

Πιστοποιήσεις που έχουν σημασία για τον κλάδο σας

Οι γενικές πιστοποιήσεις ποιότητας καθορίζουν το ελάχιστο επίπεδο επάρκειας, αλλά οι ρυθμιζόμενες βιομηχανίες απαιτούν εξειδικευμένα πιστοποιητικά. Η κατανόηση των πιστοποιητικών που ισχύουν για τη συγκεκριμένη εφαρμογή σας αποτρέπει αργότερα δαπανηρές καθυστερήσεις στη διαδικασία πιστοποίησης.

Εφαρμογές Αυτοκινήτου απαιτούν πιστοποίηση IATF 16949 — το παγκόσμιο πρότυπο για τη διαχείριση ποιότητας στον αυτοκινητοβιομηχανικό τομέα. Αυτή η πιστοποίηση επεκτείνει τις απαιτήσεις του ISO 9001 με τομεακά ειδικά μέτρα ελέγχου για την πρόληψη ελαττωμάτων, τη συνεχή βελτίωση και την αυστηρή επίβλεψη των προμηθευτών. Σύμφωνα με εμπειρογνώμονες στον τομέα των πιστοποιήσεων, η συμμόρφωση με το IATF 16949 αποδεικνύει αξιόπιστη εντοπισιμότητα των προϊόντων και αυστηρό έλεγχο των διαδικασιών, όπως απαιτείται από τους κορυφαίους αυτοκινητοβιομηχανικούς κατασκευαστές από την αλυσίδα εφοδιασμού τους.

Εφαρμογές Αεροδιαστημικής απαιτούν συνήθως πιστοποίηση AS9100, η οποία βασίζεται στο ISO 9001 με επιπλέον απαιτήσεις ειδικές για τον αεροναυτικό τομέα. Αυτό το πρότυπο τονίζει τη διαχείριση κινδύνων, την αυστηρή τεκμηρίωση και τον έλεγχο της ακεραιότητας του προϊόντος σε όλη τη διάρκεια περίπλοκων αλυσίδων εφοδιασμού. Πολλά αεροδιαστημικά προγράμματα απαιτούν επίσης πιστοποίηση NADCAP για ειδικές διαδικασίες, όπως η θερμική κατεργασία και οι μη καταστροφικές δοκιμές.

Κατασκευή ιατρικών συσκευών εμπίπτει στο πρότυπο ISO 13485, το οριστικό πρότυπο ποιότητας για αυτόν τον τομέα. Οι εγκαταστάσεις που επιδιώκουν έργα στον τομέα των ιατρικών συσκευών πρέπει να εφαρμόσουν λεπτομερείς πρακτικές τεκμηρίωσης, εξονυχιστικούς ελέγχους ποιότητας και αποτελεσματική διαχείριση παραπόνων, προκειμένου να ικανοποιήσουν τόσο τις ρυθμιστικές αρχές όσο και τις απαιτήσεις των πελατών.

Η επιλογή ενός πιστοποιημένου παρόχου εκ των προτέρων —αντί να ανακαλύψετε ελλείψεις πιστοποίησης μετά την έγκριση του πρωτοτύπου— εξοικονομεί σημαντικό χρόνο και προσπάθεια επαναπιστοποίησης κατά τη μετάβαση στην παραγωγή.

Αξιολόγηση των πραγματικών δυνατοτήτων

Όταν οι απαιτήσεις για πρωτότυπα αυτοκινήτων απαιτούν ταυτόχρονα πιστοποίηση IATF 16949 και γρήγορη παράδοση, ο αριθμός των προμηθευτών περιορίζεται σημαντικά. Πάροχοι όπως ο Shaoyi Metal Technology αποτελούν ενδεικτικό παράδειγμα της πρακτικής εφαρμογής αυτού του συνδυασμού—προσφέρουν ακριβή κατεργασία με CNC για συναρμολογήσεις πλαισίου και προσαρμοστικά μεταλλικά μπουσόν, υποστηριζόμενα από πιστοποίηση IATF 16949 και πρωτόκολλα Στατιστικού Ελέγχου Διαδικασίας (SPC). Η ικανότητά τους να προσφέρουν χρόνους παράδοσης μέχρι και ενός εργάσιμου ημέρας, διατηρώντας παράλληλα ποιότητα αυτοκινητοβιομηχανικού επιπέδου, αποδεικνύει ότι η ταχύτητα και η συμμόρφωση προς τις πιστοποιήσεις δεν είναι αμοιβαίως αποκλειόμενες.

Το πλεονέκτημα τέτοιων παρόχων εκτείνεται πέραν των πιστοποιήσεων. Η ικανότητά τους να κλιμακώνονται ομαλά από την ταχεία πρωτοτυποποίηση έως τη μαζική παραγωγή εξαλείφει την επικίνδυνη αλλαγή προμηθευτή, η οποία συχνά οδηγεί σε αποτυχία πολλά έργα. Όταν το πρωτότυπό σας επιβεβαιωθεί με επιτυχία, η παραγωγή αυξάνεται χωρίς την ανάγκη επαναπιστοποίησης νέου κατασκευαστή ή μεταφοράς της ενσωματωμένης γνώσης.

Καθώς αξιολογείτε πιθανούς εταίρους, δίνετε προτεραιότητα σε εκείνους που αποδεικνύουν τόσο τις τεχνικές δυνατότητες που απαιτούνται για τα εξαρτήματά σας, όσο και τα συστήματα ποιότητας που απαιτεί η βιομηχανία σας. Η κατάλληλη υπηρεσία πρωτοτύπων με CNC αποτελεί μία επέκταση της ομάδας ανάπτυξής σας—επιταχύνοντας τις επαναλήψεις, εντοπίζοντας προβλήματα σε πρώιμο στάδιο και διασφαλίζοντας την επιτυχή κλιμάκωση της παραγωγής του έργου σας.

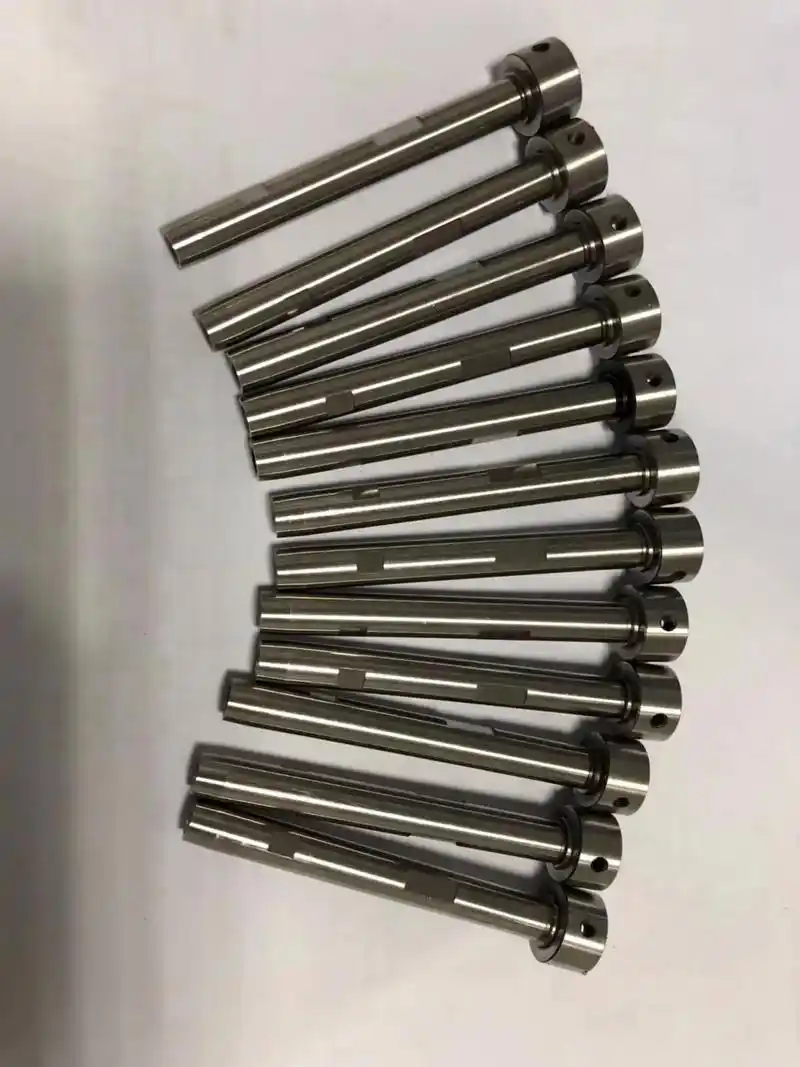

Από την επικύρωση πρωτοτύπων έως την παραγωγή

Τα πρωτότυπά σας που κατασκευάστηκαν με μηχανική κατεργασία έχουν περάσει τις λειτουργικές δοκιμές. Οι διαστάσεις είναι σύμφωνες με τις προδιαγραφές. Η συναρμολόγηση λειτουργεί ομαλά. Οι ενδιαφερόμενοι φορείς είναι ενθουσιασμένοι. Τι γίνεται τώρα; Η μετάβαση από το επικυρωμένο πρωτότυπο στην παραγωγή αποτελεί μία από τις πιο κρίσιμες — και συχνά κακώς διαχειριζόμενες — φάσεις της ανάπτυξης προϊόντων.

Πολλές ομάδες υποθέτουν ότι η έγκριση του πρωτοτύπου σημαίνει ότι είναι έτοιμες να προχωρήσουν σε μεγαλύτερη κλίμακα. Ωστόσο, σύμφωνα με την έρευνα της UPTIVE Advanced Manufacturing, αυτή η υπόθεση οδηγεί συχνά σε δαπανηρές εκπλήξεις όταν οι ποσότητες παραγωγής φανερώνουν προβλήματα που παρέμεναν αόρατα στην κλίμακα του πρωτοτύπου. Η κατανόηση του πότε και πώς να πραγματοποιηθεί αυτή η μετάβαση καθορίζει εάν η εκτόξευση του προϊόντος σας θα διατηρηθεί εντός χρονοδιαγράμματος ή θα οδηγηθεί σε καθυστερήσεις και υπερβάσεις του προϋπολογισμού.

Όταν το πρωτότυπό σας είναι έτοιμο για παραγωγή

Δεν κάθε επιτυχές πρωτότυπο υποδηλώνει ετοιμότητα για παραγωγή. Η πραγματική ετοιμότητα απαιτεί την ικανοποίηση πολλαπλών κριτηρίων πέραν της βασικής λειτουργικότητας. Θέστε στον εαυτό σας τα παρακάτω ερωτήματα απόφασης πριν από την επίσημη δέσμευση για την κατασκευή εργαλειομηχανών παραγωγής:

• Έχετε επιβεβαιώσει την αντοχή με υλικά ισοδύναμα με εκείνα της παραγωγής; Τα μηχανοκατεργασμένα εξαρτήματα του πρωτοτύπου που κατασκευάστηκαν από αλουμίνιο, ενώ η παραγωγή απαιτεί ανοξείδωτο χάλυβα, δεν έχουν πραγματικά επιβεβαιώσει τη συμπεριφορά των υλικών υπό τις πραγματικές συνθήκες λειτουργίας.
• Οι κρίσιμες ανοχές αντιστοιχούν στις προδιαγραφές παραγωγής; Χαλαρότερες ανοχές κατά τη μηχανική κατασκευή γρήγορων πρωτοτύπων μπορεί να κρύβουν προβλήματα σύνδεσης που εμφανίζονται με τις πιο αυστηρές προδιαγραφές παραγωγής.
• Έχει πραγματοποιηθεί λειτουργική δοκιμή υπό πραγματικές συνθήκες χρήσης; Οι εργαστηριακές δοκιμές διαφέρουν από τις συνθήκες πεδίου. Διασφαλίστε ότι τα μηχανοκατασκευασμένα πρωτότυπά σας έχουν υποστεί ρεαλιστική μηχανική καταπόνηση, θερμοκρασία και περιβαλλοντική έκθεση.
• Έχουν επιβεβαιωθεί τα στοιχεία της αλυσίδας εφοδιασμού; Η παραγωγή απαιτεί συνεκτική προμήθεια υλικών, δευτερεύοντες διεργασίες και επεξεργασίες τελικής επιφάνειας. Επαληθεύστε τη διαθεσιμότητά τους προτού δεσμευτείτε για συγκεκριμένους όγκους.
• Είναι ολοκληρωμένη η τεχνική τεκμηρίωση του σχεδιασμού; Οι σχεδιαστικές κατασκευαστικές οδηγίες που είναι έτοιμες για παραγωγή πρέπει να περιλαμβάνουν όλες τις ανοχές, τις επιφανειακές κατεργασίες, τις προδιαγραφές υλικού και τα κριτήρια ελέγχου — όχι μόνο τα βασικά στοιχεία που χρησιμοποιούνται για τη γρήγορη πρωτοτυποποίηση με CNC.

Σύμφωνα με Τον οδηγό πρωτοτυποποίησης της LS Manufacturing οι πιο επιτυχημένες μεταβάσεις πραγματοποιούνται όταν οι ομάδες αντιμετωπίζουν τα τελικά πρωτότυπα επικύρωσης ως δοκιμαστικές παραγωγικές λειτουργίες — εφαρμόζοντας πλήρεις προδιαγραφές και ελέγχους ποιότητας ακόμη και για μικρές ποσότητες.

Κλιμάκωση χωρίς επανεκκίνηση

Εδώ είναι που η στρατηγική σχεδίαση αποδίδει αποδόσεις. Το χειρότερο σενάριο; η επικύρωση πρωτοτύπων με έναν κατασκευαστή, ενώ στη συνέχεια επιχειρείται επείγουσα αναζήτηση ενός εταίρου παραγωγής — μεταφέροντας σχέδια, επαναπιστοποιώντας διαδικασίες και ανοικοδομώντας από το μηδέν την οργανωσιακή γνώση. Αυτή η αλλαγή προμηθευτή εισάγει κινδύνους, καθυστερήσεις και κόστη που αυξάνονται εκθετικά.

Η πιο αποτελεσματική διαδρομή από το πρωτότυπο στην παραγωγή διατηρεί τη συνέχεια στην κατασκευή — δηλαδή, συνεχίζει να εμπλέκει τον εταίρο που έχει ήδη εξοικειωθεί με τις λεπτομέρειες του σχεδιασμού σας κατά τις επαναλήψεις του πρωτοτύπου, για την κλιμάκωση της παραγωγής.

Αυτή η αρχή της συνέχειας εξηγεί γιατί η επιλογή του κατάλληλου εταίρου για γρήγορη CNC πρωτοτυποποίηση είναι τόσο κρίσιμη από την αρχή. Οι πάροχοι που είναι σε θέση να κλιμακώσουν τις δραστηριότητές τους από μεμονωμένα μηχανοκατεργασμένα πρωτότυπα έως όγκους παραγωγής εξαλείφουν την επικίνδυνη παράδοση μεταξύ φάσης ανάπτυξης και φάσης κατασκευής. Έχουν ήδη βελτιστοποιήσει τις διαδρομές εργαλείων, επαληθεύσει τη συμπεριφορά των υλικών και καθιερώσει βασικά πρότυπα ποιότητας κατά τη φάση πρωτοτυποποίησης — γνώση που επιταχύνει άμεσα την εισαγωγή στην παραγωγή.

Για αυτοκινητοβιομηχανικές εφαρμογές, όπου αυτή η συνέχεια αποδεικνύεται ιδιαίτερα πολύτιμη, συνεργάτες όπως ο Shaoyi Metal Technology δείχνουν πώς μοιάζει η αδιάλειπτη κλιμάκωση στην πράξη. Η ικανότητά τους να μεταβαίνουν από τη γρήγορη κατεργασία συναρμολογημάτων πλαισίου και προσαρμοστικών μεταλλικών βαλάκων κατά τη φάση πρωτοτύπου απευθείας στη μαζική παραγωγή — με την υποστήριξη πιστοποίησης IATF 16949 και Ελέγχου Στατιστικής Διαδικασίας — εξαλείφει τις καθυστερήσεις επαναπιστοποίησης που πλήττουν τις μεταβάσεις των κατασκευαστών.

Πώς οι μαθήσεις από το πρωτότυπο διαμορφώνουν τις αποφάσεις παραγωγής

Κάθε επανάληψη του πρωτοτύπου παράγει δεδομένα που θα πρέπει να διαμορφώνουν την προσέγγισή σας για την παραγωγή. Οι προνοητικές ομάδες συλλέγουν και εφαρμόζουν αυτές τις μαθήσεις με συστηματικό τρόπο:

• Διαστατικές τάσεις: Ποια χαρακτηριστικά πλησίασαν συνεχώς τα όρια της ανοχής κατά την κατεργασία για παραγωγή; Αυτά ενδέχεται να απαιτούν προσαρμογές της διαδικασίας ή αναθεώρηση των ανοχών για τη διασφάλιση της σταθερότητας της παραγωγής.
• Προκλήσεις κατεργασίας: Οι χαρακτηριστικά που προκάλεσαν εκτροπή του εργαλείου, κραδασμούς ή επέκταση των χρόνων κύκλου κατά τη φάση πρωτοτύπου θα δημιουργήσουν τα ίδια προβλήματα και στη μαζική παραγωγή—μόνο που θα πολλαπλασιαστούν σε χιλιάδες εξαρτήματα.
• Συμπεριφορά υλικού: Το επιλεγμένο υλικό επεξεργάστηκε προβλέψιμα; Οποιαδήποτε παραμόρφωση, υπόλοιπη τάση ή προβλήματα επιφάνειας που ανακαλύφθηκαν κατά τη φάση πρωτοτύπου υποδεικνύουν κινδύνους παραγωγής που απαιτούν αντιμετώπιση.
• Στενωποί ελέγχου: Τα χαρακτηριστικά που απαιτούν εκτεταμένο χρόνο επαλήθευσης κατά τη φάση πρωτοτύπου μετατρέπονται σε σημεία συμφόρησης του ελέγχου ποιότητας στην παραγωγική κλίμακα. Εξετάστε εάν τροποποιήσεις του σχεδιασμού θα μπορούσαν να απλοποιήσουν τον έλεγχο.

Αυτή η συσσωρευμένη γνώση αντιπροσωπεύει σημαντική αξία. Η απόρριψή της με την αλλαγή κατασκευαστή σημαίνει ότι θα πρέπει να επαναμάθετε αυτά τα μαθήματα—συχνά μέσω ελαττωμάτων παραγωγής αντί για ελεγχόμενες επαναλήψεις πρωτοτύπων.

Κατανόηση της οικονομικής μετάβασης από πρωτότυπο σε παραγωγή

Η σχέση μεταξύ των ποσοτήτων πρωτοτύπων και της οικονομικής παραγωγής αξίζει προσεκτικής προσοχής. Το κόστος εγκατάστασης, το οποίο κυριαρχεί στην τιμολόγηση ενός μεμονωμένου εξαρτήματος, καθίσταται αμελητέο όταν κατανέμεται σε χιλιάδες μονάδες. Ωστόσο, νέοι παράγοντες κόστους εμφανίζονται σε μεγάλες ποσότητες:

Παράγοντας Κόστους	Επίδραση του πρωτοτύπου	Επίδραση στην Παραγωγή
Εγκατάσταση/Προγραμματισμός	Κύριος κινητήριος μοχλός κόστους	Αμελητέο ανά μονάδα
Κόστος υλικού	Μέτριων κραδασμών	Κύριος κινητήριος μοχλός κόστους
Χρόνος κύκλου	Δευτερεύουσα ανησυχία	Κρίσιμο για την παραγωγικότητα
Φθοράς των εργαλείων	Ελάχιστη λήψη υπόψη	Σημαντικό συνεχές κόστος
Έλεγχος Ποιότητας	Επιθεώρηση ανά εξάρτημα	Στατιστική δειγματοληψία

Αυτή η μεταβολή εξηγεί γιατί η βελτιστοποίηση της παραγωγής συχνά περιλαμβάνει την επανεξέταση σχεδίων που λειτούργησαν ικανοποιητικά στην κλίμακα πρωτοτύπου. Χαρακτηριστικά που είναι αποδεκτά όταν κατεργάζονται πέντε εξαρτήματα μπορεί να καταστούν ανοικονομικά σε πέντε χιλιάδες. Η επικεντρωμένη στην παραγωγή ανασκόπηση DFM — διαφορετική από την ανασκόπηση DFM για πρωτότυπα — αναγνωρίζει ευκαιρίες μείωσης του χρόνου κύκλου, παράτασης της διάρκειας ζωής των εργαλείων και απλοποίησης της στερέωσης για αύξηση της αποδοτικότητας σε μεγάλες ποσότητες.

Τα Επόμενα Βήματά σας Βάσει του Σταδίου του Έργου

Το σημείο στο οποίο βρίσκεστε στη διαδρομή ανάπτυξής σας καθορίζει τις άμεσες προτεραιότητές σας:

Εάν μόλις ξεκινήσατε τη δημιουργία πρωτοτύπων: Επιλέξτε έναν εταίρο κατασκευής που διαθέτει τόσο δυνατότητες γρήγορης δημιουργίας πρωτοτύπων όσο και ικανότητες παραγωγής. Δημιουργήστε αυτήν τη σχέση πριν από την πρώτη κοπή του εξαρτήματός σας — η εμπειρία που αποκτάτε κατά τη φάση δημιουργίας πρωτοτύπων αποδεικνύεται ανεκτίμητη κατά την κλιμάκωση της παραγωγής.

Εάν βρίσκεστε στη μεσαία φάση επανάληψης: Τεκμηριώστε απόλυτα τα πάντα. Καταγράψτε τα διαστασιακά αποτελέσματα, σημειώστε τις προκλήσεις που προκύπτουν κατά τη μηχανική κατεργασία και καταγράψτε οποιεσδήποτε τροποποιήσεις του σχεδιασμού. Αυτά τα δεδομένα διαμορφώνουν τις αποφάσεις παραγωγής και βοηθούν τα νέα μέλη της ομάδας να κατανοήσουν γιατί η τρέχουσα γεωμετρία εξελίχθηκε από προηγούμενες εκδόσεις.

Εάν τα πρωτότυπα έχουν επικυρωθεί: Διεξάγετε μια επίσημη ανασκόπηση ετοιμότητας παραγωγής. Επαληθεύστε ότι η τεκμηρίωση είναι πλήρης, ότι η αλυσίδα εφοδιασμού έχει επιβεβαιωθεί και ότι ο εταίρος κατασκευής σας διαθέτει την απαιτούμενη χωρητικότητα για τον επιθυμητό όγκο παραγωγής. Αντιμετωπίστε τα κενά πριν από την έγκριση της παραγωγής — οι ανακαλύψεις που γίνονται μετά την τελική δέσμευση μετατρέπονται σε ακριβές διορθώσεις.

Εάν αξιολογείτε εταίρους για τη μετάβαση στην παραγωγή: Προτιμήστε προμηθευτές που αποδεικνύουν ομαλή ικανότητα από την ταχεία πρωτοτυποποίηση έως την παραγωγή σε μαζική κλίμακα. Πιστοποιητικά όπως το IATF 16949 για την αυτοκινητοβιομηχανία ή το AS9100 για την αεροδιαστημική βιομηχανία διασφαλίζουν συστήματα ποιότητας κατάλληλα για ρυθμιζόμενους τομείς. Η αξιοπιστία των χρόνων παράδοσης και η επικοινωνιακή ανταπόκριση που παρατηρείται κατά τη διάρκεια της πρωτοτυποποίησης προβλέπουν την ποιότητα της συνεργασίας στην παραγωγή.

Η διαδρομή από το πρώτο κόψιμο μέχρι τα εξαρτήματα έτοιμα για παραγωγή απαιτεί τεχνική εμπειρογνωμοσύνη, στρατηγική σχεδίαση και τις κατάλληλες σχέσεις με τους κατασκευαστές. Εφαρμόζοντας τις αρχές που περιγράφονται σε αυτόν τον οδηγό — από την επιλογή των υλικών μέχρι την προδιαγραφή των ανοχών και την αξιολόγηση των προμηθευτών — θέτετε το έργο σας σε θέση να επεκταθεί με επιτυχία. Το CNC πρωτότυπό σας δεν αφορά απλώς τη δημιουργία δοκιμαστικών εξαρτημάτων· αφορά τη δημιουργία της βάσης γνώσης που καθιστά δυνατή την επιτυχία στην παραγωγή.

Συχνές Ερωτήσεις Σχετικά με την Πρωτοτυποποίηση με CNC

1. Τι είναι ένα πρωτότυπο CNC;

Ένα πρωτότυπο CNC είναι ένα λειτουργικό δοκιμαστικό εξάρτημα που δημιουργείται με χρήση υπολογιστικά ελεγχόμενης κατεργασίας, βασισμένο στο σχέδιό σας CAD. Σε αντίθεση με την εκτύπωση 3D, η οποία κατασκευάζει στρώμα με στρώμα, η πρωτοτυποποίηση CNC χρησιμοποιεί αφαιρετική κατεργασία για να αφαιρέσει υλικό από στερεά μπλοκ μετάλλων ή μηχανικών πλαστικών που χρησιμοποιούνται στην παραγωγή. Αυτό παράγει εξαιρετικά ακριβή εξαρτήματα με σφιχτές ανοχές, τα οποία αντιπροσωπεύουν με ακρίβεια τις μηχανικές ιδιότητες του τελικού σας προϊόντος, επιτρέποντας ρεαλιστική λειτουργική δοκιμή πριν από την επένδυση σε παραγωγικά εργαλεία.

2. Πόσο κοστίζει ένα πρωτότυπο CNC;

Τα κόστη πρωτοτύπου CNC κυμαίνονται συνήθως από 100 έως 1.000+ δολάρια ΗΠΑ ανά εξάρτημα, ανάλογα με διάφορους παράγοντες: τον τύπο υλικού (το αλουμίνιο είναι φθηνότερο από το τιτάνιο), τη γεωμετρική πολυπλοκότητα, τις απαιτήσεις ανοχής, τις προδιαγραφές επιφανειακής επεξεργασίας, την ποσότητα παραγγελίας και την επείγουσα προθεσμία παράδοσης. Το κόστος εγκατάστασης παραμένει σταθερό ανεξάρτητα από την ποσότητα, επομένως η παραγγελία 5–25 εξαρτημάτων αντί για ένα μειώνει σημαντικά την τιμή ανά μονάδα. Απλά πρωτότυπα από αλουμίνιο ξεκινούν περίπου από 100–200 δολάρια ΗΠΑ, ενώ περίπλοκα μεταλλικά εξαρτήματα με αυστηρές ανοχές μπορούν να υπερβούν τα 1.000 δολάρια ΗΠΑ.

3. Πόσο χρόνο χρειάζεται η πρωτοτυποποίηση CNC;

Οι τυπικές προθεσμίες παράδοσης πρωτοτύπων CNC κυμαίνονται από 5 έως 10 εργάσιμες ημέρες, από την έγκριση του σχεδιασμού μέχρι την παράδοση. Ωστόσο, πολλοί ειδικευμένοι πάροχοι προσφέρουν επιταχυνόμενες υπηρεσίες με χρόνο ολοκλήρωσης ως και 1–3 ημέρες για επείγουσες παραγγελίες, αν και αυτό συνήθως αυξάνει το κόστος κατά 25–50%. Ο χρονοδιάγραμμα περιλαμβάνει την ανασκόπηση του σχεδιασμού, τον προγραμματισμό CAM, την προμήθεια υλικού (εφόσον απαιτείται), τις εργασίες κατεργασίας, την επεξεργασία μετά την κατεργασία και την επιθεώρηση ποιότητας. Περίπλοκα εξαρτήματα με πολλαπλές ρυθμίσεις ή ειδικά υλικά μπορεί να απαιτούν επιπλέον χρόνο.

4. Πότε πρέπει να επιλέξω κατεργασία με CNC αντί για εκτύπωση 3D για πρωτότυπα;

Επιλέξτε κατεργασία με CNC όταν χρειάζεστε ιδιότητες υλικού ισοδύναμες με αυτές της παραγωγής, ανοχές κάτω των ±0,1 mm, λειτουργική δοκιμή υπό τάση με πραγματικά μέταλλα ή μηχανολογικά πλαστικά, ανώτερες επιφανειακές καταλήξεις ή ποσότητες 5+ κομματιών, όπου η κατεργασία με CNC γίνεται ανταγωνιστική ως προς το κόστος. Προτιμήστε την προσθετική κατασκευή (3D printing) για την πρώιμη επιβεβαίωση εννοιών, οργανικές γεωμετρίες, εσωτερικές δομές πλέγματος, μεμονωμένα κομμάτια χαμηλού κόστους ή όταν απαιτούνται διαφανή ή ελαστικά υλικά. Πολλά επιτυχημένα έργα χρησιμοποιούν και τις δύο τεχνολογίες σε διαφορετικά στάδια ανάπτυξης.

5. Ποια πιστοποιητικά πρέπει να αναζητήσω σε έναν πάροχο υπηρεσιών πρωτοτύπων CNC;

Η πιστοποίηση ISO 9001 καθορίζει τα βασικά πρότυπα διαχείρισης ποιότητας για γενικές εφαρμογές. Τα αυτοκινητοβιομηχανικά έργα απαιτούν πιστοποίηση IATF 16949, η οποία επιβάλλει αυστηρούς κανόνες πρόληψης ελαττωμάτων και ελέγχου διαδικασιών. Οι εφαρμογές στον αεροδιαστημικό τομέα απαιτούν πιστοποίηση AS9100 με πρόσθετες απαιτήσεις διαχείρισης κινδύνων. Η παραγωγή ιατρικών συσκευών απαιτεί συμμόρφωση με το πρότυπο ISO 13485. Η επιλογή ενός πιστοποιημένου παρόχου εξαρχής αποτρέπει ακριβά χρονοβόρα επαναπιστοποιητικά καθυστερήματα κατά τη μετάβαση από τη φάση πρωτοτύπων στην παραγωγή.
