Serveis personalitzats de xapa metàl·lica desxifrats: de la primera oferta a la peça final

Què inclouen realment els serveis personalitzats de xapa metàl·lica

Us heu preguntat mai com una peça plana de metall es transforma en les components precises que hi ha dins del vostre cotxe, ordinador o electrodomèstics de cuina? Aquesta és la màgia dels serveis personalitzats de xapa metàl·lica en acció . Sigui quin sigui el vostre perfil — enginyer que busca peces per a un nou producte o propietari d’una empresa que explora opcions de fabricació — comprendre què inclouen realment aquests serveis us pot estalviar temps, diners i frustracions.

La fabricació metàl·lica és l’art i la ciència de construir estructures metàl·liques mitjançant processos de tall, doblegat i muntatge. Transforma materials metàl·lics en brut en formes i productes prèviament dissenyats mitjançant una combinació d’habilitats tècniques i enginyeria de precisió.

Però què vol dir exactament «personalitzat» en aquest context? En poques paraules, els serveis personalitzats de xapa metàl·lica creen peces i productes metàl·lics construïts segons les vostres especificacions exactes, en lloc de fabricar en massa articles estandarditzats. Els fabricants treballen a partir d’arxius CAD, dibuixos tècnics o fins i tot descripcions del client per tallar, conformar, soldar i acabar la xapa bruta en components com ara suports, carcasses, bastidors i fixacions.

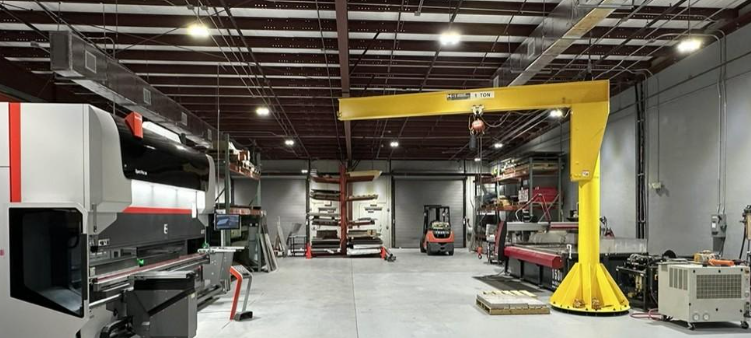

Des del material brut fins a la peça acabada

La fabricació de xapa metàl·lica implica una seqüència de processos cuidadosament coordinats. Això és el que normalment succeeix quan es presenta un projecte:

• Tall: La xapa metàl·lica bruta es conforma en peces manejables mitjançant mètodes làser, hidrojet o punxonat CNC
• Doblegat: Les premses i les doblegadores creen angles i formes tridimensionals sense eliminar material
• Conformació: La xapa adquireix corbes i formes complexes mitjançant eines especialitzades
• Punxonatge: Es creen forats, ranures i altres característiques amb motlles de precisió
• Soldadura: Les peces separades es fusionen mitjançant tècniques com la soldadura MIG o TIG
• Acabat: El desbarbadat, el polit o l'aplicació de revestiments protectors donen als components la seva aparença final i protecció

Cada pas requereix una precisió extrema. Un taller especialitzat en fabricació metàl·lica coordina aquests processos per garantir que els components acabats coincideixin exactament amb el disseny.

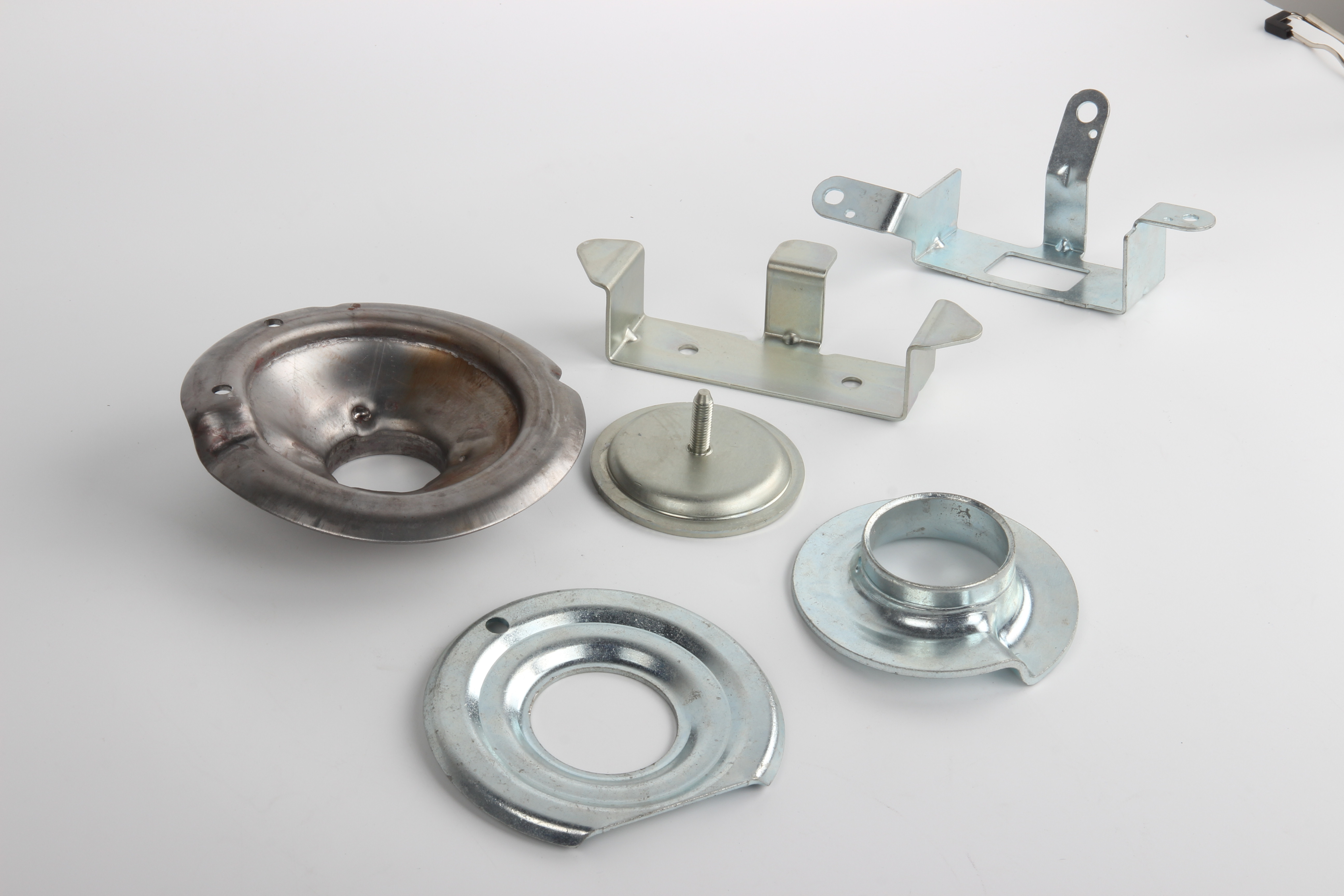

La diferència de la fabricació personalitzada

Per què triar components metàl·lics personalitzats en lloc de productes ja fets? La diferència és més important del que podria semblar. Els productes metàl·lics estàndard es fabriquen en massa per adaptar-se a aplicacions generals. Són pràctics, però sovint obliguen a fer concessions en el vostre disseny o calen modificacions addicionals perquè funcionin correctament.

La fabricació personalitzada, per altra banda, inverteix aquesta lògica. En comptes d’adaptar el vostre projecte a les peces disponibles, les peces es construeixen entorn de les necessitats úniques del vostre projecte. Aquest enfocament ofereix diversos avantatges:

• Perfecte ajuste: Els components coincideixen exactament amb les vostres dimensions i toleràncies
• Llibertat de Disseny: Es poden crear formes complexes que simplement no existeixen com a productes estàndard
• Elecció del material: Es pot seleccionar l’aliatge metàl·lic ideal per a la vostra aplicació específica
• Rendiment optimitzat: Les peces dissenyades per al vostre cas d'ús concret funcionen millor

Al llarg d'aquesta guia, descobrireu com navegar tot el procés de fabricació personalitzada, des de la comprensió dels processos fonamentals i la selecció de materials fins al disseny per a la fabricabilitat i l’avaluació de socis fabricants. Considereu aquesta guia com el vostre pla director per fabricar correctament les peces de xapa metàl·lica des del primer intent.

Processos fonamentals de fabricació i com funcionen

Ara que ja coneixeu què inclouen els serveis personalitzats de xapa metàl·lica, analitzem-ne els mecanismes subjacents de cada procés. Conèixer com funcionen realment aquestes tècniques us ajuda a prendre decisions més encertades quan especifiqueu les peces i comuniqueu-vos amb els fabricants . Considereu aquesta secció com la vostra base tècnica per a tot el que ve a continuació.

Comparació dels mètodes de tall

El tall de xapa metàl·lica és on comença tot projecte. Però això és el que la majoria de guies no us explicaran: triar el mètode de tall inadequat pot comprometre la qualitat de la peça, desbordar el pressupost o retardar el calendari. Cada tècnica té avantatges específics que s’adapten a aplicacions concretes.

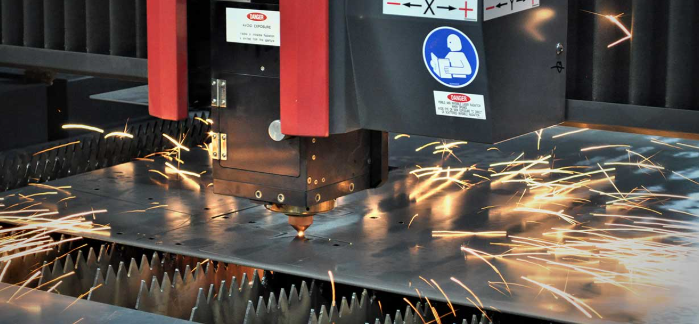

Tall Llàser

Un tallador làser utilitza un feix concentrat d’alta energia per fondre, cremar o vaporitzar el material amb una precisió extraordinària. El resultat? Vores netes que sovint requereixen una mínima postprocessament. Quan es treballa amb materials de gruix reduït, el tall làser ofereix una velocitat inigualable per a dissenys intrincats. A més, els làsers de fibra moderns han millorat la capacitat de tallar metalls reflectants com l’alumini i el coure, que anteriorment suposaven un repte.

El tall—l’amplada del material eliminat durant el procés de tall—és extremadament estret en el cas dels làsers, normalment entre 0,1 mm i 0,3 mm. Aquesta precisió implica menys residus de material i toleràncies més ajustades en les peces acabades.

Tall per Jet d'Aigua

Imagineu-vos enfocar un flux d’aigua barrejat amb partícules abrasives de granat a 60.000 PSI. Això és el tall per hidrojet. Aquest tallador de metalls destaca quan la sensibilitat tèrmica és crucial, ja que es tracta d’un procés de tall fred. L’absència de zona afectada tèrmicament significa que les propietats del material romanen inalterades —un aspecte fonamental per a components aeroespacials o metalls tractats tèrmicament.

El tall per jet d'aigua també gestiona l'escorça com cap altre mètode, sovint tallant materials d'una gruix de 12 polzades o més.

Perforació CNC

Les màquines de punxonat utilitzen una força mecànica per fer avançar una eina amb forma a través de la xapa metàl·lica fins a una matriu, separant-ne la forma desitjada. Per a la producció en gran volum amb formes repetitives —com ara forats de ventilació, ranures de fixació o retalls de suports— el punxonat és excepcionalment ràpid i econòmic.

Aquesta és la comparació pràctica per ajudar-vos a prendre decisions:

Mètode de tall	Millors materials	Rang d'espessor	Qualitat del tall	Velocitat
Tall Llàser	Acer, acer inoxidable, aluminio	Fins a 1" (25 mm)	Superfície llisa i neta — es necessita mínim acabat	Molt ràpid en materials primers
Tall per Jet d'Aigua	Qualsevol metall, incloent titani, Inconel i llautó	Fins a 12"+ (300 mm+)	Textura fina, com si fos sorra projectada	Més lent, especialment en materials primes
Perforació CNC	Metalls deformables (acer, alumini)	Fins a 0,25" (6 mm)	Bo—pot necessitar desbarbat	Extremadament ràpid per a característiques repetitives

El resum? Utilitzeu el tall per làser per a dissenys intrincats en materials prims on la qualitat del cantell sigui important. Trieu el tall per hidrojet per a materials gruixuts o sensibles a la calor. Seleccioneu el punxonat per al tall de xapes metàl·liques en gran volum amb formes repetides.

Conceptes fonamentals de plegat i conformació

Un cop les peces planes estiguin tallades, el doblegat les transforma en peces tridimensionals. Les plegadores apliquen una força controlada per crear angles precisos, però la física implicada és més matitzada que simplement doblegar metall.

Quan es doblega un material, la superfície exterior s’estira mentre que la superfície interior es comprimeix. Això crea allò que els fabricants anomenen la radi de curvatura —la transició corbada a cada cantonada. Entendre això és important perquè:

• No podeu aconseguir una cantonada real de 90°: Cada doblec té un radi, per petit que sigui
• Les propietats del material afecten els resultats: Les aleacions més dures requereixen radis de doblec més grans per evitar fissures
• L’elasticitat residual és real: Els metalls tendeixen a tornar 1–2° cap a la seva forma original després de doblegar-los

Les modernes màquines CNC de doblegat amb sensors integrats compensen automàticament la variabilitat del material, assegurant una sortida consistent. Les toleràncies habituals per al doblegat solen ser de ±1° en els angles i de ±0,20 mm per doblec en la longitud.

La conformació va més enllà dels doblecs senzills per crear corbes complexes, rebaixos i contorns. La laminació, l’estampació i la hidroformació tracten geometries diferents. La conclusió clau? Dissenyi sempre tenint en compte els límits de conformabilitat del seu material i mantingui radis de doblec constants en tota la peça per simplificar les eines i reduir els costos.

Tècniques de unió explicades

Les peces separades es converteixen en conjunts acabats mitjançant la soldadura, i la tria entre soldadura MIG i TIG té un impacte significatiu en el producte final.

Soldadura MIG (Soldadura per arc amb gas metàl·lic)

La soldadura MIG alimenta un elèctrode continu en forma de fil a través d’una pistola, mentre que un gas protector protegeix la piscina de soldadura. És més ràpida i més tolerant, cosa que la fa ideal per:

• Altes velocitats de producció
• Materials més gruixuts
• Aplicacions on la velocitat és més important que l'estètica

Soldadura TIG (soldadura per arc amb gas i tungstè)

La soldadura TIG utilitza un elèctrode de tungstè no consumible amb una barra d'addició separada, oferint una precisió i un control inigualables. La soldadura d'alumini sovint requereix TIG perquè gestiona perfectament les propietats tèrmiques d'aquest material complicat. Trieu TIG per:

• Materials prims propensos a cremar-se
• Soldadures visibles que requereixen una estètica neta
• Unió de metalls dissímils
• Aplicacions que exigeixen la màxima qualitat de soldadura

El contrapunt? La soldadura TIG és més lenta i exigeix una habilitat operativa superior, cosa que es tradueix en costos laborals més elevats. Per a la majoria d'aplicacions estructurals en xapa, la soldadura MIG ofereix excel·lents resultats a ritmes de producció millors. Reserveu la soldadura TIG per a treballs de precisió o projectes on l'aspecte de la soldadura sigui rellevant.

Amb els processos de tall, doblegat i unió ja desmitificats, esteu preparats per prendre la següent decisió crítica: seleccionar el material adequat per al vostre projecte.

Guia de selecció de materials per a projectes de xapa metàl·lica

Triar el material adequat pot ser la decisió més important que prengueu en el vostre projecte de fabricació personalitzada. Per què? Perquè la selecció del material afecta-ho tot: resistència, pes, resistència a la corrosió, cost i fins i tot quins processos de fabricació podeu utilitzar. Tanmateix, la majoria de recursos simplement llisten metalls sense explicar quan ni per què triar-ne cadascun.

Canviem-ho. A continuació, trobareu una desglossament pràctic dels materials més habituals per a xapes metàl·liques , complet amb les propietats i les orientacions que necessiteu per prendre decisions segures.

Aliatges d'alumini per a aplicacions lleugeres

Quan el pes és un factor determinant —i sovint ho és— les xapes d’alumini es converteixen en la vostra primera opció. Amb un pes d’aproximadament un terç del de l’acer, l’alumini ofereix una relació resistència-pes excepcional, cosa que el fa indispensable en aplicacions aeroespacials, automotrius i en equips portàtils.

Però aquí és on les coses es complica: no tot l’alumini és igual. Aliatges diferents tenen finalitats molt distintes:

• alumini 5052: L'aliatge de treball per excel·lència per a treballs generals en xapa metàl·lica. Ofereix una excel·lent resistència a la corrosió, una bona soldabilitat i la màxima resistència entre les opcions no tractables tèrmicament. Ideal per a entorns marins i dipòsits de combustible.
• 6061 Alumini: Un aliatge endurit per precipitació que conté magnesi i silici. Es mecanitza perfectament i es solda fàcilment, el que el fa ideal per a components estructurals i xassís.
• 7075 Alumini: El campió en resistència. Aquest aliatge de zinc i magnesi s’acosta al nivell de resistència de l’acer, però mantenint un pes reduït; tot i això, té un cost elevat. Reservar-lo per a aplicacions aeroespacials o d’alta tensió.

Quan especifiqueu xapa d’alumini, recordeu que la seva conductivitat tèrmica afecta la soldadura i que la seva tovador requereix una manipulació cuidadosa per evitar ratllades durant la fabricació.

Classes d’acer i les seves resistències

L’acer continua sent l’espinada dorsal de la fabricació industrial per bones raons: és resistent, assequible i extremadament versàtil. El repte rau a navegar entre les desenes de classes disponibles. Simplifiquem-ho.

Acer al carboni

Els acers de baix contingut de carboni, com el DC01, ofereixen una excel·lent formabilitat i soldabilitat a preus assequibles. Són la vostra opció preferida per a suports, carcasses i components estructurals quan la corrosió no és una preocupació principal. Una placa d’acer d’aquesta categoria es conforma fàcilment amb plegadores de premsa i accepta la majoria de tractaments superficials.

Els acers de mitjà contingut de carboni (com el C45) sacrifiquen part de la formabilitat per obtenir una major duresa i resistència al desgast, cosa que els fa ideals per a peces sotmeses a fricció o a esforços mecànics.

Acer inoxidable

Quan la resistència a la corrosió és fonamental, entra en joc la xapa d’acer inoxidable. El contingut de crom (mínim del 10,5 %) genera una capa passiva d’òxid que protegeix contra la rovellada i l’atac químic.

Dos tipus dominen els serveis personalitzats de xapa metàl·lica:

• acer inoxidable 304: El tipus més habitual, que ofereix una excel·lent resistència a la corrosió per a aplicacions en processament d’aliments, equipament mèdic i arquitectura. Es mecanitza bé i es conforma fàcilment.
• acer inoxidable 316: Afegir molibdè a la mescla proporciona una resistència superior als clorurs i als àcids. Si les vostres peces s’exposaran a aigua salada, a productes químics o a entorns farmacèutics, l’acer inoxidable 316 val la pena pagar-ne el preu superior.

Quan els metalls especials tenen sentit

Més enllà de l’alumini i de l’acer, els metalls especials resolen reptes d’enginyeria concrets que els materials habituals simplement no poden abordar.

Coure

La conductivitat elèctrica i tèrmica sense igual del coure el fa essencial per a intercanviadors de calor, barres conductores elèctriques i aplicacions de messa a terra. A més, és naturalment antimicrobià —una propietat que està adquirint cada cop més rellevància en entorns sanitaris. El contrapunt? El coure és més car i cal manipular-lo amb cura per evitar la contaminació de la superfície.

Llató

Aleshores, de què està fet el llautó? És una aliatge de coure i zinc, amb un contingut de zinc que normalment oscil·la entre el 5 % i el 45 %. Percentatges més alts de zinc augmenten la resistència i la maquinabilitat, mentre que canvien el color des d’un to vermellós fins a un groc brillant. El llautó destaca en:

• Components decoratius i accessoris per a ferreteria
• Components per a canoneries (excel·lent resistència a la corrosió)
• Connectors elèctrics
• Instruments musicals

Quan compareu llautó i bronze, recordeu que el bronze és una aliatge de coure i estany amb fòsfor afegit per millorar la resistència a l'ús. El bronze suporta càrregues i fricció més elevades, mentre que el llautó ofereix una mecanitzabilitat superior i aquell aspecte daurat característic.

A continuació teniu una comparació exhaustiva per ajudar-vos a prendre decisions sobre els materials:

Material	Resistència a la tracció	Resistència a la corrosió	Pes	Maquinabilitat	Aplicacions típiques
Alumini (6061)	310 MPa	Excel·lent.	Lleuger (2,7 g/cm³)	Bona	Aerospacial, automoció, envolvents electrònics
Acer al carboni (DC01)	270-410 MPa	Dolent (necessita recobriment)	Pesat (7,85 g/cm³)	Excel·lent.	Components estructurals, suports, bastidors
acotada inoxidable 304	515 MPa	Molt bo	Pesant (8,0 g/cm³)	Moderat	Equipaments alimentaris, dispositius mèdics, arquitectura
acero Inoxidable 316	485 MPa	Excel·lent.	Pesant (8,0 g/cm³)	Moderat	Aplicacions marines, processament químic, indústria farmacèutica
Coure	210 MPa	Molt bo	Pesat (8,96 g/cm³)	Bona	Elèctric, intercanviadors de calor, teulades
Lató (C26000)	315 MPa	Bona	Pesant (8,53 g/cm³)	Excel·lent.	Ferramenta, canoneries, components decoratius

Comprensió de les mides de calibre

L’escorça dels materials laminats sovint s’especifica mitjançant mides de calibre en lloc de mesures directes —i aquí és on apareix la confusió. El sistema de calibres funciona de forma inversa: quants més números de calibre, més fi és el material. Una làmina d’acer de calibre 20 té aproximadament 0,036 polzades (0,9 mm), mentre que una de calibre 10 fa 0,135 polzades (3,4 mm).

Per complicar encara més les coses, les mesures de calibre varien entre l'acer i l'alumini. Una làmina d'alumini de calibre 16 és més prima que una làmina d'acer de calibre 16. Quan es comuniqui amb els fabricants, especificar el gruix en polzades o mil·límetres elimina per complet qualsevol ambigüitat.

Un cop seleccionat el material, el següent pas fonamental consisteix a assegurar-se que el disseny sigui realment factible de fabricar de manera eficient: aquí és on entren en joc els principis del disseny per a la fabricació.

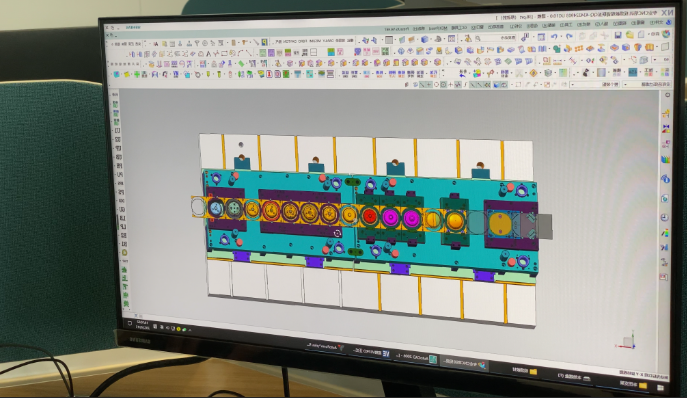

Conceptes essencials de disseny per a fabricabilitat

Heu seleccionat el material perfecte per al vostre projecte. El vostre model CAD sembla impecable a la pantalla. Però aquí teniu la veritat incòmoda: allò que sembla perfecte digitalment pot ser físicament impossible de fabricar, o bé prohibitivament car de produir. Aquesta distància entre la intenció del disseny i la realitat de la fabricació és on molts projectes troben obstacles.

El disseny per a la fabricació (DFM) tanca aquesta bretxa. És un conjunt de principis que assegura que el vostre prototip de xapa metàl·lica pugui convertir-se realment en una peça apta per a la producció sense necessitat de redisseny costós. Domineu aquests fonaments i reduireu dràsticament els temps de lliurament, minimitzareu costos i evitareu les frustrants anades i vingudes que desvien tants de projectes.

Regles del radi de doblegat que estalvien diners

Aquest és l’error més habitual amb què es troben els fabricants: dissenyadors que especifiquen radis interiors de doblegat més petits que el gruix del material. És físicament impossible: el metall simplement no pot doblegar-se amb tanta intensitat sense fissurar-se o trencar-se. Tanmateix, aquest error apareix constantment en els dissenys presentats, segons afirmen fabricants del sector com Baillie Fabricating .

La regla d'or? El radi mínim de doblegament interior ha de ser igual o superior al gruix del material. Per a la fabricació precisa de xapa, la majoria d’tallers ofereixen opcions de radis de doblegament estàndard com ara 0,030", 0,060", 0,090" i 0,120" (0,762 mm a 3,048 mm). Mantenir-se dins d’aquestes opcions estàndard permet reduir els terminis d’entrega dels components —normalment uns 3 dies, en comparació amb terminis més llargs quan cal fer eines personalitzades.

Però també cal tenir en compte el material. Les aleacions d’alumini més toues suporten doblecs més tancats que l’acer endurit. L’acer inoxidable, per les seves propietats d’enduriment per deformació, requereix radis més generosos per evitar esquerdes. En cas de dubte, consulteu les taules del factor K del vostre taller de fabricació: aquests valors específics de cada taller prediuen exactament com es comportarà cada material durant el doblec de xapa d’acer.

Un altre consell per estalviar costos: utilitzeu un radi de doblec consistent en tot el disseny. Cada radi diferent pot requerir una configuració d’eina diferent. Normalitzar un únic radi simplifica la preparació d’eines, accelera la producció i redueix el cost per peça.

Millors pràctiques per a la col·locació de forats i característiques

Els forats propers als plegats són una recepta per a la distorsió. Quan el metall es doblega, la zona al voltant del plec s’estira a l’exterior i es comprimeix a l’interior. Qualsevol forat situat massa a prop queda atrapat en aquesta zona de deformació, deformant-se fins a adoptar una forma ovalada o de llàgrima.

La solució segueix directrius clares de les especificacions de disseny de Protolabs:

• Materials prims (0,036" o menys): Col·loqueu els forats a una distància mínima de 0,062" respecte als marges del material
• Materials més gruixuts (més de 0,036"): Manteniu una distància mínima de 0,125" respecte al margen
• Diàmetres mínims de forats: El diàmetre dels forats ha de ser com a mínim igual al gruix del material
• Inserts per a elements de fixació: Seguiu exactament les especificacions del fabricant sobre l’espaiament

Les mues i les llengüetes tenen les seves pròpies normes en l'enginyeria de xapa metàl·lica. Les mues han de tenir com a mínim el gruix del material o 0,04 polzades (el que sigui més gran) i no poden superar els 5 vegades la seva amplada. Les llengüetes requereixen una amplada mínima de 2 vegades el gruix del material o 0,126 polzades —una altra vegada, el que sigui més gran.

I les vores plegades? La longitud mínima de la vora plegada ha de ser com a mínim 4 vegades el gruix del material. Si és més curta, la plegadora no pot subjectar correctament el material, cosa que provoca doblecs inconsistents o peces danys. Aquesta regla aparentment senzilla evita innombrables fracassos en la prototipació de xapa metàl·lica.

Les ranures de descompressió també mereixen atenció. Quan dos doblecs es troben en una cantonada, el material s’acumula i es trenca llevat que hi hagi un camí d’escapada. Una petita ranura de descompressió —normalment amb un radi igual al gruix del material— a les línies de doblec que es creuen permet que el metall flueixi sense problemes durant el formigat.

Especificacions de tolerància que realment importen

Les toleràncies representen la variació acceptable respecte de les dimensions especificades. Toleràncies més estretes signifiquen una major precisió i, al mateix temps, costos significativament més elevats. La clau d’un treball intel·ligent de xapa consisteix a entendre quan la precisió és realment necessària.

Les toleràncies habituals en la fabricació inclouen típicament:

• Angles de doblegament: ±1° és la pràctica habitual en el sector
• Alçades desplaçades: ±0,012" des del vora superior de la xapa fins al vora superior de la forma
• Diàmetres dels escarps formats: tolerància de +0,020"/−0,010"
• Dimensions lineals: ±0,010" a ±0,030", segons la mida de la característica

Aleshores, què significa, en la pràctica, especificar una tolerància de ±0,003"? Aquesta exigència extremadament estreta requereix equipament especialitzat, velocitats de producció més lentes i passos addicionals d’inspecció. És adequada per a superfícies d’acoblament en muntatges de precisió o components aeroespacials, però és totalment innecessària per a una simple peça de fixació.

Aquí teniu el marc pràctic: apliqueu toleràncies estretes només a les característiques crítiques on l’ajust o la funció ho exigeixen. Les vores cosmètiques, les obertures interiors i les superfícies no aparellades poden utilitzar toleràncies estàndard sense comprometre el disseny. Aquest enfocament selectiu manté els costos sota control mentre assegura el rendiment on realment compta.

Una darrera advertència: eviteu sobreespecificar les dimensions als vostres fitxers CAD. Especificar el gruix del material amb cinc decimals genera problemes durant tot el procés de disseny i fabricació. Mantingueu-vos als gruixos nominals estàndard de la indústria: l’acer de calibre 12 és de 0,105 polzades, no de 0,10512 polzades. Aquesta senzilla pràctica elimina el temps de tornar a dibuixar i redueix els errors.

• Els errors habituals de DFM que cal evitar:
• Especificar radis de doblegament més petits que el gruix del material
• Col·locar forats dins de la zona de deformació del doblegament
• Utilitzar radis de doblegament diferents quan n’hi hauria prou amb un sol
• Ometre les ranures de descompressió en els doblegaments intersectants
• Toleràncies excessives en dimensions no crítiques
• Ignorar els requisits de longitud mínima de la pestanya
• Utilitzar especificacions de gruix de material no estàndard

Amb el vostre disseny optimitzat per a la fabricabilitat, la següent consideració consisteix a navegar el recorregut des del prototip inicial fins a les volums de producció: cada etapa porta consigo els seus propis requisits i compromisos.

Prototipatge i planificació de la producció

El vostre disseny està optimitzat per a la fabricabilitat. Ara arriba la pregunta que fa trontollar fins i tot als enginyers experimentats: cal demanar primer prototips de xapa metàl·lica o passar directament a la producció? La resposta depèn de molt més que només la quantitat: implica l’economia d’eines, les pressions sobre el calendari i la tolerància al risc, aspectes que la majoria de guies passen per alt completament.

Comprendre el cicle de vida complet del projecte, des del concepte fins a la lliurament, us ajuda a prendre decisions més encertades en cada etapa. Analitzem pas a pas com canvien els requisits quan es passa de demostrar un concepte a escalar la producció de xapa metàl·lica.

1. Disseny i revisió DFM: Envieu fitxers CAD per a l’anàlisi de fabricabilitat; els fabricants identifiquen possibles problemes abans que comenci el tall
2. Pressupostos i selecció de materials: Rebriu preus detallats basats en la complexitat, el material, la quantitat i els requisits d’acabat
3. Prototipatge: Produir quantitats petites (1–10 peces) mitjançant processos flexibles per validar la forma, l’ajust i la funció
4. Iteració del disseny: Millorar el disseny en funció de les proves i els comentaris obtinguts amb el prototip físic
5. Eina pont (opcional): Crear eines suaus o semipermanents per a sèries de validació de volum intermedi
6. Eines de producció: Invertir en matrius i fixacions endurides per a la fabricació de volum elevat
7. Producció massiva: Executar sèries de producció completes amb qualitat constant i costos per unitat optimitzats
8. Verificació de qualitat: Inspeccionar les peces acabades respecte les especificacions abans de l’embarcament

Velocitat de prototipatge vs eficiència de producció

La prototipació ràpida de xapa metàl·lica existeix per un sol motiu: la velocitat. Quan necessiteu peces de prototip de xapa metàl·lica per provar un concepte, validar un disseny o presentar-lo als interessats, esperar setmanes per a l’eina de producció contradiu la finalitat. La fabricació de prototips de xapa metàl·lica sol utilitzar el tall per làser, el doblegat CNC i el muntatge manual: processos que requereixen una preparació mínima però que destaquen per produir ràpidament peces úniques o de petits lots.

Segons anàlisi del sector d'Eabel , la prototipació ràpida permet cicles de disseny ràpids, ideals per a les fases inicials del desenvolupament. Els enginyers poden provar, ajustar i fins i tot tornar a tallar peces en qüestió de dies. Aquesta agilitat resulta inestimable quan encara s’estan refinant els conceptes abans de comprometre recursos significatius.

La fabricació en producció funciona segons una economia completament diferent. La producció en massa depèn de matrius endurides costoses, operacions automatitzades de premsa i fluxos de treball optimitzats dissenyats per a milers o milions de peces idèntiques. Introduir canvis esdevé costós: qualsevol modificació pot requerir la refecció de la matriu o fins i tot eines noves completament, amb l’afegit de temps i despeses.

Quina és la conseqüència pràctica? Realitzar comprovacions DFM (Design for Manufacturability) exhaustives abans de passar a la producció. Apurar la fase de prototipació per «estalviar temps» sovint té conseqüències espectacularment negatives quan problemes relacionats amb les eines obliguen a fer redissenyos costosos durant la producció.

Consideracions sobre el volum i els llindars de cost

Aquesta és la realitat econòmica que condiciona tota decisió entre prototipatge i producció: l'amortització de les eines. El cost inicial de les eines de producció pot arribar a milers de dòlars. Aquests costos només són raonables quan es reparteixen entre grans quantitats.

Els processos ràpids de xapa metàl·lica eviten completament les despeses d'eines, el que els fa més econòmics per a volums baixos. Tanmateix, a mesura que augmenten les quantitats, la ventatja de cost per unitat canvia dràsticament cap als mètodes de producció. El punt de transició sol situar-se entre diverses desenes i diversos centenars de peces, segons la complexitat del material i la geometria de la peça.

Un càlcul erroni d'aquest punt de transició condueix a dos errors habituals:

• Invertir en eines massa aviat: Pagar per motlles de producció quan els volums de prototipatge haguessin estat més econòmics
• Dependre massa temps del prototipatge: Utilitzar mètodes lents i cars per peça en sèries de volum mitjà que justifiquen la inversió en eines

Molts fabricants tanquen aquesta bretxa mitjançant eines semipermanents (soft tooling) — motlles menys cars fabricats amb materials com l'alumini o fins i tot plàstics impresos en 3D que poden manipular centenars de peces abans de desgastar-se. Aquest enfocament us permet provar dissenys a volums moderats abans de comprometre’s amb les eines de producció definitives.

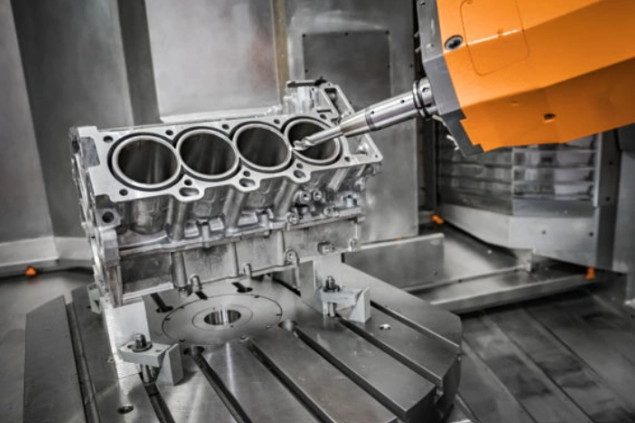

Verificació de la qualitat a cada etapa

Els requisits de qualitat evolucionen a mesura que avanceu des de la fase de prototipatge fins a la producció. El prototipatge ràpid ofereix una bona qualitat funcional, però les toleràncies poden variar segons la configuració de la màquina i les operacions manuals. Aquesta variabilitat és acceptable —i fins i tot esperada— durant les fases de validació.

La producció en massa exigeix normes diferents. Les eines endurides i els processos automatitzats produeixen toleràncies extremadament consistents, essencials quan milers de peces idèntiques han de complir especificacions estrictes. L’acabat superficial també esdevé més controlat i uniforme en entorns de producció.

Una limitació que cal tenir en compte: la prototipació ràpida de xapa metàl·lica té restriccions en relació amb els estiraments profunds i les geometries complexes de conformació a alta velocitat. Aquestes formes normalment només són assolibles amb eines de producció. Si el vostre disseny requereix aquestes característiques, incloeu iteracions addicionals de prototipatge al vostre calendari.

Avantatges i inconvenients de la fabricació nacional respecte a la fabricació a l'estranger

El lloc on subministreu els serveis de fabricació és tan important com la manera com estructureu les fases de producció. Segons Mead Metals, els proveïdors nacionals ofereixen avantatges clars: plazos d’entrega més curts, major consistència en la qualitat i comunicació més clara, sense barreres lingüístiques ni complicacions derivades dels fusos horaris.

La subministració a l’estranger pot resultar temptadora perquè el preu per unitat és inferior, però els costos ocults s’acumulen ràpidament. Les despeses d’enviaments, els aranzels, els retards aduaners i les inconsistències de qualitat poden transformar els estalvis aparents en superacions pressupostàries. Les pertorbacions globals de la cadena d’aprovisionament —tal com es va posar de manifest durant els últims anys— posen de manifest la fragilitat de la logística internacional allargada.

La recomanació pràctica? Fer servir socis nacionals per a la prototipació i les sèries de producció crítiques, on la qualitat i els terminis són el que més importa. Reservar les opcions estrangeres per a comandes estables i d’alt volum, on ja s’hagin validat els dissenys i es puguin assumir plazos de lliurament més llargs.

Un cop tingueu definida l’estratègia de producció, el següent pas fonamental és entendre exactament què determina els preus en la fabricació personalitzada: un coneixement que us permet optimitzar els costos sense sacrificar la qualitat.

Entendre la tarificació en la fabricació personalitzada

Aleshores, quant costa fabricar una peça metàl·lica? Si ja heu sol·licitat alguna vegada un pressupost per a peces metàl·liques personalitzades, probablement haureu observat que la tarificació sembla opaca. Dos suports aparentment similars poden tenir costos molt diferents, i els fabricants rarament expliquen per què. Aquesta manca de transparència frustra tant els enginyers com els equips d’adquisicions; però comprendre els factors que determinen el cost us converteix d’un simple receptor passiu de pressupostos en un comprador informat capaç d’optimitzar els dissenys abans de presentar-los.

La veritat és que els preus de la fabricació segueixen una lògica previsible. Un cop enteneu què influeix en els costos, podeu prendre decisions millors sobre els compromisos entre rendiment, qualitat i pressupost. Descodifiquem exactament què hi ha darrere d’aquestes ofertes.

• Tipus i gruix del material: Els costos de les matèries primeres varien molt entre l’acer, l’alumini, l’acer inoxidable i els metalls especials
• Complexitat del disseny: Les doblegades, forats, soldadures i geometries complexes augmenten el temps de processament
• Quantitat del comandament: Els costos de preparació repartits entre lots més grans redueixen el preu per unitat
• Requisits d'acabat: La recobriment en pols, la galvanització i l’anodització afegeixen costos d’operacions secundàries
• Especificacions de tolerància: Les toleràncies més estretes exigeixen un processament més lent i inspeccions addicionals
• Temps de lliurament: Els encàrrecs urgents tenen un preu premium, sovint un 20-40 % superior als tarifaris habituals

Factors del material i del gruix

La vostra elecció de materials metàl·lics té l’impacte més gran sobre el cost de fabricació. Segons l’anàlisi de costos de JLCCNC, les opcions habituals van des de l’acer laminat en fred econòmic fins a l’acer inoxidable i la xapa d’alumini premium —cadascuna amb punts de preu diferents.

L'acer laminat en fred continua sent l'opció més econòmica per a la fabricació d'ús general. L'alumini és més car, però ofereix estalvi de pes i resistència natural a la corrosió. L'acer inoxidable té un preu premium tant perquè el material és més car com per la dificultat addicional que presenta en el mecanitzat. Metalls especials com el coure, el llautó i el titani es troben als nivells de cost més alts.

Però aquí hi ha quelcom que molts passen per alt: la gruixor incrementa significativament els costos del material. Les làmines més gruixudes requereixen més força per doblegar-les i tallar-les, cosa que augmenta el desgast d'eines i redueix la velocitat de producció. Dades sectorials mostren que el processament d'acer inoxidable de 1,2 mm pot costar un 40-60 % més que l'acer dolç de 0,8 mm a causa de la càrrega de la màquina i la reducció de les velocitats de tall.

La conclusió pràctica? Trieu el material més fi que compleixi els vostres requisits estructurals. Especificar una gruixor excessiva no només suposa un malbaratament de material, sinó que també fa pujar tots els costos posteriors de processament.

Consideracions sobre la complexitat i la preparació

Cada característica addicional del vostre costat incrementa el cost. Cada doblec requereix una operació amb frent de premsa. Cada forat necessita temps de tall. Cada soldadura exigeix mà d’obra qualificada i consumibles. Un suport tallat amb làser senzill és econòmic de produir, mentre que una caixa amb múltiples doblecs, avellanaments i cantonades soldades requereix substancialment més mà d’obra i temps de preparació.

Aquest és com les decisions de disseny concretes afecten el vostre benefici net:

Factor de cost	Impacte de cost baix	Impacte de cost mitjà	Impacte de cost elevat
Nombre de doblecs	1-2 doblecs senzills	3-5 doblecs amb radis estàndard	6 o més doblecs o seqüències complexes
Complexitat del tall	Tallats rectangulars senzills	Forats i ranures estàndard	Motius intrincats, corbes ajustades
Requisits de soldadura	No cal soldar	Soldadures per punts o costures curtes	Soldadura estructural extensa
Exigències de tolerància	Estàndard (±0,2 mm)	Moderada (±0,1 mm)	Precisió (±0,05 mm o més ajustada)
Geometria metàl·lica tallada a mida	Només fulles planes	Formes tridimensionals senzilles	Trets profunds, corbes compostes

Els costos de preparació mereixen una atenció especial. Segons L'anàlisi del fabricant els temps de preparació inclouen la programació, la configuració d’eines i la inspecció del primer article, tot això abans de fabricar-ne cap peça de producció. Aquests costos fixos es reparteixen entre la vostra quantitat comandada, fet que explica per què els lots petits tenen preus per unitat més elevats.

Les economies d’escala són extremadament importants. Un lot de 500 peces de fabricació metàl·lica tindrà un preu per unitat molt inferior al d’un lot de 5, ja que aquests costos de preparació es distribueixen sobre una base molt més àmplia. En avaluar pressupostos, sempre cal considerar el cost total del projecte, en lloc de centrar-se exclusivament en el preu per peça per a quantitats de prototip.

Acabats i operacions secundàries

Els tractaments superficials protegeixen les vostres peces i milloren la seva aparença, però afegiran capes addicionals de cost que molts compradors subestimen. La desglossament de costos de TZR Metal ofereix referències útils: la recobriment en pols bàsic o la pintura solen costar entre 2 i 5 $ per peu quadrat de superfície, mentre que els acabats especialitzats o de múltiples capes poden arribar a 5–15 $ o més per peu quadrat.

Les opcions d’acabat habituals i les seves implicacions de cost inclouen:

• Revestiment en pols: Resistent, disponible en molts colors, cost moderat
• Anodització: Excel·lent per a l'alumini, aporta resistència a la corrosió, preus de gamma mitjana
• Platat de zinc: Protecció contra la corrosió econòmica per a l'acer
• Revestiment de crom: Aspecte i protecció premium, nivell de cost més elevat
• Cepillat/Polit Laboriosa, varia segons la superfície i la qualitat de l'acabat

Les operacions secundàries, com la inserció de components, el muntatge i l'embalatge personalitzat, també s’acumulen. Si el vostre disseny requereix inserts PEM, remachats o submuntatges abans de l’enviament, cal tenir en compte aquests costos de mà d’obra al pressupost. Els tarifaris horaris de mà d’obra per a treballs de muntatge solen oscil·lar entre 50 i 100 $ per hora, segons la ubicació i la complexitat.

Equilibrar el cost amb els requisits

L’optimització intel·ligent dels costos no significa fer tallades: significa eliminar desperdicis sense comprometre la funcionalitat. Tingueu en compte les següents estratègies:

• Simplifiqueu la geometria sempre que ho permetin els requisits funcionals
• Utilitzeu radis de doblegat i mides de forats estàndard per minimitzar els canvis d’eines
• Relaxar les toleràncies en les dimensions no crítiques
• Agrupar peces similars per lots per amortitzar els costos de preparació
• Escollir acabats superficials adequats —i no excessius— per a la vostra aplicació
• Planificar plazos d’entrega estàndard en lloc de pagar suplements per entregues urgents

En prendre aquestes decisions durant la fase de disseny, es pot assolir una reducció de costos d’fins al 30 % sense sacrificar la qualitat de les peces. La clau és comprendre que cada especificació comporta un cost i triar-ne amb cura segons les necessitats reals de la vostra aplicació.

Un cop els fonaments del preu queden clars, la següent consideració és entendre quines opcions d’acabat superficial s’ajusten millor als vostres requisits funcionals i estètics.

Opcions d’acabat de superfície i aplicacions

Ja heu seleccionat el vostre material, optimitzat el disseny i definit l’estratègia de producció. Però aquí és on molts projectes fallen: triar un acabat superficial sense comprendre realment què ofereix cadascuna de les opcions. Els fabricants llisten les opcions d’acabat als seus llocs web — recobriment en pols, anodització, galvanització — però rarament expliquen quan cadascuna és adequada o per què una supera a una altra en entorns concrets.

L’acabat adequat fa molt més que fer que les vostres peces tinguin bona aparença. Determina quant de temps duraran, com funcionaran sota esforç i si resistiran les condicions a les quals s’exposaran. Analitzem junts les vostres opcions perquè pugueu prendre decisions informades, i no pas endevinar.

Revestiment en pols per a durabilitat

El revestiment en pols s'ha convertit en l'acabat més habitual per als serveis personalitzats de xapa metàl·lica, i per bones raons. Aquest procés projecta partícules polimèriques seques sobre superfícies metàl·liques connectades a terra mitjançant càrrega electrostàtica, assolint una eficiència de transferència d’aproximadament del 60 al 80 %. Després de l’aplicació, les peces es curen a una temperatura de 180-200 °C, fonent el pols per formar una pel·lícula uniforme i sense dissolvents, d’un gruix comprès entre 50 i 300 micròmetres.

Què fa especialment atractiu el revestiment en pols?

• Amigable amb el medi ambient: Gairebé zero compostos orgànics volàtils (COV) alliberats, amb fins a un 98 % de la projecció excedent recuperable per a la seva reutilització
• Varietat de colors: Milers de tons RAL i Pantone disponibles, així com textures des d’un acabat mat llis fins a acabats martellats
• Resistència a l'Impacte: Les investigacions mostren que els revestiments en pols tenen un rendiment aproximadament un 25 % millor que les superfícies anoditzades en les proves d’impacte mecànic
• Longevitat: Els revestiments de qualitat conserven aproximadament el 90 % de la brillantor original després de 15 anys d’exposició exterior

El compromís? La recoberta en pols afegeix gruix —normalment 80 micròmetres o més—, el que pot ocultar detalls fins i tot en peces mecanitzades de precisió. En components amb característiques de toleràncies ajustades o forats roscats, aquest augment de volum pot requerir enmascarament durant l'aplicació.

Els serveis de recobriment en pols són excel·lents per a mobles d’exterior, façanes arquitectòniques, exteriors d’electrodomèstics i equipaments industrials on la durabilitat és més important que la precisió. Si les vostres peces estan exposades a condicions meteorològiques, radiació UV o manipulació mecànica, aquest acabat ofereix un valor excepcional.

Anodització de peces d'alumini

Quan treballeu amb xapa d’alumini, l’anodització ofereix alguna cosa que cap altre acabat pot igualar: es converteix en part del metall mateix. Mitjançant oxidació electroquímica, l’alumini es transforma en òxid d’alumini (Al₂O₃) just a la superfície, creant una unió de 5 a 10 vegades més forta que l’adherència de la pintura.

La superfície d'alumini anoditzat resultant assolix nivells de duresa entre 60 i 70 en l'escala Rockwell C, comparable a l'acer per a eines. Això fa que les peces anoditzades siguin especialment adequades per a entorns industrials on l'ús i l'abrasió són preocupacions constants. Les proves mostren que les superfícies anoditzades superen les alternatives revestides amb pols en uns 40 % en escenaris d'abrasió.

Això és el que també fa que l'anodització sigui interessant:

• Resistència a la corrosió: L'alumini anoditzat resisteix més de 1.000 hores en proves de boira salina
• Permanència del color: Els colorants fixats a la capa d'òxid porosa conserven aproximadament el 95 % de la lluminositat després de 20 anys a l'exterior
• Resistència al calor: La capa d'òxid, semblant a la ceràmica, suporta millor els extrems de temperatura que els recobriments orgànics
• Neutralitat de pes: Afegeix pràcticament cap pes: un factor crític per a aplicacions aeroespacials i automotrius

El procés d’anodització genera consideracions ambientals. Les banyes àcides produeixen aproximadament 1,5 quilograms de fangs per metre quadrat tractat, el que requereix una eliminació adequada. A més, les opcions de color són més limitades que en la recobriment en pols: principalment bronze, daurat, negre i diverses tonalitats metàl·liques.

Reserveu l’anodització per a peces d’alumini sotmeses a condicions exigents: components d’aeronaus, accessoris marins, carcasses electròniques i elements arquitectònics on l’aparença metàl·lica és tan important com la protecció.

Trieu l'acabat adequat per a la vostra aplicació

A més del recobriment en pols i l’anodització, diversos altres acabats satisfan necessitats específiques. Comprendre quan s’ha d’aplicar cadascun evita tant les despeses innecessàries com la protecció insuficient.

Revestiment Metàl·lic

La galvanoplàstia aplica metalls com el níquel, el zinc i el crom mitjançant reaccions electroquímiques. Per a aplicacions crítiques des del punt de vista de la corrosió, les aleacions de zinc-níquel suporten aproximadament 1.000 hores d’assaig de boira salina segons les normes ASTM, cosa que les fa molt populars per a fixacions i components d’automoció. El recobriment de plata redueix la resistència de contacte elèctric en uns 40 % respecte al coure nu, fet essencial per a connexions elèctriques d’alt rendiment.

Tingueu en compte que el coure i l’oxidació representen reptes continus de manteniment. Les superfícies de coure desenvolupen naturalment una patina amb el pas del temps, cosa que pot ser desitjable des del punt de vista estètic, però que en algunes aplicacions pot comprometre la conductivitat elèctrica.

Cepillat i polit

L'acabat mecànic crea textures distintives sense afegir cap revestiment. Els acabats brotxats amaguen les empremtes digitals i els petits ratllats, alhora que donen un aspecte industrial modern. El polit mirall ofereix la màxima reflectivitat per a aplicacions decoratives. Ambdós tipus d'acabat deixen el metall exposat, per la qual cosa són especialment adequats per a materials resistents a la corrosió, com l'acer inoxidable, o per a entorns interiors.

Acabats bruts

De vegades, l'absència d'acabat és l'acabat adequat. Les peces destinades a un posterior processament, ocultes de la vista o fabricades amb materials naturalment resistents a la corrosió poden necessitar només el desbavat. Aquesta opció elimina completament els costos d'acabat, però cal tenir en compte els compromisos en quant a durabilitat i aparença.

Utilitzeu aquesta taula comparativa per associar cada acabat amb les vostres necessitats:

Tipus de acabat	Durabilitat	Aparició	Cost relatiu	Millors aplicacions
Revestiment en polvere	Excel·lent resistència als impactes; vida útil exterior de 15-20 anys	Ampli ventall de colors; diversos tipus de textures disponibles	Baix a Moderat	Equipaments exteriors, electrodomèstics, elements arquitectònics
Anodització	Resistència superior a l'abrasió; més de 1.000 hores de prova de salmorra	Brillantor metàl·lic; paleta de colors limitada	Moderat a Alt	Aeroespacial, marí, envolvents electròniques
Revestiment de zinc/niquel	Excel·lent protecció contra la corrosió; barrera sacrificial	Acabat gris mat o brillant	Moderat	Fixacions automotrius, components industrials
Revestiment de crom	Bon comportament al desgast; protecció decorativa	Brillant com un mirall, altament reflectant	Alta	Elements de bany, acabats automotrius
Cepillat/Polit	Depenent del material base; cap protecció addicional	Acabat satinat fins a mirall	Baix a Moderat	Electrodomèstics d'acer inoxidable, panells decoratius
Sense acabat (matèria prima)	Depèn del material; pot requerir engrasament	Aspecte natural del metall	El més baix	Components ocults, peces per a un processament posterior

Consideracions ambientals

L’entorn d’operació hauria de determinar la selecció del recobriment més que l’estètica. Les peces exposades a aigua salada, productes químics o alta humitat requereixen una protecció rigorosa. Les investigacions indiquen que fins i tot petits defectes en el recobriment poden accelerar la propagació de la corrosió fins a tres vegades més ràpidament, cosa que fa que la preparació adequada de la superfície sigui tan crítica com el propi recobriment.

Per a aplicacions interiors amb exposició mínima, opcions menys costoses com ara la pintura en pols bàsica o la galvanització amb zinc ofereixen una protecció adequada. Els entorns exteriors severes o marins justifiquen la inversió en anodització o sistemes de galvanització premium.

Un cop esclareïdes les opcions de acabat, la darrera peça del trencaclosques és seleccionar un soci de fabricació capaç de garantir la qualitat, les certificacions i el suport que exigeix el vostre projecte.

Seleccionar el soci de fabricació adequat

Ja domineu els materials, heu optimitzat el vostre disseny i heu triat l’acabat perfecte. Però aquí teniu la realitat que separa els projectes exitosos dels frustrants: fins i tot les millors especificacions fallen si no compten amb el fabricant adequat per executar-les. Cercar «fabricació de metall a prop meu» o «tallers de fabricació de xapa metàl·lica a prop meu» us dona desenes d’opcions, però com distingiu els socis competents d’aquells que us causaran problemes més endavant?

La resposta rau en fer coincidir les vostres necessitats concretes amb fabricants especialitzats en satisfer-les. Diferents sectors exigeixen capacitats, certificacions i estàndards de qualitat diferents. Un taller que excel·leix en la fabricació d’alumini arquitectònic pot tenir dificultats amb components automotius de precisió. Comprendre aquestes diferències us ajuda a trobar socis alineats amb les vostres necessitats reals.

Requisits de la indústria automobilística

Les aplicacions automotrius imposen els requisits més exigents en serveis personalitzats de xapa metàl·lica. Els components del xassís, les suportes de suspensió i els conjunts estructurals han de funcionar perfectament sota esforços extrems, variacions de temperatura i condicions corrosives, sovint durant dècades. El sector automotriu no accepta el "prou bo".

Aquest entorn exigent va generar la necessitat de la certificació IATF 16949, desenvolupada per l'International Automotive Task Force. Segons OGS Industries, aquesta certificació es basa en els requisits de la norma ISO 9001, afegint-hi estàndards específics per al sector automotriu en matèria de fabricació esvelta, prevenció de defectes, limitació de variacions i reducció de residus.

Què ofereix realment la certificació IATF 16949 als seus projectes?

• Qualitat constant: Els processos monitoritzats i mesurats maximitzen la productivitat i asseguren resultats previsibles
• Reducció de la variació del producte: Els processos de fabricació revisats asseguren que els components compleixin de forma constant els requisits dels vehicles d’alt rendiment
• Cadena d'aprovisionament fiable: Referents internacionalment reconeguts per a la recerca de proveïdors i la qualificació de subministradors
• Prevenció de defectes: Processos provats i contrastats per a la fabricació de peces metàl·liques, soldadura i acabat minimitzen els problemes de qualitat
• Residus reduïts: Una fabricació optimitzada i sistemes de gestió millorats compleixen les iniciatives medioambientals

Per a projectes automotrius, treballar amb fabricants certificats segons la norma IATF 16949 no és opcional: normalment és un requisit de la cadena d’aprovisionament. Fabricants com Shaoyi (Ningbo) Metal Technology són un exemple del que cal buscar: qualitat certificada segons la norma IATF 16949 combinada amb capacitats pràctiques com la prototipació ràpida en 5 dies, suport complet de DFM (Design for Manufacturability) i un termini de resposta per a pressupostos de 12 hores. Aquestes capacitats resulten especialment valuoses quan es desenvolupen components de xassís, suspensió i estructurals, que exigeixen tant precisió com velocitat.

Certificació i normes de qualitat

Més enllà del sector automotriu, diferents indústries requereixen certificacions i enfocaments de qualitat diferents. Comprendre aquestes normes us ajuda a avaluar si els possibles socis poden, efectivament, atendre el vostre mercat.

Aeroespacial (AS9100)

Les aplicacions aeroespacials exigeixen la certificació AS9100, que incorpora requisits addicionals respecte a la norma ISO 9001 en matèria de traçabilitat, gestió de configuracions i mitigació de riscos. Si la vostra fabricació d’acer inoxidable o d’alumini està destinada a fabricants d’aeronaus, aquesta certificació és imprescindible.

Dispositius mèdics (ISO 13485)

La fabricació de dispositius mèdics exigeix la certificació ISO 13485, fent èmfasi en el control del disseny, la validació de processos i el compliment normatiu. La traçabilitat dels materials i les capacitats de sala blanca es converteixen en factors crítics.

Industrial general (ISO 9001)

L'ISO 9001 proporciona la base per als sistemes de gestió de la qualitat en diversos sectors. Tot i ser menys exigent que les normes automotrius o aeroespacials, demostra l’engagement cap a processos documentats i la millora contínua.

El control de qualitat en la fabricació de metalls implica diversos mètodes de verificació al llarg de la producció. Segons Fabricació Superior , els programes de qualitat eficaços inclouen:

• Inspecció dels materials entrants i verificació de la certificació
• Controls dimensionals durant el procés en operacions clau
• Inspecció del primer article abans de començar les sèries de producció
• Monitorització del control estadístic de processos
• Inspecció final segons les especificacions del client
• Documents i registres de traçabilitat

L’objectiu final? Assegurar que els productes acabats siguin coherents, fiables i compleixin els vostres requisits abans de l’embarcament, no després que la instal·lació reveli problemes.

Avaluació de socis de fabricació

Trobar tallers de fabricació a prop és fàcil. Trobar el soci adequat requereix fer les preguntes adients. A partir de l’experiència de 40 anys de Bud Harris, un veterà del sector, a continuació es detallen els aspectes que realment importen quan s’avaluen tallers de fabricació metàl·lica a prop:

• Ofereixen enginyeria amb valor afegit? Els bons proveïdors col·laboren per millorar la fabricabilitat i reduir costos, no només executen dibuixos de manera passiva.
• Com gestionen la comunicació? Les actualitzacions clares i constants, així com el compromís de complir els acords, formen la base de bones relacions comercials.
• Com és la seva gestió de la qualitat? Visiteu les seves instal·lacions per avaluar personalment el control de processos, la documentació i les capacitats d’inspecció.
• L'equipament que tenen és actual? Les màquines i el programari moderns ofereixen avantatges significatius en precisió, velocitat i consistència
• Quina resiliència té la seva cadena d’aprovisionament? Una font fiable de materials evita retards i assegura una qualitat consistent
• Inverteixen en la seva plantilla? Els operaris qualificats i la formació contínua són tan importants com l’equipament
• Poden donar suport des de la fabricació de prototips fins a la producció en sèrie? Els socis que ofereixen prototipatge ràpid juntament amb la fabricació en volum optimitzen el vostre cicle de desenvolupament
• Quines certificacions tenen? Verifiqueu que les credencials coincideixin amb els requisits del vostre sector

Potser el més important: busqueu socis que considerin el vostre èxit com el seu propi èxit. Les relacions adverses amb proveïdors generen fricció en cada pas. En canvi, les associacions col·laboratives —en què els fabricants proposen proactivament millores i comparteixen oportunitats d’estalvi de costos— donen millors resultats per a tothom.

El fabricant adequat transforma els serveis personalitzats de xapa metàl·lica d’una compra transaccional en una avantatge estratègica. Detecta problemes de disseny abans que es converteixin en problemes de producció, proposa alternatives que milloren el rendiment reduint alhora els costos i garanteix una qualitat constant que protegeix la vostra reputació. Preneu-vos el temps necessari per avaluar-ho minuciosament: la relació que establiu influirà en tots els projectes posteriors.

Preguntes freqüents sobre serveis personalitzats de xapa metàl·lica

1. Quant costa el metall estampat personalitzat?

Els costos de la fabricació personalitzada de xapes metàl·liques varien segons diversos factors, com el tipus de material, el gruix, la complexitat del disseny, la quantitat de la comanda i els requisits d’acabat. L’acer laminat en fred és l’opció més econòmica, mentre que l’acer inoxidable i els metalls especials són més cars. Les peces planes senzilles són més barates que les peces amb múltiples doblecs i característiques soldades. Les comandes en quantitats més grans redueixen el cost per unitat, ja que es reparteixen els despeses de preparació entre un major nombre de peces. Els tractaments d’acabat, com la recobriment en pols, afegeixen entre 2 i 5 $ per peu quadrat, mentre que els acabats especialitzats poden arribar a superar els 15 $ per peu quadrat. Les comandes urgents solen suposar una prima del 20-40%.

2. Quina és la diferència entre el tall per làser i el tall per hidrojet?

El tall per làser utilitza un feix concentrat d’alta energia per fondre o vaporitzar el material, obtenint vores extremadament neta amb una obertura estreta (0,1-0,3 mm) en materials d’una gruixària d’fins a 25,4 mm. És especialment adequat per a acer de gruix fi, acer inoxidable i alumini quan es tracta de dissenys intrincats. El tall per hidrojet utilitza aigua a alta pressió mesclada amb granat abrasiu, un procés de tall fred que preserva les propietats del material sense crear zones afectades per la calor. Pot treballar materials d’una gruixària superior a 305 mm i és idoni per a metalls sensibles a la calor, com el titani. El làser és més ràpid en materials prims; l’hidrojet és millor per a materials gruixuts o quan la sensibilitat a la calor és un factor clau.

3. Quines certificacions he de buscar en un proveïdor de fabricació de xapa metàl·lica?

Les certificacions requerides depenen del vostre sector. Per a aplicacions automotrius, la certificació IATF 16949 és essencial: assegura que els sistemes de gestió de la qualitat compleixin les estrictes normes de la cadena d’aprovisionament automotriu en matèria de prevenció de defectes i reducció de residus. Els projectes aerospacials requereixen la certificació AS9100 per garantir la traçabilitat i l’atenuació de riscos. La fabricació de dispositius mèdics necessita la norma ISO 13485 per als controls de disseny i el compliment normatiu. La norma ISO 9001 constitueix la base per a aplicacions industrials generals. Els fabricants certificats segons IATF 16949, com ara Shaoyi (Ningbo) Metal Technology, ofereixen un suport complet de DFM (Design for Manufacturability) i capacitats de prototipatge ràpid ideals per a components de xassís i estructurals.

4. Quin és el millor material per a la fabricació de xapa metàl·lica?

El millor material depèn dels requisits de la vostra aplicació. Les aliatges d'alumini (5052, 6061, 7075) ofereixen excel·lents relacions resistència-pes per a aplicacions aeroespacials i automotrius. L'acer al carboni proporciona una bona relació qualitat-preu i una excel·lent conformabilitat per a peces estructurals i suports. L'acer inoxidable 304 ofereix resistència a la corrosió per a equips de processament d'aliments i equipaments mèdics, mentre que l'acer inoxidable 316 resisteix entorns marins i químics. El coure destaca en aplicacions elèctriques i tèrmiques. El llautó ofereix una usinabilitat superior per a components decoratius. Tingueu en compte la resistència a la tracció, la resistència a la corrosió, el pes, l'usinabilitat i el cost a l’hora de seleccionar materials.

5. Com he de dissenyar les peces perquè siguin fabricables en la fabricació de xapa metàl·lica?

Un disseny eficaç per a la fabricació (DFM) segueix uns principis clau: mantenir els radis mínims de doblegat interiors iguals o superiors al gruix del material per evitar esquerdes; col·locar els forats com a mínim a 0,062 polzades dels marges en materials prims i a 0,125 polzades en materials més gruixuts; utilitzar radis de doblegat uniformes en tot el disseny per simplificar les eines; incloure tallats d’alleujament on coincideixin dos doblegats en les cantonades; i especificar toleràncies estretes només en les característiques crítiques. La longitud mínima de la pestanya ha de ser quatre vegades el gruix del material. Evitar aquests errors habituals redueix els costos, acorcta els terminis de lliurament i evita re-dissenyos costosos durant la producció.
