مكوّنات مجموعة القوالب الرئيسية للتصنيع الدقيق

باختصار

مجموعة القوالب هي الهيكل الأساسي لقالب ختم المعادن، وتشتمل على ألواح علوية وسفلية تُعرف باسم أحذية القالب. وتقوم هذه الأحذية باحتواء ومحاذاة جميع المكونات الوظيفية الأخرى بدقة بالغة. وتشمل الأجزاء الأكثر أهمية دبابيس التوجيه والكُمّادات التي تضمن المحاذاة، والمكونات العاملة مثل المثاقب وأزرار القالب التي تقوم فعليًا بقطع المادة وتشكيلها.

الأساس: مجموعات القوالب، والأحذية، والألواح

يُبنى كل قالب ختم، بغض النظر عن درجة تعقيده، على أساس متين. ويتكوّن هذا القاعدة من مجموعة القالب، التي تشمل حذاء القالب العلوي والسفلي والعديد من الألواح. وتؤدي هذه المكونات دور الهيكل الصلب الذي تُثبت عليه جميع الأجزاء العاملة الأخرى. وتتمثل وظيفتها الأساسية في الحفاظ على علاقة دقيقة بين النصف العلوي والسفلي للأداة طوال دورة الختم عالية القوة. ولن يكون من الممكن تحقيق دقة الثبات والاتساق في القطعة بدون هذا الأساس المستقر.

تُصنع أحذية القوالب عادةً عن طريق التشغيل من صفائح ضخمة من الفولاذ أو الألومنيوم. وفقًا لمقالة في المُصنِّع بينما يُعد الفولاذ شائعًا، فإن الألومنيوم خيار شائع لأنه خفيف الوزن، وسريع التشغيل، ويقدم امتصاصًا ممتازًا للصدمات، مما يجعله مثاليًا لقوالب القص. يجب تشغيل الصفائح—إما بالطحن أو الطحن—لتكون مستوية تمامًا ومتوازية ضمن تسامحات ضيقة جدًا. غالبًا ما تحتوي حذاء القالب السفلي على فتحات تسمح بمرور البقشيش والنفايات من خلالها إلى سرير المكبس، مما يحافظ على نظافة منطقة العمل.

يتم تحديد سماكة ومواد قالب القصبة وفقًا للقوى التي يجب أن يتحملها. على سبيل المثال، يتطلب قالب الختم الذي يضغط المعدن تحت ضغط هائل قوالب أكثر سماكة ومتانة مقارنةً بقالب ثني بسيط. ويؤثر جودة القالب بشكل مباشر على عمر الأداة، ودقة الأجزاء المنتجة، ومتطلبات الصيانة مع مرور الوقت. ويُعد القالب المُصنع جيدًا الخطوة الأولى لضمان عملية ختم ناجحة.

نظام المحاذاة الدقيق: دبابيس التوجيه، البطانات، وكتل الكعب

بينما توفر مجموعة القوالب الأساس، فإن نظام المحاذاة الدقيق يضمن أن تعمل أحذية القالب العلوية والسفلية بشكل متزامن تمامًا. وتتمثل المكونات الأساسية لهذا النظام في دبابيس التوجيه والكُمَم. وتُعرف دبابيس التوجيه أيضًا باسم أعمدة التوجيه، وهي قضبان صلبة مطعّمة ومُصقولة بدقة يتم تركيبها على أحد أحذية القوالب وتنزلق داخل كُمَم مطابقة في الحذاء المقابل. ويضمن هذا الارتباط التقاء المكونات العاملة تمامًا كما هو مخطط لها مع كل ضربة من الضغط، وهو أمر بالغ الأهمية للحفاظ على التحملات الضيقة ومنع تلف الأداة.

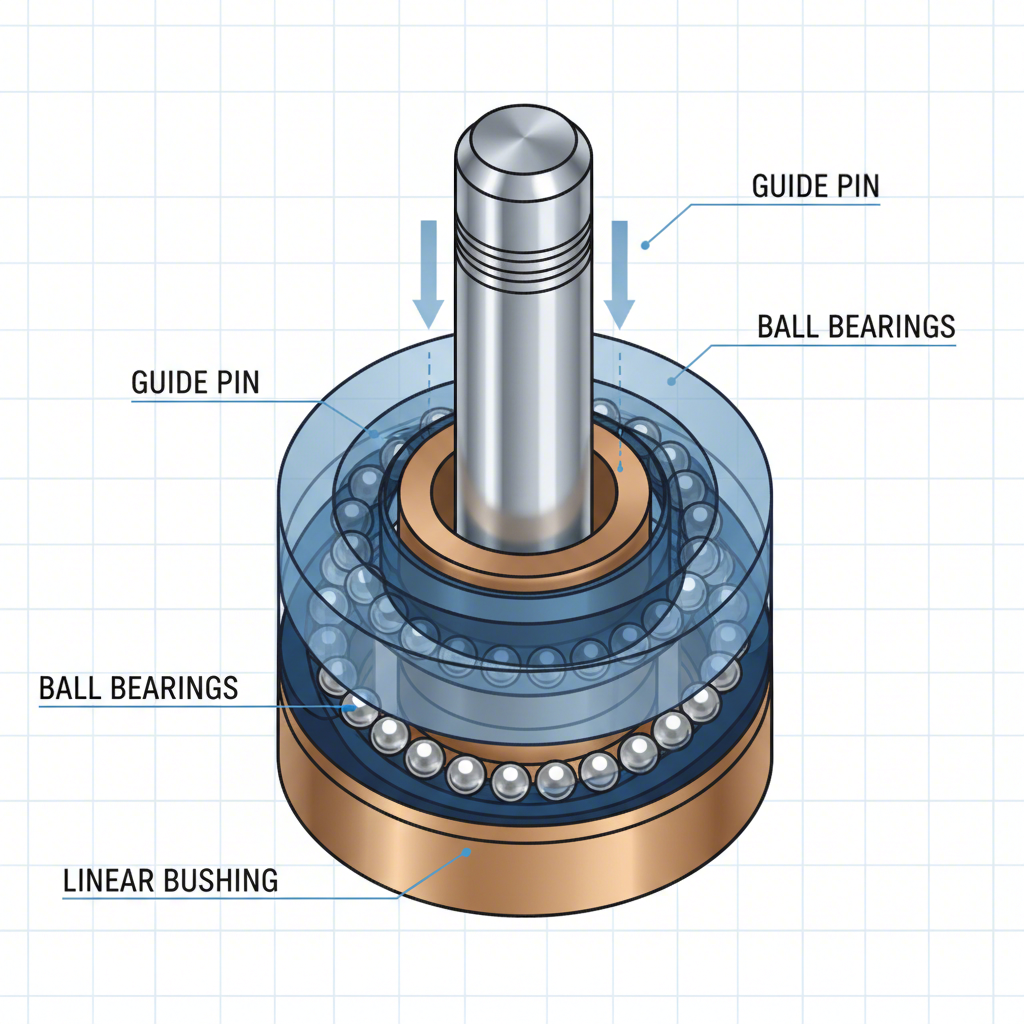

توجد فئتان رئيسيتان من دبابيس التوجيه والكُمّ: الاحتكاكية ومتحركة بالكرات. تكون الدبابيس الاحتكاكية عبارة عن دبابيس فولاذية صلبة تنزلق داخل كُم، غالبًا ما يكون مبطَّنًا بمادة مقاومة للتآكل مثل الألومنيوم البرونزي، والتي قد تحتوي على سدادات جرافيت لتوفير التزييت الذاتي. أما الدبابيس ذات الطراز المتحرك بالكرات، فهي تتحرك على سلسلة من كريات المحامل المثبتة داخل قفص، مما يقلل بشكل كبير من الاحتكاك. ويتيح ذلك تشغيلها بسرعات أعلى دون توليد حرارة زائدة، كما يجعل فصل نصفي القالب للصيانة أكثر سهولة.

في العمليات التي تولد قوى جانبية كبيرة، قد لا تكون دبابيس التوجيه وحدها كافية لمنع الانحراف. وهنا تأتي أهمية كتل الكعب وألواح الكعب. تمثل كتل الكعب كتلًا فولاذية قوية يتم تركيبها على كلا حذاءي القالب، وتُستخدم لامتصاص القوى الجانبية. وغالبًا ما تُستخدم معها ألواح ارتداء من معادن مختلفة، مثل الفولاذ مقابل الألومنيوم البرونزي، لمنع التصاق المعادن ببعضها. وبامتصاص القوى الجانبية، تحمي كتل الكعب دبابيس التوجيه من الانحناء وتضمن الحفاظ على محاذاة المكونات الحرجة للقطع والتشكيل بشكل دقيق.

المكونات العاملة: المكابس، الأزرار، والمسحوبات

المكونات التي تقوم بالعمل الفعلي لقطع وتشكيل الصفائح المعدنية هي المكابس، كتل القالب (أو الأزرار)، والمسحوبات. المكبس هو المكون الذكري، وغالبًا ما يُصنع من فولاذ أداة مقوى أو كربيد، ويتم دفعه للأسفل لأداء عملية معينة. أما زر القالب، أو مصفوفة القالب، فهو المكون المؤنث الموجود في حذاء القالب السفلي. ويتحدد الشكل والفراغ بين المكبس وزر القالب الخصائص النهائية للقطعة المطبوعة، مثل حجم الثقب أو زاوية الانحناء.

بعد أن يخترق المثقب أو يشكل المادة، تميل المادة إلى الالتصاق بالمثقب أثناء حركته العكسية. وتتمثل مهمة جهاز النازع في منع حدوث ذلك. ويُعد جهاز النازع لوحة مضغوطة تحيط بالمثاقب. وعندما يتحرك عمود المكبس لأعلى، تحافظ اللوحة النازعة على ثبات المادة ضد القالب السفلي، مما يسمح باستخراج المثاقب بشكل نظيف. هذه العملية ضرورية لمنع تشوه القطعة ولتمكين التشغيل بسرعة عالية. ويمكن أن تكون أجهزة النازع ثابتة أو تعمل بالزنبرك، حيث توفر التصاميم العاملة بالزنبرك ضغطًا أكثر ضبطًا.

إن التصميم واختيار المواد لهذه المكونات العاملة أمر بالغ الأهمية لضمان عمر الأداة وجودة القطعة. كما شرح ذلك Dynamic Die Supply يجب أن تُصنع المثاقب وكتل القوالب من مواد صلبة بدرجة كافية لتحمل التأثيرات المتكررة والتآكل. ويتحدد نجاح عملية الختم بناءً على التفاعل بين هذه الأجزاء، إلى جانب الوسائد الهوائية التي تحافظ على ثبات قطعة الشغل. كما أن المحاذاة السليمة والحافات القطع الحادة والفصل الفعّال تعد جميعها ضرورية لإنتاج أجزاء متسقة وعالية الجودة بكفاءة.

الاختلافات في المكونات بين القوالب التدريجية والقوالب الختمية

رغم أن جميع القوالب تشترك في مكونات أساسية، فإن تكوينها وتعقيدها يختلف بشكل كبير حسب نوع القالب. وأكثر نوعين شيوعًا هما القوالب الختمية ذات المرحلة الواحدة والقوالب التدريجية. حيث يقوم القالب ذو المرحلة الواحدة بعملية واحدة في كل دورة للماكينة، مثل قص جزء أو ثني حافة. ومجموعة مكوناته تكون بسيطة نسبيًا، وتركز على إنجاز هذه المهمة الواحدة. وغالبًا ما تُستخدم هذه القوالب في الإنتاج المنخفض الحجم أو للأجزاء ذات الهندسة البسيطة.

على النقيض، فإن القالب التدريجي هو أداة أكثر تعقيدًا بكثير وتقوم بعدة عمليات في وقت واحد عند محطات مختلفة. يتم تغذية شريط من المادة عبر القالب، وفي كل محطة تحدث عملية قطع أو تشكيل مختلفة. ويتيح ذلك إنتاج جزء كامل ومعقد مع كل ضربة فردية من المكبس. ونتيجة لذلك، يحتوي القالب التدريجي على العديد من مجموعات المثاقب والأزرار وأدوات التشكيل، وكلها مجمعة داخل مجموعة قالب واحدة كبيرة. كما يشمل أيضًا مكونات إضافية مثل دبابيس التوجيه لتحديد موقع الشريط بدقة في كل محطة، ورافعات التغذية لدفع المادة بسلاسة.

تتطلب تصميم وبناء هذه الأدوات المعقدة خبرة كبيرة. بالنسبة للصناعات التي تحتاج إلى أجزاء معقدة بإنتاج عالي الحجم، فإن مصنعي قوالب الختم المخصصة للسيارات وتعتمد المكونات المشابهة غالبًا على عمليات محاكاة متقدمة وإدارة المشاريع لتقديم قوالب التقدم التي تضمن الكفاءة والدقة. ويعتمد اختيار ما بين القالب ذي المرحلة الواحدة والقالب التدريجي على حجم الإنتاج، وتعقيد القطعة، والميزانية، حيث تكون التكلفة الأولية للقالب التدريجي أعلى بكثير، لكن تكلفة كل قطعة تكون أقل بشكل ملحوظ في الإنتاج الضخم.

الأسئلة الشائعة حول مكونات مجموعة القوالب

١. ما هي أجزاء القالب المسمّاة؟

تتضمن الأجزاء الرئيسية لقالب الختم مجموعة القالب (الأحذية العلوية والسفلية)، والتي تُعد الأساس. وتشمل المكونات الوظيفية الرئيسية دبابيس التوجيه والكُمَم للمحاذاة، والمثاقب وقطع القالب (أو الكتل) للقطع والتشكيل، ولوحات النزوع لإزالة المادة من المثاقب، ومختلف الزنبركات لتوفير القوة اللازمة.

٢. ما هي مكونات صب القوالب؟

يُعد الصب بالقالب عملية تصنيع مختلفة عن الختم ويستخدم مكونات مختلفة. تستخدم آلة الصب بالقالب قالباً، أو ما يعرف بـ"الدايز"، يتكون عادةً من نصفين: نصف ثابت يسمى غطاء القالب ونصف متحرك يسمى قوالب الإخراج. داخليًا، يحتوي على نظام دبابيس الإخراج لدفع الجزء المتصلب للخارج، وتجويف يشكل شكل القطعة، وقنوات أو فتحات تسمح بتدفق المعدن المنصهر إلى التجويف. كما تختلف السبائك المستخدمة، والتي تكون عادةً الزنك أو الألومنيوم أو المغنيسيوم.

3. ما هي تفاصيل تركيب مجموعة القوالب؟

يرتكز بناء مجموعة القوالب على لوحين يتم تصنيعهما بدقة: الحذاء العلوي والسفلي للقالب. يتم محاذاة هذين اللوحين باستخدام دبابيس وتبطين التوجيه. وتُثبت جميع المكونات الأخرى، مثل حاملات المثاقب، كتل القوالب، وألواح النزع، بشكل آمن على هذه الأحذية. صُممت الوحدة بأكملها لتكون أداة مستقلة يمكن تركيبها في المكبس لإنتاج الأجزاء بدقة وكرر متكرر.
