ما هي أدوات الختم ولماذا تكتسب أهمية بالغة؟

هل سبق أن تساءلتَ كيف تتحول الصفائح المعدنية المسطحة إلى مكونات ذات أشكال دقيقة داخل سيارتك أو هاتفك الذكي أو أجهزتك المنزلية؟ والإجابة تكمن في أدوات الختم — وهي نظامٌ متقدِّمٌ شكَّل صناعة التصنيع الحديثة لأكثر من قرنٍ من الزمان.

تشير أدوات الختم إلى النظام الكامل المكوَّن من القوالب والمخروطات والمكونات الداعمة المصمَّمة هندسيًّا لتحويل الصفائح المعدنية المسطحة إلى أجزاء ثلاثية الأبعاد دقيقة عبر تطبيق قوةٍ مضبوطة.

يبدأ فهم مفهوم الختم بالاعتراف بأنه أكثر من مجرَّد ضغطٍ على المعدن. الختم المعدني هو تقنية تصنيع الذي يستخدم أدوات متخصصة لقص وثني وتشكيل صفائح المعدن وفقًا للمواصفات الدقيقة—غالبًا ضمن تحملات تُقاس بالألف من البوصة. وعندما تسأل عن معنى المعدن المطبوع (Stamped Metal)، فأنت تشير إلى كل شيء بدءًا من ألواح هيكل السيارات وحتى الموصلات الصغيرة جدًّا في أجهزتك الإلكترونية.

الأركان الثلاثة لأنظمة طباعة المعادن

يعتمد كل تشغيل ناجح لطباعة المعادن على ثلاثة عناصر أساسية تعمل بتناغم تام:

• الصفائح المعدنية (قطعة العمل): وهذا هو مادتك الأولية—أي صفائح معدنية مسطحة على شكل لفائف أو قطع فردية (Blanks) التي ستتحول إلى المكوِّن النهائي. وتتراوح المواد المستخدمة بين الفولاذ والألومنيوم والنحاس والسبائك الخاصة.
• القالب (أداة التشكيل): وهو أداة مصممة خصيصًا تحتوي على المثقاب العلوي وتجويف القالب السفلي اللذين يحدِّدان الشكل الهندسي النهائي لقطعتك. وتحدد دقة القالب بشكل مباشر جودة القطعة واتساقها.
• الماكينة (جهاز تطبيق القوة): سواء كان ميكانيكياً أو هيدروليكياً أو يعمل بمحرك إمداد، فإن المطبعة توفر القوة المتحكم بها اللازمة لتحويل المواد المسطحة إلى مكونات ذات شكل. يمكن للآلات الحديثة أن تولد مئات أو حتى آلاف الأطنان من القوة بدقة ملحوظة.

فكر في الأمر بهذه الطريقة: الصفيحة هي قماشك، والقوالب هي أداة النحات، والصحافة توفر العضلات لتحقيق كل ذلك. إزالة أي عنصر واحد، والنظام ببساطة لا يعمل.

من المادة المسطحة إلى القطعة النهائية

إذاً كيف يبدو هذا في الممارسة؟ تخيل أن طوب من الصلب يتم إدخاله إلى آلة طابع المادة تتقدم إلى موقع، حيث ينزل الكبش الصحيح بقوة هائلة، دفع لكمة في تجويف الطلاء. في تلك النقطة من الثانية، يتم قطع المعدن المسطح أو تشكيله أو تشكيله وفقاً لهيومتريات الطلاء الدقيقة. ينسحب العجل، ويتم طرد الجزء المنتهي، وتكرر الدورة، أحياناً مئات المرات في الدقيقة.

مثال شائع على الطابع هو إنتاج دعامات السيارات. هذه الأجزاء البسيطة على ما يبدو تتطلب أدوات هندسية دقة لتحقيق دقة الأبعاد والسلامة الهيكلية التي تتطلبها سلامة السيارة. ووفقاً لخبراء الصناعة، فإن دقة الطلاء تؤثر بشكل مباشر على جودة ومرة تكرار الأجزاء المسجلةيمكن أن تسبب الأدوات السيئة عدم الاتساق وزيادة معدلات الخردة، في حين أن الطلاء الذي تم بناؤه بدقة يضمن قطع نظيفة وت

هذا الأساس، فهم التفاعل بين قطعة العمل، والطحن، والضغط يضع الأساس لكل ما يلي. سواء كنت تستكشف أنواع الطلاء، اختيار المواد، أو استراتيجيات الصيانة، كل شيء يعود إلى هذه الركائز الثلاثة تعمل معا. الطابع يعني تصنيع دقيق على نطاق واسع، وذلك الدقة تبدأ مع الأدوات المصممة بشكل صحيح والصيانة.

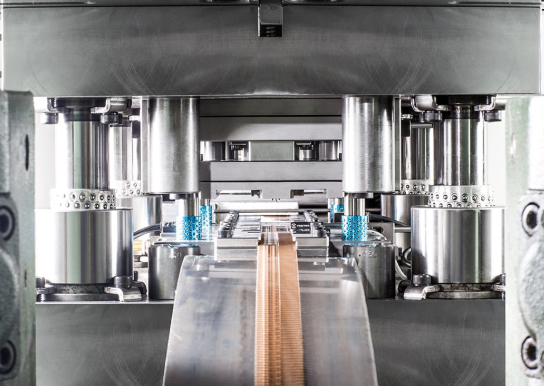

المكونات الأساسية لأنظمة الطابع

الآن بعد أن فهمت الركائز الثلاثة للطبع المعدني، دعونا نغوص أعمق في ما يشكل في الواقع طابع الطابع. فكر في المطبوعة كأداة دقة، كل مكون له دور حاسم، وفهم هذه الأجزاء أمر ضروري لأي شخص يشارك في تصميم المطبوعة أو الصيانة أو حل المشاكل.

إنّه ليس مجرد أداة واحدة، بل هو تجميعٌ مُصمم بعناية حيث يجب أن يعمل كلّ عنصر في تنسيقٍ مثالي. وفقاً المُصنِّع ، تصميم، المواد، وسلامة المكونات المقطعة الفردية تحدد الأداء العام ومدة الحياة التشغيلية بأكثر من 90 في المئة. هذا رقم كبير، ويقوم بتأكيد لماذا فهم هذه الأساسيات مهم.

هنا هي المكونات الأساسية التي ستجدها في معظم طوابع الطابع:

• القاذفات: أدوات تشكيل الذكور التي تضغط على ورقة المعدن يقومون بعمليات ثقب أو تشكيل أو تشكيل حسب شكل أنوفهم وتصميمها.
• يُغلق (أزرار الغطاء): الإناث تتلقى التجاويف التي توفر الحافة المقابلة ملف تعريف زر المطبخ من صفيحة معدنية يطابق ملف تعريف الخرق مع إفراز دقيق عادة ما يكون 5-10٪ من سمك المادة.
• أجهزة النزوع: لوحات ذات ربيع يزيل، أو "شريط" المعدن من قطع الخناق بعد كل عملية. بدون عراة، المواد ستلتصق بإنتاج اللكمات واللحم.
• الأدلة: دليل التنسيق الذي يضمن وضع شريط المواد بشكل صحيح قبل كل ضربة للضغط. فهي ضرورية في الممات التدريجية حيث الدقة المركبات عبر محطات متعددة.
• أقمار التوجيه والبطانات: مكونات دقيقة مصنعة ضمن 0.0001 بوصة تحمّل التي تحدد الأحذية العليا والسفلية مع دقة ملحوظة.
• أحذية القوالب: لوحات الأساس عادة الفولاذ أو الألومنيوم التي تعمل كقاعدة لتثبيت جميع مكونات القالب العاملة.

اللكمات والقضبان تعملان في انسجام

تخيل أن يديك تجمعت معاً في تصفيق يد واحدة تمثل لكمة، واليد الأخرى تجويف الطاولة. عندما تعمل أداة طابع، ينطبق نفس المبدأ، ولكن مع القوى التي تقاس في أطنان ودقة تقاس في ميكرونات.

ينزلق الكدمة الصلبة من خلال لوحة التجريد إلى الزر الموجود أسفل. يسمح المسافة المسيطرة بين اللقطة والقطعة المقطعة "كسر الطلاء" بفعل قطع نظيف. ضيق جداً، وسوف تولد حرارة مفرطة وارتداء مبكر إذا كنتِ فضفاضة جداً، ستنتجين حفرة و عدم توافق أبعاد وفقًا لأداة Moeller Precision Tool ، فإن هذا الإفراج عادة ما يعوض أكبر من أنف الخرق بنسبة 5-10٪ من سمك المادة المثقوبة.

عندما يتم تشكيل المعدن من خلال هذه المكونات المنسقة ، النتيجة هي جزء يطابق هندسة الأدوات بدقة. جمال هذا النظام هو قابليته للتكرار، بمجرد إعدادها بشكل صحيح، يمكن أن تنتج طابعة طابع الآلاف أو الملايين من الأجزاء المتطابقة ذات الجودة المتسقة.

المكونات الداعمة التي تضمن الدقة

بينما تتلقى اللكمات والقوالب معظم الاهتمام، فإن المكونات الداعمة غالباً ما تحدد ما إذا كانت العملية تسير بسلاسة أو تصبح صداع صيانة.

يجب أن نولي اهتمام خاص لبرامج الدليل والحافز هذه مكونات الأرضية الدقيقة تأتي في نوعين أساسيين: دبوسات الاحتكاك التي تنزلق ضد البوشينغ الألومنيوم البرونز، وبودودات تحمل الكرات التي تركب على محامل تدور للحد من الاحتكاك في سرعات أعلى. كما لاحظ خبراء الصناعة، يتم تصنيع الدبوسات الموجّهة إلى مساوات تتراوح بين 0.0001 بوصة، أي واحد من عشرة آلاف بوصة. هذا المستوى من الدقة يضمن أن الأجزاء العليا والسفلية من القماش تتواءم تماما مع كل ضربة.

الأحذية المقطعة تشكل الأساس الهيكلي للجميع مصنوعة من الصلب أو الألومنيوم، يجب أن تكون هذه الألواح مسطحة وموازية ضمن التسامحات الحرجة. يرتدي الحذاء السفلي إلى سرير الصحافة ، بينما يعلق الحذاء العلوي على الحزمة الصحفية. مع الدبابيس المُرشدة، تشكل ما يُسمى "مجموعة المُسَوِّطات" - الهيكل العظمي الذي يُبقي كل شيء معاً.

ثم هناك مكونات قد تتجاهلها حتى يخطئ شيء ما:

• ريعان: سواء كان غاز النيتروجين أو الملفوف أو اليوريثان، فإن الينابيع توفر القوة اللازمة لعمليات التخلص من النيتروجين والضغط والسحب.
• الأجزاء الحاملة: يسمح الحافز القفل بالكرة بإزالة اللكم بسرعة للصيانة دون تفكيك القالب بأكمله.
• كتل الكعب: هذه تمتص الدفع الجانبي أثناء القطع والتشكيل ، مما يمنع انحناء دبوس الدليل والحفاظ على التوجيه.
• ألواح الدعم: لوحات صلبة وضعت خلف الخناقات وأزرار المطبوعات لتوزيع القوى ومنع التشوه.

فهم كيفية تفاعل مكونات الطابع هذه كنظام متكامل يغيرك من شخص يعمل ببساطة معدات إلى شخص يمكنه تحسين الأداء وتشخيص المشاكل و إطالة عمر الأداة. مع وجود هذا الأساس في مكانه، أنت مستعد لاستكشاف التكوينات المختلفة المتاحة للقوالب وعندما يكون كل نوع أكثر معنى لمتطلبات الإنتاج الخاصة بك.

المواد المتقدمة مقابل المواد النقلية مقابل المواد المركبة

لقد رأيتم كيف يتم بناء محطات الطابع الآن يأتي السؤال الحاسم: أي نوع من المحطات يجب أن تستخدم فعلا؟ الإجابة تعتمد على تعقيد الجزء، حجم الإنتاج، والقيود الميزانية. إن اختيار تشكيل الغطاء الخاطئ قد يعني إنفاق مفرط على الأدوات لأجزاء بسيطة أو محاولة للوصول إلى معايير الجودة في مجموعات معقدة.

هناك أربعة تكوينات أساسية للطلاء المستخدمة في عمليات طلاء الطلاء. كل منها يخدم أغراض متميزة، وفهم اختلافاتها يساعدك على جعل استثمارات الأدوات أكثر ذكاءً. وفقًا لـ Larson Tool ، فإن اختيار نوع الطلاء المناسب أمر بالغ الأهمية لنجاح مشروع التصنيع ، حيث أن لكل منهما قدرات وفرائضه ومتطلبات الصيانة الفريدة.

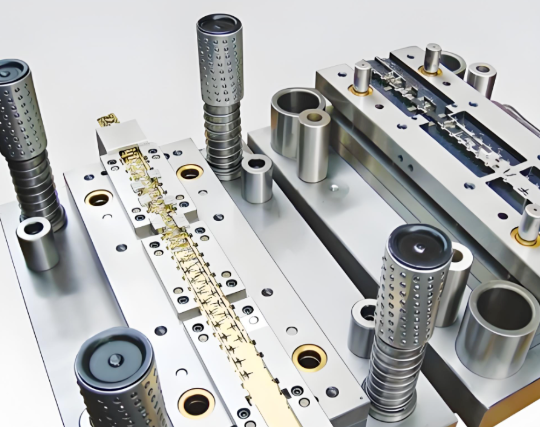

القوالب التقدمية من أجل الكفاءة في الإنتاج عالي الحجم

تخيل شريط معدني يمر عبر سلسلة من محطات العمل، كل منها تقوم بعملية محددة، إبرة ثقب هنا، ثني شاشة هناك، وقطع الشكل النهائي في النهاية. هذا هو الموت التقدمية والطبع في العمل.

تتكون المطبقات التدريجية من محطات متعددة مرتبة في تسلسل داخل مجموعة واحدة من المطبقات. بينما يمر الشريط المعدني عبر المطبعة، تقوم كل محطة بعملية واحدة حتى تسقط قطعة جاهزة في المحطة النهائية. هذا النهج يقدم العديد من المزايا:

• السرعة: ضربة واحدة من الصحافة تنتج جزءاً واحداً منتهياً، مما يتيح معدلات إنتاج مئات أو حتى آلاف الأجزاء في الساعة.
• الاتساق: وبما أن جميع العمليات تتم في قالب واحد، فإن التباين بين القطع يظل أدنى ما يمكن.
• تقليل التعامل اليدوي: ويتم إدخال مادة الشريط تلقائيًّا، مما يلغي الحاجة إلى النقل اليدوي بين العمليات.

وما المقابل لذلك؟ إن القوالب التصاعدية تتطلب تكاليف أعلى في مرحلة التصميم والتصنيع الأولي. ويتطلّب الطابع المعقد لهذه القوالب وأنظمة الختم تخطيطًا دقيقًا وهندسةً دقيقة ومع ذلك، فإن تكلفة كل قطعة تنخفض بشكل كبير عند إجراء إنتاج ضخم — ما يجعل هذه التكوينات فعّالة جدًّا من حيث التكلفة للمشاريع طويلة الأجل ذات الحجم الإنتاجي العالي.

وتُستخدم قوالب ختم الفولاذ ذات التكوين التصاعدي على نحوٍ خاصٍ شائعٍ في التصنيع automotive، حيث تتطلّب المكونات مثل الدعامات والمشابك والتعزيزات الهيكلية جودةً متسقةً عبر ملايين الوحدات. وعند تصنيع قوالب الختم automotive للتطبيقات عالية الحجم، غالبًا ما تحقّق أدوات الختم التصاعدية أفضل عائد استثمار.

القوالب الناقلة: المرونة للأجزاء المعقدة

فماذا يحدث عندما تكون قطعتك كبيرة جدًّا أو معقّدة جدًّا بحيث لا يمكن ختمها بطريقة تصاعدية؟ هنا تأتي قوالب النقل لتوفير الحل.

على عكس القوالب التدريجية التي يحمل فيها الشريط الجزء عبر كل محطة، فإن القوالب الناقلة تستخدم أصابعًا ميكانيكية أو أنظمة روبوتية لنقل الألواح المنفصلة بين محطات العمل المختلفة. ويتفوق هذا النهج في الحالات التالية:

• تتطلب الأجزاء سحبًا عميقًا أو تشكيلًا معقدًا ثلاثي الأبعاد
• يكون حجم المكوّن كبيرًا لدرجة تجعل المعالجة بواسطة الشريط غير عملية
• تحتاج العمليات المتعددة إلى ضبط مستقل أو توقيت منفصل

تنطوي القوالب الناقلة على تكاليف أعلى في صنع القوالب وإعدادها نظرًا لتعقيد آليات النقل الخاصة بها. وهي الأنسب للإنتاج المتوسط إلى العالي، حيث تبرر الاستثمارات المطلوبة تنوع هذه القوالب وقدرتها على معالجة الأجزاء المعقدة. وتعتمد قطاعات مثل الطيران والآلات الثقيلة على أنظمة النقل لإنتاج التجميعات الكبيرة التي تتطلب تحملات دقيقة عبر هندسات معقدة.

القوالب المركبة والقوالب المدمجة: الكفاءة في البساطة

ليست كل التطبيقات تتطلب تعقيد أدوات التشكيل التدريجي أو أدوات النقل. فقوالب التجميع تؤدي عمليات متعددة — وعادةً ما تكون عمليات قص مثل التقطيع والثقب — في ضغطة واحدة من المكبس.

يبدو ذلك فعّالاً؟ بالفعل كذلك. وتوفّر قوالب التجميع عدة مزايا للأجزاء الأقل تعقيداً:

• انخفاض تكلفة القوالب: التصميم الأبسط يعني استثماراً أولياً أقل
• مُستوى ممتاز من الاستواء: يؤدي القص المتزامن من كلا الاتجاهين إلى إنتاج قطع مستوية ذات تشوهٍ ضئيل جداً
• التسامحات الضيقة: تخلّص عملية الضغطة الواحدة من أخطاء التموضع التراكمية

تعمل قوالب التجميع بأفضل شكلٍ مع المكونات المستوية والبسيطة نسبياً، حيث تهيمن عمليات القص عليها. فكِّر في الغسالات أو الصفائح التعويضية أو الدعامات المستوية التي لا تتطلّب عمليات تشكيل معقدة.

تُعمِّق القوالب المركَّبة هذه الفكرة من خلال دمج عمليتي القطع والتشكيل في مجموعة قالب واحدة. فبينما تركز القوالب المركَّبة على عملية القطع فقط، قد تقوم القوالب المركَّبة بعملية قص الجزء (Blanking) وثني الحافة (Flange) في الوقت نفسه. ويُجسِّد هذا النهج الهجين الجسر بين القوالب المركَّبة البسيطة وأنظمة التقدم المتقدِّمة أكثر تعقيدًا.

مطابقة نوع القالب لمتطلبات الإنتاج

كيف تختار؟ ضع في اعتبارك العوامل التالية عند اتخاذ القرار:

• تعقيد القطعة: تفضِّل الأجزاء المسطحة البسيطة استخدام القوالب المركَّبة. أما الأجزاء متعددة الميزات التي تتضمَّن ثنيات أو سحبات أو نقوشًا بارزة (Embossing)، فهي تتطلَّب عادةً أنظمة تقدُّمية أو أنظمة نقل (Transfer).
• حجم الإنتاج: تبرِّر الكميات العالية جدًّا استثمار القوالب التقدُّمية. أما الكميات الأقل فقد تميل إلى استخدام القوالب المركَّبة أو المركَّبة ذات التكاليف الأولية الأقل.
• متطلبات التحمل: غالبًا ما تتطلَّب التحملات الحرجة عبر ميزات متعددة استخدام القوالب التقدُّمية، حيث تُرجَع جميع العمليات إلى نفس نقاط التموضع (Locating Points).
• حجم الجزء: عادةً ما تحتاج الأجزاء الكبيرة إلى قوالب النقل (Transfer Dies)، بينما تعمل الأجزاء الصغيرة والمتوسطة بكفاءة عالية في الأنظمة التقدُّمية.

يُلخِّص الجدول التالي مقارنة كل نوع من أنواع القوالب عبر العوامل الرئيسية لاتخاذ القرار:

نوع الديي	أفضل التطبيقات	ملاءمة الحجم	إدارة التعقيد	التكلفة النسبية
الموت المتقدم	أجزاء متعددة الميزات، وحوامل، ومشابك، وموصلات	إنتاج عالي الحجم (أكثر من ١٠٠٬٠٠٠ قطعة)	عالية — تتعامل مع عمليات القطع والتشكيل والثني بالتسلسل	مرتفع في البداية، ومنخفض لكل قطعة
ينقل الأجزاء	أجزاء كبيرة، وسحب عميق، وتجميعات معقدة	متوسط إلى عالي	مرتفعة جدًّا — مرونة مستقلة في المحطات	أعلى تكلفة مبدئية وتكاليف إعداد
Compound dies	قطع مسطحة، حلقات تثبيت، رُقَم بسيطة	منخفض إلى متوسط	منخفضة — عمليات قطع أساسًا	أدنى تكلفة مبدئية
القوالب المركبة	أجزاء تتطلب قطعًا وتشكيلًا محدودًا	منخفض إلى متوسط	متوسطة — قطع بالإضافة إلى تشكيل أساسي	متوسطة التكلفة المبدئية

عند تقييم متطلبات قوالب الختم automotive، على سبيل المثال، فإن معظم مكونات الهيكل عالية الحجم والأجزاء الإنشائية تمر عادةً عبر أنظمة تقدمية. لكن الألواح الكبيرة مثل أغطية الأبواب أو وحدات الغطاء قد تتطلب استخدام قوالب النقل نظراً لحجمها الكبير واحتياجاتها إلى سحب عميق.

الاستنتاج الجوهري؟ لا يوجد نوع «أفضل» بشكل عام من القوالب — بل هناك فقط القالب المناسب لتطبيقك المحدد. ويساعد فهم هذه الفروق بين الأنواع في التواصل بفعالية مع موردي القوالب واتخاذ قرارات مستنيرة توازن بين الاستثمار الأولي والاقتصادات الإنتاجية طويلة الأمد. وبمجرد إتقان مبادئ اختيار القوالب، يصبح العامل التالي في غاية الأهمية: ما هي المواد التي يجب أن تُصنع منها قوالبك؟

مواد القوالب التي تحدد الأداء

لقد اخترت نوع القالب الخاص بك — لكن مما يجب أن يُصنع هذا القالب فعليًّا؟ غالبًا ما تُهمَل هذه المسألة، مع أن اختيار المادة يؤثر مباشرةً على عمر الأداة وجودة القطعة المصنَّعة ونتيجتك النهائية. فإذا اخترت مادةً غير مناسبة، فستواجه تآكلًا مبكرًا ووقت توقف غير متوقعٍ وتكاليف استبدال متزايدة. أما إذا اخترت بحكمة، فإن أداة الختم المعدني الخاصة بك ستعمل بموثوقيةٍ عاليةٍ عبر ملايين الدورات.

وهذا هو الواقع: لا توجد مادة واحدة «أفضل» تنطبق على جميع التطبيقات. فالاختيار الأمثل يتوقف على المادة التي تختمها، وحجم الإنتاج، والتسامحات المطلوبة، والقيود المفروضة على الميزانية. ولنُفصِّل الخيارات أمامك لكي تتمكن من اتخاذ قراراتٍ مستنيرة.

درجات فولاذ الأدوات وتطبيقاتها

تظل فولاذات الأدوات المواد الأساسية المستخدمة في معظم تطبيقات الختم. ووفقاً لشركة نيفتي ألويز (Nifty Alloys)، فإن فولاذات الأدوات تشير إلى عائلة متخصصة من الفولاذ الكربوني والفولاذ السبائكي، والمعروفة بصلابتها المميزة ومقاومتها للتآكل وقدرتها على الاحتفاظ بحافة قطع حادة حتى عند درجات الحرارة المرتفعة. وتحتوي هذه المواد على عناصر تشكّل كربيدات مثل الكروم والفاناديوم والموليبدينوم والتUNGستن، وهي العناصر التي تجعلها مثالية لعمليات التشكيل والقطع والتشكيل.

عند اختيار أدوات الفولاذ لعمليات الختم الخاصة بك، ستواجه عدة درجات شائعة:

• فولاذ D2: فولاذ أداة للعمل البارد يقدّم مقاومة استثنائية للتآكل بفضل محتواه العالي من الكروم. ويُعتبر فولاذ D2 الخيار القياسي لقوالب القص، وأدوات الختم، وشفرات القص. ومع ذلك، فإنه أكثر صعوبة في التشغيل وأكثر هشاشةً مقارنةً ببعض البدائل الأخرى.
• فولاذ A2: يوفر مقاومة أفضل للتشقق مقارنةً بالصلب D2 مع الحفاظ على مقاومة جيدة للتآكل. ويُعد الصلب A2 مناسبًا جدًّا عندما تتعرَّض أداة الطبع الخاصة بك لأحمال صدمية معتدلة إلى جانب عمليات القطع.
• صلب O1: درجة من الصلب تُمسَّك حراريًّا بالزيت، ويسهل تشغيلها آليًّا، وتقدِّم أداءً موثوقًا به في التطبيقات منخفضة الإنتاج أو في مراحل النماذج الأولية.
• الفولاذ عالي السرعة M2: يحافظ على صلابته حتى عند درجات الحرارة المرتفعة، ما يجعله مثاليًّا للأدوات التصاعدية العاملة بسرعات أعلى حيث يولِّد الاحتكاك حرارة.

وبالنسبة للتطبيقات الشديدة الطلب، فإن فولاذ مسحوق المعادن مثل PM M4 وASP 23 وCPM 10V يوفِّر مزايا كبيرة. وكما ورد في نظرة عامة شاملة على المواد ، فإن هذه الدرجات تتميَّز بهيكل مجهرى متجانس مع خطر ضئيل جدًّا لحدوث التشققات — وهي ممتازة للأجزاء ذات الأشكال المعقدة، والدورات الإنتاجية الطويلة، والطرق السريعة للقطع. وعادةً ما تدوم هذه الدرجات فترة أطول بكثير من الفولاذ التقليدي، رغم أن أسعارها مرتفعة نسبيًّا.

وماذا عن أدوات الطبع الفولاذية المخصصة لمواد قطع العمل المحددة؟ هنا تصبح عملية الاختيار أكثر دقة وتعقيدًا:

• بالنسبة للألومنيوم: مادة ناعمة ولكنها عرضة للالتصاق. التوصية: استخدام الصلب من النوع A2 أو M2 مع طبقات ترسيب فيزيائي بخاري (PVD). والمفتاح هنا هو تحقيق معامل احتكاك منخفض وسطح أملس.
• للفولاذ عالي القوة (DP، CP): كلما زادت قوة الفولاذ، زادت متطلبات الأدوات. ويُوصى باستخدام أنواع الصلب D2 أو PM M4 أو ASP 23 مع هندسة مُحسَّنة وطبقات حماية.
• للفولاذ فائق القوة (TRIP، المارتنسيتي): مهمةٌ بالغة الصعوبة. وتُصبح الحاجة ماسّةً إلى مواد متفوقة مثل ASP 30 أو CPM 10V أو إدخالات كربيد التنجستن؛ إذ يؤدي عدم استخدام هذه المواد الممتازة إلى فشل مبكر شائع.

تتطلب أدوات ختم الألومنيوم اهتمامًا خاصًّا. فعلى الرغم من أن قطع الألومنيوم أخف صلابةً من الفولاذ، فإنها تخلق تحديات فريدة. ويمكن أن يتسبب التصاق المادة (Material pickup) والتآكل الانزلاقي (galling) في إتلاف كلٍّ من الأداة والقطع المصنَّعة ما لم تُراعَ ظروف السطح والمسافات البينية بشكل مناسب.

متى يكون استخدام الكربيد والطبقات الحامية منطقيًّا؟

في بعض الأحيان، لا تكفي أدوات الفولاذ وحدها. فعند معالجة مواد كاشطة، أو تشغيل أحجام إنتاج عالية جدًّا، أو عند الحاجة إلى تحمل تسامحات ضيقة على مدى دورات إنتاج طويلة، يبرز الكربيد التنغستني كخيارٍ جديرٍ بالنظر.

وفقًا لـ إندورانس كاربايد ، كربيد التنجستن أصلب بمرتين من الفولاذ—مما يجعله مرغوبًا جدًّا في تطبيقات التشغيل الدقيق. ويترتب على ذلك ثلاثة فوائد رئيسية:

• قوة استثنائية: إن صلابة كربيد المقاومة للتآكل تعني تحكُّمًا أكبر في المثقاب وعددًا أقل من عمليات الاستبدال.
• عمر افتراضي ممتد: تتطلّب مثاقب الكربيد استبدالًا أقل بكثير مقارنةً بنظيراتها الفولاذية. وعلى الرغم من ارتفاع التكلفة الأولية، فإن انخفاض تكرار الاستبدال يجعل الكربيد عادةً أكثر فعالية من حيث التكلفة على المدى الطويل.
• زيادة الإنتاجية: ويترتّب على كل عملية استبدال توقُّف في التشغيل. وتقلِّل متانة الكربيد من هذه الانقطاعات، مما يضمن استمرار عمل الم presses الخاصة بك.

توفر درجات الكربيد مثل K10 وK20 وK30 توازنات مختلفة بين الصلادة والمتانة. فدرجة K10 توفر أقصى درجات الصلادة للتطبيقات القطعية، بينما تقدّم درجة K30 مقاومة أفضل للصدمات في التطبيقات التي تتضمّن أحمال صدمية. ويستخدم العديد من المصنّعين الكربيد على هيئة إدخالات— بحيث يجمع بين حافة قطع صلبة وقلب فولاذي أكثر متانة.

تمثل الطلاءات السطحية استراتيجيةً قويةً أخرىً لتمديد عمر الأدوات دون الحاجة إلى الاستثمار الكامل في أدوات الكاربايد.

• TiN (نتريد التيتانيوم): طلاء بلون ذهبي يحسّن مقاومة التآكل ويقلل الاحتكاك. وهو اقتصادي التكلفة وقابل للتطبيق على نطاق واسع.
• TiCN (نيتريد الكربون التيتانيوم): أصلب من طلاء TiN، ويقدّم أداءً محسّنًا عند معالجة المواد المسببة للتآكل.
• DLC (كربون مشابه للالماس): شديد الصلادة وذو معامل احتكاك منخفض جدًّا — ممتازٌ في تطبيقات الألومنيوم حيث يُشكّل التصاق المادة بالأداة مصدر قلق.
• AlCrN (نتريد الألومنيوم والكروم): مقاومة حرارية فائقة للعمليات ذات السرعة العالية.

تُطبَّق هذه الطلاءات باستخدام تقنيات الترسيب الفيزيائي من البخار (PVD) أو الترسيب الكيميائي من البخار (CVD)، وتضيف طبقةً رقيقةً لا تتجاوز سماكتها بضعة ميكرونات، بينما تحسّن بشكلٍ كبيرٍ الأداء السطحي.

تلخّص الجدول التالي خيارات المواد المتاحة أمامك وتساعد في توجيه عملية الاختيار:

المادة	الخصائص الرئيسية	أفضل التطبيقات	المتانة النسبية	مستوى التكلفة
فولاذ أداة d2	مقاومة عالية للتآكل، واحتفاظ ممتاز بحدّ الأداة	القطع بالقالب، الثقب، واللكم العام	جيد	معتدلة
فولاذ أدوات A2	متانة متوازنة ومقاومة جيدة للتآكل	التطبيقات ذات الصدمات المعتدلة، والتشكيل	جيد	معتدلة
فولاذ M2 عالي السرعة	المقاومة الحرارية، والحفاظ على الصلادة عند ارتفاع درجة الحرارة	القوالب التصاعدية عالية السرعة	جيدة جدًا	متوسطة - مرتفعة
الصلب المسحوق (ASP 23، CPM 10V)	بنية متجانسة، ومقاومة التشقق، وعمر افتراضي أطول	الأشكال المعقدة، والإنتاج الطويل الأمد، وقطع الفولاذ عالي القوة (UHSS)	ممتاز	مرتفع
كربيد التنغستن	صلادة تساوي ضعف صلادة الفولاذ، ومقاومة استثنائية للتآكل	الإنتاج الضخم للمواد الكاشطة، والأطراف الدقيقة	بارز	أعلى
الفولاذ الأداة المغلفن (TiN، TiCN، DLC)	تحسين مقاومة التآكل والحد من الاحتكاك على القاعدة الفولاذية	زيادة مدة التشغيل، وختم الألمنيوم، والحد من التصاق المواد	تحسين الأداء مقارنةً بالفولاذ الأساسي	تكلفة إضافية معتدلة

النتيجة النهائية؟ إن اختيار المادة أداة الختم هو قرار استراتيجي، وليس مجرد بند في قائمة المشتريات. فكر في أحجام الإنتاج لديك، ومواد القطع المراد تشكيلها، ومتطلبات التحمل، والتكلفة الإجمالية للملكية — وليس السعر الأولي فقط. إذ غالبًا ما تُحقِّق مادة أدوات ختم أكثر تكلفة ولكنها تدوم خمس مرات أطول اقتصاديات أفضل مقارنةً بخيار أرخص يتطلب استبدالًا متكررًا.

وبما أنك قد فهمت مواد الأدوات الخاصة بك، فإن الخطوة التالية هي استكشاف كيفية تجميع هذه المكونات معًا عبر عملية تصميم القالب — بدءًا من الفكرة الأولية وحتى الأداة الجاهزة للإنتاج.

شرح عملية تصميم قالب الختم

لقد اخترت نوع القالب الخاص بك وحددت مواد الأدوات—but كيف يتحول قالب الختم فعليًّا إلى حقيقةٍ واقعة؟ إن الرحلة من الرسم التصوري إلى الأداة الجاهزة للإنتاج تشمل مراحل عديدة منسَّقة بعناية، حيث تقوم كل مرحلةٍ منها على ما سبقها. فإذا أهملت أي خطوة أو استعجلت عملية التحقق والاختبار، فإنك بذلك تتعرَّض لخطر إجراء تعديلات مكلفة، وتأخير الإنتاج، وأجزاء لا تتطابق مع المواصفات المطلوبة.

والحقيقة هي أن التصميم الناجح لقوالب الختم يُحمِّل المرحلة الهندسية عبئًا كبيرًا من التعقيد منذ البداية، وذلك لضمان سير عمليات الإنتاج بسلاسة. ووفقًا لشركة «ميكاليت»، فإن دقة وجودة تصميم قوالب ختم المعادن تتناسب طرديًّا مع جودة الجزء النهائي—and إن إنجاز التصميم الصحيح من المحاولة الأولى يوفِّر كلاً من المال والوقت. ولنستعرض معًا كل مرحلة من مراحل هذه العملية الحاسمة.

من الرسم التصوري إلى المحاكاة باستخدام برامج التحليل بالحاسب (CAE)

يبدأ تصميم الأدوات والقوالب قبل أن تُقطَع أي قطعة من الفولاذ بفترة طويلة. وتتم هذه العملية ضمن تسلسل منطقي تؤثِّر فيه كل مرحلة في التي تليها:

1. تحليل القطعة وتقييم الجدوى: يبدأ كل مشروع بفحص تصميم القطعة نفسها. هل يمكن تشكيل هذه الهندسة باللكم؟ وهل ستتدفق المادة بشكلٍ مناسب أثناء عملية التشكيل؟ ويقوم المهندسون بتقييم الأنماط المعقدة، والانحناءات الحادة، والميزات التي قد تتسبب في التشقق أو التجعُّد. وتُحدِّد هذه المرحلة المشكلات المحتملة قبل أن تُستثمر موارد كبيرة.
2. تطوير تخطيط الشريط: وبعد التأكُّد من الجدوى الفنية، يقوم المهندسون برسم خريطة لحركة ورقة المعدن عبر القالب. ويبين تخطيط الشريط (Strip Layout) كل قصٍّ، وثنيٍ، وتشكيلٍ بالترتيب المتسلسل — أي أنه يُنظِّم رحلة المعدن من حالة اللوح المسطّح إلى القطعة النهائية بدقة. ويقلِّل التخطيط الجيد من هدر المواد مع ضمان التغذية الموثوقة والموضع الدقيق.
3. تصميم سطح القالب وسطح المُثبِّت: وفي هذه المرحلة، يتم نمذجة الأسطح الفعلية التي ستلامس المعدن وتشكله. وفي عمليات السحب العميق (Deep Drawing)، تتحكم أسطح المُثبِّت في تدفق المادة ومنع حدوث التجعُّد. أما الهندسة المُعرَّفة هنا فهي التي تحدد بشكل مباشر كيفية امتداد المادة وترقُّقها وتشكيلها أثناء عملية اللكم.
4. التصميم الهيكلي لمكونات القالب: وبعد تحديد الأسطح المُشكِّلة، يتحول التركيز إلى الهيكل الكامل للقالب—وهو يشمل حذاء القالب، والقُضبان، وتجاويف القالب، والوسائد الضاغطة، وجميع المكونات الداعمة. أما بالنسبة للميزات المعقدة التي تتطلب دقة استثنائية، فقد تحتاج المكونات إلى عمليات تصنيع متخصصة لتحقيق التحملات الضيقة المطلوبة.
5. محاكاة وتحقق تحليل العناصر المحدودة (CAE): وقبل قص أي فولاذ أداة، يعتمد تصميم اللكم الحديث اعتمادًا كبيرًا على المحاكاة الحاسوبية. وتقوم برامج تحليل العناصر المحدودة (FEA) بإنشاء عملية لكْم افتراضية، للتنبؤ بكيفية سلوك صفائح المعدن—أي الأماكن التي قد تمزق فيها أو تتجعَّد أو تصبح رقيقة جدًّا. ويُمكن لهذه المصادقة الرقمية اكتشاف المشكلات مبكرًا، حين تكون التغييرات شبه مجانية مقارنةً بالتعديلات الفيزيائية.
6. التصنيع: وبعد الحصول على التصاميم المُوثَّقة، تنتقل معالجة القوالب إلى أرضية الورشة. وتُحوِّل عمليات التشغيل الآلي باستخدام الحاسوب (CNC)، والتفريغ الكهربائي (EDM)، والطحن الدقيق، ومعالجة الحرارة المواد الأولية إلى مكونات قالب منتهية الصنع. ويجب أن تفي كل عمليةٍ بالتحملات المحددة في الرسومات الهندسية.
7. التجربة والتصحيح: في النهاية، يُوضع القالب المُجمَّع في ماكينة الضغط لإجراء أول اختبار له في العالم الواقعي. وتُظهر عملية التجربة كيف تتحول النظريات إلى ممارسة فعلية، بينما يتناول التصحيح أي مشكلات لم تكشف عنها المحاكاة. وتستمر هذه العملية التكرارية حتى تحقق الأجزاء باستمرار جميع المواصفات المطلوبة.

لا يمكن المبالغة في تقدير قوة محاكاة الحاسوب الحديثة (CAE). وكما أشارت شركة كيزايت (Keysight)، فإن محاكاة تشكيل الصفائح المعدنية تتيح إجراء «تجارب افتراضية على القوالب» لاكتشاف العيوب قبل وجود الأدوات الفيزيائية فعليًّا. وهذه القدرة تغيّر نموذج التطوير جذريًّا — من نموذج «البناء ثم الاختبار» إلى نموذج «التوقع ثم التحسين».

فكّر في ما يعنيه هذا عمليًّا: فبدون المحاكاة، كان المهندسون يعتمدون على الخبرة والتجربة والخطأ، حيث لم تُكشف الأداء الحقيقي للقالب إلا بعد تصنيعه وتركيبه في آلة التشكيل. أما اليوم، فإن برامج التشكيل تحسب تمدُّد المادة وترقُّقها وانسيابها قبل قطع أي معدنٍ على الإطلاق. ويمكن التنبؤ بمشكلات مثل الانحناء العكسي (Springback)—أي عودة الأجزاء المشكَّلة إلى شكلها الأصلي جزئيًّا—والتعويض عنها مباشرةً في تصميم القالب نفسه.

الدور الحاسم لمرحلة الاختبار والتحقق

حتى أحدث أنظمة المحاكاة تمتلك حدودًا. وتظل عملية الاختبار الفعلي ضرورية لأنها تُثبت صحة الافتراضات، وتُظهر السلوك الفعلي للمواد في ظروف الواقع، وتؤكد أن جميع المكونات تعمل معًا كما هو مقصود.

أثناء مرحلة الاختبار، يقوم المهندسون بتشغيل أجزاء فعلية وتفحُّصها بدقة مقابل المواصفات المحددة. ومن أبرز المشكلات التي تعالج في هذه المرحلة:

• تعويض الارتداد: ضبط هندسة القالب لمراعاة الانحناء العكسي للمواد بحيث تتطابق أبعاد القطعة النهائية مع القيم المستهدفة
• تعديلات التوقيت: الضبط الدقيق عند تلامس مكونات القالب المختلفة مع المادة أثناء حركة الضغط
• جودة السطح: تلميع أسطح القوالب أو تعديل الفراغات لاستبعاد العلامات أو الخدوش أو التصاق المواد
• تدفق المادة: تعديل ضغوط الحافظات أو تكوين الحواف المُحدِّدة للسحب لتحقيق توزيعٍ مناسب للمادة

والهدف هو تحقيق أعلى نسبة ممكنة من الموافقة في المحاولة الأولى — أي أن الأجزاء تفي بالمواصفات دون الحاجة إلى دورات إعادة عمل مكثفة. ويحقِّق رواد القطاع معدلات تجاوز ٩٠٪، لكن ذلك يتطلب إجراء عمليات محاكاة دقيقة، وهندسةً خبرة، وبروتوكولات منهجية للكشف عن الأخطاء وإصلاحها.

لقد تطوَّرت تصاميم ختم المعادن الورقية تطورًا كبيرًا بفضل هذه التقدُّمات التكنولوجية. فبينما كان صانعو القوالب يقضون أسابيع في الاختبارات الفيزيائية قديمًا، فإن المحاكاة تقلِّل هذه الفترة الزمنية بشكلٍ كبيرٍ مع تحسين النتائج. وإن الاستثمار في تصميم القوالب والأدوات المناسبة يُحقِّق عوائد كبيرة طوال دورة الإنتاج — من حيث الجودة المتسقة، وانخفاض نسبة الهدر، والأداء المتوقع على مدى ملايين الدورات.

تصميم قوالب الختم المعدني يُعنى في النهاية بترجمة متطلبات القطعة إلى أدوات تؤدي وظيفتها بشكل موثوق عند سرعات الإنتاج. فكل قرار يتم اتخاذه أثناء مراحل التصميم — بدءًا من تخطيط الشريط المعدني وانتهاءً باختيار المادة وتحديد معاملات المحاكاة — يؤثر في تحقيق هذه الغاية من عدمها. وبعد إتقان المبادئ الأساسية للتصميم، يصبح فهم كيفية ارتباط عمليات الختم المحددة باحتياجات الأدوات العاملة الخطوة التالية الحاسمة.

مطابقة الأدوات مع عمليات الختم

لقد تعلّمتَ بالفعل كيفية تصميم القوالب وما المواد التي تُستخدم في صنعها، لكن كيف تتحول عمليات الختم المحددة فعليًّا إلى متطلبات أدوات ملموسة؟ هنا تلتقي النظرية بالتطبيق. فكل عملية تتطلب تكويناتٍ فريدةً، ومسافات تشغيل دقيقة جدًّا، واعتباراتٍ دقيقةً للمواد المستخدمة. فإذا أخطأتَ في هذه التفاصيل، فقد تواجه ظهور حواف حادة (بروزات)، أو شقوق، أو انحرافًا أبعاديًّا. أما إذا أصبتَ فيها، فإن عملية ختم المعادن ستؤدي أداءً سلسًا عبر جميع أحجام الإنتاج.

تتضمن عملية الختم عائلة من العمليات المميزة، وكل منها يُشكّل المعدن بطريقة مختلفة. ووفقًا لشركة فيكتيف (Fictiv)، تُصنَّف عمليات الختم عمومًا وفقًا للإجراء الرئيسي الذي تقوم به — إما القص، أو التشكيل، أو الجمع بين كليهما داخل قالب واحد. وفهم المتطلبات التي تفرضها كل عملية على أدواتك يساعدك على تحديد التكوينات المناسبة منذ البداية.

تكوينات الأدوات المستخدمة في العمليات الشائعة

دعونا نفصِّل أبرز عمليات الختم وما تتطلبه كلٌّ منها من أدواتك:

القطع بالقالب (Blanking) والثقب (Punching): تبدو هذه العمليات القاطعة متشابهةً، لكنها تختلف في عنصرٍ جوهريٍّ واحدٍ هو: ما الذي تحتفظ به. فعملية «القطع الكامل» (Blanking) تُنتج القطعة المقطوعة كجزءٍ نهائيٍّ جاهزٍ للاستخدام، بينما تُنشئ عملية «الثقب» (Punching) فتحاتٍ يكون فيها الجزء المقطوع نفايات. وكلا العمليتين يتطلبان:

• حواف قطع حادة مع مسافة تجاوز مناسبة (عادةً ما تكون بنسبة ٥–١٠٪ من سماكة المادة لكل جانب)
• مثقابات مصنوعة من فولاذ الأدوات المُصلب — مثل درجة D2 أو الكاربايد لحالات الإنتاج العالي
• محاذاة دقيقة بين المثقاب (Punch) وزر القالب (Die Button) لمنع التآكل غير المنتظم

تؤثر مسافة التثقيب في صفائح المعدن تأثيرًا مباشرًا على جودة الحواف. فالمسافة الضيقة جدًا تسبب اهتراءً مفرطًا في الأدوات وتتطلب قوة ضغط أكبر. أما المسافة الواسعة جدًا فتُنتج شوائب حادة (بروزات) وحواف ملفوفة قد تتطلب عمليات ثانوية.

الثني: هذه العملية التشكيلية تشوه المادة على طول محور مستقيم. وتشمل اعتبارات الأدوات ما يلي:

• تكوينات القالب على شكل حرف V أو قالب التنظيف (Wipe die)، وذلك حسب زاوية الثني ونوع المادة.
• تعويض الانحناء الرجعي المدمج في هندسة القالب — حيث تعود المواد «ارتداديًّا» نحو شكلها الأصلي بعد عملية التشكيل.
• أشعاعات الثني المُطابِقة لسمك المادة (عادةً ما يساوي أصغر نصف قطر داخلي سمك المادة بالنسبة للصلب).

وكما يشير خبراء القطاع، يجب على المهندسين أخذ ظاهرة الانحناء الارتدادي بعين الاعتبار من خلال تصميم القالب ليُجري ثنيًا مفرطًا للقطعة. ويختلف هذا التعويض باختلاف نوع المادة — إذ يميل الفولاذ عالي القوة إلى العودة الارتدادية أكثر من الفولاذ الطري.

التنقير والختم: تُنشئ هذه العمليات ملامح بارزة أو غائرة دون قطع عبر المادة. وتُطَبِّق عملية النقش (Embossing) شدًّا على المادة لتشكيل أنماط سطحية ضحلة، بينما تستخدم عملية التثبيت بالضغط العالي (Coining) ضغطًا شديدًا لتوجيه تدفق المعدن إلى أشكال دقيقة جدًّا. وتشمل المتطلبات ما يلي:

• أسطح قوالب مصقولة لتحقيق وضوح دقيق في تشكيل الملامح
• قدرة أكبر على الضغط (بالطن) في عمليات التثبيت بالضغط العالي (Coining)
• رقابة دقيقة على تدفق المادة لمنع الترقق أو التمزق

التجنيب: تقوم هذه العملية بثني المادة على طول خط منحني أو إنشاء حافة بارزة حول الفتحات. وتشمل متطلبات الأدوات ما يلي:

• التشكيل التدريجي على مراحل متعددة للشفاه الكبيرة
• تتطلب الشفاه الممتدة رقابةً مضبوطةً على تدفق المادة لمنع التشقق عند الحواف
• تتطلب الشفاه المنكمشة مساحة كافية لانضغاط المادة دون تجعُّد

السحب العميق: يتطلب إنشاء أجزاء على شكل كوب أو أجوف من صفائح مسطحة استخدام أدوات تشكيل متخصصة:

• حلقات السحب والمشابك للتحكم في تدفق المادة
• سحب الخرزات التي تنظم كيفية إدخال المادة إلى تجويف القالب
• مراحل سحب متعددة للأجزاء الأعمق من قطر القرص الأولي

يُبيّن الجدول التالي العلاقة بين هذه العمليات ومتطلبات الأدوات الخاصة بها:

التشغيل	الإجراء الرئيسي	المتطلبات الأساسية للأدوات	المسافة الحرّة/التسامح الحرج	التطبيقات النموذجية
التقطيع	القطع (الاحتفاظ بالجزء المقطوع)	مخرطة وقوالب مُصلبة، حواف حادة، جهاز دفع مناسب	5-10% من سماكة المادة	الواشات، والدعائم، والمكونات المسطحة
الضرب	القطع (إحداث فتحات)	مخرطة مُصلبة، زر قالب، محاذاة بواسطة مُرشد	5-10% من سماكة المادة	فتحات التثبيت، أنماط التهوية
الثني	التشكيل (المحور الخطي)	قالب على شكل حرف V أو قالب كشط، وتعويض الانحناء العكسي	أدنى نصف قطر = سماكة المادة	الدعائم، القنوات، الغلاف الخارجي
النحت البارز	التشكيل (الميزات الضحلة)	قوالب مصقولة، تمدد خاضع للرقابة	عمق الميزة عادةً أقل من ٥٠٪ من السماكة	الشعارات، الأضلاع المُقوِّية، الأنماط الزخرفية
الصك	التشكيل (ميزات دقيقة)	أوزان عالية، قوالب مُصلَّبة، أسطح مصقولة	تحكم دقيق في الأبعاد (±0.001 بوصة)	العملات المعدنية، الأجزاء الميكانيكية الدقيقة، التوصيلات الكهربائية
التجعيد	التشكيل (الثني المنحني)	المراحل التتابعية، التحكم في الشد/الانكماش	حالة الحواف حاسمة للحواف المشدودة	تعزيز الفتحات، حواف الألواح، السمات الهيكلية
السحب العميق	التشكيل (الأشكال المجوفة)	حلقات السحب، أدوات التثبيت، الحبات التوجيهية للسحب، المراحل المتعددة	التحكم في تدفق المادة طوال العملية	الأكواب، العلب، الهياكل، الألواح automobiles

اعتبارات خاصة بالصناعة تتعلق بالأدوات والقوالب

هنا حيث تصبح تطبيقات التشكيل بالضغط مثيرة للاهتمام — فالعملية نفسها تبدو مختلفةً تمامًا اعتمادًا على قطاعك الصناعي. فمثلاً، الدعامة المستخدمة في معدات الزراعة تواجه متطلباتٍ مختلفةً عن الموصل المستخدم في الهواتف الذكية.

التطبيقات السيارات: ويُجبر قطاع السيارات عمليات التشكيل بالضغط على بلوغ أقصى حدودها. إذ تتطلب ألواح الهيكل قوالب سحب عميق قادرةً على تشكيل منحنيات مركبة معقدة مع الحفاظ على جودة السطح من الفئة (أ). أما المكونات الإنشائية فتتطلب معالجة فولاذ عالي القوة، وغالبًا ما تُستخدم عملية التشكيل بالضغط الساخن للفولاذ فائق القوة الذي قد يتشقق تحت ظروف التشكيل التقليدية.

تتضمن عملية التشكيل بالضغط لتصنيع قطع غيار السيارات ما يلي:

• قوالب تقدمية لتصنيع الدعامات والمشابك والعناصر التعزيزية بكميات كبيرة
• قوالب نقل لتصنيع ألواح الهيكل الكبيرة والوحدات الإنشائية
• تسامحات ضيقة (غالبًا ±٠٫١٢٧ مم) عبر عدة خصائص
• أدوات وقوالب مصممة للعمل لملايين الدورات مع أقل قدر ممكن من الصيانة

وفقًا لمصادر صناعية، تلعب عملية ختم المعادن دورًا مهمًّا في تصنيع المركبات— حيث تُنتج أجزاء الهيكل مثل الأبواب وغطاء المحرك ومكونات الشاسيه التي تقلل الوزن مع الحفاظ على القوة لتحسين أداء المركبة وكفاءتها في استهلاك الوقود.

تطبيقات الإلكترونيات: الدقة هي السمة المميزة لعملية ختم المكونات الإلكترونية. وتتطلب الموصلات والأطراف وأجزاء التغليف الواقي ما يلي:

• تسامحات ضيقة جدًّا للمواد الرقيقة (غالبًا ما تتراوح سماكتها بين ٠٫١ و٠٫٥ مم)
• أدوات كربيد لضمان عمر تشغيلي أطول للدبابيس الموصلة في الإنتاج عالي الحجم
• أدوات متعددة الانزلاقات لإنتاج هندسات معقدة ثلاثية الأبعاد
• طبقات واقية لمنع التصاق النحاس والسبائك النحاسية (النحاس الأصفر)

وتُستخدم عملية ختم الألومنيوم على نطاق واسع في قطاع الإلكترونيات لتصنيع مكونات إدارة الحرارة وأجزاء التغليف الواقي. وتتطلب هذه التطبيقات عنايةً فائقةً بجودة التشطيب السطحي والاستقرار الأبعادي.

المعدات الزراعية والثقيلة: في العديد من التطبيقات الزراعية، تتفوّق المتانة على الدقة. ومن اعتبارات الأدوات ما يلي:

• مواد ذات سماكة أكبر تتطلّب مكابس ذات طاقة ضغط أعلى
• تصميم قوي للقالب لمعالجة المواد السميكة والأقوى
• هندسة أبسط تُفضِّل القوالب المركبة أو التجميعية
• أدوات صُمِّمت لإنتاج كميات أقل، لكن مع تشغيل أطول لكل جزء على حدة

الأجهزة المنزلية والمنتجات الاستهلاكية: تتوازن هذه التطبيقات بين التكلفة والمظهر والوظيفة:

• قوالب تدريجية لمكونات الإنتاج العالي مثل الدعائم والغلاف الخارجي
• الاهتمام بجودة السطح للأجزاء الظاهرة
• الفولاذ المقاوم للصدأ والمواد المطلية التي تتطلب مسافات تجاوز محددة في الأدوات
• قرارات أدوات التصنيع المراعية للتكلفة، المتوازنة مع متطلبات الإنتاج

ما الذي يهم أكثر في جميع هذه الصناعات؟ مواءمة تكوين أدوات التصنيع مع متطلبات الإنتاج الفعلية. فالأداة المصممة بدقة إلكترونية ستكون مفرطة في التصنيع ومفرطة في التكلفة عند استخدامها في دعائم الزراعة. وعلى العكس، فإن الأدوات المصممة للاستخدام الزراعي ستفشل فشلاً ذريعاً عند محاولة إنتاج موصلات الهواتف الذكية.

الفكرة الأساسية هي أن تطبيقات اللكم تُحدِّد قرارات الأدوات — وليس العكس. وعندما تفهم ما تتطلبه كل عمليةٍ بالضبط وكيف تؤثر متطلبات صناعتك المحددة في تلك المتطلبات، فإنك بذلك تكون في وضعٍ مثالي لتحديد الأدوات التي تؤدي أداءً موثوقًا وفعالًا من حيث التكلفة. ويؤدي هذا الأساس بشكل طبيعي إلى الاعتبار الحاسم التالي: ما مدى ضيق التحملات المطلوبة؟ وما الذي يتطلبه تحقيقها فعليًّا من أدواتك؟

متطلبات الدقة والتحملات في الأدوات

لقد قمت بمطابقة أدواتك مع العمليات المحددة — لكن ما مدى دقة هذه الأدوات فعليًّا؟ إن هذا السؤال هو ما يفصل بين اللكم الكافي واللكم الاستثنائي. فالتحملات المُدمَجة في قوالبك تحدد مباشرةً ما إذا كانت الأجزاء النهائية تفي بالمواصفات أم تنتهي كنفايات. وهكذا يكتشف العديد من المصنّعين — وبوقتٍ متأخرٍ جدًّا — أن متطلبات التحملات قد ازدادت صرامةً بشكلٍ كبيرٍ خلال السنوات الأخيرة.

وفقًا لـ المُصنِّع ما كان يُعتبر في السابق ±0.005 بوصة أصبح الآن ±0.002 بوصة — وأحيانًا يصل إلى دقة ±0.001 بوصة. وعند إضافة متطلبات القدرات مثل مؤشر القدرة العملية (CPK) البالغ ١,٣٣، فإن التسامح الفعلي ينخفض فعليًّا إلى النصف. فكيف تحقِّق هذه الدقة العالية؟ يبدأ الأمر بفهم العلاقة بين دقة القوالب وجودة القطعة.

فهم التخليصات في القوالب وتأثيراتها

التخليص في القالب — أي الفجوة بين حافة المخرم وحافة الزر المُستخدَم في القالب — يُحدِّد جودة القطع تحديدًا أساسيًّا. فإذا أخطأت في تحديد هذا التخليص، ستواجه مشكلات مستمرة مثل الحواف البارزة (البروزات)، والانحرافات الأبعادية، والتآكل المبكر للأدوات طوال فترة الإنتاج.

إن التخليص بين المخرم والقالب يُقرِّر ما إذا كانت مستويات الكسر تتراصف بشكل مناسب عبر سماكة المادة أم لا. فالتخليص الصحيح يُنتج قصًّا نظيفًا وسلسًا، أما التخليص غير الصحيح فيُسبِّب عيوبًا تتراكم وتتفاقم عبر العمليات المختلفة.

إذن ما هو التخزين الصحيح؟ وفقًا لشركة ميسومي (MISUMI)، يُعبَّر عن التخزين الموصى به كنسبة مئوية من كل جانب—أي التخزين عند كل حافة للسطح المقطوع كدالة على سماكة المادة. والترجيح القياسي هو حوالي ١٠٪ من سماكة المادة لكل جانب، رغم أن التطورات الحديثة تشير إلى أن نسبة تتراوح بين ١١٪ و٢٠٪ قد تقلل من إجهاد الأدوات وتزيد من العمر التشغيلي.

وهذا كيف تؤثر خصائص المادة في قرارات التخزين:

• تتطلب المواد الأصلب تخزينًا أكبر: تحتاج الفولاذ عالي القوة إلى مساحة أكبر لحدوث انتشار الكسر بشكل سليم
• تتطلب المواد السميكة تخزينًا أكبر نسبيًّا: يعني تخزين بنسبة ١٠٪ لمادة بسماكة ٠٫٠٦٠ بوصة أن التخزين يبلغ ٠٫٠٠٦ بوصة لكل جانب
• تتطلب الدرجات الدقيقة تخزينًا أضيق: تُستخدم عملية التشكيل الدقيق (Fine blanking) في مكونات الختم المعدني التي تتطلب دقة استثنائية، وتستعمل تخزينًا صغيرًا جدًّا مع أدوات تشكيل متخصصة

في تطبيقات ختم الفولاذ المقاوم للصدأ، يصبح اختيار المسافة الفاصلة (الخلوص) أمرًا بالغ الأهمية. فالفولاذ المقاوم للصدأ يتصلّب أثناء عملية القطع، مما يجعل تحديد الخلوص المناسب ضروريًّا لمنع التآكل المفرط للأدوات ومشاكل جودة الحواف.

ماذا يحدث عند استخدام مسافات فاصلة غير صحيحة؟ إذا كانت المسافة ضيّقة جدًّا، فستلاحظ ما يلي:

• تآكل مفرط في المخرز والقالب ناتج عن الاحتكاك
• احتياجات أعلى لقوة الضغط
• احتمال حدوث كسر في الأداة ومخاطر أمنية

أما إذا كانت المسافة فضفاضة جدًّا، فستواجه ما يلي:

• حدبات تتطلب عمليات إزالة ثانوية
• حواف ملتفة أو ممزقة على المكونات المعدنية المُخرَّمة
• أبعاد غير متسقة للثقوب ومواقع غير دقيقة للميزات

تحقيق دقة على مستوى الميكرون

عندما تتشديد متطلبات التسامح إلى ± 0.001 بوصة أو أفضل، كل جانب من جوانب بناء الطلاء مهم. تتطلب منتجات الطباشير الدقيقة أدوات دقيقة ويحتاج تحقيق هذه الدقة إلى عمليات التشطيب المتخصصة.

طحن دقيق: طحن السطح يحدد الأسطح المسطحة المتوازية الضرورية لأحذية المادة واللوحات الداعمة. وفقاً لمعايير الصناعة، يجب أن تكون الأحذية مسطحة وموازية داخل التسامح الحرج لضمان الأداء المتسق. بالنسبة للأجزاء المعدنية التي يتم طبعها عند التسامح الضيق ، يخلق الطحن الأساس الذي تبنى عليه عمليات الدقة الأخرى.

التجويف الكهربائي (EDM): عندما لا يمكن للمعدات التقليدية تحقيق الدقة المطلوبة، فإن الـ "إي دي إم" تقوم بتحقيق ذلك. وفقاً لمصادر CAM، يستخدم EDM شرارات كهربائية لتآكل المعدن بدقة فائقة، مما يخلق أشكالاً معقدة وتصاميم معقدة مستحيلة من خلال أساليب القطع التقليدية. إن الـ EDM المقطع بالأسلاك ينتج ملامح ثنائية الأبعاد بدقة استثنائية، بينما يخلق الـ EDM المغمور تجاويف ثلاثية الأبعاد المعقدة لتشكيل المواد المعدنية.

تتفوق EDM في تطبيقات ختم الأجزاء الكهروميكانيكية حيث تتقاطع الميزات المعقدة والتسامحات الضيقة. العملية تقطع من خلال الصلب الصلب بدون حدوث تشوه حراري، والحفاظ على الاستقرار البعدي الذي قد يضعفها المكائن التقليدية.

تراكم التحملات: هذه حقيقة تُصيب العديد من المهندسين على حين غرة... تتراكم التسامحات عبر العمليات. إذا كان لديك 0.0005 بوصة من الاختيار الطيار، ثم يمكن أن تختلف أبعاد الجزء الخاص بك من قبل نفس 0.0005 بوصة في كل محطة. قم بتشغيل جزء من خلال 10 محطات متقدمة، وتلك الاختلافات الصغيرة تتراكم.

تتطلب إدارة تراكم التسامح:

• تحكم قوي المراحل المسموح بها للطيار الضيقة المشار إليها في ميزات البيانات المتسقة
• حركة الشريط المتحكم بها: وسائد الضغط، وقطاعات التجميل، ورفعات الحمولة التي تمنع تحريك المواد
• صلابة المطبخ: أحذية ذات غزل سميك مقاومة للإنحناء تحت الحمل

يُوصي خبراء الصناعة باستخدام أحذية القوالب بسماكة 3 بوصات للمواد التي لا تتجاوز سماكتها 0.025 بوصة، وبسماكة 4 بوصات للمواد ذات السماكة 0.05 بوصة، وبسماكة 6 بوصات لعمليات التدحرج الثقيل أو التشكيل بالضغط على مواد بسماكة 0.080 بوصة. والمبدأ في ذلك هو أن حذاء القالب الذي ينثني عند أسفل الحركة لا يوفّر أي دعمٍ في الموضع بالضبط الذي تتم فيه عملية التصنيع.

كما تتطلب دبابيس التوجيه اهتمامًا خاصًّا: فعلى الأدوات الطويلة 2.5 قدم، يجب ألا تقل قطر الدبابيس عن 2 بوصة؛ أما على الأدوات الطويلة 4 أقدام، فيجب ألا يقل القطر عن 2.5 بوصة. وتضمن هذه المواصفات دقة المحاذاة التي تنعكس مباشرةً على دقة القطعة المصنَّعة.

النتيجة النهائية؟ تعود التغيرات الأبعادية في الأجزاء المطروقة إلى دقة القوالب. فتصميم القالب المتين، والتحكم في معالجة المادة أثناء مرورها عبر القالب، واستخدام أدوات لا تنثني أثناء عملية الطَّرْق—هذه العوامل تُحدِّد ما إذا كنت ستحقِّق التحملات الضيِّقة باستمرار أم ستواجه صعوباتٍ في التغيرات التي تؤدي إلى خروج الأجزاء عن المواصفات. وبمجرد إرساء أسس الدقة، تصبح التحدي التالي هو الحفاظ على هذه الدقة طوال دورات الإنتاج الممتدة من خلال الصيانة السليمة للقوالب.

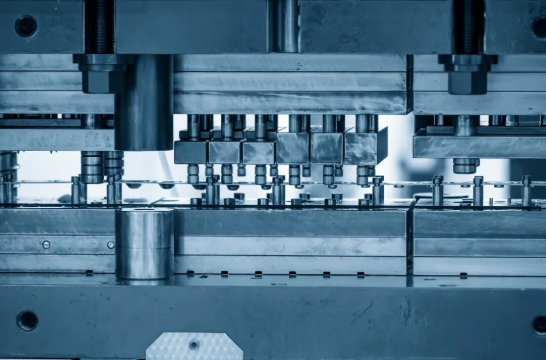

استراتيجيات صيانة القوالب وتشخيص الأعطال

لقد استثمرتَ في قوالب دقيقة وحقَّقت تحملات ضيِّقة—ولكن كيف تحافظ على هذا الأداء باستمرار عبر آلاف أو ملايين الدورات؟ وهنا يُخفق العديد من المصنِّعين. فعمليات الجودة في مجال القوالب والطَّرْق تعتمد على الصيانة الاستباقية، وليس على التعامل التصحيحي الطارئ. وغالبًا ما يُحدِّد الفرق بين هاتين الطريقتين ما إذا كانت عمليات الإنتاج لديك تسير بسلاسة أم تتوقف تمامًا مما يترتب عليه تكاليف باهظة.

هذه هي الحقيقة: قوالب الختم هي أدوات دقيقة تتعرض لقوى هائلة دورة تلو الأخرى. ووفقاً لخبراء القطاع، فإن إهمال صيانة قوالب الختم يؤدي إلى التآكل والتلف الذي يؤثر في النهاية على عمليات التصنيع ككل. ومن الضروري تنفيذ إجراءات فحص وصيانة منتظمة للحفاظ على سلامة التشغيل وتحسين الإنتاج.

التعرف على أنماط التآكل قبل حدوث العطل

أدواتك تُرسل إشاراتٍ واضحةٍ منذ وقتٍ مبكرٍ جداً قبل وقوع عطل كارثي. وبتعلُّم كيفية قراءة هذه الإنذارات المبكرة، يمكنك جدولة أعمال الصيانة خلال فترات التوقف المخطَّطة بدلاً من التصرُّف العاجل بعد وقوع العطل. والمفتاح يكمن في معرفة ما يجب البحث عنه— وأين.

تآكل طرف المثقاب: تحمل الحافة القطعية لمثقابك العبء الأكبر من قوى عملية الختم. وعليك مراقبة ما يلي:

• تقريب أو تشقُّق في الحواف القطعية — ما يدل على الحاجة إلى إعادة الشحذ
• ظهور تآكل لاصق (جالينغ) أو تراكم المواد على السطح — ما يشير إلى نقص في التزييت أو فشل في الطبقة الواقية
• التغيرات البُعدية في الميزات المثقوبة— تشير إلى تآكل تدريجي يتطلب التحقق من القياسات

تدهور حافة القالب: تتعرض أزرار القالب لنمط تآكل مماثل، لكن غالبًا في مواقع مختلفة. وتشمل المؤشرات الشائعة ما يلي:

• تكوّن الحواف غير المستوية على الحواف المقطوعة— وهي عادةً أول علامة على كُلّالة أدوات القطع
• أنماط التآكل غير المنتظمة حول فتحة القالب— قد تشير إلى مشاكل في المحاذاة
• تقشّر أو تفتّت عند الحواف القطعية— يتطلب اهتمامًا فوريًّا قبل تفاقم التلف

تلف جهاز الإزاحة (Strippers): يؤدي جهاز الإزاحة عملًا شاقًّا لإزالة المادة عن المثقاب بعد كل ضربة. ويؤدي اهتراء جهاز الإزاحة إلى:

• التصاق المادة بالمثاقب— مما يؤدي إلى ضربات مزدوجة وأجزاء تالفة
• رفع الشريط بشكل غير متسق— مما يسبب مشاكل في التغذية وأخطاء في التغذية
• الخدوش على أسطح الأجزاء—نتيجة احتكاك أسطح المُنزع التالفة بالقطعة المراد تشكيلها

وفقًا لـ بحث في تقنيات الختم ، ويمكن للمُشغلين ذوي الخبرة التنبؤ بالأعطال من خلال اكتشاف التغيرات الدقيقة في الصوت. فالضوضاء غير المعتادة أثناء عملية الختم—مثل الأصوات الناتجة عن النقر أو الطحن أو التغير في الإيقاع—غالبًا ما تشير إلى ظهور مشاكل ناشئة. و formalizing هذه "الاستماع الميكانيكي" يعزِّز بشكل كبير قدرات فريقكم على الإنذار المبكر.

جداول الصيانة التي تُ tốiّـز عمر القوالب

تتبع صيانة قوالب الختم الفعّالة جدولًا منظمًا يستند إلى حجم الإنتاج وخصائص المواد. كما أن إدارة مخزون القوالب بشكل منظم وإدارة غرفة القوالب (Tool Crib) بشكل سليم يجعلان هذه الجداول قابلة للتطبيق عمليًّا بدلًا من كونها مجرد أهداف نظرية.

استخدم نقاط الفحص والصيانة التالية كأساسٍ لك:

• في كل وردية: الفحص البصري للبحث عن أي تلف واضح، وإزالة الحطام، والتحقق من التزييت
• أسبوعيًّا (أو بعد كل ٥٠٬٠٠٠–١٠٠٬٠٠٠ ضربة): فحص تفصيلي لحواف القطع، والتحقق من المسافات الآمنة (Clearance)، وفحص حالة النوابض
• شهرياً: فك القالب بالكامل، وتنظيفه جيدًا، وقياس جميع الأبعاد الحرجة
• ربع سنوي: التشحيم الاحترافي عند الحاجة، واستبدال المكونات البالية، والتحقق من المحاذاة
• سنويًا: تدقيق القالب بالكامل، والاستبدال الوقائي للعناصر عالي التآكل، وتحديث الوثائق

إن إنشاء سجل صيانة يحوّل التخمين إلى قرارات مبنية على البيانات. وفقًا لـ خبراء القوالب والأدوات ، يجب أن يتضمن هذا السجل تاريخ الصيانة، ونوع العمل المنفَّذ، والقطع المستبدلة، والملاحظات المتعلقة بأداء القالب. وتُعد الوثائق المنتظمة مرجعًا للصيانة المستقبلية، وتساعد في تحديد الأنماط التي تسمح بالتدخل في الوقت المناسب.

يجب إيلاء التشحيم اهتمامًا خاصًّا. فالكمية القليلة جدًّا تؤدي إلى الاحتكاك والتآكل المتسارع، بينما تجذب الكمية الزائدة الحطام الذي يحتك بالأسطح الدقيقة. ويجب تطبيق التشحيم وفقًا لمواصفات الشركة المصنِّعة، مع التأكد من استخدام النوع والكمية المناسبين لكل قالبٍ محدَّد. وتعمل القوالب المشحونة جيدًا بسلاسة، مع انخفاض خطر حدوث أعطال.

كما أن طريقة التخزين مهمة. عندما لا تكون القوالب قيد الإنتاج، نظّفها وزيّتها قبل التخزين. وضّعها في بيئات خاضعة للرقابة حيث تبقى الرطوبة ودرجة الحرارة مستقرتين. ويمنع استخدام العلب الواقية أو الرفوف حدوث أضرار جسدية أو تلوث — وهي مشاكل يصعب تشخيصها بشكل مُحبِط عند إعادة القالب إلى خط الإنتاج.

حل المشاكل الشائعة

عندما تحدث المشكلات، فإن التشخيص المنهجي يتفوّق دائمًا على التعديلات العشوائية.

• تكوُّن حافة زائدة مفرطة: حافة القطع باهتة (أعد شحذها أو استبدلها)، أو المسافة الفاصلة غير صحيحة (تحقق منها وقم بضبطها)، أو عدم انتظام المحاذاة بين المثقاب والقالب (افحص مكونات التوجيه)
• الانجراف البُعدي: الارتداء التدريجي للمثاقب أو القوالب (قسّم وقارن مع المواصفات)، أو وجود مكونات فضفاضة (تحقق من جميع الوصلات)، أو التمدد الحراري أثناء التشغيل الطويل (سمح باستقرار درجة الحرارة)
• الالتصاق/التآكل الناتج عن المادة: تشحيم غير كافٍ (زيادة كمية التشحيم أو تغيير نوع المادة المُشحِّمة)، أو فشل الطلاء (النظر في إعادة طلاء الأجزاء أو الترقية إلى طلاءات كربيد التنتالوم المُترسب بالبخار DLC/نيتريد التيتانيوم TiN)، أو مشاكل خشونة السطح (صقل الأسطح العاملة حتى تصل إلى لمعان مرآتي)
• جودة الأجزاء غير المتسقة: ارتداء المُرشِدين مما يؤدي إلى أخطاء في التموضع (استبدال المُرشِدين)، أو مشاكل تغذية الشريط المعدني (فحص آليات التغذية)، أو مشاكل توقيت المكبس (التحقق من معايرة المكبس)
• انكسار الأداة قبل الأوان: زيادة المسافة الفاصلة بشكل مفرط ما يسبب تحميلًا جانبيًّا (تقليل المسافة الفاصلة)، أو سوء المحاذاة الذي يولّد قوى غير متساوية (إعادة محاذاة مجموعة القالب)، أو استخدام مادة أداة غير مناسبة للتطبيق (الترقية إلى درجة أعلى أداءً)

وفقًا لإرشادات استكشاف الأخطاء وإصلاحها، فإن التآكل غير المنتظم عبر مواضع المثقاب غالبًا ما يعود إلى تصميم برج آلة التصنيع أو مشاكل دقة المعالجة. وعندما لا تتماشى مقاعد تركيب المنضدة العلوية والسفلية بشكل صحيح، فإن بعض المواضع تتآكل أسرع من غيرها. وتمنع عمليات الفحص الدورية للمحاذاة باستخدام عمود توجيه (ماندريل) هذا النمط المكلف.

متى يجب أن تُجدِّد الأداة بدلًا من استبدالها؟ فكر في الاستبدال عندما:

• سيؤدي التحديد إلى إزالة أكثر من ١٠٪ من الطول الأصلي للقالب المثقب
• ازداد فراغ القالب عن الحدود المقبولة بسبب التآكل
• تستمر المشكلات المتكررة رغم محاولات الإصلاح العديدة
• لم يعد بالإمكان الحفاظ على الخصائص الحرجة المتعلقة بالتسامح البُعدي

يُحقِّق الاستثمار في الصيانة السليمة عوائدٍ مجزيةً من حيث إطالة عمر الأدوات، وضمان جودة القطع المنتَجة باستمرار، وتحقيق جداول إنتاجٍ قابلةٍ للتنبؤ بها. وتتفوق الشركات التي تُعامل صيانة قوالب الختم كأولوية استراتيجية — بدلًا من اعتبارها أمرًا ثانويًّا — بشكلٍ مستمرٍ على تلك التي تكتفي بالاستجابة عند ظهور المشكلات فقط وإلزامها بالتدخل. وبما أن أسس الصيانة قد وُضعت بالفعل، فإن الاعتبار الأخير يتعلَّق باختيار الشريك المناسب لدعم احتياجاتك من قوالب الختم، بدءًا من مرحلة التصميم ووصولًا إلى مرحلة الإنتاج.

اختيار شريك قوالب الختم المناسب

أنت تفهم أنواع القوالب واختيار المواد واستراتيجيات الصيانة، لكن السؤال الحاسم هنا هو: من يُنشئ قوالبك الفعلية؟ إن اختيار شريكٍ مناسب لتصنيع القوالب يمكن أن يُحدث فرقًا جوهريًّا بين عمليات إنتاجٍ خالية من العيوب وبين تأخيراتٍ مكلفةٍ تؤثِّر سلبًا على كامل عمليات التصنيع لديك. ويجب أن تخضع هذه القرارة لنفس التحليل الدقيق الذي تطبِّقه عند اتخاذ أي استثمار رأسمالي كبير.

وفقًا لـ خبراء في الصناعة ويُعد اختيار مورِّد مناسب للقوالب عمليةً حاسمةً تؤثر مباشرةً على جودة منتجك، والجدول الزمني لإنتاجه، وصافي أرباحك. فالشريك المثالي لا يكتفي بإنتاج القطع فحسب، بل يقدم أيضًا خبرة هندسية متقدمة، ويضمن تحكُّمًا صارمًا في الجودة، ويعمل كامتدادٍ لفريقك.

وما الذي ينبغي أن تبحث عنه عند تقييم الشركاء المحتملين؟ ضع في اعتبارك هذه المعايير الأساسية للاختيار:

• قدرات الهندسة والتصميم: هل يستطيع دعم مشروعك منذ مرحلة المفهوم وحتى الإنتاج؟ ابحث عن شركاء يمتلكون خبرة داخلية في تصميم القوالب والآلات، ويمكنهم تحسين قطعتك لتناسب إمكانية التصنيع.
• شهادات الجودة: تُجسِّد الشهادات المعترف بها في القطاع صدق التزام المورِّد بعمليات الجودة. وتكتسب شهادة IATF 16949 أهميةً بالغةً خصوصًا في التطبيقات automotive، إذ تُعتبر إلزاميةً في أجزاء كبيرة من سلسلة التوريد automotive العالمية.
• تكنولوجيا المحاكاة والتحقق: تتيح إمكانيات تحليل الحاسوب المتقدمة (CAE) إجراء محاكاة افتراضية لتجريب القوالب، مما يسمح باكتشاف العيوب قبل وجود الأدوات الفيزيائية فعليًّا.
• سرعة النمذجة الأولية: ما مدى سرعة انتقالهم من مرحلة التصميم إلى إنتاج العينات الفيزيائية؟ إن التصنيع السريع للنماذج الأولية يُسرِّع جدول زمني تطوير منتجاتك.
• سعة حجم الإنتاج: هل يمكنهم التعامل مع عمليات ختم المعادن ذات الحجم المنخفض الخاصة بالنماذج الأولية، وكذلك عمليات ختم المعادن عالية السرعة الخاصة بالإنتاج الكامل؟
• خبرة في الصناعة: إن المورِّد الذي يمتلك خبرةً في قطاعك يفهم المتطلبات المحددة — سواءً كانت في قطاع السيارات أو الإلكترونيات أو الفضاء والطيران — ويمكنه توقُّع التحديات قبل أن تتحول إلى مشكلات.

تقييم القدرات الهندسية وقدرات المحاكاة

أفضل شركاء أدوات وختم القوالب هم شركاء حقيقيون في مجال الهندسة، وليسوا مجرد قدرة إنتاجية. ويمكن أن يؤدي توريدُهم المبكر إلى وفورات كبيرة في التكاليف وتصاميم أجزاء أكثر متانةً. ولكن كيف تقيّم هذه القدرات؟

ابدأ بطرح الأسئلة حول عمليتهم التصميمية. هل يستخدمون محاكاة الحاسوب المساعدة في الهندسة (CAE) للتحقق من صحة القوالب قبل تصنيعها؟ ووفقاً لأبحاث التصنيع، يمكن أن تؤدي الأجزاء أو القوالب المصممة تصميماً رديئاً إلى زيادة تكاليف الإنتاج بنسبة تصل إلى ٢٥٪ في بعض الحالات. ويساعدك العمل مع مزوِّدٍ يدعم عملية التصميم الخاصة بك منذ المراحل المبكرة على تجنّب هذه الأخطاء المكلفة.

تتطلب عمليات الختم والقوالب الدقيقة شركاء يستثمرون في معدات وتكنولوجيا متقدمة لختم المعادن. ابحث عن ما يلي:

• القدرات في تحليل العناصر المحدودة (FEA): تنبّؤ سلوك المادة، وتحديد العيوب المحتملة، وتحسين هندسة القالب قبل قطع الفولاذ
• دعم تصميم من أجل قابلية التصنيع (DFM): مهندسين قادرين على اقتراح التعديلات التي تحسّن جودة الجزء مع خفض تعقيد القوالب
• خبرة المواد: خبرة عميقة في التعامل مع المواد المحددة من قبلكم—سواءً كانت ألومنيومًا أو فولاذًا مقاومًا للصدأ أو سبائك عالية القوة
• معدلات الموافقة من المحاولة الأولى: استفسر عن سجلّهم السابق. وتشير النسب العالية إلى عمليات قوية للمحاكاة والتحقق.

شركات مثل شاوي تُجسِّد هذه الشركة نهجًا شاملاً في تصنيع القطع المطروقة. وتُظهر شهادتها الخاصة بمعيار IATF 16949 التزامها بمعايير الجودة في قطاع السيارات، بينما تتيح إمكانات المحاكاة باستخدام أنظمة CAE تحقيق نتائج خالية من العيوب عبر التحقق الافتراضي. وبمعدل اعتماد أولي بنسبة ٩٣٪، أثبتت الشركة أن الاستثمار الهندسي السليم يُترجم مباشرةً إلى نجاح إنتاجي.

من البروتوتيب السريع إلى الإنتاج الكامل

على الأرجح، تمتد احتياجاتكم الإنتاجية من قطع معدنية مطروقة عبر الطيف الكامل—ابتداءً من النماذج الأولية الأولية التي تُحقِّق صحة تصميمكم، ووصولاً إلى عمليات الإنتاج الضخم التي تُقاس بملايين القطع. ويتمثّل الشريك المناسب في ذلك الذي يتوافق مع نموّكم خلال كل مرحلة.

لماذا يهم سرعة إنشاء النماذج الأولية؟ في الأسواق التنافسية، يؤدي إدخال العينات إلى مرحلة الاختبار بشكل أسرع إلى تسريع دورة تطوير منتجك بأكملها. فبعض الشركاء يقدمون خدمة إنشاء النماذج الأولية بسرعة تصل إلى ٥ أيام فقط، مما يقلّص الجداول الزمنية التي كانت تقليديًّا تمتد لأسابيع. وتكتسب هذه القدرة أهمية خاصة عند تكرار التصميمات أو الاستجابة لملاحظات العملاء.

لكن القدرة على إنشاء النماذج الأولية وحدها لا تكفي. فعليك أن تكون واثقًا من أن شريكك قادر على الانتقال السلس إلى إنتاج الكميات المطلوبة دون المساس بالجودة. ولتقييم قدرته على تصنيع قوالب الختم المعدني، اسأل الآتي:

• ما مدى طاقة المكابس (بالطن) التي يعمل بها؟
• هل يمكنه تلبية توقعاتك بشأن الاستخدام السنوي المُقدَّر (EAU)؟
• هل يوفّر قدرات القوالب التدريجية (Progressive Die) لتحقيق الكفاءة في الإنتاج عالي الحجم؟
• ما إجراءات مراقبة الجودة التي تضمن الاتساق عبر التشغيلات الطويلة؟

وفقًا لاستبيانات القطاع، يواجه 40% من الشركات تأخيرات تشغيلية ناتجة عن وصول الشحنات من المورِّدين متأخرةً. والعمل مع شريكٍ يضمن التسليم في الوقت المحدَّد خلال كلٍّ من مرحلة النموذج الأولي ومرحلة الإنتاج يُبقي عملياتك سلسةً وخاليةً من التعطيل.

تُظهر خبرة شركة «شاويي» في قوالب الختم للسيارات كيف أن القدرات الشاملة تُرجمت إلى قيمة فعلية في العالم الحقيقي. ويقدِّم فريق هندستها أدواتٍ عالية الجودة ومنخفضة التكلفة، مُصمَّمة خصيصًا وفق معايير الشركات المصنِّعة الأصلية (OEM)، بدءًا من التصميم الأولي وحتى التصنيع بكميات كبيرة. أما بالنسبة للمصنِّعين الذين يبحثون عن شريكٍ يجمع بين التطوير القائم على المحاكاة والقدرة الإنتاجية المُثبتة، فإن قدراتها الشاملة في تصميم القوالب وتصنيعها تُشكِّل نموذجًا جديرًا بالدراسة.

الخلاصة؟ اختيار شريكك في أدوات الختم هو قرار استراتيجي له تداعيات طويلة الأجل. انتقل beyond سعر القطعة وقيّم القيمة الإجمالية—مثل الدعم الهندسي، وأنظمة الجودة، والسرعة في التصنيع، والقابلية للتوسع. ويصبح الشريك الذي يتفوق في هذه الأبعاد ميزة تنافسية، وليس مجرد مورد. خذ الوقت الكافي لتقييم الشركاء المحتملين بدقة، واطرح الأسئلة المناسبة، واختر علاقةً تدعم أهدافك التصنيعية لسنوات قادمة.

الأسئلة الشائعة حول أدوات الختم

1. ما هي الخطوات السبع في طريقة الطابع؟

تشمل عمليات ختم المعادن السبعة الأساسية: القص (قطع الأشكال الأولية)، والثقب (إنشاء فتحات)، والسحب (تشكيل أشكال مجوفة)، والثني (إحداث زوايا على طول محاور مستقيمة)، والثني بالهواء (استخدام قوة أقل لتحقيق زوايا مرنة)، والتشكيل بالضغط الكامل والتنقش (التشكيل الدقيق باستخدام ضغط عالٍ)، وتقليم الحواف (إزالة المواد الزائدة). وتتطلب كل خطوة تكوينات محددة للأدوات، حيث تقوم القوالب التصاعدية بتنفيذ عمليات متعددة بشكل متسلسل لتحقيق كفاءة عالية في الإنتاج الضخم.

٢. هل الختم هو نفسه الثقب؟

ورغم ارتباطهما، فإن الختم والثقب يختلفان اختلافًا كبيرًا. فالثقب يشير تحديدًا إلى قطع فتحات في صفائح المعدن، حيث تصبح المادة المُزالَة نفايات. أما الختم فهو مصطلح أوسع يشمل عمليات متعددة مثل الثقب والقص والثني والنتوء والتشكيل. وقد تتضمن منظومة قوالب الختم عملية الثقب كأحد العمليات العديدة داخل ترتيب قالب تصاعدي أو مركب.

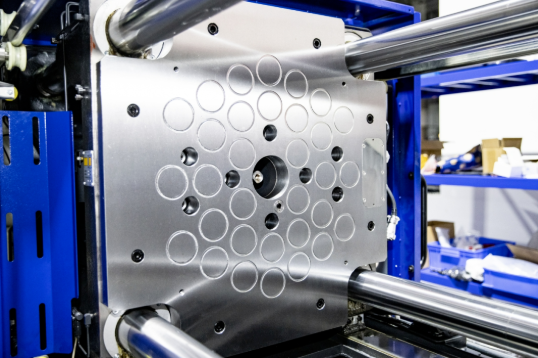

٣. ما المواد المستخدمة في صنع قوالب الختم؟

تستخدم قوالب الختم عادةً فولاذ الأدوات مثل D2 (مقاومة عالية للتآكل)، وA2 (متوازن من حيث المقاومة للصدمات)، وM2 (مقاومة للحرارة في العمليات عالية السرعة). أما في التطبيقات الشديدة الطلب، فإن فولاذ مسحوق المعادن مثل PM M4 وCPM 10V يوفّر عمرًا أطول للأداة. ويُستخدم كربيد التنجستن في الإنتاج عالي الحجم أو عند معالجة المواد الكاشطة. كما تحسّن الطلاءات السطحية مثل TiN وTiCN وDLC من عمر الأداة وتقلل الاحتكاك.

٤. كيف تختار بين القوالب التقدمية والقوالب الناقلة؟

تتفوّق القوالب التقدمية في الإنتاج عالي الحجم للأجزاء الصغيرة إلى المتوسطة الحجم التي تتضمّن عدة ميزات، وتتيح سرعات تصل إلى مئات الأجزاء في الساعة. أما القوالب الناقلة فهي مناسبة للأجزاء الأكبر حجمًا أو ذات الهندسات المعقدة التي تتطلّب عمليات سحب عميق، وتستخدم أصابعًا ميكانيكية لنقل الألواح المنفصلة بين المحطات. وعند الاختيار، يجب مراعاة حجم الجزء وتعقيده وحجم الإنتاج والميزانية — إذ تتميّز القوالب التقدمية بتكلفة أولية أعلى، لكنها توفر تكلفة أقل لكل جزء عند الإنتاج بكميات كبيرة.

٥. ما الأسباب المؤدية إلى تشكّل الحواف الحادة (البروزات) في الأجزاء المُخرَمة، وكيف يمكن منعها؟

تنتج الحواف الحادة عادةً من حِدَّة حواف القطع البالية، أو من عدم دقة التباعد بين المثقب والقالب، أو من سوء محاذاة مكونات الأداة. ويتضمن الوقاية منها الحفاظ على التباعد المناسب (5–10% من سماكة المادة لكل جانب)، ووضع جداول منتظمة لصقل الأدوات، والتحقق بدقة من صحة المحاذاة. كما أن تطبيق بروتوكولات الصيانة الاستباقية واستخدام فولاذ أدوات عالي الجودة أو أدوات كاربايد يقلل بشكل كبير من تشكُّل الحواف الحادة خلال دورات الإنتاج.
