التصميم الأساسي للتشكيل بالضغط للمهندسين العاملين في صناعة السيارات

باختصار

يركز دليل تصميم التزوير للهندسة السياراتية على إنشاء مكونات معدنية عالية القوة ومتينة وقابلة للتصنيع من خلال التشوه المتحكم فيه. ويعتمد النجاح على إتقان عدة اعتبارات رئيسية في التصميم: تحديد زوايا سحب مناسبة لتسهيل خروج القطعة من القالب، وتحديد نصف أقطار مستديرة وزوايا كبيرة لضمان تدفق معدني مناسب ومنع العيوب، واختيار المادة المناسبة—مثل الفولاذ عالي القوة أو الألومنيوم الخفيف الوزن—لتلبية متطلبات الأداء. ويُعدّ الالتزام بهذه المبادئ ضرورياً لإنتاج أجزاء سيارات موثوقة وفعالة من حيث التكلفة.

أساسيات التزوير في الهندسة السياراتية

التسخين هو عملية تصنيع يتم فيها تشكيل المعدن من خلال قوى ضغط موضعية، تُطبَّق عن طريق الضرب أو الكبس أو الدحرجة. وعلى عكس الصب، الذي يتضمن صب المعدن المنصهر في قالب، فإن التسخين يحسّن بنية الحبيبات الداخلية للمعدن، بحيث تتماشى مع هندسة القطعة. وتُجرى هذه العملية غالبًا عند درجات حرارة مرتفعة (التسخين الساخن)، مما يعزز بشكل كبير مقاومة المكون للإجهاد والليونة ومقاومة التعب. ولهذا يجعلها تقنية لا غنى عنها في الصناعة automotive، حيث تكون الموثوقية والأداء تحت الضغط أمرًا بالغ الأهمية.

في التطبيقات الصناعية للسيارات، يُعد التزريق عملية مفضلة للمكونات الحرجة التي تتعرض لأحمال إجهاد وصدمات عالية. غالبًا ما تُصنع أجزاء مثل عمود المرفق، وأذرع التوصيل، ومكونات التعليق، وتروس ناقل الحركة بتقنية التزريق. إن تدفق الحبيبات المحسن الذي يتحقق من خلال التزريق يُنتج أجزاءً أكثر قوة وموثوقية مقارنة بنظيراتها المسبوكة أو المصنعة آليًا. تتيح هذه القوة الجوهرية تصميم أجزاء أخف وزنًا دون المساس بالسلامة أو المتانة، وهي عامل حاسم في تحسين كفاءة استهلاك الوقود في المركبة والأداء العام. ومن الضروري اتباع نهج يبدأ بالتصميم للاستفادة الكاملة من هذه المزايا.

تصميم التكليف المنجز بشكل جيد لا يضمن فقط خصائص ميكانيكية متفوقة ولكن أيضاً يُحسّن سير العمل التجاري بأكمله من أجل تحقيق الفعالية من حيث التكلفة. من خلال النظر في عملية التكوير خلال مرحلة التصميم الأولية، يمكن للمهندسين تقليل النفايات المادية، والحد من الحاجة إلى عمليات معالجة ثانوية، وتطويل عمر المطبوعات. هذا النهج الاستباقي، المعروف باسم التصميم للقدرة على التصنيع (DFM) ، يضمن أن المكون النهائي ليس قوياً وموثوقاً فحسب بل أيضاً قابلاً للاستفادة من الناحية الاقتصادية لإنتاج على نطاق واسع.

اعتبارات التصميم الرئيسية لسهولة التصنيع (DFM)

في جوهر التزوير الفعال هو فهم عميق لمبادئ التصميم للاستعداد للتصنيع (DFM). هذه المبادئ التوجيهية تضمن أن المكون يمكن أن ينتج بكفاءة، متسقة، واقتصادية. بالنسبة لمهندسي السيارات، فإن إتقان هذه الاعتبارات أمر حاسم لتحويل التصميم الرقمي إلى جزء مادي عالي الأداء.

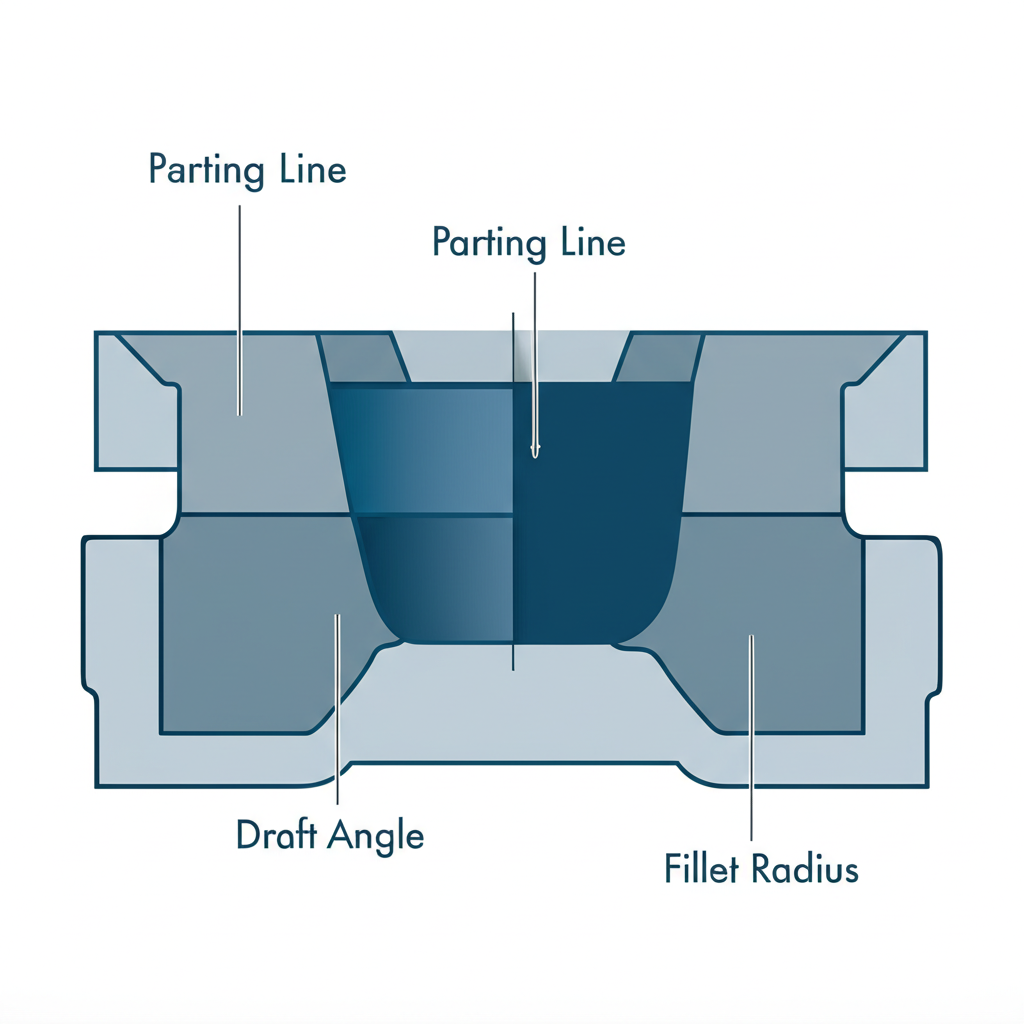

خط الفصل

خط الفصل هو المستوى الذي تلتقي فيه النصفان من قالب التزوير. إن تحديد موقعه يُعد أحد أكثر القرارات أهمية في تصميم عملية التزوير، لأنه يؤثر على تدفق المعدن وتعقيد القالب وبُنية الحبيبات للقطعة النهائية. ويُبسّط خط الفصل الجيّد تصميم القالب، ويقلل من الوميض (المواد الزائدة التي يتم طردها من القالب)، ويجنب وجود تجاويف سفلية. ويفضل عادةً وضع خط الفصل عند أكبر مقطع عرضي للمكون، لتمكين تدفق المعدن بسهولة وإخراج القطعة بشكل أيسر.

زوايا المسودة

زاوية السحب هي ميل طفيف يُطبّق على الأسطح الرأسية للسبائك. الغرض الأساسي منها هو تسهيل إخراج القطعة من القالب بعد تشكيلها. وفي حالة عدم وجود زاوية سحب كافية، قد تلتصق القطعة بالقالب، مما يؤدي إلى تلف كل من المكوّن والقالب المكلف. تتراوح زوايا السحب القياسية للسبائك الفولاذية عادةً بين 3 و7 درجات، على الرغم من أن الزاوية الدقيقة تعتمد على تعقيد القطعة وعمق تجويف القالب. وتعتبر زاوية السحب غير الكافية عيباً تصميمياً شائعاً يمكن أن يتسبب في توقف الإنتاج وزيادة التكاليف بشكل كبير.

نصف قطر الحواف والزوايا

الزوايا الداخلية والخارجية الحادة تؤثر سلبًا على عملية التزوير. من الضروري وجود نصف أقطار منحنية وافرة (للبواطين الداخلية) ونصف أقطار زوايا (للأطراف الخارجية) لأسباب عديدة. فهي تشجع على تدفق سلس للمعدن إلى جميع أجزاء تجويف القالب، مما يمنع العيوب مثل الطيات أو الإغلاقات الباردة التي يحدث فيها طي المعدن على نفسه. كما تساعد نصف الأقطار أيضًا في تقليل تركيزات الإجهاد في القطعة النهائية، ما يعزز مقاومتها للتآكل ومتانتها العامة. علاوةً على ذلك، فإن الزوايا المستديرة في القالب تكون أقل عرضة للتآكل والتشقق، مما يطيل عمر الأداة.

الأضلاع، الألواح، والجيوب

الضلوع هي بروزات رفيعة تُستخدم لإضافة القوة، في حين أن الأجناب هي الأجزاء الرفيعة من المعدن التي تربط بين أجزاء أخرى في السبك. عند تصميم هذه العناصر، من المهم جعلها قصيرة وعريضة لتسهيل تدفق المعدن. يمكن أن يكون من الصعب ملء الضلوع الطويلة والرفيعة بالكامل وقد تبرد بسرعة كبيرة، مما يؤدي إلى حدوث عيوب. وبالمثل، ينبغي تجنب الجيوب العميقة لأنها قد تحبس المادة وتتطلب ضغط سبك مفرط. تتمثل القاعدة الجيدة في جعل ارتفاع الضرف لا يزيد عن ستة أضعاف سماكته.

الأحجام المسموحة وهوامش التشغيل

التسخين هو عملية قريبة من الشكل النهائي، لكنه لا يمكنه تحقيق الأبعاد الدقيقة التي توفرها العمليات الميكانيكية. يجب على المصممين تحديد أبعاد مسموح بها واقعية تأخذ بعين الاعتبار التغيرات المتأصلة في العملية، مثل ارتداء القالب والانكماش الحراري. غالبًا ما يتم إضافة طبقة إضافية من المادة، تُعرف باسم هامش التشغيل الميكانيكي، إلى الأسطح التي تتطلب تشطيبًا دقيقًا. ويضمن ذلك توفر كمية كافية من المادة للعمليات اللاحقة بالتحكم العددي بالحاسوب (CNC) لجعل الجزء يحقق أبعاده النهائية دون مشاكل.

اختيار المواد وتأثيره على التصميم

يُعد اختيار المادة قرارًا أساسيًا في تصميم التسخين، ويؤثر بشكل مباشر على الخصائص الميكانيكية للمكون، ووزنه، وتكلفته، وعملية التصنيع. في القطاع automotive، يجب اختيار مواد تكون قادرة على تحمل ظروف التشغيل الصعبة، بما في ذلك الإجهادات العالية، ودرجات الحرارة القصوى، والتآكل المحتمل. ستُحدد خصائص المادة المختارة العديد من معايير التصميم، بدءًا من سماكة الجدران وحتى نصف القطر المطلوب.

تشمل المواد الشائعة في تزوير قطع السيارات درجات مختلفة من الفولاذ، وسبائك الألومنيوم، وأحيانًا التيتانيوم للتطبيقات عالية الأداء. ويُستخدم الفولاذ، المعروف بمقاومته الاستثنائية وصلابته، في مكونات مثل عمود المرفق والتروس. ويُعد الألومنيوم بديلاً خفيف الوزن يتمتع بمقاومة ممتازة للتآكل، مما يجعله مثاليًا لقطع التعليق ودعامات المحرك حيث يكون تقليل الوزن أولوية. ويتطلب الاختيار بين هذه المواد إجراء موازنة بين القوة والوزن والتكلفة.

قدرة المادة المختارة على التشكيل بالضغط—أي قابليتها للتشكيل دون التشقق—هي عامل حاسم يؤثر على التصميم. على سبيل المثال، فإن بعض سبائك الصلب عالية القوة تكون أقل مرونة وتتطلب نصف أقطار تقوس أكبر وزوايا إزاحة أوسع لضمان تدفق مناسب للمادة داخل القالب. أما الألومنيوم، فإنه رغم خفته، إلا أن له خصائص حرارية مختلفة وقد يتطلب تعديلات في درجة حرارة وضغط التشكيل. ويُعرض أدناه مقارنة بين المواد الشائعة المستخدمة في التشكيل:

في النهاية، إن اختيار المادة هو عملية تعاونية بين مهندس التصميم ومورد التزويق. ويضمن الاستشارة المبكرة أن السبيكة المختارة لا تلبي فقط متطلبات الأداء للتطبيق النهائي، بل تكون أيضًا متوافقة مع عملية تزويق فعالة من حيث التكلفة.

من التصميم بمساعدة الحاسوب (CAD) إلى المكون: دمج الأدوات والعملية

الانتقال من التصميم الرقمي إلى المكون المطروق الفعلي هو عملية معقدة حيث تؤثر خيارات التصميم بشكل مباشر على أدوات التصنيع وسير العمل. يعتمد التصميم الهندسي الحديث للسيارات اعتماداً كبيراً على برامج التصميم بمساعدة الحاسوب (CAD) والهندسة بمساعدة الحاسوب (CAE) لنمذجة الأجزاء ومحاكاة عملية التزريق. تتيح هذه الأدوات للمهندسين إجراء تحليل العناصر المنتهية (FEA) للتنبؤ بتدفق المعدن، وتحديد مناطق تركيز الإجهاد المحتملة، وتحسين التصميم قبل إعداد أي أداة فيزيائية. يمكن لهذه المصادقة الرقمية أن تقلل من خطر الفشل بنسبة تصل إلى 40%، مما يمنع الأخطاء الباهظة والتأخيرات.

يُعد تصميم قوالب التزوير انعكاسًا مباشرًا لهندسة القطعة. يتم تصنيع كل اعتبار من اعتبارات التصميم — بدءًا من خط التقسيم وزوايا الميل إلى نصف أقطار التفاف — في فولاذ الأدوات المقوى لإنشاء تجويف القالب. ويتحدد تعقيد القالب بناءً على تعقيد القطعة، مما يؤثر بدوره على التكلفة ووقت الإنجاز. فالقطع البسيطة والمتماثلة التي تتمتع بزوايا مائلة ونصف أقطار واسعة تتطلب قوالب أبسط وأكثر متانة. على النقيض من ذلك، قد تتطلب الهندسات المعقدة قوالب متعددة الأجزاء أو خطوات تزوير إضافية، مما يزيد من التكلفة وإمكانية التآكل.

إن دمج التصميم مع قدرات مورد التزوير أمر بالغ الأهمية للنجاح. ولإنتاج مكونات سيارات قوية وموثوقة، يمكن للشركاء المتخصصين تقديم خبرات لا تقدر بثمن. على سبيل المثال، تكنولوجيا المعادن شاوي يي يتخصص في عمليات التزوير الساخن عالية الجودة والمعتمدة وفقًا لمعيار IATF16949 لصناعة السيارات، ويوفر كل شيء بدءًا من تصنيع القوالب داخليًا وحتى الإنتاج الكامل. إن التعامل مع خبراء بهذا المستوى مبكرًا في عملية التصميم يضمن تحسين المكون ليس فقط من حيث الأداء، بل أيضًا من حيث الكفاءة والإنتاج على نطاق واسع، مستفيدًا من معرفتهم في مجالات صناعة القوالب، وسلوك المواد، والتحكم في العمليات لتحقيق أفضل نتيجة ممكنة.

أفضل الممارسات والأخطاء الشائعة التي يجب تجنبها

إن الالتزام بالممارسات المُثلى المُعتمدة مع تجنب الأخطاء الشائعة هو الخطوة النهائية لإتقان تصميم التزوير. فالقطعة المصممة جيدًا لا تؤدي وظيفتها بشكل أفضل فحسب، بل تكون أيضًا أسهل وأقل تكلفة في التصنيع. ويُلخّص هذا القسم المبادئ الأساسية التي ينبغي اتباعها، والأخطاء التي يجب تجنبها خلال عملية التصميم.

أفضل الممارسات الأساسية

• تبسيط الشكل الهندسي: إذا أمكن، فضل الأشكال البسيطة والمتناظرة. فهذا يعزز تدفق المعادن بشكل موحد، ويبسّط تصميم القوالب، ويقلل من احتمالية حدوث العيوب.
• ضمان سماكة موحدة: ابذل الجهد لتحقيق سماكة مقطع عرضي متسقة طوال الجزء. يساعد ذلك في ضمان تبريد موحد، وتقليل خطر التواء وحدوث إجهاد متبقٍ.
• استخدم زوايا تقوس كبيرة: دوماً قم بتضمين نصف أقطار كبيرة عند الزوايا والحواف. هذا أمر بالغ الأهمية لتسهيل تدفق المادة، وتقليل تركيزات الإجهاد، وتمديد عمر قوالب التزوير.
• تحديد زاوية انحناء مناسبة: قم بتطبيق زوايا انحناء كافية (عادةً ما بين 3 إلى 7 درجات) على جميع الأسطح الموازية لاتجاه حركة القالب لضمان إخراج الجزء بسهولة.
• استشر شريك التزوير الخاص بك في وقت مبكر: شارك مع مورد التزوير الخاص بك خلال المرحلة الأولية للتصميم. يمكن أن تساعدك خبرته في تحسين التصميم من حيث إمكانية التصنيع، مما يوفر الوقت والمال.

الفخاخ الشائعة التي يجب تجنبها

• تصميم زوايا حادة: تُعد الزوايا الحادة الداخلية أو الخارجية مصدرًا رئيسيًا لتركيز الإجهاد، وقد تؤدي إلى تشقق في الجزء أو في القالب. كما أنها تعوق تدفق المعدن.
• تضمين المناطق المستعرضة: التجاويف الجانبية هي ميزات تمنع إزالة الجزء من قالب بسيط مكوّن من جزأين. إنها تزيد بشكل كبير من تعقيد الأدوات وتكلفتها، ويجب تجنبها أو تصميمها بحيث يمكن تصنيعها في عملية ثانوية.
• تحديد تحملات ضيقة أكثر من اللازم: التصنيع بالطرق عملية قريبة من الشكل النهائي تقريبًا. فإن طلب تحملات أضيق مما تستطيع العملية تحقيقه بشكل طبيعي سيتطلب عمليات تصنيع ثانوية مكلفة.
• إنشاء أضلاع رفيعة وعميقة أو جيوب عميقة: من الصعب ملء الأضلاع الطويلة والرفيعة والجيوب العميقة والضيقة بالمادة أثناء عملية التشكيل بالضغط، ويمكن أن يؤدي ذلك إلى أجزاء غير مكتملة أو عيوب.
• إهمال خط الفصل: يمكن أن يؤدي وضع خط الفصل بشكل غير مناسب إلى أدوات معقدة ومكلفة، وزيادة التفلش (Flash)، وتدفق حبيبي غير مرغوب فيه، مما يضعف سلامة الجزء.
