فهم أنظمة حماية القوالب ودورها الحيوي

تخيل هذا السيناريو: في منتصف عملية إنتاج كبيرة الحجم، تسمع فجأة ذلك الصوت المميز للحديد وهو يحتك بالمعادن. لقد اصطدم جزء موضوع بشكل غير صحيح بقالبك التدريجي، مما تسبب في ضرر كارثي. يتوقف المكبس عن العمل. ويهرع صانع الأدوات والقوالب لتقييم الضرر بينما تنهار جداول الإنتاج من حولك. تتحول الساعات إلى أيام من التوقف، وتتضخم تكاليف الإصلاح لتصل إلى عشرات الآلاف.

يحدث هذا السيناريو الكارثي يوميًا في مرافق الختم. وفي حالة عدم وجود إجراءات وقائية مناسبة، يمكن لخلد واحد مفقود أو تغذية قصيرة أو جزء عالق داخل القالب أن يدمر أسابيع من العمل ويُربك عملياتك بالكامل. ولهذا السبب فإن تركيب نظام حماية القوالب القوي نظام حماية القالب لم يعد اختياريًا — بل أصبح ضروريًا لأي عملية ختم تنافسية.

لماذا تُعد حماية القوالب مهمة في عمليات الختم الحديثة

تُعتبر نظام حماية القوالب الخط الأول للدفاع عن المكبس ضد التصادمات المكلفة. يعتمد هذا النظام من حيث جوهره على أجهزة استشعار موضعَة بشكل استراتيجي لمراقبة الأحداث الحرجة خلال كل دورة ضربة. وتكتشف هذه المستشعرات ما إذا كانت القطع قد تم طردها بشكل صحيح، وما إذا كان التغذية بالمواد قد تمت بالشكل الصحيح، وما إذا كانت جميع مكونات القالب في المواضع المطلوبة. وعند حدوث خطأ ما، يقوم النظام بإيقاف المكبس قبل حدوث أي تلف.

فكّر فيه كنظام جودة وحل لإدارة استثمارك في القوالب. فكل قالب وأداة في منشأتك تمثل رأس مال كبير، ويؤثر حماية هذا الاستثمار تأثيرًا مباشرًا على صافي أرباحك. لا يمكن لعمليات الختم الحديثة التي تعمل بسرعات عالية أن تعتمد فقط على ملاحظة المشغل — فالأحداث تحدث بسرعة تفوق قدرة الاستجابة البشرية.

تُبلغ المرافق التي تستثمر الوقت في إعداد نظام حماية القوالب بشكل صحيح عن معدلات قبول في المحاولة الأولى أعلى بنسبة 15-25٪ مقارنة بتلك التي تتسرع في التركيب. إن عملية الإعداد نفسها هي التي تُحدد نجاح الحماية.

محتوى دليل الإعداد هذا

يسد هذا الدليل فجوة حرجة في الموارد المتاحة. ستجد العديد من المقالات العامة التي تشرح أهمية حماية القوالب، كما ستجد كتيبات تقنية خاصة بالبائعين مليئة بالمصطلحات المعقدة. ما ينقصه هو شرح شامل ومحايد من حيث البائع يأخذك من التقييم الأولي حتى التحقق—وهذا بالضبط ما نقدمه هنا.

سواء كنت صانع قوالب خبيرًا تقوم بتركيب نظامك المائة، أو مهندسًا يقوم بإعداد نظام الحماية الأول له، فإن هذا الدليل يغطي:

• إجراءات التقييم والتخطيط قبل التركيب
• اختيار المستشعرات بناءً على احتياجات تطبيقك الخاص
• تقنيات التركيب والوضع الصحيح
• معايرة النظام وتكوين المعاملات
• التكامل مع وحدات التحكم في المكابس وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs)
• حل المشاكل الشائعة
• بروتوكولات التدريب وقياس العائد على الاستثمار

بحلول النهاية، ستكون قد اكتسبت المعرفة العملية اللازمة لتنفيذ حماية فعالة للأدوات والقوالب—سواء كنت تعمل على نظام جديد تمامًا أو تقوم بترقية معدات قديمة. دعونا نضمن أن استثمارك القادم في الأدوات والقوالب يظل محميًا منذ اليوم الأول.

مرحلة التقييم والتخطيط قبل التركيب

قبل تركيب مستشعر واحد أو سحب كابل واحد، هناك أعمال تحضيرية حاسمة تحدد ما إذا كانت عملية إعداد نظام حماية القوالب ستنجح أم ستفشل. هذه هي المرحلة التي تتعثر فيها العديد من العمليات—إذ يستعجلون نحو التركيب دون فهم متطلباتهم الفريدة بالكامل. والنتيجة؟ وضع المستشعرات في مواضع خاطئة، ونقاط كشف غير مُكتشفة، وأنظمة تُسبب توقفات غير ضرورية أو الأسوأ من ذلك، عدم اكتشاف المشكلات الحقيقية.

إن استثمار الوقت في البداية لتقييم القوالب وال presses والبيئة الإنتاجية يُحقق فوائد كبيرة طوال عمر نظام الحماية الخاص بك. دعنا نستعرض بالضبط ما يجب أن يشمله هذا التقييم.

إجراء تقييم شامل للقوالب والـ presses

ابدأ بفحص أدواتك عن كثب. يمثل كل قالب تحديات حماية فريدة بناءً على تعقيده، والمواد التي يعالجها، وأنماط الفشل التاريخية الخاصة به. تتطلب عملية قص بسيطة نهجًا مختلفًا جذريًا في الحماية مقارنةً بقالب تدريجي معقد يحتوي على عشرات المحطات.

عند تحليل قوالبك، ضع في اعتبارك هذه العوامل الحرجة:

• تعقيد القالب وعدد المحطات: تتطلب القوالب التقدمية ذات المحطات المتعددة أجهزة استشعار عند نقاط اكتشاف مختلفة، في حين قد تحتاج القوالب ذات العملية الواحدة فقط إلى مراقبة خروج القطعة وتغذية المادة
• خصائص المادة: تتصرف درجات الصلب المختلفة بشكل مختلف أثناء التشكيل — حيث تمثل المواد عالية مقاومة الخضوع خطرًا أكبر لالتقاطعات أو عيوب السبيكة
• معدلات الشوط: تتطلب السرعات الأعلى أوقات استجابة أسرع من أجهزة الاستشعار وفترات زمنية أكثر دقة
• هندسة الجزء: قد تتطلب الأشكال المعقدة استخدام أجهزة استشعار متعددة للتأكد من الإخراج الصحيح
• نقاط الفشل التاريخية: راجع سجلات الصيانة لتحديد الأماكن التي تحدث فيها المشكلات عادةً — ويجب أن تركز أولويات الحماية الخاصة بك على هذه النقاط

يستحق التوافق مع المكبس اهتمامًا مماثلاً. يجب أن يتواصل وحدة التحكم في الحماية الخاصة بك بسلاسة مع وحدات تحكم المكبس. تحقق من متطلبات الجهد، ووصلات الإدخال/الإخراج المتاحة، ومساحة التركيب. قد تحتاج المكابس الميكانيكية القديمة إلى أجهزة إضافية لـ توفير إشارات موضع عمود المرفق التي تتطلبها أنظمة حماية القوالب الحديثة لمراقبة الزمن المستند إلى التوقيت.

من الضروري فهم نقطة خضوع المادة عند تقييم احتياجات الحماية. فالمواد التي تقترب من حدود مخطط قابليتها للتشكيل أثناء المعالجة تكون أكثر عرضة للتسبب في مشكلات مثل التمزق أو التجعد أو عدم اكتمال التشكيل، وكلها حالات يجب أن يكتشفها نظام الحماية الخاص بك. وتختلف نقطة الخضوع للصلب بشكل كبير بين الدرجات المختلفة، مما يؤثر على درجة شدة تشكيل الأجزاء وعلى أنماط الفشل التي تحتاج إلى مراقبتها.

توثيق متطلبات الحماية الخاصة بك

يحوّل التوثيق الدقيق نتائج تقييمك إلى خطة حماية قابلة للتنفيذ. هذه الخطوة مهمة خاصة عند الترقية من أنظمة قديمة، حيث يمكنك التعلم من الثغرات الحالية في الحماية مع الحفاظ على العناصر الفعالة منها.

أنشئ وثيقة لمتطلبات الحماية لكل قالب تتضمن:

• تعريف القالب: أرقام القطع، أرقام القوالب، والتعيينات المرتبطة بالماكينة
• نقاط الكشف الحرجة: حيث يجب أن تراقب المستشعرات — طرد الجزء، إزالة السبيكة، تقدم الشريط، إدخال الدليل
• تاريخ الفشل: الحوادث الموثقة للتصادمات، الإطلاقات الخاطئة، أو حالات الت narrowly missed مع تحليل السبب الجذري
• الحالة الحالية للحماية: المستشعرات الحالية، أحوالها، وأي نواقص معروفة
• معلمّات الإنتاج: معدلات الضربة الطبيعية، مواصفات المواد، ومتطلبات القوة اللازمة للانحناء
• العوامل البيئية: التعرض للزيت، أنماط تجمع الحطام، الت variations في درجة الحرارة

بالنسبة للتثبيتات الجديدة، أنت تبني هذه الوثائق من البداية بناءً على تصميم القالب ونماذج الفشل المتوقعة. وبالنسبة للترقيات، لديك مزية التاريخ التشغلي — استخدمها. تحدث إلى المشغلين وفنيي الصيانة الذين يعملون مع هذه القوالب يوميًا. إنهم يعرفون أماكن حدوث المشاكل حتى لو لم تُسجل تلك القضايا رسميًا.

ركّز على نقاط الحماية الخاصة بك بناءً على مستوى المخاطر. فليست كل الأعطال المحتملة لها نفس العواقب. فقد يؤدي انسداد في منطقة حرجة إلى تدمير القالب بالكامل، بينما قد يسبب تأخير بسيط في الإخراج مشكلة جودة فقط. قم بتوزيع أجهزة الاستشعار والاهتمام بالرصد وفقًا لذلك.

بعد الانتهاء من التقييم وتوثيق المتطلبات، تكون مستعدًا لاختيار أجهزة الاستشعار المناسبة لكل تطبيق — وهي قرار يعتمد بشكل كبير على ما تعلمته خلال هذه المرحلة التخطيطية.

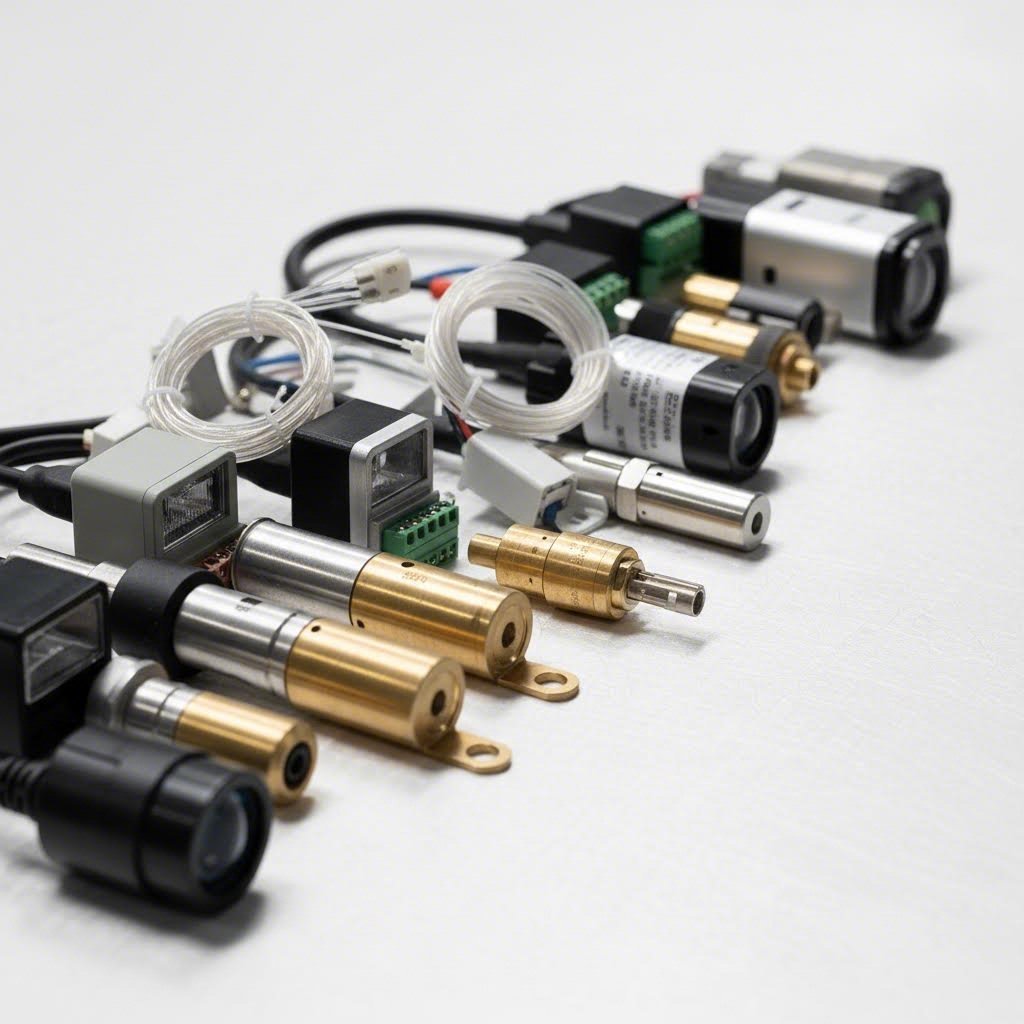

اختيار المستشعرات ومقارنة التقنيات

يُعد اختيار المستشعرات المناسبة اللحظة التي يتحول فيها إعداد نظام حماية القوالب من مرحلة التخطيط إلى حماية ملموسة. فكّر في أجهزة الاستشعار باعتبارها عيون وأذني نظامك — فإذا اخترت أجهزة خاطئة، فأنت بذلك تطلب من النظام العمل ومعصوبة عيناه. يجب أن تتماشى تقنيات المستشعرات التي تختارها مع التطبيقات المحددة، والظروف البيئية، ومتطلبات الكشف التي تم تحديدها خلال مرحلة التقييم.

مع توفر العشرات من أنواع المستشعرات، كيف يمكنك تحديد المستشعرات المناسبة لنظام الحماية الخاص بك؟ دعونا نحلل الخيارات ونطابقها مع التطبيقات الواقعية.

مطابقة أنواع المستشعرات مع احتياجات تطبيقك

تتطلب مهام المراقبة المختلفة تقنيات مستشعرات مختلفة. هنا يُعد فهم عمليات القالب لديك أمراً مفيداً — فكل نوع من المستشعرات يتفوق في سيناريوهات محددة بينما يعاني في غيرها.

أجهزة استشعار القرب تشكل العمود الفقري لمعظم أنظمة حماية القوالب. تقوم هذه المستشعرات القوية باكتشاف وجود أو غياب الأجسام المعدنية دون الحاجة إلى تلامس مباشر. وتستجيب مستشعرات القرب الحثية للمعادن الحديدية وتعمل بشكل موثوق حتى في البيئات القاسية التي تحتوي على مواد تشحيم أو أتربة. ويمكنك استخدامها لاكتشاف طرد القطع، ومراقبة وضع الشريط، والتحقق من مواقع مكونات القالب.

مستشعرات خروج القطعة تأكيد أن الأجزاء المكتملة قد غادرت منطقة القالب بالفعل قبل بدء الشوط التالي. وجود جزء داخل القالب أثناء الشوط النازل يتسبب في أضرار كارثية. عادةً ما تُركَّب هذه المستشعرات خارج فتحة القالب وتكتشف الأجزاء عند خروجها، سواء بالسقوط عبر مزلق أو عن طريق النقل الآلي.

مستشعرات تغذية الخام التحقق من أن المادة قد تقدمت المسافة الصحيحة بين كل شوط وآخر. في قوالب التقدم المتسلسل، يؤدي التغذية غير السليمة إلى سلسلة من المشاكل: لا يمكن للموجهات الدخول بشكل صحيح، تصيب المثاقب مواقع خاطئة، وقد يتعطل الشريط بالكامل. تعمل مستشعرات التغذية بالتزامن مع معدات التغذية في المكبس لضمان بدء كل شوط مع وضع المادة في الموضع الصحيح.

مستشعرات متخصصة تواجه تحديات كشف فريدة. تستخدم أجهزة الاستشعار الكهروضوئية شعاع الضوء للكشف عن الأجزاء—وهي مثالية عند العمل مع سبائك الألومنيوم أو مواد غير حديدية أخرى لا يمكن لأجهزة الاستشعار الحثية اكتشافها بشكل موثوق. وتصل أجهزة الاستشعار الليفية البصرية إلى المساحات الضيقة التي لا تناسبها أجهزة الاستشعار القياسية. وتوفر أجهزة الاستشعار باللمس تأكيدًا إيجابيًا لوجود الجزء من خلال التلامس المادي عندما تثبت طرق عدم التلامس أنها غير موثوقة.

عند معالجة المواد ذات الطلاء الزنك الغاليظ الساخن، يتطلب اختيار المستشعرات اعتبارات إضافية. فقد يؤثر سمك الطبقة على موثوقية الكشف باستخدام بعض أجهزة استشعار القرب، مما قد يستدعي تعديلات في الحساسية أو استخدام تقنيات بديلة.

عوامل حاسمة في اختيار المستشعرات

بالإضافة إلى مطابقة أنواع المستشعرات للتطبيقات العامة، هناك عدة عوامل حاسمة تؤثر على اختياراتك النهائية. ويعتمد على مدى صوابتك في هذه العوامل ما إذا كانت نظام الحماية الخاص بك يكتشف المشكلات بشكل موثوق أم يولد إنذارات خاطئة محبطة.

مدى الكشف والمسافة الاستشعارية يجب أن يتطابق مع هندسة تطبيقك. لن يتمكن المستشعر ذو المدى غير الكافي من اكتشاف الهدف بشكل موثوق، في حين قد يؤدي المدى الزائد إلى حدوث تشغيل كاذب من المكونات المجاورة. توفر معظم أجهزة استشعار القرب إمكانية ضبط الحساسية، ولكن البدء بمواصفات أساسية مناسبة يُبسّط عملية الإعداد.

زمن الاستجابة يصبح أمرًا حاسمًا عند معدلات الضربة الأعلى. يجب أن يكتشف المستشعر الحالة، ويُرسل إشارته، ويتيح للمتحكم معالجتها والاستجابة لها — وكل ذلك ضمن النافذة الزمنية المتاحة. بالنسبة لل presses التي تعمل بأكثر من 100 ضربة في الدقيقة، فإن كل جزء من الثانية له أهميته.

المرونة البيئية غالبًا ما يحدد الموثوقية على المدى الطويل. بيئة الختم قاسية — رش الشحوم، جزيئات المعادن، تقلبات درجة الحرارة، والاهتزاز كلها تؤثر سلبًا على أداء المستشعرات. ابحث عن مستشعرات تحمل تصنيف IP المناسب والأغلفة المصممة للبيئات الصناعية. قد تتسبب العمليات التي تنطوي على التشكيل بالدوران أو عمليات متخصصة أخرى في تراكم الحطام الإضافي أو تتطلب وضع المستشعرات في مواقع صعبة.

توفر الجدول التالي مقارنة شاملة لتوجيك قرارات اختيار المستشعرات:

نوع جهاز الاستشعار	أفضل التطبيقات	نطاق الكشف	الاعتبارات البيئية	حالات الاستخدام الشائعة
الاستشعار القريب الحثي	كشف المعادن الحديدية، وجود الجزء، تحديد موقع المكون	1-30 مم نموذية	مقاومة ممتازة للزيوت والسوائل التبريد؛ يتطلب الت buildup للحطام تنظيف دوري	التحقق من طرد الجزء، مراقبة دليل الشريط، تحديد موقع مكون القالب
ضوئي	المواد غير الحديدية، مسافات كشف أطول، عد الأجزاء	حتى عدة أمتار	حساس للتلوث على العدسات؛ يتطلب تنظيف منتظم في البيئات القذرة	كشف القطع الألومنيوم، مراقبة المزلقة، دمج الأتمتة
الياف بصرية	مساحات ضيقة، درجات حرارة قصوى، مناطق بها تداخل كهربائي	يختلف حسب نوع المضخم	تُقاوم كابلات الألياف درجات الحرارة القصوى؛ ويجب تركيب المضخم عن بُعد	الاستشعار داخل القالب حيث تكون المساحة محدودة، التطبيقات ذات درجات الحرارة العالية
لمس/اتصال	تأكيد إيجابي للقطعة، المواد السميكة، التطبيقات التي يفشل فيها الاتصال غير المباشر	يتطلب اتصالًا مباشرًا	التآكل الميكانيكي على نقاط الاتصال؛ يتطلب فحصًا دوريًا	المواد ذات السماكة الكبيرة، التحقق الحرج من وجود القطعة بالقرب من محطات لحام النقاط
سعوي	المواد غير المعدنية، استشعار المستوى، الكشف من خلال الحاويات	1-25 مم نموذجيًا	تتأثر بتغيرات الرطوبة ودرجة الحرارة؛ تتطلب تعويضًا بيئيًا	كشف مكونات بلاستيكية، مراقبة مستوى المزلقات
الصوت فوق الصوتي	الأجسام الشفافة، مستويات السوائل، الأسطح الناعمة أو غير المنتظمة	حتى عدة أمتار	يلزم تعويض درجة الحرارة؛ تتأثر بالرغوة أو الجسيمات الدقيقة	مراقبة ارتفاع كومة القطع، استشعار قطر لفائف المواد

تحديد كمية المستشعرات يعتمد بشكل كبير على تعقيد القالب ومستوى تحملك للمخاطر. قد تحتاج قوالب القص البسيطة إلى ثلاث مستشعرات فقط: تغذية المادة، خروج القطعة، واكتشاف البقايا. أما القوالب التقدمية المعقدة التي تحتوي على محطات تشكيل متعددة فقد تحتاج إلى اثني عشر مستشعرًا أو أكثر لمراقبة مختلف النقاط الحرجة.

اعتبر هذه الإرشادات عند تحديد عدد المستشعرات التي تحتاجها:

• مستشعر واحد لكل نقطة طرد حرجة: كل موقع يجب أن يخرج منه جزء أو قطعة يتطلب المراقبة
• التحقق من التغذية على الأقل: مستشعر واحد على الأقل يؤكد تقدم الشريط بشكل صحيح
• مراقبة إدخال المسامير الاسترشادية: للقوالب التتابُعية، تأكد من أن المسامير الاسترشادية تنخرط بشكل صحيح
• المحطات عالية الخطورة: أي محطة لها سجل من المشاكل أو احتمال حدوث ضرر شديد تستحق مراقبة مخصصة

تعتمد عمليات التصنيع اللاحقة — سواء كانت عمليات لحام قوس التنغستن بالغاز أو محطات التجميع — على وصول أجزاء تفي بالمواصفات. وتؤثر قراراتك بشأن اختيار المستشعرات وكمياتها تأثيرًا مباشرًا على ما إذا كانت الأجزاء المعيبة ستصل إلى تلك العمليات أم لا.

عند مراجعة دعوات لحام الزوايا الرمزية في رسومات القوالب، ركّز على المناطق التي قد تؤثر فيها المكونات الملحومة على خيارات تركيب المستشعرات أو مسارات الكشف. ففي بعض الأحيان تسبب مواقع اللحام تداخلاً مع المواضع المثالية للمستشعرات.

لا تفرط في تركيب أجهزة الاستشعار على القالب في البداية. ابدأ بنقاط الحماية الأساسية، وشغّل الإنتاج، ثم أضف أجهزة الاستشعار في الأماكن التي تظهر فيها المشكلات. يمنع النهج المنظم التعقيد الزائد الذي يؤدي إلى تجاهل الإنذارات أو تعطيل أنظمة الحماية. وبعد اختيارك لأجهزة الاستشعار المناسبة، تصبح عملية التثبيت الصحيح الخطوة الحرجة التالية، وهي ما سنعالجها بالتفصيل لاحقًا.

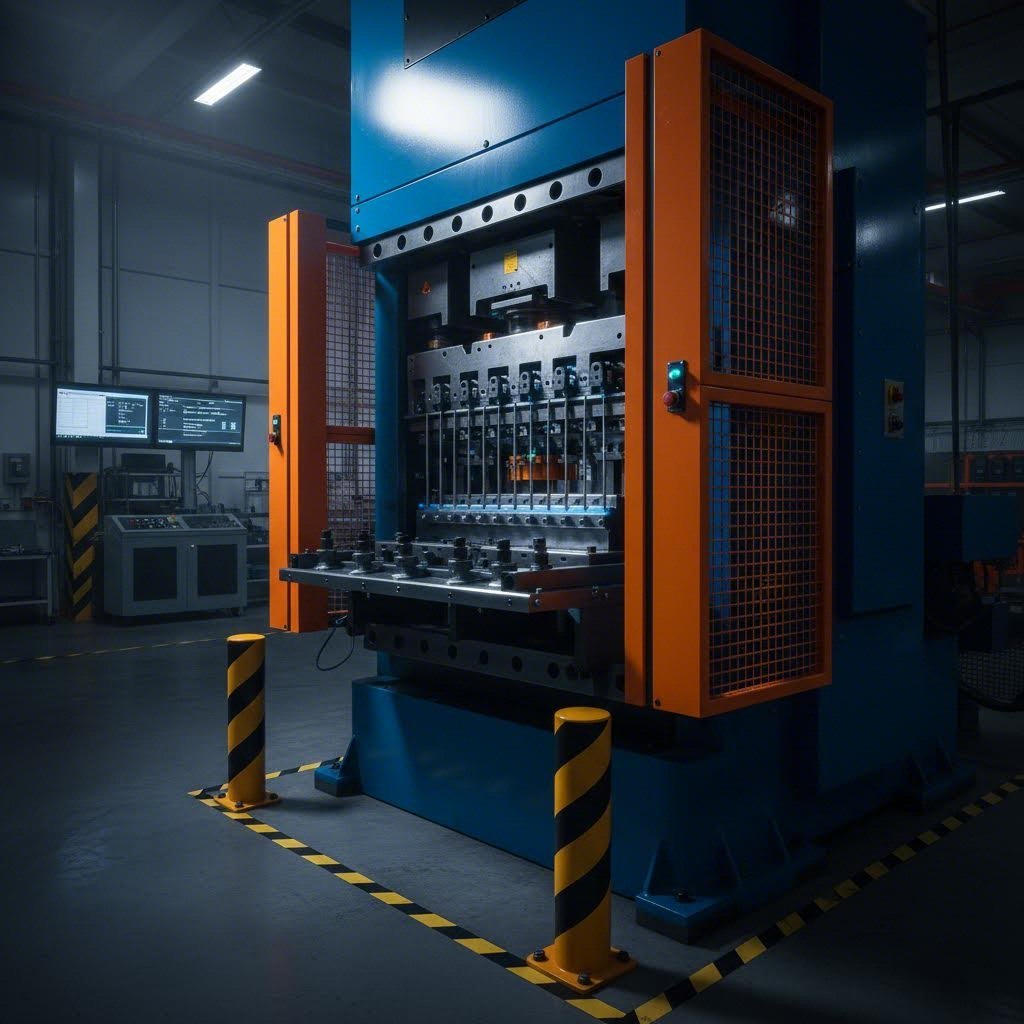

وضع أجهزة الاستشعار وإجراءات التركيب

لقد اخترت أجهزة الاستشعار المناسبة لتطبيقك — فما المكان الدقيق الآن الذي ستضعها فيه؟ هذا السؤال يُربك حتى فنيون ذوو خبرة وآثار اتخاذ القرار الخاطئ تكون فورية: تفعيلات كاذبة تتسبب في إيقاف الإنتاج دون داعٍ، أو ما هو أسوأ من ذلك، حالات عدم اكتشاف تسمح بحدوث التصادمات. إن التثبيت الصحيح لأجهزة الاستشعار يحوّل نظام حماية القالب الخاص بك من مجرد مجموعة مكونات إلى نظام حقيقي للوقاية من التصادمات.

دعونا نستعرض معًا مبادئ التموضع الاستراتيجي وإجراءات التركيب التي تميز الحماية الفعالة عن التخمين المكلف.

وضع الاستراتيجي للمستشعرات لتحقيق أقصى حماية

ينطوي كل موقع مستشعر على مفاضلات بين موثوقية الكشف والتعرض للبيئة والوصول المادي. وتساعدك معرفة هذه المفاضلات في إيجاد الموقع الأمثل لكل نقطة مراقبة.

مستشعرات خروج القطعة تتطلب الوضع الدقيق بالنسبة لمسار الإخراج. قم بتركيبها حيث تمر القطع بشكل متسق أثناء التشغيل العادي — عادةً ما يكون ذلك مباشرة خارج فتحة القالب أو على طول مسار الخروج. إذا كان الموقع قريبًا جدًا من القالب، فإنك تعرّض المستشعر للضرر الناتج عن القطع الشاذة أحيانًا. وإذا كان بعيدًا جدًا، تصبح التوقيتات غير موثوقة. والموقع المثالي يوفر خط رؤية واضح إلى منطقة الكشف مع الحفاظ على حمايته من التصادم المباشر.

مستشعرات تغذية الخام تعمل بشكل أفضل عند تركيبها لاكتشاف حافة الشريط أو ميزة ثابتة مثل الثقوب الت guid. بالنسبة للقوالب التقدمية، يجب وضع هذه المستشعرات في الموقع الذي استقر فيه الشريط بعد التهيئة—عادةً بعد عدة بوصات من خط التهيئة. ويُحسب هذا الموقع لمراعاة التهتزات الطفيفة للشريط أثناء الحركات السريعة للتَهيئة دون التسبب في إنذارات كاذبة.

مستشعرات داخل القالب يواجه المستشعرات التي تراقب طرد الرُق، أو دخول الدليل، أو وضع المكونات أقسى الظروف. عند تركيب المستشعرات داخل القالب، يجب مراعاة دورة الضربة بعناية. يجب أن تظل المستشعرات خارج مسار المكونات المتحركة طوال الدورة بأكملها، وليس فقط عند النقطة العليا. قم بتحديد حركات المكونات قبل تحديد مواقع التركيب.

تشكل عمليات القطع المائلة تحديات فريدة في تحديد الموضع. يمكن للأسطح المقطوعة بزاوية أن تحرف الرُق بشكل غير متوقع، مما يتطلب وضع المستشعرات مع مراعاة مسارات القذف المختلفة بدلاً من افتراض مسارات ثابتة.

تؤثر الهندسة مباشرةً على خياراتك. قد تتطلب القوالب المعقدة ذات الوصول المحدود أجهزة استشعار ألياف بصرية أو حلول تركيب إبداعية. راجع بنية قالبك — ابحث عن الثقوب المخرشة الحالية، والأسطح المستوية المناسبة للتركيب، ومسارات توجيه الكابلات. في بعض الأحيان، قد لا يكون الموقع المثالي لجهاز الاستشعار قابلاً للتحقيق، وبالتالي يجب أن تجد أفضل بديل متاح ما زال يوفر كشفًا موثوقًا.

خذ بعين الاعتبار زاوية الكشف إلى جانب الموقع. عادةً ما تكون حقل الكشف في أجهزة الاستشعار القريبة على شكل مخروطي. يؤدي تركيب جهاز استشعار بزاوية بالنسبة إلى السطح المستهدف إلى تقليل مدى الكشف الفعّال. كلما أمكن، قم بمحاذاة أجهزة الاستشعار بشكل عمودي على هدف الكشف لتحقيق أقصى درجات الموثوقية.

أفضل الممارسات في التركيب والأخطاء الشائعة التي يجب تجنبها

يضمن استخدام تقنية التثبيت الصحيحة أن تؤدي المواقع التي اخترتها بعناية إلى كشف موثوق على المدى الطويل. تعمل الاهتزازات، والتمدد الحراري، والتلوث البيئي جميعها ضد استقرار المستشعر — ويجب أن يراعي نهج التثبيت الخاص بك كل عامل من هذه العوامل.

اتبع هذا التسلسل لكل تركيب مستشعر:

1. جهّز سطح التثبيت: نظف جميع الحطام والمواد التشحيمية والتآكل من منطقة التثبيت. بالنسبة للمستشعرات التي تراقب مواقع رمز اللحام أو لحام الشق في مكونات القالب، تأكد من أن السطح مستوٍ ومستقر بالرغم من أي تناثر للحام أو تشوه.
2. قم بتركيب الأجزاء الميكانيكية للتثبيت: استخدم الأقواس والأدوات الثابتة التي يوصي بها المصنّع. تجنب حلول التثبيت المؤقتة التي قد تبدو مريحة ولكن تفتقر إلى الصلابة. ويمنع المركب المانع للحركة من فك البراغي نتيجة الاهتزاز.
3. ضع المستشعر في الموضع الأولي: ثبّت الجهاز بشكل فضفاض في البداية، مما يسمح بالتعديل. عيّن موقع السطح الاستشعاري على المسافة التي يوصي بها المصنّع من الجسم المستهدف، مع مراعاة أي مراجع رموز لحام الزوايا التي قد تؤثر على المسافات الحرّة قرب مكوّنات القالب الملحومة.
4. توصيل الكابلات بشكل صحيح: مرّر كابلات المستشعر عبر قنوات محمية بعيدًا عن المكونات المتحركة، والأطراف الحادة، ومناطق درجات الحرارة العالية. استخدم تثبيتًا ضد الشد عند نقاط الاتصال لمنع تلف الكابل نتيجة الاهتزاز أو السحب العرضي.
5. إجراء اختبار على الطاولة: قبل تشغيل الإنتاج، قم بتشغيل المكبس يدويًا وببطء مع مراقبة مخرجات المستشعر. تحقق من حدوث الكشف عند موضع عمود المرفق الصحيح، وأنه لا تحدث أي إشارات كاذبة طوال حركة الدورة.
6. ضبط الموقع بدقة: عدّل موقع المستشعر بناءً على نتائج اختبار الطاولة. غالبًا ما تحل التغييرات الصغيرة في المسافة أو الزاوية مشكلات الكشف الهامشية.
7. تثبيت الموقع النهائي: بمجرد أن تصبح الكشف موثوقًا به، قم بشد جميع مكونات التثبيت بشكل كامل. وثّق الموضع النهائي باستخدام الصور والقياسات للاستعانة بها في المستقبل.
8. الحماية من التلوث: قم بتركيب دروع أو أغطية حيث يهدد رش الشحوم أو تراكم الحطام بوظيفة المستشعر. تتضمن العديد من أجهزة الاستشعار إكسسوارات واقية — استخدمها.

تستحق اختبارات الطاولة تركيزًا خاصًا لأن تخطي هذه الخطوة أو التعجل فيها هو السبب الرئيسي لمعظم حالات فشل التركيب. لا تكتفِ بالتحقق من أن المستشعر يكتشف الهدف فقط — بل تحقق من أنه يكتشف في الوقت المناسب ولا يكتشف عندما لا ينبغي له ذلك. قم بتحريك الجهاز عبر عدة دورات كاملة وبسرعة بطيئة، مع مراقبة مؤشرات إخراج المستشعر طوال الوقت. يقوم العديد من الفنيين بالتحقق من الكشف مرة واحدة فقط ويُعتبرونه كافيًا، مما يجعلهم يفوتون المشكلات المتقطعة التي تظهر أثناء التشغيل المستمر.

ومن الأخطاء الشائعة في اختبارات الطاولة ما يلي:

• إجراء الاختبار عند نقطة الموتى العليا فقط بدلاً من إجرائه خلال دورة الشوط الكامل
• عدم محاكاة طرد القطعة الفعلية باستخدام قطع تجريبية
• تجاهل الإشارات الهامشية التي تعمل أثناء الاختبار ولكن تفشل أثناء الإنتاج بسرعات عالية
• عدم التتحقق من محاذاة نافذة التiming مع إعدادات المتحكم

أعطال في ت-routing الكابلات يسبب نسبة مدهشة من مشاكل المستشعرات. فشل الكابلات المضغوطة بواسطة مكونات القالب، أو المخدوشة بواسطة حواف حادة، أو المعرضة لحرارة مفرطة يحدث بشكل غير متوقع. يجب ت-routing الكابلات من خلال القنوات الموجودة عند الإمكان، وإضافة قناة واقية في المناطق المكشوفة. اترك حلقات صيانة عند وصلات المستشعرات للسماح بالوصول للصيانة دون شد الوصلات.

عند العمل مع قوالب مصنوعة من فولاذ الأداة الياباني d2 النسخة المسحوقة أو مواد متميزة مماثلة، قد تكون مواقع تركيب المستشعرات محدودة بسبب الأسطح المصلدة التي تقاوم الحفر أو التثبيت. قم بالتخطيط لمواقع التركيب أثناء تصميم القالب عند الإمكان، أو استخدم حلول التركيب بالمشبك للتركيبات اللاحقة.

تشير مناطق الإشارة إلى لحام الكعب الداخلي على رسومات القوالب إلى الوصلات الملحومة التي قد تؤثر على استقرار التثبيت أو استواء السطح. يجب فحص هذه المواقع بعناية قبل تحديد مواضع المستشعرات التي تعتمد على المكونات الملحومة.

الحماية من الشحوم والحطام يمتد عمر المستشعر بشكل كبير. إذ يمكن أن تهاجم مزلقات الختم بعض هياكل وكابلات المستشعرات مع مرور الوقت. كما أن تراكم الشوائب على أسطح الاستشعار يقلل تدريجياً من موثوقية الكشف، حتى تحدث كشوفات خاطئة. قم بإعداد جداول تنظيف بناءً على بيئة الإنتاج الخاصة بك — فقد تتطلب العمليات ذات التزييت العالي تنظيفاً يومياً، في حين قد تحتاج البيئات الأقل تزييتاً إلى عناية أسبوعية فقط.

إن التثبيت غير السليم يؤدي إلى نمطين من الأعطال متساويين في الضرر. فالتقاط الإشارات الخاطئة يتسبب في توقف الماكينة عندما لا توجد مشكلة فعلية، مما يدمر الإنتاجية وثقة المشغل. أما حالات الفشل في الكشف، فهي تسمح بحدوث مشاكل فعلية تؤدي إلى وقوع حوادث، مما يؤدي إلى تلف الأدوات وقد يتسبب في إصابات. ولا يُقبل أي من هذين النتيجتين، وكلاهما ناتج عن قرارات التثبيت المتخذة أثناء التركيب.

بعد التأكد من تثبيت المستشعرات في الأماكن الصحيحة والتحقق من التركيب من خلال اختبارات المختبر (bench testing)، فإن الخطوة التالية هي تهيئة معايير وحدة التحكم التي تحدد كيفية تفسير النظام لإشارات المستشعرات — مثل فترات التوقيت، وإعدادات الحساسية، والمنطق الخاص بالكشف، والتي سنشرحها بالتفصيل لاحقًا.

معايرة النظام وتهيئة المعايير

تم تركيب أجهزة الاستشعار الخاصة بك واختبارها مسبقًا، لكنها لم تبدأ بعد في حماية أي شيء بشكل حقيقي. فالمعايرة هي التي تحول إشارات المستشعرات الخام إلى قرارات ذكية للحماية. وهنا بالتحديد تُخفق العديد من أنظمة الحماية: إذ يسرع الفنيون عملية تهيئة المعلمات، ويتبنون الإعدادات الافتراضية التي قد تؤدي إما إلى توقفات غير ضرورية أو إلى تفويت مشكلات حقيقية. إن فهم كيفية عمل نوافذ التوقيت وإعدادات الحساسية والمنطق الكاشف معًا يمنحك السيطرة على كفاءة نظامك.

فكّر في المعايرة باعتبارها تعليم نظامك كيف يبدو "الوضع الطبيعي" بحيث يستطيع التعرّف على ما إذا حدث خطأ ما. دعونا نحلل بالضبط كيفية تهيئة هذه المعلمات الحرجة.

إعداد نوافذ التوقيت ومعلمات الحساسية

تحدد نوافذ التوقيت الوقت الذي تتوقع فيه النظام رؤية أحداث محددة خلال كل دورة ضربة. يدور عمود الكرنك في المكبس 360 درجة لكل ضربة، ويستخدم وحدة التحكم في الحماية هذا الدوران كمرجع للتوقيت. يجب أن يحدث تنشيط كل مستشعر ضمن النافذة المخصصة له—إذا حدث قبل الأوان أو متأخرًا، فهذا يشير إلى وجود مشكلة.

هكذا ترتبط نوافذ التوقيت بموضع الضربة: تخيل أن مستشعر خروج القطعة يجب أن يكتشف القطعة المنفصلة عندما يكون عمود الكرنك بين 270 و330 درجة. إذا تم الكشف عند 250 درجة، فهذا يعني أن القطعة انفصلت مبكرًا—وقد يكون ذلك علامة على عدم وضع الشريط بشكل صحيح. وإذا لم يحدث الكشف إطلاقًا داخل النافذة، فهذا يعني أن القطعة بقيت داخل القالب. وفي أي من هاتين الحالتين، يتوقف المكبس قبل أن تتسبب الضربة التالية في تلف.

إعداد نوافذ التوقيت الأولية يتطلب المراقبة أثناء التشغيل العادي. قم بتشغيل المكبس ببطء مع تفعيل جميع المستشعرات ولكن مع تعطيل الحماية. سجل بدقة متى يحدث كل اكتشاف بالنسبة لموضع عمود المرفق. يجب أن تشمل نوافذ المعايرة الأساسية هذه الأوقات الطبيعية للاكتشاف مع هوامش مناسبة—عادةً ما بين 10 إلى 20 درجة على كل جانب في معظم التطبيقات.

تحدد معلمات الحساسية مدى قوة الإشارة المطلوبة قبل أن يُسجّل المتحكم حدوث الاكتشاف. يؤدي ضبط الحساسية مرتفعة جدًا إلى فقدان بعض عمليات الكشف عندما تمر الأهداف عند حافة نطاق الاستشعار. أما الضبط المنخفض جدًا فيؤدي إلى حدوث كشف خاطئ ناتج عن المكونات القريبة أو الضوضاء الكهربائية. يمكن أن يؤثر إجهاد الخضوع ومقاومة الخضوع للمواد التي يتم معالجتها فعليًا على معايرة المستشعر—فالمواد الأكثر صلابة تميل إلى القذف بشكل أكثر اتساقًا، مما يسمح بإعدادات حساسية أكثر ضبطًا، في حين قد تحتاج المواد الأقل صلابة إلى هامش تسامح أكبر.

تشمل المعلمات الشائعة للمعايرة وتأثيراتها ما يلي:

• زاوية بداية نافذة الكشف: يحدد أبكر موقف لعمود المرفق يكون فيه الكشف صالحًا. قد يؤدي التعيين المبكر جدًا إلى التقاط إشارات خاطئة ناتجة عن حركة مكونات القالب.
• زاوية نهاية نافذة الكشف: تحدد أحدث موقع كشف مقبول. قد يؤدي التعيين المتأخر جدًا إلى عدم ترك وقت كافٍ للتوقف قبل بدء الشوط التالي.
• حساسية المستشعر/العتبة: تحدد قوة الإشارة الدنيا التي تسجل ككشف صالح. تؤثر على معدلات الإيجابيات الزائفة والسالبات الزائفة معًا.
• وضع الكشف (ثابت مقابل ديناميكي): يبحث الوضع الثابت عن وجود أو غياب الهدف عند نقطة محددة. أما الوضع الديناميكي فيكشف الانتقالات—وهو مفيد عندما تظل الأهداف ضمن مدى الاستشعار طوال مدة الشوط.
• زمن التصفية (Debounce time): يزيل التقلبات القصيرة في الإشارة التي قد تسبب تشغيلًا زائفًا. وهو ضروري في البيئات الكهربائية الصاخبة.
• تأخير الإيقاف: الوقت المسموح به بين اكتشاف العطل وصدور أمر الإيقاف. توفر التأخيرات الأقصر استجابة أسرع ولكن قد تؤدي إلى إيقاف غير ضروري بسبب ظروف عابرة.

تنطبق العلاقة بين مفهومي قوة الخضوع وإجهاد الخضوع بشكل استعاري على المعايرة أيضًا — فأنت تبحث عن العتبة التي يستجيب عندها النظام بشكل مناسب للإجهاد دون مبالغة في الاستجابة للتغيرات الطبيعية.

ضبط دقيق لتحقيق أقصى دقة في الكشف

نادرًا ما تُحقق الإعدادات الأولية أداءً مثاليًا. يتطلب الضبط الدقيق تشغيل الإنتاج الفعلي مع مراقبة سلوك النظام عن كثب. انتبه للأنماط: هل تحدث عمليات الإيقاف عند مواضع ثابتة من العمود المرفقي؟ هل تستشعر بعض المستشعرات إنذارات كاذبة أكثر من غيرها؟ هل تتغير موثوقية الكشف مع ارتفاع درجة حرارة القالب أثناء الإنتاج؟

ابدأ بقالب واحد ثم وسّع بشكل منهجي. يمنع نهج التنفيذ التدريجي هذا إثقال فريقك بالعمل مع بناء الكفاءة. اختر قالبًا يتم تشغيله بشكل متكرر وله تحديات حماية معروفة. قم بتكوين نظام الحماية، وضبطه، والتحقق منه بالكامل قبل الانتقال إلى القوالب الإضافية. ما تتعلمه من القالب الأول يُسرّع كل عملية تركيب لاحقة.

تؤثر درجة الحرارة على المعايرة أكثر مما يدركه العديد من الفنين. تسلك القوالب الباردة عند التشغيل سلوكًا مختلفًا عن القوالب التي تعمل لساعات. قد تتصرف المواد القريبة من حد الخضوع أو حد مطيلية الصلب بشكل غير متسق. يجب النظر في إنشاء مجموعات معايير منفصلة لظروف التشغيل مقابل الإنتاج المستقر، والتبديل بينها عندما يصل القالب إلى درجة حرارته التشغيلية.

عند ضبط المعلمات، قم بتغيير متغير واحد في كل مرة ووثّق النتائج. إن التغييرات المتزامنة تجعل من المستحيل تحديد أي تعديل حل المشكلة أو تسبّب فيها. يُعد هذا الأسلوب المنظم بناءً للمعرفة المؤسسية المتعلقة باحتياجات الحماية الخاصة بك.

توثيق إعدادات القيم الأساسية يُشكّل أساس استكشاف الأخطاء وإصلاحها. سجّل لكل قالب ما يلي:

• إعدادات النافذة الزمنية النهائية لكل مستشعر
• قيم الحساسية وأوضاع الكشف
• معدل حركة مكبس الضغط الذي أُجريت عليه المعايرة
• مواصفات المادة المستخدمة في عملية المعايرة
• الظروف البيئية (درجة الحرارة، نوع الشحوم)
• أي خصائص غير اعتيادية معروفة أو اعتبارات خاصة

يجب تخزين هذه الوثائق في مكان يمكن للعاملين والفنيين الصيانة الوصول إليه. عندما تظهر مشكلات بعد أسابيع أو أشهر، فإن مقارنة الإعدادات الحالية مع القواعد المرجعية الموثقة غالبًا ما يكشف المشكلة فورًا. ويساعد فهم سلوك الفولاذ عند حدود الخضوع في تفسير سبب تطلب اختلافات المواد أحيانًا تعديلات في المعايرة — فقد يختلف التخضيع بين دُفعات مختلفة حتى ضمن المواصفات.

يستحق العلاقة بين إجهاد الخضوع ونافذة الكشف الخاصة بك وديناميكية الضربة الفعلية اهتمامًا مستمرًا. مع اهتراء القوالب، تتحرك المكونات قليلاً، ما يؤدي إلى تغيير توقيت الكشف. ويتيح التتحقق بانتظام مقارنةً مع الوثائق المرجعية اكتشاف الانحراف قبل أن يتسبب في مشكلات. ويجب جدولة فحوصات المعايرة بعد أحداث الصيانة، أو شحذ القوالب، أو فترات توقف طويلة.

بعد اكتمال المعايرة وتوثيقها، يصبح نظام الحماية الخاص بك جاهزًا تقريبًا للعمل. تتمثل الخطوة الحرجة المتبقية في الدمج مع عناصر التحكم في المكبس وأنظمة التحكم المنطقية القابلة للبرمجة (PLCs)، لضمان قدرة نظام الحماية على إيقاف المكبس فعليًا عند اكتشاف مشكلة.

دمج النظام مع عناصر تحكم المكبس وأنظمة التحكم المنطقية القابلة للبرمجة (PLCs)

تمت معايرة أجهزة الاستشعار الخاصة بك، وتم ضبط فترات الوقت، وتكوين منطق الكشف — ولكن لا شيء من ذلك يهم إذا لم يتمكن نظام الحماية من التواصل مع المكبس الخاص بك. إن الدمج هو اللحظة التي تصبح فيها حماية القالب حقيقية: يجب أن يستقبل وحدة التحكم إشارات تغذية راجعة عن وضعية المكبس، ويجب أن تكون أوامر الإيقاف الصادرة عنها قادرة على إيقاف الجهاز فعليًا قبل حدوث أي ضرر. غالبًا ما يتم تجاهل هذه النقطة الحرجة في أدلة الإعداد، ومع ذلك فإن فشل عمليات الدمج يُعد سببًا رئيسيًا في جزء كبير من مشكلات أنظمة الحماية.

سواء كنت تعمل مع ماكينة ضغط مستقلة أو تدير بيئة متعددة الماكينات المتصلة بشبكة، فإن فهم متطلبات التوصيلات الكهربائية وتوافق الإشارات وبروتوكولات الاتصال يضمن أن استثمارك في الحماية يحقق النتائج الفعلية.

التوصيل بأجهزة تحكم الماكينة وأنظمة السلامة

يحتاج كل جهاز تحكم في حماية القوالب إلى توصيلين أساسيين بالماكينة: إشارة مرجعية للموضع تُخبره بمكان عمود الكرنك خلال كل دورة، ومسار خرج لإيقاف الماكينة عند اكتشاف مشكلات.

إشارات المرجعية للموضع تأتي عادةً من محلل (ريزولفر) أو مشفر (إنكودر) مثبت على عمود الكرنك الخاص بماكينة الضغط. يستخدم جهاز التحكم في الحماية هذه الإشارة لتحديد نوافذ التوقيت وربط كشف المستشعرات بموضع الدورة. قد تتطلب الماكينات الأقدم التي لا تحتوي على مشفرات مدمجة تركيبًا لاحقًا — وهو استثمار مفيد يمكّن من توفير حماية دقيقة وقابلة للتكرار.

تكامل إشارة الإيقاف يجب أن يتم التكامل مع دائرة السلامة الحالية لآلة الضغط الخاصة بك. في معظم التركيبات الحديثة، يتم توصيل مخرج الإيقاف في وحدة التحكم بالحماية بدائرة الإيقاف العلوية في تحكم الآلة، مما يضمن توقف آلة الضغط عند أعلى نقطة ميتة بدلاً من منتصف الشوط. ويجب أن تكون هذه الوصلة آمنة ضد الأعطال: فإذا فقدت وحدة التحكم بالحماية الطاقة أو تعطلت، يجب أن تتوقف آلة الضغط ولا تستمر في العمل بدون حماية.

خذ بعين الاعتبار هذه المبادئ الأساسية في الكابلات أثناء التركيب:

• توافق جهد الإشارة: تأكد من أن مستويات الجهد في مدخلات ومخرجات وحدة التحكم بالحماية تتطابق مع متطلبات تحكم آلة الضغط — فعدم التطابق قد يؤدي إلى تشغيل غير موثوق أو تلف المعدات
• تحصين الكابلات: استخدم كابلات محمية للإشارات النابعة من المشفر (encoder) وقم بتمديدها بعيدًا عن الموصلات الكهربائية عالية التيار لمنع تداخل الضوضاء الكهربائية
• تأمين الوصلات: تحventing استخدام كتل طرفية صناعية بمقاس سلك مناسب حدوث وصلات فضفاضة قد تؤدي إلى أعطال متقطعة
• تكامل زر الطوارئ للإيقاف: يجب أن يتكامل نظام الحماية الخاص بك مع الدوائر الحالية لإيقاف الطوارئ (E-stop)، وليس تجاوزها

بالنسبة للمنشآت التي تستخدم مناولة المواد الآلية—سواء كانت أنظمة الت пит الآلية من نوع الميلر أو نقل القطع الروبوتية—قد تكون هناك حاجة إلى نقاط تتكامل إضافية. قد يحتاج وحدة التحكم الخاصة بالحماية إلى إشارات تدل على حالة التشغيل الآلي، لمنع حدوث أعطال كاذبة عندما يكون الروبوتات في دورة العمل أو عندما تكون المغذيات تقوم في الفهرسة.

تكامل وحدة التحكم بالمنطق القابل للبرمجة (PLC) وتكوين الإشارات

تقوم عمليات الختم الحديثة بشكل متزايد في ربط أنظمة حماية القوالب بوحدات التحكم بالمنطق القابل للبرمجة (PLCs) والبنية التحتية لجمع البيانات. تتيح هذه التتكامل المراقبة المركزية، وتسجيل بيانات الإنتاج، والتنسيق مع أنظمة الأتمتة الأوسع. عند تقييم أساليب التتكامل الخاصة بخطط التتحكم لموردي plex rockwell أو أنظمة إدارة الجودة المماثلة، يصبح فهم خيارات الاتصال أمرًا أساسيًا.

يوضح الجدول التالي السيناريوهات الشائعة للتكامل التي قد تواجهها:

نوع التicontrol للماكينة	طريقة الاتصال	متطلبات الإشارة	اعتبارات خاصة
أنظمة تحكم المكابس الميكانيكية القديمة	إدخال/إخراج منفصل (مربوط بسلك)	مدخلات/مخرجات رقمية 24 فولت تيار مستمر، وتلامسات ريلاي لأوامر الإيقاف	قد يتطلب تركيب مُحوِّل دوار لاسترداد إشارة الموضع؛ قدرة محدودة على استخراج البيانات
أنظمة تحكم م presses حديثة مع وحدة التحكم المنطقية القابلة للبرمجة (PLC)	إدخال/إخراج منفصل أو اتصال عبر حقل الحافلة	إدخال/إخراج رقمي بالإضافة إلى إيثرنت/IP اختياري، بروفاينت، أو مودبوس TCP	تتيح حافلة الحقل تبادل بيانات أكثر ثراءً؛ تحقق من توافق البروتوكول قبل الشراء
أنظمة المكابس المؤازرة	اتصال رقمي عالي السرعة	إشارات المشفر، أو بروتوكولات مشابهة مثل إيثركات في الوقت الحقيقي	متطلبات توقيت دقيقة؛ يجب أن يتطابق وحدة التحكم بالحماية مع سرعة نظام السيرفو
بيئة شبكة متعددة المكابس	بروتوكولات تعتمد على الإيثرنت إلى وحدة تحكم PLC/SCADA مركزية	شبكة TCP/IP، وOPC-UA لجمع البيانات	تخطيط بنية الشبكة أمر أساسي؛ يجب مراعاة متطلبات عرض النطاق الترددي والتأخير
مكبس مستقل (بدون PLC)	اتصال مباشر عن طريق الأسلاك	منطق ريلاي بسيط لأوامر الإيقاف	أسهل عملية تركيب؛ قدرة محدودة على المراقبة عن بعد

اختيار بروتوكول الاتصال يعتمد على ما تريد تحقيقه. تتطلب إشارات الإيقاف/التشغيل البسيطة فقط اتصالات إدخال/إخراج منفصلة. إذا كنت ترغب في تسجيل بيانات الأعطال، أو تتبع أعداد الإنتاج، أو الدمج مع خطط تحكم موردي Plex Rockwell للتوثيق النوعي، فإن بروتوكولات fieldbus أو الإيثرنت توفر عرض النطاق الترددي اللازم للبيانات.

بالنسبة للمنشآت التي تقوم بعمليات التشكيل الهيدروليكي أو عمليات متخصصة أخرى إلى جانب ختم التقليدي، فإن تعقيد الدمج يزداد. قد تستخدم أنواع مختلفة من المكابس بروتوكولات غير متوافقة، مما يتطلب أجهزة بوابة أو وسائط برمجية لدمج تدفقات البيانات.

بيئات الكبس المتعددة المشبكة تتطلب تخطيطًا معماريًا دقيقًا. يمكن لمحطات المراقبة المركزية عرض الحالة من عشرات المكابس، ولكن يجب إدارة حركة الشبكة لمنع تأخيرات الاتصالات أثناء أوامر الإيقاف الحرجة. قم بفصل حركة المرور الحرجة الخاصة بالحماية عن شبكة المصنع العامة عند الإمكان، وتأكد من أن محولات الشبكة توفر عرض نطاق كافٍ وموثوقية.

يفتح دمج جمع البيانات إمكانيات قيّمة: تتبع أسباب التوقف على مر الزمن يُظهر أنماطًا تُساهم في الصيانة الوقائية، والتخطيط للإنتاج، بل وحتى تحسينات في تصميم القوالب. ومع ذلك، لا تسمح للأهداف المرتبطة بالبيانات بأن تؤخّر توفير وظائف الحماية الأساسية. تأكد أولًا من أن نظامك قادر على إيقاف الماكينة بشكل موثوق، ثم أضف تدريجيًا قدرات جمع البيانات.

سواء كانت عملية الدمج الخاصة بك عبارة عن توصيل مباشر بسيط أو بنية شبكة معقدة، فإن التوثيق الدقيق يكون ذو قيمة كبيرة. سجّل كل اتصال، وكل إعداد بروتوكول، وعنوان شبكي. عندما يصبح التشخيص ضروريًا — وسوف يصبح كذلك — فإن هذا التوثيق يحوّل ساعات من العمل الاستقصائي إلى دقائق من التحقق.

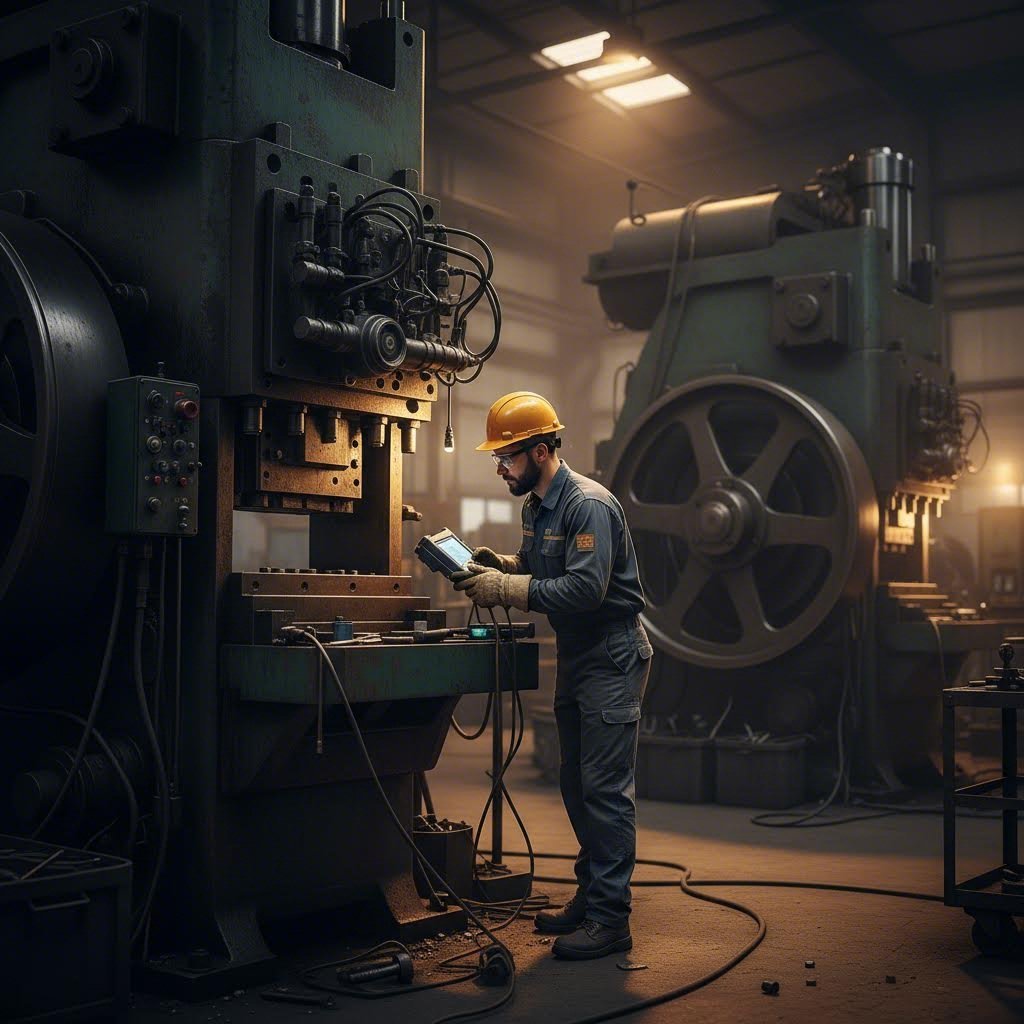

استكشاف الأخطاء الشائعة في الإعداد والتشغيل وإصلاحها

حتى أكثر إعدادات نظام حماية القوالب دقة ستصطدم في النهاية بمشاكل. فالمستشعرات تتأثر بالانحراف، والتوصيلات تصبح غير محكمة، وظروف البيئة تتغير — وكل هذه عوامل قد تؤدي إلى تدهور فعالية الحماية مع مرور الوقت. وما يُميز العمليات المُدارة جيدًا عن تلك التي تعاني من الإحباط ليس تجنّب المشاكل تمامًا، بل تشخيصها وحلها بسرعة عندما تظهر.

يركز دليل استكشاف الأخطاء هذا على سد الفجوة التشخيصية التي تترك العديد من الفنيين في حيرة عندما تُعاني أنظمة الحماية من خلل. سواء كنت تتعامل مع توقفات غير ضرورية تُهدر الإنتاجية أو حالات كشف مفقودة تسمح بحدوث اصطدامات، فإن التشخيص المنظم يعيدك إلى تشغيل موثوق بشكل أسرع من الأساليب التجريبية العشوائية.

تشخيص المشكلات الشائعة في المستشعرات والأنظمة

تندرج معظم مشكلات أنظمة الحماية ضمن فئات متوقعة. ويساعد فهم هذه الأنماط في تحديد الأسباب الجذرية بدلًا من ملاحقة الأعراض فقط.

سيناريوهات الإيجابية الكاذبة —حيث يتوقف النظام عن العمل دون وجود مشكلة فعلية—عادةً ما يُشعر المشغلين بالإحباط في البداية. تتوقف عملية الإنتاج، ويقوم المشغل بالتحقيق، ولا يجد أي خطأ، ثم يقوم بإعادة تعيين النظام. كرر هذه الدورة عدة مرات، وستبدأ المشغلين بتجاهل نظام الحماية أو تجاوزه تمامًا. وتشمل الأسباب الشائعة:

• تلوث المستشعرات: تراكم مواد التشحيم أو جزيئات المعادن على أسطح الاستشعار مما يؤدي إلى الكشف عن إشارات دون وجود سبب فعلي
• انحراف نافذة التوقيت الزمني: عدم توافق النوافذ الزمنية مع حركة القطعة الفعلية بسبب تآكل القالب أو التغيرات الميكانيكية
• التدخلات الكهربائية: أجهزة تشغيل التردد المتغيرة القريبة أو معدات اللحام التي تولد إشارات كهربائية عشوائية
• التثبيت غير المحكم: اهتزاز يؤدي إلى تحرك المستشعرات إلى نطاق الكشف عن أهداف غير مقصودة

سيناريوهات السلبية الكاذبة —حيث تظل المشكلات الفعلية غير مكتشفة— هي أكثر خطورة بكثير. تسمح هذه الأعطال بحدوث التصادمات على الرغم من وجود أنظمة الحماية المثبتة. وغالبًا ما تشمل الأسباب:

• حساسية منخفضة جدًا: فشل الأهداف التي تمر عند حواف نطاق الكشف في التفعيل بشكل متسق
• نوافذ الكشف ضيقة جدًا: حدوث كشوف صالحة خارج النطاقات الزمنية المتوقعة
• تلف الكابلات: اتصالات متقطعة تؤدي إلى فقدان الإشارات
• عطل في المستشعر: وصول المكونات إلى نهاية عمرها الافتراضي دون ظهور أعراض واضحة

يمكن أن تؤثر المواد التي تتعرض للتصلب الانفعالي أثناء عمليات التشكيل على موثوقية الكشف بطرق غير متوقعة. ومع تغير خصائص المادة نتيجة للتصلب الناتج عن العمل، قد يتغير سلوك إخراج القطع — حيث تخرج القطع بزوايا أو سرعات مختلفة قليلاً عما كانت عليه عندما كانت القالب جديدة. ويؤدي هذا التصلب الانفعالي والتصلب الناتج عن العمل تدريجيًا إلى نقل أحداث الكشف خارج النطاقات المعايرة.

عوامل البيئة تستحق الانتباه بشكل خاص أثناء التشخيص. تؤدي التقلبات في درجة الحرارة إلى تمدد المكونات المعدنية وانكماشها، مما يغير مواضع المستشعرات بالنسبة للأهداف. وتؤثر الرطوبة على بعض تقنيات المستشعرات أكثر من غيرها. بل إن تغيرات ضغط الهواء في الأنظمة الهوائية يمكن أن تُغيّر ديناميكيات طرد القطع. عند استكشاف الأخطاء العرضية وإصلاحها، قم بربط حدوث الأعطاب بالظروف البيئية — فغالبًا ما تظهر أنماط معينة.

يُشكّل التصلب الناتج عن التشوه في المواد المعالجة اعتباراً تشخيصياً آخر. قد تتصرف القطع التي مرت بعمليات تشكيل كبيرة بشكل مختلف عما هو متوقع أثناء عملية الطرد، خاصةً عند الاقتراب من حدود استطالة المادة. راقب التغيرات في توقيت الكشف عندما تعالج القوالب موادًا عند نقاط مختلفة ضمن نطاق قابليتها للتشكيل.

تفسير أكواد الأخطاء وخطوات الحل

يُنشئ معظم وحدات التحكم في الحماية رموز أخطاء تشير إلى حالات عطل محددة. إن تعلُّم تفسير هذه الرموز يُسرِّع عملية استكشاف الأخطاء وإصلاحها بشكل كبير. وعلى الرغم من أن الرموز الدقيقة تختلف حسب الشركة المصنعة، إلا أن الفئات الشائعة تشمل:

• أعطال التوقيت: تم الكشف خارج النطاق الزمني المُعد
• الكشف المفقود: لم يحدث التفعيل المتوقع للحساس
• الكشف المستمر: بقي الحساس نشطًا عندما كان ينبغي أن يتوقف
• أخطاء الاتصال: انقطع الاتصال بين وحدة التحكم والحساسات أو أدوات التحكم بالضغط
• أعطال النظام: مشاكل في المتحكم الداخلي تتطلب تدخلاً صيانة

تغطي مصفوفة استكشاف الأخطاء التالية الأعراض الأكثر شيوعًا، وتساعدك على الانتقال من الملاحظة إلى الحل بكفاءة:

العرض	الأسباب المحتملة	الخطوات التشخيصية	حلول
توقفات كاذبة متقطعة عند مواقف عشوائية	ضوضاء كهربائية، اتصالات فضفاضة، تلف في كابل المستشعر	تحقق من استمرارية الكابل؛ راقب إخراج المستشعر باستخدام جهاز القياس البياني؛ حدد مصادر الضوضاء الكهربائية القريبة	أصلح أو استبدل الكابلات التالفة؛ أضف دروعًا واقية؛ حرّك الكابلات بعيدًا عن مصادر الضوضاء؛ ثبّت مرشحات للضوضاء
توقفات كاذبة مستمرة عند موضع معين من الشوط	اكتشاف المستشعر لهدف غير مقصود، عدم محاذاة نافذة التوقيت، تداخل من مكونات القالب	قم بتشغيل المكبس يدويًا وببطء مع مراقبة إخراج المستشعر؛ قارن توقيت التشغيل الحالي بالتوثيق المرجعي	قم بتعديل موضع أو زاوية المستشعر؛ أعد تهيئة نوافذ التوقيت؛ احمِ المستشعر من المكونات التي تسبب التداخل
فشل في الكشف يسمح ببقاء الأجزاء عالقة	الحساسية منخفضة جداً، المستشعر خارج النطاق، تغيرت حالة سطح الهدف	تحقق من إخراج المستشعر أثناء الدوران اليدوي؛ قم بقياس المسافة الفعلية للكشف؛ فحص حالة سطح الهدف	زيادة الحساسية؛ أعد وضع المستشعر ليكون أقرب إلى الهدف؛ نظف أو أعد تجهيز سطح الهدف
يُظهر النظام عطلًا مستمرًا بعد إعادة الضبط	المستشعر عالق في الحالة النشطة، وجود جسم غريب في منطقة الكشف، عطل في وحدة التحكم	افصل المستشعرات بشكل فردي لتحديد العطل؛ تحقق من مناطق الكشف من وجود أتربة أو حطام؛ تحقق من تشخيصات وحدة التحكم	أزل العوائق؛ استبدل المستشعر التالف؛ اتصل بالشركة المصنعة للحصول على خدمة وحدة التحكم
أخطاء مرجعية في الموضع	فشل في المحول/الكاشف، اتصال فضفاض، تلف كابل الإشارة	تحقق من أمان تركيب المحول؛ تحقق من وصلات كابل الإشارة؛ راقب جودة إشارة الموضع	اشدُد أو استبدل الربط؛ أصلح الكابلات؛ استبدل المحول إذا كانت جودة الإشارة متدهورة
أعطال في الاتصال بين المتحكم والماكينة	مشاكل في الشبكة، عدم تطابق البروتوكول، تغييرات في برنامج PLC	تحقق من اتصالات الشبكة والإعدادات؛ تأكد من تطابق معايير البروتوكول؛ راجع التعديلات الأخيرة على PLC	أعد الاتصال بالشبكة؛ صحح إعدادات البروتوكول؛ عدّل تغييرات PLC أو حدّث التكامل
استجابة بطيئة عند معدلات الضرب العالية	قيود في معالجة المتحكم، زمن استجابة المستشعر غير كافٍ، عبء في موارد النظام	قارن مواصفات المتحكم مع متطلبات التطبيق؛ قِس أزمنة الاستجابة الفعلية	الترقية إلى وحدة تحكم أسرع؛ اختيار مستشعرات ذات سرعة أعلى؛ تقليل تعقيد المراقبة إن أمكن

متى يجب الاتصال بالخدمة الفنية المحترفة مقابل التعامل مع المشكلات داخليًا يعتمد على قدرات فريقك وطبيعة المشكلة. وتشمل الإصلاحات التي يمكن للمشغل إجراؤها:

• تنظيف المستشعرات الملوثة
• شَدّ الأجهزة المثبتة الرخوة
• ضبط الحساسية ضمن النطاقات الموثقة
• استبدال الكابلات بكابلات احتياطية معروفة
• إعادة التعيين بعد حدوث أعطال مؤقتة بأسباب معروفة

تصعيد الأمر إلى فنيي الصيانة أو الخدمة الاحترافية في حالات:

• أعطال داخلية في وحدة التحكم أو رموز خطأ تشير إلى فشل في العتاد
• فشل متكرر بعد محاولات الإصلاح
• مشاكل التتكامل مع عناصر التحكم في المطابع أو وحدات الت Programmable Logic Controller (PLC)
• استبدال المشفر أو المحوّل الدوار
• تحديثات البرامج الثابتة أو إعادة برمجة وحدة التควบول

يمكن أن يؤدي استطالة المواد المعالجة بالقرب من حدود التشكيل إلى تحديات في الكشف تبدو وكأنها مشاكل في المستشعرات، ولكنها في الحقيقة ناتجة من سلوك المادة. قبل استبدال المستشعرات أو تعديل المعايرة بشكل واسع، يجب التتحقق من أن مواصفات المادة لم تتغير وأن الأجزاء تُشكّل بشكل صحيح.

توثيق كل حدث استكشاف الأخطاء حتى لو كان بسيطًا. فمع مرور الوقت تظهر أنماط معينة — مثل مستشعر يتطلب تنظيف شهري يشير إلى مشكلة بيئية تستحق المعالجة من المصدر. كما أن قالبًا ما يتسبب باستمرار في أخطاء التiming بعد ساعتين من التشغيل يوحي بتأثيرات حرارية قد تتطلب تعديل في المعايرة أو استخدام مجموعات معايير مختلفة حسب الظروف الحرارية.

إن استكشاف الأخطاء وإصلاحها بشكل منهجي يُسهم في بناء معرفة مؤسسية تجعل عملياتك بأكملها أكثر مرونة. والهدف ليس فقط إصلاح المشكلة الحالية، بل منع حدوث المشاكل في المستقبل. ومع وجود إجراءات تشخيص فعالة، تصبح أولويتك التالية هي ضمان قدرة جميع أفراد فريقك على تنفيذ هذه الإجراءات بانتظام من خلال التدريب السليم والتوثيق الدقيق.

تدريب المشغلين وبروتوكولات إدارة التغيير

إليك حقيقة تكتشفها العديد من المنشآت متأخرًا جدًا: حتى نظام حماية القوالب المُعدّ بشكل مثالي قد يفشل إذا لم يفهم المشغلون كيفية استخدامه. فالتقنية وحدها لا تمنع وقوع الحوادث، بل الناس هم الذين يفعلون ذلك. تصبح أجهزة الاستشعار والأجهزة المتحكم بها الأكثر تطورًا مجرد زينة باهظة الثمن إذا كان فريقك يفتقر إلى التدريب اللازم للرد بشكل صحيح عند تفعيل التنبيهات، أو الأسوأ من ذلك، إذا تعلموا كيف يتجاوزون أنظمة الحماية التي يبدو أنها تخلق مشكلات أكثر مما تحل.

يتطلب التنفيذ الناجح التعامل مع التدريب وإدارة التغيير بنفس درجة الدقة التي طبقتها في اختيار أجهزة الاستشعار ومعايرتها. دعونا نستعرض كيف يمكن بناء القدرات البشرية التي تحدد ما إذا كانت استثماراتك في الحماية ستحقق نتائج مستدامة.

بناء كفاءة المشغلين من خلال تدريب منظم

تتطلب الأدوار المختلفة أعماقًا مختلفة من التدريب. يحتاج مشغل المكبس إلى مهارات الاستجابة الفورية، في حين يحتاج فني الصيانة إلى قدرات تشخيصية، ويحتاج المهندس إلى فهم على مستوى النظام. إن محاولة تدريب الجميع بالطريقة نفسها يؤدي إلى إهدار الوقت وترك فجوات في الكفاءات الحرجة.

التدريب على مستوى المشغل يركز على التعرف والاستجابة. يجب أن يفهم المشغلون ما يعنيه كل تنبيه، والإجراءات الدقيقة التي يجب اتخاذها. ليسوا بحاجة إلى معايرة أجهزة الاستشعار، لكنهم يحتاجون بشكل مطلق إلى معرفة:

• معنى كل مؤشر ضوئي ورسالة عرض
• إجراءات الاستجابة الصحيحة لأنواع الأعطال المختلفة
• متى يجب محاولة إعادة الضبط ومتى يجب طلب المساعدة
• كيفية إجراء فحوصات بصرية أساسية قبل استئناف الإنتاج
• لماذا يؤدي تجاوز أو تجاهل أنظمة الحماية إلى مخاطر جسيمة

تدريب فنيي الصيانة يبني قدرات التشخيص والإصلاح. بالمثل، كما يجب على لاسك الكهربائي أن يفهم كلاً من تشغيل المعدات وبروتوكولات السلامة، يحتاج فنيوكم إلى معرفة شاملة تشمل:

• إجراءات اختبار الاستشعار واستبدالها
• التحقق من المعايرة والضبط ضمن المعلمات الموثقة
• أفضل الممارسات لفحص الكابلات وإصلاحها وتوجيهها
• استكشاف الأخطاء وإصلاحها باستخدام أكواد الخطأ والأدوات التشخيصية
• نقاط التكامل مع تحكمات المكبس ومتى يجب تصعيد المشكلات

تدريب على مستوى الهندسة يتناول تصميم النظام، والتحسين، والتحسين المستمر. يجب أن يفهم المهندسون مفهوم العائد من الناحية الهندسية — ليس فقط خصائص المواد، ولكن فهم ما يعنيه حد الخضوع بالنسبة لعمليات التشكيل يساعد المهندسين على إدراك سبب ضرورة أن تراعي معايير الحماية التباين في المواد. وتشمل مكونات التدريب:

• تصميم نظام الحماية لأدوات القطع الجديدة
• تقنيات تحليل الأداء والتحسين
• هيكل التكامل مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة البيانات
• أساليب تتبع العائد على الاستثمار وتقييم التكلفة مقابل الفائدة
• التنسيق مع الموردين للترقيات وإجراءات استكشاف الأخطاء المتقدمة

الممارسة العملية تتفوق على التعليم النظري من حيث الاحتفاظ بالمعرفة. قم بإعداد سيناريوهات تدريبية باستخدام المعدات الفعلية كلما أمكن ذلك. دع المشغلين يختبرون ظروف الأعطال ويتدربون على الاستجابات قبل مواجهتها تحت ضغط الإنتاج. تعكس هذه الطريقة كيفية تركيز البرامج التدريبية التقنية — من الكليات المجتمعية إلى المؤسسات المتخصصة مثل tulsa welding school dallas campus — على التطبيق العملي إلى جانب المعرفة النظرية.

إنشاء وثائق وإجراءات قياسية فعّالة

يتلاشى التدريب دون تعزيز مستمر. تعمل الوثائق كذاكرة مؤسسية لك، وتضمن ممارسات متسقة بغض النظر عن الشخص الموجود في الدوام أو منذ متى تم التدريب الأولي.

تشمل الوثائق الفعّالة ما يلي:

• أدلة المرجع السريع: بطاقات مغلفة موجودة عند كل جهاز تُظهر التنبيهات الشائعة والإجراءات الفورية الواجب اتخاذها
• الإجراءات التشغيلية القياسية: تعليمات خطوة بخطوة للمهام الروتينية مثل التحقق من بدء التشغيل والتفتيش أثناء تغيّر الورديات
• أدلة استكشاف الأخطاء وإصلاحها: أشجار القرار التي توجه الفنيين من الأعراض إلى الحلول
• سجلات الحماية الخاصة بالقالب: إعدادات الخط الأساسي، والمشكلات التاريخية، والاعتبارات الخاصة لكل قالب
• سجلات التدريب: توثيق من تم تدريبه على ماذا، مع تواريخ التحقق من الكفاءة

بروتوكولات الاستجابة لإشعارات النظام يجب أن تكون واضحة تمامًا. عندما ينطلق إنذار في الساعة 2 صباحًا مع طاقم عمل محدود، لا يوجد وقت للتفسير. حدد بدقة ما يحدث لكل نوع من الأعطال:

• من يستجيب أولًا وما الذي يجب عليه فحصه
• ما هي الشروط التي تسمح بإعادة التشغيل من قبل المشغل مقابل الحاجة إلى الصيانة
• محددات التصعيد وإجراءات الاتصال
• متطلبات التوثيق لكل حادث
• إجراءات المتابعة لمنع التكرار

إن فهم ما تمثله قوة الخضوع — وهي نقطة الإجهاد التي يبدأ عندها التغير الدائم في المادة — يوفر سياقًا مفيدًا لسبب أهمية استجابات الحماية المحددة. تمامًا كما أن تجاوز قوة الخضوع يتسبب في تلف دائم للمواد، فإن السماح باستمرار أخطاء الحماية يؤدي إلى تلف دائم للأدوات. وتساعد هذه العلاقة المفاهيمية المشغلين على استيعاب أهمية الاستجابة الصحيحة.

التحقق المستمر من الكفاءة يمنع تدهور المهارات. يجب جدولة تدريبات تنشيطية دورية، خاصة بعد فترات طويلة دون وقوع حوادث. ومن المفارقات أن الفترات الطويلة من التشغيل الخالي من المشكلات يمكن أن تقوض الجاهزية — إذ ينسى المشغلون الإجراءات التي لم يكونوا بحاجة لاستخدامها. ضع في الاعتبار:

• مراجعات ربع سنوية للإجراءات الاستجابية مع تمارين عملية
• إعادة الشهادة السنوية لفنيي الصيانة في مهام المعايرة
• جلسات الاستخلاص بعد الحوادث التي تتحول إلى فرص تعليمية للفريق بأكمله
• تقييم المهارات قبل تعيين الأفراد على المكابس أو القوالب الجديدة

العوامل البشرية تحدد في النهاية ما إذا كانت نظام الحماية الخاص بك سينجح على المدى الطويل. فإذا أدرك المشغلون النظام كعقبة وليست أداة، فسوف يجدون طرقاً للتغلب عليه. وإذا لم يكن لدى الفنيين ثقة في قدراتهم التشخيصية، فسوف يستدعون خدمة خارجية دون داعٍ. وإذا لم يفهم المهندسون إمكانيات النظام، فسوف يستخدمون ميزات الحماية المتاحة بشكل أقل من طاقتها.

عزز التقبل من خلال إشراك الأفراد العاملين في الخطوط الأمامية في اتخاذ القرارات المتعلقة بالتنفيذ عند الاقتضاء. وضّح 'السبب' وراء المتطلبات، وليس فقط 'الشيء' المطلوب. احتفل بالحوادث التي تم منعها بدلاً من تسجيل حالات التوقف فقط كخسائر في الإنتاج. عندما يُدرك فريقك أن التشغيل السليم لنظام الحماية يؤثر مباشرةً على سلامتهم وأمنهم الوظيفي، فإن الامتثال يصبح جزءاً من الثقافة وليس نتيجة للإكراه.

مع وجود موظفين مدربين وإجراءات موثقة موضع التنفيذ، فإنك بذلك قد وضعت أساس الحماية المستدامة. القطعة الأخيرة المتمثلة في قياس النتائج والتحسين المستمر تحوّل نظام حماية القالب من مجرد ميزة مثبتة إلى ميزة تنافسية.

التحسين بعد التركيب وقياس العائد على الاستثمار

لقد قمت بتركيب أجهزة الاستشعار، ومعايرة المعايير، ودمج النظام مع تحكمات المكبس، وتدريب فريقك. ولكن إليك ما يُميز إعدادات أنظمة حماية القوالب الجيدة عن تلك المتميزة: مرحلة التحسين التي تتجاوزها معظم المرافق تمامًا. إن التركيب ليس خط النهاية، بل هو نقطة البداية للتحسين المستمر الذي يتراكم عائده بمرور الوقت.

فكّر في الأمر بهذه الطريقة: التهيئة الأولية تمثل أفضل تقدير لديك للحماية المثلى بناءً على المعلومات المتاحة. أما الإنتاج الفعلي فيكشف ما لم تتمكن من توقعه. وتؤكد اختبارات التحقق أن نظامك يعمل كما هو مصمم له، بينما تضمن القياسات المستمرة استمراره في تقديم القيمة مع تغير الظروف.

اختبارات التحقق والتحقق من الأداء

قبل الإعلان عن اكتمال تركيبك، تؤكد اختبارات التحقق المنهجية أن كل نقطة حماية تعمل بشكل صحيح في ظل ظروف الإنتاج الفعلية. ويُمسك هذا المرحلة بالأسرار التي فاتت أثناء الاختبار على الطاولة، ويثبت خط الأساس للأداء الذي ستشير إليه لسنوات قادمة.

اختبار التحقق المنظم يجب أن يشمل ثلاث مناطق حرجة:

• اختبار موثوقية الكشف: قم بتشغيل دورات إنتاج ممتدة مع مراقبة تنشيط كل مستشعر. وتأكد من حدوث عمليات الكشف باستمرار ضمن النوافذ الزمنية عبر مئات الحركات، وليس فقط عبر العدد القليل الذي تم فحصه أثناء الاختبار على الطاولة.
• اختبار استجابة الأعطال: قم بإنشاء ظروف عطل خاضعة للتحكم عمداً—مثل تغذية قصيرة، أو أجزاء عالقة مُستَنسخة، أو مسارات إخراج مسدودة—وتأكد من أن النظام يتوقف قبل حدوث أي ضرر. يُكسب هذا الاختبار الخاضع للرقابة ثقة في أن الحماية تعمل عند الحاجة.
• التحقق من التكامل: تأكد من وصول أوامر الإيقاف إلى تحكم المكبس بشكل موثوق، ومن تسجيل البيانات بدقة لجميع الأحداث، وأن الاتصال مع وحدات التحكم المنطقية المبرمجة (PLCs) أو أنظمة المراقبة يعمل حسب التصميم.

وثّق كل شيء أثناء عملية التحقق. سجّل توقيت الكشف الفعلي، وسرعات الاستجابة، وأي شذوذ يتم ملاحظته. تصبح هذه الوثائق بمثابة خط الأساس للأداء—نقطة المرجع لتقييم صحة النظام بعد أشهر وسنوات لاحقة.

إن فهم خصائص المواد يعزز فعالية التحقق. يؤثر العلاقة بين قوة الخضوع مقابل قوة الشد على كيفية تصرف الأجزاء أثناء التشكيل والإخراج. قد تخرج الأجزاء المشكَّلة بالقرب من حدود الشد الخاصة بها بشكل مختلف عن تلك المُعالجة بطريقة أكثر تحفظًا، وينبغي أن تشمل اختبارات التحقق الخاص بك التنويعات في المواد التي ستواجهها في الإنتاج.

إنشاء خط الأساس يسجّل مقاييس أداء النظام عندما يعمل كل شيء بشكل صحيح. وتشمل القياسات الأساسية الرئيسية ما يلي:

• توزيعات توقيت الكشف لكل مستشعر
• معدلات التوقف الخاطئة أثناء التشغيل العادي
• أزمنة الاستجابة من اكتشاف العطل إلى توقف المكبس
• الظروف البيئية أثناء اختبار خط الأساس

يؤثر معامل مرونة الفولاذ — الذي يبلغ حوالي 200 جيجا باسكال لمعظم أنواع الفولاذ — على كيفية انحراف القوالب تحت الحمولة. ويؤثر هذا المعامل على متطلبات وضع أجهزة الاستشعار وتوقيت الكشف، حيث تنثني القوالب أثناء التشغيل. وتقلل القوالب عالية الجودة المصنعة وفق مواصفات دقيقة من هذه التباينات، ما يجعل معايرة الحماية أكثر سهولة وموثوقية.

هنا تظهر قيمة حلول القوالب الدقيقة للختم المزودة بإمكانات متطورة في المحاكاة بمساعدة الحاسوب (CAE). فشركات التصنيع الحاصلة على شهادة IATF 16949 مثل شاوي تستخدم المحاكاة لتحسين تصاميم القوالب قبل قطع الفولاذ، مما يقلل من التباينات البعدية وعدم الاتساق في عمليات التشكيل التي تعقد إعداد أنظمة الحماية. وعندما تعمل القوالب بشكل يمكن التنبؤ به، تصبح معايرة الحماية أكثر دقة واستقرارًا بمرور الوقت.

قياس العائد على الاستثمار والتحسين المستمر

إليك الفجوة التي يتجاهلها معظم المنافسين تمامًا: قياس العائد على استثمار الحماية الخاص بك. بدون القياس، لا يمكنك إثبات القيمة أمام الإدارة، أو تبرير التحديثات، أو تحديد فرص الت improvement. يحول التتبع الفعّال للعائد على الاستثمار الحماية من مركز تكلفة إلى عامل ربح موثق.

تتبع هذه المؤشرات الرئيسية للأداء لقياس قيمة الحماية:

• الأحداث التي تمنع التصادي: في كل مرة يوقف نظامك فيها المطابعة قبل حدوث التصاد، قم بتوثيق الحادث. قدر التكاليف التي تم تجنبها من خلال الصيانة بناءً على تصادات سابقة مماثلة أو مقاييس صناعية.
• تقليل وقت التوقف: قارن الت downtime غير المخطط قبل وبعد تنفيذ الحماية. ويشمل ذلك ليس فقط وقت الإصلاح، بل أيضًا اضطرابات الجدولة الإنتاجية، وتكاليف الشحن العاجل للقطع البديلة، وتكاليف العمل الإضافي.
• تمديد عمر الأدوات: راقب فترات صيانة القوالب وتكرار الاستبدال. عادةً ما تدوم القوالب المحمية لفترة أطول بكثير من القوالب غير المحمية.
• التحسينات في الجودة: تتبع معدلات العيوب للقطع المنتجة على المكابس المحمية. غالبًا ما يُمكن اكتشاف المشكلات قبل أن تتسبب في الأعطال، مما يساعد على رصد مشكلات الجودة في مراحل أبكر من العملية.
• معدلات التوقف الكاذبة: راقب التوقفات غير الضرورية التي تُعطّل الإنتاج دون منع مشكلات فعلية. تشير معدلات التوقف الكاذبة المرتفعة إلى فرص للتحسين.

يساعد فهم معامل مرونة الفولاذ في توضيح أهمية الأدوات عالية الجودة لضمان حماية متسقة. حيث يحدد معامل يونغ الخاص بالفولاذ مدى انحراف الأداة تحت أحمال التشكيل. تنحرف القوالب ذات الخصائص غير المتجانسة للمواد أو التسامحات الصناعية السيئة بشكل غير متوقع، مما يجعل معايرة المستشعرات صعبة ويزيد من معدلات الكشف الكاذب.

إطارات تحليل العائد على الاستثمار يساعد في تبرير استثمارات الحماية وتحديد أولويات التحسينات. ضع في اعتبارك هذا النهج:

فئة التكلفة	ما يجب قياسه	الطريقة الحسابية النموذجية
تكاليف الأعطال المباشرة التي تم تجنبها	إصلاح/استبدال الأدوات، إصلاح المكبس، المواد المهدرة	متوسط تكلفة الأعطال التاريخية × الأحداث الوقائية
تكاليف التوقف عن العمل التي تم تجنبها	قيمة الإنتاج المفقودة أثناء التوقفات غير المخطط لها	قيمة الإنتاج بالساعة × الساعات التي تم منع الت downtime فيها
خفض تكلفة الجودة	تقليل الفاقد، واستبعاد إعادة العمل، وتقليل مطالبات العملاء	تقليل معدل العيوب × التكلفة لكل عيب
توفايل من عمر الأدوات	تمديد عمر القوالب، وتقليل تعددية الشحذ	تكاليف الصيانة الأساسية − الت_costs الحالية للصيانة
تكاليف تشغيل النظام	عمل الصيانة، وأجهاز الاستشعار البديلة، ووقت المعايرة	التكاليف الفعلية المtracked خلال فترة القياس

تجد معظم المرافق أن العائد على الاستثمار في الحماية يتراوح بين 300٪ وأكثر من 1000٪ سنويًا عند أخذ جميع العوامل بعين الاعتبار. والمفتاح هو تتبع البيانات فعليًا بدلاً من افتراض وجود قيمة.

تحسين مستمر يزيد استثمار الحماية تراكميًا مع مرور الوقت. قم بإنشاء دورات مراجعة منتظمة — شهرية للمقاييس التشغيلية، وربع سنوية لتحليل أعمق. ابحث عن الأنماط:

• أي القوالب تسبب أكبر عدد من أحداث الحماية؟ قد تحتاج إلى تحسينات في التصميم أو مستشعرات إضافية.
• هل تزداد معدلات التوقف الكاذب مع مرور الوقت؟ قد تحتاج المستشعرات إلى تنظيف أو إعادة معايرة.
• هل يواجه بعض الفرق أو المشغلين مشكلات أكثر من غيرهم؟ قد تكون هناك حاجة إلى تدريب إضافي.
• كيف تتصل أحداث الحماية بالدفعات المادية؟ قد تتطلب الاختلافات في المواد الواردة اهتمامًا.

يؤثر معامل المرونة لمادة الأدوات الخاصة بك على استقرار الحماية على المدى الطويل. تحافظ فولاذ الأدوات عالي الجودة على استقرار الأبعاد بشكل أفضل خلال عمليات الإنتاج الممتدة، مما يقلل من انحراف المعايرة وحدوث مشكلات الكشف الخاطئ. عند تحديد القوالب الجديدة، ضع في اعتبارك كيف يؤثر اختيار المادة على متطلبات صيانة نظام الحماية.

تذكر أن إعداد نظام حماية القوالب الخاص بك يتطور مع تشغيلك. تتطلب القوالب الجديدة خطط حماية جديدة. قد تؤدي تحسينات العمليات إلى تغيير متطلبات الكشف. تؤثر تغييرات مواصفات المواد على سلوك التشكيل. قم بإدراج مراجعات منتظمة لنظام الحماية ضمن ثقافة التحسين المستمر لديك.

تشكل أدوات الجودة الأساس لحماية القوالب بشكل فعال. وعندما تعمل القوالب بشكل متوقع وثابت، فإن أنظمة الحماية تُعاير بدقة أكبر وتُحافظ على الدقة لفترة أطول. إن العلاقة بين قوة الشد وقوة الخضوع في عمليات التشكيل تؤثر على كيفية خروج القطع من القالب، وبالتالي على مدى موثوقية استشعارها بواسطة المستشعرات. إن الاستثمار في أدوات دقيقة من مصنّعين مؤهلين يقلل تعقيد الحماية ويحسّن النتائج على المدى الطويل.

بعد اكتمال التحقق، ووضع نظام لتتبع العائد على الاستثمار (ROI)، وإرساء عمليات تحسين مستمر، فإن تنفيذ نظام حماية القوالب يُحقق قيمة متزايدة. ما بدأ كوقاية من الحوادث يصبح ميزة تنافسية — بتكلفة أقل، وجودة أعلى، وإنتاج أكثر قابلية للتنبؤ يجعل عمليتك متميزة.

الأسئلة الشائعة حول إعداد نظام حماية القوالب

1. ما هي الخطوات الخمسة لبدء برنامج حماية القوالب؟

تشمل الخطوات الخمس الأساسية: اختيار نظام تحكم متوافق يتماشى مع مواصفات المكبس الخاص بك، ووضع خطة شاملة لتوصيل المستشعرات بناءً على تعقيد القالب، وإعداد مختبر مستشعرات لاختبارات ما قبل الإنتاج، ووضع إرشادات تطبيقية مع معايير معايرة موثقة، وتطوير برامج تدريبية للعاملين والصيانة. كل خطوة تُبنى على سابقتها—والتسرع في أي مرحلة عادةً ما يؤدي إلى حماية غير موثوقة أو توقفات كاذبة مفرطة تُضعف ثقة المشغلين.

2. كيف تمنع أنظمة حماية القوالب التلف في الأدوات والمكابس؟

تستخدم أنظمة حماية القوالب أجهاز استشعار موضوعة بشكل استراتيجي لمراقبة الأحداث الحرجة خلال كل دورة ضغط. وتكتشف هذه الأجهزة الاستشعار ما إذا تم طرح الأجزاء بشكل صحيح، وما إذا تم تغذية المواد بالشكل السليم، وما إذا كانت مكونات القالب في الموضع الصحيح. وعند حدوث أية أخطاء مثل جزء عالق، أو تغذية قصيرة، أو ت buildup للرقائق، فإن النظام يرسل أمر إيقاف لوقف آلة الضغط قبل أن تتسبب الضربة التالية في تضرر. وتقوم الأنظمة الحديثة بربط إشارات الأجهاز الاستشعار بموقع عمود المرفق، مما يتيح اكتشاف دقيق مبني على التتوقيت لا يمكن للمراقبة البشرية منافسته عند السرعات الإنتاجية.

3. ما أنواع الأجهاز الاستشعار المستخدمة في أنظمة حماية القوالب؟

تشمل أنواع المستشعرات الشائعة: المستشعرات القريبة الحثية للكشف عن المعادن الحديدية بنطاق من 1 إلى 30 مم، والمستشعرات الضوئية للمواد غير الحديدية مثل الألومنيوم، والمستشعرات الليفية البصرية للأماكن الضيقة ودرجات الحرارة القصوى، والمستشعرات التلامسية لتأكيد وجود القطعة بشكل إيجابي مع المواد ذات السُمك الكبير، والمستشعرات السعوية للمواد غير المعدنية. ويتم اختيار النوع حسب التطبيق الخاص بك — نوع المادة، متطلبات مسافة الكشف، الظروف البيئية، واحتياجات زمن الاستجابة عند معدلات الشوط التشغيلية.

4. كيف أقوم بإعداد نوافذ التوقيت لحماية القالب؟

تحدد نوافذ التوقيت متى خلال كل دورة كبس بزاوية 360 درجة تتوقع فيها نظامك حدوث أحداث كشف محددة. ابدأ بتشغيل المكبس ببطء مع تفعيل المستشعرات ولكن مع إيقاف الحماية، ولاحظ بدقة متى يحدث كل كشف بالنسبة لموضع عمود المرفق. قم بتعيين النوافذ الأولية بحيث تشمل أوقات الكشف الطبيعية مع هامش يتراوح بين 10 إلى 20 درجة على كل جانب. قم بالضبط الدقيق من خلال المراقبة أثناء الإنتاج، مع التعديل بناءً على عوامل مثل تغيرات درجة حرارة القالب، والاختلافات في المواد، واختلافات معدل الكبس. وثّق الإعدادات الأساسية لكل قالب لتمكين استكشاف الأخطاء وإصلاحها بسرعة عند حدوث مشكلات.

5. ما الأسباب التي تؤدي إلى التوقفات الخاطئة في أنظمة حماية القوالب، وكيف يمكنني إصلاحها؟

تنتج التoppers الخاطئة عادةً من تلوث المستشعرات بالزيوت أو الجزيئات المعدنية، أو انحراف نافذة التiming بسبب ت wearing القالب، أو التداخل الكهربائي من المعدات القريبة، أو تفخخة تركيب المستشعر نتيجة الاهتزاز. يجب التشخيص من خلال فحص استمرارية الكابل، ورصد مخرج المستشعر باستخدام راسم الذبذبات، ومقارنة التiming الحالي مع المعايير الموثقة. تشمل الحلول جداول تنظيف منتظمة للمستشعرات، وإعادة معايرة نوافذ التiming بعد صيانة القالب، وإضافة دروع واقية للكابلات، واستخدام مادة تثبيت الخيوش على مكونات التركيب. توفر الأدوات الدقيقة من مصنعين معتمَّلين وفق IATF 16949 مثل Shaoyi تقليلًا في التoppers الخاطئة من خلال ضمان أداء ثابت للقالب.
