ما يعنيه تصميم قوالب السحب العميق حقًا للتصنيع الدقيق

عندما يُطلب منك إنتاج أكواب أسطوانية متكاملة، أو خزانات أكسجين، أو مكونات سيارات بنسب عمق إلى القطر استثنائية، يصبح تصميم قالب السحب العميق العامل الأكثر أهمية في نجاح العملية. وعلى عكس الختم التقليدي الذي يتم فيه قص أو ثني المعدن، فإن عملية السحب العميق تحول الصفائح المعدنية المسطحة إلى أشكال مجوفة ثلاثية الأبعاد من خلال تدفق بلاستيكي مضبوط. وتحدد هندسة القالب التي تحددها ما إذا كان المعدن سيتقلص بسلاسة إلى الشكل المطلوب أم سيتمزق تحت إجهاد زائد.

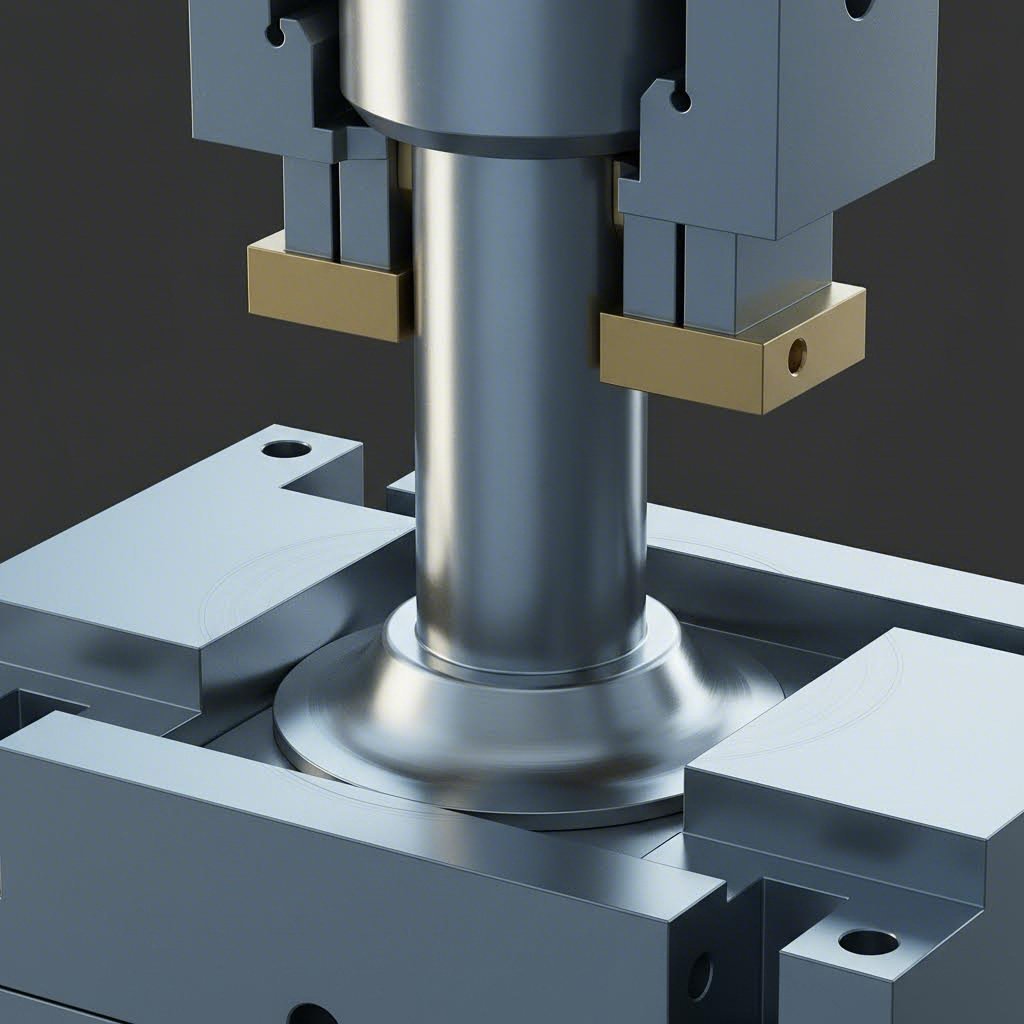

تعريف تصميم قوالب السحب العميق في التصنيع الحديث

ما هي عملية السحب العميق بالضبط؟ إنها عملية تشكيل معدنية يقوم فيها المكبس بدفع قطعة مسطحة عبر تجويف قالب، مما يخلق عمقًا يفوق قطر القطعة. ووفقًا لـ المُصنِّع واحدة من أكبر المفاهيم الخاطئة هي أن المعدن يتمدد ليأخذ الشكل. في الواقع، تتضمن عمليات السحب العميقة المنفذة بشكل صحيح حدًا أدنى من التمدد. بل إن المعدن يزداد سُمكًا من خلال الجريان اللدن، حيث تدفع القوى الانضغاطية المادة نحو الداخل باتجاه القالب.

هذا التمييز مهم لنهجك في تصميم القوالب. فأنت تقوم بتصميم أدوات تتحكم في الانضغاط والجريان، وليس التمدد. فكل نصف قطر، ومسافة فراغ، ومواصفة لتشطيب السطح تؤثر على مدى كفاءة تحول المعدن من رقاق مسطح إلى الشكل المستهدف.

لماذا يحدد تصميم القالب جودة القطعة

يتحكم هندسة القالب بشكل مباشر في ثلاث نتائج حرجة:

• أنماط تدفق المادة - تحدد أنصاف أقطاب القالب والمخرطة أماكن انضغاط المعدن مقابل تمدده
• دقة هندسة القطعة - تحدد المسافات الفراغية وزوايا السحب الاتساق البُعدي
• كفاءة الإنتاج - يقلل التصميم الصحيح من مراحل السحب ويُلغي إعادة العمل المكلفة

العلاقة بين موقع المثقب وحافة القطعة الخام مهمة بشكل خاص. فالمعادن تحت الضغط تقاوم التدفق. إذا كان مثقب السحب بعيدًا جدًا عن حافة القطعة الخام، يصبح نطاق المنطقة المضغوطة كبيرًا جدًا، وبالتالي تفوق مقاومة التدفق قوة الشد، مما يؤدي إلى حدوث تمزق بالقرب من رأس المثقب.

نسبة السحب - العلاقة بين قطر القرص الخام وقطر المثقب - هي المبدأ الأساسي الذي يحكم نجاح عملية السحب العميق. إذا تجاوزت نسبة السحب القصوى للمادة، فلن تمنع أي كمية من مادة التزييت أو تعديل قوة المكبس حدوث الفشل.

يوفر هذا المرجع الفني المعلمات والصيغ وطرق استكشاف الأخطاء وإصلاحها المحددة التي تحتاجها لتصميم القوالب بنجاح. سواء كنت تستكشف أفكار السحب العميق لتطوير منتجات جديدة أو تحسين الأدوات الحالية، فستجد إرشادات قابلة للتطبيق مدعومة بمبادئ هندسية ثابتة. تغطي الأقسام التالية حدود نسبة السحب حسب المادة، وحسابات حجم الشريط الأولي، ومواصفات نصف القطر، والتخطيط متعدد المراحل، واستراتيجيات حل العيوب التي تحول تصاميمك من مفاهيم نظرية إلى أدوات جاهزة للإنتاج.

حدود نسبة السحب ونسب التخفيض حسب المادة

لقد تأكدت أن نسبة السحب هي العامل الحاكم في نجاح عمليات السحب العميق. ولكن ما هي الحدود المحددة المطبقة على سحب الصلب مقارنةً بسحب الألومنيوم أو سحب الفولاذ المقاوم للصدأ؟ بدون معلمات رقمية دقيقة، ستظل تخمينًا. توفر لك هذه الفقرة القيم الدقيقة التي تحتاجها لحساب متطلبات المراحل ومنع فشل المادة.

أقصى نسب السحب حسب نوع المادة

إن صيغة النسبة المحددة للسحب (LDR) بسيطة ومباشرة:

LDR = D / d، حيث تمثل D قطر القرص الفارغ وd قطر المطع (القطر الداخلي للكأس)

تشير هذه النسبة إلى مدى إمكانية تشكيل قرص بحجم معين بنجاح باستخدام حجم محدد من المطع. وفقًا لـ Toledo Metal Spinning ، فإن هذه الصيغة تُعتبر نقطة البداية لتحديد عدد مراحل السحب المطلوبة. ومع ذلك، فإن الملاحظة المهمة هي أن قيم LDR تختلف بشكل كبير باختلاف المواد.

عندما تتجاوز عملية ختم المعادن المسطحة هذه الحدود، فإن الإجهاد الانضغاطي المحيطي يت sobrepasar ما يمكن للمادة أن تتحمل. حيث Macrodyne Press يوضح، إذا تجاوزت نسبة التحويل أثناء عملية السحب العميقة الحد المسموح للمادة، فإن القرص سي stretch أو يتمزق بالقرب من رأس المطع. فالمقاومة للتدفق ببساطة تتغلب على مقاومة الشد.

إليك ما يجب أن تعرفه حول المعاملات الخاصة بكل مادة:

نوع المادة	حد نسبة السحب الأولية	نسبة التخفيض في السحب اللاحقة %	عتبة التلدين الموصى بها
فولاذ منخفض الكربون (صفائح فولاذية قابلة للسحب العميق)	2.0 - 2.2	25% - 30%	بعد تخفيض تراكمي بنسبة 40%
الصلب غير القابل للصدأ (304/316)	1.8 - 2.0	20% - 25%	بعد تخفيض تراكمي بنسبة 30%
سبائك الألومنيوم (1100، 3003)	1.9 - 2.1	20% - 25%	بعد انخفاض تراكمي بنسبة 35%
سبائك النحاس (C11000، C26000)	2.0 - 2.3	25% - 30%	بعد انخفاض تراكمي بنسبة 45%

لاحظ أن السحب العميق للصلب المقاوم للصدأ يمثل أكثر المعايير تحديًا. فخصائص التصلب الناتجة عن العمل تعني نسب سحب أولية أقل وحاجة إلى التلدين في مراحل مبكرة مقارنةً بالصلب الكربوني أو النحاس.

حساب نسب الانخفاض للعمليات متعددة المراحل

عندما يتجاوز إجمالي متطلبات الانخفاض ما يمكن تحقيقه في سحبة واحدة، فستحتاج إلى عدة مراحل. تتبع عملية الحساب نهجًا منهجيًا يصفه The Fabricator بأنه ضروري لتجنب التشققات والتجاعيد وعيوب السطح.

إليك كيفية تحديد نسبة الانخفاض:

نسبة التخفيض % = (1 - Dc/Db) × 100

حيث يساوي Dc قطر الكأس ويساوي Db قطر الرقائق.

تخيل أنك تقوم بإنتاج كأس بقطر 4 بوصات من رقاقة قطرها 10.58 بوصة. تُظهر حساباتك الحاجة إلى تخفيض إجمالي بنسبة 62% تقريبًا. وبما أن الحد الأقصى للسحب الأولي غالبًا ما يكون 50% بالنسبة لمعظم المواد، فستحتاج إلى مراحل متعددة.

خذ هذا المثال العملي من Macrodyne Press :

1. السحب الأول - قم بتطبيق تخفيض بنسبة 50% (LDR 2.0)، مما يقلص الرقاقة ذات القطر 10.58 بوصة إلى قطر وسيط مقداره 5.29 بوصة
2. السحب الثاني - قم بتطبيق تخفيض يصل إلى 30% (LDR 1.5)، للحصول على قطر مقداره 3.70 بوصة
3. السحب الثالث - إذا لزم الأمر، قم بتطبيق تخفيض بنسبة 20% (LDR 1.25) للحصول على الأبعاد النهائية

بما أن القطر المستهدف البالغ 4 بوصات يقع بين قدرة السحب الثانية وحجم القرص، فإن المرحلتين تكتملان الجزء بنجاح.

كيف تؤثر سماكة المادة على هذه النسب

تسمح المواد الأسمك عمومًا بنسب سحب أعلى قليلاً لأنها تقاوم التقوس بشكل أكثر فعالية. ومع ذلك، فإنها تتطلب أيضًا قوة أكبر من ممسك القرص وأدوات أكثر متانة. قد تصل صفائح الصلب الرقيقة المخصصة للسحب العميق إلى قيم أقل نسبيًا لنسبة السحب المسموح بها (LDR) ضمن النطاق المنشور.

المبدأ الأساسي الذي يجب تذكره: يجب أن تكون كل المساحة السطحية المطلوبة للجزء النهائي موجودة في أول عملية سحب. وكما تشير مجلة The Fabricator، تبقى المساحة السطحية ثابتة بعد محطة السحب الأولية. فأنت تقوم بإعادة توزيع المادة الموجودة، وليس إنتاج مادة جديدة من خلال العمليات اللاحقة.

مع تحديد حدود نسبة السحب هذه، ستحتاج بعد ذلك إلى حسابات دقيقة لحجم القرص لضمان توفر كمية كافية من المادة لهندستك المستهدفة.

طرق وصيغ حساب حجم القرص

أنت تعرف حدود نسبة السحب الخاصة بك. أنت تفهم نسب التخفيض. ولكن كيف تحدد قطر الرقائق الدقيق المطلوب لإنتاج الكأس أو الغلاف المستهدف؟ إذا جعلت الرقاقة صغيرة جدًا، فستنفد المواد منك. وإذا جعلتها كبيرة جدًا، فأنت تهدر المواد وتُنتج حافة زائدة تُعقّد عملية القص. تتطلب عملية السحب العميق الدقة منذ الخطوة الأولى.

المبدأ الأساسي الذي يحكم حساب حجم الرقاقة هو ثبات الحجم. كما SMLease Design يوضح، يجب أن تساوي مساحة سطح الرقاقة المساحة السطحية للقطعة النهائية. فالمعادن لا تختفي ولا تظهر أثناء عملية التشكيل، بل تعيد التوزيع فقط من قرص مسطح إلى الشكل الهندسي ثلاثي الأبعاد الخاص بك.

طريقة المساحة السطحية لتطوير الرقاقة

بالنسبة للأكواب الأسطوانية، وهي أكثر مكونات الصفائح المعدنية شيوعًا في عملية السحب العميق، فإن النهج الرياضي يكون أنيقًا. فأنت ببساطة تقوم بمساواة مساحتين سطحيتين: الرقاقة الدائرية المسطحة والكأس المشكّلة مع قاعدتها وجوانبها.

افترض كأسًا أسطوانيًا بسيطًا نصف قطره Rf وارتفاعه Hf. يمكن حساب نصف قطر الصفيحة الأولية Rb باستخدام المعادلة الأساسية التالية:

Rb = √[Rf × (Rf + 2Hf)]

اشتُقت هذه الصيغة مباشرةً من مساواة مساحة الصفيحة الأولية (πRb²) بمساحة الكأس (πRf² + 2πRfHf). وعند حل المعادلة لإيجاد Rb، نحصل على العلاقة الموضحة أعلاه.

دعونا نستعرض مثالًا عمليًا. تخيل أنك بحاجة إلى إنتاج كأس قطره 50 مم وعمقه 60 مم. وفقًا لعملية الحساب الخاصة بالتشكيل بالسحب:

• نصف قطر الكأس (Rf) = 25 مم
• ارتفاع الكأس (Hf) = 60 مم
• نصف قطر الصفيحة الأولية = √[25 × (25 + 120)] = √[25 × 145] = √3625 = 60.2 مم
• قطر القالب الفارغ = 60.2 × 2 = 120.4 مم

تعطيك هذه الحساب الحجم الأدنى النظري للقالب الفارغ. في الواقع، ستحتاج إلى مادة إضافية للتقليم ولتعويض تأثيرات الترقيق.

مراعاة هامش التقليم وترقيق المادة

تمتد متطلبات عملية التعميق في التصنيع العملي لما هو أبعد من الحد الأدنى النظري. فأنت بحاجة إلى هامش مهندس للتقليم النظيف، بالإضافة إلى تعويض التغيّرات في سماكة الجدار أثناء التشكيل.

اتبع هذه الخطوات المتتابعة للحصول على أبعاد القالب الجاهزة للإنتاج:

1. احسب مساحة سطح القطعة النهائية - استخدم صيغ الهندسة للشكل الخاص بك. بالنسبة للأسطوانات: πd²/4 + πdh. بالنسبة للهندسات المعقدة، توفر برامج CAD قياسات دقيقة للمساحة السطحية.
2. أضف هامش التقليم - توصي الممارسة الصناعية بإضافة ضعف سماكة المعدن إلى ارتفاع الكأس قبل الحساب. بالنسبة لمادة بسماكة 0.010 بوصة تشكّل كأس بارتفاع 4 بوصات، يصبح ارتفاعك المحسوب 4.020 بوصة.
3. مراعاة تقليل السُمك المادي - يحدث عادةً تقليل في سُمك الجدار بنسبة 10-15٪ في جدار الكأس. ويضيف بعض الممارسين نسبة 3-5٪ إلى مساحة القطعة غير المقطوعة المحسوبة كعامل تعويض للتقليل من السُمك.
4. تحديد قطر القطعة الأولية النهائي - طبّق صيغة مساحة السطح باستخدام الأبعاد المعدلة، ثم قرّب الناتج لأعلى إلى حجم قص عملي.

وفقًا لـ المُصنِّع , ويمثل إضافة ضعفي سُمك المعدن كمادة إضافية للتقليم ممارسة جيدة لضمان أبعاد نهائية نظيفة بعد التشكيل.

متى تفشل الصيغ المبسطة

تعمل المعادلات المذكورة أعلاه بشكل ممتاز مع الأكواب الأسطوانية البسيطة. ولكن ماذا عن الأقطار المتدرجة، أو الأجزاء ذات الحواف المزينة، أو المقاطع العرضية غير المنتظمة؟ تتطلب الأشكال المعقدة أساليب مختلفة.

سترغب في الانتقال إلى حسابات مساحة السطح القائمة على برامج التصميم بمساعدة الحاسوب (CAD) عندما:

• يشتمل جزءك على تغييرات متعددة في القطر أو أقسام مائلة
• تؤثر أنصاف أقطار الزوايا تأثيرًا كبيرًا على مساحة السطح (تجاهل الصيغة البسيطة نصف قطر رأس المخرطة)
• تتطلب الأشكال غير المحورية أنماط قطع مطوّرة بدلاً من قطع دائرية
• تتطلب التحملات الضيقة دقة تفوق التعديلات التقريبية القائمة على القواعد العامة

بالنسبة للأجزاء المسحوبة عميقة مستطيلة أو غير منتظمة الشكل، قد لا يكون شكل القطعة الأولية دائرياً. تتطلب هذه القطع المطورة تحليل CAD أو محاكاة العناصر المحدودة لتحديد الهندسة الابتدائية المثلى. كما يؤثر تماسك المادة الناتج عن اتجاه الدرفلة في تحسين شكل القطعة بالنسبة للأجزاء غير الدائرية.

بعد حساب حجم القطعة الأولية واختيار المادة، يصبح المعيار التالي المهم في التصميم هو مواصفات نصف قطر المثقب والقالب التي تتحكم في سلاسة تدفق المعدن أثناء عملية التشكيل.

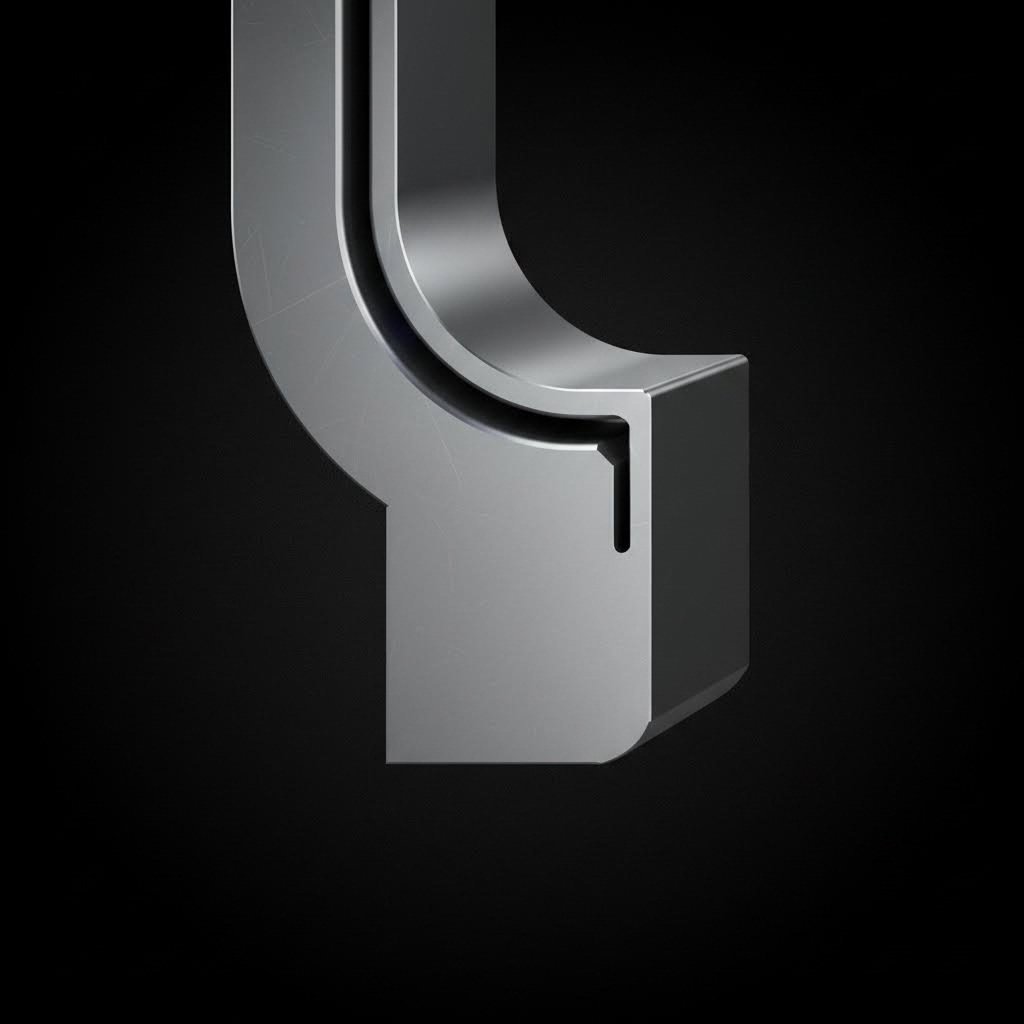

مواصفات نصف قطر المثقب والقالب لتحقيق تدفق مثالي للمادة

لقد قمت بحساب حجم القطعة الفارغة ومعرفة نسب السحب الخاصة بك. والآن تأتي معلمة يمكن أن تُحدث فرقًا حاسمًا في عملية تشكيل المعادن بالسحب العميق: أنصاف أقطار الأدوات. يحدد نصف قطر رأس المكبس ونصف قطر دخول القالب مدى شدة انحناء المعدن أثناء انتقاله من الحافة إلى الجدار الجانبي. إذا كانت هذه المواصفات غير صحيحة، فسوف تواجه إما تمزقًا نتيجة تركيز إجهاد زائد أو تجعيدًا بسبب ضعف التحكم في المادة.

إليك المبدأ الأساسي: عندما يمر المعدن فوق الزوايا الحادة، يتعرض لتشوه موضعي يتجاوز حدود المطاوعة. على العكس، فإن أنصاف الأقطار الكبيرة جدًا لا توجه المادة بشكل صحيح، ما يؤدي إلى عطب انضغاطي. مهمتك هي إيجاد النقطة المثلى لكل تركيب من المواد والسماكة.

إرشادات نصف قطر رأس المكبس للمواد المختلفة

يحدد نصف قطر زاوية المكبس توزيع الإجهاد عند أكثر موقع ضعيفًا في القطعة المسحوبة. وفقًا لـ تحليل ويكيبيديا للتصنيع الواقعي (DFM) الخاص بالسحب العميق يجب أن يكون زاوية القص 4 إلى 10 أضعاف سمك الصفيحة. يحدث الحد الأقصى لانخفاض السُمك بالقرب من زاوية المثقب لأن تدفق المعدن يقل بشكل كبير في هذه المنطقة. يؤدي وجود زاوية حادة جدًا إلى تشققات بالقرب من قاعدة المثقب.

لماذا تُعد هذه المنطقة مهمة جدًا؟ أثناء التشكيل بالسحب، يتمدد المادة فوق أنف المثقب بينما تتعرض في الوقت نفسه لضغط محيطي. يتجمع هذا الوضع الإجهادي ثنائي المحور عند انتقال نصف القطر. ويؤدي نصف القطر غير الكافي إلى زيادة الإجهاد، ما يسبب تمزقًا قبل اكتمال عملية السحب.

فكّر فيما يحدث مع قيم مختلفة لنصف القطر:

• صغير جدًا (أقل من 4t) - يؤدي التمركز الشديد للانفعال إلى التمزق عند أنف المثقب، خصوصًا في المواد التي تزداد صلابتها بالتشكل مثل الفولاذ المقاوم للصدأ
• المدى الأمثل (4-10t) - يتوزع الإجهاد على منطقة أوسع، مما يسمح بحدوث ترقق مضبوط دون فشل
• كبير جدًا (أكثر من 10t) - لا يوجد قيد كافٍ، ما يؤدي إلى انتفاخ القاع أو تجعده، كما يصبح تحديد الجوانب الجانبية ضعيفًا

بالنسبة للتطبيقات المعدنية التي تتطلب عمليات سحب عميقة وتشمل مواد عالية القوة، يُفضل الاقتراب من الطرف الأكبر من هذا المدى. ويمكن للمواد الألين مثل الألومنيوم والنحاس أن تتحمل أنصاب أقرب إلى 4t.

مواصفات نصف قطر دخول القالب وتأثيرها

يتحكم نصف قطر زاوية القالب في كيفية انتقال المعدن من المنطقة الأفقية للشفة إلى التجويف العمودي للقالب. فهنا تتحول الإجهادات الانضغاطية للشفة إلى إجهادات شد في الجدار. وفقًا لما تذكره مرجع ويكيبيديا للسحب العميق ينبغي أن يكون نصف قطر القالب عموماً ما بين 5 إلى 10 أضعاع سماكة الصفيح. وإذا كان هذا نصف القطر صغيرًا جداً، فإن التجعد بالقرب من منطقة الشفة يزداد وضوحه، وتظهر الشقوق بسبب التغير الحاد في اتجاه تدفق المعدن.

يُشكل نصف قطر القالب تحدياً مختلفاً عن نصف قطر المطعقة. ففي هذه الحالة، ينحني المعدن حول زاوية خارجية بينما يكون تحت ضغط انضغاطي من ضغط الحامل. ويؤدي نقص نصف القطر إلى:

• احتكاك مفرط وتكوين حرارة زائدة
• خدوش على السطح والتلاصق (الالتواح)
• تمزق موضعي عند انتقال نصف القطر
• متطلبات قوة سحب متزايدة

ومع ذلك، فإن نصف القطر الزائد للقالب يقلل من مساحة التماس الفعالة لماسك الصفيحة ويزيد من إطلاق المادة بشكل مبكر من منطقة الحافة، مما يؤدي إلى تجعدات.

مواصفات نصف القطر حسب سمك المادة

يوفر الجدول التالي توصيات محددة لعمليات السحب العميق عبر نطاقات السمك الشائعة للمواد:

مدى سُمك المادة	نصف قطر المثقب الموصى به	نصف قطر القالب الموصى به	ملاحظات التعديل
0.010" - 0.030" (0.25-0.76mm)	6-10 × السمك	8-10 × السمك	تتطلب المقاييس الرقيقة مضاعفات نصف قطر أكبر لمنع التمزق
0.030" - 0.060" (0.76-1.52mm)	5-8 × السماكة	6-10 × السمك	النطاق القياسي لمعظم التطبيقات
0.060" - 0.125" (1.52-3.18mm)	4-6 × السماكة	5-8 × السماكة	المواد الأسمك تتحمل مضاعفات أصغر
0.125" - 0.250" (3.18-6.35mm)	4-5 × السماكة	5-6 × السماكة	عالية السُمك؛ فكّر في استخدام عمليات سحب متعددة للأجزاء العميقة

يؤثر نوع المادة أيضًا على هذه المواصفات. عادةً ما تتطلب الفولاذ المقاوم للصدأ نصف أقطار عند الطرف الأعلى لكل مدى بسبب سلوكها في التصلب بالتشكل. يمكن أن تستخدم الألومنيوم والنحاس اللطيفين قيمًا نحو الطرف الأدنى.

علاقة المسافة بين القالب وسُمك المادة

إلى جانب نصف الأقطار، فإن المسافة بين المثقب والقالب تؤثر بشكل حاسم على تدفق المادة. وفقًا لإرشادات DFM من ويكيبيديا، يجب أن تكون المسافة أكبر من سُمك المعدن لتجنب تركيز المعدن عند أعلى تجويف القالب. ومع ذلك، لا ينبغي أن تكون المسافة كبيرة جدًا بحيث يصبح تدفق المعدن غير مقيد، مما يؤدي إلى تجعد الجدران.

الإرشاد العملي للمسافة في تشكيل السحب:

المسافة = سُمك المادة + (10% إلى 20% من سُمك المادة)

بالنسبة لمادة بسُمك 0.040 بوصة، ستتراوح المسافة بين 0.044 و0.048 بوصة. وهذا يوفر مساحة كافية لزيادة سُمك الجدار الجانبي الطبيعي مع الحفاظ على قيد كافٍ لمنع الانبعاج.

تُقلل بعض العمليات عمدًا من المساحة الفارغة لـ"كوي" الجدار الجانبي، مما ينتج سمكًا أكثر انتظامًا ونهاية سطحية أفضل. كما توضح شركة هدسون للتكنولوجيا، يمكن تصميم الأدوات بحيث تُرقيق أو تُكوي الجدران الجانبية بشكل أبعد من الميل الطبيعي لها، مما يضيف ثباتًا أبعاديًا ويُنتج غلافًا أكثر جاذبية من حيث المظهر.

اعتبارات نصف قطر الزاوية للأجزاء غير الأسطوانية

تُدخل الأجزاء المستديرة العميقة ذات الشكل المستطيل والمربع تعقيدات إضافية. تصبح أنصاف أقطار الزوايا الداخلية المعامل التصميمي الأكثر أهمية. وفقًا لـ Hudson Technologies ، فإن القاعدة العامة هي أن ضعف سمك المادة يعادل أصغر نصف قطر زاوية يمكن الحصول عليه. وتُعد أنصاف الأقطار الأكبر حجمًا مرغوبة وقد تقلل من عدد عمليات السحب المطلوبة.

يمكن عمل استثناءات من خلال عمليات سحب إضافية لتقليل أنصاف أقطار الزوايا أكثر، ولكن يجب التحذير من ذلك. إذ يمكن أن يحدث ترقق أكبر للمادة وانحناء في الجدار الجانبي المجاور عند دفع حدود نصف قطر الزاوية إلى أقصاها.

بالنسبة للأجزاء غير الدائرية، فكر في هذه الإرشادات:

• الحد الأدنى لنصف قطر الزاوية الداخلية = 2 × سمك المادة (الحد الأدنى المطلق)
• نصف قطر الزاوية الداخلية المفضل = 3-4 × سمك المادة (يقلل من مراحل السحب)
• نصف قطر الزاوية السفلية = اتبع إرشادات نصف قطر المثقب (4-10 × السمك)

تعديلات نصف القطر لعمليات السحب اللاحقة

عندما يتطلب جزءك مراحل سحب متعددة، تتغير مواصفات نصف القطر بين العمليات. تستخدم أدوات السحب الأولى عادةً أنصاف أقطار أكبر لتقليل التصلب الناتج عن العمل وضمان تدفق ناجح للمواد. يمكن لعمليات إعادة السحب اللاحقة استخدام أنصاف أقطار أكثر ضيقًا تدريجيًا مع اقتراب الجزء من الأبعاد النهائية.

تسلسل شائع:

• السحب الأول - نصف قطر القالب 8-10 × السمك؛ نصف قطر المثقب 6-8 × السمك
• السحب الثاني - نصف قطر القالب بـ 6-8 × السماكة؛ نصف قطر المثقب بـ 5-6 × السماكة
• السحب النهائي - نصف قطر القالب بـ 5-6 × السماكة؛ نصف قطر المثقب بـ 4-5 × السماكة

إذا حدث التسخين بين السحب، يمكنك إعادة تعيين إلى أشعة أكثر عدوانية منذ العمل تم تخفيف صلابة. بدون إعادة التسخين الوسيطة، كل سحب متتالية تعمل على المواد المتزايدة الصلابة، مما يتطلب نصف قطرها أكثر تحفظا لمنع الشقوق.

بعد تحديد أنصاف أقطار الأدوات والفراغات، فإن النظر في المرحلة التالية يتضمن التخطيط لعدد مراحل السحب التي يحتاجها جزؤك فعليًا وتوزيع نسب التخفيض عبر هذه العمليات.

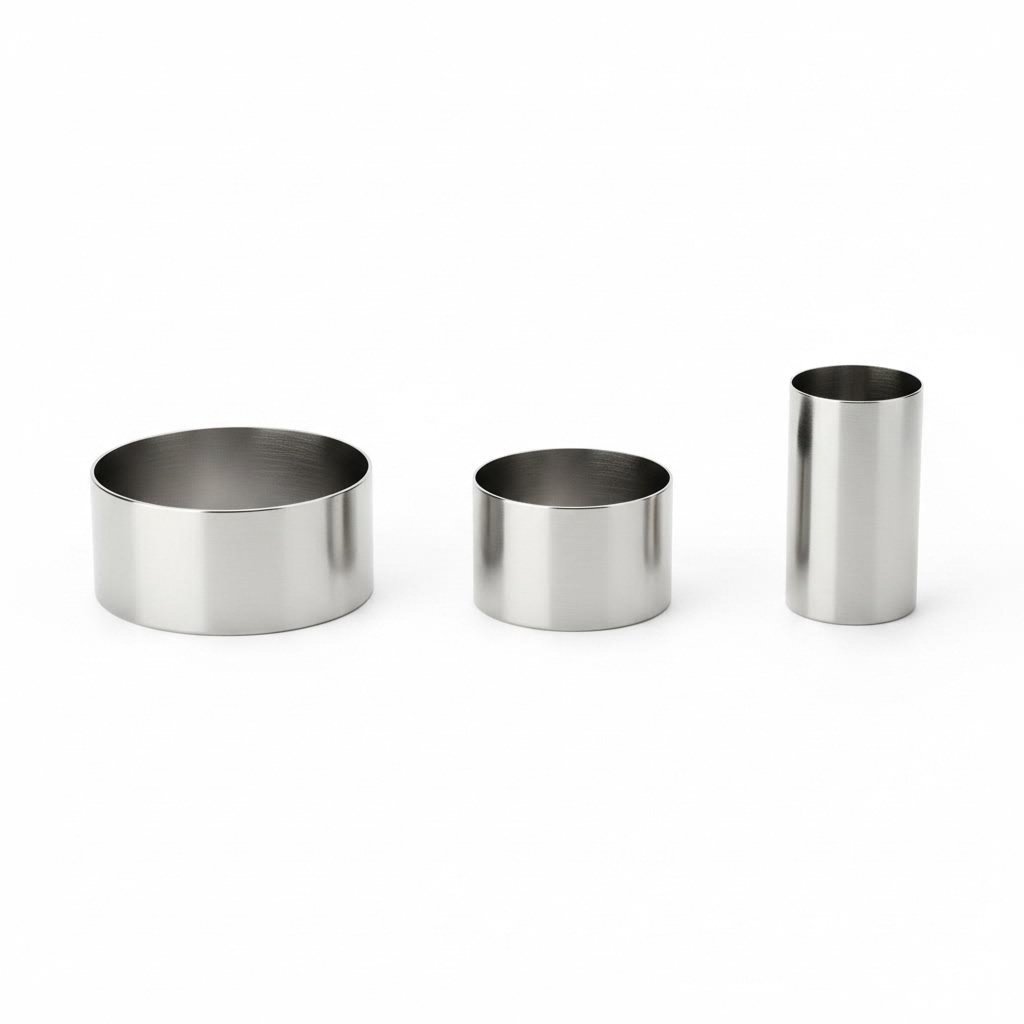

تخطيط عمليات السحب متعددة المراحل ومتسلسلات التخفيض

لقد حددت نسب السحب، وقمت بحساب أحجام الش blanks، وحددت أنصاف أقطار الأدوات. والآن تأتي مسألة تفصل بين مشاريع الختم بالسحب العميق الناجحة والفشل المكلف: كم عدد مراحل السحب التي يحتاجها جزؤك فعليًا؟ إذا قللّت التقدير، فستمزق المادة. وإذا زيّدت التقدير، فأنت تضيّع استثمارك في الأدوات ووقت الدورة.

الإجابة تكمن في التخطيط المنظم للتخفيضات. كما مكتبة التصنيع يوضح، إذا تجاوزت نسبة التخفيض 50٪، فعليك التخطيط لعمليات سحب إضافية. ولكن هذا مجرد نقطة البداية. فخصائص المادة، وهندسة الجزء، ومتطلبات الإنتاج تؤثر جميعها على قراراتك بشأن المراحل.

حساب مراحل السحب المطلوبة

يوفر لك نسبة العمق إلى القطر المؤشر الأول على تعقيد التدريج. عادةً ما يتم تشكيل الأجزاء الضحلة ذات النسب أقل من 0.5 في عملية سحب واحدة. ولكن ماذا يحدث عندما تُنتج أغلفة أسطوانية عميقة، أو حوامل بطاريات، أو أوعية ضغط بنسب عمق إلى قطر تتجاوز 2.0؟

اتبع هذا الأسلوب المنظم لتحديد متطلبات التصنيف الخاص بك:

1. حدد إجمالي نسبة التخفيض المطلوبة - احسب نسبة التخفيض من قطر القرص الأولي إلى القطر النهائي للقطعة باستخدام الصيغة التالية: نسبة التخفيض % = (1 - Dp/Db) × 100. على سبيل المثال، يتطلب تشكيل قرص قطره 10 بوصات إلى كأس قطره 4 بوصات تخفيضاً إجمالياً بنسبة 60%.
2. طبّق حدود التخفيض الخاصة بالمادة لكل مرحلة - راجع حد السحب الأولي للمادة (عادةً ما يكون بين 45-50% للصلب، و40-45% للصلب المقاوم للصدأ). وتسمح عمليات السحب اللاحقة بتخفيضات تدريجية أصغر: 25-30% للسحب الثاني، و15-20% للسحب الثالث.
3. خطط للتسخين الوسيط عند الحاجة - عندما يتجاوز التخفيض التراكمي عتبة التصلب الناتج عن التشغيل للمادة (30-45% حسب السبيكة)، خطط لإجراء تسخين لإزالة الإجهادات بين المراحل لاستعادة المطيلية.
4. صمم محطات القالب التقدمي - خصص كل مرحلة تخفيض لمحطة قالب محددة، مع مراعاة مناورة المادة، ومتطلبات التزييت، ونقاط فحص الجودة.

خذ في الاعتبار مثالاً عمليًا لعملية السحب العميق: تحتاج إلى كأس قطرها 3 بوصات وعمقها 6 بوصات من فولاذ منخفض الكربون بسمك 0.040 بوصة. نسبة العمق إلى القطر هي 2.0، وهي تفوق بكثير إمكانية السحب بمرحلة واحدة. عند التخطيط بشكل عكسي انطلاقًا من الأبعاد النهائية، قد تخطط لثلاث مراحل بنسب تخفيض تبلغ 48% و28% و18% على التوالي.

تخطيط التخفيض عبر العمليات التدريجية

بمجرد تحديد عدد المراحل، يصبح تسلسل عمليات التخفيض أمرًا بالغ الأهمية. تقوم المرحلة الأولى بالجزء الأكبر من العمل، بينما تعمل المراحل اللاحقة على تنقيح الشكل الهندسي وتحقيق الأبعاد النهائية.

إليك ما تأخذه عمليات تصنيع السحب العميق الناجحة في الاعتبار لكل مرحلة:

• السحب الأول - تُنشأ كامل المساحة السطحية المطلوبة للقطعة النهائية. ويحدث أقصى تخفيض هنا (عادةً ما بين 45-50%). وتكون نصف أقطار الأدوات هي الأوسع لتقليل التصلب الناتج عن التشغيل.
• السحب الثاني (إعادة السحب) - يقلل القطر بنسبة 25-30٪ مع زيادة العمق. تكون المادة قد تعززت بسبب التشغيل الميكانيكي من العملية الأولى، وبالتالي تزداد القوى رغم انخفاض نسب التخفيض.
• السحب الثالث وما يليه - تخفيضات إضافية في القطر بنسبة 15-20٪ لكل مرحلة. قِّم ما إذا كان التلدين ضروريًا بناءً على الإجهاد التراكمي.

وفقًا لـ مكتبة التصنيع عند تصميم الأشكال الوسيطة، يجب أن تُضبط مساحات سطح القرص الأولي والأجزاء الوسيطة ورسم السحب النهائي لتكون متساوية. يضمن مبدأ ثبات الحجم أنك تقوم بإعادة توزيع المادة الموجودة بالفعل بدلاً من محاولة إنشاء مساحة سطح جديدة.

عندما يدخل التسوية في المعادلة

أحيانًا تتطلب متطلبات تصنيع السحب العميق جدرانًا بأسمك أقل مما ينتجه السحب القياسي. وهنا يأتي دور عملية التسوية (Ironing). خلال السحب العميق القياسي، تزداد سماكة الجدران الجانبية بشكل طفيف طبيعيًا مع انضغاط المادة نحو الداخل. وتقوم عملية التسوية بعكس ذلك عن طريق تقليل المسافة بين المثقب والقالب بشكل متعمد لتجعل الجدران أرق.

نوصي بالنظر في إدراج عملية التسوية عندما:

• تعدّ وحدة سماكة الجدار أمرًا بالغ الأهمية لتطبيقك
• تحتاج إلى جدران أرق من سماكة القطعة الأصلية
• تتطلب متطلبات إنهاء السطح تأثير التسوية الذي توفره عملية الكي
• الاتساق البُعدي عبر دفعات الإنتاج أمر في غاية الأهمية

عادةً ما تحدث عملية الكي في مرحلة الرسم النهائية أو كعملية مستقلة بعد الرسم. تضيف هذه العملية استقرارًا أبعاديًا وتنتج سطحًا أكثر جاذبية بصريًا، لكنها تتطلب استثمارًا إضافيًا في القوالب وحسابات دقيقة للقوة.

تكوينات القالب التدريجي مقابل القالب الانتقالي

يجب أن يتوافق خطة تحديد المراحل الخاصة بك مع تكوين المكبس الخاص بك. توجد حالتان رئيسيتان للختم بالرسم العميق متعدد المراحل: القوالب التدريجية والقوالب الانتقالية. ويقدم كل منهما مزايا مختلفة حسب هندسة القطعة وحجم الإنتاج.

وفقًا لشركة Die-Matic، فإن ختم القوالب التقدمية يستخدم شريطًا معدنيًا مستمرًا يتم تغذيته عبر محطات متعددة حيث تحدث العمليات بشكل متزامن. تُعد هذه الطريقة ممتازة لإنتاج كميات كبيرة من الأشكال الهندسية البسيطة. ويحافظ الشريط تلقائيًا على موضع القطعة، مما يقلل من تعقيد التعامل معها.

على النقيض من ذلك، ينقل ختم القوالب المنقولة الألواح الفردية بين المحطات باستخدام أنظمة نقل ميكانيكية أو هيدروليكية. وكما توضح شركة Die-Matic، فإن هذه الطريقة هي الأفضل للقطع المعقدة التي تتطلب عمليات تشكيل متعددة أو سحب عميق. وتتيح طبيعة التوقف والانطلاق تحكمًا دقيقًا في تدفق المادة عند كل محطة.

التكوين	الأنسب لـ	القيود	التطبيقات النموذجية
ال forming المتدرج	إنتاج عالي الحجم، أشكال هندسية بسيطة، مواد رقيقة	قيود في عمق السحب، قيود في عرض الشريط	مكونات إلكترونية، وحدات صغيرة، أكواب ضحلة
قالب انتقالي	أجزاء معقدة، سحب عميق، تسامحات ضيقة	أوقات دورة أبطأ، تعقيد أعلى في الأدوات	لوحات السيارات، أوعية ضغط، أغلفة أسطوانية عميقة

بالنسبة للسحب العميق مع نسب العمق إلى القطر التي تتجاوز 1.0، فإن تكوينات القوالب الانتقالية توفر عادةً نتائج أفضل. إن القدرة على إعادة تحديد مواقع الرقائق بدقة في كل محطة تتيح تدفقًا منضبطًا للمواد ضروريًا في العمليات متعددة المراحل. تعمل القوالب التقدمية بشكل جيد عندما يحقق السحب الأول معظم العمق المطلوب وتقوم المحطات اللاحقة بعمليات القطع أو الثقب أو عمليات التشكيل البسيطة.

بعد تحديد خطة المرحلتين وتكوين القالب، فإن العامل التالي الحيوي هو حساب قوى حامل الرقيقة التي تمنع التجعد مع تجنب الاحتكاك الزائد الذي يؤدي إلى التمزق.

متطلبات قوة حامل الرقيقة والتحكم في الضغط

لقد خططت لمراحل السحب وحددت تكوين القالب. الآن حان الوقت لمعاينة معلمة تتطلب ضبطًا دقيقًا: قوة مشبك الصفائح. إذا طبقت ضغطًا قليلاً جدًا، فإن الإجهادات الانضغاطية ستتسبب في تموج الحافة وتعرجها. وإذا طبقت ضغطًا كبيرًا جدًا، فإن الاحتكاك سيمنع تدفق المادة، ما يؤدي إلى تمزق القطعة بالقرب من رأس المخرطة. ويستلزم إيجاد التوازن بين الأمرين فهم الفيزياء المعنية والمتغيرات التي يمكنك التحكم بها.

يؤدي مشبك الصفائح وظيفة رئيسية واحدة: احتجاز منطقة الحافة مع السماح بتدفق متحكم فيه للمادة إلى تجويف القالب. ووفقًا لـ نموذج تكلفة السحب العميق من FACTON ، فإن منطقة مشبك الصفائح تمثل المادة التي يجب احتجازها أثناء عملية السحب العميق لتجنب التموج. ويُنشئ الضغط المطبق على هذه المنطقة، مقترنًا بالاحتكاك، المقاومة التي تتحكم في كيفية تغذية المعدن خلال عملية التشكيل الخاصة بك.

صيغ ومتغيرات ضغط مشبك الصفائح

حساب قوة ممسك الصفائح المناسبة ليس مجرد تخمين. فالعلاقة بين الضغط وخصائص المادة والهندسة تتبع مبادئ معتمدة. إليك الطريقة الأساسية:

قوة ممسك الصفيحة = مساحة ممسك الصفيحة × ضغط ممسك الصفيحة

يبدو بسيطًا؟ تكمن التعقيدات في تحديد القيمة الصحيحة للضغط. فعدة عوامل تؤثر على ضغط ممسك الصفيحة المطلوب:

• قوة المادة - المواد ذات قوة الشد الأعلى تتطلب قوة تثبيت أكبر للتحكم في تدفق المادة. وكما يشير FACTON، فإن قوة الشد تُحسب بشكل مباشر عند حسابات ضغط ممسك الصفيحة.
• قطر القالب الفارغ - الصفائح الأكبر حجمًا تولد قوى انضغاطية أعلى في منطقة الحافة، مما يستدعي تقييدًا أعلى بنسبة مباشرة.
• عمق السحب - عمليات السحب الأعمق تتطلب ضغطًا مستمرًا طوال شوط أطول، مما يؤثر على مدى القوة وعلى تصميم النظام.
• معامل الاحتكاك - جودة التزييت تؤثر بشكل مباشر على كمية القوة التي تتحول إلى تقييد للمادة مقابل إنتاج الحرارة.
• نسبة السحب - النسب الأعلى تركّز إجهادًا انضغاطيًا أكبر في الشفة، مما يتطلب زيادة في ضغط التثبيت.

إن الصيغة الابتدائية الشائعة لضغط قابض الرقائق تتراوح بين 0.5 إلى 1.5 ميجا باسكال للصلب اللين، مع إجراء تعديلات بناءً على المادة والهندسة الخاصة بك. وعادةً ما يتطلب الصلب المقاوم للصدأ ضغوطًا نحو الطرف الأعلى بسبب خصائص تصلبه بالعمل. بينما غالبًا ما تعمل سبائك الألومنيوم والنحاس بشكل جيد عند ضغوط أقل.

تعتمد حسابات مساحة قابض الرقائق نفسها على حجم الرقاقة وهندسة القالب. فأنت في الأساس تحسب الحلقة الحلقية بين فتحة القالب وحافة الرقاقة. ومع تقدّم عملية السحب، تقل هذه المساحة، وهو ما يفسر لماذا توفر أنظمة الضغط المتغيرة مزايا في عمليات السحب العميقة.

موازنة منع التجاعيد مع خطر التمزق

وفقًا للبحث المنشور في CIRP Annals إن أنماط الفشل السائدة في عملية الكبس العميقة هي التجعيد والانكسار، وفي كثير من الحالات يمكن التخلص من هذه العيوب بالتحكم المناسب في قوة تثبيت الشكل. ويؤكد هذا الاستنتاج على سبب تمثيل معايرة قوة تثبيت الشكل لمعلمة تصميم بالغة الأهمية.

إليك المبدأ الفيزيائي المستخدم: أثناء كبس المعادن بالسحب العميق، تنشأ إجهادات ضاغطة محيطية في الحافة عندما يتدفق المادة داخليًا بشكل شعاعي. وفي حالة عدم وجود تقييد كافٍ، تتسبب هذه الإجهادات في انحناء الحافة إلى الأعلى، مما يؤدي إلى تكوّن تجاعيد. ومع ذلك، فإن التقييد الزائد يمنع تدفق المادة تمامًا، وتتجاوز الإجهادات الشدّية القريبة من القالب حد مقاومة المادة، ما يؤدي إلى تمزقات.

تشير الدراسة إلى أن تجعد الجدران يُعد أمرًا صعبًا بشكل خاص لأن الصفيحة غير مدعومة بالأداة في هذا الإقليم. ويكون كبح تجاعيد الجدار من خلال التحكم بقوة مشبك الصفائح أكثر صعوبة من منع تجاعيد الحافة. وهذا يعني أن إعدادات الضغط الخاصة بك يجب أن تأخذ بعين الاعتبار المواقع التي من المرجح ظهور العيوب فيها.

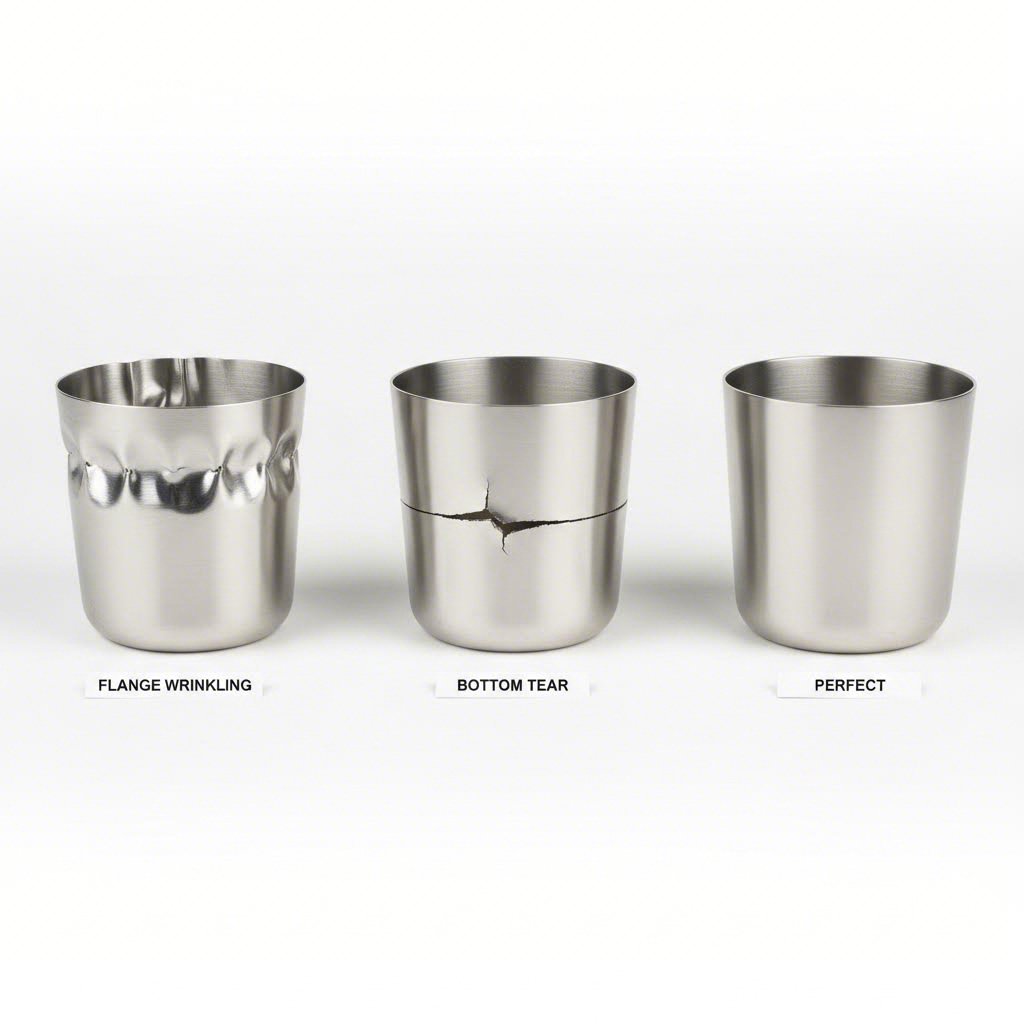

كيف تعرف متى تكون ضغوط مشبك الصفائح غير صحيحة؟ انتبه لهذه المؤشرات التشخيصية:

• أنماط التجعد - التجاعيد المتموجة في منطقة الحافة تشير إلى ضغط غير كافٍ؛ أما تجاعيد الجدار فتشير إلى مشكلات أكثر تعقيدًا في التحكم بتدفق المادة
• تمزق الحافة - الشقوق الناشئة من حافة الصفائح تدل على احتكاك زائد ناتج عن ضغط مرتفع جدًا
• سماكة الجدار غير المتساوية - أنماط الترقق غير المتماثلة تكشف عن توزيع غير موحد للضغط على سطح مشبك الصفائح
• التجريح السطحي - علامات الخدوش على الحافة تشير إلى ضغط زائد مقترن بزيت تشحيم غير كافٍ
• تمزق أنف المكبس - تشير الكسور القريبة من قاع الكأس إلى أن المادة لا يمكنها الت�ف بحرية كافية لتخفيف الإجهاد الشدّي

إذا كنت ترى تتجعدات، فقد تميل بشكل تلقائي إلى زيادة الضغط بشكل كبير. امتنع عن هذا التendency. تسمح لك التعديلات التدريجية بنسبة 10-15٪ بالاقتراب من الضغط المثالي دون ت sobrepasar إلى نطاق يؤدي إلى التمّزق.

أنظمة الضغط المت-variable لحامل الصفائح

بالنسبة للأجزاء المعدنية المعقدة ذات السحب العميق، غالبًا ما يثبت أن الضغط الثابت طوال Stroke غير كافٍ. كما يوضح The Fabricator، توفر أنظمة الت shim الإلكتروني أكبر مرونة في الت controlling تتدفق الصفائح والمعدن في عمليات السحب العميق. تسمح هذه الأنظمة بإجراء تعديلات على ضغط حامل الصفائح في أي نقطة حول محيط الشكل المسحوب، وفي أي لحظة خلال Stroke المطابقة.

لماذا يهم الضغط المت-variable؟ فكّر فيما يحدث أثناء عملية السحب:

• في بداية Stroke، تتطلب المساحة الكاملة للصفيحة ت restraint ضد التتجعد
• بينما تتدفق المادة إلى القالب، تقل مساحة الحافة تدريجيًا
• الحفاظ على قوة ثابتة على مساحة في تناقص يعني أن الضغط الفعّال يزداد
• يمكن أن يمنع هذا الارتفاع في الضغط تدفق المادة أثناء الجزء النهائي الحاسم من عملية السحب

تُعالج الأنظمة ذات الضغط المتغير هذه المشكلة من خلال تقليل القوة تدريجيًا مع تقدّم عملية السحب، بحيث تحافظ على ضغط مثالي بدلًا من قوة مثالية. ووفقًا لمجلة The Fabricator، يمكن لهذه الأنظمة أيضًا التعويض عن التغيرات في سماكة المعدن التي تحدث أثناء عملية السحب، مما يلغي الحاجة إلى نقطة تشغيل على حامل القرص.

متطلبات وسادة القالب والبدائل عن النوابض النيتروجينية

يجب أن تنبع قوة حامل القرص الخاص بك من مصدر ما. وتوجد ثلاثة خيارات رئيسية، لكل منها خصائص مميزة لتطبيقات ختم المعادن المسحوبة عمقًا.

وسادات المكبس تمثل النهج التقليدي. وتشير مجلة The Fabricator إلى أن الوسائد الهيدروليكية يمكنها تطبيق قوى مشبك الصفائح الكبيرة المطلوبة في عمليات السحب العميقة لقطع مثل أغطية السيارات والأبواب الخارجية. توفر هذه الأنظمة القوة من خلال دبابيس هوائية أو دعامات نقل الضغط بشكل متساوٍ على كامل سطح مشبك الصفيحة.

ومع ذلك، تتطلب وسائد المكبس عناية دقيقة بالصيانة. تحذر مجلة The Fabricator من أنه إذا تضررت الدبابيس الهوائية أو اعوجت أو أصبحت غير مستوية، فقد يحدث انحراف في المشبك يؤدي إلى عدم تناسق بين سطح القالب ومشبك الصفيحة، مما قد يتسبب في فقدان السيطرة على المعدن. وبالمثل، فإن الأسطح المتضررة أو المتسخة للوسائد تضعف تجانس الضغط بغض النظر عن دقة الدبابيس.

الزنبركات النيتروجينية توفر بديلاً متكاملاً يتم تركيبه مباشرة في القالب. توفر هذه الأسطوانات المعبأة بالغاز قوة ثابتة طوال مدة الش stroke، ولا تحتاج إلى مصدر ضغط خارجي. بالنسبة لعمليات تشكيل المعادن مثل الختم والعمليات الدقيقة المشابهة، توفر نوابض النيتروجين تكرارية لا يمكن لأنظمة الهواء تحقيقها في بعض الأحيان.

تشمل مزايا نوابض النيتروجين ما يلي:

• تركيب مدمج داخل هيكل القالب
• إخراج قوة ثابتة مستقل عن حالة وسادة المكبس
• استبدال وصيانة سهلة
• أداء قابل للتنبؤ به عبر دفعات الإنتاج

ما هو الثمن المدفوع؟ توفر نوابض النيتروجين خصائص قوة ثابتة. لا يمكنك تعديل الضغط أثناء الش stroke دون تغيير مواصفات النابض. بالنسبة للأجزاء التي تتطلب ملفات تعريف قوة حامل الصفيحة المتغيرة، توفر أنظمة وسادة المكبس مع التحكم القابل للبرمجة مرونة أكبر.

أسطوانات رافع المخزون تمثل خيارًا آخر، خاصةً في تطبيقات القوالب التقدمية. وفقًا لمجلة The Fabricator، يمكن لهذه النوابض الغازية الجاهزة للتركيب امتصاص دفع جانبي وأضرار أكثر مقارنة بالاسطوانات التقليدية. وهي تأتي مع ثقوب مُخرشة مسبقًا لتثبيت قضبان المخزون، مما يسهّل عملية بناء القالب.

عند اختيار نظام الضغط الخاص بك، قم بمواءمة التعقيد مع المتطلبات. لا تستثمر في أنظمة تعديل إلكترونية مكلفة عندما تكفي نوابض النيتروجين البسيطة. على العكس، لا تتوقع نجاح السحب لأشكال هندسية معقدة باستخدام أنظمة ضغط يوريثان أساسية تفتقر إلى سعة القوة والدقة في التحكم اللازمين للتطبيقات الصعبة.

مع ضبط قوة حامل الشريحة بشكل صحيح، تكون في وضع يسمح لك بإنتاج أجزاء متسقة. ولكن ماذا يحدث إذا ظهرت العيوب بعد ذلك؟ يقدم القسم التالي منهجيات منهجية لاستكشاف أسباب مشاكل التجعد والتمزق ومشاكل جودة السطح وعلاجها، والتي تمثل تحديًا حتى لأدوات التشكيل المصممة جيدًا.

استكشاف أخطاء عيوب السحب العميق وتحليل الأسباب الجذرية

لقد قمت بمعايرة قوة مشبك الصفائح، وحددت أنصاف أقطار الأدوات، وخططت لتسلسل التخفيض. ومع ذلك، لا تزال العيوب تظهر على قطعك. ما الخطأ الذي يحدث؟ تكمن الإجابة في التشخيص المنظم. فكل طية، وتمزق، وعيب سطحي يروي قصة حول عملية الإنتاج الخاصة بك. إن تعلُّم قراءة أنماط الفشل هذه يحوّل الهدر المحبِط إلى معلومات قابلة للتنفيذ لتحسين تصميم القوالب.

تندرج عيوب الختم بالسحب العميق ضمن فئات متوقعة، ولكل منها سمات بصرية مميزة وأسباب جذرية مختلفة. وفقًا لـ Metal Stamping O ، فإن معظم مشكلات ختم السحب العميق ناتجة عن مزيج من مشاكل الأدوات والتصميم. ومن خلال فحص المنتج النهائي، يمكن للعين المدربة أن تروي قصة واضحة حول جودة العملية. ومهمتك هي تطوير هذه العين المدربة.

تشخيص أعطال التجعيد والتمزق

تمثل التجاعيد والتمزقات نهايتين متقابلتين في نطاق تدفق المواد. تشير التجاعيد إلى ضغط غير خاضع للتحكم، بينما تدل التمزقات على شد زائد. إن فهم المكان الذي يظهر فيه كل عيب على قطعتك يُشير مباشرةً إلى معلمة تصميم القالب المسببة.

تشخيص التجاعيد: أين تتكون التجاعيد على قطعتك؟ تشير التجاعيد الظاهرة على الحافة المحيطية والتي تظهر عند حافة الصفائح عادةً إلى ضغط غير كافٍ من حامل الصفائح. وكما يوضح متخصصو ختم المعادن، إذا كان الحامل غير متوازن أو شديد الضيق، أو إذا احتوت الصفيحة على حافة مشوهة (burrs) على طرف الإمساك، فإن المعدن لن يتدفق بشكل صحيح، مما يؤدي إلى تكون تجاعيد واضحة على الحافة العلوية. أما التجاعيد التي تحدث على الجدار في المنطقة غير المدعومة بين حامل الصفيحة والقاطعة فتشير إلى فراغ زائد أو نصف قطر القالب غير الكافي.

الحلول لعيوب التجاعيد:

• زيادة ضغط حامل الصفيحة تدريجيًا (بنسب 10-15%)
• فحص موازاة حامل الصفيحة وتصحيح أي ميل
• فحص حواف الصفيحة بحثًا عن الحواف المشوهة (burrs) التي تمنع الجلوس السليم
• قلل من فراغ القالب لتوفير دعم أفضل للجدار
• تحقق من توزيع الضغط بالتساوي عبر كامل سطح حامل الشريحة
• فكر في استخدام عروات السحب لزيادة قيود المادة في المناطق المشكلة

تشخيص التمزق: مكان التمزق يكشف مصدر تركيز الإجهاد. تشير الشقوق القريبة من رأس المثقب إلى أن المادة لا يمكنها التدفق بحرية كافية للتخفيف من إجهاد الشد. وفقًا لـ تحليل عيوب الألواح المعدنية Breaking AC ، فإن قوى التشكيل المفرطة للمعادن الناتجة عن المثاقب تؤدي إلى تشوه زائد، والتمزق، وتشقق الأجزاء المطبوعة.

تشير تمزقات الحافة الناتجة عن محيط الشريحة إلى مشكلات مختلفة. تلاحظ Metal Stamping O أن الشقوق السفلية تُعزى بشكل أساسي إلى حالة الشريحة وحامل الشريحة. يمكن أن يؤدي خدش أو تآكل السطح إلى تقليل تدفق المادة إلى القالب، مما يؤدي إلى تشكل شقوق في قاع الكأس.

الحلول لعيوب التمزق:

• قلل من ضغط حامل الشريحة للسماح بتدفق حر للمواد
• زيادة نصف قطر رأس المثقب لتوزيع الإجهاد على مساحة أكبر
• زيادة نصف قطر دخول القالب لتقليل الاحتكاك أثناء انتقال المادة
• التحقق من أن الفجوة بين المثقب والقالب ليست ضيقة جدًا بالنسبة لسمك المادة المستخدمة
• تحسين التزييت لتقليل الإجهاد الشد الناتج عن الاحتكاك
• النظر في عملية التلدين إذا كان التصلب الناتج عن العمليات السابقة قد قلل من قابلية المادة للتشكل
• تقليل نسبة السحب بإضافة مراحل سحب إضافية

حل مشكلات تشكل الأذنين ونوعية السطح

ليس كل العيوب ينطوي على فشل كارثي. إن تشكل الأذنين يؤدي إلى ارتفاع غير متساوٍ في الكأس مما يتطلب تقليمًا مفرطًا. كما أن عيوب السطح تضعف المظهر وقد تؤثر على وظيفة القطعة. وترجع كلتا الحالتين إلى متغيرات عملية يمكن التحكم فيها.

شرح ظاهرة تشكل الأذنين: عندما تفحص كأسًا مسحبًا وتلاحظ أن ارتفاع الحافة يتغير حول المحيط، فأنت ترى ظاهرة تشكل الأذنين. وكما يوضح Breaking AC، فإن عيب تشكل الأذنين يشير إلى ارتفاع غير منتظم حول حافة القطعة المسحوبة. والسبب الرئيسي هو إهمال التوافق بين مادة العمل ومادة القالب.

ومع ذلك، فإن التباين المادي يلعب الدور الأساسي. تمتلك الصفائح المعدنية الناتجة عن عمليات الدرفلة خصائص اتجاهية. تمتد الحبيبات في اتجاه الدرفلة، مما يخلق خصائص ميكانيكية مختلفة عند الزوايا 0° و45° و90° بالنسبة لذلك الاتجاه. أثناء عملية السحب العميق للمعادن، يتدفق المعدن بسهولة أكبر في بعض الاتجاهات مقارنة بغيرها، ما يؤدي إلى تكوّن ما يُعرف بـ"الآذان" عند مواضع زاوية متوقعة.

استراتيجيات التخفيف من ظاهرة الآذان:

• اختيار مواد ذات قيم انتحاء مستوي منخفض (قيمة r قريبة من 1.0 في جميع الاتجاهات)
• استخدام أشكال الرقاقات المطورة التي تعوّض اختلافات التدفق الاتجاهية
• زيادة هامش القطع لاستيعاب التغير المتوقع في ارتفاع الأذن
• أ consideration استخدام مواد مدلفنة بشكل متقاطع للتطبيقات الحرجة
• ضبط ضغط حامل الرقاقة للتأثير على توحيد التدفق

مشاكل جودة السطح: تشير الخدوش، والتآكل، وملمس قشرة البرتقال، وخطوط القالب إلى مشاكل عملية محددة. ويحدث التآكل عندما لا يكون هناك تزييت كافٍ مما يؤدي إلى تماس المعدن بالقالب. ويشير ملمس قشرة البرتقال إلى نمو حبيبات مفرط ناتج عن التلدين الزائد أو استخدام مادة ذات تركيب حبيبي غير مناسب لعمق السحب الخاص بك.

حلول عيوب السطح:

• تحسين جودة التزييت وتغطيته، خاصة في مناطق الاحتكاك العالية
• صقل أسطح القوالب والمخروطات لتقليل الاحتكاك ومنع التصاق المادة
• اختيار فولاذ الأداة المناسب وعلاجات السطح المناسبة لمزيج المواد الخاص بك
• التحقق من أن حجم الحبيبات في المادة مناسب لشدة السحب الخاصة بك
• التحقق من وجود أتربة أو ملوثات على أسطح حامل القطعة الفارغة وأسطح القالب
• النظر في استخدام أفلام واقية للقطع التي تتطلب تشطيبًا سطحيًا ممتازًا

جدول مرجعي شامل للعيوب

يجمع الجدول التالي تشخيص العيوب في تنسيق مرجعي سريع للمعادن المسحوبة عميقة، والفولاذ المقاوم للصدأ، وسائر المواد الشائعة:

نوع العيب	المؤشرات البصرية	الأسباب الجذرية	إجراءات تصحيحية
تجعد الشفة	أزرار محيطية على حافة القطعة الفارغة؛ سطح الحافة المموج	ضغط غير كافٍ من حامل القطعة الفارغة؛ عدم اتساق الحامل؛ تفل على حافة القطعة الفارغة	زيادة قوة حامل القطعة الفارغة (BHF)؛ التحقق من توازي الحامل؛ إزالة التفل من القطع الفارغة؛ إضافة عروات السحب
تجعد الجدار	ظهور أزرار على جدار الكأس بين الحافة وأنف المكبس	مسافة فائضة في القالب؛ نصف قطر القالب غير كافٍ؛ مادة رقيقة	تقليل المسافة الفائضة؛ زيادة نصف قطر القالب؛ النظر في عملية التنعيم
تمزق أنف المكبس	تشققات تبدأ من نصف قطر قاع الكأس	نصف قطر المكبس صغير جداً؛ تجاوز نسبة السحب؛ قوة حامل القطعة الفارغة عالية جداً؛ تشحيم غير كافٍ	زيادة نصف قطر المكبس؛ إضافة مرحلة سحب؛ تقليل قوة حامل القطعة الفارغة (BHF)؛ تحسين التشحيم
تمزق الحافة	تشققات تبدأ من محيط القطعة الفارغة	قوة إمساك عالية مفرطة؛ شوائب على حافة القطعة الفارغة؛ تآكل في حامل القطعة الفارغة	قلل من قوة الإمساك (BHF)؛ نظف حواف القطع الفارغة من الشوائب؛ صقل حامل القطعة الفارغة؛ تحسين التزييت
إرتداء	ارتفاع غير متساوٍ لحافة الكأس؛ وجود قمم بفترات 45° هو أمر شائع	الانسجام المادي المستوي غير المتكافئ؛ ضغط غير متسق من حامل القطعة الفارغة	اختر مادة متجانسة الخواص؛ استخدم قطعًا فارغة مطورة؛ زد هامش التقليم
سماكة الجدار غير المتساوية	مناطق رقيقة محلية؛ توزيع غير متماثل للسماكة	عدم محاذاة بين المثقب والقالب؛ قوة إمساك غير موحدة (BHF)؛ تباين في المادة	إعادة محاذاة الأدوات؛ التحقق من تجانس قوة الضغط المحيطية (BHF)؛ التأكد من اتساق المادة
التآكل/الخدوش	خدوش خطية؛ التصاق المادة بالأداة	تشحيم غير كافٍ؛ مادة أداة غير متوافقة؛ ضغط زائد	تحسين مادة التشحيم؛ تطبيق طلاءات سطحية؛ تقليل ضغط التلامس
قشر البرتقال	سطح خشن وملمسه مشابه لقشر الحمضيات	حجم حبيبات كبير جدًا؛ تسخين مفرط؛ تشوه شديد	تحديد مادة ذات حبيبات أدق؛ التحكم في معاملات التلدين
الردة المرنة	تختلف أبعاد القطعة عن هندسة القالب؛ انحناء الجدران للخارج	ارتداد مرن بعد التشكيل؛ مواد عالية القوة	تصميم ثني زائد في الأداة للتعويض؛ زيادة مدة التثبيت عند نهاية الشوط

نهج تشخيصي منهجي

عندما تظهر عيوب في عملية السحب العميق للصلب أو مواد أخرى، امتنع عن إجراء تعديلات متعددة في آن واحد. بدلاً من ذلك، اتبع عملية منهجية:

1. افحص موقع العيب بدقة - وثّق بدقة المكان الذي يحدث فيه العيب على القطعة. التقط صورة لنمط الفشل كمرجع.
2. حلل نمط الفشل - هل هو متماثل أم موضعي؟ هل يحدث في مواضع زاوية ثابتة؟ هل يظهر في نفس وضعية الشوط؟
3. تتبعه إلى معلمة تصميم القالب - استخدم جدول العيوب أعلاه لتحديد الأسباب الجذرية المحتملة بناءً على نوع العيب وموقعه.
4. أجرِ تعديلات متغيرة واحدة في كل مرة - غيّر معلمة واحدة في كل مرة لعزل التأثير. وثّق كل تعديل ونتيجته.
5. التحقق من استقرار التصحيح - قم بتشغيل عدد كافٍ من الأجزاء للتأكد من أن الإصلاح يعمل بشكل متسق في عملية الإنتاج، وليس فقط على عدد قليل من العينات.

وفقًا لـ Metal Stamping O ، فإن اكتساب فهم لطريقة السحب العميق، إلى جانب معرفة كيفية فحص جزء منتهٍ، أمر ضروري عند اتخاذ القرارات. وتُعد هذه القدرة التشخيصية ذات قيمة كبيرة أثناء تطوير القوالب الأولية وكذلك في حل المشكلات المستمرة خلال الإنتاج.

تذكر أن بعض العيوب تتداخل. فقد يؤدي زيادة قوة مشبك الصفائح لتقليل التجاعيد إلى دفع العملية نحو حدوث تمزق. والهدف هو إيجاد النافذة التشغيلية التي يتم فيها تجنب كلا نوعي الفشل. وفي الحالات التي تتضمن هندسات معقدة، قد تكون هذه النافذة ضيقة، مما يتطلب أنظمة تحكم دقيقة وخصائص مواد متسقة.

بعد ترسيخ أسس استكشاف الأخطاء وإصلاحها، أصبح التصميم الحديث لأدوات القطع يعتمد بشكل متزايد على أدوات المحاكاة للتنبؤ بالعيوب ومنعها قبل قطع الفولاذ. يستعرض القسم التالي كيفية استخدام تحليلات الحاسوب (CAE) للتحقق من قرارات التصميم وتسريع المسار نحو تصنيع الأدوات الجاهزة للإنتاج.

دمج محاكاة CAE للتحقق من تصميم القوالب الحديثة

لقد أتقنت نسب السحب، وحددت أنصاف أقطار الأدوات، وطوّرت خبرة في استكشاف الأخطاء. ولكن تخيل القدرة على التنبؤ بكل عيب قبل قطع قطعة واحدة من فولاذ الأداة. هذا بالضبط ما توفره محاكاة CAE. فقد تطور تصميم ختم المعادن المسطحة الحديث إلى ما هو أبعد من طريقة التجربة والخطأ. ويُجري تحليل العناصر المحدودة الآن التحقق من قرارات التصميم الخاصة بك افتراضيًا، ويحدد مشكلات التمويج والتمزق والترقق بينما لا يزال قالبك موجودًا فقط كهندسة رقمية.

لماذا يهمك هذا في مشاريع السحب العميق؟ وفقًا لأبحاث نُشرت في المجلة الدولية لأبحاث الهندسة والتكنولوجيا إن تقليل عدد التجارب سيؤثر بشكل مباشر على زمن الدورة في عملية التطوير. يمكن التخطيط لزمن دورة أقصر من خلال الاستخدام المناسب للأدوات البرمجية التي يمكنها التنبؤ بنتائج التجارب دون إجرائها فعليًا. إن المحاكاة المقدمة أثناء عملية الختم توفر رؤى مهمة حول التعديلات المطلوبة في تصميم القالب والمكون.

دمج المحاكاة في التحقق من صحة تصميم القوالب

يحوّل تحليل العناصر المنتهية سير عمل تصميم قوالب ختم المعادن من نهج تفاعلي إلى نهج تنبؤي. بدلاً من بناء الأدوات، وإجراء تجارب، واكتشاف العيوب، وتعديل الفولاذ، وتكرار العملية، يمكنك التكرار رقميًا حتى تؤكد المحاكاة النجاح. وعندها فقط تنتقل إلى تنفيذ الأدوات الفعلية.

الفيزياء الكامنة وراء محاكاة تصميم الختم تتضمن تجزئة القطعة الخام إلى آلاف العناصر، حيث يقوم كل عنصر بتتبع الإجهاد والانفعال والإزاحة مع تقدم المكبس الافتراضي. ويُطبّق البرنامج خصائص المادة الميكانيكية ومعاملات الاحتكاك وظروف الحدود لحساب كيفية تشوه كل عنصر طوال الشوط.

ما الذي يمكن أن تتنبأ به المحاكاة قبل أن تبدأ في التصنيع؟

• أنماط تدفق المادة - تصور حركة المعدن بدقة من الحافة إلى تجويف القالب، وتحديد مناطق الانضغاط أو الشد الزائدة
• توزيع الترقق - رسم تغيرات السُمك عبر الجزء بأكمله، والكشف عن مناطق الفشل المحتملة قبل أن تؤدي إلى هدر المواد
• مدى ا tendency للتجعيد - اكتشاف انبعاج الضغط في الحواف ومناطق الجدران غير المدعومة التي تتطلب تعديلات في الأداة
• التنبؤ بالارتداد النابض - حساب الاسترداد المرن بعد التشكيل من أجل تصميم تعويض ضمن هندسة القالب
• تحسين قوة مشبك القطعة الخام - تحديد ملفات الضغط المثالية التي تمنع كلًا من التجعيد والتمزق
• فعالية الحافة المسننة - اختبار تكوينات التقييد افتراضيًا قبل الانتقال إلى تعديل الأدوات

تؤكد الدراسة أن هذا النهج فعّال. وكما تشير دراسة IJERT، يجب أن يعالج التحقق من صحة القالب باستخدام برامج المحاكاة المشاكل المعطاة خلال مرحلة التصميم. وفي حين يتم تصنيع القالب، تعالج التجارب والاختبارات مرحلة التحقق عند استخدام الأداة الفعلية للتحقق من جودة المكون.

فهم مخطط حد التشكيل

من بين مخرجات المحاكاة، يُعد مخطط حد التشكيل أقوى أداة تنبؤ بالعيوب. وفقًا لـ محاكاة الطابع كان الهدف الأساسي لأي محاكاة تشكيل هو التحقق من سلوك المادة قبل بناء أداة الختم. في الأصل، كان مشروع بحث تخرجي عام 1965، وكان الهدف من FLD تحديد العوامل التي تُسبب التضييق الموضعي والانفصال في تشكيل الصفائح المعدنية وما إذا كان يمكن التنبؤ بالانفصال مسبقًا.

إليك كيفية عمل تحليل FLD: تقوم المحاكاة بحساب الانفعال في الاتجاهين (المحور الرئيسي والمحور الثانوي) لكل عنصر في القطعة المشكلة. يتم تمثيل أزواج الانفعال هذه كنقاط على رسم بياني. ومنحنى حد التشكيل، الخاص بالمادة والسماكة المحددة لديك، يفصل المنطقة الآمنة عن مناطق الفشل.

ماذا يخبرك منحنى FLD حول إعداد مكابس السحب العميق؟

• النقاط أسفل المنحنى - ظروف تشكيل آمنة مع هامش كافٍ
• النقاط القريبة من المنحنى - منطقة خطر تتطلب اهتمامًا في التصميم
• النقاط أعلى المنحنى - الفشل أمر مؤكد؛ وسوف تحدث شقوق في هذه المواقع
• النقاط في منطقة الضغط - ميل نحو التجعد قد يتطلب زيادة ضغط حامل الصفيحة

كما يوضح مرجع محاكاة الختم، يتم تحديد منحنى حد التشكيل بشكل أساسي بواسطة قيمة n وسمك المادة المعطاة. وتُظهر النتائج المناطق المحسوبة لانصهار المادة، ومقدار الترقيع، والمناطق المضغوطة التي قد تتكون فيها التجاعيد والثنيات. وباستخدام هذه المعلومات، يمكن اتخاذ إجراءات مضادة لتصميم سطح القالب قبل قطع أي فولاذ.

من تحليل CAE إلى أدوات جاهزة للإنتاج

لا تُغني المحاكاة عن التحقق الفعلي، بل تُسرّع من مسارك نحو التحقق الفعلي الناجح. ويتبع سير العمل حلقة تحسين تكرارية:

1. إنشاء تصميم أولي للقالب - تطوير الشكل الهندسي بناءً على نسب السحب المحسوبة، ومواصفات الأشعة، وحجم الشريحة
2. تشغيل محاكاة التشكيل - تطبيق خصائص المادة، وقيم الاحتكاك، ومعايير العملية
3. تحليل النتائج - مراجعة مخططات FLD، وخرائط توزيع السمك، ومؤشرات التجعد
4. تحديد المناطق المشكلة - تحديد العناصر التي تتجاوز الحدود الآمنة أو تلك التي تقترب من حدود الفشل
5. تعديل معايير التصميم - ضبط نصف الأقطار، والفراغات، وضغط حامل الصفائح، أو تكوين الخيوط الساحبة
6. إعادة تشغيل المحاكاة - التحقق من أن التعديلات قد حلّت المشكلات دون إحداث مشكلات جديدة
7. التكرار حتى يتم التوصل إلى نتيجة مقبولة - مواصلة عملية التحسين حتى تقع جميع العناصر ضمن حدود التشكيل الآمنة
8. الإفراج عن التصميم لتصنيع القوالب - المضي قُدمًا في بناء القالب المادي بثقة

وفقًا لبحث IJERT، يُعتبر القالب مُحقَقًا بعد فحص المكونات التجريبية الملموسة للتحقق من وجود العيوب ومدى شدتها. ويكون الأساس للتحقق من صحة القالب هو انخفاض معدل حدوث العيوب واستقرار الخصائص المرغوبة. وتؤدي المحاكاة إلى تقليل عدد التكرارات المطلوبة بشكل كبير للوصول إلى هذه المرحلة من التحقق.

نقاط التحقق الرئيسية في محاكاة عملية التصميم الخاصة بك

لا تتطلب كل قرارات التصميم تحليل محاكاة كامل. ومع ذلك، تستفيد نقاط معينة بشكل كبير من التحقق الافتراضي:

• التحقق من تطوير البليطة - تأكد من أن حجم البليطة المحسوب يوفر كمية كافية من المادة دون هدر زائد
• إمكانية السحب الأولية - تحقق من أن نسبة التخفيض الأولية تظل ضمن حدود المادة
• تحليل الانتقال متعدد المراحل - تأكد من أن حالة المادة بين مراحل السحب تظل قابلة للتشكيل
• تقييم نصف قطر الزاوية - تحقق من تركيز الانفعال عند الأشعة الضيقة في الأجزاء غير الأسطوانية
• تصميم تعويض الارتداد النابضي - احسب الانحناء الزائد المطلوب لتحقيق الأبعاد المستهدفة
• تحسين قوة مشبك القطعة الخام - حدد ملفات الضغط التي تُحسّن نافذة العملية إلى أقصى حد
• مكان الشريط الساحب - اختبر تكوينات التقييد للهندسات المعقدة

تشير ملاحظات مصدر محاكاة الختم إلى أنه يمكن مقارنة مخططات الشبكة الدائرية الافتراضية بتجارب الشبكة الدائرية الفعلية لتحديد دقة المحاكاة. ويُعزز هذا الارتباط بين النتائج الافتراضية والفيزيائية الثقة في القرارات التصميمية المدعومة بالمحاكاة.

الاستفادة من الخدمات المهنية المتكاملة مع المحاكاة

رغم أن برامج المحاكاة أصبحت أكثر سهولة، فإن استخلاص أقصى قيمة منها يتطلب الخبرة في إمكانيات البرنامج وأساسيات عملية السحب العميق على حد سواء. وتتمايز شركات ختم السحب العميق بشكل متزايد من خلال كفاءتها في المحاكاة.

ما الذي يجب أن تبحث عنه في مصنعي ختم المعادن بالسحب العميق الذين يقدمون خدمات متكاملة مع المحاكاة؟ توفر معدلات الموافقة في المحاولة الأولى مقياسًا ملموسًا. عندما يحقق شريك تصميم القالب نسبة موافقة في المحاولة الأولى تبلغ 93٪، فإنك ترى النتيجة الملموسة لتصميم تم التحقق منه عبر المحاكاة. وتنعكس هذه النسبة مباشرةً في تقليل وقت التطوير، وخفض تكاليف تعديل الأدوات، وتسريع بدء الإنتاج.

تُعد شهادات الجودة مهمة بنفس القدر. فشهادة IATF 16949 تضمن دمج التحقق من خلال المحاكاة ضمن نظام إدارة جودة أوسع يتسم بإجراءات موثقة وتنفيذ متسق. والمحاكاة نفسها لا تكون ذات قيمة إلا إذا أُجريت بشكل صحيح وباستخدام معايير واقعية.

بالنسبة للتطبيقات الخاصة بالسيارات وغيرها من مشاريع السحب العميق المطلوبة، تمثل خدمات التصميم الاحترافية للقوالب التي تعتمد على المحاكاة قبل قطع الفولاذ ميزة استراتيجية. حلول شاويو لأدوات ختم السيارات يُظهر هذا النهج، الذي يجمع بين قدرات المحاكاة المتقدمة باستخدام الحاسوب (CAE) والتصنيع السريع للنماذج الأولية في غضون خمسة أيام فقط. ويقدم فريقهم الهندسي أدوات مدعومة بالمحاكاة ومطابقة لمعايير المصنّعين الأصليين (OEM)، مما يقلل من التكرارات المكلفة التي تعاني منها عمليات التطوير التقليدية القائمة على التجربة والخطأ.

تختتم دراسة IJERT أن المحاكاة تُوفر رؤى مهمة حول التعديلات المطلوبة في القالب والمكون لتحقيق قالب أبسط وأكثر إنتاجية. عادةً ما يتطلب قالب التشكيل معايير تصميم دقيقة لضمان مرور سلس خلال مرحلة الاختبار. وتوفر المحاكاة هذه المعايير الدقيقة قبل استثمارك في الأدوات الفعلية.

مع دمج قدرات المحاكاة في سير عمل تصميم القوالب، تكون قد تمكنت من معالجة المصدر الأكثر أهمية في تأخيرات وتكاليف التطوير. وتتمثل القطعة الأخيرة من اللغز في اختيار مواد القوالب المناسبة وعلاجات السطح التي تضمن أداءً ثابتًا لتصميمك المعتمد عبر مختلف أحجام الإنتاج.

إرشادات اختيار المواد وعلاج السطح

لقد قمت بالتحقق من تصميم القالب من خلال المحاكاة وتحسين كل معلمة تشكيل. والآن تأتي قرارًا يحدد ما إذا كانت الأدوات الخاصة بك ستوفر نتائج متسقة لآلاف الأجزاء أم ستفشل مبكرًا: اختيار مادة القالب. فمواد المطرق، والقالب، وحامل الشطب التي تحدد تؤثر بشكل مباشر على معدلات التهترئ، وجودة التشطيب السطحي، وفي النهاية تحدد تكلفة الأجزاء عبر دفعات الإنتاج.

وفقاً الدليل ASM للمعالات المعدنية ، يهدف اختيار المادة لقالب السحب العميقة إلى إنتاج الأجزاء بالجودة والكمية المطلوبة بأقل تكلفة ممكنة للأداة لكل جزء. هذا المبدأ يوجه كل قرار اختيار للمواد الذي ستتخذه. فخيار المادة الأكثر مقاومة للتلاشي ليس دائمًا هو الخيار الأمثل. فأنت توازن بين التكلفة الأولية، ومتطلبات الصيانة، والكمية المتوقعة للإنتاج.

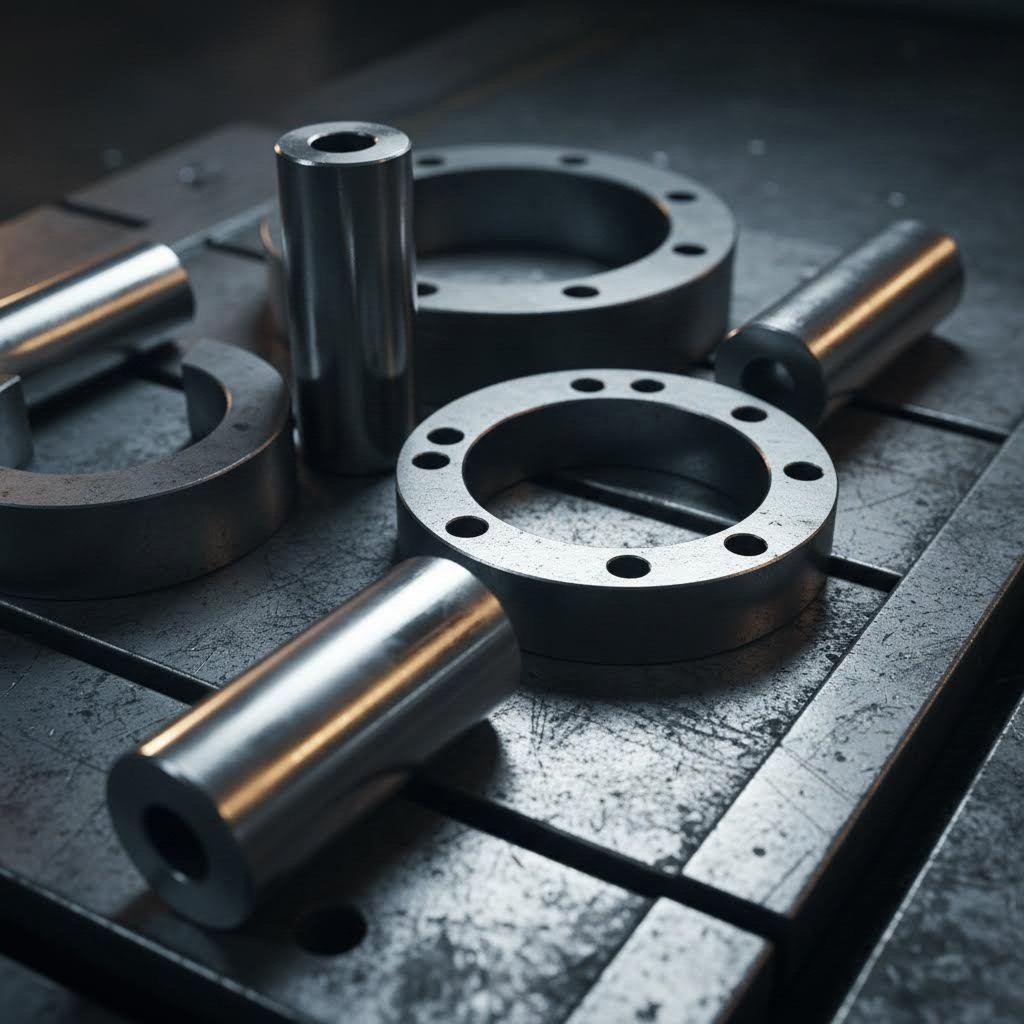

اختيار فولاذ الأدوات لمكونات قوالب السحب العميق

تعرض عمليات ختم المعادن بالسحب العميق الأدوات لظروف قاسية. تتعرض عوازل البليت للتآكل الناتج عن التماس في كل دورة. وتتعرض المثاقب لأحمال ضغطية مع الحفاظ على الدقة الهندسية. ويجب أن توجّه القوالب تدفق المادة مع مقاومة الالتصاق الذي يحدث عند تماس معادن متشابهة تحت الضغط.

ما العوامل التي ينبغي أن تحكم اختيارك لصلب الأداة؟ ضع في اعتبارك هذه المتغيرات:

• حجم الإنتاج - تشغيل نماذج أولية منخفضة الكمية يتطلب موادًا مختلفة عن برامج السيارات التي تُنتج بملايين القطع
• مادة القطعة المراد معالجتها - يؤدي السحب العميق للصلب المقاوم للصدأ إلى تآكل أكبر في الأدوات مقارنةً بالصلب الطري أو الألومنيوم
• تعقيد الجزء - تركز الهندسات المعقدة الإجهاد في مواقع محددة مما يتطلب مقاومة أعلى للتآكل
• متطلبات إنهاء السطح - تحتاج الأجزاء الزخرفية إلى أدوات تحافظ على اللمعان طوال فترة الإنتاج
• القدرة على الصيانة - تتطلب بعض المواد معالجة حرارية متخصصة أو معدات طحن خاصة لإعادة التأهيل

يستعرض دليل ASM الخاص بقوالب التشكيل بالضغط المتغيرات الإنتاجية التي تؤثر على اختيار مواد القوالب بين المواد الحديدية وغير الحديدية وحتى البلاستيكية. بالنسبة للتطبيقات المعدنية المسحوبة عميقة، تهيمن فولاذات الأدوات، ولكن الدرجة المحددة تُعدّ أمراً بالغ الأهمية.

مادة القالب	التطبيق	مدى الصلابة (HRC)	مقاومة التآكل	أفضل حالات الاستخدام
فولاذ أداة d2	القوالب، الركائز، حاملات القطع	58-62	ممتاز	إنتاج بكميات كبيرة؛ مواد كاشطة؛ سحب صفائح الفولاذ عميقة
فولاذ أدوات A2	الركائز، قوالب متوسطة التآكل	57-62	جيد	إنتاج متوسط الحجم؛ متانة جيدة لتحمل الأحمال الصدمية
فولاذ M2 عالي السرعة	الركائز التي تتطلب صلابة حرارية	60-65	جيدة جدًا	عمليات عالية السرعة؛ تطبيقات تعمل عند درجات حرارة مرتفعة
كربيد (كربيد التنغستن)	إدخالات مقاومة للتآكل الشديد، حلقات التسوية	75-80 (ما يعادل HRA)	بارز	تشغيل بملايين القطع؛ سحب الفولاذ المقاوم للصدأ؛ أبعاد دقيقة
فولاذ الأدوات O1	قوالب النماذج الأولية، مكابس بأحجام صغيرة	57-62	معتدلة	أحجام إنتاج قصيرة؛ سهولة التشغيل؛ صفائح معدنية مرنة لتطبيقات الحرف اليدوية

لاحظ كيف يؤثر حجم الإنتاج على كل اختيار. بالنسبة لأدوات النماذج الأولية أو الأحجام القصيرة التي تتضمن صفائح معدنية مرنة لتطبيقات الحرف اليدوية أو تطبيقات منخفضة الحجم مشابهة، قد يكون فولاذ O1 أو حتى الفولاذ اللين مع تصلب السطح كافيًا. أما بالنسبة لأحجام إنتاج السيارات، فإن استخدام فولاذ D2 أو الشفرات الكاربايدية يصبح مبررًا اقتصاديًا على الرغم من التكلفة الأولية الأعلى.

اعتبارات توافق المواد بين المكبس والقالب

إن اختيار المكونات الفردية وحده لا يكفي. فطريقة تươngاع المواد للرصاصة والأداة تؤثر على مقاومة التبليط، وأنماط البلى، وعمر الأداة بشكل عام. وفقًا لدليل ASM، فإن التبليط يمثل سببًا نموذجيًا للبلى في أدوات الرسم العميق. وعندما تتواجد مواد متشابهة في ملامسة ظروف الضغط والانزلاق في تصميم ختم المعادن، يحدث لحام وتمزق على المستوى الميكروسكوبي.

اعتبر هذه المبادئ للأزواج:

• تجنب الصلادة المتطابقة - عندما يكون الصلادة للرصاصة والأداة متماثلة، فإن كليهما يتلاشى بسرعة. حدد فرقًا قدره 2-4 HRC بين المكونات.
• المكون الأشد يلامس السطح الحرج من القطعة - إذا كان المظهر الخارجي للقطعة هو الأهم، فاجعل القالب أكثر صلادة. وإذا كان السطح الداخلي هو الأهم، فزود صلادة الرصاصة.
• اعتبر استخدام مواد مختلفة - يمكن لأعمدة التثبيت المصنوعة من البرونز أو البرونز الألومنيوم المقترنة بأدوات فولاذية أن تقلل من احتمالية التبليط عند رسم سبائك الألومنيوم.
• قم بتوافق معاملات التوسع - بالنسبة للختم المعدني العميق الدقيق، فإن التمدد الحراري المماثل بين المثقب والقالب يحافظ على الفراغات أثناء فترات الإنتاج.
• مراعاة توافق الطلاء - بعض المعالجات السطحية تكون أكثر كفاءة ضد قواعد فولاذ القوالب المحددة.

المعالجات السطحية والطلاءات لإطالة عمر القالب

حتى أفضل أنواع الفولاذ الأدوات يستفيد من تحسين السطح. وفقًا لـ كتاب ASM تشمل الخيارات طلاءات السطح مثل طلاء الكروم، والمعالجات السطحية مثل التسمنة أو الكربونيتريدة للصلب منخفض السبيكة، أو النترة وطلاء الترسيب البخاري الفيزيائي لفولاذ الأدوات. تعالج كل معالجة آليات التآكل المحددة.

النيتريد ينفذ النيتروجين في سطح الفولاذ، مُكوّنًا طبقة صلبة دون تغيير أبعادها. وكما توضح AZoM، فإن النترة تعزز مقاومة التآكل وصلابة سطح الأداة. وهي مثالية بشكل خاص للتطبيقات التي تنطوي على مواد كاشطة. بالنسبة لقوالب السحب العميق، فإن النترة تمدد العمر بشكل كبير عند تشكيل الصلب المطلي أو السبائك عالية القوة.

طلاء الكروم يُرسِب طبقة سطحية صلبة وذات احتكاك منخفض. وفقًا لموقع AZoM، فإن الطلاء الكرومي الصلب يزيد من صلابة السطح بشكل كبير، ويصل إلى قيم تصل إلى 68 HRC. وهو مفيد بشكل خاص عند تشكيل الفولاذ الهيكلي، والنحاس، والفولاذ الكربوني، والبرونز. كما أن السطح المصقول الكرومي يحسّن خروج القطعة ويقلل من متطلبات التشحيم.

نيتريد التيتانيوم (TiN) تُطبَق الطبقة عن طريق الترسيب الفيزيائي للبخار، مما يكوّن طبقة خزفية ذات لون ذهبي. ويلاحظ موقع AZoM أن الجمع بين الصلابة العالية وخصائص الاحتكاك المنخفض يضمن عمر خدمة أطول بكثير. ويقلل TiN من احتمالية التآكل الانزلاقي بشكل كبير، ما يجعله ذو قيمة في عمليات السحب العميق للصلب المقاوم للصدأ، حيث تشكل البلى اللاصق تحدّيًا للأدوات غير المطلية.

نيتروكربيد التيتانيوم (TiCN) يوفر بديلاً أكثر صلابة وانخفاضًا في الاحتكاك مقارنةً بـ TiN. ووفقًا لموقع AZoM، يتميز بمقاومة جيدة للتآكل إضافة إلى المقاومة والصلابة. وفي تطبيقات السحب العميق للمعادن التي تتطلب مقاومة للتآكل بالاحتكاك ومتانة تأثيرية، يوفّر TiCN توازنًا ممتازًا.

نيتريد التيتانيوم والألومنيوم (TiAlN) يتفوق في الظروف القاسية. وتصفه AZoM بأنه يتمتع باستقرار عالي ضد الأكسدة ومتانة، مما يجعله مناسبًا للسرعات الأعلى مع تحسين عمر الأداة. بالنسبة لإنتاج المعادن المسحوبة بعمق وبكميات كبيرة حيث يكون تولد الحرارة كبيرًا، فإن طلاء TiAlN يحافظ على أدائه بينما تتدهور الطلاءات الأخرى.

متى تكون إدراجات الكربيد مبررة من حيث التكلفة الإضافية

تبلغ تكلفة أدوات الكربيد أكثر بكثير من تكلفة الفولاذ المقوى. متى يُحقق هذا الاستثمار عائدًا؟ هناك عدة سيناريوهات تجعل الكربيد الخيار الأفضل اقتصاديًا:

• كميات الإنتاج التي تتجاوز 500,000 قطعة - إن عمر الكربيد الأطول يوزع التكلفة الأولية على عدد كافٍ من القطع، مما يقلل من تكلفة أداة القطعة الواحدة
• تحملات بعدين ضيقة - مقاومة الكربيد للتآكل تحافظ على الأبعاد الحرجة لفترة أطول بكثير من الفولاذ، مما يقلل من تكرار التعديلات
• مواد الشغل المسببة للتآكل - تؤدي الفولاذات ذات القوة العالية والسبائك المنخفضة والدرجات المقاومة للصدأ إلى تسريع تآكل قوالب الفولاذ بشكل كبير
• عمليات التسوية (الإيرنينج) - التلامس الانزلاقي الشديد أثناء تسوية الجدران يؤدي إلى تدمير أدوات الفولاذ بسرعة
• الحساسية تجاه توقف الإنتاج - عندما تكون تكاليف انقطاع الإنتاج أكثر من تكاليف الأدوات، فإن موثوقية الكاربيد تبرر التسعر المرتفع

تقدم الكاربيدات المربوطة بالفولاذ خياراً وسطاً. وفقاً لدليل ASM، توفر الكاربيدات المربوطة بالفولاذ مقاومة للت erosion تقترب من الكاربيد الصلب مع تحسين في المطاطية وسهولة التشغيل. بالنسبة لأحجام القوالب المعقدة التي تكون تكلفتها باهظة جداً في الكاربيد الصلب، فإن البدائل المربوطة بالفولاذ تقدم أداء ممتازاً.

حجم الإنتاج واقتصاديات اختيار المواد

الكمية المتوقعة للإنتاج تشكل بشكل جوهري قرارات المواد. ضع في اعتبارك هذا التطور:

نموذج أولي وحجم منخفض (أقل من 1,000 قطعة): يمكن استخدام مواد أدوات لينة مثل الفولاذ الملين أو الألومنيوم للتجارب الأولية. قد يكون فولاذ الأداة O1 غير مصلد كافياً. الهدف هو التحقق من تصميم القطعة، وليس تعظيم عمر الأداة.

حجم متوسط (1,000 إلى 100,000 قطعة): تُصبح فولاذ الأدوات المقوى A2 أو D2 هو المعيار. وتُطيل العلاجات السطحية مثل النترة أو الطلاء الكهربائي بالكروم عمر الأداة دون استثمار أولي مفرط.

إنتاج بكميات كبيرة (من 100,000 إلى 1,000,000 قطعة): فولاذ D2 عالي الجودة مع طلاءات PVD أو إدخال كاربايد في مواقع التآكل الحرجة. ويبرر تكلفة تعديل القوالب أثناء عمليات الإنتاج استثمارًا أعلى في المواد من البداية.

الإنتاج الضخم (أكثر من 1,000,000 قطعة): إدخالات كاربايد، ومجموعات قوالب احتياطية متعددة، وبرامج شاملة للعلاجات السطحية. تصبح القوالب أصلًا رأسماليًا يتطلب تحليل تكلفة دورة الحياة.

الشراكة في حلول مواد القوالب الشاملة

لا يتم اختيار مواد القوالب بشكل منفصل. بل يتكامل مع كل قرار تصميمي آخر: مواصفات نصف الأقطار، وقوة مشبك البليطة، ومتطلبات التشطيب السطحي، وجدول الإنتاج. ويعتبر الشركاء ذوو الخبرة في تصميم القوالب اختيار المادة جزءًا من الحلول الشاملة للأدوات، حيث يقومون بموازنة التكلفة الأولية مقابل الأداء خلال الإنتاج.

ما الذي يميز الشركاء الأكفاء؟ ابحث عن فرق الهندسة التي تعالج اختيار المواد أثناء تطوير التصميم، وليس كإضافة لاحقة. وقدرة النمذجة السريعة التي قد تستغرق خمسة أيام فقط تُظهر المرونة في التصنيع لتقييم خيارات المواد بشكل عملي. كما أن القوالب الفعالة من حيث التكلفة والمصممة وفق معايير الشركات المصنعة للمعدات الأصلية (OEM) تعكس الخبرة في مواءمة استثمار المواد مع متطلبات الإنتاج الفعلية.

القدرات الشاملة لشركة Shaoyi في تصميم وتصنيع القوالب تُجسّد هذه الطريقة المتكاملة. تضمن شهادة IATF 16949 الخاصة بهم أن قرارات اختيار المواد تتبع إجراءات جودة موثقة. سواء كانت تطبيقاتك تتطلب شفرات كربيد لتصنيع الفولاذ المقاوم للصدأ بكمية مليون قطعة، أو فولاذ صلب اقتصادي لأغراض التحقق من النموذج الأولي، فإن خدمات تصميم القوالب الشاملة توفر حلول مواد مناسبة ومتناسقة مع متطلباتك المحددة.

يُكمل اختيار مادة القالب مجموعة إرشاداتك الخاصة بتصميم قوالب السحب العميقة. من حسابات نسبة السحب، مرورًا بالتحقق من المحاكاة، ووصولًا إلى مواصفات المواد، لديك الآن الأساس الفني لتطوير أدوات تُنتج أجزاء خالية من العيوب بشكل متسق عبر مختلف أحجام الإنتاج.

الأسئلة الشائعة حول تصميم قوالب السحب العميقة

1. ما هي المسافة الصحيحة بين القالبين في عمليات السحب العميقة؟

يجب أن تكون المسافة بين القالبين أكبر بنسبة 10-20٪ من سماكة المادة لمنع تجمع المعدن عند أعلى القالب مع الحفاظ على التحكم في الجدران. بالنسبة لمادة بسماكة 0.040 بوصة، يجب تحديد مسافة تتراوح بين 0.044 و0.048 بوصة. تُستخدم المسافات الأضيق عمدًا لتصفيح الجدران الجانبية للحصول على سمك موحد، في حين أن المسافات الكبيرة جدًا تؤدي إلى تجعد الجدران. يستخدم المصممون المحترفون للقوالب مثل شاوي محاكاة CAE لتحسين المسافة وفقًا للمواد والهندسات المحددة، مما يحقق معدلات موافقة أولية تصل إلى 93٪.

2. كيف تحسب حجم القطعة الأولية (البلانك) للسحب العميق؟

احسب حجم البليانك باستخدام مبدأ ثبات الحجم: مساحة سطح البليانك تساوي مساحة سطح القطعة النهائية. بالنسبة للأكواب الأسطوانية، استخدم الصيغة Rb = √[Rf × (Rf + 2Hf)]، حيث Rb هو نصف قطر البليانك، وRf هو نصف قطر الكوب، وHf هو ارتفاع الكوب. أضف ضعفي سمك المادة للسماح بالتقليم، وأضف 3-5% لتعويض الترقق. تتطلب الهندسات المعقدة حسابات مساحة السطح القائمة على CAD لتحقيق الدقة.

3. ما الذي يسبب التجعد والتمزق في الأجزاء المسحوبة عميقة؟

ينتج التجعد من ضغط غير كافٍ على حامل البليانك، مما يسمح بالانبعاج الانضغاطي في منطقة الحافة. ويحدث التمزق عندما يكون ضغط الحامل مفرطًا أو عندما تكون أنصاف أقطار الأدوات غير كافية، مما يمنع تدفق المادة، وبالتالي يؤدي إلى تجاوز الإجهاد الشدّي لقوة المادة بالقرب من رأس المثقب. وتشمل الحلول تعديل قوة حامل البليانك تدريجيًا، وزيادة أنصاف أقطار المثقب/القالب لتتراوح بين 4 إلى 10 أضعاف سمك المادة، وتحسين التزييت. وتُساعد التصاميم الموثقة بواسطة المحاكاة في منع هذه العيوب قبل تصنيع الأدوات.

4. كم عدد مراحل السحب المطلوبة للسحب العميق؟

تعتمد متطلبات المراحل على النسبة المئوية للتخفيض الكلي. تحقق عمليات السحب الأولى تخفيضًا بنسبة 45-50%، وتتبعها عمليات سحب بنسبة 25-30% ثم 15-20% على التوالي. احسب عدد المراحل من خلال تحديد التخفيض الكلي المطلوب (من قطر القطعة الأولي إلى القطر النهائي)، ثم قم بالقسمة على الحدود المحددة حسب المادة لكل مرحلة. عادةً ما تتطلب الأجزاء التي يتجاوز فيها نسبة العمق إلى القطر 1.0 أكثر من مرحلة واحدة. خطط لإجراء معالجة حرارية وسيطة عندما يتجاوز التخفيض التراكمي 30-45% حسب نوع المادة.

5. ما المواصفات الموصى بها لنصف قطر المكبس والقالب؟

يجب أن يكون نصف قطر رأس المثقب من 4 إلى 10 أضعاف سماكة المادة لتوزيع الإجهاد ومنع التمزق. ويحتاج نصف قطر دخول القالب إلى 5-10 أضعاف السماكة لضمان انتقال سلس للمادة. وتتطلب المقاييس الأقل سماكة مضاعفات أكبر لنصف القطر. بالنسبة للمواد ذات السماكة من 0.030 إلى 0.060 بوصة، يجب تحديد نصف قطر المثقب بين 5 و8 أضعاف ونصف قطر القالب بين 6 و10 أضعاف السماكة. أما القطع غير الأسطوانية فتتطلب حدًا أدنى لنصف قطر الزوايا الداخلية يعادل ضعف السماكة، مع الاستحسان لأن يكون 3-4 أضعاف لتقليل مراحل السحب.
