فهم أساسيات مسافة فتح القالب للقطع

هل سبق أن تساءلت لماذا تخرج بعض الأجزاء المحزومة نظيفة تمامًا بينما تمتلك أجزاء أخرى حوافًا خشنة، أو زوائد مفرطة، أو تآكلًا مبكرًا للأدوات؟ غالبًا ما تكمن الإجابة في عامل حاسم واحد: مسافة فتح القالب. إن إجراء هذا الحساب الأساسي بشكل صحيح قد يعني الفرق بين تشغيل إنتاج سلس ومشاكل جودة مكلفة.

ما هي مسافة فتح القالب ولماذا تُعدّ مهمة

تخيل أنك تقوم بقص الورق باستخدام المقص. إذا كانت الشفرات فضفاضة للغاية، فإن الورق يتمزق بشكل غير منتظم. وإذا كانت شديدة الضيق، يصعب عليك القص تمامًا. نفس المبدأ ينطبق على ختم المعادن — باستثناء أن المخاطر هنا أعلى بكثير.

مسافة الفراغ هي الفجوة بين حواف المثقب والقالب أثناء عملية القص، وعادة ما تُعبّر عنها كنسبة مئوية من سمك المادة لكل جانب. هذه الفجوة الدقيقة تحدد بشكل مباشر مدى نظافة قص المادة وانفصالها أثناء عملية الختم.

عند إجراء عملية قص بالقالب، يدفع المثقب عبر المعدن المطروق بينما يوفّر القالب حافة القطع من الأسفل. وتتحكم المسافة الفاصلة بين هذين العنصرين في نمط الكسر وجودة الحافة والأبعاد الكلية للقطعة. وفقًا للمعايير الصناعية، تتراوح هذه المسافة الفاصلة عادةً بين 3٪ و12٪ من سمك المادة لكل جانب، وذلك اعتمادًا على نوع المادة التي تُعالج.

الفجوة الحرجة بين المثقب والقالب

إذًا، ما الذي يحدث في تلك الفجوة الصغيرة؟ عندما ينزل القالب إلى داخل صفيحة المعدن، فإنه يُحدث عملية قص. يتعرض المعدن أولاً للاختراق (حيث يدفع القالب داخل المعدن)، تليها مرحلة الكسر (حيث يتمزق المعدن على طول خط القص). وتضمن الفجوة الصحيحة التقاء خطوط الكسر الناتجة عن القالب والقالب السفلي بشكل نظيف في منتصف المادة.

إليك لماذا يهمك هذا الأمر في عمليتك الإنتاجية:

• جودة القطعة: تؤدي الفجوة الصحيحة إلى حواف نظيفة مع تقليل حدوث الحافة البارزة (Burr) وتحقيق أبعاد متسقة
• عمر الأداة: تقلل الفجوة المثالية من استهلاك القالب والقالب السفلي، وقد تمتد عمر الأدوات بنسبة تصل إلى الثلثين مقارنة بالإعدادات غير الصحيحة
• كفاءة الإنتاج: تقلل الفجوة الصحيحة من متطلبات قوة فك القطعة ومن الحمل على المكبس، مما يتيح أوقات دورة أسرع
• التحكم في التكاليف: انخفاض عدد المرفوضات، وأقل حاجة لاستبدال الأدوات، وتقليل التوقفات تعني انخفاضاً مباشراً في التكاليف

أساسيات فجوة قالب القطع

يبدأ فهم التخليص بالاعتراف بأنه مواصفة محسوبة بدقة، وليس مجرد تخمّن. إن القاعدة التقليدية التي كانت شائعة تاريخياً بنسبة 5٪ لكل جانب لم تعد تنطبق بشكل عام. ومع ظهور الفولاذ عالي القوة والمواد المتطورة في بيئة التصنيع الحالية، تلاحظ دايتون بروغريس أنه يجب أخذ قوة الشد وسمك المادة في الاعتبار عند اختيار نسب التخليص.

وتعمل العلاقة على النحو التالي: كلما زادت قوة الشد للمادة وزاد سمك الصفيحة، زاد الحمل الواقع على الأداة بشكل كبير. فمثلاً ستختلف مواصفة ثقب تخليص بنسبة 10٪ للألمنيوم اللين اختلافاً كبيراً عن ما ستحتاج إليه للصلب عالي القوة بنفس السمك.

فكّر في اختيار الفتحة على أنها توازن دقيق. فقلة الفتحة تؤدي إلى احتكاك مفرط للأداة، وضغط شد كبير جدًا، وتشكل حافة زائدة كبيرة الحجم. أما زيادة الفتحة فتسبب اهتزازات أثناء الثقب، وعدم اتساق محتمل في الجودة، وزيادة في الانحناء على حافة القطع. تمامًا كما قد يستخدم المهندسون آلة حاسبة للمسافات الكهربائية الآمنة (الزحف والفتحة) من أجل المسافات الكهربائية الآمنة، فإن العمل الدقيق بأدوات القص يتطلب أيضًا حساب الفتحات الميكانيكية بدقة مماثلة.

الخبر الجيد؟ بمجرد أن تفهم المتغيرات المعنية — نوع المادة، وسمكها، وجودة الحافة المطلوبة — يصبح حساب الفتحة المناسبة عملية مباشرة. ستسير الأقسام التالية معك خطوة بخطوة عبر الصيغ الدقيقة والأمثلة العملية التي تحتاجها لإنجاز ذلك بشكل صحيح في كل مرة.

الصيغة الأساسية لحساب الفتحة

الآن بعد أن فهمت لماذا يُعد التخليص مهمًا، دعونا نتناول ما تفشل معظم المصادر في توفيره: المنهجية الرياضية الفعلية. سواء كنت تستخدم آلة حاسبة للقصف لتقديرات سريعة أو تعمل من خلال مواصفات القوالب التفصيلية، فإن امتلاك الصيغة الكاملة بين يديك يلغي التخمين ويضمن نتائج قابلة للتكرار.

شرح الصيغة الكاملة للـ Clearance

مستعد للصيغة التي تجعل حساب الـ Clearance في قوالب القص بسيطًا؟ إليك ما يلي:

الـ Clearance (لكل جانب) = سماكة المادة × نسبة الـ Clearance

يبدو بسيطًا، أليس كذلك؟ نعم — بمجرد أن تفهم كل مكون. على سبيل المثال، إذا كنت تعمل على مادة بسماكة 1.0 مم ونسبة Clearance تبلغ 10%، فإن الـ Clearance لكل جانب يعادل 0.10 مم. وهذا يعني أن الفجاءة بين حافة المخر وحافة القالب تقيس 0.10 مم على كل جانب من جانبَي القص.

لكن هنا تكمن النقطة التي تخطئ فيها العديد من الحسابات: نسيان المساحة الإجمالية للسماح. بما أن المساحة موجودة على جانبي المثقب، فإن المساحة الكلية بين المثقب والقالب تساوي ضعف القيمة لكل جانب. باستخدام مثالنا أعلاه:

• المسافة الحرة لكل جانب: 1.0 مم × 10% = 0.10 مم
• المسافة الحرة الكلية: 0.10 مم × 2 = 0.20 مم

تصبح هذه الفروق حرجة عند تحديد أبعاد المثقب والقالب. ارتكب خطأً في ذلك، وسيكون أدواتك بعيدة بمقدار عامل يساوي اثنين.

تحليل متغيرات الحساب

يعتمد كل حاسبة للمساحات على نفس المتغيرات الأساسية. وفهم كل منها يضمن لك اختيار المدخلات الصحيحة للحصول على نتائج دقيقة:

• سمك المادة (t): سمك الصفائح المعدنية الفعلي لقطعتك العمل، مقاسًا بالمليمترات أو البوصات. هذا هو قياسك المرجعي — يُبنى عليه كل حساب للمساحة.
• نسبة المساحة (k): معامل يتراوح عادةً بين 5٪ و20٪، ويُحدد بناءً على خصائص المادة والجودة المطلوبة للحافة. تُستخدم النسب الأعلى مع المواد الأقسى وفي التطبيقات الإنتاجية، بينما تتطلب الأعمال الدقيقة قيماً أقل.
• المسافة الحرة لكل جانب: الفجوة المحسوبة عند كل حافة قطع (س × ك). ينطبق هذا القيمة على كل جانب من المثقب بشكل مستقل.
• المسافة الحرة الكلية: الفجوة الكاملة بين نقطة المثقب وفتحة القالب (المسافة الحرة لكل جانب × 2). استخدم هذه القيمة عند حساب أبعاد القالب النهائية.

عند استخدام آلة حاسبة لقوة المثقب أو آلة حاسبة للقالب، فإن هذه المتغيرات نفسها لا تحدد فقط المسافة الحرة، بل أيضاً متطلبات الطنين (Tonnage) وأنماط البلى المتوقعة للأداة. إن تحديدها بشكل صحيح منذ البداية يوفر مشكلات إعادة الحساب لاحقاً.

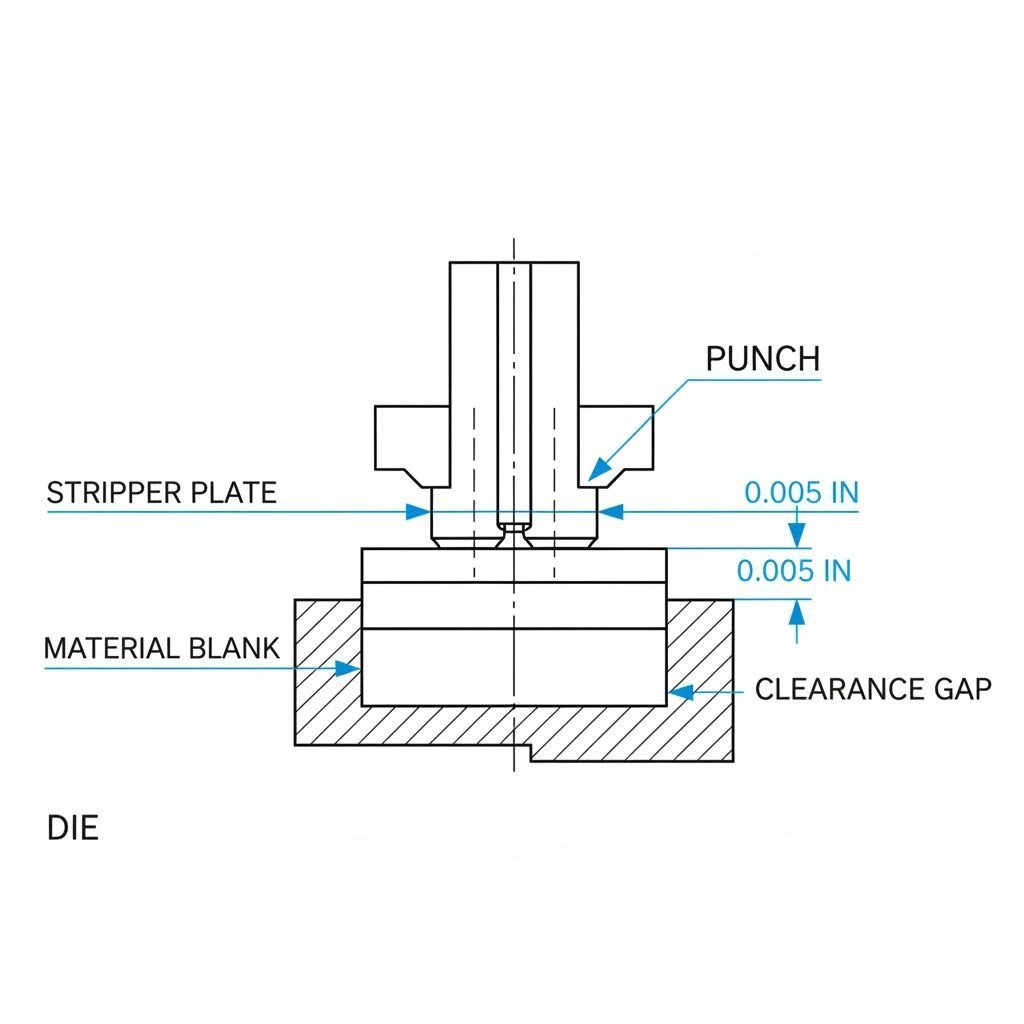

التمييز بين المسافة الحرة لكل جانب والمسافة الحرة الكلية

لماذا يُربك هذا التمييز الكثير من المهندسين؟ لأن موردي الأدوات، والجداول المرجعية، وأحاديث ورش العمل غالباً ما ينتقلون بين المسافة الحرة لكل جانب والمسافة الحرة الكلية دون توضيح.

خذ هذا المثال العملي من Dayton Progress : مع تباعد مهندس بنسبة 10٪ على مادة بسماكة 1.0 مم، تحصل على تباعد من كل جانب قدره 0.10 مم. إذا كنت تقوم بثقب فتحة قطرها 12.80 مم، يجب أن يكون قطر الفتحة في القالب 13.00 مم — أي حجم المثقب زائد التباعد الكلي (0.20 مم).

إليك مرجعًا سريعًا للحفاظ على وضوح العلاقة:

نوع المسافة الفارغة	صيغة	مثال (مادة بسماكة 1.0 مم، 10٪)
التباعد من كل جانب	سماكة المادة × نسبة التباعد	1.0 × 0.10 = 0.10 مم
التباعد الكلي	التباعد من كل جانب × 2	0.10 × 2 = 0.20 مم
حجم المطع (القطع)	حجم الجزء − المجموع للسماحة	13.00 − 0.20 = 12.80 مم
حجم القالب (الثقب)	حجم الفتحة + المجموع للسماحة	12.80 + 0.20 = 13.00 مم

لاحظ كيف تحدد طريقة الاستخدام — القطع مقابل الثقب — ما إذا كنت تطرح أو تضيف السماحة؟ تمامًا كما يعتمد المهندسون الكهربائيون على آلة حاسبة للسماحة الزاحفة لضمان المسافات العزل المناسبة، يجب على مهندسي القوالب تطبيق القيم للسماحة بشكل صحيح بناءً على السطح الذي يحدد الأبعاد النهائية.

مع توفر الصيغة بوضوح، فإن الخطوة الحرجة التالية هي اختيار النسبة المئوية الصحيحة للسماحة بالنسبة للمادة المحددة الخاصة بك. فالمعادن المختلفة تتطلب أساليب مختلفة — والخطأ في هذه النسبة المئوية يقوض حتى أدق الحسابات.

خصائص المادة واختيار النسبة المئوية للسماحة

لقد أتقنت الصيغة. أنت تعرف الفرق بين التخليص من جانب واحد والتخليص الكلي. ولكن هنا تكمن مشكلة كثيرة الحسابات: اختيار نسبة تخليص خاطئة للمادة المستخدمة. فنسبة تخليص تبلغ 5٪ وتعمل بشكل ممتاز مع الألومنيوم اللين قد تُتلف أدواتك عند تطبيقها على الصلب المقوى. إن فهم السبب في احتياج المواد المختلفة لنسب مختلفة هو المفتاح للحصول على نتائج صحيحة من حاسبة مقاس القالب في كل مرة.

كيف تؤثر صلادة المادة على اختيار التخليص

فكّر فيما يحدث عندما يندفع المثقب داخل الصفائح المعدنية. لا تنقسم المادة ببساطة — بل تشوه أولًا بشكل لدن، ثم تنكسر على طول مستويات القص. والسؤال الحيوي هو: إلى أي مدى تقاوم مادتك هذا التشوه قبل أن تنكسر؟

يرجع هذا المقاومة إلى ثلاث خصائص متصلة ببعضها:

• الصلابة: تقيس مقاومة السطح للانطباع. فالمواد الأشد صلابة تنكسر بشكل أكثر إفاجأة، مما يتطلب تخليصات أكبر لاستيعاب الانفصال المفاجئ.
• قوة الشد: الإجهاد الأقصى الذي يمكن أن يتحمله مادة قبل الكسر. وفقًا للتوجيهات الفنية من MISUMI، فإن المواد الخام ذات قوة الشد الأعلى تتطلب فجوة إضافية لإدارة أحمال الأدوات المتزايدة.
• المطيلية: مقدار ما يمكن أن تمتد إليه المادة قبل الانكسار. تتدفق المواد المطيلة مثل الألومنيوم اللين وتشوه بسهولة، مما يسمح باستخدام فجوات أضيق. أما المواد الهشة أو الصلبة فتنكسر مع أقل تشوه، مما يستدعي توفير مساحة أكبر للكسر بشكل نظيف.

إليك الاستنتاج العملي: كلما زادت صلابة المادة وقوة شدها، يجب أن تزداد نسبة الفجوة بشكل متناسب. تجاهل هذه العلاقة، وستلاحظ تآكلًا مفرطًا في القالب، وجودة سيئة للحواف، وربما فشل كارثي في الأداة.

نسب الفجوات للمعادن الرقيقة الشائعة

إذًا، ما هو النسبة المئوية للمسافة الفاصلة التي يجب عليك استخدامها بالفعل؟ بينما توفر التسامحات القياسية لقطع القوالب إرشادات عامة، فإن المادة المحددة التي تقوم بمعالجتها هي التي تحدد النطاق الأمثل. يلخص الجدول أدناه النسب المئوية الموصى بها للمسافة الفاصلة بناءً على نوع المادة وصلابتها:

نوع المادة	الصلابة النموذجية (HRC/HB)	مدى قوة الشد	المسافة الموصى بها (٪ لكل جانب)
الألومنيوم اللين (1100، 3003)	<40 HB	75-130 MPa	3-5%
الألومنيوم الصلب (6061، 7075)	60-95 HB	290-570 MPa	5-7%
الصلب اللين (1008، 1010)	80-100 إتش بي	300-400 MPa	5-8%
الصلب متوسط الكربون (1045)	170-210 هـ ب	565-700 ميجا باسكال	8-10%
الفولاذ المقاوم للصدأ (304، 316)	150-200 حسب مقياس برينل	515-620 ميجا باسكال	8-10%
الصلب عالي القوة (HSLA)	200-250 هـ ب	550-700 ميجا باسكال	10-12%
المواد المُصلدة (فولاذ الزنبرك)	40-50 هـ آر سي	1000+ ميجا باسكال	10-12%

لاحظ النمط؟ تتجمع المواد اللينة عند 3-5%، في حين تقترب المواد المُصلدة من 10-12%. هذا ليس عشوائيًا — بل يعكس الفيزياء الأساسية لكيفية تكسر هذه المواد تحت الأحمال القصية.

مطابقة التخليص مع خصائص المادة

يتطلب اختيار النسبة الصحيحة أكثر من مجرد تحديد نوع المادة. ضع في اعتبارك هذه العوامل العملية عند استخدام تركيب قص بالقالب المعدني:

• يهم حالة المادة: تتصرف الألومنيوم المُنِيل بشكل مختلف عن الألومنيوم المقوى بالتشكل البارد من نفس السبيكة. يجب دائمًا التحقق من تصنيف الحالة الفعلية للمواد المستخدمة.
• تأثيرات الطلاء: قد تتطلب الفولاذ المجلفن أو المطلي زيادة طفيفة في الفراغ لمراعاة سماكة الطبقة وتأثيرها على سلوك الكسر.
• التفاعلات مع السُمك: يبقى نسبة الفراغ ثابتة نسبيًا، لكن المواد السمكية تضخم أي أخطاء في اختيار النسبة. فخطأ بنسبة 1% على فولاذ بسماكة 3 مم ينتج خطأً أبعاديًا ثلاثة أضعاف الخطأ على مادة بسماكة 1 مم.
• متطلبات جودة الحافة: إذا كانت تطبيقاتك تتطلب تشطيب حافة استثنائي — مشابهًا لكيفية قيام آلة حاسبة لفراغات اللوحات الإلكترونية بتحسين التباعد الكهربائي الدقيق — يمكنك تقليل الفراغ قليلًا ضمن النطاق الموصى به، على أن تتحمل زيادة في ارتداء الأداة كمقابل لذلك.

فيما يلي سيناريو من الواقع: تقوم بقطع دعامات من فولاذ مقاوم للصدأ 304 بسماكة 1.5 مم. يشير الجدول إلى فراغ بنسبة 8-10%. البدء بنسبة 9% يمنحك:

• المسافة الجانبية: 1.5 مم × 9% = 0.135 مم
• المسافة الكلية: 0.135 مم × 2 = 0.27 مم

إذا أظهرت الأجزاء التجريبية تشكل حافة زائدة بشكل مفرط، فيُنصح بالزيادة نحو 10%. وإذا أصبح تدحرج الحافة مشكلة، فيُنصح بالتخفيض نحو 8%. توفر النسب المئوية نطاقًا ابتدائيًا يتم من خلاله ضبط القيمة النهائية بناءً على ملاحظات الإنتاج.

لقد تطور التصنيع الحديث ليتجاوز النهج القديم المتمثل بـ"10% لكل شيء". وكما يشير مهندسو MISUMI، يمكن لضبط الدقة باستخدام قيم مسافات أعلى تتراوح بين 11-20% في بعض التطبيقات أن يقلل بشكل كبير من إجهاد الأدوات ويزيد من عمر التشغيل. تمامًا كما تساعد أدوات متخصصة مثل آلة حاسبة المسافة في اللوحات الإلكترونية المهندسين الكهربائيين على تحسين تصاميمهم، فإن فهم نسب المسافات الخاصة بكل مادة يمكنكم من تحسين مواصفات القوالب بالنسبة للحجم من حيث الجودة والعمر الافتراضي معًا.

بعد أن أصبحت خصائص المادة ونسب التخليص واضحة الآن، هناك فرق حاسم آخر يُربك حتى مصممي القوالب ذوي الخبرة: كيفية تطبيق هذه الحسابات بشكل مختلف في عمليات القص مقابل الثقب.

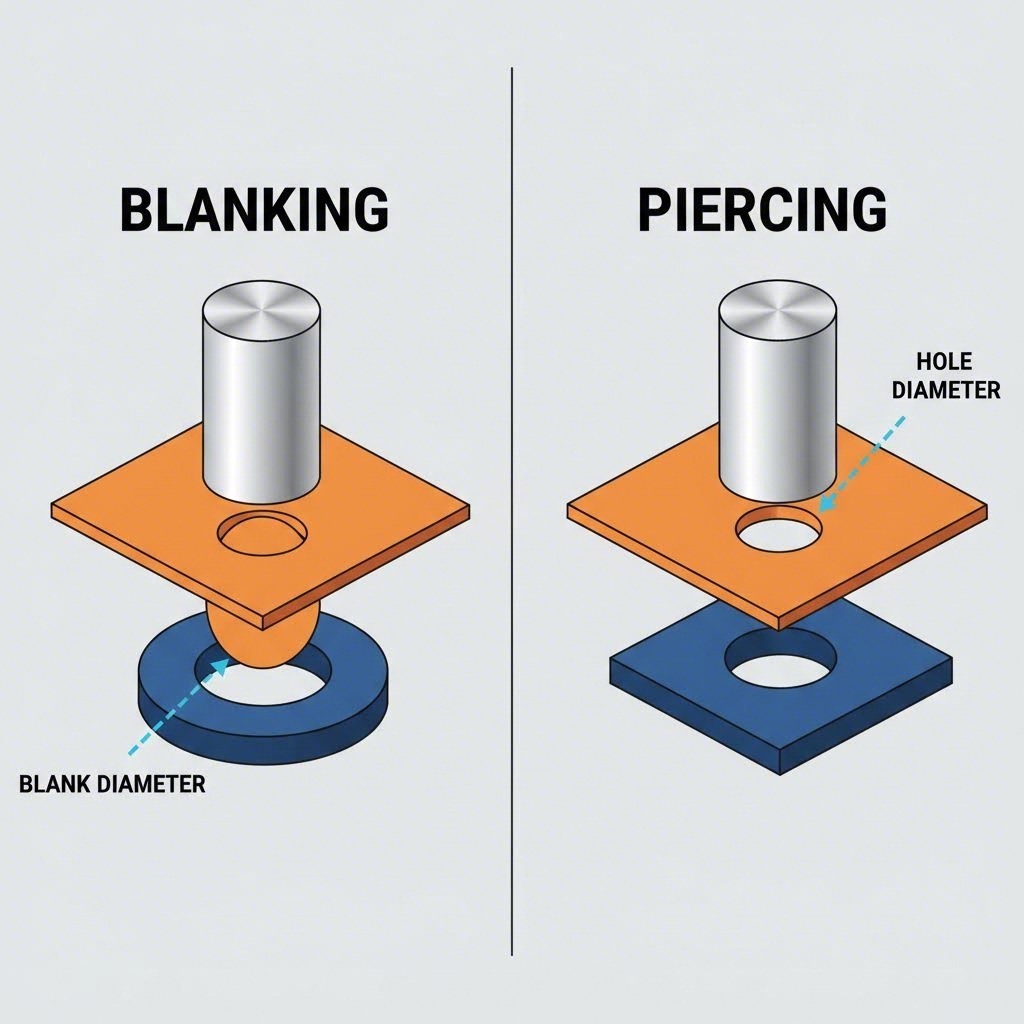

الاختلافات في التخليص بين القص والثقب

هنا بالضبط يرتكب حتى المهندسين المختصين في صناعة القوالب أخطاءً مكلفة. لقد قمت بحساب نسبة التخليص بشكل صحيح. وأنت تعرف خصائص المادة جيدًا من جميع الجوانب. ولكن إذا طبقت قيمة التخليص على المكون الخاطئ، فستكون أجزاؤك دائمًا أكبر أو أصغر من القياس المطلوب — وستقضي ساعات في استكشاف مشكلة لم تكن موجودة أصلًا في حساباتك.

ما هو الفرق الجوهري؟ إن نوع العملية، سواء كنت تقوم بالقص أم بالثقب، هو الذي يحدد الأداة التي يجب أن تُصنع وفقًا للبعد النهائي للقطعة — إما المخرش (Punch) أو فتحة القالب (Die opening). إذا قلبت هذا الأمر رأسًا على عقب، فستكون كل قطعة تخرج من ماكينة الضغط لديك خاطئة.

تطبيق التخليص في عمليتي القص والثقب

دعونا نحلل ما يحدث فعليًا في كل عملية:

التقطيع ينتج شكلًا خارجيًا — القطعة التي تسقط من خلال القالب تصبح الجزء المكتمل الخاص بك. فكّر في ختم أقراص دائرية، أو مخططات الدعامات، أو قطع أولية للمكونات. المادة المحيطة بجزئك تعتبر مخلفات.

الثقب يُنشئ ميزة داخلية — فأنت تقوم بثقب فتحة، أو شق، أو قص جزء. تصبح القطعة التي تسقط من خلالها مخلفات، بينما تكون المادة المحيطة هي جزؤك النهائي.

هذا التمييز البسيط ظاهريًا يغيّر تمامًا كيفية تطبيق قيم الفراغ. لماذا؟ لأن الأداة التي تتلامس مع السطح النهائي للجزء يجب أن تكون مقاسة وفقًا لبعد الهدف الخاص بك. أما الأداة الأخرى فتتلقى تعديل الفراغ.

أي أداة تحدد الأبعاد النهائية

تخيل أنك تنتج قرصًا قطره 75 مم من الفولاذ المسحوب على البارد. ووفقًا لـ معايير الحساب الصناعية ، بالنسبة لعملية الختم، يكون قطر القالب 75 مم (مطابقًا لحجم الجزء المطلوب)، بينما يُحسب قطر المثقب ليكون 74.70 مم بعد طرح الفراغ.

إليك المنطق:

• في عملية القص (Blanking): يقوم المثقب القالب بتكوين الحافة الخارجية للقطعة النهائية. يجب أن يتطابق فتحة القالب تمامًا مع الأبعاد المستهدفة—إذ تُعد المرجع الأساسي. ويُصنع المثقب أصغر بمقدار مجموع قيمة التخليص.
• في عملية الثقب (Piercing): يقوم المثقب بتكوين الحافة الداخلية للثقب. يجب أن يتطابق المثقب تمامًا مع حجم الثقب المستهدف—إذ يُعد المرجع الأساسي. وتُصنع فتحة القالب والمثقب أكبر بمقدار مجموع قيمة التخليص.

انظر إلى الأمر بهذه الطريقة: أي سطح تحتفظ القطعة النهائية بالتلامس معه أثناء عملية القص هو الذي يحدد البُعد الحرج. في عملية القص (Blanking)، تسقط القطعة من خلال القالب—لذلك يُحدد القالب الحجم. وفي عملية الثقب (Piercing)، تحيط القطعة بالمثقب قبل أن ينسحب—لذلك يُحدد المثقب الحجم.

تطبيق التخليص بشكل صحيح لكل عملية

والآن إليك الصيغ التي تجعل هذا عمليًا. هذه هي الحسابات التي ستستخدمها كل مرة تحدد فيها أدوات المثقب والقالب:

• لعمليات القص (Blanking):
  حجم القالب = حجم القطعة (يتماشى القالب مع البُعد المستهدف)
  حجم المثقب = حجم الجزء − (2 × التخليص لكل جانب)
• لعمليات الثقب:
  حجم المثقب = حجم الفتحة (يتطابق المثقب مع البعد المستهدف)
  حجم القالب = حجم الفتحة + (2 × التخليص لكل جانب)

دعونا نطبّق هذا على حالة واقعية. تحتاج إلى قص قرص بقطر 50 مم من فولاذ رقيق بسماكة 1.5 مم (باستخدام تخليص 7% لكل جانب):

• التخليص لكل جانب: 1.5 مم × 7% = 0.105 مم
• إجمالي التخليص: 0.105 مم × 2 = 0.21 مم
• قطر القالب: 50.00 مم (يتطابق مع متطلبات الجزء)
• قطر المثقب: 50.00 − 0.21 = 49.79 مم

الآن افترض أنك تقوم بثقب فتحة قطرها 10 مم في نفس القطعة:

• التخليص لكل جانب: 1.5 مم × 7% = 0.105 مم
• إجمالي التخليص: 0.105 مم × 2 = 0.21 مم
• قطر المثقب: 10.00 مم (يتماشى مع متطلبات الثقب)
• فتحة القالب: 10.00 + 0.21 = 10.21 مم

لاحظ كيف تظل حسابات التخليص متطابقة — فقط التطبيق يتغير. علاقة المثقب بالقالب تتبع منطقًا ثابتًا بمجرد فهمك للأداة التي تحدد البُعد الحرج لديك.

إن التمييز الصحيح بينهما منذ البداية يمنع حدوث الموقف المحبِط الذي تنتج فيه تخليصات محسوبة بدقة أجزاءً خاطئة باستمرار. ومع وضوح الصيغ الآن، فإن الخطوة التالية هي رؤيتها مطبقة في أمثلة عملية كاملة — نستعرض فيها الحسابات بأكملها من اختيار المادة إلى أبعاد الأدوات النهائية.

أمثلة عملية للحسابات بالمقاييس المترية والامبريالية

النظرية لها قيمتها، لكن لا شيء يرسخ الفهم مثل العمل من خلال أمثلة كاملة من البداية حتى النهاية. سواء كنت تستخدم آلة حاسبة مثقبة للحصول على تقديرات سريعة أو التحقق يدويًا من مواصفات الأدوات الحرجة، فإن هذه الأمثلة التفصيلية خطوة بخطوة تُظهر بدقة كيفية تطبيق كل ما تعلمته. دعونا نعمل من خلال سيناريوهات واقعية باستخدام كلا نظامَي القياس.

مثال تفصيلي خطوة بخطوة لحساب القص

قبل الغوص في الأرقام، إليك الطريقة المنهجية التي تلغي أخطاء الحسابات في كل مرة:

1. حدد المادة والسماكة الخاصة بك - اعرف بدقة ما الذي تقوم بقطعه وما هو عياره
2. اختر نسبة التخليص المناسبة - طابق خصائص المادة مع النسب الموصى بها
3. احسب التخليص لكل جانب - طبق الصيغة الأساسية: السماكة × النسبة المئوية
4. حدد أبعاد المثقب والقالب - تطبيق التخليص بشكل صحيح بناءً على نوع العملية (القطع أو الثقب)

يعمل هذا النهج المنظم سواء كنت تقوم بتحديد أحجام مثاقب الصفائح المعدنية وقوالبها لدورات إنتاجية أو لإنشاء نماذج أولية لمكونات جديدة. المفتاح هو اتباع كل خطوة بالترتيب — فتخطي الخطوات يؤدي في كثير من الأحيان إلى أخطاء تتراكم وتؤثر على الأبعاد النهائية.

شرح الحسابات باستخدام النظام المتري

دعونا نقوم بمثال كامل للقطع باستخدام القياسات المترية. تحتاج إلى إنتاج حلقات دائرية ذات قطر خارجي 40 مم وفتحة مركزية قطرها 20 مم من فولاذ مقاوم للصدأ 304 بسمك 2.0 مم.

الخطوة 1: تحديد المادة والسماكة

المادة: 304 الفولاذ المقاوم للصدأ
السماكة: 2.0 مم
قطر القطع المطلوب: 40 مم
قطر الفتحة المطلوب: 20 مم

الخطوة 2: اختيار نسبة التخليص

وفقًا لجدول خصائص المواد، فإن الفولاذ المقاوم للصدأ 304 يحتاج عادةً إلى تخليص يتراوح بين 8-10% لكل جانب. سنستخدم 9% كنقطة بداية — وهي خيار متوازن يوفر جودة جيدة للحافة مع حماية الأدوات.

الخطوة 3: احسب المسافة الجانبية لكل جانب

المسافة الجانبية لكل جانب = سمك المادة × النسبة المئوية للمسافة
المسافة الجانبية لكل جانب = 2.0 مم × 9% = 0.18 مم
المسافة الكلية = 0.18 مم × 2 = 0.36 مم

الخطوة 4: تحديد أبعاد المثقب والقالب

بالنسبة عملية القص (إنشاء القطر الخارجي البالغ 40 مم):

• قطر القالب = حجم القطعة = 40.00 مم
• قطر المثقب = حجم القطعة - المسافة الكلية = 40.00 - 0.36 = 39.64 مم

بالنسبة عملية الثقب (إنشاء الفتحة المركزية البالغة 20 مم):

• قطر المثقب = حجم الفتحة = 20.00 مم
• فتحة القالب = حجم الثقب + المجموع الكلي للمسافة = 20.00 + 0.36 = 20.36 مم

مواصفات الأداة الكاملة: مطرقة قص بـ 39.64 مم، قالب القص بـ 40.00 مم، مطرقة الثقب بـ 20.00 مم، وفتحة القالب للثقب بـ 20.36 مم. باستخدام نهج حساب قياسي، يمكنك التحقق من أن هذه الأبعاد تُنتج بالضبط الهندسة المطلوبة للقطعة النهائية.

مثال على القياسات الإمبريالية

الآن دعونا نتناول نفس منهجية الحساب باستخدام القياسات الإمبريالية—وهي أمر ضروري للورشات التي تعمل وفق مواصفات المواد والأدوات الأمريكية.

السيناريو: أنت تقوم بقص حوامل مستطيلة بقياس 3.000" × 2.000" من فولاذ خفيف بسماكة 0.060" (سلسلة 1010).

الخطوة 1: تحديد المادة والسماكة

المادة: فولاذ خفيف 1010
السماكة: 0.060" (تقريباً 16 جيج)
الأبعاد المطلوبة للقطع: 3.000" × 2.000"

الخطوة 2: اختيار نسبة التخليص

عادةً ما يتطلب الفولاذ الخفيف مسافة تتراوح بين 5-8% لكل جانب. ولأعمال الإنتاج القياسية، توفر نسبة 6% توازناً ممتازاً بين جودة الحافة وعمر الأداة.

الخطوة 3: احسب المسافة الجانبية لكل جانب

المسافة لكل جانب = 0.060" × 6% = 0.0036"
المسافة الكلية = 0.0036" × 2 = 0.0072"

الخطوة 4: تحديد أبعاد المثقب والقالب

لهذه عملية القص:

• فتحة القالب = حجم القطعة = 3.000" × 2.000"
• حجم المثقب = حجم القطعة - المسافة الكلية = 2.9928" × 1.9928"

عند العمل مع الكسور القياسية، قد تواجه أسئلة مثل ما إذا كان 23/32 مقابل 5/8 يمثل فرقًا ذا أهمية في تطبيقات المسافات. في هذا المثال، فإن المسافة الكلية البالغة 0.0072" تساوي تقريبًا 7/1000"—وهي صغيرة ولكنها بالغة الأهمية للحصول على فعل قص مناسب. وبالمثل، فإن فهم أن مقارنات مثل هل 15/32 هي نفسها 5/8 (ليست كذلك — 15/32 تساوي 0.469" بينما 5/8 تساوي 0.625") يساعد في منع أخطاء المواصفات عند التحويل بين الأبعاد الكسرية وال عشرية.

وفقًا لـ التوجيه الفني لشركة The Fabricator حتى الاختلافات الصغيرة في المسافات بمقدار 0.001" إلى 0.002" يمكن أن تؤثر بشكل ملحوظ على حجم الفتحة ومقاومة انسحاب المثقب. وهذا يفسر سبب أهمية الحساب الدقيق أكثر من التقديرات التقريبية — خاصة عند تحديد أدوات القطع للإنتاج عالي الحجم.

مراعاة قوة الثقب: أثناء حساب الفراغ، يقوم العديد من المهندسين أيضًا بتشغيل آلة حاسبة لقوة الثقب للتحقق من متطلبات طن المكبس. بالنسبة لمثال الصلب اللين الخاص بنا، تكون قوة القص تقريبًا:

القوة = المحيط × السُمك × مقاومة القص
القوة = (3.0" + 3.0" + 2.0" + 2.0") × 0.060" × 40,000 رطل/بوصة² ≈ 24,000 رطل

وهذا يؤكد متطلبات سعة المكبس القياسية بينما تضمن حسابات الفراغ قصات نظيفة عند هذا المستوى من القوة.

مع هذه الأمثلة العملية كقوالب، يمكنك التعامل بثقة مع أي حساب لفراغ قالب القص—سواء كان بالمترية أو القياس الإمبراطوري، دوائر بسيطة أو هندسات معقدة. ولكن ماذا يحدث عندما تبدو حساباتك مثالية على الورق ومع ذلك لا تزال أجزاء التجارب تُظهر مشكلات في الجودة؟ القسم التالي يناقش كيف يؤثر الفراغ على جودة القطع في العالم الحقيقي وأي الأعراض التي تشير إلى الحاجة إلى إجراء تعديلات.

تأثيرات الفراغ على جودة القطعة وعمر الأداة

تبدو الحسابات الخاصة بك مثالية على الورق. الصيغة صحيحة، ونسبة المادة تتطابق مع التوصيات الصناعية، وأبعاد المطع وفقّاس تحقق الدقة رياضياً. ومع ذلك، تظهر الأجزاء التجريبية من المطابع ببارادات مفرطة، أو حواف خشنة، أو علامات تهالك أداة مبكرة. فما الخطأ؟

غالباً تكمن الإجابة في فهم كيفية تؤثر المسافة الفاصلة مباشرة على النتائج الواقعية — ليس فقط الدقة البعدية، بل الملف الكامل للجودة لأجزاءك المطوية. فكّر في المسافة الفاصلة كيدٍ خفية توجه كيفية تكسير المعدن، وفصله، وإطلاقه من الأدوات الخاصة بك. إذا تم ضبطها بشكل صحيح، فكل شيء يسير بسلاسة. وإذا أخطأت، فإن الأدلة تظهر فوراً على أجزائك.

كيف تؤثر المسافة الفاصلة على تشكيل البارادات

تُعد البارادات الأعراض الأكثر وضوحاً للمشاكل في المسافة الفاصلة. هذه الحواف الحادة المرتفعة على طول حواف التStamped تتشكل عندما لا ينفصل المادة نظيفاً — وخصائصها تخبرك بدقة ما الذي يحدث داخل القالب الخاص بك.

عندما تكون المساحة الفارغة ضيقة للغاية، يحدث شيء غير منطقي. قد تتوقع أن الفجوات الأضيق تُنتج قطعًا أكثر نظافة، لكن العكس هو ما يحدث. وفقًا لـ الاختبارات الواسعة النطاق التي أجرتها دايتون لامينا ، عندما تكون مساحة القالب غير كافية، فإن المستويين المتكسرين العلوي والسفلي يفوتان بعضهما في جوهره. بدلًا من التقاء نظيف في منتصف المادة، فإنهما يُحدثان شقوقًا ثانوية وكسرًا مزدوجًا. ما النتيجة؟ براعم أكبر وأكثر عدم انتظام تتطلب عمليات إزالة إضافية.

مع المساحة الفارغة المثلى، تتصل مستويات الكسر الناتجة عن حواف القص للقالب والمخروط بدقة. وهذا يُنتج سطحًا لامعًا متسقًا – عادةً حوالي ثلث سمك المادة – يتبعه منطقة كسر متجانسة. ويقل ارتفاع البروز بشكل طبيعي لأن المعدن ينفصل على طول مسار القص المحدد.

المسافة الزائدة تخلق مشاكل التفلش الخاصة بها. في حين تتصل مستويات الكسر، فإن الفجوة الأكبر تسمح بتشوه أكبر للمواد قبل الفصل. وهذا ينتج مستوى كسر خشنًا، ومساحة مصقولة أصغر، وتفلشات تتكون من تدحرج زائد بدلاً من القص غير المكتمل.

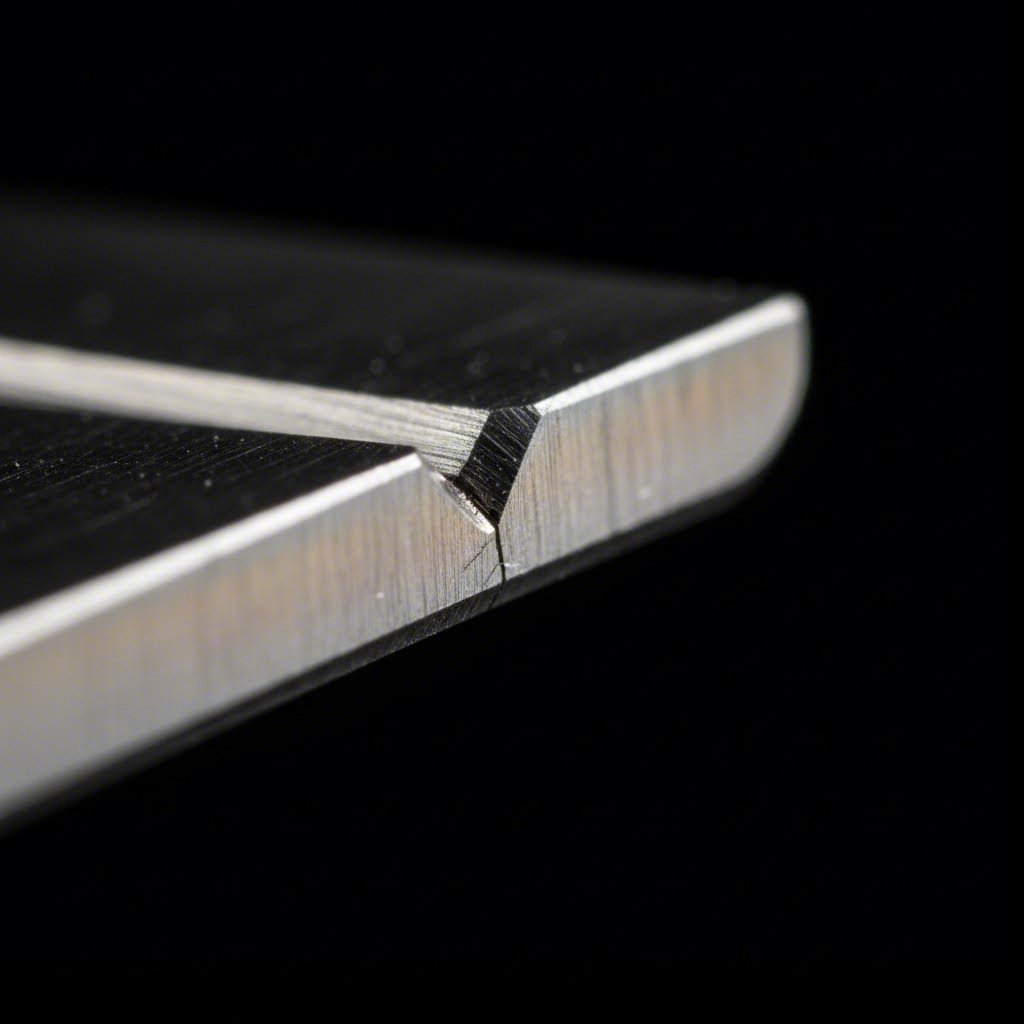

علاقة جودة الحافة بالمسافة

إلى جانب التفلشات، تشمل جودة الحافة السطح المقطوع بأكمله — منطقة المصقول، منطقة الكسر، وأي علامات قص ثانوية. تعطي لك المثاقب والقوالب المعدنية في حالة مثالية وبمسافة صحيحة حوافًا بخصائص يمكن التنبؤ بها، ويمكنك فعليًا قراءتها كأداة تشخيص.

القرص — القطعة المثقبة من المادة والتي تسقط عبر القالب — يروي القصة كاملة. وكما توضح الدراسة الفنية لشركة دييتون، فإن الأقراص هي صور عكسية لجودة الثقب. ويكشف فحص أقراصك عن:

• المسافة المثالية: منطقة مصقولة متسقة (حوالي 1/3 من السُمك)، مستوى كسر منتظم ومتماشٍ مع المنطقة المصقولة، وتفلش ضئيل
• المسافة غير الكافية: سطح كسر غير منتظم، أرضية مصقولة خشنة، علامات قص ثانوية، تبر واضح
• المسافة الزائدة: سطح كسر خشن، منطقة مصقولة صغيرة، تدحرج مفرط على حافة الثقب

بالنسبة للتطبيقات التي تتطلب عمليات ثانوية—مثل التخشير، أو الدخل المضغوط، أو التmontage الدقيق—فإن جودة الحافة تؤثر بشكل مباشر على العمليات اللاحقة. تمامًا كما قد يستخدم المهندسون آلة حاسبة لتحديد الفراغ بين المكبس وصمام لضمان الت ت ت المكونات المحركية، يجب تحديد القوالات والمخاطقات بفراغات تُنتج حواف مناسبة لوظيفتها المقصودة.

إمتداد عمر الأداة من خلال الفراغ المناسب

هنا حيث تُعطي حسابات الفراغ أرباحًا على مدى آلاف دورات الإنتاج. إن الفراغ غير الصحيح لا يؤثر فقط على جودة القطعة—بل يؤدي بشكل كبير إلى تسريع ت wearing الأداة وقد يؤدي إلى فشل مبكر.

تعمل الآلية على النحو التالي: عند وجود فجوة ضيقة، يمسك المادة بالقاطع أثناء السحب. وهذا يُنشئ قوة سحب مفرطة تعمل مثل ورق السنفرة على سطح القاطع في كل دورة. وفقًا لـ التوثيق التقني من HARSLE ، فإن الفجوة غير المناسبة تزيد بشكل كبير من الاحتكاك وإجهاد الأداة، مما يسرّع التآكل وقد يؤدي إلى فشل الأداة قبل الأوان.

تحدد أبحاث Dayton Lamina هذا التأثير بشكل دراماتيكي. يمكن أن تنتج فجوة منتظمة بنسبة 5٪ ثقوبًا أصغر بمقادير 0.0001 بوصة أو أقل من نقطة القاطع، ما يخلق حالة تركيب ضغطي أثناء السحب. أما نهج الفجوة المُهندسة لديهم فينتج ثقوبًا أكبر قليلاً، ويقلل ما يصل إلى ثلثي تآكل القاطع. وهذا يعني مباشرة فترات أطول بين عمليات الشحذ والاستبدال.

يوضح الجدول أدناه كيف تؤثر ظروف الفجوة المختلفة على كل جانب من جوانب جودة القطعة وأداء الأداة:

حالة الفجوة	تشكيل بور	جودة الحافة	ارتداء الأدوات	قوة التجريد
ضيقة جدًا (<5%)	تُنتج شظايا كبيرة وغير منتظمة نتيجة القص الثانوي	لمعان غير متساوٍ، علامات كسر ثانوية	متسارع — زيادة قبضة الدوباس في الاحتكاك	مفرط — يتمسك المادة بالدوباس أثناء السحب
مثالي (5-12% حسب المادة)	أدنى ارتفاع للشرر	لمعان متسق بنسبة ثلث، مستوى كسر نظيف	طبيعي — الانفصال النظيف يقلل الاحتكاك	أدنى — تحرير نظيف من المادة
مترهل جدًا (>12-15%)	شرر من نوع التدحرج	كسر خشن، منطقة تلميع صغيرة	متوسط — يمكن أن تسبب الاهتزازات تقطيعًا	منخفض ولكن مع احتمال حدوث مشكلات في سحب السدادات

لاحظ الترابط بين هذه العوامل. توفر مختبرات التخليص في خط إنتاجك ملاحظات مستمرة — إذا عرفت كيف تفسرها. تظهر قوة الشد المفرطة كارتداء في طلاء المثقب أو زيادة في أوقات الدورة. تتجلى جودة الحافة السيئة في رفض القطع أو حدوث مشكلات لاحقة في التجميع. ويظهر تآكل الأداة في سجلات الصيانة وتكاليف الاستبدال.

الخلاصة؟ إن التخليص الأمثل لا يتعلق فقط بالوصول إلى رقم مستهدف — بل يتعلق بإيجاد التوازن الذي يُنتج قطعًا مقبولة مع تحقيق أقصى عمر إنتاجي لأدواتك. وعندما تُظهر القطع التجريبية أعراضًا لتخليص غير صحيح، فإن التشخيص المنظم يساعد في تحديد ما إذا كانت حساباتك تحتاج إلى تعديل أو أن هناك عوامل أخرى مؤثرة.

التحقق من الحسابات واستكشاف الأخطاء وإصلاحها

إذاً، اكتملت حسابك لمسافة الفراغ في القالب، وتم تصنيع الأدوات وفقًا للمواصفات، وقمت بتشغيل أول دفعة تجريبية من الأجزاء. ما العمل الآن؟ حتى أكثر الحسابات دقة تتطلب التتحقق من النتائج في الواقع العملي. فالفارق بين القيم النظرية للفراغات والأداء الفعلي في الإنتاج غالبًا ما يكشف عن متغيرات لا يمكن للصيغ وحدها التقاطها.

فكّر في التتحقق على أنه الخطوة النهائية التي تحول الحسابات إلى مواصفات جاهزة للإنتاج. سواء كنت تعمل مع أدوات القصبة والقالب الجديدة أو تقييم قوالب موجودة من موردي قوالب القصبة، فإن التتحقق المنهجي يضمن أن قيم الفراغات الخاصة بك تحقق بالفعل الجودة وعمر الأداة الذي تتوقعه.

التحقق من حسابات الفراغات الخاصة بك

قبل البدء في استكشاف الأخطاء وحلها، قم أولاً بالتأكد من أن الفراغات المحسوبة تتطابق مع ما هو موجود فعلاً في ورشة العمل. قد يبدو ذلك بديهياً، لكن الانحراف البُعدي أثناء الت fabrication، أو الطحن غير السليم، أو حتى أخطاء بسيطة في التوثيق يمكن أن يخلقوا فجوات بين المواصفات والواقع.

إليك قائمة تحقق عملية:

• قياس قطر المثقب: استخدم ميكرومترات معيرة للتحقق من أن قياس المثقب ضمن التحمل المسموح به بالنسبة للبعد الذي قمت بحسابه
• قياس فتحة القالب: تؤكد مقاييس الدبابيس أو الميكرومترات الأسطوانية أن أبعاد تجويف القالب تطابق المواصفات
• احسب التخليص الفعلي: اطرح قطر المثقب المقاس من فتحة القالب المقاسة، ثم اقسم الناتج على اثنين للحصول على التخليص لكل جانب
• قارن بالمواصفات: وثّق أي انحراف بين القيم المحسوبة والمقاسة — حتى الفروق البالغة 0.01 مم يمكن أن تؤثر على النتائج
• تحقق من المركزية: تحقق من محاذاة القالب والمقص باستخدام مؤشرات رقمية أو أجهزة مقارنة بصرية

وفقًا لـ إرشادات تفتيش الصناعة , يواجه الفحص المنتظم لمعدات الأدوات عدة تحديات — وأهمها أنها قد تستغرق وقتًا طويلاً وتكاليف باهظة. ومع ذلك، فإن جودة القطع المطبوعة تعتمد مباشرة على جودة أدواتك. وتخطي عملية التحقق لتوفير الوقت غالبًا ما يؤدي إلى مشكلات أكبر لاحقًا.

تفسير نتائج التشغيل التجريبي

إن قطع التجربة الخاصة بك تُظهر الكثير إذا كنت تعرف كيف تستمع. فكل خاصية جودة توفر معلومات تشخيصية حول ما إذا كانت قيم التخليص تحتاج إلى تعديل — وفي أي اتجاه.

ابدأ بفحص المؤشرات الرئيسية التالية:

• ارتفاع الحافة غير النظيفة وموقعها: وجود حافة غير نظيفة مفرطة على جانب القالب يشير إلى ضعف في التخليص؛ بينما وجود حافة غير نظيفة مع تقشير زائد يدل على زيادة التخليص
• نسبة المنطقة المصقولة: تغطية اللمعة النظيفة حوالي ثلث سماكة المادة تؤكد التخليص الأمثل. أما مناطق اللمعة الأصغر فتشير إلى تخليص مفرط؛ بينما تدل العلامات غير المنتظمة أو المزدوجة على اللمعة على تخليص ضيق.
• مظهر القالب (Slug): تعكس المادة المثقبة جودة الفتحة. افحص القوالب للتأكد من استواء مستويات الكسر والحافّة المنتظمة.
• الدقة البعدية: قد تشير الأجزاء الأكبر من الحجم أو الفتحات الأصغر من الحجم المطلوب إلى تآكل في القاذح أو القالب، وليس بالضرورة مشاكل في التخليص.
• استواء القطعة: يمكن أن يؤدي التشوه المفرط بالقرب من الحواف المقطوعة إلى إجهاد المادة الناتج عن التخليص.

كـ خبراء تشخيص أعطال عملية القص لاحظ أن جودة الحافة الرديئة غالبًا ما تكون نتيجة لتخليص غير صحيح بين القاذح والقالب، أو عدم اتساق في سماكة أو صلادة المادة، أو تآكل القاذح والقالب. ويتطلب التمييز بين هذه الأسباب تحليلًا منهجيًا لأجزاء تجريبية متعددة.

إجراء تعديلات تدريجية على التخليص

عندما تشير نتائج التجربة إلى وجود مشكلات في المسافات، امتنع عن إجراء تغييرات جذرية. إن التعديلات التدريجية - عادةً بنسبة 1-2٪ من سُمك المادة - تسمح لك بعزل تأثير المسافة عن المتغيرات الأخرى.

اتبع هذا الأسلوب المنظم للتعديل:

• توثيق الشروط الأساسية: سجّل قيم المسافات الحالية، ومعلومات دفعة المادة، وإعدادات المكبس، ونوعية القطعة الناتجة
• عدّل متغيرًا واحدًا فقط: غيّر المسافة فقط — واحتفظ بالمادة والسرعة والتشحيم ثابتين
• قم بتشغيل عدد كافٍ من العينات: اجمع ما لا يقل عن 20-30 قطعة لضمان الصلاحية الإحصائية
• قيّم النتائج: قارن نوعية الحافة، وتكوّن الشوائب، والاستقرار البُعدي مع القيم الأساسية
• كرّر العملية عند الحاجة: قم بإجراء تعديلات إضافية تدريجية حتى يتم تحقيق أهداف الجودة

التعويض عن الارتداد الناتج عن المطاطية: تُظهر بعض المواد، لا سيما الفولاذ عالي القوة والسبائك المقاومة للصدأ، ظاهرة الارتداد بعد عملية القص، مما يؤثر على الدقة الأبعادية. وفقًا لـ أساليب التعويض المتقدمة للقالب ، يتم قياس الجزء المشكَّل المتأثر بالارتداد مقابل جزء مرجعي، ثم تعديل القالب للتعويض عن الفرق. ورغم أن هذه الطريقة تُطبَّق أساسًا في عمليات التشكط، إلا أن قوالب القص التي تُنتج أجزاء ذات تolerances ضيقة قد تتطلب استراتيجيات تعويض مماثلة — مثل جعل الأداة بحجمًا قليلاً أكبر أو أصغر لتحقيق الأبعاد المستهدفة بعد استرخاء المادة.

التعويض عن الت_variation في المادة: تختلف دفعات المواد في الواقع العملي من حيث السُمك والصلادة وحالة السطح. إذا كانت المسافة الفاصلة التي قمت بحسابها تعمل بشكل مثالي مع دفعة واحدة ولكن تسبب مشاكل مع دفعة أخرى، فعليك أن تنظر في:

• قياس خصائص المواد الواردة وتعديل الحسابات للمسافة الفاصلة وفقًا لذلك
• تحديد تسامحات أضيق للمواد من الموردين
• دمج إمكانية التعديل في تصميم القوالب لإجراء تعديلات سريعة على الفراغات

الضبط الدقيق بناءً على ملاحظات الإنتاج: تُنتج دفعات الإنتاج بيانات قيمة لا يمكن الحصول عليها من التشغيل التجريبي. تتبع مقاييس مثل:

• عدد القطع بين دورات الت sharpning
• اتجاهات معدل الرفض مع مرور الوقت
• قياسات قوة الانزلاق (إذا كان مزودًا بها)
• أنماط اهتراء الأدوات أثناء الصيانة

يحوّل هذا الحلقة المغلقة للإفادة من بيانات الإنتاج حساباتك الأولية إلى مواصفات مُحسّنة. الهدف ليس الدقة المثالية من أول مرة، بل إقامة عملية منهجية تقترب بسرعة من القيم المثلى للفجوات بالنسبة لمزيجك الخاص من المواد والأدوات ومتطلبات الجودة.

بعد اكتمال التحقق وإجراء الضبط الدقيق، يسعى العديد من المصنّعين لتحقيق مزيد من التحسين من خلال محاكاة متقدمة وحلول أدوات دقيقة يمكنها التنبؤ بأداء الفجوات قبل قطع الفولاذ.

الأدوات المتقدمة وحلول القوالب الدقيقة

كانت الحسابات اليدوية والتعديلات التجريبية هي العمود الفقري لتحسين فجوة القص في القوالب لفترة طويلة. ولكن ماذا لو كان بإمكانك التنبؤ بتأثيرات الفجوة قبل قطع قطعة واحدة من الفولاذ؟ إن محاكاة CAE الحديثة وتقنيات التصنيع الدقيقة تُحدث تحولاً في الطريقة التي يتبعها المهندسون لتحسين الفجوة—من خلال خفض التكاليف، وتسريع الجداول الزمنية للتطوير، والتخلص من التخمين الذي كان دائمًا يشوه عملية تطوير القوالب.

محاكاة CAE لتحسين الفجوة

تخيل اختبار عشرات تكوينات الفجوة دون بناء قالب أولي واحد. هذا بالضبط ما تتيحه محاكاة العناصر المحدودة (FE) المتقدمة. وفقًا لـ بحث حديث نُشر في Heliyon فإن المحاكاة العددية لعملية القص تمكن المهندسين من دراسة تأثير فجوة القص على منحنيات قوة المثقب مقابل الإزاحة وجودة حواف القطع قبل وجود أي أدوات فعلية.

إليك ما يجعل المحاكاة قوية جدًا لتحسين التخليص:

• التنبؤ بالدورة الكاملة: تحاكي نماذج العناصر المحدودة المتقدمة دورة القص بأكملها — قطع الصفائح المعدنية، والارتداد النابض، وانغماس المثقب، ومراحل فصل القطعة — وتُزوّد بمنحنيات القوة في كل مرحلة
• تصور جودة الحافة: تتنبأ المحاكاة بتكوين الحافة المبروزة (burr)، وخصائص مستوى الكسر، ونسب مناطق السطح المصقول لأي تكوين تخليص
• نمذجة استجابة المواد: يمكن اختبار خصائص مواد مختلفة افتراضيًا، مما يلغي الحاجة إلى تشغيل تجارب مكلفة باستخدام دفعات متعددة من المواد
• منع العيوب: تظهر التجاعيد والشقوق والعُيوب الأخرى في التشكيل ضمن المحاكاة قبل ظهورها على الأجزاء المنتجة بوقت طويل

كما يشير خبراء محاكاة الصناعة، يتم الآن تطوير وتحسين كل قطعة من الصفائح المعدنية في صناعة السيارات باستخدام محاكاة التشكيل. وقد أصبح هذا الأسلوب الطريقة المتبعة افتراضياً بسبب سهولة استخدام برامج المحاكاة الحديثة — حيث لم يعد من الضروري تصنيع أدوات النموذج الأولي لتحديد نتيجة تصميم أداة مقترح.

المعلمات التي تُغذّي هذه المحاكاة تعكس الحسابات اليدوية الخاصة بك: خصائص المادة، وسماكة الصفيحة، وهندسة الأدوات، وقيم الفراغات. ولكن تضيف المحاكاة إمكانية التنبؤ لا يمكن لأي معادلة أن تطابقها، بما في ذلك تصور توزيعات الإجهاد، وأنماط تدفق المواد، وتجمعات الانفعال المحلية التي تؤثر على جودة القطعة النهائية.

تصنيع دقيق للحصول على نتائج محسوبة

حتى الحسابات المثالية تصبح بلا معنى إذا لم تستطع الت manufacturing الاحتفاظ بالتسامحات المطلوبة. الفجوة بين التسامح الجانبي المحسوب وقدره 0.10 مم الذي قمت بحسابه، والتسامح الفعلي الموجود في أدواتك، يحدد ما إذا كانت القطع تفي بالمواصفات أم تصبح نفايات.

يتم معالجة هذه التحدي من خلال الت manufacturing الحديثة للقوالب الدقيقة من خلال:

• التشغيل عالي الدقة: وفقًا لمعايير الختم الدقيق، فإن التسامحات البعدية البالغة ±0.05 مم لأنشطة القص أصبحت قابلة للتحقيق الآن باستخدام أدوات عالية الجودة و presses التي تُدار بواسطة نظام الت numerically controlled (CNC)
• التحكم في التسامح للقالب: القوالب عالية الدقة ذات التسامحات الصغيرة—عادةً ما بين 5-10٪ من سماكة المادة—تضمن قطع دقيقة ونوعية حواف متسقة طوال دفعات الإنتاج
• الدقة الخاضعة للتحكم بالسيرفو: تقدم presses الختم عالية الأداء قابلية التكرار ضمن ±0.01-0.02 مم من خلال تعديل عمق الشوط والسرعة استنادًا إلى ملاحظات مباشرة في الوقت الفعلي

تُنشئ العلاقة بين المحاكاة والدقة في التصنيع حلقة تغذية راجعة قوية. حيث تتوقع المحاكاة القيم المثلى للفراغات، ويُحقق التصنيع الدقيق القوالب التي تحافظ على هذه القيم عبر ملايين الدورات. ويُلغي هذا التوليف الفجوة التقليدية بين المواصفات المحسوبة وواقع الإنتاج.

عند تقييم شركاء تصنيع القوالب، فكّر في مدى توافق قدراتهم مع متطلبات الفراغات الخاصة بك. تمامًا كما قد يستخدم المهندسون آلة حاسبة للفواصل والتسرب الكهربائي بالنسبة للمواصفات المتعلقة بالسلامة الكهربائية، يجب أن يُظهر مصنعو القوالب أنظمة القياس والجودة التي تؤكد تحويل الفراغات المحسوبة إلى أداء مادي فعلي للقوالب.

من الحساب إلى القوالب الجاهزة للإنتاج

إن سد الفجوة بين حسابات الفراغات والقوالب الجاهزة للإنتاج يتطلب أكثر من مجرد صيغ دقيقة — بل يتطلب إمكانات هندسية متكاملة تربط المحاكاة والتصنيع والتحقق من الجودة في تدفق عمل سلس.

تُجسّد حلول شاوي للقوالب الدقيقة المنهج المتكامل. يستخدم فريقها الهندسي محاكاة CAE لتحسين تكوينات التخليص قبل بدء إنتاج الأدوات، مما يتيح التنبؤ بنتائج خالية من العيوب وتقليل تكاليف التجربة والخطأ. ومع شهادة IATF 16949 التي تضمن أنظمة جودة متسقة، فإن التخليصات المحسوبة تُترجم بشكل موثوق إلى أداء دقيق في تصنيع الأدوات.

ما الذي يميز شركاء الأدوات المتقدمة؟

• قدرات النموذج الأول السريع: يُعد اختبار تكوينات التخليص بسرعة أمرًا مهمًا عندما تقترب مواعيد تسليم الإنتاج. وتوفر شاوي نماذج أولية في غضون 5 أيام فقط، مما يمكّن من التكرار السريع في تحسين التخليص
• معدلات النجاح من المحاولة الأولى: يعكس معدل الموافقة البالغ 93٪ من المحاولة الأولى دقة تطوير الأدوات القائم على المحاكاة — فكلما قل عدد التكرارات، قل الوقت اللازم للوصول إلى مرحلة الإنتاج
• هندسة وفق معايير المصنّع الأصلي (OEM): تتطلب متطلبات الجودة الخاصة بالصناعات automotive دقة لا يمكن للأدوات الهواة تحقيقها

بالنسبة للمصنّعين الذين يبحثون عن قدرات شاملة في تصميم وتصنيع القوالب، فإن استكشاف حلول شاويو لأدوات ختم السيارات يوفر نظرة على كيفية دمج شركاء تصنيع الأدوات الحديثة بين المحاكاة والتصنيع الدقيق ونظم الجودة لتحقيق نتائج جاهزة للإنتاج.

تمثل التطور من الحسابات اليدوية إلى أدوات القطع المُحسّنة بالمحاكاة والمصنوعة بدقة الحالة الراهنة لتطوير قوالب القص. وعلى الرغم من بقاء الصيغ الأساسية دون تغيير — حيث لا يزال التخليص مساوياً لسمك المادة مضروباً بنسبة مئوية — فقد تغيرت الأدوات المتاحة للتحقق من هذه القيم المحسوبة وتحسينها وتصنيعها، ما أدى إلى تحوّل في ما يمكن تحقيقه في ختم الدقة.

سواء كنت تقوم بحل مشكلات التخليص الحالية أو تطوير مواصفات جديدة للأدوات، فإن الجمع بين أسس الحساب الراسخة وقدرات المحاكاة المتقدمة والتصنيع الدقيق يضع عمليات الختم الخاصة بك في موقع يضمن نتائج مستقرة وعالية الجودة.

الأسئلة الشائعة حول حساب تخليص قالب القص

ما هو التخليص القياسي للقالب في عمليات القص؟

يتراوح التخليص القياسي في الصناعة بين 5٪ و12٪ من سمك المادة لكل جانب، حسب نوع المادة. عادةً ما تحتاج الألمنيوم اللين إلى 3-5٪، والصلب الطري إلى 5-8٪، والفولاذ المقاوم للصدأ إلى 8-10٪، والمواد المحسورة إلى 10-12٪. لم يعد قاعدة الإبهام التقليدية البالغة 5٪ تنطبق بشكل عام بسبب المواد الحديثة عالية القوة التي تتطلب تخليصات معدّلة للحصول على نتائج مثالية.

كيف تحسب تخليص المخرطة والقالب؟

احسب التخليص باستخدام الصيغة التالية: التخليص لكل جانب = سمك المادة × النسبة المئوية للتخلص. للحصول على التخليص الكلي، اضرب القيمة لكل جانب في 2. في عملية القص، اطرح التخليص الكلي من حجم القطعة للحصول على قطر المخرطة. وفي الثقب، أضف التخليص الكلي إلى حجم الفتحة للحصول على فتحة القالب. مثال: فولاذ مقاوم للصدأ بسمك 2 مم بنسبة 9٪ = 0.18 مم لكل جانب أو 0.36 مم كتخليص كلي.

ما الفرق بين تطبيق التخليص في عمليات القص والثقب؟

في عملية القص، يُحدد القالب الحجم النهائي للجزء، وبالتالي يكون القالب مطابقًا لأبعاد الجزء بينما يُصنع المثقب أصغر بمقدار التحمل الكلي. أما في عملية الثقب، فيُحدد المثقب حجم الفتحة، وبالتالي يكون المثقب مطابقًا لبعد الفتحة بينما تُصنع فتحة القالب أكبر بمقدار التحمل الكلي. هذه الميزة أساسية—إن تطبيق التحمل على المكون الخاطئ يؤدي إلى إنتاج أجزاء غير صحيحة باستمرار.

4. كيف يؤثر التحمل الخاطئ في القالب على جودة الجزء؟

يؤدي التحمل غير الكافي إلى تكوّن شواك كبيرة وغير منتظمة، وعلامات تشطيب غير متساوية، وارتداء سريع للأداة، وقوة سحب زائدة. أما التحمل الزائد فينتج شواكًا من نوع الانحناء، وأسطح كسر خشنة، ومناطق تشطيب أصغر، واحتمال حدوث اهتزاز أثناء الثقب. ويؤدي التحمل الأمثل إلى تقليل ارتفاع الشوكة، ونسبة تشطيب ثابتة تبلغ الثلث، وارتداء طبيعي للأداة، وإطلاق نظيف للمادة.

5. كيف يمكن أن تحسن محاكاة CAE من تحسين التحمل في قوالب القص؟

تنبؤ محاكاة CAE بتأثيرات التخليص قبل تصنيع الأدوات، حيث تقوم باختبار تكوينات متعددة افتراضيًا. وتحاكي دورة القص بالكامل بما في ذلك منحنيات قوة المثقب، وجودة الحافة، وتكوين الحافة الزائدة (البور)، واستجابة المواد. ويقلل هذا النهج من تكاليف التجربة والخطأ، ويسرع جداول التطوير، ويساعد في تحقيق معدلات موافقة من المحاولة الأولى تتجاوز 90% عند دمجه مع إمكانات التصنيع الدقيقة.
